NX-350
操作手册
24 针宽行高速通用打印机
STAR MICRONICS CO.,LTD.
序 言
承蒙惠顾，购得 STAR NX-350 打印机。在使用本机前，请详细阅读本用户手册，
以便能正确使用。并且请妥善保存这本手册，万一不了解打印机的各项性能或发生故
障时，这本手册会给您很大的帮助。
您所购的 STAR NX-350 打印机，STAR 公司将为您提供三年免费保修服务。如出
现问题请与当地 STAR 授权维修商联系，或致电北京斯大天星打印维修有限公司。
北京斯大天星打印机维修有限公司
电话：(010) 62501499 62501772
传真：(010) 62501116
http：
维修咨询电话
//www.starhkg.com.hk
STAR NX-350 打印机 操作手册
目 录
目 录 ........................................................................... 1
第一章 如何安装打印机 ........................................................... 3
1-1 打印机放置环境的选择...................................................... 3
1-2 打印机的开箱检查.......................................................... 4
1-3 打印机外型结构............................................................ 5
1-4 安装打印机................................................................6
1、清除打印机包装固定物（包装物品用于打印机运输） ........................ 6
2、安装送纸旋钮 .......................................................... 7
3、安装色带盒 ............................................................ 8
4、安装导纸板 ........................................................... 10
5、连接电源插头 ......................................................... 10
1-5 使用连续穿孔打印纸....................................................... 11
1-6 使用单张纸或多层纸（单页进纸）........................................... 14
1-7 打印电缆连接............................................................. 16
1、标准并行打印电缆 ..................................................... 16
2、连接并行打印电缆 ..................................................... 16
1-8 打印机纸厚调杆的设置..................................................... 17
第二章 打印机控制面板 .......................................................... 18
2-1 脱机状态下的面板功能操作................................................. 19
1、联机按键与脱机状态 ................................................... 19
2、跳行 ................................................................. 19
3、装纸/出纸/退纸 ....................................................... 19
4、设定多层纸打印 ....................................................... 20
5、设定打印方式 ......................................................... 20
6、正反向微量走纸 ....................................................... 20
7、跳页 ................................................................. 21
8、设定页起始打印位置（页上空） ......................................... 21
9、设定当前位置为页起始行 ............................................... 22
10、面板宏命令 .......................................................... 22
11、清除面板宏命令 ...................................................... 22
12、清打印缓冲区 ........................................................ 23
13、打印总复位 .......................................................... 23
2-2 联机状态下的面板功能操作................................................. 24
1、自动撕纸功能（链式纸） ............................................... 24
2、静音模式设定 ......................................................... 24
第
1 页
STAR NX-350 打印机 操作手册
2-3 面板操作开机功能......................................................... 25
1、自检 ................................................................. 25
2、十六进制打印 ......................................................... 25
3、打印方式锁定 ......................................................... 25
4、EDS设置与打印机横向点调整 ............................................ 26
第三章 调整打印机设置 .......................................................... 27
3-1 安装打印机驱动程序....................................................... 27
1、打印机驱动的安装 ..................................................... 27
2、使用打印驱动程序 ..................................................... 31
3-2 打印机EDS设置............................................................ 32
1、基本概念 ............................................................. 32
2、面板操作更改EDS方式 .................................................. 33
3、计算机操作更改EDS设置 ................................................ 35
3-3 EDS设置的功能 ........................................................... 37
1、EDS-1 设置............................................................ 37
2、EDS-2 设置............................................................ 41
3-4 横向点调整模式操作....................................................... 46
第四章 打印机控制码 ............................................................ 48
第五章 维护与保养 .............................................................. 54
5-1 一般保养与使用注意事项................................................... 54
5-2 一般故障与简单处理....................................................... 55
第六章 附 录 .................................................................. 58
6-1 打印机规格............................................................... 58
6-2 并行接口引脚功能......................................................... 60
6-3 控制码摘要表（ASCII码顺序排列）.......................................... 61
6-4 打印机字符组及代码页..................................................... 65
第
2 页
STAR NX-350 打印机 操作手册
第一章 如何安装打印机
本章描述如何安装一台新的打印机，安装步骤如下：
z 选择放置打印机环境
z 开箱
z 安装送纸旋钮
z 安装盒式色带
z 安装打印纸
z 将打印机联到计算机上
z 安装打印机驱动程序
如果需用打印机可选附件，安装打印机后，请参考附表选件。
1-1
打印机放置环境的选择
在开箱安装打印机之前，首先要选择一个合适的环境放置打印机。
此环境应满足以下要求：
z 工作台应平坦且有足够的空间
z 避免靠近热源
z 避免过度潮湿与灰尘过多
z 避免与电冰箱之类大功率或有干扰的电器用同一电源，以保持电源稳定
z 确保电源的电压值为 220V
z 打印机应最好放置在接近插座的地方，便于使用
z 打印机在工作台上要留有足够的走纸空间
z 打印机并行接口连接电缆长度一般应在 2 米范围内。用串行接口时，可选用
SPC-8K 转换器，连接距离可达 10 米
第
3 页
STAR NX-350 打印机 操作手册
1-2
打印机的开箱检查
打开纸箱，对照下图检查箱内部件是否齐全（应有 8 件）。
a.打印机
b.旋钮
c.盒式色带
d.
安装说明（含保修卡及维修商名录）
e.
导纸板
f.
软件光盘（含操作手册及驱动）
g.
铁氧体磁芯
h.
固定扣
装箱示意图
第
4 页
STAR NX-350 打印机 操作手册
1-3
打印机外型结构
打印机外型示意图
前盖板：保护打印头等内部结构，防止灰尘，降低打印机噪音。
后盖板：可拆装部件，装入链式纸时使用。
电源开关：打开或关闭打印机电源。
导纸板：单张进纸时使用。
送纸调杆：用链式进纸时向前，用单张进纸时向后。
接口：连接打印电缆，接收打印数据。
控制面板：对打印机进行各种操作。
旋钮：手动进行进退打印纸。
电源线：连接 220V 电源。
第
5 页
STAR NX-350 打印机 操作手册
1-4
安装打印机
1、清除打印机包装固定物（包装物品用于打印机运输）
1、 取出机架固定物
2、 取出后盖板下固定物
第
6 页
STAR NX-350 打印机 操作手册
2、安装送纸旋钮
1、 按下图将送纸旋钮对正
2、 按图正向插入送纸旋钮
第
7 页
STAR NX-350 打印机 操作手册
3、安装色带盒
1、 先把前盖板揭起
2、 将打印色带去掉包装，顺时针转动色带盒上的色带旋钮三圈，以保证色带拉紧
3、 安装色带盒在字车座上并卡紧。
第
8 页
STAR NX-350 打印机 操作手册
4、 色带应夹在打印头和打印头保护片中间。
5、 顺时针转动色带盒上旋钮三圈，以保证色带拉紧。
在有需要卸下盒式色带时（如更换色带），用双手握紧色带盒上的两个把柄，稍
微用力握紧，即可将色带盒拿下。
盖好透明盖板
6、
第
9 页
STAR NX-350 打印机 操作手册
4、安装导纸板
按上图所示，将导纸板插入。
5、连接电源插头
1、 保证打印机电源开关在关闭状态
2、 将打印机电源插头插入选好的电源插座。
3、 开打印机电源，打印机开始复位动作。
注意：如打印机出现异常情况请关闭电源，检查打印机。
第
10 页
STAR NX-350 打印机 操作手册
1-5
使用连续穿孔打印纸
装纸
1、
将被打印的穿孔打印纸放置在打印机后面并应低于打印机
2、
检查送纸调杆的位置，一定要在链式纸进纸位置
第
11 页
STAR NX-350 打印机 操作手册
3、
打开后盖板
4、
释放链式纸夹侧面的锁杆，沿着横杆调节链轮和导轮的距离和位置（朝上释放，
压下锁住）。
5、
打开纸夹，对齐两边纸孔并对准链齿装上打印纸。合上纸夹，再次检查打印纸孔
是否对准链齿，如果没有对准，在走纸时可能会导致打印纸撕开或卡住。
6、
关闭后盖板
第
12 页
STAR NX-350 打印机 操作手册
7、
打开打印机电源开关，打印机会发出鸣响，指示没有装入打印纸，缺纸灯亮起。
8、
现在按装纸键，打印纸会自动装入打印纸至打印起始位置。开始打印后打印机将
从上部向后出纸。
第
13 页
STAR NX-350 打印机 操作手册
1-6
使用单张纸或多层纸（单页进纸）
需要使用单页纸打印时，不用卸下穿孔打印纸也可操作,但需要先执行链式纸退
纸操作，将打印纸退至装纸位置。
■单页方式进纸
1、
单页方式进纸时，打印纸应从导纸板送入
2、
检查间距调杆位置，使之适合于进纸纸厚
第
14 页
STAR NX-350 打印机 操作手册
3、
左右调节挡板位置，以确定打印的左右边界，可参考导纸板上的刻度。（移动挡
板时,请用手指握住挡板的中间部位移动,以防止挡板的倾斜和损坏。）
4、
检查送纸调杆一定要在摩擦进纸的位置，同时将导纸板调节到适合单页送纸的位
置
5、
打开电源，打印机发出鸣响，缺纸灯亮。打印纸面朝下，从打印机导纸板插入，
按装纸键，打印机将进纸到可打印的位置。
第
15 页
STAR NX-350 打印机 操作手册
1-7
打印电缆连接
1、标准并行打印电缆
连接打印机和计算机（PC 或 PC 兼容计算机），要使用 25 芯 D 型标准插头连接计
算机，并用另一端 36 芯 Centronics 标准插头连接打印机，如果你要将打印机连到其
他计算机上，请参阅附录并行接口的连线说明。
为保证传送信息的准确，并行打印电缆的长度最长为 2 米
（如需用串行接口，可选用接口转换器 SPC-8K）
2、连接并行打印电缆
1、 关掉打印机及计算机电源。
注意：带电连接，会引起打印机与计算机的损坏。
2、 将打印电缆插到打印机插座上，保证插入到位。用打印机接口两边的扣杆把
电缆插头扣紧锁定。
3、
打印电缆另一端连到计算机上并固定好。
第
16 页
STAR NX-350 打印机 操作手册
1-8
打印机纸厚调杆的设置
为了得到最好的打印效果，同时保护打印头，一定要根据打印纸的总厚度，正确
的调节纸厚调杆的档位，下表给出参考数据。
打印层数 单张纸重
单层 52 克以下 0.06 以下 0
单层 52-104 克 0.06-0.13 1
总厚度
(mm)
调杆位置
单层
2 层 40 克 0.13 2
3 层 40 克 0.20 3
4 层 40 克 0.26 4
5 层 40 克 0.33 5
104-156
克
0.13-0.19 2
第
17 页
STAR NX-350 打印机 操作手册
第二章
控制面板是打印机的控制部分，由五个按键和十个指示灯组成。通过这些按键的
控制，组合键控制，以及加上三种状态（联机，脱机，按键开机）的组合，可以完成
许多复杂的功能控制。
打印机的控制面板上有五个按键，从左到右为：【打印方式】、【复写】、【装
纸/出纸/退纸】、【跳行】、【联机】。
打印机控制面板
第
18 页
STAR NX-350 打印机 操作手册
2-1
脱机状态下的面板功能操作
脱机状态下面板单键功能可参照下图：
1、联机按键与脱机状态
z 联机按键为一开关型按键，即：按一次为脱机，再按一次为联机。
z 联机状态时(联机指示灯亮)，打印机将接收从主机发过来的数据,并正常打印。
z 脱机状态时(联机指示灯灭)，停止打印并向主机发送一个信号表示不接收数据。
z 如果打印纸已装好，则开机即处于联机状态。如果纸未装好，则处于脱机状态，
缺纸指示灯亮。当装上打印纸后，打印机即恢复联机状态。
一般面板操作必须在脱机状态下执行。
2、跳行
z 置打印机脱机状态
z 按一次【跳行】键，即正向走纸一行。若按着不放，将连续正向走纸,直到松开
键为止。
3、装纸/出纸/退纸
z 置打印机脱机状态
z 在打印机缺纸的情况下，按【装纸/出纸/退纸】键，打印机将装入打印纸。
z 在打印机装有链式纸的情况下，按【装纸/出纸/退纸】键，打印机将向后退出链
式打印纸。
z 在打印机装有单页纸的情况下，按【装纸/出纸/退纸】键，打印机将从正面退出
打印纸。
第
19 页
STAR NX-350 打印机 操作手册
4、设定多层纸打印
z 置打印机脱机状态
z 【复写】键为一开关型按键，即：按一次复写灯亮，为打印多层纸；再按一次复
写灯灭为打印单层纸。
z 当复写灯亮时打印机将以高力度打印，以增加打印多层复写纸的清晰度，但打印
速度会有所降低。
z 当复写灯灭时打印机将以正常力度打印，打印速度也恢复正常。
5、设定打印方式
z 置打印机脱机状态
z 多次按下【打印方式】键
1、
中文状态下（默认状态）：超高速—高速度—高密度三种打印状态轮流切换，
相应指示灯也轮流显示。
2、
英文状态下（由指令或 EDS 设置）：超高速（Draft）—高速度（HS-LQ）—高
密度（LQ）三种打印状态轮流切换，相应指示灯也轮流显示。
6、正反向微量走纸
z 置打印机脱机状态
z 按下【联机】键不放，同时按下【跳行】键，即开始以细微步长连续进纸直到松
开按键为止。
z 按下【联机】键不放，同时按下【装纸/出纸/退纸】键，即开始以细微步长连续
退纸直到松开按键为止。
注意：在使用穿孔打印纸时，不要试图退纸走到上页，因为打印纸可能会被卡在打印
机内部。
第
20 页
STAR NX-350 打印机 操作手册
7、跳页
z 置打印机脱机状态
z 当按住【跳行】的同时,再按下【联机】键，打印机自动将打印纸传送至下页。
如果在单页纸操作状态，则此操作将会把整页纸送出。
8、设定页起始打印位置（页上空）
z 置打印机脱机状态
z 按下【联机】键不放，同时按下【打印方式】键，即进入页面起始位置设置模式，
此模式可以改变以后每页打印的起始位置。

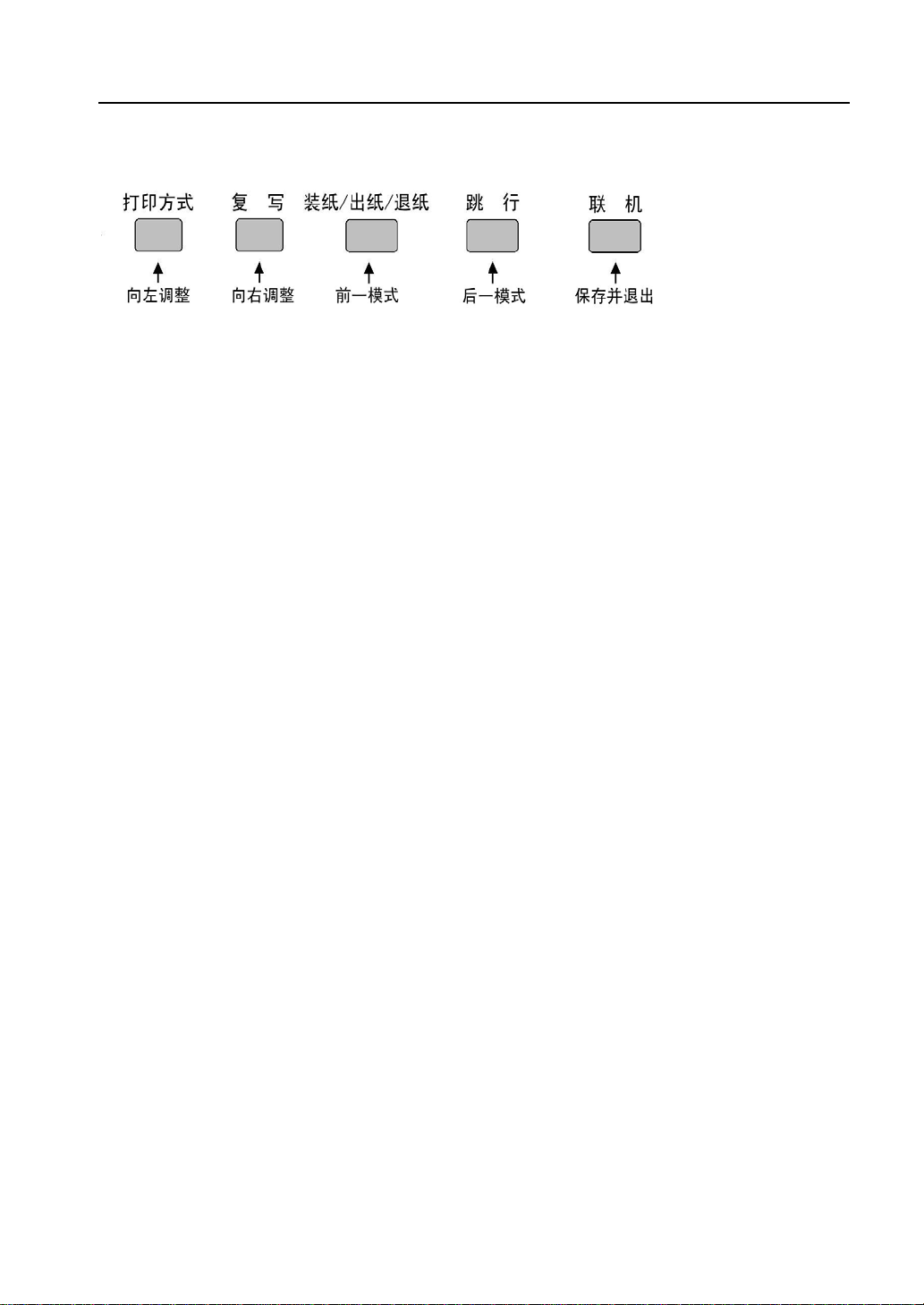

进入设定后各键操作按下图所示：
z 按【装纸/出纸/退纸】键反向退纸操作，或按【跳行】键正向进纸操作，调节页
面首行打印位置直到确认。
z 调整完毕后，如想放弃上述操作，请按【联机】键退出。
z 调整完毕后，有两种方式保存设定值：
1、
按住【联机】键不放，同时按下【跳行】键后放开，当前页首位置被记忆，但
关机后丢失。
2、
按住【联机】键不放，同时按下【装纸/出纸/退纸】键后放开，当前页首位置
被记忆，但关机后不会丢失，直到下一次改变设置。
3、
按住【联机】键不放，同时按下【复写】键后放开，当前页首位置被恢复为出
厂设定。
第
21 页
STAR NX-350 打印机 操作手册
9、设定当前位置为页起始行
z 置打印机脱机状态
z 按住【打印方式】键不放，同时按下【装纸/出纸/退纸】键后放开，行计数器清
零，当前位置为当前打印页的第一行。
10、面板宏命令
z 置打印机脱机状态
z 选择所要常用的打印方式（超高速—高速度—高密度）。
z 按下【打印方式】键不放，同时按下【复写】键，听到打印机两声鸣响后再放开。
z 以后打印机再开机时，就会保持刚才选择的打印方式。
11、清除面板宏命令
z 置打印机脱机状态
z 按下【打印方式】键不放，同时按下【复写】键，听到打印机两声鸣响后不要放
开，再等到三声鸣响后再放手，以前所设置的开机状态即已清除。
第
22 页
