Star Micronics NX-100 User Manual

目录

目录

目录目录

第一章 如何安装打 印机

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

1-1 打印机放置环境的选择
1-2 打印机的开箱检查
1-3 打印机外形结构
1-4 安装打印机

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

1-5 使用连续穿孔打印纸

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅ ⋅⋅

1-6 以平推方式使用单张纸 或多层纸
1-7 接口电缆连接

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

1-8 打印机纸厚调杆的设置

第二章 打印机控制 面板

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

2-1 脱机状态下的面板功能操作
2-2 面板操作开机功能

第三章 EDS 设置

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

3-1 如何操作 EDS 方式
3-2 EDS 设置功能
3-3 横向点调整模式操作

第四章 打印机控

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

第五章 维护与保养

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅⋅⋅⋅ ⋅⋅ ⋅⋅

5-1 一般保养与使用注意事项
5-2 一般故障与简单处理

第六章 附录

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅

6-1 打印机规格
6-2 并行接口引脚功能

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅⋅⋅⋅ ⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

6-3 SPC-8K 串行接口引脚功能
6-4 SPC-8K 串行接口 DIP 开关设置
6-5 控制码摘要表

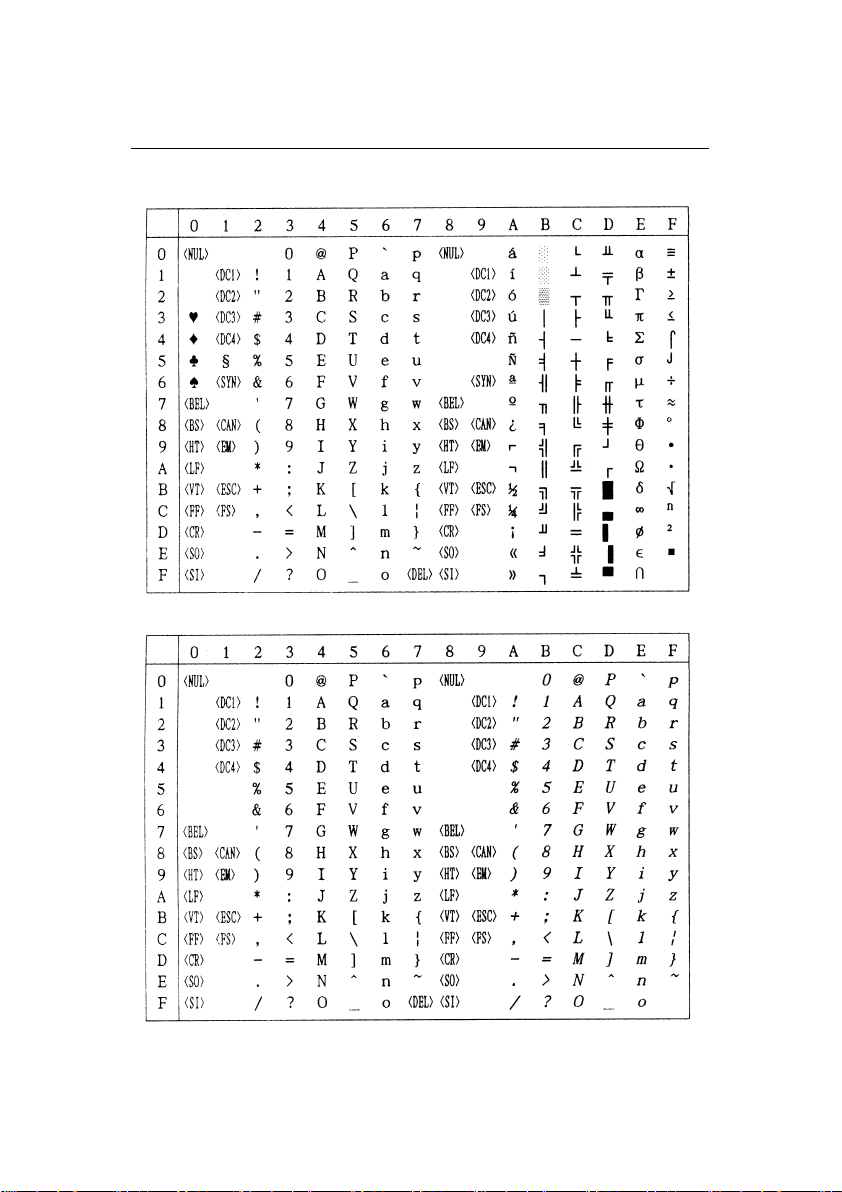

6-6 打印机字符集

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅⋅⋅ ⋅⋅⋅ ⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅⋅⋅ ⋅⋅ ⋅⋅⋅ ⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅ ⋅⋅⋅⋅⋅ ⋅⋅ ⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅ ⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅

1-1
1-1
1-2
1-3
1-5

1-8
1-12
1-14
1-16

2-1

2-2

2-7

3-1

3-2

3-5
3-15

4-1

5-1

5-1

5-3

6-1

6-1

6-3

6-4

6-4

6-6
6-11

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

第一章 如何安装打印机

本章描述如何安装一台新的打印机，步骤如下：

·选择放置打印机环境

·开箱

·安装送纸旋钮

·安装盒式色带

·安装打印纸

·将打印机联到计算机上
如果需用打印机可选附件，安装打印机后，请参考附表选件。

1-1 打印机放置环境的选择

在开箱安装打印机之前，首先要选择一个合适的环境放置打印机。
此环境应满足以下要求：

·工作台应平坦且有足够的空间

·避免靠近热源

·避免过度潮湿与灰尘过多

·避免与电冰箱之类大功率或有干扰的电器用同一电源，以保持电
源稳定

·确保电源的电压值为 220V

·打印机应最好放置在接近插座的地方，便于使用

·打印机在工作台上要留有足够的走纸空间

·打印机并行接口连接电缆长度一般应在 2 米范围内。用串行接口

时，可选用 SPC-8K 转换器，连接距离可达 10 米

1

----

1

第一章

第一章 如何安装打印机

如何安装打印机

第一章第一章

如何安装打印机如何安装打印机

1-2 打印机的开箱检查

打开纸箱，对照图 1-1 检查箱内部件是否齐全（应有 5 件）。

a.打印机
b.旋钮
c.盒式色带
d.操作手册
e.导纸板

图1-1 装箱示意图

1

----

2

1-3 打印机外型结构

第一章

第一章 如何安装打印机

如何安装打印机

第一章第一章

如何安装打印机如何安装打印机

图1-2 打印机外型示意图

1

----

3

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

导纸板：可左右移动，调整单张纸进纸时的左右边界。
透明盖板：保护打印头等内部结构，防止灰尘，降低打印机噪音。
后盖板：可拆装部件，装入链式纸时使用。
电源开关：打开或关闭打印机电源。
导纸板：单张进纸时使用。
送纸调杆：用链式进纸时向前，用单张进纸时向后。
打印接口：连接打印电缆，接收打印数据。
控制面板：对打印机进行各种操作。
旋钮：手动进行进退打印纸。
链式纸夹：链式走纸时使用。
打印头：打印机关键部位，打印文字和图形。
上纸杆：装纸时使用。
色带盒：内装打印色带。
间距调杆：调整打印头和打印纸间的距离，以配合纸张厚度。

1

----

4

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

1-4 安装打印机

■

清除打印机包装固定物（包装物品用于打印机运输）

■安装送纸旋钮

1

----

5

第一章

第一章 如何安装打印机

■安装色带盒

■安装色带盒

■安装色带盒■安装色带盒

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

1、先把面盖揭起

2、将打印色带去掉 包装，顺时针转动色带盒上的色带旋钮三圈，

以保证色带拉紧

1

----

6

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

3、安装色带盒在字车座上并卡紧，注意色带应夹在打印头和打印

头保护片中间。

4、顺时针转动色带盒上旋钮三圈，以保证色带拉紧

在有需要卸下盒式色带时（如更换色带），用双手握紧色带盒上

的两个把柄，稍微用力握紧，即可将色带盒拿下。

5、盖好透明盖板

1

----

7

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

■安装导纸板

■连接电源插头（注意一定要检查电源开关在 OFF 的位置）

1、保证打印机电源开关在关闭状态

2、将打印机电源插头插入选好的电源插座。
3、开打印电源，打印机开始复位动作。

注意：如打印机出现异常情况请关闭电源，检查打印机。

1

----

8

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

1-5 使用连续穿孔打印纸

■装纸

1、 将被打印的穿孔打印纸放置在打印机后面并应低于打印机

2、 检查送纸调杆的位置，一定要在链式纸进纸位置

1

----

9

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

3、 打开后盖板

4、 释放链式纸夹侧面的锁杆，沿着横杆调节链轮和导轮的距离和

位置（朝上释放，压下锁住）。

打开纸夹，对齐两边纸孔并对准链齿装上打印纸。合上纸夹，再次
检查打印纸孔是否对准链齿，如 果 没有对准，在走纸时可能会导致
打印纸撕开或卡住。

1

----

10

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

5、 关闭后盖板

6、 打开打印机电源开关，打印机会发出鸣响，指示没有装 入打印

纸，缺纸灯亮起。

7、 现在按键退纸，打印纸会自动装入至打印起始位置。（如果你

要设置不同的起始位置请参阅第四章）

1

----

11

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

■自动撕纸位和退纸

1、电源应在 ON 位置，送纸调杆应在链式纸位置。

2、在联机状态按【退纸】键，打印机将自动走纸到撕纸位置。
3、 撕去打印过的纸。再有打印命令接受时，打印纸将先退回到正

常打印位置再进行打印。

4、 在脱机状态按住【退纸】键，打印机将自动退纸一页或 打印纸

退至装纸位置。

1-6 以摩擦方式使用单张纸或多层纸（单页进纸）
需要使用单页纸打印时，不用卸下穿孔打印纸也可操作,但需

在执行链式纸退纸操作至装纸位置。

■摩擦方式进纸

1、 摩擦方式进纸时，打印纸应从导纸板送入

1

----

12

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

2、 检查间距调杆位置，使之适合于进纸纸厚

3、 左右调节挡板位置，以确定打印的左右边界，可参考导纸板上

的刻度。（移动档板时,请用手指握住挡板的中间部位移动,以
防止挡板的倾斜和损坏。）

1

----

13

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

4、 检查送纸调杆一定要在摩擦进纸的位置，同时将导纸板调节到

适合单页送纸的位置

5、 打开电源，打印机发出鸣响，缺纸灯亮。打印纸面朝下，从打

印机导纸板插入，向面板方向拔动上纸杆，打印机将进纸到可
打印的位置。

6、 当您使用一英寸纸头空时，打印机走至一英寸时鸣响，这时要

关闭上纸杆。当您使用 1/6 英寸纸头空时，打印机上纸后先不
鸣响，当打印到一英寸位置时打印机停止打印，开始鸣 响提示，
此时请关闭上纸杆。

1

----

14

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

1-7 接口电缆连接

■

标准并行接口电缆

连接打印机和计算机（PC 或 PC 兼容计算机），要使用 25 芯 D
型标准插头连接计算机，并用另一端 36 芯 Centronics 标准插头连
接打印机，如果你要将打印机连到其他计算机上，请参阅附录并行
接口的连线说明。

为保证传送信息的准确，并行接口电缆的长度最长为 2 米

（如需用串行接口，可选用接口转换器 SPC-8K）

■连接并行接口电缆：

1、关掉打印机及计算机电源。（带电连接，会引起打印机与计算

机的损坏。）

2、将接口电缆插到打印机插座上，保证插入到 位。用打印机接口

两边的扣杆把电缆插头扣紧锁定。

3、口电缆另一端连到计算机上并固定好。

1

----

15

第一章

第一章 如何安装打印机

第一章第一章

如何安装打印机

如何安装打印机如何安装打印机

1-8 打印机纸厚调杆的设置：

为了得到最好的打印效果，同时保护打印头 ，一定要根据打印
纸的总厚度，正确的调节纸厚调杆的档位，下表给出参考数据。

打印层数 单张纸重 总厚度(mm) 调杆位置

单层 52 克以下 0.06 以下 0

单层 52-104 克 0.06-0.13 1

单层 104-156 克 0.13-0.19 2

2 层 40 克 0.13 2

3 层 40 克 0.20 3

1

----

16

第二章

第二章 打印机控制面板

第二章第二章

打印机控制面板

打印机控制面板打印机控制面板

第二章

第二章

第二章第二章

打印机控制面板

打印机控制面板

打印机控制面板打印机控制面板

控制面板是打印机的控制部分，由四个按键和十个指示灯组
成。通过这些按键的控制，组合键控制，以及加上三种状态（联机，
脱机，按键开机）的组合，可以完成许多复杂的功能控制。
打印机的控制面板上有四个按键，从左到右为：【打印方式】、【退
纸】、【跳行】、【联机】。

2

2----1111

22

第二章

第二章 打印机控制面板

第二章第二章

打印机控制面板

打印机控制面板打印机控制面板

2-1 脱机状态下的面板功能操作：

脱机状态下面板单键功能可参照下图

■联机按键与脱机状态
联机按键为一开关型按键，即：按一次为脱机，再按一次为联机。

·

联机状态时(联机指示灯亮)，打印机将接收从主机发过来的数
据,并正常打印。

·

脱机状态时(联机指示灯灭)，停止打印并向主机发送一个信号

表示不接收数据。
如果打印纸已装好，则开 机即处于联机状态。如果纸未装好，则
处于脱机状态，缺纸指示灯亮。当装上打印纸后，打印机即恢复联
机状态。

一般面板操作必须在脱机状态下执行。

■跳行

·

置打印机脱机状态

·

按一次【跳行】键，即正向走纸一行。若按着不放，将连续正

向走纸,直到松开键为止。

■跳页

·

置打印机脱机状态

·

当按住【跳行】的同时,再按下【联机】键，打印机自动将打印

纸传送至下页。如果在前面板单张纸操作状态，则此操作将会

把整页纸送出.

2

2----2222

22
