Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Poland, 00-876 Warszawa, ul. Ogrodowa 58.

En la página Web de atención al cliente puede encontrar información adicional sobre este producto y respuesta a las preguntas hechas con más frecuencia.

Informação adicional sobre este produto e respostas a perguntas frequentes podem ser encontradas no Website do Apoio ao Cliente.

Interchangeable Lens Digital HD Video Camera Recorder

ES/PT/GR/PL

E-mount

Manual de instrucciones ES

Manual de instruções PT

Οδηγός Χρήσης GR

Instrukcja obsługi PL

Dodatkowe informacje o tym produkcie i odpowiedzi na najczęściej zadawane pytania są na naszej internetowej stronie Obsługi Klienta.

http://www.sony.net/

2011 Sony Corporation



Printed in Japan

NEX-VG20E/VG20EH

Page 2

Lea esto antes de empezar

Antes de utilizar la unidad, lea detenidamente este manual y consérvelo para consultarlo en el futuro.

AVISO

Para reducir el riesgo de incendio o descarga eléctrica, no exponga la unidad a la lluvia ni a la humedad.

No exponga las pilas a fuentes de calor excesivo, como la luz solar directa, el fuego o similares.

PRECAUCIÓN

Batería

Si la batería se manipula indebidamente, puede explotar y causar un incendio o provocarle quemaduras químicas. Tenga en cuenta las siguientes precauciones.

No desmonte el producto.



No aplaste ni exponga la batería a impactos tales



como golpes o caídas, ni la deje caer o la pise. No provoque un cortocircuito en la batería



ni permita que objetos metálicos entren en contacto con sus terminales. No exponga la batería a temperaturas superiores



a 60 °C como a la luz solar directa, o en el interior de un automóvil estacionado al sol. No la incinere ni la arroje al fuego.



No manipule baterías de iones de litio dañadas



o con fugas. Asegúrese de cargar la batería con un



cargador de baterías original de Sony o con un dispositivo que pueda cargarla. Mantenga la batería fuera del alcance de niños



pequeños. Mantenga la batería seca.



Sustitúyala únicamente por otra del mismo tipo



o equivalente recomendada por Sony. Deshágase de la baterías usada lo antes posible



según el procedimiento que se describe en las instrucciones.

Sustituya la batería únicamente por otra del tipo especificado. De lo contrario, es posible que se produzcan incendios o lesiones.

Adaptador de ca

No utilice el adaptador de ca en un lugar estrecho (por ejemplo, entre la pared y un mueble).

Utilice una toma de pared cercana al usar el adaptador de ca. Desconecte el adaptador de ca de la toma de pared inmediatamente si se produce algún fallo al utilizar la videocámara.

Nota sobre el cable de alimentación

El cable de alimentación está diseñado para utilizarlo única y exclusivamente con esta videocámara, y no debe utilizarse con otros aparatos eléctricos.

Incluso con la videocámara desconectada, ésta seguirá recibiendo alimentación de ca (corriente) mientras esté conectada a la toma de pared mediante el adaptador de ca.

Un exceso de presión sonora de los auriculares puede ocasionar la pérdida de la capacidad auditiva.

PARA USUARIOS EN EUROPA

Aviso para los clientes de países en los que se aplican las directivas de la UE

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Japón. El representante autorizado en lo referente al cumplimiento de la directiva EMC y a la seguridad de los productos es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para resolver cualquier asunto relacionado con el soporte técnico o la garantía, consulte las direcciones que se indican en los documentos de soporte técnico y garantía suministrados por separado.

Este producto se ha probado y cumple con la normativa que establece la Directiva EMC si se utiliza un cable de conexión de menos de 3 metros de longitud.

Page 3

ATENCIÓN

Los campos electromagnéticos a frecuencias específicas podrán influir en la imagen y el sonido de esta unidad.

Aviso

Si la electricidad estática o el electromagnetismo interrumpen la transmisión de datos (fallo), reinicie la aplicación o desconecte el cable de comunicación (USB, etc.) y vuelva a conectarlo.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en la batería o en el embalaje indica que la batería proporcionada con este producto no puede ser tratada como un residuo doméstico normal. En algunas baterías este símbolo puede utilizarse en combinación con el símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estas baterías se desechan correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de la batería. El reciclaje de materiales ayuda a conservar los recursos naturales. En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos, sea necesaria una conexión permanente con la batería incorporada, esta batería solo deberá ser reemplazada por personal técnico cualificado para ello. Para asegurarse de que la batería será tratada correctamente, entregue el producto al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las demás baterías, vea la sección donde se indica cómo quitar la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Page 4

Utilización de la videocámara

No sostenga la videocámara por las siguientes



partes ni por las tapas de las tomas.

Visor Pantalla de cristal líquido

Objetivo (NEX-VG20EH) Parasol (NEX-VG20EH)

Micrófono incorporado



La videocámara no está protegida contra el polvo, las salpicaduras ni la humedad. Consulte

Precauciones” (pág. 67).

“

Elementos de menú, panel de cristal líquido, visor y objetivo



Los elementos de menú que aparezcan atenuados no estarán disponibles en las condiciones de grabación o reproducción actuales.

La pantalla de cristal líquido y el visor se han



fabricado con tecnología de muy alta precisión, lo que hace que más del 99,99% de los píxeles sean operativos para uso efectivo. Sin embargo, es posible que aparezcan constantemente algunos pequeños puntos negros o brillantes (blancos, rojos, azules o verdes) en la pantalla de cristal líquido. Estos puntos son el resultado normal del proceso de fabricación y no afectan en modo alguno a la grabación.

Puntos negros

Puntos blancos, rojos, azules o verdes

No grabe el sol directamente ni deje la



videocámara al sol durante un período de tiempo prolongado. El interior de la videocámara podría dañarse. Si se enfoca la luz del sol hacia un objeto cercano se puede provocar un incendio. Cuando tenga que dejar la videocámara expuesta a la luz solar directa, coloque la tapa del objetivo.



La exposición de la pantalla de cristal líquido, el visor o el objetivo a la luz solar directa durante períodos de tiempo prolongados puede provocar fallos de funcionamiento.



No enfoque directamente hacia el sol. Si lo hace, puede ocasionar fallos de funcionamiento en la videocámara. Tome fotografías del sol solamente en condiciones de baja intensidad, como al atardecer.



No mire hacia el sol o hacia una luz intensa a través de un objetivo desinstalado. Si lo hace podría causarle daños irreparables a los ojos.

Page 5

Acerca del ajuste del idioma

Para ilustrar los procedimientos operativos



se utilizan indicaciones en pantalla en cada idioma local. Si es necesario, cambie el idioma de la pantalla antes de utilizar la videocámara

ág. 22).

Acerca de la grabación

Para asegurar un funcionamiento estable de la



tarjeta de memoria, se recomienda formatearla con la videocámara antes del primer uso. Al formatear la tarjeta de memoria se eliminarán todos los datos que contiene de forma irrecuperable. Guarde los datos importantes en su PC, etc.



Antes de comenzar a grabar, pruebe las funciones de grabación para asegurarse de que la imagen y el sonido se graben sin problemas.



No es posible compensar el contenido de las grabaciones, ni siquiera aunque no sea posible grabar o reproducir a causa de un fallo de funcionamiento de la videocámara, de la tarjeta de memoria, etc.



Los sistemas de televisión en color varían en función del país o la región. Si desea ver sus grabaciones en un televisor, necesita un televisor con sistema PAL.



Los programas de televisión, películas, cintas de vídeo y demás materiales pueden estar sujetos a derechos de autor. La grabación no autorizada de tales materiales puede ir en contra de las leyes sobre los derechos de autor.



Respete las normas locales cuando use la videocámara.

Notas sobre la reproducción



Es posible que las imágenes grabadas con la videocámara no se puedan reproducir normalmente en otros dispositivos. Asimismo, es posible que las imágenes grabadas con otros dispositivos no se puedan reproducir en la videocámara.



Las películas con calidad de imagen estándar (STD) grabadas en tarjetas de memoria SD no se pueden reproducir en equipos AV de otros fabricantes.

DVD grabados con calidad de imagen HD (alta definición)

Los DVD grabados con calidad de imagen



de alta definición (HD) pueden reproducirse en dispositivos compatibles con la norma AVCHD. Los discos grabados con calidad de imagen de alta definición (HD) no se pueden reproducir en los reproductores/grabadoras de DVD, puesto que no son compatibles con el formato AVCHD. Si inserta un disco grabado con formato AVCHD (calidad de imagen de alta definición (HD)) en un reproductor/grabadora de DVD, es posible que no pueda expulsarlo.

Guarde todos los datos de imagen grabados

Para evitar que se pierdan sus datos de imagen,



guarde todas las imágenes grabadas en soportes externos periódicamente. Consulte la página 41 para guardar imágenes en un ordenador, y la página 49 para guardar imágenes en dispositivos externos.



Los tipos de discos y soportes en los que pueden grabarse imágenes dependen del [

Modo Grabación] que estaba seleccionado cuando se grabaron las imágenes. Las películas grabadas en [50p Quality

] o [Calidad superior ]

pueden guardarse en un soporte externo o en

scos Blu-ray (pág. 49).

Notas referentes a la batería/adaptador de ca

Asegúrese de extraer la batería o el adaptador



de ca después de apagar la videocámara. Sujete la videocámara y la clavija de cc



para desconectar el adaptador de ca de la videocámara.

Page 6

Nota acerca de la temperatura de la videocámara o la batería

Si la temperatura de la videocámara o de la



batería aumenta o desciende excesivamente, es posible que no se puedan grabar o reproducir datos en la videocámara, ya que en tales situaciones se activan las funciones de protección. En tal caso, aparece un indicador en la pantalla de cristal líquido o en el visor.

Cuando la videocámara se encuentra conectada a un ordenador o un accesorio



No intente formatear la tarjeta de memoria de la videocámara en un ordenador. Si lo hace, es posible que la videocámara no funcione correctamente.



Cuando conecte la videocámara a otro dispositivo mediante un cable de comunicación, asegúrese de insertar la clavija del conector en la dirección correcta. Si se introduce la clavija del conector a la fuerza en la dirección incorrecta, podría dañar el terminal y provocar un fallo de funcionamiento en la videocámara.

Si no puede grabar o reproducir imágenes, ejecute [Formatear]



Si graba o elimina imágenes repetidamente durante mucho tiempo, los datos de la tarjeta de memoria se fragmentarán. No se pueden guardar ni grabar imágenes. En tal caso, guarde las imágenes primero en algún tipo de soporte externo y, a continuación, realice [Formatear] tocando  [ [Formatear] 

(MENU)  [Configuración]

( Ajustes de soporte)] 

 .

Notas con respecto a los accesorios opcionales



Se recomienda utilizar accesorios Sony originales.



Es posible que en algunos países o regiones no estén disponibles accesorios originales de Sony.

Acerca de este manual, sus ilustraciones y las imágenes en pantalla

Las imágenes de ejemplo que se utilizan en este



manual con carácter ilustrativo se han tomado con una cámara digital de imágenes fijas, por lo que pueden parecer diferentes a las imágenes y los indicadores de pantalla que aparecen en la videocámara. Asimismo, las ilustraciones de la videocámara y su indicación en la pantalla se han exagerado o simplificado para facilitar su comprensión.



En este manual, el disco DVD grabado con calidad de imagen de alta definición (HD) se llama disco AVCHD.



El diseño y las especificaciones de la videocámara y sus accesorios están sujetos a cambios sin previo aviso.

Notas respecto al uso

No realice ninguna de las operaciones



siguientes. Si lo hace, podría dañar la tarjeta de memoria, imposibilitar la reproducción de las imágenes grabadas o provocar otros fallos de funcionamiento.



Expulsar la tarjeta de memoria cuando el

dicador de acceso (pág. 26) está encendido

in o parpadeando



Extraer la batería o el adaptador de ca de la videocámara o aplicar vibraciones o golpes mecánicos a la videocámara cuando los indicadores (pág. 29) o e están encendidos o parpadeando



Cuando utilice una bandolera (se vende por separado), no golpee la videocámara contra otros objetos.

(película)/ (fotografía)

l indicador de acceso (pág. 26)

Page 7

Índice de contenido

Lea esto antes de empezar .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. 2

Introducción

Paso 1: Comprobación de los elementos suministrados .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. 9

Paso 2: Instalación de los accesorios suministrados . . . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . 11

Paso 3: Carga de la batería . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. 12

Carga de la batería en el extranjero .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. 14

Paso 4: Colocación del objetivo . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . . 15

Paso 5: Encendido de la videocámara y ajuste de la fecha y la hora . . .. .. .. . .. .. . .. .. . 20

Cambio del ajuste de idioma . .. . .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. 22

Paso 6: Realización de ajustes de configuración antes de la grabación .. . .. . .. .. . .. .. 23

Paso 7: Inserción de una tarjeta de memoria .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. 26

Grabación/reproducción

Grabación . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . 28

Selección del modo de grabación . .. .. .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . 31

Ajuste para las condiciones de disparo . . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . . 32

Reproducción en la videocámara . . .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . 33

Reproducción de imágenes en un televisor .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . 37

Operaciones avanzadas

Eliminación de películas y fotografías . .. .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. 40

Índice de contenido

Guardar las películas y fotografías en un ordenador

Funciones útiles disponibles si se conecta la videocámara a un ordenador .. . .. . .. . 41

Preparación de un ordenador .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. 42

Cuando utilice un Macintosh . . .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . . 43

Inicio de PMB (Picture Motion Browser) . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . . 45

Uso de “Image Data Converter” . . .. .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . . 46

Guardar imágenes en un dispositivo externo

Seleccionar un método para guardar imágenes con un dispositivo externo . . . . .. .. 47

Almacenamiento de imágenes en un dispositivo de soporte externo . . .. .. . .. .. . .. .. 49

Creación de un disco con calidad de imagen de alta definición (HD) con un

dispositivo similar a una grabadora de DVD de Sony, etc. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. 52

Creación de un disco con calidad de imagen de definición estándar (STD) con una

grabadora, etc. . .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . . 53

Page 8

Personalización de la videocámara

Uso de los menús . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . 56

Obtención de información detallada de la Guía práctica de “Handycam” . . . .. .. .. . .. 61

Información complementaria

Solución de problemas . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. 62

Tiempo de grabación de películas/número de fotografías que se pueden grabar

. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. 65

Precauciones . . .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . 67

Especificaciones . . . . .. .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . 69

Referencia rápida

Indicadores de la pantalla . .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . 72

Componentes y controles . . .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. 74

Índice . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . 78

Page 9

Introducción

Paso 1: Comprobación de los elementos suministrados

Compruebe que la videocámara dispone de los siguientes elementos suministrados. Los números entre ( ) corresponden a la cantidad suministrada.

Cable de conexión de A/V (1) (pág. 38)



Cable USB (1) (pág. 49)



Todos los modelos

Esta videocámara (1)



Tapa del cuerpo (acoplada a la



videocámara NEX-VG20E; suministrada pero no acoplada a otros modelos) (1)

ág. 15)



Adaptador de ca (1) (pág. 12)

Cable de alimentación (1) (pág. 12)



Cable de A/V de componente (1)



(pág. 37)

Mando a distancia inalámbrico (RMT-



835) (1)

Se suministra con una batería de litio de tipo botón instalada.

Batería recargable (NP-FV70) (1)



(pág. 12)



Tapa de la batería (1) (pág. 11)



Paravientos (1) (pág. 11)

Introducción

Page 10

Ocular grande (1) (pág. 25)



CD-ROM “Handycam” Application Software (1) (pág. 42)

“PMB” (software, incluye la “Ayuda de PMB”)

 

Image Data Converter (software de tratamiento de imágenes en formato RAW)



Guía práctica de “Handycam” (PDF)

Manual de instrucciones (este manual) (1)



NEX-VG20EH



Objetivo zoom (E 18-200mm F3,5-6,3 OSS) (acoplado a la videocámara) (1) (pág. 15)



Parasol (1) (pág. 19)



Tapa frontal del objetivo (acoplada a la videocámara) (1) (pág. 15)



Tapa trasera del objetivo (1) (pág. 15)

Page 11

Paso 2: Instalación de los accesorios suministrados

Colocación del objetivo

Consulte la página 15 para obtener información sobre la colocación del objetivo. El modelo NEX-VG20E no incluye el objetivo E 18-200 mm F3,5-6,3 OSS. Utilice los objetivos adecuados (se venden por separado). En los modelos NEX-VG20EH, el objetivo está acoplado a la videocámara en el momento de la compra.

Colocación del paravientos

Utilice el paravientos para reducir el ruido del viento que graba el micrófono. Coloque el paravientos con el logotipo de Sony orientado hacia abajo.

Colocación de la tapa de la batería

Después de colocar la batería, coloque la tapa de la batería. Coloque la tapa de la batería con la parte saliente () en la dirección que se muestra en la ilustración.

Introducción



Page 12

Paso 3: Carga de la batería

Toma DC IN

Batería

Indicador CHG (carga)

Alinee la marca  de la clavija de cc con la de la toma DC IN.

Puede cargar la batería “InfoLITHIUM” (serie V) después de instalarla en la videocámara.

Notas





Sólo se puede instalar en la videocámara una batería “InfoLITHIUM” de la serie V.



No se puede instalar la batería “InfoLITHIUM” de los modelos NP-FV30/FV50, ni aunque sean de la serie V.

Deslice el interruptor POWER hasta la posición OFF (la configuración

predeterminada).

Para colocar la batería, deslícela en la dirección que indica la flecha hasta

que encaje.

Conecte el adaptador de ca y el cable de alimentación a la videocámara y

a la toma de corriente de pared.

El indicador CHG (carga) se ilumina y se inicia el proceso de carga. El indicador CHG (carga) se apaga cuando la batería está totalmente cargada.

Adaptador de ca

Cable de

alimentación

A la toma de corriente de pared

Clavija de cc

Page 13

Cuando la batería esté cargada, desconecte el adaptador de ca de la toma

DC IN de la videocámara.

Tiempo de carga

Tiempo aproximado (minutos) necesario para cargar completamente una batería totalmente descargada.

Batería Tiempo de carga NP-FV70 (suministrada) 195 NP-FV100 390

Los tiempos de carga indicados en la tabla anterior están medidos durante la carga de la videocámara a



una temperatura de 25

C.

y 30

Sugerencias





Consulte la página 65 sobre los tiempos de grabación y reproducción.



Cuando la videocámara está encendida, es posible comprobar la cantidad restante de batería aproximada, gracias al indicador de batería restante situado en la parte superior derecha de la pantalla de cristal líquido.

Para extraer la batería

Deslice el interruptor POWER hasta la posición OFF. Deslice la palanca de liberación BATT (batería) () y extraiga la batería ().

C. Se recomienda cargar la batería a una temperatura comprendida entre 10 C

Introducción

Palanca de liberación BATT (batería)

Para utilizar una toma de corriente de pared como fuente de alimentación

Realice las mismas conexiones que se indican en “Paso 3: Carga de la batería” (pág. 12). La batería no se descargará aunque esté instalada.

Page 14

Notas respecto a la batería



Cuando extraiga la batería o desconecte el adaptador de ca, apague la videocámara y asegúrese de que los indicadores



El indicador CHG (carga) parpadea durante el proceso de carga en las siguientes condiciones:



La batería no está instalada correctamente.



La batería está dañada.



La temperatura de la batería es baja.

(película)/ (fotografía) (pág. 29) y el indicador de acceso (pág. 26) estén apagados.

Extraiga la batería de la videocámara y colóquela en un lugar templado.



La temperatura de la batería es alta. Extraiga la batería de la videocámara y colóquela en un lugar fresco.



De manera predeterminada, la alimentación se desconecta automáticamente para ahorrar energía de la batería si no se lleva a cabo ninguna operación en la videocámara durante aproximadamente 5 minutos ([Apagado auto]).

Notas referentes al adaptador de ca



Utilice una toma de corriente de pared cercana cuando emplee el adaptador de ca. Desconecte el adaptador de ca de la toma de corriente de pared inmediatamente si se produce algún fallo de funcionamiento al utilizar la videocámara.



No coloque el adaptador de ca en lugares estrechos, como por ejemplo entre una pared y un mueble.



No provoque un cortocircuito en la clavija de cc del adaptador de ca ni en el terminal de la batería con ningún objeto metálico. Si lo hace, puede ocasionar un fallo de funcionamiento.

Nota sobre el cable de alimentación

El cable de alimentación se ha diseñado de manera específica para utilizarse únicamente con esta videocámara y no debe utilizarse con ningún otro equipo eléctrico.

Carga de la batería en el extranjero

Puede cargar la batería en cualquier país o región con el adaptador de ca suministrado con la videocámara, siempre que utilice una corriente alterna entre 100 V - 240 V, 50 Hz/60 Hz.

No utilice un transformador de tensión electrónico.

Page 15

Paso 4: Colocación del objetivo

Este manual explica cómo colocar un objetivo mediante el uso del objetivo E 18-200 mm F3,5-6,3 OSS que se incluye con el modelo NEX-VG20EH (el objetivo está acoplado a la videocámara en el momento de la compra). Si utiliza otro objetivo, consulte el manual de instrucciones suministrado con él.

Tapa frontal del objetivo

Introducción

Interruptor de bloqueo del zoom

Anillo del zoom

Índice del parasol

Anillo de enfoque

Índice de montaje

* Este interruptor impide que el cilindro del objetivo se extienda por su propio peso durante su transporte,

etc. Vuelva a girar el anillo del zoom hacia el extremo W y deslice el interruptor hacia  para bloquearlo. Para desbloquearlo, ajuste el interruptor en la posición original.

** No toque ni ensucie los contactos del objetivo.

Escala de la distancia focal

Índice de la distancia focal

Tapa trasera del objetivo

Contactos del objetivo

Retire la tapa del cuerpo de la videocámara y la tapa de embalaje de la



parte trasera del objetivo.

Page 16

Monte el objetivo alineando los índices de montaje (blancos) del objetivo



y del cuerpo de la videocámara. Mientras presiona ligeramente el objetivo hacia el cuerpo de la videocámara, gire el objetivo hacia la derecha hasta que haga clic en la posición de bloqueo.

Asegúrese de colocar el objetivo en posición recta.

Índices de montaje (blancos)

Notas





Cuando acople un objetivo, no presione el botón de liberación del objetivo.



No utilice la fuerza cuando acople un objetivo. Si monta el objetivo a la fuerza, puede provocar un fallo de funcionamiento o dañar la montura del objetivo.



Es posible que se produzca algún ligero movimiento del objetivo en la posición de bloqueo, en función del objetivo que se utilice. No se trata de un fallo de funcionamiento.



Sujete el cuerpo de la videocámara con el extremo frontal mirando hacia abajo y cambie rápidamente el objetivo en cualquier lugar alejado de ubicaciones polvorientas, para evitar que el polvo o la suciedad penetren en el cuerpo de la videocámara.

Page 17

Extracción del objetivo

Mientras presiona hasta el fondo el botón de liberación del objetivo, gire el



objetivo hacia la izquierda hasta que se detenga.

Cuando extraiga el objetivo, asegúrese de que sujeta el objetivo y el cuerpo de la videocámara.



Botón de liberación del objetivo

Vuelva a colocar la tapa de embalaje en el objetivo y coloque la tapa del



cuerpo en el cuerpo de la videocámara.

Alinee la marca de la tapa del cuerpo con los índices de montaje y gire la tapa hacia la derecha.

 

Antes de colocar las tapas, limpie el polvo que puedan tener.

Introducción

Alinee las marcas.

Notas





Cuando cambie el objetivo, si el polvo o la suciedad penetran en el cuerpo de la videocámara y se adhieren a la superficie del sensor de imagen (la parte que funciona como si fuera la película), podrían aparecer en la imagen, en función de las condiciones del disparo. El sensor de imagen se aplica con el revestimiento antipolvo, para evitar que el polvo se adhiera al sensor de imagen. No obstante, coloque o extraiga rápidamente el objetivo en cualquier lugar alejado de ubicaciones polvorientas.



No deje el cuerpo de la videocámara con las tapas del objetivo y del cuerpo extraídas.

Page 18

Si el polvo o la suciedad se adhieren al sensor de imagen

Apague la videocámara y retire el objetivo. Limpie el sensor de imagen y la zona de su alrededor con un soplador (se vende por separado) y, a continuación, vuelva a colocar el objetivo.

Notas





No utilice un soplador pulverizador, ya que podría salpicar gotas de agua en el interior del cuerpo de la videocámara.



No ponga la punta del soplador en la cavidad que está fuera de la montura, de manera que la punta del soplador no toque el sensor de imagen.



Sujete la cara de la videocámara hacia abajo para evitar que el polvo se reasiente en la videocámara.



No aplique golpes mecánicos a la videocámara durante la limpieza.



Si no puede limpiar el sensor de imagen mediante el procedimiento anterior, consulte a un distribuidor de Sony o a un centro de servicio técnico local autorizado de Sony.

Adaptador de montura

Con un Adaptador de montura (se vende por separado), puede acoplar un objetivo de montura A (se vende por separado) a la cámara. Para conocer los detalles, consulte el manual de instrucciones suministrado con el Adaptador de montura.

Page 19

Las funciones disponibles variarán en función del tipo de Adaptador de montura.

Funciones LA-EA1 LA-EA2 Enfoque automático

Disponible únicamente

Disponible con objetivos SAM/ SSM

Sistema AF Selección AF/MF

AF de contraste AF de detección de fase Conmutable en el

objetivo

Objetivos SAM/SSM: conmutables en el

objetivo

Otros objetivos: conmutables con el botón

FOCUS

Modo de enfoque

Sencillo Sencillo/Continuo

automático (sólo en modo de fotografías)

* Con LA-EA1, la velocidad de enfoque automático con un objetivo de montura A acoplado será más lenta

que con un objetivo de montura E. (Con un objetivo de montura A acoplado, la velocidad de enfoque automático será de entre 2 y 7 segundos, si las fotografías se toman con las condiciones de medición de Sony. La velocidad puede variar en función del sujeto, la luz ambiente, etc.).



Notas



Es posible que algunos objetivos no se puedan utilizar o que tengan una funcionalidad limitada. Consulte el sitio web de soporte específico o póngase en contacto con un centro de servicio técnico local autorizado de Sony para obtener información acerca de objetivos compatibles.



Durante la grabación de vídeo, puede que se grabe el sonido del objetivo y la cámara en funcionamiento. Esto se puede evitar ajustando el Nivel grabac. audio al mínimo. Toque Micrófono]  [



En función del objetivo utilizado y del sujeto, puede que no sea fácil enfocar con la cámara o que se tarde bastante tiempo.

( Micrófono)]  [Nivel grabac. audio].

(MENU)  [Cámara/

Para instalar el parasol

Alinee la línea roja del parasol con la del objetivo y monte el parasol en el objetivo. Gire el parasol hacia la derecha hasta que el punto rojo del parasol y la línea roja del objetivo se alineen con el sonido de un clic.

Introducción

Cuando guarde el objetivo, encaje el parasol en el objetivo al revés.

Page 20

Paso 5: Encendido de la videocámara y ajuste de la fecha y la hora

Deslice el interruptor POWER a la posición ON mientras presiona el botón

verde.

Interruptor POWER

Seleccione el idioma que desee y después toque [Sig.].

Toque el botón que

aparece en la pantalla

de cristal líquido

Seleccione una zona geográfica con

/ y después toque [Sig.].

Para volver a ajustar la fecha y la hora, toque (MENU)  [Configuración] 



( Ajustes del reloj)]  [Config.fecha y hora]  [Fecha y hora]. Si un elemento no se

[ muestra en la pantalla, toque

/ hasta que aparezca.

Page 21

Ajuste [Hora verano] y después toque [Sig.].

Al ajustar [Hora verano] en [Activar], el reloj se adelanta 1 hora.



Seleccione el formato de fecha y después toque [Sig.].

Seleccione la fecha y la hora, toque

después toque [Sig.] 

El reloj empezará a funcionar.

/ para ajustar el valor y

Introducción

Notas





La fecha y la hora no aparecen durante la grabación, aunque se graban automáticamente en la tarjeta de memoria y se pueden mostrar durante la reproducción. Para mostrar la fecha y la hora, toque

(MENU)  [Configuración]  [ ( Ajustes reproducción)]  [Código datos]  [Fecha/

hora] 



Para desactivar los pitidos de funcionamiento, toque

( Ajustes generales)]  [Pitido]  [Desactivar]  .

[



Si el botón que toca no responde correctamente, calibre el panel táctil.

Para apagar la videocámara

Deslice el interruptor POWER hasta la posición OFF. El indicador

(MENU)  [Configuración] 

(película) parpadea unos segundos y se apaga la videocámara.

Page 22

Cambio del ajuste de idioma

Puede modificar las indicaciones en pantalla para que se muestren los mensajes en un idioma determinado. Toque Setting]  el idioma que desee 

(MENU)  [Configuración]  [ ( Ajustes generales)]  [Language

  .

Page 23

Paso 6: Realización de ajustes de configuración antes de la grabación

El panel de cristal líquido

Abra el panel de cristal líquido 90 grados con respecto a la videocámara () y ajuste el ángulo ().

 Máx. 90 grados

Introducción

 Máx. 180 grados

Sugerencias





Las imágenes se visualizan en el visor o en la pantalla de cristal líquido.



Pulse FINDER/LCD para seleccionar si desea visualizar la imagen en el visor o en la pantalla de cristal líquido. También puede seleccionar el lugar de visualización abriendo o cerrando la pantalla de cristal líquido.



FINDER/LCD le permite utilizar el visor sin cerrar el panel de cristal líquido, de manera que pueda operar los botones que quedan ocultos cuando la pantalla de cristal líquido se cierra.



Puede ajustar el brillo de la pantalla de cristal líquido con [Luminosidad LCD].

Botón FINDER/LCD

 Máx. 90 grados

Cambio de la visualización en la pantalla de cristal líquido

Pulse DISPLAY para disponer el ciclo de visualización en pantalla en el siguiente orden: Grabación: visualización detallada  visualización sencilla  visualización mínima Reproducción: visualización detallada  visualización mínima

Botón DISPLAY

Page 24

Sugerencias





En el ajuste predeterminado, la visualización de la pantalla cambia al formato sencillo transcurridos unos 4 segundos ([Ajuste pantalla]). La visualización cambia al formato detallado al tocar en cualquier parte de la pantalla, excepto en los botones de la pantalla de cristal líquido, de manera que se puedan usar los elementos.

unos

4 segundos

después

El visor

Cuando grabe mientras mira por el visor, cierre la pantalla de cristal líquido o pulse FINDER/ LCD (pág. 76). Si las indicaciones del visor aparecen borrosas, coloque de forma adecuada la palanca de ajuste de la lente del visor, que está situada debajo del visor.

Notas





Es posible que vea colores (rojo, azul, verde) brillando en el visor cuando mueva la línea de visión. No se trata de un fallo de funcionamiento. Los colores brillantes no se grabarán en la tarjeta de memoria.



Sugerencias



Puede ajustar el brillo de la luz de fondo del visor desde [Luminosidad visor].

Page 25

Si la imagen no aparece clara en el visor

Si no puede ver la imagen claramente en el visor en situaciones de mucha luminosidad, utilice el ocular grande suministrado. Para colocar el ocular grande, estírelo ligeramente y alinéelo con la ranura del ocular del visor. Puede colocar el ocular grande orientado hacia la derecha o hacia la izquierda.

Ocular grande

(suministrado)

Coloque la proyección de modo que quede recta.

Notas





No extraiga el ocular preinstalado.

Introducción

Page 26

Paso 7: Inserción de una tarjeta de memoria

Indicador de acceso

Observe la dirección de la esquina con la muesca.

Abra la tapa e inserte la tarjeta de memoria con el borde que tiene una

muesca en la dirección ilustrada hasta que suene un clic.

Al insertar una tarjeta de memoria nueva aparece la pantalla [Preparando archivo base datos imagen. Espere por favor.]. Espere hasta que desaparezca la pantalla.

Cierre la tapa.

Notas





Si aparece [Error al crear un nuevo archivo de base de datos de imágenes. Es posible que no exista suficiente espacio libre.], formatee la tarjeta de memoria.



Confirme la dirección de la tarjeta de memoria. Si inserta la tarjeta de memoria a la fuerza en la dirección incorrecta, podría dañar la tarjeta, la ranura de la tarjeta o los datos de imágenes.



No abra la tapa durante la grabación.



Al insertar o expulsar la tarjeta de memoria, procure que ésta no salga disparada y se caiga.

Para expulsar la tarjeta de memoria

Abra la tapa y presione ligeramente la tarjeta de memoria una vez.

Page 27

Tipos de tarjetas de memoria que pueden utilizarse con la videocámara

Clase de velocidad

de SD

Descripción en este

manual

“Memory Stick PRO Duo” (Mark2)

“Memory Stick PRO-

—

“Memory Stick PRO Duo”

HG Duo”

Tarjeta de memoria SD

Tarjeta de memoria SDHC

Class 4 o más rápida Tarjeta SD

Tarjeta de memoria SDXC

No se puede garantizar el funcionamiento con todas las tarjetas de memoria.

 

Con esta videocámara pueden utilizarse “Memory Stick PRO Duo”, “Memory Stick” de mitad de tamaño o tarjetas SD de tamaño estándar.



No fije etiquetas u objetos similares en una tarjeta de memoria o un adaptador de tarjetas. De lo contrario, puede ocasionar un fallo de funcionamiento.



Se ha comprobado la compatibilidad con la videocámara de las tarjetas “Memory Stick PRO Duo” de hasta 32 GB y las tarjetas SD de hasta 64 GB.



Notas



Con esta videocámara no puede utilizarse una MultiMediaCard.



Las películas grabadas en tarjetas de memoria SDXC no pueden importarse ni reproducirse en ordenadores o dispositivos AV que no sean compatibles con el sistema de archivos exFAT* mediante la conexión de la videocámara a estos dispositivos con el cable USB. Confirme de antemano que el equipo conectado es compatible con el sistema de archivos exFAT. Si conecta un equipo no compatible con el sistema exFAT y aparece la pantalla de formateo, no intente formatear, ya que se perderán todos los datos grabados. * exFAT es un sistema de archivos que utilizan las tarjetas de memoria SDXC.

Introducción

Page 28

Grabación/reproducción

Grabación

En el ajuste predeterminado, las películas se graban con calidad de imagen de alta definición (HD).

Ajuste la correa de sujeción.

Para extraer la tapa del objetivo, presione los controles deslizantes

situados en ambos lados de la tapa.

Deslice el interruptor POWER a la posición ON mientras presiona el botón

verde.

La videocámara está encendida.

Page 29

Grabación de películas

(Película): durante la grabación de una película

(Foto): durante la toma de una foto

Botón START/STOP

[ESPERA]  [GRAB.]

Botón MODE

Pulse MODE para encender el indicador (película).



Pulse START/STOP para iniciar la grabación.



El indicador de grabación se ilumina durante la grabación (pág. 77). Para detener la grabación, pulse START/STOP de nuevo.

Notas





El tiempo máximo de grabación continua de películas es de unas 13 horas.



Cuando un archivo de película supera los 2 GB, se crea automáticamente el siguiente archivo de película.



Tras encender la videocámara, transcurrirán varios segundos hasta poder empezar la grabación. No es posible utilizar la videocámara durante este período.



Se indican los estados siguientes si todavía se están grabando datos en el soporte de grabación cuando ha finalizado la grabación. Durante este tiempo, no someta la videocámara a golpes o vibraciones ni extraiga la batería o desconecte el adaptador de ca.



l indicador de acceso (pág. 26) está encendido o parpadea



El icono del soporte en la parte superior derecha de la pantalla de cristal líquido parpadea



La videocámara no dispone de función de zoom motorizado.



Sujete el objetivo con la mano izquierda para sostener la cámara durante la grabación (si no utiliza un trípode). Asegúrese de que los dedos no tocan el micrófono.



Sugerencias



Consulte la página 65 para obtener información sobre el tiempo de grabación de películas.



Los modos IRIS, Velocidad obturador, Ganancia y Exposición se configuran como ajustes automáticos cuando se pulsa PROGRAM AE.

Grabación/reproducción

Page 30

[ SteadyShot] de forma predeterminada está ajustado en [Estándar]. Tenga en cuenta que si el



objetivo instalado no tiene ninguna función de estabilización de imagen, no se podrá utilizar la función SteadyShot.



Es posible capturar fotografías a partir de películas grabadas.



Puede comprobar el tiempo de grabación, la capacidad estimada restante, etc., tocando

 [Configuración]  [



La pantalla de cristal líquido de la videocámara puede mostrar imágenes grabadas a pantalla completa (visualización de píxeles totales). Sin embargo, es posible que se produzca un leve recorte en los márgenes superior, inferior, derecho e izquierdo de las imágenes cuando se reproduzcan en un televisor no compatible con la visualización de píxeles totales. En tal caso, ajuste [Guía encuadre] en [Activar] y utilice el marco exterior que aparece en la pantalla como guía para grabar imágenes.

( Ajustes de soporte)]  [Info soporte].

(MENU)

Código de datos durante la grabación

La fecha, la hora y las condiciones de grabación se registran automáticamente en la tarjeta de memoria. pero no se muestran durante la grabación. No obstante, se pueden consultar como [Código datos] durante la reproducción. Para mostrarlas, toque [Configuración]  [



( Ajustes reproducción)]  [Código datos]  el ajuste deseado

(MENU) 

Captura de fotografías

(Película): durante la grabación de una película

(Foto): durante la toma de una foto

Parpadea  Se

Botón PHOTO

enciende

Botón MODE

Cuando desaparece, significa que se ha grabado la fotografía.

Pulse MODE para encender el indicador (fotografía).



La pantalla de cristal líquido cambia al modo de grabación de fotografías.

Page 31

Pulse PHOTO ligeramente para enfocar y, a continuación, púlselo



completamente.

Indicador de enfoque

El indicador de enfoque muestra el estado del enfoque iluminándose o parpadeando.

 encendido  parpadeando

Sugerencias





Consulte la página 66 para obtener información sobre el número de fotos que se pueden grabar.



Los modos IRIS, Velocidad obturador, ISO y Exposición se configuran como ajustes automáticos cuando se pulsa PROGRAM AE.



Para cambiar el tamaño de la imagen, toque imagen]  el ajuste deseado 



No se pueden grabar fotografías mientras se muestra

: enfoque bloqueado. : la videocámara no puede enfocar al sujeto automáticamente. Recomponga la

toma o cambie el ajuste del enfoque.

(MENU)  [Calidad img/Tamaño]  [ Tam

Selección del modo de grabación

Toque (MENU)  [Calidad img/Tamaño]  [ Modo Grabación] para cambiar la calidad de la imagen que se está grabando. Los tipos de soportes en los que pueden guardarse las imágenes dependen del modo de grabación que está seleccionado. Si desea información sobre la operación de guardar en un dispositivo externo, consulte la página 49.

Tipos de soportes

En esta videocámara

Tarjeta de memoria

En dispositivos externos

Soporte externo (dispositivos de almacenamiento USB)

Discos Blu-ray Discos de grabación AVCHD — —

Modo de grabación

FX FH/HQ/LP

Grabación/reproducción

* [PS] sólo puede ajustarse si [ Imág. p. segundo] está ajustado en [50p].

Page 32

Ajuste para las condiciones de disparo

Ajuste de Exposición, etc., manualmente (dial MANUAL)

Es recomendable realizar ajustes manuales con el uso del dial MANUAL, mediante la asignación de un elemento de menú ([Exposición] en la configuración predeterminada) en el dial MANUAL.

Botón MANUAL

Dial MANUAL

Cómo utilizar el dial MANUAL

Realice el ajuste con el dial MANUAL para llevar a cabo la configuración también cuando pulse IRIS o SHUTTER SPEED.

Para asignar un elemento de menú

Mantenga pulsado MANUAL durante unos segundos para visualizar la pantalla [Botón MANUAL]. Gire el dial MANUAL para asignar un elemento. Es posible asignar [Exposición], [ [IRIS], [Velocidad obturador], [Desplazamiento AE] o [Desplaz. bal. blancos].

Ganancia ( ISO)],

Uso de un trípode

Monte un trípode (se vende por separado) en el receptáculo correspondiente mediante un tornillo para trípode (se vende por separado, la longitud del tornillo deberá ser inferior a 5,5 mm).

Receptáculo del trípode

Page 33

Reproducción en la videocámara

Sugerencias





La videocámara muestra automáticamente las imágenes grabadas como un evento, basándose en su fecha y hora.

Deslice el interruptor POWER a la posición ON mientras presiona el botón

verde.

La videocámara está encendida.

Pulse

Aparece la pantalla de Visualización eventos al cabo de unos segundos.

Toque

(Ver Imágenes).

/ para seleccionar el evento deseado ().

Grabación/reproducción

A la pantalla MENU



Eventos

 

/ : al evento anterior/siguiente

Nombre de evento



Cambiar al modo de grabación de películas/fotografías



Barra de cronología



Botón de cambio de escala de evento



Page 34

Al tocar el evento presentado en el centro de la pantalla, aparece la pantalla Índice de eventos.

Toque ( Cambiar escala de evento), en la parte inferior derecha de la pantalla, para poder



cambiar el intervalo de tiempo de la barra de cronología desde un año y medio hasta tres meses, que cambia el número de eventos que pueden mostrarse en la barra de cronología.

Toque una imagen que desee ver.

Toque  para seleccionar el tipo de imágenes que desee presentar en el índice entre

PELÍCULA] (sólo películas), [ FOTO] (sólo fotografías) o [ PELÍC./FOTO]

[ (películas y fotografías).

Para regresar a la pantalla de Visualización eventos

 

/ : muestra la página anterior/siguiente (mantenga presionado el botón para desplazar la pantalla de índice). Cambiar al modo de grabación de películas/fotografías



Título de evento



Tiempo total para películas en el evento (el número total de imágenes fijas se muestra



cuando hay imágenes fijas solamente) Botón de cambio de tipo de imagen



Película



Foto



 aparece con la última película o fotografía reproducida o grabada. Toque la película o



fotografía con  para reanudar la reproducción desde el momento en que se detuvo.

Page 35

Utilización de la videocámara mientras se reproduce una película

Puede usar las funciones mostradas en la figura siguiente mientras se reproduce una película en la videocámara. Aparecerá la figura siguiente al seleccionar [ predeterminado) o [

PELÍCULA] tocando el botón de cambio de tipo de imagen en la

pantalla del índice de eventos.

Ajuste de volumen

PELÍC./FOTO] (valor

Borrar

Contexto

Para detener*

Para rebobinar

Para avanzar rápido

Para pausa*/ reproducción

* Estos botones sólo pueden utilizarse mientras se reproduce una película en la videocámara.

Notas



Es posible que no se puedan reproducir las imágenes con otros dispositivos que no sean la videocámara.



Sugerencias



Al tocar el botón



actualmente y puede seleccionarlas fácilmente.



Cuando la reproducción desde la imagen seleccionada llega a la última imagen, la pantalla regresa a la pantalla INDEX.



Toque Si toca



velocidad 5 veces mayor  10 veces mayor  30 veces mayor  60 veces mayor. La fecha, la hora y las condiciones de grabación se registran automáticamente durante la grabación. Esta



información no se muestra durante la grabación, pero es posible visualizarla durante la reproducción si toca ajuste deseado 

en la pantalla de reproducción aparecen las funciones que puede utilizar

/ durante la pausa para reproducir películas a cámara lenta.

/ repetidamente durante la reproducción, las películas se reproducirán a una

(MENU)  [Configuración]  [ ( Ajustes reproducción)]  [Código datos]  el

 .

Para ajustar el volumen del sonido de las películas

Mientras reproduce una película, toque  realice el ajuste con /  .

Grabación/reproducción

Page 36

Visualización de fotografías

Puede usar las funciones mostradas en la figura siguiente mientras visualiza fotografías. Aparecerá la figura siguiente al seleccionar [ de imagen en la pantalla del índice de eventos.

Borrar

Contexto

FOTO] tocando el botón de cambio de tipo

Sugerencias





Para repetir Diapositivas, toque

Para iniciar o detener una presentación de diapositivas

 [Ajus. pase diapo.].

Page 37

Reproducción de imágenes en un televisor

Los métodos de conexión y la calidad de las imágenes de alta definición (HD) o de definición estándar (STD) que se visualizan en la pantalla del televisor dependen del tipo de televisor conectado y de los conectores utilizados. Puede ver imágenes en la pantalla del televisor mientras se están grabando.

Conectores de salida de la videocámara

Toma HDMI OUT

Conector remoto

de A/V

Reproduzca una película o una foto en la videocámara (pág. 33).

Lista de conexiones

Conexión a un televisor de alta definición

Si la grabación se ha realizado en alta definición (HD), las películas se reproducirán con la misma calidad (HD). Si la grabación tiene calidad de imagen estándar (STD), las películas se reproducirán con esta misma definición (STD).

Cable de A/V de componente (suministrado)

(verde) Y

(azul)

PB/CB

(rojo)

PR/CR

Grabación/reproducción

Cambie la entrada del televisor a la toma conectada.

Consulte los manuales de instrucciones



del televisor.

Conecte la videocámara a un televisor.



Utilice el adaptador de ca suministrado como fuente de alimentación (pág. 13).

Cable HDMI (se vende por separado)

(blanco)

(rojo)

Page 38

Conexión a un televisor que no sea de alta definición 16:9 (panorámico) o 4:3

Si las películas están grabadas con calidad de imagen de alta definición (HD), se reproducirán con definición estándar (STD). Si las películas están grabadas con calidad de imagen de definición estándar (STD), se reproducirán con la misma calidad de imagen (STD).

Cable de A/V de componente (suministrado)

(verde) Y

(azul)

PB/CB

(rojo)

PR/CR

(blanco)

(rojo)

Cable de conexión de A/V con S VIDEO (se vende por separado)

(blanco)

(amarillo)

Cable de conexión de A/V (suministrado)

(rojo)

(amarillo)

(blanco)

(rojo)

Si conecta con el cable de A/V de componente

Si conecta únicamente las clavijas de vídeo



de componente, no se emitirán las señales de audio. Conecte las clavijas blanca y roja para que se emitan las señales de audio.

Seleccione el ajuste de [Componente]



correspondiente a la toma de entrada del componente que utilice. Para efectuar el ajuste, toque [ ajuste deseado 

(MENU)  [Configuración] 

( Conexión)]  [Componente]  el

Si conecta con el cable HDMI



Utilice un cable HDMI con el logotipo HDMI.



Utilice un miniconector HDMI en un extremo (para la videocámara) y un enchufe adecuado para conectar el televisor en el otro extremo.



Las imágenes protegidas por derechos de autor no se emiten a través de la toma HDMI OUT de la videocámara.



Es posible que algunos televisores no funcionen correctamente (por ejemplo, que no se emita el sonido o la imagen) con este tipo de conexión.



No conecte la toma HDMI OUT de la videocámara a la toma HDMI OUT de un dispositivo externo, ya que podría ocasionar un fallo de funcionamiento.



Si el dispositivo conectado es compatible con sonido envolvente de 5,1 canales, las películas con calidad de imagen de alta definición (HD) se emiten con sonido envolvente de 5,1 canales automáticamente. Las películas con calidad de imagen de definición estándar (STD) se convierten al formato de 2 canales.

Para ajustar el formato según el televisor conectado (16:9/4:3)

Ajuste [Tipo de TV] en [16:9] o [4:3] en función



del televisor que vaya a utilizar.

Si hace la conexión con el cable de conexión de A/V con S VIDEO



Cuando la clavija S VIDEO (canal S VIDEO) se encuentra conectada, no se emiten las señales de audio. Para emitir las señales de audio, conecte las clavijas blanca y roja a la toma de entrada de audio del televisor.



Esta conexión produce imágenes de mayor resolución que las que se obtienen con el cable de conexión de A/V.

Page 39

Si el televisor es monoaural (si el televisor solamente dispone de una toma de entrada de audio)

Conecte la clavija amarilla del cable de conexión



de A/V a la toma de entrada de vídeo y conecte la clavija blanca (canal izquierdo) o la clavija roja (canal derecho) a la toma de entrada de audio del televisor o la videograbadora.

Al conectar el televisor a través de una videograbadora



Conecte la videocámara a la toma de entrada de línea de la videograbadora mediante el cable de conexión de A/V. Ajuste el selector de entrada de la videograbadora en LINE (VIDEO 1, VIDEO 2, etc.).



Notas



Si reproduce películas con calidad de imagen de definición estándar (STD) en un televisor 4:3 que no es compatible con la señal 16:9, grabe las películas en formato 4:3. Toque  [Calidad img/Tamaño]  [ panorámico]  [4:3] 



Cuando se utiliza el cable de conexión de A/V para emitir películas, éstas se emiten con calidad de imagen de definición estándar (STD).

(MENU)

Modo

Si el televisor o la videograbadora dispone de un adaptador de 21 contactos (EUROCONNECTOR)

Utilice un adaptador de 21 contactos (se vende por separado) para ver las imágenes reproducidas.

Televisor/ Videograbadora

Sugerencias





Si conecta la videocámara al televisor con más de un tipo de cable para emitir imágenes, el orden de prioridad de las tomas de entrada del televisor será el siguiente: HDMI  componente  S VIDEO  vídeo

HDMI (High Definition Multimedia Interface,



Interfaz multimedia de alta definición) es una interfaz que permite enviar señales de audio y de vídeo. La toma HDMI OUT emite imágenes y sonido digital de alta calidad.

Acerca de “Photo TV HD”

Esta videocámara es compatible con el estándar “Photo TV HD”. “Photo TV HD” permite realizar una representación muy detallada, tipo foto, de texturas y colores sutiles. Al conectar dispositivos de Sony compatibles con Photo TV HD mediante un cable HDMI de componente

**, podrá disfrutar de un

* o el cable de AV

universo completamente nuevo de fotos con imágenes de tan alta calidad que le dejarán sin aliento.

* El televisor cambiará automáticamente al

modo adecuado cuando se visualicen fotos.

** Será necesario configurar el televisor. Para

obtener más información, consulte el manual de instrucciones del televisor compatible con Photo TV HD.

Grabación/reproducción

Page 40

Operaciones avanzadas

Eliminación de películas y fotografías

Puede borrar películas y fotografías de la tarjeta de memoria para disponer de más espacio libre.

Notas





Una vez borradas, las imágenes no se pueden restaurar. Guarde las películas y fotografías importantes de antemano.



No extraiga la batería ni el adaptador de ca de la videocámara mientras borra las imágenes. Si lo hace, es posible que se produzcan daños en la tarjeta de memoria.



No expulse la tarjeta de memoria mientras se están borrando las imágenes que contiene.



No es posible eliminar películas y fotografías protegidas. Es necesario desproteger previamente las películas y fotografías para borrarlas.



Sugerencias



Puede borrar la imagen utilizando pantalla de reproducción. Para borrar todas las imágenes grabadas en la



tarjeta de memoria y recuperar todo el espacio grabable del soporte de grabación, formatee dicho soporte.



Las imágenes de tamaño reducido que permiten visualizar muchas imágenes al mismo tiempo en una pantalla de índice se denominan “imágenes en miniatura”.

Pulse el botón (Ver Imágenes) (pág. 33).

en la

Cuando [Ajuste / ] está ajustado



Calidad STD], aparece en

en [ lugar de

Toque y muestre la marca en las películas o fotografías que desee borrar.



Para confirmar una imagen, mantenga presionada la miniatura. Toque volver a la pantalla anterior.

Toque   .

Para borrar todas las películas o fotografías de un evento a la vez

 En el paso 3, toque [Todo en evento].

para

Toque (MENU)  [Editar/ Copiar]  [Borrar].

Para seleccionar y borrar películas, toque [Múltiples imágenes]  [ PELÍCULA]/ [ FOTO]/[ PELÍC./FOTO].

 Toque / para seleccionar el

evento deseado y después toque

Para confirmar una imagen, mantenga



presionada la miniatura. Toque volver a la pantalla anterior.

 Toque  .

para

Page 41

Guardar las películas y fotografías en un ordenador

Funciones útiles disponibles si se conecta la videocámara a un ordenador

Edición y gestión de las imágenes en el ordenador (Windows)

El software PMB almacenado en el CD-ROM (suministrado) incluye funciones que permiten hacer muchas más cosas con las imágenes grabadas en la videocámara.

na película que se divide y se graba en una serie de uno o más archivos de 2 GB se

U combinará de manera automática en serie en un solo archivo mediante la importación de dicha película al ordenador con el uso de “PMB”.

Ver

Guardar en un disco

DVD/Blu-ray

Editar

Calendario

Cargar

Unión de archivos de imágenes

Guardar las películas y fotografías en un ordenador

Servicios de red

Page 42

Preparación de un ordenador

Paso 1 Comprobación del sistema informático

Windows

SO*

Microsoft Windows XP SP3*2/Windows Vista

SP2

/Windows 7 SP1

CPU

PMB: Intel Core Duo de 1,66 GHz o superior, o Intel Core 2 Duo de 1,66 GHz o superior (se necesita un Intel Core 2 Duo de 2,26 GHz o superior para procesar películas FX o FH, y un Intel Core 2 Duo de 2,40 GHz o superior para procesar películas PS). Sin embargo, es suficiente con un procesador Intel Pentium III de 1 GHz o superior para realizar las siguientes operaciones:

Importación de películas y fotografías al



ordenador One Touch Disc Burn



Creación de un disco Blu-ray/disco de



grabación AVCHD/vídeo en DVD (se

requiere un Intel Core Duo de 1,66 GHz o superior para crear un vídeo en DVD mediante la conversión de la calidad de imagen de alta definición (HD) a calidad de imagen de definición estándar (STD)). Copia de discos



Procesamiento sólo de las películas con



calidad de imagen de definición estándar (STD)

Image Data Converter: Pentium 4 o superior

Memoria

PMB: Para Windows XP: 512 MB o más (se recomienda 1 GB o más). Sin embargo, 256 MB o más son suficientes para procesar únicamente las películas con calidad de imagen de definición estándar (STD). Para Windows Vista/Windows 7: 1 GB o más Image Data Converter: 1 GB o más

Disco duro

Espacio en disco necesario para la instalación: aproximadamente 500 MB (Pueden necesitarse 10 GB o más para

crear discos de

grabación AVCHD. Pueden

necesitarse 50 GB como máximo para crear discos Blu-ray).

Pantalla

1.024 × 768 puntos como mínimo

Otros

Puerto USB (debe proporcionarse de serie, Hi-Speed USB (compatible con USB 2.0)), grabadora de discos Blu-ray/DVD (se necesita una unidad de CD-ROM para la instalación). Se recomienda un sistema de archivos NTFS o exFAT como sistema de archivos del disco duro.

Macintosh

SO*

Conexión USB: Mac OS X (v10.3, 10.4, 10.5,

10.6) “Image Data Converter Ver.4”: Mac OS X (v10.5, 10.6 (Snow Leopard))

Image Data Converter Ver.4

CPU: Intel Core Solo/Core Duo/Core 2 Duo o superior Memoria: se recomienda 1 GB o más. Pantalla: 1.024 × 768 puntos o más

Se necesita una instalación estándar. No se

asegura el funcionamiento si se ha actualizado el SO o en un entorno de arranque de varios SO.

Las ediciones de 64 bits y Starter (Edition) no son compatibles. Se necesita la versión 2.0 o más reciente de Windows Image Mastering API (IMAPI) para utilizar la función de creación de discos, etc.

Starter (Edition) no es compatible.

Notas



No se puede garantizar el funcionamiento con



todos los entornos informáticos.

Page 43

Cuando utilice un Macintosh

El software suministrado “PMB” no es compatible en ordenadores Macintosh. Para importar películas y fotografías al ordenador, póngase en contacto con Apple Inc.

Paso 2 Instalación del software “PMB” suministrado

Instale “PMB” antes de conectar la videocámara a un ordenador. Cuando compre esta videocámara, instale el PMB suministrado con la actualización más reciente.

Notas





Instale el software “PMB” suministrado, incluso si el software “PMB” ya está instalado en el equipo.



Si la versión del “PMB” instalado en el ordenador es más reciente que la del software “PMB” suministrado, aparecerá un mensaje. Detenga la operación de instalación.

Confirme que la videocámara no



está conectada al ordenador.

Encienda el ordenador.



Inicie la sesión como Administrador para



realizar la instalación.



Cierre todas las aplicaciones que se estén ejecutando en el ordenador antes de instalar el software.

Coloque el CD-ROM suministrado



en la unidad de disco del ordenador.

Aparecerá la pantalla de instalación.

Si la pantalla no aparece, haga clic en



[Inicio]  [Equipo] (en Windows XP, [Mi PC]), a continuación, haga doble clic en [SONYPMB (E:)] (CD-ROM)

* Los nombres de las unidades (como (E:))

pueden variar según el ordenador.

Haga clic en [Instalación].



Compruebe que están



seleccionadas las opciones “PMB” y “Image Data Converter”, a continuación, siga las instrucciones que aparecen en la pantalla del ordenador para seguir con la instalación.

Seleccione el país o la región.



Seleccione el idioma de la



aplicación que vaya a instalar y pase a la pantalla siguiente.

Lea detenidamente los términos



del contrato de licencia. Si está de acuerdo con las condiciones, cambie

a y haga clic en

[Siguiente]  [Instalar].

Guardar las películas y fotografías en un ordenador

Page 44

Siga las instrucciones que



aparecen en la pantalla del ordenador para continuar con la instalación.

Tal vez tenga que instalar alguna



otra aplicación incluida en el disco al mismo tiempo. Si aparece la pantalla de instalación, siga las instrucciones que aparecen en ella.



Cuando el sistema le indique que reinicie el ordenador, siga las instrucciones que aparecen en la pantalla y reinícielo.



Conecte la videocámara al ordenador cuando se lo indique el sistema.

Conecte la videocámara



al ordenador utilizando el cable USB incorporado y, a continuación, toque [Conexión USB] en la pantalla de cristal líquido de la videocámara.

Notas





Para crear discos o usar otras funciones en Windows XP, debería estar instalada la versión

2.0 de Image Mastering API para Windows XP. Si aún no se ha instalado la versión 2.0 de Image Mastering API para Windows XP, selecciónela de los programas requeridos en la pantalla de instalación e instálela siguiendo los procedimientos que se muestran. (El ordenador debe estar conectado a Internet para realizar la instalación). Puede instalar la versión 2.0 de Image Mastering API para Windows XP como respuesta al mensaje que se muestra cuando intenta iniciar dichas funciones.



No se garantiza el funcionamiento si ejecuta funciones de lectura o escritura de datos de vídeo con la videocámara utilizando un software distinto del “PMB” suministrado. Para obtener información sobre la compatibilidad del software que utilice, consulte al fabricante de dicho software.

Para desconectar la videocámara del ordenador



Haga clic en el icono situado en la parte

inferior derecha del escritorio del ordenador  [Extracción segura de Dispositivo de almacenamiento masivo USB].

Una vez completada la



instalación, retire el CD-ROM del ordenador.



Haga clic en (icono PMB) que aparece en el escritorio del ordenador para iniciar el software.



Toque [Cancelar]  [Sí] en la pantalla de la

videocámara.



Desconecte el cable USB.

Si utiliza Windows 7, es posible que el







No formatee la tarjeta de memoria de la videocámara en un ordenador. Si lo hace, la videocámara no funcionará correctamente.

no aparezca en el escritorio del

icono ordenador. En ese caso, puede desconectar la videocámara del ordenador sin necesidad de seguir el procedimiento descrito anteriormente.

Notas

Page 45

No inserte discos de grabación AVCHD que



se hayan creado utilizando el software “PMB” para reproductores o grabadoras de DVD, ya que estos dispositivos no son compatibles con el estándar AVCHD. Si lo hace, tal vez no pueda extraer el disco de tales dispositivos.



Esta videocámara captura material de metraje en alta definición en formato AVCHD. Con el software para PC que se incluye, el material de metraje en alta definición se puede copiar en soportes de DVD. Sin embargo, los soportes de DVD que contienen material de metraje en formato AVCHD no deben utilizarse con reproductores o grabadoras basados en DVD, ya que el reproductor o la grabadora de DVD podría fallar al expulsar el soporte de grabación y podría borrar su contenido sin previo aviso.



Cuando acceda a la videocámara desde el ordenador, utilice el software “PMB” suministrado. No modifique los archivos ni las carpetas de la videocámara desde el ordenador. Es posible que los archivos de imágenes se dañen o que no se puedan reproducir.



Si manipula los datos de la videocámara desde el ordenador, no se garantiza que funcione.



La videocámara divide automáticamente los archivos de imágenes de más de 2 GB y guarda las partes en archivos separados. Todos los archivos de imágenes se pueden mostrar como archivos separados en un ordenador, sin embargo, la función de importación de la videocámara y el software “PMB” los manejarán correctamente.



Utilice el software “PMB” suministrado para importar películas de larga duración o imágenes editadas desde la videocámara a un ordenador. Si utiliza otro software, es posible que las imágenes no se importen correctamente.



Cuando borre archivos de imágenes, siga los pasos de la página 40.



Puede crear un disco Blu-ray utilizando un ordenador con una grabadora de discos Blu-ray. Instale el Software Complementario de BD para “PMB”.

Inicio de PMB (Picture

Motion Browser)

Haga doble clic en el icono de acceso directo de “PMB” en la pantalla del ordenador.

Se iniciará el software de PMB.

Haga doble clic en el icono de acceso directo de “Ayuda de PMB” en la pantalla del ordenador para ver cómo utilizar “PMB”.

Notas





Si el icono no aparece en la pantalla del ordenador, haga clic en [Inicio]  [Todos los programas]  [ deseado.

Sugerencias





Haga doble clic en “PMB Launcher” en el escritorio del ordenador. Esto le permitirá iniciar la función (aplicación) que desee al seleccionarla en la lista de funciones de “PMB”.

PMB]  el elemento

Guardar las películas y fotografías en un ordenador

Page 46

Uso de “Image Data Converter”

Con “Image Data Converter” puede hacer lo siguiente:

Editar imágenes grabadas en formato RAW con



varias correcciones, como la curva de tonos y la nitidez.



Ajustar las imágenes con las funciones de balance de blancos, exposición y estilo creativo, etc.



Guardar las imágenes mostradas y editadas en un ordenador.



También podrá guardar la imagen en formato RAW o en un formato de archivo general.



Para mostrar y comparar imágenes RAW/JPEG grabadas con esta cámara.



Puntuar las imágenes en una escala del uno al cinco.



Ajustar las etiquetas de color.

Para utilizar “Image Data Converter”, consulte la Ayuda. Haga clic en [Inicio]  [Todos los programas]  [Image Data Converter]  [Ayuda]  [Image Data Converter Ver.4].

Página de soporte del “Image Data Converter” (sólo en inglés) http://www.sony.co.jp/ids-se/

Page 47

Guardar imágenes en un dispositivo externo

Seleccionar un método para guardar imágenes con un dispositivo externo

Puede guardar películas con calidad de imagen de alta definición (HD) en un dispositivo externo. Seleccione el método apropiado para su dispositivo.

Dispositivos externos Cable de conexión Página

Dispositivo de soporte externo

Guardar imágenes en un dispositivo de soporte externo con calidad de alta definición (HD).

Grabadora de DVD (excepto DVDirect Express)

Guardar imágenes en un disco DVD con calidad de alta definición (HD) o con calidad de imagen de definición estándar (STD).

Grabadora de disco duro, etc.

Guardar imágenes en un disco DVD con calidad de imagen de definición estándar (STD).

Cable adaptador de USB VMC-UAM1 (se vende por separado)

Cable USB (suministrado)

Cable de conexión de A/V (suministrado)

Guardar imágenes en un dispositivo externo

Películas grabadas con calidad imagen de definición estándar (STD)

Use el cable de conexión de A/V para conectar la videocámara a un dispositivo externo que contiene las imágenes grabadas.

Notas





Un disco de grabación AVCHD solamente puede reproducirse en dispositivos compatibles con el formato AVCHD.



Los discos que contienen imágenes grabadas con calidad de alta definición (HD) no deben utilizarse en los reproductores/grabadoras de DVD. Puesto que los reproductores o grabadoras de DVD no son compatibles con el formato AVCHD, es posible que dichos dispositivos de DVD no puedan expulsar el disco.

Los tipos de soportes en los que se guardan las imágenes

Consulte “Selección del modo de grabación” en la página 31.

Page 48

Los dispositivos en los que puede reproducirse el disco creado

Disco DVD con calidad de imagen de alta definición (HD)

Dispositivos de reproducción de formato AVCHD, como un reproductor de discos Sony Bluray o una PlayStation

Disco DVD con calidad de imagen estándar (STD)

Dispositivos de reproducción de DVD normales, como un reproductor de DVD.

Notas





Mantenga siempre la PlayStation PlayStation La PlayStation





3 podría no estar disponible en algunos países y regiones.

3 actualizada con la última versión del software del sistema para

Page 49

Almacenamiento de imágenes en un dispositivo de soporte externo

Puede guardar fotografías y películas en un soporte externo (dispositivos de almacenamiento USB), como una unidad de disco duro externo. También puede reproducir las imágenes en la videocámara o en otro dispositivo de reproducción.

Notas





Para esta operación necesita un cable adaptador de USB VMC-UAM1 (se vende por separado).



Es posible que el cable adaptador de USB VMCUAM1 no esté disponible en algunos países o regiones.



Conecte la videocámara a una toma de corriente de pared con el adaptador de ca

uministrado (pág. 13).



Consulte el manual de instrucciones suministrado con el dispositivo de soporte externo.



Sugerencias



El software suministrado “PMB” le permite importar en un ordenador las imágenes guardadas en el dispositivo de soporte externo.

Funciones disponibles después de guardar imágenes en un dispositivo de soporte externo



Reproducción de imágenes en la videocámara (pág. 51)



Importación de imágenes en “PMB”

Dispositivos que no pueden utilizarse como dispositivo de soporte externo

No se pueden utilizar los siguientes dispositivos



como dispositivo de soporte externo:



dispositivos de soporte de una capacidad superior a 2 TB



unidades de disco normales, como una unidad de CD o de DVD



dispositivos de soporte conectados mediante un concentrador USB

dispositivos de soporte con un concentrador



USB integrado



lector de tarjetas



Notas



Es posible que no pueda utilizar un dispositivo de soporte externo con una función de código.



La videocámara puede utilizar el sistema de archivos FAT. Si el soporte de almacenamiento del dispositivo externo está formateado con el sistema de archivos NTFS, etc., dé formato al dispositivo de soporte externo en la videocámara antes de utilizarlo. Aparece la pantalla de formato cuando se conecta el dispositivo de soporte externo a la videocámara. Antes de formatear un dispositivo de soporte externo en la videocámara, asegúrese de que no contenga información importante.



No se garantiza el funcionamiento con todos los dispositivos que cumplan los requisitos de funcionamiento.



Si desea más información sobre los dispositivos de soporte externos disponibles, visite la página web de asistencia de Sony de su país o región.

Conecte el adaptador de ca y el cable de alimentación a la toma DC IN de la videocámara y a la toma mural de corriente.

Si el dispositivo de soporte externo tiene un cable de alimentación de ca, conéctelo a la toma de corriente de pared.

Conecte el cable adaptador de USB al dispositivo de soporte externo.

Guardar imágenes en un dispositivo externo

Page 50

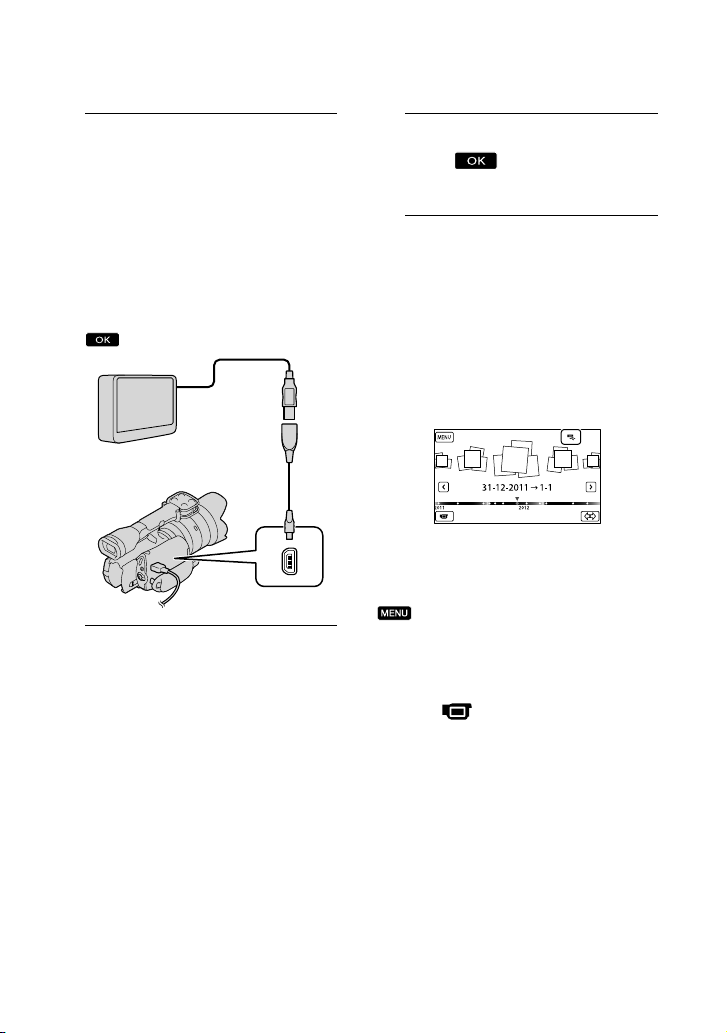

Conecte el cable adaptador de USB a la toma  (USB) de la videocámara.

Asegúrese de no desconectar el cable USB mientras aparezca [Preparando archivo base datos imagen. Espere por favor.] en la pantalla de cristal líquido. Si aparece [Rep.arch.b.dat.im.] en la pantalla de la videocámara, toque

Cable adaptador

de USB

VMC-UAM1

(se vende por

separado)

Conecte el dispositivo de soporte externo a la videocámara y toque [Copiar.] en la pantalla de la videocámara.

Las películas y fotografías almacenadas en la tarjeta de memoria y que todavía no se hayan guardado en un dispositivo de soporte externo, pueden guardarse en este momento en dicho dispositivo.

Esta operación solamente estará disponible



si hay imágenes grabadas recientemente.

Cuando finalice la operación, toque en la pantalla de la videocámara.

Cuando se conecta un dispositivo de soporte externo

Las imágenes guardadas en el dispositivo de soporte externo aparecen en la pantalla de cristal líquido. Cuando se conecta un dispositivo de soporte externo, aparece el icono de USB en la pantalla de Visualización eventos, etc.

Puede seleccionar opciones de menú del dispositivo de soporte externo como, por ejemplo, eliminar imágenes. Toque

(MENU)  [Editar/Copiar] en

Visualización eventos.

Para desconectar el dispositivo de soporte externo

 Toque mientras la videocámara

se encuentra en el modo de espera de reproducción ([Visualización eventos] o se muestra la pantalla de índice de eventos) del dispositivo de soporte externo.

esconecte el cable adaptador de USB.

 D

Page 51

Notas





El número de escenas que pueden guardarse en un dispositivo de soporte externo es el siguiente. No obstante, aunque el dispositivo de soporte externo tenga suficiente espacio libre, el número máximo de escenas que pueden guardarse no puede ser mayor que el siguiente.



Películas con calidad de imagen de alta definición (HD): máx. 3.999



Películas con calidad de imagen de definición estándar (STD): máx. 9.999



Fotos: máx. 40.000 El número de escenas puede ser inferior, según el tipo de imágenes que se graben.

Guardar las fotografías y películas que desee

Puede guardar en el dispositivo de soporte externo las imágenes de la videocámara que desee.

Conecte la videocámara al



dispositivo de soporte externo y toque [Reproducir sin copiar.].

Se muestra la pantalla Visualización eventos del soporte externo.



Toque

(MENU)  [Editar/

Copiar]  [Copiar].

Siga las instrucciones que



aparecen en pantalla para elegir los métodos de selección de imágenes y el tipo de imagen.

No se pueden copiar imágenes desde un dispositivo de soporte externo al soporte de grabación interno de la videocámara.

Si ha seleccionado [Múltiples



imágenes], toque la imagen que desea guardar.

Aparece .

Mantenga pulsada la imagen en la pantalla



de cristal líquido para confirmarla. Toque

para volver a la pantalla anterior.



Si selecciona [Todo en evento], seleccione el evento que desea copiar con

. No se pueden seleccionar varios

eventos.



Toque

 

en la pantalla de la videocámara.

Reproducción de imágenes del dispositivo de soporte externo en la videocámara

Conecte la videocámara al



dispositivo de soporte externo y toque [Reproducir sin copiar.].

Se muestra la pantalla Visualización eventos del dispositivo de soporte externo.

Guardar imágenes en un dispositivo externo

Page 52

Seleccione la imagen que desee



er y reprodúzcala (pág. 33).

También puede ver las imágenes en un



televisor conectado a la videocámara

ág. 37).



Puede reproducir las películas con calidad imagen de alta definición (HD) en el ordenador utilizando [Player for AVCHD]. Inicie [Player for AVCHD] y seleccione la unidad a la que esté conectado el dispositivo de soporte externo con [Configuración].

Para ejecutar [Copia directa] manualmente

Puede ejecutar [Copia directa] manualmente mientras la videocámara está conectada a un dispositivo de soporte externo.

oque (MENU) [Editar/

 T

Copiar]  [Copia directa] en la pantalla [Visualización eventos] del dispositivo de soporte externo.

oque [Copiar imágenes que no se han

 T

copiado.].

oque  .

 T

Notas





Si la videocámara no reconoce el dispositivo de soporte externo, pruebe las operaciones siguientes.



Vuelva a conectar el cable adaptador de USB a la videocámara.



Si el dispositivo de soporte externo tiene un cable de alimentación de ca, conéctelo a la toma de corriente de pared.

Creación de un disco con calidad de imagen de alta definición (HD) con un dispositivo similar a una grabadora de DVD de Sony, etc.

Utilice el cable USB para conectar la videocámara a un dispositivo de creación de discos que sea compatible con películas de alta definición (HD), como una grabadora de DVD de Sony. Consulte asimismo el manual de instrucciones suministrado del dispositivo que conecte.

Notas





Para esta operación, utilice el adaptador de ca suministrado para conectar la videocámara a

a toma de corriente de pared (pág. 13).



Es posible que las grabadoras de DVD de Sony no estén disponibles en algunos países o regiones.



La videocámara no es compatible con DVDirect Express.

Conecte el adaptador de ca y el cable de alimentación a la toma DC IN de la videocámara y a la toma de corriente de pared (pág. 13).

Page 53

Encienda la videocámara y conecte una grabadora de DVD, etc. a la videocámara con el cable USB (suministrado).

Aparece la pantalla [Selección USB] en la pantalla de la videocámara.

Si no aparece la pantalla [Selección USB],



toque  [ USB].

Toque [Conexión USB] en la pantalla de la videocámara.



El soporte de grabación mostrado depende del modelo.

Grabe las películas en el dispositivo conectado.



Para obtener más detalles, consulte el manual de instrucciones suministrado con el dispositivo que conecte.

Cuando finalice la operación, toque  en la pantalla de la videocámara.

(MENU)  [Configuración]

( Conexión)]  [Conexión

Creación de un disco con calidad de imagen de definición estándar (STD) con una grabadora, etc.

Puede copiar las imágenes que se reproducen en la videocámara en un disco o videocasete, conectando la videocámara a una grabadora de discos, una grabadora de DVD de Sony, distinta de DVDirect Express, con el cable de conexión de A/V. Conecte el dispositivo de una de las maneras ilustradas,  o . Consulte asimismo el manual de instrucciones suministrado de los dispositivos que conecte.

Notas





Para esta operación, utilice el adaptador de ca suministrado para conectar la videocámara a

a toma de corriente de pared (pág. 13).



Es posible que las grabadoras de DVD de Sony no estén disponibles en algunos países o regiones.



Las películas con calidad de imagen de alta definición (HD) se copian con calidad de imagen de definición estándar (STD).

Guardar imágenes en un dispositivo externo

Desconecte el cable USB.

Page 54

Conector remoto de A/V

Entrada

S VIDEO

VIDEO

(amarillo)

(blanco)

AUDIO

(amarillo)

Flujo de señales

 Cable de conexión de A/V

(suministrado)

able de conexión de A/V con S VIDEO

 C

(se vende por separado)

Con este cable se obtienen imágenes de mayor calidad que con un cable de conexión de A/V. Conecte las clavijas blanca y roja (canal de audio izquierdo/derecho) y la clavija de S VIDEO (canal de S VIDEO) del cable de conexión de A/V con un cable de S VIDEO. Si solamente conecta la clavija de S VIDEO, no se oirá el sonido. No es necesario conectar la clavija amarilla (vídeo).

(rojo)

Introduzca el soporte de grabación en el dispositivo de grabación.

Si el dispositivo de grabación tiene un



selector de entrada, ajústelo en el modo de entrada.

Conecte la videocámara al dispositivo de grabación (grabadora de discos, etc.) con el cable de conexión de A/V  (suministrado) o con un cable de conexión de A/V con S VIDEO  (se vende por separado).

Conecte la videocámara a las tomas de



entrada del dispositivo de grabación.

Inicie la reproducción en la videocámara y grabe en el dispositivo de grabación.



Para obtener más información, consulte los manuales de instrucciones suministrados con el dispositivo de grabación.

Cuando finalice la copia, detenga el dispositivo de grabación y, a continuación, detenga la videocámara.

Notas





Debido a que la copia se realiza mediante una transferencia de datos analógica, es posible que la calidad de imagen se deteriore.



No es posible copiar imágenes en grabadoras conectadas con un cable HDMI.

Page 55

Para copiar la información de fecha/hora y



los datos de la cámara, toque  [Configuración]  [

(MENU)

( Ajustes

reproducción)]  [Código datos]  el ajuste deseado 



Si el tamaño de pantalla de los dispositivos

de visualización (televisor, etc.) es 4:3, toque

(MENU)  [Configuración] 

( Conexión)]  [Tipo de TV]  [4:3]

[





Si conecta un dispositivo monoaural, introduzca la clavija amarilla del cable de conexión de A/V en la toma de entrada de vídeo, y la clavija blanca (canal izquierdo) o roja (canal derecho) en la toma de entrada de audio del dispositivo.

Guardar imágenes en un dispositivo externo

Page 56

Personalización de la videocámara

Uso de los menús

El dominio de las operaciones que puede realizar con los menús le ayudará a disfrutar más de su videocámara. La videocámara ofrece varios elementos de menú en cada una de las 6 categorías de menú.

Modo toma (Elementos para seleccionar un modo para tomar fotografías)

. 58

pág

Cámara/Micrófono (Elementos para realizar tomas personalizadas) pág. 58

Calidad img/Tamaño (Elementos para configurar el tamaño o la calidad de la

imagen)  pág

Función reproducc. (Elementos para la reproducción)  pág. 33

Editar/Copiar (Elementos para la edición)  pág. 59

Configuración (Otros elementos de ajuste)  pág. 59

Utilización de los menús

Para ajustar los elementos de menú, realice los procedimientos explicados a continuación.

. 59

Los menús [Cámara/Micrófono] y [Configuración] tienen subcategorías. Al tocar un icono de subcategoría, se muestran los menús de otras subcategorías. Los elementos de menú o ajustes que aparecen atenuados no se encuentran disponibles.

Page 57

Notas





Es posible que no pueda ajustar algunos elementos de menú, según las condiciones de grabación o reproducción.



Toque

para terminar de ajustar el menú o para regresar a la pantalla del menú anterior.

Personalización de la videocámara

Page 58

Listas de menús

Modo toma

Película .......................................Graba películas.

Foto .............................................. Captura fotografías.

Cámara/Micrófono

( Ajustes manuales)

Balance blancos ............. Ajusta el balance de color según el brillo del entorno de grabación.

Medidor/Enfoq punt. ... Ajusta el brillo y el enfoque del motivo seleccionado simultáneamente.

Medición puntual..........Ajusta el brillo de las imágenes al motivo que toque en la pantalla.

Enfoque puntual ...........Enfoca sobre un motivo que toque en la pantalla.

Exposición .......................Ajusta el brillo de las películas y las fotografías.

Ganancia ..................Establece la ganancia.

ISO .............................. Establece la sensibilidad luminosa para grabar imágenes fijas.

Desplazamiento AE ...... Ajusta la exposición. Toque

Desplaz. bal. blancos ...Ajusta el balance de blancos.

( Ajustes de cámara)

Efecto cine ...............Ajusta el color de la película para que simule la atmósfera cinematográfica

Contador automát

Modo manejo ......... Establece la toma de imágenes en modo continuo o por tramos, etc.

Modo AF ................... Selecciona el método de enfoque.

SteadyShot ..............Establece la función SteadyShot cuando se graban películas.

SteadyShot ..............Establece la función SteadyShot cuando se toman fotografías.

Contraluz automática ... Ajusta la exposición para motivos a contraluz automáticamente.

Botón MANUAL .............. Asigna una función al botón MANUAL.

( Cara)

Detección de cara ......... Ajusta la calidad de la imagen de las caras automáticamente.

( Flash)

Flash ................................... Establece el modo de activación del flash.

Nivel de flash ..................Establece el brillo del flash.

Reduc. ojos rojos ...........Evita el efecto de ojos rojos cuando se capturan imágenes con flash.

( Micrófono)

Reducc. ruido viento .... Reduce el ruido del viento.

Modo audio ..................... Establece el formato de sonido de la grabación (sonido envolvente de

Nivel grabac. audio ....... Ajusta el nivel de audio durante la grabación.

es brillante, o bien toque tenue.

cuando grabe.

... Establece el disparador automático cuando la videocámara se encuentra

en modo de grabación de fotos.

canales/sonido estéreo de 2 canales).

5,1

si el motivo es blanco o el contraste

si el motivo es negro o la iluminación es

Page 59

( Asistencia de toma)

Guía encuadre ................Muestra el marco para asegurarse de que el motivo está en un encuadre

Cebra .................................Muestra un patrón de cebra que sirve de guía para ajustar el brillo.

Atenuación ......................Muestra una imagen en la pantalla de cristal líquido con el contorno

Histograma ...................... Muestra el Histograma.

Vis. datos cám. ................ Muestra el valor del iris, ganancia (ISO) y velocidad de obturación.

Visual. nivel aud. ............ Muestra el medidor del nivel de audio en la pantalla de cristal líquido.

Micro ajuste AF ..............Ajusta el enfoque del objetivo instalado.

horizontal o vertical.

realzado.

Calidad img/Tamaño

Modo Grabación ............. Establece el modo de grabación de películas. Para grabar un sujeto que se

Imág. p. segundo ............Establece la velocidad de fotogramas para grabar películas.

Ajuste

/ ..................Establece la calidad de la imagen para grabar, reproducir o editar películas.

Modo panorámico..........Establece la relación de formato horizontal-vertical al grabar películas con

Tam imagen ...................... Establece el tamaño de la fotografía.

RAW/JPEG .......................... Selecciona el formato de compresión de las imágenes fijas.

Función reproducc.

mueve rápidamente, es aconsejable utilizar una calidad de imagen alta.

una calidad de imagen de definición estándar (STD).

.........Permite ver fotografías/vídeos grabados (pág. 33).

Editar/Copiar

Borrar ..........................................Borra películas o fotografías.

Proteger .....................................Protege las películas o fotografías para impedir que se borren.

Copiar..........................................Selecciona y copia películas o fotografías a un soporte externo.

Copia directa ............................ Copia imágenes almacenadas en el soporte de grabación a algún tipo de

soporte externo.

Configuración

( Ajustes de soporte)

Info soporte ..................... Muestra información sobre el soporte de grabación, como el espacio libre.

Formatear ........................Elimina todos los datos del soporte de grabación.

Rep.arch.b.dat.im. ......... Repara el archivo de base de datos de imagen en el soporte de grabación

Número Archivo ............ Establece la forma de asignar el número de archivo.

( Ajustes reproducción)

Código datos ..................Establece la fecha y la hora.

Volumen ...........................A

( Conexión)

Tipo de TV ........................C

Salida componente ......Seleccione esta opción cuando conecte la videocámara a un televisor

ág. 63).

justa el volumen del sonido de reproducción (pág. 35).

onvierte la señal en función del televisor conectado (pág. 37).

ediante la toma de entrada de componente (pág. 38).

Personalización de la videocámara

Page 60

Resolución HDMI ........... Selecciona la resolución de salida de la imagen al conectar la videocámara

CTRL. POR HDMI ............ Establece si se utiliza o no el mando a distancia del televisor cuando la

Conexión USB ................. Selecciona el tipo de soporte de grabación que se va a utilizar en la

Ajuste conexión USB .... Establece el modo de conexión cuando la videocámara está conectada a un

Grabar en disco .............. Permite guardar imágenes en discos con tan solo pulsar un botón.

( Ajustes generales)

Pitido .................................Establece si se emiten o no pitidos durante el funcionamiento de la

Luminosidad LCD .......... Ajusta el brillo de la pantalla de cristal líquido.

Luminosidad visor ........Ajusta el brillo del visor.

Ajuste pantalla ............... Establece el período de tiempo que se muestran los iconos o indicadores

Indicador grabación ..... Apaga el indicador de grabación de la parte frontal de la videocámara.

Captura sin objetivo ..... Establece si se puede o no iniciar la grabación cuando no hay ningún

Mando a distancia ........Establece si debe utilizarse o no el mando a distancia inalámbrico.

Apagado auto ................E

Language Setting .........E

Calibración.......................Calibra el panel táctil.

Información batería......Muestra la información de la batería.

Versión .............................. Muestra la versión de la videocámara y del objetivo.

( Ajustes del reloj)

Config.fecha y hora ......Establece los ajustes de [Fecha y hora], [Hora verano] o [Format fecha y

Configuración área .......A

a un televisor con un cable HDMI (se vende por separado).

videocámara está conectada a un televisor compatible con “BRAVIA” Sync mediante el cable HDMI (se vende por separado).

videocámara cuando esté conectada a un dispositivo externo mediante USB.

ordenador o a un dispositivo USB.

videocámara.

en la pantalla de cristal líquido.

objetivo instalado.

stablece que la videocámara se apague automáticamente (pág. 14). stablece el idioma de la pantalla (pág. 22).

ora] (pág. 20).

justa una diferencia horaria sin detener el reloj (pág. 20).

Page 61

Obtención de información detallada de la Guía práctica de “Handycam”

La Guía práctica de “Handycam” es una guía de usuario diseñada para leerla en la pantalla de un ordenador. La Guía práctica de “Handycam” se ha diseñado para leerla cuando desee saber más acerca del funcionamiento de la videocámara.

Para instalar la Guía práctica de “Handycam” en un ordenador con SO Windows, coloque el CD-ROM suministrado en la unidad de disco del ordenador.

Aparecerá la pantalla de instalación.

Si la pantalla no aparece, haga clic en



[Inicio]  [Equipo] (en Windows XP, [Mi PC]), a continuación, haga doble clic en [SONYPMB(E:)] (CD- ROM) [install.exe].

* Los nombres de las unidades (como (E:))

pueden variar según el ordenador.

Haga clic en [Guía práctica].

* 

Para ver la Guía práctica de “Handycam”, haga doble clic en el icono de acceso directo de la pantalla del ordenador.

Si utiliza un Macintosh, abra la carpeta



[Handbook] – [ES] del CD-ROM y copie [Handbook.pdf].



Necesitará Adobe Reader para leer la Guía práctica de “Handycam”. Si no está instalado en el ordenador, puede descargarlo desde la página web de Adobe Systems: http://www.adobe.com/



Consulte “Ayuda de PMB” para obtener más información sobre el software “PMB”

uministrado (pág. 43).

Personalización de la videocámara

Haga clic en el idioma que desee y en el nombre del modelo de la videocámara  [Instalación], y siga las instrucciones que aparecen en pantalla para instalar la Guía práctica de “Handycam”.

El nombre del modelo de la videocámara



está impreso en la superficie inferior.

Page 62

Información complementaria

Solución de

problemas

Si surge algún problema al utilizar la videocámara, siga los pasos que se indican a continuación.

 Compruebe la lista (pág. 62 a 64) e

inspeccione la videocámara.

 Retire la fuente de alimentación,

conéctela otra vez después de 1 minuto aproximadamente y encienda la videocámara.

 Pulse RESET (pág. 76) con un

objeto puntiagudo y encienda la videocámara.

Si pulsa RESET, se restablecerán todos los ajustes, incluido el del reloj.

 Póngase en contacto con su

distribuidor de Sony o con un centro de servicio técnico local autorizado de Sony.

Consulte la Guía práctica de “Handycam”



(pág. 61) para obtener más información sobre los problemas de la videocámara y consulte

Ayuda de PMB” (pág. 45) para saber cómo

“ conectarla a un ordenador.

La videocámara no se enciende.

Instale una batería cargada en la videocámara



(pág. 12). Conecte la clavija del adaptador de ca a la



oma de corriente de pared (pág. 13).

La videocámara no funciona aun cuando la alimentación está activada.

Después de encender la videocámara, ésta



tarda unos segundos en estar lista para tomar imágenes. No se trata de un fallo de funcionamiento. Desconecte el adaptador de ca de la toma



de corriente de pared o extraiga la batería y vuelva a realizar la conexión transcurrido aproximadamente 1 minuto. Si la videocámara sigue sin f

uncionar, pulse RESET (pág. 76) con un objeto puntiagudo. (Tras pulsar RESET, se restablecerán todos los ajustes, incluido el reloj). La temperatura de la videocámara es muy alta.



Apague la videocámara y déjela durante un momento en un lugar fresco. La temperatura de la videocámara es muy



baja. Deje la videocámara con la alimentación encendida. Si todavía no puede utilizar la videocámara, apáguela y llévela a un lugar cálido. Deje allí la videocámara unos minutos y después enciéndala.

La videocámara se calienta.

Puede que la videocámara se caliente durante



el funcionamiento. No se trata de un fallo de funcionamiento.

La alimentación se desconecta de repente.



Utilice el adaptador de ca (pág. 13).



Vuelva a encenderla.



argue la batería (pág. 12).

Al pulsar START/STOP o PHOTO no se graban las imágenes.



Pulse MODE para encender el indicador

(película) o (fotografía).



La videocámara está grabando en la tarjeta de memoria la imagen que acaba de tomar. No se puede realizar ninguna grabación nueva durante este período.

Page 63

El soporte de grabación está lleno. Elimine las



imágenes que no necesite (pág. 40). El número total de escenas de película o



fotografías ha superado la capacidad de g

rabación de la videocámara (pág. 65). Elimine

as imágenes que no necesite (pág. 40).

La grabación se detiene.



La temperatura de la videocámara es muy alta o muy baja. Apague la videocámara y déjela durante un tiempo en un lugar fresco o cálido.

“PMB” no puede instalarse.



Compruebe el entorno del ordenador o el procedimiento necesario para la instalación de “

PMB” (pág. 42).

“PMB” no funciona correctamente.



Salga de “PMB” y reinicie el ordenador.

El ordenador no reconoce la videocámara.



Desconecte cualquier dispositivo conectado a la toma USB del ordenador que no sea el teclado, el ratón y la videocámara. Desconecte el cable USB del ordenador y la



videocámara, reinicie el ordenador y conecte otra vez el ordenador y la videocámara de manera ordenada.

C:04:

La batería no es una batería “InfoLITHIUM”



de serie V. Utilice una batería “InfoLITHIUM” (s

erie V) (pág. 12).

Conecte firmemente la clavija de cc del



aptador de ca a la videocámara (pág. 12).

C:06:

La temperatura de la batería es elevada.



Cambie la batería o colóquela en un lugar fresco.

C:13: / C:32:

Desconecte la fuente de alimentación.



Conéctela de nuevo y vuelva a poner en funcionamiento la videocámara.

E::

Siga los pasos a partir del  en la página 62.





El nivel de carga de la batería es bajo.



La temperatura de la batería es elevada. Cambie la batería o colóquela en un lugar fresco.

Información complementaria

Visualización de autodiagnóstico/ Indicadores de advertencia

Si aparecen indicadores en la pantalla de cristal líquido o el visor, compruebe lo siguiente. Si el problema persiste aun después de intentar solucionarlo varias veces, póngase en contacto con su distribuidor de Sony o con un centro de servicio técnico local autorizado de Sony. En ese caso, cuando se ponga en contacto con ellos, indíqueles todos los números del código de error que empiece con C o E.

No se ha insertado ninguna tarjeta de



memoria (pág. 26). Cuando el indicador parpadea quiere decir



que no hay espacio libre suficiente para grabar imágenes. Borre las imágenes que no necesite (p

ág. 40) o formatee la tarjeta de memoria después de guardar las imágenes en otro soporte de almacenamiento. El archivo de base de datos de imágenes



está dañado. Compruebe el archivo de base de datos, tocando

(MENU) 

[Configuración]  [Rep.arch.b.dat.im.].

Page 64

La tarjeta de memoria está dañada. Formatee



la tarjeta de memoria con la videocámara (p

ág. 59).

La tarjeta de memoria que se ha insertado no



es compatible (pág. 27).



La tarjeta de memoria está protegida contra



escritura. Se ha restringido el acceso a la tarjeta de



memoria en otro dispositivo.

(indicador de advertencia referente al

dispositivo de soporte externo)

El archivo de base de datos de imágenes



puede estar dañado. Compruebe el archivo de base de datos, tocando

(MENU) 

[Configuración]  [Rep.arch.b.dat.im.] El dispositivo de soporte externo está dañado.



(indicador de advertencia referente al formateo del dispositivo de soporte externo)

El dispositivo de soporte externo está dañado.



El dispositivo de soporte externo no está



formateado correctamente.

La tarjeta de memoria está llena. Elimine las



imágenes que no necesite ( No se pueden grabar fotografías durante el



pág. 40).

procesamiento. Espere unos minutos y grábelas a continuación.

La videocámara está en posición inestable.



Mantenga la videocámara en una posición estable sujetándola con ambas manos. No obstante, tenga en cuenta que el indicador de advertencia de sacudidas de la cámara no desaparecerá.

Page 65

Tiempo de grabación de películas/número de fotografías que se pueden grabar

“HD” significa calidad de imagen de alta definición y “STD” significa calidad de imagen estándar.

El tiempo de grabación y reproducción será más



corto en función de las condiciones bajo las que utilice la videocámara.

Tiempo de reproducción

Tiempo disponible aproximado cuando se utiliza una batería completamente cargada.

Tiempo previsto de grabación y reproducción con cada batería

Tiempo de grabación

Tiempo disponible aproximado cuando se utiliza una batería completamente cargada.

(unidad: minuto)

Batería Tiempo de

Calidad de imagen

NP-FV70 (suministrada)

NP-FV100 350

Arriba: cuando se graba con la pantalla de



cristal líquido Abajo: cuando se graba con el visor



Cada tiempo de grabación se mide en las siguientes condiciones.



[ predeterminado) Uso del objetivo E 18-200 mm OSS F3,5–6,3





El tiempo de grabación normal muestra el tiempo disponible cuando se inicia/detiene la grabación varias veces, cambiando el indicador MODE y utilizando el zoom.



Tiempos medidos cuando se utiliza la videocámara a 25

C.

a 30 El tiempo de grabación y reproducción será más



corto cuando se utilice la videocámara a bajas temperaturas.

grabación continuo

HD STD HD STD

175 190

385

Modo Grabación]: Estándar (ajuste

C. Se recomiendan de 10 C

grabación normal

185 20595105

370

190

405

210

Tiempo de

100 110

205 220

(unidad: minuto)

Batería

Calidad de imagen HD STD NP-FV70

(suministrada) NP-FV100 650

Arriba: cuando se graba con la pantalla de



cristal líquido Abajo: cuando se graba con el visor

325 415

830

355 440

710 870

Tiempo de grabación previsto para las películas

Calidad de imagen de alta definición (HD)

(unidad: minuto)

2 GB 4 GB 8 GB 16 GB 32 GB

(9)15(15)35(35)75(75)

(10)20(20)40(40)90(90)

(10)30(30)60(60)

(20)50(40)

(35)90(75)

105

(80)

190

(155)

Calidad de imagen de definición estándar (STD)

(unidad: minuto)

2 GB 4 GB 8 GB 16 GB 32 GB

(25)55(50)

110

(100)

120

(120)

215

(165)

380

(310)

225

(210)

150

(150)

180

(180)

245

(245)

440

(330)

770

(630)

460

(420)

Información complementaria

Page 66

Cuando [Modo audio] está configurado en



2 canales (pág. 58).

Notas





Cuando se utilizan tarjetas de memoria Sony.



El tiempo de grabación puede variar en función de las condiciones de la grabación y del motivo, así como de las opciones [

Imág. p. segundo] (pág. 59).

y [



El número entre paréntesis ( ) corresponde al

Modo Grabación]

tiempo de grabación mínimo.



Sugerencias



La videocámara utiliza el formato VBR (velocidad en bits variable) para ajustar automáticamente la calidad de la imagen en función de la escena que se graba. Esta tecnología produce fluctuaciones del tiempo de grabación del soporte. Las películas que contienen imágenes complejas y en movimiento rápido se graban con una velocidad en bits más alta, lo cual disminuye el tiempo de grabación total.

Número previsto de fotografías que se pueden grabar

JPEG RAW RAW & JPEG

2 GB 295 105 80 4 GB 590 215 155 8 GB 1150 440 320 16 GB 2400 880 640 32 GB 4800 1750 1250



Si [ Tam imagen] está ajustado en

16.0M].

[



Cuando se utilizan tarjetas de memoria Sony.



El tamaño de imagen seleccionado se activa cuando el indicador

(fotografía) está

encendido.



El número indicado de fotografías que se pueden grabar en la tarjeta de memoria corresponde al tamaño de imagen máximo de la videocámara. El número real de fotografías que se pueden grabar se muestra en la pantalla de

istal líquido durante la grabación (pág. 72).

El número de fotografías que se pueden grabar



en la tarjeta de memoria puede variar en función de las condiciones de grabación.



Sugerencias



También se puede utilizar una tarjeta de memoria con una capacidad inferior a 1 GB para grabar fotografías.



La lista siguiente muestra la velocidad de bits, los píxeles y el formato de cada modo de grabación (película + audio, etc.).



Calidad de imagen de alta definición (HD): PS: Máx. 28 Mbps; 1.920  1.080 píxeles/16:9 FX: Máx. 24 Mbps; 1.920  1.080 píxeles/16:9 FH: Aprox. 17 Mbps (promedio);

1.920  1.080 píxeles/16:9

HQ: Aprox. 9 Mbps (promedio);

1.440  1.080 píxeles/16:9

LP: Aprox. 5 Mbps (promedio);

1.440  1.080 píxeles/16:9



Calidad de imagen de definición estándar (STD): HQ: Aprox. 9 Mbps (promedio);

720  576 píxeles/16:9, 4:3



Píxeles de grabación de fotografías y formato.



Modo de grabación de fotografías:

4.912  3.264 puntos/3:2

4.912  2.760 puntos/16:9

3.568  2.368 puntos/3:2

3.568  2.000 puntos/16:9

2.448  1.624 puntos/3:2

2.448  1.376 puntos/16:9



Captura de fotografías de una película:

1.920  1.080 puntos/16:9 640  360 puntos/16:9 640  480 puntos/4:3

Page 67

Precauciones

Uso y cuidados

No utilice ni almacene la videocámara y los



accesorios en los siguientes lugares:



En lugares extremadamente cálidos, fríos o húmedos. Nunca los deje expuestos a

emperaturas superiores a 60

t ejemplo, bajo la luz solar directa, cerca de calefactores o en un automóvil estacionado al sol, ya que podrían deformarse o sufrir fallos de funcionamiento.



Cerca de campos magnéticos intensos o vibraciones mecánicas. La videocámara podría sufrir fallos de funcionamiento.



Cerca de ondas radiofónicas fuertes o radiaciones. Es posible que la videocámara no pueda grabar correctamente.



Cerca de receptores de AM y de equipos de vídeo. Es posible que se produzcan ruidos.



En una playa o cualquier lugar con mucho polvo. Si entra arena o polvo en la videocámara, pueden causar un fallo de funcionamiento. En ocasiones, estos fallos de funcionamiento pueden resultar irreparables.



Cerca de ventanas o al aire libre, donde la pantalla de cristal líquido, el visor o el objetivo pueden quedar expuestos a la luz solar directa. Esto dañaría el interior del visor o la pantalla de cristal líquido.



Alimente la videocámara con cc de 6,8 V/7,2 V (batería) o cc de 8,4 V (adaptador de ca).



Para alimentarla con cc o ca, utilice los accesorios recomendados en este manual de instrucciones.



No permita que la videocámara se moje; por ejemplo, bajo la lluvia o por el agua del mar. Si la videocámara se moja, podría sufrir fallos de funcionamiento. En ocasiones, estos fallos de funcionamiento pueden resultar irreparables.



Si dentro de la videocámara entra algún objeto o líquido, desconéctela y haga que la revise un distribuidor de Sony antes de volver a utilizarla.



Evite manipular, desmontar o modificar la videocámara bruscamente y exponerla a golpes o impactos como martillazos, caídas o pisotones. Sea especialmente cuidadoso con el objetivo.

C, como, por

Cuando no utilice la videocámara, manténgala



apagada.



No utilice la videocámara envuelta en una toalla, por ejemplo. Si lo hace, puede recalentarse internamente.



Cuando desconecte el cable de alimentación, tire siempre de la clavija, nunca del cable.



Procure no dañar el cable de alimentación al colocar algún objeto pesado sobre él.



No utilice una batería que esté deformada o dañada.



Mantenga limpios los contactos metálicos.



Si se producen fugas del líquido electrolítico de la pila:



Póngase en contacto con un centro de servicio técnico local autorizado de Sony.



Límpiese con agua cualquier líquido que haya estado en contacto con su piel.



Si le cae líquido en los ojos, láveselos con agua abundante y acuda a un médico.

Cuando no utilice la videocámara durante un tiempo prolongado

Para mantener la videocámara en un estado



óptimo durante un tiempo máximo, utilícela aproximadamente una vez al mes para grabar y reproducir imágenes. Agote la batería completamente antes de



guardarla.

Pantalla de cristal líquido

No ejerza excesiva presión sobre la pantalla de



cristal líquido, ya que podría dañarla. Cuando utilice la videocámara en un lugar frío,



es posible que en la pantalla de cristal líquido aparezca una imagen residual. No se trata de un fallo de funcionamiento. Mientras utiliza la videocámara, la parte



posterior de la pantalla de cristal líquido se

uede calentar. No se trata de un fallo de

p funcionamiento.

Para limpiar la pantalla de cristal líquido

Si la pantalla de cristal líquido se ensucia



con huellas dactilares o polvo, se recomienda limpiarla con un paño suave.

Información complementaria

Page 68

Manipulación de la unidad

Si la carcasa está sucia, lave el cuerpo de la



videocámara con un paño suave ligeramente humedecido con agua y, a continuación, séquela con un paño suave y seco.



No realice ninguna de las acciones siguientes para evitar dañar el acabado:



Usar productos químicos como disolventes, bencina, alcohol, paños con productos químicos, repelentes, insecticidas y pantallas solares



Utilizar la videocámara con las sustancias mencionadas en las manos



Dejar la unidad en contacto con objetos de goma o vinilo durante un tiempo prolongado

Cuidado y almacenamiento del objetivo

Frote la superficie del objetivo con un paño



suave en los casos siguientes:



Cuando haya huellas dactilares en la superficie del objetivo



En lugares cálidos o húmedos



Cuando el objetivo esté expuesto al aire salado como, por ejemplo, a orillas del mar



Guárdelo en un lugar bien ventilado donde no haya suciedad ni mucho polvo.



Para evitar la aparición de moho, limpie el objetivo periódicamente como se ha descrito anteriormente.

Carga de la batería recargable preinstalada

La videocámara contiene una batería recargable preinstalada para conservar la fecha, la hora y otros ajustes aunque la videocámara esté apagada. La batería recargable preinstalada siempre se carga mientras la videocámara está conectada a la toma de corriente de pared mediante el adaptador de ca o cuando la batería está instalada. La batería recargable se descargará completamente transcurridos aproximadamente 3 meses si no utiliza la videocámara en absoluto. Utilice la videocámara después de cargar la batería recargable preinstalada. Sin embargo, aunque no esté cargada, el funcionamiento de la videocámara no se verá afectado, siempre que no se esté grabando la fecha.

Procedimientos

Conecte la videocámara a una toma de corriente de pared con el adaptador de ca suministrado, y déjela así durante más de 24 horas.

Nota sobre la eliminación o el traspaso de una tarjeta de memoria

Aunque borre los datos de la tarjeta de memoria o la formatee en la videocámara o un ordenador, es posible que los datos que contiene la tarjeta no se borren por completo. Si cede la tarjeta de memoria a otra persona, se recomienda que elimine completamente la información que contiene con un software de eliminación de datos en un ordenador. Asimismo, cuando se disponga a deshacerse de la tarjeta de memoria, se recomienda destruirla físicamente.

Para cambiar la pila del mando a distancia inalámbrico



Mientras presiona la pestaña, introduzca la uña en la hendidura y tire del compartimiento de la batería.



Coloque una pila nueva con la cara + orientada hacia arriba.



Inserte el compartimiento de la batería en

el mando a distancia inalámbrico hasta que encaje.

Pestaña

ADVERTENCIA

La pila puede explotar si no se manipula correctamente. No la recargue o la desarme, ni la arroje al fuego.



Cuando la pila de litio comience a agotarse, es posible que el mando a distancia inalámbrico no funcione correctamente o que su distancia de funcionamiento se acorte. En este caso, sustitúyala por una pila de litio de Sony CR2025. Si utiliza otra pila, podría producirse un incendio o una explosión.

Page 69

Especificaciones

Sistema

Formato de la señal: color PAL, estándares CCIR

Especificación de HDTV 1080/50i, 1080/50p

Formato de grabación de películas:

HD: Compatible con formato MPEG-4 AVC/ H.264 AVCHD Ver.2.0 STD: MPEG2-PS

Sistema de grabación de audio:

olby Digital de 2 canales/5,1 canales

Dolby Digital 5.1 Creator

Formato de archivo de fotografía

Compatible con DCF Ver.2.0 Compatible con Exif Ver.2.3 Compatible con MPF Baseline

Soporte de grabación (película/fotografía)

“Memory Stick PRO Duo” Tarjeta SD (Clase 4 o más rápida)

Visor

Visor eléctrico: Color Tamaño de pantalla: 1,1 cm (tipo 0,43) Número efectivo de píxeles: 1 152 000 puntos (800 × 3[RGB] × 480)

Dispositivo de imagen: sensor 23,5 mm

15,6 mm (tipo APS-C) CMOS Píxeles de grabación (imágenes fijas de

JPEG):

3:2 Máx. 16,0 megapíxeles (4 912 Bruto: aprox. 16 700 000 píxeles Efectivo (películas, 16:9)

prox. 13 600 000 píxeles

A Efectivo (fotografía, 16:9):

prox. 13 600 000 píxeles

A Efectivo (fotografía, 3:2):

prox. 16 100 000 píxeles

Temperatura de color: [Auto], [Una pulsación],

nterior] (3 200 K), [Exterior] (5 800 K)

Iluminación mínima

9 lx (lux) (de manera predeterminada, velocidad de obturación de 1/50 de segundo, equivale a: 30 db, diafragma F3,5)



 3 264)

Conectores de entrada y salida

Conector remoto de A/V: toma de componente/

salida de vídeo y audio Toma HDMI OUT: conector HDMI mini Toma USB: mini-AB Toma de auriculares: minitoma estéreo

( 3,5

mm)

Toma de entrada de MIC: minitoma estéreo

(

3,5 mm)

Pantalla de cristal líquido

Imagen: 7,5 cm (tipo 3,0, formato 16:9) Número total de píxeles: 921 600 (1 920

 480)

General

Requisitos de alimentación: cc de 6,8 V/7,2 V

(batería); cc de 8,4 V (adaptador de ca)

Promedio del consumo de energía:

Con la cámara en modo de grabación utilizando el visor en un nivel de brillo normal: Con la cámara en modo de grabación utilizando el objetivo OSS F3,5–6,3:

W STD: 3,8 W

HD: 4,0 Con la cámara en modo de grabación utilizando la pantalla LCD en un nivel de brillo normal: Con la cámara en modo de grabación utilizando el objetivo OSS F3,5–6,3: HD: 4,4 W STD: 4,2 W

* Suministrado con la cámara NEX-VG20EH

Temperatura de funcionamiento: de 0 Temperatura de almacenamiento: de –20

C

+60

Dimensiones (aprox.):

 130 mm  223 mm (an/al/prf),

incluidas las partes salientes

 132 mm  294 mm (an/al/prf),

102 las partes salientes incluidas y el objetivo OSS suministrado E 18-200mm F3,5–6,3

Suministrado con la cámara NEX-VG20EH

Peso (aprox.)

Solo el cuerpo de la videocámara: Aprox. 645 g Al grabar:

prox. 1 290 g

A (Con los accesorios objetivo “Memory Stick PRO Duo” batería suministrada (NP-FV70), ocular grande y paravientos)

* Suministrado con NEX-VG20EH

* E 18-200mm

*E 18-200mm

C a 40 C

C a

*, parasol*,

Adaptador de ca AC-L200C/AC-L200D

Requisitos de alimentación: ca de 100 V a 240 V,

50 Hz/60 Hz Consumo de corriente: 0,35 A - 0,18 A Consumo de energía: 18 W Tensión de salida: cc de 8,4 V Temperatura de funcionamiento: de 0 C a 40 C

Información complementaria

Page 70

Temperatura de almacenamiento: de –20 C a

C

+60

Dimensiones (aprox.): 48 mm

 29 mm  81 mm

(an/al/prf), sin las partes salientes

eso (aprox.): 170 g, sin el cable de alimentación

* Consulte la etiqueta del adaptador de ca para

conocer otras especificaciones.

Batería recargable NP-FV70

Tensión de salida máxima: cc de 8,4 V Tensión de salida: cc de 6,8 V Tensión de carga máxima: cc 8,4 V Corriente de carga máxima: 3,0 A Capacidad

ormal: 14,0 Wh (2 060 mAh)

Mínima: 13,0 Wh (1 960 mAh)

Tipo: iones de litio

E 18-200 mm F3,5-6,3 OSS (suministrado con la cámara NEX-VG20EH)

Objetivo: objetivo de montura E Cuando se convierte en una cámara de fotos 35 mm

29 mm ~ 322 mm (película en formato 16:9) 27 mm ~ 300 mm (imagen fija en formato 3:2)

Valor F

F3,5 ~ F6,3

SteadyShot

Unidad lineal biaxial de conversión óptica y sensor de efecto Hall

Enfoque mínimo

0,30 m (W) ~ 0,50 m (T)

Aumento máximo

× 0,35

Detención de enfoque mínima

f/22 ~ f/40

Diámetro del filtro

67 mm

Dimensiones (diámetro máx. × altura)

Aprox. 75,5 mm × 99,0 mm

Peso

Aprox. 524 g

* El enfoque mínimo es la distancia más corta

entre el sensor de imagen y el sujeto.

El diseño y las especificaciones de la videocámara y sus accesorios están sujetos a cambios sin previo aviso.



Fabricado bajo licencia de Dolby Laboratories.

Marcas comerciales

“Handycam” y son marcas



comerciales registradas de Sony Corporation. “AVCHD Progressive” y el logotipo de “AVCHD



Progressive” son marcas comerciales de Panasonic Corporation y Sony Corporation.



“Memory Stick”, “ ”, “Memory Stick Duo”, “ ”, “Memory Stick PRO Duo”, “ Stick PRO-HG Duo”, “ “MagicGate”, “ Memory Stick” y “MagicGate Memory Stick Duo” son marcas comerciales o marcas comerciales registradas de Sony Corporation.



“InfoLITHIUM” es una marca comercial de Sony Corporation. “BRAVIA” es una marca comercial registrada de



Sony Corporation. “DVDirect” es una marca comercial de Sony



Corporation. Los discos Blu-ray Disc y Blu-ray son



marcas comerciales de Blu-ray Disc Association. Dolby y el símbolo de double-D son marcas



comerciales de Dolby Laboratories. HDMI, el logotipo de HDMI y High-Definition



Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en los Estados Unidos y en otros países. Microsoft, Windows, Windows Vista y DirectX



son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos y/o en otros países. Macintosh y Mac OS son marcas comerciales



egistradas de Apple Inc. en los EE. UU. y en

otros países.



Intel, Intel Core y Pentium son marcas comerciales o marcas comerciales registradas de Intel Corporation o de sus subsidiarias en Estados Unidos y en otros países.



“

” y “PlayStation” son marcas comerciales registradas de Sony Computer Entertainment Inc..



Adobe, el logotipo de Adobe y Adobe Acrobat son marcas comerciales registradas o marcas comerciales de Adobe Systems Incorporated en los Estados Unidos y/o en otros países. El logotipo de SDXC es una marca comercial de



SD-3C, LLC. MultiMediaCard es una marca comercial de



MultiMediaCard Association.

”, “Memory

”, “MagicGate

”,

Page 71

Todos los demás nombres de productos mencionados en este manual pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas compañías. Además, este manual no se mencionan de forma expresa en todos los casos.

Disfrute aún más de la PlayStation 3 descargando la aplicación para PlayStation 3 desde PlayStation Store (donde esté disponible).

La aplicación para PlayStation 3 requiere una cuenta de PlayStation Network y la descarga de la aplicación. Accesible en las zonas donde la PlayStation Store esté disponible.

 y  en

Información complementaria

Page 72

Referencia rápida

Indicadores de la pantalla

Central

Izquierda Derecha

Parte inferior

Izquierda

Indicador Significado

Botón MENU Grabación con disparador

automático

Modo panorámico



/ / /



Central

Indicador Significado

[ESPERA]/ [GRAB.]





[Detección de cara] ajustado en [Desactivar]

Enfoque manual

Modo de enfoque

Balance blancos

SteadyShot desactivado

Desplaz. bal. blancos

Cebra

Atenuación

Efecto cine

Destino

Estado de la grabación

Presentación de diapositivas ajustada

Advertencia

Modo de reproducción

Derecha

Indicador Significado

Calidad de grabación de imágenes (HD/STD),

50i

60%

0:00:00

00Min

9999

100/112

velocidad de fotogramas (50p/50i/25p) y modo de grabación (PS/FX/FH/ HQ/LP)

Carga restante de la batería

Barra de zoom

Soporte de grabación/ reproducción/edición

Contador (horas:minutos: segundos)

Tiempo de grabación restante estimado

Tamaño de fotografía

Número aproximado de fotografías que se pueden grabar y tamaño de fotografía

Carpeta de reproducción Película o fotografía actual

en reproducción/número total de películas o fotografías grabadas

Hay un dispositivo de soporte externo conectado

Parte inferior

Indicador Significado

Botón Ver Imágenes

Reducc. ruido viento Modo audio

Modo manejo

RAW/JPEG

Page 73

Indicador Significado

Nivel grabac. audio

Visual. nivel aud.

EV Desplazamiento AE

Exposición Automática/ Exposición Manual

IRIS

12 dB

ISO 200

Ganancia

ISO

4000 Velocidad obturador

Botón de presentación de diapositivas

101-0005



Nombre del archivo de datos

Imagen protegida

Flash

Nivel de flash

Reduc. ojos rojos

Los indicadores y sus posiciones son



aproximados y pueden ser distintos de los que se visualizan en realidad.



Es posible que no aparezcan algunos indicadores, en función del modelo de la videocámara.

Referencia rápida

Page 74

Componentes y controles

A continuación se adjuntan las ilustraciones referentes al objetivo (E 18-200 mm OSS F3,56,3) suministrado con la NEX-VG20EH. Los números entre ( ) corresponden a las páginas de referencia.



Visor (24)



Palanca de ajuste de la lente del visor

(24)



Botón PHOTO (31)



Indicadores (película)/ (fotografía)

(29)



Gancho para la correa de la bandolera



Botón MODE (29)



Interruptor ON/OFF (alimentación) (20)



Botón START/STOP (29)



Palanca BATT (liberación de la batería)

(13)



Zapata de accesorios

Puede acoplar un micrófono de pistola (se vende por separado), etc. Si acopla accesorios a la zapata de accesorios y a la vez bloquea automáticamente la zapata, los accesorios podrían colisionar entre sí y resultar dañados.



Zapata de accesorios de bloqueo

automático

Puede acoplar un flash externo de Sony (se vende por separado), etc.

El flash no funciona cuando se ajusta

Modo manejo] en [Variación: 0,3 EV]

[ o [Variación: 0,7 EV]. Hay determinados flashes o funciones de Sony que no se pueden utilizar con la videocámara. Para conocer la compatibilidad de una unidad de flash determinada, visite el sitio web de Sony de su zona o consulte al distribuidor de Sony o al centro de servicio técnico local autorizado de Sony.



Toma MIC (PLUG IN POWER)

Si se conecta un micrófono externo (se vende por separado), éste tendrá prioridad ante el micrófono incorporado.



Botón START/STOP en la empuñadura

Utilice este botón para grabar desde un ángulo distinto.

Page 75



Botón EXPANDED FOCUS

El botón EXPANDED FOCUS tiene un punto táctil. Utilícelo como guía para usar la cámara.



Toma HDMI OUT (37)



Toma  (USB) (50)



Indicador CHG (carga) (12)

Referencia rápida

Page 76



Micrófono



Gancho para la correa de la bandolera



Botón MANUAL (32)



Dial MANUAL (32)



Pantalla de cristal líquido/panel táctil

Si gira el panel de cristal líquido 180 grados, podrá cerrarlo con la pantalla de cristal líquido mirando hacia fuera. Este procedimiento resulta conveniente para las operaciones de reproducción.



Botón RESET

Pulse RESET con un objeto puntiagudo. Pulse RESET para inicializar todos los ajustes,

incluido el reloj.



Altavoz



Botón IRIS



Botón (Ver Imágenes) (33)



Botón DISPLAY (23)



Botón SHUTTER SPEED



Botón FINDER/LCD (23)



Botón PROGRAM AE



Indicador de acceso de tarjeta de

memoria (26)

Cuando el indicador está encendido o parpadea, la videocámara está grabando o leyendo datos.



Ranura para tarjeta de memoria (26)



Botón FOCUS



Terminal de la batería (12)

Page 77



Toma DC IN (12)



Toma  (auriculares)

Utilice auriculares con minitoma estéreo.



Conector remoto de A/V (37)

Este terminal sirve de interfaz para conectar la videocámara con otro dispositivo. Puede emitir imágenes fijas, películas y sonido hacia un televisor conectado, o controlar la videocámara cuando esté montada en un trípode de vídeo con mando a distancia.



Correa de sujeción (28)



Receptáculo del trípode (32)



Montura



Sensor de imagen

No toque ni ensucie el sensor de imagen.



Contactos del objetivo

No toque ni ensucie los contactos del objetivo.



Pin de bloqueo del objetivo



Botón de liberación del objetivo



Interruptor de bloqueo del zoom



Parasol



Objetivo



Anillo del zoom



Anillo de enfoque



Indicador de grabación de la cámara



Sensor remoto (60)

Referencia rápida

Page 78

Índice

Ajuste de la fecha y la hora ........20

Ajuste del reloj ............................20

Ajustes de soporte .......................26

Batería ..........................................12

Borrar ...........................................40

Cable de conexión de A/V...38, 54

Cable USB ....................................52

Carga de la batería ...................... 12

Carga de la batería en el

extranjero .....................................14

Código datos ...............................21

Conexión .....................................37

Cuidados ......................................67

Dial MANUAL ............................32

Encendido....................................20

Encendido de la videocámara ... 20

Equipo ..........................................42

Especificaciones ..........................69

Fecha/hora ...................................21

Fotografías .............................30, 36

Grabación ....................................28

Grabadora de discos ...................53

Grabadora de DVD ....................52

Guardar imágenes en un soporte

externo .........................................49

Guía práctica de “Handycam” ...61

Image Data Converter ................46

Indicadores de advertencia .......63

Indicadores de la pantalla ..........72

Índice de eventos ........................33

Instalar .........................................43

Language Setting ........................22

Macintosh ....................................43

Mantenimiento ...........................67

“Memory Stick” ...........................27

“Memory Stick PRO Duo”.........27

“Memory Stick PRO-HG Duo”

.......................................................27

Menús ...........................................58

Miniatura .....................................40

Objetivo .......................................15

Películas .................................29, 35

PMB (Picture Motion Browser)

.......................................................45

Precauciones ................................67

Reproducción ..............................33

RESET ..........................................76

Sistema informático ...................42

Software .......................................43

Solución de problemas ...............62

Soporte de grabación .................26

Soporte externo ..........................49

Televisor ....................................... 37

Tiempo de grabación de películas/número de fotografías

que se pueden grabar .................65

Tiempo de grabación y

reproducción ...............................65

Toma de corriente de pared ......12

Totalmente cargada ....................12

Trípode ...................................32, 77

VBR ..............................................65

Visualización de autodiagnóstico

.......................................................63

Windows ......................................42

Encontrará las listas de menús en las páginas de la 58 a la 60.

Page 79

Page 80

Ler primeiro

Antes de utilizar a unidade, leia atentamente este manual e guarde-o para consulta futura.

AVISO

Para reduzir o risco de incêndio ou choque eléctrico, não exponha a unidade à chuva ou à humidade.

Não exponha as pilhas a fontes de calor excessivo, como o sol, fogo ou outras.

ATENÇÃO

Bateria

Se a bateria for indevidamente utilizada, a mesma pode rebentar, provocar um incêndio ou queimaduras químicas. Tenha em atenção as seguintes precauções.

Não desmonte.

 

Não esmague nem exponha a bateria a nenhum choque ou força como martelar, deixar cair, ou pisar a bateria.



Não cause curto-circuitos e não toque com objectos metálicos nos terminais da bateria.



Não exponha a uma temperatura superior a

°C como, por exemplo, à luz solar directa ou

60 dentro de um automóvel estacionado ao sol. Não proceda à incineração nem queime.

 

Não manuseie baterias de iões de lítio danificadas ou que estejam a derramar líquido.



Certifique-se de que carrega a bateria, utilizando um carregador de bateria Sony autêntico ou um dispositivo que possa fazê-lo.



Mantenha a bateria fora do alcance das crianças.



Não molhe a bateria.



Substitua-a apenas por outra do mesmo tipo ou por um tipo equivalente recomendado pela Sony.



Desfaça-se imediatamente de baterias usadas, tal como descrito nas instruções.

Substitua a bateria apenas por uma do tipo especificado. Se não o fizer pode provocar um incêndio ou choque eléctrico.

Transformador de CA

Não utilize o Transformador de CA num espaço estreito como, por exemplo, entre uma parede e um móvel.

Utilize a tomada de parede mais próxima ao utilizar o Transformador de CA. Desligue o Transformador de CA da tomada de parede de imediato caso ocorra alguma avaria ao utilizar a câmara.

Mesmo que a câmara esteja desligada, a energia (tomada de corrente eléctrica) é, ainda assim, fornecida ao aparelho enquanto este estiver ligado à tomada de parede através do Transformador de CA.

Nota sobre o cabo de alimentação

O cabo de alimentação é especificamente concebido para utilização apenas com esta câmara de vídeo e não deve ser utilizado com outro equipamento eléctrico.

Pressão de som em excesso dos auriculares e auscultadores pode causar perda de audição.

PARA OS CLIENTES DA EUROPA

Nota para os clientes nos países que apliquem as Directivas da UE

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. O Representante Autorizado para EMC e segurança de produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stuttgart, Germany. Para questões acerca de serviço e acerca da garantia, consulte as moradas fornecidas em separado, nos documentos de serviço e garantia.

Este equipamento foi testado e está em conformidade com os limites estabelecidos na directiva EMC relativamente à utilização de cabos de ligação com um comprimento inferior a 3 metros.

Page 81

Atenção

Os campos magnéticos em frequências específicas podem influenciar a imagem e o som desta unidade.

Nota

Se a transferência de dados for interrompida a meio (falhar) devido a interferências electromagnéticas ou electricidade estática, reinicie a aplicação ou desligue e volte a ligar o cabo de comunicação (USB, etc.) de novo.

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurando-se que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Tratamento de pilhas no final da sua vida útil (Aplicável na União Europeia e em países Europeus com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado na pilha ou na sua embalagem, indica que estes produtos não devem ser tratados como resíduos urbanos indiferenciados. Em determinadas pilhas este símbolo pode ser usado em combinação com um símbolo químico. Os símbolos químicos para o mercúrio (Hg) ou chumbo (Pb) são adicionados se a pilha contiver mais de 0,0005% em mercúrio ou 0,004% em chumbo. Devem antes ser colocados num ponto de recolha destinado a resíduos de pilhas e acumuladores. Assegurando-se que estas pilhas são correctamente depositadas, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destas pilhas. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se por motivos de segurança, desempenho ou protecção de dados, os produtos necessitarem de uma ligação permanente a uma pilha integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil do aparelho, coloque-o no ponto de recolha de produtos eléctricos/electrónicos de forma a garantir o tratamento adequado da bateria integrada. Para as restantes pilhas, por favor, consulte as instruções do equipamento sobre a remoção da mesma. Deposite a bateria num ponto de recolha destinado a resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.

Page 82

Utilizar a câmara de vídeo

Não utilize as zonas a seguir indicadas, nem



as tampas de tomadas, para segurar a câmara de vídeo.

Visor Ecrã LCD

Objectiva (NEX-VG20EH) Pára-sol (NEX-VG20EH)

Microfone incorporado

A câmara de vídeo não é à prova de pó, de



salpicos nem de água. Consulte “Precauções”

. 66).

Opções de menu, painel LCD, visor e objectiva

Quando uma opção de menu aparece esbatida,



tal significa que não está disponível nas actuais condições de gravação ou reprodução.



O ecrã LCD e o visor foram fabricados com tecnologia de precisão extremamente elevada, pelo que mais de 99,99% dos pixels são para utilização efectiva. No entanto, podem existir, de forma contínua, pequenos pontos pretos e/ou brilhantes (brancos, vermelhos, azuis ou verdes) no ecrã LCD. Estes pontos resultam naturalmente do processo de fabrico e não afectam, de forma alguma, a gravação.

Pontos pretos

Pontos brancos, vermelhos, azuis ou verdes

Não grave o sol, nem deixe a câmara de vídeo



sob a luz solar durante um longo período de tempo. O interior da câmara de vídeo poderá ficar danificado. Se a luz solar for focada num objecto próximo, tal pode causar um incêndio. Quando tiver de colocar a câmara de vídeo sob a luz solar directa, coloque a tampa da objectiva.



A exposição do ecrã LCD, do visor ou da objectiva à luz solar directa durante longos períodos de tempo pode provocar avarias.



Não aponte para o sol. Se o fizer, a câmara de vídeo pode avariar. Tire fotografias do sol quando não houver muita luz, como, por exemplo, ao anoitecer.



Não olhe para o sol nem para uma luz forte através de uma objectiva removida. Tal poderá causar danos irreversíveis nos seus olhos.

Sobre as definições de idioma



Os procedimentos de funcionamento são ilustrados com as opções de menu no ecrã em cada idioma local. Se necessário, altere o idioma do ecrã antes de utilizar a câmara de vídeo

. 22).

Sobre a gravação

Para garantir um funcionamento estável do



cartão de memória, é aconselhável formatar o cartão de memória com a câmara de vídeo antes da primeira utilização. Formatar o cartão de memória irá apagar os dados guardados no mesmo e os dados serão impossíveis de recuperar. Guarde os dados importantes no seu computador, etc.

Page 83

Antes de começar a gravar, teste a função de



gravação para se certificar de que não existem problemas na gravação da imagem e do som.



Mesmo que a gravação ou a reprodução não se efectue devido a uma avaria na câmara de vídeo, no cartão de memória, etc., não é possível fornecer uma compensação pelo conteúdo das gravações.



Os sistemas de televisão a cores variam, dependendo do país/região. Para ver as suas gravações num televisor, necessita de um televisor baseado no sistema PAL.



Os programas de televisão, os filmes, as cassetes de vídeo e outros materiais podem estar protegidos por direitos de autor. A gravação não autorizada desses conteúdos pode representar uma violação das leis de direitos de autor.



Utilize a câmara de vídeo em conformidade com as regulamentações locais.

Notas sobre a reprodução



Pode não conseguir reproduzir normalmente as imagens gravadas na câmara de vídeo com outros dispositivos. Além disso, pode não conseguir reproduzir as imagens gravadas noutros dispositivos com a câmara de vídeo.



Os filmes com qualidade de imagem normal (STD), gravados em cartões de memória SD, não podem ser reproduzidos em equipamento AV de outros fabricantes.

Suportes DVD gravados com qualidade de imagem HD (alta definição)



Os suportes DVD gravados com qualidade de imagem de alta definição (HD) podem ser reproduzidos com dispositivos que são compatíveis com a norma AVCHD. Não pode reproduzir discos gravados com qualidade de imagem de alta definição (HD) com leitores/gravadores de DVD, uma vez que estes não são compatíveis com o formato AVCHD. Se introduzir um disco gravado com o formato AVCHD (qualidade de imagem de alta definição (HD)) num leitor/gravador de DVD, pode não conseguir ejectar o disco.

Guardar todos os dados de imagem gravados

Para evitar perder os dados de imagem, guarde,



periodicamente, todas as imagens gravadas num suporte externo. Para guardar imagens no computador, consulte a página 42 e, para guardar imagens em dispositivos externos, consulte a página 50.



O tipo de discos ou suportes, nos quais as imagens podem ser guardadas, depende do

Modo GRAVAÇÃO] seleccionado quando

[ as imagens foram gravadas. Os filmes gravados com [50p Quality [Mais alta qualid

] ou

] podem ser guardados em

suportes externos ou em discos Blu-ray (p. 50).

Notas acerca da bateria/transformador de CA

Certifique-se de que retira a bateria ou o



transformador de CA depois de desligar a câmara de vídeo.



Desligue o transformador de CA da câmara de vídeo, segurando, ao mesmo tempo, na câmara de vídeo e na ficha de CC.

Nota sobre a temperatura da câmara de vídeo/bateria

Quando a temperatura da câmara de vídeo ou



da bateria for demasiado alta ou demasiado baixa, poderá não conseguir gravar ou reproduzir na câmara de vídeo, pelo facto de, nestas situações, serem activadas as funções de protecção da câmara. Neste caso, aparece um indicador no ecrã LCD ou no visor.

Quando a câmara de vídeo está ligada a um computador ou a acessórios

Não tente formatar o cartão de memória da



câmara de vídeo com um computador. Se o fizer, a câmara de vídeo pode não funcionar correctamente.

Page 84

Quando ligar a câmara de vídeo a outro



equipamento, utilizando cabos de comunicação, certifique-se de que introduz a ficha do conector na direcção correcta. Se introduzir a ficha à força no terminal, poderá danificá-lo e provocar uma avaria na câmara de vídeo.

Se não conseguir gravar/reproduzir imagens, execute [Formatar]

Se gravar/apagar imagens sucessivamente



durante um longo período de tempo, dá-se uma fragmentação dos dados no cartão de memória. Não é possível guardar nem gravar imagens. Nesse caso, guarde primeiro as suas imagens num suporte externo e, em seguida, execute [Formatar], tocando em [Definição]  [

( Definições Suporte)]

 [Formatar] 

(MENU) 

 .

Notas sobre acessórios opcionais

Recomenda-se que utilize acessórios Sony



originais. Os acessórios da Sony originais podem não



estar disponíveis em alguns países/regiões.

Sobre este manual, as ilustrações e as indicações apresentadas no ecrã

As imagens de exemplo utilizadas neste manual



para efeitos de ilustração foram captadas com uma câmara fotográfica digital e poderão, por isso, ser diferentes das imagens e indicadores no ecrã que aparecem na sua câmara de vídeo. Além disso, as ilustrações da câmara de vídeo e respectivas indicações no ecrã são exageradas ou simplificadas para uma melhor compreensão.



Neste manual, o disco DVD gravado com qualidade de imagem de alta definição (HD) denomina-se disco de gravação AVCHD.



O design e as especificações da câmara de vídeo e outros acessórios estão sujeitos a alterações sem aviso prévio.

Notas sobre a utilização

Não realize qualquer das acções que se seguem.



Caso contrário, o cartão de memória poderá ficar danificado, pode perder ou não conseguir reproduzir as imagens gravadas ou poderão ocorrer outras avarias.



ejectar o cartão de memória com o indicador

uminoso de acesso (p. 26) aceso ou a piscar;



remover a bateria ou o transformador de CA da câmara de vídeo ou expor a câmara de vídeo a choques mecânicos ou vibrações quando os indicadores luminosos

(Filme)/ (Fotografia) (p. 29) ou o indicador luminoso de acesso (p. 26) estão acesos ou a piscar.



Quando utilizar uma correia de transporte a tiracolo (vendida separadamente), não bata com a câmara de vídeo contra um objecto.

Page 85

Índice

Ler primeiro .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . . 2

Preparativos

Passo 1: Verificar os itens fornecidos .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . . 9

Passo 2: Colocar os acessórios fornecidos . . . . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. 11

Passo 3: Carregar a bateria .. .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. 12

Carregar a bateria no estrangeiro . .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . . 14

Passo 4: Colocar a objectiva . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . . 15

Passo 5: Ligar a alimentação e definir a data e a hora . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . 20

Alterar as definições de idioma .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . . 22

Passo 6: Efectuar ajustes nas definições antes da gravação .. . .. . .. .. . .. .. . .. .. . .. .. . .. . 23

Passo 7: Introduzir um cartão de memória . . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. 26

Gravar/Reproduzir

Gravar . .. .. .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . 28

Seleccionar o modo de gravação . . . . . .. .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. 31

Ajustar às condições de filmagem . . .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. 32

Reproduzir na câmara de vídeo . .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. . 33

Reproduzir imagens num televisor . . .. . .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . 37

Operações avançadas

Apagar filmes e fotografias . . . .. .. .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . 40

Índice

Guardar filmes e fotografias com um computador

Funções úteis disponíveis se ligar câmara de vídeo a um computador . .. .. . .. .. . .. . . 42

Preparar um computador . .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . 43

Quando utilizar um Macintosh . .. .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. 44

Iniciar o PMB (Picture Motion Browser) . . .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. . 46

Utilizar o “Image Data Converter”. .. .. .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . 47

Guardar imagens com um dispositivo externo

Seleccionar um método para guardar imagens com um dispositivo externo . . .. .. . 48

Guardar imagens num dispositivo de suporte externo . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . 50

Criar um disco com qualidade de imagem de alta definição (HD) com um

dispositivo como um gravador de DVD da Sony, etc. . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . . 53

Criar um disco com qualidade de imagem de definição normal (STD) com um

gravador, etc. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . . 54

Page 86

Personalizar a câmara de vídeo

Utilizar os menus . . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. . 57

Obter informações detalhadas a partir do Manual da “Handycam” . . .. .. .. .. . .. .. . .. . . 61

Informações adicionais

Resolução de problemas . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . 62

Tempo de gravação de filmes/número de fotografias graváveis . . .. . .. .. . .. .. . .. .. . .. . 64

Precauções . .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . 66

Especificações . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . 68

Referência rápida

Indicadores no ecrã . .. .. .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. 71

Peças e controlos . . . . .. .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. 73

Índice . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . 77

Page 87

Preparativos

Passo 1: Verificar os itens fornecidos

Certifique-se de que os seguintes itens são fornecidos com a sua câmara de vídeo. Os números entre ( ) referem-se à quantidade de artigos fornecidos.

Todos os modelos

Esta câmara de vídeo (1)



Tampa da câmara (colocada na câmara



de vídeo NEX-VG20E; fornecida, mas não colocada nos outros modelos) (1)

. 15)

Transformador de CA (1) (p. 12)



Cabo de alimentação (1) (p. 12)



Cabo USB (1) (p. 50)



Telecomando sem fios (RMT-835) (1)



Já se encontra instalada uma pilha de lítio tipo botão.

Bateria recarregável (NP-FV70) (1)



(p. 12)

Tampa da bateria (1) (p. 11)



Preparativos

Cabo A/V componente (1) (p. 37)



Cabo de ligação A/V (1) (p. 38)



Protecção contra o vento (1) (p. 11)



Protector ocular grande (1) (p. 25)



Page 88

CD-ROM “Handycam” Application



Software (1) (p. 43)

“PMB” (Software, incluindo a “Ajuda do



PMB”)



Image Data Converter (software de desenvolvimento RAW)



Manual da “Handycam” (PDF)

Manual de instruções (Este manual) (1)



NEX-VG20EH



Objectiva de zoom (E 18-200 mm F3,56,3 OSS) (colocada na câmara de vídeo)

. 15)

(1) (p



Pára-sol (1) (p. 19)



Tampa frontal da objectiva (colocada na objectiva) (1) (p. 15)



Tampa traseira da objectiva (1) (p. 15)

Page 89

Passo 2: Colocar os acessórios fornecidos

Colocar a objectiva

Consulte a página 15 para obter mais informações sobre como colocar a objectiva. A NEX-VG20E não é fornecida com a objectiva E 18-200 mm F3,5-6,3 OSS. Utilize objectivas adequadas (vendidas em separado). Nos modelos NEX-VG20EH, a objectiva está colocada na câmara de vídeo no momento da compra.

Colocar a protecção contra o vento

Utilize a protecção contra o vento quando pretender reduzir o ruído do vento gravado pelo microfone. Coloque a protecção contra o vento com o logótipo Sony virado para baixo.

Colocar a tampa da bateria

Coloque a tampa da bateria após colocar a bateria. Coloque a tampa da bateria com a peça saliente () virada na direcção ilustrada.

Preparativos



Page 90

Passo 3: Carregar a bateria

Tomada DC IN

Bateria

Indicador luminoso CHG (carregamento)

Pode carregar a bateria “InfoLITHIUM” (série V) depois de a colocar na câmara de vídeo.

Notas





Não é possível colocar nenhuma outra bateria “InfoLITHIUM”, que não a série V, na câmara de vídeo.



Não é possível colocar a bateria “InfoLITHIUM” NP-FV30/FV50, ainda que esta seja da série V.

Faça deslizar o interruptor POWER para OFF (a predefinição).

Coloque a bateria, fazendo-a deslizar na direcção da seta até ouvir um

clique.

Ligue o transformador de CA e o cabo de alimentação à câmara de vídeo

e à tomada de parede.

O indicador luminoso CHG (carregamento) acende-se e o carregamento é iniciado. Quando a bateria estiver totalmente carregada, o indicador luminoso CHG (carregamento) apaga-se.

Alinhe a marca  na ficha de CC com a marca na tomada DC IN.

Transformador de CA

Cabo de

alimentação

À tomada de parede

Ficha de CC

Page 91

Quando a bateria estiver carregada, desligue o transformador de CA da

tomada DC IN da câmara de vídeo.

Tempo de carregamento

Tempo aproximado (min.) necessário para carregar totalmente uma bateria completamente descarregada.

Bateria Tempo de carregamento NP-FV70 (fornecida) 195 NP-FV100 390

Os tempos de carregamento indicados na tabela acima são medidos ao carregar a câmara de vídeo a uma



temperatura de 25

C.

Sugestões





Consulte a página 64 relativamente ao tempo de reprodução e gravação.



Quando a câmara de vídeo estiver ligada, pode verificar a quantidade aproximada de carga da bateria através do indicador de carga restante da bateria no canto superior direito do ecrã LCD.

Para retirar a bateria

Faça deslizar o interruptor POWER para OFF. Faça deslizar a patilha de libertação BATT (bateria) () e retire a bateria ().

C. É aconselhável carregar a bateria num intervalo de temperatura entre 10 C e

Preparativos

Patilha de libertação BATT (bateria)

Para utilizar uma tomada de parede como fonte de alimentação

Faça as mesmas ligações que efectuou em “Passo 3: Carregar a bateria” (p. 12). Mesmo que a bateria esteja colocada, não fica descarregada.

Page 92

Notas sobre a bateria



Quando retirar a bateria ou desligar o transformador de CA, desligue a câmara de vídeo e certifique-se de que os indicadores luminosos

(Filme)/ (Fotografia) (p. 29) e o indicador luminoso de acesso (p. 26)

estão desligados.



O indicador luminoso CHG (carregamento) pisca durante o carregamento nas seguintes circunstâncias:



Se a bateria não estiver colocada correctamente.



Se a bateria estiver danificada.



A temperatura da bateria está baixa. Retire a bateria da câmara de vídeo e coloque-a num local quente.



A temperatura da bateria está alta. Retire a bateria da câmara de vídeo e coloque-a num local fresco.



Por predefinição, a alimentação desliga-se automaticamente se a câmara de vídeo não for utilizada durante cerca de 5 minutos, para assim economizar a carga da bateria ([Deslig. Automático]).

Notas sobre o transformador de CA

Utilize a tomada de parede mais próxima quando utilizar o transformador de CA. Desligue



imediatamente o transformador de CA da tomada de parede se ocorrer alguma avaria durante a utilização da câmara de vídeo.



Não utilize o transformador de CA num espaço muito estreito, como, por exemplo, entre uma parede e um móvel.



Não provoque um curto-circuito na ficha de CC do transformador de CA, nem nos terminais da bateria, tocando-lhes com objectos metálicos. Tal pode causar uma avaria.

Nota sobre o cabo de alimentação

O cabo de alimentação foi concebido especificamente para ser utilizado apenas com esta câmara de vídeo e não deverá ser utilizado com outro equipamento eléctrico.

Carregar a bateria no estrangeiro

Pode carregar a bateria em todos os países/regiões, utilizando o transformador de CA fornecido com a câmara de vídeo, com uma tensão de 100 V a 240 V CA, numa amplitude de 50 Hz/60 Hz.

Não utilize um transformador de tensão electrónico.

Page 93

Passo 4: Colocar a objectiva

Este manual explica como colocar uma objectiva, utilizando a objectiva E 18-200 mm F3,5-6,3 OSS que é fornecida com a NEX-VG20EH (a objectiva está colocada na câmara de vídeo no momento da compra). Se utilizar outra objectiva, consulte o manual de instruções fornecido com essa objectiva.

Tampa frontal da objectiva

Preparativos

Interruptor de bloqueio do zoom

Anel de zoom

Índice do pára-sol

Anel de focagem

Índice de montagem

* Este interruptor evita que o cilindro da objectiva seja estendido devido ao seu próprio peso quando

estiver a ser transportado, etc. Rode o anel de zoom na direcção da extremidade W e faça deslizar o interruptor para  para o bloquear. Para o desbloquear, volte a colocar o interruptor na posição original.

** Não toque, nem suje os contactos da objectiva.

Escala de distância focal

Índice de distância focal

Tampa traseira da objectiva

Contactos da objectiva

Retire a tampa da câmara do corpo da câmara de vídeo e a tampa da parte



traseira da objectiva.

Page 94

Monte a objectiva, alinhando os índices de montagem (branco) na



objectiva e no corpo da câmara de vídeo. Pressionando ligeiramente a objectiva na direcção do corpo da câmara, rode a objectiva no sentido dos ponteiros do relógio até que esta encaixe na posição bloqueada.

Certifique-se de que coloca a objectiva correctamente.

Índices de montagem (branco)

Notas





Quando colocar uma objectiva, não carregue no botão de libertação da objectiva.



Não aplique força ao colocar uma objectiva. Montar a objectiva à força poderá resultar numa avaria ou em danos no suporte da objectiva.



Poderá ocorrer um ligeiro movimento da objectiva na posição bloqueada, consoante a objectiva utilizada. Tal não é sinónimo de avaria.



Segure o corpo da câmara de vídeo com a parte frontal virada para baixo e substitua rapidamente a objectiva num local afastado de poeiras, de forma a impedir que entrem poeiras ou resíduos no interior do corpo da câmara de vídeo.

Page 95

Retirar a objectiva

Carregando totalmente no botão de libertação da objectiva, rode a



objectiva no sentido oposto ao dos ponteiros do relógio até esta parar.

Quando retirar a objectiva, certifique-se de que segura a objectiva e o corpo da câmara de vídeo.



Botão de libertação da objectiva

Volte a colocar a tampa na parte traseira da objectiva e coloque a tampa da



câmara no corpo da câmara de vídeo.

Alinhe a marca da tampa da câmara com os índices de montagem e rode a tampa no sentido dos



ponteiros do relógio.



Antes de colocar tampas, retire qualquer pó que estas possam ter.

Preparativos

Alinhe as marcas.

Notas





Quando substituir a objectiva, se entrarem poeiras ou resíduos no interior do corpo da câmara de vídeo e estes aderirem à superfície do sensor de imagem (a peça que actua como fita), estes poderão aparecer na imagem, consoante as condições de filmagem. É aplicado um revestimento anti-poeiras no sensor de imagem, para evitar a aderência de poeiras ao sensor de imagem. No entanto, coloque ou retire a objectiva rapidamente num local afastado de poeiras.



Não deixe o corpo da câmara de vídeo com a objectiva e a tampa da câmara retiradas.

Page 96

Se aderirem poeiras ou resíduos ao sensor de imagem

Desligue a câmara de vídeo e retire a objectiva. Limpe o sensor de imagem e a área adjacente, utilizando um soprador (vendido separadamente), e, em seguida, volte a colocar a objectiva.

Notas





Não utilize um soprador com pulverização, porque este poderá pulverizar gotas de água para o interior do corpo da câmara.



Não coloque a extremidade de um soprador na cavidade atrás do suporte, de modo a que a extremidade do soprador não toque no sensor de imagem.



Segure a parte frontal da câmara de vídeo virada para baixo para evitar que o pó volte a entrar na câmara de vídeo.



Não aplique um choque mecânico na câmara de vídeo durante a limpeza.



Se não conseguir limpar o sensor de imagem através do procedimento descrito acima, contacte o seu representante da Sony ou o centro de assistência técnica autorizado da Sony na sua região.

Adaptador de montagem

Utilizando um adaptador de montagem (vendido separadamente), pode colocar uma objectiva de montagem A (vendida separadamente) na câmara. Para obter mais informações, consulte o manual de instruções fornecido com o adaptador de montagem.

Page 97

As funções disponíveis diferem consoante o tipo de adaptador de montagem.

Funções LA-EA1 LA-EA2 Focagem automática

Sistema de AF Selecção AF/MF

Disponível apenas com a objectiva SAM/SSM

AF de contraste AF de detecção de fase Comutável na objectiva Objectivas SAM/SSM: comutável na

Disponível

objectiva Outras objectivas: comutável no botão FOCUS

Modo de focagem

Único Único/contínuo

automática (modo de fotografia apenas)

* Com a LA-EA1, a velocidade de focagem automática com uma objectiva de montagem A será menor

em comparação com a velocidade obtida com uma objectiva de montagem E. (Quando está instalada uma objectiva de montagem A, a velocidade de focagem automática será, aproximadamente, entre 2 e 7 segundos, quando gravar sob a condição de medição da Sony. A velocidade poderá variar consoante o motivo, a luz ambiente, etc.)



Notas



Algumas objectivas poderão não ser utilizáveis ou poderão ter uma funcionalidade limitada. Verifique o website de suporte dedicado ou contacte o centro de assistência técnica autorizado da Sony na sua região relativamente a objectivas compatíveis.



O som da objectiva e da câmara em funcionamento poderá ser gravado durante a gravação de filmes. Pode evitar que tal ocorra, definindo Nível Grav. Áudio para o mínimo. Toque em [Câmara/Microfone]  [



Poderá demorar muito tempo ou poderá ser difícil que a câmara foque, consoante a objectiva utilizada ou o motivo.

( Microfone)]  [Nível Grav. Áudio].

(MENU) 

Para colocar o pára-sol

Alinhe a linha vermelha do pára-sol com a da objectiva e monte o pára-sol na objectiva. Rode o pára-sol no sentido dos ponteiros do relógio até que o ponto vermelho do pára-sol e a linha vermelha da objectiva alinhem com um clique.

Preparativos

Quando guardar a objectiva, coloque o pára-sol ao contrário na objectiva.

Page 98

Passo 5: Ligar a alimentação e definir a data e a hora

Faça deslizar o interruptor POWER para ON, carregando no botão verde.

Interruptor POWER

Seleccione o idioma pretendido e, em seguida, toque em [Próx.].

Toque no botão que se encontra no ecrã LCD

Seleccione a área geográfica pretendida com

toque em [Próx.].

/ e, em seguida,

Para definir novamente a data e a hora, toque em (MENU)  [Definição] 



( Definições Relógio)]  [Defin. Data e Hora]  [Data e Hora]. Quando uma opção não

[ aparecer no ecrã, toque em

/ até a opção aparecer.

Page 99

Defina [Hora de Verão] e, em seguida, toque em [Próx.].

Se definir [Hora de Verão] para [Ligado], o relógio avança 1 hora.



Seleccione o formato da data e, em seguida, toque em [Próx.].

Seleccione a data e a hora, toque em

seguida, toque em [Próx.] 

O relógio começa a funcionar.

/ para definir o valor e, em

Preparativos

Notas





A data e a hora não aparecem durante a gravação, mas são gravadas automaticamente no cartão de memória e podem ser apresentadas durante a reprodução. Para apresentar a data e a hora, toque em

(MENU)  [Definição]  [ ( Definições Reprod.)]  [Código de Dados]  [Data/

Hora] 



Pode desligar os sinais sonoros de operação, tocando em

( Definições Gerais)]  [Bip]  [Deslig]  .

[



Se o botão em que tocar não reagir correctamente, efectue a calibragem do painel digital.

(MENU)  [Definição] 

Page 100

Para desligar a câmara de vídeo

Faça deslizar o interruptor POWER para OFF. O indicador luminoso desliga-se.

(Filme) pisca durante alguns segundos e a câmara de vídeo

Alterar as definições de idioma

Pode alterar as opções de menu de forma a que as mensagens sejam apresentadas num determinado idioma. Toque em Setting]  um idioma pretendido 

(MENU)  [Definição]  [ ( Definições Gerais)]  [Language

  .

Sony Ericsson NEX-VG20E User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
