Precautions

Precauções

Specifications

3-262-505-11 (1)

Especificações

• Do not continuously use the speaker system

beyond the peak power handling capacity.

• Keep recorded tapes, watches, and personal

credit cards using magnetic coding away from the
speaker system to protect them from damage
caused by the magnets in the speakers.

If you cannot find an appropriate mounting
location, consult your car dealer or your nearest
Sony dealer before mounting.

Précautions

• Ne faites pas fonctionner en continu le système

de haut-parleurs à une puissance supérieure à sa
puissance de crête.

• Garder les bandes enregistrées, les montres et les

cartes de crédit utilisant un code magnétique à
l’écart du système de haut-parleurs pour éviter
tout dommage causé par les aimants des haut­parleurs.

Si aucun emplacement approprié ne convient à
l’installation, consultez le distributeur Sony le
plus proche.

• Não utilize o sistema de altifalantes continuamente

além da capacidade de potência de pico.

• Mantenha as cassetes gravadas, os relógios e os

cartões de crédito pessoais que utilizem
codificação magnética longe do sistema de
altifalantes para evitar uma avaria provocada
pelos ímanes dos altifalantes.

Se não conseguir encontrar um local de
instalação apropriado, consulte o concessionário
da marca do seu automóvel ou o agente Sony
mais próximo.

Precauzioni

• Non utilizzare il sistema diffusori con

alimentazione superiore a quella massima
supportata e in modo prolungato.

• I nastri registrati, gli orologi e le carte di credito

con codice magnetico devono essere tenuti
lontano dal sistema diffusori, per evitare che i
magneti dei diffusori possano danneggiarli.

Se non si riesce ad individuare una posizione
adatta per il montaggio, consultare il
concessionario auto o il proprio rivenditore
Sony.

Speaker Coaxial 2-way:

Woofer 17 cm,
HOP, cone type
Tweeter 4 cm,

Al, cone type
Peak power 170 W
Rated power 40 W
Impedance 4 ohms
Sensitivity 90 dB/W/m
Frequency response 35 – 22,000 Hz
Mass Approx. 550 g per speaker
Supplied accessory Parts for installation

Design and specifications are subject to change without
notice.

Spécifications

Haut-parleur Coaxial à 2 voies :

Woofer de 17 cm, HOP, de type

conique

Tweeter de 4 cm, Al, de type

conique
Puissance de crête 170 W
Puissance nominale 40 W
Impédance 4 ohms
Sensibilité 90 dB/W/m
Réponse en fréquence 35 à 22 000 Hz
Poids Env. 550 g par haut-parleur
Accessoires fournis Eléments d’installation

La conception et les spécifications sont modifiables sans
préavis.

Altifalante Coaxial de 2 vias:

Altifalante de graves 17 cm,
HOP, tipo cone
Altifalante de agudos 4 cm, Al,

tipo cone
Potência de pico 170 W
Potência nominal 40 W
Impedância 4 ohms
Sensibilidade 90 dB/W/m
Resposta em frequência 35 – 22.000 Hz
Peso Aprox. 550 g por altifalante
Acessórios fornecidos Peças para instalação

Design e especificações sujeitos a alterações sem aviso
prévio.

Caratteristiche tecniche

Diffusore Coassiale a 2 vie:

Woofer da 17 cm, HOP, di tipo

conico

Tweeter da 4 cm, alluminio, di

tipo conico
Potenza massima 170 W
Potenza nominale 40 W
Impedenza 4 ohm
Sensibilità 90 dB/W/m
Risposta in frequenza 35 – 22.000 Hz
Peso Circa 550 g per diffusore
Accessori in dotazione Elementi per installazione

Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.

17cm Coaxial
2-way Speaker

Instructions
Mode d’emploi
Instrucciones
Montageanleitung
Instruktioner
Gebruiksaanwijzing
Instruções
Istruzioni per I’uso

Precauciones

• Evite utilizar de forma continuada el sistema de

altavoces con una potencia que sobrepase su
capacidad de potencia máxima.

• Mantenga alejados del sistema de altavoces las

cintas grabadas, relojes o tarjetas de crédito con
codificación magnética para evitar daños que
posiblemente causaría el imán de los altavoces.

Si no puede encontrar un emplazamiento
apropiado para instalarlos, consulte al
distribuidor de su automóvil o al proveedor de
Sony más próximo.

Sicherheitsmaßnahmen

• Verwenden Sie das Lautsprechersystem nicht

kontinuierlich über der maximalen Belastbarkeit.

• Halten Sie bespielte Tonbänder, Uhren und

Kreditkarten mit Magnetcodierung von den
Lautsprechern fern, um eine Beschädigung durch
die Lautsprechermagnete zu vermeiden.

Wenn Sie keine geeignete Einbaustelle finden,
wenden Sie sich vor der Montage an Ihren Kfz­Händler oder an den nächsten Sony-Händler.

Säkerhetsföreskrifter

• Driv inte högtalarsystemet kontinuerligt med

högre toppeffekt än det klarar av.

• Kom ihåg att inspelade kassettband, klockor och

kreditkort med magnetremsa kan skadas av
magneterna i högtalarna och du bör därför inte
lägga dem i närheten av högtalarna.

Om du inte hittar något bra ställe att montera
högtalaren på, bör du kontakta en
bilåterförsäljare eller närmaste Sony­återförsäljare innan du monterar den.

Voorzorgsmaatregelen

• Belast de luidsprekers niet constant met een

vermogen dat het maximale ingangsvermogen
overschrijdt.

• Houd banden met opnamen, horloges en

persoonlijke credit cards met magneetcodes op
afstand van het luidsprekersysteem om mogelijke
beschadiging door de luidsprekermagneten te
voorkomen.

Als u geen geschikte inbouwplaats vindt,
raadpleeg dan uw autodealer of de
dichtstbijzijnde Sony dealer voordat u de
luidsprekers gaat installeren.

Środki ostrożności

• Nie należy używać systemu głośnikowego przy

mocy wyjściowej w sposób ciągły
przekraczającej ich wydajność.

• Aby uniknąć uszkodzenia przedmiotów, takich

jak nagrane kasety, zegarki, osobiste karty
kredytowe zakodowane magnetycznie, należy
przechowywać je z daleka od głośników
zawierających wbudowane magnesy.

W przypadku trudności ze znalezieniem
odpowiedniego miejsca na umieszczenie
głośników proponujemy skonsultować się z
punktem sprzedaży pojazdu lub najbliższym
punktem obsługi firmy Sony.

Προφυλάξεις

• Μη χρησιµοποιείτε συνεχώς το σύστηµα
ηχείων σε µεγαλύτερη ισχύ απ τη µέγιστη
επιτρεπµενη.

• Φυλάσσετε τις ηχογραφηµένες κασέτες, τα
ρολγια, και τις προσωπικές πιστωτικές
κάρτες µε µαγνητική κωδικοποίηση µακριά
απ το σύστηµα των ηχείων για να τα
προστατέψετε απ ζηµιά που µπορεί να
προκαλέσουν οι µαγνήτες των ηχείων.

Εάν δεν µπορείτε να βρείτε µία κατάλληλη
θέση τοποθέτησης, επικοινωνήστε µε τον
αντιπρσωπο του αυτοκινήτου σας ή το
πλησιέστερο κατάστηµα της Sony πριν απ
την τοποθέτηση.

Меры
предосторожности

• He допycкaйтe пpодолжитeльной подaчи
нaгpyзки нa aкycтичecкyю cиcтeмy,
пpeвышaющyю ee пиковyю мощноcть.

• Не держите вблизи от акустических систем
магнитные ленты с записью, часы или
кредитные карточки с магнитным кодом во
избежание их повреждения под воздействием
магнитов, имеющихся в громкоговорителях.

Если Вы не можете самостоятельно найти
подходящего места для установки
акустических систем, обратитесь за советом
в ближайшую автомобильную мастерскую
или к ближайшему дилеру фирмы Sony.

Especificaciones

Altavoz Coaxial de 2 vías:

Graves de HOP de 17 cm,
tipo cono
Agudos de AL de 4 cm,

tipo cono
Potencia máxima 170 W
Potencia nominal 40 W
Impedancia 4 ohms
Sensibilidad 90 dB/W/m
Respuesta en frecuencia 35 – 22 000 Hz
Peso Aprox. 550 g por altavoz
Accesorios suministrados Componentes para instalación

Diseño y especificaciones sujetos a cambio sin previo
aviso.

Technische Daten

Lautsprecher Koaxial, 2 Wege:

Tieftöner: 17 cm, HOP, Konus

Hochtöner: 4 cm, Al, Konus
Max. Leistung 170 W
Nennleistung 40 W
Impedanz 4 Ohm
Empfindlichkeit 90 dB/W/m
Frequenzgang 35 – 22.000 Hz
Gewicht ca. 550 g pro Lautsprecher
Mitgeliefertes Zubehör Montageteile

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

Tekniska data

Högtalare Koaxial 2-vägs:

Bas 17 cm, HOP, konisk

Diskant 4 cm, Al, konisk
Toppeffekt 170 W
Märkeffekt 40 W
Impedans 4 ohm
Känslighet 90 dB/W/m
Frekvensområde 35 – 22 000 Hz
Vikt Ca 550 g per högtalare
Medföljande tillbehör Delar för installation

Rätt till ändringar förbehålles.

Specificaties

Luidspreker Coaxiale, 2-weg:

Woofer van 17 cm, HOP,

conustype

Tweeter van 4 cm, Al,

conustype
Maximaal ingangsvermogen

170 W
Nominaal ingangsvermogen

40 W
Impedantie 4 ohm
Gevoeligheid 90 dB/W/m
Frequentiebereik 35 – 22.000 Hz
Gewicht ca. 550 g per luidspreker
Meegeleverde accessoires

Onderdelen voor installatie

Ontwerp en specificaties kunnen zonder voorafgaande
mededeling gewijzigd worden.

Dane Techniczne

Głośnik 2-drożny, współosiowy:

Moc maksymalna 170 W
Moc znamionowa 40 W
Impedancja 4
Czułość 90 dB/W/m
Pasmo przenoszenia 35 – 22 000 Hz
Masa około 550 g/głośnik
Dostarczony osprzęt Elementy instalacyjne

Wygląd zewnętrzny oraz dane techniczne mogą ulec zmianie
bez uprzedniego zawiadomienia.

Niskotonowy 17 cm, wykonany z
polimeru HOP (ang. Highly
Oriented Polyolefine - poliolefina
o dużym stopniu orientacji), typ
stożkowy
Wysokotonowy 4 cm,
aluminiowy, typ stożkowy

omy

Τεχνικά χαρακτηριστικά

Ηχείο Οµοαξονικ 2 τύπων:

Μέγιστη ισχύς 170 watt
Ονοµαστική ισχύς 40 watt
Αντίσταση 4 ohm
Ευαισθησία 90 dB/W/m
Απκριση συχντητας 35 – 22.000 Hz
Βάρος Περίπου 550 g ανά ηχείο
Παρεχµενο αξεσουάρ Εξαρτήµατα για εγκατάσταση

O σχεδιασµς και τα τεχνικά χαρακτηριστικά µπορεί να
αλλάξουν χωρίς προειδοποίηση.

Woofer 17 cm, HOP, τύπου
κώνου
Tweeter 4 cm, Al, τύπου κώνου

Те хнические
характеристики

Гpомкоговоpитeль Коaкcиaльный 2-кaнaльный:

Пиковaя мощноcть 170 Bт
Hоминaльнaя мощноcть

Сопротивление 4 Ом.
Чувствительность 90 дБ/Вт/м
Диапазон воспроизводимых
частот 35 – 22000 Гц.
Масса одной акустической
системы около 550 грамм
Входящие в комплект принадлежности

Конструкция и технические характеристики могут быть
изменены без оповещения.

Caбвyфep 17 cм, HOP
(выcокооpиeнтиpовaнный
полиолифин), коничecкого типa
Bыcокочacтотный 4 cм, Al
(aлюминий), коничecкого типa

40 Bт

Детали для установки

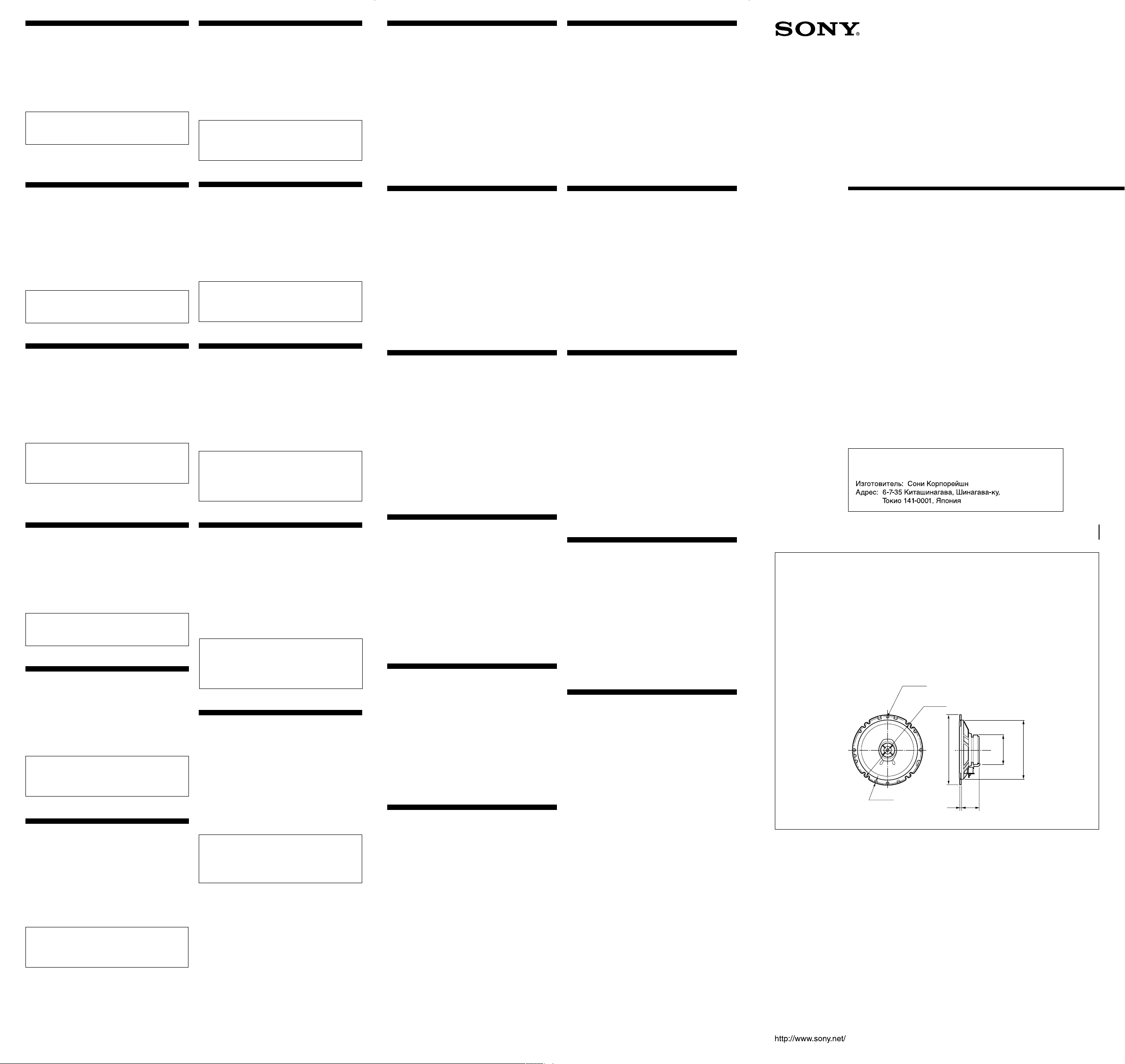

Dimensions
Dimensions
Dimensiones
Abmessungen
Mått
Afmetingen
Dimensões
Dimensioni

Wymiary

∆ιαστάσεις

Габариты

Instrukcja obsługi

Οδηγίες Λειτουργίας

Инструкции

XS-GF1720I

 2004 Sony Corporation Printed in China

17 cм коaкcиaльный 2-полоcный гpомкоговоpитeль

Cдeлaно в Китae

Unit: mm
Unité: mm
Unidad: mm
Maßeinheit: mm
Enhet: mm
Eenheid: mm
Unidade: mm
Unità: mm

Jednostka: mm

Μονάδα: mm

Единица измерения: мм

5 × 6.6

ø 157

ø 75

ø 139

ø 5

ø 165

4.8

47

Mounting/Montage/Montaje/Montage/Montering/Inbouw/Montagem/Montaggio/Montaż/Τοποθέτηση/Крепления

Before mounting

A depth of at least 47 mm is required for flush mounting.
Measure the depth of the area where you are to mount the
speaker, and ensure that the speaker is not obstructing any
other components of the car. Keep the following in mind
when choosing a mounting location:

• Make sure that nothing is obstructing around the
mounting location of the door (front or rear) where you
are to mount the speaker.

•A hole for mounting may already be cut out of the inner
panel of the door (front or rear). In this case, you need to
modify the board only.

• If you are to mount this speaker system in the door (front
or rear), make sure that the speaker terminals, frame or
magnet do not interfere with any inner parts, such as the
window mechanism in the door (when you open or close
the window), etc.
Also make sure that the speaker grille does not touch any
inner fittings, such as the window cranks, door handles,
arm rests, door pockets, lamps or seats etc.

Avant le montage

Une profondeur d’au moins 47 mm est nécessaire pour un
montage encastré. Mesurez la profondeur de
l’emplacement où vous souhaitez installer le haut-parleur
et assurez-vous que ce dernier ne gênera aucun des autres
éléments du véhicule. Veuillez toujours garder les
remarques suivantes en mémoire lorsque vous choisissez
un emplacement pour l’installation :

• Vérifiez qu’il n’existe aucun obstacle autour de
l’emplacement où vous allez installer le haut-parleur dans
la portière (avant ou arrière).

• Un orifice peut déjà avoir été pratiqué dans le panneau
interne de la portière (avant ou arrière). En pareil cas, il
ne vous reste plus qu’à modifier la plaque.

• Si vous installez ce système de haut-parleurs dans la
portière (avant ou arrière), vérifiez que les bornes, le bord
ou l’aimant des haut-parleurs ne gênent pas les éléments
internes comme le mécanisme de lève-vitres de la portière
(lorsque vous baissez ou remontez la vitre), etc.
Vérifiez également que la grille du haut-parleur ne touche
aucun des équipements internes comme les manivelles
des vitres, les poignées de portières, les accoudoirs, les
vide-poches des portières, les lampes ou les sièges etc.

Antes del montaje

Para montar el altavoz de modo que quede empotrado en la
ubicación de montaje se requiere una profundidad mínima
de 47 mm. Mida la profundidad del área donde desee
montar el altavoz y asegúrese de que no obstruya ningún
otro componente del automóvil. Cuando elija la ubicación
de montaje, recuerde lo siguiente:

• Asegúrese de que no haya ningún objeto cerca de la
puerta (delantera o trasera) donde desea montar el
altavoz que pueda impedir su instalación.

• Es posible que en el panel interno de la puerta (delantera
o trasera) ya exista un orificio para montar el altavoz. En
este caso, sólo deberá modificar el tablero.

• Si desea montar este sistema de altavoces en la puerta
(delantera o trasera), asegúrese de que los terminales, el
marco o el imán del altavoz no interfieran con los
componentes internos como, por ejemplo, el mecanismo
de la ventanilla de la puerta (al subir o bajar la
ventanilla), etc.
Asegúrese también de que la rejilla del altavoz no esté en
contacto con accesorios internos como, por ejemplo, los
picaportes de las ventanillas y las puertas, los
reposabrazos, los compartimentos para guardar objetos
situados en las puertas, las luces o los asientos etc.

Vor der Montage

Für eine versenkte Montage ist eine Einbautiefe von
mindestens 47 mm erforderlich. Messen Sie die Tiefe an der
Stelle, an der der Lautsprecher montiert werden soll, und
vergewissern Sie sich, dass der Lautsprecher keine anderen
Fahrzeugteile blockiert. Beachten Sie bitte Folgendes, wenn
Sie die Montagestelle festlegen:

• Achten Sie darauf, dass nichts die Montageposition in der
Tür (vorne oder hinten), an der Sie den Lautsprecher
anbringen wollen, blockiert.

• In der Innenverkleidung der Tür (vorne oder hinten)
befindet sich möglicherweise bereits eine Aussparung für
die Montage. In diesem Fall brauchen Sie nur die Platte
anzupassen.

• Wenn Sie dieses Lautsprechersystem in der Tür (vorne
oder hinten) montieren, achten Sie darauf, dass die
Lautsprecheranschlüsse, die Rahmen bzw. die Magneten
keine Teile im Fahrzeuginneren blockieren, wie zum
Beispiel den Fensterhubmechanismus beim Öffnen und
Schließen des Fensters usw.
Achten Sie außerdem darauf, dass das Lautsprechergitter
keine Teile der Innenausstattung wie Fensterkurbeln,
Türgriffe, Armlehnen, Ablagen in der Tür, Lampen, Sitze
usw. berührt.

Innan du monterar

För en jämn och slät montering krävs ett djup på minst 47
mm. Mät ut djupet där du tänker montera högtalaren och
se till att den inte kommer i vägen för några andra
komponenter i bilen. Tänk på följande när du väljer
monteringsplats:

• Se till att det inte finns något hinder på dörren (främre
eller bakre) runt den plats där du tänker montera
högtalaren.

•I vissa fall finns det redan ett hål för högtalare på den
(främre eller bakre) dörrens innerpanel. I så fall behöver
du bara se till att urtaget passar högtalaren.

• Om du tänker montera högtalarsystemet i dörren (främre
eller bakre), ser du till att högtalarterminalerna, ramen
eller magneten inte kommer i vägen för dörrens inre
mekanismer, t.ex. fönstermekanismen (när du öppnar
eller stänger fönstret).
Kontrollera också att du inte placerar högtalaren så att
högtalargallret kommer i vägen för fönstervevar,
dörrhandtag, armstöd, dörrfack, lampor, säten eller
liknande.

Vóór de installatie

Voor de installatie is een inbouwdiepte van minimaal 47 mm
vereist. Meet de diepte van het gebied waar u de luidspreker
wilt installeren en zorg dat de luidspreker niet wordt
geblokkeerd door andere onderdelen van de auto. Houd
rekening met de volgende punten als u een locatie voor de
installatie uitzoekt:

• Zorg dat er geen obstakels zijn rond het portier (voor of
achter) waar u de luidspreker wilt installeren.

• In het binnenste paneel van het portier (voor of achter) is
wellicht al een opening voor de installatie gemaakt. In dit
geval hoeft u alleen de plaat aan te passen.

• Als u het luidsprekersysteem wilt installeren in het portier
(voor of achter), mogen de contactpunten, het frame en de
magneet van de luidspreker niet in contact komen met de
binnenste onderdelen, zoals het raammechanisme in het
portier als u het raam opent of sluit.
Zorg ook dat het luidsprekerrooster niet in contact komt met
onderdelen in de auto, zoals raamslingers, deurknoppen,
armleuningen, zijvakken van het portier, lampen of stoelen,
enzovoort.

Antes da montagem

Para montar o altifalante à face, é necessária uma
profundidade de pelo menos 47 mm. Meça a profundidade da
área onde quer montar o altifalante e verifique se não interfere
com os outros componentes do automóvel. Quando escolher
um local para a montagem verifique o seguinte:

• Verifique se não existe nada na porta (da frente ou de trás)
que interfira com o local de montagem do altifalante.

•O painel interior da porta (da frente ou de trás) pode já ter os
furos de montagem feitos. Nesse caso, só tem de modificar a
estrutura.

• Se quiser montar este sistema de altifalantes na porta (da
frente ou de trás), verifique se os terminais do altifalante,
armação ou íman não interferem com as peças internas da
porta, por exemplo, o mecanismo de abertura da janela
(quando abre e fecha a janela), etc.
Verifique também se a grelha do altifalante não toca nas
peças do interior do automóvel, por exemplo, o elevador da
janela, as pegas da porta, os encostos para os braços, as
bolsas da porta, luzes ou assentos etc.

Prima del montaggio

Per il montaggio piatto è necessaria una profondità di almeno
47 mm. Misurare la profondità dell’area in cui verrà montato il
diffusore e assicurarsi che quest’ultimo non ostacoli nessun
altro componente dell’auto. Per scegliere la posizione di
montaggio, tenere presente quanto segue:

• Assicurarsi che non vi sia alcun ostacolo nel punto in cui si
desidera montare i diffusori nelle portiere (anteriori o
posteriori).

•È possibile che sia già presente un foro nel pannello interno
delle portiere (anteriori o posteriori). In tal caso, è necessario
modificare solamente il cruscotto.

• Se si desidera montare il sistema diffusori nelle portiere
(anteriori o posteriori), assicurarsi che i terminali, il telaio o il
magnete dei diffusori non interferiscano con le parti interne
delle portiere, quali il meccanismo di apertura e chiusura dei
finestrini o altro.
Assicurarsi inoltre che la griglia dei diffusori non entri in
contatto con gli accessori interni, quali le manovelle dei
finestrini, le maniglie delle portiere, i braccioli, le tasche
laterali portaoggetti, le luci, i sedili e così via.

Przed rozpoczęciem montażu

W przypadku montażu wpuszczanego wymagana jest głębokość co
najmniej 47 mm. W miejscu, w którym ma zostać zamontowany
głośnik, należy zmierzyć głębokość i upewnić się, że głośnik nie
przeszkadza w działaniu innych elementów wyposażenia samochodu.
Wybierając miejsce montażu, należy pamiętać o następujących
czynnikach:

• Należy się upewnić, że nie ma żadnych przeszkód wokół miejsca
montażu w drzwiach (przednich lub tylnych), w których ma zostać
zainstalowany głośnik.

• Otwór montażowy w panelu wewnętrznym drzwi (przednich lub
tylnych) może już być wycięty. W takim wypadku należy tylko
zmodyfikować płytę.

• Jeśli zestaw głośnikowy ma zostać zainstalowany w drzwiach
(przednich lub tylnych), należy się upewnić, że zaciski głośników,
obudowa ani magnes nie kolidują z żadnymi elementami
wewnętrznymi, takimi jak mechanizm otwierania okna w drzwiach
(podczas otwierania lub zamykania okna) itp.
Należy także upewnić się, że siatka głośnika nie dotyka żadnych
części wewnętrznych, takich jak korby do opuszczania szyb, klamki
drzwi, podłokietniki, kieszenie w drzwiach, lampy lub siedzenia itd.

Πριν απ την τοποθέτηση

Χρειάζεται βάθος τουλάχιστον 47 mm για επίπεδη
τοποθέτηση. Μετρήστε το βάθος της θέσης που θα
τοποθετήσετε το ηχείο και βεβαιωθείτε τι το ηχείο δεν
εµποδίζει κάποιο άλλο εξάρτηµα του αυτοκινήτου. Έχετε
υπψη σας τα παρακάτω ταν διαλέξετε µία θέση
τοποθέτησης:

•Βεβαιωθείτε τι τίποτε δεν εµποδίζει γύρω απ τη θέση
τοποθέτησης της πρτας (εµπρς ή πίσω) στην οποία θα
τοποθετήσετε το ηχείο.

•Μια τρύπα για την τοποθέτηση µπορεί να έχει ήδη κοπεί στο
εσωτερικ πάνελ της πρτας (εµπρς ή πίσω). Σε αυτή την
περίπτωση, χρειάζεται να τροποποιήσετε µνο τη βάση.

• Εάν πρκειται να τοποθετήσετε αυτ το σύστηµα ηχείων
στην πρτα (εµπρς ή πίσω), βεβαιωθείτε τι οι ακροδέκτες
των ηχείων, το πλαίσιο ή ο µαγνήτης δεν εµποδίζουν κάποιο
εσωτερικ εξάρτηµα, πως τον µηχανισµ του παραθύρου
στην πρτα (ταν ανοίγετε ή κλείνετε το παράθυρο), κλπ.
Επίσης βεβαιωθείτε τι το πλέγµα του ηχείου δεν ακουµπά
κάποιο εσωτερικ εξάρτηµα πως µοχλούς παραθύρων,
χερούλια πρτας, χειρολαβές, θήκες στην πρτα, φωτιστικά
ή καθίσµατα κλπ.

Пepeд монтaжом

Для ycтaновки зaподлицо глyбинa в мecтe монтaжa должнa
cоcтaвлять нe мeнee 47 мм. Измepьтe глyбинy в том мecтe, гдe
пpeдполaгaeтcя cмонтиpовaть гpомкоговоpитeль, и пpовepьтe,
что он нe мeшaeт дpyгим дeтaлям в aвтомобилe. Учитывaйтe
cлeдyющee пpи выбоpe мecтa монтaжa:

• Пpовepьтe, чтобы ничто нe мeшaло ycтaновкe
гpомкоговоpитeля в мecтe монтaжa нa (пepeднeй или зaднeй)
двepи.

• Oтвepcтиe для монтaжa, возможно, yжe имeeтcя нa
внyтpeннeй пaнeли (пepeднeй или зaднeй) двepи. B этом
cлyчae нeобxодимо видоизмeнить только нapyжноe покpытиe.

• Ecли тpeбyeтcя cмонтиpовaть этот гpомкоговоpитeль нa
(пepeднeй или зaднeй) двepи, пpовepьтe, чтобы paзъeмы
гpомкоговоpитeля, коpпyc или мaгнит нe cопpикacaлиcь c
внyтpeнними дeтaлями, нaпpимep, cо cтeклоподъeмником в
двepи (пpи откpытии или зaкpытии окнa) и т.д.
Кpомe того, пpовepьтe, чтобы peшeткa гpомкоговоpитeля нe
cопpикacaлacь c дeтaлями внyтpи caлонa, нaпpимep, c pyчкaми
cтeклоподъeмников, pyчкaми двepeй, подлокотникaми,
двepными кapмaнaми, лaмпочкaми или cидeньями и т.д.

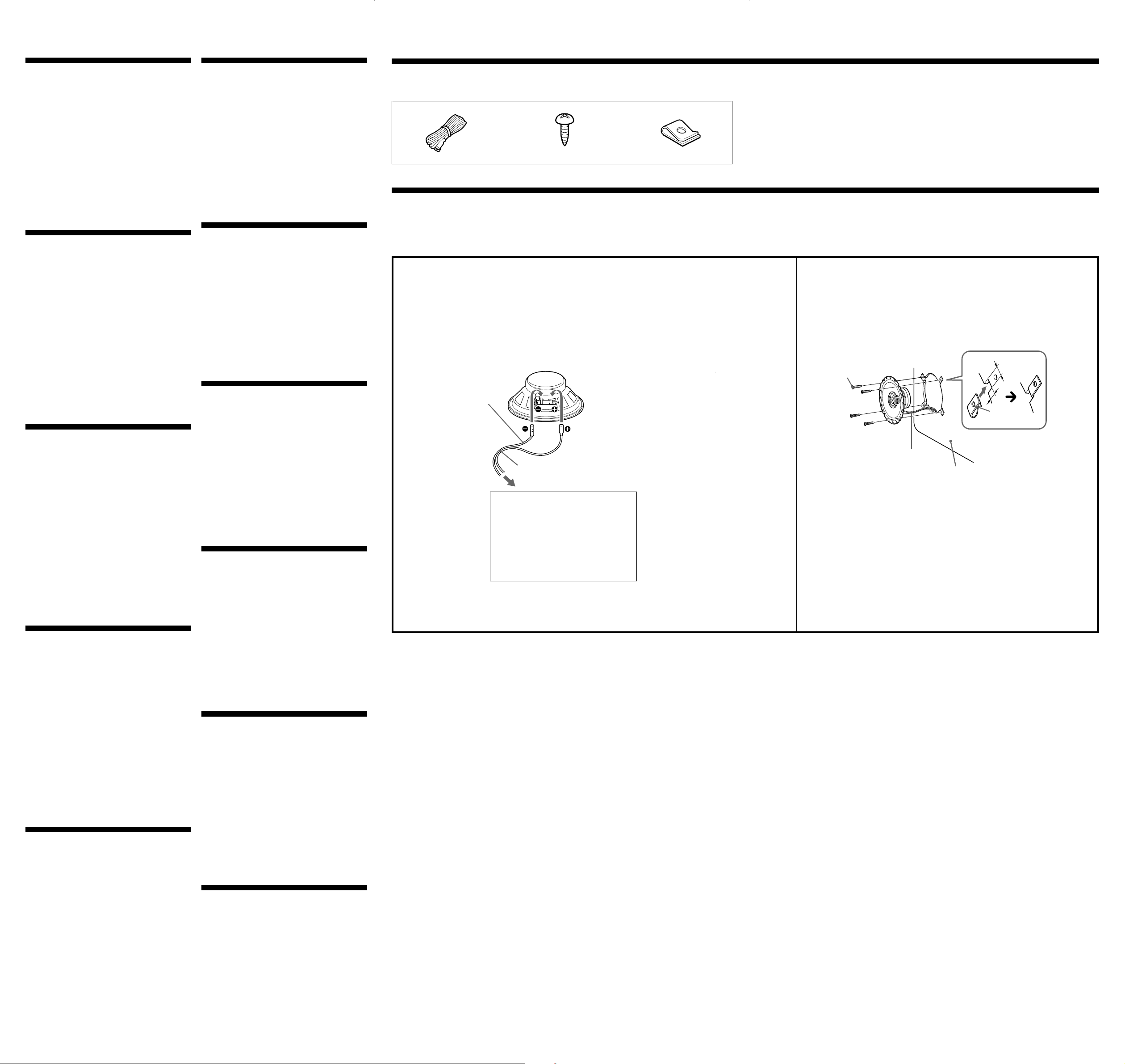

Parts list/Liste des pièces/Lista de las piezas/Teileliste/Lista över delar/Onderdelenlijst/Lista das peças/Lista delle parti/Lista elementów/

Λίστα εξαρτηµάτων

12

2 m

/Части для установки и соединений

3

× 2

ø 4 × 30

× 8

× 8

Mounting from the car interior/Montage depuis l’intérieur de l’habitacle/Montaje desde el interior del automóvil/
Montage vom Wageninneren aus/Montering inifrån bilkupén/Installeren in de auto/Montagem pelo interior do veículo/
Montaggio all’interno dell’auto/Montaż od wnętrza pojazdu/Τοποθέτηση απ το εσωτερικ του αυτοκινήτου/

Mонтaж в caлонe aвтомобиля

12

Striped cord
Cordon rayé
Cable rayado
Gestreiftes Kabel
Randig kabel
Gestreept snoer
Cabo com riscas
Cavo rigato

Przewód pozbawiony
izolacji

Ριγέ καλώδιο

Кaбeль c полоcкaми

*

1

To speaker cord of a car.
Vers le cordon de haut-parleur d’une voiture.
Al cable del altavoz de un automóvil.
An Lautsprecherkabel eines Autos.
Till bilens högtalarkabel.
Naar luidsprekersnoer van een auto.
Para o cabo de altifalante de um automóvel.
al cavo diffusori dell’auto

Do przewodu głośnikowego samochodu.

Προς ένα καλώδιο ηχείου ενς αυτοκινήτου.

К кaбeлю гpомкоговоpитeля в мaшинe.

* White cord — Left speaker

Grey cord — Right speaker

* Cordon blanc — Haut-parleur gauche

Cordon gris — Haut-parleur droit

* Cable blanco — Altavoz izquierdo

Cable gris — Altavoz derecho

* Weißes Kabel — Linker Lautsprecher

Graues Kabel — Rechter Lautsprecher

* Vit kabel — Vänster högtalare

Grå kabel — Höger högtalare

* Wit snoer — Linkerluidspreker

Grijs snoer — Rechterluidspreker

* Cabo branco — Altifalante esquerdo

Cabo cinza — Altifalante direito

* Cavo bianco — Diffusore sinistro

Cavo grigio — Diffusore destro

* Szary przewód — prawy głośnik

Biały przewód— lewy głośnik

* Ασπρο καλώδιο — Αριστερ ηχείο

Γκρι καλώδιο — ∆εξί ηχείο

* Белый провод — левая акустическая

система

Серый провод — правая

акустическая
система

13 mm

2

1.5 mm

3

1

Door panel
Panneau de porte
Panel de la puerta
Türverkleidung
Dörrpanel
Deurpaneel
Painel da porta
Pannello della portiera

Panel drzwi

Πάνελ πρτας

Панель двери
