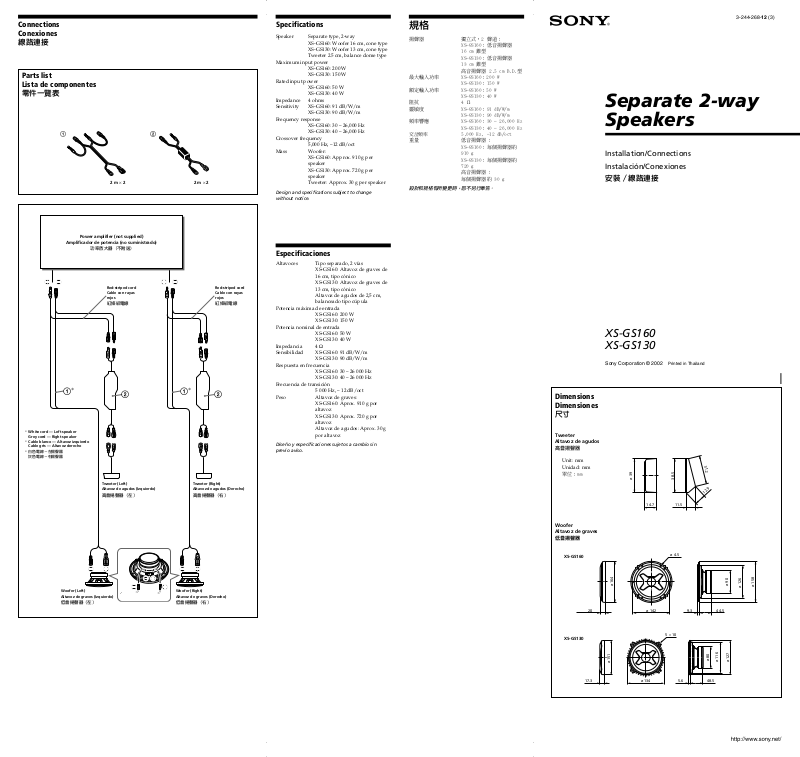

Connections Conexiones

線路連接

Parts list Lista de componentes

零件一覽表

2 m × 2

Specifications

Speaker Separate type, 2-way

XS-GS160: Woofer 16 cm, cone type XS-GS130: Woofer 13 cm, cone type Tweeter 2.5 cm, balance dome type

Maximum input power

XS-GS160: 200 W XS-GS130: 150 W

Rated input power

XS-GS160: 50 W

XS-GS130: 40 W Impedance 4 ohms Sensitivity XS-GS160: 91 dB/W/m

XS-GS130: 90 dB/W/m Frequency response

XS-GS160: 30 – 26,000 Hz

XS-GS130: 40 – 26,000 Hz Crossover frequency

5,000 Hz, –12 dB/oct Mass Woofer:

XS-GS160: Approx. 910 g per

speaker

XS-GS130: Approx. 720 g per

speaker

Tweeter: Approx. 30 g per speaker

Design and specifications subject to change without notice.

規格

揚聲器獨立式，2 聲道：

XS-GS160：低音揚聲器 16 cm 錐型 XS-GS130：低音揚聲器 13 cm 錐型高音揚聲器 2.5 cm B.D.型

最大輸入功率 XS-GS160：200 W

額定輸入功率 XS-GS160：50 W

阻抗 4 Ω 靈敏度 XS-GS160：91 dB/W/m

頻率響應 XS-GS160：30 - 26,000 Hz

交岔頻率 5,000 Hz, -12 dB/oct

重量低音揚聲器：

設計和規格有所變更時，恕不另行奉告

XS-GS130：150 W

XS-GS130：40 W

XS-GS130：90 dB/W/m

XS-GS130：40 - 26,000 Hz

XS-GS160：每個揚聲器約 910 g XS-GS130：每個揚聲器約 720 g 高音揚聲器：每個揚聲器約 30 g

。

3-244-268-12 (3)

Separate 2-way Speakers

Installation/Connections

Instalación/Conexiones

安裝∕線路連接

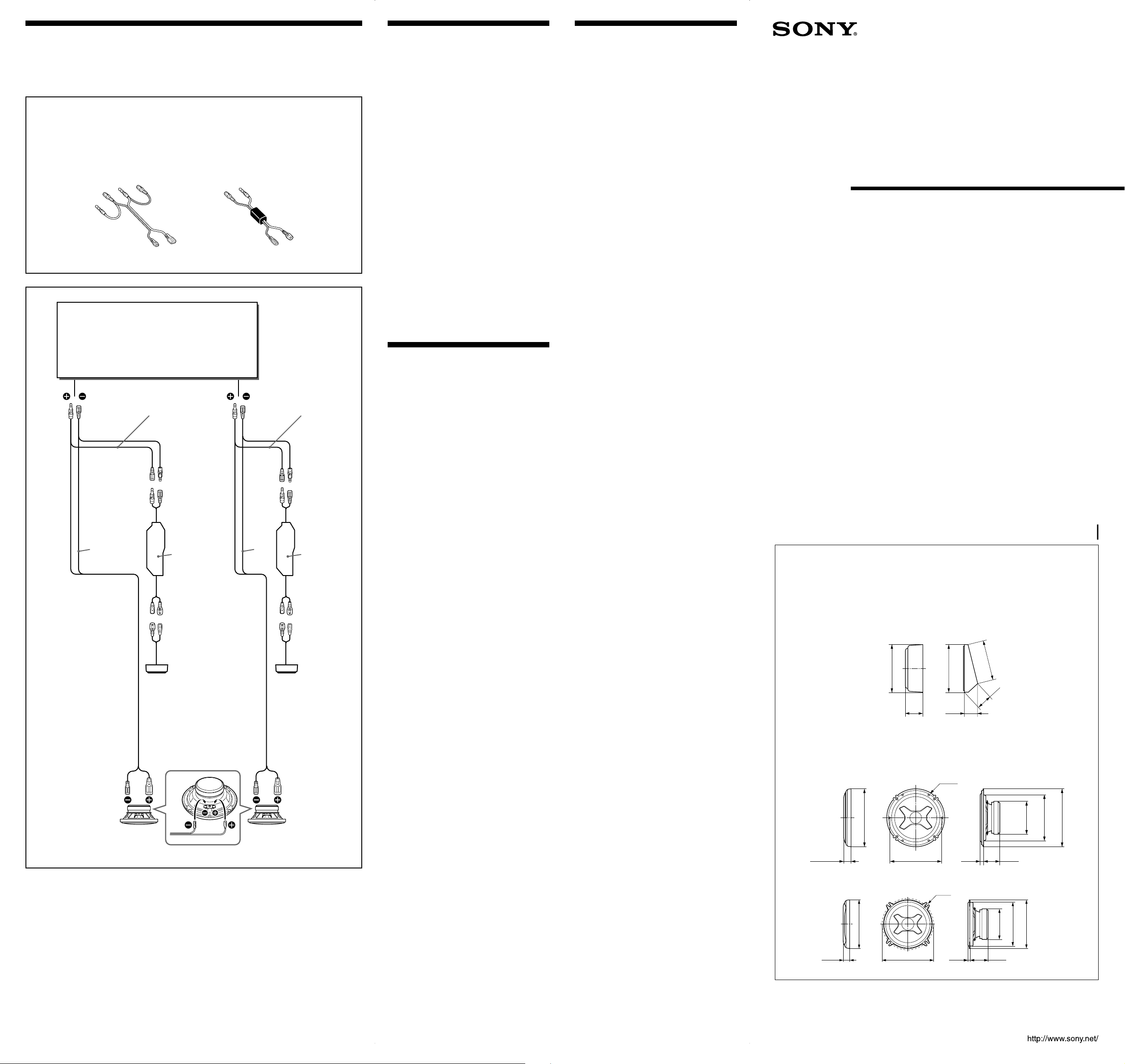

Power amplifier (not supplied)

Amplificador de potencia (no suministrado)

* White cord — Left speaker

Grey cord — Right speaker

* Cable blanco — Altavoz izquierdo

Cable gris — Altavoz derecho

* 白色電線－左揚聲器

灰色電線－右揚聲器

功率放大器 (不附送)

Red-striped cord Cable con rayas

rojos

紅條紋電線

Tweeter (Left) Altavoz de agudos (Izquierdo)

高音揚聲器（左）

Tweeter (Right) Altavoz de agudos (Derecho)

高音揚聲器（右）

Red-striped cord Cable con rayas

rojos

紅條紋電線

Especificaciones

Altavoces Tipo separado, 2 vías

XS-GS160: Altavoz de graves de 16 cm, tipo cónico XS-GS130: Altavoz de graves de 13 cm, tipo cónico Altavoz de agudos de 2,5 cm, balanceado tipo cúpula

Potencia máxima de entrada

XS-GS160: 200 W XS-GS130: 150 W

Potencia nominal de entrada

XS-GS160: 50 W

XS-GS130: 40 W Impedancia 4 Ω Sensibilidad XS-GS160: 91 dB/W/m

XS-GS130: 90 dB/W/m Respuesta en frecuencia

XS-GS160: 30 – 26 000 Hz

XS-GS130: 40 – 26 000 Hz Frecuencia de transición

5 000 Hz, – 12 dB/oct Peso Altavoz de graves:

XS-GS160: Aprox. 910 g por

altavoz

XS-GS130: Aprox. 720 g por

altavoz

Altavoz de agudos: Aprox. 30 g

por altavoz

Diseño y especificaciones sujetos a cambio sin previo aviso.

Dimensions Dimensiones

尺寸

Tweeter Altavoz de agudos

高音揚聲器

Unit: mm Unidad: mm

單位：mm

XS-GS160 XS-GS130

ø 39

14.7

38.5

11.5

31.2

12.9

Woofer (Left) Altavoz de graves (Izquierdo)

低音揚聲器（左）

Woofer (Right) Altavoz de graves (Derecho)

低音揚聲器（右）

Woofer Altavoz de graves

低音揚聲器

XS-GS160

XS-GS130

17.3

ø 164

ø 151

ø 134

ø 4.5

5 × 10

5.6

ø 80

48.5

44.59.3ø 14220

ø 116

ø 90

ø 127

ø 126

ø 158

Page 2

Installation

Before Mounting

A depth of at least 44.5 mm (XS-GS130: 48.5 mm) is required to mount the woofer. Measure the depth of the area where you are to mount the speaker, and ensure that the speaker is not obstructing any other components of the car. Keep the following in mind when choosing a mounting location:

• Make sure that nothing is obstructing around the mounting location of the door (front or rear) where you are to mount the speaker.

•A hole for mounting may already be cut out of the inner panel of the door (front or rear). In this case, you need to modify the board only.

• If you are to mount this speaker system in the door (front or rear), make sure that the speaker terminals, frame or magnet do not interfere with any inner parts, such as the window mechanism in the door (when you open or close the window), etc. Also make sure that the speaker grille does not touch any inner fittings, such as the window cranks, door handles, arm rests, door pockets, lamps or seats etc.

• The suitable mounting location for the tweeters varies depending on the type of car. Choose a location that suits your car.

Precautions

•Do not continuously use the speaker system beyond the maximum power handling capacity.

• Keep recorded tapes, watches, and personal credit cards using magnetic coding away from the speaker system to protect them from damage caused by the magnets in the speakers.

If you cannot find an appropriate mounting location, consult your car dealer or your nearest Sony dealer before mounting.

安裝

安裝以前

安裝低音揚聲器至少需要44.5mm（XS-GS130:

48.5mm）的深度。測量安裝揚聲器區域的深度，確保揚聲器不會妨礙汽車上的任何其它部件。選擇安裝位置時，請注意下列事項：

• 確保您要安裝揚聲器的車門上的安裝位置周圍（前面或後面）沒有任何障礙物。

• 車門的內面板上（前面或後面）可能已經開有安裝孔。這種情況下，只需修正底板。

• 若您打算將該揚聲器系統安裝在車門上（前面或後面），確保在打開或關閉車窗時，揚聲器的接頭、框架或磁體不會干擾車門內的車窗機構等內部部件的動作。此外，確保揚聲器的格柵不會碰到任何內部裝置，例如車窗搖柄、車門把手、座位扶手、門套、燈或座位等。

• 高音揚聲器的合適安裝位置視汽車的類型而定。請選擇適合您汽車的安裝位置。

使用前須注意

• 請勿超過最大功率操作容量連續使用揚聲器。

• 將錄製的磁帶、手錶、和使用磁碼的個人信用卡遠

離揚聲器系統放置，以免被揚聲器中的磁鐵損壞。

如果您找不到適當的安裝位置，即請洽詢您購入車輛的商店或附近的 Sony 銷售店，然後才進行安裝。

Tweeter Altavoz de agudos

高音揚聲器

Parts list Lista de componentes

零件一覽表

3K3 × 10

×2

Example Ejemplo

示例

×2

required if you mount the tweeter directly to your car without using 6

necesario si monta el altavoz de agudos directamente en el automóvil sin utilizar 6

不使用6直接將高音揚聲器安裝在轎車內時使用

×2

Woofer Altavoz de graves

低音揚聲器

(XS-GS160: 16 cm, XS-GS130: 13 cm)

Parts list Lista de componentes

零件一覽表

89×20

×8

Mark the four bolt holes. Make them 3.3 mm* in diameter.

Marque los orificios para los cuatro pernos. Taládrelos con 3,3 mm* de diámetro.

劃出四個螺栓孔，將它們鑽成直徑為 3.3 mm* 的孔。

* = 5 mm

ø4 × 35

×8

XS-GS160: ø 127 mm XS-GS130: ø 117 mm

ø 3.3 mm

×2

Instalación

Antes del montaje

Debe existir una profundidad de 44,5 mm (XSGS130: 48,5 mm) como mínimo para instalar el altavoz de agudos. Mida la profundidad del lugar donde desea montar el altavoz y compruebe que el altavoz no obstruya ningún componente del automóvil. Antes de elegir el lugar de montaje, se debe tener en cuenta lo siguiente.

• Asegúrese de que no haya ningún obstáculo en el lugar de montaje de la puerta (frontal o posterior) donde desea montar el altavoz.

• Es posible que ya exista un orificio de montaje en el panel interior de la puerta (frontal o posterior). En este caso, sólo debe modificar el salpicadero.

• Si desea montar este sistema de altavoces en la puerta (frontal o posterior), asegúrese de que los terminales del altavoz, el marco o el imán no interfieren con los componentes interiores como, por ejemplo, el mecanismo de la ventanilla en la puerta (al abrir o cerrar la ventanilla), etc. Asegúrese también de que la rejilla del altavoz no esté en contacto con accesorios interiores como, por ejemplo, los picaportes de las ventanillas y puertas, los reposabrazos, los compartimentos para guardar objetos situados en las puertas, las luces o los asientos, etc.

• El lugar apropiado para la instalación de los altavoces de agudos varía según el tipo de automóvil. Escoja el lugar que mejor se adecue a su automóvil.

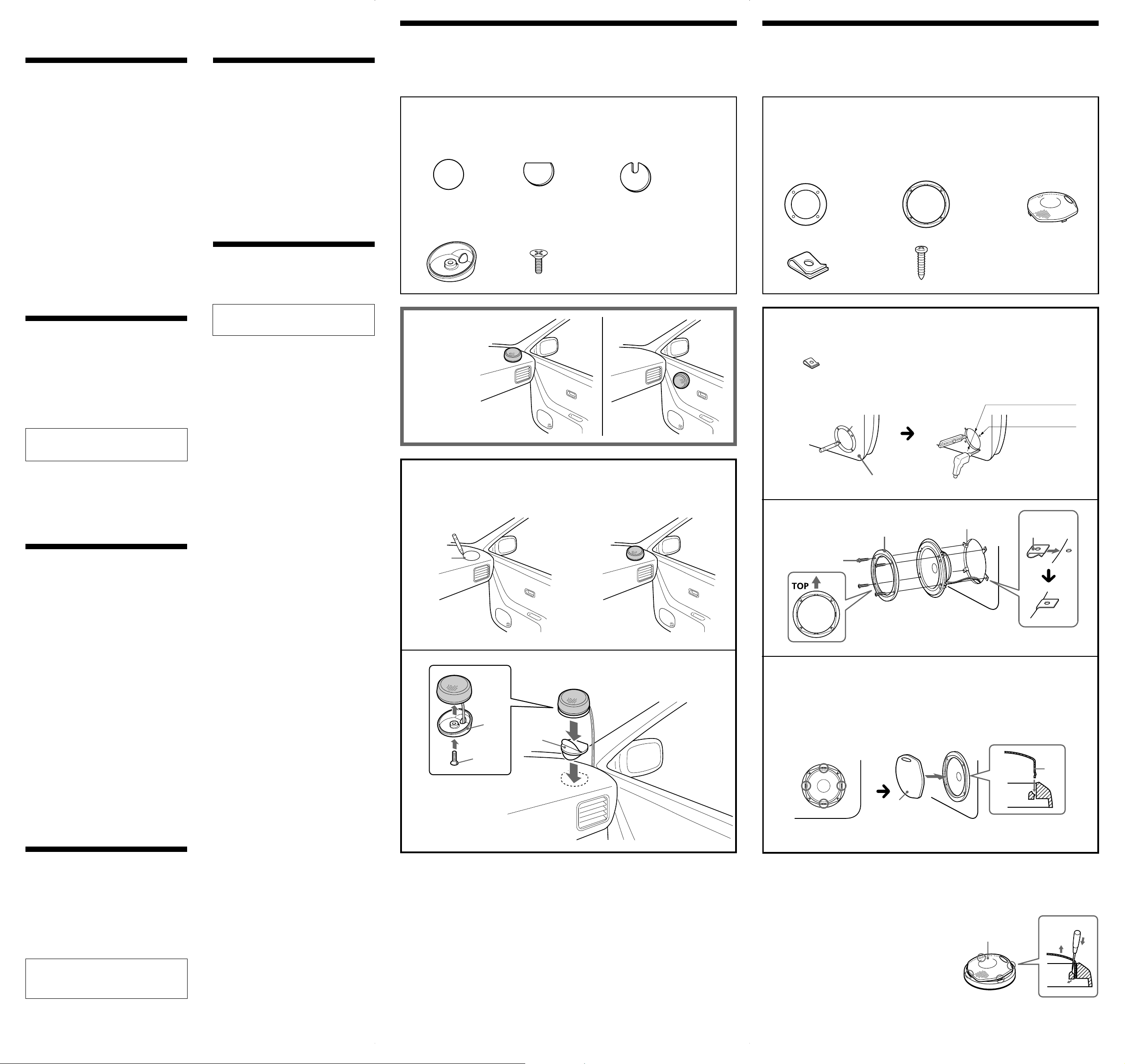

Decide the position to mount the unit.

Determine la posición de montaje de la unidad.

選定安裝位置。

Mount the grill net 0 on 9.

Monte la red de rejilla 0 en 9.

將格柵網0裝在9上。

Door Puerta

車門

Unit: mm Unidad: mm

單位：mm

Precauciones

• Procure no utilizar el sistema de altavoces de forma continua con una potencia que sobrepase la potencia admisible.

• Mantenga alejados del sistema de altavoces objetos como cintas grabadas, relojes o tarjetas de crédito con codificación magnética para evitar daños causados por los imanes de los altavoces.

Si no puede encontrar un emplazamiento apropiado para montar los altavoces, consulte al distribuidor de su automóvil o al proveedor de Sony más próximo.

How to remove the woofer grille net Cómo extraer la red de la rejilla del altavoz de graves

如何取下低音揚聲器格柵網
