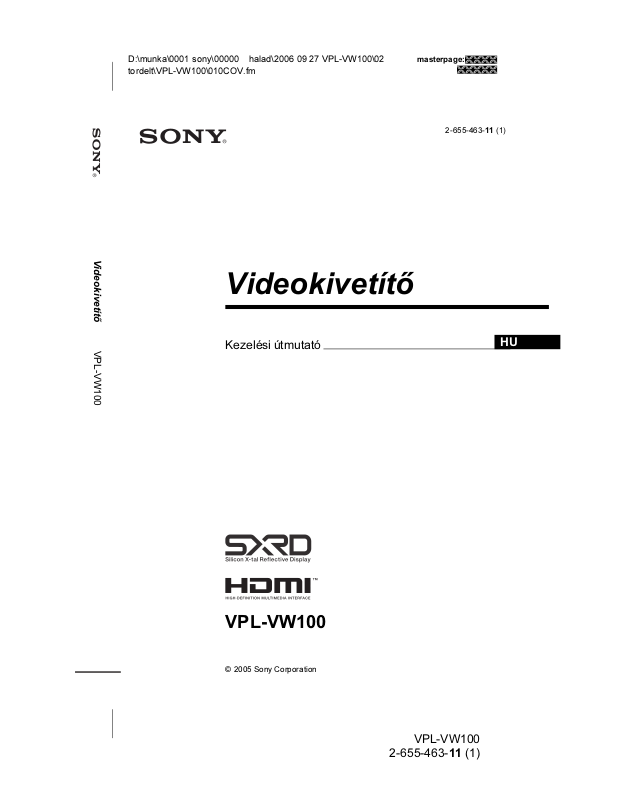

Sony VPL-VW100 User Manual [hu]

VPL-VW100

2-655-463-11 (1)

Videokivetítő

Kezelési útmutató

Videokivetítő VPL-VW100

VIGYÁZAT!

Tűz és áramütés veszélyeinek elke-

rülése érdekében ne tegye ki a ké-

szüléket közvetlen eső vagy nedves-

ség hatásának.

Áramütés elkerülése érdekében ne

bontsa meg a készülék burkolatát. A

készülék javítását bízza szakemberre.

Ez a szimbólum a készülék

belsejében előforduló szige-

telés nélküli „nagyfeszült-

ség” veszélyeire hívja fel a

figyelmet, mely akár áram-

ütést is okozhat.

Ez a szimbólum a termék

mellé kapott útmutató ide-

vágó fontos használati és

kezelési információira hívja

fel a figyelmet.

A konnektoraljzatot úgy válassza meg,

hogy az a lehető legközelebb essen a

készülékhez, és könnyen hozzáférhető

legyen.

FIGYELEM!

Fennáll a robbanás veszélye, ha nem meg-

felelő elemtípust használ.

A használt elemeket a helyi előírásoknak

megfelelően helyezze el hulladékként.

Feleslegessé vált elektromos és

elektronikus készülékek hulladék-

ként való eltávolítása (Használható

az Európai Unió és egyéb európai

országok szelektív hulladékgyűj-

tési rendszereiben)

Ez a szimbólum a készüléken vagy a cso-

magolásán azt jelzi, hogy a terméket ne

kezelje háztartási hulladékként. Kérjük,

hogy az elektromos és elektronikai hulla-

dék gyűjtésére kijelölt gyűjtőhelyen adja

le. A feleslegessé vált termékének helyes

kezelésével segít megelőzni a környezet

és az emberi egészség károsodását, mely

bekövetkezhetne, ha nem követi a hulla-

dékkezelés helyes módját. Az anyagok

újrahasznosítása segít a természeti erő-

források megőrzésében. A termék újra-

hasznosítása érdekében további informá-

cióért forduljon a lakhelyén az illetéke-

sekhez, a helyi hulladékgyűjtő szolgálta-

tóhoz vagy ahhoz az üzlethez, ahol a ter-

méket megvásárolta.

Tartalomjegyzék

Biztonsági előírások ...........................7

A kezelőszervek elhelyez-

kedése

Elölnézet/Jobb oldalnézet ..................8

Jobb oldal ...........................................9

Hátoldal/Alulnézet ...........................10

Távvezérlő ........................................11

Csatlakoztatás és előkészü-

letek

Kicsomagolás ...................................12

1. lépés: A kivetítő üzembe helye-

zése ..................................13

Mielőtt üzembe helyezné a

kivetítőt ............................13

A kivetítő és a vászon

elhelyezése ......................15

2. lépés: A kivetítő csatlakoztatása ..18

DVD-lejátszó/felvevő vagy digitá-

lis tuner csatlakoztatása ... 18

Csatlakoztatás videoké-

szülékhez .........................20

Csatlakoztatás számítógéphez ....21

3. lépés: A képméret és a képpozíció

beállítása ...............................22

4. lépés: A menü nyelvének

kiválasztása ...........................27

Vetítés

A kép kivetítése ................................29

A kivetítő kikapcsolása ..............32

Szélesvásznú üzemmód kivá-

lasztása ................................. 33

A megjelenítési üzemmód

kiválasztása ........................... 36

A képminőség beállítása .................. 37

A kép beállítása a Real Color

Processing technológia

alkalmazásával ...................... 39

A menük használata

A készülék vezérlése a menü-

rendszeren keresztül .............. 41

A képbeállító (Picture) menü ........... 44

A jel beállítására szolgáló menü

(Signal) ................................. 47

A funkciók beállító menüje

(Function) ............................. 50

Alapbeállítási menü (Installation) ... 51

Speciális beállítások menüje

(Setup) .................................. 53

Az információs menü

(Information) ........................ 55

A memóriában tárolt beállítá-

sokról .............................. 55

A kivetítő vezérlése számí-

tógéppel

Kapcsolódás a kivetítőhöz a

számítógépről ....................... 56

A kivetítő aktuális állapotának

ellenőrzése ............................ 56

A kivetítő működtetése a számító-

gépről..................................... 57

Tartalomjegyzék

A kivetítő beállítása ......................... 57

További információk

Hibaelhárítás ....................................59

Figyelmeztető jelzők .................. 60

Üzenetek listája ..........................61

A lámpa cseréje ................................63

A levegőszűrő tisztítása ...................66

A levegőszűrő cseréje ......................67

Műszaki adatok ................................ 69

Gyárilag beállított jelek .............. 71

Bemenőjelek és beállítások ........74

Felszerelés a mennyezetre ............... 76

Ha a PSS-H10 kivetítő függesz-

tőkonzolt használja .........77

Ha a PSS-H610 kivetítő függesz-

tőkonzolt használja .........80

A vízszintes képpozíció finombe-

állítása ...................................83

Tárgymutató .....................................86

Biztonsági előírások

A biztonságról

• Használat előtt ellenőrizze, hogy a helyi

elektromos hálózat megfelel-e a készülé-

ken jelölt feszültségértéknek.

• Ha a készülékbe folyadék vagy idegen

tárgy kerül, azonnal húzza ki a hálózati

csatlakozót a konnektoraljzatból, és a to-

vábbi használat előtt vizsgáltassa meg a

készüléket szakemberrel.

• Ha a készüléket több napig nem használja,

húzza ki a hálózati csatlakozót a konnek-

toraljzatból.

• A hálózati vezetéket a dugasznál fogva

húzza ki a konnektorból. Soha ne a veze-

téket fogja meg.

• A konnektoraljzatot úgy válassza meg,

hogy az a lehető legközelebb essen a

készülékhez, és könnyen hozzáférhető

legyen.

• A készülék mindaddig áram alatt áll, míg a

hálózati vezetéket ki nem húzza a fali kon-

nektorból, még akkor is, ha az üzemi kap-

csoló ki van kapcsolva.

• Ne nézzen az objektívbe, ha a lámpa be

van kapcsolva.

• Ne tegye a kezét közel a szellőzőnyílások-

hoz, a távozó levegő forró lehet.

A túlmelegedés megakadályozása

Miután kikapcsolta a készüléket a I/1 (be/

ki) üzemi kapcsolóval, ne húzza ki a hálózati

vezetéket a konnektoraljzatból, amíg a hűtő-

ventillátor működik.

Figyelem

A kivetítőn levegő szívónyílások, illetve le-

vegő kifúvónyílások találhatók. Soha ne ta-

karja el ezeket a nyílásokat, mert a készülék

túlmelegedhet, ami a képminőség csökkené-

séhez vagy a kivetítő károsodásához vezet-

het.

A csomagolásról

Őrizze meg az eredeti dobozt és a csoma-

golóanyagokat; hasznos szolgálatot tehet-

nek, ha később szállítania kell a készüléket.

A maximális védelem érdekében csomagol-

ja vissza a kivetítőt az eredeti állapotnak

megfelelően.

Elölnézet/Jobb oldalnézet

A kezelőpanel és a távvezérlő azonos elnevezésű gombjai ugyanazt a funkciót

vezérlik.

A kezelőszervek elhelyezkedése

INPUT gomb

(1 30. oldal)

MENU gomb

(1 41. oldal)

TEMP/FAN jelző

(1 60. oldal)

POWER SAVING

jelző (1 50. oldal)

ON/STANDBY

jelző (1 23. oldal)

LENS gomb

(1 23. oldal)

Távvezérlés érzé kelője

(1 22. oldal)

Szellőzőnyílások (be-

ömlőnyílás) (1 14. oldal)

?/1 (be/ki)

kapcsoló

(1 23. oldal)

LAMP/COVER jelző

(1 60. oldal)

M/m/</, (nyíl)/

ENTER gomb

(1 41. oldal)

A fedél nyitásához nyomja

befelé és csúsztassa oldalra

azt.

Jobb oldal

A kezelőszervek elhelyezkedése

Jobb oldal

- AC IN hálózati

aljzat

HDMI aljzat

(1 19. oldal)

Y/CB/PB/CR/PR (RCA)

(1 18. oldal)

INPUT A aljzat

(1 21. oldal)

S VIDEO INPUT aljzat (mini

DIN 4-tűs)/VIDEO INPUT

aljzat (RCA) (1 20. oldal)

DVI-D aljzat

(1 21. oldal)

NETWORK aljzat

Számítógép stb.

csatlakoztatása

távvezérlés céljából.

REMOTE aljzat

Számítógép stb.

csatlakoztatása

távvezérlés céljából.

TRIGGER aljzat (minijack)

Bekapcsolt állapotban 12

V-os feszültséget továbbít.

Hátoldal/Alulnézet

Magasságállítók

(1 26. oldal)

Szellőzőnyílások

(beömlőnyílás)

(1 14. oldal)

Kivetítő rögzítőkonzol

szerelőfuratok

(1 76. oldal)

Fedőlap

(1 63. oldal)

Szellőzőnyílások

(kiömlőnyílás)

(1 14. oldal)

Távvezérlés érzékelő

(1 22. oldal)

Fedélnyitó kar

(1 63. oldal)

Szűrőtartó

(1 66. oldal)

Szellőzőnyílások

(beömlőnyílás)

(1 14. oldal)

Távvezérlő

A kezelőszervek elhelyezkedése

Távvezérlő

INPUTLIGHT

STANDARD

CINEMA

DYNAMIC

USER 2

PICTURE MODE

REAL COLOR PROCESSING

USER 3USER 1

ADJ PIC

MENULENS

RCP

BRIGHT CONTRAST

RESET

WIDE MODE

ENTER

Infravörös jeladó

?/1 (be/ki) kapcsoló

(1 23. oldal)

MENU gomb

(1 41. oldal)

M/m/</, (nyíl)/ENTER

gombok

(1 41. oldal)

RESET gomb

(1 43. oldal)

RCP gomb

(1 39. oldal)

CONTRAST +/

–

gomb

(1 38. oldal)

BRIGHT +/

–

gomb

(1 38. oldal)

INPUT gomb

(1 30. oldal)

LIGHT gomb

A távvezérlő gombok

megvilágítása.

PICTURE MODE

gombok (1 36. oldal)

ADJ PIC gomb

(1 37. oldal)

WIDE MODE gomb

(1 33. oldal)

LENS gomb

(1 22. oldal)

Kicsomagolás

Ebben a fejezetben bemutatjuk a kivetítő és a vászon telepítésének módját, a

műsorforrások csatlakoztatási lehetőségeit stb.

Kicsomagolás

Ellenőrizze, hogy a dobozban megtalálhatók-e a következő tartozékok:

Az elemek behelyezése a távvezérlőbe

Csatlakoztatás és

előkészületek

• Távvezérlő (1 db) és

AA méretű (R6) elemek (2 db)

• Levegőszűrő fedél (1 db)

Ezt a fedelet csak akkor kell felszerelni,

ha a kivetítőt a mennyezetre rögzíti.

(1 76. oldal)

• Hálózati vezeték (1 db)

• ImageDirector2 CD-ROM (1 db)

• Dugaszrögzítő

A hálózati vezeték véletlen kihúzódásá-

nak megelőzése érdekében szerelje fel a

dugaszrögzítőt.

• Lencsevédő (1 db)

Gyári állapotban a lencsevédő az

objektíven található. Vetítés előtt vegye

le a lencsevédőt.

• Kezelési útmutató (ez az útmutató)

(1 db)

Az ábrának megfelelően először az elem E pólusát helyezze be.

Ha erőszakkal a másik pólust helyezi be, vagy ha felcseréli a

polaritást, rövidzárlat keletkezhet, ami erős hőfejlődéssel jár.

1. lépés: A kivetítő üzembe helyezése

Csatlakoztatás és előkészületek

1. lépés: A kivetítő üzembe helyezése

Nem megfelelő üzemeltetési

körülmények

Ne üzemeltesse a kivetítőt az alábbi körül-

mények között, mert az a készülék hibás

működését vagy károsodását okozhatja.

Nem kielégítő szellőzés

A készülék megbízhatóságának és elvárt tel-

jesítményének fenntartása érdekében bizto-

sítson legalább 20 cm szabad helyet a hátol-

daltól mérve.

Ellenkező esetben a fal hőmérséklete vissza-

hathat a kivetítő működésére.

Meleg és párás környezet

Légkondicionálóból érkező hideg

vagy meleg levegőnek kitett hely

Ha ilyen helyre szereli fel a készüléket, a

páralecsapódás vagy a magas hőmérséklet

miatt üzemzavar keletkezhet.

Füstérzékelő közelében

Az érzékelő működésében üzemzavar kelet-

kezhet.

Erősen poros vagy füstös helyen

Mielőtt üzembe helyezné a

kivetítőt

20 cm

Légáramlás

1. lépés: A kivetítő üzembe helyezése

Szakszerűtlen használat

A kivetítő üzemeltetése közben feltétlenül

tartsa be az alábbi előírásokat

Ne takarja el a szellőzőnyílásokat.

Hasznos tudnivaló

A szellőzőnyílások pontos helyét (kiömlő és

beömlő nyílás) lásd a „Kezelőszervek elhe-

lyezkedése” című fejezetben a 8–10. olda-

lon.

Előre/hátra és balra/jobbra billentés

A kivetítőt nem szabad 15°-nál nagyobb

szögben megdöntve üzemeltetni.

A készüléket csak sík felületen vagy a meny-

nyezetre rögzítve szabad működtetni. A

szakszerűtlen elhelyezés üzemzavarhoz

vezethet.

A készülék használata nagy tenger-

szint feletti magasságban

Ha a kivetítőt 1500 méternél magasabb tenger-

szint feletti magasságban használja, kapcsolja

be a „High Altitude Mode” funkciót az

Installation menüben („On” beállítás).

(1 52. oldal) Ellenkező esetben nagy tenger-

szint feletti magasságban használva a kivetítő

egyes alkatrészeinek megbízhatósága csökken.

Szellőzőnyílások

(beömlőnyílás)

Szellőzőnyílások

(kiömlőnyílás)

15° vagy

több

15° vagy

több

15° vagy

több

15° vagy

több

15° vagy

több

1. lépés: A kivetítő üzembe helyezése

Csatlakoztatás és előkészületek

A kivetítő és a vászon közötti távolság a vászon méretétől függően változik.

1 Jelölje ki a kivetítő és a vászon elhelyezési pozícióját.

Az optimális képminőség akkor biztosított, ha a kivetítőt úgy helyezi el,

hogy az objektív középpontja az alábbi ábrán szürkével jelölt tartományon

belül marad. Segítségként használja a 16. oldalon lévő táblázat a, b és c

értékeit.

a: Minimális vetítési távolság a vászon és az objektív középpontja között.

b: Maximális vetítési távolság a vászon és az objektív középpontja között.

c: Függőleges távolság a vászon középpontja és az objektív középpontja

között, a függőleges lencseeltolási funkció használata esetén.

A lencseeltolási funkcióról bővebben a „3. lépés: A képméret és a képpozí-

ció beállítása” című fejezetben olvasható (

1 22. oldal)

A kivetítő és a vászon elhelyezése

Az objektív közép-

pontja

A vászon közép-

pontja

Mennyezetre szerelve

Elhelyezés a padlón

1. lépés: A kivetítő üzembe helyezése

16:9 oldalarányú vászon esetén

Egység: mm (hüvelyk)

Az elhelyezési távolságok kiszámítása (SS: vászonméret)

a (minimum) = 31,5 (1

/4) × SS–48,2 (1

/16)

b (maximum) = 53,8 (2

/8) × SS–46,9 (1

/8)

c = 8,0876 (

/32) × SS

4:3 oldalarányú vászon esetén (4:3 formátumú vetítési üzem-

módnál)

Egység: mm (hüvelyk)

Az elhelyezési távolságok kiszámítása (SS: vászonméret)

a (minimum) = 38,551 (1

/16) × SS–48,2 (1

/16)

b (maximum) = 65,842 (2

/8) × SS–46,9 (1

/8)

c = 9,8979 (

/32) × SS

Vászon-

méret

(hüvelyk)

40 60 80 100 120 150 180 200 250 300

(minimum)

1212

(47

)

1842

(72

)

2472

(97

)

3102

(122

)

3732

(146

)

4677

(184

)

5622

(221

)

6252

(246

)

7827

(308

)

9402

(370

)

(maximum)

2105

(82

)

3181

(125

)

4257

(167

)

5333

(210)

6409

(252

)

8023

(315

)

9637

(379

)

10713

(421

)

13403

(527

)

16093

(633

)

324

(12

)

485

(19

)

647

(25

)

809

(31

)

971

(38

)

1213

(47

)

1456

(57

)

1618

(63

)

2022

(79

)

2426

(95

)

Vászon-

méret

(hüvelyk)

40 60 80 100 120 150 180 200 250 300

(minimum)

1494

(58

)

2265

(89

)

3036

(119

)

3807

(149

)

4578

(180

)

5734

(225

)

6891

(271

)

7662

(301

)

9590

(377

)

11517

(453

)

(maximum)

2587

(101

)

3904

(153

)

5220

(205

)

6537

(257

)

7854

(309

)

9829

(387)

11805

(464

)

13122

(516

)

16414

(646

)

19706

(775

)

396

(15

)

594

(23

)

792

(31

)

990

(39)

1188

(46

)

1485

(58

)

1782

(70

)

1980

(77

)

2474

(97

)

2969

(116

)

1. lépés: A kivetítő üzembe helyezése

Csatlakoztatás és előkészületek

2 Helyezze el a kivetítőt úgy, hogy a lencse párhuzamos legyen a

vászonnal.

3 Vetítsen ki egy képet, és állítsa be a képjellemzőket úgy, hogy

a kép kitöltse a vásznat. (

1 22. oldal)

A kép kivetítése előtt a kivetítőt csatlakoztatnia kell egy videoeszközhöz.

(

1 18. oldal)

Ha egyenetlen felületű vásznat használ, a vászon és a kivetítő közötti távolság, illetve a

képnagyítás mértékétől függően előfordulhat, hogy csíkos mintázat jelenhet meg a

képen.

Ha a kivetítőt mennyezetre szereli, olvassa el a „Felszerelés a mennyezetre”

című fejezetet. (1 76. oldal)

Megjegyzés

Vászon

Felülnézet

2. lépés: A kivetítő csatlakoztatása

Csatlakozatás előtt végezze el az alábbi műveleteket:

• Csatlakoztatás előtt kapcsoljon ki minden csatlakoztatni kívánt eszközt.

• A csatlakoztatáshoz használja a megfelelő vezetékeket.

• A csatlakozódugaszokat szorosan illessze az aljzatokba, ellenkező esetben

zaj keletkezhet a jelben. A vezetékek kihúzásakor a csatlakozódugaszt fogja

meg.

• Olvassa el a csatlakoztatni kívánt készülék kezelési útmutatóját.

Komponens videoaljzatokkal ellátott DVD-lejátszó/felvevő vagy

digitális tuner csatlakoztatása

Hasznos tudnivaló

Ha ezt a kivetítőt komponens videoaljzatokkal nem rendelkező DVD-lejátszóhoz/felve-

vőhöz, HDD felvevőhöz, digitális tunerhez stb. szeretné csatlakoztatni, javasoljuk,

hogy a DVD-lejátszót/felvevőt, HDD felvevőt, digitális tunert stb. az S-videó aljzaton

keresztül csatlakoztassa (S-videó vezetékkel). Ha a csatlakoztatott készülék nem

rendel-kezik S-videó aljzattal, a csatlakoztatást a készülék videó kimeneti aljzatán

keresztül kell végrehajtani (videovezetékkel).

DVD-lejátszó/felvevő vagy digitális tuner csatlakoztatása

PB/

PR/

CB/

CR/PR

S VIDEO

VIDEO

INPUT

INPUT A

Komponens videovezeték (nem mellékelt tartozék)

Jeláramlás iránya

Komponens videoaljzatok-

kal ellátott DVD-lejátszó/

felvevő, HDD felvevő, digi-

tális tuner stb.

A kivetítő jobb oldala

AV erősítő

Hangsugárzók

2. lépés: A kivetítő csatlakoztatása

Csatlakoztatás és előkészületek

HDMI kimenettel ellátott DVD-lejátszó/felvevő csatlakoz-

tatása

Ha HDMI kimenettel ellátott DVD-lejátszót/felvevőt csatlakoztat a kivetítő

HDMI bemenetéhez, kiváló képminőségben lehet része.

INPUT

INPUT A HDMI DVI-D T

HDMI vezeték (nem mellékelt tartozék)

Jeláramlás iránya

A kivetítő jobb oldala

HDMI kimenettel ellátott

DVD-lejátszó/felvevő

stb.

a HDMI bemenet-

hez

AV erősítő

Hangsugárzók

............................................................................................................................................................

A HDMI, a HDMI logo és a High-Definition Multimedia Interface a HDMI Licensing Interface

LLC védjegye vagy bejegyzett védjegye. A HDMI aljzat verziószáma 1.1.

2. lépés: A kivetítő csatlakoztatása

Merevlemezes felvevőt, videomagnót, lézerlemez lejátszót, illetve komponens

videoaljzatokkal nem rendelkező DVD-lejátszót/felvevőt is csatlakoztathat a

kivetítőhöz. Olvassa el a csatlakoztatni kívánt készülék kezelési útmutatóját is.

Hasznos tudnivaló

Ha nem tudja eldönteni, hogy az S VIDEO INPUT (S-videó aljzat) vagy a VIDEO

INPUT (videó aljzat) aljzathoz csatlakoztassa a vezetéket, a jobb képminőség

érdekében használja az S VIDEO csatlakozót.

Ha a csatlakoztatott eszköz nem rendelkezik S-videó aljzattal, csatlakoztassa a

vezetéket a videó aljzathoz.

Csatlakoztatás videokészülékhez

S-videó vagy videó vezeték (nem mellékelt tartozék)

Jeláramlás iránya

A kivetítő jobb oldala

az S-videó vagy

a videó kimenet-

hez

Videokészülék

AV erősítő

Hangsugárzók

2. lépés: A kivetítő csatlakoztatása

Csatlakoztatás és előkészületek

Hasznos tudnivaló

Válassza ki a Setup menü „Input-A Signal Sel.” vagy „DVI Signal Sel.” menü-

pontjának „Auto” vagy „Computer” beállítását. Ha a bemenőjel nem megfelelően jele-

nik meg, válassza a „Computer” beállítást. (1 53. oldal)

Ha számítógépét (főleg notebook esetén) úgy állítja be, hogy a képet a számítógép kijel-

zőjén és a kivetítőn is lássa, elképzelhető, hogy a kép hibásan jelenik meg. Ezért azt ta-

nácsoljuk, úgy állítsa be számítógépét, hogy csak a külső monitor kimenet legyen bekap-

csolva.

További információkat a számítógép kezelési útmutatójában találhat.

Csatlakoztatás számítógéphez

Megjegyzés

HD D-sub 15-tűs vezeték (nem mellékelt tartozék),

vagy DVI-DVI vezeték (nem mellékelt tartozék)

Jeláramlás iránya

A kivetítő jobb oldala

a monitor kime-

nethez

Számítógép

3. lépés: A képméret és a képpozíció beállítása

3. lépés: A képméret és a képpozíció

beállítása

Vetítsen ki egy képet, és állítsa be a megfelelő képpozíciót.

Hasznos tudnivaló

A készülék oldallapján található

?/1 (be/ki), INPUT, LENS, MENU és M/m/</,/

ENTER (joystick) gombok funkciója megegyezik a távvezérlő azonos jelölésű gombja-

inak funkciójával.

A kivetítő elhelyezési módjától függően előfordulhat, hogy a távvezérlővel nem tudja

működtetni azt. Ilyen esetben a távvezérlőt ne a kivetítő felé fordítsa, hanem a vászon

irányába.

Megjegyzés

INPUTLIGHT

STANDARD

CINEMA

DYNAMIC

USER 2

PICTURE MODE

USER 3USER 1

ADJ PIC

MENULENS

ENTER

ON/STANDBY jelző

Magasságállítók

Távvezérlés érzékelője

5, 6, 7

3. lépés: A képméret és a képpozíció beállítása

Csatlakoztatás és előkészületek

1 Csatlakoztassa a hálózati vezetéket a fali konnektorhoz.

Az ON/STANDBY jelző pirosan világít, és a kivetítő készenléti

üzemmódba kapcsol.

2 Kapcsolja be a készüléket a ?/1 (be/ki) gombbal.

Az ON/STANDBY jelző zölden villog, majd folyamatosan világít.

3 Kapcsolja be a csatlakoztatott készülékeket.

Olvassa el a csatlakoztatott készülékek kezelési útmutatóját is.

4 A vetítés elkezdéséhez nyomja meg az INPUT gombot.

E gomb minden megnyomásakor a kivetítő egy másik bemenetre kapcsol.

(1 30. oldal)

Hasznos tudnivaló

Ha a Function menü „Auto Input Search” menüpontjában az „On” beállítást

választotta ki, az INPUT gomb megnyomásakor a jelbemeneti csatorna

automatikusan megjelenik. (1 50. oldal)

5 Állítsa be a kép függőleges pozícióját.

Nyomja meg ismételten a LENS gombot mindaddig, míg a lencseeltolási

képernyő (tesztmintázat) meg nem jelenik. Ezután a M/m/</,

gombokkal állítsa be a megfelelő függőleges pozíciót.

A kép felfelé mozgatásához használja a

M vagy a , gombot.

A kép lefelé mozgatásához használja a

m vagy a < gombot.

ON/

STANDBY

Pirosan világít.

ON/

STANDB

Néhány másodpercig zöl-

den villog, majd folyamato-

san világít.

INPUT

Video

3. lépés: A képméret és a képpozíció beállítása

Hasznos tudnivaló

Ha az Installation

menü „Lens Control” menüpontjában az „Off” beállítást

választotta ki, a függőleges pozíció nem állítható be. (1 51. oldal)

Ha a Function menü „Test Pattern” menüpontjában az „Off” beállítást válasz-

totta ki, a tesztmintázat nem jelenik meg. (1 50. oldal)

A képeltolás maximális mértéke a vászonméret 0,65-szorosa az objektív

középpontjától mérve.

Hasznos tudnivaló

Módosíthatja a kép vízszintes pozícióját is. A részleteket lásd a „Vízszintes képpo-

zíció finombeállítása” című fejezetben a 83. oldalon.

LENS

Oldalnézet

: a kép pozíciója maximálisan felfelé

tolt állapotban.

0,65V

3. lépés: A képméret és a képpozíció beállítása

Csatlakoztatás és előkészületek

6 Állítsa be a képméretet.

Nyomja meg ismételten a LENS gombot mindaddig, míg a képméret beál-

lítási képernyő (tesztmintázat) meg nem jelenik. Ezután a M/m/</,

gombokkal állítsa be a megfelelő képméretet.

A kép nagyításához használja a

M vagy a , gombot.

A kép kicsinyítéséhez használja a

m vagy a < gombot.

Hasznos tudnivaló

Ha az Installation

menü „Lens Control” menüpontjában az „Off” beállítást

választotta ki, a képméret és a fókusz nem állítható be. (1 51. oldal)

Ha a Function menü „Test Pattern” menüpontjában az „Off” beállítást válasz-

totta ki, a tesztmintázat nem jelenik meg. (1 50. oldal)

7 Állítsa be a képélességet.

Nyomja meg ismételten a LENS gombot mindaddig, míg a képélesség be-

állítási képernyő (tesztmintázat) meg nem jelenik. Ezután a M/m/</,

gombokkal állítsa be a megfelelő képélességet.

LENS

3. lépés: A képméret és a képpozíció beállítása

A készülék dőlésszögének beállítása

Ha a kivetítőt lejtős (ferde) felületre állította, a magasságállítók segítségével

állítsa vízszintes pozícióba a kivetítőt.

A magasságállítók forgatása közben ügyeljen arra, nehogy az ujját becsípje.

Megjegyzés

Magasságállítók

Forgassa a beállításhoz.

4. lépés: A menü nyelvének kiválasztása

Csatlakoztatás és előkészületek

4. lépés: A menü nyelvének kiválasztása

Ezzel a funkcióval a megjelenő menük nyelvét tizenöt nyelv közül választhatja

ki. Az alapbeállítás az angol (English).

Hasznos tudnivaló

A készülék menüjét a kivetítő oldalán lévő M/m/</, (nyíl)/ENTER gombok helyett

a távvezérlő M/m/</,/ENTER gombjaival is vezérelheti.

1 Csatlakoztassa a hálózati vezetéket a fali konnektorhoz.

Az ON/STANDBY jelző pirosan világít, és a kivetítő készenléti

üzemmódba kapcsol.

2 Kapcsolja be a készüléket a ?/1 (be/ki) gombbal.

Az ON/STANDBY jelző zölden villog, majd folyamatosan világít.

3 Nyomja meg a MENU gombot.

A menü megjelenik.

INPUTLIGHT

STANDARD

CINEMA

DYNAMIC

USER 2

PICTURE MODE

REAL COLOR PROCESSING

USER 3USER 1

ADJ PIC

MENULENS

RCP

BRIGHT CONTRAST

RESET

WIDE MODE

ENTER

4, 5, 6


Signal

Function

Setup

Installation

Information

Picture Mode :

Cinema

Adjust Picture

RCP :

O

Sel : Set : Back : Exit :

Color Space :

Normal

+ 61 hidden pages
