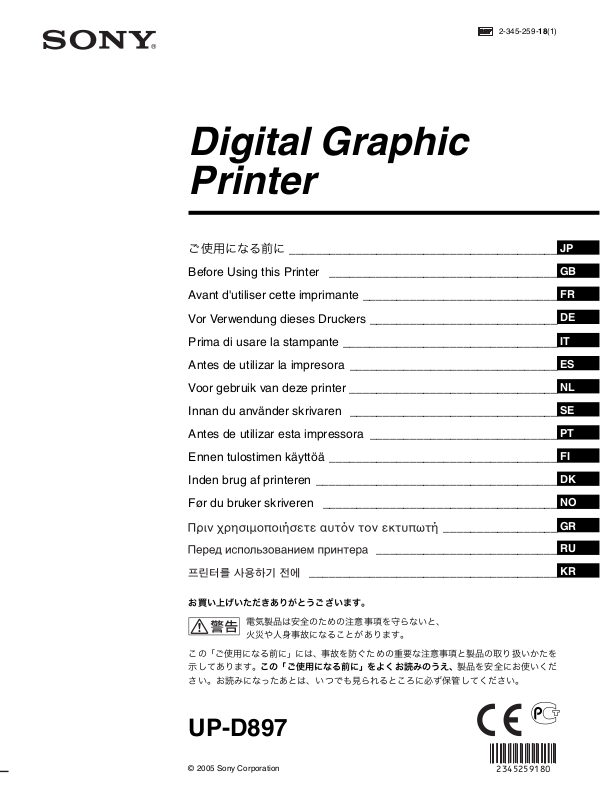

SONY UP-897 User Manual

Digital Graphic
Printer

2-345-259-18(1)

ご使用になる前に ________________________________________

Before Using this Printer __________________________________

Avant d'utiliser cette imprimante _____________________________

Vor Verwendung dieses Druckers ____________________________

Prima di usare la stampante ________________________________

Antes de utilizar la impresora _______________________________

Voor gebruik van deze printer _______________________________

Innan du använder skrivaren _______________________________

Antes de utilizar esta impressora ____________________________

Ennen tulostimen käyttöä __________________________________

Inden brug af printeren ____________________________________

Før du bruker skriveren ___________________________________

_________________

JP

GB

FR

DE

IT

ES

NL

SE

PT

FI

DK

NO

GR

___________________________

_____________________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。

この「ご使用になる前に」には、事故を防ぐための重要な注意事項と製品の取り扱いかたを
示してあります。この「ご使用になる前に」をよくお読みのうえ、製品を安全にお使いくだ
さい。お読みになったあとは、いつでも見られるところに必ず保管してください。

UP-D897

© 2005 Sony Corporation

2345259180

RU

KR

安全のために

本機は正しく使用すれば事故が起きないように、安全に
は充分配慮して設計されています。しかし、間違った使
いかたをすると、火災や感電などにより死亡や大けがな
ど人身事故につながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

3 ～ 9 ページの注意事項をよくお読みください。製品全
般の安全上の注意事項が記されています。

故障したら使わない

すぐに、ソニーのサービス窓口または営業担当者にご連
絡ください。

万一、異常が起きたら

･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたり、キャビネットを破損したと

きは

警告表示の意味

取扱説明書および製品では、次のような表示をし
ています。表示の内容をよく理解してから本文を
お読みください。

この表示の注意事項を守らないと、火災・感電な
どにより死亡や大けがなどの人身事故につながる
ことがあります。

この表示の注意事項を守らないと、感電やその他
の事故によりけがをしたり周辺の物品に損害を与
えたりすることがあります。

注意を促す記号

1 電源を切ります。
2 電源コードや接続ケーブルを抜きます。
3 ソニーのサービス窓口または営業担当者までご相談く

ださい。

行為を禁止する記号

行為を指示する記号

2

火災 感電

下記の注意を守らないと、

火災や感電により死亡や大けがに

つながることがあります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原
因となることがあります。
･ 設置時に、製品と壁やラック、棚などの

間に、はさみ込まない。

･ 電源コードを加工したり、傷つけたりし

ない。

･ 重いものをのせたり、引っ張ったりしな

い。
･ 熱器具に近付けたり、加熱したりしない。
･ 電源コードを抜くときは、必ずプラグを

もって抜く。
万一、電源コードが傷んだら、ソニーの
サービス窓口または営業担当者に
交換をご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となる
ことがあります。
万一、水や異物が入ったときは、すぐに電
源を切り、電源コードや接続コードを抜い
て、ソニーのサービス窓口または営業担当
者にご相談ください。

分解や改造をしない

分解や改造をすると、火災や感電、けがの
原因となることがあります。
内部の点検や修理は、ソニーのサービス窓
口または営業担当者にご依頼ください

警告

安全アースを接続する

安全アースを接続しないと、感電すること
があります。
次の方法でアースを接続してください。
･ 電源コンセントが 3 極の場合

指定の電源コードを使用することで安全
アースが接続されます。

･ 電源コンセントが 2 極の場合

指定の 3 極 t2 極変換プラグを使用し、
変換プラグから出ている緑色のアース線
を建物に備えられているアース端子に接

続してください。
安全アースを取りつけることができない場
合は、ソニーのサービス窓口または営業担
当者にご相談ください。

不安定な場所に設置しない

ぐらついた台の上や傾いたところに設置す
ると、倒れたり落ちたりしてけがの原因と
なることがあります。また、設置・取り付
け場所の強度を充分にお確かめください。

移動の際は電源コードや接続コード
を抜く

コード類を接続したまま本機を移動させる
と、コードに傷がついて火災や感電の原因
となることがあります。

表示された電源電圧で使用する

製品の表示と異なる電源電圧で使用すると
火災や感電の原因となります。
日本国内では 100 V でお使いください。

JP

雨のあたる場所や、油煙、湯気、湿
気、ほこりの多い場所には設置しな
い

上記のような場所や取扱説明書に記されて
いる使用条件以外の環境に設置すると、火
災や感電の原因となることがあります。

警告

3

注意

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与える

ことがあります

ぬれた手で電源プラグをさわらない

ぬれた手で電源プラグを抜き差しすると、
感電の原因となることがあります。

指定された電源コードを使う

指定以外の電源コードを使用すると、火災
や感電の原因となります。

製品の上に乗らない、重いものを乗
せない

倒れたり、落ちたり、壊れたりして、けが
の原因となることがあります。

コード類は正しく配置する

電源コードや接続ケーブルは、足に引っか
けると本機の落下や転倒などによりけがの
原因となることがあります。
充分注意して接続・配置してください。

電源コードのプラグ及びコネクター
は突き当たるまで差し込む

真っ直ぐに突き当たるまで差し込まないと、
火災や感電の原因となります。

カッターの刃には触れない

カッターの刃に触れると、けがをすること
があります。

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災
や故障の原因となることがあります。風通
しをよくするために次の項目をお守りくだ
さい。
･ 壁から 10cm 以上離して設置する。
･ 密閉された狭い場所に押し込めない。
･ 毛足の長い敷物（じゅうたんや布団など）

の上に設置しない。
･ 布などで包まない。
･ あお向けや横倒し、逆さまにしない。

ドアパネルの上に指を置かない

ドアパネルを閉める際はドアパネルの上に
指を置かないでください。
フロントパネルとの間に挟んでけがの原因
となることがあります。

お手入れの際は、電源を切って電源
プラグを抜く

電源を接続したままお手入れをすると、感
電の原因となることがあります。

プリント直後サーマルヘッドに触れ
ない

プリント直後は、サーマルヘッドが熱く
なっている場合があり、
触れるとやけどの原因となることがありま
す。

プラテンローラーを連続回転させな
がらクリーニングしない

プラテンローラーをクリーニングする際は
プラテンローラーを連続回転させながらク
リーニングしないでください。ドアパネル
との間に指を巻き込んでけがの原因となる
ことがあります。

注意

4

医療環境で使用するための重要なお
知らせ

1. 本機に接続する全ての機器は、安全規格の
IEC60601-1、IEC60950-1、IEC60065、あるい
は機器に適用できる他の IEC/ISO 規格等に従って承
認または適合しているものをご使用ください。

2. さらにシステム全体として IEC60601-1-1 規格に適
合していなければなりません。信号入力部分あるいは
信号出力部分に接続する全ての周辺機器が医療用のシ
ステムとして構成されるため、システム全体として
IEC60601-1-1 の規格要求に適合する責任がありま
す。疑義がある場合には、ソニーの営業担当にご相談
ください。

3. 他の機器と接続すると、漏れ電流を増加させる可能性
があります。

4. この特定の機器のために、すべての周辺機器は上記の
ように接続し、IEC60601-1 の構造要求と最小基礎
絶縁を備えている追加した絶縁トランス経由で商用電
源に接続してください。

5. この機器は無線周波エネルギーを発生、利用してお
り、周囲に放射する可能性があります。取扱説明書に
従って設置、使用されない場合、他の機器に対して電
磁波障害を引き起こすかも知れません。この機器が電
磁波障害を起こす場合は（この機器から電源コードの
プラグを抜くことにより確認できます）、以下の方法
を試してください。
電磁波障害を受けている機器に対して、この機器を移
動してください。この機器と電磁波障害を受けている
機器を異なる電源系統のコンセントに接続してくださ
い。

ソニーの営業担当にご相談ください。

（適合規格：IEC60601-1-2 と CISPR11、Class A、

Group1）

注意

5

医療環境で使用するための EMC に
関する重要なお知らせ

･ UP-D897 は、EMC に関して特に注意する必要があ

り、取扱説明書で提供される EMC 情報に従って設置及
び使用する必要があります。

･ UP-D897 は、携帯電話のような、携帯型及び移動型の

無線通信機器に影響を受けることがあります。

指針及び製造業者の宣言－電磁エミッション

UP-D897 は、下記の電磁環境で使用することを前提としています。
UP-D897 のお客様または使用者は、下記の環境で使用することを確認してください。

エミッション試験 適合性 電磁環境－指針

無線周波エミッション

CISPR 11
無線周波エミッション

CISPR 11
電源高調波エミッション

IEC 61000-3-2
電圧変動 / フリッカ　エミッ

ション

グループ 1

クラス A

クラス A

適合する

UP-D897 は、内部機能のためだけに無線周波エネルギーを使用して
います。そのため、無線周波エミッションは非常に低く、近傍の電子
機器を妨害することは、ほぼありません。

UP-D897 は、家庭及び家庭用に使用される建物に給電する公共の低
電圧配電網に直接接続されている建造物を含むすべての建造物での使
用に適しています。

警告

ソニー株式会社によって指定されたもの以外のアクセサ
リーやケーブルを使用すると、UP-D897 のエミッション

（電磁妨害の放射）増加やイミュニティ（電磁妨害の耐

性）低下を招くことがあります。

IEC 61000-3-3

警告

UP-D897 を他の機器と隣接または積み重ねて使用する場
合には、その使用構成で正常に動作していることを確認
する必要があります。

注意

6

指針及び製造業者の宣言－電磁イミュニティ

UP-D897 は、下記の電磁環境での使用を意図しています。UP-D897 のお客様または使用者は、下記の環境で使用する
ことを確認してください。

イミュニティ試験

静電気放電（ESD）

IEC 61000-4-2

電気的ファストトラ
ンジェント（高速過
渡現象）/ バースト

IEC 61000-4-4
サージ

IEC 61000-4-5
電源入力ラインでの

電圧ディップ、瞬停、
および電圧変動

IEC 61000-4-11

IEC 60601

試験レベル

±6 kV 接触

±8 kV 気中

± 2 kV 対電源線

± 1 kV 対入出力線

± 1 kV 差動モード

± 2 kV コモンモード
<5%

U

T

（>95% ディップ、UT時）

0.5 サイクルの間

U

40%

（60% ディップ、UT時）

5 サイクルの間

T

（>95% ディップ、UT時）

（60% ディップ、UT時）

適合性レベル 電磁環境－指針

±6 kV 接触

±8 kV 気中

± 2 kV 対電源線

± 1 kV 対入出力線

± 1 kV 差動モード

± 2 kV コモンモード
<5%

U

T

0.5 サイクルの間

U

40%

5 サイクルの間

T

床材は木材、コンクリートまたは陶製タ
イルとしてください。床材が合成物質で
覆われている場合、相対湿度が、少なく
とも 30％以上であることを条件としま
す。

電源の品質は、典型的な商用または病院
環境のものを利用してください。

電源の品質は、典型的な商用または病院
環境のものを利用してください。

電源の品質は、典型的な商用または病院
環境のものを利用してください。
UP-D897 の使用者が、停電中も継続し
て運用することが必要な場合は、無停電
電源装置又はバッテリーから UP-D897
に電源供給することを推奨します。

電源周波数

（50/60 Hz）

磁界

IEC 61000-4-8
備考 :

U

は、試験レベルを加える前の機器の定格電源電圧である。

T

U

70%

（30% ディップ、UT時）

25 サイクルの間

<5%

（>95% ディップ、UT時）

5 秒間
3 A/m 3 A/m 電源周波数磁界は、典型的な商用または

T

U

T

U

70%

（30% ディップ、UT時）

25 サイクルの間

<5%

（>95% ディップ、UT時）

5 秒間

T

U

T

病院環境内の典型的な場所での特性レベ
ルである必要があります。

注意

7

指針及び製造業者の宣言－電磁イミュニティ

UP-D897 は、下記の電磁環境での使用を意図しています。UP-D897 のお客様または使用者は、下記の環境で使用され
ることを確認してください。

イミュニティ試験

IEC 60601

試験レベル

適合性レベル 電磁環境－指針

携帯型及び移動型の無線通信機器は、ケーブルを
含む UP-D897 のどの部分に対しても、無線通信
機器の周波数に対応した式から計算された推奨分
離距離以下に近づけて使用しないでください。

推奨分離距離

伝導性妨害

IEC 61000-4-6

放射無線周波電磁界

IEC 61000-4-3

3 Vrms

150 kHz ～ 80 MHz

3 V/m

80 MHz ～ 2.5 GHz

3 Vrms

3 V/m

d = 1.2 √P

d

= 1.2 √P 80 MHz ～ 800 MHz

d = 2.3 √P 800 MHz ～ 2.5 GHz

P は、無線通信機器のメーカーが公表した最大出

力定格（単位はワット（W））で、

（単位はメートル（m））です。

電磁環境の現地調査によって得られる固定の無線
送信機からの電磁界強度
おいて適合レベル未満である必要があります。

下記の記号が表示された機器の近くでは、妨害が
生じる可能性があります。

a

は、各周波数範囲b に

d は推奨距離

備考 1: 80 MHz 及び 800 MHz においては、高い方の周波数範囲を適用します。

備考 2: これらのガイドラインでは、対応できない場合もあります。

電磁波伝搬は、建物、物体および人体による吸収や反射の影響を受けます。

a 無線（携帯 / コードレス）電話及び陸上移動無線のための基地局、アマチュア無線、 AM 及び FM ラジオ放送並びに TV

放送のような固定の送信機からの電磁界強度は、理論上、正確に予測することはできません。固定の無線送信機による
電磁環境を評価する為には、電磁波の現地調査の検討が必要です。UP-D897 が使用される場所で測定された電磁界強
度が、対応する無線の適合レベルを超える場合、UP-D897 が、正常に動作していることを確認してください。
もし異常な動作が観測される場合、 UP-D897 の向きや場所を変えるといった追加措置が必要となることがあります。

b 周波数範囲が 150 kHz ～ 80 MHz において、電界強度は 3 V/m 未満である必要があります。

注意

8

携帯型及び移動型の無線通信機器と、UP-D897 との間の推奨分離距離

UP-D897 は、無線妨害放射が制御されている電磁環境内で使用することを前提としています。UP-D897 のお客様また
は使用者は、携帯型及び移動型無線通信機器（送信機）と UP-D897 との間の分離距離を保つことによって、電磁妨害を
防ぐことができます。推奨の分離距離は、送信機器の最大出力によって、下記の通りです。

送信機の周波数による分離距離

送信機の最大定格出力

W

150 kHz ～ 80 MHz

80 MHz ～ 800 MHz

d = 1.2 √P

0.01 0.12 0.12 0.23

0.1 0.38 0.38 0.73

11.21.22.3

10 3.8 3.8 7.3

100 12 12 23

最大定格出力が上記にリストされていない送信機器については、送信機器のメーカーが公表する最大出力定格を P（単
位：ワット（W））として、周波数に対応する式を使用して推奨分離距離 d（単位：メートル（m））を計算できます。

備考 1: 80 MHz 及び 800 MHz においては、高い方の周波数範囲に対する分離距離を適用します。

備考 2: これらのガイドラインでは対応できない場合もあります。

電磁波伝搬は、建物、物体および人体による吸収や反射の影響を受けます。

m

d = 1.2 √P

800 MHz ～ 2.5 GHz

d = 2.3 √P

注意

本製品またはアクセサリーを廃棄するときは、関連した
地域または国の法律、および関連した病院の規則にした
がって実施されなければなりません。

グラフィックシンボルの説明

このシンボルは、システムの各部分を同じ電
位にするための、等電位端子を示しています。

このシンボルは、重要な操作とメンテナンス

（サービス）に関する指示が、機器の付属書に

あることをユーザーに注意喚起するものです。

このシンボルは製造業者を表し、隣接して製
造業者名と住所が併記されます。

取扱説明書参照

本機にこのマークがある箇所は、本取扱説明
書の指示にしたがってご使用ください。

警告

主電源を切断するには、電源プラグを抜いてください。
設置の際には、容易にアクセスできる固定配線内に専用
遮断装置を設けるか、使用中に容易に抜き差しできる、
機器に近いコンセントに電源プラグを接続してください。
電源プラグを抜くことが困難な場所に ME 機器を設置し
ないでください。
万一、異常が起きた際には、専用遮断装置を切るか、電
源プラグを抜いてください。

注意

9

CD-ROM マニュアルの
使いかた

付属の CD-ROM には UP-D897 の取扱説明書が記録さ
れています。

（日本語、英語、フランス語、ドイツ語、イタリア語、ス

ペイン語、オランダ語、スウェーデン語、ポルトガル語、
フィンランド語、デンマーク語、ノルウェー語、ギリ
シャ語、ロシア語、韓国語）
この取扱説明書は PDF (Portable Document Format)
ファイルで作成されています。

準備

付属の CD-ROM に収納されているオペレーションマニュ
アルを使用するためには、以下のソフトウェアがコン
ピューターにインストールされている必要があります。
･ Adobe Reader 6.0 以上

メモ

Adobe Reader がインストールされていない場合は、下
記 URL よりダウンロードできます。
http://www.adobe.co.jp/products/acrobat/
readstep2.html

Adobe および Adobe Reader は、Adobe Systems Incorporated

（アドビシステムズ社）の商標です。

取扱説明書を読むには

CD-ROM に収納されている取扱説明書を読むには、次の
ようにします。

主な仕様

プリンター

電源 AC 100 V、50/60 Hz
入力電流 1.5 A
動作環境 温度：5 ℃～ 35 ℃

湿度：20% ～ 80%
気圧：700 hPa ～ 1,060 hPa

輸送保存環境時

温度：－ 20 ℃～ + 60 ℃
湿度：20% ～ 80%
気圧：700 hPa ～ 1,060 hPa

最大外形寸法 154 × 88 × 240 mm（幅 / 高さ / 奥

行き）
質量 2.6 kg（本体のみ）
感熱ヘッド 薄膜サーマルヘッド　1280 ドット
階調数 256 階調（8 ビット）
メモリー容量 4096 × 1280 × 8 (bit)
画面寸法 最大 320 × 100 mm
プリント速度 約 2 秒 /1 画面（960 × 1280 ドット

時）（メニューの「SPEED」で

「SP:HI」設定時）

約 3.3 秒 /1 画面（960 × 1280 ドッ

ト時）（メニューの「SPEED」で

「SP:NOR」設定時）
画素数 最大 4096 × 1280 ドット
画素密度 H：100 mm/1280 ドット＝ 0.078

mm/ ドット

V：100 mm/1280 ドット＝ 0.078

mm/ ドット

正方ドット

1

CD-ROM を、CD-ROM ドライブに入れます。

2

Instructions For Use フォルダ内の、読みたい言語
の取扱説明書を選択します。

メモ

Adobe Reader のバージョンによって、ファイルが正し
く表示されないことがあります。正しく表示されない場
合は、「準備」の項の URL より最新のソフトウェアをダ
ウンロードしてください。

ご注意

CD-ROM が破損または紛失したため、新しい CD-ROM
をご希望の場合は、お買い上げ店、またはセールス会社
窓口のしおり（付属）にあるソニーのご相談窓口にご依
頼ください。（有料）

CD-ROM マニュアルの使いかた / 主な仕様

10

インターフェース

Hi-Speed USB（USB 2.0 準拠）

付属品 ヘッドクリーニングシート (1)

メディアラベル (1)
USB ケーブル 1-824-211-41（Sony）

(1)

CD-ROM（プリンタードライバー、取

扱説明書格納）(1)
ご使用になる前に (1)
セールス会社窓口のしおり (1)
ソフトウェア使用許諾書 (1)

別売りアクセサリー

電源コード
部品番号　1-791-041-xx
3極

t 2 極変換プラグ

部品番号　1-793-461-xx

本機の仕様および外観は、改良のため予告なく変更する
ことがありますが、ご了承ください。

本機は「高調波電流規格 JIS C 61000-3-2 適合品」で
す。

この装置は、クラス A 情報技術装置です。この装置を家
庭環境で使用すると電波妨害を引き起こすことがありま
す。この場合には使用者が適切な対策を講ずるよう要求
されることがあります。 VCCI-A

注意

日本国内で使用する電源コードセットは､電気用品安全
法で定める基準を満足した承認品が要求されます。ソ
ニー推奨の電源コードセットをご使用ください。

･ お使いになる前に、必ず動作確認を行ってください。

本機や付属のソフトウエア、記録メディア、外部スト
レージなどを使用中、万一これらの不具合により正常
に動作しなかった場合のプリント結果や記録データの
補償については、ご容赦ください。

･ 故障その他に伴う営業上の機会損失等は保証期間中お

よび保証期間経過後にかかわらず、補償はいたしかね
ますのでご了承ください。

3極t 2 極変換プラグをお使いになる場合のご注意

アースの接続は、必ず電源プラグを電源コンセントへ接
続する前に行ってください。アースの接続をはずす場合
は、必ず電源プラグを電源コンセントから抜いてから
行ってください。

安全に関する仕様

電撃に対する保護の形式：

クラス I

水の浸入に対する保護等級：

0 級 （特に保護がされていない）

可燃性麻酔剤の点火の危険に対する保護：

空気か酸素か亜酸化窒素を含む可燃
性麻酔薬混合物があるときは使用に
適していません。

作動モード：

連続

プリントメディアに関するご注意

再使用禁止

動作不良の原因となり、印刷結果に悪影響を与え
ます。

主な仕様

11

Owner’s Record

The model and serial numbers are located at the rear.
Record these numbers in the space provided below.
Refer to these numbers whenever you call upon your
Sony dealer regarding this product.

Model No. ____________________
Serial No. ____________________

WARNING

To reduce the risk of fire or electric shock, do
not expose this apparatus to rain or moisture.

To avoid electrical shock, do not open the
cabinet. Refer servicing to qualified personnel
only.

No modification of this equipment is allowed.

THIS APPARATUS MUST BE EARTHED.

To disconnect the main power, unplug the
power plug.
When installing the unit, incorporate a readily
accessible disconnect device in the fixed
wiring, or connect the power plug to an easily
accessible socket-outlet near the unit.
Do not position the ME equipment where it is
difficult to unplug the power plug.
If a fault should occur during operation of the
unit, operate the disconnect device to
switch the power supply off, or unplug the
power plug.

Symbols on the products

This symbol indicates the equipotential
terminal which brings the various parts of a
system to the same potential.

For the customers in the U.S.A.

This equipment has been tested and found to comply
with the limits for a Class A digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference when the equipment is operated in a
commercial environment. This equipment generates,
uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction
manual, may cause harmful interference to radio
communications. Operation of this equipment in a
residential area is likely to cause harmful interference in
which case the user will be required to correct the
interference at his own expense.

You are cautioned that any changes or modifications not
expressly approved in this manual could void your
authority to operate this equipment.

All interface cables used to connect peripherals must be
shielded in order to comply with the limits for a digital
device pursuant to Subpart B of Part 15 of FCC Rules.

For the customers in Canada

This unit has been certified according to Standard CAN/
CSA-C22.2 No.60601-1.

For the customers in the U.S.A and
Canada

When you use this product connected to 240 V single
phase, be sure to connect this product to a center tapped
circuit.

Important safeguards/notices for use in
the medical environments

1. All the equipments connected to this unit shall be
certified according to Standard IEC60601-1,
IEC60950-1, IEC60065 or other IEC/ISO Standards
applicable to the equipments.

This symbol is intended to alert the user to
the presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.

This symbol indicates the manufacturer, and
appears next to the manufacturer’s name and
address.

Refer to the operating instructions

Follow the directions in the operating
instructions for parts of the unit on which
this mark appears.

2. Furthermore all configurations shall comply with the
system standard IEC60601-1-1. Everybody who
connects additional equipment to the signal input
part or signal output part configures a medical
system, and is therefore, responsible that the system
complies with the requirements of the system
standard IEC60601-1-1. If in doubt, consult the
qualified service personnel.

3. The leakage current could increase when connected
to other equipment.

4. For this particular equipment, all accessory
equipment connected as noted above, must be
connected to mains via an additional isolation
transformer conforming with the construction

2

requirements of IEC60601-1 and providing at least
Basic Insulation.

unplugging the power cord from the unit), try these
measures: Relocate the unit with respect to the
susceptible equipment. Plug this unit and the

5. This equipment generates, uses, and can radiate radio

susceptible equipment into different branch circuit.
frequency energy. If it is not installed and used in
accordance with the instruction manual, it may cause
interference to other equipment. If this unit causes

Consult your dealer. (According to standard IEC60601­1-2 and CISPR11, Class B, Group 1)

interference (which can be determined by

Important EMC notices for use in the medical environments

• The UP-D897 needs special precautions regarding EMC
and needs to be installed and put into service according
to the EMC information provided in this instructions for
use.

• The portable and mobile RF communications equipment
such as cellular phones can affect the UP-D897.

Guidance and manufacturer’s declaration-electromagnetic emissions

The UP-D897 is intended for use in the electromagnetic environment specified below.
The customer or the user of the UP-D897 should assure that it is used in such an environment.

Emission test Compliance Electromagnetic environment-guidance

RF emissions

CISPR 11
RF emissions

CISPR 11
Harmonic emissions

IEC 61000-3-2
Voltage fluctuations/

flicker emissions

IEC 61000-3-3

Group 1

Class B

Class A

Complies

Warning

The use of accessories and cables other than those
specified, with the exception of replacement parts sold by
Sony Corporation, may result in increased emissions or
decreased immunity of the UP-D897.

The UP-D897 uses RF energy only for its internal function.
Therefore, its RF emissions are very low and are not likely
to cause any interference in nearby electronic equipment.

The UP-D897 is suitable for use in all establishments,
including domestic establishments and those directly
connected to the public low-voltage power supply network
that supplies buildings used for domestic purposes.

GB

Warning

If the UP-D897 should be used adjacent to or stacked with
other equipment, it should be observed to verify normal
operation in the configuration in which it will be used.

3

Guidance and manufacturer’s declaration - electromagnetic immunity

The UP-D897 is intended for use in the electromagnetic environment specified below. The customer or the user of the UP­D897 should assure that it is used in such as environment.

Immunity test

Electrostatic
discharge (ESD)

IEC 60601 test

level

±6 kV contact

±8 kV air

Compliance level Electromagnetic environment-guidance

±6 kV contact

Floors should be wood, concrete or ceramic tile. If floors are
covered with synthetic material, the relative humidity should

±8 kV air

be at least 30%.

IEC 61000-4-2
Electrical fast

transient/burst

±2 kV for power
supply lines

±2 kV for power
supply lines

Mains power quality should be that of a typical commercial or
hospital environment.

IEC 61000-4-4

Surge

IEC 61000-4-5

Voltage dips, short
interruptions and
voltage variations
on power supply
input lines

IEC 61000-4-11

Power frequency
(50/60 Hz)
magnetic field

IEC 61000-4-8
NOTE: U

is the a.c. mains voltage prior to application of the test level.

T

±1 kV for input/
output lines

±1 kV differential
mode

±2 kV common
mode

< 5% U

T

(> 95% dip in U
for 0.5 cycle

40% UT
(60% dip in U
for 5 cycles

70% UT
(30% dip in U
for 25 cycles

< 5% UT
(> 95% dip in U
for 5 sec

±1 kV for input/
output lines

±1 kV differential
mode

±2 kV common
mode

< 5% U
(> 95% dip in U

)

T

for 0.5 cycle

40% UT
(60% dip in U

)

T

for 5 cycles

70% UT
(30% dip in U

)

T

for 25 cycles

< 5% UT
(> 95% dip in U

)

T

for 5 sec

Mains power quality should be that of a typical commercial or
hospital environment.

T

Mains power quality should be that of a typical commercial or
hospital environment. If the user of the UP-D897 requires

)

T

continued operation during power mains interruptions, it is
recommended that the UP-D897 be powered from an
uninterruptible power supply or a battery.

)

T

)

T

)

T

3 A/m 3 A/m Power frequency magnetic fields should be at least

characteristic of a typical location in a typical commercial or
hospital environment.

4

Guidance and manufacturer’s declaration - electromagnetic immunity

The UP-D897 is intended for use in the electromagnetic environment specified below. The customer or the user of the UP­D897 should assure that it is used in such as environment.

Immunity test

IEC 60601 test

level

Compliance level Electromagnetic environment-guidance

Portable and mobile RF communications equipment should
be used no closer to any part of the UP-D897, including
cables, than the recommended separation distance
calculated from the equation appliance to the frequency of
the transmitter.

Recommended separation distance

Conducted RF

IEC 61000-4-6

Radiated RF

IEC 61000-4-3

NOTE 1: At 80 MHz and 800 MHz, the higher frequency range applies.

3 Vrms

150 kHz to 80 MHz

3 V/m

80 MHz to 2.5 GHz

3 Vrms

3 V/m

d = 1.2 √P

d = 1.2 √P 80 MHz to 800 MHz

d = 2.3 √P 800 MHz to 2.5 GHz

Where P is the maximum output power rating of the
transmitter in watts (W) according to the transmitter
manufacturer and d is the recommended separation distance
in meters (m).

Field strengths from fixed RF transmitters, as determined by
an electromagnetic site survey,
compliance level in each frequency range. b

Interference may occur in the vicinity of equipment marked
with following symbol:

a

should be less than the

NOTE 2: These guidelines may not apply in all situations. Electromagnetic propagation is affected by absorption and

reflection from structures, objects and people.

a Field strengths from fixed transmitters, such as base stations for radio (cellular/cordless) telephones and land mobile

radios, amateur radio, AM and FM radio broadcast and TV broadcast cannot be predicted theoretically with accuracy. To
assess the electromagnetic environment due to fixed RF transmitters, an electromagnetic site survey should be
considered. If the measured field strength in the location in which the UP-D897 is used exceeds the applicable RF
compliance level above, the UP-D897 should be observed to verify normal operation. If abnormal performance is
observed, additional measures may be necessary, such as reorienting or relocating the UP-D897.

b Over the frequency range 150 kHz to 80 MHz, field strengths should be less than 3 V/m.

5

Recommended separation distances between portable and mobile RF communications equipment and the UP-D897

The UP-D897 is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The
customer or the user of the UP-D897 can help prevent electromagnetic interference by maintaining a minimum distance
between portable and mobile RF communications equipment (Transmitters) and the UP-D897 as recommended below,
according to the maximum output power of the communications equipment.

Rated maximum output power of transmitter

W

0.01 0.12 0.12 0.23

0.1 0.38 0.38 0.73
1 1.2 1.2 2.3

10 3.8 3.8 7.3

100 12 12 23

For transmitters rated a maximum output power not listed above, the recommended separation distance d in meters (m) can
be estimated using the equation applicable to the frequency of the transmitter, where P is the maximum output power rating
of the transmitter in watts (W) according to the transmitter manufacturer.

NOTE 1: At 80 MHz and 800 MHz, the separation distance for the higher frequency range applies.

Separation distance according to frequency of transmitter

150 kHz to 80 MHz

d = 1.2 √P

80 MHz to 800 MHz

m

800 MHz to 2.5 GHz

d = 1.2 √P

d = 2.3 √P

NOTE 2: These guidelines may not apply in all situations. Electromagnetic propagation is affected by absorption and

Caution

When you dispose of the unit or accessories, you must
obey the law in the relative area or country and the
regulation in the relative hospital.

reflection from structures, objects and people.

Warning on power connection for
medical use

Please use the following power supply cord.
With connectors (plug or female) and cord types other
than those indicated in this table, use the power supply

Warning on power connection

Use a proper power cord for your local power supply.

1. Use the approved Power Cord (3-core mains lead) /
Appliance Connector / Plug with earthing-contacts
that conforms to the safety regulations of each
country if applicable.

2. Use the Power Cord (3-core mains lead) / Appliance
Connector / Plug conforming to the proper ratings

cord that is approved for use in your area.

United States and Canada

Plug Type HOSPITAL GRADE*
Cord Type Min.Type SJT

Minimum Rating for Plug
and Appliance Couplers

Safety Approval UL Listed and CSA
*Note: Grounding reliability can only be achieved when the equip-

ment is connected to an equivalent receptacle marked ‘Hospital Only’
or ‘Hospital Grade’.

Min.18 AWG
10 A/125 V

(Voltage, Ampere).

If you have questions on the use of the above Power
Cord / Appliance Connector / Plug, please consult a
qualified service personnel.

For the customers in Europe

This product has been manufactured by or on behalf of
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108­0075 Japan. Inquiries related to product compliance
based on European Union legislation shall be addressed
to the authorized representative, Sony Deutschland
GmbH, Hedelfinger Strasse 61, 70327 Stuttgart,
Germany. For any service or guarantee matters, please
refer to the addresses provided in the separate service or
guarantee documents.

6

Using the CD-ROM

Specifications

Manual

The supplied CD-ROM includes manuals for this printer
(in Japanese, English, French, German, Italian, Spanish,
Dutch, Swedish, Portuguese, Finnish, Danish,
Norwegian, Greek, Russian and Korean). The copies of
these manuals are created in pdf (Portable Document
Format).

Preparations

One of the following programs must be installed on your
computer in order to use the operation manuals
contained on the CD-ROM disc.

• Adobe Reader Version 6.0 or higher

Memo

If Adobe Reader is not installed, you can download it
from the following URL:
http://www.adobe.com/

Adobe and Adobe Reader are trademarks of Adobe Systems
Incorporated in the United States and/or other countries.

Reading the CD-ROM Manual

To read the manual on the CD-ROM, proceed as follows.

1

Insert the CD-ROM disc in your CD -ROM drive.
The manuals are saved in the Instructions For Use
folder.

2

Select and click the manual that you want to read.

Power requirement

100 to 240 V AC, 50/60 Hz
Input current 1.5 A to 0.8 A
Operating temperature

5 °C to 35 °C (41 °F to 95 °F)
Operating humidity

20% to 80%
Operating pressure

700 hPa to 1,060 hPa
Storage and transport temperature

–20 °C to +60 °C (–4 °F to +140 °F)
Storage and transport humidity

20% to 80%
Storage and transport pressure

700 hPa to 1,060 hPa
Dimensions 154 × 88 × 240 mm (w/h/d)

(6 1/6 × 3 1/2 × 9 1/2 inches)
Mass 2.6 kg (5 lb 11 oz) (printer only)
Thermal head Thin-film thermal head, 1280 dots
Gradation 256-level gradation (8-bit)
Memory capacity

4096 × 1280 × 8 (bit)
Picture size 320 × 100 mm (max.)
Printing speed About 2 sec./image (960 × 1280 dots)

(printing at the high speed)

About 3.3 sec./image (960 ×

1280 dots) (printing at the normal
speed)

Picture elements

4096 × 1280 dots (max.)
Dot density H: 100 mm/1280 dots = 0.078

V: 100 mm/1280 dots = 0.078

Square dots

Memo

The files may not be displayed properly, depending on
the version of Adobe Reader. In such a case, install the
latest version you can download from the URL
mentioned in “Preparations” above.

Note

If you lose the CD-ROM disc or you cannot read it for
some reason, you can purchase a new CD-ROM disc.
Contact your nearest Sony service representative.

Interface Hi-Speed USB (USB 2.0)
Accessories provided

Thermal head cleaning sheet (1)

CD-ROM (including multi-lingual

operating instructions, Readme and

printer driver) (1)
Media label (1)
USB cable 1-824-211-41 (Sony) (1)
Before Using this Printer (1)
Service Contact List (1)
Software License Agreement (1)

Using the CD-ROM Manual / Specifications

7

Medical Specifications

Protection against electric shock:

Class I

Protection against harmful ingress of

water:
Ordinary

Degree of safety in the presence of a

flammable anesthetic mixture with
air or with oxygen or nitrous oxide:
Not suitable for use in the presence
of a flammable anesthetic mixture
with air or with oxygen or nitrous
oxide

Mode of operation:

Continuous

The design and these specifications are subject to
change without prior notification.

Note on print media

Do not re-use

Doing so may result in malfunction and
negatively affect printing results.

Notes

• Always verify that the unit is operating properly

before use.
SONY WILL NOT BE LIABLE FOR DAMAGES
OF ANY KIND INCLUDING, BUT NOT
LIMITED TO, COMPENSATION OR
REIMBURSEMENT ON ACCOUNT OF
FAILURE TO PRINT CONTENT OF ANY TYPE
OR LOSS OF DATA DUE TO FAILURE OF THIS
UNIT OR ITS PRINTING MEDIA, ASSOCIATED
SOFTWARE, EXTERNAL STORAGE, OR
OTHER EXTERNAL DEVICE.

• SONY WILL NOT BE LIABLE FOR DAMAGES
OF ANY KIND INCLUDING, BUT NOT
LIMITED TO, COMPENSATION OR
REIMBURSEMENT ON ACCOUNT OF THE
LOSS OF PRESENT OR PROSPECTIVE
PROFITS DUE TO FAILURE OF THIS UNIT,
EITHER DURING THE WARRANTY PERIOD
OR AFTER EXPIRATION OF THE WARRANTY,
OR FOR ANY OTHER REASON
WHATSOEVER.

8

Specifications

Specifications

9

AVERTISSEMENT

Afin de réduire les risques d’incendie ou
d’électrocution, ne pas exposer cet appareil à la
pluie ou à l’humidité.

Pour les clients aux Etats-Unis et au
Canada

Lorsque vous utilisez ce produit raccordé à un courant
monophasé de 240 V, vérifiez qu’il est branché à un
circuit à prise médiane.

Pour prévenir tout risque d’électrocution, ne
pas ouvrir le boîtier. Confier l’entretien de cet
appareil exclusivement à un personnel qualifié.

Il est interdit d’apporter une quelconque
modification à cet appareil.

CET APPAREIL DOIT ÉTRE RELIÉ À LA TERRE.

Pour déconnecter l’alimentation, débranchez la
fiche d’alimentation.
Lors de l’installation de l’appareil, incorporer
un dispositif de coupure dans le câblage fixe ou
brancher la fiche d’alimentation dans une prise
murale facilement accessible proche de
l’appareil.
N’installez pas l’équipement ME à un endroit où
il serait difficile de débrancher la fiche
d’alimentation.
En cas de problème lors du fonctionnement de
l’appareil, enclencher le dispositif de coupure
d’alimentation ou débrancher la fiche
d’alimentation.

Symboles sur les produits

Ce symbole indique la borne équipotentielle
qui ramène les différentes parties d’un
système à la même tension.

Ce symbole sert à prévenir l’utilisateur s’il y
a dans la littérature qui accompagne
l’appareil des instructions importantes
concernant le fonctionnement et l’entretien
(de service).

Ce symbôle indique le fabricant et apparaît à
côté du nom et de l’adresse du fabricant.

Reportez-vous au mode d’emploi

Suivez les instructions du mode d’emploi
pour les parties de l’appareil sur lesquelles
ce repère apparaît.

Instructions de sécurité importantes en
vue d’une utilisation dans un
environnement médical

1. Tous les équipements raccordés à cet appareil
doivent être agréés suivant les normes CEI60601-1,
CEI60950-1, CEI60065 ou les autres normes CEI/
ISO applicables à ces équipements.

2. En outre, toutes les configurations doivent être
conformes à la norme système CEI60601-1-1. Toute
personne raccordant un équipement supplémentaire à
la partie d’entrée ou de sortie du signal configure un
système médical. Elle est par conséquent responsable
de la conformité du système avec les exigences de la
norme système CEI60601-1-1. En cas de doute,
consultez le personnel de service qualifié.

3. Dans le cas d’un raccord à d’autres équipements, le
courant de fuite peut augmenter.

4. Pour cet équipement particulier, tous les
équipements accessoires raccordés comme
mentionné ci-dessus doivent l’être au réseau
électrique au moyen d’un transformateur
d’isolement supplémentaire conforme aux exigences
de construction de la norme CEI60601-1 et
fournissant au moins un isolement de base.

5. Cet équipement génère, utilise et peut émettre des
radiofréquences. S’il n’est pas installé et utilisé
conformément au mode d’emploi, il peut provoquer
des interférences avec d’autres appareils. Si cet
appareil génère des interférences (ce que l’on peut
facilement contrôler en débranchant le cordon
d’alimentation de l’appareil), appliquez l’une des
mesures suivantes : Installez cet appareil à un autre
endroit en tenant compte de l’autre équipement.
Branchez cet appareil et l’autre équipement sur des
circuits d’alimentation différents.

Consultez votre revendeur. (Suivant les normes
CEI60601-1-2 et CISPR11, Classe B, Groupe 1)

Pour les utiisateurs au Canada

Cet appareil a été homologué conformément à la norme
CAN/CSA-C22.2 No. 60601-1.

2

Remarques importantes sur la compatibilité électromagnétique en vue d’une utilisation
dans un environnement médical

• Le UP-D897 nécessite des précautions spéciales
concernant la compatibilité électromagnétique et doit être
installé et mis en service selon les informations de
compatibilité électromagnétique fournies dans ces
instructions d’utilisation.

• Les appareils de communication RF portables et mobiles
tels que les téléphones cellulaires peuvent affecter le
UP-D897.

Directives et déclaration du fabricant – émissions électromagnétiques

Le UP-D897 est destiné à être utilisé dans l’environnement électromagnétique spécifié ci-dessous.
Le client ou l’utilisateur du UP-D897 doit s’assurer qu’il est utilisé dans un tel environnement.

Test d’émission Conformité Environnement électromagnétique - directives

Emissions RF

CISPR 11

Emissions RF

CISPR 11
Emissions

harmoniques

CEI 61000-3-2
Fluctuations de

tension/émissions de
scintillement

Groupe 1

Classe B

Classe A

Conforme

Avertissement

L’utilisation d’accessoires et de câbles autres que ceux
spécifiés, à l’exception des pièces de rechange vendues
par Sony Corporation, peut provoquer une augmentation
des émissions ou une diminution de l’immunité du UP­D897.

Le UP-D897 utilise l’énergie RF pour son fonctionnement
interne uniquement. Par conséquent, ses émissions RF
sont très faibles et il est peu probable qu’il provoque des
interférences avec un appareil électronique à proximité.

Le UP-D897 est utilisable dans tous les établissements, y
compris les constructions à usage privé et celles reliées
directement au réseau électrique public basse tension qui
alimente les bâtiments privatifs.

FR

CEI 61000-3-3

Avertissement

Si le UP-D897 doit être utilisé de façon adjacente ou
superposée avec un autre équipement, il convient de
vérifier s’il fonctionne normalement dans la configuration
dans laquelle il sera utilisé.

3

Directives et déclaration du fabricant – immunité électromagnétique

Le UP-D897 est destiné à être utilisé dans l’environnement électromagnétique spécifié ci-dessous. Le client ou l’utilisateur
du UP-D897 doit s’assurer qu’il est utilisé dans un tel environnement.

Test d’immunité

Décharges
électrostatiques
(DES)

Niveau de test

CEI 60601

Contact ±6 kV

Air ±8 kV

Niveau de

conformité

Contact ±6 kV

Air ±8 kV

Environnement électromagnétique - directives

Le sol doit être en bois, en béton ou en dalles de céramique.
Si le sol est recouvert de matériaux synthétiques, l’humidité
relative doit être d’au moins 30%.

CEI 61000-4-2
Courants

électriques rapides
transitoires/salves

±2 kV pour les
lignes
d’alimentation en
courant électrique

±2 kV pour les
lignes
d’alimentation en
courant électrique

L’alimentation électrique doit être de qualité équivalente à
celle d’un environnement commercial ou hospitalier
conventionnel.

CEI 61000-4-4

Surtensions

CEI 61000-4-5

Baisses de
tension, courtes
interruptions et
variations de
tension sur les
lignes d’entrée de
l’alimentation
électrique

CEI 61000-4-11

±1 kV pour les
lignes d’entrée/
sortie

Mode différentiel
±1 kV

Mode standard
±2 kV

< 5%

U

T

(baisse > 95%
dans l’UT)

pendant 0,5 cycle

UT de 40%

(baisse de 60%
dans l’UT)

pendant 5 cycles

UT de 70%

(baisse de 30%
dans l’U

)

T

pendant 25 cycles

±1 kV pour les
lignes d’entrée/
sortie

Mode différentiel
±1 kV

Mode standard
±2 kV

< 5%

U

T

(baisse > 95%
dans l’UT)

pendant 0,5 cycle

UT de 40%

(baisse de 60%
dans l’UT)

pendant 5 cycles

UT de 70%

(baisse de 30%
dans l’U

)

T

pendant 25 cycles

L’alimentation électrique doit être de qualité équivalente à
celle d’un environnement commercial ou hospitalier
conventionnel.

L’alimentation électrique doit être de qualité équivalente à
celle d’un environnement commercial ou hospitalier
conventionnel. Si l’utilisateur du UP-D897 requiert un
fonctionnement continu pendant les coupures d’alimentation
électrique, il est recommandé de relier le UP-D897 à une
source d’alimentation sans coupure ou une batterie.

Champ
magnétique à la
fréquence du
réseau (50/60 Hz)

CEI 61000-4-8
REMARQUE : L’U

U

< 5%

T

(baisse > 95%
dans l’U

)

T

pendant
5 secondes

U

< 5%

T

(baisse > 95%
dans l’U

)

T

pendant
5 secondes

3 A/m 3 A/m Les champs magnétiques à la fréquence du réseau doivent

correspondre au moins à ceux enregistrés dans un
environnement commercial ou hospitalier conventionnel.

correspond à la tension secteur avant l’application du niveau de test.

T

4

Directives et déclaration du fabricant – immunité électromagnétique

Le UP-D897 est destiné à être utilisé dans l’environnement électromagnétique spécifié ci-dessous. Le client ou l’utilisateur
du UP-D897 doit s’assurer qu’il est utilisé dans un tel environnement.

Test d’immunité

Niveau de test

CEI 60601

Niveau de
conformité

Environnement électromagnétique - directives

Le matériel de communication RF mobile et portable ne doit
pas être utilisé plus près des éléments du UP-D897, y
compris les câbles, que la distance de séparation
recommandée, calculée d’après l’équation applicable à la
fréquence de l’émetteur.

Distance de séparation recommandée

RF de conduction

CEI 61000-4-6

RF de
rayonnement

CEI 61000-4-3

3 Vrms

150 kHz à 80 MHz

3 V/m

80 MHz à 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz à 800 MHz

d = 2,3 √P 800 MHz à 2,5 GHz

Où P correspond à la puissance nominale maximale de
sortie de l’émetteur en watts (W) d’après les spécifications
de son fabricant et où d est la distance de séparation
recommandée en mètres (m).

L’intensité des champs émis par des émetteurs RF fixes, telle
que déterminée par un relevé électromagnétique sur site,

doit être inférieure au niveau de conformité de chaque bande
de fréquences.

Des interférences peuvent se produire dans le voisinage des
équipements marqués du symbole suivant :

b

a

REMARQUE 1 :A 80 MHz et 800 MHz, la bande de fréquences la plus élevée s’applique.

REMARQUE 2 :Il est possible que ces directives ne s’appliquent pas à toutes les situations. La propagation

électromagnétique est affectée par l’absorption et la réflexion des structures, des objets et des personnes.

a L’intensité des champs émis par des émetteurs fixes, tels que les stations de radiotéléphonie (cellulaires et sans fil) et les

radios mobiles, le matériel de radio amateur, les téléviseurs et les radios AM et FM, ne peut être théoriquement estimée
avec précision. L’estimation de l’environnement électromagnétique dû aux émetteurs RF fixes doit être assurée par un
relevé électromagnétique sur site. Si l’intensité de champ mesurée sur le site d’utilisation du UP-D897 excède le niveau
de conformité RF applicable indiqué ci-dessus, le fonctionnement normal du UP-D897 doit être vérifié. Si des
performances anormales sont constatées, des mesures supplémentaires doivent être prises, telles que la réorientation ou
le déplacement du UP-D897.

b Au-delà de la bande de fréquences 150 kHz à 80 MHz, l’intensité des champs doit être inférieure à 3 V/m.

5

Distances de séparation recommandées entre les appareils de communication RF portables et mobiles et le

UP-D897

Le UP-D897 est destiné à être utilisé dans un environnement électromagnétique où les perturbations RF émises sont
contrôlées. Pour éviter toute interférence électromagnétique, le client ou l’utilisateur du UP-D897 peut maintenir une
distance minimale entre le matériel de communication RF portable et mobile (émetteurs) et le UP-D897, comme
recommandé ci-dessous, en fonction de la puissance maximale de sortie des appareils de communication.

Puissance nominale maximale de sortie de

l’émetteur

W

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

11,21,22,3

10 3,8 3,8 7,3

100 12 12 23

Pour les émetteurs dont la puissance nominale maximale de sortie n’est pas répertoriée ci-dessus, la distance de
séparation recommandée d en mètres (m) peut être estimée à l’aide de l’équation applicable à la fréquence de l’émetteur,
où P correspond à la puissance nominale maximale de sortie de l’émetteur en watts (W) d’après les spécifications de son
fabricant.

REMARQUE 1 : A 80 MHz et 800 MHz, la distance de séparation pour la bande de fréquences la plus élevée s’applique.

REMARQUE 2 : Il est possible que ces directives ne s’appliquent pas à toutes les situations. La propagation

électromagnétique est affectée par l’absorption et la réflexion des structures, des objets et des personnes.

Distance de séparation en fonction de la fréquence de l’émetteur

150 kHz à 80 MHz

d = 1,2 √P

80 MHz à 800 MHz

m

d = 1,2 √P

800 MHz à 2,5 GHz

d = 2,3 √P

Attention

Lorsque vous éliminez l’appareil ou ses accessoires,
vous devez vous conformer aux dispositions légales
applicables en la matière dans votre zone géographique
ou dans votre pays ainsi qu’au règlement de l’hôpital en
question.

Avertissement sur le connecteur
d’alimentation

Utiliser un cordon d’alimentation approprié à votre
tension d’alimentation secteur locale.

1. Utiliser un cordon d’alimentation approuvé
(conducteur d’alimentation 3 âmes)/connecteur
d’appareil/prise avec contacts de mise à la terre
conforme aux règles de sécurité de chaque pays si
applicable.

2. Utiliser un cordon d’alimentation approuvé
(conducteur d’alimentation 3 âmes)/connecteur
d’appareil/prise conforme aux valeurs nominales
(tension, ampérage) correctes.

Pour toute question sur l’utilisation du cordon
d’alimentation/fiche femelle/fiche mâle ci-dessus,
consultez un technicien du service après-vente qualifié.

Avertissement sur la connexion
d’alimentation pour l’utilisation médicale

Veuillez utiliser le cordon d’alimentation suivant.
Avec des connecteurs (prise ou femelle) et des cordons
autres que ceux indiqués dans ce tableau, utilisez le
cordon d’alimentation approuvé pour utilisation dans
votre pays.

Etats-Unis et Canada

Type de prise QUALITE HOPITAL*
Type de cordon Min.Type SJT

Valeur nominale max. pour la
fiche et les coupleurs
d’équipement

Approbation de sécurité Listé UL et CSA

*Remarque : La fiabilité de la mise à la terre ne peut être
assurée que si l’équipement est raccordé à une prise de corre­spondante repérée ’Hôpital uniquement’ ou ’Qualité hôpital’.

Min.18 AWG
10 A/125 V

Pour les clients en Europe

Ce produit a été fabriqué par ou pour le compte de Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japon. Toutes les questions relatives à la conformité des
produits basées sur la législation européenne doivent
être adressées à son représentant, Sony Deutschland
Gmbh, Hedelfinger Strasse 61, 70327 Stuttgart,
Allemagne.
Pour toute question relative au Service Après-Vente ou à
la Garantie, merci de bien vouloir vous référer aux
coordonnées qui vous sont communiquées dans les
documents « Service (SAV) » ou Garantie.

6

Utilisation du manuel du

Spécifications

CD-ROM

Le CD-ROM fourni inclut les manuels pour cette
imprimante (en japonais, anglais, français, allemand,
italien, espagnol, néerlandais, suédois, portugais,
finnois, danois, norvégien, grec, russe et coréen). Ces
manuels sont créés au format pdf (Portable Document
Format).

Préparatifs

Un des programmes suivants doit être installé sur
l’ordinateur pour pouvoir utiliser les manuels
d’utilisation contenus sur le CD-ROM.

• Adobe Reader Version 6.0 ou supérieure

Note

Si Adobe Reader n’est pas installé, vous pouvez le
télécharger à l’adresse Web suivante :
http://www.adobe.com/

Adobe et Adobe Reader sont des marques commerciales de
Adobe Systems Incorporated aux Etats-Unis et/ou dans d’autres
pays.

Lecture du manuel sur le CD-ROM

Procédez de la façon suivante pour lire le manuel sur le
CD-ROM :

1

Introduisez le CD-ROM dans votre lecteur de
CD-ROM.
Les manuels sont enregistrés dans le dossier Mode
d’emploi.

2

Sélectionnez et cliquez sur le manuel que vous
voulez consulter.

Note

Il se peut que les fichiers ne s’affichent pas
correctement, selon la version d’Adobe Reader que vous
utilisez. Si c’est le cas, installez la dernière version que
vous pouvez télécharger de l’URL fournie dans la
section « Préparatifs » ci-dessus.

Remarque

Alimentation 100 à 240 V CA, 50/60 Hz
Courant d’entrée

1,5 A à 0,8 A

Température d’utilisation

5 °C à 35 °C (41 °F à 95 °F)

Humidité de service

20% à 80%

Pression de service

700 hPa à 1 060 hPa

Température de stockage et de transport

–20 °C à +60 °C (–4 °F à +140 °F)

Humidité de stockage et de transport

20% à 80%

Pression de stockage et de transport

700 hPa à 1 060 hPa

Dimensions 154 × 88 × 240 mm (l/h/p)

(6 1/6 × 3 1/2 × 9 1/2 pouces)

Poids 2,6 kg (5 lb 11 oz) (imprimante

uniquement)

Tête thermique Tête thermique pour papier mince,

1280 points
Niveaux de gris 256 niveaux de gris (8 bits)
Capacité mémoire

4096 × 1280 × 8 (bits)

Taille de l’image

320 × 100 mm (max.)

Vitesse d’impression

Environ 2 sec./image (960 ×

1280 points) (impression à haute

vitesse)

Environ 3,3 sec./image (960 ×

1280 points) (impression à vitesse

normale)
Pixels 4096 × 1280 points (max.)
Densité en points

H: 100 mm/1280 points = 0,078
V: 100 mm/1280 points = 0,078
Points carrés

Interface Hi-Speed USB (USB 2.0)

Si vous perdez le CD-ROM ou si vous ne pouvez pas le
lire, vous pouvez acheter un nouveau disque CD-ROM.
Contactez le technicien de service Sony le plus proche.

Utilisation du manuel du CD-ROM / Spécifications

7

Accessoires fournis

Feuille de nettoyage de la tête

thermique (1)

CD-ROM (y compris les instructions

d’utilisation multilingues, le fichier
Readme et le pilote d’imprimante)

(1)

Etiquette des supports (1)
Câble USB 1-824-211-41 (Sony) (1)
Avant d’utiliser cette imprimante (1)
Liste des services de maintenance (1)
Accord de license de logiciel (1)

Spécifications médicales

Protection contre les décharges

électriques :
Classe I

Protection contre la pénétration néfaste

d’eau :
Ordinaire

Degré de sécurité en présence d’un

mélange d’anesthésiants
inflammables avec de l’air, de
l’oxygène ou de l’oxyde nitreux :
Ne convient pas à une utilisation en
présence d’un mélange
d’anesthésiants inflammables avec
de l’air, de l’oxygène ou de l’oxyde
nitreux

Mode de fonctionnement :

Continu

Remarques

• Vérifiez toujours que l’appareil fonctionne

correctement avant utilisation.
SONY NE PEUT ETRE TENUE RESPONSABLE
DE TOUT DOMMAGE, DE QUELQUE NATURE
QUE CE SOIT, Y COMPRIS MAIS SANS
LIMITATION, LA COMPENSATION OU LE
REMBOURSEMENT S’IL S’AVERE
IMPOSSIBLE D’IMPRIMER DES DONNEES OU
SI DES DONNEES SONT PERDUES SUITE A
UN DYSFONCTIONNEMENT DE CET
APPAREIL OU DU MATERIEL D’IMPRESSION,
DU LOGICIEL ASSOCIE, DU SUPPORT DE
STOCKAGE EXTERNE OU DE TOUT AUTRE
PERIPHERIQUE EXTERNE.

• SONY NE PEUT ETRE TENUE RESPONSABLE
DE TOUT DOMMAGE, DE QUELQUE NATURE
QUE CE SOIT, Y COMPRIS MAIS SANS
LIMITATION, LA COMPENSATION OU LE
REMBOURSEMENT SUITE A LA PERTE DES
BENEFICES PRESENTS ET A VENIR
RESULTANT D’UN DYSFONCTIONNEMENT
DE CET APPAREIL NI PENDANT LA PERIODE
DE GARANTIE OU UNE FOIS LE DELAI DE
GARANTIE EXPIRE OU POUR TOUTE AUTRE
RAISON QUE CE SOIT.

La conception et les spécifications de l’imprimante sont
susceptibles d’être modifiées sans préavis.

Remarque sur le média d’impression

Ne pas réutiliser

Cela risquerait de provoquer un
dysfonctionnement et pourrait avoir un eff et
négatif sur les résultats d’impression.

8

Spécifications

Spécifications

9

WARNUNG

Um die Gefahr von Bränden oder elektrischen
Schlägen zu verringern, darf dieses Gerät nicht
Regen oder Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden,
darf das Gehäuse nicht geöffnet werden.
Überlassen Sie Wartungsarbeiten stets nur
qualifiziertem Fachpersonal.

Eine Modifikation dieser Ausrüstung ist
unzulässig.

DIESES GERÄT MUSS GEERDET WERDEN.

Um die Stromversorgung zu trennen, ziehen
Sie den Netzstecker.
Beim Einbau des Geräts ist daher im Festkabel
ein leicht zugänglicher Unterbrecher
einzufügen, oder der Netzstecker muss mit
einer in der Nähe des Geräts befindlichen,
leicht zugänglichen Wandsteckdose verbunden
werden.
Positionieren Sie das ME-Gerät nicht so, dass
sich der Netzstecker nur schwierig
herausziehen lässt.
Wenn während des Betriebs eine
Funktionsstörung auftritt, ist der Unterbrecher
zu betätigen bzw. der Netzstecker abzuziehen,
damit die Stromversorgung zum Gerät
unterbrochen wird.

Symbole auf den Produkten

Dieses Symbol kennzeichnet den Anschluss
für Potenzialausgleichsleiter.
Sinn des Potenzialausgleichsleiters ist das
Herstellen einer potenzialgleichen
Umgebung für den Patienten.

Dieses Symbol weist auf wichtige
Anleitungen zu Betrieb und Wartung des
Gerätes in der Begleitdokumentation hin.

Wichtige Sicherheitsmaßnahmen/Hinweise für
den Gebrauch in der Medizin

1. Alle Geräte, die an dieses Gerät angeschlossen
werden, müssen den Normen IEC60601-1,
IEC60950-1 und IEC60065 und anderen für die
jeweiligen Geräte gültigen IEC-/ISO-Normen
entsprechen.

2. Darüber hinaus müssen alle Konfigurationen der
Systemnorm IEC60601-1-1 entsprechen. Ein
medizinisches System wird durch Anschließen
zusätzlicher Geräte an Signalein- oder -ausgänge
konfiguriert, daher sind Personen, die diese
Anschlüsse herstellen, dafür verantwortlich, dass das
System den Anforderungen der Systemnorm
IEC60601-1-1 entspricht. Im Zweifelsfall ist
qualifiziertes Servicepersonal heranzuziehen.

3. Der Ableitstrom kann beim Anschluss an andere
Geräte höhere Werte annehmen.

4. Dieses Gerät und alle oben erwähnten, daran
angeschlossenen Zubehörteile müssen über einen
zusätzlichen Isolationstransformator mit dem Netz
verbunden werden, der den Konstruktionsanforde­rungen der Norm IEC60601-1 entspricht und
mindestens eine Grundisolierung gewährleistet.

5. Dieses Gerät erzeugt und verwendet Hochfrequenz­energie und kann diese abstrahlen. Wenn das Gerät
nicht entsprechend den Anweisungen in dieser
Anleitung installiert und verwendet wird, kann es
Interferenzen mit anderen Geräten hervorrufen.
Wenn dieses Gerät Interferenzen hervorruft (was
durch Abziehen des Netzkabels vom Gerät
festgestellt werden kann), versuchen Sie Folgendes:
Stellen Sie das Gerät weiter entfernt vom gestörten
Gerät auf. Schließen Sie dieses Gerät und das
gestörte Gerät an verschiedene Stromkreise an.

Wenden Sie sich für weitere Informationen an Ihren
Händler. (Entspricht Normen IEC60601-1-2 und
CISPR11, Klasse B, Gruppe 1)

Mit diesem Symbol wird der Hersteller
angegeben, unde es erscheint neben dem
Namen und der Anschrift des Herstellers.

Bedienungsanleitung hinzuziehen

Falls dieses Symbol erscheint, gehen Sie
nach den in der Bedienungsanleitung
enthaltenen Anweisungen für die
entsprechenden Teile des Geräts vor.

2

Wichtige EMV-Mitteilungen für den Gebrauch in medizinischen Umgebungen

• Für den UP-D897 müssen bezüglich der EMV spezielle
Vorkehrungen getroffen werden, daher muss er
entsprechend der in dieser Gebrauchsanleitung
dargestellten EMV-Informationen installiert und in Betrieb
genommen werden.

• Tragbare und mobile HF-Kommunikationsgeräte, wie
z. B. Mobiltelefone, können die Funktionsweise des
UP-D897 beeinträchtigen.

Richtlinien und Herstellererklärung – elektromagnetische Strahlung

Der UP-D897 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert.
Der Kunde oder Betreiber des UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.

Strahlungsprüfung Erfüllt die Richtlinien für elektromagnetische Umgebungen

HF-Strahlung

CISPR 11

HF-Strahlung

CISPR 11
Oberwellen-

Einstrahlung

IEC 61000-3-2
Spannungs-

schwankungen/
Flimmeremissionen

Gruppe 1

Klasse B

Klasse A

Erfüllt

Warnung

Die Verwendung anderes Materials als der angegebenen
Kabel oder sonstigen Zubehörs kann, mit Ausnahme von
bei der Sony Corporation erworbenen Ersatzteilen, zu
erhöhter Strahlung oder herabgesetzter Störfestigkeit des
UP-D897 führen.

Der UP-D897 verwendet nur für seine internen Funktionen
HF-Energie. Daher ist seine HF-Strahlung sehr niedrig,
weshalb sie normalerweise keine Interferenzen mit
elektronischen Apparaten in der Nähe verursacht.

Der UP-D897 ist zum Gebrauch in allen Einrichtungen
geeignet, einschließlich zum Hausgebrauch und direkt an
das staatliche Niedrigspannungsnetz angeschlossene
Wohngebäude.

DE

IEC 61000-3-3

Warnung

Falls der UP-D897 neben oder auf einem Rack mit anderen
Apparaten verwendet wird, ist zu prüfen, ob er in der
Konfiguration, in der er verwendet werden soll,
ordnungsgemäß funktioniert.

3

Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit

Der UP-D897 ist auf den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des
UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.

Störfestigkeits-

prüfung

Elektrostatische
Entladung (ESD)

IEC 61000-4-2
Elektrische

schnelle
Transienten/Burst

IEC 60601-

Prüfungsstufe

±6 kV Kontakt

±8 kV Luft

±2 kV für
Stromversorgungs­leitungen

Erfüllungsstufe Richtlinien für elektromagnetische Umgebungen

±6 kV Kontakt

Die Böden sollten aus Holz, Beton oder Keramikfliesen
bestehen. Falls der Bodenbelag aus synthetischem Material

±8 kV Luft

ist, sollte die relative Luftfeuchtigkeit mindestens 30%
betragen.

±2 kV für
Stromversorgungs-

Das Stromnetz sollte auf für Ladenzonen oder
Krankenhäuser typische Umgebungen ausgelegt sein.

leitungen

IEC 61000-4-4

Blitzimpuls

IEC 61000-4-5

Spannungsein­brüche, Kurzzeit­unterbrechungen
und Spannungs­schwankungen der
Stromversorgungs­Eingangsleitungen

IEC 61000-4-11

Stromfrequenz
(50/60 Hz)­Magnetfeld

IEC 61000-4-8
HINWEIS: U

ist die AC-Gerätespannung vor der Anwendung der Prüfungsstufe.

T

±1 kV für Ein-/
Ausgangs­leitungen

±1 kV
Differentialmodus

±2 kV
Normalmodus

< 5% U

(> 95%

T

Einbruch in U
bei 0,5 Vorgängen

40% UT (60%
Einbruch in U
bei 5 Vorgängen

70% UT (30%
Einbruch in U
bei 25 Vorgängen

< 5% UT (> 95%
Einbruch in U
für 5 Sekunden

±1 kV für Ein-/
Ausgangs­leitungen

±1 kV
Differentialmodus

±2 kV
Normalmodus

< 5% U
Einbruch in U

)

T

bei 0,5 Vorgängen

40% UT (60%
Einbruch in U

)

T

bei 5 Vorgängen

70% UT (30%
Einbruch in U

)

T

bei 25 Vorgängen

< 5% UT (> 95%
Einbruch in U

)

T

für 5 Sekunden

(> 95%

T

Das Stromnetz sollte auf für Ladenzonen oder
Krankenhäuser typische Umgebungen ausgelegt sein.

Das Stromnetz sollte auf für Ladenzonen oder
Krankenhäuser typische Umgebungen ausgelegt sein. Falls

)

T

der Betreiber des UP-D897 diesen während Stromausfällen
durchgehend betreiben muss, wird empfohlen, den
UP-D897 über eine unterbrechungsfreie Stromversorgung
oder Batterie zu speisen.

)

T

)

T

)

T

3 A/m 3 A/m Die Stromfrequenz-Magnetfelder des Standorts sollten

mindestens die in Ladenzonen- oder
Krankenhausumgebungen typischen Charakteristiken
aufweisen.

4

Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit

Der UP-D897 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des
UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.

Störfestigkeits-

prüfung

IEC 60601-

Prüfungsstufe

Erfüllungsstufe Richtlinien für elektromagnetische Umgebungen

Tragbare und mobile HF-Kommunikationsgeräte sollten
keinem Teil des UP-D897, einschließlich der Kabel, näher
kommen als auf den empfohlenen Abstand, der sich aus der
Berechnung der Gleichung für die Frequenz des Senders
ergibt.

Empfohlener Abstand

Leitungsge­bundene HF

IEC 61000-4-6

Ausgesendete HF

IEC 61000-4-3

3 Vrms

150 kHz bis 80
MHz

3 V/m

80 MHz bis 2,5
GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz bis 800 MHz

d = 2,3 √P 800 MHz bis 2,5 GHz

P ist die Höchstausgangsleistung des Senders laut dessen

Hersteller in Watt (W) und d ist der empfohlene Abstand in
Metern (m).

Die sich aus der elektromagnetischen Standortaufnahme
ergebenden Feldstärken fest installierter HF-Sender sollten
in jedem Frequenzbereich b unter der Erfüllungsstufe liegen.

Interferenzen könnten an mit folgendem Symbol
gekennzeichneten Geräten in der Nähe auftreten:

a

HINWEIS 1: Bei 80 MHz und 800 MHz gilt der jeweils höhere Frequenzbereich.

HINWEIS 2: Diese Richtlinien gelten evtl. nicht in allen Fällen. Die elektromagnetische Ausstrahlung hängt von der

Absorption und Reflexion von Gebäuden, Objekten und Menschen ab.

a Feldstärken von fest aufgestellten Sendern wie Sendestationen für Radiotelefone (Handys/schnurlose Telefone) und

Landmobil-, Amateurfunk, AM- und FM-Radiosendern sowie Fernsehsendern können theoretisch nicht genau bestimmt
werden. Zur Bestimmung einer elektromagnetischen Umgebung mit fest installierten HF-Sendern sollte eine
elektromagnetische Standortaufnahme in Betracht gezogen werden. Falls die gemessene Feldstärke an dem Ort, an dem
der UP-D897 verwendet wird, die geltende HF-Erfüllungsstufe überschreitet, sollte der ordnungsgemäße Betrieb des UP­D897 überprüft werden. Sollten Betriebsstörungen auftreten, könnten zusätzliche Maßnahmen erforderlich werden,
beispielsweise eine andere Ausrichtung oder Umstellung des UP-D897.

b In einem Frequenzbereich von 150 kHz bis 80 MHz sollten die Feldstärken unter 3 V/m betragen.

5

Empfohlene Abstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem UP-D897

Der UP-D897 ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, deren ausgesendete HF­Einkopplungen kontrolliert werden. Der Kunde oder Betreiber des UP-D897 kann ebenfalls elektromagnetische
Interferenzen vermeiden, indem er den unten empfohlenen Mindestabstand zwischen tragbaren oder mobilen HF­Kommunikationsgeräten (Sendern) und dem UP-D897 einhält. Diese richten sich nach der Höchstausgangsleistung der
Kommunikationsgeräte.

Höchstausgangsleistung des Senders

W

150 kHz bis 80 MHz

d = 1,2 √P

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Bei Sendern mit einer anderen als der oben aufgeführten Höchstausgangsleistung kann der empfohlene Abstand d in
Metern (m) mit der auf die Frequenz des Senders anwendbaren Gleichung berechnet werden, wobei P die
Höchstausgangsleistung des Senders in Watt (W) laut dessen Hersteller ist.

HINWEIS 1: Bei 80 MHz und 800 MHz gilt der Abstand für den jeweils höheren Frequenzbereich.

Abstand aufgrund der Frequenz des Senders

m

80 MHz bis 800 MHz

d = 1,2 √P

800 MHz bis 2,5 GHz

d = 2,3 √P

HINWEIS 2: Diese Richtlinien gelten evtl. nicht in allen Fällen. Die elektromagnetische Ausstrahlung hängt von der

Vorsicht

Beachten Sie bei der Entsorgung des Geräts bzw. Des
Zubehörs die gesetzlichen Vorschriften des jeweiligen
Landes oder der Region und die Vorschriften im
betreffenden Krankenhaus.

Absorption und Reflexion von Gebäuden, Objekten und Menschen ab.

Für Kunden in Europa

Dieses Produkt wurde von oder für Sony Corporation,
1-7-1 Konan Minato-ku Tokio, 108-0075 Japan
hergestellt. Bei Fragen zur Produktkonformität auf
Grundlage der Gesetzgebung der Europäischen Union
kontaktieren Sie bitte den Bevollmächtigten Sony

Warnhinweis zum Netzanschluss

Verwenden Sie das für die Stromversorgung in Ihrem
Land geeignete Netzkabel.

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges

Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Deutschland. Für Kundendienst oder
Garantieangelegenheiten wenden Sie sich bitte an die in
den Kundendienst- oder Garantiedokumenten
genannten Adressen.

Stromkabel)/einen geprüften Geräteanschluss/einen
geprüften Stecker mit Schutzkontakten entsprechend
den Sicherheitsvorschriften, die im betreffenden
Land gelten.

2. Verwenden Sie ein Netzkabel (3-adriges
Stromkabel)/einen Geräteanschluss/einen Stecker
mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/
Geräteanschluss/Stecker haben, wenden Sie sich bitte an
qualifiziertes Kundendienstpersonal.

6

Verwendung des

Technische Daten

Handbuchs auf CD-ROM

Die mitgelieferte CD-ROM enthält Handbücher für
diesen Drucker (auf Japanisch, Englisch, Französisch,
Deutsch, Italienisch, Spanisch, Niederländisch,
Schwedisch, Portugiesisch, Finnisch, Dänisch,
Norwegisch, Griechisch, Russisch und Koreanisch). Die
Exemplare dieser Handbücher wurden im PDF-Format
(Portable Document Format) erstellt.

Vorbereitungen

Zur Nutzung der Bedienungsanleitungen auf der
CD-ROM muss eines der folgenden Programme auf
Ihrem Computer installiert sein:

• Adobe Reader, Version 6.0 oder höher

Info

Wenn der Adobe Reader nicht installiert ist, können Sie
ihn von folgender URL herunterladen:
http://www.adobe.com/

Adobe und Acrobat Reader sind eingetragene Warenzeichen der
Adobe Systems Incorporated in den USA und/oder anderen
Ländern.

Betrachten der
Bedienungsanleitung auf CD-ROM

Gehen Sie zum Lesen des Handbuchs auf der CD-ROM
folgendermaßen vor.

1

Legen Sie die CD-ROM in das CD-ROM­Laufwerk ein.
Die Handbücher sind im Verzeichnis „Instructions
For Use“ (Bedienungsanleitung) gespeichert.

Spannungsversorgung

100 bis 240 V Wechselstrom, 50/60 Hz
Eingangsstrom 1,5 A bis 0,8 A
Betriebstemperatur

5 °C bis 35 °C
Luftfeuchtigkeit bei Betrieb

20% bis 80%
Umgebungsdruck bei Betrieb

700 hPa bis 1.060 hPa
Temperatur bei Lagerung und Transport

–20 °C bis +60 °C
Luftfeuchtigkeit bei Lagerung und Transport

20% bis 80%
Druck bei Aufbewahrung und Transport

700 hPa bis 1.060 hPa
Abmessungen 154 × 88 × 240 mm (B/H/T)
Gewicht 2,6 kg (nur Drucker)
Thermodruckkopf

Dünnfilmthermokopf, 1280 Punkte
Graustufen 256 (8 Bit)
Speicherkapazität

4096 × 1280 × 8 Bit
Bildgröße 320 × 100 mm (Max.)
Druckgeschwindigkeit

ca. 2 Sek./Bild (960 × 1280

Punkte)(beim Drucken mit hoher
Geschwindigkeit)

ca. 3,3 Sek./Bild (960 × 1280 Punkte)

(beim Drucken mit normaler
Geschwindigkeit)

Bildelemente 4096 × 1280 Punkte (Max.)
Punktdichte H: 100 mm/1280 Punkte = 0,078

V: 100 mm/1280 Punkte = 0,078

Quadratpunkte

2

Wählen Sie das gewünschte Handbuch aus und
klicken Sie darauf.

Info

Je nach Version des Adobe Reader werden die Dateien
eventuell nicht ordnungsgemäß angezeigt. Installieren
Sie in diesem Fall die neueste Version, die Sie von der
in „Vorbereitungen“ erwähnten URL herunterladen
können.

Hinweis

Wenn Sie die CD-ROM verlieren oder nicht lesen
können, können Sie eine neue CD-ROM erwerben.
Wenden Sie sich an eine nahe gelegene
Servicevertretung von Sony.

Schnittstelle Hi-Speed USB (USB 2.0)
Mitgeliefertes Zubehör

Druckkopfreinigungsblatt (1)

CD-ROM (mit mehrsprachiger

Anleitung, Readme-Datei und
Druckertreiber) (1)

Druckmaterialetikett (1)

USB-Kabel 1-824-211-41 (Sony) (1)

Vor Verwendung dieses Druckers (1)

Wartungskontaktadressen (1)

Softwarelizenzvereinbarung (1)

Verwendung des Handbuchs auf CD-ROM / Technische Daten

7

Medizinische Daten

Schutz gegen elektrischen Schlag:

Klasse I

Schutz gegen eindringendes Wasser:

Normal

Gerätesicherheit bei entflammbarem

Gemisch aus Anästhetika und Luft
oder Sauerstoff oder Stickoxid:
Nicht geeignet für die Verwendung
in einer Umgebung mit einem
entflammbaren Gemisch aus
Anästhetika und Luft oder
Sauerstoff oder Stickoxid

Betriebsmodus:

Kontinuierlich

Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.

Hinweis zu den Druckmedien

Nicht mehrfach verwenden

Mehrfachverwendung kann zu Fehlfunktionen
führen und das Druckresultat beeinträchtigen.

Hinweise

• Vergewissern Sie sich bitte vor dem Gebrauch, dass

das Gerät einwandfrei funktioniert.
SONY LEISTET KEINERLEI
SCHADENERSATZ, WEDER IN FORM VON
ABFINDUNGEN ODER ENTSCHÄDIGUNGEN
NOCH IN ANDERER WEISE, WENN ES
AUFGRUND VON FEHLFUNKTIONEN AN
DIESEM GERÄT, DEN ENTSPRECHENDEN
DRUCKMEDIEN, DER ZUGEHÖRIGEN
SOFTWARE, DEN EXTERNEN
SPEICHERMEDIEN ODER ANDEREN
EXTERNEN GERÄTEN ZU FEHLERN BEIM
DRUCKEN VON INHALTEN ODER ZU
DATENVERLUSTEN KOMMT.

• SONY LEISTET WÄHREND ODER NACH
ABLAUF DES GARANTIEZEITRAUMS
KEINERLEI SCHADENERSATZ FÜR
FEHLFUNKTIONEN AN DIESEM GERÄT,
WEDER IN FORM VON ABFINDUNGEN NOCH
VON ENTSCHÄDIGUNGEN FÜR
ENTGANGENEN JETZIGEN ODER ZU
ERWARTENDEN GEWINN NOCH IN
ANDERER WEISE ODER AUS ANDEREN
GRÜNDEN.

8

Technische Daten

Technische Daten

9

AVVERTENZA

Per ridurre il rischio di incendi o scosse
elettriche, non esporre questo apparato alla
pioggia o all’umidità.

Per eventuali riparazioni, rivolgersi
esclusivamente a personale qualificato.

Non sono consentite modifiche a questa
apparecchiatura.

QUESTO APPARECCHIO DEVE ESSERE
MESSO A TERRA.

Per scollegare l’alimentazione principale,
staccare la spina di alimentazione.
Durante l’installazione dell’apparecchio,
incorporare un dispositivo di scollegamento
prontamente accessibile nel cablaggio fisso,
oppure collegare la spina di alimentazione ad
una presa di corrente facilmente accessibile
vicina all’apparecchio. Non posizionare
l’apparecchiatura ME in una posizione in cui
sarebbe difficoltoso staccare la spina di
alimentazione.
Qualora si verifichi un guasto durante il
funzionamento dell’apparecchio, azionare il
dispositivo di scollegamento in modo che
interrompa il flusso di corrente oppure
scollegare la spina di alimentazione.

Simboli sui prodotti

Questo simbolo indica il terminale
equipotenziale che porta i vari componenti
di un sistema allo stesso potenziale.

Questo simbolo è inteso ad avvisare l’utente
della presenza di importanti istruzioni di
funzionamento e manutenzione nel
documentazione che accompagna
l’apparecchio.

Importanti avvertenze per l’uso in
ambienti medicali

1. Tutte le apparecchiature collegate a questo
apparecchio devono essere certificate in conformità
con lo standard IEC60601-1, IEC60950-1,
IEC60065 o altri standard IEC/ISO applicabili alle
apparecchiature.

2. Inoltre, tutte le configurazioni dovranno conformarsi
allo standard di sistema IEC60601-1-1. Chiunque
colleghi delle apparecchiature aggiuntive sui lati di
ingresso o di uscita del segnale, configura il sistema
medicale, ed è pertanto responsabile di garantirne la
conformità con i requisiti dello standard di sistema
IEC60601-1-1. In caso di dubbi, rivolgersi al
personale qualificato.

3. La corrente di dispersione può aumentare in caso di
collegamento ad altre apparecchiature.

4. Per questa particolare apparecchiatura, tutte le
apparecchiature accessorie collegate come indicato
sopra devono essere collegate alle prese di rete
tramite un trasformatore di isolamento aggiuntivo
conforme con i requisiti di fabbricazione
IEC60601-1 ed in grado di offrire almeno un
isolamento di base.

5. Questo apparecchio genera, utilizza e può irradiare
energia a radiofrequenze. Se non viene installato e
utilizzato in base al manuale di istruzioni, potrebbe
causare interferenze con altre apparecchiature. Se
questo apparecchio dovesse causare interferenze
(che possono essere dovute allo scollegamento del
cavo di alimentazione dall’apparecchio), adottare le
seguenti precauzioni: spostare l’apparecchio rispetto
all’apparecchiatura suscettibile. Collegare questo
apparecchio e l’apparecchiatura suscettibile ad un
circuito derivato differente.

Contattare il rivenditore (secondo lo standard
IEC60601-1-2 e CISPR11, Classe B, Gruppo 1)

Questo simbolo indica il fabbricante ed è
riportato in corrispondenza del nome e
dell’indirizzo del fabbricante stesso.

Fare riferimento alle instruzioni per
l’uso

Seguire le istruzioni per l’uso relative ai
componenti dell’unità sui quali è riportato
questo simbolo.

2

Indicazioni EMC importanti per l’uso in ambienti medicali

• Il UP-D897 necessita di precauzioni speciali per quanto
riguarda l’EMC e deve essere installato e messo in
servizio in conformità con le informazioni EMC fornite in
queste istruzioni per l’uso.

• Le apparecchiature portatili e mobili per la comunicazione
a RF come i cellulari possono interferire sul
funzionamento del UP-D897.

Guida e dichiarazione del fabbricante - emissioni elettromagnetiche

Il UP-D897 è destinato all’uso nell’ambiente elettromagnetico specificato qui di seguito.
L’acquirente o l’operatore del UP-D897 deve garantire l’utilizzo in questo tipo di ambiente.

Test delle emissioni Conformità Ambiente elettromagnetico - Guida

Emissioni RF

CISPR 11

Emissioni RF

CISPR 11
Emissioni armoniche

IEC 61000-3-2
Fluttuazioni di

tensione/Emissioni di
sfarfallii

Gruppo 1

Classe B

Classe A

Conforme

Avvertenza

L’uso di accessori e cavi differenti da quelli specificati (fatto
salvo per i pezzi di ricambio forniti da Sony Corporation)
può provocare un aumento delle emissioni o una minore
immunità del UP-D897.

Il UP-D897 utilizza energia RF solo per il proprio
funzionamento interno. Di conseguenza, produce emissioni
RF molto basse, che raramente provocano interferenze con
apparecchiature elettroniche poste nelle vicinanze.

Il UP-D897 è adatto per l’uso in qualsiasi ambiente,
compresi quelli domestici o collegati a una rete di
alimentazione pubblica a bassa tensione che alimenta le
abitazioni.

IT

IEC 61000-3-3

Avvertenza

Se si utilizza il UP-D897 accanto o impilato su altre
apparecchiature, controllarlo per verificare che funzioni
normalmente nella configurazione specificata.

3

Guida e dichiarazione del fabbricante - immunità elettromagnetica

Il UP-D897 è destinato all’uso nell’ambiente elettromagnetico specificato qui di seguito. L’acquirente o l’operatore del
UP-D897 deve garantire l’utilizzo in questo tipo di ambiente.

Test di immunità

Scariche
elettrostatiche
(ESD)

Livello del test

IEC 60601

±6 kV contatto

±8 kV aria

Livello di

conformità

±6 kV contatto

±8 kV aria

Ambiente elettromagnetico - Guida

I pavimenti devono essere in legno, cemento o piastrelle in
ceramica. Se sono rivestiti di materiale sintetico, l’umidità
relativa deve essere di almeno il 30%.

IEC 61000-4-2
Transienti elettrici

brevi/picchi

±2 kV per le linee
di alimentazione

±2 kV per le linee
di alimentazione

La qualità della corrente di alimentazione generale deve
essere quella di un tipico ambiente commerciale od
ospedaliero.

IEC 61000-4-4

Sovratensione

IEC 61000-4-5

Cali di tensione,
brevi interruzioni e
variazioni di
tensione sulle linee
di ingresso della
corrente

IEC 61000-4-11

±1 kV per le linee
di ingresso/uscita

±1 kV modalità
differenziale

±2 kV modalità
comune

< 5% U

T

(calo > 95% in U
per 0,5 cicli

40% UT
(calo del 60% in

UT)

per 5 cicli

±1 kV per le linee
di ingresso/uscita

±1 kV modalità
differenziale

±2 kV modalità
comune

< 5% U
(calo > 95% in U

)

T

per 0,5 cicli

40% U

T

(calo del 60% in

)

U

T

per 5 cicli

La qualità della corrente di alimentazione generale deve
essere quella di un tipico ambiente commerciale od
ospedaliero.

T

La qualità della corrente di alimentazione generale deve
essere quella di un tipico ambiente commerciale od

)

T

ospedaliero. Se l’operatore del UP-D897 necessita di un
funzionamento continuo durante le interruzioni della
corrente, utilizzare un gruppo di continuità o una batteria per
alimentare il UP-D897.

Campo
elettromagnetico
della frequenza di
alimentazione
(50/60 Hz)

IEC 61000-4-8
NOTA: U

è la tensione generale della corrente alternata prima dell’applicazione del livello di prova.

T

70% UT
(calo del 30% in

UT)

per 25 cicli

< 5% UT
(calo > 95% in U
per 5 secondi

70% U
(calo del 30% in

)

U

T

per 25 cicli

< 5% UT
(calo > 95% in U

)

T

per 5 secondi

T

)

T

3 A/m 3 A/m I campi magnetici della frequenza di alimentazione devono

avere almeno i livelli tipici di un ambiente commerciale od
ospedaliero.

4

Guida e dichiarazione del fabbricante - immunità elettromagnetica

Il UP-D897 è destinato all’uso nell’ambiente elettromagnetico specificato qui di seguito. L’acquirente o l’operatore del
UP-D897 deve garantire l’utilizzo in questo tipo di ambiente.

Test di immunità

Livello del test

IEC 60601

Livello di

conformità

Ambiente elettromagnetico - Guida

Le apparecchiature portatili e mobili di comunicazione a RF
devono essere a una distanza, da qualsiasi parte del
UP-D897 (compresi i cavi), non inferiore a quella di
separazione raccomandata, calcolata in base all’equazione
applicabile alla frequenza del trasmettitore.

Distanza di separazione raccomandata

RF condotte

IEC 61000-4-6

RF irradiate

IEC 61000-4-3

NOTA 1: A 80 MHz e 800 MHz, si applica l’intervallo delle frequenze più elevate.

3 Vrms

Da 150 kHz a
80 MHz

3 V/m

Da 80 MHz a
2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P da 80 MHz a 800 MHz

d = 2,3 √P da 800 MHz a 2,5 GHz

In cui P è il massimo valore della corrente di uscita in watt
(W) dichiarato dal fabbricante del trasmettitore e d è la
distanza di separazione consigliata in metri (m).

L’intensità di campo di trasmettitori a RF fissi, determinata
mediante indagine elettromagnetica sul posto,
inferiore al livello di conformità per ogni intervallo di
frequenze.

Possono verificarsi interferenze in prossimità di
apparecchiature contrassegnate dal simbolo:

b

a

deve essere

NOTA 2: Queste linee guida non sono valide in tutte le situazioni. La propagazione delle onde elettromagnetiche è

influenzata dal loro assorbimento e dalla loro riflessione da parte di strutture, oggetti e persone.

a L’intensità di campo prodotta da trasmettitori fissi come le stazioni base di radiotelefoni (cellulari/cordless) e radiomobili

terrestri, radio amatoriali, trasmissioni radio AM e FM e trasmissioni TV non può essere prevista teoricamente con
precisione. Per valutare l’ambiente elettromagnetico generato da trasmettitori fissi a RF, occorre prendere in
considerazione l’esecuzione di un’indagine sul campo. Se l’intensità di campo misurata nella sede di impiego del
UP-D897 supera il livello di conformità RF indicato sopra, osservare il funzionamento del UP-D897 per verificare che sia
normale. Se si riscontra un funzionamento anomalo, possono essere necessarie altre misure, come un diverso
orientamento o lo spostamento del UP-D897.

b Negli intervalli di frequenza compresi tra 150 kHz e 80 MHz, l’intensità di campo deve essere inferiore a 3 V/m.

5

Distanze di separazione raccomandate tra apparecchiature portatili e mobili di comunicazione a RF e il UP-D897

Il UP-D897 è destinato all’uso in un ambiente elettromagnetico in cui i disturbi provocati da RF irradiate sono controllati.
L’acquirente o l’operatore del UP-D897 può contribuire a prevenire interferenze elettromagnetiche mantenendo la distanza
minima tra apparecchiature portatili e mobili di comunicazione a RF (trasmettitori) e il UP-D897, raccomandata qui di seguito
in base alla massima potenza di uscita dell’apparecchio di comunicazione.

Massima potenza in uscita misurata

dell’apparecchio

W

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Per trasmettitori con valori di massima potenza in uscita diversi da quelli indicati sopra, la distanza di separazione
raccomandata d in metri (m) può essere stimata attraverso l’equazione applicabile alla frequenza del trasmettitore, dove P è
la massima potenza in uscita del trasmettitore in watt (W) dichiarata dal fabbricante del trasmettitore.

NOTA 1: A 80 MHz e 800 MHz, si applica la distanza di separazione per l’intervallo delle frequenze più elevate.

Distanza di separazione in base alla frequenza del trasmettitore

Da 150 kHz a 80 MHz

d = 1,2 √P

Da 80 MHz a 800 MHz

m

d = 1,2 √P

Da 800 MHz a 2,5 GHz

d = 2,3 √P

NOTA 2: Queste linee guida non sono valide in tutte le situazioni. La propagazione delle onde elettromagnetiche è

Attenzione

Per lo smaltimento dell’apparecchio o degli accessori è
necessario rispettare la legge del paese e la normativa
dell’ospedale in questione.

influenzata dal loro assorbimento e dalla loro riflessione da parte di strutture, oggetti e persone.

Per i clienti in Europa

Questo prodotto è stato fabbricato da o per conto di Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japan. Eventuali richieste in merito alla conformità del
prodotto in ambito della legislazione Europea, dovranno

Avvertenza per il collegamento
dell’alimentazione

Per l’alimentazione elettrica locale utilizzare un cavo di
alimentazione adeguato.

1. Utilizzare un cavo di alimentazione (a 3 anime)/

essere indirizzate al rappresentante autorizzato, Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany. Per qualsiasi informazione relativa
al servizio o la garanzia, si prega di fare riferimento agli
indirizzi riportati separatamente sui documenti relativi
all’assistenza o sui certificati di garanzia.

connettore per l’apparecchio/spina con terminali di
messa a terra approvati che siano conformi alle
normative sulla sicurezza in vigore in ogni paese, se
applicabili.

2. Utilizzare un cavo di alimentazione (a 3 anime)/
connettore per l’apparecchio/spina conformi alla rete
elettrica (voltaggio, ampere).

In caso di domande relative all’uso del cavo di
alimentazione/connettore per l’apparecchio/spina di cui
sopra, consultare personale qualificato.

6

Utilizzo del Manuale del

Caratteristiche tecniche

CD-ROM

Il CD-ROM fornito contiene i manuali per questa
stampante (in giapponese, inglese, francese, tedesco,
italiano, spagnolo, olandese, svedese, portoghese,
finlandese, danese, norvegese, greco, russo e coreano).
Le copie di questi manuali sono create in formato pdf
(Portable Document Format).

Operazioni preliminari

Per poter utilizzare i manuali d’uso contenuti nel
CD-ROM, sul computer deve essere installato uno dei
seguenti programmi.

• Adobe Reader Version 6.0 o superiore

Promemoria

Se Adobe Reader non fosse installato, è possibile
scaricarlo dal seguente URL:
http://www.adobe.com/

Adobe e Adobe Reader sono marchi di fabbrica registrati di
Adobe Systems Incorporated negli Stati Uniti e/o altri paesi.

Lettura del manuale su CD-ROM

Per leggere il manuale sul CD-ROM, attenersi alla
procedura indicata di seguito.

1

Inserire il CD-ROM nell’apposita unità.
I manuali si trovano nella cartella Istruzioni per
l’uso.

2

Selezionare e fare clic sul manuale che si desidera
leggere.

Promemoria

I file potrebbero non essere visualizzati correttamente,
secondo la versione di Adobe Reader. In tal caso,
installare l’ultima versione che è possibile scaricare
dall’URL menzionato in “Operazioni preliminari”
sopra.

Nota

Se si perdesse il CD-ROM o se, per qualsiasi ragione,
questo non fosse più utilizzabile, è possibile acquistarne
uno nuovo. Contattare il rivenditore Sony locale.

Alimentazione

Da 100 a 240 V CA, 50/60 Hz

Corrente in entrata

Da 1,5 A a 0,8 A

Temperatura di esercizio

Da 5 °C a 35 °C

Umidità durante l’esercizio

Da 20% all’80%

Pressione durante l’esercizio

Da 700 hPa a 1.060 hPa

Temperature di deposito e trasporto

Da –20 °C a +60 °C

Umidità di deposito e trasporto

Da 20% all’80%

Pressione di deposito e trasporto

Da 700 hPa a 1.060 hPa

Dimensioni 154 × 88 × 240 mm (l/a/p)
Peso 2,6 kg (solo stampante)
Testina termica Testina termica a pellicola fine da

1280 punti
Gradazione 256 livelli (8 bit)
Capacità di memoria

4096 × 1280 × 8 (bit)

Dimensioni immagine

320 × 100 mm (max.)

Velocità di stampa

Circa 2 secondi/immagine (960 ×

1280 punti) (stampa ad alta velocità)

Circa 3,3 secondi per ciascuna

immagine (960 × 1280 punti)

(stampa alla normale velocità)
Elementi immagine

4096 × 1280 punti (max.)

Densità punti H: 100 mm/1280 punti = 0,078

V: 100 mm/1280 punti = 0,078
Punti quadrati

Interfaccia Hi-Speed USB (USB 2.0)
Accessori in dotazione

Foglio di pulizia per testina termica (1)
CD-ROM (con istruzioni di

funzionamento in più lingue, file

Readme e driver stampante) (1)

Etichetta supporto (1)
Cavo USB 1-824-211-41 (Sony) (1)
Prima di usare la stampante (1)
Elenco contatti servizio di assistenza (1)
Contratto di licenza software (1)

Utilizzo del Manuale del CD-ROM / Caratteristiche tecniche

7

Caratteristiche per ambienti medicali

Protezione contro scosse elettriche:

Classe I

Protezione contro infiltrazioni di acqua

dannose:
Ordinaria

Grado di sicurezza in presenza di una

miscela di anestetico infiammabile
con aria, ossigeno o protossido di
azoto:
Prodotto non idoneo per l’uso in
presenza di una miscela di
anestetico infiammabile con aria,
ossigeno o protossido di azoto

Modo di funzionamento:

Continuo

Il design e queste caratteristiche sono soggette ad una
modifica senza previo avviso.

Nota sui supporti di stampa

Non riutilizzare

Il riutilizzo può causare malfunzionamenti e
compromettere la qualità della stampa.

Note

• Prima dell’uso, verificare sempre che l’apparecchio

funzioni correttamente.
SONY NON POTRÀ ESSERE RITENUTA
RESPONSABILE PER DANNI DI ALCUN TIPO,
INCLUSI, MA NON LIMITATAMENTE A,
COMPENSI O RIMBORSI IN SEGUITO ALLA
MANCATA STAMPA DI QUALSIASI TIPO DI
CONTENUTO O ALLA PERDITA DI DATI
DOVUTA A ERRORI DELL’APPARECCHIO O
DEI RELATIVI SUPPORTI DI STAMPA, DEL
SOFTWARE ASSOCIATO, DELLE
PERIFERICHE DI ARCHIVIAZIONE ESTERNE
O DI ALTRE PERIFERICHE ESTERNE.

• SONY NON POTRÀ ESSERE RITENUTA
RESPONSABILE PER DANNI DI ALCUN
GENERE, INCLUSI, MA NON
LIM ITATAMEN TE A, C OM PENSI O RIMB OR SI
IN SEGUITO ALLA PERDITA DI PROFITTI
ATTUALI O FUTURI A CAUSA DEL MANCATO
FUNZIONAMENTO DEL PRESENTE
APPARECCHIO, DURANTE IL PERIODO
COPERTO DA GARANZIA O IN SEGUITO
ALLA SCADENZA DELLA STESSA, NÉ PER
NESSUN’ALTRA RAGIONE.

8

Caratteristiche tecniche

Caratteristiche tecniche

9

ADVERTENCIA

Para reducir el riesgo de electrocución, no
exponga este aparato a la lluvia ni a la
humedad.

Para evitar descargas eléctricas, no abra la
unidad. En caso de avería, solicite el servicio
de personal cualificado únicamente.

No está permitido realizar modificaciones en
este equipo.

ESTE APARATO DEBE CONECTARSE A
TIERRA.

Para desconectar la alimentación, desconecte
el enchufe de alimentación.
Al instalar la unidad, incluya un dispositivo de
desconexión fácilmente accesible en el
cableado fijo, o conecte el enchufe de
alimentación a una toma de corriente
fácilmente accesible cerca de la unidad.
No coloque el equipo ME en un lugar desde el
que resulte difícil desconectar el enchufe de
alimentación.
Si se produce una anomalía durante el
funcionamiento de la unidad, accione el
dispositivo de desconexión para desactivar la
alimentación o desconecte el enchufe de
alimentación.

Símbolos de los productos

Este símbolo indica terminal equipotencial
que pone varias partes de un sistema al
mismo potencial.

Normas/avisos de seguridad importantes
para utilización en ambientes médicos

1. Todos los equipos conectados a esta unidad deberían
estar certificados de acuerdo con la norma
IEC60601-1, IEC60950-1, IEC60065 u otras normas
IEC/ISO aplicables a los mismos.

2. Además, todas las configuraciones deben cumplir la
norma de sistemas IEC60601-1-1. Toda persona que
conecte equipo adicional tanto a la parte de entrada
de señal como a la parte de salida de señal está
configurando un sistema médico, y, por tanto, asume
la responsabilidad de que el sistema cumpla los
requisitos de la norma de sistemas IEC60601-1-1. En
caso de duda, consulte al personal de servicio
cualificado.

3. La fuga de corriente podría aumentar al realizar la
conexión a otro equipo.

4. Para este equipo en particular, todos los equipos
auxiliares conectados como se indica más arriba, se
deben conectar a la alimentación a través de un
transformador de aislamiento que cumpla los
requisitos de fabricación de la norma IEC60601-1 y
que proporcione al menos un aislamiento básico.

5. Este equipo genera, utiliza y puede radiar energía de
radiofrecuencia. Si no se instala y se utiliza de
acuerdo con lo especificado en el manual de
instrucciones, puede causar interferencias en otros
equipos. Si esta unidad causa interferencias (que
pueden determinarse desenchufando el cable de
alimentación de la unidad), intente las siguientes
medidas: Cambie la unidad de lugar con respecto al
equipo susceptible. Enchufe esta unidad y el equipo
susceptible en circuitos derivados diferentes.

Este símbolo está destinado a alertar al
usuario de la presencia de instrucciones
importantes de funcionamiento y
mantenimiento (reparación) en la
documentación que acompaña al dispositivo.

Este símbolo indica el fabricante y aparece
junto a su nombre y dirección.

Consulte el manual de instrucciones

Siga las indicaciones del manual de
instrucciones para las piezas de la unidad
que presenten esta marca.

Consulte con su proveedor. (Según la Norma IEC60601­1-2 y CISPR11, Clase B, Grupo 1)

2

Recomendaciones de EMC importantes para el uso en entornos médicos

• La unidad UP-D897 necesita precauciones especiales
respecto a la compatibilidad electromagnética (EMC) y
necesita instalarse y ponerse en servicio según la
información sobre EMC proporcionada en estas
instrucciones de uso.

• Los equipos de comunicaciones de radiofrecuencia
móviles y portátiles como los teléfonos móviles pueden
afectar a la unidad UP-D897.

Consejos y declaración del fabricante - emisiones electromagnéticas

La unidad UP-D897 está diseñada para el uso en el entorno electromagnético especificado a continuación.
El cliente o el usuario de la unidad UP-D897 debería asegurarse de que se utiliza en este entorno.

Prueba de emisiones Conformidad Consejos acerca del entorno electromagnético

Emisiones de
radiofrecuencia

CISPR 11
Emisiones de

radiofrecuencia

CISPR 11
Emisiones armónicas

IEC 61000-3-2
Fluctuaciones de

voltaje/emisiones de
parpadeo

Grupo 1

Clase B

Clase A

Cumple

Advertencia

La utilización de accesorios y cables diferentes a los
especificados, con la excepción de las piezas de recambio
vendidas por Sony Corporation, podría causar un aumento
de emisiones o una disminución de la inmunidad de la
unidad UP-D897.

La unidad UP-D897 sólo utiliza energía de radiofrecuencia
para la función interna. Por lo tanto, las emisiones de
radiofrecuencia son muy bajas y no es probable que
causen interferencias en equipos electrónicos cercanos.

La unidad UP-D897 es apropiada para el uso en cualquier
establecimiento, incluidos hogares y establecimientos
conectados directamente a la red eléctrica pública de bajo
voltaje que suministra a edificios para fines domésticos.

ES

IEC 61000-3-3

Advertencia

Si la unidad UP-D897 se utilizara encima o al lado de otro
equipo, debería observarse para verificar el funcionamiento
normal en la configuración en la cual se usará.

3

Consejos y declaración del fabricante - inmunidad electromagnética

La unidad UP-D897 está diseñada para el uso en el entorno electromagnético especificado a continuación. El cliente o el
usuario de la unidad UP-D897 debería asegurarse de que se utiliza en este entorno.

Prueba de
inmunidad

Descarga
electrostática
(ESD)

Nivel de la prueba

IEC 60601

Contacto ±6 kV

Aire ±8 kV

Nivel de

conformidad

Contacto ±6 kV

Aire ±8 kV

Consejos acerca del entorno electromagnético

El suelo debería ser de madera, hormigón o baldosas de
cerámica. Si está recubierto con material sintético, la
humedad relativa debería ser como mínimo del 30%.

IEC 61000-4-2
Ráfaga/transitorio

eléctrico rápido

±2 kV para líneas
de fuente de
alimentación

±2 kV para líneas
de fuente de
alimentación

La calidad de la red de suministro eléctrico debería ser como
la de un entorno comercial u hospitalario típico.

IEC 61000-4-4

Incremento súbito

±1 kV para líneas
de entrada/salida

±1 kV modo
diferencial

±1 kV para líneas
de entrada/salida

±1 kV modo
diferencial

La calidad de la red de suministro eléctrico debería ser como
la de un entorno comercial u hospitalario típico.

IEC 61000-4-5

Huecos de tensión,
interrupciones
breves y
variaciones de
voltaje en las
líneas de entrada
de la fuente de
alimentación

IEC 61000-4-11

±2 kV modo común
< 5% U

T

(hueco de > 95%
en UT)

durante 0,5 ciclos

40% U

T

(hueco de un 60%

)

en U

T

durante 5 ciclos

70% U

T

(hueco de un 30%

)

en U

T

durante 25 ciclos

±2 kV modo común
< 5% U

T

(hueco de > 95%

)

en U

T

durante 0,5 ciclos

40% U

T

(hueco de un 60%

)

en U

T

durante 5 ciclos

70% U

T

(hueco de un 30%

)

en U

T

durante 25 ciclos

La calidad de la red de suministro eléctrico debería ser como
la de un entorno comercial u hospitalario típico. Si el usuario
de la unidad UP-D897 necesita un funcionamiento continuo
durante las interrupciones de la red de suministro eléctrico,
se recomienda enchufar la unidad UP-D897 a una fuente de
alimentación ininterrumpida o a una batería.

Campo magnético
de frecuencia de la
red eléctrica (50/60
Hz)

IEC 61000-4-8
NOTA: U

es el voltaje de la red eléctrica de CA anterior a la aplicación del nivel de prueba.

T

< 5% U

T

(hueco de > 95%
en UT)

durante 5
segundos

< 5% U

T

(hueco de > 95%
en UT)

durante 5
segundos

3 A/m 3 A/m Los campos magnéticos de frecuencia de la red eléctrica

deberían ser al menos los característicos de un
emplazamiento típico en un entorno comercial u hospitalario
típico.

4

Consejos y declaración del fabricante - inmunidad electromagnética

La unidad UP-D897 está diseñada para el uso en el entorno electromagnético especificado a continuación. El cliente o el
usuario de la unidad UP-D897 debería asegurarse de que se utiliza en este entorno.

Prueba de
inmunidad

Nivel de la prueba

IEC 60601

Nivel de

conformidad

Consejos acerca del entorno electromagnético

Los equipos de comunicaciones de radiofrecuencia móviles
y portátiles no deberían usarse a una distancia menor de
ningún componente de la unidad UP-D897, incluidos cables,
de la distancia de separación recomendada calculada a
partir de la ecuación aplicable a la frecuencia del transmisor.

Distancia de separación recomendada

Radiofrecuencia
conducida

IEC 61000-4-6

Radiofrecuencia
radiada

IEC 61000-4-3

3 Vrms

150 kHz a 80 MHz

3 V/m

80 MHz a 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz a 800 MHz

d = 2,3 √P 800 MHz a 2,5 GHz

Donde P es la potencia de salida máxima del transmisor en
vatios (W) según el fabricante del transmisor y d es la
distancia de separación recomendada en metros (m).

Las fuerzas de los campos de transmisores de
radiofrecuencia fijos, cuando están determinadas por un
estudio del emplazamiento electromagnético,
menores que el nivel de conformidad en cada rango de
frecuencias.

Pueden producirse interferencias en las inmediaciones de
equipos marcados con el siguiente símbolo:

b

a

deberían ser

NOTA 1: A 80 MHz y 800 MHz, se aplica el rango de frecuencias más alto.

NOTA 2: Estas directrices podrían no aplicarse en todas las situaciones. La propagación electromagnética se ve afectada

por la absorción y reflexión de construcciones, objetos y personas.

a Las fuerzas de los campos de transmisores fijos, tales como estaciones base de radioteléfonos (móviles/inalámbricos) y

radios móviles terrestres, radioaficionados, emisiones de radio AM y FM y de televisión no pueden predecirse
teóricamente con precisión. Para evaluar el entorno electromagnético debido a transmisores de radiofrecuencia fijos,
debe considerarse un estudio del emplazamiento electromagnético. Si la fuerza del campo medido en el lugar donde la
unidad UP-D897 se utiliza excede el nivel de conformidad de radiofrecuencia aplicable señalado anteriormente, la unidad
UP-D897 debería observarse para verificar un funcionamiento normal. Si se observa un rendimiento anómalo, podrían
ser necesarias medidas adicionales, como la reorientación o la recolocación de la unidad UP-D897.

b Por encima del rango de frecuencias de 150 kHz a 80 MHz, las fuerzas del campo deberían ser menores a 3 V/m.

5

Distancias de separación recomendadas entre equipos de comunicaciones de RF móviles y portátiles y la unidad

La unidad UP-D897 está diseñada para el uso en un entorno electromagnético en el que las perturbaciones de
radiofrecuencia radiadas estén controladas. El cliente o el usuario de la unidad UP-D897 puede ayudar a prevenir
interferencias electromagnéticas manteniendo la distancia mínima entre los equipos de comunicaciones de radiofrecuencia
móviles y portátiles (transmisores) y la unidad UP-D897 que se recomienda a continuación, según la potencia de salida
máxima de los equipos de comunicaciones.

Potencia máxima de salida calculada del

transmisor

W

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Para transmisores con una potencia de salida máxima no señalada anteriormente, la distancia de separación recomendada
d en metros (m) se puede estimar utilizando la ecuación aplicable a la frecuencia del transmisor, donde P es la potencia de
salida máxima del transmisor en vatios (W) según el fabricante del transmisor.

NOTA 1: A 80 MHz y 800 MHz, se aplica la distancia de separación para el rango de frecuencias más alto.

NOTA 2: Estas directrices podrían no aplicarse en todas las situaciones. La propagación electromagnética se ve afectada

por la absorción y reflexión de construcciones, objetos y personas.

UP-D897

Distancia de separación según la frecuencia del transmisor

150 kHz a 80 MHz

d = 1,2 √P

80 MHz a 800 MHz

m

800 MHz a 2,5 GHz

d = 1,2 √P

d = 2,3 √P

Precaución

Cuando deseche la unidad o los accesorios, deberá
cumplir con las normas de la zona o país
correspondiente y con las del hospital en el que se
encuentre.

Advertencia sobre la conexión de la
alimentación

Utilice un cable de alimentación adecuado al suministro
eléctrico local.

1. Utilice el cable de alimentación (3 conductores
eléctricos), el conector de dispositivos y el enchufe
con contactos de puesta a tierra aprobados que
cumplen con las normas de seguridad de cada país, si
existen.

2. Utilice el cable de alimentación (3 conductores
eléctricos), el conector de dispositivos y el enchufe
que cumplen los valores nominales adecuados
(voltaje, amperios).

Si tiene alguna duda sobre el uso del cable de
alimentación/conector/enchufe del aparato, consulte a
un técnico de servicio cualificado.

Para los clientes de Europa

Este producto ha sido fabricado por, o en nombre de
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108­0075 Japón. Las consultas relacionadas con la
conformidad del producto basadas en la legislación de la
Unión Europea deben dirigirse al representante
autorizado, Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Alemania. Para cualquier
asunto relacionado con el servicio o la garantía, por
favor diríjase a la dirección indicada en los documentos
de servicio o garantía adjuntados con el producto.

6

Utilización del manual

Especificaciones

del CD-ROM

El CD-ROM suministrado incluye manuales para esta
impresora (en japonés, ingles, francés, alemán, italiano,
español, holandés, sueco, portugués, finlandés, danés,
noruego, griego, ruso y coreano). Las copias de estos
manuales están creadas en formato pdf (Portable
Document Format).

Preparativos

Es necesario instalar uno de los siguientes programas en
el ordenador para poder utilizar los manuales de
instrucciones incluidos en el CD-ROM.

• Adobe Reader Version 6.0 o superior

Sugerencia

Si no tiene instalado el progamma Adobe Reader, puede
descargarlo en la dirección siguiente:
http://www.adobe.com/

Adobe y Adobe Reader son marcas comerciales de Adobe
Systems Incorporated en Estados Unidos y/o en otros países.

Lectura del manual del CD-ROM

Para ver el manual del CD-ROM, proceda del modo
siguiente:

1

Introduzca el CD-ROM en la unidad de CD-ROM.
Los manuales están guardados en la carpeta
Instrucciones de uso.

2

Seleccione el manual que desee leer y haga clic
sobre él.

Sugerencia

Es posible que los archivos no se vean bien,
dependiendo de la versión de Adobe Reader. En tal
caso, instale la última versión que podrá descargar de la
URL indicada anteriormente en “Preparativos”.

Requisitos de alimentación

100 a 240 V CA, 50/60 Hz

Intensidad de entrada

1,5 A a 0,8 A

Temperatura de funcionamiento

5 °C a 35 °C

Humedad de funcionamiento

20% a 80%

Presión de funcionamiento

700 hPa a 1.060 hPa

Temperatura de transporte y almacenamiento

–20 °C a +60 °C

Humedad de transporte y almacenamiento

20% a 80%

Presión de transporte y almacenamiento

700 hPa a 1.060 hPa

Dimensiones 154 × 88 × 240 mm (an/al/prf)
Peso 2,6 kg (impresora solamente)
Cabezal térmico

Cabezal térmico por película delgada,

1.280 puntos
Gradación 256 niveles de sombreado (8 bits)
Capacidad de memoria

4.096 × 1.280 × 8 (bits)

Tamaño de imagen

320 × 100 mm (máx.)

Velocidad de impresión

Aproximadamente 2 segundos/imagen

(960 × 1.280 puntos) (impresión a
alta velocidad)

Aproximadamente 3,3 segundos/

imagen (960 × 1.280 puntos)
(impresión a velocidad normal)

Elementos de imagen

4.096 × 1.280 puntos (máx.)

Densidad de puntos

H: 100 mm/1.280 puntos = 0,078
V: 100 mm/1.280 puntos = 0,078
Puntos cuadrados

Nota

Si ha perdido el CD-ROM o no lo puede utilizar por
cualquier razón, contacte con el servicio de asistencia
técnica Sony más cercano para adquirir uno nuevo.

Interfaz Hi-Speed USB (USB 2.0)

Utilización del manual del CD-ROM / Especificaciones

7

Accesorios suministrados

Hoja de limpieza del cabezal

térmico (1)

CD-ROM (incluyendo instrucciones

de funcionamiento plurilingües,
Readme y controlador de
impresora) (1)

Etiqueta del soporte (1)
Cable USB 1-824-211-41 (Sony) (1)
Antes de utilizar la impresora (1)
Lista de centros de asistencia (1)
Acuerdo de licencia de software (1)

Especificaciones de seguridad

Protección contra descargas eléctricas:

Clase I

Protección contra filtraciones

perjudiciales de agua:
Ordinaria

Grado de seguridad en presencia de

una mezcla anestésica inflamable
con aire, con oxígeno o con óxido
nitroso:
No es adecuado para usarlo en
presencia de una mezcla anestésica
inflamable con aire, con oxígeno o
con óxido nitroso

Modo de funcionamiento:

Continuo

Notas

• Compruebe siempre que la unidad funciona

correctamente antes de utilizarla.
SONY DECLINA TODA RESPONSABILIDAD
POR LOS DAÑOS DE CUALQUIER TIPO
INCLUIDOS, SIN LIMITACIÓN, LA
COMPENSACIÓN O EL REEMBOLSO POR
ERRORES DE IMPRESIÓN DE CONTENIDO DE
NINGÚN TIPO O LA PÉRDIDA DE DATOS
DEBIDA A UN ERROR DE ESTA UNIDAD O
DEL SOPORTE DE IMPRESIÓN, DEL
SOFTWARE ASOCIADO, DEL SOPORTE DE
ALMACENAMIENTO EXTERNO O DE OTRO
DISPOSITIVO EXTERNO.

• SONY DECLINA TODA RESPONSABILIDAD
POR LOS DAÑOS DE CUALQUIER TIPO
INCLUIDOS, SIN LIMITACIÓN, LA
COMPENSACIÓN O EL REEMBOLSO POR LA
PÉRDIDA DE BENEFICIOS PRESENTES O
FUTUROS DEBIDO A UN ERROR DE ESTA
UNIDAD, YA SEA DURANTE EL PERÍODO DE
GARANTÍA O DESPUÉS DEL VENCIMIENTO
DE DICHO PERÍODO, O POR MOTIVOS DE
CUALQUIER OTRA ÍNDOLE.

El diseño y las especificaciones están sujetas a
modificación sin previo aviso.

Nota sobre el material de impresión

No debe reutilizarse

Si lo hace, es posible que se produzca un fallo de
funcionamiento y que los resultados de impresión
se vean afectados de forma negativa.

8

Especificaciones

Especificaciones

9

WAARSCHUWING

Dit apparaat niet blootstellen aan regen of
vocht ter verkleining van de kans op brand of
een elektrische schok.

Open de behuizing niet om elektrocutie te
voorkomen. Laat het toestel alleen nakijken
door vaklui.

Dit apparaat mag niet aangepast worden.

DIT APPARAAT DIENT TE WORDEN GEAARD.

Om de stroomtoevoer volledig te onderbreken,
dient u de stekker uit te trekken.
Wanneer een apparaat wordt aangebracht,
neem dan een direct toegankelijk
ontkoppelingsmechanisme in de vaste
bedrading op of sluit de netstekker aan op een
makkelijk toegankelijke contactdoos bij het
apparaat.
Plaats de ME-apparatuur niet op een plaats
waar de stekker moeilijk kan worden
uitgetrokken.
Als er tijdens de werking een storing in het
apparaat optreedt, bedien dan het
ontkoppelingsmechanisme om de voeding uit
te schakelen of maak de netstekker los van de
contactdoos.

Symbool op de producten

Dit symbool duidt op de
equipotentiaalaansluiting die diverse
onderdelen van een systeem op hetzelfde
potentiaal brengt.

Dit symbool is bedoeld om de gebruiker te
waarschuwen dat er belangrijke bedienings­en onderhoudsinstructies te vinden zijn in de
documentatie die bijgevoegd is bij het
apparaat.

Belangrijke opmerkingen bij het gebruik
in een medische omgeving

1. Alle apparatuur die op dit toestel wordt aangesloten,
moet beantwoorden aan de normen IEC60601-1,
IEC60950-1, IEC60065 of andere IEC/ISO normen
die hiervoor gelden.

2. Daarnaast moeten alle configuraties voldoen aan de
systeemnorm IEC60601-1-1. Iedereen die extra
apparatuur op het signaalingangsdeel of het
signaaluitgangsdeel aansluit, configureert een
medisch systeem en is er derhalve verantwoordelijk
voor dat het systeem voldoet aan de vereisten van de
systeemnorm IEC60601-1-1. Raadpleeg bij twijfel
altijd het gekwalificeerde servicepersoneel.

3. De lekstroom kan toenemen bij aansluiting op andere
apparatuur.

4. Deze specifieke apparatuur en alle bijbehorende,
zoals hierboven beschreven, aangesloten apparatuur,
moet worden aangesloten op de netvoeding via een
extra isolerende transformator die voldoet aan de
constructievereisten van IEC60601-1 en die
minimaal basisisolatie biedt.

5. Dit toestel produceert, gebruikt en kan
hoogfrequente energie uitstralen. Als de apparatuur
niet wordt geïnstalleerd en gebruikt volgens de
aanwijzingen in de instructiehandleiding, dan kan de
apparatuur interferentie veroorzaken bij andere
apparatuur. Als dit toestel interferentie veroorzaakt
(wat kan worden vastgesteld door de voedingskabel
van het toestel te ontkoppelen), probeer dan de
volgende maatregelen: Zet het toestel op een andere
plaats ten opzichte van de apparatuur waarbij er
vermoedelijk interferentie optreedt. Sluit dit toestel
en de apparatuur waarbij er vermoedelijk
interferentie optreedt aan op verschillende circuits.

Neem contact op met uw dealer (volgens de norm
IEC60601-1-2 en CISPR11, klasse B, groep 1)

Dit symbool duidt de fabrikant aan en
verschijnt naast de naam en het adres van de
fabrikant.

Raadpleeg de bedieningsinstructies

Volg voor onderdelen van het apparaat
waarop dit symbool voorkomt de
aanwijzingen in de handleiding op.

2

Belangrijke EMC-kennisgeving (elektromagnetische compatibiliteit) voor gebruik in een
medische omgeving

• De UP-D897 heeft bijzondere voorzorgsmaatregelen
nodig met betrekking tot EMC en moet geïnstalleerd en in
gebruik genomen worden in overeenstemming met de
EMC-informatie die in deze instructiehandleiding is
opgenomen.

• Draagbare en mobiele RF-communicatieappatuur zoals
mobiele telefoons kunnen de UP-D897 beïnvloeden.

Richtlijnen en verklaring van de fabrikant – elektromagnetische emissies

De UP-D897 is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving.
De klant of de gebruiker van de UP-D897 dient zeker te stellen dat het toestel gebruikt wordt in een dergelijke omgeving.

Emissietest Conformiteit Elektromagnetische omgeving – richtlijnen

RF-emissies

CISPR 11

RF-emissies

CISPR 11
Harmonische emissies

IEC 61000-3-2
Spanningsschommeli

ngen/flikkeremissies

IEC 61000-3-3

Waarschuwing

Als de UP-D897 vlak naast of gestapeld met andere
apparatuur gebruikt moet worden, dient gecontroleerd te
worden of het product normaal werkt in de configuratie
waarin het gebruikt zal worden.

Groep 1

Klasse B

Klasse A

Conform

Waarschuwing

Gebruik van andere accessoires en kabels dan hier
vermeld zijn, met uitzondering van reserveonderdelen die
door Sony Corporation worden verkocht, kan resulteren in
verhoogde emissies of verlaagde immuniteit van de
UP-D897.

De UP-D897 gebruik RF-energie alleen voor de interne
functionering. Daarom zijn de RF-emissies zeer laag en is
het niet waarschijnlijk is dat deze enige interferentie bij
elektronische apparatuur in de nabijheid veroorzaken.

De UP-D897 is geschikt voor gebruik in alle gebouwen,
inclusief woningen en ruimtes die rechtstreeks zijn
aangesloten op het openbare laagspanningsnetwerk dat
gebouwen van stroom voorziet voor huishoudelijke
doeleinden.

NL

3

Richtlijnen en verklaring van de fabrikant – elektromagnetische immuniteit

De UP-D897 is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De klant of de
gebruiker van de UP-D897 dient zeker te stellen dat het product in een dergelijke omgeving gebruikt wordt.

Immuniteitstest

Elektrostatische
ontlading (ESD)

IEC 61000-4-2
Elektrische

stroomstoten/burst

IEC 60601

testniveau

±6 kV contact

±8 kV lucht

±2 kV voor
stroomvoorziening
slijnen

Conformiteits-

niveau

±6 kV contact

±8 kV lucht

±2 kV voor
stroomvoorziening
slijnen

Elektromagnetische omgeving – richtlijnen

De vloeren dienen van hout, beton of keramische tegels te
zijn vervaardigd. Indien vloeren met synthetisch materiaal
bedekt zijn, moet de relatieve vochtigheid ten minste 30%
bedragen.

De kwaliteit van het elektriciteitsnet dient gelijk te zijn aan die
van een normale commerciële of ziekenhuisomgeving.

IEC 61000-4-4

Stroomstoot

±1 kV voor invoer/
uitvoerlijnen

±1 kV
differentiaalmodus

±1 kV voor invoer/
uitvoerlijnen

±1 kV
differentiaalmodus

De kwaliteit van het elektriciteitsnet dient gelijk te zijn aan die
van een normale commerciële of ziekenhuisomgeving.

IEC 61000-4-5

Spanningsdalen,
korte
onderbrekingen en
spanningsschomm
elingen in
stroomvoorziening
slijnen

IEC 61000-4-11

±2 kV gewone
modus

< 5% U

T

(> 95% dal in U
bij 0,5 cyclus

40% UT
(60% dal in U
bij 5 cycli

70% U

T

(30% dal in U
bij 25 cycli

)

T

)

T

)

T

±2 kV gewone
modus

< 5% UT
(> 95% dal in U
bij 0,5 cyclus

40% UT
(60% dal in U
bij 5 cycli

70% U

T

(30% dal in U
bij 25 cycli

De kwaliteit van het elektriciteitsnet dient gelijk te zijn aan die
van een normale commerciële of ziekenhuisomgeving. Als

)

T

ononderbroken werking van de UP-D897 nodig is tijdens
onderbrekingen van de netvoeding, wordt aanbevolen om de
UP-D897 op een ononderbreekbare stroomvoorziening of
een accu aan te sluiten.

)

T

)

T

Magnetisch veld
van de
stroomfrequentie
(50/60 Hz)

IEC 61000-4-8
OPMERKING: U

< 5% UT
(> 95% dal in U
bij 5 seconden

< 5% UT
(> 95% dal in U

)

T

bij 5 seconden

)

T

3 A/m 3 A/m De magnetische velden van de stroomfrequentie dienen zich

op niveaus te bevinden die normaal zijn voor een normale
locatie in een normale commerciële of ziekenhuisomgeving.

is het wisselstroomnetvoedingsvoltage voordat het testniveau is toegepast.

T

4

Richtlijnen en verklaring van de fabrikant – elektromagnetische immuniteit

De UP-D897 is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De klant of de
gebruiker van de UP-D897 dient zeker te stellen dat het product in een dergelijke omgeving gebruikt wordt.

Immuniteitstest

IEC 60601

testniveau

Conformiteits-

niveau

Elektromagnetische omgeving – richtlijnen

Draagbare en mobiele RF-communicatieapparatuur dient
niet dichter bij enig onderdeel van de UP-D897, inclusief de
kabels, te worden gebruikt dan de aanbevolen
scheidingsafstand, die berekend wordt via de vergelijking die
van toepassing is op de frequentie van de zender.

Aanbevolen scheidingsafstand

Geleide RF

IEC 61000-4-6

Uitgestraalde RF

IEC 61000-4-3

3 Vrms

150 kHz tot
80 MHz

3 V/m

80 MHz tot
2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz tot 800 MHz

d = 2,3 √P 800 MHz tot 2,5 GHz

Waarbij P het nominale maximale uitvoervermogen van de
zender in Watt (W) is volgens de specificaties van de
fabrikant van de zender en d de aanbevolen
scheidingsafstand in meter (m).

Veldsterktes van vaste RF-zenders, als die vastgesteld zijn in
een elektromagnetische onderzoek ter plaatse,

lager te zijn dan het conformiteitsniveau van ieder
frequentiebereik.

Interferentie kan optreden in de nabijheid van apparatuur die
gemerkt is met het volgende symbool:

b

a

dienen

OPMERKING 1: Bij 80 MHz en 800 MHz is het hoogste frequentiebereik van toepassing.

OPMERKING 2: Deze richtlijnen zijn mogelijk niet in alle situaties van toepassing. Elektromagnetische propagatie wordt

beïnvloed door absorptie en reflectie van bouwwerken, objecten en mensen.

a Veldsterktes van vaste zenders, zoals basisstations voor (draagbare/draadloze) telefoons en mobiele zenders over land,

amateurzenders, AM- en FM-radiozenders en TV-zenders kunnen theoretisch niet nauwkeurig voorspeld worden. Om de
elektromagnetische omgeving als gevolg van vaste RF-zenders te beoordelen, dient een elektromagnetisch onderzoek ter
plaatse overwogen te worden. Als de gemeten veldsterkte op de locatie waarop de UP-D897 wordt gebruikt het van
toepassing zijnde RF-conformiteitsniveau overschrijdt, dient gecontroleerd te worden of de UP-D897 normaal werkt. Als
een abnormale werking wordt waargenomen, kunnen extra maatregelen noodzakelijk zijn, zoals het opnieuw richten of
plaatsen van de UP-D897.

b Boven het frequentiebereik van 150 kHz tot 80 MHz dienen veldsterktes minder dan 3 V/m te zijn.

5

Aanbevolen scheidingsafstanden tussen draagbare en mobiele RF-communicatieapparatuur en de UP-D897

De UP-D897 is bedoeld voor gebruik in een elektromagnetische omgeving waarin uitgestraalde RF-storingen gereguleerd
zijn. De klant of gebruiker van de UP-D897 kan elektromagnetische interferentie helpen voorkomen, door de hieronder
aanbevolen minimumafstand tussen draagbare en mobiele RF-communicatieapparaatuur (zenders) en de UP-D897 aan te
houden, in overeenstemming met het maximale uitvoervermogen van de communicatieapparatuur.

Nominaal maximaal uitvoervermogen van

zender

W

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Bij zenders die een nominaal maximaal uitvoervermogen hebben dat niet hierboven is vermeld, kan de aanbevolen
scheidingsafstand d in meter (m) worden geschat met behulp van de vergelijking die van toepassing is op de frequentie van
de zender, waarbij P het maximale uitvoervermogen van de zender in Watt (W) is, volgens de specificaties van de fabrikant
van de zender.

OPMERKING 1: Bij 80 MHz en 800 MHz is de scheidingsafstand voor het hoogste frequentiebereik van toepassing.

Scheidingsafstand in overeenstemming met de frequentie van de zender

150 kHz tot 80 MHz

d = 1,2 √P

80 MHz tot 800 MHz

m

d = 1,2 √P

800 MHz tot 2,5 GHz

d = 2,3 √P

OPMERKING 2: Deze richtlijnen zijn mogelijk niet in alle situaties van toepassing. Elektromagnetische propagatie wordt

Let op

Bij het afvoeren van het toestel of toebehoren, dient u
rekening te houden met de wettelijke voorschriften en
het reglement in het betreffende ziekenhuis.

beïnvloed door absorptie en reflectie van bouwwerken, objecten en mensen.

Voor klanten in Europa

Dit product werd geproduceerd door of in opdracht van
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japan. Vragen met betrekking tot product
conformiteit gebaseerd op EU-wetgeving kunnen

Waarschuwing op voedingsaansluiting

Maak gebruik van een geschikte netspanningskabel voor
het plaatselijke elektriciteitsnet.

1. Gebruik de goedgekeurde netspanningskabel (3-weg

worden gericht aan de gemachtigde vertegenwoordiger,
Sony Deutschland GmbH, Hedelfinger Strasse 61,
70327 Stuttgart, Duitsland. Voor service- of
garantiezaken verwijzen wij u door naar de adressen in
de afzonderlijke service of garantie documenten.

netsnoer)/apparatenstekker/stekker met
aardcontacten die voldoen aan de
veiligheidsvoorschriften van het betreffende land
(indien van toepassing).

2. Gebruik de netspanningskabel (3-weg netsnoer)/
apparatenstekker/stekker met de correcte
stroomsterkte (voltage/amperage).

Wanneer u vragen heeft over het gebruik van de
bovengenoemde netspanningskabel/apparatenstekker/
stekker, neem dan contact op met deskundig
servicepersoneel.

6

De CD-ROM handleiding

Specificaties

gebruiken

Op de meegeleverde cd-rom vindt u handleidingen voor
deze printer (in het Japans, Engels, Frans, Duits,
Italiaans, Spaans, Nederlands, Zweeds, Portugees, Fins,
Deens, Noors, Grieks, Russisch en Koreaans). De
handleidingen zijn opgemaakt in pdf-formaat (Portable
Document Format).

Voorbereidingen voor gebruik

Een van de volgende programma’s moet op uw PC zijn
geïnstalleerd voor het gebruik van de handleidingen op
de CD-ROM.

• Adobe Reader Version 6.0 of later

N.B.:

Als Adobe Reader niet is geïnstaleerd, dan kunt u deze
downloaden via het volgende internetadres:
http://www.adobe.com/

Adobe en Adobe Reader zijn gedeponeerde handelsmerken van
Adobe Systems Incorporated in de Verenigde Staten en/of andere
landen.

De CD-ROM handleiding lezen

Handel als volgt wanneer u de handleiding op de
CD-ROM wilt lezen:

1

Plaats de CD-ROM in de CD-ROM drive.
De handleidingen zijn opgeslagen in de map
Instructions For Use.

2

Kies de handleiding die u wilt lezen en dubbelklik
deze.

Voeding 100 tot 240 V AC, 50/60 Hz
Ingangsstroom 1,5 A tot 0,8 A
Bedrijfstemperatuur

5 °C tot 35 °C

Bedrijfsvochtigheid

20% tot 80%
Werkdruk 700 hPa tot 1.060 hPa
Temperatuur opslag en transport

–20 °C tot +60 °C
Vochtigheid opslag en transport

20% tot 80%
Druk opslag en transport

700 hPa tot 1.060 hPa
Afmetingen 154 × 88 × 240 mm (b/h/d)
Gewicht 2,6 kg (alleen de printer)
Thermische kop

Thermische kop met dunne film,

1280 punten
Gradatie 256 niveaus gradatie (8-bit)
Geheugencapaciteit

4096 × 1280 × 8 (bit)

Formaat afbeelding

320 × 100 mm (max.)

Afdruksnelheid Ongeveer 2 s/afbeelding (960 ×

1280 punten) (afdrukken met hoge

afdruksnelheid)

Ongeveer 3,3 sec./afbeelding (960 ×

1280 dots) (afdrukken met normale

afdruksnelheid)
Elementen afbeelding

4096 × 1280 punten (max.)

Puntdichtheid H: 100 mm/1280 punten = 0,078

V: 100 mm/1280 punten = 0,078
Vierkante punten

N.B.:

Het is mogelijk dat de bestanden niet correct worden
weergegeven. U gebruikt dan een te oude versie van
Adobe Reader. Installeer in dat geval de meest recente
versie van dit programma; u kunt deze downloaden via
het internetadres vermeld onder “Voorbereidingen voor
gebruik” hierboven.

Opmerking

Wanneer u de CD-ROM bent kwijtgeraakt of u kunt
deze om de een of andere reden niet lezen, kunt u een
nieuwe CD-ROM bestellen. Neem hiervoor contact op
met de dichtstbijzijnde Sony servicedealer.

Interface Hi-Speed USB (USB 2.0)
Meegeleverde accessoires

Reinigingsblad thermische kop (1)
CD-ROM (inclusief meertalige

bedieningsinstructies, Readme en

printer driver) (1)

Media-etiket (1)
USB-kabel 1-824-211-41 (Sony) (1)
Voor gebruik van deze printer (1)
Servicecontactlijst (1)
Gebruiksrechtovereenkomst (1)

De CD-ROM handleiding gebruiken / Specificaties

7

Medische specificaties

Bescherming tegen elektrische

schokken:
Klasse I

Bescherming tegen schadelijk

binnendringen van water:
Normaal

De mate van veiligheid in de buurt van

een ontvlambaar anesthesiemiddel
vermengd met lucht of zuurstof of
lachgas:
niet geschikt voor gebruik in de
buurt van een ontvlambaar
anesthesiemiddel vermengd met
lucht of zuurstof of lachgas

Bedieningsmodus:

Continu

Het ontwerp en deze specificaties kunnen gewijzigd
worden zonder voorafgaande kennisgeving.

Opmerking over afdrukmedia

Niet opnieuw gebruiken

Anders kunnen er storingen optreden en wordt de
afdrukkwaliteit negatief beïnvloed.

Opmerkingen

• Controleer altijd of het apparaat goed functioneert

voordat u het gebruikt.
SONY IS NIET AANSPRAKELIJK VOOR
SCHADE VAN WELKE SOORT DAN OOK,
INCLUSIEF, MAAR NIET BEPERKT TOT,
COMPENSATIE OF VERGOEDING VANWEGE
HET NIET AFDRUKKEN VAN INHOUD VAN
WELK TYPE DAN OOK OF VERLIES VAN
GEGEVENS DOOR EEN STORING VAN DIT
APPARAAT OF HET BIJBEHORENDE
AFDRUKMATERIAAL, BIJBEHORENDE
SOFTWARE, EXTERNE OPSLAGMEDIA OF
ANDERE EXTERNE APPARATEN.

• SONY IS NIET AANSPRAKELIJK VOOR
SCHADE VAN WELKE SOORT DAN OOK,
INCLUSIEF, MAAR NIET BEPERKT TOT,
COMPENSATIE OF VERGOEDING VANWEGE
HUIDIGE OF TOEKOMSTIGE WINSTDERVING
WEGENS EEN STORING VAN DIT APPARAAT,
GEDURENDE DE GARANTIEPERIODE OF NA
AFLOOP VAN DE GARANTIEPERIODE, OF
WEGENS WELKE ANDERE REDEN DAN OOK.

8

Specificaties

Specificaties

9

VARNING!

Om du vill minska risken för brand eller
elektriska stötar får inte maskinen utsättas för
regn eller luftfuktighet.

Öppna inte chassit eftersom du då utsätter dig
för risken för elektriska stötar. Lämna all
service åt utbildad servicepersonal.

INGEN modifiering av denna utrustning tillåts.

DEN HÄR APPARATEN MÅSTE JORDAS.

Dra ur väggkontakten för att bryta
huvudströmmen.
När enheten installeras ska en lättåtkomlig
brytare installeras i den fasta kretsen eller så
ska nätkontakten anslutas till ett lättåtkomligt
uttag nära enheten.
Placera inte ME-utrustningen där det är svårt
att dra ur väggkontakten.
Om det inträffar ett fel när enheten används,
använder du brytaren för att stänga av
strömmen eller så kopplar du ur nätkontakten.

Symboler på produkten

Den här symbolen markerar jordterminalen,
som binder samman de olika komponenterna
i systemet så att de får samma referensjord.

Denna symbol gör användaren uppmärksam
på viktiga drift- och underhållsinstruktioner
(service) i den dokumentation som
medföljer produkten.

Denna symbol anger tillverkare och återfi
nns bredvid tillverkarens namn och adress.

Viktig säkerhetsinformation rörande
användning i sjukhusmiljö

1. All utrustning som ansluts till den här enheten ska
vara certifierad enligt standarderna IEC60601-1,
IEC60950-1, IEC60065 eller annan IEC/ISO­standard som är tillämplig för utrustningen.

2. Dessutom ska alla konfigurationer följa
systemstandarden IEC60601-1-1. Alla som ansluter
ytterligare utrustning till signalingångar eller
signalutgångar konfigurerar ett medicinskt system
och är därför ansvarig för att systemet följer
systemstandarden IEC60601-1-1. Om du är tveksam
ska du rådfråga behörig fackman.

3. Läckströmmen kan öka när enheten ansluts till annan
utrustning.

4. För denna speciella utrustning måste all
tillbehörsutrustning som anslutits enligt ovan, vara
ansluten till elnätet via en extra isolationstransformator
som följer konstruktionskraven för IEC60601-1 och
tillhandahåller åtminstone grundläggande isolering.

5. Denna utrustning genererar, använder och kan
utstråla radiofrekvensenergi. Om den inte installeras
och används enligt bruksanvisningen, kan den orsaka
störningar för annan utrustning. Om denna enhet
orsakar störningar (vilket kan kontrolleras genom att
koppla bort nätkabeln från enheten), pröva följande
åtgärder: Flytta enheten i förhållande till den
störningskänsliga utrustningen. Anslut denna enhet
och den störningskänsliga utrustningen till vägguttag
som har olika gruppsäkringar.

Kontakta din återförsäljare. (Enligt standard IEC60601­1-2 och CISPR11, Klass B, Grupp 1)

Se bruksanvisningen

Följ anvisningarna i bruksanvisningen för
delar av enheten på vilka detta märke
återfinns.

2

Viktig information om elektromagnetisk kompatibilitet (EMC) vid användning i
sjukhusmiljö

• Särskilda försiktighetsåtgärder behövs för UP-D897 med
hänsyn till EMC och apparaten måste installeras och
användas i enlighet med EMC-informationen i dessa
anvisningar.

• Bärbara och mobila radiokommunikationsenheter, t.ex.
mobiltelefoner, kan påverka UP-D897.

Riktlinjer och tillverkarens beskrivning - elektromagnetisk strålning

UP-D897 är avsedd att användas i den elektromagnetiska miljö som anges nedan.
Kunden eller användaren av UP-D897 är ansvarig för att apparaten används i rätt miljö.

Strålningstest Uppfyller Riktlinjer för elektromagnetisk strålning

Radiostörningar

CISPR 11

Radiostörningar

CISPR 11
Övertonsstörningar

IEC 61000-3-2
Spänningsfluktuationer

/flimmer

IEC 61000-3-3

Varning!

Om UP-D897 ska användas intill eller ovanpå andra
utrustningar är det viktigt att kontrollera att all utrustning i
den tilltänkta konfigurationen fungerar normalt.

Grupp 1

Klass B

Klass A

Uppfyller

Varning!

Användning av andra än angivna tillbehör eller kablar, med
undantag av delar som säljs av Sony Corporation, kan
resultera i ökad strålning eller minskad immunitet från
UP-D897.

I UP-D897 används radiofrekvenser endast för interna
funktioner. Därför är radiostörningarna mycket små och det
är inte sannolikt att interferens med närliggande elektronisk
utrustning uppstår.

UP-D897 är lämplig för användning i alla byggnader,
inklusive hushåll och byggnader i direkt anslutning till
elnätet för hushållsel.

SE

3

Riktlinjer och tillverkarens beskrivning – elektromagnetisk immunitet

UP-D897 är avsedd att användas i den elektromagnetiska miljö som anges nedan. Kunden eller användaren av UP-D897 är
ansvarig för att apparaten används i rätt miljö.

Immunitetstest IEC 60601-testnivå Uppfyller Riktlinjer för elektromagnetisk strålning

Elektrostatisk
urladdning (ESD)

±6 kV kontakt

±8 kV luft

±6 kV kontakt

±8 kV luft

Golvbeläggningen ska vara trä, betong eller klinkers. Om
golvbeläggningen är av syntetiskt material krävs en relativ
luftfuktighet på minst 30%.

IEC 61000-4-2
Elektriska snabba

transienter/
pulsskurar

±2 kV i kraftnät

±1 kV i in-/
utsignalledningar

±2 kV i kraftnät

±1 kV i in-/
utsignalledningar

Elnätets kvalitet bör motsvara det allmänna elnätet eller
sjukhusnät.

IEC 61000-4-4
Stötpulser

±1 kV ledning/
ledning

±1 kV ledning/
ledning

Elnätets kvalitet bör motsvara det allmänna elnätet eller
sjukhusnät.

IEC 61000-4-5

Spänningsfall,
korta avbrott och
spänningsvariation
er i nätledningar

IEC 61000-4-11

±2 kV ledning/jord
< 5 % U

T

(> 95%
spänningsfall i U

under 0,5 cykel

40% U

T

(60% spänningsfall
i U

)

T

under 5 cykler

±2 kV ledning/jord
< 5% U

T

(> 95%
spänningsfall i U

)

T

under 0,5 cykel

40% U

T

(60% spänningsfall
i U

)

T

under 5 cykler

Elnätets kvalitet bör motsvara det allmänna elnätet eller
sjukhusnät. Om det är viktigt att UP-D897 kan drivas även
under strömavbrott är det lämpligt att ansluta UP-D897 till ett

)

T

avbrottssäkert elnät eller batteri.

Magnetiskt fält vid
nätfrekvens (50/
60 Hz)

IEC 61000-4-8
OBS!: U

är nätspänningen för testet.

T

70% UT
(30% spänningsfall

i UT)
under 25 cykler

< 5% UT
(> 95%

spänningsfall i UT)
under 5 sekunder

70% UT
(30% spänningsfall

i UT)
under 25 cykler

< 5% UT
(> 95%

spänningsfall i UT)
under 5 sekunder

3 A/m 3 A/m Nätfrekvensens magnetfält ska minst ha samma egenskaper

som det allmänna elnätet eller ett sjukhusnät.

4

Riktlinjer och tillverkarens beskrivning – elektromagnetisk immunitet

UP-D897 är avsedd att användas i den elektromagnetiska miljö som anges nedan. Kunden eller användaren av UP-D897 är
ansvarig för att apparaten används i rätt miljö.

Immunitetstest IEC 60601-testnivå Uppfyller Riktlinjer för elektromagnetisk strålning

Bärbara och mobila radiokommunikationsenheter ska inte
användas närmare någon del av UP-D897, inklusive
ledningar, än det rekommenderade säkerhetsavstånd som
beräknas med ekvationen som gäller för sändarens
frekvens.

Ledningsbundna
störningar
orsakade av
radiofrekventa fält

IEC 61000-4-6

Utstrålande
radiofrekventa
elektromagnetiska
fält

IEC 61000-4-3

3 Vrms

150 kHz – 80 MHz

3 V/m

80 MHz – 2,5 GHz

3 Vrms

3 V/m

Rekommenderat säkerhetsavstånd

d = 1,2 √P

d = 1,2 √P 80 MHz – 800 MHz

d = 2,3 √P 800 MHz – 2,5 GHz

Där P är maximala uteffekten för sändaren i watt (W) enligt
sändartillverkaren och d är det rekommenderade
säkerhetsavståndet i meter (m).

Fältstyrka från fasta radiosändare, bestäms genom en
elektromagnetisk undersökning av platsen,
än kraven på uppfyllande för respektive frekvensintervall.

Interferens kan inträffa i närheten av utrustning märkt med
följande symbol:

a

ska vara lägre

b

OBS! 1: Vid 80 MHz och 800 MHz gäller högfrekvensintervallet.

OBS! 2: Dessa riktlinjer är inte giltiga under alla förhållanden. Eletromagnetisk strålning påverkas av absorption och

reflektion från byggnader, föremål och människor.

a Fältstyrka från fasta sändare som t.ex. basstationer för mobiltelefoni och mobil radiokommunikation, amatörsändare,

radioutsändningar på AM- och FM-bandet och TV-utsändningar kan förutsägas teoretiskt med god noggrannhet. För en
värdering av elektromagnetisk miljö orsakad av fasta radiosändare bör en elektromagnetisk undersökning av platsen
övervägas. Om uppmätt fältstyrka på platsen för UP-D897 överstiger det ovan angivna gränsvärdet bör funktionerna hos
UP-D897 kontrolleras. Om något onormalt observeras kan särskilda åtgärder behöva vidtas, t.ex. en ändrad placering av
UP-D897.

b Över frekvensintervallet 150 kHz - 80 MHz ska fältstyrkan vara mindre än 3 V/m.

5

Rekommenderat säkerhetsavstånd mellan bärbar och mobil radiokommunikationsutrustning och UP-D897

UP-D897 gäller användning i elektromagnetiska miljöer där elektromagnetiska störningar är kontrollerade. Kunden eller
användaren av UP-D897 kan förhindra elektromagnetisk interferens genom att respektera minimiavståndet mellan bärbar
och mobil radiokommunikationsutrustning (sändare) och UP-D897 enligt nedanstående rekommendationer och i enlighet
med kommunikationsutrustningens maximala uteffekt.

Nominell maxeffekt för sändare

W

150 kHz - 80 MHz

d = 1,2 √P

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

För sändare med nominell maxeffekt som inte anges i listan kan rekommenderat säkerhetsavstånd d i meter (m) uppskattas
med hjälp av den ekvation som är tillämpbar för sändarens frekvens, där P är sändarens nominella maxeffekt i watt (W)
enligt sändarens tillverkare.

OBS! 1: Vid 80 MHz och 800 MHz gäller säkerhetsavståndet för högfrekvensintervallet.

OBS! 2: Dessa riktlinjer är inte giltiga under alla förhållanden. Eletromagnetisk strålning påverkas av absorption och

reflektion från byggnader, föremål och människor.

Säkerhetsavstånd enligt sändarens frekvens

m

80 MHz - 800 MHz

d = 1,2 √P

800 MHz - 2,5 GHz

d = 2,3 √P

Försiktighet!

Om du tänker göra dig av med enheten eller dess
tillbehör måste du ta hänsyn till gällande lagstiftning.
Tänk också på att sjukhuset kan ha sina egna regler för
hur avfall ska behandlas.

Varning beträffande
spänningsanslutning

Använd en riktig nätsladd för den lokala
strömförsörjningen.

1. Använd spänningskabel (nätkabel med 3 ledare)/
apparatanslutningar/kontaktdon med jordanslutning
som motsvarar de nationella säkerhetsföreskrifterna.

2. Använd spänningskabel (nätkabel med 3 ledare)/
apparatanslutningar/kontaktdon som motsvarar
aktuell belastning (spänning, strömstyrka etc.).

Om du har frågor beträffande användning av
spänningskabel/apparatanslutningar/kontaktdon,
rådfråga behörig fackman.

För kunder i Europa

Denna produkt har tillverkats av eller på uppdrag av
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108­0075 Japan. Frågor som rör produkternas
överensstämmelse, grundar sig på Europeiska unionens
lagstiftning skall ställas till den auktoriserade
representanten, Sony Deutschland GmbH, Hedelfinger
Strasse 61, 70327 Stuttgart, Tyskland. För service och
garantiärenden, vänligen se de adresser som finns i de
separata service och garantihandlingarna.

6

Användning av

Specifikationer
handboken på CD-ROM­skivan

På den medföljande CD-ROM-skivan finns handböcker
för denna skrivare (på japanska, engelska, franska,
tyska, italienska, spanska, holländska, svenska,
portugisiska, finska, danska, norska, grekiska, ryska och
koreanska). Dessa handböcker är i pdf-format (Portable
Document Format).

Förberedelser

Något av följande program måste vara installerat på
datorn för att handböckerna på CD-ROM-skivan ska
kunna användas:

• Adobe Reader, Version 6.0 eller högre

Anmärkning!

Om Adobe Reader inte är installerat kan programmet
laddas ned från följande URL:
http://www.adobe.com/

Adobe och Adobe Reader är varumärken som tillhör Adobe
Systems Incorporated i USA och/eller andra länder.

Läsa handboken på CD-ROM­skivan

Strömförsörjning

100 till 240 V AC, 50/60 Hz
Inström 1,5 A till 0,8 A
Driftstemperatur

5 °C till 35 °C
Luftfuktighet 20% till 80%
Tryck vid drift 700 hPa till 1 060 hPa
Temperatur för förvaring och transport

–20 °C till +60 °C
Luftfuktighet för förvaring och transport

20% till 80%
Tryck vid förvaring och transport

700 hPa till 1 060 hPa
Mått 154 × 88 × 240 mm (b/h/d)
Vikt 2,6 kg (endast skrivare)
Termohuvud Tunnfilms-termohuvud, 1280 punkter
Halvtoner 256 nivåer (8-bit)
Minne 4096 × 1280 × 8 (bit)
Bildstorlek 320 × 100 mm (max.)
Utskriftshastighet

Ca 2 sek./bild (960 × 1280 punkter)

(utskrift vid hög hastighet)

Ca 3,3 sek./bild (960 × 1280 punkter)

(utskrift vid normal hastighet)

Pixel 4096 × 1280 punkter (max.)
Punkttäthet H: 100 mm/1280 punkter = 0,078

V: 100 mm/1280 punkter = 0,078

Fyrkantiga punkter

Följ nedanstående anvisningar för att läsa handboken på
CD-ROM-skivan.

1

Sätt i CD-ROM-skivan i CD-ROM-enheten.
Handböckerna sparas i mappen
Användarinstruktioner.

2

Markera och klicka på den handbok som du vill
läsa.

Anmärkning!

Med vissa versioner av Adobe Reader visas filerna
eventuellt inte som de ska. Om detta inträffar, ska du
installera den senaste versionen som du kan ladda ner
från den URL som nämns under “Förberedelser” ovan.

Obs!

Om du tappar bort CD-ROM-skivan, eller om den av
någon anledning inte kan läsas, kan en ny CD-ROM­skiva införskaffas. Kontakta närmaste Sony
servicekontor.

Gränssnitt Hi-Speed USB (USB 2.0)
Medföljande tillbehör

Rengöringsark för termohuvud (1)

CD-ROM (inklusive bruksanvisning

på flera språk, Readme och
skrivardrivrutin) (1)

Mediaetikett (1)

USB-kabel 1-824-211-41 (Sony) (1)

Innan du använder skrivaren (1)

Lista med servicekontaktdetaljer (1)

Licensavtal för programvara (1)

Användning av handboken på CD-ROM-skivan / Specifikationer

7

Specifikationer för användning i sjukhusmiljö

Skydd mot elektriska stötar:

Klass I

Skydd mot vattenintrång som kan

skada enheten:
Normalt

Säkerhetsgrad i miljöer med

brandfarliga anestetiska blandningar
med syre eller med syre eller
kväveoxidul:
Ej lämplig för användning i miljöer
med brandfarliga anestetiska
blandningar med syre eller med syre
eller kväveoxidul

Driftsläge:

Kontinuerligt

Rätt till ändring av design och specifikationer
förbehålles.

Anmärkning om utskriftsmedia

Får inte återanvändas

Att göra det kan nämligen resultera i felfunktion
och påverka utskriftsresultaten negativt.

Obs!

• Kontrollera altid att enheten fungerar som den ska

innan du använder den.
SONY KAN INTE GÖRAS ANSVARIGT FÖR
NÅGOT SOM HELST SLAG AV SKADOR
INKLUSIVE, MEN EJ BEGRÄNSAT TILL,
KOMPENSATION ELLER ERSÄTTNING FÖR
ATT DET INTE GÅTT ATT SKRIVA UT ETT
INNEHÅLL AV VILKET SLAG DET VARA MÅ,
ELLER FÖRLUST AV INFORMATION SOM
FÖLJT AV ETT FEL PÅ DEN HÄR ENHETEN
ELLER DESS UTSKRIFTSMEDIER,
TILLHÖRANDE PROGRAMVARA, EXTERNA
LAGRINGSMEDIER ELLER ANDRA
EXTERNA ENHETER.

• SONY KAN INTE GÖRAS ANSVARIGT FÖR
NÅGOT SOM HELST SLAG AV SKADOR
INKLUSIVE, MEN EJ BEGRÄNSAT TILL,
KOMPENSATION ELLER ERSÄTTNING FÖR
FÖRLUST AV AKTUELLA ELLER
FÖRUTSEDDA INKOMSTER, ÄVEN OM
FÖRLUSTEN UPPKOMMIT SOM FÖLJD AV
FEL PÅ DEN HÄR ENHETEN, VARE SIG
UNDER GARANTITIDEN ELLER EFTER
GARANTITIDENS UTGÅNG, ELLER AV
NÅGOT SOM HELST ANNAT SKÄL.

8

Specifikationer

Specifikationer

9

AVISO

Para reduzir o risco incêndio ou choque
eléctrico, não exponha este aparelho à chuva
ou humidade.

Para evitar choques eléctricos, não abra a
caixa. Os serviços de assistência só devem ser
prestados por técnicos qualificados.

Não é permitida qualquer modificação deste
equipamento.

ESTE APARELHO TEM DE ESTAR LIGADO À
TERRA.

Avisos/precauções importantes para
utilização em ambientes hospitalares

1. Todos os equipamentos ligados a este aparelho têm
de estar certificados de acordo com as normas
IEC60601-1, IEC60950-1, IEC60065 ou outras
normas IEC/ISO aplicáveis aos equipamentos.

2. Todas as configurações devem cumprir com as
normas IEC60601-1-1 do sistema. Qualquer pessoa
que ligue um equipamento adicional ao sinal de
entrada ou ao sinal de saída configura um sistema
médico e é, desta forma, responsável pelo
cumprimento do sistema com os requisitos da norma
IEC60601-1-1 do sistema. Em caso de dúvidas,
consulte o pessoal qualificado de assistência técnica.

Para desligar a alimentação principal, retire a
ficha de alimentação.
Ao instalar a unidade, monte na cablagem fixa
um dispositivo de fácil acesso para desligar, ou
ligue a ficha de alimentação a uma tomada de
fácil acesso junto da unidade.
Não posicione o equipamento ME em locais
onde seja difícil retirar a ficha de alimentação.
Se ocorrer uma avaria durante o
funcionamento da unidade, desligue a
alimentação usando o dispositivo para desligar
ou desligue a ficha de alimentação.

Símbolo nos produtos

Este símbolo indica o terminal equipotencial
que coloca as diversas peças de um sistema
no mesmo potencial.

Este símbolo destina-se a alertar o utilizador
da presenca de instruções de funcionamento
e manutenção (serviço) importantes na
literatura que acompanha a aplicação.

Este símbolo indica o fabricante e está
colocado ao lado do nome e endereço do
fabricante.

3. A corrente de fuga pode aumentar quando ligado a
outro equipamento.

4. Para este equipamento em especial, todos os
equipamentos acessórios ligados, conforme
indicado, devem ser ligados à rede através de um
transformador de isolamento adicional, de acordo
com as normas de construção de IEC60601-1, e
oferecer pelo menos Isolamento Básico.

5. Este equipamento gera, utiliza e pode emitir energia
de radiofrequências. Se não estiver instalado e não
for utilizado de acordo com o manual de instruções,
pode provocar interferências nos outros
equipamentos. Se este aparelho causar interferências
(que se pode determinar desligando o cabo de
alimentação do aparelho), tente o seguinte: Afaste o
aparelho do equipamento susceptível. Ligue este
aparelho e o equipamento susceptível a um circuito
de ligação diferente.

Consulte o seu representante. (De acordo com a Norma
IEC60601-1-2 e CISPR11, Classe B, Grupo 1)

Consulte as instruções de utilização

Siga as indicações nas instruções de
utilização para as peças na unidade em que
esta marca é apresentada.

2

Avisos importantes relativos a EMC (corrente electromagnética) na utilização em
ambientes do foro médico

• A UP-D897 requer precauções especiais relativas a EMC
e necessita de uma instalação e entrada em serviço de
acordo com a informação relativa a EMC dada nesta
instrução de utilização.

• Os equipamentos de comunicação por RF tanto portáteis
como móveis tais como telefones celulares podem
afectar a UP-D897.

Notas orientadoras e declaração do fabricante - emissões electromagnéticas

A UP-D897 está destinada a ser utilizada no ambiente electromagnético especificado abaixo.
O cliente ou o utilizador da UP-D897 deve garantir que esta é utilizada nesse ambiente.

Teste de emissão Conformidade Ambiente electromagnético - notas orientadoras

Emissões de RF

CISPR 11 Grupo 1

Emissões de RF

CISPR 11
Emissões harmónicas

IEC 61000-3-2
Flutuações de

voltagem/intermitência
de emissões

Classe B

Classe A

Em conformidade

Aviso

A utilização de cabos e outros acessórios que não os
especificados, exceptuando peças de substituição
vendidas pela Sony Corporation, podem resultar no
aumento de emissões ou decréscimo de imunidade da
UP-D897.

A UP-D897 utiliza energia de RF somente para o seu
funcionamento interno. Por conseguinte, as emissões de
RF são muito baixas e não são passíveis de causar
qualquer interferência em equipamento electrónico
localizado na proximidade.

A UP-D897 é adequada para ser utilizada em todas as
instalações, incluindo as domésticas e as directamente
ligadas a redes públicas de baixa tensão que são
instaladas em edifícios utilizados para fins domésticos.

IEC 61000-3-3

Aviso

Se a UP-D897 for utilizada de modo a ficar adjacente ou
empilhada sob ou sobre outro equipamento, deve ser
verificada para assegurar o funcionamento normal na
configuração em que for utilizada.

PT

3

Notas orientadoras e declaração do fabricante - imunidade a radiações electromagnéticas

A UP-D897 está destinada a ser utilizada no ambiente electromagnético especificado abaixo. O cliente ou o utilizador da
UP-D897 deve garantir que esta é utilizada nesse ambiente.

Teste de

imunidade

Descarga
electrostática
(ESD)

Nível do teste IEC

60601

±6 kV contacto

±8 kV ar

Nível de

conformidade

±6 kV contacto

±8 kV ar

Ambiente electromagnético - notas orientadoras

O revestimento de chão deve ser de madeira, cimento ou
ladrilho cerâmico. Se os chãos estão cobertos por material
sintético, a humidade relativa deve ser pelo menos de 30%.

IEC 61000-4-2
Descarga eléctrica/

transiente eléctrico
rápido

±2 kV para
circuitos de
alimentação
eléctrica

±2 kV para
circuitos de
alimentação
eléctrica

A alimentação eléctrica deve ser a considerada típica para
um ambiente comercial ou hospitalar.

IEC 61000-4-4

Sobre-tensão

±1 kV para
circuitos de
entrada/saída

±1 kV modo
diferencial

±1 kV para
circuitos de
entrada/saída

±1 kV modo
diferencial

A alimentação eléctrica deve ser a considerada típica para
um ambiente comercial ou hospitalar.

IEC 61000-4-5

Quebras de
tensão, pequenas
interrupções e
variações de
tensão em circuitos
de entrada de
alimentação
eléctrica

IEC 61000-4-11

±2 kV modo neutro
< 5% U

T

(> quebra de 95%
em UT) para um

ciclo de 0,5

40% UT
(quebra de 60%

em UT)
para 5 ciclos

70% UT
(quebra de 30%

em U

)

T

para 25 ciclos

±2 kV modo neutro
< 5% U

T

(> quebra de 95%
em UT) para um

ciclo de 0,5

40% UT
(quebra de 60%

em UT)
para 5 ciclos

70% UT
(quebra de 30%

em U

)

T

para 25 ciclos

A alimentação eléctrica deve ser a considerada típica para
um ambiente comercial ou hospitalar. Se o utilizador da
UP-D897 necessita de funcionamento contínuo durante
interrupções de alimentação, é recomendado que a
UP-D897 seja alimentada por meio de uma fonte de
alimentação ininterrupta ou por uma bateria.

Campo magnético
para frequência de
alimentação
(50/60 Hz)

IEC 61000-4-8
NOTA: U

é a tensão de alimentação de c.a. antes da aplicação do nível de teste.

T

< 5% U

T

(> quebra de 95%

) durante 5

em U

T

segundos

< 5% U

T

(> quebra de 95%

) durante 5

em U

T

segundos

3 A/m 3 A/m Campos magnéticos gerados pela frequência da

alimentação devem ser pelo menos característicos de uma
localização típica num ambiente comercial ou hospitalar
típico.

4

Notas orientadoras e declaração do fabricante - imunidade a radiações electromagnéticas

A UP-D897 está destinada a ser utilizada no ambiente electromagnético especificado abaixo. O cliente ou o utilizador da
UP-D897 deve garantir que esta é utilizada nesse ambiente.

Tes t e d e

imunidade

Nível do teste IEC

60601

Nível de

conformidade

Ambiente electromagnético - notas orientadoras

Os equipamentos de comunicações por RF quer portáteis
quer móveis só devem ser usados tão próximos da
UP-D897, incluindo os cabos, quanto a distância de
separação calculada pela aplicação da frequência do
transmissor à respectiva equação do equipamento o
permita.

Distância de separação recomendada

RF conduzida

IEC 61000-4-6

RF radiada

IEC 61000-4-3

3 Vrms

150 kHz a 80 MHz

3 V/m

80 MHz a 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz a 800 MHz

d = 2,3 √P 800 MHz a 2,5 GHz

Onde P é a potência nominal máxima de saída do
transmissor em watts (W) de acordo com o fabricante do
transmissor e d é a distância de separação medida em
metros (m).

As intensidades do campos emitidos por transmissores de
RF fixos, tal como determinado pelo estudo

electromagnético do local,
nível de conformidade em cada intervalo de frequências.

Interferências podem ocorrer na proximidade do
equipamento marcado com o seguinte símbolo:

a

devem ser menores do que o

b

NOTA 1: A 80 MHz e 800 MHz, aplica-se o intervalo de frequência mais elevado.

NOTA 2: Estas directivas podem não ser aplicadas em todas as situações. A propagação electromagnética é afectada pela

absorção e reflexão em estruturas, objectos e pessoas.

a A intensidade dos campos emitidos por transmissores fixos, tais como, estações base de telefones via rádio (celular/sem

fios) e rádios móveis terrestres, rádio amadores, emissões em AM (onda média) e FM (frequência modulada) e emissões
de TV não podem ser previstas com precisão. Para avaliar o ambiente electromagnético originado por transmissores de
RF fixos, deve ser considerado um estudo local de emissão electromagnética. Se a medição da intensidade do campo no
local em que a UP-D897 é utilizada ultrapassa ao nível de conformidade de RF, a UP-D897 deve ser verificada para
garantir o seu funcionamento normal. Se um desempenho anormal for observado, medidas adicionais podem ser
necessárias, tais como reorientação ou posicionamento da UP-D897 em local diferente.

b Acima do intervalo de frequências de 150 kHz a 80 MHz, as intensidades dos campos devem ser inferiores a 3 V/m.

5

Distâncias recomendadas de separação entre os equipamentos móveis de comunicação por RF e a UP-D897

A UP-D897 é destinada a ser utilizada em ambientes electromagnéticos em que as perturbações originadas por RF radiada
são controladas. O cliente ou o utilizador da UP-D897 pode ajudar a evitar interferências electromagnéticas mantendo uma
distância mínima entre os equipamentos portáteis e móveis de comunicação por RF (transmissores) e a UP-D897 como é
recomendado abaixo, de acordo com a potência máxima de saída do equipamento.

Potência nominal máxima do transmissor

W

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Para transmissores com potência nominal máxima não indicada acima, a distância recomendada de separação d em
metros (m) pode ser estimada utilizando a equação que se aplica à frequência do transmissor, onde P é a potência máxima
de saída do transmissor em watts (W) de acordo com o fabricante do transmissor.

NOTA 1: A 80 MHz e 800 MHz, aplica-se para a distância de separação o intervalo de frequência mais elevado.

NOTA 2: Estas directivas podem não ser aplicadas em todas as situações. A propagação electromagnética é afectada pela

absorção e reflexão em estruturas, objectos e pessoas.

Distância de separação de acordo com a frequência do transmissor

m

150 kHz a 80 MHz

d = 1,2 √P

80 MHz a 800 MHz

d = 1,2 √P

800 MHz a 2,5 GHz

d = 2,3 √P

Atenção

Ao inutilizar o aparelho ou os acessórios, tem de
cumprir a lei vigente na área ou país onde se encontra e
a regulamentação existente no hospital em questão.

Aviso relativo à ligação eléctrica

Utilize um cabo de alimentação adequado para a
alimentação de energia local.

1. Utilize o cabo de alimentação (cabo principal de 3
núcleos)/conector/ficha do aparelho indicados com
contactos de terra que respeitem as normas de
segurança de cada país, se aplicável.

2. Utilize o cabo de alimentação (cabo principal de 3
núcleos)/conector/ficha do aparelho de acordo com
os devidos valores (tensão, amperagem).

Em caso de dúvidas relativas ao cabo de alimentação/
conector/ficha do aparelho, queira consultar um técnico
de serviço especializado.

Para clientes na Europa

Este produto foi fabricado por ou em nome da Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japan. As questões relativas à conformidade dos
produtos com base na legislação da União Europeia
devem ser dirigidas ao representante autorizado, Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Alemanha. Para quaisquer assuntos de serviço
ou garantia, consulte os endereços fornecidos nos
documentos de serviço ou de garantia.

6

Uso do manual em

Características técnicas

CD-ROM

O CD-ROM fornecido inclui manuais para esta
impressora (em japonês, inglês, francês, alemão,
italiano, espanhol, holandês, sueco, português,
finlandês, dinamarquês, norueguês, grego, russo e
coreano). As cópias destes manuais são criados em pdf
(Portable Document Format).

Preparativos

Um dos seguintes programas deve estar instalado no
computador para poder usar os manuais contidos no
CD-ROM.

• Adobe Reader Version 6.0 ou superior

Observações

Se não estiver instalado o Adobe Reader, a transferência
deste programa pode ser efectuada a partir do seguinte
URL:
http://www.adobe.com/

Adobe e Adobe Reader são marcas registadas da Adobe Systems
Incorporated nos Estados Unidos e/ou noutros países.

Leitura do manual no CD-ROM

Para ler o manual no CD-ROM, proceda do seguinte
modo.

1

Introduza o CD-ROM na drive de CD-ROM.
Os manuais estão guardados na pasta “Instruções
de utilização”.

2

Seleccione e abra o manual que pretende ler.

Observações

Os ficheiros poderão não ser correctamente
visualizados, dependendo da versão do Adobe Reader.
Se assim for, instale a versão mais recente, que pode
descarregar a partir do URL indicado acima em
“Preparativos”.

Requisitos de energia

100 a 240 V CA, 50/60 Hz

Corrente de entrada

1,5 A a 0,8 A

Temperatura de funcionamento

5 °C a 35 °C

Humidade de funcionamento

20% a 80%

Pressão de funcionamento

700 hPa a 1.060 hPa

Temperatura de armazenamento e transporte

–20 °C a +60 °C

Humidade de armazenamento e transporte

20% a 80%

Pressão de armazenamento e transporte

700 hPa a 1.060 hPa

Dimensões 154 × 88 × 240 mm (l/a/p)
Peso 2,6 kg (só a impressora)
Cabeça térmica Cabeça térmica para película fina,

1280 pontos
Gradação 256 níveis de gradação (8 bits)
Capacidade da memória

4096 × 1280 × 8 (bits)

Tamanho da impressão

320 × 100 mm (máx.)

Velocidade de impressão

Cerca de 2 segundos/imagem (960 ×

1280 pontos) (impressão a alta

velocidade)

Cerca de 3,3 seg/imagem (960 × 1280

pontos) (impressão a velocidade

normal)
Resolução 4096 × 1280 pontos (máx.)
Densidade dos pontos

H: 100 mm/1280 pontos = 0,078
V: 100 mm/1280 pontos = 0,078
Pontos quadrados

Nota

Caso perca o CD-ROM ou, por qualquer motivo, não o
consiga ler, pode adquirir um novo CD-ROM. Contacte
o representante de assistência Sony mais próximo.

Interface Hi-Speed USB (USB 2.0)

Uso do manual em CD-ROM / Características técnicas

7

Acessórios fornecidos

Folha de limpeza da cabeça térmica (1)
CD-ROM (incluindo instruções de

funcionamento em várias línguas,
ficheiro “Readme” e controlador de
impressora) (1)

Autocolante de consumíveis (1)
Cabo USB 1-824-211-41 (Sony) (1)
Antes de utilizar esta impressora (1)
Lista dos contactos de assistência (1)
Contrato de licença de software (1)

Precauções de saúde

Protecção contra choques eléctricos:

Classe I

Protecção contra entrada de água:

Normal

Grau de segurança na presença de

anestésicos inflamáveis misturados
com ar ou com oxigénio ou óxido
nitroso:
Não adequado para utilização na
presença de anestésicos inflamáveis
misturados com ar ou com oxigénio
ou óxido nitroso

Modo de funcionamento:

Contínuo

Notas

• Antes de utilizar, certifique-se sempre de que a

unidade está a funcionar correctamente.
A SONY NÃO SE RESPONSABILIZA POR
DANOS DE QUALQUER TIPO INCLUINDO,
MAS NÃO SE LIMITANDO, À COMPENSAÇÃO
OU REEMBOLSO POR FALHA AO IMPRIMIR
CONTEÚDO DE QUALQUER TIPO OU PERDA
DE DADOS DEVIDO A AVARIA DESTA
UNIDADE OU DOS SEUS SUPORTES DE
IMPRESSÃO, SOFTWARE ASSOCIADO,
ARMAZENAMENTO EXTERNO OU OUTROS
DISPOSITIVOS EXTERNOS.

• A SONY NÃO SE RESPONSABILIZA POR
DANOS DE QUALQUER TIPO INCLUINDO,
MAS NÃO SE LIMITANDO, À COMPENSAÇÃO
OU REEMBOLSO POR PERDA DE LUCROS,
ACTUAL OU FUTURA, DEVIDO A AVARIA
DESTA UNIDADE DENTRO DO PERÍODO DE
GARANTIA OU APÓS O TERMO DA
GARANTIA, OU POR QUALQUER OUTRA
RAZÃO.

Design e características técnicas sujeitos a alteração sem
aviso prévio.

Notas sobre o suporte de impressão

Não reutilizar

Caso contrário, poderá resultar numa avaria e
afectar negativamente os resultados da
impressão.

8

Características técnicas

Características técnicas

9

VAROITUS

Suojaa laite sateelta ja kosteudelta tulipalo- ja
sähköiskuvaaran vähentämiseksi.

Älä avaa laitteen koteloa, jotta et altistu
sähköiskulle. Laitteen saa huoltaa vain
ammattitaitoinen huoltoliike.

Lääketieteellisiä ympäristöjä koskevia
tärkeitä turvatoimenpiteitä ja
huomautuksia

1. Kaikkien tähän laitteeseen liitettävien laitteiden on
oltava todistetusti standardin IEC60601-1,
IEC60950-1, IEC60065 tai muiden laitteeseen
sovellettavissa olevien IEC/ISO-standardien
mukaisia.

Laitteen muokkaaminen ei ole sallittua.

TÄMÄ LAITE ON MAADOITETTAVA.

Irrota sähköverkosta ottamalla virtapistoke
pistorasiasta.
Laitetta asennettaessa pitää kiinteään
johdotukseen liittää katkaisinlaite, johon
pääsee helposti käsiksi, tai verkkopistoke pitää
liittää laitteen lähellä olevaan pistorasiaan,
johon pääsee helposti käsiksi.
Älä sijoita ME-laitetta paikkaan, jossa on vaikea
ottaa virtapistoke pistorasiasta.
Jos laitteen käytön aikana ilmenee vika,
katkaise virta katkaisinlaitteella tai irrota
verkkopistoke.

Tuotteissa oleva symboli

Tämä symboli ilmaisee tasapotentiaalisen
liitännän, jonka avulla järjestelmän eri osien
potentiaalit saadaan samoiksi.

Tämä merkki ilmoittaa käyttäjälle tärkeistä
käyttö-ja huolto-ohjeista, joita on laitteen
mukana tulevissa asiakirjoissa.

Tämä symboli ilmaisee valmistajaa ja näkyy
valmistajan nimen ja osoitteen vieressä.

2. Lisäksi kaikkien konfiguraatioiden on noudatettava
järjestelmästandardia IEC60601-1-1. Lisälaitteiden
kytkeminen signaalitulo-osaan tai signaalilähtöosaan
merkitsee lääketieteellisen järjestelmän
konfiguroimista ja näiden kytkentöjen tekijä on siksi
vastuussa siitä, että järjestelmä täyttää
järjestelmästandardin IEC60601-1-1 vaatimukset.
Epäselvissä tapauksissa on kysyttävä neuvoa
pätevältä huoltohenkilöstöltä.

3. Vuotovirta voi kasvaa, jos tähän laitteeseen liitetään
muita laitteita.

4. Tämän erityisen laitteiston osalta kaikki lisälaitteet,
jotka on kytketty yllä kuvatulla tavalla, täytyy kytkeä
verkkovirtaan ylimääräisen erotusmuuntajan kautta,
joka täyttää standardin IEC60601-1
rakennevaatimukset ja turvaa vähintään
peruseristyksen.

5. Tämä laite synnyttää, käyttää ja voi säteillä
radiotaajuusenergiaa. Jos tätä laitetta ei asenneta ja
käytetä käyttöohjeen mukaisesti, se voi häiritä muita
laitteita. Jos tämä laite aiheuttaa häiriöitä (tämän voi
todeta irrottamalla verkkojohdon laitteesta), kokeile
seuraavia toimenpiteitä: Muuta laitteen asentoa
suhteessa sen häiritsemiin muihin laitteisiin. Liitä
tämä laite ja sen häiritsemät muut laitteet eri
haaroituskytkentöihin.

Noudata käyttöohjeita

Lue tällä merkillä merkittyjä laitteen osia
koskevat käyttöohjeet.

Kysy lisätietoja jälleenmyyjältä (Standardien
IEC60601-1-2 ja CISPR11, (luokka B, ryhmä 1)
mukainen).

2

Tärkeitä EMC-ilmoituksia käytöstä lääketieteellisissä ympäristöissä

• UP-D897 edellyttää erityisiä varotoimia
sähkömagneettisen yhteensopivuuden (EMC) suhteen ja
se on asennettava ja otettava käyttöön tämän
käyttöohjeen EMC-tietojen mukaisesti.

• Kannettavat radiotaajuutta käyttävät tietoliikennelaitteet
kuten matkapuhelimet voivat vaikuttaa UP-D897­laitteeseen.

Ohjeet ja valmistajan ilmoitus - sähkömagneettinen säteily

UP-D897 on tarkoitettu käytettäväksi seuraavaksi määritettävässä sähkömagneettisessa ympäristössä.
Asiakkaan tai UP-D897-laitteen käyttäjän tulee varmistaa, että sitä käytetään sellaisessa ympäristössä.

Säteilytesti Yhteensopivuus Sähkömagneettinen ympäristö - ohjeet

Radiotaajuussäteily

CISPR 11

Radiotaajuussäteily

CISPR 11
Harmoninen säteily

IEC 61000-3-2
Jännitteenvaihtelu/

välkyntä

IEC 61000-3-3

Varoitus

Jos UP-D897-laitetta on tarkoitus käyttää muiden laitteiden
vieressä tai pinottuna päällekkäin niiden kanssa, tulee
varmistaa, että se toimii normaalisti käytettävässä
kokoonpanossa.

Ryhmä 1

Luokka B

Luokka A

Yhteensopiva

Varoitus

Muiden kuin määritettyjen lisävarusteiden ja kaapelien,
Sony Corporationin myymiä varaosia lukuun ottamatta,
käyttö voi aiheuttaa säteilyn lisääntymisen tai vähentää
UP-D897-laitteen immuniteettia.

UP-D897 käyttää radiotaajuusenergiaa vain sisäisissä
toiminnoissaan. Siksi sen radiotaajuussäteily on erittäin
alhaista eikä todennäköisesti aiheuta häiriöitä läheisissä
elektronisissa laitteissa.

UP-D897 sopii käytettäväksi kaikissa ympäristöissä,
mukaan lukien kodit ja asennukset, jotka on suoraan
kytketty julkiseen matalajännitteiseen virtaverkkoon, joka
palvelee asuinrakennuksia.

FI

3

Ohjeet ja valmistajan ilmoitus - sähkömagneettinen immuniteetti

UP-D897 on tarkoitettu käytettäväksi seuraavaksi määritettävässä sähkömagneettisessa ympäristössä. Asiakkaan tai
UP-D897-laitteen käyttäjän tulee varmistaa, että sitä käytetään sellaisessa ympäristössä.

Immuniteettitesti

Staattisen sähkön
purkaus (ESD)

IEC 60601 -

testitaso

±6 kV, kontakti

±8 kV, ilma

Yhteensopivuus-

taso

±6 kV, kontakti

±8 kV, ilma

Sähkömagneettinen ympäristö - ohjeet

Lattioiden tulee olla puusta, betonista tai keramiikkalaatoista.
Jos lattia on peitetty synteettisellä materiaalilla, suhteellisen
kosteuden tulee olla vähintään 30%.

IEC 61000-4-2
Sähköinen nopea

transienttipurske

±2 kV
virtalähdelinjoille

±2 kV
virtalähdelinjoille

Verkkovirran laadun tulee vastata tyypillistä kaupallista tai
sairaalaympäristöä.

IEC 61000-4-4

Syöksyjännite

IEC 61000-4-5

Virtalähteen
syöttölinjojen
jännitepudotukset,

-katkokset ja ­vaihtelut

IEC 61000-4-11

Verkkotaajuuden
(50/60 Hz)
magneettinen
kenttä

±1 kV tulo-/
lähtölinjoille

±1 kV,
differentiaalimuoto

±2 kV, tavallinen
muoto

< 5%:n U

T

(> 95%:n pudotus

UT:ssä) 0,5 syklin

ajan

40%:n UT
(60%:n pudotus

UT:ssä)

5 syklin ajan

70%:n UT
(30%:n pudotus

U

:ssä)

T

25 syklin ajan

< 5%:n U

T

(> 95%:n pudotus

:ssä) 5 sekunnin

U

T

ajan

±1 kV tulo-/
lähtölinjoille

±1 kV,
differentiaalimuoto

±2 kV, tavallinen
muoto

< 5%:n U

T

(> 95%:n pudotus

UT:ssä) 0,5 syklin

ajan

40%:n UT
(60%:n pudotus

UT:ssä)

5 syklin ajan

70%:n UT
(30%:n pudotus

U

:ssä)

T

25 syklin ajan

< 5%:n U

T

(> 95%:n pudotus

:ssä) 5 sekunnin

U

T

ajan

Verkkovirran laadun tulee vastata tyypillistä kaupallista tai
sairaalaympäristöä.

Verkkovirran laadun tulee vastata tyypillistä kaupallista tai
sairaalaympäristöä. Jos UP-D897 -laitteen käyttäjä vaatii
jatkuvaa käyttöä verkkovirtakatkosten aikana, on
suositeltavaa ottaa virta UP-D897 -laitteeseen katkottomasta
teholähteestä tai akusta.

3 A/m 3 A/m Verkkotaajuuden magneettikenttien tulee vähintäänkin

vastata tyypillistä sijaintia tyypillisessä kaupallisessa tai
sairaalaympäristössä.

IEC 61000-4-8
HUOMAUTUS: U

4

on vaihtovirtaverkon jännite ennen testitason soveltamista.

T

Ohjeet ja valmistajan ilmoitus - sähkömagneettinen immuniteetti

UP-D897 on tarkoitettu käytettäväksi seuraavaksi määritettävässä sähkömagneettisessa ympäristössä. Asiakkaan tai
UP-D897-laitteen käyttäjän tulee varmistaa, että sitä käytetään sellaisessa ympäristössä.

Immuniteettitesti

IEC 60601 -

testitaso

Yhteensopivuus-

taso

Sähkömagneettinen ympäristö - ohjeet

Kannettavia radiotaajuutta käyttäviä tietoliikennelaitteita ei
tule käyttää lähempänä mitään UP-D897 -laitteen osaa,
kaapelit mukaan lukien, kuin suositeltu etäisyys, joka
saadaan soveltamalla yhtälöä lähettimen taajuuteen.

Suositeltu etäisyys

Johtuva
radiotaajuus

IEC 61000-4-6

Säteilevä
radiotaajuus

IEC 61000-4-3

HUOMAUTUS 1: 80 MHz:ssä ja 800 MHz:ssä sovelletaan korkeampaa taajuusaluetta.

3 Vrms

150 kHz - 80 MHz

3 V/m

80 MHz - 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz - 800 MHz

d = 2,3 √P 800 MHz - 2,5 GHz

Missä P on lähettimen nimellinen enimmäislähtöteho
watteina (W) lähettimen valmistajan mukaan ja d on
suositeltu etäisyys metreinä (m).

Kenttävahvuuksien kiinteistä radiotaajuuslähettimistä,
määritettynä paikan sähkömagneettisella tutkimuksella

tulee olla alle yhteensopivuustason kullakin
taajuusalueella.

Häiriöitä voi ilmetä seuraavalla symbolilla merkittyjen
laitteiden läheisyydessä:

b

a

,

HUOMAUTUS 2: Nämä ohjeet eivät ehkä sovellu kaikissa olosuhteissa. Sähkömagneettisen säteilyn etenemiseen

vaikuttavat imeytyminen rakenteisiin, esineisiin ja ihmisiin sekä heijastuminen niistä.

a Kenttävahvuuksia kiinteistä lähettimistä kuten matka- ja langattomien puhelinten sekä matkaradioiden tukiasemista,

amatööriradiolähettimistä ja AM- ja FM-radiolähetysten lähettimistä ei voi teoreettisesti ennustaa tarkasti. Kiinteiden
radiotaajuuslähettimien sähkömagneettisen ympäristön arvioimiseksi on syytä harkita sähkömagneettista
paikkatutkimusta. Jos sen paikan, jossa UP-D897 -laitetta käytetään, mitattu kenttävahvuus ylittää edellämainitun
soveltuvan radiotaajuusyhteensopivuuden rajan, tulee varmistaa, että UP-D897 toimii normaalisti. Jos havaitaan
epänormaalia toimintaa, lisätoimet, kuten UP-D897 -laitteen uudelleen suuntaaminen tai sijoittaminen, voivat olla tarpeen.

b Taajuusalueella 150 kHz - 80 MHz kenttävahvuuksien tulee olla alle 3 V/m.

5

Suositeltavat etäisyydet kannettavien radiotaajuutta käyttävien tietoliikennelaitteiden ja UP-D897 -laitteen välillä

UP-D897 on tarkoitettu käytettäväksi sähkömagneettisessa ympäristössä, jossa radiotaajuussäteilyhäiriöt ovat hallittuja.
Asiakas tai UP-D897 -laitteen käyttäjä voi estää sähkömagneettiset häiriöt säilyttämällä seuraavassa suositellut
vähimmäisetäisyydet kannettavien radiotaajuutta käyttävien tietoliikennelaitteiden (lähettimien) ja UP-D897 -laitteen välillä
tietoliikennelaitteen enimmäislähtötehon mukaisesti.

Lähettimen nimellinen enimmäislähtöteho

W

150 kHz - 80 MHz

d = 1,2 √P

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Lähettimille, joiden nimellistä enimmäislähtötehoa ei mainita edellä, suositeltu etäisyys d metreissä (m) voidaan arvioida
käyttämällä lähettimen taajuuteen soveltuvaa kaavaa, missä P on lähettimen nimellinen enimmäislähtöteho watteina (W)
lähettimen valmistajan mukaan.

HUOMAUTUS 1: 80 MHz:ssä ja 800 MHz:ssä sovelletaan korkeamman taajuusalueen etäisyyttä.

HUOMAUTUS 2: Nämä ohjeet eivät ehkä sovellu kaikissa olosuhteissa. Sähkömagneettisen säteilyn etenemiseen

vaikuttavat imeytyminen rakenteisiin, esineisiin ja ihmisiin sekä heijastuminen niistä.

Etäisyys lähettimen taajuuden mukaan

m

80 MHz - 800 MHz

d = 1,2 √P

800 MHz - 2,5 GHz

d = 2,3 √P

Huomio

Kun hävität laitteen tai sen varusteita, noudata voimassa
olevia jätteenkäsittelymääräyksiä ja asianomaisen
sairaalan sääntöjä.

Varoitus virtaliitäntää koskien

Käytä paikalliseen sähköjärjestelmään sopivaa
verkkojohtoa.

1. Käytä hyväksyttyä sähköjohtoa (3-johtiminen
verkkojännitejohto)/laiteliitintä/maadoitettua
pistoketta, joka vastaa maakohtaisesti vallitsevia
säännöksiä.

2. Käytä sähköjohtoa (3-johtiminen
verkkojännitejohto)/laiteliitintä/maadoitettua
pistoketta, joka vastaa oikeita luokituksia
(volttimäärä, ampeerimäärä).

Jos sinulla on kysyttävää yllä mainittujen sähköjohdon/
laiteliittimen/pistokkeen käytöstä, ota yhteys
asiantuntevaan huoltoliikkeeseen.

Asiakkaille Euroopassa

Tämä tuote on valmistettu Sony Corporationin puolesta,
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108­0075 Japani. Tämän tuotteen Euroopan Unionin
lainsäädännön vaatimustenmukaisuutta koskevat
kyselyt tulee osoittaa valtuutetulle edustajalle, Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Saksa. Huolto tai takuu asioita koskevat
kyselyt pyydämme ystävällisesti osoittamaan takuu tai
huolto dokumenteissa mainituille edustajille.

6

CD-ROM-levyn

Tekniset tiedot

käyttöopas

CD-ROM-levy sisältää tämän tulostimen käyttöoppaat
(japani, englanti, ranska, saksa, italia, espanja, hollanti,
ruotsi, portugali, suomi, tanska, norja, kreikka, venäjä ja
koreaksi). Näiden käyttöoppaiden kopiot on luotu pdf­muodossa (Portable Document Format).

Valmistelevat toimet

Yhden seuraavista ohjelmista täytyy olla asennettuna
tietokoneeseen, jotta CD-ROM-levylle tallennettuja
käyttöoppaita voidaan käyttää.

• Adobe Reader Version 6.0 tai uudempi

Vihje

Jos ohjelmaa Adobe Reader ei ole asennettu, se voidaan
ladata seuraavasta URL-osoitteesta:
http://www.adobe.com/

Adobe Systems Incorporated omistaa rekisteröidyt tavaramerkit
Adobe ja Adobe Reader Yhdysvalloissa ja/tai muissa maissa.

CD-ROM-levyn käyttöoppaan
lukeminen

Lue käsikirjaa CD-ROM-levyltä seuraavasti.

1

Aseta CD-ROM-levy CD-ROM-asemaan.
Käyttöoppaat on tallennettu hakemistoon
Käyttöohjeet.

2

Valitse käsikirja, jota haluat lukea, ja napsauta sitä.

Käyttöjännite 100 - 240 V AC, 50/60 Hz
Tulovirta 1,5 A - 0,8 A
Käyttölämpötila

5 °C - 35 °C (41 °F - 95 °F)

Käyttöympäristön ilmankosteus

20% - 80%
Käyttöpaine 700 hPa – 1 060 hPa
Varastointi- ja kuljetuslämpötila

–20 °C - +60 °C
Ilmankosteus varastoinnin ja kuljetuksen aikana

20% - 80%
Varastointi- ja kuljetuspaine

700 hPa – 1 060 hPa
Mitat 154 × 88 × 240 mm (l/k/s)
Paino 2,6 kg (vain tulostin)
Lämpötulostuspää

Ohutkalvotekniikkaan perustuva

lämpötulostuspää, 1280 pistettä

Harmaasävyt 256-tasoinen harmaasävytys

(8-bittinen)

Muistikapasiteetti

4096 × 1280 × 8 (bittiä)
Kuvakoko 320 × 100 mm (maks.)
Tulostusnopeus Noin 2 sekuntia/kuva (960 × 1280

pistettä) (korkeanopeuksinen
tulostus)

Noin 3,3 sek./kuva (960 × 1280

pistettä) (normaalinopeuksinen
tulostus)

Kuvaelementit 4096 × 1280 pistettä (maks.)
Pistetiheys H: 100 mm/1280 pistettä = 0,078

V: 100 mm/1280 pistettä = 0,078

Neliöpisteet

Vihje

Tiedostojen näyttämisessä saattaa esiintyä ongelmia
joidenkin ohjelman Adobe Reader versioiden
yhteydessä. Asenna siinä tapauksessa uusin versio,
jonka voit ladata yllä kohdassa “Valmistelevat toimet”
mainitusta URL-osoitteesta.

Huomautus

Jos menetät CD-ROM-levyn tai et jostakin syystä voi
lukea sitä, voit ostaa uuden CD-ROM-levyn. Ota yhteys
lähimpään Sony-huoltoedustajaan.

Liitäntä Hi-Speed USB (USB 2.0)
Vakiovarusteet Tulostuspään puhdistusarkki (1)

CD-ROM (sisältää monikieliset

käyttöohjeet, Readme-tiedoston ja
tulostimen ohjaimen) (1)

Mediatarra (1)

USB-kaapeli 1-824-211-41 (Sony) (1)

Ennen tulostimen käyttöä (1)

Huoltoyhteystietoluettelo (1)

Ohjelmiston käyttöoikeussopimus (1)

CD-ROM-levyn käyttöopas / Tekniset tiedot

7

Lääketieteellisessä ympäristössä käyttöä koskevat

tekniset tiedot

Sähköiskusuojaus:

Luokka I

Sisäosien suojaus vettä vastaan:

Normaali

Turvallisuusaste tulenarkojen ilmaa,

happea tai typpioksidia sisältävien
anesteettisten aineiden
läheisyydessä:
Ei sovellu käytettäväksi
tulenarkojen ilmaa, happea tai
typpioksidia sisältävien
anesteettisten aineiden
läheisyydessä

Toimintatapa:

Jatkuva

Pidätämme oikeuden muuttaa rakennetta ja teknisiä
tietoja ilman erillistä ilmoitusta.

Tulostuspaperia koskeva huomautus

Ei saa käyttää uudelleen

Uudelleenkäyttäminen saattaa heikentää
tulostuslaatua ja aiheuttaa toimintavirheitä.

Huomautuksia

• Varmista aina ennen käyttöä, että laite toimii oikein.

SONY EI OLE MISSÄÄN TAPAUKSESSA
VELVOLLINEN KORVAAMAAN
TULOSTUKSEN EPÄONNISTUMISESTA TAI
TIETOJEN KATOAMISESTA AIHEUTUVIA
VAHINKOJA, JOS VAHINGOT OVAT
AIHEUTUNEET LAITTEESSA,
TULOSTUSMATERIAALISSA,
OHJELMISTOISSA, ULKOISISSA
MUISTILAITTEISSA TAI MUISSA
ULKOISISSA LAITTEISSA ILMENNEISTÄ
VIOISTA.

• SONY EI OLE MISSÄÄN TAPAUKSESSA
VELVOLLINEN KORVAAMAAN
TULONMENETYKSIÄ TAI ODOTETTAVISSA
OLEVIEN TULOJEN MENETYKSIÄ, JOTKA
AIHEUTUVAT TÄSSÄ LAITTEESSA
ILMENNEESTÄ VIASTA.
KORVAUSVELVOLLISUUTTA EI OLE
TAKUUAIKANA EIKÄ SEN UMPEUTUMISEN
JÄLKEEN.

8

Tekniset tiedot

Tekniset tiedot

9

ADVARSEL

For at nedsætte risikoen for brand eller
elektrisk stød må enheden ikke udsættes for
regn eller fugt.

For at undgå elektrisk stød må kabinettet ikke
åbnes. Overlad reparation til kvalificerede
teknikere.

Ingen ændringer af dette udstyr er tilladt.

DETTE APPARAT SKAL JORDFORBINDES.

Træk stikket ud for at afbryde strømmen.
Ved installation af enheden skal der indsættes
en afbryder, der er nem adgang til, i den faste
ledningsføring, eller netledningsstikket skal
sættes i en stikkontakt nær enheden, så det er
nemt at tænde og slukke den.
Du må ikke placere ME-udstyret på steder, hvor
det er svært at komme til at trække stikket ud.
Brug afbryderen, eller træk netledningsstikket
ud, hvis der opstår en fejl under drift af
enheden.

Symbol på produkterne

Dette symbol angiver den ækvipotentielle
terminal, som ved tilslutning giver systemets
forskellige dele samme spænding.

Dette symbol er beregnet til at advare
brugeren om forekomsten af vigtige
betjenings- og vedligeholdelsesinstruktioner
(eftersynsinstruktioner) i den
dokumentation, der følger med apparatet.

Dette symbol angiver producenten og vises
ud for producentens navn og adresse.

Vigtige sikkerhedsforanstaltninger/
bemærkninger vedrørende brugen i
medicinske miljøer

1. Alt udstyr, der er forbundet med dette apparat, skal
være godkendt i henhold til standarderne IEC60601-1,
IEC60950-1, IEC60065 eller andre IEC/ISO­standarder, der er gældende for udstyret.

2. Desuden skal alle konfigurationer overholde
systemstandard IEC60601-1-1. Ved tilslutning af
yderligere udstyr til indgangssignal- eller
udgangssignaldelen skal du være opmærksom på, at
du derved konfigurerer et medicinsk system, hvilket
betyder, at du er ansvarlig for, at systemet overholder
kravene ifølge systemstandard IEC60601-1-1.
Kontakt den serviceteknisk ansvarlige, hvis du er i
tvivl herom.

3. Jordstrømmen kan øges ved tilslutning til andet
udstyr.

4. For dette specifikke udstyr skal alt tilsluttet
tilbehørsudstyr som nævnt ovenfor tilsluttes
netstrømforsyningen via en ekstra skilletransformer,
som overholder konstruktionskravene ifølge
IEC60601-1, og som minimum yder grundisolation.

5. Dette udstyr frembringer, bruger og kan udstråle
radiofrekvensenergi. Hvis apparatet ikke installeres
og bruges i henhold til vejledningen, kan det
forårsage interferens for andet udstyr. Hvis apparatet
forårsager interferens (hvilket kan konstateres ved at
tage netledningen ud af stikket på apparatet), skal du
prøve et af følgende: Flyt apparatet væk fra det
følsomme udstyr. Tilslut apparatet og det følsomme
udstyr til hver sin grenledning.

Kontakt Sony-forhandleren. (Overholder standarderne
IEC60601-1-2 og CISPR11, Klasse B, Gruppe 1)

Se betjeningsvejledningen

Følg anvisningerne i betjeningsvejledningen
til dele af enheden, hvor dette mærke vises.

2

Vigtige EMC-meddelelser om brug i medicinske miljøer

• UP-D897 kræver særlige forholdsregler vedrørende EMC
og skal installeres og tages i brug i henhold til de EMC­oplysninger, der er angivet i denne brugsvejledning.

• Det transportable og mobile RF-kommunikationsudstyr
såsom mobiltelefoner kan påvirke UP-D897.

Vejledning og producentens erklæring om elektromagnetiske emissioner

UP-D897 er tiltænkt til brug i det elektromagnetiske miljø, der er beskrevet herunder.
Kunden eller brugeren af UP-D897 skal sikre sig, at det bruges i et sådan miljø.

Emissionstest Overholdelse Elektromagnetisk miljø – vejledning

RF-emissioner

CISPR 11
RF-emissioner

CISPR 11
Harmoniske

emissioner

IEC 61000-3-2
Spændingsudsving/

flicker-emissioner

IEC 61000-3-3

Gruppe 1

Klasse B

Klasse A

Overholder

Advarsel

Brugen af andet tilbehør og andre kabler end dem er
angivet, med undtagelse af reservedele, der sælges af
Sony Corporation, kan medføre en stigning i emissioner
eller formindsket immunitet med hensyn til UP-D897.

UP-D897 bruger kun RF-energi til dens interne funktion.
Derfor er dens RF-emissioner meget lave og vil formentlig
ikke forstyrre elektronisk udstyr, der er i nærheden.

UP-D897 er velegnet til brug alle steder, bl.a i hjemmet, og
på steder, der er direkte forbundt til offentlige
lavspændingsforsyningsnetværk, som leverer strøm til
husholdninger.

Advarsel

Hvis UP-D897 skal bruges ved siden eller stakkes sammen
med andet udstyr, skal man være opmærksom på, at
kontrollere den normale funktion i den konfiguration, det vil
blive anvendt.

DK

3

Vejledning og producentens erklæring om elektromagnetisk immunitet

UP-D897 er tiltænkt til brug i det elektromagnetiske miljø, der er beskrevet herunder. Kunden eller brugeren af UP-D897 skal
sikre sig, at det bruges i et sådant miljø.

Immunitetstest

Elektrostatisk
udladning (ESD)

IEC 60601-

testniveau

±6 kV kontakt

±8 kV luft

Overholdelses-

niveau

±6 kV kontakt

±8 kV luft

Elektromagnetisk miljø – vejledning

Gulvet skal være af træ, beton eller keramiske fliser. Hvis
gulvet er dækket med syntetisk materiale, skal den relative
luftfugtighed være mindst 30%.

IEC 61000-4-2
EFT/B (Electrical

fast transient/burst)

±2 kV for
strømforsynings­linjer

±2 kV for
strømforsynings­linjer

Kvaliteten af elnettet skal være lige som et typisk
kommercielt miljø eller hospitalsmiljø.

IEC 61000-4-4

Puls

±1 kV for input/
outputlinjer

±1 kV
differentialtilstand

±1 kV for input/
outputlinjer

±1 kV
differentialtilstand

Kvaliteten af elnettet skal være lige som et typisk
kommercielt miljø eller hospitalsmiljø.

IEC 61000-4-5

Spændingsfald,
korte afbrydelser
og
spændingsudsving
på
strømforsynings­inputlinjer

IEC 61000-4-11

±2 kV
signalgennem­snitsværdi

< 5% U

T

(> 95% dyk i U
for 0,5 cyklus

40% U
(60% dyk i U

T

T

for 5 cyklusser

70% UT
(30% dyk i U

T

for 25 cyklusser

)

T

)

)

±2 kV
signalgennem­snitsværdi

< 5% UT
(> 95% dyk i U
for 0,5 cyklus

40% U
(60% dyk i U

T

T

for 5 cyklusser

70% UT
(30% dyk i U

T

for 25 cyklusser

Kvaliteten af elnettet skal være lige som et typisk
kommercielt miljø eller hospitalsmiljø. Hvis brugeren af

)

T

UP-D897 kræver løbende drift under afbrydelser af
netstrømmen, anbefales det, at UP-D897 får sin
strømforsyning fra en UPS eller et batteri.

)

)

Magnetisk felt af
strømfrekvens (50/
60 Hz)

IEC 61000-4-8
BEMÆRK: U

er spændingen fra vekselstrømsnettet før anvendelsen af testniveauet.

T

< 5% UT
(> 95% dyk i U
for 5 sekunder

< 5% UT
(> 95% dyk i U

)

T

for 5 sekunder

)

T

3 A/m 3 A/m Magnetiske felter fra strømfrekvenser skal som minimum

svare til et typisk sted i et typisk kommercielt miljø eller
hospitalsmiljø.

4

Vejledning og producentens erklæring om elektromagnetisk immunitet

UP-D897 er tiltænkt til brug i det elektromagnetiske miljø, der er beskrevet herunder. Kunden eller brugeren af UP-D897 skal
sikre sig, at det bruges i et sådant miljø.

Immunitetstest

IEC 60601-

testniveau

Overholdelses-

niveau

Elektromagnetisk miljø – vejledning

Transportabelt og mobilt RF-kommunikationsudstyr skal
bruges uden at være tættere på nogen del af UP-D897,
herunder kabler, end den anbefalede adskillelsestilstand, der
er beregnet fra udjævningsapparatet til senderens frekvens.

Anbefalet adskillelsesafstand

Ledningsbåret RF

IEC 61000-4-6

Feltbåret RF

IEC 61000-4-3

BEMÆRK 1: Ved 80-800 MHz gælder det højere frekvensområde.

3 Vrms

150 kHz til 80 MHz

3 V/m

80 MHz til 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80-800 MHz

d = 2,3 √P 800 MHz til 2,5 GHz

Hvor P er den maksimale outputmærkeffekt af senderen i
watt (W) i henhold til sendens producent, og d er den
anbefalede adskillelsesafstand i meter (m).

Feltstyrken fra faste RF-sendere, sådan som det er fastlagt
af en elektromagnetisk undersøgelse af stedet,

mindre end overholdelsesniveauet i hvert enkelt
frekvensområde.

Der kan forekomme interferens i nærheden af udstyr mærket
med følgende symbol:

a

skal være

b

BEMÆRK 2: Disser retningslinjer gælder muligvis ikke i alle situationer. Den elektromagnetiske forplantning påvirkes af

absorption og reflektion fra strukturer, objekter og mennesker.

a Feltstyrker fra faste sendere, såsom basisstationer til radio (mobil/trådløs)-telefoner og i landmobilradioer, amatørradio,

AM- og FM-radioudsendelser og tv-udsendelser kan ikke forudsiges teoretisk med tilstrækkelig nøjagtighed. Det er
nødvendigt at overveje en elektromagnetisk undersøgelse af stedet for at vurdere det elektrostatiske miljø, som skyldes
faste sendere. Hvis den målte feltstyrke på det sted, hvor UP-D897 anvendes, overstiger det gældende RF­overholdelsesniveau, skal man overvåge UP-D897 for at sikre, sig en normal drift. Hvis der konstateres en unormal
ydelse, kan det være nødvendigt med flere forholdsregler, f.eks. at ændre retningen eller placeringen af UP-D897.

b Over frekvensområdet fra 150 kHz til 80 MHz, skal feltstyrker være mindre end 3 V/m.

5

De anbefalede adskillelsesafstande mellem transportabelt og mobilt RF-kommunikationsudstyr og UP-D897

UP-D897 er tiltænkt til brug i et elektromagnetisk miljø, hvor feltbåret RF-forstyrrelser kontrolleres. Kunden eller brugeren af
UP-D897 kan hjælpe med til at forhindre elektromagnetisk interferens ved at opretholde en minimumsafstand mellem
transportabelt og mobilt RF-kommunikationsudstyr (sendere) og UP-D897, sådan som det anbefales herunder, i henhold til
den maksimale udgangseffekt på kommunikationsudstyr.

Senders maksimale mærkeeffekt

W

150 kHz til 80 MHz

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

Når det gælder sendere med en maksimal udgangseffekt, som ikke er angivet foroven, kan den anbefalede
adskillelsesafstand d i meter (m) bedømmes ved brug af den ligning, som svarer til frekvensen af senderen, hvor P er den
maksimale udgangseffekt fra senderen målt i watt (W) ifølge senderens producent.

BEMÆRK 1: Ved 80 og 800 MHz gælder adskillelsesafstanden for det højere frekvensområde.

BEMÆRK 2: Disser retningslinjer gælder muligvis ikke i alle situationer. Den elektromagnetiske forplantning påvirkes af

absorption og reflektion fra strukturer, objekter og mennesker.

Adskillelsesafstand i henhold til senders frekvens

m

d = 1,2 √P

80 MHz til 800 MHz

d = 1,2 √P

800 MHz til 2,5 GHz

d = 2,3 √P

PAS PÅ

Når du bortskaffer enheden eller tilbehøret, skal du
overholde lovgivningen i det pågældende område eller
land og reglerne på det pågældende hospital.

Advarsel vedrørende strømtilslutning

Tilslut en korrekt netledning til strømkilden.

1. Anvend en/et godkendt netledning (3-elements
hovedledning)/tilslutning/stik med stelforbindelse,
der overholder nationale sikkerhedsbestemmelser.

2. Anvend en/et netledning (3-elements hovedledning)/
tilslutning/stik, der er i overensstemmelse med den
anvendte kapacitet (spænding, ampere).

Evt. spørgsmål i forbindelse med anvendelsen af
ovennævnte netledning/tilslutning/stik skal rettes til en
autoriseret servicemedarbejder.

Kunder i Europa

Dette produkt er fremstillet af eller på vegne af Sony
Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japan. Forespørgsler relateret til produkt
overensstemmelse i henhold til EU lovgivning skal
adresseres til den autoriserede repræsentant, Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany. For service eller garanti henviser vi
til de adresser, som fremgår af vedlagte service- eller
garantidokumenter.

6

Brug af cd-rom-

Specifikationer

vejledningen

Den medfølgende cd-rom indeholder
brugervejledninger til denne printer (på japansk,
engelsk, fransk, tysk, italiensk, spansk, hollandsk,
svensk, portugisisk, finsk, dansk, norsk, græsk, russisk
og koreansk). Vejledningerne er i pdf-filformat
(Portable Document Format).

Forberedelse

Et af følgende programmer skal være installeret på
computeren for at bruge betjeningsvejledningerne på
cd-rom’en.

• Adobe Reader Version 6.0 eller højere

NB:

Hvis du ikke har installeret Adobe Reader, kan
programmet hentes på følgende webadresse:
http://www.adobe.com/

Adobe og Adobe Reader er varemærker tilhørende Adobe
Systems Incorporated i USA og/eller andre lande.

Åbning af vejledningen på
cd-rom’en

Benyt følgende fremgangsmåde til at åbne vejledningen
på cd-rom’en.

Strømkrav 100 til 240 V AC, 50/60 Hz
Indgangsstrøm 1,5 A til 0,8 A
Driftstemperatur

5 °C til 35 °C

Luftfugtighed under drift

20% til 80%
Driftstryk 700 hPa til 1.060 hPa
Opbevarings- og transporttemperatur

–20 °C til +60 °C
Luftfugtighed ved opbevaring og transport

20% til 80%
Tryk ved opbevaring og transport

700 hPa til 1.060 hPa
Mål 154 × 88 × 240 mm (b/h/d)
Vægt 2,6 kg (kun printer)
Termohoved "Thin-film" termohoved, 1280 punkter
Graduering 256 (8-bit)
Hukommelseskapacitet

4096 × 1280 × 8 (bit)
Billedstørrelse 320 × 100 mm (maks.)
Udskrivningshastighed

Ca. 2 sek./billede (960 × 1280 punkter)

(udskrivning med høj hastighed)

Ca. 3,3 sek./billede (960 ×

1280 punkter) (udskrivning med
normal hastighed)

Billedelementer 4096 × 1280 punkter (maks.)
Punkttæthed H: 100 mm/1280 punkter = 0,078

V: 100 mm/1280 punkter = 0,078

Kvadratiske punkter

1

Sæt cd-rom’en i cd-rom-drevet.
Vejledningerne findes i mappen Instructions For
Use.

2

Klik på den vejledning, du vil læse.

NB:

Filerne vil muligvis ikke blive vist korrekt, alt efter
hvilken version af Adobe Reader du har. Hvis det er
tilfældet, skal du installere den nyeste version, som du
kan hente på webadressen, der er nævnt under
“Forberedelse” ovenfor.

Bemærk

Hvis du mister cd-rom’en, eller du af en eller anden
årsag ikke kan læse den, kan du købe en ny cd-rom.
Kontakt din Sony-forhandler herom.

Interface Hi-Speed USB (USB 2.0)
Medfølgende tilbehør

Renseark til termohoved (1)

CD-ROM (inklusiv

betjeningsvejledninger på flere
sprog, Readme og printerdriver) (1)

Mediemærkat (1)

USB-kabel 1-824-211-41 (Sony) (1)

Inden brug af printeren (1)

Servicekontaktoversigt (1)

Softwarelicensaftale (1)

Brug af cd-rom-vejledningen / Specifikationer

7

Medicinske specifikationer

Beskyttelse mod elektrisk stød:

Klasse I

Beskyttelse mod skadelig indtrængen

af vand:
Normal

Sikkerhedsgrad ved tilstedeværelse af

brændbare anæstesimidler blandet
med luft eller med ilt eller lattergas:
Ikke egnet til brug ved
tilstedeværelse af brændbare
anæstesimidler blandet med luft
eller med ilt eller lattergas

Funktionsmetode:

Konstant

Ret til ændring af design og specifikationer forbeholdes
uden forudgående varsel.

Bemærkning om udskriftsmedier

Må ikke genbruges

Genbrug kan føre til fejlfunktion og kan negativt
påvirke udskrivningsresultaterne.

Bemærk

• Kontroller altid, at enheden fungerer korrekt før

brug.
SONY KAN IKKE GØRES ANSVARLIG FOR
SKADER AF NOGEN ART, INKLUSIVE, MEN
IKKE BEGRÆNSET TIL, KOMPENSATION
ELLER GODGØRELSE PÅ GRUND AF
MANGLENDE EVNE TIL UDSKRIVNING AF
INDHOLD AF ENHVER TYPE ELLER TAB AF
DATA PÅ GRUND AF FEJL PÅ DENNE ENHED
ELLER DENS UDSKRIFTSMEDIE,
TILKNYTTET SOFTWARE, EKSTERN
LAGRING ELLER EN ANDEN EKSTERNAL
ENHED.

• SONY KAN IKKE GØRES ANSVARLIG FOR
SKADER AF NOGEN ART, INKLUSIVE, MEN
IKKE BEGRÆNSET TIL, KOMPENSATION
ELLER GODGØRELSE PÅ GRUND AF TAB AF
NUVÆRENDE ELLER KOMMENDE
FORTJENESTE PÅ GRUND AF FEJL PÅ DENNE
ENHED, HVERKEN I GARANTIPERIODEN
ELLER UDLØBET AF GARANTIEN ELLER AF
NOGEN SOM HELST ANDEN ÅRSAG.

8

Specifikationer

Specifikationer

9

ADVARSEL

For å redusere risikoen for brann eller støt, må
ikke enheten utsettes for regn eller fuktighet.

For å unngå elektrisk støt må du ikke åpne
kabinettet. Service skal bare utføres av
kvalifisert personell.

Ingen endring av dette utstyret er tillatt.

DETTE APPARATET SKAL VÆRE JORDET.

Ta ut støpselet for å koble fra strømmen.
Ved installasjon av enheten, bygg inn en
komplett frakoplingskomponent i ledningen,
eller sett kontakten i en lett tilgjengelig
stikkontakt i nærheten av enheten.
Ikke sett ME-utstyret slik at det er vanskelig å ta
ut støpselet.
Hvis det skulle oppstå en feil under drift, betjen
frakoplingskomponenten for å slå av
strømtilførselen, eller dra ut kontakten.

Symbol på produktene

Dette symbolet indikerer
ekvipotensialkontakten som gir de
forskjellige delene av systemet samme
spenning.

Dette symbolet skal varsle brukeren om
viktige instruksjoner om drift og vedlikehold
(service) i dokumentasjonen som følger med
maskinen.

Dette symbolet indikerer produsenten og er
plassert ved siden av produsentens navn og
adresse.

Viktige advarsler/merknader for bruk i
medisinske omgivelser

1. Alt utstyr som kobles til denne enheten, skal være
sertifisert i henhold til standard IEC60601-1,
IEC60950-1, IEC60065 eller andre IEC-/ISO­standarder som er aktuelle for utstyret.

2. Videre skal alle konfigurasjoner samsvare med
systemstandarden IEC60601-1-1. Alle som kobler
tilleggsutstyr til signalinngangsdelen eller
signalutgangsdelen konfigurerer et medisinsk
system, og er derfor ansvarlige for at systemet
samsvarer med kravene i systemstandarden IEC
60601-1-1. Hvis du er i tvil, må du konsultere
kvalifisert servicepersonell.

3. Lekkasjestrømmen kan øke når enheten er koblet til
annet utstyr.

4. Når det gjelder dette konkrete utstyret, må alt
tilbehør som er koblet til i henhold til det
ovenstående, være koblet til strømnettet via en
tilleggsisolasjonstransformator som samsvarer med
konstruksjonskravene i IEC60601-1 og gir minst
grunnleggende isolasjon.

5. Dette utstyret genererer, bruker og kan utstråle
radiofrekvensenergi. Hvis enheten ikke kan
installeres og brukes i henhold til brukerhåndboken,
kan dette føre til interferens med annet utstyr. Hvis
denne enheten forårsaker interferens (noe som kan
avgjøres ved å plugge ut strømledningen fra
enheten), kan du prøve å gjøre følgende: Flytt
enheten bort fra det mottakelige inn ustyret. Plugg
denne enheten og det mottakelige utstyret i
forskjellige forgreningskoplinger.

Rådfør deg med forhandleren. (I henhold til Standard
IEC60601-1-2 og CISPR11, Klasse B, Gruppe 1)

Se i bruksanvisningen

Følg instruksjonene i bruksanvisningen for
deler av enheten hvor dette merket vises.

2

Viktige merknader om elektromagnetisk kompatibilitet ved bruk i helsesektoren

• UP-D897 krever at det tas spesielle forholdsregler med
hensyn til elektromagnetisk kompatibilitet, og den må
installeres og tas i bruk i samsvar med informasjonen om
elektromagnetisk kompatibilitet i denne
bruksanvisningen.

• Bærbart og mobilt radiokommunikasjonsutstyr, som
f.eks. mobiltelefoner, kan forstyrre UP-D897.

Veiledning og produsenterklæring - elektromagnetisk stråling

UP-D897 er konstruert for bruk i det elektromagnetiske miljøet som er spesifisert nedenfor.
Kunden eller brukeren av UP-D897 må forvisse seg om at den brukes i et slikt miljø.

Strålingstest Kompatibilitet Elektromagnetisk miljø - en veiledning

Utsendelse av
radiofrekvente stråler

CISPR 11
Utsendelse av

radiofrekvente stråler

CISPR 11
Utsendelse av

harmoniske strømmer

IEC 61000-3-2
Spennings-

fluktuasjoner/flimmer

IEC 61000-3-3

Gruppe 1

Klasse B

Klasse A

Oppfyller kravene

Advarsel

Bruk av annet tilbehør og andre kabler enn spesifisert, med
unntak av reservedeler solgt av Sony Corporation, kan
resultere i økt stråling fra eller redusert immunitet mot
stråling for UP-D897.

UP-D897 bruker radiofrekvent energi kun for sine interne
funksjoner. Utsendelsen av radiofrekvente stråler er derfor
meget lavintensiv, og innebærer ikke noen sannsynlighet
for interferens med elektronisk utstyr i nærheten.

UP-D897 passer til bruk i alle omgivelser, inklusive boliger
og slike som er direkte tilkoblet det offentlige
lavspenningsnettet som forsyner bolighus med strøm.

Advarsel

Hvis UP-D897 skal brukes rett ved siden av eller stablet
med annet utstyr, må det verifiseres at den fungerer som
den skal i den konfigurasjonen den vil bli brukt i.

NO

3

Veiledning og produsenterklæring - immunitet mot elektromagnetisk stråling

UP-D897 er konstruert for bruk i det elektromagnetiske miljøet som er spesifisert nedenfor. Kunden eller brukeren av UP­D897 må forvisse seg om at den brukes i et slikt miljø.

Immunitetsprøving

Elektrostatisk
utladning (ESD)

IEC 60601

prøvingsnivå

±6 kV kontakt

±8 kV luft

Kompatibilitetsnivå Elektromagnetisk miljø - en veiledning

±6 kV kontakt

Gulv bør være av tre, betong eller keramikkfliser Hvis
gulvene er dekket med syntetisk materiale, bør den relative

±8 kV luft

luftfuktigheten være minst 30%.

IEC 61000-4-2
Elektrisk hurtig

transient/burst

±2 kV for
strømforsynings­ledninger

±2 kV for
strømforsynings­ledninger

Nettstrømkvaliteten bør være som for et vanlig næringslivs­eller sykehusmiljø.

IEC 61000-4-4

Overspenning

±1 kV for
inngangs-/
utgangsledninger

±1 kV
differensialmodus

±1 kV for
inngangs-/
utgangsledninger

±1 kV
differensialmodus

Nettstrømkvaliteten bør være som for et vanlig næringslivs­eller sykehusmiljø.

IEC 61000-4-5

Spenningsfall,
korte avbrudd og
spennings­variasjoner på
strømforsyningens
inngangsledninger

IEC 61000-4-11

±2 kV fellesmodus
< 5% U

T

(> 95% fall i U
for 0,5 sykler

40% UT
(60% fall i U

)

T

for 5 sykler

70% UT
(30% fall i U

)

T

for 25 sykler

±2 kV fellesmodus
< 5% U

(> 95% fall i U

)

T

for 0,5 sykler

40% UT
(60% fall i U
for 5 sykler

70% UT
(30% fall i U
for 25 sykler

T

Nettstrømkvaliteten bør være som for et vanlig næringslivs­eller sykehusmiljø. Hvis brukeren av UP-D897 trenger

)

T

kontinuerlig bruk under brudd på nettstrømmen, anbefales
det å drive UP-D897 med strøm fra en avbruddsfri
strømforsyning eller et batteri.

)

T

)

T

Kraftfrekvens (50/
60 Hz) magnetisk
felt

IEC 61000-4-8
MERK: U

er vekselstrømsnettspenningen før påtrykking av prøvingsnivået.

T

< 5% UT
(> 95% fall i U
i 5 sekunder

)

T

< 5% UT
(> 95% fall i U
i 5 sekunder

)

T

3 A/m 3 A/m Magnetfeltene ved kraftfrekvensen bør i det minste være

karakteristiske for et typisk sted i et typisk næringslivs- eller
sykehusmiljø.

4

Veiledning og produsenterklæring - immunitet mot elektromagnetisk stråling

UP-D897 er konstruert for bruk i det elektromagnetiske miljøet som er spesifisert nedenfor. Kunden eller brukeren av UP­D897 må forvisse seg om at den brukes i et slikt miljø.

Immunitetsprøving

IEC 60601

prøvingsnivå

Kompatibilitetsnivå Elektromagnetisk miljø - en veiledning

Bærbart og mobilt radiokommunikasjonsutstyr bør ikke
brukes nærmere noen del av UP-D897, inklusive kabler, enn
den anbefalte avstanden, beregnet ved hjelp av likningen for
avstanden ved ulike senderfrekvenser.

Anbefalt avstand

Ledningsbundne
radiofrekvenser

IEC 61000-4-6

Utstrålte
radiofrekvenser

IEC 61000-4-3

MERK 1: Ved 80 MHz og 800 MHz gjelder det høyeste frekvensområdet.

3 Vrms

150 kHz til 80 MHz

3 V/m

80 MHz til 2,5 GHz

3 Vrms

3 V/m

d = 1,2 √P

d = 1,2 √P 80 MHz til 800 MHz

d = 2,3 √P 800 MHz til 2,5 GHz

Hvor P er senderens maksimale nominelle utgangseffekt i
watt (W) i henhold til produsenten av senderen, og d er den
anbefalte avstanden i meter (m).

Feltstyrker fra faste radiosendere, som fastslått i en
elektromagnetisk feltstudie,
kompatibilitetsnivået i hvert enkelt frekvensområde.

Interferens kan forekomme i nærheten av utstyr merket med
følgende symbol:

a

bør være lavere enn

b

MERK 2: Disse retningslinjene gjelder kanskje ikke i alle situasjoner. Elektromagnetisk utbredelse påvirkes av absorpsjon

og refleksjon fra strukturer, gjenstander og personer.

a Feltstyrker fra faste sendere, som f.eks. basestasjoner for radiotelefoner (mobiltelefoner/trådløse telefoner) og landbaserte

mobile radioer, amatørradio, AM- og FM-radiosendinger og TV-sendinger kan ikke forutsies nøyaktig på teoretisk
grunnlag. For å vurdere det elektromagnetiske miljøet som følge av faste radiofrekvente sendere, bør det vurderes å
gjennomføre en elektromagnetisk feltstudie. Hvis den målte feltstyrken på stedet det UP-D897 brukes, overstiger det
gjeldende RF-kompatibilitetsnivået ovenfor, må det verifiseres at UP-D897 fungerer som den skal. Hvis det registreres noe
unormalt, kan det være nødvendig med ekstratiltak, som f.eks. å snu eller flytte UP-D897.

b Over frekvensområdet 150 kHz til 80 MHz bør feltstyrkene være mindre enn 3 V/m.

5

Anbefalt avstand mellom bærbart og mobilt RF-kommunikasjonsutstyr og UP-D897

UP-D897 er konstruert for bruk i et elektromagnetisk miljø der utstrålte, radiofrekvente forstyrrelser er under kontroll. Kunden
eller brukeren av UP-D897 kan bidra til å motvikre elektromagnetisk interferens ved å sørge for at minsteavstanden mellom
bærbart og mobilt RF-kommunikasjonsutstyr (sendere) og UP-D897 overholdes som anbefalt nedenfor, i henhold til
kommunikasjonsutstyrets maksimale utgangseffekt.

Nominell, maksimal utgangseffekt for senderen

W

150 kHz til 80 MHz

d = 1,2 √P

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,2 1,2 2,3

10 3,8 3,8 7,3

100 12 12 23

For sendere med en nominell utgangseffekt som ikke er oppført ovenfor, kan den anbefalte avstanden d i meter (m)
estimeres ved hjelp av likningen for avstanden ved ulike senderfrekvenser, der P er senderens maksimale nominelle
utgangseffekt i watt (W) i henhold til produsenten av senderen.

MERK 1: Ved 80 MHz og 800 MHz gjelder avstanden for det høyeste frekvensområdet.

MERK 2: Disse retningslinjene gjelder kanskje ikke i alle situasjoner. Elektromagnetisk utbredelse påvirkes av absorpsjon

og refleksjon fra strukturer, gjenstander og personer.

Avstand i henhold til senderens frekvens

m

80 MHz til 800 MHz

d = 1,2 √P

800 MHz til 2,5 GHz

d = 2,3 √P

Forsiktig

Når du kaster utstyret eller tilbehør, må du følge reglene
i området eller landet du befinner deg i, samt eventuelle
regler i det aktuelle sykehuset.

Advarsel på strømkopling

Bruk en strømledning fra strømnettet.

1. Bruk godkjent strømledning (3-veis
hovednettledning)/kontakt for apparat/kontakt med
godskontakter som samsvarer med
sikkerhetsforskriftene til hvert land ved behov.

2. Bruk strømledningen (3-veis hovednettledning)/
kontakt for apparat/kontakt som samsvarer med gitte
verdier (spenning, ampere).

Hvis du har spørsmål angående bruken av ovennevnte
strømledning/kontakt/plugg for apparat, vennligst
konsulter kvalifisert servicepersonell.

For kunder i Europa

Dette produktet er produsert av eller på vegne av Sony
Corporation 1-7-1 Konan Minato-ku Tokyo, 108-0075
Japan. Henvendelser relatert til produkt samsvar basert
på Europeisk Unions lovgivning skal adresseres til
autorisert representant, Sony Deutschland GmbH,
Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For
service eller garanti saker, vennligst referer til adresse
som nevnt i separat service eller garanti dokument.

For kundene i Norge

Dette utstyret kan kobles til et IT­strømfordelingssystem.

6

Bruke CD-ROM-

Spesifikasjoner

håndbøkene

Den medfølgende CD-ROM-platen inneholder
håndbøker for denne skriveren (på japansk, engelsk,
fransk, tysk, italiensk, spansk, nederlandsk, svensk,
portugisisk, finsk, dansk, norsk, gresk, russisk og
koreansk). Kopiene av disse håndbøkene er opprettet i
pdf (Portable Document Format).

Klargjøring

Ett av følgende programmer må være installert på
datamaskinen for at det skal være mulig å bruke
CD-ROM-en.

• Adobe Reader Version 6.0 eller nyere

Memo

Hvis Adobe Reader ikke er installert, kan du laste det
ned fra følgende URL:
http://www.adobe.com/

Adobe og Adobe Reader er varemerker for Adobe Systems
Incorporated i USA og/eller andre land.

Lese CD-ROM-håndboka

For å lese håndboka på CD-ROM-en, gå fram som
følger.

Strømbehov 100 til 240 V AC, 50/60 Hz
Inngangsstrøm 1,5 A til 0,8 A
Driftstemperatur

5 °C til 35 °C
Luftfuktighet 20% til 80%
Driftstrykk 700 hPa til 1060 hPa
Oppbevarings- og transporttemperatur

–20 °C til +60 °C
Luftfuktighet ved oppbevaring og transport

20% til 80%
Trykk ved lagring og transport

700 hPa til 1060 hPa
Mål 154 × 88 × 240 mm (b/h/d)
Vekt 2,6 kg (kun skriver)
Termisk skrivehode

Termisk skrivehode med tynn film,

1280 punkter

Gradering 256-nyansers gradering (8-bit)
Minnekapasitet 4096 × 1280 × 8 (bit)
Bildestørrelse 320 × 100 mm (maks.)
Utskriftshastighet

Ca. 2 sek./bilde (960 × 1280 punkter)

(utskrift med høy hastighet)

Ca. 3,3 sek./bilde (960 × 1280 punkter)

(utskrift med normal hastighet)

Bildeelementer 4096 × 1280 punkter (maks.)
Punkttetthet H: 100 mm/1280 punkter = 0,078

V: 100 mm/1280 punkter = 0,078

Kvadratiske punkter

1

Sett CD-ROM-en inn i CD-ROM-stasjonen.
Håndbøkene er lagret i mappa Instructions For Use
(Bruksanvisninger).

2

Velg og klikk på den håndboka du vil lese.

Memo

Avhengig av hvilken versjon av Adobe Reader som
brukes, kan det være problemer med å vise filene
ordentlig. Hvis dette skjer, kan du installere nyeste
versjon fra adressen nevnt under “Klargjøring”
ovenfor.

Merk

Hvis du mister CD-ROM-en eller du ikke kan lese den
av noen grunn, kan du kjøpe en ny CD-ROM. Kontakt
nærmeste Sony-servicerepresentativ.

Grensesnitt Hi-Speed USB (USB 2.0)
Tilbehør som følger med

Renseark for termisk skrivehode (1)

CD-ROM (inkludert multispråklig

bruksanvisning, Readme og
skriverdriver) (1)

Mediamerke (1)

USB-kabel 1-824-211-41 (Sony) (1)

Før du bruker skriveren (1)

Servicekontaktliste (1)

Lisensavtale for programvare (1)

Bruke CD-ROM-håndbøkene / Spesifikasjoner

7

Medisinske spesifikasjoner

Beskyttelse mot elektisk støt:

Klasse I

Beskyttelse mot skadelig inntrenging

av vann:
Va nl i g

Grad av sikkerhet i nærheten av

brennbar, bedøvende blanding med
luft eller oksygen eller
nitrogenoksid:
Ikke egnet for bruk i nærheten av
brennbar, bedøvende blanding med
luft eller oksygen eller
nitrogenoksid

Operasjonsmodus:

Kontinuerlig

Designen og disse spesifikasjonene kan bli endret uten
forhåndsvarsel.

Merknad om papir

Ikke bruk mer enn én gang

Det kan føre til funksjonsfeil og påvirke
utskriftsresultatene negativt.

Merknader

• Du må alltid kontrollere at enheten fungerer som

den skal før bruk.
SONY KAN IKKE HOLDES ANSVARLIG FOR
NOEN FORM FOR SKADER, INKLUDERT,
MEN IKKE BEGRENSET TIL, ERSTATNING
ELLER REFUNDERING PÅ GRUNN AV FEIL
VED UTSKRIFT AV INNHOLD AV NOE SLAG
ELLER TAP AV DATA GRUNNET FEIL MED
DENNE ENHETEN ELLER
UTSKRIFTSMEDIET, TILKNYTTET
PROGRAMVARE, EKSTERNT
LAGRINGSMEDIUM ELLER ANDRE
EKSTERNE ENHETER.

• SONY KAN IKKE HOLDES ANSVARLIG FOR
NOEN FORM FOR SKADER, INKLUDERT,
MEN IKKE BEGRENSET TIL, ERSTATNING
ELLER REFUNDERING PÅ GRUNN AV TAP AV
GJELDENDE ELLER FORVENTET
FORTJENESTE GRUNNET FEIL MED DENNE
ENHETEN, ENTEN I LØPET AV
GARANTIPERIODEN ELLER ETTER AT
GARANTIEN HAR UTLØPT, ELLER AV EN
HVILKEN SOM HELST ANNEN GRUNN.

8

Spesifikasjoner

Spesifikasjoner

9

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προκειμένου να μειωθεί ο κίνδυνος
πρκλησης πυρκαγιάς ή ηλεκτροπληξίας, μην
εκθέτετε τη συσκευή αυτή σε βροχή ή
υγρασία.

Μην ανοίγετε το περίβλημα της συσκευής,
υπάρχει κίνδυνος ηλεκτροπληξίας. Για
οποιαδήποτε επισκευή, απευθυνθείτε σε
εξουσιοδοτημένο προσωπικ.

Δεν επιτρέπεται καμία τροποποίηση σε αυτήν
τη συσκευή.

Η ΣΥΣΚΕΥΗ ΑΥΤΗ ΠΡΕΠΕΙ ΝΑ ΓΕΙΩΝΕΤΑΙ.

Για να διακψετε τη τροφοδοσία δικτύου,
αποσυνδέστε το βύσμα τροφοδοσίας.
Κατά την εγκατάσταση της μονάδας,
ενσωματώστε ένα διακπτη άμεσης
πρσβασης στη σταθερή καλωδίωση ή
συνδέστε το βύσμα ρεύματος σε μια πρίζα
εύκολης πρσβασης κοντά στη μονάδα.
Μην τοποθετείτε τη συσκευή ME σε σημεία,
στα οποία θα δυσκολευτείτε να αποσυνδέσετε
το βύσμα τροφοδοσίας.
Σε περίπτωση που προκύψει σφάλμα κατά τη
διάρκεια λειτουργίας της μονάδας,
χρησιμοποιήστε το διακπτη για να
απενεργοποιήσετε τη μονάδα ή αποσυνδέστε
το βύσμα ρεύματος.

Σημαντικές προφυλάξεις ασφαλείας/
σημειώσεις για χρήση σε ιατρικούς
χώρους

1. λες οι συσκευές που συνδέονται με τη
μονάδα αυτή πρέπει να είναι πιστοποιημένες
σύμφωνα με τα Πρτυπα IEC60601-1,
IEC60950-1, IEC60065 ή άλλα πρτυπα IEC/
ISO που εφαρμζονται στις συσκευές αυτές.

2. Επιπλέον, λες οι διαμορφώσεις πρέπει να
συμμορφώνονται με το πρτυπο IEC60601-1-1
του συστήματος. λοι σοι συνδέουν
πρσθετες συσκευές στο σημείο εισδου
σήματος ή στο σημείο εξδου σήματος,
διαμορφώνουν ένα ιατρικ σύστημα και
συνεπώς ευθύνονται για τη συμμρφωση του
συστήματος με τις απαιτήσεις του προτύπου
IEC60601-1-1 του συστήματος. Σε περίπτωση
που έχετε αμφιβολίες, συμβουλευτείτε το
ειδικευμένο τεχνικ προσωπικ.

3. Το ρεύμα διαρροής μπορεί να αυξηθεί κατά τη
σύνδεση με άλλον εξοπλισμ.

4. σον αφορά σε αυτή τη συγκεκριμένη
συσκευή, λες οι πρσθετες συσκευές που
συνδέονται σύμφωνα με τα προαναφερθέντα,
πρέπει να συνδεθούν στην κύρια τροφοδοσία
ρεύματος μέσω ενς πρσθετου
μετασχηματιστή απομνωσης που
συμμορφώνεται με τις απαιτήσεις κατασκευής
του προτύπου IEC60601-1 και παρέχει
τουλάχιστον Βασική μνωση.

Σύμβολα πάνω στα προϊντα

Το σύμβολο αυτ υποδηλώνει ισοδυναμική
υποδοχή, η οποία εξισώνει την τάση των
διαφρων τμημάτων ενς συστήματος.

Σκοπς του συμβλου αυτού είναι να
προειδοποιεί το χρήστη σχετικά με την
παρουσία σημαντικών οδηγιών λειτουργίας
και συντήρησης (σέρβις) στα συνοδευτικά
έντυπα της συσκευής.

Το σύμβολο αυτ υποδεικνύει τον
κατασκευαστή και εμφανίζεται δίπλα στην
επωνυμία και τη διεύθυνση του
κατασκευαστή.

Ανατρέξτε στις οδηγίες χρήσης

Ακολουθήστε τις υποδείξεις των
οδηγιών χρήσης σχετικά με εξαρτήματα
της μονάδας στα οποία εμφανίζεται το
σύμβολο αυτ.

5. Η συσκευή αυτή παράγει, χρησιμοποιεί και
μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων.
Αν δεν εγκατασταθεί και δεν χρησιμοποιηθεί
σύμφωνα με τις οδηγίες χρήσης, μπορεί να
προκαλέσει παρεμβολή σε άλλες συσκευές. Αν
η συσκευή αυτή προκαλέσει παρεμβολή (κάτι
που μπορείτε να διαπιστώσετε αν
αποσυνδέσετε το καλώδιο τροφοδοσίας της
συσκευής), δοκιμάστε τα εξής μέτρα:
Μετακινήστε τη συσκευή σε νέα θέση,
λαμβάνοντας υπψη τη θέση της ευπαθούς
συσκευής. Συνδέστε τη συσκευή αυτή και την
ευπαθή συσκευή σε διαφορετικά κυκλώματα.

Συμβουλευτείτε τον αντιπρσωπ σας (Σύμφωνα
με τα πρτυπα IEC60601-1-2 και CISPR11,
Κατηγορία B, Ομάδα 1).

2
