3-297-321-12(1)
Adaptér
DIGITAL MEDIA PORT
Návod k obsluze
TDM-NW10
©2008 Sony Corporation
Výrobní štítek je umístěn na spodní straně přístroje.
Neinstalujte přístroj do stísněného prostoru jako např. do knihovny, vestavěné skříně
a na podobná místa.
Nainstalujte systém tak, aby bylo možno v případě potíží okamžitě vytáhnout napájecí
kabel z elektrické zásuvky.
Pro zákazníky v Evropě
Platnost označení CE je omezena jen na země, ve kterých je
podporováno legislativou, zejména v zemích EEA (Evropského
hospodářského prostoru).
Výrobcem tohoto výrobku je společnost Sony Corporation, 1-7-1 Konan Minato-ku
Tokyo, 108-0075 Japonsko. Autorizovaným zástupcem pro EMC a bezpečnost
výrobku je společnost Sony Deutschland GmbH, Hedel nger Strasse 61, 70327
Stuttgart, Německo. V případě jakýchkoliv záležitostí týkajících se opravy nebo záruky
se prosím obraťte na kontaktní adresy uvedené ve zvlášť dodávané servisní nebo
záruční dokumentaci.
Likvidace starého elektrického a elektronického
zařízení (platí v zemích Evropské unie a v dalších
evropských zemích se systémy tříděného odpadu)
Tento symbol uvedený na výrobku nebo jeho obalu znamená, že je zakázáno
vyhazovat daný výrobek do běžného domovního odpadu. Namísto toho by měl být
odevzdán na příslušné sběrné místo pro recyklaci elektrických a elektronických
zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete předcházet
negativním dopadům na životní prostředí a lidské zdraví, které se mohou v opačném
případě projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace
materiálů pomáhá chránit přírodní zdroje. Podrobnější informace o recyklaci výrobku
vám poskytnou místní úřady, místní služby pro sběr domovního odpadu nebo
obchod, v němž jste výrobek zakoupili.
Platí rovněž pro příslušenství: dálkový ovladač
3
CZ
Pokyny k používání
Nevystavujte přístroj:
•
nadměrnému teplu nebo chladu,
−
prachu, nečistotám nebo písku,
−
vysoké vlhkosti,
−
vibracím,
−
silným magnetickým polím,
−
mechanickým otřesům,
−
přímému slunečnímu světlu (po delší dobu).
−
Neumísťujte přístroj na nestabilní povrch, protože by mohl spadnout
•
a způsobit zranění.
Chraňte přístroj před pádem.
•
Zajistěte, aby se kovové části přístroje nedostaly do kontaktu
•
s kovovými předměty, protože by mohlo dojít ke zkratu a poškození
přístroje.
Neprovozujte přístroj, pokud je poškozen napájecí kabel nebo pokud
•
došlo k pádu nebo poškození samotného přístroje.
Za všech okolností udržujte kovové kontakty čisté.
•
Přístroj nerozebírejte ani neupravujte.
•
Neumísťujte přístroj v blízkosti televizorů nebo radiopřijímačů, protože
•
by mohlo docházet k rušení příjmu.
Čištění
Přístroj čistěte suchým měkkým hadříkem nebo měkkým hadříkem lehce
navlhčeným ve slabém roztoku čisticího prostředku. Nepoužívejte k čištění
rozpouštědla jako například alkohol nebo benzín, protože by mohlo dojít
k poškození povrchové úpravy přístroje.
4
CZ
Technické údaje
Konektory
Jmenovité napětí 5 V stejnosměrné
Příkon 0,7 A
Rozměry
Délka kabelu DIGITAL MEDIA PORT
přibližně 1,5 m
Hmotnost
Dodávané příslušenství
•
Adaptér DIGITAL MEDIA PORT (1)
•
Návod k obsluze (tato příručka)
Potřebné příslušenství (není dodáváno)
•
Walkman
Podrobné informace o modelech přehrávačů Walkman, které jsou
kompatibilní s touto kolébkou, najdete na:
http://support.sony-europe.com/DNA
•
Držák pro přehrávač Walkman (dodáván s přehrávačem Walkman)
„WALKMAN” a logo „WALKMAN” jsou registrované obchodní značky
společnosti Sony Corporation.
Slovní označení Bluetooth a loga jsou majetkem společnosti Bluetooth SIG,
Inc. a jakékoli používání těchto značek společností Sony Corporation
podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem
příslušných vlastníků.
„DIGITAL MEDIA PORT” a „DMPORT” jsou názvy speci kací standardů
používané pro připojení různých přenosných audiozařízení k AV systémům
společnosti SONY.
Konektor WM-PORT (22 pinů) (pro walkman)
Konektor DIGITAL MEDIA PORT (18 pinů) (pro zařízení
DIGITAL MEDIA PORT)
Přibližně 80 mm × 25 mm (průměr × v)
(bez kabelu DIGITAL MEDIA PORT)
Přibližně 180 g (včetně kabelu DIGITAL MEDIA PORT)
5
CZ
Části a ovládací prvky
Viz obrázek A.
1 Konektor WM-PORT pro Walkman: Pro připojení přehrávače
Walkman k tomuto přístroji.
2 Kabel DIGITAL MEDIA PORT pro AV systém
A
6
CZ
Příprava
C
B

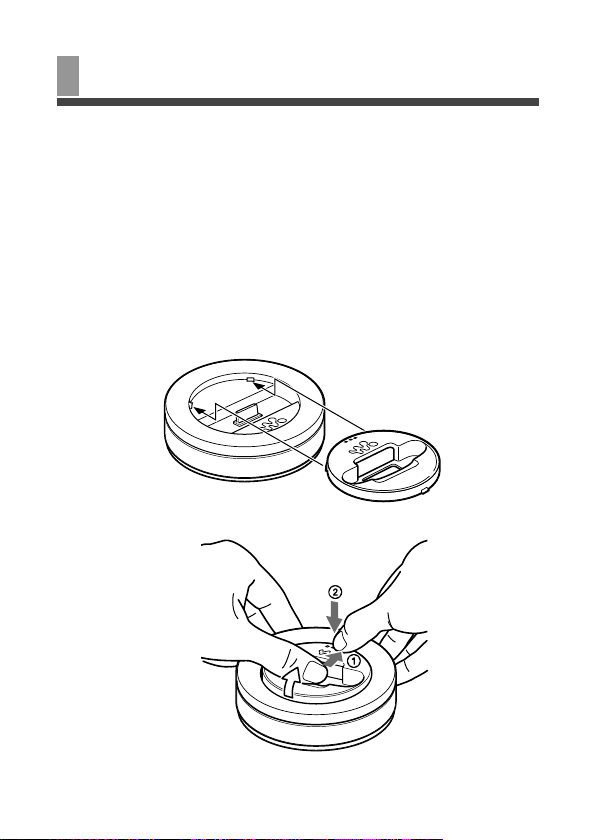

Viz obrázek B, C.
Instalace držáku.
Při použití tohoto přístroje nejprve nainstalujte držák dodávaný s vaším
přehrávačem Walkman. Vložte dvě západky, umístěné v blízkosti loga
Walkman na držáku, do otvorů na tomto přístroji a potom zatlačte
protilehlou stranu dolů.
Pro odmontování držáku zatlačte na otvor v držáku směrem od sebe 1
a potom seshora silně zatlačte na oblast označenou symbolem (aaa) 2.
Poznámka
Tvar držáku se může lišit podle modelu vašeho přehrávače Walkman.
7
CZ
Připojení k AV systému
Viz obrázek D.
1 Kabel DIGITAL MEDIA PORT přístroje připojte do zásuvky
DIGITAL MEDIA PORT na AV systému (3). Dbejte na to,
aby byl AV systém před připojováním vypnutý.
Kabel připojte tak, aby byly obě značky f naproti sobě.
2 Zapněte AV systém s připojeným adaptérem DIGITAL
MEDIA PORT a vyberte funkci DMPORT.
Podrobnosti o způsobu jak vybrat funkci DIGITAL MEDIA PORT
naleznete v návodu k obsluze pro AV systém.
3 Připojte přehrávač Walkman do konektoru WM-PORT na
horní straně přístroje (4).
D
Poznámka
Přehrávač Walkman dobře zasuňte do přístroje.
Odpojení AV systému
Pro odpojení kabelu DIGITAL MEDIA PORT z AV systému stiskněte obě
boční tlačítka (5).
8
CZ
Ovládání přehrávače Walkman
Přehrávač Walkman můžete ovládat tlačítky a dálkovým
ovladačem připojeného AV systému.
Po nastavení přehrávače Walkman do režimu přehrávání hudebních dat
můžete ovládat základní funkce přehrávače Walkman následujícími
tlačítky.
Stiskněte Funkce
N
X
/x
.
m
M/m
VOLUME +/–
* Některé operace nemusí být možné provádět nebo se liší v závislosti na
modelu přehrávače Walkman.
Poznámky
Při ovládání přehrávače Walkman s funkcí Bluetooth™ z AV systému
•
nezapomeňte funkci Bluetooth před použitím vypnout.
Objeví-li se problémy (například není slyšet zvuk), přehrávač Walkman
•
odpojte a znovu připojte.
V případě připojení k AV systému je na přehrávači Walkman vypnutý výstup
•
zvuku ze zásuvky pro připojení sluchátek.
Pokud připojíte přehrávač Walkman s integrovaným FM radiopřijímačem,
•
nemusí být FM vysílání slyšitelné nebo může být kvalita příjmu podstatně
horší.
Nastavte režim zvuku přehrávače Walkman na normální nebo lineární
•
charakteristiku.
Tento přístroj neumožňuje výstup obrazu.
•
Pro změnu úrovně hlasitosti použijte ovladače hlasitosti na připojeném AV
•
systému nebo dálkovém ovladači. Úroveň hlasitosti se při použití ovladačů
přehrávače Walkman nezmění.
Spuštění přehrávání.
Pauza/zastavení přehrávání.
Přeskočení na další (předcházející) skladbu.
/>
Pro zrychlené přehrávání vpřed (vzad) podržte
tlačítko stisknuté.
Rychlé vyhledávání vpřed (vzad).
/M
*
Přeskočení na další (předcházející) složku.
Nastavení úrovně hlasitosti.
9
CZ
Nabíjení přehrávače Walkman
Viz obrázek D.
1 Zapněte AV systém.
2 Připojte přehrávač Walkman do konektoru WM-PORT na
horní straně přístroje (4).
Nabíjení se spustí. Doba nabíjení se liší podle modelu přehrávače
Walkman. Podrobnosti si vyhledejte v návodu k obsluze přehrávače
Walkman.
Poznámka
Pokud je připojený AV systém v pohotovostním režimu, nebude se přehrávač
Walkman nabíjet.
10
zst62786
CZ
Sony Corporation Printed in Czech Republic (EU)
CZ
Nakládání s nepotřebným elektrickým a elektronickým
zařízením (platné v Evropské unii a dalších evropských státech
uplatňujících oddělený systém sběru)
Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že
by s výrobkem po ukončení jeho životnosti nemělo být nakládáno
jako s běžným odpadem z domácnosti. Místo toho by měl být
odložen do sběrného místa určeného k recyklaci elektronických
výrobků a zařízení. Dodržením této instrukce zabráníte negativním
dopadům na životní prostředí a zdraví lidí, které naopak může být
ohroženo nesprávným nakládáním s výrobkem při jeho likvidaci.
Recyklováním materiálů, z nichž je výrobek vyroben, pomůžete
zachovat přírodní zdroje. Pro získání dalších informací o recyklaci
tohoto výrobku kontaktujte prosím místní orgány státní správy,
místní fi rmu zabezpečující likvidaci a sběr odpadů nebo prodejnu,
v níž jste výrobek zakoupili.
