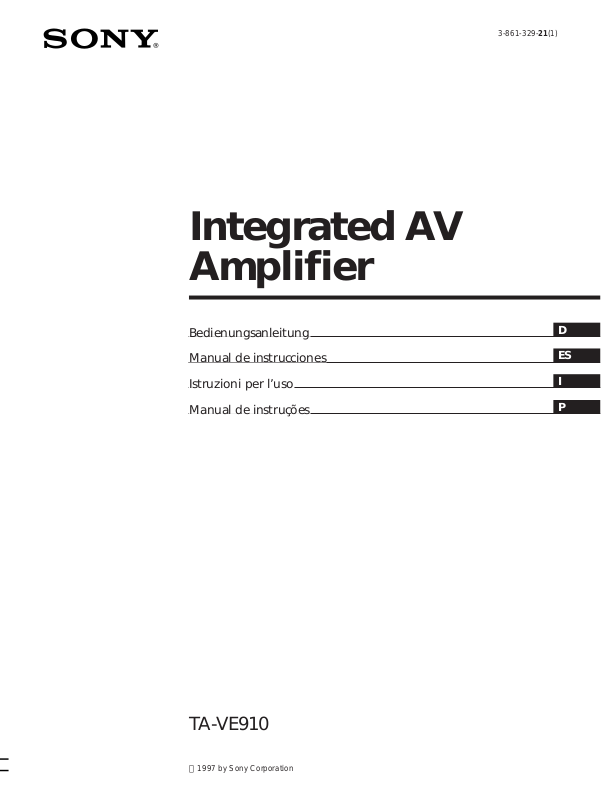

Sony TA-VE910 User Manual

Integrated AV Amplifier

3-861-329-21(1)

Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso Manual de instruções

D ES I P

TA-VE910

 1997 by Sony Corporation

VORSICHT

Zur Vermeidung von Brand- und Stromschlaggefahr darf das Gerät keinesfalls Regen oder Feuchtigkeit ausgesetzt werden.

Zur Vermeidung von Stromschlägen darf das Gerät keinesfalls geöffnet werden. Servicearbeiten dürfen nur von qualifizierten Technikern ausgeführt werden.

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Zur besonderen Beachtung

Betriebssicherheit

• Falls Gegenstände oder Flüssigkeiten in das Geräteinnere gelangen, trennen Sie den Verstärker vom Stromnetz und lassen ihn vor weiterem Betrieb von einem qualifizierten Techniker prüfen.

Stromversorgung

• Vor Inbetriebnahme des Verstärkers vergewissern Sie sich, daß Betriebsspannung und Netzspannung identisch sind. Die Betriebsspannung ist auf dem Typenschild auf der Rückseite des Verstärkers vermerkt.

• Solange der Verstärker mit der Steckdose verbunden ist, liegt auch dann Netzspannung an, wenn er ausgeschaltet ist.

• Vor längerem Nichtgebrauch muß der Netztstecker aus der Steckdose gezogen werden. Zum Abtrennen des Netzkabels vom der Steckdose fassen Sie stets den Stecker und niemals das Kabel selbst.

• Der Stecker ist aus Sicherheitsgründen so ausgelegt, daß er nur in einer Stellung in die Steckdose paßt. Läßt sich der Stecker nicht vollständig in die Steckdose einführen, so wenden Sie sich bitte an Ihren Sony-Fachhändler.

• Ein Austausch des Netzkabels darf nur durch qualifiziertes Servicepersonal erfolgen.

Inbetriebnahme

• Vor dem Anschluß anderer Komponenten muß der Verstärker ausgeschaltet und vom Netz getrennt sein.

Reinigung

• Reinigen Sie Gehäuse, Frontplatte und Bedienteile ausschließlich mit einem weichen Tuch, das leicht mit einer milden Spülmittellösung angefeuchtet ist. Scheuer- oder Lösungsmittel wie Alkohol oder Waschbezin sind für diesen Zweck völlig ungeeignet.

Bei Fragen zu oder Problemen mit dem Verstärker wenden Sie sich bitte an Ihren Sony-Fachhändler.

Wahl des Aufstellorts

• Stellen Sie den Verstärker an einem ausreichend belüfteten Ort auf, damit Hitzestaus im Geräteinneren ausgeschlossen sind und eine lange Lebensdauer des Verstärkers gewährleistet ist.

• Stellen Sie den Verstärker keinesfalls in der Nähe von Wärmequellen oder an solchen Orten auf, die direkter Sonneneinstrahlung bzw. Staub- oder Stoßbelastung ausgesetzt sind.

• Die Belüftungsöffnungen auf der Geräteoberseite dürfen keinesfalls durch Gegenstände blockiert werden, da andernfalls Betriebsstörungen drohen.

Hinweise zu dieser

INHALTSVERZEICHNIS

Bedienungsanleitung

Die Angaben in der vorliegenden Bedienungsanleitung beziehen sich auf das Modell TA-VE910.

Konventionen

• Die Anweisungen in der vorliegenden Bedienungsanleitung beziehen sich auf die Bedienteile am Verstärker. Die beschriebenen Bedienvorgänge können aber auch mit den gleichnamigen oder funktionsgleichen Bedienteilen an der Fernbedienung ausgelöst werden.

• Auf Seite 34 finden Sie eine „Kurzanleitung”.

• Die „Die Funktionselemente der Fernbedienung“ auf Seite 31 gibt Ihnen eine Übersicht über die Nutzungsmöglichkeiten der Fernbedienung.

• Die vorliegende Bedienungsanleitung enthält die folgenden Piktogramme:

Hinweis darauf, daß die

beschriebenen Bedienvorgänge nur mit der Fernbedienung möglich sind. Tips zur Vereinfachung oder

Beschleunigung der Bedienung.

Der vorliegende Verstärker verfügt über das Dolby Pro Logic*Surroundsystem.

Betriebsvorbereitungen

Überprüfung des Zubehörs auf Vollständigkeit 4 Übersicht über die Anschlußmöglichkeiten 4 Anschluß von Audio-Komponenten 5 Anschluß von Lautsprecher-Systemen 6 Anschluß von Fernsehgerät/Videorecorder 8 Anschluß von Digital-Komponenten 9 Netzanschluß von Verstärkern und Komponenten 10 Vor Inbetriebnahme des Verstärkers 10

Grundlegende Bedienung

Wahl der wiederzugebenden Signalquelle 11 Kennzeichnung von Signalquellen 14 Aufzeichnung von Signalquellen 14 Nutzung der Schlummer-Funktion 15

Einstellung der Dolby-Surround-Betriebsarten

Dolby Digital 16

Klangeinstellung

Nutzung der vorprogrammierten Klangfelder 18 Programmierung eigener Klangfelder 20

Weitergehende Bedienung mit der Fernbedienung

Betrieb einer Komponente bei gleichzeitiger Nutzung einer anderen

(Hintergrundbetrieb) 24

Änderung der werkseitigen Funktionsfestlegungen der FUNCTION-Tasten

Programmierung der Fernbedienung 25

* Hergestellt unter Lizenz von Dolby

Laboratories Licensing Corporation. DOLBY, das doppel D symbol a, AC-3 und PRO LOGIC sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Zusätzliche Informationen

Störungssuche 26 Technische Daten 27 Glossar 28 Übersicht über Funktionen der SET UP-Taste 29 Abbildungen der Geräterückseite 30 Die Funktionselemente der Fernbedienung 31

Stichwortregister 33

Kurzanleitung 34

Betriebsvorbereitungen

Überprüfung des Zubehörs auf Vollständigkeit

Überprüfen Sie, ob der Versandkarton die folgenden Zubehörteile des Verstärkers enthält.

• Fernbedienung RM-P501 (1)

• Mignonzellen (Typ AA/R6) (2)

Einsetzen der Batterien in die Fernbedienung

Setzen Sie die Mignonzellen (Typ AA/R6) richtig gepolt in das Batteriefach ein (die Polaritätsangaben (+) und (–) beachten). Bei Gebrauch richten Sie die Fernbedienung auf den Fernbedienungssensor g am Verstärker.

}

]

}

Übersicht über die Anschlußmöglichkeiten

Der Verstärker ermöglicht Ihnen den Anschluß und die Ansteuerung der nachstehend aufgeführten Audiound Videokomponeneten. Wie die Komponenten an den Verstärker anzuschließen sind, ist jeweils auf den Seiten beschrieben, deren Nummer in runden Klammern auf diese folgen. Die Einbauorte und Bezeichnungen der einzelnen Buchsen können Sie den „Abbildungen der Geräterückseite“ auf Seite 30 entnehmen.

Anschluß von LautsprecherSystemen (6)

Vorderer

Lautsprecher

(links)

Anschluß von Fernsehgerät/ Videorecorder (8) Anschluß von DigitalKomponenten (9)

Fernsehgerät

Videorecorder

LD-Spieler

POWER

TONE

SUR INDEX

DPC

MODE

SPEAKERS

OFF

PHONES

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

DISPLAYDIMMER

VIDEO FUNCTION AUDIO FUNCTION

Tieftöner-

Aktivbox

DIRECT PASS

DISCRETE

DIRECT

SOUND FIELD

PASS

SET UP

ON / OFF

GENRE

MODE

INPUT MODE

Vorderer

Lautsprecher

(rechts)

MASTER VOLUME

•

BALANCE

•

BASS BOOST

VIDEO 3 INPUT

S VIDEO RLVIDEO AUDIO

z Batterieaustausch

Bei normalem Gebrauch haben die Batterien eine Lebensdauer von etwa sechs Monaten. Sobald die

Hinterer

Lautsprecher

(links)

CD-Spieler

Tuner

Drahtloser hinterer Lautsprecher

Hinterer

Lautsprecher

(rechts)

Wirksamkeit der Fernbedienung merklich nachläßt, ist ein Austausch beider Batterien erforderlich.

Cassettendeck

Mittel-

Camcorder

Lautsprecher

Hinweise

• Lassen Sie die Fernbedienung keinesfalls an einem Ort liegen, der übermäßiger Wärme- oder Feuchtigkeitsbelastung ausgesetzt ist.

• Die beiden Batterien sind stets als Satz auszutauschen.

DAT/MD-Deck

Plattenspieler

Anschluß von AudioKomponenten (5)

Video-Spiele

• Der Fernbedienungs-Sensor darf keinesfalls direkt dem Sonnenlicht oder künstlichen Lichtquellen ausgesetzt sein, da andernfalls Fehlfunktionen drohen.

• Vor längerem Nichtgebrauch müssen Sie die Batterien aus der Fernbedienung nehmen, damit mögliche Korrosionsschäden durch auslaufenden Elektrolyt ausgeschlossen sind.

Vor der Inbetriebnahme

• Schalten Sie vor der Herstellung der Kabelverbindungen die Stromversorgung aller angeschlossenen Komponenten aus.

• Verbinden Sie den Netzstecker jeweils erst dann mit der Steckdose, wenn alle Kabelverbindungen hergestellt sind.

• Achten Sie unbedingt auf festen mechanischen Sitz der Verbindungen, damit Brumm- und Rauschstörungen möglichst ausgeschlossen sind.

• Bei Anschluß von AV-Kabeln achten Sie unbedingt darauf, daß die farbcodierten Stecker mit den gleichfarbigen Buchsen an den Komponenten verbunden werden: Gelb (Video) an Gelb, Weiß (linker Audiokanal) an Weiß und Rot (rechter Audiokanal) an Rot.

Anschluß von AudioKomponenten

Übersicht

Dieser Abschnitt beschreibt, wie Sie Ihre AudioKomponenten an den Verstärker anschließen müssen. Für digitale Anschlüsse siehe „Anschluß von DigitalKomponenten“ auf Seite 9.

PHONO CD TAPE

LD IN

AC-3 RF

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

LD IN

COAXIAL

DIGITAL

VIDEO

AUDIO

SIGNAL

GND

PHONO

TUNER

TUNER DAT/MD

Erforderliche Verbindungskabel

Audiokabel (nicht mitgeliefert) (je 1 für CD-Spieler, Tuner und Plattenspieler, je 2 für ein Cassettendeck bzw. DAToder MD-Deck)

Weiß (links) Weiß (links)

Rot (rechts) Rot (rechts)

MONITORVIDEO 1VIDEO 2LD

ININ OUT

OUT

VIDEO

VIDEOINVIDEO

OUT

AUDIO

AUDIOINAUDIO

OUT

RECOUTINININ

INRECOUT

DAT / MD

TAPE

SURROUND SPEAKERS

REAR

CENTER

WIRELESS

IMPEDANCE USE 4–16 Ω

––

REAR

SPEAKER

–

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

AC OUTLET

SWITCHED 100W MAX

Betriebsvorbereitungen

Getting Started

Cassettendeck

Verstärker Cassettendeck

INRECOUT

TAPE

OUTPUT

LINE

INPUT

LINE

DAT- oder MD-Deck

Verstärker DAT-Deck oder MD-Deck

INRECOUT

DAT/MD

OUTPUT

LINE

INPUT

LINE

Plattenspieler

Verstärker Plattenspieler

PHONO

OUTPUT

LINE

Bei Plattenspielern mit Massekabel

Verbinden Sie das Massekabel zur Vermeidung von Netzbrumm mit der y SIGNAL GND-Masseklemme am Verstärker.

Anschlüsse

Der Pfeil ç kennzeichnet den Signalfluß.

CD-Spieler

Verstärker CD-Spieler

Tuner

Verstärker Tuner

TUNER

OUTPUT

LINE

OUTPUT

LINE

Betriebsvorbereitungen

Anschluß von LautsprecherSystemen

Übersicht

Dieser Abschnitt beschreibt den Anschluß der Lautsprecher an den Verstärker. Vordere Lautsprecher (links und rechts) sind unbedingt erforderlich, MittelLautsprecher und hintere Lautsprecher dagegen können wahlweise angeschlossen werden. Durch Zuschaltung eines Mittel-Lautsprechers und hinterer Lautsprecher werden die Surround-Effekte verbessert. Eine zusätzliche Tieftöner-Aktivbox steigert die Baßwiedergabe.

LD IN

AC-3 RF

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

LD IN

COAXIAL

DIGITAL

WOOFER

VIDEO

OUT

AUDIO

SIGNAL

OUT

GND

RECOUTINININ

PHONO

DAT / MD

TUNER

SURROUND SPEAKERS REAR

MONITORVIDEO 1VIDEO 2LD

OUT

ININ OUT

VIDEO

VIDEOINVIDEO

OUT

AUDIO

AUDIOINAUDIO

OUT

INRECOUT

TAPE

SURROUND SPEAKERS CENTER

SURROUND SPEAKERS

REAR

CENTER

WIRELESS

IMPEDANCE USE 4–16 Ω

––

REAR

SPEAKER

–

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

AC OUTLET

SWITCHED 100W MAX

Anschluß der Lautsprecherkabel

]}

√

]}

Hintere Lautsprecher und Mittel-Lautsprecher

Hinterer

Lautsprecher

(rechts)

]]}]}

Tieftöner-Aktivbox

Verstärker

SURROUND SPEAKERS

REAR

–

IMPEDANCE USE 4–16 Ω

Mittel-

CENTER

Lautsprecher

–

}

Hinterer

Lautsprecher

(links)

FRONT SPEAKERS A WIRELESS

REAR SPEAKER

Erforderliche Verbindungskabel

• Lautsprecherkabel (nicht mitgeliefert) (je 1 pro Lautsprecher)

(+) (+)

(–) (–)

Verdrillen Sie die ca. 15 mm abisolierten Enden des Kabels. Verbinden Sie die Lautsprecherkabel unbedingt mit den richtigen Klemmen an den Komponenten: + an + und – an –. Bei umgekehrter Polarität kommt es zu einer verzerrten Klangwiedergabe ohne Bässe.

• Mono-Audiokabel (nicht mitgeliefert) (1 für die TieftönerAktivbox)

Schwarz Schwarz

Anschlüsse

Vordere Lautsprecher

Verstärker Tieftöner-Aktivbox

WOOFER

AUDIO

OUT

INPUT

Drahtlose hintere Lautsprecher

Bei Nutzung eines optionalen drahtlosen hinteren Lautsprecherpaars von Sony verbinden Sie dessen Sender mit der WIRELESS REAR SPEAKER-Buchse.

Hinweis

Verbinden Sie keinesfalls eine andere Komponente mit der WIRELESS REAR SPEAKER-Buchse.

z Bei Einsatz eines zusätzlichen Paars vorderer

Lautsprecher

Verbinden Sie die Lautsprecher mit den FRONT SPEAKERS B-Klemmen.

Hinweis

Im Falle von vorderen Lautsprechern mit geringer Eingangsleistung stellen Sie die Lautstärke vorsichtig ein, um eine Überbelastung der Lautsprecher zu vermeiden.

Vorderer

Lautsprecher

(rechts)

]]}}

Verstärker

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

++––

Vorderer

Lautsprecher

(links)

Betriebsvorbereitungen

Getting Started

Aufstellung der Lautsprecher

Um in den Genuß des bestmöglichen Surround-Klangs zu kommen, sollten die folgenden Voraussetzungen gegeben sein:

• Verwendung von Lautsprechern optimaler Qualität

• Einsatz vorderer und hinterer Lautsprecher und eines Mittel-Lautsprechers gleicher Größe und Qualität

• Aufstellung der Lautsprecher im selben Abstand von der Hörposition (A)

Der Mittel-Lautsprecher kann etwas näher bei der Hörposition plaziert sein, jedoch keinesfalls hinter der Verbindungsgeraden der beiden vorderen Lautsprecher (B). Die hinteren Lautsprecher dürfen ebenfalls einen geringeren Abstand von der Hörposition als die vorderen Lautsprecher haben (C), wenn die Auslegung Ihres Hörraums eine solche Konfiguration erfordert. Ist der Surround-Effekt trotz optimaler Anordnung der Lautsprecher nicht zufriedenstellend, so müssen Sie die Parameter für die Verzögerung auf dem Mittelkanal (CENTER DELAY) und den hinteren Kanälen (REAR DELAY) entsprechend einstellen (siehe Seite 16).

Je nach der Form Ihres Hörraums und ggf. anderer Faktoren bevorzugen Sie vielleicht eine Aufstellung der hinteren Lautsprecher hinter Ihrer Hörposition. Ein Vorzug dieser Anordnung ist die Möglichkeit zum Einsatz eines Paars großer Standlautsprecher, die den vorderen Lautsprechern entsprechen.

45°

C C

90°

20°

Hinweis

Bei Aufstellung der hinteren Lautsprecher hinter der Hörposition prüfen Sie unbedingt die Einstellungen im SPEAKER SETUP-Menü, wenn Sie die Klangfelder VIRTUAL MULTI REAR und VIRTUAL REAR SHIFT nutzen (Näheres hierzu siehe auf Seite 16, 18 und 19).

45°

C C

90°

20°

Hinweise

• Stellen Sie den Mittel-Lautsprecher oder die hinteren Lautsprecher weiter entfernt von der Hörposition auf als die vorderen.

• Bei Montage der hinteren Lautsprecher an Seitenwänden im rechten Winkel zur Hörposition sollten diese 60 bis 90 cm über der Höhe der Hörposition wie gezeigt angebracht werden.

Hinterer Lautsprecher

60 bis 90 cm

Vorderer Lautsprecher

Wahl des Lautsprecher-Systems

Bei Anschluß eines einzigen Paars vordere Lautsprecher stellen Sie den SPEAKERS-Wahlschalter an der Frontplatte auf A. Sollen zwei Paar vordere Lautsprecher angeschlossen werden, so gehen Sie gemäß der folgenden Tabelle vor:

Anzusteuernde Last

Lautsprecher-System A (verbunden mit den FRONT SPEAKERS A-Klemmen)

Lautsprecher-System B (verbunden mit den FRONT SPEAKERS B-Klemmen)

Beide Lautsprecher-Systeme A und B (Parallelanschluß)

SPEAKERS-Wahlschalter in Stellung

A+B

Betriebsvorbereitungen

VIDEO

INPUT

VIDEO

OUT

MONITOR

OUTPUT

VIDEO

AUDIO

VIDEO

AUDIO

Anschluß von Fernsehgerät/ Videorecor der

Übersicht

Dieser Abschnitt beschreibt den Anschluß von VideoKomponenten an den Verstärker. Für digitale Anschlüsse siehe „Anschluß von DigitalKomponenten“ auf Seite 9.

VIDEO 2 MONITORTV

LD IN

AC-3 RF

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

LD IN

COAXIAL

DIGITAL

VIDEO

AUDIO

SIGNAL

GND

PHONO

TUNER

LD VIDEO 1

Erforderliche Verbindungskabel

• AV-Kabel (nicht mitgeliefert) (je 1 für Fernsehgerät oder LD-Spieler, je 2 pro Videorecorder)

Gelb Gelb Weiß (links) Weiß (links) Rot (rechts) Rot (rechts)

• Videokabel (nicht mitgeliefert) (1 pro TV-Monitor)

Gelb Gelb

MONITORVIDEO 1VIDEO 2LD

OUT

ININ OUT

VIDEO

VIDEOINVIDEO

OUT

AUDIO

AUDIOINAUDIO

OUT

RECOUTINININ

INRECOUT

DAT / MD

TAPE

SURROUND SPEAKERS

REAR

CENTER

WIRELESS

IMPEDANCE USE 4–16 Ω

––

REAR

SPEAKER

–

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

AC OUTLET

SWITCHED 100W MAX

TV-Monitor

Bei Verwendung eines TV-Monitors darf die TV-Buchse im Feld VIDEO IN nicht beschaltet werden.

Verstärker TV-Monitor

Videorecorder (über die VIDEO 1/2-Buchsen)

Bei zwei Videorecordern schließen Sie das zweite Gerät an die VIDEO 2-Buchsen an.

Verstärker

VIDEO 1

VIDEO

OUT

AUDIO

OUT

VIDEO

AUDIO

INOUT

Videorecorder

OUTPUT INPUT

VIDEOVIDEO

AUDIO

Camcorder oder Videospiel

Nutzen Sie die VIDEO 3 INPUT-Buchsen an der Frontplatte.

Verstärker

VIDEO 3 INPUT

S VIDEO RLVIDEO AUDIO

Camcorder oder Videospiel

OUTPUT

VIDEO

AUDIO

z Für Videowiedergabe in höherer Bildqualität

Die Buchsen LD, VIDEO 1, VIDEO 3 oder MONITOR eignen sich zum Anschluß eines S-VIDEO-Kabels (nicht mitgeliefert).

Anschlüsse

Der Pfeil ç kennzeichnet den Signalfluß.

Fernsehgerät

Verstärker Fernsehgerät

VIDEO

AUDIO

OUTPUT

VIDEO

AUDIO

LD-Spieler

An die VIDEO 2-Buchsen können Sie ggf. einen weiteren LD-Spieler anschließen.

Verstärker LD-Spieler

Anschluß von Digital-

AC-3

OUT

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

COAXIAL

DIGITAL

AC-3 RF

LD IN

DIGITAL

OUT

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

COAXIAL

DIGITAL

AC-3 RF

LD IN

Komponenten

Übersicht

Dieser Abschnitt beschreibt den Anschluß von LDSpieler, DAT/MD-Deck und CD-Spieler mit DigitalBuchse(n) an den Verstärker. Bei Verwendung von Digital-Komponenten ist jeweils die passende Eingangsbetriebsart zu wählen (siehe Seite 11).

LD IN AC-3 RF/ OPTICAL

CD IN OPTICAL

Betriebsvorbereitungen

Getting Started

Bei einem LD-Spieler mit einer RF-Ausgangsbuchse schließen Sie diesen wie gezeigt an die LD IN AC-3 RFBuchse des Verstärkers an.

Verstärker LD-Spieler

LD IN

AC-3 RF

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

SIGNAL

GND

DAT / MD OUT

OPTICAL

LD IN

COAXIAL

DIGITAL

PHONO

LD IN COAXIAL

VIDEO

AUDIO

TUNER

MONITORVIDEO 1VIDEO 2LD

OUT

ININ OUT

VIDEO

VIDEOINVIDEO

OUT

AUDIO

AUDIOINAUDIO

OUT

RECOUTINININ

INRECOUT

DAT / MD

TAPE

SURROUND SPEAKERS

REAR

CENTER

WIRELESS

IMPEDANCE USE 4–16 Ω

––

REAR

SPEAKER

–

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

AC OUTLET

SWITCHED 100W MAX

DAT/MD IN/OUT OPTICAL

Erforderliche Verbindungskabel

• Optisches Digital-Verbindungskabel (nicht mitgeliefert) (1 pro LD- oder CD-Spieler; 2 pro DAT- oder MD-Deck)

• Digital-Koaxial-Verbindungskabel (nicht mitgeliefert) (1 pro LD-Spieler)

Anschlüsse

Der Pfeil ç kennzeichnet den Signalfluß.

LD-Spieler

Verbinden Sie den LD-Spieler entweder über die LD IN COAXIAL-Buchse oder die OPTICAL-Buchse.

LD-Spieler Verstärker LD-Spieler

DIGITAL

OUT

AC-3 RF

OPTICAL

COAXIAL

LD IN

CD IN

DAT / MD IN

DAT / MD OUT

LD IN

DIGITAL

DIGITAL OPTICALCOAXIAL

OUT

CD-Spieler

Verstärker CD-Spieler

DAT- oder MD-Deck

Verstärker DAT- oder MD-Deck

AC-3 RF

OPTICAL

COAXIAL

LD IN

CD IN

DAT / MD IN

DAT / MD OUT

LD IN

Xç

DIGITAL

OUT IN

DIGITAL

Warnung hinsichtlich der Wiedergabe von DAT- und MD-Signalquellen

Spielen Sie solche Signalquellen nicht über den Verstärker ab, wenn das DAT-Band oder die MiniDisc eine digitale Aufzeichnung von einem DVD-Spieler enthält, dessen digitaler Ausgang auf “DOLBY DIGITAL” gestellt war. Es treten sonst starke Heulgeräusche auf, die zu einer Beschädigung von Verstärker und Lautsprechern führen können.

Hinweise

• Der Verstärker ist nur mit solchen Digital-Komponenten kompatibel, die mit einer Abtastfrequenz von 32, 44,1 oder 48 kHz arbeiten; eine Abtastfrequenz von 96 kHz ist daher nicht kompatibel.

• Vergessen Sie nicht, Ihre digitalen Komponenten (CDSpieler, DAT/MD-Deck usw.) sowohl an die digitalen als auch die analogen Buchsen anzuschließen, um Analogaufzeichnungen zu ermöglichen.

Betriebsvorbereitungen

Netzanschluß von Verstärkern und Komponenten

Netzanschluß über das Netzkabel

Verbinden Sie die Netzkabel des Verstärkers und der angeschlossenen Audio/Video-Komponenten mit geeigneten Netzsteckdosen. Bei Anschluß einer anderern Audio-Komponente an den Netzanschluß AC OUTLET am Verstärker ist die Stromversorgung der angeschlossenen Komponente über diesen möglich, so daß das ganze System über den Verstärker ein- und ausgeschaltet werden kann.

AC OUTLET

LD IN

AC-3 RF

LD IN

OPTICAL

COAXIAL

CD IN

DAT / MD IN

DAT / MD OUT

LD IN

DIGITAL

VIDEO

AUDIO

SIGNAL

GND

PHONO

TUNER

Achtung

Die Leistungsaufnahme der an den Verstärker-Netzausgang AC OUTLET angeschlossenen Komponente darf keinesfalls die an der Rückseite angegebene Nennleistung überschreiten. Daher unter keinen Umständen Elektrogeräte mit hoher Leistungsaufnahme wie Bügeleisen, Ventilatoren oder Fernsehgeräte an diese Buchse anschließen.

MONITORVIDEO 1VIDEO 2LD

ININ OUT

OUT

VIDEO

VIDEOINVIDEO

OUT

AUDIO

AUDIOINAUDIO

OUT

RECOUTINININ

INRECOUT

DAT / MD

TAPE

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

++––

SURROUND SPEAKERS

REAR

IMPEDANCE USE 4–16 Ω

CENTER

–

WIRELESS

SPEAKER

AC OUTLET

SWITCHED 100W MAX

REAR

An eine Netzsteckdose

Vor Inbetriebnahme des Verstärkers

Vor Inbetriebnahme des Verstärkers müssen die folgenden Voraussetzungen gegeben sein:

• MASTER VOLUME-Hauptlautstärkeregler ganz zurückgedreht (Stellung ganz links = 0)

• Anschluß eines passenden Lautsprecher-Systems (Näheres hierzu siehe unter „Wahl des LautsprecherSystems“ auf Seite 7.)

• Mittelstellung des BALANCE-Reglers

Schalten Sie den Verstärker ein, und überprüfen Sie die Anzeige.

• Erscheint „MUTING“ auf dem Display, so drücken Sie die MUTING-Taste an der Fernbedienung.

Löschen des Speichers

Vor der ersten Inbetriebnahme Ihres neuen Verstärkers oder wenn Sie den Speicher des Verstärkers aus anderen Gründen löschen wollen, verfahren Sie wie folgt.

POWER

DPC

MODE

SPEAKERS

OFF

PHONES

TONE

SUR INDEX

DISPLAYDIMMER

STANDBY

AUDIO FUNCTION

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

DIRECT PASS

SET UP

GENRE

MODE

VIDEO FUNCTION AUDIO FUNCTION

INPUT MODE

DIRECT PASS

MASTER VOLUME

•

DISCRETE

SOUND FIELD

ON / OFF

•

BASS BOOST

S VIDEO RLVIDEO AUDIO

VIDEO 3 INPUT

•

BALANCE

VIDEO FUNCTION

MODE

1 Schalten Sie den Verstärker aus. 2 Halten Sie gleichzeitig die Tasten VIDEO

FUNCTION MODE und POWER gedrückt. Daraufhin werden alle gespeicherten Einstellungen gelöscht.

, AUDIO FUNCTION ,

Grundlegende Bedienung

Getting Started

Wahl der wiederzugebenden Signalquelle

Zur Bild- oder Tonwiedergabe angeschlossener Komponenten wählen Sie zunächst die entsprechende Funktion direkt an der Frontplatte des Verstärkers oder über die Fernbedienung. Die Voraussetzungen für diesen Bedienvorgang sind wie folgt:

• Sicherer und korrekter Anschluß aller Komponenten gemäß den Anweisungen auf Seite 5 bis 9.

• Zum Schutz der Lautsprecher vor Beschädigung MASTER VOLUME-Hauptlautstärkeregler ganz zurückgedreht (Stellung ganz links = 0).

SPEAKERS

POWER

PHONES

1 Schalten Sie den Verstärker durch Drücken der

POWER-Taste ein. Die STANDBY-Anzeige erlischt.

2 Wählen Sie die wiederzugebende Signalquelle:

Wiedergabe von Zugehörige

Videocassetten

Camcorder oder Videospiel

LaserDiscs

Fernsehsendungen

Audiocassetten

MDs (MiniDiscs) oder DAT-Cassetten Digital Audio Tapes

POWER

SUR INDEX

DPC

MODE

SPEAKERS

OFF

PHONES

DIMMER

Cursor-Tasten

TONE

DISPLAYDIMMER

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

VIDEO/AUDIO FUNCTION

SET UPDIRECT PASS

DIRECT PASS

VIDEO FUNCTION AUDIO FUNCTION

INPUT MODE

Drücken (so oft wie nötig)

VIDEO FUNCTION

AUDIO FUNCTION

MASTER VOLUME

•

DIRECT PASS

DISCRETE

BASS

BOOST

SOUND FIELD

SET UP

ON / OFF

GENRE

MODE

S VIDEO RLVIDEO AUDIO

BASS BOOST

VIDEO 1 oder VIDEO 2

VIDEO 3

TAPE

DAT/MD

MASTER VOLUME

•

VIDEO 3 INPUT

BALANCE

•

BALANCE

•

Wiedergabe von Zugehörige

Compact-Discs

Drücken (so oft wie nötig)

AUDIO

FUNCTION

Rundfunksendungen

AUDIO

TUNER

FUNCTION

Schallplatten

AUDIO

PHONO

FUNCTION

3 Schalten Sie die gewählte Signalquelle (z.B. CD-

Spieler) ein, und starten Sie dann die Wiedergabe.

4 Stellen Sie die Lautstärke mit dem MASTER

VOLUME-Regler ein. Die Einstellung der Lautstärke des Fernsehtons erfolgt am Fernsehgerät.

z Zum Hören digitaler Signalquellen

Verfahren Sie wie folgt. 1 Führen Sie die obigen Schritte 1 und 2 zur Wahl der

Signalquelle aus.

2 Drücken Sie die INPUT MODE-Taste so oft, bis die

gewünschte Eingangsbetriebsart für die Signalquelle gewählt ist.

Bei Wahl von wählt der Verstärker

AUTO INPUT

DIGITAL(AC-3 RF)*

DIGITAL

(COAXIAL)*

DIGITAL (OPTICAL)

ANALOG INPUT

die mit den folgenden Buchsen verbundenen abhängig von den in Schritt 1 weiter oben gewählten Komponenten (in Reihenfolge ihrer Priorität).

Wenn LD geuählt wurde:

1 die AC-3 RF-Buchse 2 die COAXIAL-Buchse 3 die OPTICAL-Buchse 4 die Analogbuchsen

Wenn CD oder DAT/MD gewählt wurde:

1 die OPTICAL-Buchse 2 die Analogbuchsen

die mit der LD IN AC-3 RFBuchse verbundenen Komponente.

die mit der COAXIAL-Buche verbundene Komponente

die mit der OPTICAL-Buchse verbundene Komponente.

die mit den Analogbuchsen verbundene Komponente.

* Erscheint nur, wenn LD in Schritt 1 gewählt wurde.

(Weiter auf der nächsten Seite)

Grundlegende Bedienung

Gewünschte Funktion Bedienvorgang

Stummschaltung Z Drücken Sie die MUTING-Taste an

Baßanhebung Drücken Sie die BASS BOOST-Taste,

Balance-Einstellung der vorderen Lautsprecher

der Fernbedienung. Durch erneutes Drücken der Taste wird wieder auf Klangwiedergabe geschaltet.

woraufhin die BASS BOOST-Anzeige aufleuchtet.

Drehen Sie den BALANCE-Regler entsprechend nach links oder rechts.

z Bei Kopfhörerwiedergabe

Verbinden Sie die Kopfhörer mit der PHONES-Buchse, und bringen Sie dann die SPEAKERS-Taste in Stellung OFF.

z Wiedergabe mit sehr hoher Klangqualität

Drücken Sie die DIRECT PASS-Taste (oder DIRECTTaste an der Fernbedienung) zur Überbrückung von Klangreglern, Bassanhebung und Surround-Effekten. Daraufhin leuchtet die DIRECT PASS-Anzeige auf.

z Einstellen der Display-Helligkeit

Über Menü-Einstellung:

1 Drücken Sie die SET UP-Taste so oft, bis das Menü

OTHER SETUP.

2 Wählen Sie mit den Cursor-Tasten ( / ) den

Parameter DIMMER.

3 Stellen Sie mit den Cursor-Tasten ( / ) die

gewünschte Helligkeit ein.

Direkt am Verstärker:

Stellen Sie die Helligkeit durch Drücken von DIMMER ein.

Wiedergabe von Fernsehsendungen/ Videoprogrammen

Wiedergabe von Bedienvorgang

Fernsehsendungen Schalten Sie das Fernsehgerät und den

Videocassetten oder LaserDiscs

Verstärker ein, und drücken Sie die VIDEO FUNCTION-Taste so oft, bis die TV-Anzeige aufleuchtet.

1 Drücken Sie die VIDEO

FUNCTION-Taste so oft, bis die Signalquelle (z.B. VIDEO 1) gewählt ist.

2 Schalten Sie das Fernsehgerät ein,

und wählen Sie die Eingangsbetriebsart entsprechend der Video-Komponente.

3 Schalten Sie die Komponente

(Videorecorder oder LD-Spieler) ein, und starten Sie die Wiedergabe.

z Bei Wiedergabe von Fernsehsendungen/

Videoprogrammen

Zur Tonwiedergabe empfiehlt sich die Nutzung des Verstärkers statt der Lautsprecher am Fernsehgerät. Denn dann haben Sie Zugriff auf die SurroundKlangeffekte (z.B. Dolby-Surround) des Verstärkers und können auch dessen Fernbedienung zur Klangeinstellung nutzen. Um in den Genuß von Surroundklang über den Verstärker zu kommen, müssen Sie die Fernsehlautsprecher ausschalten.

Nutzung der Fernbedienung Z

Mit der Fernbedienung können Sie den Verstärker und die an ihn angeschlossenen Sony-Komponenten ansteuern.

SYSTEM OFF VISUAL POWER

LEARN

TV CONTROL ON

SLEEP

SYSTEM CONTROL / FUNCTION

VIDEO 3VIDEO 2VIDEO 1

LD TV

(AUTO CATEGORIZE SYSTEM)

TAPE

DAT/MD

TUNER PHONO

CONTROL

21 3 54 6 87 9

BACK

SHIFT ENTER

GROUND

RMS/START

POSITION

–

SUB CH

SWAP

=)0+

—

RMS

—

CLEARDIRECTION P IN P JUMP

9Pr

—

SOUND FIELD

—

MODEGENRE

ON/OFF

EQ/

SLOPEBAND

—

TONE

DIGTAL PROCESSING CONTROL

PROGRAMMABLE

LEVEL

REAR

DIRECT

––

BASS

BOOST

DPC

MODE

MUTING

TV/VIDEO

D.TUNING

PRESET

TV/VTR

CENTER

MASTER

5.1

INPUT

DISC

CH/

–

ANT

D. SKIP

TEST TONE

—

VOL

SYSTEM OFF SYSTEM

CONTROL/ FUNCTION

1 Zur Wahl der gewünschten Komponente drücken

Sie eine der Tasten im Feld SYSTEM CONTROL/ FUNCTION an der Fernbedienung. Daraufhin wird die Stromversorgung des Verstärkers und der gewählten Komponente eingeschaltet. Die werkseitige Einstellung der Tasten im Feld SYSTEM CONTROL/FUNCTION an der Fernbedienung ist wie folgt:

Wiedergabe Drücken von

Videocassetten VIDEO 1 (VTR 3*),

LaserDiscs Fernsehsendungen TV Audiocassetten TAPE DAT-Cassetten Digital Audio

Tapes oder MiniDiscs CDs CD Rundfunksendungen Schallplatten

VIDEO 2 (VTR 1*) oder

VIDEO 3 (VTR 2*)

DAT/MD

TUNER

PHONO

Grundlegende Bedienung

Getting Started

* Sony-Videorecorder werden in Betriebsarteinstellung

VTR 1, 2 oder 3 betrieben, die dem Beta-, 8mm- bzw. VHS-Format entspricht.

Hinweis

Durch das Drücken einer SYSTEM CONTROL/ FUNCTION-Taste wird die für die betreffende Taste angezeigte Komponente aktiviert (z.B. die an die betreffende Buchse angeschlossene Komponente). Handelt es sich jedoch um eine andere als die angezeigte Komponente, dann wird diese bei lediglich einmaligem Drücken der Tasten nicht aktiviert. Zur Wiedergabe von Programmen über den mit den VIDEO 2-Buchsen verbundenen Sony-LD-Spieler (Seite

8) ist z.B. folgendermaßen vorzugehen: Drücken Sie zunächst die VIDEO 2-Taste, um die Betriebsart umzuschalten, und drücken Sie dann die LD-Taste, damit die Fernbedienung den LD-Spieler ansteuern kann.

Änderung der werkseitigen Tastenzuordnung

Siehe Seite 24.

Kein Einschalten der angesteuerten Komponente

Drücken Sie die Netztaste an der Komponente.

Zugriffsperre/Zugriffsfreigabe von Komponenten

Sie können durch entsprechende Einstellungen den Zugriff auf bestimmte Komponenten selbst durch Drücken der AUDIO/VIDEO FUNCTION-Taste sperren.

1 Drücken Sie die SET UP-Taste so oft, bis

FUNCTION HOOKUP erscheint.

2 Wählen Sie die gewünschte Komponente mit den

Cusor-Tasten (

/ ).

3 Wählen Sie mit den Cusor-Tasten ( / )

CONNECT (Freigabe) oder NO (Sperre).

Hinweis

Bei Wahl einer Komponente mit Zugriffssperre (NO) erscheint die Meldung „NO CONNECTION“ auf dem Display.

2 Starten Sie die Wiedergabe.

Näheres hierzu finden Sie auf Seite 31 unter „Die Funktionselemente der Fernbedienung“.

Ausschalten der Komponenten

Drücken Sie die SYSTEM OFF-Taste. Dadurch wird gleichzeitig auch die Audio/Video-Komponente ausgeschaltet, deren Stromversorgung über AC OUTLET an der Rückseite des Verstärkers erfolgt.

z Bei Nutzung eines Sony-Fernsehgeräts

Bei Drücken der TV-Taste zur Wiedergabe von Fernsehprogrammen erfolgt die Einschaltung der Stromversorgung des Fernsehgeräts und die Aktivierung des TV-Betriebs. Drücken von Taste VIDEO 1 oder VIDEO 2 führt ebenfalls zum Einschalten des Fernsehgeräts und automatisch zur Wahl der passenden Eingangsbetriebsart. Ist dies nicht der Fall, so müssen Sie die TV/VIDEO-Taste an der Fernbedienung drücken.

z TV-Wiedergabe ohne den Verstärker (nur bei Sony-

Fernsehgeräten)

Drücken Sie die TV CONTROL ON-Taste, damit die Fernbedienung ausschließlich das Fernsehgerät ansteuert. Bei Drücken dieser Taste wird das Fernsehgerät eingeschaltet und der TV-Betrieb aktiviert. Ist dies nicht der Fall, so müssen Sie die TV/VIDEOTaste an der Fernbedienung drücken.

Grundlegende Bedienung

Kennzeichnung von Signalquellen

Sie können den Signalquellen jeweils eine Bezeichnung mit bis zu acht Zeichen zuweisen. Diese Index-Namen (z.B. „VHS”) erscheinen auf dem Verstärker-Display, sobald die entsprechende Signalquelle gewählt wird. Beachten Sie, daß den Signalquellen jeweils nur ein einziger Index-Name zugewiesen werden kann. Diese Funktion eignet sich zur Unterscheidung von gleichartigen Komponenten: so können z.B. zwei Videorecorder eindeutig durch „VHS“ und „8MM“ voneinander unterschieden werden. Darüber hinaus ist diese Funktion sehr nützlich zur Identifizierung von Komponenten, verbunden mit solchen Buchsen, die eigentlich für andersartige Komponenten bestimmt sind: z.B. ein zweiter CD-Spieler, der mit den TUNERBuchsen verbunden ist.

DPC MODE

Cusor-Tasten

z Möglichkeit zur Anzeige des Namens der

Signalquelle/Komponente, die eigentlich für die gewählten Buchsen bestimmt ist.

Bei jedem Drücken der DISPLAY-Taste schaltet die Display-Anzeige zwischen der Bezeichnung der eigentlich zum Anschluß an die gewählten Buchsen bestimmtemn Komponente und der aktuell angeschlossenen Signalquelle um.

Aufzeichnung von Signalquellen

Dieser Verstärker vereinfacht das Überspielen von Material zwischen den an den Verstärker angeschlossenen Komponenten. Eine direkte Verbindung von Wiedergabe- und AufnahmeKomponente ist entbehrlich: nach der Wahl einer Signalquelle am Verstärker können Sie diese wie in der normalen Weise mit den Bedienteilen an den einzelnen Komponenten aufzeichnen und editieren.

MASTER VOLUME

•

DIRECT PASS

•

DISCRETE

SOUND FIELD

ON / OFF

•

BASS BOOST

VIDEO 3 INPUT

S VIDEO RLVIDEO AUDIO

•

BALANCE

POWER

TONE

SUR INDEX

DPC MODE

SPEAKERS

OFF

PHONES

DISPLAYDIMMER

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

VIDEO FUNCTION AUDIO FUNCTION

DIRECT

PASS

SET UP

GENRE

MODE

INPUT MODE

DISPLAY VIDEO/AUDIO FUNCTION

1 Wählen Sie die zu benennende Signalquelle

(Komponente).

2 Drücken Sie die DPC MODE-Taste so oft, bis die

INDEX-Anzeige aufleuchtet.

3 Erstellen Sie einen Index-Namen mit Hilfe der

Cusor-Tasten wie folgt: Wählen Sie zunächst ein Zeichen mit und bewegen Sie dann den Cursor durch Drücken von

zur nächsten Anzeigestelle. Der eingebene

Index-Name wird automatisch abgespeichert.

Eingabe von Leerstellen

Drücken Sie oder so oft, bis eine Leerstelle auf dem Display erscheint (Sie finden die Leerstelle zwischen „ " “ und „A“).

oder ,

Vor Beginn der Aufnahme müssen alle Komponenten richtig zusammengeschaltet sein.

MASTER VOLUME

•

DIRECT PASS

•

DISCRETE

SOUND FIELD

ON / OFF

•

BASS

BOOST

S VIDEO RLVIDEO AUDIO

VIDEO 3 INPUT

•

BALANCE

POWER

TONE

SUR INDEX

DPC MODE

SPEAKERS

OFF

PHONES

DISPLAYDIMMER

Wiedergabe-

Komponente

(Signalquelle)

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

DIRECT

PASS

SET UP

GENRE

VIDEO FUNCTION AUDIO FUNCTION

INPUT MODE

VIDEO/AUDIO FUNCTION

Aufnahme-Komponente (Cassettendeck, DAT-Deck, MD-Deck, Videorecorder)

MODE

ç: Audiosignalfluß c: Videosignalfluß

Aufzeichnung auf Audiocassette oder MD

Der Verstärker ermöglicht Ihnen Audioaufnahmen auf Audiocassette, DAT-Cassette oder MD. Näheres hierzu finden Sie in der Bedienungsanleitung von Cassettendeck, DAT-Deck oder MD-Deck.

1 Wählen Sie die aufzuzeichnende Signalquelle.

Bei Eingabefehlern

Drücken Sie oder so oft, bis die zu ändernde Zeichenstelle blinkt. Wählen Sie anschließend das

2 Machen Sie die aufzuzeichnende Signalquelle

abspielbereit. Legen Sie z.B. eine CD in den CD-Spieler ein.

korrekte Zeichen.

3 Legen Sie eine unbespielte Audiocassette oder

Zuweisung von Index-Namen zu anderen Signalquellen

Wiederholen Sie das obige Bedienverfahren.

eine MD in die Aufnahme-Komponente ein, und stellen Sie ggf. den Aufnahmepegel ein.

Grundlegende Bedienung

Getting Started

4 Starten Sie zunächst die Aufnahmefunktion an

der Aufnahme-Komponente und dann die Wiedergabefunktion der Signalquelle.

Hinweise

• Von einer Digitalbuchse zugeleitete Eingangssignale werden nicht an die RECOUT-Buchsen ausgegeben. Für Analogaufnahmen ist die Komponente über die Analogeingänge anzuschließen.

• Klangeinstellungen haben keinen Einfluß auf die Signale, die an den DAT/MD OUT OPTICAL-, DAT/MD RECOUT- und TAPE RECOUT-Buchsen ausgegeben werden.

Videoaufzeichnung

Der Verstärker ermöglicht Ihnen Videoaufnahmen von einem Videorecorder, Fernsehgerät oder LD-Spieler als Signalquelle. Darüber hinaus können Sie während des Video-Editierens auch Material von verschiedenen Audio-Signalquellen auf Videoband überspielen. Näheres hierzu finden Sie in der Bedienungsanleitung von Videorecorder oder LD-Spieler.

1 Wählen Sie die aufzuzeichnende Signalquelle. 2 Machen Sie die aufzuzeichnende Signalquelle

abspielbereit. Legen Sie z.B. die abzuspielende Bildplatte in den LD-Spieler ein.

3 Legen Sie eine unbespielte Videocassette in den

Aufnahme-Videorecorder (an VIDEO 1 oder VIDEO 2) ein.

4 Starten Sie zunächst die Aufnahmefunktion am

Aufnahme-Videorecorder und dann die Wiedergabefunktion der Signalquelle (Videocassette oder Bildplatte).

Hinweise

• Audioaufnahmen von Signalquellen an den LD IN AC-3 RF, LD IN OPTICAL oder LD IN COAXIAL-Buchsen sind nicht möglich.

• Klangeinstellungen haben keinen Einfluß auf die Signale, die an den VIDEO 1/2 AUDIO OUT-Buchsen ausgegeben werden.

Nutzung der SchlummerFunktion Z

Sie können den Verstärker so einstellen, daß er zu einer bestimmten Zeit ausgeschaltet wird.

SYSTEM OFF VISUAL POWER

LEARN

SLEEP

Drücken Sie bei eingeschalteter Stromversorgung die SLEEP-Taste an der Fernbedienung. Bei jedem Drücken der Taste erfolgt zyklisches Weiterschalten der Ausschaltzeit gemäß dem nachstehenden Diagramm.

n 2:00:00 n 1:30:00n 1:00:00 n 0:30:00 n OFF

Nach der Eingabe der Ausschaltzeit erlischt die Displayanzeige.

SLEEP

SYSTEM CONTROL / FUNCTION

VIDEO 3VIDEO 2VIDEO 1

LD TV

(AUTO CATEGORIZE SYSTEM)

DAT/MD

TUNER PHONO

TAPE

CONTROL

BACK

SHIFT ENTER

GROUND

–

SUB CH

—

RMS

9Pr

—

SOUND FIELD

ON/OFF

EQ/

TONE

DIGTAL PROCESSING CONTROL

MODE

PROGRAMMABLE

21 3 54 6 87 9

RMS/START

POSITION

SWAP

=)0+

—

CLEARDIRECTION P IN P JUMP

—

MODEGENRE

SLOPEBAND

—

LEVEL

REAR

DIRECT

––

BASS

BOOST

DPC

MUTING

INPUT

TV/VIDEO

D.TUNING

DISC

CH/

PRESET

ANT

TV/VTR

D. SKIP

TEST TONE

CENTER

MASTER

VOL

5.1

–

—

z Möglichkeit zur Klangaufzeichnung von einer

anderen Audio-Signalquelle auf Videoband während des Überspielens von Videocassette oder Bildplatte

Suchen Sie zunächst die Stelle auf, von der an der Klang einer anderen Audio-Signalquelle aufgezeichnet werden soll, wählen Sie dann die Signalquelle, und starten Sie die Wiedergabe. Statt des ursprünglichen Audiosignals wird nun das Audiosignal dieser Quelle auf der Audiospur des Videobands aufgezeichnet.

Zur Fortsetzung der Audio-Aufzeichnung von der ursprünglichen Signalquelle wählen Sie erneut die Video-Signalquelle.

z Freie Wahl der Ausschaltzeit

Drücken Sie zunächst die SLEEP-Taste, und geben Sie dann die gewünschte Aussschaltzeit mit Hilfe der Cusor-Tasten ( / ) ein. Dabei wird die Ausschaltzeit in Schritten von je einer Minute vorwärts- oder rückwärtsgezählt. Die Eingabe einer Ausschaltzeit von bis zu 5 Stunden im voraus ist möglich.

z Kontrolle der restlichen Einschaltzeit

Drücken Sie die SLEEP-Taste, woraufhin die noch verbleibende Einschaltzeit des Verstärkers auf dem Display erscheint.

Einstellung der Dolby-Surround-Betriebsarten

90°

45°

20°

Einstellung der Dolby-Surround-Betriebsarten

• Erzeugt eine Dolby Digital-Signalquelle (DISCRETE-

Dolby Digital

Anzeige leuchtet) einen unzureichenden SurroundEffekt oder es fritt Krachen auf, so wählen Sie

Um bestmöglichen Surroundklang genießen zu können, ist zunächst der Typ der angeschlossenen Lautsprecher und der Aufstellort der hinteren Lautsprecher eingzueben. Anschließend wird mit Hilfe eines Testtons der Lautstärkepegel aller Lautsprecher auf den gleichen Wert eingestellt.

Cusor-Tasten

SET UP

„SMALL“ zur Aktivierung der „Bass Redirection“Schaltung von Dolby Digital (AC-3). Auf diese Weise werden die Baßfrequenzen der hinteren Kanäle über einen Subwoofer oder andere große Lautsprecher („LARGE“) wiedergegeben.

• Ohne hintere Lautsprecher ist „NO“ zu wählen.

REAR SP. (Aufstellort der hinteren Lautsprecher)

Dieser Parameter ermöglicht Ihnen die Eingabe der

MASTER VOLUME

•

DIRECT PASS

DISCRETE

SOUND FIELD

•

BALANCE

•

BASS BOOST

ON / OFF

VIDEO 3 INPUT

S VIDEO RLVIDEO AUDIO

POWER

TONE

SUR INDEX

DPC

MODE

SPEAKERS

OFF

PHONES

DISPLAYDIMMER

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

VIDEO FUNCTION AUDIO FUNCTION

DIRECT

PASS

SET UP

GENRE

MODE

INPUT MODE

Aufstellorte der hinteren Lautsprecher zur richtigen Konfiguration der Klangfelder VIRTUAL REAR SHIFT und VIRTUAL MULTI REAR für Kinosaalklang (Digital Cinema Sound). Siehe hierzu das nachstehende Diagramm.

• Wählen Sie die Einstellung SIDE, wenn sich die hinteren Lautsprecher in den Segmenten A befinden.

Eingabe des Lautsprechertyps und des Aufstellorts der hinteren Lautsprecher

1 Drücken Sie die SET UP-Taste so oft, bis das

Einstell-Menü SPEAKER SETUP erscheint.

2 Wählen Sie zunächst mit den Cusor-Tasten ( /

) den einzustellenden Parameter, und nehmen

Sie dann mit den Cusor-Tasten (

/ ) die

• Wählen Sie die Einstellung BEHIND, wenn sich die hinteren Lautsprecher in den Segmenten B befinden.

Diese Einstellung beeinflußt ausschließlich die Klangfelder VIRTUAL REAR SHIFT und VIRTUAL MULTI REAR. Dieser Parameter wird nicht angezeigt, wenn REAR SP. (hintere Lautsprecher) auf „NO“ gestellt ist.

Einstellung vor.

FRONT SP. (vordere Lautsprecher)

• Bei normalem Betrieb wählen Sie „LARGE“.

• Erzeugt eine Dolby Digital-Signalquelle (DISCRETEAnzeige leuchtet) einen unzureichenden SurroundEffekt oder es fritt Krachen auf, so wählen Sie „SMALL“ zur Aktivierung der „Bass Redirection“Schaltung von Dolby Digital (AC-3). Auf diese Weise werden die Baßfrequenzen der vorderen Kanäle über einen Subwoofer oder andere große Lautsprecher („LARGE“) wiedergegeben.

CENTER SP. (Mittel-Lautsprechers)

• Bei normalem Betrieb wählen Sie „LARGE“.

• Erzeugt eine Dolby Digital-Signalquelle (DISCRETEAnzeige leuchtet) einen unzureichenden SurroundEffekt oder es fritt Krachen auf, so wählen Sie „SMALL“ zur Aktivierung der „Bass Redirection“Schaltung von Dolby Digital (AC-3). Auf diese Weise werden die Baßfrequenzen des Mittelkanals über die vorderen Lautsprecher, einen Subwoofer oder andere große Lautsprecher („LARGE“) wiedergegeben.

• Ohne Mittel-Lautsprecher ist „NO“ zu wählen.

REAR SP. (hintere Lautsprecher)

• Bei normalem Betrieb wählen Sie „LARGE“.

SUB WOOFER (Wahl des Subwoofers)

• Bei Anschluß eines Subwoofers wählen Sie „YES“, damit die Signale auf dem LFE-Kanal (für Tiefstfrequenzen) über den Subwoofer wiedergegeben werden.

• Ohne angeschlossenen Subwoofer wählen Sie „NO“. Dadurch wird die „Bass Redirection“-Schaltung von Dolby Digital (AC-3) aktiviert, so daß die Wiedergabe der LFE-Signale über andere Lautsprecher erfolgt.

z Bei unzureichendem Surround-Effekt

Gehen Sie zur Einstellung der Verzögerungszeit bei Mittel-Lautsprecher und hinteren Lautsprechern nach dem folgenden Verfahren vor: 1 Drücken Sie die SET UP-Taste so oft, bis das Einstell-

Menü OTHER SETUP erscheint.

2 Wählen Sie mit den Cusor-Tasten ( / ) den

Parameter CENTER DELAY oder REAR DELAY und mit den Cusor-Tasten ( / ) die Verzögerungszeit.

Einstellung der Dolby-Surround-Betriebsarten

Getting Started

Einstellung der LautsprecherLaustärkepegel Z

Stellen Sie in der Hörposition mit Hilfe der Fernbedienung die Lautstärkepegel der einzelnen Lautsprecher ein.

Hinweis

Zur leichteren Einstellung der Lautstärkepegel der einzelnen Lautsprecher verfügt der Verstärker über einen neuen Testtongeber mit einer Mittenfrequenz von 800 Hz.

ANT

POSITION– SUB CH +

SWAP

TV/VTR

D. SKIP

=)0+

—

RMS

—

GENRE MODE

SOUND FIELD ON/OFF

DIGITAL

PROCESSING

CONTROL

CLEARDIRECTION P IN P JUMP

9Pr

—

SOUND FIELD

—

TEST

MODEGENRE

ON/OFF

EQ/

TONE

DIGTAL PROCESSING CONTROL

PROGRAMMABLE

TONE

SLOPEBAND

—

LEVEL

—

REAR

CENTER

DIRECT

––

MASTER

BASS

VOL

BOOST

DPC

MODE

MUTING

TEST TONE CENTER

LEVEL +/–

REAR LEVEL +/–

1 Drücken Sie die SOUND FIELD ON/OFF-Taste,

um das Klangfeld zu aktivieren.

2 Drücken Sie die GENRE-Taste zur Wahl von

„DOLBY”.

Während der Einstellung von Signalpegel/Balance erfolgt die Testton-Wiedergabe ausschließlich über den/die betreffenden Lautsprecher. Nach Einstellung des Subwoofer-Pegels wird der Testton automatisch ausgeschaltet.

Zum Abschalten des Testtons

Drücken Sie die TEST TONE-Taste.

z Die Pegeleinstellung der Mittel- und hinteren

Lautsprecher läßt sich auch mit anderen Tasten vornehmen

Drücken Sie in Schritt 5 die Tasten CENTER LEVEL +/– und REAR LEVEL +/–.

Hinweise

• Vergessen Sie nicht, vor der Ausgabe des Testtons „NORMAL SURROUND“ oder „ENHANCED SURROUND“ zu wählen.

• In den folgenden Fällen erfolgt keine Testton-Wiedergabe: — „MUTING“ erscheint auf dem Display.

3 Wählen Sie durch Drücken der MODE-Taste

„NORMAL SURROUND“ oder „ENHANCED SURROUND”.

4 Drücken Sie die TEST TONE-Taste.

Daraufhin wird der Testton nacheinander über alle Lautsprecher wiedergegeben.

5 Wählen Sie in der Hörposition mit den Cusor-

Tasten ( und stellen sie seinen Wert mit den Cusor-Tasten ( Lautsprecher mit derselben Lautstärke wiedergegeben wird.

Parameter Wahl von Einstellung zwischen

Balance der hinteren Lautsprecher

Signalpegel der hinteren Lautsprecher

Signalpegel des MittelLautsprechers

Signalpegel des Subwoofers

/ ) den einzustellenden Parameter,

/ ) so ein, daß der Testton über alle

REAR L R L (links) und R (rechts)

REAR –20.0dB und +10.0dB

(in 0,5-dB-Schritten)

CENTER –20.0dB und +10.0dB

(in 0,5-dB-Schritten)

SUB WOOFER –20.0dB und +10.0dB

(in 0,5-dB-Schritten)

Klangeinstellung

Nutzung der vorprogrammierten Klangfelder

Je nach der wiederzugebenen Signalquelle können Sie Surroundklang einfach durch Nutzung der vorprogrammierten Klangfelder genießen.

SOUND FIELD ON/OFF

MASTER VOLUME

•

DIRECT PASS

DISCRETE

SOUND FIELD

•

BALANCE

•

BASS BOOST

ON / OFF

VIDEO 3 INPUT

S VIDEO RLVIDEO AUDIO

POWER

TONE

SUR INDEX

DPC

MODE

SPEAKERS

OFF

PHONES

DISPLAYDIMMER

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

STANDBY

VIDEO FUNCTION AUDIO FUNCTION

DIRECT

PASS

SET UP

GENRE

MODE

INPUT MODE

MODEGENRE

1 Aktivieren Sie die Klangfeld-Funktion durch

Drücken der SOUND FIELD ON/OFF-Taste. Eine der Klangfeld-Anzeigen leuchtet auf.

2 Wählen Sie mit der GENRE-Taste die Art des

gewünschten Klangfelds.

Klangfelder

GENRE MODE Zweck

DOLBY

MOVIE

NORMAL SURROUND

ENHANCED SURROUND

CINEMA STUDIO A

CINEMA STUDIO B

CINEMA STUDIO C

SMALL THEATER MEDIUM

THEATER LARGE THEATER

Decodierung von Programmen, die mit Dolby Surround codiert sind.

Betonung der Präsenz von Dolby Digital-Signalquellen mit Monoklang auf dem hinteren Kanal

Simulation der Klangcharakteristik des „Cary Grant Theater”-Filmstudios von Sony Pictures Entertainment

Simulation der Klangcharakteristik des „Kim Novak Theater”-Filmstudios von Sony Pictures Entertainment

Simulation der Klangcharakteristik der „Scoring Stage“ von Sony Pictures Entertainment

Addition der akustischen Reflexionseigenschaften eines Kinosaals zu den decodierten Dolby Surround-Signalen

3 Wählen Sie mit der MODE-Taste die Betriebsart

für den jeweiligen Programmtyp. Wählen Sie das passende Klangfeld gemäß der Tabelle auf Seite 18.

Wiedergabe ohne Surround-Effekte

Wählen Sie hierzu Betriebsart „ACOUSTIC“ für Programmtyp MUSIC. Dadurch werden zwar die Surround-Effekte unterdrückt, die Equalizer-Parameter lassen sich aber nach wie vor einstellen (siehe Seite 22).

Deaktivierung der Klangfelder

Drücken Sie die SOUND FIELD ON/OFF-Taste.

z Dolby Surround-codierte Trägermedien sind auf ihrer

Verpackung entsprechend gekennzeichnet.

Allerdings sind manche Videocassetten und Bildplatten trotz fehlender Kennzeichnung mit Dolby Surround codiert.

NIGHT THEATER

MONO MOVIE

VIRTUAL ENHANCED A

VIRTUAL ENHANCED B

VIRTUAL REAR SHIFT

Filmwiedergabe spät in der Nacht mit niedriger Lautstärke

Simulation einer kinoähnlichen Akustik bei Filmen mit 2-Kanal- MonoSoundtrack

Kreierung virtueller hinterer Lautsprecher aus dem Klang der vorderen Lautsprecher mittels 3DKlangbilderzeugung ohne Einsatz realer hinterer Lautsprecher gemäß Diagramm A auf Seite 19.

Kreierung virtueller hinterer Lautsprecher aus dem Klang der vorderen Lautsprecher mittels 3DKlangbilderzeugung ohne Einsatz realer hinterer Lautsprecher gemäß Diagramm B auf Seite 19.

Verschiebung des Klangs der hinteren Lautsprecher weg von ihrem tatsächlichen Aufstellort mittels 3DKlangbilderzeugung gemäß Diagramm C auf Seite 19 gezeigt. Die Verschiebungsposition richtet sich nach der REAR SP.Einstellung (siehe Seite 16).

GENRE MODE Zweck

RCL

MUSIC

VIRTUAL MULTI REAR

SMALL HALL LARGE HALL

Kreierung einer Anordnung virtueller hinterer Lautsprecher aus einem einzigen Paar realer hinterer Lautsprecher mittels 3DKlangbilderzeugung gemäß Diagramm D auf dieser Seite gezeigt. Die Position der virtuellen Lautsprecher richtet sich nach der REAR SP.-Einstellung (siehe Seite

16). Simulation der Akustik eines

rechteckigen Konzertsaals. Ideal für leise Musik von akustischen Instrumenten.

Getting Started

Klangeinstellung

A Betriebsart VIRTUAL ENHANCED A

RCL

B Betriebsart VIRTUAL ENHANCED B

SMALL OPERA HOUSE

LARGE OPERA HOUSE

SMALL JAZZ CLUB

LARGE JAZZ CLUB

CHURCH

LIVE HOUSE

ACOUSTIC

KARAOKE

SPORTS

GAME

1) Für bestmöglichen Dolby Digital (AC-3)-Surroundklang muß der Lautstärkepegel des Mittel-Lautsprechers bzw. der hinteren Lautsprecher richtig eingestellt sein (Seite

17).

2) Der Anschluß eines Mittel-Lautsprechers bzw. von hinteren Lautsprechern ist nicht erforderlich.

3) Dieser Parameter hat keinen Einfluß auf die Musikquelle mit getrenntem Vokalkanal (z.B. Video-CD mit KaraokeSpuren).

ARENA

STADIUM

GAME Erzielung maximaler

Simulation der Akustik eines Opernhauses

Simulation der Akustik eines Jazz-Klubs

Simulation der Akustik eines Kirchenraums

Simulation der Akustik eines Live House

Reproduktion von normalem 2-Kanal-Stereoklang (ohne Surround-Effekte)

Unterdrückung der Gesangsparts von normaler 2Kanal-Musik

Simulation der Atmosphäre in der ersten Sitzreihe einer großen Konzertarena. Ausgezeichnet geeignet für die Wiedergabe von Rockmusik.

Simulation der Atmosphäre in einem großen FreiluftStadion. Ausgezeichnet geeignet für die Wiedergabe von Sportereignissen oder elektronischer Musik.

Klangeffekte beim Abspielen von Videospiel-Programmen.

C Betriebsart VIRTUAL REAR SHIFT

Bei REAR SP.-Einstellung

SIDE*

RCL

SL SR

Bei REAR SP.-Einstellung

BEHIND*

SL SR

D Betriebsart VIRTUAL MULTI REAR

Bei REAR SP.-Einstellung

SIDE*

RCL

SL SR

L: Vorderer Lautsprecher

(links)

R: Vorderer Lautsprecher

(rechts) C: Mittel-Lautsprecher SL: Hinterer Lautsprecher

(links)

Bei REAR SP.-Einstellung

BEHIND*

SL SR

SR:Hinterer Lautsprecher

(rechts)

: Virtueller Lautsprecher

Näheres zur Einstellung

der Position der hinteren Lautsprecher siehe Seite

16.

(Weiter auf der nächsten Seite)

RCL

Klangeinstellung

INPUT MODE

VIDEO FUNCTION AUDIO FUNCTION

GENRE

TONE

SUR INDEX

SET UP

DIRECT PASS

MODE

DIRECT PASS

SOUND FIELD

ON / OFF

BASS

BOOST

BALANCE

STANDBY

DISCRETE

•

PHONES

POWER

SPEAKERS

DPC

MODE

OFF

MASTER VOLUME

VIDEO 2VIDEO 1 VIDEO 3 LD TV TAPE DAT / MD CD TUNER PHONO

DISPLAYDIMMER

S VIDEO RLVIDEO AUDIO

VIDEO 3 INPUT

DPC MODE SOUND FIELD ON/OFF

POWER

Beziehung zwischen einer mit Dolby-Surroundklang codierten Klangquelle und der Klangwiedergabe des Verstärkers

Die Klangwiedergabe des Verstärkers bei einer mit Dolby-Surroundklang codierten Klangquelle richtet sich nach dem Inhalt der Klangquelle und den Verstärker-Einstellungen gemäß der nachstehenden Beschreibung.

• Bei einer Klangquelle mit Discrete- Daten

Wahl der Klangfeld-Betriebsart DOLBY NORMAL SURROUND oder ENHANCED SURROUND bzw. leuchtende DIRECT PASSAnzeige:

Die DISCRETE-Anzeige leuchtet auf, und der Klang aller Dolby Digital-Klangkanäle der Quelle wird decodiert und wiedergegeben.

Wahl einer Klangfeld-Betriebsart außer ACOUSTIC und

KARAOKE*:

Die DISCRETE-Anzeige leuchtet auf, und der Klang aller Dolby Digital-Klangkanäle der Signalquelle wird vor der Wiedergabe gemäß des gewählten Klangfelds verarbeitet.

Wahl der Klangfeld-Betriebsart ACOUSTIC oder Deaktivierung des Klangfelds:

Die Klangquelle wird auf zwei Kanäle (Stereo links/ rechts) abgemischt und so wiedergegeben. Bei Wahl der Klangfeld-Betriebsart ACOUSTIC lassen sich die Equalizer-Parameter einstellen (siehe Seite 22).

Programmierung eigener Klangfelder

Klangfelder bestehen jeweils aus Equalizer-Parametern (Bässe/Höhen) und Surroundklang-Parametern, d.h. Klangvariablen, die das Klangbild bestimmen. Durch Einstellung einiger der Klangparameter können Sie das Klangfeld so gestalten, daß es den Bedingungen Ihres Hörraums optimal entspricht. Da der Verstärker darüber hinaus mit DSP (Digital Signal Processing) arbeitet, ist eine elektronische Einstellung der Klangparameter möglich. Die DSP-Funktion sorgt automatisch für die Umsetzung der analogen Audiosignale in digitale Form, so daß Sie den Klang nach Wunsch praktisch ohne Qualitätseinbuße einstellen können.

Die selbstprogrammierten Klangfelder werden permanent abgespeichert und gehen erst dann verloren, wenn der Verstärker ca. eine Woche lang vom Stromnetz abgetrennt ist. Zur Änderung eines programmierten Klangfelds überschreiben Sie es einfach durch die Eingabe neuer Einstellungen.

Cusor-Tasten

• Bei einer Klangquelle mit Dolby Pro Logic-Daten

Wahl der Klangfeld-Betriebsart DOLBY NORMAL SURROUND oder ENHANCED SURROUND bzw. leuchtende DIRECT PASSAnzeige:

Die Anzeige „PRO LOGIC“ erscheint auf dem Display, und der Dolby Pro Logic-Klang wird decodiert und wiedergegeben.

Wahl eines Klangfelds außer ACOUSTIC:

Die Signalquelle wird vor der Wiedergabe gemäß des gewählten Klangfelds verarbeitet. Im Falle des Klangfelds MOVIE (außer MONO MOVIE) oder 3D erscheint „PRO LOGIC“ auf dem Display und der Dolby Pro Logic-Klang wird decodiert und wiedergegeben.

Wahl der Klangfeld-Betriebsart ACOUSTIC oder Deaktivierung des Klangfelds:

*Das Klangfeld KARAOKE reduziert den Pegel der

Stimmkomponente in der Mitte des 2-Kanal-Stereotons. Da dieses Klangfeld eine 5kanalige Dolby DigitalSignalquelle auf zwei Kanäle abmischt und auf die gleiche Weise verarbeitet, leuchtet die DISCRETE-Anzeige im KARAOKE-Betrieb nicht auf.

Getting Started

Klangeinstellung

Einstellparameter der einzelnen Klangfelder

GENRE

DOLBY

MOVIE

MUSIC

SPORTS

GAME

EFFECT: Effektpegel WALL: Wandart SEAT (F-R/L-R): Hörposition (vorne-hinten/links-rechts) REV: Nachhallzeit LFE MIX: LFE-Zumischung D.COMP: Kompression des Dynamikumfangs R (BAL/LEV): Balance/Signalpegel der hinteren Lautsprecher W LEV: Subwoofer-Signalpegel C LEV: Lautsprecher-Signalpegel EQ: Equalizer-Parameter

MODE

NORMAL ENHANCED C STUDIO A C STUDIO B C STUDIO C S THEATER M THEATER L THEATER N THEATER MONO MOVIE

VIRTUAL ENHANCED A

VIRTUAL ENHANCED B VIRTUAL REAR SHIFT VIRTUAL MULTI REAR

S HALL L HALL

S OPERA HOUSE L OPERA HOUSE

S JAZZ CLUB L JAZZ CLUB CHURCH LIVE HOUSE ACOUSTIC KARAOKE ARENA STADIUM GAME

EFFECT

WALL/SEAT (F-R/L-R)/REV

LFE MIX/D.COMP

R (BAL/LEV)*/W LEV*

C LEV*

Hinweise

• Alle Klangfelder sind für Dolby Digital (AC-3) geeignet.

• Die EFFECT-Parameter ermöglichen Ihnen die Einstellung

der Gesamtpräsenz des Klangfelds.

• Die Lautstärke für die hinteren Lautsprecher, Subwoofer

und Mittel-Lautsprecher kann auch bei aufgeleuchteter DIRECT PASS-Anzeige weiterhin eingestellt werden. (NOTE: Question on English genko.)

Vor der Programmierung

Um die Möglichkeiten von Dolby-Surroundklang optimal zu nutzen, beachten Sie bitte Abschnitt „Dolby Digital“ auf Seite 16. Dieser Abschnitt beschreibt die Einstellung der Signalpegel des Lautsprecher-Systems und die Programmierung des DOLBY-Klangfelds.

* Die Einstellungen dieser Parameter werden nicht separat

für die einzelnen Klangfelder abgespeichert, sondern beeinflussen alle Klangfelder.

Klangeinstellung

Einstellung der Equalizer-Parameter

Sorgen Sie für die Equalizer-Parametereinstellung

z Sie können die Equalizer-Einstellungen abschalten

ohne sie zu löschen Z

Drücken Sie EQ/TONE an der Fernbedienung.

(Bässe/Höhen) der vorderen und hinteren Lautsprechern sowie des Mittel-Lautsprechers, um eine optimale Klangwiedergabe zu erreichen. Die nachstehend beschriebenen Einstellungen wirken sich

Hinweis

Während der Parametereinstellung ist u.U. etwas Rauschen zu hören.

gleichzeitig auf alle Klangfelder aus.

1 Drücken Sie während der Wiedergabe einer

Signalquelle die DPC MODE-Taste so oft, bis die EQ-Anzeige aufleuchtet..

Einstellung der Effekt- und SurroundklangParameter

Ändern Sie die Surround-Parameter derart, daß Sie Ihren Hörbedingungen entsprechen. Anhand der

2 Wählen Sie zunächst die einzustellenden

Parameter mit den Cusor-Tasten ( nehmen Sie dann die Einstellung mit den CusorTasten (

/ ) vor. Nach der Parameterwahl können Sie mit BAND an der Fernbedienung zwischen BASS und TREBLE

/ ), und

Parametertabelle auf Seite 21 können Sie die Einstellungen in den einzelnen Klangfeldern vornehmen.

1 Drücken Sie die DPC MODE-Taste so oft, bis die

SUR-Anzeige aufleuchtet.

umschalten.

Einstellung von Wahl von Einstellwert

zwischen

Baßpegel der vorderen Lautsprecher

Baßfrequenz der vorderen Lautsprecher

Höhenpegel der vorderen Lautsprecher

Höhenfrequenz der vorderen Lautsprecher

Baßpegel des MittelLautsprechers

Baßfrequenz des MittelLautsprechers

Höhenpegel des MittelLautsprechers

Höhenfrequenz des MittelLautsprechers

Baßpegel der hinteren Lautsprecher

Baßfrequenz der hinteren Lautsprecher

Höhenpegel der hinteren Lautsprecher

Höhenfrequenz der hinteren Lautsprecher

F: BASS –10.0dB und +10.0dB

F: BASS 99Hz und 992Hz

F: TREBLE –10.0dB und +10.0dB

F: TREBLE 1.0kHz und 8.6kHz

C: BASS –10.0dB und +10.0dB

C: BASS 99Hz und 992Hz

C: TREBLE –10.0dB und +10.0dB

C: TREBLE 1.0kHz und 8.6kHz

R: BASS –10.0dB und +10.0dB

R: BASS

R: TREBLE

R: TREBLE 1.0kHz und 8.6kHz

(in 0,5-dB-Schritten)

(in 21 Stufen)

(in 0,5-dB-Schritten)

(in 21 Stufen)

(in 0,5-dB-Schritten)

(in 21 Stufen)

(in 0,5-dB-Schritten)

(in 21 Stufen)

(in 0,5-dB-Schritten)

99Hz und 992Hz (in 21 Stufen)

–10.0dB und +10.0dB (in 0,5-dB-Schritten)

(in 21 Stufen)

3 Wiederholen Sie ggf. Schritt 2.

2 Wählen Sie zunächst mit den Cusor-Tasten ( /

) die einzustellenden Parameter und dann mit

den Cusor-Tasten (

Einstellparameter Wahl von Einstellwert

Gesamtpräsenz des Klangfelds

Pegel der hohen Frequenzen zur Änderung des Klangcharakters des Hörraums

Hörpositionswahl (vorne oder hinten) zur Simulation der Akustik der gewählten Position

Hörpositionswahl (links oder rechts) zur Simulation der Akustik der gewählten Position

Länge der erforderlichen Zeit für den Nachhall eines bestimmten Klangs bis zu einer Dämpfung auf –60 dB

Dämpfung des Signalpegels auf dem LFE-Kanal bei SubwooferWiedergabe

Kompression des Dynamikumfangs des Soundtracks

1) Im Klangfeld KARAOKE wird mit diesem Parameter

die Stimmpräsenz beeinflußt. Je höher die Einstellung, desto weniger dominant werden die Stimmanteile.

/ ) die Einstellung.

EFFECT

WALL zwischen S (Wand

SEAT zwischen F (vorne)

SEAT zwischen L (links)

REVERB zwischen S (kurz)

LFE MIX

D.RANGE COMP

unter 21 Pegeln

mit weicher Oberfläche) und H (Wand mit harter Oberfläche) (in 17 Stufen)

und R (hinten) (in 17 Stufen)

und R (rechts) (in 17 Stufen)

und L (lang) (in 17 Stufen)

zwischen MUTE, von –20.0dB bis 0dB (in 0,5-dB-Schritten)

zwischen OFF, von

0.1 bis 0.9, STD,

MAX

2) Die Einstellung dieses Parameters hat keinen Einfluß auf den Pegel der Baßsignale, die von den vorderen und hinteren Kanälen und dem Mittelkanal über die „Bass Redirection”-Schaltung dem Subwoofer zugeführt werden. Bei einer Einstellung dieses Parameters auf 0dB erfolgt die Wiedergabe der LFESignale mit dem Mischpegel, der vom Toningenieur festgelegt worden ist. Durch Wahl von MUTE wird der Klang des LFE-Kanals über den Subwoofer stummgeschaltet.

3) Bei Einstellung dieses Parameters auf OFF wird der Soundtrack ohne Kompression des Dynamikumfangs wiedergegeben. In Einstellung STD erfolgt die Wiedergabe des Soundtracks mit dem vollen vom Toningenieur beabsichtigten Dynamikumfang. Bei Einstellung MAX dagegen wird der Dynamikumfang drastisch beschnitten.

Rücksetzung der selbstprogrammierten Klangfelder auf die werkseitigen Einstellungen

Getting Started

Klangeinstellung

1 Bei eingeschaltetem Verstärker schalten Sie die

Stromversorgung mit der POWER-Taste aus.

2 Halten Sie die SOUND FIELD ON/OFF-Taste

gedrückt, und drücken Sie gleichzeitig die POWER-Taste. Daraufhin erscheint die Meldung „SURR CLEAR“ auf dem Display als Bestätigung, daß alle Klangfelder rückgesetzt worden sind.

Weitergehende Bedienung mit der Fernbedienung

Betrieb einer Komponente bei gleichzeitiger Nutzung einer anderen (Hintergrundbetrieb)

Während der Wiedergabe einer Audio- oder VideoSignalquelle können Sie kurzzeitig andere Komponenten ansteuern.

SYSTEM OFF VISUAL POWER

LEARN

SLEEP

SYSTEM CONTROL / FUNCTION

VIDEO 3VIDEO 2VIDEO 1

LD TV

(AUTO CATEGORIZE SYSTEM)

TAPE

DAT/MD

TUNER PHONO

CONTROL

BACK

BACKGROUND

GROUND

–

SUB CH

—

9Pr

—

SOUND FIELD

ON/OFF

EQ/

TONE

DIGTAL PROCESSING CONTROL

PROGRAMMABLE

1 Halten Sie die BACKGROUND-Taste gedrückt. 2 Drücken Sie nun die zu der gewünschten

Komponente gehörende Taste (siehe nachstehende Tabelle) und gleichzeitig eine der folgenden Tasten: VISUAL POWER, TV/VIDEO, CH/PRESET +/–, ANT TV/VTR, D.SKIP, (, 9, p, 0/), =/+, P und r.

Beispiel: Aufnahmestart eines Cassettendecks bei

gleichzeitiger CD-Wiedergabe Halten Sie die BACKGROUND-Taste gedrückt, und drücken Sie gleichzeitig

21 3 54 6 87 9

SHIFT ENTER

RMS/START

POSITION

SWAP

=)0+

RMS

—

CLEARDIRECTION P IN P JUMP

—

MODEGENRE

SLOPEBAND

—

REAR

DIRECT

––

BASS

BOOST

DPC MODE

MUTING

5.1

INPUT

TV/VIDEO

D.TUNING

Zifferntasten

DISC

CH/

PRESET

–

ANT

TV/VTR

D. SKIP

TEST TONE

LEVEL

—

CENTER

MASTER

VOL

Änderung der werkseitigen Funktionsfestlegungen der FUNCTION-Tasten

Falls die werkseitigen Funktionsfestlegungen der SYSTEM CONTROL/FUNCTION-Tasten (Seite 12) nicht Ihren System-Komponenten entsprechen, können Sie sie ändern. So können Sie z.B. bei einem Sony-LDSpieler an den VIDEO 2-Buchsen die Ansteuerung dieser Komponente der VIDEO 2-Taste an der Fernbedienung zuweisen.

Beachten Sie, daß sich die Festlegungen für die Tasten TUNER und PHONO nicht ändern lassen.

SYSTEM OFF VISUAL POWER

LEARN

SLEEP

SYSTEM CONTROL / FUNCTION

VIDEO 3VIDEO 2VIDEO 1

LD TV

(AUTO CATEGORIZE SYSTEM)

TAPE

DAT/MD

TUNER PHONO

CONTROL

21 3

Zifferntasten

54 6 87 9

BACK

SHIFT ENTER

GROUND

RMS/START

POSITION– SUB CH +

SWAP

=)0+

—

RMS

—

CLEARDIRECTION P IN P JUMP

9Pr

—

SOUND FIELD

—

MODEGENRE

ON/OFF

EQ/

SLOPEBAND

—

TONE

DIGTAL PROCESSING CONTROL

PROGRAMMABLE

LEVEL

REAR

DIRECT

––

BASS

BOOST

DPC

MODE

MUTING

1 Halten Sie im Feld SYSTEM CONTROL/

FUNCTION die Taste gedrückt, deren Funktionsfestlegung geändert werden soll (z.B. VIDEO 2).

INPUT

TV/VIDEO

D.TUNING

DISC

PRESET

ANT

TV/VTR

D. SKIP

TEST

TONE

CENTER

MASTER

VOL

5.1

CH/

–

—

SYSTEM CONTROL/ FUNCTION

die Zifferntaste 4 (oder 5) sowie r + (.

2 Drücken Sie die Zifferntaste, die der Komponente

Die Zuordnung von Zifferntasten und Komponenten ist wie folgt:

Zifferntaste

1 CD-Spieler 2 DAT-Deck 3 MD-Deck 4 Cassettendeck A 5 Cassettendeck B 6 LD-Spieler

7 Videorecorder (Fernbedien-Modus VTR 1*) 8 Videorecorder (Fernbedien-Modus VTR 2*) 9 Videorecorder (Fernbedien-Modus VTR 3*)

>10 DBS-Tuner (Digital Broadcast System)

Sony-Videorecorder sind in den Fernbedien-

Betriebsarten VTR 1, 2 oder 3 anzusteuern, die jeweils den Formaten Beta, 8mm und VHS entsprechen.

Entsprechende Komponente

entspricht, die der Taste im Feld SYSTEM CONTROL/FUNCTION zugewiesen werden soll (z.B. 6 bei LD-Spieler).

Zu den entsprechenden Zifferntasten siehe die Tabelle unter „Betrieb einer Komponente bei gleichzeitiger Nutzung einer anderen“ auf dieser Seite. Nun können Sie Ihren Sony-LD-Spieler mit der VIDEO 2-Taste an der Fernbedienung ansteuern.

Rücksetzung auf die werkseitige Funktionsfestlegung

Wiederholen Sie das obige Bedienverfahren.

Programmierung der

Weitergehende Bedienung mit der Fernbedienung

Getting Started

Hohe Blinkfrequenz der LEARN-Anzeige

Die gedrückte Taste ist nicht programmierbar.

Fernbedienung

Die mitgelieferte Fernbedienung kann Komponenten ansteuern, die nicht von Sony stammen, indem sie die Steuersignale der jeweiligen Fernbedienungen erkennt und abspeichert. Nachdem dieser sogenannte „Lernvorgang“ abgeschlossen ist, können Sie diese Komponenten in Ihr System integrieren. Außerdem können Sie diese Programmierfunktion auf in den Fällen anwenden, in denen Sony-Komponenten nicht auf die vorliegende Fernbedienung reagieren. Der „Lernvorgang“ ist nur dann möglich, wenn es sich bei der anderen Fernbedienung ebenfalls um ein Modell mit IR-Steuersignalen handelt. Zur Nutzung der Programmierfunktion müssen folgende Voraussetzungen gegeben sein:

• Direkte Gegenüberstellung der Sendefenster (Siehe

Schritt 3 weiter unten.)

• Abstand beider Fernbedienungen ca. 5 cm

• Keine Lageänderung während der Programmierung

LEARN-Auzeige

VISUAL POWER

LEARN

SLEEP

LEARN

SYSTEM CONTROL/ FUNCTION

SYSTEM CONTROL / FUNCTION

VIDEO 3VIDEO 2VIDEO 1

LD TV

(AUTO CATEGORIZE SYSTEM)

TAPE

DAT/MD

TUNER PHONO

CONTROL

21 3 54 6 87 9

BACK

SHIFT ENTER

GROUND

RMS/START

POSITION

–

SUB CH

SWAP

=)0+

—

RMS

—

CLEARDIRECTION P IN P JUMP

9Pr

—

SOUND FIELD

—

MODEGENRE

ON/OFF

EQ/

SLOPEBAND

—

TONE

DIGTAL PROCESSING CONTROL

PROGRAMMABLE

LEVEL

REAR

DIRECT

––

BASS

BOOST

DPC

MODE

MUTING

1 Drücken Sie im Feld SYSTEM CONTROL/

FUNCTION die Taste (außer TUNER und PHONO) der zu programmierenden Komponente. Soll z.B. eine CD-SpielerFernbedienung programmiert werden, so drücken Sie die CD-Taste.

2 Drücken Sie die LEARN-Taste, woraufhin die

LEARN-Anzeige aufleuchtet.

3 Drücken Sie die Taste an der mitgelieferten

Fernbedienung, unter der das Steuersignal der anderen Fernbedienung abgespeichert werden soll. Die LEARN-Anzeige blinkt in langsamem Takt. Zur Programmierung können nur die oben in der Abbildung abgegrenzten Tasten genutzt werden (die möglichen Tasten zur Bedienung der einzelnen Komponente siehe unter „Die Funktionselemente der Fernbedienung“ auf Seite

31).

Andere Fernbedienung

SYSTEM OFF

5.1

INPUT

TV/VIDEO

D.TUNING

DISC

CH/

PRESET

ANT

TV/VTR

D. SKIP

TEST TONE

CENTER

MASTER

VOL

–

—

VISUAL POWER SYSTEM OFF

MASTER VOL –

4 Wählen Sie an der anderen Fernbedienung die

Funktion, auf die die Verstärker-Fernbedienung programmiert werden soll, und halten Sie die Taste so lange gedrückt, bis die LEARN-Anzeige stetig leuchtet.

5 Zur Programmierung weiterer Tasten

wiederholen Sie die Schritte 3 und 4. Beachten Sie, daß die Tasten jeweils nur mit einem einzigen fremden Steuersignal belegt werden können.

6 Drücken Sie die LEARN-Taste. Nach dem

Erlöschen der LEARN-Anzeige können Sie nun die Komponente über die programmierten Tasten bedienen.

z Bei der Programmierung des Aufnahmesignals

Speichern Sie das Signal mit Hilfe der Taste r ab.

z Falls die Programmierung von Steuersignalen nicht

möglich ist, prüfen Sie folgende Punkte:

• Leuchtet die LEARN-Anzeige überhaupt nicht auf, so sind die Batterien erschöpft. Tauschen Sie in diesem Fall beide Batterien aus.

• Falls die LEARN-Anzeige bei Schritt 3 oder 4 weder blinkt noch aufleuchtet, liegen Störungen vor. Löschen Sie in diesem Fall das Signal gemäß dem nachstehend beschriebenen Verfahren unter „Löschen der programmierten Signale”, und beginnen Sie die Programmierung von Anfang an.

• Der Abstand der beiden Fernbedienungen ist zu groß. Sorgen Sie dafür, daß der Abstand ca. 5 cm beträgt.

• Falls Sie bei Schritt 2 und 3 nicht innerhalb einer Minute mit den folgenden Schritten fortfahren, verläßt die Fernbedienung automatisch die LernBetriebsart. In diesem Fall müssen Sie das Verfahren von Schritt 2 an wiederholen.

• Ist die Speicherkapazität der Fernbedienung erschöpft (bei Programmierung mit SonySteuersignalen sind 60 Signale speicherbar), können Sie ein neues Signal unter einer bereits belegten Taste programmieren. Dabei wird allerdings das bisherige Signal überschrieben.

Hinweise

• Das Einschalten programmierter Komponenten über eine Taste im Feld SYSTEM CONTROL/FUNCTION ist nicht möglich. Dieser Bedienvorgang kann nur mit der Netztaste an der jeweiligen Komponente erfolgen.

• Programmieren Sie keinesfalls die Fernbedienung mit den Steuersignalen von Klimageräten oder anderen Elektrogeräten.

Löschen der programmierten Signale

Zum Löschen aller programmierten Signale ist gemäß dem nachstehenden Verfahren vorzugehen. Dabei werden die Tastenfunktionen auf die werkseitigen Festlegungen rückgesetzt.

Ca. 5 cm

VerstärkerFernbedienung

1 Drücken Sie die LEARN-Taste, woraufhin die

LEARN-Anzeige aufleuchtet.

2 Halten Sie die Tasten SYSTEM OFF, VISUAL

POWER und MASTER VOL – so lange gedrückt, bis die LEARN-Anzeige nach dreimaligem Blinken erlischt.

Zusätzliche InformationenZusätzliche Informationen

Aufnahmebetrieb nicht möglich

Störungssuche

Falls beim Betrieb des Verstärkers eines der nachstehend aufgeführten Probleme auftritt, sorgen Sie für Abhilfe anhand der angegebenen Maßnahmen. Läßt sich das Problem auf diese Weise nicht lösen, so wenden Sie sich bitte an Ihren Sony-Händler.

Keine Klangwiedergabe oder nur sehr leise Klangwiedergabe

/ Stellen Sie sicher, daß die Lautsprecher und

Komponenten sicher miteinander verbunden sind.

/ Stellen Sie sicher, daß am Verstärker die richtige

Komponente gewählt worden ist.

/ Stellen Sie sicher, daß der SPEAKERS-Wahlschalter

richtig eingestellt ist (siehe Seite 7).

/ Drücken Sie die MUTING-Taste an der Fernbedienung,

wenn „MUTING“ auf dem Display angezeigt ist.

/ Die Schutzeinrichtung des Verstärkers hat auf einen

Kurschluß angesprochen. Schalten Sie den Verstärker aus, beseitigen Sie die Kurzschlußursache, und schalten Sie die Stromversorgung wieder ein.

Die Klangwiedergabe über linken und rechten Kanal ist nicht in Balance oder seitenvertauscht.

/ Stellen Sie sicher, daß die Lautsprecher und

Komponenten korrekt und sicher miteinander verbunden sind.

/ Stellen Sie die Balance mit dem BALANCE-Regler ein.

Starke Brumm- oder Rauschstörungen bei der Wiedergabe

/ Stellen Sie sicher, daß die Lautsprecher und

Komponenten sicher miteinander verbunden sind.

/ Stellen Sie sicher, daß die Verbindungskabel von

Transformatoren oder Elektromotoren ausreichend Abstand haben und mindestens 3 m von Fernsehgeräten oder Leuchtstoffröhren entfernt verlaufen.

/ Stellen Sie das Fernsehgerät in ausreichendem Abstand

von den Audio-Komponenten auf.

/ Stellen Sie sicher, daß das ggf. vorhandene Massekabel

an die y SIGNAL GND-Klemme angeschlossen ist.

/ Verschmutzte Stecker und Buchsen. Reinigen Sie diese

Teile mit einem leicht mit Alkohol angefeuchteten Tuch.

Keine Klangwiedergabe über den Mittel-Lautsprecher

/ Wählen Sie eines der Klangfelder unter DOLBY oder

MOVIE (außer MONO MOVIE) (siehe Seite 18).

/ Wählen Sie für den Lautsprecher den passenden Typ

und geeigneten Aufstellplatz für die hinteren Laufsprecher (siehe Seite 16).

/ Stellen Sie die Lautstärke des Mittel-Lautsprechers

richtig ein (siehe Seite 17).

Wahl bestimmter Komponenten nicht möglich

/ Überprüfen Sie bei der Komponente die Einstellung

unter FUNCTION HOOKUP (siehe Seite 13).

/ Stellen Sie sicher, daß die Komponenten sicher

miteinander verbunden sind.

/ Wählen Sie die Signalquelle mit den VIDEO/AUDIO

FUNCTION-Tasten.

/ Die Aufzeichnung von Audio-programmen von

Signalquellen an der LD IN AC-3 RF, LD IN OPTICAL oder LD IN COAXIAL-Buchse ist nicht möglich (siehe Seite 15).

Keine Klangwiedergabe oder nur sehr leise Klangwiedergabe über die hinteren Lautsprecher

/ Wählen Sie die richtige Größe für die hinteren

Lautsprecher (siehe Seite 16).

/ Stellen Sie die Lautstärke der Lautsprecher richtig ein

(siehe Seite 17).

/ Stellen Sie sicher, daß Klangfeld aktiviert ist.

Knacken im Klangausgang

/ Lautsprecher, die für eine effiziente Wiedergabe von

Baßfrequenzen ungeeignet sind, wurden auf „LARGE“ eingestellt. Stellen Sie solche Lautsprecher auf „SMALL“ (siehe Seite 16).

/ Setzen Sie den LFE MIX-Parameter auf einen

niedrigeren Wert (siehe Seite 22).

Kein Surround-Effekt

/ Aktivieren Sie das Klangfeld. / Stellen Sie sicher, daß bei Einsatz von zwei Paar

vorderen Lautsprechern der SPEAKERS-Wahlschalter in Stellung A oder B ist.

Keine oder verschwommene Bildwiedergabe auf dem Bildschirm von Fernsehgerät oder Monitor

/ Stellen Sie am Verstärker die richtige Betriebsart ein. / Stellen Sie am Fernsehgerät die richtige

Eingangsbetriebsart ein (bei Sony-Fernsehgeräten drücken Sie die TV/VIDEO-Taste an der Fernbedienung).

/ Stellen Sie das Fernsehgerät weiter entfernt von den

Audio-Komponenten auf.

Fernbedienung funktionslos

/ Richten Sie die Fernbedienung direkt auf den

Fernbedienungs-Sensor g am Verstärker.

/ Sorgen Sie dafür, daß die Sichtlinie von der

Fernbedienung zum Verstärker hindernisfrei ist.

/ Tauschen Sie erschöpfte Batterien in der

Fernbedienung aus.

/ Stellen Sie sicher, daß an der Fernbedienung die

richtige Funktion eingestellt worden ist.

/ Durch Drücken der TV CONTROL ON-Taste wird die

Fernbedienung ausschließlich auf die Ansteuerung des Fernsehgeräts eingestellt. Drücken Sie in diesem Fall vor der Bedienung des Verstärkers (oder einer anderen Komponente) eine der Tasten im Feld SYSTEM CONTROL/FUNCTION.

/ Schalten Sie mit der POWER-Taste an der Frontplatte

die Stromversorgung des Verstärkers ein, und überprüfen Sie die Einstellung der zu nutzenden Komponente unter FUNCTION HOOKUP. Ist die Komponente auf NO eingestellt, so werden der Verstärker und die Komponente durch Drücken der jeweiligen Taste im Feld SYSTEM CONTROL/ FUNCTION nicht eingeschaltet.

Technische Daten

Zusätzliche Informationen

Digitale Signalverarbeitung

Modulation (A/D-Wandlung)

High Density Linear Converter

Getting Started

Verstärkerteil

AUSGANGSLEISTUNG Stereobetrieb (8 Ohm bei 20 Hz bis 20 kHz, Klirrfaktor 0,09 %)

Surround-Betrieb

100 W + 100 W

(8 Ohm bei 1 kHz, Klirrfaktor 0,8 %) Vorne: 100 W/Kanal

Mitte*: 100 W Hinten*: 100 W/Kanal

* Abhängig von den Klangfeldeinstellungen und

der Signalquelle erfolgt keine Tonausgabe.

Musikleistung 155 W + 155 W, an 8 Ohm

Klirrfaktor bei Nennleistung

Frequenzgang PHONO: RIAA-Entzerrungskurve ±0,5 dB

Eingänge

PHONO

CD, TAPE, DAT/MD, TUNER, VIDEO 1, 2, 3, LD, TV

LD AC-3 RF

LD, CD, DAT/MD OPTICAL

LD COAXIAL

220 W + 220 W, an 4 Ohm

Unter 0,09 % (DIRECT PASS eingeschaltet)

CD, TAPE, DAT/MD, VIDEO 1/2: 10 Hz bis

50 kHz,

dB (DIRECT PASS eingeschaltet)

–1

Empfindlichkeit

2,5 mV 50 kOhm

150 mV

—

— 75 Ohm

Impedanz

50 kOhm

75 Ohm

—

SignalRauschanstand (gewichtetes Netzwerk, Eingangssignalpegel)

75 dB**

(A, 2.5 mV)

82 dB**

(A, 150 mV)

100 dB

(A, 20 kHz LPF)

100 dB

(A, 20 kHz LPF)

100 dB

(A, 20 kHz LPF)

** ’78 IHF

Demodulation (D/A-Wandlung)

High Density Linear Converter

(Advanced Pulse-D/A-Wandler)

Abtastfrequenz

48 kHz

Surround LFE MIX: MUTE, –20 bis 0 dB in 0,5-dB-Stufen

D. RANGE COMP: OFF, 0.1 bis 0.9, STD, MAX REAR-Pegel: –20 bis +10 dB in 0,5-dB-Stufen CENTER-Pegel: –20 bis +10 dB in 0,5-dB-Stufen SUB WOOFER-Pegel: –20 bis +10 dB in 0,5-dB-

Stufen EFFECT: 21 Stufen, einstellbar WALL: 17 Stufen, einstellbar SEAT F/R: 17 Stufen, einstellbar SEAT L/R: 17 Stufen, einstellbar REVERB-zeit: 17 Stufen, einstellbar Abhängig vom Klangfeld sind manche Parameter

u.U. nicht einstellbar (siehe Seite 21).

Equalizer BAND: BASS/TREBLE

Frequenzen

Bässe: 99 Hz bis 992 Hz

Höhen: 1,0 kHz bis 8,6 kHz Pegel: ±10 dB in 0,5-dB-Stufen

Video-Teil

Eingänge 1 Vss, 75 Ohm

Ausgänge 1 Vss, 75 Ohm

Allgemeines

System Vorverstärker: rauscharmer NF-Equalizer

Endstufe: Pure-complimentary SEPP

Stromversorgung

230 V Wechselspannung, 50/60 Hz

Leistungsaufnahme

290 W

Kaltgerätesteckdosen:

1 durchgeschaltet, max. 100 W

Abmessungen 430 × 155 × 350 mm, einschließlich hervorstehende

Teile und Funktionselemente

Ausgänge VIDEO 1/2 AUDIO OUT: Spannung: 150 mV,

Impedanz: 10 kOhm WOOFER: Spannung: 2 V, Impedanz: 1 kOhm PHONES: für Kopfhörer mit hoher und niedriger

Impedanz

Baßanhebung (BASS BOOST)

+6 dB bei 50 Hz

Gewicht ca. 9,8 kg

Zubehör Siehe Seite 4.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Zusätzliche Informationen

Glossar

Effektpegel

Kombination aus dem Signalpegel der frühen Reflexionen und dem des Nachhalls. Die Einstellung des Effektpegels ist in 21 Stufen möglich. Durch die Wahl höherer Effektpegelstufen wird die Raumakustik „lebendiger“ und durch die Wahl niedrigerer Stufen „dumpfer”.

Dolby Digital (AC-3)

Dieses neue Digital-Surround-System ist zur Wiedergabe von Dolby SR-D (dreidimensionales Klangsystem für Kinosäle) über eine Heimanlage bestimmt. Diese Technologie ermöglicht es Ihnen, im eigenen Wohnzimmer so in den vollen Hörgenuß des 5.1-Kanal-Soundtracks zu kommen, wie er vom Filmregisseur beabsichtigt ist.

Dolby Pro Logic Surround

System zur Decodierung von Dolby-Surroundklang in der standardisierten Form für Fernsehprogramme und Kinofilme. Im Vergleich zum früheren Dolby-SurroundSystem sorgt Dolby Pro Logic Surround für ein besseres Klangbild durch Nutzung von vier separaten Kanälen für Audio-Effekte außerhalb des Schirms, Dialoge auf dem Schirm, Links-nach-rechts-Schwenks und Musik. Diese Kanäle bereiten den Wiedergabeklang so auf, daß die Aktionen auf dem Schirm optimal unterstützt werden. Um die Vorzüge von Dolby Pro Logic zu nutzen, brauchen Sie mindestens ein Paar hintere Lautsprecher bzw. einen MittelLautsprecher. Zum Genuß des vollen Effekts ist außerdem auch die Wahl der passenden Mittelkanal-Betriebsart erforderlich.

FS CS RS C.MODE

SMALL NO LARGE — LARGE SMALL NO — LARGE LARGE NO 3CH LOGIC SMALL SMALL NO — SMALL LARGE NO —

FS: Größe der vorderen

Lautsprecher

CS: Größe des Mittel-

Lautsprechers

RS: Größe der hinteren

Lautsprecher

C.MODE: Dolby Pro Logic-

Mittelkanal-Betriebsart

Parameter

Klangvariablen, die in ihrer Gesamtheit das Klangbild durch Klanghöhe oder Verzögerungszeit bestimmen. Durch Einstellung der Parameter können Sie die vorprogrammierten Klangfelder so variieren, daß sie optimal an die Gegebenheiten Ihres Hörraums angepaßt sind.

Surroundklang

Klang, der aus den folgenden drei Elementen besteht: Direktschall, frühreflektierter Klang (frühe Reflexionen) und nachhallender Klang (Nachhall). Die Akustik des Hörraums beeinflußt die Art und Weise, in der diese drei Klangelemente gehört werden. Diese Klangelemente werden derart kombiniert, daß sich beim Hörer das Gefühl einstellt, in einem Konzertsaal mit bestimmter Größe und Art anwesend zu sein.

• Klangelemente

Frühe Reflexionen

Nachhall

Klangfeld

Ein Klangmuster, das durch eine oder mehrere Klangquellen in einem vorgegebenen Umfeld durch direkte und reflektierte Klänge erzeugt wird, sowie die Akustik dieses Umfelds.

• Verlauf der Klangwiedergabe von den hinteren

Direktschall

Lautsprechern

Mittelkanal-Betriebsart

Einstellung der Lautsprecher zur Verbesserung des Dolby Pro Logic-Surroundbetriebs. Um den bestmöglichen Surroundklang zu erzielen, müssen Sie die Art der einzelnen Lautsprecher angeben (Seite 16) gemäß dem genutzten Lautsprecher-System wählen. Zu Ihrer Information zeigt die folgende Tabelle jeweils den Zusammenhang zwischen den Lautsprechertyp-Parametern und der Mittelkanal-Betriebsart auf.

Pegel

FS CS RS C.MODE

SMALL SMALL SMALL — LARGE SMALL SMALL NORMAL SMALL SMALL LARGE — LARGE SMALL LARGE NORMAL LARGE LARGE SMALL WIDE LARGE LARGE LARGE WIDE SMALL LARGE SMALL — SMALL LARGE LARGE — SMALL NO SMALL — LARGE NO SMALL PHANTOM LARGE NO LARGE PHANTOM

Verzögerungszeit

Zeitdifferenz bei der Wiedergabe des Surroundklangs über die vorderen und hinteren Lautsprecher. Durch entsprechende Einstellung der Verzögerungszeit der hinteren Lautsprecher läßt sich ein „Präsenzgefühl“ erreichen. Verlängern Sie die Verzögerungszeit, wenn die hinteren Lautsprecher in einem kleinen Raum oder in der Nähe Ihrer Hörposition aufgestellt sind. Bei Aufstellung der Lautsprecher in einem großen Raum oder in weitem Abstand von der Hörposition dagegen empfiehlt sich eine Verkürzung der Verzögerungszeit.

Direktschall

Frühe

Reflexionen

Zeitdifferenz bis zu den frühen Reflexionen

Nachhall

Zeit

Zusätzliche Informationen

Getting Started

Übersicht über Funktionen der SET UP-Taste

Mit Hilfe der SET UP-Taste und der Cusor-Tasten am Verstärker sind verschiedene Einstellungen möglich. Die Bedienvorgänge für die einzelnen Menüs sind in den vorhergehenden Abschnitten beschrieben. Die folgende Tabelle beschreibt den Zugriff auf die einzelnen Menüs.

Drücken der SET UP-Taste zur Wahl von

SPEAKER SETUP

FUNCTION HOOKUP VIDEO 1

Drücken von oder zur Wahl von Drücken von oder zur

Wahl von

FRONT SP. LARGE oder SMALL 16 CENTER SP. LARGE, SMALL oder NO 16 REAR SP. REAR SP. SIDE oder BEHIND 16 SUB WOOFER YES oder NO 16

CONNECT oder NO 13 VIDEO 2 LD TV TAPE DAT/MD

Siehe Seite

CD TUNER PHONO

OTHER SETUP CENTER DELAY 0 bis 5ms (in 1-ms-Schritten)

REAR DELAY 0 bis 15ms (in 5-ms-Schritten) DIMMER

4 Helligkeitsebenen

* Nach Drücken der SET UP-Taste für 4 Sekunden erscheint die Meldung „PLEASE PUSH CURSOR“ auf dem Display.

16 16

Zusätzliche Informationen

Abbildungen der Geräterückseite

LD IN

AC-3 RF

LD IN

OPTICAL

CD IN

OPTICAL

DAT / MD IN

OPTICAL

DAT / MD OUT

OPTICAL

LD IN

COAXIAL

DIGITAL

@¡ !ª@º !∞

1 LD IN AC-3 RF 2 LD IN/CD IN/DAT/MD IN/

OUT OPTICAL

3 y SIGNAL GND 4 TV 5 LD 6 VIDEO 2 7 VIDEO 1

VIDEO

AUDIO

SIGNAL

GND

PHONO

TUNER

!• !¶ !§

VIDEO

AUDIO

VIDEO

OUT

AUDIO

OUT

RECOUTINININ

DAT / MD

832 5 7

MONITORVIDEO 1VIDEO 2LD

OUT

ININ OUT

VIDEO

AUDIO

OUT

AUDIO

OUT

INRECOUT

TAPE

8 MONITOR 9 WOOFER 0 SURROUND SPEAKERS

(REAR)

!¡ SURROUND SPEAKERS

(CENTER)

!™ WIRELESS REAR SPEAKER !£ AC OUTLET

9 !™ !£0!¢!¡4 6

SURROUND SPEAKERS

REAR

IMPEDANCE USE 4–16 Ω

––

CENTER

WIRELESS

REAR

SPEAKER

–

!¢ Netzkabels !∞ FRONT SPEAKERS (A/B) !§ TAPE !¶ DAT/MD !• CD !ª TUNER @º PHONO @¡ LD IN COAXIAL

WOOFER

AUDIO

–

OUT

FRONT SPEAKERS

IMPEDANCE USE 4–16 Ω

AC OUTLET

SWITCHED 100W MAX

+ 106 hidden pages
