Page 1
Receptor AV
multicanal
Instruções de funcionamento
Leia primeiro o Guia de configuração rápida fornecido com o receptor.
Isto permitir-lhe-á compreender mais facilmente as ligações e o fluxo
de operações do receptor.
4-433-534-21(1) (PT)
STR-DA5800ES
Page 2
AVI S O
Para reduzir o risco de incêndio, não tape a abertura
de ventilação do aparelho com jornais, toalhas de
mesa, cortinas, etc.
Também não deve expor o aparelho a fontes de
fogo desprotegidas (por exemplo, velas acesas).
Não instale o aparelho num espaço fechado,
como numa estante ou num armário.
Para reduzir o risco de incêndio ou choque eléctrico,
não exponha o aparelho a pingos ou salpicos e não
coloque objectos com líquidos, como jarras, em
cima do aparelho.
Uma vez que a ficha principal é utilizada para
desligar a unidade da corrente eléctrica, ligue
a unidade a uma tomada de CA de fácil acesso.
Se notar alguma anomalia no aparelho, desligue
imediatamente a ficha da tomada CA.
Não exponha as pilhas ou aparelhos com pilhas
instaladas a calor excessivo, como luz solar
directa e fogo.
A unidade continua ligada à corrente eléctrica
enquanto não a desligar da tomada de CA,
mesmo que desligue a unidade.
A pressão excessiva do som dos auriculares
e auscultadores pode causar perda de audição.
Este símbolo destina-se a alertar
o utilizador para a presença de
uma superfície de aquecimento,
que pode ficar quente durante
autilização normal e provocar
queimaduras.
Este equipamento foi testado e está em
conformidade com os limites definidos na
Directiva CEM, utilizando um cabo de ligação
de comprimento inferior a 3 metros.
Aviso para os clientes:
as informações seguintes aplicam-se
apenas a equipamento comercializado
em países que aplicam as directivas da UE.
Este produto foi fabricado por ou em nome da
Sony Corporation, 1-7-1 Konan Minato-ku Tokyo,
108-0075 Japão. Quaisquer consultas relacionadas
com a conformidade do programa baseada
na legislação da União Europeia deverão
ser dirigidas ao representante autorizado,
Sony Deutschland GmbH, Hedelfinger Strasse 61,
70327 Stuttgart, Alemanha. Para qualquer assunto
relacionado com assistência técnica ou garantia,
contacte as moradas indicadas nos documentos
sobre assistência técnica ou garantia.
Eliminação de
Equipamentos Eléctricos
e Electrónicos no final
da sua vida útil (Aplicável
na União Europeia e em
países Europeus com
sistemas de recolha
selectiva de resíduos)
Este símbolo, colocado no
produto ou na sua embalagem, indica que este
não deve ser tratado como resíduo urbano
indiferenciado. Em vez disso, deve ser colocado
num ponto de recolha destinado à reciclagem de
equipamentos eléctricos e electrónicos. Ao garantir
que este produto é eliminado de forma correcta,
ajudará a prevenir potenciais consequências
negativas para o meio ambiente e para a saúde
humana, que de outra forma poderiam ser
causadas pela eliminação inadequada deste produto.
A reciclagem dos materiais ajudará a contribuir
para a conservação dos recursos naturais.
Para obter informações mais detalhadas sobre
a reciclagem deste produto, contacte o município
onde reside, os serviços de recolha de resíduos
da sua área ou a loja onde adquiriu o produto.
PT
2
Page 3
Eliminação de pilhas
continua
usadas (aplicável na
União Europeia e noutros
países europeus com
sistemas de recolha
selectiva de resíduos)
Este símbolo, colocado na pilha
ou na sua embalagem, indica que a bateria fornecida
com este produto não deve ser tratada como resíduo
urbano indiferenciado. Em determinadas pilhas,
este símbolo pode ser usado em combinação com
um símbolo químico. Os símbolos químicos do
mercúrio (Hg) ou chumbo (Pb) são adicionados
se a pilha contiver mais de 0,0005 % de mercúrio
ou 0,004 % de chumbo. Ao garantir que estas pilhas
são eliminadas de forma correcta, ajudará a prevenir
potenciais consequências negativas para o meio
ambiente e para a saúde humana, que de outra forma
poderiam ser causadas pela eliminação inadequada
das pilhas. A reciclagem dos materiais ajudará
a contribuir para a conservação dos recursos
naturais. Se, por motivos de segurança, desempenho
ou integridade de dados, os produtos necessitem
de uma ligação permanente a uma pilha integrada,
esta só deve ser substituída por profissionais
qualificados. Para garantir o tratamento adequado
da pilha após o final da vida útil do produto,
coloque-o num ponto de recolha destinado
à reciclagem de equipamentos eléctricos
e electrónicos. Relativamente a todas as outras
pilhas, consulte a secção sobre a remoção segura
das pilhas do produto. Coloque a pilha num ponto
de recolha destinado à reciclagem de pilhas usadas.
Para mais informações mais detalhadas sobre
a reciclagem deste produto ou das pilhas, contacte
o município onde reside, os serviços de recolha
de resíduos da sua área ou a loja onde adquiriu
oproduto.
Acerca deste manual
• As instruções deste manual referem-se ao modelo
STR-DA5800ES (o receptor). Verifique o número
do seu modelo no canto inferior direito do
painel frontal.
• As instruções deste manual descrevem
principalmente o funcionamento do receptor

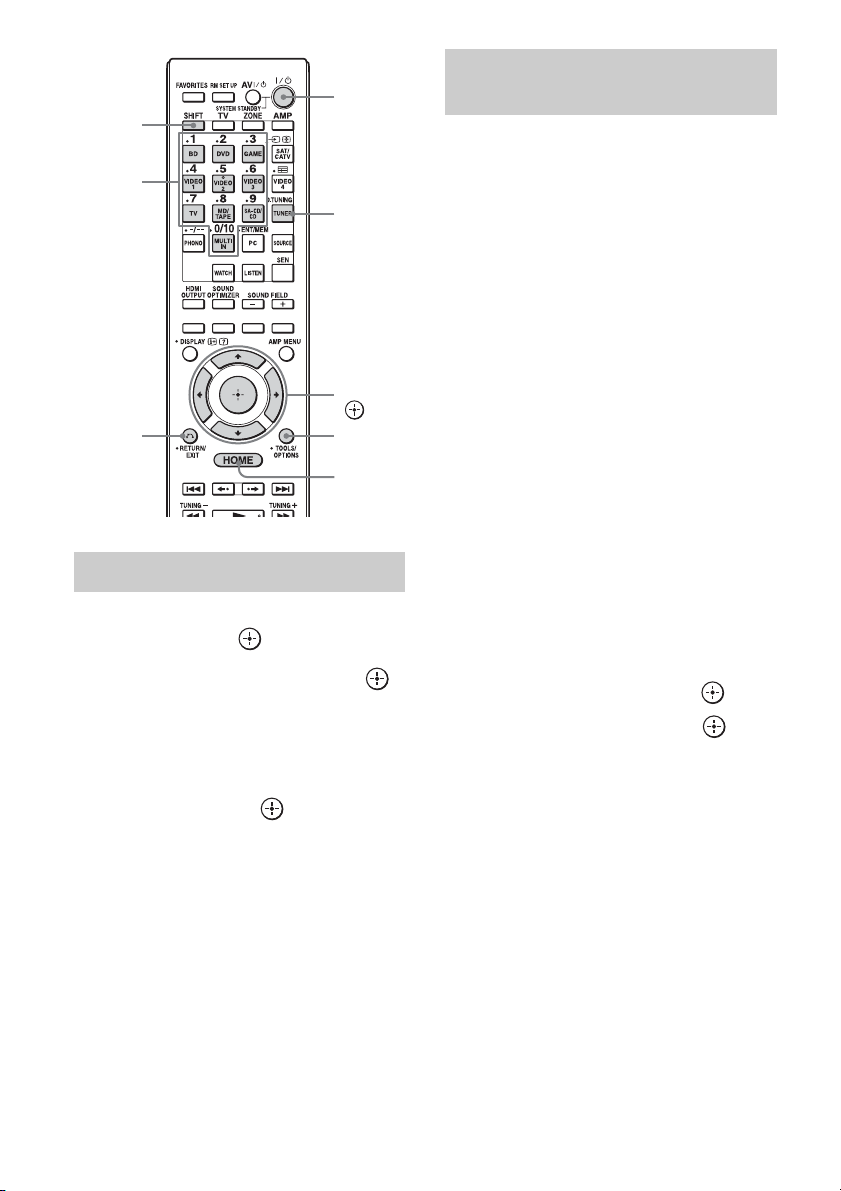

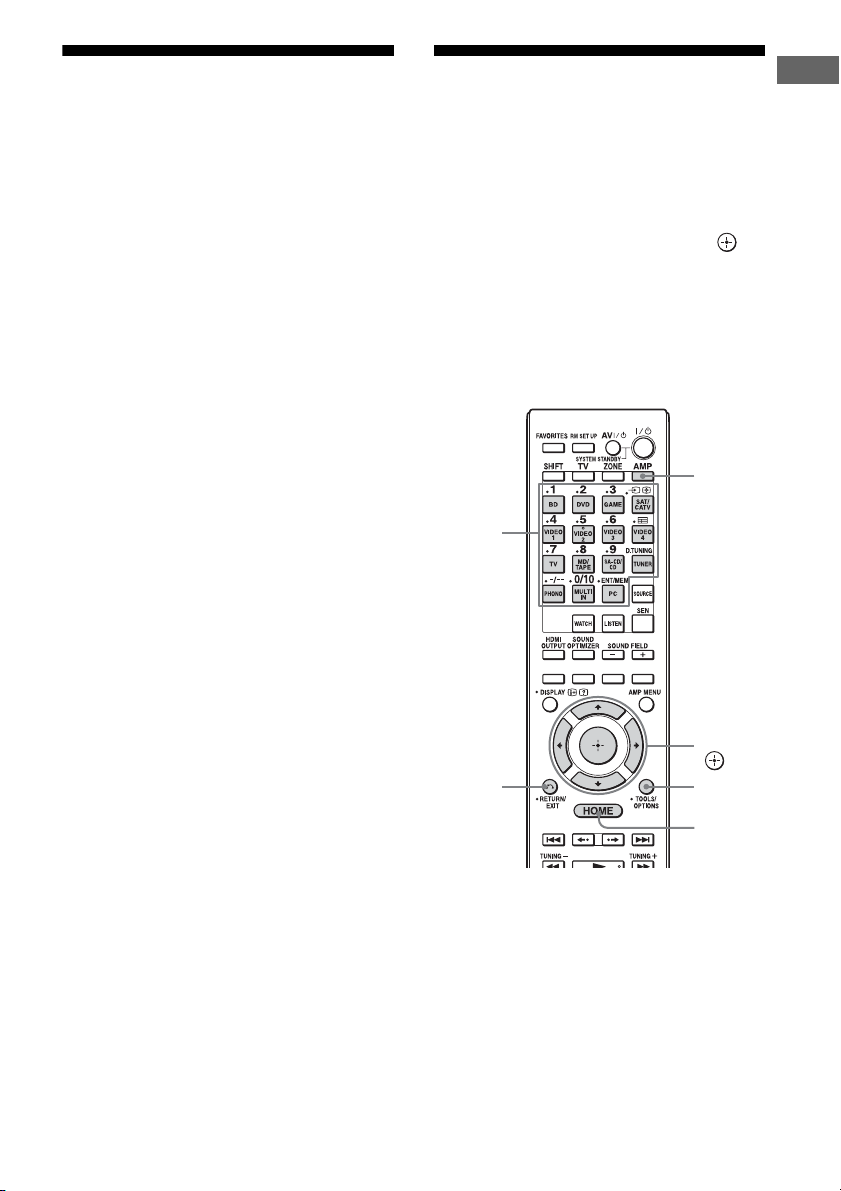

com o telecomando fornecido. Também pode
utilizar os botões do receptor, se estes tiverem
o mesmo nome ou nomes semelhantes aos do
telecomando.
Sobre os direitos de autor
Este receptor está equipado com a tecnologia
Dolby* Digital, Pro Logic Surround
e DTS** Digital Surround System.
* Fabricado sob licença da Dolby Laboratories.
Dolby, Pro Logic, Surround EX e o símbolo DD
são marcas comerciais da Dolby Laboratories.
** Fabricado sob licença, de acordo com as patentes
dos EUA n.º: 5.956.674, 5.974.380, 5.978.762,
6.487.535, 6.226.616, 7.212.872, 7.003.467,
7.272.567, 7.668.723, 7.392.195, 7.333.929,
7.548.853 e outras patentes dos EUA e mundiais
emitidas e pendentes. DTS-HD, o Símbolo
e DTS-HD e o Símbolo em conjunto são marcas
registadas e DTS-HD Master Audio é uma marca
comercial da DTS, Inc.. O produto inclui
software. © DTS, Inc. Todos os direitos
reservados.
Este receptor está equipado com tecnologia
High-Definition Multimedia Interface (HDMI™).
Os termos HDMI e HDMI High-Definition
Multimedia Interface e o logótipo HDMI são
marcas comerciais ou marcas registadas da
HDMI Licensing LLC nos Estados Unidos
enoutrospaíses.
O tipo de letra (Shin Go R) instalado neste receptor
é fornecido pela MORISAWA & COMPANY LTD.
Estes nomes são marcas comerciais da
MORISAWA & COMPANY LTD. e os direitos
de autor do tipo de letra também pertencem
à MORISAWA & COMPANY LTD.
PT
3
Page 4
iPhone, iPod, iPod classic, iPod nano e iPod touch
são marcas comerciais da Apple Inc., registadas
nos EUA e noutros países.
Todas as outras marcas comerciais e marcas
registadas são propriedade dos respectivos
™
detentores. Neste manual, as marcas
e ®
não são especificadas.
“Made for iPod” e “Made for iPhone” significam
que um acessório electrónico foi concebido
para ligar especificamente ao iPod u ao iPhone,
respectivamente, e que foi certificado pelo fabricante
para satisfazer os padrões de desempenho da Apple.
A Apple não é responsável pela utilização deste
dispositivo ou pela conformidade do mesmo com
as normas de segurança e regulamentares. Note que
a utilização deste acessório com um iPod ou iPhone
pode afectar o desempenho da rede sem fios.
™
, o logótipo DLNA e DLNA CERTIFIED™
DLNA
são marcas comerciais, marcas de serviço ou marcas
de certificação da Digital Living Network Alliance.
Este produto contém tecnologia sujeita
a determinados direitos de propriedade intelectual
da Microsoft. A utilização ou distribuição desta
tecnologia fora deste produto é proibida sem
a(s) licença(s) adequada(s) da Microsoft.
Os proprietários dos conteúdos utilizam a tecnologia
de acesso a conteúdos Microsoft PlayReady
™
para
protegerem a respectiva propriedade intelectual,
incluindo conteúdos protegidos por direitos de autor.
Este dispositivo utiliza tecnologia PlayReady para
aceder a conteúdos protegidos por PlayReady e/ou
conteúdos protegidos por WMDRM. Se o dispositivo
não impuser adequadamente as restrições à utilização
dos conteúdos, os respectivos proprietários poderão
exigir que a Microsoft revogue a capacidade do
dispositivo consumir conteúdos protegidos por
PlayReady. A revogação não deverá afectar conteúdos
não protegidos nem conteúdos protegidos por outras
tecnologias de acesso a conteúdos. Os proprietários
dos conteúdos poderão exigir que actualize o
PlayReady para aceder aos respectivos conteúdos.
Se declinar uma actualização, não conseguirá aceder
aos conteúdos que necessitem dessa actualização.
“WALKMAN” e o logótipo “WALKMAN”
são marcas registadas da Sony Corporation.
“Android” é uma marca registada ou uma marca
comercial da Google Inc.
InstaPrevue
™
é uma marca comercial ou uma marca
registada da Silicon Image, Inc. nos Estados Unidos
enoutros países.
A tecnologia de codificação de áudio MPEG Layer-3
e as respectivas patentes são licenciadas pela
Fraunhofer IIS e pela Thomson.
“BRAVIA” Sync é uma marca comercial da
Sony Corporation.
“x.v.Colour” e o logótipo “x.v.Colour” são marcas
comerciais da Sony Corporation.
®
“PlayStation
” é uma marca registada da
Sony Computer Entertainment Inc.
“AVCHD” e o logótipo “AVCHD” são marcas
comerciais da Panasonic Corporation e da
Sony Corporation.
Microsoft, Windows, Windows Vista e
Windows Media são marcas comerciais ou marcas
registadas da Microsoft Corporation nos Estados
Unidos e/ou noutros países.
PT
4
Este produto contém software que está sujeito
à GNU General Public License (“GPL”) ou
à GNU Lesser General Publ ic License (“LGPL”). Estas
estabelecem que os clientes têm o direito de adquirir,
modificar e redistribuir o código fonte do software
em con for mid ade com os t erm os d a GP L ou da L GPL .
Para mais informações sobre a GPL, LGPL e outras
licenças de software, consulte “System Settings”
t
“Software License” no menu “Settings” do receptor.
O código fonte do software utilizado neste produto
está sujeito à GPL e à LGPL e está disponível na Web.
Para transferir, aceda ao Para mais informações,
aceda ao seguinte:
URL: http://www.sony.net/Products/Linux
Note que a Sony não pode responder a quaisquer
consultas relacionadas com o conteúdo deste
código fonte.
Page 5
Funcionalidades principais do receptor
continua
Compatibilidade com uma vasta gama de ligações e formatos
Característica Descrição Página
9.2 canais O receptor pode emitir até 9.2 canais.
Compatível com várias
normas
HDMI (saída 9 em 2 + saída
de 1 zona)
Preview for HDMI O receptor permite apresentar uma pré-visualização imagem-em-

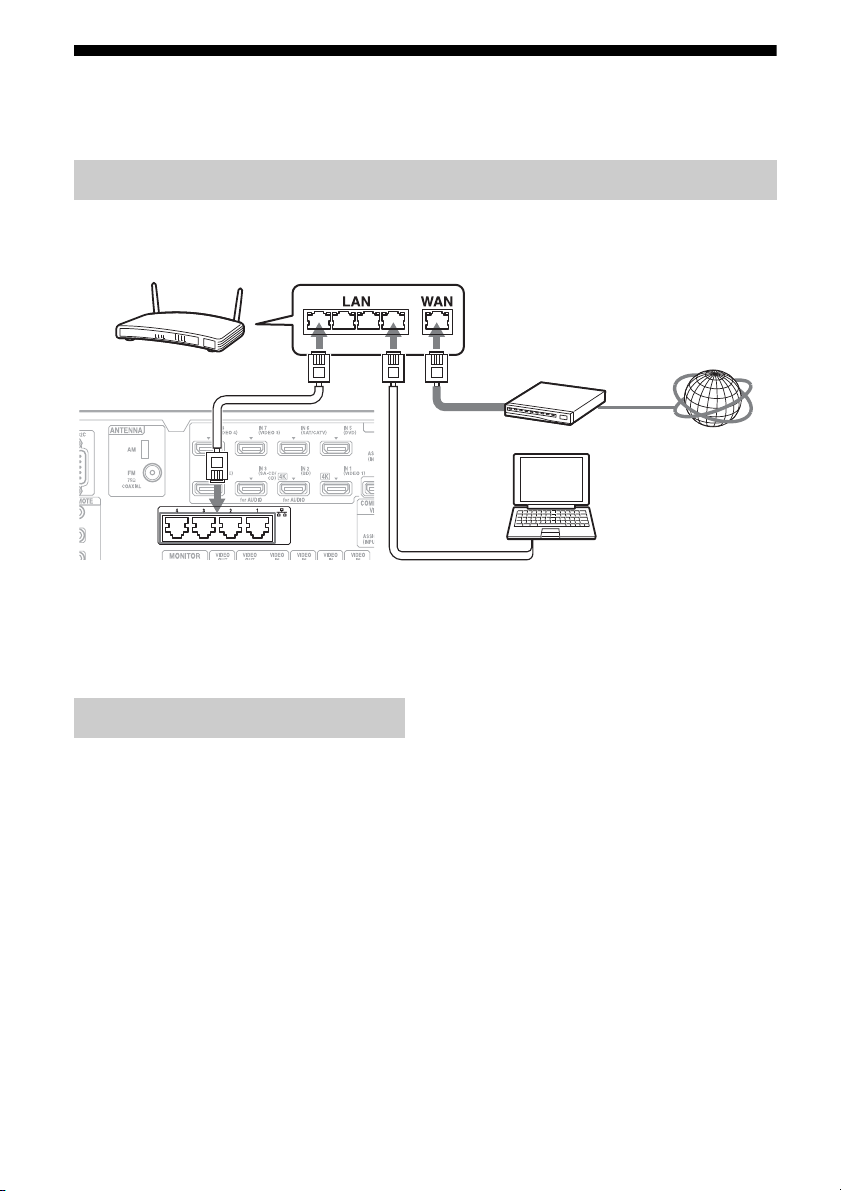

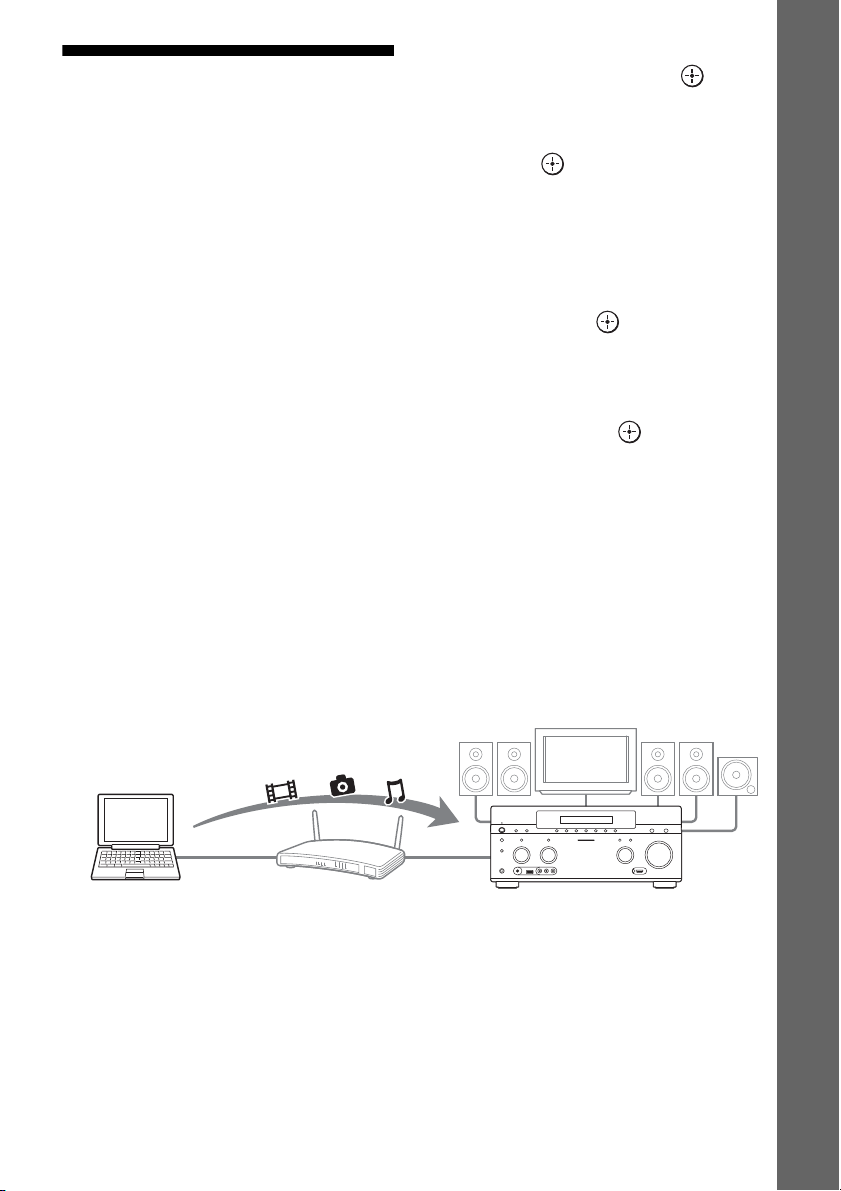

Rede O receptor está equipado com com quatro portas LAN com

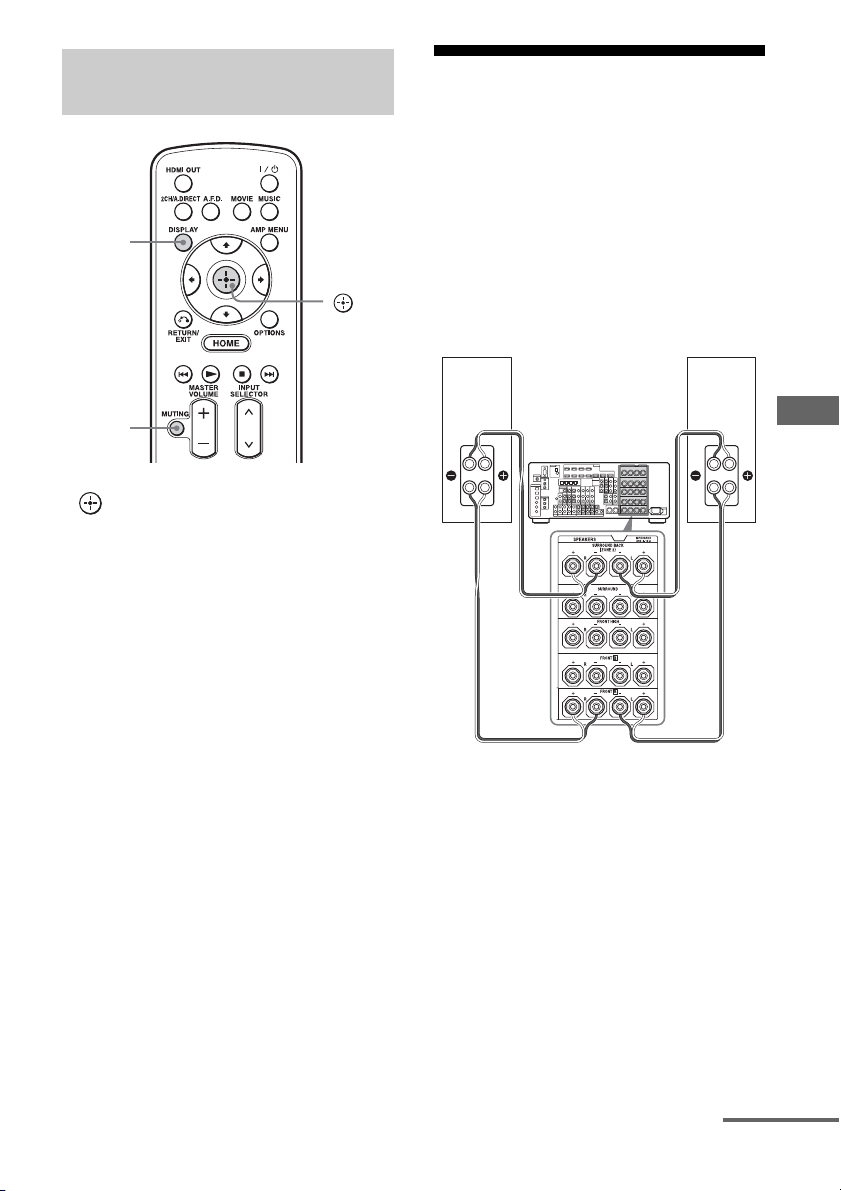

O receptor suporta uma ligação de bi-amplificador de um
altifalante frontal.
O receptor é compatível com vários formatos de áudio, como
Dolby TrueHD, DTS-HD Master Audio, DSD, PCM linear
multicanal, FLAC, etc.
O receptor está equipado com 8 tomadas de entrada HDMI
(duas das quais, HDMI IN 2 e IN 3, são as tomadas “for AUDIO”,
que tomam a qualidade do som em consideração) no painel
posterior e 1 tomada HDMI no painel frontal. É possível ligar
vários equipamentos através de uma ligação HDMI.
O receptor é compatível com várias normas HDMI, como
Deep Colour, “x.v.Colour”, ou transmissão 4K* e 3D,
Audio Return Channel (ARC), etc.
* As tomadas HDMI IN 1, IN 2 e IN 9 suportam a transmissão 4K.
4K
O receptor pode emitir sinais 4K através das tomadas de
saída HDMI.
Fast View
É possível seleccionar um método de entrada HDMI mais rápido
do que a selecção normal (Fast View). As tomadas HDMI IN 1,
IN 2, IN 3, IN 4 e IN 9 suportam a função Fast View.
Control for HDMI
Pode controlar o receptor e outro equipamento em conjunto
utilizando a função Control for HDMI.
imagem em tempo real de uma entrada HDMI ligada a este
receptor. As imagens de pré-visualização só serão apresentadas
para as entradas HDMI IN 1/IN 2/IN 3/IN 4.
Pode seleccionar a pré-visualização de cada entrada HDMI através
do telecomando.
(Esta função é possibilitada pela tecnologia Silicon Image
InstaPrevue™.)
funções de concentrador.
O receptor é compatível com a transmissão de vídeo da Internet. 56
Este receptor permite-lhe reproduzir conteúdo numa rede
doméstica através da função de rede doméstica compatível
com DLNA.
25, 27
23
29, 31, 33,
34, 36, 38
37, 79
22, 37
107
75, 106
82
44
55
PT
5
Page 6
Característica Descrição Página

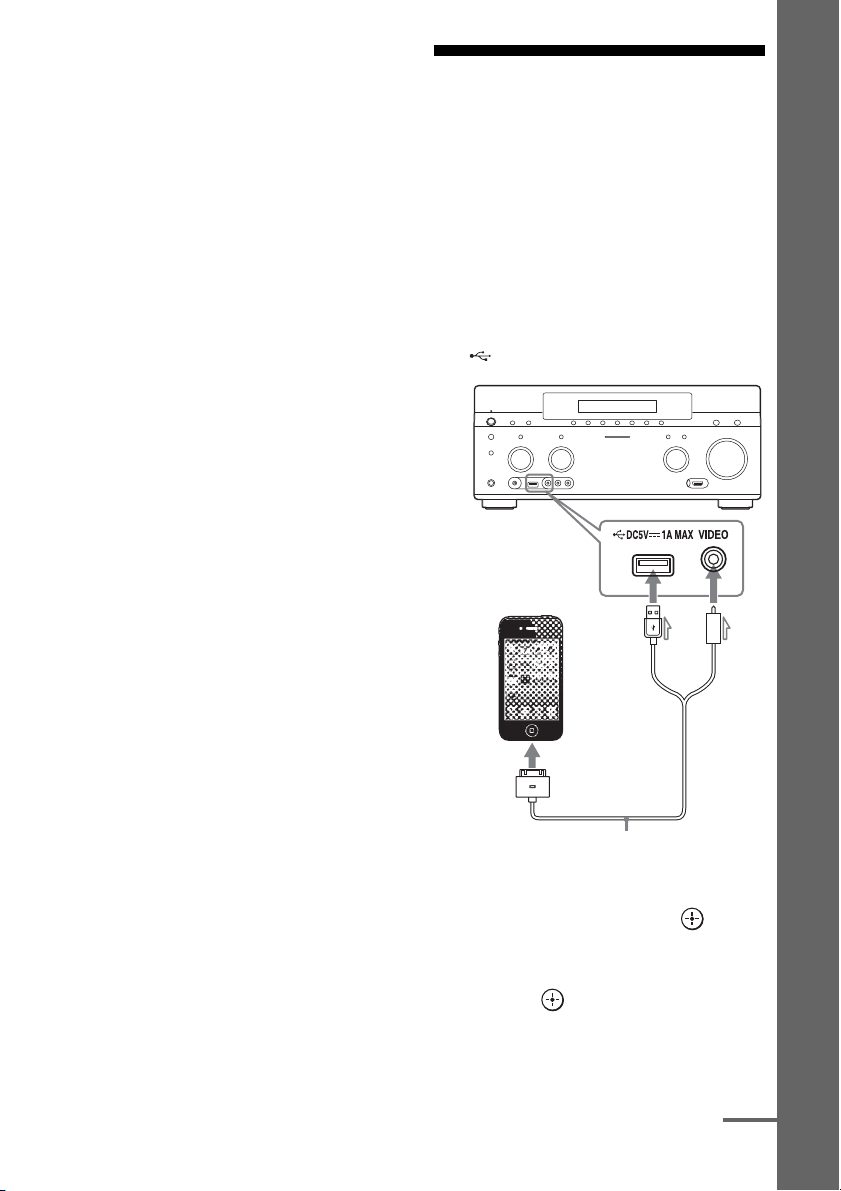

USB Porta USB para iPod/iPhone
53
É possível reproduzir facilmente conteúdos existentes num
iPod/iPhone através do receptor utilizando uma ligação USB.

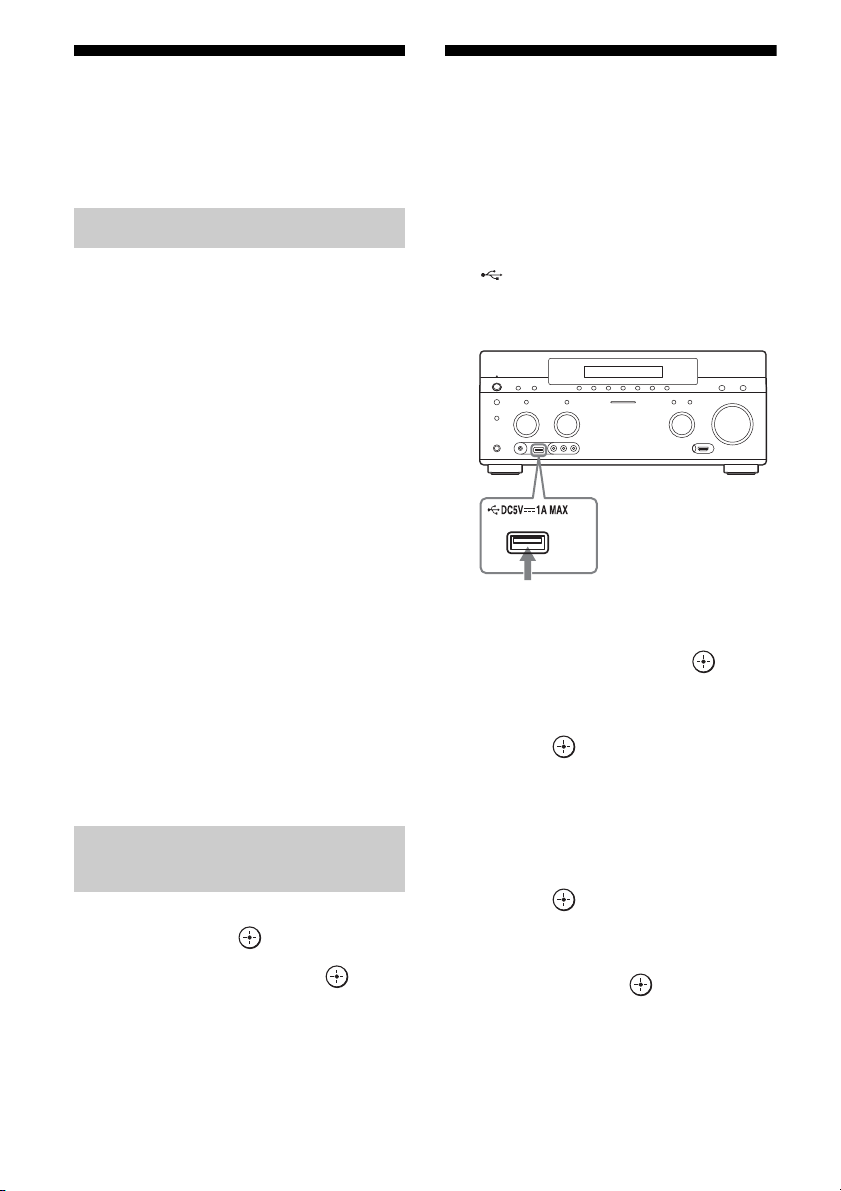

É possível reproduzir facilmente conteúdos existentes no
52
dispositivo USB/WALKMAN através do receptor utilizando
uma ligação USB.
Função USB DAC
41, 52

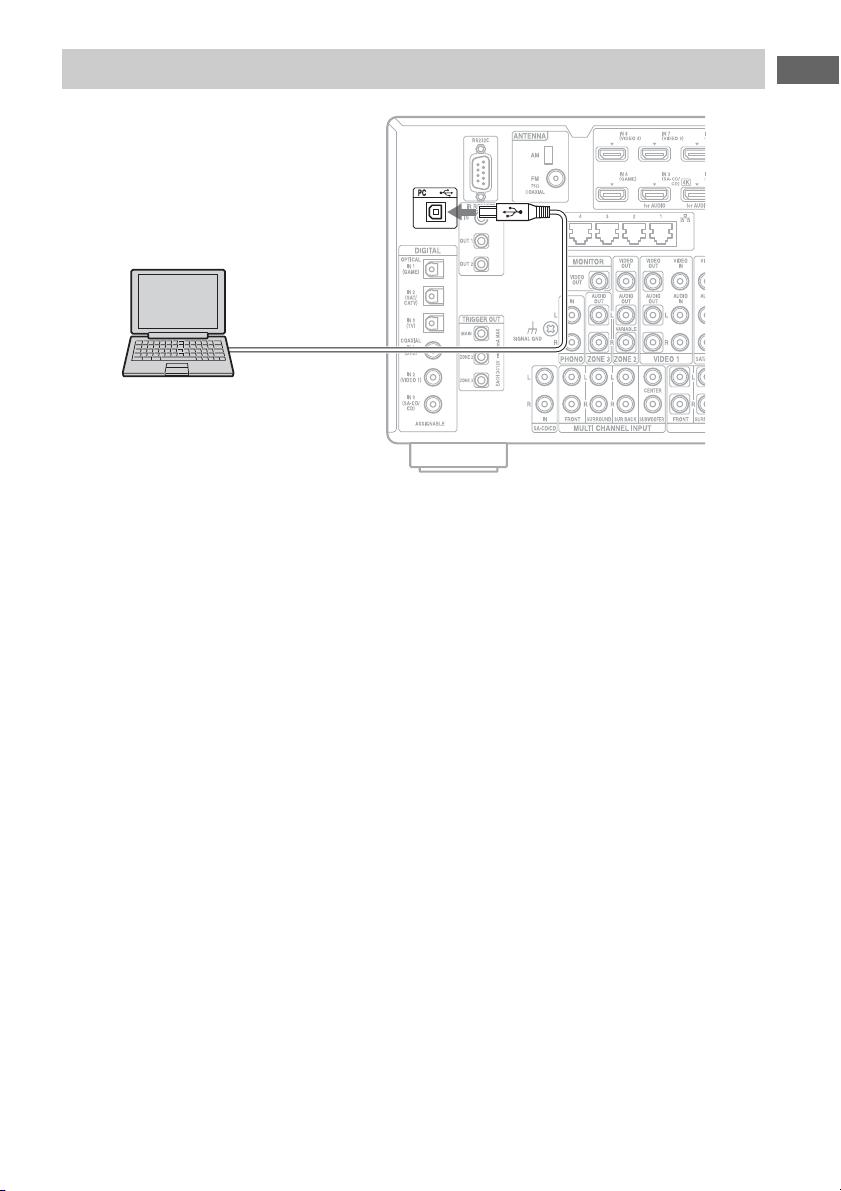

O receptor está equipado com uma porta de entrada de PC
(USB tipo B) no painel posterior. Ligando o computador através
de uma ligação USB e instalando um controlador adequado para
o receptor no seu computador, poderá utilizar o receptor como
leito de áudio para o computador. Poderá utilizar o “iTunes”,
o“Windows Media
®
Player” ou outra aplicação de leitura para
desfrutar da reprodução de uma vasta gama de ficheiros de
música guardados no computador através do sistema de som
de alta qualidade do receptor.

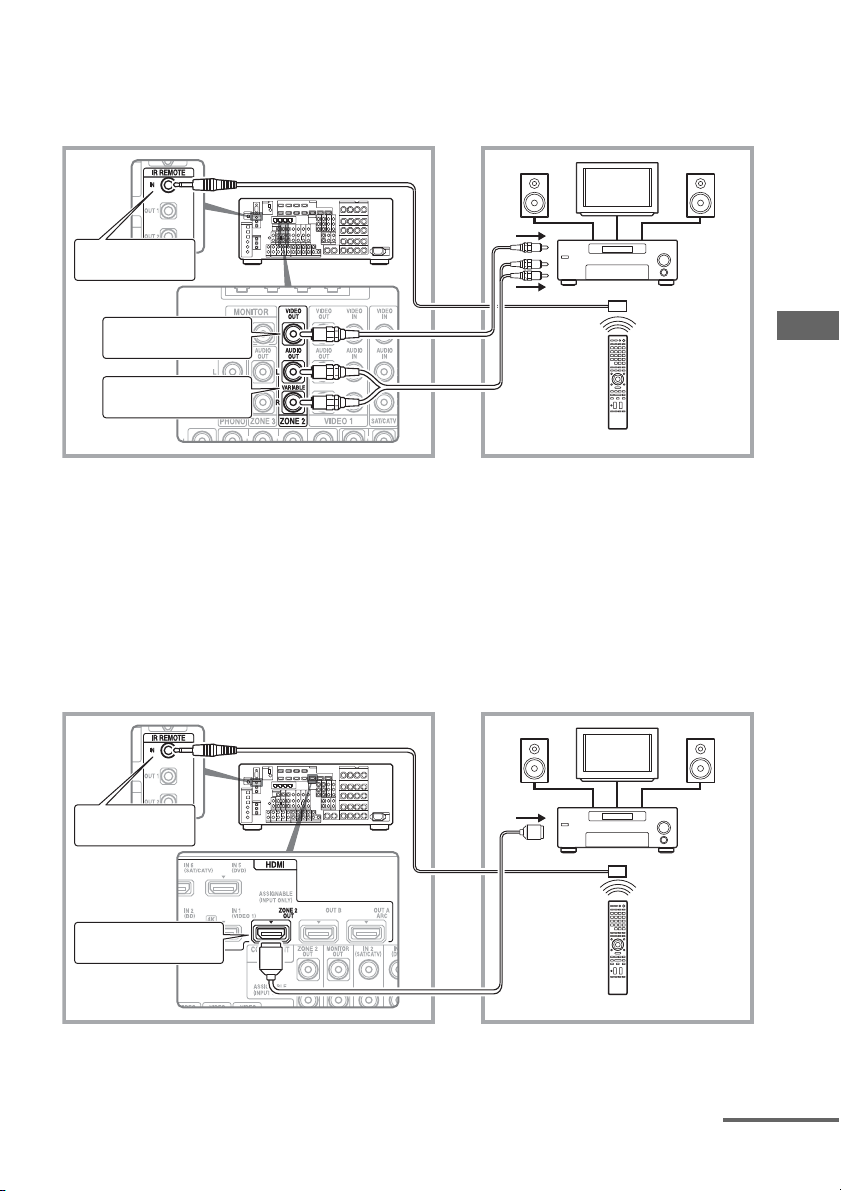

Multizona Além da divisão principal, poderá desfrutar de conteúdos de
68
música e vídeo diferentes noutra divisão.
É possível emitir sinais HDMI a partir das tomadas HDMI IN
22, 68, 71
para a tomada HDMI ZONE 2 OUT.
Melhor qualidade de som e imagem
Característica Descrição Página
Conversão de imagem O receptor pode efectuar converter sinais de vídeo analógicos
(upscale/downscale). É possível efectuar o upscale destes sinais de
vídeo para 4k através da utilização de uma tomada de saída HDMI.
O receptor também pode efectuar o upscale ou downscale de sinais
de vídeo analógicos para a zona 2.
Função Digital Cinema
Auto Calibration (D.C.A.C.)
O receptor está equipado com a função Digital Cinema Auto
Calibration (D.C.A.C.). Esta função permite efectuar a calibragem
e a configuração automáticas dos parâmetros de áudio para
produzir o som ideal.
Campos de som Pode seleccionar a partir de uma vasta gama de modos de campo
de som, em conformidade com as ligações dos altifalantes ou as
fontes de entrada.
O receptor também está equipado com as seguintes opções de som:
– Três modos para reproduzir as características sonoras de famosas
salas de música: “Berlin Philharmonic Hall”, “Concertgebouw
Amsterdam”, ou “Musikverein Vienna”.
– Dois modos para estabelecer uma correspondência da fonte
de som com o ecrã: “Movie Height” e “Vocal Height”.
Elevação do som emitido
pelo altifalante central
a uma altura adequada
(Center Speaker Lift Up)
Utilizando os altifalantes frontais elevados, pode elevar
o som emitido pelo altifalante central a uma altura adequada
relativamente ao ecrã. Esta função (Center Speaker Lift Up)
permite-lhe desfrutar de uma representação natural sem
desconforto.
22
92, 94
62, 64
95
PT
6
Page 7
Característica Descrição Página
Reprodução virtual
de altifalantes
frontais elevados
(Virtual Front High)
Reprodução de alta
qualidade de ficheiros de
áudio comprimidos
Função High quality
digital Audio Transmission
System (H.A.T.S.)
O receptor pode reproduzir os altifalantes frontais elevados
virtualmente, mesmo quando não existem altifalantes frontais
elevados ligados. Esta função permite-lhe reproduzir o efeito
Center Speaker Lift Up utilizando os altifalantes frontais elevados,
bem como reproduzir várias funcionalidades de campo de som
utilizando os canais frontais elevados com que o receptor está
equipado.
A função D.L.L. (Digital Legato Linear) permite reproduzir
ficheiros de áudio comprimidos com elevada qualidade.
A função High quality digital Audio Transmission System
(H.A.T.S.) transmite com alta qualidade os sinais de um leitor
de Super Audio CD ligado através de uma ligação HDMI.
94
98
106
Funções úteis
Característica Descrição Página
Controlo fácil e acessível O receptor está equipado com uma Interface gráfica do utilizador
(GUI). É possível controlar o receptor intuitivamente utilizando
um menu apresentado no ecrã do televisor.
É possível configurar facilmente as definições básicas do receptor
utilizando Easy Setup.

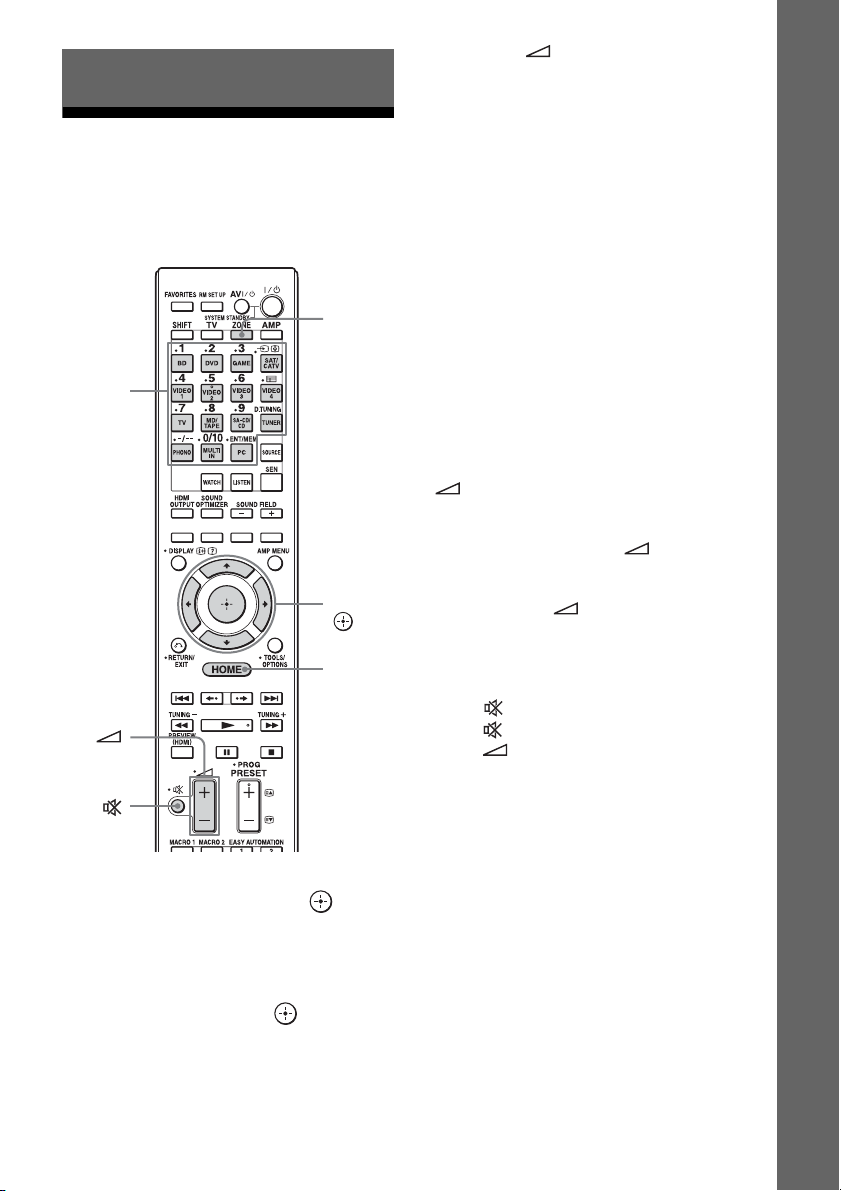

O receptor é fornecido com um telecomando multifuncional para
controlar o equipamento ligado e a função multizona, bem como
um telecomando simples para operações normais.
É possível configurar simultaneamente várias definições do
receptor através do botão EASY AUTOMATION.
Funções flexíveis A função Sound Optimizer optimiza a saída de áudio em
conformidade com o nível de volume.
A função A/V Sync ajuda o intervalo de tempo entre a saída
de áudio e a apresentação visual.
A função Pass Through emite os sinais HDMI para o televisor
quando o receptor está no modo de suspensão.
49
46
16
83
66
100
78
Outros
Característica Descrição Página
Função amiga
do ambiente
Mais útil Pode controlar o receptor com um smartphone equipado com
A função Auto Standby coloca o receptor automaticamente no
modo de suspensão se este não for utilizado durante um período de
tempo específico ou se não forem emitidos sinais para o receptor.
a aplicação “ES Remote”.*
* Compatível com iPod touch/iPhone e telemóveis Android
111
83
PT
7
Page 8
Índice
Funcionalidades principais do receptor ........ 5
Descrição e localização das peças ................ 10
Preparativos
Leia as informações seguintes antes
de ligar qualquer equipamento ............... 21

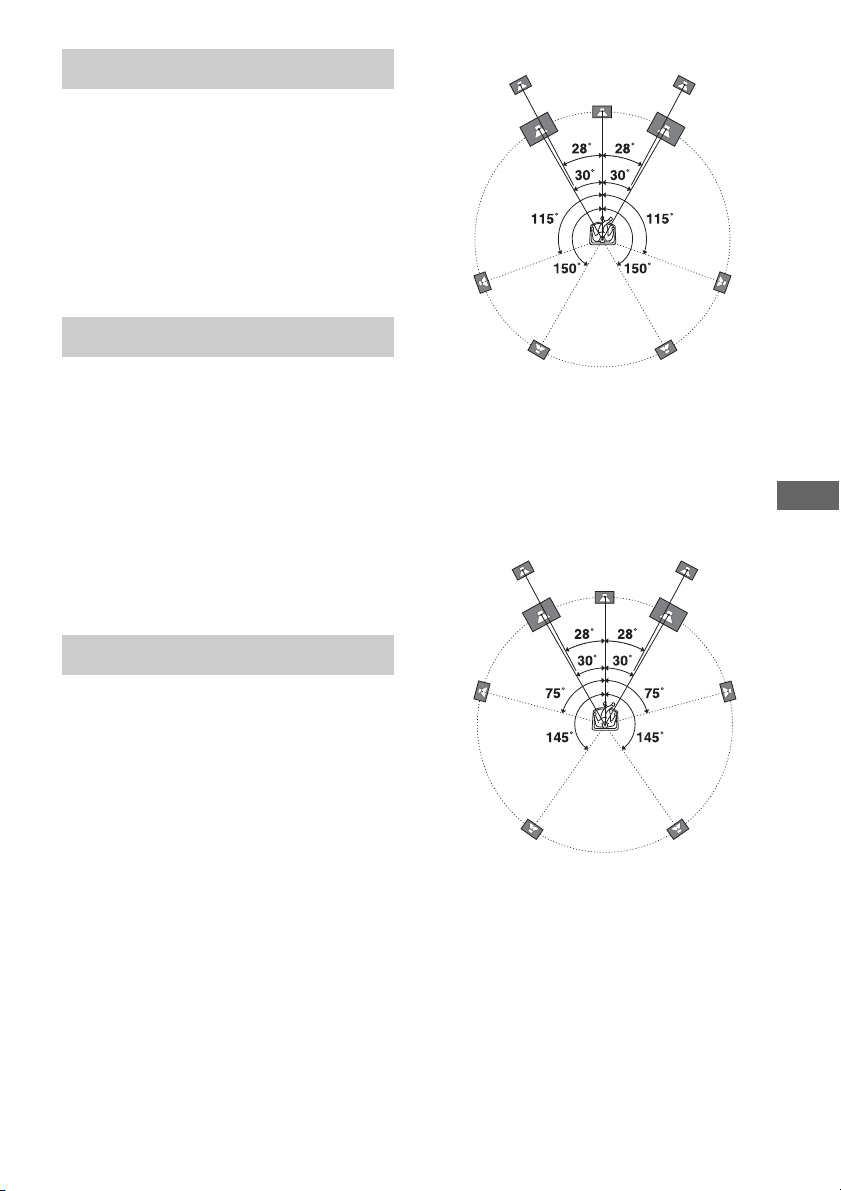

1: Instalar os altifalantes ................................25
2: Ligar o monitor ........................................... 29

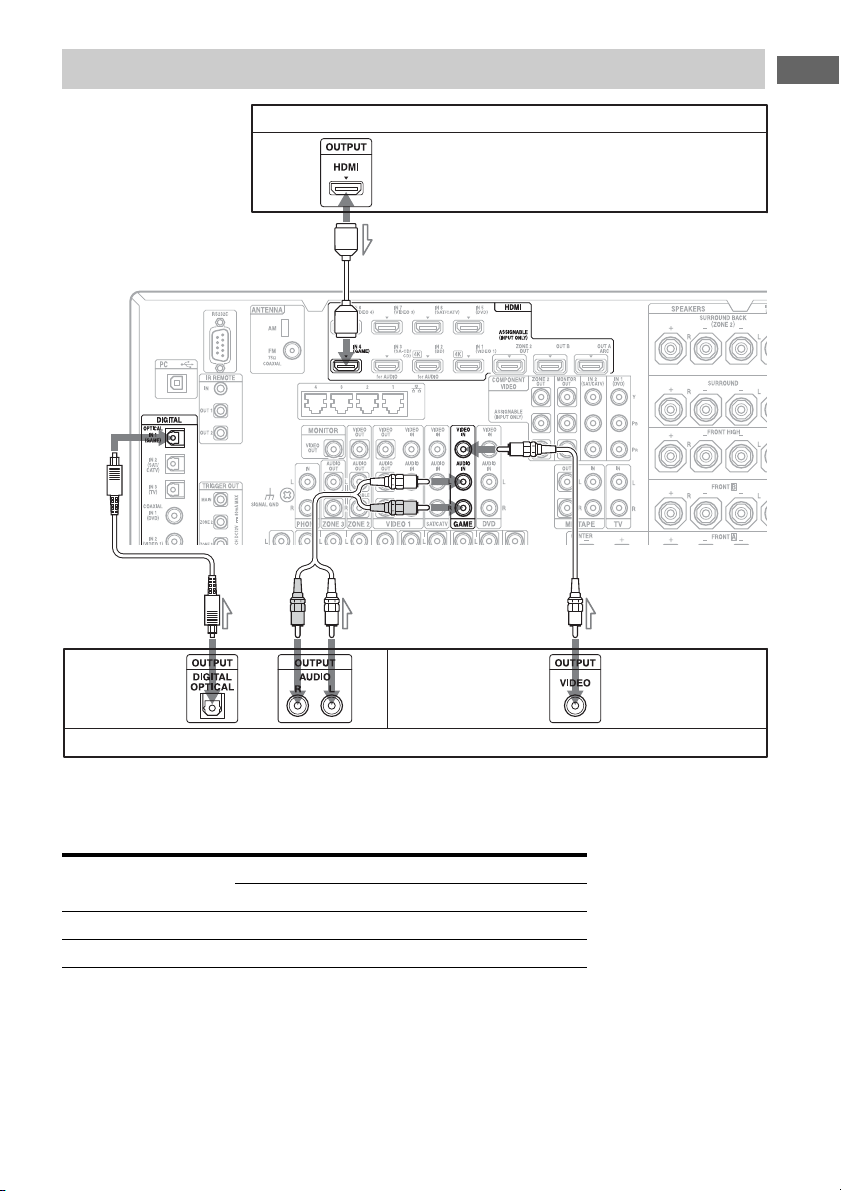

3: Ligar o equipamento de vídeo .................. 31

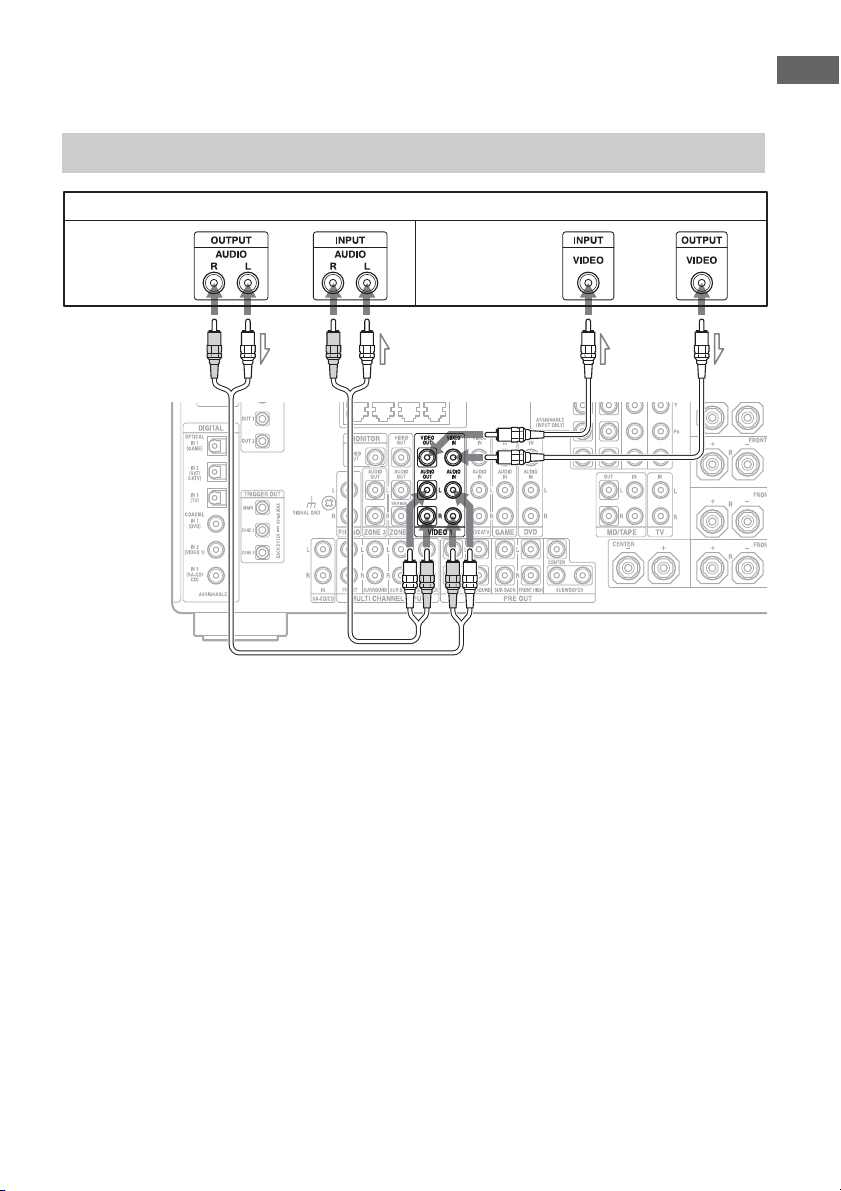

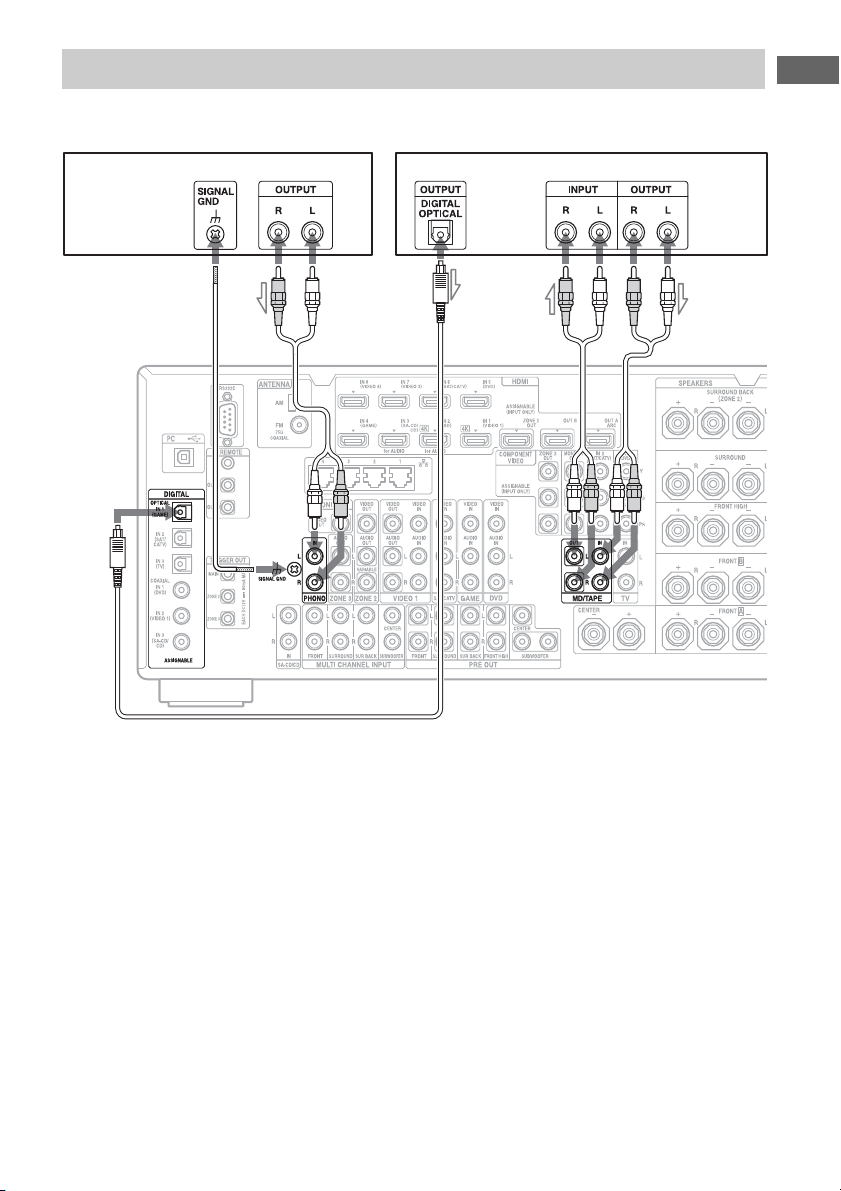

4: Ligar o equipamento de áudio .................. 38
5: Ligar à rede .................................................. 44

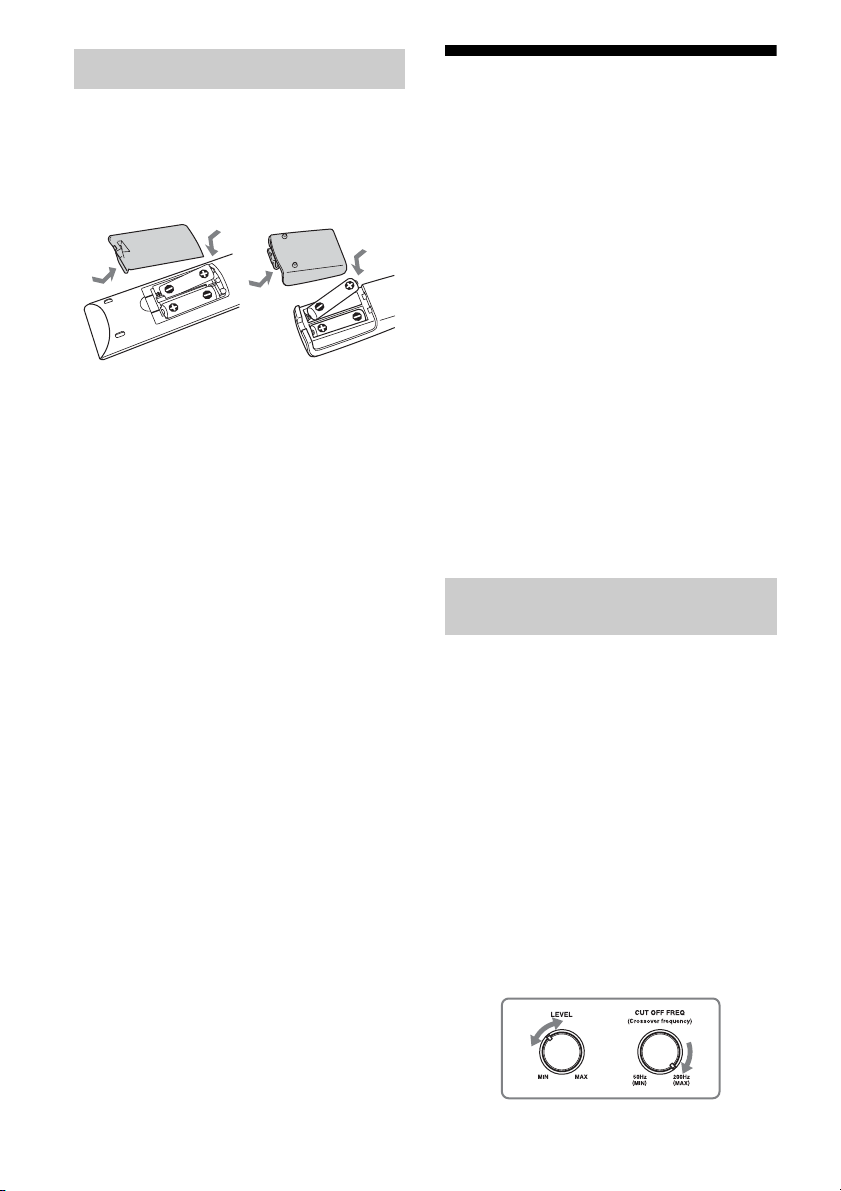

6: Preparar o receptor e o telecomando ....... 45
7: Configurar o receptor utilizando
Easy Setup .................................................. 46
8: Configurar o equipamento ligado ............ 48
9: Preparar um computador para
utilização como servidor .......................... 49

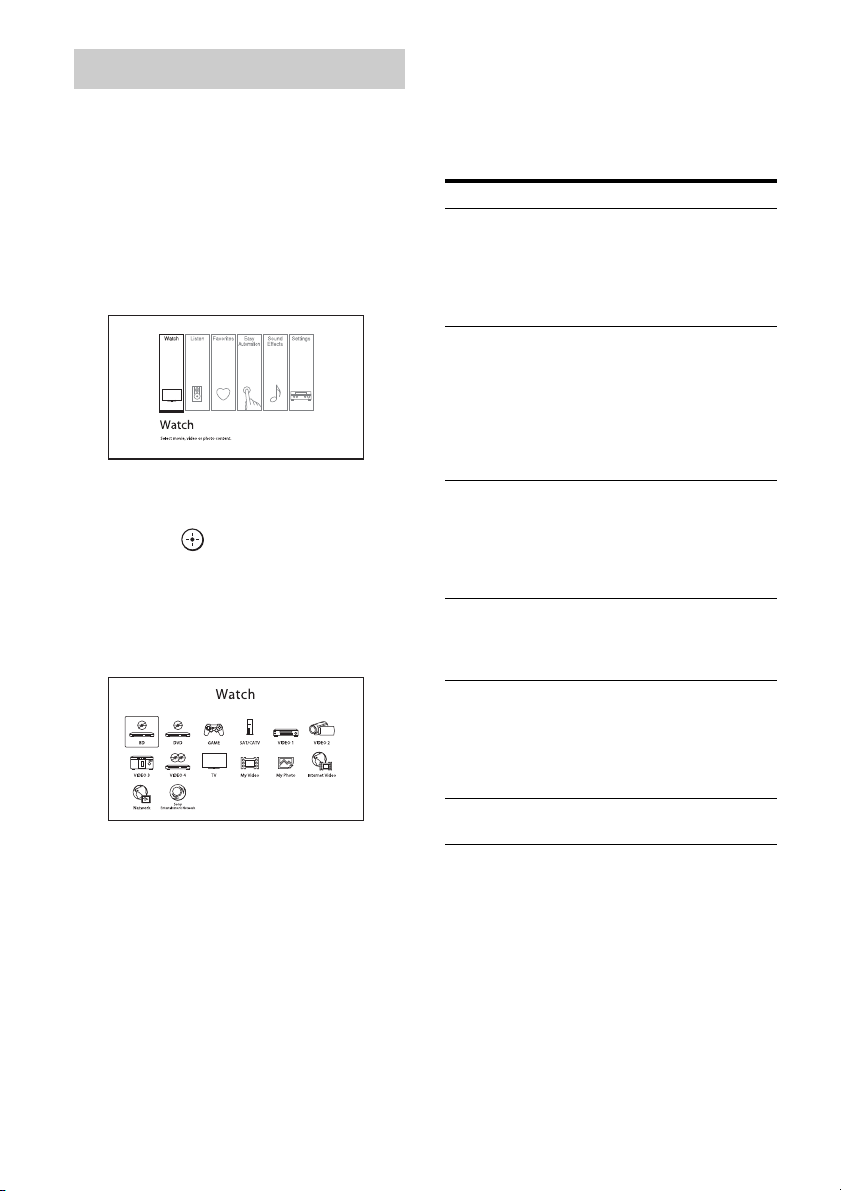

Guia de utilização das informações
apresentadas no ecrã ................................. 49
Desfrutar de imagens/som
Desfrutar de imagens/som a partir
do equipamento ligado ............................. 51
PC ..................................................................... 52
Dispositivo USB/WALKMAN ......................52
iPod/iPhone ..................................................... 53
Rede doméstica (DLNA) ............................... 55
Vídeo da Internet ............................................ 56

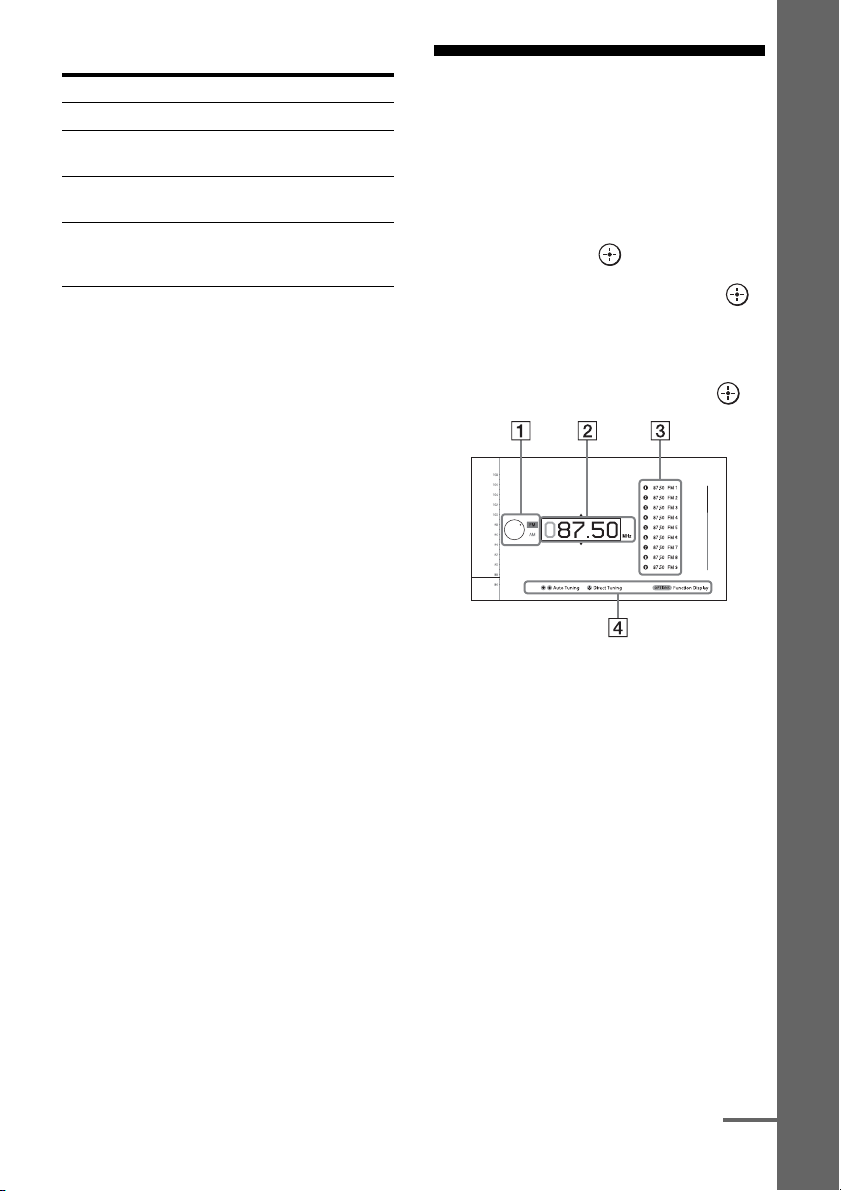

FM/AM ............................................................ 57
Desfrutar de efeitos de som
Seleccionar o campo de som ......................... 61
Utilizar a função Sound Optimizer .............. 66
Ajustar o equalizador ..................................... 66
Utilizar funções multizona
O que pode fazer com a função
multizona ....................................................68
Efectuar uma ligação multizona ...................68
Configurar os altifalantes na zona 2 .............71
Configurar a saída HDMI na zona 2 ............71
Alterar a definição de zona
do telecomando .........................................72
Controlar o receptor a partir de outra zona
(operações ZONE 2/ZONE 3) .................73
Utilizar outras funções
Utilizar funções “BRAVIA” Sync ...................75
Alterar os monitores que emitem os
sinais de vídeo HDMI ............................... 78
Emitir os sinais HDMI mesmo quando
o receptor está no modo de suspensão
(Pass Through) .......................................... 78
Alternar entre áudio digital e analógico ......79
Utilizar outras tomadas de entrada
de vídeo/áudio ...........................................80
Preview for HDMI ..........................................82
Controlar o receptor utilizando um
smartphone ................................................83
Guardar várias definições para o receptor
e chamar todas essas definições
simultaneamente (Easy Automation) .....83
Utilizar o temporizador de suspensão .........85
Gravar utilizando o receptor .........................85
Alterar o modo de comando do receptor
e do telecomando ......................................85
Utilizar uma ligação
de bi-amplificador .....................................87
Repor as predefinições de fábrica .................88
PT
8
Page 9
Ajustar definições
Utilizar o menu Settings ............................... 89
Easy Setup ....................................................... 92
Speaker Settings .............................................. 92
Audio Settings ................................................. 98
Video Settings ............................................... 101
HDMI Settings .............................................. 105
Input Settings ................................................ 107
Network Settings .......................................... 108
Internet Services Settings ............................ 109
Zone Settings ................................................ 110
System Settings ............................................. 111
Network Update ........................................... 112
Controlar o receptor sem utilizar a GUI ... 113
Utilizar o telecomando
Controlar o equipamento utilizando
o telecomando ......................................... 120
Desligar todo o equipamento ligado
(SYSTEM STANDBY) ............................ 121
Programar o telecomando ........................... 121
Efectuar automaticamente vários
comandos em sequência
(Macro Play) ............................................ 125
Definir códigos que não estão
armazenados no telecomando ..............127
Apagar a memória do telecomando
multifunções ............................................ 129
Informações adicionais
Precauções ..................................................... 130
Resolução de problemas .............................. 131
Características técnicas ............................... 144
Índice remissivo ............................................ 148
PT
9
Page 10
Descrição e localização das peças
Para remover a cobertura
Prima PUSH.
Quando remover a cobertura,
mantenha-a fora do alcance
das crianças.
Para abrir a cobertura
Deslize a cobertura para
aesquerda.
Painel frontal
A ?/1 ON/STANDBY
Liga ou desliga o receptor.
A luz acima do botão acende-se do
seguinte modo:
Verde: O receptor está ligado.
Âmbar: O receptor está no modo de
suspensão e
– “Control for HDMI” (página 106)
ou “Network Standby” (página 108)
está definido como “On”.
– “Pass Through” (página 106) está
definido como “On” ou “Auto”.
– O receptor está na zona 2 ou a zona 3
está activada.
PT
10
A luz está apagada quando o receptor está
no modo de suspensão e as definições
acima estão desactivadas.
B SPEAKERS (A/B/A+B/OFF) (página 47)
C SOUND OPTIMIZER (página 66)
D MEMORY/ENTER, TUNING +/–
E Sensor remoto
Recebe sinais do telecomando.
F 2CH/A.DIRECT, A.F.D., MOVIE/
HD-D.C.S., MUSIC (página 61, 62)
G Visor (página 12)
Page 11
H DIMMER
Prima DIMMER repetidamente para
ajustar o brilho do visor.
I DISPLAY MODE (página 119)
J INPUT MODE (página 79)
K Luz HD-D.C.S. (página 62)
Acende-se quando o campo de som
HD-D.C.S. está seleccionado.
Luz CONCERT HALL MODE
(página 64)
Acende-se quando um dos campos
de som Berlin Philharmonic Hall,
Concertgebouw Amsterdam ou
Musikverein Vienna está seleccionado.
L EASY AUTOMATION 1, 2 (página 83)
M HDMI OUT (A/B/OFF) (página 78)
N Tomada PHONES
Permite ligar auscultadores.
O TONE +/–
Prima TONE repetidamente para
seleccionar o altifalante e a gama. Em
seguida, rode o botão para ajustar o nível
de graves/médios/agudos do altifalante.
P Tomada AUTO CAL MIC (página 92)
Ligue o microfone optimizador fornecido
para “Auto Calibration” a esta tomada.
Q Porta iPod/iPhone ( (USB)
e tomada VIDEO IN jack)
(página 36, 52, 53)
R Tomadas VIDEO 2 IN (página 36)
S Luz MULTI CHANNEL DECODING
Acende-se quando são descodificados
sinais de áudio multicanal.
T ZONE SELECT, POWER (página 74)
U INPUT SELECTOR (página 51)
V Tomada HDMI IN 9 (VIDEO 2)
(página 37)
W MASTER VOLUME (página 51)
PT
11
Page 12
Indicadores no visor
A SW
Acende-se quando estão ligados
subwoofers e o sinal de áudio
é emitido a partir das tomadas
PRE OUT SUBWOOFER.
B Indicador de canal de reprodução
Indica o altifalante designado para a saída
de som. Mostra como o receptor efectua
o downmix ou o upmix do som de origem
com base nas definições do altifalante.
L
Frontal esquerdo
R
Frontal direito
C
Central
LH
Esquerdo elevado
RH
Direito elevado
SL
Surround esquerdo
SR
Surround direito
SBL
Surround traseiro esquerdo
SBR
Surround traseiro direito
SB
Surround traseiro
Exemplo:
Formato de gravação: 5.1
Padrão de altifalantes: 3/0.1
Campo de som: A.F.D. Auto
C Indicador INPUT
Acende-se para indicar a entrada actual.
AUTO
INPUT MODE está definido como
“AUTO”.
HDMI
COAX
OPT
MULTI (MULTI CHANNEL INPUT)
ARC (página 79)
D HDMI OUT A/B (página 78)
E SLEEP (página 85)
F MEM
Acende-se quando a função de memória
pré-programada está activada.
G ZONE 2/ZONE 3 (página 68)
PT
12
Page 13
H L.F.E.
continua
Acende-se quando os sinais de entrada
que estão a ser reproduzidos contêm
um canal L.F.E. (Low Frequency Effects).
Quando o sinal do canal L.F.E. está a ser
reproduzido, as barras existentes abaixo
das letras acendem-se para indicar o nível.
Visto que o sinal L.F.E. não é gravado
em todas as partes do sinal de entrada,
a indicação das barras varia (e pode
apagar-se) durante a reprodução.
I Indicador do sistema de altifalantes
(página 47)
J BI-AMP (página 87)
K D.C.A.C. (página 92)
Acende-se quando os resultados da
medição da função “Auto Calibration”
estão aplicados.
L D.L.L. (página 98)
M H.A.T.S. (página 106)
N S.OPT.
Acende-se quando a função de
optimizador de sim está activada
(página 66).
O Indicador de sintonização
Acende-se quando o receptor sintoniza
uma estação de rádio.
ST
Recepção estéreo
MONO
O modo FM está configurado para mono.
RDS (página 60)
Recepção Radio Data Station
PRESET
O modo de sintonização está definido
para o modo de pré-programação.
P VOLUME
Apresenta o volume actual.
Q D.R ANGE
Acende-se quando a compressão de
amplitude dinâmica está activada.
R Indicador Dolby Digital Surround
Acende um dos indicadores respectivos
quando o receptor descodifica os sinais de
formato Dolby Digital correspondentes.
;D
Dolby Digital
;D+
Dolby Digital Plus
;D EX
Dolby Digital Surround EX
S Indicador DTS-HD
Acende-se quando o receptor descodifica
sinais DTS-HD.
DTS-HD
Acende constantemente uma das luzes
seguintes.
MSTR
DTS-HD Master Audio
HI RES
DTS-HD High Resolution Audio
T ;Tru eH D
Acende-se quando o receptor descodifica
sinais Dolby TrueHD.
U Indicador Dolby Pro Logic
Acende uma das luzes respectivas quando
o receptor efectua o processamento
Dolby Pro Logic. Esta tecnologia de
descodificação de matriz surround
pode realçar os sinais de entrada.
;PL
Dolby Pro Logic
;PLII
Dolby Pro Logic II
;PLIIx
Dolby Pro Logic IIx
;PLIIz
Dolby Pro Logic IIz
V A.P.M. (página 94)
Acende-se quando a função A.P.M.
(Automatic Phase Matching) está
activada.
W EQ
Acende-se quando o equalizador
está activado.
PT
13
Page 14
X L-PCM
Acende-se quando são recebidos sinais
PCM (Pulse Code Modulation) Linear.
Y DSD
Acende-se quando o receptor recebe
sinais DSD (Direct Stream Digital).
Z Indicador DTS(-ES)
Acende-se quando são recebidos sinais
DTS ou DTS-ES.
DTS
Acende-se quando o receptor descodifica
sinais DTS.
DTS-ES
Acende uma das luzes respectivas,
dependendo do formato de
descodificação do sinal recebido.
96/24
Descodificação DTS 96/24 (96 kHz/
24 bits)
DISC
DTS-ES Discrete 6.1
MTX
DTS-ES Matrix 6.1
wj NEO:X
Acende-se quando a descodificação
DTS Neo:X Cinema/Music/Game
está activada.
wk V. FH
Acende-se quando a funcionalidade
Virtual Front High está activada para
efectuar a reprodução virtual da saída
de som dos altifalantes frontais, mesmo
num ambiente sem altifalantes
frontais L/R.
PT
14
Page 15
Painel traseiro
continua
A Porta (USB) (página 41)
B Porta RS232C
Utilizada para manutenção e assistência.

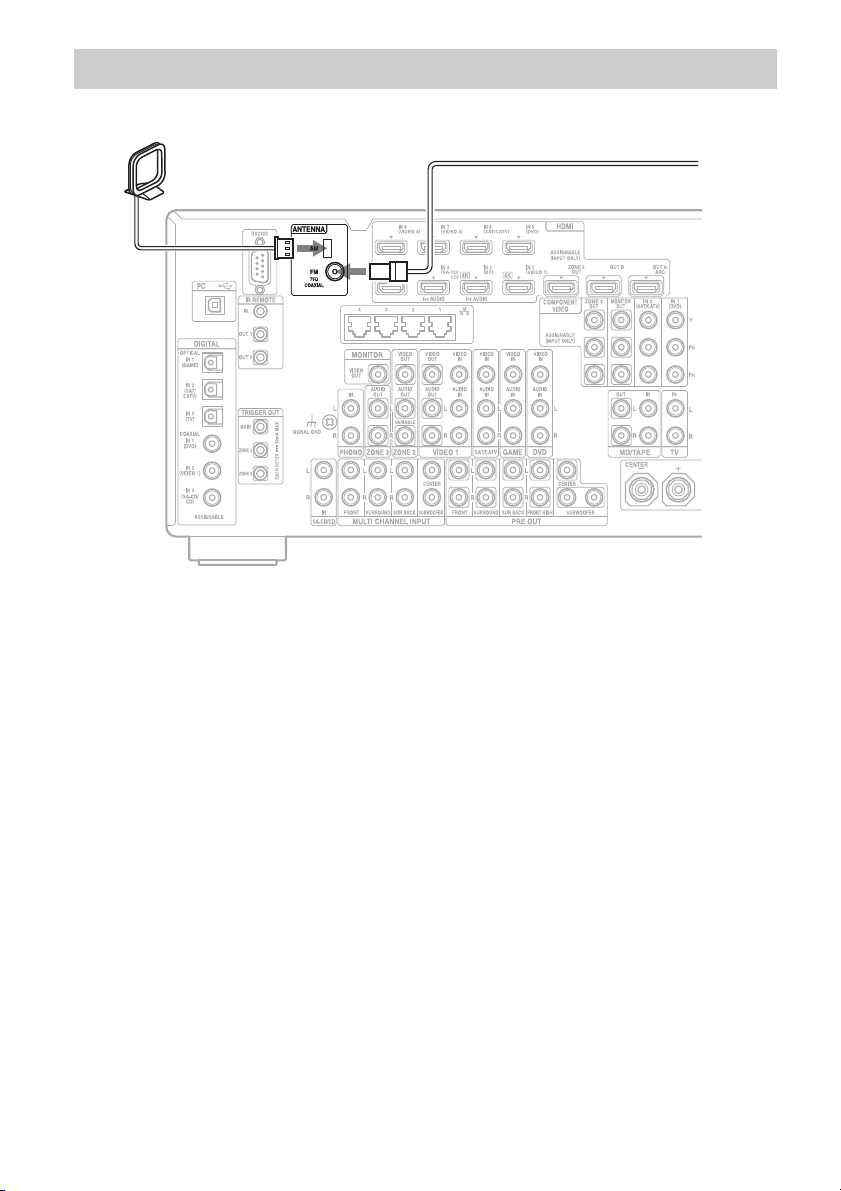

C Secção ANTENNA
Tomada AM ANTENNA
(página 42)
Tomada FM ANTENNA
(página 42)
D Portas LAN (concentrador)
(página 44)
E Secção DIGITAL INPUT/OUTPUT
Tomadas OPTIC AL IN
(página 29, 33, 34)
Tomadas COAXIAL IN
(página 32, 39)
Tomadas HDMI IN/ OUT*
(página 29, 31, 33, 34)
F Secção COMPONENT VIDEO INPUT/
OUTPUT (página 29, 32, 34)
Tomadas Y, PB, PR IN/OUT*
G Secção SPEAKERS (página 27)
PT
15
Page 16
H Tomadas de controlo para
equipamento Sony e outro
equipamento externo

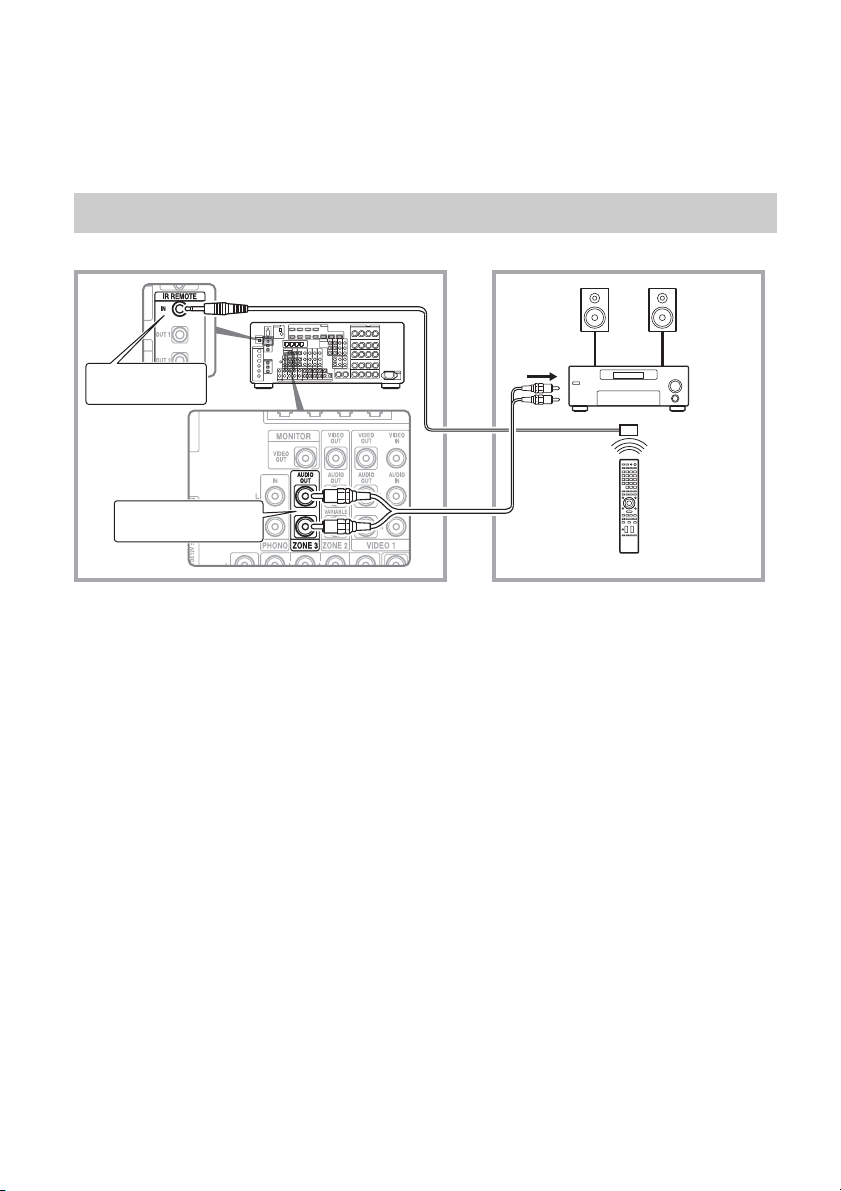

Tomadas IR REMOTE
IN/OUT (página 68)
Ligue um repetidor IV (não fornecido) a
IN para utilizar a função multizona.
Ligue um IR blaster (não fornecido)
a OUT. O sinais recebidos em IN serão
emitidos a partir de OUT.
Tomadas TRIGGER OUT
(página 111)
Ligue para activar ou desactivar
a interligação da fonte de alimentação
de outro equipamento compatível
com 12V TRIGGER ou o amplificador/
receptor da zona 2 ou da zona 3.
J Secção AUDIO INPUT/OUTPUT
Tomadas AUDIO IN/OUT
(página 39, 43)
Tomadas MULTI CHANNEL
INPUT (página 39)
Tomadas PRE OUT
Ligue a um amplificador de potência
externo.
* Tem de l igar a to mad a HDM I OU T ou MONI TOR
OUT ao televisor para ver a imagem da entrada
seleccionada (página 29).
I Secção VIDEO/AUDIO INPUT/
OUTPUT (página 29, 32, 33, 34, 35)
Tomadas AUDIO IN/OUT
Tomadas VIDEO IN/OUT*
Tomadas AUDIO OUT
Tomada VIDEO OUT
(página 68)
Telecomando
Utilize o telecomando fornecido para
controlar este receptor e outro equipamento.
O telecomando está inicialmente préprogramado para controlar equipamento
de áudio/vídeo Sony.
Nota
Não exponha o sensor remoto à incidência directa
dos raios solares nem a aparelhos de iluminação.
Se o fizer, pode ocorrer uma avaria.
Sugestão
Quando receptor deixar de responder ao
telecomando, substitua todas as pilhas por
pilhas novas.
PT
16
Page 17
Telecomando multifun ciona l
continua
(RM-AAL042)
A ?/1 (ligado/modo de suspensão)
Liga ou desliga o receptor.
B AV ?/1 (ligado/modo de suspensão)
Liga ou desliga o equipamento de áudio/
vídeo que o telecomando está
programado para controlar.
C ZONE (página 68)
D AMP
Activa o funcionamento do receptor
para a zona principal.
E (Seleccionar entrada)
Prima TV (ws) e prima (Seleccionar
entrada) para seleccionar o sinal de
entrada (TV ou video).
(Fixar texto)
No modo de teletexto : Fixa a página actual.
F (Guia)
Prima SHIFT (wd) e prima (Guia)
para apresentar o guia de programação
no ecrã.
G D.TUNING (página 59)
Prima SHIFT (wd) e prima D.TUNING
para entrar no modo de sintonização
directa.
H ENT/MEM
Prima SHIFT (wd) e prima ENT/MEM
para introduzir o valor ou faixa utilizando
os botões numéricos (wg), ou prima
ENT/MEM e prima os botões numéricos
(wg) para seleccionar um número
pré-programado no qual uma estação
é memorizada durante a utilização do
sintonizador.
I SEN
Acede à página inicial da
Sony Entertainment Network (SEN),
um serviço de rede fornecido pela Sony.
J WATCH, LISTEN (página 51)
K SOUND FIELD +/– (página 61, 62, 64)
L Botões coloridos
Funcionam de acordo com o guia
apresentado no ecrã do televisor.
M AMP MENU (página 113)
N V/v/B/b
Prima V/v/B/b para seleccionar os itens
do menu. Em seguida, prima para
activar a selecção.
O TOOLS/OPTIONS (página 50, 57, 60)
Apresenta a selecciona itens dos menus
de opções.
P HOME (página 50)
Apresenta o menu inicial no ecrã
do televisor.
PT
17
Page 18
1)
1)
1)
Q m/M
./>
, x
, X
1)
, N
1) 2)
,
Prima os botões para controlar o leitor de
DVD, leitor de Blu-ray Disc, leitor de CD,
deck de MD, deck de cassetes,
equipamento ligado à porta (USB)
ou à rede, vídeo da Internet, etc.
TUNING +/–
Prima SHIFT (wd) e prima TUNING +/–
para seleccionar uma estação.

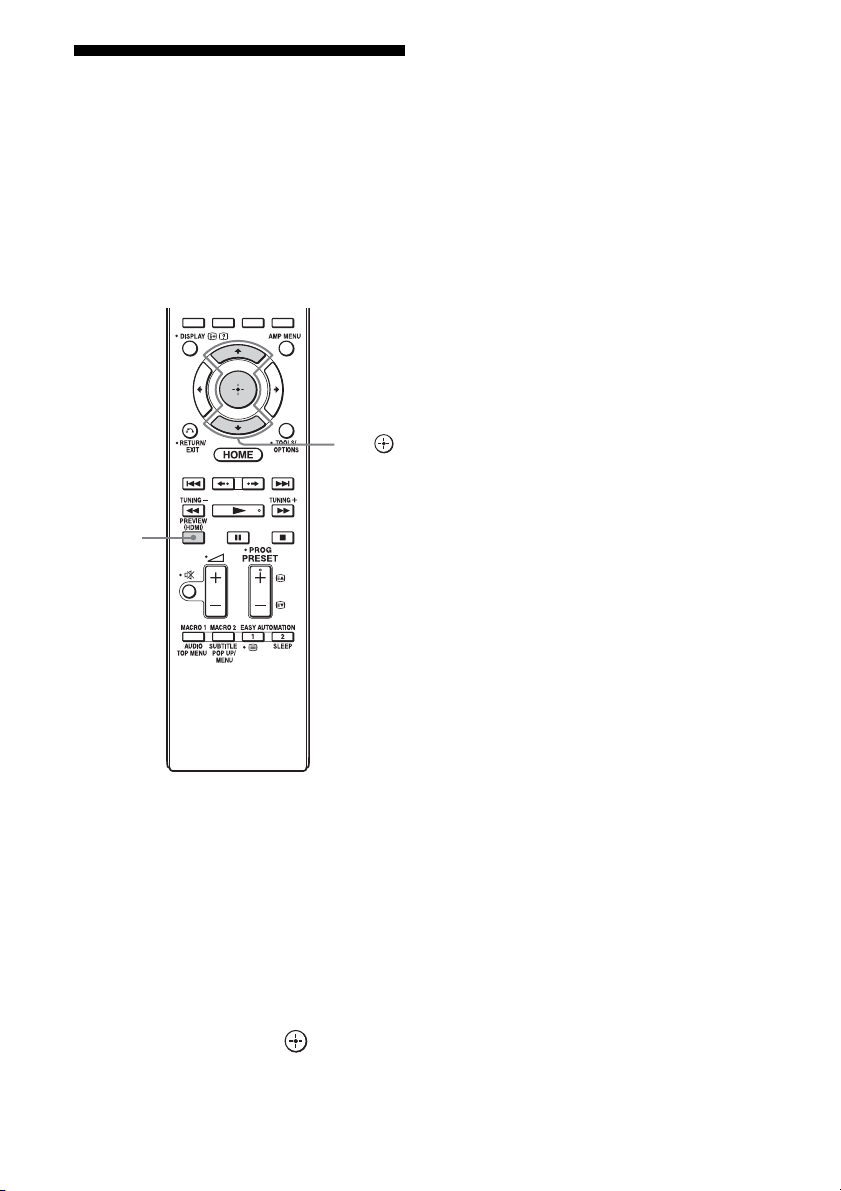

PREVIEW (HDMI) (página 82)
Abre os ecrãs de imagem-em-imagem
para pré-visualizar a entrada das quatro
tomadas HDMI IN.
B·/·b
Repetir ou avançar rapidamente
acenaactual.
2)
R PRESET +
/–
Selecciona estações pré-programadas.
PROG + 2)/–
Prima TV (ws) e prima PROG +/– para
controlar o televisor, o sintonizador de
satélite, etc.
c 2)/C
No modo de teletexto: Selecciona a página
anterior ou seguinte.
S EASY AUTOMATION 1, 2 (página 83)
/ (Teletexto)
Prima TV (ws) e prima / (Teletexto)
para apresentar informações de teletexto.

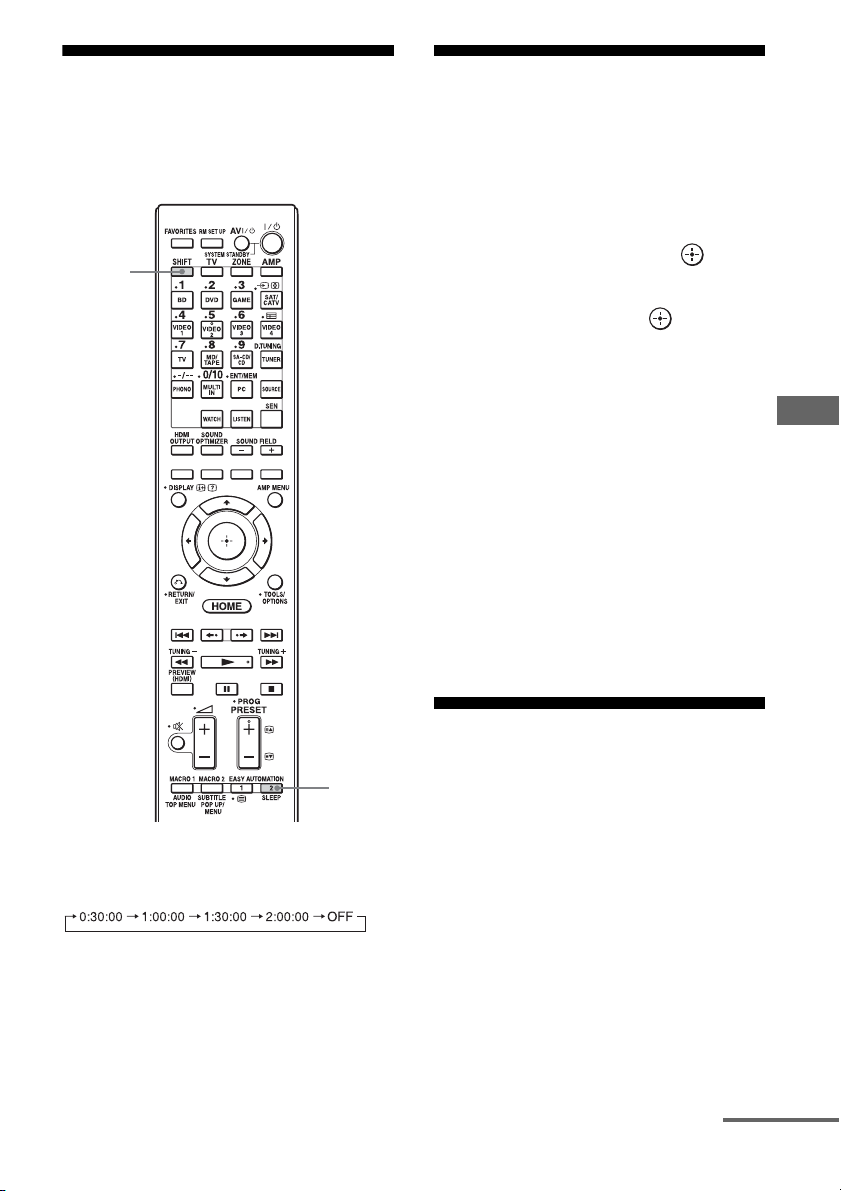

SLEEP (página 85)
T RM SET UP (página 85)
U FAVORITES (página 56)
V TV
Altera o funcionamento dos botões do
telecomando de modo a activar os botões
amarelos, para controlar o televisor.
W SHIFT
Altera o funcionamento dos botões
do telecomando de modo a activar
os botões cor-de-rosa.
X Botões de entrada

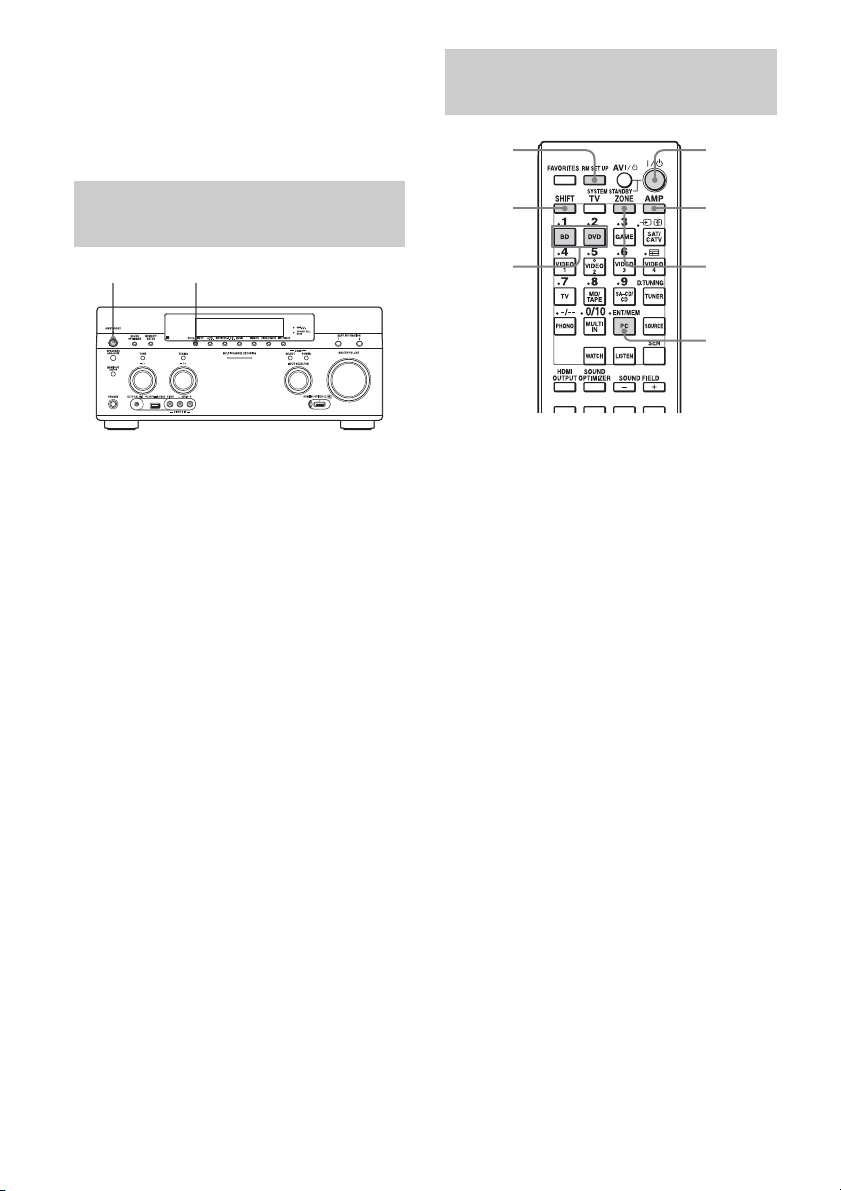

Prima um dos botões para seleccionar
o equipamento que pretende utilizar.
Quando prime qualquer um dos
botões de entrada, o receptor liga-se.
Y Botões numéricos
Prima SHIFT (wd) e prima os botões
numéricos para introduzir números.
Prima os botões numéricos para
seleccionar números de canais do
televisor.
Z -/--
Prima SHIFT (wd) e prima -/-- para
– seleccionar números de faixas
superiores a 10 do leitor de CD, leitor
de DVD, leitor de Blu-ray Disc ou
deck de MD.
– seleccionar números de canal
superiores a 10 do televisor,
sintonizador de satélite ou
videogravador.
wj SOUND OPTIMIZER (página 66)
wk HDMI OUTPUT (página 78)
wl DISPLAY
Apresenta o painel de controlo no ecrã do
televisor durante o controlo de conteúdos
de vídeo da Internet ou de uma rede
doméstica.
, (Informações, Revelar
teletexto)
Apresenta informações como o número
de canal actual e modo de ecrã.
No modo de teletexto: Mostra
informações ocultas (por ex. respostas
de um passatempo).
e; RETURN/EXIT O
Volta ao menu anterior ou sai do menu.
ea (Volume) +/– (página 51)
(Cortar o som) (página 51)
Depois de premir TV (ws), também pode
ajustar o volume do televisor e desligar
temporariamente o som do televisor.
PT
18
Page 19
es MACRO 1, MACRO 2 (página 125)
continua
ed TOP MENU
Abre ou fecha o menu superior do
BD-ROM ou DVD.
AUDI O
Prima SHIFT (wd) e prima AUDIO
para seleccionar o formato de áudio/faixa.
ef POP UP/MENU
Abre ou fecha o menu de contexto do
BD-ROM ou o menu do DVD.
SUBTITLE
Prima SHIFT (wd) e prima SUBTITLE
para selecciona o idioma das legendas
quando estão gravadas legendas
multilingue num BD-ROM/DVD VIDEO.
1)
Consulte a tabela na página 120 para obter
informações sobre os botões que pode utilizar
para controlar cada equipamento.
2)
Estes botões têm um ponto táctil (5/V IDEO 2, N,
PRESET +). Utilize-o como orientação durante
autilização.
Nota
As explicações acima fornecidas servem apenas
de exemplo.
PT
19
Page 20
Telecomando simples
(RM-AAU124)
Este telecomando só pode ser utilizado
para controlar o receptor. Utilizando este
telecomando, poderá controlar as funções
principais do receptor com operações simples.
H INPUT SELECTOR
I MASTER VOLUME +/– (página 51)
MUTING (página 51)
J RETURN/EXIT O (página 50)
K DISPLAY
Apresenta o painel de controlo no
ecrã do televisor durante o controlo
de conteúdos de vídeo da Internet
ou de uma rede doméstica.
L HDMI OUT (página 78)
A ?/1 (ligado/modo de suspensão)
Liga ou desliga o receptor.
B 2CH/A.DIRECT, A.F.D., MOVIE, MUSIC
(página 61, 62, 64)
C AMP MENU (página 113)
D V/v/B/b
Prima V/v/B/b para seleccionar o item
do menu. Em seguida, prima para
activar/confirmar a selecção.
E OPTIONS (página 49, 57, 60)
F HOME (página 50)
G N, x, ./>
Controla o equipamento ligado à porta
frontal (USB) ou à rede, vídeo da
Internet, etc.
PT
20
Page 21
Preparativos
v
v
Imagem de alta qualidade
Digital Analógico
vvv
v
Leia as informações seguintes antes de ligar qualquer equipamento
Antes de ligar os cabos, certifique-se de que desliga o cabo de alimentação CA.
Instalar os altifalantes
Consulte “1: Instalar os altifalantes” (página 25)
Ligar o monitor
Consulte “2: Ligar o monitor” (página 29)

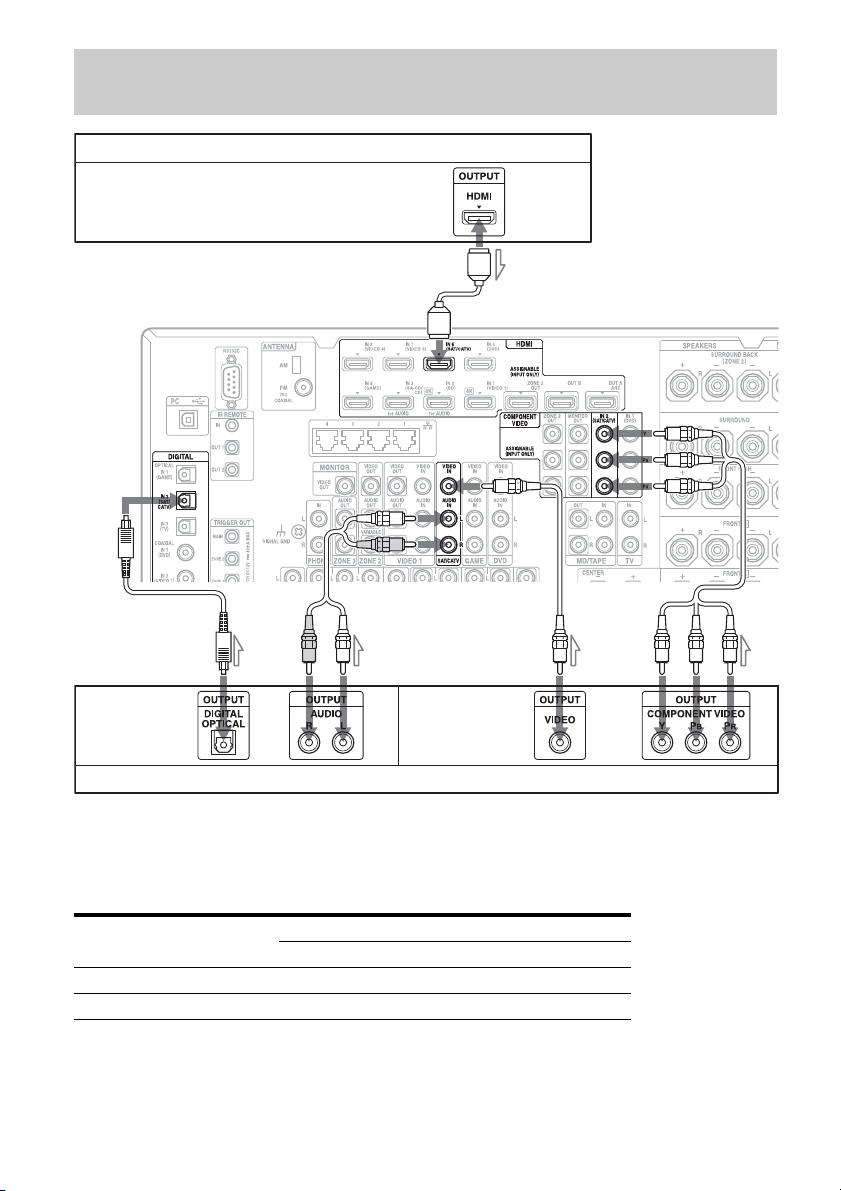

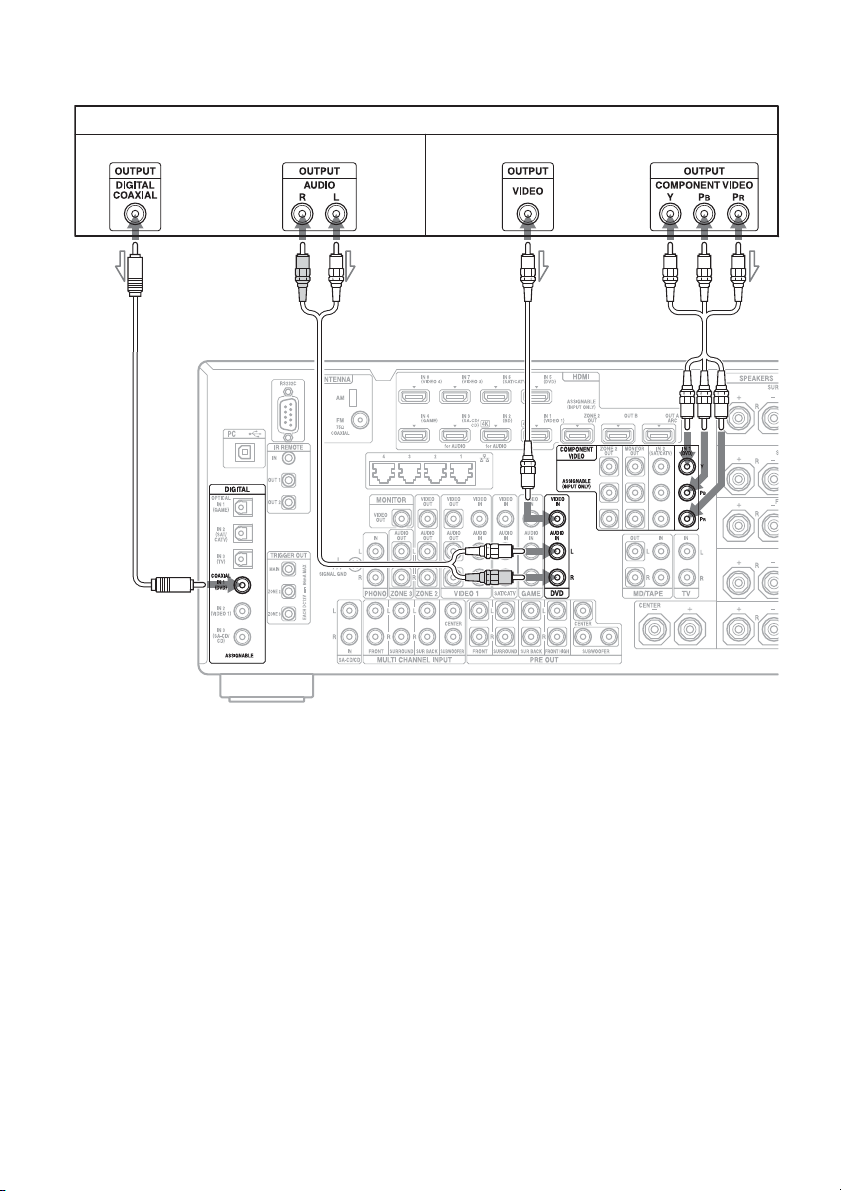

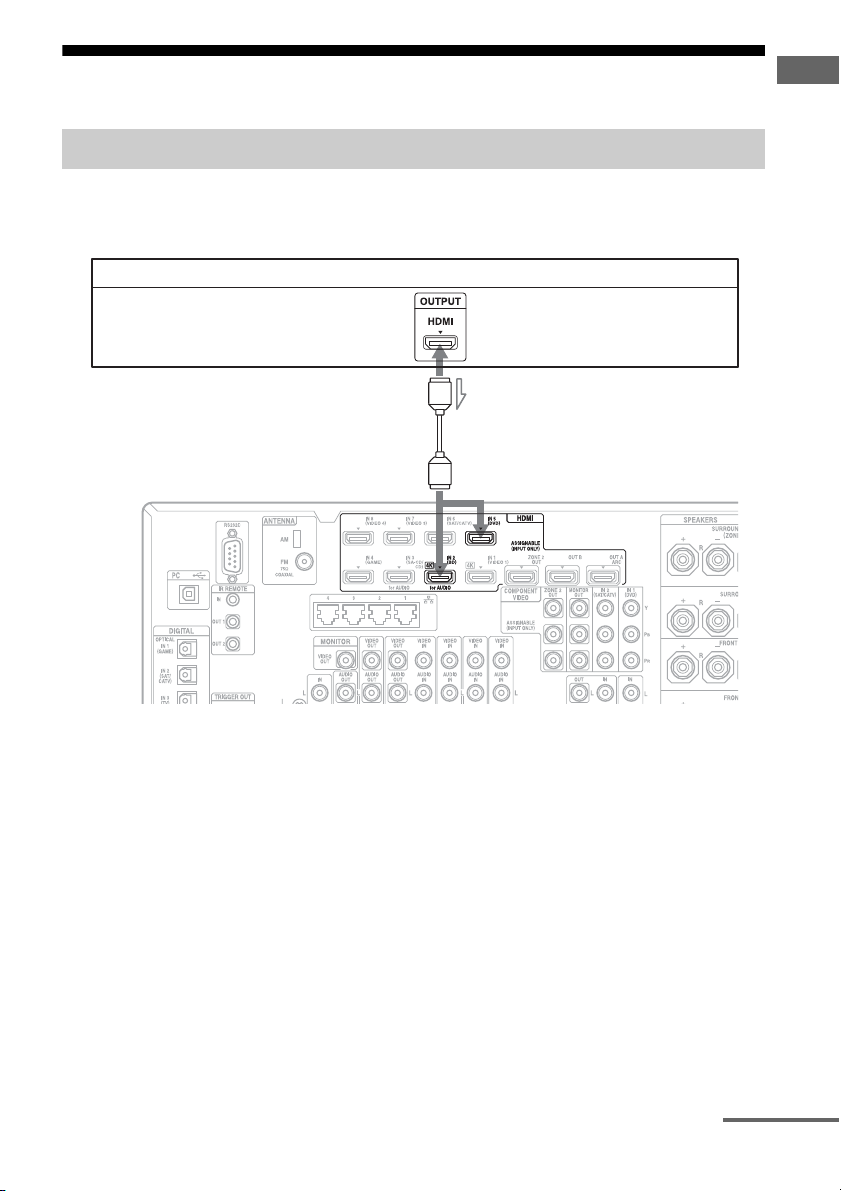

Ligar o equipamento de vídeo
A qualidade de imagem depende da tomada de ligação.
Consulte a ilustração à direita. Seleccione a ligação de
acordo com as tomadas existentes no equipamento.
O receptor possui uma função de conversão de vídeo.
Para mais informações, consulte “Função de conversão
dos sinais de vídeo” (página 22).
Consulte “3: Ligar o equipamento de vídeo” (página 31)
Ligar o equipamento de áudio
Consulte “4: Ligar o equipamento de áudio” (página 38)
Preparativos
Preparar o receptor e o telecomando
Consulte “6: Preparar o receptor e o telecomando” (página 45)
Configurar o receptor
Consulte “7: Configurar o receptor utilizando Easy Setup” (página 46)
Configurar as definições de saída de áudio no equipamento ligado
Consulte “8: Configurar o equipamento ligado” (página 48)

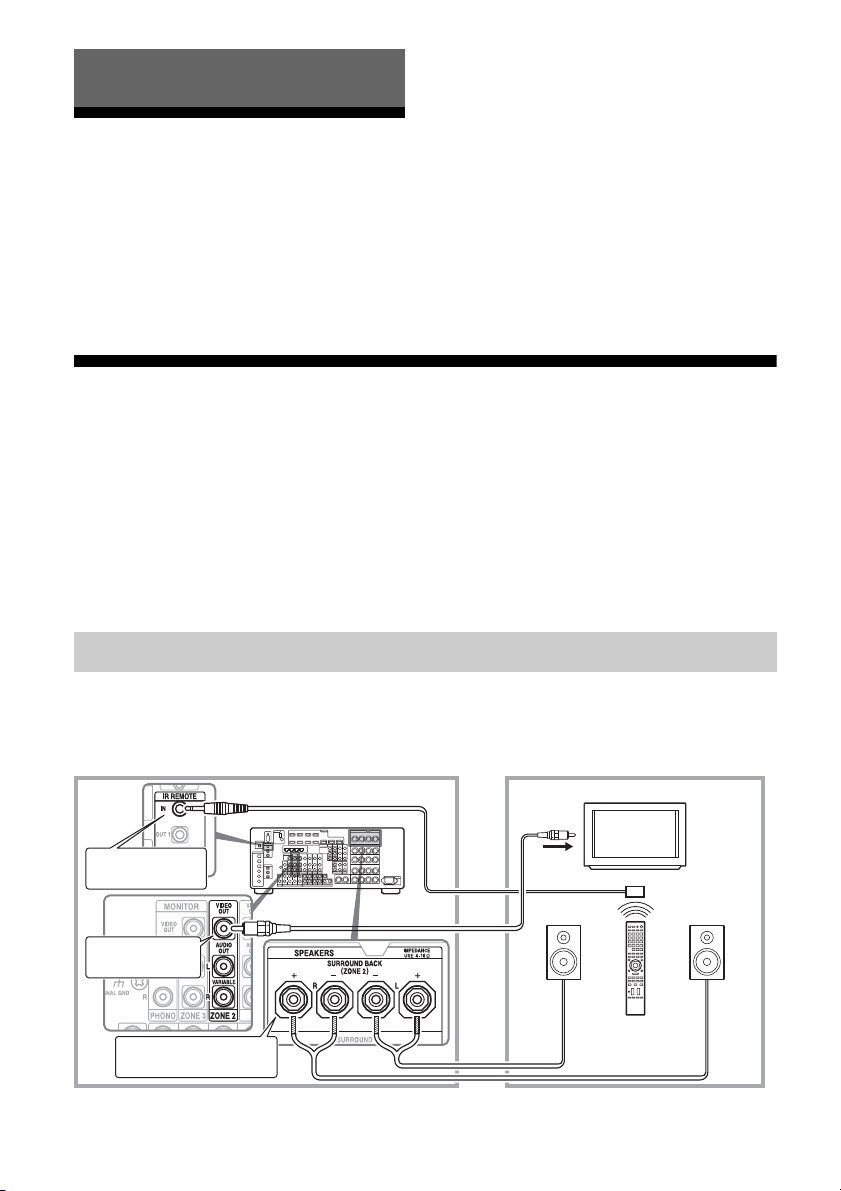

Para mais informações sobre uma ligação multizona, consulte a página 68.
Para mais informações sobre uma ligação de bi-amplificador, consulte a página 87.
PT
21
Page 22
Função de conversão dos sinais de vídeo
Tomada INPUT
Tom a da
OUTPUT
Este receptor está equipado com uma função para converter sinais de vídeo.
• Os sinais de vídeo composto podem ser emitidos como sinais de vídeo HDMI e de vídeo
componente.
• Os sinais de vídeo componente podem ser emitidos como sinais de vídeo HDMI e de vídeo.
Na predefinição de fábrica, os sinais de vídeo recebidos a partir do equipamento ligado são
emitidos para as tomadas HDMI OUT ou MONITOR OUT conforme indicado na tabela abaixo.
Recomendamos que defina a função de conversão de vídeo para corresponder à resolução
do monitor que está a utilizar.
Para mais informações sobre a função de conversão de vídeo, consulte “Video Settings”
(página 101).
HDMI OUT A/B
(até 4K)
HDMI IN a –––
VIDEO IN a* a** a** a
COMPONENT VIDEO IN a* a** a** –
a : Os sinais de vídeo são emitidos.
– : Os sinais de vídeo não são emitidos.
* Quando “Auto” está seleccionado em “Resolution”, é possível efectuar o upscale até 4K.
Para desfrutar de sinais 4K, tem de ter um monitor compatível com 4K.
** Os sinais de vídeo poderão não ser emitidos, dependendo da definição de “Resolution” (página 101).
Nota sobre a conversão de sinais
de vídeo
O sinais de vídeo cuja resolução tenha
sido convertida poderão não ser emitidos
simultaneamente a partir das tomadas
COMPONENT VIDEO MONITOR OUT ou
HDMI OUT. Se ligar equipamento às tomadas
COMPO NENT
VIDEO MONITOR
OUT
(até 1080i)
MONITOR VIDEO
OUT
Para apresentar legendas
de áudio
Defina “Resolution” como “Direct” no
menu Video Settings quando receber um
sinal que suporte legendas de áudio.
Utilize o mesmo tipo de cabos para a recepção/
emissão de sinais.
VIDEO 1 OUT
COMPONENT VIDEO MONITOR OUT
e às tomadas HDMI OUT, será dada
prioridade aos sinais emitidos a partir
das tomadas HDMI OUT.
Para ligar um dispositivo
de gravação
Quando gravar, ligue o dispositivo de gravação
às tomadas VIDEO OUT do receptor. Ligue
Nota sobre a emissão de vídeo
HDMI na Zona 2
Só é possível emitir sinais de vídeo HDMI IN
a partir da tomada HDMI ZONE 2 OUT.
cabos para sinais de entrada e saída ao mesmo
tipo de tomada, uma vez que as tomadas
VIDEO OUT não possuem uma função
de conversão.
Não é possível utilizar as tomadas HDMI OUT
e MONITOR OUT para gravação.
22
PT
Page 23
Formatos de áudio digital suportados pelo receptor
continua
Os formatos de áudio digital que este receptor consegue descodificar dependem das tomadas
de entrada de áudio digital do equipamento ligado.
Este receptor suporta os seguintes formatos de áudio.
Ligação entre o equipamento de reprodução e o receptor
Formato de áudio
Número máximo
de canais
COAXI AL/
OPTICAL
HDMI
Preparativos
Dolby Digital
Dolby Digital EX
Dolby Digital Plus*
Dolby TrueHD*
DTS
DTS-ES
DTS 96/24
DTS-HD
High Resolution
Audio*
DTS-HD
Master Audio*
5.1ch
6.1ch
7.1ch
7.1ch
5.1ch
6.1ch
5.1ch
7.1ch
7.1ch
aa
aa
– a
– a
aa
aa
aa
– a
– a
DSD*
PCM Linear Multicanal*
5.1ch
7.1ch
– a
– a
* Os sinais de áudio são emitidos noutro formato se o equipamento de reprodução não corresponder ao
formato. Para mais informações, consulte as instruções de funcionamento do equipamento de reprodução.
PT
23
Page 24
Rede/USB
Tipo de conteúdo Formato de ficheiro Extensões
6)
Música WAV
Vídeo MPE G-1 Vide o / P S
Fotografia JPEG “.jpg” “.jpeg” “.mpo”
1)
O receptor não reproduz ficheiros codificados (por exemplo, com DRM).
2)
O receptor não reproduz este formato de ficheiro num servidor DLNA.
3)
O receptor só pode reproduzir vídeo de definição padrão num servidor DLNA.
4)
O receptor reproduz ficheiros com o formato AVCHD que sejam gravados numa câmara de vídeo digital, etc.
Os discos com o formato AVCHD não serão reproduzidos se não tiverem sido finalizados correctamente.
5)
O receptor não pode reproduzir ficheiros encriptados, como ficheiros sem perdas.
6)
Frequência de amostragem/profundidade de bits compatível: Máximo 192 kHz/24 bits
Notas
• Alguns ficheiros podem não ser reproduzidos
dependendo do formato do ficheiro, da codificação
do ficheiro, das condições de gravação ou do estado
do servidor DLNA.
• Alguns ficheiros editados num computador podem
não ser reproduzidos.
• O receptor pode reconhecer os ficheiros ou pastas
seguintes em dispositivos USB:
– até pastas na 3.ª árvore
– até 500 ficheiros numa única árvore
• O receptor pode reconhecer os ficheiros ou pastas
seguintes armazenados no servidor DLNA:
– até pastas na 18.ª árvore
– até 999 ficheiros numa única árvore
• Relativamente aos formatos definidos nas
directrizes DLNA, o servidor tem de oferecer
conteúdos que tenham sido correctamente
adaptados às informações sobre formatos
definidas nas directrizes DLNA.
“.wav”
1) 2) 5)
WMA
MP3
AAC
“.wma”
1) 2) 3) 5)
“.mp3”
“.m4a”
FLAC6) “.flac”
1) 2)
MPEG-2 Video/PS, TS
1) 2)
MPEG-4 AVC
1) 2)
WMV9
2)
AVC H D
“.mkv” “.mp4” “.m4v” “.m2ts” “.mts”
“.wmv” “.asf”
1) 3)
“.mpg” “.mpeg” “.m2ts” “.mts”
4)
Xvi d “. avi”
PNG “.png”
GIF “.gif”
PT
24
Page 25
1: Instalar os altifalantes
Este receptor permite-lhe utilizar até um
sistema de 9.2 canais (9 altifalantes e dois
subwoofers).
Exemplos de configuração
do sistema de altifalantes
Sistema de altifalantes
de 9.1 canais
Pode desfrutar de som surround multicanal de
alta qualidade, semelhante ao de um cinema,
num formato de 9.1 ou 9.2 canais.
AAltifalante frontal esquerdo
BAltifalante frontal direito
CAltifalante central
DAltifalante de surround esquerdo
EAltifalante de surround direito
Faltifalante traseiro de surround esquerdo
Galtifalante traseiro de surround direito
HAltifalante elevado esquerdo
IAltifalante elevado direito
JSubwoofer
Preparativos
Sistema de altifalantes de
7.1 canais com altifalantes
de surround traseiros
Pode desfrutar de conteúdos em DVD
oi Blu-ray Disc gravados no formato
de 6.1 ou 7.1 canais.
AAltifalante frontal esquerdo
BAltifalante frontal direito
CAltifalante central
DAltifalante de surround esquerdo
EAltifalante de surround direito
Faltifalante traseiro de surround esquerdo
Galtifalante traseiro de surround direito
JSubwoofer
Sistema de altifalantes de
7.1 canais com altifalantes
frontais elevados
Pode desfrutar de efeitos de som verticais
(por ex.: modo Pro Logic IIz, modo Neo:X).
AAltifalante frontal esquerdo
BAltifalante frontal direito
CAltifalante central
DAltifalante de surround esquerdo
EAltifalante de surround direito
HAltifalante elevado esquerdo
IAltifalante elevado direito
JSubwoofer
Sistema de altifalantes
de 5.1 canais
Para desfrutar de som surround multicanal,
necessita de cinco altifalantes (dois altifalantes
frontais, um altifalante central e dois
altifalantes de surround) e um subwoofer
(sistema de 5.1 canais).
AAltifalante frontal esquerdo
BAltifalante frontal direito
CAltifalante central
DAltifalante de surround esquerdo
EAltifalante de surround direito
JSubwoofer
PT
25
Page 26
Posicionamento recomendado
ângulo igual ao do
altifalante frontal
dos altifalantes
Sistema de altifalantes de 9 ou
7 canais
•O ângulo A mostrado na ilustração
deverá ser o mesmo.
• Se não conseguir colocar os altifalantes
no ângulo ideal, separe os altifalantes de
surround e os altifalantes de surround
traseiros adequadamente e disponha-os
o mais simetricamente possível.
• Poderá calibrar o posicionamento dos
altifalantes utilizando “Speaker Relocation”,
mesmo que não os consiga colocar no
ângulo ideal (página 95). Posicione os
altifalantes de surround posteriores com um
afastamento superior a 90 graus para utilizar
“Speaker Relocation” eficientemente.
• Instale os altifalantes frontais elevados com
o mesmo ângulo que os altifalantes frontais.
Estes altifalantes deverão ser posicionados
a uma altura igual ou superior a uma linha
diagonal projectada a partir do ecrã do
televisor ou monitor.
Sistema de altifalantes de 6 canais
• Posicione o altifalante traseiro de surround
atrás da posição de escuta.
Sugestão
Como o subwoofer não emite sinais altamente
direccionais, pode colocá-lo onde desejar.
PT
26
Page 27
Ligar os altifalantes
AB
Terminais FRONT B
1)
B
B
BB
continua
Antes de ligar os cabos, certifique-se de que desliga o cabo de alimentação CA.
Preparativos
A Cabo de áudio mono (não fornecido)
B Cabos dos altifalantes (não fornecidos)
AAltifalante frontal A (L)
BAltifalante frontal A (R)
CAltifalante central
DAltifalante de surround (L)
EAltifalante de surround (R)
Faltifalante traseiro de surround (L)
Galtifalante traseiro de surround (R)
HAltifalante frontal elevado (L)
IAltifalante frontal elevado (R)
JSubwoofer
1)
Se tiver um sistema de altifalantes frontais
adicional, ligue-o aos terminais FRONT B.

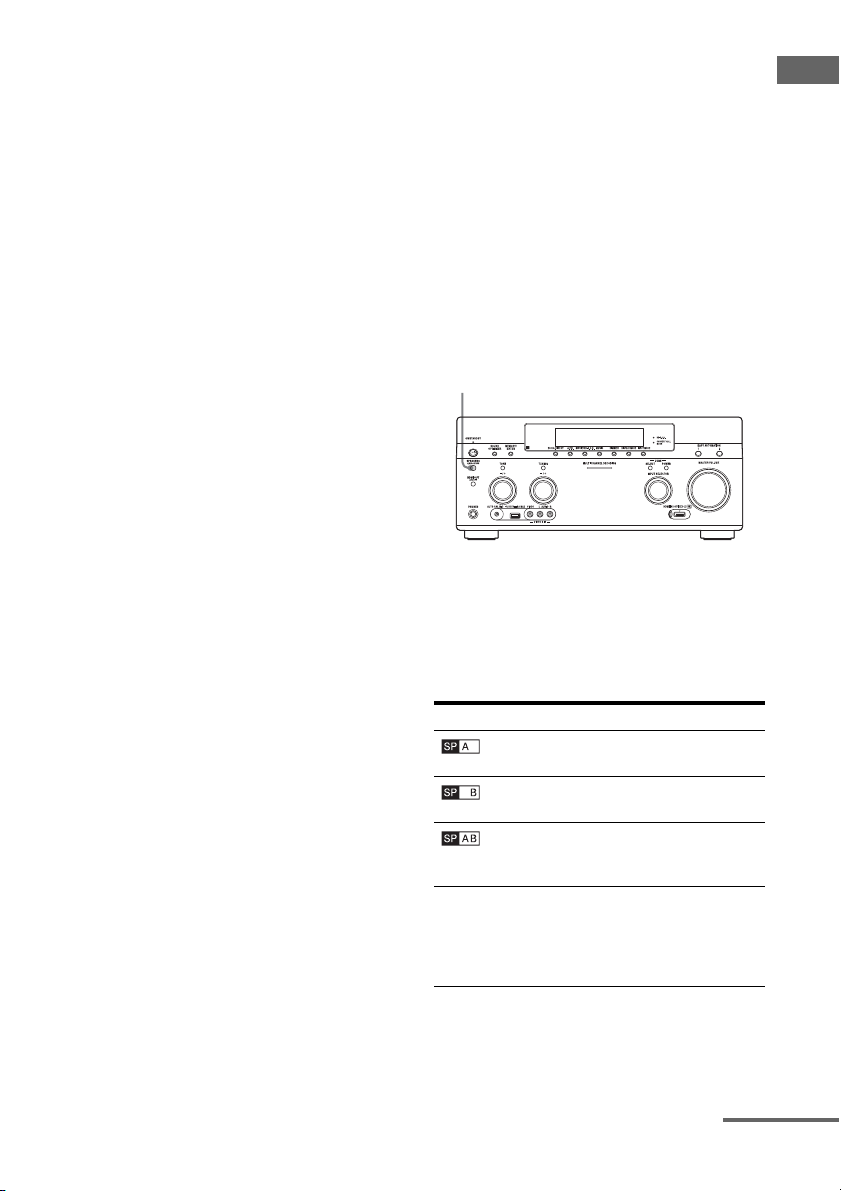

Pode seleccionar o sistema de altifalantes
frontais que está a utilizar através de
SPEAKERS no painel frontal (página 10).
2)
Se ligar apenas um altifalante traseiro
de surround, ligue-o aos terminais
2) 4)
2) 4)
SURROUND BACK (ZONE 2) L.
3)
Se ligar um subwoofer com uma função
de modo de suspensão automático, desligue
a função quando vir filmes. Se a função
de modo de suspensão automático do
3)
subwoofer estiver activada, este passa
automaticamente para o modo de suspensão
com base no nível do sinal de entrada
e é possível que o som não seja emitido.
PT
27
Page 28
É possível ligar dois subwoofers ao receptor.
Ferramenta de ligação
de cabos dos
altifalantes
Desapertar
Apertar
Cada uma das tomadas PRE OUT
SUBWOOFER emite os mesmos sinais.
Sugestão
Pode apertar ou desapertar facilmente o terminal
SPEAKERS utilizando a ferramenta de ligação de
cabos dos altifalantes fornecida.
Ligação ZONE 2
Apenas se não utilizar altifalantes de surround
traseiros, poderá atribuir os terminais
SURROUND BACK (ZONE 2) F e G aos
altifalantes da zona 2. Defina os terminais
SURROUND BACK (ZONE 2) como
“Zone2 Speakers” em “Speaker Connection”
no menu Speaker Settings (página 94).
Consulte “Utilizar funções multizona”
(página 68) para obter informações sobre
a ligação e o funcionamento da zona 2.
PT
28
Page 29
2: Ligar o monitor
* Se ligar o receptor à tomada HDMI
de um televisor compatível com
Audio Return Channel (ARC) através de
um cabo HDMI, esta ligação não é necessária.
** Se ligar o receptor a um televisor compatível
com Audio Return Channel (ARC), ligueo a uma tomada HDMI identificada com
“ARC” no televisor.
Monitor com uma tomada HDMI
AB
Sinais de áudio*
CD
E
Sinais de vídeo**
Monitor sem uma tomada HDMI
Sinais de áudio Sinais de vídeo
ou ou
A
continua
Pode visualizar a imagem de entrada seleccionada quando ligar as tomadas HDMI OUT ou
MONITOR OUT a um televisor. Pode controlar este receptor utilizando a Interface gráfica do
utilizador (GUI) no ecrã.
Preparativos
Não é necessário ligar todos os cabos. Ligue os cabos de acordo com as tomadas do equipamento.
A Cabo digital óptico (não fornecido)
B Cabo de áudio (não fornecido)
C Cabo de vídeo (não fornecido)
D Cabo de vídeo componente
(não fornecido)
E Cabo HDMI (não fornecido)
Recomendamos que utilize um cabo
HDMI Sony.
PT
29
Page 30
Tipo de televisor Audio Return Channel
(ARC)
Equipado com HDMI Compatível* E –
Incompatível EA ou B**
Não equipado com HDMI – D ou CA ou B**
* Só é possível emitir o som do televisor (som surround multicanal) a partir do receptor efectuando a ligação
ao televisor com um cabo HDMI.
** Se pretender emitir som surround multicanal a partir do receptor, utilize A para a ligação de áudio.
Cabo necessário
Vídeo Áudi o
Notas
• Se ligar o televisor ao receptor utilizando um
cabo de vídeo, defina “Playback Resolution”
como“480i/576i” (página 104).
• Quando ligar os cabos digitais ópticos, introduza
as fichas até que estas encaixem, emitindo
um estalido.
•Não dobre nem ate os cabos digitais ópticos.
Sugestão
O som do televisor é emitido pelos altifalantes
ligados ao receptor se ligar a tomada de saída de
áudio do televisor às tomadas TV IN do receptor.
Nesta configuração, defina a tomada de saída de s om
do televisor como “Fixed” se for possível alterná-la
entre “Fixed” ou “Variable”.
PT
30
Page 31
3: Ligar o equipamento de vídeo
Leitor de DVD, leitor de Blu-ray Disc
Sinais de vídeo/áudio
A
*
continua
Ligações necessárias para ver conteúdo gravado em Blu-ray Discs ou DVDs

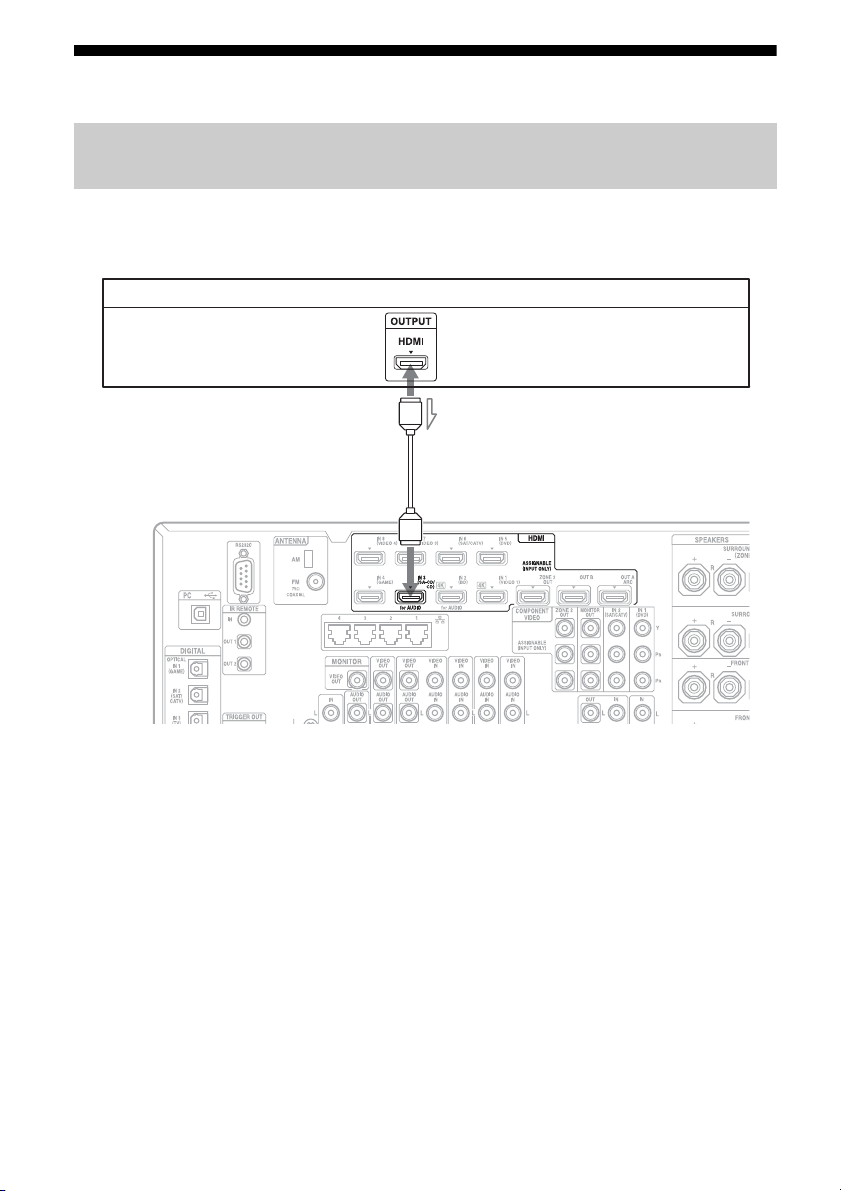

Para ligar equipamento com tomadas HDMI
Se o equipamento não tiver uma tomada HDMI, consulte página 32.
Preparativos
A Cabo HDMI (não fornecido)
Recomendamos que utilize um cabo
HDMI Sony.
* Pode ligar qualquer equipamento com tomadas
de saída HDMI às tomadas HDMI IN do receptor.
PT
31
Page 32
Para ligar equipamento com tomadas que não sejam HDMI
Leitor de DVD, leitor de Blu-ray Disc
Sinais de áudio Sinais de vídeo
ou ou
AB CD
Não é necessário ligar todos os cabos. Ligue os cabos de acordo com as tomadas do equipamento.
A Cabo digital coaxial (não fornecido)
B Cabo de áudio (não fornecido)
C Cabo de vídeo (não fornecido)
D Cabo de vídeo componente
(não fornecido)
PT
32
Page 33
Ligações necessárias para consolas de jogos de vídeo
PlayStation 3 (consola de jogos de vídeo com uma tomada HDMI)
A
Sinais de vídeo/áudio
ou
BC D
Sinais de áudio Sinais de vídeo
Consolas de jogos de vídeo sem uma tomada HDMI
Preparativos
Não é necessário ligar todos os cabos. Ligue os cabos de acordo com as tomadas do equipamento.
A Cabo HDMI (não fornecido)
B Cabo digital óptico (não fornecido)
Tipo de consola de
jogos de vídeo
Equipada com HDMI* A –
Não equipada com HDMI DB ou C**
* Só é possível emitir o som da consola de jogos de vídeo (som surround multicanal) a partir do receptor
efectuando a ligação à consola de jogos de vídeo com um cabo HDMI.
** Se pretender emitir som surround multicanal a partir do receptor, utilize B para a ligação de áudio.
Cabo necessário
Vídeo Áudi o
C Cabo de áudio (não fornecido)
D Cabo de vídeo (não fornecido)
Notas
• Quando ligar os cabos digitais ópticos, introduza as fichas até que estas encaixem, emitindo um estalido.
•Não dobre nem ate os cabos digitais ópticos.
PT
33
Page 34
Ligações necessárias para ver programas através de difusão via satélite
Sintonizador de satélite, caixa de televisão por cabo com uma tomada HDMI
Sinais de vídeo/áudio
ou ou
Sinais de áudio Sinais de vídeo
A
BC D E
Sintonizador de satélite, caixa de televisão por cabo sem uma tomada HDMI
ou TV por cabo
Não é necessário ligar todos os cabos. Ligue os cabos de acordo com as tomadas do equipamento.
A Cabo HDMI (não fornecido)
B Cabo digital óptico (não fornecido)
C Cabo de áudio (não fornecido)
Sintonizador de satélite/
caixa de televisão por cabo
Equipado com HDMI* A –
Não equipado com HDMI E ou DB ou C**
* Só é possível emitir o som do sintonizador de satélite/caixa de televisão por cabo (som surround multicanal)
a partir do receptor efectuando a ligação ao sintonizador de satélite/caixa de televisão por cabo com um
cabo HDMI.
** Se pretender emitir som surround multicanal a partir do receptor, utilize B para a ligação de áudio
PT
34
Cabo necessário
Vídeo Áu dio
D Cabo de vídeo (não fornecido)
E Vídeo componente (não fornecido)
Page 35
Notas
Videogravador
AB
Sinais de áudio Sinais de vídeo
• Quando ligar os cabos digitais ópticos, introduza as fichas até que estas encaixem, emitindo um estalido.
•Não dobre nem ate os cabos digitais ópticos.
Ligações necessárias para ver conteúdo gravado em videocassetes
Preparativos
A Cabo de áudio (não fornecido)
B Cabo de vídeo (não fornecido)
PT
35
Page 36

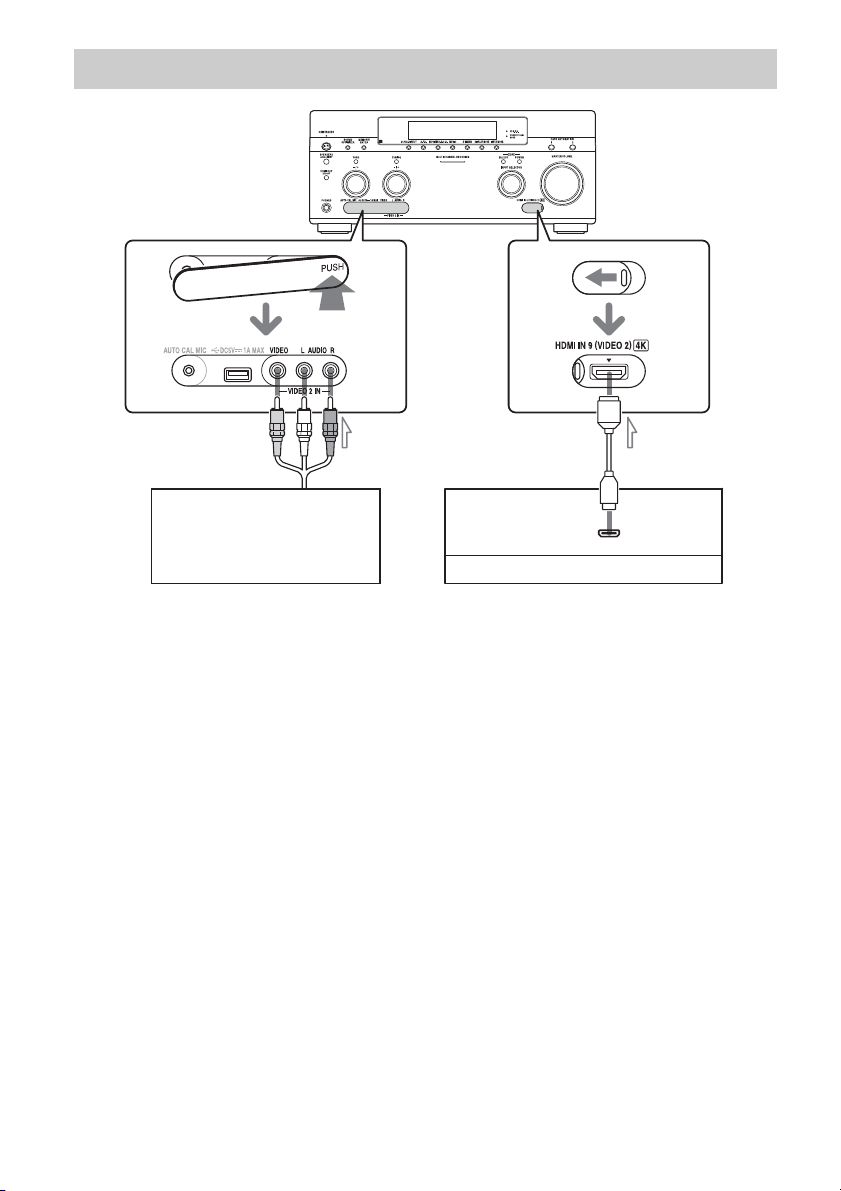

Ligações necessárias para ver conteúdo através de uma câmara de vídeo
Para as tomadas VIDEO 2 IN
Câmara de vídeo sem
uma tomada HDMI
AB
Sinais de vídeo/áudio
Câmara de vídeo com uma tomada HDMI
A Cabo de áudio/vídeo (não fornecido)
B Cabo HDMI (não fornecido)
PT
36
Page 37
Características do HDMI
• Os sinais de áudio digital transmitidos
através de HDMI podem ser emitido pelos
altifalantes e pelas tomadas PRE OUT deste
receptor. Este sinal suporta Dolby Digital,
DTS, DSD e PCM Linear. Para mais
informações, consulte “Formatos de áudio
digital suportados pelo receptor” (página 23).
• Os sinais de vídeo analógico recebidos
pela tomada VIDEO ou pelas tomadas
COMPONENT VIDEO podem ser emitidos
como sinais HDMI. Os sinais de áudio não
são emitidos a partir da tomada HDMI OUT
enquanto a imagem é convertida.
• No entanto, o vídeo analógico recebido
não pode ser emitido através das tomadas
HDMI OUT na zona 2.
• Este receptor suporta transmissões
High Bitrate Audio (DTS-HD Master Audio,
Dolby TrueHD), Deep Colour, “x.v.Colour”
e 3D ou 4K.
• As tomadas HDMI deste receptor suportam
a função Control for HDMI. No entanto,
as tomadas HDMI OUT B e HDMI ZONE 2
OUT não suportam a função Control
for HDMI.
• Para desfrutar de imagens 3D, ligue um
televisor e equipamento de vídeo compatível
com 3D (leitor de Blu-ray Disc, gravador de
Blu-ray Disc, PlayStation 3, etc.) ao receptor
utilizando cabos High Speed HDMI,
coloque óculos 3D e reproduza o conteúdo
compatível com 3D.
• O receptor é compatível com a emissão
de sinais 4K através das tomadas de saída
HDMI. É possível efectuar o upscale de
sinais de vídeo analógicos até 4K. Os sinais
de vídeo 4K recebidos através de HDMI
IN 1/IN 2 no painel posterior e de IN 9
no painel frontal, provenientes de um leitor
compatível com 4K, são emitidos como
sinais 4K. Para desfrutar de imagens 4K,
ligue um televisor ou projectos compatível
com 4K às tomadas de saída HDMI.
• É possível visualizar as entradas HDMI IN 1/
IN 2/IN 3/IN 4 nas janelas de prévisualização imagem-em-imagem.
Notas sobre a ligação de cabos
• Utilize um cabo High Speed HDMI.
Se utilizar um cabo Standard HDMI,
as imagens 4K, 1080p, Deep Colour ou
3D poderão não ser apresentadas
correctamente.
• A Sony recomenda que utilize um cabo
HDMI autorizado ou um cabo HDMI Sony.
Nota sobre a utilização de um
cabo de conversão HDMI-DVI
Não recomendamos a utilização de um cabo
de conversão HDMI-DVI. Quando ligar
um cabo de conversão HDMI-DVI a um
dispositivo DVI-D, o som e/ou a imagem
poderão ser perdidos. Ligue cabos de áudio
ou cabos de ligação digital separados e defina
“Video Input Assign” e “Audio Input Assign”
no menu Input Settings se o som não for
emitido correctamente.
Preparativos
PT
37
Page 38
4: Ligar o equipamento de áudio
Leitor de CD, leitor de Super Audio CD
A
Sinais de vídeo/áudio
*
Ligações necessárias para ouvir conteúdo gravado em Super Audio CDs
ou CDs normais
Para ligar equipamento com tomadas HDMI
Se o equipamento não tiver uma tomada HDMI, consulte página 39.
A Cabo HDMI (não fornecido)
Recomendamos que utilize um cabo
HDMI Sony.
* Pode ligar qualquer equipamento com tomadas
de saída HDMI às tomadas HDMI IN do receptor.
PT
38
Page 39

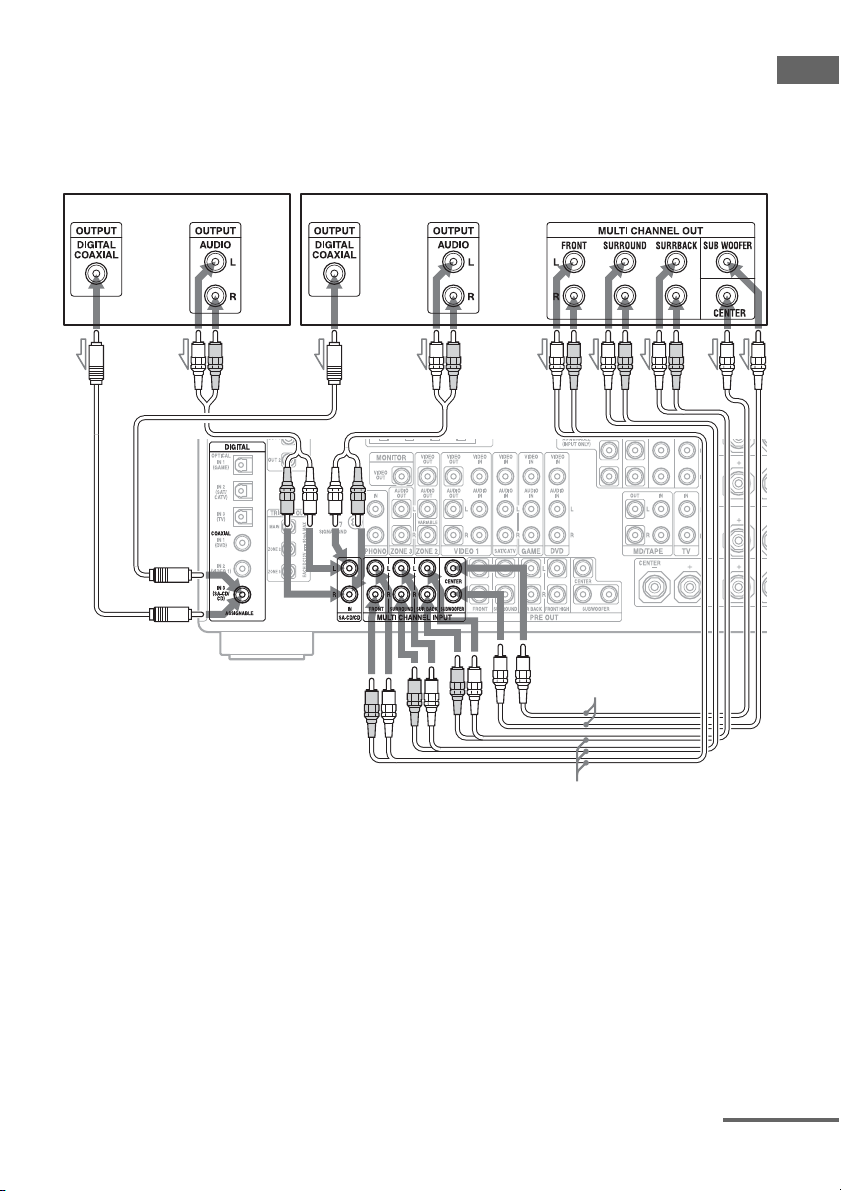

Para ligar equipamento com tomadas que não sejam HDMI
Leitor de CD
A
Leitor de Super Audio CD
BAB
B
C
ou ou ou
continua
Se o leitor de Super Audio CD estiver equipado com tomadas de saída multicanal, poderá ligálas às tomadas MULTI CHANNEL INPUT deste receptor para desfrutar de áudio multicanal.
Alternativamente, é possível utilizar as tomadas MULTI CHANNEL INPUT para ligar um
descodificador multicanal externo.
Não é necessário ligar todos os cabos. Ligue os cabos de acordo com as tomadas do equipamento.
Preparativos
A Cabo digital coaxial (não fornecido)
B Cabo de áudio (não fornecido)
C Cabo de áudio mono (não fornecido)
Nota
Não é possível gravar sinais de áudio recebidos
nas tomadas MULTI CHANNEL INPUT.
Sugestão
Todas as tomadas de áudio digital são compatíveis
com as frequências de amostragem de 32 kHz,
44,1 kHz, 48 kHz, 88,2 kHz e 96 kHz. As tomadas
de áudio COAXIAL IN também são compatíveis
com a frequência de amostragem de 192 kHz.
PT
39
Page 40
Nota sobre a reprodução de um
Super Audio CD num leitor de
Super Audio CD
Não é emitido som durante a reprodução
de um Super Audio CD num leitor de
Super Audio CD ligado apenas à tomada
COAXIAL SA-CD/CD IN deste receptor.
Quando reproduzir um Super Audio CD,
ligue o leitor às tomadas MULTI CHANNEL
INPUT ou SA-CD/CD IN, ou ligue um leitor
que possa emitir sinais DSD à tomada HDMI
do receptor utilizando um cabo HDMI.
Consulte as instruções de funcionamento
fornecidas com o leitor de Super Audio CD.
Se pretender ligar vários
dispositivos digitais, mas não
conseguir encontrar uma entrada
não utilizada
Consulte “Utilizar outras tomadas de entrada
de vídeo/áudio” (página 80).
PT
40
Page 41
Ligações necessárias para ouvir conteúdo através de um computador
A
A Cabo USB (não fornecido)
Nota
Utilize um cabo USB tipo A ou B para ligar
ocomputador ao receptor.
Sugestões
•A reprodução através de um PC é compatível
com o seguinte:
– Frequência de amostragem: 44,1 kHz, 48 kHz,
88,2 kHz, 96 kHz e 192 kHz
– Resolução de bits: 16 bits e 24 bits
• As frequências de amostragem e as resoluções
de bits que pode reproduzir ou emitir a partir
do computador podem variar consoante
o SO ou a versão do software do leitor.
Preparativos
PT
41
Page 42
Ligações necessárias para ouvir rádio
Antena de cabo de FM (fornecida)
Antena de quadro de AM
(fornecida)
Notas
• Para evitar o aparecimento de interferências, afaste
a antena de quadro de AM do receptor e de outro
equipamento.
• Certifique-se de que estica a antena de quadro
de FM.
• Após ligar a antena de cabo de FM, mantenhaa em posição horizontal tanto quanto possível.
PT
42
Page 43
Ligações necessárias para ouvir conteúdo gravado em MDs, cassetes ou discos
Gira-discos Deck de MD/cassetes
AAB
Para ligar um deck de MD, não é necessário ligar todos os cabos. Ligue os cabos de acordo com
as tomadas do equipamento.
Preparativos
A Cabo de áudio (não fornecido)
B Cabo digital óptico (não fornecido)
Notas
• Quando liga um deck de MD através de cabos
digitais, pode ligá-lo a qualquer tomada IN digital
do receptor. Para activar a ligação, deverá atribuir
a tomada a uma entrada de deck de MD no menu.
Consulte “Utilizar outras tomadas de entrada de
vídeo/áudio” (página 80)
•Se o seu gira-discos tiver um fio de ligação à terra,
ligue-o ao terminar (U) SIGNAL GND.
PT
43
Page 44
5: Ligar à rede
Modem Internet
Computado r
Router
Cabo LAN
(não fornecido)
Cabo LAN
(não fornecido)
Se tiver uma ligação à Internet, poderá ligar este receptor à Internet.
Exemplo de configuração
A ilustração seguinte representa um exemplo de configuração de uma rede domestica com
o receptor e um computador. Recomendamos que utilize uma ligação com fios.
Nota
Ligue o router a uma das portas 1 a 4 do receptor
utilizando apenas um cabo LAN. Não ligue o mesmo
router ao receptor através de mais de um cabo LAN.
Se o fizer, pode ocorrer uma avaria.
Requisitos de sistema
O ambiente de sistema seguinte é requerido
para utilizar as funções de rede do receptor.
Uma ligação de banda larga
A ligação de banda larga à Internet é requerida
para desfrutar de vídeo da Internet ou para
utilizar a função de actualização de software
do receptor.
Modem
Este é o dispositivo que é ligado à linha de
banda larga para comunicar com a Internet.
Alguns destes dispositivos estão integrados
no router.
PT
44
Router
• Utilize um router compatível com
velocidades de transmissão de 100 Mbps
para desfrutar de conteúdos existentes na
sua rede doméstica.
• Recomendamos que utilize um router
equipado com um servidor DHCP
(Dynamic Host Configuration Protocol)
integrado. Esta função atribui
automaticamente endereços IP na LAN.
• O receptor não suporta uma ligação
à rede com velocidades de transmissão
de 1 Gbps ou mais.
Cabo LAN (CAT5)
• Recomendamos que utilize este tipo
de cabo para uma LAN com fios.
Alguns tipos de cabos LAN planos
são facilmente afectados por ruído.
Recomendamos que utilize cabos
do tipo normal.
• Se o receptor for utilizado num ambiente
onde exista ruído de fonte de alimentação
proveniente de produtos eléctricos, ou num
ambiente de rede com ruído, utilize um cabo
LAN blindado.
Page 45

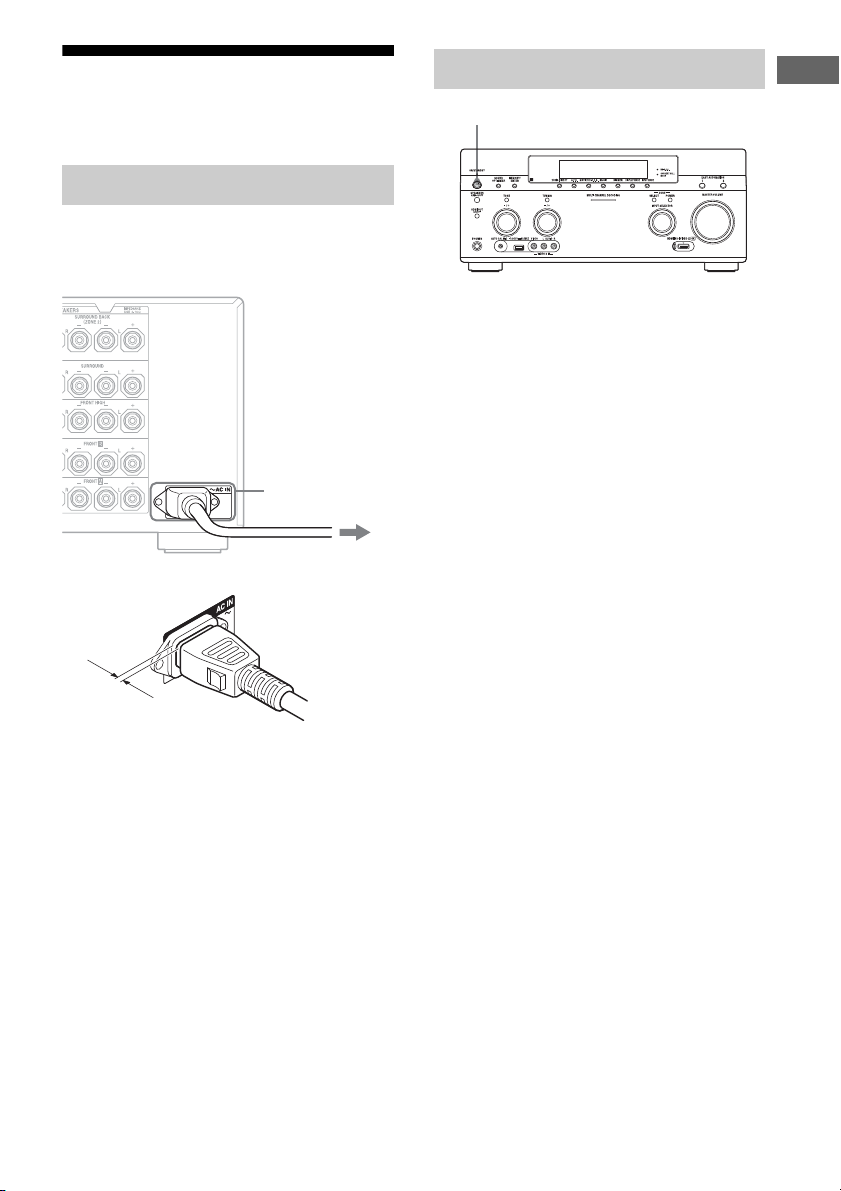

6: Preparar o receptor
Ter min al AC I N
Para a tomada
de parede
Cabo de
alimentação
CA (fornecido)
?/1
e o telecomando
Ligar o cabo de alimentação CA
Ligue o cabo de alimentação CA fornecido ao
terminal AC IN e ligue o cabo de alimentação
CA a uma tomada de parede.
Mesmo quando o cabo de alimentação está
correctamente ligado, existe uma folga entre
a ficha e o painel posterior. O cabo é suposto
ser ligado deste modo. Isto não é uma avaria.
Ligar o receptor
Preparativos
Prima ?/1 para ligar o receptor.
Também pode ligar o receptor utilizando
?/1 no telecomando.
Quando desligar o receptor, prima ?/1
novamente. “STANDBY” pisca no visor.
Não desligue o cabo de alimentação CA
enquanto “STANDBY” estiver a piscar.
Se o fizer, pode ocorrer uma avaria.
Para poupar energia no modo
de suspensão
Defina “Control for HDMI” (página 106),
“Pass Through” (página 106), “Network
Standby” (página 108) e “RS232C Control”
(página 112) como “Off” ou “Auto”
(apenas para “Pass Through”) e ligue
a alimentação para a zona 2/zona 3.
Se “Control for HDMI” (página 106), “Pass
Through” (página 106) ou “Network Standby”
(página 108) estiver definido como “On”, ou se
a alimentação para a zona 2 ou a zona 3 estiver
ligada, a luz existente acima de ?/1 acende-se
a âmbar.
Nota
A parte superior do receptor poderá ficar quente
enquanto o receptor está no modo de suspensão.
Esta condição ocorre devido à passagem de corrente
pelos circuitos internos do receptor. Isto não
éumaavaria.
PT
45
Page 46
Inserir as pilhas no telecomando
RM-AAL042 RM-AAU124
Introduza duas pilhas R6 (tamanho AA) no
telecomando multifuncional RM-AAL042
e no telecomando simples RM-AAU124.
Verifique a polaridade correcta quando
introduzir as pilhas.
Notas
• Não deixe o telecomando num local demasiado
quente ou húmido.
• Não misture pilhas novas com usadas.
• Não misture pilhas de magnésio com outro tipo
de pilhas.
• Se não pretender utilizar o telecomando durante
um longo período de tempo, retire as pilhas para
evitar possíveis danos causados por derrame das
pilhas e corrosão.
• Quando substituir ou remover as pilhas, os
códigos programados podem ser apagados.
Se isso acontecer, programe novamente os
códigos do telecomando (página 121, 125, 127).
7: Configurar o receptor utilizando Easy Setup
Pode configurar facilmente as definições
básicas do receptor seguindo as instruções
apresentadas no ecrã do televisor.
Mude a entrada do televisor para a entrada
à qual o receptor está ligado.
Quando ligar o receptor pela primeira vez,
o ecrã do EULA é apresentado no televisor.
Aceite o EULA para avançar para o ecrã
Easy Setup e configure o receptor de acordo
com as instruções apresentadas no ecrã
Easy Setup.
Pode configurar as funções seguintes através
de Easy Setup.
– Network Settings
– Input Settings
– Speaker Settings
Sugestão
É apresentada uma marca de verificação à direita
de quaisquer funções que tenha configurado.
Notas sobre Speaker Settings
(Auto Calibration)
Introduza a ficha do microfone optimizados
na tomada AUTO CAL MIC.
PT
46
Confirmar a configuração do
subwoofer activo
• Quando for ligado um subwoofer, ligue
o subwoofer e aumente o volume antes de
activar o subwoofer. Rode o botão LEVEL
para a posição imediatamente anterior ao
ponto médio.
• Se ligar um subwoofer com função de
frequência de cruzamento, defina o valor
para o máximo.
• Se ligar um subwoofer com uma função de
modo de suspensão automático, desligue
(desactive) esta função.
Page 47
Notas
SPEAKERS (A/B/A+B/OFF)
continua
• Dependendo das características do subwoofer
que estiver a utilizar, o valor de distância de
configuração poderá ser diferente da posição real.
•Se efectuar “Speaker Settings (Auto Calibration)”
utilizando Easy Setup, os resultados da medição
serão substituídos e guardados na posição
actualmente seleccionada (“Pos.1” é seleccionado
como predefinição de fábrica).
Sugestões
• Dependendo da posição do subwoofer, os
resultados da medição da polaridade podem variar.
No entanto, não haverá problemas mesmo que
continue a utilizar o receptor com esse valor.
• Consoante os altifalantes, “Out Phase” poderá ser
apresentado mesmo que não exista nenhum
problema na ligação dos altifalantes. Isto ocorre
devido às características dos altifalantes e não
ocorrerão problemas se continuar a utilizá-los.
Se ligar dois subwoofers
ao receptor
Se não conseguir obter correctamente
os resultados da medição da função
“Auto Calibration”, ou se pretender efectuar
ajustes precisos, poderá configurar os
subwoofers manualmente. Para mais
informações, consulte “Speaker Setup”
no menu Speaker Settings (página 96).
Notas sobre a impedância dos
altifalantes
• Se não tiver a certeza dos valores de
impedância dos altifalantes, consulte as
instruções de funcionamento fornecidas
com os altifalantes. (Estas informações
encontram-se frequentemente na parte
posterior do altifalante.)
• Se ligar altifalantes com uma impedância
nominal de 8 ohms ou superior, defina
“Speaker Impedance” como “8 Ω”.
Se ligar outros tipos de altifalante,
defina-o como “4 Ω”.
• Se ligar altifalantes frontais aos terminais
FRONT A e FRONT B, ligue altifalantes
com uma impedância nominal de 8 ohms
ou superior.
– Se ligar altifalantes com uma impedância
de 16 ohms ou superior nas configurações
“A” e “B”:
Defina “Speaker Impedance” como “8 Ω”
no menu Speaker Settings.
– Para outros tipos de altifalantes noutras
configurações:
Defina “Speaker Impedance” como “4 Ω”
no menu Speaker Settings.
Para seleccionar os altifalantes
frontais
Pode seleccionar os altifalantes frontais que
pretende accionar.
Prima SPEAKERS (A/B/A+B/OFF)
repetidamente para seleccionar o sistema de
altifalantes frontal que pretende accionar.
Pode confirmar o conjunto de terminais (A
ou B) que está seleccionado observando os
indicadores no visor.
Indicadores Altifalantes seleccionados
Os altifalantes ligados aos terminais
FRONT A.
Os altifalantes ligados aos terminais
FRONT B.
Os altifalantes ligados aos terminais
FRONT A e FRONT B (ligação
paralela).
“SPEAKERS OFF” é apresentado
no visor.
Não são emitidos sinais de áudio
a partir dos terminais dos altifalantes
ou das tomadas PRE OUT.
Preparativos
PT
47
Page 48
Para utilizar o receptor como
pré-amplificador
Pode utilizar a função “Auto Calibration”
quando utiliza o receptor como
pré-amplificador.
Neste caso, o valor de distância mostrado
no visor poderá ser diferentes do valor real.
No entanto, não ocorrerão problemas
mesmo que continue a utilizar o receptor
com esse valor.
Para cancelar o processo
de medição
O processo de medição é cancelado pelas
operações seguintes.
– Desligar o receptor
– Alterar o volume
–Mudar de entrada
– Alterar a definição de SPEAKERS
(A/B/A+B/OFF)
– Ligar auscultadores
Não são permitidas outras operações para
além das indicadas acima durante o processo
de medição.
8: Configurar o equipamento ligado
Para emitir áudio digital multicanal, verifique
a definição de saída de áudio digital do
equipamento ligado.
Para um leitor Blu-ray Disc Sony, verifique
se “Audio (HDMI)”, “DSD Output Mode”,
“Dolby Digital/DTS”, “Dolby Digital” e “DTS”
estão definidos como “Auto”, “On”,
“Bitstream”, “Dolby Digital” e “DTS”,
respectivamente (em 1 de Agosto de 2012).
Para uma PlayStation 3, depois de ligar o
receptor através de um cabo HDMI, seleccione
“Audio Output Settings” em “Sound Settings”
e seleccione “HDMI” e “Automatic” (com
a versão 4.21 do software do sistema).
Para mais informações, consulte as instruções
de funcionamento fornecidas com
o equipamento ligado.
Para configurar o receptor
manualmente
Consulte “Ajustar definições” (página 89)
PT
48
Page 49
9: Preparar um computador
V/v/B/b,
HOME
RETURN/
EXIT O
TOOLS /
OPTIONS
Botões de
entrada
AMP
para utilização como servidor
Guia de utilização das
informações apresentadas
Preparativos
Um servidor é um dispositivo que fornece
conteúdos (música, fotografias e vídeos)
a um dispositivo DLNA existente numa
rede doméstica.
Este receptor permite reproduzir conteúdos
armazenados num computador existente
numa rede doméstica após instalar uma
aplicação* com funcionalidades de servidor
compatível com DLNA.
* Se utilizar um computador com o Windows 7,
utilize o Windows Media
com o Windows 7.
Se utilizar um computador com o Windows 8,
é possível que a nova IU não reconheça o receptor.
Se isto ocorrer, mude a definição para
“Desktop UI”.
®
Player 12 fornecido
no ecrã
Pode apresentar o menu do receptor e
seleccionar a função que pretende utilizar no
ecrã do televisor, premindo V/v/B/b e no
telecomando.
Quando começar a controlar o receptor,
certifique-se de que prime primeiro AMP
no telecomando. Caso contrário, as operações
seguintes poderão não ter como destino
oreceptor.
PT
49
Page 50
Utilizar o menu
1 Mude a entrada do televisor
para a entrada à qual o receptor
está ligado.
2 Prima AMP.
3 Prima HOME.
O menu inicial é apresentado no ecrã
do televisor.
4 Prima B/b repetidamente para
seleccionar o menu pretendido
e prima para entrar no modo
de menu.
A lista de itens do menu é apresentada
no ecrã do televisor.
Exemplo: Quando selecciona “Watch”.
Sugestão
Quando “OPTIONS” for apresentado na zona
inferior direita do ecrã, poderá apresentar
a lista de funções premindo TOOLS/OPTIONS
e seleccionando uma função relacionada.
Para sair do menu
Prima HOME para apresentar o menu inicial
e prima HOME novamente.
Descrição geral do menu inicial
Menu Descrição
Watch Selecciona a origem de vídeo
ou fotografias do receptor
ou o conteúdo de vídeo ou
fotografia a fornecer através
da tomada USB ou de uma
rede doméstica (página 51).
Listen Selecciona a origem de música
do receptor ou o conteúdo de
música a fornecer através de
vídeo da Internet ou de uma
rede doméstica (página 51).
Também pode desfrutar do
rádio FM/AM do receptor
incorporado.
Favorites Apresenta os conteúdos
da Internet adicionados
àFavorites List. É possível
guardar 18 itens de conteúdo
favorito da Internet
(página 56).
Easy Automation Permite gravar várias
definições no receptor
e chamá-las simultaneamente
(página 83).
Sound Effects Permite desfrutar de
melhoramentos de som
proporcionados por várias
tecnologias ou funções
Sony proprietárias
(página 61).
Settings Permite ajustar as definições
do receptor (página 89).
Para regressar ao ecrã anterior
Prima RETURN/EXIT O.
PT
50
Page 51
Desfrutar de imagens/som
ZONE
HOME
V/v/B/b,
Botões de
entrada
4 Prima +/– para ajustar
o volume.
Desfrutar de imagens/som a partir do equipamento ligado
Para seleccionar a fonte de
entrada
Pode rodar o botão INPUT SELECTOR no
receptor ou premir os botões de entrada do
telecomando para seleccionar o equipamento
pretendido.
Para seleccionar a fonte de entrada
para a zona 2 ou para a zona 3, prima
ZONE SELECT no receptor ou ZONE no
telecomando para seleccionar primeiro
a zona 2 ou a zona 3 (“ZONE 2 [nome da
entrada]” ou “ZONE 3 [nome da entrada]”
é apresentado no visor).
Sugestões
Pode ajustar o volume de várias maneiras utilizando
o botão MASTER VOLUME do receptor ou o botão
+/– do telecomando.
• Para aumentar ou reduzir o volume rapidamente
– Rode o botão MASTER VOLUME rapidamente.
– Prima sem soltar o botão +/–.
• Para efectuar um ajuste preciso
– Rode o botão MASTER VOLUME lentamente.
– Prima o botão +/– e solte-o imediatamente.
Para activar a função de corte
de som
Prima no telecomando. Para cancelar,
prima no telecomando novamente ou
prima + para subir o volume. Se desligar
o receptor enquanto o som está cortado,
a selecção de corte de som é cancelada.
Desfrutar de imagens/som
Seleccione “Watch” ou “Listen”
1
no menu inicial e prima .
A lista de itens do menu é apresentada
no ecrã do televisor.
2 Seleccione o equipamento
pretendido e prima .
3 Ligue o equipamento e inicie
areprodução.
Para evitar danificar os
altifalantes
Antes de desligar o receptor, certifique-se
de que reduz o nível do volume.
PT
51
Page 52
PC
Dispositivo USB
Dispositivo USB/WALKMAN
É possível emitir facilmente som de alta
qualidade reproduzido num computador
através do receptor.
Requisitos de sistema
Sistema operativo
Windows 7 (SP1, 32 bits/64 bits)
Windows Vista (SP2, 32 bits/64 bits)
Windows XP (SP3, 32 bits)
Mac OS X v10.6.8, 10.7.4
Dispositivo
Porta USB (compatível com USB 2.0)
Notas
• Para utilizar a porta PC existente no
painel posterior do receptor, transfira
o controlador do receptor adequado a partir
do Web site de informações do produto
(http://support.sony-europe.com/) e instaleonocomputador.
• Não garantimos que o receptor funcione com
todos os computadores no ambiente operativo
mencionado acima.
• Não garantimos que o receptor funcione com
computadores construídos em casa, sistemas
operativos actualizados pessoalmente ou vários
sistemas operativos.
• Não garantimos que o receptor funcione com
funções como o modo de suspensão e o modo
de hibernação em todos os computadores.
Reproduzir conteúdo num
computador
1 Seleccione “Listen” no menu
inicial e prima .
2 Seleccione “PC” e prima .
3 Reproduza um ficheiro
de música no computador
utilizando qualquer aplicação
(por ex.: Windows Media
®
Player).
Pode reproduzir ficheiros de vídeo/música/
fotografias no dispositivo USB ligado.
Para saber os tipos de ficheiros que podem
ser reproduzidos, consulte “Rede/USB”
(página 24).
1 Ligue o dispositivo USB à porta
(USB) do receptor.
Consulte as instruções de funcionamento
do dispositivo USB antes de o ligar.
2 Seleccione “Watch” ou “Listen”
no menu inicial e prima .
3 Seleccione “My Video”,
“My Music”, ou “My Photo”
eprima .
Nota
Se não forem emitidas imagens, altere
adefinição para “Playback Resolution”
(página 104).
4 Seleccione “USB device (front)”
eprima .
As pastas e os ficheiros de vídeo/música/
fotografia são listados no ecrã do televisor.
5 Prima V/v/B/b e para
seleccionar o ficheiro que
pretende reproduzir.
A imagem ou som do dispositivo USB
é reproduzida no receptor.
PT
52
Page 53
Notas
iPod/iPhone
(não fornecido)
Cabo AV Composto Apple
(não fornecido)
continua
• Não remova o dispositivo USB durante
o funcionamento. Para evitar danificar os dados
ou o dispositivo USB, desligue o receptor quando
ligar ou remover o dispositivo USB.
• Se ligar um WALKMAN ao receptor, controle
o WALKMAN utilizando o telecomando do
receptor tal como quando liga outros dispositivos
USB ao receptor. Não pode utilizar os controlos
existentes no WALKMAN.
• Alguns dispositivos USB podem não funcionar
com este receptor.
• O receptor pode reconhecer dispositivos
Mass Storage Class (MSC) (como uma memória
flash ou um HDD).
iPod/iPhone
Pode desfrutar das músicas/vídeos/fotografias
e carregar a bateria de um iPod/iPhone através
do receptor.
Para mais informações sobre os modelos de
iPod/iPhone compatíveis com esta função,
consulte a página 54.
Nota
Não é possível utilizar auscultadores durante
areprodução.
1 Ligue o iPod/iPhone à porta
(USB) do receptor.
Desfrutar de imagens/som
2 Seleccione “Watch” ou “Listen”
no menu inicial e prima .
3 Seleccione “My Video”,
“My Music”, ou “My Photo”
eprima .
Nota
Se não forem emitidas imagens, altere
adefinição para “Playback Resolution”
(página 104).
PT
53
Page 54
4 Seleccione “iPod (front)”
eprima .
Os ficheiros de vídeo/música são
listados no ecrã do televisor.
Se seleccionar “iPod (front)” em
“My Photo”, seleccione um ficheiro de
fotografia utilizando os controlos do
iPod/iPhone (não necessita de avançar
para o passo 5).
5 Prima V/v/B/b e para
seleccionar o ficheiro que
pretende reproduzir.
A imagem ou som do iPod/iPhone
é reproduzida no receptor.
Poderá controlar o iPod/iPhone
utilizando os botões do telecomando.
Para obter detalhes sobre o
funcionamento do iPod/iPhone, consulte
também as instruções de funcionamento
do iPod/iPhone.
Made for iPod/iPhone
Os modelos de iPod/iPhone compatíveis são
os seguintes. Actualize o iPod/iPhone com
o software mais recente antes de o utilizar
com o receptor.
Os modelos compatíveis são os seguintes:
•iPod touch
iPod touch (4.ª geração)/iPod touch
(3.ª geração)/iPod touch (2.ª geração)
•iPod nano
iPod nano (6.ª geração)/iPod nano
(5.ª geração) (câmara de vídeo)/iPod nano
(4.ª geração) (vídeo)/iPod nano (3.ª geração)
(vídeo)
•iPod
iPod classic
•iPhone
iPhone 4S/iPhone 4/iPhone 3GS/iPhone 3G
Para controlar o iPod/iPhone
utilizando o telecomando
Poderá controlar o iPod/iPhone utilizando
os botões do telecomando. A tabela seguinte
apresenta um exemplo dos botões que podem
ser utilizados. (Dependendo do modelo de
iPod/iPhone, o funcionamento poderá ser
diferente.)
Para “My Video”/“My Music”
Prima Operação
N Inicia a reprodução.
X Pausa a reprodução.
x Pára a reprodução.
m ou M Avança ou recua rapidamente.
. ou > Passa para o ficheiro ou capítulo
anterior/seguinte (se existir).
Para “My Photo”
Prima Operação
N, X Inicia/pausa a reprodução.
x Pausa a reprodução.
m ou M Av ança ou recua rapid amente.
. ou > Passa para o ficheiro anterior/
seguinte.
Notas
• Não é possível transferir músicas para
o iPod/iPhone a partir deste receptor.
• A Sony não aceita qualquer responsabilidade
caso os dados gravados no iPod/iPhone sejam
perdidos ou danificados durante a utilização
de um iPod/iPhone ligado a este receptor.
• Este produto foi concebido especificamente para
funcionar com o iPod/iPhone e foi certificado
como estando em conformidade com os padrões
de desempenho da Apple.
•Não remova o iPod/iPhone durante
o funcionamento. Para evitar danificar os dados
ou o iPod/iPhone, desligue o receptor quando
ligar ou remover o iPod/iPhone.
• Se ligar um iPod que não seja compatível com a
função de saída de vídeo e seleccionar “iPod (front)”
em “My Video” ou “My Photo”, é apresentada uma
mensagem de alerta no ecrã do televisor.
Sugestões
• O iPod/iPhone é carregado quando está ligado
ao receptor e este está activado.
• O receptor consegue reconhecer até 3.000 ficheiros
(incluindo pastas).
PT
54
Page 55
1 Seleccione “Watch” ou “Listen”
Este receptor
(renderer)
Computado r
(servidor, controlador)
Rede doméstica (DLNA)
É possível reproduzir ficheiros de vídeo/
música/fotografia noutros componentes
com a certificação DLNA, ligando-os à sua
rede doméstica.
Este receptor pode ser utilizado como leitor
erenderer.
• Servidor: Armazena e envia ficheiros.
• Leitor: Recebe e reproduz ficheiros do
servidor.
• Renderer: Recebe e reproduzir ficheiros
do servidor, podendo ser operado por
outro dispositivo (controlador).
• Controlador: Controla o componente
renderer.
no menu inicial e prima .
2 Seleccione “My Video”,
“My Music”, ou “My Photo”
eprima .
Nota
Se não forem emitidas imagens, altere
adefinição para “Playback Resolution”
(página 104).
3 Seleccione o ícone do servidor
DLNA e prima .
As pastas e os ficheiros de vídeo/música/
fotografia são listados no ecrã do
televisor.
4 Prima V/v/B /b e para
Preparações para utilização
da função DLNA
• Ligue o receptor à rede doméstica
• Prepare outros componentes com a
certificação DLNA. Para mais informações,
consulte as instruções de funcionamento do
equipamento.
(página 44)
.
Para reproduzir ficheiros remotos operando o receptor (renderer)
através de um controlador DLNA
É possível operar o receptor com um controlador com a certificação DLNA, como
o Windows Media
®
Player 12, reproduzindo ficheiros armazenados num servidor DLNA.
seleccionar o ficheiro que
pretende reproduzir.
A imagem ou som do servidor DLNA
é reproduzida no receptor.
Desfrutar de imagens/som
Controle este receptor utilizando um
controlador DLNA.
Para obter detalhes sobre o funcionamento,
consulte as instruções de funcionamento do
controlador DLNA.
Nota
Não opere o receptor simultaneamente com
o telecomando fornecido e um controlador DLNA.
Sugestão
O receptor é compatível com a função
“Reproduzir em” do Windows Media
fornecido com o Windows 7.
®
Player 12
PT
55
Page 56
Vídeo da Internet
É possível reproduzir uma vasta gama de
conteúdos da Internet utilizando o receptor.
1 Ligue o receptor a uma rede
(página 44).
2 Seleccione “Watch” ou “Listen”
no menu inicial e prima .
3 Seleccione “Internet Video”
ou “Internet Music” e prima .
É apresentado o ecrã de conteúdo
da Internet.
Nota
Se não forem emitidas imagens, altere
adefinição para “Playback Resolution”
(página 104).
4 Seleccione um ícone de
fornecedor de conteúdos
da Internet e prima .
Se a lista de conteúdos da Internet não
tiver sido recebida, será representada
por um ícone não adquirido ou por
um ícone novo.
Nota
Os conteúdos da Internet podem ser suspensos
ou alterados sem aviso.

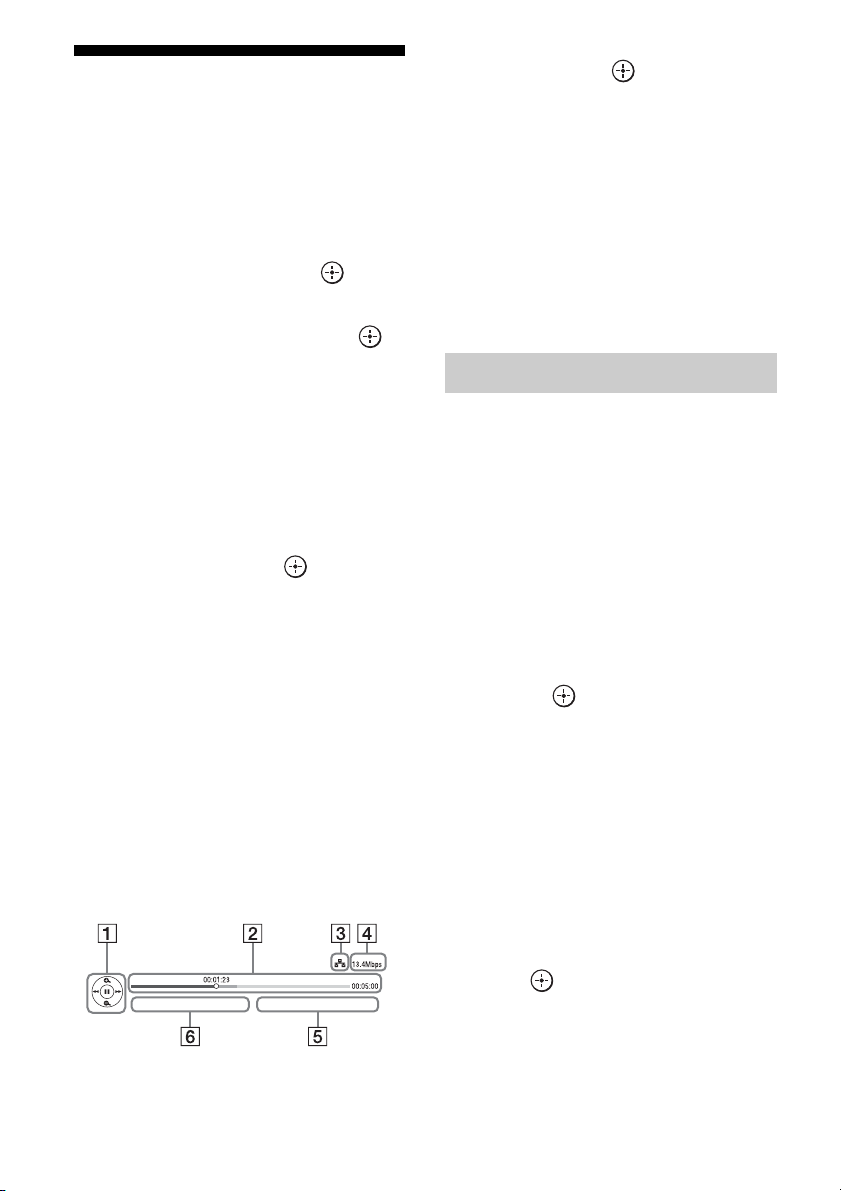

Para utilizar o painel de controlo
O painel de controlo aparece quando é iniciada
a reprodução do ficheiro de vídeo. Os itens
apresentados podem variar consoante os
fornecedores de conteúdos da Internet.
Para visualizar novamente, prima DISPLAY.
A Ecrã de controlo
Prima V/v/B/b ou para controlar
areprodução.
B Barra de estado da reprodução
Barra de estado, cursor a indicar a posição
actual, tempo de reprodução, duração do
ficheiro de vídeo
C Indicador de condição da rede
D Velocidade de transmissão de rede
E O nome do ficheiro de vídeo seguinte
F O nome do ficheiro de vídeo actualmente
seleccionado
Registar os seus conteúdos favoritos
É possível registar os seus conteúdos favoritos
da Internet em “Favorites List”.
1 Apresenta o ecrã de conteúdo
da Internet.
2 Seleccione um ícone de
fornecedor de conteúdos da
Internet que pretenda registar
em Favorites List e prima TOOLS/
OPTIONS.
3 Seleccione “Add to Favorites”
eprima .
Para remover conteúdos de
Favorites List
Prima FAVORITES.
1
É apresentada a Favorites List.
2 Seleccione um ícone de fornecedor de
conteúdos da Internet que pretenda
remover de Favorites List e prima
TOOLS/OPTIONS.
3 Seleccione “Remove from Favorites”
e prima .
PT
56
Page 57
Opções disponíveis
continua
Opção Detalhes
Favorites List Apresenta a Favorites List.
Add to Favorites Adiciona conteúdos da
Remove from
Favorites
IP Content Noise
Reduction
Internet à Favorites List.
Remove conteúdos da
Internet da Favorites List.
Ajusta a qualidade da
imagem dos conteúdos
de vídeo da Internet.
FM/AM
Pode ouvir emissões FM e AM através do
sintonizador incorporado. Antes de qualquer
operação, certifique-se de que ligou as antenas
FM e AM ao receptor (página 42).
1 Seleccione “Listen” no menu
inicial e prima .
2 Seleccione “FM/AM” e prima .
Ecrã FM/AM
Pode seleccionar e controlar cada item
existente no ecrã premindo V/v/B/b e .
Desfrutar de imagens/som
A Selector de banda (página 58)
B Indicação de frequência (página 58)
C Lista de estações pré-programadas
(página 60)
D Nome da estação pré-programada
(página 60)
PT
57
Page 58
Alternar entre rádio FM e AM
V/v/B/b,
HOME
TOOLS /
OPTIONS
D.TUNING
Botões
numéricos
SHIFT
?/1
RETURN/
EXIT O
1 Seleccione “Listen” no menu
inicial e prima .
2 Seleccione “FM/AM” e prima .
É apresentado o ecrã FM/AM.
3 Seleccione o selector de banda.
4 Prima V/v para seleccionar “FM”
ou “AM” e prima .
Sintonizar uma estação
automaticamente (Auto Tuning)
1 Seleccione a indicação de
frequência no ecrã FM/AM.
2 Prima V/v.
V procura estações das frequências mais
baixas para as mais altas e v procura das
frequências mais altas para as mais baixas.
O receptor interrompe a procura logo que
uma estação é recebida.
No caso de uma recepção FM
estéreo fraca
Sintonize a estação que pretende escutar
1
utilizando Auto Tuning, Direct Tuning ou
seleccione a estação pré-programada
pretendida (página 60).
2 Prima TOOLS/OPTIONS.
O menu de opções é apresentado.
Nota
Pode configurar “FM Mode” no menu de
opções quando a indicação de frequência
está seleccionada ou quando necessário
noutra situação.
3 Seleccione “FM Mode” e prima .
4 Seleccione “Monaural” e prima .
PT
58
Page 59
Sintonizar uma estação
directamente (Direct Tuning)
Introduza a frequência de uma estação
directamente utilizando os botões numéricos
do telecomando.
1 Prima SHIFT e prima D.TUNING
no ecrã FM/AM.
2 Prima os botões numéricos
para introduzir a frequência
eprima .
Exemplo 1: FM 102,50 MHz
Seleccione 1 b 0 b 2 b 5 b 0
Exemplo 2: AM 1.350 kHz
Seleccione 1 b 3 b 5 b 0
Sugestões
• Ajuste a direcção da antena de quadro de AM
para uma recepção ideal depois de sintonizar
uma estação AM.
•A escala de sintonização para sintonização
directa é mostrada abaixo.
–Banda FM: 50kHz
–Banda AM: 9kHz
Se não conseguir sintonizar
uma estação
“– – – .– – MHz” ou “– – – – kHz”
é apresentado e o visor volta a apresentar
a frequência actual.
Certifique-se de que introduziu a frequência
correcta. Caso contrário, repita o passo 2.
Se ainda não conseguir sintonizar uma
estação, é provável que a frequência não
seja utilizada na sua área.
Programar estações de rádio FM/AM
Pode programar até 30 estações FM
e 30 estações AM como estações
pré-programadas.
1 Sintonize a estação que pretende
programar utilizando Auto
Tuning (página 58) ou Direct
Tuning (página 59).
Caso a recepção de FM estéreo seja
fraca, mude o modo de recepção FM
(página 58).
2 Prima TOOLS/OPTIONS.
O menu de opções é apresentado.
Nota
Pode configurar “Preset Memory” no menu
de opções quando a indicação de frequência
está seleccionada ou quando necessário
noutra situação.
3 Seleccione “Preset Memory”
eprima .
4 Seleccione um número
pré-programado e prima .
A estação é memorizada como o número
pré-programado seleccionado.
5 Repita os passos 1 a 4 para
programar outra estação.
Pode armazenar estações do
seguinte modo:
• Banda FM: FM1 a FM30
• Banda AM: AM1 a AM30
Desfrutar de imagens/som
PT
59
Page 60
Sintonizar estações préprogramadas
1 Seleccione “Listen” no menu
inicial e prima .
2 Seleccione “FM/AM” e prima .
3 Seleccione o número pré-
programado na lista e prima .
Estão disponíveis os números préprogramados entre 1 e 30.
Para atribuir um nome a estações
pré-programadas (Name Input)
1
Seleccione o número pré-programado
ao qual pretende atribuir um nome.
2 Prima TOOLS/OPTIONS.
O menu de opções é apresentado.
3 Seleccione “Name Input” e prima .
O teclado de software é apresentado
no ecrã.
4 Prima V/v/B/b e para seleccione
um carácter de cada vez para introduzir
onome.
5 Seleccione “Enter” e prima .
O nome que introduziu é registado.
Receber emissões RDS
O Radio Data System (RDS) é um serviço
de transmissão que permite que as estações
de rádio enviem informações adicionais
juntamente com o sinal regular da
programação. Este sintonizador dispõe de
funções de RDS práticas, como a apresentação
do nome da estação. O RDS só está disponível
para estações FM.*
* Nem todas as estações FM oferecem o serviço
RDS, nem todas fornecem o mesmo tipo de
serviços. Se não estiver familiarizado com
o sistema RDS, verifique junto das estações
locais de rádio as informações sobre os serviços
RDS prestados na sua área.
Basta seleccionar uma estação
da banda FM.
Quando sintonizar uma estação que
ofereça serviços RDS, o nome da estação*
é apresentado no ecrã do televisor e no visor.
* Se não receber uma transmissão RDS, o nome
da estação não será apresentado no visor.
Nota
Algumas letras que podem ser apresentadas no visor
não podem ser apresentadas no ecrã do televisor.
Sugestão
Quando é apresentado o nome de uma estação, pode
verificar a frequência premindo DISPLAY MODE
repetidamente no receptor.
Para cancelar a introdução
do nome
Prima RETURN/EXIT O ou HOME.
PT
60
Opções disponíveis
Opção Detalhes
FM Mode Muda o modo de recepção
FM para estéreo ou mono.
Preset Memory Armazena uma estação de
rádio num número préprogramado específico.
Name Input Atribui um nome a uma
estação pré-programada.
Page 61
Desfrutar de efeitos de som
Seleccionar o campo de som
Seleccione “Sound Effects” no menu inicial e prima .
1
2 Seleccione “Sound Field” e prima .
3 Seleccione o campo de som pretendido.
Reproduzir com som de 2 canais
Pode mudar o som de saída para som de 2 canais independentemente dos formatos de gravação
do software que está a utilizar, do equipamento de reprodução ligado ou das definições de campo
de som do receptor.
2CH mode Efeito
2ch Stereo O receptor emite o som apenas a partir dos altifalantes frontais esquerdo/
direito. Não se ouve som do subwoofer.
As fontes de 2 canais estéreo padrão ignoram completamente o processamento
de campos de som e é efectuado o downmix dos formatos de surround
multicanal para 2 canais.
2ch Analog Direct Pode ligar o áudio da entrada seleccionada à entrada analógica de 2 canais.
Esta função permite-lhe desfrutar de fontes analógicas de alta qualidade.
Quando utiliza esta função, apenas pode ser ajustado o volume e o nível dos
altifalantes frontais.
Para ouvir música através de auscultadores ligados ao receptor
Campo de som Efeito
Headphone (2ch) Este modo é automaticamente seleccionado se utilizar auscultadores e quando
está seleccionado um modo que não seja “2ch Analog Direct”. As fontes
de 2 canais estéreo padrão ignoram completamente o processamento
de campos de som e é efectuado o downmix dos formatos de surround
multicanal para 2 canais.
Headphone (Direct) Emite os sinais analógicos sem processamento por tom, campo de som, etc.
Este modo é seleccionado automaticamente se a opção “2ch Analog Direct”
estiver seleccionada.
Headphone (Multi) Este modo é seleccionado automaticamente se utilizar auscultadores quando
“MULTI IN” está seleccionado. Emite os sinais analógicos frontais a partir
das tomadas MULTI CHANNEL INPUT.
Desfrutar de efeitos de som
PT
61
Page 62
Reproduzir com surround multicanal
O modo modo Auto Format Direct (A.F.D.) permite-lhe escutar som de alta fidelidade e seleccionar
o modo de descodificação para ouvir som estéreo de 2 canais ou som mono como som multicanal.
Modo A.F.D. Efeito
A.F.D. Auto Programa o som conforme foi gravado/codificado, sem acrescentar quaisquer
Multi Stereo Emite sinais de 2 canais (esquerdo/direito) ou mono a partir de todos os
efeitos de surround.
altifalantes.
Sugestão
Recomendamos a utilização de “A.F.D. Auto”.
Desfrutar de um efeito de surround para filmes
Pode tirar partido do som surround seleccionando simplesmente um dos campos de som
pré-programados do receptor. Pode assim obter, em sua casa, o poderoso e emocionante
som das salas de cinema.
Campo de som Efeito
HD-D.C.S. O HD Digital Cinema Sound (HD-D.C.S.) é uma inovadora tecnologia
Movie Height Eleva o som emitido pelo altifalante central para o interior do ecrã utilizando
PLII Movie Efectua a descodificação do modo Dolby Pro Logic II Movie. Esta definição
PLIIx Movie Efectua a descodificação do modo Dolby Pro Logic IIx Movie. Esta
PLIIz Height Efectua a descodificação do modo Dolby Pro Logic IIz. Esta definição
Neo:X Cinema Efectua a descodificação do modo DTS Neo:X Cinema. Uma origem gravada
de cinema em casa da Sony que utiliza as mais recentes tecnologias de
processamento de sinais acústicos e digitais. Esta tecnologia é baseada
nos dados de medição de resposta exactos de um estúdio de mistura.
O HD-D.C.S. permite-lhe desfrutar de filmes em Blu-ray e DVD não apenas
com uma elevada qualidade de som mas também com a melhor atmosfera
sonora, tal como o engenheiro de som do filme desejou durante o processo
de mistura.
Pode seleccionar o tipo de efeito para o HD-D.C.S. Para mais informações,
consulte “Acerca do tipo de efeito para HD-D.C.S.” (página 63).
os altifalantes frontais elevados. Adequado especialmente quando o altifalante
central está colocado abaixo de um ecrã de grandes dimensões, etc. Mesmo sem
altifalantes frontais elevados, este processamento pode ser efectuado utilizando
altifalantes virtuais.
é ideal para filmes codificados em Dolby Surround. Para além disso, este
modo pode reproduzir som em 5.1 canais para visualização de vídeos de
filmes copiados ou muito antigos.
definição expande o Dolby Pro Logic II Movie ou o Dolby Digital 5.1 para
7.1 canais discretos de filme.
pode expandir o som de origem até um máximo de 9.1 canais aos quais
é aplicado um componente virtual, concedendo uma dimensão de presença
e profundidade. O “PLIIz Height” é o mesmo campo de som descrito na
página 64. É possível ajustar o nível de ganho para “PLIIz Height”. Para
mais informações, consulte “Acerca do nível de ganho para PLIIz Height”
(página 65).
no formato de 2 a 7.1 canais é melhorada até 9.1 canais.
PT
62
Page 63
Acerca do tipo de efeito para
HD-D.C.S.
O HD-D.C.S. tem três tipos diferentes:
Dynamic, Theater e Studio. Cada tipo
tem níveis de reflexo, reverberação e mistura
de som diferentes, sendo optimizado para
corresponder à divisão e às preferências
pessoais do utilizador.
x Dynamic
A definição “Dynamic” é adequada para
um ambiente com reverberação mas ao qual
falta sensação de espaço (onde a absorção de
som não é suficiente). Esta definição realça
o reflexo do som e reproduz o som de um
cinema clássico de grandes dimensões.
Consequentemente, a sensação de espaço
de um cinema é realçada, sendo criado
um campo acústico único.
x Theater
Predefinição de fábrica. A definição “Theater”
é adequada para uma sala de estar normal. Esta
definição reproduz uma reverberação do som
semelhante à de um cinema. É a definição para
adequada para ver conteúdos gravados num
Blu-ray Disc, quando se pretende a atmosfera
de um cinema.
x Studio
A definição “Studio” é adequada para uma sala
de estar com o equipamento de som adequado.
Esta definição reproduz a reverberação do som
produzida quando uma origem de som
cinematográfica é remisturada para um
Blu-ray Disc com um volume adequado
à utilização doméstica. O nível de reflexo
e reverberação do som é mantido no mínimo.
No entanto, os diálogos e os efeitos de
surround são reproduzidos nitidamente.
Desfrutar de efeitos de som
PT
63
Page 64
Desfrutar de um efeito de surround para música
Pode tirar partido do som surround seleccionando simplesmente um dos campos de som
pré-programados do receptor. Pode assim obter, em sua casa, o poderoso e emocionante
som das salas de concerto.
Campo de som Efeito
Berlin Philharmonic Hall Reproduz as características sonoras do Berlin Philharmonic Hall.
Concertgebouw Amsterdam Reproduz as características sonoras produzidas pelo reflexo de som de uma
Musikverein Vienna Reproduz as características sonoras de uma sala de concertos localizada em
Vocal Height Eleva a imagem sonora utilizando os altifalantes frontais elevados.
Jazz Club Reproduz a acústica de um clube de jazz.
Live Concert Reproduz a acústica de uma sala de espectáculos ao vivo com 300 lugares.
Stadium Reproduz o ambiente de um grande estádio aberto.
Sports Reproduz a atmosfera de uma transmissão desportiva.
Portable Audio Reproduz uma imagem sonora nítida a partir do seu dispositivo áudio portátil.
PLII Music Efectua a descodificação do modo Dolby Pro Logic II Music. Esta definição
PLIIx Music Efectua a descodificação do modo Dolby Pro Logic IIx Music. Esta definição
PLIIz Height Efectua a descodificação do modo Dolby Pro Logic IIz. Esta definição pode
Neo:X Music Efectua a descodificação do modo DTS Neo:X Music. Uma origem gravada no
Neo:X Game Efectua a descodificação do modo DTS Neo:X Game. Uma origem gravada no
Também é possível ajustar o nível do efeito. Para mais informações,
consulte “Acerca do nível de efeito para Concert Hall” (página 65).
Também funciona automaticamente em conjunto com a recepção do
serviço Internet “The Berliner Philharmoniker’s Digital Concert Hall”.
sala de concertos localizada em Amsterdão, na Holanda, que possui um palco
de grandes dimensões. Também é possível ajustar o nível do efeito. Para mais
informações, consulte “Acerca do nível de efeito para Concert Hall” (página 65).
Viena, na Áustria, que produz um som poderoso e com uma reverberação
única. Também é possível ajustar o nível do efeito. Para mais informações,
consulte “Acerca do nível de efeito para Concert Hall” (página 65).
Esta de finição é adequada para desfrutar de conteúdos musicais acompanhados
por imagens num ecrã de grandes dimensões. Mesmo sem altifalantes frontais
elevados, este processamento pode ser efectuado através da utilização de
altifalantes virtuais.
Este modo é ideal para MP3 e outro tipo de música comprimida.
é ideal para fontes estéreo normais, como CDs.
é ideal para fontes estéreo normais, como CDs.
ex pan dir o s om d e ori gem até um má xim o de 9.1 can ais a os q uai s é ap lic ado um
componente virtual, concedendo uma dimensão de presença e profundidade.
O “PLIIz Height” é o mesmo campo de som descrito na página 62. É possível
ajustar o nível de ganho para “PLIIz Height”. Para mais informações, consulte
“Acerca do nível de ganho para PLIIz Height” (página 65).
formato de 2 a 7.1 canais é melhorada até 9.1 canais.
formato de 2 a 7.1 canais é melhorada até 9.1 canais.
PT
64
Page 65
Acerca do nível de efeito para
Concert Hall
Pode configurar o nível de reverberação
para os campos de som seguintes:
– Berlin Philharmonic Hall
– Concertgebouw Amsterdam
–Musikverein Vienna
x Low
Reduz o nível de volume da reverberação.
x Mid
Utiliza o nível de volume da reverberação
predefinido de fábrica.
x High
Aumenta o nível de volume da reverberação.
Acerca do nível de ganho para
PLIIz Height
É possível ajustar o nível de ganho dos canais
frontais elevados para o modo Pro Logic IIz
(comum para filmes e música).
x Low
Não é aplicado nenhum ganho.
• “Multi Stereo” não funciona quando estão
a ser recebidos sinais de áudio multicanal.
• Os campos de som para filmes e música
poderão não funcionar consoante a origem,
o padrão de altifalantes ou o formato de
áudio seleccionado.
• Consoante o formato de áudio, o receptor
poderá reproduzir sinais com uma
frequência de amostragem inferior à dos
sinais recebidos.
• “PLIIx Movie/Music”, “PLIIz Height”,
“Vocal Height” e “Movie Height” podem
não ser apresentados, consoante o padrão
de altifalantes e as definições de
Virtual Front High seleccionadas.
• Consoante a definição do campo de som,
alguns altifalantes ou o subwoofer poderão
não emitir som.
• Consoante o campo de som seleccionado,
se existir ruído presente, o ruído poderá
ser diferente.
• “Neo:X (Cinema/Music/Game)” não
funciona quando são recebidos sinais com
uma frequência de amostragem de 32 kHz.
Desfrutar de efeitos de som
x Mid
É aplicado um ganho de +3 dB (predefinição
de fábrica).
x High
É aplicado um ganho de +5 dB.
Notas sobre os campos de som
• O serviço Internet “Berlin Philharmonic
Hall” poderá não estar disponível consoante
o país ou região.
• Os campos de som não funcionam quando
“MULTI IN” está seleccionado.
• Não é possível seleccionar “2ch Analog
Direct” durante a reprodução de conteúdos
através de um dispositivo USB, uma rede
doméstica ou vídeo da Internet.
PT
65
Page 66

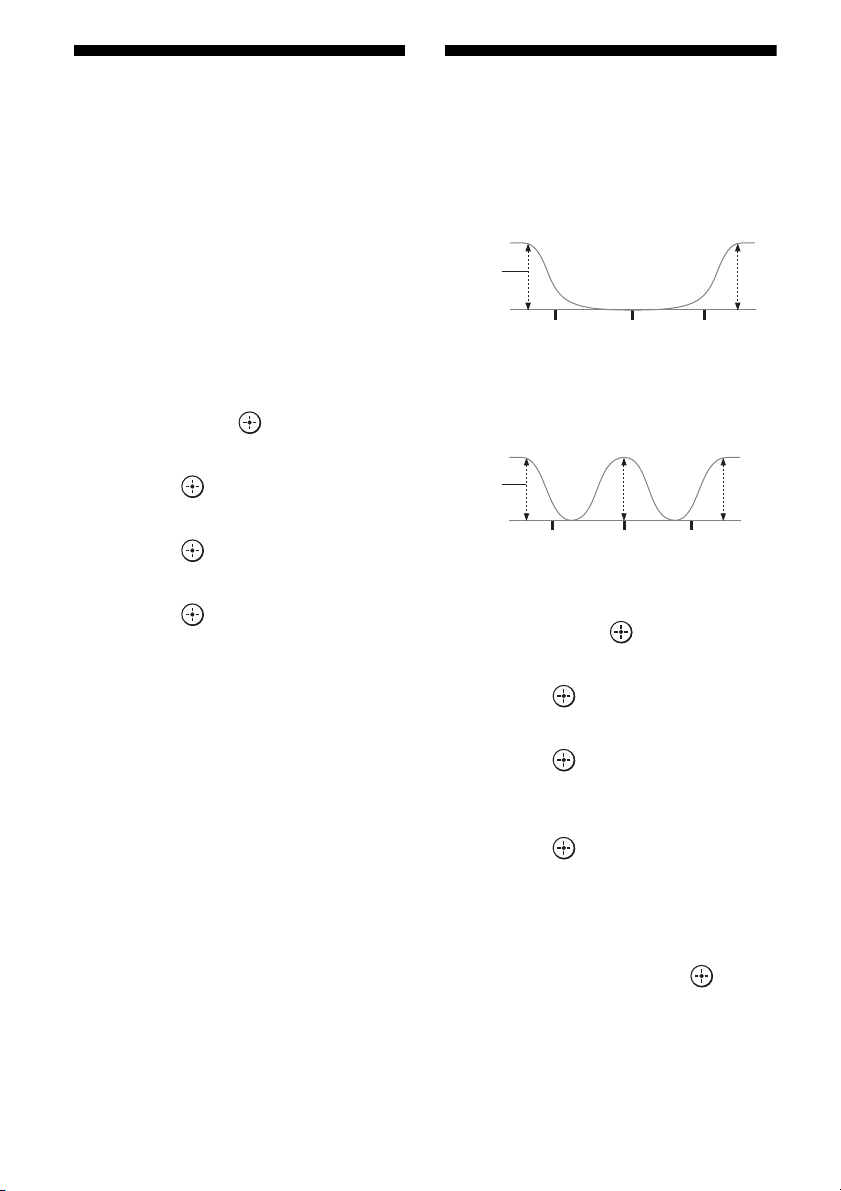

Utilizar a função Sound
Level
(dB)
Bass Treble
Freque ncy
(Hz)
Level
(dB)
Bass Treble
Freque ncy
(Hz)
Mid
Ajustar o equalizador
Optimizer
A função Sound Optimizer concede
uma sensação de presença e intensidade
à reprodução de som de volume elevado,
independentemente do nível de volume
do receptor.
É possível desfrutar de um som nítido
e dinâmico mesmo com níveis de som
baixos, à noite.
O efeito de som ideal para o seu ambiente
é obtido através da função “Auto Calibration”.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “Audio Settings”
eprima .
3 Seleccione “Sound Optimizer”
eprima .
4 Seleccione “Normal” ou “Low”
eprima .
A função Sound Optimizer é activada. Para
ajustar o nível de referência para um filme,
seleccione “Normal”. Para ajustar para um
CD ou outro software cujo nível médio de
pressão sonora seja processado de forma
elevada, seleccione “Low”. Também poderá
configurar a função Sound Optimizer como
“Normal”, “Low” e “Off” utilizando SOUND
OPTIMIZER no telecomando e no receptor.
Notas
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
– Estão a ser utilizados auscultadores.
• Consoante o formato de áudio, o receptor
poderá reproduzir sinais com uma frequência
de amostragem inferior à dos sinais recebidos.
Sugestão
Utilizando a função de equalizador e ajustando
todos os altifalantes simultaneamente, poderá
efectuar ajustes precisos com o Sound Optimizer.
PT
66
Pode utilizar os parâmetros seguintes para
ajustar a qualidade tonal (nível de graves/
agudos) dos altifalantes frontais, de surround/
posteriores de surround e frontais elevados.
Para o altifalante central, também é possível
ajustar o nível intermédio:
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “Audio Settings”
eprima .
3 Seleccione “Equalizer”
eprima .
4 Seleccione “Front”, “Center”,
“SUR/SB” ou “Front High”
eprima .
5 Seleccione “Bass”, “Mid”
(apenas para o altifalante
“Center”) ou “Treble”.
6 Ajuste o ganho e prima .
Notas
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
•As frequências de Bass, Treble e Mid são alteradas.
Page 67
Para ajustar todos os altifalantes
simultaneamente (All EQ
Adjustment)
Pode ajustar simultaneamente a qualidade
tonal (graves/agudos) de todos os altifalantes.
1 Seleccione “Settings” no menu inicial
e prima .
2 Seleccione “Audio Settings” e prima .
3 Seleccione “Equalizer” e prima .
4 Seleccione “All” e prima .
5 Seleccione “Bass” ou “Treble” e prima .
6 Ajuste o ganho e prima .
Nota
Consoante a definição do equalizador para
cada canal, os níveis reais definidos com
All EQ Adjustment podem ser menores
ou maiores do que os valores especificados.
Desfrutar de efeitos de som
PT
67
Page 68
Quando utilizar um repetidor IV (não
Zona principal Zona 2
Monitor
ZONE 2 VIDEO
OUT*
B
STR-DA5800ES
B
SURROUND BACK
(ZONE 2)
A
Tel e co ma nd o
multifuncional
IR REMOTE IN
Utilizar funções multizona
O que pode fazer com a função multizona
Pode desfrutar de imagens e som de um
dispositivo ligado ao receptor numa zona que
não seja a zona principal. Por exemplo, pode
ver um DVD na zona principal e ouvir um CD
na zona 2 ou na zona 3.
fornecido), poderá controlar um dispositivo
na zona principal e o receptor Sony na zona 2
ou na zona 3 a partir da zona 2 ou da zona 3
utilizando o telecomando.
Utilize um repetidor IV quando instalar
o receptor num local que os sinais do
telecomando não consigam alcançar.
Efectuar uma ligação multizona
Para emitir para a zona 2: Os sinais provenientes do equipamento ligado às tomadas de entrada
analógicas são emitidos através das tomadas de componente ZONE 2 VIDEO/AUDIO OUT ou
ZONE 2 OUT. As tomadas de componente ZONE 2 VIDEO/AUDIO OUT ou ZONE 2 OUT não
pode emitir os sinais provenientes das tomadas HDMI IN. Para emitir os sinais HDMI, utilize as
tomadas HDMI ZONE 2 OUT.
Para emitir para a zona 3: Só são emitidos sinais do equipamento ligado às tomadas de entrada
analógica através das tomadas ZONE 3 OUT. Não são emitidos sinais de equipamento ligado
apenas às tomadas de entrada digital.
1: Ligações da zona 2
1 Emite som a partir dos altifalantes existentes na zona 2 utilizando
os terminais SURROUND BACK (ZONE 2) do receptor.
PT
68
Page 69
2 Emite som a partir dos altifalantes existentes na zona 2 utilizando
Zona principal Zona 2
Monitor
ZONE 2 AUDIO OUT
A
BB
C
STR-DA5800ES
Telecomando multifuncional
IR REMOTE IN
ZONE 2 VIDEO OUT*
Zona principal Zona 2
Monitor
HDMI ZONE 2 OUT
A
STR-DA5800ES
Telecomando multifuncional
IR REMOTE IN
BB
C
continua
o receptor e outro amplificador.
É necessário configurar os altifalantes na zona 2 (página 71).
A Repetidor IV (não fornecido)
B Altifalantes
C Outro amplificador/receptor
* Também é possível ligar à tomada ZONE 2 COMPONENT VIDEO OUT.
3 Efectuar uma ligação de zona 2 utilizando HDMI
Emite sinais de áudio/vídeo HDMI na zona 2 utilizando a tomada HDMI ZONE 2 OUT
do receptor.
Poderá ser necessário configurar a saída HDMI na zona 2 (página 71).
Utilizar funções multizona
A Repetidor IV (não fornecido)
B Altifalantes
C Outro amplificador/receptor
PT
69
Page 70
Nota
BB
C
STR-DA5800ES
Zona principal Zona 3
A Repetidor IV (não fornecido)
B Altifalantes
C Outro amplificador/receptor
Telecomando multifuncional
A
IR REMOTE IN
ZONE 3 AUDIO OUT
É possível ligar a tomada HDMI ZONE 2 OUT directamente a um televisor na zona 2 (sem qualquer
amplificador/receptor). No entanto, recomendamos que ligue o televisor através de um amplificador/receptor
para desfrutar de capacidades superiores de áudio/vídeo, reduzindo possíveis efeitos sobre a zona principal.
Quando selecciona a mesma entrada HDMI para a zona principal e a zona 2, as capacidades de áudio/vídeo
da zona principal serão limitadas em conformidade com as capacidades disponíveis na zona 2.
2: Ligações da zona 3
PT
70
Page 71
Configurar os altifalantes
Configurar a saída HDMI
na zona 2
Quando os altifalantes da zona 2 estão ligados
aos terminais SURROUND BACK (ZONE 2)
do receptor (página 68), efectue a configuração
de modo a que o som seleccionado na zona 2
seja emitido a partir dos altifalantes ligados aos
terminais SURROUND BACK (ZONE 2).
Para mais informações, consulte “Speaker
Connection” no menu Speaker Settings
(página 94).
Configurar o controlo de volume
da zona 2
É possível configurar o controlo de volume
das tomadas ZONE 2 AUDIO OUT como
variável ou fixo.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “Zone Settings”
eprima .
3 Seleccione “Zone Setup”
eprima .
4 Seleccione “Line Out” para
“Zone2” e prima .
5 Seleccione o parâmetro
pretendido e prima .
Parâmetro Explicação
Variable O controlo de volume é definido
inicialmente para –40 dB.
Quando seleccionar este
parâmetro, o volume dos
terminais ZONE 2 AUDIO OUT
e SURROUND BACK
(ZONE 2) pode ser alterado
em simultâneo.
Recomendado quando
é utilizado um amplificador
de potência.
Fixed O controlo de volume é fixo em
±0 dB. Recomendado quando
é utilizado um dispositivo com
controlo de volume variável.
na zona 2
Quando está ligado equipamento como um
televisor ou um amplificador A/V à tomada
HDMI ZONE 2 OUT, é possível emitir
sinais HDMI a partir do equipamento
ligado na zona 2.
Para mais informações, consulte “3 Efectuar
uma ligação de zona 2 utilizando HDMI”
(página 69).
Utilizar funções multizona
Configurar a saída HDMI da zona 2
É possível emitir os sinais HDMI IN para
o equipamento existente na zona 2 através
das tomadas HDMI ZONE 2 OUT, do
seguinte modo:
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “HDMI Settings”
eprima .
3 Seleccione “Zone2 Out”
eprima .
4 Seleccione “On” e prima .
Nota
• Quando a função Zone2 Out está activada,
as funções seguintes são desactivadas:
– Control for HDMI (“BRAVIA” Sync)
– Fast View (incluindo Preview for HDMI: On)
PT
71
Page 72
Configurar a prioridade para
ZONE
AMP
2, 3
ENT/MEM
RM SET UP
?/1
SHIFT
a zona principal e a zona 2
Quando a função Zone2 Out está activada
e a mesma entrada HDMI é seleccionada
para a zona principal e para a zona 2, poderão
ocorrer interferências nos sinais de áudio
e vídeo na zona principal. Para evitar
a possibilidade de interferências, poderá
atribuir prioridade à zona principal para
a selecção de entrada HDMI.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “HDMI Settings”
eprima .
3 Seleccione “Priority” e prima .
4 Seleccione “Main Only”
eprima .

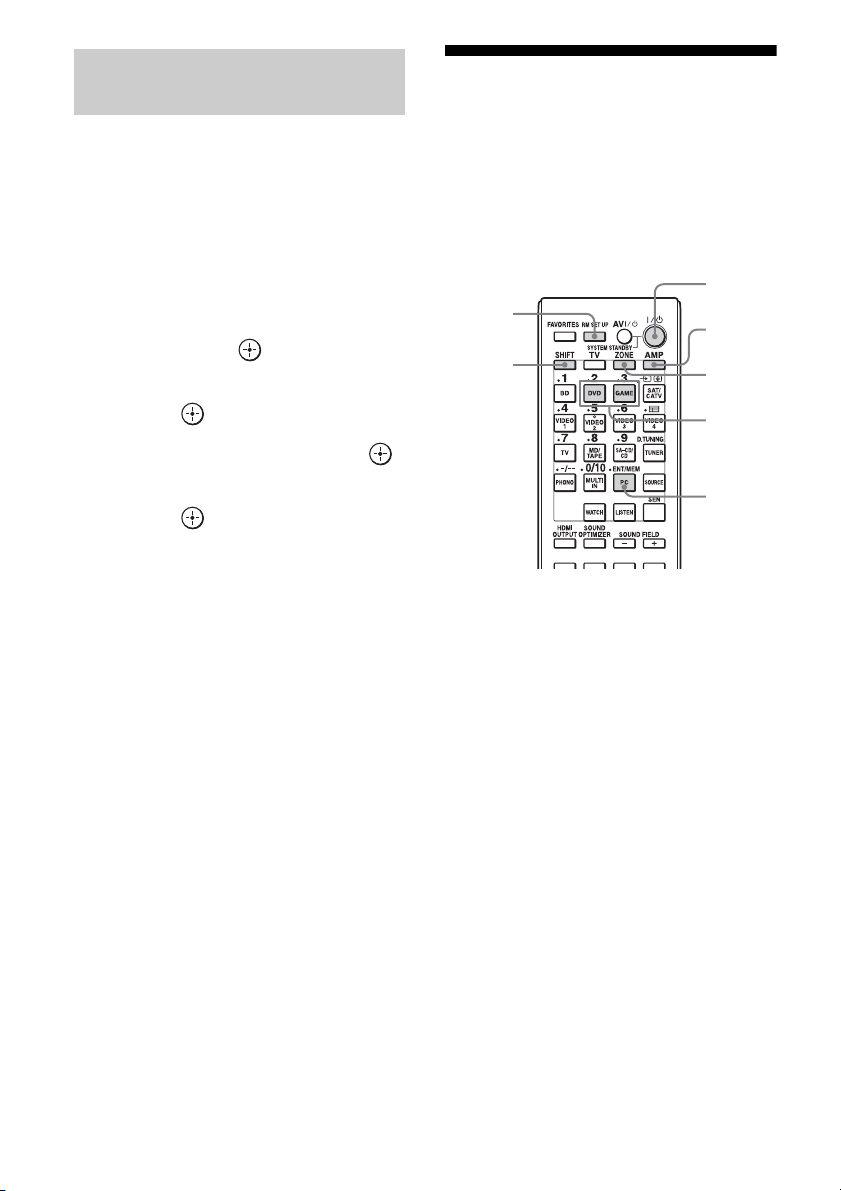

Alterar a definição de zona do telecomando
O telecomando foi concebido para utilização
na zona principal. A definição de zona do
telecomando destina-se a utilização na zona 2.
Se pretender utilizá-lo na zona 3, altere
a definição de zona do telecomando.
1 Prima ?/1 enquanto prime
RM SET UP.
Os botões AMP e ZONE piscam.
2 Prima ZONE.
O botão AMP apaga-se, o botão
ZONE continua a piscar e o botão
SHIFT acende-se.
3 Prima o botão numérico 2 para
a zona 2 ou o botão 3 para
azona3 enquanto o botão
ZONE estiver a piscar.
PT
72
O botão ZONE acende-se.
4 Prima ENT/MEM.
O botão ZONE pisca duas vezes
e o telecomando muda para o modo
de zona 2 ou de zona 3.
Page 73

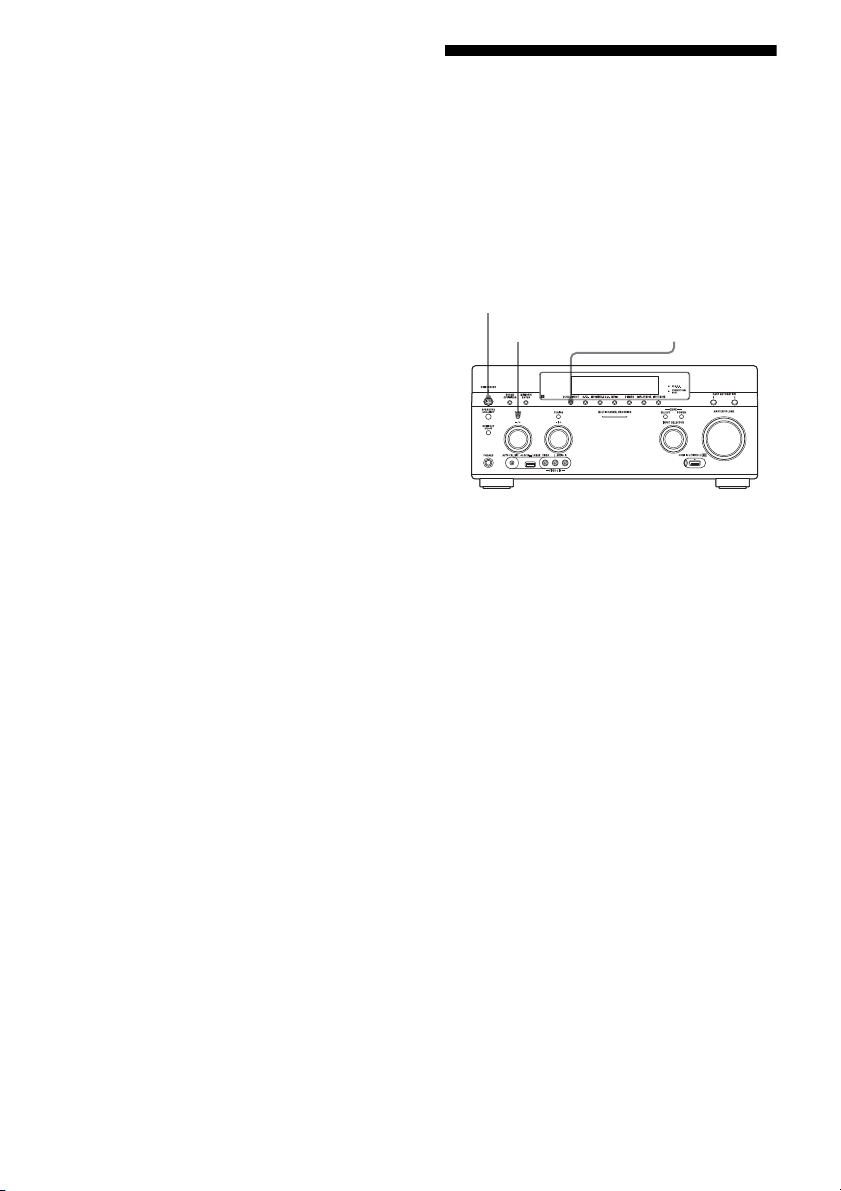

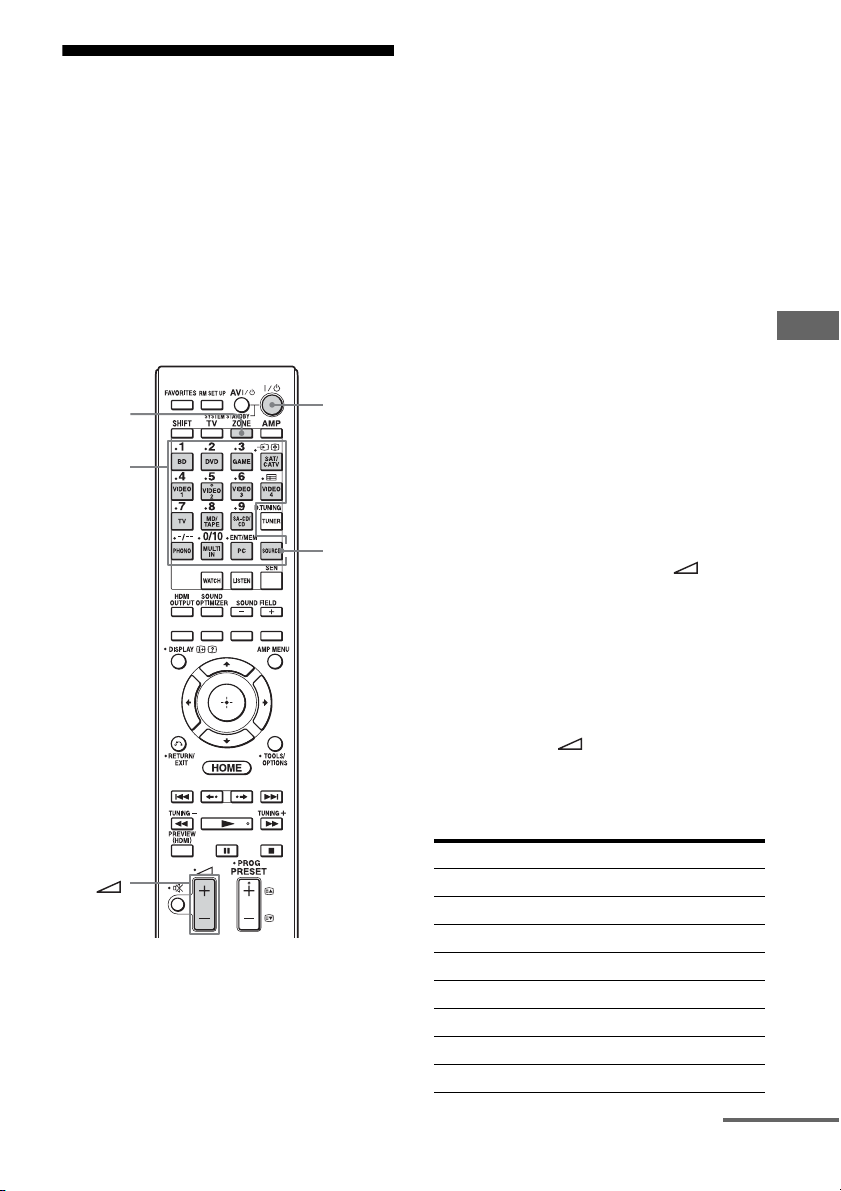

Controlar o receptor a partir
ZONE
?/1
Botões de
entrada
SOURCE
continua
de outra zona
(operações ZONE 2/ZONE 3)
É possível controlar o receptor a partir da zona
2 ou da zona 3. Os procedimentos descritos
nesta secção descrevem o funcionamento
quando está ligado um repetidor IV, útil para
as características multizona. Se não tiver um
repetidor IV ligado, utilize este receptor na
zona principal.
1 Ligue o amplificador na zona 2
ou na zona 3.
No caso da ilustração 1-1 (página 68),
ignore este passo.
2 Prima ZONE.
O telecomando muda para a zona 2
ou zona 3. Altere antecipadamente
a definição de zona do telecomando
para a zona 2 ou para a zona 3
(página 72).
3 Prima ?/1.
A função de zona é activada.
4 Prima um dos botões de
entrada do telecomando para
seleccionar os sinais de origem
que pretende emitir.
5 Ajuste o volume para um nível
adequado.
• No caso da ilustração 1-1 (página 68),
ajuste o volume utilizando +/– no
telecomando.
• No caso da ilustração 1-2 (página 69)
ou 2 (página 70), ajuste o volume
utilizando o receptor na zona 2 ou
na zona 3. Se definir “Line Out” para
“Zone2” como “Variable”, também
poderá ajustar o volume na zona 2
utilizando +/– no telecomando
(página 71).
Operações multizona disponíveis
INPUT ZONE 2
SOURCE
BD a
DVD aa
GAME aa
SAT/CATV aa
VIDEO 1 aa
VIDEO 2 aa
VIDEO 3 a
2)
1)
aa
ZONE 3
1)
Utilizar funções multizona
PT
73
Page 74
INPUT ZONE 2
1)
ZONE 3
1)
VIDEO 4 a
3)
TV
MD/TAPE aa
SA-CD/CD aa
4)
FM
4)
AM
3)
PHONO
MULTI IN
PC
My Music
My Video
My Photo
Conteúdos
da Internet
1)
Para a zona 2, são emitidos sinais HDMI, sinais
3)
3)
5)
5)
5)
5)
aa
aa
aa
aa
aa
aa
de vídeo componente, sinais de vídeo analógico
e sinais de áudio. Para a zona 3, só são emitidos
sinais de áudio analógico. Se selecc ionar SOURCE,
são emitidos os sinais da entrada actual da zona
principal.
2)
Quando SOURCE está seleccionado, os sinais
recebidos nas tomadas MULTI CHANNEL
INPUT ou na porta (USB) não são emitidos
pelas tomadas ZONE 2 OUT ou ZONE 3 OUT
mesmo que “MULTI IN” ou “PC” esteja
seleccionado.
3)
“TV”, “PHONO”, “MULTI IN” ou “PC” só podem
ser seleccionados na zona principal.
4)
É possível ou can select “FM” ou “AM” a partir da
zona principal, da zona 2 ou da zona 3. Quando
pretender alternar entre “FM” e “AM” na zona 2
ou na zona 3, seleccione a zona adequada
utilizando o telecomando e prima TUNER
repetidamente. Cada vez que premir o botão,
alterna entre “FM” e “AM”. Se seleccionar
programas diferentes em várias zonas, é dada
preferência à entrada seleccionada mais
recentemente.
5)
Apenas quando SOURCE está seleccionado na
zona 2 ou na zona 3 é que pode desfrutar dos
conteúdos que são apresentados na zona principal
na zona 2 ou na zona 3.
Para concluir a operação
na zona2/zona 3
Prima ZONE e prima ?/1.
Sugestão

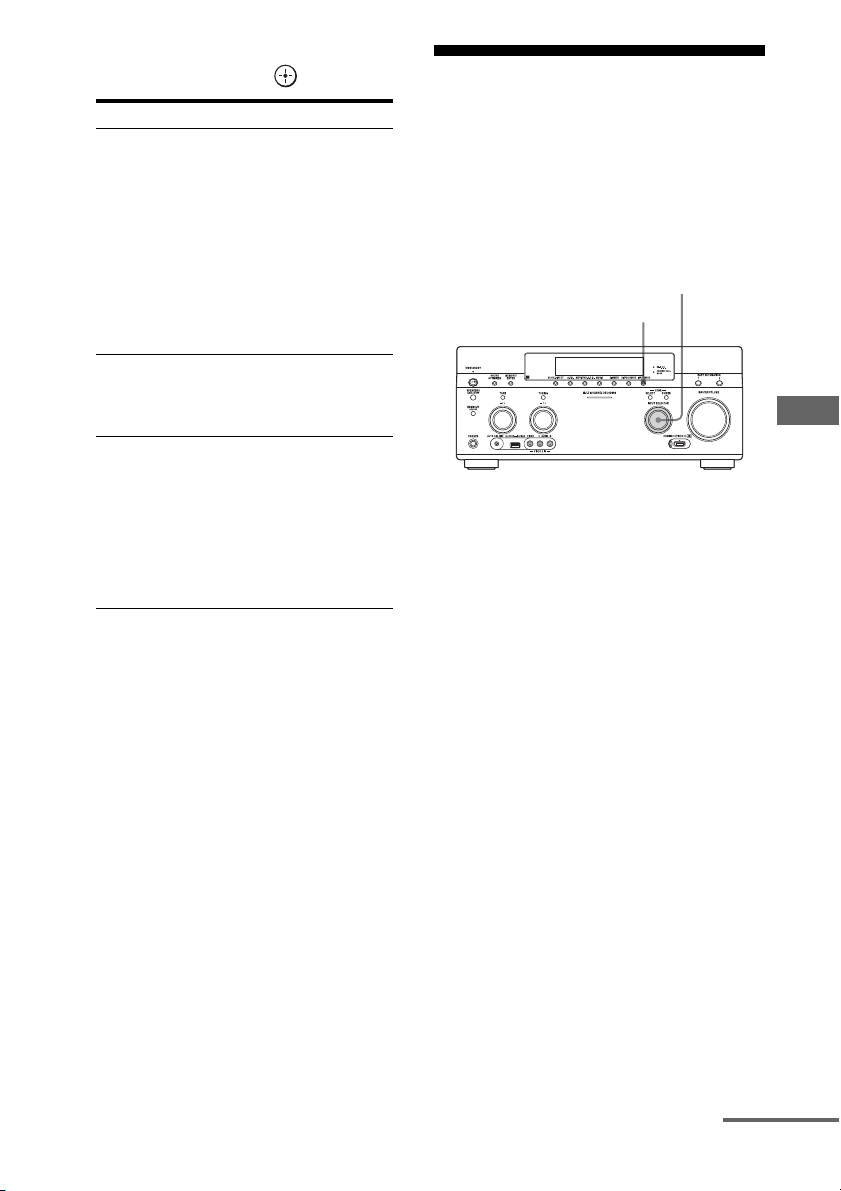

Pode seleccionar uma zona no receptor. Prima
ZONE SELECT repetidamente para seleccionar
a zona 2, a zona 3 ou a zona principal. Sempre que
premir ZONE POWER, os sinais emitidos para
a zona seleccionada serão ligados ou desligados.
PT
74
Page 75
Utilizar outras funções
continua
Utilizar funções “BRAVIA” Sync
O que é o “BRAVIA” Sync?
“BRAVIA” Sync é o nome de uma função
de produtos Sony que permite controlar
equipamento compatível ligado através
de cabos HDMI utilizando o telecomando
“BRAVIA”.
Este controlo mútuo é permitido pela função
Control for HDMI utilizando HDMI CEC
(Consumer Electronics Control) padrão
para HDMI (High-Definition Multimedia
Interface).
Ligando equipamento Sony compatível
com o “BRAVIA” Sync com um cabo HDMI
(não fornecido), a operação é simplificada do
seguinte modo:
• System Power-Off (página 76)
• One-Touch Play (página 76)
• System Audio Control (página 77)
• Audio Return Channel (ARC) (página 77)
•Scene Select (página77)
• Home Theatre Control (página 77)
• Remote Easy Control (página 77)
A função Control for HDMI não
funciona nos seguintes casos:
• Se ligar o receptor a um dispositivo que
não corresponda à função Control for
HDMI da Sony.
• Se ligar o receptor e o equipamento
utilizando uma ligação não HDMI.
• A função Control for HDMI não
funciona num dispositivo ligado
àtomadaHDMI OUT B do receptor.
• Se definir “Zone2 Out” no menu
“HDMI Settings” como “On”, não poderá
utilizar a função “Control for HDMI”.
Notas
• As funções seguintes pode funcionar com
equipamento não Sony. No entanto, não
garantimos a compatibilidade com todo
oequipamento não Sony.
–System Power-Off
–One-Touch Play
–System Audio Control
• Estão disponíveis as funções Sony proprietárias
seguintes. Estas funções não funcionam em
equipamento não Sony.
–Scene Select
–Home Theatre Control
• O equipamento não compatível com
o “BRAVIA” Sync não pode activar estas funções.
Preparar para o “BRAVIA” Sync
Para utilizar o “BRAVIA” Sync, active
a função Control for HDMI no receptor
e no equipamento ligado.
Acti ve a fu nçã o Cont rol f or HDMI d o rece ptor
e do equipamento ligado individualmente.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “HDMI Settings”
eprima .
3 Seleccione “Control for HDMI”
eprima .
4 Seleccione “On” e prima .
A função Control for HDMI do receptor
é activada.
5 Active a função Control for HDMI
do equipamento ligado.
Para mais informações sobre como
configurar o equipamento ligado,
consulte as respectivas instruções
de funcionamento.
Utilizar outras funções
Recomendamos que ligue o receptor
a produtos equipados com “BRAVIA” Sync.
PT
75
Page 76
6 Repita o passo 5 para configurar
a função Control for HDMI e para
apresentar a imagem de todo
o equipamento de reprodução
que pretende utilizar.
Nota
Quando desligar o cabo HDMI ou alterar a ligação,
efectue os passos indicados acima.
No entanto, não necessita de efectuar estes passos se
utilizar uma tomada HDMI IN 1, IN 2, IN 3 ou IN 9.
System Power-Off
Quando desliga o televisor através do botão
de alimentação do telecomando do televisor,
o receptor e o equipamento ligado desligam-se
automaticamente.
Também pode utilizar o telecomando para
desligar o televisor.
Prima TV e prima ?/1.
O televisor, o receptor e o equipamento ligado
são desligados.
Notas
• Active a função de interligação da fonte de
alimentação do televisor antes de utilizar
a função System Power-Off. Para mais
informações, consulte as instruções de
funcionamento do televisor.
• Consoante a condição do equipamento ligado,
este poderá não se desligar. Para mais informações,
consulte as instruções de funcionamento do
equipamento ligado.
• Se utilizar a função System Power-Off com um
televisor não Sony, programe o telecomando
de acordo com o fabricante do televisor.
One-Touch Play
Quando reproduzir conteúdo no equipamento
ligado ao receptor através de uma ligação
HDMI, o receptor também é ligado
automaticamente e é comutado para
a entrada HDMI adequada.
Quando define “Pass Through” como “On”
ou “Auto”, o som e a imagem só podem ser
emitidos a partir do televisor enquanto
o receptor permanecer no modo de suspensão.
Inicie a reprodução no equipamento
de reprodução.
Para utilizar a função One-Touch
Play da câmara de vídeo
1
Active a função Control for HDMI no
receptor e na câmara de vídeo.
2 Ligue a câmara de vídeo a uma das
tomadas HDMI IN 1, IN 2, IN 3 e IN 9
(página 36).
Se utilizar uma câmara de vídeo Sony,
o televisor é ligado ao mesmo tempo
que o receptor e a câmara de vídeo inicia
a reprodução automaticamente. Se utilizar
uma câmara de vídeo não Sony, tem de
iniciar a reprodução manualmente.
Notas
• Dependendo do televisor, o início dos conteúdos
poderá não ser apresentado.
• Ligue equipamento como uma câmara de vídeo
Sony com a função One-Touch Play efectuando
simplesmente uma ligação HDMI às tomadas
HDMI IN 1, IN 2, IN 3 e IN 9. Se utilizar outras
tomadas HDMI IN, o receptor poderá não ser
comutado para uma entrada adequada. Neste caso,
seleccione manualmente a entrada à qual a câmara
de vídeo está ligada.
PT
76
Page 77
System Audio Control
Pode desfrutar do som do televisor a partir
dos altifalantes ligados ao receptor com
uma simples operação. Também pode ajustar
o volume e desactivar o som do receptor
utilizando o telecomando do televisor.
É possível utiliza a função System Audio
Control do seguinte modo.
• O som do televisor é emitido pelos
altifalantes ligados ao receptor se ligar
o receptor enquanto o som está a ser emitido
pelos altifalantes do televisor. Se desligar
o receptor, o som será emitido pelos
altifalantes do televisor.
• Quando ajusta o volume do televisor,
afunção System Audio Control ajusta
o volume do receptor simultaneamente.
Também é possível controlar esta função
utilizando o menu do televisor. Para mais
informações, consulte as instruções de
funcionamento do televisor.
Nota
Quando “Control for HDMI” está definido
como“On”, as definições de “Audio Out” no
menu HDMI Settings serão automaticamente
baseadas nas definições de System Audio Control.
Audio Return Channel (ARC)
Se o televisor for compatível com a função
Audio Return Channel (ARC), uma ligação
por cabo HDMI também envia um sinal
de áudio digital a partir do televisor para
o receptor. Não é necessário efectuar uma
ligação de áudio separada para ouvir o som
do televisor a partir do receptor.
Para mais informações, consulte “Alternar
entre áudio digital e analógico” (página 79).
Scene Select
A qualidade de imagem e o campo de som
ideais são seleccionados automaticamente de
acordo com a cena seleccionada no televisor.
Para mais informações sobre o
funcionamento, consulte as instruções
de funcionamento do televisor.
Nota
O campo de som pode não mudar dependendo
do televisor.
Tabela de correspondência
Definição de cena
no televisor
Cinema HD-D.C.S.
Sports SPORTS
Music Live Concert
Animation A.F.D. Auto
Photo A.F.D. Auto
Game A.F.D. Auto
Graphics A.F.D. Auto
Campo de som
Home Theatre Control
Se um televisor compatível com “Home
Theatre Control” for ligado ao televisor,
será apresentado um ícone para as aplicações
baseadas na Internet no televisor ligado.
Pode comutar uma entrada do receptor
ou alterar o campo de som utilizando
o telecomando do televisor. Também pode
ajustar o nível do altifalante central ou do
subwoofer, ou ajustar as definições de
“Sound Optimizer” (página 66), “Dual Mono”
(página 99) ou “A/V Sync” (página 100).
Para utilizar a função Home Theatre Control,
o seu televisor tem de dispor de acesso a um
serviço de banda larga.
Remote Easy Control
Pode utilizar o telecomando do televisor
para controlar o menu do receptor.
Seleccione o receptor (AV AMP)
reconhecido pelo televisor.
Notas
• O receptor é rec onhecido como “Tuner (AV AMP)”
pelo televisor.
• O televisor tem de ser compatível com o menu
de ligação.
• Dependendo do seu televisor, algumas operações
podem não estar disponíveis.
Utilizar outras funções
PT
77
Page 78

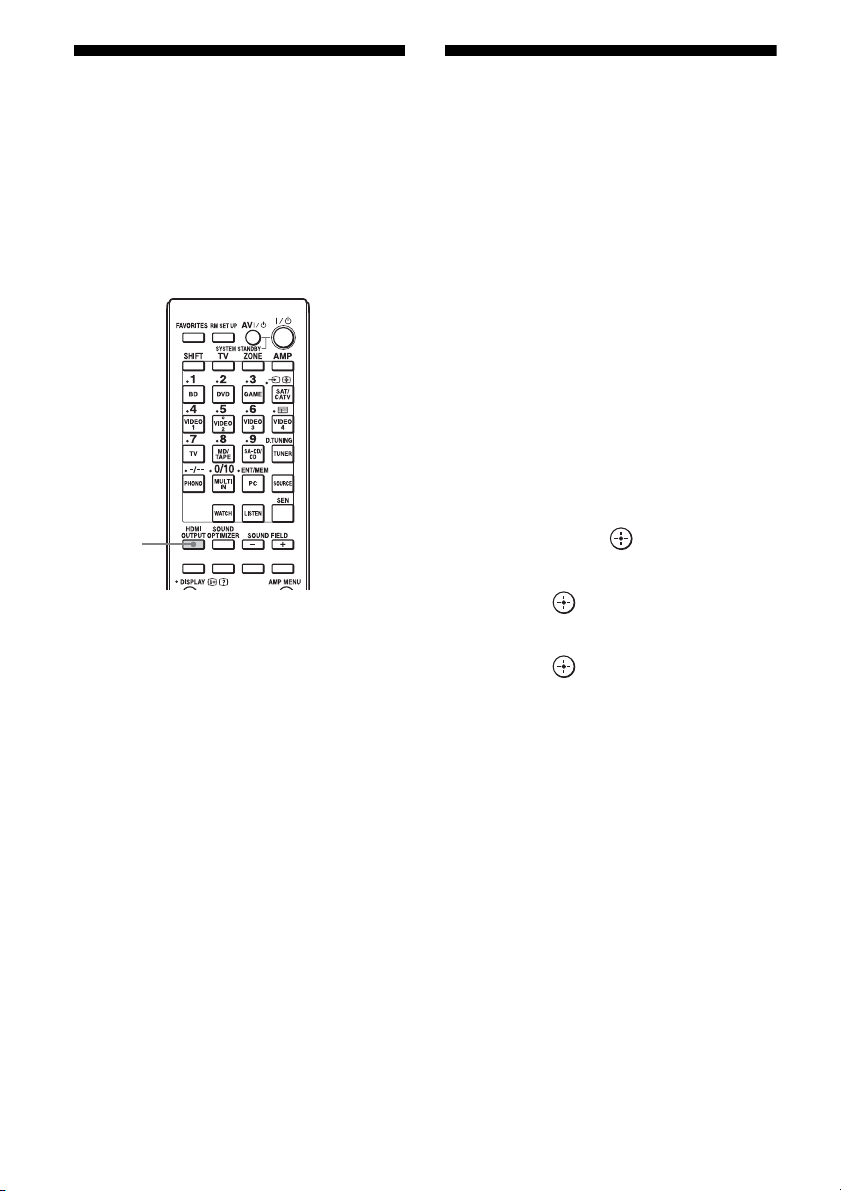

Alterar os monitores
HDMI
OUTPUT
Emitir os sinais HDMI mesmo
que emitem os sinais
de vídeo HDMI
Quando tem dois monitores ligados às
tomadas HDMI OUT A e HDMI OUT B, pode
alterar a saída destes dois monitores utilizando
o botão HDMI OUTPUT do telecomando.
1 Ligue o receptor e os dois
monitores.
2 Prima HDMI OUTPUT.
Cada vez que prime o botão, a saída
é comutada do seguinte modo:
HDMI A t HDMI B t OFF t
HDMI A…
Também pode utilizar o botão
HDMI OUT no receptor.
quando o receptor está no
modo de suspensão
(Pass Through)
Pode emitir os sinais de áudio e vídeo a partir
da tomada HDMI IN para o televisor ligado
à tomada HDMI OUT A mesmo quando
o receptor está no modo de suspensão.
Se utilizar esta função enquanto “Control for
HDMI” está definido como “On”, a entrada do
receptor é comutada em conformidade com
a operação do equipamento ligado, mesmo
quando o receptor está no modo de suspensão.
Quando activar esta função, configure
“Pass Through” seguindo os passos
indicados abaixo.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “HDMI Settings”
eprima .
3 Seleccione “Pass Through”
eprima .
PT
78
Page 79
4 Seleccione o parâmetro
INPUT MODE
INPUT SELECTOR
continua
pretendido e prima .
Parâmetro Explicação
Auto Quando o televisor está ligado
enquanto o receptor está no
modo de suspensão, o receptor
emite sinais HDMI a partir da
tomada HDMI OUT A do
receptor. A Sony recomenda
esta definição se utilizar um
televisor compatível com o
“BRAVIA” Sync. Esta definição
economiza energia no modo de
suspensão, quando comparada
com a definição “On”.
On Quando o receptor está no
modo de suspensão, emite
sinais HDMI a partir da
tomada HDMI OUT A.
Off O receptor não emite sinais
HDMI quando se encontra
no modo de suspensão. Ligue
o receptor para desfrutar da
fonte do equipamento ligado
no televisor. Esta definição
economiza energia no modo de
suspensão, quando comparada
com a definição “On”.
Notas
• A definição “Auto” só é eficaz quando “Control for
HDMI” está definido como “On”. Se “Control for
HDMI” estiver definido como “Off”, o receptor
efectua as mesmas operações em “Auto” e em “On”.
• No modo de suspensão em que outra função, como
Network Standby, está funcional, o consumo de
energia não é reduzido mesmo quando
“Pass Through” está definido como “Auto”.
Alternar entre áudio digital e analógico
Quando ligar equipamento às tomadas de
áudio digital e analógico do receptor, pode
fixar o modo de entrada áudio numa delas
ou mudar de uma para outra, dependendo
do material que deseja visualizar.
Utilizar outras funções
1 Seleccione a fonte de entrada
utilizando INPUT SELECTOR
no receptor.
2 Prima INPUT MODE no receptor.
O modo de entrada de áudio seleccionado
aparece no visor.
•AUTO
Dá prioridade aos sinais de áudio digital
quando existirem ligações de áudio
digitais e analógicas.
Se não existirem sinais de áudio digital,
os sinais de áudio analógico são
seleccionados.
Quando a entrada do televisor está
seleccionada, é dada prioridade aos
sinais Audio Return Channel (ARC).
Se o seu televisor não for compatível
com Audio Return Channel (ARC),
os sinais de áudio óptico digital são
seleccionados.
Se as funções Control for HDMI do
receptor e do televisor não estiverem
activadas, a função Audio Return
Channel (ARC) não funciona.
PT
79
Page 80
•OPT
Aparece apenas quando uma tomada
óptica está atribuída à entrada
e selecciona a tomada de entrada
óptica automaticamente.
•COAX
Aparece apenas quando uma tomada
coaxial está atribuída à entrada
e selecciona a tomada de entrada
coaxial automaticamente.
•ANALOG
Especifica os sinais de áudio
analógico recebidos pelas tomadas
AUDIO IN (L/R).
Notas
• Consoante a entrada, “------” é apresentado no
visor e não é possível seleccionar outros modos.
• Quando “2ch Analog Direct” está a ser utilizado ou
“MULTI IN” está seleccionado, a entrada de áudio
é definida como “Analog”. Não é possível
seleccionar outros modos.
Utilizar outras tomadas de entrada de vídeo/áudio
Pode reatribuir sinais de vídeo e/ou áudio
a outras tomadas de entrada.
Exemplo) Ligue a tomada OPTICAL OUT
do leitor de DVD à tomada OPTICAL IN 1
deste receptor quando pretender receber
apenas os sinais de áudio digital provenientes
do leitor de DVD.
Ligue a tomada de vídeo componente do leitor
de DVD às tomadas COMPONENT VIDEO
IN 1 ou COMPONENT VIDEO IN 2 deste
receptor quando pretender receber os sinais
de vídeo do leitor de DVD.
3 Seleccione “Video Input Assign”
ou “Audio Input Assign”
eprima .
4 Seleccione os sinais de áudio
e/ou vídeo que pretende atribuir
a cada entrada.
Notas
• Se atribuir uma entrada a uma das tomadas
HDMI IN 1 a IN 9 em “Video Input Assign” ou
“Audio Input Assign”, a mesma tomada de entrada
HDMI é atribuída à entrada de vídeo e à entrada de
áudio. Se pretender atribuir uma tomada HDMI IN
à entrada de vídeo ou à entrada de áudio, atribua
primeiro uma entrada a uma das tomadas
HDMI IN 1 a IN 9 em “Video Input Assign”
ou “Audio Input Assign”. Em seguida, defina
a atribuição de uma tomada HDMI IN
como“None” em “Video Input Assign” ou
“Audio Input Assign” ao qual não pretenda
atribuir uma tomada HDMI IN.
•Se controlar o receptor sem utiliza a GUI, poderá
alterar a atribuição de uma tomada HDMI IN
utilizando “HDMI VIDEO ASSIGN ?”
ou “HDMI AUDIO ASSIGN ?” em
“INPUT SETTINGS” (página 117).
•Se alterar a atribuição de uma tomada HDMI IN
enquanto a função Control for HDMI estiver
a ser utilizada, mude a entrada do receptor para
a entrada à qual o equipamento HDMI está ligado.
Caso contrário, a função Control for HDMI pode
não funcionar correctamente.
•Se definir a atribuição de uma tomada HDMI IN
a “None” em “Video Input Assign” e
“Audio Input Assign”, não poderá seleccionar
os sinais de entrada através da entrada HDMI.
Neste caso, a função Control for HDMI só
funciona no equipamento que não seja o receptor.
No entanto, isto não é uma avaria.
1 Seleccione “Settings” no menu
inicial e prima .
2 Seleccione “Input Settings”
eprima .
PT
80
Page 81
Entrada Audio Input Assign Video Input Assign
HDMI Óptico/Coaxial Analógico* HDM I Componente Compo sto*
BD IN 2 (BD) None – IN 2 (BD) None –
DVD IN 5 (DVD) COAX 1 (DVD) DVD IN 5 (DVD) IN 1 (DVD) DVD
GAME IN 4 (GAME) OPT 1 (GAME) GAME IN 4 (GAME) None GAME
SAT/C ATV IN 6 ( SAT/C ATV) OPT 2 (SAT /CAT V) SAT/ CATV IN 6 (SAT/C ATV) IN 2 (SAT /CAT V) SAT/ CATV
VIDEO 1 IN 1 (VIDEO 1) COAX 2 (VIDEO 1) VIDEO 1 IN 1 (VIDEO 1) None VIDEO 1
VIDEO 2 IN 9 (VIDEO 2) None VIDEO 2 IN 9 (VIDEO 2) None VIDEO 2
VIDEO 3 IN7 (VIDEO 3) None – IN7 (VIDEO 3) None –
VIDEO 4 IN8 (VIDEO 4) None – IN8 (VIDEO 4) None –
MD/TAPE None None MD/TAPE None None –
SA-CD/CD IN 3 (SA-CD/CD) COAX 3
MULTI IN – – – None None –
(SA-CD/CD)
SA-CD/CD IN 3 (SA-CD/CD) None –
* A atribuição da entrada analógica não pode ser alterada pelo utilizador. A definição actual é apresentada.
Notas
• Quando atribuir a entrada de áudio digital,
a definição INPUT MODE pode mudar
automaticamente.
• Se atribuir uma entrada de vídeo à entrada de vídeo
componente ou composto e uma entrada de áudio
à entrada HDMI, os sinais de vídeo componente
ou composto não são emitidos pelas tomadas
HDMI OUT. Os sinais de vídeo componente
ou composto são emitidos pelas tomadas
COMPONENT VIDEO MONITOR OUT
ou pela tomada MONITOR VIDEO OUT.
• Não pode atribuir tomadas HDMI diferentes
a tomadas separadas de entrada de vídeo e áudio
de uma entrada.
• É possível atribuir várias entradas à mesma
tomada HDMI IN. No entanto, se utilizar a função
One-Touch Play no equipamento ligado à tomada
HDMI IN, a tomada atribuída mais recentemente
é seleccionada preferencialmente.
Utilizar outras funções
PT
81
Page 82
Preview for HDMI
PREVIEW
(HDMI)
V/v,
É possível activar uma pré-visualização
imagem-em-imagem em tempo real das
entradas HDMI ligadas a este receptor.
É apresentado um máximo de quatro
janelas de pré-visualização para a entrada
HDMI IN 1/IN 2/IN 3/IN 4.
Pode seleccionar a pré-visualização de cada
entrada HDMI através do telecomando.
Sugestões
• Esta função não funciona nas condições seguintes:
– Não está ligado nenhum dispositivo HDMI.
– Um dispositivo HDMI específico é ligado
enquanto a respectiva alimentação está
desligada.
– É recebido um formato de vídeo HDMI não
suportado.
– A entrada actual não é uma entrada HDMI.
–Quando o menu GUI é apresentado
– Quando “Zone2 Out” está definido como “On”
– Quando “Fast View” está definido como “Off”
• Esta função é possibilitada pela tecnologia
Silicon Image InstaPrevue™.
1 Prima PREVIEW (HDMI).
São apresentadas até 4 janelas PIP, cada
uma delas mostrando imagens emitidas
a partir das tomadas HDMI IN.
2 Para trocar as imagens
apresentadas numa janela PIP
com as apresentadas no ecrã
principal, prima V/v para
seleccionar a janela PIP
pretendida e prima .
A entrada HDMI da janela PIP
é apresentada na janela principal.
PT
82
Page 83

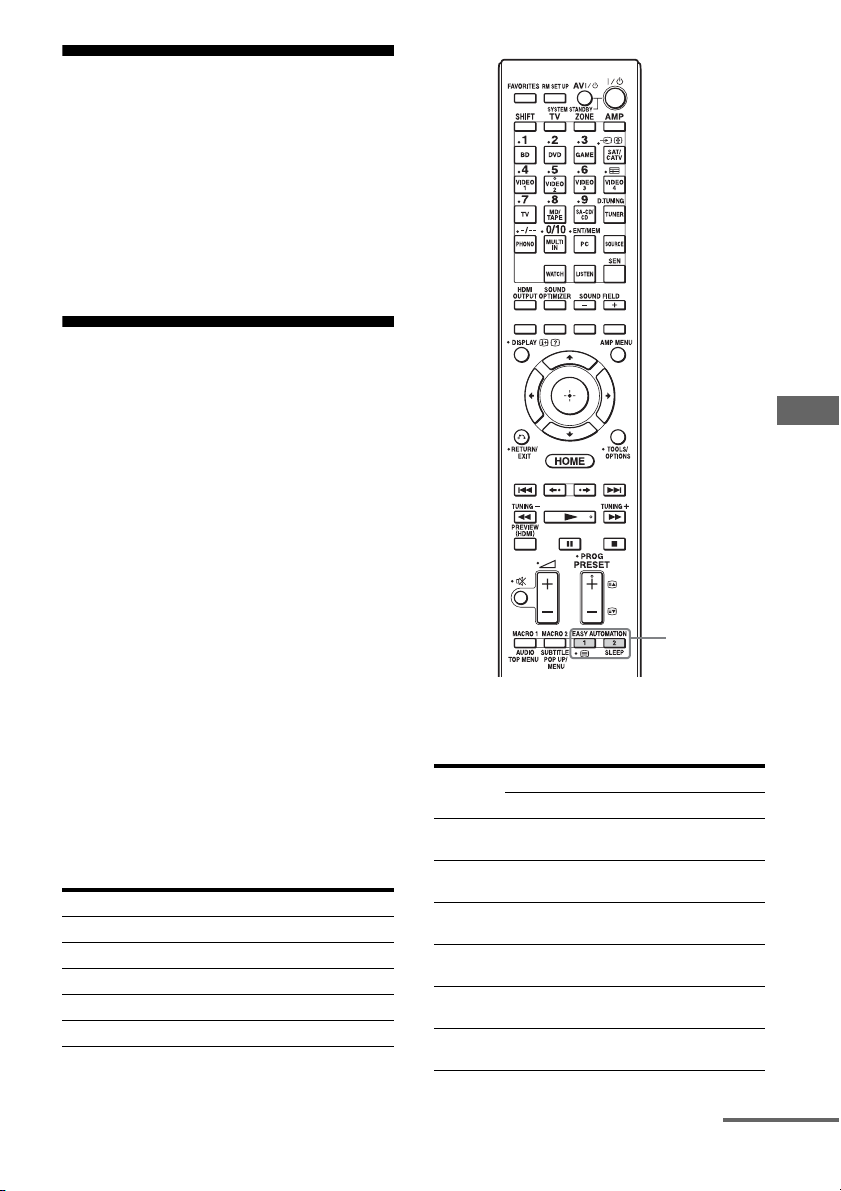

Controlar o receptor
EASY
AUTOMATIO N
continua
utilizando um smartphone
Pode controlar o receptor utilizando um
smartphone equipado com a aplicação
“ES Remote”. A aplicação “ES Remote” pode
ser transferida a partir da App Store (para
o iPod touch/iPhone) ou do Google Play
(para telemóveis Android) gratuitamente.
Guardar várias definições para
o receptor e chamar todas
essas definições
simultaneamente
(Easy Automation)
Além das definições relativas às operações
do receptor, pode guardar várias definições
do leitor ou monitor. Pode registar essas
definições para a operação “one-touch”
e chamar facilmente o ambiente criado
com essas definições, para que possa
desfrutar convenientemente do áudio
e vídeo em sua casa.
Pode exemplo, guardando as definições
na cena “1: Movie” conforme descrito
em seguida, pode alterar simultaneamente
todas as definições do receptor através
de um simples toque, sem ter de alterar
individualmente cada definição de “Input”,
“Calibration Type”, “Sound Field”
e “HDMI Out”.
Item de definição Valor definido para “1: Movie”
Input BD
Calibration Type No Change
Sound Field HD-D.C.S.
HDMI Out HDMI OUT B
Party Mode ON
Os itens para os quais pode guardar definições,
assim como as predefinições de cada item, são
os seguintes.
Item de
definição
Input No
Tun e r
Preset
Sound Field No
Sleep No
Volume No
HDMI Out No
Valor predefinido
1: Movie 2: Music 3: Party 4: Night
Change
––––
Change
Change
Change
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
Utilizar outras funções
PT
83
Page 84
Item de
definição
Party Mode No
Calibration
Typ e
Sound
Optimizer
Equalizer
(All)
Equalizer
(Front)
Equalizer
(Center)
Equalizer
(SUR/SB)
Equalizer
(Front
High)
Valor predefinido
1:Movie 2:Music 3:Party 4:Night
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
No
Change
Norma l
No
Change
No
Change
No
Change
No
Change
No
Change
Obter as definições guardadas
paraaScene
1 Seleccione “Easy Automation”
no menu inicial e prima .
2 Seleccione a Scene pretendida
eprima .
3 Seleccione o menu pretendido
eprima .
Menu Explicação
Edit Saved S cene Permite-lhe personalizar e guardar
Import Current
Settings
Notas
•Os itens de definições guardados como
“No Change” não são alterados mesmo quando
chamar a Scene. Seleccione “Edit Saved Scene”
e desmarque a caixa relativa a um item de definição
no ecrã de edição para definir “No Change”.
•Sempre que chamar a Scene, as definições que não
puderem ser aplicadas são ignoradas (por exemplo,
o valor de “Sound Field” quando “MULTI IN” está
seleccionado, etc.).
Sugestão
É possível chamar directamente as definições
guardadas para “1: Movie” ou “2: Music”
premindo EASY AUTOMATION 1 ou
EASY AUTOMATION 2 no receptor ou no
telecomando. Também é possível substituir
“1: Movie” ou “2: Music” pelas definições actuais
mantendo premido EASY AUTOMATION 1 ou
EASY AUTOMATION 2 durante 3 segundos ou
seleccionando “Import Current Settings” no menu.
as definições de acordo com as
suas preferências.
Carrega as definições actuais do
receptor e guarda-as na Scene.
“Input” e “Volume” são definidos
como “No Change”.
Guardar as definições numa Scene
1 Seleccione “Easy Automation”
no menu inicial e prima .
2 Seleccione a Scene para a qual
pretende guardar as definições,
apartir de “1:Movie”, ”2:Music”,
“3: Party” ou “4: Night” e prima
TOOLS/OPTIONS.
PT
84
Page 85
Utilizar o temporizador
SLEEP
SHIFT
continua
Gravar utilizando o receptor
de suspensão
Pode definir o receptor para se desligar
automaticamente a uma hora especificada.
É possível gravar a partir de um dispositivo de
vídeo/áudio utilizando o receptor. Consulte as
instruções de funcionamento fornecidas com
o equipamento de gravação.
1 Seleccione “Watch“ ou “Listen”
no menu inicial e prima .
2 Seleccione o equipamento de
reprodução e prima .
3 Prepare o equipamento para
reprodução.
Por exemplo, introduza a cassete de vídeo
que pretende copiar no videogravador.
4 Prepare o equipamento de
gravação.
Introduza uma cassete de vídeo virgem,
etc. no equipamento de gravação
(VIDEO 1).
5 Inicie a gravação no equipamento
de gravação e inicie o
equipamento de reprodução.
Utilizar outras funções
Prima SHIFT e prima SLEEP.
Cada vez que premir SLEEP, o visor muda
ciclicamente do seguinte modo:
Quando o temporizador de suspensão está
a ser utilizado, “SLEEP” acende-se no visor
do receptor.
Para verificar o tempo restante antes de
o receptor se desligar, prima SLEEP. O tempo
restante é apresentado no visor. Se premir
SLEEP novamente, o temporizador de
suspensão é definido como “OFF”.
Alterar o modo de comando do receptor e do telecomando
É possível alterar o modo de comando
(COMMAND MODE AV1 ou COMMAND
MODE AV2) do receptor e do telecomando.
Mude o modo de comando da predefinição
de fábrica para a definição adequada se
outro equipamento Sony for controlado
acidentalmente quando estiver a controlar
o receptor utilizando o telecomando fornecido
com este.
Os modos de comando do receptor e do
telecomando correspondem à predefinição
de fábrica (COMMAND MODE AV2).
85
PT
Page 86
O receptor e o telecomando devem utilizar
2CH/A.DIRECT?/1
ZONE
?/1
AMP
ENT/MEM
1, 2
RM SET UP
SHIFT
o mesmo modo de comando. Se os modos de
comando do receptor e do telecomando forem
diferentes, não poderá utilizar o telecomando
para controlar o receptor.
Alterar o modo de comando
do receptor
1 Prima ?/1 para desligar
o receptor.
Alterar o modo de comando
do telecomando
1 Prima ?/1 enquanto prime
RM SET UP.
Os botões AMP e ZONE piscam.
2 Enquanto mantém premido
2CH/A.DIRECT, prima ?/1 para
ligar o receptor.
Quando o modo de comando estiver
definido como “AV2”, “COMMAND
MODE [AV2]” é apresentado no visor.
Quando o modo de comando estiver
definido como “AV1”, “COMMAND
MODE [AV1]” é apresentado no visor.
PT
86
2 Prima AMP.
O botão ZONE apaga-se, o botão
AMP continua a piscar e o botão
SHIFT acende-se.
3 Prima o botão numérico 1 ou 2
enquanto o botão AMP estiver
apiscar.
Se premir 1, o modo de comando é
definido como COMMAND MODE AV1.
Se premir 2, o modo de comando é
definido como COMMAND MODE AV2.
O botão AMP acende-se.
4 Prima ENT/MEM.
O botão AMP pisca duas vezes
e o processo de definição do modo
de comando está concluído.
Page 87
Alterar o modo de comando
DISPLAY
MUTING
Altifalante
frontal (R)
Altifalante
frontal (L)
Hi
Lo
Hi
Lo
continua
do telecomando simples
Prima simultaneamente MUTING
e enquanto prime DISPLAY.
Utilizar uma ligação de bi-amplificador
Se não estiver a utilizar os altifalantes traseiros
de surround, poderá utilizar os terminais
SURROUND BACK (ZONE 2) para utilizar
os altifalantes frontais com uma ligação
de bi-amplificador.
Para ligar os altifalantes
Utilizar outras funções
Ligue as tomadas existentes no lado Lo (ou Hi)
dos altifalantes frontais aos terminais
FRONT A e ligue as tomadas existentes no
lado Hi (ou Lo) dos altifalantes frontais aos
terminais SURROUND BACK (ZONE 2).
Certifique-se de que as peças metálicas
de Hi/Lo montadas nos altifalantes foram
removidas, para evitar problemas no receptor.
Para configurar os altifalantes
Para mais informações, consulte “Speaker
Connection” no menu Speaker Settings
(página 94).
PT
87
Page 88
Notas
?/1
TONE 2C H/A.DIR ECT
• Não é possível utilizar os terminais FRONT B
para uma ligação de bi-amplificador.
•Efectue as configurações da ligação de
bi-amplificador antes de utilizar a função
Auto Calibration.
• Se configurar a ligação de bi-amplificador, as
definições de nível, balanço e equalizador dos
altifalantes traseiros de surround ficam inválidas
e são utilizadas as definições dos altifalantes
frontais.
• Os sinais emitidos pelas tomadas PRE OUT
utilizam as mesmas definições que os dos
terminais SPEAKERS.
• Se o padrão de altifalantes definido utilizar
altifalantes traseiros de surround, não é possível
utilizar os terminais SURROUND BACK
(ZONE 2) para uma ligação de bi-amplificador.
• Se controlar o receptor sem utilizar a GUI,
defina “SB ASSIGN” como “BI-AMP”
em“SPEAKER SETTINGS” (página 116).
Repor as predefinições de fábrica
Pode apagar todas as definições memorizadas
e repor as predefinições de fábrica do receptor
efectuando o procedimento seguinte. Este
procedimento também pode ser utilizado para
inicializar o receptor antes de o utilizar pela
primeira vez.
1 Prima ?/1 para desligar
o receptor.
2 Enquanto mantém premido TONE
e 2CH/A.DIRECT, prima ?/1 para
ligar o receptor.
PT
88
3 Solte TONE e 2CH/A.DIRECT
após alguns segundos.
“MEMORY CLEARING...” é apresentado
no visor durante alguns momentos
emuda para “MEMORY CLEARED!”
São repostas as predefinições de todas as
alterações ou ajustes que tenha efectuado.
Nota
O apagamento total da memória demora alguns
minutos. Não desligue o receptor até que
“MEMORY CLEARED!” seja apresentado no visor.
Page 89

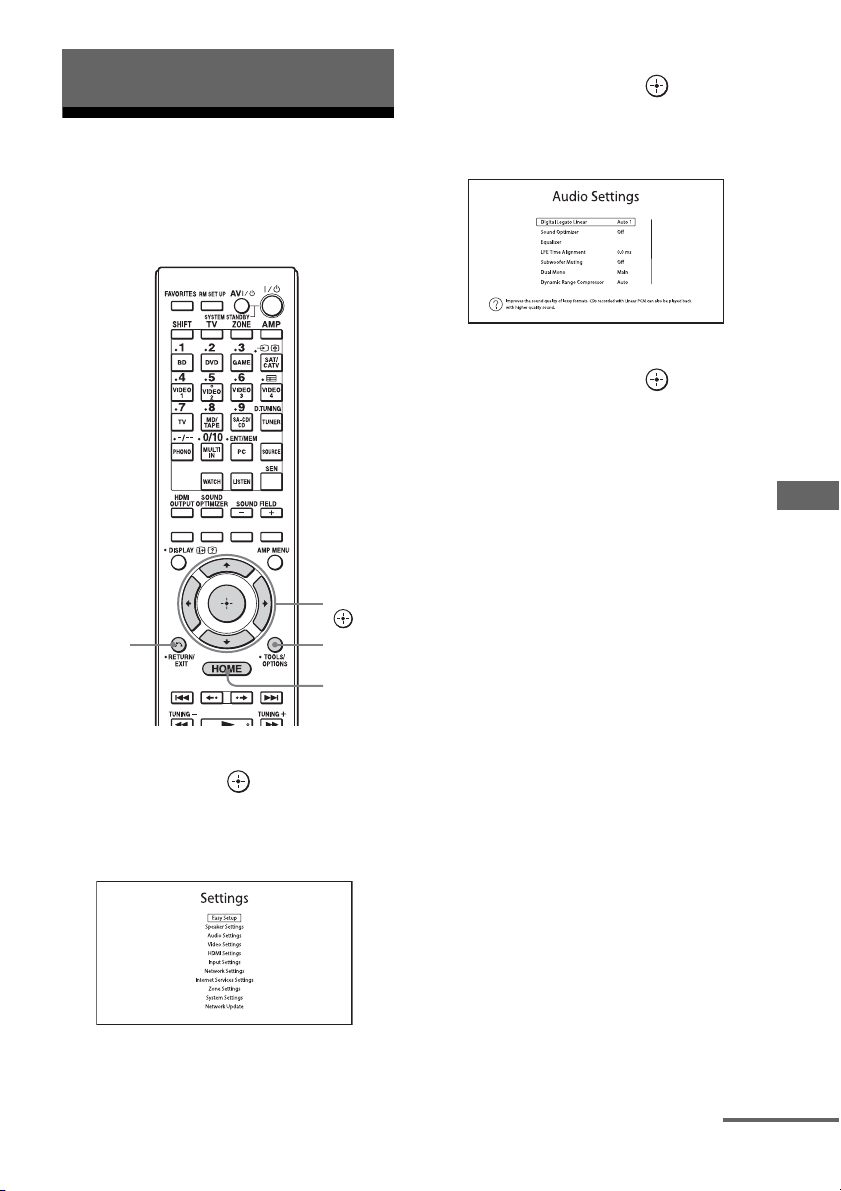

Ajustar definições
V/v/B/b,
HOME
RETURN/
EXIT O
TOOLS /
OPTIONS
continua
2 Seleccione o item de menu
pretendido e prima para
aceder a esse item.
Utilizar o menu Settings
O menu Settings pode ser utilizado para ajustar
várias definições relativas aos altifalantes,
efeitos de surround, multizona, etc.
Exemplo: Quando selecciona “Audio Settings”.
3 Seleccione o parâmetro
pretendido e prima para
confirmar.
Para regressar ao ecrã anterior
Prima RETURN/EXIT O.
Ajustar definições
Para sair do menu
Prima HOME para apresentar o menu inicial
e prima HOME novamente.
1 Seleccione “Settings” no menu
inicial e prima para entrar
no modo de menu.
A lista do menu Settings é apresentada
no ecrã do televisor.
PT
89
Page 90
Lista do menu Settings
Settings Easy Setup
(página 92)
Speaker Settings
(página 92)
Audio Settings
(página 98)
Video Settings
(página 101)
Auto Calibration
Auto Calibration Setup Position
Calibration Type
User Reference Edit
Front Reference Type
Speaker Pair Match
Name In
Automatic Phase Matching
Speaker Connection
Virtual Fro nt H igh
Center Speaker Lift Up
Surround Speaker Position
Speaker Relocation
Speaker Setup
Test Tone
Center Analog Down Mix
Speaker Impedance
Distance Unit
Digital Legato Linear
Sound Optimizer
Equalizer
LFE Time Alignment
Subwoofer Muting
Dual Mono
Dynamic Range Compressor
(Nome da entrada)
Subwoofer Low Pass Filter
A/V Sync
Decode Priority
Sound Field
Resolution
Zone Resolution
Playback Resolution
3D Output Settings
TV Type
Screen Format
PT
90
Page 91
HDMI Settings
(página 105)
Input Settings
(página 107)
Network Settings
(página 108)
Internet Services
Settings
(página 109)
Zone Settings
(página 110)
System Settings
(página 111)
Network Update
(página 112)
(Nome da entrada)
Subwoofer Level
Audio Out
H.A.T.S.
Control for HDMI
Pass Through
Zone2 Out
Priority
Fast View
Input Edit
Audio Input Assign
Video Input Assign
Internet Settings
Connection Server Settings
Renderer Options
Renderer Access Control
External Control
Network Standby
Parental Control Password
Parental Control Area Code
Internet Video Parental Control
Internet Video Unrated
Zone Control
Zone Setup
Language
Auto Standby
Settings Lock
RS232C Control
Software Update Notification
Initialize Personal Information
System Information
EULA
Software License
Ajustar definições
PT
91
Page 92
Easy Setup
Speaker Settings
Executa novamente a Easy Setup para efectuar
as definições básicas. Siga as instruções
apresentadas no ecrã (página 46).
Pode configurar o ambiente de visualização
(com o sistema de altifalantes que está a
utilizar) de forma automática ou manual.
Auto Calibration
Efectua a função D.C.A.C. (Digital Cinema
Auto Calibration). Esta função permite
efectuar a calibragem automática, como
a verificação da ligação entre cada altifalante
e o receptor, ajustar o nível dos altifalantes
e medir automaticamente a distância entre
cada altifalante e a posição de escuta.
Calibration Matching
Quando Auto Calibration é executado,
esta função é executada automaticamente,
estabelecendo uma correspondência entre
a distância e nível dos altifalantes direitos
e esquerdos. Esta função só pode ser definida
após a conclusão do processo de medição de
DCAC e dos resultados da medição de DCAC
terem sido guardados. A definição é válida até
ser alterada.
Nota
Os resultados da medição anteriores serão
substituídos e os resultados actuais são
guardados na posição actualmente seleccionada.
Consulte “Notas sobre Speaker Settings
(Auto Calibration)” em “7: Configurar o receptor
utilizando Easy Setup” (página 46).
Auto Calibration Setup
Permite registar três padrões para “Position”,
consoante as posições de escuta, o ambiente
de escuta e as condições da medição.
Também é possível seleccionar um tipo de
calibragem para compensar cada altifalante.
Position
É possível registar mais de um conjunto
de definições para o ambiente de escuta
ou chamar um conjunto de definições.
PT
92
Page 93
Seleccione a “Position” para a qual pretende
continua
registar os resultados da medição no ecrã
Auto Calibration Setup.
•Pos.1
•Pos.2
•Pos.3
Para definir um tipo de compensação
para os altifalantes
É possível seleccionar o tipo de compensação
a utilizar para os altifalantes em cada Position.
1 Seleccione a “Position” para a qual
pretende definir o tipo de compensação
dos altifalantes e prima .
2 Seleccione o “Calibration Type”
pretendido e prima .
•Full Flat
Efectua a medição da frequência de cada
flat dos altifalantes.
•Engineer
Define a frequência para corresponder
ao padrão de sala de audição da Sony.
• Front Reference
Ajusta as características de todos os
altifalantes de modo correspondente às
características dos altifalantes frontais.
•User Reference
Define a frequência personalizada
utilizando “User Reference Edit”.
•Off
Desactiva Auto Calibration EQ.
Nota
Não é possível definir o “Calibration Type” para uma
“Position” cujos resultados de medição não tenham
sido registados.
Para predefinir o valor de referência
quando selecciona “Front Reference”
para “Calibration Type”
1 Seleccione “Front Reference Type” no
menu Calibration Type e prima .
2 Seleccione o parâmetro pretendido
e prima .
•L/R
Define os dados dos canais esquerdo
e direito para o valor de referência.
•L
Define os dados do canal esquerdo para
o valor de referência.
•R
Define os dados do canal direito para
o valor de referência.
Notas
• Esta função só funciona quando selecciona
“Front Reference” para “Calibration Type”.
• Efectue “Auto Calibration” depois de definir
“Front Reference Type”.
Para personalizar a frequência de
“User Reference”
É possível personalizar a frequência de
“User Reference” em “Calibration Type”
com base no tipo de compensação “Full Flat”.
1 Seleccione “User Reference Edit” no menu
Calibration Type e prima .
2 Ajuste a frequência.
Para definir o modo de
correspondência de par para
o padrão de Auto Calibration EQ
1 Seleccione a “Position” para a
qual pretende definir o modo de
correspondência de par e prima .
2 Seleccione “Speaker Pair Match”
e prima .
•All
Calibra todos os altifalantes utilizando
o processamento de correspondência de
par dos canais esquerdo e direito de cada
par de altifalantes.
•Sur
Calibra os altifalantes de surround
e os altifalantes traseiros de surround
utilizando o processamento de
correspondência de pares dos canais
esquerdo e direito de cada par de
altifalantes.
•Off
Calibra cada altifalante individualmente.
Notas
• Esta função não funciona quando
“Auto Calibration” não foi efectuado.
•Não é possível definir “SP Pair Matching” como
“ALL” quando selecciona “Front Reference”
para “Calibration Type” (página 93).
Ajustar definições
PT
93
Page 94
Para atribuir um nome a uma Position
1 Seleccione a “Position” à qual pretende
atribuir um nome e prima .
2 Seleccione “Name In” e prima .
O teclado de software é apresentado
no ecrã.
3 Prima V/v/B/b e para seleccionar
um carácter de cada vez.
Automatic Phase Matching
Permite definir a função A.P.M. (Automatic
Phase Matching) na função D.C.A.C.
(Digital Cinema Auto Calibration)
(página 92).
Calibra as características de fase dos
altifalantes e assegura um espaço sonoro
bem coordenado.
x Off
Não activa a função A.P.M..
Speaker Pattern
Permite seleccionar o padrão de altifalantes
para o sistema de altifalantes que está a utilizar.
Surround Back Assign
Permite configurar os terminais SURROUND
BACK (ZONE 2) para uma ligação de
bi-amplificador ou de zona 2.
x Zone2 Speakers
x Bi-Amplifier
x No Assign
Nota
Se o padrão de altifalantes definido utilizar
altifalantes traseiros de surround, não é possível
utilizar os terminais SURROUND BACK (ZONE 2)
para uma ligação de bi-amplificador ou de zona 2.
Virtual Front High
x Auto
Activa ou desactiva automaticamente
a função A.P.M..
Notas
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
– Estão ligados auscultadores.
– “Auto Calibration” não foi efectuado.
• Consoante o formato de áudio, o receptor
poderá reproduzir sinais com uma frequência
de amostragem inferior à dos sinais recebidos.
Speaker Connection
Permite ajustar cada altifalante manualmente.
Também é possível ajustar os níveis dos
altifalantes após Easy Setup estar concluído.
Speaker Settings destina-se apenas
à “Position” actual.
É possível configurar as definições seguintes
utilizando o assistente.
Permite reproduzir virtualmente o som
emitido pelos altifalantes frontais elevados
num ambiente sem altifalantes L/R frontais
elevados.
x On
A função Virtual Front High é activada.
Quando os sinais Front High são recebidos, os
sons são processados como se fossem emitidos
pelos altifalantes L/R frontais elevados.
x Off
A função Virtual Front High está desactivada.
Nota
• Esta função não funciona nos seguintes casos:
– Não existem altifalantes de surround.
– “MULTI IN” está seleccionado.
–“2ch Analog Direct” está seleccionado.
– Estão ligados auscultadores.
PT
94
Page 95
Center Speaker Lift Up
Esquema do posicionamento alterado dos altifalantes
Esquema do posicionamento alterado dos altifalantes
Utilizando os altifalantes frontais elevados,
pode elevar o som emitido pelo altifalante
central a uma altura adequada relativamente
ao ecrã, permitindo-lhe desfrutar de uma
representação natural sem desconforto.
x 1~10
x Off
Surround Speaker Position
Permite definir os ângulos correctos dos
altifalantes de surround para a função
Speaker Relocation.
x Front
x Back
Nota
• Esta função não funciona nos seguintes casos:
– Não existem altifalantes de surround.
– Estão ligados auscultadores.
x Type B
Coloca quatro altifalantes de surround
em ângulos virtualmente idênticos, em
conformidade com a Recomendação da
ITU-R para o posicionamento de altifalantes
para 7.1 canais.
Ajustar definições
Speaker Relocation
Permite calibrar o posicionamento dos
altifalantes (o ângulo de configuração de cada
altifalante a partir da posição de medição) para
melhorar o efeito de surround.
x Type A
Coloca os altifalantes traseiros de surround
na parede posterior, para além dos altifalantes
indicados na Recomendação da ITU-R
para o posicionamento de altifalantes para
5.1 canais.
x Off
Não altera o posicionamento dos altifalantes.
Nota
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– Estão ligados auscultadores.
– “2ch Analog Direct” está a ser utilizado.
– Não existem altifalantes traseiros de surround
e “Surround Speaker Position” está definido
como “Front”.
– Não existem altifalantes de surround.
PT
95
Page 96
Speaker Setup
Permite ajustar manualmente cada altifalante
no ecrã Manual Setup. Também é possível
ajustar os níveis dos altifalantes após
“Auto Calibration” estar concluído.
Seleccione “Level/Distance/Size”
eprima .
Para ajustar o nível dos
altifalantes
Pode ajustar o nível de cada altifalante
(central, surround esquerdo/direito, traseiro
de surround esquerdo/direito, frontal elevado
esquerdo/direito, subwoofer).
1 Seleccione o altifalante cujo nível
pretende ajustar e prima .
2 Seleccione “Level” e prima .
Pode ajustar o nível entre –20 dB e +10 dB
a intervalos de 0,5 dB.
É possível ajustar o nível do altifalante
frontal esquerdo entre FL–10,0 dB
e FL+10,0 dB a intervalos de 0,5 dB.
Também é possível ajustar o nível do
–
altifalante frontal direito entre FR
e FR+10,0 dB a intervalos de 0,5 dB.
Para ajustar a distância entre
a posição de escuta e cada
altifalante
Pode ajustar a distância entre a posição de
escuta e cada altifalante (frontal esquerdo/
direito, central, surround esquerdo/direito,
traseiro de surround esquerdo/direito, frontal
elevado esquerdo/direito, subwoofer).
1 Seleccione o altifalante cuja distância
pretende ajustar e prima .
2 Seleccione um valor para “Distance”
e prima .
Pode ajustar a distância entre 1,0 metros
e 10,0 metros a intervalos de 1 cm.
10,0 dB
Para ajustar o tamanho de cada
altifalante
Pode ajustar o tamanho de cada altifalante
(frontal esquerdo/direito, central, surround
esquerdo/direito, traseiro de surround
esquerdo/direito, frontal elevado esquerdo/
direito).
1 Seleccione o altifalante cujo tamanho
pretende ajustar e prima .
2 Seleccione um valor para “Size”
e prima .
•Large
Se ligar altifalantes grandes que
reproduzam com eficácia frequências
de graves, seleccione “Large”. Em,
circunstâncias normais, seleccione “Large”.
•Small
Se o som estiver distorcido, ou se sentir
a falta de efeitos de surround quando
utiliza som surround multicanal,
seleccione “Small” para activar os
circuitos de redireccionamento de graves
e emitir as frequências de graves de cada
canal a partir do subwoofer ou de outros
altifalantes “Large”.
Notas
• Não é possível definir Size e Distance quando
estão ligados auscultadores.
•Os altifalantes traseiros de surround serão
configurados com a mesma definição dos
altifalantes de surround.
• Quando os altifalantes frontais estiverem definidos
como “Small”, os altifalantes central, de surround,
traseiros de surround e frontais elevados também
serão definidos automaticamente como “Small”.
•Se não utilizar o subwoofer, os altifalantes frontais
são definidos automaticamente como “Large”.
Para ajustar a frequência de
cruzamento de cada altifalante
Permite-lhe definir a frequência de
cruzamento dos altifalantes definidos como
“Small” no menu Size. A frequência de
cruzamento medida é definida para cada
altifalante depois de “Auto Calibration”.
1 Seleccione “Crossover Frequency”
e prima .
2 Seleccione o altifalante cuja frequência
de cruzamento pretende ajustar.
PT
96
Page 97
3 Defina a frequência de cruzamento
do altifalante seleccionado.
Notas
• Esta função não funciona quando estão ligados
altifalantes.
•Os altifalantes traseiros de surround serão
configurados com a mesma definição dos
altifalantes de surround.
Para ajustar o nível dos
altifalantes traseiros
É possível ajustar simultaneamente o nível dos
altifalantes traseiros (altifalantes de surround
e altifalantes traseiros de surround)
separadamente dos altifalantes frontais.
1 Seleccione “All Surround Level”
e prima .
2 Ajuste o nível dos altifalantes traseiros.
Pode ajustar o nível entre –5 dB e +5 dB
a intervalos de 1 dB.
Test Tone
Permite seleccionar o tipo de tom de teste
no ecrã Test Tone.
Para emitir um tom de teste
apartir de cada altifalante
Pode emitir um tom de teste sequencialmente
a partir de cada altifalante.
1 Seleccione “Test Tone” e prima .
É apresentado o ecrã Test Tone.
2 Ajuste o parâmetro e prima .
•Off
•Auto
O tom de teste é emitido a partir de cada
altifalante sequencialmente.
• L, C, R, SR, SL, SB*, SBL, SBR, LH, RH, SW
* “SB” é apresentado quando só está ligado um
altifalante traseiro de surround.
Pode seleccionar os altifalantes que irão
emitir o som de teste.
3 Ajuste “Level” e prima .
Para emitir um tom de teste
a partir de altifalantes adjacentes
Pode emitir um tom de teste a partir de
altifalantes adjacentes, para poder ajustar
o balanço entre os altifalantes.
1 Seleccione “Phase Noise” e prima .
É apresentado o ecrã Phase Noise.
2 Ajuste o parâmetro e prima .
•Off
• L/R, L/C, C/R, R/SR, SR/SBR, SR/SB*,
SBR/SBL, SR/SL, SB/SL*, SBL/SL, SL/L,
LH/RH, L/SR, SL/R, L/RH, LH/R
*“SR/SB” e “SB/SL” são apresentados quando
só está ligado um altifalante traseiro de
surround.
Permite emitir o tom de teste
sequencialmente a partir de altifalantes
adjacentes.
Alguns itens poderão não ser
apresentados, consoante a definição
do padrão de altifalantes.
3 Ajuste “Level” e prima .
Para emitir o som de origem
a partir de altifalantes adjacentes
Pode emitir o som de origem a partir de
altifalantes adjacentes, para poder ajustar
o balanço entre os altifalantes.
1 Seleccione “Phase Audio” e prima .
É apresentado o ecrã Phase Audio.
2 Ajuste o parâmetro e prima .
•Off
• L/R, L/C, C/R, R/SR, SR/SBR, SR/SB*,
SBR/SBL, SR/SL, SB/SL*, SBL/SL, SL/L,
LH/RH, L/SR, SL/R, L/RH, LH/R
*“SR/SB” e “SB/SL” são apresentados quando
só está ligado um altifalante traseiro de
surround.
Permite emitir o som de origens dos
2 canais frontais (em vez do tom de teste)
sequencialmente a partir de altifalantes
adjacentes.
Alguns itens poderão não ser
apresentados, consoante a definição
do padrão de altifalantes.
3 Ajuste “Level” e prima .
Ajustar definições
PT
97
Page 98
Center Analog Down Mix
Permite activar ou desactivar as definições
de downmix analógico.
x Off
Se o padrão de altifalantes definido só
tiver um altifalante central, esta definição
é automaticamente configurada como “Off”.
x On
Recomendamos que defina “Center Analog
Down Mix” como “On” para desfrutar de
áudio digital de alta qualidade quando não
tiver um altifalante central ligado. O downmix
analógico funciona quando define “Center
Anal og Down Mix” como “O n”. Esta definição
também afecta os sinais recebidos nas tomadas
MULTI CHANNEL INPUT.
Nota
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– Estão ligados auscultadores.
– Existe um altifalante central.
Speaker Impedance
Permite definir a impedância dos
auscultadores. Para mais informações,
consulte “7: Configurar o receptor utilizando
Easy Setup” (página 46).
x 4 Ω
x 8 Ω
Distance Unit
Audio Settings
Pode ajustar definições de áudio de acordo
com as suas preferências.
Digital Legato Linear (D.L.L.)
A função D.L.L. é uma tecnologia proprietária
da Sony que permite que sinais de áudio digital
de baixa qualidade e sinais de áudio analógico
sejam reproduzidos com uma elevada
qualidade sonora.
x Off
x Auto 1
Esta função está disponível para formatos de
áudio de elevada compressão e sinais de áudio
analógico.
x Auto 2
Esta função está disponível para sinais PCM
linear, bem como para formatos de áudio de
elevada compressão e sinais de áudio analógico.
Notas
• Esta função pode não funcionar, dependendo dos
conteúdos emitidos a partir de um dispositivo USB
ou de uma rede doméstica.
• Esta função funciona quando “A.F.D. Auto” está
seleccionado. No entanto, esta função não funciona
nos seguintes casos.
– Estão a ser recebidos sinais PCM Linear com
uma frequência de amostragem diferente de
44,1 kHz.
– Estão a ser recebidos sinais Dolby Digital Plus,
Dolby Digital EX, Dolby TrueHD, DTS 96/24,
DTS-ES Matrix 6.1, DTS-HD Master Audio
ou DTS-HD High Resolution Audio.
Permite seleccionar a unidade de medida
para definir distâncias.
x meter
A distância é indicada em metros.
x feet
A distância é indicada em pés.
PT
98
Sound Optimizer
Permite definir a função de optimizador
de som (página 66).
x Off
x Low
x Normal
Page 99
Equalizer
continua
Permite ajustar o nível de graves, intermédios*
e agudos de cada altifalante (página 66).
(* apenas para o altifalante central.)
LFE Time Alignment
A função LFE Time Alignment permite
desfasar a temporização de saída do canal
LFE entre –20ms (atraso) e +20ms (avanço)
relativamente aos outros canais. Esta função
é útil para ajustar conteúdos nos quais a fase
de canal LFE tem um intervalo relativamente
aos outros canais.
Nota
• Esta função não funciona nos seguintes casos.
–“MULTI IN” está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
x Main/Sub
O som do idioma principal será emitido
através do altifalante frontal esquerdo e o som
do idioma secundário será simultaneamente
emitido a partir do altifalante frontal direito.
x Main
Será emitido o som do idioma principal.
x Sub
Será emitido o som do idioma secundário.
Dynamic Range Compressor
Permite comprimir a gama dinâmica da banda
sonora. Isto pode ser útil quando desejar
ver filmes à noite com volume reduzido.
A compressão de gama dinâmica é possível
apenas com fontes Dolby Digital
e Dolby TrueHD.
Subwoofer Muting
Permite impedir a emissão de sinais a partir
das tomadas PRE OUT SUBWOOFER.
x Off
As tomadas PRE OUT SUBWOOFER
emitem sinais.
x On
As tomadas PRE OUT SUBWOOFER não
emitem sinais.
Nota
• Esta função não funciona nos seguintes casos.
– Estão ligados auscultadores.
–“2ch Analog Direct” está seleccionado.
– “2ch Stereo” está seleccionado.
– Está seleccionado um padrão de altifalantes sem
subwoofer.
Dual Mono
Permite seleccionar o idioma que deseja
escutar durante uma emissão digital com
áudio duplo, quando disponível. Esta função
apenas funciona para fontes Dolby Digital.
x Off
A gama dinâmica não é comprimida.
x Auto
A gama dinâmica é comprimida
automaticamente quando a origem de
som possui um sinalizador que recomende
oDynamic Range Compressor.
x On
A gama dinâmica é comprimida conforme
desejado pelo engenheiro de gravação.
Nota
• Esta função não funciona no caso seguinte.
– “MULTI IN” está seleccionado.
Subwoofer Low Pass Filter
Permite activar ou desactivar o filtro passabaixo do subwoofer. É possível definir a função
para cada entrada que tenha uma tomada de
entrada de áudio atribuída
independentemente. Active a função se ligar
um subwoofer sem a função de frequência
de cruzamento.
Ajustar definições
PT
99
Page 100
x Off
Não activa o filtro passa-baixo.
x On
Activa sempre o filtro passa-baixo com uma
frequência de corte de 120 Hz.
Nota
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
A/V Sync (Sincroniza a saída
de áudio e vídeo)
Permite atrasar a emissão de áudio para
minimizar o intervalo de tempo entre
a saída de áudio e a apresentação das imagens.
Esta função é útil quando utiliza um LCD,
monitor de plasma ou projector de grandes
dimensões.
É possível definir a função para cada entrada
independentemente.
x HDMI Auto
O intervalo de tempo entre a emissão de áudio
e a apresentação da imagem no monitor ligado
através de uma ligação HDMI será ajustado
automaticamente com base nas informações
do televisor. Esta funcionalidade só está
disponível se o monitor suportar a função
A/V Sync.
x 0 ms – 1200 ms
Pode ajustar o intervalo entre 0 ms e 1200 ms*
a intervalos de 10 ms.
* O atraso máximo pode ser limitado para o valor
mais baixo, consoante o fluxo de áudio.
Nota
• Esta função não funciona no caso seguinte.
– “MULTI IN” está seleccionado.
Decode Priority (Prioridade de
descodificação de entrada de
áudio digital)
Permite especificar o modo de entrada de
sinal digital para as tomadas DIGITAL IN
ou HDMI IN.
É possível definir a função para cada entrada
independentemente.
x PCM
Quando os sinais da tomada DIGITAL IN
são seleccionados, os sinais PCM têm
prioridade (para evitar a interrupção quando
a reprodução é iniciada). No entanto, quando
são recebidos outros sinais, pode não ser
emitido som, consoante o formato. Neste
caso, defina este item como “Auto”.
Quando os sinais da tomada HDMI IN são
seleccionados, apenas os sinais PCM são
emitidos a partir leitor ligado. Quando são
recebidos sinais em qualquer outro formato,
defina este item como “Auto”.
x Auto
Alterna automaticamente o modo de entrada
entre Dolby Digital, DTS ou PCM.
Notas
• Esta função não funciona nos seguintes casos.
– “MULTI IN” está seleccionado.
– O modo de entrada analógico está seleccionado.
– “2ch Analog Direct” está a ser utilizado.
• Mesmo quando “Decode Priority” está definido
como “PCM”, é possível que o som não seja emitido
devido à reprodução de sinais existentes no CD que
está a ser reproduzido.
Sound Field
Permite seleccionar um campo de som
para aplicar aos sinais recebidos. Para mais
informações, consulte “Desfrutar de efeitos de
som” (página 61).
É possível definir a função para cada entrada
independentemente.
100
