3-875-811-51(1)

STR-DA5400ES

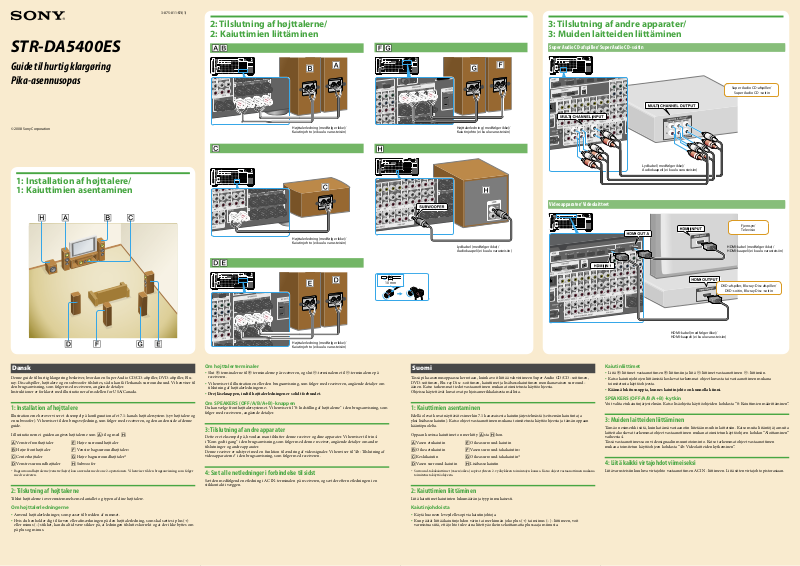

Guide til hurtig klargøring Pika-asennusopas

2: Tilslutning af højttalerne/ 2: Kaiuttimien liittäminen

Højttalerledning (medfølger ikke)/ Kaiutinjohto (ei kuulu varusteisiin)

3: Tilslutning af andre apparater/ 3: Muiden laitteiden liittäminen

Højttalerledning (medfølger ikke)/ Kaiutinjohto (ei kuulu varusteisiin)

Super Audio CD-afspiller/ Super Audio CD -soitin

Super Audio CD-afspiller/

Super Audio CD -soitin

1: Installation af højttalere/ 1: Kaiuttimien asentaminen

Lydkabel (medfølger ikke)/ Audiokaapeli (ei kuulu varusteisiin)

Videoapparater/ Videolaitteet

Fjernsyn/

Televisio

Højttalerledning (medfølger ikke)/ Kaiutinjohto (ei kuulu varusteisiin)

Lydkabel (medfølger ikke)/ Audiokaapeli (ei kuulu varusteisiin)

10 mm

HDMI-kabel (medfølger ikke)/ HDMI-kaapeli (ei kuulu varusteisiin)

DVD-afspiller, Blu-ray-Disc afspiller/

DVD-soitin, Blu-ray Disc -soitin

Dansk

Denne guide til hurtig klargøring beskriver, hvordan en Super Audio CD/CD-afspiller, DVD-afspiller, Bluray-Disc afspiller, højttalere og en subwoofer tilsluttes, så du kan få flerkanals surroundsound. Vi henviser til den brugsanvisning, som følger med receiveren, angående detaljer. Instruktioner er forklaret med illustrationer af modellen for USA/Canada.

1: Installation af højttalere

Illustrationerne herover viser et eksempel på konfiguration af et 7.1-kanals højttalersystem (syv højttalere og en subwoofer). Vi henviser til den brugsvejledning, som følger med receiveren, og den anden side af denne guide.

I illustrationerne i guiden angives højttalerne som  til og med .



Venstre fronthøjttaler



Højre fronthøjttaler



Centerhøjttaler



Venstre surroundhøjttaler

Bagsurroundhøjttalerne (venstre/højre) kan anvendes med zone 2-operationen. Vi henviser til den brugsanvisning, som følger

med receiveren.



Højre surroundhøjttaler



Venstre bagsurroundhøjttaler



Højre bagsurroundhøjttaler



Subwoofer

2: Tilslutning af højttalerne

Tilslut højttalerne i overensstemmelse med antallet og typen af dine højttalere.

Højttalerledning (medfølger ikke)/ Kaiutinjohto (ei kuulu varusteisiin)

Om højttalerterminaler

Slut -terminalerne til  terminalerne på receiveren, og slut -terminalerne til -terminalerne på



receiveren. Vi henviser til illustrationen eller den brugsanvisning, som følger med receiveren, angående detaljer om



tilslutning af højttalerledningerne.

Drej låseknappen, indtil højttalerledningen er solidt forbundet.



Om SPEAKERS (OFF/A/B/A+B)-knappen

Du kan vælge fronthøjttalersystemet. Vi henviser til "8: Indstilling af højttalerne" i den brugsanvisning, som følger med receiveren, angående detaljer.

3: Tilslutning af andre apparater

Dette er et eksempel på, hvordan man tilslutter denne receiver og dine apparater. Vi henviser til trin 4 i "Kom godt i gang" i den brugsanvisning, som følger med denne receiver, angående detaljer om andre tilslutninger og andre apparater. Denne receiver er udstyret med en funktion til ændring af videosignaler. Vi henviser til "4b: Tilslutning af videoapparaterne" i den brugsanvisning, som følger med receiveren.

4: Sæt alle netledninger i forbindelse til sidst

Sæt den medfølgende netledning i AC IN-terminalen på receiveren, og sæt derefter netledningen i en stikkontakt i væggen.

Suomi

Tässä pika-asennusoppaassa kerrotaan, kuinka voit liittää vahvistimeen Super Audio CD/CD -soittimen, DVD-soittimen, Blu-ray Disc -soittimen, kaiuttimet ja lisäbassokaiuttimen monikanavaisen surroundäänen. Katso tarkemmat tiedot vastaanottimen mukana toimitetusta käyttöohjeesta. Ohjeissa käytettävät kuvat ovat pohjoisamerikkalaisesta mallista.

1: Kaiuttimien asentaminen

Edellä olevat kuvat näyttävät esimerkin 7.1 kanavaisesta kaiutinjärjestelmästä (seitsemän kaiutinta ja yksi lisäbassokaiutin). Katso ohjeet vastaanottimen mukana toimitetusta käyttöohjeesta ja tämän oppaan kääntöpuolelta.

Oppaan kuvissa kaiuttimet on merkitty :sta :hon.



Vasen etukaiutin



Oikea etukaiutin



Keskikaiutin



Vasen surround-kaiutin

Surround-takakaiuttimet (vasen/oikea) sopivat yhteen 2. vyöhykkeen toimintojen kanssa. Katso ohjeet vastaanottimen mukana

toimitetusta käyttöohjeesta.



Oikea surround-kaiutin



Vasen surround-takakaiutin



Oikea surround-takakaiutin



Lisäbassokaiutin

2: Kaiuttimien liittäminen

Liitä kaiuttimet kaiutinten lukumäärän ja tyypin mukaisesti.

HDMI-kabel (medfølger ikke)/ HDMI-kaapeli (ei kuulu varusteisiin)

Kaiutinliittimet

Liitä -liittimet vastaanottimen -liittimiin ja liitä -liittimet vastaanottimen  -liittimiin.



Katso kaiutinjohtojen liittämistä koskevat tarkemmat ohjeet kuvasta tai vastaanottimen mukana



toimitetusta käyttöohjeesta.

Käännä lukitusnuppia, kunnes kaiutinjohto on kunnolla kiinni.



SPEAKERS (OFF/A/B/A+B) -kytkin

Voit valita etukaiutinjärjestelmän. Katso lisäohjeita käyttöohjeiden kohdasta ”8: Kaiuttimien määrittäminen”.

3: Muiden laitteiden liittäminen

Tämä on esimerkki siitä, kuinka tämä vastaanotin liitetään muihin laitteisiin. Katso muita liitäntöjä ja muita laitteita koskevat tarkemmat ohjeet vastaanottimen mukana toimitetun käyttöohjeen kohdan ”Aloittaminen” vaiheesta 4. Tässä vastaanottimessa on videosignaalin muuntotoiminto. Katso tarkemmat ohjeet vastaanottimen mukana toimitetun käyttöohjeen kohdasta ”4b: Videolaitteiden kytkeminen”.

4: Liitä kaikki virtajohdot viimeiseksi

Liitä varusteisiin kuuluva virtajohto vastaanottimen AC IN -liittimeen. Liitä sitten virtajohto pistorasiaan.

Om højttalerledningerne

Anvend højttalerledninger, som passer til bredden af rummet.



Hvis du henholder dig til farven eller afmærkningen på den højttalerledning, som skal sættes i plus (+)



eller minus (–) stikket, kan du altid være sikker på, at ledningen tilsluttes korrekt og at der ikke byttes om på plus og minus.

Kaiutinjohdoista

Käytä huoneen leveydelle sopivia kaiutinjohtoja.



Kun päätät liittää kaiutinjohdon värin tai merkinnän joko plus (+) tai miinus (–) -liittimeen, voit



varmistua siitä, että johto tulee aina liitettyä oikein sekoittamatta plussaa ja miinusta.

AUTO CAL MIC

4 GUI MODE

/  , /



/  , /







Tryk gentagne gange på / for at vælge den

Dansk

Suomi

automatiske kalibreringstype, og tryk derefter på

Automatisk kalibrering af de rigtige

5-14



/  ,





indstillinger (Auto Calibration)

Højttalerne kan klargøres til automatisk at opnå den ønskede lyd fra alle de tilsluttede højttalere via anvendelse af den automatiske kalibreringsfunktion.

Før du udfører automatisk kalibrering

Under målingen vil lyden fra højttalerne være meget høj. Vær opmærksom på



tilstedeværelsen af børn og tag hensyn til naboerne. Udfør den automatiske måling på et stille sted, så du undgår støjvirkninger og



opnår en mere præcis måling. Hvis der er nogen forhindringer i banen mellem optimeringsmikrofonen



og højttalerne, kan kalibreringen ikke udføres på korrekt vis. Fjern alle forhindringer fra det område, hvor målingen udføres, for at undgå målefejl.

Installer og tilslut højttalerne og fjernsynet.

Se forsiden angående detaljer.

Slut den medfølgende optimeringsmikrofon til

AUTO CAL MIC-jackstikket.

AUTO CAL MIC-jackstikket anvendes kun til den medfølgende optimeringsmikrofon. Tilslut ikke andre mikrofoner. Dette kan bevirke, at receiveren og mikrofonen lider skade.

Klargør optimeringsmikrofonen.

Anbring optimeringsmikrofonen ved din siddeposition. Anvend en skammel eller en trefod, så optimeringsmikrofonen forbliver i samme højde som dine ører. Vend L-enden af optimeringsmikrofonen mod den venstre fronthøjttaler og R-enden af optimeringsmikrofonen mod den højre fronthøjttaler.

Angående klargøring af den aktive subwoofer

Når en subwoofer er tilsluttet, skal du tænde for den og på



forhånd øge lydstyrken. Drej MASTER VOLUME-knappen til lige før midtpunktet.

Hvis du tilslutter en subwoofer med en delefrekvensfunktion,



skal værdien indstilles til den maksimale værdi. Hvis du tilslutter en subwoofer med en automatisk



standbyfunktion, skal denne funktion kobles fra (deaktiveret).

Udførelse af automatisk kalibrering

Den automatiske kalibreringsfunktion giver dig mulighed for at måle følgende: højttaler-tilslutninger, højttalernes polaritet, højttalerafstand, højttalervinkel, højttalerstørrelse, højttalerniveau, frekvenskarakteristik.

Slut en fjernsynsskærm til denne receiver.

Se "3: Tilslutning af skærmen" i brugsanvisningen.

Tænd for receiveren og fjernsynet.

Skift fjernsynets indgang, således at et billede fra menuen vises.

Tryk på AMP.

Receiveren kan betjenes via fjernbetjeningen.

Tryk på GUI MODE.

Efter "GUI MODE ON" er kommet frem i receiverens displayvindue, vises "GUI MODE".

Parameter Forklaring

Full Flat Gør målingen af frekvensen fra hver

Engineer Indstiller frekvensen til en, der modsvarer

Front Reference Indstiller karakteristikken for

OFF

Måleresultaterne gemmes.

Tryk på .

Afslutningsskærmen vises.

Tryk på .

højttaler flad.

den i et standard Sony-lytterum.

alle højttalerne, så de modsvarer fronthøjttalerens karakteristik.

Deaktiverer den automatiske kalibreringsequalizer.

Hvis der kommer fejlkoder frem

Når "Save auto calibration (auto speaker setup)?" vises på fjernsynsskærmen i trin 10, kan du vælge, om du vil bekræfte advarslen ("Yes") eller ej ("No"). Følg anvisningerne på fjernsynsskærmen, når du vælger "Yes". Se "Meddelelsesliste efter automatisk kalibreringsmåling" i "9: Automatisk kalibrering af de rigtige højttalerindstillinger (Auto Calibration)" i brugsvejledningen vedrørende advarsels- og fejlkoder.

Tip

Størrelsen på en højttaler (LARGE/SMALL) bestemmes af den lave karakteristik. Måleresultaterne kan variere, alt afhængigt af optimeringsmikrofonens og højttalernes position samt rummets form. Det anbefales, at du følger måleresultaterne. Du kan imidlertid ændre disse indstillinger i Speaker settings menuen. Gem måleresultaterne først, og prøv derefter at ændre resultaterne, hvis du ønsker det.

Valg af sproget, der skal vises på tv-skærmen

Du kan vælge sproget, der skal anvendes ved beskeder på tvskærmen, mellem 4 sprog.

English



Español



Français



Deutsch



Se " System-indstillinger" i brugsanvisningen for detaljerede oplysninger.

Opsætning af andre apparater

Hvert enkelt apparat bør placeres sådan, at lyden kommer fra højttalerne på korrekt vis, når du afspiller et tilsluttet apparat. Det følgende tilfælde beskriver Sony-apparater. Vi henviser til brugsanvisningen for hvert enkelt apparat.

Sony Super Audio CD-afspiller

Vælg et passende afspilningsområde (multikanals eller 2-kanals). Lyden kommer muligvis kun fra fronthøjttaler L/R (venstre/højre), når 2-kanals lyd er valgt.

Efter indstillingen

Receiveren er nu klar til anvendelse. Vi henviser til den brugsvejledning, som følger med receiveren, angående detaljer.

Kaiuttimen asetusten automaattinen kalibrointi (Auto Calibration)

Voit säätää kaikkien kytkettyjen kaiuttimien asetukset automaattisesti oikeiksi käyttämällä automaattista kalibrointitoimintoa.

Ennen automaattisen kalibroinnin suorittamista

Kaiuttimista tulee hyvin voimakkaita ääniä kalibroinnin aikana. Äänet voivat



häiritä lapsiasi tai naapureitasi. Suorita mittaus hiljaisessa ympäristössä, jotta kohina ei heikennä mittauksen



tarkkuutta. Kalibroiminen ei onnistu, jos optimointimikrofonin ja kaiuttimien välissä on



esteitä. Poista esteet mittausalueelta mittausvirheen välttämiseksi.

Asenna ja liitä kaiuttimet ja televisio.

Lisätietoja on etusivulla.

Liitä vastaanottimen mukana toimitettu

optimointimikrofoni AUTO CAL MIC -liitäntään.

AUTO CAL MIC -säädintä on tarkoitettu vain vastaanottimen mukana toimitetulle optimointimikrofonille. Älä liitä muuta mikrofonia. Vastaanotin ja mikrofoni voivat vahingoittua.

Aseta optimointimikrofoni paikalleen.

Sijoita optimointimikrofoni kuuntelupaikalle. Aseta optimointimikrofoni jakkaralle tai jalustalle, jotta se sijoittuu samalle korkeudelle kuin korvasi. Suuntaa optimointimikrofonin L-merkintä kohti vasenta etukaiutinta ja R-merkintä kohti oikeata etukaiutinta.

Aktiivisen lisäbassokaiuttimen asetusten valitseminen

Jos järjestelmään kuuluu lisäbassokaiutin, kytke siihen virta ja



suurenna sen äänenvoimakkuutta etukäteen. Käännä MASTER VOLUME -nuppia siten, että se jää hieman alle keskipisteen.

Jos lisäbassokaiuttimessa on säädettävä ylärajataajuus, säädä sen



arvo mahdollisimman suureksi. Jos lisäbassokaiuttimessa on automaattinen valmiustilatoiminto,



poista se käytöstä.

Automaattisen kalibroinnin suorittaminen

Automaattisella kalibrointitoiminnolla saadaan selville seuraavat ominaisuudet: kaiutinten kytkennät, kaiuttimien napaisuus, kaiuttimien etäisyys, kaiuttimien kulma, kaiuttimien koko, kaiuttimien äänitaso, taajuusominaisuudet.

Liitä television näyttö vastaanottimeen.

Katso käyttöohjeiden kohtaa ”3: Television kytkeminen”.

Kytke vastaanottimeen ja televisioon virta.

Vaihda television tulo näyttämään valikon kuva.

Paina AMP.

Vastaanotinta voidaan käyttää kaukosäätimen avulla.

Paina GUI MODE.

Kun vastaanottimen näytössä on näkynyt teksti ”GUI MODE ON”, ”GUI MODE” tulee näyttöön.

Valitse automaattinen kalibrointi painamalla /

toistuvasti ja paina sitten .

Parametri Selitys

Full Flat Säätää kunkin kaiuttimen taajuusvasteen

Engineer Valitsee taajuuden, joka vastaa Sonyn

Front Reference Säätää kaikkien kaiuttimien ominaisuudet

OFF Poistaa automaattisen kalibroinnin EQ-

Mittaustulokset tallentuvat.

Paina .

Näyttöön tulee poistumisnäkymä.

Paina .

tasaiseksi.

kuunteluhuoneen standardia.

etukaiuttimen ominaisuuksien mukaisiksi.

asetuksen käytöstä.

Kun näkyy virhekoodi

Kun teksti ”Save auto calibration (auto speaker setup)?” näkyy televisioruudussa vaiheessa 10, voit tallentaa kalibraation tulokset valitsemalla ”Yes” tai hylätä ne valitsemalla ”No”. Jos valitset ”Yes”, noudata televisioruutuun tulevia ohjeita. Lisätietoja varoitus- ja virhekoodeista on kohdassa ”Ilmoitusluettelo automaattisen kalibrointimittauksen jälkeen” käyttöohjeen kohdassa ”9: Kaiuttimen asetusten automaattinen kalibrointi (Auto Calibration)”.

Vinkki

Kaiuttimen koko (LARGE/SMALL) arvioidaan sen bassotoiston perusteella. Mittaustulokset voivat vaihdella optimointimikrofonin ja kaiuttimien sijainnin sekä huoneen muodon mukaan. Mittaustulosten noudattaminen on suositeltavaa. Näitä asetuksia voi kuitenkin muuttaa Speaker -asetusvalikossa. Tallenna mittaustulokset ensin ja kokeile sitten asetusten muuttamista, jos haluat.

Televisioruudussa näytettävän kielen valitseminen

Voit valita televisioruudussa näytettävien viestien kieleksi jonkin 4 kielestä.

English



Español



Français



Deutsch



Lisätietoja on käyttöohjeiden kohdassa ” System -asetukset”.

Muiden laitteiden asentaminen

Kukin laite tulee asentaa siten, että ääni kuuluu kaiuttimista oikein, kun liitettyä laitetta toistetaan. Seuraavassa esimerkissä kuvataan Sonyn laitteita. Katso kunkin laitteen mukana toimitettua käyttöohjetta.

Sony Super Audio CD -soitin

Valitse sopiva toistoalue (monikanava tai 2 kanavaa). Ääni saattaa kuulua vain etukaiuttimesta L/R, kun 2 kanavaa on valittuna.

Asetuksen tekemisen jälkeen

Vastaanotin on nyt valmis käytettäväksi. Katso tarkemmat tiedot vastaanottimen mukana toimitetusta käyttöohjeesta.

/  ,



/  , ,











Receivermenuen vises på tv-skærmen.

Tryk gentagne gange på / for at vælge

" Settings", og tryk derefter på eller .

Settings-menulisten vises på tv-skærmen.

Tryk gentagne gange på / for at vælge "Auto

Calibration", og tryk derefter på eller .

Tryk gentagne gange på / for at vælge "Quick

Setup", og tryk derefter på .

Du får vist skærmen, hvorpå du kan vælge enheden, som skal måles.

Tryk gentagne gange på / og på for at fjerne

markeringen for de enheder, du ikke vil måle, og tryk derefter på .

Du får vist bekræftelsesskærmen, som spørger, om du er klar til at påbegynde målingen.

Tryk på for at vælge "Start".

Målingen starter i løbet af fem sekunder. Når målingen er slut, lyder der et bip, og måleresultatet vises på tv-skærmen.

Tryk på for at vælge "Next".

Tryk gentagne gange på / for at vælge "Yes",

og tryk derefter på .

Valgskærmen for kalibreingstypen vises.

Vastaanottimen valikko näkyy televisioruudussa.

Valitse ” Settings” painamalla / toistuvasti ja

paina sitten tai .

Settings-valikkoluettelo näkyy televisioruudussa.

Valitse ”Auto Calibration” painamalla /

toistuvasti ja paina sitten tai .

Valitse ”Quick Setup” painamalla / toistuvasti

ja paina sitten .

Näkyviin tulee näyttö, jossa voit valita mitattavan kohteen.

Poista valinnat niistä kohdista, joita et halua

mitata, painamalla / toistuvasti ja paina sitten .

Näyttöön tulee vahvistusnäyttö, jossa varmistetaan, että haluat aloittaa mittauksen.

Valitse ”Start” painamalla .

Mittaus alkaa viiden sekunnin kuluttua. Kun mittaus on valmis, kuuluu piippaus ja mittaustulos näkyy televisioruudussa.

Valitse ”Next” painamalla .

Valitse ”Yes”, painamalla / toistuvasti ja paina

sitten .

Näyttöön tulee kalibrointityypin valintanäyttö.
