Sony STR-DA5200ES User Manual [it]

2-687-418-31(2)

Multi Channel AV Receiver

Bedienungsanleitung

Gebruiksaanwijzing

Istruzioni per l’uso

STR-DA5200ES

VORSICHT

Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät keinem Regen und keiner Feuchtigkeit aus.

Um einen Brand zu verhüten, dürfen die Ventilationsöffnungen des Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang usw. abgedeckt werden. Stellen Sie auch keine brennenden Kerzen auf das Gerät.

Um Feuer- oder Stromschlaggefahr zu vermeiden, stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht in einem engen Raum, wie z.B. einem Bücherregal oder Einbauschrank auf.

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

Werfen Sie Batterien nicht in den Hausmüll, sondern entsorgen Sie sie vorschriftsmäßig als Chemiemüll.

Für Kunden in Europa

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Info zur vorliegenden Anleitung

• Die Anweisungen in dieser Anleitung beziehen sich auf das STR-DA5200ES. Sie können die Modellbezeichnung m it einem Blick au f die untere rechte Ecke der Frontpatte feststellen.

• Die Anweisungen in dieser Anleitung beschreiben die Bedienungselemente an der mitgelieferten Fernbedienung. Sie können auch die Bedienungselemente am Receiver verwenden, wenn sie gleiche oder ähnliche Bezeichnungen wie diejenigen an der Fernbedienung aufweisen.

Dieser Receiver ist mit Dolby* Digital und Pro Logic Surround sowie mit dem DTS** Digital Surround System ausgestattet. * Hergestellt unter Lizenz von Dolby

Laboratories. „Dolby“, „Pro Logic“, „Surround EX“ und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

** Hergestellt unter Lizenz von Digital Theater

Systems, Inc. Die US-Patentnummern 5.451.942; 5.956.674;

5.974.380; 5.978.762; 6.226.616; 6.487.535 und andere US- und weltweite Patente sind ausgestellt und angemeldet. „DTS“, „DTS-ES“, „Neo:6“ und „DTS 96/24“ sind Warenzeichen von Digital Theater Systems, Inc. Copyright 1996, 2003 Digital Theater Systems, Inc. Alle Rechte vorbehalten.

ATRAC, ATRAC3, ATRAC3Plus und ihre Logos sind Warenzeichen der Sony Corporation. SonicStage und das SonicStage-Logo sind Warenzeichen oder eingetragene Warenzeichen der Sony Corporation. MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Dieser Receiver arbeitet mit der HDMI™Technologie (High-Definition Multimedia Interface).

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.

Der in diesem Receiver installierte Schrifttyp (Shin Go R) wird von MORISAWA & COMPANY LTD. bereitgestellt. Diese Namen sind Warenzeichen von MORISAWA & COMPANY LTD., und das Urheberrecht des Schrifttyps befindet sich ebenfalls im Besitz von MORISAWA & COMPANY LTD.

„WALKMAN“ und das „WALKMAN“-Logo sind eingetragene Warenzeichen der Sony Corporation.

Inhaltsverzeichnis

Vorbereitungen

Beschreibung und Lage der Teile .................6

1: Installieren der Lautsprecher ..................16

2: Anschließen der Lautsprecher ................18

3: Anschließen eines Monitors für

Menüanzeige ..........................................20

4a: Anschließen der Audiokomponenten ...22

4b: Anschließen der Videokomponenten ....28

5: Anschließen der Antennen .....................38

6: Vorbereiten von Receiver und

Fernbedienung .......................................39

7: Navigieren durch die Menüs ..................42

8: Einstellen der Lautsprecher ....................43

9: Automatische Kalibrierung der korrekten

Einstellungen

(AUTO CALIBRATION) ......................45

Wiedergabe

Auswählen einer Komponente ....................52

Wiedergeben einer Super-Audio-CD/CD ...54

Wiedergeben einer DVD .............................55

Genießen von Videospielen ........................56

Wiedergeben von Videobändern .................57

Genießen von Surroundklang

Wahl eines vorprogrammierten

Klangfelds ............................................. 62

Einstellen des Klangeffekts ........................67

Verwendung des Surround-Back-

Decodiermodus ..................................... 70

Genießen des Surroundeffekts bei geringer

Lautstärke (NIGHT MODE) ................. 72

Erweiterte Lautsprechereinrichtung

Manuelle Lautsprecher-Einstellung ........... 74

Einstellen des Entzerrers ............................ 81

Tuner-Operationen

Hören von

UKW (FM)/MW (AM)-Radio .............. 84

Automatisches Speichern von UKW-Sendern

(AUTOBETICAL) ................................86

Voreinstellen von Radiosendern .................87

Verwenden des Radiodatensystems

(RDS) .................................................... 89

Verstärker-Operationen

Menü-Übersicht ..........................................58

Einstellungen für den Ton

(Einstellungsmenü Audio) .....................59

Einstellungen für das Bild

(Einstellungsmenü Video) .....................60

Einstellungen für das System

(Einstellungsmenü System) ...................61

Sonstige Operationen

Umwandeln von analogen Video-

Eingangssignalen .................................. 91

Hören von Musik eines USB-Gerätes ........ 93

Benennen der Eingänge .............................95

Umschalten zwischen digitalem und analogem

Ton (INPUT MODE) ............................ 96

Wiedergabe von Ton/Bildern anderer

Eingänge ...............................................97

Umschalten der Anzeige ..........................100

Verwenden des Ausschalttimers ...............105

Aufnehmen über den Receiver .................106

Wiedergeben des Tons in einer anderen Zone

(Operationen in ZONE 2/ZONE 3) ..... 107

Verwendung einer Zwei-Verstärker-

Konfiguration ......................................112

Verwendung des Steuersystems

CONTROL S .......................................113

Bedienung ohne GUI (Grafische

Benutzeroberfläche) ............................ 114

Verwendung der Fernbedienung

Fernbedienungsbetrieb der einzelnen

Komponenten ......................................121

Programmieren der Fernbedienung .......... 123

Automatische Ausführung einer Befehlsfolge

(Makrowiedergabe) .............................126

Einstellen nicht gespeicherter

Fernbedienungscodes ..........................128

Vollständiges Löschen des Fernbedienungs-

speichers ..............................................130

Ändern der Tastenzuweisungen

(nur RM-AAU009) ..............................130

Zusatzinformationen

Glossar .....................................................132

Vorsichtsmaßnahmen ...............................135

Störungsbehebung ....................................136

Technische Daten .....................................141

Index .........................................................144

Vorbereitungen

Beschreibung und Lage der Teile

Frontplatte

So entfernen Sie die Abdeckung

Drücken Sie auf PUSH. Bewahren Sie die abgenommene Abdeckung außer Reichweite von Kindern auf.

Bezeichnung Funktion

A POWER Diese Taste dient zum

Ein- und Ausschalten des Receivers (Seite 39, 54, 55, 56, 57).

B Buchse AUTO

CAL MIC

Hier wird das mitgelieferte Optimierungsmikrofon für die DCACFunktion (Digital Cinema Auto Calibration) angeschlossen (Seite 46).

Bezeichnung Funktion

C TONE MODE Dient zum Einstellen

TONE

von FRONT BASS und FRONT TREBLE. Wählen Sie BASS oder TREBLE durch wiederholtes Drücken von TONE MODE, und drehen Sie dann TONE, um den Pegel einzustellen (Seite 81).

D Fernbedie-

nungssensor

E MEMORY/

ENTER TUNING MODE

Empfängt die Signale der Fernbedienung.

Drücken Sie diese Taste, um den Tuner (FM/AM) zu bedienen (Seite 84).

TUNING

F DIMMER Drücken Sie diese

Taste, um die Helligkeit des Displays einzustellen (Seite 61).

G DISPLAY Drücken Sie diese

Taste, um die auf dem Display angezeigten Informationen auszuwählen.

H SUR BACK

DECODING

Drücken Sie diese Taste, um SB Decoding (Seite 71) zu aktivieren.

I Displayfenster Hier wird der aktuelle

Status der gewählten Komponente oder eine Liste der wählbaren Posten angezeigt (Seite 102).

J 2CH Drücken Sie diese

A.F.D. MOVIE

Tasten, um das Klangfeld auszuwählen (Seite 62).

MUSIC

Bezeichnung Funktion

K POWER Wählen Sie Zone 2

SELECT

oder Zone 3 durch wiederholtes Drücken von SELECT, und drücken Sie dann POWER, um Signale zu der ausgewählten Zone auszugeben (Seite 107).

L MULTI CH IN Drücken Sie diese

Taste, um das Audioeingangssignal von der an die Buchse MULTI CHANNEL INPUT angeschlossenen Komponente auszuwählen (Seite 52).

M HDMI Drücken Sie diese

Tas t e, um die Eingangssignalquelle von der an die Buchse HDMI IN angeschlossenen Komponente auszuwählen (Seite 29).

N Buchse

PHONES

Dient zum Anschließen eines Kopfhörers (Seite 66).

O SPEAKERS

(OFF/A/B/A+B)

Dient zur Wahl der Frontlautsprecher (Positionen OFF, A, B, A+B) (Seite 45).

P Buchsen

VIDEO 3 IN/ PORTABLE AV IN

Hier kann eine tragbare Audio/VideoKomponente, wie z.B. ein Camcorder oder eine Videospielkonsole, angeschlossen werden (Seite 34, 56).

Vorbereitungen

Fortsetzung auf der nächsten Seite

Bezeichnung Funktion

Q Buchse USB

(AUDIO)

Dient zum Anschließen eines tragbaren Audioprodukts mit USB-Buchse (Seite 93).

R Lampe MULTI

CHANNEL DECODING

Leuchtet während der Decodierung von MehrkanalAudiosignalen auf (Seite 55).

S INPUT

SELECTOR

Dieser Drehknopf dient zur Wahl der wiederzugebenden Eingangssignalquelle (Seite 52, 54, 55, 56, 57, 95, 96).

T MASTER

VOLUME

Durch Drehen dieses Reglers wird der Lautstärkepegel aller Lautsprecher gleichzeitig verändert (Seite 53, 54, 55, 56,

57).

Rückwand

Vorbereitungen

A Feld AUDIO INPUT/OUTPUT

Buchsen AUDIO IN/ OUT

Buchsen MULTI CHANNEL INPUT

Buchsen PRE OUT

Hier können Sie ein Kassettendeck, ein MD-Deck oder einen DAT-Player usw. anschließen (Seite 22, 27).

Hier können Sie einen Super-AudioCD-Player oder DVD-Player mit analogen Audiobuchsen für

7.1- oder 5.1-KanalTon anschließen (Seite 22, 25).

Hier können Sie einen externen Endverstärker anschließen.

B Feld DIGITAL INPUT/OUTPUT

Buchsen OPTICAL IN/ OUT

Buchsen COAXIAL IN

Buchsen HDMI IN/OUT

Hier können Sie einen DVD-Player, Super-Audio-CDPlayer usw. anschließen. Die Buchsen COAXIAL liefern eine bessere Tonqualität (Seite 22, 23, 31).

Hier können Sie einen DVD-Player oder Satellitentuner anschließen. Bild und Ton werden an ein Fernsehgerät oder einen Projektor ausgegeben (Seite 29).

Fortsetzung auf der nächsten Seite

C Feld ANTENNA

Buchse FM ANTENNA

Klemmen AM ANTENNA

Hier können Sie die mit diesem Receiver gelieferte UKWKabelantenne anschließen (Seite 38).

Hier können Sie die mit diesem Receiver gelieferte MWRahmenantenne anschließen (Seite 38).

D Feld COMPONENT VIDEO INPUT/

OUTPUT

Buchsen COMPONENT VIDEO (Y, P

, PR/CR)

INPUT/ OUTPUT*

Hier können Sie einen DVD-Player,

ein Fernsehgerät

oder einen Satellitentuner anschließen. (Seite 20, 33, 92).

E Buchse RS-232C

Dient der Instandhaltung und Wartung.

F Steuerbuchsen für Sony-Geräte

und andere externe Komponenten

Buchsen CTRL S IN/OUT

Buchsen TRIGGER OUT

Verbinden Sie diese Buchsen mit einem Fernsehgerät, DVDPlayer oder Videorecorder von Sony mit Buchse CONTROL S (Seite 113).

Diese Buchsen werden mit Interlock ON/OFF der Stromversorgung von anderen mit 12V TRIGGER kompatiblen Komponenten oder dem Verstärker/ Receiver der Zone 2 oder Zone 3 verbunden (Seite 110).

Buchsen IR REMOTE IN/ OUT

Verbinden Sie diese Buchsen mit einem IR-Repeater (Seite 108, 109).

G Feld VIDEO/AUDIO INPUT/OUTPUT

Buchsen AUDIO IN/ OUT

Buchsen VIDEO IN/ OUT*

Buchsen S VIDEO IN/ OUT*

Buchsen AUDIO IN/ OUT Buchsen VIDEO IN/ OUT

Buchse VIDEO INDient zum

Hier können Sie einen Videorecorder oder DVD-Player usw. anschließen (Seite 31, 32, 33, 34,

92).

Diese Buchsen werden mit der Komponente in Zone 2 oder Zone 3 verbunden (Seite 107).

Anschließen der Komponente für Wiedergabe im PIP (Picture in Picture)Fenster.

H Feld SPEAKERS

An diese Klemmen werden die Lautsprecher angeschlossen (Seite 18).

* Sie können das gewählte Eingangsbild sehen,

wenn Sie die Buchse MONITOR OUT mit einem Fernsehgerät verbinden (Seite 20). Sie können diesen Receiver über eine GUI (Grafische Benutzeroberfläche) bedienen (Seite 42).

Fernbedienung

Mit der mitgelieferten Fernbedienung RMAAL006 können Sie nicht nur den Receiver bedienen, sondern auch die Sony-Audio/ Video-Komponenten steuern, die der Fernbedienung zugewiesen worden sind (Seite 123).

RM-AAL006

Bezeichnung Funktion

A AV ?/1 (Ein/

Bereitschaft)

B ?/1 (Ein/

Bereitschaft)

C Eingangs-

wahltasten

D RECEIVER Drücken Sie diese Taste, um die

Dient zum Ein- und Ausschalten der Audio/VideoKomponenten, für deren Steuerung die Fernbedienung programmiert worden ist (Seite 123). Wenn Sie gleichzeitig die Taste ?/1 (B) drücken, wird der Receiver zusammen mit den anderen Sony-Komponenten ausgeschaltet (SYSTEM STANDBY).

Hinweis

Die Funktion der Taste AV ?/1 ändert sich automatisch mit jedem Drücken der Eingangswahltaste (C).

Dient zum Ein- und Ausschalten des Receivers. Wenn ZONE 2 oder ZONE 3 gewählt wird, kann nur der Hauptreceiver mit dieser Taste ein- und ausgeschaltet werden. Um alle Komponenten einschließlich des Verstärkers in Zone 2 oder in Zone 3 auszuschalten, drücken Sie ?/1 und AV ?/1 (A) gleichzeitig (SYSTEM STANDBY).

Drücken Sie eine der Tasten zur Wahl der gewünschten Komponente. Drücken Sie eine Taste mit rosa Beschriftung nach dem Drücken von SHIFT (wj). Durch Drücken einer der Eingangswahltasten wird der Receiver eingeschaltet. Die Tasten wurden werksseitig zur Steuerung von SonyKomponenten vorprogrammiert (Seite 52). Sie können die Fernbedienung auch zur Steuerung markenfremder Komponenten programmieren, indem Sie die Schritte unter „Programmieren der Fernbedienung“ (Seite 123) ausführen.

Bedienung des Receivers zu aktivieren (Seite 42).

Vorbereitungen

Fortsetzung auf der nächsten Seite

Bezeichnung Funktion

E ZONE 2

ZONE 3

F PIP Drücken Sie SHIFT (wj), dann

MUSIC

RESOLUTION

MOVIE

Zifferntasten

I ENTER Dient zur Eingabe des Wertes

MEMORY Dient zum Speichern eines

Drücken Sie diese Tasten, um Bedienungsvorgänge in Zone 2/ Zone 3 zu ermöglichen (Seite 107).

PIP, um das Bild des PIP (Picture in Picture)-Fensters umzuschalten. Das Bild ändert sich wie folgt. EXT VIDEO t ZONE 2 VIDEO t OFF. Sie können die Größe des PIPFensters auch durch Drücken von V/v ändern.

Hinweis

Während der Anzeige des PIPFensters werden keine HDMIVideosignale ausgegeben.

Drücken Sie diese Taste, um das Klangfeld auszuwählen (Seite 66).

Drücken Sie SHIFT (wj), dann RESOLUTION wiederholt, um die Auflösung der von der Buchse HDMI OUT oder COMPONENT VIDEO MONITOR OUT ausgegebenen Signale zu ändern (Seite 91).

Drücken Sie diese Taste, um das Klangfeld auszuwählen (Seite 66).

Dienen zum – Vorprogrammieren/Abrufen

von Festsendern.

– Auswählen von

Tracknummern eines CDPlayers, DVD-Players oder MD-Decks. Drücken Sie 0/10 zur Wahl der Tracknummer 10.

– Auswählen der

Kanalnummern eines Videorecorders oder Satellitentuners.

– Drücken Sie erst TV (wk),

und wählen Sie dann die TVKanäle mit den Zifferntasten aus.

nach der Wahl eines Kanals, einer Disc oder eines Tracks mithilfe der Zifferntasten.

Senders während des Tunerbetriebs.

Bezeichnung Funktion

J DISPLAY Dient zur Wahl der auf dem

V/v/B/b

L OPTIONS Dient zum Anzeigen und

TOOLS Dient zum Anzeigen und

M MENU Dient zum Anzeigen des Menüs

N ALBUM +/– Dient zum Wiederholen der

O m/M

H ./>

TUNING +/– Dient zur Wahl eines Senders

P PRESET

/–

TV CH +/– Drücken Sie TV (wk) und dann

Displayfenster oder Fernsehschirm angezeigten Informationen eines Videorecorders, Satellitentuners, CD-Players, DVD-Players oder MD-Decks (Seite 100).

Drücken Sie MENU (qd) oder TOP MENU (qk), und wählen Sie dann die Einstellungen mit V/v, B oder b aus. Drücken Sie dann , um die Einstellung einzugeben (Seite 42).

Auswählen von Posten in Optionenmenüs eines Receivers und DVD-Players.

Auswählen von Posten im Optionenmenü eines DVDPlayers usw.

des Receivers oder eines DVDPlayers, Fernsehgerätes usw.

vorhergehenden Szene oder Vorspulen der aktuellen Szene eines Videorecorders oder DVD-Players.

Diese Tasten dienen zum Steuern eines DVD-Players, CD-Players, MD-Decks oder Kassettendecks usw.

(Seite 84). Dient zum Registrieren von

UKW/MW-Radiosendern oder Abrufen von Festsendern.

TV CH +/–, um ein Fernsehgerät, einen Satellitentuner, einen Videorecorder usw. zu bedienen.

Bezeichnung Funktion

Q F1/F2 Drücken Sie TV (wk) und dann

TV/VIDEO Drücken Sie TV/VIDEO und

WIDE Dient zur Wahl des

MACRO1, MACRO2

R TOP MENU Dient zum Anzeigen des Menüs

MENU Dient zum Anzeigen der Menüs

NIGHT MODE

INPUT MODE

S MUTING Dient zum Stummschalten des

F1 oder F2, um die zu bedienende Komponente auszuwählen.

• HDD-Recorder F1: HDD F2: DVD

• DVD/VHS-Kombiplayer F1: DVD F2: VHS

TV (wk) gleichzeitig, um das Eingangssignal (TV- oder Videoeingang) auszuwählen.

Breitbildmodus. Drücken Sie RECEIVER (4)

und dann MACRO 1 oder MACRO 2, um die Makrofunktion einzurichten (Seite 126).

oder -der Bildschirmführung eines DVD-Players auf dem Fernsehschirm. Benutzen Sie dann V/v/B/b und zur Durchführung von Menüoperationen.

eines DVD-Players auf dem Fernsehschirm. Benutzen Sie dann V/v/B/b und zur Durchführung von Menüoperationen (Seite 122).

Drücken Sie RECEIVER (4) und dann NIGHT MODE, um die Funktion NIGHT MODE zu aktivieren (Seite 72).

Drücken Sie RECEIVER (4) und dann INPUT MODE zur Wahl des Eingangsmodus, wenn dieselben Komponenten sowohl an die digitalen als auch an die analogen Buchsen angeschlossen sind (Seite 96).

Tons (Seite 53).

Bezeichnung Funktion

T MASTER

VOL +

TV VOL +/– Drücken Sie TV (wk) und dann

U DISC SKIP Dient zum Überspringen einer

V RETURN/

EXIT O

W ON SCREEN Dient zum Ein- und

X CLEAR Dient zum

>10 Dient zum

D.TUNING Dient zum Aktivieren des

Durch Drücken dieser Tasten

/–

wird der Lautstärkepegel aller Lautsprecher gleichzeitig verändert (Seite 53).

TV VOL +/–, um den Lautstärkepegel des Fernsehgerätes einzustellen.

Disc, wenn ein Discwechsler verwendet wird.

Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren oder das Menü zu verlassen, während das Menü oder die Bildschirmführung des Videorecorders, DVD-Players oder Satellitentuners auf dem Fernsehschirm angezeigt wird (Seite 122).

Ausschalten des GUIAnzeigemodus. Drücken Sie MENU (qd), um das Menü anzuzeigen, wenn „GUI ON“ auf dem Display erscheint.

– Annullieren einer falschen

Zifferntasteneingabe.

– Rückkehr zu

Normalwiedergabe usw. eines Satellitentuners oder DVD-Players.

– Auswählen von

Tracknummern über 10 eine s Videorecorders, Satellitentuners, CD-Players oder MD-Decks.

– Auswählen von

Kanalnummern eines digitalen Kabelfernsehterminals.

Direktabstimmungsmodus (Seite 85).

Vorbereitungen

Fortsetzung auf der nächsten Seite

Bezeichnung Funktion

Y A.DIRECT Drücken Sie SHIFT (wj), dann

2CH Drücken Sie diese Taste, um das

Z SLEEP Drücken Sie SHIFT (wj), dann

A.F.D D rücken Sie diese Taste, um das

wj SHIFT Drücken Sie die Taste, um sie

wk TV Dient zum Aktivieren des TV-

wl RM SET UP Dient zum Einrichten der

Informationen zu den Tasten, die zur Steuerung der einzelnen Komponenten verwendet werden können, finden Sie in der Tabelle auf Seite 122.

Diese Tasten (H, PRESET+) sind mit einem Tastpunkt versehen. Benutzen Sie diesen als Anhaltspunkt bei der Bedienung.

A.DIRECT, um den Ton des gewählten Eingangs ohne jegliche Einstellung auf ein Analogsignal umzuschalten (Seite 117).

Klangfeld auszuwählen (Seite 63).

SLEEP, um die Ausschalttimerfunktion zu aktivieren und die Dauer bis zum automatischen Ausschalten des Receivers einzustellen (Seite 105).

Klangfeld auszuwählen (Seite 64).

zum Aufleuchten zu bringen. Die Fernbedienungstastenfunktion wird geändert, um die Tasten mit rosa Aufdruck zu aktivieren.

Betriebs.

Fernbedienung.

Hinweise

• Manche der in diesem Abschnitt erläuterten Funktionen sind je nach dem Modell eventuell unwirksam.

• Die obigen Beschreibungen sollen nur als Beispiel dienen. Daher kann es je nach der Komponente vorkommen, dass der oben beschriebene Bedienungsvorgang nicht möglich ist oder eine andere Funktion hat.

RM-AAU009

Diese Fernbedienung gestattet nur Bedienungsvorgänge in Zone 2/Zone 3 (Seite 107). Eine direkte Steuerung des Hauptreceivers mit dieser Fernbedienung ist nicht möglich.

Bedienen des Hauptreceivers von Zone 2 aus

Bezeichnung Funktion

A ?/1 (Ein/

Bereitschaft)

B Befehlsmo-

dustasten

Dient zum Ein- und Ausschalten des Receivers in Zone 2 oder in Zone 3.

Diese Tasten dienen zur Wahl des Befehlsmodus der Fernbedienung.

Bezeichnung Funktion

C Eingangs-

wahltasten

D MUTING Dient zum Stummschalten des

E MASTER

VOL +/–

F RM SET UP Dient zum Umschalten der

G Anzeige-

lampe RM SET UP

Drücken Sie eine der Tasten zur Wahl der gewünschten Komponente. Durch Drücken einer der Eingangswahltasten wird der Receiver eingeschaltet. Die folgende Tabelle zeigt die werksseitigen Tastenzuweisungen zur Steuerung von SonyKomponenten. Sie können die Tastenzuweisungen nach dem unter „Ändern der Tastenzuweisungen (nur RMAAU009)“ auf Seite 130 beschriebenen Verfahren ändern.

Taste Zugewiesene Sony-

VIDEO 1 Videorecorder (VTR

VIDEO 2 Videorecorder (VTR

VIDEO 3 Videorecorder (VTR

DVD DVD-Player

TV/SAT TV-Tuner

TAP E/ CD-R

MD/DAT MD-Deck

SA-CD/CD Super-Audio-CD/CD-

TUNER* Eingebauter Tuner

SOURCE Der gegenwärtig am

* Die Einstellung kann nicht

geändert werden.

Komponente

Modus 3)

Modus 1)

Modus 2)

Kassettendeck B

Player

Hauptreceiver gewählte Eingang

Tons. Dient zum Einstellen des

Lautstärkepegels für Mehrzonenausgabe.

Tastenkategorie. Leuchtet auf, wenn Daten

gesendet werden, oder wenn die Fernbedienungstastenzuweisung vorprogrammiert wird.

Bedienen der an den Hauptreceiver angeschlossenen Komponenten von Zone 2 oder Zone 3 aus

Bezeichnung Funktion

H Operations-

tasten*

I CH/PRESET/

D.SKIP +/–*

* Die Funktion dieser Tasten ändert sich

automatisch bei jedem Drücken einer anderen Eingangswahltaste C. Die obigen Beschreibungen sollen nur als Beispiel dienen. Daher kann es je nach der Komponente vorkommen, dass der oben beschriebene Bedienungsvorgang nicht möglich ist oder eine andere Funktion hat.

Die folgende Tabelle beschreibt die Funktionen der Tasten.

Taste(n) Funktion

N Startet die Wiedergabe.

n Startet die Wiedergabe

X Unterbricht die

x Stoppt die Wiedergabe.

./> Überspringt Tracks.

m/M Rücklauf/Vorlauf

(Startet die Wiedergabe auf der Vorderseite der Kassette.)

auf der Rückseite der Kassette.

Wiedergabe oder Aufnahme, und startet die Aufnahme, wenn sich die Komponente im Aufnahmebereitschaftsmodus befindet.

Drücken Sie diese Taste wiederholt, um einen Festsender oder Kanal zu wählen. Dient zum Überspringen einer Disc bei Verwendung eines Discwechslers.

Vorbereitungen

1: Installieren der Lautsprecher

Dieser Receiver gestattet die Verwendung eines 7.1-Kanal-Systems (7 Lautsprecher und ein Subwoofer).

Konfigurieren eines 5.1/7.1Kanal-Systems

Um in den vollen Genuss des kinoähnlichen Mehrkanal-Surroundklangs zu kommen, benötigen Sie fünf Lautsprecher (zwei Frontlautsprecher, einen Centerlautsprecher und zwei Surroundlautsprecher) sowie einen Subwoofer (5.1-Kanal-System).

Beispiel einer 5.1-KanalLautsprecherkonfiguration

Wenn Sie einen zusätzlichen Surround-BackLautsprecher (6.1-Kanal-System) oder zwei Surround-Back-Lautsprecher (7.1-KanalSystem) anschließen, können Sie eine hochgetreue Reproduktion von DVDSoftware genießen, die im Surround EXFormat aufgenommen wurde. Siehe „Verwendung des Surround-BackDecodiermodus“ (Seite 70).

Beispiel einer 7.1-KanalLautsprecherkonfiguration

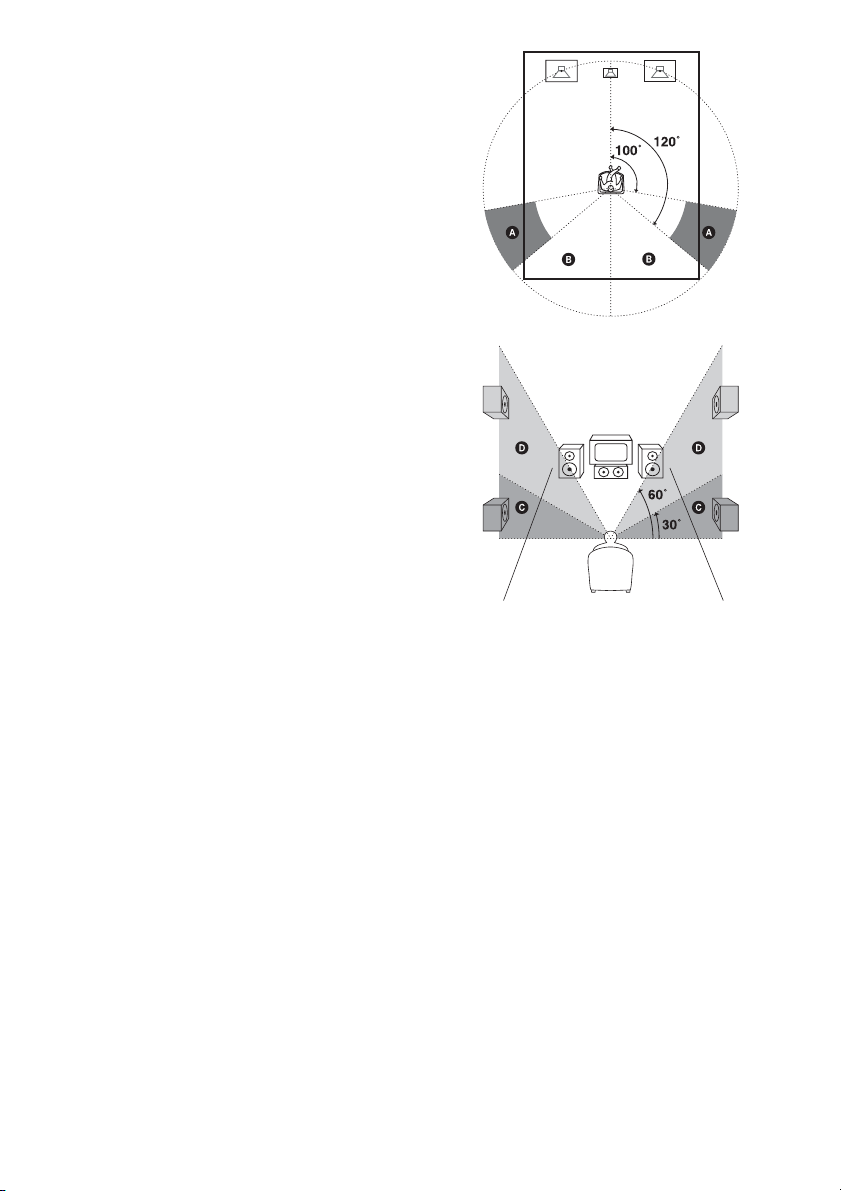

ALinker Frontlautsprecher BRechter Frontlautsprecher CCenterlautsprecher DLinker Surroundlautsprecher ERechter Surroundlautsprecher HSubwoofer

ALinker Frontlautsprecher BRechter Frontlautsprecher CCenterlautsprecher DLinker Surroundlautsprecher ERechter Surroundlautsprecher FLinker Surround-Back-Lautsprecher GRechter Surround-Back-Lautsprecher HSubwoofer

Die Winkel A müssen gleich groß sein

Tipps

• Wenn Sie ein 6.1-Kanal-Lautsprechersystem anschließen, platzieren Sie den Surround-BackLautsprecher hinter der Hörposition.

Vorbereitungen

• Da der Subwoofer keine besonders gerichteten Schallwellen abgibt, kann er beliebig platziert werden.

2: Anschließen der Lautsprecher

HGF

A Mono-Audiokabel (nicht mitgeliefert) B Lautsprecherkabel (nicht mitgeliefert)

BADEC

Klemmen FRONT SPEAKERS B

AFrontlautsprecher A (L) BFrontlautsprecher A (R) CCenterlautsprecher DSurroundlautsprecher (L) ESurroundlautsprecher (R) FSurround-Back-Lautsprecher (L) GSurround-Back-Lautsprecher (R) HSubwoofer

Wenn Sie ein zusätzliches Frontlautsprecherpaar haben, schließen Sie die Lautsprecher an die Klemmen FRONT SPEAKERS B an. Mit dem Schalter SPEAKERS (OFF/A/B/A+B) an der

b) b)

Frontplatte können Sie das zu verwendende Frontlautsprecherpaar auswählen (Seite 45).

Wenn Sie nur einen Surround-BackLautsprecher verwenden, schließen Sie diesen an die Klemmen SURROUND BACK SPEAKERS L an.

Wenn Sie einen Subwoofer mit automatischer Bereitschaftsfunktion anschließen, schalten Sie die Funktion bei der Wiedergabe von Filmen aus. Ist die automatische Bereitschaftsfunktion aktiviert, kann sie den Subwoofer auf der Basis des ihm zugeführten Eingangssignalpegels automatisch auf Bereitschaft schalten, so dass keine Tonausgabe erfolgt.

Hinweis

Wenn alle angeschlossenen Lautsprecher eine Nennimpedanz von 8 Ohm oder höher haben, setzen Sie „Speaker Impedance“ im Menü System auf „8 Ω“. Anderenfalls setzen Sie den Posten auf „4 Ω“. Einzelheiten hierzu finden Sie unter „8: Einstellen der Lautsprecher“ (Seite 43).

Tipp

Um bestimmte Lautsprecher an einen anderen Endverstärker anzuschließen, verwenden Sie die Buchsen PRE OUT. Das gleiche Signal wird sowohl von den Klemmen SPEAKERS als auch den Buchsen PRE OUT ausgegeben. Wenn Sie beispielsweise nur die Frontlautsprecher an einen anderen Verstärker anschließen wollen, schließen Sie den Verstärker an die Buchsen PRE OUT FRONT L und R an.

Vorbereitungen

ZONE 2-Anschluss

Sie können die Klemmen SURROUND BACK SPEAKER F und G den Lautsprechern der ZONE 2 zuweisen. Setzen Sie den Posten für die Surround-BackLautsprecher (Seite 80) auf „ZONE 2“. Einzelheiten zu Anschluss und Bedienung in Zone 2 finden Sie unter „Wiedergeben des Tons in einer anderen Zone (Operationen in ZONE 2/ZONE 3)“ (Seite 107).

3: Anschließen eines Monitors für Menüanzeige

Sie können das gewählte Eingangsbild sehen, wenn Sie die Buchse MONITOR OUT mit einem Fernsehgerät verbinden. Sie können diesen Receiver über eine GUI (Grafische Benutzeroberfläche) bedienen (Seite 42).

TV-Monitor

Videosignale

ABC

Dazu ist es nicht notwendig, alle Kabel anzuschließen. Schließen Sie Audio- und Videokabel entsprechend den an Ihren Komponenten vorhandenen Buchsen an.

A Komponenten-Videokabel (nicht mitgeliefert) B S-Videokabel (nicht mitgeliefert) C Videokabel (nicht mitgeliefert)

Hinweise

• Schließen Sie eine Bildanzeigekomponente, wie z.B. einen TV-Monitor oder einen Projektor, an die Buchse MONITOR OUT des Receivers an. Aufnahme auf angeschlossene Aufnahmekomponenten ist u. U. nicht möglich.

• Schalten Sie den Receiver ein, wenn Bild und Ton einer Wiedergabekomponente über den Receiver an ein Fernsehgerät ausgegeben werden. Ist der Receiver nicht eingeschaltet, wird weder Bild noch Ton übertragen.

• Je nach dem Zustand der Verbindung zwischen Fernsehgerät und Antenne können Bildverzerrungen auf dem Fernsehschirm auftreten. Vergrößern Sie in diesem Fall den Abstand zwischen Antenne und Receiver.

Tipps

• Der Receiver besitzt eine Videokonvertierungsfunktion. Einzelheiten hierzu finden Sie unter „Hinweise zur Umwandlung von Videosignalen“ (Seite 36).

• Der Ton des Fernsehgerätes wird über die an den Receiver angeschlossenen Lautsprecher ausgegeben, wenn Sie die Audioausgangsbuchsen des Fernsehgerätes mit den Buchsen TV/SAT AUDIO IN des Receivers verbinden. Stellen Sie bei dieser Konfiguration die Audioausgangsbuchsen des Fernsehgerätes auf „Fixiert“ ein, wenn eine Umschaltung zwischen „Fixiert“ und „Variabel“ möglich ist.

• Die GUI-Anzeige schaltet sich aus, wenn 15 Minuten lang keine Bedienung erfolgt ist.

Vorbereitungen

4a: Anschließen der Audiokomponenten

Anschlussverfahren Ihrer Komponenten

Dieser Abschnitt beschreibt, wie Sie Ihre Komponenten an diesen Receiver anschließen. Einzelheiten zum Anschlussverfahren der jeweiligen Komponente finden Sie auf den in der folgenden Tabelle unter „Anzuschließende Komponente“ angegebenen Seiten. Nachdem Sie alle Ihre Komponenten angeschlossen haben, fahren Sie mit „5: Anschließen der Antennen“ (Seite 38) fort.

Anzuschließende Komponente Seite

Super-Audio-CDPlayer/CD-Player

MD/DAT Mit digitalem

Kassettendeck, Analog-Plattenspieler 27

Mit digitalem Audioausgang

Mit MultikanalAudioausgang

Nur mit analogem Audioausgang

Audioausgang

Nur mit analogem Audioausgang

Zu verwendende Audio-Ein-/ Ausgangsbuchsen

Die Tonqualität hängt von der verwendeten Buchse ab. Nehmen Sie auf die nachstehende Abbildung Bezug. Wählen Sie eine Anschlusskonfiguration, die den an Ihren Komponenten vorhandenen Buchsen entspricht.

Digital Analog

Höhere Tonqualität

Hinweise

• Führen Sie die Stec ker von optischen Digitalkabe ln gerade ein, bis sie einrasten.

• Optische Digitalkabel dürfen nicht geknickt oder verschnürt werden.

Tipp

Alle digitalen Audiobuchsen sind mit Abtastfrequenzen von 32 kHz, 44,1 kHz, 48 kHz und 96 kHz kompatibel.

Anschließen von Komponenten mit digitalen Audio-Ein-/ Ausgangsbuchsen

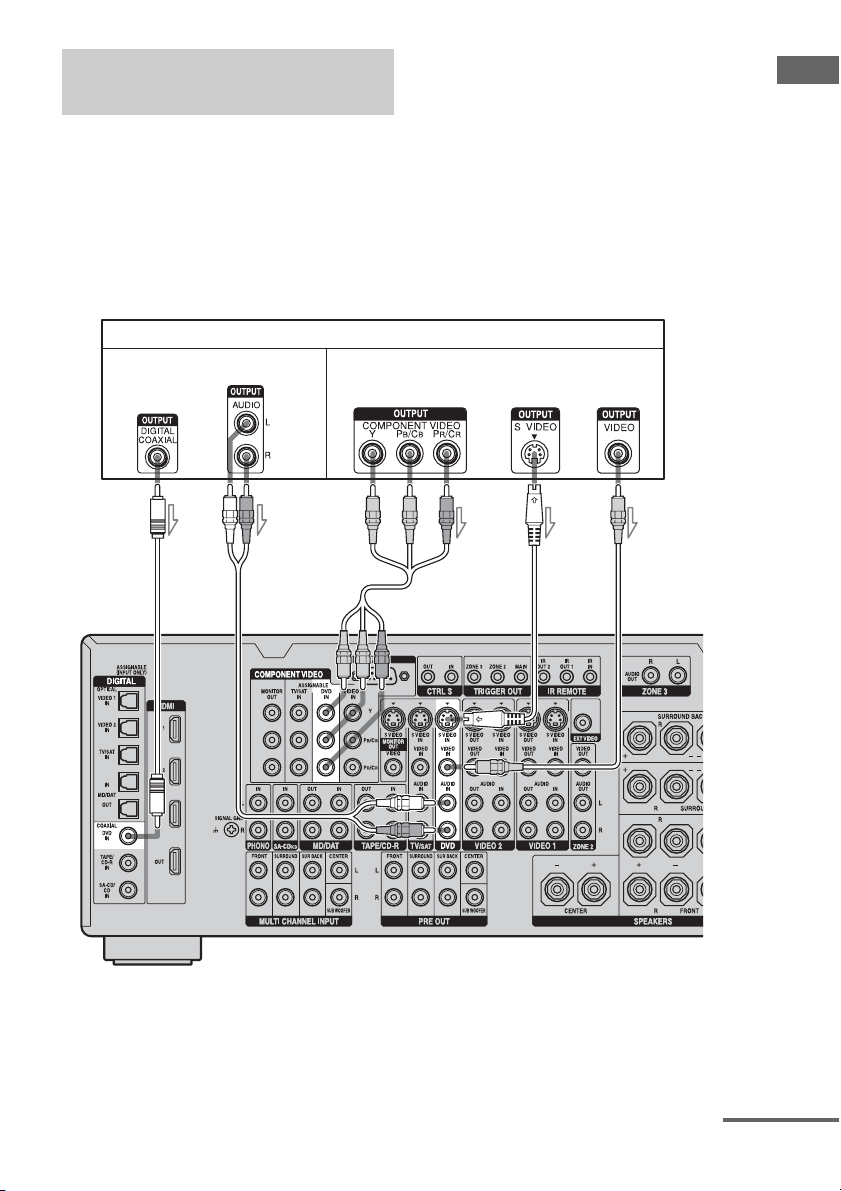

Die folgende Abbildung zeigt, wie ein SuperAudio-CD-Player, CD-Player und ein MD/ DAT-Deck angeschlossen wird.

Vorbereitungen

Super-Audio-CDPlayer, CD-Player

MD-Deck, DAT-Deck

A Audiokabel (nicht mitgeliefert) B Koaxiales Digitalkabel (nicht mitgeliefert) C Optisches Digitalkabel (nicht mitgeliefert)

Fortsetzung auf der nächsten Seite

Hinweise zur Wiedergabe von Super-Audio-CDs auf einem Super-Audio-CD-Player

• Der Ton eines Super-Audio-CD-Players wird nicht ausgegeben, wenn dieser nur an die Buchse COAXIAL SA-CD/CD IN dieses Receivers angeschlossen ist. Wenn Sie Super-Audio-CDs abspielen wollen, schließen Sie den Player an die Buchsen MULTI CHANNEL INPUT oder SA-CD/ CD IN an. Nehmen Sie die Bedienungsanleitung des Super-Audio-CDPlayers zur Hand.

• Digitale Aufnahmen von Super-Audio-CDs sind nicht möglich. Verwenden Sie zum Aufnehmen die analogen Buchsen.

• Führen Sie die Stecker von optischen Digitalkabeln gerade ein, bis sie einrasten.

• Optische Digitalkabel dürfen nicht geknickt oder verschnürt werden.

Wenn Sie mehrere Digitalkomponenten anschließen wollen, aber kein Eingang mehr frei ist

Siehe „Wiedergabe von Ton/Bildern anderer Eingänge“ (Seite 97).

Tipp

Die Buchse DOLBY DIGITAL RF OUT eines LDPlayers kann nicht direkt mit einer digitalen Eingangsbuchse dieses Receivers verbunden werden. Für diese Konfiguration müssen Sie einen HF-Demodulator verwenden.

Anschließen von Komponenten mit MehrkanalAusgangsbuchsen

Wenn Ihr DVD- oder Super-Audio-CD-Player mit Mehrkanal-Ausgangsbuchsen ausgestattet ist, können Sie ihn an die Buchsen MULTI CHANNEL INPUT dieses Receivers anschließen, um in den Genuss von Mehrkanalton zu kommen. Wahlweise können die Mehrkanal-Eingangsbuchsen für den Anschluss eines externen MehrkanalDecoders verwendet werden.

Vorbereitungen

DVD-Player, Super-AudioCD-Player usw.

A Audiokabel (nicht mitgeliefert) B Mono-Audiokabel (nicht mitgeliefert)

Fortsetzung auf der nächsten Seite

Hinweise

• Manche DVD- und Super-Audio-CD-Player

besitzen keine Buchsen SURROUND BACK.

• Wenn „Sur Back Assign“ im Einstellungsmenü

Auto Calibration auf „ZONE 2“ eingestellt wird, ist die Eingabe in die Buchsen SUR BACK ungültig (Seite 80).

Anschließen von Komponenten mit analogen Audiobuchsen

Die folgende Abbildung zeigt, wie Sie eine Komponente mit analogen Buchsen, z.B. ein Kassettendeck oder einen Plattenspieler usw., anschließen.

Vorbereitungen

Super-AudioCD-Player, CD-Player

Kassettendeck

Plattenspieler

A Audiokabel (nicht mitgeliefert)

Hinweis

Wenn Ihr Plattenspieler einen Erdleiter besitzt, schließen Sie diesen an die Klemme (U) SIGNAL GND an.

MD-Deck, DAT-Deck

4b: Anschließen der Videokomponenten

Anschlussverfahren Ihrer Komponenten

Anzuschließende Komponente Seite

TV-Monitor 20, 33

Mit HDMI-Buchse 29

DVD-Player, DVD-Recorder 31-32

Satellitentuner 33

Videorecorder 34

Camcorder, Videospielkonsole usw. 34

Zu verwendende Video-Ein-/ Ausgangsbuchsen

Die Bildqualität hängt von den Anschlussbuchsen ab. Nehmen Sie auf die nachstehende Abbildung Bezug. Wählen Sie eine Anschlussart, die den an Ihren Komponenten vorhandenen Buchsen entspricht.

Digital Analog

Höhere Bildqualität

Anschließen von Komponenten mit HDMI-Buchsen

HDMI ist die Abkürzung für High-Definition Multimedia Interface. Diese Schnittstelle überträgt Video- und Audiosignale in Digitalformat.

HDMI-Merkmale

• Ein durch HDMI übertragenes digitales Audiosignal kann über die Lautsprecher und die Buchsen PRE OUT dieses Receivers ausgegeben werden. Dieses Signal unterstützt Dolby Digital, DTS und Linear PCM.

• Linear-PCM-Signale (Abtastfrequenz unter 192 kHz) mit digitalen Audiosignalen von bis zu 8 Kanälen können mit diesem Receiver über die HDMI-Buchse empfangen werden.

• Analoge Videosignale, die in die Buchsen VIDEO, S VIDEO oder COMPONENT VIDEO eingespeist werden, können als HDMI-Signale ausgegeben werden. Im Falle einer Bildumwandlung werden keine Audiosignale über die Buchse HDMI OUT ausgegeben.

Vorbereitungen

DVD-Player Satellitentuner Blu-ray-Disc-Player,

Audio-/ Videosignale

Festplattenrecorder

Audio-/ Videosignale

AAA

Audio-/ Videosignale

TV-Monitor, Projektor usw.

A HDMI-Kabel (nicht mitgeliefert)

Wir empfehlen die Verwendung eines Sony-HDMI-Kabels.

Fortsetzung auf der nächsten Seite

Hinweise zu HDMI-Anschlüssen

• Verwenden Sie ein HDMI-Kabel mit dem HDMI-Logo (hergestellt von Sony).

• Überprüfen Sie die Einrichtung der angeschlossenen Komponente, falls die Bildqualität schlecht ist oder der Ton von einer über das HDMI-Kabel angeschlossenen Komponente nicht ausgegeben wird.

• Ein in die Buchse HDMI IN eingespeistes Audiosignal wird von den Lautsprecherausgangsklemmen sowie den Buchsen HDMI OUT und PRE OUT ausgegeben. Das Signal wird von keiner anderen Audiobuchse ausgegeben.

• In die Buchse HDMI IN eingegebene Videosignale werden nur von der Buchse HDMI OUT ausgegeben. Die VideoEingangssignale werden nicht von den Buchsen VIDEO OUT, S VIDEO OUT oder MONITOR OUT ausgegeben.

• Während der Anzeige des Receivermenüs werden die Audio- und Videosignale des HDMI-Eingangs nicht über die Buchse HDMI OUT ausgegeben.

• Wenn Sie den Ton über die Lautsprecher des Fernsehgerätes ausgeben wollen, setzen Sie „HDMI Audio“ im Einstellungsmenü Audio auf „TV+AMP“ (Seite 59). Bei Einstellung auf „AMP“ erfolgt die Tonausgabe nicht über die Lautsprecher des Fernsehgerätes, oder die Wiedergabe von MehrkanalSoftware ist nicht möglich.

• Die Audiosignale des Multi/Stereo-Bereichs einer Super-Audio-CD werden nicht ausgegeben.

• Schalten Sie unbedingt den Receiver ein, wenn Bild- und Tonsignale einer Wiedergabekomponente über diesen Receiver an ein Fernsehgerät ausgegeben werden. Wenn der Receiver nicht eingeschaltet ist, werden weder Video- noch Audiosignale übertragen.

• Von einer HDMI-Buchse übertragene Audiosignale (Abtastfrequenz, Bitlänge usw.) können durch die angeschlossene Komponente unterdrückt werden. Überprüfen Sie die Einrichtung der angeschlossenen Komponente, falls die Bildqualität schlecht ist oder der Ton von einer über das HDMI-Kabel angeschlossenen Komponente nicht ausgegeben wird.

• Es kann zu einer Tonunterbrechung kommen, wenn die Abtastfrequenz oder die Kanalnummer der Audio-Ausgangssignale an der Wiedergabekomponente umgeschaltet wird.

• Ist die angeschlossene Komponente nicht mit der Urheberrechtsschutztechnologie (HDCP) kompatibel, besteht die Gefahr, dass die Bild- und/oder Tonsignale von der Buchse HDMI OUT verzerrt sind oder nicht ausgegeben werden. Prüfen Sie in diesem Fall die Spezifikationen der angeschlossenen Komponente.

• Einzelheiten entnehmen Sie bitte der Bedienungsanleitung der jeweiligen Komponente.

• Die Verwendung eines HDMI-DVI-Kabels ist nicht zu empfehlen. Wenn Sie ein HDMIDVI-Kabel an eine DVI-D-Komponente anschließen, werden u. U. keine Ton- und/ oder Bildsignale ausgegeben. Schließen Sie andere Audiokabel oder digitale Verbindungskabel an, und stellen Sie dann „Input Assign“ im Menü Input (Seite 97) ein, wenn der Ton nicht korrekt ausgegeben wird.

+ 393 hidden pages
