CENTER SPEAKER

CTRL

OUT

3RD

OUT 1

OUT 2

SUB

OUT

SURROUND

OUT

PRE OUT

OUTPUT

OAUDIO

OUT

4-247-233-62(1) Leitor de DVDs

DVD-afspiller

DVD-soitin

DVD-проигрыватель

Televisor

Fjernsyn

Телевизор

Altifalante frontal direito (R) Fronthøjttaler (H) højre Etukaiutin (oikea)

Фронтальная колонка (П)

Altifalante frontal esquerdo (L) Fronthøjttaler (V) venstre Etukaiutin (vasen)

Фронтальная колонка (Л)

STR-DA5000ES

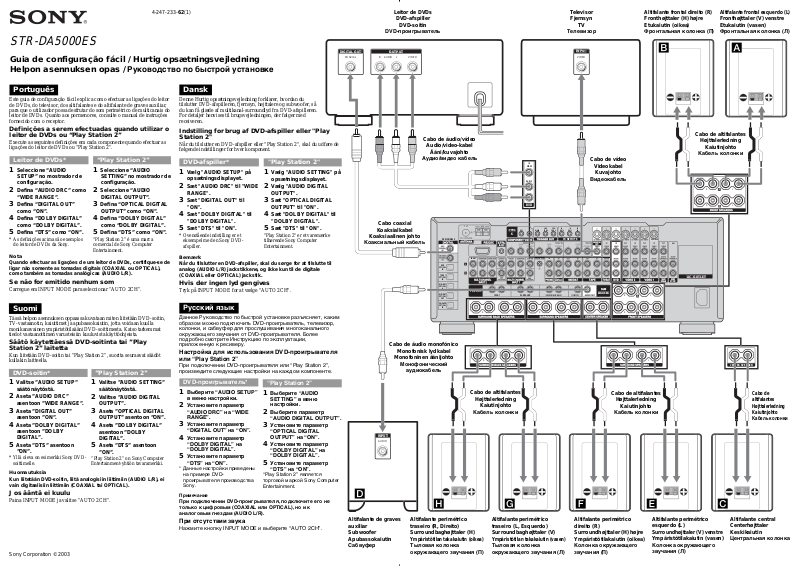

Guia de configuração fácil / Hurtig opsætningsvejledning Helpon asennuksen opas / Руководство по быстрой установке

Português

Este guia de configuração fácil explica como efectuar as ligações do leitor de DVDs, do televisor, dos altifalantes e do altifalante de graves auxiliar, para que o utilizador possa desfrutar do som perimétrico de multicanais do leitor de DVDs. Quanto aos pormenores, consulte o manual de instruções fornecido com o receptor.

Definições a serem efectuadas quando utilizar o leitor de DVDs ou “Play Station 2”

Execute as seguintes definições em cada componente quando efectuar as ligações do leitor de DVDs ou “Play Station 2”.

Leitor de DVDs*

1 Seleccione “AUDIO

SETUP” no mostrador de configuração.

2 Defina “AUDIO DRC” como

“WIDE RANGE”.

3 Defina “DIGITAL OUT”

como “ON”.

4 Defina “DOLBY DIGITAL”

como “DOLBY DIGITAL”.

5 Defina “DTS” como “ON”.

* As definições acima são exemplos

do leitor de DVDs da Sony.

“Play Station 2”

1 Seleccione “AUDIO

SETTING” no mostrador de configuração.

2 Seleccione “AUDIO

DIGITAL OUTPUT”.

3 Defina “OPTICAL DIGITAL

OUTPUT” como “ON”.

4 Defina “DOLBY DIGITAL”

como “DOLBY DIGITAL”.

5 Defina “DTS” como “ON”.

“Play Station 2” é uma marca comercial de Sony Computer Entertainment.

Nota

Quando efectuar as ligações de um leitor de DVDs, certifique-se de ligar não somente as tomadas digitais (COAXIAL ou OPTICAL), como também as tomadas analógicas (AUDIO L/R).

Se não for emitido nenhum som

Carregue em INPUT MODE para seleccionar “AUTO 2CH”.

Suomi

Tässä helpon asennuksen oppaassa kuvataan miten liitetään DVD-soitin, TV-vastaanotin, kaiuttimet ja apubassokaiutin, jotta voidaan kuulla monikanavainen ympäristötilaääni DVD-soittimesta. Katso tarkemmat tiedot vastaanottimen varusteisiin kuuluvista käyttöohjeista.

Säätö käytettäessä DVD-soitinta tai ”Play Station 2” laitetta

Kun liitetään DVD-soitin tai ”Play Station 2”, suorita seuraavat säädöt kullakin laitteella.

DVD-soitin*

1 Valitse ”AUDIO SETUP”

säätönäytöstä.

2 Aseta ”AUDIO DRC”

asentoon ”WIDE RANGE”.

3 Aseta ”DIGITAL OUT”

asentoon ”ON”.

4 Aseta ”DOLBY DIGITAL”

asentoon ”DOLBY DIGITAL”.

5 Aseta ”DTS” asentoon

”ON”.

* Yllä oleva on esimerkki Sony DVD-

soittimelle.

Huomautuksia

Kun liitetään DVD-soitin, liitä analogisiin liittimiin (AUDIO L/R), ei vain digitaalisiin liittimiin (COAXIAL tai OPTICAL).

Jos ääntä ei kuulu

Paina INPUT MODE ja valitse ”AUTO 2CH”.

”Play Station 2”

1 Valitse ”AUDIO SETTING”

säätönäytöstä.

2 Valitse ”AUDIO DIGITAL

OUTPUT”.

3 Aseta ”OPTICAL DIGITAL

OUTPUT” asentoon ”ON”.

4 Aseta ”DOLBY DIGITAL”

asentoon ”DOLBY DIGITAL”.

5 Aseta ”DTS” asentoon

”ON”.

”Play Station 2” on Sony Computer Entertainment-yhtiön tavaramerkki.

Dansk

Denne Hurtig opsætningsvejledning forklarer, hvordan du tilslutter DVD-afspilleren, fjernsyn, højttalere og subwoofer, så du kan få glæde af multikanal-surroundlyd fra DVD-afspilleren. For detaljer henvises til brugsvejledningen, der følger med receiveren.

Indstilling for brug af DVD-afspiller eller "Play Station 2"

Når du tilslutter en DVD-afspiller eller "Play Station 2", skal du udføre de følgende indstillinger for hver komponent.

DVD-afspiller*

1 Vælg "AUDIO SETUP" på

opsætningsdisplayet.

2 Sæt "AUDIO DRC" til "WIDE

RANGE".

3 Sæt "DIGITAL OUT" til

"ON".

4 Sæt "DOLBY DIGITAL" til

"DOLBY DIGITAL".

5 Sæt "DTS" til "ON".

* Ovenstående indstilling er et

eksempel med en Sony DVDafspiller.

Bemærk

Når du tilslutter en DVD-afspiller, skal du sørge for at tilslutte til analog (AUDIO L/R) jackstikkene, og ikke kun til de digitale (COAXIAL eller OPTICAL) jackstik.

Hvis der ingen lyd gengives

Tryk på INPUT MODE for at vælge "AUTO 2CH".

Русский язык

Данное Руководство по быстрой установке разъясняет, каким образом можно подключить DVD-проигрыватель, телевизор, колонки, и сабвуфер для прослушивания многоканального окружающего звучания от DVD-проигрывателя. Более подробно смотрите Инструкцию по эксплуатации, приложенную к ресиверу.

Настройка для использования DVD-проигрывателя или “Play Station 2”

При подключении DVD-проигрывателя или “Play Station 2”, произведите следующие настройки на каждом компоненте.

DVD-проигрыватель*

1 Выберите “AUDIO SETUP”

в меню настройки.

2 Установите параметр

“AUDIO DRC” на “WIDE RANGE”.

3 Установите параметр

“DIGITAL OUT” на “ON”.

4 Установите параметр

“DOLBY DIGITAL” на “DOLBY DIGITAL”.

5 Установите параметр

“DTS” на “ON”.

* Данные настройки приведены

на примере DVDпроигрывателя производства Sony.

Примечание

При подключении DVD-проигрывателя, подключите его не только к цифровым (COAXIAL или OPTICAL), но и к аналоговым гнездам (AUDIO L/R).

При отсутствии звука

Нажмите кнопку INPUT MODE и выберите “AUTO 2CH”.

"Play Station 2"

1 Vælg "AUDIO SETTING" på

opsætningsdisplayet.

2 Vælg "AUDIO DIGITAL

OUTPUT".

3 Sæt "OPTICAL DIGITAL

OUTPUT" til "ON".

4 Sæt "DOLBY DIGITAL" til

"DOLBY DIGITAL".

5 Sæt "DTS" til "ON".

"Play Station 2" er et varemærke tilhørende Sony Computer Entertainment.

“Play Station 2”

1 Выберите “AUDIO

SETTING” в меню настройки.

2 Выберите параметр

“AUDIO DIGITAL OUTPUT”.

3 Установите параметр

“OPTICAL DIGITAL OUTPUT” на “ON”.

4 Установите параметр

“DOLBY DIGITAL” на “DOLBY DIGITAL”.

5 Установите параметр

“DTS” на “ON”.

“Play Station 2” является торговой маркой Sony Computer Entertainment.

DIGITAL

AXIA

Cabo coaxial

Koaksialkabel

Koaksiaalinen johto

Коаксиальный кабель

INP

Altifalante de graves auxiliar Subwoofer Apubassokaiutin

Сабвуфер

VIDE

Cabo de áudio/vídeo

Audio/video-kabel

Ääni/kuvajohto

Аудио/видео кабель

Cabo de áudio monofónico

Monofonisk lydkabel

Monofoninen äänijohto

Монофонический

аудиокабель

AUDI

Altifalante perimétrico traseiro (R, Direito) Surroundbaghøjttaler (H) Ympäristötilan takakaiutin (oikea)

Тыловая колонка окружающего звучания (П)

INP

VIDE

Cabo de altifalantes

Højttalerledning

Kaiutinjohto

Кабель колонки

Cabo de vídeo

VIDE

Videokabel

Kuvajohto

Видеокабель

WOOFE

Cabo de altifalantes

Højttalerledning

Kaiutinjohto

Кабель колонки

2 VIDE

AC OUTLE

ZON

ASSIGNABL

PTICA

TV/SAT

PTICA

MD/DA

PTICA

MD/DA

PTICA

CD/SAC

PTICA

FRON

Cabo de altifalantes

Højttalerledning

Kaiutinjohto

Кабель колонки

AUDI

ZON

IR REMOT

H G F E C

Altifalante perimétrico traseiro (L, Esquerdo) Surroundbaghøjttaler (V) Ympäristötilan takakaiutin (vasen)

Тыловая колонка окружающего звучания (Л)

Altifalante perimétrico direito (R) Surroundhøjttaler (H) højre Ympäristötilakaiutin (oikea)

Колонка окружающего звучания (П)

Altifalante perimétrico esquerdo (L) Surroundhøjttaler (V) venstre Ympäristötilakaiutin (vasen)

Колонка окружающего звучания (Л)

Cabo de altifalantes Højttalerledning Kaiutinjohto

Кабель колонки

Altifalante central Centerhøjttaler Keskikaiutin

Центральная колонка

Português

Guia de configuração fácil para o sistema de altifalantes

Consulte a página frontal quanto às ligações dos altifalantes (A–H).

Pode-se configurar facilmente os altifalantes mediante a selecção do padrão dos altifalantes.

1 Verifique o padrão dos seus altifalantes consultando a ilustração à direita.

Poderá utilizar o diagrama de fluxo mostrado à direita.

2 Carregue em ?/1 para activar o sistema. 3 Rode MAIN MENU para seleccionar “SPEAKER SET UP”. 4 Rode MENU para seleccionar “SP EASY SET UP”. 5 Rode –/+ para seleccionar “YES”. 6 Rode MENU para seleccionar “SPEAKER PATTERN [XXX]”. 7 Rode –/+ para seleccionar o padrão dos seus altifalantes, e então

carregue em MEMORY/ENTER.

Suomi

Helpon asennuksen opas kaiuttimille

Katso etusivulta kuvaus kaiuttimien liittämisestä (A–H).

Kaiuttimet voidaan säätää helposti valitsemalla kaiutinmalli.

1 Etsi sopiva kaiutinmalli oikealla olevasta kuvasta. Voit käyttää apuna

oikealla olevaa vuokaaviota.

2 Kytke järjestelmän virta painamalla painiketta ?/1. 3 Valitse MAIN MENU-säädintä pyörittämällä ”SPEAKER SET UP”. 4 Valitse MENU-säädintä pyörittämällä ”SP EASY SET UP”. 5 Valitse –/+ säädintä pyörittämällä ”YES”. 6 Valitse MENU-säädintä pyörittämällä ”SPEAKER PATTERN [XXX]”. 7 Valitse –/+ säädintä pyörittämällä kaiutinmalli ja paina sitten painiketta

MEMORY/ENTER.

Dansk

Vejledning for nem opsætning af højttalersystem

Se forsiden for højttalertilslutninger (A–H).

Du kan nemt opsætte højttalerne ved at vælge højttalerprofilen.

1 Find din højttalerprofil ved at studere illustrationen

til højre. Du kan anvende rutediagrammet til højre.

2 Tryk på ?/1 for at tænde systemet. 3 Drej MAIN MENU for at vælge “SPEAKER SET UP”. 4 Drj MENU for at vælge “SP EASY SET UP”. 5 Drej –/+ for at vælge “YES”. 6 Drj MENU for at vælge “SPEAKER PATTERN

[XXX]”.

7 Drej –/+ for at vælge højttalermønster, og så tryk

på MEMORY/ENTER.

Русский язык

Руководство по быстрой настройке системы колонок

Смотрите начальную страницу для соединений колонок (A–H).

Вы можете легко настроить колонки путем выбора типа расположения колонок.

1 Выберите более подходящий тип расположения из иллюстрации справа. Вы можете

воспользоваться схемой на правой стороне.

2 Нажмите ?/1 для включения системы. 3 Поворачивая ручку MAIN MENU, выберите “SPEAKER SET UP”. 4 Поворачивая ручку MENU, выберите “SP EASY SET UP”. 5 Поворачивая ручку –/+, выберите “YES”. 6 Поворачивая ручку MENU, выберите “SPEAKER PATTERN [XXX]”. 7 Поворачивая ручку –/+, выберите тип расположения колонок, затем нажмите MEMORY/

ENTER.

74,63

Qual é o padrão dos seus altifalantes? / Hvad er din højttalerprofil?

Mikä on itsellesi sopiva kaiutinmalli? / Какой тип расположения колонок у вас?

O padrão dos altifalantes depende do número de altifalantes utilizados. / Højttalerprofilen afhænger af det antal højttalere, som du råder over.

Kaiutinmalli riippuu käytössä olevien kaiuttimien lukumäärästä. / Тип расположения колонок зависит от количества колонок.

A Altifalante frontal esquerdo (L) / Fronthøjttaler (V) venstre / Etukaiutin (vasen) / Фронтальная колонка (Л) B Altifalante frontal direito (R) / Fronthøjttaler (H) højre / Etukaiutin (oikea) / Фронтальная колонка (П) C Altifalante central / Centerhøjttaler / Keskikaiutin / Центральная колонка D Altifalante de graves auxiliar / Subwoofer / Apubassokaiutin / Сабвуфер

E Altifalante perimétrico esquerdo (L) / Surroundhøjttaler (V) venstre / Ympäristötilakaiutin (vasen) / Колонка окружающего звучания (Л) F Altifalante perimétrico direito (R) / Surroundhøjttaler (H) højre / Ympäristötilakaiutin (oikea) / Колонка окружающего звучания (П) G Altifalante perimétrico traseiro (L) / Surroundbaghøjttaler (V) / Ympäristötilan takakaiutin (vasen) / Тыловая колонка окружающего звучания (Л) H Altifalante perimétrico traseiro (R) / Surroundbaghøjttaler (H) / Ympäristötilan takakaiutin (oikea) / Тыловая колонка окружающего

звучания (П)

7 altifalantes e um altifalante de graves auxiliar

7 højttalere og en subwoofer

7 kaiutinta ja apubassokaiutin

7 колонок и сабвуфер

Definir como

Sat til

Säädä asentoon

Установите на

7-1

4 altifalantes

4 højttalere

4 kaiutinta

4 колонки

Definir como

Sat til

Säädä asentoon

Установите на

4-0

6 altifalantes e um altifalante de graves auxiliar

6 højttalere og en subwoofer

6 kaiutinta ja apubassokaiutin

6 колонок и сабвуфер

Definir como

Sat til

Säädä asentoon

Установите на

6-1

3 altifalantes

3 højttalere

3 kaiutinta

3 колонки

Definir como

Sat til

Säädä asentoon

Установите на

3-0

5 altifalantes e um altifalante de graves auxiliar

5 højttalere og en subwoofer

5 kaiutinta ja apubassokaiutin

5 колонок и сабвуфер

Definir como

Sat til

Säädä asentoon

Установите на

5-1

2 altifalantes

2 højttalere

2 kaiutinta

2 колонки

Definir como

Sat til

Säädä asentoon

Установите на

2-0
