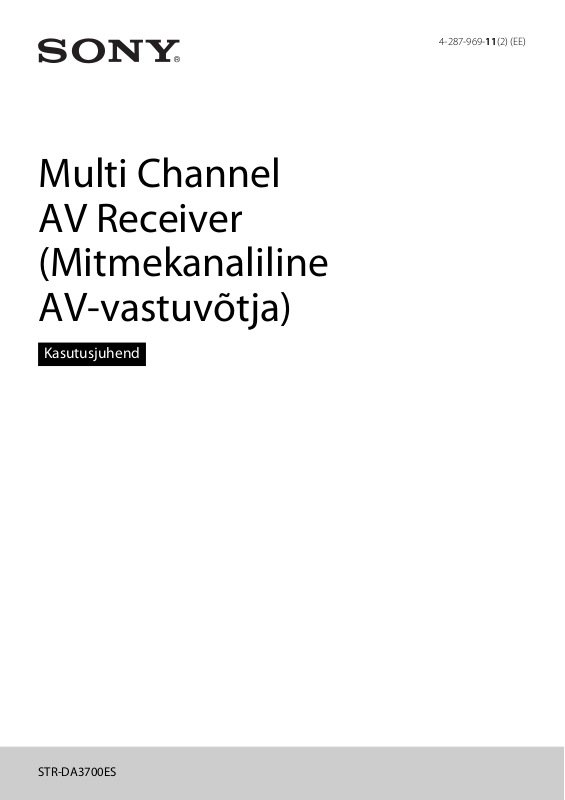

Sony STR-DA3700ES Users guide [et]

Multi Channel AV Receiver (Mitmekanaliline AV-vastuvõtja)

Kasutusjuhend

4-287-969-11(2) (EE)

STR-DA3700ES

HOIATUS

Tulekahju tekke vältimiseks ärge katke seadme õhuava ajalehe, laualina, kardina või muu sarnasega. Ärge asetage seadmele lahtise leegiga esemeid (nt süüdatud küünlaid).

Ärge paigaldage seadet suletud ruumi, nagu raamaturiiul või integreeritud kapp.

Tulekahju või elektrilöögi vältimiseks ärge asetage seadme lähedusse tilkuvaid või pritsivaid esemeid ega seadmele vedelikega täidetud anumaid nagu vaasid.

Kuna põhipistikut kasutatakse seadme vooluvõrgust eemaldamiseks, ühendage seade hõlpsalt ligipääsetavasse vahelduvvoolukontakti. Kui märkate seadme töös hälbeid, eemaldage põhipistik kohe vahelduvvoolukontaktist.

Ärge asetage akusid või akuga seadet liigse kuumuse kätte, nagu päikesepaiste, tuli vms.

Seade on vooluvõrgus seni, kuni seda pole vahelduvvoolukontaktist eemaldatud, isegi kui seade ise on välja lülitatud.

Liigne helisurve kuularitest või kõrvaklappidest võib kahjustada kuulmist.

See sümbol hoiatab kasutajat kuuma pinna eest, mis võib tavatöös puudutamisel kõrvetada.

Teatis klientidele: järgmine teave kehtib ainult seadmetele, mida müüakse riikides, kus kehtivad EL-i direktiivid.

Seadme tootja: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Jaapan. Elektromagnetilise ühilduvuse ja toote ohutusega tegelev volitatud esindaja: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksamaa. Hooldus- või garantiiprobleemide korral võtke ühendust aadressil, mis on antud eraldi hooldusvõi garantiidokumentides.

Vanade elektri- ja elektroonikaseadmete utiliseerimine (kehtib Euroopa Liidus ja teistes Euroopa riikides, kus on eraldi toimivad kogumissüsteemid)

See sümbol tootel või selle

pakendil näitab, et seda toodet ei tohi olmejäätmena käidelda. See tuleb viia spetsiaalsesse kogumispunkti, kus see taastöödeldakse elektri- ja elektroonikaseadmetele kohaselt. Tagades toote reeglitepärase utiliseerimise, aitate ära hoida võimalikke keskkonda ja tervist mõjutavaid negatiivseid tagajärgi, mis selle toote ebakorrektse käitlemise tõttu võivad tekkida. Materjalide taastöötlemine aitab säästa loodusressursse. Täpsema teabe saamiseks toote taastöötlemise kohta võtke ühendust kohaliku omavalitsuse, lähedalasuva jäätmekäitluse teenusepunkti või kauplusega, kust selle toote ostsite.

Seadet on testitud ja see vastab elektromagnetilise ühilduvuse direktiivis toodud piirangutele, kui kasutatakse alla 3 meetri pikkust ühenduskaablit.

Kasutatud akude

jätkub

utiliseerimine (kehtib

Euroopa Liidus ja teistes

Euroopa riikides, kus

on eraldi toimivad

kogumissüsteemid)

See sümbol akul või pakendil

näitab, et tootega kaasasolevat akut ei tohi olmejäätmena käidelda. Teatud akudel võidakse seda sümbolit kasutada koos keemilise sümboliga. Elavhõbeda (Hg) või tina (Pb) keemiline sümbol lisatakse, kui aku sisaldab enam kui 0,0005% elavhõbedat või 0,004% tina. Tagades akude reeglitepärase utiliseerimise, aitate ära hoida võimalikke keskkonda ja tervist mõjutavaid negatiivseid tagajärgi, mis aku ebakorrektse käitlemise tõttu võivad tekkida. Materjalide taastöötlemine aitab säästa loodusressursse. Toodete puhul, mis nõuavad ohutuse, jõudluse või andmete terviklikkuse tõttu alalist ühendust kaasatud akuga, peab aku vahetama vaid kvalifitseeritud hoolduspersonal. Aku reeglitepärase käitlemise tagamiseks viige toode kasutusea lõppedes spetsiaalsesse kogumispunkti, kus see taastöödeldakse elektri- ja elektroonikaseadmetele kohaselt. Kõigi teiste akude puhul vaadake jaotist, kus räägitakse aku ohutust eemaldamisest tootest. Viige aku spetsiaalsesse kogumispunkti, kus see taastöödeldakse kasutatud akudele kohaselt. Täpsema teabe saamiseks toote või aku taastöötlemise kohta võtke ühendust kohaliku omavalitsuse, lähedalasuva jäätmekäitluse teenusepunkti või kauplusega, kust selle toote ostsite.

Teave selle juhendi kohta

• Juhised selles juhendis käivad mudeli STR-DA3700ES (vastuvõtja) kohta. Vaadake mudeli numbrit, mille leiate esipaneeli paremast alanurgast.

• Selles juhendis olevad juhised kirjeldavad peamiselt vastuvõtja ja kaasasoleva kaugjuhtimispuldi kasutust. Võite kasutada ka vastuvõtjal olevaid nuppe, kui neil on kaugjuhtimispuldil olevate nuppudega samad või sarnased nimed.

Autoriõigustest

Vastuvõtja sisaldab tehnoloogiaid Dolby* Digital ja Pro Logic Surround n ing helisüsteemi DTS** Digital Surround System. * Toodetud ettevõtte Dolby Laboratories

litsentsi alusel. Dolby, Pro Logic, Surround EX ja topelt D sümbolid on ettevõtte Dolby Laboratories kaubamärgid.

** Toodetud järgmiste USA patentide litsentside

alusel: 5 956 674, 5 974 380, 6 226 616, 6 487 535, 7 212 872, 7 333 929, 7 392 195, 7 272 567 ja teised USA-s ning mujal maailmas kehtivad ja ootelolevad patendid. DTS-HD, selle sümbol ja DTS-HD ning selle sümbol koos on registreeritud kaubamärgid ja DTS-HD Master Audio on ettevõtte DTS, Inc. kaubamärk. Toode sisaldab tarkvara. © DTS, Inc. Kõik õigused kaitstud.

Vastuvõtja sisaldab Kõrglahutusega multimeediumliides (HDMI™)-tehnoloogiat.

HDMI, HDMI logo ja Kõrglahutusega multimeediumliides on ettevõtte HDMI Licensing LLC kaubamärgid või registreeritud kaubamärgid.

Vastuvõtjasse installitud fondi tüübi (Shin Go R) on loonud MORISAWA & COMPANY LTD. Need nimed on ettevõtte MORISAWA & COMPANY LTD. kaubamärgid ja fondi autoriõigused kuuluvad samuti ettevõttele MORISAWA & COMPANY LTD.

iPhone, iPod, iPod classic, iPod nano ja iPod touch on ettevõtte Apple Inc. kaubamärgid, mis on registreeritud USA-s ja teistes riikides. Kõik teised kaubamärgid on nende vastavate omanike registreeritud kaubamärgid. Selles juhendis märkidest ™ ja ® ei räägita.

Kirjed Loodud iPodile ja Loodud iPhone'ile tähendavad, et elektrooniline tarvik on spetsiaalselt mõeldud ühendamiseks vastavalt iPodi või iPhone'iga ja arendaja on esitanud sertifikaadi, et see vastab ettevõtte Apple jõudluse standarditele. Apple ei vastuta selle seadme töö ega selle ühilduvuse eest ohutus- ja regulatiivstandarditega. Pange tähele, et tarviku kasutamine iPodi või iPhone'iga võib mõjutada juhtmeta ühenduse jõudlust.

DLNA ja DLNA SERTIFIKAADIGA on ettevõtte Digital Living Network Alliance kaubamärgid ja/või teenindusmärgid.

Helikodeerimise tehnoloogia MPEG Layer-3 ja patent on litsentsitud ettevõtetelt Fraunhofer IIS ja Thomson.

Windows Media on ettevõtte Mic rosoft Corpor ation registreeritud kaubamärk või kaubamärk USA-s ja/ või teistes riikides. See toode sisaldab tehnoloogiat, millele kehtivad teatud ettevõtte Microsoft intellektuaalse omandi õigused. Selle tehnoloogia kasutamine või levitamine väljaspool seda toodet on ilma ettevõtte Microsoft vastava(te) litsentsi(de)ta keelatud. Sisuomanikud kasutavad Microsoft PlayReady™-i sisu juurdepääsu tehnoloogiat selleks, et kaitsta oma intellektuaalomandit, sh autoriõigustega kaitstud sisu. See seade kasutab PlayReady-tehnoloogiat, et juurde pääseda PlayReady-ga kaitstud sisule ja/või WMDRM-iga kaitstud sisule. Kui seade ei suud a sisu kasutamisel piiranguid korralikult jõustada, võivad sisu omanikud taotleda Microsoftilt seadme võime tarbida PlayReady-ga kaitstud sisu tühistamist. Tühistamine ei tohiks mõjutada kaitsmata sisu või sisu, mida kaitsevad muud sisu juurdepääsu tehnoloogiad. Sisu omanikud võivad teilt nende sisule juurdepääsemiseks nõuda PlayReady täiustamist. Kui sellest keeldute, ei pääse te täiustamist nõudvale sisule juurde.

WALKMAN ja WALKMAN-i logo on ettevõtte Sony Corporation registreeritud kaubamärgid.

Android on ettevõtte Google Inc. registreeritud kaubamärk või kaubamärk.

BRAVIA Sync on ettevõtte Sony Corporation kaubamärk.

x.v.Colour ja x.v.Colouri logo on ettevõtte Sony Corporation kaubamärgid.

PlayStation

on ettevõtte Sony Computer

Entertainment Inc. registreeritud kaubamärk.

AVC HD j a AVCHD l ogo on e ttevõte te Panas onic Corporation ja Sony Corporation kaubamärgid.

Vastuvõtja põhifunktsioonid

jätkub

Ühildub erinevate ühenduste ja vormingutega

Funktsioon Kirjeldus Lk

Mitmekanaliline Vastuvõtja saab väljastada kuni 7.1 kanalit.

Ühildub erinevate standarditega

HDMI Vastuvõtja tagapaneelil on viis HDMI-sisendpistikut (millest kaks,

Võrk Vastuvõtjal on neli kommuteeriva jaoturi funktsiooniga

USB Saate vastuvõtjaga hõlpsalt taasesitada iPhone'i/iPodi sisu,

Mitmetsooniline Saate muusikat või videot nautida teistest tubadest. 65

Vastuvõtjal on kõlari liidesed eesmise kõrgheli kanali jaoks.

Vastuvõtja ühildub erinevate helivormingutega, nagu Dolby TrueHD, DTS-HD Master Audio, DSD, mitmekanaliline lineaarne PCM, FLAC jne.

HDMI IN 4 ja IN 5, on for AUDIO-pistikud, mis võtavad arvesse helikvaliteeti).

Vastuvõtja ühildub erinevate HDMI-standarditega, nagu Deep Colour, x.v.Colour, 3D-edastus, Audio Return Channel (ARC) jne.

Saate vastuvõtjat ja teist seadet juhtida üksteisega kooskõlas, kasutades HDMI-funktsiooni juhtelementi.

LAN-porti.

Vastuvõtjaga saab Internetist voogedastusega videoid vaadata. 50

Vastuvõtja võimaldab teil DLNA-ga ühilduva koduvõrgu funktsiooni abil sisu koduvõrgus taasesitada.

kasutades USB-ühendust.

Saate vastuvõtjaga hõlpsalt taasesitada USB-seadmel/ WALKMANis olevat sisu, kasutades USB-ühendust.

20, 22

24, 26, 28, 30

34, 72

49, 53

Parem pildi- ja helikvaliteet

Funktsioon Kirjeldus Lk

Pildi üleskonversioon Vastuvõtja skaleerib analoogvideo signaale üles või alla. Signaali

D.C.A.C. Vastuvõtjal on funktsioon D.C.A.C. (Digital Cinema Auto

Heliväljad Vastuvõtja loob vastavalt erinevatele kõlariühendustele või

Pakitud helifailide kõrge kvaliteediga reprodutseerimine

saab skaleerida 1080p-ni, kasutades HDMI-väljundpistikut.

Calibration). Lisaks kompenseerib vastuvõtja iga kõlari heliväljundit ja parandab funktsiooni A.P.M. (Automatic Phase Matching) abil ruumilise heli efekte.

sisendallikatele optimaalse heli. (Vastuvõtja eelprogrammeeritud heliväljad on Dolby Pro Logic IIz, DTS Neo:6, HD-D.C.S. jne.)

Saate taasesitada pakitud helifaile kõrge kvaliteediga, kasutades funktsiooni D.L.L. (Digital Legato Linear).

84, 85

59, 61

Kasulikud funktsioonid

Funktsioon Kirjeldus Lk

Lihtsad ja hõlpsalt kättesaadavad kasutusfunktsioonid

Paindlikud funktsioonid Funktsioon Sound Optimizer optimeerib heliväljundit kooskõlas

Vastuvõtjal on funktsioon GUI (graafiline kasutajaliides). Saate vastuvõtjat juhtida vaistlikult, kasutades teleriekraanil kuvatud menüüd.

Vastuvõtja põhisätted saate hõlpsalt seadistada funktsiooniga Easy Setup.

Ühendatud seadmete ja mitmetsoonilisuse funktsiooni kasutamiseks on vastuvõtjaga kaasas kaugjuhtimispult.

Kutsute ühe korraga esile vastuvõtja erinevaid sätteid vaid ühe EASY AUTOMATION-nupu vajutusega.

helitugevusega.

Funktsioon Advanced Auto Volume reguleerib helitugevuse automaatselt optimaalsele tasemele.

Funktsioon A/V Sync reguleerib heliväljundi ja kuva vahelist ajaviivitust.

Funktsioon Pass Through väljastab HDMI-signa ali telerisse ka siis, kui vastuvõtja on ooterežiimis.

Muud

Funktsioon Kirjeldus Lk

Keskkonnahoidlik funktsioon

Veel kasulikku Saate vastuvõtjat kasutada nutitelefoniga, millel on

Funktsioon Auto Standby lülitab vastuvõtja automaatselt ooterežiimi, kui te vastuvõtjat teatud perioodi vältel ei kasuta või kui vastuvõtjasse ei sisene signaali.

rakendustarkvara ES Remote*.

* Ühildub seadmetega iPhone/iPod touch ja Android-telefon.

Sisukord

jätkub

Vastuvõtja põhifunktsioonid ...........................5

Portide kirjeldus ja asukoht .............................9

Alustamine

Enne seadmete ühendamist lugege

järgmist teavet ........................................... 17

1: Kõlarite paigaldamine ............................... 20

2: Teleri ühendamine ..................................... 24

3: Videoseadme ühendamine ........................ 26

4: Heliseadme ühendamine .......................... 35

5: Võrguga ühendamine ................................ 39

6: Vastuvõtja ja kaugjuhtimispuldi

ettevalmistamine ....................................... 41

7: Vastuvõtja seadistamine funktsiooniga

Easy Setup .................................................. 43

8: Ühendatud seadme seadistamine ............ 44

9: Arvuti ettevalmistamine kasutamiseks

serverina .................................................... 45

Ekraanikuva kasutuse juhend ....................... 45

Pildi/heli nautimine

Pildi/heli nautimine ühendatud

seadmest ..................................................... 47

USB-seade/WALKMAN ................................ 48

iPhone/iPod .................................................... 49

DLNA ............................................................... 50

Interneti-video ................................................ 50

FM/AM ............................................................ 52

iPhone'i/iPodi nautimine

Failide esitamine iPhone'is/iPodis ............... 53

Esitamine võrgu kaudu

Failide esitamine koduvõrgus (DLNA) ....... 54

Heliefektide nautimine

Helivälja valimine ........................................... 58

Funktsiooni Sound Optimizer

kasutamine ................................................. 63

Ekvalaiseri kohandamine ..............................63

Funktsiooni Advanced Auto Volume

kasutamine ................................................. 64

Mitmetsooniliste funktsioonide kasutamine

Mida saab mitmetsooniliste

funktsioonidega teha ................................ 65

Mitmetsoonilise ühenduse loomine ............65

Kõlarite seadistamine 2. tsoonis ................... 67

Vastuvõtja kasutamine teisest tsoonist

(Kasutamine 2. tsoonis) ...........................67

Teiste funktsioonide kasutamine

BRAVIA Synci funktsioonide

kasutamine ................................................. 69

HDMI-signaali väljundi andmine isegi

siis, kui vastuvõtja on ooterežiimis

(Pass Through) .......................................... 72

Digi- ja analoogheli vahetamine ................... 72

Teiste video-/helisisendi pistikute

kasutamine ................................................. 73

Vastuvõtja kasutamine nutitelefoniga .......... 75

Vastuvõtja erinevate sätete salvestamine

ja nende korraga esilekutsumine

(Easy Automation) .................................... 75

Unetaimeri kasutamine .................................77

Vastuvõtjaga salvestamine ............................. 78

Vastuvõtja ja kaugjuhtimispuldi

juhtimisrežiimi vahetamine ..................... 78

Topeltvõimendi ühenduse kasutamine ........80

Häälestamine

FM-/AM-raadio kuulamine .......................... 55

Sätete kohandamine

Sätete menüü kasutamine .............................. 81

Easy Setup ........................................................ 84

Speaker Settings .............................................. 84

Audio Settings ................................................. 88

Video Settings ................................................. 91

HDMI Settings ................................................ 93

Input Settings .................................................. 94

Network Settings ............................................ 95

Internet Services Settings .............................. 96

Zone Settings ................................................... 97

System Settings ...............................................98

Network Update ............................................. 99

Ilma GUI-ta kasutamine ............................. 100

Kaugjuhtimise puldi kasutamine

Kõikide seadmete juhtimine

kaugjuhtimise puldiga ............................ 107

Kõikide ühendatud seadmete välja

lülitamine (SYSTEM STANDBY) ......... 108

Kaugjuhtimise puldi

programmeerimine ................................. 108

Kaugjuhtimise puldi mälu

kustutamine ............................................. 112

Lisateave

Ettevaatusabinõud ........................................ 113

Tõrkeotsing .................................................... 114

Spetsifikatsioonid ......................................... 124

Portide kirjeldus ja asukoht

Katte eemaldamine

Vajutage nuppu PUSH. Katte eemaldamisel hoidke see lastele kättesaamatuna.

jätkub

Esipaneel

A ?/1 ON/STANDBY

Vajutage vastuvõtja sisse- või väljalülitamiseks. Kui vastuvõtja on sisse lülitatud, süttib nuppude kohal olev lamp roheliselt. Kui funktsioon Control for HDMI (lk 94), Pass Through (lk 94) või Network Standby (lk 96) on lülitatud olekusse On või 2. tsooni toide on sisse lülitatud, süttib nupu kohal olev lamp kollaselt, kui seade on ooterežiimis.

B TONE MODE, TONE

Funktsiooni BASS või TREBLE valimiseks vajutage korduvalt nuppu TONE MODE, seejärel keerake nuppu TONE, et kõlarite kõrgete toonide ja bassi taset reguleerida.

C MEMORY/ENTER, TUNING MODE,

TUNING (lk 55)

D Kaugjuhtimise vastuvõtuandur

Võtab vastu kaugjuhtimispuldi signaale.

E Ekraan (lk 11) F Funktsiooni MULTI CHANNEL

DECODING lamp

Süttib mitmekanaliliste helisignaalide dekodeerimise korral.

G ZONE SELECT, POWER (lk 65)

2. tsooni või põhitsooni valimiseks vajutage mitu korda nuppu SELECT. Nupu POWER igakordsel vajutamisel lülitatakse valitud tsooni väljundsignaalid sisse või välja.

H MASTER VOLUME (lk 47) I SPEAKERS (A/B/A+B/OFF) (lk 44) J PHONES-pistik

Ühendab kõrvaklapid.

K DISPLAY MODE (lk 106) L 2CH/A.DIRECT, A.F.D., MOVIE/

HD-D.C.S., MUSIC (lk 58, 58, 59, 61)

M INPUT SELECTOR

Pöörake taasesitatava sisendi allika valimiseks.

2. tsooni jaoks sisendi allika valimiseks vajutage nuppu ZONE SELECT (7), et valida esmalt 2. tsoon (ekraanil kuvatakse kirje ZONE 2 [input name]), seejärel pöörake sisendi allika valimiseks nuppu INPUT SELECTOR.

N AUTO CAL MIC-pistik (lk 84)

Ühendage kaasasolev funktsiooni Auto Calibration optimeerija mikrofon sellesse pistikusse.

O iPhone/iPod ( (USB) -port ja VIDEO

IN-pistik) (lk 48, 49, 53)

P VIDEO 2 IN-pistikud (lk 33)

Ekraanil kuvatavad näidikud

jätkub

A SW

Süttib, kui bassikõlar(id) ühendatakse ja helisignaal väljastatakse SUBWOOFERpistiku(te)st.

B Funktsiooni Dolby Pro Logic näidik

Süttib koos mõne vastava näidikuga, kui vastuvõtja töötleb funktsiooniga Dolby Pro Logic. See maatriksi ruumilise heli dekodeerimise tehnoloogia võib muuta sisendsignaale.

;PL

Dolby Pro Logic

;PLII

Dolby Pro Logic II

;PLIIx

Dolby Pro Logic IIx

;PLIIz

Dolby Pro Logic IIz

C Funktsiooni INPUT näidik

Süttib, et näidata praegust sisendit.

ANALOG

Digitaalset signaali ei sisestata. See süttib ka siis, kui funktsioon INPUT MODE on seadistatud olekusse Analog või kui on valitud suvand 2ch Analog Direct.

HDMI COAX OPT MULTI (MULTI CHANNEL INPUT)

ARC (lk 72)

D Funktsiooni Dolby Digital Surround

näidik

Süttib koos mõne vastava näidikuga, kui vastuvõtja dekodeerib vastavaid Dolby Digital-vormingus signaale.

Dolby Digital

;D+

Dolby Digital Plus

;D EX

Dolby Digital Surround EX

E ;Tru eH D

Süttib, kui vastuvõtja dekodeerib Dolby TrueHD-vormingut.

F ZONE 2 (lk 65) G Taasesituse kanali näidik

Tähed (L, C, R jne) näitavad dekodeeritavaid kanaleid. Sõltuvalt kõlari sätetest erinevad ruutudes olevad tähed näitamaks, kuidas vastuvõtja allika heli suurendab või vähendab.

Eesmine vasak kõlar

Eesmine parem kõlar

Keskmine kõlar (monofooniline)

Vasak seinakõlar

Parem seinakõlar

Vasak ruumilise heli kõlar

Parem ruumilise heli kõlar

Ruumilise heli kõlar (monofooniline või ruumilise heliga seade, mis saadi vormingu Pro Logic töötlemisel)

SBL

Tagumine vasak ruumilise heli kõlar

SBR

Tagumine parem ruumilise heli kõlar

Tagumine ruumilise heli kõlar (ruumilise heliga tagumine seade, mis saadi

6.1 kanaliga dekodeerimisel)

Näide.

Salvestusvorming: 5.1 Kõlarite jaotus: 3/0.1 Heliväli: A.F.D. Auto

H LFE

Süttib, kui taasesitatav ketas sisaldab L.F.E. (Low Frequency Effects) -kanalit.

I SLEEP (lk 77) J BI-AMP (lk 80) K Kõlarisüsteemi näidik (lk 44) L D.L.L. (lk 88) M D.C.A.C. (lk 84)

Süttib, kui rakendatakse funktsiooni Auto Calibration mõõtmistulemused.

N EQ

Süttib ekvalaiseri aktiveerimisel.

O Häälestamise näidik

Süttib, kui vastuvõtja häälestab raadiojaamale.

RDS (lk 57) ST

Stereo vastuvõtt

P MEM

Süttib eelhäälestatud mälu funktsiooni aktiveerimisel.

Q Funktsiooni DTS-HD näidik

Süttib, kui vastuvõtja dekodeerib DTS-HD-vormingut.

DTS-HD

Süttib koos mõne järgmise näidikuga.

MSTR

DTS-HD Master Audio

HI RES

DTS-HD High Resolution Audio

R NEO:6

Süttib DTS Neo:6 Cinema-/Musicdekodeerimise aktiveerimisel.

S DSD

Süttib, kui vastuvõtja võtab vastu DSD (Direct Stream Digital) -signaale.

T A.P.M. (lk 85)

Süttib funktsiooni A.P.M. (Automatic Phase Matching) aktiveerimisel.

U D.R ANGE

Süttib dünaamikadiapasooni pakkimise aktiveerimisel.

V Funktsiooni DTS(-ES) näidik

Süttib DTS- või DTS-ES-signaalide sisestamisel.

DTS

Süttib, kui vastuvõtja dekodeerib DTS-signaale.

DTS-ES

Süttib koos mõne järgmise näidikuga, sõltuvalt sisendsignaali dekodeerimisvormingust.

96/24

DTS 96/24 (96 kHz/24 bitine) dekodeerimine

W LPCM

Süttib lineaarsete PCM (Pulse Code Modulation) -signaalide sisestamisel.

Tagapaneel

jätkub

A Jaotis DIGITAL INPUT/OUTPUT

OPTICAL IN-pistikud (lk 24, 28, 30, 37)

COAXIAL IN-pistikud (lk 27, 35)

HDMI IN/OUT-pistikud* (lk 24, 26, 28, 30)

B LAN-pordid (kommuteerivad

jaoturid) (lk 40)

C Jaotis ANTENNA

AM ANTENNA-pistik (lk 38)

FM ANTENNA-pistik (lk 38)

D RS232C-port

Kasutatakse hooldamiseks ja remondiks.

E Kontrollpistikud Sony seadmetele

ja teistele välisseadmetele

IR REMOTE IN/OUTpistikud (lk 65)

Ühendage infrapunarepiiter (pole kaasas), et mitmetsoonilisuse funktsiooni kasutada.

TRIGGER OUT-pistikud (lk 98)

Ühendage teiste funktsiooniga 12V TRIGGER ühilduvate seadmete või 2. tsooni võimendi/vastuvõtja toiteallikate blokeeringu sisse või välja lülitamiseks.

F Jaotis AUDIO INPUT/OUTPUT

AUDIO IN/OUT-pistikud (lk 35, 37)

SUBWOOFER-pistikud

Ühendage bassikõlari(te)ga.

G Jaotis VIDEO/AUDIO INPUT/OUTPUT

(lk 24, 27, 28, 30, 32)

AUDIO IN/OUT-pistikud

VIDEO IN/OUT-pistikud*

AUDIO OUT-pistikud VIDEO OUT-pistik (lk 65)

H Jaotis COMPONENT VIDEO INPUT/

OUTPUT (lk 24, 27, 30)

, PR IN/OUT-pistikud*

Y, P

I Jaotis SPEAKERS (lk 22)

* Valitud sisestatud pildi vaatamiseks peate teleri

ühendama HDMI OUT- või MONITOR OUTpistikuga (lk 24).

Kaugjuhtimispult (RM-AAP068)

Kasutage vastuvõtja ja teiste seadmete juhtimiseks kaasasolevat kaugjuhtimispulti. Kaugjuhtimispult on algselt eelprogrammeeritud Sony video-/ heliseadmete kasutamiseks.

Märkus

Ärge jätke kaugjuhtimise vastuvõtuandurit otsese päikesevalguse kätte või valgustusseadmete lähedusse. See võib põhjustada talitlushäire.

Nõuanne

Kui vastuvõtja enam kaugjuhtimispuldile ei reageeri, vahetage kõik akud uute vastu.

A ?/1 (sees/ootel)

jätkub

Vajutage vastuvõtja sisse- või väljalülitamiseks.

B AV ?/1 (sees/ootel) (lk 108)

Vajutage, et lülitada sisse või välja video-/helikomponendid, mida kaugjuhtimispult on määratud juhtima.

C ZONE (lk 65) D AMP

Vajutage, et lubada vastuvõtja kasutus põhitsoonis.

E (sisendi valimine)

Vajutage nuppu TV (wa), seejärel vajutage sisendsignaali valimiseks (teler või video).

(teksti hoidmine)

Tekstirežiimis: hoiab praeguse lehe kuvatuna.

F (kava)

Vajutage nuppu SHIFT (ws), seejärel vajutage nuppu (kava), et ekraanil telekava kuvada.

G D.TUNING (lk 55)

Vajutage nuppu SHIFT (ws), seejärel vajutage nuppu D.TUNING, et otsehäälestamise režiimi siseneda.

H ENT/MEM

Vajutage väärtuse või raja numbri sisestamiseks, kasutades nuppu SHIFT (ws) ja numbrinuppe (wf), või vajutage nuppu ENT/MEM, seejärel vajutage numbrinuppe (wf), et valida eelhäälestatud number, millele jaam on tuuneri kasutamisel salvestatud.

I WATCH, LISTEN (lk 47) J SOUND FIELD +/– (lk 58, 58, 61) K Värvilised nupud

Tegutsege vastavalt teleriekraanil kuvatud juhistele.

L AMP MENU (lk 100) M V/v/B/b

Vajutage menüü-üksuste valimiseks nuppe V/v/B/b. Seejärel vajutage valiku sisestamiseks nuppu .

N TOOLS/OPTIONS (lk 45, 51, 57)

Vajutage, et kuvada ja valida suvandimenüüdest üksuseid.

O HOME (lk 45)

Vajutage teleriekraanil avamenüü kuvamiseks.

P m/M

./>

, x

, X

, N

1) 2)

Vajutage DVD-mängija, Blu-ray Discmängija, CD-mängija, minidiskimängija, kassettmaki eesmisse (USB) porti või võrku ühendatud seadmete kasutamiseks või Interneti-videote ja muu esitamiseks.

TUNING +/–

Vajutage jaama valimiseks.

Q PRESET +

/–

Vajutage eelhäälestatud jaamade valimiseks.

PROG + 2)/–

Vajut a ge n upp u TV (wa), seejärel vajutage teleri, satelliidituuneri ja muude seadmete kasutamiseks nuppu PROG +/–.

Tekstirežiimis: valib järgmise või eelmise lehe.

R EASY AUTOMATION 1, 2 (lk 75)

/ (tekst)

Vajut a ge n upp u TV (wa), seejärel vajutage nuppu / (tekst), et tekstiteave kuvada.

S RM SET UP (lk 78) T FAVORITES (lk 51) U TV

Vajutage, et muuta kaugjuhtimispuldi nupu funktsioon selleks, mis on märgitud kollasena, et teleri kasutamine lubada.

V SHIFT

Vajutage, et muuta kaugjuhtimispuldi nupu funktsioon selleks, mis on märgitud roosana.

W Sisendi nupud

Vajutage ühte nuppudest, et valida kasutatav seade. Kui vajutate mõnda sisendi nuppudest, lülitatakse vastuvõtja sisse.

X Numbrinupud

Vajutage nuppu SHIFT (ws), seejärel vajutage sisestusnumbreid. Vajutage nuppu TV (wa), seejärel vajutage, et valida teleri kanalinumbrid.

Y -/--

Vajutage nuppu SHIFT (ws), seejärel vajutage nuppu -/--, et – valida CD-mängija, DVD-mängija,

Blu-ray Disc-mängija või minidiskimängija raja numbrid, mis on suuremad kui 10.

– valida teleri, satelliidituuneri või VCR-i

kanalinumbrid, mis on suuremad kui 10.

Z SOUND OPTIMIZER (lk 63)

wj INPUT MODE (lk 72) wk DISPLAY

Vajutage teleriekraanil juhtpaneeli kuvamiseks, kui esitate sisu Internetivideo või koduvõrgu kaudu.

, (teabe, teksti avaldamine)

Kuvab teabe, nagu praegune kanalinumber ja ekraanirežiim. Tekstirežiimis: avaldab peidetud teabe (nt vastused viktoriiniküsimustele).

wl RETURN/EXIT O

Vajutage, et naasta eelmisesse menüüsse või väljuda menüüst.

e; B·/·b

Esitage praeguseid stseene lühidalt uuesti või kerige need edasi.

ea DISC SKIP

Vajutage, et mitme kettaga mängijas ketas vahele jätta.

es (helitugevus) +/– (lk 47)

(vaigistus) (lk 47)

Kui vajutate nuppu TV (wa), saate nende nuppudega ka reguleerida ja vaigistada teleri helitugevust.

ed SLEEP (lk 77)

TOP MENU

Avab või sulgeb BD-ROM-i või DVD ülemise menüü.

AUDI O

Vajutage nuppu SHIFT (ws), seejärel vajutage helivormingu/-raja valimiseks nuppu AUDIO.

ef DIMMER

Vajutage korduvalt, et reguleerida ekraani heledust.

POP UP/MENU

Avab või sulgeb BD-ROM-i hüpikmenüü või DVD menüü.

SUBTITLE

Vajutage nuppu SHIFT (ws), seejärel vajutage subtiitrite keele valimiseks nuppu SUBTITLE, kui BD-ROM-ile / DVD VIDEO-le on salvestatud mitmekeelsed subtiitrid.

Vaadake lk 107 olevat tabelit, kust leiate teavet

nuppude kohta, mida saate iga seadme juhtimiseks

kasutada.

Nendel nuppudel on puutepunkt (5/TV, N,

PRESET +/PROG +, c). Kasutage seda

kasutuse märgina.

Märkus

Ülalolevad seletused on mõeldud näidetena.

Alustamine

Kõrge kvaliteediga pilt

Digitaalne Analoog

vvv

Enne seadmete ühendamist lugege järgmist teavet

Enne juhtmete ühendamist eemaldage vahelduvvoolu toitejuhe (toiteallikas).

Kõlarite paigaldamine

Vt jaotist „1: Kõlarite paigaldamine” (lk 20).

Monitori ja videoseadme ühendamine

Pildikvaliteet sõltub ühenduspistikust. Vt paremal olevat joonist. Valige ühendus vastavalt seadmel olevatele pistikutele. Vastuvõtjal on videokonversiooni funktsioon. Üksikasju vaadake jaotisest „Videosignaalide konversiooni funktsioon” (lk 18).

K: Kas teie monitoril on HDMI-pistik?

t Ei: vaa dake tel eri moni tori ühe nduse kohta i lma HDMI -pistikuta jaotist est „2: Teleri ü hendami ne” (lk 2 4) ja

„3: Videoseadme ühendamine” (lk 26).

t Jah: vaadake teleri monitori ühenduse kohta HDMI-pistikuga jaotistest „2: Teleri ühendamine” (lk 24) ja

„3: Videoseadme ühendamine” (lk 26).

Heliseadme ühendamine

Vt jaotist „4: Heliseadme ühendamine” (lk 35).

Alustamine

Vastuvõtja ja kaugjuhtimispuldi ettevalmistamine

Vt jaotist „6: Vastuvõtja ja kaugjuhtimispuldi ettevalmistamine” (lk 41).

Vastuvõtja seadistamine

Vt jaotist „7: Vastuvõtja seadistamine funktsiooniga Easy Setup” (lk 43).

Ühendatud seadmes heliväljundi sätete seadistamine

Vt jaotist „8: Ühendatud seadme seadistamine” (lk 44).

Mitmetsoonilise ühenduse kohta lisateabe saamiseks vt lk 65. Topeltvõimendi ühenduse kohta lisateabe saamiseks vt lk 80.

Videosignaalide konversiooni funktsioon

Pistik INPUT

Pistik OUTPUT

Sellel vastuvõtjal on videosignaalide konversiooni funktsioon.

• Komposiitvideo signaale saab väljastada HDMI-video ja komponentvideo signaalidena.

• Komponentvideo signaale saab väljastada HDMI-video ja videosignaalidena.

Tehase vaikesättena väljastatakse ühendatud seadmest sisenevaid videosignaale pistikust HDMI OUT või MONITOR OUT, nagu näidatud allolevas tabelis. Soovitame teil video konversiooni funktsiooni seadistada, et video vastaks kasutatava monitori eraldusvõimele. Lisateavet videokonversiooni funktsiooni kohta leiate jaotisest Video Settings (lk 91).

HDMI OUT

(kuni 1080p)

HDMI IN a ––– VIDEO IN aa* a* a COMPONENT VIDEO IN aa* a* –

a : videosignaale väljastatakse. – : videosignaale ei väljastata. * Videosignaale ei pruugita väljastada sõltuvalt menüü Resolution sättest (lk 91).

Märkus videosignaalide konversiooni kohta

Videosignaale, mille jaoks eraldusvõime on konverteeritud, ei pruugita korraga COMPONENT VIDEO MONITOR OUTpistikutest või HDMI OUT-pistikutest väljastada. Kui ühendate seadme nii COMPONENT VIDEO MONITOR OUTpistikute kui ka HDMI OUT-pistikutega,

COMPO NENT

VIDEO MONITOR

OUT

(kuni 1080i)

MONITOR VIDEO

OUT

Salvestusseadme ühendamine

Salvestamisel ühendage salvestusseade vastuvõtja VIDEO OUT-pistikutesse. Ühendage sisend- ja väljundsignaalide juhtmed sama tüüpi pistikusse, kuna VIDEO OUT-pistikutel pole üleskonversiooni funktsiooni. HDMI OUT- ja MONITOR OUT-pistikuid ei saa salvestamiseks kasutada.

VIDEO 1 OUT

eelistatakse HDMI OUT-pistikutest väljastatud sisu.

Suletud tiitri kuvamine

Seadistage suvand Resolution menüüs Video Settings valikule DIRECT, kui võtate vastu signaali, mis toetab suletud tiitreid. Kasutage sisend-/väljundsignaalide puhul sama tüüpi juhtmeid.

Vastuvõtja toetatud digitaalsed helivormingud

Digitaalsed helivormingud, mida vastuvõtja suudab dekodeerida, sõltuvad seadmega ühendatud digitaalse helisisendi pistikutest. Vastuvõtja toetab järgmisi helivorminguid.

Taasesitusseadme ja vastuvõtja

vaheline ühendus

COAXI AL/OPT ICAL HDM I

× a

Helivorming

Dolby Digital

Dolby Digital EX

Dolby Digital Plus*

Dolby TrueHD*

DTS

DTS-ES

Maksimaalne

kanalite arv

5.1 kanalit

6.1 kanalit

7.1 kanalit

5.1 kanalit

6.1 kanalit

Alustamine

DTS 96/24

5.1 kanalit

DTS-HD High Resolution Audio*

7.1 kanalit

× a

DTS-HD Master Audio*

7.1 kanalit

× a

DSD*

Mitmekanaliline lineaarne PCM*

5.1 kanalit

7.1 kanalit

× a

* Helisignaalid väljastatakse teises vormingus, kui taasesitusseade ei vasta vormingule. Üksikasju vaadake

taasesitusseadme kasutusjuhendist.

1: Kõlarite paigaldamine

See vastuvõtja võimaldab kasutada kuni

7.1 kanaliga süsteemi (7 kõlarit ja üks bassikõlar).

Kõlarisüsteemi konfigureerimise näited

7.1 kanaliga kõlarisüsteem, mis kasutab ruumilise heli tagumisi kõlareid

Saate nautida DVD-le või Blu-ray Disctarkvarasse 6.1 või 7.1 kanaliga vormingus salvestatud heli loomutruud taasesitust.

AEesmine vasak kõlar BEesmine parem kõlar CKeskmine kõlar DRuumilise heli vasak kõlar ERuumilise heli parem kõlar FRuumilise heli tagumine vasak kõlar GRuumilise heli tagumine parem kõlar JBassikõlar

7.1 kanaliga kõlarisüsteem, mis kasutab eesmisi seinakõlareid

Saate nautida vertikaalseid heliefekte (nt režiim Pro Logic IIz).

AEesmine vasak kõlar BEesmine parem kõlar CKeskmine kõlar DRuumilise heli vasak kõlar ERuumilise heli parem kõlar HVasak seinakõlar IParem seinakõlar JBassikõlar

5.1 kanaliga kõlarisüsteem

Kinosarnase mitmekanalilise ruumilise heli täielikuks nautimiseks on vaja viit kõlarit (kahte eesmist kõlarit, keskmist kõlarit ja kahte ruumilise heli kõlarit) ja bassikõlarit (5.1 kanaliga süsteem).

AEesmine vasak kõlar BEesmine parem kõlar CKeskmine kõlar DRuumilise heli vasak kõlar ERuumilise heli parem kõlar JBassikõlar

Soovituslik kõlarite asetus

7.1 kanaliga kõlarisüsteem

• Joonisel näidatud nurk A peaks

olema sama.

• Kui te ei saa kõlareid paigutada optimaalse nurga alla, eraldage ruumilise heli kõlarid ja ruumilise heli tagumised kõlarid ning paigutage need võimalikult sümmeetriliselt.

• Paigaldage eesmised seinakõlarid istumiskoha vastas olevale seinale võimalikult lähedale ja kõlarite taha. Asendi nurk peaks olema 25–30 kraadi ja kõrgus 180–200 cm (soovituslikult 190 cm). Kui kasutate ekraani, paigutage kõlarid selle kummagi külje lähedale.

6.1 kanaliga kõlarisüsteem

• Asetage ruumilise heli tagumine kõlar istekoha taha.

Alustamine

Nõuanne

Kuna bassikõlar ei väljasta väga konkreetselt suunatud signaale, võite selle paigutada kuhu tahes.

Kõlarite ühendamine

FRONT B-liidesed

või või

Enne juhtmete ühendamist eemaldage vahelduvvoolu toitejuhe (toiteallikas).

A Monofooniline helijuhe (pole kaasas) B Kõlarijuhtmed (pole kaasas)

AEesmine kõlar A (V) BEesmine kõlar A (P) CKeskmine kõlar DRuumilise heli kõlar (V) ERuumilise heli kõlar (P) FRuumilise heli tagumine kõlar (V) GRuumilise heli tagumine kõlar (P) HEesmine seinakõlar (V) IEesmine seinakõlar (P) JBassikõlar

3) 4)

Kui teil on täiendav eesmiste kõlarite süsteem, ühendage kõlarid FRONT B- liidestesse. Kasutatava eesmiste kõlarite süsteemi saate valida esipaneelil oleva nupuga SPEAKERS (lk 9).

Kui ühendate ainult ühe ruumilise heli tagumise kõlari, ühendage see SURROUND

2) 4)

BACK/FRONT HIGH/ZONE 2 L-liidesesse.

Kui kasutate eesmisi seinakõlareid, ühendage need SURROUND BACK/ FRONT HIGH/ZONE 2-liidestesse.

Kõlari juhtme ühendamise tööriist

Vaba stamin e

Pingutamine

Saate ühendada nii tagumised ruumilise heli kõlarid kui ka eesmised seinakõlarid. Siiski ei saa tagumistest ruumilise heli kõlaritest ja eesmistest seinakõlaritest korraga heli väljastada. Saate määrata, kas heli väljastatakse eesmistest seinakõlaritest või mitte, kasutades funktsiooni Sound Field Mode (lk 62). Kuid funktsioon Sound Field Mode ei pruugi sõltuvalt helivälja sätetest või sisendsignaalidest töötada.

Kui ühendate automaatse ooterežiimi funktsiooniga bassikõlari, lülitage funktsioon filme vaadates välja. Kui bassikõlari automaatse ooterežiimi funktsioon on sisse lülitatud, lülitub bassikõlar sisendsignaali taseme põhjal automaatselt ooterežiimi ja heli ei pruugita väljastada. Vastuvõtjaga saate ühendada kaks bassikõlarit. Mõlemast SUBWOOFERpistikust väljastatakse sama signaal.

Nõuanne

SPEAKERS-liidest saate hõlpsalt vabamaks lasta või pingutada, kasutades kaasasolevat kõlari juhtme ühendamise tööriista.

Alustamine

ZONE 2 ühendus

Saate SURROUND BACK/FRONT HIGH/ ZONE 2-liidesed F ja G määrata 2. tsooni kõlaritele vaid siis, kui te ei kasuta tagumisi ruumilise heli kõlareid ja eesmisi seinakõlareid. Seadistage SURROUND BACK/FRONT HIGH/ZONE 2-liidesed üksusele Zone 2 Speaker menüü Speaker Settings valiku Speaker Connection juures (lk 85). Lisateavet 2. tsoonis ühendamise ja kasutamise kohta leiate jaotisest „Mitmetsooniliste funktsioonide kasutamine” (lk 65).

2: Teleri ühendamine

HDMI-pistikuga teleri monitor

Helisignaalid

Videosignaalid

Ilma HDMI-pistikuta teleri monitor

Helisignaalid Videosignaalid

või või

Kui ühendate vastuvõtja Audio Return Channel (ARC)-vorminguga ühilduva teleri HDMI-pistikusse HDMI-kaabliga, on see ühendus ebavajalik.

Kui ühendate vastuvõtja Audio Return Channel (ARC)-vorminguga ühilduva teleriga, ühendage see teleri märgistusega HDMI HDMI-pistikusse.

Saate vaadata valitud sisestatud pilti, kui ühendate teleriga HDMI OUT- või MONITOR OUTpistikud. Saate seda vastuvõtjat kasutada liidesega GUI (Graphical User Interface).

Kõiki juhtmeid pole vaja ühendada. Ühendage juhtmed vastavalt seadme pistikutele.

A Optilisdigitaalne juhe (pole kaasas) B Helijuhe (pole kaasas) C Videojuhe (pole kaasas) D Komponentvideo juhe (pole kaasas) E HDMI-kaabel (pole kaasas)

Soovitame teil kasutada Sony HDMI-kaablit.

Alustamine

Teleri tüüp Audio Return Channel

(ARC)

HDMI-ga varustatud Ühilduv* E –

Ühildumatu EA või B**

Pole HDMI-ga varustatud – D või CA või B**

* Saate väljastada teleri heli (mitmekanaliline ruumiline heli) vastuvõtjast vaid siis, kui ühendate teleri

HDMI-kaabliga.

** Kui soovite väljastada mitmekanalilist ruumilist heli vastuvõtjast, kasutage heliühenduseks kaablit A.

Nõutav kaabel (juhe)

Video Heli

Märkused

•Kui ühendate teleri vastuvõtjaga videojuhtme abil,

määrake suvandi Playback Resolution väärtuseks 480i/576i (lk 92).

• Kui ühendate optilisdigitaalsed juhtmed, sisestage

pistikud otse, kuni need paigale klõpsatavad.

• Ärge väänake ega siduge optilisdigitaalseid

juhtmeid kokku.

Nõuanne

Kui ühendate teleri heliväljundi pistiku ja vastuvõtja TV IN-pistikud, väljastatakse teleri heli vastuvõtjaga ühendatud kõlaritest. Selle konfiguratsiooni puhul seadistage teleri heliväljundi pistik väärtusele „Fixed” (fikseeritud), kui seda saab lülitada valikute „Fixed” (fikseeritud) ja „Variable” (muutuv) vahel.

3: Videoseadme ühendamine

DVD-mängija, Blu-ray Disc-mängija

Video-/helisignaalid

Blu-ray Disc-kettale või DVD-dele salvestatud sisu vaatamiseks vajalikud ühendused

Seadme ühendamine HDMI-pistikutega

Kui seadmel pole HDMI-pistikut, vt lk 27.

A HDMI-kaabel (pole kaasas)

Soovitame teil kasutada Sony HDMI-kaablit.

* Saate mis tahes HDMI-väljundpistikutega seadme

ühendada vastuvõtja HDMI IN-pistikutega.

Seadme ühendamine HDMI-pistikutest erinevate pistikutega

Blu-ray Disc-mängija, DVD-mängija

Helisignaalid Videosignaalid

või või

AB C D

Kõiki juhtmeid pole vaja ühendada. Ühendage juhtmed vastavalt seadme pistikutele.

Alustamine

A Koaksiaaldigitaalne juhe (pole kaasas) B Helijuhe (pole kaasas) C Videojuhe (pole kaasas) D Komponentvideo juhe (pole kaasas)

* Kui ühendate seadme optilisdigitaalse pistikuga,

seadistage menüüs Input Settings suvand Audio Input Assign (lk 73).

Videomängude mängimiseks vajalikud ühendused

PlayStation 3 (videomäng HDMI-pistikuga)

Video-/helisignaalid

või

BC D

Helisignaalid Videosignaalid

Videomäng ilma HDMI-pistikuta

Kõiki juhtmeid pole vaja ühendada. Ühendage juhtmed vastavalt seadme pistikutele.

* Kui ühendate seadme optilisdigitaalse pistikuga, seadistage menüüs Input Settings suvand Audio Input

Assign (lk 73).

A HDMI-kaabel (pole kaasas) B Optilisdigitaalne juhe (pole kaasas) C Helijuhe (pole kaasas) D Videojuhe (pole kaasas)

Videomängu tüüp Nõutav kaabel (juhe)

Video He li

HDMI-ga varustatud* A –

Pole HDMI-ga varustatud DB või C**

* Saate väljastada videomängu heli (mitmekanaliline ruumiline heli) vastuvõtjast vaid siis, kui ühendate

videomängu HDMI-kaabliga.

** Kui soovite väljastada mitmekanalilist ruumilist heli vastuvõtjast, kasutage heliühenduseks kaablit B.

Märkused

• Kui ühendate optilisdigitaalsed juhtmed, sisestage

pistikud otse, kuni need paigale klõpsatavad.

• Ärge väänake ega siduge optilisdigitaalseid

juhtmeid kokku.

Alustamine

Satelliitülekande või kaabel-TV vahendusel programmide vaatamiseks

Satelliidituuner, HDMI-pistikuga kaabliboks

Video-/helisignaalid

või või

Helisignaalid Videosignaalid

BC D E

Satelliidituuner, HDMI-pistikuta kaabliboks

vajalikud ühendused

Kõiki juhtmeid pole vaja ühendada. Ühendage juhtmed vastavalt seadme pistikutele.

* Kui ühendate seadme optilisdigitaalse pistikuga, seadistage menüüs Input Settings suvand Audio Input

Assign (lk 73).

+ 102 hidden pages

Sony STR-DA3700ES Users guide [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

Vastuvõtja põhifunktsioonid

Sisukord

Portide kirjeldus ja asukoht

Alustamine

Enne seadmete ühendamist lugege järgmist teavet

1: Kõlarite paigaldamine

2: Teleri ühendamine

3: Videoseadme ühendamine
