3-289-137-41(1)
SONY ®
Receptor AV cu canale multiple
Instruc iuni de utilizare STR-DA3400ES
© 2008 Sony Corporation
AVERTISMENT
Pentru a reduce riscul provocat de incendii sau ocuri electrice, nu expune i acest aparat condi iilor de ploaie sau umezeală.
Pentru a reduce riscul provocat de incendii, nu acoperi i orificiul de ventilare al aparatului cu ziare, fe e de masă, draperii, etc. Nu plasa i pe aparat surse de flacără deschisă, spre exemplu lumânări aprinse.
Nu instala i echipamentul într-un spa iu restrâns, cum ar fi o bibliotecă sau un dulap.
Pentru prevenirea incendiilor i a pericolului de electrocutare, evita i stropirea aparatului sau posibilitatea ca anumite lichide să se scurgă pe acesta i nu plasa i pe echipament obiecte pline cu lichid, cum ar fi vazele.
Deoarece pentru deconectarea aparatului de la priză se folose te tecărul principal, conecta i aparatul la o priză c.a. u or accesibilă. Dacă observa i nereguli în func ionarea aparatului, deconecta i imediat tecărul principal de la priza de c.a.
Bateriile sau echipamentele cu baterii instalate nu trebuie expuse condi iilor de căldură excesivă cum ar fi lumina directă a soarelui, foc sau altele asemenea.
NOTĂ PENTRU CLIEN II DIN REGATUL
UNIT
Pentru siguran a i confortul dvs. acest aparat dispune de un techer turnat care respectă BS1363. Dacă este necesară înlocuirea siguran ei din techer, trebuie folosită una cu acelea i specifica ii ca i cea furnizată, având aprobarea ASTA sau BSI până la BS1362
(adică marcată cu semnele sau
). Dacă techerul furnizat cu acest echipament are un capac al siguran ei deta abil, acesta va fi montat la loc după schimbarea siguran ei. Nu folosi i niciodată techerul fără capacul siguran ei.
Dacă pierde i capacul siguran ei, vă rugăm să vă adresa i celui mai apropiat centru de service Sony.
2RO
Pentru clien ii din Europa
Reciclarea echipamentelor electrice i electronice uzate (aplicabil în ările Uniunii Europene i în alte ări din
Europa de Est cu sisteme de colectare diferen iate)
Acest simbol prezent pe produs sau pe ambalaj indică faptul că produsul respectiv nu trebuie tratat ca un de eu menajer. Acest produs trebuie predat la punctele de colectare pentru reciclarea echipamentelor electrice i electronice. Asigurându-vă că debarasarea de acest produs se realizează în mod corect, pute i împiedica eventualele consecin e negative asupra mediului i sănătăii umane. Reciclarea materialelor contribuie la conservarea resurselor naturale. Pentru detalii suplimentare referitoare la reciclarea acestui produs, contacta i autorităile locale, serviciul local de evacuare a de eurilor menajere sau magazinul de la care a i cumpărat produsul.
Pentru clien ii din Europa
Reciclarea acumulatorilor uza i (aplicabil în ările Uniunii Europene i în alte ări din Europa de Est cu sisteme de colectare diferen iate)
Acest simbol ilustrat pe acumulator sau pe ambalajul acestuia indică faptul că acumulatorul furnizat împreună cu acest produs nu trebuie tratat ca un de eu menajer. Asigurându-vă că debarasarea de ace ti acumulatori se realizează în mod corect, pute i împiedica eventualele consecin e negative asupra mediului i sănătă ii umane. Reciclarea materialelor contribuie la conservarea resurselor naturale. În situa ia produselor care, ca măsură de siguran ă, pentru asigurarea func ionării continue ori pentru integritatea datelor manevrate, necesită o conexiune permanentă la un acumulator încorporat, acesta din urmă trebuie înlocuit numai de către personal specializat Pentru a vă asigura că acest acumulator este reciclat în mod corespunzător, atunci când este atinsă durata maximă de via ă preda i-l unui punct autorizat de colectare pentru reciclarea echipamentelor electrice i electronice.
În ceea ce prive te toate celelalte baterii, consulta i sec iunea referitoare la modul de înlocuire a bateriilor. Preda i bateriile unui punct autorizat de colectare pentru reciclarea bateriilor uzate.
Pentru detalii suplimentare referitoare la reciclarea acestui produs sau acumulator, contacta i autorită ile locale, serviciul local de evacuare a de eurilor menajere sau magazinul de la care a i cumpărat produsul.
Notă pentru clien ii din ările ce aplică
Directivele UE
Acest produs este fabricat de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Japonia. Reprezentantul Autorizat pentru EMC i siguran a produsului este Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru repara ii sau garan ie, vă rugăm să comunica i aceste probleme la adresele prevăzute în documentele separate de service sau garan ie.
Despre acest manual
•Instruc iunile din acest manual sunt valabile pentru modelul STR-DA3400ES. Verifica i numărul modelului în col ul din dreapta jos al panoului frontal.
•Pentru ilustra iile din acest manual se folosesc modele cu codul regional CEL, dacă nu se prevede în mod diferit. Orice diferenă de operare este clar indicată în text, de exemplu, „Doar modele cu codul regional CEK”.
•În instruc iunile din prezentul manual sunt descrise comenzile date de la telecomandă. Pute i utiliza în egală măsură comenzile de pe receptor, dacă acestea au nume identice ori similare cu cele de pe telecomandă.
•„Neural-THX” i „NEURAL-THX” din Instruc iunile de utilizare, afi ate pe ecran i în meniul GUI se referă la Surround THX neural.
Acest receptor integrează sistemele Dolby* Digital i Pro Logic Surround i sistemul DTS** Digital Surround.
*Fabricat sub licen ă Dolby Laboratories. „Dolby”, „Pro Logic”, „Surround EX” i simbolul dublu-D sunt mărci înregistrate ale
Dolby Laboratories.
** Fabricat sub licen ă conform Brevetului S.U.A., numerele: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.626; 6.487.535 i alte brevete din S.U.A. sau la nivel mondial, emise sau în curs de publicare. DTS este marcă înregistrată, iar logo-urile i simbolul DTS, DTS-HD i DTS-HD Master Audio sunt mărci înregistrate ale DTS, Inc. © 1996-2007 DTS, Inc. Toate drepturile rezervate.
Acest receptor înglobează tehnologia HDMITM („High-Definition Multimedia Interface”:
Interfaă multimedia de înaltă defini ie). HDMI, logo-ul HDMI i High-Definition Multimedia Interface sunt mărci comerciale sau mărci înregistrate ale HDMI Licensing LLC.
continuare _____________
3RO
Acest produs este fabricat sub licen ă Neural Audio Corporation i THX Ltd. Sony Corporation acordă utilizatorului un drept de utilizare a acestui produs neexclusiv, netransferabil, limitat, conform brevetelor adoptate sau în curs de adoptare în SUA i în alte state, precum i conform altor tehnologii sau mărci comerciale de inute de Neural Audio Corporation i THX Ltd. „Neural Surround”, „Neural Audio”, „Neural” i „NRL” sunt mărci comerciale i logo-uri de inute de Neural Audio Corporation, THX este o marcă comercială a THX Ltd., care poate fi înregistrată în unele jurisdic ii. Toate drepturile rezervate.
Tipul de font (Shin Go R) instalat pe acest receptor este furnizat de MORISAWA & COMPANY LTD. Aceste denumiri sunt mărci comerciale ale MORISAWA & COMPANY LTD., iar dreptul de autor asupra font-ului apar ine de asemenea MORISAWA & COMPANY LTD.
iPod este o marcă comercială a Apple Inc., înregistrată în S.U.A. i în alte state.
Toate celelalte mărci comerciale i mărci înregistrate apar in de inătorilor lor. Semnele ™ i ® nu sunt specificate în acest manual.
Cuvântul, marca i logo-urile Bluetooth sunt de inute de Bluetooth SIG, Inc., i orice utilizare a acestor mărci de către Sony Corporation se face sub licen ă. Alte mărci i denumiri comerciale reprezintă proprietatea de inătorilor respectivi de drept.
„M-crew Server” este o marcă înregistrată a Sony Corporation.
„x.v. Color (x.v. Colour)” i logo-ul „x.v. Color (x.v. Colour)" sunt mărci înregistrate ale Sony Corporation.
„BRAVIA” este o marcă înregistrată a Sony Corporation.
4RO
Cuprins |
|
Opera iuni preliminare |
|
Descrierea i amplasarea pieselor ............. |
7 |
1: Instalarea difuzoarelor ............................ |
14 |
2: Conectarea difuzoarelor ......................... |
16 |
3: Conectarea televizorului ......................... |
18 |
4a: Conectarea componentelor audio ........ |
19 |
4b: Conectarea componentelor video ........ |
24 |
5: Conectarea antenelor ............................. |
35 |
6:Pregătirea receptorului i a
telecomenzii.................................................. |
36 |
7: Utilizarea receptorului cu ajutorul GUI |
|
(Interfa ă grafică de utilizare) ................ |
38 |
8: Configurarea difuzoarelor ....................... |
41 |

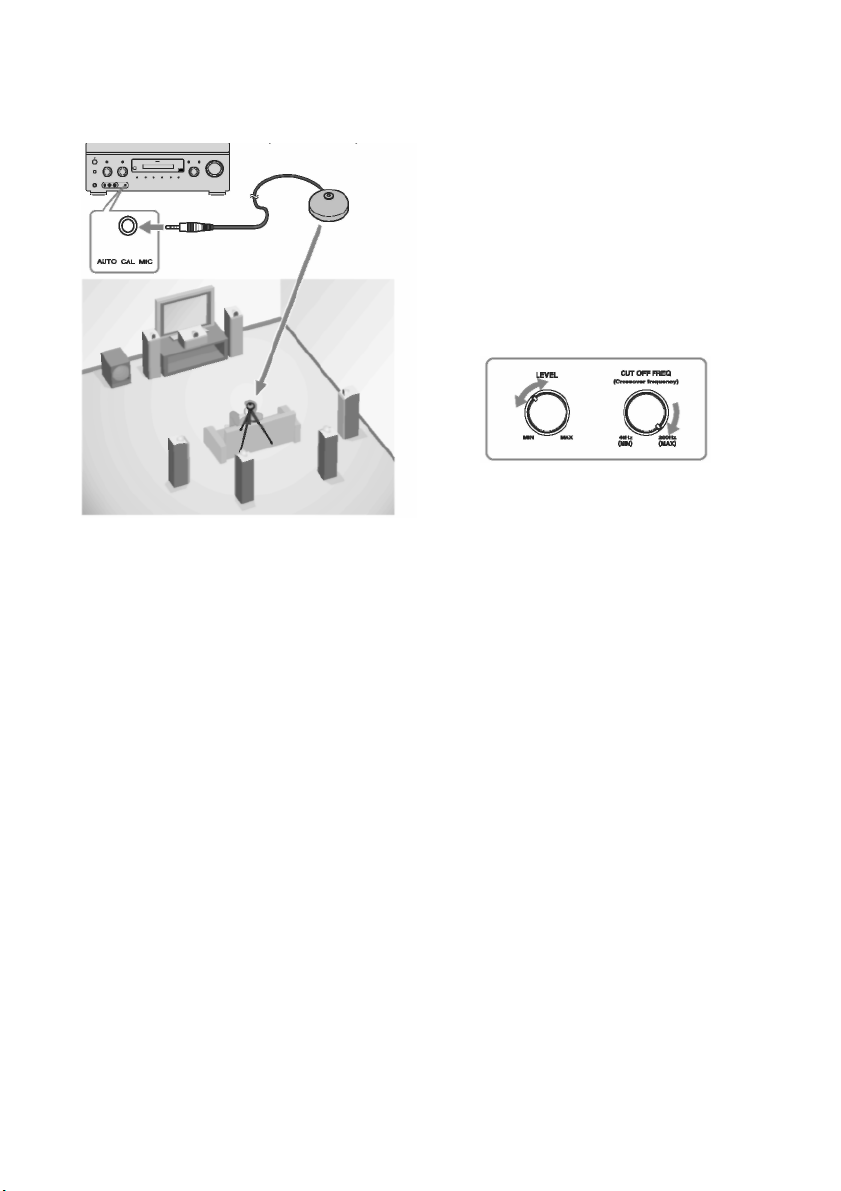

9:Calibrarea automată a configurărilor
difuzorului (Calibrare automată) ................. |
43 |
Ascultarea de sunet surround
Utilizarea |
unui |
câmp |
de |
sunet |
preprogramat…………………………………..58 |
||||
Readucerea câmpurilor de sunet la reglajele |
||||
ini iale …………………………………………..63 |
||||
Ascultarea sunetului cu efect surround la volum |
||||
redus (MODUL DE NOAPTE) .................... |
|
64 |
||
Configurarea avansată a |
|
|
||
difuzoarelor |
|
|
|
|
Reglarea manuală a configurărilor difuzorului |
||||
...................................................................... |
|
|
|
64 |
Reglarea egalizorului |
................................... |
|
69 |
Redarea |
|
Selectarea unei componente....................... |
49 |
Ascultarea unui Super Audio CD/CD ......... |
51 |
Vizualizarea unui DVD/disc Blu-ray ........... |
52 |
Jocurile video .............................................. |
53 |
Vizualizarea imaginilor video ...................... |
54 |
Utilizarea amplificatorului |
|
Configurări pentru audio |
|
(meniul Configurări audio) ..................... |
55 |
Configurare video |
|
(meniul configurări Video) ..................... |
56 |
Configurări pentru HDMI |
|
(meniul configurări HDMI) ..................... |
56 |
Configurări pentru sistem |
|
(meniul configurări sistem) .................... |
57 |
Utilizarea tunerului |
|
Ascultarea radio FM/AM ............................. |
70 |
Utilizarea sistemului de date radio RDS |
.... 73 |
Comandă pentru HDMI |
|
Utilizarea Comenzii pentru Func ia HDMI |
|
pentru sincronizare „BRAVIA” ................ |
75 |
Pregătirea func iei de Comandă HDMI ....... |
77 |
Vizualizarea unui DVD (func ia „One-Touch |
|
Play”) ............................................................. |
78 |
Ascultarea sunetului televizorului |
prin |
difuzoarele conectate la receptor |
|
(Comandă audio a sistemului) ............... |
79 |
Oprirea receptorului cu ajutorul televizorului |
|
(Oprirea alimentării aparatului) ............... |
79 |
continuare _____________
5RO
Alte opera ii |
|
Convertirea semnalelor de intrare video |
|
analogică ...................................................... |
80 |
Ascultarea/vizualizarea sunetelor/imaginilor de |
|
la componentele conectate la DIGITAL MEDIA |
|
PORT............................................................. |
80 |
Denumirea intrărilor ..................................... |
84 |
Comutarea între audio digital i analog |
|
(INPUT MODE - Mod intrare) ................. |
84 |
Ascultarea sunetului/vizualizarea imaginilor de |
|
la alte surse ............................................. |
85 |
Schimbarea afi ajului ................................... |
88 |
Utilizarea Sleep Timer-ului .......................... |
91 |
Înregistrarea cu ajutorul receptorului ........... |
91 |
Utilizarea unei conexiuni cu bi-amplificator . 93 |
|
Utilizarea fără conectare la televizor……….. 94 |
|
Utilizarea telecomenzii |
|
Utilizarea fiecărei componente cu ajutorul |
|
telecomenzii .......................................... |
102 |
Programarea telecomenzii ......................... |
104 |
Efectuarea câtorva comenzi în secven ă |
|
automată (Redare Macro) …………………. 108 |
|
Configurarea codurilor de telecomandă care nu |
|
sunt memorate în telecomandă …………… 110 |
|
ẞtergerea completă a memoriei telecomenzii |
|
................................................................ |
111 |
Informa ii suplimentare |
|
Glosar ......................................................... |
112 |
Precau ii ..................................................... |
115 |
Ghid al problemelor de func ionare ............ |
116 |
Specifica ii ................................................... |
121 |
Index ........................................................... |
123 |
6RO
Opera iuni preliminare
Descrierea i amplasarea pieselor
Panoul frontal
Pentru a scoate capacul
Apăsa i „PUSH” (Împinge).
Când scoate i capacul, nu îl lăsa i la îndemâna copiilor.
Starea butonului POWER (Alimentare)
(Inactiv)
Receptorul este oprit (ledul „ON/STANDBY” (Pornit/Standby) se stinge).
Apăsa i „POWER” (Alimentare) pentru a porni receptorul. Nu pute i porni receptorul cu ajutorul telecomenzii.
(Pornire/standby)
Apăsa i butonul de pe telecomandă pentru a
-porni receptorul (ledul „ON/STANDBY” (Pornit/Standby) se aprinde în culoarea verde),
-îl trece în modul standby (ledul
„ON/STANDBY” (Pornit/Standby) se aprinde în culoarea ro ie).
Când apăsa i butonul „POWER” de pe receptor, receptorul se va opri.
continuare _____________
7RO
|
Numele |
Func ia |
|
1 „POWER” |
Apăsa i acest buton |
|
(Alimentare) |
pentru a porni sau a |
|
|
opri receptorul. |
|
Ledul |
Arată starea |
|
„ON/STANDBY” |
receptorului. |
|
(Pornire/standby) |
|
|
2 „TONE MODE” |
Reglează nivelul de |
|
(Mod ton) |
ba i/treble pentru |
|
„TONE +/-” |
canalele frontale, centru |
|
(Ton +/-) |
i surround/surround |
|
|
spate. Apăsa i în mod |
|
|
repetat „TONE MODE” |
|
|
pentru a selecta |
|
|
elementul dorit, apoi |
|
|
roti i butonul „TONE +/-” |
|
|
(Ton +/-) pentru a regla |
|
|
nivelul (pagina 97). |
|
3 „TUNING MODE” |
Apăsa i acest buton |
|
(Mod acordare) |
pentru a utiliza un |
|
|
tuner (FM/AM) (paginile |
|
„TUNING +/-” |
101-102). |
|
(Acord +/-) |
|
|
„MEMORY / |
|
|
ENTER” (Memorie / |
|
|
introducere) |
|
|
4 Senzorul de |
Prime te semnale de la |
|
infraro u |
telecomandă. |
|
5 Fereastra de |
Se afi ează situa ia |
|
afi are |
actuală a componentei |
|
|
selectate sau o listă de |
|
|
elemente ce pot fi |
|
|
selectate (pagina 89). |
|
6 Ledul „MULTI |
Se aprinde atunci sunt |
|
CHANNEL |
decodate semnale |
|
DECODING" |
audio pe canale |
|
(Decodare canale |
multiple. |
|
multiple) |
|
|
7 Ledul „Digital |
Se aprinde atunci când |
|
Cinema Sound” |
este selectat un câmp |
|
(Sunet |
de sunet cu |
|
cinematografic |
|
|
(pagina 62). |
|
|
digital) |
|
|
|
|
|
8 „DISPLAY” |
Apăsa i acest buton în |
|
(Afi are) |
mod repetat pentru a |
|
|
selecta informa iile |
|
|
afi ate pe ecran. |
8RO
Numele |
Func ia |
9 „INPUT MODE” |
Apăsa i acest buton |
(Mod de intrare) |
pentru a selecta modul |
|
de intrare când acelea i |
|
componente sunt |
|
conectate i la mufele |
|
digitale, i la cele |
|
analogice (pagina 84). |
10 „MASTER |
Roti i acest buton |
VOLUME” |
pentru a regla |
(Volum |
simultan volumul |
principal) |
tuturor difuzoarelor. |
11 „INPUT |
Roti i acest buton pentru |
SELECTOR” |
a selecta sursa de |
(Selectorul de |
intrare pentru redare. |
intrare) |
|
12 „2CH/A. |
Apăsa i acest buton |
DIRECT” |
pentru a selecta câmpul |
|
de sunet (pagina 101) |
|
sau pentru a comuta |
|
sunetul sursei selectate |
|
pe semnal analogic, |
|
fără nicio ajustare |
|
(pagina 101). |
A.F.D. |
Apăsa i acest buton |
MOVIE (FILM) |
pentru a selecta un |
MUSIC |
câmp de sunet (pagina |
(MUZICĂ) |
101). |
13 „DIMMER” |
Apăsa i în mod repetat |
(Întunecare) |
acest buton pentru a |
|
regla strălucirea |
|
afi ajului. |
14 Mufa „AUTO |
Face legătura cu |
CAL MIC” |
microfonul de |
(Microfon |
optimizare furnizat, |
calibrare |
pentru func ia de |
automată) |
Calibrare automată |
|
pentru Cinematografie |
|
digitală (pagina 44). |
15 Mufele „VIDEO |
Face legătura cu o |
2 IN / PORTABLE |
componentă |
AV IN”(Intrare |
audio/video portabilă, |
video 2 / Intrare |
precum un camcorder |
AV portabil) |
sau un joc video. |
16 „SPEAKERS” |
Comuta i pe „OFF” |
(Difuzoare) |
(Dezactivat), A, B, A+B |
(OFF/A/B/A+B) |
difuzoarele frontale |
|
(pagina 42). |
17 Mufa |
Face legătura cu cătile. |
„PHONES” (Căti) |
|
Panoul din spate
1 Sec iunea INTRARE / IEẞIRE
DIGITALĂ
Mufă |
Face legătura cu |
OPTICAL |
un DVD player, |
IN/OUT |
Super Audio CD |
(Intrare/ |
player, etc. Mufa |
ie ire |
COAXIAL |
optică) |
(coaxială) oferă o |
Mufele |
mai bună calitate a |
COAXIAL |
sunetului (pagina |
IN (Intrare |
18, 20, 28, 29). |
coaxială) |
|
|
|
Mufele |
Fac legătura cu un |
HDMI |
DVD player, Player |
IN/OUT* |
de discuri Blu-ray |
(Intrare/ie i sau un acordor de re HDMI) satelit. Imaginea
este transmisă pe un televizor sau proiector, iar sunetul poate fi transmis printr-un televizor i/sau difuzoarele conectate la acest receptor (pagina 18, 26).
2 Sec iunea ANTENĂ
|
|
|
Mufă pentru |
Face legătura cu |
|
|
|
|
ANTENA |
antena-fir |
|
|
|
|
FM |
furnizată cu acest |
|
|
|
|
|
receptor (pagina |
|
|
|
|
|
35). |
|
|
|
|
Mufă pentru |
Face legătura cu |
|
|
|
|
ANTENA |
antena-cadru AM |
|
|
|
|
AM |
furnizată |
|
|
|
|
|
împreună cu acest |
|
|
|
|
|
receptor (pagina |
|
|
|
|
|
35). |
|
|
3 Sec iunea INTRARE / IEẞIRE AUDIO |
||||
|
Alb (stg.) |
|
Mufe AUDIO |
Fac legătura cu un |
|
|
|
|
IN/OUT |
casetofon sau |
|
|
Ro u |
|
(Intrare/ie i- |
aparat pentru MD, |
|
|
(dr.) |
|
re audio) |
etc. (paginile 18, |
|
|
|
|
|
20, 23). |
|
|
|
|
Mufe MULTI |
Fac legătura cu un |
|
|
|
|
CHANNEL |
Super Audio CD |
|
|
|
|
INPUT |
player sau DVD |
|
|
|
|
(Intrare |
player cu mufă |
|
|
|
|
canale |
audio analogică |
|
|
|
||||
|
|
|
multiple) |
pentru sunet pe |
|
|
|
|
|
canal 7.1 sau 5.1 |
|
|
|
|
|
(pagina 22). |
|
|
|
|
|
|
|
|
|
|
Mufe PRE |
Fac legătura cu un |
|
|
|
|
OUT |
amplificator extern |
|
|
|
|
|
de putere (pagina |
|
|
|
|
|
16). |
|
|
|
|
|
|
continuare _____________
9RO
4 Sec iunea DIFUZOARE
Face legătura cu difuzoarele (pagina 16).
5 Sec iunea INTRARE / IEẞIRE VIDEO COMPONENTĂ
Verde (Y)
Albastru
(PB/CB)
Ro u
(PR/CR)
Mufe |
Fac legătura cu un |
INTRARE |
DVD player, |
/ IEẞIRE* |
televizor sau |
Y, PB/CB, |
acordor satelit, etc. |
PR/CR |
(pagina 18, 28, 29, |
|
30). |
6 Sec iunea INTRARE / IEẞIRE AUDIO
/ VIDEO
Galben |
Mufele |
Fac legătura cu un |
|
VIDEO |
VCR sau DVD |
||
|
|||
|
IN/OUT* |
player, etc. (pagina |
|
|
(Intrare/ie |
18, 28, 29, 30, 31). |
|
|
ire |
|
|
|
video) |
|
|
Alb (stg.) |
Mufe |
|
|
AUDIO |
|
||
Ro u |
IN/OUT |
|
|
(dr.) |
(Intrare/ |
|
|
|
ie ire |
|
|
|
audio) |
|
|
7 DMPORT |
|
|
|
|
|
|
|
|
|
Face legătura cu un |
|
|
|
adaptor DIGITAL |
|
|
|
MEDIA PORT |
|
|
|
(pagina 20). |
* Pute i vizualiza imaginea de intrare selectată, atunci când conecta i mufa „MONITOR OUT” (Ie ire monitor) sau „HDMI OUT” (Ie ire HDMI) la televizor (pagina 18). Pute i opera acest receptor cu ajutorul GUI (Interfa a grafică de utilizare) (pagina 38).
Telecomanda
Pute i utiliza telecomanda furnizată, pentru a opera receptorul i a controla componentele audio/video Sony pe care trebuie să le opereze telecomanda (pagina 104).
RM-AAL018
10RO
Numele |
Func ia |
|
|
|
1 AV |
Apăsa i pentru a porni sau a opri |
|||
componentele audio/video pe |
||||
(pornire/ |
||||
care trebuie să le opereze |
|
|||
standby) |
|
|||
telecomanda. |
|
|
||
|
|
|
||
|
Pentru a porni sau a opri |
|
||
|
televizorul, apăsa i TV (25), iar |
|||
|
apoi AV |
Dacă apăsa i |
|
|
|
simultan |
(2), acesta va opri |
||
|
receptorul i alte componente |
|||
|
Sony (sistemul se va afla în |
|
||
|
standby). |
|
|
|
|
Notă |
|
|
|
|
Func ia comutatorului AV |
se |
||
|
modifică automat de fiecare dată |
|||
|
când apăsa i butoanele de intrare |
|||
|
(4). |
|
|
|
2 |
Apăsa i acest buton pentru a |
|||
porni receptorul sau a îl pune pe |
||||
(pornire/sta |
||||
modul standby. |
|
|||
ndby) |
|
|||
Pentru a opri toate componentele |
||||
|
||||
|
Sony, apăsa i simultan |
i AV |
||
|
(1) (aparatul va intra în modul |
|||
|
standby). |
|
|
|
|
Pentru a economisi energie în |
|||
|
modul standby, seta i func ia |
|||
|
„CONTROL FOR HDMI” (Control |
|||
|
pentru HDMI) (pagina 56) pe |
|||
|
„OFF” (dezactivată). |
|
||
3 AMP |
Apăsa i acest buton pentru a |
|||
|
putea opera receptorul (pagina |
|||
|
94). |
|
|
|
4 Butoanele |
Apăsa i unul dintre butoane |
|
||
de intrare |
pentru a selecta componenta pe |
|||
(TVb) |
care dori i s-o folosi i. Atunci când |
|||
|
apăsa i oricare dintre butoanele |
|||
|
de introducere, se va porni |
|
||
|
receptorul. Func iile butoanelor |
|||
|
sunt configurate din fabrică |
|
||
|
pentru a controla componentele |
|||
|
Sony (pagina 50). Pute i |
|
||
|
programa telecomanda să |
|
||
|
controleze componentele altă |
|||
|
marcă decât Sony, urmând pa ii |
|||
|
de la „Programarea telecomenzii” |
|||
|
(pagina 104). |
|
|
|
Butoane |
Apăsa i „SHIFT” (24), iar apoi |
|
||
numerice |
apăsa i butoanele numerice pentru |
|||
(numărul |
a |
|
|
|
5b)) |
- preseta/acorda sta iile presetate. |
- selecta numerele pieselor DVD player-ului, aparatului de MD, etc. Apăsa i 0/10 pentru a selecta piesa cu numărul 10.
- selecta numerele canalelor de pe VCR, acordorul satelit, etc. Apăsa i TV (25), apoi butoanele numerice pentru a selecta canalele TV.
|
Numele |
Func ia |
|
TV INPUT |
Apăsa i TV (25) i apoi TV INPUT |
|
(Intrare |
(Intrare TV) pentru a selecta |
|
TV) |
semnalul de intrare (intrare TV sau |
|
|
intrare video). |
|
„WIDE” |
Apăsa i TV (25) i apoi „WIDE” în |
|
(Lat) |
mod repetat pentru a selecta modul |
|
|
de imagine lată. |
|
D. TUNING Apăsa i „SHIFT” (24) apoi apăsa i |
|
|
|
acest buton pentru a intra în modul |
|
|
de acord direct. |
-/-- |
Apăsa i „SHIFT” (24) i apoi apăsa i |
|
|
|
-/-- pentru a selecta modul de |
|
|
introducere a canalului, cu una sau |
|
|
două cifre, pe VCR sau pe |
|
|
acordorul satelit. |
|
|
Pentru a selecta modul de |
|
|
introducere a canalului pe televizor, |
|
|
apăsa i TV (25) i apoi -/--. |
|
ENT/MEM |
Apăsa i „SHIFT” (24) i apoi apăsa i |
|
|
ENT/MEM pentru a: |
|
|
- introduce valoarea după |
|
|
selectarea unui canal, disc sau |
|
|
piesă, folosind butoanele numerice. |
|
|
- memora o sta ie în timpul utilizării |
|
|
acordorului. |
|
|
Pentru a introduce valoarea |
|
|
televizorului Sony, apăsa i TV (25) |
|
|
i apoi ENT/MEM. |
|
„CLEAR” |
Apăsa i „SHIFT” (24), iar apoi |
|
(ẞtergere) |
apăsa i „CLEAR” (ẞtergere) pentru |
|
|
a: |
|
|
- terge o gre eală dacă a i apăsat |
|
|
butonul numeric incorect. |
|
|
- reveni la redarea continuă, etc., a |
|
|
acordorului satelit, a DVD player- |
|
|
ului, etc. |
|
5 A.F.D. |
Apăsa i acest buton pentru a selecta |
|
„MOVIE” |
un câmp de sunet (pagina 101). |
|
(FILM) |
|
|
„MUSIC” |
|
|
(MUZICĂ) |
|
|
6 MODUL |
Apăsa i acest buton pentru a activa |
|
„NIGHT” |
func ia pentru modul „NIGHT” |
|
(NOAPTE) |
(Noapte) (pagina 64). |
|
7 „SLEEP" |
Apăsa i acest buton pentru a activa |
|
(Adormire) |
func ia Sleep Timer i durata după |
|
|
care se va opri automat receptorul |
|
|
(pagina 91). |
|
8 „GUI |
Apăsa i acest buton pentru a afi a |
|
MODE” (Mod pe ecranul televizorului meniul de |
|
|
GUI) |
operare a receptorului. |
continuare ________
11RO
Numele Func ia
9Apăsa i pentru a selecta elementele din meniu. Apoi apăsa i
pentru a introduce selec ia.
10 |
Apăsa i acest buton pentru a afi a |
|
„OPTIONS” |
i a selecta elementele din |
|
(Op iuni |
meniurile de op iuni ale |
|
|
receptorului, DVD player-ului, ale |
|
|
player-ului de discuri Blu-ray, etc. |
|
„TOOLS” |
Apăsa i TV (25), iar apoi „TOOLS” |
|
(Instrumente) |
(Instrumente) pentru a afi a |
|
|
op iunile televizorului Sony. |
|
11 „MENU” |
Apăsa i „AMP” (3) apoi apăsa i |
|
(Meniu) |
„MENU” (Meniu) pentru a afi a |
|
|
meniul de utilizare a receptorului. |
|
|
Apăsa i „MENU” (Meniu) pentru a |
|
|
afi a meniul de operare a |
|
|
componentelor audio/video. |
|
„HOME” |
Apăsa i TV (25) apoi apăsa i |
|
(Acasă) |
„HOME” (Acasă) pentru a afi a |
|
|
meniul televizorului. Folosi i apoi |
|
|
butoanele |
i |
pentru a efectua opera iunile din meniu.
12Apăsa i aceste butoane pentru a opera DVD player-ul, player-ul de discuri Blu-ray, componenta conectată la adaptorul DIGITAL MEDIA PORT, etc.
Apăsa i acest buton pentru a selecta un album.
TUNING +/– Apăsa i acest buton pentru a scana (Acord +/-) o sta ie (pagina 101).
13 PRESET Apăsa i acest buton pentru a (Presetare) înregistra sta iile FM/AM sau pentru
+ b)/– a selecta sta iile presetate.
TV CH +b)/– Apăsa i TV (25), apoi TV CH +/- pentru a opera televizorul, acordorul satelit, VCR-ul, etc.
14 F1, F2 Apăsa i pentru a selecta componenta ce va fi operată.
•HDD/DISC combo F1: HDD
F2: DVD, disc Blu-ray
•DVD/VHS COMBO F1: DVD, disc Blu-ray F2: VHS
Numele |
Func ia |
|
|
|
15 BD/DVD |
Apăsa i acest buton pentru a afi a |
|||
TOP MENU, |
meniul DVD-ului sau al discului Blu-ray |
|||
MENU |
pe ecranul televizorului. Apoi, utiliza i |
|||
(Meniu |
butoanele |
i |
pentru |
|
superior, |
||||
a realiza opera iunile din meniu |
|
|||
meniu |
|
|||
(pagina 103). |
|
|
||
BD/DVD) |
|
|
||
|
|
|
MACRO 1, Apăsa i MACRO 1 sau MACRO 2 MACRO 2 pentru a configura func ia macro
|
|
(pagina 108). |
|
|
16 MASTER |
Apăsa i acest buton pentru a regla |
|
|
VOL +/– |
simultan volumul tuturor difuzoarelor. |
|
|
(Volum |
|
|
|
principal +/- |
|
|
) |
|
|
|
|
TV VOL +/– Apăsa i TV (25) i apoi TV VOL +/- |
||
|
|
pentru a regla nivelul volumului |
|
|
|
televizorului. |
|
|
17 MUTING |
Apăsa i acest buton pentru a |
|
|
(Reducerea |
dezactiva temporar sunetul. Apăsa i |
|
|
volumului |
din nou butonul „MUTING” pentru a |
|
|
la zero) |
reactiva sunetul. Apăsa i TV (25) i |
|
|
|
apoi "MUTING" pentru a activa func ia |
|
|
|
televizorului de reducere a volumului |
|
|
|
la zero. |
|
|
18 „DISC |
Apăsa i acest buton pentru a sări |
|
|
SKIP” (Salt |
peste un disc când folosi i un |
|
|
disc) |
schimbător de discuri multiple. |
|
19 |
Apăsa i acest buton pentru a reveni la |
||
|
„RETURN/ |
meniul anterior sau pentru a ie i din |
|
|
EXIT” |
meniu în timp ce meniul sau ghidul |
|
|
|
afi at pe ecran al VCR-ului, al DVD |
|
|
|
player-ului, etc. este afi at pe ecranul |
|
|
(Revenir |
||
|
e/ ie ire) |
televizorului. |
|
|
Pentru a reveni la meniul anterior sau |
||
|
|
||
|
|
a ie i din meniul televizorului când |
|
|
|
meniul este afi at pe ecran,, apăsa i |
|
|
|
TV (25) i apoi „RETURN/EXIT” |
|
|
|
(Revenire/ie ire) |
. |
20 |
Apăsa i acest buton pentru a selecta |
||
|
„DISPLAY” |
informa iile afi ate în fereastra de |
|
|
(Afi are) |
afi are sau ecranul televizorului video |
|
|
|
recorder-ului, acordorului satelit, etc. |
|
|
|
Pentru a afi a pe ecran ul televizorului |
|
|
|
informa iile despre televizor, apăsa i |
|
|
|
TV (25) i apoi „DISPLAY” (Afi are). |
|
|
21 „INPUT |
Apăsa i acest buton pentru a selecta |
|
|
MODE” |
modul de intrare când acelea i |
|
|
(Mod de |
componente sunt conectate i la |
|
|
intrare) |
mufele digitale, i la cele analogice |
|
|
|
(pagina 84). |
|
22 |
Apăsa i acest buton în mod repetat |
„RESOLU- |
pentru a schimba rezolu ia semnalelor |
TION” |
transmise prin mufa „HDMI OUT” |
(Rezolu ie) |
(Ie ire HDMI) sau „COMPONENT |
|
VIDEO MONITOR OUT” (Ie ire |
|
monitor video componentă) (pagina |
|
80). |
12RO
Numele |
Func ia |
23 2CH/A. |
Apăsa i pentru a selecta un |
DIRECT |
câmp de sunet (pagina 101) sau |
|
pentru a comuta sunetul intrării |
|
selectate pe semnal analogic, |
|
fără ajustări (pagina 101). |
24 „SHIFT” |
Apăsa i pentru a aprinde |
(Comutare) |
butonul, pentru a activa |
|
butoanele cu marcaje de culoare |
|
roz. |
25 TV |
Apăsa i pentru a aprinde |
|
butonul, pentru a permite |
|
utilizarea televizorului (butoanele |
|
cu marcaje galbene). |
26 „THEATER” |
Apăsa i acest buton pentru a |
(Teatru) |
vizualiza imagini optime |
|
adecvate pentru filme i pentru a |
|
transmite automat sunetul din |
|
difuzoarele conectate la acest |
|
receptor. |
|
Notă |
|
Acest buton va func iona doar |
|
dacă televizorul dvs. este |
|
compatibil cu Modul Teatru. |
|
Pentru mai multe detalii, |
|
consulta i instruc iunile de |
|
utilizare ale televizorului. |
26 „RM SET |
Apăsa i pentru a configura |
UP” |
telecomanda. |
(Configurare |
|
RM) |
|
a)Vezi tabelul de la pagina 103 pentru informa ii cu privire la butoanele pe care le pute i utiliza pentru a controla fiecare componentă.
b)Butoanele: TV/5, i PRESET +/TV CH+ au puncte tactile. Folosi i punctele tactile ca referină
pentru operarea receptorului.
Note
•Este posibil ca unele func ii explicate în această sec iune să nu fie operabile, în func ie de model.
•Explica ia de mai sus inten ionează a fi un simplu
exemplu. Prin urmare, în func ie de componentă, se poate ca opera ia de mai sus să nu fie posibilă, sau poate opera altfel decât conform descrierii.
RM-AAU039
Această telecomandă se va folosi doar pentru operarea receptorului. Pute i controla principalele func ii ale receptorului cu opera ii simple, cu ajutorul acestei telecomenzi.
Numele |
Func ia |
|
|
1 |
Apăsa i acest buton |
||
pentru a porni sau a opri |
|||
(pornire/standby) |
|||
receptorul. |
|
||
|
|
||
2 A.F.D. |
Apăsa i acest buton |
||
MOVIE (FILM) |
pentru a selecta |
|
|
MUSIC (MUZICĂ) |
câmpul de sunet |
|
|
|
(pagina 101). |
|
|
3 „GUI MODE” (Mod |
Apăsa i acest buton |
||
GUI) |
pentru a afi a pe ecranul |
||
|
televizorului meniul de |
||
|
operre a receptorului. |
||
|
După ce a i apăsat GUI |
||
|
MODE (Mod GUI) (3), |
||
4 |
apăsa i |
|
|
|
pentru a selecta |
|
|
|
elementele din meniu. |
||
|
Apăsa i apoi |
pentru |
|
|
a introduce selec ia. |
||
5 „OPTIONS” |
Apăsa i acest buton |
||
(Op iuni) |
pentru a afi a i selecta |
||
|
elemente din meniurile |
||
|
de op iuni. |
|
|
6 „MENU” (MENIU) |
Apăsa i acest buton |
||
|
pentru a afi a meniul |
de operare a receptorului.
continuare_______
13RO
Numele Func ia
7 „INPUT Apăsa i acest buton pentru a SELECTOR selecta sursa de intrare ^/v” pentru redare.
(Selectorul de intrare)
8 „MASTER Apăsa i acest buton pentru a VOLUME +/-” regla volumul.
(Volum principal +/-)
9 MUTING Apăsa i acest buton pentru a (Reducerea dezactiva temporar sunetul. volumului la Apăsa i din nou pentru a zero) reactiva sunetul.
10 DMPORT Apăsa i pentru a opera componenta conectată la adaptorul DIGITAL MEDIA PORT (pagina 49).
Începe redarea.
Opre te redarea.
Trece peste piese.
11 „RETURN Apăsa i acest buton pentru a / EXIT” reveni la meniul anterior sau (Revenire / pentru a ie i din meniu.
ie ire)
12 „DISPLAY” Apăsa i acest buton pentru a (Afi are) selecta informa iile afi ate în
fereastra de afi are.
13 „2CH/A. Apăsa i acest buton pentru a DIRECT” selecta câmpul de sunet
(101) sau pentru a comuta sunetul sursei selectate pe semnal analogic, fără ajustare (pagina 101).
14 „SLEEP" Apăsa i acest buton pentru a (Adormire) activa func ia Sleep Timer i
durata după care se va opri automat receptorul (pagina 91).
1: Instalarea difuzoarelor
Acest receptor vă permite să utiliza i un sistem de difuzoare cu canal 7.1 (7 difuzoare i un subwoofer).
Utilizarea unui sistem cu canale 5.1/7.1
Pentru a vă bucura complet de un sunet surround multi-canal similar celui dintr-un cinematograf, conecta i toate difuzoarele (două difuzoare frontale, unul central i două surround) i un subwoofer (sistem canal 5.1).
Exemplu de configura ie de sistem de difuzoare cu canal 5.1
A Difuzor frontal (stânga)
B Difuzor frontal (dreapta)
C Difuzor central
C Difuzor surround (stânga)
E Difuzor surround (dreapta)
H Subwoofer
14RO
Pute i asculta o reproducere de înaltă fidelitate a sunetului înregistrat cu programe DVD în formatul Surround EX dacă conecta i un difuzor surround de spate suplimentar (sistem canal 6.1) sau două difuzoare surround suplimentare de spate (sistem canal 7.1).
Exemplu de configura ie de sistem de difuzoare cu canal 7.1
Sfaturi utile
• Unghiul trebuie să fie acela i.
•Când conecta i un sistem de difuzoare cu canal 6.1, amplasa i difuzorul surround spate în spatele pozi iei de ascultare.
A Difuzor frontal (stânga) B Difuzor frontal (dreapta) C Difuzor central
C Difuzor surround (stânga) E Difuzor surround (dreapta)
F Difuzor surround spate (stânga) G Difuzor surround spate (dreapta) H Subwoofer
• Pute i amplasa subwoofer-ul oriunde dori i, deoarece acesta nu emite semnale direc ionale ridicate.
15RO
2: Conectarea difuzoarelor
Înainte de a conecta cablurile, deconecta i cablul de alimentare de CA (alimentare de la re ea).
Borne „SPEAKERS
FRONT B" (Difuzoare frontale B) a)
A Cablu audio monofonic (nefurnizat) B Cabluri pentru difuzoare (nefurnizate)
A Difuzor frontal A (stânga) B Difuzor frontal A (dreapta) C Difuzor central
D Difuzor surround (stânga) E Difuzor surround (dreapta)
F Difuzor surround spate (stânga)b) G Difuzor surround spate (dreapta)b) H Subwooferc)
a)Dacă ave i un sistem suplimentar de difuzoare frontale, conecta i-le la bornele „SPEAKERS FRONT B” (Difuzoare frontale B). Pute i selecta sistemul de difuzoare frontale pe care dori i să îl folosi i cu butonul „SPEAKERS (OFF/A/B/A+B)” de pe panoul frontal (pagina 42).
16RO
b)În cazul în care conecta i un singur difuzor surround spate, conecta i-l la bornele „SPEAKERS SURROUND BACK L" (Difuzoare surround spate stg.)
c)Când conecta i un subwoofer cu func ie de standby automat, dezactiva i func ia în timpul vizualizării filmelor. Dacă este activată func ia de standby automat, aparatul revine automat în modul standby, pe baza nivelului semnalului de intrare în subwoofer, i este posibil ca sunetul să nu fie transmis.
Note
• Când conecta i toate difuzoarele cu o impedană nominală de 8 ohmi sau mai mare, seta i „Impedan a difuzoarelor” din Meniul de configurare a difuzoarelor la „8 Ω”. La alte conexiuni, seta i-o pe „4 Ω”. Pentru mai multe detalii consulta i sec iunea „8: Configurarea difuzoarelor” (pagina 41).
• Înainte de a conecta cablul de alimentare de c.a. (de la re ea), asigura i-vă că firele metalice ale cablurilor difuzoarelor nu se ating între bornele „SPEAKERS” (Difuzoare).
Sfat util
Pentru a conecta anumite difuzoare la alt amplificator de putere, folosi i mufele PRE OUT. Acela i semnal este transmis i din bornele „SPEAKERS” (Difuzoare) i din mufele „PRE OUT”. De exemplu, dacă dori i să conecta i doar difuzoarele frontale la alt amplificator, conecta i amplificatorul respectiv la mufele PRE OUT FRONT L i R (Ie ire PRE faă stg., respectiv dreapta).
17RO
3: Conectarea televizorului
Pute i vizualiza imaginea de intrare selectată, atunci când conecta i mufa „MONITOR OUT” (Ie ire monitor) sau „HDMI OUT” (Ie ire HDMI) la televizor. Pute i opera acest receptor cu ajutorul GUI (Interfa a grafică de utilizare).
Nu este necesar să conecta i toate cablurile. Conecta i cablurile audio i video conform mufelor componentelor. Înainte de a conecta cablurile, deconecta i cablul de alimentare de CA (alimentare de la re ea).
|
|
Televizorul |
|
|
|
|
|
Semnale audio |
Semnale |
Semnale video |
|
|
audio/video
A Cablu optic digital (nefurnizat) B Cablu audio (nefurnizat)
C Cablu HDMI (nefurnizat)
Vă recomandăm folosirea unui cablu HDMI Sony.
D Cablu video componentă (nefurnizat) E Cablu video (nefurnizat)
18RO
Note
• Porni i receptorul atunci când semnalele video i audio ale unei componente de redare se emit pe televizor prin receptor. Dacă receptorul nu este alimentat cu energie, nu se transmit nici semnale video nici audio.
• În func ie de starea conexiunii dintre televizor i antenă, imaginea de pe ecranul televizorului se poate distorsiona. În acest caz, amplasa i antena la distană faă de receptor.
•Nu îndoi i sau lega i cablurile optice digitale.
•La conectarea cablurilor optice digitale, introduce i tecărele drept, până ce se aude un clic.
Sfaturi utile
• Receptorul are o func ie de conversie video. Pentru detalii, consulta i sec iunea „Note cu privire la conversia semnalelor video” (pagina 33).
• Sunetul televizorului se transmite prin difuzoarele conectate la receptor dacă conecta i mufa de ie ire audio a televizorului la mufele „TV IN" (Intrare TV) ale receptorului. În această configura ie, seta i mufa de ie ire a sunetului televizorului pe „Fixed" (Fix), dacă se poate comuta între „Fixed" (Fix) i „Variable" (Variabil).
• Toate mufele audio digitale sunt compatibile cu frecven ele de e antionare 32 kHz, 44,1 kHz, 48 kHz, i 96 kHz.
4a: Conectarea componentelor audio
Modul de conectare a componentelor
Această sec iune descrie modul de conectare a componentelor la receptor. Înainte de a începe, consulta i sec iunea „Componenta ce urmează a fi conectată” de mai jos, pentru a vedea în ce pagini se descrie modul de conectare a fiecărei componente.
După conectarea tuturor componentelor trece i la pasul „5: Conectarea antenelor” (pagina 35).
|
Componenta ce urmează a fi |
Pagina |
|
|
conectată |
|
|
|
Super Audio CD |
Cu ie ire |
20 |
|
player, CD player |
audio digitală |
|
|
|
Cu ie ire |
22 |
|
|
audio cu |
|
|
|
canale |
|
|
|
multiple |
|
|
|
Doar cu |
23 |
|
|
ie ire audio |
|
|
|
analogică |
|
|
Aparat MD, |
Cu ie ire |
|
|
casetofon, pick-up |
audio digitală |
|
|
pentru discuri |
Doar cu |
23 |
|
analogice |
ie ire audio |
|
|
|
analogică |
|
|
Casetofon, pick-up pentru discuri |
23 |
|
|
analogice |
|
|
|
Adaptor DIGITAL MEDIA PORT |
20 |
Note
•La conectarea cablurilor optice digitale, introduce i tecărele drept, până ce se aude un clic.
•Nu îndoi i sau lega i cablurile optice digitale.
Sfat util
Toate mufele audio digitale sunt compatibile cu frecven ele de e antionare 32 kHz, 44,1 kHz, 48 kHz, i 96 kHz.
19RO
Conectarea componentelor cu mufe de ie ire audio digitală
Următoarea ilustra ie prezintă modul de conectare a componentelor precum Super Audio CD player-ul, CD playerul, aparatul pentru MD sau adaptorul DIGITAL MEDIA PORT.
Adaptor DIGITAL |
|
Aparat pentru |
|
Super Audio CD |
MEDIA PORT |
|
MD |
|
player, CD player |
|
|
|
|
|
A Cablu optic digital (nefurnizat)
B Cablu audio (nefurnizat)
C Cablu coaxial digital (nefurnizat)
20RO
Note cu privire la conectarea adaptorului DIGITAL MEDIA PORT
•La conectarea adaptorului DIGITAL MEDIA PORT asigura i-vă că, conectorul este introdus cu săgeata înspre săgeata de pe mufa DMPORT.
•Strânge i ferm conexiunile DMPORT, introduce i drept conectorul.
•Deoarece conectorul adaptorului DIGITAL MEDIA PORT este fragil, ave i grijă la amplasarea sau mutarea receptorului.
•Pentru a deconecta adaptorul DIGITAL MEDIA PORT, scutura i marginile conectorului, deoarece acesta este blocat.
Note cu privire la redarea unui disc Super Audio CD pe un player de Super Audio Cd
•Nu se aude sunet la redarea uui Super Audio CD pe un Super Audio CD player conectat doar la mufa COAXIAL SACD/CD IN (Intrare CD) de pe acest receptor.La redarea unui Super Audio CD, conecta i aparatul la mufele „MULTI CHANNEL INPUT" (Intrare canale multiple) sau „SA-CD/CD IN” (mufa de intrare analogică) de pe acest receptor. Consulta i instruc iunile de operare furnizate împreună cu Super Audio CD player-ul.
•Nu pute i realiza înregistrări digitale ale unui Super Audio CD.
Dacă dori i să conecta i mai multe componente digitale, dar nu pute i găsi o intrare nefolosită
Vezi sec iunea „Ascultarea sunetului/vizualizarea imaginilor de la alte intrări” (pagina 85).
21RO
Conectarea componentelor cu mufe de ie ire pe canale multiple
Dacă aparatul dvs. DVD player, player-ul de discuri Blu-ray sau Super Audio CD player este echipat cu mufe de ie ire pe canale multiple, le pute i conecta la mufele „MULTI CHANNEL INPUT” (Intrare canale multiple) de pe acest receptor, pentru a asculta sunetul pe canale multiple. Alternativ, mufele de intrare pe canale multiple pot fi folosite pentru a conecta un decodor extern de canale multiple.
A Cablu audio (nefurnizat)
B Cablu audio monofonic (nefurnizat)
Note
•Este posibil ca DVD player-ul, player-ul de discuri Blu-ray i Super Audio CD player-ul să nu aibă mufele „SURROUND BACK” (Surround spate).
•Când „Sur Back Assign” (Alocare Surround spate) este setat pe „BI-AMP” în meniul de configurare a Difuzorului, intrarea prin mufele „SUR BACK” este invalidă.
•Semnalele audio introduse prin mufele „MULTI CHANNEL INPUT" (Intrare canale multiple) nu sunt transmise la alte mufe de ie ire audio. Semnalele nu pot fi înregistrate.
22RO
Conectarea componentelor cu mufe audio analogice
Următoarea ilustra ie prezintă modul de conectare a unei componente cu mufe analogice, precum un casetofon, un pick-up, etc.
Super |
|
Aparat pentru |
Audio CD |
|
redare MD, |
player, CD |
|
casetofon |
player |
|
|
|
|
|
Pick-up
A Cablu audio (nefurnizat)
Notă
Dacă pick-up-ul dvs. are o mufă de împământare, conecta i-o la borna „SIGNAL GND” (Semnal împământare).
23RO
4b: Conectarea componentelor video
Modul de conectare a componentelor
Această sec iune descrie modul de conectare a componentelor la receptor. Înainte de a începe, consulta i sec iunea „Componenta ce urmează a fi conectată” de mai jos, pentru a vedea în ce pagini se descrie modul de conectare a fiecărei componente.
Înainte de a conecta cablurile, deconecta i alimentarea de c.a. (de la priză).
După conectarea tuturor componentelor trece i la pasul „5: Conectarea antenelor” (pagina 35).
Componenta ce urmează a fi |
Pagina |
conectată |
|
TV |
18 |
Cu mufă HDMI |
25 |
Player pentru discuri Blu-ray |
28 |
DVD player |
29 |
Acordor satelit, Set-top box |
30 |
DVD recorder, VCR |
31 |
Camcorder, joc video, etc. |
31 |
Mufele de intrare/ie ire video ce urmează a fi conectate
Calitatea imaginii depinde de mufa de conectare. Urmări i ilustra ia de mai jos. Selecta i conexiunea conform mufelor componentelor.
Imagine de înaltă calitate
Notă
Porni i receptorul atunci când semnalele videoi audio ale unei componente de redare se emit pe televizor prin receptor. Dacă receptorul nu este alimentat cu energie, nu se transmite nici video nici audio.
Dacă dori i să conecta i mai multe componente digitale, dar nu pute i găsi o intrare nefolosită
Vezi „Ascultarea/vizualizarea sunetelor/imaginilor de la alte surse” (pagina 85).
Note
•La conectarea cablurilor digitale optice, introduce i drept tecărele până se aude un clic.
•Nu îndoi i sau lega i cablul optic digital.
Sfat util
Toate mufele audio digitale sunt compatibile cu frecven ele de e antionare 32 kHz, 44,1 kHz, 48 kHz i 96 kHz.
24RO
Conectarea componentelor cu mufe HDMI
HDMI este prescurtarea de la denumirea în limba engleză pentru „Interfaă multimedia de înaltă defini ie”. Această interfaă transmite semnalele video i audio în format digital.
Caracteristici HDMI
•Prin difuzoare i mufele PRE OUT de pe acest receptor se poate emite un semnal audio digital transmis prin HDMI. Semnalul suportă Dolby Digital, DTS i PCM linear.
•Receptorul poate recep iona PCM multiliniar (până la 8 canale) cu o frecvenă de e antionare de 192 Hz sau mai pu in, cu o conexiune HDMI.
•Semnalele video analogice introduse în mufa VIDEO sau mufele COMPONENT VIDEO (video componentă) pot fi convertite în semnale HDMI. Semnalele audio nu sunt emise printr-o mufă „HDMI OUT” (Ie ire HDMI) când se converte te imaginea.
•Acest receptor este compatibil cu transmisia audio cu rată de bi i ridicată (DTS-HD Master Audio, Dolby TrueHD)i HDMI (Deep Colour (culoare profundă), x.v.Color (Culoare x.v.)).
•Intrarea HDMI 3 are o calitate mai bună a sunetului. Când ave i nevoie de o calitate superioară a sunetului, conecta i componenta la mufa HDMI IN 3 (pentru AUDIO) i selecta i HDMI 3 ca intrare.
continuare________
25RO
Tuner satelit, Set-top box
Semnale audio/video
A Cablu HDMI (nefurnizat)
Player de discuri Blu-ray, |
|
|
|
|||
DVD player |
||||||
PS3TM, hard-disk recorder |
|
|||||
|
|
|||||
|
|
|
|
|
||
Semnale |
|
Semnale |
||||
|
audio/video |
|
|
audio/video |
||
|
|
|
|
|
|
Semnale audio/video
TV, proiector, etc.
26RO
Note cu privire la conectarea cablurilor
•Vă recomandăm folosirea unui cablu HDMI Sony.
•Vă recomandăm să utiliza i un cablu HDMI cu logo-ul HDMI (fabricat de Sony) pentru mufa HDMI ce corespunde unei viteze ridicate (cablu HDMI versiunea 1.3a, categoria 2) atunci când vizualiza i imagini sau asculta i sunete în timpul unei transmisii „Deep Colour” (culoare profundă) sau când vizualiza i o imagine video de 1080p sau mai mult.
•Nu vă recomandăm să folosi i un cablu de conversie HDMI-DVI. La conectarea unui cablu de conversie HDMI-DVI la o componentă DVI-D, este posibil să nu se transmită sunetul i/sau imaginea. Conecta i alte cabluri audio sau cabluri digitale de legătură, apoi seta i „Input Assign” (Alocare intrare) în meniul „Input Option” (Op iune intrare), când sunetul nu este transmis corect.
Note despre conexiunile HDMI
•Prin mufele de ie ire ale difuzoarelor, mufa HDMI OUT (Ie ire HDMI) i mufele PRE OUT (Ie ire PRE) se emite un semnal audio care intră în mufa HDMI IN (Intrare HDMI). Nu se transmite prin alte mufe audio.
•Semnalele video care intră în mufa „HDMI IN” (Intrare HDMI) pot fi transmise doar prin mufa „HDMI OUT” (Ie ire HDMI). Intrarea video nu poate fi transmisă prin mufele „VIDEO OUT” (Ie ire video) sau „MONITOR VIDEO OUT” (Ie ire video monitor).
•Semnalele audio i video ale intrării HDMI nu sunt transmise prin mufa „HDMI OUT” (Ie ire HDMI) în timp ce se afi ează meniul receptorului.
•Atunci când dori i să asculta i sunetele difuzorului TV, configura i „Audio Out” (Ie ire Audio) din meniul de configurare HDMI în pozi ia „TV+AMP”. Dacă este setat pe „AMP”, sunetul nu este emis prin difuzorul televizorului.
•Semnalele DSD ale unui Super Audio CD nu sunt introduse i emise.
•Semnalele audio (frecven a de e antionare, lungime bi ilor, etc.) transmise printr-o mufă HDMI pot fi suprimate de componenta conectată. Verifica i configurarea componentei conectate dacă imaginea este proastă sau dacă nu se transmite sunet printr-o componentă conectată cu ajutorul cablului HDMI.
•Sunetul poate fi întrerupt când este modificată frecven a de e antionare, numărul de canale sau formatul audio al semnalelor de ie ire audio de la componenta de redare.
•În cazul în care componenta conectată nu este compatibilă cu tehnologia de protec ie a drepturilor de autor (HDCP), imaginea i/sau sunetul de la mufa HDMI OUT (Ie ire HDMI) pot fi transmise distorsionat sau pot să nu fie transmise deloc.
În acest caz, verifica i specifica ia componentei conectate.
•Pute i utiliza Audio cu rată de bi i ridicată (DTSHD Master Audio, Dolby TrueHD), PCM linear cu canale multiple doar cu ajutorul unei conexiuni HDMI.
•Seta i rezolu ia imaginii componentei conectate la mai mult de 720p pentru a asculta audio cu rată de bi i ridicată (DTS-HD Master Audio, Dolby TrueHD).
•Este posibil să trebuiască să realiza i anumite reglaje la rezolu ia imaginii componentei de redare înainte de a folosi PCM linear cu canale multiple. Consulta i instruc iunile de utilizare ale player-ului.
•Nu toate componentele HDMI sunt compatibile cu func iile definite de versiunea HDMI specificată. De exemplu, componentele compatibile cu HDMI, ver. 1.3 a pot să nu fie compatibile cu sistemul „Deep Colour” (Culoare profundă).
•Pentru mai multe detalii consulta i instruc iunile de utilizare ale fiecărei componente conectate.
27RO
Conectarea unui DVD player
Următoarea ilustra ie arată cum se conectează un DVD player. Nu este necesar să conecta i toate cablurile. Conecta i cablurile audio i video conform mufelor componentelor.
Notă
Pentru a introduce audio digital cu canale multiple de la DVD player, configura i ie irea audio digitală de pe DVD player. Consulta i instruc iunile de operare furnizate împreună cu DVD player-ul.
DVD player
Semnale audio
Semnale video
A Cablu digital optic (nefurnizat) B Cablu coaxial digital (nefurnizat) C Cablu audio (nefurnizat)
D Cablu video componentă (nefurnizat) E Cablu video (nefurnizat)
* Când conecta i o componentă echipată cu o mufă „OPTICAL” (optică), seta i „Input Assign" (Alocare intrare) din Meniul de intrare.
28RO
Sfat util
Mufele „COMPONENT VIDEO COMPO 2 IN” (Intrare video componentă COMPO 2) au fost alocate DVD player-ului. În cazul în care conecta i DVD player-ul la mufele „COMPONENT VIDEO COMPO 1” (Video componentă COMPO 1) sau „COMPO 3 IN” (Intrare COMPO 3), seta i „Input Assign” (Alocare intrare) din Meniul de intrare.
Conectarea unui player pentru discuri Blu-ray
Următoarea ilustra ie arată cum se conectează un Player pentru discuri Bluray. Nu este necesar să conecta i toate cablurile. Conecta i cablurile audio i video conform mufelor componentelor.
Notă
Pentru a introduce audio digital cu canale multiple de la player-ul de discuri Blu-ray, configura i ie irea audio digitală de pe player-ul de discuri Blu-ray. Consulta i instruc iunile de operare furnizate împreună cu player-ul de discuri Blu-ray.
Player pentru discuri Blu-ray
Semnale audio |
|
Semnale video |
|
|
|
A Cablu digital optic (nefurnizat) B Cablu coaxial digital (nefurnizat) C Cablu audio (nefurnizat)
D Cablu video componentă (nefurnizat) E Cablu video (nefurnizat)
* Când conecta i o componentă echipată cu o mufă „OPTICAL” (optică), seta i „Input Assign" (Alocare intrare) din Meniul de intrare.
Sfat util
Mufele „COMPONENT VIDEO COMPO 1 IN” (Intrare video componentă COMPO 1) au fost alocate player-ului de discuri Blu-ray. În cazul în care conecta i player-ul de discuri Blu-ray la mufele „COMPONENT VIDEO COMPO 2” (Video componentă COMPO 2) sau „COMPO 3 IN” (Intrare COMPO 3), seta i „Input Assign” (Alocare intrare) din Meniul de intrare.
29RO
Conectarea unui acordor satelit, Set-top box
Următoarea ilustra ie arată cum se conectează un acordor satelit, Set-top box. Nu este necesar să conecta i toate cablurile. Conecta i cablurile audio i video conform mufelor componentelor.
|
Tuner satelit, Set-top box |
|
|
|
|
|
|
Semnale audio |
Semnale video |
|
A Cablu audio (nefurnizat) |
Sfat util |
B Cablu video componentă |
Mufele „COMPONENT VIDEO COMPO 3 IN” (Intrare |
(nefurnizat) |
video componentă COMPO 3) au fost alocate |
C Cablu video (nefurnizat) |
acordorului satelit. În cazul în care conecta i acordorul |
|
satelit la mufele „COMPONENT VIDEO COMPO 1” |
|
(Video componentă COMPO 1) sau „COMPO 2 IN” |
|
(Intrare video componentă COMPO 2), seta i „Input |
|
Assign” (Alocare intrare) din Meniul de intrare. |
30RO
