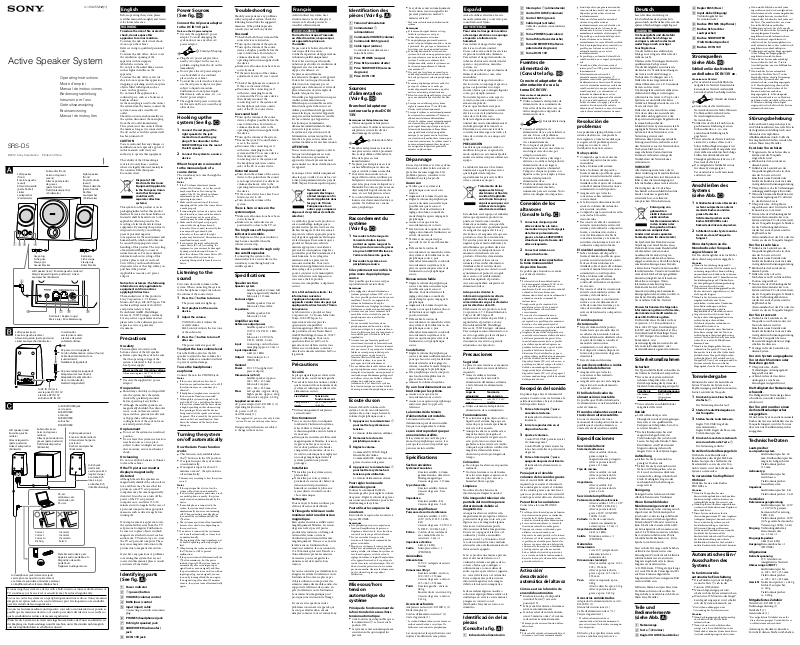

SONY SRS-D5 User Manual

4-198-958-12(1)

Active Speaker System

Operating Instructions Mode d’emploi Manual de instrucciones Bedienungsanleitung Istruzioni per l’uso Gebruiksaanwijzing Bruksanvisning Manual de instruções

SRS-D5





Left speaker (front) Enceinte gauche (avant) Altavoz izquierdo (parte frontal) Linker Lautsprecher (Vorderseite)

Gray plug Fiche grise Clavija gris Grauer Stecker

Left speaker (rear) / Enceinte gauche (arrière) / Altavoz izquierdo (parte posterior) / Linker Lautsprecher (Rückseite)

Left speaker (rear) Enceinte gauche (arrière) Altavoz izquierdo (parte posterior) Linker Lautsprecher (Rückseite)



Left speaker (rear) Enceinte gauche (arrière) Altavoz izquierdo (parte posterior) Linker Lautsprecher (Rückseite)

to headphones jack (stereo mini jack) vers la prise casque (mini-prise stéréo) a la toma de auriculares (minitoma estéreo) an Kopfhörerbuchse (Stereo-Minibuchser)

If connecting the system via a device with a built-in radio or tuner, radio broadcasts or TV sound may not be received, or sensitivity may be reduced significantly.

Si vous raccordez le système via un périphérique muni d’une radio ou d’un syntoniseur intégré, la réception radio ou le son du téléviseur peut être inopérant ou la sensibilité peut être réduite de façon significative.

Si conecta el sistema mediante un dispositivo con radio o sintonizador incorporado, es posible que las emisiones de radio o el sonido procedente del televisor no se reciban o que la sensibilidad se reduzca de manera significativa.

Wenn Sie das System an ein Gerät mit eingebautem Radio oder Tuner anschließen, ist der Empfang von Radiosendungen und Fernsehton unter Umständen nicht möglich oder die Empfindlichkeit ist erheblich reduziert.

Subwoofer (front) Caisson de graves (avant) Altavoz potenciador de graves (parte frontal) Tiefsttonlautsprecher (Vorderseite)

Red mark / Repère rouge / Marca roja / Rote Markierung

to DC IN 13V jack vers la prise DC IN 13V a la toma DC IN 13V an Buchse DC IN 13V

Subwoofer (rear) Caisson de graves (arrière) Altavoz potenciador de graves (parte posterior) Tiefsttonlautsprecher (Rückseite)

Correct Correct Correcto Richtig

Right speaker (front) Enceinte droite (avant) Altavoz derecho (parte frontal) Rechter Lautsprecher (Vorderseite)

Red plug Fiche rouge Clavija roja Roter Stecker

to wall outlet vers la prise murale a la toma de pared an Netzsteckdose

AC power cord (supplied) Cordon d’alimentation secteur (fourni) Cable de alimentación de ca (suministrado) Netzkabel (mitgeliefert)

AC power adaptor (supplied) Adaptateur secteur (fourni) Adaptador de alimentación de ca (suministrado) Netzteil (mitgeliefert)

to SUBWOOFER jack vers la prise SUBWOOFER a la toma SUBWOOFER an Buchse SUBWOOFER

Right speaker (rear) Enceinte droite (arrière) Altavoz derecho (parte posterior) Rechter Lautsprecher (Rückseite)

to Rch jack (red mark) vers la prise Rch (repère rouge) a la toma Rch (marca roja) an Buchse Rch (rote Markierung)

PC, etc. ordinateur, etc. ordenador, etc. PC usw.

Incorrect Incorrect Incorrecto Falsch

Portable audio device, etc. Appareil audio portable, etc. Dispositivo de audio portátil, etc. Tragbares Audiogerät usw.

English

Before operating the system, please read this manual thoroughly and retain it for future reference.

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

To reduce the risk of electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. To reduce the risk of fire, do not cover the ventilation opening of the apparatus with newspapers, tablecloths, curtains, etc. Do not place the naked flame sources such as lighted candles on the apparatus. To reduce the risk of fire or electric shock, do not expose this apparatus to dripping or splashing, and do not place objects filled with liquids, such as vases, on the apparatus. Do not install the appliance in a confined space, such as a bookcase or built-in cabinet. As the main plug is used to disconnect the system from the mains, connect the system to an easily accessible AC outlet. Should you notice an abnormality in the system, disconnect the main plug from the AC outlet immediately. The system is not disconnected from the mains as long as it is connected to the AC outlet, even if the system itself has been turned off.

CAUTION

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

The validity of the CE marking is restricted to only those countries where it is legally enforced, mainly in the countries EEA (European Economic Area).

Disposal of Old Electrical & Electronic Equipment (Applicable in the European Union and other European countries with separate collection systems)

This symbol on the product or on its packaging indicates that this product shall not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this product, please contact your local Civic Office, your household waste disposal service or the shop where you purchased the product. Applicable accessories: AC power adaptor

Notice for customers: the following information is only applicable to equipment sold in countries applying EU directives.

The manufacturer of this product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or guarantee matters please refer to the addresses given in separate service or guarantee documents.

Precautions

On safety

The nameplate is located on the bottom exterior of the left speaker.

Before operating the system, be sure



that the operating voltage of the system is identical to that of your local power supply.

Where purchased

All countries/regions 100 V – 240 V AC,

Use only the supplied AC power



adaptor.

Operating voltage

50/60 Hz

On operation

Should any solid object or liquid fall



into the system, have the system checked by qualified personnel before operating it any further.

Although the satellite speakers are



magnetically shielded, the subwoofer is not, so do not leave recorded tapes, watches, personal credit cards, or floppy disks with magnetic coding in front of the system for an extended period of time.

On placement

Do not set the system in an inclined



position.

Do not leave the system in a location



near heat sources, or in a place subject to direct sunlight, excessive dust, moisture, rain or mechanical shock.

On cleaning

Do not use alcohol, benzine or thinner to clean the cabinet.

If the TV picture or monitor display is magnetically distorted

Although the satellite speakers are magnetically shielded, the subwoofer is not, and there may be cases that the picture on some TV sets/personal computers may become magnetically distorted. In such a case, turn off the power of the TV set/personal computer once, and after 15 to 30 minutes turn it on again. In the case of a personal computer, take appropriate measures such as data storage before turning off.

If no improvement is apparent, locate the system farther away from the TV set/personal computer. Furthermore, be sure not to place objects in which magnets are attached or used, such as audio racks, TV stands, toys, etc., near the TV set/personal computer. These may cause magnetic distortion to the picture due to magnetic interaction.

If you have any questions or problems concerning this system that are not covered in this manual, please consult your nearest Sony dealer.

Identifying parts (See fig. )

 Power indicator   (power) button  VOLUME (volume) control  BASS (bass) control  Input (input) cable

Connecting cord with stereo mini plug

 PHONES (headphones) jack  Rch (right speaker) jack  SUBWOOFER (subwoofer)

jack

 DC IN 13V jack

Power Sources (See fig. )

Connect the AC power adaptor to the DC IN 13V jack.

Notes on the AC power adaptor

Use only the supplied AC power



adaptor. To avoid damaging the system do not use any other AC power adaptor.

Polarity of the plug

Plug the AC power adaptor into a



nearby AC output. In the case of a problem, unplug from the AC outlet immediately.

Do not place the AC power adaptor



on a bookshelf or in a confined place, such as a cabinet.

To avoid fire or electric shock do not



use the AC power adaptor in a place subject to liquid or moisture. Furthermore, do not place liquidfilled vessels, such as vases, etc., on the AC power adaptor.

The supplied AC power cord is only



for this system. Do not use with any other device.

Hooking up the system (See fig. )

1 Connect the red plug of the

right speaker to the jack marked in red, and the gray plug of the subwoofer to the SUBWOOFER jack on the rear of the left speaker.

2 Connect the system to a source

device.

When the system is connected to the monaural jack of a source device

The sound may not come through the right speaker.

Notes

If the PC volume adjustment (master



volume, WAV volume, etc.) is low, sound may be insufficient. If so, turn up the sound of the PC. For details on volume adjustment on your PC, refer to its operating instructions.

Make sure the connection of the stereo



mini plug and the jack of the source device is made properly.

If connecting the system via a device with



a built-in radio or tuner, radio broadcasts or TV sound may not be received, or sensitivity may be reduced significantly.

Make sure the left speaker is properly



connected to the right speaker and subwoofer. If you connect incorrectly, low tone may not be produced by the subwoofer, or the sound of the right speaker may be distorted. Discontinue use, as malfunction may result.

If you remove the input cable while the



source device (PC, etc) is working, the equipment or your ears may be damaged by unexpected loud sound. Be sure to lower the volume of the source device (PC, etc) and turn off the system when removing the input cable from the source device.

Listening to the sound

First, turn down the volume on this system. When connecting the system to the headphones output, turn down the volume of the source device.

1 Press the  button to turn on.

The power indicator lights up.

2 Start playback of the source

device.

3 Adjust the volume.

VOLUME control: Adjusts the overall volume. BASS control: Adjusts the low tone of the subwoofer.

4 Press the  button to turn off

after use.

The power indicator goes off.

To adjust the bass volume level

Turn the BASS control on the left speaker to adjust the bass volume. Set the bass volume to an undistorted level to prevent system damage.

To use the headphones/ earphones

Connect them to the PHONES jack.

Notes

If the source device has a bass boost



function or equalizer function, set to off. If these functions are on, sound may be distorted.

If headphones/earphones are connected,



the bass control function is canceled.

Although this system is designed to be



used with a PC or a portable audio device, if the system volume and the bass volume is high, depending on the volume setting, the operating software, and the devices being connected, the speaker sound may be paused. This is caused by the protection circuit, and it’s not a malfunction. Turn down the volume and the bass volume during use.

Turning the system on/off automatically

How the Auto Power function works

This feature is only available when



the  button is in the ON position.

If a signal is input, the system turns



on automatically.

If no signal is input for about 25



minutes or more*, the system turns off automatically.

* This may vary according to how the system

is used.

Notes

If the input signal level is too low, the



system will not turn on automatically.

If a device that generates microwaves, such



as a mobile phone, is nearby, the system may be turned on unintentionally by the device.

If a mobile phone is connected to the



system, the system may be turned on unintentionally by noise or an incoming call. When connecting a mobile phone, turn on/off the system manually by the  button.

The system may not turn off automatically



because of received noise, depending on the source device.

If no device is connected, the system may



not turn off automatically, or it may turn on unintentionally.

The beginning of the input signal may not



be heard, depending on the input signal level.

When leaving the system unattended, press



the  button to OFF to prevent malfunction.

If the power is turned off automatically, the



 button remains on, but the power

indicator turns off. The system turns on automatically after receiving an input signal (such as a music signal), and then the power indicator turns on. Even with no input signal (e.g., music signal), you can turn on by turning off and then on again. If no signal is input for about 25 minutes or more, the system turns off automatically again.

Troubleshooting

Should you experience any problems with your speaker system, check the following list and take the suggested measures. If the problem persists, consult your nearest Sony dealer.

No sound

Check that both this system and the



source device are turned on.

Turn up the volume of the system.



Turn up the volume of the source



device as high as possible before the onset of distortion. For details on volume adjustment, refer to the operating instructions supplied with the device.

Make sure all connections have been



correctly made.

If the mute function of the volume



adjustment of your PC is set, cancel it.

Check if headphones are connected.



If they are, disconnect them.

Disconnect the connecting cord



with stereo mini plug from the system and the PC or source device; then, firmly reconnect the connecting cord to the system and the headphone jack (stereo mini jack) of the PC or source device.

Low sound level

Turn up the volume of the source



device as high as possible before the onset of distortion. For details on volume adjustment, refer to the operating instructions supplied with the device.

Turn up the volume of the system.



Ensure that your PC sound balance



is set to the center.

Disconnect the connecting cord



with stereo mini plug from the system and the PC or source device; then, firmly reconnect the connecting cord to the system and the headphone jack (stereo mini jack) of the PC or source device.

Distorted sound

Turn down the volume of the source



device to the point where the sound is no longer distorted. For details on volume adjustment, refer to the operating instructions supplied with the device.

If the source device has a bass boost



function, set it to off.

Turn down the volume of the



system.

There is hum or noise in the system output.

Make sure all connections have been



correctly made.

Make sure no audio devices are



positioned too close to the TV set.

The brightness of the power indicator is unstable.

The brightness of the power indicator may become unstable when the volume is turned up.

The sound comes through only one satellite speaker.

If connecting the system to the monaural jack of a source device, the sound may come through only one satellite speaker.

Specifications

Speaker section

Speaker system

Enclosure type

Impedance

Amplifier section

Reference output power

Input

Input impedance

Output

General

Power DC 13 V (supplied AC

Dimensions (w/h/d)

Mass

Supplied accessories

AC power adaptor (AC-E1320D1) (1) Operating Instructions (1) AC power cord* (1) Card Warranty (1)

* The supplied AC power cord is only for this

Design and specifications are subject to change without notice.

Satellite speaker: 60 mm, full range, magnetically shielded Subwoofer: 115 mm

Satellite speaker: Closed Subwoofer: Bass reflex

Satellite speaker: 8 Ω Subwoofer: 3.6 Ω

Satellite speaker: 10 W + 10 W (10 % T.H.D., 1 kHz, 8 Ω) Subwoofer: 20 W (10 % T.H.D., 100 Hz, 3.6 Ω) Connecting cord with stereo mini plug (approx. 1.5 m) × 1

6 kΩ (at 1 kHz) Stereo mini jack × 1 (PHONES)

power adaptor)

Satellite speaker: Approx. 109 × 203 × 135 mm Subwoofer: Approx. 193 × 243 × 233 mm Left speaker: Approx. 680 g Right speaker: Approx. 610 g Subwoofer: Approx. 2,450 g

system. Do not use with any other device.

Français

Avant d’utiliser le système, lisez attentivement ce mode d’emploi et conservez-le afin de pouvoir le consulter ultérieurement.

AVERTISSEMENT

Pour éviter les risques d’incendie ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité.

Ne pas ouvrir le boîtier afin d'éviter tout risque d’électrocution. Confier la réparation de l'appareil à un technicien qualifié uniquement. Pour éviter tout risque d’incendie, n’obstruez pas l’orifice de ventilation de l’appareil avec des journaux, des nappes, des rideaux, etc. Ne placez aucune flamme incandescente (bougies) sur l’appareil. Pour éviter tout risque d’incendie ou d’électrocution, n’exposez pas cet appareil aux éclaboussures et évitez de placer dessus des objets remplis de liquide, tels que des vases. N’installez pas l’appareil dans un espace confiné, notamment dans une bibliothèque ou un meuble encastré. Etant donné que la fiche secteur est utilisée pour débrancher l’appareil du réseau électrique, raccordez l’appareil à une prise secteur facilement accessible. Si vous constatez que l’appareil ne fonctionne pas normalement, débranchez immédiatement la fiche secteur de la prise secteur. Le système n'est pas déconnecté de l'alimentation secteur tant qu'il reste branché à la prise secteur, même si le système lui-même a été mis hors tension.

ATTENTION

Nous vous mettons en garde contre le fait que tout changement ou toute modification non expressément approuvé(e) dans le présent manuel peut annuler vos droits d’utilisation de cet appareil.

La marque CE est valable uniquement dans les pays où elle a force de loi, c’està-dire principalement dans les pays de l’EEE (Espace Economique Européen).

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux

disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit. Accessoires compatibles : adaptateur secteur

Avis à l’intention des clients : les informations suivantes s’appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l’Union Européenne.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

autres pays européens

Précautions

Sécurité

La plaque signalétique est située sur la face extérieure, sous l’enceinte gauche.

Avant de le faire fonctionner, vérifiez



que la tension de fonctionnement du système est identique à celle de votre alimentation secteur.

Lieu d’achat

Tous pays et/ou régions

Utilisez uniquement l’adaptateur



secteur fourni.

Fonctionnement

Au cas où un objet ou un liquide



tomberait à l’intérieur du système, faites vérifier ce dernier par un technicien qualifié avant de l’utiliser de nouveau.

Bien que les enceintes satellite soient



magnétiquement blindées, le caisson de graves ne l’est pas et vous ne devez donc pas laisser de bandes enregistrées, de montres, de cartes de crédit ou de disquettes employant un codage magnétique devant le système pendant une période prolongée.

Installation

N’installez pas le système sur un



plan incliné.

N’installez pas votre système à



proximité de sources de chaleur ni dans un endroit poussiéreux, humide ou soumis à la pluie, aux rayons directs du soleil ou à des chocs mécaniques.

Nettoyage

Pour nettoyer le boîtier, n’utilisez pas d’alcool, d’essence ni de diluant.

Si l'image du téléviseur ou du moniteur subit une distorsion magnétique

Bien que les enceintes satellite soient magnétiquement blindées, le caisson de graves ne l’est pas et il peut se produire des instances où l’image de certains téléviseurs ou écrans d’ordinateur peut devenir déformée magnétiquement. Dans ces cas, mettez le téléviseur ou l’ordinateur hors tension et remettez-le sous tension de 15 à 30 minutes plus tard. Dans le cas d'un ordinateur, prenez les mesures nécessaires pour sauvegarder les données avant de le mettre hors tension.

Si vous ne constatez pas d'amélioration, éloignez le système du téléviseur ou de l'ordinateur. En outre, ne placez pas d'objets utilisant ou comportant des aimants comme des meubles audio, des supports de téléviseur, des jouets, etc. près du téléviseur ou de l'ordinateur. Leur interaction magnétique peut provoquer une distorsion de l'image.

Si vous avez des questions ou des problèmes concernant cet appareil, qui ne sont pas abordés dans ce mode d’emploi, contactez votre revendeur Sony.

Tension de fonctionnement

100 V – 240 V CA, 50/60 Hz

Identification des pièces (Voir fig. )

 Témoin d’alimentation  Commutateur 

(alimentation)



Commande VOLUME (volume)

 Commande BASS (graves)  Câble Input (entrée)

Cordon de raccordement avec mini-fiche stéréo

 Prise PHONES (casque)  Prise Rch (enceinte droite)  Prise SUBWOOFER (caisson

de graves)

 Prise DC IN 13V

Sources d’alimentation (Voir fig. )

Branchez l’adaptateur secteur sur la prise DC IN 13V.

Remarques sur l’adaptateur secteur

Utilisez uniquement l’adaptateur



secteur fourni. N’utilisez aucun autre adaptateur secteur afin d’éviter d’endommager le système.

Polarité de la fiche

Branchez l'adaptateur secteur dans



une prise secteur située à proximité. En cas de problème, débranchez la fiche de la prise secteur immédiatement.

Ne placez pas l'adaptateur secteur



sur une bibliothèque ou dans un espace confiné comme un meuble.

Pour éviter un incendie ou tout



risque d’électrocution, n'utilisez pas l'adaptateur secteur dans un endroit sujet à des projections de liquide ou à l'humidité. En outre, ne placez aucun objet rempli de liquide comme des vases, etc. sur l'adaptateur secteur.

Le cordon d’alimentation secteur



fourni est exclusivement destiné à ce système. Ne l’utilisez avec aucun autre périphérique.

Raccordement du système (Voir fig. )

1 Raccordez la fiche rouge de

l’enceinte droite à la prise portant un repère rouge et la fiche grise du caisson de graves à la prise SUBWOOFER située à l’arrière de l’enceinte gauche.

2 Raccordez le système à un

périphérique source.

Si le système est raccordé à la prise mono du périphérique source

Il est possible que le son ne soit pas reproduit dans l’enceinte droite.

Remarques

Si le réglage du volume de l’ordinateur



(volume principal, volume WAV, etc.) est bas, il est possible que le niveau du son soit insuffisant. Si c’est le cas, augmentez le volume de l’ordinateur. Pour plus d’informations sur le réglage du volume sur l’ordinateur, consultez son mode d’emploi.

Assurez-vous que le raccordement de la



mini-fiche stéréo et celui de la prise du périphérique source sont effectués correctement.

Si vous raccordez le système via un



périphérique muni d’une radio ou d’un syntoniseur intégré, la réception radio ou le son du téléviseur peut être inopérant ou la sensibilité peut être réduite de façon significative.

Assurez-vous que l’enceinte gauche est



correctement raccordée à l’enceinte droite et au caisson de graves. Si le raccordement n’est pas correct, il se peut que les tonalités faibles ne soient pas reproduites par le caisson de graves ou que le son de l’enceinte droite soit déformé. Cessez d’utiliser le système, sous peine de provoquer un dysfonctionnement.

Si vous débranchez le câble d’entrée alors



que le périphérique source (ordinateur, par exemple) est en marche, un son puissant et inattendu risque d’endommager l’appareil ou d’altérer votre ouïe. Veillez à réduire le volume du périphérique source (ordinateur, etc.) et à mettre le système hors tension lorsque vous retirez le câble d’entrée provenant du périphérique source.

Ecoute du son

Baissez d'abord le volume sur le système. Lors du raccordement du système à la sortie casque, baissez le volume du périphérique source.

1 Appuyez sur le commutateur 

pour mettre le système sous tension.

Le témoin d’alimentation s’allume.

2 Démarrez la lecture du

périphérique source.

3 Réglez le volume.

Commande VOLUME : Règle l’ensemble du volume. Commande BASS : Règle les sons graves du caisson de graves.

4 Appuyez sur le commutateur 

pour mettre le système hors tension après utilisation.

Le témoin d’alimentation s’éteint.

Pour régler le niveau de volume des graves

Tournez la commande BASS de l’enceinte gauche pour régler le volume des graves. Réglez le volume des graves sur un niveau non déformé pour éviter d’endommager le système.

Pour utiliser le casque ou les écouteurs

Raccordez le casque ou les écouteurs à la prise PHONES.

Remarques

Si le périphérique source comporte une



fonction d'amplificateur de graves ou d'égaliseur, désactivez-la. Si ces fonctions sont activées, le son peut être déformé.

Si vous raccordez le casque ou les



écouteurs, la fonction de commande des graves est annulée.

Bien que ce système soit conçu pour être



utilisé avec un ordinateur ou un appareil audio portable, si le volume du système ou le volume des graves est élevé, selon le réglage du volume, le logiciel d’exploitation et les appareils raccordés, il se peut que le son des enceintes soit interrompu. Cela est dû au circuit de protection et ne constitue pas une anomalie. Abaissez le volume ainsi que le volume des graves pendant l’utilisation.

Mise sous/hors tension automatique du système

Principe de fonctionnement de la fonction de mise sous/hors tension automatique

Cette fonction n’est disponible que si



le commutateur  se trouve sur la position ON.

Le système se met automatiquement



sous tension dès qu’un signal lui parvient.

Le système se met automatiquement



hors tension si aucun signal ne lui parvient pendant au moins 25 minutes environ*.

* Peut varier selon le mode d’utilisation du

système.

Remarques

Si le niveau du signal d’entrée est trop



faible, le système ne se met pas automatiquement sous tension.

Si un périphérique générant des micro-



ondes, tel qu’un téléphone mobile, se trouve à proximité, il se peut que ce dernier mette le système sous tension par inadvertance.

Si un téléphone mobile est raccordé au



système, du bruit ou un appel entrant peut provoquer la mise sous tension fortuite du système. Lors du raccordement d’un téléphone mobile, mettez le système sous/ hors tension manuellement à l’aide du commutateur .

Il se peut que le système ne se mette pas



automatiquement hors tension en raison du bruit qu’il perçoit, selon le périphérique source.

Si aucun périphérique n’est raccordé, il se



peut que le système ne se mette pas automatiquement hors tension ou qu’il se mette sous tension par inadvertance.

Selon le niveau du signal d’entrée, il se peut



que vous n’entendiez pas le début de celuici.

Lorsque vous n’utilisez pas le système,



réglez le commutateur  sur OFF afin d’éviter tout dysfonctionnement.

Lorsque le système se met automatiquement



hors tension, le commutateur  demeure allumé, mais le témoin d’alimentation s’éteint. Le système se met automatiquement sous tension dès qu’un signal d’entrée (tel qu’un signal de musique) lui parvient, puis le témoin d’alimentation s’allume. Même sans signal d’entrée (tel qu’un signal de musique), vous pouvez mettre le système sous tension en le mettant hors tension, puis à nouveau sous tension. Le système se met à nouveau automatiquement hors tension si aucun signal ne lui parvient pendant 25 minutes ou plus environ.

Dépannage

En cas de problème avec votre système d'enceintes, vérifiez la liste suivante et prenez les mesures suggérées. Si le problème persiste, consultez votre détaillant Sony le plus proche.

Aucun son

Vérifiez que ce système et le



périphérique source sont sous tension.

Augmentez le volume du système.



Réglez le volume du périphérique



source à un niveau aussi élevé que possible sans que le son soit déformé. Pour des détails sur le réglage du volume, consultez le mode d'emploi qui accompagne le périphérique.

Assurez-vous que tous les



raccordements sont corrects.

Si la fonction de coupure du son du



réglage du volume de l’ordinateur est activée, désactivez-la.

Vérifiez si un casque n’est pas



raccordé. Si c’est le cas, débranchezle.

Débranchez le cordon de



raccordement avec mini-fiche stéréo du système et de l’ordinateur ou du périphérique source ; puis rebranchez fermement le cordon de raccordement au système et à la prise casque (mini-prise stéréo) de l’ordinateur ou du périphérique source.

Niveau sonore faible

Réglez le volume du périphérique



source à un niveau aussi élevé que possible sans que le son soit déformé. Pour des détails sur le réglage du volume, consultez le mode d'emploi qui accompagne le périphérique.

Augmentez le volume du système.



Assurez-vous que la balance du son



de l’ordinateur est réglée sur la position centrale.

Débranchez le cordon de



Son déformé

Réglez le volume du périphérique



source à un niveau suffisamment bas pour que le son ne soit plus déformé. Pour des détails sur le réglage du volume, consultez le mode d'emploi qui accompagne le périphérique.

Si le périphérique source comporte



une fonction d'amplificateur de graves, désactivez-la.

Abaissez le volume du système.



Il y a un bourdonnement ou un bruit émis par le système.

Assurez-vous que tous les



raccordements sont corrects.

Assurez-vous qu'aucun périphérique



audio n'est placé trop près du téléviseur.

La luminosité du témoin d’alimentation est instable.

La luminosité du témoin d’alimentation peut devenir instable lorsque vous augmentez le volume.

Le son n’est reproduit que par une enceinte satellite.

Si le système est raccordé à la prise mono d’un périphérique source, il se peut que le son ne soit reproduit que par une enceinte satellite.

Spécifications

Section enceintes

Système d’enceintes Enceinte satellite : 60 mm,

Caisson de graves : 115 mm Type d’enceinte Enceinte satellite : fermée Caisson de graves : bass

Impédance Enceinte satellite : 8 Ω Caisson de graves : 3,6 Ω

Section amplificateur

Puissance de sortie de référence Enceinte satellite : 10 W +

Caisson de graves : 20 W (10

Entrée

Impédance d’entrée 6 kΩ (à 1 kHz) Sortie

Généralités

Alimentation

Dimensions (l/h/p) Enceinte satellite : environ

Caisson de graves : environ

Poids

Caisson de graves : environ

Accessoires fournis

Adaptateur secteur (AC-E1320D1) (1) Mode d’emploi (1) Cordon d’alimentation secteur* (1) Carte de garantie (1)

* Le cordon d’alimentation secteur fourni est

La conception et les spécifications sont sujettes à modification sans préavis.

gamme étendue, dotée d’un blindage magnétique

reflex

10 W (10 % D.H.T., 1 kHz, 8 Ω)

% D.H.T., 100 Hz, 3,6 Ω) Cordon de raccordement avec mini-fiche stéréo (environ 1,5 m) × 1

Mini-prise stéréo × 1 (PHONES)

13V CC (adaptateur secteur fourni)

109 × 203 × 135 mm

193 × 243 × 233 mm Enceinte gauche : environ 680 g Enceinte droite : environ 610 g

2 450 g

exclusivement destiné à ce système. Ne l’utilisez avec aucun autre périphérique.

Español

Antes de utilizar el sistema, lea este manual atentamente y consérvelo para consultarlo en el futuro.

ADVERTENCIA

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a la lluvia ni a la humedad.

Para reducir el riesgo de descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado solamente. Para reducir el riesgo de incendio, no cubra las aberturas de ventilación del aparato con periódicos, manteles, cortinas, etc. No coloque sobre el aparato fuentes de llamas al descubierto, como velas encendidas. Para reducir el riesgo de incendio o electrocución, no exponga el aparato a goteos o salpicaduras ni coloque encima objetos que contengan líquidos como, por ejemplo, jarrones. No instale el aparato en un espacio cerrado, como una estantería o un armario empotrado. Puesto que el enchufe sirve para desconectar la unidad de la corriente eléctrica, conecte la unidad en una toma de ca de fácil acceso. Si detecta alguna anomalía en la unidad, desconecte inmediatamente el enchufe principal de la toma de ca. El sistema no se desconectará de la corriente mientras siga conectado a la toma de corriente de ca, aunque esté apagado.

PRECAUCIÓN

Se advierte que cualquier cambio o modificación que no se apruebe de modo explícito en este manual podría anular su autorización para utilizar este equipo.

La validez de la marca CE se limita únicamente a aquellos países en los que la legislación la impone, especialmente los países de la EEA (Área económica europea).

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto. Accesorios aplicables: adaptador de alimentación de ca

Aviso para los clientes: la información siguiente resulta de aplicación solo a los equipos comercializados en países afectados por las directivas de la UE.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Precauciones

Seguridad

La placa de características se encuentra en la parte inferior exterior del altavoz izquierdo.

Antes de utilizar el sistema



compruebe si la tensión de la alimentación del mismo es idéntica a la de la fuente de alimentación local.

Lugar de adquisición

Todos los países y regiones

Utilice solamente el adaptador de



alimentación de ca suministrado.

Tensión de alimentación

ca de 100 V – 240 V, 50/60 Hz

Funcionamiento

Si se introduce algún objeto sólido o



líquido en el sistema, haga que sea revisado por personal especializado antes de volver a usarlo.

Aunque los altavoces satélite están



magnéticamente protegidos, el altavoz potenciador de graves no lo está; por lo tanto, no deje cintas grabadas, relojes, tarjetas de crédito o disquetes que utilicen codificación magnética delante del sistema durante un período prolongado de tiempo.

Colocación

No coloque los altavoces en posición



inclinada.

No deje el sistema cerca de fuentes



de calor, ni en lugares expuestos a la luz solar directa, polvo excesivo, humedad, lluvia o golpes.

Limpieza

No utilice alcohol, bencina ni disolvente para limpiar la unidad.

Si la imagen del televisor o la pantalla del monitor aparece distorsionada debido al magnetismo

Aunque los altavoces satélite están magnéticamente protegidos, el altavoz potenciador de graves no lo está y, en algunos casos, la imagen de algunos televisores u ordenadores puede distorsionarse debido al magnetismo. En este caso, apague el televisor o el ordenador y vuelva a encenderlo pasados entre 15 y 30 minutos. En el caso de un ordenador, tome medidas adecuadas como el almacenamiento de datos antes de apagarlo.

Si no se produce una mejora aparente, aleje el sistema del televisor o el ordenador. Además, asegúrese de no colocar objetos que contengan o utilicen imanes, como cadenas de audio, soportes para televisor, juguetes, etc. cerca del televisor o el ordenador. Estos componentes podrían causar distorsión magnética en la imagen debido a la interacción magnética.

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el distribuidor Sony más cercano a su domicilio.

Identificación de las piezas (Consulte la

 Indicador de alimentación

fig.

)

 Interruptor  (alimentación)  Control VOLUME (volumen)  Control BASS (graves)  Cable Input (entrada)

Cable de conexión con miniclavija estéreo

 Toma PHONES (auriculares)  Toma Rch (altavoz derecho)  Toma SUBWOOFER (altavoz

potenciador de graves)

 Toma DC IN 13V

Fuentes de alimentación (Consulte la fig. )

Conecte el adaptador de alimentación de ca a la toma DC IN 13V.

Notas sobre el adaptador de alimentación de ca

Utilice solamente el adaptador de



alimentación de ca suministrado. Para evitar dañar los altavoces, no utilice ningún otro adaptador de alimentación de ca.

Polaridad de la clavija

Conecte el adaptador de



alimentación de ca a una salida de ca cercana. En caso de problemas, desconéctelo de la toma de corriente de ca inmediatamente.

No coloque el adaptador de



alimentación de ca en un estante ni en un lugar cerrado como, por ejemplo, un armario.

Para evitar incendios y descargas



eléctricas, no utilice el adaptador de alimentación de ca en lugares expuestos a líquidos o humedad. Tampoco coloque recipientes con líquidos como, por ejemplo, jarrones encima del adaptador de alimentación de ca.

El cable de alimentación de ca



suministrado está diseñado únicamente para este sistema. No lo utilice con ningún otro dispositivo.

Conexión de los altavoces (Consulte la

1 Conecte la clavija roja del

altavoz derecho a la toma marcada en rojo y la clavija gris del altavoz potenciador de graves a la toma SUBWOOFER situada en la parte trasera del altavoz izquierdo.

2 Conecte el sistema a un

dispositivo fuente.

Si el sistema está conectado a la toma monoaural del dispositivo fuente

Es posible que el sonido no se emita por el altavoz derecho.

Notas

Si el ajuste de volumen del ordenador



(volumen general, volumen WAV, etc.) es bajo, es posible que el sonido sea insuficiente. En tal caso, suba el sonido del ordenador. Si desea obtener más información sobre el ajuste de volumen del ordenador, consulte su manual de instrucciones.

Asegúrese de que la conexión de la



miniclavija estéreo y de la toma del dispositivo fuente se ha realizado correctamente.

Si conecta el sistema mediante un



dispositivo con radio o sintonizador incorporado, es posible que las emisiones de radio o el sonido procedente del televisor no se reciban o que la sensibilidad se reduzca de manera significativa.

Asegúrese de que el altavoz izquierdo está



conectado correctamente al altavoz derecho y al altavoz potenciador de graves. Si los conecta de manera incorrecta, es posible que el altavoz potenciador de graves no produzca los tonos bajos, o que el sonido procedente del altavoz derecho se distorsione. Deje de utilizarlos, ya que se podría producir un fallo de funcionamiento.

Si extrae el cable de entrada mientras el



dispositivo fuente (PC, etc.) está en uso, es posible que se dañe el equipo o los oídos debido a un sonido agudo inesperado. Asegúrese de bajar el volumen del dispositivo fuente (PC, etc.) y de apagar el sistema cuando extraiga el cable de entrada del dispositivo fuente.

fig.

)

Recepción del sonido

En primer lugar, baje el volumen del sistema. Cuando conecte el sistema a la salida de auriculares, baje el volumen del dispositivo fuente.

1 Pulse el interruptor  para

encender el sistema.

El indicador de alimentación se iluminará.

2 Inicie la reproducción en el

dispositivo fuente.

3 Ajuste el volumen.

Control VOLUME: permite ajustar el volumen general. Control BASS: permite ajustar los tonos bajos del altavoz potenciador de graves.

4 Pulse el interruptor  para

apagarlo después de utilizarlo.

El indicador de alimentación se apagará.

Para ajustar el nivel de volumen de los sonidos graves

Gire el control BASS del altavoz izquierdo para ajustar el volumen de los sonidos graves. Ajuste el volumen de los sonidos graves a un nivel en el que no se produzca una distorsión del sonido para evitar daños en el sistema.

Para utilizar los auriculares

Conéctelos a la toma PHONES.

Notas

Si el dispositivo fuente dispone de función



de potenciación de graves o ecualizador, desactívelas. Si dichas funciones están activadas, el sonido podría distorsionarse.

Si se conectan auriculares, se cancela la



función de control de sonidos graves. Aunque este sistema está diseñado para



utilizarse con un ordenador o un dispositivo de audio portátil, si el volumen del sistema y el de los sonidos graves es alto, es posible que el sonido procedente de los altavoces se pause en función del ajuste de volumen, el software que se está utilizando y los dispositivos que se han conectado. Esto es debido al circuito de protección y no se trata de un fallo de funcionamiento. Baje el volumen y el volumen de los sonidos graves durante el uso.

Activación/ desactivación automática del altavoz

Cómo se activa la función de encendido automático

Esta función sólo está disponible



cuando el botón  está en la posición ON.

Si hay señal de entrada, el sistema se



activará automáticamente.

Si no hay señal de entrada durante



unos 25 minutos o más*, el sistema se desactivará automáticamente.

* El tiempo puede variar en función del uso

del sistema.

Notas

Si la señal de entrada es demasiado baja, el



sistema no se activará automáticamente.

Si un dispositivo que genera microondas,



como un teléfono móvil, está cercano, el dispositivo puede activar el sistema involuntariamente.

Si hay un teléfono móvil conectado al



sistema, éste podría activarse involuntariamente a causa del ruido o de una llamada entrante. Al conectar un teléfono móvil, active o desactive el sistema manualmente mediante el interruptor .

Es posible que, en función del dispositivo



fuente, el sistema no se desactive automáticamente a causa del ruido recibido.

Si no hay ningún dispositivo conectado, es



posible que el sistema no se desactive automáticamente o que se active involuntariamente.

Es posible que, en función del nivel de la



señal de entrada, no se oiga el principio de ésta.

Cuando no utilice el sistema, ajuste el



interruptor  en OFF para evitar fallos de funcionamiento.

Si la alimentación se desactiva



automáticamente, el interruptor  permanecerá activado, pero el indicador de alimentación se desactivará. El sistema se activa automáticamente tras recibir una señal de entrada (como, por ejemplo, una señal de música) y, a continuación, el indicador de alimentación se activa. Aunque no haya ninguna señal de entrada (p. ej., una señal de música), es posible activar el sistema si lo apaga y lo vuelve a encender. Si no hay señal de entrada durante unos 25 minutos o más, el sistema se desactivará automáticamente de nuevo.

Resolución de problemas

Si experimenta algún problema con el sistema de altavoces, compruebe la lista siguiente y tome las medidas que se sugieren. Si el problema persiste, póngase en contacto con el distribuidor Sony más cercano.

No hay sonido

Compruebe que tanto el sistema



como el dispositivo fuente están encendidos.

Suba el volumen del sistema.



Suba el volumen del dispositivo



fuente al máximo posible sin que se produzca una distorsión del sonido. Si desea obtener información detallada sobre el ajuste del volumen, consulte el manual de instrucciones suministrado con el dispositivo.

Asegúrese de que todas las



conexiones se han realizado correctamente.

Si la función de silenciamiento del



ajuste de volumen del ordenador está ajustada, cancélela.

Compruebe que los auriculares estén



conectados. Si lo están, desconéctelos.

Desconecte el cable de conexión de



entrada con miniclavija estéreo del sistema y del ordenador o dispositivo fuente; a continuación, vuelva a conectar firmemente el cable de conexión al sistema y a la toma de auriculares (minitoma estéreo) del ordenador o dispositivo fuente.

El nivel del sonido es bajo

Suba el volumen del dispositivo



Suba el volumen del sistema.



Asegúrese de que el balance de



sonido del ordenador está ajustado en el centro.

Desconecte el cable de conexión de



El sonido aparece distorsionado

Baje el volumen del dispositivo



fuente hasta que el sonido deje de escucharse distorsionado. Si desea obtener información detallada sobre el ajuste del volumen, consulte el manual de instrucciones suministrado con el dispositivo.

Si el dispositivo fuente dispone de



función de potenciación de graves, desactívela.

Baje el volumen del sistema.



Se perciben zumbidos o ruidos en la salida del altavoz.

Asegúrese de que todas las



conexiones se han realizado correctamente.

Asegúrese de que no existe ningún



dispositivos de audio demasiado cerca del televisor.

El brillo del indicador de alimentación es inestable.

Es posible que el brillo del indicador de alimentación se vuelva inestable al subir el volumen.

El sonido solamente se emite a través de un altavoz satélite.

Si conecta el sistema a la toma monoaural de un dispositivo fuente, es posible que el sonido solamente se emita a través de un altavoz satélite.

Especificaciones

Sección del altavoz

Sistema de altavoces Altavoz satélite: 60 mm,

Altavoz potenciador de

Tipo de carcasa Altavoz satélite: cerrada Altavoz potenciador de

Impedancia Altavoz satélite: 8 Ω Altavoz potenciador de

Sección del amplificador

Potencia de salida de referencia

Altavoz potenciador de

Entrada

Impedancia de entrada 6 kΩ (a 1 kHz) Salida

Generales

Alimentación

Dimensiones (an/al/pr) Altavoz satélite: aprox. 109 ×

Altavoz potenciador de

Peso

Altavoz potenciador de

Accesorios suministrados

Adaptador de alimentación de ca (ACE1320D1) (1) Manual de instrucciones (1) Cable de alimentación de ca* (1) Tarjeta de garantía (1)

* El cable de alimentación de ca

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

gama completa, magnéticamente protegido

graves: 115 mm

graves: reflejo de graves

graves: 3,6 Ω

Altavoz satélite: 10 W + 10 W (10% THD, 1 kHz, 8 Ω)

graves: 20 W (10% THD, 100 Hz, 3,6 Ω) Cable de conexión de entrada con miniclavija estéreo (aprox. 1,5 m) × 1

Minitoma estéreo × 1 (PHONES)

cc de 13 V (adaptador de alimentación de ca suministrado)

203 × 135 mm

graves: aprox. 193 × 243 × 233 mm Altavoz izquierdo: aprox. 680 g Altavoz derecho: aprox. 610 g

graves: aprox. 2.450 g

suministrado está diseñado únicamente para este sistema. No lo utilice con ningún otro dispositivo.

Wenn ein Mobiltelefon an das System

Deutsch

Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch und bewahren Sie sie zum späteren Nachschlagen sorgfältig auf.

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um die Gefahr eines elektrischen Schlags zu verringern, öffnen Sie das Gehäuse nicht. Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Um die Brandgefahr zu reduzieren, decken Sie die Ventilationsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen Sie keine Gegenstände mit offenen Flammen, wie z. B. brennende Kerzen, auf das Gerät. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, schützen Sie das Gerät vor Tropf- oder Spritzwasser und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät. Stellen Sie das Gerät nicht an einem Ort auf, an dem eine ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank. Schließen Sie das System an eine leicht zugängliche Netzsteckdose an, da das System mit dem Netzstecker vom Netzstrom getrennt wird. Sollten an dem System irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose. Das

System ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

bleibt auch in

VORSICHT

Alle Änderungen am Gerät, die in dieser Anleitung nicht ausdrücklich als zulässig beschrieben sind, können dazu führen, dass die Genehmigung zur Inbetriebnahme dieses Geräts erlischt.

Die Gültigkeit des CE-Zeichens beschränkt sich ausschließlich auf die Länder, in denen es gesetzlich erforderlich ist, vor allem im europäischen Wirtschaftsraum.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Verwendbares Zubehör: Netzteil

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Europäischen Union

Sicherheitsmaßnahmen

Sicherheit

Das Typenschild befindet sich außen an der Unterseite des linken Lautsprechers.

Bevor Sie das System in Betrieb



nehmen, überprüfen Sie, ob die Betriebsspannung des Systems der lokalen Stromversorgung entspricht.

Erworben in

Alle Länder/ Regionen

Verwenden Sie ausschließlich das



mitgelieferte Netzteil.

Betriebsspannung

100 V – 240 V Wechselstrom, 50/60 Hz

Betrieb

Sollten Fremdkörper oder



Flüssigkeiten in das System gelangen, lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen. Die Satellitenlautsprecher sind



magnetisch abgeschirmt, der Tiefsttonlautsprecher jedoch nicht. Lassen Sie bespielte Bänder, Uhren, Kreditkarten oder Disketten mit Magnetcodierung daher nicht längere Zeit vor dem System liegen.

Aufstellung

Stellen Sie das System nicht in



geneigter Position auf.

Stellen Sie das System nicht in der



Nähe von Wärmequellen oder an Orten auf, an denen es direktem Sonnenlicht, außergewöhnlich viel Staub, Feuchtigkeit, Regen oder mechanischen Erschütterungen ausgesetzt ist.

Reinigung

Reinigen Sie das Gehäuse nicht mit Alkohol, Benzin oder Verdünner.

Wenn Fernsehbild oder Monitoranzeige verzerrt ist

Die Satellitenlautsprecher sind magnetisch abgeschirmt, der Tiefsttonlautsprecher jedoch nicht, so dass in einigen Fällen das Bild auf einem in der Nähe aufgestellten Fernsehschirm/PC-Monitor verzerrt sein kann. Schalten Sie in einem solchen Fall das Fernsehgerät/den PC einmal aus und nach 15 bis 30 Minuten wieder an. Führen Sie vor dem Ausschalten eines PCs die erforderlichen Maßnahmen wie z. B. das Speichern von Daten durch.

Lässt sich die Störung so nicht beheben, stellen Sie das System weiter vom Fernsehgerät/PC entfernt auf. Stellen Sie außerdem keine Geräte, an denen Magnete angebracht oder in denen Magnete verwendet werden (z. B. HiFi-Racks, TV-Regale, Spielzeuge etc.) in der Nähe des Fernsehgeräts/PCs auf. Diese können aufgrund des Magnetismus für Verzerrungen im Bild verantwortlich sein.

Sollten an Ihrem Lautsprechersystem Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Teile und Bedienelemente (siehe Abb. )

 Netzanzeige  Taste  (Ein/Aus)  Regler VOLUME (Lautstärke)

 Regler BASS (Bass)  Input-Kabel (Eingang)

Verbindungskabel mit Stereoministecker

 Buchse PHONES (Kopfhörer)  Buchse Rch (rechter

Lautsprecher)

 Buchse SUBWOOFER

(Tiefsttonlautsprecher)

 Buchse DC IN 13V

Stromquellen (siehe Abb. )

Schließen Sie das Netzteil an die Buchse DC IN 13V an.

Hinweise zum Netzteil

Verwenden Sie ausschließlich das



mitgelieferte Netzteil. Benutzen Sie kein anderes Netzteil. Andernfalls kann das System beschädigt werden.

Polarität des Steckers

Stecken Sie das Netzteil in eine



Netzsteckdose in der Nähe.Wenn ein Problem auftritt, ziehen Sie das Netzteil umgehend aus der Netzsteckdose.

Stellen Sie das Netzteil nicht in ein



geschlossenes Bücherregal, einen Einbauschrank u. ä., wo eine ausreichende Belüftung nicht gegeben ist.

Verwenden Sie das Netzteil nicht an



einem Ort, an dem es Nässe oder hoher Luftfeuchtigkeit ausgesetzt ist. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlags. Stellen Sie außerdem keine mit Flüssigkeit gefüllten Gefäße wie z. B. Vasen auf das Netzteil.

Das mitgelieferte Netzkabel ist nur



für dieses System geeignet. Verwenden Sie es nicht mit einem anderen Gerät.

Anschließen des Systems (siehe Abb. )

Schließen Sie den roten Stecker des rechten Lautsprechers an die rot markierte Buchse an und den grauen Stecker des Tiefsttonlautsprechers an die Buchse SUBWOOFER an der Rückseite des linken Lautsprechers.

2 Schließen Sie das System an das

Gerät an, das als Tonquelle fungiert.

Wenn das System an die Monobuchse der Tonquelle angeschlossen ist

Der Ton wird möglicherweise nicht über den rechten Lautsprecher ausgegeben.

Hinweise

Wenn die Lautstärkeregelung am PC



(Master-Lautstärke, WAV-Lautstärke usw.) zu niedrig eingestellt ist, kann der Klang unzureichend sein. Erhöhen Sie in diesem Fall die Lautstärke am PC. Einzelheiten zur Lautstärkeregelung am PC finden Sie in der dazugehörigen Bedienungsanleitung.

Vergewissern Sie sich, dass der



Stereoministecker ordnungsgemäß an die Buchse des Geräts angeschlossen ist, das als Tonquelle fungiert.

Wenn Sie das System an ein Gerät mit



eingebautem Radio oder Tuner anschließen, werden unter Umständen keine Radiosendungen und kein Fernsehton empfangen oder die Empfindlichkeit ist erheblich reduziert.

Vergewissern Sie sich, dass der linke



Lautsprecher ordnungsgemäß mit dem rechten Lautsprecher und dem Tiefsttonlautsprecher verbunden ist. Andernfalls werden vom Tiefsttonlautsprecher unter Umständen keine Bässe erzeugt oder der Ton vom rechten Lautsprecher ist möglicherweise verzerrt. Verwenden Sie das System nicht weiter, da es sonst zu Fehlfunktionen kommen kann.

Wenn Sie das Eingangskabel trennen,



während die Tonquelle (PC usw.) läuft, können die Geräte oder Ihr Gehör durch plötzliche laute Töne geschädigt werden. Achten Sie darauf, die Lautstärke an der Tonquelle (PC usw.) zu verringern und das System auszuschalten, wenn Sie das Eingangskabel von der Tonquelle trennen.

Tonwiedergabe

Reduzieren Sie zuerst die Lautstärke am System. Wenn Sie das System an den Kopfhörerausgang anschließen, reduzieren Sie die Lautstärke der Tonquelle.

1 Drücken Sie zum Einschalten

die Taste .

Die Netzanzeige leuchtet auf.

2 Starten Sie die Wiedergabe an

der Tonquelle.

3 Stellen Sie die Lautstärke ein.

Regler VOLUME: Regelt die Gesamtlautstärke. Regler BASS: Regelt die Bässe vom Tiefsttonlautsprecher.

4 Drücken Sie nach dem Gebrauch

zum Ausschalten die Taste .

Die Netzanzeige erlischt.

So stellen Sie den Basspegel ein

Drehen Sie zum Einstellen der Basslautstärke den Regler BASS am linken Lautsprecher. Stellen Sie die Basslautstärke so ein, dass der Ton nicht verzerrt wird, um Schäden am System zu vermeiden.

So verwenden Sie Kopfhörer/ Ohrhörer

Schließen Sie sie an die Buchse PHONES an.

Hinweise

Wenn die Tonquelle über eine



Bassverstärkungsfunktion oder EqualizerFunktion verfügt, schalten Sie diese aus. Andernfalls kann der Ton verzerrt sein.

Wenn Kopfhörer/Ohrhörer angeschlossen



werden, wird die Funktion zum Regeln der Bässe deaktiviert.

Dieses System wurde zwar für die



Verwendung mit einem PC oder tragbaren Audiogerät konzipiert, dennoch setzt der Ton von den Lautsprechern je nach Lautstärkeeinstellung, verwendeter Software und den angeschlossenen Geräten unter Umständen aus, wenn die Lautstärke des Systems und die Basslautstärke zu hoch sind. Dies liegt an der Schutzeinrichtung und ist keine Fehlfunktion. Drehen Sie die Lautstärke und die Basslautstärke bei Bedarf herunter.

Automatisches Ein-/ Ausschalten des Systems

So funktioniert die automatische Einschaltung

Diese Funktion ist nur verfügbar,



wenn die Taste  sich in der Position ON befindet. Wenn ein Signal eingespeist wird,



schaltet sich das System automatisch ein.

Wenn etwa 25 Minuten oder länger*



kein Signal eingespeist wird, schaltet sich das System automatisch aus.

* Die Zeit kann abhängig von der

Verwendung des Systems variieren.

Hinweise

Wenn der Eingangssignalpegel zu niedrig



ist, schaltet sich das System nicht automatisch ein. Wenn sich ein Gerät, das Mikrowellen



erzeugt, wie z. B. ein Mobiltelefon, in der Nähe befindet, kann das System durch dieses Gerät unbeabsichtigt eingeschaltet werden.



angeschlossen wird, wird es aufgrund von Interferenzen oder bei einem eingehenden Anruf möglicherweise versehentlich eingeschaltet. Schalten Sie das System mit der Taste  manuell ein bzw. aus, wenn Sie ein Mobiltelefon anschließen.

Abhängig vom Gerät, das als Tonquelle



fungiert, schaltet sich das System aufgrund von empfangenem Rauschen möglicherweise nicht automatisch aus.

Wenn kein Gerät angeschlossen ist,



schaltet sich das System möglicherweise nicht automatisch aus oder es schaltet sich möglicherweise unbeabsichtigt ein.

Abhängig vom Pegel des Eingangssignals



ist der Anfang des Eingangssignals möglicherweise nicht zu hören.

Wenn Sie das System unbeaufsichtigt



lassen, stellen Sie die Taste  in die Ausschaltposition, um eine Fehlfunktion zu vermeiden.

Wenn sich das System automatisch



ausschaltet, bleibt die Taste  in der Einschaltposition, aber die Netzanzeige erlischt. Das System schaltet sich automatisch ein, wenn Eingangssignale (z. B. Musiksignale) eingehen, und die Netzanzeige leuchtet wieder auf. Sie können das System auch ohne Eingangssignale (z. B. Musiksignale) einschalten, indem Sie es von Hand ausund dann wieder einschalten. Wenn etwa 25 Minuten oder länger kein Signal eingespeist wird, schaltet sich das System automatisch wieder aus.

Störungsbehebung

Sollte an Ihrem Lautsprechersystem ein Problem auftreten, lesen Sie bitte in der folgenden Aufstellung nach und führen Sie die empfohlene Abhilfemaßnahme durch. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Es ist kein Ton zu hören

Vergewissern Sie sich, dass dieses



System und die Tonquelle eingeschaltet sind.

Erhöhen Sie die Lautstärke an



diesem System. Stellen Sie die Lautstärke an der



Tonquelle möglichst hoch ein, ohne dass der Ton verzerrt wird. Einzelheiten zum Einstellen der Lautstärke finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung. Überprüfen Sie, ob alle Verbindungen



ordnungsgemäß hergestellt wurden.

Wenn die Stummschaltfunktion der



Lautstärkeregelung am PC aktiviert ist, deaktivieren Sie sie.

Überprüfen Sie, ob Kopfhörer



angeschlossen sind. Ist dies der Fall, trennen Sie sie vom Gerät. Trennen Sie das Verbindungskabel



mit dem Stereoministecker vom System und dem PC oder dem Gerät, das als Tonquelle fungiert. Schließen Sie das Verbindungskabel dann wieder fest an das System und die Kopfhörerbuchse (Stereominibuchse) des PCs oder des Geräts an, das als Tonquelle fungiert.

Der Ton ist sehr leise

Stellen Sie die Lautstärke an der



Tonquelle möglichst hoch ein, ohne dass der Ton verzerrt wird. Einzelheiten zum Einstellen der Lautstärke finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung.

Erhöhen Sie die Lautstärke an



diesem System.

Stellen Sie sicher, dass die



Tonbalance am PC auf die mittlere Position eingestellt ist. Trennen Sie das Verbindungskabel



Der Ton ist verzerrt

Drehen Sie die Lautstärke an der



Tonquelle so weit herunter, dass der Ton nicht mehr verzerrt ist. Einzelheiten zum Einstellen der Lautstärke finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung.

Wenn die Tonquelle über eine



Bassverstärkungsfunktion verfügt, schalten Sie diese aus.

Verringern Sie die Lautstärke an



diesem System.

Der vom System ausgegebene Ton ist durch Summen oder Rauschen gestört.

Überprüfen Sie, ob alle



Verbindungen ordnungsgemäß hergestellt wurden.

Achten Sie darauf, dass keine



Audiogeräte zu nahe am Fernsehgerät aufgestellt sind.

Die Helligkeit der Netzanzeige schwankt.

Die Helligkeit der Netzanzeige kann schwanken, wenn die Lautstärke erhöht wird.

Der Ton wird nur über einen der Satellitenlautsprecher ausgegeben.

Wenn Sie das System an die monaurale Buchse des Geräts anschließen, das als Tonquelle fungiert, wird der Ton nur über einen der Satellitenlautsprecher ausgegeben.

Technische Daten

Lautsprecher

Lautsprechersystem Satellitenlautsprecher: 60

Tiefsttonlautsprecher:

Gehäusetyp Satellitenlautsprecher:

Tiefsttonlautsprecher:

Impedanz Satellitenlautsprecher: 8 Ω Tiefsttonlautsprecher: 3,6 Ω

Verstärker

Referenzausgangsleistung Satellitenlautsprecher: 10 W

Tiefsttonlautsprecher: 20 W

Eingang

Eingangsimpedanz 6 kΩ (bei 1 kHz) Ausgang

Allgemeines

Betriebsspannung

Abmessungen (B/H/T) Satellitenlautsprecher:

Tiefsttonlautsprecher:

Gewicht Rechter Lautsprecher:

Tiefsttonlautsprecher:

Mitgeliefertes Zubehör

Netzteil (AC-E1320D1) (1) Bedienungsanleitung (1) Netzkabel* (1) Garantiekarte (1)

* Das mitgelieferte Netzkabel ist nur für

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

mm, Breitbandlautsprecher, magnetisch abgeschirmt

115 mm

Geschlossen

Bassreflexsystem

+ 10 W (10 % gesamte harmonische Verzerrung, 1 kHz, 8 Ω)

(10 % gesamte harmonische Verzerrung, 100 Hz, 3,6 Ω) Verbindungskabel mit Stereoministecker (ca. 1,5 m) × 1

Stereominibuchse × 1 (PHONES)

13 V Gleichstrom (mitgeliefertes Netzteil)

ca. 109 × 203 × 135 mm

ca. 193 × 243 × 233 mm Linker Lautsprecher: ca. 680 g

ca. 610 g

ca. 2.450 g

dieses System geeignet. Verwenden Sie es nicht mit einem anderen Gerät.



Diffusore sinistro (anteriore) Linkerluidspreker (voor) Vänster högtalare (fram) Coluna esquerda (frontal)

Diffusore sinistro (posteriore) / Linkerluidspreker (achter) / Vänster högtalare (bak) / Coluna esquerda (parte traseira)

Subwoofer (anteriore) Subwoofer (voorzijde) Subwoofer (framsida) Subwoofer (frontal)

Spina grigia Grijze stekker Grå kontakt Ficha cinzenta

Contrassegno rosso / Rode aanduiding / Röd markering / Marca vermelha

Diffusore destro (anteriore) Rechterluidspreker (voor) Höger högtalare (fram) Coluna direita (frontal)

Spina rossa Rode stekker Röd kontakt Ficha vermelha



Diffusore sinistro (posteriore) Linkerluidspreker (achter) Vänster högtalare (bak) Coluna esquerda (parte traseira)

alla presa DC IN 13V naar DC IN 13V-aansluiting till DC IN 13V-uttag à tomada DC IN 13V

alla presa a muro naar stopcontact till vägguttag a uma tomada eléctrica

Cavo di alimentazione CA (in dotazione) Netsnoer (bijgeleverd) Nätsladd (medföljer) Cabo de alimentação CA (fornecido)

Alimentatore CA (in dotazione) Netspanningsadapter (bijgeleverd) Nätadapter (medföljer) Transformador de CA (fornecido)



alla presa SUBWOOFER naar SUBWOOFER-aansluiting till SUBWOOFER-uttaget

Diffusore sinistro (posteriore) Linkerluidspreker (achter) Vänster högtalare (bak) Coluna esquerda (parte traseira)

a o alla presa cuffie (mini presa stereo) naar hoofdtelefoonaansluiting (stereo-miniaansluiting) till utgång för hörlurar (stereominiuttag) à tomada de auscultadores (mini-ficha estéreo)

Se si collega il sistema tramite un dispositivo dotato di una radio o di un sintonizzatore incorporati, le trasmissioni radio o l’audio del televisore potrebbero non essere ricevuti o la sensibilità potrebbe essere notevolmente ridotta.

Als u het systeem aansluit op een apparaat met een ingebouwde radio of tuner, kunnen er wellicht geen radio-uitzendingen worden ontvangen of kan de gevoeligheid sterk worden verminderd.

Om systemet ansluts via en enhet med inbyggd radio eller tuner, kanske radiosändningar eller TV-ljud inte tas emot eller kanske känsligheten minskas avsevärt.

Se ligar o sistema através de um dispositivo com um sintonizador ou rádio integrado, poderá não conseguir receber transmissões de rádio ou som do televisor ou a sensibilidade poderá diminuir de forma significativa.

Subwoofer (posteriore) Subwoofer (achterzijde) Subwoofer (baksida) Subwoofer (parte traseira)

Corretto Correct Rätt Correcto

à tomada SUBWOOFER

Diffusore destro (posteriore) Rechterluidspreker (achter) Höger högtalare (bak) Coluna direita (parte traseira)

alla presa Rch (contrassegno rosso) naar Rch-aansluiting (rode aanduiding) till Rch-uttaget (röd markering) à tomada Rch (marca vermelha)

PC, ecc. pc enz. dator m.m. PC, etc.

Non corretto Niet correct Fel Incorrecto

Dispositivo audio portatile, ecc. Draagbaar audioapparaat, enz. Bärbar ljudenhet, m.m. Dispositivo áudio portátil, etc.

Italiano

Prima di utilizzare il sistema, leggere attentamente il presente manuale di istruzioni e conservarlo per consultazioni future.

ATTENZIONE

Per ridurre il rischio di incendi o scosse elettriche, non esporre l’apparecchio a pioggia o umidità.

Per ridurre il rischio di scosse elettriche, non aprire il rivestimento. Per la manutenzione rivolgersi esclusivamente a personale qualificato. Per ridurre il rischio di incendi, non coprire le aperture per la ventilazione dell’apparecchio con giornali, tovaglie, tende, ecc. Non posizionare sull’apparecchio fiamme libere come ad esempio candele accese. Per ridurre il rischio di incendi o scosse elettriche, non esporre l’apparecchio a gocciolamenti o spruzzi d’acqua e non collocarvi sopra alcun oggetto contenente liquidi, come ad esempio vasi. Non installare l’apparecchio in uno spazio chiuso come una libreria o un mobiletto. Poiché per scollegare l’apparecchio dalla corrente domestica viene utilizzata la spina, collegare l’apparecchio a una presa di rete CA facilmente accessibile. In caso di funzionamento anomalo dell’apparecchio, scollegare immediatamente la spina dalla presa di rete CA. Il sistema non è scollegato dall’alimentazione fino a quando non viene scollegato dalla presa CA, anche nel caso in cui sia stato spento.

ATTENZIONE

Qualunque modifica o alterazione non espressamente approvata nel presente manuale potrebbe invalidare il diritto di utilizzo di questa apparecchiatura.

La validità del contrassegno CE è limitata solo ai paesi in cui è legalmente in vigore, principalmente nei paesi SEE (Spazio Economico Europeo).

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l’Italia). Accessori applicabili: alimentatore CA

Avviso per i clienti: le seguenti informazioni riguardano esclusivamente gli apparecchi venduti in paesi in cui sono applicate le direttive UE.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all’assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Precauzioni

Sicurezza

La targhetta si trova sul lato inferiore esterno del diffusore sinistro.

Prima di utilizzare il sistema,



assicurarsi che la tensione operativa corrisponda all’alimentazione elettrica locale.

Paese di acquisto

Tutti i paesi/ tutte le regioni

Utilizzare unicamente l’alimentatore



CA in dotazione.

Funzionamento

Se oggetti solidi o sostanze liquide



penetrano nel sistema, farlo controllare da personale qualificato prima di utilizzarlo di nuovo.

Anche se i diffusori satellite sono



schermati magneticamente, il subwoofer non lo è, pertanto non lasciare nastri registrati, orologi, carte di credito personali o floppy disk a codificazione magnetica davanti al sistema per lunghi periodi di tempo.

Collocazione

Non collocare i diffusori in



posizione inclinata.

Non lasciare il sistema nei pressi di



fonti di calore o in luoghi soggetti a luce solare diretta, polvere eccessiva, umidità, pioggia o scosse meccaniche.

Pulizia

Non usare alcool, benzina o solventi per pulire il rivestimento.

Se l’immagine del televisore o la visualizzazione del monitor è distorta magneticamente

Anche se i diffusori satellite sono schermati magneticamente, il subwoofer non lo è, e in alcuni casi l’immagine di televisori o di personal computer può essere distorta magneticamente. In questo caso, spegnere il televisore o il personal computer e riaccenderlo dopo 15-30 minuti. Per quanto riguarda il personal computer, adottare le dovute precauzioni, come ad esempio la memorizzazione dei dati, prima di spegnerlo.

Se non ci sono segni di miglioramento, allontanare il sistema dal televisore o dal personal computer. Assicurarsi inoltre di non collocare oggetti recanti o contenenti magneti, come rack audio, mensole per televisori, giocattoli ecc. nei pressi del televisore o del personal computer. Essi possono causare distorsione magnetica all’immagine interagendo con il sistema.

Per qualsiasi domanda o problema relativo al sistema diffusori, contattare il rivenditore Sony più vicino.

Tensione operativa

100 V – 240 V AC, 50/60 Hz

Identificazione dei componenti (vedere fig. )

 Indicatore di alimentazione  Interruttore 

(alimentazione)

 Controllo VOLUME (volume)  Controllo BASS (bassi)  Cavo Input (di ingresso)

Cavo di collegamento con la mini spina stereo

 Presa PHONES (cuffie)  Presa Rch (diffusore destro)  Presa SUBWOOFER

(subwoofer)

 Presa DC IN 13V

Fonti di alimentazione (vedere fig. )

Collegare l’alimentatore CA alla presa DC IN 13V.

Note sull’alimentatore CA

Utilizzare esclusivamente



l’alimentatore CA in dotazione. Per evitare di danneggiare i diffusori, non usare nessun altro alimentatore CA.

Polarità della spina

Collegare l’alimentatore CA ad una



presa di rete CA facilmente accessibile. In caso di problemi, scollegarlo immediatamente dalla presa di rete CA.

Non collocare l’alimentatore CA su



una mensola o in uno spazio limitato quale ad esempio un mobiletto.

Non utilizzare l’alimentatore CA in



luoghi soggetti a umidità o presenza di liquidi onde evitare il rischio di incendi o scosse elettriche. Inoltre, non appoggiare sull’alimentatore CA contenitori contenenti liquidi quali vasi.

Il cavo di alimentazione CA in



dotazione è utilizzabile solo con questo sistema. Non utilizzare questo cavo con altri dispositivi.

Collegamento del sistema (vedere fig. )

1 Collegare la spina rossa del

diffusore destro alla presa contrassegnata in rosso e la spina grigia del subwoofer alla presa SUBWOOFER sulla parte posteriore del diffusore sinistro.

2 Collegare il sistema a un

dispositivo sorgente.

Quando il sistema è collegato alla presa monofonica del dispositivo sorgente

L’audio potrebbe non passare attraverso il diffusore destro.

Note

Se la regolazione del volume PC (volume



master, volume WAV ecc.) è bassa, l’audio potrebbe risultare troppo basso. In questo caso, aumentare la regolazione dell’audio sul PC. Per ulteriori informazioni sulla regolazione del volume PC, fare riferimento alle apposite istruzioni per l’uso.

Accertarsi che il collegamento della mini



spina stereo e della presa del dispositivo sorgente sia stato effettuato in modo corretto.

Se si collega il sistema tramite un



dispositivo dotato di una radio o di un sintonizzatore incorporati, le trasmissioni radio o l’audio del televisore potrebbero non essere ricevuti o la sensibilità potrebbe essere notevolmente ridotta.

Accertarsi che il diffusore sinistro sia



collegato in modo corretto al diffusore destro e al subwoofer. Diversamente, il subwoofer potrebbe non produrre i toni bassi o l’audio del diffusore destro potrebbe risultare distorto. Interrompere l’uso, onde evitare malfunzionamenti.

Se si rimuove il cavo di ingresso mentre il



dispositivo sorgente (PC, ecc.) è in funzione, è possibile che un audio improvvisamente troppo forte danneggi il sistema o le orecchie dell’ascoltatore. Accertarsi di abbassare il volume del dispositivo sorgente (PC, ecc.) prima di rimuovere il cavo di ingresso da quest’ultimo.

Ascolto dell’audio

Innanzitutto abbassare il volume del sistema. Se si collega il sistema a un’uscita cuffie, abbassare il volume del dispositivo sorgente.

1 Premere l’interruttore  per

accendere.

L’indicatore di alimentazione si illumina.

2 Avviare la riproduzione sul

dispositivo sorgente.

3 Regolare il volume.

Comando VOLUME: consente di regolare il volume generale. Comando BASS: consente di regolare i toni bassi del subwoofer.

4 Premere l’interruttore  per

spegnere dopo l’uso.

L’indicatore di alimentazione si spegne.

Per regolare il livello del volume dei bassi

Per regolare il volume dei bassi, utilizzare il controllo BASS sul diffusore sinistro. Impostare il volume dei bassi su un livello che non implichi alcuna distorsione per prevenire danni al sistema.

Per utilizzare cuffie/auricolari

Collegarli alla presa PHONES.

Note

Se il dispositivo sorgente dispone di una



funzione di potenziamento dei bassi o di equalizzatore, disattivarle.Diversamente, è possibile che l’audio risulti distorto.

Se le cuffie/gli auricolari sono collegati, la



funzione di controllo dei bassi viene annullata.

Sebbene questo sistema sia progettato per



essere utilizzato con un PC o un dispositivo audio portatile, se il volume del sistema e il volume dei bassi sono alti, a seconda delle impostazioni del volume, del software operativo e dei dispositivi collegati, l’audio del diffusore potrebbe interrompersi. Ciò è dovuto al circuito di protezione e non si tratta di un malfunzionamento. Abbassare il volume e il volume dei bassi durante l’uso.

Accensione/ spegnimento automatico del sistema

Come funziona l’accensione automatica

Questa funzione è disponibile solo



quando l’interruttore  è impostato su ON.

Se viene immesso un segnale, il



sistema si accende automaticamente.

Se non viene immesso alcun segnale



per circa 25 minuti o più*, il sistema si spegne automaticamente.

* Ciò potrebbe variare in base all’uso del

sistema.

Note

Se il livello del segnale di ingresso è troppo



basso, il sistema non si accende automaticamente.

Se nelle vicinanze è presente un dispositivo



che genera microonde, come ad esempio un telefono cellulare, il sistema potrebbe venire accesso involontariamente dal dispositivo.

Se al sistema è collegato un telefono



cellulare, il sistema potrebbe venire acceso involontariamente dal suono prodotto da una chiamata in arrivo. Quando si collega un telefono cellulare, accendere/spegnere il sistema manualmente tramite l’interruttore .

Il sistema potrebbe non spegnersi



automaticamente a causa dei rumori percepiti, a seconda del dispositivo sorgente.

Se non è collegato alcun dispositivo, il



sistema potrebbe non spegnersi automaticamente, o potrebbe accendersi involontariamente.

L’inizio del segnale di ingresso potrebbe



non essere percepito, a seconda del livello del segnale di ingresso.

Quando il sistema viene lasciato



incustodito, impostare l’interruttore  su OFF per evitare malfunzionamenti.

Se il sistema si spegne automaticamente,



l’interruttore  rimane acceso, ma l’indicatore di alimentazione si spegne. Il sistema si accende automaticamente dopo aver ricevuto un segnale in ingresso (come ad esempio un segnale musicale) e anche l’indicatore di alimentazione si accende. Anche senza un segnale in ingresso (come ad esempio un segnale musicale) è possibile accendere il sistema spegnendolo e quindi accendendolo di nuovo. Se non viene immesso alcun segnale per circa 25 minuti o più, il sistema si spegne automaticamente.

Guida alla soluzione dei problemi

Se durante l’uso del sistema diffusori si dovessero riscontrare eventuali problemi, consultare l’elenco riportato di seguito ed eseguire le misure correttive consigliate. Se il problema persiste, rivolgersi al più vicino rivenditore Sony.

Assenza di audio

Verificare che il sistema e il



dispositivo sorgente siano accesi.

Aumentare il volume del sistema.



Regolare il volume del dispositivo



sorgente sul livello più alto possibile che non implichi alcuna distorsione dell’audio. Per ulteriori informazioni sulla regolazione del volume, fare riferimento alle istruzioni per l’uso in dotazione con il dispositivo.

Accertarsi che tutti i collegamenti



siano stati effettuati in modo corretto.

Se la funzione di disattivazione



audio della regolazione volume del PC è impostata, annullarla.

Verificare che le cuffie siano



collegate. In tal caso, scollegarle.

Scollegare il cavo di collegamento



con la mini spina stereo dal sistema e dal PC o dal dispositivo sorgente; quindi ricollegare saldamente il cavo di collegamento al sistema e alla presa delle cuffie (mini presa stereo) del PC o del dispositivo sorgente.

Livello audio basso

Regolare il volume del dispositivo



Aumentare il volume del sistema.



Accertarsi che il bilanciamento



audio del PC sia impostato in posizione centrale.

Scollegare il cavo di collegamento



Audio distorto

Abbassare il volume del dispositivo



sorgente, finché l’audio non risulta più distorto. Per ulteriori informazioni sulla regolazione del volume, fare riferimento alle istruzioni per l’uso in dotazione con il dispositivo.

Se il dispositivo sorgente dispone di



una funzione di potenziamento dei bassi, disattivarla.

Diminuire il volume del sistema.



Dai diffusori vengono emessi disturbi o ronzii.

Accertarsi che tutti i collegamenti



siano stati effettuati in modo corretto.

Accertarsi che nessuno dei



dispositivi sia stato posizionato troppo vicino al televisore.

La luminosità dell’indicatore di alimentazione è instabile.

La luminosità dell’indicatore di alimentazione potrebbe diventare instabile quando si aumenta il volume.

L’audio passa attraverso un solo diffusore satellite.

Se si collega il sistema alla presa monofonica di un dispositivo sorgente, l’audio potrebbe passare attraverso un solo diffusore satellite.

Caratteristiche tecniche

Sezione diffusori

Sistema diffusori Diffusore satellite: 60 mm,

Subwoofer: 115 mm Tipo enclosure Diffusore satellite: Chiuso Subwoofer: Bass reflex Impedenza Diffusore satellite: 8 Ω Subwoofer: 3,6 Ω

Sezione amplificatore

Potenza uscita di riferimento Diffusore satellite: 10 W +

Subwoofer: 20 W (10 %

Ingresso

Impedenza di ingresso 6 kΩ (a 1 kHz) Uscita

Generali

Alimentazione

Dimensioni (l/a/p) Diffusore satellite: Circa 109

Subwoofer: Circa. 193 × 243

Peso Diffusore destro: Circa 610 g Subwoofer: Circa 2.450 g

Accessori in dotazione

Alimentatore CA (AC-E1320D1) (1) Istruzioni per l’uso (1) Cavo di alimentazione CA* (1) Scheda di garanzia (1)

* Il cavo di alimentazione CA in dotazione è

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

gamma completa, schermato magneticamente

10 W (10 % T.H.D., 1 kHz, 8 Ω)

T.H.D., 100 Hz, 3,6 Ω) Cavo di collegamento con mini spina stereo (circa. 1,5 m) × 1

Mini presa stereo × 1 (PHONES)

DC 13 V (Alimentatore CA in dotazione)

× 203 × 135 mm

× 233 mm Diffusore sinistro: Circa 680 g

utilizzabile solo con questo sistema. Non utilizzare questo cavo con altri dispositivi.

Nederlands

Lees alvorens het toestel in gebruik te nemen deze handleiding aandachtig door en bewaar ze als naslagwerk.

WAARSCHUWING

Stel het toestel niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

Open de behuizing niet om elektrische schokken te voorkomen. Onderhoud mag enkel worden uitgevoerd door gekwalificeerd personeel. Om het risico op brand te verminderen, mogen de verluchtingsopeningen van het toestel niet worden afgedekt met kranten, tafelkleedjes, gordijnen, enz. Plaats geen open vlammen, zoals van een brandende kaars op het toestel. Stel het toestel niet bloot aan vocht of water om het risico op brand of elektrische schokken te verminderen. Plaats ook geen met vloeistof gevulde voorwerpen zoals een vaas op het toestel. Installeer het toestel niet in een beperkte ruimte zoals een boekenrek of een inbouwkast. De stekker van de netspanningsadapter wordt gebruikt om de netspanningsadapter los te koppelen. Aangezien de stekker wordt gebruikt om het apparaat los te koppelen van het stopcontact, moet u het apparaat aansluiten op een gemakkelijk toegankelijk stopcontact. Als er een probleem met het apparaat optreedt, moet u de stekker onmiddellijk uit het stopcontact halen. Het toestel blijft onder spanning staan zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld.

OPGEPAST

Wij waarschuwen u dat wijzigingen of aanpassingen die niet uitdrukkelijk in deze handleiding worden goedgekeurd uw bevoegdheid om dit apparaat te gebruiken kunnen tenietdoen.

De geldigheid van het CE-keurmerk is beperkt tot de landen waar dit keurmerk wettelijk moet worden nageleefd, hoofdzakelijk in EU-landen (Europese Unie).

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden inzamelingssystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht. Geldt ook voor deze accessoires: netspanningsadapter

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn.

De fabricant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde vertegenwoordiging voor EMC en produkt veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u graag naar de addressen in de afzonderlijke service/ garantie documenten.

Voorzorgsmaatregelen

Veiligheid

Het naamplaatje bevindt zich onderaan aan de buitenkant van de linkerluidspreker.

Voordat u het apparaat gebruikt,



moet u controleren of de spanning die aan de achterkant van het apparaat wordt vermeld, overeenkomt met de lokale netspanning.

Waar aangekocht

Alle landen/regio's 100 V – 240 V AC,

Gebruik alleen de bijgeleverde



netspanningsadapter.

Werking

Als een voorwerp of vloeistof in het



systeem terechtkomt, moet u het systeem laten nakijken door bevoegde servicetechnici voordat u het systeem verder gebruikt.

Hoewel de satellietluidsprekers



magnetisch afgeschermd zijn, is de subwoofer dat niet. Laat dus geen banden met opnamen, horloges, creditcards of diskettes met magnetische codering gedurende langere tijd voor het systeem liggen.

Plaatsing

Zet de luidsprekers niet schuin.



Plaats de luidsprekers niet in de



buurt van een warmtebron. Zorg er tevens voor dat de luidsprekers niet blootgesteld worden aan veel stof, direct zonlicht, vocht, regen of mechanische trillingen of schokken.

Reiniging

Gebruik voor het reinigen van de ombouw nooit vluchtige stoffen als spiritus, benzine of thinner, aangezien dergelijke middelen de afwerking kunnen aantasten.

Indien het tv-beeld of monitordisplay door magnetisme wordt vervormd

Hoewel de satellietluidsprekers magnetisch afgeschermd zijn, is de subwoofer dat niet. Het is mogelijk dat het beeld van bepaalde tv’s of personal computers door magnetisme wordt vervormd. Schakel in dat geval de spanning van de tv of personal computer even uit. Wacht 15 tot 30 minuten en schakel de spanning weer in. In geval van de personal computer moet u de nodige stappen nemen alvorens de spanning uit te schakelen, zodat uw data niet worden gewist.

Indien er geen verbetering is, plaatst u het systeem verder van de tv of personal computer. Let tevens op dat er geen voorwerpen met magneten in de buurt van de tv of personal computer zijn geplaatst. Let op audiorekken, tvstandaards, speelgoed, enz. waarin mogelijk magneten zijn verwerkt. Dit soort voorwerpen kunnen het beeld vervormen door interactie met dit systeem.

Met alle vragen over eventuele problemen met het luidsprekersysteem kunt u steeds terecht bij uw dichtstbijzijnde Sony-handelaar.

Bedrijfsspanning

50/60 Hz

Onderdelen (zie afb. )

 Aan/uit-lampje  -knop (aan/uit)  VOLUME-regeling (volume)  BASS-regeling (lage tonen)  Input-kabel (invoer)

Aansluitsnoer met stereoministekker

 PHONES-aansluiting

(hoofdtelefoon)

 Rch-aansluiting

(rechterluidspreker)

 SUBWOOFER-aansluiting

(subwoofer)

 DC IN 13V-aansluiting

Stroombronnen (zie afb. )

Sluit de netspanningsdapter aan op de DC IN 13V-aansluiting.

Opmerkingen over de netspanningsadapter

Gebruik alleen de bijgeleverde



netspanningsadapter. Om beschadiging van de luidsprekers te vermijden, mag u geen andere netspanningsadapter gebruiken.

Polariteit van de stekker

Sluit de netspanningsadapter aan op



een stopcontact in de buurt. Als er een probleem optreedt, moet u de netspanningsadapter onmiddellijk uit het stopcontact halen.

Plaats de netspanningsadapter niet



op een boekenplank of in een gesloten ruimte, zoals een kast. Om brand of elektrische schokken te



voorkomen, mag u de netspanningsadapter niet gebruiken in een omgeving met vloeistoffen of vocht. Plaats ook geen met vloeistof gevulde voorwerpen zoals een vaas op de netspanningsadapter.

Het bijgeleverde netsnoer mag alleen



met dit systeem gebruikt worden. Gebruik het snoer niet met andere apparaten.

De luidsprekers aansluiten (zie afb. )

1 Sluit de rode stekker van de

rechterluidspreker aan op de rode aansluiting, en de grijze stekker van de subwoofer op de SUBWOOFER-aansluiting aan de achterzijde van de linkerluidspreker.

2 Sluit het systeem aan op een

bronapparaat.

Als het toestel is verbonden met de monoaansluiting van het bronapparaat

Het is mogelijk dat het geluid niet wordt uitgevoerd via de rechterluidspreker.

Opmerkingen

Als de volumeregeling van de pc



(hoofdvolume, WAV-volume enz.) laag ingesteld is, is er mogelijk onvoldoende geluid hoorbaar. Verhoog in dit geval het geluidsvolume van de pc. Raadpleeg de gebruiksaanwijzing van de pc voor meer informatie over de volumeregeling.

Zorg ervoor dat de stereo-ministekker



goed aangesloten is op de aansluiting van het bronapparaat.

Als u het systeem aansluit op een apparaat



met een ingebouwde radio of tuner, kunnen er wellicht geen radiouitzendingen of tv-geluid worden ontvangen of kan de gevoeligheid sterk worden verminderd. Zorg ervoor dat de linkerluidspreker goed



aangesloten is op de rechterluidspreker en de subwoofer. Als de verbinding niet correct gemaakt is, worden lage tonen mogelijk niet uitgevoerd door de subwoofer of is het geluid van de rechterluidspreker mogelijk vervormd. Zet het gebruik stop, anders kunnen er storingen ontstaan.

Als u de invoerkabel loskoppelt terwijl het



bronapparaat (pc enz.) in werking is, kunnen het apparaat of uw oren beschadigd raken door onverwachte luide geluiden. Verlaag het volume van het bronapparaat (pc enz.) en schakel het systeem uit wanneer u de invoerkabel loskoppelt van het bronapparaat.

Het geluid beluisteren

Verlaag eerst het volume van het toestel. Wanneer u het toestel aansluit op de hoofdtelefoonuitgang, dient u het volume van het bronapparaat te verlagen.

1 Druk op de - knop om in te

schakelen.

Het aan/uit-lampje licht op.

2 Start het afspelen van het

bronapparaat.

3 Pas het volume aan.

VOLUME-regelaar: voor het regelen van het volume. BASS-regelaar: voor het regelen van de lage tonen van de subwoofer.

4 Druk op de - knop om uit te

schakelen na gebruik.

Het aan/uit-lampje dooft.

Het volumeniveau van de lage tonen aanpassen

Draai aan de BASS-regeling op de linkerluidspreker om het volume van de lage tonen aan te passen. Stel het volume van de lage tonen in op een onvervormd niveau om schade aan het systeem te voorkomen.

De hoofdtelefoon/oortelefoon gebruiken

Sluit deze aan op de PHONESaansluiting.

Opmerkingen

Als het bronapparaat beschikt over een



bass boost-functie of een equalizerfunctie, schakelt u deze uit. Het geluid kan worden vervormd als deze functies zijn ingeschakeld.

Als een hoofdtelefoon/oortelefoon



aangesloten is, wordt de functie voor de regeling van lage tonen geannuleerd.

Hoewel dit systeem ontworpen is om met



een pc of draagbaar audioapparaat te gebruiken, kan het geluid van de luidsprekers onderbroken worden als het volume van het systeem en de lage tonen hoog is, afhankelijk van de volumeinstelling, de besturingssoftware en de aangesloten apparaten. Dat wordt veroorzaakt door het beveiligingscircuit en wijst niet op een storing. Verlaag het volume en het volume van de lage tonen tijdens het gebruik.

Het systeem automatisch in-/ uitschakelen

Werking van de automatische in-/uitschakelfunctie

Deze functie is alleen beschikbaar



als de knop  op ON staat.

Als er een signaal wordt ingevoerd,



wordt het systeem automatisch ingeschakeld.

Als er ongeveer 25 minuten of



langer* geen signaal wordt ingevoerd, wordt het systeem automatisch uitgeschakeld.

* Dit kan variëren afhankelijk van de manier

waarop het systeem wordt gebruikt.

Opmerkingen

Als het niveau van het invoersignaal te laag



is, wordt het systeem niet automatisch ingeschakeld.

Als er zich in de buurt van het systeem een



toestel bevindt dat microgolven genereert, zoals een mobiele telefoon, is het mogelijk dat het systeem per ongeluk door dat toestel wordt ingeschakeld.

Als een mobiele telefoon op het systeem



aangesloten is, kan het systeem ongewild worden ingeschakeld door ruis of door een inkomend gesprek. Schakel de telefoon handmatig in/uit via de -knop als u een mobiele telefoon aansluit.

Afhankelijk van het bronapparaat is het



mogelijk dat het systeem niet automatisch wordt uitgeschakeld ten gevolge van ontvangen ruis.

Als er geen toestel is aangesloten, is het



mogelijk dat het systeem niet automatisch wordt uitgeschakeld of per ongeluk wordt ingeschakeld.

Afhankelijk van het niveau van het



invoersignaal is het mogelijk dat het begin van het invoersignaal niet wordt gehoord.

Als u het systeem onbeheerd achterlaat,



druk dan de -knop naar OFF om storingen te voorkomen.

Als de stroom automatisch uitgeschakeld



wordt, blijft de -knop aan, maar dooft het aan/uit-lampje. Het systeem wordt automatisch ingeschakeld nadat er een invoersignaal (bijvoorbeeld een muzieksignaal) werd ontvangen en het aan/uit-lampje licht op. Zelfs als er geen invoersignaal (bijvoorbeeld een muzieksignaal) is, kunt u het inschakelen door het uit en opnieuw in te schakelen. Als er ongeveer 25 minuten of langer geen signaal wordt ingevoerd, wordt het systeem automatisch opnieuw uitgeschakeld.

Problemen oplossen

Als u problemen hebt met het luidsprekersysteem, controleert u de volgende lijst en neemt u de voorgestelde maatregelen. Als het probleem blijft optreden, neemt u contact op met de dichtstbijzijnde Sony-handelaar.

Geen geluid

Ga na of zowel dit toestel als het



bronapparaat zijn ingeschakeld.

Verhoog het volume van het toestel.



Zet het volume van het bronapparaat



zo hoog mogelijk, maar niet zo hoog dat het geluid wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het apparaat voor meer informatie over het aanpassen van het volume.

Controleer of alle aansluitingen



correct zijn.

Annuleer de dempingsfunctie van de



volumeregeling van uw pc als deze ingesteld is.

Controleer of de hoofdtelefoon



aangesloten is. Koppel deze los als dat het geval is. Koppel het aansluitsnoer met



stereoministekker los van het systeem en de pc of het bronapparaat; sluit vervolgens het aansluitsnoer opnieuw aan op het systeem en de hoofdtelefoonaansluiting (stereominiaansluiting) van de pc of het bronapparaat.

Zacht geluid

Zet het volume van het bronapparaat



zo hoog mogelijk, maar niet zo hoog dat het geluid wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het apparaat voor meer informatie over het aanpassen van het volume.

Verhoog het volume van het toestel.



Zorg ervoor dat de geluidsbalans van



uw pc op het middelpunt ingesteld is. Koppel het aansluitsnoer met



Vervormd geluid

Zet het geluid van het bronapparaat



lager totdat het geluid niet langer wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het apparaat voor meer informatie over het aanpassen van het volume.

Als het bronapparaat beschikt over



een bass boost-functie, schakelt u deze uit.

Verlaag het volume van het toestel.



De luidspreker produceert gebrom of ruis.

Controleer of alle aansluitingen



correct zijn.

Zorg ervoor dat de audio-apparaten



niet te dicht bij de televisie zijn geplaatst.

De helderheid van het aan/uitlampje is onstabiel.

De helderheid van het aan/uit-lampje kan onstabiel worden als het volume verhoogd wordt.

Het geluid wordt slechts door één satellietluidspreker uitgevoerd.

Als u het systeem aansluit op de monoaansluiting van een bronapparaat, wordt er mogelijk alleen geluid door één satellietluidspreker uitgevoerd.

Technische gegevens

Luidsprekergedeelte

Luidsprekersysteem Satellietluidspreker: 60 mm,

Subwoofer: 115 mm Type behuizing Satellietluidspreker:

Subwoofer: Bass reflex Impedantie Satellietluidspreker: 8 Ω Subwoofer: 3,6 Ω

Versterkergedeelte

Referentie-uitgangsvermogen Satellietluidspreker: 10 W +

Subwoofer: 20 W (10 %

Invoer

Ingangsimpedantie 6 kΩ (bij 1 kHz) Uitvoer

Algemeen

Stroomvoorziening DC 13 V

Afmetingen (b/h/d) Satellietluidspreker:

Subwoofer: Ongeveer 193 ×

Gewicht

Rechter luidspreker:

Bijgeleverde accessoires

Netspanningsadapter (AC-E1320D1) (1) Gebruiksaanwijzing (1) Netsnoer* (1) Garantiekaart (1)

* Het bijgeleverde netsnoer mag alleen met

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

volledig bereik, magnetisch afgeschermd

Gesloten

10 W (10 % totale harmonische vervorming, 1 kHz, 8 Ω)

totale harmonische vervorming, 100 Hz, 3,6 Ω) Aansluitsnoer met stereoministekker (ongeveer 1,5 m) × 1

Stereo-miniaansluiting × 1 (PHONES)

(bijgeleverde netspanningsadapter)

Ongeveer 109 × 203 × 135 mm

243 × 233 mm Linker luidspreker: Ongeveer 680 g

Ongeveer 610 g Subwoofer: Ongeveer 2.450 g

dit systeem gebruikt worden. Gebruik het snoer niet met andere apparaten.

Svenska

Innan du använder systemet bör du läsa igenom den här bruksanvisningen noga. Förvara den sedan så att du i framtiden kan använda den som referens.

VARNING!

Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand och elstötar.

Öppna inte höljet. Det medför risk för elektriska stötar. Anlita enbart kvalificerad personal för service. Se till att inte apparatens ventilationshål täcks för av tidningar, bordsdukar, gardiner eller liknande, eftersom det kan medföra risk för brand. Placera inte öppna lågor som t ex tända stearinljus på apparaten. Utsätt inte denna apparat för droppande eller skvättande vatten, och placera inga kärl med vätska, t.ex. blomvaser, på apparaten, eftersom det medför risk för elektriska stötar och brand. Installera inte apparaten där den blir innesluten, t.ex. i en bokhylla eller en inbyggnadslåda. Eftersom du använder nätkabeln för att koppla bort apparaten från elnätet, bör du se till att det vägguttag du använder är lätt att komma åt. Om du upptäcker att något med enheten inte är som det ska, måste du omedelbart dra ut kontakten från vägguttaget. Systemet är inte bortkopplat från strömkällan (elnätet) så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.

VARNING!

Du varnas om att ändringar eller modifikationer som inte uttryckligen godkänts i denna handbok kan ogiltigförklara dig som användare av denna utrustning.

CE-märkets juridiska innebörd är begränsad till de länder där det har laglig kraft, huvudsakligen länderna inom EEA (European Economic Area).

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska

insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Passande tillbehör: Nätadapter

Kundmeddelande: Följande information gäller enbart för utrustning såld i länder som tillämpar EU-direktiven.

Tillverkare av denna product är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produkt säkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service och garanti ärenden, var vänlig att titta I separat service och garanti dokument.

länder med separata

Försiktighetsåtgärder

Säkerhet

Etiketten är placerad på undersidan av vänster högtalare.

Innan du använder systemet måste



du se till att systemet är inställt för den tillgängliga nätspänningen.

Inköpsland Nätspänning

Alla länder/regioner 100 V - 240 V

Använd bara den medföljande



nätadaptern.

Drift

Skulle något föremål eller någon



vätska komma in i systemet bör du låta en auktoriserad serviceverkstad kontrollera systemet innan du använder det igen.

Satellithögtalarna är visserligen



magnetiskt avskärmade men inte subwoofern, så låt inte inspelade band, klockor, kreditkort eller magnetkodade disketter ligga framför högtalarna under längre perioder.

Placering

Placera inte högtalarna så att de



lutar.

Placera inte högtalarna på en plats,



där de utsätts för värme, solsken, damm, fukt, regn och/eller mekaniska stötar.

Rengöring

Använd inte spritlösningar, bensin eller lösningsmedel för att rengöra högtalarlådorna.

Om TV:n eller bildskärmen utsätts för magnetiska störningar

Även om satellithögtalarna är magnetiskt avskärmade är inte subwoofern det och det kan förekomma tillfällen då bilden på vissa TV-apparater/datorskärmar utsätts för magnetiska störningar. Bryt i så fall strömmen till TV-apparaten/ datorskärmen tillfälligt, och anslut den igen efter 15 till 30 minuter. Om du använder en dator ska lämpliga åtgärder först vidtas innan den stängs av, t ex att spara data.

Om bilden inte förbättras måste systemet placeras längre ifrån TVapparaten/datorn. Var dessutom noga med att inte placera några objekt med magneter nära TV-apparaten/datorn, exempelvis stereobänkar, TV-bänkar, leksaker m.m. De kan orsaka magnetisk störning i bilden till följd av magnetisk växelverkan.

Om du har några frågor om systemet eller om du får några problem med det, kontaktar du närmaste Sonyåterförsäljare.

växelström, 50/60 Hz

Identifiera delarna (se fig. )

 Strömindikator   (ström)-knapp  VOLUME (volym)-kontroll  BASS (bas)-kontroll  Input (ingång)-kabel

Anslutningskabel med stereo minikontakt

 PHONES (hörlurar)-uttag  Rch (höger högtalare)-uttag  SUBWOOFER (subwoofer)-

uttag

 DC IN 13V-uttag

Strömkällor (se fig. )

Anslut nätadaptern till DC IN 13V-uttaget.

Att tänka på när det gäller nätadaptern

Använd endast den medföljande



nätadaptern. Använd ingen annan nätadapter för att undvika skador på högtalarna.

Kontaktens poler

Anslut nätadaptern till ett



lättåtkomligt vägguttag i närheten. Om ett problem uppstår måste du omedelbart koppla bort nätadaptern från vägguttaget.

Placera inte nätadaptern i en



bokhylla eller ett slutet utrymme, t.ex. i ett skåp.

Använd inte nätadaptern på en plats



där den kan utsättas för vätska eller fukt, för att undvika risken för brand eller en elektrisk stöt. Placera dessutom inte vätskefyllda behållare som t ex vaser el. dyl. på nätadaptern.

Den medföljande nätkabeln är



endast avsedd för detta system. Använd den inte med några andra enheter.

Ansluta systemet (se fig. )

1 Anslut den röda kontakten på

sladden från höger högtalare till uttaget som är markerat i rött och den grå kontakten på sladden från subwoofern till SUBWOOFER-uttaget på baksidan av vänster högtalare.

2 Anslut systemet till en

källenhet.

När systemet är anslutet till källenhetens monouttag

Det kommer eventuellt inte något ljud ur höger högtalare.

Obs!

Om justeringen av datorvolymen



(huvudvolym, WAV-volym etc.) är låg, kanske ljudet är otillräckligt. Om så är fallet justerar du upp datorns ljud. För mer information om volymjusteringen på din dator se dess bruksanvisning.

Kontrollera att anslutningen av



stereominikontakten i uttaget för källenheten görs ordentligt.

Om systemet ansluts via en enhet med



inbyggd radio eller tuner, kanske radiosändningar eller TV-ljud inte tas emot eller känsligheten kan minskas avsevärt.

Kontrollera att vänster högtalare är



ordentligt ansluten till höger högtalare och subwoofer. Om du ansluter den på fel sätt kanske låga toner inte avges från subwoofern, eller ljudet från den högra högtalaren kan bli förvrängt. Avbryt användningen eftersom det kan leda till fel.

Om du tar bort insignalkabeln medan



källenheten (dator etc.) arbetar, kan systemet eller dina öron skadas av det oväntade höga ljudet. Var noga med att sänka källenhetens (dator etc.) volym och att stänga av systemet när du tar bort insignalkabeln från källenheten.

Lyssna på ljudet

Börja med att sänka volymen på ditt system. När systemet ansluts till hörlursuttaget sänker du källenhetens volym.

1 Tryck på -knappen för att

starta.

Strömindikatorn tänds.

2 Starta uppspelningen på

källenheten.

3 Justera volymen.

VOLUME-reglage: Justerar den allmänna volymen. BASS-kontroll: Justerar subwooferns låga register.

4 Tryck på -knappen för att

stänga av efter användning.

Strömindikatorn släcks.

Justera basvolymnivån

Vrid BASS-kontrollen på vänster högtalare för att justera basvolymen. Ställ in basvolymen till en nivå där den inte är förvrängd för att förhindra systemskada.

Använda hörlurar/öronsnäckor

Anslut dem till PHONES-uttaget.

Obs!

Om källenheten har en funktion för



basförstärkning eller equalizer, stänger du av dem. Om de här funktionerna är aktiverade kan störningar uppstå i ljudet.

Om hörlurar/öronsnäckor är anslutna



inaktiveras baskontrollfunktionen.

Även om detta system är utformat för att



användas med en dator eller en bärbar ljudenhet kan det uppstå avbrott i högtalarljudet om systemvolymen och basvolymen är hög på grund av volyminställningarna i operativsystemet och på anslutna enheter. Detta orsakas av skyddskretsen och det är inte ett fel. Skruva ner volymen och basvolymen under användning.

Slå på/av högtalaren automatiskt

Hur funktionen för automatiskt påslag fungerar

Denna funktion är endast tillgänglig



när -knappen är i ON-läget.

Om en signal matas in slås systemet



på automatiskt.

Om ingen signal matas in under



cirka 25 minuter eller mer* stängs systemet av automatiskt.

* Detta kan variera beroende på hur systemet

används.

Obs!

Om ingångssignalens nivå är för låg,



startas inte systemet automatiskt.

Om en enhet som genererar mikrovågor,



t.ex. en mobiltelefon, finns i närheten kan det hända att enheten oavsiktligt startar systemet.

Om en mobiltelefon är ansluten till



systemet kan systemet slås på oavsiktligt av brus eller inkommande samtal. Slå på/ stäng av systemet manuellt med knappen när en mobiltelefon är ansluten.

Det kan hända att systemet inte stängs av



automatiskt på grund av störning, beroende på källenheten.

Om ingen enhet finns ansluten kan det



hända att inte systemet stängs av automatiskt eller att det slås på oavsiktligt.

Det kan hända att ingångssignalens



inledning inte hörs, beroende på ingångssignalen. nivå.

När systemet lämnas obevakat trycker du



-knappen till OFF för att förhindra fel.

Om strömmen stängs av automatiskt



förblir -knappen på men strömindikatorn stängs av. Systemet slås på automatiskt efter att en insignal tagits emot (t.ex. en musiksignal) och därefter tänds strömindikatorn. Även utan insignal (t.ex. en musiksignal) kan du slå på genom att stänga av och sedan slå på igen. Om ingen signal matas in under cirka 25 minuter eller mer stängs systemet av automatiskt igen.

Felsökning

Om du skulle stöta på något problem med ditt högtalarsystem bör du kontrollera följande lista och vidta de åtgärder som föreslås. Om problemet kvarstår bör du rådfråga din närmaste Sony-återförsäljare.

Inget ljud

Kontrollera att både detta system



och källenheten är påslagna.

Höj systemets volym.



Höj källenhetens volym så mycket



som möjligt utan att ljudet förvrängs. Mer information om hur du ställer in volymen finns i bruksanvisningen som följde med enheten.

Kontrollera att alla anslutningar är



korrekt utförda.

Om avstängningsfunktionen för



volymjustering på datorn är aktiverad, ska du stänga av den.

Kontrollera om hörlurarna är



anslutna. Om de är anslutna kopplar du bort dem.

Koppla loss anslutningskabeln med



stereominikontakt från systemet och dator eller källenhet och återanslut sedan anslutningskabeln ordentligt till systemet och hörlursuttaget (stereominikontakt) på datorn eller källenheten.

Ljudnivån är för låg

Höj källenhetens volym så mycket



som möjligt utan att ljudet förvrängs. Mer information om hur du ställer in volymen finns i bruksanvisningen som följde med enheten.

Höj systemets volym.



Kontrollera att din datorns



ljudbalans är inställd på mitten.

Koppla loss anslutningskabeln med



stereominikontakt från systemet och dator eller källenhet och återanslut sedan anslutningskabeln ordentligt till systemet och hörlursuttaget (stereominikontakt) på datorn eller källenheten.

Ljudet är förvrängt

Sänk volymen på källenheten tills



störningarna försvinner. Mer information om hur du ställer in volymen finns i bruksanvisningen som följde med enheten.

Om källenheten har en funktion för



basförstärkning stänger du av den.

Sänk systemets volym.



Det hörs brum och störningar från högtalarna.

Kontrollera att alla anslutningar är



korrekt utförda.

Se till att inte några ljudenheter



placeras för nära TV-apparaten.

Strömindikatorns ljusstyrka är instabil.

Strömindikatorns ljusstyrka kan bli instabil när volymen justeras upp.

Ljudet kommer endast från en satellithögtalare.

Om du ansluter systemet till monouttaget på en källenhet kanske ljudet kommer från endast en satellithögtalare.

Specifikationer

Högtalardel

Högtalarsystem Satellithögtalare: 60 mm,

Subwoofer: 115 mm Högtalarlåda Satellithögtalare: Stängd Subwoofer: Basreflex Impedans Satellithögtalare: 8 Ω Subwoofer: 3,6 Ω

Förstärkardel

Referensuteffekt Satellithögtalare: 10 W + 10

Subwoofer: 20 W (10 %

Ingång

Ingångsimpedans 6 kΩ (vid 1 kHz) Utgång

Allmänt

Strömförsörjning

Mått (b/h/d) Satellithögtalare: Cirka 109

Subwoofer: Cirka 193 × 243

Vikt Höger högtalare: cirka. 610 g Subwoofer: cirka 2 450 g

Medföljande tillbehör

Nätadapter (AC-E1320D1) (1) Bruksanvisning (1) Nätsladd* (1) Garantikort (1)

* Den medföljande nätkabeln är endast

Rätt till ändring av design och specifikationer förbehålles.

fullregister, magnetiskt avskärmad

W (10 % T.H.D., 1 kHz, 8 Ω)

T.H.D., 100 Hz, 3,6 Ω) Anslutningskabel med stereominikontakt (cirka 1,5 m) × 1

Stereominiuttag × 1 (PHONES)

DC 13 V (medföljande nätadapter)

× 203 × 135 mm

× 233 mm Vänster högtalare: cirka 680 g

avsedd för detta system. Använd den inte med några andra enheter.

Português

Antes de operar o sistema, leia este manual cuidadosamente e conserve-o para referência futura.

AVISO

Para reduzir o risco de incêndio ou de choque eléctrico, não exponha este aparelho à chuva ou humidade.

Para reduzir o risco de choque eléctrico, não abra a caixa do aparelho. As reparações devem ser efectuadas apenas por pessoal qualificado. Para reduzir o risco de incêndio, não cubra a abertura de ventilação do aparelho com jornais, toalhas de mesa, cortinas, etc. Não coloque fontes de chama aberta, como velas acesas, em cima do aparelho. Para reduzir o risco de incêndio ou de choque eléctrico, não molhe nem exponha este aparelho a salpicos e não coloque objectos que contenham líquidos, como por exemplos vasos, sobre o aparelho. Não instale o aparelho num espaço limitado, tal como uma estante ou um armário integrado na parede. Visto que a ficha é utilizada para desligar o aparelho da rede de corrente, ligue o aparelho a uma tomada de CA de fácil acesso. Se notar alguma anomalia no aparelho, desligue imediatamente a ficha da tomada de CA. O sistema não está desligado da fonte de alimentação desde que esteja ligado à tomada CA, mesmo que o próprio sistema tenha sido desligado.

CUIDADO

Avisa-se o utilizador de que quaisquer alterações ou modificações não aprovadas expressamente neste manual podem anular a sua autoridade para utilizar este equipamento.

A validade das marcas da CE é limitada aos países em que for imposto por lei, sobretudo nos países do EEE (Espaço económico europeu).

Tratamento de Equipamentos Eléctricos e Electrónicos no final da sua vida útil (Aplicável na União Europeia e

com sistemas de recolha selectiva de resíduos)

Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos eléctricos e electrónicos. Assegurandose que este produto é correctamente depositado, irá prevenir potenciais consequências negativas para o ambiente bem como para a saúde, que de outra forma poderiam ocorrer pelo mau manuseamento destes produtos. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, por favor contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto. Acessórios aplicáveis: transformador de CA

Nota para os clientes: as seguintes informações aplicam-se apenas ao equipamento comercializado nos países que aplicam as Directivas da UE.

O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto.

em países Europeus

Precauções

Segurança

A etiqueta de denominação está localizada na parte inferior exterior da coluna esquerda.

Antes de utilizar o sistema, verifique



se a tensão de funcionamento do sistema é igual à da rede eléctrica local.

Local onde foi adquirido

Todos os países/ regiões

Utilize apenas o transformador de



CA fornecido.

Funcionamento

Se deixar cair algum objecto ou



líquido dentro do equipamento, envie-o para verificação por um técnico qualificado antes de voltar a utilizá-lo.

Apesar de as colunas satélite serem



blindadas magneticamente, o subwoofer não o é, por isso não deixe cassetes gravadas, relógios, cartões de crédito ou disquetes com codificação magnética em frente ao sistema durante um longo período de tempo.

Instalação

Não coloque as colunas numa



posição inclinada.

Não coloque o sistema perto de



fontes de calor, em locais expostos directamente aos raios solares, com muito pó, humidade, chuva ou choques mecânicos.

Limpeza

Não utilize álcool, benzina nem diluentes para limpar a caixa.

Se a imagem do televisor ou visualização do monitor for magneticamente distorcida

Apesar de as colunas satélite possuirem protecção anti-magnética, o subwoofer não, por isso podem verificar-se casos em que a imagem de alguns televisores/computadores pessoais pode ficar distorcida magneticamente. Nesses casos, desligue o televisor/ computador pessoal uma vez e volte a ligá-lo 15 a 30 minutos depois. No caso de um computador pessoal, efectue os procedimentos adequados como o armazenamento de dados antes de o desligar.

Caso nenhuma meIhoria seja visível, coloque o sistema mais afastado do televisor/computador pessoal. Para além disso, certifique-se de que não coloca objectos com ímanes, como sistemas áudio, suportes para televisores, brinquedos, etc., junto do televisor/computador pessoal. Tal pode provocar distorção magnética na imagem devido à interacção magnética.

Se tiver dúvidas ou problemas relativos ao sistema de colunas, entre em contacto com o agente Sony mais próximo.

Tensão de funcionamento

100 V – 240 V CA, 50/60 Hz

Identificação de peças (Ver fig. )

 Indicador de alimentação  Botão  (alimentação)  Controlo VOLUME (volume)  Controlo BASS (graves)  Cabo Input (entrada)

Cabo de ligação com mini-ficha estéreo

 Tomada PHONES

(auscultadores)

 Tomada Rch (coluna direita)  Tomada SUBWOOFER

(subwoofer)

 Tomada DC IN 13V

Fontes de alimentação (Ver fig. )

Ligue o transformador de CA à tomada DC IN 13V.

Notas sobre o transformador de CA

Utilize apenas o transformador de



CA fornecido. Para evitar danificar as colunas, não utilize outro transformador de CA.

Polaridade da ficha

Ligue o transformador de CA a uma



tomada de CA próxima. Em caso de problema, desligue-o imediatamente da tomada de CA.

Não coloque o transformador de CA



sobre uma prateleira nem num espaço fechado como, por exemplo, um armário.

Para evitar um incêndio ou choque



eléctrico, não utilize o transformador de CA num local húmido ou com líquidos. Para além disso, não coloque recipientes com líquido, como vasos, etc., no transformador de CA.

O cabo de alimentação CA



fornecido destina-se apenas a este sistema. Não o utilize com qualquer outro dispositivo.

Ligar as colunas (Ver fig. )

1 Ligue a ficha vermelha da

coluna direita à tomada assinalada a vermelho e a ficha cinzenta do subwoofer à tomada SUBWOOFER na parte traseira da coluna esquerda.

2 Ligue o sistema a um

dispositivo fonte.

Quando o sistema for ligado à tomada mono do dispositivo fonte

Pode não sair som da coluna direita.

Notas

Se o ajuste de volume do PC (volume



principal, volume WAV, etc.) for baixo, o som poderá ser insuficiente. Se for o caso, aumente o som do PC. Para obter mais informações sobre o ajuste de volume do seu PC, consulte o respectivo manual de instruções.

Certifique-se de que a ligação da mini-



ficha estéreo e da tomada do dispositivo fonte é efectuada correctamente.

Se ligar o sistema através de um dispositivo



com um sintonizador ou rádio integrado, poderá não conseguir receber transmissões de rádio ou som do televisor ou a sensibilidade poderá diminuir de forma significativa.

Certifique-se de que a coluna esquerda



está correctamente ligada à coluna direita e ao subwoofer. Se os ligar incorrectamente, o tom baixo poderá não ser produzido pelo subwoofer ou o som da coluna direita poderá ficar distorcido. Interrompa a utilização, uma vez que poderá ocorrer uma avaria.

Se remover o cabo de entrada com o



dispositivo fonte (PC, etc.) em funcionamento, o equipamento pode ficar danificado e poderá sofrer lesões auditivas devido a som de elevado volume inesperado. Certifique-se de que reduz o volume do dispositivo fonte (PC, etc.) e desliga o sistema quando remover o cabo de entrada do dispositivo fonte.

Ouvir o som

Em primeiro lugar, reduza o volume do sistema. Quando ligar o sistema à saída dos auscultadores reduza o volume do dispositivo fonte.

1 Carregue no botão  para ligar.

O indicador de alimentação acende-se.

2 Inicie a reprodução no

dispositivo fonte.

3 Ajuste o volume.

Controlo de VOLUME: Ajusta o volume geral. Controlo de BASS: Ajusta o tom baixo do subwoofer.

4 Carregue no botão  para

desligar após a utilização.

O indicador de alimentação apagase.

Para ajustar o nível de volume de graves

Rode o controlo BASS na coluna esquerda para ajustar o volume de graves. Defina o volume de graves para um nível não distorcido para evitar danos no sistema.

Para utilizar os auscultadores/ auriculares

Ligue-os à tomada PHONES.

Notas

Se o dispositivo fonte tiver a função de



intensificação de graves ou de equalizador, desactive-a. Se estas funções estiverem activadas, o som pode ficar distorcido.

Se forem ligados auscultadores/auriculares,



a função de controlo de graves é cancelada.

Embora este sistema seja concebido para



ser utilizado com um PC ou um dispositivo de áudio portátil, se o volume do sistema e o volume de graves forem elevados, dependendo da definição de volume, do software operativo e dos dispositivos a ligar, o som das colunas poderá ser interrompido. Tal deve-se ao circuito de protecção e não se trata de uma avaria. Reduza o volume e o volume de graves durante a utilização.

Ligar/desligar a coluna automaticamente

Como funciona a função Ligar/ Desligar automaticamente

Esta função apenas está disponível



quando o botão  se encontra na posição ON.

Se for recebido um sinal, o sistema



liga-se automaticamente.

Se não for recebido qualquer sinal



durante cerca de 25 minutos ou mais*, o sistema desliga-se automaticamente.

* Isto pode variar consoante o modo de

utilização do sistema.

Notas

Se o nível do sinal recebido for demasiado



reduzido, o sistema não se liga automaticamente.

Se um dispositivo que gera microondas,



como um telemóvel, se encontrar na proximidade, o sistema poderá ser ligado inadvertidamente pelo dispositivo.

Se um telemóvel for ligado ao sistema, o



sistema pode ser ligado inadvertidamente devido a ruído ou a uma chamada recebida. Quando ligar um telemóvel, ligue/desligue o sistema manualmente através do botão .

O sistema pode não ser desligado



automaticamente devido a ruído recebido, dependendo do dispositivo fonte.

Se não estiver ligado qualquer dispositivo,



o sistema pode não ser desligado automaticamente, ou pode ser ligado inadvertidamente.

O início do sinal de entrada pode não ser



ouvido, dependendo do nível do sinal de entrada.

Quando não estiver próximo do sistema,



regule o botão  para OFF para evitar um funcionamento incorrecto.

Se a alimentação for desligada



automaticamente, o botão  permanece aceso, mas o indicador de alimentação apaga-se. O sistema liga-se automaticamente após receber um sinal de entrada (como um sinal de música) e, em seguida, o indicador de alimentação acende-se. Mesmo que não seja recebido nenhum sinal (por ex., um sinal de música), pode ligar o sistema, desligando e voltando a ligar. Se não for recebido qualquer sinal durante cerca de 25 minutos ou mais, o sistema volta a desligar-se automaticamente.

Resolução de problemas

Caso tenha algum problema com o seu sistema de colunas, verifique a lista que se segue e execute as medidas sugeridas. Se o problema persistir, consulte o representante Sony mais próximo.

Não se ouve o som

Verifique se o sistema e o dispositivo



fonte estão ligados.

Aumente o volume do sistema.



Aumente o volume do dispositivo



fonte para o volume máximo possível sem que se verifique uma distorção do som. Para mais informações sobre a regulação do volume, consulte o manual de instruções fornecido com o dispositivo.

Verifique se todas as ligações estão



correctas.

Se a função de corte do som do



ajuste do volume do seu PC estiver definida, cancele-a.

Verifique se os auscultadores estão



ligados. Se estiverem, desligue-os.

Desligue o cabo de ligação com



mini-ficha estéreo do sistema e do PC ou do dispositivo fonte e, em seguida, volte a ligar correctamente o cabo de ligação ao sistema e à tomada de auscultadores (minitomada estéreo) do PC ou do dispositivo fonte.

Nível de som baixo

Aumente o volume do dispositivo



Aumente o volume do sistema.



Certifique-se de que o equilíbrio de



som do PC está definido para o centro.

Desligue o cabo de ligação com



Som distorcido

Baixe o volume do dispositivo fonte



até o som deixar de ficar distorcido. Para mais informações sobre a regulação do volume, consulte o manual de instruções fornecido com o dispositivo.

Se o dispositivo fonte tiver a função



de intensificação de graves, desactive-a.

Reduza o volume do sistema.



Há ruído e zumbidos na saída de som da coluna.

Verifique se todas as ligações estão



correctas.

Certifique-se de que não existem



dispositivos áudio próximos do televisor.

A luminosidade do indicador de alimentação é instável.

A luminosidade do indicador de alimentação pode tornar-se instável quando o volume é aumentado.

O som apenas é emitido através de uma coluna satélite.

Se ligar o sistema à tomada mono de um dispositivo fonte, o som poderá ser emitido apenas através de uma coluna satélite

Características técnicas

Secção das colunas

Sistema de colunas Coluna satélite: 60 mm,

Subwoofer: 115 mm Tipo de caixa Coluna satélite: fechada Subwoofer: reflexo de graves Impedância Coluna satélite: 8 Ω Subwoofer: 3,6 Ω

Secção do amplificador

Potência de saída de referência Coluna satélite: 10 W +

Subwoofer: 20 W (10 %

Entrada

Impedância de entrada 6 kΩ (a 1 kHz) Saída

Geral

Alimentação

Dimensões (l/a/p) Coluna satélite:

Subwoofer:

Peso Coluna direita: aprox. 610 g Subwoofer: aprox. 2.450 g

Acessórios fornecidos

Transformador de CA (AC-E1320D1) (1) Manual de instruções (1) Cabo de alimentação CA* (1) Cartão de garantia (1)

* O cabo de alimentação CA fornecido

Design e características sujeitos a alterações sem aviso prévio.

gama total, com protecção anti-magnética

10 W (10 % T.H.D., 1 kHz, 8 Ω)

T.H.D., 100 Hz, 3,6 Ω) Cabo de ligação com minificha estéreo (aprox. 1,5 m) × 1

Mini-tomada estéreo × 1 (PHONES)

DC 13 V (transformador de CA fornecido)

aprox. 109 × 203 × 135 mm

aprox. 193 × 243 × 233 mm Coluna esquerda: aprox. 680 g

destina-se apenas a este sistema. Não o utilize com qualquer outro dispositivo.

SONY SRS-D5 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
