Sony Shake-X30 User Manual

Домашняя Аудиосистема

Инструкция по эксплуатации

Подготовка к эксплуатации

Воспроизведение с диска/устройства USB

Передача USB

Тюнер

BLUETOOTH

Регулировка звука

Другие операции

Дополнительная информация

SHAKE-X70D/SHAKE-X30D/SHAKE-X10D

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения возгорания не накрывайте вентиляционное отверстие устройства газетами, скатертями, шторами и т. п. Не подвергайте устройство воздействию источников открытого огня (например, зажженных свечей).

Для предотвращения возгорания или поражения электрическим током не допускайте попадания и разбрызгивания жидкости на устройство и не ставьте на корпус устройства предметы, содержащие жидкость, например, цветочные вазы.

Так как основной штекер используется для отсоединения блока от сети электропитания, подключайте блок к расположенной в легкодоступном месте розетке электросети. В случае нарушения нормальной работы блока незамедлительно отсоедините основной штекер питания от розетки электросети.

Не устанавливайте устройство в тесных местах, таких как книжные полки или встроенные шкафы.

Не подвергайте батарею или устройства с установленной батареей чрезмерному нагреванию, например, не оставляйте под солнечными лучами или рядом с огнем.

Пока блок включен в розетку электросети, он остается подключенным к сети электропитания, даже если питание на самом блоке выключено.

Для использования только в помещениях.

Для продуктов с маркировкой CE

Действительность маркировки CE ограничена только в тех странах, где это закреплено законодательством, в частности, в странах EEA (European Economic Area, Европейское экономическое пространство).

ВНИМАНИЕ

Использование оптических приборов с данным устройством вредно для зрения.

Данное устройство классифицируется как ЛАЗЕРНОЕ оборудование КЛАССА 1 в соответствии со стандартом IEC 60825-1:2007. Эта маркировка расположена на внешней стороне основного блока.

Утилизация

использованных элементов питания и отслужившего электрического и электронного оборудования (Директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Импортер на территории стран Таможенного союза АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Класс защиты от поражения

электрическим током II

Транспортировать в оригинальной упаковке, во время транспортировки не бросать, оберегать от падений, ударов, не подвергать излишней вибрации.

Реализацию осуществлять в соответствии с действующими требованиями законодательства. Отслужившее изделие утилизировать в соответствии с действующими требованиями законодательства.

Если неисправность не удается устранить следуя данной инструкции – обратитесь в ближайший авторизованный SONY центр по ремонту и обслуживанию.

Дата производства может быть указана на самом продукте и/или этикетке со штрихкодом на картонной коробке. Например: XX-XXXX Первые две цифры означают месяц, а последние четыре цифры означают год.

Эта домашняя аудиосистема предназначена для использования в следующих целях:

• Воспроизведение источников музыки/видео на дисках или устройствах USB

• Передача музыки на устройства USB

• Прослушивание радиостанций

• Прослушивание звука с телевизора

• Воспроизведение источников музыки на устройствах BLUETOOTH

• Прослушивание общественных мероприятий с функцией “Party Chain”

Для покупателей в Казахстане

Организация, уполномоченная принимать претензии от потребителей на территории Казахстана: АО «Сони Электроникс» Представительство в Казахстане, 050010, Республика Казахстан, г. Алматы, пр. Достык, дом 117/7

Информация о лицензии и торговой марке

• является торговой маркой DVD Format/Logo Licensing Corporation.

• Логотип “DVD+RW”, “DVD-RW”, “DVD+R”, “DVD-R”, “DVD VIDEO” и “CD” являются торговыми марками.

• WALKMAN® и логотип WALKMAN® — зарегистрированные торговые марки Sony Corporation.

• Технология кодирования аудиосигнала и патенты MPEG Layer-3 используются по лицензии Fraunhofer IIS и Thomson.

• Windows Media является зарегистрированной торговой маркой или торговой маркой Microsoft Corporation в США и/или других странах.

• Данное изделие защищено определенными правами на интеллектуальную собственность Microsoft Corporation. Использование или распространение такой технологии, кроме как в данном изделии, запрещено без наличия лицензии корпорации Microsoft или уполномоченного подразделения Microsoft.

• Эта система включает в себя Dolby* Digital.

* Произведено по лицензии Dolby

Laboratories. Dolby, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

• Эта система использует технологию мультимедийного интерфейса высокой четкости High-Definition Multimedia Interface (HDMI™). Термины HDMI и HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing, LLC в Соединенных Штатах и других странах.

• “BRAVIA” является торговой маркой Sony Corporation.

• LDAC™ и логотип LDAC являются торговыми марками Sony Corporation.

• Словесная марка и логотип BLUETOOTH® являются зарегистрированными торговыми марками, принадлежащими Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

• N-Mark является торговой маркой или зарегистрированной торговой маркой NFC Forum, Inc. в США и других странах.

• Android™ является торговой маркой компании Google Inc.

• Google Play является торговой маркой компании Google Inc.

• Apple, iPhone, iPod и iPod touch являются товарными знаками Apple Inc., зарегистрированными в США и других странах. App Store является знаком обслуживания Apple Inc.

• Использование значка "Изготовлено для Apple" означает, что аксессуар разработан специально для подключения к продуктам Apple, указанным в значке, и сертифицирован разработчиком на соответствие стандартам качества Apple. Apple не несет ответственности за работу этого устройства или его соответствие стандартам безопасности и нормативным требованиям.

• СОГЛАСНО ЛИЦЕНЗИИ НА ПОРТФЕЛЬ ПАТЕНТОВ НА ИСПОЛЬЗОВАНИЕ ТЕХНОЛОГИИ ВИЗУАЛИЗАЦИИ MPEG-4 РАЗРЕШАЕТСЯ ЧАСТНОЕ И НЕКОММЕРЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ПОКУПАТЕЛЕМ ДАННОГО ПРОДУКТА ДЛЯ

(i) КОДИРОВАНИЯ ВИДЕО

ИЗОБРАЖЕНИЯ В СООТВЕТСТВИИ С ВИЗУАЛЬНЫМ СТАНДАРТОМ MPEG-4 (ВИДЕО

MPEG-4) И/ИЛИ (ii) ДЛЯ РАСКОДИРОВАНИЯ ВИДЕО

MPEG-4, ЗАКОДИРОВАННОГО

ПОКУПАТЕЛЕМ В ЧАСТНЫХ

И НЕКОММЕРЧЕСКИХ ЦЕЛЯХ,

И/ИЛИ ПРИОБРЕТЕННОГО

У ПОСТАВЩИКА

ВИДЕОМАТЕРИАЛОВ,

ИМЕЮЩЕГО ЛИЦЕНЗИЮ НА

ПОСТАВКУ ВИДЕО MPEG-4. ЛЮБОЕ ДРУГОЕ ИСПОЛЬЗОВАНИЕ

НЕ ПРЕДУСМОТРЕНО И НЕ РАЗРЕШЕНО. ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ ОТНОСИТЕЛЬНО ИСПОЛЬЗОВАНИЯ В РЕКЛАМНЫХ, ВНУТРЕННИХ И КОММЕРЧЕСКИХ ЦЕЛЯХ, А ТАКЖЕ ЛИЦЕНЗИРОВАНИЯ, МОЖНО ПОЛУЧИТЬ У КОМПАНИИ MPEG LA, L.L.C. HTTP://WWW.MPEGLA.COM

• Все прочие торговые марки являются торговыми марками соответствующих владельцев.

• В данном руководстве символы ™ и ® не указаны.

О данном руководстве

••

В данном руководстве приведены инструкции для моделей SHAKE-X70D, SHAKE-X30D и SHAKE-X10D. В данном руководстве в иллюстративных целях использована модель SHAKE-X70D, если нет оговорок.

••

В данном руководстве содержится описание использования пульта дистанционного управления, но некоторые функции могут выполняться с помощью кнопок на основном блоке, которые имеют аналогичные или похожие названия.

••

Значки, подобные , расположенные в верхней части каждого пояснения, обозначают тип носителя, который может использоваться с описанной функцией.

••

Некоторые иллюстрации представлены как концептуальные изображения и могут отличаться от реальных изделий.

••

Пункты, отображенные на экране телевизора, могут различаться в зависимости от региона.

••

Установка по умолчанию подчеркнута.

••

На экране телевизора появится текст, заключенный в квадратные скобки ([--]), а на дисплее — текст, заключенный в двойные кавычки (“--”).

Оглавление

О данном руководстве ........5

Распаковка ............................8

Воспроизводимые диски или файлы на дисках/

устройстве USB ..................... 8

Веб-сайты с совместимыми

устройствами ......................12

Указатель компонентов и

регуляторов .........................13

Подготовка к эксплуатации

Безопасное подключение

устройства ...........................18

Отключение

демонстрации .....................21

Установка элементов

питания ................................21

Расположение

громкоговорителей ............21

Подключение

телевизора ......................... 23

Изменение цветовой

системы ............................... 25

Выполнение быстрой

настройки ........................... 25

Изменение режима

отображения ......................26

Воспроизведение с диска/устройства USB

Действия перед использованием

устройства USB ................... 26

Основное

воспроизведение .............. 26

Другие операции

воспроизведения .............. 28

Использование режима

воспроизведения ...............31

Ограничение воспроизведения с диска (Родительский

контроль) ............................ 33

Просмотр информации о

диске и устройстве USB ..... 34

Использование меню

настройки ........................... 35

Передача USB

Действия перед использованием

устройства USB ...................40

Передача музыки ............... 40

Тюнер

Прослушивание

радиопередач .................... 44

BLUETOOTH

О беспроводной

технологии BLUETOOTH .....45

Сопряжение этой системы с устройством

BLUETOOTH .........................45

Прослушивание музыки с

устройства BLUETOOTH ...... 47

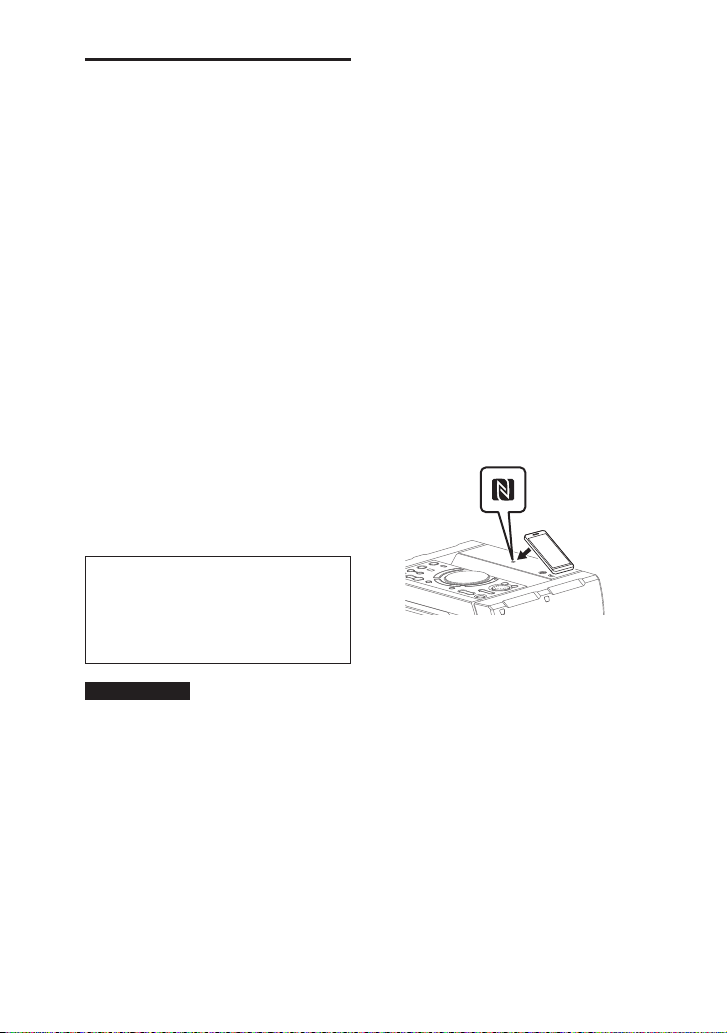

Подключение к устройствам BLUETOOTH одним касанием с

помощью NFC ..................... 48

Настройка аудиокодеков

BLUETOOTH .........................49

Настройка режима

ожидания BLUETOOTH .......50

Включение и выключение

сигнала BLUETOOTH ........... 50

Управление системой с помощью смартфона или

планшета (SongPal) ............50

Устраивайте сумасшедшие вечеринки с приложением

“Fiestable” .............................51

Регулировка звука

Настройка звука ................. 52

Выбор режима футбола

Virtual Football ..................... 53

Создание собственного

звукового эффекта ............. 53

Создание атмосферы

вечеринки (DJ Effect) .......... 54

Использование голосовых

указаний ............................. 62

Прослушивание звука

гитары ................................. 62

Наслаждение музыкой с функциями Party Light и

Speaker Light ....................... 63

Использование таймера

отключения .........................63

Использование дополнительных

устройств ............................64

Отключение кнопок основного блока (Запрет

детям) .................................. 64

Настройка функции автоматического перехода

в режим ожидания ............65

Выполняется обновление программного

обеспечения .......................65

Дополнительная информация

Поиск и устранение

неисправностей ................. 66

Меры

предосторожности ............ 78

Технические

характеристики ...................81

Список кодов языков ......... 85

Другие операции

Использование функции

Контроль по HDMI .............. 55

Использование функции

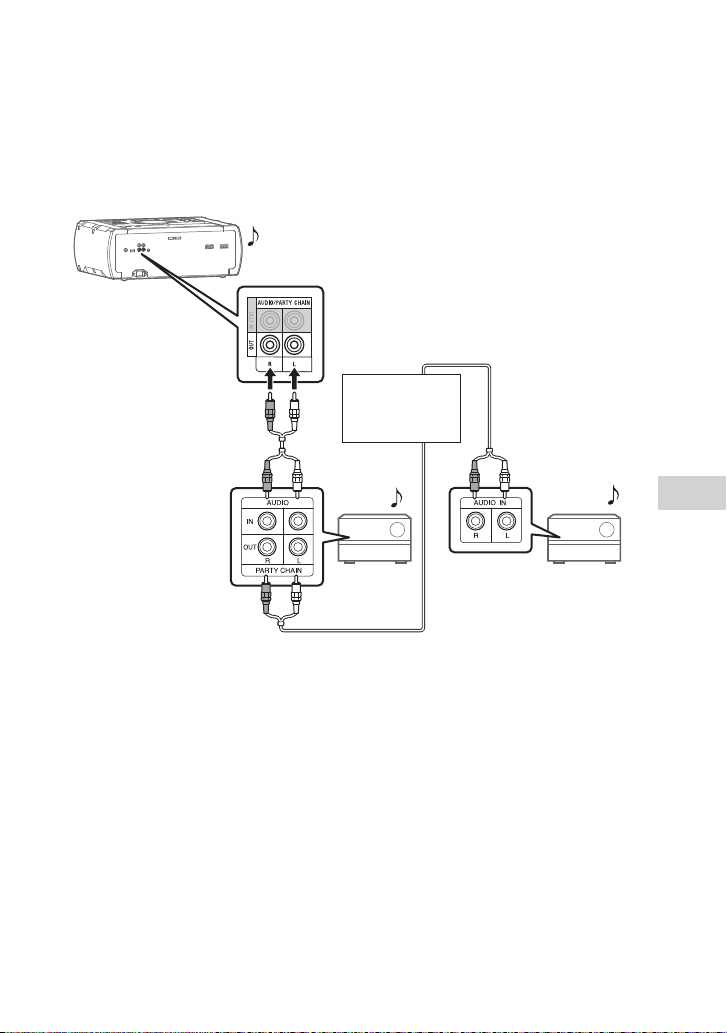

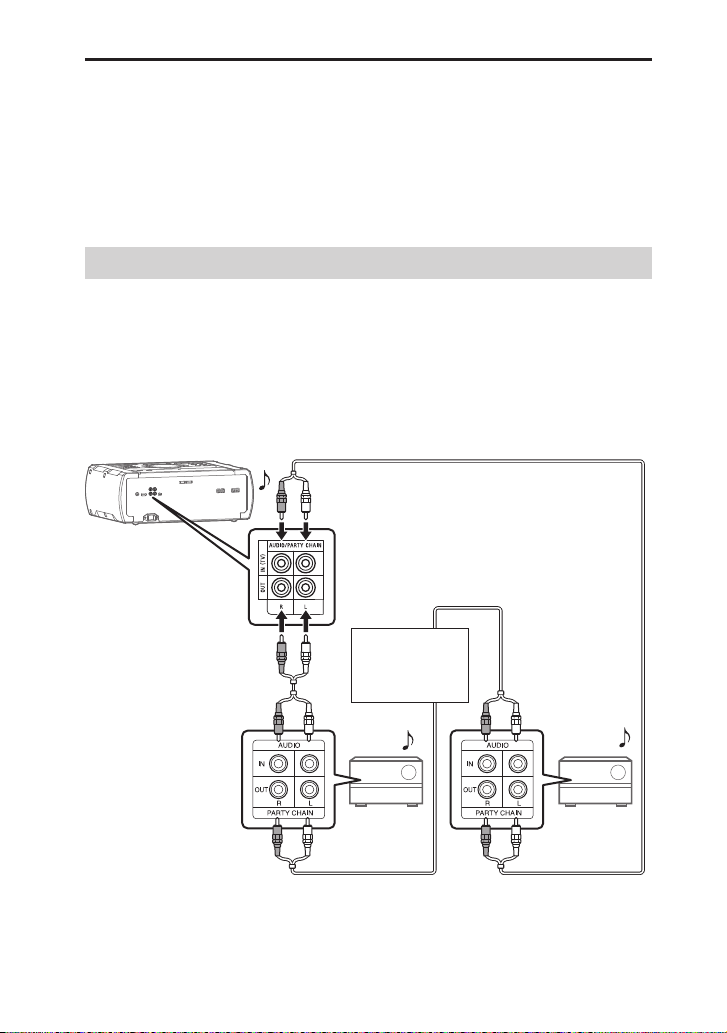

Party Chain ........................... 58

Подпевание: Караоке .........61

Распаковка

••

Пульт дистанционного управления (Изготовлено в Китае) (1)

••

Батарейки типа R03 (размер AAA)* (Изготовлено в Китае) (2)

* Рекомендованные год и месяц

истечения срока службы указаны на каждой батарее.

••

Внешняя FM-антенна (1)

••

Шнур питания переменного тока (Изготовлено в Китае) (1)

Τолько SHAKE-X70D

••

Основной блок: HCDSHAKEX70 (1)

••

Акустическая система: SSSHAKEX70 (2)

Τолько SHAKE-X30D

••

Основной блок: HCDSHAKEX30(1)

••

Акустическая система: SSSHAKEX30 (2)

Воспроизводимые диски или файлы на дисках/устройстве USB

Диски, доступные для воспроизведения

••

DVD VIDEO

••

DVD-R/DVD-RW в формате DVD VIDEO или режиме видео

••

DVD+R/DVD+RW в формате DVD VIDEO

••

VIDEO CD (диски версии 1.0, 1.1 и 2.0)

••

Super VCD

••

CD-R/CD-RW/CD-ROM в формате VIDEO CD или Super VCD

••

AUDIO CD

••

CD-R/CD-RW в формате AUDIO CD

Τолько SHAKE-X10D

••

Основной блок: HCDSHAKEX10 (1)

••

Акустическая система: SSSHAKEX10 (2)

Примечание

Распаковка или переноска большого и/или тяжелого громкоговорителя должна осуществляться двумя или более лицами. Падение громкоговорителя может привести к травмированию людей и/или повреждению имущества.

Воспроизводимые файлы на дисках

••

Музыка: Файлы MP3 (.mp3)*

••

Видео: Файлы MPEG4 (.mp4/.m4v)*

1*2

2*3

файлы Xvid (.avi)

Воспроизводимые файлы на устройстве USB

••

Музыка: Файлы MP3 (.mp3)* WMA (.wma)* (.m4a/.mp4/.3gp)*

(.wav)*

••

Видео: Файлы MPEG4 (.mp4/.m4v)*

1*2

, файлы

, файлы AAC

, файлы WAV

2*3

файлы Xvid (.avi)

Примечание

••

Диски должны иметь следующий формат:

— CD-ROM/-R/-RW в формате

DATA CD, содержащий файлы

1*2

MP3*

, MPEG4*2*3 и Xvid, а также

соответствующий требованиям ISO

9660*

Уровня 1/Уровня 2 или Joliet

(расширенный формат).

— DVD-ROM/-R/-RW/+R/+RW

в формате DATA DVD, включающем файловые форматы MP3* Xvid и соответствующие формату UDF (Universal Disk Format — Универсальный формат диска).

••

Система попытается воспроизвести любые данные с вышеперечисленными расширениями, даже если они не имеют поддерживаемый формат. Воспроизведение этих данных может привести к генерации громкого шума и повредить вашу акустическую систему.

MP3 (MPEG 1 Audio Layer 3) —

стандартный формат, определенный ISO/MPEG для сжатых аудиоданных. Файлы MP3 должны иметь формат MPEG 1 Audio Layer 3.

Файлы с защитой авторских прав

(Управление цифровыми правами) не могут воспроизводиться этой системой.

Файлы MPEG4 должны быть

записаны в формате MP4. Поддерживаются следующие видеои аудиокодеки:

— Видеокодек: Простой профиль

MPEG4 (AVC не поддерживается.)

— Аудиокодек: AAC-LC (HE-AAC не

поддерживается.)

Логический формат файлов

или папок на дисках CD-ROM, определенный ISO (International Organization for Standardization — Международная организация по стандартизации).

1*2

, MPEG4*2*3 и

Диски/файлы, которые не могут воспроизводиться

••

Невозможно воспроизвести следующие диски:

•—

BD (Диски Blu-ray)

•—

CD-ROM, записанные в формате PHOTO CD

•—

Область данных на дисках CD-Extra или Mixed Mode CD*

•—

Диски CD Graphics

•—

Диски Super Audio CD

•—

DVD Audio

•—

DATA CD/DATA DVD, созданные в формате Packet Write

•—

DVD-RAM

•—

DATA CD/DATA DVD, которые не были корректно закрыты

•—

Совместимые с режимом CPRM (Content Protection for Recordable Media — Защита содержимого записываемых носителей) DVD-R/-RW, записанные в программах Copy-Once (однократное копирование)

•—

Диски нестандартной формы (например, в виде сердца, квадрата, звезды и т.п.)

•—

Диски с клейкой лентой, бумагой или наклейками, прикрепленными к ним

••

Невозможно воспроизвести следующие файлы

•—

Видеофайлы, которые имеют размер больше 720 (ширина) × 576 (высота) пикселей.

•—

Видеофайлы с большим соотношением высоты к ширине.

•—

Файл WMA в формате WMA DRM, WMA Lossless или WMA PRO.

•—

Файл AAC в формате AAC DRM или AAC Lossless.

•—

Файлы AAC, закодированные с частотой 96 кГц.

•—

Зашифрованные файлы или защищенные паролем.

•—

Файлы с защитой авторских прав DRM (Digital Rights Management, Управление цифровыми правами).

•—

Некоторые файлы формата Xvid длительностью более 2часов.

••

Аудиофайл MP3 PRO может воспроизводиться как файл MP3.

••

Система может не воспроизводить файл формата Xvid, если файл был объединен с двумя или более файлами Xvid.

* Mixed Mode CD: В данном формате

данные записываются на первой дорожке, а звук (данные AUDIO CD) на второй и последующей дорожках в сеансе.

Примечания для CD-R/-RW и DVD-R/-RW/+R/+RW

••

В некоторых случаях диски CD-R/-RW и DVD-R/-RW/+R/+RW не могут воспроизводиться в этой системе из-за качества записи, физического состояния диска или характеристик записывающего устройства и авторского программного обеспечения. Более подробную информацию см. в инструкциях по эксплуатации записывающего устройства.

••

Некоторые функции воспроизведения могут не работать с частью дисков DVD+R/+RW, даже если они были финализированы должным образом. В этом случае используйте стандартное воспроизведение.

Примечания о дисках

••

Это устройство предназначено для воспроизведения дисков, соответствующих требованиям стандарта Compact Disc (CD).

••

Диски DualDisc и некоторые музыкальные диски, закодированные с помощью технологии защиты авторских прав, не соответствуют стандарту (CD). Поэтому эти диски не могут быть совместимы с этим изделием.

Примечание для многосессионных дисков

Эта система способна воспроизводить продолжительные сеансы на диске, на котором они записаны в формате, совпадающем с форматом первого сеанса. Однако, воспроизведение не гарантируется.

Примечание к операциям воспроизведения дисков DVD VIDEO и VIDEO CD

Некоторые операции воспроизведения дисков DVD VIDEO или VIDEO CD могут быть преднамеренно ограничены производителями программного обеспечения. Поэтому некоторые функции воспроизведения могут быть недоступны. Обязательно прочитайте инструкцию по эксплуатации к дискам DVD VIDEO или VIDEO CD.

Примечания к воспроизводимым файлам

••

Запуск воспроизведения может занять больше времени, если:

•—

DATA CD/DATA DVD/ устройство USB записаны с использованием сложной древовидной структуры.

•—

аудиофайлы или видеофайлы в другой папке только что воспроизводились.

••

Данная система может воспроизводить диски DATA CD/ DATA DVD или устройства USB в следующих случаях:

•—

глубина до 8 папок

•—

до 300 папок

•—

до 999 файлов на диске

•—

до 2000 файлов на устройстве USB

•—

до 650 файлов в папке Эти количества могут отличаться в зависимости от конфигурации файла или папки.

••

Папки, не содержащие аудиофайлы или видеофайлы, пропускаются.

••

Файлы, переданные таким устройством, как компьютер, могут не воспроизводиться в порядке, в котором они передавались.

••

Порядок воспроизведения может не соответствовать исходному в зависимости от программного обеспечения, использующегося для создания аудиофайлов или видеофайлов.

••

Совместимость со всеми программами кодировки/ записи поддерживаемых форматов, устройствами записи и носителями записей не гарантируется.

••

В зависимости от файла Xvid, изображение может быть нечетким или пропадать звук.

Примечания для устройств USB

••

Данная система не гарантирует работу со всеми устройствами USB.

••

Несмотря на наличие комплексных функций для устройств USB, воспроизводимое содержимое устройств USB, подключенных к системе, представляет собой только музыку и видеофайлы. Для получения дополнительной информации см. инструкцию по эксплуатации, прилагаемую к устройству USB.

••

При подключении устройства USB, система считывает все файлы на устройстве USB. Если на устройстве USB находится много папок или файлов, считывание может занять много времени.

••

Не соединяйте систему и устройство USB через концентратор USB.

••

При нескольких подключенных устройствах USB, при выполнении системой операций может иметь место задержка.

••

Последовательность воспроизведения системой может отличаться от последовательности воспроизведения на подключенном устройстве USB.

••

Перед использованием устройства USB убедитесь, что на нем отсутствуют зараженные вирусами файлы.

Веб-сайты с совместимыми устройствами

Посетите указанные ниже вебсайты с последней информацией о совместимых устройствах USB и BLUETOOTH.

Для покупателей в Латинской Америке:

<http://esupport.sony.com/LA>

Для покупателей в странах Европы и в России:

<http://www.sony.eu/support>

Для покупателей в других странах/регионах:

<http://www.sony-asia.com/ support>

Совместимые модели iPhone/ iPod

Ниже представлены совместимые модели iPhone/ iPod. Перед использованием данного устройства с системой необходимо обновить программное обеспечение iPhone/iPod до последней версии. Создано для

••

iPhone 7

••

iPhone 7 Plus

••

iPhone SE

••

iPhone 6s

••

iPhone 6s Plus

••

iPhone 6

••

iPhone 6 Plus

••

iPhone 5s

••

iPhone 5c

••

iPhone 5

••

iPhone 4s

••

iPod touch (6-го поколения)

••

iPod touch (5-го поколения)

Указатель компонентов и регуляторов

 



 

Вы можете заблокировать все клавиши, кроме  (питание), на основном блоке, чтобы предотвратить их случайное нажатие (стр. 64).

Основной блок (сверху)







 

Основной блок (спереди)



* Кнопка  имеет тактильную точку. Используйте тактильную точку в качестве

ориентира при управлении системой.









• (питание)

 BLUETOOTH

Включение или установка режима ожидания системы.

 (остановка)

— Прекращение

воспроизведения. Нажмите дважды, чтобы отменить возобновление воспроизведения.

— Остановка передачи данных

во время передачи музыки.

— Остановка встроенной

демонстрации звука.

 (воспроизведение)

Запуск воспроизведения. Удерживайте  более 2 секунд, чтобы начать встроенную звуковую демонстрацию. Чтобы остановить демонстрацию, нажмите .

PARTY LIGHT (стр. 26, 63)

LIGHT MODE (стр. 63)

Выбор функции BLUETOOTH.

Индикатор BLUETOOTH (стр.45)

PAIRING

Нажать и удерживать для активации сопряжения BLUETOOTH в режиме BLUETOOTH.

REC TO USB

Передача музыки на устройство USB, подключенное к порту

(USB).

MEGA BASS (стр. 52)

Индикатор MEGA BASS

Подсвечивается, когда выбран звуковой эффект MEGA BASS.

Порт (USB) (REC/PLAY)

Используйте, чтобы подключить устройство USB. Этот порт может быть использован как для воспроизведения, так и для передачи музыки.

 FUNCTION

Выбор функции.

FLANGER (стр. 54)

ISOLATOR (стр. 54)

 Ручка VOLUME/DJ CONTROL

Отрегулируйте громкость.* Регулировка эффекта FLANGER и ISOLATOR или продолжительный вывод звукового эффекта SAMPLER (стр. 54).

* При активированном эффекте

DJ Effect регулировка громкости этой ручкой невозможна.

 (N-Mark) (стр. 48)

 GUITAR (стр. 63)

Индикатор GUITAR

Загорается при включении режима гитары.

DJ OFF (стр. 54)

SAMPLER (стр. 54)

 Гнездо MIC1

Используйте для подключения микрофона.

Гнездо MIC2/GUITAR

Используйте для подключения

микрофона или гитары.

 Дисплей

 VOCAL FADER (стр. 61)

MIC ECHO (стр. 61)

 Подсветка фронтальной

панели

Если подсветка фронтальной панели очень яркая, не смотрите на данную панель.

Громкоговоритель (сзади)

Пример:

Ручка MIC/GUITAR LEVEL

(стр. 61, 63)

+/– (выбор папки)



Выбор папки на диске с

данными или устройстве USB.

S1, S2, S3, S4 (стр. 54)

 (открыть/закрыть)

Открывание или закрывание

лотка для дисков.

/ (шаг вперед/

назад) (стр. 27)

TUNING+/– (стр. 44)

 ENTER

Вход в настройки.

 FOOTBALL (стр. 53)

FIESTA (стр. 52)

SOUND FIELD (стр. 52)

 PARTY CHAIN (стр. 60)

 Датчик дистанционного

управления (стр.21)





* Только для SHAKE-X70D

 Party Light

Избегайте попадания в глаза прямых лучей от подсветки, когда включена функция Party Light.

 Рукоятка

При переноске громкоговорителя обязательно используйте рукоятку.

 Лоток для диска

Пульт дистанционного управления

• (питание)

Включение или установка режима ожидания системы.

 PLAY MODE (стр. 31, 41)

 REPEAT/FM MODE (стр. 32,

44)

 Номерные кнопки (0 – 9)*

— Выберите дорожку, раздел

или файл по номеру элемента.

— Ввод номера или значения.

1*2

SUBTITLE (стр. 29)

AUDIO*

(стр. 30, 35)

ANGLE (стр. 29)

SETUP (стр. 35)

MEDIA MODE (стр. 27)

Выбор носителя для воспроизведения с диска данных или устройства USB.

CLEAR (стр. 29)

VOCAL FADER (стр. 61)

MIC ECHO (стр. 61)

SCORE (стр. 62)

+/– (выбор папки)

Выбор папки на диске с данными или устройстве USB.

KEY CONTROL / (стр. 61)

 DVD TOP MENU

Отображение названия DVD на экране телевизора.

DVD/TUNER MENU (стр. 28, 29, 44)

RETURN (стр. 28)

OPTIONS

Вход или выход из меню параметров.

/ / /

Выбор пунктов меню.

(ввод)

Ввод/подтверждение настроек.

 SEARCH (стр. 27, 29)

• (громкость) +/–*

Регулировка уровня

громкости.

 SHIFT*

Нажать и удерживать

для активации кнопок,

отпечатанных розовым

цветом.

•/ (ускоренная

прокрутка назад/вперед)

(стр. 28)

/ (медленная

прокрутка назад/вперед)

(стр. 28)

TUNING+/– (стр. 44)

 (воспроизведение)*

Запуск воспроизведения.

/ (шаг вперед/

назад) (стр. 27)

PRESET+/– (стр. 44)

 (пауза)

Приостановка

воспроизведения.

Для возобновления

воспроизведения нажмите

.

 (остановка)

— Прекращение

воспроизведения. Нажмите дважды, чтобы отменить возобновление воспроизведения.

— Остановка передачи данных

во время передачи музыки.

— Остановка встроенной

демонстрации звука.

 FUNCTION +/–

Выбор функции.

 MEGA BASS (стр. 52)

 Кнопки SOUND FIELD

MUSIC (стр. 52), VIDEO (стр. 52), FOOTBALL (стр. 53)

 PARTY LIGHT (стр. 26,

63)

LIGHT MODE (стр. 63)

 DISPLAY (стр. 21, 26,

35, 44, 46)

Изменение информации,

отображаемой на дисплее.

DISPLAY*1 (стр. 34)

Отображение или скрытие вывода информации на экран.

 SLEEP (стр. 64)

*1 Эта кнопка отпечатана розовым

цветом. Для использования кнопки, нажмите и удерживайте кнопку SHIFT (), а затем нажмите эту кнопку.

Номерная кнопка 2/AUDIO,  + и

кнопки  имеют тактильную точку. Используйте тактильную точку в качестве ориентира при управлении системой.

Подготовка к эксплуатации

Безопасное подключение устройства

Основной блок (задняя панель)

SHAKE-X70D

   





SHAKE-X30D/SHAKE-X10D

   







 Гнездо VIDEO OUT

Используйте видеокабель (не входит в комплект) для подключения к гнезду видеовхода телевизора или проектора (стр. 23).

Примечание

Не подключайте данную систему к телевизору через видеодеку.

 Гнездо HDMI OUT (TV)

Используйте кабель HDMI (не входит в комплект) для подключения к входному гнезду HDMI телевизора (стр. 23).

 Гнезда аудиовхода и аудиовыхода

Используйте аудиокабель (не входит в комплект) для выполнения подключения следующим образом:

••

Гнезда AUDIO/PARTY CHAIN IN (TV) L/R

•—

Подключите к гнездам аудиовыхода телевизора иди к аудио/ видео оборудованию. Выходом данной системы является звук.

•—

Подключите к другой аудиосистеме для использования функции Party Chain (стр. 58).

••

Гнезда AUDIO/PARTY CHAIN OUT L/R

•—

Подключите к входным аудиогнездам дополнительного оборудования.

•—

Подключите к другой аудиосистеме для использования функции Party Chain (стр. 58).

 Разъем FM ANTENNA

Определите место и ориентацию, обеспечивающие хороший прием при использовании антенн. Чтобы избежать возникновения помех, держите антенну на удалении от кабелей громкоговорителей, шнура питания переменного тока и USB-кабеля.

Растяните провод FM-антенны горизонтально

 Громкоговорители

••

Разъемы PARTY LIGHT L/R

Подключите соединитель Party Light громкоговорителя к соответствующему разъему. Подсветка громкоговорителей будет работать в соответствии с источником музыки. Можно выбрать функции Party Light и Speaker Light в соответствии со своими предпочтениями (стр. 63).

••

Разъемы LEFT SPEAKER и RIGHT SPEAKER

(Τолько SHAKE-X70D) Подключите соединитель громкоговорителя к этому разъему.

••

Разъемы SPEAKERS L/R

(Τолько SHAKE-X30D и SHAKE-X10D) Подключите соединитель громкоговорителя к этому разъему.

Подготовка к эксплуатации

Пример:

Примечание

••

Используйте только входящие в комплект громкоговорители.

••

При подключении кабелей громкоговорителей вставьте соединители непосредственно в разъемы.

 Шнур питания переменного тока

Подключите к основному блоку шнур питания переменного тока (входит в комплект), а затем подсоедините его к розетке.

Шнур питания переменного тока (входит в комплект)

К электрической розетке

Между штекером и основным блоком остается зазор, даже если шнур питания переменного тока подсоединен плотно. Кабель должен быть подсоединен именно таким образом. Это не является признаком неисправности. После подключения шнура питания переменного тока автоматически запустится демонстрация (стр. 26). При нажатии  (питание) для включения системы демонстрация прекратится.

Отключение демонстрации

Для отключения демонстрации при выключенной системе нажмите DISPLAY несколько раз и выберите режим без отображения (Режим энергосбережения) (стр.26).

Установка элементов питания

Управление системой с помощью пульта дистанционного управления

Направьте пульт дистанционного управления на датчик дистанционного управления системой основного блока.

Подготовка к эксплуатации

Вставьте две входящие в комплект батарейки типа R03 (размер AAA) в соответствии с показанной ниже полярностью.

Примечание

••

Не вставляйте старые элементы питания вместе с новыми и элементы питания разных типов.

••

Если пульт дистанционного управления не планируется использовать в течение длительного времени, извлеките элементы питания, чтобы предотвратить возможное повреждение пульта, вызванное утечкой внутреннего вещества элементов питания и коррозией.

Расположение громкоговорителей

Для обеспечения оптимальных характеристик системы рекомендуется располагать громкоговорители так, как показано ниже.

 Основной блок  Левый громкоговоритель (L)  Правый громкоговоритель (R)  Телевизор

0,3 м 0,3 м

Примечание

••

Проверьте тип громкоговорителя в соответствии с наклейкой (“L” или “R”) на задней панели громкоговорителя.

••

Для обеспечения оптимальных эффектов Party Light рекомендуется располагать громкоговорители от стены, как показано ниже.

45 см

Подключение телевизора

Прежде чем подсоединять кабели, убедитесь, что шнур питания переменного тока отсоединен от электрической розетки.

Просмотр видео

Выберите любой способ подключения в соответствии с гнездами телевизора.

Высокое качество



Кабель HDMI*1

(не входит в комплект)



Видеокабель

(не входит в комплект)

Высокоскоростной кабель HDMI с Ethernet

Чтобы прослушать звук с телевизора через данную систему, подключите систему

к гнезду HDMI IN (ARC) телевизора. Функция Реверсивный звуковой канал (ARC) позволяет выводить с телевизора звук на систему с интерфейсом HDMI без необходимости выполнения аудиоподключения (подключение  ниже). Для получения сведений о настройке функции ARC см. [AUDIO RETURN CHANNEL] (стр. 39). Чтобы проверить телевизор на совместимость с функцией ARC, см. инструкцию по эксплуатации, поставляемую в комплекте с телевизором.

HDMI IN (ARC)

или

HDMI IN

VIDEO IN

Стандартное качество

Рекомендуемое подключение Альтернативное подключение

Подготовка к эксплуатации

Прослушивание звука телевизора через систему

Если не удается подключить систему к гнезду HDMI IN (ARC) телевизора, установите данное подключение.



Аудиокабель

(не входит в комплект)

AUDIO OUT

Для прослушивания звука телевизора, нажмите несколько раз FUNCTION+/– для выбора “TV”. Также можно нажать несколько раз FUNCTION на основном блоке.

Советы

••

Для прослушивания звука с внешнего устройства (DVD-проигрыватель и т. д.) через систему необходимо подключить его к гнезду AUDIO/PARTY CHAIN IN (TV), как указано в описании подключения  выше. Для получения подробной информации см. инструкции по эксплуатации оборудования.

••

Если при подключении внешнего оборудования уровень вывода звука низок, выполните настройку параметров аудиовыхода на подключенном оборудовании. Это приведет к повышению уровня выходного сигнала. Для получения подробной информации см. инструкции по эксплуатации оборудования.

Если на дисплее основного блока отображается сообщение “CODE 01” и “SGNL ERR”

Если входной аудиосигнал не является 2-канальным линейным сигналом PCM, на дисплее основного блока отображаются сообщения “CODE 01” и “SGNL ERR”, означающие, что входной аудиосигнал не поддерживается. В данном случае на телевизоре выберите надлежащий режим вывода аудио для вывода 2-канального линейного аудиосигнала PCM. Подробнее см. инструкцию по эксплуатации, прилагаемую к телевизору.

Изменение цветовой системы

(Кроме моделей для Латинской Америки, стран Европы и России)

Выберите цветовую систему PAL или NTSC в зависимости от цветовой системы вашего телевизора. При каждом выполнении описанной ниже процедуры, цветовая система изменяется следующим образом: COLOR NTSC  COLOR PAL

Для выполнения данной операции используйте кнопки на основном блоке.

1 Нажмите  для включения

системы.

2 Нажмите несколько раз

FUNCTION для выбора “DVD/CD”.

3 Нажмите и удерживайте MIC

ECHO и ENTER более 3 секунд.

На дисплее отобразится надпись “COLOR NTSC” или “COLOR PAL”.

Выполнение быстрой настройки

Перед использованием системы можно выполнить минимальные основные настройки в режиме быстрой настройки.

1 Включите телевизор и

выберите входной сигнал в соответствии с подключением.

2 Нажмите  для включения

системы.

3 Нажмите несколько раз

FUNCTION +/– для выбора “DVD/CD”.

В нижней части экрана телевизора отобразится сообщение [Нажмите ENTER, чтобы запустить БЫСТРУЮ НАСТРОЙКУ.].

4 Нажмите , не вставляя диск.

На экране телевизора появится [LANGUAGE SETUP]. Отображаемые пункты могут отличаться в зависимости от страны или региона.

LANGUAGE SETUP

OSD

AUDIO

SUBTITLE

ENGLISH

CHINESE 2

THAI

1CHINESE

5 Нажмите несколько раз /

для выбора языка, а затем нажмите .

На экране телевизора отобразится [НАСТРОЙКА ВИДЕО].

6 Нажмите несколько раз /

для выбора настройки, соответствующей типу телевизора, а затем нажмите

После того, как на экране отобразится сообщение [БЫСТРАЯ НАСТРОЙКА ЗАВЕРШЕНА.], система будет готова к воспроизведению.

Для ручного изменения настроек

См. “Использование меню настройки” (стр. 35).

Подготовка к эксплуатации

Выйти из режима быстрой настройки

Нажмите SETUP.

Примечание

На экране отобразится сообщение после первого включения или выполнения [СБРОС] (см. “Возврат настройки меню настройки к значениям по умолчанию” на стр.76).

Изменение режима отображения

Нажмите несколько раз DISPLAY, пока система выключится.

При каждом нажатии данной кнопки режим отображения изменяется следующим образом.

Демонстрационный режим

На дисплее прокручиваются сообщения об основных функциях системы и включается подсветка. Для отключения подсветки нажмите PARTY LIGHT.

Отображения нет (режим энергосбережения)

Дисплей выключается для сбережения электроэнергии.

Воспроизведение с диска/устройства USB

Действия перед использованием устройства USB

Список совместимых устройств USB см. в главе “Веб-сайты с совместимыми устройствами” (стр. 12). (В данной системе можно использовать устройства Apple только через соединение BLUETOOTH.)

Основное воспроизведение

1 Нажмите несколько раз

FUNCTION +/– для выбора “DVD/CD” или “USB”.

Также можно нажать несколько раз FUNCTION на основном блоке.

2 Подготовьте источник

воспроизведения.

Для режима DVD/CD:

Нажмите  на основном блоке, чтобы открыть лоток для дисков. Вставьте диск в лоток этикеткой вверх.

При воспроизведении диска диаметром 8 см, такого как одинарный диск CD, вставьте его во внутренний круг лотка.

Нажмите  на основном блоке, чтобы закрыть лоток для дисков.

Не нажимайте на лоток для диска, чтобы закрыть его, поскольку это может привести к нарушению работоспособности.

Для режима USB:

Подключите устройство USB к порту

Можно использовать переходник USB (не входит в комплект) для подключения устройства USB к основному блоку, если устройство USB не может быть вставлено в порт

(USB).

Примечание

(USB).

3 (Τолько )

Несколько раз нажмите MEDIA MODE, чтобы выбрать необходимый тип носителя ([МУЗЫКА]/[VIDEO]).

4 Нажмите , чтобы начать

воспроизведение.

Операция Действия

Возобновление воспроизведения или возврат к нормальному воспроизведению

Отмена точки возобновления воспроизведения

Выбор дорожки, файла, раздела или сцены

Нажмите .

Нажмите  дважды.

Во время воспроизведения нажмите •или .

Или удерживайте SHIFT и нажмите номерные кнопки, а затем —

(Операция может быть запрещена диском или устройством USB.)

Воспроизведение от определенного файла

1 Нажмите несколько раз MEDIA

MODE для выбора [МУЗЫКА] или [VIDEO].

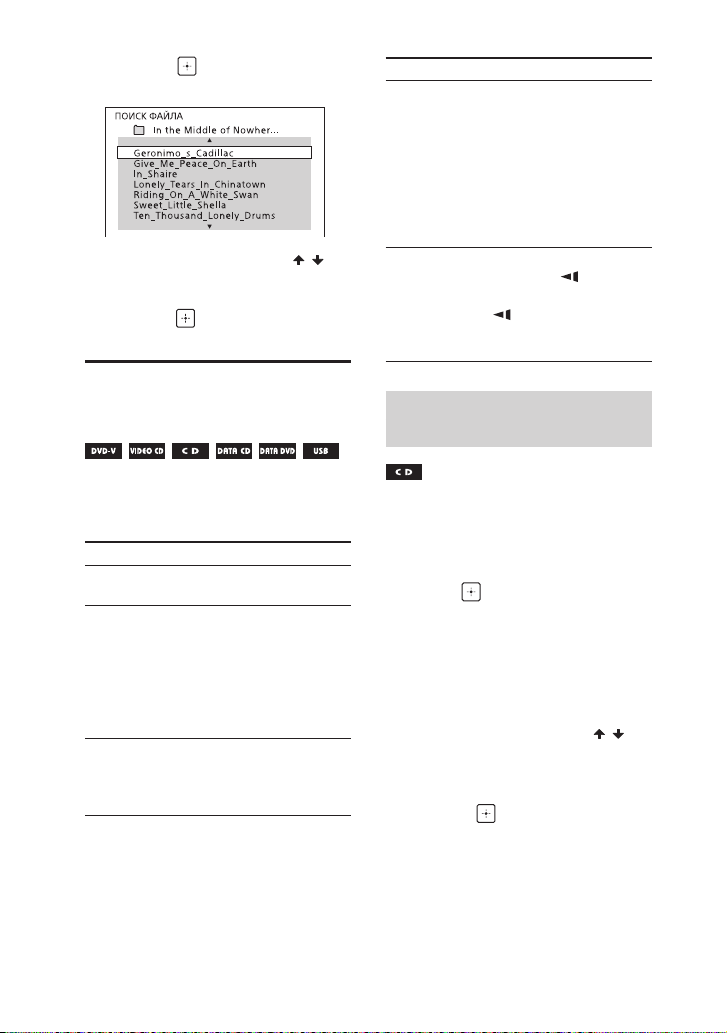

2 Нажмите SEARCH для

отображения списка папок.

Воспроизведение с диска/устройства USB

Другие операции

Операция Действия

Прекращение воспроизведения

Приостановка воспроизведения

Нажмите .

Нажмите .

3 Нажмите несколько раз /

для выбора необходимой папки.

+ 61 hidden pages
