Sony SHAKE-66D-M User Manual

4-532-471-31(1)

ДОМАШНЯЯ АУДИОСИСТЕМА

ДОМАШНЯ АУДІОСИСТЕМА

Инструкция по эксплуатации

Інструкція з експлуатації

SHAKE-100D/SHAKE-88D/SHAKE-66D/SHAKE-44D

ПРЕДУПРЕЖДЕНИЕ

Во избежание риска возгорания или поражения электрическим током не подвергайте это устройство воздействию дождя или влаги.

Во избежание риска возгорания не закрывайте вентиляционное отверстие устройства газетами, скатертями, шторами и т. п. Не подвергайте устройство воздействию источников открытого огня (например, горящие свечи). Во избежание риска возгорания или поражения электрическим током не допускайте попадания капель или разбрызгивания жидкостей на устройство и не ставьте на устройство предметы с водой, такие как вазы. Так как сетевая вилка используется для выключения устройства из сети, подключайте устройство к легко доступной сетевой розетке. В случае обнаружения каких-либо отклонений в работе устройства немедленно выключите сетевую вилку устройства из розетки. Не устанавливайте устройство в небольшом пространстве, например, на книжной полке или встроенном шкафу. Не подвергайте батареи или устройства с установленными батареями воздействию источников повышенного тепла, например, солнечного света или огня. Устройство не отключается от сети до тех пор, пока оно подключено к сетевой розетке, даже если само устройство выключено. Данное оборудование было проверено и признано соответствующим предельным значениям, указанным в Директиве по ЭМС с использованием

кабеля подключения длиной не более 3 метров.

ПРЕДОСТЕРЕЖЕНИЕ

Использование оптических приборов с данным изделием повышает опаснос ть повреждения глаз.

Данное устройство классифицировано как изделие CLASS 1 LASER. Эта маркировка расположена на задней панели.

При снятии упаковки или при обращении с большой и/или тяжелым громкоговорителем воспользуйтесь услугами двух или более человек. Падение устройства может привести к травме и/или ущербу собственности.

Для покупателей в Европе

Утилизация использованных элементов питания и отслужившего электрического и электронного оборудования (Директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Импортер на территории стран Таможенного союза ЗАО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Класс защиты от поражения электрическим током II

Дата производства указана на штриховом коде изделия и/или на коробке. Например: XX-XXXX Первые две цифры означают месяц, а последние четыре цифры означают год.

Устройство предназначено только для использования в помещениях.

Домашняя Аудиосистема предназначена для воспроизведения аудио, видео с дисков или устройств USB, воспроизведения музыки в потоковом режиме со смартфонов с поддержкой NFC или устройств Bluetooth, приема сигналов радиовещания (FM/AM тюнер). Данная система также обладает функцией караоке.

ИНФОРМАЦИЯ О ДЕКЛАРИРОВАНИИ ПРОДУКЦИИ

Модуль беспроводной передачи данных WB115C, встраиваемый в домашние аудиосистемы, моделей SHAKE-66D с торговой маркой SONY Декларация зарегистрирована Федеральным Агентством Связи (Регистрационный номер в Госреестре: Д-РД-2794 от 28.03.2014)

Декларация соответствия: Дата принятия декларации: Декларация действительна до: Модуль беспроводной передачи данных WB115C, встраиваемый в модели SHAKE-66D соответствует требованиям нормативных документов:

Д-РД-2794

24.03.2014

24.03.2019

“Правила применения оборудования радиодоступа. Часть 1. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц” утвержденные Приказом Минкомсвязи России от

14.09.2010 № 124 (зарегистрирован в Минюсте России

12.10.2010., регистрационный № 18695)

Для покупателей в Казахстане

Организация, уполномоченная принимать претензии от потребителей на территории Казахстана ЗАО «Сони Электроникс» Представительство в Казахстане, 050059, Алматы, улица Иванилова, д. 58

Для покупателей в Украине

Уполномоченный представитель в Украине по вопросам соответствия требованиям технических регламентов:

ООО “Сони Украина”, ул. Спасская 30, г.Киев, 04070, Украина.

Оборудование отвечает требованиям:

- Технического регламента безопасности низковольтного электрического оборудования (постановление КМУ от 29.10.2009 №

1149);

- Технического регламента по электромагнитной совместимости оборудования (постановлен ие КМУ от

29.07.2009 № 785).

- Технического регламента ограничения использования некоторых опасных веществ в электрическом и электронном оборудовании (постановление КМУ от 03.12.2008 № 1057).

Производитель Сони Корпорейшн этим декларирует, что оборудование домашняя аудиосистема SHAKE-66D отвечает требованиям и другим применимым положениям Технического регламента радиооборудования и телекоммуникационного конечного (терминального) оборудования.

Получить декларацию соответствия можно по адресу ООО “Сони Украина”, ул. Спасская 30, г.Киев, 04070, Украина, e-maіl іnfo@sony.ua.

Уведомление о лицензиях и товарных знаках

• является товарным знаком DVD Format/Logo Licensing Corporation.

• Логотипы “DVD+RW”, “DVD-RW”, “DVD+R”, “DVD-R”, “DVD VIDEO” и “CD” являются товарными знаками.

• Технология кодирования аудио MPEG Layer-3 и патенты лицензированы у компании Fraunhofer IIS и Thomson.

• Windows Media является либо зарегистрированным товарным знаком, либо товарным знаком Microsof t Corporation в Со единенных Штатах и/или других странах.

• Данное изделие защищено определенными правами интеллектуальной собственности Microsoft Corporation. Использование или распространение такой технологии вне данного изделия запрещено без получения лицензии у компании Microsoft или уполномоченной дочерней компании Microsoft.

• “WALKMAN” и логотип “WALKMAN” являются зарегистрированными товарными знаками Sony Corporation.

• Данная система включает в себя технологию Dolby* Digital.

* Произведено по лицензии Dolby

Laboratories. Название Dolby и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

• Словесный знак Bluetooth® и логотипы являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование этих знаков Sony Corporation осуществляется по лицензии. Другие товарные знаки и торговые названия являются собственностью их соответствующих владельцев.

• Метка N является товарным знаком или зарегистрированным товарным знаком NFC Forum, Inc. в Соединенных Штатах и других странах.

• Android™ является товарным знаком Google Inc.

• Google Play™ является товарным знаком Google Inc.

• iPhone и iPod touch являются товарными знаками Apple Inc., зарегистрированными в США и других странах. App Store является сервисным знаком Apple Inc.

• “Made for iPod” и “Made for iPhone” означает, что электронное устройство было разработано специально для подключения к iPod или iPhone соответственно и было сертифицировано разработчиком как соответствующее техническим стандартам Apple. Компания Apple не несет ответственность за работу этого устройства или его соответствие стандартам безопасности и регулятивным нормам. Обратите внимание, что использование данного аксессуара с iPod или iPhone может повлиять на работу беспроводного соединения.

• ДАННОЕ ИЗДЕЛИЕ ЛИЦЕНЗИРОВАНО В СООТВЕТСТВИИ С ЛИЦЕНЗИЕЙ НА ПАКЕТ ПАТЕНТОВ MPEG-4 VISUAL ДЛЯ ЛИЧНОГО И НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ ПОТРЕБИТЕЛЕМ ДЛЯ

(i) КОДИРОВАНИЯ ВИДЕО В

СООТВЕТСТВИИ СО СТАНДАРТОМ MPEG-4 VISUAL (“MPEG-4 VIDEO”)

И/ИЛИ

(ii) ДЕКОДИРОВАНИЯ MPEG-4

VIDEO, КОТОРОЕ БЫЛО ЗАКОДИРОВАНО ПОТРЕБИТЕЛЕМ В РЕЗУЛЬТАТЕ ЛИЧНОЙ И НЕКОММЕРЧЕСКОЙ ДЕЯТЕЛЬНОСТИ И/ИЛИ БЫЛО ПОЛУЧЕНО ОТ ПРОВАЙДЕРА ВИДЕО, ИМЕЮЩЕГО ЛИЦЕНЗИЮ НА ПРЕДОСТАВЛЕНИЕ MPEG-4 VIDEO.

ДЛЯ ЛЮБОГО ДРУГОГО ИСПОЛЬЗОВАНИЯ НИКАКАЯ ЛИЦЕНЗИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ И НЕ ПОДРАЗУМЕВАЕТСЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ, ВКЛЮЧАЯ СВЕДЕНИЯ, ОТНОСЯЩИЕСЯ К РЕКЛАМНОМУ, ВНУТРЕННЕМУ И КОММЕРЧЕСКОМУ ИСПОЛЬЗОВАНИЮ И ЛИЦЕНЗИРОВАНИЮ, МОЖЕТ БЫТЬ ПОЛУЧЕНА В КОМПАНИИ MPEG LA, L.L.C. HTTP://WWW.MPEGLA.COM

• Все другие товарные знаки и зарегистрированные товарные знаки являются собственностью их соответствующих владельцев. В данном руководстве символы ™ и ® не указываются.

Об этом руководстве

• Инструкции в данном руководстве предназначены для моделей SHAKE-100D, SHAKE-88D, SHAKE-66D и SHAKE-44D. В данном руководстве в целях иллюстрации используется модель SHAKE-88D, если не указано обратного.

SHAKE-100D состоит из следующего:

• Основной блок HCDSHAKE100(1)

• Акустическая система

SHAKE-88D состоит из следующего:

• Основной блок

• Акустическая система

SHAKE-66D состоит из следующего:

• Основной блок

• Акустическая система

SHAKE-44D состоит из следующего:

• Основной блок

• Акустическая система

• Значки, такие как , указанные в верхней части каждого пояснения, указывают тип носителя, который можно использовать с разъясняемой функцией.

• Значение по умолчанию подчеркнуто.

SS-SHAKE100(2)

HCD-SHAKE88(1)

SS-SHAKE88(2)

HCD-SHAKE66(1)

SS-SHAKE66(2)

HCD-SHAKE44(1)

SS-SHAKE44(2)

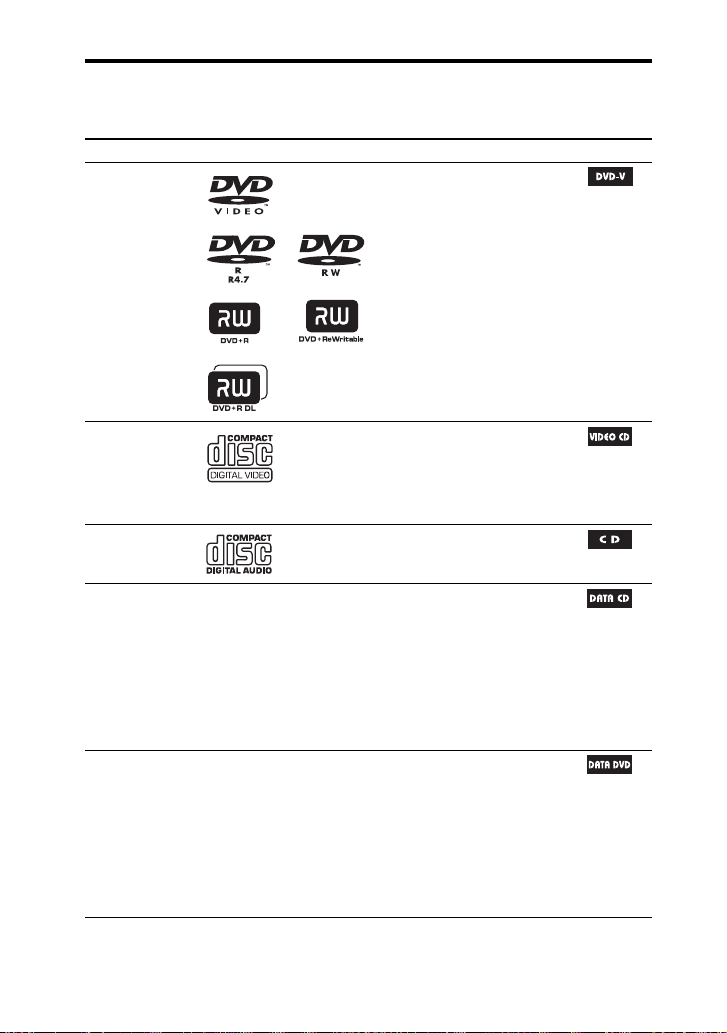

Диски/файлы, воспроизводимые на устройстве USB

Тип Логотип диска Характеристики Значок

DVD VIDEO • DVD VIDEO

• DVD-R/DVD-RW в формате DVD VIDEO или режиме видео

• DVD+R/DVD+RW в формате DVD VIDEO

VIDEO CD • VIDEO CD (Диски Ver. 1.1 и

CD • AUDIO CD

DATA CD – • CD-ROM/-R/-RW в формате

2.0)

• Super VCD

• CD-R/CD-RW/CD-ROM в формате VIDEO CD или формате Super VCD

• CD-R/CD-RW в формате AUDIO CD

DATA CD, который содержит следующие форматы файлов и соответствует ISO 9660 Уровень 1/Уровень 2 или Joliet (расширенный формат). – Файлы MP3 – Файлы изображений

JPEG – Видеофайлы MPEG4 – Видеофайлы Xvid

2)3)

Тип Логотип диска Характеристики Значок

DATA DVD – • DVD-ROM/-R/-RW/+R/+RW

в формате DATA DVD,

который содержит

следующие форматы файлов

и соответствует UDF

(универсальный формат

диска).

– Файлы MP3

– Файлы изображений

JPEG – Видеофайлы MPEG4 – Видеофайлы Xvid

Устройство USB

– • Устройство USB, которое

содержит следующие форматы файлов. – Файлы MP3

WMA/AAC – Файлы изображений

JPEG – Видеофайлы MPEG4 – Видеофайлы Xvid

Логический формат файлов и папок на дисках CD-ROM, установленный ISO (Международная организация стандартизации).

MP3 (MPEG 1 Audio Layer 3) - это стандартный формат, установленный ISO/MPEG

2)3)

или файлы

для сжатых данных аудио. Файлы MP3 должны быть в формате MPEG 1 Audio Layer 3 с расширением файлов “.mp3”.

Файлы с защитой авторских прав (Digital Rights Management) не могут воспроизводиться системой.

Файлы изображений JPEG должны соответствовать формату файлов изображений DCF. (DCF “Правила проектирования для файловой системы камер”: Стандарты изображений для цифровых камер, установленные Японской промышленной ассоциацией электроники и информационных технологий (JEITA).)

Видеофайлы MPEG4: Видеофайлы MPEG4 должны записываться в формате MP4 с расширением “.mp4” или “.m4v”. Поддерживаются следующие кодеки видео и аудио: – Кодек видео: MPEG4 простого профиля (AVC не поддерживается.) – Кодек аудио: AAC-LC (HE-AAC не поддерживается.)

Видеофайлы Xvid должны записываться в формате Xvid с расширением “.avi”.

Диски, которые не могут воспроизводиться

• Диски BD (диски Blu-ray)

• CD-ROM/-R/-RW, кроме тех, которые записаны в форматах, указанных на стр. 9

• Диски CD-ROM, записанные в формате PHOTO CD

• Часть данных компакт-дисков CDExtra или смешанных компактдисков*

• Компакт-диски с графикой

• Компакт-диски супер-аудио

• Аудио DVD

• DVD-R/-RW в формате VR (Запись видео)

• DATA CD/DATA DVD, которые не содержат файлы MP3, файлы изображений JPEG, видеофайлы MPEG4 или Xvid

• DATA CD/DATA DVD, которые были созданы в формате пакетной записи

• DVD-RAM

• Видео DVD с другим кодом региона

• DVD-R/-RW, совместимые с CPRM (защита контента для записываемого носителя), записанные в программах CopyOnce

• Диски нестандартной формы (например, в виде сердца, квадрата, звезды)

• Диски с наклеенной на них липкой лентой, бумагой или этикеткой

* Смешанные компакт-диски: Этот

формат записывает данные на первой дорожке и аудио (данные AUDIO CD) на второй и последующих дорожках сеанса.

Примечания о дисках CD-R/-RW и DVD-R/-RW/+R/+RW

• В некоторых случаях диски CD-R/

-RW и DVD-R/-RW/+R/+RW не будут воспроизводиться на этой системе из-за качества записи или физического состояния диска, или характеристик устройства записи и программного обеспечения создания авторских записей. Диск не будет воспроизводиться, если он был неправильно финализирован. Для дополнительной информации обратитесь к инструкции по эксплуатации устройства записи.

• Некоторые функции воспроизведения могут не работать с некоторыми дисками DVD+R/+RW, даже если они были правильно финализированы. В таком случае выполните обычное воспроизведение диска.

• Диск, созданный в формате пакетной записи, не будет воспроизводиться.

Музыкальные диски, кодированные с технологиями защиты авторских прав

Данное изделие предназначено для воспроизведения дисков, соответствующих стандарту компакт-диска (CD). В последнее время некоторыми музыкальными компаниями продаются различные музыкальные диски, записанные с использованием технологий защиты авторских прав. Помните, что среди таких дисков есть некоторые диски, которые не соответствуют стандарту CD, и они могут не воспроизводиться данной системой.

Примечания по двойным дискам

Двойные диски - это двухсторонние диски, которые имеют DVDзаписанный материал на одной стороне и цифровой аудиоматериал на другой стороне. Однако, так как сторона с аудиоматериалом не соответствует стандарту компактдиска (CD), его воспроизведение на данном изделии не гарантируется.

Примечания по воспроизведению многосессионных дисков

• Эта система может воспроизводить многосессионные диски, когда файл MP3, файл изображения JPEG, видеофайл Xvid или видеофайл MPEG4 находятся в первой сессии. Любые последующие файлы MP3, файлы изображений JPEG, видеофайлы Xvid или видеофайлы MPEG4, записанные в последующих сессиях также могут воспроизводиться (если последующие сессии содержат формат AUDIO CD, система не будет воспроизводить эти многосессионные диски).

• Если файлы MP3 и файлы изображений JPEG в формате AUDIO CD или в формате VIDEO CD записаны в первой сессии, будет воспроизводиться только первая сессия.

Код региона

Ваша система имеет код региона, указанный на задней панели устройства, и будет воспроизводить только DVD-диски, помеченные таким же кодом региона. Диск DVD VIDEO, помеченный

ALL

как , также будет воспроизводиться на этой системе. Если вы попытаетесь воспроизвести другой диск DVD VIDEO, на экра не телевизора будет появляться сообщение [Воспроизведение этого диска невозможно в связи с региональными ограничениями.]. В зависимости от диска DVD VIDEO индикация кода региона может не указываться, даже несмотря на то, что воспроизведение диска DVD

VIDEO запрещено из-за ограничений региона.

Примечание по действиям воспроизведения диска DVD VIDEO и диска VIDEO CD

Некоторые действия воспроизведения диска DVD VIDEO или VIDEO CD могут быть намеренно установлены производителями программного обеспечения. Так как данная система будет воспроизводить диск DVD VIDEO или диск VIDEO CD в соответствии с содержимым диска, определенным производителями программного обеспечения, некоторые функции воспроизведения могут быть недоступны. Прочитайте инструкции по эксплуатации на диске DVD VIDEO или диске VIDEO CD.

Примечания по воспроизводимым файлам

• Данная система не может воспроизводить диски DATA CD/ DVD или файлы с устройства USB в следующих случаях:

Состояние Диск USB

Когда количество папок (альбомов) превышает

Когда количество файлов (дорожек) превышает

Когда количество файлов в папке превышает

300 300

999 2,000

650 650

Это количество может варьироваться в зависимости от конфигурации файла или папки.

• Система может воспроизводить следующие файлы.

Файл Расширение

Аудиофайл MP3

Аудиофайл

WMA Аудиофайл

AAC Файл

изображения JPEG

Видеофайл MPEG4

Видеофайл Xvid

* Только устройство USB

файла

“.mp3”

“.wma”

“.m4a”, “.mp4” или “.3gp”

“.jpg”, “.jpeg” или “.jpe”

“.mp4” или “.m4v”

“.avi”

Система будет пытаться воспроизвести любые данные с расширениями, указанными выше, даже если они представлены не в формате MP3/WMA/AAC/JPEG/ MPEG4/Xvid. Воспроизведение этих данных может генерировать сильный шум, который может повредить ваши акустические системы.

• Начало воспроизведения может занимать больше времени в следующих случаях: – на DATA CD/DATA DVD/

устройстве USB запись имеет сложную древовидную структуру.

– только что воспроизводились

аудиофайлы, файлы изображений или видеофайлы в другой папке.

• Некоторые файлы на дисках DATA CD/DATA DVD/ устройствах USB не могут

воспроизводиться системой в зависимости от формата файлов.

• Система может воспроизводить файлы, максимум, с 8 уровнями вложения папок.

• Система может не воспроизводить аудиофайл, файл изображения или видеофайл в зависимости от типа файла.

• Папки, в которых нет аудиофайлов, файлов изображений или видеофайлов, пропускаются.

• Файлы, перемещенные устройством, таким как компьютер, могут воспроизводиться не в том порядке, в котором они были перемещены.

• В зависимости от программного обеспечения, используемого для создания аудиофайла, файла изображения или видеофайла, порядок воспроизведения может не соблюдаться.

• Совместимость со всем программным обеспечением кодирования/записи MP3/WMA/ AAC, устройствами записи и носителями записи не гарантируется.

• Совместимость со всем программным обеспечением кодирования/записи видео MPEG4 или Xvid, устройствами записи и носителями записи не гарантируется.

• Система может не воспроизводить видеофайл Xvid, когда файл был составлен из комбинации двух или более видеофайлов Xvid.

• В зависимости от в идеофайла Xvid изображение может быть нечетким или звук может пропадать.

• Система может не воспроизводить некоторые видеофайлы Xvid длительностью более 2 часов.

Web-сайты для совместимых устройств

Посмотрите web-сайты, указанные ниже, для самой последней информации о совместимых устройствах USB и Bluetooth. Для клиентов в России: <http://support.sony-europe.com/> Для клиентов в других странах/ регионах: <http://www.sony-asia.com/support>

Примечания об устройствах USB

• Работа системы со всеми устройствами USB или носителями памяти не гарантируется.

• Несмотря на наличие разнообразных функций для устройств USB, воспроизводимым контентом устройств USB, подключенных к системе, является только музыка, фотографии и видеоконтент. Для дополнительной информации обратитесь к инструкциям по эксплуатации устройства USB.

• При установке устройства USB система считывает все файлы на устройстве USB. При наличии большого количества папок или файлов на устройстве USB завершение считывания устройства USB может занять длительное время.

• Не подключайте систему и устройство USB через концентратор USB.

• С некоторыми подключенными устройствами USB может возникать задержка перед возможностью использования системы.

• Порядок воспроизведения в системе может отличаться от порядка воспроизведения подключенного устройства USB.

• Перед использованием устройства USB убедитесь в отсутствии вирусов на устройстве USB.

Руководство по деталям и органам управления

В данном руководстве в основном приводится описание действий с использованием пульта дистанционного управления, однако некоторые действия также могут выполняться с использованием кнопок на основном блоке, которые имеют аналогичные или похожие названия.

Основной блок

SHAKE-100D

NM L

C G H

SHAKE-88D/SHAKE-66D/SHAKE-44D

GCC

H C

K R

JPC N ML

* При нажатии на кнопки н ажимайте на нанесенный на них рисунок, как пок азано ниже.

SHAKE-100D

SHAKE-88D/SHAKE-66D/SHAKE-44D

Пульт дистанционного управления RM-AMP113

wk wj

wh 9

1 "/1 (вкл/режим ожидания)

Включение системы или ее установка в режим ожидания.

B MUSIC, MOVIE/GAME

Выбор предварительно настроенного звукового эффекта (стр. 57).

FOOTBALL

Выбор виртуального футбольного режима (стр. 57).

Основной блок: BASS BAZUCA (стр. 57)

Нажмите для выбора эффекта BASS BAZUCA. Нажмите и удерживайте нажатой для выбора эффекта BASS CUT.

w; qh 8

Основной блок: PARTY CHAIN (стр. 59)

Удерживайте нажатой для включения или отключения функции Party Chain.

C Пульт дистанционного

управления: / / /

Выбор элементов меню.

Основной блок: ENTER Пульт дистанционного управления:

Ввод настроек.

./> (перемещение назад/вперед)

Выбор дорожки или файла.

TUNING+/–

Настройка на нужную станцию.

+/– (выбор папки)

Выбор папки на диске данных или на устройстве USB.

PRESET+/–

Выбор предварительно настроенной станции.

Пульт дистанционного управления: m/M (быстрое перемещение назад/вперед)

Нахождение точки на дорожке или в файле во время воспроизведения.

Пульт дистанционного управления: /

Просмотр замедленного воспроизведения.

(воспроизведение)

Запуск воспроизведения.

X (пауза)

Пауза при воспроизведении. Для продолжения воспроизведения нажмите N.

x (стоп)

Остановка воспроизведения. Нажмите два раза для отмены возобновления воспроизведения.

D Основной блок: VOLUME/DJ

CONTROL

Регулирование громкости. Регулирование уровня DJ EFFECT (стр. 58). Вы не можете использовать этот регулятор для регулирования громкости когда функция DJ EFFECT активна.

Пульт дистанционного управления: DJ CONTROL +/–

Регулирование уровня DJ EFFECT (стр. 58).

Пульт дистанционного управления: VOL +/–

Регулирование громкости.

E (Метка N) (стр. 51)

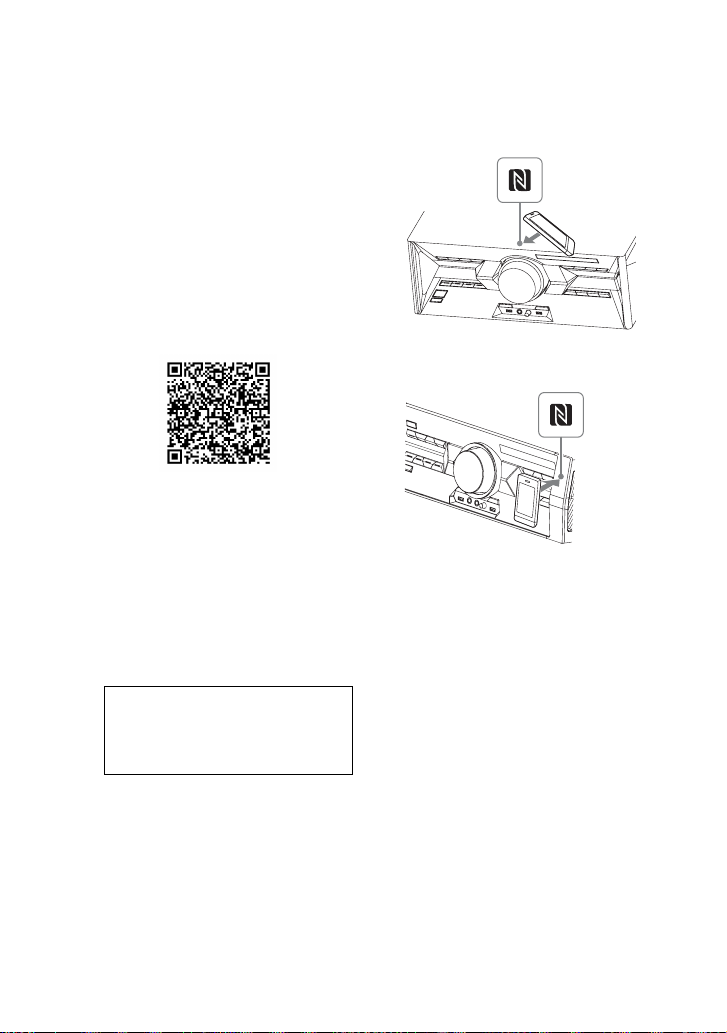

Указание точки прикосновения коммуникации ближнего поля (NFC).

F Лоток для дисков G Z OPEN/CLOSE

Установка или выталкивание диска.

H Пульт дистанционного

управления: DVD/TUNER MENU

Отображение на экране телевизора элементов меню диска DVD. Предварительная настройка радиостанции. Отображение файлов изображений в виде эскизов.

Пульт дистанционного управления: DVD TOP MENU

Отображение на экране телевизора заголовка диска DVD.

LED PATTERN

(стр. 63)

Изменение схемы подсветки на акустических системах и основном блоке.

LED COLOR

(стр. 63)

Изменение цвета подсветки на акустических системах и основном блоке.

I DVD/CD

Выбор функции DVD/CD.

Пульт дистанционного управления: FUNCTION

Выбор функции.

Основной блок: USB/USB SELECT Пульт дистанционного управления: USB

Выбор функции USB. Выбор устройства USB, подключенного к порту A или B во время использования функции USB.

Основной блок: TUNER/ BAND

Выбор функции TUNER. Выбор диапазона FM или AM во время использования функции TUNER.

Основной блок: AUDIO IN

Выбор функции AUDIO IN 1 или AUDIO IN 2.

J Датчик пульта

дистанционного управления

K Панель дисплея

L REC TO USB B

Перемещение музыки на дополнительное устройство USB, подключенное к порту

M Порт (USB) B (REC/PLAY)

Подключение и перемещение на дополнительное устройство USB.

N Гнездо MIC (только

SHAKE-100D)

Подключение микрофона.

Гнездо MIC 1/2 (только SHAKE-88D/SHAKE-66D/ SHAKE-44D)

Подключение микрофонов.

MIC LEVEL (MIN/MAX)

Регулирование громкости микрофона.

O Порт (USB) A (PLAY)

Подключение дополнительного устройства USB.

P FLANGER, ISOLATOR, PAN,

WAH (стр. 58)

Выбор типа эффекта DJ EFFECT.

Q BLUETOOTH (стр. 50)

Нажмите для выбора функции Bluetooth. Удерживайте нажатой для активирования связывания Bluetooth во время использования функции Bluetooth.

R Нижняя панель (стр. 24)

S Номерные кнопки

Выбор дорожки, главы или файла. Настройка или предварительная установка радиостанции. Ввод пароля.

SLEEP

(стр. 64)

Установка таймера отключения.

TIMER MENU

(стр. 64)

Установка часов и таймеров.

FM MODE

Выбор режима приема в диапазоне FM (моно или стерео) (стр. 49).

AUDIO

Выбор формата аудио.

SUBTITLE

Переключение языка субтитров.

ANGLE

Изменение угла видео (только DVD VIDEO с несколькими углами).

CLEAR

Удаление последнего действия из списка программы.

REPEAT

(стр. 36)

Непрерывное воспроизведение одной дорожки или файла диска или устройства USB.

PLAY MODE

(стр. 33)

Выбор режима воспроизведения диска или устройства USB.

T MEDIA MODE

Выбор среды для воспроизведения на диске данных или устройстве USB.

U SEARCH

Отображение списка папок или списка файлов на экране телевизора. Поиск определенного заголовка/главы/сцены/метки (только DVD VIDEO и VIDEO CD).

OPTIONS

Вход или выход из меню опций.

V KEY CONTROL 2/# (стр. 62)

Изменение тональности для соответствия диапазону вашего голоса.

W ECHO +/–

Регулирование уровня эхо микрофона.

X SHIFT

1)2)

Удерживайте нажатой для активирования кнопок с розовыми символами.

SCORE

Запуск или прекращение расчета вашего вокального результата.

KARAOKE MODE

Выбор режима караоке.

Y KARAOKE PON

Включение или выключение функции KARAOKE PON.

Z RETURN

Возврат к предыдущему меню.

SETUP

(стр. 40)

Отображение меню настройки на экране телевизора.

wj DISPLAY

Изменение информации на панели дисплея.

DISPLAY

Просмотреть или скрыть экранный дисплей.

(стр. 62)

(стр. 63)

wk TV INPUT

Переключение источника входа телевизора.

TV "/1

Включение или выключение телевизора.

Цифровая кнопка 5, кнопки VOL +, N и SHIFT на пульте дистанционного управления имеют тактильные точки. При управлении системой используйте тактильную точку для ориентации.

Эта кнопка на пульте дистанционного управления имеет рисунок розового цвета. При использовании этой кнопки держите нажатой кнопку SHIFT (X) и затем нажмите эту кнопку.

Эта кнопка используется для управления телевизором Sony.

Подготовка к эксплуатации

Надежное подключение системы

SHAKE-100D

См. ниже.

SHAKE-88D/SHAKE-66D/SHAKE-44D

D отличается в зависимости от модели. См. ниже.

Подготовка к эксплуатации

SHAKE-88DSHAKE-100D

SHAKE-44DSHAKE-66D

A Антенны

При установке антенн найдите место и определите ориентацию, обеспечивающую наилучший прием радиостанций. Располагайте антенны на расстоянии от кабелей акустических систем шнура питания и кабеля USB во избежание возникновения помех.

Вытяните внешнюю FM-антенну горизонтально

– Гнезда AUDIO IN 1/PARTY

CHAIN IN L/R

– Подключите к гнездам

аудиовыхода телевизора или оборудования аудио/видео. Звук будет воспроизводиться через систему.

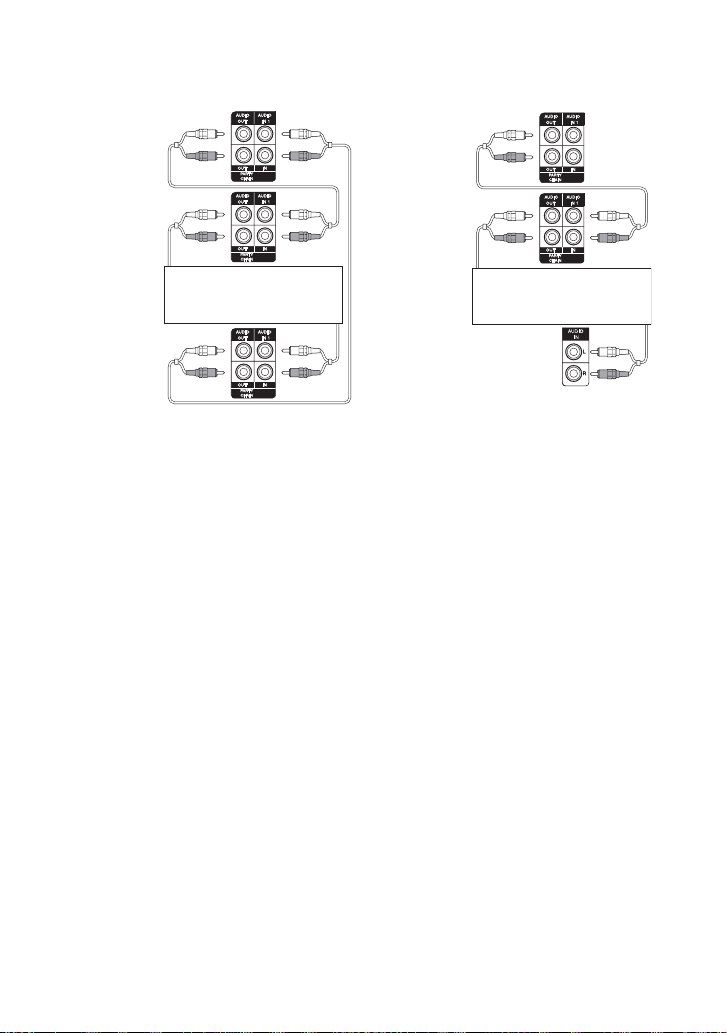

– Подключите к другой

аудиосистеме для наслаждения функцией Party Chain (стр. 59).

– Гнезда AUDIO IN 2 L/R

Подключите гнезда аудиовыхода компьютера или игровой приставки. Звук будет воспроизводиться через систему.

Рамочная АМ-антенна

B Гнездо VIDEO OUT

Используйте видеокабель для подключения к гнезду видеовхода телевизора или проектора.

Примечание

Не подключайте это устройство к телевизору через видеодеку.

C Аудио

Используйте аудиокабель (не входит в комплект) для выполнения подключений следующим образом:

– Гнезда AUDIO OUT/PARTY

CHAIN OUT L/R

– Подключите гнезда аудиовхода

к дополнительному оборудованию.

– Подключите к другой

аудиосистеме для наслаждения функцией Party Chain (стр. 59).

D Акустические системы

– Разъемы LEFT SPEAKERS и

RIGHT SPEAKERS

(только SHAKE-100D/ SHAKE-88D/SHAKE-66D)

– Разъемы MID/TWEETERS и

WOOFERS (только

SHAKE-44D)

Подключите разъемы акустической системы в соответствии с цветом разъемов акустической системы устройства.

Пример:

Черный

Примечания

• Убедитесь, что вы используете только прилагаемые акустической системы.

• При подключении кабелей акустической системы вставляйте коннектор прямо в разъем.

– Разъемы LED SPEAKER

Подключите коннектор LED SPEAKER акустической системы к данному разъему. Подсветка на акустической системе будет реагировать в соответствии с источником музыки. Вы можете выбрать схему подсветки и цвет в соответствии с вашими предпочтениями (стр. 63).

Пример:

Установка батарей

Вставьте две прилагаемые батареи стандарта R6 (размер AA), соблюдая полярность, как показано ниже.

Подготовка к эксплуатации

E Питание

Включите шнур питания в сетевую розетку. На панели дисплея появится демонстрация. Нажмите "/1 для включения системы, и демонстрация закончится автоматически. Если прилагаемый переходник для вилки не подходит к вашей розетке, снимите его с вилки (только модели, оборудованные переходником).

Примечания

• Не устанавливайте вместе старые и новые батареи или различные типы батарей.

• Если вы не будете пользоваться пультом дистанционного управления в течение длительного времени, извлеките батареи во избежание его повреждения из-за возможной утечки и коррозии батарей.

Крепление нижней панели

(только SHAKE-88D/SHAKE-66D/ SHAKE-44D)

Вы можете закрепить прилагаемую нижнюю панель к нижней части основного блока, чтобы приподнять фронтальную панель и облегчить работу с устройством.

1 Вставьте крючки нижней

панели в фиксирующие отверстия в нижней части основного блока.

Нижняя панель

Крючок

Фиксирующее отверстие

Основной блок

2 Вставьте штифты нижней

панели в фиксирующие отверстия. Затем надавите на нижнюю панель так, чтобы она зафиксировалась на основном блоке.

Фиксирующее отверстие

Штифт

Размещение акустических систем

Для достижения оптимальных характеристик системы мы рекомендуем установить фронтальную панель, как показано ниже.

A Основной блок B Акустическая система (левая) C Акустическая система (правая) D Телевизор

0,3 м

Выполнение настройки “QUICK”

Перед использованием системы вы можете выполнить минимальные основные настройки в настройке “QUICK”.

1 Включите ваш телевизор и

выберите видеовход.

2 Нажмите "/1 для включения

системы.

3 Нажмите DVD/CD или USB.

4 Нажмите без установки

диска или подключения устройства USB.

На экране телевизора появится [НАСТРОЙКА ЯЗЫКОВ]. Показываемые элементы могут меняться в зависимости от страны или региона.

НАСТРОЙКА ЯЗЫКОВ

ЭКРАН:

МЕНЮ: ЗВУК: СУБТИТРЫ:

АНГЛИЙСКИЙ

АНГЛИЙСКИЙ КИТАЙСКИЙ 1 КИТАЙСКИЙ 2

THAI

5 Несколько раз нажмите /

для выбора языка, затем нажмите .

Будет выбрана настройка и на экране телевизора появится [НАСТРОЙКА ВИДЕО].

6 Несколько раз нажмите /

для выбора настройки, соответствующей типу вашего телевизора, затем нажмите

После появления на экране телевизора сообщения [БЫСТРАЯ НАСТРОЙКА ЗАВЕРШЕНА.] система будет готова к воспроизведению.

Изменение системы цветного телевидения

(Кроме моделей для России)

Установите систему цветного телевидения на PAL или NTSC в зависимости от системы цветного телевидения вашего телевизора. Настройка по умолчанию системы цветного телевидения варьируется в зависимости от региона. При каждом выполнении указанной ниже процедуры система цветного телевидения будет меняться следующим образом: NTSC y PAL

Для выполнения этого действия используйте кнопки на основном блоке.

1 Нажмите "/1 для включения

системы.

2 Нажмите DVD/CD. 3 Удерживайте нажатыми PAN и

DVD/CD более 3 секунд.

На панели дисплея появится “COLOR NTSC” или “COLOR PAL”.

Подготовка к эксплуатации

Для изменения настройки вручную

См. “Использование меню настройки” (стр. 40).

Для выхода из настройки “QUICK”

Удерживайте нажатой SHIFT, затем нажмите SETUP.

Примечание

При первом включении системы или после выполнения “RESET” (стр. 75) появится сообщение с рекомендациями.

Настройка часов

Вы не можете установить часы в режиме энергосбережения.

1 Нажмите "/1 для включения

системы.

2 Удерживайте нажатой SHIFT,

затем нажмите TIMER MENU.

Если на панели дисплея появится “PLAY SET”, несколько раз нажмите / для выбора “CLOCK SET”, затем нажмите .

3 Несколько раз нажмите /

для установки часов, затем нажмите .

4 Несколько раз нажмите /

для установки минут, затем нажмите .

Изменение дисплея

Изменение режима дисплея

Несколько раз нажмите DISPLAY когда система выключена.

Демонстрация

Дисплей сменит вид и индикатор будет мигать, даже если система выключена.

Нет изображения на дисплее (режим энергосбережения)

Дисплей отключается для экономии энергии. Таймер и часы продолжают работать.

Часы

Через несколько секунд отображение часов автоматически переходит в режим энергосбережения.

Воспроизведение с диска/устройства USB

Обычное воспроизведение

1 Для функции DVD/CD:

Нажмите DVD/CD.

Для функции USB:

Несколько раз нажмите USB так, чтобы на панели дисплея загорелся индикатор “USB A” или “USB B”.

2 Для функции DVD/CD:

Нажмите Z OPEN/CLOSE на основном устройстве для открытия лотка для диска и установите диск в лоток стороной с этикеткой вверх.

При воспроизведении диска диаметром 8 см, таким как CD сиингл, установите его на внутренний круг лотка

На основном блоке снова нажмите Z OPEN/CLOSE для закрытия лотка для диска. Не прилагайте усилий, пытаясь принудительно закрыть лоток, так как это может привести к неисправности.

Для функции USB:

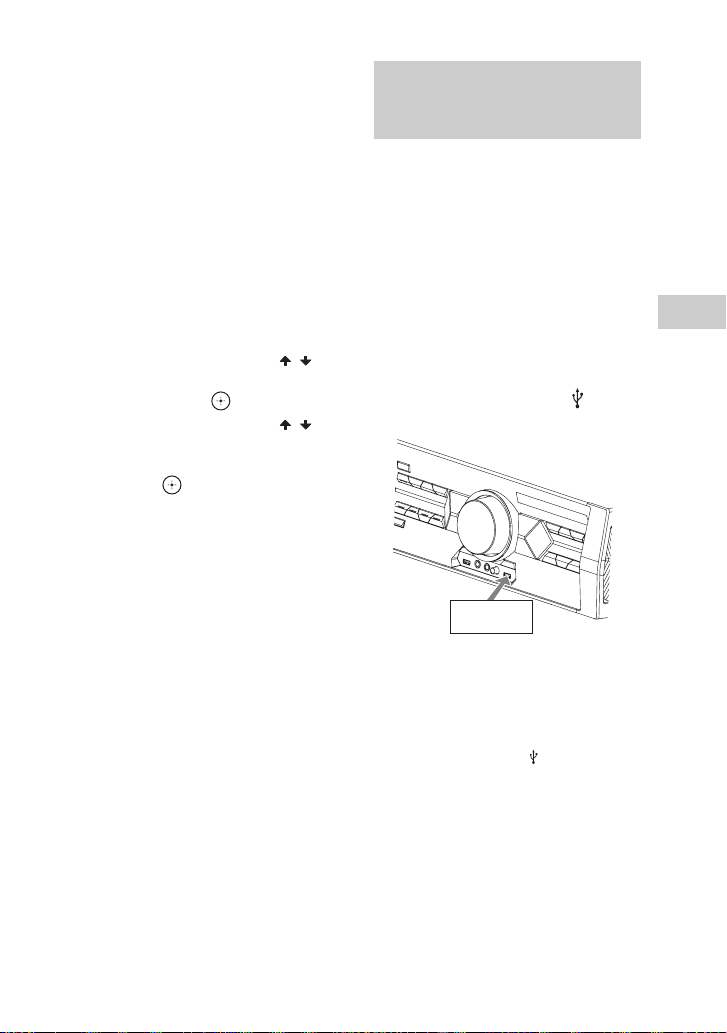

Подключите устройство USB к порту A или B.

Устройство

USB

Примечания

•Вы можете использовать ваш iPhone/iPod с этой системой только через подключение Bluetooth.

•Вы можете использовать адаптер USB (не входит в комплект) для подключения устройства USB к основному блоку, если устройство USB не может быть непосредственно подключено к порту .

3 Нажмите N для начала

воспроизведения.

Для Нажмите

Остановки воспроизведения

Паузы при воспроизведении

Продолжения воспроизведения или возврата к нормальному воспроизведению

Отмены точки возобновления воспроизведения

x два раза

Воспроизведение с диска/устройства USB

Для Нажмите

Выбора дорожки, файла, главы или сцены

. или > во время воспроизведения. Или нажмите цифровые кнопки и затем нажмите . (Действие может быть запрещено диском или устройством USB)

Для выбора источника воспроизведения или места назначения перемещения (выбор USB-накопителя)

Если устройство USB имеет несколько носителей памяти (например, встроенную память и карту памяти), вы можете выбрать какую память использовать в качестве источника воспроизведения или места назначения для перемещения.

Примечание

Вы не можете выбрать память во время воспроизведения или перемещения. Убедитесь в выборе памяти до начала воспроизведения.

1 Удерживайте нажатой кнопку

SHIFT, затем нажмите OPTIONS.

2 Нажмите / для выбора “USB

MEM SEL”, затем нажмите .

3 Нажмите / для выбора

требуемой памяти, затем нажмите .

Для выхода из меню опций удерживайте нажатой кнопку SHIFT, затем нажмите OPTIONS.

Воспроизведение с диска данных/ устройства USB

1 Нажмите DVD/CD или USB. 2 Для функции DVD/CD:

Установите диск в лоток для диска.

Для функции USB:

Подключите устройство USB к порту A или B.

3 Несколько раз нажмите

MEDIA MODE для выбора носителя, с которого вы хотите выполнить воспроизведение.

•[МУЗЫКА]

AAC*

•[ФОТО]: JPEG

• [ВИДЕО]: Xvid и MPEG4

* Только устройство USB.

: MP3, WMA*,

4 Нажмите N для начала

воспроизведения.

Для начала воспроизведения с определенного файла см. ниже.

Воспроизведение с определенного аудио или видеофайла

1 Нажмите SEARCH для

отображения списка папок.

ПОИСК ПАПКИ

1st Album (1986) Alone (1999) Back for Good (1988) In the Garden of Venus (1987) In the Middle of Nowhere (1986) Let’s Talk About Love (1985) Ready for Romance (1986) Romantic Warriors (1987)

Воспроизведение с определенного файла изображения (слайд-шоу)

1 Нажмите DVD/TUNER MENU. На

экране телевизора будут показываться изображения эскизов для первых 16 файлов изображений JPEG в выбранной папке.

1 234

Воспроизведение с диска/устройства USB

2 Нажмите / для выбора

требуемой папки.

3 Нажмите для отображения

списка дорожек или списка файлов.

ПОИСК ФАЙЛА

In the Middle of Nowher...

Geronimo_s_Cadillac Give_Me_Peace_On_Earth In_Shaire Lonely_Tears_In_Chinatown Riding_On_A_White_Swan Sweet_Little_Shella Ten_Thousand_Lonely_Drums

4 Нажмите / для выбора

требуемого файла.

5 Нажмите для начала

воспроизведения с выбранного файла.

5678

9 10 11 12

13 14 15 16

При наличии более 16 файлов изображений в выбранной папке справа будет появляться линейка прокрутки.

2 Нажмите / / / для выбора

требуемого файла.

3 Нажмите N для начала

воспроизведения с выбранного файла.

Другие действия воспроизведения

В зависимости от типа диска или файла функция может не работать.

Для Нажмите

Просмотра меню диска DVD

Просмотра списка папок или списка файлов

Возврата к списку папок при нахождении в списке дорожек или списке файлов

Быстрого нахождения точки при быстром перемещении вперед или назад (Блокирование поиска)

Покадрового просмотра (замедленное воспроизведение)

Просмотра изображений в режиме эскизов

Навигации в виде эскизов

Просмотра одного изображения

DVD/TUNER MENU

SEARCH Нажмите SEARCH еще раз для отключения списка папок или списка файлов.

RETURN

m или M во время воспроизведения. При каждом нажатии на m или M скорость воспроизведения изменяется.

X, затем нажмите

или .

При каждом нажатии на или

скорость воспроизведения изменяется.

DVD/TUNER MENU

///

в виде эскизов.

Для Нажмите

Запуска слайд-шоу изображений

Остановки слайд-шоу изображений

Просмотра следующего или предыдущего изображения во время слайд-шоу

Поворота изображения на 90 градусов

Вы можете изменить интервал слайд-шоу (стр. 42) и добавить эффекты к слайдшоу (стр. 42).

. или >

/ во время просмотра изображения. Удерживайте нажатой кнопку SHIFT, затем нажмите CLEAR для возврата к первоначальному виду.

Поиск определенной дорожки

Нажмите на цифровые клавиши для выбора дорожки, которую вы хотите воспроизвести, затем нажмите

Поиск с использованием кнопки SEARCH

1 Нажмите SEARCH для

отображения списка дорожек.

2 Нажмите / для выбора

требуемой дорожки для воспроизведения, затем нажмите

+ 142 hidden pages

Sony SHAKE-66D-M User Manual

Об этом руководстве

Оглавление

Диски/файлы, воспроизводимые на устройстве USB

Руководство по деталям и органам управления

Подготовка к эксплуатации

Надежное подключение системы

Размещение акустических систем

Выполнение настройки “QUICK”

Настройка часов

Изменение дисплея

Воспроизведение с диска/устройства USB

Обычное воспроизведение

Воспроизведение с диска данных/ устройства USB

Другие действия воспроизведения
