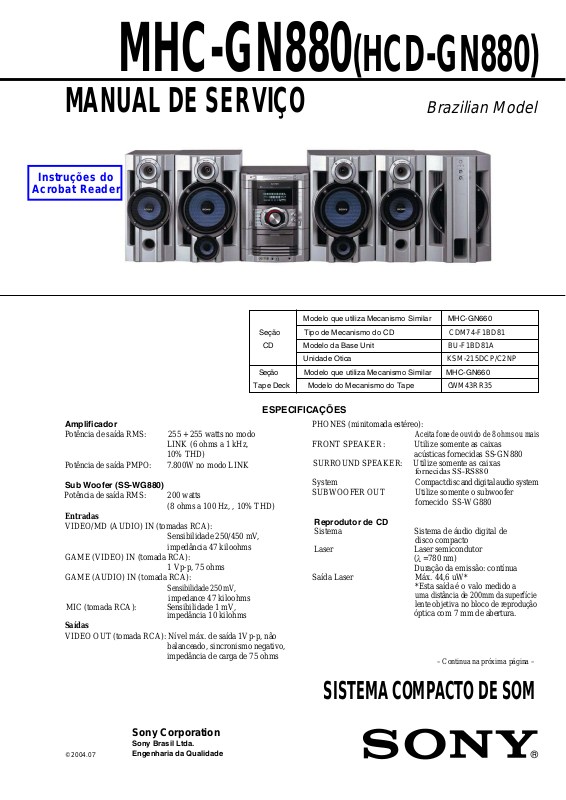

Page 1
MHC-GN880(HCD-GN880)
MANUAL DE SERVIÇO

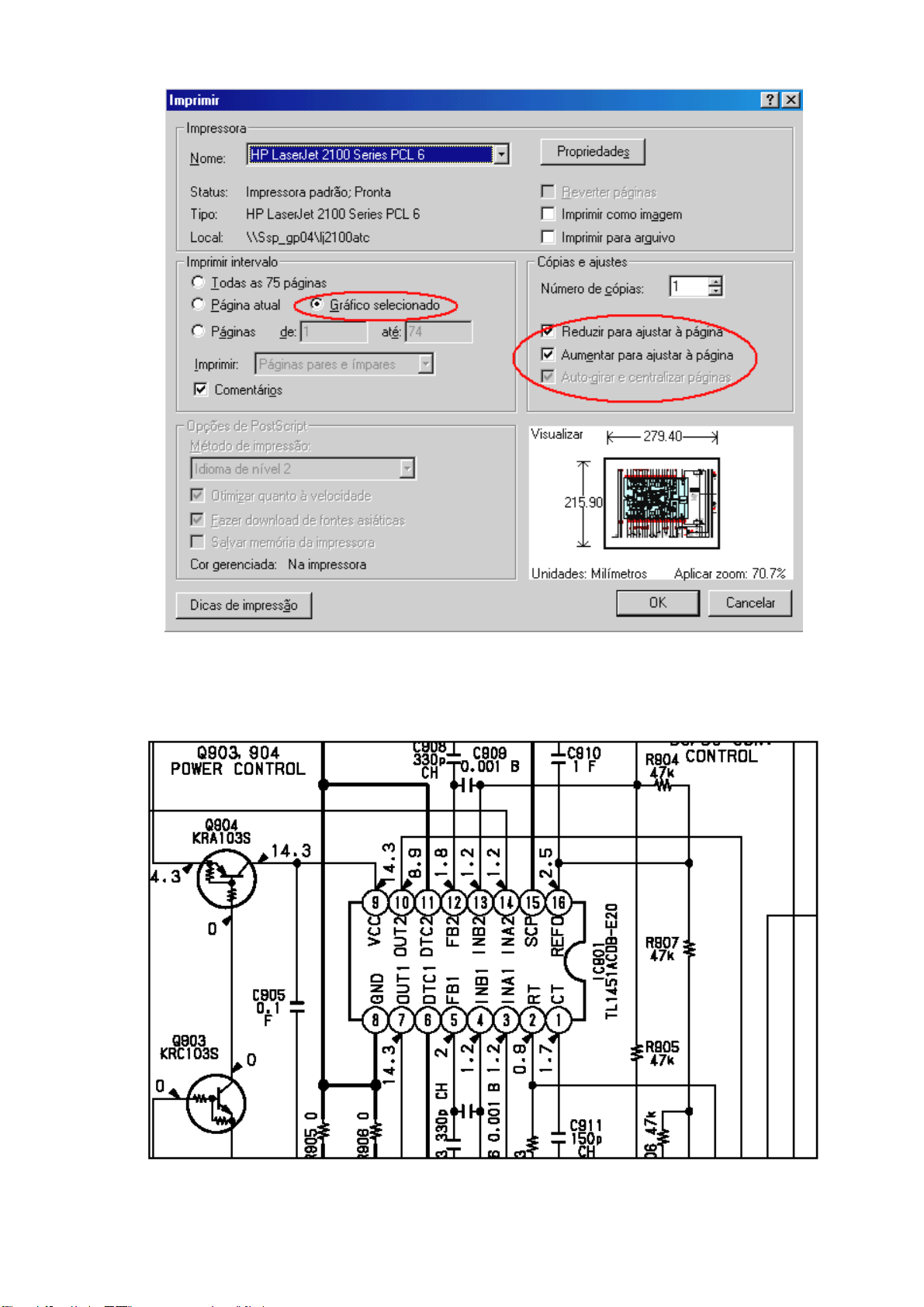

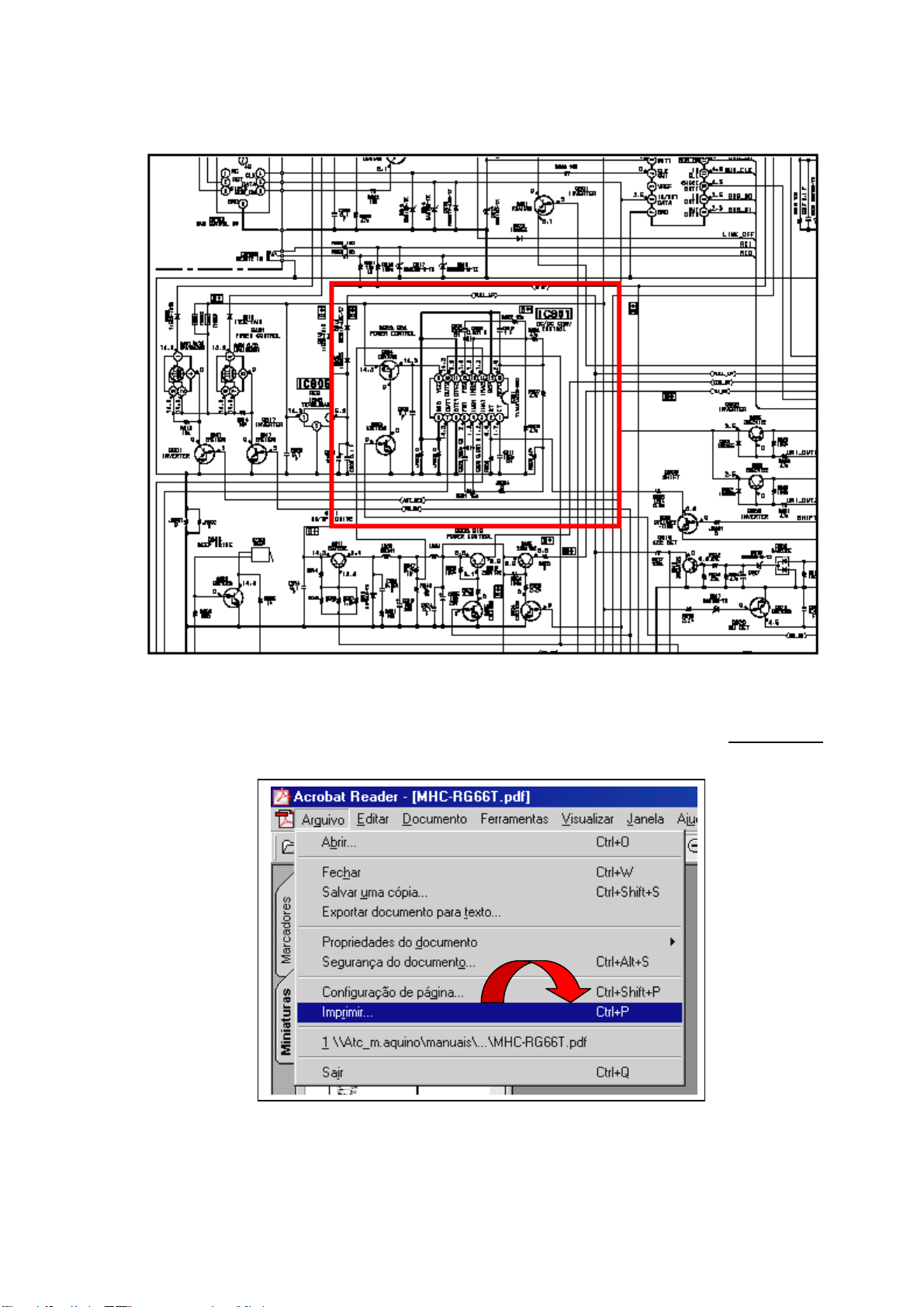

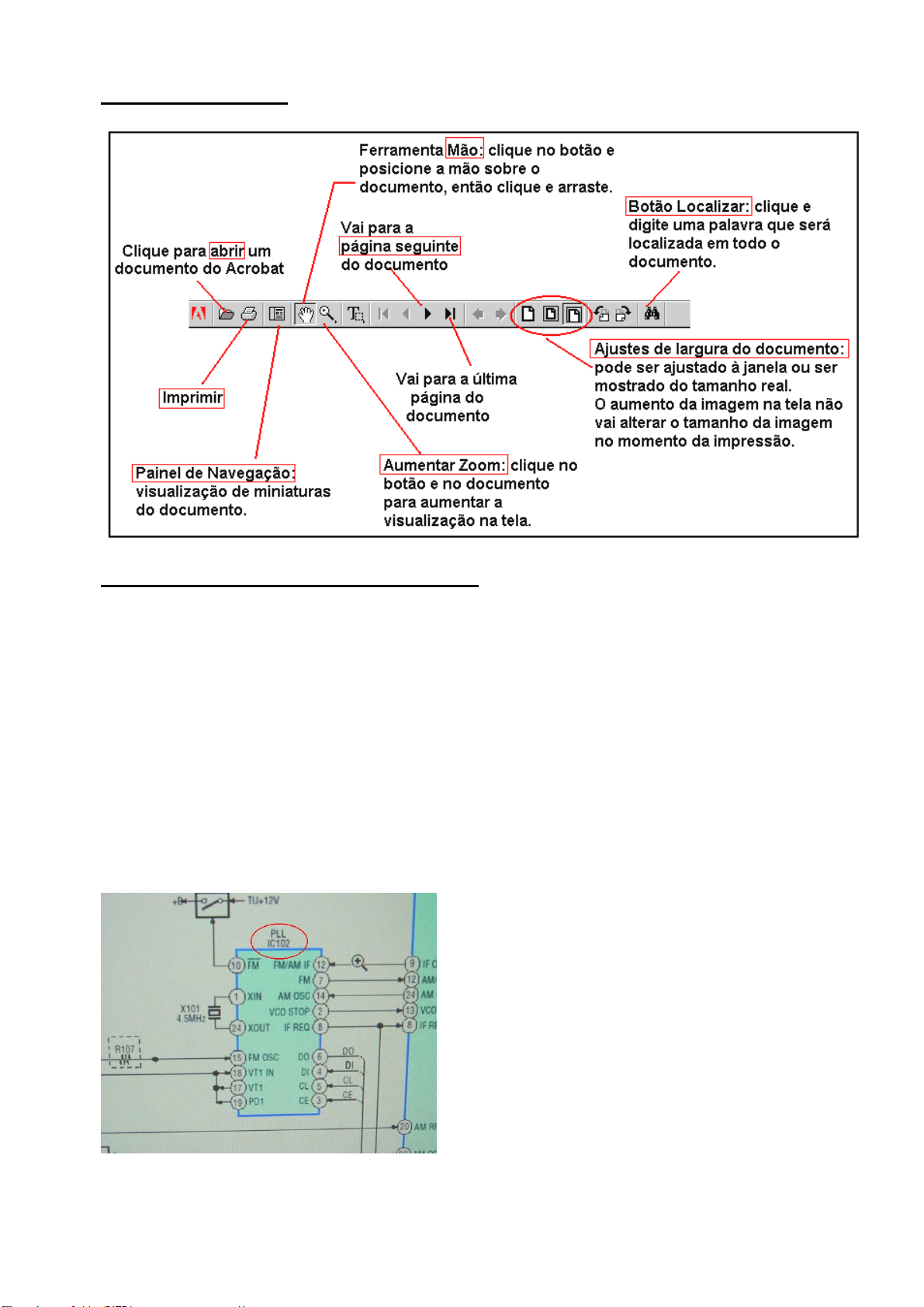

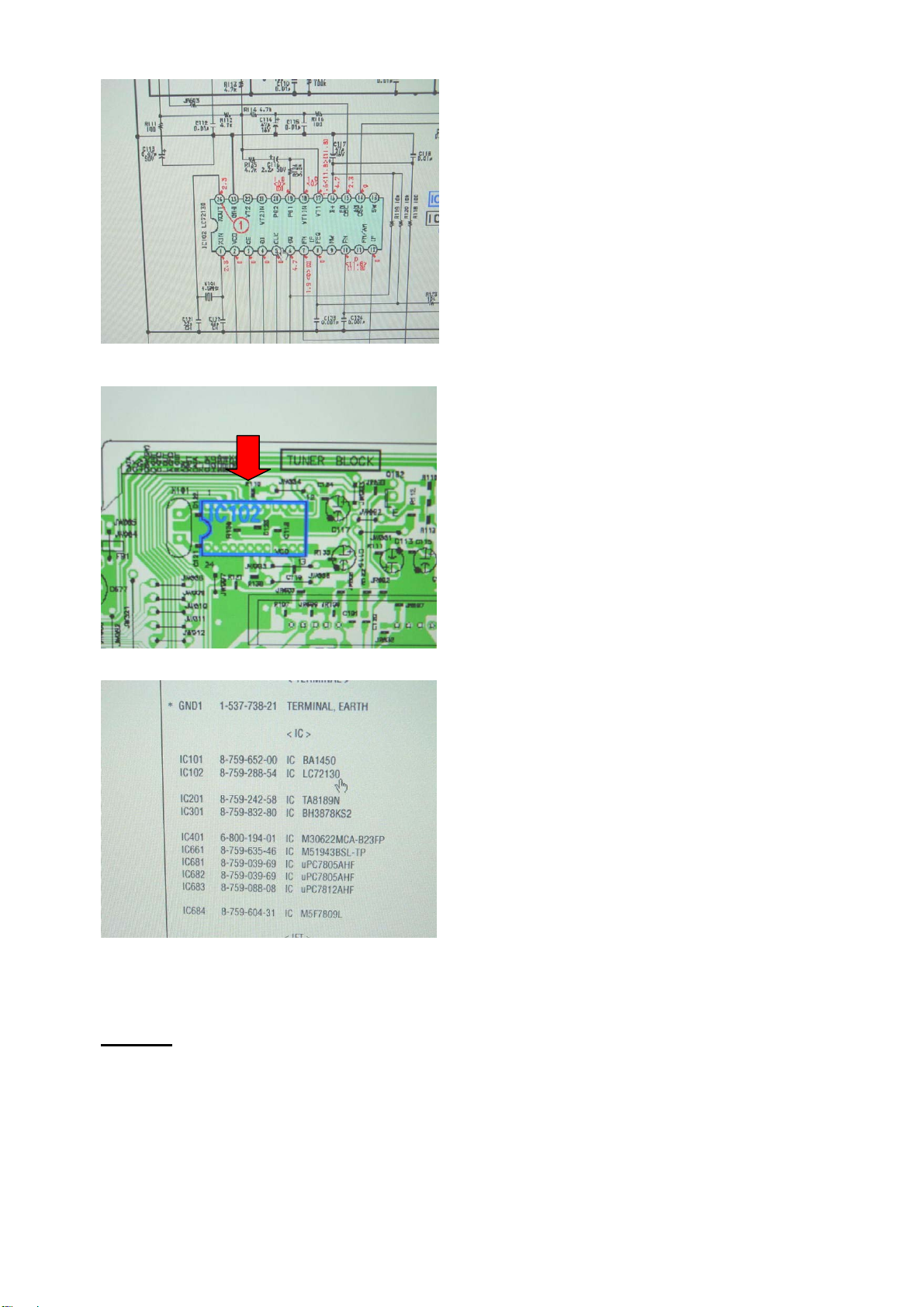

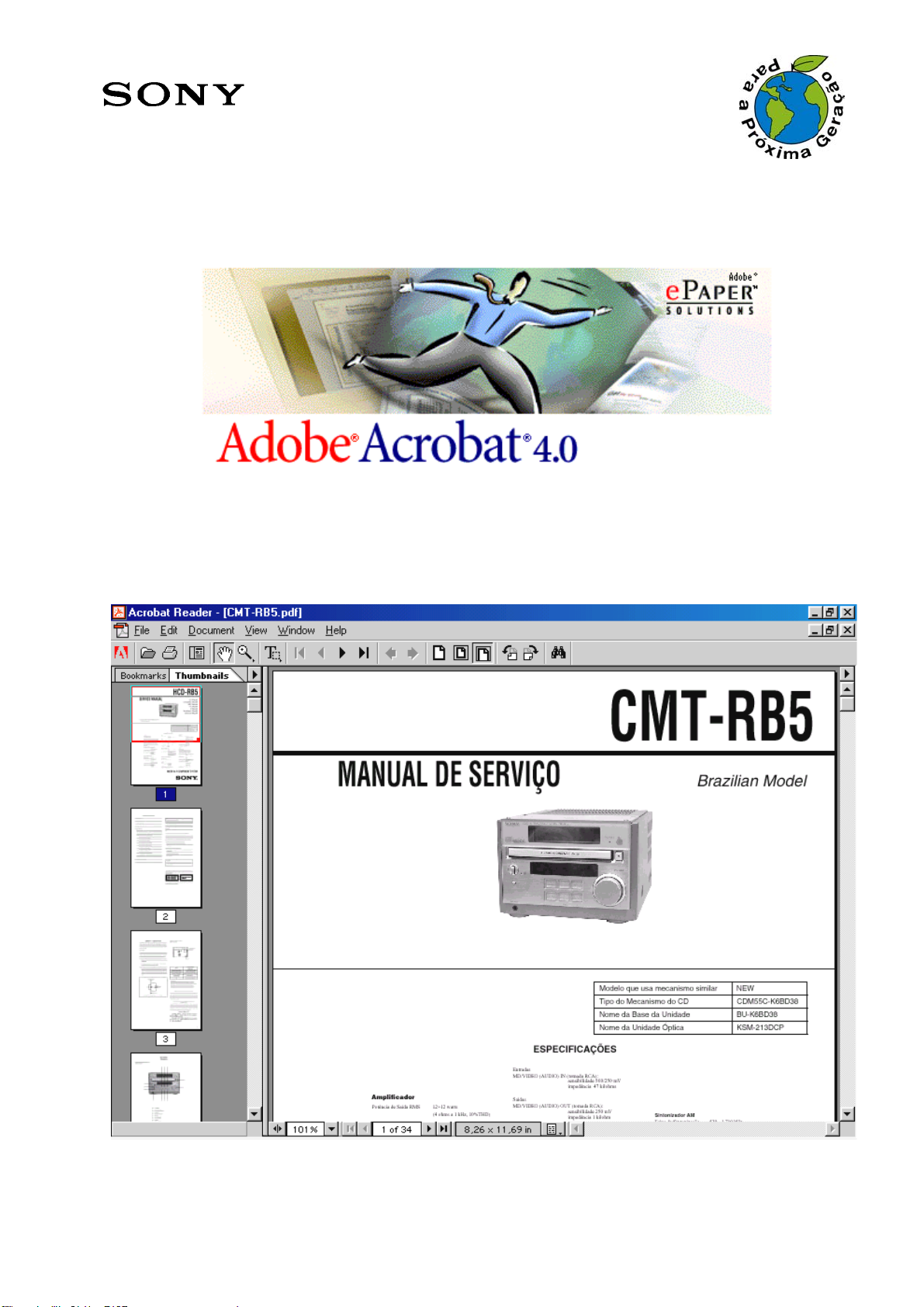

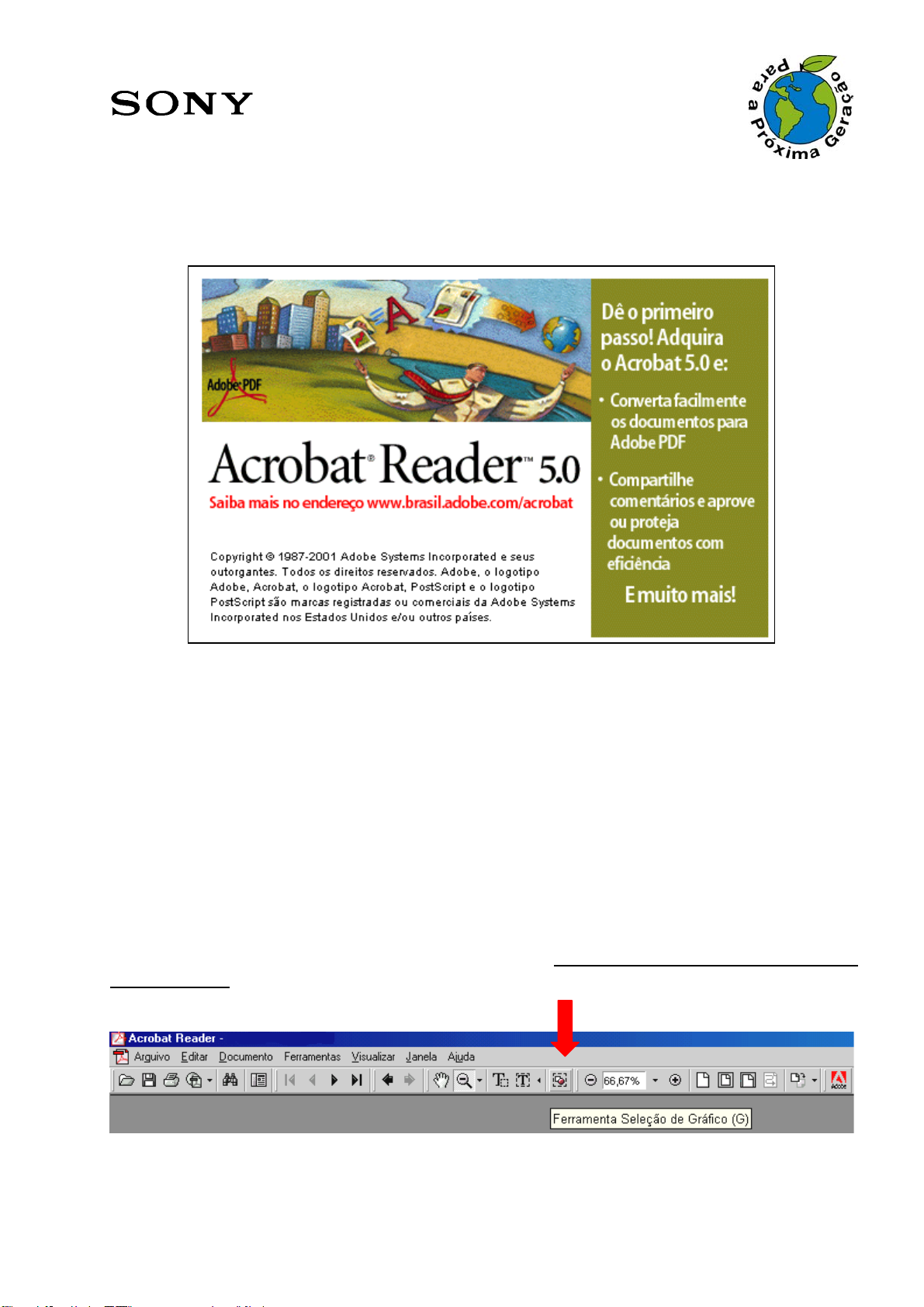

Instruções do
Acrobat Reader
Brazilian Model
Modelo que utiliza Mecanismo Similar MHC-GN660
Seção Tipo de Mecanismo do CD CDM74-F1BD81
CD Modelo da Base Unit BU-F1BD81A
Unidade Otica KSM-215DCP/C2NP
Seção Modelo que utiliza Mecanismo Similar MHC-GN660
Tape Deck Modelo do Mecanismo do Tape CWM43RR35
ESPECIFICAÇÕES
Amplificador
Potência de saída RMS: 255 + 255 watts no modo
LINK (6 ohms a 1 kHz,
10% THD)
Potência de saída PMPO: 7.800W no modo LINK
Sub Woofer (SS-WG880)
Potência de saída RMS: 200 watts
(8 ohms a 100 Hz, , 10% THD)
Entradas
VIDEO/MD (AUDIO) IN (tomadas RCA):
Sensibilidade 250/450 mV,
impedância 47 kiloohms
GAME (VIDEO) IN (tomada RCA):
1 Vp-p, 75 ohms
GAME (AUDIO) IN (tomada RCA):
Sensibilidade 250 mV,
impedance 47 kiloohms
MIC (tomada RCA): Sensibilidade 1 mV,
impedância 10 kilohms
Saídas
VIDEO OUT (tomada RCA): Nível máx. de saída 1Vp-p, não
balanceado, sincronismo negativo,
impedância de carga de 75 ohms
PHONES (minitomada estéreo):
Aceita fone de ouvido de 8 ohms ou mais
FRONT SPEAKER : Utilize somente as caixas
SURROUND SPEAKER: Utilize somente as caixas
System Compact disc and digital audio system
SUBWOOFER OUT Utilize somente o subwoofer
Reprodutor de CD
Sistema Sistema de áudio digital de
Laser Laser semicondutor
Saída Laser Máx. 44,6 uW*
acústicas fornecidas SS-GN880
fornecidas SS-RS880
fornecido SS-WG880
disco compacto
( =780 nm)
λ
Duração da emissão: contínua
*Esta saída é o valo medido a
uma distância de 200mm da superfície
lente objetiva no bloco de reprodução
óptica com 7 mm de abertura.
– Continua na próxima página –
© 2004.07
SISTEMA COMPACTO DE SOM
Sony Corporation
Sony Brasil Ltda.
Engenharia da Qualidade
Page 2
MHC-RG880(HCD-GN880)
Resposta de freqüência 2 Hz – 20 kHz (±0,5 dB)
Comprimento de onda 780 – 790 nm
Relação sinal-ruído Maior que 90 dB
Faixa dinâmica Maior que 90 dB
OPTICAL CD DIGITAL OUT
(Conector óptico quadrado no painel traseiro)
Comprimento de onda 660 nm
Nível de saída -18 dBm
Reprodutor de fita
Sistema 4 pistas, 2 canais estéreo
Resposta de freqüência 50 – 13.000 Hz (±3 dB),
usando fita cassete Sony tipo I
Wow e flutter Menor que 0,3 W. RMS (DIN)
Rádio
FM estéreo, sintonizador super-heteródino de FM/AM
Sintonizador de FM
Faixa de sintonização 87,5 – 108,0 MHz
Antenna Antena monofilar de FM
Terminais de antena 75 ohms não balanceado
Freqüência intermediária 10,7 MHz
Sintonizador de AM
Faixa de sintonização 530 – 1.710 kHz
(com intervalo de freqüência
ajustado em 10 kHz)
Antena Antena loop de AM
Terminais de antena Terminal da antena externa
Freqüência intermediária 450 kHz
Notas sobre substituição de componentes tipo chip
• Nunca reutilize um componente tipo chip.
• Informamos que os capacitores eletrolíticos de tântalo podem
ser danificados se expostos a altas temperaturas.
Notas sobre o reparo da placa flexível de circuito
• Mantenha a temperatura do ferro de solda por volta de 270˚C
durante o reparo.
• Não ressolde componentes em um mesmo ponto da placa mais
de três vezes.
• Tenha cuidado para não forçar os condutores (trilhas) da placa
durante o processo de soldagem e dessoldagem.
ATENSÃO
O uso dos controles, ajustes ou execução de procedimentos
que não sejam os descritos nesse manual, podem causar exposição
a uma perigosa radiação.
Geral
Alimentação 127 V / 220 V CA, 60 Hz
Ajustável com seletor de voltagem
Consumo 350 watts
Dimensões (LxAxP) (Aprox.)
280 × 360 × 394,5 mm
Peso (Aprox.) 14,4 kg
Acessórios fornecidos Controle remoto (1)
Pilhas tipo AA (2)
Antena Loop de AM (1)
Antena monofilar de FM (1)
Pés de apoio para as caixas
acústicas frontais (8)
Pés de apoio para as caixas
surround (8)
Pés de apoio para subwoofer (4)
Projeto e especificações técnicas sujeitos a alteração
sem prévio aviso.
ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!!
OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS
DIAGRAMAS ESQUEMÁTICOS E NA LISTA DE PEÇAS SÃO
CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBSTITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS
NESSE MANUAL OU EM SUPLEMENTOS PUBLICADOS
PELA SONY.
2
Page 3
ÍNDICE
MHC-RG880(HCD-GN880)
1. NOTA DE SERVIÇOS ............................................ 4
2. GERAL
Localização dos Controles............................................... 5
3. DESMONTAGEM
3-1. Fluxograma de Desmontagem ........................................ 7
3-2. Tampa ............................................................................. 8
3-3. Painel de Carregamento .................................................. 8
3-4. Painel Frontal Montado.................................................... 9
3-5. Mecanismo do CD (CDM74-F1BD81) .......................... 9
3-6. Mecanismo da Fita, Placa Game ............................................. 10
3-7. Placa CD Switch, Placa Painel ....................................... 10
3-8. Placa Switch .................................................................... 11
3-9. Bloco de Sintonizador ........................................................ 11
3-10. Placa Primária ................................................................. 12
3-11. Painel Traseiro................................................................. 12
3-12. Placa Principal ................................................................. 13
3-13. Placa Surround, Placa PA ............................................... 13
3-14. Transformador de Força .................................................. 14
3-15. Placa Driver, Placa SW ................................................... 14
PLACA BD , Unidade ótica (KSM-215DCP/C2NP)
3-16.
3-17. Placa Sensor .................................................................... 15
3-18. Placa Motor (TB) ............................................................ 16
3-19. Placa Motor (LD) ............................................................ 16
...... 15
4. MODO DE TESTE .................................................... 17
5. AJUSTES MECÂNICOS ....................................... 21
6. AJUSTES ELÉTRICOS
Seção Deck ...................................................................... 21
Seção CD ........................................................................ 22
7. DIAGRAMAS
7-1. Localização das Placas .................................................... 26

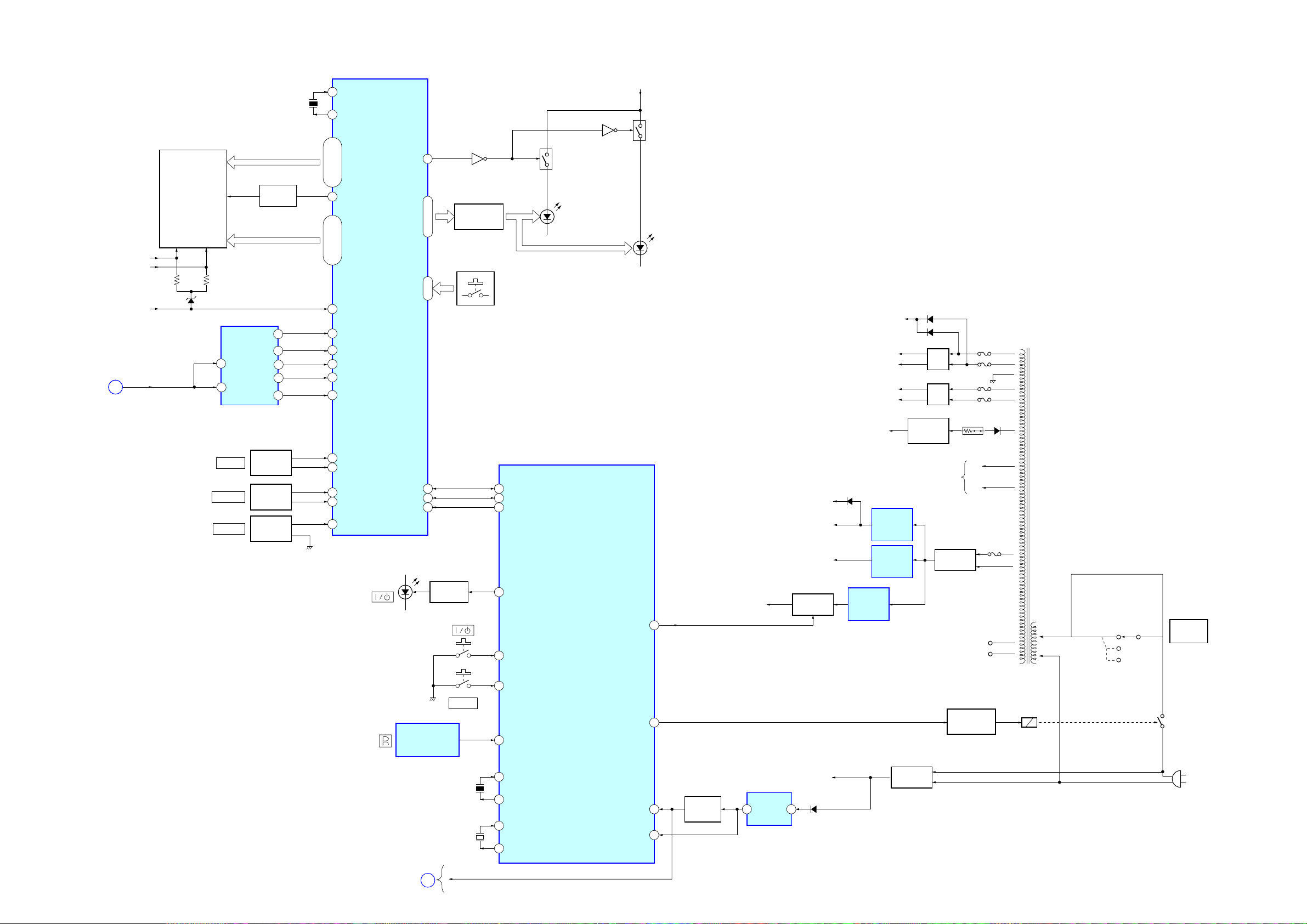

7-2. Diagrama em Bloco – Seção CD –
7-3. Diagrama em Bloco – Seção Tuner/Tape Deck – .......... 29
7-4. Diagrama em Bloco – Seção Principal – ....................... 30
7-5. Diagrama em Bloco – Seção Display/Power –............... 31

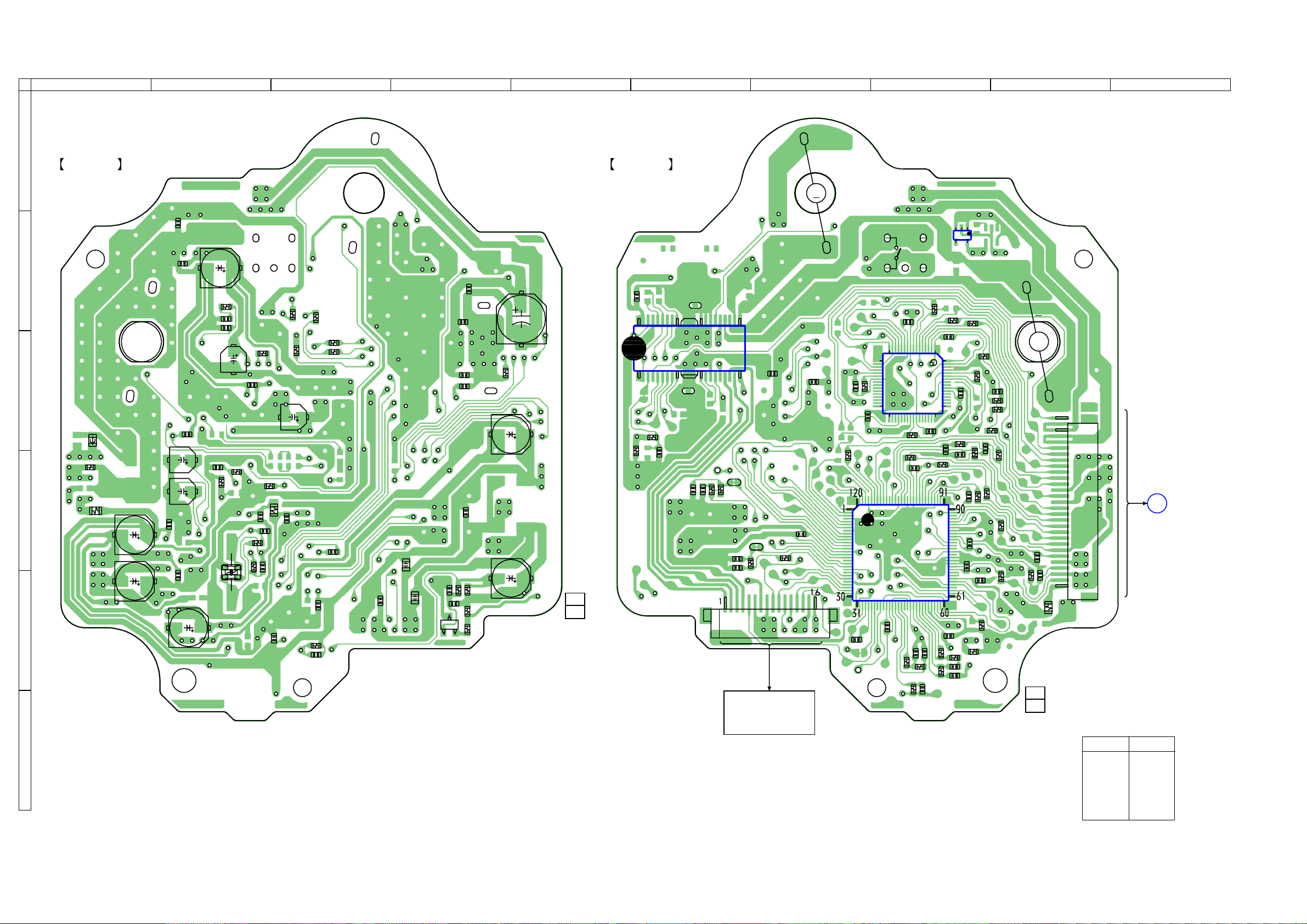

7-6. Placa de Circuito Impresso – Placa BD – ...................... 32

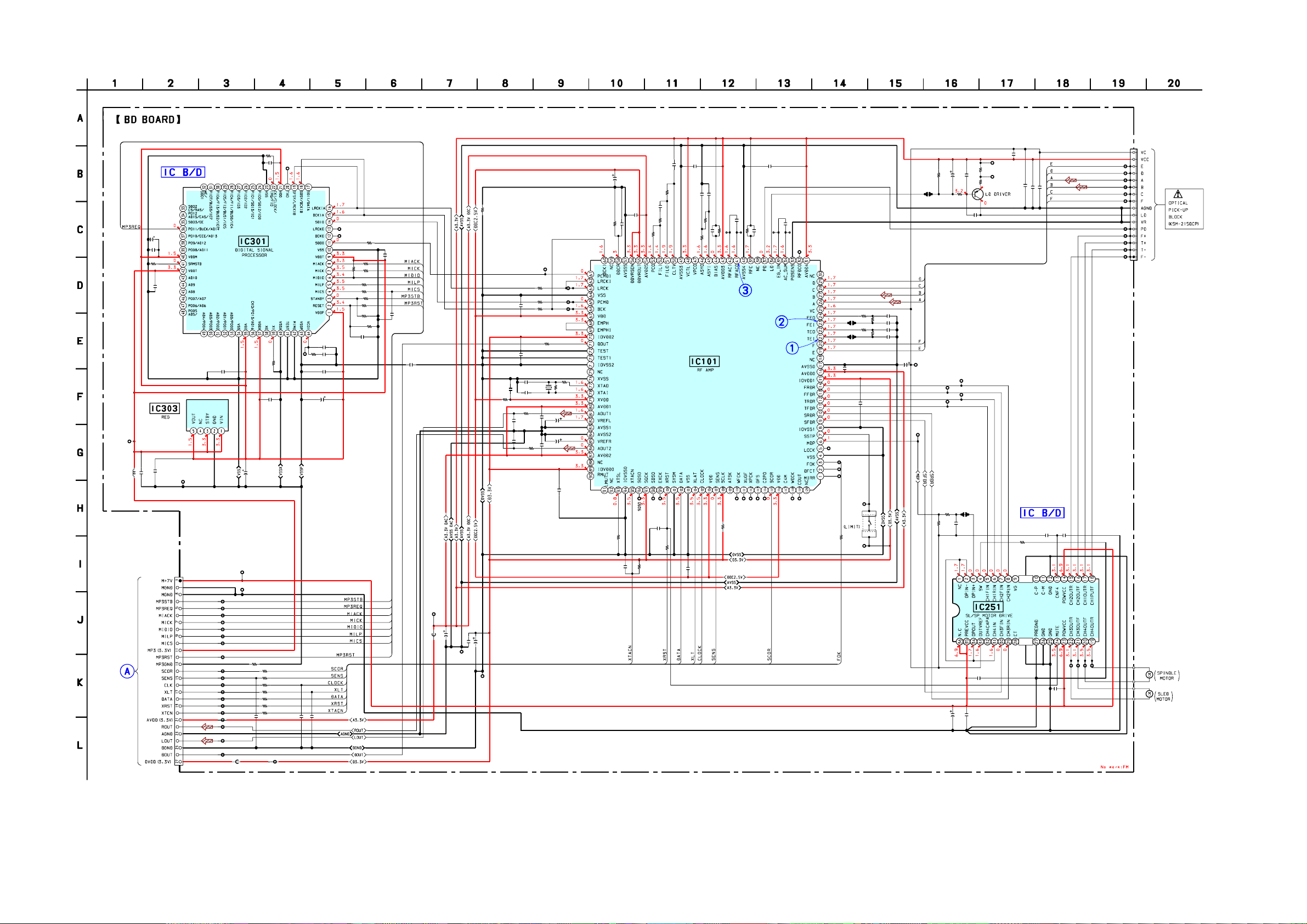

7-7. Diagrama Esquemático – Placa BD – ............................ 33
Placa de Circuito Impresso – Placa Mecanismo do CD –.
7-8.
Diagrama Esquemático – Placa Mecanismo do CD –
7-9.

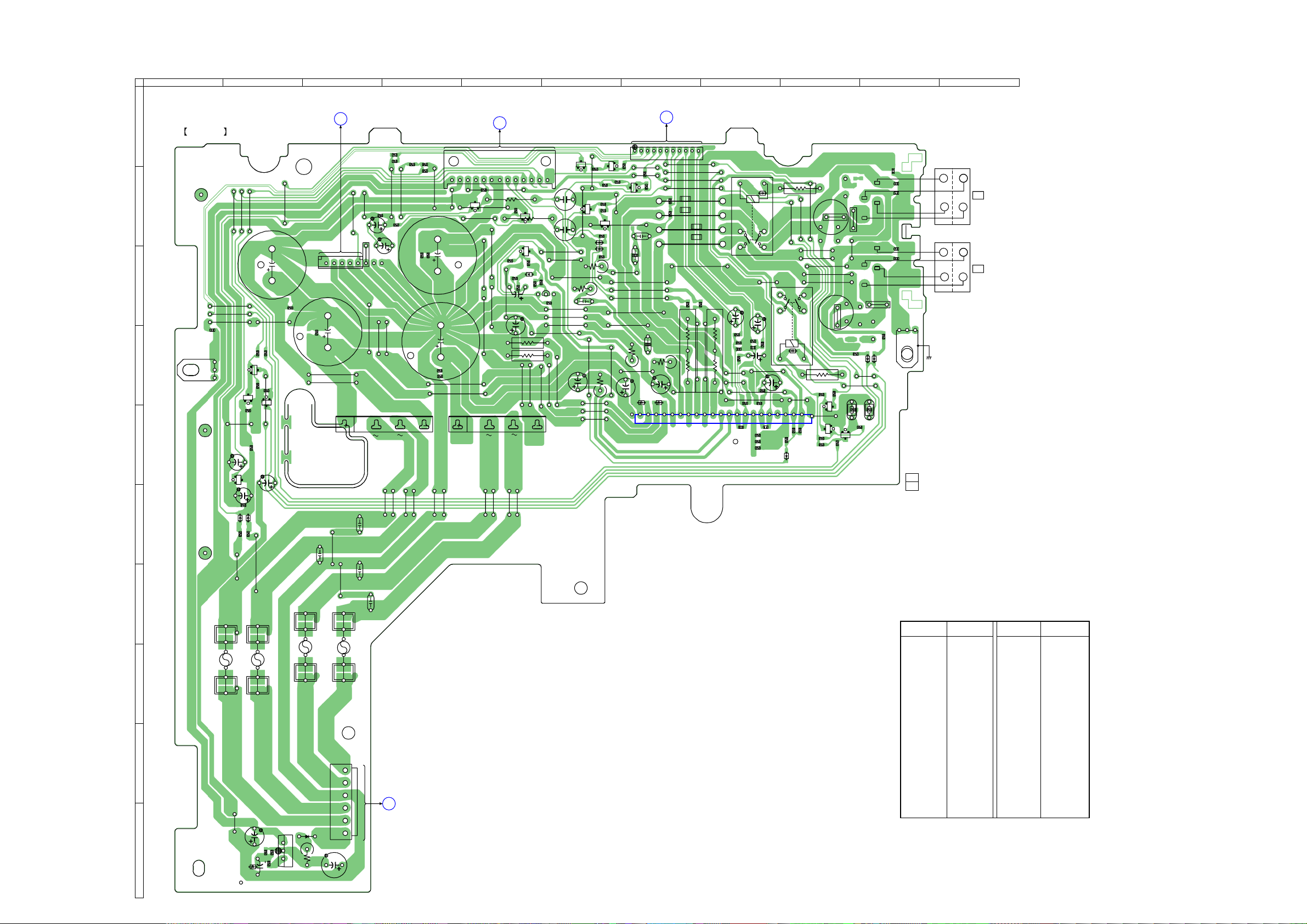

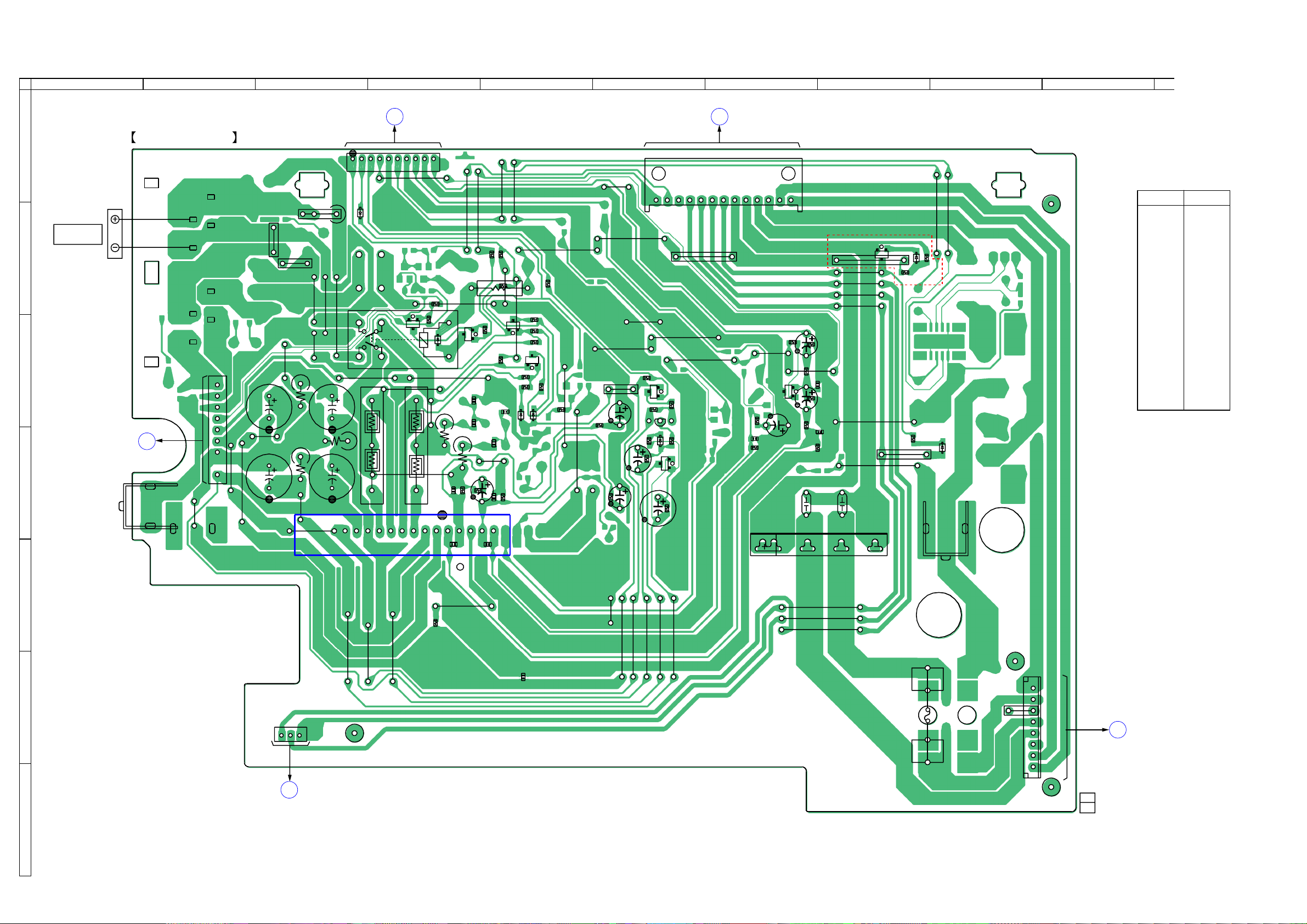

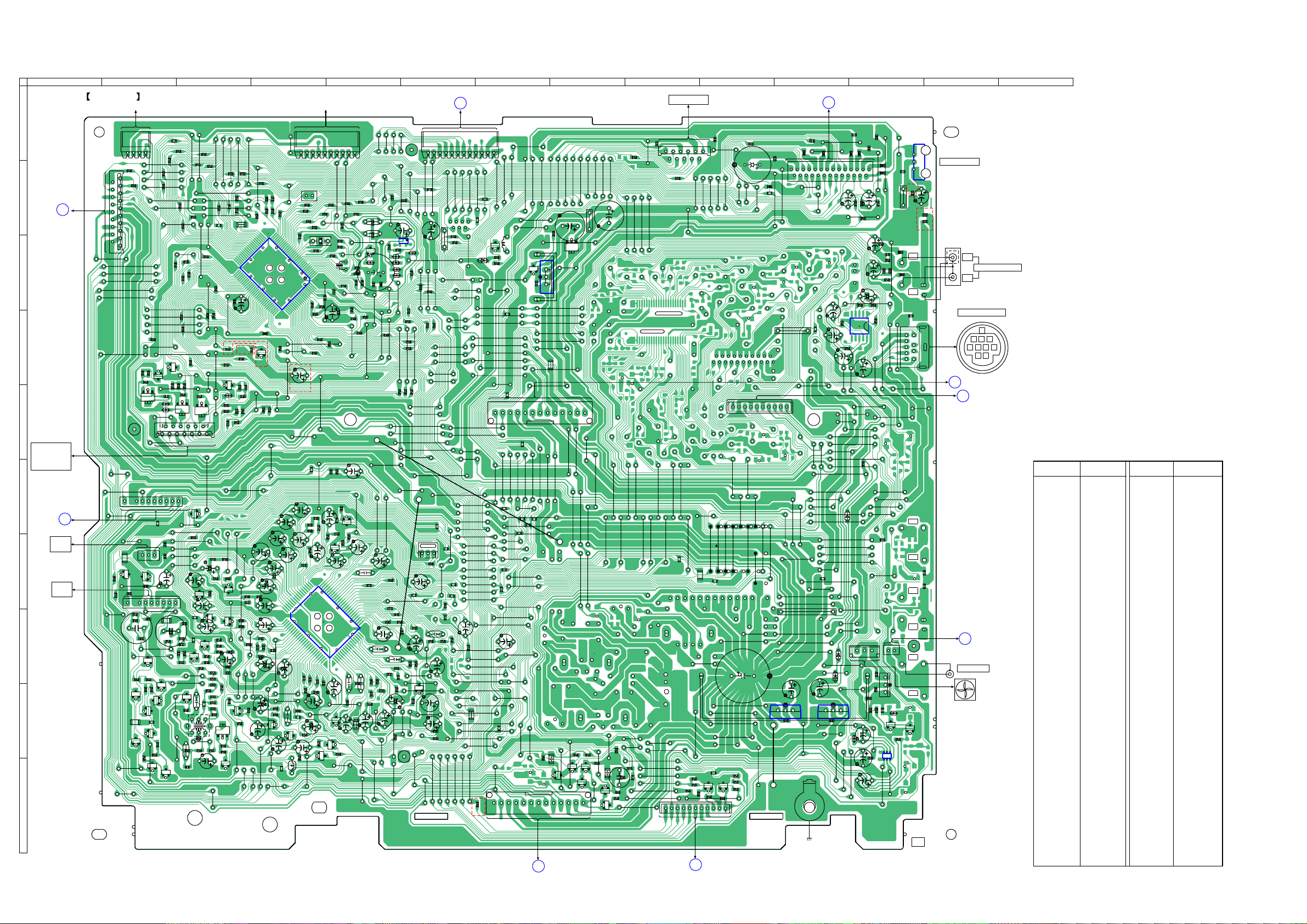

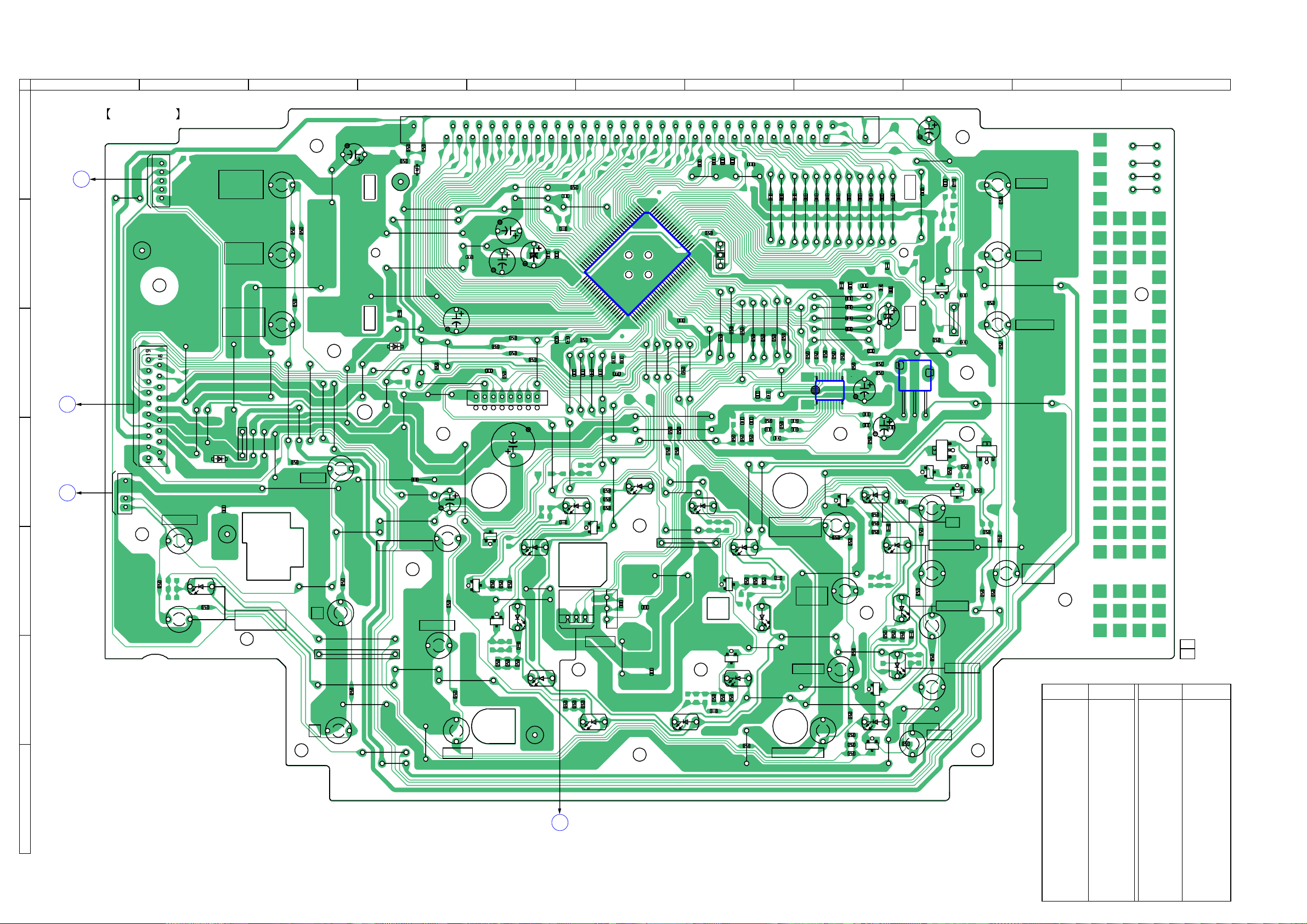

7-10. Placa de Circuito Impresso – Placa Principal – .............. 36

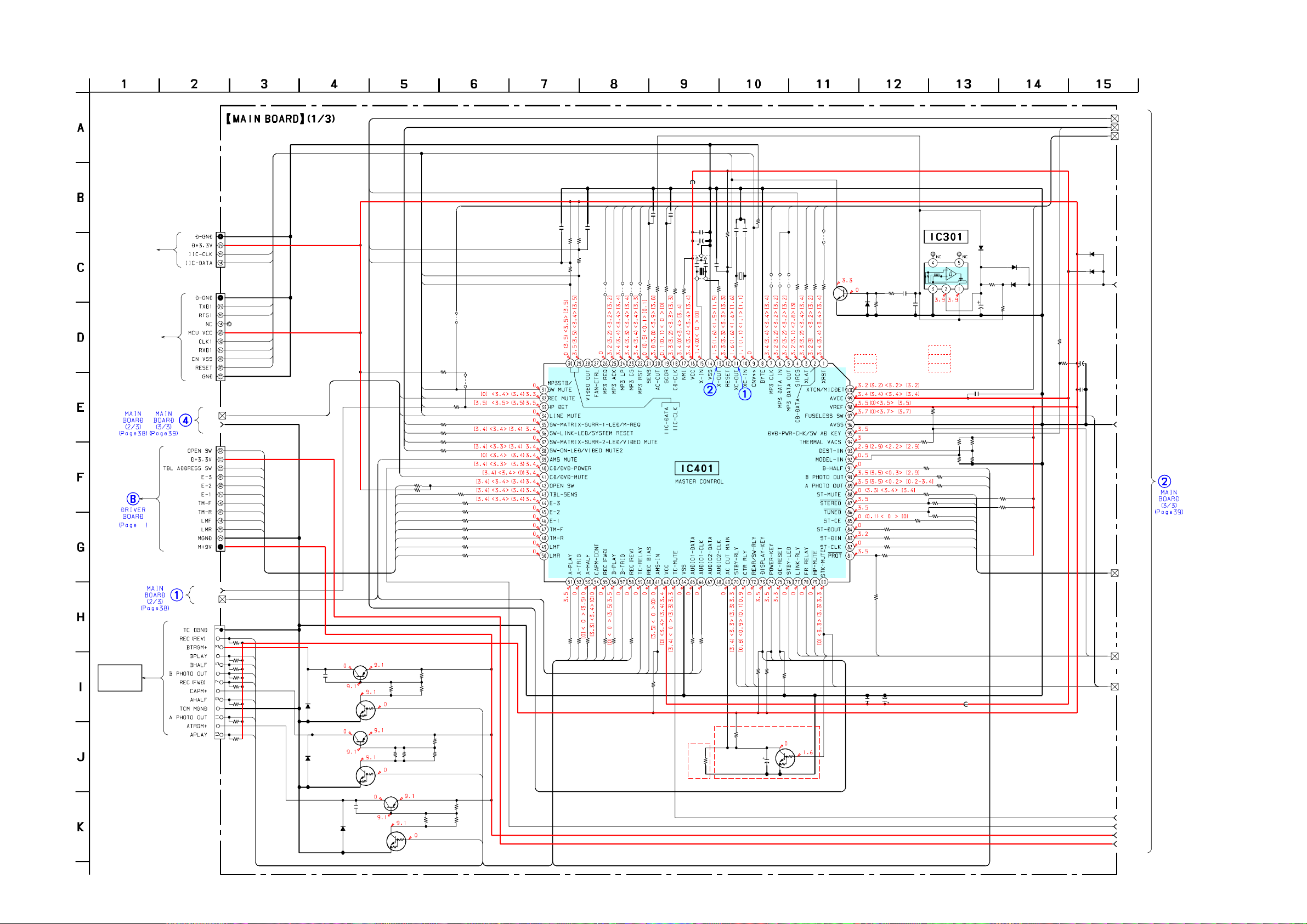

7-11. Diagrama Esquemático – Placa Principal (1/3) – ........... 37

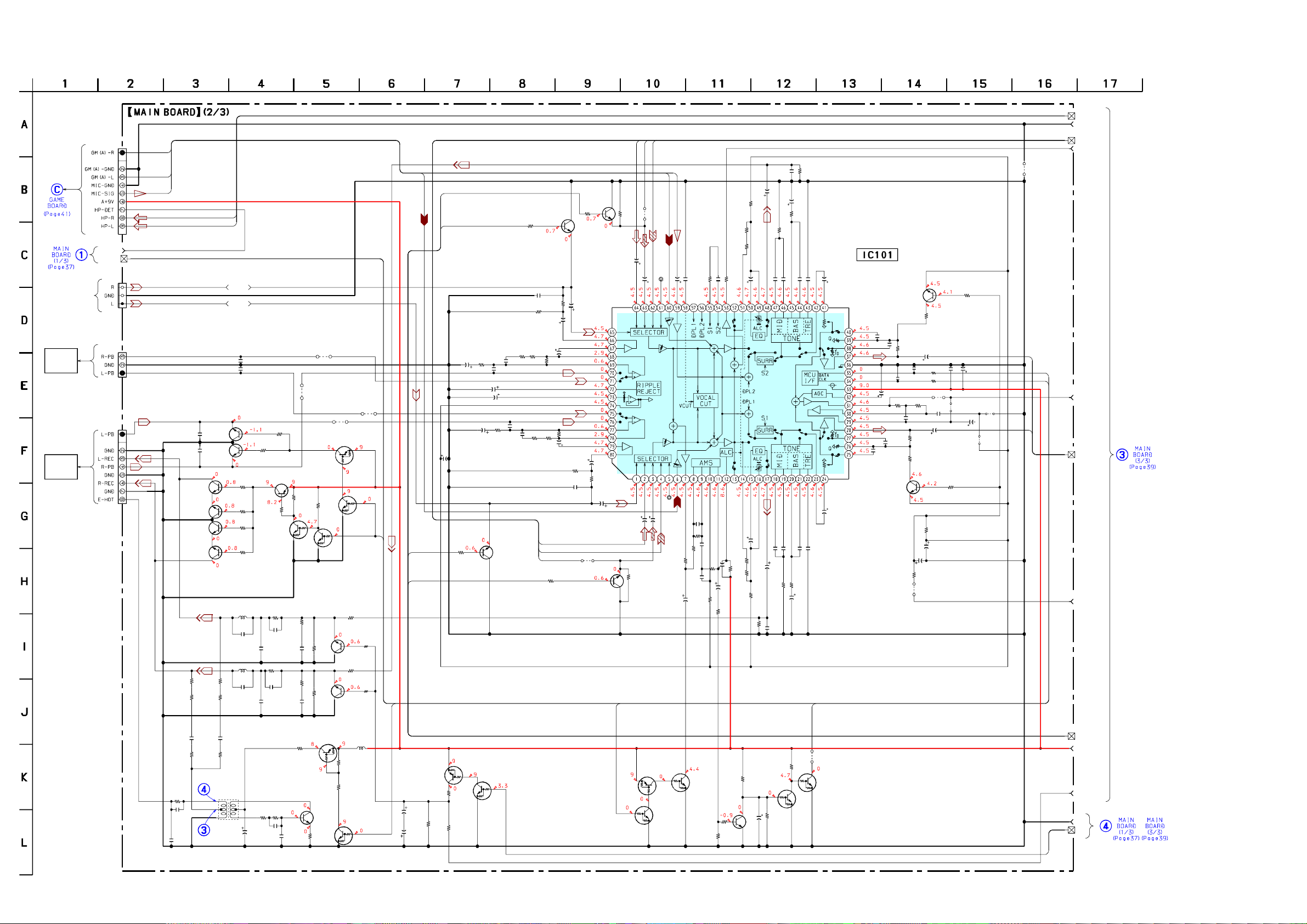

7-12. Diagrama Esquemático – Placa Principal (2/3) – ........... 38

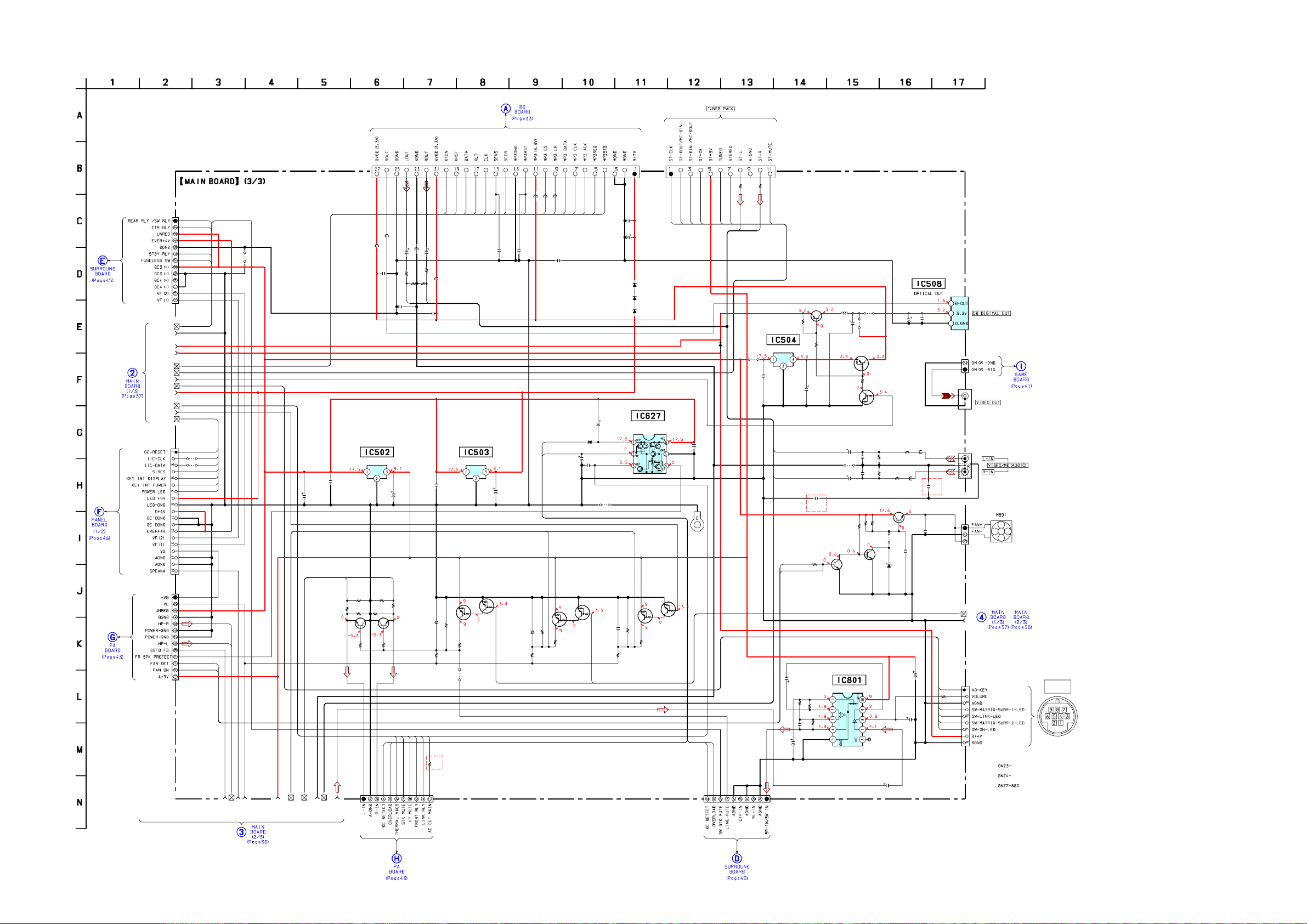

7-13. Diagrama Esquemático – Placa Principal (3/3) – ........... 39
7-14. Placas de Circuito Impresso
– Placas Game, CD Switch – ......................................... 40

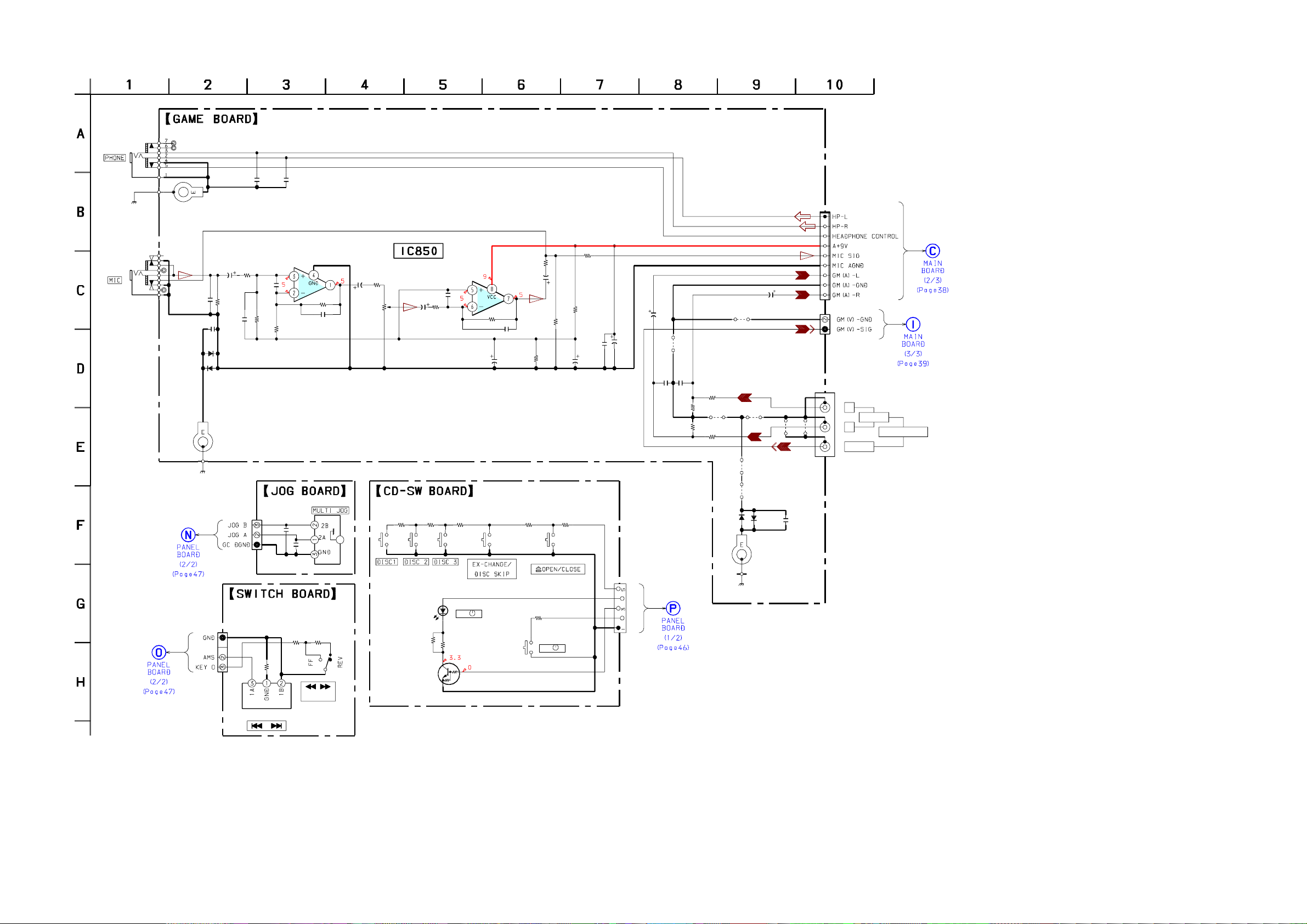

7-15. Diagrama Esquemático
– Placas Game, CD Switch – .......................................... 41
7-16. Placa de Circuito Impresso – Placa PA – ....................... 42

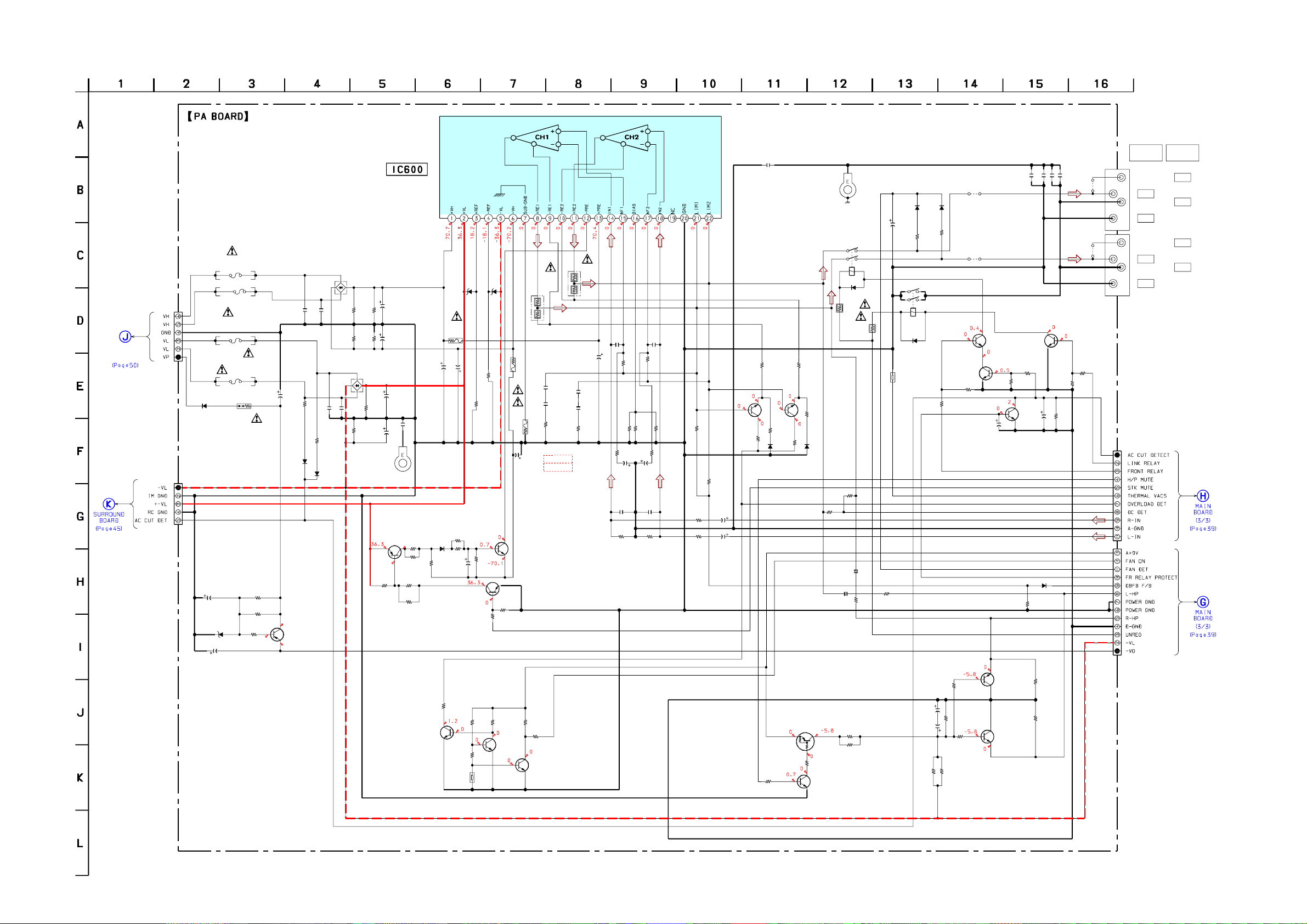

7-17. Diagrama Esquemático – Placa PA – ............................ 43
7-18. Placa de Circuito Impresso – Placa Surround – ............. 44

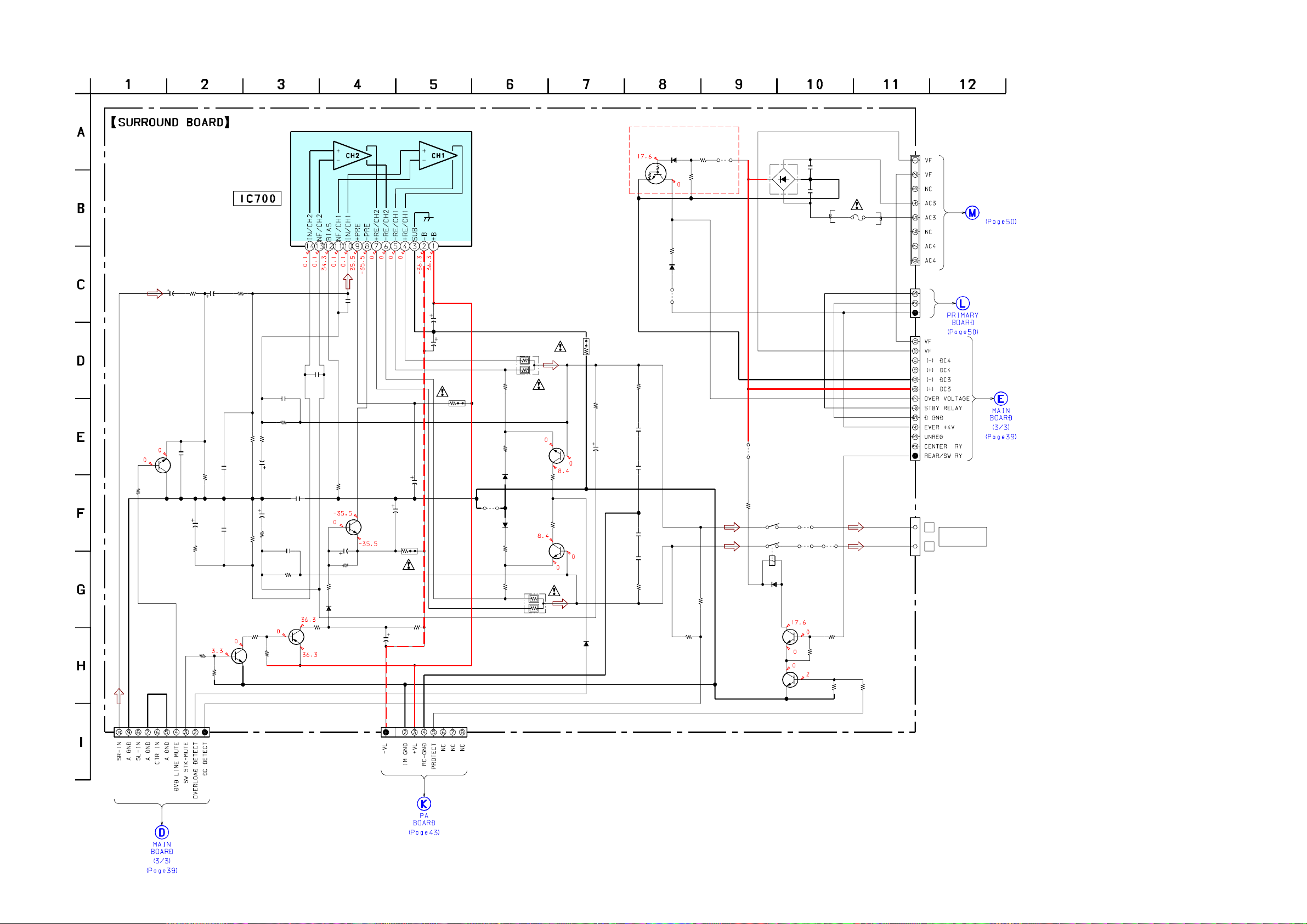

7-19. Diagrama Esquemático – Placa Surround – .................. 45

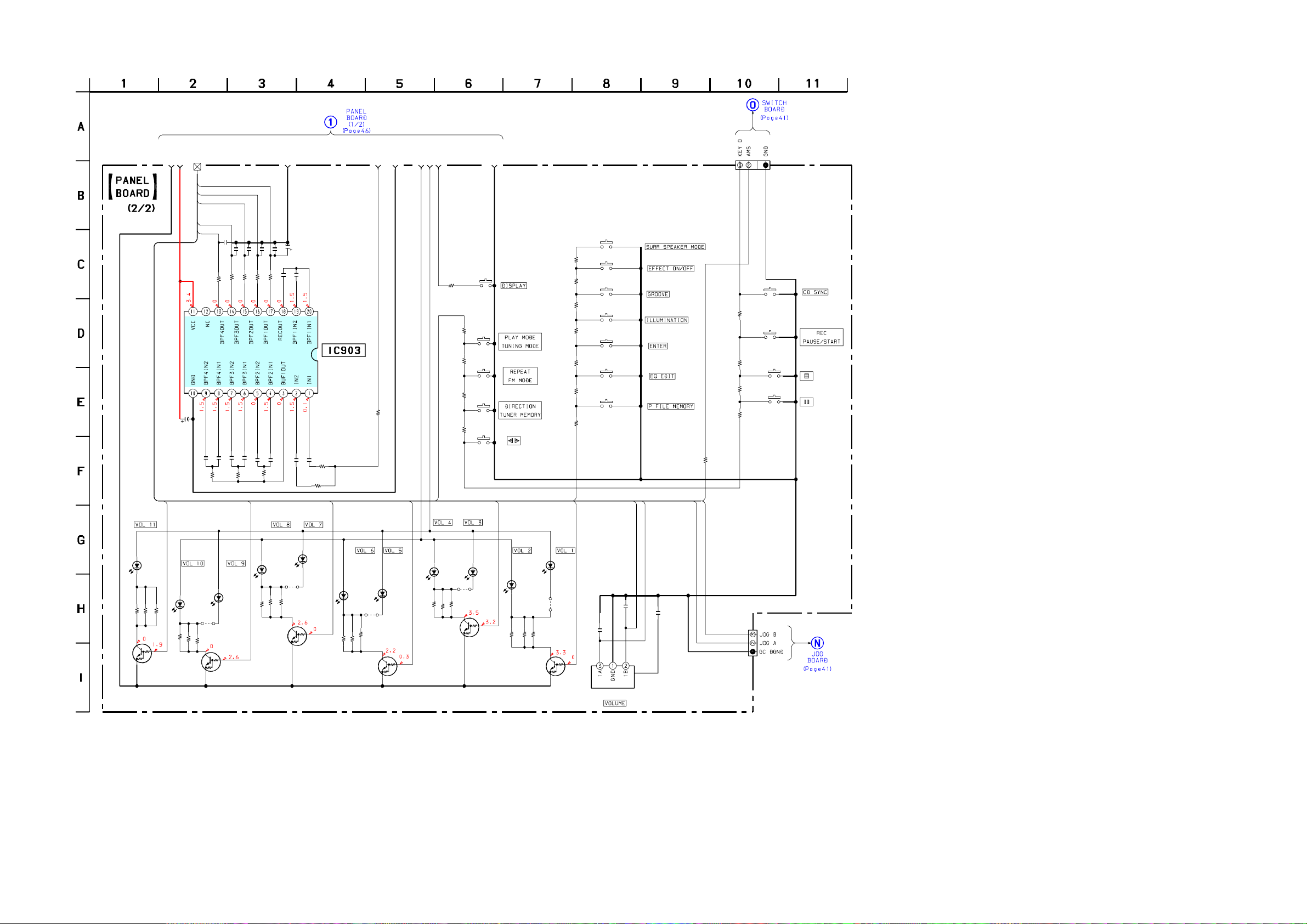

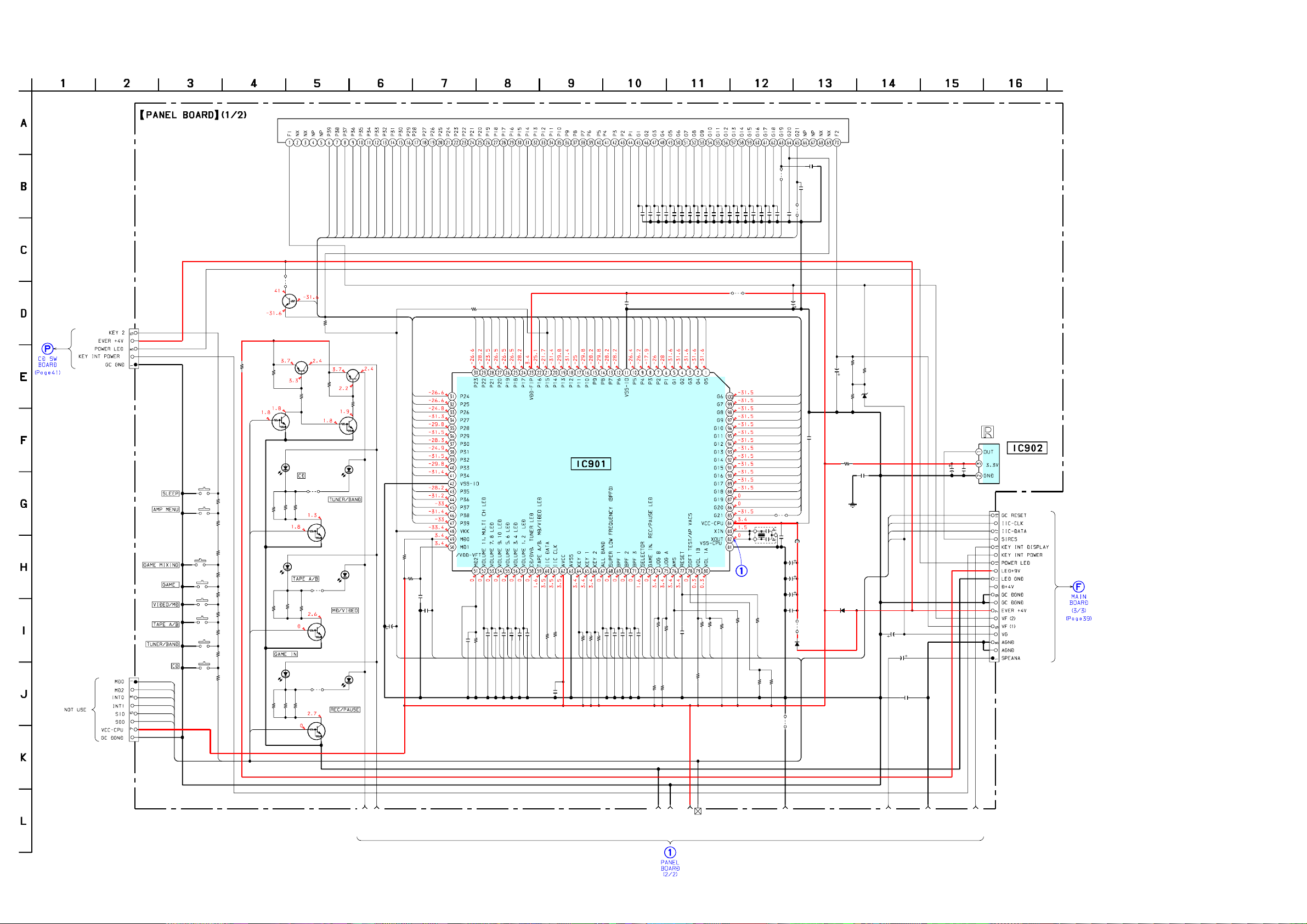

7-20. Diagrama Esquemático –Placa Paniel (1/2) – ................ 46
7-21. Diagrama Esquemático –Placa Paniel (2/2) – ................ 47
7-22. Placa de Circuito Impresso – Placa Paniel – .................. 48

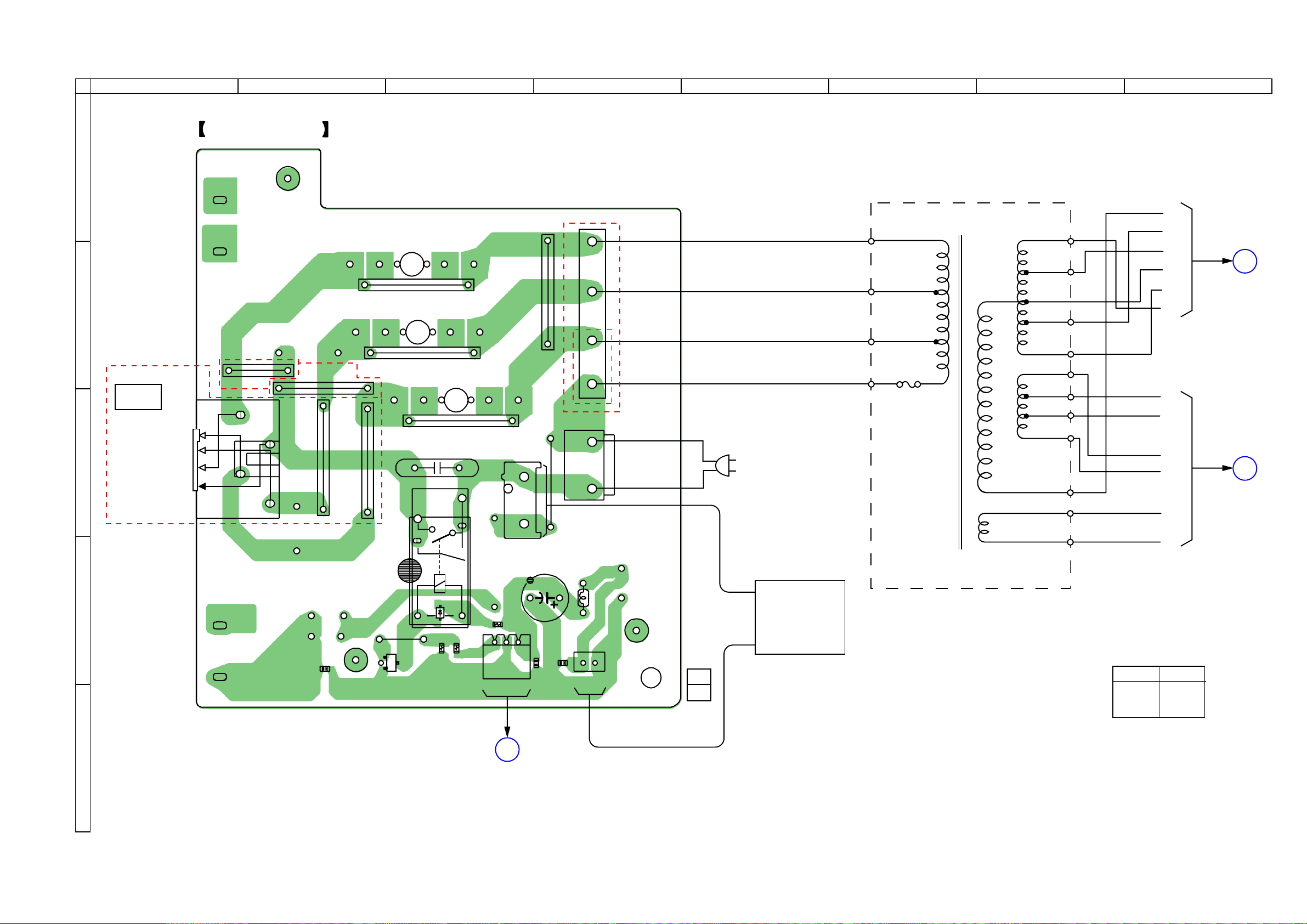

7-23. Placa de Circuito Impresso – Placa Primária – ... .......... 49

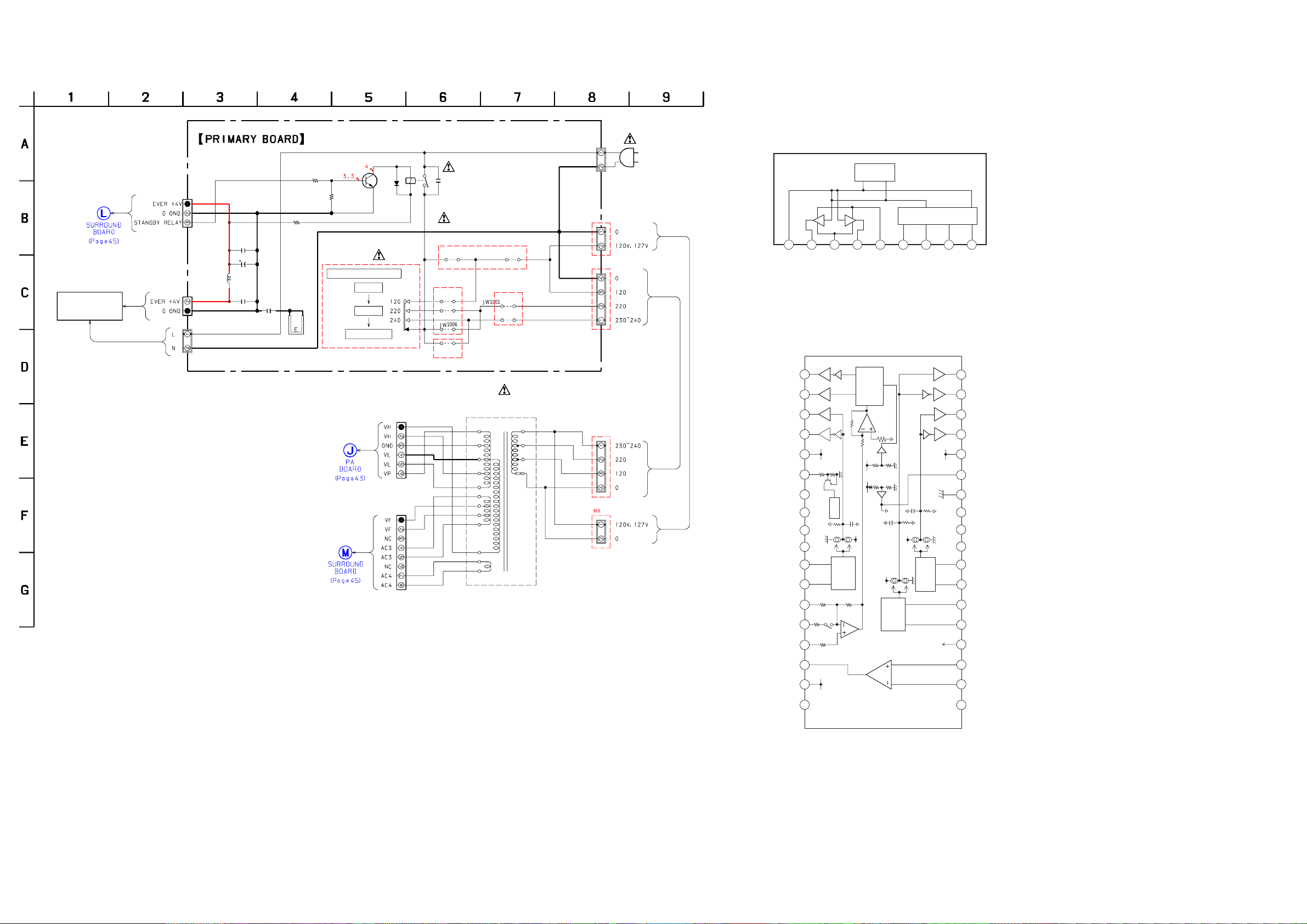

7-24. Diagrama Esquemático – Placa Primária –..................... 50

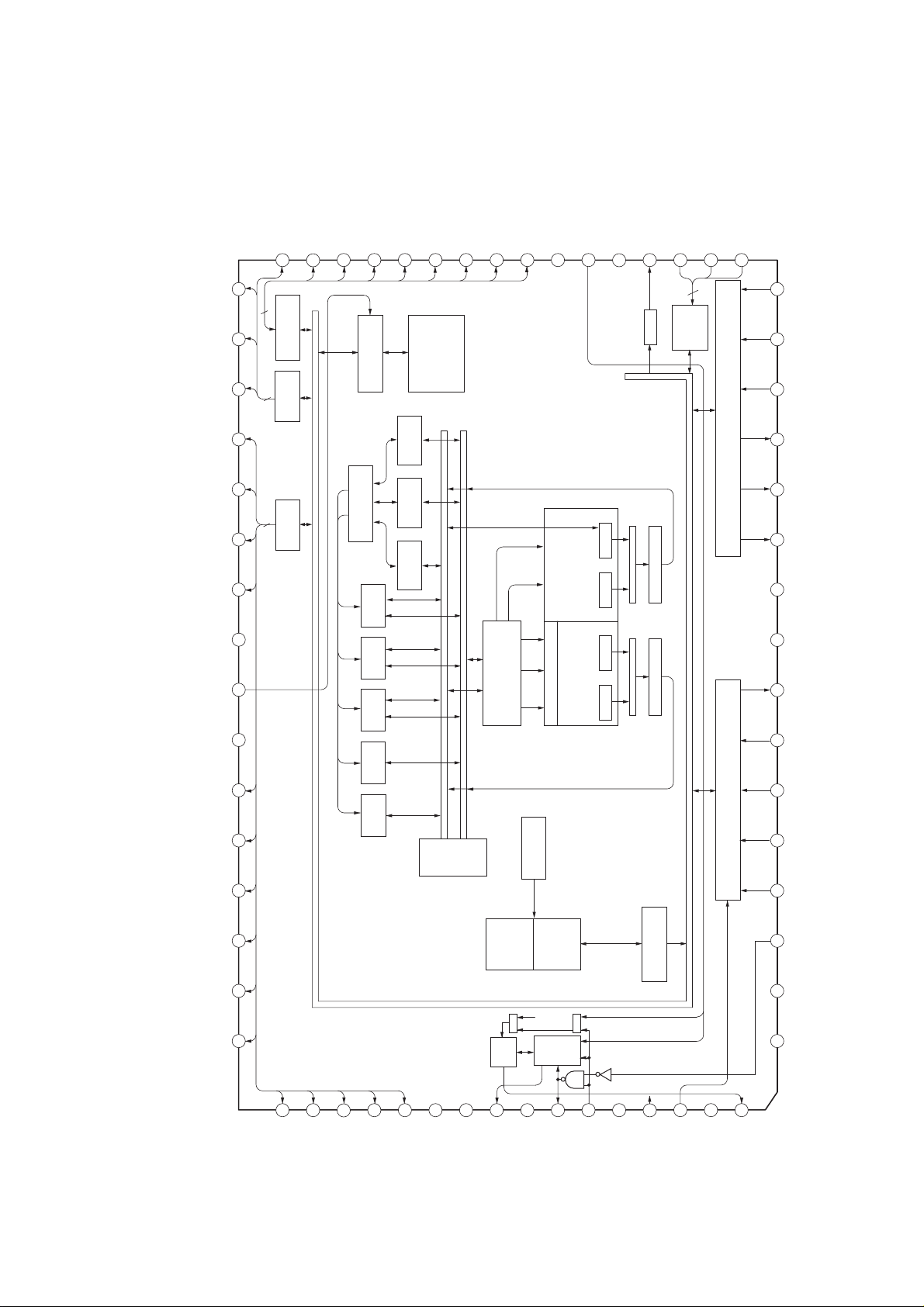

7-25. Diagrama em Bloco do IC .............................................. 50
7-26. Descrição de Função do Pinos de IC ............................... 52
...............................
....... 34
......... 35
. 28
8. VISTA EXPLODIDA

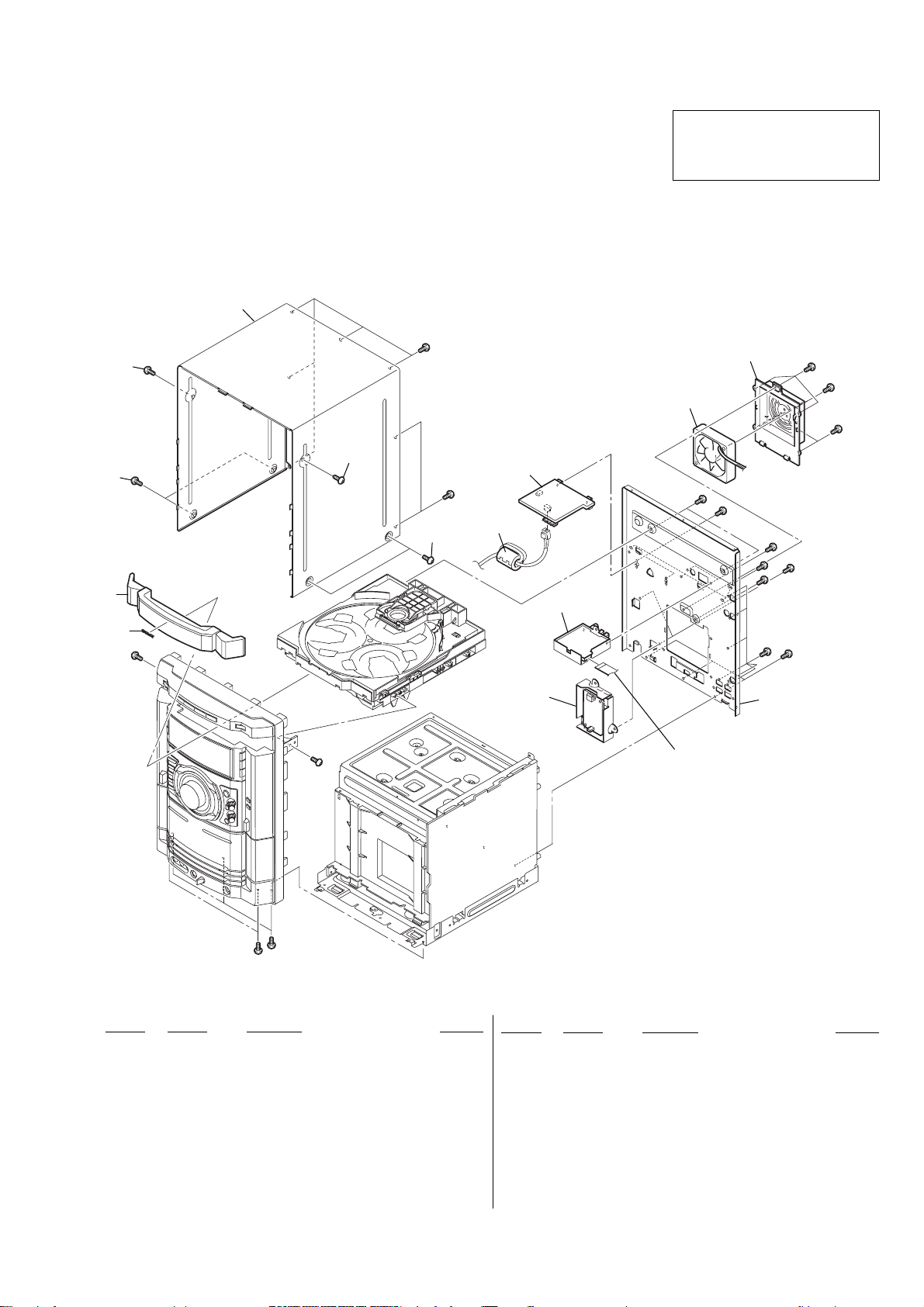

8-1. Seção Tampa, Painel Traseiro ........................................ 58

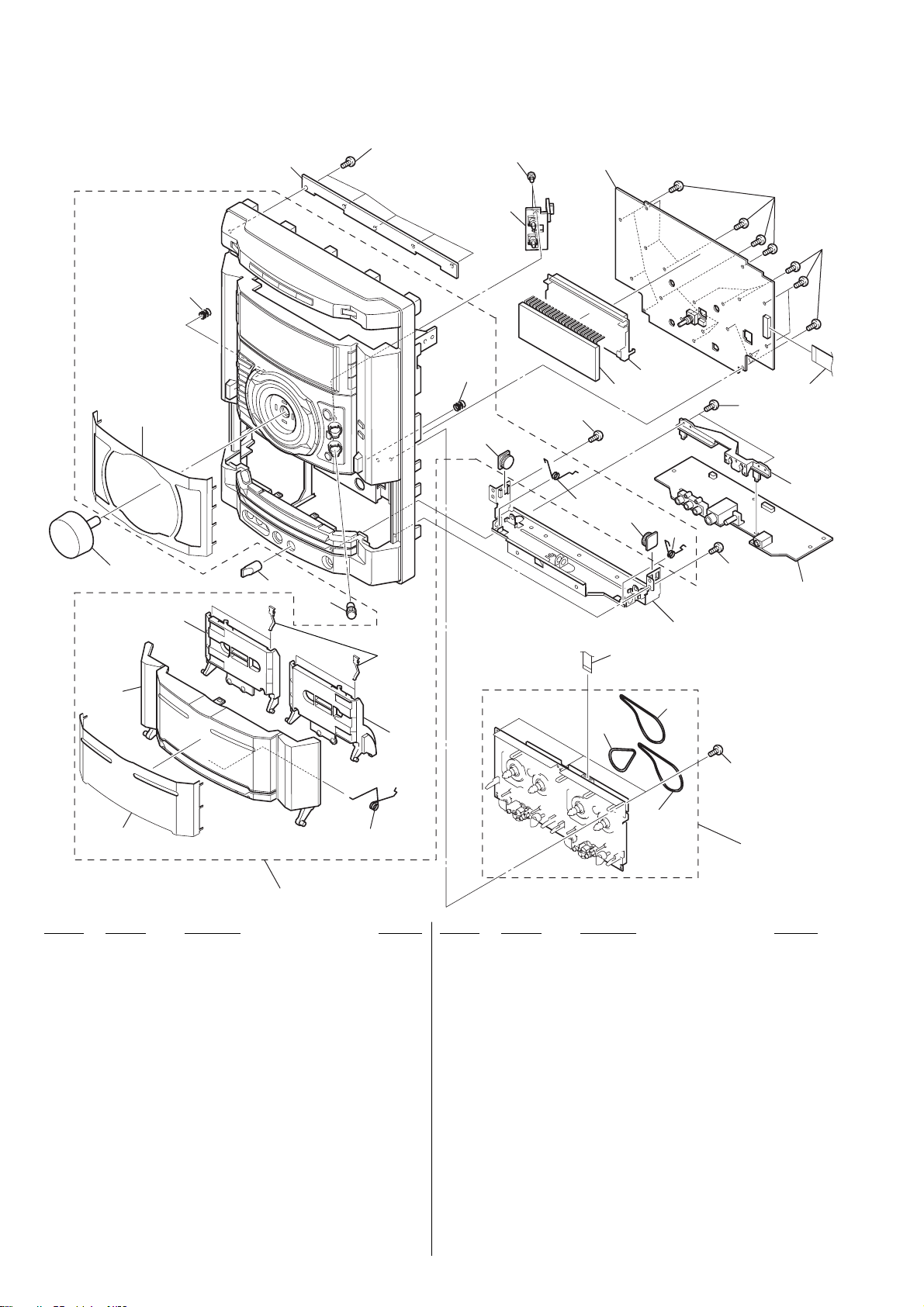

8-2. Seção Painel Frontal ....................................................... 59

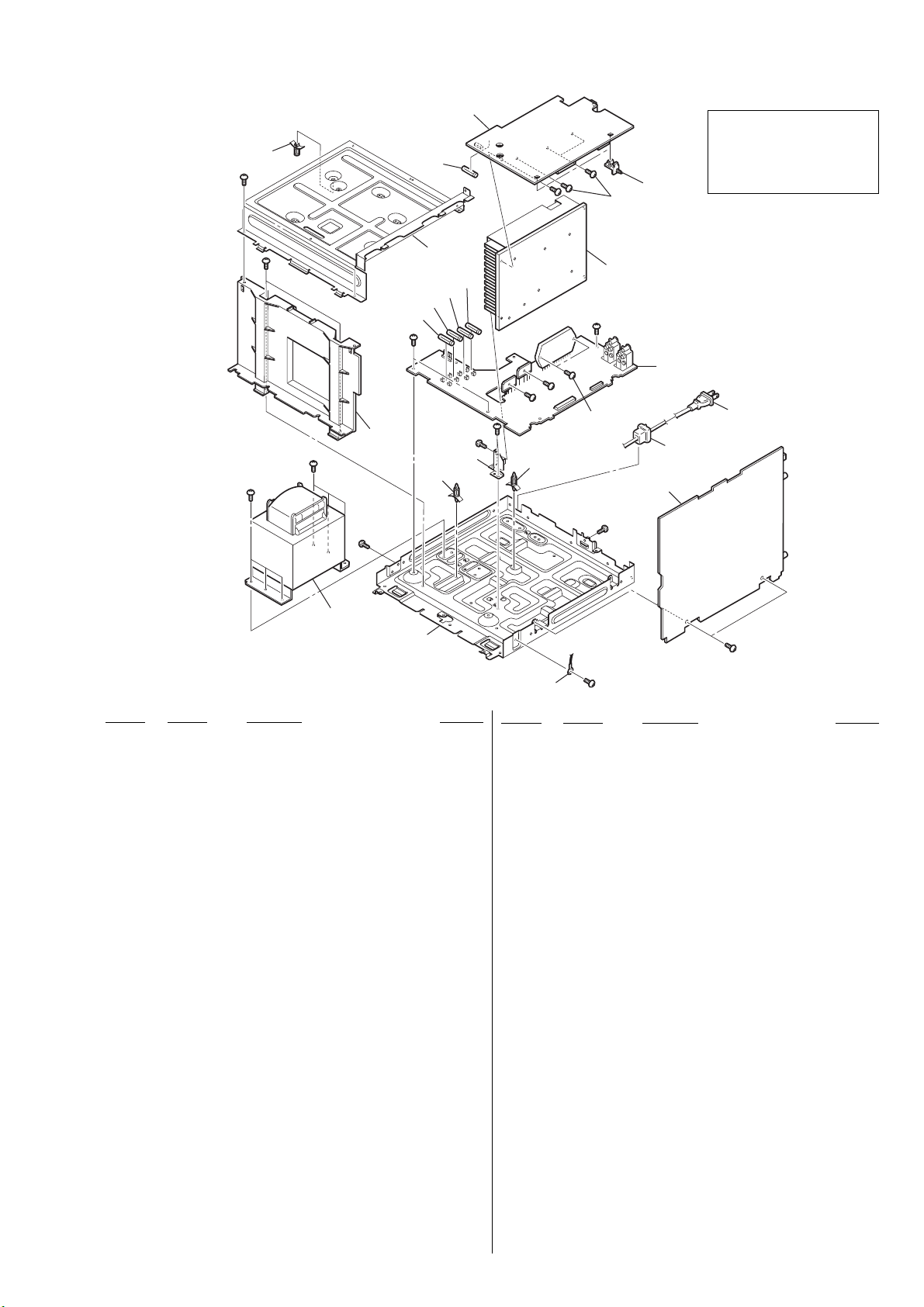

8-3. Seção Chassis .................................................................. 61

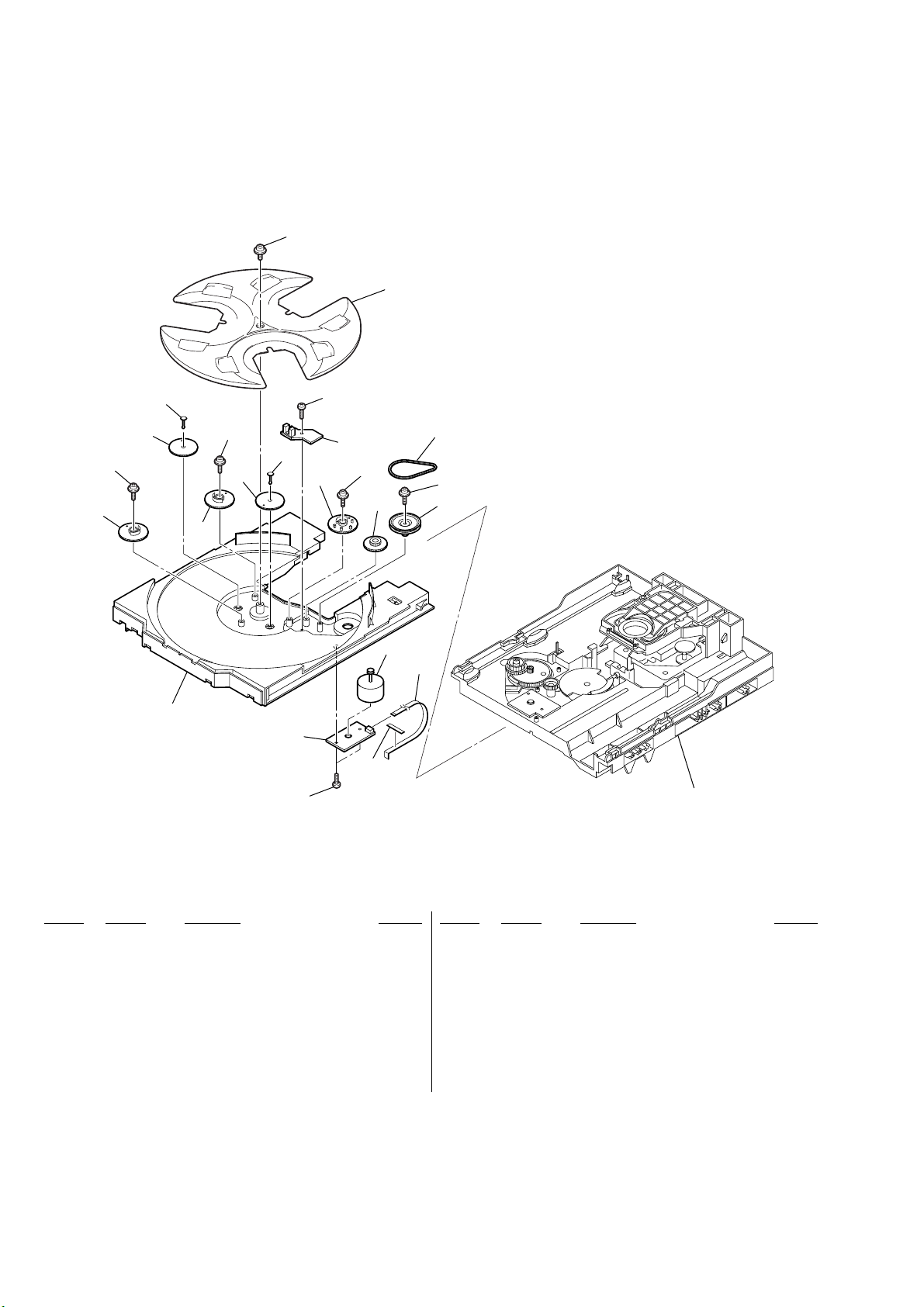

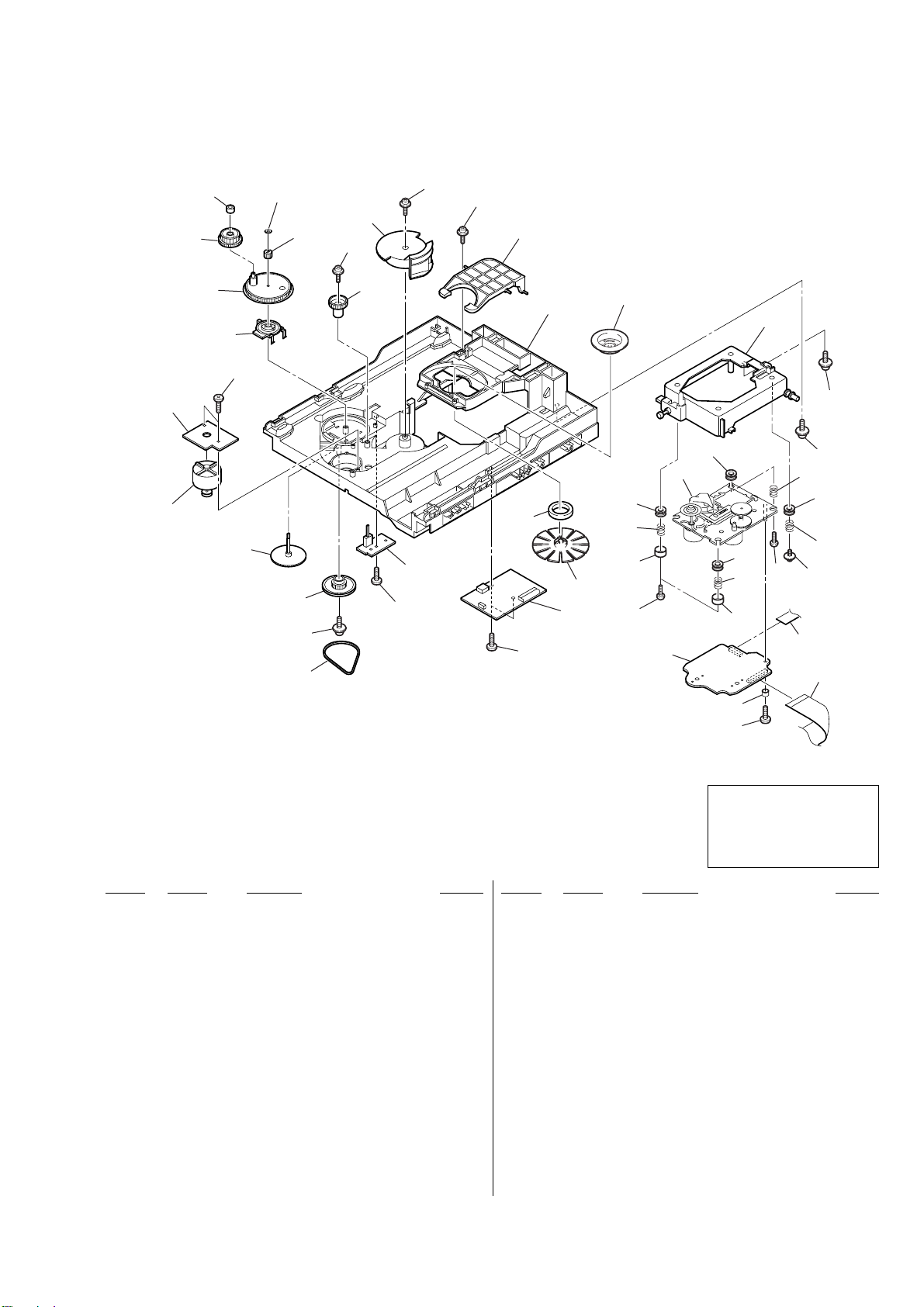

8-4. Seção -1 - Mecanismo do CD
(CDM74-F1BD81) .......................................................... 62
8-5. Seção -2 - Mecanismo do CD
(CDM74-F1BD81) ......................................................... 63
9. LISTA DE PEÇAS ELÉTRICAS .......................... 64
CAIXAS ACÚSTICAS
10. SS-GN880 ................................................................... 79

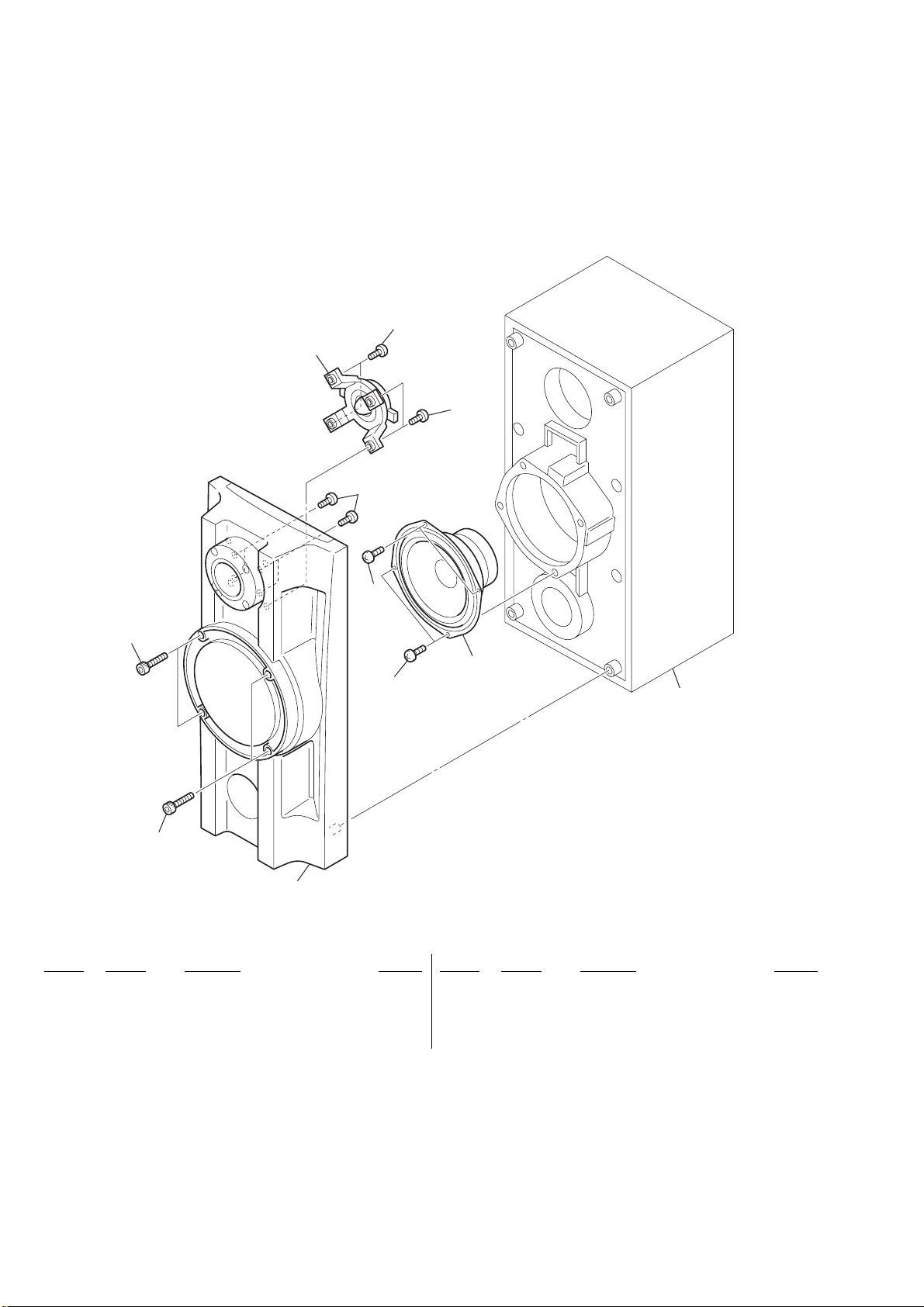

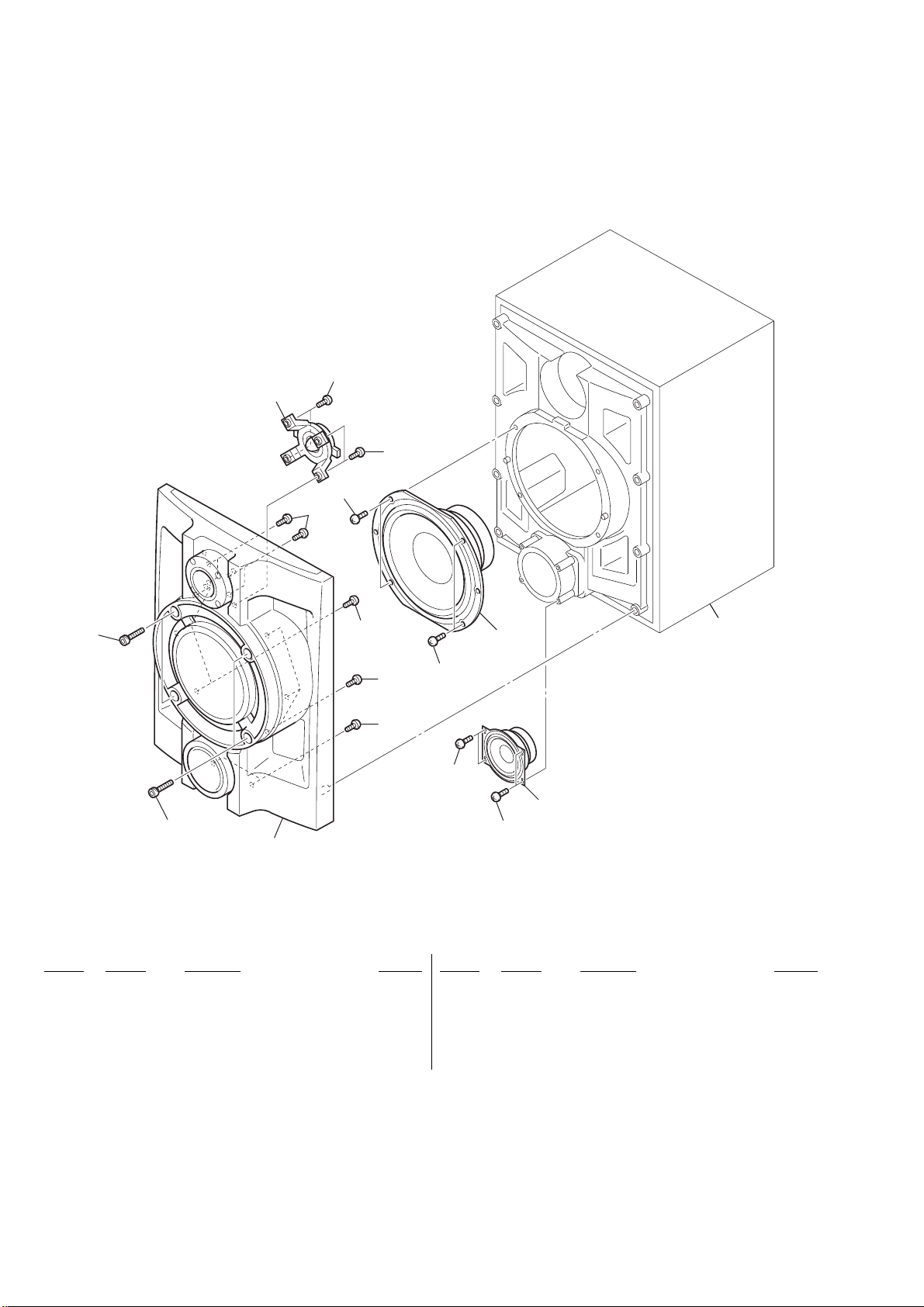

Vista Explodida ................................................................ 80
11. SS-RS880 ..................................................................... 81

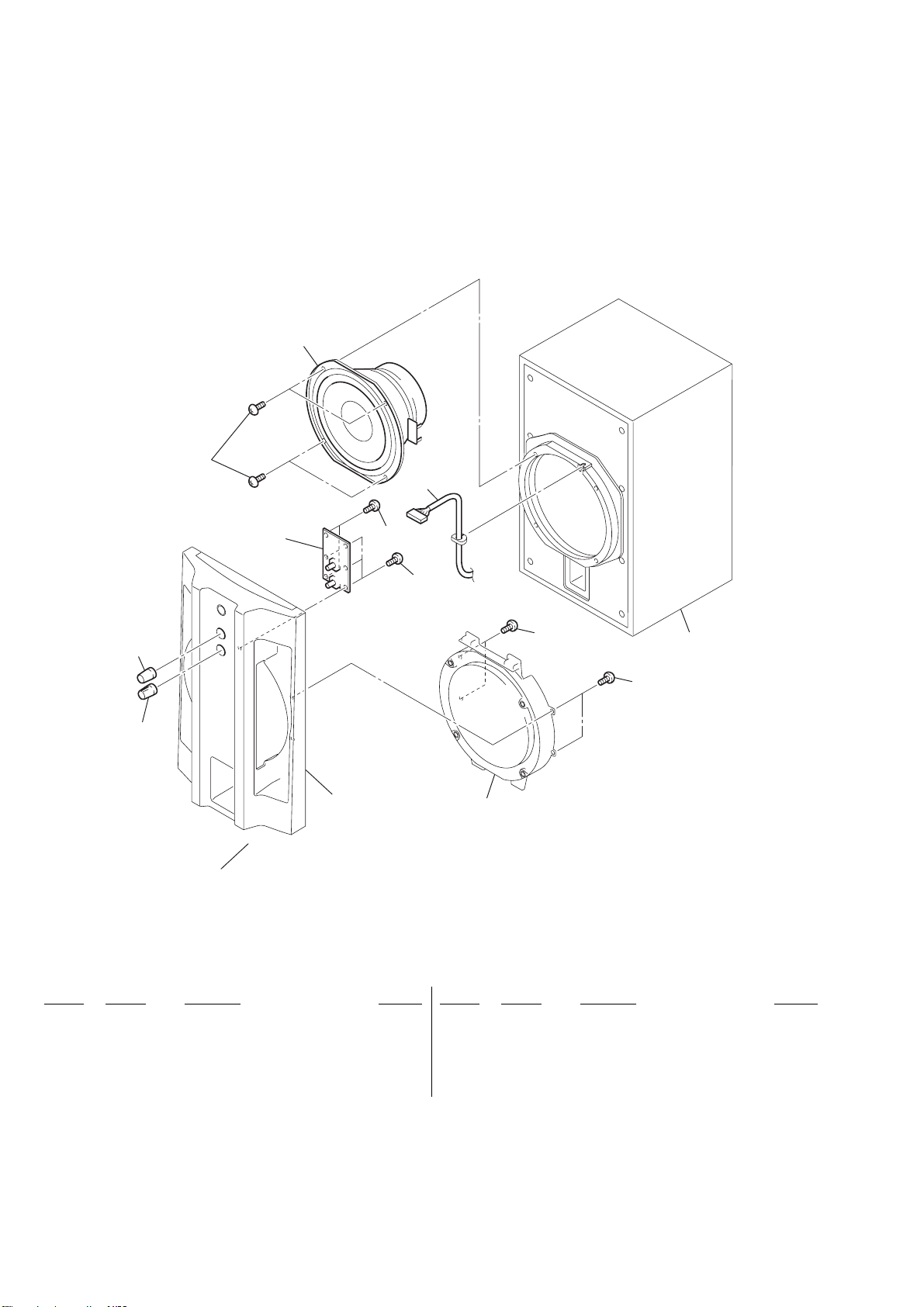

Vista Explodida .................................................................82
12. SS-WG880 ................................

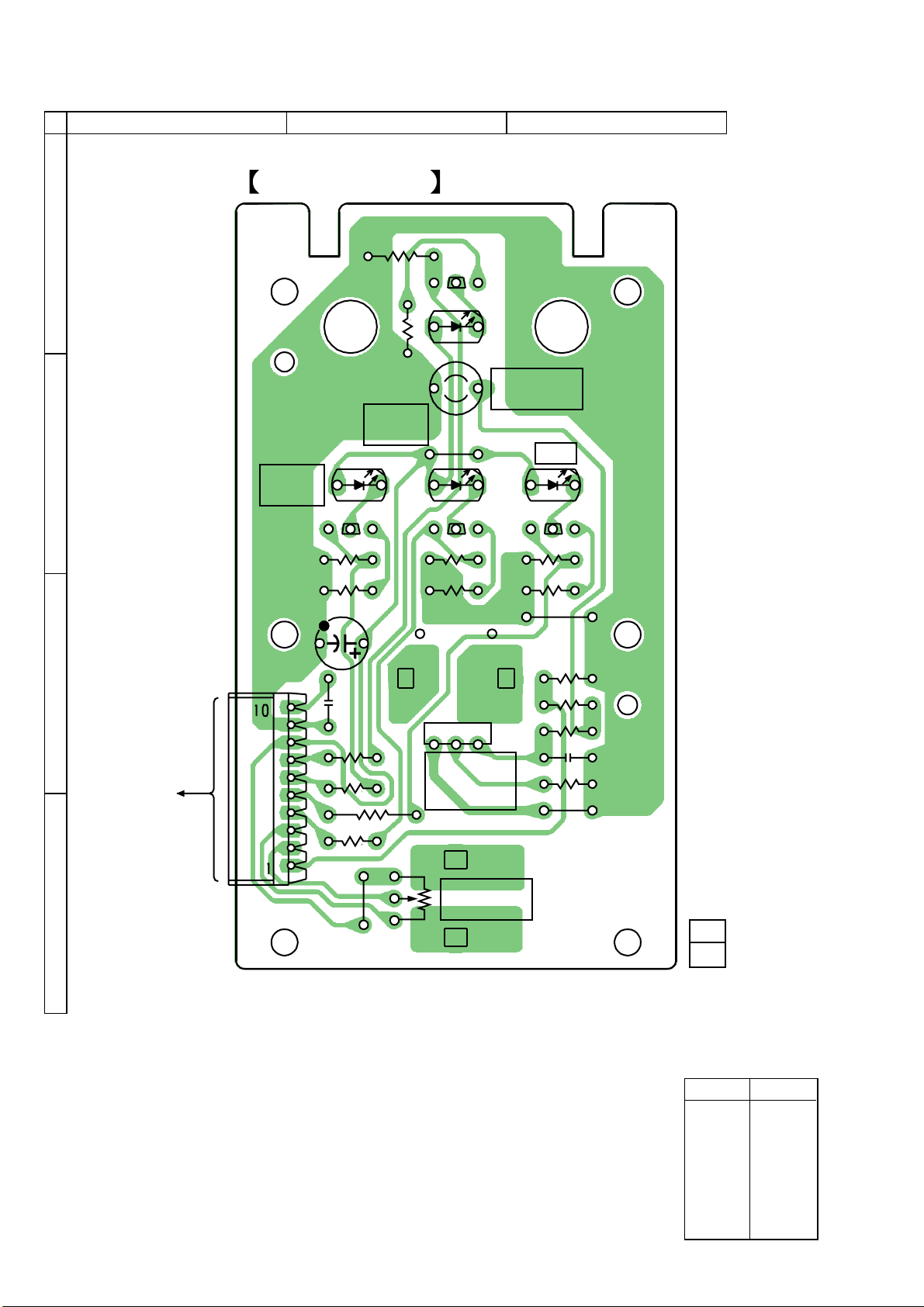

12-1. Placa de Circuito Impresso ...............................................84
12-2. Diagrama Esquemático .....................................................85
13 Vista Explodida .................................................................86
14 Lista de Peças Elétricas .....................................................87
..............................
... 83
3
Page 4
MHC-RG880(HCD-GN880)
SEÇÃO 1
NOTAS DE SERVIÇO
NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA
O diodo laser da unidade óptica é sensível a descargas eletroestáticas
podendo ser danificado por descargas causadas por roupas ou mesmo pelo corpo humano. Durante o reparo tenha cuidado para não
causar danos a unidade, devido a descargas eletroestáticas e siga
corretamente os procedimentos descritos nesse manual para a execução de reparos e troca de componentes. As placas de circuito impresso são facilmente danificadas, tenha muito cuidado para manuseá-las.
NOTAS SOBRE O DIODO EMISSOR DE LASER
O feixe laser nesse modelo é concentrado e deve ser focado na superfície reflexiva do disco, pela lente objetiva da unidade óptica. Quando observar a emissão do diodo laser, tome o cuidado de estar
fno mínimo a 30 cm da lente objetiva.
4
Page 5

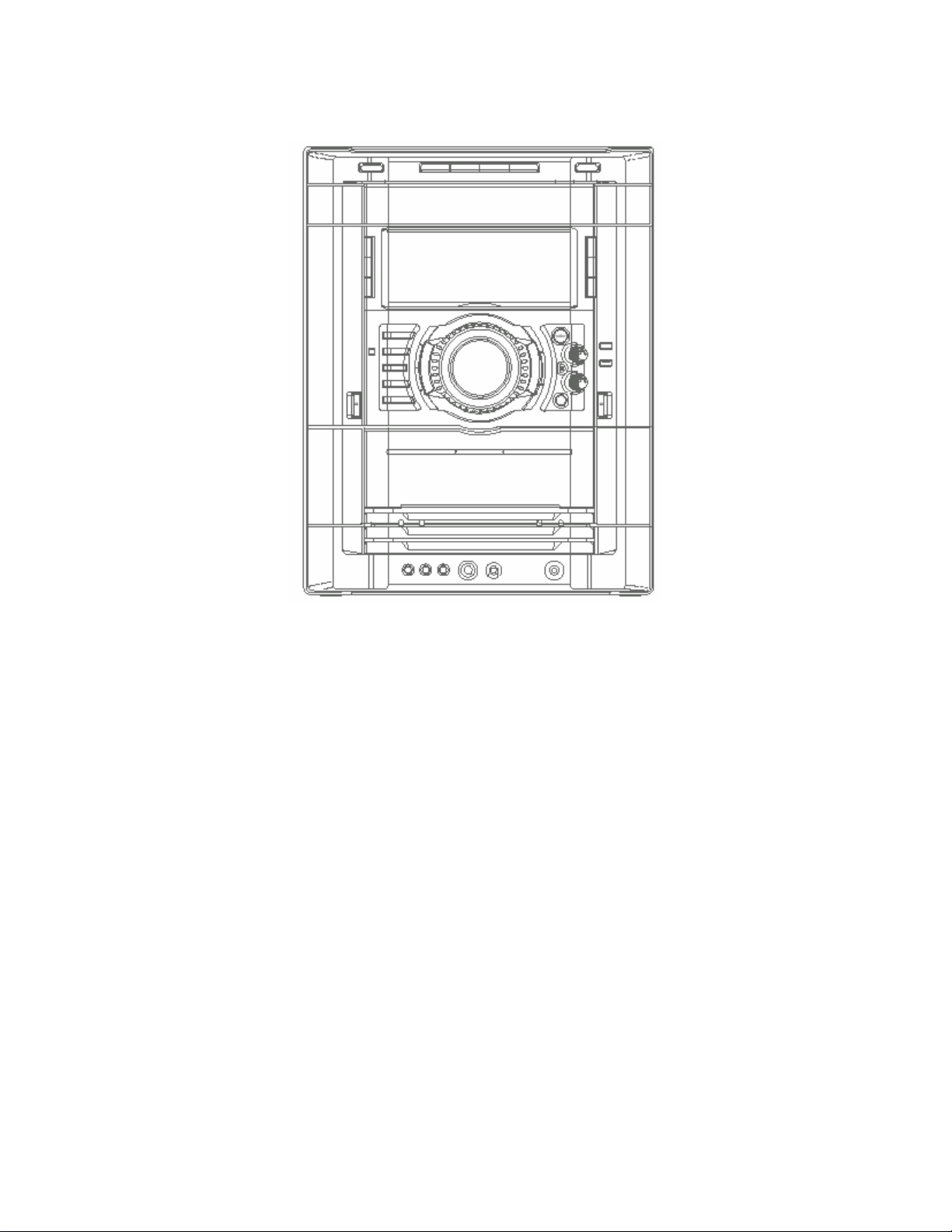

Localização e função dos controles
wgwfw
w
41 3 65
Como consultar as páginas 46 e 47
Utilize estas páginas para localizar as teclas e
outras partes do aparelho, subwoofer e controle
remoto que são mencionados no texto
.
Aparelho
ORDEM ALFABÉTICA
A – D
ALBUM qh (15, 17)
AMP MENU ek (25, 33)
CD eh (12, 14, 15, 17, 19, 23)
CD SYNC qf (23)
Deck A wj (21)
Deck B w; (21, 23)
DIRECTION qa (21, 23)
DISC 1 ~ 3 3 (15, 17)
DISPLAY r; (32, 34, 35, 39)
E – L
EFFECT ON/OFF ej (25, 27)
ENTER wa (17, 18, 19, 27, 33,
42)
EQ EDIT 8 (27)
EX-CHANGE/DISC SKIP 4
(14, 15, 17)
FM MODE q; (20, 41)
GAME e; (23, 28, 37)
GAME INPUT (tomadas) wh (23,
28, 37, 44)
GAME MIXING ef (24, 28)
Gaveta de discos rs (14)
GROOVE wl (24)
ILLUMINATION wk (34)
Indicador power 2 (34)
M – R
MIC (tomada) wg (29, 39, 44)
MIC LEVEL wf (29, 39)
MULTI JOG ws (25, 27, 33)
P FILE MEMORY 7 (27)
PHONES (tomada) wd (39)
PLAY MODE 9 (15, 17, 41, 42)
REC PAUSE/START qg (23, 28)
REPEAT q; (16)
S – Z
SLEEP el (30)
SURROUND (Somente para
MHC-GN660/GN990) ra (27)
SURR SPEAKER MODE
(Somente para MHC-GN880)
ra (26)
TAPE A/B ed (21, 22, 24)
TUNER/BAND eg (18, 19, 20,
23)
TUNER MEMORY qa (18)
TUNING MODE 9 (18, 20)
VIDEO/MD es (23, 38, 40)
Visor de informações 5
VOLUME rd (26, 34, 39)
rd
rs
ra
r;
el
ek
ej
eh
ef
eg
ed
ea
es
e;
wl
wk
wj
Numero da ilustração
r
TAPE A/B ed (21, 22, 24)
Nome da tecla/parte Página de referência
RR
SÍMBOLOS
?/1 (alimentação) 1 (12, 19, 42)
Z OPEN/CLOSE 6 (14, 15, 40)
n N (reprodução) qs (15, 16,
17, 21, 22, 23, 40)
. > (retrocesso/avanço)
qd (15, 17, 18, 20, 22, 24)
m M (rebobinamento/avanço
rápido) qh (15, 22)
X (pausa) ql (15, 22)
x (parada) qk (15, 19, 22, 23, 40,
42)
Z A (Abre o deck A) ea (21)
Z B (Abre o deck B) qj (21)
2
hH
A
A
7
9
qa
qd
qg
qj
ql
wa
8
q;
qs
qf
qh
qk
w;
ws
h
d
5
Page 6
Subwoofer
A
Somente para MHC-GN880
ORDEM ALFABÉTICA
A – Z
LINK (indicador) 6 (26)
MATRIX SURR 1 (indicador)
3 (26)
MATRIX SURR 2 (indicador)
2 (26)
SUBWOOFER LEVEL 4 (26)
SUBWOOFER ON/OFF 1 (26)
SURROUND SPEAKER MODE
5 (26)
Controle remote
6
E
B
D
C
ORDEM ALFABÉTICA
A – E
ALBUM + qf (15, 17)
ALBUM – qh (15, 17)
CD wf (14, 15, 17, 23)
CLEAR qk (17)
CLOCK/TIMER SELECT 2
(31, 32)
CLOCK/TIMER SET 4 (13, 30,
31, 40)
DISC SKIP qd (15, 17)
DISPLAY wh (32, 34, 35, 39)
ENTER qs (13, 17, 18, 30, 31,
32)
EQ qj (25)
F – Z
FM MODE 6 (20, 41)
FUNCTION 8 (16, 19, 20, 22,
23, 28, 38)
PLAY MODE 5 (15, 17, 41, 43)
REPEAT 6 (16)
SLEEP 1 (30)
TAPE wd (21, 22)
TUNER/BAND 7 (18, 19, 20)
TUNER MEMORY wg (18)
TUNING MODE 5 (18, 20)
VOLUME +/– qg (26, 30, 34, 39)
12
wh
wg
wf
wd
ws
wa
w;
ql
qk
qj
qh
3
4
6
8
9
qa
qs
qd
qf
qg
SÍMBOLOS
?/1 (alimentação) 3 (13)
x (parada) qa (15, 22, 23)
X (pausa) ql (15, 22)
N (reprodução) w; (15, 16, 17,
21, 22, 23, 40)
–. (retrocesso) ws (13, 15,
17, 18, 20, 22, 24, 31)
>+ (avanço) wa (13, 15, 17,
18, 20, 22, 24, 31)
m (rebobinamento) q; (15, 22)
M (avanço rápido) 9 (15, 22)
5
7
q;
Informações Adicionais
6
Page 7
DESMONTAGEM
Siga o procedimento de desmontagem na ordem numérica dada.
PROCEDIMENTO PARA DESMONTAGEM
APARELHO
3-2.TAMPA
(Pag. 8)
3-3.
PAINEL DE CARREGAMENTO
(Pag. 8)
3-4.
PAINEL FRONTAL MONTADO
(Pag. 9)
MHC-RG880(HCD-GN880)
SEÇÃO 3
3-5.MECANISMO DO CD
(CDM74-F1BD81)
(Pag. 9)
3-9.
BLOCO DO SINTONIZADOR
(Pag. 11)
3-10.PLACA PRIMÁRIA
(Pag. 12)
3-11.
PAINEL TRASEIRO
(Pag. 12)
3-14.
TRANSFORMADOR DE FORÇA
(Pag. 14)
3-6.
MECANISMO DA FITA
PLACA GAME
(Pag. 10)
3-15.PLACA DRIVER
PLACA SW
3-12.
PLACA PRINCIPAL
(Pag. 13)
(Pag. 14)
3-7.PLACA CD SWITCH,
PLACA PAINEL
(Pag. 10)
3-8.PLACA SWITCH
(Pag. 11)
3-16. PLACA BD,
UNIDADE ÓTICA
(KSM-215DCP/C2NP)
(Pag. 15)
3-17.PLACA SENSOR
(Pag. 15)
3-18.PLACA MOTOR (TB)
(Pag. 16)
3-19.PLACA MOTOR (LD)
(Pag. 16)
3-13.PLACA SURROUND,
PLACA PA
(Pag. 13)
7
Page 8
MHC-RG880(HCD-GN880)
)
Nota: Siga o procedimento de desmontagem na ordem numérica dada.
3-2. TAMPA
7
2
Parafuso
(case 3 TP2) (M3 x 12)
1
Dois parafusos
(case 3 TP2)
(M3 x 8)
Tampa
6
3
Cinco parafusos
(+BVTT3 x 6)
5
4
Dois parafusos
(+BVTT3 x 6)
3-3. PAINEL DE CARREGAMENTO
Mecanismo do CD (CDM74-F1BD81)
1
Gire a polia no sentido da seta.
Polia
Lado de Frente
1
(case 3 TP2) (M3 x 8)
4
Painel de carregamento
3
2
Parafuso (case 3 TP2
(M3 x 12)
Dois parafusos
Puxe a bandeja do disco
2
8
Page 9
3-4. PAINEL FRONTAL MONTADO
)
)
9
Painel Frontal montado
3
Parafuso (BVTP3 x 10)
1
Dois cabos
(tipo flat)
8
Do CN802 da
placa GAME
MHC-RG880(HCD-GN880)
Placa PRINCIPAL
CN508
CN509
7
3
Parafuso (BVTP3 x 10)
2
Cinco parafusos (BVTP3 x 10)
3-5. MECANISMO DO CD (CDM74-F1BD81)
4
Mecanismo do CD
6
Do CN801 da placa GAME
Da cabeça deck A
5
Da cabeça deck B
2
abo (tipo flat) (27 vias)
1
Dois parafusos (BVTP3 x 10
4
Parafuso (BVTP3 x 10
3
CN701
9
Placa Principal
CN201
Page 10
MHC-RG880(HCD-GN880)
3-6. PLACA GAME, MECANISMO DAS FITAS
2
Mecanismo das fitas
1
Cinco parafusos
(+BVTP2.6 x 8)
3
Tres parafusos
(+BVTP2.6 x 8)
3-7. PLACAS CD SWITCH , PAINEL
2
Placa CD SWITCH
1
Cinco parafusos
(+BVTP2.6 x 8)
8
CN907
6
Placa GAME
5
Botão (MIC)
4
Suporte (MIC)
5
Nove parafusos
(+BVTP2.6 x 8)
6
claw
3
knob (VOL)
4
CN903
10
7
placa PAINEL
9
Cabo (tipo flat) (19 vias)
do CN902
Page 11
3-8. PLACA SWITCH
)
MHC-RG880(HCD-GN880)
2
Dois parafusos
(+BVTP2.6 x 8
3
Placa SWITCH
3-9. BLOCO DO SINTONIZADOR
3
Bloco do sintonizador
1
Cabo (tipo flat)
(11 vias)
1
Dois Botões (AMS)
2
Dois parafusos
(+BVTT3 x 6)
11
Page 12
MHC-RG880(HCD-GN880)
)
3-10. PLACA PRIMÁRIA
4
Suporte superior
1
Dois parafusos
(BVTP3 x 10)
8
conector
7
9
conector
qa
CN1002
CN201
qs
Placa primária
0
CN101
3
Dois parafusos
(+BVTT3 x 6)
2
Quatro parafusos
(BVTP3 x 6
3-11. PAINEL TRASEIRO
5
Dois parafusos
(BVTP3 x 6)
6
Suporte, sub
3
Painel traseira
com ventilador
Placa PRINCIPAL
2
Parafuso
(+BVTT3 x 6)
1
dez parafusos
(+BVTP3 x 10)
12
CN503
4
Conector
Page 13
3-12. PLACA PRINCIPAL
2
conector
4p (CN703)
1
conector
6p (CN604)
3
Dois parafusos
(+BVTP3 x 6)
4
Dois parafusos
(+BVTP3 x 6)
MHC-RG880(HCD-GN880)
5
Parafuso
(+BVTP3 x 6)
7
Placa POWER montada
6
Parafuso
(+BVTP3 x 10)
3-13. PLACA SURROUND, PLACA PA
5
placa SURROUND
2
conector
4p (CN703)
1
conector
6p (CN604)
0
Dois parafusos
(+BVTP3 x 6)
9
placa PRINCIPAL
3
Três parafusos
(+BVTP3 x 16)
4
Parafuso
(+BVTP3 x 10)
qs
Dissipador
qa
Parafuso
(+BVTP3 x 6)
8
two screws
(+BVTP3 x 16)
9
Dois parafusos
(+BVTP3 x 10)
8
Dois parafusos
(+BVTP3 x 10)
qd
placa PA
6
Parafuso
(+BVTP3 x 10)
13
7
Parafuso
(+BVTP3 x 10)
Page 14
MHC-RG880(HCD-GN880)
3-14. TRANSFORMADOR DE FORÇA
1
conector
6p (CN604)
2
conector
4p (CN703)
3
Seis parafusos
(+BVTT 4
× 8
)
4
Transformador de Força
PLACA DRIVER, PLACA SW
4
2
cabo (tipo flat) 5p (CN702)
1
(+BTTP (M2.6))
Placa DRIVER
3
conector
4p (CN703)
5
(+BTTP (M2.6))
Parafuso
6
Placa SW
14
Page 15
MHC-RG880(HCD-GN880)
3-16. PLACA BD , BLOCO DE CD BLOCK MONTADO (KSM-215DCP/C2NP)
2
Suporte (213)montado
qh
unidade ótica
(KSM-215DCP/C2NP)
0
Dois amortecedores
9
Duas molas
(amortecedor)
8
dois suportes
(BU)
qa
1
Parafuso
(+PTPWH M2.6)
6
Dois amortecedores
5
Duas molas
(amortecedor)
3
Parafuso
(BVTT M2.6)
4
Parafuso
(+PTPWH M2.6)
3-17. PLACA SENSOR
2
Disco
qd
Remova os quatro pontos de soldas dos motores
1
Parafuso
(+PTPWH M2.6)
8
Parafuso
(+BTTP (M2.6))
6
Parafuso
(+PTPWH M2.6)
7
Dois parafusos
(BVTT M2.6)
0
9
conector
(
placa SENSOR
CN731)
qf
CN101 (tipo flat)
qg
Placa B
qs
Parafuso
3
correia (disco)
4
Parafuso
(+PTPWH M2.6)
5
Polia (disco)
D
(+BVTP 2.6x 8)
7
Engrenagem (geneva)
15
Page 16
MHC-RG880(HCD-GN880)
3-18. PLACA MOTOR (TB)
2
trava
4
1
trava
7
Motor da bandeja
(M741)
3-19. PLACA MOTOR (LD)
4
Remova dois pontos de soldas do motor.
5
Motor de carregamento montado
(M751)
3
Cabo (tipo flat) 5 vias (CN742)
8
placa MOTOR (TB)
6
Remova dois pontos de soldas do motor.
5
Dois parafusos
(+BTTP (M2.6))
2
Dois parafusos
(+BTTP (M2.6))
3
placa MOTOR (LD)
1
Correia (carregamento)
16
Page 17
SEÇÃO 4
MODO DE TESTE
MHC-RG880(HCD-GN880)
[MODO DE TESTE]
• Este modo é utilizado para verificação de indicador de tubo
fluorescente, LED,modelo, destinatino, versão dosoftware
volume, chave e nível de VACS.
Procedimento:
1. Tecle x , [ENTER] e [DISC 2] 3 teclas simultaneamente
2. Acendem todos os segmentos do tubo fluorescente LEDs.
3. Para entrer no modo de visualização de versão do software,
pressione [DISC 1] . São mostrado o modelo e destinação.
4. Cada vez que pressiona [DISC 1] , a visualização mudam para
versão MC, versão GC , versão CD, versão CDDM, versão
CDMA, versão CDMB, versão BDA, versão BDB, versão
ST, versão TA, versão TM e versão TC em neste sequência,
e retorna para visualização de versão MC .
5. Quando pressionado [DISC 3] durante visualização do modelo
e número do versão mostrará data que foi desenvolvido o
software . Quando a tecla [DISC 3] é pressionado movamente,
a visualização no visor voltará p
[DISC 1] é pressionado mostrará a data do desenvolvimento
de software enquanto manter pressionado a tecla para
verificação do versão do software.
Pressinoe a tecla [DISC 2] , é ativado o modo de verificação das chaves
6.
7. Em no modo de verificação das chaves, mostra no visor
indicação “K 0 J 0 V 0 E 0”.
Cada vez que a tecla é pressionado, aumento o valor do“K” .
De qualquer modo uma vez que a tecla é pressionada, este é
não por muito tempo .
O valor “J” aumenta no modo de 0,1, 2, 3 ... caso [MULTI
JOG] botão girado no sentido horário , ou diminui no modo
de 0, 9, 8, 7 ... caso[MULTI JOG] girado no sentido anti-horário.
O valor “V” aumenta no modo de 0,1, 2, 3 ... caso [VOLUME]
botão girado no sentido horário , ou diminui no modo de 0,
9, 8, 7 ... caso[VOLUME] girado no sentido anti-horário.
O valor “E” aumenta no modo de 0,1, 2, 3 ... caso
botão girado no sentido horário , ou diminui no modo de 0,
9, 8, 7 ... caso
8.
Quando pressionado [DISC 3] após aceso todos os LEDs e
todos os seguimentos do visor de display, indica no visor de
displays “VACS A+B APCC”. A é o nível do VACS gatilhado
por nível de sinal, B é o nível doVACS gatilhado por
temperatura e CC é o nível VACS gatilhado por APVACS
(Proteção de abuso VACS).
9. Quando pressionado [EX-CHANGE/DISC SKIP] após aceso
todos os LEDs e odos os seguimentos do visor de display,
os seguimentos do visor de display acenderão alternadamente.
Se voce pressiona novamente [EX-CHANGE/DISC SKIP] acenderão metade dos seguimentos do visor de display acenderão
alternadamente. Pressionando [EX-CHANGE/DISC SKIP]
novamente acenderão todos os seguimentos.
Para sair deste modo pressione as tres teclas conforme item 1
10.
ou desligue o cabo de força.
[MODO DE TESTE MC ]
• Este modo é usado para a verificação das operações dos
Amplificador, Sintonizador e Toca-fitas.
Procedimento:
* Para entrar no Modo de Teste MC
1. Tecle x , [ENTER] e [DISC 3] tres teclas simultaneamente.
.
>
ara versão do software . Quando
.
girado no sentido anti-horário.
>
* Verificação do Amplificador
1.
Pressione a tecla [EQ EDIT] repetidamente até aparecer “GEQ
MAX” no display. GEQ configurado para o máximo.
2. Pressione a tecla [EQ EDIT] repetidamente até aparecer “GEQ
MIN” no display.
3. Pressione a tecla [EQ EDIT] repetidamente até aparecer
“GEQ FLAT” no display.. GEQ é configurado para flat.
4. Quando gira levemente o botão de [VOLUME] no sentido
horário, o volume do som aumenta no máximo e aparece
a mensagem “VOLUME MAX” .
5. Quando gira levemente o botão de [VOLUME] no sentido
antihorário, o volume do som diminui para o mínimo e
aparece mensagem “VOLUME MIN” .
* Função da Toca-fita
1. Quando a fita é inserido no Deck B inicia a gravação, muda
para função de VIDEO automaticamente. Quando [CD SYNC]
é pressionado durante em função de gravação, é selecionado
ALC( Automatic Logic Control) .
Durante a gravação, gire
2.
mudará rotação do TAPE B e começa rebobinar Tape B
muada da posição de gravação e Tape B iniciará reprodução.
Se a tecla [REC PAUSE/ START] é pressionada para a pausa
e precionada novamente para retornar a gravação, quando a
fita do deck B é rebobinado, a fita do deck B será rebobinado
para a posição que foi pressionada a pausa.
* Modo de Teste AMS
1. Selecione a função “TAPE A” ou “TAPE B”.
2. Selecione modo de direção Loop ou Relay e pressione a tecla
[DIRECTION TUNER MEMORY] . Insere a fita de teste AMS110A ou AMS-120 para tape deck selecionado.
Pressione a tecla [AMP MENU] para entrar no modo de teste AMS.
3.
Após a fita é rebobinada para iniciar, é verificado AMS+ ,
4.
e desligará após detectar o sinal de AMS duas vezes.
5. Em seguida AMS- é verificado e esligará após detectar o sinal
de AMS duas vezes.
6. Quando completa a verificação, aparece a mensagem OK ou
NG.
* Para sair do modo de teste MC .
1. Para sair deste modo, pressione
2. Em algum tempo o cold reset é forçado.
[COLD RESET]
•
Este modo apaga todos os dados inclusive aqueles guardados na
RAM .Execute esse modo quando for retornar o aparelho ao
consumidor.
Procedimento:
1.
Tecle
x , [ENTER] duas teclas, e
pressionando simultaneamente.
2. O visor de display apaga momentaneamente e volta e o
aparelho é resetado.
GEQ configurado para o mínimo.
m
para o sentido antihorário
M
?/1
?/1
2. O anel indicador do TAPE A e o indicador do TAPE B no
visor de tubo fluorescente pisca. A função é mudado para
VIDEO.
17
Page 18
MHC-RG880(HCD-GN880)
[VACS ON/OFF]
• Este modo é utilizado para chavear VACS ON e OFF (Variable
Attenuation Control System).
Procedimento:
1. Tecle
2. Pressione as teclas[ENTER] e [GAME MIXING] simulta-
neamente. Aparece a mensagem “VACS OFF” ou “VACS ON”.
[ALTERAÇÃO DE INTERVALO DA FREQUÊNCIA]
• O intervalo da frequência AM pode ser alterado 9 kHz ou
10 kHz.
Procedimento:
1. Tecle
2. Tecle [TUNER/BAND] para selecionar “AM”.
3. Tecle
4.
Pressione as teclas
aparelho ligará automaticamente. Aparece a mensagem
“AM 9k STEP” ou AM 10k STEP” e deste maneira a
intervalo da freqência é alterado.
[MODO DE SERVIÇO DO CD ]
• Este modo pode girar o motor Sled livremente. Use este modo
no momento da limpeza de Unidade Ótica.
para ligar o aparelho.
?/1
para ligar o aparelho.
?/1
para desligar o aparelho.
?/1
[ENTER] e
simultaneamente. O
?/1
[MODO AGING]
Este modo pode ser usado para verificar o funcionamento do CD.
• Se um erro ocorrer, a operação de aging é intorrompido e
mostra condição que encontra.
• Se nenhum erro ocorrer, o modo aging contimuará
repetidamente.
Procedimento:
1. TTecle
2. Selecione função CD.
3. Coloque tres discos na bandeja.
4. Pressione [PLAY MODE] para selecionar o modo “ALL DISCS”,
e pressione [REPEAT] para selecionar o modo “REPEAT OFF”.
5. Tecle x , [ENTER] e [EX-CHANGE/DISC
SKIP] simultaneamente.
6. A operação de Aging é inicializado.
7. Para sair deste modo, pressione
cabo AC para desligar o aparelho.
Sequência de modo de Aging:
para ligar o aparelho
?/1
Iniciar (do disco 1)
Acopla o Disco
ou desconecte o
?/1
Procedimento:
1. Tecle
2. Selecione a função “CD”.
3. Tecle x , [ENTER] e
simultaneamente.
4. O modo de serviço do CD é ativado. Aparece a mensagem
“SERVICE MODE” .
Na condição de CD parado, gire
5.
rário para mover unidade ótica para o lado de fora, ou gire
m
Aparece a mensagem “SLED OUT” ou “SLED IN”.
6. Para ligar ou desligar laser, presione a tecla [PLAY MODE]
Aparece a mensagem “LASER ON” ou “LASER OFF”
no display.
7. Para sair deste modo, tecle
para ligar o aparelho.
?/1
para a sentido anti horário para lado dentro.
M
m
?/1
OPEN/CLOSE
Z
M
.
para a sentido ho-
Leitura deTOC
Reproduz 1a. faixa por 2 segundos
Reproduz ultima faixa por 2 segundos
EX-CHANGE open/close
Abre a bandeja do disco
Gira o disco
Fecha a bandeja do disco
Muda para próximo disco
18
Page 19
Visor do erro quando ocorre algum erro
(Modo de código de erro de CD )
Procedimento:
1. Tecle x , [ENTER] e [DISC 1] simultaneamente
para entrar no mode de visualização do código de erro.
2. No visor mostra o número total de erros.
MHC-RG880(HCD-GN880)
3) Display of no disc errors
Display
D*$$%%&&##00
Cada vez que
3.
m
gira o botão, o visor
M
muda conforme abaixo.
Mostra total de erros
>
>
+
+
direção
Mostra erros mecânicos
direção
Mostra erros de sem disco
–
–
.
.
direção
direção
4. Para apagar o erro gravado, execute o cold reset. (Referência
“MC COLD RESET”)
5. Para sair deste modo, pressione
ou desconecte
?/1
o cabo AC para desligar o aparelho.
1) Visualização de total de erros.
Display
EM**ED**
EM**: Os números de erros mecânicos.
ED**: O número de erro do disco após acoplamento do disco.
2) Visualização do erros mecânicos
Display
M*$$%%&&##00
D*: Os números de erros mecânicos. (“00” is latest one)
(Gire
.
seguinte)
$$: Tipo de erro
01: Erro de Foco
02: Erro de GFS
03: Erro de Configuração
%%: Não utilizado
&&:
00: Sem identificação do disco no momento de acoplamento
01: Sem identificação do disco após acoplamento
##: A condição que quando identificado sem disco
01: Stop
02: Setup
03: Leitura do TOC
04: Access
05: Playback
06: Pause
07: Procura Manual
08: Procura Manual (Pause)
o botão em sentido para mostrar o erro
>
(Play)
[MODO DE REPETIÇÃO DO CD POR 5 VEZES]
• O número de repetição do reprodução do CD é 5 vezes quando
está no modo “REPEAT ALL”. Este modo é limitar repetição
do reprodução de CD.
Procedimento:
1. Tecle
para ligar o aparelho.
?/1
2. Selecione função CD.
3. Tecle x , [EQ EDIT] e [CD] simultaneamente para
entrar no modo de repetição do CD limite de 5 vezes e
visualizado no display “LIMIT OFF”.
4. Para sair deste modo, execute cold reset. (Referencia “MC
COLD RESET”)
M*: Ts números de erros mecânicos (“00” is latest one)
(Gire
.
o botão em sentido para mostrar o erro
>
seguinte)
$$: Não utilizado
%%: Erro relacionado no carregamento
(Não é utilizado segunda figura)
D: Parada por problema mecânico no fechamento.
E: Parada por problema mecânico na abertura.
C: Parada por problema mecânico no acoplamento.
F: Parada por problema mecânico no desacoplamento.
&&: Erro de emergência
01: Parada no acoplamento.
02: Parada no acoplamento.
03: Fora de tempo
na abertura EX-CHANGE.
05: Fora de tempo no fechamento EX-CHANGE.
##: Não utilizado
[MODO CD SHIP (COM APAGAMENTO DE MEMÓRIA)]
Este modo posiciona a unidade óptica em uma posição resistente
•
a vibrações e apagam todos os dados incluindo dados de preset
gravados na RAM para condição inicial. Utilize este modo antes
entrgar o aparelho ao consumidor.
Procedimento:
1. Tecle
para ligar o aparelho.
?/1
2. Selecione função CD.
3. Tecle x , [ENTER] e [GAME] simultaneamente
O aparelho desligará automaticamente.
4. Após finalizar piscando no visor “STANDBY”, aparece
a mensagem “LOCK” no visor de display e o modo de
CD ship é ativado.
19
Page 20
MHC-RG880(HCD-GN880)
[MODO CD SHIP (SEM APAGAR A MEMÓRIA)]
•
Este modo posiciona a unidade óptica em uma posição resistente
a vibrações. Utilize este modo antes de entrgar o aparelho ao consumidor.
Procedimento:
1. Tecle
2. Selecione a função CD.
3. Tecle [CD] e
desligará automaticamente.
4. Após finalizar piscando no visor “STANDBY”, aparece
a mensagem “LOCK” no visor de display e o modo de
CD ship é ativado.
[GERENCIAMENTO DO CD POWER ]
• Este modo permite ligar ou desligar a alimentação para BU
durante funcionamento do TUNER.
• Quando CD POWER é selecionado para OFF, é desligado a
alimentação para BU
Isto aumentará o tempo de acesso do CD quando muda a função
de TUNER para CD, mas melhora recepção do tuner.
• Quando CD POWER é selecionado para ON, é ligado a ali-
imentação para BU durante funcionamento do TUNER. Isto
diminuirá o tempo de acesso do CD quando muda a função
de TUNER para CD, mas piora recepção do tuner.
Procedimento:
1. Tecle
2. Selecione função CD.
3. Tecle
4. Tecle x e
ligará automaticamente.
5. Aparecerá a mensagem “CD POWER ON” ou“CD POWER
OFF” no visor de display.
para ligar o aparelho.
?/1
?/1
durante funcionamento do TUNER .
para ligar o aparelho.
?/1
para desligar o aparelho.
?/1
?/1
simultaneamente. O aparelho
simultaneamente. O aparelho
[MODO DE TRAVAMENTO DA BANDEJA DO CD ]
• Este modo pode travar a bandeja do disco . Quando este modo
é ativado não permitirá abrir a bandeja quando
ou [EX-CHANGE/DISC SKIP] é pressionado. Mostra a
messagem “LOCKED” no visor de display.
Procedimento:
1. Tecle
2. Selecione função CD.
3. Tecle x e
e manter pressionado até aparecer a indicação “LOCKED”
ou “UNLOCKED” no visor de display.( entorno de 5
segundos).
[CHAVEAMENTO DE VIDEO/MD]
• Este modo permitirá selecionar VIDEO para MD e vice-versa.
Procedimento:
1. Tecle
2. Selecione função VIDEO.
3. Tecle [VIDEO/MD] e
A função muda para MD. Pressione novamente as teclas
para mudar MD para VIDEO.
para ligar o aparelho.
?/1
para ligar o aparelho.
?/1
OPEN/CLOSE
Z
?/1
OPEN/CLOSE
Z
simultaneamente
simultaneamente.
20
Page 21
MHC-RG880(HCD-GN880)
SECTION 5
AJUSTES MECÂNICOS
Precauções
1. Limpe as seguintes peças cuidadosamente com álcool etílico:
abeças de leitura / gravação rolos pressores
cabeça apagadora correia de borracha
capstan polias
Desmagnetize as cabeças de reprodução e gravação utilizando
2.
um desmagnetizador de cabeças.
3. Não use chaves imantadas durante a execução dos ajustes.
4. Depois de fazer os ajustes, aplique o lacre nos componentes
para garantir o ajuste executado.
5. Os ajustes devem ser executados com a tensão de alimenta-
ção dentro do especificado.
Especificação de Torque
Modo Torque meter Valor Especificado
3.06 N • m to 6.96 N • m
FWD CQ-102C 31 to 71 g • cm
(0.43 – 0.98 oz • inch)
FWD
back tension
REV CQ-102RC 31 to 71 g • cm
REV
back tension
FF/REW CQ-201B 71 to 143 g • cm
FWD tension CQ-403A 100 g or more
REV tension CQ-403R 100 g or more
CQ-102C 2 to 6 g • cm
CQ-102RC 2 to 6 g • cm
0.19 N • m to 0.58 N • m
(0.02 – 0.08 oz • inch)
3.06 N • m to 6.96 N • m
(0.43 – 0.98 oz • inch)
0.19 N • m to 0.58 N • m
(0.02 – 0.08 oz • inch)
6.96 N • m to 14.02 N • m
(0.98 – 1.99 oz • inch)
9.80 N • m
(3.53 oz or more)
9.80 N • m
(3.53 oz or more)
SECTION 6
AJUSTES ELÉTRICOS
DECK SECTION
1. Desmagnetize a cabeça de reprodução e gravação com um
demagnetizador de cabeças.
2. Não use chaves imantadas durante o ajuste.
3. Depois de fazer os ajustes, aplique o lacre nos componentes
para garantir o ajuste executado.
4. Os ajustes devem ser executados com tensão de alimen-
tação dentro do especificado.
5. Os ajustes devem ser feitos na ordem indicada nesse manual.
(Como regra geral, o circuito do toca-fitas deve ser completamente ajustado antes de se colocar lacre nas peças ajustadas.
6. Os ajustes devem ser executados para ambos os canais, di-
reito e esquerdo.
7. As chaves e controle devem ser posicionados conforme o espe-
cificado.
•Fita de Teste
Fita Sinal Para ajustar
P-4-A100 10 kHz, –10 dB Azimuth Adjustment
AJUSTE DE AZIMUTH DAS CABEÇAS DE RECORD/PLAYBACK
DECK A DECK B
Notae: Execute este ajuste para os dois decks.
Procedimento:
1. Modo: Playback
Fita de Teste
P-4-A100
(10 kHz, –10 dB)
0 dB=0.775 V
Placa Principal
CN510
Pin
1
(L-CH)
3
(R-CH)
Pin
set
Placa Principal
CN510
2
(GND)
Pin
level meter
+
–
21
Page 22
MHC-RG880(HCD-GN880)
hH
A
A
2. Gire o parafuso de ajuste e verifique o pico de saída. Se os picos não
forem iguais para os dois canais, ajuste o parafuso para que
os dois tenham 1dB de valor de pico.
Saída
Com
1dB
L-CH
peak
R-CH
peak
Com
1dB
Posição do
parafuso
L-CH
peak
Posição do
parafuso
Nível de
R-CH
peak
3. Modo: Playback (Reprodução)
fita de teste.
P-4-A100
(10 kHz, –10 dB)
L-CH
Placa
principal
CN301
aparelho
R-CH
Forma de onda do osciloscópio
pino
L
R
pin
1
pino
3
2
osciloscópio.
H
V
SEÇÃO CD
Nota:
1. O bloco do CD é desenvolvido para operar sem ajustes
Apesar disso, verifique os itens na ordem dada.
2. Use disco YEDS-18 disc (3-702-101-01)
3. Use um osciloscópio com impedância maior que 10Mohms.
4. Limpe as lentes objetivas com detergente neutro quando o nível de
sinal estiver mais baixo que o especificado no teste a seguir.
f
Verificação da Curva-S
Conexão
Placa CD
TPO102 (FE1)
TP117 (VC)
Procedimento:
1. Conecte o osciloscópio ao ponto de teste TPO102 (FE1) e TP
117(VC) na placa CD .
2. Ligue o aparelho.
3. Insira o disco (YEDS-18) e a procura de foco atuará.
(Em consequência do abre e fecha da bandeja de discos).
4. onfirme se a forma de onda no osciloscópio (S-curve) é
simétrica entre A e B. E confirme o nível pico-a-pico de até
2.4 ± 1 Vp-p.
a menos que outro seja indicado.
Osciloscópio
+
–
in phase 45°90°135°180
bom ruim
°
4. Após os ajustes aplique o lacre adequado sobre os
componentes ajustados.
Localização do Ajuste: Cabeça de Reprodução (Deck A).
Cabeça de Reprodução/Gravação/Apagamento (Deck B).
Forma de onda de Curva -S
simétrica
A
B
até 2.4
±
1 Vp-p
Nota:
•Tente medir várias vezes para ter certeza que a razão entre
A : B ou B : A é maior que a razão de 10 : 7.
•Aumente a varredura e a iluminação da tela do osciloscópio
para obter a melhor forma de onda.
Local de verificação: placa CD (LADO B)
(Ver a pág. 24.)
forward
reverse
22
Page 23
MHC-RG880(HCD-GN880)
Verificação do Nível RF AC
Connection:
osciloscópio
Placa CD
TP124 (RFAC)
TP117 (VC)
+
–
Procedimento:
1. Conecte o osciloscópio no ponto de teste TP124 (RFAC) e TP
117(VC) da placa CD
2. Ligue o aparelho.
3. Insira o disco (YEDS-18) e reproduza a quinta faixa .
4. Confirme se a forma de onda no osciloscópio é clara e se o nível
do sinal de RFAC está correto ou não.
Nota: Uma forma de onda clara de RF é aquela onde a forma “◊” pode
Forma de onda do sinal RFAC
ser claramente identificada no centro da forma de onda.
VOLT/DIV: 200 mV
TIME/DIV: 500 ns
nível: 0.9 ± 0.4 Vp-p
Verificação do Balanço E-F
Conexão:
osciloscópio
Placa CD
TPO103 (TE1)
TP117 (VC)
+
–
Procedimento:
1. Conecte o osciloscópio no ponto de teste TPO103 (TE1) e TP117
(VC) da placa CD.
2. Ligue o aparelho.
3. Selecione a função “CD”.
4.
Pressione tres teclas
[ENTER], M , e
[SURRUUND MODE] simultaneamente para entrar no modo
de serviço do CD.
5. Insira o disco (YEDS-18) e reproduza a quinta faixa .
6. Pressione .. É mostrado a menssagem “TRAVERSE”
(São desligados os servos de tracking e sled)
7. Confirme o nível B na forma de onda do osciloscópio e tensão
(DC voltage) do centro de forma de onda transversal.
Confirme abaixo :
A/B x 100 = less than ± 22%
forma de onda transversal.
centro da
forma de onda
Checking Location: CD board (SIDE B)
(See page 24.)
B
0V
level: 1.0 ± 0.5 Vp-p
8. Pressione . Amensagem “TRAVERSE” é mostrado
A (DC
voltage)
(São ligados os servos de tracking e sled).
9. Para sair deste modo ,proceder conforme segue:
1) Movimente a unidade ótica para lado de dentro.
2)
Pressione tres teclas
x , [CLEAR], e [DISPLAY]
simultaneamente. (cold reset)
Notas:
• Sempre movimente a unidade ótica ao lado interno do diasco
quando sair deste modo. Caso contrário não descarregará
o disco.
• Não gire excessivo o motor sled , caso contrário pode dani-
ficar a engrenagem.
forma de onda transversal.
23
0V
Tr acking servo
Sled servo
OFF
Tr acking servo
Sled servo
ON
Local de verificação: placa CD (LADO B) (Ver pag. 24.)
C (DC
voltage)
Page 24
MHC-RG880(HCD-GN880)
Checking Location:
– CD BOARD (SIDE B) –
TP117 (VC)
JPO103 (TE1)
JPO102 (FE1)
IC101
TP124 (RFAC)
24
Page 25
SEÇÃO 7
DIAGRAMAS
MHC-RG880(HCD-GN880)
Para diagramas esquemáticos.
Nota:
•
Todos os capacitadores estão em uFa menos que especificados. (p: pF)
50 WV
ou menores não são indicados, exceto para os eletroliticos
e os de tântalo.
•
Todos os resistores estão em Ω e 1/
diferentemente.
•%: indicates tolerance.
• f : componente interno
• 2 : resistor anti-chama.
• 5 : fusistor
Nota: Os componentes identificados com a marca 0 são
críticos para a segurança. Somente os substitua por
peças numéricamente identificadas nesse manual.
• C : designação do painel
• A : Linha B+
• B : Linha B–
• H : ajuste para reparo.
•Voltagens e formas de onda estão em DC, com relação ao
terra, em condião de ausência de sinal.
sem indicação: TUNER (FM/AM)
( ): CD PLAY
< >: TAPE PLAY
[ ]: TAPE REC
* : Imposível mensurar
•Tensão obtidas com VOM (impedância de entrada10 MΩ).
Variações de tensão são verificadas dentro de uma faixa de
tolerância;
•Formas de onda são obtidas com um osciloscópio.
Variações de tensão são verificadas dentro de uma faixa
de tolerância;
• Signal path.
F : TUNER (FM/AM)
E : TAPE PLAY (DECK A)
d : TAPE PLAY (DECK B)
G : RECORD
J : CD PLAY (ANALOG OUT)
c : CD PLAY (DIGITAL OUT)
j : GAME IN (AUDIO)
k : GAME IN (VIDEO)
N : MIC INPUT
4
W
a menos que especificados

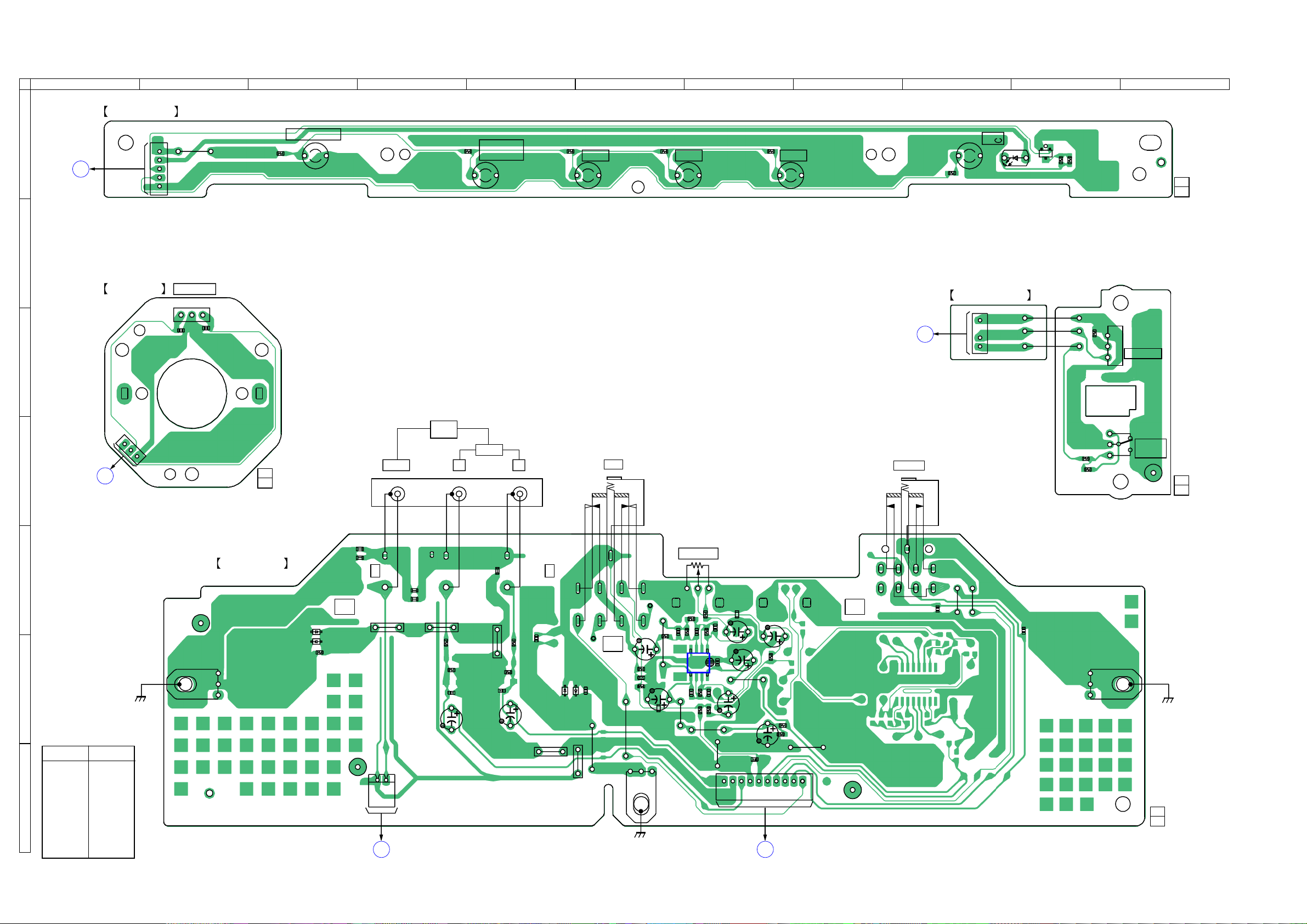

Notas para placas de circuito impresso:
Nota:
• X : peças extraídas do lado do componente
• : padrão da camada que é vista
(Os outros padr es de camada não são indicados)
• Indicação dos transistores
C
B
B
Q
B
E
Q
CE
Q
CE
Estes são omitidos
Estes são omitidos
Estes são omitidos
25
Page 26
MHC-RG880(HCD-GN880)

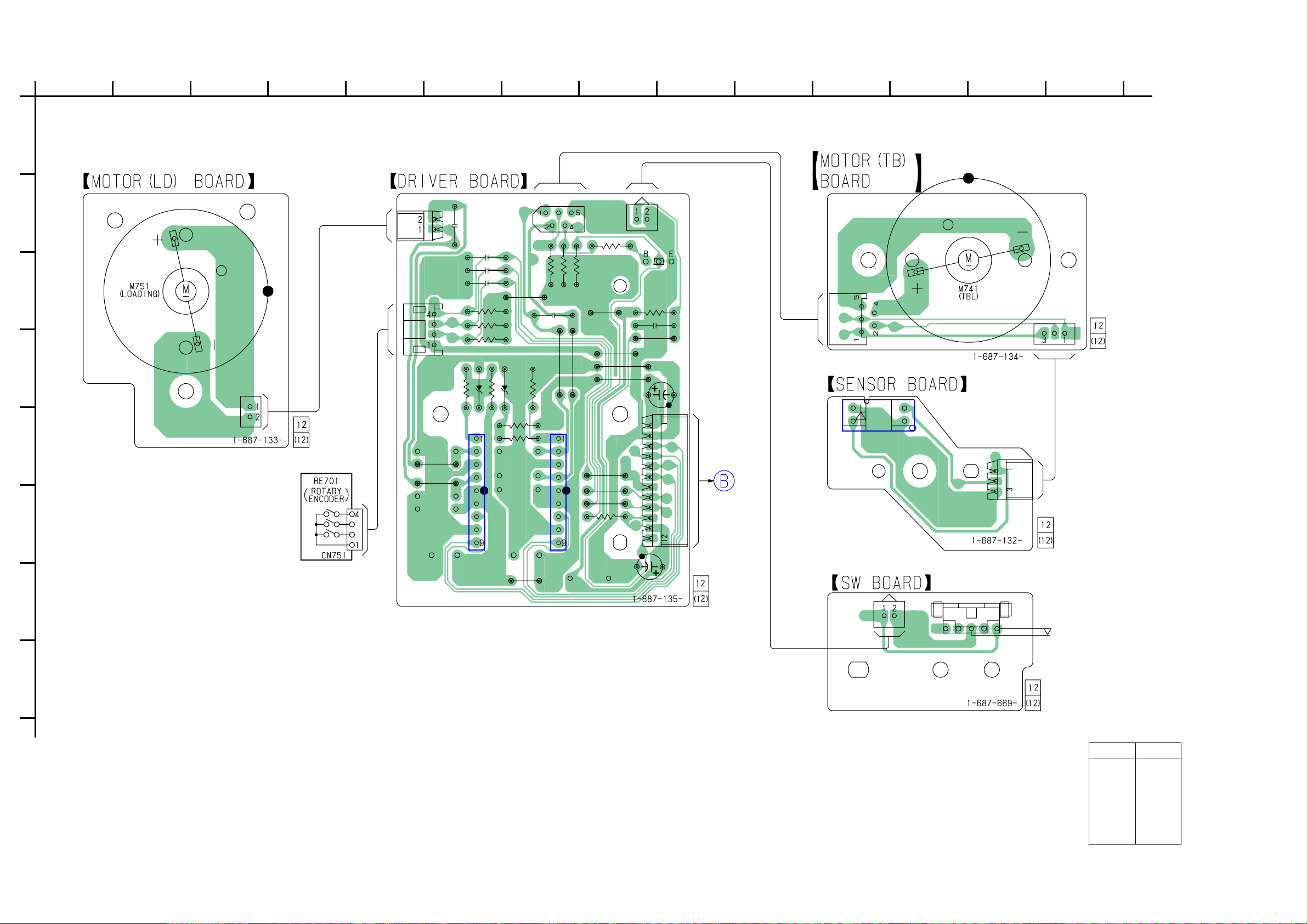

7-1. LOCALIZAÇÃO DAS PLACAS
Placa PRIMÁRIA
SWITCHING POWER
Placa JOG
Placa CD SW
placa SENSOR
BLOCO DE SINTONIZADOR
Placa SURROUND
Placa PA
placa BD
placa SW
placa MOTOR (LD)
placa PAINEL
placa SWITCH
placa GAME
MOTOR (TB) board
DRIVER board
placa PRINCIPAL
26
Page 27
•FORMA DE ONDAS
p
p
MHC-RG880(HCD-GN880)
– PLACA PRINCIPAL –
IC401 qa XC-OUT
1
32KHz
VOL/DIV : 1 V AC
TIME/DIV : 10 µsec
IC401 qd X-OUT
2
16MHz
VOL/DIV : 1 V AC
TIME/DIV : 50 nsec
T101 5
3
TAPE REC only
µ
sec
13
VOL/DIV : 50 V AC
TIME/DIV : 10 µsec
3.0Vp-p
2.0Vp-p
240Vp-p
– PLACA BD –
IC101 wa TEI
1
IC101 wd FEI
2
IC101 ra RFAC
3
0.15Vp-p
VOL/DIV : 0.2 V AC
TIME/DIV : 0.2 msec
0.4Vp-
VOL/DIV : 0.1 V AC
TIME/DIV : 1 msec
0.96Vp-p
VOL/DIV : 0.2 V AC
TIME/DIV : 0.5 µsec
– PLACA DISPLAY –
IC901 is X OUT
1
4MHz
2.4Vp-
VOL/DIV : 1 V AC
TIME/DIV : 0.2 µsec
T101 4
4
TAPE REC only
µ
sec
13
VOL/DIV : 50 V AC
TIME/DIV : 10 µsec
64Vp-p
HCD-GN880
2727
Page 28
MHC-RG880(HCD-GN880)

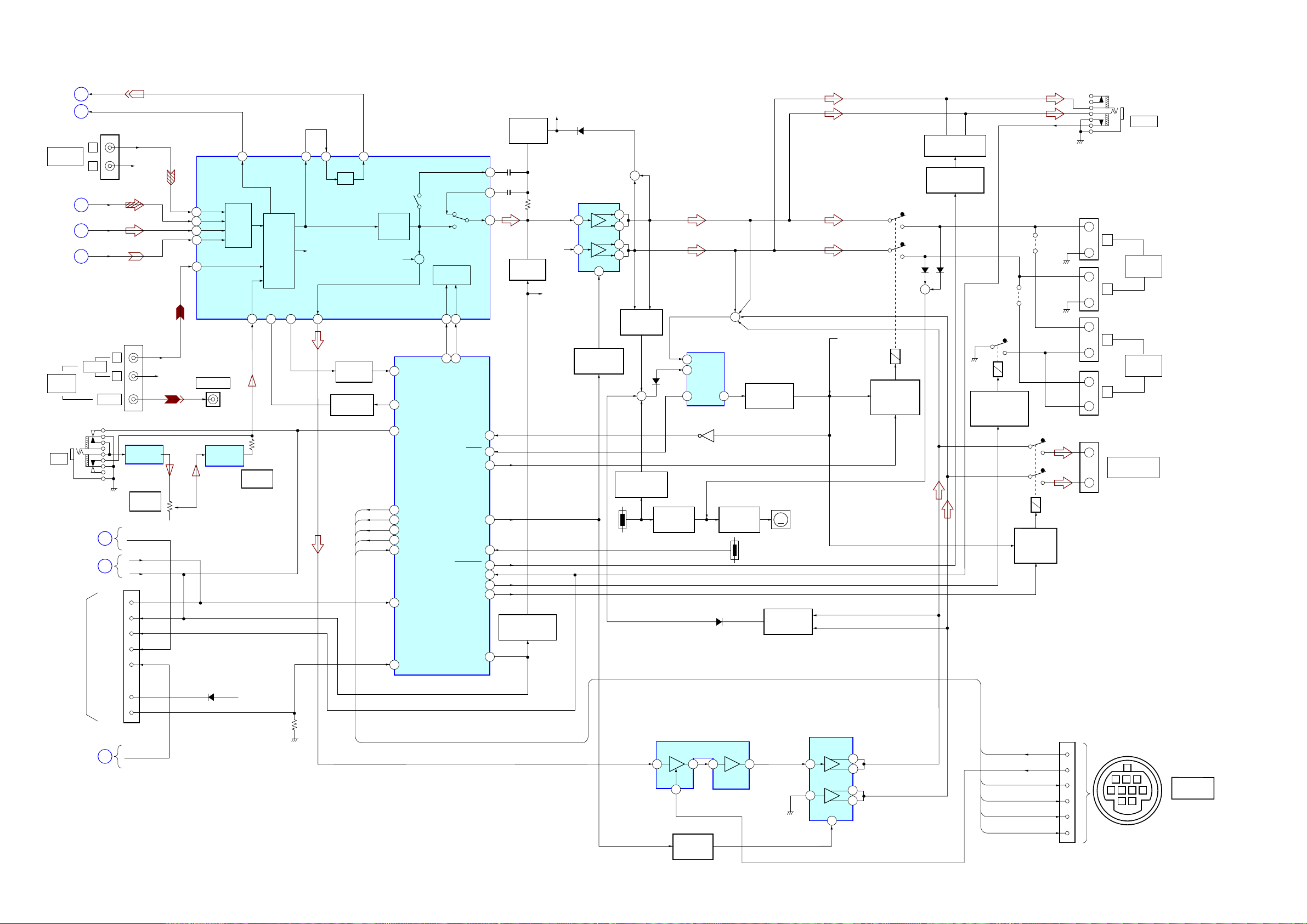

7-2. DIAGRAMA EM BLOCO - Seção CD –
OPTICAL PICK-UP
BLOCK
(KSM-215DCP/C2NP)
DETECTOR
VCC
VC
FOCUS
COIL
TRACKING
COIL
M101
(SPINDLE)
M102
(SLED)
A
B
C
D
E
F
LD
GND
PD
VR
+3.3V
Q10
LD
DRIVER
X171
16.9MHz
IC251
SL/SP MOTOR
DRIVER
F+
16
CH2OUT-F
F
15
CH2OUT-R
T+
17
CH1OUT-R
T
18
CH1OUT-F
19
CH4OUT-R
M
20
CH4OUT-F
21
CH3OUT-F
M
CH3OUT-R
22
OUT
VREF
CH1FIN
CH1RIN
CH2FIN
CH2RIN
CH3FIN
CH3RIN
OPIN+
MUTE
33
5
6
7
8
30
29
3
24
100
IC101
RF AMP
IC301
DIGITAL SIGNAL
11
SDO0
16
LRCKIA
19
SFSY/LRCK1B
14
SDIO
15
BCKIA
18
SBSY/BCK1B
MUTE DRIVE
Q507, 508
R-CH
PROCESSOR
PO11/BUCK/AD1
VDD
VDD
VDDM
STANBY
MIACK
MICK
MIDIO
MILP
MICS
RESET
SRMSTB
IC303
MP3 STB
MP3 REQ
MP3 ACK
MP3 CLK
MP3 DATA
MP3 LP
MP3 CS
MP3 RST
MAIN
SECTION
(Page 30)
+3.3V
XTCNXTACN
STB
MP3 REQ
26
25
MP3 ACK
7
MP3 CLK
5
MP3 DATA OUT
24
MP3 LP
23
MP3 CS
22
MP3 RST
MP3 DATA IN
6
SCOR
19
21
SENS
CD-CLK
18
XLT
3
CD-DATA
2
XRST
1
LINE MUTE
34
B
MAIN
SECTION
(Page 30)
IC401 (1/4)
SYSTEM
CONTROL
LMR
LMF
TM-R
TM-F
TBL_SENS
E-1
E-2
E-3
OPEN SW
IC701
(LD)MOTOR DRIVER
RIN
OUT1
OUT2
OUT1
OUT2
4
2
4
2
M
M
IC731
(TABLE SENSOR)
M751(LOADING)
M741(TBL)
D+3.3V
50
49
48
47
43
46
45
44
42
S751
(LEVER SW)
RE701
E-3
E-2
E-1
ROTARY
ENCODER
9
FIN
11
IC712
TBL MOTOR DRIVER
RIN
9
FIN
7
Q731
INVERTER
55
21
40
3
36
8
7
6
5
4
2
41
CD L-CH
5 1
REG
SCOR
SENS
CLOCK
XLT
DATA
XRST
A
VC
25
26
A
27
B
28
C
29
D
19
E
20
F
36
LD
XTAO
77
XTAI
78
37
PD
11
TFDR
12
TRDR
13
FFDR
14
FRDR
SFDR
9
SRDR
10
6
MPD
XRST
PCMD1
LRCK1
LRCK
PCMD
BCK
BCK1
XTACN
XRST
DATA
XLAT
CLOCK
SENS
SCOR
GFS
C2PO
AOUT1
AOUT2
DOUT
61
62
100
102
104
105
107
115
113
114
63
65
66
60
95
NC
NC
81
86
71
XTACN
XRST
DATA
XLAT
CLOCK
SENS
SCOR
MUTE
Q102,152
HCD-GN880
SW101
(LIMIT)
3
IC508
OPTICAL
OUT
CD DIGITAL
OUT
OPTICAL
• R-ch is omitted due to same as L-ch.
• Signal path
J : CD
SSTP
7
2828
Page 29
7-3. DIAGRAMA EM BLOCO – Seção TUNER/TAPE DECK –
DECK-A
MHC-RG880(HCD-GN880)
PB
HEAD
REC/PB
HEAD
L – CH
R – CH
L – CH
R – CH
ERASE
HEAD
DECK-B
TC BLOCK
REC(REV)
REC(FWD)
B PHOTO OUT
A PHOTO OUT
ATRGM+
BTRGM+
CAP M+
CN509
BPLAY
APLAY
BHALF
AHALF
R-CH
R-CH
R-CH
Q166
Q154, 155
C174, L104
T101
BIAS
TRAP
BIAS OSC
Q112
SWITCH
DRIVE
Q110, 111
SWITCH
DRIVE
Q107, 108
TC +9V
Q109
Q113,114
Q122, 123
A TRIG
DRIVE
Q118, 119
B TRIG
DRIVE
Q120,121
CAP MOTOR
DRIVE
75
A
B
76
78 79 80
DECK A/B SELECT
PB/REC EQUALIZER AMP
TAI1
PB OUT1
MUTE
Q103
MUTE DRIVE
Q509, 510
R-CH R
CN510
TAPE L-CH
L
TEST
CONNECTOR
C
MAIN
SECTION
(Page 30)
IC101 (1/2)
MAIN
D
SECTION
(Page 30)
MUTE
Q175
MUTE DRIVE
Q514, 515
TC-MUTE
63
REC-MUTE
32
REC BIAS
60
REC (REV)
58
REC (FWD)
55
90
B PHOTO OUT
A PHOTO OUT
89
56
B-PLAY
51
A-PLAY
B-HALF
91
A-HALF
53
59
TC-RELAY
52
A-TRIG
57
B-TRIG
CAPM-CTRL
54
REC MUTE
E
MAIN
SECTION
(Page 30)
HCD-GN880
FM 75Ω
COAXIAL
AM
ANTENNA
FM/AM TUNER UNIT
FM ANT
FM ANT
AM ANT
ST-DOUT/MC-DIN
ST-DIN/MC-DOUT
AM ANT
ST-L
ST-R
ST-MUTE
STEREO
TUNED
ST-CLK
ST-CE
TUNER L – CH
R-CH
F
MAIN
SECTION
(Page 30)
SYSTEM CONTROL
(CD/TAPE MECHANISM CONTROL)
IC401(2/4)
ST-MUTE
88
STEREO
87
TUNED
86
ST-DIN
83
ST-DOUT
84
82
ST-CLK
ST-CE
85
• R-ch is omitted due to same as L-ch.
• Signal path
K : TUNER (FM/AM)
E : PLAYBACK (DECK A)
d : PLAYBACK (DECK B)
G : RECORD
2929
Page 30
MHC-RG880(HCD-GN880)
7-4. DIAGRAMA EM BLOCO – SEÇÃO PRINCIPAL –
TUNER/TAPE DECK
SECTION
(Page 29)
DISPLAY SECTION
(Page 31)
VIDEO/MD
(AUDIO) IN
CD SECTION
(Page 28)
TUNER/TAPE DECK
SECTION
(Page 29)
TUNER/TAPE DECK
SECTION
(Page 29)
GAME
INPUT
J801
MIC
TUNER/TAPE DECK
SECTION
(Page 29)
ON BOARD
PROGRAM
D
H
A
F
C
AUDIO
CD
SECTION
(Page 28)
DISPLAY
SECTION
(Page 31)
REC L-CH
SPEANA
J501
L
R
CD L-CH
TUNER L-CH
TAPE L-CH
R
VIDEO
E
B
TXD1
RTS1
CLK1
RXD1
RESET
MCU VCC
CN VSS
G
J850
L
MIC AMP
IC850 (1/2)
REC MUTE
CN512
2
3
6
7
9
5
8
RESET
R-CH
RV801
MIC
LEVEL
STB
XTCN
R-CH
CNVSS
4
3
2
1
6
J504
VIDEO OUT
MIC AMP
IC850 (2/2)
D501
53
INPUT
SELECT
SWITCH
59
BIAS
Q721
EVER +4V
SOUND
CONTROL
CIRCUIT
AMS
14
R-CH
29108
15 17
EQ
AMS AMP
Q115-117
DRIVE
Q124, 526, 527
INPUT SELECT SWITCH,
TONE CONTROL,
ELECTRICAL VOLUME
IC101 (2/2)
TONE/
VOLUME
CONTROL
R-CH
+
61
AMS-IN
AMS MUTE
39
100
TCN/
MICDET
SYSTEM CONTROL
IC401 (3/4)
SW-MATRIX-SURR-1-LED
35
SW-LINK-LED
36
SW-MATRIX-SURR-2-LED
37
38
SW-ON-LED
95
SW AD KEY
31
SW MUTE
9
CNVCC
CPU
INTERFACE
DATA
CLOCK
3435
65
66
AUDIO1–DATA
AUDIO1–CLK
25
27
28
69AC CUT MAIN
81PROT
78FR RELAY
80STK-MUTE
94THERMAL VACS
79HP MUTE
33HP DET
77LINK-RELAY
72REAR/SW-RLY
MUTING CONTROL
34LINE MUTE
FEED BACK
SWITCH
Q101
MUTING
Q570
SWITCH
Q505, 506
R-CH
R-CH
R-CH
D624
POWER AMP
IC600
18
14
12
STANDBY
SWITCH
Q604, 606, 610
+
11
10
8
9
OVER LOAD
DETECT
Q668, 618
+
TEMPERATURE
DETECT SWITCH
Q628, 630
TH629
OVER CURRENT
PROTECTOR
IC627
VP
2
OCP
1
D627
Q402
FAN MOTOR
ON SWITCH
Q629
WOOFER AMP
IC801
7 9 4 102
8
STANDBY
SWITCH
Q720-722
CTOUT
D760
+
43
FAN MOTOR
DRIVE
Q851, 852
TH630
OVER LOAD
DETECT SWITCH
Q648
M891
(FAN)
M
OVER LOAD
DETECT
Q730, 780
POWER AMP
IC700
14
8
VL (AC)
5
4
7
6
RY646
FRONT SPEAKER
RELAY DRIVE
Q644, 647
HEADPHONE MUTING
Q640, 641
MUTING CONTROL
SWITCH
Q634, 682
D654
D655
+
JW691
JW681
RY665
SURROUND
SPEAKER PROTECT
RELAY DRIVE
Q666
SUB WOOFER
RELAY DRIVE
SW-MATRIX-SURR-1-LED
SW-LINK-LED
SW-MATRIX-SURR-2-LED
RY760
PROTECT
Q762, 764
AD-KEY
VOLUME
SW-ON-LED
J851
PHONES
TM602 (1/2)
+
L
–
TM601 (1/2)
+
FRONT
SPEAKER
R
–
TM602 (2/2)
+
L
–
TM601 (2/2)
SURROUND
SPEAKER
+
R
–
J700
+
SUB WOOFER
OUT
–
• R-ch is omitted due to same as L-ch.
• Signal path
F : TUNER (FM/AM)
E : TAPE PLAY
G : REC
J : CD PLAY
q : VIDEO/MD (AUDIO) IN
j : GAME INPUT (AUDIO)
k : GAME INPUT (VIDEO)
N : MIC INPUT
CN504
1
2
4
5
6
7
9
8
7
3
5
6
4
2
1
SYSTEM
CONTROL
HCD-GN880
3030
Page 31
7-5. DIAGRAMA EM BLOCO – SEÇÃO DISPLAY/POWER –
83 XIN
82 XOUT
P1 – 39
6 – 10, 12 – 22,
24 – 41, 43 – 47
86
G20
85
G21
G1 – 19,
6 – 1, 100 – 87,
DISPLAY CONTROL
KEY CONTROL
VF1
VF2
FL901
FLUORESCENT
INDICATOR TUBE
P1 – 39
G20
G1 – 19, 21
BUFFER
Q901
X901
4MHz
IC901
D905
BPF, RECT
IN2
2
1
IN1
VOLUME
MULTI JOG
. >
IC903
ROTARY
ENCODER
S970
ROTARY
ENCODER
S957
ROTARY
ENCODER
S916
48
VKK
SUPER LOW
16
15
14
13
17
68
FREQUENCY (BPF0)
69
BPF1
BPF2
70
BPF3
71
ALL BAND
67
80 VOL 1A
79 VOL 1B
74 JOG B
75 JOG A
76 AMS
D925
MAIN
SECTION
(Page 30)
X
H
-VG
(-32V)
SPEANA
SELECTOR
KEY2
|
KEY0
REMOTE CONTROL
RECEIVER
IC902
72
52 – 57
64 – 66
60IIC DATA
61IIC CLK
77RESET
LED DRIVE
Q917
LED DRIVE
Q911 – 916
S932
S900
DISPLAY
Q906
S924 – 932, 918 – 922
S905 – 911, 917
S901 – 904, 912 – 915
30 IIC-DATA
29 IIC-CLK
75 GC-RESET
76 STBY-LED
74 POWER-KEY
73 DISPLAY-KEY
4 SIRCS
Q904
D907, 909, 911
D914, 916, 918
D920, 922, 924
SYSTEM CONTROL
IC401 (4/4)
Q907
M+9V
Q905
D906, 908 – 910
D912, 915, 917,
D919, 921, 923
40CD/DVD-POWER
70STBY-RELAY
+3.3V
MT +7V
M +9V
A +9V
TC +9V
B+ SWITCH
Q501, 502
D907 – 908
REGULATOR
IC504
(-32V)
+3.3V
VL(AC)
+VL
–VL
+VH
–VH
– VG
+9V
REGULATOR
IC503
+9V
REGULATOR
IC502
D660, 661
RECT
D658
RECT
D656
– 33V
REGULATOR
Q664
TO FLUORESCENT
INDICATOR TUBE
FL901
RECT
D763
POWER ON/OFF
F699
F698
F697
F696
R699
VF1
VF2
NC
NC
RELAY DRIVE
Q1000
D699
RECT
F760
T601
POWER
TRANSFORMER
VL
VL
GND
VH
VH
VP
VF
VF
AC3
AC3
AC4
AC4
RY1000
MHC-RG880(HCD-GN880)
S1000
S1000
VOLTAGE
SELECT
220V
|
0V
|
127V
HCD-GN880
MAIN
SECTION
(Page 30)
X502
16MHz
X501
32.768kHz
RESET
G
15 X-IN
13 X-OUT
10 XC-IN
11 XC-OUT
12RESET
20AC-CUT
RESET
SWITCH
Q301
LEVEL
DETECT
1 2
IC301
EVER +4V
D504
SWITCHING
REGULATOR
AC IN
3131
Page 32
MHC-RG880(HCD-GN880)
7-6. PLACA DE CIRCUIITO IMPRESSO – PLACA BD –
1
A
BD BOARD (SIDE A)
C302
B
C303
2
C305
3 4 5 6 7
BD BOARD (SIDE B)
8
M101
SPINDLE
M
MOTOR
S101
(LIMIT)
IC303
1
3
5
4
9 10
C16
C258
C259
C257
C18
E
C255
C14
R11
R12
R13
R10
R313
C315
C316
R302
C314
C210
C312
R165
X171
R162
R172
R191
C174
C172
R171
R173
C171
C
FB301
R205
D
R201
C201
C203
C318
C184
C183
C182
C209
C151
E
C134
R405
R354
C196
C308
R121
C123
R351
R352
R353
C195
C125
C15
C10
C11
Q10
F
C260
R253
C116
C17
1-860-502-
12
(12)
C252
36
1
R251
IC251
R252
28
9
C251
27
10
C114
TP117
(VC)
C113
R113
19
18
JPO103 (TE1)
R114
C112
C111
OPTICAL PICK-UP
BLOCK
(KSM-215DCP)
C206
C115
JPO102 (FE1)
R111
R112
CN101
C320
R419
R404
C306
16
17
C307
R307
32
C309
R411
IC301
33
R303
C310
R407
C163
IC101
C124
R132
R131
C133
R133
C122
TP124
(RFAC)
1
48
R163
C132
R141
R143
C131
C212
R403
C313
64
R306
C311
49
R409
C211
R408
C194
C181
C162
C161
C143
R142
C141
C142
1-860-502-
R401
C213
R412
R203
R301
R406
R151
C317
R305
R402
R410
R161
M
R182
R181
12
(12)
C186
C185
R204
M102
SLED
MOTOR
1
CN201
27
A
MAIN
BOARD
(Page 36)
• Localização do
Semicondutor
Ref. No. Location
IC101 D-8
IC251 C-6
IC301 C-8
IC303 B-8
HCD-GN880
Q10 E-4
3232
Page 33
7-7. DIAGRAMA ESQUEMÁTICO – PLACA BD –
R307
10k
TP433
MP3VDD
FB301
BLM21B272S
MAIN
BOARD(3/3)
CN251
(Page 39)
C308
C309
0.1 F
C307
0.1 F
47
4V
100k
R303
C310
0.1 F
IC303
BH15FB1WG
C302
C303
0.1
0.1
F
F
TP422
MP3GND
CN201
27P
C311
0.1 F
TP401
TP402
TP403
TP404
TP405
TP406
TP407
TP408
TP417
TP416
TP415
TP414
TP413
TP412
TP419
TP434
TP410
TP411
TP409
IC301
TC94A34FG-002
C305
TP186
MVDD
TP187
MGND
MP3STB
MP3REQ
MIACK
MICK
MIDIO
MILP
MICS
MP3RST
R205
SCOR
SENS
CLK
XLT
DATA
XRST
XTCN
AVDD
ROUT
LOUT
DOUT
R204
0
TP304
TP
301
0
R306
C312
0.1 F
220
4V
R411
0
R410
R409
R408
R407
R406
R412
C213
22p CH
R313
220
100
100
100
100
100
100
100
22p CH
C212
TP435
C211
DVDD
C316
0.0022 B
C315
0.1 B
220p CH
MHC-RG880(HCD-GN880)
C10C11
C15
10
10
0.1
6.3
6.3
F
B
B
C134
0.1 F
15
C142
C151
100
10V
0
1
R203
0
TP302
TP303
R351
100
10k
R405
R404
R419
R403
R402
R401
R301
C317
0.01 B
0.1 F
47 4V
C306
0.1 F
100
100
100
100
100
100
C318
0.01
B
100k
R305
100k
C320
0
C174
0.1 F
TP436
AVDD
C201
100
0
10V
R201
TP420
AGND
C203
100
10V
B
209
C
0.01
TP421
DGND
TP427
PCMDI
TP103
LRCK
R352
100
R353
100
TP104
PCMD
R354
100
TP105
C161
0.1 F
R173
0
C185
2200p CH
R181
100
C186
2200p CH
BCK
R161
100
C162
0.1 F
R171C171
47022p CH
R172
1M
X171C172
16.9MHz27p CH
C181
0.1 F
22 6.3V
C183
22 6.3V
C184
R182
100
0.1 F
C182
C194
0.1
F
R302
C313
C314
51
R1
65
1
R
0.1 B
152
C
C143
0.1 F
42
TP1
0
C210
0.00
143
R
3.3k
B
41
1
C
0.1
142
1k
R
4.7k
1
14
R
CK
SO
EX
P148
SB
T
149
TP
C163
0.1
0
163
10
R
R162
47k
B
0.01
33
C1
3
13
R
132
R
IC101
CXD3059AR
0.1
196
C
B
132
C
0.47
CH
124
I
C
C
100p
1M
FA
R
1
0k
131
18
R13
C
125
TP
10k
0
R191
CH
p
330
TP145
C125
0.1 F
R12
100k
B
O
.1
5k
1
0
FAC
R
1
12
123
R
C
P124
T
K
F
G
CK
FC
144
U
P147
X
W
XP
TP
T
B
0.1
C122
3
22
12
1
TP
TP
CO
21
1
FD
P
T
R
R111
1k
C111
0.0033 B
R112
15k
C112
470p
C113
JPO102
JPO103
0.1 F
C115
TP167
LOCK
TP178
FOK
TP166
DFCT
TP165
MIRR
K
6
O
3
P
FS
15
C2
G
TP14
TP
UT
DC
162
160
CO
W
TP
TP
R193
NM
0.0033
FEI
R114
R113
TEI
S101
SW
15k
1k
C114
470p B
0.1 F
C195
+
W
425
S
TP
-
426
SW
TP
JPO10
APC
C116
100
10V
TP177
VC
TP429
FFDR
TP431
TFDR
TP432
MDP
R251
10k
C260
220 10V
C16
C17
220
4V
R252
22k
R13
1
1
F
R10
3.3
Q10
0
JPO004
0.0068
2SB1690K
C18
0.001 B
TP428
FRDR
TP430
TRDR
MDP
C251
B
C252
0.1 F
C255
0.1 F
R11
B
TP423
IOP1
TP424
IOP2
C14
0.1
C259
0.1
C258
F
0.1
R253
10k
IC251
BA5947FM
(HSOP28)
+
SL
SP+
SL3
51
25
P2
TP252
T
TP
F
C257
0.1
TP250
CN101
16P
E
TP10
D
TP11
A
TP12
B
TP13
C
TP14
F
TP102
PD
TP15
F+
TP16
F-
TP17
T-
TP18
F-
TP19
PS
M101
M102
HCD-GN880
3333
Page 34
MHC-RG880(HCD-GN880)
7-8. PLACA DE CIRCUITO IMPRESSO – PLACA MECANISMO DO CD –
A
B
C
D
1
234567891011121314
CN704
CN703
C751
R702
C737
C736
C735
R723
R722
R721
D701
R701
JW710
D711
C741
R713
CN702
R735
JW709
R734
JW708
R732
JW711
R733
JW707
JW706
JW705
CN705
Q731
R751
C752
JW712
CN741
CN742
C715
E
F
G
H
CN721
JW713
JW714
IC701
R711
R712
JW701
IC712
JW704
JW703
JW702
R731
C731
CN701
MAIN
BOARD
CN301
(Page 36)
IC731
CN751
CN731
S751
(LEVER SW)
• Localização do
Semiconditor
Ref. No. Location
D701 D-6
D711 D-7
HCD-GN880
IC701 F-6
IC712 F-7
IC731 E-11
Q731 C-9
3434
Page 35

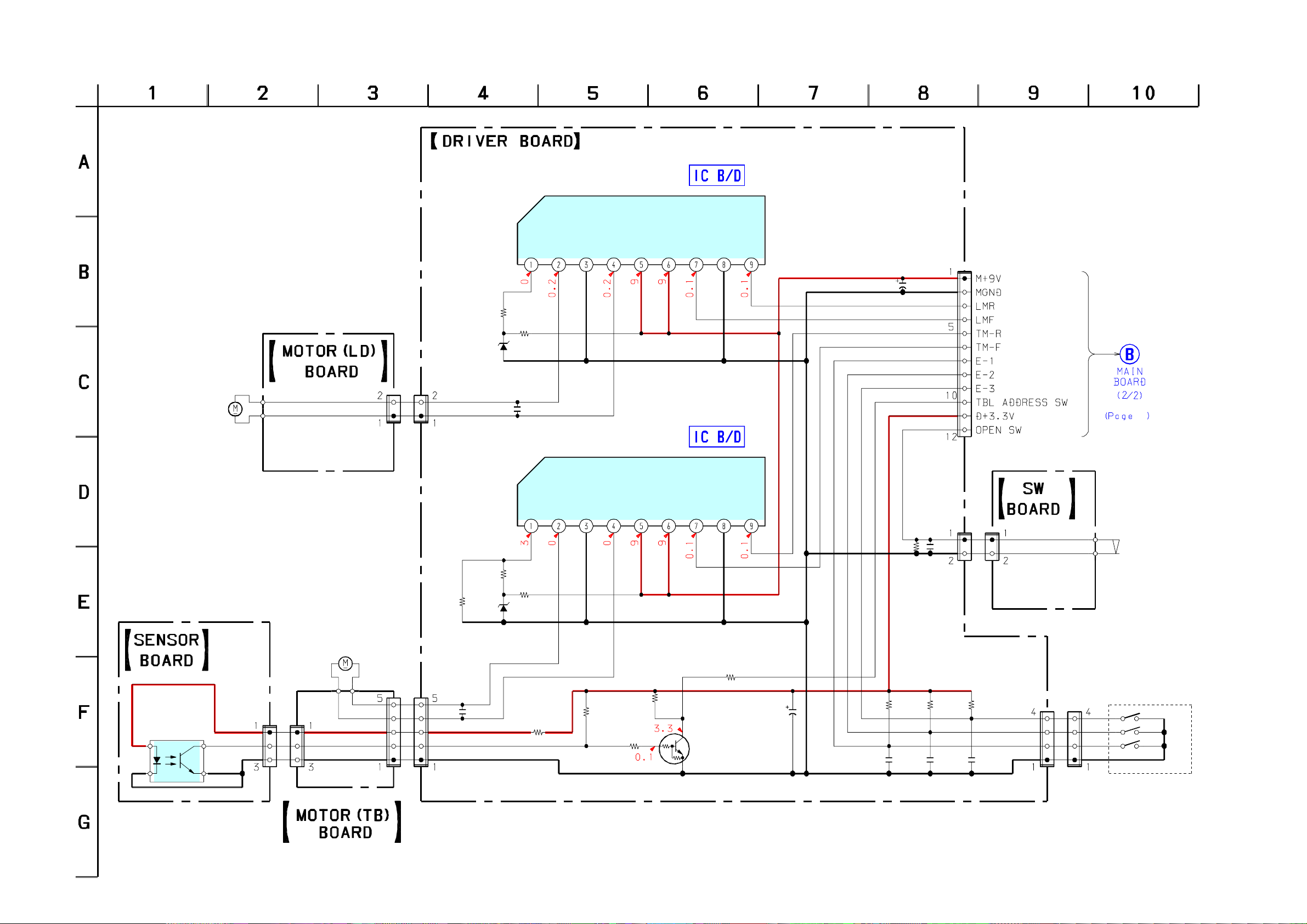

7-9. DIAGRAMA ESQUEMÁTICO – Placa MECANISMO DO CD –
MHC-RG880(HCD-GN880)
IC701
BA6956AN
LD MOTOR
DRIVER
M751
(LOADING)
CN721
2P
CN704
2P
R713
22k
R702
100
MTZJ-T-77-5.1A
R712
4.7k
D701
R701
470
C751
0.01
R711
1k
VREF
VREF
OUT2
OUT2
RNF
RNF
OUT1
VM
IC712
BA6956AN
TBL MOTOR
DRIVER
OUT1
VM
VCC
VCC
FIN
FIN
GND
GND
RIN
RIN
C715
100
16V
R751
4.7k
C752
0.1
CN705
2P
CN701
12P
CN301
37
S751
(LEVER SW)
CN751
2P
HCD-GN880
IC731
RPI-576
TABLE
SENSOR
CN731
3P
CN741
3P
M741
(TBL)
CN742
5P
C741
0.01
CN702
5P
D711
MTZJ-T-77-3.6B
R735
100
R734
12k
R733
1k
R732
10k
R731
100
Q731
DTC114ESA
TBL ADDRES
SENS SWITCH
C731
10
50V
R721
4.7k
C735
0.1
R722
4.7k
C736
0.1
R723
4.7k
C737
0.1
CN703
4P
CN751
4P
RE701
ROTARY
ENCODER
E-3
E-2
E-1
no mark : FM
3535
Page 36
MHC-RG880(HCD-GN880)
7-10. PLACA DE CIRCUITO IMPRESSO – Placa PRINCIPAL –
3 4 5 6 7
(FOR CHECK )
CN512
1
R444
R452
R466
JW039
JW455
JW329
Q102
C175
R593
Q112
R146
R456
R467
R184
R181
Q125
R164
JW491
C142
R342
C120
JR108
E
R145
JW007
R443
R374
R458
E
Q118
CN509
R154
JR122
R176
JR234
JW460
R144
R448
JW008
R442
R178
E
E
E
Q175
R585
E
C139
C140
JW014
JW015
JW
JW017
JW020
R451
JW038
R102
R101
C101
C103
E
C148
R587
C176
R147
016
JR109
JW019
JW034
R373
JW035
JW037
JW042
JW471
R103
C119
R157
Q124
C127
R175
R114
C126
R126
C138
R143
Q113
JW493
R438
R361
R369
Q119
E
R358
R356
R355
E
Q526
R592
R590
R584
R148
R149
Q114
JW485
R436
R329
D104
Q103
C147
R125
E
JW009
R433
JW036
R468
R465
R391
R353
JW325
R113
E
C178
R150
R137
Q116
E
JW333
R437
R333
JR330
50
51
C464
C462
R569
M
R179
C144
JW335
JW326
JW327
R131
R139
JW011
X,AUS
R390
JW324
R111
C581
R188
R128
C195
JW415
R135
E
R138
C143
JW350
JW012
R430
R330
E2,E3,E51
R180
C137
JW323
C129
JW358
JW353
FB462
R389
JW167
JW013
C430
31
JW043
JW322
R129
R195
JW359
C134
JW354
R435
E
R112
R130
R429
Q402
R351
C136
R110
C133
R134
R136
JW351
JW341
JW355
30
R381
C121
C122
C104
C582
C429
JW449
C182
C579
C128
JW166
JW357
JW356
E
Q115
L105
JW498
JR121
R428
IC401
8180
JW045
JW044
C183
80
1
C106
C107
E
C577
JW055
JW018
R426
R424
R419
R417
JW047
JW046
E2,E3,E51
JW049
C181
C169
R160
C135
IC101
R109
C108
R108
R117
JR233
Q117
R588
R418
R494
C469
R118
NO502
R413
JR110
C170
R151
C578
1
100
JR117
R394
R481
R152
65 64
R420
X402
R395
R387
R161
C171
C109
R116
JW479
R115
R594
E
Q515
JW484
R421
R411
C111
C110
C105
X401
C498
R386
JW048
C197
JW502
C580
R153
Q152
24 25
C113
C112
C412
Q514
A
B
C
D
E
F
G
H
I
J
PANEL
BOARD
(Page 48)
TAPE
MECHANISM
DECK
GAME
BOARD
(Page 40)
TAPE A
HEAD
TAPE B
HEAD
JW336
JW337
JR256
NO505
JW338
BOARDMAIN
218
(FOR CHECK )
CN511
14
R550
1
R551
CN508
19
JW024
JW025
JW032
R187
CLP04
JW328
1
JW339
Q166
E
JW334
1
C200
R127
L103
C124
R122
Q110
JR258
Q111
JW349
JW497
JW023
JW487
JW026
R185
C173
JW342
2
R375
R186
E
1
C125
E
Q105
E
R142
JW002
JW
JW291
Q122
NO504
Q106
JW344
R172
R123
E
E
JW
003
JW
JW031
E
D101
D102
NO503
JR237
C196
C184
E
C123
JW448
Q104
E
R173
Q109
JW348
001
JW006
JW027
JW028
JW029
JW030
R182
JW041
JW451
3
JR260
R586
Q154
E
JR259
Q107
R140
R141
E
R446
R449
R450
005
R453
E
Q123
JW040
C146
L104
E
Q108
JR332
R447
JW004
R455
JW033
Q121
R183
C145
E
C174
C179
R591
Q155
E
R445
JW021
Q120
9
Q527
JW330
JW331
JW332
JW103
8
C199
R177
JW492
JW345
T101
JW347
C141
1
F
JW022
C
R124
R174
HCD-GN880
JW054
C410
JW050
C499
R200
R162
C151
X5
JW275
Q101
R401
C497
C198
JR111
E
Q153
R107
E
E
E
JW340
JW052
R422
C411
JW095
R409
R407
C172
X6
C114
C116
R589
10
JW053
R412
R405
JW051
R393
R493
JW468
R104
R106
R423
R492
C153
JR106
JW
41
40
C115
C193
C303
C302
094
R406
R392
JW321
C177
R194
R119
JR104
C194
C316
C186
C163
JW270
JW269
JW060
R303
R304
Q301
E
D303
C416
JW105
C158
C161
C164
C191
JW380
JW056
JW061
FB416
JW096
R487
JW453
JW320
C159
C190
R193
C187
C192
JW482
JW057
C421
R301
R302
JW107
R490
JW319
C150
R190
JW318
C162
C165
C188
JW271
JW058
C419
C301
JW062
3
4
D504
D302
JW097
JW106
JR115
R192
C189
R191
JW272
R105
CLP3
JW268
CLP01
D301
D501
JW098
R486
R488
JW108
R491
JW452
JWH301
R166
R169
JW276
JW059
JW063
1
IC301
5
R300
JW365
JW450
C160
JW278
R155
JW273
JW064
D503
R404
JW099
R484
R485
R483
JW109
JW110
R489
JW367
JW366
JW364
JW363
JW361
(FOR CHECK)
CN510
13
C154
JR114
R158
R156
JW277
E
JW274
JW267
1
JR331
JW065
JW093
R495
JW456
R163
R167
JW445
Q151
JW080
C540
JW457
R482
JW117
JW118
JR231
C157
JW483
R133
JW266
JW067
JW440
JW114
JR236
JW317
R189
JR241
R165
C130
C131
R132
JW447
JW115
JW116
JW454
JW314
JR113
JW265
CN507
JW068
R403
R402
JW458
JW111
JW112
JW316
JR112
R168
C166
JR116
JW264
B
JW944
JW507
JW
JW434
JW435
JWH300
JW313
JW312
JW311
JW310
JW285
JW263
DRIVER
BOARD
(Page 34)
JW070
JW071
JW092
459
JW368
JW369
JW309
JW307
JW306
JW305
JW304
JW303
JW302
JW301
JW300
C156
R159
JW289
JW288
JW286
JW262
JW261
R469
E2,E3,E51
JR238
JR500
Q525
D502
JW473
JW499
JW290
JW283
JW446
JW282
JW281
JW280
JW279
12
JW072
R582
JW119
JW
JW121
13
C155
JW073
R583
JW104
JW462
120
JW122
JW123
JW124
JW125
JW126
1
E
JW127
JW379
JR250
JR102
JR101
JR246
JW259
JW075
L525
JW508
JR251
JW299
JW298
JW480
JW292
JW293
JW284
JW076
JR247
JR249
JW370
JR253
JW294
JW287
JW077
JR248
JW371
JW504
JR254
JW297
JW296
JW500
JW464
JW461
C507
JW372
JW382
JW258
JW078
JW074
JW069
R502
Q502
3
E
1
CN513
JW373
JW374
JW436
JR252
JW381
JW257
R515
CN501
G
PA BOARD
(Page 42)
JW079
JR207
JW128
JW375
C518
JW465
JW135
JW
JW133
JW132
JW131
JW130
JW376
Q510
E
JW081
JW466
134
JW129
JW377
JW082
JW083
C508
E
Q501
IC504
R516
JW478
Q509
JW256
JW084
JW378
JW437
E
Q508
8
JW085
JW441
JW438
JW383
R514
Q507
E
13
1
E
JW086
JW879
JW469
JW413
JW439
R513
C517
E
JW087
JW414
E
Q506
JW255
Q505
JW088
C516
JW253
JW254
3636
JW089
JW412
R511
JW416
JR884
R512
R509
R510
R530
JW411
JW241
JW503
C551
9 10 11 12 13 14
JW155
JW209
JW210
JW211
JW472
JW202
JR336
JW204
JW152
C543
JW203
JW481
1
A
CN505
C541
JW191
JW224
JW225
D507
JW229
BD
BOARD
(Page 32)
JW506
C523
R549
JW182
JW190
JW091
JW196
JW205
JW201
JW215
JW214
JW213
JW218
JW219
JW222
JW223
D508
C505
JW221
JW230
JW231
C550
FB509
R528
C520
C549
R547
IC801
561
R561
C542
JW194
JW195
JW198
JW199
D509
3
JW227
IC503
3
D627
JW232
R578
R529
C545
JW183
JW200
JW113
CN503
R539
C627
C626
C538
FB510
27
26
C573
JW159
C548
10
JR872
JW220
C526
R538
C525
C629
C628
C537
JW156
FB512
FB511
R579
C570
R574
C571
R575
C521
JW161
R548
R546
JW185
JW184
JW189
JW197
JW206
JW207
JW208
JW488
JR257
JW217
NO501
1
2
E
Q524
R537
JR882
R535
JW228
IC627
3
4
JW233
1-861-399-
JW157
R525
JW186
D511
Q523
E
1
6
JW490
JW158
JR333
L503
FB555
JW162
9
8
5
4
JW187
JW188
1
AUS
JR732
7
IC508
C546
FB505
JW467
Q521
E
11
6
2
1
3
C532
C531
AUS
JR119
JR118
CLP02
C533
CD DIGITAL OUT
J501
E
SURROUND
BOARD
(Page 44)
R
L
CN504
SISTEM CONTROL
9
6
SURROUND
BOARD
(Page 44)
D
I
BOARD
(Page 40)
J504
VIDEO OUT
JW141
JW417
JR883
JW249
JW142
JW418
C539
JW145
JW143
JW410
JW240
JW243
JW244
JW245
JW246
JW247
JW248
1
JW144
JW409
JW242
2
JW419
JW408
TUNER PACK
CN506
R580
JW421
JW420
JR243
JR244
R508
CN502
R521
R520
JW147
JW140
JW489
JW407
JR245
JW252
R523
11
10
JW148
JW239
JR503
Q520
R522
C536
JW149
JW236
E
R572
JW463
JW150
JW470
CN515
JW308
JW216
Q570
JW442
JW315
JW237
JW250
JW406
JW238
E
JW476
JW422
JW405
JW251
C501
R571
R570
R573
C575
C535
JW443
JW423
JW477
JW444
CN514
JW425
JW404
FB507
JR240
JW424
JW398
IC502
JW235
C534
JW403
1
JW153
JW402
C504
C503
JWH901
1
2
JW154
JW496
JW401
JW871
JW212
JW393
JW392
JW391
3
C576
FB506
JW151
JW180
JW400
JW399
JW397
JW396
EPT901
(CHASSIS)
FB508
JR120
C506
JW360
H
PA BOARD
(Page 42)
VIDEO/MD(AUDIO)IN
7
8
5
3
4
2
1
GAME
M891
DC FAN
• Localização do Semicondutor
Ref. No. Location
D101 E-2
D102 E-2
D104 E-3
D301 C-5
D302 C-5
D303 C-5
D501 C-5
D502 C-7
D503 C-6
D504 C-5
D507 H-11
D508 H-11
D509 F-11
D511 I-12
D627 I-12
IC101 H-4
IC301 C-6
IC401 C-4
IC502 I-11
IC503 I-11
IC504 C-8
IC508 A-12
IC627 I-12
IC801 D-12
Q101 I-5
Q102 G-3
Q103 G-3
Q104 H-2
Q105 I-2
Q106 G-2
Q107 I-2
Q108 J-2
Q109 J-2
Q110 I-2
Q111 I-2
Q112 I-3
Q113 I-3
Ref. No. Location
Q114 J-3
Q115 I-4
Q116 I-3
Q117 I-4
Q118 E-3
Q119 D-3
Q120 E-3
Q121 D-2
Q122 E-2
Q123 D-2
Q124 H-3
Q125 H-3
Q151 I-6
Q152 G-5
Q153 F-5
Q154 H-2
Q155 I-2
Q166 G-2
Q175 H-3
Q301 C-5
Q402 D-4
Q501 C-8
Q502 C-7
Q505 J-8
Q506 J-8
Q507 J-8
Q508 J-8
Q509 J-8
Q510 J-8
Q514 I-5
Q515 I-4
Q520 J-10
Q521 I-12
Q523 I-12
Q524 I-12
Q525 C-7
Q526 H-3
Q527 F-3
Q570 J-10
Page 37
7-11. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (1/3) –
4
FB416
MHC-RG880(HCD-GN880)
B14
B3
B1
95S
9P
12P
0
(FOR CHECK)
(FOR CHECK)
35
HP-DET
5C
0
R405
100
R404
3C
100
R403
2C
220
R402
1C
100
R401
JW440
0
Q301
2SC1623
RESET
SWITCH
D303
1SS355
*R393
3.3K
R304
22k
R481
100
R303
22k
R484
R483
R482
R381
C303
0.1
R494
C302
0.1
R487
100
100
100
10k
100
100
IC301
ICBD4828G
LEVEL DETECT
*R493
4.7K
R394
R491
100
R488
R486
100
R485
R392
4.7k
R492
680
R490
R489
100C
D302
1SS355
D301
1SS355
R301
220
D504
1SS355
C301
R302
10
4.7k
50V
R495
1k
R395
10k
C499
0.1
1k
R393
*
R493
*
91
100
90
100
89
R387
88
100
100
86
84
83
82
10k
87
R386
10k
85
D501
1SS355
D503
1SS355
C498
C497
EVER+4V
10
50V
0.1
25V
F
97
MP3GND
B21
47p
C421
4.7k
R420
19C
100
R419
47p
C419
220
R418
C316
0.1
18C
C416
2200
6.3V
10k
R417
IC401
M3062CMEN
-A13FPUO
X402
16M
100k
R412
0.1
C412
0
R413
330k
R411
26C
24C
25C
23C
21C
29P
30P
31P
32P
33P
34P
R442
31D
JR331
0
R333
10k
JR330
0
R433
100
R435
100
R436
100
R437
100
R438
100
100
100
R443
10k
R444
100
R445
100
R446
100
R447
100
R448
100
R449
100
R450
100
CN511
4P
29P
30P
CN512
10P
31P
34P
33P
32P
9P
12P
B7
GND
CN507
12P
AMP-L
42
43
44
45
46
47
48
49
50
B13
29
30
32D
34
35S
36S
37S
38S
39
41
42
R342
43
44
45
46
47
48
49
50
R430
47p
C430
100
10k
R330
10k
R329
R429
100
47p
C429
0
R426
0
R424
0
R423
22C
0
R422
100
R421
15p
C411
22p
10k
C410
R409
32.768K
X401
7C
0
R407
0
R406
HCD-GN880
TAPE
MECHANISM
DECK
CN509
13P
100
100
R452
58
R358
10k
56
R356
10k
91
R391
10k
90
R390
10k
55
R355
10k
53
R353
10k
89
R389
10k
51
R351
10k
0.0047
D104
1SS355
D102
1SS355
C144
50V
B
D101
1SS355
DTC114
Q118
2SB1132-T100-QR
Q119
Q121
DTC114
0.0047
2SB1132-T100-QR
C145
50V
B
Q123
DTC114
Q118,119
B TRIG
DRIVE
R180
2.2k
2SB1132-T100-QR
R184
3.3k
Q122
Q120
R182
3.3k
Q122,123
A TRIG
DRIVE
R178
680
R179
2.2k
.3k
Q120,121
CAP MOTOR
DRIVE
R187
R181
680
R183
R185
680
R186
2.2k
57
54
52
R451
51
53
52
R453
100
100
R458
R455
R456
56
58
55
57
54
60
59
R361
10k
100
100
100
100
R465
R466
73
75
74
76
78
77
80
79
66
65
61
10k
R374
10k
R375
R373
Q402
BUFFER
10k
72
71
70
R369
10k
DTC114EKA
C469
10
6.3V
69
80
C464
0.01
81
C462
100
B
10V
MF
FB462
0UH
94
B8
B9
63
40D
M+9V
D+3.3V
3737
Page 38
MHC-RG880(HCD-GN880)
7-12. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (2/3) –
NO503
(FOR CHECK)
TAPE A
HEAD
TAPE B
HEAD
9P
HP-DET
NO505
IRE M
W
B13
T
NO504
W
CN510
3P
MOLEX
IRE M
GAM
GAME-L
T
E-R
IC
M
HP-R
HP-L
TC-PB-R
TC-PB-L
C196
C139
0.01
100V
680p
M
R143
3.3k
0.0047
F
C173
R114
R125
C138
50V
680p
25V
CH
C146
680p
25V
CH
Q166
2SC3661
ITCH
SW
25V
CH
Q106
C123
2SC3661
680p
ITCH
SW
25V
CH
R172
Q154
2SC3661
ITCH
SW
Q155
2SC3661
ITCH
SW
Q105
2SC3661
ITCH
SW
Q104
2SC3661
ITCH
SW
R164
0
R175
27k
C126
0.001
50V
B
R126
4.7k
B
2.2k
R173
2.2k
R123
2.2k
R122
2.2k
L104
27m
C174
50V
120p
L103
27m
0
C124
120p
50V
27k
CH
C176
0.001
50V
B
R176
4.7k
T101
C140
47
10V
R174
R124
2.2k
2.2k
Q107
2SA812
R140
10k
Q108
DTC114EKA
R177
5.6k
H
1/10W
C199
0.0022
C178
C175
CH
330p
0.01
50V
16V
CH
R127
5.6k
H
C125
330p
50V
CH
R144
R591
C200
0.0022
C179
50V
R145
10k
47
C141
0.01
50V
F
C142
0.0068
50V
F
M
R141
R590
50V
B
10k
0.01
16V
B
R147
33
C181
JW
10k
R142
10k
10k
Q113
RT1P137P-TP-1
SW
R146
10
C182
DTC114EKA
R592
100k
R593
100k
ITCH
Q112
2SD596
JW
Q109
C184
JW
Q110
DTA114EKA
Q108-111
ITCH
SW
DRIVE
R584
2.2k
2SC3624A
R586
Q125
2SC3624A
M
R148
47k
R149
4.7k
Q111
DTC114EKA
Q175
UTE
M
2.2k
UTE
L105
100uH
DTC114EKA
SW
R585
R587
10k
Q114
B11
GND 2
B2
A
ST-R
CD-R
MD-R
Q152
UTE
CD M
GAME-L
UTE
TC M
R152
Q514
M
DRIVE
C170
2.2k
0.01
C578
R151
22p
180
100
C135
100
C136
C579
R101
C119
22p
47
180
Q103
2SC3661
UTE
M
C120
0.01
Q515
DTC114EKA
M
DRIVE
16V
UTE
C169
47
16V
C183
JW
C137
470
16V
59
10k
ITCH
UTE
TC M
UTE
CD M
60
C577
10
50V
C582
10
50V
R588
22k
R594
R113
10k
DTA114EKA
10k
R589
100k
Q153
2SC3661
UTE
M
R163
10k
C580
R161
0.0056
1k
R162
C172
10k
10
50V
C171
50V
R153
R160
10k
330k
16V
MF
16V
MF
R103
R102
2.2k
10k
C121
50V
ST-L
D-L
M
CD-L
R154
10k
UTE
2SC3661
MUTE
R104
10k
R107
10k
C154
10
50V
C153
10
50V
C151
10
50V
1
R110
330k
1
R112
C581
0.0056
C122
10
10k
50V
R111
1k
C101
10
50V
C104
10
50V
JR874
0
Q102
2SC3661
UTE
M
R157
10k
39
GAME-R
JR102
0
C103
10
50V
Q124
DTC114EKA
DRIVE
Q526
DTA114EKA
DRIVE
Q527
DTC114EKA
DRIVE
C127
16V
C128
220p
R129
27k
R128
R188
1.2k
47
MIC
50V
10
C150
1k
0.47
C177
C133
0.01
R131
R134
1/10W
100
10k
0.068
R189
R190
C186
50V
0.01
1
15k
C129
C195
1M
R130
R195
C134
10
15k
50V
0
Q115
2SC3624A
R136
4.7k
R135
10k
R137
22k
C143
C197
R200
0.0047
47k
C198
2.2
50V
R167
C160
1k
R165
6.8k
R168
10k
50V
0.1
C157
50V
0.1
C107
R118
10k
R115
6.8k
R117
1k
R150
47k
22
50V
C148
50V
R108
2.2k
DTC114
R138
10k
2.2k
R158
0.022
C158
0.022
C108
2.2
C147
R139
Q116
0.0047
10k
0.022
C159
0.022
C109
10k
10
R166
IC101
61537FP-RFOG
C110
0.033
C161
0.033
C111
R116
10k
10
50V
0.0068
C162
0.0068
C112
M
DECK A/B SELECT,
PB/REC EQUALIXER AM
C163
10
INPUT SELECT SW
50V
ELECTRICAL VOLUM
C113
10
50V
61
JR116
0
Q117
DTC114
Q115-117
P
AMS AM
TONE CONTROL,
C164
0.27
C115
0.56
C114
0.27
ITCH,
C165
0.56
C190
C192
R193
Q101
2SC1623
FEED BACK
ITCH
SW
P,
E
R119
Q151
2SC1623
FEED BACK
ITCH
SW
R155
47k
R156
22k
C116
470
JR103
C191
4.7
50V
R132
1M
C130
C187
100
C188
10V
F
0.1
M
R-OUT
470
0
C194
JR105
JR104
0.1
100
10V
M
10
0
0
50V
L-OUT
JR106
0
R105
47k
F
C166
4.7
R169
50V
390
R192
C189
220p
R191
220p
1
50V
R194
2.2k
1k
C193
0.22
390
R106
22k
C131
0.47
50V
R133
100k
C132
JWH301
65
66
SPEAN
31
B16
DBFB
B15
ST+9V
-VL
GND
B7
32D
HCD-GN880
3838
Page 39
7-13. DIAGRAMA ESQUEMÁTICO – Placa PRINCIPAL (3/3)–
5
50
CN
27P
513
N
C
13P
-B
-TO
B
9
B
D
N
3G
P
M
+3.3V
D
+4V
ER
EV
1
B
21
B
40D
B3
+9V
M
8
B
63
14
B
508
N
C
P
19
FFC-R
550
R
551
R
501
CN
13P
-B
-TO
B
80
2
7
71
0
7
7
9
T
M
0
T
0
M
ET
D
N
FA
O
N
FA
JWH300
75
29
30
4
73
74
76
P-R
H
-L
P
H
N
-VL
B11
DBFB
SPEANA
ST+9V
503
C
0.1
25V
F
C501
4700
25V
570
R
1k
/10W
1
Q
2SC
M
B15
B2
B16
GND 2
511
FB
FB
512
FB
H
0U
537
C
.1
0
V
25
F
IC50
7809LS
TA
R
+9V
L-OUT
571
R
R
10k
572
522
R
R
47k
47k
570
3661
TE
U
573
R
10k
31
2
EG
C
521
10k
R
10k
.
504
470
10V
523
OVERLOAD
DC DETECT
R-OUT
MHC-RG880(HCD-GN880)
11P
CN506
FFC-R
0
0
R580
-400FTR
50V
81
86
OVERLOAD
DC DETECT
R530
ST-L
ST-R
87
88
8
50
IC
141
X
TO
525
Q
1197
SB
2
L525
L503
00uH
1
582
R
2.2k
504
IC
78033LS
TA
EG
+3.3V R
207
JR
0
507
C
0.1
25V
F
-L
D
M
-R
D
M
N
FA
N
FA
548
C
0.01
545
C
100
6.3V
583
R
1k
.
508
C
2200
6.3V
JR
C532
0.1
U
A
521
Q
C1623
2S
535
R
4.7k
ET
D
N
O
549
C
10
50V
548
R
10k
546
R
10k
547
R
56k
879
516
W
C
J
1000
0
6.3V
501
Q
-TP-1
137P
T1P
R
H
ITC
+ SW
B
502
R
1k
502
Q
114EKA
TC
D
H
ITC
W
+ S
B
521
C
520
C
220p
2.2
50V
50V
B
525
732
0
570
C
2.2
50V
S
537
R
100k
801
IC
5282FP
M
FER
O
O
W
R
100k
575
R
100k
571
C
220p
50V
B
538
R
22k
539
R
22k
523
Q
882
JR
2SC1623
P
AM
C
C546
0.1
533
C
25V
100
F
10V
501
O
N
04
J5
524
R
505
FB
1k
0
1/10W
555
574
FB
R
1k
1/10W
2SD
C525
0.1
25V
511
D
13V
541
10
50V
C531
0.1
0
524
Q
2525
F
C543
100
16V
542
C
22
16V
C526
0.1
25V
F
521, 523, 524
Q
S
AU
N
FA
IVE
R
D
549
R
6.8k
95S
35S
36S
37S
38S
J501
503
CN
3P
7
B
D
N
G
504
N
C
9P
TEM
S
Y
S
L
O
TR
N
CO
0UH
FB507
0UH
FB506
0UH
FB508
1C
100C
2C
3C
18C
50V
50V
C523
0UH
10
C573
FB510
10
1k
33k
33k
1k
R528
R578
0.1
CD-L
C538
520
R
1k
1/10W
520
Q
3661
C
2S
TE
U
M
94
80
79
0UH
R529
FB509
R579
CD-R
550
C
.1
0
C505
0.1
25V
F
509
R
68k
551
C
10
50V
BP
508
R
470k
69
78
77
469
R
3.3k
502
N
C
11P
-B
-TO
B
DTA124
SW
JR
576
C
20p
2
50V
B
503
IC
7809LS
TA
.
EG
+9V R
506
C
470
10V
505
Q
TE
U
M
H
ITC
510
R
15k
883
22C
21C
19C
506
Q
TE
U
M
H
ITC
W
S
34
23C
24C
5C
36
C5
.1
0
575
C
25V
0.1
F
D
A
O
L
ER
V
O
ETECT
D
C
D
628
C
100
16V
CD MUTE
512
R
68k
517
C
1
25V
R
470k
507
Q
DTA124
TE
U
M
IV
R
D
511
513
R
15k
7C
E
Q
DTA124
M
R
D
31D
25C
26C
534
C
0.1
35
C5
3300
0V
1
263M
R
R
263M
R
R
263M
R
R
IC
015C
T8H
R
C627
2.2
50V
27
6
D
355
1SS
629
C
0.1
901
H
JW
508
TE
U
E
IV
518
C
1
25V
514
R
470k
41
C
ER
V
O
TEC
O
R
P
TC MUTE
515
R
68k
R
15k
83
82
84
85
09
D5
R
0FT
-40
508
D
00FTR
-4
7
50
D
-400FTR
502
D
263M
R
R
627
12-1
-TH
T
EN
R
R
U
R
TO
510
Q
DTA124
TE
U
M
IVE
R
D
509
Q
DTA124
TE
U
M
IV
R
D
516
C626
220
T901
EP
LATE
P
D
N
G
E
514
N
C
10P
HCD-GN880
3939
Page 40
MHC-RG880(HCD-GN880)
7-14. PLACA DE CIRCUITO IMPRESSO – Placa GAME IN, CD SWITCH –
1
CD SW BOARD
2
3 4 5 6 7
8
9 10 11
A
PANEL
BOARD
P
(Page 48)
5
NO904
1
JW1358
Z OPEN/CLOSE
R967
S918
R968
EX-CHANGE/
DISC SKIP
S919
R969
DISC 3
S920
R970
DISC 2
S921
R971
DISC 1
S922
R972
S923
I / I
D925
E
Q917
R974
R973
1-861-405-
11
(11)
B
C964
MULTI JOG
S957
1
3
1-861-407-
2
C965
11
(11)
VIDEO
J850
GAME
INPUT
SWITCH BOARD
PANEL
BOARD
(Page 48)
AUDIO
L
R
J801
MIC
O
J851
PHONES
1
CN903
3
JW1338
JW1336
JW1335
R847
R848
R849
2
1
3
S916
>
.
S917
m
ALBUM
1-861-406-
M
11
(11)
JOG BOARD
C
D
PANEL
BOARD
(Page 48)
S957
NO907
3
1
N
E
F
• Localização do
Semicondutor
Ref. No. Location
D802 E-3
D803 F-3
D806 F-5
D807 F-7
G
D925 A-10
IC850 F-7
Q917 A-10
CHASSIS
CLP910
EPT803
GAME BOARD
D802
D803
C842
JR815
JR816
CLP907
CN802
2
JW815
1
I
(Page 36)
MAIN
BOARD
JR812
JR813
JW814
R830
R828
C841
C846
JR803
JW813
C840
R829
R827
C845
C818
JW817
D806
JW816
TP801
D807
C816
JW1448
TP802
C814
R814
C817
R801
JW860
EPT804
(CHASSIS)
R813
JW809
IC850
C812
JR810
RV801
MIC LEVEL
R809
C813
C811
R810
4
1
5
8
R805
C806
JW808
R811
JW807
CN801
R807
R808
C805
C810
C802
R804
19
C803
JW806
JW805
JR811
C809
C804
C843
C807
R806
C801
C
R803
R802
MAIN
BOARD
(Page 36)
JW804
1
CLP906
C838
JW802
JW801
C839
EPT802
1-861-404-
(CHASSIS)
11
(11)
HCD-GN880
4040
Page 41
7-15. DIAGRAMA ESQUEMÁTICO – Placa GAME, CD SWITCH –
J851
MHC-RG880(HCD-GN880)
J801
(CHASSIS)
C816
D807
1SS355TE-17
C817
22000p
0.1
(CHASSIS)
EPT802
R814
EPT804
C838
0.001
50V
C814
10
R813
50V
10k
C813
8200
25V
D806
1SS355TE-17
C839
0.001
50V
CN801
9P
1
R805
180k
C804
100p
R968
R804
100
C802
0.22
50V
R802
2.2k
15k
R801
100k
R967
R811
2.2k
JR813
CN802
C842
0.1
25V
0JW0
JR812
9
J850
R
AUDIO
L
VIDEO
GAME INPUT
C845
R829
1k
JW813
R830
1k
D802
1SS355
JW816
JW
JR803
JW814
JW815
10
50V
0
JW
JW
D803
1SS355
R803
2.2k
C805
10
C803
50V
47p
C801
220
10V
10k
C846
10
50V
C841
0.001
50V
JW817
JW
C840
0.001
50V
R827
100k
R828
100k
IC850(1/2)
R809
C965
0.01
NJM4565M
R808
22k
C810
1k
470p
S957
C809
0.15
50V
RV801
1k
C811
47p
R810
100k
MIC AMP
R807
100
50k
R971
68k
C807
2.2
50V
R970
33k
R806
10k
C806
47p
IC850(2/2)
NJM4565M
R969
22k
C812
10
50V
CN903
R849
S916
S921
R973
680
S920
R972
270
S923
I/
S918
NO904
5P
AMP-L
EPT803
(CHASSIS)
S919
I/
S922
C964
0.01
D925
SELS5223S
RED
R848
R847
10k
6.8k
10k
S917
ALBUM
R974
Q917
DTC114EKA
LED DRIVE
680
HCD-GN880
4141
Page 42
MHC-RG880(HCD-GN880)
7-16. PLACA DE CIRCUITO IMPRESSO – Placa PA –
1
A
B
C
D
E
F
PA BOARD
CLP601
CLP602
CLP600
C660
JW
JW
JW
677
678
747
EP660
C648
JW
Q648
E
C649
JW676
679
R649
D661
JW675
Q644
Q647
R648
R661
JW695
E
R660
JW674
R645
E
R644
E
R647
D660
2
JW
JW741
JW694
750
H
H751
H752
JR600
R668
JW620
8
D646
RY646
619
JW
C600
C650
R600
R651
R601
601
C
607
JW
608
JW
6
JW
606
JW
R602
5
0
C604
617
R
695
R
R696
C602
JW
R603
C651
R650
604
R652
R653
C654
D624
9 10 11
C605
JW618
JW
R625
603
R624
R646
JW617
D665
C652
22
R674
JW745
JW
JW
JW
JW
JW
RY665
R628
JW681
743
JW
615
616
612
613
614
R630
E
602
JW
Q628
R632
JW753
Q630
E
R631
E
R633
R665
Q629
R654
JW
JW611
JW
601
R629
600
TH629
JW
D654
1-861-400-
691
R655
D655
TH630
C684
C694
EP690
C683
C693
11
(11)
TM601
602
TM
O
FR
EAK
SP
O
FR
SPEAKER
(CHASSIS)
601
TM
NT
ER
--
++
NT
--
++
TM
602
O
R
SUR
SPEAKER
-+-
O
R
SUR
SPEAKER
-+-
D
N
U
R
D
UN
LL
3 4 5 6 7
Q604
C667
JW
MAIN
BOARD
(Page 36)
H
R604
601
CN
635
JW
636
JW
E
R605
630
JW
C666
628
JW
627
JW
626
JW
625
JW
C616
623
C618
D612
611
D
R623
R673
JW
R616
JR603
JR602
H
R618
C619
B790
JW
JW
JW
753
IC600
JW
632
633
744
601
JR
JW
R619
634
JW
JW
JW
JW
622
R669
JW621
610
SURROUND
BOARD
(Page 44)
K
R697
R634
R635
JW667
+
JW693
JW692
C634
JW609
JW749
JW670
C679
C677
JW668
JW669
D658
JW690
JW673
CN602
C678
R678
746
R666
R667
Q666
C655
15
R658
C658
671
JW
672
JW
C659
JW665
R641
C635
JW689
JW666
JW688
R639
R640
113
R638
JW664
JW663
C676
R676
R677
C656
R656
R657
660
JW
661
JW
JW686
+
JW685
–
JW687
JW
Q640
MAIN
BOARD
(Page 36)
G
Q634
Q682
E
600
CN
R642
742
JW
750
JW
E
662
JW657
JW658
JW656
JW659
R613
614
R
JW684
JW683
R643
JW655
D656
R611
R694
JW682
E
R610
Q610
D609
JW654
JW680
R
Q641
E
R693
C610
637
R609
JW653
–
R608
JW652
R
JW
JW
Q606
636
638
639
E
R607
JW
JW
JW
JW
JW651
640
JW
641
642
643
644
JW650
JW
JW
JW
R622
C609
647
648
649
E
C636
C637
D
D670
E
JW637
620
JW646
R683
JW748
R
Q618
R
C617
621
671
R612
R
R606
R670
Q668
E
620
R672
R692
JW631
JW
JW
JW645
R682
629
624
R615
HCD-GN880
G
FH692
F696
FH698
F699
FH694
FH696
F967
F968
H
FH693
D699
CN604
FH691
6
1
FH697
FH695
I
C663
JW740
Q664
J
D664
C662
R663
R662
R664
E
R699
C698
C657
J
POWER
TRANSFORMER
(Page 49)
• Localização do Semicondutor
Ref. No. Location
D609 C-5
D611 D-7
D612 D-7
D620 B-6
D624 E-9
D646 B-8
D654 D-10
D655 D-10
D656 E-5
D658 E-4
D660 F-2
D661 F-2
D664 J-2
D665 D-9
D670 C-6
D699 J-3
IC600 E-8
Ref. No. Location
Q604 B-7
Q606 C-6
Q610 C-5
Q618 B-6
Q628 E-9
Q629 E-9
Q630 D-9
Q634 B-6
Q640 B-5
Q641 B-5
Q644 D-2
Q647 D-2
Q648 E-2
Q664 J-2
Q666 D-2
Q668 B-6
Q682 A-6
4242
Page 43
7-17. DIAGRAMA ESQUEMÁTICO – Placa PA –
F696
T8.0AL
POW
TRANSFORM
FH691
CN604
6P
ER
ER
CN602
5P
FH693
FH695
FH697
10EDB40
C662
10
50V
D664
UDZ-TE-17-33B
C663
100
D699
FH692
250V
F697
T8.0AL
FH694
250V
C657
0.1
R661
10k
D661
1SS355
2SB1565
Q664
-33V
REG.
100V
F698
FH696
6.3A
250V
F699
6.3A
FH698
250V
C698
100
63V
R699
0.68
1/4W
R662
8.2k
R663
8.2k
R664
50V
1k
C677
100V
0.1
C659
0.1
50V
R660
D660
1SS355
10k
D656
RBV1306
R656
220k
R676
220k
C679
0.1
50V
R658
100k
R678
100k
R657
220k
R677
220k
D658
D25XB60F01
C678
4700
63V
2SA1207
36.3
R607
2.2k
STK412-150
POW
C656
3300
100V
C676
3300
100V
C658
4700
63V
100000p
Q606
C660
EP660
IC600
M
ER AM
T
-70
R606
47k
R692
47k
R693
100k
R608
P
100k
C618
10
100V
D609
1SS355
R609
68k
Q604,606,610
STANDBY
ITCH
SW
R631
100k
R612
100
1/4W
R694
68k
R610
68k
C608
22
50V
TEM
DETECT SW
R628
47k
Q630
2SC2412K
T-146-R
TH629
D611
UDZSTE-1718B
C619
10
100V
Q604
2SC3906K
T-146-R
Q628,630
PERATURE
R629
820
R613
3.3k
R630
100k
R614
1W
R604
3.3k
1W
Q610
2SC3906K
T146E
R611
33k
10k
ITCH
D612
UDZSTE-1718B
R605
10k
R632
560k
Q628
2SC2412K
T-146-R
C610
100V
1/4W
1
R616
22
1/4W
100
R615
R633
47k
R618
0.1
5W
R622
1/2W
*R602,652
Q629
2SC2412K
T-146-R
FAN M
ON SW
C616
0.068
50V
C617
0.068
10
M
50V
M
470
OTOR
ITCH
MHC-RG880(HCD-GN880)
C683
C693
0.01
Q644,647
FRONT SPEAKER
RELAY DRIVE
R648
22k
Q648
2SC2412K
T-146-R
OVER LOAD
DETECT SW
Q640
2SC3661
HEADPHONE
UTING
M
Q641
2SC3661
HEADPHONE
UTING
M
ITCH
R647
1k
0.01
25V
C649
50V
10
D624
B
R625
2.7k
25V
B
1SS355
R642
56
R643
56
C684
0.01
C694
0.01
2SC2412K
SURROUND
SPEAKER PROTECT
RELAY DRIVE
R649
22k
JW
JW
Q666
T-146-R
R666
4.7k
R667
10k
691
681
C605
0.01
EP690
GND PLATE
D655
(CHASSIS)
RY646
RELAY
12V
R668
0.1
5W
D646
1SS355
R646
100
1W
R623
R665
100
1W
68k
C637
4.7
100V
R637
C636
100V
4.7
R697
2.2k
R634
2.2k
R636
680
680
2W
2W
Q618
2SC3906K
T146E
R621
100k
Q6118,668
OVER LOAD
R619
1k
D620
1SS355
R682
1k
DETECT
Q668
2SC3906K
T146E
R620
33k
R671
100k
UTING CONTROL
M
R669
1k
D670
1SS355
R673
56k
Q634
DTA124
ITCH
SW
R683
4.7k
2SC2412K
T-146-R
UTING CONTROL
M
SW
33k
R670
Q682
ITCH
C604
220p
C609
22
100V
C666
0.068
F
50V
F
M
C667
0.068
F
50V
F
M
R672
10
1/2W
R617
100k
C601
0.0022
50V
R601
47k
C602
R602
100
10V
B
47k
R603
*
R695
100k
R652
C652
*
100
10V
C651
0.0022
50V
R651
47k
C654
220p
47k
R653
22k
R696
R624
100k
R674
22k
B
R600
R650
C600
4.7
50V
1k
C650
1k
4.7
50V
1SS355
C655
10
50V
TH630
R655
47k
D665
1SS355
C635
R638
100k
D654
1SS355
100
25V
C634
100
25V
R654
47k
RY665
RELAY
12V
R640
1k
R644
2.2k
R639
100k
JW
JW
2SC2412K
T-146-R
Q647
2SC2412K
T-146-R
R645
10k
R635
10k
R641
1k
Q644
753
743
C648
100
10V
CN600
13P
B-B
CN601
11P
B-B
FRONT
SPRAKER
TM602
L+
L-
R+
R-
601
TM
SURROUND
SPRAKER
L+
L-
R+
R-
HCD-GN880
4343
Page 44
MHC-RG880(HCD-GN880)
7-18. PLACA DE CIRCUITO IMPRESSO – PLACA SURROUND –
1
2
3 4 5 6 7
8
9 10
E
(Page 36)
CN701
MAIN
BOARD
R714
C751
R751
JW718
Q700
C714
R706
13
E
C700
R700
R701
JW767
JW768
JW769
JW796
C704
R703
C745
R705
C761
D763
E2,E3,E51
JW764
JW717
C701
JW738
JW725
C760
Q701
E
R708
JW754
D701
R707
R709
JW737
JW755
D702
B792
• Localização do
Semicondutor
Ref. No. Location
CLP701
D701 B-8
D702 D-9
D720 D-6
D730 C-5
D760 B-3
D761 C-4
D763 E-8
D780 C-5
IC700 D-4
Q700 C-7
Q701 B-8
Q720 C-6
Q721 C-6
Q722 D-6
Q730 C-5
Q762 C-4
Q764 C-4
Q780 C-5
MAIN
BOARD
D
(Page 36)
A
J700
SUBWOOFER
OUT
B
C
D
SURROUND BOARD
PA
BOARD
(Page 42)
K
JW724
NO702
JW708
JW756
JW707
JW780
C796
C795
JW729
R794
JW706
R795
JW730
JW705
R793
JW709
JW721
JW704
JW703
JW702
C797
C798
1
1
D760
JW701
Q764
RY760
JW789
R730
JW710
JW783
E
10
R791
R790
JW788
R780
CN700
D761
JW700
R785
C710
C703
Q762
C781
R713
R710
JW782
JW784
E
C780
JW727
R735
C713
C753
JW781
R766
R734
Q730
R767
R784
C730
14
R774
JW731
R782
C731
C711
JW761
R781
R711
JW759
R765
JW785
E
D780
JW799
R733
R732
R731
Q780
E
R783
D730
R720
R772
JW786
JW787
R702
R752
JW797
JW735
JW790
C702
C752
JW798
JW733
R723
R726
C720
R721
E
1
E
D720
R725
C721
Q720
Q721
E
R727
JW760
JW734
JW716
R722
R724
Q722
IC700
E
F
G
HCD-GN880
NO704
3
L
1
PRIMARY
BOARD
(Page 49)
JW723
CLP700
JW722
JW720
R792
JW719
C790
4444
JW726
JW715
JW714
JW712
JW713
JW711
JW795
JW766
JW765
F760
FH760
FH761
CLP702
JW736
1
8
CLP703
CN703
1-861-401-
M
POWER
TRANSFORMER
(Page 49)
11
(11)
Page 45
7-19. SDIAGRAMA ESQUEMÁTICO – Placa SURROUND –
IC700
STK442-130
2X150W
POWER AMP
C704
R703
2.2
1k
50V
1/10W
C700
R700
4.7
1k
50V
1/10W
C703
100p
50V
C797
100V
C798
100V
MHC-RG880(HCD-GN880)
E2,E3,E51
Q701
FA1L3Z
OVER VOLTAGE
DET
R708
D701
56k
1SS355
R709
D702
1SS355
JW754
100
100
R793
1/4W
1
JW764
R707
1.8k
10k
D763
D3SBA20
C761
0.01
50V
C760
0.01
50V
FH760
F.HOLD
F760
T3.15AL
250V
FH761
F.HOLD
CN703
5P
NO704
3P
POWER
TRANSFORMER
Q700
2SC3661
MUTE
R706
2.2k
C714
4.7
50V
R714
1k
1/10W
R705
4.7k
C745
0.1
R720
10k
1/10W
R721
10k
1/10W
C751
0.01
50V
Q720-722
STANDBY
SWITCH
2SC3906K
POWER AMP
Q720
MUTE
C701
16V
1/10W
R701
47k
1/10W
1
R751
47k
R722
22k
1/10W
C710
10p
R710
47k
1/10W
R702
1.5k
1/10W
C702
100
10V
C752
100
10V
R752
1.5k
1/10W
Q721
2SA1207
POWER AMP
MUTE
R723
2.2k
1/10W
100000p
C711
10p
R711
47k
1/10W
C790
35V
C753
100p
50V
R724
100k
1/10W
R792
20k
1/10W
C721
100
50V
R726
22k
1/10W
D720
1SS355
CHIP
Q722
2SC3906K
POWER AMP
MUTE
R727
33k
1/10W
C720
47
50V
C796
100
100V
C795
100V
R795
1/4W
R730
R731
0.22
R732
1/10W
D730
ISS355
CHIP
JW790
ISS355
R782
1/10W
1/10W
15k
D780
CHIP
15k
R781
1/10W
1k
5W
Q730
2SC3906K
CHIP
R733
100k
1/10W
Q730,780
OVER LOAD
DETECT
Q780
2SC3906K
CHIP
R780
1k
0.22
R783
100k
1/10W
5W
D760
1SS355
CHIP
R794
100
1/4W
100
100
R725
47k
1/10W
R713
47k
1/10W
C713
4.7
50V
R735
10
1/2W
C730
100000p
35V
C731
100000p
35V
C780
100000p
35V
C781
100000p
R785
10
1/2W
JW760
5.5MM
AX
R765
100
1W
RY760
RELAY
JW730
JW780
Q762
2SC2412K
CHIP
R791
22k
1/10W
JW729
R766
2.2k
1/10W
R767
22k
1/10W
R790
1k
1/10W
35V
D761
ISS355
R734
47k
1/10W
R784
56k
1/10W
Q762,764
SUB WOOFER
PROTECT
RELAY DRIVE
2SC2412K
Q764
CHIP
CHIP
CN701
13P
B-TO-B
J700
+
SUBWOOFER
OUT
-
HCD-GN880
CN700
10P
B-TOB
NO702
5P
4545
Page 46
MHC-RG880(HCD-GN880)
7-20. DIAGRAMA ESQUEMÁTICO – PLACA PAINEL (1/2) –
JW902
JW
86
NO903
5P
Q901
DTC143TKA
BUFFER
FL901
0
01
9
JR
C938
100p
0p
0p
0p
0p
100p
924
C
0p
0p
0p
0p
0p
10
10
10
10
10
27
26
28
25
29
9
9
9
9
9
C
C
C
C
C
9
00
98
9
1
1
2
3
3
4
5
6
7
2
0p
10
10
10
10
10
30
31
33
34
9
9
9
932
9
C
C
C
C
C
7
4
5
9
9
9
96
1
3
9
JR914
0p
0p
0p
0p
0p
10
10
10
10
10
37
35
81
36
82
9
9
9
9
C9
C
C
C
C
8
9
0
1
2
8
8
9
9
9
0
0p
10
980
C
4
0
46
47
44
R918
100k
45
39
40
41
43
35
36
37
38
32
33
34
29
30
31
27
28
R957
100k
25
26
24
6
7
8
9
2
2
2
2
30
18
19
20
21
22
25
17
4
1
2
20
2
22
2
16
1
15
8
9
1
1
9
1
1
13
17
16
7
8
6
5
4
C923
0.01
9
15
13
12
14
8
10
C985
0p
100p
10
0p
0
1
83
9
C
984
C
JW908
JW
5
7
8
8
C944
10
50V
CNS901
Q904
2SB1132
SWITCH
R999
0
R975
470
Q906
DTC114EKA
R977
BUFFER
1k
1k
982
R
k
1
988
R
SEL5923A
1k
1k
995
994
R
R
Q910
DTC114EKA
LED DRIVER
D906
SEL5923A
AMBER
k
1
983
R
D908
SEL5923A
AMBER
1k
989
R
D910
AMBER
DTC114EKA
JR904
0
JR905
JW906
JW
72
S
924
966
6.8k
R
S925
965
4.7k
R
964
3.3k
R
S927
963
2.2k
R
S928
962
1.5k
R
S929
961
1.5k
R
S930
960
1k
R
S931
959
680
R
49
51
52
53
54
56
S932
958
470
R
1k
981
R
58
1k
987
R
59
1k
993
R
73
R978
470
Q907
BUFFER
SEL5923A
AMBER
SEL5923A
0
D907
D909
AMBER
Q908
DTC114EKA
LED DRIVE
Q909
DTC114EKA
LED DRIVE
D911
SLR325VC
RED
Q905
2SB1132
SWITCH
1k
80
9
R
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
R901
10k
R900
10k
C903
0.1
C904
0.1
C900
4.7
50V
48
49
p
220
0.1
10k
901
C
02
9
C905
R
51
53
52
220p
902
C
p
p
p
p
220
906
C
55
54
0
220
220
220
10
907
909
908
903
C
C
C
R
59
58
57
56
100
904
R
61
60
0.1
910
C
IC901
MB90M407PF-G-139
-BNDZ1
DISPLAY CONTROL
KEY CONTROL
15k
15k
06
05
9
9
R
R
64
66
65
M
1
22
9
R
0.01
0.01
0.01
0.01
0.01
k
15
11
9
912
C
C
07
9
R
68
67
k
13
14
1
9
915
9
C
C
C
8
90
R
73
72
71
70
69
74
k
0
0k
1
1
11
09
9
9
R
R
1k
1k
5
0.1
10
91
9
R
R
16
9
C
76
75
R914
10k
10k
20
9
R
17
16
9
9
1k
R
R
80
79
10k
4
92
R
X901
4MHz
100
99
98
97
96
95
94
C940
0.01
93
92
91
90
89
88
87
86
85
0
JR906
FB901
0
C972
.01
470
0
6.3V
7
91
C971
C
470
6.3V
C918
470
0
10
12
9
R
77
JR912
6.3V
C919
0.01
JR913
0
D903
DIODE
3
.7k
94
4
R
0
C922
10
50V
R944
D904
DIODE
R942
100
R941
100
0
0k
94
1
R
47
CLP912
C966
0.1
D905
UDZS-TE-17-5.1B
77
61
60
48
C969
100
50V
C941
50V
C961
IC902
RPM7240-H4
REMOTE
CONTROL
CN902
19P
RECEIVER
C920
C939
0.001
47
10V
50V
10
HCD-GN880
66
C
3
4
C
D
L A
L B
E
S
SE
D
V
B
N
N
G
G
2
D
N
G
A
AN
E
SP
D
N
G
P
IS
D
4646
Page 47
7-21. DIAGRAMA ESQUEMÁTICO – PLACA PAINEL (2/2) –
MHC-RG880(HCD-GN880)
4
B
VCC
GND
67
68
69
6.3V
R951
5.6k
1k
952
R
B
25V
0.022
C956
1
C955
B
25V
0.022
C954
R948
6.8k
54
6.3V
1
C953
1k
R950
B
50V
0.0047
C952
70
71
C957
1
6.3V
1k
953
R
B
R954
5.6k
16V
0.047
C959
B
16V
0.047
C958
C960
10
50V
52
6.3V
1
C951
1k
949
R
6.3V
1
C949
1k
R947
B
50V
0.0047
C950
D2
N
G
C946
470p
B
6.3V
1
C947
C942
50V
R831
R832
R833
R834
470
680
1k
1.5k
S900
S901
S902
S903
S904
GND3
56
NO906
4P
PH
S911
S910
842
3.3k
R
841
S909
R
2.2k
840
R
1.5k
S908
839
R
1.5k
S907
838
1k
S906
R
837
R
836
R
S905
680
470
R939
1.5k
65
57
80
79
74
R846
R845
R844
843
R
76
75
4.7k
3.3k
2.2k
1.5k
S915
S914
S913
S912
GND
SPEANA
10
470p
C948
IC903
NJM2760
PRF,RECT
R956
B
6.3V
1
C945
R946
82k
R945
47k
10k
53
DISP
SEL A
SEL B
R835
270
64
55
D914
1.5k
R1303
Q916
DTC114EKA
T
RED
SLI-325URT31W
1.5k
1.5k
R1304
R1305
1.5k
R1306
T
T31W
915
D
SLI-325UR
1.5k
1.5k
R1307
R1308
RED
JR911
0
T
D916
SLI-325URT31W
Q915
DTC114EKA
RED
1.5k
1312
R
D917
1.5k
1313
R
T
RED
SLI-325URT31W
JR910
0
1.5k
1314
R
Q914
DTC114EKA
T
RED
D918
SLI-325URT31W
T
RED
D919
SLI-325URT31W
1.5k
1.5k
1.5k
R1318
R1319
R1320
JW907
JW
T
RED
D920
SLI-325URT31W
Q913
DTC114EKA
T
921
D
SLI-325URT31W
1.5k
1.5k
1324
R
R1325
LED DRIVE
ED
R
JR908
0
1.5k
R1326
DTC114EKA
Q911-916
Q912
922
D
T
RED
SLI-325URT31W
1.5k
R1330
T
ED
923
R
D
SLI-325URT31W
0
JR907
1.5k
1.5k
1332
R1331
R
T
RT31W
RED
D924
SLI-325U
Q911
DTC114EKA
C968
S970
C967
0.1
C963
0.1
0.1
CN907
HCD-GN880
4747
Page 48
MHC-RG880(HCD-GN880)
7-22. PLACA DE CIRCUITO IMPRESSO – Placa PAINEL –
3 4 5 6 7
S901
R832
R831
S902
JW923
R833
S903
JW925
JW926
JW1345
JW932
JW933
R834
nN
JW1344
JW1341
X
x
A
CD SW
BOARD
(Page 40)
B
C
F
MAIN
BOARD
(Page 36)
D
O
SWITCH
BOARD
(Page 40)
E
F
G
HCD-GN880
1
2
PANEL BOARD
5
JW930
D911
R845
PLAY MODE
JW1337
D904
CLP912
TUNING
MODE
REPEAT
FM MODE
DIRECTION
TUNER
MEMORY
JW1346
JW902
C966
PAUSE/START
JW931
REC
P
JW921
CLP905
1
3
NO903
1
JW924
CN902
NO906
CD SYNC
S915
R846
S914
C944
JW927
JW928
S913
S904
S912
JW922
JW929
JW1342
R843
JW906
R844
JW938
JW954
JW956
JW955
R940
JW1445
JW1446
D903
JW935
JW948
JW937
JW951
JW1343
P FILE MEMORY
JW959
JW960
1
R941
JW1333
JW946
JW943
JW950
JR913
JW936
C961
JW1357
JW957
R942
D905
JW1353
JW1354
JW1334
S911
EQ EDIT
S910
JW958
R905
C941
ENTER
JW940
JW939
Q914
E
R842
JW961
R841
S909
C919
C900
C916
8
JW964
C971
R900
CNS901
(NOT USE)
Q916
E
R1313
Q915
E
R901
R903
C969
R1314
JW962
R1306
R1308
JW934
JW944
JW945
C918
FB901
R904
R912
(VOL 8)
R1312
R1307
CLP911
C972
(VOL 7)
D917
JW963
(VOL 9)
D916
JR911
(VOL 10)
D915
JW968
1
C917
C904
JW965
JR910
N
C923
JW947
JR914
C940
30
31
C903
C905
D918
CN907
1
R1303
BOARD
(Page 40)
R957
R902
C901
JW969
JW970
JW966
R1320
R1319
R1318
E
3
S970
VOLUME
R1304
R1305
D914
(VOL 11)
JOG
C902
C906
JW972
JW1351
JW1349
Q913
2
1
3
4848
FL901
50
C907
JW1350
JW967
JW1340
IC901
51
C908
C909
(VOL 6)
D919
C967
C968
8
70
C924
C926
C925
JW1352
JW1316
R907
R920
D920
Q912
E
Q911
E
R1330
R1331
C927
JW1320
JW1315
R906
C945
C956
R945
R956
D921
R1324
R1332
R840
JW992
JW1321
C928
JW1314
JW1313
R911
R909
C948
C946
C947
R951
C954
R946
JW985
JW984
SURR SPEAKER
(VOL 4)
R1326
R1325
JW986
D923
(VOL 2)
JW989
JW1322
JW1324
JW1323
C929
C931
C930
JW1312
JW1311
R917
R914
JW1310
R947
20
JW1317
1
R948
C950
C952
MODE
JR908
EFFECT
ON/OFF
(VOL 3)
D922
JW987
GROOVE
JW988
ILLUMINATION
JW1326
JW1325
C932
C933
JW1305
JW1306
JW1307
JW1308
JW1309
R950
R949
IC903
S905
R836
JW1355
S908
JW1327
C934
R952
11
10
JW998
E
S906
S907
JW993
R995
R994
R993
JW1328
C935
C957
JR912
C955
C915
C914
C913
C912
R953
R943
C959
C958
Q908
R983
R982
R981
R837
R838
JW995
R839
JW1330
JW1329
C981
C936
C949
C911
R924
R944
C960
R954
D906
E
E
Q910
JW1331
C937
C953
C942
C920
R987
C980
JW1319
100
1
R922
81
X901
80
C910
JW1318
R939
JW973
JW975
JW974
JW976
JW977
JW978
R916
R910
JW979
JW980
R915
R908
JW981
JW982
(VOL 5)
JW983
JW907
JW1447
C963
JR907
D924
(VOL 1)
JW1332
C982
C951
R958
JR904
D907
D908
R988
Q909
JR906
IC902
C939
R989
D909
JW1356
D910
R962
S928
JW1359
C922
JW1347
JW1304
R918
JW1302
Q907
E
JR905
9 10 11
C938
C983
Q901
E
JW1303
JW908
E
Q905
R980
E
Q906
S932
CD
R959
TUNER/BAND
S931
R960
TAPE A/B
S930
R961
VIDEO/MD
S929
JR901
JW1348
C985
C984
R978
R975
R966
Q904
R977
R999
JW996
S900
S924
S925
E
JW997
S927
DISPLAY
R835
SLEEP
JW1300
AMP MENU
R965
JW999
R964
GAME
MIXING
R963
• Localização do Semicondutor
Ref. No. Location
D903 C-4
D904 D-2
GAME
D905 A-4
D906 D-8
D907 E-8
D908 E-8
D909 F-8
D910 F-8
D911 E-2
D914 F-6
D915 F-5
D916 E-5
D917 E-5
D918 D-6
D919 D-6
D920 D-7
D921 E-7
D922 E-7
1-861-403-
11
(11)
Ref. No. Location
IC901 B-6
IC902 C-9
IC903 C-8
Q901 B-9
Q904 D-9
Q905 D-9
Q906 D-9
Q907 D-9
Q908 D-8
Q909 F-8
Q910 G-8
Q911 F-7
Q912 E-7
Q913 E-6
Q914 E-5
Q915 E-5
Q916 E-5
D923 F-7
D924 F-6
Page 49
7-23. PLACA DE CIRCUITO IMPRESSO – Placa PRIMÁRIA –
1
2
PRIMARY BOARD
3 4 5 6 7
MHC-RG880(HCD-GN880)
8
A
B
C
S1000
VOLTAGE
SELECT
127V
220V
0V
CLP1000
B1001
1
CN1001
JW1002
JW1012
JW1001
JW1000
r
JW1009
r
JW1008
C1000
1
NO1000
2
2
1
JW1010
4
CN1000
AC IN
POWER TRANSFORMER
*
T601
1
2
3
4
5
6
1
2
3
4
5
6
7
J
PA
BOARD
(Page 42)
M
SURROUND
BOARD
(Page 44)
D
8
C1005
C1001
C1002
L1001
NO1001
CLP1001
1-816-402-
11
(11)
SWITCHING
REGULATOR
* NOT REPLACEABLE:
BUILT IN TRANSFORMER
• Localização do
Semicondutor
Ref. No. Location
D1000 D-3
Q1000 D-3
RY1000
D1000
R1003
JW1011
B1000
C1003
E
CLP1002
Q1000
E
R1001
R1000
3
1
CN1002
L
SURROUND
BOARD
(Page 44)
HCD-GN880
4949
Page 50
MHC-RG880(HCD-GN880)
15
16
17
18
19
20
21
22
23
24
25
26
27
36
28
29
30
31
32
33
34
35
1
2
3
4
5
6
7
8
9
10
11
12
13
14
LEVEL
SHIFT
F
R
R
F
R
F
F
19k
6.5k
50k
50k
100k
50k
PIN3
10k
Vref
50k50k
PIN26
(ch1, 2)
POW
VCC
(ch3, 4)
SW
Pre
Vcc
INTER
FACE
INTER
FACE
INTER
FACE
R
F
50k 50k
POW
VCC
MUTE
Vref
POW
VCC
R
F
10k
CH1PUTF
CH1OUTR
CH2OUTF
CH2OUTR
POWVCC
CNF4
GND
C-M
C-P
VG
CH2RIN
CH2FIN
CH1RIN
CH1FIN
SW
OPIN+
OPIN-
NC
CH4OUTR
CH4OUTF
CH3OUTF
CH3OUTR
POWVCC
MUTE
GND
GND
PREGND
CT
CH3RIN
CH3FIN
CH4IN
CH4CAPA
OUTVREF
DPOUT
TREVCC
NC
D
D
D
D
D
D
D
D
1 2 3 4 5 6 7 8 9
CONTROL LOGIC
TSD
VREF
OUT2
OUT1
RNF
VM
VCC
FIN
GND
RIN
7-24. DIAGRAMA ESQUEMÁTICO – Placa PRIMÁRIA –
– Placa DRIVER –
IC701, 712 BA6956AN
– Placa BD –
IC251 BA5947FM
SWITCHING
REGULATOR
CN1002
3P
NO1001
2P
NO1000
WIRE
L1001
18uH
C1002
Q1000
POWER ON/OFF
RELAY DRIVE
R1000
4.7k
R1001
100k
R1003
0
C1001
0.1
C1005
1000
6.3V
0.1
C1003
0.01
B1000
Q1000
2SC2412K
T-146-R
VOLTAGE SELECTOR
127V
0V
220V
D1000
1SS355
S1000
C1000
0.01
RY1000
RELAY
5V
JW1009
1006
JW
JW1001
CN1000
JW1000
CN1001
JW1002
AC IN
2P
12
7
220
7-25. Diagramas em Blocos do IC
T601
POWER
TRANSFORMER
22
0
12
7
MX
HCD-GN880
5050
Page 51
– Placa BD –
IC301 TC94A34FG-002
MHC-RG880(HCD-GN880)
CS/RAS/ADO2
AD15/CAS/PD12
SDO3/OE
PO11/BUCK/AD14
PO10/CCE/AD13
PO9/AD12
PO08/AD11
VDDM
SRMSTB
VDDT
WE/SDO1
PIO7/BUS3/IO7
33
34
35
36
37
38
39
40
41
42
General
In/Output Port
SRAM/
DRAM I/F
I/F
CDP Cont
PIO5/FI2/BUS1/IO5
PIO6/FI3/BUS2/IO7
SRAM I/F
2sets
Address Calc.
CROM
CRAM
ERAM
4k word
4k word
2k word
PIO4/FI1/BUS0/IO4
register
C-Pointer
register
Y- Po inter
register
X-Pointer
PIO3/IO3
1Mbit
SRAM
X-Bus
PIO2/IO2
Y- B u s
PIO1/SDI3/IO1
PIO0/SDI2/IO0
2526272829303132 1718192021222324
register
Y0 • Y1 • Y2
XO • X1 • X2
VSS
AX AY
MX MY MZ
VDD
CKI/CLOCK/IRQ/FIO
ALU
A2 A3
MAC
A0 A1
TXO
DIT
round & limit round & limit
SBSY/BCKIB
SFSY/LRCKIB
I/F
Sub code
Audio I/F
SDI1/DATA
LRCKIA
16
15
BCKIA
SDI0
14
LRCKO
13
12
BCKO
11
SDO0
10
VSS
9
VDDT
MIACK
8
MICK
7
AD10
AD9
AD8
PO07/AD7
PO06/AD6
PO05/AD5
YRAM
XRAM
AD1/PO01
AD2/PO02
4k word
4k word
Switch
54
VSS
AD0/PO00
Bus
VDD
Program
POM
VC0
VDDX
CKO/PO13/AD16
Control
PRAM
Timing
Generator
5857555351
XO
MCU. I/F
Decoder
Instruction
61 62 63 646059565250
XI
VSSP
TEST
MIMD
VSSX
43
44
45
46
47
48
49
AD4/PO04
AD3/PO03
VCOI
6
5
4
3
2
1
MIDIO
MILP
MICS
STANBY
RESET
VDDP
51
Page 52
MHC-RG880(HCD-GN880)
7-26. Descrições das Funções de Pinos de IC
• IC101 CXD3059AR (RF AMP) (BD BOARD)
Pin No. Pin Name I/O Description
1MIRR I/O Mirror signal input/output(Not used)
2 DFCT I/O Defect signal input/output (Not used)
3 FOK I/O Focus OK signal input/output (Not used)
4 VSS — Internal digital ground
5 LOCK I/O Not used
6 MDP O Spindle motor servo control output
7 SSTP I Disk innermost detection signal input
8 IOVSS1 — I/O digital ground
9 SFDR O Sled drive output
10 SFDR O Sled drive output
11 TFDR O Tracking drive output
12 TRDR O Tracking drive output
13 FFDR O Focus drive output
14 FFDR O Focus drive output
15 IOVDD1 — I/O digital power supply
16 AVDD0 — Analog power supply
17 AVSS0 — Analog ground
18 NC — Not used
19 E I E signal input
20 F I F signal input
21 TEI I Tracking error signal input
22 TEO O Tracking error signal output
23 FEI I Focus error signal input
24 FEO O Focus error signal output
25 VC I/O Center voltage output from RF amplifier block
26 A I A signal input
27 B I B signal input
28 C I C signal input
29 D I D signal input A
30 NC — Not used
31 AVDD4 — Analog power supply
32 RFDCO O RFDC signal output (Not used)
33 PDSENS I Reference voltage pin
34 AC_SUM O RFAC summing amplifier output
35 EQ_IN I Equalizer circuit input
36 LD O APC output
37 PD I APC input
38 NC — Not used
39 RFC I Equalizer cut-off frequency adjustment pin
40 AVSS4 — Analog ground
41 RFACO O RFAC signal output
42 RFACI I RFAC signal input or EFM signal input
43 AVDD3 — Analog power supply
44 BIAS I Asymmetry circuit constant current input
45 ASYI I Asymmetry comparator voltage input
46 ASYO O EFM full-swing output
47 VPCO O Not used
48 VCTL I Wide-band EFM PLL VCO2 control voltage input
52
Page 53
MHC-RG880(HCD-GN880)
Pin No. Pin Name I/O Description
49 AVSS3 — Analog ground
50 CLTV I Multiplier VCO1 control voltage input
51 FILO O Master PLL (slave = digital PLL) filter output
52 FILI I Master PLL filter input
53 PCO O Master PLL charge pump output
54 AVDD5 — Analog power supply
55 DDVROUT O DC/DC converter output
56 DDVRSEN I DC/DC converter output voltage monitor input
57 AVSS5 — Analog ground
58 DDCR I DC/DC converter reset input
59 NC — Not used
60 BCKI I D/A interface bit clock input
61 PCMDI I D/A interface serial data input (2’s COMP, MSB first)
62 LRCKl I D/A interface LR clock input
63 LRCK O D/A interface LR clock output f = Fs
64 VSS — Internal digital ground
65 PCMD O D/A interface serial data output (2’s COMP, MSB first)
66 BCK O D/A interface bit clock output
67 VDD — Internal digital power supply
68 EMPH O High when the playback disc has emphasis, low it has not
69 EMPHI I High when de-emphasis is ON, low when input OFF
70 IOVDD2 — I/O digital power supply
71 DOUT O Digital Out output
72 TEST I Test pin Normally ground
73 TES1 I Test pin Normally ground
74 IOVss2 — I/O digital ground
75 NC — Not used
76 XVSS — Master clock ground
77 XTAO O Crystal oscillation circuit output
78 XTAI I Crystal oscillation circuit input
79 XVDD — Master clock power supply
80 AVDD1 — Analog power supply
81 AOUT1 O Lch analog output
82 VREFL O Lch reference voltage
83 AVSS1 — Analog ground
84 AVSS2 — Analog ground
85 VREFR O Rch reference voltage
86 AOUT2 O Rch analog output
87 AVDD2 — Analog power supply
88 NC — Not used
89 IOVDD0 — I/O digital power supply
90 RMUT O Rch “0” detection flag (Not used)
91 LMUT O Lch “0” detection flag (Not used)
92 NC — Not used
93 XTSL I Crystal selection input (Not used)
94 IOVSS0 — I/O digital ground
95 XTACN I
96 SQSO O Subcode Q 80-bit and PCM peak and level data output (Not used)
97 SQCK I SQSO readout clock input
Oscillation circuit control
Self-oscillation when high, oscillation stop when low
53
Page 54
MHC-RG880(HCD-GN880)
Pin No Pin Name I/O Description
98 SBSO O Subcode P to W serial output (Not used)
99 EXCK I SBSO readout clock input (Not used)
100 XRST I System reset input
101 SYSM I Mute input
102 D ATA I Serial data input from CPU
103 VSS — Internal digital ground
104 XLAT I Latch input from CPU
105 CLOCK I Serial data transfer clock input from CPU
106 VDD — Sled drive output Internal digital power supply Tracking drive output
107 SENS O SENS output to CPU
108 SCLK I SENS serial data readout clock input
109 ATSK I/O Anti-shock input/output (Not used)
110WFCK O WFCK output (Not used)
111 XUGF O XUGF output (Not used)
112XPCK O XPCK output (Not used)
113 GFS O GFS output (Not used)
114C2PO O C2PO output (Not used)
115 SCOR O High output when the subcode sync, S0 or S1, is detected
116 VDD — Internal digital power supply
117 C4M O 4 2336MHz output (Not used)
118 WDCK O Word clock output f = 2Fs (Not used)
119 COUT I/O Track number count signal input/output (Not used)
120 NC — Not used
54
Page 55
MHC-RG880(HCD-GN880)
• IC901 MB90M407PF-G-139-BNDE1 DISPLAY CONTROL (PANEL Board)
Pin No. Pin Name I/O Description
1 to 5 G5 to G1 O FLD grid output
6 to 10 P1 to P5 O FLD segment output
11 VSS-IO — Ground
12 to 22 P6 to P16 O FLD segment output
23 VDD-FIP — Power supply (+3.3V)
24 to 41 P17 to P34 O FLD segment output
42 VSS-IO — Ground
43 to 47 P35 to P39 O FLD segment output
48 VKK — Power supply (-35V)
49 MD0 I Not used (pull up with resistor)
50 MD1/VDD-VFT I Not used (pull up with resistor)
51 MD2 I Not used (pull down with resistor)
52
VOLUME11,MULTI CH LED
53 VOLUME7,8 LED O LED drive signal output
54 VOLUME9,10 LED O LED drive signal output
55 VOLUME5,6 LED O LED drive signal output
56 VOLUME3,4 LED O LED drive signal output
57 VOLUME1,2 LED O LED drive signal output
58 CD/DVD,TUNER LED O LED drive signal output
59
TAPE A/B,MD/VIDEO LED
60 IIC-DATA O IIC serial data output
61 IIC-CLOCK O IIC clock signal output
62 AVCC — Power supply (+3.3V)
63 AVSS — Ground
64 to 66 KEY0 to KEY2 I Key input (A/D)
67 ALL BAND I L+R signal input
68
SUPER LOW FREQUENCY (BPF 0)
69 to 71 BPF3 to BPF1 I Spectrum analyzer BPF signal input
72 SELECTOR O LED group select signal output
73
GAME IN, REC/PAUSE LED
74, 75 JOG B, JOG A I JOG dial encoder signal B/A input
76 AMS I AMS dial signal input
77 RESET I Reset input
78 SOFT TEST O Not used (open)
79 VOL 1B I Volume encoder signal B input
80 VOL 1A I Volume encoder signal A input
81 VSS-CPU — Ground
82 XOUT O Crystal oscillator output (4MHz)
83 XIN I Crystal oscillator input (4MHz)
84 VCC-CPU — Power supply (+3.3V)
85 to 100 G21 to G6 O FLD grid output
O LED drive signal output
O LED drive signal output
I Spectrum analyzer BPF signal input
O LED drive signal output
55
Page 56
MHC-RG880(HCD-GN880)
• IC401 M3062CMEN-A03FPUO SYSTEM CONTOL (MAIN Board)
Pin No. Pin Name I/O Description
1 XRST O CD reset signal output
2 CD-DATA O CD data output
3 XLAT O CD latch signal output
4 SIRCS I SIRCS input
5 MP3 DATA OUT O Serial data output
6 MP3 DATA IN I Serial data input
7 MP3 CLK O Serial clock output
8 BYTE I Not used (connected to ground)
9 CNVSS — Not used (Connected to ground with resistor)
10 XC-IN I Sub clock input (32.768KHz)
11 XC-OUT O Sub clock output (32.768KHz)
12 RESET I System reset input
13 X-OUT O Main system clock output (16MHz)
14 VSS — Ground
15 X-IN I Main system clock input (16MHz)
16 VCC — Power supply (+5V)
17 NMI I Not used (Pull up with resistor)
18 CD-CLK O CD data clock output
19 SCOR I Subcode sync (S0+S1) detection signal input
20 AC-CUT I AC cut check signal input
21 SENS I SENS signal input from CXD3059AR
22 MP3 RST O MP3 reset signal output
23 MP3 CS O MP3 chip select signal output
24 MP3 LP O MP3 latch pules output
25 MP3 ACK I MP3 acknowledge signal input
26 MP3 REQ I Interrupt request signal input
27 FAN CTL O FAN moter control signal output
28 VIDEO OUT O Not used
29 IIC-CLK I IIC serial data clock input
30 IIC-DATA I IIC serial data input
31 SW-MUTE O Subwoofer mute signal output
32 REC MUTE O REC mute signal output
33 HP DETECT I Headphone detect input
34 LINE-MUTE O TA LINE mute signal output
35 MATRIX-SURR-1-LED O Subwoofer LED drive signal output
36 SW-LINE-LED O Subwoofer LED drive signal output
37 MATRIX-SURR-2-LED O Subwoofer LED drive signal output
38
SW-ON-LED/VIDEO MUTE
39 AMS MUTE O AMS mute signal output
40 CD/DVD-POWER O CD power on/off signal output
41 CD/DVD-MUTE O CD mute signal output
42 OPEN SW I Lever switch signal input
43 TBL-SENS I Table sensor signal input
44 E-3 I Disc tray status detection signal input
45 E-2 I Disc tray status detection signal input
46 E-1 I Disc tray status detection signal input
47 TM-F O Table motor control signal output
48 TM-R O Table motor control signal output
49 LMF O Loading motor control signal output
50 LMR O Loading motor control signal output
O Subwoofer LED drive signal output
56
Page 57
MHC-RG880(HCD-GN880)
Pin No. Pin Name I/O Description
51 A-PLAY I TCM-A play switch input
52 A-TRIG O TCM-A trigger output
53 A-HALF I A deck half detection signal input
54 CAPM-CONT O Capstan motor REV/FWD/STOP control signal output
55 REC (FWD) O Record tab switch for SIDE A signal output
56 B-PLAY I TCM-B play switch input
57 B-TRIG O TCM-B Trigger output
58 REC (REV) O Record tab switch for SIDE B signal output
59 TC-RELAY O REC/PB selection signal output
60 REC BIAS O Bias on/off signal output
61 AMS-IN I AMS signal input
62 VCC — Power supply (+3.3V)
63 TC-MUTE O TC line mute signal output
64 VSS — Ground
65 AUDIO1-DATA O Serial data output to Audio EQIC
66 AUDIO1-CLK O Serial data clock output to Audio EQIC
67 AUDIO2-DATA O Serial data output to Audio EQIC
68 AUDIO2-CLK O Serial data clock output to Audio EQIC
69 AC-CUT-MAIN I AC cut check signal input
70 STBY-RELEY O Reley drive signal output
71 CTR-RLY O Not used
72 REAR SW-RELAY O Subwoofer relay control signal output
73 DISPLAY-KEY I DISPLAY key signal input
74 POWER-KEY I Power key signal input
75 GC-RESET O GC reset signal output
76 STBY-LED O Standby LED drive signal output
77 LINK-RLY O Surround speaker relay driver signal output
78 FR-RELAY O Front speaker relay driver signal output
79 HP-MUTE O Headphone mute signal output
80 STK-MUTE O Mute signal output to power IC
81 PROT I Speaker protection signal input
82 ST-CLK O Tuner clock signal output
83 ST-DIN I Tuner data input
84 ST-DOUT O Tuner data output
85 ST-CE O Tuner chip enable signal output
––––––––––––––
86 TUNED I Tuned signal input
–––––––––––––––
87 STEREO I Stereo signal input
88 ST-MUTE O Tuner mute signal output
89 A-PHOTO OUT I TCM-A reel pulse input
90 B-PHOTO OUT I TCM-B reel pulse input
91 B-HALF I B deck half detection input
92 MODEL-IN I Model input
93 DEST-IN I Destination input
––––––––––––––––––––––––––
94 THER MAL VACS IN I VACS signal input
95
96 AVSS — Ground
97 FUSELESS SW I Over-voltage protection detection input termnal
98 VREF I Reference voltage input
99 AVCC — Power supply (+3.3V)
100 XTCN/MIC DET O Oscillation circuit control signal output
––––––––––––––––––
––––––––––
DVD-PWR-CHK/SW AO KEY
I Subwoofer ON/OFF and SURROUND SPEAKER MODE key input
57
Page 58
VISTAS EXPLODIDAS
NOTA:
• -XX e-X indicam peças padrão que podem apresentar algumas diferenças em relação à originais.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados. Evite
atrasos antecipando os pedidos para estes itens.
8-1. SEÇÃO TAMPA,PAINEL TRASEIRO
4
MHC-RG880(HCD-GN880)
SEÇÃO 8
Os componentes identificados com a marca 0
são críticos para a segurança. Somente
os substitua por peças numéricamente
especificadas nesse manual.
#2
10
#2
9
M891
9
3
#2
3
1
2
#1
5
#1
6
#2
#2
#2
#2
7
#1
8
11
#1
#2
#2
#1
12
#1
#1
#1
Ref. No. Part No. Description Remarks
1 4-252-559-21 PAINEL DE CARREGAMENTO
2 4-963-404-02 EMBLEMA (5-A), SONY
3 3-363-099-02 PARAFUSO (CASE 3 TP2)(M3X8)
4 4-231-828-61 TAMPA
5 A-4750-964-A PLACA PRIMÁRIA MONTADA
Ref. No. Part No. Description Remarks
6 1-500-497-11 FILTER, CLAMP (FERRITE CORE)
7 1-693-631-12 TUNER (FM/AM)
08 1-468-737-21 POWER, SWITCHING
9 3-363-099-32 PARAFUSO (CASE 3 TP2)(M3X12)
10 4-244-098-02 CAPA DO VENTILADOR
11 4-255-671-21 TAMPA TRASEIRA
12 1-921-005-01 CABO TIPO FLAT (11 VIAS)
M891 1-763-488-62 VENTILADOR
#1 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3
#2 7-685-871-01 PARAFUSO +BVTT 3X6 (S)
58
Page 59
MHC-RG880(HCD-GN880)
8-2. SEÇÃO PAINEL FRONTAL
60
61
77
55
62
não
fornecido
58
59
63
57
63
não
fornecido
62
67
63
68
64
FL901
67
76
66
69
75
63
63
63
65
não
fornecido
70
63
53
74
73
56
63
72
52
54
71
51
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
51 X-4956-225-1 PAINEL FRONTAL MONTADO
52 4-252-592-11 TAMPA AL-TC
53 4-252-577-01 TAMPA CASSETE
54 4-252-595-01 MOLA DA TAMPA CASSETE
55 4-252-578-01 PORTA CASSETE-L
56 4-252-579-01 PORTA CASSETE-R
57 4-959-229-11 MOLA DETENTORA(CASSETE)
58 4-224-578-21 BOTÃO (MIC)
59 4-252-571-02 BOTÃO AMS
60 4-252-575-01 BOTÃO VOL
61 4-252-590-41 TAMPA AL-STR
62 4-244-092-01 MOLA (EJECT)
63 4-951-620-01 PARAFUSO (2.6X8), +BVTP
64 Y-8284-396-B PLACA PAINEL MONTADA
65 1-773-109-11 CABO TIPO FLAT (19 VIAS)
66 4-231-581-01 SUPORTE (FL)
67 4-224-104-11 AMORTECEDOR
68 4-252-597-01 MOLA L
69 4-252-598-01 MOLA R
70 A-4750-976-A PLACA GAME MONTADA
71 1-796-486-61 MOCANISMO DO DECK
72 4-243-608-01 CORREIA (BR)
73 4-243-609-01 CORREIA (AF)
74 4-243-610-01 CORREIA (AL)
75 4-252-594-01 SUPORTE TCM
76 1-921-005-11 CABO TIPO FLAT (13 VIAS)
77 4-252-556-01 PAINEL FRONTAL
FL901 1-518-981-11 DISPLAY DE TUBO FLUORESCENTE
59
Page 60
MHC-RG880(HCD-GN880)
8-2-1. SEÇÃO PAINEL FRONTAL
86
82
95
96
93
83
80 79 78
87
90
85
81
89
94
88
92
84
Ref. No. Cód. da Peça Descrição
78 4-252-562-01 TECLA (OPEN/CLOSE)
79 4-252-561-01 TECLA (DISC)
80 4-252-563-01 TECLA (POWER)
81 4-252-572-01 ORNAMENTO (PLAY)
82 4-252-573-01 ORNAMENTO (FUNÇÃO)
83 4-252-574-02 TECLA (EQ)
84 4-252-591-02 INDICADOR (VOLUME)
85 4-252-568-02 TECLA (PLAY MODE)
86 4-252-567-02 TECLA (DISPLAY)
87 4-253-037-01 FILTRO FL
88 4-252-565-02 TECLA (PLAY)
89 4-252-566-01 TAMPA DA TECLA (PLAY)
90 4-252-569-02 VISOR FL
91 4-252-599-01 SUB PAINEL TC -FIN
92 4-252-581-02 TECLA EJECT (B)
93 4-252-580-02 TECLA EJECT (A)
94 4-252-587-01 INDICADOR (REC)
95 4-252-564-01 TECLA (FUNÇÃO)
96 4-252-588-01 INDICADOR (FUNÇÃO)
91
60
Page 61
MHC-RG880(HCD-GN880)
8-3. SEÇÃO CHASSIS
não
fornecido
#1
#1
#3
#3
não
fornecido
#1
F760
não
fornecido
F697
F698
F699
#2
não
fornecido
107
101
F696
#1
#2
#1
107
#1
#1
102
#1
102
não
fornecido
#2
não
fornecido
103
105
106
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
manual.
104
T601
não
fornecido
Ref. No. Part No. Description Remarks
101 A-4751-013-A PLACA SURROUND MONTADA
102 3-905-609-31 PARAFUSO (TRANSISTOR)
103 Y-8284-458-A PLACA POWER AMP MONTADA
104 1-757-813-24 CABO DE FORÇA
105 3-703-244-21 PRENSA CABO
106 Y-8284-460-J PLACA PRINCIPAL MONTADA
#1
não
fornecido
Ref. No. Part No. Description Remarks
107 4-924-098-01 SUPORTE DA PLACA
0F696 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V)
0F697 1-576-655-12 FUSIVEL RETARDADO (DIA.5) (8A/125V)
0F698 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V)
0F699 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (T6.3AL/250V)
0F760 1-533-470-12 FUSIVEL RETARDADO (DIA. 5) (T3.15AL/250V)
0T601 1-443-202-31 TRANSFORMADOR DE FORÇA
#1 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3
#2 7-685-871-01 PARAFUSO +BVTT 3X6 (S)
#3 7-685-881-09 PARAFUSO +BVTT 4X8 (S)
#1
61
Page 62
MHC-RG880(HCD-GN880)
2
8-4. MECANISMO DO CD SEÇÃO-1
(CDM74-F1BD81)
156
162
155
156
157
158
154
155
156
157
158
153
151
161
151
159
164
166
160
163
164
165
M741
152
Mecanismo do CD seção-
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
151 4-218-253-32 PARAFUSO (M2.6), +BTTP
152 1-776-182-11 CABO TIPO FLAT (5 VIAS)
153 1-687-134-12 PLACA MOTOR (TB)
154 4-243-815-01 MESA (CARREGAMENTO)
155 4-245-571-02 ENGRENAGEM (STOPPER)
156 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING
157 4-245-570-01 ENGRENAGEM (JOINT)
158 4-245-572-01 BUCHA (GEAR)
159 1-687-132-12 PLACA SENSOR
160 4-243-820-01 ENGRENAGEM (TABLE)
161 4-243-819-01 ENGRENAGEM (GENEVA)
162 4-243-816-01 DISCO
163 4-243-823-01 CORREIA (TABLE)
164 4-985-672-01 PARAFUSO (+PTPWH M2.6), FLOATING
165 4-243-821-01 POLIA (TABLE)
166 3-231-598-01 CALÇO (BA)
M741 A-4723-963-A MOTOR MONTADO, TABLE
62
Page 63
8-5. CD MECHANISM DECK SECTION-2
(CDM74-F1BD81)
MHC-RG880(HCD-GN880)
208
M751
211
212
210
RE701
202
207
213
206
214
205
204
205
216
215
203
202
205
205
217
230
202
231
218
201
219
222
223
224
225
228
222
229
not supplied
232
222
223
224
220
225
205
205
223
222
223
205
226
227
Ref. No. Part No. Description Remarks
201 Y-8284-010-A PLACA DRIVER(CDM74) MONTADO
202 4-218-253-32 PARAFUSO (M2.6), +BTTP
203 1-687-669-12 PLACA SW
204 4-244-034-01 CORREIA (LOADING)
205 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING
206 4-225-844-01 ENGRENAGEM(LOADING A)
207 4-224-613-01 ENGRENAGEM (SHAFT)
208 1-687-133-12 PLACA MOTOR (LD)
210 4-244-108-01 ENGRENAGEM, SWING
211 4-224-609-01 ENGRENAGEM (LOADING C)
212 4-224-608-01 ANEL, SWING
213 3-016-533-01 ARRUELA (FR), STOPPER
214 4-224-611-01 ENGRENAGEM (LOADING B)
215 4-224-606-01 ENGRENAGEM (RV)
216 4-243-818-01 ENGRENAGEM (U/D)
217 4-243-822-02 ALAVANCA (LIFTER)
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
manual.
Ref. No. Part No. Description Remarks
218 X-4955-774-1 POLIA (SM) MONTADO, CHUCKING
219 4-221-688-01 POLIA (B), CHUCKING
220 X-4955-536-1 SUPORTE (213) ASSY
222 4-227-549-11 AMORTECEDOR
223 4-227-045-11 MOLA (INSULATOR), COIL
224 4-231-151-01 SUPORTE (BU)
225 4-218-253-22 PARAFUSO (M2.6), +BTTP
226 1-827-992-11 CABO TIPO FLAT (16 VIAS)
227 1-775-248-11 CABO TIPO FLAT (27 VIAS)
228 Y-8284-281-A PLACA BD MONTADA
0229 8-820-244-01 UNIDADE OTICA (KSM-215DCP/C2NP)
230 1-471-035-11 MAGNETO MONTADO
231 4-243-817-01 CHASSIS
232 4-951-620-01 PARAFUSO (2.6X8), +BVTP
M751 A-4737-553-A MOTOR ASSY, LOADING
RE701 1-477-680-12 ENCODER, ROTARY
63
Page 64
MHC-RG880(HCD-GN880)
SEÇÃO 9
LISTA DE PEÇAS ELÉTRICAS
NOTA:
• Devido a padronização algumas peças especificadas nos diagramas ou mesmo daquelas usadas no aparelho.
• -XXe -X indicam peça padrão, que podem
apresentar diferenças daquelas originalmente usadas no aparelho.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados.
Evite atrasos antecipando os pedidos para
estes itens.
• CAPACITORES:
uF: µF
• RESISTORES
Todos resistore são em ohms
METAL: metal-film resistor
METAL OXIDE: Metal Oxide-film resistor
F: anti-chama
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Y-8284-281-A PLACA BD MONTADA
*****************
< CAPACITOR >
C10 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V
C11 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V
C14 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C15 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C16 1-115-156-11 CERAMIC CHIP 1uF 10V
C17 1-126-246-11 ELECT CHIP 220uF 20% 4V
C18 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C111 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V
C112 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C113 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V
C114 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C115 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C116 1-128-995-21 ELECT CHIP 100uF 20% 10V
C122 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C123 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C124 1-162-959-11 CERAMIC CHIP 330PF 5% 50V
C125 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C131 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C132 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V
C133 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C134 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C141 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C142 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V
C143 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C151 1-128-995-21 ELECT CHIP 100uF 20% 10V
C161 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C162 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C163 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C171 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C172 1-162-920-11 CERAMIC CHIP 27PF 5% 50V
C174 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C181 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C182 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C183 1-124-778-00 ELECT CHIP 22uF 20% 6.3V
C184 1-124-778-00 ELECT CHIP 22uF 20% 6.3V
• INDUTORES
uH: µH
•SEMICONDUTORES
Em cada caso, u: µ, por exemplo:
uA...: µA... , uPA... , µPA... ,
uPB... , µPB... , uPC... , µPC... ,
uPD..., µPD...
Os componentes identificados com a
marca 0 são críticos para a segurança.
Somente os substitua or peças especificadas nesse manual.
Quando solicitar peças pelo código,
por favor inclua também o nome da placa.
C196 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C201 1-128-995-21 ELECT CHIP 100uF 20% 10V
C203 1-128-995-21 ELECT CHIP 100uF 20% 10V
C209 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C210 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C211 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C212 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C213 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C251 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V
C252 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C255 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C257 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C258 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C259 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C260 1-128-394-11 ELECT CHIP 220uF 20% 10V
C302 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C303 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C305 1-126-246-11 ELECT CHIP 220uF 20% 4V
C306 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C307 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C308 1-126-208-21 ELECT CHIP 47uF 20% 4V
C309 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C310 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C311 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C312 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C313 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C314 1-126-208-21 ELECT CHIP 47uF 20% 4V
C315 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C316 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C317 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C318 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C320 1-216-864-11 SHORT CHIP 0
< CONNECTOR >
CN101 1-770-425-11 CONNECTOR, FFC/FPC 16P
CN201 1-818-350-11 CONNECTOR (FFC) 27P
< FERRITE BEAD >
BD
C185 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C186 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C194 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C195 1-164-360-11 CERAMIC CHIP 0.1uF 16V
FB301 1-500-445-21 FERRITE, EMI (SMD) (2012)
64
Page 65
MHC-RG880(HCD-GN880)
CD SW DRIVERBD
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
< IC >
IC101 8-752-425-12 IC CXD3059AR
IC251 6-705-808-01 IC BA5947FM
IC301 6-705-365-01 IC TC94A34FG-002
IC303 6-705-807-01 IC BH15FB1WG
< TRANSISTOR >
Q10 6-550-363-01 TRANSISTOR 2SB1690KT146
< RESISTOR >
R404 1-216-809-11 METAL CHIP 100 5% 1/10W
R405 1-216-809-11 METAL CHIP 100 5% 1/10W
R406 1-216-809-11 METAL CHIP 100 5% 1/10W
R407 1-216-809-11 METAL CHIP 100 5% 1/10W
R408 1-216-809-11 METAL CHIP 100 5% 1/10W
R409 1-216-809-11 METAL CHIP 100 5% 1/10W
R410 1-216-809-11 METAL CHIP 100 5% 1/10W
R411 1-216-809-11 METAL CHIP 100 5% 1/10W
R412 1-216-809-11 METAL CHIP 100 5% 1/10W
R419 1-216-809-11 METAL CHIP 100 5% 1/10W
R10 1-216-791-11 METAL CHIP 3.3 5% 1/10W
R11 1-216-864-11 SHORT CHIP 0
R12 1-216-845-11 METAL CHIP 100K 5% 1/10W
R13 1-218-446-11 METAL CHIP 1 5% 1/10W
R111 1-216-821-11 METAL CHIP 1K 5% 1/10W
R112 1-216-835-11 METAL CHIP 15K 5% 1/10W
R113 1-216-821-11 METAL CHIP 1K 5% 1/10W
R114 1-216-835-11 METAL CHIP 15K 5% 1/10W
R121 1-216-835-11 METAL CHIP 15K 5% 1/10W
R131 1-216-857-11 METAL CHIP 1M 5% 1/10W
R132 1-216-833-11 METAL CHIP 10K 5% 1/10W
R133 1-216-848-11 METAL CHIP 180K 5% 1/10W
R141 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R142 1-216-821-11 METAL CHIP 1K 5% 1/10W
R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R151 1-216-864-11 SHORT CHIP 0
R161 1-216-809-11 METAL CHIP 100 5% 1/10W
R162 1-216-841-11 METAL CHIP 47K 5% 1/10W
R163 1-216-809-11 METAL CHIP 100 5% 1/10W
R165 1-216-864-11 SHORT CHIP 0
R171 1-216-817-11 METAL CHIP 470 5% 1/10W
R172 1-216-857-11 METAL CHIP 1M 5% 1/10W
R173 1-216-295-91 SHORT CHIP 0
R181 1-216-809-11 METAL CHIP 100 5% 1/10W
R182 1-216-809-11 METAL CHIP 100 5% 1/10W
R191 1-216-864-11 SHORT CHIP 0
R201 1-500-445-21 FERRITE, EMI (SMD) (2012)
R203 1-216-864-11 SHORT CHIP 0
R204 1-500-445-21 FERRITE, EMI (SMD) (2012)
R205 1-216-864-11 SHORT CHIP 0
R251 1-216-833-11 METAL CHIP 10K 5% 1/10W
R252 1-216-837-11 METAL CHIP 22K 5% 1/10W
R253 1-216-833-11 METAL CHIP 10K 5% 1/10W
R301 1-216-845-11 METAL CHIP 100K 5% 1/10W
R302 1-216-833-11 METAL CHIP 10K 5% 1/10W
R303 1-216-845-11 METAL CHIP 100K 5% 1/10W
R305 1-216-845-11 METAL CHIP 100K 5% 1/10W
R306 1-216-864-11 SHORT CHIP 0
R307 1-216-833-11 METAL CHIP 10K 5% 1/10W
R313 1-216-813-11 METAL CHIP 220 5% 1/10W
< SWITCH >
S101 1-771-853-11 SWITCH, DETECTION (LIMIT)
< VIBRATOR >
X171 1-767-408-21 VIBRATOR, CRYSTAL (16.9MHz)
******************************************************
1-861-405-11 PLACA CD SW
***********
< DIODE >
D925 8-719-058-04 DIODE SEL5223S-TP15 (^/1)
< TRANSISTOR >
Q917 8-729-027-43 TRANSISTOR DTC114EKA-T146
< RESISTOR >
R967 1-216-833-11 METAL CHIP 10K 5% 1/10W
R968 1-216-835-11 METAL CHIP 15K 5% 1/10W
R969 1-216-837-11 METAL CHIP 22K 5% 1/10W
R970 1-216-839-11 METAL CHIP 33K 5% 1/10W
R971 1-216-843-11 METAL CHIP 68K 5% 1/10W
R972 1-216-814-11 METAL CHIP 270 5% 1/10W
R973 1-216-819-11 METAL CHIP 680 5% 1/10W
R974 1-216-819-11 METAL CHIP 680 5% 1/10W
< SWITCH >
S918 1-762-875-21 SWITCH, KEYBOARD (Z OPEN/CLOSE)
S919 1-762-875-21 SWITCH, KEYBOARD (EX-CHANGE/DISC SKIP)
S920 1-762-875-21 SWITCH, KEYBOARD (DISC 3)
S921 1-762-875-21 SWITCH, KEYBOARD (DISC 2)
S922 1-762-875-21 SWITCH, KEYBOARD (DISC 1)
S923 1-762-875-21 SWITCH, KEYBOARD (^/1 )
******************************************************
Y-8284-010-A PLACA DRIVER (CDM74) MONTADA
************
< CAPACITOR >
R351 1-216-809-11 METAL CHIP 100 5% 1/10W
R352 1-216-809-11 METAL CHIP 100 5% 1/10W
R353 1-216-809-11 METAL CHIP 100 5% 1/10W
R354 1-216-809-11 METAL CHIP 100 5% 1/10W
R401 1-216-809-11 METAL CHIP 100 5% 1/10W
R402 1-216-809-11 METAL CHIP 100 5% 1/10W
R403 1-216-809-11 METAL CHIP 100 5% 1/10W
C715 1-126-933-11 ELECT 100uF 20% 16V
C731 1-126-964-11 ELECT 10uF 20% 50V
C735 1-164-159-11 CERAMIC 0.1uF 50V
C736 1-164-159-11 CERAMIC 0.1uF 50V
C737 1-164-159-11 CERAMIC 0.1uF 50V
C741 1-162-306-11 CERAMIC 0.01uF 20% 16V
C751 1-162-306-11 CERAMIC 0.01uF 20% 16V
65
Page 66
MHC-RG880(HCD-GN880)
DRIVER
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
C752 1-164-159-11 CERAMIC 0.1uF 50V
< CONNECTOR >
CN701 1-785-338-11 PIN, CONNECTOR (LIGHT ANGLE) 12P
CN702 1-784-766-11 CONNECTOR, FFC 5P
* CN703 1-564-720-11 PIN, CONNECTOR (SMALL TYPE) 4P
CN704 1-785-328-11 PIN, CONNECTOR (LIGHT ANGRE) 2P
C841 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C842 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C845 1-124-261-00 ELECT 10uF 20% 50V
C846 1-124-261-00 ELECT 10uF 20% 50V
< CONNECTOR >
GAME
* CN801 1-564-725-11 PIN, CONNECTOR (SMALL TYPE) 9P
< DIODE >
D701 8-719-947-16 DIODE MTZJ-T-72-5.1A
D711 8-719-983-66 DIODE MTZJ-T-72-3.6B
< IC >
IC701 8-759-598-69 IC BA6956AN
IC712 8-759-598-69 IC BA6956AN
< TRANSISTOR >
Q731 8-729-029-66 TRANSISTOR DTC114ESA
< RESISTOR >
R701 1-249-413-11 CARBON 470 5% 1/4W
R702 1-247-807-31 CARBON 100 5% 1/4W
R711 1-247-831-91 CARBON 1K 5% 1/4W
R712 1-247-847-91 CARBON 4.7K 5% 1/4W
R713 1-247-863-91 CARBON 22K 5% 1/4W
R721 1-247-847-91 CARBON 4.7K 5% 1/4W
R722 1-247-847-91 CARBON 4.7K 5% 1/4W
R723 1-247-847-91 CARBON 4.7K 5% 1/4W
R731 1-247-807-31 CARBON 100 5% 1/4W
R732 1-249-429-11 CARBON 10K 5% 1/4W
R733 1-247-831-91 CARBON 1K 5% 1/4W
R734 1-249-430-11 CARBON 12K 5% 1/4W
R735 1-247-807-31 CARBON 100 5% 1/4W
R751 1-247-847-91 CARBON 4.7K 5% 1/4W
CN802 1-785-328-11 PIN, CONNECTOR (LIGHT ANGRE) 2P
< DIODE >
D802 8-719-988-61 DIODE 1SS355TE-17
D803 8-719-988-61 DIODE 1SS355TE-17
D806 8-719-988-61 DIODE 1SS355TE-17
D807 8-719-988-61 DIODE 1SS355TE-17
< EARTH TERMINAL >
EPT802 1-537-738-21 TERMINAL, GROUND
EPT803 1-537-738-21 TERMINAL, GROUND
EPT804 1-537-738-21 TERMINAL, GROUND
< IC >
IC850 8-759-274-71 IC NJM4565M-D
< JACK >
J801 1-817-629-11 JACK (LARGE TYPE) (MIC)
J850 1-764-592-11 JACK 3P (GAME INPUT)
J851 1-794-702-11 JACK, HEADPHONE (PHONSE)
< SHORT >
JR803 1-216-864-11 SHORT CHIP 0
JR810 1-216-864-11 SHORT CHIP 0
JR811 1-216-864-11 SHORT CHIP 0
JR812 1-216-864-11 SHORT CHIP 0
JR813 1-216-864-11 SHORT CHIP 0
******************************************************
< RESISTOR >
A-4750-976-A PLACA GAME MONTADA
*******************
< CAPACITOR >
C801 1-126-176-11 ELECT 220uF 20% 10V
C802 1-124-464-11 ELECT 0.22uF 20% 50V
C803 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C804 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C805 1-124-261-00 ELECT 10uF 20% 50V
C806 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C807 1-124-257-00 ELECT 2.2uF 20% 50V
C809 1-124-250-11 ELECT 0.15uF 20% 50V
C810 1-162-962-11 CERAMIC CHIP 470PF 10% 50V
C811 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C812 1-124-261-00 ELECT 10uF 20% 50V
C813 1-164-174-11 CERAMIC CHIP 0.0082uF 10% 25V
C814 1-124-261-00 ELECT 10uF 20% 50V
C816 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C817 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C838 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C839 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C840 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
R801 1-216-845-11 METAL CHIP 100K 5% 1/10W
R802 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R803 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R804 1-216-809-11 METAL CHIP 100 5% 1/10W
R805 1-216-848-11 METAL CHIP 180K 5% 1/10W
R806 1-216-833-11 METAL CHIP 10K 5% 1/10W
R807 1-216-809-11 METAL CHIP 100 5% 1/10W
R808 1-216-837-11 METAL CHIP 22K 5% 1/10W
R809 1-216-821-11 METAL CHIP 1K 5% 1/10W
R810 1-216-845-11 METAL CHIP 100K 5% 1/10W
R811 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R813 1-216-821-11 METAL CHIP 1K 5% 1/10W
R814 1-216-833-11 METAL CHIP 10K 5% 1/10W
R827 1-216-845-11 METAL CHIP 100K 5% 1/10W
R828 1-216-845-11 METAL CHIP 100K 5% 1/10W
R829 1-216-821-11 METAL CHIP 1K 5% 1/10W
R830 1-216-821-11 METAL CHIP 1K 5% 1/10W
< VARIABLE RESISTOR >
RV801 1-227-452-11 RES, VAR, CARBON 50K (MIC LEVEL)
******************************************************
66
Page 67
MHC-RG880(HCD-GN880)
JOG
Ref. No. Part No. Description Remarks Ref. No. Part No. Description RemarksRef. No. Part No. Description Remarks
C964 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C965 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
S957 1-478-662-11 ENCODER, ROTARY (MULTI JOG)
******************************************************
C101 1-124-261-00 ELECT 10uF 20% 50V
C103 1-124-261-00 ELECT 10uF 20% 50V
C104 1-124-261-00 ELECT 10uF 20% 50V
C105 1-126-964-11 ELECT 10uF 20% 50V
C106 1-126-964-11 ELECT 10uF 20% 50V
C107 1-136-497-81 FILM 0.1uF 5% 50V
C108 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C109 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C110 1-126-964-11 ELECT 10uF 20% 50V
C111 1-100-436-91 CERAMIC CHIP 0.033uF 10% 25V
C112 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V
C113 1-126-964-11 ELECT 10uF 20% 50V
C114 1-136-170-00 FILM 0.27uF 5% 50V
C115 1-137-195-11 FILM 0.56uF 5% 50V
C116 1-126-963-11 ELECT 4.7uF 20% 50V
C119 1-124-589-11 ELECT 47uF 20% 16V
C120 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C121 1-126-160-11 ELECT 1uF 20% 50V
C122 1-124-261-00 ELECT 10uF 20% 50V
C123 1-115-412-11 CERAMIC CHIP 680PF 5% 25V
C124 1-162-928-11 CERAMIC CHIP 120PF 5% 50V
C125 1-162-959-11 CERAMIC CHIP 330PF 5% 50V
C126 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C127 1-126-947-11 ELECT 47uF 20% 35V
C128 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C129 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C130 1-104-658-91 ELECT 100uF 20% 10V
C131 1-126-959-11 ELECT 0.47uF 20% 50V
C133 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C134 1-124-261-00 ELECT 10uF 20% 50V
C135 1-126-933-11 ELECT 100uF 20% 16V
C136 1-126-933-11 ELECT 100uF 20% 16V
C137 1-126-935-11 ELECT 470uF 20% 16V
C138 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C139 1-137-150-11 FILM 0.01uF 5% 100V
C140 1-126-947-11 ELECT 47uF 20% 35V
C141 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C142 1-130-481-00 MYLAR 0.0068uF 5% 50V
MAIN
1-861-407-11 PLACA JOG
*********
< CAPACITOR >
< SWITCH >
Y-8284-460-J PLACA PRINCIPAL MONTADA
*******************
7-685-647-79 SCREW +BVTP 3X10 TYPE2 IT-3
< CAPACITOR >
C143 1-128-131-11 ELECT 22uF 20% 50V
C144 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C145 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C146 1-115-412-11 CERAMIC CHIP 680PF 5% 25V
C147 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C148 1-124-257-00 ELECT 2.2uF 20% 50V
C150 1-126-964-11 ELECT 10uF 20% 50V
C151 1-126-964-11 ELECT 10uF 20% 50V
C153 1-126-964-11 ELECT 10uF 20% 50V
C154 1-126-964-11 ELECT 10uF 20% 50V
C155 1-126-964-11 ELECT 10uF 20% 50V
C156 1-126-964-11 ELECT 10uF 20% 50V
C157 1-136-497-81 FILM 0.1uF 5% 50V
C158 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C159 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C160 1-126-964-11 ELECT 10uF 20% 50V
C161 1-100-436-91 CERAMIC CHIP 0.033uF 10% 25V
C162 1-162-969-11 CERAMIC CHIP 0.0068uF 10% 25V
C163 1-126-964-11 ELECT 10uF 20% 50V
C164 1-136-170-00 FILM 0.27uF 5% 50V
C165 1-137-195-11 FILM 0.56uF 5% 50V
C166 1-126-963-11 ELECT 4.7uF 20% 50V
C169 1-126-947-11 ELECT 47uF 20% 35V
C170 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C171 1-126-960-11 ELECT 1uF 20% 50V
C172 1-126-964-11 ELECT 10uF 20% 50V
C173 1-115-412-11 CERAMIC CHIP 680PF 5% 25V
C174 1-162-928-11 CERAMIC CHIP 120PF 5% 50V
C175 1-162-959-11 CERAMIC CHIP 330PF 5% 50V
C176 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C177 1-137-194-81 FILM 0.47uF 5% 50V
C178 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V
C179 1-107-726-91 CERAMIC CHIP 0.01uF 10% 16V
C186 1-110-563-11 CERAMIC CHIP 0.068uF 10% 16V
C187 1-104-658-91 ELECT 100uF 20% 10V
C188 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C189 1-162-957-11 CERAMIC CHIP 220PF 5% 50V
C190 1-162-957-11 CERAMIC CHIP 220PF 5% 50V
C191 1-216-845-11 METAL CHIP 100K 5% 1/10W
C192 1-126-960-11 ELECT 1uF 20% 50V
C193 1-216-834-11 METAL CHIP 12K 5% 1/10W
C194 1-126-964-11 ELECT 10uF 20% 50V
C195 1-126-160-11 ELECT 1uF 20% 50V
C196 1-115-412-11 CERAMIC CHIP 680PF 5% 25V
C197 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C198 1-126-961-11 ELECT 2.2uF 20% 50V
C199 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C200 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C301 1-126-964-11 ELECT 10uF 20% 50V
C302 1-136-497-81 FILM 0.1uF 5% 50V
C303 1-136-497-81 FILM 0.1uF 5% 50V
C316 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C410 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C411 1-162-917-11 CERAMIC CHIP 15PF 5% 50V
C412 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C416 1-104-656-11 ELECT 2200uF 20% 6.3V
C419 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
67
Page 68
MHC-RG880(HCD-GN880)
MAIN
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
C421 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C429 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C430 1-162-923-11 CERAMIC CHIP 47PF 5% 50V
C462 1-104-658-91 ELECT 100uF 20% 10V
C464 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C469 1-126-157-11 ELECT 10uF 20% 16V
C497 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C498 1-126-964-11 ELECT 10uF 20% 50V
C499 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C501 1-128-548-11 ELECT 4700uF 20% 25V
C503 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C504 1-126-926-11 ELECT 1000uF 20% 10V
C505 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C506 1-126-925-91 ELECT 470uF 20% 10V
C507 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C508 1-104-656-11 ELECT 2200uF 20% 6.3V
C517 1-125-827-91 CERAMIC CHIP 1uF 10% 25V
C518 1-125-827-91 CERAMIC CHIP 1uF 10% 25V
C520 1-126-961-11 ELECT 2.2uF 20% 50V
C521 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C523 1-126-964-11 ELECT 10uF 20% 50V
C525 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C526 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C531 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C532 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C533 1-104-658-91 ELECT 100uF 20% 10V
C534 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C535 1-126-928-11 ELECT 3300uF 20% 10V
C536 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C537 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C538 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C541 1-124-261-00 ELECT 10uF 20% 50V
C542 1-124-234-00 ELECT 22uF 20% 16V
C543 1-125-972-91 ELECT 100uF 20% 16V
C545 1-124-584-00 ELECT 100uF 20% 6.3V
C548 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C549 1-126-964-11 ELECT 10uF 20% 50V
C550 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C551 1-107-714-11 ELECT 10uF 20% 50V
C570 1-126-961-11 ELECT 2.2uF 20% 50V
C571 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C573 1-126-964-11 ELECT 10uF 20% 50V
C575 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C576 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C577 1-126-157-11 ELECT 10uF 20% 16V
C578 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C579 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
C580 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V
C581 1-164-172-11 CERAMIC CHIP 0.0056uF 10% 25V
C582 1-126-157-11 ELECT 10uF 20% 16V
C626 1-126-969-11 ELECT 220uF 20% 50V
C627 1-126-961-11 ELECT 2.2uF 20% 50V
C628 1-126-933-11 ELECT 100uF 20% 16V
C629 1-164-156-11 CERAMIC CHIP 0.1uF 25V
< CONNECTOR >
CN501 1-778-981-21 CONNECTOR, BOARD TO BOARD 13P
CN502 1-573-843-11 CONNECTOR, BOARD TO BOARD 11P
CN503 1-564-506-11 PLUG, CONNECTOR 3P
CN504 1-816-304-11 SOCKET, DIN 9P (SYSTEM CONTROL)
CN505 1-779-564-21 CONNECTOR, FFC (LIF (NON-ZIF)) 27P
CN506 1-569-906-11 SOCKET, CONNECTOR 11P
CN507 1-785-338-11 PIN, CONNECTOR (LIGHT ANGLE) 12P
* CN508 1-569-935-11 SOCKET, CONNECTOR 19P
* CN509 1-569-930-11 SOCKET, CONNECTOR 13P
* CN510 1-568-449-11 HOUSING, CONNECTOR (PC BOARD) 3P
CN512 1-785-336-11 PIN, CONNECTOR (LIGHT ANGLE) 10P
CN513 1-778-981-21 CONNECTOR, BOARD TO BOARD 13P
CN514 1-766-715-21 CONNECTOR, BOARD TO BOARD 10P
< DIODE >
D101 8-719-988-61 DIODE 1SS355TE-17
D102 8-719-988-61 DIODE 1SS355TE-17
D104 8-719-988-61 DIODE 1SS355TE-17
D105 8-719-988-61 DIODE 1SS355TE-17
D301 8-719-988-61 DIODE 1SS355TE-17
D302 8-719-988-61 DIODE 1SS355TE-17
D303 8-719-988-61 DIODE 1SS355TE-17
D501 8-719-988-61 DIODE 1SS355TE-17
D502 6-500-508-01 DIODE RR263M-400FTR
D503 8-719-988-61 DIODE 1SS355TE-17
D504 8-719-988-61 DIODE 1SS355TE-17
D507 6-500-508-01 DIODE RR263M-400FTR
D508 6-500-508-01 DIODE RR263M-400FTR
D509 6-500-508-01 DIODE RR263M-400FTR
D511 8-719-803-63 DIODE UDZS-TE-17-13B
D627 8-719-988-61 DIODE 1SS355TE-17
< FERRITE BEAD >
FB416 1-216-864-11 SHORT CHIP 0
FB462 1-414-864-11 FERRITE, EMI (SMD) (1608)
FB505 1-216-864-11 SHORT CHIP 0
FB506 1-414-235-22 INDUCTOR, FERRITE BEAD
FB507 1-414-235-22 INDUCTOR, FERRITE BEAD
FB508 1-414-235-22 INDUCTOR, FERRITE BEAD
FB509 1-414-235-22 INDUCTOR, FERRITE BEAD
FB510 1-414-235-22 INDUCTOR, FERRITE BEAD
FB511 1-414-235-22 INDUCTOR, FERRITE BEAD
FB512 1-500-284-21 INDUCTOR, FERRITE BEAD
FB555 1-216-864-11 SHORT CHIP 0
< IC >
IC101 6-705-667-01 IC M61537FP-RF0G
IC301 6-705-809-01 IC BD4929G-TR
IC401 6-804-484-01 IC M3062CMEN-A13FPU0
IC502 8-759-394-36 IC BA09T
IC503 8-759-231-56 IC TA7809S
IC504 6-702-771-01 IC TA78033LS
IC508 6-600-012-01 IC TOTX141L (CD DIGITAL OUT)
68
Page 69
MHC-RG880(HCD-GN880)
MAIN
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
IC627 6-703-610-01 IC RT8H015C-T112-1
IC801 8-759-095-35 IC M5282FP-T1
< JACK >
J501 1-770-272-11 JACK, PIN 2P (VIDEO/MD (AUDIO))
J504 1-774-227-11 JACK, PIN 1P (VIDEO OUT)
< SHORT >
JR879 1-216-864-11 SHORT CHIP 0
JR882 1-216-864-11 SHORT CHIP 0
JR883 1-216-864-11 SHORT CHIP 0
< COIL >
L103 1-410-780-11 INDUCTOR 27mH
L104 1-410-780-11 INDUCTOR 27mH
L105 1-414-189-31 INDUCTOR 100uH
JR102 1-216-864-11 SHORT CHIP 0
JR104 1-216-864-11 SHORT CHIP 0
JR106 1-216-296-11 SHORT CHIP 0
JR106 1-216-864-11 SHORT CHIP 0
JR108 1-216-864-11 SHORT CHIP 0
JR109 1-216-864-11 SHORT CHIP 0
JR110 1-216-864-11 SHORT CHIP 0
JR111 1-216-864-11 SHORT CHIP 0
JR112 1-216-864-11 SHORT CHIP 0
JR113 1-216-864-11 SHORT CHIP 0
JR114 1-216-864-11 SHORT CHIP 0
JR115 1-216-864-11 SHORT CHIP 0
JR116 1-216-296-11 SHORT CHIP 0
JR117 1-216-864-11 SHORT CHIP 0
JR118 1-216-864-11 SHORT CHIP 0
JR119 1-216-864-11 SHORT CHIP 0
JR120 1-216-864-11 SHORT CHIP 0
JR121 1-216-864-11 SHORT CHIP 0
JR122 1-216-864-11 SHORT CHIP 0
JR207 1-216-296-11 SHORT CHIP 0
JR231 1-216-864-11 SHORT CHIP 0
JR233 1-216-864-11 SHORT CHIP 0
JR234 1-216-864-11 SHORT CHIP 0
JR236 1-216-864-11 SHORT CHIP 0
JR237 1-216-864-11 SHORT CHIP 0
JR238 1-216-864-11 SHORT CHIP 0
JR240 1-216-864-11 SHORT CHIP 0
JR241 1-216-864-11 SHORT CHIP 0
JR243 1-216-864-11 SHORT CHIP 0
JR244 1-216-296-11 SHORT CHIP 0
JR245 1-216-864-11 SHORT CHIP 0
JR246 1-216-864-11 SHORT CHIP 0
JR247 1-216-864-11 SHORT CHIP 0
JR248 1-216-864-11 SHORT CHIP 0
JR249 1-216-864-11 SHORT CHIP 0
JR251 1-216-864-11 SHORT CHIP 0
JR252 1-216-864-11 SHORT CHIP 0
JR253 1-216-864-11 SHORT CHIP 0
JR254 1-216-864-11 SHORT CHIP 0
JR256 1-216-296-11 SHORT CHIP 0
JR257 1-216-864-11 SHORT CHIP 0
JR258 1-216-296-11 SHORT CHIP 0
JR259 1-216-864-11 SHORT CHIP 0
JR260 1-216-296-11 SHORT CHIP 0
JR330 1-216-296-11 SHORT CHIP 0
JR331 1-216-864-11 SHORT CHIP 0
JR333 1-216-864-11 SHORT CHIP 0
JR503 1-216-864-11 SHORT CHIP 0
JR732 1-216-864-11 SHORT CHIP 0
JR874 1-216-864-11 SHORT CHIP 0
< TRANSISTOR >
Q101 8-729-120-12 TRANSISTOR 2SC1623T1-L5L6
Q102 8-729-802-82 TRANSISTOR 2SC3661
Q103 8-729-802-82 TRANSISTOR 2SC3661
Q104 8-729-802-82 TRANSISTOR 2SC3661
Q105 8-729-802-82 TRANSISTOR 2SC3661
Q106 8-729-802-82 TRANSISTOR 2SC3661
Q107 8-729-120-10 TRANSISTOR 2SA812-T1-M5M6
Q108 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q109 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q110 8-729-027-23 TRANSISTOR DTA114EKA-T146
Q111 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q112 8-729-102-93 TRANSISTOR 2SD596T1DV4
Q113 6-550-185-01 TRANSISTOR RT1P137P-TP-1
Q114 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q115 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16
Q116 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q117 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q118 8-729-920-79 TRANSISTOR 2SB1132-T100-QR
Q119 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q120 8-729-920-79 TRANSISTOR 2SB1132-T100-QR
Q121 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q122 8-729-920-79 TRANSISTOR 2SB1132-T100-QR
Q123 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q124 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q125 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16
Q151 8-729-120-12 TRANSISTOR 2SC1623T1-L5L6
Q152 8-729-802-82 TRANSISTOR 2SC3661
Q153 8-729-802-82 TRANSISTOR 2SC3661
Q154 8-729-802-82 TRANSISTOR 2SC3661
Q155 8-729-802-82 TRANSISTOR 2SC3661
Q166 8-729-802-82 TRANSISTOR 2SC3661
Q175 8-729-141-73 TRANSISTOR 2SC3624A-T1L15L16
Q301 8-729-120-28 TRANSISTOR 2SC1623-L5L6
Q402 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q501 6-550-185-01 TRANSISTOR RT1P137P-TP-1
Q502 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q505 8-729-027-31 TRANSISTOR DTA124EKA-T146
Q506 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q507 8-729-113-69 TRANSISTOR FN1F4M-M32
Q508 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q509 8-729-113-69 TRANSISTOR FN1F4M-M32
Q510 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q514 8-729-027-23 TRANSISTOR DTA114EKA-T146
Q515 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q520 8-729-802-82 TRANSISTOR 2SC3661
Q521 8-729-120-12 TRANSISTOR 2SC1623T1-L5L6
Q523 8-729-120-12 TRANSISTOR 2SC1623T1-L5L6
Q524 8-729-026-68 TRANSISTOR 2SD2525 (TP)
69
Page 70
MHC-RG880(HCD-GN880)
MAIN
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Q526 8-729-027-23 TRANSISTOR DTA114EKA-T146
Q527 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q570 8-729-802-82 TRANSISTOR 2SC3661
< RESISTOR >
R101 1-216-812-11 METAL CHIP 180 5% 1/10W
R102 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R103 1-216-833-11 METAL CHIP 10K 5% 1/10W
R104 1-216-833-11 METAL CHIP 10K 5% 1/10W
R105 1-216-841-11 METAL CHIP 47K 5% 1/10W
R106 1-216-837-11 METAL CHIP 22K 5% 1/10W
R107 1-216-833-11 METAL CHIP 10K 5% 1/10W
R108 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R109 1-216-821-11 METAL CHIP 1K 5% 1/10W
R110 1-216-851-11 METAL CHIP 330K 5% 1/10W
R111 1-216-821-11 METAL CHIP 1K 5% 1/10W
R112 1-216-833-11 METAL CHIP 10K 5% 1/10W
R113 1-216-833-11 METAL CHIP 10K 5% 1/10W
R114 1-216-864-11 SHORT CHIP 0
R115 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R116 1-216-833-11 METAL CHIP 10K 5% 1/10W
R117 1-216-821-11 METAL CHIP 1K 5% 1/10W
R118 1-216-833-11 METAL CHIP 10K 5% 1/10W
R119 1-216-816-11 METAL CHIP 390 5% 1/10W
R122 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R123 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R124 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R125 1-216-838-11 METAL CHIP 27K 5% 1/10W
R126 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R127 1-216-830-11 METAL CHIP 5.6K 5% 1/10W
R128 1-216-821-11 METAL CHIP 1K 5% 1/10W
R129 1-216-838-11 METAL CHIP 27K 5% 1/10W
R130 1-216-835-11 METAL CHIP 15K 5% 1/10W
R131 1-216-835-11 METAL CHIP 15K 5% 1/10W
R132 1-216-857-11 METAL CHIP 1M 5% 1/10W
R133 1-216-845-11 METAL CHIP 100K 5% 1/10W
R134 1-216-864-11 SHORT CHIP 0
R135 1-216-833-11 METAL CHIP 10K 5% 1/10W
R136 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R137 1-216-837-11 METAL CHIP 22K 5% 1/10W
R138 1-216-833-11 METAL CHIP 10K 5% 1/10W
R139 1-216-833-11 METAL CHIP 10K 5% 1/10W
R140 1-216-833-11 METAL CHIP 10K 5% 1/10W
R141 1-216-833-11 METAL CHIP 10K 5% 1/10W
R142 1-216-833-11 METAL CHIP 10K 5% 1/10W
R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R144 1-216-805-11 METAL CHIP 47 5% 1/10W
R145 1-216-833-11 METAL CHIP 10K 5% 1/10W
R146 1-216-797-11 METAL CHIP 10 5% 1/10W
R147 1-216-803-11 METAL CHIP 33 5% 1/10W
R148 1-216-841-11 METAL CHIP 47K 5% 1/10W
R149 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R150 1-216-841-11 METAL CHIP 47K 5% 1/10W
R151 1-216-812-11 METAL CHIP 180 5% 1/10W
R152 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R155 1-216-841-11 METAL CHIP 47K 5% 1/10W
R156 1-216-837-11 METAL CHIP 22K 5% 1/10W
R157 1-216-833-11 METAL CHIP 10K 5% 1/10W
R158 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R159 1-216-821-11 METAL CHIP 1K 5% 1/10W
R160 1-216-851-11 METAL CHIP 330K 5% 1/10W
R161 1-216-821-11 METAL CHIP 1K 5% 1/10W
R162 1-216-833-11 METAL CHIP 10K 5% 1/10W
R163 1-216-833-11 METAL CHIP 10K 5% 1/10W
R164 1-216-864-11 SHORT CHIP 0
R165 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R166 1-216-833-11 METAL CHIP 10K 5% 1/10W
R167 1-216-821-11 METAL CHIP 1K 5% 1/10W
R168 1-216-833-11 METAL CHIP 10K 5% 1/10W
R169 1-216-816-11 METAL CHIP 390 5% 1/10W
R172 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R173 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R174 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R175 1-216-838-11 METAL CHIP 27K 5% 1/10W
R176 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R177 1-216-830-11 METAL CHIP 5.6K 5% 1/10W
R178 1-216-819-11 METAL CHIP 680 5% 1/10W
R179 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R180 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R181 1-216-819-11 METAL CHIP 680 5% 1/10W
R182 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R183 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R184 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R185 1-216-819-11 METAL CHIP 680 5% 1/10W
R186 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R187 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R188 1-216-822-11 METAL CHIP 1.2K 5% 1/10W
R189 1-216-809-11 METAL CHIP 100 5% 1/10W
R190 1-216-833-11 METAL CHIP 10K 5% 1/10W
R191 1-216-817-11 METAL CHIP 470 5% 1/10W
R192 1-216-817-11 METAL CHIP 470 5% 1/10W
R193 1-164-156-11 CERAMIC CHIP 0.1uF 25V
R194 1-164-156-11 CERAMIC CHIP 0.1uF 25V
R195 1-216-857-11 METAL CHIP 1M 5% 1/10W
R200 1-216-841-11 METAL CHIP 47K 5% 1/10W
R301 1-216-813-11 METAL CHIP 220 5% 1/10W
R302 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R303 1-216-837-11 METAL CHIP 22K 5% 1/10W
R304 1-216-837-11 METAL CHIP 22K 5% 1/10W
R329 1-216-833-11 METAL CHIP 10K 5% 1/10W
R330 1-216-833-11 METAL CHIP 10K 5% 1/10W
R333 1-216-833-11 METAL CHIP 10K 5% 1/10W
R342 1-216-833-11 METAL CHIP 10K 5% 1/10W
R351 1-216-833-11 METAL CHIP 10K 5% 1/10W
R353 1-216-833-11 METAL CHIP 10K 5% 1/10W
R355 1-216-833-11 METAL CHIP 10K 5% 1/10W
R356 1-216-833-11 METAL CHIP 10K 5% 1/10W
R358 1-216-833-11 METAL CHIP 10K 5% 1/10W
R361 1-216-833-11 METAL CHIP 10K 5% 1/10W
R369 1-216-833-11 METAL CHIP 10K 5% 1/10W
R153 1-216-833-11 METAL CHIP 10K 5% 1/10W
R154 1-216-833-11 METAL CHIP 10K 5% 1/10W
R373 1-216-833-11 METAL CHIP 10K 5% 1/10W
R374 1-216-833-11 METAL CHIP 10K 5% 1/10W
70
Page 71
MHC-RG880(HCD-GN880)
MAIN
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
R375 1-216-833-11 METAL CHIP 10K 5% 1/10W
R381 1-216-833-11 METAL CHIP 10K 5% 1/10W
R386 1-216-833-11 METAL CHIP 10K 5% 1/10W
R387 1-216-833-11 METAL CHIP 10K 5% 1/10W
R389 1-216-833-11 METAL CHIP 10K 5% 1/10W
R390 1-216-833-11 METAL CHIP 10K 5% 1/10W
R391 1-216-833-11 METAL CHIP 10K 5% 1/10W
R392 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R393 1-216-827-91 METAL CHIP 3.3K 5% 1/10W
R394 1-216-821-11 METAL CHIP 1K 5% 1/10W
R395 1-216-833-11 METAL CHIP 10K 5% 1/10W
R401 1-216-809-11 METAL CHIP 100 5% 1/10W
R402 1-216-813-11 METAL CHIP 220 5% 1/10W
R403 1-216-809-11 METAL CHIP 100 5% 1/10W
R404 1-216-809-11 METAL CHIP 100 5% 1/10W
R405 1-216-864-11 SHORT CHIP 0
R406 1-216-864-11 SHORT CHIP 0
R407 1-216-864-11 SHORT CHIP 0
R409 1-216-833-11 METAL CHIP 10K 5% 1/10W
R411 1-216-851-11 METAL CHIP 330K 5% 1/10W
R466 1-216-809-11 METAL CHIP 100 5% 1/10W
R467 1-216-809-11 METAL CHIP 100 5% 1/10W
R468 1-216-809-11 METAL CHIP 100 5% 1/10W
R469 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R481 1-216-809-11 METAL CHIP 100 5% 1/10W
R482 1-216-809-11 METAL CHIP 100 5% 1/10W
R483 1-216-809-11 METAL CHIP 100 5% 1/10W
R484 1-216-809-11 METAL CHIP 100 5% 1/10W
R485 1-216-809-11 METAL CHIP 100 5% 1/10W
R486 1-216-809-11 METAL CHIP 100 5% 1/10W
R487 1-216-809-11 METAL CHIP 100 5% 1/10W
R488 1-216-809-11 METAL CHIP 100 5% 1/10W
R489 1-216-809-11 METAL CHIP 100 5% 1/10W
R490 1-216-809-11 METAL CHIP 100 5% 1/10W
R491 1-216-809-11 METAL CHIP 100 5% 1/10W
R492 1-216-819-11 METAL CHIP 680 5% 1/10W
R493 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R494 1-216-809-11 METAL CHIP 100 5% 1/10W
R412 1-216-845-11 METAL CHIP 100K 5% 1/10W
R413 1-216-864-11 SHORT CHIP 0
R417 1-216-833-11 METAL CHIP 10K 5% 1/10W
R418 1-216-813-11 METAL CHIP 220 5% 1/10W
R419 1-216-809-11 METAL CHIP 100 5% 1/10W
R420 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R421 1-216-809-11 METAL CHIP 100 5% 1/10W
R422 1-216-864-11 SHORT CHIP 0
R423 1-216-864-11 SHORT CHIP 0
R424 1-216-864-11 SHORT CHIP 0
R426 1-216-864-11 SHORT CHIP 0
R428 1-216-809-11 METAL CHIP 100 5% 1/10W
R429 1-216-809-11 METAL CHIP 100 5% 1/10W
R430 1-216-809-11 METAL CHIP 100 5% 1/10W
R433 1-216-809-11 METAL CHIP 100 5% 1/10W
R435 1-216-809-11 METAL CHIP 100 5% 1/10W
R436 1-216-809-11 METAL CHIP 100 5% 1/10W
R437 1-216-809-11 METAL CHIP 100 5% 1/10W
R438 1-216-809-11 METAL CHIP 100 5% 1/10W
R442 1-216-809-11 METAL CHIP 100 5% 1/10W
R443 1-216-809-11 METAL CHIP 100 5% 1/10W
R444 1-216-809-11 METAL CHIP 100 5% 1/10W
R445 1-216-809-11 METAL CHIP 100 5% 1/10W
R446 1-216-809-11 METAL CHIP 100 5% 1/10W
R447 1-216-809-11 METAL CHIP 100 5% 1/10W
R495 1-216-821-11 METAL CHIP 1K 5% 1/10W
R502 1-216-821-11 METAL CHIP 1K 5% 1/10W
R508 1-216-853-11 METAL CHIP 470K 5% 1/10W
R509 1-216-843-11 METAL CHIP 68K 5% 1/10W
R510 1-216-835-11 METAL CHIP 15K 5% 1/10W
R511 1-216-853-11 METAL CHIP 470K 5% 1/10W
R512 1-216-843-11 METAL CHIP 68K 5% 1/10W
R513 1-216-835-11 METAL CHIP 15K 5% 1/10W
R514 1-216-853-11 METAL CHIP 470K 5% 1/10W
R515 1-216-843-11 METAL CHIP 68K 5% 1/10W
R516 1-216-835-11 METAL CHIP 15K 5% 1/10W
R520 1-216-821-11 METAL CHIP 1K 5% 1/10W
R521 1-216-833-11 METAL CHIP 10K 5% 1/10W
R522 1-216-841-11 METAL CHIP 47K 5% 1/10W
R523 1-216-833-11 METAL CHIP 10K 5% 1/10W
R524 1-216-821-11 METAL CHIP 1K 5% 1/10W
R525 1-216-845-11 METAL CHIP 100K 5% 1/10W
R528 1-216-821-11 METAL CHIP 1K 5% 1/10W
R529 1-216-839-11 METAL CHIP 33K 5% 1/10W
R530 1-216-864-11 SHORT CHIP 0
R535 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R537 1-216-845-11 METAL CHIP 100K 5% 1/10W
R538 1-216-837-11 METAL CHIP 22K 5% 1/10W
R539 1-216-837-11 METAL CHIP 22K 5% 1/10W
R546 1-216-833-11 METAL CHIP 10K 5% 1/10W
R448 1-216-809-11 METAL CHIP 100 5% 1/10W
R449 1-216-809-11 METAL CHIP 100 5% 1/10W
R450 1-216-809-11 METAL CHIP 100 5% 1/10W
R451 1-216-809-11 METAL CHIP 100 5% 1/10W
R452 1-216-809-11 METAL CHIP 100 5% 1/10W
R453 1-216-809-11 METAL CHIP 100 5% 1/10W
R455 1-216-809-11 METAL CHIP 100 5% 1/10W
R456 1-216-809-11 METAL CHIP 100 5% 1/10W
R458 1-216-809-11 METAL CHIP 100 5% 1/10W
R465 1-216-809-11 METAL CHIP 100 5% 1/10W
R547 1-216-842-11 METAL CHIP 56K 5% 1/10W
R548 1-216-833-11 METAL CHIP 10K 5% 1/10W
R549 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R550 1-216-864-11 SHORT CHIP 0
R551 1-216-864-11 SHORT CHIP 0
R570 1-216-821-11 METAL CHIP 1K 5% 1/10W
R571 1-216-833-11 METAL CHIP 10K 5% 1/10W
R572 1-216-841-11 METAL CHIP 47K 5% 1/10W
71
Page 72
MHC-RG880(HCD-GN880)
MAIN PAMOTOR (TB)MOTOR (LD)
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
R573 1-216-833-11 METAL CHIP 10K 5% 1/10W
R574 1-216-821-11 METAL CHIP 1K 5% 1/10W
R575 1-216-845-11 METAL CHIP 100K 5% 1/10W
R578 1-216-821-11 METAL CHIP 1K 5% 1/10W
R579 1-216-839-11 METAL CHIP 33K 5% 1/10W
R580 1-216-864-11 SHORT CHIP 0
R584 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R585 1-216-833-11 METAL CHIP 10K 5% 1/10W
R586 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R587 1-216-833-11 METAL CHIP 10K 5% 1/10W
R588 1-216-837-11 METAL CHIP 22K 5% 1/10W
R589 1-216-845-11 METAL CHIP 100K 5% 1/10W
R590 1-216-833-11 METAL CHIP 10K 5% 1/10W
R591 1-216-833-11 METAL CHIP 10K 5% 1/10W
R592 1-216-845-11 METAL CHIP 100K 5% 1/10W
R593 1-216-845-11 METAL CHIP 100K 5% 1/10W
R594 1-216-833-11 METAL CHIP 10K 5% 1/10W
< TRANSFORMER >
T101 1-433-372-11 TRANSFORMER, BIAS OSCILLATION
< VIBRATOR >
X401 1-760-252-12 VIBRATOR, CRYSTAL (32.768kHz)
X402 1-781-107-21 VIBRATOR, CERAMIC (16MHz)
******************************************************
1-687-133-12 PLACA MOTOR (LD)
***************
C635 1-104-665-11 ELECT 100uF 20% 25V
C636 1-107-721-11 ELECT 4.7uF 20% 100V
C637 1-107-721-11 ELECT 4.7uF 20% 100V
C648 1-104-658-91 ELECT 100uF 20% 10V
C649 1-126-964-11 ELECT 10uF 20% 50V
C650 1-126-963-11 ELECT 4.7uF 20% 50V
C651 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C652 1-104-658-91 ELECT 100uF 20% 10V
C654 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C655 1-126-964-11 ELECT 10uF 20% 50V
C656 1-127-815-11 ELECT 3300uF 20% 100V
C657 1-130-777-00 MYLAR 0.1uF 5% 100V
C658 1-127-816-11 ELECT 4700uF 20% 63V
C659 1-136-497-81 FILM 0.1uF 5% 50V
C660 1-131-992-91 CERAMIC CHIP 100000PF 35V
C662 1-126-964-11 ELECT 10uF 20% 50V
C663 1-126-968-11 ELECT 100uF 20% 50V
C666 1-136-495-11 FILM 0.068uF 5% 50V
C667 1-136-495-11 FILM 0.068uF 5% 50V
C676 1-127-815-11 ELECT 3300uF 20% 100V
C677 1-130-777-00 MYLAR 0.1uF 5% 100V
C678 1-127-816-11 ELECT 4700uF 20% 63V
C679 1-136-497-81 FILM 0.1uF 5% 50V
C683 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C684 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C693 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C694 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C698 1-128-576-11 ELECT 100uF 20% 63V
******************************************************
1-687-134-12 PLACA MOTOR (TB)
***************
< CONNECTOR >
CN742 1-784-727-11 CONNECTOR, FFC 5P
******************************************************
Y-8284-458-A PLACA POWER AMP MONTADA
****************
1-533-217-41 HOLDER, FUSE
< CAPACITOR >
C600 1-126-963-11 ELECT 4.7uF 20% 50V
C601 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C602 1-104-658-91 ELECT 100uF 20% 10V
C604 1-162-960-11 CERAMIC CHIP 220PF 10% 50V
C605 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C608 1-126-965-91 ELECT 22uF 20% 50V
C609 1-128-560-11 ELECT 22uF 20% 100V
C610 1-128-560-11 ELECT 22uF 20% 100V
C616 1-136-495-11 FILM 0.068uF 5% 50V
C617 1-136-495-11 FILM 0.068uF 5% 50V
< CONNECTOR >
CN600 1-778-982-11 CONNECTOR, BOARD TO BOARD 13P
CN601 1-573-825-11 CONNECTOR, BOARD TO BOARD 11P
* CN602 1-564-508-11 PLUG, CONNECTOR 5P
* CN604 1-564-243-11 PIN, CONNECTOR (3.96mm PITCH) 6P
< DIODE >
D609 8-719-988-61 DIODE 1SS355TE-17
D611 8-719-083-66 DIODE UDZSTE-1718B
D612 8-719-083-66 DIODE UDZSTE-1718B
D620 8-719-988-61 DIODE 1SS355TE-17
D624 8-719-988-61 DIODE 1SS355TE-17
D646 8-719-988-61 DIODE 1SS355TE-17
D654 8-719-988-61 DIODE 1SS355TE-17
D655 8-719-988-61 DIODE 1SS355TE-17
D656 8-719-066-42 DIODE RBV1306
D658 8-719-073-31 DIODE D25XB60F01
D660 8-719-988-61 DIODE 1SS355TE-17
D661 8-719-988-61 DIODE 1SS355TE-17
D664 8-719-083-87 DIODE UDZSTE-1733B
D665 8-719-988-61 DIODE 1SS355TE-17
D670 8-719-988-61 DIODE 1SS355TE-17
D699 6-500-522-21 DIODE 10EDB40-TB3
< EARTH TERMINAL >
C618 1-128-582-11 ELECT 10uF 20% 100V
C619 1-128-582-11 ELECT 10uF 20% 100V
C634 1-104-665-11 ELECT 100uF 20% 25V
EP660 1-537-738-21 TERMINAL, GROUND
EP690 1-537-738-21 TERMINAL, GROUND
72
Page 73
MHC-RG880(HCD-GN880)
PA
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
< IC >
IC600 8-749-017-06 IC STK412-150
< SHORT >
JR600 1-216-296-11 SHORT CHIP 0
JR601 1-216-296-11 SHORT CHIP 0
JR602 1-216-296-11 SHORT CHIP 0
JR603 1-216-296-11 SHORT CHIP 0
R625 1-216-826-11 METAL CHIP 2.7K 5% 1/10W
R628 1-216-841-11 METAL CHIP 47K 5% 1/10W
R629 1-216-820-11 METAL CHIP 820 5% 1/10W
R630 1-216-845-11 METAL CHIP 100K 5% 1/10W
R631 1-216-845-11 METAL CHIP 100K 5% 1/10W
R632 1-216-854-11 METAL CHIP 560K 5% 1/10W
R633 1-216-841-11 METAL CHIP 47K 5% 1/10W
R634 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R635 1-216-833-11 METAL CHIP 10K 5% 1/10W
< TRANSISTOR >
Q604 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q606 8-729-821-00 TRANSISTOR 2SA1207
Q610 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q618 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q628 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q629 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q630 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q634 8-729-027-31 TRANSISTOR DTA124EKA-T146
Q640 8-729-802-82 TRANSISTOR 2SC3661
Q641 8-729-802-82 TRANSISTOR 2SC3661
Q644 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q647 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q648 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q664 8-729-024-93 TRANSISTOR 2SB1565E
Q666 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q668 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q682 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
< RESISTOR >
R600 1-216-821-11 METAL CHIP 1K 5% 1/10W
R601 1-216-841-11 METAL CHIP 47K 5% 1/10W
R602 1-216-817-11 METAL CHIP 470 5% 1/10W
R603 1-216-841-11 METAL CHIP 47K 5% 1/10W
R604 1-216-833-11 METAL CHIP 10K 5% 1/10W
R605 1-216-833-11 METAL CHIP 10K 5% 1/10W
R606 1-216-841-11 METAL CHIP 47K 5% 1/10W
R607 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R608 1-216-845-11 METAL CHIP 100K 5% 1/10W
R609 1-216-843-11 METAL CHIP 68K 5% 1/10W
R610 1-216-843-11 METAL CHIP 68K 5% 1/10W
R611 1-216-839-11 METAL CHIP 33K 5% 1/10W
0 R612 1-245-605-51 FUSIBLE 100 5% 1/4W
R613 1-215-872-11 METAL OXIDE 3.3K 5% 1W
R614 1-215-872-11 METAL OXIDE 3.3K 5% 1W
0 R615 1-245-605-51 FUSIBLE 100 5% 1/4W
0 R616 1-217-637-00 FUSIBLE 1 5% 1/4W
R617 1-216-845-11 METAL CHIP 100K 5% 1/10W
0 R618 1-234-798-11 ENCAPSULATED COMPONENT
R619 1-216-821-11 METAL CHIP 1K 5% 1/10W
R620 1-216-839-11 METAL CHIP 33K 5% 1/10W
R621 1-216-845-11 METAL CHIP 100K 5% 1/10W
R622 1-249-625-31 CARBON 10 5% 1/2W
R623 1-216-843-11 METAL CHIP 68K 5% 1/10W
R624 1-216-837-11 METAL CHIP 22K 5% 1/10W
R636 1-215-891-11 METAL OXIDE 680 5% 2W
R637 1-215-891-11 METAL OXIDE 680 5% 2W
R638 1-216-845-11 METAL CHIP 100K 5% 1/10W
R639 1-216-845-11 METAL CHIP 100K 5% 1/10W
R640 1-216-821-11 METAL CHIP 1K 5% 1/10W
R641 1-216-821-11 METAL CHIP 1K 5% 1/10W
R642 1-216-806-11 METAL CHIP 56 5% 1/10W
R643 1-216-806-11 METAL CHIP 56 5% 1/10W
R644 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R645 1-216-833-11 METAL CHIP 10K 5% 1/10W
0 R646 1-215-863-11 METAL OXIDE 100 5% 1W
R647 1-216-821-11 METAL CHIP 1K 5% 1/10W
R648 1-216-837-11 METAL CHIP 22K 5% 1/10W
R649 1-216-837-11 METAL CHIP 22K 5% 1/10W
R650 1-216-821-11 METAL CHIP 1K 5% 1/10W
R651 1-216-841-11 METAL CHIP 47K 5% 1/10W
R652 1-216-817-11 METAL CHIP 470 5% 1/10W
R653 1-216-841-11 METAL CHIP 47K 5% 1/10W
R654 1-216-841-11 METAL CHIP 47K 5% 1/10W
R655 1-216-841-11 METAL CHIP 47K 5% 1/10W
R656 1-216-849-11 METAL CHIP 220K 5% 1/10W
R657 1-216-849-11 METAL CHIP 220K 5% 1/10W
R658 1-216-845-11 METAL CHIP 100K 5% 1/10W
R660 1-216-833-11 METAL CHIP 10K 5% 1/10W
R661 1-216-833-11 METAL CHIP 10K 5% 1/10W
R662 1-216-832-11 METAL CHIP 8.2K 5% 1/10W
R663 1-216-832-11 METAL CHIP 8.2K 5% 1/10W
R664 1-216-821-11 METAL CHIP 1K 5% 1/10W
0 R665 1-215-863-11 METAL OXIDE 100 5% 1W
R666 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R667 1-216-833-11 METAL CHIP 10K 5% 1/10W
0 R668 1-234-798-11 ENCAPSULATED COMPONENT
R669 1-216-821-11 METAL CHIP 1K 5% 1/10W
R670 1-216-839-11 METAL CHIP 33K 5% 1/10W
R671 1-216-845-11 METAL CHIP 100K 5% 1/10W
R672 1-249-625-31 CARBON 10 5% 1/2W
R673 1-216-842-11 METAL CHIP 56K 5% 1/10W
R674 1-216-837-11 METAL CHIP 22K 5% 1/10W
R676 1-216-849-11 METAL CHIP 220K 5% 1/10W
R677 1-216-849-11 METAL CHIP 220K 5% 1/10W
R678 1-216-845-11 METAL CHIP 100K 5% 1/10W
R682 1-216-821-11 METAL CHIP 1K 5% 1/10W
R683 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R692 1-216-841-11 METAL CHIP 47K 5% 1/10W
R693 1-216-845-11 METAL CHIP 100K 5% 1/10W
R694 1-216-843-11 METAL CHIP 68K 5% 1/10W
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
73
manual.
Page 74
MHC-RG880(HCD-GN880)
PA PANEL
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
R695 1-216-845-11 METAL CHIP 100K 5% 1/10W
R696 1-216-845-11 METAL CHIP 100K 5% 1/10W
R697 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
0 R699 1-219-124-11 FUSIBLE 0.68 5% 1/4W
< RELAY >
RY646 1-755-372-11 RELAY
RY665 1-755-372-11 RELAY
C932 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C933 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C934 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C935 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C936 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C937 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C938 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C939 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
C940 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
< THERMISTOR >
TH629 1-807-796-11 THERMISTOR
TH630 1-807-796-11 THERMISTOR
< TERMINAL >
TM601 1-816-048-11 TERMINAL BOARD
(FRONT/SURROUND SPEAKER R)
TM602 1-816-048-11 TERMINAL BOARD
(FRONT/SURROUND SPEAKER L)
************************************************************
Y-8284-396-B PLACA PAINEL MONTADA
********************
4-231-581-01 HOLDER (FL)
< CAPACITOR >
C900 1-126-163-11 ELECT 4.7uF 20% 50V
C901 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C902 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C903 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C904 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C905 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C906 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C907 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C908 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C909 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C910 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C911 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C912 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C913 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C914 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C915 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C916 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C917 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C918 1-119-941-91 ELECT 470uF 20% 6.3V
C919 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C920 1-124-589-11 ELECT 47uF 20% 16V
C922 1-124-261-00 ELECT 10uF 20% 50V
C923 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C924 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C925 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C926 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C927 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C928 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C929 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C930 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C931 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C941 1-124-261-00 ELECT 10uF 20% 50V
C942 1-124-261-00 ELECT 10uF 20% 50V
C944 1-124-261-00 ELECT 10uF 20% 50V
C945 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C946 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C947 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C948 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C949 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C950 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C951 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C952 1-162-968-11 CERAMIC CHIP 0.0047uF 10% 50V
C953 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C954 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C955 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C956 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C957 1-125-837-91 CERAMIC CHIP 1uF 10% 6.3V
C958 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V
C959 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V
C960 1-124-261-00 ELECT 10uF 20% 50V
C961 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C963 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C966 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C967 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C968 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C969 1-126-968-11 ELECT 100uF 20% 50V
C971 1-119-941-91 ELECT 470uF 20% 6.3V
C972 1-119-941-91 ELECT 470uF 20% 6.3V
C980 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C981 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C982 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C983 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C984 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C985 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
< CONNECTOR >
* CN902 1-568-862-11 S0CKET, CONNECTOR 19P
CN907 1-785-329-11 PIN, CONNECTOR (LIGHT ANGLE) 3P
CNS901 1-770-401-11 HOUSING, CONNECTOR (PC BOARD) 8P
< DIODE >
D903 6-500-508-01 DIODE RR263M-400FTR
D904 6-500-508-01 DIODE RR263M-400FTR
D905 8-719-069-54 DIODE UDZSTE-175.1B
D906 8-719-057-97 DIODE SEL5923A-TP15 (CD)
D907 8-719-057-97 DIODE SEL5923A-TP15 (TUNER/BAND)
D908 8-719-057-97 DIODE SEL5923A-TP15 (TAPE A/B)
D909 8-719-057-97 DIODE SEL5923A-TP15 (VIDEO/MD)
D910 8-719-057-97 DIODE SEL5923A-TP15 (GAME)
D911 8-719-063-93 DIODE SLR325VC-N-T32 (REC PAUSE/START)
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
74
por peças especificadas nesse
manual.
Page 75
MHC-RG880(HCD-GN880)
PANEL
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
D914 6-500-529-01 DIODE SLI-325URT31W (VOL 11)
D915 6-500-529-01 DIODE SLI-325URT31W (VOL 10)
D916 6-500-529-01 DIODE SLI-325URT31W (VOL 9)
D917 6-500-529-01 DIODE SLI-325URT31W (VOL 8)
D918 6-500-529-01 DIODE SLI-325URT31W (VOL 7)
D919 6-500-529-01 DIODE SLI-325URT31W (VOL 6)
D920 6-500-529-01 DIODE SLI-325URT31W (VOL 5)
D921 6-500-529-01 DIODE SLI-325URT31W (VOL 4)
D922 6-500-529-01 DIODE SLI-325URT31W (VOL 3)
D923 6-500-529-01 DIODE SLI-325URT31W (VOL 2)
D924 6-500-529-01 DIODE SLI-325URT31W (VOL 1)
< FERRITE BEAD >
FB901 1-216-864-11 SHORT CHIP 0
R836 1-216-817-11 METAL CHIP 470 5% 1/10W
R837 1-216-819-11 METAL CHIP 680 5% 1/10W
R838 1-216-821-11 METAL CHIP 1K 5% 1/10W
R839 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R840 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R841 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R842 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R843 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R844 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R845 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R846 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R900 1-216-833-11 METAL CHIP 10K 5% 1/10W
R901 1-216-833-11 METAL CHIP 10K 5% 1/10W
R902 1-216-833-11 METAL CHIP 10K 5% 1/10W
R903 1-216-809-11 METAL CHIP 100 5% 1/10W
< FILTER >
FL901 1-518-981-11 VACUUM FLUORESCENT DISPLAYS
< IC >
IC901 6-803-971-01 IC MB90M407PF-G-139-BNDE1
IC902 6-600-174-01 IC RPM7240-H4
IC903 6-705-678-01 IC NJM2760V-TE2
< SHORT >
JR901 1-216-864-11 SHORT CHIP 0
JR904 1-216-864-11 SHORT CHIP 0
JR905 1-216-864-11 SHORT CHIP 0
JR906 1-216-864-11 SHORT CHIP 0
JR907 1-216-864-11 SHORT CHIP 0
JR908 1-216-864-11 SHORT CHIP 0
JR910 1-216-864-11 SHORT CHIP 0
JR911 1-216-864-11 SHORT CHIP 0
JR913 1-216-864-11 SHORT CHIP 0
JR914 1-216-864-11 SHORT CHIP 0
< TRANSISTOR >
Q901 8-729-027-56 TRANSISTOR DTC143TKA-T146
Q904 8-729-903-54 TRANSISTOR
Q905 8-729-903-54 TRANSISTOR 2SB1132-T-100-R
Q906 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q907 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q908 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q909 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q910 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q911 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q912 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q913 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q914 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q915 8-729-027-43 TRANSISTOR DTC114EKA-T146
Q916 8-729-027-43 TRANSISTOR DTC114EKA-T146
2SB1132-T-100-R
R904 1-216-809-11 METAL CHIP 100 5% 1/10W
R905 1-216-835-11 METAL CHIP 15K 5% 1/10W
R906 1-216-835-11 METAL CHIP 15K 5% 1/10W
R907 1-216-835-11 METAL CHIP 15K 5% 1/10W
R908 1-216-821-11 METAL CHIP 1K 5% 1/10W
R909 1-216-833-11 METAL CHIP 10K 5% 1/10W
R910 1-216-821-11 METAL CHIP 1K 5% 1/10W
R911 1-216-833-11 METAL CHIP 10K 5% 1/10W
R912 1-216-809-11 METAL CHIP 100 5% 1/10W
R914 1-216-833-11 METAL CHIP 10K 5% 1/10W
R915 1-216-821-11 METAL CHIP 1K 5% 1/10W
R916 1-216-821-11 METAL CHIP 1K 5% 1/10W
R917 1-216-833-11 METAL CHIP 10K 5% 1/10W
R918 1-216-845-11 METAL CHIP 100K 5% 1/10W
R920 1-216-833-11 METAL CHIP 10K 5% 1/10W
R922 1-216-857-11 METAL CHIP 1M 5% 1/10W
R924 1-216-864-11 SHORT CHIP 0
R939 1-216-823-91 METAL CHIP 1.5K 5% 1/10W
R940 1-216-833-11 METAL CHIP 10K 5% 1/10W
R941 1-216-809-11 METAL CHIP 100 5% 1/10W
R942 1-216-809-11 METAL CHIP 100 5% 1/10W
R943 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R944 1-216-805-11 METAL CHIP 47 5% 1/10W
R945 1-216-841-11 METAL CHIP 47K 5% 1/10W
R946 1-216-844-11 METAL CHIP 82K 5% 1/10W
R947 1-216-821-11 METAL CHIP 1K 5% 1/10W
R948 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R949 1-216-821-11 METAL CHIP 1K 5% 1/10W
R950 1-216-821-11 METAL CHIP 1K 5% 1/10W
R951 1-216-830-11 METAL CHIP 5.6K 5% 1/10W
R952 1-216-821-11 METAL CHIP 1K 5% 1/10W
R953 1-216-821-11 METAL CHIP 1K 5% 1/10W
R954 1-216-833-11 METAL CHIP 10K 5% 1/10W
R956 1-216-833-11 METAL CHIP 10K 5% 1/10W
< RESISTOR >
R831 1-216-817-11 METAL CHIP 470 5% 1/10W
R832 1-216-819-11 METAL CHIP 680 5% 1/10W
R833 1-216-821-11 METAL CHIP 1K 5% 1/10W
R834 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R835 1-216-814-11 METAL CHIP 270 5% 1/10W
R957 1-216-845-11 METAL CHIP 100K 5% 1/10W
R958 1-216-817-11 METAL CHIP 470 5% 1/10W
R959 1-216-819-11 METAL CHIP 680 5% 1/10W
R960 1-216-821-11 METAL CHIP 1K 5% 1/10W
R961 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R962 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R963 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
75
Page 76
MHC-RG880(HCD-GN880)
PANEL SENSORPRIMARY
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
R964 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
R965 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R966 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R975 1-216-817-11 METAL CHIP 470 5% 1/10W
R977 1-216-821-11 METAL CHIP 1K 5% 1/10W
R978 1-216-817-11 METAL CHIP 470 5% 1/10W
R980 1-216-821-11 METAL CHIP 1K 5% 1/10W
R981 1-216-821-11 METAL CHIP 1K 5% 1/10W
S928 1-762-875-21 SWITCH, KEYBOARD (GAME)
S929 1-762-875-21 SWITCH, KEYBOARD (VIDEO/MD)
S930 1-762-875-21 SWITCH, KEYBOARD (TAPE A/B)
S931 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND)
S932 1-762-875-21 SWITCH, KEYBOARD (CD)
S970 1-418-725-51 ENCODER, ROTARY (12 TYPE) (VOLUME)
< VIBRATOR >
R982 1-216-821-11 METAL CHIP 1K 5% 1/10W
R983 1-216-821-11 METAL CHIP 1K 5% 1/10W
R987 1-216-821-11 METAL CHIP 1K 5% 1/10W
R988 1-216-821-11 METAL CHIP 1K 5% 1/10W
R989 1-216-821-11 METAL CHIP 1K 5% 1/10W
R993 1-216-821-11 METAL CHIP 1K 5% 1/10W
R994 1-216-821-11 METAL CHIP 1K 5% 1/10W
R995 1-216-821-11 METAL CHIP 1K 5% 1/10W
R999 1-216-864-11 SHORT CHIP 0
R1303 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1304 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1305 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1306 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1307 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1308 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1312 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1313 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1314 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1318 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1319 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1320 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1324 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1325 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1326 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1330 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
X901 1-577-082-31 VIBRATOR, CERAMIC (4MHz)
************************************************************
A-4750-964-A PLACA PRIM°RIO MONTADA
***********************
< CAPACITOR >
0 C1000 1-113-925-11 CERAMIC 0.01uF 20% 250V
C1001 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C1002 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C1003 1-162-974-11 CERAMIC CHIP 0.01uF 50V
C1005 1-126-916-11 ELECT 1000uF 20% 6.3V
< CONNECTOR >
CN1000 1-564-321-00 PIN, CONNECTOR (3.96mm PITCH) 2P
* CN1001 1-566-664-11 PIN, CONNECTOR (3.96mm PITCH) 4P
CN1002 1-785-329-11 PIN, CONNECTOR (LIGHT ANGLE) 3P
< DIODE >
D1000 8-719-988-61 DIODE 1SS355TE-17
< COIL >
R1331 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R1332 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
< SWITCH >
S900 1-762-875-21 SWITCH, KEYBOARD (DISPLAY)
S901 1-762-875-21 SWITCH, KEYBOARD
(PLAY MODE, TUNING MODE)
S902 1-762-875-21 SWITCH, KEYBOARD (REPEAT,FM MODE)
S903 1-762-875-21 SWITCH, KEYBOARD
(DIRECTION, TUNER MEMORY)
S904 1-762-875-21 SWITCH, KEYBOARD (n N)
S905 1-762-875-21 SWITCH, KEYBOARD (SURR SPEAKER MODE)
S906 1-762-875-21 SWITCH, KEYBOARD (EFFECT ON/OFF)
S907 1-762-875-21 SWITCH, KEYBOARD (GROOVE)
S908 1-762-875-21 SWITCH, KEYBOARD (ILLUMINATION)
S909 1-762-875-21 SWITCH, KEYBOARD (ENTER)
S910 1-762-875-21 SWITCH, KEYBOARD (EQ EDIT)
S911 1-762-875-21 SWITCH, KEYBOARD (P FILE MEMORY)
S912 1-762-875-21 SWITCH, KEYBOARD (X)
S913 1-762-875-21 SWITCH, KEYBOARD (x)
S914 1-762-875-21 SWITCH, KEYBOARD (REC PAUSE/START)
S915 1-762-875-21 SWITCH, KEYBOARD (CD SYNC)
S924 1-762-875-21 SWITCH, KEYBOARD (SLEEP)
S925 1-762-875-21 SWITCH, KEYBOARD (AMP MENU)
S927 1-762-875-21 SWITCH, KEYBOARD (GAME MIXING)
L1001 1-410-666-31 INDUCTOR 18uH
< TRANSISTOR >
Q1000 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
< RESISTOR >
R1000 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R1001 1-216-845-11 METAL CHIP 100K 5% 1/10W
R1003 1-216-864-11 SHORT CHIP 0
< RELAY >
0RY1000 1-755-332-11 RELAY
< SWITCH >
0 S1000 1-771-291-31 SWITCH, POWER (VOLTAGE SELECTOR)
************************************************************
1-687-132-12 PLACA SENSOR
************
< CONNECTOR >
CN731 1-785-329-21 PIN, CONNECTOR (LIGHT ANGLE) 3P
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
manual.
76
Page 77
MHC-RG880(HCD-GN880)
SENSOR SURROUND
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
< IC >
< JACK >
IC731 6-600-022-01 IC RPI-576
************************************************************
A-4751-013-A PLACA SURROUND MONTADA
***********************
1-533-217-41 HOLDER, FUSE
< CAPACITOR >
C700 1-126-963-11 ELECT 4.7uF 20% 50V
C701 1-100-717-91 CERAMIC CHIP 1uF 16V
C702 1-104-658-91 ELECT 100uF 20% 10V
C703 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C704 1-124-257-00 ELECT 2.2uF 20% 50V
C710 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V
C711 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V
C713 1-126-963-11 ELECT 4.7uF 20% 50V
C714 1-126-963-11 ELECT 4.7uF 20% 50V
C720 1-126-967-11 ELECT 47uF 20% 50V
C721 1-126-968-11 ELECT 100uF 20% 50V
C730 1-131-992-91 CERAMIC CHIP 100000PF 35V
C731 1-131-992-91 CERAMIC CHIP 100000PF 35V
C745 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C751 1-162-974-11 CERAMIC CHIP 0.01uF 50V
C752 1-104-658-91 ELECT 100uF 20% 10V
C753 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
C760 1-130-483-00 MYLAR 0.01uF 5% 50V
C761 1-130-483-00 MYLAR 0.01uF 5% 50V
C780 1-131-992-91 CERAMIC CHIP 100000PF 35V
C781 1-131-992-91 CERAMIC CHIP 100000PF 35V
C790 1-131-992-91 CERAMIC CHIP 100000PF 35V
C795 1-128-563-11 ELECT 100uF 20% 100V
C796 1-128-563-11 ELECT 100uF 20% 100V
C797 1-128-563-11 ELECT 100uF 20% 100V
C798 1-128-563-11 ELECT 100uF 20% 100V
< CONNECTOR >
* CN700 1-766-719-11 CONNECTOR, BOARD TO BOARD 10P
CN701 1-778-982-11 CONNECTOR, BOARD TO BOARD 13P
* CN703 1-564-508-11 PLUG, CONNECTOR 5P
< DIODE >
D701 8-719-988-61 DIODE 1SS355TE-17
D702 8-719-988-61 DIODE 1SS355TE-17
D720 8-719-988-61 DIODE 1SS355TE-17
D730 8-719-988-61 DIODE 1SS355TE-17
D760 8-719-988-61 DIODE 1SS355TE-17
D761 8-719-988-61 DIODE 1SS355TE-17
D763 8-719-500-56 DIODE D3SBA20
D780 8-719-988-61 DIODE 1SS355TE-17
< IC >
IC700 8-749-017-16 IC STK442-130M
J700 1-780-127-11 TERMINAL BOARD (SUBWOOFER OUT)
< TRANSISTOR >
Q700 8-729-802-80 TRANSISTOR 2SC3661
Q701 8-729-014-97 TRANSISTOR FA1L3Z-T1B
Q720 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q721 8-729-821-00 TRANSISTOR 2SA1207
Q722 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q730 8-729-041-68 TRANSISTOR 2SC3906K-T146E
Q762 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q764 8-729-901-81 TRANSISTOR 2SC2412K-T-146-R
Q780 8-729-041-68 TRANSISTOR 2SC3906K-T146E
< RESISTOR >
R700 1-216-821-11 METAL CHIP 1K 5% 1/10W
R701 1-216-841-11 METAL CHIP 47K 5% 1/10W
R702 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R703 1-216-821-11 METAL CHIP 1K 5% 1/10W
R705 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R706 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R707 1-216-824-11 METAL CHIP 1.8K 5% 1/10W
R708 1-216-842-11 METAL CHIP 56K 5% 1/10W
R709 1-216-833-11 METAL CHIP 10K 5% 1/10W
R710 1-216-841-11 METAL CHIP 47K 5% 1/10W
R711 1-216-841-11 METAL CHIP 47K 5% 1/10W
R713 1-216-841-11 METAL CHIP 47K 5% 1/10W
R714 1-216-821-11 METAL CHIP 1K 5% 1/10W
R720 1-216-833-11 METAL CHIP 10K 5% 1/10W
R721 1-216-833-11 METAL CHIP 10K 5% 1/10W
R722 1-216-837-11 METAL CHIP 22K 5% 1/10W
R723 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R724 1-216-845-11 METAL CHIP 100K 5% 1/10W
R725 1-216-841-11 METAL CHIP 47K 5% 1/10W
R726 1-216-837-11 METAL CHIP 22K 5% 1/10W
R727 1-216-839-11 METAL CHIP 33K 5% 1/10W
0 R730 1-234-499-21 ENCAPSULATED COMPONENT
R731 1-216-821-11 METAL CHIP 1K 5% 1/10W
R732 1-216-835-11 METAL CHIP 15K 5% 1/10W
R733 1-216-845-11 METAL CHIP 100K 5% 1/10W
R734 1-216-841-11 METAL CHIP 47K 5% 1/10W
R735 1-249-625-31 CARBON 10 5% 1/2W
R751 1-216-841-11 METAL CHIP 47K 5% 1/10W
R752 1-216-823-11 METAL CHIP 1.5K 5% 1/10W
R765 1-215-863-11 METAL OXIDE 100 5% 1W
R766 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R767 1-216-837-11 METAL CHIP 22K 5% 1/10W
0 R780 1-234-499-21 ENCAPSULATED COMPONENT
R781 1-216-821-11 METAL CHIP 1K 5% 1/10W
R782 1-216-835-11 METAL CHIP 15K 5% 1/10W
R783 1-216-845-11 METAL CHIP 100K 5% 1/10W
R784 1-216-842-11 METAL CHIP 56K 5% 1/10W
R785 1-249-625-31 CARBON 10 5% 1/2W
R790 1-216-821-11 METAL CHIP 1K 5% 1/10W
R791 1-216-837-11 METAL CHIP 22K 5% 1/10W
77
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
manual.
Page 78
MHC-RG880(HCD-GN880)
SURROUND SW SWITCH
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
R792 1-218-292-11 METAL CHIP 20K 5% 1/10W
0 R793 1-217-637-00 FUSIBLE 1 5% 1/4W
0 R794 1-245-605-51 FUSIBLE 100 5% 1/4W
0 R795 1-245-605-51 FUSIBLE 100 5% 1/4W
< RELAY >
RY760 1-755-372-11 RELAY
************************************************************
RE701 1-477-680-12 ENCODER, ROTARY
0T601 1-443-202-31 TRANSFORMADOR DE FORÇA
1-687-669-12 PLACA SW
********
S751 1-786-514-11 SWITCH, LEVER (SLIDE) (LEVER SW)
************************************************************
1-861-406-11 PLACA SWITCH
************
< CONNECTOR >
CN903 1-779-978-11 PIN, CONNECTOR 3P
< RESISTOR >
R847 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R848 1-216-833-11 METAL CHIP 10K 5% 1/10W
R849 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
< SWITCH >
S916 1-478-017-11 ENCODER, ROTARY (. >)
S917 1-771-963-11 SWITCH, ROTARY (m M ,ALBUM)
************************************************************
DIVERSOS
*************
************************************************************
ACESSÓRIOS
************
Y-8284-384-A CONTROLE REMOTO RM-SC3
1-528-681-13 PILHA PEQUENA
1-793-184-23 CONECTOR ADAPTADOR (TIPO F) (FM)
4-252-939-72 MANUAL DE INSTRUÇÕES
6 1-500-497-11 FILTER, CLAMP (FERRITE CORE)
7 1-693-631-12 BLOCO DE SINTONIA (FM/AM)
0 8 1-468-737-21 POWER, SWITCHING
65 1-773-109-11 CABO TIPO FLAT (19 VIAS)
71 1-796-487-61 DECK, MECHANICAL
0104 1-757-813-24 CABO DE FORÇA
152 1-776-182-11 CABO TIPO FLAT (5 VIAS)
226 1-827-992-11 CABO TIPO FLAT (16 VIAS)
227 1-775-248-11 CABO TIPO FLAT (27 VIAS)
0 229 8-820-244-01 OPTICAL PICK-UP (KSM-215DCP/C2NP)
230 1-471-035-11 MAGNETO MONTADO
0F696 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V)
0F697 1-576-655-12 FUSIVEL RETARDADO (DIA. 5) (T8.0AL/250V)
0F698 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (6.3A/250V)
0F699 1-533-473-12 FUSIVEL RETARDADO (DIA. 5) (6.3A/250V)
0F760 1-533-470-12 FUSIVEL RETARDADO (DIA. 5) (T3.15AL/250V)
FL901 1-518-981-11 VACUUM FLUORESCENT DISPLAY
M741 A-4723-963-A MOTOR ASSY, TABLE
M751 A-4737-553-A MOTOR ASSY, LOADING
M891 1-763-488-62 VENTILADOR, DC
78
Page 79
MHC-RG880(SS-GN880)
MANUAL DE SERVIÇO
SS-GN880
ESPECDIFICAÇÕES
Sistema 3 vias, 3 unidades, tipo bass-reflex
Unidades de alto-falantes
Médio: 8 cm, tipo cone
Woofer: 20 cm, tipo cone
Tweeter: 2,5 cm, tipo corneta
Impedância nominal 6 ohms
Dimensões (LxAxP) (Aprox.)
265 x 430 x 320 mm
Peso (Aprox.) 7,3 kg cada caixa
Projeto e especificações técnicas sujeitos a alteração sem prévio aviso.
79
SISTEMA DE ALTO-FALANTE
Page 80
MHC-RG880(SS-GN880)
d
NOTA:
• -XX e-X indicam peças padrão que podem apre-
sentar algumas diferenças em relação à originais.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados. Evite
atrasos antecipando os pedidos para estes itens.
4
VISTA EXPLODIDAS
5
5
1
10
6
3
9
3
3
6
7
not supplie
3
6
8
1
6
2
Ref. No. Part No. Description Remarks
1 4-984-567-01 PARAFUSO (4X20), TAPPING
2 4-252-943-01 PAINEL FRONTAL
3 4-951-620-01 PARAFUSO (2.6X8), +BVTP
4 1-825-765-11 ALTO-FALANTE TWEETER (2.5cm)
Ref. No. Part No. Description Remarks
5 4-874-614-71 PARAFUSO
6 4-874-614-21 PARAFUSO (1) (3.5X14), TAPPING
7 1-825-763-11 ALTO-FALANTE WOOFER (20cm)
8 1-825-764-11 ALTO-FALANTE MEDIO (8cm)
9 4-252-944-01 CORNETA
10 4-252-948-01 ANEL DO WOOFER
80
Page 81
MHC-RG880(SS-RS880)
MANUAL DE SERVIÇO
SS-RS880
ESPECIFICAÇÕES
Sistema 2 vias, 2 unidades, tipo bass-reflex
Unidades de alto-falantes
Woofer 13 cm, tipo cone
Tweeter 2.5 cm, tipo corneta
Impedância nominal 24 ohms
Dimensões (LxAxP) (Aprox.)
201 x 430 x 229 mm
Peso (Aprox.) 4,2 kg cada caixa
Projeto e especificações técnicas sujeitos a alteração sem prévio aviso.
81
SISTEMA DE ALTO-FALANTE
Page 82
MHC-RG880(SS-RS880)
NOTA:
• -XX e-X indicam peças padrão que podem apre-
sentar algumas diferenças em relação à originais.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados. Evite
atrasos antecipando os pedidos para estes itens.
VISTA EXPLODIDAS
5
4
5
3
9
6
1
7
6
não fornecido
8
1
2
Ref. No. Part No. Description Remarks
1 4-984-567-01 PARAFUSO (4X20), TAPPING
2 4-252-986-01 PAINEL FRONTAL
3 4-951-620-01 PARAFUSO (2.6X8), +BVTP
4 1-825-826-11 ALTO-FALANTE TWEETER(2.5cm)
Ref. No. Part No. Description Remarks
5 4-874-614-71 PARAFUSO
6 4-874-614-21 PARAFUSO (1) (3.5X14), TAPPING
7 1-825-766-11 ALTO-FALANTE WOOFER (13cm)
8 4-252-988-01 ANEL DO WOOFER
9 4-252-944-01 CORNETA
82
Page 83
A
MHC-RG880(SS-WG880)
MANUAL DE SERVIÇO
ESPECIFICAÇÕES
SS-WG880
Sistema 1via, 1 unidade, tipo bass-reflex
Unidades de alto-falantes
Sub Woofer 20 cm, tipo cone
Impedância nominal 8 ohms
Dimensões (LxAxP) (Aprox.) 265 x 430 x 320 mm
Peso (Aprox.) 7,4 kg
Projeto e especificações técnicas sujeitos a alteração sem prévio aviso.
LOCALIZAÇÃO DOS CONTROLES
6
E
ORDEM ALFABÉTICA
A – Z
LINK (indicator) 6
MATRIX SURR 1 (indicator)
MATRIX SURR 2 (indicator)
SUBWOOFER LEVEL 4
SUBWOOFER ON/OFF 1
SURROUND SPEAKER MODE
3
2
5
B
D
C
83
SISTEMA DE SUBWOOFER
Page 84
MHC-RG880(SS-WG880)
12-1. PLACA DE CIRCUITO IMPRESSO
1
SEÇÃO 12
DIAGRAMAS
2
BOARDSW PANEL
3
A
B
C
HCD-GN880
MATRIX
SURR 2
CN101
D106
Q106
R116
R106
C102
C103
R125
R126
R127
R115
R105
D108
MATRIX
SURR 1
E
Q105
E
D105
JW101
Q108
E
R118
R108
S101
1 2 3
SURROUND
SPEAKR
MODE
S102
SUBWOOFER
ON/OFF
D107
LINK
Q107
R117
R107
JW102
R101
R102
R103
C101
R104
JW103
E
D
R128
JW104
RV101
SUBWOOFER
LEVEL
11
1-862-762-
(11)
• Localização do
Semicondutor
Ref. No. Location
D105 A-2
D106 B-2
D107 B-3
D108 B-2
Q105 A-2
Q106 B-2
Q107 B-3
Q108 B-2
84
Page 85
12-2. DIAGRAMA ESQUEMÁTICO
RV101
50k
SUBWOOFER
LEVEL
MHC-RG880(SS-WG880)
CN101
C103
SEL 5923A-TP15
2SC2785TP-FEK
Q107
2SC2785TP-FEK
R107
180
S101
SPEAKER
MODE
Q108
D108
MATRIX
SURR 1
R118
10k
R108
180
C102
100
10V
R128
2SC2785TP-FEK
LED
C101
100p
D107
SEL 5923A-TP15
LINK
10k
R127
10k
Q106
R117
10k
R104
10k
SURROUND
R126
10k
R102
2.2k
S102
ON/OFF
D106
SEL 5923A-TP15
MATRIX
SURR 2
R116
10k
R103
4.7k
R106
180
Q105-108
DRIVER
D105
SEL 5923A-TP15
SUBWOOFER
ON/OFF
R125
0.1
10k
R101
100k
R115
10k
R105
Q105
2SC2785TP-FEK
SUBWOOFER
180
85
Page 86
MHC-RG880(SS-WG880)
NOTA:
• -XX e-X indicam peças padrão que podem apresentar algumas diferenças em relação à originais.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados. Evite
atrasos antecipando os pedidos para estes itens.
SP1
3
SEÇÃO 13
VISTA EXPLODIDAS
8
6
7
7
2
5
nào fornecido
2
4
1
9
Ref. No. Part No. Description Remarks
1 4-252-990-01 PAINEL FRONTAL
2 4-986-911-11 PARAFUSO (3.5)
3 4-874-614-02 PARAFUSO (1) (3.5X14), TAPPING
4 2-022-110-01 KNOB, LEVEL
5 2-022-109-01 KNOB, MODE
Ref. No. Part No. Description Remarks
6 Y-8284-499-A PLACA PAINEL SW
7 4-951-620-01 PARAFUSO (2.6X8), +BVTP
8 1-824-107-13 CABO COM CONECTOR
9 4-255-410-01 ANEL, WOOFER
SP1 1-825-921-11 ALTO-FALANTE WOOFER (20cm)
85
Page 87
SEÇÃO 14
LISTA DE PEÇAS ELÉTRICAS
MHC-RG880(SS-WG880)
SW PANEL
NOTA:
• Devido a padronização algumas peças es-
pecificadas nos diagramas ou mesmo daquelas usadas no aparelho.
• -XXe -X indicam peça padrão, que podem
apresentar diferenças daquelas originalmente usadas no aparelho.
• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados.
Evite atrasos antecipando os pedidos para
ordering these items.
• CAPACITORES:
uF: µF
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Y-8284-499-A PLACA PAINEL SW
**************
< CAPACITOR >
C101 1-162-282-31 CERAMIC 100PF 10% 50V
C102 1-124-584-00 ELECT 100uF 20% 10V
C103 1-164-159-11 CERAMIC 0.1uF 50V
< CONNECTOR >
CN101 1-785-336-11 PIN, CONNECTOR (LIGHT ANGLE) 10P
< DIODE >
• RESISTORES
Todos resistore são em ohms
METAL: metal-film resistor
METAL OXIDE: Metal Oxide-film resistor
F: anti-chama
• INDUTORES
uH: µH
•SEMICONDUTORES
Em cada caso, u: µ, por exemplo:
uA...: µA... , uPA... , µPA... ,
uPB... , µPB... , uPC... , µPC... ,
uPD..., µPD...
R104 1-249-429-11 CARBON 10K 5% 1/4W
R105 1-249-408-11 CARBON 180 5% 1/4W
R106 1-249-408-11 CARBON 180 5% 1/4W
R107 1-249-408-11 CARBON 180 5% 1/4W
R108 1-249-408-11 CARBON 180 5% 1/4W
R115 1-249-429-11 CARBON 10K 5% 1/4W
R116 1-249-429-11 CARBON 10K 5% 1/4W
R117 1-249-429-11 CARBON 10K 5% 1/4W
R118 1-249-429-11 CARBON 10K 5% 1/4W
R125 1-249-429-11 CARBON 10K 5% 1/4W
R126 1-249-429-11 CARBON 10K 5% 1/4W
R127 1-249-429-11 CARBON 10K 5% 1/4W
Quando solicitar peças pelo código,
por favor inclua também o nome da placa.
D105 8-719-057-97 DIODE SEL5923A-TP15 (SUBWOOFER ON/OFF)
D106 8-719-057-97 DIODE SEL5923A-TP15 (MATRIX SURR2)
D107 8-719-057-97 DIODE SEL5923A-TP15 (LINK)
D108 8-719-057-97 DIODE SEL5923A-TP15 (MATRIX SURR1)
< TRANSISTOR >
Q105 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK
Q106 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK
Q107 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK
Q108 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK
< RESISTOR >
R101 1-247-879-91 CARBON 100K 5% 1/4W
R102 1-249-421-11 CARBON 2.2K 5% 1/4W
R103 1-247-847-91 CARBON 4.7K 5% 1/4W
R128 1-249-429-11 CARBON 10K 5% 1/4W
< VARIABLE RESISTOR >
RV101 1-225-406-11 RES, VAR, CARBON 50K
(SUBWOOFER LEVEL)
< SWITCH >
S101 1-477-526-11 ENCODER, ROTARY
(SURROUND SPEAKER MODE)
S102 1-771-410-21 SWITCH, TACTILE (SUBWOOFER ON/OFF)
87
Page 88
SONY BRASIL LTDA.
ENGENHARIA DA QUALIDADE
Julho / 2004
http://www.sony.com.br
Page 89
ENGENHARIA DA QUALIDADE
Sony Brasil Ltda.
Guia de Comandos Básicos do Acrobat Reader 5.05
Esta é a tela do programa, quando se abre um manual:
Page 90
Barra de Comandos
Recurso de Localização de Componentes
Alguns manuais de serviço estão habilitados com uma função que permite localizar mais
facilmente um circuito integrado (IC) em seu diagrama esquemático correspondente, diagrama em
blocos ou placa de circuito impresso.
Para isso, abra um manual de serviço, por exemplo o do MHC-DX30 e visualize uma página
da lista de peças elétricas, onde existam alguns IC’s listados. Ao posicionar o ponteiro do mouse sobre
a linha onde está um IC, sobre sua localização, ou valor, você vai verificar que aparece uma
“mãozinha”, na verdade, o dedo indicador que fica apontando a linha. Se você der um clique, você
será levado pelo programa à pagina do diagrama esquemático onde se encontra o referido IC que você
selecionou. Vamos ilustrar o que foi explicado logo a seguir:
Abra a página correspondente ao diagrama em
bloco e posicione o ponteiro do mouse sobre o
IC escolhido . Quando o cursor tornar-se uma
“mãozinha” dê um clique sobre o IC.
Page 91
O programa trará você à página do diagrama
esquemático correspondente que contém o
IC escolhido. Clique novamente sobre o IC.
O programa trará você à página
correspondente a placa de circuito impresso
que contém o IC escolhido. Clique novamente
sobre o IC. sobre o IC.
Notas
Por fim o programa visualiza o ponto da lista
de peças onde o IC escolhido está localizado.
Ao clicar novamente sobre o componente o
cliclo se repete (diagrama em bloco,
esquemático, placa de circuito impresso e
lista de peças. Vale lembrar que nem todos os
manuais de serviço possuem esse recurso.
• O tamanho da visualização do documento na tela em nada altera o tamanho de impressão. O Zoom
de aumento ou de diminuição serve apenas para oferecer mais detalhes ou um aspecto geral do
documento visualizado.
Page 92
• O painel de navegação serve para agilizar o acesso a outras páginas que não estão sendo
visualizadas. Para visualizar uma dessas miniaturas em seu tamanho normal, basta clicar duas
vezes sobre ela e então esta será exibida na tela.
• Não é possível alterar texto, figuras ou qualquer item do documento no Acrobat Reader 5.0. Este
programa é usado somente para visualização e impressão de documentos PDF.
• Diagramas e demais folhas do documentos PDF só poderão ser impressos em tamanho maior caso
a impressora suporte papel com dimensão superior ao A4, carta ou semelhante. Do contrário só
poderá ser impresso no tamanho A4 padrão.
Engenharia da Qualidade – Novembro 2003
teruaki_nakagawa@ssp.br.sony.com
Page 93
VOLTAR
Sony Brasil Ltda.
Orientação de Impressão no Acrobat Reader 5.05
Engenharia da Qualidade - SSP
É possível imprimir alguns quadros pré-selecionados de forma ampliada no Acrobat
Reader. Esse comando é muito útil quando é necessária fazer a impressão de diagramas elétricos.
A sequência abaixo mostra, passo a passo como selecionar uma parte de uma folha
qualquer (nesse exemplo usaremos um diagrama elétrico) e configurar sua impressão.
Temos no Acrobat Reader a barra abaixo. Leve o cursor do mouse até o botão indicado pela seta e
fique pressionando o botão do mouse.
Segurando o botão uma barra oculta aparecerá, então expanda conforme abaixo. O botão final a ser
clicado para que o comando seja selecionado é o da FERRAMENTA DE SELEÇÃO DE
GRÁFICO (G)
Page 94
Agora com o cursor selecione uma área do diagrama que deseja imprimir de forma ampliada. A
área escolhida nesse exemplo é o quadrado de linhas espessas.
Agora vá até o menu de impressão seguindo o procedimento a seguir, clicando em IMPRIMIR,
indicado pela seta:
Na janela que se abre verifique se as opções indicadas em vermelho (circuladas) estão habilitadas.
Assim, quando imprimir a área do gráfico, esta parte será expandida por toda a folha de papel A4.
Page 95
Após a impressão verificamos que o diagrama ficou realmente ampliado, conforme exemplo:
Page 96
Notas
O mesmo procedimento pode ser repetido para outras páginas dos manuais, como lista de
peças, bem como pode ser utilizado papel tamanho A3 (420 x 297 mm) para impressoras que
suportem esse formato.
Outros comandos podem ser encontrados no “Guia de Comandos Básicos do Acrobat
Reader”, que também consta neste CD e em anteriores.
Lembramos novamente que não é possível alterar texto, figuras ou qualquer item do
documento no Acrobat Reader 5.05. Este programa é usado somente para visualização e impressão
de documentos PDF.
Mais informações podem ser obtidas em “Ajuda”.
Dúvidas e sugestões devem ser encaminhadas para Teruaki através do e-mails:
Loading...
