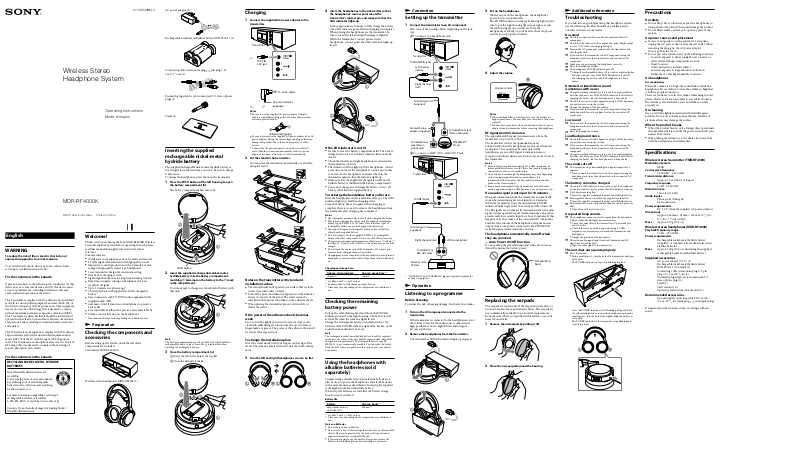

Sony MDR-RF4000K Operating Instructions
4 Insert the headphones in the transmitter so that
the headphones’ contact point meets the
transmitter’s contact pin, and make sure that the
CHG indicator lights up.
It takes approximate 16 hours to fully charge the battery
(the CHG indicator goes off when charging is complete.)
When placing the headphones on the transmitter, be
sure to insert the left and right housings completely.
When the transmitter’s contact pin meets the
headphones’ contact point, the CHG indicator lights up
in red.
-
-
If the CHG indicator is not lit
Be sure to close the battery compartment lid. The battery
charge function is not activated when the lid is not fully
closed.
Check that the left and right headphones are inserted in
the transmitter correctly.
The indicator will not light up if the headphones’ contact
point does not meet the transmitter’s contact pin. In this
case, remove the headphones and insert them in the
transmitter again so that the indicator lights up.
Make sure that the supplied rechargeable nickel-metal
hydride battery is installed in the battery compartment.
You cannot charge any rechargeable battery or dry-cell
battery other than the supplied battery.
To recharge the headphone battery after use
Place the headphones on the transmitter after use. The CHG
indicator lights up, and then charging starts.
Since the built-in timer recognizes when charging is
complete, there is no need to remove the headphones from
the transmitter after charging has completed.
Notes
The transmitter automatically turns off while charging the battery.
This system is designed to charge only the supplied rechargeable
battery, type BP-HP550-11, for safety. Note that other types of
rechargeable battery cannot be charged with this system.
You cannot charge any rechargeable battery or dry-cell battery
other than the supplied battery.
Do not attempt to use the supplied BP-HP550-11 rechargeable
battery with other components. It is for use with this system only.
Charge in an environmental temperature of between 0 °C and 40 °C
(between 32 °F and 104 °F). Otherwise, the battery may not be fully
charged.
Do not touch the contact pin of the transmitter. If a contact pin
becomes dirty, charging may not be possible.
Charging may not be completed if the transmitter’s contact pin and
headphones’ contact point are dusty. Wipe them with a cotton bud,
etc.
Charging and usage time
Approx. charging time Approx. usage time*
1
16 hours*
2
7 hours*
3
*1 at 1 kHz, 1 mW + 1 mW output
*2 hours required to fully charge an empty battery
*3 Time may vary, depending on the temperature or conditions of
use.
Checking the remaining
battery power
Pull up the self-adjusting band and check the POWER
indicator located on the right housing. The battery is still
serviceable when the indicator lights in red.
Charge the rechargeable battery or install new dry-cell
batteries if the POWER indicator light dims, flashes, or the
sound becomes distorted or noisy.
Note
The rechargeable nickel-metal hydride battery should be replaced
with a new one when it lasts only half the expected time, after a full
charge has been performed. The rechargeable battery, type BPHP550-11, is not commercially available. You can order the battery
from the store where you purchased this system, or at your nearest
Sony dealer.
Using the headphones with
alkaline batteries (sold
separately)
Commercially available (size AAA) alkaline batteries can
also be used to power the headphones. Install the batteries
in the same manner as described in “Inserting the supplied
rechargeable nickel-metal hydride battery.”
When dry-cell batteries are installed, the battery charge
function is not activated.
Battery life
Battery Approx. hours*
1
Sony alkaline batteries
LR03/AM-4(N)
10 hours*
2
*1 at 1 kHz, 1 mW + 1 mW output
*2 Time may vary, depending on the temperature or conditions of
use.
Notes on Batteries
Do not charge a dry-cell battery.
Do not carry a dr y-cell battery together with coins or other metallic
objects. Heat can be generated by the battery if its positive and
negative terminals are accidentally shorted.
If you are not going to use the unit for a long time, remove the
batteries to avoid damage from battery leakage or corrosion.
Welcome!
Thank you for purchasing the Sony MDR-RF4000K Wireless
Stereo Headphone System. Before operating the unit, please
read this manual thoroughly and retain it for future
reference.
Some features are:
Wireless stereo headphone system for music and movies
2.4 GHz digital transmission with high quality sound
Impressive sound reproduction with 40 mm driver unit
equipped high quality closed type headphones
2 way transmitter design for convenient setting
Easy battery charging system
Lightweight headphones for long time listening comfort
Real-time automatic tuning on headphones for best
reception of signal
Up to 30 meters reception range*
7 hours playback with supplied Ni-MH rechargeable
battery
Easy connection with TV/DVD/audio equipment with
supplied audio cable
Automatic On/Off function on headphones to preserve
battery life
Free adjustable headband for precise and comfortable fit
Volume control function on the headphones
* Transmission distance varies depending on conditions of use.
Preparation
Checking the components and
accessories
Before setting up the system, check that all of the
components are included.
Transmitter TMR-RF4000 (1)
Wireless stereo headphones MDR-RF4000 (1)
Wireless Stereo
Headphone System
3 Put on the headphones.
When you put on the headphones, the headphones’
power turns on automatically.
The POWER indicator on the right housing lights up. Be
sure to put the right housing on your right ear and
the left housing on your left ear. Wear the
headphones vertically on your head so that auto power
on function is properly activated.
4 Adjust the volume.
3
VOL
Volume control
Notes
When watching films, be careful not to raise the volume too
high in quiet scenes. You may hurt your ears when a loud scene
is played.
You may hear some noise when you disconnect the AC power
adaptor from the transmitter before removing the headphones.
RF signal transmission area
The approximate RF signal transmission area from the
transmitter is up to 30 m (100 ft).
The transmitter detects the optimum frequency
automatically when the headphones are removed from the
transmitter. The sound may be interrupted if the
headphones are out of RF signal transmission area or
reception conditions deteriorate. In this case, move closer to
the transmitter.
Notes
Because this system transmits signals at 2.4 GHz, sound may be
interrupted if interference occurs. This is due to radio frequency
characteristics, and is not a malfunction.
Any noise you hear through the headphones may vary depending
on the transmitter position and room conditions. It is
recommended that you place the transmitter in a location that
produces the clearest sound.
Sound may be interrupted if the transmitter is used with other
wireless apparatus using 2.4 GHz frequency, or a microwave oven.
If an audio signal is not input for 10 minutes
RF signal transmission from the transmitter automatically
stops when an audio signal is not input for 10 minutes.
When the transmitter stops, the transmitter’s POWER
indicator blinks in green for 30 seconds and then turns off.
The RF signals are automatically transmitted when an audio
signal is input again. RF signal transmission may stop when
an extremely low sound is input for about 10 minutes. If this
happens, raise the volume of the connected AV component
and lower the volume of the headphones. If signal noise is
output from a component connected to the PHONES IN
jacks, RF signal transmission may not stop.
The headphones automatically turn off when
they are removed
— Auto Power On/Off function
Do not pull up the self-adjusting band when not in use, as
this will consume the battery power.
Self-adjusting
band
Replacing the earpads
The earpads are replaceable. If the earpads become dirty or
worn out, replace them as illustrated below. The earpads are
not commercially available. You can order replacements
from the store where you purchased this system, or at your
nearest Sony dealer.
1 Remove the old earpad by pulling it off.
2 Place the new earpad around the housing.
©2010 Sony Corporation Printed in China
MDR-RF4000K
4-170-882-61(1)
AC power adaptor (1)
Rechargeable nickel-metal hydride battery BP-HP550-11 (1)
Connecting cable (stereo mini plug pin plug × 2),
1 m (39
3
/8 in) (1)
Unimatch plug adaptor (stereo mini jack stereo phone
plug) (1)
Stand (1)
Inserting the supplied
rechargeable nickel-metal
hydride battery
The supplied rechargeable nickel-metal hydride battery is
not charged from the first time you use it. Be sure to charge
it before use.
To charge the headphones, place them on the transmitter.
1 Press the PUSH button of the left housing to open
the battery compartment lid.
The battery compartment lid comes off.
-
PUSH button
2 Insert the supplied rechargeable nickel-metal
hydride battery into the battery compartment,
matching
terminal on the battery to the mark
in the compartment.
Do not attempt to charge any other kind of battery with
this unit.
-
Note
The battery compartment has a tab on the side which holds the
rechargeable battery in place. Insert the terminal first when
installing the rechargeable battery.
3 Close the battery compartment lid.
Insert the tab in the hole at the top left.
Close the lid until it clicks.
-
English
WARNING
To reduce the risk of fire or electric shock, do not
expose this apparatus to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer
servicing to qualified personnel only.
For the customers in the Canada
Operation is subject to the following two conditions: (1) this
device may not cause interference, and (2) this device must
accept any interference, including interference that may
cause undesired operation of the device.
This Transmitter complies with IC radiation exposure limits
set forth for uncontrolled equipment and meets RSS-102 of
the IC radio frequency (RF) Exposure rules. This equipment
has very low levels of RF energy that it deemed to comply
without maximum permissive exposure evaluation (MPE).
This Transmitter is desirable that it should be installed and
operated with at least 20 cm and more between the radiator
and person’s body (excluding extremities: hands, wrists, feet
and ankles).
This Wireless stereo headphones complies with IC radiation
exposure limits set forth for uncontrolled equipment and
meets RSS-102 of the IC radio frequency (RF) Exposure
rules. This Wireless stereo headphones has very low levels of
RF energy that it is deemed to comply without testing of
specific absorption ratio (SAR).
For the customers in the Canada
RECYCLING NICKEL METAL HYDRIDE
BATTERIES
Nickel Metal Hydride batteries are
recyclable.
You can help preserve our environment
by returning your used rechargeable
batteries to the collection and recycling
location nearest you.
For more information regarding recycling of
rechargeable batteries, call toll free
1-800-822-8837, or visit http://www.rbrc.org/
Caution: Do not handle damaged or leaking Nickel
Metal Hydride batteries.
Connection
Setting up the transmitter
1 Connect the transmitter to an AV component.
Select one of the hookups below depending on the jack
type:
To connect to a headphones jack
Transmitter
Left channel
(white)
Right channel
(red)
To PHONES IN jacks
Connecting cord
(supplied)
Unimatch plug
adaptor (supplied)
To headphones
jack (Stereo
phone jack)
To headphones jack
(Stereo mini jack)
WALKMAN®*,
TV, etc.
To connect to LINE OUT or REC OUT jack
Transmitter
To LINE IN jack
Right channel (red)
Connecting cord
(supplied)
Stereo system,
VCR, etc.
To LINE OUT or
REC OUT jacks
Left channel (white)
* “WALKMAN” and “WALKMAN” logo are registered trademarks
of Sony Corporation.
Operation
Listening to a programme
Before listening
To reduce the risk of hearing damage, first lower the volume.
1 Turn on the AV component connected to the
transmitter.
If the transmitter is connected to the headphone jack, set
the volume control of the audio source component as
high possible but not so high that the audio signal
becomes distorted.
2 Remove the headphones from the transmitter.
The transmitter’s POWER indicator lights up in green.
-
-
Charging
1 Connect the supplied AC power adaptor to the
transmitter.
Transmitter
AC power adaptor
(supplied)
To an AC outlet
To DC IN
5.2 V jack
Notes
Be sure to use the supplied AC power adaptor. Using AC
adaptors with different plug polarity or other characteristics
can cause product failure.
Unified polarity plug
Be sure to always use the supplied AC power adaptor. Even AC
power adaptors having the same voltage and plug polarity can
damage this product due to the current capacity or other
factors.
Connect the AC power adaptor to an easily accessible AC
outlet. Should you notice an abnormality in the AC power
adaptor, disconnect it from the AC outlet immediately.
2 Put the stand to the transmitter.
You can place the transmitter horizontally or vertically,
using the stand.
Notes on the transmitter with stand and
installation surface
The stand should not be placed on a surface that is cloth-
covered, textured, dirty or dusty.
Peel off the protection films (transparent) on the adhesive
sheets (4 corners) of the stand. The stand cannot be
installed with the protection films on the adhesive sheets.
When placing the transmitter, press it down softly to
steady the stand.
If the power of the adhesive sheets becomes
weak
Use a soft cloth slightly moistened to remove dust. A soft
cloth with mild detergent solution may be used to remove
finger marks or grease. The power of the adhesive sheets will
be restored for repeated use.
To change the installation place
Move the stand slowly with your fingers on the edge of the
stand. The adhesive sheets will not be detached with a sharp
move.
3 Turn the left and right headphones so as to be flat.
3-3-
Additional information
Troubleshooting
If you run into any problems using this headphone system,
use the following checklist. Should any problem persist,
consult your nearest Sony dealer.
No sound
Check the connection between the transmitter and the AV
component.
Check that the connected AV component's optical digital output
is set to “ON” when selecting digital input.
Turn on the AV component connected to the transmitter, and
start the playback.
If you connect the transmitter to an AV component using the
headphone jack, raise the volume level on the connected AV
component.
Make sure you are wearing the headphones correctly.
Raise the headphone volume.
The headphones’ POWER indicator goes off.
Charge the rechargeable battery if it is weak, or replace alkaline
batteries with new ones. If the POWER indicator is still off
after charging the battery, take the headphones to a Sony
dealer.
Distorted or intermittent sound
(sometimes with noise)
Charge the rechargeable battery if it is weak, or replace alkaline
batteries with new ones. If the POWER indicator is still off after
charging the battery, take the headphones to a Sony dealer.
Check if there is any wireless apparatus using 2.4 GHz frequency,
or a microwave oven in the vicinity.
Change the position of the transmitter.
If you connect the transmitter to an AV component using the
headphone jack, lower the volume level on the connected AV
component.
Low sound
If you connect the transmitter to an AV component using the
headphone jack, raise the volume level on the connected AV
component.
Raise the headphone volume.
Loud background noise
Check if there is any wireless apparatus using 2.4 GHz frequency,
or a microwave oven in the vicinity.
If you connect the transmitter to an AV component using the
headphone jack, raise the volume level on the connected AV
component.
Charge the rechargeable battery if it is weak, or replace alkaline
batteries with new ones. If the POWER indicator is still off after
charging the battery, take the headphones to a Sony dealer.
The sound cuts off
The transmitter stops transmitting if no signal is input for 10
minutes.
If you connect the transmitter to an AV component using the
headphone jack, raise the volume level on the connected AV
component.
The battery cannot be charged
Check if the CHG indicator turns on. If not, put the headphones
on the transmitter correctly so that the CHG indicator turns on.
Dry batteries are installed.
Insert the supplied rechargeable nickel-metal hydride battery.
Rechargeable batteries other than the supplied are installed.
Insert the supplied rechargeable nickel-metal hydride battery.
The transmitter’s contact pin and headphones’ contact point are
dusty.
Wipe them with a cotton bud, etc.
A repeated beep sounds.
The headphones cannot receive the signal from the transmitter.
Move within the RF signal transmission area.
Check the connection of the transmitter, AC power adaptor,
and AC outlet.
Check if there is any wireless apparatus using 2.4 GHz
frequency, or a microwave oven around the transmitter and
headphones.
Change the position of the transmitter.
There is no audio signal input for about 10 minutes and RF
signals are not transmitted.
Input the audio signal to the transmitter.
The unit does not operate properly.
Reset the system.
Push a small pin, etc., into the hole of the transmitter until you
feel a click.
The POWER indicator on top starts blinking in green.
Once the POWER indicator starts blinking, pull up and hold
the self-adjusting band to turn on the headphones, and push a
small pin, etc., into the hole of the right headphone until you
feel a click.
The POWER indicator of the transmitter stops blinking and
stays lit in green.
3-
Precautions
On safety
Do not drop, hit, or otherwise expose the headphones to
strong shock of any kind. This could damage the product.
Do not disassemble or attempt to open any parts of the
system.
On power sources and placement
If you are not going to use the system for a long time,
unplug the AC power adaptor from the AC outlet. When
removing the plug, grip the AC power adaptor.
Do not pull on the cord.
Do not place the system in any of the following locations.
– Location exposed to direct sunlight, near a heater, or
other extremely high-temperature location
– Dusty location
– On an unsteady or inclined surface
– Location exposed to large amounts of vibration
– Bathroom or other high-humidity locations
On headphones
Act considerately
When the volume is too high, the sound leaks outside the
headphones. Be careful not to raise the volume so high that
it bothers people around you.
There is a tendency to raise the volume when using in noisy
places. However, for reasons of safety, it is advised to keep
the volume at a level whereby you can still hear sounds
around you.
On cleaning
Use a soft cloth slightly moistened with mild detergent
solution. Do not use solvents such as thinner, benzene or
alcohol as these may damage the surface.
When the product breaks
When the product breaks, or if a foreign object gets inside
the unit, immediately turn off the power and consult your
nearest Sony dealer.
When taking the system to a Sony dealer, be sure to take
both the headphones and transmitter.
Specifications
Wireless stereo transmitter (TMR-RF4000)
Modulation System
GFSK
Carrier wave frequency
2.404 GHz - 2.476 GHz
Transmission distance
Approx. 30 m (100 ft) of longest
Frequency response
10 Hz - 22,000 Hz
Distortion rate
1% or less (1 kHz)
Audio inputs
Phono jacks (left/right)
Stereo mini jack
Power requirements
DC 5.2 V (from the supplied AC power adaptor)
Dimensions
Approx. 246 mm × 62 mm × 129 mm (9 3/4 in ×
2
1
/2 in × 5 1/8 in) (w/h/d)
Mass Approx. 430 g (15.2 oz)
Wireless stereo headphones (MDR-RF4000)
Playback frequency range
12 Hz – 22,000 Hz
Power requirements
Rechargeable nickel-metal hydride battery
(supplied) or commercially available (size AAA)
alkaline batteries
Mass Approx. 300 g (10.6 oz) (including the supplied
rechargeable nickel-metal hydride battery)
Supplied accessories
AC power adaptor (5.2 V) (1)
Rechargeable nickel-metal hydride battery
BP-HP550-11 (550 mAh) (1)
Connecting cable (stereo mini plug pin
plug × 2), 1 m (39
3
/8 in) (1)
Unimatch plug adaptor (stereo mini jack
stereo phone plug) (1)
Stand (1)
Card warranty (1)
Operating Instructions (this manual) (1)
Recommended accessories
Optical digital connecting cable POC-15AB
(1.5 m, 59
1
/8 in) (mini-plug rectangular plug)
Design and specifications are subject to change without
notice.
Operating Instructions
Mode d’emploi
Remarques concernant les piles
Ne rechargez pas une pile sèche.
Ne mettez pas une pile sèche en contact avec des pièces de monnaie
ou des objets métalliques. La pile peut générer de la chaleur lorsque
les bornes positive et négative sont court-circuitées
accidentellement.
Si vous envisagez de ne pas utiliser l’appareil pendant un certain
temps, retirez les piles pour éviter tout dommage causé par une
fuite ou la corrosion.
Raccordement
Préparation du transmetteur
1 Raccordez le transmetteur à un appareil audio/
vidéo.
Sélectionnez l’un des raccordements ci-dessous en
fonction du type de prise :
Pour un raccordement à une prise de casque
Transmetteur
Canal gauche
(blanc)
Canal droit
(rouge)
Vers les prises
PHONES IN
Cordon de
raccordement
(fourni)
Adaptateur de
fiche universel
(fourni)
Vers la prise de
casque (prise de
casque stéréo)
Vers la prise de casque
(mini-prise stéréo)
WALKMAN®*,
téléviseur, etc.
Pour un raccordement à des prises LINE OUT ou
REC OUT
Transmetteur
Vers la prise
LINE IN
Canal droit (rouge)
Cordon de
raccordement
(fourni)
Chaîne stéréo,
magnétoscope,
etc.
Vers les prises
LINE OUT ou
REC OUT
Canal gauche (blanc)
* « WALKMAN » et le logo « WALKMAN » sont des marques
déposées de Sony Corporation.
Utilisation
Écoute du son
Avant l’écoute
Réduisez d’abord le volume pour éviter d’endommager votre
ouïe.
1 Allumez l’appareil audio/vidéo raccordé au
transmetteur.
Si le transmetteur est raccordé à la prise de casque,
réglez la commande du volume de l’appareil audio
source sur le niveau le plus élevé possible, en veillant à ce
que le signal audio ne soit pas déformé.
Adaptateur CA (1)
Pile rechargeable nickel-hydrure métallique BP-HP550-11
(1)
Cordon de raccordement (mini-fiche stéréo connecteur
à broches × 2), 1 m (39
3
/8 po) (1)
Adaptateur de fiche universel (mini-prise stéréo fiche
stéréo) (1)
Support (1)
Insertion de la pile
rechargeable nickel-hydrure
métallique fournie
La pile rechargeable nickel-hydrure métallique n’est pas
chargée lorsque vous l’utilisez pour la première fois.
Chargez-la avant de l’utiliser.
Pour charger le casque, placez-le sur le transmetteur.
1 Appuyez sur la touche PUSH de l’écouteur gauche
pour ouvrir le couvercle du compartiment à piles.
Le couvercle du compartiment à piles s’ouvre.
-
Touche PUSH
2 Insérez la pile rechargeable nickel-hydrure
métallique fournie dans le compartiment à piles,
en faisant correspondre la borne
de la pile avec
le repère
du compartiment.
N’essayez pas de recharger d’autres types de piles avec cet
appareil.
-
Remarque
Le compartiment à piles dispose d’un onglet situé sur le côté qui
permet de maintenir la pile rechargeable en place. Commencez par
insérer la borne lorsque vous installez la pile rechargeable.
3 Refermez le couvercle du compartiment à piles.
Insérez l’onglet dans le trou du coin supérieur gauche.
Fermez le couvercle jusqu’à ce qu’il émette un déclic.
-
Remplacement des oreillettes
Les oreillettes peuvent être remplacées. Si les oreillettes
deviennent sales ou usées, remplacez-les en vous reportant à
l’illustration ci-dessous. Les oreillettes ne sont pas
disponibles sur le marché. Vous pouvez commander ces
oreillettes dans le magasin où vous avez acheté l’appareil, ou
chez votre détaillant Sony.
1 Retirez la vieille oreillette en tirant sur celle-ci.
2 Placez la nouvelle oreillette autour de l’écouteur.
Informations complémentaires
Dépannage
Si vous rencontrez un problème pendant l’utilisation de ce
système de casque d’écoute, vérifiez la liste ci-dessous. Si le
problème persiste, consultez votre détaillant Sony.
Aucun son
Vérifiez le raccordement entre le transmetteur et l’appareil audio/
vidéo.
Vérifiez que la sortie numérique optique de l’appareil audio/vidéo
raccordé est réglée sur « ON » lors de la sélection d’une entrée
numérique.
Allumez l’appareil audio/vidéo raccordé au transmetteur et
démarrez la lecture.
Si vous raccordez le transmetteur à un appareil audio/vidéo à
l’aide de la prise du casque, augmentez le volume de l’appareil
audio/vidéo raccordé.
Assurez-vous de porter le casque correctement.
Augmentez le volume du casque.
Le témoin POWER du casque s’éteint.
Chargez la pile rechargeable si elle est faible, ou remplacez les
piles alcalines par des piles neuves. Si le témoin POWER
demeure éteint après le chargement de la pile, faites vérifier le
casque par un détaillant Sony.
Son déformé ou intermittent
(parfois accompagné de parasites)
Chargez la pile rechargeable si elle est faible, ou remplacez les
piles alcalines par des piles neuves. Si le témoin POWER demeure
éteint après le chargement de la pile, faites vérifier le casque par
un détaillant Sony.
Vérifiez si un appareil sans fil utilisant la fréquence 2,4 GHz ou
un four à micro-ondes se trouve à proximité.
Changez la position du transmetteur.
Si vous raccordez le transmetteur à un appareil audio/vidéo à
l’aide de la prise du casque, réduisez le volume de l’appareil audio/
vidéo raccordé.
Son faible
Si vous raccordez le transmetteur à un appareil audio/vidéo à
l’aide de la prise du casque, augmentez le volume de l’appareil
audio/vidéo raccordé.
Augmentez le volume du casque.
Bruit de fond important
Vérifiez si un appareil sans fil utilisant la fréquence 2,4 GHz ou
un four à micro-ondes se trouve à proximité.
Si vous raccordez le transmetteur à un appareil audio/vidéo à
l’aide de la prise du casque, augmentez le volume de l’appareil
audio/vidéo raccordé.
Chargez la pile rechargeable si elle est faible, ou remplacez les
piles alcalines par des piles neuves. Si le témoin POWER demeure
éteint après le chargement de la pile, faites vérifier le casque par
un détaillant Sony.
Le son est coupé
Le transmetteur cesse d’émettre s’il ne reçoit aucun signal
pendant plus de 10 minutes.
Si vous raccordez le transmetteur à un appareil audio/vidéo à
l’aide de la prise du casque, augmentez le volume de l’appareil
audio/vidéo raccordé.
Impossible de charger la pile
Vérifiez si le témoin CHG s’allume bien. Si ce n’est pas le cas,
placez le casque correctement sur le transmetteur, de façon à ce
que le témoin CHG s’allume.
Des piles sèches sont installées.
Insérez la pile rechargeable nickel-hydrure métallique fournie.
Des piles rechargeables autres que celle fournie sont installées.
Insérez la pile rechargeable nickel-hydrure métallique fournie.
La broche de contact du transmetteur et le point de contact du
casque sont poussiéreux.
Essuyez-les avec un coton-tige, etc.
Un bip sonore répété est audible.
Le casque ne reçoit pas le signal du transmetteur.
Déplacez-vous à l’intérieur de la zone de transmission du signal
de radiofréquence.
Vérifiez le raccordement du transmetteur, de l’adaptateur CA et
de la prise de courant.
Vérifiez si un appareil sans fil utilisant la fréquence 2,4 GHz ou
un four à micro-ondes se trouve à proximité du transmetteur et
du casque.
Changez la position du transmetteur.
Aucun signal audio n’est reçu pendant environ 10 minutes et les
signaux de radiofréquence ne sont pas transmis.
Captez le signal audio avec le transmetteur.
Chargement
1 Raccordez l’adaptateur CA fourni au transmetteur.
Transmetteur
Adaptateur CA
(fourni)
Vers une prise de courant
Vers la prise
DC IN 5.2 V
Remarques
Utilisez uniquement l’adaptateur CA fourni. L’utilisation
d’adaptateurs CA présentant une polarité de fiche ou d’autres
caractéristiques différentes peut entraîner une panne de
l’appareil.
Fiche à polarité unifiée
Utilisez toujours l’adaptateur CA fourni. Même les
adaptateurs CA dont la tension et la polarité de fiche sont
identiques à celles de cet adaptateur risquent d’endommager
l’appareil en raison de leur capacité électrique ou d’autres
facteurs.
Raccordez l’adaptateur CA à une prise de courant facilement
accessible. Si vous constatez que l’adaptateur CA ne fonctionne
pas normalement, débranchez-le immédiatement de la prise de
courant.
2 Installez le support sur le transmetteur.
Vous pouvez placer le transmetteur à l’horizontale ou à
la verticale en utilisant le support.
Remarques au sujet du transmetteur avec
support et de la surface d’installation
Ce support ne doit pas être placé sur une surface
recouverte de tissu, texturée, sale ou poussiéreuse.
Retirez les pellicules de protection (transparentes) des
pièces adhésives (4 coins) du support. Le support ne peut
pas être installé lorsque les pellicules de protection sont
sur les pièces adhésives.
Au moment de placer le transmetteur, appuyez
doucement sur ce dernier pour stabiliser le support.
Si les pièces adhésives perdent de leur
adhérence
Utilisez un chiffon doux légèrement humide pour nettoyer
la poussière. Vous pouvez utiliser un chiffon doux avec une
solution détergente douce pour nettoyer les traces de doigts
ou de graisse. L’adhérence des pièces adhésives sera rétablie
pour une utilisation répétée.
Pour changer l’emplacement d’installation
Déplacez le support tranquillement en plaçant vos doigts sur
le bord de celui-ci. Les pièces adhésives ne se détachent pas
avec un mouvement brusque.
3 Tournez les écouteurs gauche et droit pour les
positionner à plat.
3-3-
Français
AVERTISSEMENT
Afin de réduire les risques d’incendie ou
d’électrocution, n’exposez pas cet appareil à la pluie
ou à l’humidité.
Pour éviter tout risque d’électrocution, n’ouvrez pas le
coffret. Ne confiez les réparations qu’à un technicien
qualifié.
Pour les utilisateurs au Canada
Son utilisation est autorisée seulement aux conditions
suivantes : (1) il ne doit pas produire de brouillage et (2)
l’utilisateur du dispositif doit être prêt à accepter tout
brouillage radioeléctrique reçu, même si ce brouillage est
susceptible de compromettre le fonctionnement du
dispositif.
Cet émetteur est conforme aux limites d’expositions aux
radiations d’IC définies dans un environnement non
contrôlé et au règlement RSS-102 relatif à l’exposition aux
radiofréquences (RF) d’IC. Cet équipement émet un très
faible niveau d’énergie radioélectrique qui est réputé
conforme sans évaluation de l’exposition maximale autorisée
(MPE). Il est toutefois souhaitable d’installer et d’utiliser cet
émetteur en laissant une distance d’au moins 20 cm entre
l’appareil rayonnant et le corps d’une personne (extrémités
du corps non comprises : mains, poignets, pieds et jambes).
Ce casque d’écoute stéréo sans fil est conforme aux limites
d’expositions aux radiations d’IC définies dans un
environnement non contrôlé et au règlement RSS-102 relatif
à l’exposition aux radiofréquences (RF) d’IC. Ce casque
d’écoute stéréo sans fil émet un très faible niveau d’énergie
radioélectrique qui est réputé conforme sans évaluation de
taux d’absorption spécifique (SAR).
Pour les utilisateurs au Canada
RECYCLAGE DES ACCUMULATEURS À
HYDRURE MÉTALLIQUE DE NICKEL
Les accumulateurs à hydrure métallique
de nickel sont recyclables.
Vous pouvez contribuer à préserver
l’environnement en rapportant les piles
usées dans un point de collection et
recyclage le plus proche.
Pour plus d’informations sur le recyclage des
accumulateurs, téléphonez le numéro gratuit
1-800-822-8837 (Etats-Unis et Canada uniquement), ou
visitez http://www.rbrc.org/
Avertissment : Ne pas utilliser des accumulateurs à
hydrure métallique de nickel qui sont endommagées ou
qui fuient.
Félicitations!
Nous vous remercions d’avoir fait l’acquisition du système de
casque d’écoute stéréo sans fil Sony MDR-RF4000K. Avant
de faire fonctionner l’appareil, lisez attentivement ce mode
d’emploi et conservez-le pour toute référence ultérieure.
Principales caractéristiques :
Système de casque d’écoute stéréo sans fil pour la musique
et les films
Transmission numérique 2,4 GHz avec son de haute
qualité
Reproduction sonore impressionnante avec casque fermé
de haute qualité équipé d’un transducteur de 40 mm
Transmetteur à 2 voies permettant un réglage en toute
simplicité
Système de chargement de pile facile à utiliser
Casque léger pour assurer le confort lors de l’écoute
prolongée
Syntonisation automatique en temps réel sur le casque
pour une réception optimale du signal
Portée de réception maximale de 30 mètres*
7 heures d’écoute avec la pile rechargeable Ni-MH fournie
Raccordement facilité à un téléviseur/lecteur DVD/
appareil audio à l’aide du câble audio fourni
Fonction de mise en marche/arrêt automatique du casque
pour préserver l’autonomie de la pile
Serre-tête réglable pour un port confortable et
parfaitement ajusté
Fonction de réglage du volume sur le casque
* La distance de transmission varie selon les conditions d’utilisation.
Préparation
Inventaire des composants et
des accessoires
Avant d’installer le système, assurez-vous que tous les
composants sont fournis.
Transmetteur TMR-RF4000 (1)
Casque d’écoute stéréo sans fil MDR-RF4000 (1)
2 Retirez le casque du transmetteur.
Le témoin POWER du transmetteur s’allume en vert.
-
-
3 Placez le casque sur vos oreilles.
Le casque se met automatiquement en marche lorsque
vous le placez sur vos oreilles.
Le témoin POWER situé sur l’écouteur droit s’allume.
Veillez à placer l’écouteur droit sur l’oreille droite et
l’écouteur gauche sur l’oreille gauche. Portez le casque
à la verticale sur votre tête pour que la fonction de mise
en marche automatique puisse s’activer correctement.
4 Réglez le volume.
3
VOL
Commande du
volume
Remarques
Lorsque vous regardez des films, veillez à ne pas trop
augmenter le volume pendant les scènes calmes. Le son
pourrait endommager votre ouïe lors d’une scène bruyante.
Il est possible que des parasites soient audibles si vous
déconnectez l’adaptateur CA du transmetteur avant de retirer le
casque.
Zone de transmission du signal de
radiofréquence
La zone de transmission du signal de radiofréquence à partir
du transmetteur est de 30 m (100 pi) maximum.
Lorsque le casque est retiré du transmetteur, ce dernier
détecte automatiquement la fréquence optimale. Il est
possible que le son soit coupé si le casque se trouve en
dehors de la zone de transmission du signal de
radiofréquence ou si les conditions de réception se
détériorent. En pareil cas, rapprochez-vous du transmetteur.
Remarques
Comme le système émet des signaux en utilisant la fréquence
2,4 GHz, le son risque d’être interrompu en présence
d’interférences. Ceci est dû aux caractéristiques des signaux de
radiofréquence et ne constitue pas un problème de fonctionnement.
Le son entendu dans le casque peut varier selon la position du
transmetteur et les conditions ambiantes. Il est conseillé de placer le
transmetteur à l’endroit offrant la meilleure clarté sonore.
Le son peut être interrompu si le transmetteur est utilisé en
présence d’un autre appareil sans fil utilisant la fréquence 2,4 GHz
ou d’un four à micro-ondes.
Si aucun signal audio n’est reçu pendant
10 minutes
La transmission des signaux de radiofréquence à partir du
transmetteur cesse automatiquement si aucun signal audio
n’est reçu pendant 10 minutes. Lorsque le transmetteur
s’arrête, son témoin POWER clignote en vert pendant
30 secondes, puis il s’éteint. Les signaux de radiofréquence
sont automatiquement transmis lorsque la réception d’un
signal audio reprend. La transmission de signaux de
radiofréquence peut s’interrompre lorsqu’un son
extrêmement faible est émis pendant environ 10 minutes. En
pareil cas, augmentez le volume de l’appareil audio/vidéo
raccordé et réduisez le volume du casque. Si un appareil
raccordé aux prises PHONES IN émet des parasites, la
transmission du signal de radiofréquence peut ne pas
s’interrompre.
Le casque s’éteint automatiquement lorsque
vous le retirez
— Fonction automatique de mise en marche/
arrêt
Ne tirez pas sur le serre-tête auto-ajustable lorsque vous
n’utilisez pas le casque, car cela consomme l’énergie de la
pile.
Serre-tête
auto-ajustable
4 Placez le casque sur le transmetteur de façon à ce
que le point de contact du casque rencontre la
broche de contact du transmetteur, puis assurezvous que le témoin CHG s’allume.
La pile est chargée entièrement en 16 heures environ (le
témoin CHG s’éteint lorsque le chargement se termine).
Lorsque vous placez le casque sur le transmetteur, veillez
à insérer complètement les écouteurs gauche et droit.
Lorsque la broche de contact du transmetteur rencontre
le point de contact du casque, le témoin CHG s’allume
en rouge.
-
-
Si le témoin CHG ne s’allume pas
Veillez à refermer le couvercle du compartiment à piles.
La fonction de chargement de la pile n’est pas activée
lorsque le couvercle n’est pas fermé correctement.
Vérifiez que les écouteurs gauche et droit sont insérés
correctement dans le transmetteur.
Le témoin ne s’allume pas si le point de contact du casque
ne touche pas la broche de contact du transmetteur. En
pareil cas, retirez les écouteurs et placez-les à nouveau
dans le transmetteur pour que le témoin s’allume.
Assurez-vous que la pile rechargeable nickel-hydrure
métallique fournie est installée dans le compartiment à
piles.
Vous ne pouvez pas charger une pile rechargeable ou une
pile sèche autre que la pile fournie.
Chargement de la pile du casque après
utilisation
Placez le casque sur le transmetteur après l’avoir utilisé. Le
témoin CHG s’allume, puis le chargement commence.
Étant donné que la minuterie intégrée détecte la fin du
chargement, vous n’avez pas besoin de retirer le casque du
transmetteur lorsque le chargement se termine.
Remarques
Le transmetteur s’éteint automatiquement pendant le chargement
de la pile.
Pour votre sécurité, ce système est conçu pour charger uniquement
la pile rechargeable fournie, qui est de type BP-HP550-11. Notez
que les autres types de pile rechargeable ne peuvent pas être chargés
avec ce système.
Vous ne pouvez pas charger une pile rechargeable ou une pile sèche
autre que la pile fournie.
N’essayez pas d’utiliser la pile rechargeable BP-HP550-11 fournie
avec d’autres appareils. Elle est conçue uniquement pour être
utilisée avec ce système.
Effectuez le chargement à une température ambiante comprise
entre 0 °C et 40 °C (entre 32 °F et 104 °F). Sinon, la pile risque de ne
pas être entièrement chargée.
Ne touchez pas la broche de contact du transmetteur. Le
chargement risque d’être impossible si une broche de contact est
sale.
Le chargement risque d’être incomplet si la broche de contact du
transmetteur et le point de contact du casque sont poussiéreux.
Essuyez-les avec un coton-tige, etc.
Chargement et durée d’utilisation
Durée de chargement
approximative
Durée d’utilisation
approximative*
1
16 heures*
2
7 heures*
3
*1 à 1 kHz, 1 mW + 1 mW en sortie
*2 nombre d’heures requises pour charger entièrement une pile vide
*3 La durée mentionnée peut varier selon la température ou les
conditions d’utilisation.
Vérification de l’autonomie de
la pile
Soulevez le serre-tête auto-ajustable et vérifiez le témoin
POWER situé sur l’écouteur droit. La pile est en état de
marche lorsque le témoin s’allume en rouge.
Chargez la pile rechargeable ou installez de nouvelles piles
sèches si le témoin POWER s’assombrit ou clignote, ou si le
son devient déformé ou parasité.
Remarque
La pile rechargeable nickel-hydrure métallique doit être remplacée
lorsque sa durée d’utilisation est inférieure à la moitié du temps prévu,
même après un chargement complet. La pile rechargeable de type
BP-HP550-11 n’est pas disponible sur le marché. Vous pouvez
commander la pile dans le magasin où vous avez acheté cet appareil,
ou chez votre détaillant Sony.
Utilisation du casque avec des
piles alcalines (vendues
séparément)
Des piles alcalines (taille AAA) disponibles sur le marché
peuvent également être utilisées pour alimenter le casque.
Installez les piles de la façon indiquée dans la section
« Insertion de la pile rechargeable nickel-hydrure métallique
fournie ».
Lorsque des piles sèches sont installées, la fonction de
chargement des piles n’est pas activée.
Autonomie de la batterie
Pile Durée approximative*
1
Piles alcalines Sony
LR03/AM-4(N)
10 heures*
2
*1 à 1 kHz, 1 mW + 1 mW en sortie
*2 La durée mentionnée peut varier selon la température ou les
conditions d’utilisation.
L’appareil ne fonctionne pas normalement.
Réinitialisez le système.
Insérez une petite épingle, etc., dans l’ouverture du
transmetteur jusqu’à ce que vous ressentiez un déclic.
Le témoin POWER sur le dessus commence alors à clignoter
en vert.
Une fois que le témoin POWER aura commencé à clignoter,
soulevez et tenez le serre-tête auto-ajustable pour mettre le
casque d’écoute en marche, puis insérez une petite épingle, etc.,
dans l’ouverture de l’écouteur droit jusqu’à ce que vous
ressentiez un déclic.
Le témoin POWER du transmetteur cesse alors de clignoter et
demeure allumé en vert.
3-
Précautions
Sécurité
N’échappez pas, ne cognez pas ou ne soumettez pas le
casque à des chocs violents. Ceci pourrait endommager le
produit.
Ne démontez pas le système et n’essayez pas d’en ouvrir
quelque partie que ce soit.
Sources d’alimentation et rangement
Si vous prévoyez de ne pas utiliser le système pendant une
période prolongée, veillez à débrancher l’adaptateur CA
de la prise de courant. Lorsque vous débranchez la fiche,
saisissez l’adaptateur CA.
Ne tirez pas sur le cordon.
Ne placez pas le système dans un endroit :
– exposé à la lumière directe du soleil, à proximité d’un
système de chauffage ou dans tout autre endroit où la
température est très élevée;
– poussiéreux;
– instable ou sur une surface inclinée;
– sujet à d’importantes vibrations;
– très humide, comme une salle de bain.
Casque d’écoute
Respectez votre entourage
Lorsque le volume est trop élevé, le son est audible même
pour ceux qui ne portent pas le casque. N’augmentez pas le
volume sur un niveau qui pourrait déranger les gens autour
de vous.
Dans les endroits bruyants, le premier réflexe est souvent
d’augmenter le volume. Cependant, par souci de sécurité, il
est conseillé de le maintenir à un niveau vous permettant
d’entendre les sons environnants.
Nettoyage
Utilisez un chiffon doux légèrement imbibé d’une solution
détergente douce. N’utilisez pas de solvants tels que des
diluants, de l’essence ou de l’alcool qui pourraient
endommager la surface de l’appareil.
Si l’appareil est défectueux
Si l’appareil se brise ou qu’un corps étranger pénètre à
l’intérieur, éteignez-le immédiatement et consultez votre
détaillant Sony.
Lorsque vous apportez votre système à un détaillant Sony,
n’oubliez pas d’emporter le casque avec le transmetteur.
Spécifications
Transmetteur stéréo sans fil (TMR-RF4000)
Système de modulation
GFSK
Fréquence de l’onde porteuse
2,404 GHz – 2,476 GHz
Portée de transmission
Environ 30 m (100 pi) maximum
Réponse en fréquence
10 Hz – 22 000 Hz
Taux de distorsion
1% ou moins (1 kHz)
Entrées audio
Prises phono (gauche/droite)
Mini-prise stéréo
Alimentation
5,2 V CC (de l’adaptateur CA fourni)
Dimensions
Environ 246 mm × 62 mm × 129 mm
(9 3/4 po × 2 1/2 po × 5 1/8 po) (l/h/p)
Poids Environ 430 g (15,2 oz)
Casque d’écoute stéréo sans fil (MDR-RF4000)
Gamme de fréquences de lecture
12 Hz – 22 000 Hz
Alimentation
Pile rechargeable nickel-hydrure métallique
(fournie) ou piles alcalines (taille AAA)
disponibles sur le marché
Poids Environ 300 g (10,6 oz) (incluant la pile
rechargeable nickel-hydrure métallique fournie)
Accessoires fournis
Adaptateur CA (5,2 V) (1)
Pile rechargeable nickel-hydrure métallique
BP-HP550-11 (550 mAh) (1)
Cordon de raccordement (mini-fiche stéréo
connecteur à broches × 2), 1 m (39 3/8 po) (1)
Adaptateur de fiche universel (mini-prise stéréo
fiche stéréo) (1)
Support (1)
Carte de garantie (1)
Mode d’emploi (ce manuel) (1)
Accessoires recommandés
Câble de raccordement numérique optique
POC-15AB (1,5 m, 59
1
/8 po) (mini-fiche
fiche rectangulaire)
La conception et les spécifications sont sujettes à
modification sans préavis.
Loading...
