3-296-716-31(1)

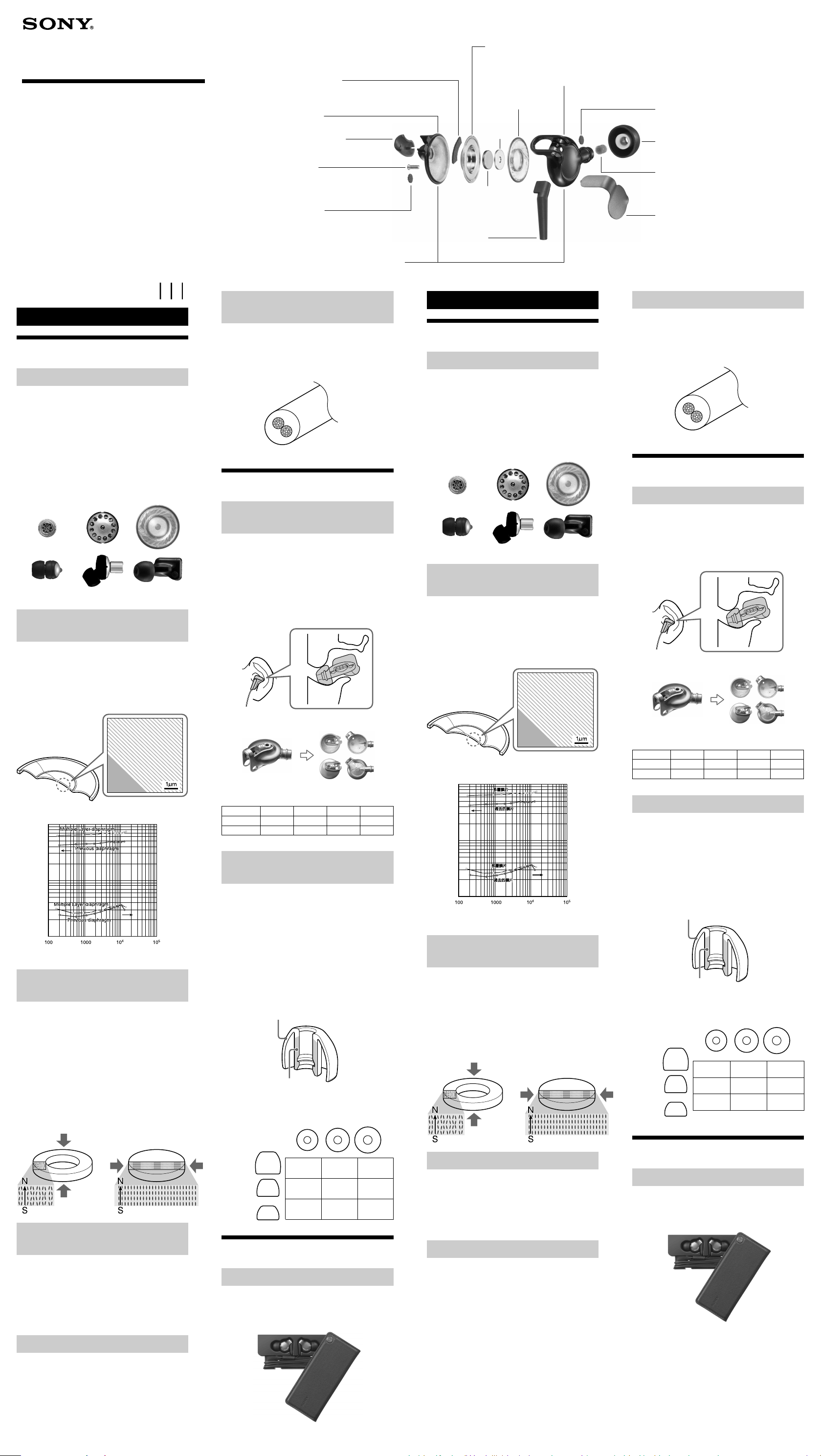

Exploded view of the driver unit
激勵單元分解圖
Driver unit/激勵單元
Frame
架框
Stereo headphones
Product Information
產品資訊
产品信息
제품 정보
MDR-EX700SL
©2008 Sony Corporation Printed in Thailand
English
For High Quality Sound
Deep bass and transparent treble
16 mm large diameter dynamic type driver unit
It is for the first time in the world that 16 mm large diameter
dynamic type driver units are used for closed type in-the-ear
headphones. *
Based on the characteristics of a dynamic type driver unit, it
delivers a wide frequency range and a broad dynamic range,
and reproduces a faithful sound to the original sound with a
good balance of bass and treble.
*1Based on a Sony’s survey result in August 2007.
Size comparison of driver units
Existing closed type
in-the-ear headphones
Reproduce high resolution sound by
suppressing unnecessary resonances
Multiple Layer diaphragm (Photo 1)
The diaphragm critical to sound is composed of hundreds of
layers of two kinds of below 0.1-micron-thick polymer materials.
By having a benefit from the high rigidity and high internal loss *
from this structure, it is able to reproduce high resolution sound.
*2Measure of the action to avoid unnecessary resonances.
1
9 mm driver unit 13.5 mm driver unit 16 mm driver unit
MDR-EX90LP MDR-EX700SL
2
Driver register
Mainly to balance midrange and bass.
激勵寄存器
主要平衡中低音域。
Rear housing
後外殼
Rear housing cap
後外殼套
Regulator
Mainly to balance midrange and bass.
調節器
主要平衡中低音域。
Rear register
Mainly to balance midrange and bass.
後寄存器
主要平衡中低音域。
3 Magnesium housing
3 鎂金屬外殼
Greatly increased number of
conductors
Multi-conductor cord
For the cord, a multi-conductor cord is used with the number of
conductors twice more than for normal headphones.
By lowering the conductor resistance of the cord, the
transmission loss of music signal is reduced.
Cross-section of the cord
For wearing comfort
A stable fit even with the large
diameter driver unit
Closed type vertical in-the-ear method
To adopt the 16 mm-diameter driver unit, a wearing method to
place it perpendicularly to the external auditory canal is newly
developed. Moreover, in order to minimize the housing
thickness, which greatly influences fitting, a high-strength
magnesium ally is used for housing.
This reduces the wall thicknesses of the housing by 30 % or
more compared with the case where general resin materials are
used.
Front housing
1
Multiple Layer
1
ML (Multiple Layer)
Pole piece
2 440 kJ/m
Neodymium magnet
2 440 kJ/m
釹磁體
Bushing
軸襯
diaphragm
磁極片
3
3
前外殼
膜片
繁體中文
高音質
低音渾厚、高音清澈
16 mm大直徑動態驅動單元
全球首創將16 mm大直徑動態驅動單元運用於機體封閉式
的耳塞式耳機。*
依據動態驅動單元的特性，能夠產生寬廣的頻率範圍與動
態範圍，並以優良的高低音平衡音質而重現原音。
*1 取自2007年8月Sony問卷調查結果。
激勵單元大小比較
9 mm激勵單元 13.5 mm激勵單元 16 mm激勵單元
目前的封閉型內耳式耳機 MDR-EX90LP MDR-EX700SL
抑制多餘振動的同時再現高
解析度聲音
ML（Multiple Layer）膜片（圖片1）
決定音質好壞的重要振膜，是由兩種厚度不到0.1微米的
聚合物質重疊上百層所構成的。
藉由此結構所擁有的高硬度與高度內部損耗優點*
重現高品質的音質。
*2 避免多餘振動所進行的方法。
1
2
，就能
Front register
Mainly to balance bass.
前寄存器
主要平衡低音。
Earbud
耳塞
Equalizer
Mainly to balance midrange and treble.
均衡器
主要平衡中高音域。
Front housing cap
前外殼套
大幅增加導體數量
多導體電線
導線結構則為多導體電線，其中所含的導體數量比一般的
耳機多出兩倍。
藉由降低導線導體電阻的方式，便可減少音樂訊號傳送損
耗的情況。
耳機線橫截面圖
高耐用性
大管徑激勵單元實現良好耐用度
封閉型垂直內耳式方法
採用16 mm管徑激勵單元，將其垂直放入外耳道，這是新
研發的佩戴方法。此外，為了使大幅影響佩戴的外殼厚度
達到最小，外殼採用堅固的鎂合金。
這樣可以比使用普通樹脂材料製造的外殼壁厚減少30 %或
更多。
上漆前的鎂金屬外殼
Tan δ (internal loss)
Young’s Modulus (Pa)
Frequency (Hz)
With increased density of magnetic flux,
high-sensitivity reproduction is realized
440 kJ/m3 high magnetic force
neodymium magnet (Photo 2)
In order to raise the resolution of sound, 440 kJ/m3 high
magnetic force neodymium magnet is adopted which is the
most energy-efficient of general industrial products.
Clear midrange and treble and powerful bass are reproduced.
The production method called the “transverse field pressing
method” heightened the magnetic force of neodymium magnet
more than ever. This is a production method utilizing the property
of neodymium magnet whose force is strengthened by bringing
the orientation of magnetic powder particles into parallelism with
the direction from N pole to S pole in the magnetic field.
Longitudinal magnetic field Transverse magnetic field
Magnesium housing before coating
Physical properties of magnesium
Specific gravity
Specific strength
Magnesium Aluminum Iron ABS
1.82 2.7 7.86 1.03
154 1.7 66 34
Choice of earbuds according to
the size of ears
7 sizes of hybrid silicone earbuds
Newly developed hybrid silicone ear buds which combine
silicones of two kinds of hardness are adopted.
The hardened core holds the shape of the outlet for sound and
prevents the sound quality deterioration due to crushed tip.
The softened outer portion improves the fitness to the external
auditory canal.
By increasing closeness, comfortable feeling of wearing is
assured for long-duration use.
As the shape of the ear differs among people, seven kinds of
earbuds are attached.
Cross-section of earbud
Low-density silicone
High- density silicone
Earbud size
Small
> Diameter .
Large
Tan δ（內部損耗）
楊氏係數（Pa）
頻率（Hz）
增加物理量磁通密度，實現
高敏感度聲音再現
440 kJ/m3 高磁力釹磁體（圖片 2）
為了提升聲音解析度，特別採用 440 kJ/m3 高磁力釹磁
體，這是最節能的通用工業產品。
再現清晰的中高音域及超強重低音。
這種名為“橫磁場壓制方法”的生產方式，將釹磁體的磁
力提高到前所未見的程度。釹磁體的磁力因磁粉粒子從磁
場N極平行移動到S極而增強，此生產方法充分運用釹磁體
的這項特性。
縱磁場 橫磁場
鎂的物理特性
比重 1.82 2.7 7.86 1.03
強度系數 154 1.7 66 34
鎂鋁鐵ABS
根據耳朵的大小選擇耳塞
7種尺寸的合成硅耳塞
最新研發的合成硅耳塞結合了兩種硬度的硅。
堅韌的內核能保持聲音出口的形狀，並避免由於變形而音
質下降。
柔軟的外部組件可改善與外耳道的貼合度。
貼合度的增加，能夠保證長時間舒適佩戴。
由於各人的耳型不同，有七種類型的耳塞可供選擇。
耳塞切面
低密度矽膠
高密度矽膠
耳塞大小
大
.
高
高度
低
> .
小
>
–MLLL
SML
(橘色) (綠色) (淺藍色)
SS MS –
(紅色) (黃色)
直徑
(藍色) (紫色)
High-quality sound and miniaturization
are mutually compatible
Driver unit-integrated housing (Photo 3)
To make the housing small and thin, a structure to unify the
driver unit and the housing is adopted.
This eliminates air leaks from small clearances between parts
and suppresses unnecessary resonances, achieving smooth
response in low-bass sound. and suppresses unnecessary
resonances, achieving smooth response in low-bass sound.
Tone control by hand for each unit
Newly developed acoustic control mechanism
In the manufacturing process, precision measurement and
manual constant adjustment of acoustic resistance materials
are simultaneously performed for each unit.
In order to obtain ideal characteristics, only products that
passed severe tone control are shipped.
The newly developed acoustic control mechanism makes
possible stepless and delicate constant adjustment and highprecision sound quality management.
High
Height
Low
> .
–MLLL
SML
(Orange) (Green) (Light blue)
SS MS –
(Red) (Yellow)
(Blue) (Purple)
Other features
Combines luxury with usability
Genuine leather carrying case
Genuine leather is used for the handy-carrying case.
Please enjoy its aesthetic property which increases with use.
兼顧高音質與纖體化
激勵單元外殼一體成型（圖片 3）
為了使外殼輕薄小巧，採用可整合驅動單元與外殼的結
構。
這樣的結構能去除細小部件之間的空隙所造成的漏氣情
況，並能抑制不必要的共鳴現象，以產生柔和的低音回
聲。
手動控制每個單元的音調
新研發的聲音控制機制
在製造過程中，會對每個單元同時進行聲音電阻材料的精
密測量及手動常數調整。
為了達到最佳品質，產品只有通過嚴格的音調控制才能出
廠。
新研發的聲音控制機制實現無級精準常數調整與高精密聲
音品質管理。
其他特點
兼具奢華與實用性
真皮攜帶盒
手提攜帶盒是以真皮製成。
這款美觀實用的攜帶盒一定會令您愛不釋手。
驱动单元分解图
드라이버 장치의 내부 보기
驱动寄存器
主要平衡中音和低音。
드라이버 레지스터
주로 중음 및 저음의 균형을 조정합니다.
后外壳
리어 하우징
后外壳套
리어 하우징 캡
调节器
主要平衡中音和低音。
조절기
주로 중음 및 저음의 균형을 조정합니다.
后寄存器
主要平衡中音和低音。
리어 레지스터
주로 중음 및 저음의 균형을 조정합니다.
3 镁金属外壳
3 마그네슘 하우징
驱动单元/드라이버 장치
框架
프레임
1
ML (Multiple
膜片
Layer)
1
ML (Multiple
Layer)
진동판
磁极片
폴 피스
2 440 kJ/m
钕磁
2 440 kJ/m
네오디뮴 마그넷
轴衬
부싱
3
3
前外壳
프론트 하우징
前寄存器
主要平衡低音。
프론트 레지스터
주로 저음의 균형을 조정합니다.
耳塞
이어 버드
均衡器
主要平衡中音和高音。
이퀄라이저
주로 중음 및 고음의 균형을 조정합니다.
前外壳套
프론트 하우징 캡
简体中文
高音质
浑厚低音和强劲高音
16 mm大直径动态驱动单元
这是全球首创将16 mm大直径动态驱动单元运用到封闭型
内耳式耳机内。*
基于动态驱动单元的特性，它能带来更宽的频率范围和宽
阔的动态范围，并能再现低音与高音平衡良好的忠实于源
声音的音效。
*1基于Sony 2007年8月问卷调查结果。
驱动单元尺寸对比
9 mm 驱动单元 13.5 mm 驱动单元 16 mm 驱动单元
目前的封闭型内耳式耳机 MDR-EX90LP MDR-EX700SL
抑制多余振动以再现高分辨率声音
ML（Multiple Layer）膜片（图 1）
对声音最重要的隔膜由几百层两种类型小于0.1微米厚的
聚合材料组成。
由该结构带来的高刚性和高内部损失带来的好处*
再现高清晰度声音。
*2 避免多余振动的方法。
1
2
，能够
大幅增加导体数量
多芯电线
对于导线，采用了比普通耳机多两倍导体的多芯导线。
通过降低导线的导体阻抗，将降低音乐信号的传送损失。
耳机线横截面
高耐用性
大孔径驱动单元实现良好耐用度。
封闭型垂直内耳式
采用16 mm孔径驱动单元，将其垂直放入外耳道，这是新
研发的佩戴方法。此外，为了使非常影响佩戴的外壳厚度
达到最小，外壳采用坚固的镁合金。
这样可比使用普通树脂材料制造的外壳壁厚减少30 %或
更多。
上漆前的镁金属外壳
한국어
고품질 사운드를 위한 특징
깊은 저음과 투명한 고음
16 mm 대형 직경의 다이내믹 드라이버 장치
세계 최초로 16 mm 대형 직경의 다이내믹 드라이버 장
치가 폐쇄형 내이 헤드폰용으로 사용되었습니다. *
다이내믹 드라이버 장치의 특성에 기반하여, 폭넓은 주
파수 범위 및 더 넓은 광대역 동적 범위를 구현하고 고음
과 저음의 균형을 이루면서 원음에 충실한 사운드를 재
현합니다.
*12007년 8월 Sony에서 실시한 조사 결과 기준.
드라이버 장치 크기 비교
9mm 드라이버 장치 13.5mm 드라이버 장치 16mm 드라이버 장치
기존의 폐쇄형 내이 헤드폰 MDR-EX90LP MDR-EX700SL
불필요한 공명을 억제하여 고해상
도 사운드 재현
ML(Multiple Layered) 진동판(사진 1)
사운드에 매우 중요한 진동판이 두께가 0.1 미크론 이하
인 두 종류의 폴리머 소재를 사용한 수백 개의 레이어로
구성되었습니다.
이러한 구조로 인한 고강성 및 높은*
고해상도 사운드를 구현할 수 있습니다.
*2불필요한 공명을 줄이기 위한 방법.
2
내부 손실을 통해
¹
도체 수 대폭 증가
다중 도체 코드
코드의 경우 다중 도체 코드가 일반 헤드폰보다 두 배 이
상의 도체로 사용되었습니다.
코드의 도체 저항을 낮춰 음악 신호의 전송 손실이 감소
됩니다.
코드의 단면
편안한 착용감을 위하여
대형 직경의 드라이버 장치에서
도 안정감 제공
폐쇄형 수직 내이 방식
16 mm 대형 직경의 드라이버 장치를 채택하기 위해 외
이도에 수직으로 배치하는 착용 방법이 새롭게 개발되었
습니다. 또한 착용감에 큰 영향을 미치는 하우징 두께를
최소화하기 위해 고강도 마그네슘 합금이 하우징에 사용
되었습니다.
이를 통해 일반 합성수지 재질을 사용한 경우와 비교하
여 하우징 두께가 30 % 이상 감소하였습니다.
코팅 전 마그네슘 하우징
Tan δ（内部损耗）
杨氏系数（Pa）
频率（Hz）
增加磁通量密度，实现高灵
敏度的再现
440 kJ/m3 高磁力钕磁（图 2）
为提高声音分辨率，采用440 kJ/m3高磁力钕磁，这是最
节能的通用工业产品。
再现清晰的中音和高音及强大的低音。
这种名为“横磁场压制方法”的生产方法，将钕磁的磁力
提高到前所未有的程度。此生产方法利用钕磁特性，即钕
磁的磁力因磁粉粒子从磁场N极平行移动到S极而增强。
纵磁场 横磁场
镁的物理特性
比重 1.82 2.7 7.86 1.03
强度系数 154 1.7 66 34
镁铝铁ABS
根据耳朵的大小选择耳塞
七种尺寸的合成硅耳塞
最新研发的合成硅耳塞结合了两种硬度的硅。
坚韧的内核能保持声音出口的形状，并避免由于变形而音
质下降。
柔软的外部组件可改善与外耳道的贴合度。
贴合度的增加，保证长时间舒适佩戴。
由于耳形因人而异，有七种类型的耳塞可供选择。
耳塞横截面
低密度硅
高密度硅
耳塞尺寸耳塞尺寸
耳塞尺寸
耳塞尺寸耳塞尺寸
大
.
高
高度
低
> .
小
>
–MLLL
SML
(橙色) (绿色) (浅蓝色)
SS MS –
(红色) (黄色)
直径
(蓝色) (紫色)
Tan δ (내부 손실)
영률(Pa)
주파수(Hz)
향상된 자기선속 밀도로
고감도 재현이 가능합니다
440 kJ/m3 고자기력 네오디뮴 마그넷
(사진 2)
사운드의 해상도를 높이기 위해 일반 산업 기기 중에서
가장 에너지 효율이 높은 440 kJ/m
마그넷이 채택되었습니다.
깨끗한 중음, 고음 및 강력한 저음이 재현됩니다.
"transverse field pressing method"라고 부르는
이러한 재현 방법은 네오디뮴 마그넷의 자기력을 이전보
다 훨씬 높여 줍니다. 이 재현 방법은 마그네틱 파우더
입자의 방향을 자기장의 N극에서 S극 방향으로 나란히
만들어 자기력이 강화되는 특성을 이용합니다.
3
고자기력 네오디뮴
마그네슘의 물리적 특성
특수 중력 1.82 2.7 7.86 1.03
특수 강도 154 1.7 66 34
마그네슘 알루미늄 철 ABS
귀의 크기에 따라 이어버드 선택
7 크기의 하이브리드 실리콘 이어버드
경도가 다른 두 가지 실리콘을 혼합하여 새로 개발된 하
이브리드 실리콘 이어 버드가 채택되었습니다.
코어가 강화되어 사운드 통로의 모양을 잡아주고 끝부분
을 평평하게 해서 음질 저하를 방지합니다.
부드러운 재질의 외부는 귀 바깥쪽에 대한 밀착성을 향
상시킵니다.
밀착성이 향상됨으로써 장시간 사용에도 편안한 착용감
을 느끼실 수 있습니다.
귀 모양은 사람마다 다르기 때문에 7 가지 종류의 이어
버드가 제공됩니다.
이어버드의 단면
저밀도 실리콘
고밀도 실리콘
이어 버드 크기
소
>
직경
대
.
兼顾高音质和小型化
与驱动单元一体化的外壳（图 3）
为了使耳机外壳小而薄，采用与驱动单元和外壳一体化的
结构。
这样便能消除来自部件之间小缝隙造成的漏气现象，并能
压缩不需要的回声，以实现低音区的平滑响应。
手动控制各单元的音调
新研发的声音控制机制
在制造过程中，对各单元同时进行声阻材料的精密测量和
手动常数调节。
为达到完美品质，产品只有通过严格的音调控制才能出
厂。
新研发的声音控制机制实现了无级精准常数调整和高精密
音质管理。
其他特点
兼具奢华与实用性
真皮携带盒
手提携带盒采用真皮制成。
这款美观实用的携带盒一定会令您爱不释手。
세로 방향 자기장 가로 방향 자기장
고품질 사운드와 소형화는
서로 양립됩니다
드라이버 장치 통합 하우징(사진 3)
작고 얇은 하우징을 만들기 위해 드라이버 장치와 하우
징을 통합한 구조가 채택되었습니다.
이를 통해 부품 사이 작은 틈에서의 공기 누출이 제거되
고 저음부에서 매끄러운 공명을 표현하면서 불필요한 공
명을 억제합니다.
각 장치에 대한 수동 음색 조절
새로 개발된 음향 제어 메커니즘
제조 공정에서 각 장치마다 음향 저항 물질에 대한 정밀
한 측정 및 일정한 조정이 동시에 수행됩니다.
이상적인 음색을 위해 엄격한 음색 제어를 통과한 제품
만 출시됩니다.
새로 개발된 음향 제어 메커니즘은 간단하고 정교한 사
운드 조정과 고정밀 사운드 품질 관리를 가능하게 해줍
니다.
높음
높이
낮음
> .
–MLLL
SML
(주황색) (녹색)
SS MS –
(빨간색) (노란색)
(파란색) (자주색)
(옅은 파란색)
그 밖의 특징
고급스러움과 편리함의 조화
천연 가죽으로 된 휴대용 케이스
편리한 휴대를 위해 천연 가죽을 사용했습니다.
멋진 디자인과 편리한 실용성을 동시에 누리실 수 있습
니다.
Loading...
