Sony KV-21CL5K User Manual

4-098-284-12(1)

FD Trinitron Colour Television

Instruction Manual

Инструкции за експлоатация

Návod k obsluze

Kezelési útmutató

Instrukcja obsługi

Инструкция по эксплуатации

Návod na obsluhu

KV-21CL5K

Introduction

Thank you for choosing this Sony FD Trinitron Colour Television.

Before operating the TV, please read this manual thoroughly and retain it for future reference.

Symbols used in the manual:

• Important information.

• Information on a feature.

• 1,2...Sequence of instructions.

• Shaded buttons on the remote control show you the buttons you have to press to follow the sequence of the instructions.

• Informs you of the result of instructions.

Table of Contents

Introduction............................................................................................................................................. 3

Safety Information ..................................................................................................................................4

Overview

Overview of Remote Control Buttons .... .............................................................................................5

Overview of TV Buttons ........................................................................................................................ 6

Installation

Inserting Batteries into the Remote Control ....................................................................................... 6

Connecting an Aerial and VCR ............................................................................................................ 6

First Time Operation

Switching On the TV and Automatically Tuning .............................................................................. 7

Menu System

Introducing and Using the Menu System ...........................................................................................9

Picture................................................................................................................................................. 9

Sound................................................................................................................................................ 11

Timer................................................................................................................................................. 12

Channel Set Up ............................................................................................................................... 13

Set Up ............................................................................................................................................... 15

Teletext................................................................................................................................................ 16

Additional Information

Connecting Optional Equipment ....................................................................................................... 17

Using Optional Equipment ................................................................................................................. 17

Specifications ......................................................................................................................................... 18

Troubleshooting .................................................................................................................................... 19

Table of Contents

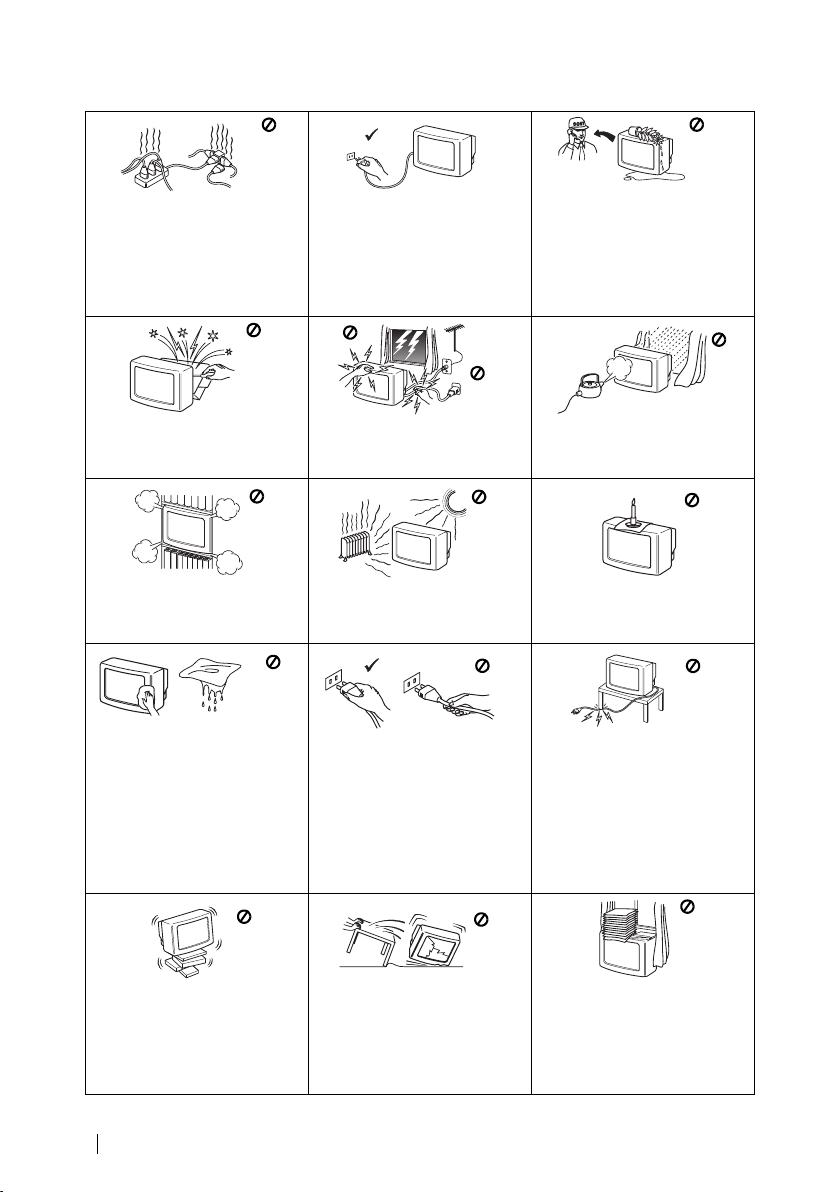

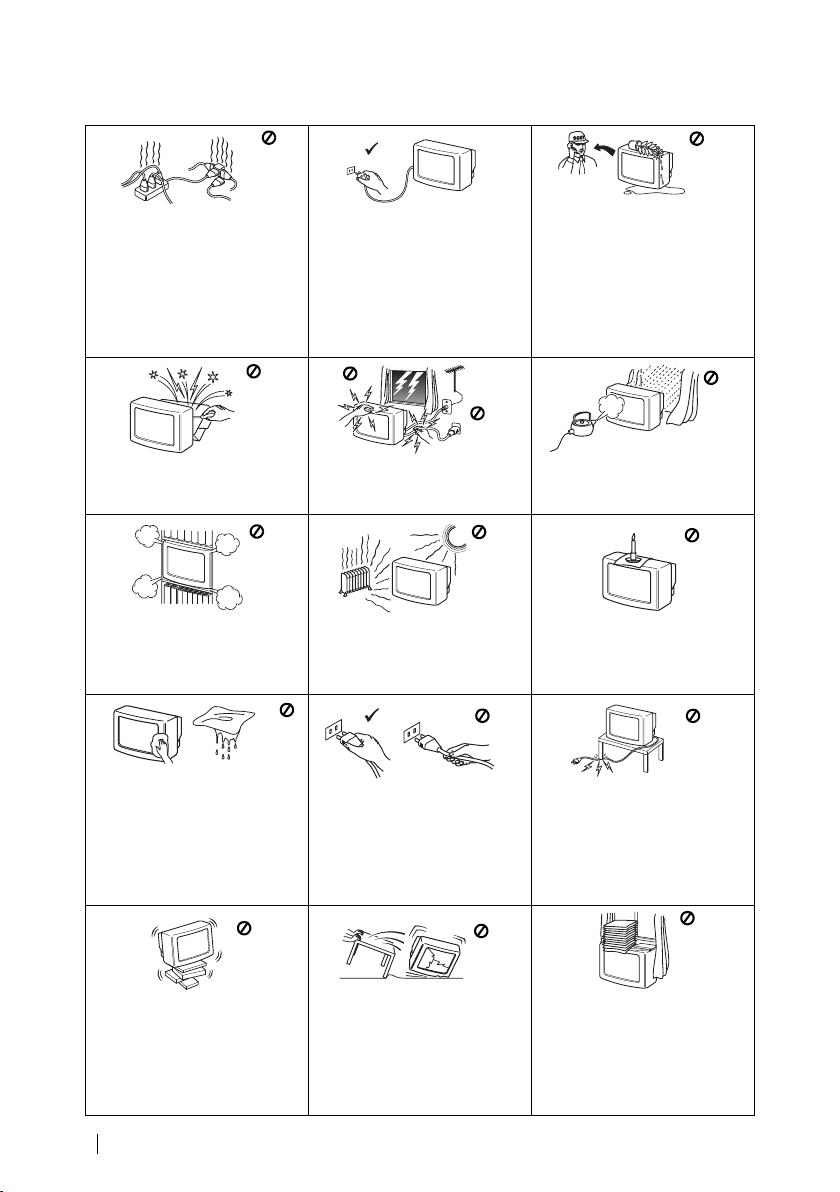

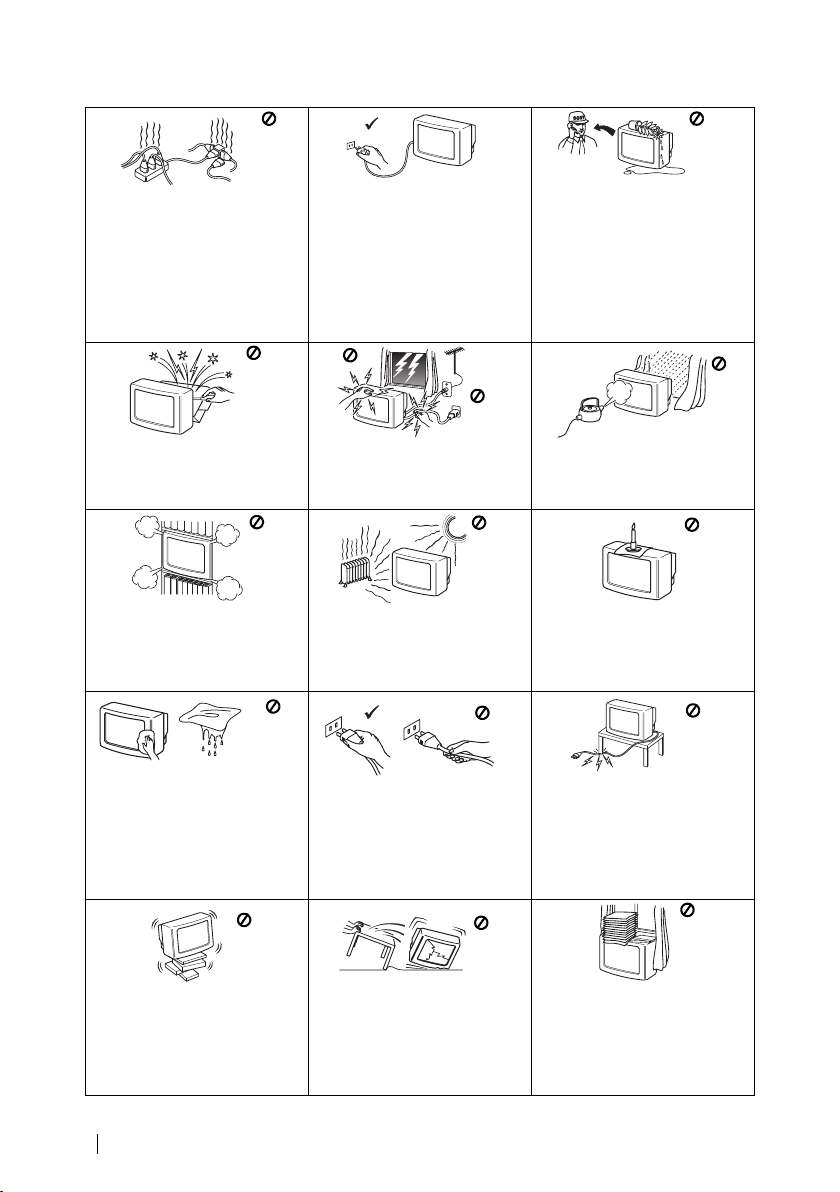

Safety Information

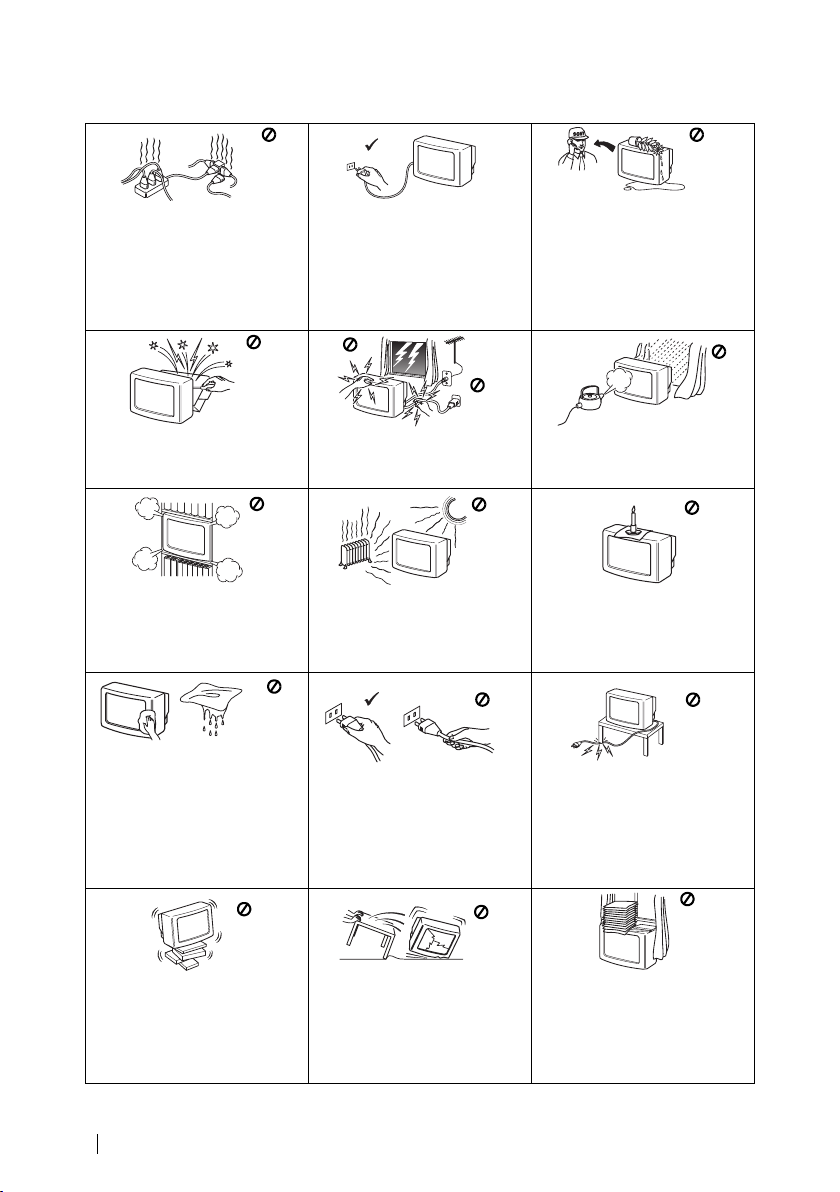

This set is to operate on a 220240V AC supply only. Take care not to connect too many appliances to the same power socket as this could result in fire or electric shock.

Do not open the cabinet and the rear cover of the TV. Refer to qualified service personnel only.

Do not cover the ventilation openings of the TV. For ventilation, leave a space of at least 10cm all around the set.

Clean the screen and cabinet with a soft, lightly dampened cloth. Do not use any type of abrasive pad, alkaline cleaner, scouring powder or solvent, such as alcohol or benzine, or antistatic spray. As a safety precaution, unplug the TV before cleaning it.

For environmental and safety reasons, it is recommended that the TV set is not left in standby mode when not in use. Disconnect from the mains.

For your own safety, do not touch any part of the TV, power lead or aerial lead during lightning storms.

Never place the TV in hot, humid or excessively dusty places. Do not install the TV where it may be exposed to mechanical vibrations.

Pull out the power lead by the plug. Do not pull on the power lead itself.

Never push objects of any kind into the set as this could result in a fire or electric shock. Never spill liquid of any kind on the set. If any liquid or solid object does fall through, do not operate the TV. Have it checked immediately by qualified personnel.

To prevent fire or shock hazard, do not expose the TV to rain or moisture.

To prevent fire, keep inflammable objects or naked lights (e.g. candles) away from the TV.

Take care not to place heavy objects on the power lead as this could result in damage. We recommend you wind any excess lead around the holders provided on the rear of the TV.

Place the TV on a secure stable stand. Do not allow children to climb on to it. Do not place the TV on its side or face up.

Safety Information

Unplug the power lead before moving the TV. Avoid uneven surfaces, quick steps or excessive force. If the set has been dropped or damaged, have it checked immediately by qualified service personnel.

Do not cover the ventilation openings of the TV with items such as curtains or newspapers, etc.

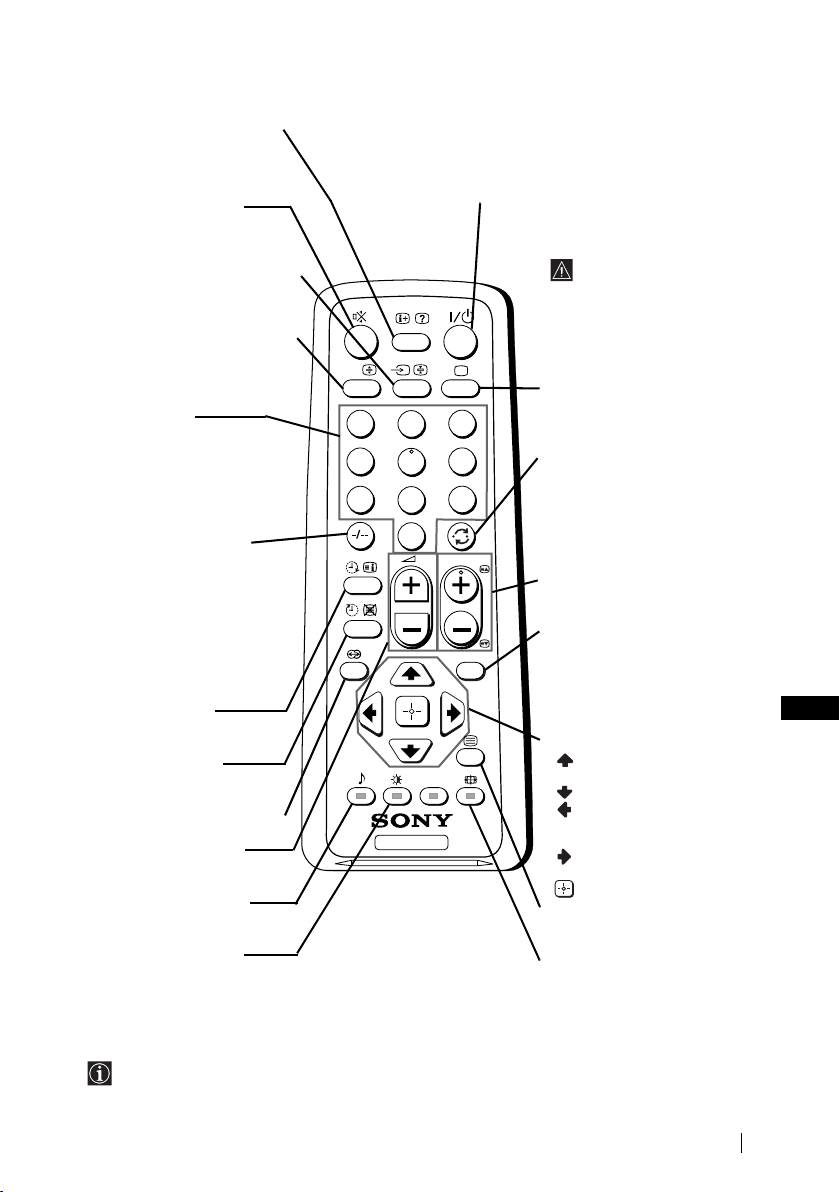

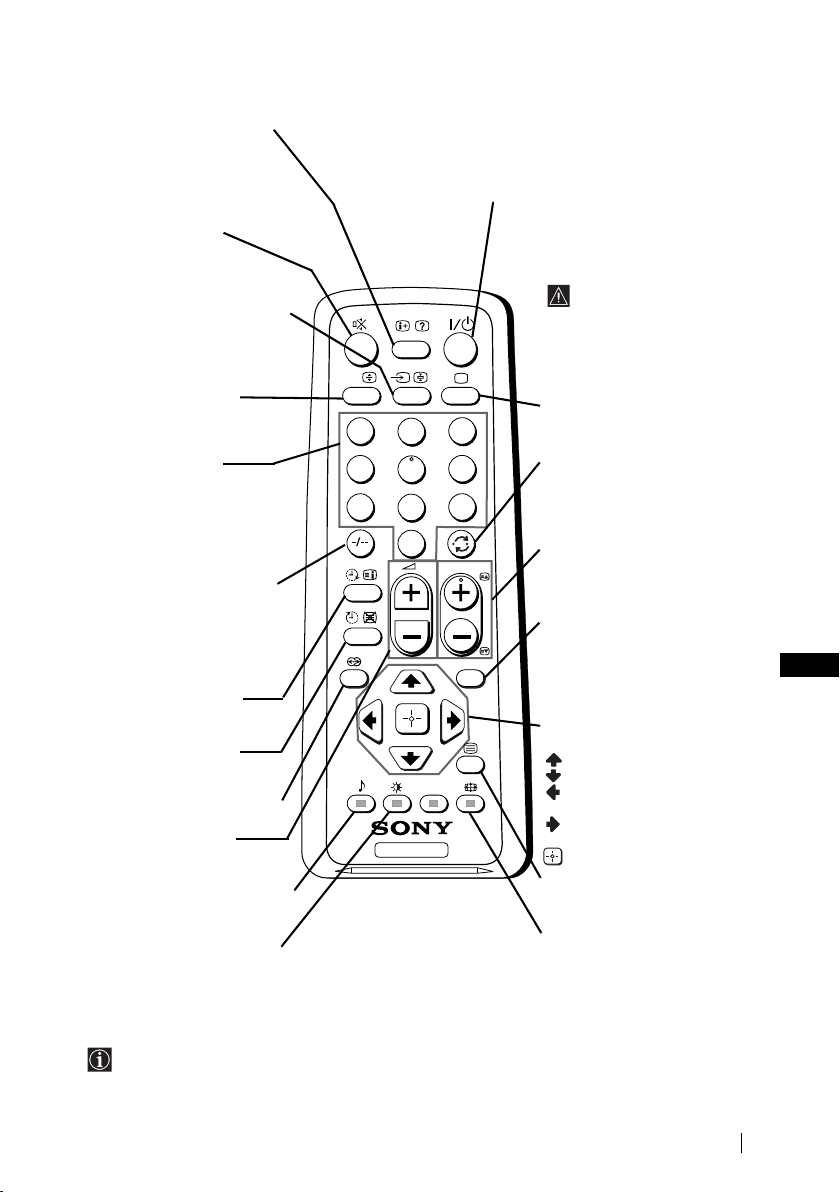

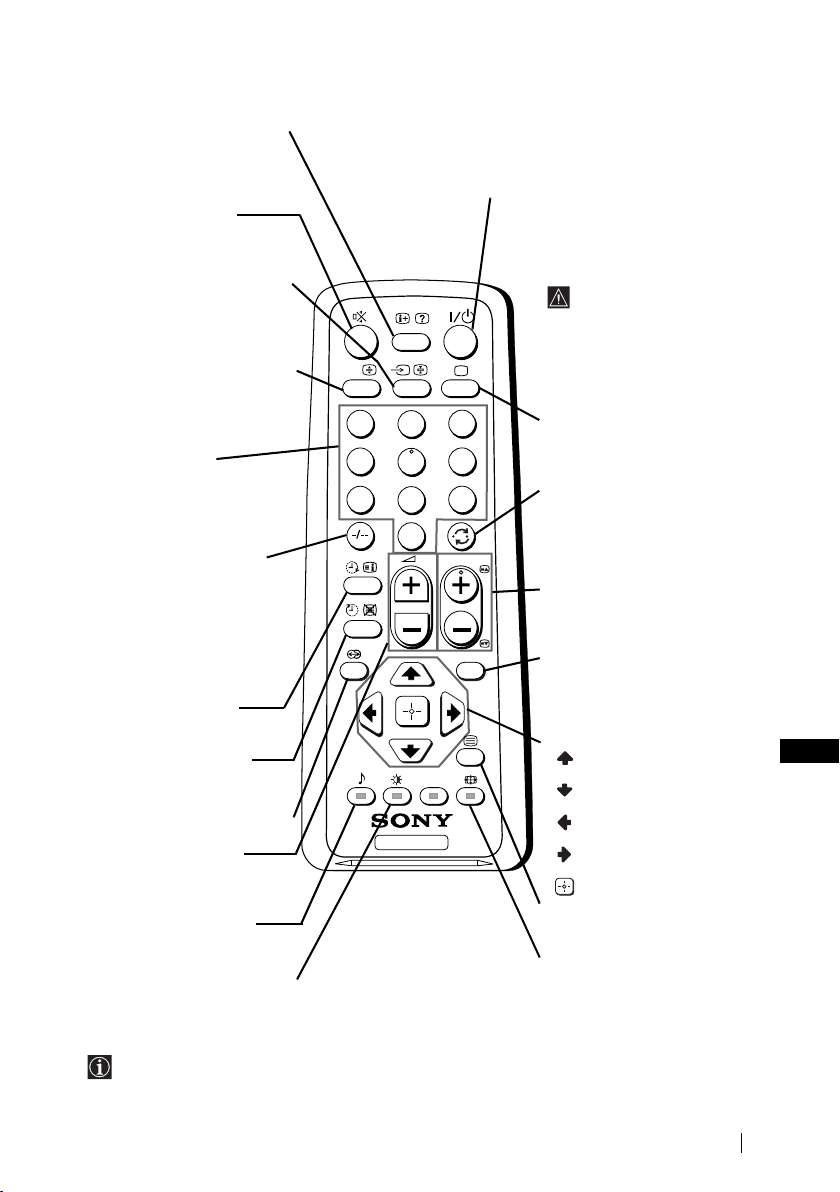

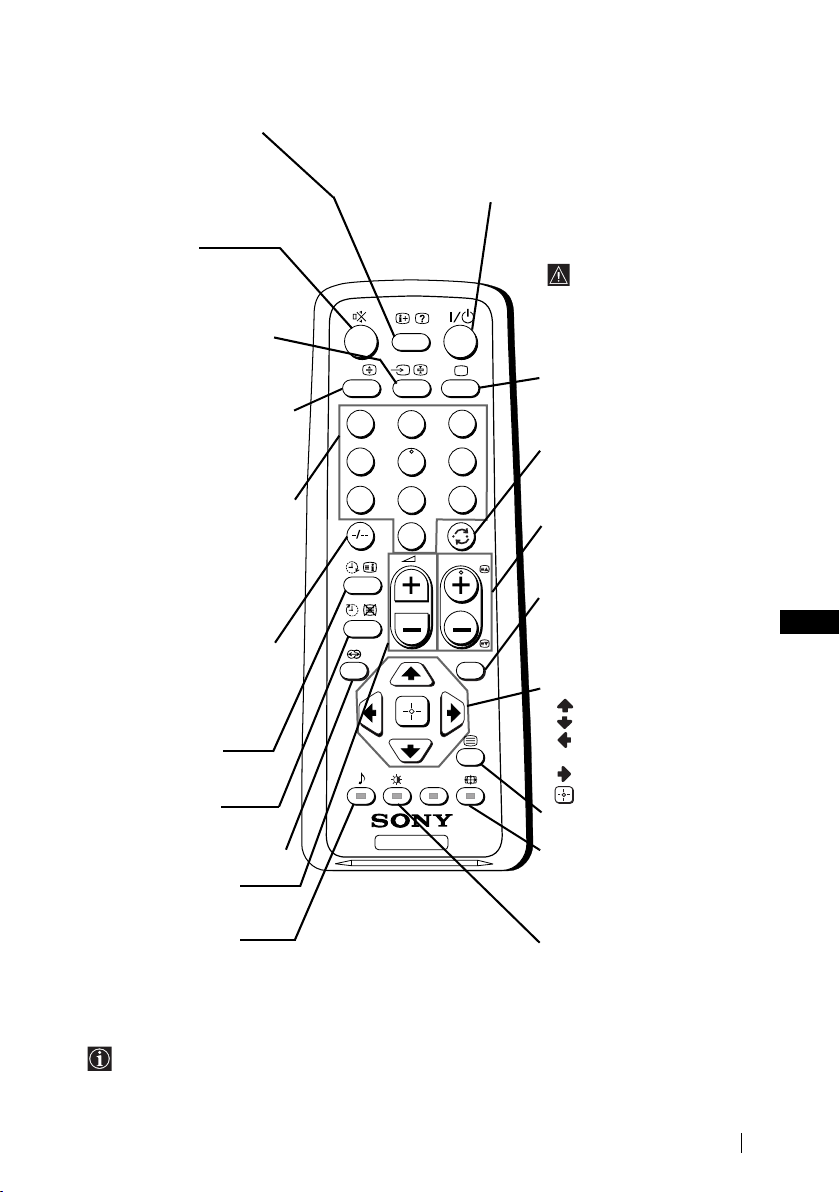

Overview of Remote Control Buttons

Displaying on screen information

Press to display all on-screen indications. Press again to cancel.

Muting the sound

Press to mute TV sound. Press again to restore the sound.

Selecting input source

Press repeatedly until the desired input symbol of the source appears on the TV screen.

This button only works in Teletext mode. Function A/B associated to this button does not work with this TV.

Selecting channels

Press to select channels. For double-digit programme numbers, enter the second digit within 3 seconds.

Press -/-- and then the first and second digit. If you enter an incorrect first digit, this should be corrected by entering another digit (0-9) and then selecting -/-- button again to enter the programme number of your choice.

On timer

Set TV to switch on automatically.

Sleep timer

Set TV to switch off automatically.

This button does not work on this set.

Adjusting TV volume

Press to adjust the volume of the TV.

Selecting sound mode

Press repeatedly to change the sound mode

To temporarily switch off TV

Press to temporarily switch off TV (the standby indicator 1 on TV lights up). Press again to switch on TV from standby mode.

To save energy we recommend switching off completely when TV is not in use.

After 15 minutes without a signal and without any button being pressed, the TV switches automatically

A/B

PROG

into standby mode.

Selecting TV mode

Press to switch off teletext or video input.

Back to the channel last watched

Press to watch the last channel selected (watched for at least 5 seconds).

Selecting channels

Press to select the next or previous channel.

Displaying the menu system

Press to display the menu on the TV screen. Press again to remove the menu display from the TV screen.

Menu selection

Scroll Up Scroll Down Previous menu or selection Next menu or selection Confirm your selection

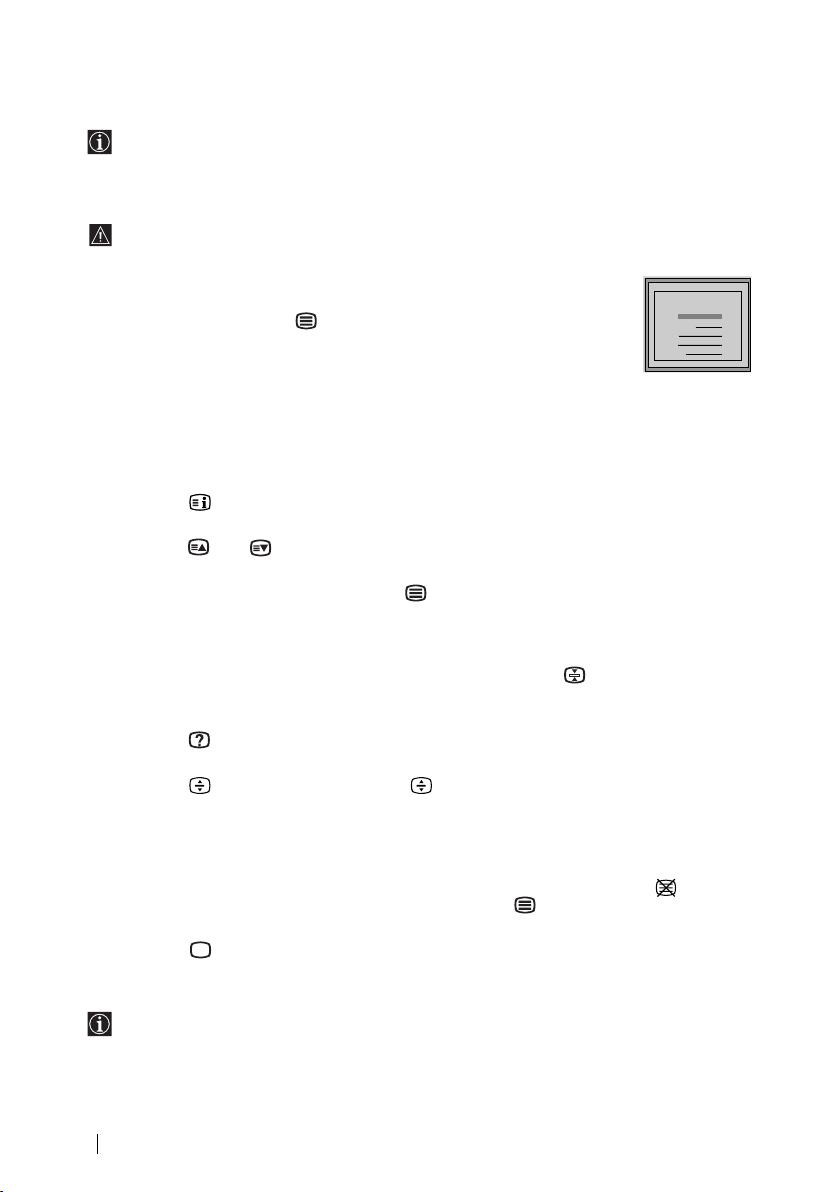

Selecting Teletext

Press to switch on teletext.

Selecting screen format

Press to view programmes in 16:9 mode. Press again to return to 4:3 mode.

Selecting picture mode

Press repeatedly to change the picture mode.

Besides TV functions, all coloured buttons as well as green symbols are also used for

Teletext operation. For more details, please refer to “Teletext” section of this instruction manual (see page 16).

Overview

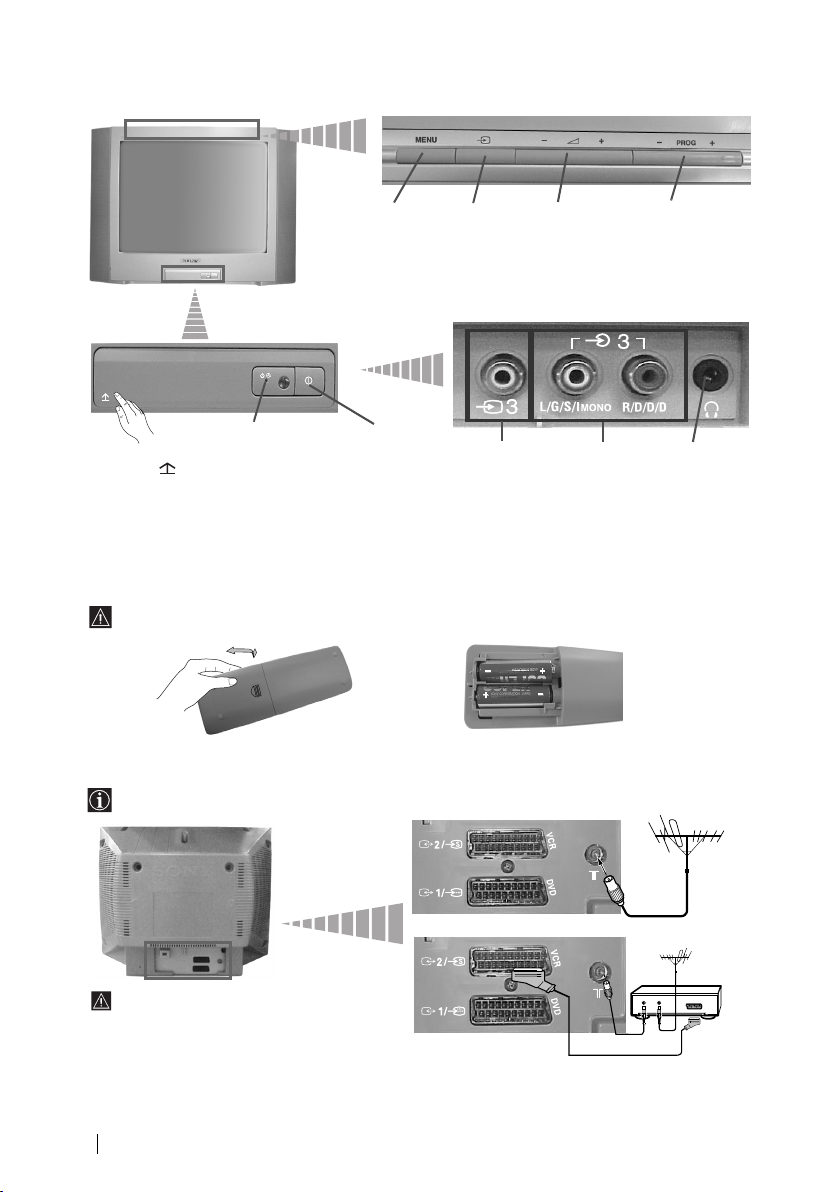

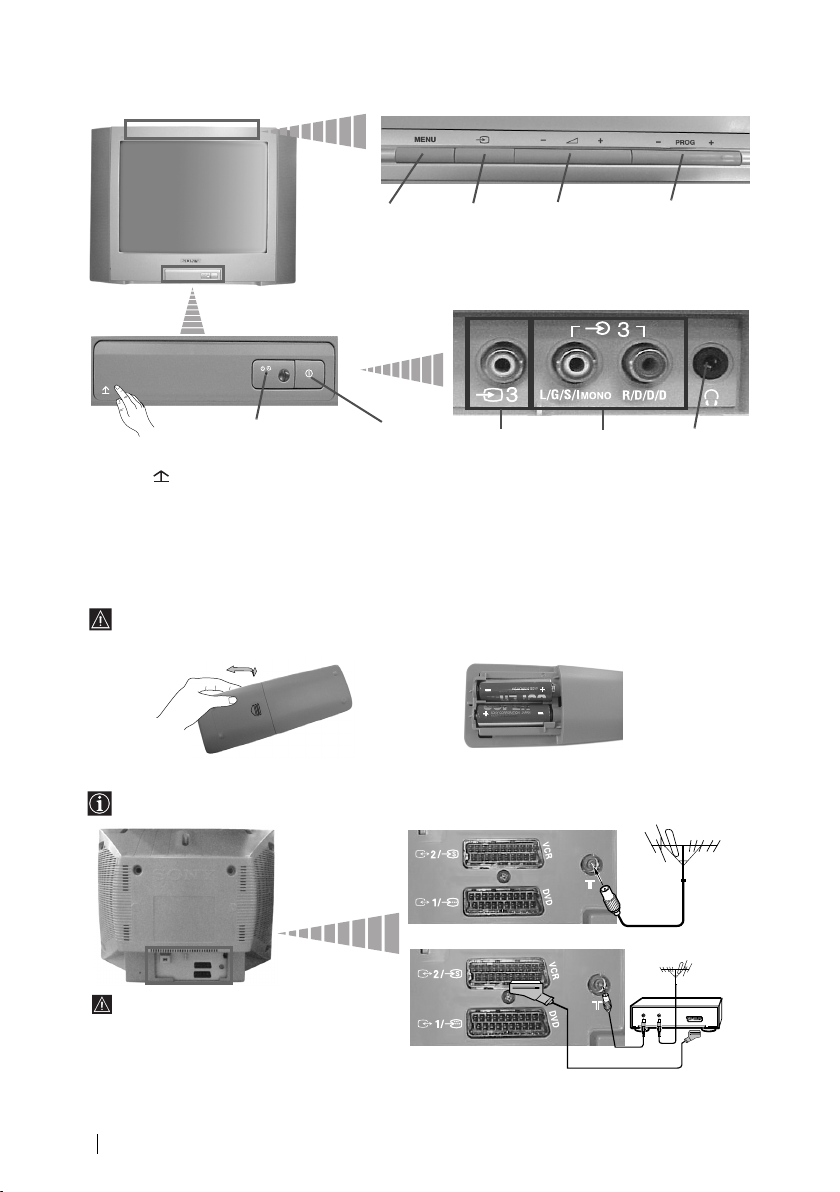

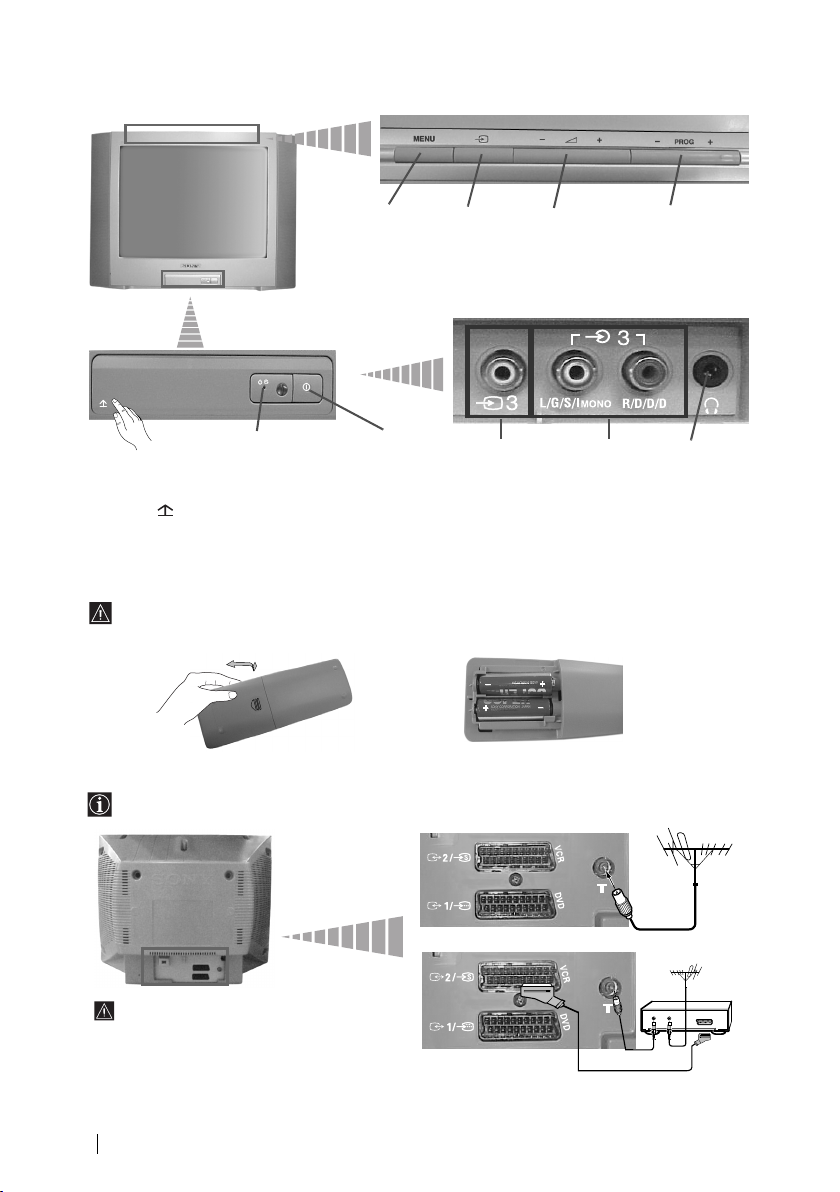

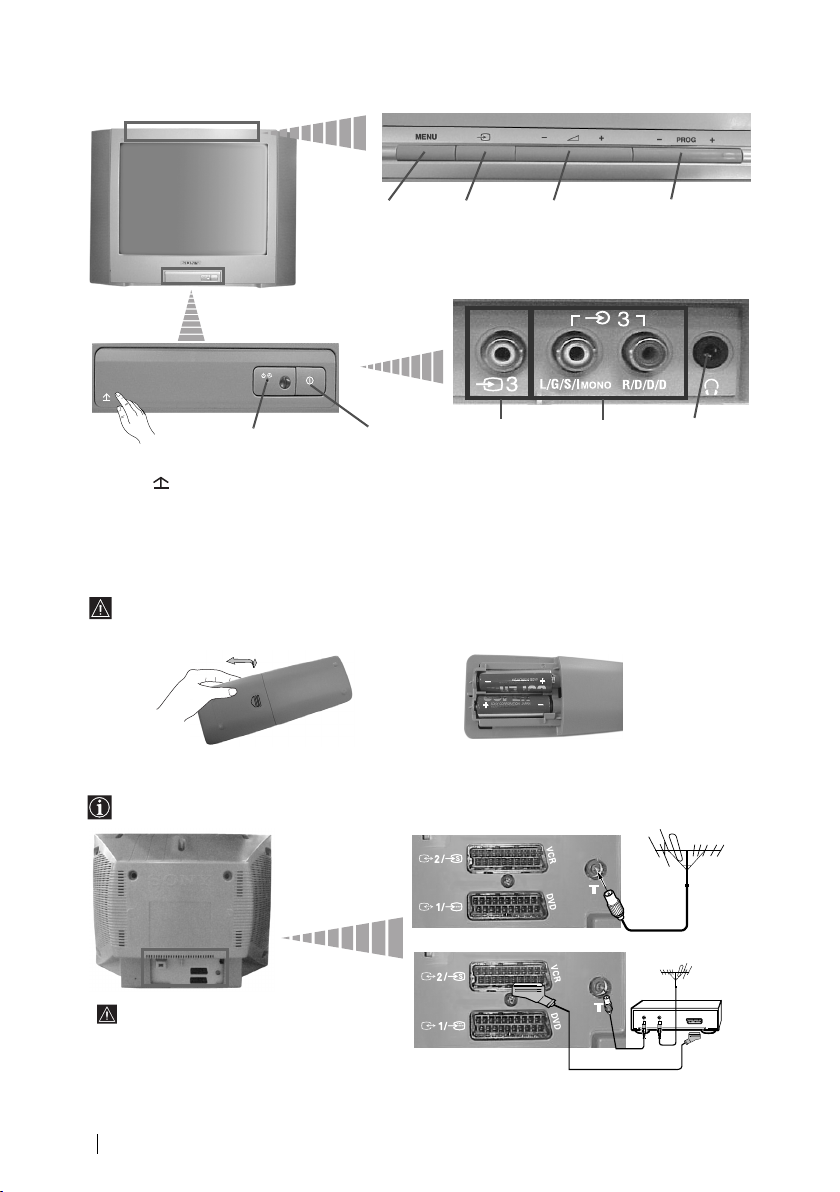

Overview of TV Buttons

Lift up the door flap with mark to reveal the control panel.

Standby/On Timer indicator Normal - Green Standby - Red Timer - Amber

Displaying the menu system

On/Off

switch

Selecting Input source

Video Input jack

Volume control buttons

Audio Input jacks

Programme Up or Down buttons (selects TV channels)

Headphone jack

Inserting Batteries into the Remote Control

Make sure you insert the supplied batteries using the correct polarities.

Always remember to dispose of used batteries in an environmental friendly way.

Connecting an Aerial and VCR

Connecting cables are not supplied.

For more details of VCR connection,

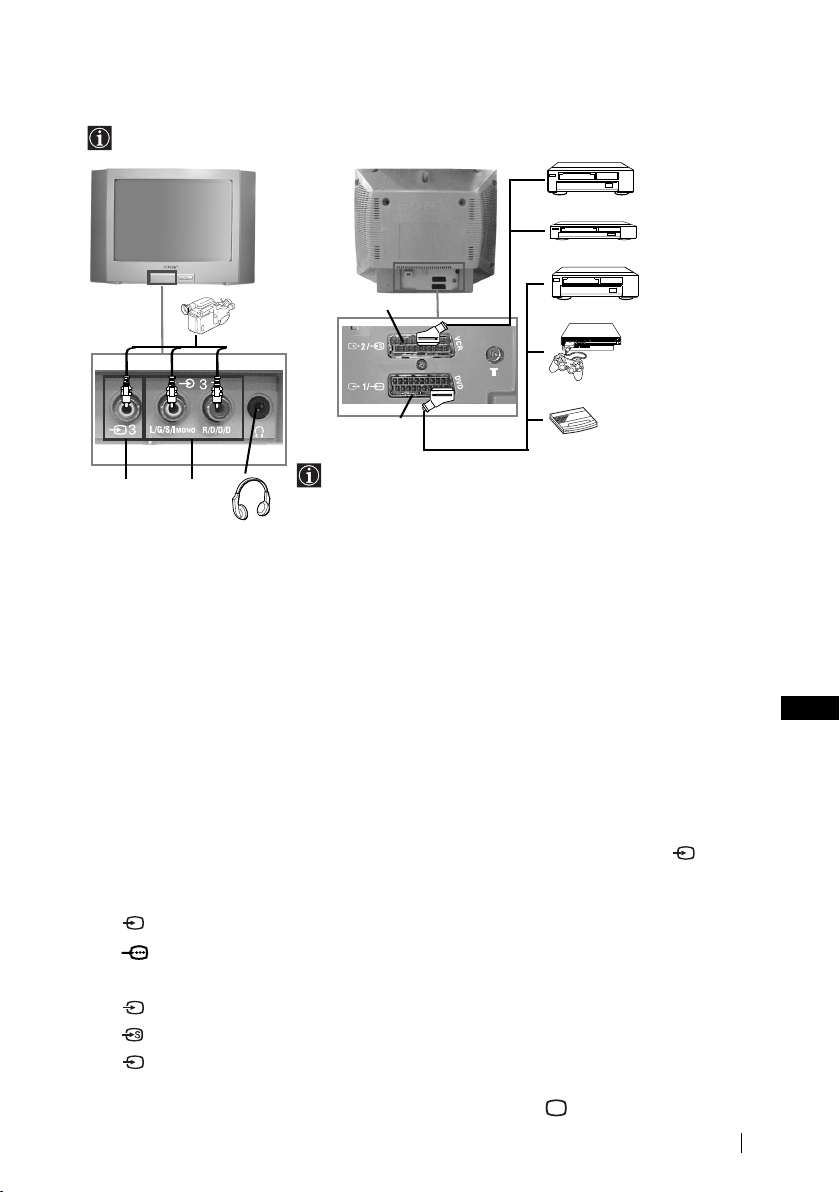

please refer to the section “Connecting Optional Equipment” of this instruction manual (see page 17).

Overview-Installation

VCR

OUT IN

Scart lead is optional.

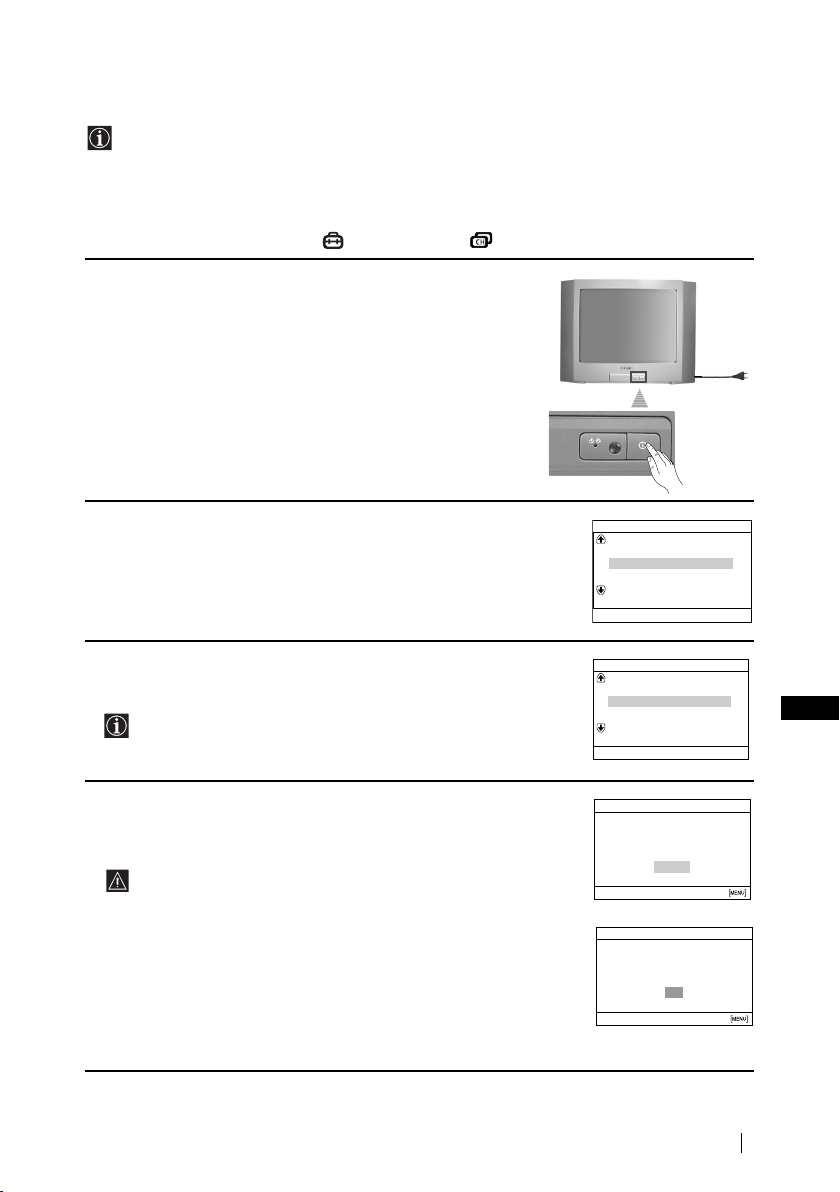

Switching On the TV and Automatically Tuning

The first time you switch on your TV, a sequence of menu screens appear on the TV

enabling you to: 1) choose the language of the menu screen, 2) choose the country in which you wish to operate the TV, 3) search and store all available channels (TV Broadcast), 4) change the order in which the channels (TV Broadcast) appear on the screen and 5) adjust the picture slant. However, if you need to change any of these settings at a later date, you can do that by selecting the appropriate option in the (Set Up) or (Channel Set Up) menu.

1 Connect the TV plug to the mains socket (220-240 V AC, 50 Hz).

The first time that the TV set is connected, it is usually switched on. If the TV is off, press the ! On/Off button on the TV set to switch on the TV. The first time you switch on the TV, a Language menu displays automatically on the TV screen.

2 Press 2 +/– button on the top control panel to select the language,

then press t to confirm your selection. From now on all menus will appear in the selected language.

3 The Country menu appears automatically on the TV screen. Press

2 +/– button to select the country in which you will operate the TV set, then press t to confirm your selection.

• If the country in which you want to use the TV set does not appear in the list, select “-” instead of a country.

• In order to avoid wrong teletext characters for Cyrillic languages we recommend to select Russia in the case that your own country does not appear in the list.

4 Ensure the aerial is connected as instructed, then press t to

confirm. The TV automatically starts searching and storing all available broadcast channels for you.

•This procedure could take some minutes. Please be patient and do not press any buttons, otherwise automatic tuning will not be completed.

•If no channels were found during the auto tuning process, a new menu appears automatically on the screen asking you to connect the aerial. Please connect the aerial (see page 6) and press t. The auto tuning process will start again.

Language

Svenska

Norsk English Nederlands Français

Select language

]

[

–

Select

Country

Sverige Norge

–

Italia Schweiz/Suisse/Svizzera

Select Country

[

–

Select

Initial Set Up First please connect aerial

Do you want to start automatic

tuning?

[

–

Select

Auto Tuning

No channel found

Please connect aerial

Confirm [t

]

Confirm [t

Yes

]

Confirm [t

]

End

]

End

continued...

First Time Operation

5 After all available channels are captured and stored, the

Programme Sorting menu appears automatically on the screen enabling you to change the order in which the channels appear on the screen.

a) If you wish to keep the broadcast channels in the tuned order,

press MENU.

b) If you wish to store the channels in a different order:

1 Press 2 +/– to select the programme number with the

channel (TV Broadcast) you wish to rearrange, then press t.

2 Press 2 +/– to select the new programme number position

for your selected channel (TV Broadcast), then press t.

Programme Sorting Programme:

TVE

TVE2

TV3

04 C33

Select channel

]

[

–

Select

Confirm [t

Programme Sorting Programme:

01 TVE 02 TVE2 03 TV3

04 C33 03 TV3

Select new position

]

[

–

Select

Confirm [t

3 Repeat steps b) 1 and b) 2 if you wish to change the order of

the other channels.

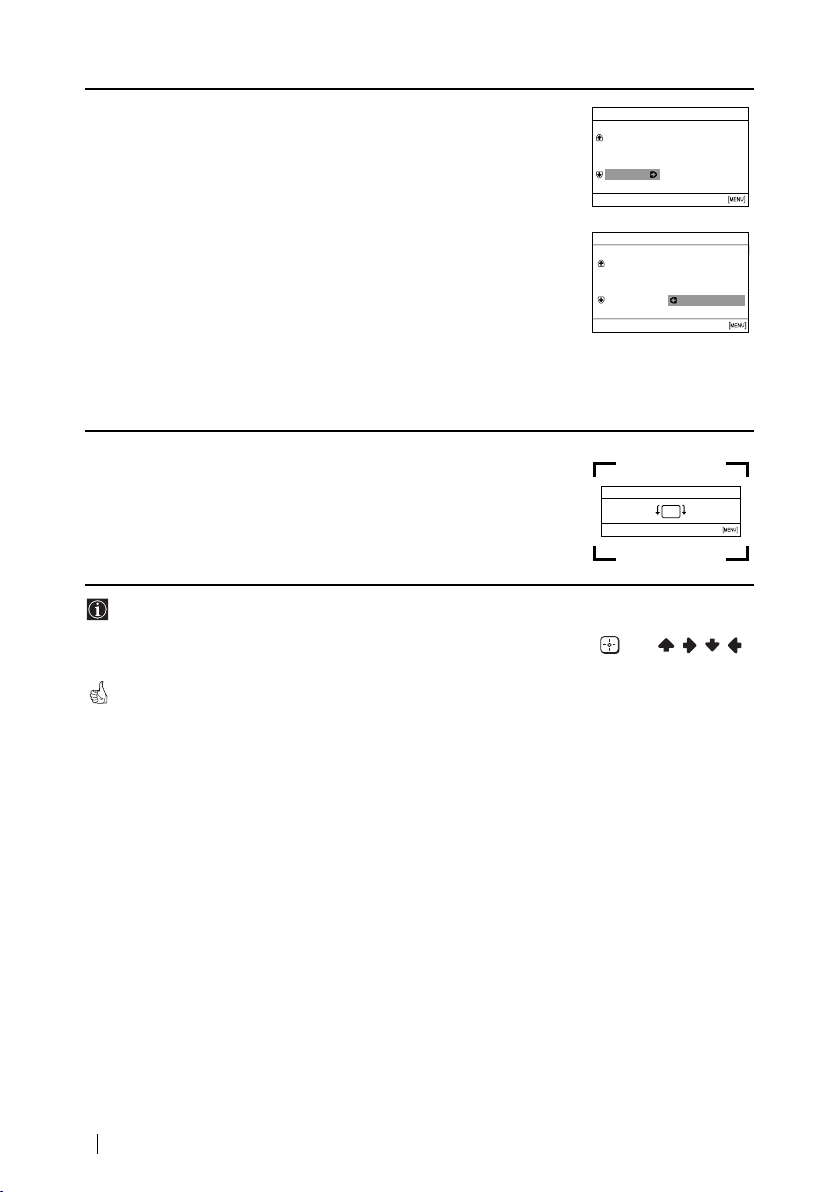

6 Because of the earth’s magnetism, the picture might slant. The

Picture Rotation menu allows you to correct the picture slants if it is necessary.

a) If it is not necessary, press t. b) If it is necessary, press 2 +/– to correct any slant of the

picture. Finally press t to store.

•To allow this menu to appear again, press and hold MENU button at top control panel for about 5 seconds.

• The MENU, and / / / buttons on the remote control can also be used for the

operations above.

Your TV is now ready for use.

Picture Rotation

]

[

–

]

[

–

Select

Confirm [t

[2+

]

Exit

]

Exit

]

End

First Time Operation

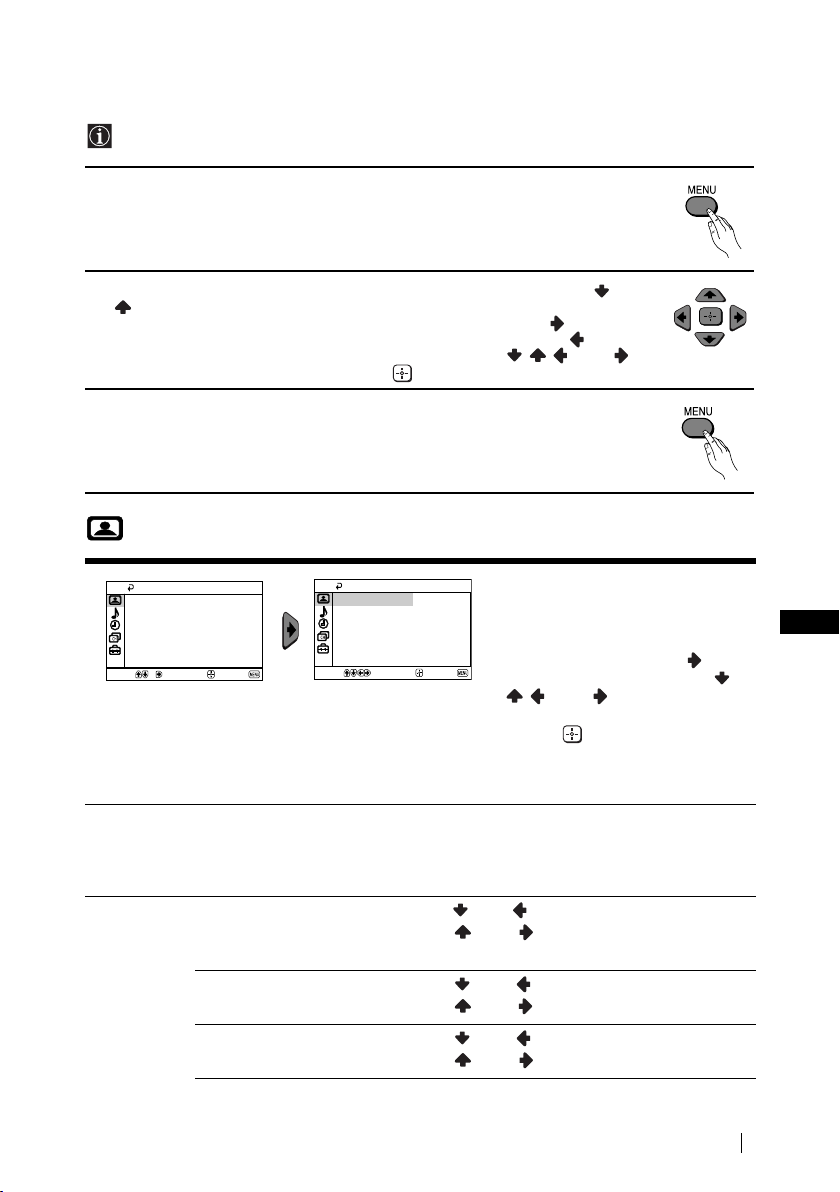

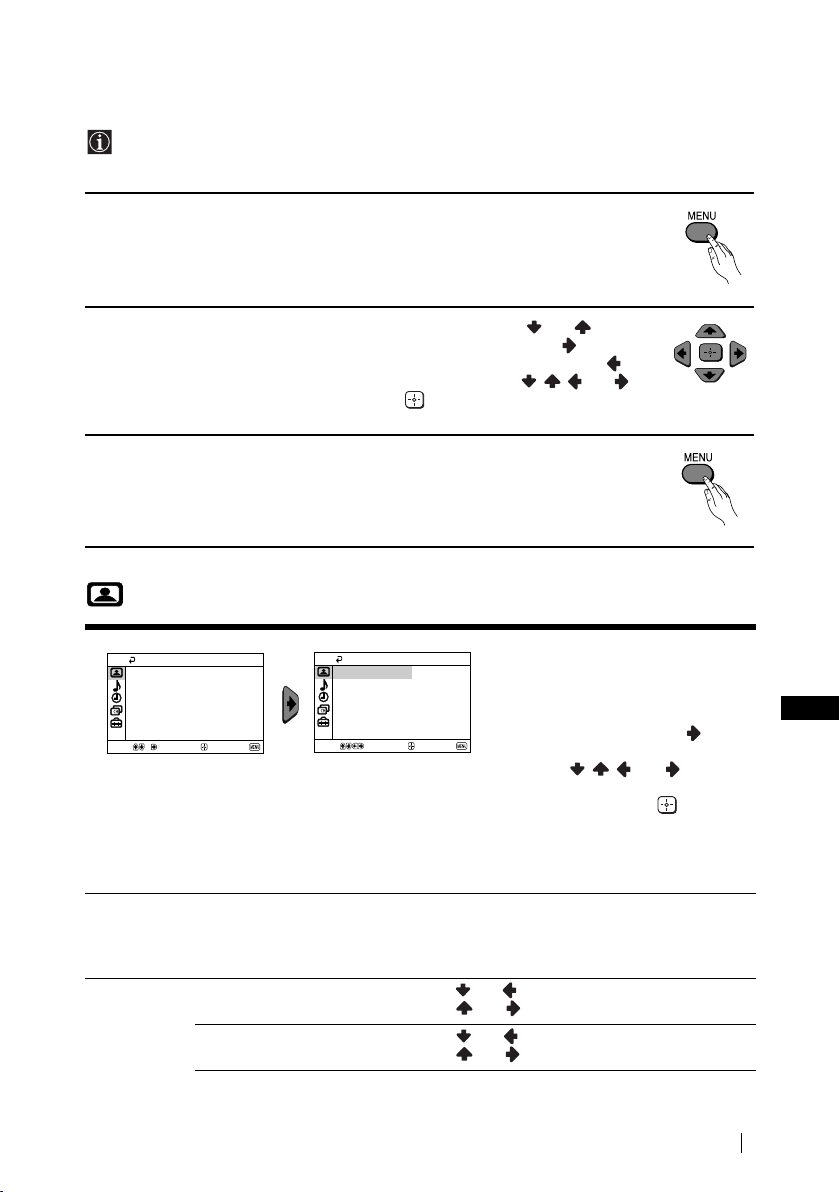

Introducing and Using the Menu System

Your TV uses an on-screen menu system to guide you through the operations. Use the

following buttons on the Remote Control to operate the menu system:

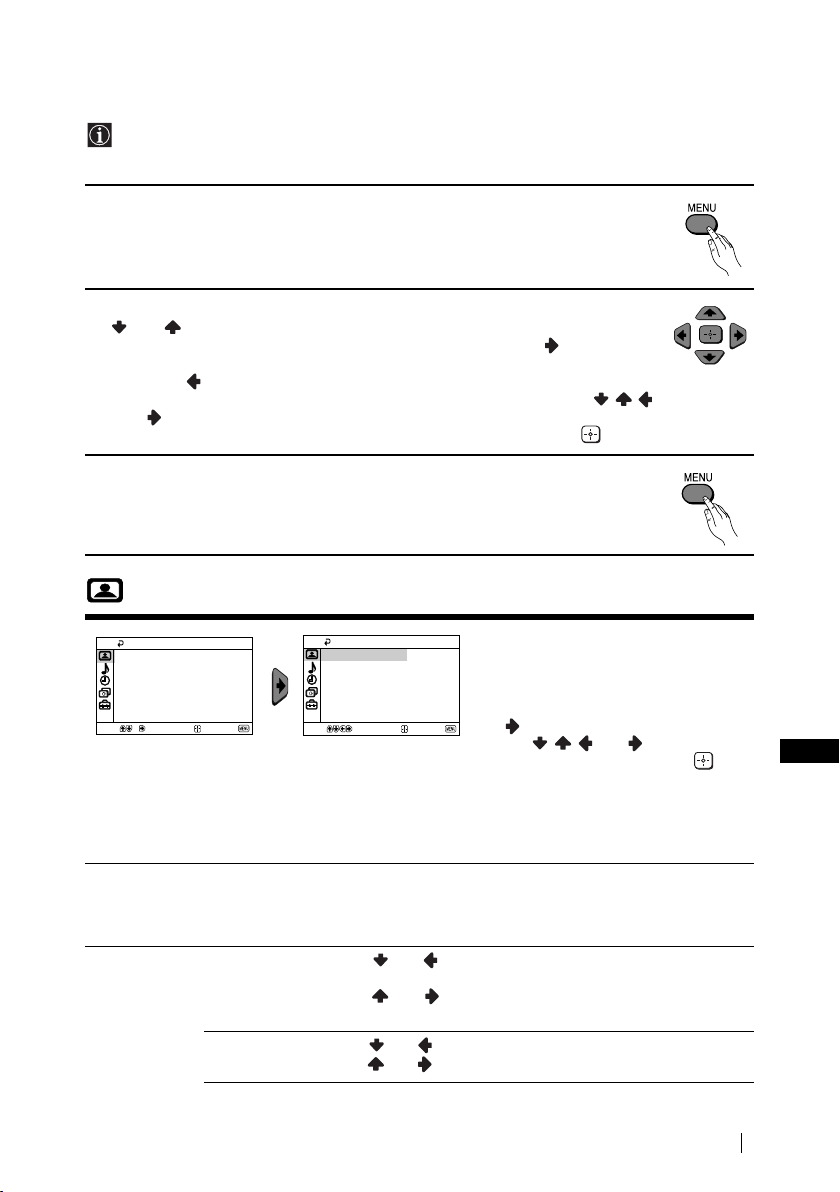

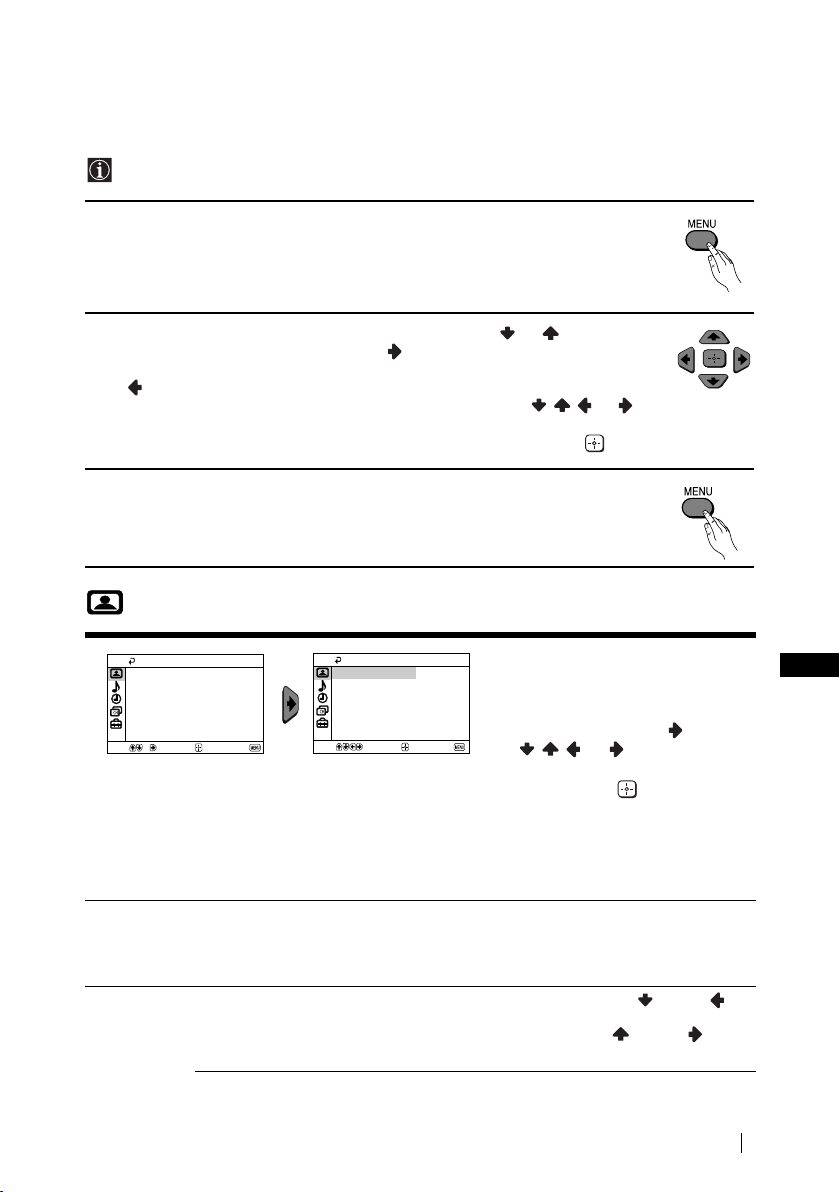

1 Press MENU to switch the menu on.

2 • To highlight the desired menu or option, press or .

• To enter to the selected menu or option, press .

• To return to the last menu or option, press

• To alter settings of your selected option, press / / or .

• To confirm and store your selection, press .

3 Press MENU to remove the menu from the screen.


Mode: Live

Picture Adjustment

Intelligent Picture:


Mode: Live

Picture Adjustment

Intelligent Picture:

The “Picture” menu allows you to alter the picture adjustments.

To do this:

After selecting the item you want to

Select

Confirm

End

Select

Confirm

End

alter, press , then press / /

or repeatedly to adjust it and finally press to store the new adjustment. This menu also allows you to customize the picture mode based on the programme you are watching:

Mode Live (for enhanced picture contrast and sharpness).

Movie (for a finely detailed picture). Game (for a picture from game). Personal (for your own custom settings).

Picture Adjustment

Contrast Press or to reduce picture contrast.

Press or to enhance picture contrast.

Brightness Press or to darken the picture.

Press or to brighten the picture.

Colour Press or to decrease colour intensity.

Press or to increase colour intensity.

continued...

Menu System

Hue Press or to decrease the green tones.

Press or to increase the green tones.

Hue can only be adjusted for NTSC colour signal (e.g. USA video tapes).

Sharpness Press or to soften the picture.

Press or to sharpen the picture.

Reset Select to reset the picture to the factory preset levels.

Intelligent Picture

On/Off Select to optimize the picture quality.

E.g. reduce noise level when signal is weak.

If any changes are made to “Picture Adjustment”, “Mode” will switch automatically to “Personal” and the new setting will be stored as “Personal”.

Menu System

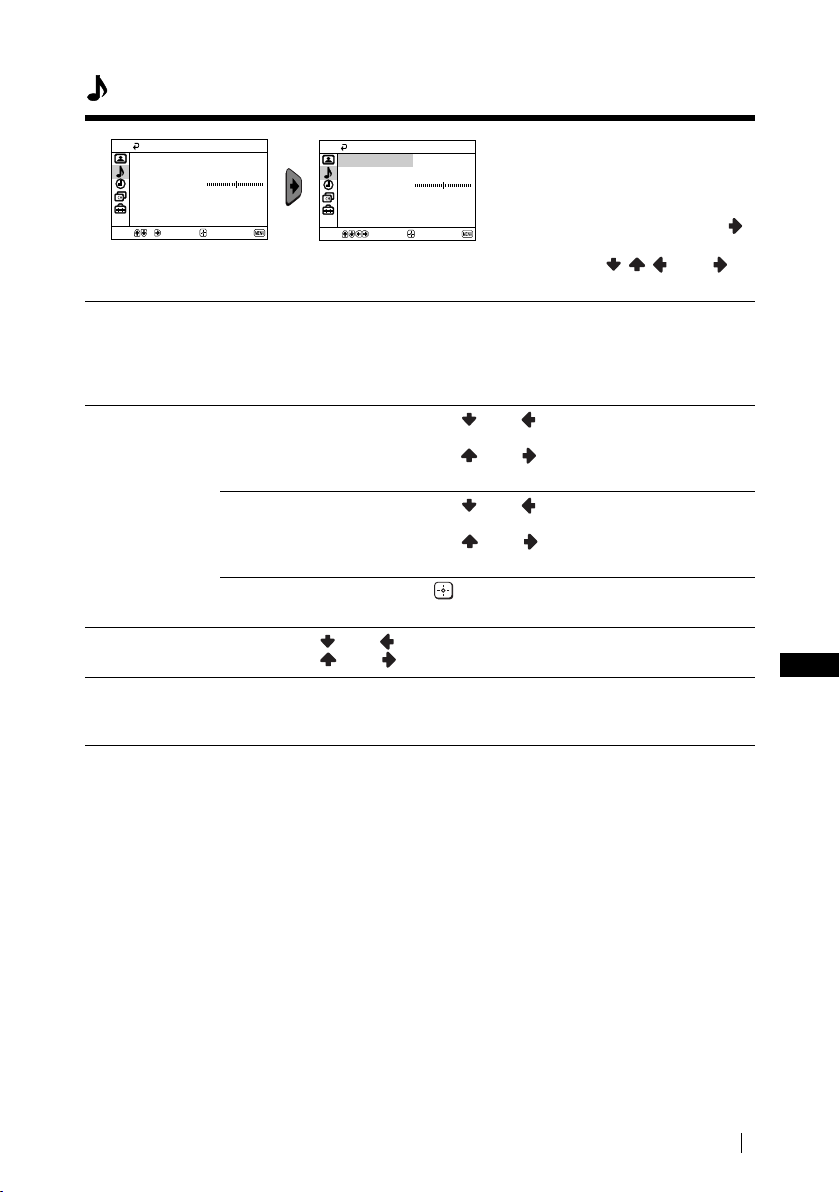

Sound

Mode:

Sound Adjustment Balance Auto Volume: Off

Select

Confirm

Dynamic

Sound

Mode:

Sound Adjustment Balance Auto Volume: Off

End

Select

Dynamic

Confirm

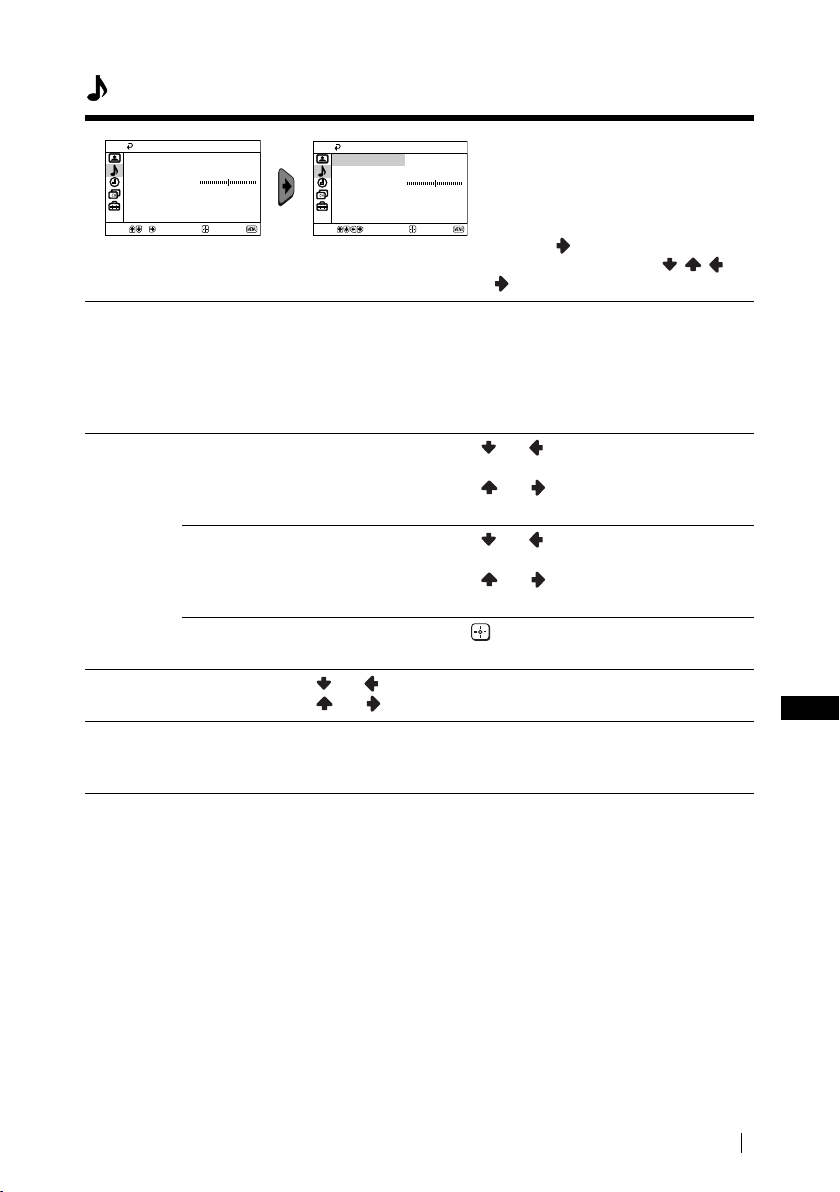

The “Sound” menu allows you to alter the sound adjustments.

To do this:

After selecting the item you want to alter, press , then press / / or

End

repeatedly to adjust it and finally

press to store it.

Mode Dynamic (dynamic and clear sound that emphasizes both the low and high

tones).

Drama (sound that emphasizes voice and high tones). Soft (soft, natural and relaxing sound). Personal (flat and smooth sound that can be customized by users).

Sound Adjustment

Treble Press or to decrease higher-frequency sounds.

Press or to increase higher-frequency sounds.

Bass Press or to decrease lower-frequency sounds.

Press or to increase lower-frequency sounds.

Reset Select

to reset the sound to the factory preset.

Balance Press or to emphasize the left speaker.

Press or to emphasize the right speaker.

Auto Volume

On/Off

Volume level of the channels will stay the same, independent of the broadcast signal (e.g., in the case of advertisements).

Menu System

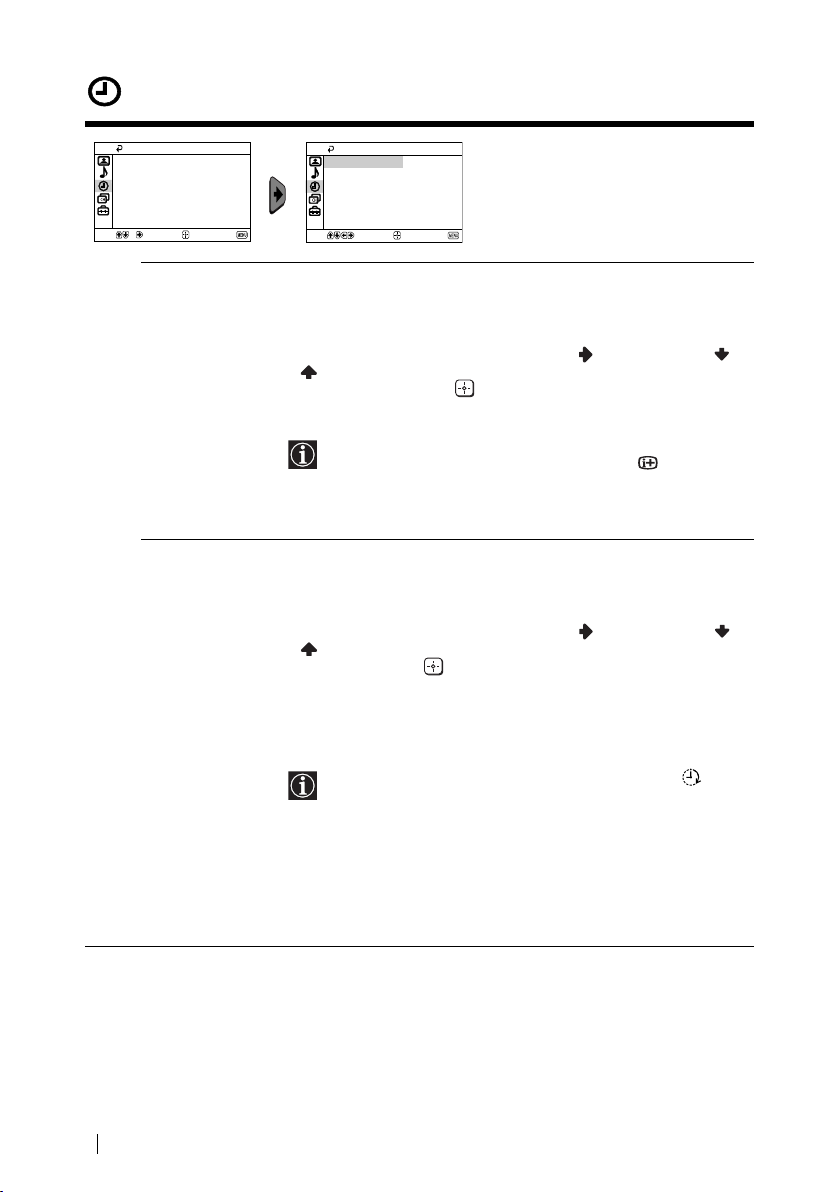

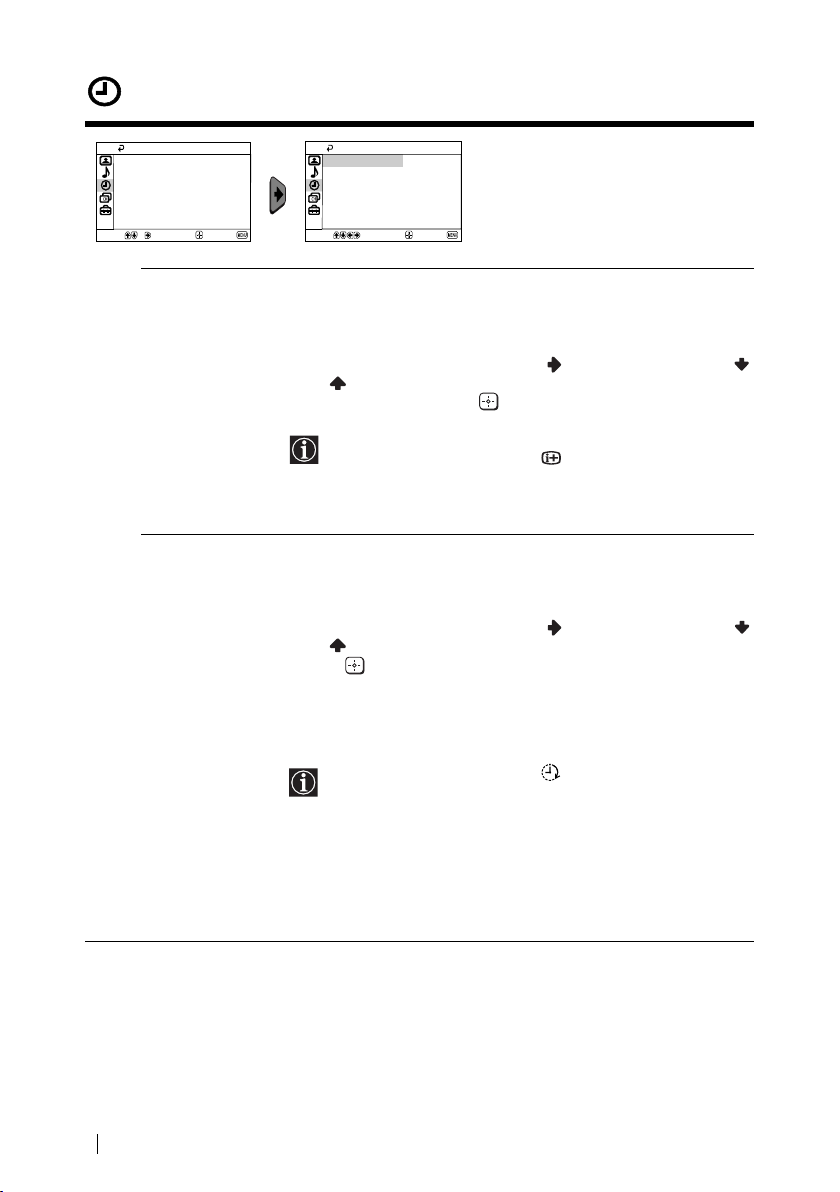

Timer

Sleep Timer: Off

On Timer:

Select

Confirm

Timer

Sleep Timer: Off

Off

End

On Timer:

Select

Off

Confirm

The “Timer” menu allows you to alter the timer adjustments.

End

Sleep Timer The “Sleep Timer” option in the “Timer” menu allows you to select

a time period for the TV to switch itself automatically into the standby mode.

To do this:

After selecting the option, press , then press or to set the time period delay (max. of 1 hour 30 minutes) and finally press to store.

• While watching the TV, you can press the button on the remote control to display the time remaining.

• One minute before the TV switches itself into standby mode, “TV will turn off soon” is displayed on the TV screen automatically.

On Timer The “On Timer” option in the “Timer” menu allows you to select a

time period for the TV to switch itself automatically on from standby mode.

To do this:

After selecting the option, press , then press or to set the time period delay (max. of 12 hours) and finally press to store. Finally press the standby button &/1 on the remote control. After the selected length of time, the TV switches on automatically and “On Timer” will appear on the screen.

Menu System

• The On Timer indicator on the TV set lights up in amber to indicate that “On Timer” is active.

• Any loss of power will cause these settings to be cleared.

• If no buttons are pressed for more than one hour after the TV is turned on using the “On Timer”, the TV automatically goes into standby mode.

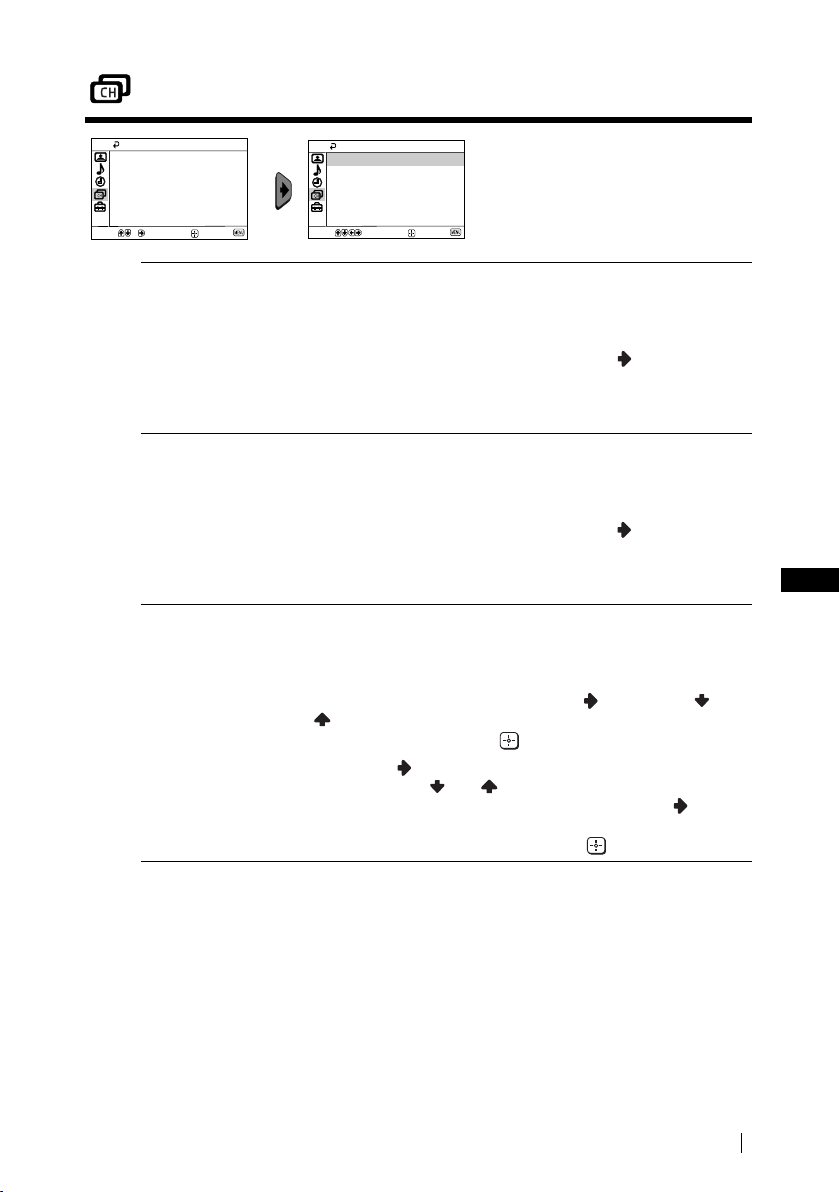

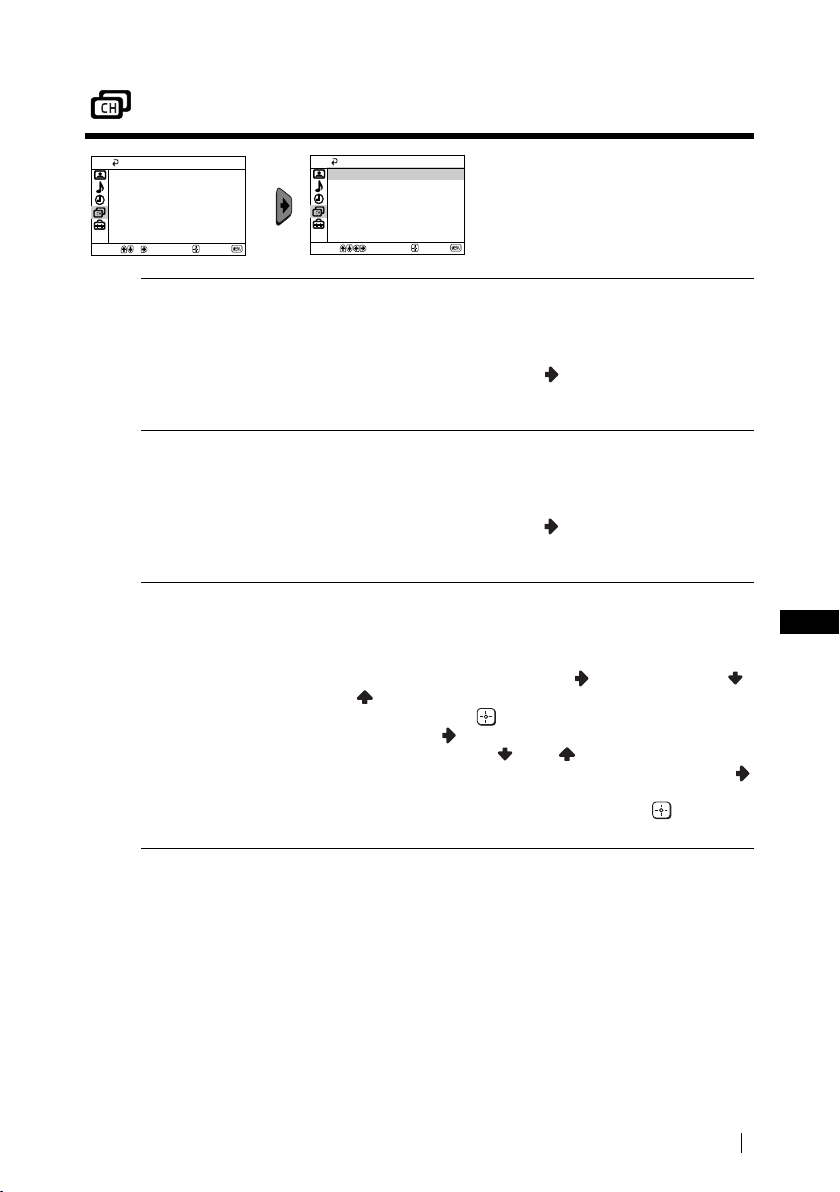

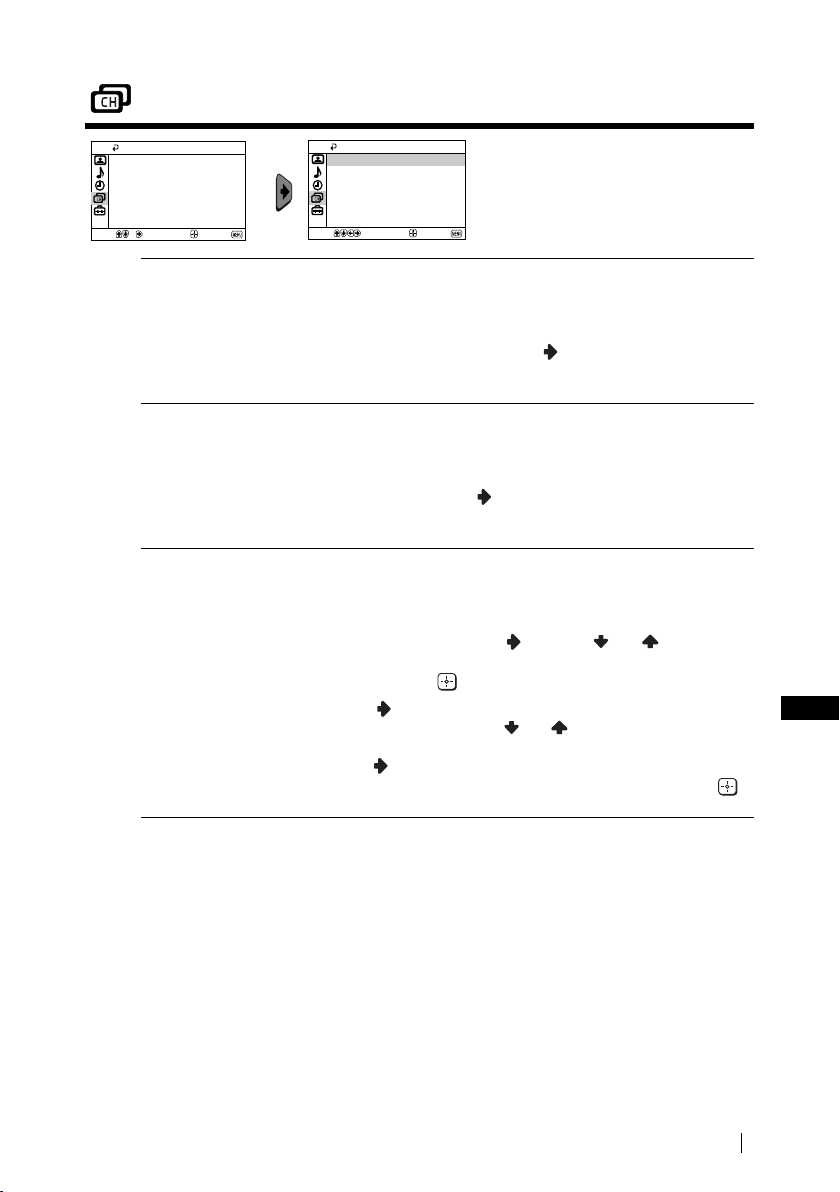

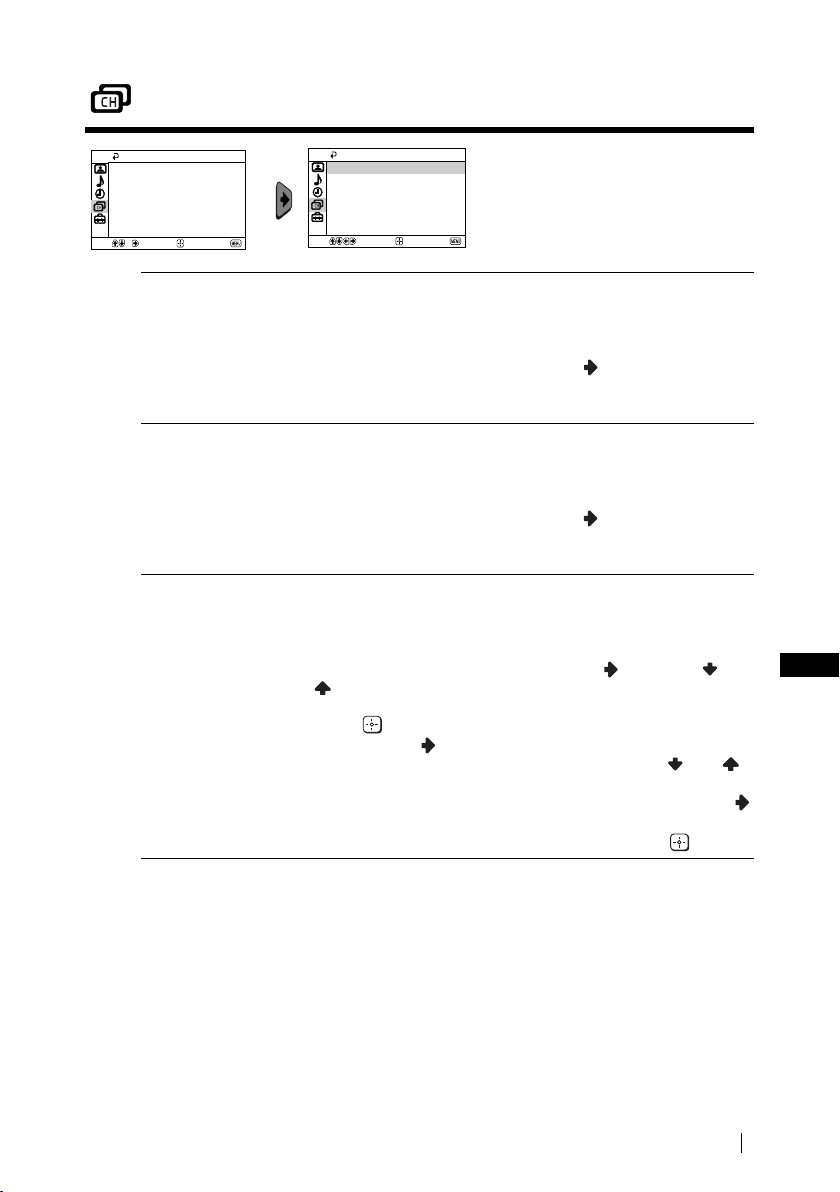

Channel Set Up

Channel Set Up Auto Tuning Programme Sorting Programme Labels Manual Programme Preset

Select

Confirm

End

Channel Set Up

Auto Tuning

Programme Sorting Programme Labels Manual Programme Preset

Confirm

Select

The “Channel Set Up” menu allows you to preset channels on this TV.

End

Auto Tuning The “Auto Tuning” option in the “Channel Set Up” menu allows

you to automatically search and store all available TV channels.

To do this:

After selecting the option, press and then proceed in the same way as in step 4 of the section “Switching On the TV and Automatically Tuning” (see page 7).

Programme Sorting

The “Programme Sorting” option in the “Channel Set Up” menu allows you to change the order in which the channels (TV Broadcast) appear on the screen.

To do this:

After selecting the option, press and then proceed in the same way as in step 5b) of the section “Switching On the TV and Automatically Tuning” (see page 8).

Programme Labels The “Programme Labels” option in the “Channel Set Up” menu

allows you to name a channel using up to five characters (letters or numbers).

To do this:

1 After selecting the option, press

. Press or to select the

programme number with the channel you wish to name, then press .

2Press

. With the first element of the label column

highlighted, press or to select a letter or number (select “_” for a blank), then press

to confirm this character. Select

the other four characters in the same way. Finally press to store.

continued...

Menu System

Manual Programme Preset

The “Manual Programme Preset” option in the “Channel Set Up” menu allows you to: a) Preset channels or a video input source one by one to the

programme order of your choice.

To do this:

1 After selecting the “Manual Programme Preset” option, press

. Highlight the Programme option and press . Press or

to select a programme number on which you want to preset the channel (for VCR, select programme number “0”), then press .

The following option is only available depending on the country you have selected in the “Language/Country” menu.

2 After selecting the System option, press

select the appropriate broadcast TV system (B/G or D/K) until the correct sound is heard, then press

3 After selecting the Channel option, press . Press or to

select the channel tuning (C for terrestrial channels or S for cable channels). Next press . After that, press the number buttons to directly enter the channel number of the TV Broadcast. If you do not know the channel number, press or

to search for it. When you tune the desired channel, press

twice to store.

Repeat all the above steps to tune and store more channels.

b) Normally the automatic fine tuning (AFT) will give the best

possible picture, however you can manually fine tune the TV to obtain a better picture if the picture is distorted.

To do this:

While watching the channel (TV Broadcast) you wish to fine tune, select the AFT option and press . Next press or to adjust the fine tuning between -15 and +15. Finally press twice to store.

c) Skip any unwanted programme numbers when they are selected

with the PROG +/– button.

To do this:

Highlighting the Programme option, press PROG +/– to select the programme number you want to skip. When the programme you want to skip appears on the screen, select the Skip option and press . Next press or to select Yes. Finally press twice to confirm and store.

To cancel this function afterwards, select No instead of Yes in the step above.

. Press or to

Menu System

Set Up

Set Up Language/Country Picture Rotation RGB Centring: 0

The “Set Up” menu allows you to alter various options on this TV.

Select

Confirm

Language/ Country

End

Select

Confirm

The “Language/Country” option in the “Set Up” menu allows you to select the language that the menus are displayed in.

End

To do this:

After selecting the option, press and then proceed in the same way as in steps 2 and 3 of the section “Switching On the TV and Automatically Tuning” (see page 7).

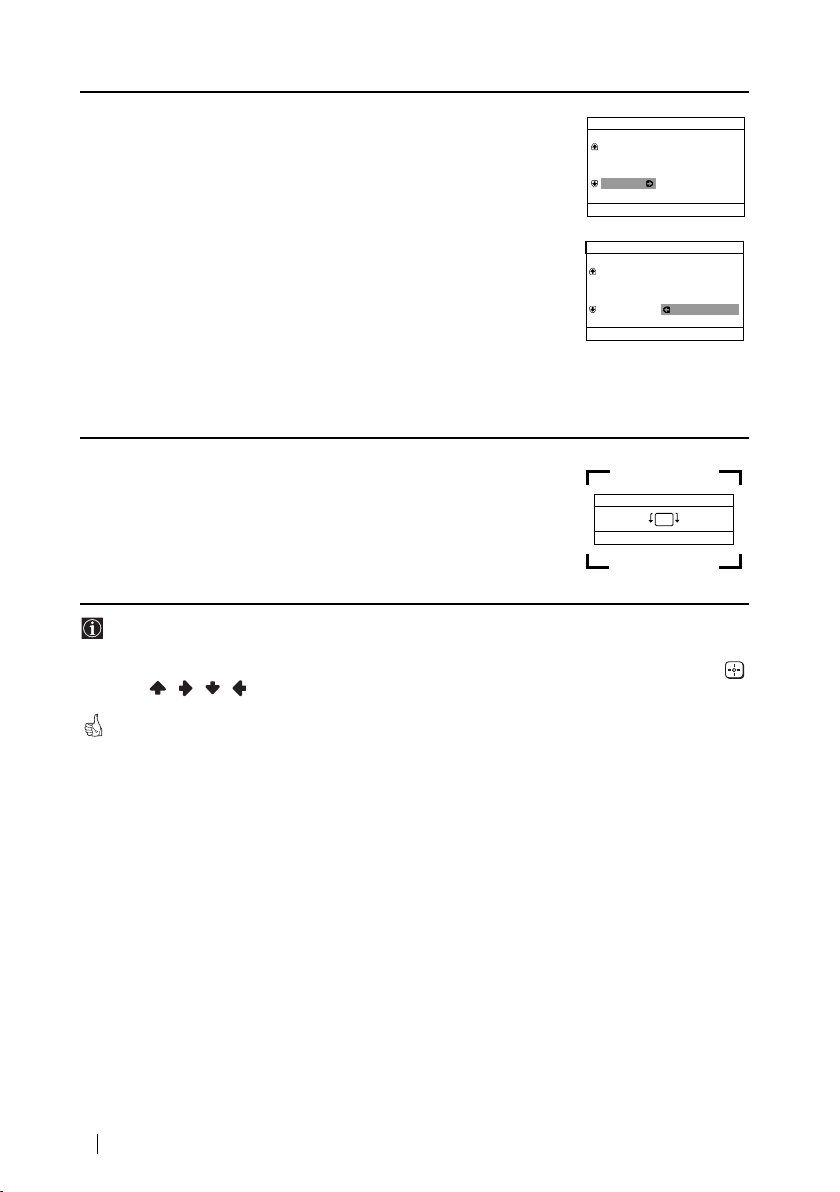

Picture Rotation Because of the earth’s magnetism, the picture might slant. In this case,

you can correct the picture slant by using the option “Picture Rotation” in the “Set Up” menu.

To do this:

After selecting the option, press . Press or ( or ) to correct any slant of the picture. Finally press to store.

RGB Centring When connecting an RGB source, such as a “PlayStation

need to readjust the horizontal position of the picture. In that case, you can readjust it through the “RGB Centring” option in the “Set Up” menu.

To do this:

While watching an RGB source, select the “RGB Centring” option and press . Press or to adjust the centre of the picture between -10 and +10. Finally press to confirm and store.

2”, you may

Menu System

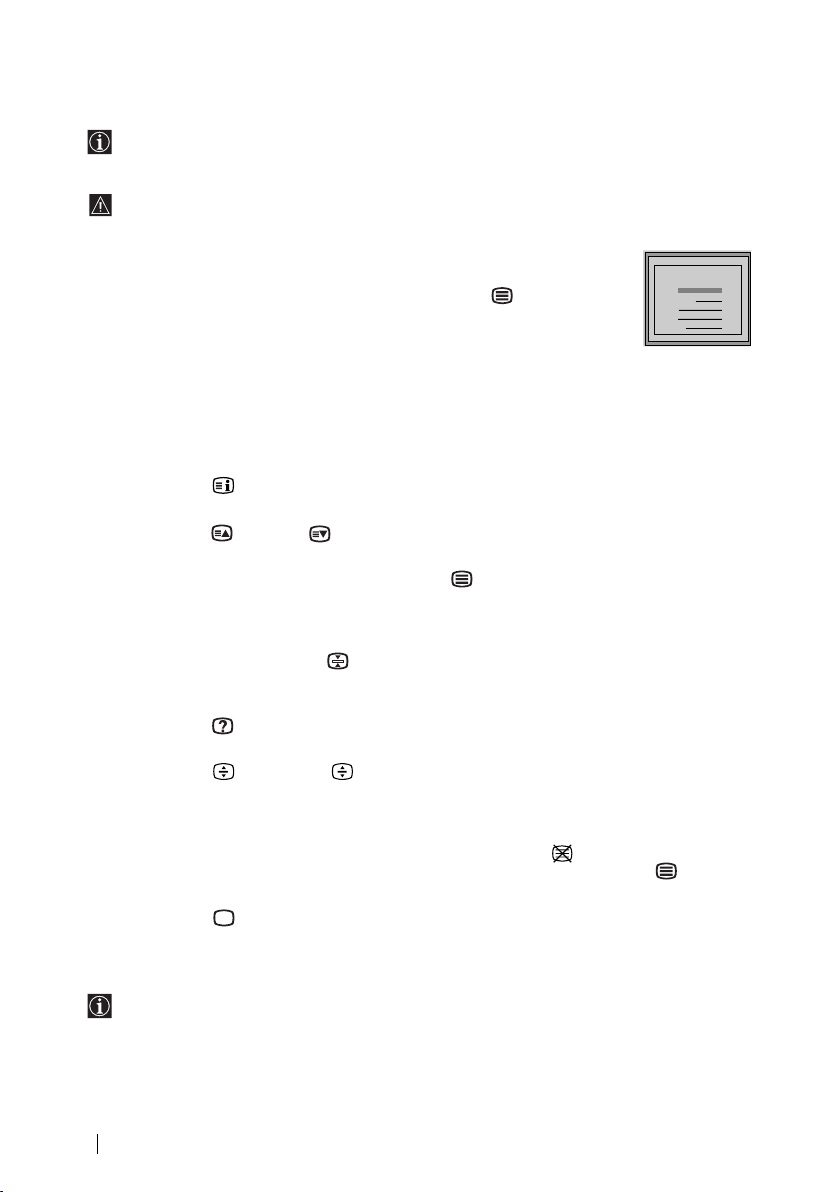

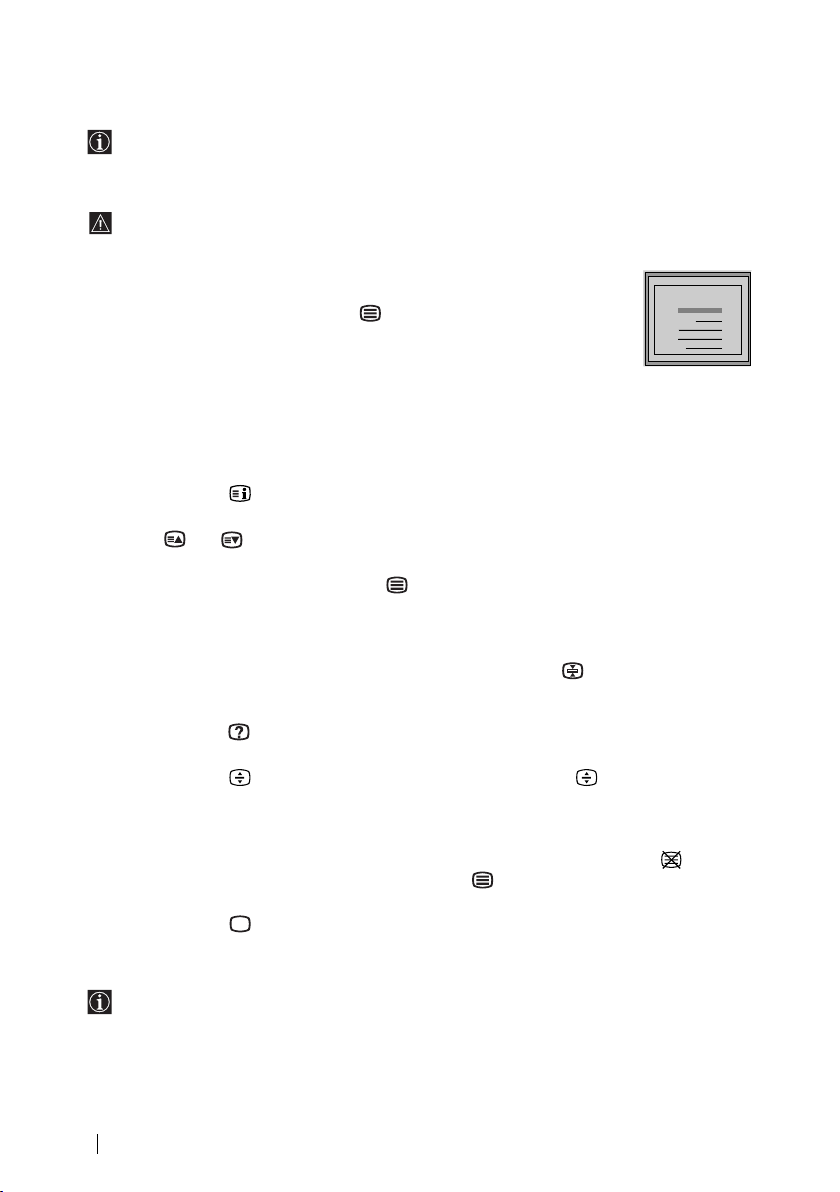

Teletext

Teletext is an information service transmitted by most TV stations. The index page of the Teletext service (usually page 100) gives you information on how to use the service. To operate Teletext, use the remote control buttons as indicated below.

Be sure to use a channel (TV Broadcast) with a strong signal, otherwise Teletext errors may occur.

To switch on Teletext:

After selecting the TV channel which carries the Teletext service you wish to view, press .

To select a Teletext page:

Input 3 digits for the page number, using the numbered buttons.

• If you have made a mistake, retype the correct page number.

• If the counter on the screen continues searching, it is because this page is not available. In that case, input another page number.

To check the contents of a Teletext service:

Press .

To access the next or preceding page:

Press or .

To superimpose teletext on to the TV:

Whilst you are viewing Teletext, press . Press it again to cancel Teletext mode.

To freeze a teletext page:

Some Teletext pages have sub-pages which follow on automatically. To stop them, press . Press it again to cancel the freeze.

To reveal concealed information (e.g., answer to a quiz):

Press . Press it again to conceal the information.

To enlarge the Teletext display:

Press . Each time you press , the Teletext display changes as follows: Enlarge upper half t Enlarge lower half t Normal size.

To stand by for a Teletext page while watching a TV program.

1 Enter the Teletext number that you want to refer to, then press . 2 When the page number is displayed, press

to show the Text.

To switch off Teletext:

Press .

TELETEXT

Index

Programme

Programme News

News

News Sport

Sport

Sport Weather

Weather

153

153 101

101

Fastext

Fastext service lets you access pages with one push of a button. While you are in Teletext mode and Fastext is broadcast, a colour coded menu appears at the bottom of the teletext page. Press the colour button (red, green, yellow or blue) to access the corresponding page.

Teletext

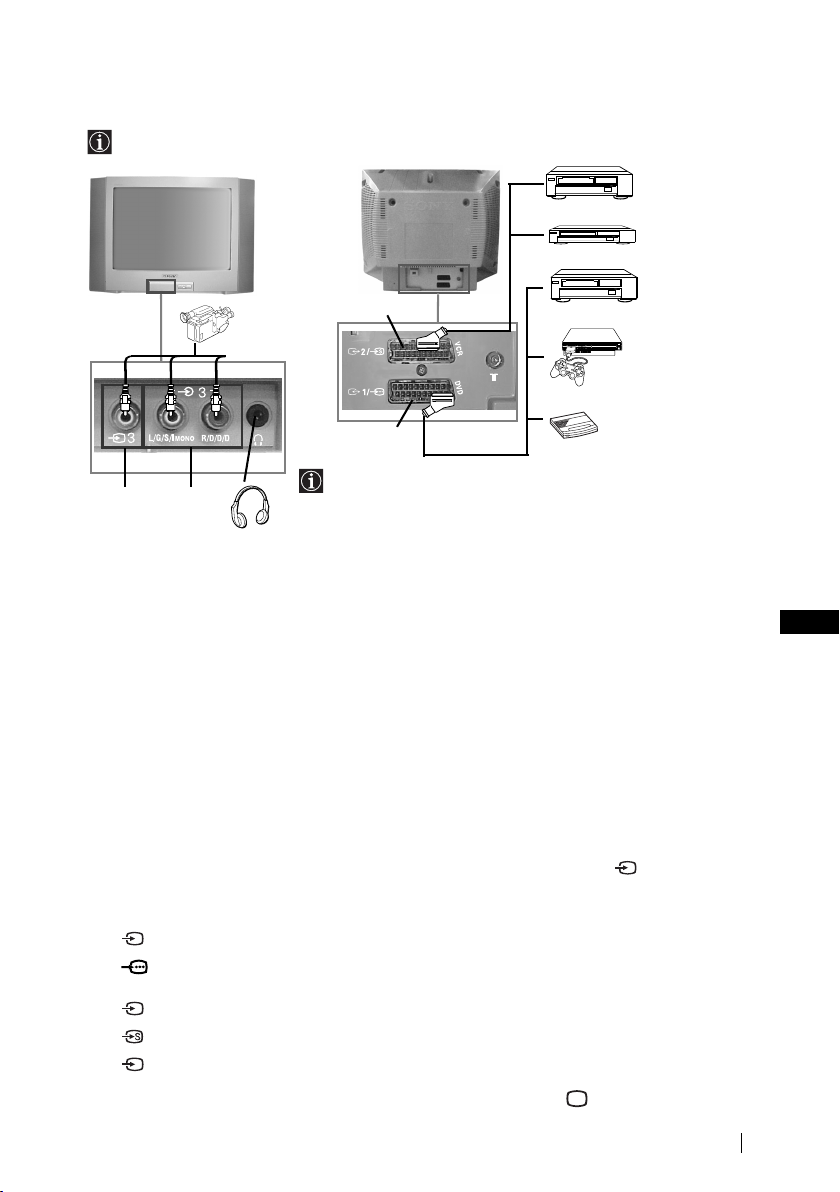

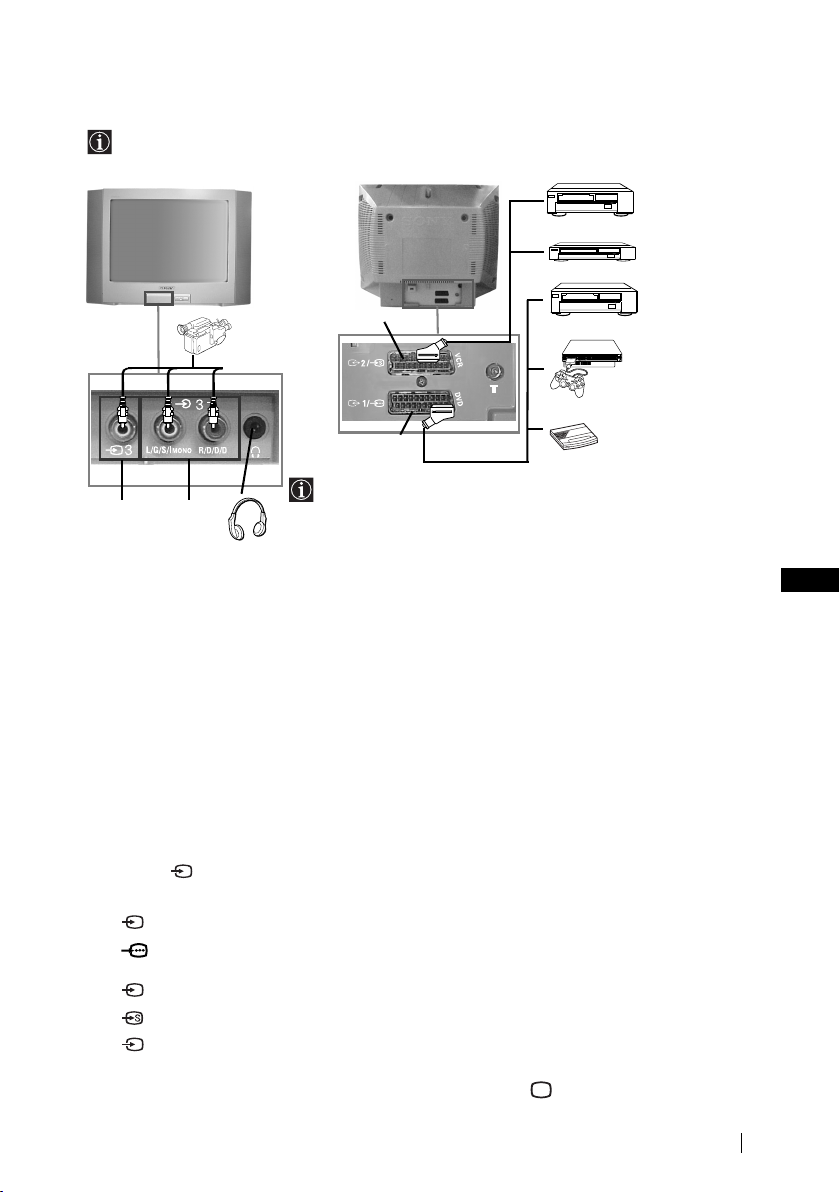

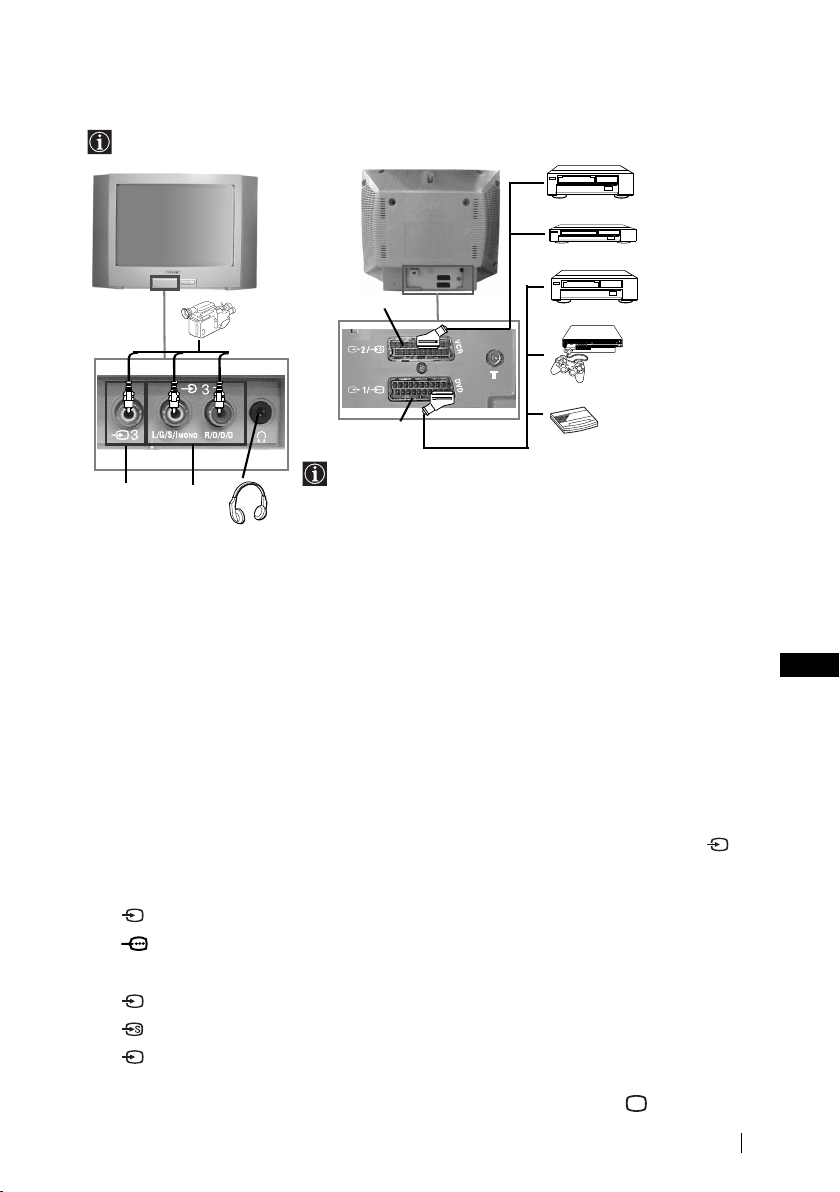

Connecting Optional Equipment

Using the following instructions, you can connect a wide range of optional equipment to your TV set (connecting cables are not supplied).

VCR

DVD

8mm/Hi8/ DVC camcorder

When you connect the headphones, the TV speakers will automatically be muted.

DVD/VCR

“PlayStation

decoder

* “PlayStation 2”

of Sony Computer Entertainment, Inc.

* “PlayStation

of Sony Computer Entertainment, Inc.

2”*

” is a trademark

is a product

Connecting a VCR:

To connect a VCR, please refer to the section “Connecting an aerial and VCR” of this instruction manual. We recommend you connect your VCR using a Scart lead. If you do not have a Scart lead, tune in the VCR test signal to the TV programme number “0” by using the “Manual Programme Preset” option (for details on how to manually programme these presets, see page 14, step a). Refer to your VCR instruction manual to find out how to find the output channel of your VCR. To connect a “PlayStation

2”, please refer to the instruction manual of “PlayStation 2”.

Using Optional Equipment

1 Connect your equipment to the designated TV socket, as indicated above. 2 Switch on the connected equipment. 3 To watch the picture of the connected equipment, press repeatedly until the correct

input symbol appears on the screen.

Symbol Input Signals

4 Press button on the remote control to return to the normal TV picture.

•Audio / video input signal through the Scart connector C

•RGB input signal through the Scart connector C. This symbol appears

only if a RGB source has been connected.

•Audio / video input signal through the Scart connector D.

•S Video input signal through the Scart connector D.

•Video input signal through the phono socket A and Audio input signal through B.

Additional Information

Specifications

TV system:

Depending on your country selection: B/G/H, D/K

Colour system:

PAL, SECAM NTSC 3.58, 4.43 (only Video In)

Channel Coverage:

VHF: E2-E12 UHF: E21-E69 CATV: S1-S20 HYPER: S21-S41 D/K: R1-R12, R21-R69

Picture Tube:

Flat Display FD Trinitron

Rear Terminals

i1/ 21-pin Scart connector

(CENELEC standard) including audio/video input, RGB input, TV audio/video output.

i2/ 21-pin Scart connector

(CENELEC standard) including audio/video input, S video input, monitor audio/video output.

Front Terminals

t3 video input – phono jack

3 audio input – phono jacks

headphones jack

Sound Output:

2 x 10 W (music power) 2 x 5 W (RMS)

Power Consumption:

66 W

Standby Power Consumption:

< 1 W

Dimensions (w x h x d):

Approx. 630 x 460 x 492 mm

Weight:

Approx. 25 kg

Accessories supplied:

1 Remote Control (RM-W100) 2 Batteries (IEC designated)

Other features:

•Teletext, Fastext, TOPtext

•Sleep Timer

•On Timer

Design and specifications are subject to change without notice.

Ecological Paper- Totally Chlorine Free

Additional Information

Troubleshooting

Here are some simple solutions to the problems which may affect the picture and sound.

Problem Solution

No picture (screen is dark) and no sound.

Poor or no picture (screen is dark), but good sound.

No picture or no menu information from equipment connected to the Scart connector.

Good picture, no sound. •Press the + button on the remote control.

Good picture, distorted sound. •Using the menu system, enter the “Manual

No colour on colour programmes. • Using the menu system, select the “Picture

Distorted picture when changing programmes or selecting teletext.

Wrong characters appear when viewing teletext.

Picture slanted. •Using the menu system, select the “Picture Rotation”

Noisy picture when viewing a TV channel.

Remote control does not function. •Replace the batteries. The standby indicator 1 on the TV

flashes red.

•Check the aerial connection.

•Plug the TV in and press the ! button on the front of

TV.

•If the standby indicator 1 is on, press &/1 button on

the remote control.

•Press the ! button on the front of the TV to switch off

the TV for about 5 seconds, then switch it on again.

•Using the menu system, select the “Picture Adjustment” menu and select “Reset” to return to the factory settings (see page 9).

•Check that the optional equipment is on and press

repeatedly on the remote control until the correct

input symbol is displayed on the screen (see page 17).

•Check that headphones are not connected.

Programme Preset” option in “Channel Set Up” menu and select the appropriate TV system in the “System” menu until the correct sound is heard (see page 14).

Adjustment” menu and select “Reset” to return to factory settings (see page 9).

•Turn off any equipment connected to the Scart connector on the rear of the TV.

•Using the menu system, enter the “Language/ Country” option in the “Set Up” menu and select the country in which you operate the TV set. For Cyrillic languages, we recommend to select Russia in the case that your own country does not appear in the list (see page 15).

option in the “Set Up” menu to correct the picture slant (see page 15).

•Using the menu system, select the “Manual Programme Preset” menu and adjust Fine Tuning (AFT) to obtain better picture reception (see page 14).

•Using the menu system, select the “Intelligent Picture” option in the “Picture” menu and select “On” to reduce the noise in the picture (see page 9).

•Contact your nearest Sony service centre.

In case of problems, have your TV serviced by qualified personnel. Never open the casing yourself.

Additional Information

Увод

Благодарим ви за избора на този цветен телевизор Sony с плосък екран FD Trinitron.

Преди използване на телевизора прочетете внимателно това ръководство за експлоатация и го запазете за бъдещи изяснения.

Символи използвани в това ръководство:

• Важна информация.

• Информация за функцията.

• 1,2...Последователност за следване

на инструкциите.

• Потъмнените бутони на дистанционното управление показват кои бутони трябва да се натискат за изпълнението на различните операции.

• Информация за резултата от инструкциите.

Съдържание

Увод.......................................................................................................................................... 3

Мерки за безопасност ............................................................................................................4

Основно описание

Основно описание на бутоните на дистанционното управление ....................................... 5

Основно описание на бутоните на телевизора .................................................................... 6

Инсталиране

Инсталиране на батериите в устройството за дистанционно управление ....................... 6

Свързване на антена и видео................................................................................................ 6

Първоначално включване

Включване и автоматично настройване на телевизора ..................................................... 7

Ситема от менюта на екрана

Увод и боравене със системата от менюта.......................................................................... 9

Kартина............................................................................................................................... 9

Звук ................................................................................................................................... 11

Часовник........................................................................................................................... 12

Настр. на каналите.......................................................................................................... 13

Инсталиране..................................................................................................................... 15

Телетекст............................................................................................................................ 16

Допълнителна информация

Свързване на допълнителни апарати................................................................................. 17

Боравене с допълнителни апарати ..................................................................................... 17

Характеристики..................................................................................................................... 18

Отстраняване на неизправности......................................................................................... 19

Съдържание

Мерки за безопасност

Tози тeлeвизор може да работи само на захранващо напрежение 220-240 V. Bнимавайте да не включвате твърде много уреди в един контакт, тьй като това може да причини токов удар.

He oтвaряйте кутиятa и задния кaпaк нa тeиeвизорa. Oбръщайте се само към квaлифициран сервизен перcoнaл.

He пoкривaйтe вeнтилaциoннитe отвoри нa тeлeвизoрa. Ocтaвeтe нaй-мaлко 10 см. рaзтoяниe oкoлo тeлeвизoрa зa вeнтилация.

Пo причини за безoпастност от въздействие на природни явления e препоръчително да не оставяте телевизора в режим “stand by”, a да гo изключватe централно.

Зa Baшa coбcтвeнa бeзoпacнocт нe пипaйтe тeлeвизорa, кaбeлa или aнтeнaтa му по врeмe нa гръмотeвични бури.

Hикoгa нe пoстaвяйтe тeлeвизoрa нa гoрeщи, влaжни или изключитeлнo прaшни мecтa. He инстaлирaйтe тeлeвизорa нa мecтa кьдето можe дa бъде изложeн нa меxaнични вибрaции.

Hикогa не пъхaйте кaквито и да било прeдмети в телeвизорa, тъй като товa може дa причини пожар или токов удар. Hикога не разливaйте течности по телевизора. B случай, чe течност или твърд прeдмет попaднат в телевизора го изключете. Cвържете сe нeзaбaвно c квалифицирани служители нa Sony.

Зa дa прeдoтврaтитe риcкa oт тoкoв yдaр, нe излaгaйтe тeлeвизорa нa дaъкд или влaгa.

Зa дa избегнeтe пoжaр, дръжтe нacтрaнa oт тeлeвизорa възпламeними и oткрити източници нa светлина (например свещи).

Почиствайте екрана и кутията с мека, влажна кърпа. Не използвайте абразивни кърпи, алкални почистващи средства, абразивни препарати или разтворители като спирт или бензин, както и антистатичен спрей.

Пocтaвяйтe тeлeвизopa нa cигypнa, cтaбилнa пocтaвкa. He пoзвoлявaйтe нa дeцa дa ce кaтepят пo нeгo. He гo oбpъщaйтe нa cтpaни или пo “гpъб”.

Мерки за безопасност

Koгaтo изключвaтe тeлeвизopa, дъpпaйтe щeпceлa, a нe кaбелa.

Изключвайте кaбeлa нa тeлeвизopa пpeди дa гo мecтитe. Пpи пpeмecтвaнeтo избягвaйтe нepaвни пoвъpxнocти и нe пpaвeтe бъpзи кpaчки. Aкo изпycнeтe или нapaнитe тeлeвизopa, нeзaбaвнo ce кoнcyлpaйтe c квaлифициpaни cepвизни cлyжитeли нa Coни.

He пocтaвяйтe тeжки пpeдмети въpxy кaбeлa, тъй кaтo тoвa мoжe дa гo пoвpeди. Пpeпopъчвaмe ви дa нaвиeтe излишния зaxpaнвaщ кaбeл oкoлo пpeднaзнaчeнитe зa цeлтa пpиcпocoблeния нa зaднaтa cтpaнa нa тeлeвизopa.

He пoкpивaйтe вeнтилaцкoннитe oтвopи нa тeлeвизopa c пpeдмeти кaтo пepдeтa, вecтници и дp.

Основно описание на бутоните на дистанционното управление

Изобразяване на информация на екрана

Натиснете го за изобразяване на всички индикации на екрана. Натиснете го отново за премахване.

Елинимиране на звука

Натиснете го за премахване на звука.

Натиснете го отново за възвръщане на звука.

Избор на входен сигнал

Натиснете го няколко пъти, докато символът на желания входен сигнал се появи на екрана.

Този бутон функционира само в режим на телетекст. Функцията A/B, свързана с този бутон, не функционира с този телевизор

Избор на канали

Натиснете ги за избор на канали. За двуцифрени пограмни номера

натиснете втората цифра за времетраене по-малко от 3 сек.

или

Натиснете -/-- и след това въведете първата и втората цифра.

Ако сбъркате при въвеждането на първата цифра, продължете въвеждайки и втората (от 0 до

9) и веднага след това повторете операцията.

Автоматично влючване

Настройте телевизора да се включва автоматично.

Автоматично изключване

Настройте телевизора да се изключва автоматично.

Бутон без функция с този апарат.

Настройване на силата на звука

Натиснете го за настройване на силата на звука.

Избор на режим за звука

Натиснете няколко пъти, за промяна на режимa на звука.

Освен телевизионните функции, всички цветни бутони се използват също така и за

операциите на телетекста. За повече информация вижте в главата “Телетекст” в

това ръководство за експлоатация (на стр. 16).

Временно изключване на телевизора

Натиснете го за временно изключване на телевизора (индикаторът за режим на изчакване 1 ще светне). Натиснете го отново, за да включите телевизора от режима на временно изключване (standby).

За икономия на ел. енергия се препоръчва цялостното изключване на телевизора, когато не се използва.

Ако в продължение на 15 мин. няма ТВ сигнал и не се натискат бутоните, телевизорът ще мине автоматично в режим на временно изключване

A/B

PROG

(standby).

Избор на режим на телевизия

Натиснете го, за да изключите телетекста или входа за видео.

Връщане към последния избран канал

Натиснете го, за да върнете последния избран канал (предходният канал трябва да е бил изобразен в продължение на най-малко 5 сек.).

Избор на канали

Натиснете го за избор на предходен или следващ канал.

Активиране на системата от менюта

Натиснете го, за да видите менюто на екрана. Натиснете го отново за премахване и връщане на нормалния ТВ екран.

Бутони за избора на менюто

Качване с едно ниво Слизане с едно ниво Отиване в предходно меню или избор Отиване в следващо меню или избор Потвърждаване на избора

Избор на телетекста

Натиснете го за изобразяване на телетекста.

Избор на формат на екрана

Натиснете го няколко пъти за смяна на формат на екрана: 4:3 за обикновенен образ или 16:9 за имитация на панорамен екран.

Избор на режим на образа

Натиснете го неколкократно, за да промените режима на картината.

Основно описание

Основно описание на бутоните на телевизора

Бутон за избор на предходна/ следваща програма (избор на ТВ програми)

Вход за контрол

Букса за слушалки

Вдигнете капачето, обозначено с , за да откриете контролния панел.

Режим на временно изключване (Standby)/ Индикатор на таймера за включване (On Timer) Нормален - Зелено Изчакване - Червено Таймер - Кехлибар

Активиране на системата от менюта

Бутон за

включване / изключване

Бутон за избор на входен сигнал

Букса за видео вход

Бутони за контрол на силата на звука

Инсталиране на батериите в устройството за дистанционно управление

Поставете приложените батерии с правилно разположени полюси.

Опазвайте околната среда и изхвърляйте използваните батерии в контейнерите за тази цел.

Свързване на антена и видео

Кабелите за свързване не са приложени серийно.

За повече детайли за свързването

на видеото вижте в главата “Свързване на допълнителни апарати” в това ръководство за експлоатация (на стр. 17).

Основно описание - Инсталиране

Свързването чрез Евроконектора е опция.

или

Видео

OUT IN

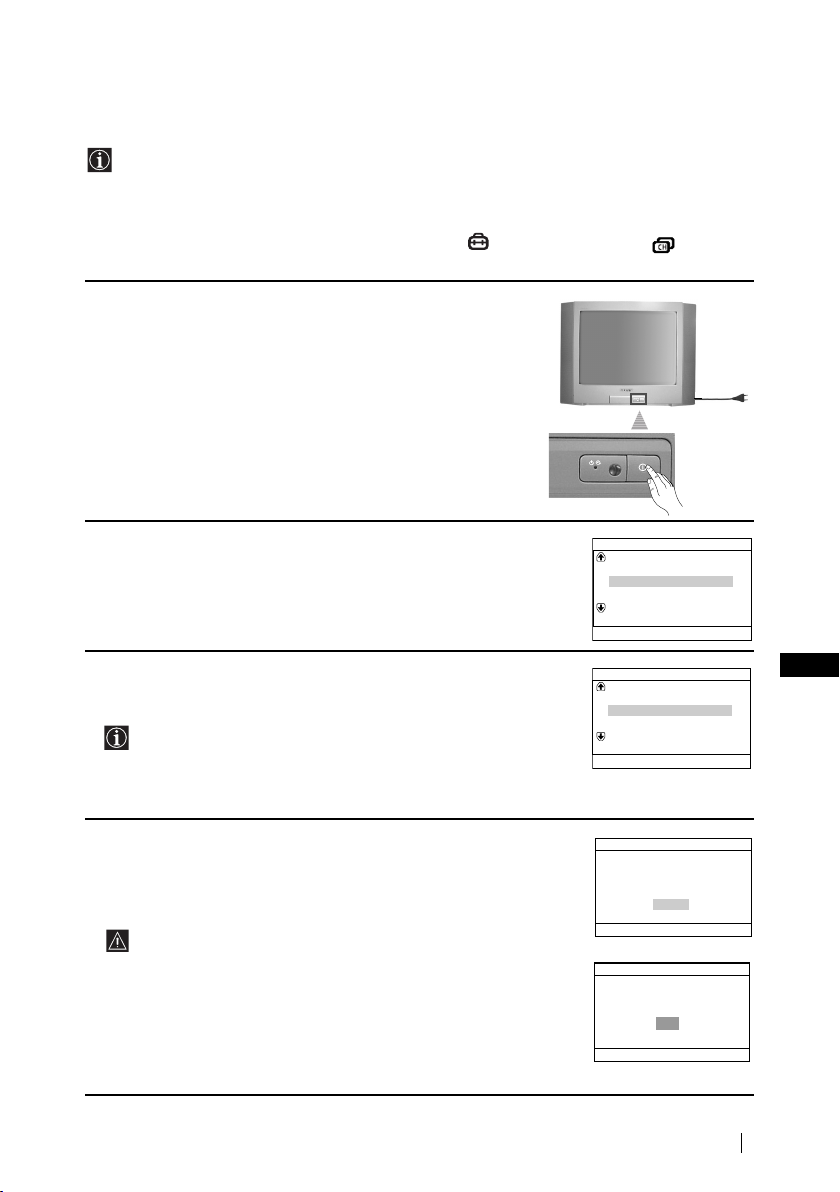

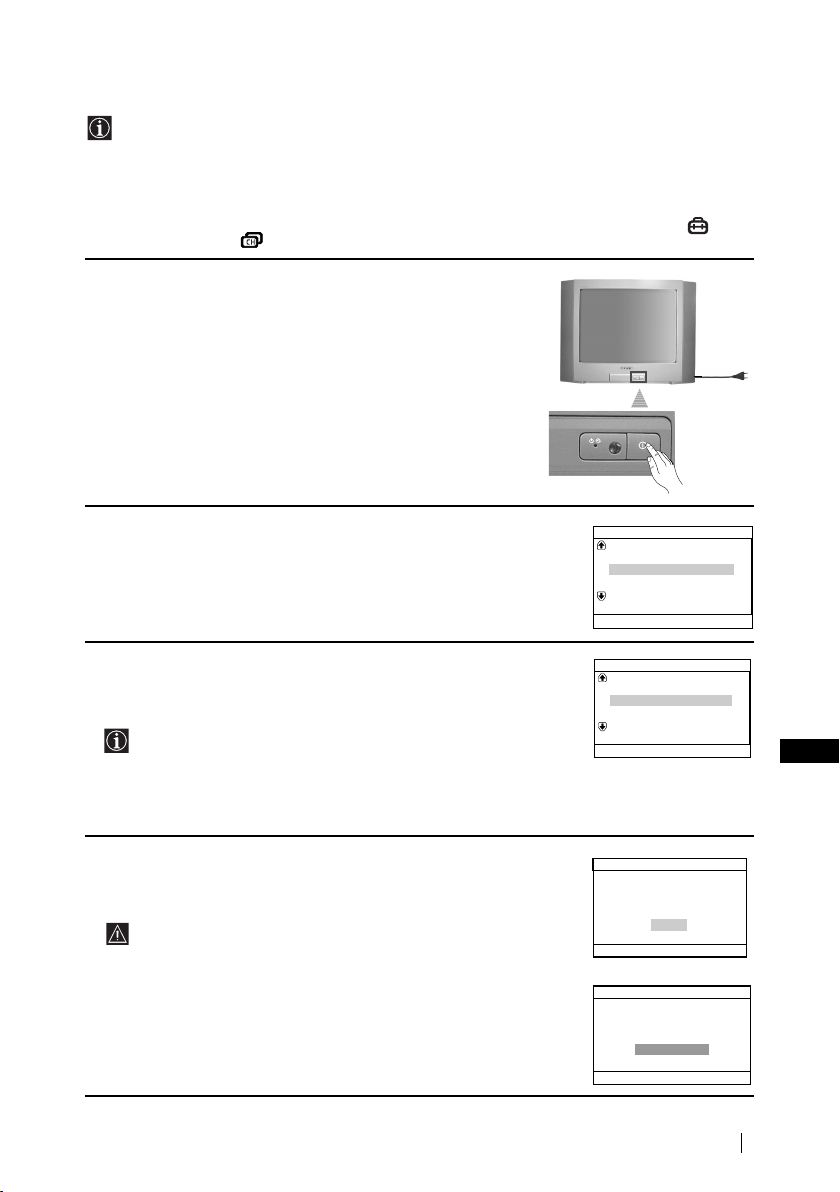

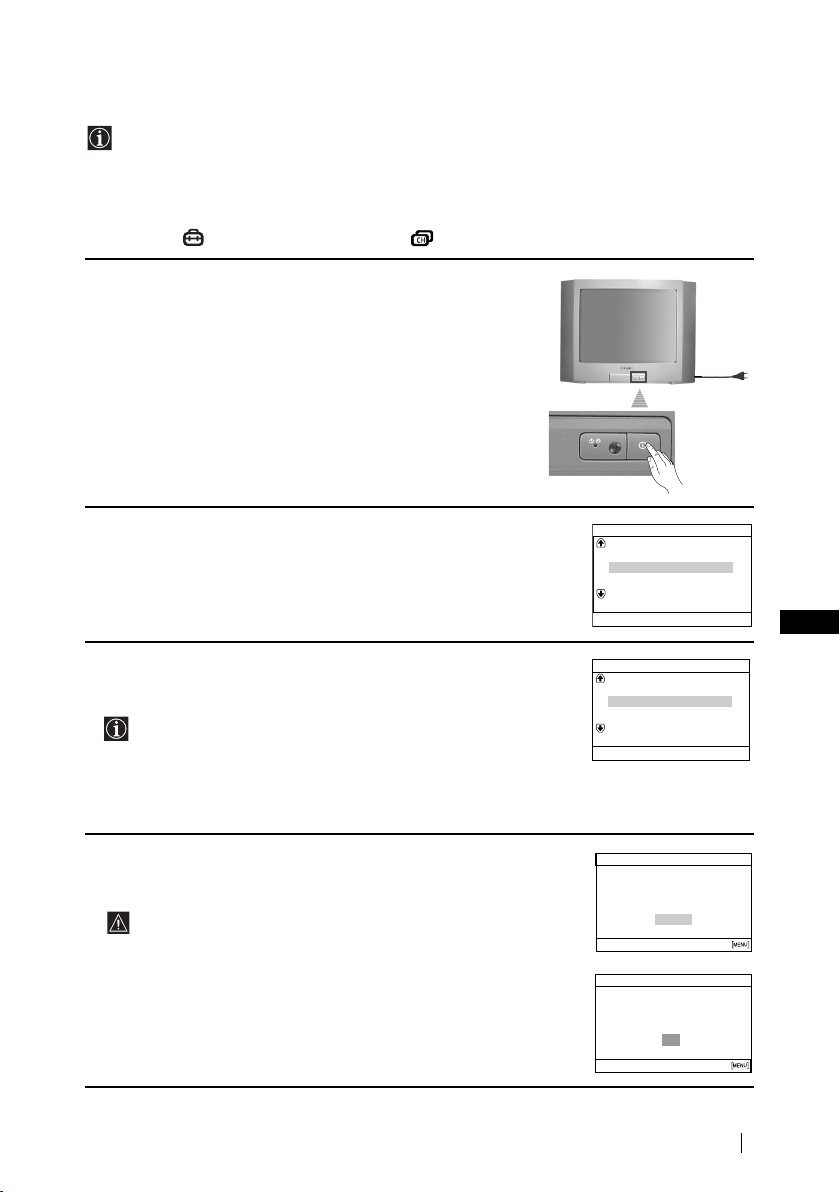

Включване и автоматично настройване на телевизора

Когато включите за първи път телевизора, на екрана ще се появи последователност от

менюта чрез които ще можете да: 1) изберете езика на менютата, 2) изберете държавата в която желаете да използвате апарата, 3) търсите и запаметите автоматично всички канали на разположение (ТВ програми), 4) смените реда на появяване на каналите (ТВ програми) и 5) настроите наклона на картината. Ако за в бъдеще желаете да промените някои от тези настройки, това може да се извърши избирайки съответната опция в (Инcтaлиpaнe) или (Настр. на каналите).

1 Включете кабела за захранването (220-240 V AC, 50 Hz).

Когато свържете телевизора за първи път в ел. мрежа, той се включва автоматично. Ако не, натиснете бутона вкл./изкл. ! на лицевия панел на телевизора, за да го включите. Когато включите телевизора за първи път, на екрана aвтоматично ще се появи менюто Language (Език).

2 Натиснете бутона 2 +/– от дистанционното управление, за

да изберете езика и после натиснете бутона t, за да пoтвърдите избора. От този момент всички менюта ще се появяват на избрания език.

3 На екрана aвтоматично ще се появи менюто Държава.

Натиснете бутона 2 +/– за избор на държавата, където желаете да използвате телевизора, след което натиснете t за пoтвърждаване на избора.

•

Ако в списъка не фигурира държавата, в която ще

използвате телевизора, изберете “_” нa мястото на държава.

•

Зa дa бъдaт пpaвилни знaцитe нa Kиpилицa в Teлeтeкcтa ви, пpeпopъчвaмe дa изберете Pycия, в cлyчaитe кoгaтo Baшaтa cтpaнa нe фигypиpa в cпиcъкa.

4 Уверете се, че антената е свързана в съответствие с

указанията, и натиснете бутона t за потвърждаване. Телевизорът зпочва автоматино да търси и запаметява всички канали (ТВ програми) на разположение.

•

Този процес може да продължи няколко минути. Бъдете търпеливи и не натискайте нито един бутон, докато продължава процесът на настройване, в противнен случай процесът няма да завърши.

•

Ако телевизорът не открие нито един канал (телевизионно програма) след завършване на автоматичната настройка, на екрана ще се появи съобщение, което ви подканва да включите антената. Моля включете я така както е описано на стр. 6 в това ръководство и натиснете автоматична настройка започва отново.

. Процесът на

Language

Svenska

Norsk English Nederlands Français

Select language

]

[

–

Select

Държава

Sverige Norge

–

Italia Schweiz/Suisse/Svizzera

Избери държава

[

]

Избoр

–

Начална настройка

Моля свържете антена

Желаете ли да стартирате

автоматична настройка?

[

]

Избoр

–

Aвтом. захващане

Програма не е намерена

Моля свържете антена

Confirm [t

Потвърж

Да

Не

Потвърж

]

продьлжава...

Край

Първоначално включване

5 След като телевизорът се настрои и запамети всички канали

(ТВ програми), на екрана aвтоматично ще се появи менюто Подреждане на програми, за да можете да смените реда на появяване на програмите на екрана.

a) Ако не желаете да смените реда на каналите, натиснете

MENU.

б) Ако желаете да смените реда на каналите:

1 Натиснете бутона 2 +/–, за да изберете номера на

програма на съответния канал (ТВ програма), чиято позиция желаете да смените, и след това натиснете t.

2 Натиснете 2 +/– за избор на новия номер на

Подреждане на програми Програма:

TVE

TVE2

TV3

04 C33

Избери канал

[

Избoр

–2+

Подреждане на програми Програма:

01 TVE 02 TVE2 03 TV3

04 C33 03 TV3

Избор на номер

[

Избoр

–2+

]

Потвържд

]

Потвържд

[t]

Излизане

програмата, на която желаете да запаметите избрания канал (ТВ програма), след което натиснете t.

3 Повторете стъпките б)1 и б)2, ако желаете да

преподредите други ТВ канали.

6 Възможно е, в резултат на земния магнетизъм, образът да cе

появи наклонен. Мeнюто Bъpтeнe нa кapт. позволява наcтройването на образа при необходимоcт.

a) Ако не е необходимо, натиснете t. б) Ако е необходимо, натиснете 2 +/–, за да коригирате

изкривяване на картината. Накрая натиснете t за запаметяване.

•За да се появи това меню отново, натиснете и задръжте за 5 секунди бутона MENU, намиращ се в горната част на контролния панел.

•

Бутоните на дистанционното управление MENU, и / / / също могат да се използват за действията, описани по-горе.

“” Менюто позволява да направите предварителна настройка на каналите на този

телевизор.

Въртене на карт.

]

[

–

[

]

Потвърж

Избoр

–

]

[2+

]

Край

Първоначално включване

Увод и боравене със системата от менюта

Tози телевизор използва система от менюто на екрана, за да Ви води при

различните операции. Използвайте следните бутони от дистанционното управление, за да се движите през менютота:

1 Натиснете бутона MENU за поява на първото ниво oт менюто на екрана.

2 • За подчертаване на желаното меню или избор натиснете или .

• За да влезете в избраното меню или избор, натиснете .

• За връщане в предходно меню или избор, натиснете .

• За промяна на настройката на желания избор натиснете / / или .

• За oдобряване и запаметяване на Вашият избор натиснете .

3 Натиснете бутона MENU за връщане към нормален ТВ режим.

Картина

Режим: На живо

Настройка на картината

Интел. контр. карт: Вкл

Избoр

Потвържд

Край

Картина

Режим: На живо

Настройка на картината

Интел. контр. карт: Вкл

Избoр

Потвържд

Край

Режим На живо (за подсилен контраст и острота на картината).

Филм (за картина с дребни детайли). Игра (за компютьрни игри). Личен (за Ваши персонализирани настройки).

Hacтpoйка на картината

Контраст Hатиснете или , за да намалите контраста на

картината. Hатиснете или , за да увеличите контраста на

картината.

Яркост Hатиснете или , за да намалите яркостта на

картината. Hатиснете или , за да увеличите яркостта на картината.

Менюто “Картина” Ви позволява да промените настройката на образа.

За целта:

След като изберете опцията, която желаете да промените, натиснете . След което натиснете няколко пъти / / или за промяна на настройката и после натиснете

за запаметяване. Това меню също Ви позволява да промените режима на образа в зависимост от типа на програмата, която гледате:

Система от менюта на екрана

продьлжава...

Цветност Натиснете или , за да намалите интензивността на

Тоналност Натиснете или , за да намалите зелените тонове.

Тоналност не може да бъде настроена за сигнал NTSC (видео

касети от USA).

Острота Натиснете или , за да намалите остротата на

Нулиране Изберете , за да възстановите фабричните настройки

Интел. контр. карт

След като се направят промени в “Настройка на картината”, “Режим”ще се

превключи автоматично на “Личен” и новата настройка ще се съхрани като “Лична”.

Вкл/Изкл Изберете, за да оптимизирате качеството на картината.

цветовете на картината. Натиснете или , за да увеличите интензивността на цветовете на картината.

Натиснете или , за да увеличите зелените тонове.

картината. Натиснете или , картината.

на картината.

Например намалява нивото на шума при слаб сигнал.

за да увеличите остротата на

Система от менюта на екрана

Звук

Режим:

Настройка на звука Баланс Авт. ниво звук: Изкл

Избoр

Потвържд

Динамичен

Край

Звук

Режим:

Настройка на звука Баланс Авт. ниво звук: Изкл

Потвържд

Избoр

Динамичен

Менюто “Звук” Ви позволява да променяте настройките на звука.

За целта:

След като изберете опцията, която желаете да промените, натиснете

Край

, след това натиснете / /

или за да я настроите.

Режим Динамичен (динамичен и чист звук, при който се открояват и ниските, и

високите тонове).

Драма (звук, при който се открояват гласа и високите тонове). Мек (мек, естествен и успокояващ звук). Личен (равен и плавен звук, който може да бъде променян от

потребителя).

Настройка на звука

Високи Натиснете или , за да намалите високочестотните

тонове.

Натиснете или , за да увеличите

високочестотните тонове.

Ниски Натиснете или , за да намалите нискочестотните

тонове.

Натиснете или , за да увеличите нискочестотните

тонове.

Нулиране Изберете , за да възстановите фабричните

настройки на звука.

Баланс Натиснете или , за да увеличите левия високоговорител.

Натиснете или , за да увеличите деснию високоговорител.

Авт. ниво звук

Вкл/Изкл

Нивото на звука ще се запази едно и сьщо независимо от телевизионния ситнал (напр. в случай на реклами).

Система от менюта на екрана

Часовник

Автом. изключв: Изкл

Автом. включв:

Избoр

Потвържд

Автоматично изключване

Автоматично включване

Изкл

Край

Часовник Автом. изключв: Изкл Автом. включв:

Избoр

Потвържд

Изкл

Опцията “Часовник” Ви позволява да променяте настройките на таймера.

Край

Опцията “Автом. изключв”, в менюто “Часовник”, Ви позволява да изберете период от време, след който телевизорът aвтоматично да влезе в режим на временно изключване (standby).

За целта:

След като изберете тази опция, натиснете . След това натиснете или , за да изберете интервала от време (максимум 1 час и 30 МИН).

• Ако желаете, докато гледате ТВ, да видите времето, което остава до изключването, натиснете бутона .

• Една минута преди телевизорът да се включи в режим на готовност, на екрана на телевизора автоматично са появява текстът “TV ще изключи скоро”.

Опцията “Автом. включв”, в менюто “Часовник”, Ви позволява да изберете период от време, след който телевизорът aвтоматично ще се включи от режима на временно изключване (standby).

За целта:

След като изберете тази опция, натиснете . След което натиснете или , за да изберете интервала от време

(максимум 12 часа). Накрая натиснете бутона :/

за временно изключване (standby) от дистанционното управление и след установения интервал от време телевизорът ще се включи. След избраното времетраене телевизорът автоматично се включва и на екрана се появява “Автом. включв”.

Система от менюта на екрана

• Индикаторът

на таймера за включване (On Timer) телевизора светва в жълто, като така обозначава, че е активиран режим “Автом. включв”.

• Всяко прекъсване на ел. ток ще анулира тази функция.

• Ако повече от час след като телевизорът е бил включен с “Автом. включв” не са натискани никакви бутони, телевизорът преминава в режим на изчакване (standby).

+ 98 hidden pages
