SONY KP-61HS10 User Manual [fr]

C

Coooolllloooor

CC

Mode d’emploi

r R

r r

Reeeeaaaar

RR

r V

r r

Viiiide

VV

deo

dede

o P

Prrrroooojjjjec

o o

PP

4-074-163-21 (1)

ecttttoooorrrr

ecec

KP-53HS10
KP-61HS10

© 2000 Sony Corporation

AVERTISSEMENT

Afin d’éviter tout risque
d’incendie ou
d’électrocution, ne pas
exposer cet appareil à la
pluie ou à l’humidité.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION

RISQUE DE CHOC ELECTRIQUE,

NE PAS OUVRIR

PRECAUCION

RIESGO DE CHOQUE ELECTRICO

NO ABRIR

CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Ce sigle vise à signaler à l’utilisateur la
présence d’une “tension dangereuse” non
isolée au sein de l’appareil, dont la puissance
peut être suffisante pour provoquer un risque
d’électrocution.

Ce sigle vise à signaler à l’utilisateur la
présence d’une documentation importante
concernant les instructions de fonctionnement
et d’entretien de cet appareil.

ATTENTION

Pour prévenir les chocs électriques, ne pas utiliser cette
fiche polarisée avec un prolongateur, une prise de courant
ou une autre sortie de courant, sauf si les lames peuvent
être insérées à fond sans en laisser aucune partie à
découvert.

ATTENTION

Lorsque vous utilisez des jeux, des ordinateurs et d’autres
appareils similaires avec votre téléviseur de projection,
réglez la brillance et le contraste à des valeurs basses. Si
une image fixe (non animée) reste affichée à l’écran
pendant une longue période, et plus particulièrement si le
réglage de la luminosité ou du contraste est élevé, l’image
peut rester définitivement incrustée sur l’écran. Ces
impressions ne sont pas couvertes par votre garantie car
elles résultent d’une utilisation incorrecte du téléviseur de
projection.

Remarque sur l’affichage des sous­titres d’image

Ce téléviseur permet d’afficher les sous-titres d’image
conformément au chapitre §15.119 des règlements FCC.

Remarque sur le réglage de la
convergence

Veill ez à régler la conv ergence av ant d’utiliser v otre téléviseur
de projection. Reportez-vous à la description de la
procédure à la page 25.

Remarque aux installateurs du
système CATV

L’attention des installateurs du système CATV est attirée
sur l’article 820-40 du NEC qui énonce les directives
concernant le raccordement à la masse, stipulant en
particulier qu’il doit être branché à celui de l’immeuble (ou
maison), et aussi proche que possible du point d’entrée du
câble.

L’utilisation de ce téléviseur à d’autres fins qu’une vue par
des particuliers des émissions transmises par les canaux
UHF ou VHF ou par des sociétés de câble pour le grand
public peut nécessiter l’accord de ces sociétés ou du
propriétaire de l’émission.

Partenaire ENERGY STAR, Sony
Corporation déclare que ce produit
satisfait aux critères de rendement
énergétique ENERGY STAR.

Ouvrir ici pour la table des matières et les illustrations graphiques de la télécommande

TTTTééééllllééééccccoooomm

mmaaaannnnde

mmmm

de

dede

Dans les instructions ci-

dessous, nous allons
décrire les touches de votre télécommande.
Laissez ce rabat ouvert et reportez-vous à cette
page pour référence.

Pour une description détaillée des touches, voir
“Regarder la télévision” à la page 26.

SLEEP

(page 27)

Commu-

tateur

VTR1/2/3/

DVD/MDP

(page 57)

VCR/DVD/

MDP

Touches

commande

de

MUTING

VTR123DVD/MDP

CODE SET

DISPLAY TV/VIDEO

SYSTEM

OFF

MTS

POWER

DVD/

DBS

VTR

CABLE

FUNCTION

DVD/VTRDBSCABLE

RECTV/VTR

ANT

TV

TV

SLEEP

DVD MENU

TITLE

(page 58)

CODE SET

(pages 57,

59)

MTS

(page 37)

1
4
7

3

2

6

5

9

8

MUTING

(page 26)

POWER
(alimentation)

(pages 26, 59)

SYSTEM OFF

(système

désactivé)

POWER

SYSTEM

DVD/

MUTING

*

OFF

FUNCTION

VTR

DVD/VTR

DBS

CABLE

DBS/CABLE

TV

TV

FUNCTION

(pages 26, 59)

TV/DBS/


MODE

(page 36)

GUIDE/

[CC]

(pages 27, 59)

DISPLAY

(page 27)

JUMP

(page 26)

MENU

(page 35)

VOL +/–

(page 26)

RESET

(restaurer)

(pages 37, 38)

FREEZE

OFF

AUDIO SWAP

TV/DBS


POSITION

GUIDE ACTIVE

CC

MODE

DISPLAY TV/VIDEO

1
4
7

JUMP

MENU

VOL CH

RESET

2
5
8
0

ZOOM IN

LEFT RIGHT

ANT

3
6
9

ENTER

PIP/P&P/
CHANNEL INDEX

(pages 29 - 33)

TV/VIDEO

(page 27)

ANT

(page 26)

Touches 0-9

(page 26)

ENTER

(pages 26, 57)

CH +/–

(page 26)

Manette de
commande

(page 23)

TV

* La touche SYSTEM OFF est inopérante avec ce téléviseur de

projection.

PPPPrrrrééééssssen

enttttaaaattttiiiion de

on des

on deon de

a

a a

ande

andeande

s

s s

enen

ttttouche

ouches

s de

oucheouche

ttttéééélllléco

s s

écommmmmmmmande

écoéco

de lllla

de de

Les noms des touches de la
télécommande comportent
différentes couleurs en fonction des
différentes fonctions.

Couleur de la touche

Transparent: Appuyez sur cette

touche pour sélectionner le
composant que vous voulez
contrôler, par exemple VTR
(VCR)/MDP/lecteur DVD, DBS
(Direct Broa d cast Satellit e)/
CABLE ou le téléviseur de
projection.

Vert: Touches liées à

l’alimentation, par exemple
activer ou désactiver le téléviseur
de projection, DBS/CABLE ou
le VTR (VCR)/MDP/lecteur
DVD.

Couleur de l’étiquette

Blanc: To uches de commande du

TV/VTR (VCR)/MDP/lecteur
DVD/DBS (Direct Broadcast
Satellite)/CABLE

Jaune: Touches de commande

PIP, P&P et d’INDEX DE
CANAUX

Bleu: To uches de commande DBS
Rose: T ouches de commande du

lecteur DVD

Table des matières

Avant de commencer

Bienvenue! . . . . . . . . . . . . . . . . . . . . . . . 1

Utilisation de ce manuel . . . . . . . . . . . . 2

Précautions. . . . . . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité importantes. . . . 3

Installation et connexion
du téléviseur de projection

Transport de votre téléviseur de projection . . . 7

Installation du téléviseur de projection . . . . . .7

Types de connecteurs . . . . . . . . . . . . . . . . . . . . 7

Établissement de connexions. . . . . . . . . . . . . . 8

Connexion directe à un câble ou à une

antenne . . . . . . . . . . . . . . . . . . . . . . .8

Connexion d’un décodeur . . . . . . . . . . . 9

Connexion d’une antenne ou d’un

système de télévisio n par câble à un

magnétoscope . . . . . . . . . . . . . . . . .10

Connexion d’un magnétoscope et d’un

téléviseur de projection à un

décodeur . . . . . . . . . . . . . . . . . . . . . 11

Connexion d’un réce pteur DTV

(télévision numérique) . . . . . . . . . . .12

Connexion d’un récepteur DBS (Direct

Broadcast Satellite – Satellite de

radiodiffusion directe) . . . . . . . . . . 14

Connexion d’un récepteur DBS (Direct

Broadcast Satellite - Satellite de
radiodiffusion directe) et d’un

magnétoscope . . . . . . . . . . . . . . . . . 15

Connexion d’un cam éscope . . . . . . . . 16

Connexion de deux

magnétoscopes pour copie . . . . . . . 17

Raccordement d'un lecteur DVD via les

connecteurs S-VIDEO ou de sortie

vidéo composite . . . . . . . . . . . . . . . 18

Connexion d’un lecteur DVD avec

connecteur de sortie de composant

vidéo . . . . . . . . . . . . . . . . . . . . . . . . 19

Connexion d’un récepteur AV . . . . . . 2 0

Connexion d’un système audio . . . . . 21

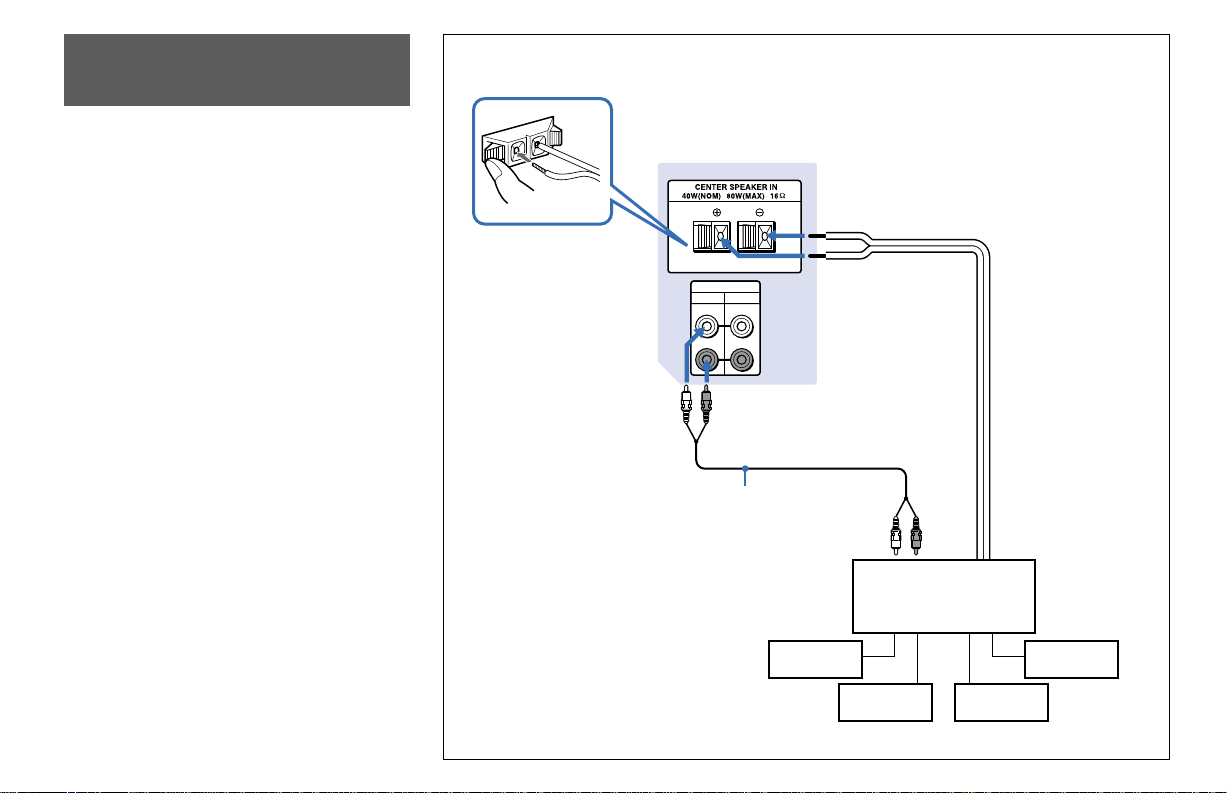

Connexion d’u n amplificateur qui

supporte un décodeur

Dolby Pro Logic . . . . . . . . . . . . . . . 22

Configuration de base

Utilisation de la télécom mande . . . . . . . . . . . 23

Configuration automatiqu e du télé vi seur de

projection. . . . . . . . . . . . . . . . . . . . . . . . . . 24

Ajustage automatique de la convergence

(FLASH FOCUS) . . . . . . . . . . . . . . . . . . . 25

Utilisation de votre
nouveau téléviseur de
projection

Regarder la télévision . . . . . . . . . . . . . . . . . . 26

Regarder la télévision numérique . . . . . . . . . 28

Regarder deux prog rammes simultanément —

PIP. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Regarder deux prog rammes simultanément —

P&P (Twin View™) . . . . . . . . . . . . . . . . . 31

Utilisation de l’INDEX DE CANAUX. . . . . 32

Ajustement de votre
configuration (menus)

Présentation de la sélection dans les menus . 35

Utilisation du menu VIDEO . . . . . . . . . . . 36

Utilisation du menu AUDIO. . . . . . . . . . . 37

Utilisation du men u PRO GRA MMAT EUR . 38
Utilisation du menu REGLAGE DE

CANAUX . . . . . . . . . . . . . . . . . . . . . . . . . 39

Réglage et sélection de la fonction CANAL

PREFERE . . . . . . . . . . . . . . . . . . . . . . . . . 41

Réglage manuel de CAN AL PR EF ERE . 41
Redéfinition de la liste de CANAL

PREFERE . . . . . . . . . . . . . . . . . . . . 42

Utilisation de CANAL PREFERE . . . 42

Utilisation du menu REGLAGE. . . . . . . . 43

Utilisation de la fonction CONTROLE

PARENTAL . . . . . . . . . . . . . . . . . . . . . . . 46

Activation de la fonction CO NTROLE

PARENTAL . . . . . . . . . . . . . . . . . . 46

Sélection d’une classification

personnalisée aux E.-U. . . . . . . . . . .48

Sélection d’une classification

personnalisée au Canada . . . . . . . . .5 1

Modification du mot de passe . . . . . .52

A quoi correspondent les différentes

classifications? . . . . . . . . . . . . . . . . . . . . . .53

Classifications américaines . . . . . . . . .53

Classifications au Canada . . . . . . . . . .55

AAAAuuuuttttrrrreeees

Commande d’un équipement vidéo . . . . . . . .57

Utilisation d’un décodeur ou d’un récepteur

IIIInnnnffffoooorrrrmmmmaaaattttiiiioooonnnns
co

commmmpppplllléééémmmmen

coco

Guide de dépannage . . . . . . . . . . . . . . . . . . . 60

Spécifications. . . . . . . . . . . . . . . . . . . . . . . . .63

Index. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

s oooopé

pérrrraaaattttiiiion

s s

pépé

Réglage du code du fabricant . . . . . . .57

Commande d’un équipement vidéo . .58

DBS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Réglage du code du fabricant . . . . . . .59

Utilisation d’un décodeur ou d’un

récepteur DBS . . . . . . . . . . . . . . . . . 59

enttttaaaaiiiirrrreeeessss

enen

s

s s

onssss

onon

AAAAvvvvan

ant

t de c

de coooomm

anan

t t

de cde c

mmen

encccceeeerrrr

mmmm

enen

Bienvenue!

Nous vous remercions d’avoir acheté le téléviseur
de projecti on vidéo Color Rear de Son y. Ce
manuel couvre les modèles KP-53HS10 et
KP-61HS10.

Le modèle KP-53HS10 sera utilisé po ur les
illustrations.

Vous pourrez notamment utilis er le s fonctions
suivantes :

• “1080i Capable” vous permet de recevoir les
formats de télévision numérique 1080i, 480p et
480i (excepté pour le format 720p). En utilisant les
prises VIDEO 5 (DTV) IN, vous pouvez raccorder
un récepteur DTV (télévision numérique) pour
visualiser des programmes DTV.
Les prises VIDEO 5 (DTV) IN servent également
de connecteurs R/G/B avec signal SYNC (HD/VD),
mais ne sont pas compatibles avec les connecteurs
de sortie vidéo 5BNC d’un ordinateur.

• CONTROLE PARENTAL (contrôle parental) vous
permet d’interdire l’accès à des émissions qui ne
conviennent pas aux enfants.

• DRC (Digital Reality Creation), une technologie
Sony unique, vous permet d’obtenir une image plus
fine et plus détaillée, avec une densité quatre foi s
plus élevée que celle des images NTSC
conventionnelles. (non disponible en entrée depuis
les prises VIDEO 5 (DTV) IN)

• MID (Multi Image Driver), un tout nouveau
périphérique, vous permet d’util ise r le s fonc ti ons
suivantes tout en fac ilitant l’ut ilisation de votre
téléviseur de projection. (non disponible en entrée
depuis les prises VIDEO 5 (DTV) IN)

— Picture & Picture (P& P) avec des fonc tions de

zoom (Twin View™)
— Picture-in-Picture (PIP)
— INDEX DE CANAUX vous permet d’afficher et

de choisir parmi 12 programm es di fférents.
— CANAL PREFERE vous permet d’afficher et de

choisir parmi vos 8 canaux préféres.

• FLASH FOCUS vous permet d’ajuster
automatiquement la convergence.

B/PR

• Deux entrées Y/P
lecteur DVD (avec capacité de form at 480p sur les
prises VIDEO 5 (DTV) IN).

• Quatre prises d’entrée AUDIO/VIDEO/S VIDEO.

TruSurround, SRS et le symbole sont des
marques déposées par SRS Labs, Inc. aux Etats­Unis et dans d'autr es pays.
Les technologies TruSurround et SRS sont
employées pour cet appareil à la suite d'un accord
de licence avec SRS Labs, Inc.

Fabriqué sous licenc e de Dolby Laboratories
Licensing Corporation. “Dolby” et le symbole
double-D ; sont des marques de commerce de
Dolby Laboratories Li censing Corporation.

pour le raccordement d’un

Avant de commencer

1

Utilisation de ce manuel

Nous vous recommandons d’étudier attentivement
le contenu des quatre sections suivantes, dans cet
ordre, pour vous assurer de bien comprendre le
fonctionnemen t de votre nouveau téléviseur de
projection.

1 Installation et connexion du téléviseur de

projection

Cette section vous guide lors de la
configuration de départ. El l e vous in di que
comment installer votre téléviseur de projection
et comment conne ct er les nouveaux
composants ain si que l’antenne et le câ bl e.

2 Configuration de base

Cette section vous prés ente les connaissances
de base nécessaires pour faire fonctionner votre
nouveau téléviseur de projection, y compr i s
Easy Set Up. Elle vous montre comment faire
fonctionner les fonctions spéciales de la
télécommande.

3 Utilisation de votre nouveau téléviseur de

projection

Cette section vous montre comment faire
fonctionner votre téléviseur de projection. Elle
vous montre comment utiliser votre
télécommande.

4 Ajustement de votre configuration (menus)

Cette section vous apprend comment accéder
aux menus à l’écran et comment ajuster les
paramètres de votre téléviseur de projection.

2

Les instructions de ce manuel concernent la
télécommande. Des commandes similaires se trouvent
sur la console du téléviseur de projection.

Précautions

SSSSéc

écuuuurrrriiiittttéééé

écéc

• N’utilisez le téléviseur de projection que sur un
courant alternatif de 120 V.

• Pour des raisons de sécurité, la prise est conçue
pour ne pouvoir être branchée dans le mur que
d’une seule f açon. Si vous n’arrivez pas à
complètement brancher la prise, veuillez contacter
votre détaillant.

• Si tout liquide ou solide pénètre dans le châssis,
débranchez immédiatement le téléviseur de
projection et faites-le contrôler par du personnel de
service qualifié avant de le réutiliser.

• Si vous ne devez pas utilise r le télévise ur de
projection pendant plusieurs jours, déconne ct ez
l’alimentation électrique en débranchant la prise.
Ne tirez jamais sur le câble.

Pour plus de détails sur les mesures de sécurité, voir
“Consignes de sécurité importantes”à la page 3.

RRRReeeemmmmaaaarrrrqqqquuuueeees s

Nettoyez le châssis du téléviseur de projection
avec un tissu doux et sec. Pour retirer la poussière
de l’écran, essuyez-le avec un tissu doux. Les
taches tenaces peuven t être retirées avec un tissu
imprégné d’une solution de savon doux et d’eau
tiède. N’utilisez jamais d e solvants puissants tels
que des diluants ou de la benzine.

s suuuur

s ss s

r lllle

e nnnneeeett

r r

e e

ttooooyyyyaaaaggggeeee

tttt

Si l’image s’obscurcit après une utilisation du
téléviseur de proj ection sur une long ue période de
temps, il peut être nécessaire de nettoyer l’intérieur
de l’appareil. C onsultez du personnel de service
qualifié.

IIIInnnnssssttttaaaall

llaaaattttiiiion

on

llll

onon

• Pour éviter un échauffement interne, ne bloquez pas
les ouvertures de ventilation.

• N’installez pas le téléviseur de projection dans un
lieu chaud ou humide , ou soum is à be aucoup de
poussière ou à des vibrations mécaniques.

• Évitez de faire fonctionner le téléviseur de
projection à une température inférieure à 5 °C
(41°F).

• Si le téléviseur de projection est transporté
directement d’un lieu froi d à un lieu chaud, ou si la
température de la pièce change soudainement,
l’image peut être floue ou les co uleurs de mauvaise
qualité. Dans ce cas, patientez quelques heures pour
permettre à l’humid i té de s’évaporer avant
d’allumer le téléviseur de project ion.

• Pour obtenir une image optimale , n’ exposez pas
l’écran à un éclairage direct ou aux rayons du soleil.
Il est recommandé d’utiliser une lampe suspendue
et dirigée vers le bas ou de recouvrir les fenêtres qui
font face à l’écran avec des rideaux opaques. Il est
également re commandé d’installer le téléviseur d e
projection dans une pièce da ns la que lle le sol et les
murs ne sont pas recouverts d’une mati ère
réfléchissante.

Consignes de sécurité importantes

Pour votre protection, veuillez lire entièrement ces
instruction s et les conserver à toutes fi ns utiles.

Observez et resp ectez scrupuleus em ent tous les
avertissements, précautions et in structions
spécifiés sur l'appareil, ou décrits dans le mode
d'emploi ou le manue l d'e nt r et ie n.

AAAAVVVVEEEERRRRTTTTIIIISSSSSSSSEEEEMMMMEEEENNNNTTTT

Pour éviter tout risque de blessure, veuillez
respecter les précautions de sécurité éléme ntaires
suivantes lors de l'installation, l'utilisation et la
réparation de l' appareil.

UUUUttttil

iliiiissssaaaattttiiiion

on

ilil

onon

Sources
d'alimentation

Ce poste ne doit être
alimenté que sur le type de
source d'alimen tation

numéro de série/ modèle.
Si vous n'êtes pas sûr d u ty pe d'alimentation
électrique de votre d omicile, consultez votre
revendeur ou la société locale de distribution
électrique. En ce qui concerne les postes conçus
pour fonctionn er sur le courant cont i nu, reportez­vous au mode d'emploi.

indiqué sur la plaque du

Mise à la terre ou polarisation

Ce poste est équ i pé d'une fiche d'alimen t ation
secteur polaris ée (une lame de la fiche es t plus
large que l'autre) ou d'une fiche à trois broches
avec fil de terre (la troisième broche sert pour la
mise à la terre).
Suivez les instructions ci-desso us:

Pour un poste équipé
d'une fiche
d'alimentation
secteur polarisée

Cette fiche ne se branch e sur la prise secteur que
d'une seule manière. C'est un dispositif de sécurité.
Si vous ne parvenez pas à enfoncer la fi che à fond
dans la prise, essayez de la retourner. Si la fiche ne
correspond toujours pas, contactez votre
électricien pour fai re poser une prise adéquate.
N’annulez pas le dispositif de sécurité de la prise
polarisée en forçant dessus.

Avertissement
alternatif
Pour un poste équipé
d'une fiche secteur à
trois broches

Cette fiche ne peut être in sérée que dans une pr is e
secteur avec mise à la terre. C' es t un dispos itif de
sécurité. Si vou s ne parvenez pas à insérer la fiche
dans la prise, contactez votre éle ct ric ie n p our f aire
poser une prise adéquate. N’annulez pas le
dispositif de sécurité de la fiche de terre.

Surcharge

Ne pas surcharger les pr is es
murales, les rallonges ou
autres prises de courant au­delà de leur capacité, car il y
a risque d'incend ie ou
d'électrocution.

Mettez toujours le poste hors
tension lorsqu'il n'es t pas
utilisé. Si vous n'avez pas
l'intention de l'utiliser
pendant longtemps ,
débranchez-le de la prise
murale par précaution, pou r
éviter la possibilité qu’une
anomalie interne crée un
début d’incendie.

Pénétration d'un
corps solide ou
liquide

Ne jamais enforce r un objet
quel qu'il soit dans le pos te
par les fent es d'aéra tion car il
pourrait toucher des points
de haute tension ou cour t ­circuiter des pièces, et
provoquer ainsi un incendie
ou une électrocution. Ne
jamais renverser de liquide
quel qu'il soit dans le pos te .

(suite)

Avant de commencer

3

Raccordements

Ne pas utiliser de cordons
qui ne sont pas
recommandés par le
fabricant, car ils po ur raient
être dangereux.

Nettoyage

Débranchez la fiche de la
prise murale avant de
nettoyer ou de lustrer le
poste. Ne pas util is er de
nettoya nt l i quide ou en
vaporisateur. Nettoyez
l'extérieur du poste avec un
chiffon légèrement
humidifié à l'eau.

Si le poste produit
continuellement ou
fréquemment des bruits de
claquement ou des bruits
secs pendant son
fonctionnement,
débranchez-le et consultez
votre r evendeur ou un

réparateur. Certains
téléviseurs font ent endre occasionnel l em ent des
bruits de claqueme nt ou des bruits secs, en
particulier au moment de la mise sous ou hors
tension, mais c’est to ut à fait normal.

4

IIIInnnnssssttttaaaall

llaaaattttiiiion

on

llll

onon

Attention à l'eau et à
l'humidité

Ne pas utiliser un poste
alimenté sur le secteur prês
d’un récipient d'eau,
comme une baig noire, un
lavabo, un évier ou une
lessiveuse, dans un sous-sol
humide ou près d'une
piscine, etc.

Accessoires

Ne pas poser le poste sur u n
chariot, un support, une
table ou une éta gère
instable. Il risque de
tomber et de blesser
gravement un enfant ou un
adulte, et le poste r is que
d'être sérieusement
endommagé. N’utilisez
qu’un chariot ou un support
recommandé par le
fabricant pour ce modèle de
téléviseur.

Pour déplacer un téléviseur
placé sur un chariot,
poussez-le avec précaution.
L'ensemble chariot­téléviseur risque de se
renverser en cas d'arrêt
brusque, de poussée
excessive ou de surface
inégale.

Ventilation

Les fentes et les o uve rt ures aménagées s u r le
coffret et au dos ou au bas du poste sont prévues
pour la ventilation né cessaire. Pour assurer un
fonctionneme nt fiable et pour protége r l e poste
d’une surchauffe, ces fentes et ouvertures ne
doivent jamais être bloq uées ou recouvertes.

- Ne jamais couvrir les
fentes et les ouvertures avec
un chiffon ou autre morce au
de tissu.

- Ne jama is bloquer les
fentes et ouvertures en
plaçant le po s te s ur un l it , un
canapé, un tap i s ou autre
surface similai re.

- Ne jamais encastrer le
poste dans un endroit fermé,
comme une bibliothèque ou
un meuble, sauf si une
ventilation adéquate est
assurée.

- Ne pas poser le poste sur
ou près d'un radiate ur ou
d'un système de chauffage,
ou dans un endroit exposé au
soleil.

Protection du cordon

C

d'alimentation

Ne jamais laisser un objet
rouler sur le cordon
d’alimentation ou poser un
objet lourd dessus. Ne pas
installer le poste dans un
endroit où le cordon
d’alimentation pourrait

s’user prématur ém ent ou être endomm agé.

Antennes
Mise à la terre de l'antenne extérieure

— Si vous installez une an tenne extérieure,
veuillez respec te r les précautions ci -dessous.

Une antenne extéri eure ne doit pas êtr e i nstallée
près de lignes électriques aériennes ou autres
circuits d' al imentation ou d'éclairage électriques,
ou dans un endroit où elle pourrait toucher de tels
circuits ou l ignes.

LORS DE L'INST ALLA TION D'UNE ANTENNE
EXTÉRIEURE, SOYEZ EXTRÊMEMENT
PRUDENT POUR ÉVITER DE TOUCHER DE
TELS CIRCUITS OU LIGNES ÉLECTRIQUES,
CAR UN TEL CONTACT ENTRAÎNE
PRATIQUEMENT TOUJOURS LA MORT.

L'antenne doit êtr e re liée à la terre par mesu r e de
sécurité contre les hausses brusques de tension et
l'électri cité statique accumulée.

La section 810 du National Electrical Code (NEC)
aux Etats-Unis et la sec t io n 54 du Code électrique
du Canada fournissent des informations sur le
raccordement à la terre correct du mât et de la
structure porteus e, l e raccordement de la descente
d'antenne à une unité de déchargement d'antenne,

la taille des conduc teurs de mis e à la terre,
l'emplacement de l'unité de d écharge d'antenne, la
connexion aux électr odes de terre, et les
spécifications des électrodes de terre.

Mise à la terre de l'antenne selon le

— Reportez-vous à la section 54-300 du

NEC

Code électrique du C an ada en ce qui concerne la
mise à la terre de l'antenne.

Attache de

mise à la terre

Dispositif
d'entretien
électrique

NEC: National
Electrical Code

Fil d'entrée
d'antenne

Unité de
déchargement
d'antenne (NEC,
section 810-20)

Conducteurs de
mise à la terre (NE
section 810-21)

Attaches de mise à

la terre
Système d'électrode de
mise à la terre
d'alimentation (NEC Art
250 Part H)

Foudre

Pour une protection supplémentaire de ce poste de
télévision durant les orages accompagnés de
foudre, ou lors que le poste doit rester sans
surveillance et san s us age pour des périod es
prolongées, débranchez-le de sa prise mu rale et
déconnectez l'antenne. Ceci évitera
l’endommagement du poste causé par la foudre et
les surtensions.

DDDDépann

épannaaaage

épannépann

ge

gege

Dommages nécessitant un dépannage

Débranchez le poste de la prise murale et faites-le
réparer par un réparateur qualifié dans les cas
suivants:

- Le cordon ou la fiche
d'alimentation es t abîmé ou
dénudé.

- Un liquide s'est renversé
dans le poste.

- Le poste a été mouill é ou
exposé à la pluie.

- Le poste est tombé et a été
cogné viole m m ent, ou bien
le coffret est abîmé.

- Le poste ne fonctionne pas
normalement alors que vous
avez respecté toutes les
instructions du m ode
d'emploi. N'agis sez que sur

les commandes s p écifiées
dans le mode d'emploi. Tout réglage incorrect
d'une autre commande risque d'endommager le
poste et de nécessiter un import ant tr avail par un
technicien qualifié pour réparer le poste.

(suite)

Avant de commencer

5

- Une baisse sensible des performances indique
que le poste a besoin d’être réparé.

Réparation

N'essayez pas de réparer le
poste vous-même; vous
risquez d'être expo sé à des

hautes tensions dangereuses
ou autres risques en ouvrant le coffret. Pour tout e
réparation, adressez-vous à un réparateur qualifié.

Remplacement des pièces

Si des pièces doivent être remplacées, n'oubliez
pas de demander au réparateur d'att es ter par écrit
qu'il a utilisé des pièces de rechange spécifiées par
le fabricant, avec les mêmes caractéristiqu e s que
les pièces original es.
Toute substitution non autorisée peut être la cause
d'un incendie, d'un e él ectrocution ou autre danger.

Révision de sécurité

A l'occasion de tou t

dépannage ou ré paration du

poste, demandez au

réparateur d'effect uer une

révision de sécurité de

routine (comme spécifié par

le fabricant) pour déterminer

si le poste offre une bonn e

sécurité de fonctionnement,

et faites-le certifier par écrit.

Lorsque le poste atteint la f in
de sa vie utile, ne le jetez pas
n'importe comm ent ca r il y a
risque d'implosion du tube
image. Demandez à un
réparateur qualifié de vous
en débarrass er.

6

IIIInnnnssssttttaaaallllllllaaaattttiiiion e

Type enfichable

Type à vis

Enfoncez le
connecteur.

Vissez le connecteur.

Alignez les marques
et enfoncez le
connecteur.

Enfoncez le
connecteur.

du

du ttttéééélllléééévvvviiiisssseeeeuuuur

du du

on et

t connex

on eon e

t t

r dddde p

r r

connexiiiioooon

connexconnex

e prrrroooojjjjeeeeccccttttiiiioooonnnn

e pe p

n

n n

Transport de votre téléviseur de projection

Le transport du télé vi seur de projection nécessite
au moins trois per sonnes.

Le téléviseur de projection a été équipé de
roulettes pour êtr e facilement déplac é s u r une
surface solide. Déplacez votre téléviseur de
projection à l’aid e des roulettes.

Installation du téléviseur de projection

ZZZZone d

one d’’’’aaaaffffffffiiiichage

one done d

((((ho

horrrriiiizzzzon

hoho

chage rrrreco

chage chage

onttttaaaalllleeee))))

onon

ecomm

mmandée

ecoeco

min. 2,1m (env. 7 pìeds)

andée

mmmm

andée andée

min. 2,4m (env. 8 pìeds)

61"

ZZZZone d

one d’’’’aaaaffffffffiiiichage

one done d

((((vvvveeeerrrrttttiiiica

chage rrrreco

chage chage

calllleeee))))

caca

min. 2,4m (env. 8 p

61"

min. 2,1m (env. 7 p

53"

ecomm

ecoeco

ìeds)

ìeds)

20˚

20˚

mmandée

andée

mmmm

andée andée

Types de connecteurs

Il est possible que vous de v ie z ut iliser certains des
types de connecteurs suivants lors de l’installation.

CCCCâb

âblllle coax

e coaxiiiiaaaallll

âbâb

e coaxe coax

Câble TV standard et câble d’antenne

CCCCâb

âblllle

e S

S vvvviiiidéo

âbâb

Câble vidéo de haute qualit é pour une qual i t é
d’image amélio rée

CCCCâb

âblllle aud

âbâb

déo

e e

S S

déodéo

e audiiiioooo////vvvviiiidéo

e aude aud

déo

déodéo

Installation et connexion du téléviseur de projection

53"

60˚

60˚

Vidéo - Jaune
Audio (gauche) - Blanc
Audio (droit) - Rouge

Certains lect eur s DVD sont équipés avec les trois
connecteur s vidéo suivants.

Y - Vert

B

P

(CB, Cb ou B–Y) - Bleu

R

P

(CR, Cr ou R–Y) - Rouge

(suite)

7

CCCCâb

connecteur.

• VHF
seulement

ou

• VHF/UHF

ou

• Câble

Câble coaxia l
75-ohm

(Arrière du

téléviseur de

projection)

VHF/UHF

• VHF
seulement

ou

• UHF
seulement

ou

• VHF/UHF

Câble de sortie
jumelé 300-ohm

(Arrière du

téléviseur de

projection)

VHF/UHF

Connecteur
d’antenne

âblllle

e vvvviiiidéo co

âbâb

e e

rrrrécep

éceptttteu

écepécep

déo commmmpo

déo codéo co

eur

r DDDDTTTTVVVV

eueu

r r

possssiiiitttte pou

e pour

popo

e poue pou

r

r r

Enfoncez le

G/Y - Vert
B/PB - Bleu
R/P

- Rouge

R

HD - Gris
VD - Noir

CCCCâb

âblllle

e CCCCOOOONNNNTTTTRRRROOOOL

âbâb

e e

L SSSS

L L

Câble Sony pour les connexions CON TROL S.
Ces fonctions sont exclusives aux produits Sony et
améliorent le contr ôl e des produits Sony.

Enfoncez le

RK-G34
(non fourni)

connecteur.

A

A pppprrrropo

opos

s de

des

A A

opoopo

s s

dede

s pppprrrriiiisssseeees

s s

s CCCCOOOONNNNTTTTRRRROOOOL

s s

L S

L L

S IIIINNNN////

S S

OOOOUUUUTTTT

Pour utiliser la télécommande du téléviseur de
projection avec d’autres produits Sony, connectez
la prise CONTROL S IN de l’appareil à la prise
CONTROL S OUT du téléviseur de projection
avec le câble CONTROL S.

Pour utiliser la télécommande d'un autre produit
Sony avec le téléviseur de projection, connectez la
prise CONTROL S OUT de l’ap pareil à la prise
CONTROL S IN du téléviseur de projection avec
le câble CONTROL S.

CONTROL S

IN OUT

SELECT

AUX

OUT

VHF/UHF

VIDEO

L

AUDIO

R

S VIDEO

AUDIO

VIDEO

L

(MONO)

R

CONTROL S

IN OUT

IN

VIDEO 1 VIDEO 3

VIDEO 4

P

PR

Y

B

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

B/B

P

R/R

P

L

R

AUDIOCOMPONENT

Établissement de connexions

Connexion directe à un câble ou à une antenne

La connexion que vous choisissez dépend du câble
qui équipe votre domicile. Les maisons neuves
sont généralement équipées de câb le s coaxiaux
standard (rep or tez-vous à
anciennes sont qu ant à elles équipées d e câbles de
sortie jumelés 300-ohm (reportez-vous à
Mais il est aussi possible que d’autres maisons
encore soient équipées des deux (reportez-vous à

).

C
A

B

). Les maison s pl us

A

B

).

8

C

â

*

décodeur

(Arrière du téléviseur de

projection)

AUX

VHF/UHF

Câble CATV

(des canaux non brouillés)

C

• VHF

• UHF

CCCCâb

âblllle ou an

âbâb

ble coaxia l 75 - o h m (Arrière du

et

Câble de sortie jumelé 300-ohm

e ou anttttenne

e ou ane ou an

enne

enneenne

Mixeur EAC-66 U/V
(non fourni)

Cette connexion est la plus si m ple. La connexion
est directe entre le câble ou l’antenne et le
téléviseur de projec ti on.

(Arrière du téléviseur de

projection)

Câble

CCCCâb

âblllle e

âbâb

e et

e ee e

t an

anttttenne

enne

t t

anan

enneenne

VHF/UHF

Vous trouverez peut-être pratique d’utiliser la
configuration suivante si votre fournisseur d’accès
au câble ne fournit pas les canaux locaux que vous
pouvez recevoir via votre ant enne.

(Arrière du téléviseur

de projection)

Câble CATV

Câble d’antenne

AUX

VHF/UHF

téléviseur de

projection)

VHF/UHF

Connexion d’un décodeur

Certains fournisseurs du câble utilisent des
signaux brouillés ou codés qui nécessitent un
décodeur* pour recevoir tous les canaux.

Ainsi, mettez CABLE sur OUI dans le menu
REGLAGE DE CANAUX. (voir à la page 40)

(Arrière du téléviseur

de projection)

Câble

IN OUT

décodeur

*

Remarque:

• Si vous contrôlez la sélection de tous les canaux via
votre décodeur, utilisez la fonction CA NAL FIXE.
(voir “CANAL FIXE” à la page 40)

DDDDécodeu

écodeur

écodeuécodeu

r eeeet

t câb

r r

t t

câblllleeee

câbcâb

Certains fourn i sseurs du câble n'utilisent des
signaux brouillés ou codés nécessit ant un
décodeur* que pour certains canaux (par exemple
HBO, SHOWTIME, etc.)

VHF/UHF

Installation et connexion du téléviseur de projection

Pour cette configurat i on, vous pouvez passer des
canaux brouillés (via votre décodeur) aux canaux
normaux (CATV) en appuyant sur la touche A N T
de votre télécomma nde.

Remarques:

• Vous pouvez programmer votre télécommande
Sony pour l’utilisation de votre décodeur. (voir
“Utilisation d’un décodeur ou d’un récepteur DBS”
à la page 59)

• Pendant l’affichage de PIP, P&P, INDEX DE
CANA UX ou CANA L PREFERE, l’ entrée AUX ne
peut être affichée que dans l’image principale.

• Si vous connectez un décodeur via l’entrée AUX et
que vous v ou lez passer de l’entrée A UX à l’en trée
normale (CATV), utilisez CANAL FIXE. (voir
“CANAL FIXE” à la page 40)

Choisissez le mode Cable ou ANT en appuyant sur
la touche ANT de votre télécommande.

9

Connexion d’une antenne ou d’un système de télévision par câble à un magnétoscope

Reliez le câble coaxial depuis la prise du câble

1

entrant ou de l’ante nne à la prise IN du
magnétoscope.

Avec un câble coaxial, connectez la prise OUT

2

du magnétoscope à la prise VHF/UHF du
téléviseur de projec ti on.

A l’aide des câbles AUDIO et S VIDEO*,

3

connectez les prises AUDIO et S VIDEO OUT
du magnétoscope aux prises AUDIO et S
VIDEO IN du téléviseur de projecti on (Blanc­AUDIO Gauche, Rouge-AUDIO Droite).

* Si votre magnétoscope n’est pas équipé de S

VIDEO, utilisez un câble VIDEO (jaune ) au l ieu
du câble S VIDEO.

Remarque:

• Si vous connectez un magnétoscope
monophonique, ne conn ec te z qu e l a sort ie aud io de
gauche (MONO) du téléviseur de projection.

S VIDEO

Débranchez toute source d’alimentation avant d’eff ectuer toute connexion.

(Arrière du téléviseur de projection)

VIDEO 4

Y

P

B

PR

IN

VIDEO 5 (DTV)

HD VD

Y/G

L

(MONO)

P

B/B

R

R/R

P

AUDIOCOMPONENT

S VIDEO

VIDEO

AUDIO

(MONO)

L

R

CONTROL S

IN OUT

IN

VIDEO 1 VIDEO 3

VIDEO
AUDIO-L

AUDIO-R

VMC-810S/820S
(non fourni)

AUX

OUT

SELECT

VHF/UHF

VIDEO

L

AUDIO

R

Magnétoscope

LINE

LINE
OUT

Câble coaxial
(non fourni)

AUDIO R AUDIO L VIDEO

IN

S VIDEO

2

OUT

IN

VHF/UHF

1

Câble/
antenne

3

YC-15V/30V (non fourni)

10

Connexion d’un magnétoscope et d’un téléviseur de projection à un décodeur

Connectez la pris e simple (entrée) du

1

répartiteur à la connexion du câble entrant, et
les deux autres prises (sortie) (à l’aide du câble
coaxial) à IN au décodeur et à la prise VHF/
UHF du télévise ur de pr oj ection.

Avec un câble coaxial, connectez la prise OUT

2

du décodeur à la p rise IN du magnétoscope.
A l’aide des câbles AUDIO et S VIDEO*,

3

connectez les prises A UDIO e t S VIDEO OUT
du magnétoscope aux prises AUDIO et S
VIDEO IN du téléviseur de projection (Blanc­AUDIO Gauche, Rouge-AUDIO Droite).

* Si votre magnétoscope n’est pas équipé de S

VIDEO, utilisez un câble VIDEO (ja une) au lieu
du câble S VIDEO.

Remarque:

• Pour voir les canaux brouillés à l’aide du décodeur,
sélectionnez l’en tré e v idé o à laq u e ll e le déc odeur
est connecté en appuyant sur TV/VIDEO.

S VIDEO

Débranchez toute source d’alimentation avant d’effectuer toute co nnexion.

(Arrière du téléviseur de projection)

VIDEO 4

P

PR

Y

B

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

B/B

P

R/R

P

L

R

AUDIOCOMPONENT

S VIDEO

VIDEO

(MONO)

AUDIO

CONTROL S

IN OUT

VIDEO 1 VIDEO 3

L

R

IN

VIDEO
AUDIO-L
AUDIO-R

VMC-810S/820S
(non fourni)

LINE

LINE
OUT

IN

YC-15V/30V (non fourni)

AUX

OUT

SELECT

VHF/UHF

VIDEO

L

AUDIO

R

Magnétoscope

AUDIO R AUDIO L VIDEO

3

S VIDEO

OUT

IN

VHF/UHF

Décodeur

Câble coaxial
(non fourni)

Câble coaxial
(non fourni)

2

OUT

IN

Répartiteur
(non fourni)

Installation et connexion du téléviseur de projection

1

Câble/
antenne

11

Connexion d’un récepteur DTV (télévision numérique)

A vant d’effectue r la con ne x ion, l ise z at te ntivement
le mode d’emploi du récepteur DTV.

Débranchez toute source d’alimentation avant d’eff ectuer toute connexion.

CCCConnex

onnexiiiion d

onnexonnex
((((ttttéééélllléééévvvviiiissssiiiion nu
pppprrrriiiisssseeees

1

on d’’’’un

un rrrrécep

éceptttteu

eur

on don d

un un

on nummmméééérrrriiiique

on nuon nu

s GGGG////BBBB////RRRR////HHHHDDDD////VVVVDDDD

s s

écepécep

que)

queque

r DDDDTTTTV

eueu

r r

) aaaavvvvec

ec lllleeees

) )

ec ec

Connectez le câble coaxial de l’antenne du toit
à la prise VHF/UHF du récepteur DTV.

En utilisant un câble vidéo composite pour

2

récepteur DT V, connectez les prises G, B, R,
HD et VD de VIDEO OUT sur le récepteur
DTV aux prises G, B, R, HD et VD
respectivement d e VIDEO 5 (DTV) IN du
téléviseur de projec ti on.
Si le récepteur DTV est équipé de prises Y /P

, passez à l'étape 2 dans “Raccordement d'un

P

R

récepteur DT V (t él évision numérique) via les
prises Y/P

(entrée vidéo composante)” à la

B/PR

page 13.
A l’aide d'un câble AUDIO, connec te z la pri s e

3

AUDIO OUT du réc epteur DTV à la prise
AUDIO de VIDEO 5 (DTV) IN du téléviseur
de projectio n (Blanc-AUDIO Gauche, Rouge­AUDIO Droite).

Sélectionnez VIDEO 5 à l'aide de la touche

4

TV/VIDEO.
Sélectionnez le menu REGLAGE et réglez

5

ENTR. DTV sur R.G.B.(voir “ENTR. DTV” à
la page 45)

V

V V

s

s s

2

Câble vidéo composite pour
récepteur DTV (non fourni)

G
B
R

CONTROL S
IN OUT

IN

/

B

S VIDEO

VIDEO

L

(MONO)

AUDIO

R

VIDEO 1 VIDEO 3

VIDEO 4

Y

P

B

PR

IN

VIDEO 5 (DTV)

Y/G

P

B/B

R/R

P

HD VD

(MONO)

HD
VD

AUX

OUT

SELECT

VHF/UHF

VIDEO

L

L

AUDIO

R

R

AUDIOCOMPONENT

Récepteur DTV

VHF/UHF

(DTV)

S VIDEO

VIDEO

(MONO)

L

R

AUDIO OUT

R
G
B

1

2Y

1 2 3 4

P

B

PR

VIDEO OUT

R

GBHD

HD
VD

VD

1

AUDIO-R

AUDIO-L

RK-74A (non fourni)

Antenne de toit

3

12

RRRRacco

accorrrrde

demmmmen

ent

t dddd’’’’un

un rrrrécep

accoacco

dede

enen

DDDDTTTTV

V ((((ttttéééélllléééévvvviiiissssiiiion nu

V V

lllleeees

s pppprrrriiiisssseeees

s s

co

commmmpo

possssan

coco

popo

Connectez le câble coaxial de l’antenne du toit

1

t t

on nummmméééérrrriiiique

on nuon nu

BBBB

////PPPP

s YYYY////PPPP

s s

antttteeee))))

anan

un un

RRRR

((((en

entr

enen

éceptttteeeeuuuur

écepécep

que)

queque

trée

ée vvvviiiidéo

trtr

ée ée

r

r r

) vvvviiiia

) )

déo

déo déo

à la prise VHF/UHF du récepteur DTV.
A l’aide de trois câb le s V I D E O , connectez Y,

2

et PR de COMPONENT VIDEO OUT sur

P

B

le récepteur DTV à Y, P

et PR de VIDEO 5

B

(DTV) IN du téléviseur de projection.
A l’aide d’u n câb le AUDIO, connecte z l a pri se

3

LINE OUT du récepteur DTV à la prise
AUDIO de VIDEO 5 (DTV) IN du téléviseur
de projection (Blanc-AUDIO Gauche, Rouge­AUDIO Droite).

Sélectionnez VIDEO 5 à l'aide de la to uche

4

TV/VIDEO.
Sélectionnez le menu REGLAGE et ré glez

5

ENTR. DTV sur Y PB PR. (voir “ENTR.
DTV” à la page 45)

Remarque:

• Certaines bornes de réception DTV pe uvent
comporter un af fichage différent. Dans ce cas ,
procédez comme suit:
Connectez Y (vert) à Y.
Connectez P
Connectez P

(bleu) à CB, Cb ou B-Y.

B

(rouge) à CR, Cr ou R-Y.

R

a

a a

S VIDEO

VIDEO

L

(MONO)

AUDIO

R

P

B

P

R

CONTROL S

IN OUT

IN

VIDEO 1 VIDEO 3

Débranchez toute source d’alimentation avant d’effectuer toute co nnexion.

VMC-10HG
(non fourni)

Y

VIDEO 4

P

PR

Y

B

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

P

B/B

R/R

P

L

R

AUDIOCOMPONENT

OUT

SELECT

AUX

VHF/UHF

VIDEO

L

AUDIO

R

Récepteur DTV

VHF/UHF

(DTV)

S VIDEO

VIDEO

(MONO)

L

R

AUDIO OUT

1

2Y

1 2 3

1

AUDIO-R

AUDIO-L

RK-74A (non fourni)

Antenne de toit

3

2

VIDEO OUT

Installation et connexion du téléviseur de projection

P

B

PR

13

Connexion d’un récepteur DBS (Direct Broadcast Satellite – Satellite de radiodiffusion directe)

Connectez le câble de l’antenne satellite au

1

récepteur DBS.
Reliez le câble coaxial depuis la prise du câble

2

entrant ou de l’antenne à la prise VHF/UHF du
téléviseur de projec ti on.

A l’aide des câbles AUDIO et S VIDEO,

3

connectez les prises AUDIO et S VIDEO OUT
du récepteur DBS aux prises AUDIO et S
VIDEO IN du téléviseur de projecti on (Blanc­AUDIO Gauche, Rouge-AUDIO Droite).

Remarque:

• Pour af f ich er l’en trée du DBS, sél ection nez l’entr ée
vidéo à laquelle le récepteur DBS est connecté en
appuyant su r la touche TV/V I D EO de la
télécommande.

Débranchez toute source d’alimentation avant d’eff ectuer toute connexion.

(Arrière du téléviseur de projection)

VIDEO 4

Y

B

P

PR

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

B/B

P

R/R

P

SELECT

L

R

AUDIOCOMPONENT

S VIDEO

VIDEO

AUDIO

(MONO)

L

R

CONTROL S

IN OUT

IN

VIDEO 1 VIDEO 3

S-VIDEO

AUDIO-L

AUDIO-R

RK-74A (non fourni)

YC-15V/30V (non fourni)

OUT

AUDIO

Câble/
Antenne

AUX

VHF/UHF

VIDEO

L

R

Câble d’antenne
satellite

2

1

SATELLITE IN

LINE OUT

DBS

AUDIO R AUDIO L VIDEO

S VIDEO

VHF/UHF

IN

OUT

3

14

Connexion d’un récepteur DBS
(Direct Broadcast Satellite ­Satellite de radiodiffusion
directe) et d’un
magnétoscope

Connectez le câble de l’antenne sate llite au

1

récepteur satellite.
Reliez le câble coaxial depuis la prise du câble

2

ou de l’antenne à la prise VHF/UHF IN du
magnétoscope.

Avec un câble coaxial, connectez la prise VHF/

3

UHF OUT du magn ét os cope à la prise VHF/
UHF du télévise ur de pr oj ection.

A l’aide des câbles AUDIO et S VIDEO*,

4

connectez les prises A UDIO e t S VIDEO OUT
du récepteur D BS aux prises AUDIO et S
VIDEO IN du magnétoscope.

A l’aide des câbles AUDIO et S VIDEO*,

5

connectez les prises A UDIO e t S VIDEO OUT
du magnétoscope aux prises AUDIO et S
VIDEO IN du téléviseur de projection (Blanc­AUDIO Gauche, Rouge-AUDIO Droite).

* Si votre magnétoscope ou récepteur DB S n’ est

pas équipé de S VIDEO, utilisez un câble
VIDEO (jaune) au lieu du câble S VIDE O.

Remarque:

• Pour afficher l’entrée du récepteur DBS ou du
magnétoscope, sélectionnez l’entrée vidéo à
laquelle le r écepteur DB S o u le magnétoscope est
connecté en appuyant sur l a to uc he TV/VIDEO de
la télécommande.

S
VIDEO

Débranchez toute source d’alimentation avant d’effectuer toute co nnexion.

(Arrière du téléviseur de projection)

VIDEO 4

Y

P

B

PR

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

P

B/B

R/R

P

L

R

AUDIOCOMPONENT

S VIDEO

VIDEO

AUDIO

(MONO)

L

R

CONTROL S
IN OUT

IN

VIDEO 1 VIDEO 3

VIDEO
AUDIO-L
AUDIO-R

5

VMC-810S/820S (non fourni)

YC-15V/30V (non fourni)

OUT

SELECT

AUX

VHF/UHF

VIDEO

L

AUDIO

R

VMC-810S/820S

SATELLITE IN

LINE OUT

1

Câble
d’antenne
satellite

(non fourni)

LINE

IN

LINE

OUT

Câble coaxial
(non fourni)

AUDIO R AUDIO L VIDEO

4

AUDIO R AUDIO L VIDEO

VHF/UHF

IN

S VIDEO

OUT

YC-15V/30V
(non fourni)

Magnétoscope

S VIDEO

OUT

IN

VHF/UHF

3

DBS

Câble/
antenne

2

Installation et connexion du téléviseur de projection

15

Connexion d’un caméscope

VIDEO 2 INPUT

S VIDEO

VIDEO

SET UP

AUDIO

L(MONO)

R

Utilisez cette connexio n pour afficher une image
directement depuis votre caméscope.

A l’aide des câbles AUDIO et S VIDEO*,

1

connectez les prises AUDIO et S VIDEO OUT
du caméscope au x pr i ses AUDIO et S VIDEO
IN à l'intérieur du panneau frontal inférieur du
téléviseur de projec ti on (Blanc-AUDIO
Gauche, Rouge-AUDIO Droite**).

Appuyez sur VIDEO 2 pour sélectionner les

2

entrées vidéo d’un caméscope.

* Si votre caméscope n’est pas équipé de S VIDEO,

utilisez un câble VID EO (j aune) au lieu du câble S
VIDEO.

**Si vous conne ctez un caméscope mon ophonique,

ne connectez que la sort ie audio simple à gauche
(MONO) du téléviseur de projectio n.

Débranchez toute source d’alimentation avant d’eff ectuer toute connexion.

(Avant du téléviseur de projection)

S VIDEO

VIDEO

Appuyez pour
ouvrir.

AUDIO-L

AUDIO-R

VMC-810S/820S

(non fourni)

YC-15V/30V
(non fourni)

16

Sorties

audio/vidéo

1

Caméscope

1

Connexion de deux magnétoscopes pour copie

SELECT OUT vous permet d’utiliser un deuxiè me
magnétoscope pour enregistrer une ém ission en
cours de lecture d u m agnétoscope principal ou
pour copier des ca ssettes.

Connectez le magn étos cope des tiné à la lectu re

1

en suivan t les instructions de connexion à la
page 10 de ce manuel.

A l’aide d’un câble AUDIO/VIDEO,

2

connectez les prises AUDIO et VIDEO IN du
magnétoscope destiné à l’enregistrement aux
prises AUDIO et VIDEO OUT de SELE CT
OUT du téléviseur de projection.

Remarques:

• Ne modifiez pas le signal d’entrée pendant la
modification via SELECT OUT.

• Lors de la connexion d’un magnétoscope au
téléviseur de projection: si VCR LINE O UT est
connecté à VIDEO IN sur le té léviseur de
projection, ne connecte z pas SEL E CT OUT du
téléviseur de projection à VCR LINE INPUT (voir
à droite). Cela provoquerait des interférences de
réception et d’autres problèmes d’affichage.

• Vous pouvez sélectionner le signal de sortie dans
SELECT OUT dans le menu REGLAGE. (voir
“SELECT OUT” à la page 43)

Magnétoscope

(pour lecture)

AUDIO R AUDIO L VIDEO

1

Débranchez toute source d’alimentation avant d’effectuer toute co nnexion.

OUT

LINE

IN

OUT

VMC-810S/820S
(non fourni)

(Arrière du téléviseur de projection)

VIDEO 4

Y

P

B

PR

VIDEO

AUDIO-L
AUDIO-R

IN

VIDEO 5 (DTV)

HD VD

Y/G

(MONO)

P

B/B

P

R/R

L

R

AUDIOCOMPONENT

S VIDEO

VIDEO

AUDIO

(MONO)

L

R

CONTROL S

IN OUT

IN

VIDEO 1 VIDEO 3

VIDEO
AUDIO-L
AUDIO-R

(Arrière du téléviseur de projection)

VIDEO IN

SELECT
OUT

Indique la direction
du signal

OUT

SELECT

VHF/UHF

VIDEO

L

AUDIO

R

VMC-810S/820S
(non fourni)

AUX

Magnétoscope

(pour enregistrement)

AUDIO R AUDIO L VIDEO

Installation et connexion du téléviseur de projection

OUT

LINE

IN

IN

2

LINE

OUT

IN

17
