3-212-539-43(1)
TV com Tela de
Cristal Líquido
KLV-26S300A
KLV-32S300A
KLV-40S300A
KLV-46S300A
Manual de instruções
KLV-32S301A
KLV-40S301A
KLV-46S301A KLV-37M300A
© 2007 Sony Corporation
Impresso no Brasil
Page 2
Registro do Proprietário
O modelo e o número de série estão
localizados na parte traseira do TV. Anote
estes números no espaço abaixo. Utilize-os
como referência toda vez que entrar em
contato com o revendedor ou Serviço
Autorizado Sony.
Nome do modelo
Número de série
Dúvidas & Informações
Adicionais
Se após ler este manual de instruções ainda
tiver dúvidas relacionadas ao uso do
Televisor Sony
Central de Relacionamento, fone: (0XX11)
3677-1080, ou com um Serviço Autorizado
Sony
ADVERTÊNCIA E PRECAUÇÕES
Para evitar o perigo de faísca ou choque
elétrico, não exponha o televisor à chuva
ou umidade.
Para Segurança
O aparelho não deve ser exposto a líquido,
inclusive na forma de pingos; nem coloque
sobre o aparelho objetos contendo líquido,
como vasos e copos, pois poderá danificar o
aparelho e expor o consumidor a riscos
desnecessários.
®
, entre em contato com a
Este símbolo tem o
propósito de alertar o
usuário sobre a presença
de “tensões perigosas” não
isoladas, dentro do
gabinete do produto, as
quais podem ter
intensidade suficiente para
constituir risco de choque
elétrico para as pessoas.
Este símbolo tem o
propósito de alertar o
usuário quanto à presença
de instruções importantes de
operação e manutenção
(serviços) no Manual de
Instruções que acompanha o
aparelho.
PRECAUÇÃO
Para reduzir o risco de choque elétrico, não
utilize o cabo de alimentação CA com uma
extensão ou outro tipo de tomada em que o
plugue não seja inserido completamente.
Segurança
s Opere o TV somente em 110V ~ 220V
CA, 50/60Hz
s Use o cabo de alimentação CA
especificado pela Sony e apropriado
para a tensão de alimentação local.
s A propósito de segurança, o plugue é
projetado para se encaixar na tomada da
rede elétrica somente de uma maneira.
Se você não conseguir inserir o plugue
inteiramente na tomada, entre em
contato com o seu revendedor.
s Se algum líquido ou objeto cair dentro
do gabinete, desconecte o TV
imediatamente da tomada e procure o
Serviço Autorizado Sony antes de
operar o aparelho novamente.
s Se você não for utilizar o TV por um
período longo, desconecte o cabo de
alimentação da tomada, puxando-o pelo
corpo do plugue e nunca pelo cabo.
s Para obter mais informações sobre
precauções de segurança, veja
“Instruções Importantes de Segurança”
na página 4.
Áudio
Evite o uso prolongado do aparelho com
volume alto (potência superior à 85 decibéis),
pois isto poderá prejudicar a sua audição (Lei
Federal nº11.291/06).
A seguir, incluímos uma tabela com os níveis
de intensidade sonora em decibéis e os
exemplos de situações correspondentes para a
sua referência.
Nível de
Decibéis
30
40
50
60
70
80
OS RUÍDOS ABAIXO PODEM SER PERIGOSOS EM CASO DE EXPOSIÇÃO CONSTANTE
90
100
120
140
180
Informação cedida pela Deafness Research Foundation, por cortesia.
Exemplos
Biblioteca silenciosa, sussurros leves
Sala de estar, refrigerador, quarto longe do trânsito
Trâ n sito leve, conversação normal, escritório silencioso
Ar condicionado a uma distância de 6 m, máquina de costura
Aspirador de pó, secador de cabelo, restaurante ruidoso
Tráfego médio de cidade, coletor de lixo, alarme de des
a uma distância de 60 cm
Metrô, motocicleta, tráfego de caminhão, cortador de grama
Caminhão de lixo, serra elétrica, furadeira pneumática
Show de banda de rock em frente às caixas acústicas, trovão
Tiro de arma de fogo, avião a jato
Lançamento de foguete
pertador
Instalação
s O TV deve ser instalado próximo a uma
tomada da rede elétrica de fácil acesso.
s Para evitar o superaquecimento interno,
não bloqueie as aberturas de ventilação.
s Não instale o televisor em um local
quente ou úmido, nem onde fique
exposto à quantidade excessiva de
poeira ou vibrações mecânicas.
s Evite operar o TV em temperaturas
abaixo de 5°C.
s Se o TV for transferido diretamente de
um local frio para quente, ou se a
temperatura ambiente mudar
repentinamente, a imagem poderá ficar
borrada ou apresentar cores de baixa
qualidade devido a condensação de
umidade. Neste caso, espere algumas
horas para que a umidade se evapore
antes de ligar o televisor novamente.
s Para obter uma imagem de melhor
qualidade, não exponha a tela
diretamente a uma iluminação ou à luz
solar direta. Recomenda-se usar um
refletor de teto direcionado para baixo
ou cobrir as janelas que ficam voltadas
para a tela com uma cortina opaca. É
desejável a instalação do TV em uma
sala onde o piso e as paredes não sejam
de material refletivo.
Para Clientes
Para instalar este aparelho são necessários
instaladores experientes. Assegure-se de
contratar o serviço de instalação recomendado
pelos revendedores Sony, e verifique todos os
itens de segurança durante a instalação.
Este produto contém mercúrio. Para descarte
ou informação de reciclagem, entre em contato
com a autoridade local ou o Serviço
Autorizado Sony.
Informações sobre marcas
registradas
Macintosh é uma marca comercial licenciada
da Apple Inc., registrada nos E.U.A. e em
outros países.
Blu-ray Disc é uma marca comercial.
“
BRAVIA” e , S-Force, BRAVIA
Theatre Sync, e DMe
x
são marcas
comerciais ou marcas registradas da Sony
Corporation.
“
PS3” é uma marca comercial da Sony
Corporation e/ou Sony Computer
Entertainment Inc.
Este TV incorpora a tecnologia
High-Definition Multimedia Interface
(HDMI™). HDMI, o logotipo HDMI e
High-Definition Multimedia Interface são
marcas comerciais ou marcas registradas da
HDMI Licensing LLC.
Nota
Os nomes das companhias e os nomes de seus
produtos são marcas comerciais ou marcas
registradas das respectivas companhias.
2
Page 3
Índice
Instruções Importantes de Segurança..............4
Bem-vindo ao Mundo de BRAVIA™
Qualidade da imagem e relação de aspecto.....8
Introdução ao TV
1. Instalando o TV................................................9
Prevenindo a queda do TV.............................9
Prevenindo o mau funcionamento
do controle remoto......................................9
Preparação para a montagem na parede.....10
2. Localizando entradas e saídas ....................11
Lado esquerdo..............................................11
Parte traseira................................................12
3. Conectando o TV...........................................14
Sistema de TV a cabo e/ou
Sistema de Antena VHF/UHF...................14
Sistema de TV a cabo e Sistema de
Antena VHF/UHF ......................................14
Decodificador HD/
Receptor de satélite HD............................14
PC.................................................................16
Outro aparelho..............................................17
Usando o Controle de HDMI do BRAVIA
Theatre Sync™.........................................18
Arrumando os cabos de conexão.................18
Apresentando a função TV MENU
Visão geral do TV MENU...................................26
Acesse o aparelho conectado ao TV........27
Gerenciando seus canais favoritos..........27
Assistindo TV.............................................27
Ajustar as configurações do TV...............27
Navegando pelas configurações do TV ..........28
Descrição das configurações do TV ...............29
Imagem ..................................................29
Som........................................................31
Tela ........................................................32
Ajustes ...................................................33
Configuração do PC...............................37
Ajuste do Canal......................................38
Outras informações
Guia para solução de problemas.....................39
Especificações técnicas...................................42
Índice Remissivo...............................................43
4. Ajustando a Lista de Canais
- Ajustes Iniciais ..........................................19
Controles/Indicadores do TV e do controle
remoto ..........................................................20
Inserindo baterias no controle remoto..........20
Controle remoto............................................20
Indicadores...................................................24
Como usar as funções P&P e PIP....................25
Para exibir uma imagem na subjanela .........25
Para mudar canais na subjanela ..................25
Para sair do modo P&P e PIP......................25
Guia Rápido (volume em separado)
Apresenta vários diagramas de conexão de
aparelhos opcionais.
Suporte ao Cliente/Registro online
http://esupport.sony.com/LA/perl/registration.pl
3
Page 4
Instruções Importantes de Segurança
1) Leia estas instruções.
2) Guarde este manual de instruções para futuras
consultas.
3) Atente-se a todas as advertências.
4) Siga todas as instruções.
5) Não use este aparelho próximo à água.
6) Limpe o aparelho somente com um pano seco.
7) Não bloqueie nenhum orifício de ventilação. Instale
de acordo com as instruções do fabricante.
8) Não instale próximo de fontes de calor,
como aquecedores, torneira elétrica,
fogão ou outros aparelhos (inclusive
amplificadores) que produzem calor.
9) Não anule o propósito de segurança do plugue com
pino terra. O plugue possui dois pinos e um terceiro
para terra. O pino mais largo ou o terceiro pino é
fornecido para garantir a sua segurança. Se o plugue
fornecido não se encaixar na tomada, consulte um
eletricista para substituir a tomada obsoleta.
10) Proteja o cabo de alimentação de ser pisoteado ou
esmagado, particularmente na parte do plugue,
receptáculo e no ponto onde eles saem do aparelho.
11) Utilize somente os acessórios especificados pelo
fabricante.
12) Ao utilizar o rack/aparelho evite que acidentes
graves aconteçam. Paradas bruscas, força excessiva e
superfícies irregulares podem fazer a combinação
tombar.
13) Desconecte a antena ou o cabo de alimentação CA
deste aparelho quando ficar sem uso por um período
de tempo longo.
14) Não desconecte a antena ou o cabo de alimentação
CA durante uma tempestade forte. Um raio poderá
atingi-lo enquanto estiver segurando o cabo,
podendo feri-lo gravemente. Desligue o TV e
aguarde a melhora das condições climáticas.
15) Encaminhe todo o serviço de assistência ao Serviço
Autorizado Sony. A assistência é requerida quando o
aparelho sofre qualquer tipo de dano, como cabo de
alimentação ou plugue danificado, entrada de líquido
ou objetos dentro do aparelho, exposição do aparelho
à chuva ou umidade, aparelho não operando
normalmente ou aparelho que foi derrubado.
4
4
Cabo de alimentação CA
Se o cabo de alimentação for danificado, poderá resultar em fogo ou
choque elétrico. Se o cabo de alimentação estiver danificado, interrompa
a sua utilização imediatamente e entre em contato com o Serviço
Autorizado Sony para substituí-lo.
s Não instale o TV onde o cabo de alimentação seja pisoteado ou
desgastado.
s Não prenda, dobre ou torça o cabo excessivamente. O núcleo do
cabo pode ficar exposto e se romper, causando um curto-circuito e,
conseqüentemente, causar fogo ou choque elétrico.
s Não modifique ou danifique o cabo de alimentação CA.
s Não permita que algo fique em cima ou passe
por cima do cabo de alimentação CA.
s Não puxe o cabo de alimentação CA.
s Não mova o TV com o cabo de alimentação
conectado à tomada da rede elétrica.
s Mantenha o cabo de alimentação CA afastado
de fontes de calor.
s Ao desconectar o cabo de alimentação da tomada da rede elétrica,
certifique-se de puxar pelo plugue e nunca pelo cabo.
Tomada da rede elétrica
Não utilize tomada com encaixe frouxo.
Insira o plugue completamente na tomada. Se o plugue
estiver solto, poderá causar faíscas e resultar em fogo.
Contate seu eletricista para ter uma tomada com encaixe
firme.
Sobrecarga
Não sobrecarregue as tomadas, cabos de extensão ou benjamins além de
sua capacidade, pois poderá resultar em risco de choque elétrico ou
incêndio.
Conexão
Para sua segurança, desconecte o cabo de alimentação CA quando
realizar a conexão dos cabos.
Conexão dos cabos
Tome cuidado para não enroscar os pés nos cabos. Isto pode danificar o
TV.
Choque elétrico
Não toque no cabo de alimentação CA ou no TV
com as mãos molhadas. Se você conectar ou
desconectar o cabo de alimentação CA do TV com
as mãos molhadas, você poderá levar um choque
elétrico.
Antenas
Aterramento da antena externa
Se houver antena externa instalada, a mesma não deverá estar localizada
próxima à rede elétrica, lâmpadas ou outros tipos de circuitos elétricos,
ou onde possa entrar em contato com circuitos ou fios de alta tensão.
QUANDO ESTIVER INSTALANDO UM SISTEMA DE ANTENA
EXTERNA, TOME O MÁXIMO DE CUIDADO PARA EVITAR
CONTATO COM OS CIRCUITOS E FIOS DE ALTA TENSÃO, POIS
ESTE CONTATO É GERALMENTE, FATAL.
Certifique-se de que o sistema de antena esteja devidamente aterrado para
oferecer proteção contra oscilação de tensão ou descargas eletrostáticas.
Pilhas
s Nunca jogue as pilhas no fogo.
s Não provoque curto-ciruito, não desmonte nem aqueça as pilhas.
s Haverá perigo de explosão se as pilhas forem colocadas
incorretamente. Substitua as pilhas somente por pilhas do mesmo
tipo ou equivalentes.
Page 5
Limpeza
s Limpe o cabo de alimentação CA
regularmente.
Se o plugue ficar coberto com poeira e este
pegar umidade, o seu isolamento pode se
deteriorar e resultar em fogo. Para limpar
desconecte o plugue do cabo de
alimentação CA da tomada.
s Desconecte o cabo de alimentação CA
quando for limpar o TV. Se não o fizer
poderá resultar em choque elétrico.
s Limpe o gabinete do TV com um pano
macio e seco. Para remover a sujeira
da tela, limpe-a levemente com um
pano macio e seco. Manchas
persistentes podem ser removidas com um pano macio levemente
umedecido em uma solução suave de detergente neutro. Nunca use
solventes que possam causar danos ao acabamento como tíner,
benzina ou álcool.
s Se usar um pano de limpeza com tratamento químico, siga as
instruções do fabricante.
Influência magnética
Este TV possui ímãs potentes nos alto-falantes que geram campos
magnéticos. Mantenha objetos sensíveis a campos magnéticos longe dos
alto-falantes.
Som
É normal alguns TVs emitirem som de estalos
ocasionalmente, principalmente durante a
operação de ligar e desligar. Porém, se o TV
emitir um som de estalo contínuo ou freqüente
durante o seu uso, desligue-o da tomada e
leve-o a um Serviço Autorizado Sony.
Quando instalar o TV na parede, mantenha o espaçamento abaixo.
Quando instalar o TV sobre uma estante, mantenha o espaçamento
abaixo.
10 cm
Nunca instale o TV nas seguintes condições:
Circulação de ar bloqueada. Circulação de ar bloqueada.
10 cm
30 cm
30 cm
10 cm10 cm
10 cm
6 cm
Ventilação
Os orifícios e aberturas do TV são necessários para proporcionar uma
ventilação adequada. Para assegurar uma operação adequada do TV e
para protegê-lo de superaquecimento, estes orifícios e aberturas nunca
devem ser obstruídos.
A menos que uma ventilação adequada seja
fornecida, o aparelho pode acumular poeira e ficar
sujo. Para proporcionar uma ventilação adequada,
observe os seguintes itens:
s Não instale o TV virado para a parede, nem
apoiado sobre a lateral.
s Não instale o TV virado para cima ou de
cabeça para baixo
s Nunca cubra os orifícios e aberturas com
um pano ou qualquer outro tipo de
material.
s Nunca obstrua os orifícios e aberturas
colocando o TV na cama, sofá, tapete ou
superfície similar.
s Nunca instale o TV em espaços limitados,
como estantes de livros ou armários
embutidos, a menos que uma boa ventilação
seja fornecida.
Objetos e orifícios de ventilação
Nunca introduza nenhum objeto dentro do aparelho
através dos orifícios e aberturas, pois estes podem
tocar nos pontos de tensões perigosas ou causar
curto-circuito nos componentes, resultando em
incêndio ou choque elétrico. Nunca derrame líquido
no TV.
Não coloque nenhum tipo de objeto em cima do
TV.
O TV não deve ser exposto a líquido, inclusive na
forma de pingos, nem coloque sobre o TV objetos
contendo líquido, como vasos e copos, pois
poderá danificar o aparelho e expor o consumidor
a riscos desnecessários.
(Continua)
5
5
Page 6
Umidade
Umidade e objetos inflamáveis
s
Não use aparelhos ligados à eletricidade
próximos à água — por exemplo,
banheiras, pias, tanques de lavar roupa, em
uma superfície úmida, piscina, etc. Isto
pode provocar incêndio ou choque
elétrico.
s Não molhe o TV. Nunca derrame líquido
de qualquer tipo sobre o TV. Se algum
objeto ou líquido cair dentro do aparelho,
não opere o TV. Isto pode resultar em
choque elétrico ou pode danificar o TV.
Leve o TV imediatamente ao Serviço
Autorizado Sony.
s Para evitar incêndio, mantenha objetos inflamáveis ou chamas
descobertas (ex. velas) afastados do TV.
Carregando o TV
Carregue o TV de acordo com a forma
especificada
Para carregar o TV são necessárias pelo menos duas pessoas.
Se você carregar o TV de maneira não especificado e sem o número de
pessoas especificado, o TV poderá cair e causar sérios danos.
s Carregue o TV com o número de pessoas especificado.
s Carregue o TV segurando as bordas superior e inferior do TV
como ilustrado.
KLV-26S300A
KLV-32S300A/KLV-32S301A
KLV-40S300A/KLV-40S301A
KLV-46S300A/KLV-46S301A
KLV-37M300A
Instalação
Para realizar a instalação ou remoção do TV
da parede, utilize profissionais especializados.
A instalação do TV na parede requer o uso de
um suporte de parede. Se a instalação ou
remoção do TV for realizada por pessoas não
qualificadas, o aparelho poderá cair e causar
sérios danos. Para evitar acidentes, este aparelho deve ser preso
firmemente na estante/parede conforme as instruções de instalação.
Instalação para visualização
Recomendamos que você assista o TV a uma distância de 3 a 7 vezes a
altura da tela do TV e com uma iluminação moderada. Assistir o TV por
muito tempo ou em salas escuras causará um cansaço na visão.
Uso ao ar livre
Não instale o TV ao ar livre. A exposição do TV
à chuva pode causar fogo ou choque elétrico, e a
exposição à luz solar direta pode provocar o
superaquecimento e danificar o TV.
Veículos
Não instale este TV em veículos.
Com a colisão do veículo, o TV poderá cair e
causar acidentes graves.
Navios e embarcações
Não instale este TV em navios e embarcações. A
exposição do TV à água do mar pode causar
fogo ou danificar o TV.
s Segure o TV firmemente ao carregá-lo.
Como a superfície de vidro possui um revestimento especial, toque
o mínimo necessário na superfície do vidro.
s Ao transportar não sujeite o TV a choque, vibração ou força
excessiva.
s Ao levantar ou mover o TV, certifique-se de segurar firmemente o
painel conforme a ilustração. Coloque a sua palma da mão
embaixo do painel pela parte de trás do TV.
s Ao manusear o TV, não toque na tela frontal. Pegue-o pela lateral.
Assim, evitará danificar o painel LCD do seu TV.
s Danos causados ao TV devido ao manuseio inadequado não serão
cobertos pela garantia.
6
6
Corrosão
O uso deste TV próximo ao mar pode expor o TV à maresia, causando
corrosão e danos internos, deteriorando o seu rendimento. Se o seu TV
está exposto a esta situação, tome medidas para reduzir a umidade e a
temperatura do ambiente em que se encontra o seu TV.
A vida útil do TV também ficará mais curta.
Óleos
Não instale o TV em locais onde haja evaporação de gordura. A poeira
que absorve o óleo pode penetrar no TV e danificá-lo.
Instituições de saúde
Não coloque este TV em locais onde
equipamentos médicos são utilizados.
Isto poderá causar o mau funcionamento nestes
equipamentos.
Evitando a queda do TV
Tome medidas de segurança para que o TV não caia, causando avarias.
Para que o TV não caia, fixe o TV à parede ou pilar.
Page 7
Instalando numa superfície plana
Se você instalar o TV em uma superfície desnivelada,
o TV poderá cair e causar acidentes graves ou sofrer
sérios danos.
Instalando o TV em uma superfície estável
Se você colocar o TV em uma superfície instável, o TV
poderá cair e causar acidentes graves ou sofrer sérios
danos.
Componentes quebrados
Não atire nada contra o TV. O vidro da tela pode se quebrar pelo impacto
e causar sérios acidentes.
Manuseio de vidro quebrado e vazamento de
cristal líquido
Se o painel LCD for danificado, poderá ocorrer vazamento do líquido
cristalino ou o vidro quebrado poderá se espalhar. Para evitar cortes,
intoxicação ou irritação na pele, não toque no vidro quebrado nem no
líquido cristalino (que é tóxico) com as mãos descobertas. Além disso,
não deixe que os fragmentos de vidro ou líquido cristalino entrem em
contato com seus olhos ou boca. Em caso de contato, lave imediatamente
a área afetada com água abundante e procure um médico.
Queda
Não pendure nada no TV.
O TV poderá cair da estante ou da prateleira suspensa
e causar graves acidentes ou sofrer sérios danos.
Acessórios
Não utilize acessórios não recomendados pelo
fabricante, pois estes podem danificar o TV.
Ajuste do volume
s Ajuste o volume num nível que não incomode os vizinhos. O som
se propaga mais facilmente durante à noite. Por isso,
recomendamos que você feche as janelas ou utilize fones de
ouvido.
s Ao usar fones de ouvido, ajuste o volume num nível moderado para
não lesionar os ouvidos.
Tela LCD
s Embora a tela LCD seja fabricada utilizando uma tecnologia de
alta precisão e tenha pixels efetivos de 99,99% ou mais, pontos
pretos ou pontos brilhantes de luz (de cor vermelha, azul ou verde)
poderão aparecer de forma constante na tela LCD. Isto é uma
característica estrutural do painel LCD e não representa mau
funcionamento do TV.
s A tela LCD é produzida com o uso de tecnologia de alta precisão e
para alcançar um alto nível de desempenho com excelente
qualidade de imagem. A configuração de luz de fundo do TV é
definida para maximizar seu brilho. Entretanto, pode ser
observado um desnível no brilho ao assistir a LCD TV em um
ambiente escuro sem a fonte de entrada ou uma tela em branco.
Esta condição é normal e não indica um mau fucionamento no TV.
É possível melhorar isso, alterando o Modo imagem, ou a
configuração da luz de fundo (Backlight), ativando o Sensor de luz
ou mesmo ligando o Controle de energia.
s Não exponha a superfície da tela LCD ao sol. A sua exposição
pode danificar a superfície da tela.
s Não pressione ou risque a tela LCD e nem coloque objetos sobre o
TV. A imagem poderá ficar irregular ou o painel LCD poderá ser
danificado.
s Quando o TV é usado em um lugar frio, uma mancha pode
aparecer na imagem ou a imagem pode escurecer. Isto não indica
anormalidade. Estes fenômenos melhoram quando a temperatura
ambiente aumenta.
s O efeito “fantasma” pode ocorrer quando imagens estáticas são
exibidas continuamente. Este efeito desaparece depois de um
tempo.
s A tela e o gabinete do TV se aquecem durante o seu uso. Isto não
é um mau funcionamento.
s Evite borrifar repelentes de insetos de material volátil na tela.
s Evite o contato prolongado com material feito de borracha ou
plástico.
Manutenção
Avarias que Necessitam de Manutenção
Se a superfície do TV estalar, não toque no TV até que tenha
desconectado o cabo de alimentação CA. Pois poderá resultar em choque
elétrico.
Manutenção
Não tente fazer manutenção do aparelho por conta
própria, pois ao abrir o gabinete você estará
exposto a altas tensões e outros riscos. Desconecte
o aparelho da tomada da rede elétrica e solicite
sempre a manutenção do Serviço Autorizado Sony.
Peças de Reposição
Quando precisar de peças de reposição, assegure-se de
que o técnico esteja solicitando peças especificadas
pelo fabricante e que tenham as mesmas
características das peças originais. Substituições não
autorizadas poderão resultar em incêndio, choques
elétricos e outros riscos.
Assitência Técnica
Verificação de Segurança
Após a conclusão de quaisquer serviços ou reparos
no TV, solicite ao técnico a execução das
verificações de segurança rotineiras (conforme
especificado pelo fabricante) para determinar se o
TV está em condições normais de operação, depois
peça a certificação do serviço. Quando o TV chegar ao final de sua vida
útil, solicite que um técnico qualificado se desfaça do TV.
Descarte do aparelho de TV
s Não jogue o TV junto com o lixo doméstico.
s A tela LCD contém uma pequena quantidade de cristal líquido. O
tubo fluorescente usado nesta tela contém mercúrio. Procure o
Serviço Autorizado Sony para se desfazer do aparelho.
7
7
Page 8
Bem-vindo ao Mundo de BRAVIA™
Obrigado por adquirir o Sony BRAVIA™. Este manual destina-se aos modelos KLV-26S300A,
KLV-32S300A, KLV-40S300A, KLV-46S300A e KLV-32S301A, KLV-40S301A, KLV-46S301A,
KLV-37M300A. A embalagem contém acessórios listados na página 42.
A qualidade da imagem que você tem em seu BRAVIA TV será tão boa quanto for a qualidade do
sinal recebido. Para conseguir um desempenho ótimo de imagem, o seu novo TV BRAVIA pode
receber conteúdo de TV de alta definição (HDTV) a partir de:
• Assinatura em TV a cabo de alta definição (se disponível)
• Assinatura em TV por satélite de alta definição (se disponível)
™
• Reprodutor de Blu-ray Disc
Este manual explica conexões de configuração básica (consulte a página 14). O Guia Rápido,
incluído em separado, ilustra como conectar outros aparelhos opcionais.
Qualidade da imagem e relação de aspecto
Você pode desfrutar imagens nítidas e com um contraste acentuado, além de visuais de
movimento estável e de alto impacto, a partir de sinais 1080 de alta definição. Quando você
compara um sinal de alta definição com um sinal analógico padrão, percebe uma grande
diferença. Os sinais 1080 de alta definição fornecem mais do que o dobro da resolução vertical
do sinal padrão de TV.
ou outro aparelho externo
Os sinais de alta definição e de definição padrão são transmitidos com relações de aspecto
diferentes (a relação de largura para altura da imagem). O TV de alta definição (HDTV) usa uma
tela mais larga do que o TV convencional de definição padrão.
Fonte 16:9 (alta definição)
A maioria dos sinais de TV de alta definição usa
relação de aspecto de tela larga de 16:9. A
relação de 16:9 preenche a tela da sua BRAVIA e
mantém a imagem nítida e brilhante, com
contraste acentuado.
Fonte 4:3 (definição padrão)
A maioria dos sinais de definição padrão usa uma
relação de aspecto 4:3 retangular. Quando uma
imagem 4:3 é exibida em um TV de alta definição,
você vê barras pretas nas laterais. A qualidade da
imagem pode não ser tão nítida como com as
fontes de alta definição.
~
• Use a função Modo wide do TV para ajustar a imagem 4:3 para caber na tela inteira (consulte as páginas 22, 32
e 37).
• Este manual destina-se aos modelos da série BRAVIA KLV-S de 26 pol., classe 32, 40 pol., 46 pol., e KLV-M de
37 pol. com tamanho de tela medida diagonalmente. A classe 32 conta com um tamanho de imagem visualizável de
31,5 pol. (medida diagonalmente).
8
Page 9
Introdução ao TV
1. Instalando o TV ~
• Assegure-se de tomar as medidas necessárias para
Prevenindo a queda do TV
Mesa
para TV
2
Base
evitar que o TV caia e provoque acidentes graves.
• O uso do parafuso para madeira fornecido pode não ser
possível, dependendo do tipo de mesa para TV. Nesse
caso, ou quando a resistência do parafuso não for
suficiente, utilize parafusos disponíveis no mercado,
com diâmetro de
revendedor sobre os tipos de parafusos apropriados.
1 Parafuse o cinto de segurança (fornecido) à
2 Coloque o cinto de sustentação na base com o
3 Ajuste o comprimento puxando o cinto em
1
/8 a 3/16 pol. (3 a 4 mm). Consulte o
mesa para TV usando um parafuso para
madeira (fornecido).
parafuso de segurança (fornecido) usando
uma moeda ou algo semelhante.
sua direção enquanto segura a base.
Introdução ao TV
3
1
Prevenindo o mau funcionamento do controle remoto
Caso seu controle remoto não estiver
atuando satisfatoriamente:
KLV-37M
KLV-S
• Aponte o controle remoto diretamente para o sensor remoto do
seu Bravia TV, conforme mostrado na figura ao lado.
• Certifique-se de que o receptor de IR*, localizado na parte da
frente do seu Bravia TV não esteja bloqueado com nenhum
obstáculo, caso haja algum obstáculo entre o seu Bravia TV e o
controle remoto, elimine-o, conforme figura ao lado.
• Aproxime o controle remoto do aparelho.
• Substitua as pilhas (tamanho AA).
• Afaste o aparelho das lâmpadas fluorescentes.
* Infra Red (Infra-vermelho).
9
Page 10
Preparação para a montagem na parede
Este TV pode ser instalado na parede utilizando
um suporte de parede (não fornecido). Remova a
base do TV antes de montá-lo na parede.
~
• Não remova a base por nenhum outro motivo a não ser
para a montagem do TV na parede.
Siga estes passos para remover a base:
1 Desconecte todos os cabo do TV.
2 Cuidadosamente, coloque o TV voltado para
baixo, sobre uma superfície plana e estável,
coberta com um pano espesso e macio.
Verifique se a base está sobre a extremidade.
3 Remova os parafusos, como mostra a
ilustração do seu modelo, e puxe a base para
fora.
4 Não remova nenhum outro parafuso do TV.
~
• Certifique-se de guardar em local seguro os parafusos
que retirou da base, para quando desejar colocá-lo
novamente. Mantenha os parafusos fora do alcance das
crianças.
• Para a instalação do suporte, consulte o manual de
instruções fornecido com o suporte de parede de seu
TV. É necessário possuir habilidade suficiente para
instalar o TV, especialmente para determinar a
resistência da parede para suportar o peso do TV.
• Para proteção do produto e por questões de
segurança, a Sony recomenda enfaticamente que
você use o modelo de suporte para montagem na
parede desenvolvido para o seu TV e que a
montagem do TV na parede seja realizada por um
revendedor ou pessoas especializadas.
Modelo: KLV-26S300A/
KLV-32S300A/KLV-32S301A
Remova apenas os 3 parafusos designados.
Superfície plana
coberta com um
pano macio
Base
Modelo: KLV-40S300A/KLV-40S301A/
KLV-46S300A/KLV-46S301A/KLV-37M300A
Remova apenas os 4 parafusos designados.
Superfície plana
coberta com um
pano macio
Base
10
Page 11
2. Localizando entradas e saídas
Lado esquerdo
1
2
S VIDEOVIDEOR-AUDIO-
2
Introdução ao TV
Item Descrição
1 Tomada para fone
de ouvido
Conecta-se aos fones de ouvido. Se o seu fone de ouvido não se encaixar na tomada, use
um adaptador de plugue (não fornecido) apropriado.
~
• Enquanto os fones de ouvido estiverem conectados, os alto-falantes do TV estarão
desligados.
2 VIDEO IN 2
S VIDEO
3 VIDEO IN 2
R-AUDIO-L
(MONO)/VIDEO
Conecta-se à saída S VIDEO da câmera de vídeo ou de outro aparelho de vídeo que tenha
S VIDEO. A saída S VIDEO oferece uma qualidade de imagem melhor do que o vídeo
composto 3. (Consulte S Video automático na página 34)
Conecta-se às saídas de vídeo composto e áudio em sua câmera de vídeo ou em outro
aparelho de vídeo, como um videocassete ou aparelho de video game.
~
• Se o seu aparelho for mono, conecte a saída de áudio à entrada de áudio L (MONO) do
TV.
L (MONO)
VIDEO IN
3
11
Page 12
Parte traseira
1
2
R AUDIO L
1
RGB
2
AUDIO
IN
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
1 3
VIDEO IN
34 5 6
Y
P
B
PR
L
AUDIO
R
1
COMPONENT IN
(1080p/1080i/720p/480p/480i)
2
(VAR/FIX)
AUDIO
OUT
7
12
8
AC IN
SERVICE ONLY
VHF/UHF/
CABLE
9
q;
Page 13
Item Descrição
1 HDMI IN 1
HDMI
2 HDMI IN 2
HDMI/
R-AUDIO-L
O HDMI (Interface Multimídia de Alta Definição) oferece uma interface de áudio/vídeo
totalmente digital, sem compressão, entre este TV e qualquer componente de áudio/vídeo
equipado com HDMI, como um set-top box, reprodutor de DVD, reprodutor de Blu-ray
Disc, receptor de A/V, bem como PC. O HDMI aceita imagem aprimorada ou de alta
definição, além de áudio digital.
Se o equipamento tiver uma tomada DVI e não uma HDMI, conecte a tomada DVI à
tomada HDMI IN 2 (com adaptador ou cabo DVI para HDMI) e conecte a tomada de
áudio às tomadas AUDIO IN (L/R) de HDMI IN 2.
~
• A conexão HDMI é necessária para exibição dos formatos 480i, 480p, 720p, 1080i e
1080p. Observe que este TV exibe todos os sinais de entrada de vídeo na resolução de
1.366 pontos × 768 linhas.
• Assegure-se de usar apenas o cabo HDMI que tenha o logotipo HDMI.
3 PC IN
(RGB/AUDIO)
Conecta-se ao conector da saída de vídeo de um PC usando o cabo HD15-HD15 (RGB
analógico). Também pode ser conectado a outro equipamento RGB analógico.
Consulte a “Tabela de Referência do Sinal de Entrada do PC” na página 16 para obter
informações sobre os sinais que podem ser exibidos.
~
• Para alguns computadores Apple Macintosh, pode ser necessário utilizar um adaptador
(não fornecido). Nesse caso, conecte o adaptador ao computador antes de conectar o
cabo HD15/HD15.
• Se a imagem estiver com ruído, tremendo ou sem nitidez, ajuste a Fase e a
Separação das configurações do PC na página 37.
45VIDEO IN 1
S VIDEO
Conecta-se à saída S VIDEO do videocassete ou outro aparelho de vídeo que possua
S VIDEO. A saída S VIDEO oferece uma qualidade de imagem superior à do vídeo
composto ( 5). (Consulte S Video automático na página 34.)
Introdução ao TV
Cabo DVI para HDMI
Cabo de áudio
Adaptador para DVI
VIDEO IN 1/3
VIDEO/
L(MONO)AUDIO-R
6 COMPONENT IN
1/2 (1080p/1080i/
720p/480p/480i)/
L-AUDIO-R
7 AUDIO OUT
(VAR/FIX)
8 AC IN Conecta-se ao cabo de alimentação CA fornecido.
9 SERVICE ONLY Esta porta USB destina-se apenas a serviço.
0 VHF/UHF/CABLE Entrada RF que se conecta à sua antena VHF/UHF ou TV a cabo.
Conecta-se às saídas de vídeo composto e de áudio do seu aparelho A/V, como um
videocassete ou outro aparelho de vídeo. Uma terceira entrada de vídeo composto e áudio
(VIDEO 2 IN) está localizada no painel do lado esquerdo do TV.
Conecta-se às tomadas de vídeo componente (YP
componente oferece melhor qualidade de imagem que as conexões S VIDEO (4) ou
vídeo composto 5).
BPR) e áudio (L/R) do TV. O vídeo
~
• A conexão do vídeo componente (YPBPR) é necessária para exibir formatos 480i, 480p,
720p, 1080i e 1080p. Observe que este TV exibe todos os sinais de entrada de vídeo na
resolução de 1.366 pontos × 768 linhas.
Conecta-se às entradas de áudio esquerda e direita do aparelho de áudio analógico. Você
pode utilizar essas saídas para ouvir o áudio do TV através do sistema de som estéreo.
13
Page 14
3. Conectando o TV
Sistema de TV a cabo e/ou Sistema de Antena VHF/UHF
Você poderá desfrutar de programação analógica
na definição padrão.
~
• É altamente recomendável conectar a entrada da
antena/cabo usando um cabo coaxial de 75 ohms para
receber sinais com ótima qualidade de imagem. O
cabo paralelo de 300 ohms pode ser afetado facilmente
por interferências de rádio, o que resulta em
deterioração dos sinais.
TV a cabo ou antena VHF/UHF
(ou somente VHF)
Cabo coaxial de
75 ohms
Entrada VHF/UHF/CABLE
Parte traseira
do TV
Decodificador HD/Receptor de satélite HD
Você também pode desfrutar de programação de
alta definição assinando um serviço de TV a cabo
ou satélite de alta definição. Para obter a melhor
imagem possível, assegure-se de conectar esse
aparelho ao seu TV pela entrada HDMI ou do
vídeo componente (com áudio), na parte de trás de
seu TV.
Mostrado com conexão HDMI
Parte traseira do TV
1
2
R AUDIO L
IN
RGB
AUDIO
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
13
VIDEO IN
Y
B
P
P
R
L
AUDIO
R
2
1
COMPONENT IN
(1080p/1080i/720p/480p/480i)
(VAR/FIX)
AUDIO
OUT
Sistema de TV a cabo e Sistema de Antena VHF/UHF
Use um chaveador A-B RF opcional (não
fornecido) para alternar entre as programações de
TV a cabo e antena pelo ar, como indicado a
seguir.
Cabo
Antena
Chaveador A-B RF
A
B
Entrada VHF/UHF/CABLE
Parte traseira
do TV
~
• Certifique-se de definir a configuração de TV a cabo
para Sim ou Não nas configurações de Ajuste do
Canal do tipo de sinal de entrada que você escolher
(consulte a página 38).
Cabo HDMI
Decodificador
HD/Receptor de
satélite HD
Cabo CATV/antena
de satélite
14
Page 15
Mostrado com conexão de DVI
Cabo CATV/
antena de satélite
Parte traseira do TV
1
RGB
2
VIDEO
L
(MONO)
AUDIO
AUDIO
L
AUDIO
R
PC IN
13
IN
R
S VIDEO
VIDEO IN
Y
B
P
PR
L
AUDIO
R
1
(1080p/1080i/720p/480p/480i)
2
COMPONENT IN
(VAR/FIX)
AUDIO
OUT
Cabo DVI
para HDMI
Decodificador HD/
Receptor de satélite HD
AUDIO-R
(vermelho)
AUDIO-L
(branco)
Cabo de áudio
~
• Se o equipamento tiver uma tomada DVI e não uma HDMI, conecte a tomada DVI à tomada HDMI IN 2 (com
adaptador ou cabo DVI para HDMI), e conecte a tomada de áudio às tomadas AUDIO IN (L/R) de HDMI IN 2. Para
saber detalhes, consulte a página 13.
Mostrado com conexão de componente
Parte traseira do TV
R
AUDIO
1
2
L
IN
RGB
AUDIO
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
13
VIDEO IN
Y
B
P
PR
L
AUDIO
R
1
COMPONENT IN
(1080p/1080i/720p/480p/480i)
2
(VAR/FIX)
AUDIO
OUT
Decodificador HD/
Receptor de satélite HD
Cabo CATV/
antena de satélite
Introdução ao TV
AUDIO-R (vermelho)
AUDIO-L (branco)
R (vermelho)
P
B (azul)
P
Y (verde)
Cabo de vídeo componente
Cabo de áudio
15
Page 16
PC
Use o TV como o monitor do seu PC.
Mostrado a seguir com a conexão HD15 para HD15. O TV também pode ser conectada a um PC com saída
para DVI ou HDMI. (Consulte o Guia Rápido em separado).
Parte traseira do TV
1
2
R AUDIO L
IN
Cabo HD15/HD15
(RGB analógico)
Cabo de áudio (miniplugues estéreo)
RGB
AUDIO
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
13
VIDEO IN
Y
B
P
PR
L
AUDIO
R
COMPONENT IN
2
1
(1080p/1080i/720p/480p/480i)
(VAR/FIX)
AUDIO
OUT
~
• Conecte a tomada PC IN ao PC usando o cabo HD15HD15 com núcleo de ferrite (RGB analógico) e o cabo
de áudio (página 13).
Tabela de Referência do Sinal de Entrada do PC
Depois de conectar o PC ao TV, defina o sinal de saída do PC de acordo com a tabela seguinte.
Resolução
Sinais Horizontal
(Pixel)
VGA 640
640
720
SVGA
XGA
WXGA
800
800
1024
1024
1024
1280
1280
1360
× Vertical
(Linha)
×
×
×
×
×
×
×
×
×
×
×
480 31.5 60 VGA
480 37.5 75 VESA
400 31.5 70 VGA-T
600 37.9 60 Diretrizes VESA
600 46.9 75 VESA
768 48.4 60 Diretrizes VESA
768 56.5 70 VESA
768 60.0 75 VESA
768 47.4 60 VESA
768 47.8 60 VESA
768 47.7 60 VESA
• Se o PC estiver conectado ao TV e não houver nenhum
sinal de entrada do PC por mais de 30 segundos, o TV
entrará no modo standby automaticamente (página 37).
Freqüência
horizontal (kHz)
Freqüência
vertical (Hz)
Padrão
~
• A entrada de PC do TV não aceita Sync on Green nem
Composite Sync.
• A entrada PC VGA do TV não aceita sinais
entrelaçados.
• Para conseguir a melhor qualidade de imagem,
recomendamos usar os sinais (em negrito) da tabela
acima, com uma freqüência vertical de 60 Hz de um
PC. Em plug e play, sinais com freqüência vertical de
60Hz serão detectados automaticamente. (Pode ser
necessário reiniciar o PC).
16
Page 17
Outro aparelho
Videocassete
Sistema de jogos
1
2
R
L
AUDIO
IN
RGB
AUDIO
PC IN
S VIDEO
VIDEO
L
(MONO)
AUDIO
R
1 3
VIDEO IN
Gravador
digital
Y
P
B
P
R
L
AUDIO
R
1
COMPONENT IN
(1080p/1080i/720p/480p/480i)
Aparelho de
áudio analógico
(Receptor de A/V/Home Theater)
(VAR/FIX)
2
AUDIO
OUT
SERVICE ONLY
Fones de
ouvido
2
S VIDEOVIDEOR-AUDIO-
VIDEO
L (MONO)
Câmera de
vídeo
Introdução ao TV
VHF/UHF/CABLE
Reprodutor de
Blu-ray Disc/
“PS3”
Reprodutor
de DVD
digital de
satélite
Decodificador
digital
Sistema
de áudio
PCReceptor
~
• Consulte o Guia Rápido (fornecido) ao conectar outro aparelho ao seu TV.
VHF/UHF/
CABLE
17
Page 18
Usando o Controle de HDMI do BRAVIA Theatre Sync™
Este TV está equipado com o BRAVIA Threatre
Sync. A função Controle de HDMI habilita o
BRAVIA Theatre Sync a permitir a comunicação
entre os TVs e os aparelhos Sony. Apenas o
aparelho Sony com o recurso de Controle de
HDMI é aceito.
Para conectar o equipamento Controle de
HDMI
Use um cabo HDMI que tenha o logotipo HDMI
para conexão. Consulte as páginas 14 a 17 ou a
conexão HDMI mostrada no Guia Rápido,
fornecido com a documentação do TV.
Configurando o Controle de HDMI
Para que a função Controle de HDMI funcione,
o TV e o outro equipamento Controle de HDMI
Sony devem ser configurados. Consulte a página
35 sobre como ativar o Controle de HDMI. Para
outro aparelho, consulte o manual de instruções
correspondente.
Arrumando os cabos de conexão
Você pode arrumar os cabos de conexão conforme
a ilustração abaixo.
1
Controle de HDMI disponível com o seu TV
Após conectar o aparelho aceito, as seguintes
operações estarão disponíveis:
• Desligar o aparelho automaticamente, ao
desligar o TV.
• Quando o aparelho conectado for ligado
pelo recurso One-Touch-Play (tecla de
toque único), o TV ligará automaticamente
e selecionará a respectiva entrada HDMI.
• Ligar automaticamente o aparelho listado
nas Entradas externas do MENU
quando selecionado; consulte as páginas
26 e 27.
Quando um receptor de A/V Sony com o BRAVIA
Theatre Sync estiver conectado, as seguintes
operações adicionais serão possíveis:
• Ligar o receptor de A/V quando o TV
estiver ligada.
• Alternar automaticamente para a saída de
áudio dos alto-falantes junto ao receptor de
A/V.
• Ajustar o volume e desligar o som do receptor
de A/V com o controle remoto do TV.
2
~
• Não arrume o cabo de alimentação CA com os demais
cabos de conexão.
~
• Não é possível selecionar o receptor de A/V no
MENU.
18
Page 19
4. Ajustando a Lista de Canais
- Ajustes Iniciais
Após terminar as conexões do TV, você deverá
realizar os Ajustes iniciais que sintonizarão
automaticamente os canais disponíveis. A tela
Ajustes Iniciais aparecerá ao se ligar o TV pela
primeira vez. Se não desejar ajustar os canais neste
momento, você poderá fazê-lo mais tarde
selecionando a opção Auto programação em
Ajuste do Canal (veja página 38).
~
• A configuração padrão de seleção de canal é TV a
cabo Sim. Para conexões de antena, execute a Auto
programação novamente, após selecionar TV a
cabo Não nas configurações de Ajuste do Canal.
• Se você selecionou Cancelar durante os Ajustes
iniciais, a mensagem Ajustes Iniciais não será
exibida na próxima vez que o TV for ligado.

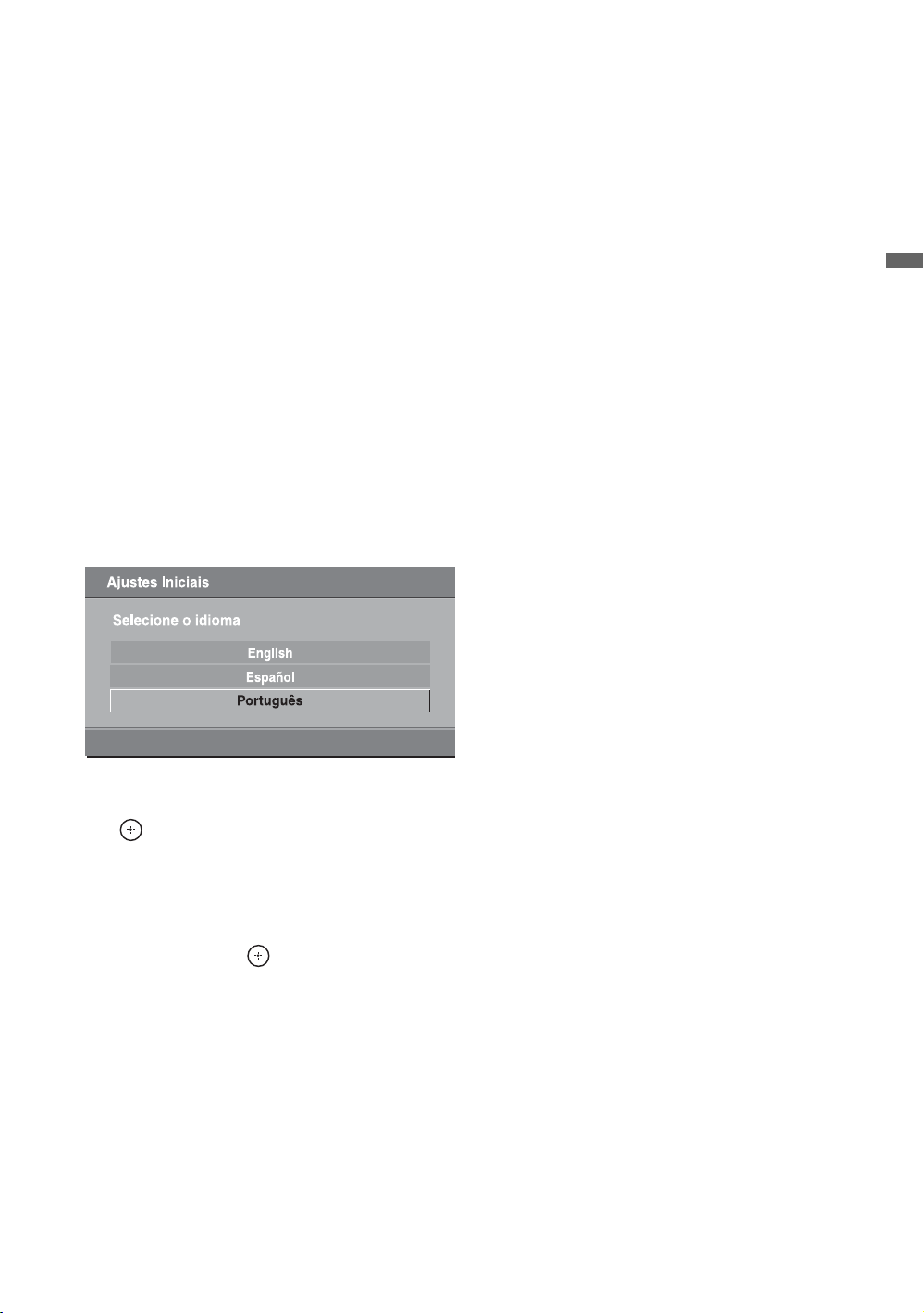

1 Pressione TV POWER para ligar o TV.
A tela Ajustes Iniciais aparece em Português.
Para executar a Auto programação em uma
outra hora
s Use as funções de Auto programação
como descrito na página 38.
s Selecione a opção Hora atual nas
Programar timer, na página 35.
Para restaurar os ajuste de fábrica do TV.
Ligue o TV. Enquanto mantém pressionada a tecla
V no controle remoto, pressione a tecla POWER
no TV. Solte a tecla V. “Reset” aparece na tela do
TV. O TV será desligado automaticamente,
pressione a tecla POWER para ligar o TV.
CUIDADO: O ajuste de fábrica apagará todos os
ajustes realizados incluindo a configuração de
Bloqueio de Canal.
Introdução ao TV
2 Pressione V/v para selecionar o idioma que
deseja visualizar na tela. Depois pressione
.
A mensagem “Primeiramente conecte o cabo/
antena. Deseja iniciar auto programação?”
aparecerá.
3 Pressione B/b para selecionar “Aceitar”
depois pressione .
4 Para incluir/omitir canal, veja a página 38.
5 Para sair do ajuste pressione MENU.
19
Page 20
Controles/Indicadores do TV e do controle remoto
Inserindo baterias no controle remoto
Insira duas pilhas AA (fornecidas) encaixando e e E
nas baterias ao diagrama dentro do compartimento de
pilhas do controle remoto.
Controle remoto
Os botões localizados na parte superior do TV funcionam da mesma forma que
os botões do controle remoto.
MENU
Empurre a
trava e levante
a tampa para abrir
20
~
• A tecla 5 e a CH + têm um ponto em relevo. Use-o como referência quando
operar o TV.
• Este controle remoto não pode ser programado para uso com outro aparelho.
Tecla Descrição
1 DISPLAY Pressione uma vez para visualizar o número do canal atual, o
nome do canal, a hora e os ajustes do Modo wide. A função
OSD (display na tela) será desativada após alguns segundos,
ou pressione novamente para cancelar a tela imediatamente.
2 SLEEP Pressione repetidamente, até que o TV exiba a hora em
minutos (Não, 15 min, 30 min, 45 min, 60 min, 90 min
ou 120 min) do tempo que você deseja que o TV permaneça
ligado antes de desligar automaticamente. Para cancelar o
Sleep, pressione SLEEP repetidamente, até que Não seja
exibido.
3 THEATER Pressione para ativar e desativar o Modo Teatro. As
configurações de imagem serão definidas para uma
experiência como no cinema, e o áudio alternará para a saída
de áudio dos alto-falantes fixos do seu sistema de áudio
BRAVIA Theatre Sync. Seu sistema de áudio BRAVIA
Theatre Sync deve estar conectado, por uma conexão HDMI,
ao TV (consulte a página 18 para saber detalhes).
Page 21
Tecla Descrição
4 FREEZE Pressione uma vez para congelar a imagem do programa atual
em uma janela. Pressione novamente para preencher a tela
com a imagem congelada. Pressione uma terceira vez para
voltar ao programa atual.
Freeze
4
5
6
7
8
9
0
qa
qs
qd
qf
Programa
atual
Pressione V/v/B/b para mover a janela pequena que mostra o
programa atual para um local diferente na tela.
Imagem
congelada
~
• Com o recurso
disponíveis.
5 PICTURE Pressione repetidamente para selecionar um dos modos de
6
FAVORI TE S
7 RETURN Pressione para voltar para a tela anterior ou sair da tela, ao
8 MENU
imagem disponíveis: Brilhante, Normal, Cinema. (As
opções disponíveis dependem do modo atual). Os modos de
imagem também podem ser acessados nas configurações de
Imagem. Para obter detalhes, consulte as configurações de
Imagem na página 29.
Pressione uma vez para exibir a lista de canais favoritos
armazenados.
É possível armazenar até 16 canais em sua lista Favoritos.
Para saber como adicionar ou editar o canal, consulte a
38
.
exibir itens de menu e configurações.
Pressione para exibir o painel de controle
itens de menu, como
Lista de TV
9 DMe
0 0-9 ENT Pressione 0 - 9 para selecionar um canal. O canal muda
qa Use com 0 - 9 e ENT para selecionar canais digitais.
x
Pressione para acessar recursos no módulo externo opcional
BRAVIA (por exemplo: DMX-DT1). Consulte o seu
revendedor ou o site www.sony.com.br para obter mais
informações. O módulo pode não estar disponível em sua
região.
depois de dois segundos. Pressione ENT para mudar o canal
imediatamente.
Por exemplo, para inserir 2.1, pressione , , e ENT.
Freeze
ativo, alguns recursos não estarão
Entradas externas, Favoritos
e
Configuração
MENU
(consulte a página 26).
2
~
• Aplicável somente com o uso de um módulo externo
opcional BRAVIA. Consulte o seu revendedor ou o site
www.sony.com/bravia para mais informações.
qs VOL +/– Pressione para ajustar o volume.
qd MUTING Pressione para desligar o som. Pressione novamente ou
qf POWER Pressione para ligar e desligar o TV.
pressione VOL + para restaurar o som.
Introdução ao TV
página
e acessar
,
1
(Continua)
21
Page 22
Tecla Descrição
qg WIDE Pressione repetidamente para selecionar um dos ajustes do
Modo wide: Wide Zoom, Normal, Cheia, Zoom. A
configuração Mode wide também pode ser acessada nas
configurações Tela e PC (consulte as páginas 32 e 37).
Mudando o modo Widescreen
(Para controle de tempo do PC, veja abaixo)
4:3 Fonte original
16:9 Fonte original
qg
Fonte de definição padrão
mm
Wide Zoom Wide Zoom
Normal Normal
Cheia Cheia
Zoom Zoom
Fonte de alta definição
Este modo não está
disponível
~
• Quando o TV recebe um sinal de 720p, 1080i ou 1080p, não
é possível selecionar Normal.
Mudando o modo Widescreen para controle de
tempo do PC
Sinal recebido do PC Sinal recebido do PC
800 × 600
1280 × 768
22
mm
Normal Normal
Cheia 1 Cheia 1
Cheia 2 Cheia 2
Page 23
qh
qj
qk
ql
w;
Tecla Descrição
qh INPUT Pressione para exibir a lista de entradas de vídeo e modo TV.
Pressione repetidamente para alternar pelas entradas.
~
• Consulte a página 34 ao configurar as etiquetas de Entrada
de vídeo, incluindo o recurso Omitir.
qj V/v/B/b Pressione V/v/B/b para mover o cursor na tela. Pressione
TOOLS
qk
ql CC Pressione para ativar e desativar a legenda. Para mudar ou
w; JUMP Pressione para avançar e voltar entre dois canais. O TV
para selecionar/confirmar um item.
Pressione para exibir uma lista de funções e atalhos de menus
convenientes. Os itens de menu TOOLS variam em função da
entrada e do conteúdo.
Item de menu Página de referência
Modo imagem Consulte a página 29
Modo som Consulte a página 31
P&P ou PIP Consulte a página 25
Troca de áudio Consulte a página 25
Imagem Única Consulte a página 25
Alto-falante Consulte a página 34
Adicionar a Favoritos Consulte a página 38
Mode de Exibição Consulte a página 29
Auto ajuste Consulte a página 37
personalizar a opção Display de Close Caption, consulte
a página 33.
alterna entre o canal atual e o último canal selecionado.
JUMP JUMP
Introdução ao TV
wa
wa CH +/– Pressione para passar pelos canais. Para passar rapidamente
pelos canais, mantenha pressionada uma das teclas +/–.
23
Page 24
Indicadores
1
KLV-S sereis
PIC OFF/TIMER STANDBY POWER
34 52
Item Descrição
1 Alto-
falante
2 Sensor
de luz
3 Indicador
PIC OFF/
TIMER
4 Indicador
STANDBY
5 Indicador
POWER
6 Receptor
infravermelho
(IR)
Emite o sinal de áudio.
Detecta o nível de luz do ambiente e ajusta o brilho da tela
apropriadamente (consulte a página 36 para obter mais
detalhes). Não coloque nenhum objeto perto do sensor, pois
isto pode afetar o seu funcionamento.
Acende em verde quando o recurso Sem imagem está
ativado. Acende em laranja quando o timer está configurado.
Quando o timer estiver configurado, este indicador
permanecerá aceso mesmo que o TV seja desligado. Para
obter mais detalhes, consulte a página 35.
O Indicador STANDBY acenderá em VERMELHO quando o
TV estiver no modo standby. O TV entra no modo standby
quando:
• O TV estiver desligado ou quando for restaurada a
energia após uma queda de energia,
• o modo de economia de energia do PC estiver ativado ou
• não houver sinal disponível para a entrada de CABLE/
VHF/UHF por vários minutos.
Se o indicador piscar em vermelho de forma contínua, isso
indica que o TV necessita de assistência (consulte Dúvidas &
Informações Adicionais na página 2).
Acende em verde quando o TV está ligado.
Recebe sinais infravermelhos (IR) do controle remoto.
1
6
KLV-37M300A
24
Page 25
Como usar as funções P&P e PIP
O TV vem com as funções P&P e PIP, que
permitem que você exiba duas imagens
simultaneamente. P&P (picture and picture)
apresenta duas janelas lado a lado. PIP (picture in
picture) apresenta sinal de entrada do PC e canais
de TV.
~
• A entrada de VHF/UHF/CABLE deve ser conectada
para usar a função P&P/PIP.
• Se o bloqueio de canal estiver definido, essas funções
poderão ser usadas.
•O item Closed Captions não está disponível nessas
funções.
P&P
Janela
principal
PIP
Janela
principal
(PC)
Subjanela
Subjanela (O
local da
subjanela
pode ser
movido,
pressionando
V/v/B/b.)
Para mudar canais na subjanela
Pressione CH +/– para mudar os canais ou digite o
número do canal, usando as teclas numéricas 0 - 9.
Para sair do modo P&P e PIP
Pressione a tecla RETURN.
Para exibir a imagem Única
1 Pressione B/b para selecionar a imagem que
deseja exibir em uma única tela.
2 Pressione TOOLS para exibir o menu.
3 Selecione Imagem Única e, em seguida, .
~
• É necessário um dispositivo adicional compatível com
o sintonizador do TV para assistir dois programas de
TV ao vivo simultaneamente.
Disponibilidade de P&P
Na Janela principal Na subjanela
Componente 1
Componente 2
HDMI IN 1
(exceto controle de tempo do PC)
HDMI IN 2
(exceto controle de tempo do PC)
Canal de TV
(VHF/UHF/
CABLE IN)
Introdução ao TV
Para exibir uma imagem na subjanela
1 Ao assistir uma das entradas a seguir:
Componente, HDMI ou PC; pressione
TOOLS para exibir o menu TOOLS.
~
• A entrada que você está assistindo se tornará a Janela
principal.
2 Pressione V/v para selecionar o P&P ou o
PIP e pressione para exibir os canais de
TV na subjanela.
~
• Para trocar o áudio no modo P&P, use a tecla B/b,
para comutar o áudio entre a Janela principal e a
Subjanela.
• Para trocar o áudio no modo PIP, pressione TOOLS e,
em seguida, V/v para selecionar Troca de áudio.
Disponibilidade de PIP
Na Janela principal Na subjanela
PC
HDMI IN 1
(controle de tempo do PC)
HDMI IN 2
(controle de tempo do PC)
Canal de TV
(VHF/UHF/
CABLE IN)
~
• Controles de tempo do PC compatíveis podem ser
encontrados na página 16.
25
Page 26
Apresentando a função TV MENU
MENU
Visão geral do TV MENU
O MENU oferece uma tecla de acesso para controlar o seu TV. Este recurso permite que você realize várias
tarefas intuitivamente, através de um painel de controle que aparece na tela, em vez de pressionar várias
teclas no controle remoto.
Ao pressionar MENU, é possível realizar facilmente as funções básicas do seu TV, tais como: alternar
entre entradas externas, acessar as entradas externas, assistir aos canais favoritos e mudar ou personalizar
os ajustes do TV.
MENU
Entradas externas
Favoritos
Lista de TV
Configuração
1 Pressione MENU.
2 Pressione V/v para selecionar um item.
3 Pressione para confirmar uma opção.
Pressione MENU para sair.
Selecionar equipamentos conectados
Selecionar:
Sair:Ajustar:
MENU
26
Page 27
Entradas
externas
Favoritos
Acesse o aparelho conectado ao TV
Assista um filme, jogue um jogo, grave um programa ou trabalhe no PC.
Para sua comodidade, atribua um nome por meio do recurso legendas de entrada de
vídeo, consulte a página 34.
Para exibir uma lista dos aparelhos compatíveis de controle
de HDMI conectados, selecione Lista do Dispositivo
HDMI.
1 Selecione Entradas externas no painel de controle
MENU e pressione .
2 Pressione V/v para selecionar a entrada externa
desejada e pressione .
Entradas externas
Vol ta r
Seleção do Dis. HDMI
Vídeo 1
Vídeo 2
Vídeo 3
Componente 1
Componente 2
HDMI 1
HDMI 2
PC
Editar Legenda de Entrada
Selecionar:
-
-
-
-
-
-
-
-
Sair:Ajustar:
Gerenciando seus canais favoritos
O recurso Favoritos permite selecionar canais de uma lista
de até 16 canais favoritos que você determina.
1 Selecione Favoritos no painel de controle MENU e
pressione .
2 Pressione V/v para selecionar o canal desejado e
pressione .
Para adicionar o canal atual à lista de canais favoritos,
selecione Adicionar a Favoritos e pressione .
Quando a lista de canais favoritos estiver cheia, remova canais da lista usando a
opção Canais Favoritos em Configuração de Ajuste do Canal (consulte a
página 38) e tente novamente. A opção Canais Favoritos pode ser acessada
diretamente de Editar favoritos.
Favoritos
Voltar
Adicionar a Favoritos
1 28 : ---- 2 60 : ---- 3 28 : ---- 4 65 : ---- 5 68 : ---- 6 28 : ---- 7 -- : ---- 8 -- : ----Editar favoritos
Selecionar:
MENU
MENU
Sair:Ajustar:
MENU
Apresentando a função TV MENU
Lista de TV
Configuração
Assistindo TV
Selecione um canal.
• Você também pode selecionar um canal de TV usando as teclas numéricas 0 - 9 ou
CH +/– (consulte as páginas da seção de controle remoto 21
e 23).
Lista de TV
Vol ta r
2 _ _ _ _ _
4 _ _ _ _ _
5 _ _ _ _ _
7 _ _ _ _ _
9 _ _ _ _ _
11 _ _ _ _ _
13 _ _ _ _ _
14 _ _ _ _ _
15 _ _ _ _ _
16 _ _ _ _ _
Selecionar:
MENU
MENU
Sair:Ajustar:
Ajustar as configurações do TV
Personalize as configurações de TV com várias opções.
As explicações sobre os tipos diferentes de Configuração têm início na página 29.
• As opções disponíveis variam, dependendo das situações e condições aplicadas. As
opções que não podem ser ajustadas ficam na cor cinza ou não são exibidas.
27
Page 28
Navegando pelas configurações do TV
1 Pressione MENU para exibir o MENU.
MENU
2 Pressione V/v para selecionar um item de Configuração.
3 Pressione V/v para mover em Configuração.
Imagem (página 29)
Som (página 31)
Tela (página 32)
Ajustes (página 33)
Configuração do PC (página 37)
Ajuste do Canal (página 38)
4 Pressione quando o item desejado for selecionado.
5 Pressione ou V/v para confirmar o item selecionado. Use B/b para fazer ajustes.
MENU
Pressione MENU para sair.
28
Page 29
Descrição das configurações do TV
Imagem
Aplicar ajustes Determina se aplicar configurações de Imagem somente à entrada atual ou a todas as
entradas.
Todas entradas As configurações serão aplicadas a Todas entradas.
~
• Todas entradas irá sobrepor todas as configurações definidas pela Entrada atual.
Entrada atual As configurações serão aplicadas somente à Entrada atual.
Modo imagem
Visualização
personalizada de imagem
Brilhante Selecione para obter maior contraste e nitidez da imagem.
Normal Selecione para obter uma imagem padrão. Recomendado para
entretenimento pessoal.
Cinema Define como ótima a qualidade de imagem para conteúdo baseado em
filme.
~
•O Modo imagem também pode ser acessado pela tecla TOOLS no controle remoto,
quando no modo TV e Entradas externas.
Modo de Exibição Seleciona o modo de exibição da fonte de entrada de PC.
Vídeo Para imagens de vídeo.
Texto Para texto, gráficos ou tabelas.
Reset Retorna a configuração atual do Modo imagem aos valores padrão.
Backlight Ajuste para clarear ou escurecer a luz de fundo.
Contraste Ajuste para aumentar ou diminuir o contraste da imagem.
Brilho Ajuste para clarear ou escurecer a imagem.
Cor Ajuste para aumentar ou diminuir a intensidade da cor.
Matiz Ajuste para aumentar ou diminuir os tons verdes.
Temperatura de cor
Ajuste de branco
Nitidez Ajuste para aumentar ou suavizar a nitidez da imagem.
Redução de ruído Selecione para reduzir o nível de ruído na imagem do aparelho conectado e da tomada
Fria Selecione para dar um tom azulado ao branco.
Padrão Selecione para dar um tom neutro ao branco.
Quente 1, 2 Selecione para dar um tom avermelhado ao branco. Disponível
apenas quando o Modo imagem for configurado para Normal ou
Cinema.
VHF/UHF. Selecione entre Auto, Alto, Médio, Baixo e Não.
~
• Auto estará disponível somente quando você estiver assistindo TV. Essa configuração
não estará disponível quando Aplicar ajustes estiver ajustada para Todas entradas.
Redução de ruído
MPEG
Reduz o efeito mosaico nos vídeos compactados em MPEG. Útil para DVDs.
Apresentando a função TV MENU
(Continua)
29
Page 30
Configurações
avançadas
Não disponível no "Modo
brilhante"
Reset Retorna todos os ajustes avançados aos ajustes de fábrica.
Ajustar nível
preto
A. C. Avançada Otimiza automaticamente o contraste. Este ajuste é especialmente
Gamma Ajusta o balanço entre as áreas claras e escuras da imagem.
Branco claro Acentua as cores brancas e claras.
Cor viva Torna as cores mais vivas.
Espaço de Cores Seleciona a faixa de reprodução de cor entre Grande ou Normal.
Realça as áreas pretas da imagem para um contraste mais acentuado.
eficaz em imagens escuras, aumentando a vibração da imagem.
~
• Espaço de Cores opção não disponível no modelo KLV-
26S300A e KLV-37M300A.
• Configurações avançadas não disponível para uma fonte de
entrada de PC ou quando o Modo imagem for definido para
Brilhante.
30
Page 31
Som
Aplicar ajustes Determina se aplicar configurações de Som somente à entrada atual ou a todas as
entradas.
Todas entradas As configurações serão aplicadas a Todas entradas.
~
• Todas entradas irá sobrepor todas as configurações definidas pela Entrada atual.
Entrada atual As configurações serão aplicadas somente à Entrada atual.
Modo som
Ajuste de som
personalizado
Dinâmico Selecione para melhorar os agudos e os graves.
Normal Adequado para o diálogo falado.
Pessoal Configuração simples Permite que você armazene seus ajustes
preferidos.
~
•O Modo som também pode ser acessado pela tecla TOOLS no controle remoto
quando no modo TV e Entradas externas.
Reset Retorna os ajustes atuais do Modo som aos ajustes de fábrica, exceto MTS.
Agudos Ajuste para diminuir ou aumentar a intensidade dos agudos.
Graves Ajuste para diminuir ou aumentar a intensidade dos graves.
Balanço Ajuste para enfatizar o som no alto-falante esquerdo ou direito.
Steady Sound Sim Selecione para estabilizar o volume em todos os programas e
Não Selecione para desativar a função Steady Sound.
Nivelamento de
Vol ume
Surround S-FORCE Front
Amplificador de Som
Disponível apenas no
Modo pessoal
MTS
Desfrute dos programas
em estéreo, bilíngüe e
mono
Ajusta o nível de volume da entrada atual (entrada de vídeo ou TV) em relação às outras
entradas.
Surround
Estéreo
simulado
Não Selecione para obter a recepção normal em estéreo ou mono.
Selecione para dar ao som mais impacto, pela compensação do efeito de fase nos altofalantes. Selecione entre Alto, Baixo e Não.
Estéreo Selecione para obter uma recepção em estéreo quando estiver
Auto SAP Selecione para mudar automaticamente o TV para o som original
Mono Selecione para obter uma recepção em mono. Use para reduzir o ruído
comerciais.
Oferece uma experiência virtual de som ambiente, possibilitada
usando-se apenas dois alto-falantes frontais.
Adiciona o efeito “surround” (ambiente) a programas mono.
assistindo a um programa transmitido em estéreo.
(SAP) ao sintonizar um sinal. Se não houver nenhum sinal SAP, o TV
permanecerá no modo Estéreo.
durante a recepção de programas em estéreo com sinais fracos.
Apresentando a função TV MENU
31
Page 32
Tela
Aplicar ajustes Determina se aplicar configurações de Tela somente à entrada atual ou a todas as entradas.
Todas entradas As configurações serão aplicadas a Todas entradas.
~
• Todas entradas irá sobrepor todas as configurações definidas pela Entrada atual.
Entrada atual As configurações serão aplicadas somente à Entrada atual.
Modo wide Wide Zoom Preenche a tela com distorção mínima.
Normal Selecione para exibir a imagem 4:3 no tamanho original quando a
fonte original for 4:3.
~
• Normal não está disponível quando você estiver assistindo fontes de 720p, 1080i ou
1080p.
Cheia Selecione para ampliar a imagem original horizontalmente e encher a
tela quando a fonte original for 4:3 (fonte de definição padrão).
Quando a fonte original for 16:9 (fonte de alta definição), selecione
este modo para exibir a imagem 16:9 no tamanho original.
Zoom Selecione para ampliar a imagem original sem distorcer a relação de
aspecto.
Auto wide Sim Selecione para que a tecla mude automaticamente para o modo de tela
que seja melhor para o programa atual. Se a mudança freqüente de tela
estiver lhe incomodando, selecione Não.
Não Selecione para desativar a opção Auto wide. Escolha o modo de tela
entre na opção Modo wide.
4:3 padrão
Selecione Modo de tela
padrão para usar com
fontes 4:3
Wide Zoom Amplia a imagem 4:3 para preencher a tela 16:9, exibindo o máximo
possível da imagem original.
Normal Selecione para retornar a imagem 4:3 ao tamanho original.
Não Selecione para continuar utilizando a configuração atual Auto wide
quando o canal ou a entrada for alterada.
~
•Se 4:3 padrão for definido para outra opção além de Não, a configuração Auto wide
mudará apenas para o canal atual. Ao mudar canais (ou entradas), Auto wide é
substituído automaticamente pela configuração 4:3 padrão para fontes 4:3. Para manter
a configuração Auto wide atual quando canais e entradas forem alterados, configure 4:3
padrão para Não.
Área de imagem Selecione Normal para retornar para a área de visualização padrão. Selecione -1 ou -2
para ampliar a imagem, de forma que as bordas fiquem fora da parte visível da tela.
Posição horizontal Permite que você mova a posição da imagem para a esquerda e para a direita.
Pressione B/b e para selecionar a correção entre Mín, – 4 a +4 e Máx.
~
• O ajuste de Posição horizontal será útil quando o TV estiver conectada a um aparelho
de video game.
Posição vertical Permite que você mova a posição da imagem para cima e para baixo. (Disponível somente
no modo Zoom.)
Pressione V/v e para selecionar a correção entre Mín, – 4 a +4 e Máx.
Tamanho vertical Permite que você ajuste o tamanho vertical da imagem. (Disponível somente nos modos
Wide Zoom e Zoom ).
Pressione V/v e para selecionar a correção entre Mín, – 4 a +4 e Máx.
32
Page 33
Ajustes
Idioma Selecione para visualizar todos os ajustes de tela no idioma de sua escolha: English,
Español, Português.
Closed Captions Permite que você selecione entre vários modos de legenda (para programas que são
transmitidos com legendas).
Display de
Close Caption
Modo de Close
Caption
Info de canal Configure para Sim ou Não. Quando ativado, exibe o nome do programa e o tempo restante
(se o transmissor oferecer esse serviço). É exibido por alguns segundos na mudança de canal
ou quando a tecla DISPLAY é pressionada.
Bloqueio de canal
Entre com a
senha
Alterar senha
Esta opção permite que você ative (Sim) ou desative ( Não) o recurso
Closed Captions.
Para exibir uma versão impressa dos diálogos ou efeitos de som de um
programa, selecione entre CC1, CC2, CC3 ou CC4. (Deve ser
configurado como CC1 para a maioria dos programas). Para exibir as
informações de rede/estação conforme apresentadas, usando metade da
tela ou tela inteira (se disponível), selecione entre Text1,Text2,
Text3,Text4.
Esta opção permite bloquear canais, independentemente das classificações
dos programas. A senha precisa ser configurada antes do bloqueio de
canais. O canal bloqueado só pode ser exibido inserindo-se a senha
correta.
Use as teclas 0 - 9 do controle remoto para inserir uma senha de quatro
dígitos. Na primeira vez que a senha for criada, você deverá inseri-la
novamente para confirmá-la.
Selecione para alterar a senha.
Apresentando a função TV MENU
Bloqueio Selecione Não para permitir a exibição de todos os canais disponíveis, ou
Pessoal para bloquear apenas os canais que desejar.
Para exibir um canal bloqueado
Pressione a tecla ENT quando o canal bloqueado estiver sintonizado e, em
seguida, insira a senha.
~
• A senha é necessária para qualquer acesso futuro às configurações de Bloqueio de canal.
Se você perder a senha, consulte “Senha perdida” na página 41.
CineMotion Detecta automaticamente o conteúdo baseado em filme e aplica o processo de ativação 3-2
inverso. As imagens em movimento serão exibidas mais limpas e com uma aparência mais
natural.
Auto Destinado ao uso padrão e para oferecer movimento de imagem mais
suave.
Não Desativa o CineMotion.
~
• O recurso CineMotion pode ser configurado separadamente para cada entrada (exceto para
a PC IN).
(Continua)
33
Page 34
Ajustes AV Legenda de
entrada
S Video
automático
Alto-falante Alto-falante
Saída de áudio
Controle fácil dos
ajustes de volume
Sistema de cor
Seleciona o padrão
para as
transmissões de seu
país
~
• O ajuste de fábrica é Auto. Ao trocar de canais em Decodificadores de TV a cabo,
Receptores de Satélite ou VCR, a imagem pode demorar alguns segundos para se estabilizar.
Para minimizar este efeito, ajuste o sistema de cor da entrada do TV de acordo com o sistema
do equipamento conectado.
Ex: Decodificador/VCR/Receptor de Satélite: Padrão PAL -M
Permite identificar o aparelho A/V conectado ao TV, como videocassete,
DVD etc. Por exemplo, se você tiver um reprodutor de DVD conectado à
tomada Componente 1, poderá selecionar o nome DVD para a entrada
Componente 1. Assim, quando você pressionar INPUT para alterar
entradas, a legenda de vídeo atribuída a essa entrada será exibida na tela.
1 Pressione V/v para selecionar a entrada de vídeo (Vídeo 1-3,
Componente 1-2, HDMI 1-2, PC IN) à qual você deseja atribuir
um nome. Depois, pressione para confirmar a entrada.
2 Pressione V/v para selecionar um dos nomes exibidos. Depois,
pressione para confirmar o nome.
Você pode selecionar os seguintes nomes para cada entrada:
Vídeo 1-3,
Componente
1-2, HDMI 1-2
PC
–, DVD, Cable Box, Satélite, VCR, BD, Receiver, DVR,
Game, Camcorder, PC, Editar:, Omitir
–, Editar:, Omitir
~
• Editar: permite que você crie um nome personalizado de 5 caracteres.
• Se você selecionar Omitir, o TV ignorará esta entrada quando a tecla
INPUT for pressionada.
•O nome Omitir
Vídeo 1 e Vídeo 2 estão equipados com S VIDEO. Selecione Sim para
conectar o cabo S VIDEO em vez do cabo de vídeo composto para
detecção automática de vídeo. Se estiver usando o cabo de vídeo
composto, ajuste a configuração para Não. A configuração Não
desativará a detecção automática e permitirá a conexão composta.
do TV
Sistema de
áudio
Variável Selecione para controlar o volume e desligar o som da
Fixa Selecione para determinar a saída de áudio e permitir o
Permite selecionar um padrão para a transmissão para o TV e entradas
VIDEO 1 a 3.
1 Pressione V/v para selecionar a entrada (TV, VIDEO 1~3) para a qual
você deseja selecionar um sistema de cor. Depois pressione para
confirmar a entrada.
2 Pressione V/v para selecionar um dos sistemas de cor. Depois
pressione para confirmar o padrão.
Você pode selecionar os seguintes ajustes para cada entrada:
Auto Permite que o TV determine automaticamente o padrão
NTSC
PAL-N Padrão utilizado na Argentina, Paraguai e Uruguai.
PAL-M Utiliza o padrão PAL-M, exclusivo do Brasil.
Ajuste o sistema de cor do TV para PA L- M.
é útil para entradas em que nenhum aparelho esteja conectado.
Selecione para usar os alto-falantes do TV para áudio.
Selecione esta opção se desejar usar um sistema de áudio
externo para o som do TV. Ao selecionar esta opção você
estará desativando os alto-falantes do TV.
Saída de áudio com o controle remoto do TV.
ajuste do volume com o controle remoto do seu sistema de
áudio. (As teclas VOLUME e MUTING do controle remoto
do TV não têm efeito sobre a Saída de áudio.)
para os sinais recebidos.
Utiliza o padrão NTSC (National Television System Committee).
34
Page 35
Ajustes HDMI As entradas HDMI deste TV reconhecerão e se comunicarão com outros aparelhos Sony
equipados com controle de HDMI.
Controle de
HDMI
Disp. Auto
Desativados
TV Auto Ativado Selecione Sim para controlar a ativação do TV a partir de seu
Atualizar Lista
de Disp.
Lista do
Dispositivo
HDMI
Programar timer Sleep Ajuste o tempo em minutos (Não, 15 min, 30 min, 45 min, 60 min, 90
Timer Você pode utilizar o Timer para ligar e desligar o TV, ou para sintonizar
O recurso Sim/Não permite que o TV se comunique com outros aparelhos
que ofereçam suporte ao Controle de HDMI.
Selecione Sim para que o equipamento de Controle de HDMI conectado
seja automaticamente desativado quando o TV for desligado. Selecione
Não para desativar esta função.
equipamento Controle de HDMI conectado. Selecione Não para
desativar esta função.
Cria ou atualiza a Lista de dispositivos HDMI. Podem ser conectados até
11 itens de aparelhos de controle de HDMI compatíveis e até 5 itens de
aparelhos em uma única tomada. Certifique-se de atualizar a Lista de
dispositivos HDMI quando alterar as conexões ou configurações do
aparelho compatível de controle de HDMI.
Exibe uma lista de aparelhos de Controle de HDMI conectados ao TV.
min, ou 120 min) durante o qual você deseja manter o TV ligado antes de
ser desligado automaticamente.
em um canal específico em um horário programado.
O recurso Timer não estará disponível para configuração até que você
configure a Hora atual.
1 Pressione V/v para realçar uma das opções a seguir; depois, pressione
.
Ajustar: Selecione para ajustar o timer por Dia, Hora, Duração, Canal e
Ajuste do volume.
Não: Selecione para desativar o timer. (Os ajustes anteriores são salvos.)
2 Se você selecionou Configurar no passo 1, pressione V/v/B/b para
ajustar o(s) dia(s), hora, minuto, AM/PM, duração, número do canal
(VHF/UHF ou CATV) e volume (após realizada a Auto
Programação).
3 Pressione MENU para sair de Configuração.
~
• Para retornar à opção Programar timer após programar o Timer ou a Hora atual,
B.
1 Pressione para selecionar Hora atual.
2 Pressione V/v/B/b para ajustar a hora atual (dia, hora, minuto e AM/
PM).
3 Pressione MENU para sair de Configuração.
Economizar
energia
pressione
•O Timer será ajustado para Não quando:
- Auto programação for executada.
- O cabo de alimentação CA for desconectado e depois reconectado para ligar o TV e a
Hora atual for exibida como --:-- --.
Hora atual Selecione para ajustar a hora atual (dia, hora, minuto e AM/PM).
Selecione para reduzir o consumo de energia ajustando o brilho da luz de fundo. Isso também
acentua o nível de preto. Selecione entre Não, Baixo, Alto e Sem imagem.
Apresentando a função TV MENU
(Continua)
35
Page 36
Sensor de luz Selecione Sim para possibilitar o controle de brilho de imagem automático (tela). O sensor de
luz mede o nível de iluminação do ambiente, permitindo que o TV ajuste automaticamente o
brilho de fundo com base nas configurações de imagem e nas condições de luz ambiente.
~
• Certifique-se de não colocar nada ao redor do sensor, pois isso afetará o seu funcionamento.
• Em ambiente de pouca luz, a faixa de controle da luz de fundo é reduzida quando o Sensor
de luz é configurado para Sim.
Informação
do produto
Selecione para exibir as informações de seu TV.
Ao contatar Assistência Técnica, tenha en mãos o nome do produto e número de série.
36
Page 37
Configuração do PC
Modo wide Normal Selecione para visualizar a resolução original.
Cheia1 Selecione para ampliar a imagem, preenchendo a área de visualização
e mantendo a relação de aspecto original.
Cheia2 Selecione para ampliar a imagem, preenchendo a área de visualização.
Reset
Auto ajuste Selecione para ajustar automaticamente a posição do visor e a fase da imagem quando o
Retorna a configuração atual às configurações de fábrica, exceto
de energia
TV receber um sinal de entrada do PC conectado. Observe que Auto ajuste não funcionará
adequadamente com determinados sinais de entrada. Nesses casos, ajuste as opções abaixo
manualmente.
.
Modo wide
e
Controle
~
• Auto ajuste para PC também pode ser configurado pela tecla TOOLS do controle
remoto.
Fase Ajuste após a Separação para a sintonia fina melhorar a nitidez.
Separação Ajuste a nitidez irregular da tela.
~
• Para a Tabela de Referência do sinal de Entrada do PC, consulte página 16.
Posição horizontal Permite que você mova a posição da imagem para a esquerda e para a direita.
Pressione B/b e pressione para selecionar a correção entre Mín, – 49 a +49 e Máx.
Posição vertical Permite que você mova a posição da imagem para cima e para baixo.
Pressione V/v e para selecionar a correção entre Mín, –49 a +49 e Máx.
Controle de energia Sim Selecione para acessar automaticamente o modo de economia de
energia quando não houver nenhum sinal de entrada por 30 segundos.
Não Selecione para desligar o Controle de energia.
~
•O Controle de energia não é compatível com VESA.
Apresentando a função TV MENU
37
Page 38
Ajuste do Canal
Canais Favoritos Permite que você ajuste uma lista de até 16 canais favoritos..
1 Pressione
Canal favorito; depois, pressione .
V/v
para selecionar um número de Canal favorito (1-16) para salvar como
2 Pressione V/v para selecionar o canal que deseja atribuir ao número do Canal favorito
selecionado e, em seguida, pressione .
Para adicionar outros números de Canais Favoritos, repita os passos 1 e 2.
Para remover um canal, selecione o canal que deseja remover e, em seguida, pressione
. Pressione V/v até “--” ser exibido e, em seguida, pressione .
~
• Para selecionar os números dos Canais favoritos que deseja especificar, consulte a página
27.
• Adicionar a Favoritos também pode ser acessado pela tecla TOOLS do controle
remoto.
Auto programação Ajusta automaticamente a lista de canais no TV para todos os canais que podem ser
recebidos.
1 Selecione Auto programação.
2 Selecione Aceitar para iniciar a Auto programação. Quando a Auto
programação encerrar, a tela Incluir/Omitir canal será exibida. (Veja a seguir)
Incluir/Omitir canal Permite incluir ou omitir os canais exibidos ao utilizar as teclas CH +/– .
1 Pressione V/v para navegar nos canais até encontrar aquele que você deseja incluir ou
omitir. Depois, pressione para selecioná-lo.
2 Pressione V/v para determinar se o canal será incluído ou omitido.
Para incluir ou omitir mais canais, repita os passos 1 e 2.
~
• Os canais que você configurar como omitidos só poderão ser acessados pelas teclas
numéricas 0 - 9 .
Nomear canal Permite que você atribua nomes (como nomes das emissoras) a números de canais.
1 Pressione V/v para navegar pelos números de canais. Depois, pressione para
selecionar o número do canal ao qual deseja atribuir um nome.
2 Pressione V/v para navegar pelos caracteres do nome (A-Z, 0-9 etc.). Pressione b para
ir para o próximo caractere. Repita para adicionar até 5 caracteres ao nome. Pressione
b para selecionar Aceitar e pressione para ajustar.
Para nomear outros canais, repita os passos 1 e 2.
TV a cabo Sim Selecione se estiver recebendo canais a cabo por meio de um provedor
de TV a cabo.
Não Selecione se estiver utilizando uma antena.
~
• Você deverá executar a Auto programação após alterar a configuração de TV a cabo.
38
Page 39
Outras informações
Guia para solução de problemas
Se você tiver dúvidas, se precisar de serviços ou de assistência técnica relacionada ao uso de seu TV
Sony, ligue para o número indicado no Termo de Garantia.
Condição Explicação/solução
Sem imagem
Sem imagem • Verifique as configurações de Economizar energia (consulte a página 35).
Não é possível receber
nenhum canal.
O TV está fixo em um canal. • Execute a Auto programação para adicionar canais que podem ser recebidos
Não é possível receber nem
selecionar canais
O TV desliga
automaticamente
Sem imagem de algumas
fontes de vídeo
Imagem de pouca qualidade
A qualidade das imagens não
é tão boa quanto parecia na
loja
Imagens duplas ou fantasmas. • Verifique as conexões de antena/TV a cabo.
Aparecem somente
interferências e ruído na tela.
Linhas pontilhadas ou faixas • Afaste o TV de fontes de ruído, como automóveis, motocicletas ou secadores de
Sem cor/Imagem escura/Cor
incorreta/A imagem está
muito clara.
• Verifique se o cabo de alimentação está conectado firmemente.
• Ligue o TV.
• Verifique as conexões de antena/TV a cabo.
• Verifique se a configuração de TV a cabo está correta para a sua fonte de sinal
de TV.
e que não estejam presentes na memória do TV (consulte as páginas 19 e 38).
•Execute a Auto programação para adicionar canais que podem ser recebidos
e que não estejam presentes na memória do TV (consulte as páginas 19 e 38).
• Para receber ou selecionar canais do TV a cabo, verifique se TV a cabo na
configuração Ajuste do Canal está definida para Sim (consulte a página 38).
Para receber ou selecionar canais UHF através de uma antena, verifique se TV a
cabo está ajustada para Não.
• Verifique se Sleep está ativado, ou confirme a configuração Duração de
Timer (consulte a página 35).
• Verifique Controle de energia em Configuração do PC (consulte a
página 37).
• Verifique a conexão entre o aparelho de vídeo opcional e o TV.
• Pressione INPUT no controle remoto (consulte a página 23).
• Pressione MENU no controle remoto. Selecione a entrada desejada na lista
Entradas externas.
• A qualidade de imagem depende do conteúdo do sinal. Consulte o Guia Rápido
(fornecido) para exibir a melhor imagem possível para esse sinal.
• Verifique a localização e a orientação da antena.
• Verifique se a antena está quebrada ou dobrada.
• Verifique se a antena atingiu o final de sua vida útil. (3 a 5 anos em condições
normais de uso; 1 a 2 anos em litorais.)
cabelo.
• Se estiver usando cabo paralelo de 300 ohms, mova o cabo excedente para
longe do TV ou tente usar um cabo coaxial de 75 ohms no lugar.
• Pressione PICTURE para selecionar o Modo Imagem desejado (consulte a
página 21).
• Ajuste as opções de Modo Imagem na configuração de Imagem (consulte a
página 29).
• Se você definir o modo Economizar energia para Baixo ou Alto, isso
realçará o nível de preto (consulte a página 35).
Outras informações
(Continua)
39
Page 40
Condição Explicação/solução
Imagem com ruído.
Imagem temporariamente
instável/sem cor
• Verifique se a antena está conectada com o cabo coaxial de 75 ohms.
• Mantenha o cabo da antena afastado de outros cabos de conexão.
• Para evitar interferências no TV, certifique-se de usar um cabo de antena que
não esteja danificado.
•Verifique o
sistema utilizado (
Sistema de Cor
página 34
do TV (
).
NTSC, PAL-M, PAL- N
) de acordo com o
Sem som/Som com ruído
Imagem boa, mas sem som • Verifique o controle de volume.
• Pressione MUTING ou VOL +, de modo que “Muting” desapareça da tela
(página 21).
• Desconecte os fones de ouvido.
• Configure Alto-falante para Alto-falante do TV na configuração Ajustes
(consulte a página 34). Quando ajustado para Sistema de áudio, o altofalante do TV não emitirá nenhum som, independentemente do controle de
volume do TV.
• No aparelho HDMI , confirme se a configuração de saída de áudio do aparelho
conectado está definida para PCM. As entradas HDMI do TV aceitam PCM 32,
44.1 e 48 kHz de 16, 20 e 24 bits.
Ruído de áudio • Verifique se a antena está conectada com o cabo coaxial de 75 ohms.
• Mantenha o cabo da antena afastado de outros cabos de conexão.
• Para evitar interferências no TV, certifique-se de usar um cabo de antena que
não esteja danificado.
Entrada do PC
Sem imagem/Sem sinal • Confirme se o PC está conectado corretamente ao TV, com o PC IN (com um
Imagem de pouca qualidade • Ajuste a resolução (consulte a página 16).
cabo HD15) ou com o HDMI IN.
• Certifique-se de que o sinal de saída do PC corresponde a um dos formatos
listados na página 16.
• Desligue o PC. Confirme a conexão do PC e reinicie-o. O Plug and play
detectará o TV automaticamente e definirá o controle de tempo do PC de
maneira adequada.
• Verifique se o Controle de energia está ativado (consulte a página 37).
• Ajuste a Separação e a Fase.
Geral
O Modo wide muda
automaticamente.
A imagem fica menor de
repente
“Tarja preta” na tela • Você selecionou uma opção de texto e não há nenhum texto disponível
Aparecem faixas pretas nas
margens da tela
• A configuração do Modo wide atual será substituída automaticamente pela
configuração 4:3 padrão quando você mudar o canal ou a entrada de vídeo, se
4:3 padrão nas configurações de Tela estiver definido para algo diferente de
Não. Se desejar fixar o Modo wide selecionado com WIDE no controle
remoto, defina 4:3 padrão para Não nas configurações de Tela (consulte a
página 32).
• Marque a opção Auto Wide nas configurações de Tela (consulte a página 32).
• A imagem fica menor durante os comerciais, em razão do método pelo qual o
provedor transmite o seu conteúdo. Quando os canais de conteúdo HD (high
definition, alta definição) alternam para o conteúdo SD (standard definition,
definição padrão) (comerciais), a imagem talvez seja pequena, com uma borda preta.
(consulte a página 33). Para desativar esse recurso, defina a opção de Display
de Close Caption para Não. Se estiver tentando selecionar legenda,
selecione CC1 no lugar de Text1-4.
• Alguns programas no formato tela ampla são filmados com relação de aspecto
maior que 16:9 (especialmente comum em filmes). O seu TV mostrará esses
programas com faixas pretas nas partes superior e inferior da tela. Para obter
mais detalhes, consulte a documentação que acompanha o seu DVD (ou entre
em contato com o seu provedor de programas).
• Programas na relação de aspecto 4:3 mostrarão faixas pretas nas laterais
esquerda e direita da tela.
40
Page 41
Condição Explicação/solução
Determinados programas em
DVD ou outras fontes digitais
mostram perda de detalhes,
principalmente em cenas
escuras ou com movimento
rápido.
O controle remoto não
funciona
Senha perdida • Selecione as configurações de Senha nas configurações de Bloqueio de
Como restaurar o TV aos
ajustes de fábrica
• Isso ocorre devido à compressão digital do conteúdo da fonte, usada por
algumas transmissões digitais e DVDs, que podem fazer com que a tela do TV
exiba menos detalhes do que o habitual, ou fazer com que artefatos (pequenos
blocos ou pontos, pixelações (nitidez)) apareçam na tela. Essas compressões de
sinal são mais visíveis e dependem da claridade e da resolução do TV.
• Verifique a polaridade das pilhas ou as substitua.
• Aponte o controle remoto em direção ao sensor de controle remoto, localizado na
parte frontal do TV.
• Lâmpadas fluorescentes podem interferir no funcionamento do controle
remoto; procure desligá-las.
• Mantenha a área do sensor do controle remoto sem obstáculos.
canal; em seguida, digite a senha mestra: 4357. A senha mestra limpa a senha
anterior e permite que você digite uma nova senha (consulte a página 33).
• Ligue o TV. Enquanto mantém pressionada a tecla V no controle remoto,
pressione POWER no TV. (O TV desligará e ligará novamente.) Solte a tecla V.
AVISO: A tecla Reset apagará todas as suas configurações personalizadas,
incluindo a configuração de Bloqueio de canal.
Outras informações
41
Page 42
Especificações técnicas
Modelo KLV-26S300A KLV-32S300A/
KLV-32S301A/
Sistema
Sistema de televisão
Cobertura de canais
Sistema do painel
Potência de saída do
NTSC 3.58/PAL-M/PAL-N
Trinorma
VHF: 2-13
UHF: 14-69
CATV: 1-125
Painel LCD (tela de cristal líquido)
10 W + 10 W
alto-falante
Tomadas de entrada/saída
Antena
VIDEO IN 1/2/3:
COMPONENT IN 1/2
HDMI IN 1/2
AUDIO OUT:
PC IN
PC AUDIO INPUT
Fones de ouvido
Terminal de antena externa de 75 ohms para VHF/UHF/CABLE
S VIDEO (mini DIN de 4 pinos) (somente VIDEO 1/2): Y: 1,0 Vp-p, 75 ohms não balanceados, sincronismo negativo/
C: 0,286 Vp-p (sinal Burst), 75 ohms
VIDEO: 1 Vp-p, 75 ohms não balanceados, sincronismo negativo
AUDIO: 500 mVrms (modulação de 100%)/impedância: 47 kilohms
YPBPR (Vídeo componente): Y: 1,0 Vp-p, 75 ohms não balanceados, sincronismo negativo/PB: 0,7 Vp-p, 75 ohms/
P
R: 0,7 Vp-p, 75 ohms/Formato de sinal: 480i, 480p, 720p, 1080i, 1080p
AUDIO: 500 mVrms (modulação de 100%)/impedância: 47 kilohms
HDMI: Vídeo: 480i, 480p, 720p, 1080i, 1080p/Áudio: linear de dois canais PCM 32, 44,1 e 48 kHz, 16, 20 e 24 bits
AUDIO (somente HDMI IN 2): 500 mVrms (modulação de 100%)/impedância: 47 kilohms
500 mVrms (modulação de 100%)/Mais de 1 Vrms no volume máximo (Variável)/
Mais de 500 mVrms (Fixo)
D-sub de 15-pinos, RGB analógico, 0,7 Vp-p, 75 ohms, positivo
Consulte a Tabela de Referência de Sinal de Entrada do PC na página 16.
Minitomada estéreo, 500 mVrms, (modulação de 100%)/impedância: 47 kilohms
Minitomada estéreo/Impedância: 16 ohms
Alimentação e outros
Requisitos de
110 V-220 V CA, 50/60 Hz
alimentação
Consumo de energia
em uso
no modo standby
Tamanho da tela
(medida diagonalmente)
Resolução do monitor
105 W 158 W 165 W 180 W 215 W
Todos os modelos: menos que 0,3 W
26 pol.
66 cm
1366 pontos × 768 linhas
31,5 pol. (classe 32)
80 cm
(horizontal × vertical)
Alto-falante/full range
42 × 150 mm 42 × 150 mm 65 × 130 mm 55 × 150 mm 70 × 130 mm
(alcance total) (2)
Dimensões
com base (mm)
sem base (mm)
padrão de furo para
656 × 500 × 214 790 × 577 × 214 920 × 673 × 265 981 × 692 × 265 1114 × 778 × 306
656 × 452 × 96 790 × 530 × 100 920 × 626 × 116 981 × 643 × 110 1114 × 730 × 115
200 × 100 200 × 200 300 × 200 300 × 200 300 × 200
montagem na pared e
(mm)
Peso
com base
sem base
Acessórios fornecidos
Acessórios opcionais
13,5 kg 17 kg 21,2 kg 25 kg 32 kg
11 kg 14,5 kg 18 kg 21 kg 27,5 kg
Controle remoto RM-YA008 (1)/Pilhas tamanho AA (2)/Cabo de alimentação CA (1)/Cinto de segurança (1)/Parafuso
de segurança (1)/Parafuso para madeira (1)/Prendedor de cabo (1 fixo ao TV)/
Adaptador de plugue dos fones de ouvido/Cabos de conexão/Receptor HDTV Bravia: DMX-DT1
KLV-37M300A KLV-40S300A/
37 pol.
94 cm
~
• A disponibilidade dos acessórios opcionais depende do estoque.
• Projeto e especificações sujeitos a alteração sem prévia comunicação.
KLV-40S301A
40 pol.
102 cm
Manual de instruções (1)/Guia Rápido (1)
KLV-46S301A
46 pol.
117 cm
KLV-46S300A/
42
Page 43
Índice Remissivo
4:3 padrão 32
A
AC IN 13
Agudos 31
Ajustes AV 34
Ajustes HDMI 35
Alto-falante 24, 34
Amplificador de Som 31
Aplicar ajustes 29, 31, 32
Área de imagem 32
Auto ajuste 37
Auto programação 38
Auto wide 32
B
Backlight 29
Balanço 31
Bloqueio de canal 33
Brilho 29
C
Canais Favoritos 38
CineMotion 33
Closed Captions 33
Configuração
Ajuste do canal
Ajustes 33
Imagem 29
PC 37
Som 31
Tela 32
Configurações avançadas 30
Contrase 29
Controle de energia 37
Cor 29
E
Economizar energia 35
Entrada de VHF/UHF/CABLE,
descrição
F
Fase 37
G
Graves 31
Guia para solução de problemas 39–41
I
Idioma 33
Incluir/Omitir Canal 38
Indicador PIC OFF/TIMER 24
Indicador POWER 24
Indicador STANDBY 24
Info de canal 33
Informação do produto 36
Instalando o TV na parede 10
L
Legenda de entrada 34
38
13
M
Matiz 29
Modo de Exibição 29
Modo imagem 29
Modo som 31
Modo wide 37
MTS 31
N
Nitidez 29
Nivelamento de Volume 31
Nomear canal 38
P
P&P 25
PIP 25
Posição horizontal 32, 37
Posição vertical 32, 37
Programar timer 35
R
Receptor infravermelho (IR) 24
Redução de ruído 29
Redução de ruído MPEG 29
Reset 29, 31, 37, 41
S
S Video automático 34
Saída de áudio 34
Sensor de luz
Configuração
Descrição 24
Separação 37
Sistema de cor 34
Som bilíngüe 31
Steady Sound 31
Surround 31
36
T
Tamanho vertical 32
Tecla CC 23
Tecla CH+/– 23
Tecla DISPLAY 20
Tecla DMe
Tecla ENT 21
Tecla FAVORITES 21
Tecla FREEZE 21
Tecla INPUT 23
Tecla JUMP 23
Tecla MENU 21
Tecla MUTING 21
Tecla PICTURE 21
Tecla POWER 21
Tecla RETURN 21
Tecla SLEEP 20
Tecla THEATER 20
Tecla TOOLS 23
Tecla VOL+/– 21
Tecla WIDE 22
Teclas 0 - 9 21
Temperatura de cor 29
x
21
Tomada AUDIO OUT, descrição 13
Tomada COMPONENT IN (1080p/
1080i/720p/480p/480i), descrição
13
Tomada HDMI IN, descrição 13
Tomada para fones de ouvido, descrição
11
Tomada PC IN, descrição 13
Tomada S VIDEO, descrição 11, 13
Tomada VIDEO IN, descrição 11, 13
Tomadas VIDEO/AUDIO (L/R) ,
descrição
TV a cabo 38
11, 13
43
Page 44
Este Termo de Garantia só tem validade quando
acompanhado da Nota Fiscal correspondente.
I-CONTEÚDO E PRAZO DE GARANTIA
correspondente.
2.A Garantia se faz mediante a exibição deste
material, que o torne impróprio ou
inadequado ao consumo a que se destina.
termo, bem como da Nota Fiscal
decorrência de vícios de qualidade do
contra defeitos de projeto, fabricação,
montagem, ou solidariamente em
(doze) meses, incluído o da garantia legal
(primeiros noventa dias), contados a partir
da aquisição pelo primeiro consumidor,
II-EXCLUDENTES DA GARANTIA
a) peças que se desgastam naturalmente com o
consumidor, além de não cobrir:
uso regular, tais como cabeças gravadora/
reprodutora, cabo de microfone, cabos e
espumas dos fones de ouvido,agulha,
lâmpadas de mostrador, etc. (para linha
áudio, vídeo e TVs com vídeo integrado);
Conserve-os em seu poder.
ATENÇÃO
1.O presente Termo exclui despesas de
transporte, frete, seguro, constituídos tais
itens, ônus e responsabilidade do
devidamente lacrado, pelo prazo de 12
1.A Sony Brasil Ltda. garante o produto
acima identificado, o qual foi recebido
(http://www.sony.com.br)
KLV-46S300A/KLV-46S301A
KLV-40S300A/KLV-40S301A
TERMO DE GARANTIA
Modelos: KLV-26S300A
KLV-32S300A/KLV-32S301A
como peças e acessórios sujeitos a quebra
f) o produto sofrer qualquer dano por
c) danos à parte externa do produto (gabinete,
níquel (Ni-MH), pilhas AA, pilhas AAA;
painel, acabamentos, botões, etc.), bem
e) o produto for utilizado em ambientes
sujeitos a gases corrosivos, umidade
excessiva ou em locais com altas/baixas
temperaturas, poeira, acidez, etc.;
d)o número de série do produto for removido
autorizado ou não credenciado;
ou alterado;
Unidade comercial: Sony Brasil Ltda.
Rua Inocêncio Tobias, 125 - Bloco A,
Barra Funda, São Paulo - SP, CEP 01144-000
Central de Relacionamento:
Fone: (0XX11) 3677-1080
3.O transporte do produto ao Posto de
brasileiro.
Serviço Autorizado é de responsabilidade
do consumidor.
c) o produto tiver seu lacre violado, for aberto
para conserto, manuseado ou tiver o
circuito original alterado por técnico não
2.Esta Garantia é válida apenas em território
Sony, dentre aqueles que constam na
relação que acompanha o produto.
b)o produto for ligado em rede elétrica fora
dos padrões especificados ou sujeita a
flutuação excessiva de voltagem;
1.Para usufruir desta garantia adicional à
legal, o consumidor deverá utilizar-se de
um dos Postos de Serviço Autorizado
a) não for apresentada a Nota Fiscal de venda
no Brasil, ou documento fiscal equivalente,
conjuntamente com o Termo de Garantia;
IV-FORMA E LOCAL DE UTILIZAÇÃO DA
GARANTIA
invalidada, se:
Instruções.
aparelho, não prevista no Manual de
h)qualquer modificação for introduzida no
que o acompanha;
III-INVALIDADE DA GARANTIA
1.A Garantia fica automaticamente
d)manuseio inadequado, indevido aos fins a
causada por maus tratos;
que se destina, em desacordo com as
recomendações do Manual de Instruções.
g)o produto for manuseado ou usado em
acidente (quebra), ou agente da natureza
(raio, enchente, maresia, etc.);
desacordo com o Manual de Instruções
b)bateria de lítio, bateria de hidreto de metal
KLV-37M300A
Loading...
