晶极光电视机
2-699-324-13(1)
KF-60E300A
© 2006 Sony Corporation
安全信息
2
警告
为防止发生火灾或触电的危险，请勿让本晶极光电视机
受雨淋或受潮。
晶极光电视机内有危险的高压。请勿打开机壳。请仅委
托专业人员进行维修。
一般安全注意事项：
• 请勿将本晶极光电视机放在雨中或潮湿的地方。
• 请勿打开本机后盖。
• 本电视机只可在序列 / 型号面板上所规定的电源类型
下使用。如果您不确定您家中的供电类型，请向您的
经销商或当地电力公司咨询。对于那些电池供电的电
视机，请参见使用说明书。
安全安装注意事项：
• 切勿用布或其他材料将槽和开口盖住。
• 请勿堵塞通风孔。
• 请勿在靠近水的环境下使用电源线连接的电视机 — 例
如在浴缸、洗脸盆、厨房水槽、游泳池等周围。
• 请勿将晶极光电视机安装在炎热、潮湿或灰尘过多的
地方。
• 请勿将其它物品搁置在电源线上或滚压电源线，请勿
将电视机放置在电源线可能受到磨损或滥用的地方。
• 请勿将晶极光电视机安装在容易受机械震动的地方。
• 请避免在低于 5 ℃的温度下操作晶极光电视机。
• 如果晶极光电视机从寒冷处被直接搬入温暖处，或者
室内温度突然改变，图像可能会模糊不清或色泽不
正。这是因为本机内部的反射镜或透镜上有湿气凝
结。遇此情形，请先让潮气蒸发，然后再使用晶极光
电视机。
• 如果直射阳光或其他强光源照在屏幕上，由于屏幕后
面的反射，屏幕的部分可能出现白点。这是晶极光电
视机的结构特点。
请勿让屏幕暴露在直射的照明或阳光下。
• 请勿将机器安装在书柜或内置式壁橱等狭窄的空间
内。
• 请勿将电视机放置在不稳固的搬运车、电视机支架、
桌子或搁板上。电视机可能掉落，对儿童和成人造成
严重伤害，并严重损坏电视机。请使用制造商为特定
晶极光电视机推荐的搬运车和电视机机架。使用搬运
车搬运电视机时需小心。急停，力量过大，路面不平
都有可能使搬运车倾覆。
• 如果电视机性能出现明显变化，这表明电视机需要维
修。
安全操作注意事项：
• 请勿以交流 220 V、50 Hz 之外的其它电源操作本晶极
光电视机。
• 如果有液体或固体掉落机内，请勿操作晶极光电视
机，必须立即进行检查。
• 请勿将任何物品从电视机外壳槽压入到电视机内，这
些物品可能会接触到危险的高压部件或短路部件，并
导致火灾或触电。请勿将任何液体洒落到电视机上。
• 如果数日内将不使用晶极光电视机，请拔下电源插
头。即使您的晶极光电视机已经关闭，但只要电源线
插在插座中，电视机仍然与交流电源连接着。
• 断开晶极光电视机电源时请勿拉电源线。请握住插头
部分拔出。
• 请勿在同一电源插座上安插过多的装置。请勿损坏电
源线。
• 请勿在晶极光电视机上放置任何物品。本装置不应暴
露于滴水或溅水之处，且不应将花瓶等盛有液体的物
品放置在本装置上。
• 为了防止火灾，请让易燃物或无保护的光源（如蜡烛）
远离晶极光电视机。
• 如果在操作电视机时不断或频繁产生强音或爆音，请
拔掉电视机插头并向您的经销商或维修人员咨询。有
些电视机偶尔会产生强音或爆音，尤其在开关机的
时，这属于正常现象。
• 处理电池时请注意环保。
请按规定的方法搬运晶极光电视机。
如果您不以规定的方法和人数搬运晶极光电视机，则电
视机可能掉落并造成严重的伤害。务必遵守下列指示：
• 以规定的人数搬运晶极光电视机 （参见第 10 页）。
• 勿抓着扬声器格栅搬动晶极光电视机。
• 搬运时请紧紧抓住晶极光电视机。
• 搬运晶极光电视机之前，请断开附件或电缆的连接。
• 请勿抓住屏幕的边缘搬运晶极光电视机。
小心
请勿在海拔 4000 米以上的地方使用本晶极光电视机，以
免引起故障。
清洁
请定期清洁晶极光电视机的后盖部分。后盖的灰尘
会导致晶极光电视机冷却系统产生问题。
• 请使用清洁布蘸上中性清洁剂和水来清除污渍。请勿
对电视机直接使用喷雾型清洁溶剂。此种清洁溶剂只
能喷在清洁布上使用。
• 请使用干燥柔软的清洁布清洁晶极光电视机的外壳。
要清洁屏幕上的灰尘，请使用软布轻轻擦拭。可用清
洁布蘸少许中性肥皂和热水的溶液来清洁顽固污渍。
在清洁时，请勿使用烈性溶剂，如稀释剂或汽油。如
果长时间使用后亮度降低，可能有必要清洁晶极光电
视机的内部。请向专业维修人员咨询。
• 当清洁本机时，请拔去交流电源线。否则可能造成触
电。
• 请勿使用圆珠笔或螺丝刀等尖锐、粗糙物品摩擦、触
摸或拍打屏幕表面。否则，可能会刮伤屏幕。
关于晶极光电视机
• 虽然本晶极光电视机采用高精密技术制造，但屏幕上
还是会经常出现黑点或亮点（红色、蓝色或绿色）。这
是显示芯片的结构特性，并不表示故障。
• 长时间显示电视台标志或频道号等高对比度非移动影
像时，屏幕上可能会残留影像。这只是暂时现象。将
电源关闭一会或在电视机电源打开时转换到其他频
道，可消除残留的影像。
投影灯
• 本晶极光电视机使用投影灯作为光源。以下情况，请
换上新的投影灯 （未提供）：
– 前面板上的更换投影灯指示灯闪烁红色，
– 屏幕图像变暗，
– 长期使用后显示屏上不出现图像。
• 在特殊情况下，灯泡会在灯匣内爆裂，但灯匣的设计
可以将碎玻璃片全部控制在灯匣内。( 参见第 15 页 )
• 当投影灯最终烧坏时，您可能会听到一声明显的爆裂
声。这是正常情况，并且是此类投影灯的所固有的现
象。
• 要废弃本机或使用结束的灯泡时，本机的灯泡中含有
水银，废弃时不要混在一般的废弃物中，请务必按照
当地的条例规定处理。
• 在使用中如果发生灯泡破裂，由于从产品的排风口排
出的气体中会含有微量的水银，请远离产品并进行通
风换气。万一吸入水银、或眼中有异物感，出现不适
时，请迅速与医生联系。
冷却风扇
本晶极光电视机使用冷却风扇。您可能听到一些风扇噪
音 （视晶极光电视机所放置的位置而定），此噪音在夜
间或周围噪音很小时更明显。
,
续
3
您将享用的功能包括：
• “DRC-MF”以观看高质量图像 （第 29 页）
• “双画面”以同时观看两个节目 （第 34 页）
• “频道索引”可让您同时显示多个节目
（第 35 页）
• “图像模式”/ “声音模式”/ “环绕声”以设定
您的晶极光电视机 （第 28 和 38 页）
• “显示模式”可欣赏宽荧幕模式的图像
（第 30 页）
• “MEMORY STICK”键 （遥控器上）可让您观看储
存在 “Memory Stick”上的静止图像和动画
（第 42 页）
您的晶极光电视机还提供下列功能：
• 屏幕语言选择、自动频道预设的初始设定功能。
（第 14 页）
• 菜单语言的选择
– 英语/中文/阿拉伯文/泰文（第78页）
• “童锁”可让您锁定特定的频道 （第 77 页）
• “智能音量控制”可自动调节音量 （第 61 页）
• “微调”功能 （第 71 页）
4
目录
安全信息 ...................... 2
警告 .......................... 3
使用您的新晶极光电视机 ..... 6
识别部件和控制键 ..............6
步骤 1：安装晶极光电视机 ...... 10
步骤 2：连接天线和录像机 ...... 12
步骤 3：将电池装入遥控器 ...... 13
步骤 4：自动设定晶极光电视机
........................... 14
更换投影灯 ................... 15
连接选购的装置 ...............19
观看晶极光电视机 .............25
高级操作 .................. 28
选择图像和声音模式 ........... 28

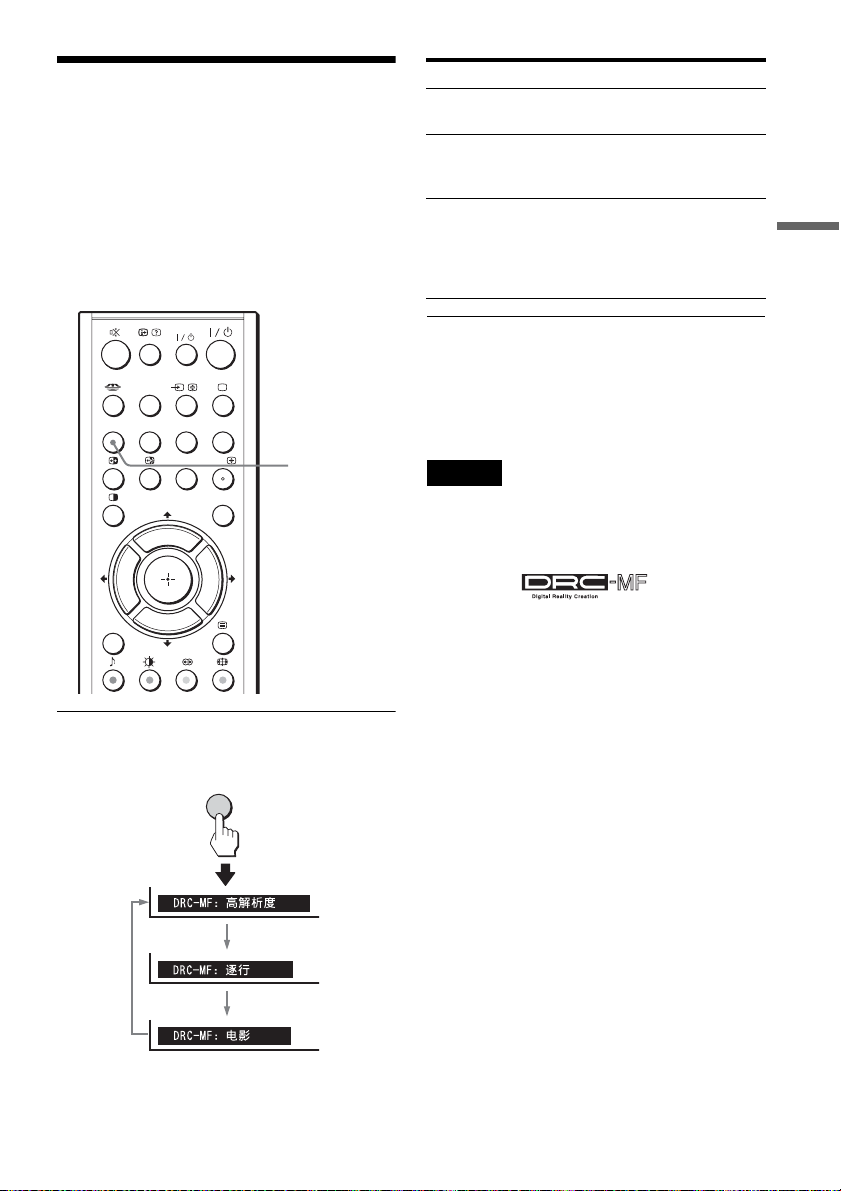

观看高质量图像
－ “DRC-MF” .............. 29

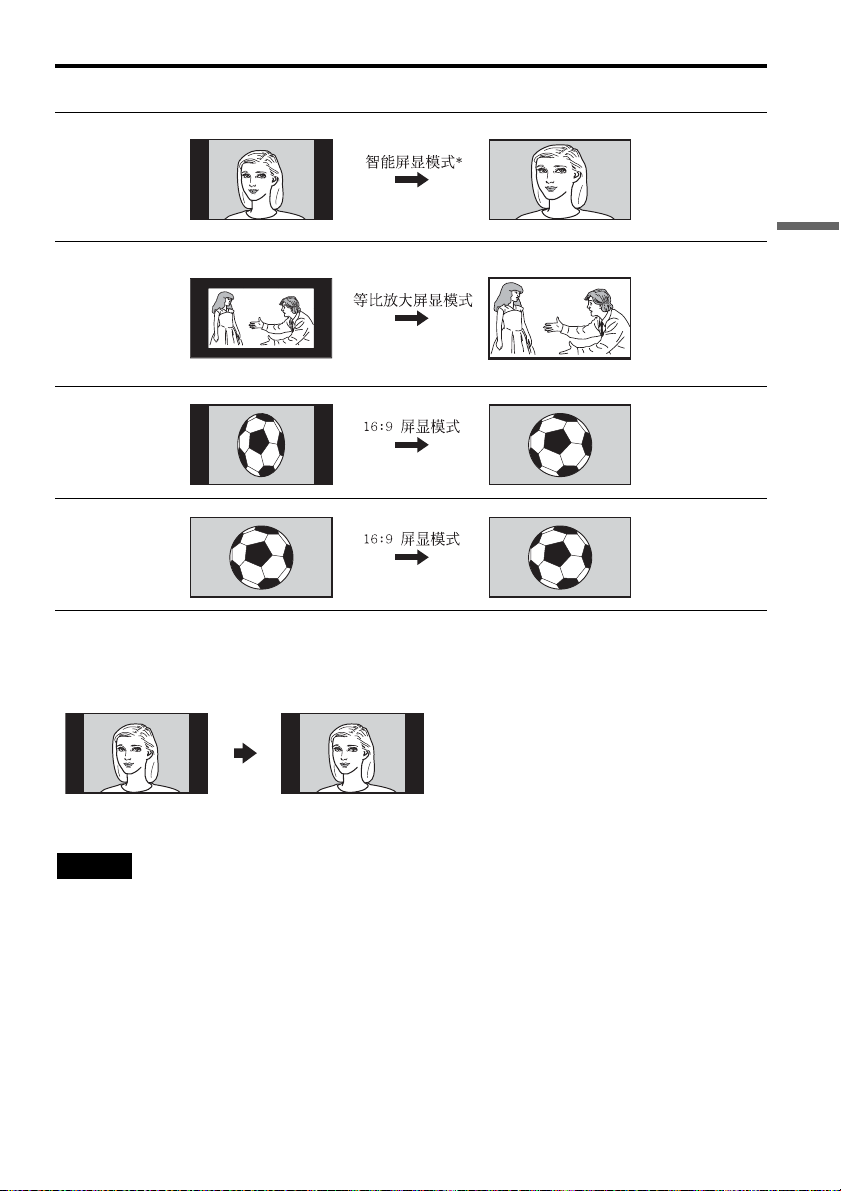

使用屏显模式 ................. 30
同时观看两个节目
－ “双画面” .............. 34
显示多个节目
－ “频道索引” ............ 35
使用冻结功能 ................. 37
收听环绕声 ................... 38
欣赏立体声或双语言节目 ....... 38
操作选购的装置 ...............39
选择输入以欣赏贵翔影院效果 ... 41
使用晶极光电视机的中置
扬声器 .................... 41

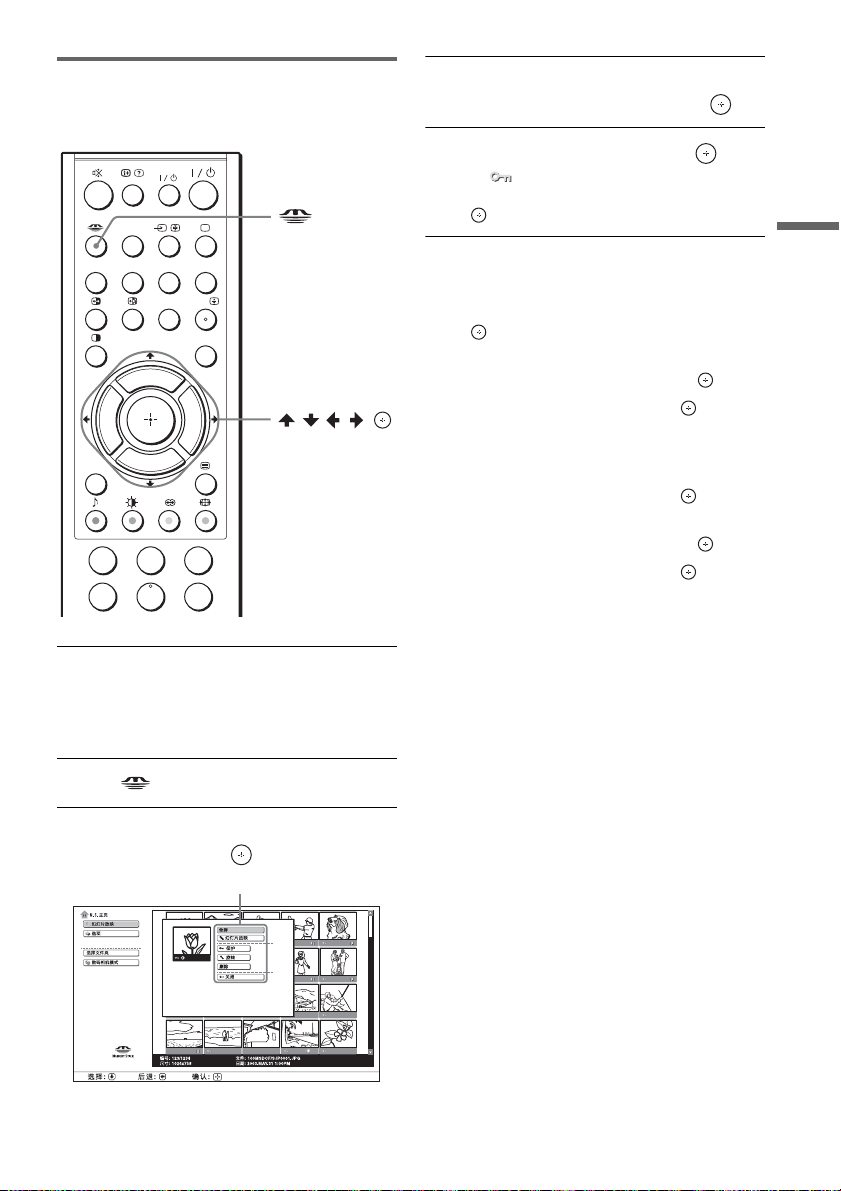

使用 “Memory Stick”图像
阅读器 .................... 42
其它信息 ................... 81
故障排除 ..................... 81
自我故障诊断功能 ............. 85
产品简介 ..................... 85
规格 ......................... 86
索引 ......................... 87
调节您的设定 （MENU） ...... 59
介绍菜单系统 ................. 59
更改 “图像设定”内容 ......... 65
更改 “声音设定”内容 ......... 66
进入 “Memory Stick 菜单” ..... 68
更改 “屏幕显示设置”内容 ..... 69
使用菜单操作 “多画面” ....... 70

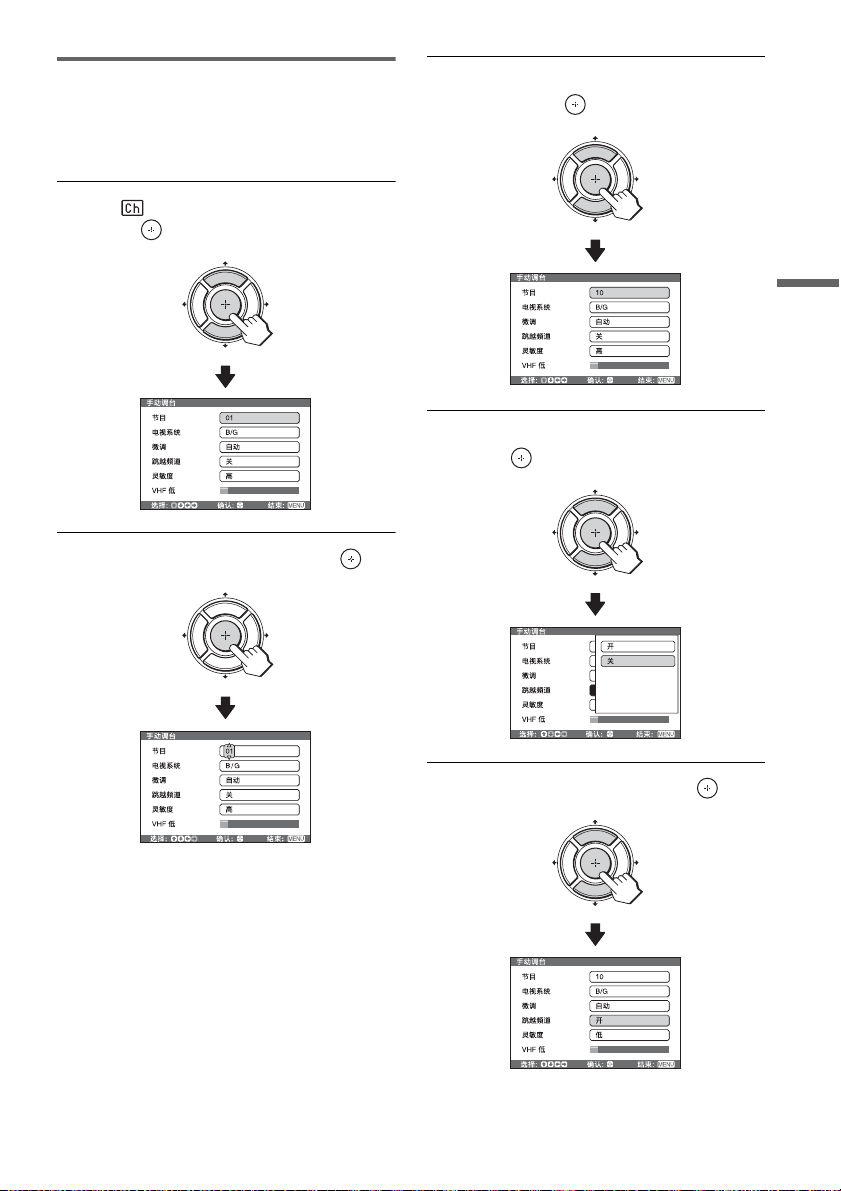

更改 “节目”设定 .............71
更改 “设定”内容 .............78
5
使用您的新晶极光电视机
4 2
390 q
5
识别部件和控制键
前面板
STD/DUO
qsqd
轻微向上按松开操作台
1
PROG
3
#
3
PRO
STD/DUO
#
6
7
8
L (MONO)
R
4
a
按键 / 指示灯 功能 页
1 1 按此键打开或关闭晶极光电视机电源。 25
2
1 （电源 / 待机）指示灯 电视机打开时以绿色点亮。在待机模式时，指示
3 （定时器）指示灯 当唤醒定时器被设定后，电视机进入待机模式，
4 （投影灯）指示灯 当需要换新的投影灯时闪烁。 15
5 （IR）红外线接收器 从遥控器接收 IR 信号。 -
6 PROG +/- 选择电视频道。 25
7 2 +/- 调节音量。 26
8 t 选择电视或视频输入。 26
9
i
q; t 4 ( ) 连接至视频装置的 S 视频输出。 19
qa t 4 ( , L(MONO)/R) 连接至装置的视频 / 音频输出。 19
qs “Memory Stick”插槽 “Memory Stick”从此插槽插入。 44
qd “Memory Stick”指示灯 从 “Memory Stick”中读取数据时闪烁。（指示
灯以红色点亮。
26
指示灯以红色点亮。
耳机插孔 -
44
灯点亮时，切勿取出 “Memory Stick”。）
-
6
后部
(MONO)
使用您的新晶极光电视机
C
#3
120W MAX 8
2
1
2 3
L
1
Y
B/CB
P
PR/CR
L
R
R
连接口 功能 页
1 t 1 至 3 ( ) 连接至视频装置的 S 视频输出。 13
2 t 1 至 3
连接至视频装置的视频 / 音频输出。 13
(, L(MONO)/R)
3 T 连接至音频 / 视频装置的视频 / 音频输入。 20
4 1 至 2 连接至 DVD 播放机或 DTV （数字电视机）接收机的分量视频输出。21
23
5 连接至放大器上的扬声器端子。 24
6
8
连接天线电缆。 12
7
遥控器
1
2
3
4
5
6
7
8
9
0
qa
qs
qd
qf
qg
VIDEO
HD/DVD
CENTER
P
N
N
I
N
2
5
8
SP
V CENTER
R
O
G
X
x
G
O
R
P
WEGA
THEATRE
A/B
MENU
+
-
3
6
9
FREEZE
DRC-MF
I
W
T
.>
PROG
INDEX
T
W
1
4
7
0
PROG
OPTION RESET
TV
qh
qj
qk
ql
w;
wa
ws
wd
wf
wg
wh
wj
wk
wl
e;
ea
es
ed
遥控器上的按键名称和符号以不同的颜色代
表其相应的功能。
标注颜色 按键功能
白色 用于普通电视操作
黄色 用于双画面操作
紫色 用于选购装置的操作
按键 功能 页
1 显示画面上的信息。 26
2 % 消除声音。 26
3 HD/DVD 选择分量输入。 26
4 显示 “M.S.主页”。 46
5 DRC-MF 选择 DRC-MF 模式。 29
6 FREEZE 冻结单独窗口中的当
37
前画面。
7 对换左右画面。 34
8 将声音切换到左画面
34
或右画面。
9 显示双画面。 34
q; PROG INDEX 显示全部预设的电视
35
频道。
qa
选择声音模式。 28
（红色）
qs
选择图像模式。 28
（绿色）
qd 2 +/- 调节音量。 26
qf OPTION 结合使用其他按键操
40
作选购的装置。
qg RESET 将菜单中的项目重设
63
至初始设定。
qh VIDEO
?/1
• 结合使用数字键将
遥控器设定为可操
作其他连接的装
置。
• 视频装置的电源
40
40
键。
qj ?/1 打开或暂时关闭电视机。25
qk t 选择视频输入。 26
ql a 显示电视画面。 26
w; WEGA
THEATRE
wa CENTER SP 选择电视机的中置扬
选择输入以欣赏贵翔
影院效果。
41
41
声器模式。
ws A/B 选择立体声 / 双语言
38
模式。
8
1
2
3
4
5
6
7
8
9
0
qa
qs
qd
qf
qg
VIDEO
HD/DVD
CENTER
P
N
N
I
N
2
5
8
SP
V CENTER
R
O
G
X
x
G
O
R
P
WEGA
THEATRE
A/B
MENU
+
-
3
6
9
FREEZE
DRC-MF
I
W
T
.>
PROG
INDEX
T
W
1
4
7
0
PROG
OPTION RESET
qh
qj
qk
ql
w;
wa
ws
wd
wf
wg
wh
wj
wk
wl
e;
ea
es
ed
按键 功能 页
wd V CENTER 调节图像的垂直位置。 33
wf MENU 显示菜单。 64
wg • 选择、调节和确认
在菜单中所选择的
R
O
P
G
N
I
+
W
T
X
N
.>
x
-
T
W
G
I
O
N
R
P
项目。
•
选择右画面的节目
或改变双画面的屏
。
幕尺寸
• 在频道索引中选择
需要的频道。
• 操作选购的装置。
64
34
35
39
wh 对于此型号，此键无效。–
wj
选择屏显模式。 30
（蓝色）
wk
选择环绕声模式。 38
（黄色）
wl 0–9,- 输入号码选择电视频道。25
e; 跳回到上一个收看的
26
频道。
ea PROG +/-
选择频道号码。 25
（/）
es 设定睡眠定时器。 27
ed 设定唤醒定时器。 26
z 提示
A/B、PROG+ 与数字 5 按钮上有触点。操作电视机时，
请使用触点作为参考。
使用您的新晶极光电视机
TV
9
步骤 1：安装晶极光电视 机
为获得最佳图像，请勿让屏幕受到灯光或阳光
的直射。最好使用从天花板垂射的点光源或用
不透明的幔帐遮住面向屏幕的窗户。晶极光电
视机最好安放在地面和墙壁用非反光材料装
饰的房间里，房间最好采用深色地面和墙面装
修。
搬运晶极光电视机
搬运晶极光电视机至少需要两个人。切勿抓住
晶极光电视机的底座或前面板。否则可能造成
这些部分断裂。
安装时注意事项
为了保证儿童和晶极光电视机的安全，在安装
时应让儿童远离电视机。攀爬或推晶极光电视
机或机架都可能造成电视机翻倒。
靠墙安装晶极光电视机时
晶极光电视机与墙体至少保持 10 cm，以提供
良好的通风。
防止晶极光电视机翻倒
按照以下保护方法保证晶极光电视机的安全。
使用带有固定带的晶极光电视机机架
您可以使用型号为 SU-GW12 （未提供）带有固
定带的晶极光电视机机架。
切勿抓住晶极光电视机的底座
或前面板。
要移动晶极光电视机时，如下图所示，将一只
手放在电视机下方的孔中，另一只手扶住顶
部。
10
靠墙安装电视机时
使电视机与墙体至少保持 10 cm 的距离，以提供良好的通风。堵塞冷却风扇的通风孔可能会损坏
电视机。
30 cm
10 cm
10 cm
PRO
STD/DUO
切勿按如下方式安装电视机
空气流通受阻 空气吹入冷却风扇
注意
请勿将电视机安装在任何排气口处，否则可能会影响电视机正常的工作温度。
最佳观看区域
若想获得最佳图像质量，请把本晶极光电视机安装在下图所示位置。
使用您的新晶极光电视机
10 cm
水平 垂直
11
步骤 2：连接天线和录像机
连接天线
若您想连接录像机，参见第 13 页。
天线电缆 （未提供）
晶极光电视机背后
或
天线电缆 （未提供）
：信号流向
为获得最佳性能
要将晶极光电视机连接至天线或录像机时，请使用天线电缆 （未提供）。
请注意，该电缆的一端配备雄插头，而另一端配备雌插头。请将雄插头连接到晶极光电视机的
8 （天线）插孔。
小心
在所有其他连接完成之前，请勿连接电源线；
否则，极少量的电流可能经天线和 / 或其他端子渗漏到地面。
12
连接录像机
若要播放录像带，请按 t ( 参见第 26 页 )。
晶极光电视机背后
使用您的新晶极光电视机
至天线输出
至 8 （天线）插孔
天线电缆 （未提供）
2
1
Y
B/CB
P
PR/CR
L
R
（黄色）
-L (MONO）（白色）
-R （红色）
VIDEO IN
VIDEO OUT
至视频和音频
输出
录像机
AUDIO
R L
VIDEO
至 S 视频输出
1
(MONO)
L
R
至 1、
2或3
(S 视频输
入）
2 3
至 t 1、2 或 3 （视频输
入）
S 视频电缆 （未提供）
：信号流向
音频 / 视频电缆 （未提供）
注意
• 若与单声道录像机连接，请将黄色插头插至 （黄色）插孔，而将黑色插头插至 -L (MONO)（白色）插孔。
• 若将录像机连接至 8 （天线）插孔，请在晶极光电视机上将从录像机输出的信号预设至节目号码 0。如果
您无法将此信号预设到节目号码 0 （视录像机而定），请参阅录像机的使用说明书。
步骤 3：将电池装入遥控器
注意
• 切勿使用旧电池或同时使用不同类型的电池。
• 处理电池时请注意环保。
13
步骤 4：自动设定晶极光 电视机
VIDEO
1 按压 1 接通晶极光电视机的电源。
“初始设定”菜单出现，并可选择屏幕语
言。
HD/DVD
CENTER
N
I
I
N
V CENTER
R
O
P
X
N
x
R
P
WEGA
THEATRE
SP
A/B
MENU
G
+
-
G
O
FREEZE
DRC-MF
W
T
.>
PROG
INDEX
T
W
MENU
/ / / /
Initial Setup
Please select your language
English
Select:
2 按 V/v/B/b 选择所需的语言，然后按
N
N
。
显示 “自动调台之前，请连接电缆 / 天线
Confirm:
MENU
End:
现在开始自动调台吗？”。
R
O
P
G
N
I
+
W
T
X
N
.>
x
-
T
W
G
I
O
N
R
P
PRO
STD/DUO
14
3 按 B/b 选择 “是”，然后按 自动预
N
设频道。
屏幕将显示正在执行自动预设。
R
O
P
G
N
I
+
W
T
X
N
.>
x
-
T
W
G
I
O
N
R
P
出现最后的 “初始设定”菜单。
4 按 B/b 选择 “否”，然后按 。
N
下次按压 1 打开晶极光电视机时，“初始
设定”菜单将不会再出现。
若要使此菜单再次出现，请在选择 “是”
后再按压 。
z 提示
• 若您的晶极光电视机已预设一个不想要的频道或
不能预设某一个频道，请手动预设频道 （参见第
71 页）。
• 如果出现“未找到频道 请连接电缆 / 天线”信息，
请检查天线电缆连接，然后重新开始自动调台。
N
注意
若要取消任何设定，按 B/b 选择“否”，然后按 ，
或按 MENU。
N
更换投影灯
用来照亮图像的投影灯的使用寿命是有限的。
如果屏幕变暗，颜色看上去不自然，或晶极光
电视机前面的 （投影灯）指示灯闪烁，则应
请专业人士更换投影灯 （未提供）。
灯泡参考更换时间约为 8000 小时。约为 8000
小时是指在常温通常使用的情况下 , 亮度减半
的参考时间。因顾客的使用环境、使用条件不
同 , 更换时间会有所差异。另 , 此为建议更换
时间，并非保证可使用 8000 小时。
作为光源使用的灯泡属易耗品，需要定期更
换。随着使用时间的推移 , 图像会逐渐变暗、
最终会不亮。（不亮时，偶尔可能会伴有声
响）
警告
此部分工作会产生高温，如果操作不当有可能造成
人身伤害或财产损失，请务必按照下列指示操作：
• 请使用 Sony XL-2300C 投影灯 （未提供）进行更
换。使用其它投影灯可能损坏晶极光电视机。
• 除更换外，请勿为了其它原因拆卸投影灯。否则可
能引起受伤或火灾。
• 更换投影灯前，请关闭主机上的电源。等几分钟后
拔下电源线。（关闭电源之后冷却风扇会继续运转
两分钟左右。）
• 请在投影灯完全冷却后再将其拆下。电源关闭后，
投影灯表面很烫的状态将持续至少 30 分钟。
• 拆下投影灯后，请勿在晶极光电视机的灯座内放入
可燃材料和金属物体。否则会引起火灾或电击。
• 为避免烫伤，请勿在拆下投影灯后触碰灯座。
• 请将新的投影灯牢固装入。否则会引起火灾或屏幕
变暗。
• 勿用手指触摸新投影灯的玻璃。
注意
避免触摸新投影灯的前面玻璃，否则会降低图像质
量或投影灯寿命。
小心
投影灯的处置
此产品含有汞。有关处理或回收信息，请
联络当地免费服务热线。
投影灯的废弃处理
• 切勿将用过的投影灯丢弃在易燃材料旁
或儿童可拿到的地方。
• 切勿将水注入用过的投影灯中，或将任
何异物放入投影灯内。否则可能造成投
影灯爆炸。
使用您的新晶极光电视机
,
续
15
1 关闭主机上的电源。等几分钟后拔下电
STD/DUO
PO
WER
PRO
源线。
（关闭电源之后冷却风扇会继续运转两
分钟左右。）
2 拔下电源线后请至少等待 30 分钟以使投
影灯冷却，然后再进行更换。
从盒子取出新的投影灯。
注意
• 请勿摇动投影灯。震动会损坏投影灯或缩短
投影灯的使用寿命。
• 避免触摸新投影灯的前面玻璃或灯座的玻璃。
否则会降低图像质量或投影灯寿命。
3 松开后部侧面板上的螺钉。
4 拆下前面板。
16
5 拉出投影灯。
用一枚硬币或类似物件松开盖上的右侧螺
丝。
从投影灯盖上拧下螺丝。朝自己身体方向
拉出盖子。
6 在此位置装入新投影灯，并拧紧螺丝。
使用您的新晶极光电视机
拧下投影灯的螺丝，并将其垂直拔出。
小心
• 刚使用后投影灯很烫。切勿触摸投影灯的前
玻璃或周围部分。
• 待其冷却后，将使用过的投影灯放入更换用
投影灯的空盒内。切勿将用过的投影灯放入
塑料袋内。
将投影灯盖推回。请确认投影灯盖上的螺
丝孔与灯座上的孔对齐。拧紧螺丝，重新
装上投影灯盖。
注意
• 如果投影灯盖子的螺丝倾斜，投影灯可能无
法正常点亮。在这种情况下，请取出螺丝并
重新笔直插入螺丝孔，然后完全拧紧螺丝。
• 如果灯盖安装不牢固，则会启动自检功能，
且 1 指示灯闪烁三次 （参见第 85 页）。
,
续
17
7 重新牢固地装上前面板。
STD
/
DUO
POWER
PR
O
8 将后面板装好，拧紧螺钉。
18
注意
• 有关 Sony XL-2300C 关于更换专用投影灯，请
向索尼指定的维修网点咨询。
• 更换投影灯或插拔连接线时请特别小心。粗
暴的操作可能会导致晶极光电视机翻倒、损
坏电视、电视机底座和 / 或地板。
连接选购的装置
您可以连接选购的音频 / 视频装置，例如录像机、DTV （数字电视机）接收机、多碟播放机、摄
像机、电视游戏机或立体声系统。
用 t4 （视频输入 4）插孔与摄像机 / 电视游戏机相连接
晶极光电视机的前面
PRO
STD/DUO
L( MONO)
R
4
至
电视游戏机
至 S 视频输出
(S 视频输入）
使用您的新晶极光电视机
摄像机
S 视频电缆 （未提供）
或
音频/视频电缆（未提供）
至视频和音频输出
：信号流向
至 t 4 （视频输入）
（黄色）
-L (MONO) （白色）
-R （红色）
注意
您也可将视频装置连接至本晶极光电视机背后的 t 1、2或3（视频输入）插孔。
19
用 T （监视器输出）插孔与音频 / 视频装置相连接
晶极光电视机背后
至 8 ( 天线 ) 插孔
天线电缆
（未提供）
音频系统
或
至音频输入
录像机
至视频和
音频输入
1
(MONO)
L
R
至
T （监视器输出）
2 3
2
1
Y
B/CB
P
PR/CR
L
R
（黄色）
-L (MONO) （白色）
-R （红色）
音频 / 视频电缆 （未提供）音频电缆 （未提供）
：信号流向
注意
若您在晶极光电视机屏幕上选择 “高清晰度 /DVD 1”或 “高清晰度 /DVD 2”（参见第 26 页），将听见声音但
不会从 T （监视器输出）插孔输出图像。这并非故障。
20
将 DVD 播放机连接至 （分量视频输入）1 或 2 插孔
晶极光电视机背后
使用您的新晶极光电视机
DVD 播放机
2 3
1
(MONO)
R-AUDIO-L
LINE OUT
VIDEO
至音频输出
Y
CB CR
COMPONENT VIDEO OUT
至分量视频输出
分量视频电缆
至 1或2
（分量视频输入）
L
R
（未提供）
音频电缆 （未提供）
：信号流向
注意
• 某些 DVD 播放机的端子可能标记不同：
连接 至 （DVD 播放机上的）
Y（绿色） Y
P
B/CB （蓝色） CB,B-Y 或 PB
PR/CR （红色） CR,R-Y 或 PR
2
1
Y
B/CB
P
PR/CR
L
R
至 -L （白色）
-R（红色）
• 若您在晶极光电视机屏幕上选择“高清晰度 /DVD 1”或“高清晰度 /DVD 2”（参见第 26 页），将听见声音
但不会从 T （监视器输出）插孔输出图像。这并非故障。
• 当通过 （分量视频输入）接收逐行信号时，双画面和冻结功能不起作用，并且无法选择 “DRC-MF”。
21
将 DVD 播放机连接至 t （视频输入）1、2 或 3 插孔
晶极光电视机背后
DVD 播放机
1
2 3
R-AUDIO-L
VIDEO
LINE OUT
至视频和音频输出
(MONO)
L
R
1
至
t1、2或3（视
频输入）
（黄色）
-L (MONO)（白色）
-R （红色）
2
Y
B/CB
P
PR/CR
L
R
：信号流向
音频 / 视频电缆 （未提供）
注意
• 由于 DVD 碟片上的高质量图像包含许多信息，因此可能出现图像紊乱。在这种情形下，请打出“图像设定”
菜单，选择 “图像模式”中的 “个人”，然后调节锐度 （“锐度”）（参见第 65 页）。
• 您也可以将 DVD 播放机连接至晶极光电视机上的 （S 视频输入）插孔。
22
将 DTV（数字电视机）接收机连接至 1 或 2（分量视频输入）插孔
晶极光电视机背后
2
1
Y
B/CB
P
PR/CR
L
R
至 -L （白色）
-R （红色）
数字电视接收机
至音频
输出
：信号流向
至分量视频
输出
分量视频电缆 （未提供）
音频电缆 （未提供）
(MONO)
L
R
至 1或2
（分量视频输入）
2 3
1
使用您的新晶极光电视机
z 提示
晶极光电视机接收以下信号格式：
总扫描线数 有效扫描线数 场频 (Hz)
1125i 1080i 50/60
750p 720p 50/60
625p 576p 50
625i 576i 50
525p 480p 60
525i 480i 60
23
连接放大器
如果使用带 Dolby* 环绕声解码器的放大器，而不使用晶极光电视机的音频系统，则您可以把晶
极光电视机的扬声器用作音频系统的中置扬声器。
请使用随放大器提供的扬声器线，将放大器的扬声器端子连接至晶极光电视机上的
扬声器输入）端子。
C
低音扬声器
120W MAX 8
#3
（中置
扬声器 （L）后扬声器 （R）
前
扬声器 （L）
至数码音频
输入
选购的数码电缆
（未提供）
至数码音频输出
DVD 播放机
Y
CB CR
COMPONENT VIDEO OUT
至分量视频
输出
后
R-AUDIO-L
LINE OUT
放大器
VIDEO
至音频输出
前
扬声器 （R）
音频系统
音频电缆 （未提供）
至
（中置扬声器输
入）
至音频
输入
(MONO)
L
R
至 -L
音频电缆 （未提供）
2 3
1
（白色）
-R
（红色）
120W MAX 8
晶极光电视机背后
1
至-L
（白色）
（红色）
C
2
-R
Y
B/CB
P
PR/CR
L
R
分量视频电缆 （未提供） 至 1 或 2
：信号流向
（分量视频输入）
注意
若要将晶极光电视机的扬声器作为中置扬声器，则按遥控器上的 CENTER SP 键。（参见第 41 页）。
*“Dolby”是 Dolby Laboratories 的商标。
24
观看晶极光电视机
本节说明观看电视时所使用的各种功能和操
作。大多数操作可以用遥控器进行。
VIDEO
HD/DVD
CENTER
N
I
I
N
SP
V CENTER
R
O
P
G
X
N
x
O
R
P
2
5
8
WEGA
THEATRE
A/B
MENU
+
-
G
3
6
9
FREEZE
DRC-MF
W
T
.>
PROG
INDEX
T
W
1
4
7
HD/DVD
A/B
数字键
0
PROG
PROG
+/
OPTION RESET
+/
TV
PRO
STD/DUO
1
1 指示灯
1 按压 1 接通晶极光电视机的电源。
当晶极光电视机处于待机模式时 （晶极光
电视机上的
1 指示灯呈红色亮光），按压
遥控器上的 !/1 键。
2 按压 PROG +/- 或数字键选择电视频道。
对于两位数频道，先按压 -/-- 键，然后按
压数字键（例如 25 频道，先按压 -/-- 键，
然后按压 2 和 5）。
1
2
3
4
5
6
或
7
8
9
0
使用您的新晶极光电视机
注意
打开晶极光电视机时，节目号码或视频模式显示约
40 秒钟。
,
续
25
要快速选择某一个电视节目时
1 持续按住 PROG +/– 键。
只有节目号码会快速改变。
注意
当您快速选择某一个电视节目时，图像可能会
暂时失真。这并非故障。
2 当您所要的节目号码出现时，停止按压
PROG +/– 键。
附加操作
以按压
暂时关闭电视机 * @/1。
调节音量 2 +/-。
消除声音 %。
观看视频输入
（录像机、摄像机
等）
观看分量输入
(DVD, DTV 接收
机）
跳回到之前收看的
频道
显示屏幕信息 ** 。
* 长时间不用时，请勿用遥控器关机并建议拔掉插
头 （参见说明书第 2 页的提示）。
** 显示某些图像 / 声音设定以及节目号码或视频模
式。屏幕上的图像 / 声音设定显示将在大约 3 秒
钟后消失。
晶极光电视机上的
灯呈红色亮光。
t 以选择 “视频信号
1”、“视频信号 2”、“视
频信号 3”或、“视频信
号 4”。要回到电视画面
时，按压 a。
HD/DVD 选择 “高清晰度 /
DVD 1”或“高清晰度 /DVD
2”。
要回到电视画面时，按压
a。
。
1 指示
设定唤醒定时器
1 按压 键直到所需时间段出现。
设定完成后，唤醒定时器立即启动。
z 提示
若要快速更改此段时间，按住 键不放。
2 选择要在唤醒时观看的电视频道或视频
模式。
3 按 !/1 键；如果想让晶极光电视机自动
关机，请设定睡眠定时器。
当电视机进入待机模式，晶极光电视机上
的 指示灯发出红色亮光。
如果在用唤醒定时器打开电视机后两小时
内按任何按键，此指示灯将关闭。
要取消唤醒定时器时
按压 键直到 “唤醒定时器：关”出现。
注意
用唤醒定时器开启电视机后，如果超过 2 小时未按压
任何键或控制键，则电视机会自动进入待机模式。要
恢复观看电视时，请按压遥控器上的
@/1 键即可。
26
设定睡眠定时器
按压 键直到所需时间段出现。
您可以从 15、30、45、60、75 和 90 分钟中
选择时间段。
设定完成后，睡眠定时器立即启动。
使用您的新晶极光电视机
䛅䚄⫾㕚◌濕15
15 Ⅺ搃ᶯ⍲
䛅䚄⫾㕚◌濕 䛅䚄⫾㕚◌濕90
⌺㳬䛅䚄⫾㕚∃偡
z 提示
在采用睡眠定时器关闭晶极光电视机之前的最后一
分钟内将出现 “电视机即将关闭”信息。
M
M
90 Ⅺ搃ᶯ⍲
要取消睡眠定时器时
按压 键直到 “睡眠定时器：关”出现，
或关闭晶极光电视机。
27
高级操作
选择图像和声音模式
您可以选择图像和声音模式并在“个人”选项
中将设定按您的偏好进行调节。
MENU
R
O
P
G
N
I
+
W
T
X
N
.>
PROG
INDEX
选择图像模式
重复按压 键直到所要的图像模式被选
定。
x
-
T
W
G
I
O
N
R
P
14253
6
选择声音模式
重复按压 键直到所要的声音模式被选
定。
选择 以
“动态” 收听强调低音和高音的动
态范围宽而清晰的声音。
“戏剧” 收听强调人声和高音调的
声音。
“柔和” 接收柔和的声音。
“个人” 接收 “声音设定”菜单中
最近一次调节的声音设定
（参见第 66 页）。
选择 以
“动态” 接收对比度高的图像。
“标准” 接收普通的图像。
“个人” 接收 “图像设定”菜单中
最近一次调节的图像设定
（参见第 65 页）。
28
z 提示
您也可以使用菜单设定图像和声音模式 （参见第 65
页“更改“图像设定”内容”和第 66 页 “更改 “声
音设定”内容”）。
Loading...
