Page 1
Self Diagnosis

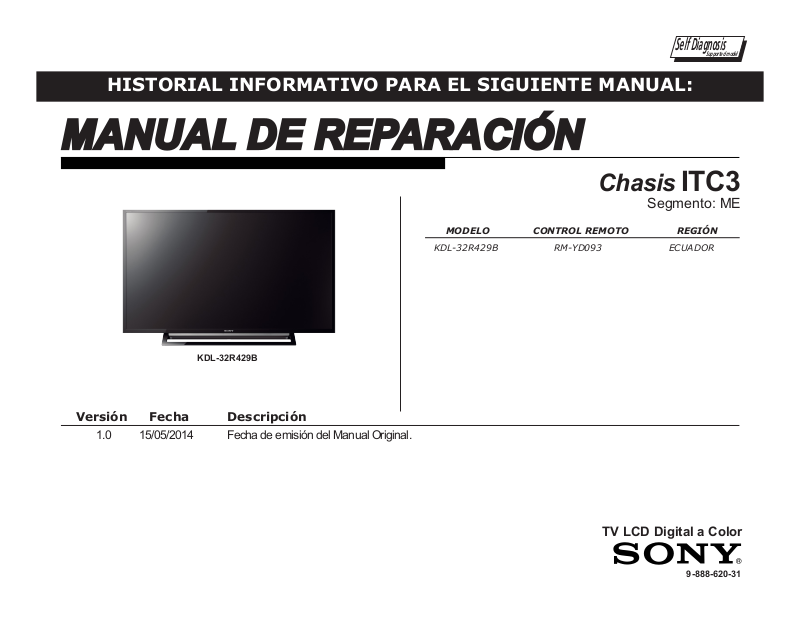

HISTORIAL INFORMATIVO PARA EL SIGUIENTE MANUAL:
MANUAL DE REPARACIÓN
MODELO CONTROL REMOTO REGIÓN
KDL-32R429B RM-YD093 ECUADOR
Supported model
Chasis ITC3
Segmento: ME
Versión Fecha Descripción
1.0 15/05/2014 Fecha de emisión del Manual Original.
KDL-32R429B
TV LCD Digital a Color
9-888-620-31
Page 2
TABLA DE CONTENIDO
Precauciones y Advertencias ......................................................................... ii
Sección 1 - Descripción General y Especicaciones ...................................1
Especicaciones ............................................................................................ 1
Vericación de Accesorios .....................................................................................1
Esquema General del Chasis ........................................................................ 2
KDL-32R429B........................................................................................................2
Mapa del Cableado .......................................................................................3
KDL-32R429B........................................................................................................3
Sección 2 - Solución de Problemas ............................................................... 4
Diagnóstico del Error ..................................................................................... 4

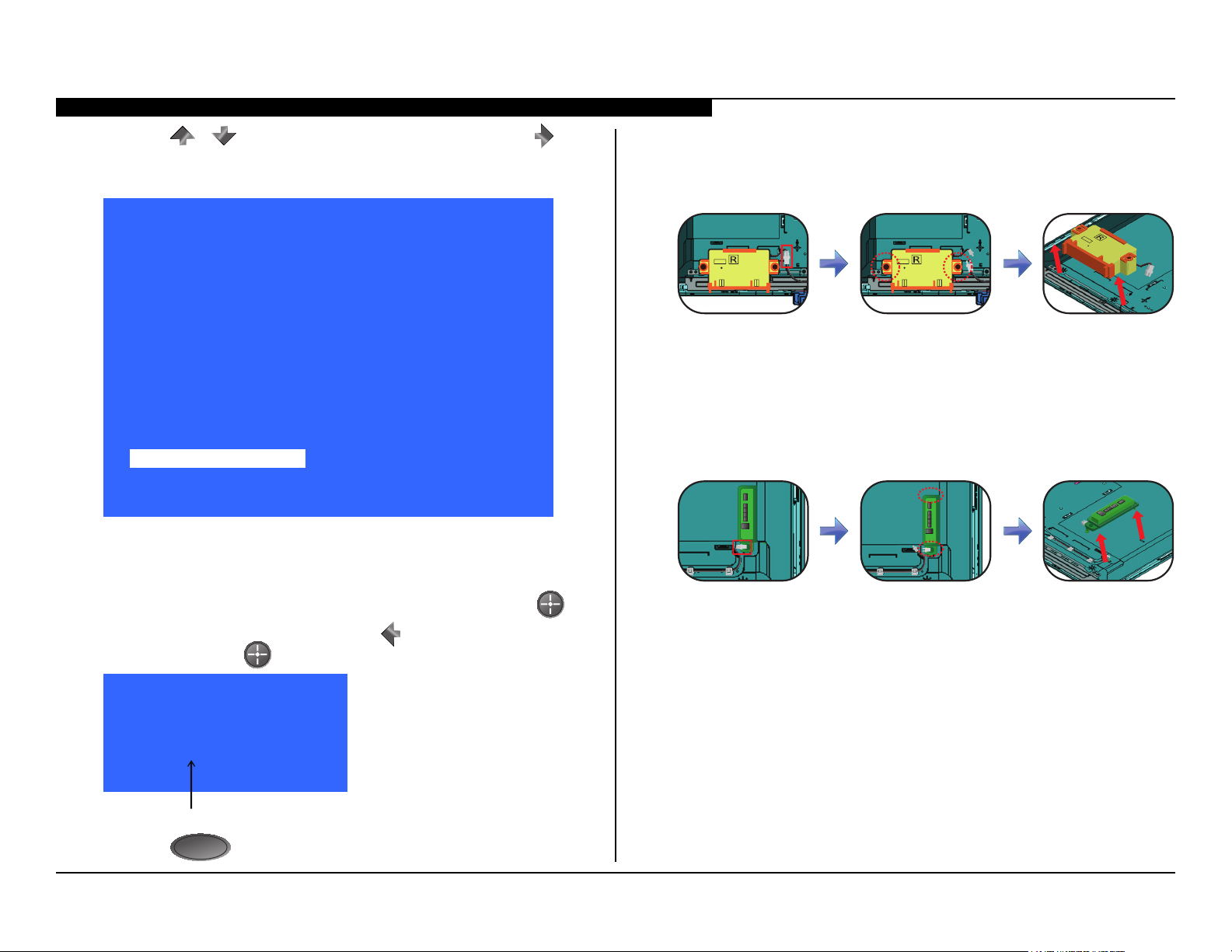

Visualización del Historial de Autodiagnóstico .......................................................4
Tabla de Clasicación de Fallas ....................................................................5

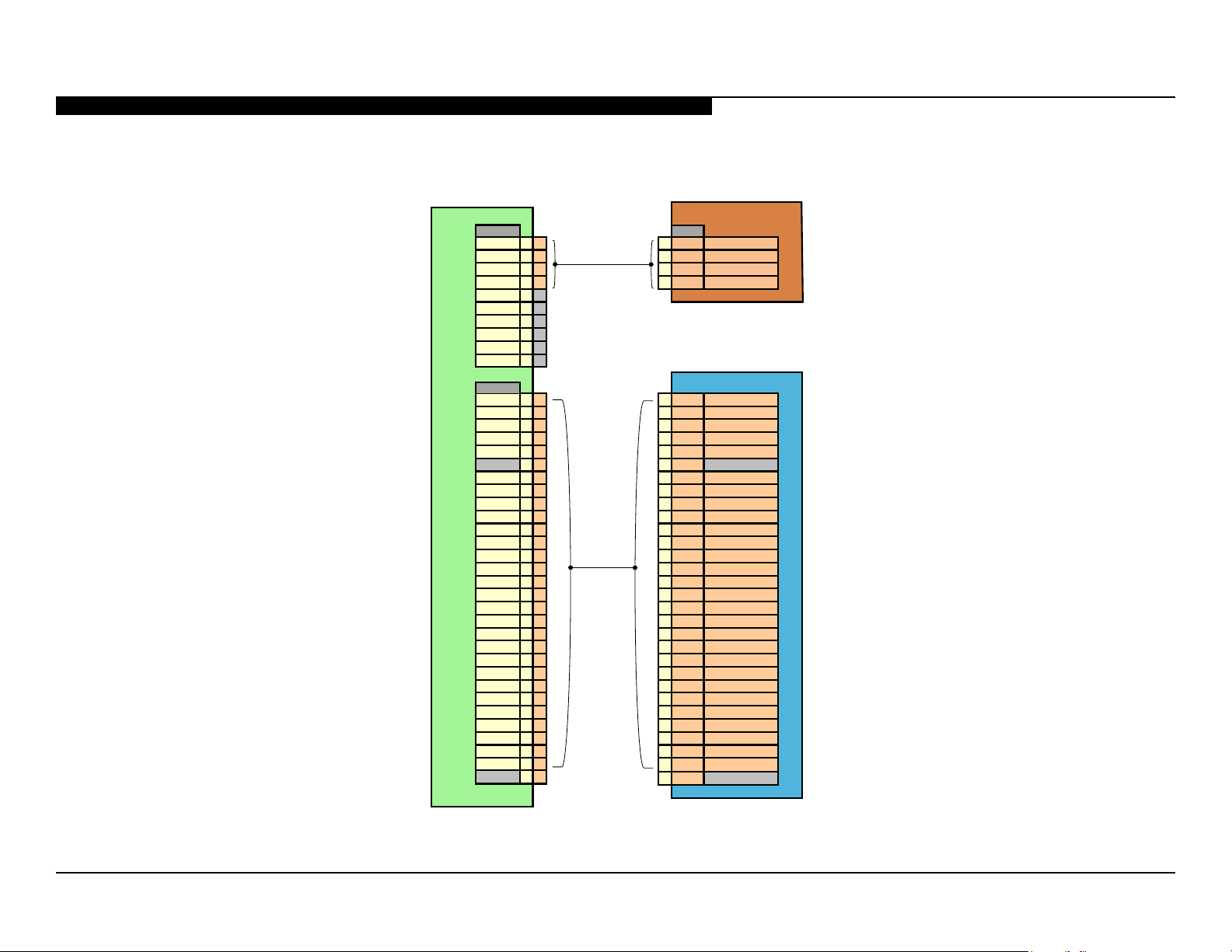

Diagramas .....................................................................................................6

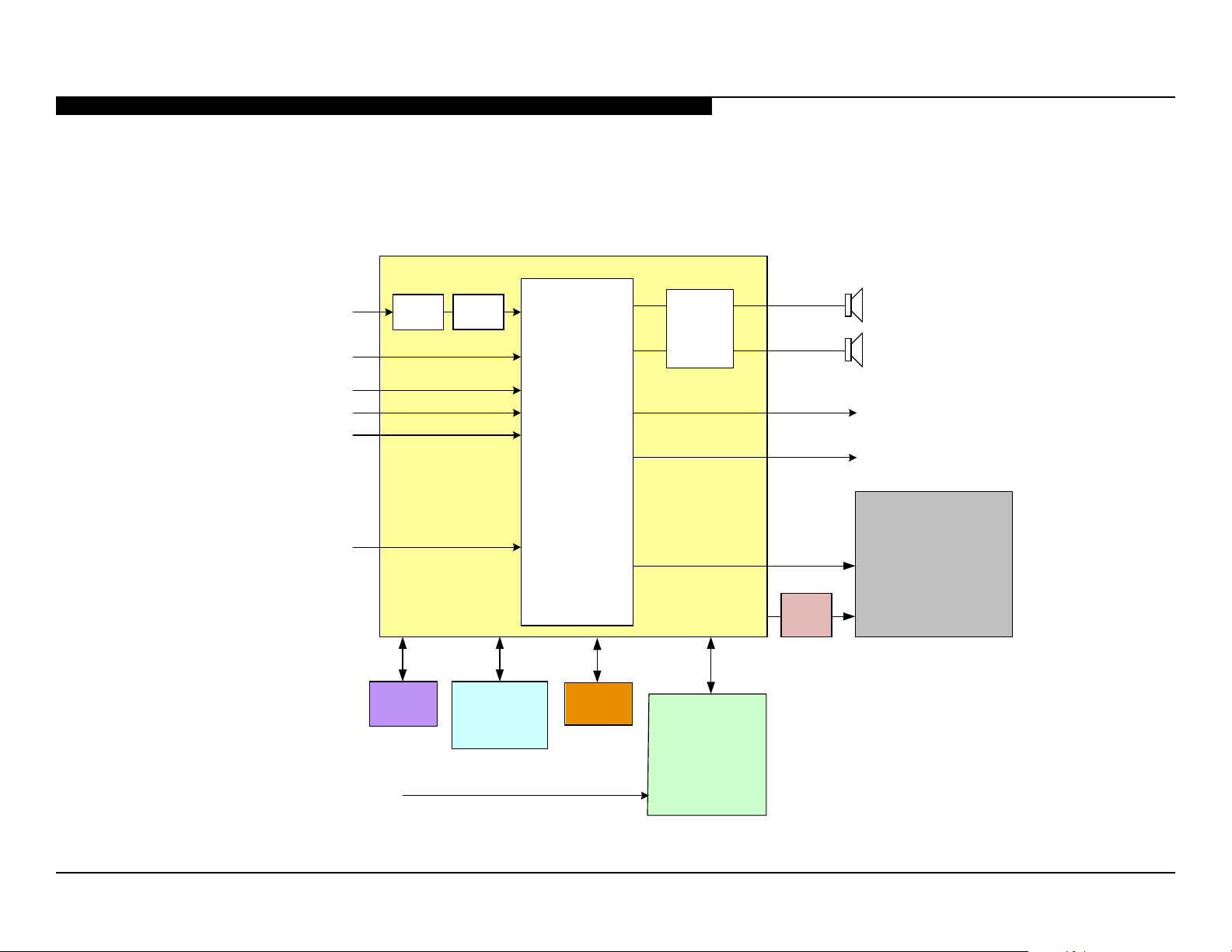

Diagrama de Bloques ............................................................................................6
Diagrama de Control de Encendido.......................................................................7

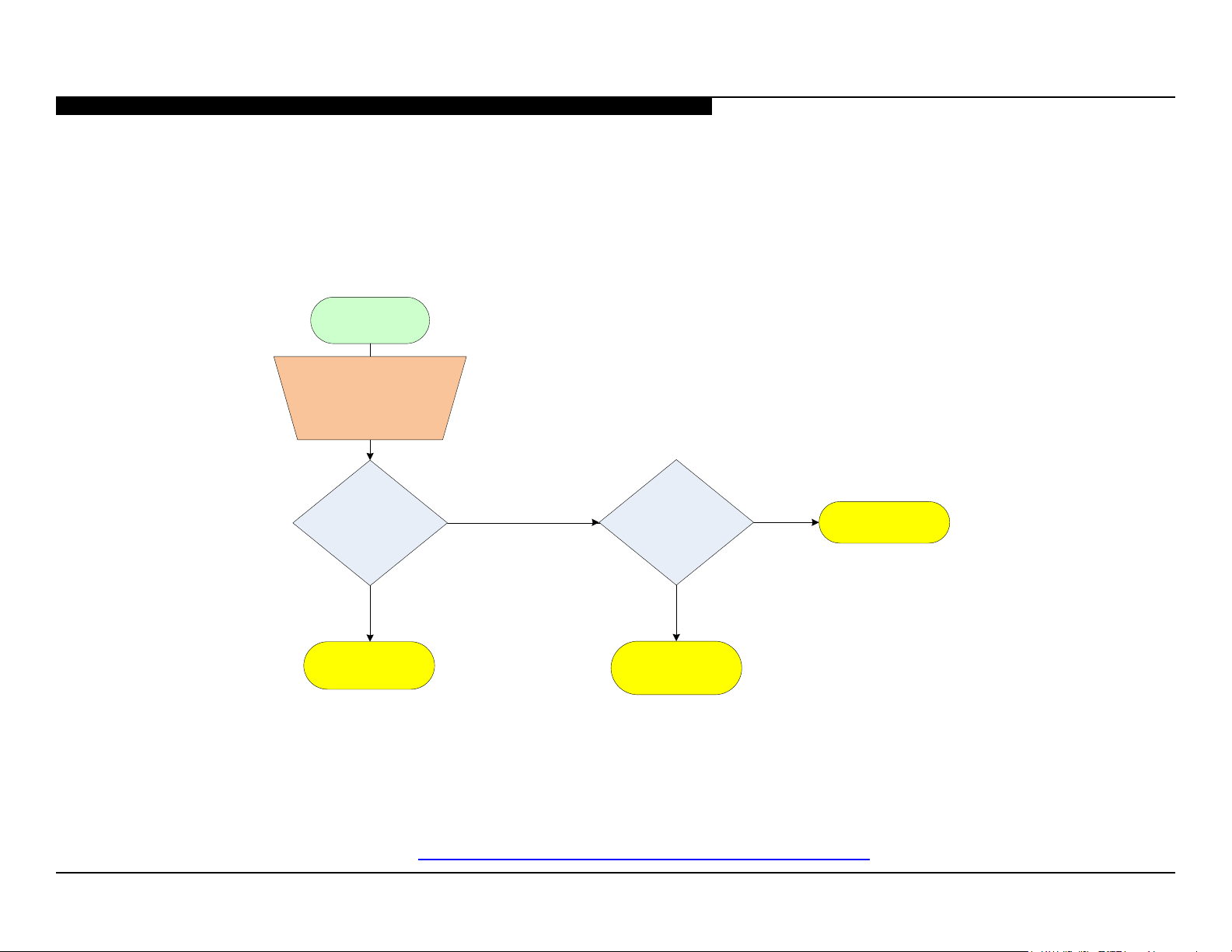

No Enciende ..........................................................................................................8

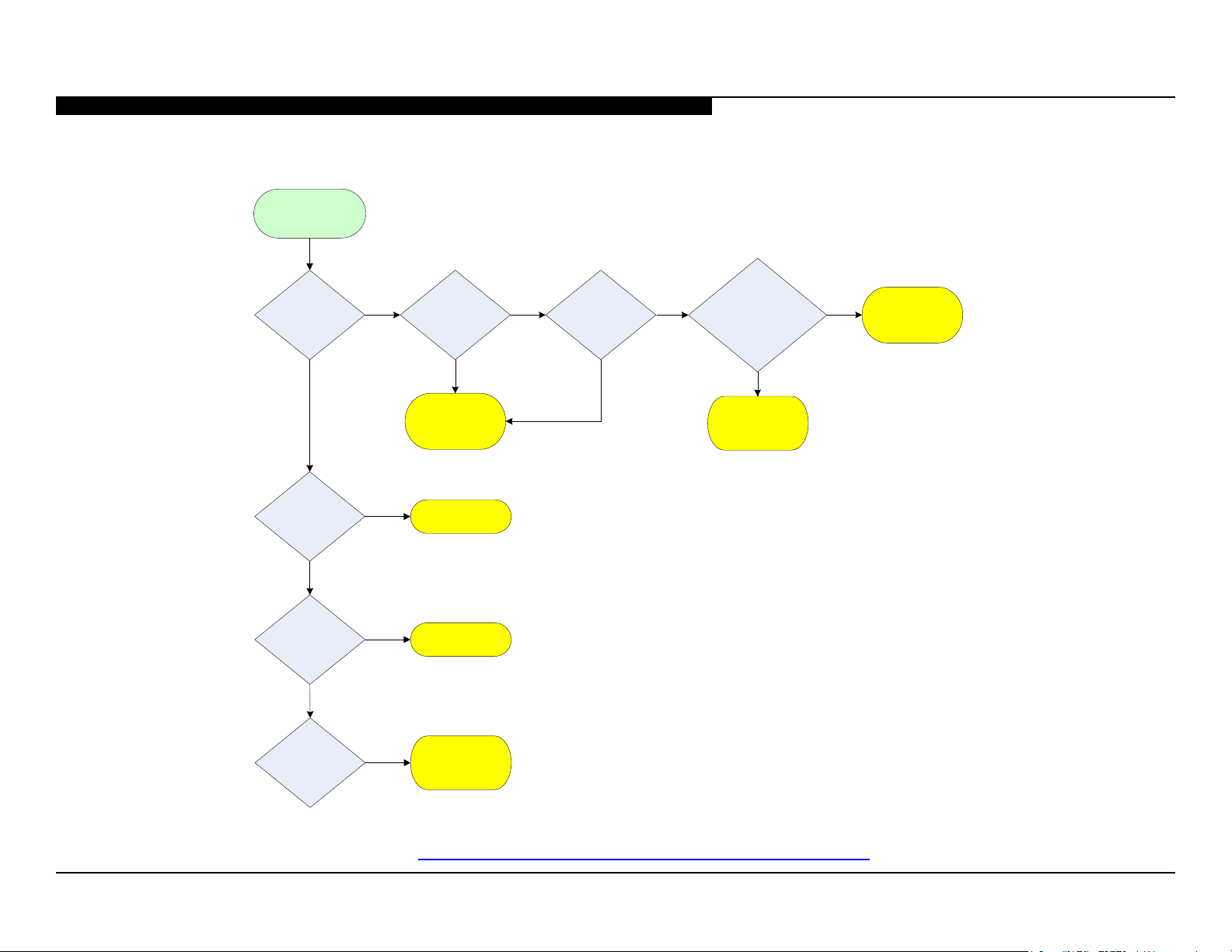

Destellos LED en Standby ..................................................................................... 9
Distorsión de Video ..............................................................................................10

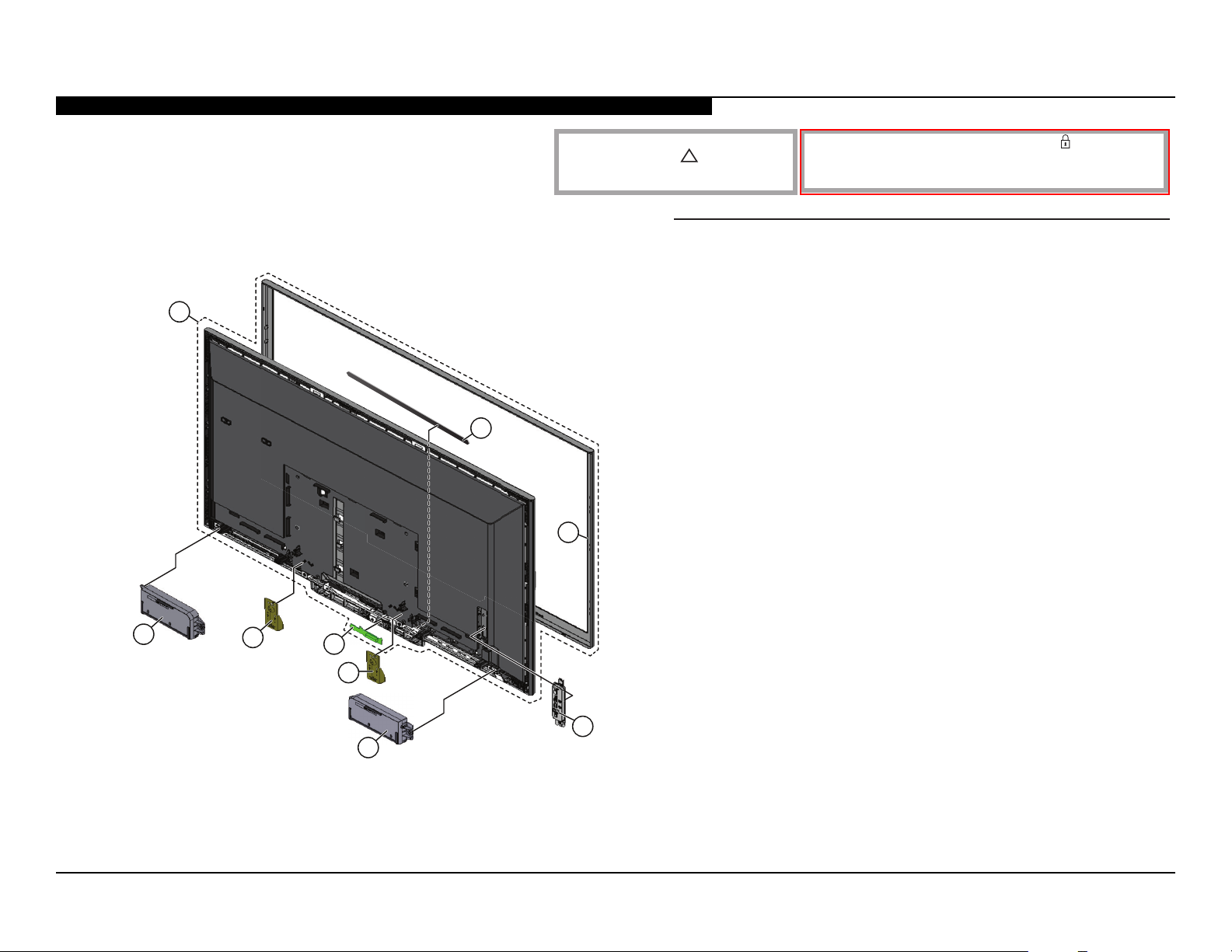

Sección 4 - Panorama General/Información de Número de Parte ............16

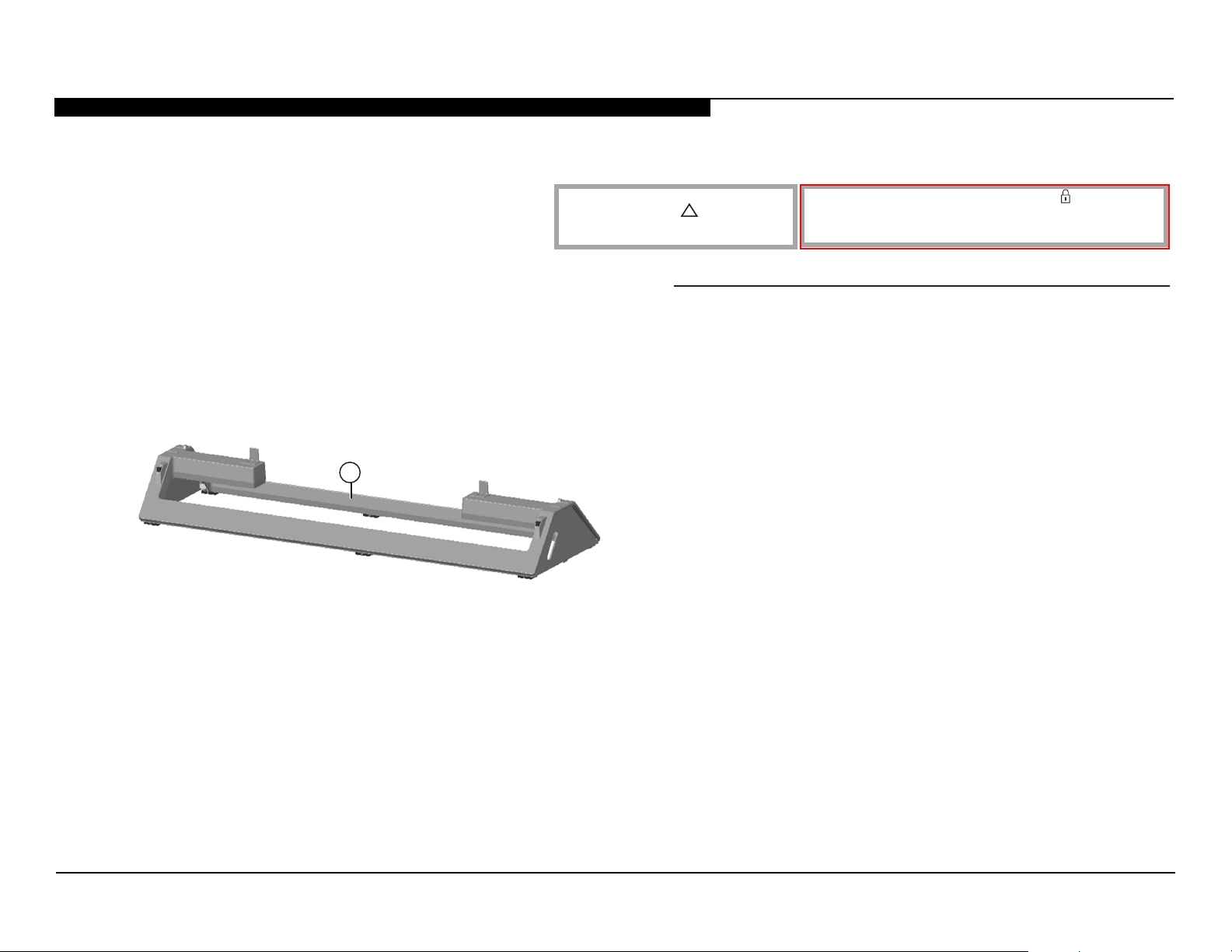

Soporte de Sobremesa ...............................................................................16
KDL-32R4329B ...........................................................................................17
Conectores ..................................................................................................19

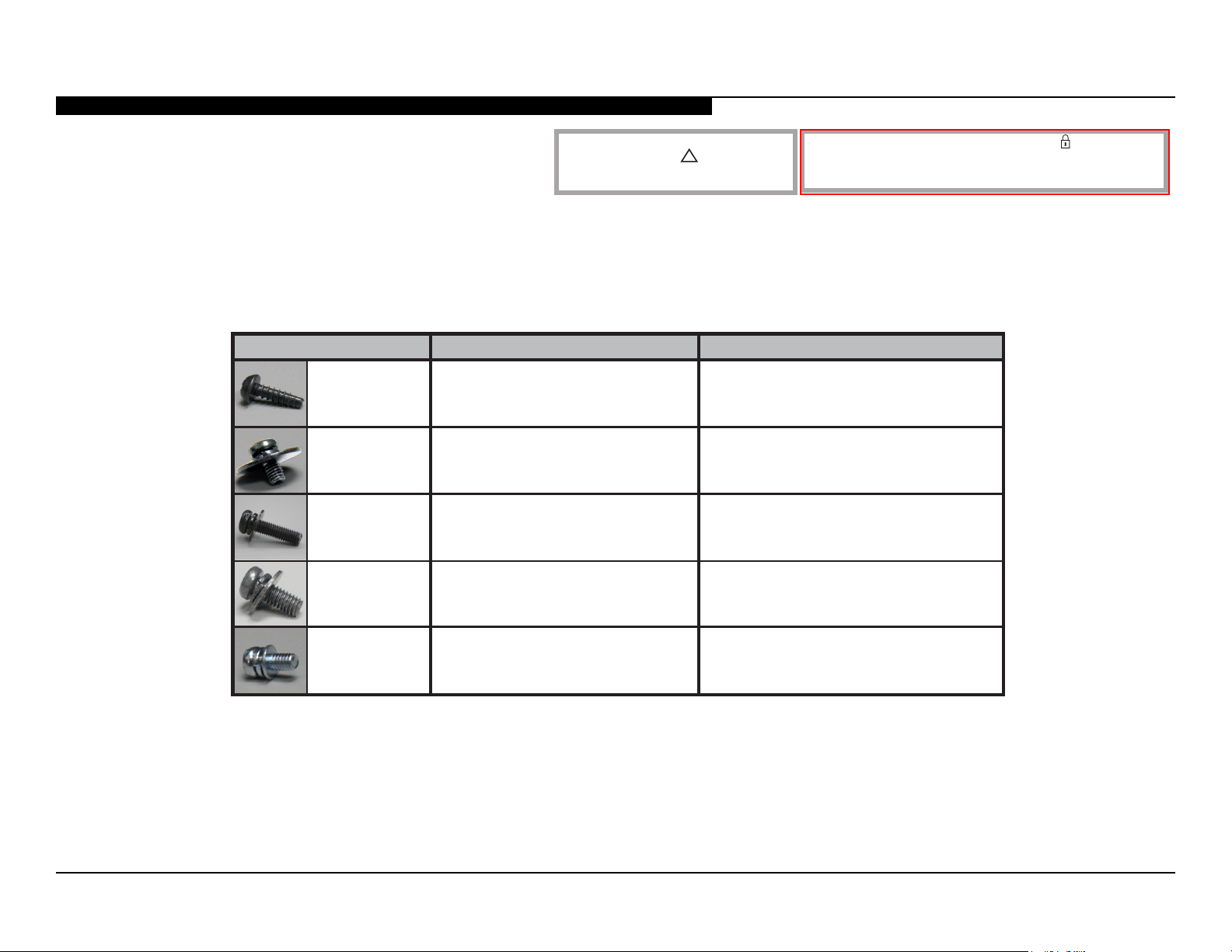

Tornillos .......................................................................................................20
Sección 5 - Accesorios/Información de Número de Parte .........................21
Accesorios Incluidos .................................................................................... 21
Misceláneos ................................................................................................21
Accesorios Opcionales ................................................................................ 21
Control Remoto ...........................................................................................21
Apéndice A: Componentes con Información Encriptada ........................A-1
Sección 3 - Información de Reparación ......................................................11
Reparación del Televisor ............................................................................. 11

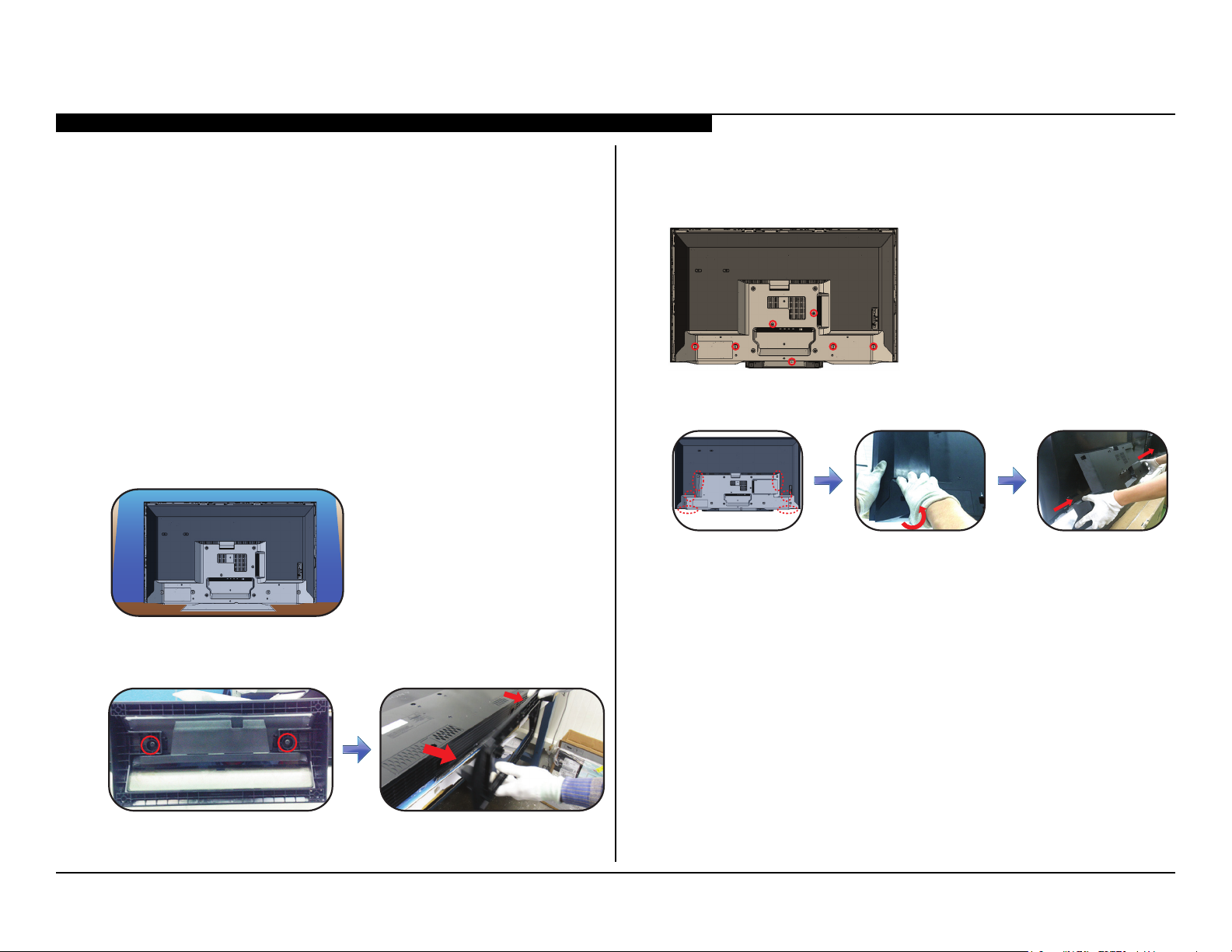

Desensamble del Soporte de Sobremesa (Stand Base) ..................................... 11
Desensamble de la Cubierta Inferior (Lower Cover) ........................................... 11
Reemplazo de la Placa Principal (Main Board) ........................................... 12
Desensamble de los Altavoces (Speakers) .................................................15
Reemplazo de la Unidad de Botones de Control (Switch Unit) ................... 15
KDL-32R429B i
Page 3
PRECAUCIONES Y ADVERTENCIAS
¡PRECAUCIÓN!
Las instrucciones para el servicio de reparación y mantenimiento que a
continuación se presentan, son para uso especíco del personal de servicio
únicamente. Para evitar el riesgo de descarga eléctrica, no efectúe ningún
otro tipo de reparación o mantenimiento diferente al mencionado en las
instrucciones de este manual, a menos que se esté calicado para realizarlo.
¡ADVERTENCIA!
Un transformador de aislamiento debe ser usado durante cualquier servicio
de reparación, con la nalidad de evitar cualquier riesgo de descarga
eléctrica posible si fuese el caso de un chasis activo.
!
ADVERTENCIA SOBRE LOS COMPONENTES
DE SEGURIDAD
Existen componentes críticos utilizados en los televisores LCD a color que son
importantes para la seguridad. Estos componentes están identicados con
sombreado y un símbolo de advertencia
y en la lista de partes. Es de vital importancia que éstas partes esenciales
sean reemplazadas sólo con el número de parte especicado dentro de la
lista de partes para evadir el riesgo de alguna descarga eléctrica, incendios
y otros peligros.
NOTA: Con la nalidad de no anular la garantía, no modique el diseño
original sin autorización previa por escrito por parte del fabricante.
!
en los diagramas esquemáticos
¡ATENCIÓN!
REVISIÓN DE SEGURIDAD
Después de corregir el problema inicial, realice las siguientes pruebas de
seguridad antes de entregar el producto al cliente.
1. Compruebe que en el área reparada no existan malas conexiones
o soldaduras frías y asegúrese de revisar completamente que no
se encuentre alguna supercie con restos de soldadura o puentes
en los ensambles.
2. Revise las conexiones internas para asegurarse de que ningún
conector fue pinchado o entró en contacto con resistencias de alto
vataje.
3. Verique que todas las perillas de control, tapas, protecciones,
cubiertas de tierra y equipo externo de montaje hayan sido
reinstalados. Asegúrese totalmente de que se han reemplazado
todos los aisladores.
4. Revise que no se encuentren piezas de repuesto no autorizadas
y particularmente transistores que hubiesen sido instalados en
reparaciones previas. Si los hubiera, señale al cliente la existencia
de éstos y recomiende su debido reemplazo.
5. Busque partes con deterioro visible aún cuando éstas funcionen
correctamente y haciendo mención al cliente, recomiende el
reemplazo debido de éstas.
6. Compruebe que los cables (cable de alimentación) no presenten
rasgaduras o desgaste. Recomiende al usuario su debido
reemplazo en caso de ser necesario.
7. Revise la contrafuga de corriente, tornillos, material metálico
de adorno, perillas metalizadas y cualquier otro tipo de partes
metálicas expuestas. Asegúrese de seguir los pasos descritos en:
“Prueba de Fuga de Corriente”.
Por cuestiones de seguridad, la reparación a nivel componente de las
Placas de Fuente de Poder y/o los Inversores está prohibida
.
KDL-32R429B ii
Page 4
PRECAUCIONES Y ADVERTENCIAS
Parte de metal expuesta
del televisor
0.15 µF
Tierra física
Voltímetro
AC
(0.75V)

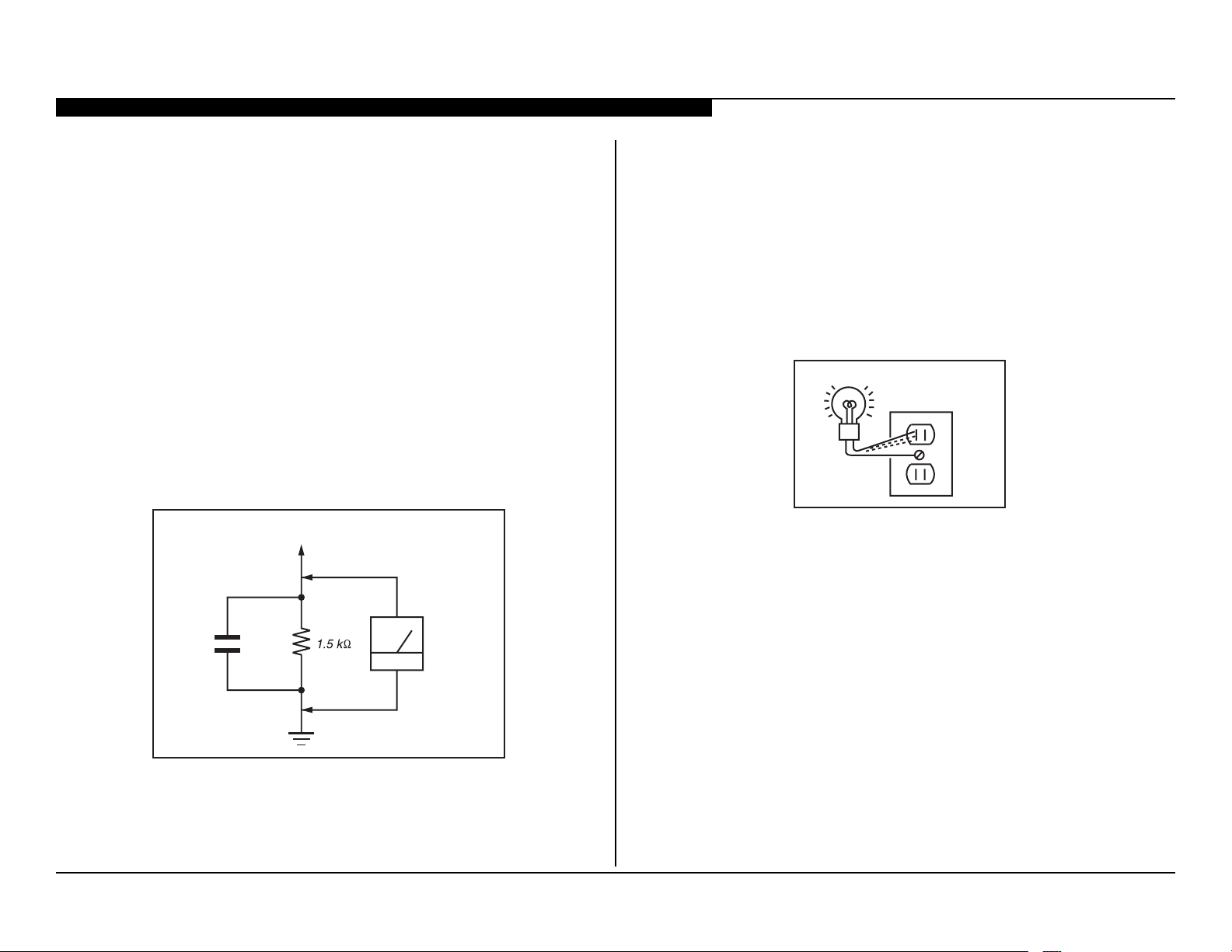

PRUEBA DE FUGA DE CORRIENTE
La fuga de corriente desde cualquier pieza metálica expuesta a tierra
física y de todas las piezas metálicas expuestas a cualquier otra parte
metálica que tenga un retorno al Chasis, no debe exceder los 0.5 mA
(500 microamperios). La fuga de corriente CA puede ser medida mediante
cualquiera de éstos tres métodos:
1. Utilizar un equipo de prueba de fugas. Siga las instrucciones del
fabricante proporcionadas con el equipo.
2. Mediante un miliamperímetro de corriente alterna operado por
batería.
3. Al medir la caída de voltaje a través de una resistencia utilizando
un VOM (Volt-Ohm Meter) o voltímetro de CA de baterías. El límite
indicado es de 0,75 V, por lo que el medidor analógico utilizado
debe tener una escala precisa de bajo voltaje. La mayoría de los
multímetros digitales operados con baterías que tienen escala de 2
VCA son adecuados. (Véase en la gura A)
¿CÓMO ENCONTRAR UNA CONEXIÓN ÓPTIMA
A TIERRA ?
El tornillo de la cubierta en la mayoría de los tomacorrientes de CA
está conectado a tierra. Verique que el tornillo que sujeta la tapa del
tomacorriente esté aterrizado mediante la conexión de una lámpara
incandescente de 60W a 100W entre el lado activo del contenedor y el
tornillo de sujeción (No lámparas uorescentes o de neón). Pruebe las dos
ranuras, si fuese necesario, para encontrar el lado activo de la línea. La
bombilla se encenderá con brillo normal si el tornillo está en tierra física.
(Véase en la gura B)
Foco de Prueba
To macorriente de CA
Figura B. Revisión de tierra física.
Figura A. Utilice un voltímetro AC para revisar: Prueba de Fuga de Corriente.
KDL-32R429B iii
Page 5
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
ESPECIFICACIONES
Sistema
Sistema de TV NTSC 3.58 / PAL-M / PAL-N
Cobertura de canales
Sistema del panel
Salida de bocinas
Analógico:
Digital: SBTVD-T
VHF: 2-13, UHF: 14-69
CATV (Analógico): 1-135
Panel LCD (pantalla de cristal líquido), luz de fondo LED
5 W + 5 W
Tomas de entrada/salida
CABLE/ANTENNA
(Cable/Antena)
COMPONENT IN
(Entrada de componente)
VIDEO IN
HDMI IN 1
(Entrada HDMI 1)
MHL
(Común con HDMI IN 1)
KDL-32R429B 640 x 480, 31,5 kHz, 60 Hz, 800 x 600, 37,9 kHz, 60 Hz, 1024 x 768, 48,4 kHz, 60 Hz
AUDIO OUT
(Salida de audio)/ i
DC IN 19.5 V
* Cuando se aplica la sincronización 1080p, HDMI/MHL será tratada como una sincronización de video
y no como sincronización con PC.
Terminal externa de 75 ohms para entrada de señal de radiofrecuencia
Formatos compatibles: 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60Hz), 576p, 576i,
480p, 480i
Y: 1.0 Vp-p, 75 ohms desequilibrados, sincronización negativa
B PR:
0.7 Vp-p, 75 ohms
P
Entrada de audio (enchufes de sonido)
Entrada de video (contacto común de componente)
Video HDMI: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,
Video MHL: 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,
Entrada de PC (Resolución, Frecuencia horizontal, Frecuencia vertical)
1280 x 768, 47,4 kHz, 60 Hz, 1 280 x 768, 47,8 kHz, 60 Hz, 1360 x 768, 47,7 kHz, 60 Hz
Audio: PCM lineal de dos canales 32; 44,1 y 48 kHz, 16, 20 y 24 bits, Dolby Digital
Salida de audio (Minitoma Estéreo)
Enchufe para auriculares
(Con soporte pa
Entrada del adaptador de ca/cc
Consulte el i-Manual para obtener información sobre los formatos compatiblesUSB/DLNA
576p, 576i, 480p, 480i, Formatos de PC
576p, 576i, 480p, 480i, Formatos de PC
ra salida de subwoofer)
Nombre del modelo KDL-32R429B
Alimentación y otras especificaciones
Requisitos de alimentación
Consumo de
potencia
Tamaño de pantalla*
(medido diagonalmente)
Resolución del monitor
Dimensiones*
Peso*
Bocina/Gama completa (2)
en uso
en espera
con soporte
sin soporte
patrón de oricios
de montaje mural
tamaño de
tornillos de
montaje mural
con soporte
sin soporte
(cm)
(pulgadas)
(mm)
(mm)
(mm)
(mm)
(kg)
(kg)
(mm)
19,5 V cc con Adaptador de Corriente
Alimentación de Entrada: 110-240 V ca 50/60 Hz
1366 puntos (horizontal) × 768 líneas (vertical)
45 W
Menos de 0,5 W
80, 0
13, 5
(Clase 32)
736 × 473 × 144
736 × 451 × 80
200 x 200
M6 (8-12 mm)
4, 9
4, 7
30 x 60
Otros
Accesorios opcionales Cable MHL: DLC-MB10/DLC-MB20/DLC-MC10/DLC-MC20/DLC-MC30
* El tamaño, las dimensiones y el peso de la pantalla son valores aproximados.
• La disponibilidad de los accesorios opcionales dependerá de los países, regiones, modelo del TV
y de las existencias.
• El diseño y las especicaciones están sujetos a cambios sin previo aviso.
• Este TV incorpora MHL 2.
VERIFICACIÓN DE ACCESORIOS
- Control Remoto (1)*
- Baterías de tamaño AAA (2)
- Cable de Alimentación de CA (1)*
- Adaptador de Corriente (1)
- Tornillos de fijación para el Soporte
de Sobremesa (M5 × 20) (2)
- Soporte de Sobremesa (1)
- Guía de Configuración Rápida (1)
- Manual de Seguridad y Reglamentación (1)
- Licencia del Software (1)
- Sujetacables (3)
- Guía de Instalación del Soporte (1)
- Manual de Instrucciones (1)
* Consulte el número del modelo impreso
en el control remoto.
KDL-32R429B 1
Page 6
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES

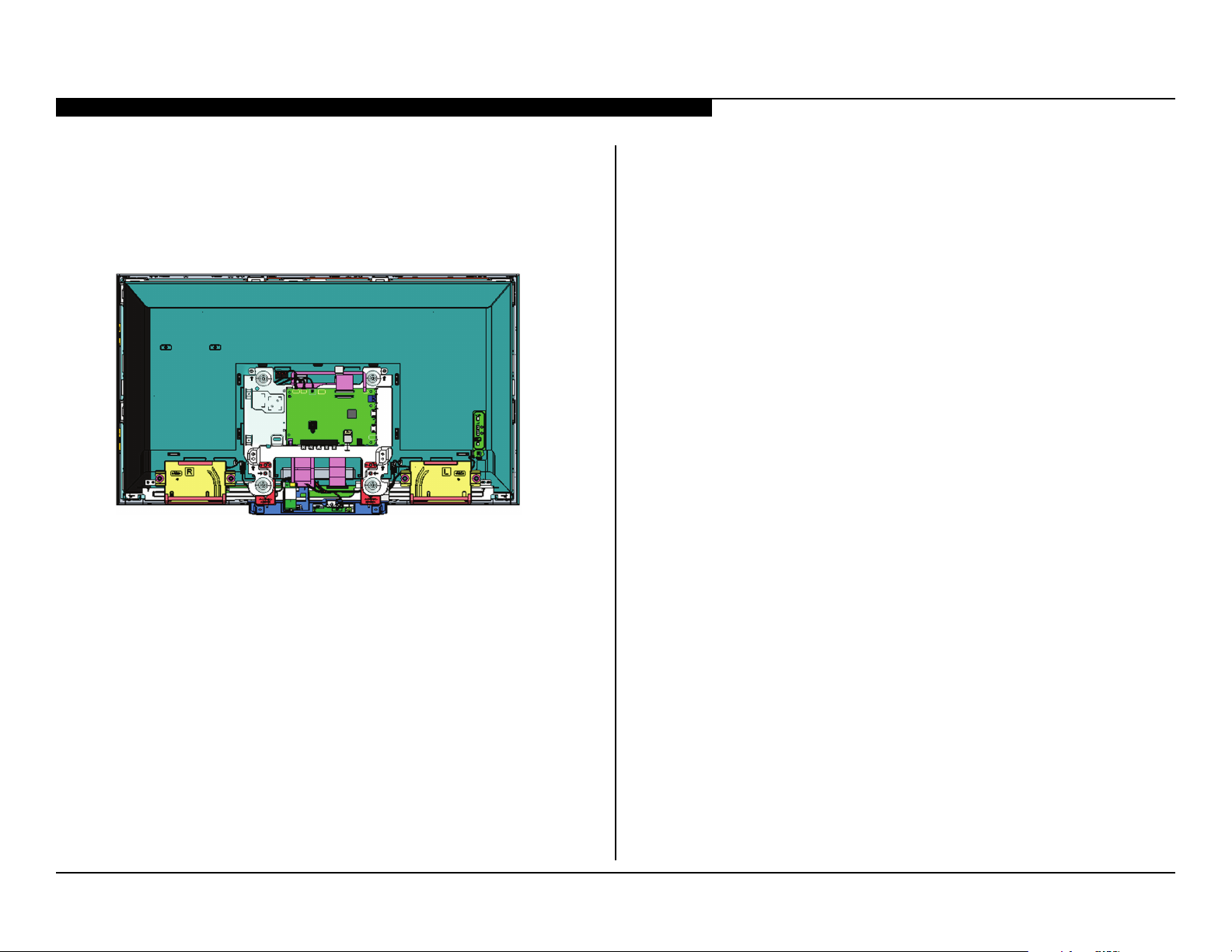

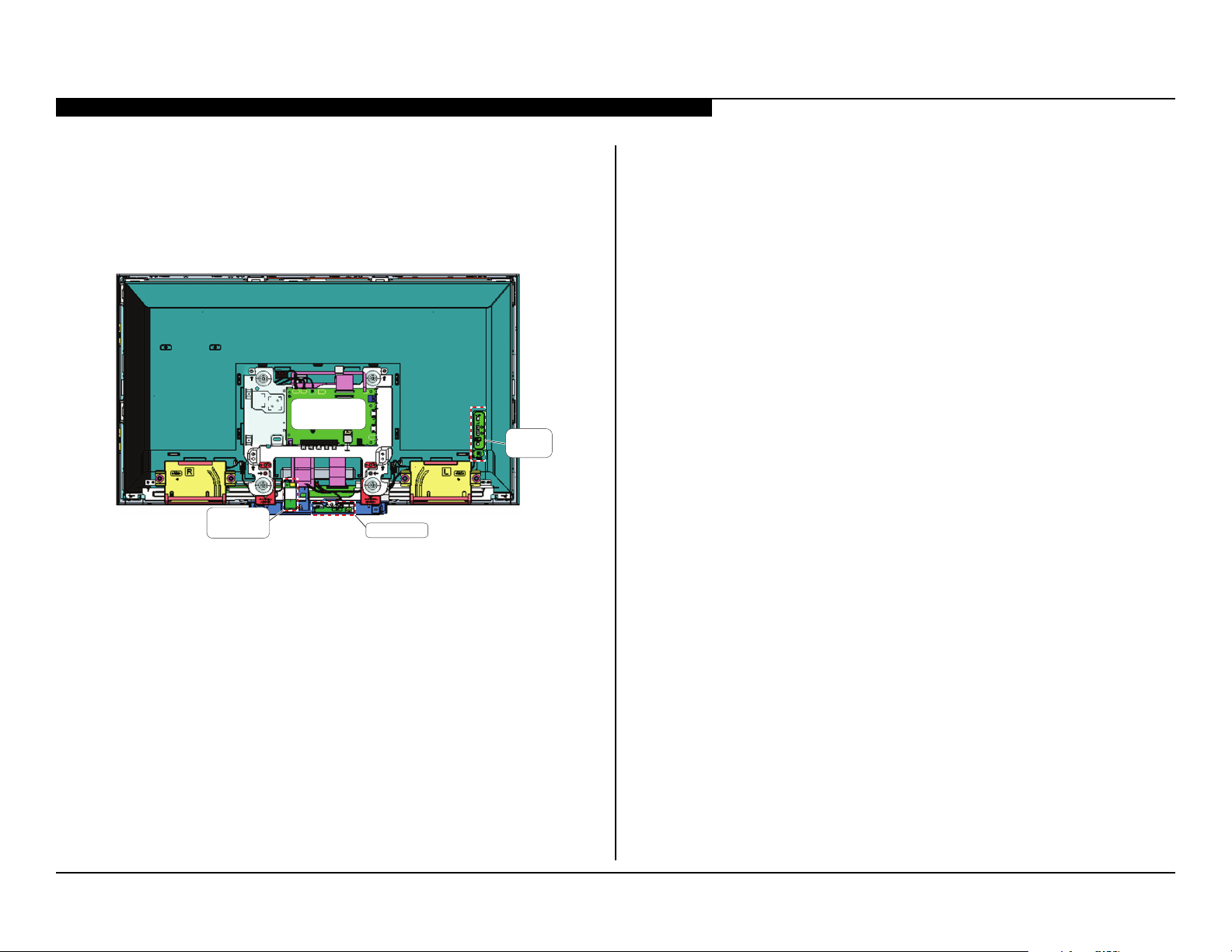

ESQUEMA GENERAL DEL CHASIS
KDL-32R429B
MAIN BOARD
(BIL BOARD)
WIRELESS
LAN CARD
HIL BOARD
SWITCH
UNIT
KDL-32R429B 2
Page 7
SECCIÓN 1 - DESCRIPCIÓN GENERAL Y ESPECIFICACIONES
MAPA DEL CABLEADO
KDL-32R429B
KDL-32R429B 3
Page 8
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
Self Diagnosis
K
DIAGNÓSTICO DEL ERROR
SELF CHEC
Antes de reparar el televisor, realice lo siguiente:
1. Compruebe que el televisor presente el problema que fue reportado
por el cliente.
2. Revise si la última versión de Software está instalada en el televisor.
a. Si no lo está, instale la última versión disponible.
3. Determine la parte que requiere ser reemplazada.
VISUALIZACIÓN DEL HISTORIAL DE AUTODIAGNÓSTICO
Cuando se detecta un error, la pantalla de Auto Revisión registra el número
de veces en que se produjo el error. Esto es útil, cuando el cliente no está
seguro de lo que está causando que el televisor se apague, para conrmar
los sucesos pasados de un error y para determinar si es intermitente.
Si la pantalla muestra un “0”, signica que no se ha producido un error.
1. Presione
nuevamente.
2. Presione los siguientes botones del Control Remoto con un intervalo
de un segundo:
POWER
para encender el televisor y después, apáguelo
Back <<
002 MAIN_ POWER 001
003 DC_ALERT1 000
003 AUDIO_PROT
005 PANEL_ID_NVM_ERR
00116 00024 00115
EJEMPLO DE LA PANTALLA DE AUTODIAGNÓSTICO
000
000
[Home] Exit
Supported model
Indica
error
000R_ERRECNALAB400
000RRE_NOCT500
No indica
000TILKCAB600
000RRE_PMET700
error
DISPLAY
NOTA: Este procedimiento es diferente al accesar al Modo de Ajustes
de Servicio (Volumen +).
Channel 5 Volume -
KDL-32R429B 4
POWER
Page 9
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
5X
1. Confirme el síntoma con el cliente.
Punto Rojo: (Primario) Parte probablemente defectuosa.
2. Seleccione ese síntoma en la tabla.
5. Tabla de códigos de color.
3. Lleve el componente primario indicado para ese síntoma.
TABLA DE CLASIFICACIÓN DE FALLAS
Utilice ésta Tabla de Clasicación de Fallas para determinar lo que posiblemente puede ser la causa del error antes de acudir con el cliente.
Triángulo Azul: (Secundario) Parte posiblemente defectuosa.
4. Siga los diagramas de flujo correspondientes en el Manual de Servicio para aislar la placa.
Síntomas - Apagado
Secuencias de destellos
rojos del LED de encendido
Placa
2X 3X 4X
PLACA PRINCIPAL
FUENTE DE LUZ
OPEN CELL (VIDRIO)
ADAPTADOR CA
ALTAVOCES
ARNÉS LS
ARNÉS PRINCIPAL
ARNÉS DE ALTAVOZ
CABLE FFC
*NOTA: CONSULTE EL MANUAL DE SERVICIO DE PANELES LCD EN ESI (REFERENCE LIBRARY)
PARA SELECCIONAR CORRECTAMENTE LA PARTE DE REEMPLAZO BASADA EN EL NÚMERO DE PARTE.
▲
▲
▲
▲
6X
▲
Interfase
de
Usario
No
Funciona
Tuner/
Sintoni-
zador
USB
▲
▲
▲
No Imagen
(UI OK)
Componente HDMI MHL HP
Video SCART
Audio
Altavoz
Principal
Video SCART USB Componente HDMI
Tuner/
Sintoni-
zador
▲ ▲ ▲ ▲ ▲ ▲▲
KDL-32R429B 5
Page 10
DIAGRAMAS
DIAGRAMA DE BLOQUES
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
PLACA PRINCIPAL
RF
COMPONENT/
COMPOSITE
AUDIO IN (ANALOG)
HDMI 1 (ARC)
HDMI 2 (MHL)
USB
TUNER
CONTROL
KEYS
DEMOD
LED
IR RX
MT5560
A/V DECODER
A/V PROCESS
Wi-Fi
H
AUDIO
AMP
BIS
ADAPTADOR CA
LVDS
PLACA
LD
L
R
AUDIO OUT
OPTICAL AUDIO OUT
PANEL LCD, TCON
Y
LUZ DE FONDO LED
AC IN
KDL-32R429B 6
Page 11
DIAGRAMA DE CONTROL DE ENCENDIDO
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
ADAPTADOR CA
CN9000 CN100
BL_VCC03 3 1 3 1 LED_VCC
BL_LED01 5 2 5 2 LED1-
BL_LED02 6 3 6 3 LED2-
BL_LED03 7 4 7 4 LED3-
BL_VCC01 1 NC
BL_VCC02 2 NC
BL_VCC04 4 NC
BL_LED04 8 NC
BL_LED05 9 NC
BL_LED06 10 NC
CN8601
POWER 1
POWER 2
POWER 3
POWER 4
POWER 5
NC 6
GND 7
GND 8
BUS-SW 9
LVDS_SEL 10
NC 11
GND 12
RX3P_ODD 13
RX3N_ODD 14
GND 15
RXCLKP_ODD 16
RXCLKN_ODD 17
GND 18
RX2P_ODD 19
RX2N_ODD 20
GND 21
RX1P_ODD 22
RX1N_ODD 23
GND 24
RX0P_ODD 25
RX0N_ODD 26
GND 27
SDA 28
SCL 29
NC 30 1
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
(LED BACKLIGHTS)
SOURCE BOARD
30 PANEL_VCC
29 PANEL_VCC
28 PANEL_VCC
27 PANEL_VCC
26 PANEL_VCC
25
24 GND
23 GND
22 B-INT / WP
21 LVDS_SEL
20 TV SET RESERVED
19 GND
18 RX3+
17 RX3-
16 GND
15 RXCLK+
14 RXCLK-
13 GND
12 RX2+
11 RX2-
10 GND
9 RX1+
8 RX1-
7 GND
6 RX0+
5 RX0-
4 GND
3 I2CC_SDA
2 I2CC_SCL
1
NC
NC
KDL-32R429B 7
Page 12
NO ENCIENDE
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
No enciende
Reemplace
el Adaptador CA
19.5V con uno nuevo.
¿El televisor
enciende?
Sí
Adaptador CA*
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 16.
No
¿Destella una luz roja
en frente del TV?
Sí
Consulte la Tabla
de Clasificación
de Fallas
No
Placa Principal*
KDL-32R429B 8
Page 13

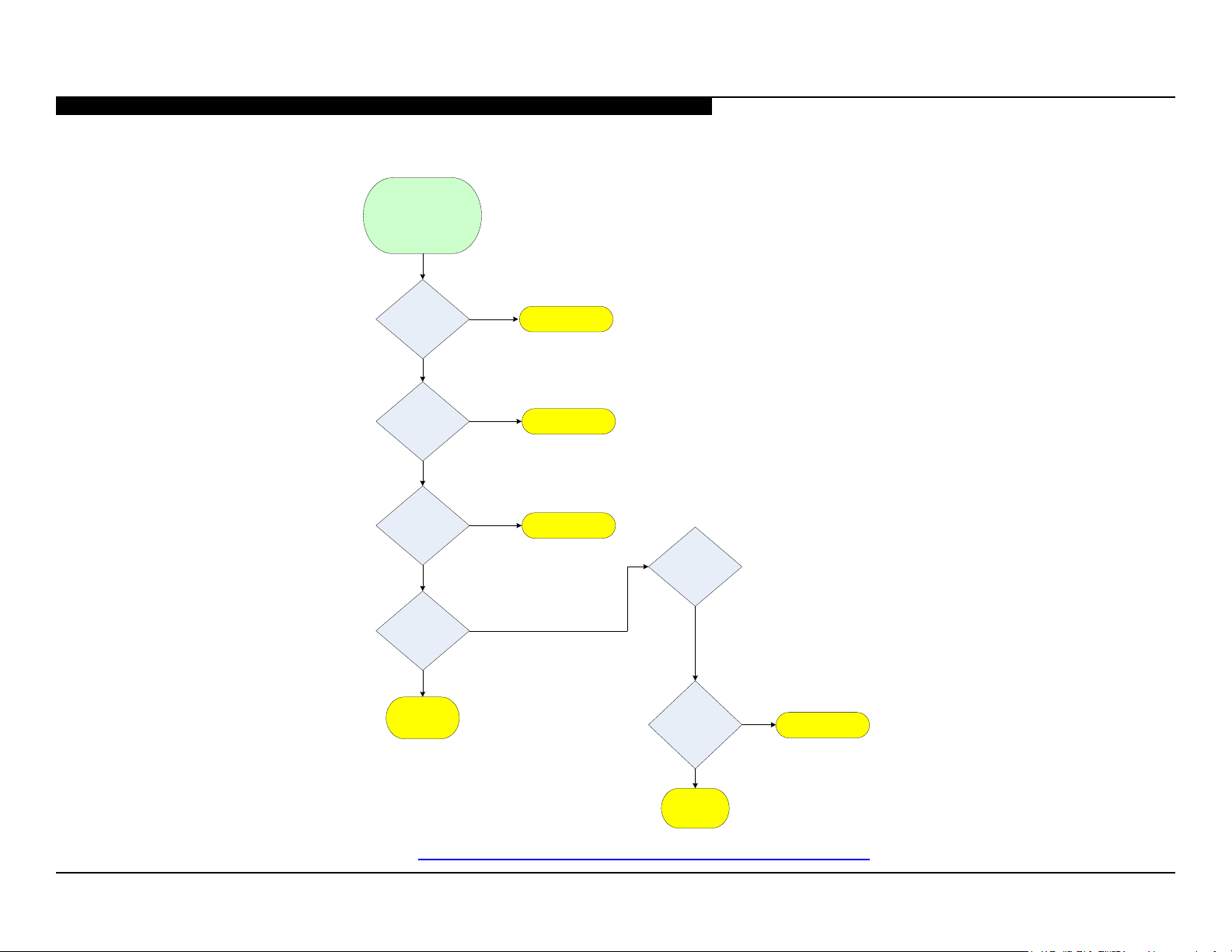

DESTELLOS LED EN STANDBY
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
Modo de Protección.
Destellos
LED en Standby
2X
No
3X
No
4X
No
5X
Sí
Panel LCD*
Sí
Sí
Sí
Fuente de Poder*
Adaptador CA*
Adaptador CA*
Placa Principal*
6X
Sí
¿Aparece el
logo de “SONY”
antes de
apagarse?
No
Adaptador CA*
Sí
Panel LCD*
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 16.
KDL-32R429B 9
Page 14
DISTORSIÓN DE VIDEO
Distorsión de
Video
SECCIÓN 2 - SOLUCIÓN DE PROBLEMAS
¿Hay
distorsión
a través de toda
la pantalla?
No
¿Tiene líneas
horizontales?
No
¿Alguna línea
vertical
aislada?
No
Sí
color?
Placa Principal*
Sí
Sí
¿Pérdida de
Sí
Panel LCD*
Panel LCD*
No
¿Presenta
barras o líneas
verticales?
No
Sí
¿Las líneas
se mueven cuando
se cambia al
Modo
Ancho?
No
TCON*
(Panel LCD)
Sí
Placa Principal*
¿Más de
una banda
vertical?
*Para información acerca del número de parte, consulte: “Sección 4 - Panorama General/Información de Número de Parte” en la página 16.
Sí
TCON*
(Panel LCD)
KDL-32R429B 10
Page 15
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
REPARACIÓN DEL TELEVISOR
Si la última versión de Software no corrigió el error, realice los siguientes
pasos:
1. Compruebe que el televisor presente el problema que fue reportado.
2. Reemplace la parte que ha causado el síntoma.
3. Instale la última versión de Software (Requerido en TODAS
las reparaciones).
4. Realice los ajustes de servicio requeridos.
5. Verique que la reparación ha resuelto el problema.
DESENSAMBLE DEL SOPORTE DE SOBREMESA (STAND BASE)
1. Coloque el televisor boca abajo en una tela suave sobre una supercie
plana.
DESENSAMBLE DE LA CUBIERTA INFERIOR (LOWER COVER)
1. Identique y remueva todos los tornillos de la Cubierta Inferior.
2. Identique las áreas mostradas en la ilustración para desprender
con cuidado la Cubierta Inferior del televisor.
2. Remueva los 2 tornillos del Soporte de Sobremesa y cuidadosamente
despréndalo como muestra la ilustración.
KDL-32R429B 11
Page 16
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
Self diagnosis history >>
Panel Selection
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
SERIAL NUMBER EDIT
MODEL NAME EDIT
TEST RESET
[</>]Set [Home] Exit
Service Mode
IIS4S320DNG0101

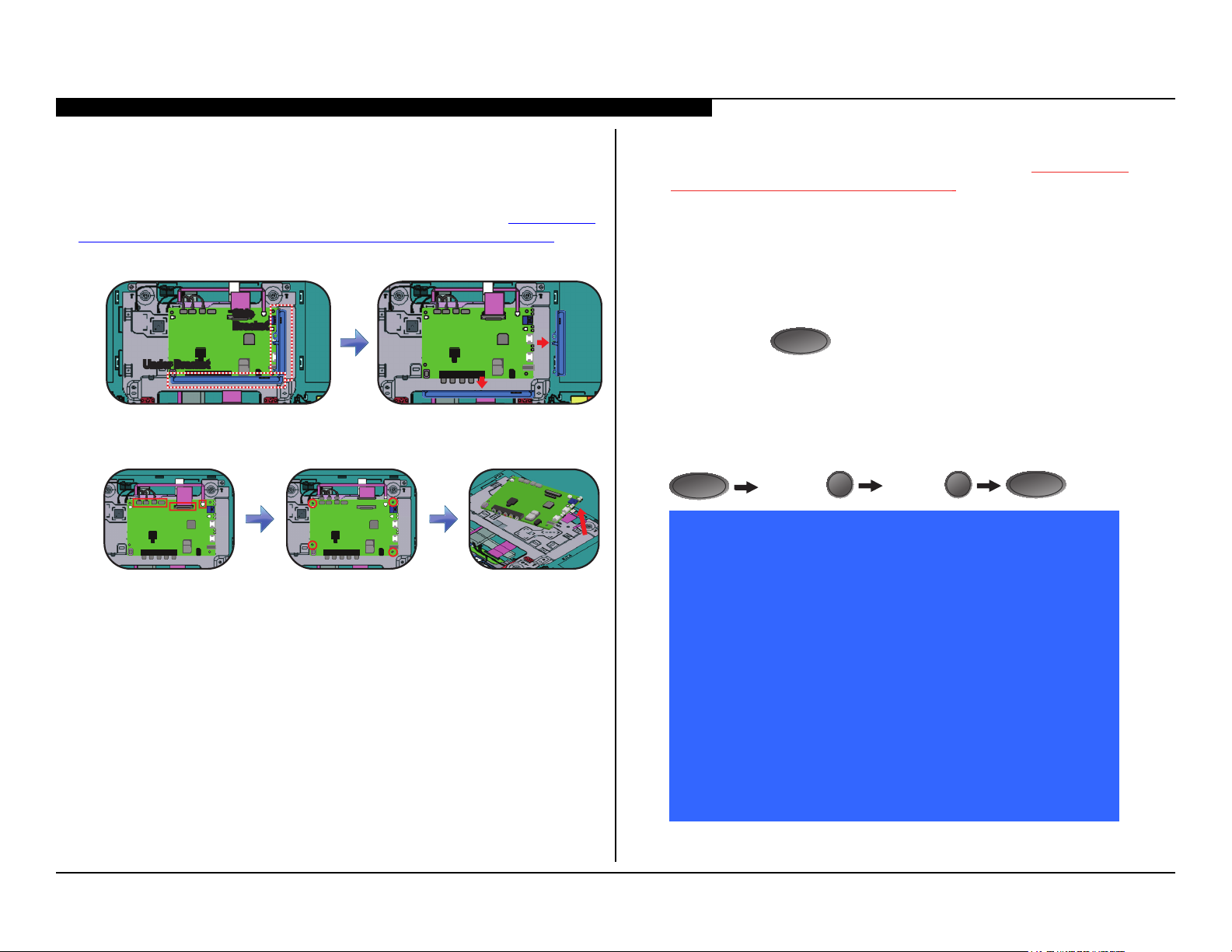

REEMPLAZO DE LA PLACA PRINCIPAL (MAIN BOARD)
La Placa Principal utilizada en estos modelos está disponible para
reparación. Para información de número de parte, consulte: Sección 4 -
Panorama General/Información de Número de Parte en la página 16.
1. Deslice los Brackets para removerlos de la Placa Principal.
Side
Side
Bracket
Bracket
Under Bracket
Under Bracket
2. Identique y desconecte todos los conectores de la Placa Principal,
después remueva los tornillos y levante para desprender.
4. Actualice el Software.
Después de realizar TODAS las reparaciones, debe ACTUALIZAR
el SOFTWARE a la versión más reciente. Consulte las instrucciones
en el sitio web ocial de Sony.
a. Inserte el dispositivo USB con la versión más reciente de Software
en el televisor.
b. Conecte el televisor a la Fuente de Alimentación CA.
c. Espere al menos 20 segundos.
d. Presione
POWER
en el Control Remoto para encender el televisor.
e. Espere hasta que la actualización de Software nalice.
5. Desconecte y encienda al reconectar el televisor nuevamente.
Accese al menú de Service Mode al presionar los siguientes botones
con un intervalo de un segundo:
DISPLAY
Channel 5 Volume +
Status Information
POWER
>>
3. Instale la Placa Principal nueva, tornillos y conectores.
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
Off
]>
]>
]>
KDL-32R429B 12
Page 17
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
SERIAL NUMBER EDIT
MODEL NAME EDIT
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
MODEL NAME EDIT
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
MODEL NAME EDIT
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
_ _ _ _ _ _ _
6. Presione hasta que la opción Panel Selection esté seleccionada.
Status Information
Panel Selection
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
>>
]>
]>
]>
Off
7. Presione o para seleccionar el Código de Panel correcto según
el modelo.
(Utilice la siguiente tabla como referencia)
Nombre del Modelo Código del Panel
KDL-32R429B IS4S320DNG0101
9. Presione hasta que la opción SERIAL NUMBER EDIT esté
seleccionada.
Status Information
Panel Selection
SERIAL NUMBER EDIT
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
>>
]>
]>
]>
Off
10. Presione para seleccionar el primer dígito.
Status Information
>>
PRECAUCIÓN: Seleccione el Código de Panel correcto solamente.
8. Identique el Número de Serie a un lado de la Cubierta Posterior del
televisor.
MODEL NO
Panel Selection
<[
<[
<[
<[ ]>
]>
]>
]>
KDL-32R429B
SERIAL NO
9500001
SERIAL NUMBER EDIT
<[ ]>
<[ ]>
Off
KDL-32R429B 13
Page 18
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
MODEL NAME EDIT
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
11. Presione o para seleccionar los dígitos hasta que el Número
de Serie esté completo.
Status Information
Panel Selection
SERIAL NUMBER EDIT 9500001
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
>>
]>
]>
]>
Off
PRECAUCIÓN: El Número de Serie (Serial Number) solo puede ser
seleccionado una vez. Asegúrese de vericar que la información sea
correcta antes de guardar los cambios.
12. Cuando el Número de Serie completo se muestre, presione .
13. En la pantalla de conrmación presione para seleccionar YES,
y después presione .
14. Presione hasta que la opción MODEL NAME EDIT esté
seleccionada.
Status Information
Panel Selection
SERIAL NUMBER EDIT
MODEL NAME EDIT
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
>>
]>
]>
]>
9500001
Off
15. Presione para seleccionar el primer caracter.
Status Information
Panel Selection
<[
>>
]>
Input Data Correct?
<[
<[
<[ ]>
]>
]>
Yes No
<[ ]>
El texto seleccionado se mostrará en negro
SERIAL NUMBER EDIT
MODEL NAME EDIT
_ _ _ _ _ _ _ _ _ _ _
<[ ]>
9500001
Off
KDL-32R429B 14
Page 19
SECCIÓN 3 - INFORMACIÓN DE REPARACIÓN
Self diagnosis history >>
Wide Band Tuning >>
LVDS Spectrum (%) 29
Tuning System Auto
Status Digital RF Information Off
Low of HPD 5
UART Selection Factory
TEST RESET
[</>]Set [Home] Exit
Service Mode
IS4S320DNG0101
16. Presione o para seleccionar los caracteres y después hasta
que el Nombre del Modelo esté completo.
NOTA: Asegúrese de incluir el guión en el Nombre del Modelo.
Status Information
Panel Selection
SERIAL NUMBER EDIT
MODEL NAME EDIT
<[
<[
<[
<[ ]>
<[ ]>
<[ ]>
>>
]>
]>
]>
9500001
KDL-32R429B
Off
PRECAUCIÓN: El Nombre del Modelo (Model Name) solo puede ser
seleccionado una vez. Asegúrese de vericar que la información sea
correcta antes de guardar los cambios.
17. Cuando el Nombre del Modelo completo se muestre, presione .
18. En la pantalla de conrmación presione para seleccionar YES,
y después presione .
DESENSAMBLE DE LOS ALTAVOCES (SPEAKERS)
1. Desconecte los conectores de los Altavoces y levante como muestra
la ilustración para removerlos.
REEMPLAZO DE LA UNIDAD DE BOTONES DE CONTROL (SWITCH UNIT)
1. Desconecte el conector de la Unidad de Botones de Control y levante
como se muestra en la ilustración para removerla.
2. Instale la nueva Unidad de Botones de Control y el conector.
Input Data Correct?
Yes No
El texto seleccionado se mostrará en negro
19. Presione
POWER
para salir del menú de Service Mode.
KDL-32R429B 15
Page 20
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
SOPORTE DE SOBREMESA
Los componentes no identicados con número de parte o
descripción no están disponibles porque no son requeridos
para un servicio de rutina.
NOTA: Los componentes identicados con un
sombreado y un signo de ! son críticos para la
seguridad. Reemplace solo con el número de parte
especicado.
REF. NO. PART NO. DESCRIPCIÓN
Los componentes que son parte de un montaje están señalados por su número de
referencia en la columna derecha de la lista de partes y pueden ser identicadas
dentro de líneas punteadas en las ilustraciones.
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
1 4-478-818-01 STAND BASE
1
KDL-32R429B 16
Page 21

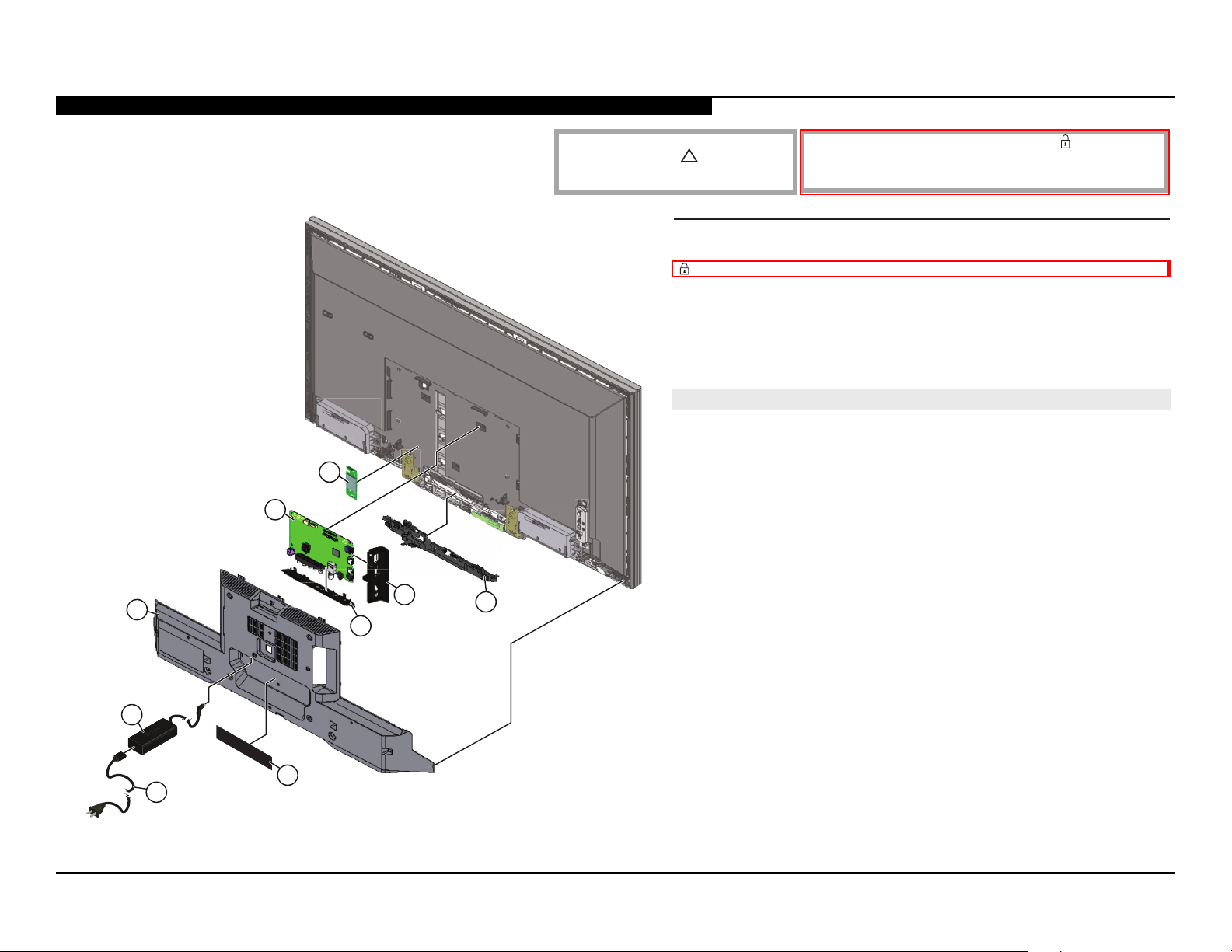

SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
KDL-32R4329B
NOTA: Los componentes identicados con un
sombreado y un signo de ! son críticos para la
seguridad. Reemplace solo con el número de parte
especicado.
REF. NO. PART NO. DESCRIPCIÓN
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
51 1-458-751-11 WIRELESS LAN CARD
52 A-1988-924-A BIL BOARD, COMPLETE
DESPUÉS DE REEMPLAZAR EL MAIN BOARD, DEBE ACTUALIZAR
EL SOFTWARE A LA VERSIÓN MÁS RECIENTE.
53 4-527-497-51 LOWER COVER
54 1-492-511-21 AC ADAPTOR (60W)
! 55 1-838-955-41 POWER SUPPLY CORD
56 4-527-882-41 LABEL, UNDER TERMINAL
ORDENE ESTA PARTE AL REEMPLAZAR EL REAR COVER.
51
57 4-476-233-31 BRACKET, UNDER
58 4-476-232-01 BRACKET, SIDE
52
59 4-476-161-01 COVER, OP
53
58
57
54
56
55
59
KDL-32R429B 17
Page 22
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
KDL-32R429B
101
108
NOTA: Los componentes identicados con un
sombreado y un signo de ! son críticos para la
seguridad. Reemplace solo con el número de parte
especicado.
REF. NO. PART NO. DESCRIPCIÓN [MONTAJE INCLUYE]
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
101 NA LCD PANEL MODULE [104,107,108]
PARA INFORMACIÓN DE NÚMERO DE PARTE DE LCD PANEL Y TCON,
CONSULTE: LCD PANELS SERVICE MANUAL.
102 1-858-991-21 SPEAKER BOX (RIGHT)
103 4-476-164-01 STAND BRACKET
104 A-1979-259-A HIL BOARD, MOUNTED
105 1-858-991-11 SPEAKER BOX (LEFT)
106 1-492-517-11 SWITCH UNIT
107 4-527-492-12 BEZEL
108 4-476-158-01 PANEL, ORNAMENTAL
107
102
103
104
103
106
105
KDL-32R429B 18
Page 23

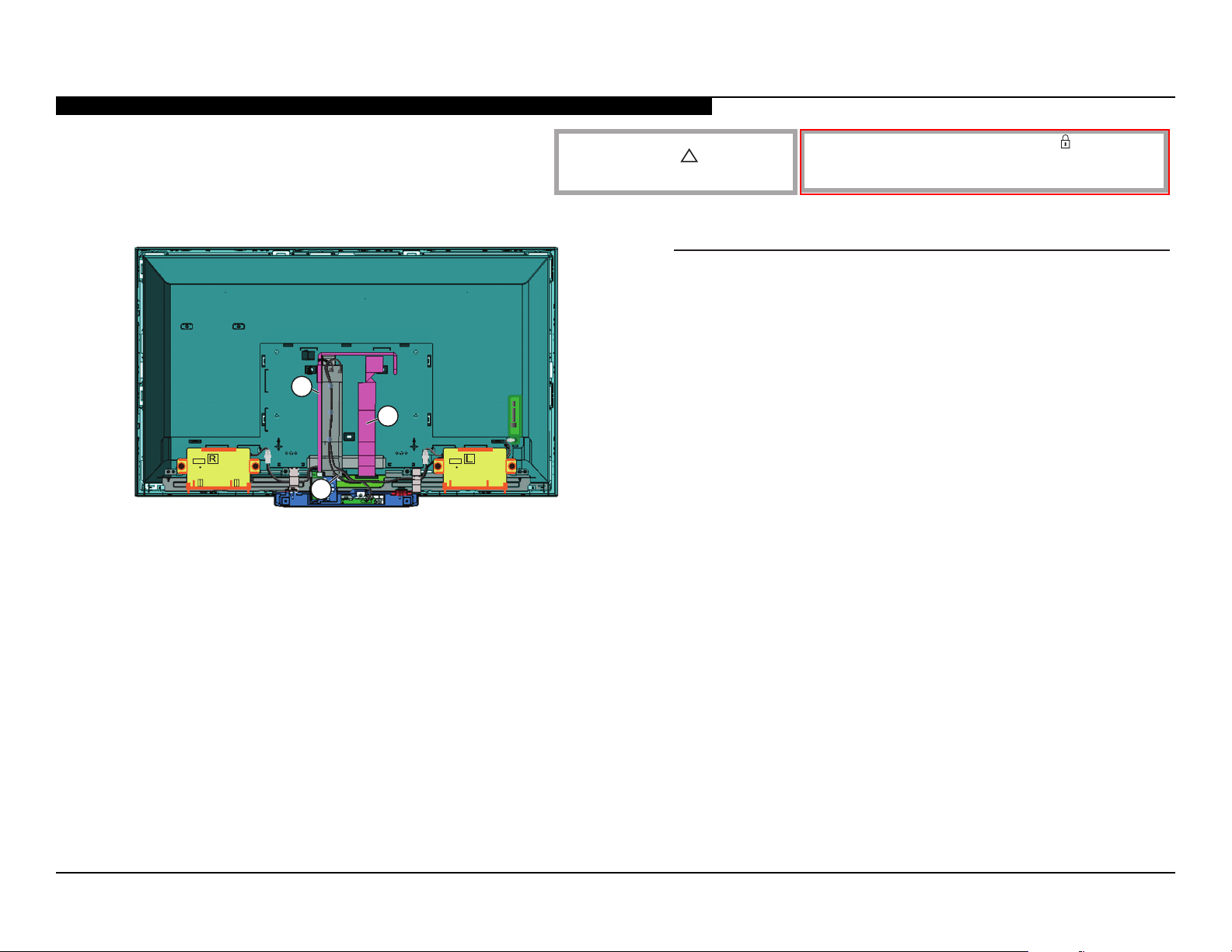

SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
CONECTORES
151
153
152
NOTA: Los componentes identicados con un
sombreado y un signo de ! son críticos para la
seguridad. Reemplace solo con el número de parte
especicado.
REF. NO. PART NO. DESCRIPCIÓN
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
151 1-848-372-11 FLEXIBLE FLAT CABLE 5P
152 1-848-202-11 (LVDS) FLEXIBLE FLAT CABLE 30P
153 1-910-804-34 HARNESS ASSEMBLY
KDL-32R429B 19
Page 24
SECCIÓN 4 - PANORAMA GENERAL/INFORMACIÓN DE NÚMERO DE PARTE
TORNILLOS
NOTA: Los componentes identicados con un
sombreado y un signo de ! son críticos para la
seguridad. Reemplace solo con el número de parte
especicado.
P/N DESCRIPCIÓN KDL-32R429B
NOTA: Los componentes identicados con un margen rojo y un contienen información
condencial. Instrucciones especícas deben ser seguidas cuando alguno de estos
componentes es reparado o reemplazado. Consulte el Apéndice A: Componentes con
Información Encriptada al nal del manual.
WiFi Board (1) Main Plate (2),
7-685-647-79
SCREW, +BVTP 3X10 TYPE IT-3
Cover Under (6), Panel Ornamental (2),
Stand Bracket (2)
4-256-393-11
SCREW, +PSW M3X6 W12
SCREW, +PSW M5X203-452-815-21
Main Plate (2)
Stand a TV (2)
4-159-298-21 SCREW, + PSW M4X10 Stand Bracket (2), Main Plate (2)
2-990-421-41 SCREW (+PSW) (M3X6) Main Board (6)
KDL-32R429B 20
Page 25
SECCIÓN 5 - ACCESORIOS/INFORMACIÓN DE NÚMERO DE PARTE
ACCESORIOS INCLUIDOS
PART NO. DESCRIPCIÓN
3-452-815-21 SCREW, +PSW M5X20
(TORNILLOS PARA MONTAR EL SOPORTE DE SOBREMESA AL TV)
Para protección del producto y por seguridad, Sony altamente recomienda
que utilice los tornillos proporcionados con el televisor.
PRECAUCIÓN: No utilizar estos tornillos para montar el televisor en la pared.
4-441-639-13 FLYER, SAFETY
4-531-425-31 MANUAL, INSTRUCTION
4-428-537-11 CLAMPER, AC ADAPTER
ACCESORIOS OPCIONALES
PART NO. DESCRIPCIÓN
4-414-470-01 SUPPORT BELT KIT
CONTROL REMOTO
PART NO. DESCRIPCIÓN
1-492-066-31 REMOTE COMMANDER (RM-YD093)
MISCELÁNEOS
PART NO. DESCRIPCIÓN
4-100-136-01 SHEET (CORE), C
4-463-331-01 SHEET RADIATION (17X17)
4-440-057-01 SHEET, THERMAL (AYU2)
KDL-32R429B 21
Page 26
APÉNDICE A: COMPONENTES CON INFORMACIÓN ENCRIPTADA
Los componentes con información encriptada desarrollados por Sony Corporation contienen información condencial, y deberán ser tratados bajo las
obligaciones previstas de condencialidad en el acuerdo referido con Sony Corporation (y/o subsidiarios).
Como parte de este acuerdo, deberán ser añadidas instrucciones especícas siempre que una placa o circuito, que contenga información encriptada, sea
reparada y/o reemplazada conforme a lo siguiente:
1. Dentro del manual de reparación, las placas o circuitos que contengan información encriptada deberán ser identicados con un margen en
color rojo y un .
2. Solo las placas o componentes que guran en el manual de reparación serán los utilizados para su reemplazo y/o reparación.
3. El desensamble, intrusión en la información encriptada, y/o el uso de componentes de ingeniería inversa, está estrictamente prohibido.
4. Cualquier placa en la cual un componente con información encriptada sea reemplazado por el técnico deberá ser devuelto al set original de donde
fue extraído y el componente defectuoso DEBERÁ SER DESTRUIDO. Las placas no pueden ser intercambiadas.
5. Cuando una Placa de Circuito defectuosa es identicada con un margen en color rojo y un en el manual de servicio, procederá lo siguiente:
a. Si se encuentra protegida dentro de la garantía del producto, la placa DEBE SER DEVUELTA a Sony, sin reparación y/o modicación alguna.
b. Si NO cuenta con cobertura dentro de la garantía del producto, la placa sin reparación y/o modicación DEBE SER DESTRUIDA.
6. Si el televisor es considerado como desecho o chatarra, la Placa de Circuito identicada en el manual de servicio con un margen en color rojo y un
DEBERÁ SER DESTRUIDA.
9-888-620-31
KDL-32R429B
es una marca registrada de Sony Electronics.
Prohibida la reproducción total o parcial sin autorización por escrito. Derechos reservados.
Sony Corporation
Sony LCSC
Technical Services
Service Publications Department
Español
2014EJ74WEB-1
© 2014.5
Loading...
