Sony KD-55XD8505 User Manual [ru]

Television

Справочник

Довідковий посібник

KD-75XD9405 / 75XD85xx / 65XD9305 / 65XD85xx / 55XD9305 / 55XD85xx

Содержание

ВАЖНОЕ ПРИМЕЧАНИЕ . . . . . . . . . . . . . . . . 3

Сведения по безопасности . . . . . . . . . . . . .3

Меры предосторожности . . . . . . . . . . . . . .8

Детали и элементы управления . . . . . 10

Элементы управления и индикаторы . . . 10

Использование пульта

дистанционного управления. . . . . . . . .11

Описание частей пульта ДУ . . . . . . . . . . . 11

Схема подключения . . . . . . . . . . . . . . . 13

Установка телевизора на стену . . . . . . 16

Использование прилагаемого кронштейна для настенной установки (Только KD-75XD9405,

KD-65/55XD9305). . . . . . . . . . . . . . . . . . . . . 16

Использование дополнительного кронштейна для настенной

установки . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

только KD-75XD9405, KD-75XD85xx . . . . .20

Поиск неисправностей . . . . . . . . . . . . . 24

Поиск и устранение неисправностей . . .24

Технические характеристики. . . . . . . . 26

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Перед первым включением телевизора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

Примечание

• Перед началом работы с телевизором прочитайте раздел “

Сведения по безопасности” (стр. 3).

• Рисунки и изображения, используемые в документе “Руководство по установке” и в настоящем руководстве, представлены только для справки и могут отличаться от фактического изделия.

• Символ “xx” в названии модели соответствует одной цифре, относящейся к дизайну, вариации цвета или телевизору.

Расположение руководства по установке

Руководство по установке расположено сверху упаковки в картонной коробке телевизора.

Справочное руководство

В справочном руководстве содержится информация об использовании функций телевизора. Чтобы отобразить справочное руководство на экране телевизора, нажмите на пульте дистанционного управления HELP и выберите [Справочное руководство].

Расположение идентифицирующей этикетки

Этикетки с номером модели, датой производства (год/месяц) и характеристиками источника питания расположены на задней панели телевизора или на упаковке. Для модели с прилагаемым сетевым адаптером: Этикетки с номером модели и серийным номером сетевого адаптера расположены в нижней части сетевого адаптера.

Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год изготовления, MM - месяц.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ДЕРЖИТЕ СВЕЧИ ИЛИ ИСТОЧНИКИ ОТКРЫТОГО ОГНЯ ВДАЛИ ОТ ИЗДЕЛИЯ В ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ ЕГО РАБОТЫ.

Для покупателей в Беларуси и России

Устройство KD-75XD9405, KD-75XD8505, KD-65XD9305, KD-65XD8599, KD-55XD9305, KD-55XD8599, KD-55XD8577 предназначено только для использования в помещениях.

Информация для покупателей в Украине

Уполномоченный представитель в Украине по вопросам соответствия требованиям технических регламентов: ООО "Сони Украина", ул. Ильинская, 8, г. Киев, 04070, Украина. Оборудование отвечает требованиям:  Технического регламента ограничения

использования некоторых опасных веществ в электрическом и электронном оборудовании (постановление КМУ от 03.12.2008 № 1057);

 Технического регламента по электромагнитной

совместимости оборудования (постановление КМУ от

29.07.2009 № 785);

 Технического регламента безопасности низковольтного

Винт (М6) Кронштейн для

настенной установки

13 мм

Задняя крышка телевизора

Винт (M6) Кронштейн для

настенной установки

7 мм

Задняя крышка телевизора

Винт (M6) Кронштейн для

настенной установки

8 мм - 12 мм

электрического оборудования (постановление КМУ от

29.10.2009 № 1149). Производитель Сони Корпорейшн этим декларирует, что телевизоры моделей KD-75XD9405, KD-75XD8505, KD-65XD9305, KD-65XD8599, KD-55XD9305, KD-55XD8599, KD-55XD8577 отвечают требованиям и другим применимым положениям Технического регламента радиооборудования и телекоммуникационного конечного (терминального) оборудования. Получить декларацию соответствия можно по адресу ООО "Сони Украина", ул. Ильинская, 8, г. Киев, 04070, Украина. e-maіl іnfo@sony.ua.

ВАЖНОЕ ПРИМЕЧАНИЕ

Название продукта: Телевизор

Производитель: Сони Корпорейшн, 1-7-1 Конан, Минато-ку, Токио, Япония, 108-0075. Сделано в Словакии Страна производства указана на изделии и упаковке.

Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Сведения по безопасности

ВНИМАНИЕ

Батарейки не должны подвергаться чрезмерному нагреву, например, вследствие воздействия солнечных лучей, огня и т.п. Никогда не устанавливайте телевизор на неустойчивой поверхности. Телевизор может упасть и стать причиной серьезных травм и даже смерти. Во избежание различных травм, в особенности для детей, необходимо соблюдать следующие меры предосторожности.  Используйте стойки или подставки, рекомендованные

производителем телевизора.

 Используйте только такую мебель, которая может надежно

поддерживать устройство.

 Убедитесь, что телевизор не выступает за края опорной

мебели.

 Не устанавливайте устройство на высокой мебели

(например, на стенных или книжных шкафах) без надлежащего крепления мебели и телевизора к подходящей опорной конструкции.

 Перед установкой телевизора на поддерживающую мебель

убедитесь, что на ней нет предметов из ткани или других подобных материалов.

 Разъясните детям, что влезать на мебель, чтобы добраться

до телевизора или его элементов управления, опасно. Если телевизор установлен и его требуется переместить, необходимо учесть указанные выше факторы.

Установка/подключение

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм выполняйте установку и эксплуатацию телевизора в соответствии с нижеследующими указаниями.

Установка

• Телевизор следует устанавливать вблизи легкодоступной сетевой розетки.

• Во избежание опрокидывания устройства, получения травмы или повреждения имущества установите телевизор на устойчивую ровную поверхность.

• Во избежание опрокидывания или повреждения телевизора и получения травмы установите телевизор на устойчивую ровную поверхность.

• Настенная установка телевизора должна выполняться только квалифицированными специалистами сервисной службы.

• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе:  Прилагаемый кронштейн для настенной установки

(Только KD-75XD9405, KD-65/55XD9305)

 Кронштейн для настенной установки SU-WL450 (Только

KD-65/55XD9305, KD-65/55XD85xx)

• Обязательно используйте винты, прилагаемые к кронштейну для настенной установки, когда будете прикреплять кронштейн для настенной установки к телевизору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности кронштейна для настенной установки. Диаметр и длина винтов различны в зависимости от модели кронштейна для настенной установки. Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению телевизора или вызвать его падение и т.д.  Прилагаемый кронштейн для настенной установки

Только KD-75XD9405

Только KD-65/55XD9305

 Кроме прилагаемого кронштейна для настенной

установки

Только KD-75XD9405, KD-65/55XD9305

Кроме KD-75XD9405, KD-65/55XD9305

Винт (M6) Кронштейн для

настенной установки

8 мм - 12 мм

Задняя крышка телевизора

8 мм - 12 мм

Болт с кольцом M6 (не входит в комплект)

Винт (не входит в комплект)

Кабель (не входит в комплект)

18 мм или больше

Перемещение

• Перед перемещением телевизора отсоедините от него все кабели.

• Для переноски телевизора больших размеров требуются два или три человека.

• При переноске телевизора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.

Только KD-75XD9405, KD-65/55XD9305

Кроме KD-75XD9405, KD-65/55XD9305

Предотвращение опрокидывания

KD-75XD9405, KD-65/55XD9305

• При перевозке берегите телевизор от ударов и сильной вибрации.

• Если необходимо доставить телевизор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

KD-75/65XD85xx

8 мм - 12 мм

Винт (извлечен ранее)

Винт (не входит в комплект)

Кабель (не входит в комплект)

8 мм - 12 мм

Винт M6 (не входит в комплект)

Винт (не входит в комплект)

Кабель (не входит в комплект)

30 см

10 см

10 см Обеспечьте вокруг телевизора расстояние не меньше указанного.

30 см

10 см

Обеспечьте вокруг телевизора расстояние не меньше указанного.

6 см

Циркуляция воздуха нарушена.

Стена Стена

KD-55XD85xx

Вентиляция

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.

• Оставляйте свободное пространство вокруг телевизора, как показано на рисунке ниже.

• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный кронштейн для настенной установки производства компании Sony.

Настенная установка

Установка на подставке

• Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:  Не кладите телевизор экраном вниз; не устанавливайте

телевизор перевернутым нижней стороной вверх, задом наперед или набок.

 Не устанавливайте телевизор на полке, ковре, кровати

или в шкафу.

 Не накрывайте телевизор тканью, например,

занавесками, а также газетами и т.п.

 Не устанавливайте телевизор так, как показано на

рисунке ниже.

Кабель питания

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм обращайтесь с кабелем питания и сетевой розеткой в соответствии с нижеследующими указаниями:  Используйте только кабели питания поставки Sony, не

пользуйтесь кабелями других поставщиков.

 Вставляйте вилку в розетку до конца.  Используйте для питания телевизора только сеть

переменного тока напряжением 220 В - 240 В.

 Выполняя кабельные соединения между устройствами, в

целях безопасности извлеките кабель питания из сетевой розетки и будьте осторожны, чтобы не запнуться о кабели.

 Перед выполнением каких-либо работ с телевизором или

его переноской выньте вилку кабеля питания от сети.

 Кабель питания не должен находиться рядом с

источниками тепла.

 Регулярно чистите вилку кабеля питания, предварительно

вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Примечание

• Не используйте входящий в комплект поставки кабель питания с другим оборудованием.

• Не пережимайте, не перегибайте и не перекручивайте кабель питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.

• Не изменяйте конструкцию кабеля питания.

• Не ставьте и не кладите никакие тяжелые предметы на кабель питания.

• Вынимая кабель питания из розетки, не тяните за сам кабель.

• Не подключайте слишком много приборов к одной электророзетке.

• Не пользуйтесь электророзеткой с плохими контактами.

ПРИМЕЧАНИЕ О СЕТЕВОМ АДАПТЕРЕ (только модели с прилагаемым сетевым адаптером)

Чтобы не допустить возгорания или поражения электрическим током, не подвергайте аппарат воздействию дождя или влаги. Чтобы не допустить возгорания или поражения электрическим током, не ставьте на аппаратуру емкости с жидкостью, например вазы. Не устанавливайте это оборудование в замкнутом объеме, например на книжной полке или подобном месте.

• Убедитесь, что электрическая розетка находится рядом с устройством в легкодоступном месте.

• Обязательно используйте прилагаемый сетевой адаптер и кабель питания.

• Не используйте другие сетевые адаптеры. Это может привести к неисправности.

• Подключите сетевой адаптер к легкодоступной электрической розетке.

• Не обматывайте кабель питания вокруг сетевого адаптера. В противном случае может обломиться провод с сердечником, что приведет к неисправности проигрывателя мультимедиа.

• Не прикасайтесь к сетевому адаптеру влажными руками.

• Если вы заметите, что сетевой адаптер работает неправильно, немедленно отключите его от электрической розетки.

• Пока устройство включено в электрическую розетку, на него по-прежнему подается электропитание, даже если само устройство выключено.

• При длительном использовании сетевой адаптер может нагреваться, это можно почувствовать, прикоснувшись к нему рукой.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током, повреждения телевизора и/или травм не устанавливайте/не эксплуатируйте телевизор в таких местах, помещениях и ситуациях, которые перечислены ниже.

Места расположения:

• На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения телевизора.

• Для обеспечения наилучшего качества изображения не подвергайте экран воздействию прямого освещения или солнечного света.

• Телевизор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения телевизора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать телевизор.

Помещения:

• Не устанавливайте телевизор в жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых телевизор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На телевизор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

• Не устанавливайте телевизор во влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим током или деформация.

• Не устанавливайте телевизор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях телевизор может перегреться, что приведет к деформации корпуса и/или повреждению телевизора.

Ситуации:

• Не касайтесь телевизора мокрыми руками; не эксплуатируйте его со снятым корпусом или с дополнительными аксессуарами, не рекомендованными изготовителем. Во время грозы отключайте телевизор от розетки электропитания и антенны.

• Не устанавливайте телевизор так, чтобы он выдавался в открытое пространство. Иначе возможны травмы или повреждения оборудования от удара о телевизор.

Осколки:

• Не бросайте никакие предметы в телевизор. От удара экранное стекло может разбиться и нанести серьезную травму.

• Если на поверхности телевизора образовались трещины, перед тем, как прикоснуться к нему, выньте кабель питания из розетки. В противном случае это может привести к удару электрическим током.

Если телевизор не используется

• Если Вы не собираетесь пользоваться телевизором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания.

• Так как телевизор не отключается от сети при выключении кнопкой, для его полного отключения от электропитания выньте вилку кабеля питания из розетки.

• Некоторые телевизоры оснащены функциями, для корректной работы которых требуется оставлять телевизор в режиме ожидания.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на телевизор.

• Храните мелкие детали вне досягаемости детей, чтобы они не могли случайно проглотить их.

Если имеют место следующие неисправности...

Немедленно выключите телевизор и выньте вилку кабеля питания из розетки в следующих случаях. Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку телевизора.

В случае, если:

 Поврежден кабель питания.  Электророзетка имеет плохие контакты.  Телевизор получил повреждения в результате падения,

удара или попадания брошенным в него предметом.

 Внутрь корпуса телевизора через отверстия попала

жидкость или какой-либо предмет.

О температуре ЖК-телевизора

При длительном использовании ЖК-телевизора его поверхности нагреваются. Они становятся горячими на ощупь.

КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ (только модели с прилагаемым кронштейном для настенной установки)

В приведенной ниже информации показано правильное обращение с кронштейном для настенной установки. Обязательно внимательно прочтите эту информацию и используйте кронштейн для настенной установки правильно.

К сведению покупателей:

Обязательно соблюдайте следующие меры предосторожности для обеспечения безопасности и предотвращения серьезных травм в результате пожара, поражения электрическим током, опрокидывания или падения изделия.

• Обязательно заключайте субподрядные договоры по установке с лицензированными подрядчиками и не допускайте маленьких детей к месту установки.

• Обязательно заключайте субподрядные договоры по перемещению и демонтажу телевизора с лицензированными подрядчиками.

• Не удаляйте винты и т. д. после монтажа телевизора.

• Не вносите изменений в конструкцию деталей кронштейна для настенной установки.

• Не устанавливайте другое оборудование, кроме указанного изделия.

• Не прилагайте к кронштейну для настенной установки другой нагрузки, кроме телевизора.

• Не опирайтесь на телевизор и не висите на нем.

• Не прилагайте к телевизору чрезмерных усилий во время чистки или технического обслуживания.

К сведению дилеров и подрядчиков Sony:

Следующие инструкции относятся только к дилерам и подрядчикам Sony. Обязательно прочитайте описанные ниже правила техники безопасности и уделяйте особое внимание безопасности во время установки, технического обслуживания и проверки данного изделия.

• При обращении с телевизором или его установке, держите его за боковые части. Не поднимайте телевизор за U-образную панель.

• При установке телевизора не кладите его экраном вниз.

• Не устанавливайте кронштейн для настенной установки на поверхностях стен, где углы или стороны телевизора выступают за пределы поверхности стены.

• Не устанавливайте телевизор над или под кондиционером воздуха.

• Надежно прикрепите кронштейн для настенной установки к стене в соответствии с указаниями, описанными в данном руководстве по установке кронштейна для настенной установки. Если какой-либо из винтов ослаблен или выпал, кронштейн для настенной установки может упасть и стать причиной травм или повреждений имущества.

• Используйте прилагаемые винты и детали крепления в соответствии с указаниями, описанными в руководстве по установке кронштейна для настенной установки. Если при установке были использованы иные крепежные материалы, телевизор может упасть и получить повреждения или стать причиной травм.

• Установите кронштейн надлежащим способом в соответствии с процедурой, описанной в прилагаемом руководстве по установке кронштейна для настенной установки.

• Обязательно надежно затягивайте винты в заданных положениях.

• Следите за тем, чтобы не подвергать телевизор ударам при установке.

• Обязательно устанавливайте телевизор на перпендикулярной и плоской стене.

• После правильной установки телевизора надежно закрепите кабели.

• Не допускайте защемления кабеля питания или соединительных кабелей, так как это может нарушить изоляцию внутренних проводов, что может стать причиной короткого замыкания или обрыва электрической цепи.

Меры предосторожности

макс. 1,5 мм

(Справочный рисунок разъема типа F)

макс. 7 мм

Просмотр телевизора

• Смотрите телевизор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.

• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

(Только для моделей, поддерживающих 3D)

• При просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D некоторые люди могут испытывать дискомфорт (например, напряжение глаз, усталость или тошноту). Компания Sony рекомендует, чтобы все зрители делали регулярные перерывы при просмотре видеоизображений 3D или во время игр в стереоскопическом формате 3D. Продолжительность и частота перерывов зависит от индивидуальных потребностей. Нужно выбрать наиболее подходящий вариант. В случае дискомфорта необходимо прекратить просмотр видеоизображений 3D или игры в стереоскопическом формате 3D, пока дискомфорт не исчезнет; при необходимости следует обратиться к врачу. Необходимо также обратиться (i) к руководству по эксплуатации любого другого устройства или носителя, используемого с телевизором, и (ii) для получения последней информации посетить наш веб-сайт (www.sony.eu/support). Зрение маленьких детей (особенно в возрасте до шести лет) еще не сформировано. Прежде чем разрешать детям смотреть видеоизображения 3D или играть в игры в стереоскопическом формате 3D, обратитесь к врачу (например, педиатру или офтальмологу). Дети должны находиться под контролем взрослых для соблюдения вышеуказанных рекомендаций.

• Не используйте, не храните и не оставляйте 3D-очки или батарею в непосредственной близости от огня или в местах с высокой температурой, например, под прямыми солнечными лучами, а также в автомобилях, припаркованных на солнце.

ЖК-экран

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99 % и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.

• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на телевизор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.

• Если телевизор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.

• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.

• Во время работы телевизора экран и корпус нагреваются. Это не является признаком неисправности.

• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом телевизора и их чистка

Перед чисткой телевизора или вилки кабеля питания отсоедините кабель от сети. Для обеспечения сохранности конструкционных материалов и покрытия экрана телевизора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса телевизора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.

• Никогда не разбрызгивайте воду или моющее средство прямо на телевизор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь телевизора может привести к выходу телевизора из строя.

• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инсектициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.

• Не прикасайтесь к телевизору, если на руках имеются какие-либо химические вещества, например крем для рук или солнцезащитный крем.

• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.

• При регулировке угла наклона телевизора изменяйте его положение медленно и осторожно во избежание соскальзывания телевизора с подставки.

Дополнительные устройства

• Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от телевизора. В противном случае может иметь место искажение изображения и/или звука.

• Данное оборудование протестировано и признано отвечающим требованиям к предельным значениям, установленным в Директиве ЭМС, при использовании соединительного сигнального кабеля длиной менее 3 метров.

Рекомендации по разъему типа F

Внутренняя жила должна выступать из разъема менее чем на 1,5мм.

Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т. д.), поскольку это может привести к неисправности последнего.

• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода.

Предупреждение относительно использования пульта ДУ

• Вставляя батарейки, соблюдайте полярность.

• Не используйте одновременно батарейки различных типов или старые и новые батарейки.

• При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.

• Бережно обращайтесь с пультом ДУ. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.

• Не оставляйте пульт ДУ вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ (только модели с прилагаемым кронштейном для настенной установки)

• Если телевизор, установленный на кронштейн для настенной установки, используется в течение длительного времени, то, в зависимости от материала стены, позади него или над ним могут выцвести стены или отстать обои.

• После демонтажа кронштейна для настенной установки в стене останутся отверстия от винтов.

• Не устанавливайте кронштейн для настенной установки в местах, подверженных воздействию механической вибрации.

Утилизация телевизора

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Утилизация использованных элементов питания (применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Детали и элементы управления



Ȫ ȫ

Элементы управления и индикаторы

Только KD-75XD9405, KD-65/55XD9305

Кроме KD-75XD9405, KD-65/55XD9305

 Датчик пульта дистанционного

управления* датчик* передатчик Sync 3D-сигнала*

Индикатор подсветки загорается или мигает в соответствии с состоянием телевизора.

•Белый При включении телевизора/в режиме отключения изображения/при обновлении программного обеспечения и т.д.

• Голубой При беспроводном подключении к мобильному устройству.

• Розовый* Режим записи.

•Желтый Установлен таймер.

/ светочувствительный

/ светодиодный индикатор /

1*2

 (питание)

 CH +/- (канал)

 +/- (громкость)

 (выбор источника входного

сигнала)

Служит для отображения и выбора источника входного сигнала.

 TV

Переключение на канал телевизора или входной сигнал от других устройств.

*1 Не следует размещать какие-либо предметы

около датчика.

*2 Только в определенных регионах/странах/

моделях телевизора.

Использование пульта дистанционного управления

MIC

Описание частей пульта ДУ

Форма, положение, наличие и функция кнопки пульта дистанционного управления зависят от региона/страны/модели телевизора.

/ (Выбор источника входного

сигнала/удержание текста)

В режиметелевизора: Служит для отображения и выбора источника входного сигнала. В режиме телетекста: отображение текущей страницы.

(Микрофон)

Использование голосовой функции. (Например, для поиска различного содержимого с помощью голоса.)

 (Режим ожидания телевизора)

Включение или выключение телевизора (режим ожидания).

DIGITAL/ANALOG

Переключение между цифровым и аналоговым режимами.

TV/RADIO

Переключение между режимами TV и RADIO.

SYNC MENU

Отображение меню BRAVIA Sync.

EXIT

Возврат к предыдущему экрану или выход из меню. Если доступна служба интерактивного приложения, нажмите эту кнопку, чтобы выйти из службы.

 Цифровые кнопки

/ (Информация/Вывод скрытого

текста)

Отображение информации.

 (Текст)

Отображение текстовой информации.

 Google Play

Доступ к интерактивной службе “Google Play”.

NETFLIX (только для определенного региона/страны/модели телевизора)

Доступ к интерактивной службе “NETFLIX”.

Цветные кнопки

Выполнение соответствующей функции в момент нажатия.

 ACTION MENU

Отображение списка контекстных функций.

• Переключение на канал телевизора или входной сигнал от других устройств.

• Включите телевизор для отображения канала телевизора или входного сигнала.

GUIDE/

Отображение цифрового телегида.

BACK/

Возврат к предыдущему экрану.

HOME

Отображение меню “Дом” телевизора.

DISCOVER

Вывод строки содержимого для поиска содержимого.

//// (Выбор параметров / Ввод)

(Переход)

Переход вперед и назад между двумя каналами или входами. Телевизор переключается между текущим каналом или входом и последним выбранным каналом или входом.

 (Отключение звука)

Отключение звука. При повторном нажатии звук включается.

PROG +/–//

В режиме телевизора: Bыбор канала. В режиме телетекста: выбор следующей () или предыдущей () страницы.

 AUDIO

Изменение языка просматриваемой в данный момент программы.

///.//>/

Можно управлять мультимедиасодержимым на телевизоре и подключенном совместимом с BRAVIA Sync устройстве.

(Установка субтитров)

Включение или выключение субтитров (если эта функция доступна).

HELP

Отображение меню справки. Со справочным руководством можно ознакомиться здесь.

 REC

Запись текущей программы с помощью функции записи жесткого диска USB HDD.

TITLE LIST

Отображение списка заголовков.

 +/– (Громкость)

Регулировка громкости.

Схема подключения

Наушники/ домашняя акустическая система/сабвуфер

Цифровая фотокамера/ видеокамера/ USBнакопитель

Устройство HDMI

Домашняя акустическая система с оптическим аудиовходом

Кабель/ антенна/ телеприставка

Телеприставка

Видеомагнитофон/оборудование для видеоигр/DVD-проигрыватель/ Видеокамера

Устройство HDMI

Спутник

DVD-проигрыватель с компонентным выходом

Маршрутизатор

Модуль ограниченно го доступа

Домашняя акустическая система с устройством ARC/HDMI

Для получения дополнительных сведений о подключениях см. справочное руководство (стр. 2).

Только KD-75XD9405, KD-75XD85xx, KD-65/55XD9305

Кроме KD-75XD9405, KD-75XD85xx, KD-65/55XD9305

Наушники/ домашняя акустическая система/ сабвуфер

Цифровая фотокамера/ видеокамера/ USBнакопитель

Устройство HDMI

Домашняя акустическая система с устройством ARC/HDMI

Кабель/ антенна/ телеприставка

Домашняя акустическая система с оптическим аудиовходом

Телеприставка

Видеомагнитофон/оборудование для видеоигр/DVD-проигрыватель/ Видеокамера

Устройство

HDMI

Спутник

DVD-проигрыватель с компонентным выходом

Спутник

Маршрутизатор

Модуль ограниченного доступа

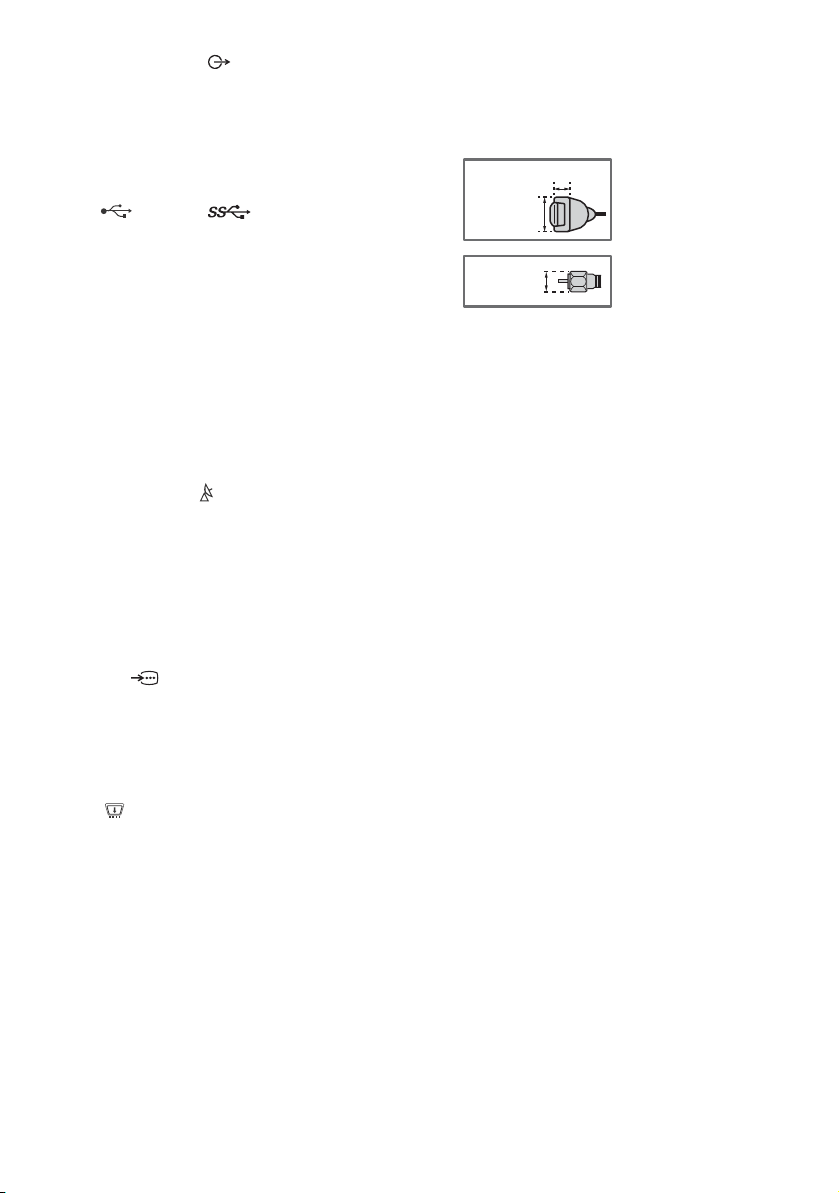

 AUDIO OUT*4 /

< 21 мм

< 12 мм

< 14 мм

• Для прослушивания звука с телевизора через подключенное оборудование, нажмите кнопку HOME. Выберите [Настройки] t [Звук] t [Наушники/ линейный аудиовыход], а затем выберите требуемый пункт.

 USB 1/2, USB 3 (HDD REC)*

• Подключение крупного устройства USB может привести к помехам для других подключенных устройств, расположенных рядом с ним.

• При подключении крупного устройства USB подключайте его к порту USB 1.

 HDMI IN 1/2/3/4

• При подключении цифровой аудиосистемы, поддерживающей технологию Audio Return Channel (ARC), используйте вход HDMI IN 4. В противном случае потребуется дополнительное подключение к DIGITAL AUDIO OUT (OPTICAL).

 (Вход RF), (вход спутникового

сигнала)

• Соединения для наземного/кабельного и спутникового вещания. Шаги подключения: MAIN t антенна t SUB.

• Для гнезда SUB подключайте только при использовании режима двойного тюнера, кроме передачи по одному кабелю EN50494.

/ AV 1

• Подключение с помощью кабеля SCART. При подключении аналогового декодера кодированный сигнал от ТВтюнера поступает на декодер, затем декодер выводит сигнал в декодированном виде.

 CAM (Модуль ограниченного

доступа)

• Обеспечивает доступ к платным телевизионным услугам. Для получения более подробной информации см. руководство по эксплуатации, прилагаемое к модулю CAM.

• Не вставляйте смарт-карту непосредственно в разъем CAM на телевизоре. Смарт-карту необходимо вставлять в модуль ограниченного доступа, предоставленный авторизованным дилером.

• Разъем CAM поддерживается не во всех

странах или регионах. Обратитесь за соответствующей информацией к своему дилеру.

• Возможно, после использования интернет-видео при переходе к цифровому каналу отобразится сообщение CAM.

*3 При использовании монофонического

оборудования подключайте его к аудиогнезду L (MONO).

*4 Поддержка только 3-полюсного стереомини-

штекера.

*5 Только в определенных регионах/странах/

моделях телевизора.

Установка телевизора на стену

Использование прилагаемого кронштейна для настенной установки (Только KD-75XD9405, KD-65/55XD9305)

К сведению покупателей

Для установки данного изделия требуются специальные навыки. Обязательно обратитесь к дилеру или лицензированному подрядчику Sony, а также соблюдайте необходимые меры предосторожности во время установки изделия. Компания Sony не несет ответственности за любой ущерб или травмы, вызванные неправильным обращением или неверной установкой, а также установкой каких-либо других устройств, кроме указанного. Это не влияет на законные права пользователя (если таковые имеются).

К сведению дилеров и подрядчиков Sony

Для установки данного изделия требуются специальные навыки. Для безопасной установки устройства обязательно внимательно прочтите настоящее руководство. Sony не несет ответственности в случае повреждения или получения травм в результате неправильного обращения или ненадлежащей установки.

Примечание

• Перед монтажом кронштейна для настенной установки см. стр. 3 (Сведения по безопасности) и стр. 8 (Меры предосторожности) в разделе КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ.

• При повторном креплении настольной подставки обязательно вкрутите винты (выкрученные ранее) в исходные отверстия на задней части телевизора.

• Убедитесь, что на стене имеется достаточно места для крепления телевизора и она достаточно прочная, чтобы выдержать вес по крайней мере в четыре раза превышающий вес устанавливаемого телевизора. Вес телевизора см. на

Для получения инструкций по установке кронштейна для настенной установки вашей модели телевизора см. прилагаемое руководство по установке кронштейна для настенной установки.

стр. 26-28 (Технические характеристики).

Использование дополнительного кронштейна для настенной установки

В данном руководстве по эксплуатации телевизора представлены только шаги по подготовке к установке телевизора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес телевизора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Используйте кронштейн для настенной установки SU-WL450 (не входит в комплект) (KD-65/55XD9305, KD-65/55XD85xx) для установки телевизора на стену.

При установке кронштейна для настенной установки см. также инструкцию по эксплуатации и руководство по установке, прилагаемые к кронштейну для настенной установки.

Примечание

• Храните извлеченные винты в надежном недоступном для детей месте.

Для получения инструкций по установке кронштейна для настенной установки вашей модели телевизора см. следующий веб-сайт: www.sony.eu/tv/wall-mount-bracket-manual

Только KD-65/55XD9305

VS(L)

VS(S)

1,5 Н·м {15 кгс·см}

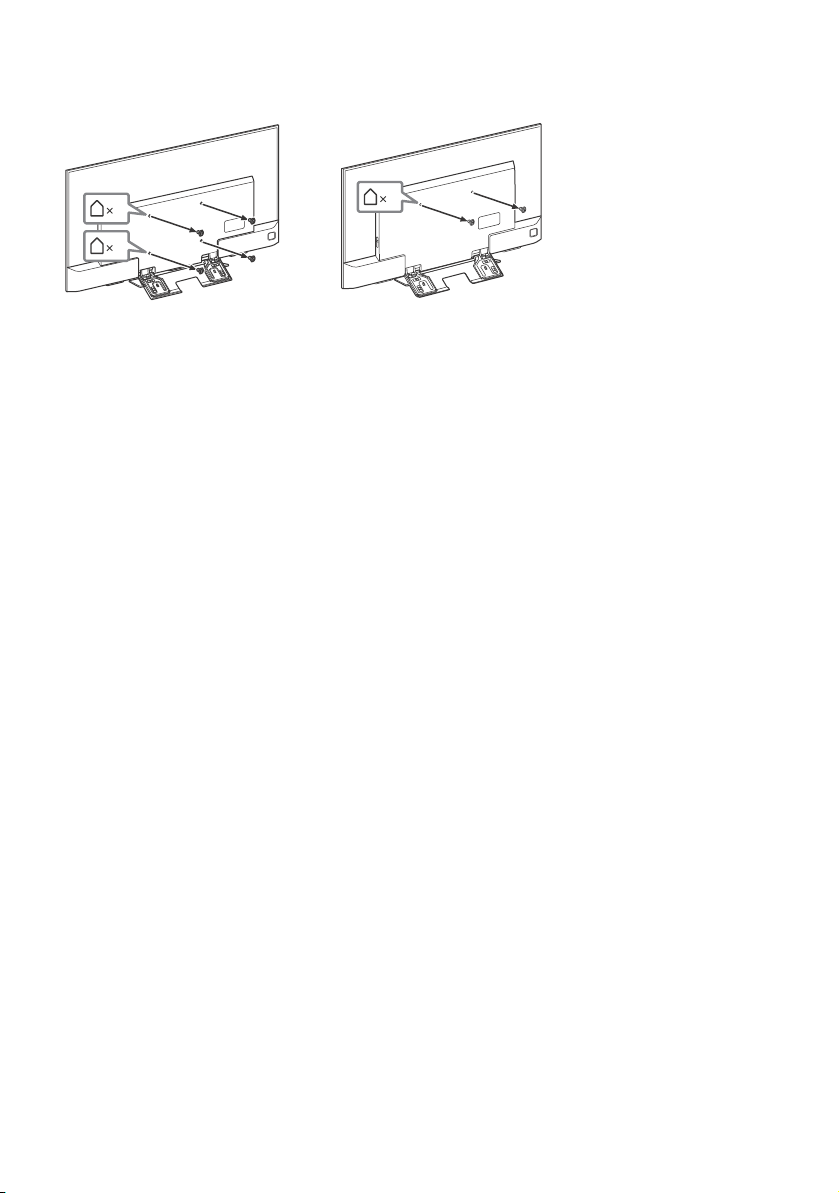

1 Снимите крышку подставки и крышку разъемов.

2 Извлеките винты из задней панели телевизора.

3 Прикрепите детали кронштейна для настенной установки (поставляемые вместе с

телевизором) к задней панели телевизора (параллельно стене).

Примечание

• При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15

кгс·см}.

• Обязательно зафиксируйте детали кронштейна для настенной установки при установке на телевизор. Монтаж деталей кронштейна для настенной установки необходимо выполнять только с помощью плоской отвертки. При использовании другого инструмента можно слишком сильно затянуть детали кронштейна для настенной установки, что приведет к повреждению телевизора.

+ 42 hidden pages
