Televisi

Panduan Referensi

KD-85X8500D / 75X9400D / 75X8500D / 65X9300D / 65X8500D / 55X9300D
KD-55X8500D
FW-65X8501D / 55X8501D

Daftar Isi

Informasi Keselamatan . . . . . . . . . . . . . . . . .2

Langkah Pencegahan. . . . . . . . . . . . . . . . . . . 7

Komponen dan Kontrol . . . . . . . . . . . . . . . 9

Kontrol dan Indikator . . . . . . . . . . . . . . . . . . .9

Menggunakan Remote Control . . . . . . . 10

Deskripsi Komponen Remote Control. . . . . 10

Diagram Koneksi . . . . . . . . . . . . . . . . . . . 12

Pemasangan TV di Dinding. . . . . . . . . . . 15

Menggunakan Braket Dinding yang
disertakan (khusus KD-75X9400D,

KD-65/55X9300D) . . . . . . . . . . . . . . . . . . . . 15

Menggunakan Braket Dinding opsional. . . 16
SU-WL500 (khusus KD-85/75X8500D,

KD-75X9400D). . . . . . . . . . . . . . . . . . . . . . . . 18

SU-WL450 (khusus KD-65/55X9300D,

KD-65/55X8500D, FW-65/55X8501D). . . . . 22

Pemecahan Masalah . . . . . . . . . . . . . . . . 26

Masalah dan pemecahannya . . . . . . . . . . .26

Spesifikasi. . . . . . . . . . . . . . . . . . . . . . . . . 27

Pendahuluan

Terima kasih telah memilih produk Sony ini.
Sebelum mengoperasikan TV, baca petunjuk penggunaan ini
dengan teliti dan simpan untuk digunakan di kemudian hari.

Catatan

• Sebelum mengoperasikan TV, baca “Informasi Keselamatan”
(halaman 2).

• Petunjuk untuk “Pemasangan TV di Dinding” disediakan di
dalam petunjuk penggunaan TV ini.

• Gambar dan ilustrasi yang digunakan dalam Panduan
Penyetelan dan buku petunjuk ini hanyalah untuk referensi saja
dan bisa berbeda dari produk yang sebenarnya.

Lokasi Panduan Penyetelan

Panduan Penyetelan ditempatkan di atas bantalan di dalam
karton TV.

Petunjuk Penggunaan

Petunjuk Penggunaan berisi informasi tentang cara
menggunakan berbagai fitur TV. Untuk menampilkan Petunjuk
Penggunaan di TV, tekan HELP di remote control dan pilih
[Petunjuk Penggunaan].

Lokasi label identifikasi

Label untuk No. Model TV dan rating Catu Daya ada di bagian
belakang TV.

Untuk model yang disertai dengan adaptor arus bolak-balik:
Label untuk No. Model dan No. Seri adaptor arus bolak-balik ada
di bagian bawah adaptor arus bolak-balik.

Informasi Keselamatan

PERINGATAN

Baterai tidak boleh dipaparkan ke panas yang berlebihan seperti
sinar matahari, api atau semacamnya.
Jangan menempatkan televisi di lokasi yang tidak stabil. Televisi
bisa jatuh, menyebabkan cedera serius pada orang atau
kematian. Banyak cedera, khususnya pada anak-anak, yang dapat
dihindari dengan mengambil langkah-langkah pencegahan yang
sederhana seperti:
 Menggunakan panel atau penyangga yang disarankan oleh

pabrik televisi.

 Hanya menggunakan perabot yang dapat menopang televisi

dengan aman.

 Memastikan televisi tidak menggantung dari tepi perabot yang

menopangnya.

 Tidak menaruh televisi di atas perabot yang tinggi (contohnya,

lemari atau rak buku) tanpa menambatkan perabot maupun
televisi ke penopang yang sesuai.

 Tidak menempatkan televisi di atas kain atau materi lain yang

terdapat di antara televisi dan perabot penopangnya.

 Mendidik anak-anak tentang bahaya yang bisa timbul dari

memanjat perabot untuk menggapai televisi atau

pengontrolnya.
Jika televisi Anda yang ada saat ini dipertahankan dan dipindah
lokasinya, pertimbangan yang sama seperti di atas harus
diterapkan.

Pemasangan/Penyetelan

Pasang dan gunakan TV menurut petunjuk di bawah ini untuk
menghindari risiko kebakaran, sengatan listrik atau kerusakan
dan/atau cedera.

Pemasangan

• TV harus dipasang di dekat stopkontak (stopkontak listrik) yang

mudah diakses.

• Tempatkan TV di atas permukaan yang datar dan stabil agar

tidak jatuh dan menyebabkan cedera pada orang atau
kerusakan pada benda.

• Pasang TV di tempat di mana TV tidak dapat tertarik, terdorong,

atau tertabrak hingga jatuh.

• Hanya personil yang memenuhi kualifikasi yang boleh

melakukan pemasangan di dinding.

ID

2

• Untuk alasan keselamatan, kami sangat menyarankan Anda

Sekrup

Braket Dinding

13 mm

Penutup belakang TV

Sekrup

Braket Dinding

7 mm

Penutup belakang TV

Sekrup

Braket Dinding

8 mm - 12 mm

Sekrup

Braket Dinding

8 mm - 12 mm

Penutup belakang TV

menggunakan aksesori Sony, termasuk:
 Braket Dinding yang Disertakan (khusus KD-75X9400D,

KD-65/55X9300D)

 Braket Dinding SU-WL500 (khusus KD-85/75X8500D,

KD-75X9400D)

 Braket Dinding SU-WL450 (kecuali KD-85/75X8500D,

KD-75X9400D)

• Pastikan Anda menggunakan sekrup yang disertakan dengan
Braket Dinding ketika memasang Braket Dinding ke TV. Sekrup
yang disertakan dirancang seperti yang ditunjukkan oleh
ilustrasi ketika diukur dari permukaan pemasangan Braket
Dinding.
Diameter dan panjang sekrup berbeda-beda tergantung pada
model Braket Dinding.
Penggunaan sekrup yang lain daripada yang disertakan dapat
mengakibatkan kerusakan internal pada TV atau menyebabkan
TV terjatuh, dll.
 Braket Dinding yang Disertakan

Khusus KD-75X9400D

Khusus KD-65/55X9300D

 Braket Dinding Opsional

Khusus KD-75X9400D, KD-65/55X9300D

Mengangkut

• Sebelum mengangkut TV, lepaskan semua kabel.

• Diperlukan dua orang atau lebih (empat orang atau lebih untuk
KD-85X8500D) untuk mengangkut TV yang besar.

• Ketika mengangkut TV dengan tangan, pegang seperti yang
ditunjukkan di bawah ini. Jangan tekan panel LCD dan bingkai di
sekeliling layar.

KD-85X8500D

KD-75X9400D, KD-65/55X9300D

Kecuali KD-75X9400D, KD-65/55X9300D

KD-75/65/55X8500D, FW-65/55X8501D

• Ketika mengangkut TV, jaga agar TV tidak terkena goncangan
atau getaran yang berlebihan.

• Ketika mengangkut TV atau memperbaikinya atau ketika
memindahkannya, kemas menggunakan kardus dan materi
pengemasan aslinya.

ID

3

Agar tidak terguling

8 mm - 12 mm

Sekrup (sudah dilepas sebelumnya)

Sekrup (tidak
disertakan)

Kabel (tidak
disertakan)

8 mm - 12 mm

Baut mata M6
(tidak
disertakan)

Sekrup (tidak
disertakan)

Kabel (tidak
disertakan)

18 mm atau lebih

8 mm - 12 mm

Sekrup M6 (tidak disertakan)

Sekrup (tidak
disertakan)

Kabel (tidak
disertakan)

KD-85/75/65X8500D, FW-65X8501D

KD-75X9400D, KD-65/55X9300D

ID

4

KD-55X8500D, FW-55X8501D

Ventilasi

30 cm

10 cm 10 cm

10 cm

Berikan minimal jarak sebesar ini di sekeliling TV.

30 cm

10 cm

10 cm

Berikan minimal jarak sebesar ini di sekeliling TV.

6 cm

Sirkulasi udara terhalang.

Dinding Dinding

• Jangan pernah menutupi lubang ventilasi atau memasukkan
apapun ke dalam panel.

• Beri jarak di sekeliling TV seperti yang ditunjukkan di bawah ini.

• Kami sangat menya rankan Anda menggunakan Braket Dindin g
Sony untuk memberi TV sirkulasi udara yang memadai.

Dipasang di dinding

Dipasang dengan penyangga

• Untuk memastikan ventilasi yang memadai dan mencegah
terkumpulnya kotoran atau debu:
 Jangan membaringkan TV, memasangnya secara terbalik,

menghadap ke belakang, atau ke samping.

 Jangan menempatkan TV di atas rak, karpet, tempat tidur

atau di dalam lemari pakaian.

 Jangan menutupi TV dengan kain, seperti tirai, atau item

seperti surat kabar, dll.

 Jangan memasang TV seperti yang ditunjukkan di bawah ini.

Kabel daya listrik (kabel listrik)

Tangani kabel daya listrik (kabel listrik) dan stopkontak
(stopkontak listrik) seperti berikut untuk menghindari risiko
kebakaran, sengatan listrik atau kerusakan dan/atau cedera:
 Bentuk steker (steker listrik), yang disertakan bersama dengan

TV, berbeda-beda tergantung pada wilayahnya. Pastikan Anda
menyambungkan kabel daya listrik (kabel listrik) yang
disertakan dengan steker yang cocok untuk stopkontak
(stopkontak listrik).

 Hanya gunakan kabel daya listrik (kabel listrik) yang disertakan

oleh Sony, bukan yang bermerek lain.

 Masukkan steker sampai maksimal ke dalam stopkontak

(stopkontak listrik).

 Operasikan TV dengan tegangan arus bolak-balik 110 V – 240 V

saja (kecuali model yang disertai adaptor arus bolak-balik).

 Operasikan TV dengan tegangan arus bolak-balik 100 V – 240 V

saja (khusus model yang disertai adaptor arus bolak-balik).

 Ketika menyambungkan kabel, pastikan Anda mencabut kabel

daya listrik (kabel listrik) demi keselamatan Anda dan berhati­hatilah agar kaki Anda tidak tersandung kabel.

 Lepaskan kabel daya listrik (kabel listrik) dari stopkontak

(stopkontak listrik) sebelum memperbaiki atau memindahkan
TV.

 Jauhkan kabel daya listrik (kabel listrik) dari sumber panas.
 Cabut steker (steker listrik) dan bersihkan secara rutin. Jika

steker tertutupi debu dan menyerap kelembapan, isolasi steker
bisa menurun kualitasnya dan mengakibatkan kebakaran.

Catatan

• Jangan menggunakan kabel daya listrik (kabel listrik) yang
disertakan untuk alat lain.

• Jangan menjepit, membengkokkan, atau membelitkan kabel
daya listrik (kabel listrik) secara berlebihan. Konduktor inti bisa
terpapar atau rusak.

• Jangan memodifikasi kabel daya listrik (kabel listrik).

• Jangan menaruh benda berat apapun di atas kabel daya listrik
(kabel listrik).

• Jangan menarik kabel daya listrik (kabel listrik) di bagian
kabelnya ketika melepaskannya.

• Jangan menyambungkan terlalu banyak perangkat ke
stopkontak (stopkontak listrik) yang sama.

• Jangan menggunakan stopkontak (stopkontak listrik) yang
kurang pas.

CATATAN UNTUK ADAPTOR ARUS BOLAK-BALIK
(khusus model yang disertai adaptor arus
bolak-balik)

Peringatan

Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan
memaparkan perangkat ini ke air hujan atau kelembapan.
Untuk mencegah kebakaran atau bahaya sengatan listrik, jangan
tempatkan benda yang berisi cairan, seperti vas bunga, di atas
perangkat. Jangan memasang perangkat ini di tempat sempit,
seperti rak buku atau unit yang serupa.

• Pastikan stopkontak (stopkontak listrik) dipasang di dekat
perangkat dan mudah diakses.

• Pastikan Anda menggunakan adaptor arus bolak-balik dan
kabel daya listrik (kabel listrik) yang disertakan. Jika tidak,
kegagalan fungsi bisa terjadi.

• Sambungkan adaptor arus bolak-balik ke stopkontak
(stopkontak listrik) yang mudah diakses.

• Jangan menggulung kabel daya listrik
(kabel listrik) memutari adaptor arus
bolak-balik. Kabel inti bisa terpotong dan/
atau fungsi TV bisa gagal.

• Jangan menyentuh adaptor arus bolak-balik dengan tangan
yang basah.

• Jika Anda melihat ada yang tidak normal pada adaptor arus
bolak-balik, segera lepaskan dari stopkontak (stopkontak listrik).

• TV belum terputus dari sumber listrik selama masih tersambung
ke stopkontak (stopkontak listrik), meskipun TV itu sendiri sudah
dimatikan.

• Karena adaptor arus bolak-balik akan menjadi hangat ketika
digunakan dalam jangka waktu yang lama, Anda mungkin
merasa panas ketika menyentuhnya dengan tangan.

Penggunaan yang Dilarang

Jangan memasang/menggunakan TV di lokasi, lingkungan atau
situasi seperti yang dicantumkan di bawah ini, karena TV bisa
gagal fungsi dan mengakibatkan kebakaran, sengatan listrik,
kerusakan dan/atau cedera.

Lokasi:

• Di luar ruang (di bawah sinar matahari langsung), di pinggir
pantai, di perahu atau kapal lain, di dalam kendaraan, di
lembaga medis, lokasi yang tidak stabil, di dekat air, hujan,
kelembapan atau asap.

Lingkungan:

• Tempat-tempat yang panas, lembap, atau sangat berdebu; di
mana serangga bisa masuk; di mana TV bisa terpapar ke
getaran mekanis, di dekat benda yang mudah terbakar (lilin,
dll.). TV tidak boleh dipaparkan ke tetesan atau cipratan cairan
dan benda yang berisi cairan, seperti vas bunga, tidak boleh
ditaruh di atas TV.

Situasi:

• Penggunaan dengan kondisi tangan basah, dengan kabinet
dilepas, atau dengan aksesori tidak direkomendasikan oleh
pabrikan. Lepaskan TV dari stopkontak (stopkontak listrik) dan
antena ketika ada badai petir.

5

ID

• Pasang TV hingga menonjol keluar ke
ruang terbuka. Cedera atau kerusakan
dapat terjadi akibat dari orang atau
benda yang menabrak TV.

• Tempatkan TV di tempat yang lembap
atau berdebu, atau di suatu ruangan
dengan asap atau uap yang berminyak
(dekat dengan meja memasak atau alat
pelembap udara). Kebakaran, sengatan
listrik, atau perubahan bentuk bisa
terjadi.

• Pasang TV di tempat yang terpapar pada suhu ekstrem, seperti
sinar matahari langsung, di dekat radiator atau ventilasi
pemanas. TV bisa menjadi terlalu panas dalam kondisi tersebut,
yang bisa menyebabkan perubahan bentuk selubung dan/atau
kegagalan fungsi T V.

• Jika TV ditempatkan di ruang ganti di
tempat pemandian umum atau sumber
air panas, TV bisa rusak karena belerang
di udara, dll.

• Untuk mendapatkan kualitas gambar yang terbaik, jangan
memaparkan layar ke cahaya atau sinar matahari langsung.

• Jangan memindahkan TV dari area dingin ke area hangat.
Perubahan suhu ruang yang mendadak dapat menimbulkan
kondensasi uap. Ini bisa membuat TV menampilkan gambar
yang buruk dan/atau warna yang buruk. Jika hal ini terjadi,
biarkan kelembapan menguap sampai habis sebelum
menyalakan TV.

Keadaan Pecah:

• Jangan melemparkan apapun ke TV. Kaca layar bisa pecah
karena benturan dan menyebabkan cedera serius.

• Jika permukaan TV retak, jangan menyentuhnya sampai Anda
sudah mencabut kabel daya listrik (kabel listrik). Karena ini
dapat menimbulkan sengatan listrik.

Ketika tidak digunakan

• Jika Anda tidak akan menggunakan TV selama beberapa hari,
TV harus dilepaskan dari daya listrik arus bolak-balik (listrik)
demi alasan keselamatan dan lingkungan.

• Karena TV belum terputus dari daya listrik arus bolak-balik
(listrik) ketika TV baru saja dimatikan, cabut steker dari
stopkontak (stopkontak listrik) untuk benar-benar memutuskan
sambungan TV.

• Beberapa TV mungkin memiliki fitur di mana TV harus berada
dalam keadaan siaga agar bisa berfungsi dengan benar.

Untuk anak-anak

• Jangan mengizinkan anak-anak memanjat ke atas TV.

• Jauhkan aksesori kecil dari jangkauan anak-anak, sehingga
tidak tertelan secara tidak sengaja.

Jika ada masalah berikut...

Matikan TV dan cabut kabel daya listrik (kabel listrik) dengan
segera jika ada salah satu masalah berikut.
Minta teknisi yang memenuhi kualifikasi dari dealer atau pusat
servis Sony memeriksa TV.

Ketika:

 Kabel daya listrik (kabel listrik) rusak.
 Stopkontak (stopkontak listrik) kurang pas.
 TV rusak karena jatuh, tertabrak atau dilempari sesuatu.
 Ada benda cair atau benda padat yang jatuh melalui lubang di

panel.

Tentang Suhu TV LCD

Ketika TV LCD digunakan dalam jangka waktu lama, panel di
sekelilingnya menjadi hangat. Anda dapat merasakan panasnya
ketika menyentuhnya dengan tangan.

BRAKET DINDING (khusus model yang disertai
Braket Dinding)

Informasi di bawah ini menunjukkan penanganan Braket Dinding
yang benar. Pastikan Anda membaca informasi ini dengan teliti
dan menggunakan Braket Dinding dengan benar.

Untuk konsumen:

Pastikan Anda mematuhi langkah pencegahan untuk
keselamatan berikut ini guna mencegah cedera serius karena
kebakaran, sengatan listrik, produk yang terguling, atau produk
yang jatuh.

• Pastikan Anda mempercayakan pemasangannya ke kontraktor
berlisensi dan jauhkan anak-anak selama pemasangan.

• Pastikan pemindahan atau pelepasan TV dilakukan oleh
kontraktor berlisensi.

• Jangan melepaskan sekrup, dll., setelah TV terpasang.

• Jangan membuat perubahan pada komponen Braket Dinding.

• Jangan memasang peralatan lain selain dari produk yang telah
ditetapkan.

• Jangan memberi beban lain selain TV pada Braket Dinding.

• Jangan menyandarkan atau menggantungnya dari TV.

• Jangan menangani TV dengan tenaga yang berlebihan ketika
membersihkan atau merawatnya.

Untuk dealer Sony dan kontraktor:

Petunjuk berikut hanya untuk penyalur dan kontraktor Sony saja.
Pastikan Anda membaca langkah pencegahan keselamatan yang
dijelaskan di bawah ini dan memberi perhatian khusus pada
keselamatan selama memasang, merawat dan memeriksa
produk ini.

• Ketika menangani atau memasang TV, pegang di bagian
sampingnya. Jangan mengangkat TV di bagian Bilah berbentuk
U.

• Ketika menangani atau
memasang TV, jangan baringkan
TV.

• Jangan memasang Braket
Dinding di permukaan dinding di
mana ujung atau sisi TV menonjol
keluar dari permukaan dinding.

ID

6

• Jangan mema sang TV di atas atau di bawah alat pending in
ruangan.

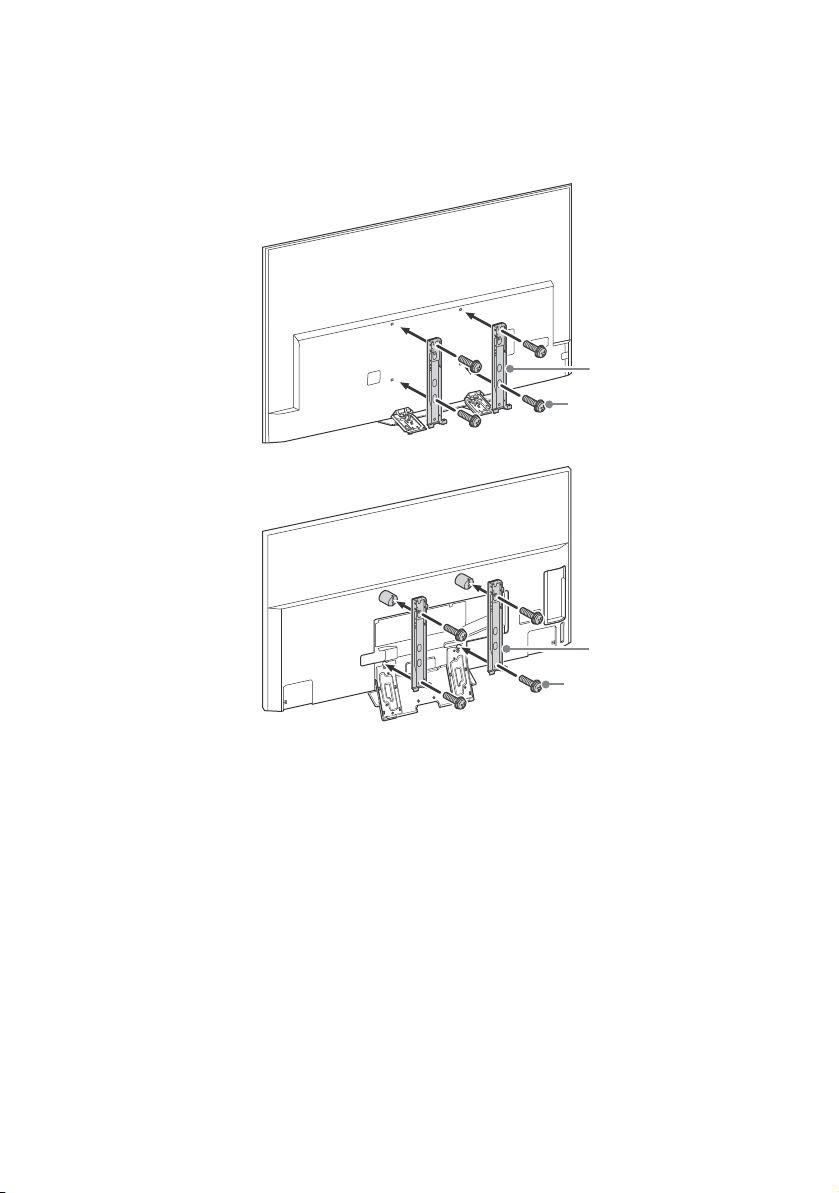

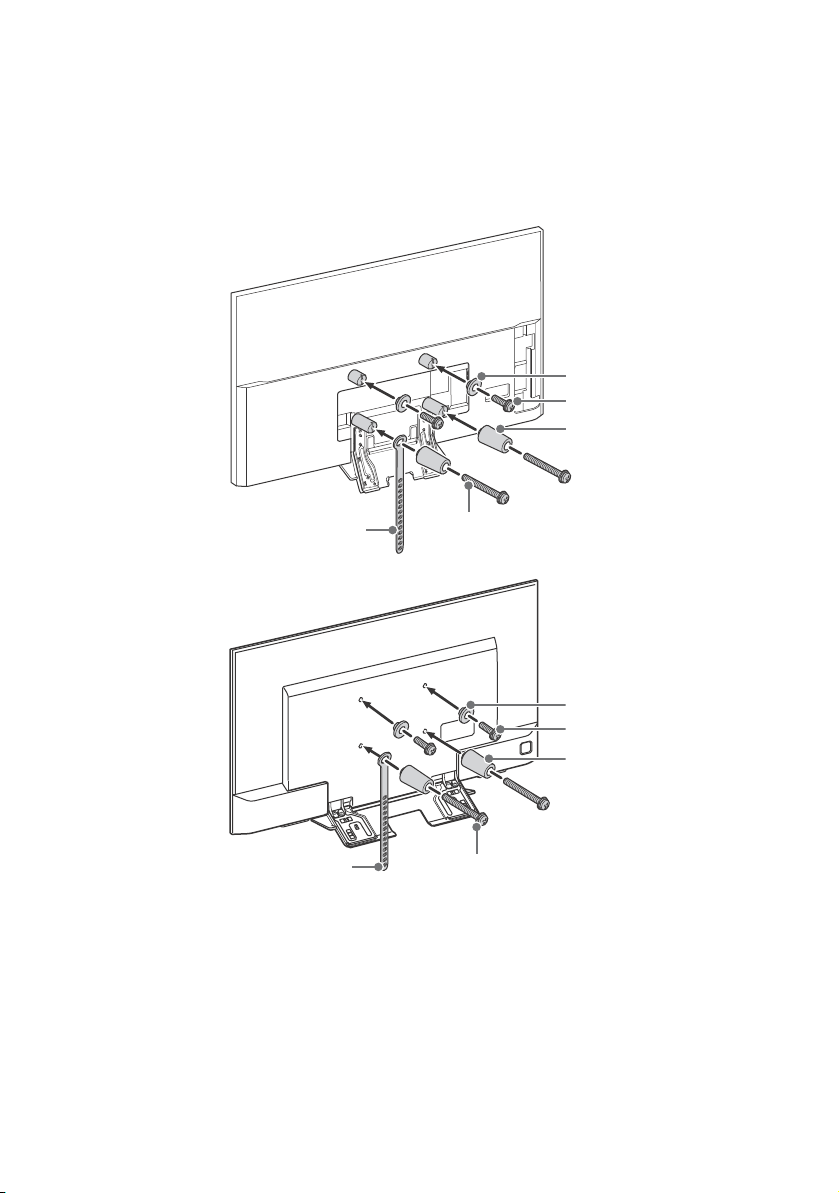

• Pastikan Braket Dinding terpasang ke
dinding dengan erat menurut petunjuk
yang disediakan dalam Petunjuk
Pemasangan Braket Dinding. Jika ada
sekrup yang longgar atau lepas, Braket
Dinding bisa jatuh dan menyebabkan
cedera atau kerusakan benda.

• Pastikan Anda menggunakan sekrup
dan komponen pemasangan yang
disertakan dengan benar menurut
petunjuk yang disediakan dalam
Petunjuk Pemasangan Braket Dinding.
Jika Anda menggunakan item
pengganti, TV bisa jatuh dan
menyebabkan cedera tubuh pada orang atau kerusakan pada
TV.

• Pastikan Anda merakit braket dengan benar menurut prosedur
yang dijelaskan dalam Petunjuk Pemasangan Braket Dinding.

• Pastikan sekrup dikencangkan dengan erat di posisi yang telah
disediakan.

• Berhati-hatilah agar TV tidak tergoncang saat dipasang.

• Pastikan TV dipasang di dinding yang rata dan tegak lurus.

• Setelah TV dipasang dengan benar, sambungkan kabel dengan
benar.

• Jangan membiarkan kabel daya
listrik (kabel listrik) atau kabel
penyambung terjepit karena
konduktor internalnya bisa
terpapar dan menimbulkan arus
pendek atau terputusnya arus.

Langkah Pencegahan

Menonton TV

• Tonton TV dengan cahaya yang cukup, karena menonton TV
dengan cahaya yang kurang terang atau dalam jangka waktu
yang lama membuat mata menjadi tegang.

• Ketika menggunakan headphone, setel volume sehingga tidak
terlalu besar, karena bisa mengakibatkan kerusakan pada
pendengaran.

(Model yang kompatibel dengan 3D saja)

• Beberapa orang bisa merasa tidak nyaman (seperti mata
menjadi tegang, lelah, atau mual) saat menonton gambar video
3D atau memainkan permainan stereoskopis 3D. Sony
menyarankan agar semua penonton beristirahat secara berkala
saat menonton gambar video 3D atau memainkan permainan
stereoskopis 3D. Panjang dan frekuensi istirahat yang
diperlukan berbeda dari orang ke orang. Anda harus
memutuskan apa yang terbaik. Jika Anda merasa tidak nyaman,
Anda harus berhenti menonton gambar video 3D atau berhenti
memainkan permainan stereoskopis 3D sampai sudah tidak
merasa tidak nyaman lagi; pergilah ke dokter jika perlu. Anda
juga harus mempelajari (i) petunjuk penggunaan perangkat lain
atau media yang digunakan denga n televisi ini dan (ii) situs web
kami (http://www.sony-asia.com/support) untuk mendapatkan
informasi yang terbaru. Penglihatan anak-anak kecil (khususnya
di bawah usia enam tahun) masih dalam tahap perkembangan.
Mintalah nasihat dokter (seperti dokter anak atau dokter mata)
sebelum mengizinkan anak Anda menonton gambar video 3D
atau memainkan permainan stereoskopis 3D. Orang dewasa
harus mengawasi anak-anak untuk memastikan mereka
mengikuti saran di atas.

• Jangan menggunakan, menyimpan, atau meninggalkan
Kacamata 3D atau baterai di dekat api, atau di tempat bersuhu
tinggi, misalnya, di bawah sinar matahari langsung, atau di
dalam mobil yang panas karena terkena sinar matahari.

Layar LCD

• Meskipun layar LCD dibuat dengan teknologi berpresisi tinggi
dan 99,99 % pikselnya atau lebih efektif, titik hitam bisa muncul
atau poin berwarna terang (merah, biru, atau hijau) bisa muncul
secara terus menerus di layar LCD. Ini adalah sifat struktur layar
LCD dan bukan kegagalan fungsi.

• Jangan mendorong atau menggores filter depan, atau
menempatkan benda di atas TV ini. Gambar bisa menjadi tidak
rata atau layar LCD bisa rusak.

• Jika TV ini digunakan di tempat yang dingin, noda bisa muncul
di dalam gambar atau gambar bisa menjadi gelap. Ini tidak
berarti ada kerusakan. Fenomena ini menghilang jika suhu naik.

• Ada bayangan ketika gambar yang tidak bergerak ditampilkan
terus menerus. Ini bisa hilang setelah beberapa waktu.

• Layar dan panel menjadi hangat ketika TV digunakan. Ini bukan
kegagalan fungsi.

• Layar LCD mengandung sejumlah kecil kristal cair. Ikuti
ketetapan dan peraturan setempat untuk pembuangan.

Menangani dan membersihkan permukaan
layar/panel TV

Pastikan kabel daya listrik (kabel listrik) yang menyambungkan TV
dari stopkontak (stopkontak listrik) sudah dicabut sebelum
membersihkan.
Untuk menghindari degradasi materi atau degradasi lapisan layar,
taati langkah pencegahan berikut ini.

• Untuk membersihkan debu dari permukaan layar/panel, seka
dengan lembut menggunakan kain halus. Jika debu masih
menempel, seka dengan kain halus yang dibasahi sedikit
dengan larutan detergen ringan.

• Jangan langsung semprotkan air atau
detergen ke TV. Air atau detergen bisa
menetes ke bagian bawah layar atau
komponen luar dan masuk ke dalam TV, dan
menimbulkan kerusakan pada TV.

• Jangan menggunakan tipe lap yang kasar, cairan pembersih
alkalin/asam, bubuk penggosok, atau larutan yang mudah
menguap, seperti alkohol, benzena, thinner atau insektisida.
Penggunaan materi semacam ini atau kontak yang lama
dengan materi karet atau vinyl dapat menimbulkan kerusakan
pada permukaan layar dan materi panel.

• Jangan menyentuh TV jika ada zat kimia di tangan Anda seperti
krim tangan atau tabir surya.

• Untuk memastikan ventilasi yang memadai, sebaiknya lubang
ventilasi disedot dengan penyedot debu secara berkala.

• Ketika menyesuaikan sudut TV, gerakkan secara perlahan agar
TV tidak berpindah atau tergelincir dari meja penyangganya.

Peralatan Opsional

Jauhkan komponen opsional atau peralatan lain yang
memancarkan radiasi elektromagnet dari TV. Karena bisa
menimbulkan suara bising dan gangguan pada gambar.

Fungsi Nirkabel unit

• Jangan mengoperasikan unit ini di dekat peralatan medis (alat
pacu jantung, dll.), karena bisa mengakibatkan kegagalan
fungsi pada peralatan medis.

• Meskipun unit ini memancarkan/menerima sinyal acak,
waspadalah terhadap penangkapan sinyal yang tidak memiliki
wewenang. Kami tidak bertanggung jawab atas masalah yang
ditimbulkannya.

ID

7

Perhatikan ketika menangani remote control

• Amati polaritas yang benar ketika memasukkan baterai.

• Jangan menggunakan tipe baterai yang berbeda atau
mencampurkan baterai lama dengan baterai baru.

• Buang baterai dengan cara yang ramah lingkungan. Beberapa
wilayah tertentu memiliki peraturan atas pembuangan baterai.
Tanyakan kepada otoritas setempat.

• Tangani remote control dengan hati-hati. Jangan menjatuhkan
atau menginjaknya, atau menumpahkan cairan apapun ke
remote control.

• Jangan menempatkan remote control di lokasi yang dekat
dengan sumber panas, di tempat yang terkena sinar matahari
langsung, atau di ruang yang lembap.

BRAKET DINDING (khusus model yang disertai
Braket Dinding)

• Jika Anda menggunakan TV yang dipasang di Braket Dinding
dalam jangka waktu yang lama, dinding di belakang atau di atas
TV bisa berubah warna, atau wallpaper bisa terlepas,
tergantung dari materi apa dinding terbuat.

• Jika Braket Dinding dilepaskan setelah dipasang di dinding,
lubang sekrup akan tetap ada di dinding.

• Jangan menggunakan Braket Dinding di tempat yang terkena
getaran mekanis.

ID

8

Komponen dan Kontrol



Ȫ

ȫ

Ȭ

ȭ

Ȫ
ȫ

ȭ

Ȭ

Kontrol dan Indikator

Khusus KD-75X9400D, KD-65/55X9300D

Kecuali KD-75X9400D,
KD-65/55X9300D

 Sensor Remote Control*1 / Sensor

cahaya*
Transmitt er*

LED Penerangan menyala atau berkedip
sesuai dengan status TV.

•Putih

•Sian

• Merah Muda*

• Kuning Tua

1

/ LED Penerangan / 3D Sync

1*2

Saat menyalakan TV/mode gambar mati/
pembaruan perangkat lunak, dsb.

Saat menyambungkan ke perangkat
seluler secara nirkabel.

Mode perekaman.

Timer disetel.

2

 (Daya)

 CH +/- (Saluran)

 +/- (Volume)

 (Pilih input)

Menampilkan dan memilih sumber input.

 TV

Beralih ke saluran TV atau input dari aplikasi
lain.

*1 Jangan meletakkan apa pun di dekat sensor.

*2 Hanya untuk kawasan/negara/model TV tertentu.

ID

9

Menggunakan Remote Control

Ȫ

ȩ

ȫ

Ȭ

ȭ

Ȯ

MIC

Deskripsi Komponen Remote Control

Bentuk remote control, letak, ketersediaan, dan fungsi tombol remote control mungkin berbeda-beda,
tergantung pada kawasan/negara/model TV Anda.

/ (Pilih input/Tahan teks)

Dalam mode TV: Menampilkan dan memilih
sumber input.
Dalam mode Teks: Menahan halaman yang
sedang dibuka.

(Mikrofon)

Gunakan Fungsi Suara. (misalnya, Cari
berbagai konten dengan suara.)

 (TV siaga)

Menyalakan atau mematikan TV (mode
siaga).

DIGITAL/ANALOG

Beralih antara mode digital dan analog.

ID

10

SYNC MENU

Menampilkan menu BRAVIA Sync.

(Mode lebar)

Mengubah format layar.

EXIT

Kembali ke layar sebelumnya atau keluar
dari menu. Ketika layanan Aplikasi Interaktif
tersedia, tekan untuk keluar dari layanan.

 Tombol nomor

/ (Buka Info/Teks)

Menampilkan informasi.

 (Teks)

Menampilkan informasi teks.

 Google Play

Mengakses layanan online “Google Play”.

NETFLIX (Hanya untuk kawasan/
negara/model TV tertentu)

Mengakses layanan online “NETFLIX”.

Tomb ol wa rna

Menjalankan fungsi terkait pada waktu
tersebut.

 ACTION MENU

Menampilkan daftar fungsi kontekstual.

TV

• Beralih ke saluran TV atau input dari
aplikasi lain.

• Nyalakan TV untuk menampilkan saluran
TV atau input.

GUIDE/

Menampilkan panduan program digital.

BACK

Kembali ke layar sebelumnya.

HOME

Menampilkan Menu Home TV.

DISCOVER

Memunculkan Bilah Konten untuk mencari
konten.

//// (Pilih item/Enter)

 +/– (Volume)

Mengatur volume.

(Lompat)

Melompat maju dan mundur antara dua
saluran atau input. TV berpindah antara
saluran atau input saat ini dan saluran atau
input terakhir yang dipilih.

 (Diam)

Mematikan suara. Tekan lagi untuk
mengembalikan suara.

PROG +/–//

Dalam mode TV: Memilih saluran.
Dalam mode Teks: Memilih halaman
berikutnya () atau sebelumnya ().

 AUDIO

Mengubah bahasa untuk program yang
sedang dilihat.

///.//>/

Operasikan konten media di TV dan
perangkat kompatibel BRAVIA Sync yang
tersambung.

(Pengaturan subtitel)

Menyalakan atau mematikan subtitel (jika
fitur tersedia).

HELP

Menampilkan Menu Bantuan. Petunjuk
Penggunaan dapat diakses dari sini.

 REC

Merekam program yang sedang dilihat
dengan fungsi perekaman USB HDD.

TITLE LIST

Menampilkan daftar Judul.

ID

11

Diagram Koneksi

*4

*1

*1

*1

*1

*3

*2

Headphone/Sistem
Home Audio/
Subwoofer

Kamera digital/
Camcorder/
media USB
penyimpan

Adaptor DVI­HDMI/
Perangkat HDMI

Sistem Home
Audio dengan
ARC/Perangkat
HDMI

Kabel/Antena

Sistem Home Audio
dengan Optical
Audio Input

Perekam Kaset Video (VCR)/
Peralatan video game/Pemutar
DVD/Camcorder

Perekam Kaset Video
(VCR)/Peralatan video
game/Pemutar DVD/
Camcorder

Pemutar DV D dengan
output komponen

Router

Perangkat HDMI

DVI-Audio Out

Perangkat HDMI

Untuk informasi selengkapnya tentang koneksi, lihat Petunjuk Penggunaan (halaman 2).

Khusus KD-85/75X8500D, KD-75X9400D, KD-65/55X9300D

ID

12

Kecuali KD-85/75X8500D, KD-75X9400D, KD-65/55X9300D

AUDIO L-R

VIDEO/

*1

*4

*2

*3

*1

*1

*1

Headphone/
Sistem Home
Audio/
Subwoofer

Kamera
digital/
Camcorder/
media USB
penyimpan

Adaptor DVI­HDMI/Perangkat
HDMI

Sistem Home
Audio dengan
ARC/Perangkat
HDMI

Kabel/Antena

Sistem Home Audio dengan
Optical Audio Input

DVI-Audio Out

Perekam Kaset Video (VCR)/
Peralatan video game/
Pemutar DVD/Camcorder

Perangkat

HDMI

Perekam Kaset Video
(VCR)/Peralatan
video game/Pemutar
DVD/Camcorder

Pemutar DVD dengan
output komponen

Router

Perangkat HDMI

ID

13

 USB 1/2, USB 3 (HDD REC)*

< 21 mm

< 12 mm

3,5 mm

1: L
2: Video
3: Ground
4: R

3214

< 14 mm

Kualitas gambar

•Kabel AV composite

• Kabel Antena (aerial)

Video Standard definition (SD) memiliki sinyal gambar
dengan resolusi vertikal 480 (NTSC) atau 576 (PAL/SECAM)
baris.

• Kabel Component • Kabel HDMI

Video High definition (HD) memiliki sinyal gambar
dengan resolusi vertikal 720 atau 1.080 baris.
(Untuk resolusi vertikal 4K: 2.160 garis)

• Menyambungkan perangkat USB besar
dapat mengganggu perangkat lain yang
tersambung di sebelahnya.

• Bila menyambungkan perangkat USB
besar, sambungkan ke port USB 1.

 AUDIO OUT*6 /

• Untuk mendengarkan suara TV melalui
peralatan tersambung, tekan HOME. Pilih
[Setelan] t [Suara] t [Keluaran
Headphone/Audio] lalu pilih item yang
diinginkan.

 HDMI IN 1/2/3/4

• Jika perangkat dilengkapi jack
(stopkontak) DVI, sambungkan perangkat
ke HDMI IN 3 melalui antarmuka adaptor
DVI - HDMI (tidak disertakan), dan
sambungkan jack output audio perangkat
ke HDMI 3 AUDIO IN.

• Jika menyambungkan sistem audio digital
yang kompatibel dengan teknologi
Saluran Balik Audio (ARC), gunakan HDMI
IN 4. Jika tidak, sambungan tambahan
dengan DIGITAL AUDIO OUT (OPTICAL)
diperlukan.

/ VIDEO IN 1

• Untuk sambungan komposit, gunakan
Kabel Ekstensi Analog yang disertakan*5.

5

*1

*2

*3

*4 Bila menyambungkan peralatan mono, sambungkan

ke jack (soket) audio L (MONO).
*5 Hanya untuk kawasan/negara/model TV tertentu.
*6 Mendukung mini jack stereo 3 polaritas saja.

ID

14

Pemasangan TV di Dinding

Menggunakan Braket Dinding yang disertakan (khusus KD-75X9400D, KD-65/55X9300D)

Untuk konsumen

Dibutuhkan keahlian yang memadai untuk memasang produk ini. Pastikan Anda mempercayakan
pemasangannya ke dealer Sony atau kontraktor berlisensi dan perhatikan aspek keamanan saat
pemasangan. Sony tidak bertanggung jawab atas segala kerusakan atau cedera yang disebabkan karena
penanganan yang tidak benar atau akibat instalasi yang tidak tepat, atau instalasi produk lain selain dari
yang disebutkan. Hak Hukum Anda (jika ada) tidak terpengaruh.

Untuk dealer Sony dan kontraktor

Dibutuhkan keahlian yang memadai untuk memasang produk ini. Pastikan Anda membaca petunjuk
penggunaan ini dengan teliti untuk melakukan pemasangan dengan aman. Sony tidak bertanggung jawab
atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat
instalasi yang tidak tepat.

Catatan

• Lihat halaman 2 (Informasi keselamatan) dan halaman 7 (Langkah Pencegahan) atas BRAKET DINDING sebelum
melakukan pemasangan Braket Dinding.

• Saat memasang Penyangga di Atas Meja lagi, pastikan sekrup (yang sebelumnya dilepas) dikencangkan ke lubang
asalnya di bagian belakang TV.

• Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu mendukung beban hingga empat kali dari TV.
Lihat halaman 27-29 (Spesifikasi) untuk mengetahui berat TV.

Untuk petunjuk atas pemasangan Braket Dinding model TV Anda, lihat Petunjuk Pemasangan Braket Dinding yang
disertakan.

ID

15

Menggunakan Braket Dinding opsional

2

3

4

1

KD-75X9400D

2

1

3

KD-65/55X9300D

Petunjuk pengoperasian TV hanya menunjukkan tahapan dalam persiapan pemasangan TV
sebelum memasangnya ke dinding.

Untuk konsumen:

Untuk perlindungan terhadap produk dan alasan keamanan, Sony sangat merekomendasikan
pemasangan TV dilakukan oleh dealer Sony atau kontraktor berlisensi. Jangan menempatkan
sendiri.

Untuk dealer Sony dan kontraktor:

Berikan perhatian khusus pada keamanan saat melakukan pemasangan, perawatan periodik
dan pemeriksaaan produk ini.

Keahlian yang cukup diperlukan saat pemasangan produk ini, terutama untuk menentukan kekuatan
dinding dalam menahan berat TV. Pastikan untuk mempercayakan pemasangannya ke dealer Sony atau
kontraktor berlisensi dan perhatikan aspek keamanan saat pemasangan. Sony tidak bertanggung jawab
atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat
instalasi yang tidak tepat.

Gunakan Braket Dinding SU-WL500 (tidak disertakan) (KD-85/75X8500D, KD-75X9400D) atau
SU-WL450 (tidak disertakan) (KD-65/55X9300D, KD-65/55X8500D, FW-65/55X8501D) untuk
memasang TV ke dinding.

Saat memasang Braket Dinding, lihat juga Petunjuk Pengoperasian dan Panduan Pemasangan yang
disertakan pada Braket Dinding.

Catatan

• Pastikan untuk menyimpan sekrup yang telah dilepaskan pada tempat yang aman, jauhkan dari jangkauan anak­anak.

Khusus KD-75X9400D, KD-65/55X9300D

1 Lepaskan penutup penyangga dan penutup terminal.

2 Lepaskan sekrup dari bagian belakang TV.

ID

16

3 Pasang Pengait Dinding (disertakan dengan TV) ke bagian belakang TV (untuk

VS

1,5 N∙m {15 kgf∙cm}

KD-75X9400D

VS(L)

VS(S)

1,5 N∙m {15 kgf∙cm}

KD-65/55X9300D

membuatnya sejajar dengan dinding).

Catatan

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.

• Pastikan Anda mengencangkan Pengait Dinding ketika memasangnya ke TV.

Hanya gunakan obeng minus untuk memasang Pengait Dinding. Penggunaan alat lain dapat mengakibatkan
pemutaran Pengait Dinding yang berlebihan dan merusak TV.

Kecuali KD-75X9400D, KD-65/55X9300D

1 Lepaskan penutup penyangga. (khusus KD-85/75X8500D)

2 Lepaskan penjepit kabel. (khusus KD-85/75X8500D)

ID

17

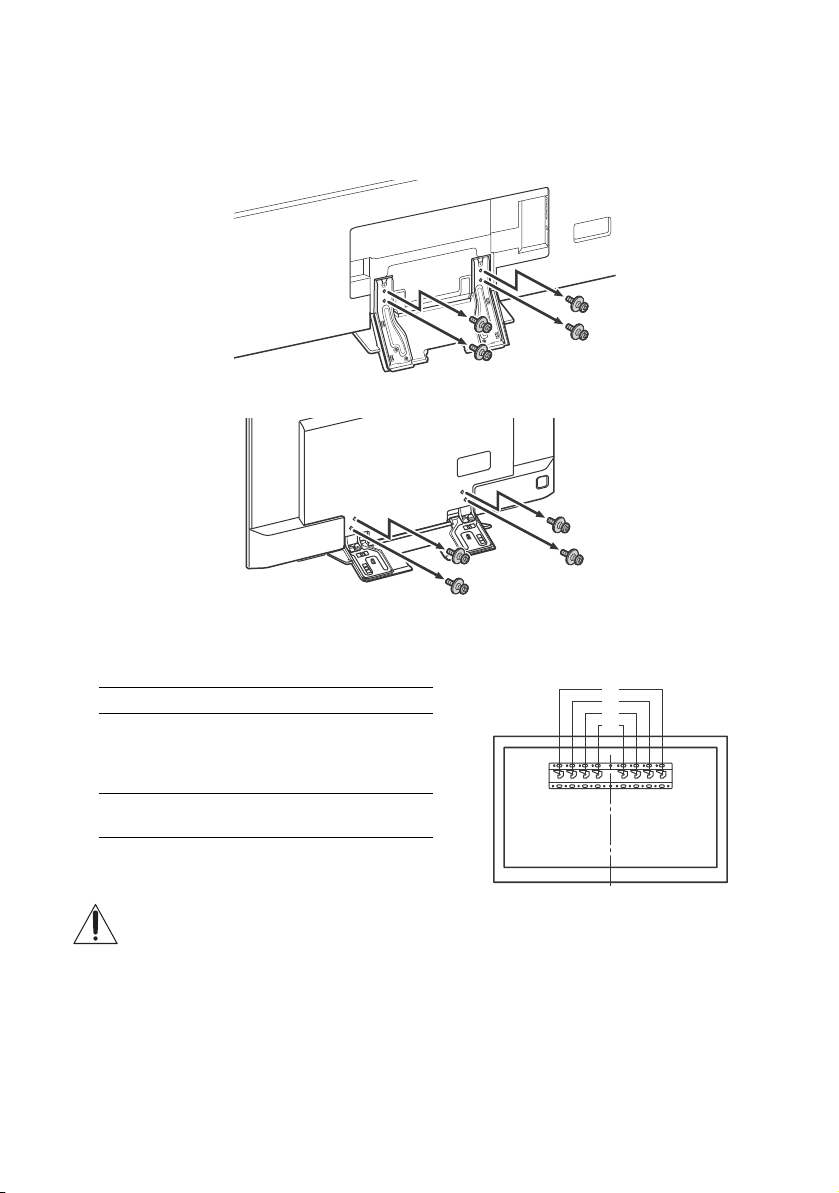

3 Lepaskan sekrup dari bagian belakang TV.

2

1

2

2

KD-85/65X8500D,
FW-65X8501D

2

2

KD-75X8500D

2

1

KD-55X8500D, FW-55X8501D

KD-85/75X8500D

KD-75X9400D

SU-WL500 (khusus KD-85/75X8500D, KD-75X9400D)

1 Lepaskan sekrup.

ID

18

2 Pasang Kait Pemasangan menggunakan empat sekrup yang disediakan bersama Braket

Kait Pemasangan

Sekrup (+PSW 6 × 16)

KD-85/75X8500D

Kait Pemasangan

Sekrup (+PSW 6 × 16)

KD-75X9400D

Dinding.

Catatan

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.

• Pastikan untuk menyimpan komponen yang tidak digunakan di tempat yang aman untuk digunakan di
kemudian hari. Simpan petunjuk pemakaian ini untuk referensi di kemudian hari.

ID

19

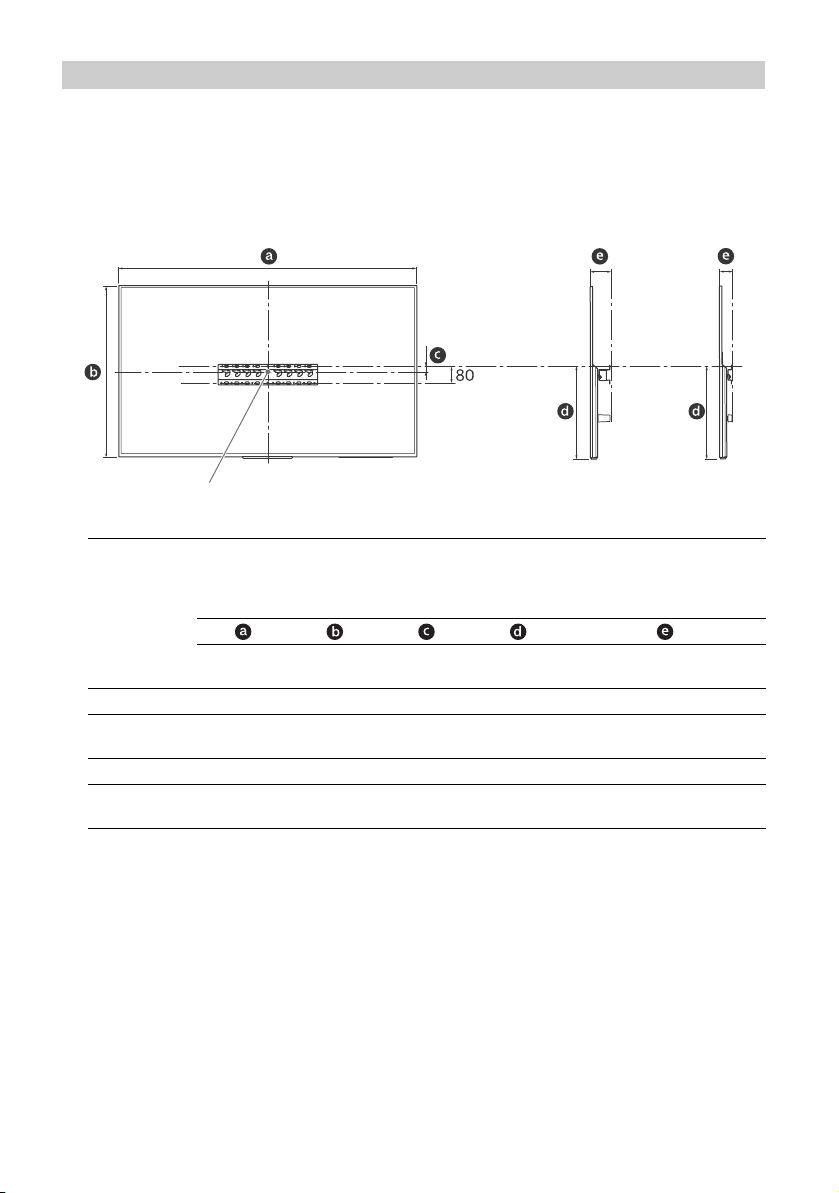

3 Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu mendukung beban

Bagian tengah layar

hingga empat kali dari TV. Lihat tabel berikut untuk pemasangan pada dinding. Lihat
halaman 27-29 (Spesifikasi) mengenai berat TV.

Unit: mm

Nama Model

KD-

85X8500D 1.917 1.109 –104* 455 111

75X9400D 1.672 960 29 514 113

75X8500D 1.677 969 –44* 447 109

* Braket diposisikan di bawah bagian tengah layar.

Catatan

• Hanya berlaku untuk 0° untuk model TV ini.

• Gambar pada tabel sedikit berbeda tergantung pada instalasi.

Dimensi layar

Dimensi bagian

tengah layar

Panjang pemasangan

Sudut (0°)

4 Hubungkan kabel yang diperlukan ke TV.

Catatan

• Anda tidak dapat mengakses terminal apapun setelah pemasangan TV ke dinding.

20

ID

5 Lepaskan Penyangga di Atas Meja dari TV. Tergantung pada model TV, mungkin sekrup

Khusus KD-75X9400D

Lokasi kait

Saat memasang TV ke Braket Alas.

Lokasi sekrup

Saat memasang Kait Pemasangan di TV.

a

telah dilepas di langkah 1 dan Anda dapat secara langsung melepaskan Penyangga di
Atas Meja.

6 Pasang TV pada dinding.

Nama Model

KD-

85X8500D
75X8500D

75X9400D e, j a

Lokasi sekrup Lokasi kait

d, g a

Silahkan mengacu petunjuk pengoperasian yang diberikan bersamaan dengan Braket Dinding untuk model anda
untuk memasang TV pada dinding.

ID

21

SU-WL450 (khusus KD-65/55X9300D, KD-65/55X8500D, FW-65/55X8501D)

Bagian tengah layar

Pemasangan

standard

Pemasangan

slim

1 Pastikan dinding memiliki ruang yang cukup untuk TV dan mampu mendukung beban

hingga empat kali dari TV.
Lihat tabel berikut untuk pemasangan pada dinding. Lihat halaman 27-29 (Spesifikasi)
untuk mengetahui berat TV.

Unit: mm

Dimensi

Nama Model

KD-/FW-

Dimensi layar

bagian
tengah

layar

Panjang pemasangan

Pemasangan

standard

65X9300D 1.458 839 25 449 102 61

65X8501D

65X8500D

55X9300D 1.239 717 87 450 102 61

55X8501D

55X8500D

Catatan

• Gambar pada tabel sedikit berbeda tergantung pada instalasi.

• Ketika TV terpasang di dinding, sisi atas TV sedikit condong ke depan.

ID

22

1.454 842 56 483 102 60

1.231 717 129 494 102 60

Pemasangan

slim

2 Pasang komponen Pengait untuk Braket Dinding. Periksa komponen Pengait dengan

Sekrup (+PSW 6 x 20) 

Puli 

Sekrup (+PSW 6 x 50) 

Sabuk 

Penjarak (60 mm) 

Sekrup (+PSW 6 x 50) 

Sabuk 

Sekrup (+PSW 6 x 20) 

Puli 

Penjarak (60 mm) 

melihat bagian “1” pada Panduan Pemasangan Braket Dinding.

Catatan

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.

• Pastikan untuk menyimpan komponen yang tidak digunakan di tempat yang aman untuk digunakan di
kemudian hari. Simpan petunjuk pemakaian ini untuk referensi di kemudian hari.

Pemasangan standard
KD-65/55X9300D

KD-65/55X8500D, FW-65/55X8501D

23

ID

Pemasangan slim

KD-65/55X8500D, FW-65/55X8501D

KD-65/55X9300D

Sekrup (+PSW 6 x 20) 

Puli 

Sabuk 

Penjarak (20 mm) 

Sekrup (+PSW 6 x 20) 

Puli 

Sabuk 

Penjarak (20 mm) 

Catatan

• Anda tidak dapat menggunakan sebagian terminal di bagian belakang TV saat menggunakan gaya
pemasangan ini.
Sambungkan Kabel Ekstensi Analog (ketersediaan tergantung negara/daerah/model TV) jika Anda perlu
menggunakan jack / VIDEO IN 1.

KD-65/55X9300D

KD-65/55X8500D, FW-65/55X8501D

ID

24

3 Hubungkan kabel yang diperlukan ke TV.

a
b
c
d

Catatan

• Anda tidak dapat mengakses terminal apapun setelah pemasangan TV ke dinding.

4 Lepaskan Penyangga di Atas Meja dari TV.

KD-65/55X9300D

KD-65/55X8500D, FW-65/55X8501D

5 Pasang TV pada dinding. Silahkan mengacu ke “5” pada petunjuk pemasangan dan

“Pemasangan TV ke dinding” dari petunjuk pengoperasian yang diberikan bersamaan
dengan Braket Dinding.

Nama Model KD-/FW- Lokasi kait

65X9300D
65X8501D
65X8500D
55X9300D

55X8501D

55X8500D

Silahkan mengacu petunjuk pengoperasian yang diberikan bersamaan dengan Braket Dinding untuk model anda
untuk memasang TV pada dinding.

b

c

25

ID

Pemecahan Masalah

Updating...

Agar perangkat lunak TV selalu terbaru, Anda
perlu mengunduh informasi perangkat lunak
terbaru melalui sistem siaran digital atau
internet dan memperbarui perangkat lunak.
Pilih [Perbarui Skrng] untuk memulai
pembaruan perangkat lunak. LED Penerangan
berkedip putih ketika perangkat lunak
diperbarui.
Layar berikut dengan [Updating…]
(Memperbarui…) akan muncul sementara
perangkat lunak diperbarui.

Jangan mencabut kabel daya (kabel listrik)
selama pembaruan perangkat lunak. Jika kabel
dicabut, pembaruan perangkat lunak mungkin
tidak selesai sepenuhnya, dan dapat
menyebabkan malfungsi perangkat lunak.
Pembaruan perangkat lunak dapat memerlukan
waktu hingga 30 menit. Jika Anda tidak ingin
memperbarui perangkat lunak secara otomatis,
tekan HOME dan pilih [Bantuan]  [Pembaruan
Perangkat Lunak Sistem]  [Download Prngkt
Lunak Otomatis]  [Off].

Saat Anda mencolokkan kabel TV, TV mungkin
tidak menyala beberapa saat meskipun Anda
menekan tombol daya pada remote control
atau TV karena perlu waktu untuk memulai
sistem. Tunggulah sekitar satu menit, lalu
nyalakan lagi. Saat Anda menyalakan dengan
menekan tombol daya di remote control atau di
TV, perlu waktu sebelum lampu LED menyala
dan remote control berfungsi.

Ketika LED bercahaya merah, hitung berapa
jumlah kedipannya (dengan interval waktu
sekitar tiga detik).

Jika LED bercahaya merah, reset TV dengan
melepaskan Kabel Daya Listrik (kabel listrik)
untuk sekitar dua menit, kemudian hidupkan
TV.

Jika permasalahan berlanjut, hubungi dealer
atau pusat servis Sony dengan
menginformasikan jumlah kedipan cahaya
merah LED (dengan interval waktu sekitar tiga
detik). Lepaskan Kabel Daya Listrik (kabel listrik)
dan beritahukan dealer atau pusat servis Sony.

Ketika LED tidak bercahaya, periksa hal
berikut.

Anda juga dapat melihat pemecahan masalah
di Petunjuk Penggunaan atau melakukan
diagnosis sendiri dengan memilih [Bantuan] 
[Mulai Diagnostics]. Jika masalah berlanjut,
perbaiki TV Anda oleh teknisi yang
berkualifikasi.

Masalah dan pemecahannya

Tidak ada gambar (layar gelap) dan tidak ada
suara.

 Periksa koneksi antena/kabel.
 Hubungkan TV ke stop kontak, dan tekan  pada

TV atau remote control.

Beberapa program tidak dapat ditemukan.

 Periksa koneksi antena/kabel.

Remote tidak berfungsi.

 Ganti baterai.

Lupa password [Pengawasan orang tua
(Siaran)].

 Masukan kode PIN 9999. Perbarui kode PIN

dengan memilih [Setelan]
tua (Siaran)]

t [Ganti Kode PIN].

Surround TV memanas.

 Ketika TV digunakan dalam jangka waktu lama,

surround TV memanas.
Anda dapat merasakan panasnya ketika
menyentuhnya dengan tangan.

Audio atau video yang membeku, layar
gelap, atau TV tidak merespon tombol
pengontrol pada TV atau remote.

 Lakukan reset pada TV dengan melepaskan kabel

listrik selama dua menit, kemudian pasang
kembali.

t [Pengawasan orang

26

ID

Tom bo l , CH+/–,  +/–,  dan TV tidak

Belakang TV

Belakang TV

dapat ditemukan pada TV.

 Lihat ilustrasi berikut mengenai lokasi tombol

pada TV.

Khusus KD-75X9400D, KD-65/55X9300D

Kecuali KD-75X9400D, KD-65/55X9300D

Spesifikasi

Sistem

Sistem panel

Panel LCD (Liquid Crystal Display), LED backlight

Sistem TV

Tergantung pilihan negara/area Anda
Analog: B/G, I, D/K, M
Digital: DVB-T/DVB-T2

Sistem warna

PAL, SECAM, NTSC3.58, NTSC4.43

Cakupan saluran

Tergantung pilihan negara/area Anda
Analog: UHF/VHF/Kabel
Digital: UHF/VHF

Keluaran suara

KD-85/65/55X8500D, FW-65/55X8501D:
10 W + 10 W
KD-75X9400D, KD-75X8500D, KD-65/55X9300D:
7,5 W + 7,5 W + 7,5 W + 7,5 W

Teknologi nirkabel

Protokol IEEE802.11ac/a/b/g/n
(IEEE802.11ac mungkin tidak tersedia tergantung
negara/kawasan.)
Bluetooth Versi 4.1

LED bercahaya.

 Jika tidak ingin menyalakan LED penerangan,

Tidak dapat terhubung ke wireless router
dengan WPS (Wi-Fi Protected Setup).

• Jika Anda menggunakan keamanan WEP, pilih

Tidak dapat menemukan nama jaringan yang
diperlukan pada network setup.

• Pilih [[Entri Manual]] dan tekan untuk

Anda dapat mematikannya.
Tek an HOME, kemudian pilh
Penerangan] t [Off].

[Mudah] t [Wi-Fi] t [Sambungkan dari daftar
pindai]. Kemudian, pilih nama jaringan (SSID) yang
ingin dimasuki.

memasukkan nama jaringan.

[Setelan] t [LED

Jack Input/Output

Antena/kabel

Terminal eksternal 75 ohm untuk VHF/UHF

/ VIDEO IN 1

Input Video/Audio (jack mini)

/ COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz),
1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i,
480p, 480i
Input audio (jack pin fono)

VIDEO IN 2

Input Video (phono pin dengan input Y)

HDMI IN 1, 2, 3, 4 (mendukung resolusi 4K,
kompatibel dengan HDCP 2.2)

Video (2D):

4096 × 2160p (50, 60 Hz)*, 4096 × 2160p
(24 Hz)*, 3840 × 2160p (50, 60 Hz), 3840 × 2160p
(24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p,
1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,
576p, 576i, 480p, 480i, PC Formats

*3840 × 2160p ditampilkan jika 4096 × 2160p adalah

inputnya

ID

27

Video (3D) (Model yang kompatibel dengan 3D
saja):

Frame Packing: 1080p (30 Hz), 1080/24p, 1080i
(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p
Side-by-Side: 1080p (50, 60 Hz), 1080/24p,
1080i (50, 60 Hz), 720p (50, 60 Hz)
Over-Under: 1080p (30, 50, 60 Hz), 1080/24p,

1080i (50, 60 Hz), 720p (50, 60 Hz)
Audio: PCM linear saluran 5,1: 32, 44,1, 48, 88,2,
96, 176,4 dan 192 kHz, 16, 20 dan 24 bit, Dolby
Digital dan DTS
ARC (Audio Return Channel) (Hanya HDMI IN 4)

DIGITAL AUDIO OUT (OPTICAL)

Jack Digital optikal (Dua saluran linear PCM, Dolby
Digital, DTS)

HDMI 3 AUDIO IN

Input audio analog (Stereo mini jack)

AUDIO OUT / (Stereo mini jack)

Headphone, Output audio, Subwoofer

1, 2, 3 (HDD REC)*

Port perangkat USB. (Perangkat HDD 3
USB untuk fitur REC)
Port USB 1 dan 2 mendukung USB Kecepatan
Tinggi (USB2.0).
Port USB 3 mendukung USB Kecepatan Super
(USB3.0)

1

LAN

Konektor 10BASE-T/100BASE-TX (Tergantung
lingkungan pengoperasian jaringan, kecepatan
koneksi dapat berbeda. Rata-rata komunikasi
10BASE-T/100BASE-TX dan kualitas komunikasi
tidak dijamin untuk TV ini.)

DC IN 24 V (Khusus KD-65/55X9300D),
DC IN 19.5 V (Khusus KD-55X8500D,

FW-55X8501D)

Input adaptor arus bolak-balik

Lain-lain

Aksesoris opsional

Braket Dinding: SU-WL500 (Khusus
KD-85/75X8500D, KD-75X9400D)
Braket Dinding: SU-WL450 (Kecuali
KD-85/75X8500D, KD-75X9400D)
Subwoofer Nirkabel: SWF-BR100
Unik Kamera dan Mikrofon: CMU-BR300
Kacamata 3D Aktif: TDG-BT500A
(Khusus KD-75X9400D, KD-65/55X9300D)

Suhu pengoperasian

0 ºC – 40 ºC

Listrik dan lain-lain

Kebutuhan listrik

kecuali model yang disertai adaptor arus bolak­balik
110 V - 240 V AC, 50/60 Hz
khusus model yang disertai adaptor arus bolak­balik
24 V DC dengan adaptor arus bolak-balik
(KD-65/55X9300D)
19,5 V DC dengan adaptor arus bolak-balik
(KD-55X8500D, FW-55X8501D)
Rating: Input 100 V - 240 V arus bolak-balik,
50/60 Hz

Kelas Hemat Energi*

KD-75X8500D: A+
KD-65X9300D: B
KD-65X8500D: A+
KD-55X9300D: B
KD-55X8500D: A

Ukuran layar (diukur diagonal) (perkiraan)

KD-85X8500D: 85 inci / 214,8 cm
KD-75X9400D: 75 inci / 189,3 cm
KD-75X8500D: 75 inci / 189,3 cm
KD-65X9300D: 65 inci / 163,9 cm
KD-65X8500D / FW-65X8501D: 65 inci / 163,9 cm
KD-55X9300D: 55 inci / 138,8 cm
KD-55X8500D / FW-55X8501D: 55 inci / 138,8 cm

Konsumsi listrik

Terdapat di bagian belakang TV

Konsumsi Daya*

Dalam mode [Standar]

KD-75X8500D: 147 W
KD-65X9300D: 167 W
KD-65X8500D: 119 W
KD-55X9300D: 134 W
KD-55X8500D: 103 W

Dalam mode [Vivid]

KD-75X8500D: 241 W
KD-65X9300D: 225 W
KD-65X8500D: 193 W
KD-55X9300D: 199 W
KD-55X8500D: 139 W

Konsumsi energi tahunan rata-rata*2*

KD-75X8500D: 204 kWh
KD-65X9300D: 232 kWh
KD-65X8500D: 165 kWh
KD-55X9300D: 186 kWh
KD-55X8500D: 143 kWh

Konsumsi daya saat siaga*2*4*

KD-75X8500D: 0,50 W
KD-65X9300D: 0,50 W
KD-65X8500D: 0,50 W
KD-55X9300D: 0,50 W
KD-55X8500D: 0,50 W

Resolusi layar

3.840 titik (horisontal) × 2.160 line (vertikal)

2

2

3

5

28

ID

Rating Output

USB 1/2: 5 V, 500 mA MAX

USB 3: 5 V, 900 mA MAX

Dimensi (Perkiraan) (p × l × t)

dengan penyangga

KD-85X8500D: 1.917 × 1.182 × 402 mm

KD-75X9400D: 1.672 × 1.017 × 327 mm

KD-75X8500D: 1.677 × 1.026 × 286 mm

KD-65X9300D: 1.458 × 891 × 275 mm

KD-65X8500D / FW-65X8501D:

1.454 × 894 × 279 mm

KD-55X9300D: 1.239 × 769 × 261 mm

KD-55X8500D / FW-55X8501D:

1.231 × 770 × 263 mm

tanpa penyangga

KD-85X8500D: 1.917 × 1.109 × 73 mm

KD-75X9400D: 1.672 × 960 × 52 mm

KD-75X8500D: 1.677 × 969 × 49 mm

KD-65X9300D: 1.458 × 839 × 36 mm

KD-65X8500D / FW-65X8501D:

1.454 × 842 × 44 mm

KD-55X9300D: 1.239 × 717 × 36 mm

KD-55X8500D / FW-55X8501D:

1.231 × 717 × 44 mm

Berat (perkiraan)

dengan penyangga

KD-85X8500D: 65,6 kg

KD-75X9400D: 43,2 kg

KD-75X8500D: 38,7 kg

KD-65X9300D: 32,1 kg

KD-65X8500D / FW-65X8501D: 23,9 kg

KD-55X9300D: 24,9 kg

KD-55X8500D / FW-55X8501D: 18,6 kg

tanpa penyangga

KD-85X8500D: 60,2 kg

KD-75X9400D: 38,7 kg

KD-75X8500D: 33,4 kg

KD-65X9300D: 28,9 kg

KD-65X8500D / FW-65X8501D: 20,3 kg

KD-55X9300D: 22,0 kg

KD-55X8500D / FW-55X8501D: 15,1 kg

*1 Hanya untuk kawasan/negara/model TV tertentu.
*2 Informasi ini untuk UE dan negara lain yang

peraturan terkaitnya berdasarkan peraturan
pelabelan energi UE.

*3 Konsumsi energi per tahun, berdasarkan konsumsi

daya televisi yang beroperasi 4 jam per hari selama
365 hari. Konsumsi energi yang sesungguhnya akan
bergantung pada cara penggunaan televisi.

*4 Daya siaga yang disebutkan diperoleh setelah TV

selesai melakukan proses internal yang diperlukan.

*5 Konsumsi daya siaga akan meningkat ketika TV Anda

disambungkan ke jaringan.

Catatan

• Aksesoris opsional hanya tersedia tergantung pada
negara/daerah/mo del TV /stock.

• Desain dan spesifikasi dapat berubah tanpa
pemberitahuan terlebih dahulu.

Catatan terkait fungsi TV Digital

• Segala fungsi terkait TV Digital () hanya

dapat digunakan di negara atau area yang
menyiarkan sinyal daratan digital
DVB-T2 (MPEG-2 dan H.264/MPEG-4

DVB-T/

AVC).
Tanyakan kepada dealer lokal apakah Anda
dapat menerima sinyal DVB-T/DVB-T2 di
tempat Anda tinggal.

• Unit TV ini sesuai dengan spesifikasi
DVB-T/DVB-T2, tetapi kompatibilitas
dengan siaran daratan digital DVB-T/
DVB-T2 versi mendatang tidak dijamin.

• Beberapa fungsi TV Digital mungkin tidak
tersedia di beberapa negara/area.

Informasi merek dagang

• Istilah HDMI dan HDMI High-Definition
Multimedia Interface, serta Logo HDMI
adalah merek dagang atau merek dagang
terdaftar dari HDMI Licensing LLC di
Amerika Serikat dan negara lainnya.

• Diproduksi dengan lisensi dari Dolby
Laboratories.
Dolby, Dolby Audio, dan simbol double-D
adalah merek dagang dari Dolby
Laboratories.

• “BRAVIA” adalah merek dagang
dari Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote
VideoID, Gracenote Video Explore, logo
dan jenis logo Gracenote, serta logo
“Powered by Gracenote” adalah merek
dagang terdaftar atau merek dagang dari
Gracenote di Amerika Serikat dan/atau
negara lainnya.

• Opera® Devices SDK from Opera Software
ASA. Copyright 1995-2015 Opera Software
ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi
Protected Setup dan logo Wi-Fi CERTIFIED
adalah merek dagang atau merek dagang
terdaftar dari Wi-Fi Alliance.

29

ID

• Untuk paten DTS, kunjungi

Resolusi sesungguhnya:
3840 x 2160 piksel.

http://patents.dts.com. Diproduksi
dengan lisensi dari DTS, Inc.
DTS, Simbol, & DTS dan Simbol bersama­sama adalah merek dagang terdaftar, dan
DTS Digital Surround adalah merek dagang
dari DTS, Inc. © DTS, Inc. Semua Hak
Dilindungi Undang-Undang.

• Didesain dengan UEI Technology

TM

Dengan Lisensi dari Universal Electronics
Inc. Portions © UEI 2000 – 2014

• Merek tulisan dan logo Bluetooth® adalah
merek dagang terdaftar milik Bluetooth
SIG, Inc. dan segala penggunaan merek
tersebut oleh Sony Corporation
berdasarkan lisensi. Merek dagang dan
nama dagang lainnya adalah milik
pemiliknya masing-masing.

• TUXERA adalah merek dagang terdaftar
dari Tuxera Inc. di AS dan negara lainnya.

• Logo USB-IF SuperSpeed USB Trident
adalah merek dagang terdaftar dari USB
Implementers Forum, Inc.

ID

30

Petunjuk Penggunaan

Dukungan Pelanggan dan Kontak:

Untuk alamat jaringan purna jual, silakan menghubungi
Customer Information Center di : (Kode Area) 1500 323.

Diimport oleh:

PT SONY INDONESIA
Gedung Wisma GKBI Lt. 23 Suite 2301
Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat
DKI Jakarta Raya - 10210

http://www.sony.co.id

© 2016 Sony Corporation Dicetak di Malaysia

4-584-911-55(1)
