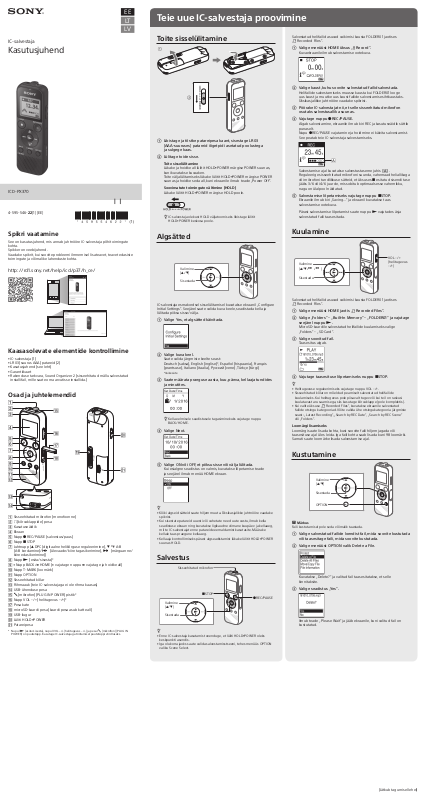

IC-salvestaja
Kasutusjuhend
ICD-PX370
4-595-546-22(1) (EE)
EE
LT
LV
Teie uue IC-salvestaja proovimine
Toite sisselülitamine
Libistage ja tõstke patareipesa kaant, sisestage LR03
(AAA-suuruses) patareid õigetpidi asetatud poolustega
jasulgege kaas.
Lülitage toide sisse.
Toite sisselülitamine
Lükake ja hoidke all lülitit HOLD•POWER märgise POWER suunas,
kuni kuvatakse kuvaaken.
Toite väljalülitamiseks lükake lülitit HOLD•POWER märgise POWER
suunas ja hoidke seda all, kuni ekraanile ilmub teade „Power Off”.
Soovimatute toimingute vältimine (HOLD)
Lükake lülitit HOLD•POWER märgise HOLD poole.
¼ IC-salvestaja olekust HOLD väljatoomiseks libistage lülitit
HOLD•POWER keskosa poole.
Salvestatud helifailid asuvad vaikimisi kausta FOLDER01 jaotises
„ Recorded Files”.
Valige menüüst HOME üksus „ Record”.
Kuvaekraanile ilmub salvestamise ootekuva.
Valige kaust, kuhu soovite salvestatud failid salvestada.
Helifailide salvestamiseks muusse kausta kui FOLDER01 looge
uus kaust ja muutke uus kaust failide salvestamise sihtkaustaks.
Üksikasjalikke juhtnööre vaadake spikrist.
Pöörake IC-salvestajat nii, et selle sisseehitatud mikrofon
osutaks salvestusallika suunas.
Vajutage nuppu REC/PAUSE.
Algab salvestamine, ekraanile ilmub kiri REC ja kasutusnäidik süttib
punaselt.
Nupu REC/PAUSE vajutamine ja hoidmine ei käivita salvestamist.
See peatab teie IC-salvestaja salvestamiseks.
Salvestamise ajal kuvatakse salvestustaseme juhis ().
Reguleerige sisseehitatud mikrofoni suunda, vahemaad heliallikaga
või mikrofoni tundlikkuse sätteid, et üksuses esitatud sisendi tase
jääks 3/6 või 4/6 juurde, mis sobitub optimaalsesse vahemikku,
nagu on ülalpool näidatud.
Salvestamise lõpetamiseks vajutage nuppu STOP.
Ekraanile ilmub kiri „Saving…” ja ekraanil kuvatakse taas
salvestamise ootekuva.
Pärast salvestamise lõpetamist saate nuppu vajutades äsja
salvestatud faili taasesitada.
Spikri vaatamine
See on kasutusjuhend, mis annab juhtnööre IC-salvestaja põhitoimingute
kohta.
Spikker on veebijuhend.
Vaadake spikrit, kui soovite probleemi ilmnemisel lisateavet, teavet edasiste
toimingute ja võimalike lahenduste kohta.
http://rd1.sony.net/help/icd/p37/h_ce/
Kaasasolevate elementide kontrollimine
• IC-salvestaja (1)
• LR03 (suurus AAA) patareid (2)
• Kasutusjuhend (see leht)
• Garantiikaart
• Rakenduse tarkvara, Sound Organizer 2 (sisseehitatud mällu salvestatud
installifail, mille saate oma arvutisse installida.)
Osad ja juhtelemendid
Algsätted
Valimine
(/)
Sisestada
IC-salvestaja esmakordsel sisselülitamisel kuvatakse ekraanil „Configure
Initial Settings”. Seejärel saate valida kuva keele, seadistada kella ja
lülitada piiksu sisse/välja.
Valige Yes, et algsätted käivitada.
Valige kuva keel.
Saate valida järgmiste keelte seast:
Deutsch (saksa), English (inglise)*, Español (hispaania), Français
(prantsuse), Italiano (itaalia), Русский (vene), Türkçe (türgi)
*Vaikesäte
Saate määrata praeguse aasta, kuu, päeva, kellaaja tundides
ja minutites.
¼ Kella eelmisele seadistusele tagasiminekuks vajutage nuppu
BACK/HOME.
Valige Next.
Kuulamine
VOL –/+
Valimine
(
Sisestada
Salvestatud helifailid asuvad vaikimisi kausta FOLDER01 jaotises
„ Recorded Files”.
///
)
Valige menüüst HOME jaotis „ Recorded Files”.
Valige „Folders” – „Built-In Memory” – „FOLDER01” ja vajutage
seejärel nuppu .
MicroSD-kaardile salvestatud helifailide kuulamiseks valige
„Folders”– „SD Card”.
Valige soovitud fail.
Taasesitus algab.
Vajutage taasesituse lõpetamiseks nuppu STOP.
¼
• Helitugevuse reguleerimiseks vajutage nuppu VOL –/+.
• Sisseehitatud kõlar on mõeldud peamiselt salvestatud helifailide
kuulamiseks. Kui helitugevus pole piisavalt tugev või kui teil on raskusi
kuulatavast aru saamisega, siis kasutage kõrvaklappe (pole komplektis).
• Kui valite üksuse „
failide otsingu kategooriad. Võite valida ühe otsingukategooria järgmiste
seast: „Latest Recording”, „Search by REC Date”, „Search by REC Scene”
või„Folders”.
Loomärgi lisamiseks
Loomärgi saate lisada kohta, kust soovite faili hiljem jagada või
taasesituse ajal üles leida. Iga faili kohta saab lisada kuni 98 loomärki.
Samuti saate loomärke lisada salvestamise ajal.
Recorded Files”, kuvatakse ekraanile salvestatud
(helitugevus
–/+)
Sisseehitatud mikrofon (monofoonne)
(kõrvaklappide) pesa
Kasutusnäidik
Ekraan
Nupp REC/PAUSE (salvestus/paus)
Nupp STOP
Juhtnupp ( DPC (digitaalne helikõrguse reguleerimine),
(A-Bkordamine)/ (ülevaade/kiire tagasikerimine), (märguanne/
kiire edasikerimine))
Nupp (esita/sisesta)*
Nupp BACK/ HOME ( : vajutage nuppu : vajutage ja hoidke all)
Nupp T-MARK (loomärk)
Nupp OPTION
Sisseehitatud kõlar
Rihmaauk (teie IC-salvestajaga ei ole rihma kaasas)
USB-ühenduse pesa
(mikrofon) (PLUG IN POWER) pistik*
Nupp VOL –/+ (helitugevus –/+)*
Pesa kate
microSD-kaardi pesa (kaardi pesa asub katte all)
USB-liugur
Lüliti HOLD•POWER
Patareipesa
* Nupul (esita/sisesta), nupul VOL –/+ (helitugevus –/+) ja pesal (mikrofon) (PLUG IN
POWER) on puutetäpp. Kasutage IC-salvestajaga töötamisel puutetäppi võrdluseks.
A-B
Valige ON või OFF, et piiksu sisse või välja lülitada.
Kui esialgne seadistus on valmis, kuvatakse lõpetamise teade
jaseejärel ilmub menüü HOME ekraan.
¼
• Kõiki algseid sätteid saate hiljem muuta. Üksikasjalikke juhtnööre vaadake
spikrist.
• Kui sisestate patareid uuesti või vahetate need uute vastu, ilmub kella
seadistuse ekraan ning kuvatakse ligikaudne viimane kuupäev ja kellaaeg,
mil te IC-salvestajat enne patareide eemaldamist kasutasite. Määrake
kellale taas praegune kellaaeg.
• Kellaaja kontrollimiseks pärast algseadistamist lükake lülitit HOLD•POWER
suunas HOLD.
Salvestus
Sisseehitatud mikrofon
STOP
REC/PAUSE
Valimine
(/)
Sisestada
¼
• Enne IC-salvestaja kasutamist veenduge, et lüliti HOLD•POWER oleks
keskpunkti asendis.
• Iga olukorra jaoks saate valida salvestamisstseeni, tehes menüüs OPTION
valiku Scene Select.
Kustutamine
Valimine
(/)
Sisestada
OPTION
Märkus
Faili kustutamisel pole seda võimalik taastada.
Valige salvestatud failide loendist fail, mida soovite kustutada
või taasesitage faili, mida soovite kustutada.
Valige menüüst OPTION valik Delete a File.
Kuvatakse „Delete?” ja valitud fail taasesitatakse, et selle
kinnitaksite.
Valige seadistus „Yes”.
Ilmub teade „Please Wait” ja jääb ekraanile, kuni valitud fail on
kustutatud.
(Jätkub tagumisel lehel)
(Jätkub esimesel lehel)
Menüü HOME kasutamine
Saate menüüd HOME kasutada mitmeteks toiminguteks, sh salvestatud faili
leidmiseks ja esitamiseks ning IC-salvestaja sätete muutmiseks.
Valimine
/
)
(
Sisestada
BACK/ HOME
Vajutage ja hoidke all nuppu BACK/HOME.
Ilmub menüü HOME ekraan.
Menüü HOME elemendid on järjestatud järgmiselt.
Music
* Praegu kasutatav funktsioon kuvatakse suvandis XX.
Recorded
Files
Record Settings Back to
XX*
Valige soovitud funktsioon järgmiste hulgast.
Music
Recorded Files
Record
Settings
Back to XX*
¼ Vajutage nuppu STOP, et naasta ekraanile, mis kuvati enne menüüsse HOME
sisenemist.
Saate valida ja esitada ühte failidest, mille olete
arvutist importinud.
Muusikafaili leidmiseks valige „All Songs”, „Albums”,
„Artists” või „Folders”.
Saate valida ja esitada ühte failidest, mille olete
IC-salvestajaga salvestanud.
Salvestatud faili leidmiseks valige „Latest
Recording”, „Search by REC Date”, „Search by REC
Scene” või „Folders”.
Saate kuvada salvestuse ooteekraani ja seejärel
alustada salvestamist.
Saate kuvada sätetemenüü ekraani ja muuta
IC-salvestaja eri sätteid.
Saate minna tagasi ekraanile, mis kuvati enne
menüü HOME ekraani.
* Praegu kasutatav funktsioon kuvatakse
suvandisXX.
Menüü OPTION kasutamine
Saate menüüd OPTION kasutada mitmete funktsioonide jaoks,
shIC-salvestaja sätete muutmiseks.
Saadaolevad üksused on olenevalt olukorrast erinevad.
Valimine
(/)
Sisestada
OPTION
Valige menüüst HOME soovitud funktsioon ja seejärel vajutage
nuppu OPTION.
Valige menüüelement, mille sätet soovite muuta.
Valige soovitud sätte suvand.
Failide kopeerimine IC-salvestajast
arvutisse
Faile ja kaustu saab salvestamiseks IC-salvestajast arvutisse kopeerida.
Libistage USB-liugur noole suunas ja sisestage USB-pistmik
töötava arvuti USB-porti.
Pukseerige kopeeritavad failid või kaustad üksusest IC RECORDER
või MEMORY CARD arvuti kohalikule kettale.
Faili või kausta kopeerimiseks (pukseerimine)
1 Klõpsake ja hoidke,
2 lohistage,
3 ja seejärel kukutage.
Ettevaatusabinõud
Toide
DC 3,0 V: kasutage kaht LR03 (suurus AAA) patareid
DC 5,0 V: USB-AC-adapteri kasutamisel
nominaalne voolutarve: 500 mA
Ohutus
Ärge kasutage seadet, kui juhite sõidukit, jalgratast või kasutate mis tahes
mootoriga sõidukit.
Käsitsemine
• Ärge jätke seadet soojusallikate lähedale või kohta, kus on otsene
päikesevalgus, palju tolmu või mehaaniliste põrutuste võimalus.
• Kui mõni tahke objekt või vedelik seadmesse satub, eemaldage patareid
ja laske enne edaspidist kasutamist kvalifitseeritud tehnikul seade üle
vaadata.
• IC-salvestaja kasutamisel järgige järgmisi ettevaatusabinõusid, et vältida
korpuse kõverdumist või IC-salvestaja talitlushäiret.
– Ärge istuge, kui IC-salvestaja on teie tagataskus.
– Ärge pange IC-salvestajat kotti nii, et kõrvaklappide juhe on selle ümber
keeratud ja ärge laske kotil tugevaid lööke saada.
• Olge ettevaatlik, et seadmele ei satuks vett. Seade ei ole veekindel.
Eritihoolikas olge järgmistes olukordades.
– Kui seade on teil taskus ja lähete tualetti vms.
Kui kummardute, võib seade vette kukkuda ja märjaks saada.
– Kui kasutate seadet keskkonnas, kus see on vihma, lume või
niiskusekäes.
– Kui higistate. Kui puudutate seadet märgade kätega või panete selle
higiste rõivaste taskusse, võib seade märjaks saada.
• Seadme kuulamine väga tugeva heliga võib teie kuulmist mõjutada.
Liiklusohutuse tagamiseks ärge kasutage seadet sõiduki juhtimise või
jalgrattaga sõitmise ajal.
• Võite tunda valu kõrvades, kui kasutate kõrvaklappe, kui ümbritsev õhk
onväga kuiv.
Selle põhjuseks ei ole kõrvaklappide talitlushäire, vaid teie kehasse
kogunenud staatiline elekter. Staatilise elektri vähendamiseks ärge kandke
sünteetilistest kangastest riideid, mis soodustavad staatilise elektri teket.
Müra
• Võite kuulda müra, kui seade on salvestamise või taasesituse ajal
vahelduvvoolu toiteallika, fluorestsentslambi või mobiiltelefoni lähedal.
• Müra võidakse salvestada, kui mõni ese, näiteks teie sõrm jne, läheb
salvestamise ajal vastu seadet või kraabib seda.
Hooldus
Puhastage välispinda vähese veega niisutatud pehme lapiga. Seejärel
kasutage välispinna pühkimiseks pehmet kuiva lappi. Ärge kasutage
alkoholi, bensiini ega lahustit.
Kui teil on seadme kohta küsimusi või sellega probleeme, võtke ühendust
lähima Sony edasimüüjaga.
HOIATUS
Ärge asetage akusid (akut või paigaldatud patareisid) pikaks ajaks
kuumusallika (nt päikesepaiste, tuli vms) lähedale.
HOIATUS
Aku asendamisel valet tüüpi akuga tekib plahvatuse oht. Kõrvaldage
kasutatud akud juhiste järgi.
Teatis klientidele: järgmine teave kehtib ainult seadmetele, mida
müüakse riikides, kus kehtivad EL-i direktiivid.
Selle toote on valmistanud Sony Corporation või see on valmistatud Sony
Corporationi nimel.
EL-i importija: Sony Europe B.V.
Küsimused EL-i importijale või toote ühilduvuse kohta Euroopas tuleb saata
tootja volitatud esindajale järgmisel aadressil: Sony Belgium, bijkantoor van
Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.
Kõrge helirõhk
Kuulmiskahjustuste oht
Ärge kuulake pikalt kõrge helitugevusega
CE-märgistus kehtib ainult neis riikides, kus see on seadusega kehtestatud,
peamiselt EMP (Euroopa Majanduspiirkond) riikides.
Vanade akude ning elektri- ja elektroonikaseadmete käitlemine (kehtib
Euroopa Liidus ja teistes eraldi kogumissüsteemidega riikides).
See sümbol tootel, akul või pakendil näitab, et toodet ja akut ei
tohi olmejäätmetena käidelda. Teatud akudel võidakse
kasutada seda sümbolit koos keemilise sümboliga. Plii (Pb)
keemiline sümbol lisatakse, kui aku sisaldab rohkem kui
0,004% pliid. Tagades toodete ja patareide/akude korrektse
utiliseerimise, aitate hoida ära võimalikke keskkonda ja tervist
mõjutavaid negatiivseid tagajärgi, mis võivad tekkida jäätmete ebakorrektse
käitlemise tulemusel. Materjalide taaskasutamine aitab säästa
loodusressursse. Toodete puhul, mis nõuavad ohutuse, jõudluse või
andmete terviklikkuse tagamiseks alalist ühendust sisseehitatud akuga,
tohib akut vahetada ainult kvalifitseeritud hoolduspersonal. Aku ning
elektri- ja elektroonikaseadmete korrektseks käitlemiseks viige tooted
kasutusea lõppedes sobivasse kogumispunkti, kus tagatakse elektri- ja
elektroonikaseadmete taaskasutus. Kõigi teiste akude puhul vaadake jaotist,
kus räägitakse aku ohutust eemaldamisest tootest. Viige aku sobivasse
kogumispunkti, kus tagatakse vanade akude taaskasutus. Täpsema teabe
saamiseks toote või aku taaskasutamise kohta võtke ühendust kohaliku
omavalitsuse, jäätmekäitluspunkti või kauplusega, kust selle toote või aku
ostsite.
Tehnilised andmed
Maht (kasutajale ligipääsetav maht*1*2)
4 GB (ligikaudu 3,20 GB = 3 435 973 837 baiti)
Maksimaalne salvestusaeg (sisseehitatud mälu)
Kõigi kaustade maksimaalne salvestusaeg on järgmine.
MP3 192 kbit/s*
MP3 128 kbit/s 59 tundi ja 35 minutit
MP3 48 kbit/s (MONO) 159 tundi
Märkus
Kui soovite salvestada pikka aega järjest, siis võib-olla peate patareid
salvestamise ajal uute vastu vahetama. Üksikasju aku tööea kohta vaadake
jaotisest Aku tööiga.
Selles jaotises toodud maksimaalne salvestusaeg on ainult viiteks.
Aku tööiga
LR03-leelispatareide (SG) (AAA-suurus) kasutamisel*
REC-režiim Salvestamine
MP3 192 kbit/s Ligikaudu 55 tundi Ligikaudu 18 tundi Ligikaudu 43 tundi
MP3 128 kbit/s Ligikaudu 57 tundi Ligikaudu 18 tundi Ligikaudu 45 tundi
Kasutades NH-AAA korduvalt laetavaid akusid*
REC-režiim Salvestamine
MP3 192 kbit/s Ligikaudu 40 tundi Ligikaudu 14 tundi Ligikaudu 34 tundi
MP3 128 kbit/s Ligikaudu 41 tundi Ligikaudu 14 tundi Ligikaudu 34 tundi
Mõõtmed (l/k/s) (v.a eenduvad osad ja juhtelemendid)
Ligikaudu 38,3 × 114,2 × 19,3 mm
Kaal
Ligikaudu 74 g (sh kaks LR03 (suurus AAA) patareid)
Temperatuur/niiskus
Töötemperatuur 5 °C – 35 °C
Õhuniiskus kasutuskohas 25 % – 75 %
Hoiustamistemperatuur –10 °C – +45 °C
Õhuniiskus hoiustamiskohas 25 % – 75 %
Ühilduvad mälukaardid
microSDHC kaardid vahemikus 4 GB kuni 32 GB
Märkus
microSDXC-kaardid ei ühildu IC-salvestajaga.
*1 Väikest hulka sisemälust kasutatakse failihalduseks ja seega pole see kasutajale
salvestamiseks saadaval.
2
*
Kui sisseehitatud mälu on IC-salvestajaga vormindatud.
3
*
Salvestusstseenide vaikesätted.
4
*
Mõõdetud väärtused on saadud meie mõõtmistingimustes. Need väärtused võivad
väheneda olenevalt kasutustingimustest.
3
39 tundi ja 45 minutit
4
Taasesituse
sisseehitatud
kõlariga
4
Taasesituse
sisseehitatud
kõlariga
Taasesitus
kõrvaklappidega
Taasesitus
kõrvaklappidega
Kaubamärgid
• Microsoft, Windows ja Windows Media on Microsoft Corporationi
registreeritud kaubamärgid või kaubamärgid Ameerika Ühendriikides ja/
või teistes riikides.
• macOS on ettevõtte Apple Inc. registreeritud kaubamärk USA-s ja teistes
riikides.
• MPEG Layer-3 helikodeerimise tehnoloogia ja patent on litsentsitud
ettevõtetelt Fraunhofer IIS ja Thomson.
• microSD, microSDHC ja microSDXC logod on SD-3C, LLC kaubamärgid.
Kõik teised kaubamärgid on nende vastavate omanike kaubamärgid või
registreeritud kaubamärgid. Tähised ™ ja ® ei ole selles juhendis eraldi välja
toodud.
Sound Organizer 2 kasutab järgmisi tarkvaramooduleid.
Windows Media Format Runtime
Litsents
Märkused litsentsi kohta
Selle IC-salvestajaga on kaasas tarkvara, mille kasutamine põhineb tarkvara
omanikega sõlmitud litsentsilepingutel.
Nende tarkvararakenduste autoriõiguste omanike palvel oleme kohustatud
teile järgnevast teada andma. Lugege järgmisi lõike.
Litsentsid (inglise keeles) on salvestatud teie IC-salvestaja sisemällu.
Loogemassmäluühendus IC-salvestaja ja arvuti vahel, et lugeda litsentse
kaustas LICENSE.
Rakendustarkvara GNU GPL/LGPL kohta
IC-salvestaja sisaldab tarkvara, mis on kõlblik järgmise GNU Üldise Avaliku
Litsentsi (edaspidi GPL) või GNU Vähem Üldise Avaliku Litsentsi (edaspidi
LGPL) jaoks.
See annab teile teada, et teil on õigus GPL-i/LGPL-i tingimuste alusel
nendele tarkvaraprogrammide lähtekoodile ligi pääseda, seda muuta
jalevitada.
Lähtekoodi leiate veebist. Allalaadimiseks minge järgmisele veebilehele.
http://www.sony.net/Products/Linux/
Eelistame, et te ei võtaks meiega lähtekoodi sisu osas ühendust.
Litsentsid (inglise keeles) on salvestatud teie IC-salvestaja sisemällu.
Loogemassmäluühendus IC-salvestaja ja arvuti vahel, et lugeda litsentse
kaustas LICENSE.
IC-SALVESTAJA
või
MÄLUKAART
Arvuti
Veenduge, et IC-salvestaja ekraanil ei kuvataks kirja „Accessing”,
ja eemaldage IC-salvestaja seejärel arvuti küljest.
Sound Organizer 2 installimine
Installige arvutisse Sound Organizer.
Sound Organizer võimaldab teil IC-salvestaja ja arvuti vahel faile vahetada.
IC-salvestajaga saab esitada ja sinna edastada ka muusika-CD-delt ja teistelt
meediumitelt imporditud laule, arvutisse imporditud MP3- ja muid helifaile.
Märkused
• Sound Organizer ühildub ainult operatsioonisüsteemi Windows kasutavate
arvutitega. See ei ühildu Maciga.
• See IC-salvestaja ühildub ainult Sound Organizer 2-ga.
• Sisseehitatud mälu vormindamisel kustutatakse kõik sellesse salvestatud
andmed. (Ka Sound Organizeri tarkvara kustutatakse.)
¼ Sound Organizeri installimisel logige kontole sisse administraatoriõigustega.
Libistage USB-liugur noole suunas ja sisestage USB-pistmik
töötava arvuti USB-porti.
Veenduge, et arvuti IC-salvestaja edukalt ära tunneks.
Teade „Connecting” ilmub jäädavalt IC-salvestaja ekraanile,
kuiIC-salvestaja on arvutiga ühendatud.
Avage menüü [Start], klõpsake valikut [Computer] ja seejärel
topeltklõpsake üksusi [IC RECORDER] – [FOR WINDOWS].
Topeltklõpsake valikut [SoundOrganizer_V2001]
(või[SoundOrganizer_V2001.exe]).
Järgige juhtnööre arvuti ekraanil.
Veenduge, et nõustuksite litsentsilepingu tingimustega, tehke
valik [I accept the terms in the license agreement] ja seejärel
klõpsake valikut [Next].
Akna [Setup Type] kuvamisel valige [Standard] või [Custom]
jaseejärel klõpsake valikut [Next].
Järgige ekraanil kuvatavaid juhiseid ja määrake installimise seadistused,
kui tegite valiku [Custom].
Akna [Ready to Install the Program] kuvamisel klõpsake valikut
[Install].
Installimine algab.
Akna [Sound Organizer has been installed successfully.] kuvamisel
märkige [Launch Sound Organizer 2 Now] ja seejärel klõpsake
nuppu [Finish].
Märkus
Pärast Sound Organizeri installimist võib olla vaja arvuti taaskäivitada.
© 2016 Sony Corporation
Loading...
