Au sujet de ce mode d’emploi

• Ce mode d’emploi couvre les modèles
Vérifiez le numéro de modèle dans le coin inférieur
droit du panneau avant.

• Les instructions de ce mode d’emploi décrivent les
commandes sur l’ampli-tuner. Vous pouvez aussi
utiliser les touches de la télécommande fournie si
elles ont le même nom ou un nom similaire. Pour le
détail au sujet de la télécommande, voir la pages 25–

28.

Le HT-DDW660 comprend les éléments
suivants:

• Ampli-tuner STR-K660P

• Système d’enceintes
– Enceinte avant (gauche) SS-MSP66L
– Enceinte avant (droite) SS-MSP66R
– Enceinte centrale SS-CNP66
– Enceinte surround (gauche) SS-MSP66SL
– Enceinte surround (droite) SS-MSP66SR
– Caisson de grave SS-WMSP66

HT-DDW660

A propos des codes de zone

Le code de zone de votre ampli-tuner est indiqué sur
la partie inférieure du panneau arrière (voir

.

l’illustration ci-dessous).

RL

+ +

RL

FRONT

CENTER

4-XXX-XXX-XX AA

Toute différence de fonctionnement selon le code
de zone est clairement indiquée dans le texte, par
exemple par « Modèles avec codes de zone AA
uniquement ».

Cet ampli-tuner intègre les systèmes Dolby* Digital et
Pro Logic Surround et le système surround numérique
DTS**.
* Fabriqué sous licence de Dolby Laboratories.

Les termes « Dolby » et « Pro Logic », ainsi que le
sigle double D sont des marques commerciales de
Dolby Laboratories.

**« DTS » et « DTS Digital Surround » sont des

marques de fabrique de Digital Theater Systems,
Inc.

Code de zone

FR

3

Table des matières

Introduction

1: Raccordement de vos composants ......5

2: Raccordement des antennes................7

3: Raccordement des enceintes ...............8

4: Raccordement du cordon

d’alimentation secteur.....................10

5: Réglage des enceintes .......................11

6: Réglage des niveaux et de la balance

des enceintes...................................12

— TEST TONE

Fonctionnement de
l’amplificateur

Sélection des appareils..........................13

Écoute de la radio FM/AM ...................13

Préréglage de stations de radio .............14

Changement de l’affichage ...................15

À propos des indications affichées .......16

Écoute du son surround

Utilisation des enceintes avant et du

caisson de graves uniquement ........17

— 2CH STEREO
Écoute d’un son de très haute fidélité...17

— AUTO FORMAT DIRECT

Sélection d’un champ sonore ...............18

Opérations avec la
télécommande RM-U66/
RM-U66A

Avant d’utiliser la télécommande......... 25

Description des touches de la

télécommande................................. 25

Informations
complémentaires

Précautions ........................................... 29

Dépannage............................................ 30

Caractéristiques techniques .................. 32

Liste des touches et pages de

référence ........................................ 35

Index.................... Dernière de couverture

Réglages avancés

Sélection du mode d’entrée audio pour

les appareils numériques.................20

— INPUT MODE
Personnalisation des champs sonores ... 20

Réglage du ton .....................................22

Réglages avancés.................................. 22

Autres opérations

Dénomination des stations préréglées et

des entrées.......................................24

Utilisation de la minuterie sommeil...... 24

FR

4

Introduction

1: Raccordement de vos composants

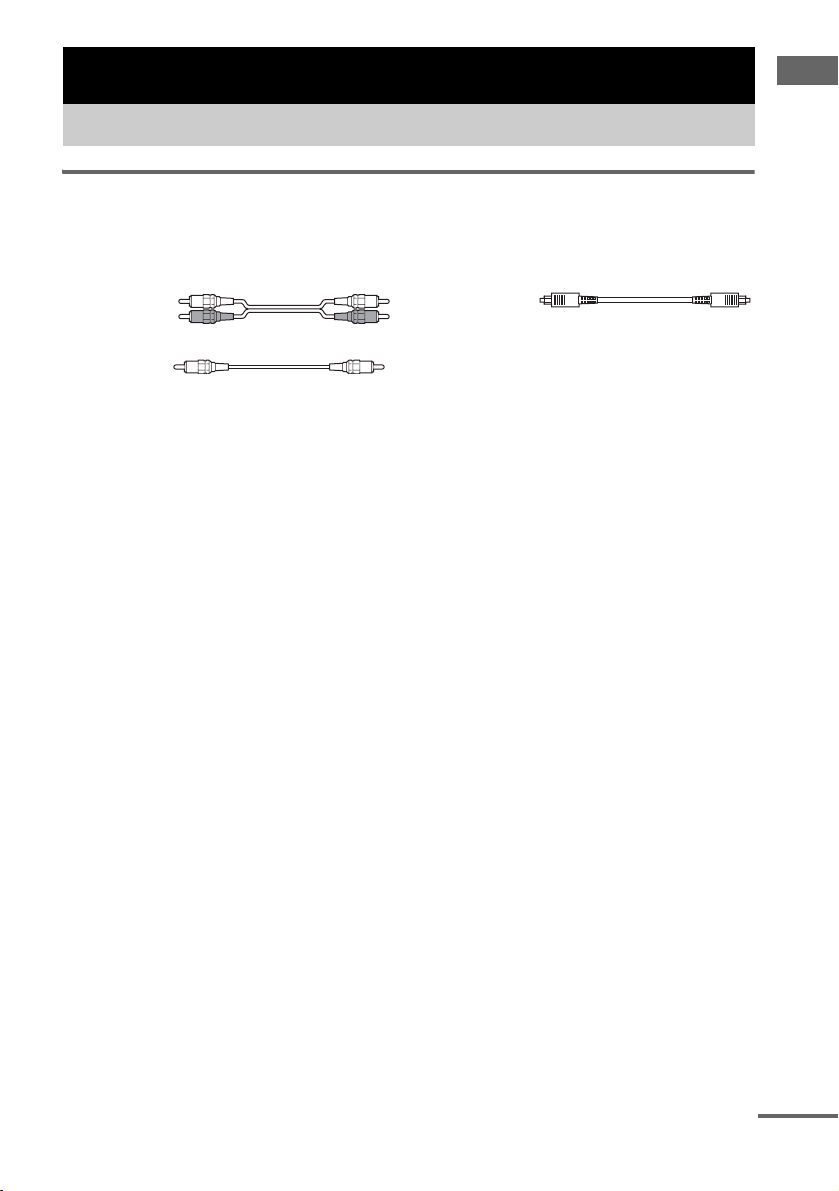

Cordons requis

Le schéma de raccordement de la page 6 suppose l’utilisation des cordons de raccordement (A à C)
en option suivants (non fournis sauf indication contraire).

A Cordon audio

Blanc (G)
Rouge (D)

B Cordon numérique coaxial (fournie)

Orange

Remarques

• Mettez tous les appareils hors tension avant de les raccorder.

• Pour éviter les bourdonnements et parasites, insérez les fiches à fond.

• Lorsque vous raccordez un cordon audio, assurez-vous de brancher les fiches aux prises de même couleur des
appareils : blanche (gauche, audio) sur la prise blanche, et rouge (droite, audio) sur la prise rouge.

• Lorsque vous raccordez des cordons numériques optiques, insérez les fiches tout droit dans les prises jusqu’à ce
qu’elles s’encliquettent.

• Ne pliez et ne tordez jamais les cordons numériques optiques.

C Cordon numérique optique

Introduction

suite à la page suivante

FR

5

Raccordement de votre lecteur DVD et de votre magnétoscope

Pour des informations détaillées sur les cordons requis (A–C), voir la page 5.

Lecteur DVD

OUTPUT

AUDIO

OUT

OUTPUT

DIGITAL
COAXIAL

L

R

AB

DIGITAL

OPTICAL

VIDEO

IN

DVD IN

COAXIAL

ANTENNA

AM

L

R

AUDIO IN AUDIO IN

VIDEO

DVD

A

OUTPUT

AUDIO

OUT

L

R

Magnétoscope

Remarque

Si vous raccordez d’autres composants, utilisez la télécommande et le mode d’emploi fournis avec les composants
raccordés pour les commandes.

FR

6

2: Raccordement des antennes

Raccordez l’antenne cadre AM et l’antenne fil FM fournies.

Antenne cadre AM
(fournie)

Introduction

Antenne fil FM
(fournie)

DIGITAL

OPTICAL

VIDEO

IN

DVD IN

COAXIAL

ANTENNA

AM

L

R

AUDIO IN AUDIO IN

VIDEO

DVD

*

*

La forme du connecteur dépend du code de zone.

Remarques

• Pour éviter les bruits parasites, ne posez pas l’antenne cadre AM à proximité de l’ampli-tuner et des autres
appareils.

• Assurez-vous de bien dérouler l’antenne fil FM.

• Une fois l’antenne fil FM raccordée, placez-la le plus horizontalement possible.

FR

7

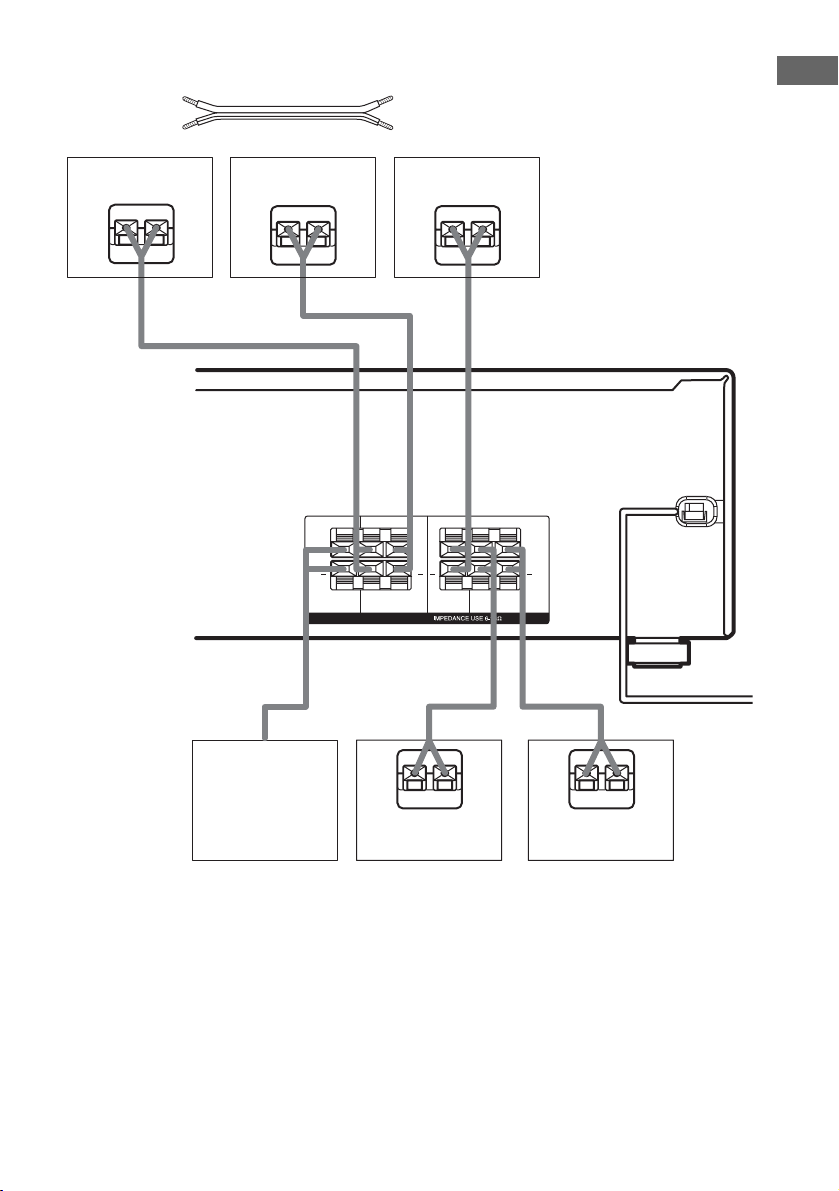

3: Raccordement des enceintes

Raccordez les enceintes à l’ampli-tuner. Cet ampli-tuner vous permet d’utiliser un système acoustique
à 5.1 canaux. Pour bénéficier d’un son surround multicanaux comme au cinéma, vous devez disposer
de cinq enceintes (deux enceintes avant, une enceinte centrale et deux enceintes surround) et d’un
caisson de grave (5.1 canaux).

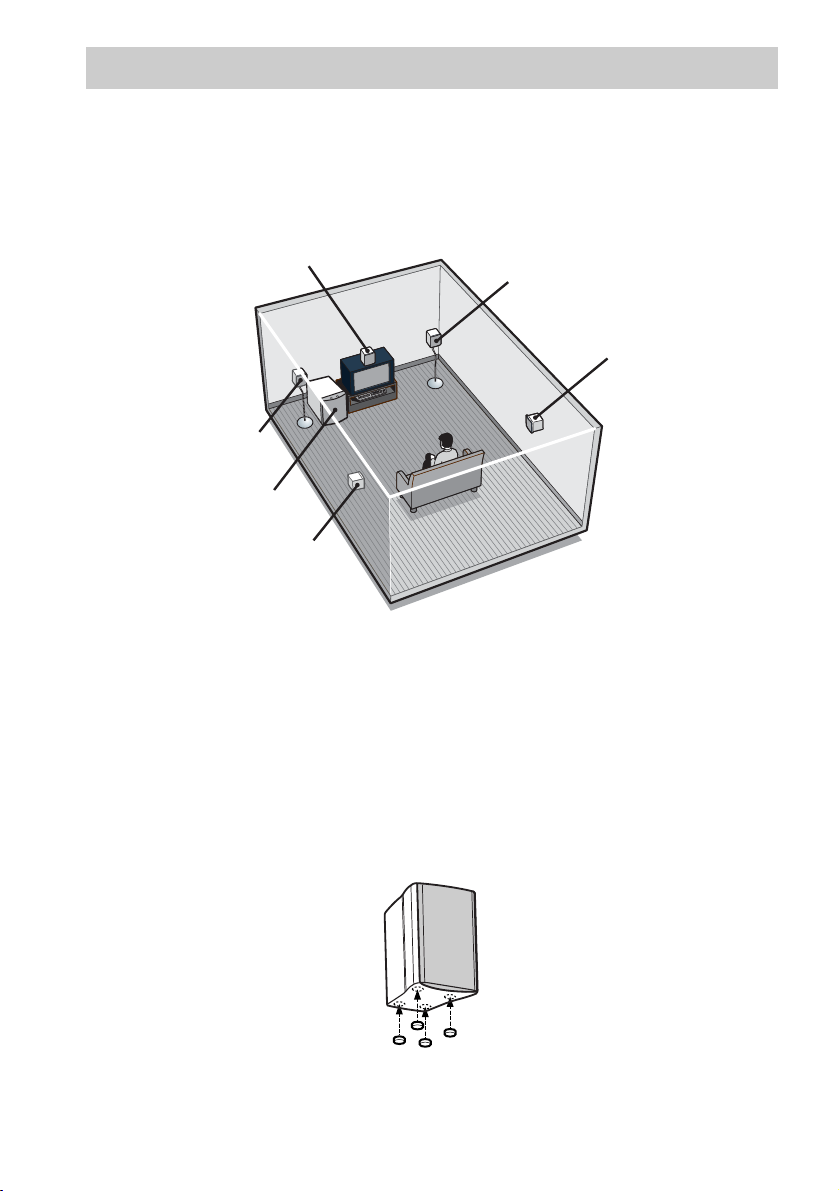

Exemple de configuration d’un système acoustique à 5.1 canaux

Enceinte centrale

Enceinte avant

(Gauche)

Caisson de grave

Enceinte surround (Gauche)

Conseils

• Le caisson de grave n’émettant aucun signal vraiment directionnel, vous pouvez le placer où vous le souhaitez.

• Pour une plus grande flexibilité dans le positionnement des enceintes, utilisez le pied WS-FV11 ou WS-FV10D en
option (disponible dans certains pays uniquement).

Remarque

Raccordez les cordons de raccordement longs de l’enceinte sur les bornes de l’enceinte surround et les cordons de
raccordement courts de l’enceinte sur les bornes de l’enceinte avant et centrale.

Mise en place des patins

Pour éviter toute vibration ou mouvement des enceintes, installez les patins sur les enceintes, comme
illustré ci-dessous.

Enceinte avant (Droite)

Enceinte surround (Droite)

Remarque

Veillez à installer les patins fournis sous le caisson de graves également.

FR

8

Cordon requis

A Cordons d’enceintes (fournie)

(+)
(–)

Introduction

Enceinte surround

(Droite)

Ee

A

Enceinte surround

(Gauche)

Ee

A

+ +

SUB

WOOFER

Enceinte centrale

RL

RL

SURROUND

SPEAKERS

Ee

A

RL

+ +

RL

CENTER

FRONT

A

E

Caisson de grave Enceinte avant

Enceinte avant

(Droite)

eAE

(Gauche)

e

FR

9

4: Raccordement du cordon d’alimentation secteur

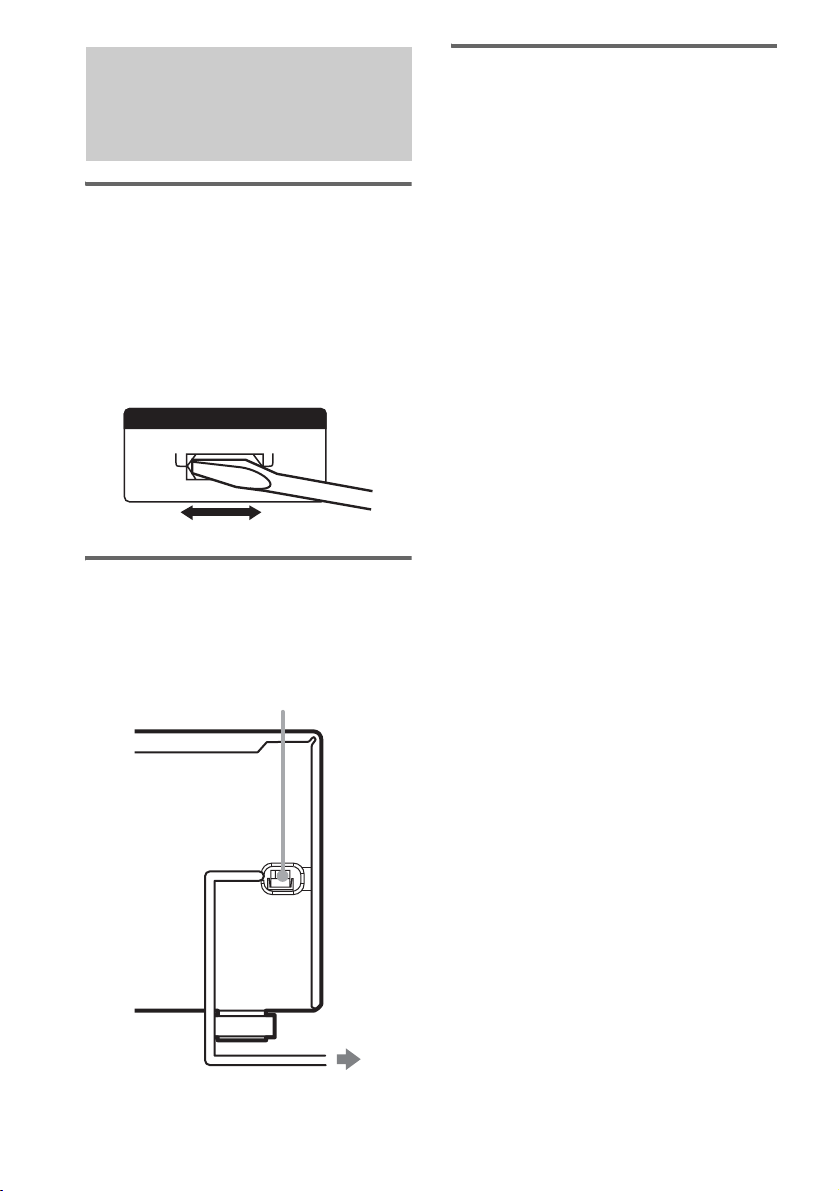

Réglage du sélecteur de
tension

Si le panneau arrière de votre ampli-tuner comporte
un sélecteur de tension, vérifiez qu’il est réglé à la
tension d’alimentation électrique correspondant au
pays dans lequel vous vous trouvez. Dans le cas
contraire, placez-le sur la position correcte à l’aide
d’un tournevis avant de brancher le cordon
d’alimentation dans une prise murale

VOLTAGE SELECTORVOLTAGE SELECTOR

120V

220V 240V

Raccordement du cordon
d’alimentation secteur

Branchez le cordon d’alimentation dans une
prise murale.

Cordon d’alimentation

.

Opérations initiales de
réglage

Avant d’utiliser l’ampli-tuner pour la première
fois, initialisez-le de la façon suivante.
Procédez de la même façon pour rétablir les
réglages par défaut. Pour ce faire, utilisez les
touches de l'ampli-tuner.

1 Appuyez sur ?/1 pour mettre l’ampli-

tuner hors tension.

2 Maintenez la touche ?/1 enfoncée

pendant 5 secondes.

Les indications « PUSH » et « ENTER »
s’affichent en alternance sur l’écran.

3 Appuyez sur ENTER.

L’indication « CLEARING » s’affiche
pendant un instant, puis l’indication
« CLEARED » apparaît.

Les paramètres par défaut suivants sont
rétablis.

• Tous les paramètres des menus SET UP,
LEVEL, TONE et CUSTOMIZE.

• Le champ sonore mémorisé pour chaque
entrée et chaque station présélectionnée.

• Tous les paramètres de son.

• Toutes les stations présélectionnées.

• Tous les noms d’index des entrées et des
stations présélectionnées.

• MASTER VOLUME –/+ est réglé à
« VOL MIN ».

10

Dans une prise murale

FR

5: Réglage des enceintes

Vous pouvez utiliser le menu SET UP pour
régler la dista nce et l’emplacement des enceintes
raccordées à l’ampli-tuner.

1 Appuyez sur ?/1 pour mettre l’ampli-

tuner sous tension.

2

Appuyez plusieurs fois sur MAIN MENU
pour sélectionner

«

SET UP ».

3 Appuyez plusieurs fois sur ou

pour sélectionner les paramètres que
vous souhaitez régler.

Pour des informations détaillées,
voir « Paramètres de réglage des
enceintes » ci-dessous.

Remarque

Certains éléments du réglage des enceintes
peuvent apparaître en clair. Cela signifie qu’ils
ont été automatiquement réglés par d’autres
réglages d’enceintes ou qu’ils ne peuvent pas être
réglés.

4 Appuyez plusieurs fois sur + ou – pour

sélectionner les paramètres souhaités.

Les paramètres sont automatiquement
entrés.

5 Répétez les étapes 3 et 4 jusqu’à ce

que tous les éléments suivants soient
réglés.

Paramètres de réglage des
enceintes

Les paramètres par défaut sont soulignés.

L

R

x DIST. X.X m (XX ft.)

(Distance de l’enceinte avant)

Paramètre initial: 3.0 m (10 ft.)
Réglez la distance entre votre position et les enceintes
avant (A). La distance peut être réglée de 1,0 à 7,0
mètres (3 à 23 pieds) par paliers de 0,1 mètre (1 pied).

Si les deux enceintes avant ne sont pas placées à égale
distance de votre position d’écoute, réglez la distance
de l’enceinte la plus proche.

B

A

CC

C

x DIST. X.X m (XX ft.)

A

30˚30˚

100˚-120˚100˚-120˚

(Distance de l’enceinte centrale)

Paramètre initial: 3.0 m (10 ft.)
Réglez la distance entre votre position d’écoute et
l’enceinte centrale. Réglez la distance de l’enceinte
centrale à une distance égale à la distance de l’enceinte
avant (A) jusqu’à une distance de 1,5 mètre (5 pieds)
de votre position d’écoute (B).

SR

SL

x DIST. X.X m (XX ft.)

(Distance de l’enceinte surround)

Paramètre initial: 3.0 m (10 ft.)
Réglez la distance entre votre position d’écoute et les

enceintes surround. Réglez la distance de l’enceinte
surround à une distance égale à la distance de
l’enceinte avant (A) jusqu’à une distance de 4,5
mètres (15 pieds) de votre position d’écoute (C).

Si les deux enceintes surround ne sont pas placées à
égale distance de votre position d’écoute, réglez la
distance sur l’enceinte la plus proche.

Conseil

L’ampli-tuner vous permet d’indiquer la position des
enceintes en termes de distance. Néanmoins, vous ne
pouvez pas installer l’enceinte centrale plus loin que
les enceintes avant. L'enceinte centrale ne peut pas être
placée à plus de 1,5 mètres (5 pieds) des enceintes
avant. De même, le s enceintes surround ne peuvent pas
être placées plus loin de la position d'écoute que les
enceintes avant. Elles ne peuvent pas non plus être
rapprochées de plus de 4,5 mètres (15 pieds).
En effet, une mauvaise position des enceintes ne permet
pas d’obtenir un son surround optimal.
Notez que si vous réduisez la distance d’une enceinte
par rapport à sa position réelle, cela entraînera un retard
de la sortie du son provenant de cette enceinte. C’est-à­dire que vous aurez l’impression que le son vient de
plus loin.

Introduction

suite à la page suivante

11

FR
