4-531-077-61(1)

数码 HD 摄录⼀体机

操作指南

另请参阅：

http://www.sony.net/SonyInfo/Support/

准备工作

录制/播放

保存影像

自定义本机

其他

HDR-CX330/CX330E/PJ330E/PJ340/PJ340E/PJ350E

请先阅读

操作本机之前，请仔细阅读本说明书，并妥善保存以便⽇后查阅。 “ 数码 HD 摄录⼀体机 ” 在本⼿册中称为“本机”。

警告

为减少⽕灾或触电的风险， 1）请勿使本机接触⾬⽔或湿⽓。 2）请勿在本设备上放置装满液体的物品，例如花瓶等。

切勿将电池暴露在阳光、⽕或类似的极热环境下。

注意

 电池组

如果电池组使⽤不当，电池组可能会爆炸，引起⽕灾，甚⾄化学灼伤。请遵守下列注意事项。

• 切勿拆卸。

• 切勿压坏电池组，切勿让电池组受到

敲打，跌落或遭到踩踏等外⼒或震动。

• 切勿让电池组短路，切勿让⾦属物与

电池端⼦接触。

• 切勿放在温度超过 60 ℃的⾼温处，

如直射阳光下或停在太阳下的车内。

• 切勿焚烧或丢弃在⽕中。

• 切勿使⽤损坏或漏液的锂离⼦电池。

• 务必⽤原装的 Sony 充电器或可以给电

池组充电的设备给电池组充电。

• 请将电池组放在⼉童取不到的地⽅。

• 请保持电池组⼲燥。

• 只能⽤ Sony 建议的相同或同等类型进

⾏更换。

• 请按照指⽰中的说明⽴即丢弃⽤过的

电池组。

 电源适配器

切勿使⽤置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。使⽤电源适配器时请将它连接到就近的墙壁插座。如果使⽤设备时发生任何问题，请⽴即从墙壁插座上拔下电源适配器。当本机通过电源适配器与电源插座连接时，即使本机电源关闭，但仍然通电。

 通知

如果静电或电磁导致数据传送中断

（失败），请重新启动应⽤程序或断开

连接，并重新连接通信电缆（USB 等）。

本产品已经过测定并确定符合 EMC 规范中所提出的使⽤不超过 3 米的连接电缆的限制。

特定频率的电磁场可能会影响此设备的图像和声音。

进⼀步了解本机

（帮助指南）

帮助指南是在线⼿册。请参阅该文档进⼀步了解关于本机许多功能的指⽰信息。

访问 Sony 支持页面。

http://www.sony.net/ SonyInfo/Support/

选择国家或地区。

在支持页面内搜索本机

的型号名称。

• 检查本机底部的型号名称。

请先阅读 ...................2

进⼀步了解本机

（帮助指南） .............3

准备工作 ............. 4

附件 .......................4

给电池组充电 ...............5

打开电源 ...................7

插入存储卡 .................8

录制 / 播放 ........... 9

录制 .......................9

播放 ......................11

以更大尺寸观看影像 ........13

保存影像 ............ 14

使⽤ PlayMemories Home™ ....14

连接外部媒体设备 ..........15

使⽤ Wi-Fi 功能 ............16

自定义本机 .......... 20

使⽤菜单 ..................20

其他 ................ 21

预防措施 ..................21

规格 ......................22

部件和控件 ................25

准备工作

附件

（）中的数字表⽰提供的数量。

• 本机（1）

• 电源适配器（1）

电源适配器的形状根据国家 / 地区而有所不同。

• USB 延长线（1）

USB 延长线仅适⽤于本机。在本机的内置式 USB 连接线太短导致无法连接时使⽤此线。

• HDMI 连接线（1）

• 可重复充电电池 NP-FV50 （1）

• “ 操作指南 ” （本⼿册）（1）

给电池组充电

电池组

内置式 USB 连接线

USB 延长线电源适配器

墙上电源插座

合上液晶显⽰屏关闭本机，然后安装电池组。

断开内置式 USB 连接线。

⽤ USB 延长线连接电源适配器和本机，并将电源适配器

连接到墙上电源插座。

准备工作

• POWER/CHG （充电）指⽰灯变为橙色。

• 电池组完全充电时，POWER/CHG （充电）指⽰灯会熄灭。从本机上断开

• 电源适配器的形状根据国家 / 地区而有所不同。

USB 延长线。

• 在取出电池组之前关闭本机。



使⽤计算机给电池充电

关闭本机，然后使⽤内置式 USB 连接线将本机连接到正在运⾏的计算机。



使⽤墙上电源插座中连接的本机

按照与 “ 给电池组充电 ” 中相同的步骤，将本机连接到墙上电源插座。

• 将电池组装入本机。

• 即使在本机连接到墙上电源插座时，电池组也会耗电。

打开电源

打开本机的液晶显⽰屏，然后打开电源。

选择语言、地区、夏时制、⽇期格式以及⽇期和时间。

将多重选择器移动⾄ /// 选择所需的项目，然后按选择器的中央完成选择。

• 若要关闭电源，请关闭液晶显⽰屏。

• 要重新设置⽇期和时间，请选择  ［设置］  ［时钟设

定］  ［⽇期和时间设置］。

• 要关闭操作声音，请选择  ［设置］  ［常规设定］  ［哔音］  ［关］。

准备工作

插入存储卡

microSD 存储卡 Memory Stick Micro™ （M2）

印刷面端⼦

打开盖⼦，然后插入存储卡，直到发出咔嗒声。

•

如果插入新存储卡，将会出现［正在准备影像数据库文件。请稍等。］画面。请等待直到画面消失。

• 按照正确⽅向笔直插入存储卡，以便本机识别。

• 要将存储卡选作录制介质，请选择  ［设置］  ［媒体

设定］  ［媒体选择］  ［存储卡］。（HDR-PJ340/PJ340E/ PJ350E）

• 要弹出存储卡，请打开盖后向内轻推⼀次存储卡。



可⽤于本机的存储卡类型

SD 速度等级容量（经操作验证）

microSD 存储卡 /microSDHC 存储卡 /microSDXC 存储卡

Memory Stick Micro （Mark2） – 最多 16 GB

4级或更快最多64 GB

录制 / 播放

电动变焦控制杆

录制

录制动画

打开镜头盖。

打开液晶显⽰屏，然后按 START/STOP 开始录制。

• 若要停止录制，请再按⼀次 START/STOP。

• 在录制动画期间按 PHOTO 可以拍摄照片（双重捕捉）。

• 默认设置下，动画同时以 HD 格式和 MP4 格式录制（双摄录制）。MP4 格式适

⽤于在智能⼿机上播放动画，上传⾄网络或上传⾄网页。

• 您可以在拍摄模式下在液晶显⽰屏上检查介质的录制时间。

• 要更改所录制动画的画质，请选择  ［画质 / 尺寸］  ［拍摄

模式］。

录制 / 播放

拍摄照片

电动变焦控制杆

打开镜头盖。

打开液晶显⽰屏，选择［MODE］  （照片）。

轻按 PHOTO 调节对焦，然后完全按下。

• 适当调节对焦后，液晶显⽰屏上会出现 AE/AF 锁定指⽰。

播放

转⾄ MENU 画面

事件名称

转⾄上⼀个

事件

剩余电量

转⾄下⼀个事件

时间轴条

更改事件范围按钮

事件

改为动画 / 照

片录制模式

播放短动画

切换动画格式按钮（HD/ MP4）

返回事件浏览

画面

上⼀个

下⼀个

改为动画 / 照

片录制模式

事件名称已录制的时间 / 照片数

动画

照片

最后播放的图像

切换图像类型按钮

打开液晶显⽰屏并按本机上的（观看影像）按钮进入

播放模式。

选择 / 将所需事件移到中央，然后选择图中圈出的部分（）。

选择图像。

录制 / 播放



播放操作

音量 / 上⼀个 / 下⼀个

删除 / 快退/快进

内容 / 播放/暂停

停止播放 / 停止幻灯片放映

移动拍摄视频移动间隔调整



选择要播放、编辑或复制到其它设备上的动画的格式

在步骤 2 中，选择液晶显⽰屏右上⽅的  ［HD质量］或

［MP4］。

以更大尺寸观看影像

信号流

电动变焦控制杆 /PHOTO

PROJECTOR FOCUS 杆

将本机连接到电视机

使⽤附带的 HDMI 连接线将本机的 HDMI OUT 插孔连接⾄

电视的 HDMI IN 插孔上。

• 如果您的电视没有 HDMI 插孔，请使⽤ AV 连接线（另售）将本机的 Multi/Micro USB 端⼦连接到电视的视频 / 音频输入插孔。

使⽤内置投影仪（HDR-PJ330E/PJ340/PJ340E/ PJ350E）

按 PROJECTOR 按钮（第 25 页）。

选择［本机拍摄的影像］。

按照液晶显⽰屏上的操作指南进⾏，然后选择［投影］。

录制 / 播放

*1 *2

调节所投影图像的对焦。使⽤电动变焦控制杆移动所投影图像上出现的选择框，然后按 PHOTO 按钮。您也可以使⽤多重选择器执⾏该操作。

保存影像

在⽇历上查看图像

在 PlayMemories Online™ 上共享图像

从本机导入图像。

创建动画光盘将图像上传⾄网

络服务

播放导入的图像

对于 Windows，还提供了以下说明。

使⽤ PlayMemories Home™

PlayMemories Home 的⽤途

PlayMemories Home ⽤于将动画和照片导入计算机并以各种形式进⾏使⽤。



下载 PlayMemories Home

可以从以下 URL 下载 PlayMemories Home。 www.sony.net/pm/



检查计算机系统

您可以在以下 URL 查看软件的计算机要求。 www.sony.net/pcenv/

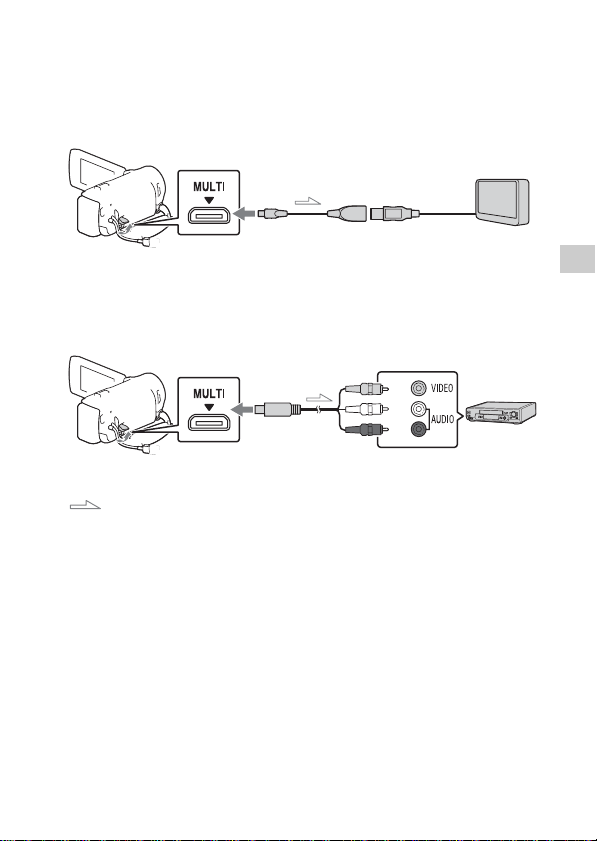

连接外部媒体设备



外部媒体设备

使⽤ VMC-UAM2 USB 适配器连接线（另售）将外部媒体设备连接到本机的 Multi/Micro USB 端⼦。

• 以⾼清画质（HD）复制动画。



无 USB 插孔的录制设备

使⽤ AV 连接线（另售）将录制设备连接到本机的 Multi/Micro USB 端⼦。

• 以标清画质复制动画。

信号流

保存影像

使⽤ Wi-Fi 功能

在智能⼿机上安装 PlayMemories Mobile™

有关 PlayMemories Mobile 功能的最新和更多详细信息，请访问以下 URL。

http://www.sony.net/pmm/



Android OS

从 Google play 安装 PlayMemories Mobile。

• Android 4.0 或更⾼版本可以使⽤⼀键功能（NFC）。



iOS

从 App Store 安装 PlayMemories Mobile。

注意

• 如果已在智能⼿机上安装了 PlayMemories Mobile，请将软件更新⾄最新版本。

• 这里介绍的 Wi-Fi 不保证对所有智能⼿机和平板电脑都有效。

• 本机的 Wi-Fi 功能不能⽤于连接到公共无线 LAN。

• 要使⽤本机的⼀键功能（NFC），需要支持 NFC 的智能⼿机或平板电脑。

• 应⽤程序的操作⽅法和显⽰画面可能会通过将来升级而发生变化，恕不另⾏通知。

• ⼀键功能（NFC）不适⽤于 iOS。

将 MP4 动画和照片传输

Android

iPhone/iPad

到智能⼿机



⼀键连接到支持 NFC 的 Android

在智能⼿机上，选择［设

定］，然后选择［更多 ...］检查［NFC］已启⽤。

在本机上，播放要发送到智能

⼿机的图像。

只能传输 MP4 动画和照片。

•

使本机接触到智能⼿机。

• 继续使本机接触到智能⼿机且不移

动，直⾄ PlayMemories Mobile 启动（1到2秒）。

• 如果本机不能通过 NFC 与智能⼿机

相连，请参阅 “ 不使⽤ NFC 进⾏连接”（第17页）。



不使⽤ NFC 进⾏连接

按下（观看影像）按钮，

然后选择  ［编辑 / 复制］  ［发送⾄智能⼿机］  ［在本机上选择］  图像类型。

选择要传输的图像，添加标

记，然后选择 

。

•

SSID 和密码会显⽰，并且本机可以与智能⼿机相连了。

将本机连接到智能⼿机，然后

传输图像。

启动 PlayMemories Mobile 并

选择本机的 SSID。

输入本机上显⽰的密码（仅

限首次）。

保存影像

• 提前取消睡眠模式或解锁智能⼿机

• 确保显⽰在本机和智能⼿机的

注意

屏幕。

液晶显⽰屏上。

选择［设置］  ［Wi-Fi］

 本机上显⽰的 SSID。

输入本机上显⽰的密码（仅

限首次）。

确认已选择本机上显⽰的

SSID。

返回主页，然后启动

PlayMemories Mobile。

将智能⼿机⽤作无线遥控器

您可以将智能⼿机⽤作无线遥控器来使⽤本机进⾏录制。

在本机上，选择 

［相机/麦克风］ ［拍摄辅助］  ［使⽤

智能⼿机控制］。在智能⼿机上，执⾏与 “ 不

使⽤NFC进⾏连接”（第17 页）中第 3 步相同的操作。

使⽤ NFC 时，显⽰本机上的录制屏幕，然后使本机上的接触到智能⼿机上的。

⽤智能⼿机操作本机。

注意

• 根据当地的电⼒⼲扰或智能⼿机的功能，实时观看的图像可能无法流畅显⽰。

通过 Wi-Fi 将动画和照片保存到计算机上

事先将计算机连接到无线接入点或无线宽带路由器。

在计算机上安装专⽤软件（仅

限首次）。

Windows：PlayMemories Home www.sony.net/pm/

Mac：Wireless Auto Import http://www.sony.co.jp/imsoft/ Mac/

• 如果已在计算机上安装了本软

件，请将软件更新⾄最新版本。

按照以下步骤将本机连接到接

入点（仅限首次）。

如果您无法注册，请参考接入点的说明，或联系建⽴接入点的人员。

如果无线接入点有 WPS 按钮

在本机上，选择 

［设置］  ［连接］ ［WPS 按压］。

按要注册的接入点上的 WPS 按

钮。

如果您知道无线接入点的 SSID 和密码

在本机上，选择 

［设置］  ［连接］ ［访问点⼿动设置］。

选择要注册的接入点，输入密

码，然后选择。

如果计算机未启动，请先开启

计算机。开始将图像从本机发送到计算

机。

按本机上的（观看影像）

按钮。

选择  ［编辑 / 复

制］  ［发送⾄电脑］。

• 图像会自动传输并保存在计算机上。

• 只传输新记录的图像。导入动画和多个照片可能需要时间。

保存影像

自定义本机

向上或向下滚动菜单项目。

使⽤菜单

选择。

选择类别。

选择所需的菜单项目。

• 选择可完成设置菜单或返回到前⼀个菜单画面。

其他

预防措施

电源适配器

请勿使电池端⼦与任何⾦属物件短路。否则可能导致故障。

使⽤其他设备播放图像

可能无法使⽤其他设备正常播放本机录制的图像。此外，也可能无法使⽤本机播放其他设备录制的图像。

录制和播放

• 避免粗暴操作、拆卸、改装、物理撞

击或击打，如敲击、跌落或踩踏在产品上。应特别当心镜头。

• 为确保存储卡的稳定操作，初次使⽤

前建议使⽤本机格式化存储卡。格式化存储卡会删除卡中存储的全部数据，而且数据无法恢复。请将重要数据保存到个人计算机等设备上。

• 确认存储卡的⽅向。如果按错误的⽅

向将存储卡强⾏插入，存储卡、存储卡插槽或图像数据可能会损坏。

• 在开始录制前，请测试录制功能以确

保录制图像和声音没有任何问题。

• 电视节目、电影、录像带以及其他材

料可能受版权保护。未经授权即对此类材料进⾏录制可能会违反版权法。

• 即使是由于本机、录制媒体等故障导

致无法录制或播放，也不对录制内容提供赔偿。

• 本机不防尘、不防滴，也不防⽔。

• 请勿弄湿本机，例如被⾬⽔或海⽔淋

湿。如果弄湿本机，可能出现故障。有时此故障是无法修复的。

• 请勿将本机对着太阳或强光拍摄。否

则可能导致本机故障。

• 请勿在强无线电波或辐射附近使⽤本

机。否则，可能无法正常录制或播放图像。

• 请勿在沙滩上或任何尘土多的地⽅使

⽤本机。否则可能导致本机故障。

• 如果有⽔汽凝结，请停止使⽤本机，

直⾄⽔汽蒸发掉。

• 请勿使本机受到机械冲击或振动。否

则，操作可能会不正常，或无法录像。此外，录制介质或记录的数据可能会损坏。

液晶显⽰屏

液晶显⽰屏是采⽤极⾼精密技术制造的，可有效使⽤的像素超过 99.99%。但有时可能会有⼀些小黑点和 / 或亮点

（白、红、蓝或绿点）⼀直出现在液晶

显⽰屏上。这些点是制造过程的正常结果，不会在任何⽅面影响录制。

本机温度

如果您长时间连续使⽤本机，则机器温度可能会很⾼。这并非故障。

过热保护

根据本机和电池温度，您可能无法录像，或电源可能会自动关闭以保护本机。在电源关闭或您不能再录像前，液晶显⽰屏上会显⽰信息。此时，使电源保持关闭并等到本机和电池温度降下来。如果您打开电源而不让本机和电池温度足够降下来，则电源可能会再次关闭，或您无法录像。

无线 LAN

对未经授权访问或使⽤本机上装载的目标，以及由于丢失或被盗而造成的任何损失，我们不承担任何责任。

故障排除

如果您使⽤本机时遇到任何问题：

• 参考 “ 帮助指南 ” 检查本机（第 3

页）。

• 切断电源，约 1 分钟后重新连接电

源，并打开本机。

• 初始化本机。

将重置包括时钟设置在内的所有设置。

• 联系 Sony 经销商或当地的授权 Sony

服务机构。

其他

规格

系统

信号格式：

NTSC 彩色，EIA 标准（HDR-CX330/ PJ340） PAL 彩色，CCIR 标准（HDRCX330E/PJ330E/PJ340E/PJ350E） HD TV

动画录制格式：

AVCHD （AVCHD 格式 2.0 版兼容）：视频：MPEG-4 AVC/H.264 音频：Dolby Digital 2 声道 Dolby Digital Stereo Creator MP4：视频：MPEG-4 AVC/H.264 音频：MPEG-4 AAC-LC 2 声道

由 Dolby Laboratories 授权制造。

照片文件格式：

DCF Ver.2.0 兼容 Exif Ver.2.3 兼容 MPF Baseline 兼容

录制媒体（动画 / 照片）：

内存 HDR-PJ350E：32 GB HDR-PJ340/PJ340E：16 GB Memory Stick Micro （Mark2） microSD 卡（4 级或更快）⽤户可使⽤的容量（近似值） HDR-PJ350E：31.1 GB HDR-PJ340/PJ340E：15.5 GB

1 GB 是按 10 亿字节计算出来的数值。另外，因为包括管理文件、应⽤软件文件等所需要的空间，因此实际可⽤容量会相应减少。只能删除预装的演⽰短片。

图像设备：

3.1 mm （1/5.8 型）CMOS 传感器录制像素（照片，16:9）：最⾼ 920 万像素（4 032×2 272）总计：约 2 510 000 像素有效（动画，16:9）约 2 290 000 像素有效（照片，16:9）：约 2 290 000 像素有效（照片，4:3）：约 1 710 000 像素

镜头：

G镜头 30 倍（光学） Image Zoom，录制动画时） 350 倍（数字）滤镜直径：37 mm F1.8 - F4.0 焦距： f= 1.9 mm - 57.0 mm 转换为 35 mm 静态相机时对于动画

（16:9）

对于照片：26.8 mm - 804.0 mm

（16:9）

色温：［自动］，［⼿动⼀档］，

［室内］，［室外］

最低照明：

6 lx （勒克斯）（默认设置下，快门速度 1/30 秒（HDR-CX330/ PJ340）或 1/25 秒（HDR-CX330E/ PJ330E/PJ340E/PJ350E）） 3 lx （勒克斯）（［Low Lux］设为

［开］，快门速度 1/30 秒（HDR-

CX330/PJ340）或 1/25 秒（HDRCX330E/PJ330E/PJ340E/PJ350E））

Sony 的 BIONZ-X 独特图像处理系统可使静态图像分辨率等于描述的尺寸。

［ SteadyShot］设为［标

准］或［关］。

［ SteadyShot］设为［增

强］。

，60 倍（Clear

：26.8 mm - 804.0 mm

，

输入/输出接口

HDMI OUT 插孔：HDMI micro 接口 PROJECTOR IN 插孔（HDR-PJ330E/

PJ340/PJ340E/PJ350E）：HDMI

micro 接口 USB 插孔：A 型（内置式 USB） Multi/Micro USB 端⼦

支持 Micro USB 兼容设备。

USB 连接仅⽤于输出

：

（HDR-CX330E/PJ330E/PJ340E/

PJ350E）。

液晶显⽰屏

画面：6.7 cm （2.7 型，宽⾼比 16:9）总像素数：230 400 （960×240）

投影仪（HDR-PJ330E/PJ340/ PJ340E/PJ350E）

投影类型：DLP 光源：LED （R/G/B）对焦：⼿动投影距离：0.5 m 或以上对比度：1 500:1 分辨率（输出）：640×360 连续投影时间（使⽤附送的电池组

时）：约 1 小时 45 分

无线 LAN

支持标准：IEEE 802.11 b/g/n 频率：2.4 GHz 支持安全协议：WEP/WPA-PSK/

WPA2-PSK

配置⽅法：WPS （Wi-Fi 已保护设

置）/ ⼿动接入⽅法：基础架构模式 NFC：符合 NFC 论坛 3 型标签操作规

范

⼀般

电源要求：DC 6.8 V/7.2 V （电池

组），DC 5 V 1 500 mA （电源

适配器），DC 8.4 V （DC IN 插

孔）

USB 充电：DC 5 V 1 500 mA 平均耗电量：在本机录制过程中以标准亮度使⽤液晶

显⽰屏：2.1 W 工作温度：0 ℃⾄ 40 ℃ 存放温度：-20 ℃⾄ +60 ℃ 尺寸（近似）：

HDR-CX330/CX330E：

57.0 mm×59.5 mm×119.0 mm

（宽 / ⾼ / 长）包括突出部分

57.0 mm×59.5 mm×128.5 mm

（宽 / ⾼ / 长）包括已装入附带的

可重复充电电池

HDR-PJ330E/PJ340/PJ340E/

PJ350E：

61.0 mm×59.5 mm×119.0 mm

（宽 / ⾼ / 长）包括突出部分

61.0 mm×59.5 mm×128.5 mm

（宽 / ⾼ / 长）包括已装入附带的

可重复充电电池

质量（近似）

HDR-CX330/CX330E： 190 g，仅限主机 245 g，包括附送的可重复充电电池 HDR-PJ330E/PJ340/PJ340E/ PJ350E： 215 g，仅限主机 270 g，包括附送的可重复充电电池



电源适配器 AC-UUD11

电源要求：AC 100 V - 240 V，50 Hz/

60 Hz 电流消耗：200 mA 耗电量：11 W 输出电压：DC 5.0 V, 1 500 mA 工作温度：0 ℃⾄ 50 ℃ 存放温度：-20 ℃⾄ +60 ℃



可重复充电电池 NP-FV50

最大输出电压：DC 8.4 V 输出电压：DC 6.8 V 最大充电电压：DC 8.4 V 最大充电电流：2.1 A 容量

典型：7.0 Wh （1 030 mAh）

最小：6.6 Wh （980 mAh）类型：锂离⼦

本机和附件的设计和规格如有变更，恕不另⾏通知。

其他

使⽤附送电池组的估计充电、录制和播放时间

充电时间（分）

电源适配器

（附件）

计算机 305

录制时间（分）

连续 180

典型 90

播放时间（分）

HDR-CX330/CX330E 280

HDR-PJ330E/PJ340/ PJ340E/PJ350E

• 充电时间是在 25 ℃室温下，不使⽤

USB 延长线的情况下给本机充电时测量的。

• 录制和播放时间是在 25 ℃下使⽤本

机时测量的。

• 录制时间是在⽤默认设置（［拍

摄模式］：［标准］，［双摄录制］：［开］）录制动画时测量的。

• 典型录制时间是指反复开始 / 停止录

制、切换［拍摄模式］以及变焦时的时间。

165

240



商标

• AVCHD、AVCHD Progressive、AVCHD

徽标以及 AVCHD Progressive 徽标是 Panasonic Corporation 和 Sony Corporation 的商标。

• Memory Stick 和是 Sony

Corporation 的商标或注册商标。

• Blu-ray Disc™ 和 Blu-ray™ 是 Blu-

ray Disc Association 的商标。

• Dolby 及 double-D 符号是 Dolby

Laboratories 的商标。

• HDMI 和 HDMI High-Definition

Multimedia Interface，以及 HDMI 徽标是 HDMI Licensing LLC 在美国和其他国家 / 地区的商标或注册商标。

• Microsoft、Windows 和 Windows

Vista 是 Microsoft Corporation 在美国和 / 或其他国家 / 地区的注册商标或商标。

• Mac 和 Mac OS 是 Apple Inc. 在美国和

其他国家 / 地区的注册商标。

• Intel、Intel Core 和 Pentium 是

Intel Corporation 在美国和 / 或其他国家 / 地区的商标。

• microSDXC 徽标是 SD-3C，LLC 的商

标。

• Android、Google Play 是 Google

Inc. 的商标。

• iOS是Cisco Systems, Inc.的注册商标或商标。

•

Wi-Fi、Wi-Fi 徽标、Wi-Fi PROTECTED SET-UP 是 Wi-Fi Alliance 的注册商标。

• N 标志是 NFC Forum, Inc.在美国和其

他国家 / 地区的商标或注册商标。

• Facebook 和 “f” 徽标是 Facebook,

Inc. 的商标或注册商标。

• YouTube 和 YouTube 徽标是 Google

Inc. 的商标或注册商标。

• iPhone和 iPad是Apple Inc.在美国和

其他国家 / 地区的注册商标。

所有其他在此提到的产品名称可能是各自公司的商标或注册商标。另外，本⼿册中未在各处皆注明 ™ 和 ®。

部件和控件

（）中的数字为参考页码。

 投影仪镜头（HDR-PJ330E/

PJ340/PJ340E/PJ350E）

 电动变焦控制杆（9，10）  PHOTO 按钮（10）  N标志（17）

NFC：Near Field Communication

 LENS COVER 开关（9，10）  镜头（G 镜头）  内置麦克风

 PROJECTOR FOCUS 杆（13）

（HDR-PJ330E/PJ340/PJ340E/

PJ350E）

 多重选择器（7）  （观看影像）按钮（11）  PROJECTOR 按钮（13）（HDR-

PJ330E/PJ340/PJ340E/ PJ350E）

 液晶显⽰屏

 扬声器  存储卡插槽（8）  存储卡存取指⽰灯（8）  HDMI OUT 插孔  PROJECTOR IN 插孔（13）

（HDR-PJ330E/PJ340/PJ340E/

PJ350E）

 POWER/CHG （充电）指⽰灯

（5）

 START/STOP 按钮（9）  电池组（5）  DC IN 插孔  肩带挂绳  Multi/Micro USB 端⼦

该端⼦不支持 VMC-AVM1 适配器连接线（另售）。您不能通过多功能 A/V 接口使⽤附件。

其他

 腕带  内置式 USB 连接线（5）  三脚架插孔  BATT （电池）释放杆



若要收紧腕带

在我们的客户支持网站可以查询到本产品新增的信息和⽇常问题的答案。

http://www.sony.net/

Sony HDR-PJ340E Users guide [xz]

Specifications and Main Features

Frequently Asked Questions

User Manual

请先阅读

准备工作

给电池组充电

打开电源

插入存储卡

录制 / 播放

以更大尺寸观看影像

保存影像

连接外部媒体设备

自定义本机

预防措施

部件和控件
