VPL-EW276/EW246/EW226 VPL-EX276/EX272/EX246/EX242/EX226/EX222

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

__ ES

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

注意事項をよくお読みください。

定期点検をする

5 年に 1 度は、内部の点検を、ソニーの相談窓口にご相談ください（有料）。

故障したら使用を中止する

すぐに、ソニーの相談窓口にご連絡ください。

万一、異常が起きたら

･煙が出たら･異常な音、においがしたら･内部に水、異物が入ったら･製品を落としたりキャビネットを破損したときは

警告表示の意味

この説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えることがあります。

注意を促す記号

1 電源を切る。 2 電源コードや接続コードを抜く。 3 ソニーの相談窓口に連絡する。

安全のために

行為を禁止する記号

行為を指示する記号

警告

下記の注意事項を守らない

火災や感電により、

と、

死亡や大けがにつながる

ことがあります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となることがあります。

･設置時に、製品と壁やラック

（棚）などの間に、はさみ込んだりしない。

･電源コードを加工したり、傷つ

けたりしない。

･重いものをのせたり、引っ張っ

たりしない。

･熱器具に近づけたり、加熱した

りしない。

･電源コードを抜くときは、必ず

プラグを持って抜く。万一、電源コードが傷んだら、ソニーの相談窓口に交換をご相談ください。

付属の電源コード、接続ケーブルを使う

付属の電源コード、接続ケーブルを使わないと、感電や故障の原因となることがあります。

容量の低い電源延長コードを使用しない

容量の低い延長コードを使うと、ショートしたり火災や感電の原因となることがあります。

安全アースを接続する

アース接続は必ず電源プラグを電源につなぐ前に行ってください。また、アース接続をはずす場合は必ず電源プラグを電源から切り離してから行ってください。

お手入れの際は電源を切って電源プラグを抜く

電源を接続したままお手入れをすると、感電の原因となることがあります。

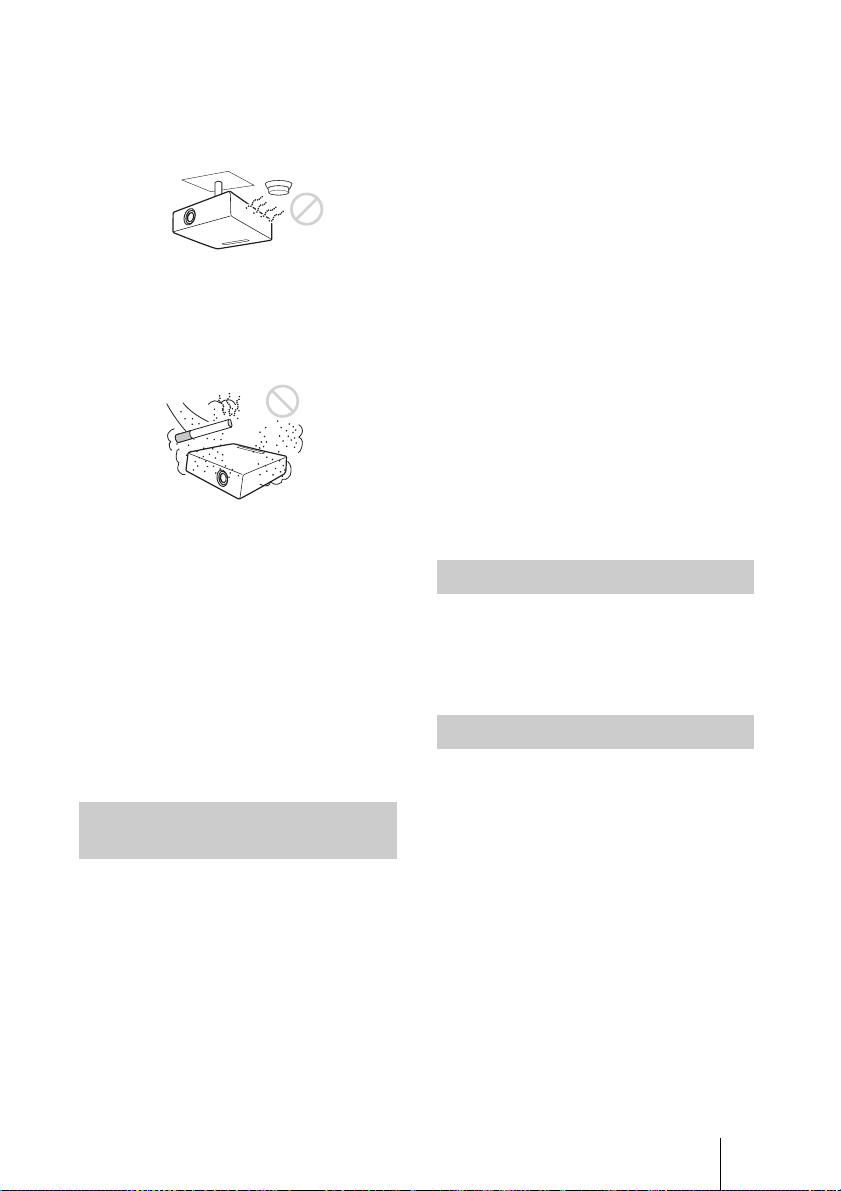

排気口、吸気口をふさがない

排気口、吸気口をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。充分に通気ができるように以下の項目をお守りください。

･周辺の壁や物から離して設置し

てください（8 ページ）。

･吸排気口をふさぐような覆いや

カバーをしない。

･出荷時に包装されているシー

ト、柔らかい布地、書類、毛足の長いじゅうたん、小さい紙などの上に設置しない。吸い上げられて、吸気口がふさがれます。

電源プラグおよびコネクターは突きあたるまで差し込む

まっすぐに突きあたるまで差し込まないと、火災や感電の原因となります。

電源コードのアース端子からはずした絶縁キャップなどの小さな部品は、幼児が飲み込む恐れがあるので、手の届かないところに保管する

万一誤って飲みこんだときは、窒息する恐れがありますのでただちに医師にご相談ください。

熱感知器や煙感知器のそばに設置しない

熱感知器や煙感知器のそばに設置すると、排気の熱などにより、感知器が誤動作するなど、思わぬ事故の原因となることがあります。

警告

床置き、または天吊り金具を使った天吊り以外の設置をしない

それ以外の設置をすると火災や大けがの原因となることがあります。

長時間の外出、旅行のときは、電源プラグを抜く

安全のため、必ず電源プラグをコンセントから抜いてください。

天井への取り付け、移動は自分で絶対にやらない

天井への取り付けは必ずソニーの相談窓口にご相談ください（有料）。天井の強度不足、取り付け方法が不充分のときは落下し、大けがの原因となります。

指定された交換部品を使用する

指定以外の部品を使用すると、火災や感電および故障や事故の原因となります。ランプ、電池、フィルターは指定されたものを使用してください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあります。万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続ケーブルを抜いて、ソニーの相談窓口にご相談ください。

落下防止をする

天吊りの場合、必ず天吊り用金具を天井にワイヤーなどを用いて落下防止策を施してください。その施工は、専門の設置業者に依頼してください。

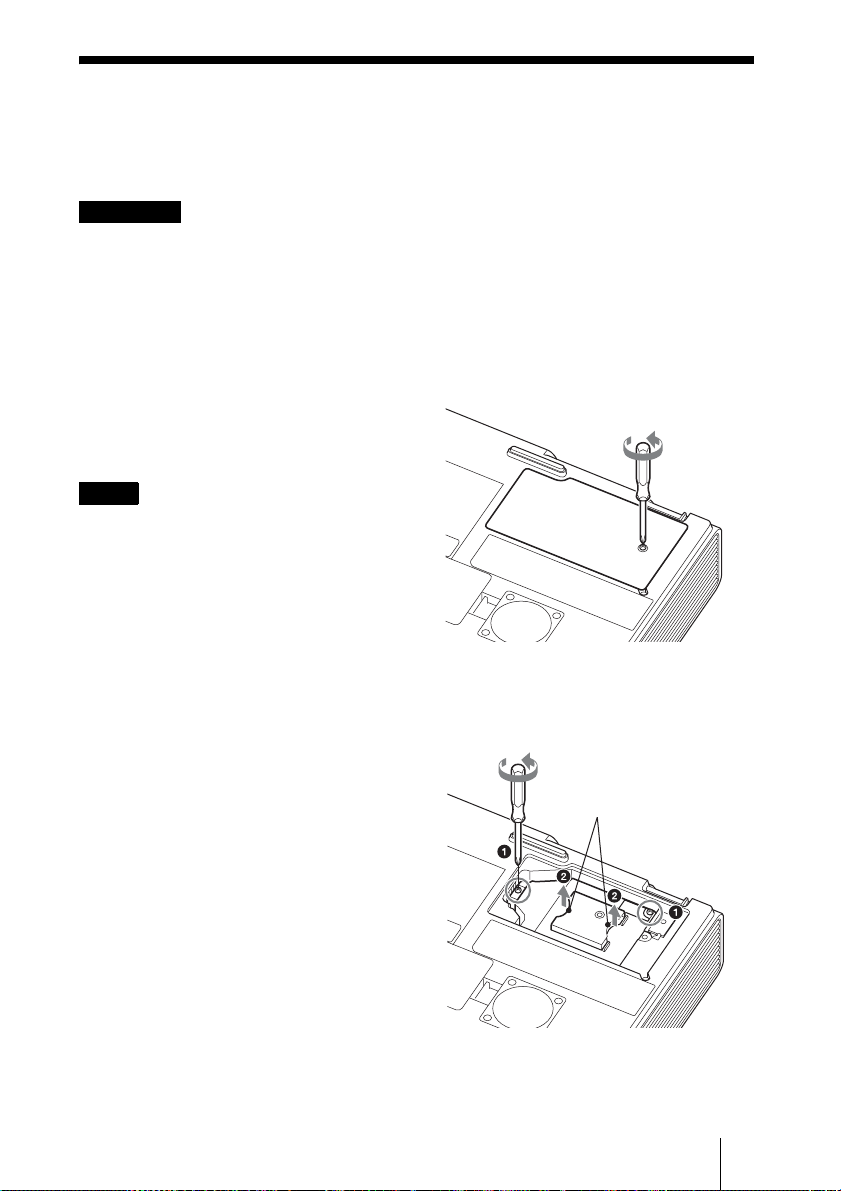

ランプ交換はランプが充分に冷えてから行う

電源を切った直後はランプが高温になっており、さわるとやけどの原因となることがあります。ランプ交換の際は、電源を切ってから１時間以上たって、充分にランプが冷えてから行ってください。

ランプ収納部に金属類や燃えやすい異物を入れない

ランプを取りはずした後のランプの収納部に金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。また、やけどの危険がありますので手を入れないでください。

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はソニーの相談窓口にご相談ください。

レンズをのぞかない

投写中にプロジェクターのレンズをのぞくと光が目に入り、悪影響を与えることがあります。

心臓ペースメーカーの装着部位から 22cm 以上離して使用する（USB ワイヤレス LANモジュール（別売）使用時）

電波によりペースメーカーの動作に影響を与える恐れがあります。

病院などの医療機関内、医療用電気機器の近くではワイヤレス機能を使用しない

（USBワイヤレス LANモジュール（別売）

使用時）

ワイヤレス機能の使用を中止してください。電波が影響を及ぼし、医療用電気機器の誤動作による事故の原因となるおそれがあります。

製品の上にものを載せない

製品の上にものを載せると、故障や事故の原因となります。特に、水が入ったものをおくと内部に水が入り、火災や感電の原因となることがあります。

警告

注意

下記の注意を守らないと、

けがをしたり周辺の物品

に損害を与えることがあります。

不安定な場所に設置しない

ぐらついた台の上、あるいは傾いたところに設置すると、倒れたり落ちたりしてけがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。

天吊りを行う際は必ず天井の強度を確認する

天井の強度を確認しないまま設置すると落下による事故の原因となります。

水のある場所に置かない

水が入ったり、濡れたり、風呂場などで使うと、火災や感電の原因となります。雨天や降雪中の窓際でのご使用や、海岸、水辺でのご使用は特にご注意ください。

湿気やほこり、油煙、湯気の多い場所や虫の入りやすい場所、直射日光が当たる場所、熱器具の近くに置かない

火災や感電の原因となることがあります。

スプレー缶などの発火物や燃えやすいものを排気口やレンズの前に置かない

火災の原因となることがあります。

設置の際、本機と設置部分での指挟みに注意する

設置する際、本機と設置部分で指を挟まないように慎重に取り扱ってください。

前脚部（調整可）調整時に指を挟まない

前脚部の調整は慎重に行ってください。前脚部に指を挟み、けがの原因となることがあります。

盗難防止用バーを運搬や設置目的で使用しない

盗難防止用バーを使って持ち上げたり、吊下げなどの設置に使用したりすると、落下してけがや故障の原因となることがあります。

電源コード、接続ケーブルに足をひっかけない

電源コードや接続ケーブルに足をひっかけると、プロジェクターが倒れたり落ちたりしてけがの原因となることがあります。

ぬれた手で電源プラグにさわらない

ぬれた手で電源プラグの抜き差しをすると、感電の原因となることがあります。

本機を立てて置かない

保管や、一時的に立てておくと倒れて思わぬ事故の原因になり危険です。

落雷のおそれがあるときは、電源プラグに触れない

感電の原因となります。

注意

定期的に内部の掃除を依頼する

長い間掃除をしないと内部にほこりがたまり、火災や感電の原因となることがあります。5年に 1度は、内部の掃除をお買い上げ店またはソニーの相談窓口にご依頼ください（有料）。特に、湿気の多くなる梅雨の前に掃除をすると、より効果的です。

運搬・移動は慎重に行う

･床置きのプロジェクターを移動

させるとき、本体と設置面との間に指を挟まないようにご注意ください。

･キャビネットのカバーを開けた

まま、電源を切らずに移動させないでください。感電の原因となることがあります。

エアーフィルターカバーをつかんで持たない

本機をエアーフィルターカバー部分をつかんで持ち上げると、不意にエアーフィルターカバーが外れて本機が落下し、けがや故障の原因となることがあります。

本機を運搬するときは落下に注意する

本機を持ち運ぶときは落下にご注意ください。落下するとプロジェクターが壊れたり、ケガの原因となります。

前脚部（調整可）を運搬や吊り下げ目的で使用しない

前脚部を運搬用の取っ手代わりに使用したり、吊り下げなどの設置に使用したりすると、本機が落下してけがや故障の原因となることがあります。

定期的にエアーフィルターを掃除する

掃除を怠るとフィルターにごみがたまり、内部に熱がこもって火災の原因となることがあります。

排気口周辺には触れない

排気口付近に手を近づけたり、変形しやすいものを置くとやけどや変形の原因になります。

投写中にレンズのすぐ前で光を遮らない

遮光した物に熱による変形などの影響を与えることがあります。投写を一時的に中断するときには、リモコンを使ってピクチャーミューティング機能をお使いください。

キャビネットのカバー類はしっかり固定する

天吊りの場合、カバー類が固定されていないと落下して、けがの原因となることがあります。

排気口をのぞかない

光が目に入り、悪影響を与えることがあります。万一ランプが破裂した場合、ガラス片が飛散する可能性があり、けがの原因となることがあります。

ランプが破裂したときはすぐに交換を依頼する

ランプが破裂した際には、プロジェクター内部やランプハウス内にガラス片が飛散している可能性があります。ソニーの相談窓口にランプの交換と内部の点検を依頼してください。また、排気口よりガスや粉じんが出たりすることがあります。ガスには水銀が含まれていますので、万が一吸い込んだり、目に入ったりした場合は、けがの原因となることがあります。

ランプを傾けて持たない

ランプを傾けて持つと、ランプの破損時にランプの破片が飛び、けがの原因となることがありますので、水平に持ってください。

注意

使用済みランプを廃棄する場合

本機のランプの中には水銀が含まれています。ソニーにてランプの回収をご希望の場合は、業務用商品相談窓口までご相談ください。なお、お客様ご自身でランプを廃棄される際は、地域の産業廃棄物の廃棄ルールに従ってください。

運搬するときは USB機器（USBメモリーなど）をはずして移動する

本機を運搬するときは必ず USB機器（USBメモリーなど）を取りはずして移動してください。取り付けたままで移動すると、USB機器や本機に損害を与える原因となることがあります。

梱包用のレンズ保護キャップを付けたまま投写しない

投写する前に必ず梱包用のレンズ保護キャップをはずしてください。梱包用のレンズ保護キャップを付けたまま投写すると、熱によりキャップが溶け出す場合があります。

エアーフィルターをはずしたまま使用しない

内部にゴミがたまり、故障の原因となります。

特約店様へ

調整用工具を内部に入れない

調整中などに、工具を誤って内部に落とすと火災や感電の原因となることがあります。万一、落とした場合は、すぐに電源を切り、電源コードを抜いてください。

低い天井に天吊りしない

頭などをぶつけてけがをすることがあります。

本製品を使用中に他の機器の電波障害などが発生した場合は、ワイヤレス機能を使用しない（USBワイヤレスLANモジュール

（別売）使用時）

ワイヤレス機能の使用を中止してください。電波が影響を及ぼし、誤動作による事故の原因となるおそれがあります。

天吊り状態でランプまたはフィルターを取りはずす際は、周りに人がいないことを確認してから取りはずす

天吊りのままランプまたはフィルターを取りはずす際は、落下に注意しないと思わぬ事故の原因となります。

注意

電池についての安全上のご

使用上のご注意

注意

ここでは、本機のリモートコマンダーで使用可能な（コイン型）リチウム電池についての注意事項を記載しています。

･乳幼児の手の届かないところに置く。･電池は充電しない。･火の中に入れたり、加熱・分解・改造をしな

い。

･電池の（＋）と（−）を正しく入れる。･電池の液が目に入ったときは、失明の原因とな

るので、こすらずにすぐに水道水などのきれいな水で充分に洗ったあと、医師の治療を受ける。

･電池の液をなめた場合には、すぐにうがいをし

て医師に相談する。

･ショートの原因となるので、金属製のネックレ

ス、ヘアピンなどと一緒に持ち運んだり、保管したりしない。

･電池に液もれや異臭があるときは、すぐに火気

から遠ざける。

･電池に直接はんだ付けをしない。･電池を保管する場合および破棄する場合は、

テープなどで端子（金属部分）を絶縁する。

･皮膚に障害を起こすおそれがあるので、テープ

などで貼り付けない。

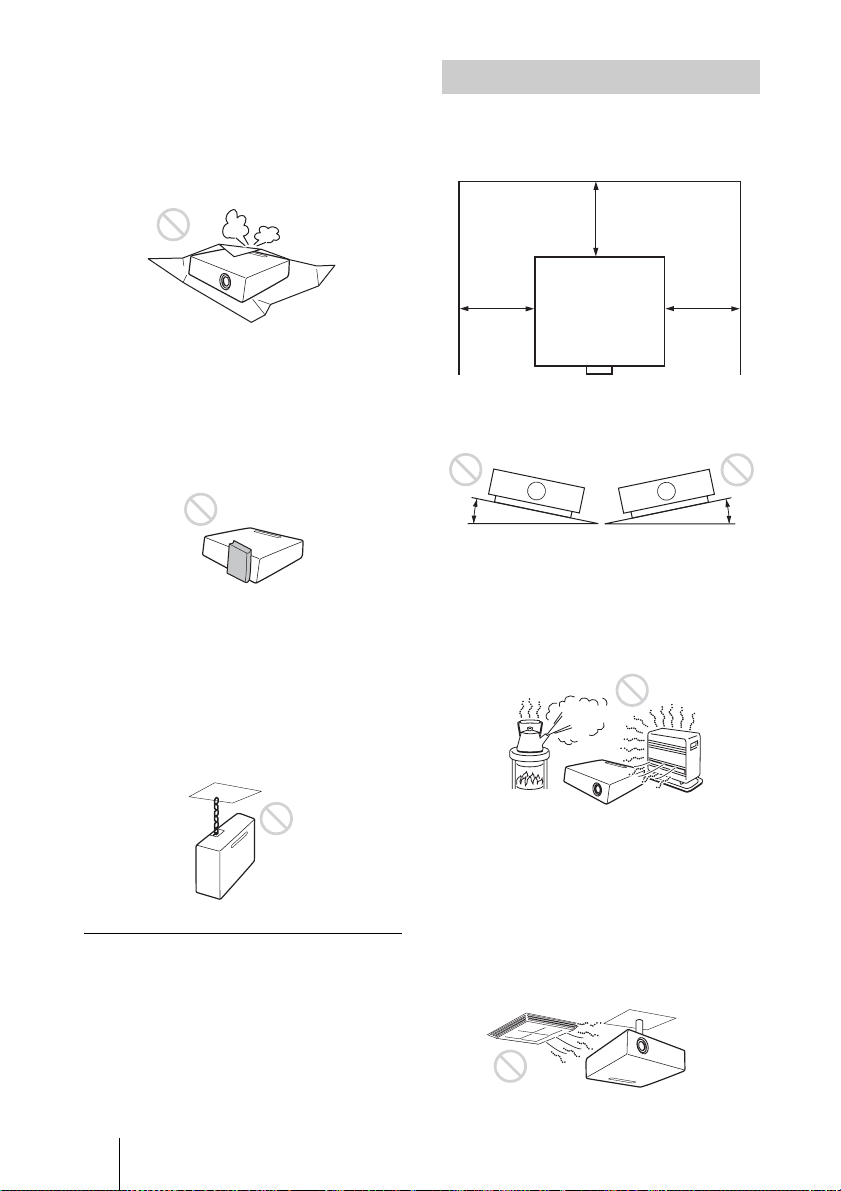

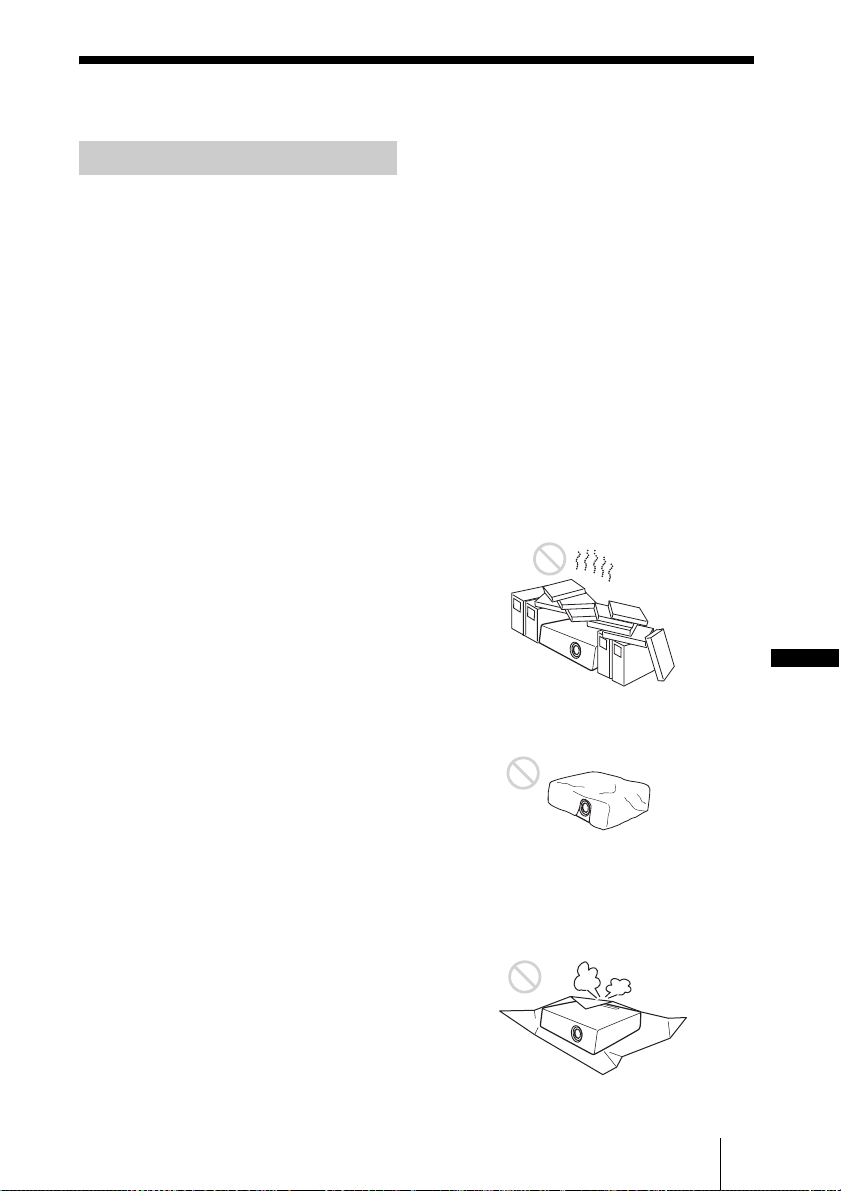

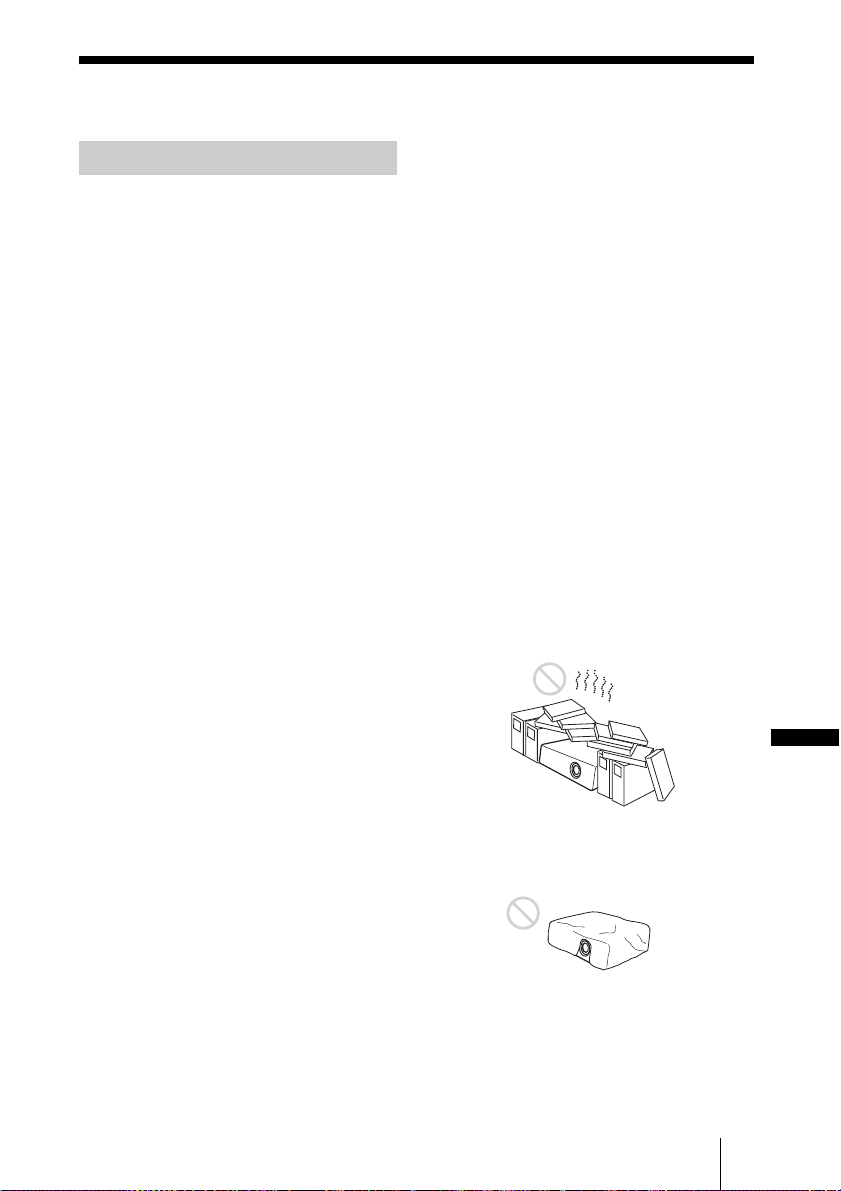

設置について

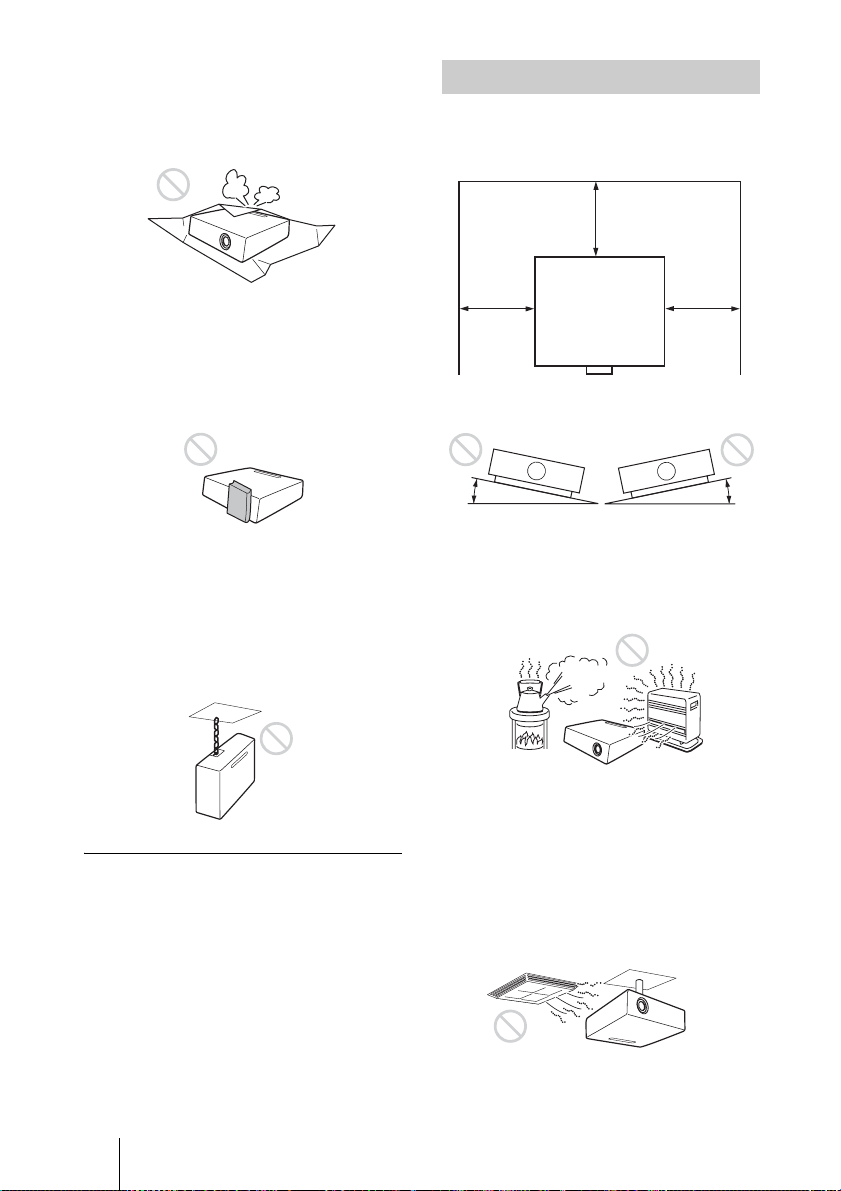

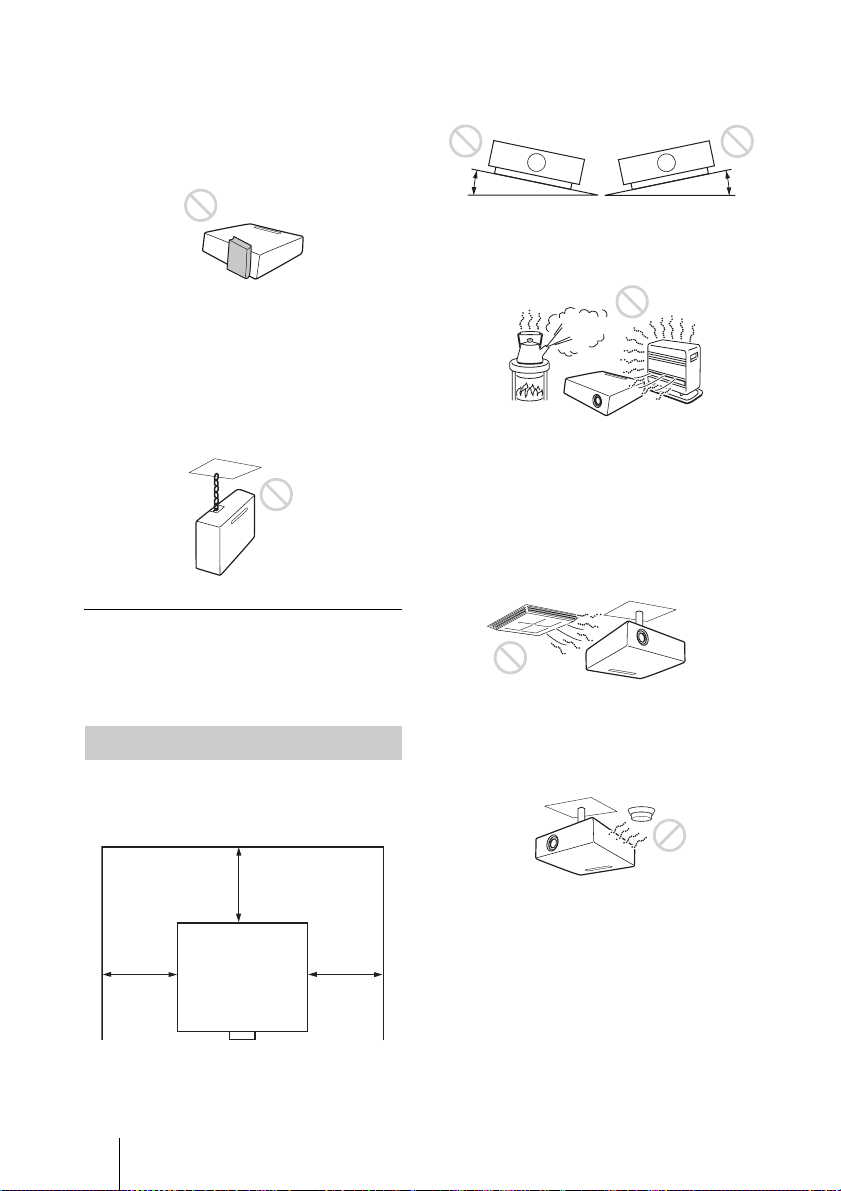

･図のように、周辺の壁や物から離して設置して

ください。

30cm 以上

･左右に 15度以上傾けて使用しないでください。

15°

･床置きおよび天吊り以外の設置でお使いになる

と、色むらやランプ寿命の劣化などの問題が起こることがありますので避けてください。

･温度や湿度が非常に高い場所や温度が著しく低

い場所での使用は避けてください。

30cm 以上

15°

･電池を落下させたり、強い衝撃を与えたり、変

形させたりしない。

･直射日光の強いところや炎天下の車内などの高

温・多湿の場所で使用、放置、保管しない。

･電池を水で濡らさない。･ショートさせないように機器に取り付ける。

電池についての安全上のご注意 / 使用上のご注意

･空調の冷暖気が直接当たる場所での使用は避け

てください。結露や異常温度上昇により、故障の原因となることがあります。

･熱感知器や煙感知器のそばでの使用は避けてく

ださい。感知器が誤動作する原因となることがあります。

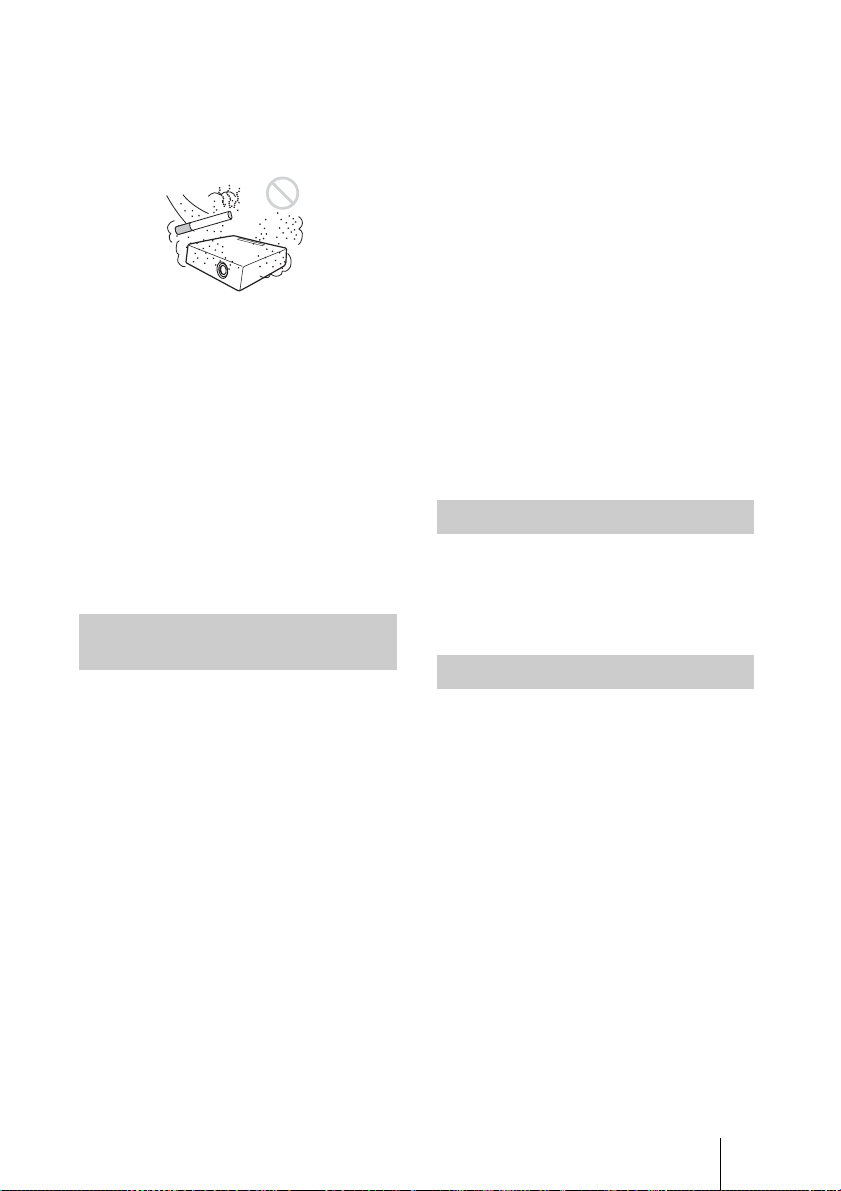

･ほこりの多い場所、たばこなどの煙が入る場所

での使用は避けてください。この様な場所で使用するとエアーフィルターがつまりやすくなったり、故障や破損の原因となったりします。

･海抜 1500ｍ以上でのご使用に際しては、設置設

定メニューの高地モードを「入」にしてください。誤った設定のままで使用すると、部品の信頼性などに影響を与える恐れがあります。

･設置する角度に応じて設置設定メニューの設定

角度を正しく設定してください。誤った設定のままで使用すると、部品の信頼性などに影響を与える恐れがあります。

レンズ、外装のお手入れ

･必ず電源コードを抜いてから行ってください。･布にゴミが付着したまま強く拭いた場合、傷が

付くことがあります。

･殺虫剤のような揮発性のものをかけたり、ゴム

やビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

･レンズを素手で触らないでください。･レンズ面のお手入れのしかた：

メガネ拭きなどの柔らかい布で軽く拭いてください。汚れがひどいときは、水を少し含ませて拭きとってください。アルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入洗浄剤、化学ぞうきんなどは絶対に使用しないでください。

･外装のお手入れのしかた：

柔らかい布で軽く拭いてください。汚れがひどいときは、水で薄めた中性洗剤に柔らかい布を浸し、固くしぼってから汚れを拭き取り、乾いた布でから拭きしてください。アルコールやベンジン、シンナーなどは使用しないでください。

部屋の照明について

美しく見やすい画像にするために、直射日光や室内灯などで直接スクリーンを照らさないでください。

液晶プロジェクターについて

液晶プロジェクターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、赤と青、緑の点が消えなかったりすることがあります。また、すじ状の色むらや明るさのむらが見える場合もあります。これらは、プロジェクターの構造によるもので、故障ではありません。また、複数台の液晶プロジェクターを並べてスクリーンへ投写する場合、プロジェクターごとに色合いのバランスが異なるため、同一機種の組み合わせであってもそれぞれ色合いの違いが目立つ場合があります。

結露について

プロジェクターを設置している室内の急激な温度変化および、寒いところから急に暖かい場所へ持ち込んだときなどは結露を引き起こすことがあります。結露は故障の原因となりますので、冷暖房の温度調節にはご注意ください。結露が起きたときは、プロジェクターの電源を入れたまま約 2 時間放置した後でお使いください。

スクリーンについて

平坦なスクリーンを使ってください。

ファンの音について

プロジェクターの内部には温度上昇を防ぐためにファンが取り付けられており、電源を入れると多少の音が生じます。これらは、プロジェクターの構造によるもので、故障ではありません。しかし、異常音が発生した場合にはお買い上げ店またはソニーの相談窓口にご相談ください。

ランプについて

プロジェクターの光源には、内部圧力の高い水銀ランプを使用しています。高圧水銀ランプには、次のような特性があります。

･使用時間の経過によってランプの明るさが低下

します。

･衝撃やキズ、使用時間の経過による劣化などに

より大きな音をともなって破裂したり、不点灯状態となって寿命が尽きたりすることがあります。

･個体差や使用条件によって、寿命に大きなバラ

ツキがあります。指定の時間内であっても破裂、または不点灯状態になることがあります。

･交換時期を越えると、破裂の可能性が高くなり

ます。ランプ交換のメッセージが表示されたときには、ランプが正常に点灯している場合でも速やかに新しいランプと交換してください。

使用上のご注意

持ち運びについて

本機は精密機器です。本機を持ち運びするときは、衝撃を与えたり、落としたりしないでください。破損の原因となります。

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

本機は「高調波電流規格 JISC61000-3-2適合品」です。

警告

設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。

注意

ネットワークコネクターの接続について

安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターをこの端子に接続しないでください。

重要

機器の名称と電気定格は、底面に表示されています。

警告

アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

注意

付属の電源コードは本機の専用品です。他の機器には使用できません。

VCCI-B

使用上のご注意

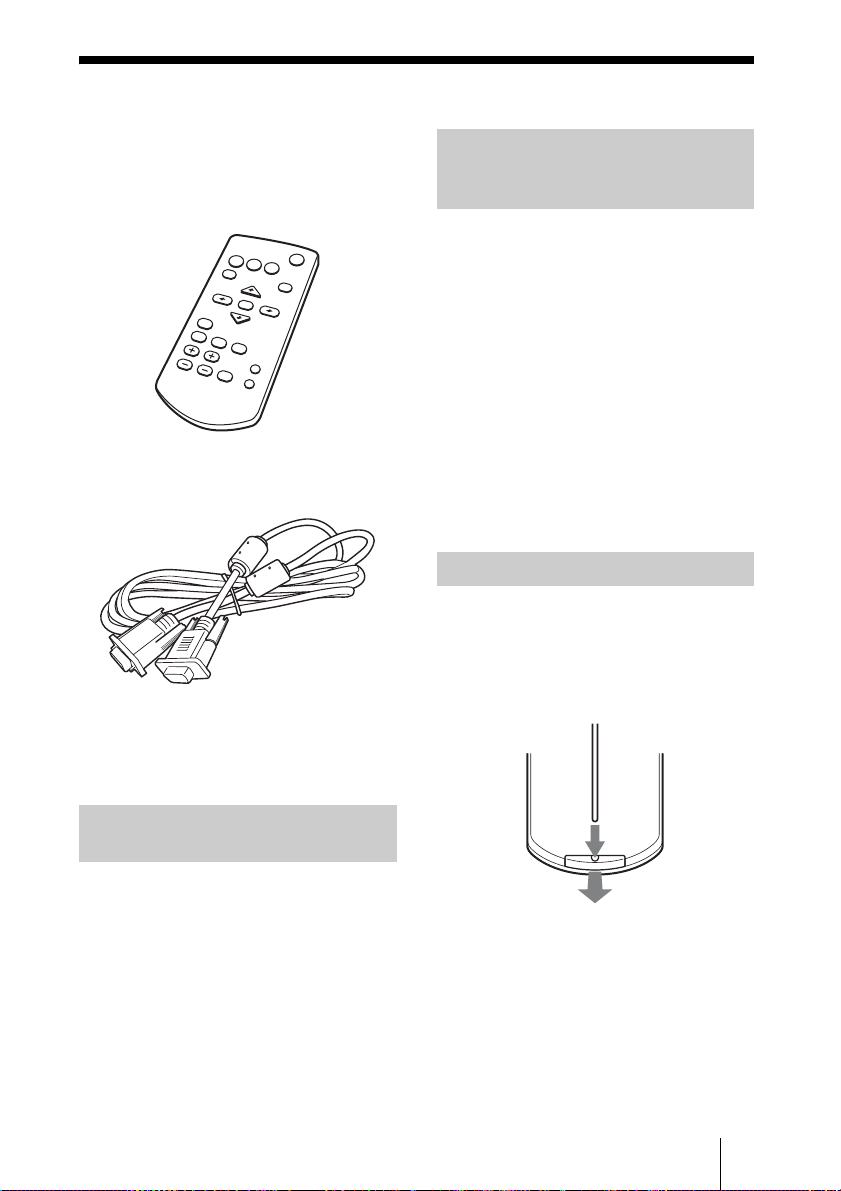

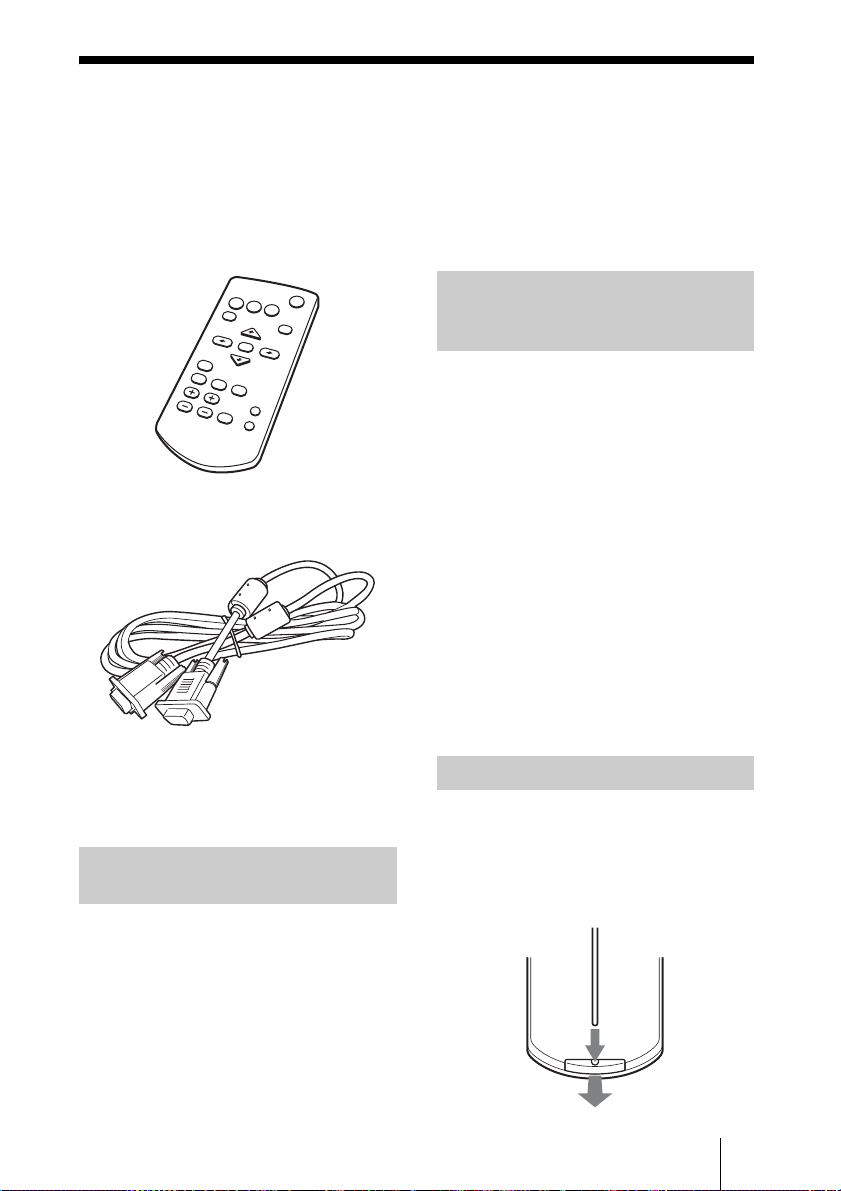

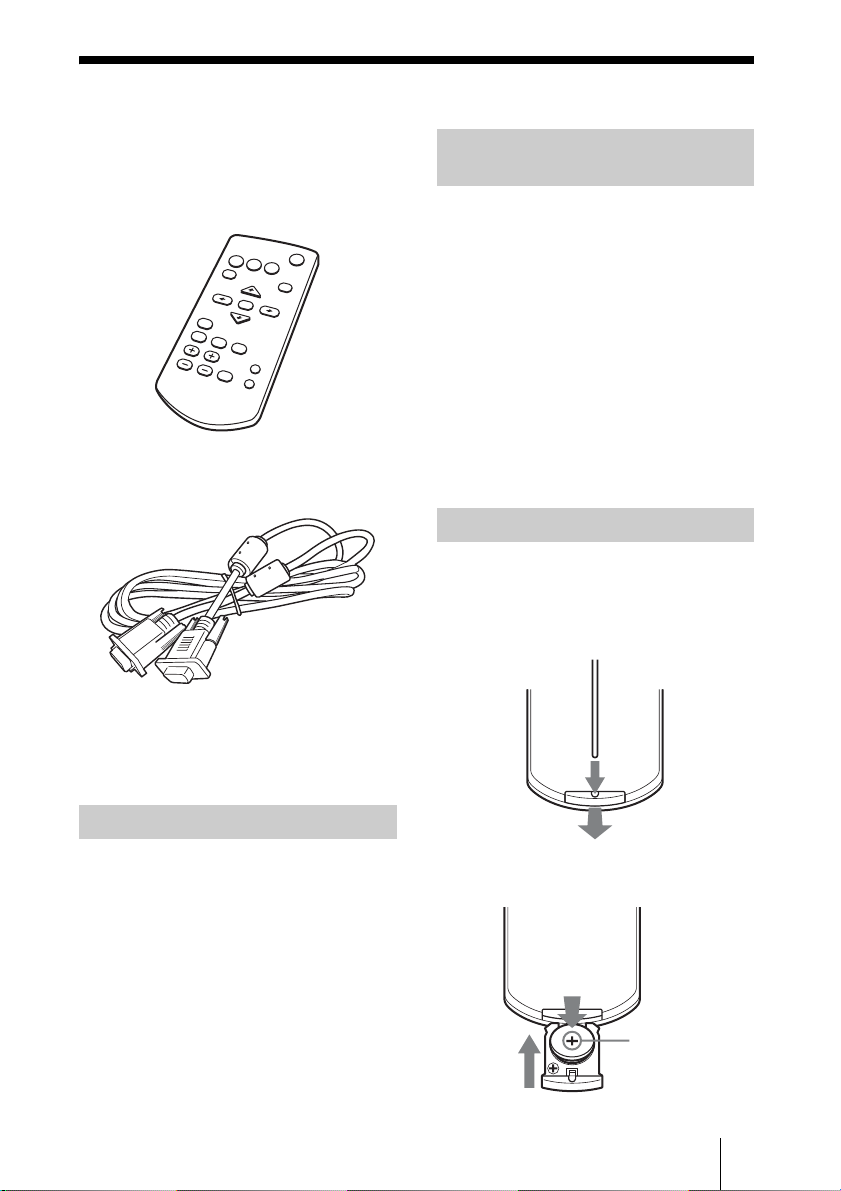

付属品を確かめる

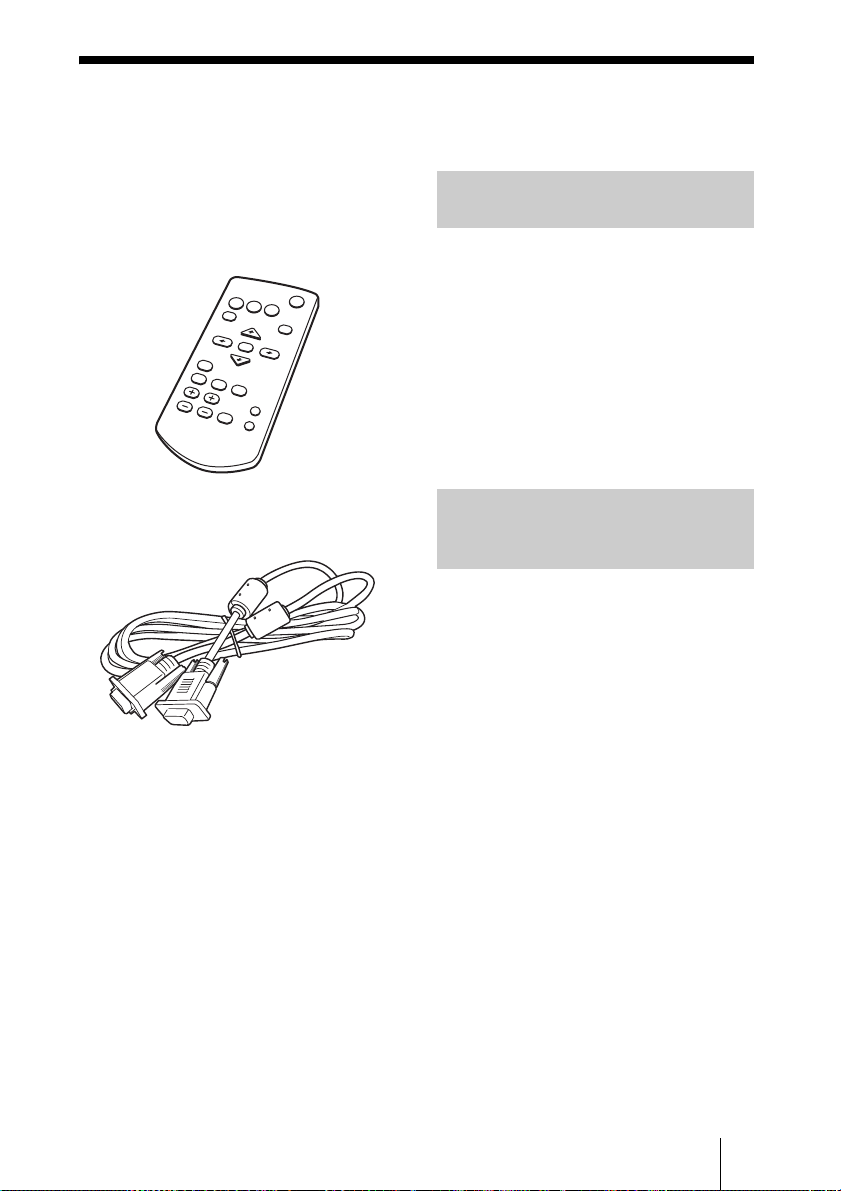

リモコン（RM-PJ8）（1 個）リチウム電池CR2025（1 個）

リモコンに装着されています。使用する前に透明のフィルムを引き抜いてください。

電源コード（1 本）

ミニD-sub15ピンケーブル（1.8m）（1 本）（1-838-938-11/Sony）

CD-ROM 取扱説明書の見かた

CD-ROM を、コンピューターの CDROM ドライブにセットしてください。しばらくすると自動的に選択画面が表示されます。自動的に表示されない場合は、CD-ROM 内の「index.htm」を手動で開いてください。 CD-ROM に収録されている取扱説明書などをご覧いただくには、コンピューターにソフトウェア AdobeAcrobat Reader5.0 以上がインストールされている必要があります。

ProjectorStationfor NetworkPresentation をインストールする

1 起動中のアプリケーションを全て

終了する。

2 付属の CD-ROMをパソコンの

CD-ROMドライブに挿入する。

簡易説明書（本書）（1 部）

保証書（1 部）

取扱説明書（CD-ROM）（1 枚）

ProjectorStationforNetwork

Presentation アプリケーション（CD-ROM）（1 枚）

3 CD-ROM内の .exe ファイルを

クリックする。

ユーザーアカウント制御が表示される場合には、「許可」あるいは「はい」をクリックしてください。

4 ウィザードの指示に従ってアプリ

ケーションソフトウェアをインストールする。

付属品を確かめる

リモコンに電池を入れる

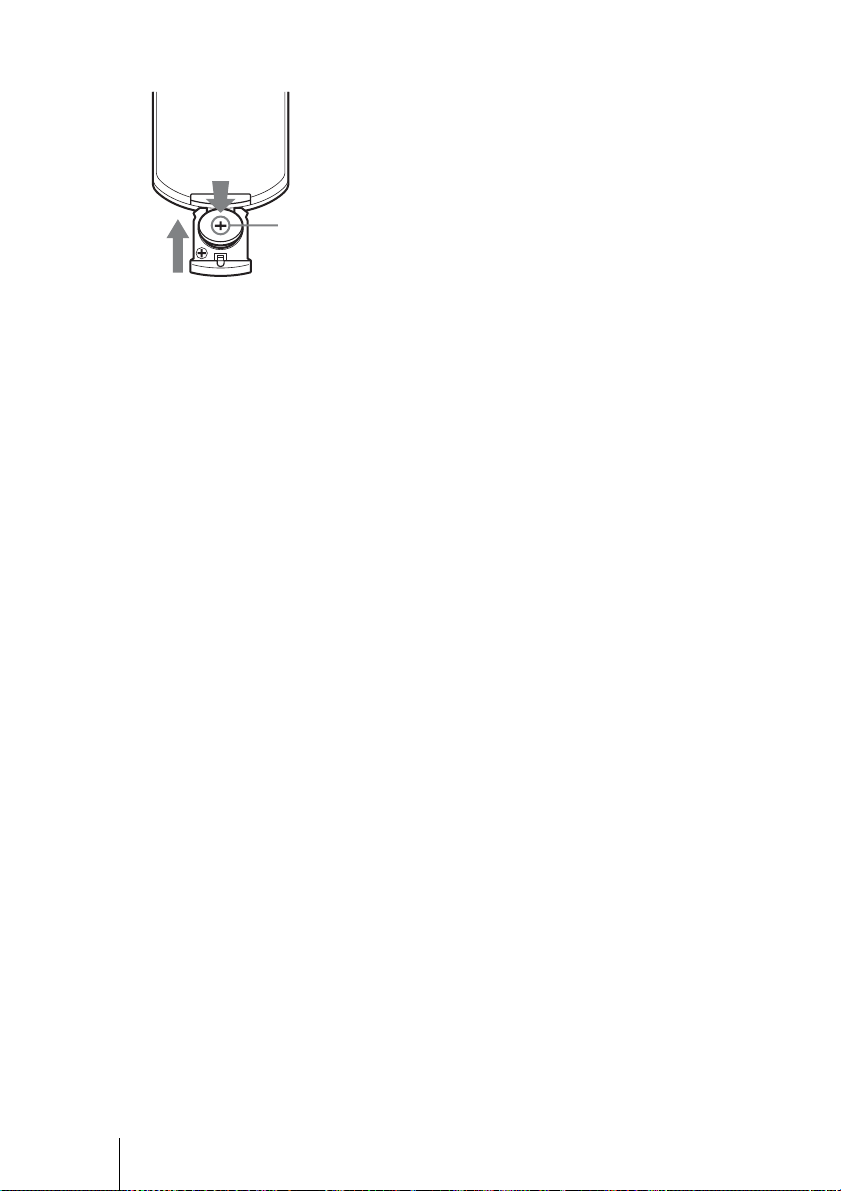

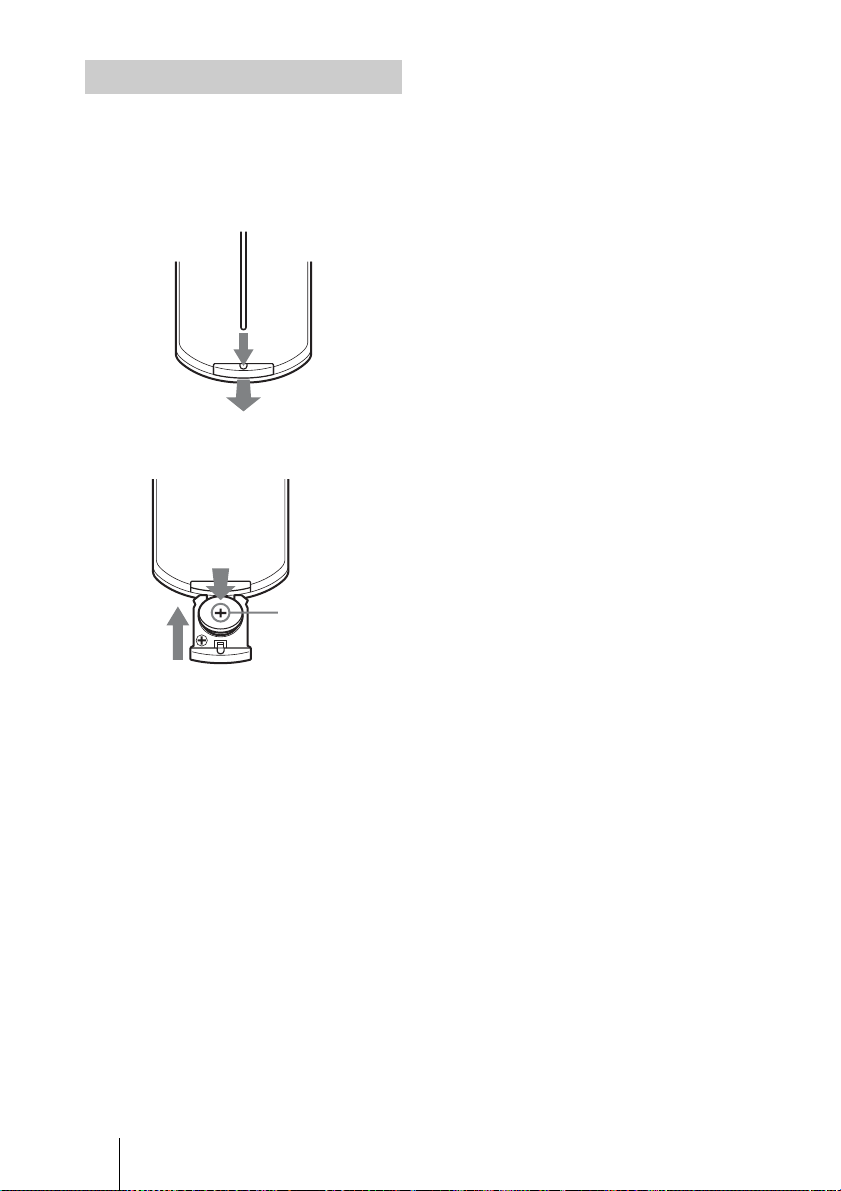

1 リチウム電池入れを引き出す。

図のように細い棒を差し込みながら、電池カバーを手前に引いてください。

2 リチウム電池をはめ込む。

3 （プラス）面を上に

電池の使用について

リモコン（RM-PJ8）には、リチウム電池 CR2025が 1個必要です。破裂の原因となりますので、リチウム電池 CR2025以外は使わないでください。

3 リチウム電池入れを差し込む。

電池については、「電池についての安全上のご注意」をよくお読みください。

注意

指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。使用済みの電池は、国または地域の法令に従って処理してください。

付属品を確かめる

メニューの表示言語を切り替える

お買い上げ時は、メニュー画面やメッセージの表示言語が英語に設定されていま

す。以下の手順で変更してください。

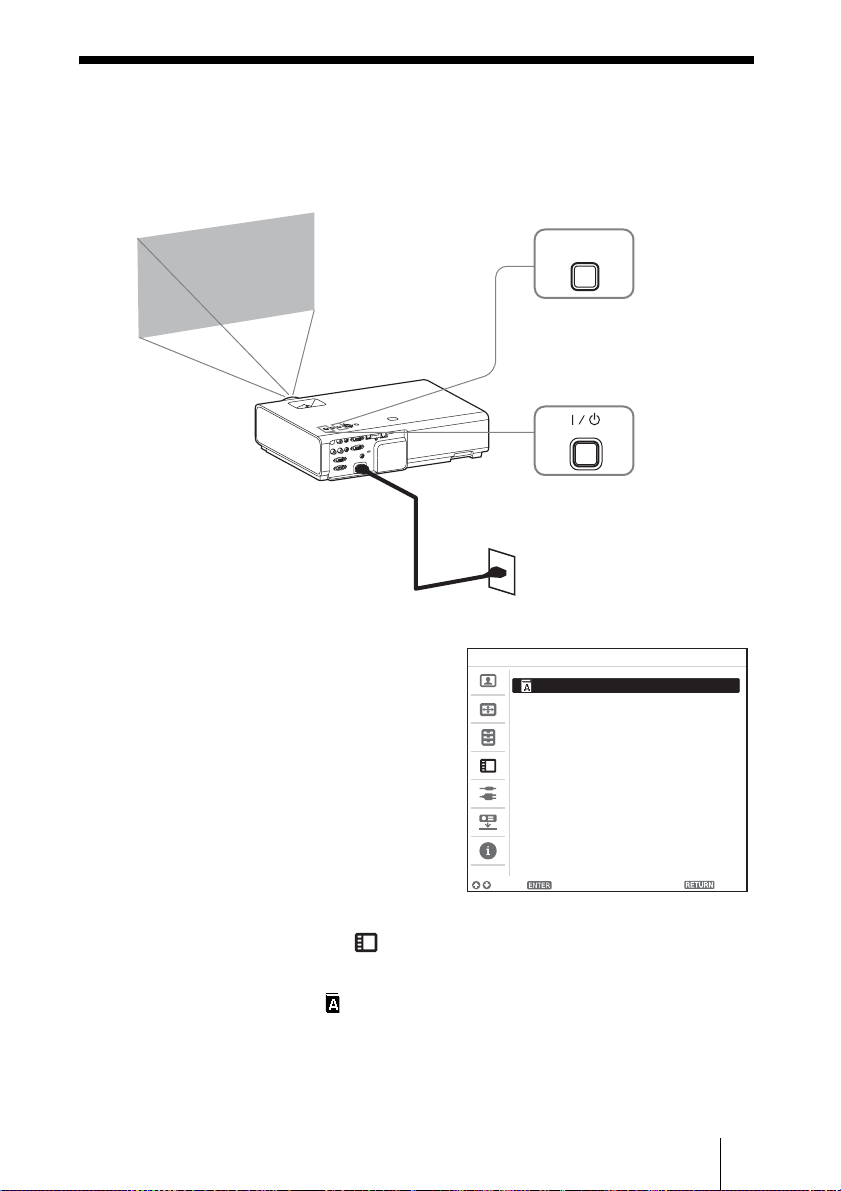

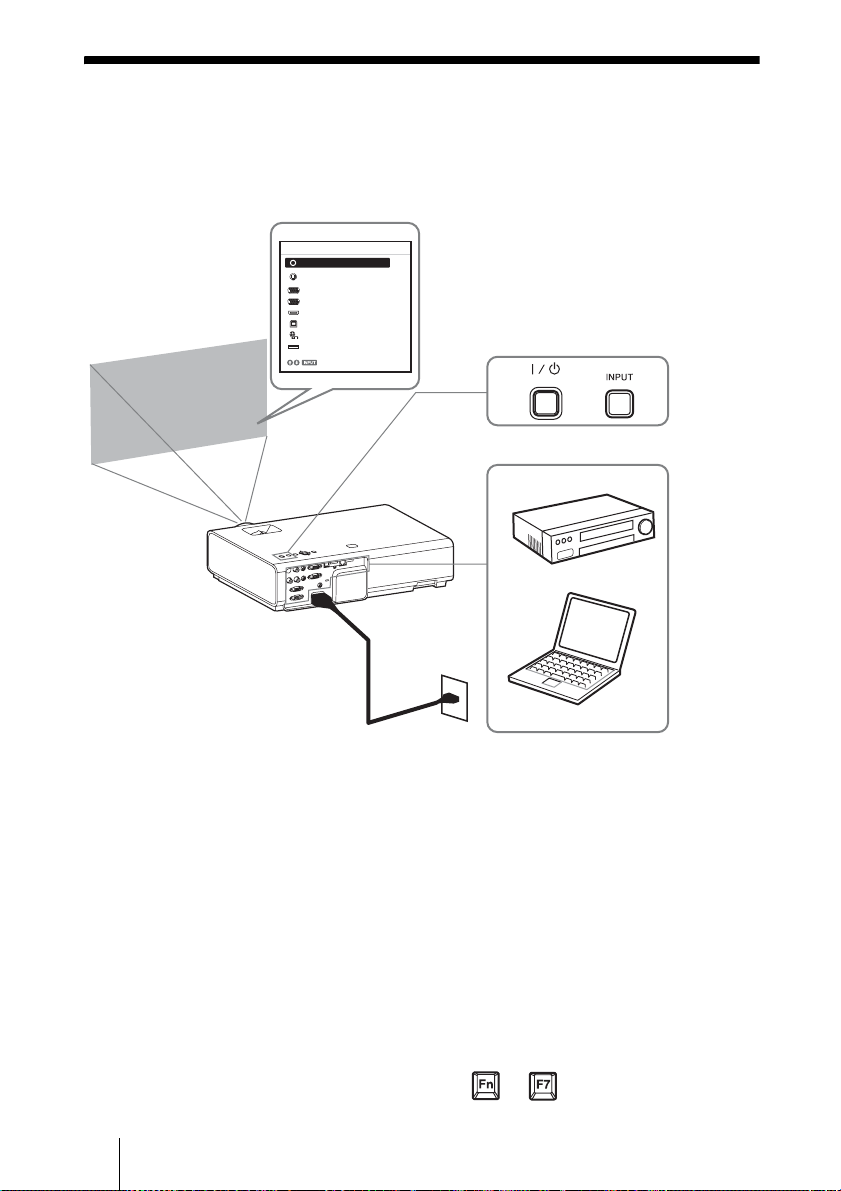

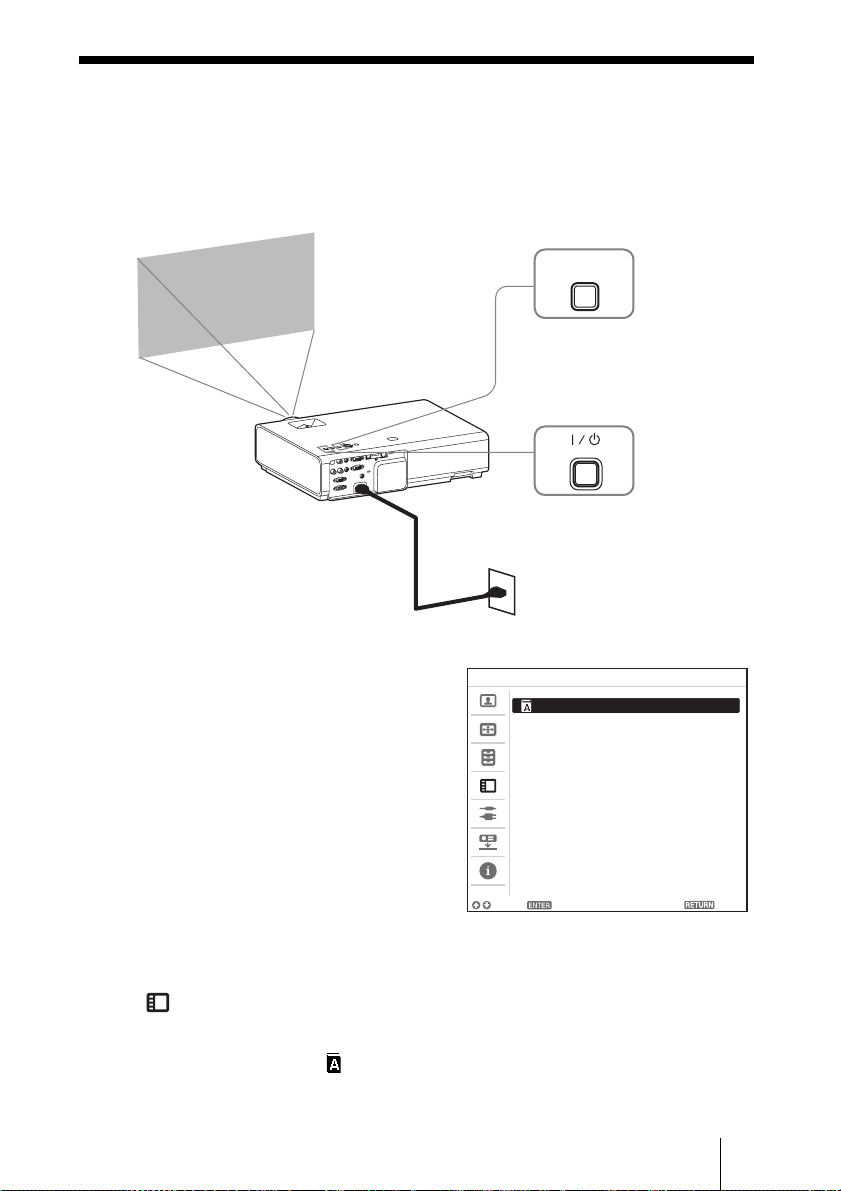

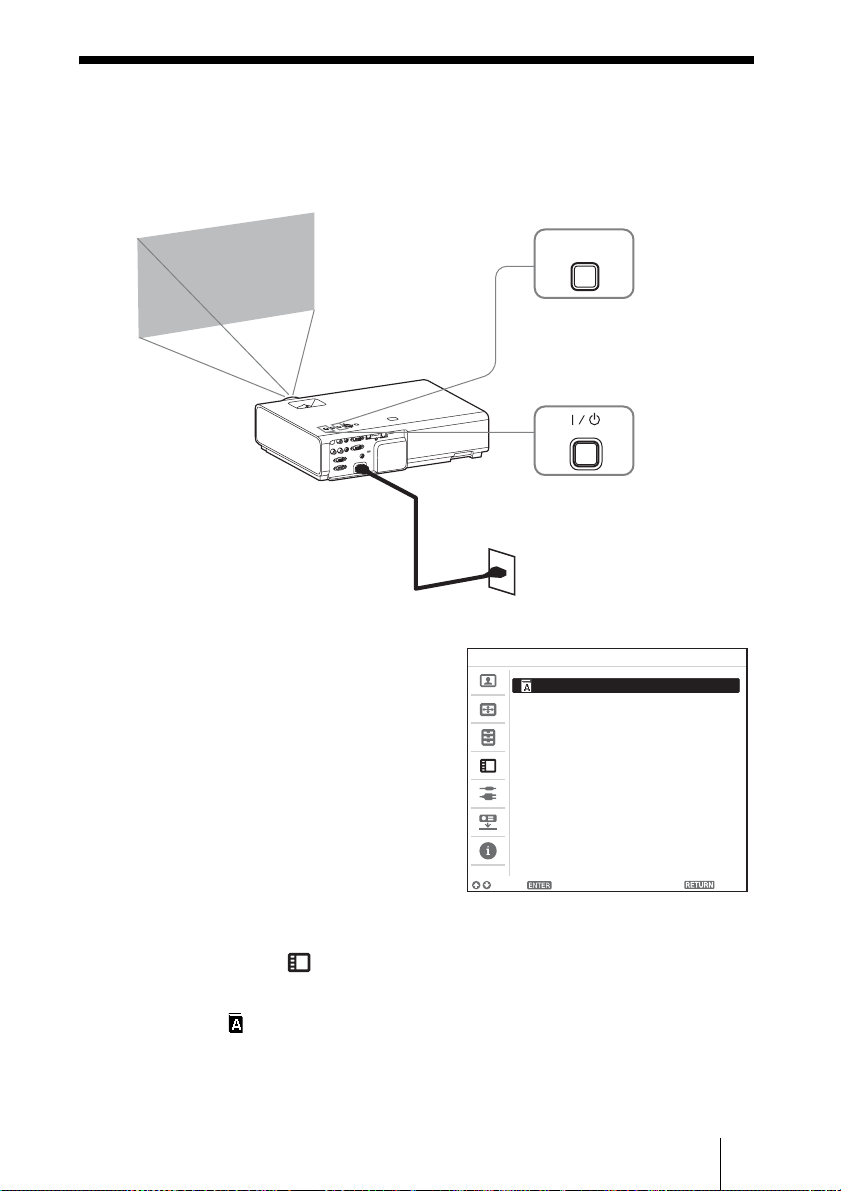

1 電源コードをコンセントに差し込

む。

2 ?/1 ボタンを押して、電源を入れ

る。

3 MENU ボタンを押して、メ

ニュー画面を表示する。

見えにくい場合は、画面のフォーカス、サイズ、位置を調整してください（18 ページ）。

4 表示言語を切り替える。

1 V または v を押して、Operation

（操作設定）を選び、

ENTER ボタンを押す。

2 V または v を押して、

「Language」（表示言語）を

選び、ENTER ボタンを押す。

Operation

Language English

Status OnStatus OnStatus Security Lock Off Control Key Lock Off

Sel Set Back

3 V/v/B/b を押して、表示言語を

選び、ENTER ボタンを押す。

5 MENU ボタンを押し、メニュー

画面を消す。

メニューの表示言語を切り替える

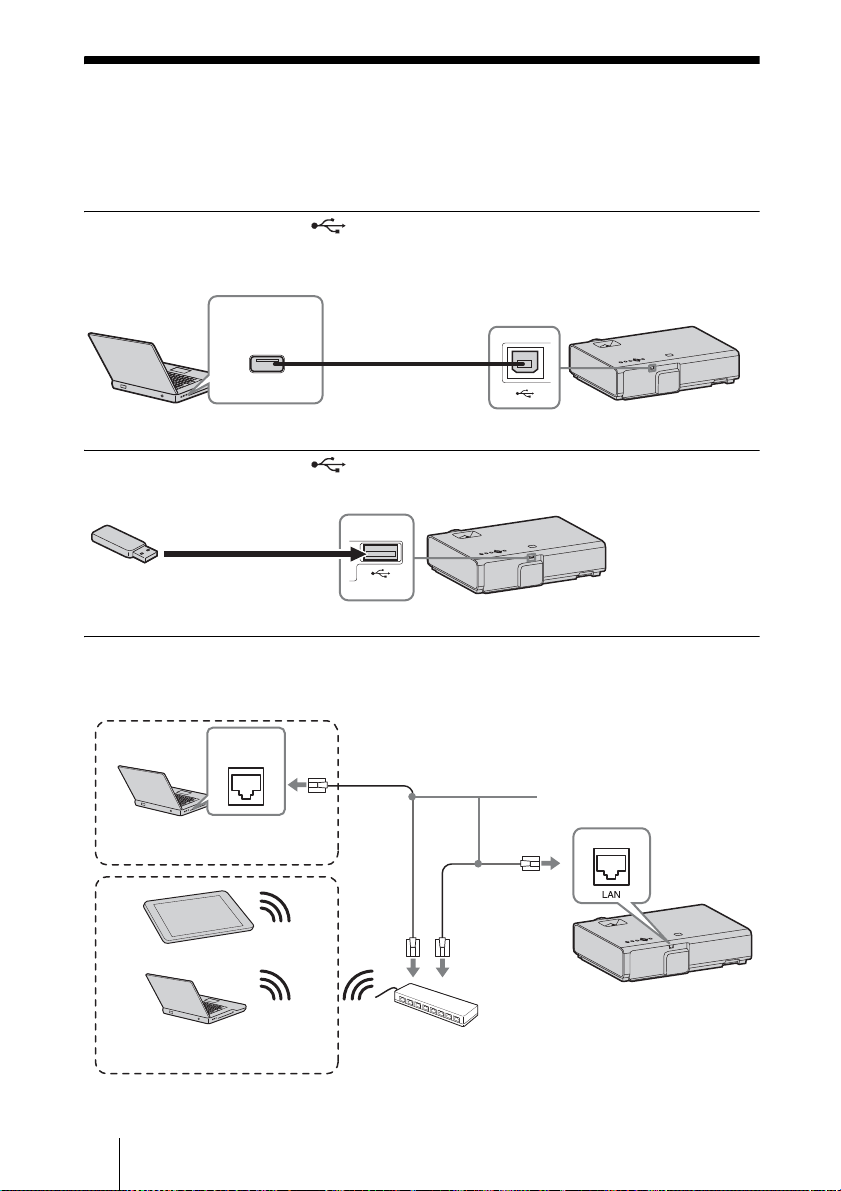

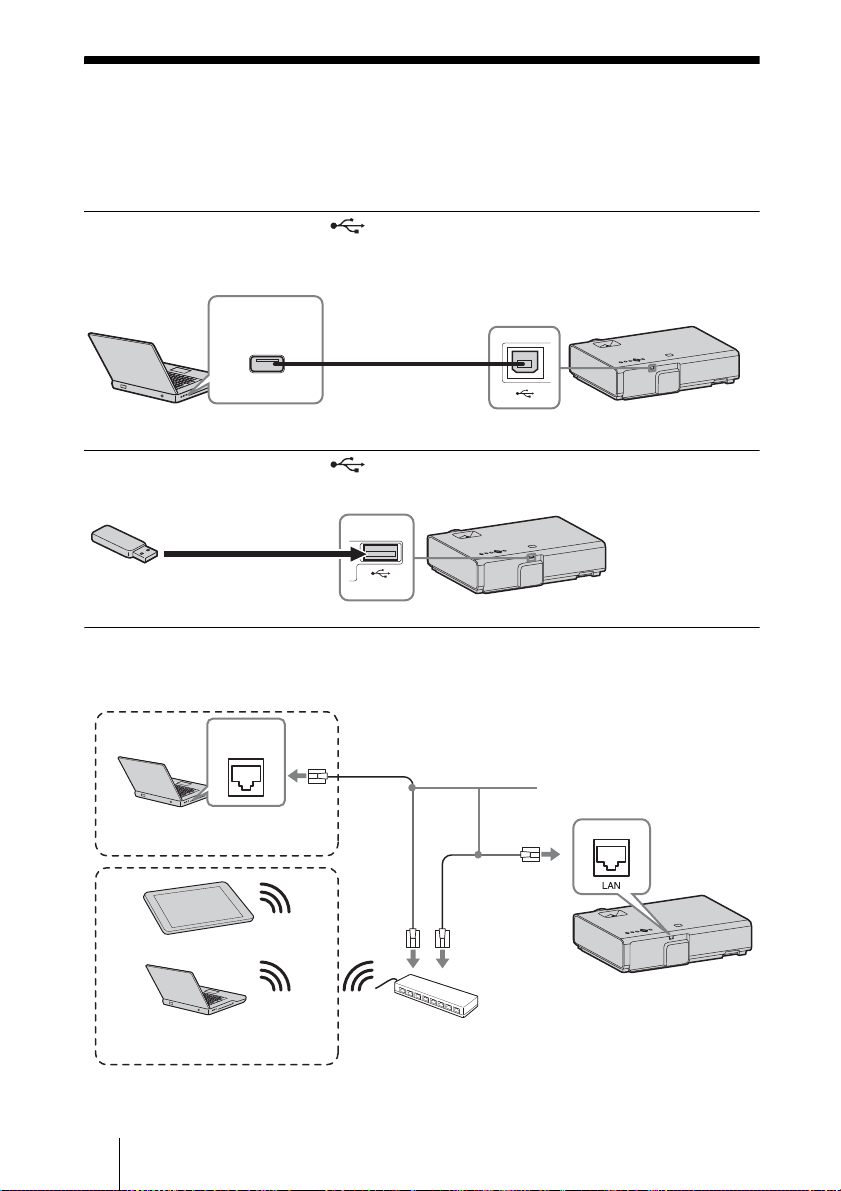

接続のしかた

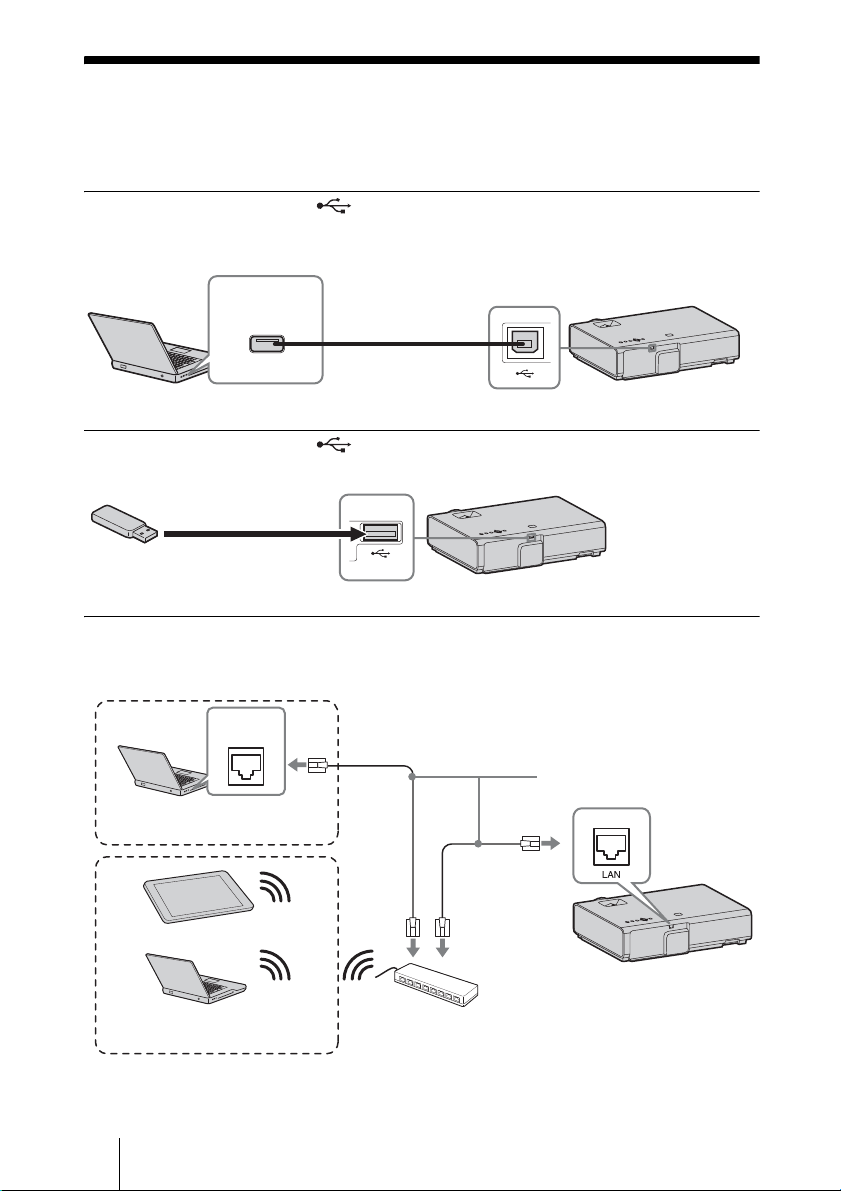

RGB 出力端子や HDMI 出力端子付きの外部機器と接続することができます。それ以外にも以下の方法での接続が可能です。

USB端子(タイプB)( )

USB端子付きのコンピューターと接続します。（「USB経由で映像を投写する」）

USB 端子

(タイプA)

コンピューター

USBA-Bケーブル

（別売 )

USB端子(タイプA)( )

USB メモリーと接続します。（「USBMediaViewer機能を利用する」）

USB メモリー（別売）

LAN 端子（LAN）

ハブやルーターを経由して、コンピューター、タブレット端末、スマートフォンと接続します。（「ネットワーク経由でのプレゼンテーション機能」）

LAN 端子

LAN ケーブル（ストレート）

（別売）

コンピューター

有線の場合

タブレット端末／スマートフォン

コンピューター

無線の場合

接続のしかた

ハブまたはルーター（無線）など

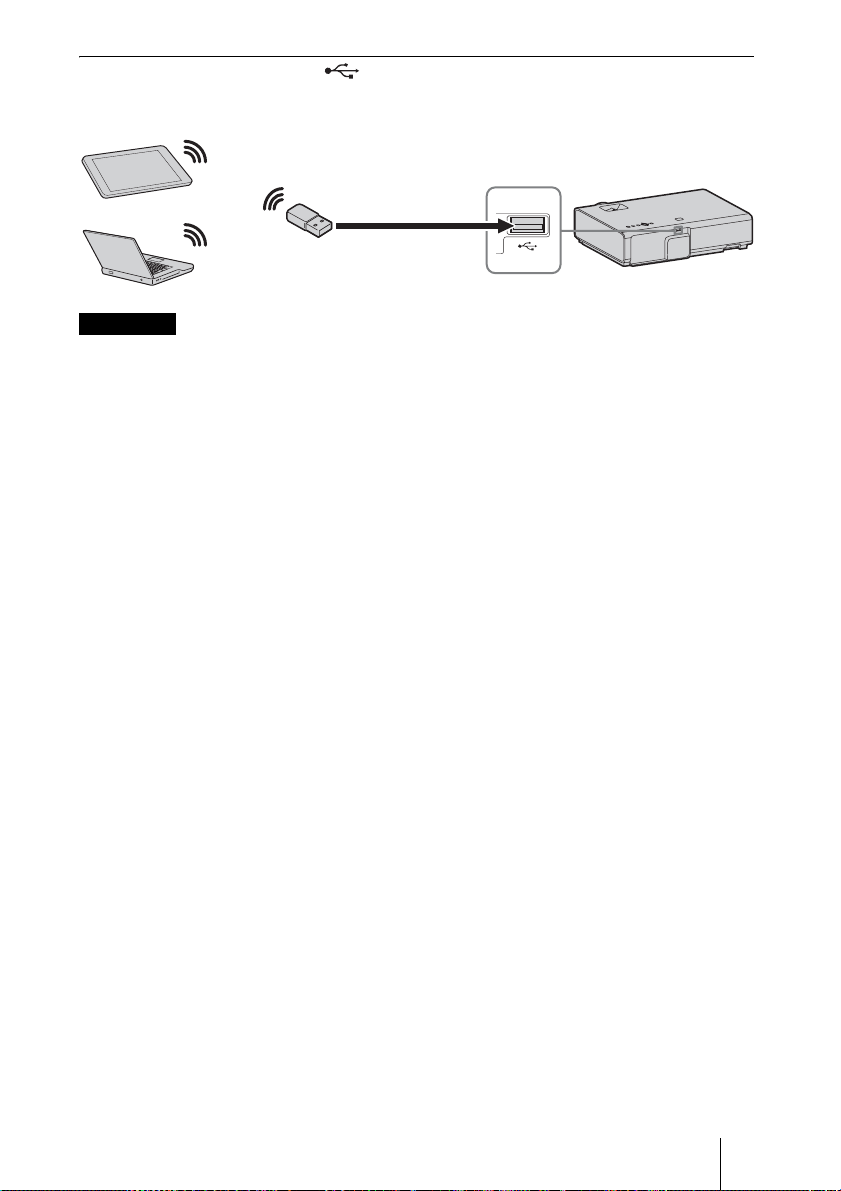

USB 端子 ( タイプ A)( )

USB ワイヤレス LAN モジュール IFU-WLM3（別売）と接続します。（「ネットワー

ク経由でのプレゼンテーション機能」）

タブレット端末／スマートフォン

USB ワイヤレス LAN モジュール IFU-WLM3（別売）

コンピューター

ご注意

･指定以外の USB ワイヤレス LAN モジュールは動作しません。

･ USB ワイヤレス LAN モジュールを抜き差しする場合には必ずプロジェクターがスタ

ンバイ状態（スタンバイモード：「低」）、または電源コードを抜いた状態で行ってください。

･タブレット端末／スマートフォンが USBワイヤレス LANモジュール IFU-WLM3（別

売）経由でプロジェクターに無線接続する場合、プロジェクターの「無線 LAN 設定」の「アクセスポイント設定」は「手動」にしてください。

･「手動」の工場出荷時の設定は以下のとおりです。

SSID：VPL+有線 LAN の MAC アドレスセキュリティー方式：WEP（64bit）パスワード：sony1

接続のしかた

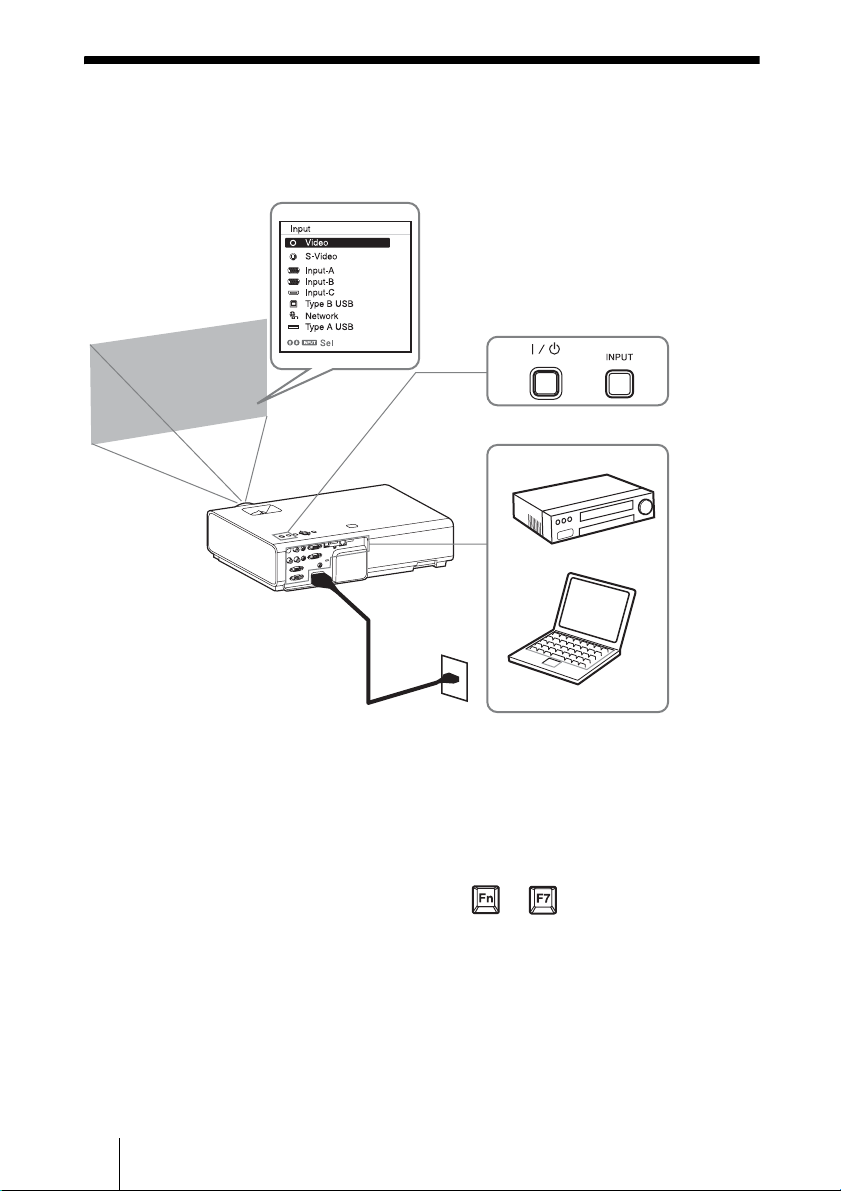

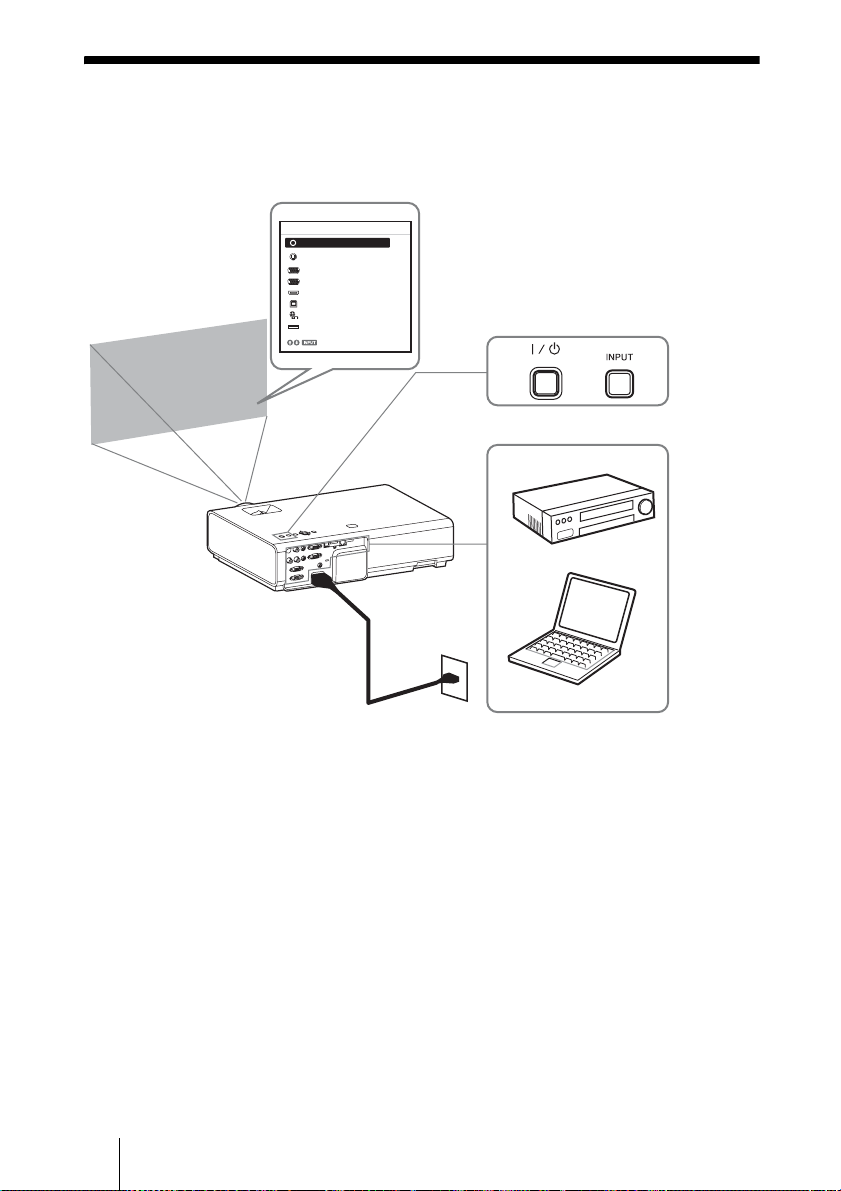

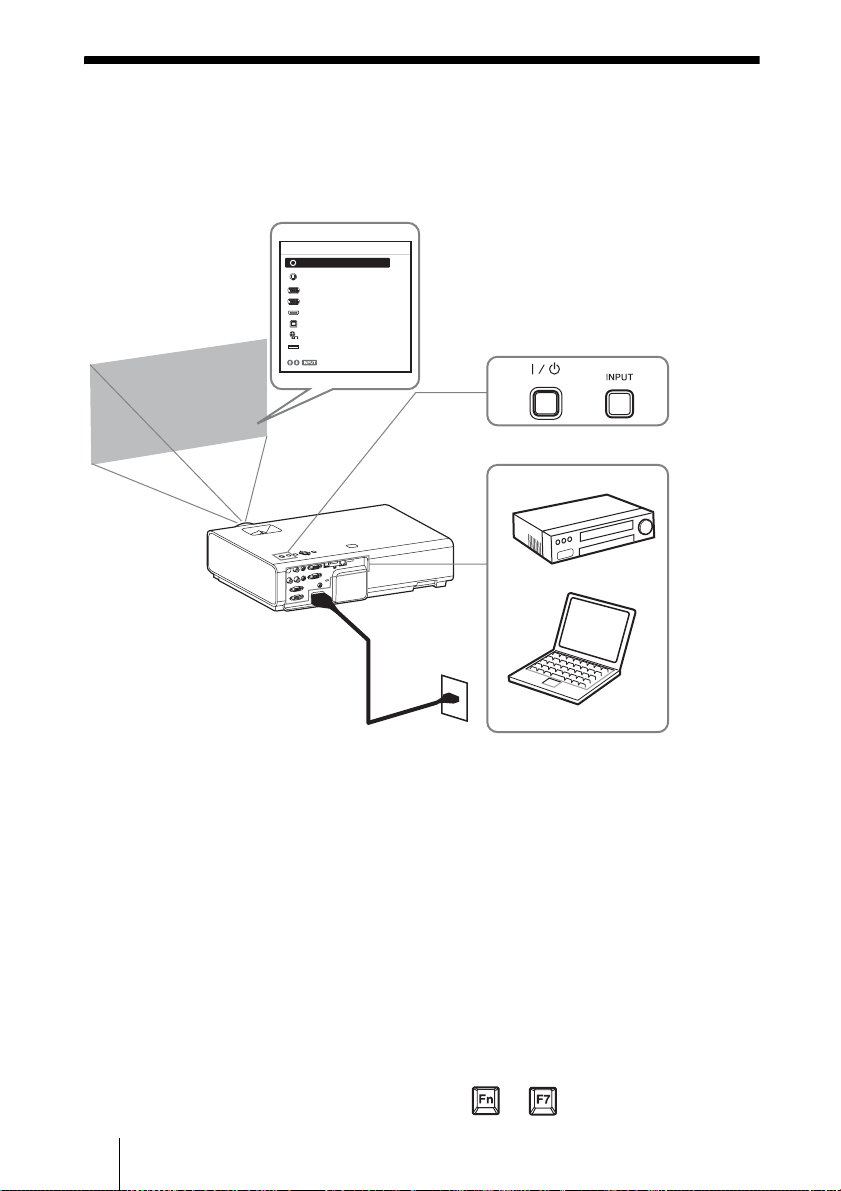

映像を投写する

プロジェクター（本機）は、スクリーンまでの距離（投写距離）によって投写される映像の大きさが変わります。スクリーンサイズに合うように本機を設置してください。投写距離と投写される映像の大きさについて詳しくは、「投写距離」をご覧ください。

本体

1 電源コードをコンセントに差し込

む。

2 再生する機器と接続する。 3 ?/1 ボタンを押して、電源を入れ

る。

電源コンセント

5 投写する映像を選ぶ。

本機の INPUTボタンを押すと、スクリーンに入力切換パレットが表示されます。INPUTボタンをくり返し押すか、または V/vボタンを押し、投写する映像を選びます。

ビデオ機器

コンピューター

4 再生する機器の電源を入れる。

映像を投写する

6 コンピューター側で画面の出力先

を外部ディスプレイに変更する。

出力先の切り換えは、コンピューターによって異なります。

（例）

USBメモリー内の写真を投写する場合は、「USBMediaViewer機能」をご確認ください。USB経由で映像を投写する場合は、「USB経由での映像の投写」をご確認ください。ネットワーク経由でのプレゼンテーション機能を利用して映像を投写する場合は、「ネットワーク経由でのプレゼンテーション機能」をご確認ください。

7 画面のフォーカス、サイズ、位置

を調整する（18 ページ）。

タブレット端末／スマートフォンから画像やファイルを送信して表示する

専用のアプリケーションを使用することで、タブレット端末／スマートフォンに保存した JPEG 画像や PDF ファイルなどのワイヤレス投写ができます * アプリケーションのダウンロード * 詳しい使用方法は、以下の URL を参照してください。 http://PWPresenter.pixelworks.com

*1：アプリケーションの使用には、以下

のうちいずれかが必要です。･無線接続が可能なネットワークに接

続されている（14 ページ）。

･ USB ワイヤレス LAN モジュール

IFU-WLM3（別売）をプロジェクターに接続してネットワークに無線接続する（15 ページ）。

*2：インターネットへのアクセス手段に

よりデータ通信料が発生する場合があります。

や

。

映像を投写する

映像を調整する

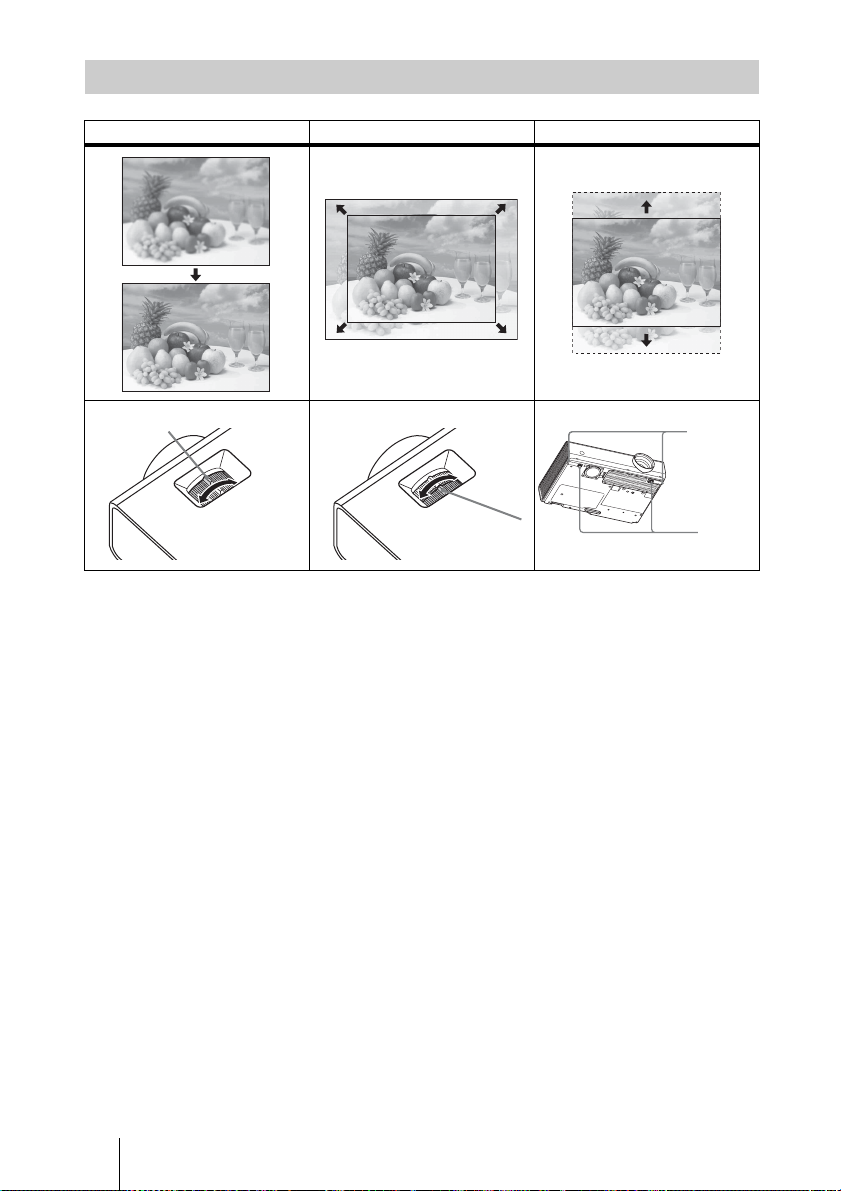

画面のフォーカス

（フォーカス）

フォーカスリング

画面のサイズ

（ズーム）

ズームリング

画面の位置

脚調整ボタン

前脚部

（調整可）

映像を投写する

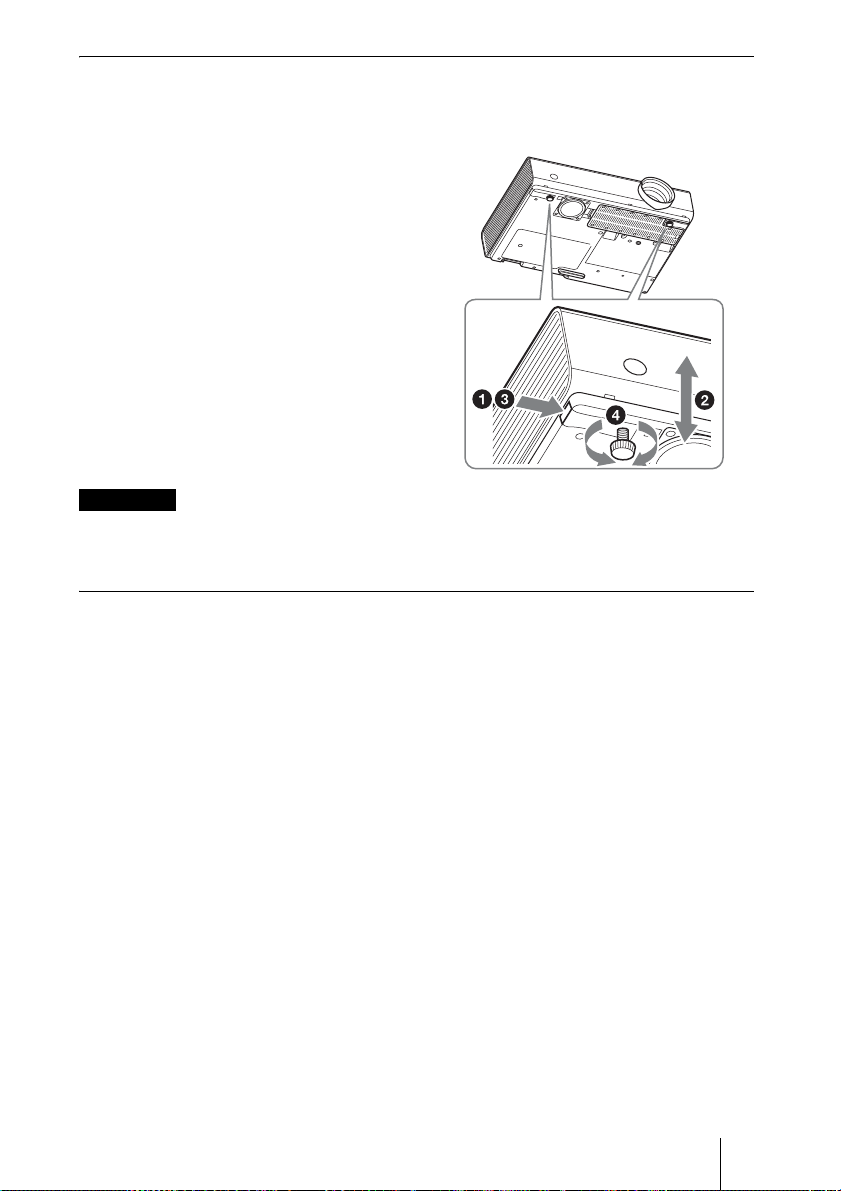

前脚部（調整可）による微調整

本体横のボタンを押して高さを微調整

することができます。

前脚部（調整可）を使ってプロジェク

ターの傾きをかえることにより投写さ

れる画面の位置を調整します。

前脚部（調整可）の使いかた

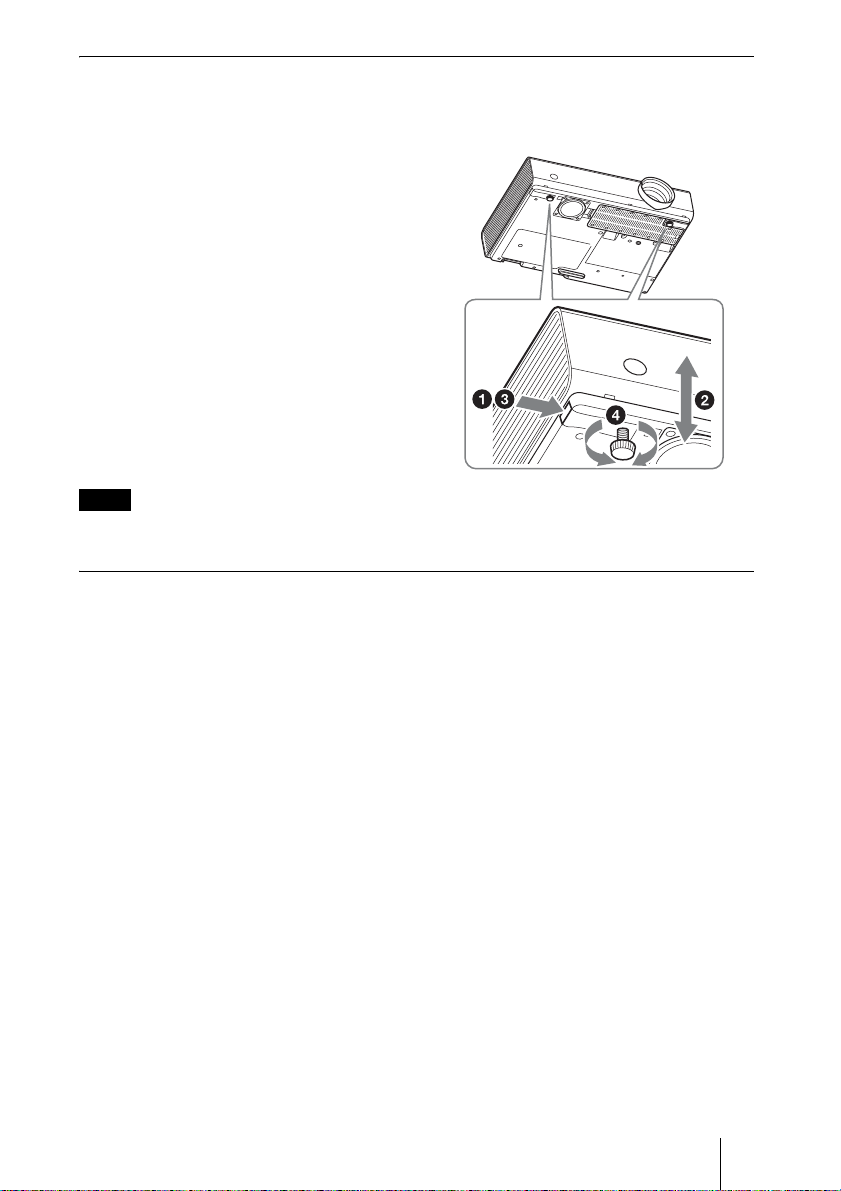

1 脚調整ボタンを押す。 2 プロジェクターを持ち上げて角度を

調整する。

3 脚調整ボタンをはなす。 4 微調整が必要な場合は、前脚部（調

整可）を左右に回して調整する。

ご注意

･前脚部（調整可）を調整するときは、手をはさまないようにしてください。

･前脚部（調整可）を出した状態で、本機を上から強く押さえないでください。故障の

原因になります。

投写画面の縦横比を変更する

リモコンの ASPECT ボタンを押すと投写画面の縦横比が切り換わります。メニュ

ーの画面モードのアスペクトからも設定できます。

映像を投写する

台形になった画面を補正する（キーストーン補正）

通常は、自動的にオートキーストーン補正機能が働き、補正されますが、スクリーンが傾いていたりすると、正常に動作しない場合があります。その場合は、手動でキーストーン補正を行ってください。

1 リモコンの KEYSTONE ボタンもし

くは設置設定の V キーストーンを選び、調整メニューを表示する。

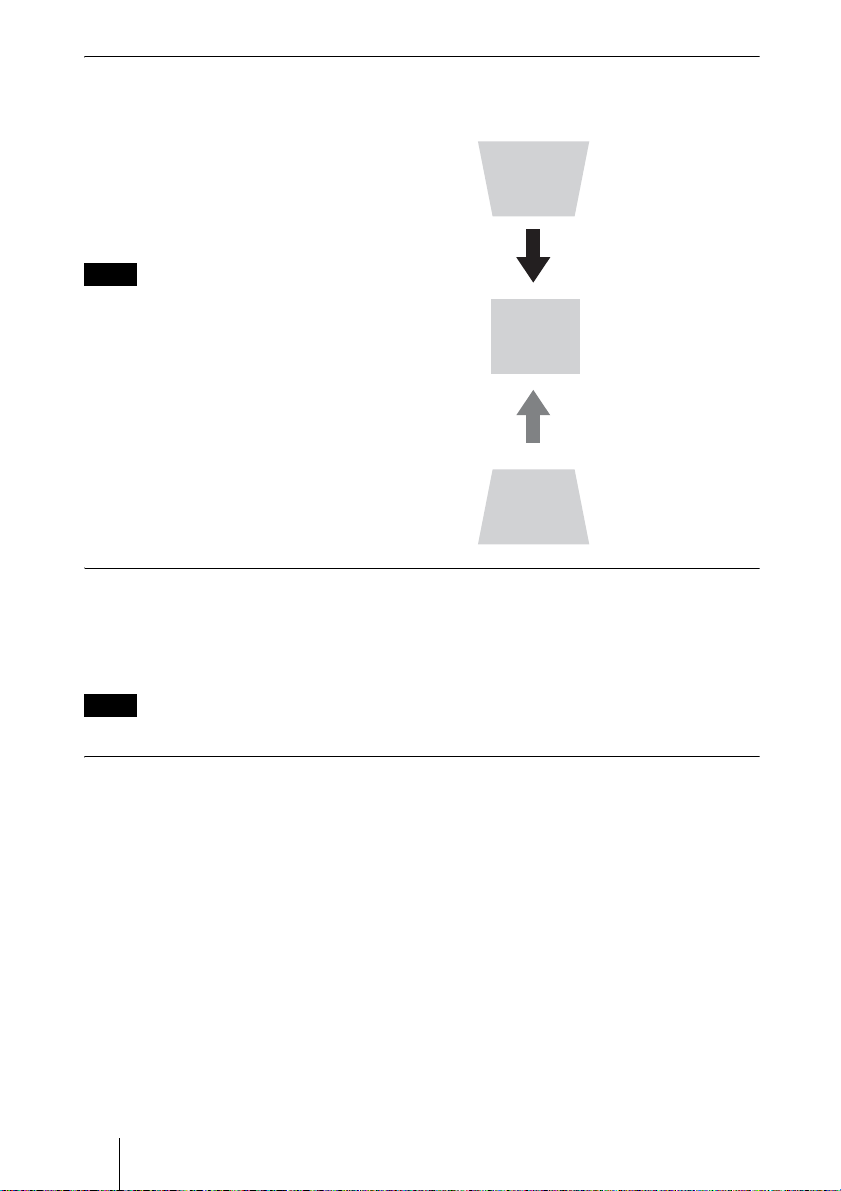

2 V/v/B/b で数値を調整する。数値が

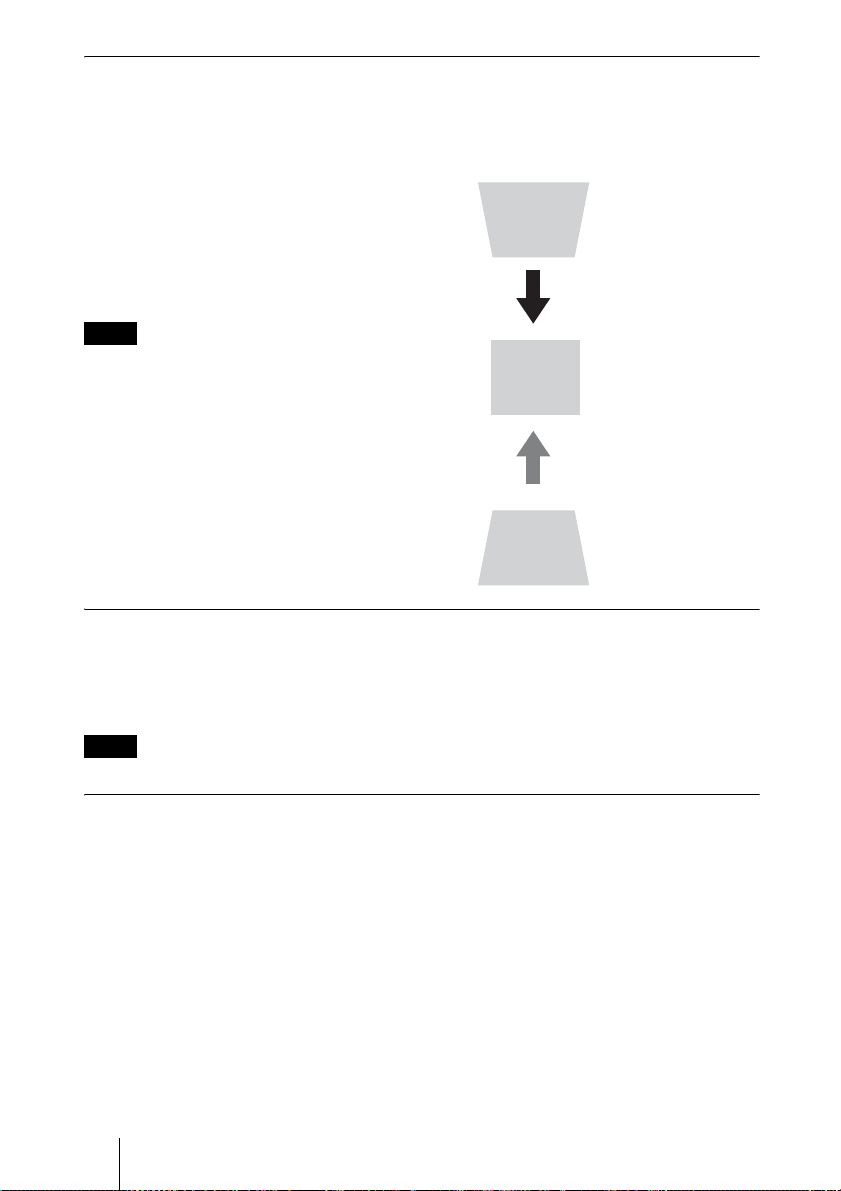

プラス方向に大きくなると画面の上側の幅が小さくなり、マイナス方向に大きくなると画面の下側の幅が小さくなります。

ご注意

キーストーン補正は電子的な補正のため、画像が劣化する場合があります。

数値をプラス方向に大きくする

数値をマイナス方向に大きくする

パターンを表示する

リモコンの PATTERNボタンを押すと、投写画面上に調整用パターンまたは格子パターンを表示することができます。繰り返し PATTERNボタンを押すと、元の画面に戻ります。格子パターンは、パソコンを使用せずにホワイトボードや黒板に文字や図形を描く際も、補助線として利用します。

ご注意

USB（タイプ A）、USB（タイプ B）、ネットワーク入力選択時は使用できません。

コンピューター信号入力時に投写画面のフェーズ、ピッチ、シフトを自動調整する（オートピクセルアライメント（APA））

リモコンの APA ボタンを押します。調整中にもう一度押すと、調整が取り消されます。画面モードからも実行できます。機能設定のスマート APA で「入」を選ぶと、信号が入力されると自動的に APA を実行します。

映像を投写する

電源を切る

1 本体またはリモコンの ?/1 ボタンを押す。

シャットダウンが開始され、電源がオフされます。10 秒以内に ?/1 ボタンをもう一度押すとすぐに電源がオンの状態に復帰します。

2 電源コードを抜く。

確認メッセージを出さずに電源を切るには

本体の ?/1 ボタンを数秒間押し続けてください。

ECO ゲージ

本機の ECO機能が効果的に活用されたかを表す指標です。（ECO 機能については、「ECO モードボタン」、「省エネ設定」をご覧ください。）

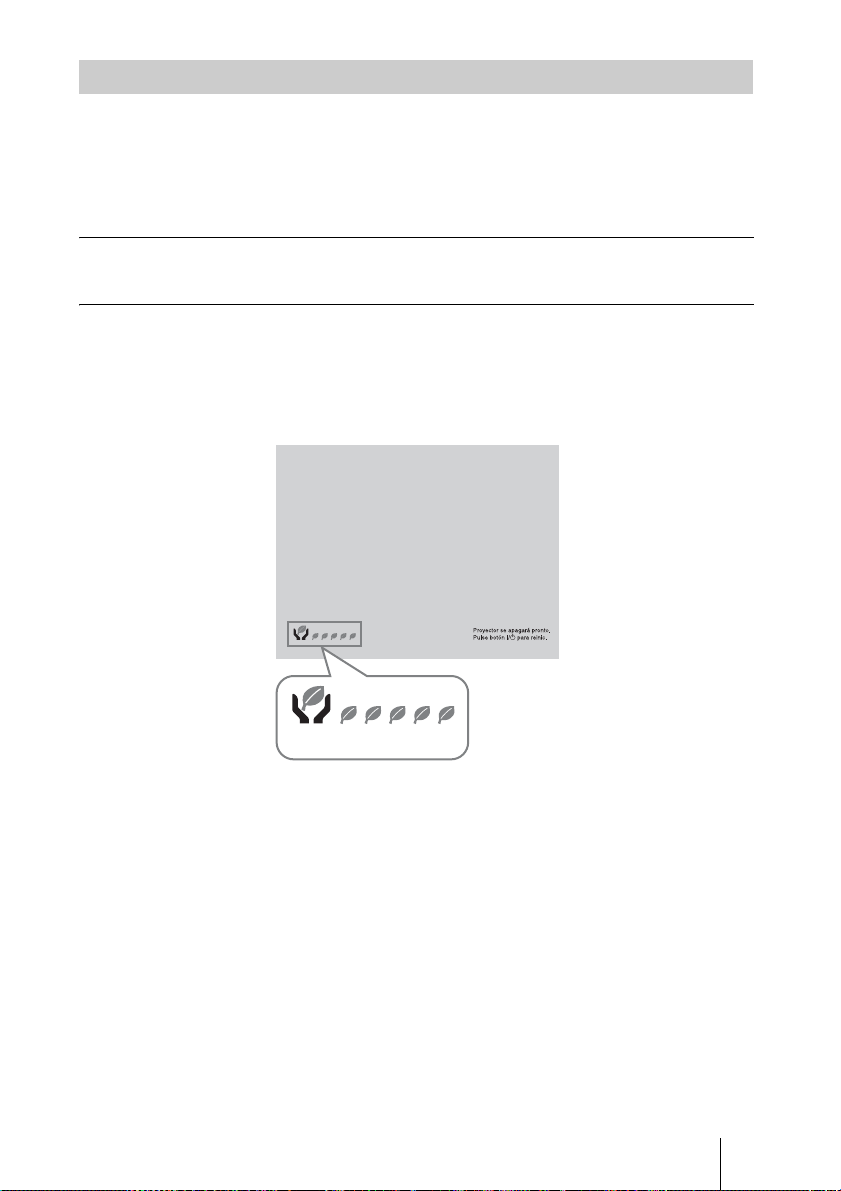

ECO 機能の設定により省電力が達成された度合いによって、シャットダウン時に葉

マークの枚数で表示されます。

ECOゲージ

映像を投写する

インジケーターの見かた

インジケーターの点灯により、本機の状態や異常の発生を確認することができます。異常が発生している場合は、表にしたがい対処してください。

ON ／ STANDBY インジケーター

状況意味／対処のしかた

赤色に点灯スタンバイ状態です。緑色に点滅本体に電源が入り、操作可能になるまでの間、または電源

を切ったあと、冷却している状態です。緑色に点灯電源が入っている状態です。オレンジ色に点灯無信号時設定（ランプオフ）状態です。赤色に点滅異常な状態です。点滅回数により症状が異なります。以下

の内容に従って対処してください。また、以下の対処を

行っても症状が再発する場合は、ソニーの相談窓口にご相

談ください。

2 回点滅内部温度が高温になっています。以下を確認してくださ

い。

･排気口、吸気口が壁や物などでふさがれていないか。

･エアーフィルターがつまっていないか（

･設置設定メニューの設置角度が正しく設定されている

か。

6 回点滅電源コードを抜き、ON ／ STANDBY インジケーターが

消えるのを確認してから、もう一度電源コードをコンセン

トに差し込み、電源を入れてください。

その他の点滅回数ソニーの相談窓口にご相談ください。

25 ページ）。

LAMP/COVER インジケーター

状況意味／対処のしかた

赤色に点滅点滅回数により症状が異なります。以下の内容にした

がって対処してください。

2 回点滅ランプカバーが確実に取り付けられていません（23 ペー

ジ）。

3 回点滅ランプが高温になっています。電源を切り、ランプが冷

えてからもう一度電源を入れてください。症状が再発する場合は、ランプの消耗が考えられます。新しいランプに交換してください（23 ページ）。

インジケーターの見かた

ランプを交換する

投写画面にメッセージが表示された場合は、新しいランプに交換してください。交換ランプは、プロジェクターランプ LMP-E212（別売）をお使いください。

1 電源を切り、電源コードを抜く。

･電源を切った直後はランプが高温に

なっているため、触れるとやけどの原因となります。ランプを充分に冷やすため、本機の電源を切ったあと

1時間以上たってからランプを交換

してください。

･ランプをはずしたあとのランプ収納

部に、金属類や燃えやすい物などの異物を入れないでください。火災や感電の原因となります。また、やけどの危険がありますので手を入れないでください。

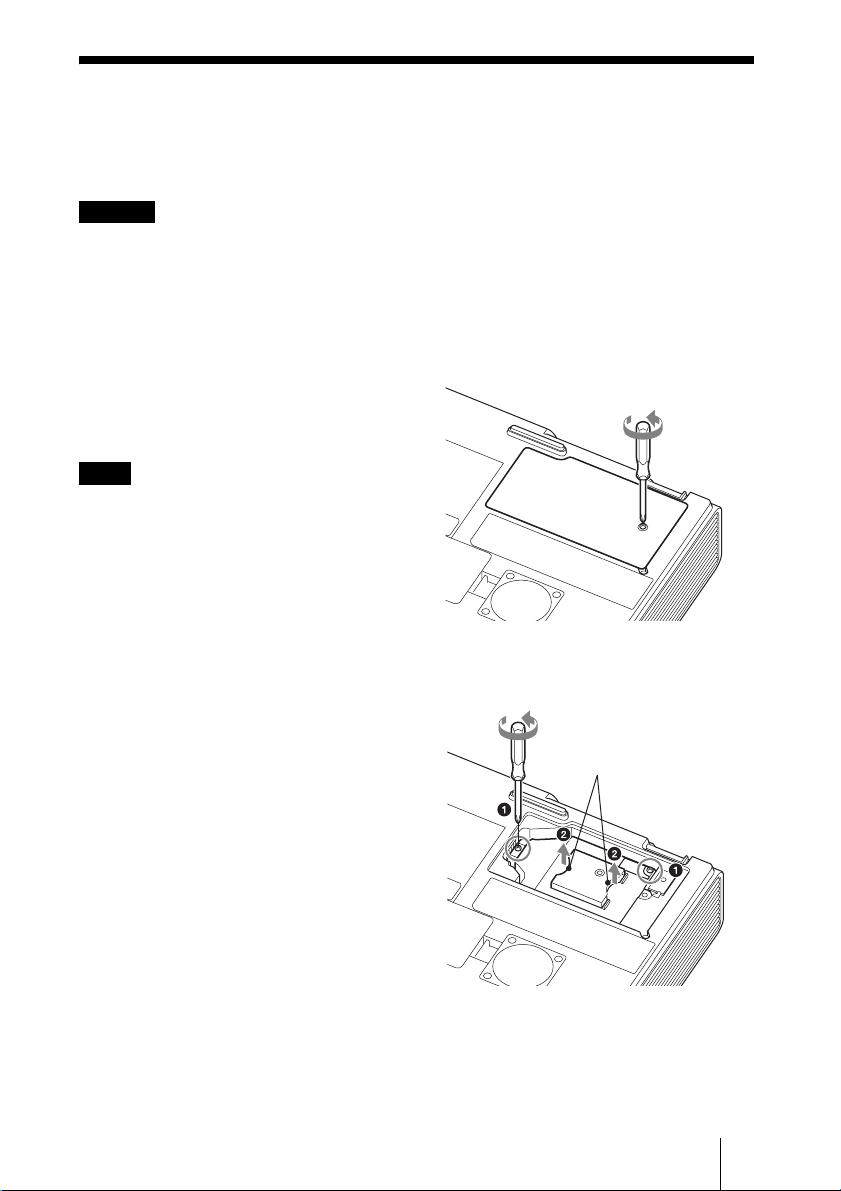

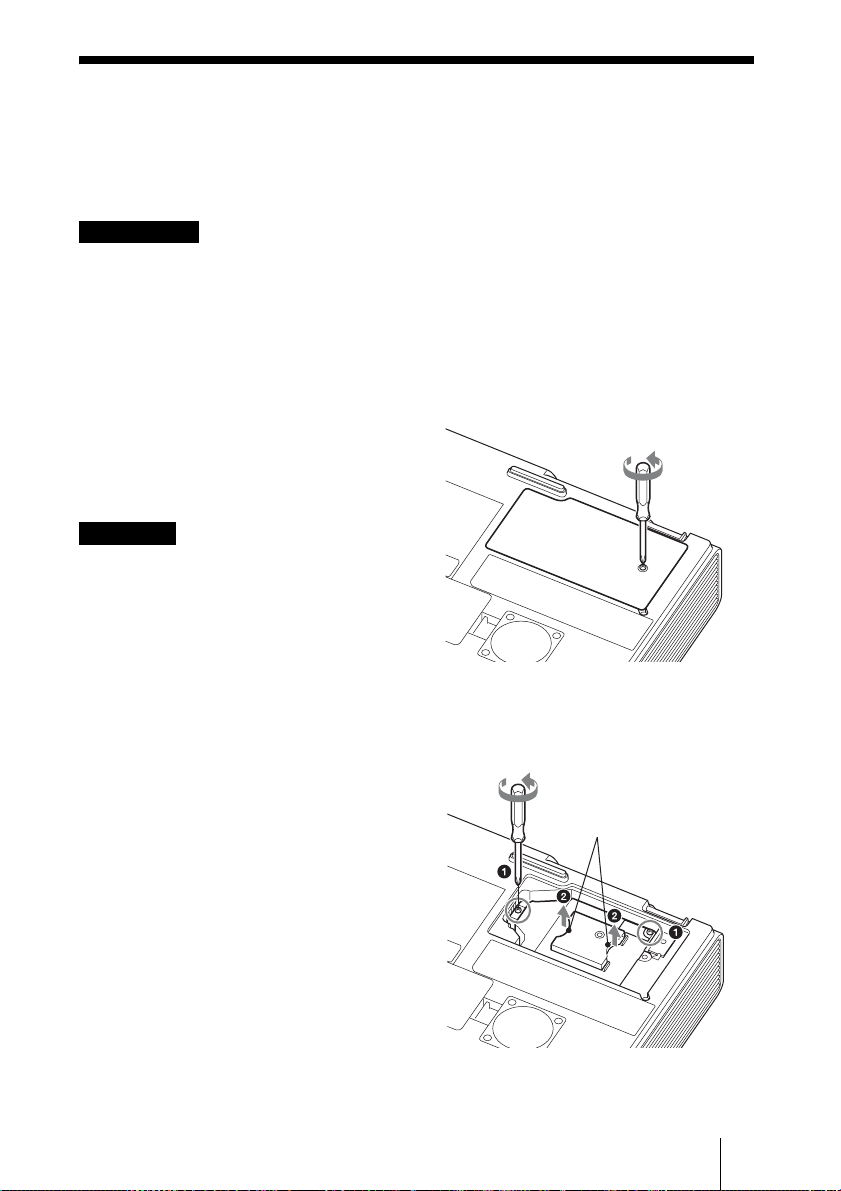

2 ランプが十分冷えてから、ランプ

カバーのネジ（1 本）をゆるめ、ランプカバーを開く。

･ランプが破損している場合は、ご自

分でランプ交換を行わず、ソニーの相談窓口にご相談ください。

･ランプを取り出すときは、必ず指定

された場所を持ち、ランプを傾けずに水平にしたまま取り出してください。指定された場所以外の部分に触れるとけがややけどの原因となることがあります。また、ランプを傾けると、万一ランプが破損している場合に破片が飛び出し、けがの原因となることがあります。

3 ランプのネジ（2 本）をゆるめ、

取っ手を持ってランプを取り出す。

取っ手

ランプを交換する

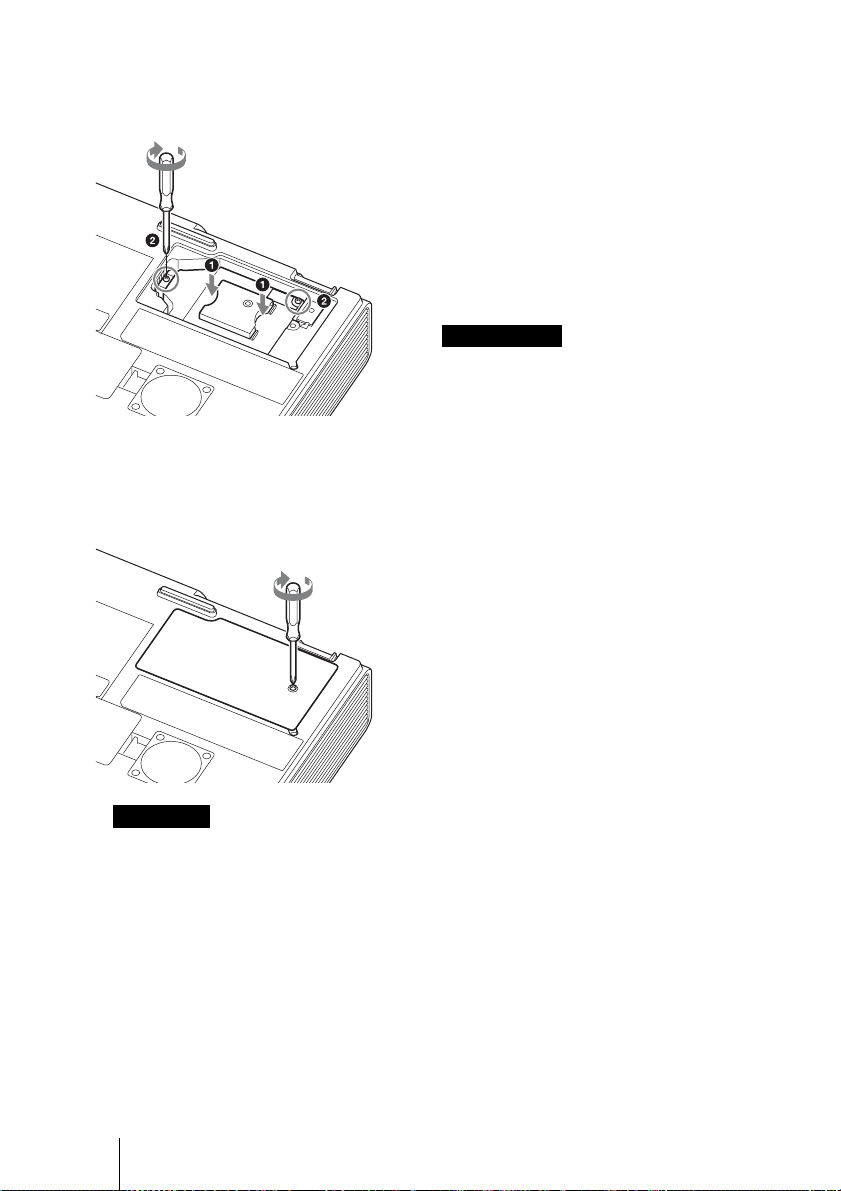

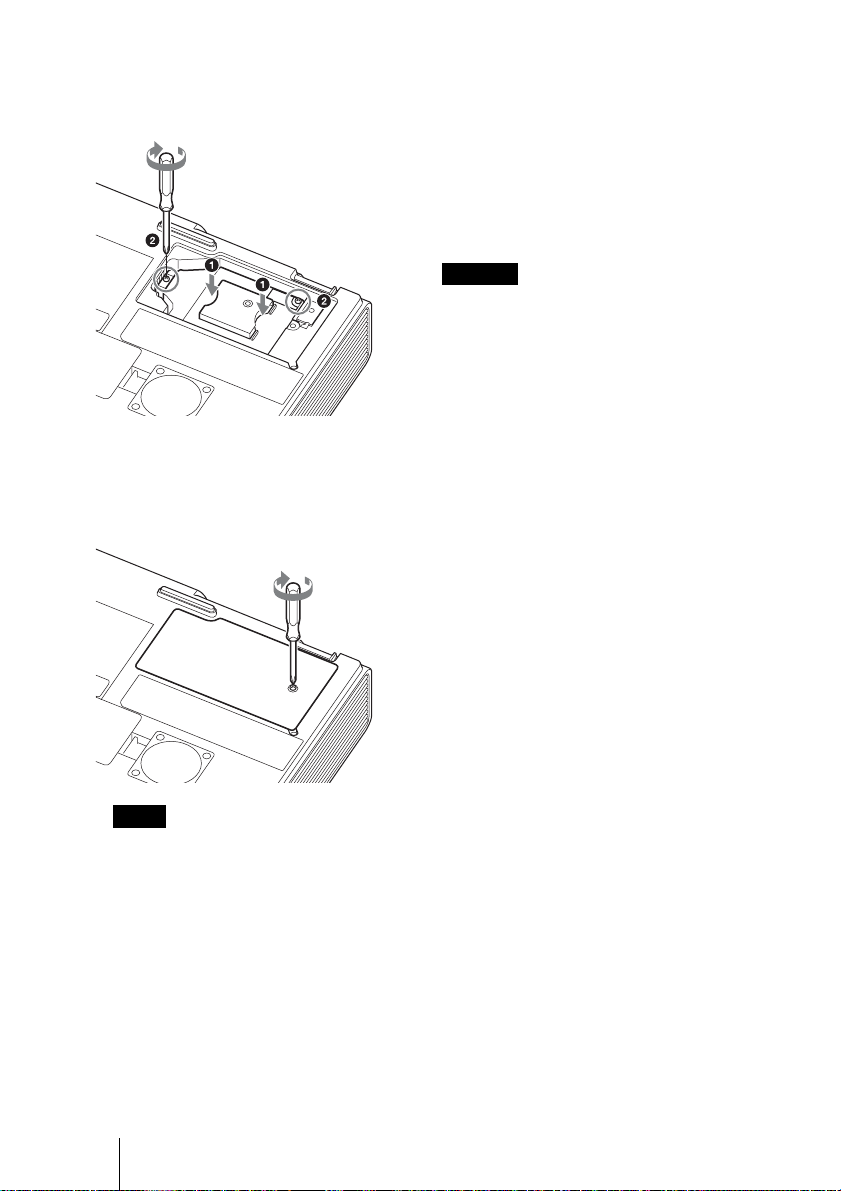

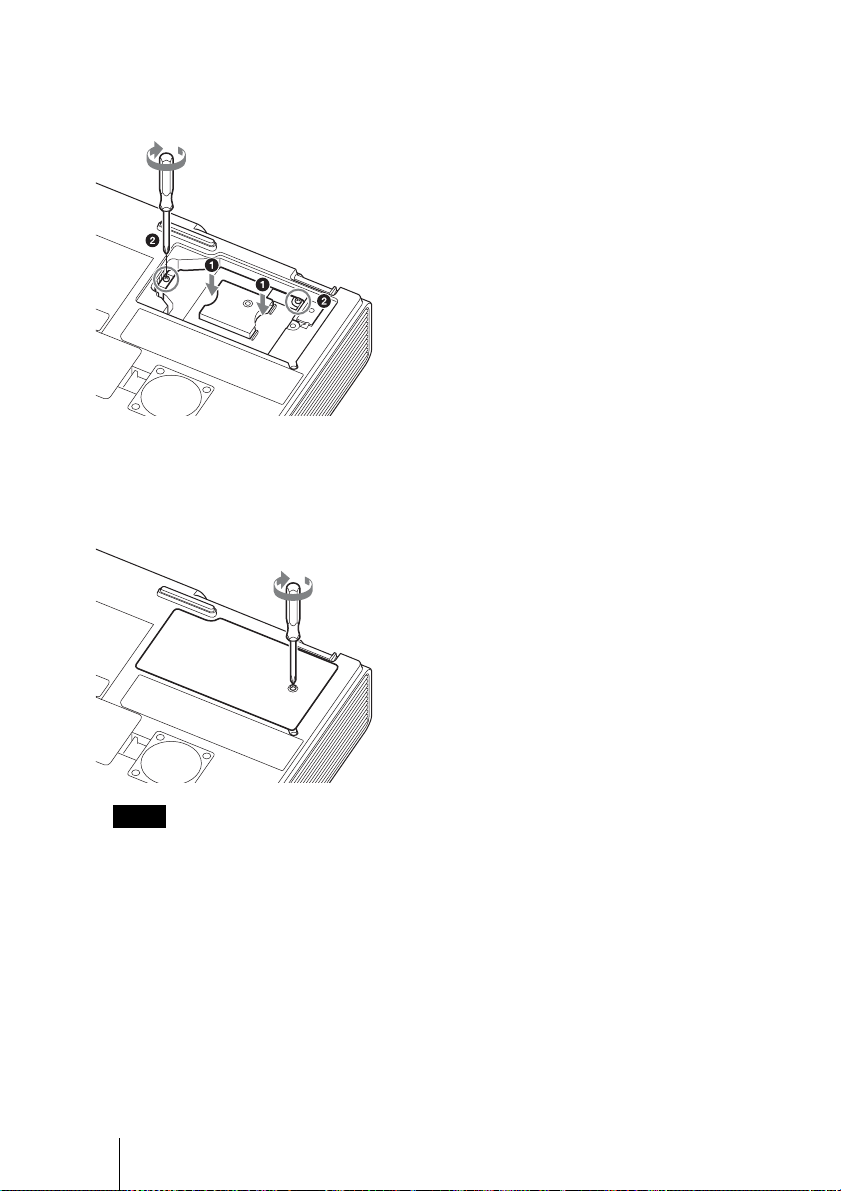

4 新しいランプを確実に奥まで押し

込み、ネジ（2 本）を締める。

5 ランプカバーを閉じ、ネジ

（1 本）を締める。

7 ランプタイマーの初期化を行う。

次回の交換時期をお知らせするために、ランプタイマーを初期化します。機能設定メニューから「ランプタイマー初期化」を選び、ENTER ボタンを押すとメッセージが表示されます。「はい」を選ぶとランプタイマーを初期化します。

ご注意

ランプが確実に装着されていないと、電源が入りません。

6 電源コードを電源コンセントに差

し込み、電源を入れる。

ランプを交換する

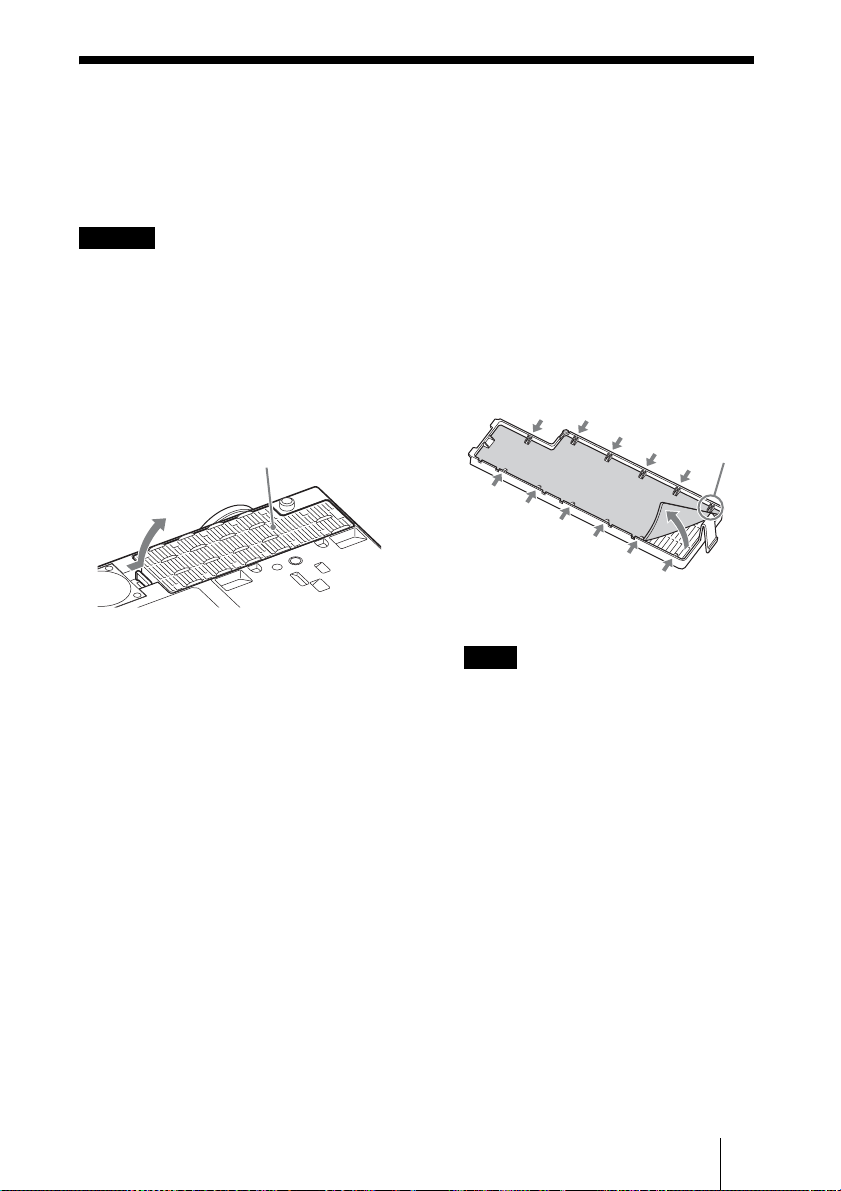

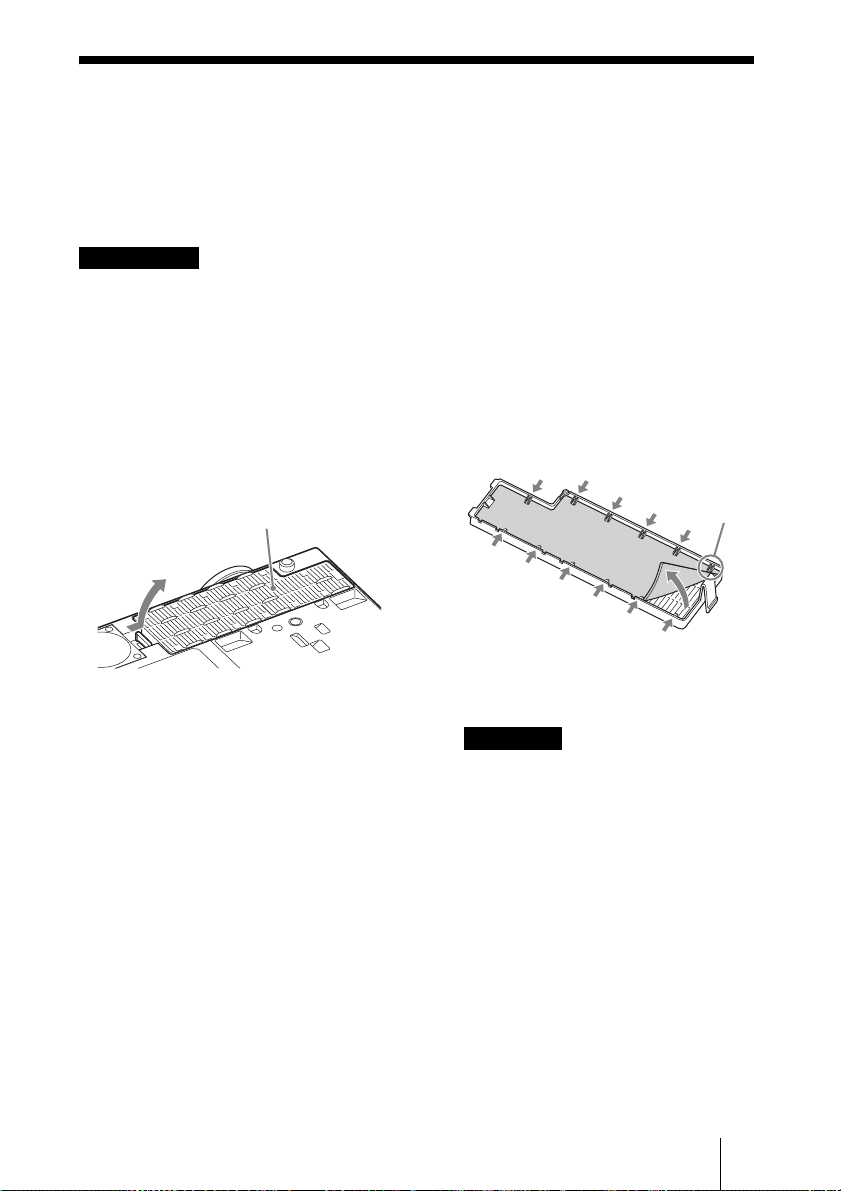

エアーフィルターを掃除する

投写画面に表示されるメッセージにエアーフィルター掃除のお知らせが表示された場合は、エアーフィルターを掃除してください（22 ページ）エアーフィルターを掃除しても汚れが落ちないときは、新しいエアーフィルターに交換してください。新しいエアーフィルターについては、お買い上げ店またはソニーの相談窓口にご依頼ください。

エアーフィルターの掃除を怠ると、ゴミがたまり、内部に熱がこもって、故障・火災の原因となることがあります。

1 電源を切り、電源コードをコンセ

ントから抜く。

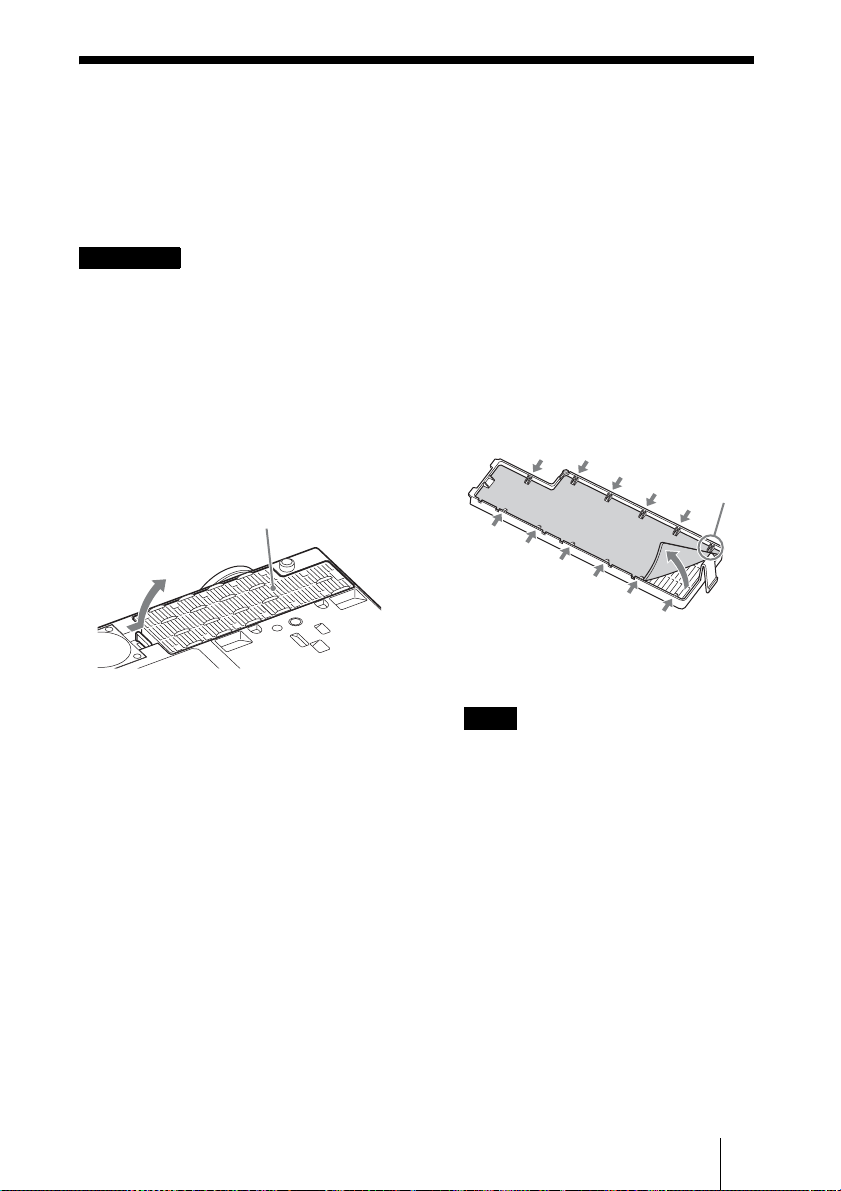

2 エアーフィルターカバーを引き出

して取り出す。

エアーフィルターカバー

3 掃除機でエアーフィルターを掃除

する。

エアーフィルターを引き出して取り外し、掃除機で掃除してください。

つめ

4 エアーフィルターカバーを元に戻

す。

ご注意

エアーフィルターカバーはしっかり取り付けてください。きちんと取り付けられていないと、故障の原因となります。

エアーフィルターを掃除する

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

WARNING THIS APPARATUS MUST BE

EARTHED.

WARNING

When installing the unit, incorporate a readily accessible disconnect device in the fixed wiring, or connect the power plug to an easily accessible socket-outlet near the unit. If a fault should occur during operation of the unit, operate the disconnect device to switch the power supply off, or disconnect the power plug.

CAUTION About the LAN connector

For safety, do not connect the connector for peripheral device wiring that might have excessive voltage to this port.

WARNING: THIS WARNING IS APPLICABLE FOR USA ONLY. If used in USA, use the UL LISTED power cord specified below. DO NOT USE ANY OTHER POWER CORD.

Plug Cap Parallel blade with ground pin

Cord Type SJT, three 16 or 18 AWG

Length Minimum 1.5 m (4 ft. 11 in.), Less

Rating Minimum 10 A, 125 V

Using this unit at a voltage other than 120V may require the use of a different line cord or attachment plug, or both. To reduce the risk of fire or electric shock, refer servicing to qualified service personnel.

(NEMA 5-15P Configuration)

wires

than 4.5 m (14 ft. 9 in.)

WARNING

WARNING: THIS WARNING IS APPLICABLE FOR OTHER COUNTRIES. 1 Use the approved Power Cord (3-core

mains lead) / Appliance Connector / Plug with earthing-contacts that conforms to the safety regulations of each country if applicable.

2 Use the Power Cord (3-core mains lead) /

Appliance Connector / Plug conforming to the proper ratings (Voltage, Ampere).

If you have questions on the use of the above Power Cord / Appliance Connector / Plug, please consult a qualified service personnel.

IMPORTANT

The nameplate is located on the bottom.

For kundene i Norge

Dette utstyret kan kobles til et ITstrømfordelingssystem.

For the customers in the U.S.A.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

– Reorient or relocate the receiving

antenna.

– Increase the separation between the

equipment and receiver.

– Connect the equipment into an outlet on

a circuit different from that to which the receiver is connected.

– Consult the dealer or an experienced

radio/TV technician for help.

If you have any questions about this product, you may call; Sony Customer Information Service Center 1-800-222-7669 or http://www.sony.com/

Declaration of Conformity

Trade Name : SONY Model : VPL-EW276

VPL-EW246 VPL-EW226 VPL-EX276 VPL-EX272 VPL-EX246 VPL-EX242 VPL-EX226

VPL-EX222 Responsible party : Sony Electronics Inc. Address : 16530 Via Esprillo,

San Diego, CA

92127 U.S.A. Telephone Number: 858-942-2230

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

All interface cables used to connect peripherals must be shielded in order to comply with the limits for a digital device pursuant to Subpart B of part 15 of FCC Rules.

For the customers in Canada

CAN ICES-3 (B)/NMB-3(B)

For the customers in Europe

This product has been manufactured by or on behalf of Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Inquiries related to product compliance based on European Union legislation shall be addressed to the authorized representative, Sony Deutschland GmbH,

Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For any service or guarantee matters, please refer to the addresses provided in the separate service or guarantee documents.

For the customers in Taiwan only

For the State of California, USA only

Perchlorate Material - special handling may apply, See www.dtsc.ca.gov/hazardouswaste/ perchlorate Perchlorate Material : Lithium battery contains perchlorate.

For the Customers in Brazil only DESCARTE DE PILHAS E BATERIAS

Após o uso, as pilhas e/ou baterias deverão ser entregues ao estabelecimento comercial ou rede de assistência técnica autorizada.

Pilhas e Baterias não recarregáveis Atenção:

Verifique as instruções de uso do aparelho certificando-se de que as polaridades (+) e (-) estão no sentido indicado. As pilhas poderão vazar ou explodir se as polaridades forem invertidas, expostas ao fogo, desmontadas ou recarregadas.

Evite misturar com pilhas de outro tipo ou com pilhas usadas, transportá-las ou armazená-las soltas, pois aumenta o risco de vazamento.

Retire as pilhas caso o aparelho não esteja sendo utilizado, para evitar possíveis danos na eventualidade de ocorrer vazamento.

As pilhas devem ser armazenadas em local seco e ventilado.

No caso de vazamento da pilha, evite o contato com a mesma. Lave qualquer parte do corpo afetado com água abundante. Ocorrendo irritação, procure auxílio médico.

WARNING

Não remova o invólucro da pilha. Mantenha fora do alcance das crianças. Em

caso de ingestão procure auxílio médico imediatamente.

Інформація для споживачів в Україні.

Обладнання відповідає вимогам: – Технічного регламенту обмеження

використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова КМУ від 03/12/2008 № 1057).

WARNING Prevent the projector from falling

For a ceiling installation, take precautions to prevent it from falling from the ceiling by securing the projector with wire, etc. Ensure that qualified service personnel install the projector.

WARNING

Precautions

On safety

• Check that the operating voltage of your unit is identical with the voltage of your local power supply. If voltage adaptation is required, consult with qualified Sony personnel.

• Should any liquid or solid object fall into the cabinet, unplug the unit and have it checked by qualified Sony personnel before operating it further.

• Unplug the unit from the wall outlet if it is not to be used for several days.

• To disconnect the cord, pull it out by the plug. Never pull the cord itself.

• The wall outlet should be near the unit and easily accessible.

• The unit is not disconnected from the AC power source (mains) as long as it is connected to the wall outlet, even if the unit itself has been turned off.

• Do not look into the lens while the lamp is on.

• Do not place your hand or objects near the ventilation holes — the air coming out is hot.

• Be careful not to catch your fingers by the front feet (adjustable) when you adjust the height of the unit. Do not push hard on the top of the unit with the front feet (adjustable) out.

• Avoid using an extension cord with a low voltage limited since it may cause the short-circuit and physical incidents.

• Do not catch your finger between the unit and surface of the floor when moving the projector installed on the floor.

• Do not move the projector when it is turned on and the cabinet cover is open.

• Do not install the unit in a location near heat sources such as radiators or air ducts, or in a place subject to direct sunlight, excessive dust or humidity, mechanical vibration or shock.

• Never mount the projector on the ceiling or move it by yourself. Be sure to consult with qualified Sony personnel (charged).

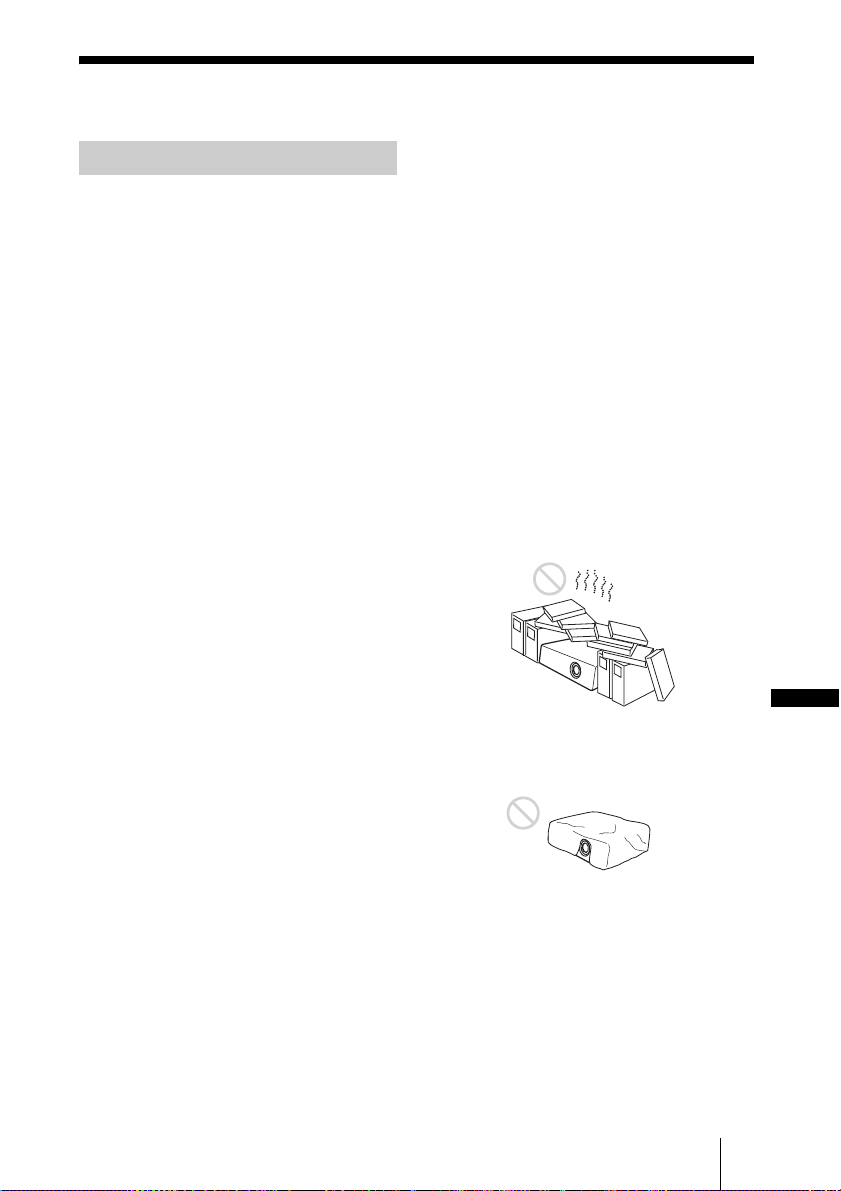

• If the ventilation holes are blocked, internal heat builds up, and it may cause a fire or damage the unit. To allow adequate air circulation and prevent internal heat build-up, follow the items below:

• Leave space around the unit (page 6).

• Avoid using something to cover the ventilation holes (exhaust/intake).

• Do not place the unit on surfaces such as an original packing sheet, soft cloth, papers, rugs, or scraps of paper. The ventilation holes may take in such materials.

• Do not place any object just in front of the lens that may block the light during projection. Heat from the light may damage the object. Use the picture muting function to cut off the picture.

Precautions

• Do not use the Security bar for the purpose of preventing theft for transporting or installing the unit. If you lift the unit by the Security bar or hang the unit by this bar, it may cause the unit to fall and be damaged, and may result in personal injury.

For dealers

• Be sure to secure the cabinet cover firmly when installing to the ceiling firmly.

On Installation

• When installing the unit, leave space between any walls, etc. and the unit as illustrated.

More than 30 cm

(11

/8 inches)

• Avoid using the unit in a location where the temperature or humidity is very high, or temperature is very low.

• Avoid installing the unit in a location subject to direct cool or warm air from an air-conditioner. Installing in such a location may cause malfunction of the unit due to moisture condensation or rise in temperature.

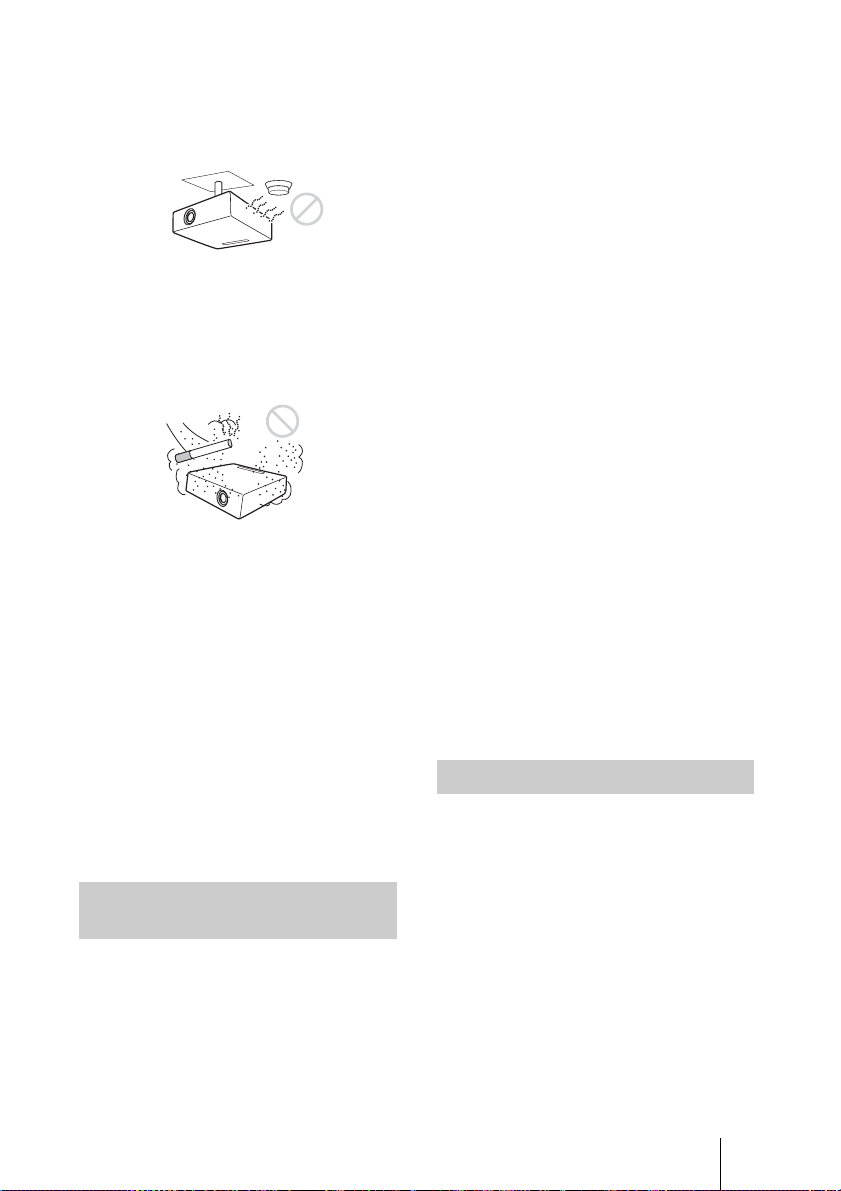

• Avoid installing the unit in a location near a heat or smoke sensor. Installing in such a location may cause malfunction of the sensor.

More than 30 cm

(

11 7/8

inches)

More than 30 cm

(11

inches)

• Avoid using if the unit is tilted more than 15 degrees horizontally.

15°

6 Precautions

• Avoid installing the unit in a very dusty or extremely smoky environment. Otherwise, the air filter will become obstructed, and this may cause a malfunction of the unit or damage it.

15°

+ 118 hidden pages

Sony VPL-EW276, VPL-EW246, VPL-EX276, VPL-EW226, VPL-EX272 Quick Reference Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
