HD Color Video Camera
EVI-H100S/H100V
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取 り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、 製品を安全にお使いください。お読みになったあとは、いつでも見 られるところに必ず保管してください。
安全のために
ソニー製品は正しく使用すれば事故が起きないよう に、安全には充分配慮して設計されています。しかし、 電気製品は、まちがった使いかたをすると、火災や感 電などにより死亡や大けがなど人身事故につながる ことがあり、危険です。 事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4 〜 5 ページの注意事項をよくお読みください。製品全 般および設置の注意事項が記されています。
定期点検を実施する
長期間、安全にお使いいただくために、定期点検をす ることをおすすめします。点検の内容や費用について は、お買い上げ店またはソニーのサービス窓口にご相 談ください。
故障したら使用を中止する
すぐに、お買い上げ店またはソニーのサービス窓口に ご連絡ください。
万一、異常が起きたら
･ 煙が出たら ･ 異常な音、においがしたら ･ 内部に水、異物が入ったら ･ 製品を落としたりキャビネットを破損したときは
m
1 電源を切る。 2 電源コードや接続ケーブルを抜く。 3 お買い上げ店またはソニーのサービス窓口に連絡
する。
警告表示の意味
取扱説明書および製品 では、次のような表示 をしています。表示の 内容をよく理解してか ら本文をお読みくださ い。
この表示の注意事項を 守らないと、火災や感 電などにより死亡や大 けがなど人身事故につ ながることがありま す。
この表示の注意事項を 守らないと、感電やそ の他の事故によりけが をしたり周辺の物品に 損害を与えたりするこ とがあります。
注意を促す記号
行為を禁止する記号
2
安全のために
行為を指示する記号
目次
はじめに
本機の性能を維持するために...............6
CMOS 特有の現象.........................................7
概要
特長 .......................................................................8
付属品.....................................................................8
各部の名称と働き..........................................9
カメラ本体..................................................9
設置と接続
設置する ............................................................14
デスクトップへ設置する...............14
三脚に取り付ける...............................14
天井に設置する....................................15
固定用ネジを使って取り付
ける.......................................................18
接続する ............................................................19
AC 電源への接続................................19
コンピューターとの接続...............19
アナログコンポーネント入力端子
を持つモニターなどとの
接続.......................................................21
DVI 入力端子を持つモニターなど
との接続 ............................................21
コンポジットビデオ入力端子を持
つビデオモニターや VTR との
接続.......................................................22
HD-SDI 入力端子を持つ VTR な
どとの接続.......................................22
付録
メッセージ一覧.............................................23
故障かな？と思ったら ............................24
仕様 ....................................................................25
VISCARS-422 端子のピン配列と
使いかた.............................................29
保証とアフターサービスに
ついて..........................................................30
JP
目次
3
下記の注意を守らないと、 より
死亡や大けが
につながることがあります。
火災や感電、落下
に
電源コードのプラグおよびコネク ターは突き当たるまで差し込む
まっ直ぐに突き当たるまで差 し込まないと、火災や感電の原 因となります。
水にぬれる場所で使用しない
水ぬれすると、漏電による感 電、発火の原因となることがあ ります。
ぬれた手で電源プラグをさわらない
ぬれた手で電源プラグを抜き 差しすると、感電の原因となる ことがあります。
分解や改造をしない
分解や改造をすると、火災や感 電、けがの原因となることがあ ります。 内部の点検や修理は、お買い上 げ店またはソニーのサービス 窓口にご依頼ください。
設置は専門の工事業者に依頼する
設置については、必ずお買い上 げ店またはソニーの業務用製 品ご相談窓口にご相談くださ い。 壁面や天井などへの設置は、本 機と取り付け金具を含む重量 に充分耐えられる強度がある ことをお確かめの上、確実に取 り付けてください。充分な強度 がないと、落下して大けがの原 因となります。 また、１年に一度は取り付けが ゆるんでいないことを点検し てください。また、使用状況に 応じて、点検の間隔を短くして ください。
不安定な場所に設置しない
次のような場所に設置すると 倒れたり落ちたりして、故障や けがの原因になることがあり ます。
･ ぐらついた台の上 ･ 傾いたところ ･ 振動や衝撃のかかるところ
また、設置・取り付け場所の強 度を充分にお確かめください。
カメラの取り付けネジは確実に締め つける
取扱説明書の取り付け方法に 従って確実に組み立てないと、 落下してけがの原因となるこ とがあります。
4
警告
下記の注意を守らないと、けがをしたり周辺の物品に
損害を与えることがあります。
機器や部品の取り付けは正しく行う
機器や部品の取り付け方や、本 機の分離・合体の方法を誤る と、本機や部品が落下して、け がの原因となることがありま す。 取扱説明書に記載されている 方法に従って、確実に行ってく ださい。
お手入れの際は、電源を切る
電源を接続したままお手入れ をすると、感電の原因となるこ とがあります。
注意
5
B はじめに
本機の性能を維持す るために
使用・保管場所について
次のような場所での使用および保管は 避けてください。故障の原因となりま す。 ･ 極端に暑いところや寒いところ（使用
温度は 0 ℃〜 40 ℃）
･ 直射日光が長時間あたる場所や暖房
器具の近く
･ 強い磁気を発するものの近く ･ 強力な電波を発するテレビやラジオ
の送信所の近く
･ 振動や衝撃のあるところ
放熱について
動作中は布などで包まないでください。 内部の温度が上がり、故障や事故の原 因となります。
輸送について
･ 化学ぞうきんをご使用の際は、その注
意書に従ってください。
･ 殺虫剤のような揮発性の物をかけた
り、ゴムやビニール製品に長時間接触 させると、変質したり、塗装がはげた りすることがあります。
定期メンテナンスについて
本機は駆動部を持つ製品であるため、 使用条件により、磨耗やグリス切れに よる異音が発生する場合があります。 性能を維持するため、定期メンテナン スを行うことをおすすめします。異音 などが発生した場合は、ソニーのサー ビス窓口にご連絡ください。
レーザービームについてのご注意
レーザービームは CMOS 撮像素子に 損傷を与えることがあります。レー ザービームを使用した撮影環境では、 撮像素子表面にレーザービームが照射 されないように充分注意してくださ い。
輸送するときは、付属のカートンと クッション、または同等品で梱包し、 強い衝撃を与えないようにしてくださ い。
本体のお手入れ
･ 汚れがひどいときは、水でうすめた中
性洗剤に柔らかい布をひたし、固くし ぼってから汚れを拭き取り、乾いた布 で仕上げてください。
･ アルコール、シンナー、ベンジンなど
は使わないでください。変質したり、 塗装がはげたりすることがあります。
6
本機の性能を維持するために
CMOS 特有の現象
撮影画面に出る下記の現象は、CMOS
（ComplementaryMetalOxide
Semiconductor）特有の現象で、故障で はありません。
白点
CMOS 撮像素子は非常に精密な技術で 作られていますが、宇宙線などの影響 により、まれに画面上に微小な白点が 発生する場合があります。 これは CMOS 撮像素子の原理に起因す るもので故障ではありません。
また、下記の場合、白点が見えやすく なります。
･ 高温の環境で使用するとき ･ GAIN（感度）を上げたとき
本機においては、カメラの電源を切り、 再び電源を入れることで現象が改善す ることがあります。
はじめに
折り返しひずみ
細かい模様、線などを撮影すると、ぎ ざぎざやちらつきが見えることがあり ます。
CMOS 特有の現象
7
B 概要
特長
･ 1/2.8 型 Exmor CMOS（有効画素約
200 万画素）を採用し高感度、高精細 の HD 映像が得られます。
･ 光学倍率 20 倍、F1.6 の高倍率、明る
いズームレンズを搭載しています。
･ ワイドダイナミックレンジ機能の搭
載により、明るい被写体と暗い被写体 を同時に有している画面にて最適映 像が可能となります。
･ 多彩な HD ビデオフォーマット選択と
デジタルとアナログのインター フェース端子を備えています。 EVI-H100S では長距離伝送に適した HD-SDI を備えています。EVI-H100V では DVI-I 端子でデジタル、アナログ 両方の出力に対応しています。
･ レターボックスサイズでの NTSC,
PAL 出力に対応しています。
（EVI-H100S）
･ 外部通信で業界標準である VISCA カ
メラプロトコルの RS-232C インター フェースを搭載。RS-422 も加えて、長 距離でのコントロールが可能です。
･ 高速、広範囲駆動のパンチルト機能と
Imageflip（上下反転）機能により、天 井への設置にも対応が可能となりま す。
･ カメラの向きや状態を 6 種類まで記憶
できます。
付属品
梱包をあけたら、以下の付属品が一式 そろっているか確認してください。
カメラ本体（1）
シーリングブラケット (A)（1）
シーリングブラケット (B)（1）
8
特長/付属品
ワイヤーロープ(1)
各部の名称と働き
カメラ本体
前面
取り付け用ネジ+M3 × 8（8）
VISCARS-422 コネクタープラグ
（1）
取扱説明書（1）
1
23 4
A レンズ
光学 20 倍ズームレンズです。
B リモコン受光部
C POWER ランプ
電源が入ると点灯します。 このランプが点灯してから、映像が 出力されるまでに約 7 〜 16 秒ほど かかります。
概要
D STANDBY ランプ
スタンバイ状態のとき、点灯しま す。
各部の名称と働き
9
背面
際、プリセットされていた設定が初 期設定にもどります。
G IRSELECT スイッチ
複数のカメラを 1 台のリモコンで操 作するとき、カメラ番号を決めま す。
H VISCARS-422端子
RS-422 で通信する場合に接続しま す。 同梱されている VISCARS-422 コネ クタープラグをご利用ください。
EVI-H100S
EVI-H100V
E リモコン受光部
F IMAGEFLIPスイッチ
映像の上下反転を行います。通常は OFFで使用します。天井に設置す るときは ONで使用します。 IMAGEFLIP を切り換えるには、 本機の電源が切れている状態（スタ ンバイ状態も含む）で、その後 DC 電源、VISCA 通信のいずれかで電 源を入れてください。切り換えた
I SYSTEMSELECT スイッチ
VIDEOOUT 端子から出力する映 像信号の出力方式の設定に使用しま す。 詳しくは、「SYSTEMSELECT ス イッチの設定」（11 ページ）をご覧 ください。
J SDOUTVIDEO端子
本機からの映像をアナログコンポ ジット信号として出力します。
K HDOUTHD-SDI 端子（EVI-
H100S）
本機からの映像を HD-SDI 信号
（SMPTE292M シリアルデジタルイ
ンターフェース規格準拠）として出 力します。
VIDEOOUT 端子（EVI­H100V）
本機から映像をデジタル信号として 出力します。アナログコンポーネン ト信号も、この端子から出力しま す。
10
各部の名称と働き
L VISCAIN 端子
RS-232C で通信する場合に接続しま す。複数のカメラを接続するとき は、前のカメラの VISCAOUT 端 子と接続します。
M VISCAOUT 端子
複数のカメラを接続するとき、次の カメラの VISCAIN 端子と接続しま す。
N DC12 V 端子
O BOTTOM スイッチ
RS-232CとRS-422 の切り換え、 ボーレート 9,600bps と 38,400bps の 切り換え、D70 モードへの切り換 え、IROUT 出力設定に使用しま す。詳しくはテクニカルマニュアル をご覧ください。
P 三脚取り付け部
Q 天井設置用ブラケット取り付けネ
ジ穴
概要
ご注意
この製品には、極性統一形プラグ・ JEITA 規格（タイプ 4）をご使用 ください。
極性統一形プラグ
底面
重要
機器の名称と電気定格は、底面に表示さ れています。
SYSTEMSELECT スイッチの設定
本スイッチを使用して、VIDEOOUT 端子から出力する映像出力方式（ビデ オフォーマット）を設定できます。
ご注意
･ スイッチの設定は、本機の電源を入れ
る前に行ってください。スタンバイ状 態での設定も有効となります。スイッ チの設定後、DC 電源、VISCA 通信の いずれかで電源を入れてください。 スイッチ切り換えの際は、必ずプラスド
･
ライバーをご使用ください。 指定された工具以外で切り換え操作を行 うと十字溝がつぶれる場合があります。
･ 本機の映像信号出力には、DVI モニ
ターの解像度に合わせて自動的に出力 を選択する機能がありません。必ずモ ニターの解像度に合わせた設定をして ください。（EVI-H100V）
･ ハイビジョン映像信号出力は、アスペ
クト比 16:9 のモニターで歪みのない画 像となります。
各部の名称と働き
11
EVI-H100S/H100V
希望の映像出力方式に 合わせる。
スイッ チ位置
映像出力形式
（ビデオ
EVI-H100V対応EVI-H100S
対応
フォーマット）
1080i/
0
59.94(29.97PsF)
○○
1 1080p/29.97 ○ ○ 2 720p/59.94 ○ ○ 3 720p/29.97 ○ ○
NTSC(LB)
4
×○(SD
OUT) 5 出力なし ― ― ― 6 出力なし ― ― ―
VISCA
7
Control
○○―
59.94 Hz 系
スイッ チ位置
映像出力形式
（ビデオ
EVI-H100V対応EVI-H100S
対応
フォーマット）
1080i/
8
50(25PsF)
○○
9 1080p/25 ○ ○ A720p/50 ○ ○ B720p/25 ○ ○
50 Hz
系
PAL(LB)
C
×○(SD
OUT) D 出力なし ― ― ― E 出力なし ― ― ― F 出力なし ― ― ―
○：映像信号が出力される。 ×：映像信号が出力されない。 LB：LetterBox の略。アスペクト比 4:3 のモニターで歪みのない画像となるよう に上下に無信号〈黒〉領域を設け、アス ペクト比が 16:9 の画像として出力する。
ご注意
･ スイッチ位置が「出力なし」の場合は、
POWER ランプと STANDBY ランプの 両方が点灯した状態になります。この 場合は VISCA 通信で制御できません。
･ VISCAControl では、外部通信でビデ
オフォーマットの設定ができますが、 映像が出力されるまでには他のスイッ チ位置よりも時間が多くかかります。 詳しくはテクニカルマニュアルを参照 してください。テクニカルマニュアル については、お買い上げ店にお問い合 わせください。
12
各部の名称と働き
BOTTOM スイッチの設定
12345
モードを切り換えるには、本機の電 源が切れている状態（スタンバイ状 態を含まない）で BOTTOM スイッ チを切り換え、その後 DC 電源を入 れてください。 電源投入後の切り換えには対応しま せん。
A D70 モードスイッチ
EVI-D70/D70P 用の VISCA コマン ドを使用して操作するには、このス イッチをオンにします。
B IROUTスイッチ
ONにすると VISCAIN端子（28 ページ）から赤外線リモコンの受信 信号が出力され、OFFにすると出 力されません。
C RS-232C/RS-422SELECT
スイッチ
RS-422 インターフェース経由で VISCA コマンドを使用してカラー ビデオカメラを操作するにはこのス イッチを ONにします。 モードを切り換えるには、本機の電 源が切れている状態（スタンバイ状 態を含まない）で BOTTOM スイッ チを切り換え、その後 DC 電源を入 れてください。電源投入後の切り換 えには対応しません。
E スイッチ 5（未使用）
常に OFF に設定します。
概要
D BAUDRATESELECT スイッチ
ボーレート 38,400bps でカメラを操 作するにはこのスイッチを ON、 ボーレート 9,600bps でカメラを操作 するにはこのスイッチを OFF にし ます。
各部の名称と働き
13
B 設置と接続
設置する
設置は確実に
設置については、必ずお買い 上げ店またはソニーのサービ ス窓口にご相談ください。 設置は、本機と取り付け金具 を含む重量に充分耐えられる 強度があることをお確かめく ださい。充分な強度がない と、落下して、大けがの原因 となります。 また、一年に一度は、取り付 けがゆるんでいないかを点検 してください。
デスクトップへ設置する
カメラ本体は、平らなところに置きま す。 やむを得ず傾いたところに設置すると きは、パン・チルト動作性能を保証す るため、水平に対して± 15°以内のと ころに設置し、落下防止処置を施して ください。
･ カメラヘッド部をパン方向やチルト方
向へ手で回さないでください。故障の 原因となります。
･ 未接続でカメラヘッド部を手で回すと
本体前面のランプが点灯する場合があ りますが、これは故障ではありません。
三脚に取り付ける
三脚の取付部のネジは取付面から飛び 出し量（4）が下記のものを使用し、ハ ンドドライバーで締めこんでください。
4 ＝4.3mm 〜 5mm 4 ＝0.17 インチ〜 0.20 インチ
ご注意
･ 持ち運ぶときは、カメラヘッド部を持
たないでください。
14
設置する
三脚用ネジによる固定は、高所への設置 には使用しないでください。
天井に設置する
設置のしかた
付属のシーリングブラケットとワイ ヤーロープ、ネジを使って、既存の天 井のジャンクションボックスなどにカ メラを取り付けることができます。 設置する際には、水平な天井に設置し てください。やむをえず傾きのある天 井に設置する場合は、傾きが水平面に 対して± 15° 以内の天井に設置してく ださい。
警告
･ 天井などの高所に設置する場合は、専
門の工事業者に依頼してください。
･ 高所への設置は、設置部および使用す
る取り付け部材（付属品を除く）が、 20kg以上の重量に充分耐えられる強 度があることをお確かめの上、確実に 取り付けてください。充分な強度がな いと落下して大けがの原因となりま す。
･ 落下事故防止のため、付属ワイヤー
ロープは必ず取り付けてください。
･ 高所へ設置した場合は、1 年に一度は
取り付けがゆるんでいないことを点 検してください。また、使用状況に応 じて点検の間隔を短くしてください。
1 カメラ後面のIMAGEFLIPスイッ
チを ON にする。
ご注意
･ BOTTOM スイッチが正しい位置
に設定されているかご確認くださ い。詳しくは、「BOTTOM ス イッチの設定」（13 ページ）をご 覧ください。
･ 電源を入れた後に IMAGEFLIP
スイッチを ON にしても画像は反 転しません。もう一度電源を入れ なおすと反転します。映像が現れ るまで約 7 〜 16 秒ほどかかりま す。
･ IMAGEFLIP スイッチの切り換
えをするとプリセットされた設定 はすべて初期設定に戻ります。
2 天井のジャンクションボックスへ
ワイヤーロープを取り付ける
ジャンクションボックスのネジ穴に 合ったネジ（付属していません）を お使いください。
天井
設置と接続
設置する前に
カメラの撮影方向を決めてから、天井 にジャンクションボックス、接続ケー ブル用の各穴を開けておきます。
ご注意
接続ケーブルは、シーリングブラケッ ト（A）の中を通して配線できません。 天井の本体後部の位置に、配線用の穴 が必要です。
接続ケーブル用穴
設置する
15
3 シーリングブラケット（B）を天
井のジャンクションボックスに取 り付ける。
ジャンクションボックスのネジ穴に 合ったネジ（付属していません）を お使いください。 シーリングブラケット（B）の形状 で丸みがある方の先端にネジ穴が開 いています。あとでカメラの正面に なる位置です。カメラが正面を向く よう、向きを調整して取り付けてく ださい。
天井
4 シーリングブラケット（A）を付
属のネジ（M3x8）3 本でカメ ラの底面に取り付ける。
ブラケットのネジ穴をカメラ本体の 穴に合わせて取り付けます。
天井
ワイヤーロープ を共締めします
M3x8
（付属）
1
3
2
シーリング ブラケット
（A）
カメラ正面
16
設置する
シーリング ブラケット
（B）
ネジは図中の番号順に仮止めしてく ださい。 3 はワイヤーロープと共締めしま す。仮止めが終わったら、それぞれ のネジをしっかりと締めてくださ い。
ご注意
取り付けネジは付属のネジをご使用 ください。付属品以外のネジを使用 した場合、本体内部を破損する恐れ があります。
5 シーリングブラケット（A）の突
起をシーリングブラケット（B） の穴に差し込み、シーリングブラ ケット（A）を後ろ方向へ押して 仮固定する。
シーリング ブラケット
（B）
天井
5-2 ジャンクションボックス等にワ
イヤーを取り付けられない場合 はシーリングブラケット（B） の下記箇所へ取り付けてくださ い。
設置と接続
6 カメラ前部を押し上げながら、付
属のネジ（M3x8）3 本で 1 から固定する。
天井
シーリング ブラケット（A）
1
M3x8（付属）
設置する
17
7 カメラ後面の端子にケーブルを接
続する。
天井
ご注意
接続したケーブル類は接続部に負荷 がかからないように処理してくださ い。
固定用ネジを使って取り付ける
底面の取り付け用ネジ穴（M3）3 箇所 を使って固定します。M3 ネジは、次 の規格のものを使用してください。ネ ジは、金具などの段差のない平面に取 り付け、しっかり締めてください。
M3 ネジ
4 ＝3mm 〜 5mm
カメラの外しかた
1 「設置のしかた」の手順６で、カ
メラを固定したネジ 3 本をはず す。
2 カメラ全体を天井側へ押し上げな
がら、カメラの前方へ動かす。
フックがはずれ、カメラがはずれま す。
18
設置する
接続する
AC 電源への接続
AC 電源アダプターと電源コードを 使って、AC 電源へ接続します。
EVI-H100S/H100V
DC12V
警告
本機は電源スイッチを備えていません。 設置の際には、容易にアクセスできる固 定配線内に専用遮断装置を設けるか、使 用中に、容易に抜き差しできる、機器に 近いコンセントに電源プラグを接続して ください。 万一、異常が起きた際には、専用遮断装 置を切るか、電源プラグを抜いてくださ い。
コンピューターとの接続
RS-232C 接続 EVI-H100S/H100V
DC12VVISCAIN
VISCA ケーブル
（別売り）
RS-232C 入力へ
コンピューター
ご注意
･ VISCA ケーブル（RS-232C クロスタ
イプ）を接続すると、コンピューター で操作できます。VISCA ケーブルに ついては、お買い上げ店にご相談くだ さい。接続方法、コマンドリストにつ いては、テクニカルマニュアルを参照 してください。
については、お買い上げ店にお問い合わ せください
テクニカルマニュアル
。
設置と接続
接続する
19
･ VISCA RS-232C 接続の場合は、カメ
ラ底面の BOTTOMスイッチで RS­232Cが選択されていることを確認し てください（13 ページ）。
･ VISCARS-232C接続時は VISCARS-
422接続を行うことはできません。
･ VISCARS-232C接続とVISCARS-422
接続のケーブルを同時に配線しない でください。同時に配線すると、カメ ラが誤動作することがあります。
RS-422 接続 EVI-H100S/H100V
ご注意
･ 付属の VISCARS-422 コネクタープラ
グを使って接続ケーブルを製作して ください。ケーブル作成の際は VISCA RS-422 端子のピン配列（29 ページ）を 参考にして下さい。
･ VISCARS-422接続の場合は、カメラ
底面の BOTTOMスイッチで RS-422 が選択されていることを確認してく ださい（13 ページ）。
･ VISCA RS-422 接続時は VISCA RS-
232C接続を行うことはできません。
･ VISCARS-422接続とVISCARS-232C
接続のケーブルを同時に配線しない でください。同時に配線すると、カメ ラが誤動作することがあります
VISCAOUT
VISCARS­422 コネク タープラグ
（付属）
20
接続する
DC12V
VISCARS-422 接続ケーブル
RS-422/ RS-232C 変換コ ネクタ（別売り）
RS-232C 入力 へ
コンピューター
アナログコンポーネント入力端 子を持つモニターなどとの接続
DVI 入力端子を持つモニターな どとの接続
EVI-H100V
VIDEOOUT
DVI- コンポー ネント変換 ケーブル（別 売り）
コンポー ネント入 力端子へ
DC12V
EVI-H100V
VIDEOOUT
DVI ケーブル
（別売り）
設置と接続
DC12V
DVI 入力 端子へ
HD ビデオモニターなど
ご注意
･ HD モニターの仕様に合わせて、
VIDEOFORMAT の設定をしてくだ さい。
･ 映像が出力されるまでに約 7 〜 16 秒
ほどかかります。
HD ビデオモニターなど
ご注意
･ HD モニターの仕様に合わせて、
VIDEOFORMAT の設定をしてくだ さい。
･ DVI ケーブルの性能によっては、ご
くまれに画ノイズが発生することが あります。動作が保証されている ケーブルをご使用ください。
･ 映像が出力されるまでに約 7 〜 16 秒
ほどかかります。
接続する
21

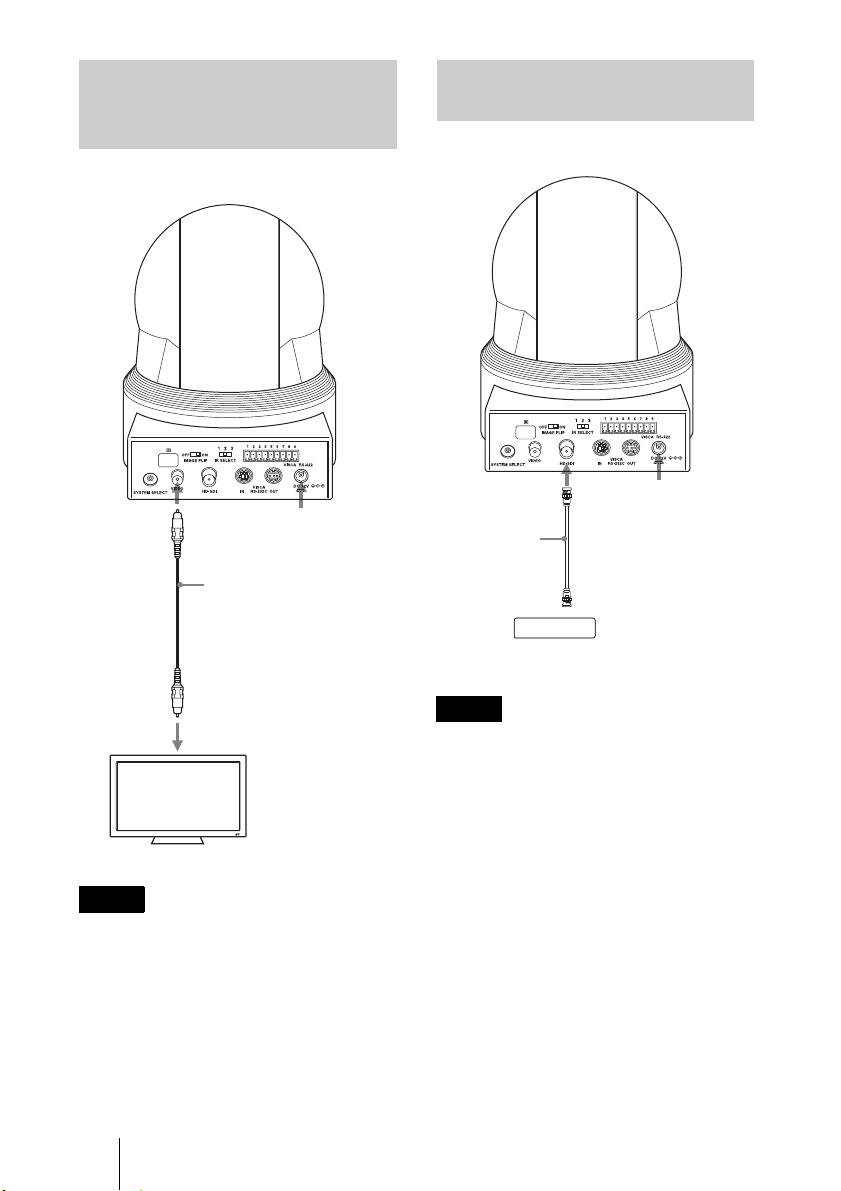

コンポジットビデオ入力端子を 持つビデオモニターや VTR との 接続
EVI-H100S
HD-SDI 入力端子を持つ VTR などとの接続
EVI-H100S
SDOUT VIDEO
（別売り）
コンポジットビ デオ端子へ
HD ビデオモニターなど
ご注意
DC12V
ビデオ接続ケーブル
･ SYSTEMSELECTスイッチを SD が
出力される設定にしてください。詳し くは、「SYSTEMSELECT スイッチの 設定」（11 ページ）をご覧ください。
･ 映像が出力されるまでに約 7 〜 16 秒
ほどかかります。
HDOUT HD-SDI
BNCコネ クター付き 接続ケーブ ル（別売り）
HD-SDI入力端子のある HDCAMVTRなど
ご注意
DC12V
HD-SDI入力 端子へ
･ SYSTEMSELECTスイッチを HD が
出力される設定にしてください。詳し くは、「SYSTEMSELECT スイッチの 設定」（11 ページ）をご覧ください。
･ 映像が出力されるまでに約 7 〜 16 秒
ほどかかります。
22
接続する
B 付録
メッセージ一覧
本機に表示されるメッセージは、以下のとおりです。必要に応じて次に示す処置を 行ってください。
ランプ表示
ランプ 意味と対策
STANDBY ランプと POWER ランプが交互に ゆっくり点滅
STANDBY ランプと POWER ランプが点灯
画面表示
この状態で本機を使用すると故障の原因になります。この場合は、 STATUS メニューの PAGE4 に「COOLINGFAN:NG」が表示がさ れます。本機の電源を切り、お買い上げ店またはソニーのサービス 窓口にご連絡ください。
SYSTEMSELECT スイッチが「出力なし」に設定されています（11 ページ）。 底面の BOTTOMSW5 が ON に設定されています。
メッセージ 意味と対策
CAUTIONCOOLINGFAN STOPPED!
（起動直後に表示）
PRESETn:OK
（n はプリセットのポジショ
ン番号1〜6）
RESETn:OK
（n はリセットのポジション
番号1〜6）
ONEPUSHWB:OP ワンプッシュオートホワイトバランスが実行されているときに点滅
ONEPUSHWB:OK ワンプッシュオートホワイトバランスが正常に終了したときに点灯
ONEPUSHWB:NG ワンプッシュオートホワイトバランスが失敗したときに点滅表示さ
この状態で本機を使用すると故障の原因になります。本機の電源を 切り、お買い上げ店またはソニーのサービス窓口にご連絡ください。
POSITION1〜6にカメラの状態を記憶させたときに約3秒間表示 されます。
POSITION1〜6に記憶させた値をリセットしたときに約3秒間表 示されます。
表示されます。
表示されます。
れます。
付録
メッセージ一覧
23
故障かな？と思ったら
故障とお考えになる前に下記の項目をもう一度チェックしてみてください。それで も具合の悪いときは、ソニーのサービス窓口にご相談ください。
症状 原因 処置
接続したビデオモニ ターに画像が出ない。
コンピューターに接続 しても VISCA 通信が できない。
どうしても動作しない。 ― DC12V の供給の停止を行い、しば
映像接続ケーブルが正しく接続さ れていない。
SYSTEMSELECT スイッチが正 しく設定されていない。
コンピューターが正しく接続され ていない。
本機とビデオモニターの接続を確認し てください。
本機の出力ビデオフォーマットとビデ オモニターの入力ビデオフォーマット を確認してください。
本機とコンピューターの接続を確認し てください。
カメラ底面の BOTTOM スイッチ
（13 ページ）で VISCA 通信のボー
レート（9,600bps または 38,400bps） が正しく設定されているか確認してく ださい。
SYSTEMSELECT スイッチ（11 ページ）が、映像信号が出力される位 置になっているかを確認してくださ い。
らくしてからもう一度供給してみてく ださい。
24
故障かな？と思ったら
仕様
システム
映像信号 EVI-H100V：
1920 × 1080p/29.97, 1920 × 1080p/25 1920 × 1080i/
59.94(29.97PsF) 1920 × 1080i/50(25PsF) 1280 × 720p/59.94, 1280 × 720p/50 1280 × 720p/29.97 1280 × 720p/25 VISCACONTROL
（SYSTEMSELECT スイッ
チで切り換え）
EVI-H100S：
1920 × 1080p/29.97, 1920 × 1080p/25 1920 × 1080i/
59.94(29.97PsF) 1920 × 1080i/50(25PsF) 1280 × 720p/59.94, 1280 × 720p/50 1280 × 720p/29.97 1280 × 720p/25 NTSC(LetterBox), PAL(LetterBox) VISCACONTROL
（SYSTEMSELECT スイッ
チで切り換え） 同期方式 内部同期方式 映像素子 1/2.8 型 ExmorCMOS レンズ 光学 20 倍、デジタル 12 倍
f ＝ 4.7mm 〜 94.0mm、
F1.6〜 F3.5
水平画角 2.9°(TELE端）〜
55.4°(WIDE 端）(1080 ライ ンモード )
水平画角 2.0°(TELE端）〜
37.6°(WIDE 端）(720 ライ ンモード )
最至近撮影距離
10mm（WIDE 端）〜
800mm（TELE 端）
290mm（Default)
最低被写体照度
1.7Lux 以下(50%,高感度モー ドOFF時)
0.5Lux 以下(50%,高感度モー ドON時)
シャッタースピード
1to1/10000 秒 (22ステップ ) 映像 S/N 50dB パン・チルト機能
水平± 170°
最大速度：100°／秒
垂直＋ 90°、−20°
最大速度：90°／秒
入出力端子
映像出力 EVI-H100V：
COMPONENT（VIDEO OUT）：DVI-I 端子 Y：1Vp-p（同期付き、 75Ω 終端時） Pb/Pr：± 350mVp-p
（75Ω 終端時）
HD/VDSync：3.3Vp-p 3 値 Sync:± 300mVp-p (75Ω 終端時） DVIDigital（VIDEO OUT）：DVI-I 端子
EVI-H100S：
COMPOSITE(VBSVIDEO
付録
仕様
25
OUT）：1Vp-p（同期付き、 75Ω 終端時） HD-SDI(HDOUT):BNC 型 800mVp-p、75Ω、 SMPTE292M シリアルイン ターフェース規格準拠
コントロール入／出力端子
VISCAIN：8 ピンミニ DIN、
RS-232C
VISCAOUT：8 ピンミニ
DIN、RS-232C
VISCARS-422：9 ピン
電源端子 JEITAtype4（DC12 V 端子）
その他
入力電圧 DC12V（DC10.8 〜 13V） 消費電流 EVI-H100S:最大 1.0A
(DC12V 入力時）
EVI-H100V:最大 0.92A
(DC12V 入力時） 動作温度 0℃〜 40℃ 保存温度 − 20 ℃〜＋ 60℃ 外形寸法
本体：145 × 164 × 164mm
（幅／高さ／奥行き、突起含
まず） 重量 本体：1550g 設置角度 水平に対して± 15°以内
注意
日本国内で使用する電源コードセッ トは、電気用品安全法で定める基準 を満足した承認品が要求されます。 ソニー推奨の電源コードセットをご 使用ください。
本機の仕様および外観は、改良のため 予告なく変更することがありますが、 ご了承ください。
この装置は、クラス A 情報技術装置 です。この装置を家庭環境で使用す ると電波妨害を引き起こすことがあ ります。この場合には使用者が適切 な対策を講ずるよう要求されること があります。
VCCI-A
お使いになる前に、必ず動作確認を 行ってください。故障その他に伴う 営業上の機会損失等は保証期間中お よび保証期間経過後にかかわらず、 補償はいたしかねますのでご了承く ださい。
付属品
シーリングブラケット（A）（1） シーリングブラケット（B）（1） ワイヤーロープ（1） 取り付け用ネジ（＋ M3×8）（8） VISCARS-422 コネクタープラグ（1） 取扱説明書（1）
26
仕様
寸法図
上面
170°
170°
背面
正面 側面
EVI-H100S
164
104
Ø145
166
EVI-H100VEVI-H100S
付録
90
°
2 0
°
底面
BOTTOM
ࠬࠗ࠶࠴
72
6
42
M3
60
30
31
M3
42
30
53.5 53.5
51.551.5
Ø5,󰵴ߐ5
1/4-20UNC,󰵴ߐ65
14 20
7742
M3
(Leg)
4-Ø9(A)
EVI-H100V
⣉ࡀࠫⓣ
166
14
164
164
90°
2 0
°
72
単位：mm
27
仕様
端子のピン配列
VISCAIN 端子
（8 ピンミニ DIN、凹）
VIDEOOUT 端子
（DVI29 ピン）
PLUG&PLAY
TMDS
アナログ
ピン番号 機能
1 DTRIN 2DSRIN 3 TXDIN 4GND 5RXDIN 6GND 7
IROUT
＊
8 未使用
＊
ピン 7 の IROUT は、底面の BOTTOM スイッチにて出力の切り換え可能です。
VISCAOUT 端子
（8 ピンミニ DIN、凹）
ピン番号 機能
1 DTROUT 2 DSROUT 3 TXDOUT 4GND 5RXDOUT 6GND 7 未使用 8 未使用
ピン番号 機能
1 Data2 − 2 Data2 ＋ 3 Shield（2、4） 4 未使用 5 未使用 6 未使用 7 未使用 8 AnalogVerticalSync
9 Data1 − 10 Data1 ＋ 11 Shield（1、3） 12 未使用 13 未使用 14 Power ＋ 5V 15 GND 16 HotPlug 17 Data0 − 18 Data0 ＋ 19 Shield（0、5） 20 未使用 21 未使用 22 ShieldClock 23 Clock ＋ 24 Clock − C1 AnalogPr C2 AnalogY C3 AnalogPb C4 AnalogHorizontalSync C5 AnalogGND
28
仕様
VISCARS-422 端子のピン配 列と使いかた
VISCARS-422 端子のピン配列
ワイヤー
12345
6789
VISCA RS-422
ピン番号 機能
1 TXDIN+ 2 TXDIN­3 RXDIN+ 4 RXDIN­5GND 6 TXDOUT+ 7 TXDOUT­8 RXDOUT+ 9 RXDOUT-
VISCARS-422 コネクタープラグ の使いかた
1 ワイヤー（AWGNo.28 〜 18）
を付属の VISCARS-422 コネ クタープラグの接続したい穴に差 し込み、入れた穴に対応するネジ をマイナスドライバーで固定す る。
マイナスドライバー
2 VISCARS-422 コネクタープラ
グをカメラ後面の VISCARS­422 端子へ差し込む。
12
3
4
56
78
9
ご注意
･ 信号の電圧レベルを安定させるた
め、お互いの GND を接続してく ださい。
･ VISCARS-422 の接続時は、
VISCARS-232C との接続は行わ ないでください。
付録
仕様
29
保証とアフターサー ビスについて
調子が悪いときはまずチェックを
この取扱説明書をもう一度ご覧になっ てお調べください。
保証期間と保証条件
本機の保証期間および保証条件は、販 売地域（国内、海外）によって異なる ことがあります。お手数ですが、お買 い上げ店にお問い合わせ、ご確認いた だきますようお願い申し上げます。
30
保証とアフターサービスについて
Owner’s Record
The model and serial numbers are located on the bottom. Record these numbers in the spaces provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. Serial No.
in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.
WARNING
To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.
To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.
WARNING
This unit has no power switch. When installing the unit, incorporate a readily accessible disconnect device in the fixed wiring, or connect the power plug to an easily accessible socket-outlet near the unit. If a fault should occur during operation of the unit, operate the disconnect device to switch the power supply off, or disconnect the power plug.
WARNING
1. Use the approved Power Cord / Appliance Connector / Plug that conforms to the safety regulations of each country if applicable.
2. Use the Power Cord / Appliance Connector / Plug conforming to the proper ratings (Voltage, Ampere).
If you have questions on the use of the above Power Cord / Appliance Connector / Plug, please consult a qualified service personnel.
IMPORTANT
The nameplate is located on the bottom.
For the customers in the U.S.A.
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated
You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.
All interface cables used to connect peripherals must be shielded in order to comply with the limits for a digital device pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
For the customers in Canada
This Class A digital apparatus complies with Canadian ICES-003.
For the customers in Europe, Australia and New Zealand
WARNING
This is a Class A product. In a domestic environment, this product may cause radio interference in which case the user may be required to take adequate measures. In the case that interference should occur, consult your nearest authorized Sony service facility.
For the customers in Europe
The manufacturer of this product is Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. The Authorized Representative for EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
GB
31
Stuttgart, Germany. For any service or guarantee matters please refer to the addresses given in separate service or guarantee documents.
This apparatus shall not be used in the residential area.
Caution for U.S.A. and CANADA
The unit must always be operated with a rated 12 V dc, 1.0 A max. (for EVI-H100S)/
0.92 A max. (for EVI-H100V) power supply marked “Class 2” or “LPS.” In the USA, use an UL Listed power supply. In Canada, use a CSA-certified power supply.
Caution for other countries
This product is intended to be supplied by an EN60950-1 and/or IEC60950-1 applied power supply, rated 12 V dc, 1.0 A max. (for EVI-H100S)/0.92 A max. (for EVI-H100V) and limited power sources.
AVERTISSEMENT
Afin de réduire les risques d’incendie ou d’électrocution, ne pas exposer cet appareil à la pluie ou à l’humidité.
Afin d’écarter tout risque d’électrocution, garder le coffret fermé. Ne confier l’entretien de l’appareil qu’à un personnel qualifié.
AVERTISSEMENT
Cet appareil ne possède pas d’interrupteur d’alimentation. Lors de l’installation de l’appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d’alimentation dans une prise murale facilement accessible proche de l’appareil. En cas de problème lors du fonctionnement de l’appareil, enclencher le dispositif de coupure d’alimentation ou débrancher la fiche d’alimentation.
AVERTISSEMENT
1. Utilisez un cordon d’alimentation /fiche femelle / fiche mâle conformes à la réglementation de sécurité locale applicable.
2. Utilisez un cordon d’alimentation /fiche femelle / fiche mâle avec des
caractéristiques nominales (tension, ampérage) appropriées.
Pour toute question sur l’utilisation du cordon d’alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.
IMPORTANT
La plaque signalétique se situe sous l’appareil.
Pour les clients au Canada
Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Pour les clients en Europe, Australie et Nouvelle-Zélande
AVERTISSEMENT
Il s’agit d’un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio, dans ce cas l’utilisateur peut être amené à prendre des mesures appropriées. Si des interférences se produisent, contactez votre service après-vente agréé Sony.
Pour les clients en Europe
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question concernant le service ou la garantie, veuillez consulter les adresses indiquées dans les documents de service ou de garantie séparés.
Ne pas utiliser cet appareil dans une zone résidentielle.
WARNUNG
Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie
32
Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
WARNUNG
Dieses Gerät hat keinen Netzschalter. Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.
WARNUNG
1. Verwenden Sie ein geprüftes Netzkabel/ einen geprüften Geräteanschluss/einen geprüften Stecker entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).
Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.
Dieser Apparat darf nicht im Wohnbereich verwendet werden.
WICHTIG
Das Namensschild befindet sich auf der Unterseite des Gerätes.
Für Kunden in Europa, Australien und Neuseeland
WARNUNG
Dies ist eine Einrichtung, welche die Funk­Entstörung nach Klasse A besitzt. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. Sollten Funkstörungen auftreten, wenden Sie sich bitte an den nächsten autorisierten Sony-Kundendienst.
33
Table of Contents
Getting Started
Precautions....................................... 35
Phenomena Specific to CMOS Image
Sensors .............................................36
Overview
Features ............................................ 37
Supplied Accessories .......................37
Location and Functions of Parts and
Controls ............................................38
Camera ........................................38
Installation and Connection
Installing the Camera ....................... 42
Installing the Camera on a
Desk ................................42
Attaching the Camera to a
Tripod ..............................42
Installing the unit on the
ceiling ..............................42
Installing the Camera Using the M3
Fixing Screw Holes ......... 46
Connections ......................................46
Connecting to an AC Outlet ....... 46
Connecting a Computer .............. 47
Connecting a Video Monitor, etc.,
Equipped with an Analog Component Input
Connector ........................48
Connecting a Video Monitor, etc.,
Equipped with DVI Input
Connector ........................48
Connecting a Video Monitor, etc.,
Equipped with a Composite
video Input Connector .....49
Connecting a VTR, etc., Equipped
with HD-SDI Input
Connector ........................49
Appendix
Message List.................................... 50
Troubleshooting............................... 51
Specifications .................................. 52
Using the VISCA RS-422 connector
pin assignments .............. 56
Table of Contents
34
B Getting Started
Precautions
maintenance. If abnormal noise occurs, consult your Sony dealer.
Operating or storage location
Operating or storing the camera in the following locations may cause damage to the camera:
• Extremely hot or cold places (Operating temperature: 0 °C to 40 °C [32°F to 104°F])
• Exposed in direct sunlight for a long time, or close to heating equipment (e.g., near heaters)
• Close to sources of strong magnetism
• Close to sources of powerful electromagnetic radiation, such as radios or TV transmitters
• Locations subject to vibration or shock
Ventilation
To prevent heat buildup, do not block air circulation around the camera.
Transportation
When transporting the camera, repack it as originally packed at the factory or in materials equal in quality.
Cleaning the main unit
• When the body of the camera is dirty, clean it with a soft cloth that is soaked with a diluted neutral detergent and tightly wrung. Then finish with a dry cloth.
• Do not use any type of solvents, which may damage the finish.
• When you use a chemical cloth, follow its instructions.
• Do not sprinkle volatile matter such as pesticide over your camera nor allow rubber or vinyl to come in contact with the camera for a long period of time. Doing so may damage the finish.
Note on laser beams
Laser beams may damage the CMOS image sensors. If you shoot a scene that includes a laser beam, be careful not to let a laser beam become directed into the image sensors of the camera.
Getting Started
Maintenance
The camera mechanism may cause abnormal noise due to wear and lubrication loss after a long period of use. To maintain optimum performance, we recommend periodical
Precautions
35
Phenomena Specific to CMOS Image Sensors
The following phenomena that may appear in images are specific to CMOS (Complementary Metal Oxide Semiconductor) image sensors. They do not indicate malfunctions.
White flecks
Although the CMOS image sensors are produced with high-precision technologies, fine white flecks may be generated on the screen in rare cases, caused by cosmic rays, etc. This is related to the principle of CMOS image sensors and is not a malfunction.
White flecks tend to be seen particularly in the following cases:
• during operation at a high environmental temperature
• when you have raised the gain (sensitivity)
This phenomena may be improved by turning the camera off and then on again.
Aliasing
When fine patterns, stripes, or lines are shot, they may appear jagged or flicker.
36 Phenomena Specific to CMOS Image Sensors
B Overview
Features
• The 1/2.8 type Exmor CMOS camera (utilising approximately 2 million valid pixels) allows for high-definition shooting with superior picture quality.
• Adopts 20 times optical magnification, F1.6 high power and luminous zoom lens.
• By adopting its wide and dynamic range functions, you can see the optimised shooting image which incorporates bright and dark subjects at the same time.
• The camera has a variety of HD video format choices and digital and analogue interface connectors. The EVI-H100S camera has HD-SDI (High Definition­Serial Digital Interface) output, suitable for long-distance transmission. The EVI­H100V camera has a DVI-I (VIDEO OUT) connector supporting both digital and analogue output.
• The camera can be used for NTSC and PAL output in letter box size (EVI-H100S).
• Adopts the industry standard RS-232C interface of VISCA camera protocol in external communication. It is possible to operate from long distances by using both RS-232C and RS-422.
• You can install the camera on ceilings due to the functions of high-speed and wide range pan/tilt action and vertical image flip.
• You can store up to 6 kinds of camera direction and camera status into the camera.
Supplied Accessories
When you unpack, check that all the supplied accessories are included.
Camera (1)
Overview
Ceiling bracket (A) (1)
Ceiling bracket (B) (1)
Features / Supplied Accessories
37
Wire rope (1)
Location and Functions of Parts and Controls
Camera
Screw +M 3×8 (8)
VISCA RS-422 connector plug (1)
Operating Instructions (1)
Front
1
23 4
A Lens
This is a 20-magnification optical zoom lens.
B Remote sensors
38 Location and Functions of Parts and Controls
C POWER lamp
Lights when the camera is turned on. It takes about 7 to 16 seconds to display the image after the lamp lights.
D STANDBY lamp
Lights when the camera is set to standby mode.
Rear
G IR SELECT switch
Select the camera number when you operate multiple cameras with the same remote commander.
H VISCA RS-422 connector
To communicate via RS-422, use this connector. Use the supplied VISCA RS-422 connector plug.
EVI-H100S
EVI-H100V
E Remote sensors
F IMAGE FLIP switch
Flips the image upside down. Normally set this to OFF when you use the camera. When the camera is attached to the ceiling, set this to ON. Before you set the IMAGE FLIP switch, turn off the unit (or set to standby mode) and then, turn the power on by connecting the power adaptor or by VISCA control. When you switch this, the preset setting is returned to the initial setting.
I SYSTEM SELECT switch
Used for selecting the video format of the signal to be output from the VIDEO OUT connectors.
For details, see “Setting of the SYSTEM SELECT switch” (page 40).
J SD OUT VIDEO connector
Supplies the images as an analog component signal.
K HD OUT HD-SDI connector (EVI-
H100S)
Supplies the images as HD-SDI signal (compliant with SMPTE 292M).
VIDEO OUT connector (EVI-
H100V)
Supplies the image as digital signals. An analog component signal is also output from this connector.
L VISCA IN connector
Connect to a computer via an RS-232C interface. When you connect multiple cameras, connect it to the VISCA OUT connector of the previous camera in the daisy chain connection.
M VISCA OUT connector
When you connect multiple cameras, connect it to the VISCA IN connector of the next camera in the daisy chain connection.
N DC 12 V connector
Note
Use only the polarity plug (standard JEITA/type 4).
Overview
Location and Functions of Parts and Controls
39
Polarity of the plug
Bottom
O BOTTOM switches
Used for RS-232C and RS-422 switching, 9,600bps and 38,400bps baud rate selection, D70 mode switching and IR signal output setting. For detailed information, refer to the Technical Manual of the camera.
Notes
• Be sure to set this switch before you turn on the power of the camera. You can also set this switch in the standby mode of the camera. After completing the setting, turn on the power of the camera by connecting it to an AC outlet using the AC power adaptor and AC power cord or by using the VISCA command.
• Be sure to use a Phillips-head screwdriver when changing the switch position. If you use a tool other than the designated screwdriver, the crossed groove may be damaged.
• This camera does not include a function that automatically selects video output signals based on the DVI monitor’s resolution. Be sure to configure settings based on the monitor manually. (EVI­H100V)
• HDTV video signal outputs display without distortion on monitors with 16:9 aspect ratios.
EVI-H100S/H100V
P Tripod screw hole
Q Ceiling bracket mounting screw
holes
Important
The nameplate is located on the bottom.
Setting of the SYSTEM SELECT switch
This switch allows you to select the video format of the signal to be output from the VIDEO OUT connectors.
40 Location and Functions of Parts and Controls
Set this arrow to the desired video format.
Switch position
0
1
2
3
4
Video format
1080i/
59.94(29.97 PsF)
1080p/29.97
720p/59.94
720p/29.97
NTSC(LB)
EVI-H100V support
Ye s Ye s
Ye s Ye s
Ye s Ye s
Ye s Ye s
No
EVI-H100S support
59.94 Hz system
Ye s
(SD
OUT)
No output
5
6
7
8
9
A
B
C
No output
VISCA Control
1080i/ 50(25PsF)
1080p/25
720p/50
720p/25
PAL(LB)
–––
–––
Ye s Ye s –
Ye s Ye s
Ye s Ye s
Ye s Ye s
Ye s Ye s
50 Hz
system
Ye s
No
(SD
OUT)
No output
D
E
F
No output
No output
–––
–––
–––
Yes: Outputs the image signal. No: Does not output the image signal. LB: Abbreviation of LETTER BOX. A
video signal with the 16:9 aspect ratio is output by adding a blank area (no signal, black) top and bottom to display the image without distortion on a monitor that uses the 4:3 aspect ratio.
Notes
• If the switch position is set to “no output,” the POWER lamp and STANDBY lamp will both remain lit. In such cases, control via VISCA commands is disabled.
• The VISCA Control switch position allows you to configure the video format via external communication. However, video output will take longer compared to other switch positions.
For detailed information, refer to the Technical Manual of the camera. For details on obtaining a Technical Manual, consult your Sony dealer.
Setting of the BOTTOM switches
Overview
12345
A D70 mode switch
Set to ON to use the VISCA command for EVI-D70/D70P.
B IR OUT switch
Set to ON to enable output of the receiver signals, which are transmitted from the infrared remote commander via the VISCA IN connector (page 55), or set it to OFF to disable the output.
C RS-232C/RS-422 select switch
Set to ON to operate colour video camera using the VISCA command via the RS-422 interface. To change the mode, turn off the camera (not including standby mode) first, set the switch and then turn on the camera again. The mode cannot be switched while the camera is turned on.
D Baud rate select switch
Set to ON for 38,400 bps or OFF for 9,600 bps. To change the mode, turn off the camera (not including standby mode) first, set the switch and then turn on the camera again. Mode switching is not possible while the camera is turned on.
E Switch 5 (Not used)
Be sure to set this switch to OFF.
Location and Functions of Parts and Controls
41
B Installation and Connection
Installing the Camera
Installing the Camera on a Desk
Place the camera on a flat surface. If you have to place the camera on an inclined surface, make sure that the inclination is less than ±15 degrees to guarantee pan/tilt performance, and take measures to prevent it from falling.
Notes
• Do not grasp the camera head when carrying the camera.
• Do not turn the camera head by hand. Doing so may result in a camera malfunction.
• If you turn the camera head by hand without DC 12 V connection, the lamps on the front may light. This is not a malfunction.
Attaching the Camera to a Tripod
Attach a tripod to the screw hole used for attaching a tripod on the bottom of the camera. The tripod must be set up on a flat surface and its screws tightened firmly by hand. Use a tripod with screws of the following specifications.
4 = 4.3 - 5 mm 4 = 0.17 - 0.20 inches
Caution
Installation of the camera using the tripod screws and screw holes should not be done for installation on a ceiling or a shelf, etc., in a high position.
Installing the unit on the ceiling
Using the ceiling bracket, wire rope, and retaining screws supplied, you can utilize existing junction boxes, etc., to attach the camera to the ceiling. When you install the unit, always install it on a level ceiling. If you have to install it on a sloping or uneven ceiling, make sure that the place where you install it is within ±15 degrees of the horizontal.
42 Installing the Camera
CAUTION
• Entrust installation to an experienced contractor or installer when installing the unit on ceilings or other high locations.
• When installing the unit in a high location, be sure that the location and installation components (excluding the supplied accessories) are strong enough to withstand at least 20 kg of weight, and install the unit securely. If the components are not strong enough, the unit may fall and cause serious injury.
• Always install the supplied wire rope to prevent the unit from falling.
• If you install the unit in a high location, check periodically, at least once a year, to ensure that the connection has not loosened. If conditions warrant, make this periodic check more frequently.
Before installation
After deciding the direction in which the camera will shoot, make the required holes for the junction box, and connecting cables.
Note
The connecting cables cannot be passed through ceiling bracket (A). A hole for the wiring is required in the ceiling at the back of the unit where it is attached to the ceiling.
2 Attach the wire rope to the junction
box in the ceiling.
Use a screw hole and a screw (not supplied) in the junction box to attach the wire rope.
Ceiling
Installation and Connection
Installation
1 Set the IMAGE FLIP switch on the
rear panel to ON.
Notes
• Make sure that the BOTTOM switch is set to the correct position. See “Setting of the BOTTOM switches” (page 41).
• If you set the IMAGE FLIP switch to ON after turning on the power, the image will not be flipped. Turn the power off once, then on again, and the image will be flipped. It takes about 7 to 16 seconds to display the image.
• When you toggle the IMAGE FLIP switch, the pre-set settings will all be returned to the initial settings.
Hole for connecting cable
Installing the Camera
43
3 Attach the ceiling bracket (B) to the
junction box on the ceiling.
Align the holes in the bracket with those in the junction box, and use appropriate screws (not supplied). There are elongated holes for the screws along the rounded edges of the ceiling bracket (B). Later, the front of the camera will be positioned along this edge. Face the camera to the front, adjust the aim, and attach it securely.
Ceiling
4 Attach the ceiling bracket (A) to the
bottom of the camera using the 3 screws (M 3
Align the screw holes on the bottom of the camera with those in the ceiling bracket, and attach the bracket to the camera.
Attach the wire rope at the same time.
M 3
× 8
(supplied)
3
1
× 8) supplied.
Ceiling
2
Ceiling bracket (A)
Ceiling bracket (B)
Front of the camera
44 Installing the Camera
Tighten the screws a bit at a time in the numbered order shown in the illustration. Attach the wire rope using the screw designated as number 3 above. After all of the screws are inserted and temporarily tightened properly, securely tighten each one in turn.
Note
For assembly, use only the screws supplied with the unit. Using other screws may damage the unit.
5 Insert the protrusions raised on the
ceiling bracket (A) into the spaces prepared in the ceiling bracket (B), and temporarily attach them by pushing the ceiling bracket (A) to the rear.
Ceiling bracket (B)
Ceiling
6 While pushing up on the front part of
the camera, attach it using the three screws provided (M 3 with the screw at position 1.
Ceiling
1
× 8), starting
Ceiling bracket (A)
5-2If the wire cannot be attached to the
junction box, attach to the position on the ceiling bracket (B) in the illustration.
M 3 × 8 (supplied)
7 Connect the cables to the connectors
on the rear of the camera.
Ceiling
Note
Take the proper steps to ensure that the load of the cables connected does not cause problems.
Installation and Connection
Installing the Camera
45
Removing the camera
1 Remove the 3 screws used to attach
the camera in step 6 of “Installation.”
2 While pushing the entire camera up
towards the ceiling, move the camera to the front.
The hooks will disengage, and you can remove the camera.
Installing the Camera Using the M3 Fixing Screw Holes
Attach the camera using 3 M3 fixing screw holes located on the bottom of the camera. Attach the camera to a fitting with a flat surface using M3 screws with the following specifications.
M3 screw
Connections
Connecting to an AC Outlet
Use the AC power adaptor and AC power cord to connect the camera to an AC outlet.
EVI-H100S/H100V
4 = 3 – 5 mm 4 = 1/8 – 7/32 inches
DC 12 V
46 Connections
Connecting a Computer
RS-232C Connections EVI-H100S/H100V
• Do not mix VISCA RS-232C (cross) and VISCA RS-422 cables. Using these cables at the same time may result in malfunction.
To obtain a cable, consult your Sony dealer. For detailed information on how to connect the camera and the VISCA command list, refer to the Technical Manual of the camera. For details on obtaining a Technical Manual, consult your Sony dealer.
RS-422 Connections EVI-H100S/H100V
Installation and Connection
VISCA IN
Notes
DC 12 V
VISCA cable (not supplied)
to RS-232C input
Computer
• When you connect a computer to the camera using the VISCA cable (RS-232C cross cable), you can control the camera from a computer.
• In the case of VISCA RS-232C connection, make sure that the BOTTOM switch is set to RS-232C (page 41).
• It is not possible to connect both VISCA RS-232C and VISCA RS-422 simultaneously.
VISCA OUT VISCA RS-422 connector plug (supplied)
Computer
Notes
DC 12 V
VISCA RS-422 cable
RS-422 to RS-232C converter (not supplied)
to RS-232C input
• Make up the cable using the supplied VISCA RS-422 connector plug. See “Using the VISCA RS-422 connector pin assignments” (page 56).
Connections
47
• In the case of VISCA RS-232C connection, make sure that the BOTTOM switch is set to RS-232C (page 41).
• It is not possible to connect both VISCA RS-232C and VISCA RS-422 simultaneously.
• Do not mix VISCA RS-232C (cross) and VISCA RS-422 cables. Using these cables at the same time may result in malfunction.
Notes
• Configure the, VIDEO FORMAT, based on the specifications of the HD monitor.
• It takes about 7 to 16 seconds to display the image.
Connecting a Video Monitor, etc., Equipped with DVI Input Connector
Connecting a Video Monitor, etc., Equipped with an Analog Component Input Connector
EVI-H100V
VIDEO OUT
DVI to component adapter cable (not supplied)
to component input connector
DC 12 V
EVI-H100V
VIDEO OUT
DVI cable (not supplied)
DC 12 V
to DVI input connector
HD video monitor, etc.
48 Connections
HD video monitor, etc.
Notes
• Configure the, VIDEO FORMAT, based on the specifications of the HD monitor.
• Depending on the performance capabilities of the DVI cable, some picture noise may occur. In particular, be sure to
use a cable for which performance is guaranteed.
• It takes about 7 to 16 seconds to display the image.
Connecting a VTR, etc., Equipped with HD-SDI Input Connector
Connecting a Video Monitor, etc., Equipped with a Composite video Input Connector
EVI-H100S
SD OUT VIDEO
to composite video connector
DC 12 V
Video cable (not supplied)
EVI-H100S
HD OUT HD-SDI
Cable with BNC connector (not supplied)
HDCAM VTR with HD-SDI input connector, etc.
Notes
DC 12 V
to HD-SDI input connector
• Set the SYSTEM SELECT switch to output the SD video format. For details, see “Setting of the SYSTEM SELECT switch” (page 40).
• It takes about 7 to 16 seconds to display the image.
Installation and Connection
HD video monitor, etc.
Notes
• Set the SYSTEM SELECT switch to output the SD video format.
• It takes about 7 to 16 seconds to display the image.
Connections
49
B Appendix
Message List
The following messages and indications may appear for this camera. Perform the following as necessary.
Lamp display
Lamp Meaning and solution
The STANDBY lamp and POWER lamp flash slowly in alternation.
The STANDBY lamp and POWER lamp are lit.
Screen display
Message Meaning and solution
CAUTION COOLING FAN STOPPED! (appears immediately after startup)
PRESET n:OK (“n” is a preset position number between 1 and 6)
RESET n:OK (“n” is a reset position number between 1 and 6)
ONE PUSH WB:OP During the white balance adjustment in the ONE PUSH white
ONE PUSH WB:OK When the white balance adjustment has been done correctly in the
ONE PUSH WB:NG When the white balance adjustment has failed in the ONE PUSH
Operating the camera in this state may result in malfunction. In this case, “COOLING FAN:NG” appears on PAGE4 of the STATUS menu. Turn off the camera, and consult your Sony dealer.
The SYSTEM SELECT switch is set to “no output” (page 40). Set BOTTOM switch (5) to ON.
Operating the camera in this state may result in malfunction. Turn off the camera, and consult your Sony dealer.
This message appears for about 3 seconds when you store camera settings to POSITION 1 to 6.
This message appears for about 3 seconds when you reset camera settings stored in POSITION 1 to 6.
balance mode, this message blinks on the screen.
ONE PUSH white balance mode, this message is lit on the screen.
white balance mode, this message blinks on the screen.
50 Message List
Troubleshooting
Before bringing in your camera for service, check the following as a guide to troubleshooting the problem. If the problem cannot be corrected, consult your Sony dealer.
Symptom Cause Remedy
The picture is not displayed on the video monitor connected to the camera.
The VISCA control is not available with a computer connected to the camera.
The camera cannot be operated at all.
The video cable is not connected properly.
The SYSTEM SELECT switch on the rear of the camera is not set correctly.
The computer is not correctly connected to the camera.
- Stop power to the DC 12 V
Check the connection between the camera and video monitor.
Check the selected output signal format of the camera and the input signal format of the connected monitor.
Make sure the connection between the computer and camera is made correctly.
Check that the baud rate setting (9,600 bps or 38,400 bps) is properly made with the BOTTOM switch on the bottom of the camera (page 41).
Check that the SYSTEM SELECT switch (page 40) is set to a position in which video signals are output.
connector. After a few moments, apply power again.
Appendix
Troubleshooting
51
Specifications
Maximum tilting speed: 90 degrees/sec.
System
Video signal EVI-H100V:
1920 × 1080p/29.97, 1920 × 1080p/25, 1920 ×1080i/59.94 (29.97PsF), 1920 ×1080i/50 (25PsF), 1280 × 720p/59.94, 1280 × 720p/50, 1280 × 720p/29.97, 1280 × 720p/25, VISCA CONTROL (switched with the SYSTEM SELECT switch)
EVI-H100S:
1920 × 1080p/29.97, 1920 × 1080p/25, 1920 × 1080i/59.94 (29.97PsF), 1920 × 1080i/50 (25PsF), 1280 × 720p/59.94, 1280 × 720p/50, 1280 × 720p/29.97, 1280 × 720p/25, NTSC(Letter Box), PAL(Letter Box), VISCA CONTROL (switched with the SYSTEM SELECT switch)
Synchronization
Internal synchronization Image device 1/2.8 type Exmor CMOS Lens 20× (optical), 12× (digital)
f = 4.7 – 94.0 mm, F1.6 – F3.5
Horizontal angle:
2.9 (TELE end) to 55.4 degrees (WIDE end) (1080 line mode)
2.0 (TELE end) to 37.6 degrees (WIDE end) (720 line mode)
Minimum object distance
10 mm (0.4 inches) (WIDE end) to
800 mm (31.5 inches) (TELE end) 290 mm (11 27/64 inches) (Default)
Minimum illumination
Less or equal to1.7 lux (50%, high-
sensitivity mode off)
Less or equal to 0.5 lux (50%,
high-sensitivity mode on)
Shutter speed 1 to 1/10,000 sec. (22 steps) Video S/N 50 dB Pan/tilt action Horizontal: ±170 degrees
Maximum panning speed: 100 degrees/sec.
Vertical: +90, –20 degrees
Input/output connectors
Video output EVI-H100V:
COMPONENT (VIDEO OUT): DVI-I connector Y: 1 Vp-p (sync, at 75-ohm termination) Pb/Pr: ±350 mVp-p (75-ohm termination) 3 values Sync : ±300mV p-p (75-ohm termination) HD/VD Sync: 3.3 Vp-p DVI Digital VIDEO (VIDEO OUT): DVI-I connector
EVI-H100S:
COMPOSITE (VBS VIDEO OUT): 1 Vp-p (sync, at 75-ohm termination) HD-SDI (HD OUT) : BNC type 800mVp-p, 75-ohm SMPTE292M compliant with serial interface
Control input/output
VISCA IN: Mini DIN 8-pin type,
RS-232C
VISCA OUT: Mini DIN 8-pin
type, RS-232C
VISCA RS-422: 9-pin
Power connector
JEITA type4 (DC 12 V)
General
Input voltage 12 V DC (10.8 to 13.0 V DC) Current consumption
EVI-H100S : 1.0 A max. (at 12 V
DC)
EVI-H100V : 0.92 A max. (at 12 V
DC)
Operating temperature
0 ºC to 40 ºC (32 ºF to 104 ºF)
Storage temperature
–20ºC to +60ºC (–4ºF to 140ºF)
Dimensions Video camera:
145 × 164 × 164 mm (5 1/32 × 6 15/32 × 6 15/32 inches, excluding protruding parts) (w/h/d)
Mass Video camera: Approx. 1550g
(3 lb 6 5/8 oz)
Installation angle
Less than ±15 degrees to the
horizontal surface
52 Specifications
Supplied accessories
Ceiling bracket (A) (1) Ceiling bracket (B) (1) Wire rope (1) Screw M3×8 (8) VISCA RS-422 connector plug (1) Operating Instructions (1)
Design and specifications are subject to change without notice.
Note
Always verify that the unit is operating properly before use. SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF THE LOSS OF PRESENT OR PROSPECTIVE PROFITS DUE TO FAILURE OF THIS UNIT, EITHER DURING THE WARRANTY PERIOD OR AFTER EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON WHATSOEVER.
Appendix
Specifications
53
Dimensions
Top Back
170°
170°
EVI-H100VEVI-H100S
Front
Bottom
BOTTOM switch
164(6 15/32)
60(2 3/8)
(1 15/64)
31
M3
104(4 3/32)
M3
30(1 3/16)
Ø145(5 1/32)
42(1 21/32) 42(1 21/32)
30(1 3/16)
53.5 53.5
(2 7/64) (2 7/64)
51.5(2 1/32) 51.5(2 1/32)
Ø5, depth 5
1/4-20UNC, depth 6.5
Tripod screw hole
42(1 43/64)
14( 9/16) 20( 25/32)
77(3 1/32)
M3
(Leg)
4-Ø9(A)
Side
EVI-H100S
6 (15/64)
EVI-H100V
14 (9/16)
166 (6 35/64)
166 (6 35/64)
164 (6 15/32)
164 (6 15/32)
72 (2 27/32)
72 (2 27/32)
90
°
20°
90°
2 0°
54 Specifications
Unit: mm (inches)
Pin assignments
VISCA IN connector (mini-DIN 8-pin, female)
Pin No. Function
1DTR IN
2DSR IN
3TXD IN
4 GND
5RXD IN
6 GND
7 IR OUT*
8Not used
* The IR OUT function of pins 7 is
selectable with the BOTTOM switch on the bottom of the camera.
VISCA OUT connector (mini DIN 8­pin, female)
Pin No. Function
1DTR OUT
2 DSR OUT
3 TXD OUT
4 GND
5 RXD OUT
6 GND
7 No connection
8 No connection
VIDEO OUT connector (DVI 29-pin)
PLUG & PLAY
TMDS ANALOG
Pin No. Function
1Data_2
2Data_2+
3 Shield (2, 4)
4 No connection
5 No connection
6 No connection
7 No connection
8 Analog Vertical Sync
9Data_1
10 Data_1+
11 Shield (1, 3)
12 No connection
13 No connection
14 Power_+5 V
15 GND
16 Hot Plug
17 Data_0
18 Data_0+
19 Shield (0, 5)
20 No connection
21 No connection
22 Shield Clock
23 Clock+
24 Clock
C1 Analog Pr
C2 Analog Y
C3 Analog Pb
C4 Analog Horizontal Sync
C5 Analog GND
–
–
–
–
Appendix
Specifications
55
Using the VISCA RS-422 connector pin assignments
The VISCA RS-422 connector pin assignments
Wire
12345
6789
VISCA RS-422
Pin No. Function
1 TXD IN+
2 TXD IN–
3 RXD IN+
4 RXD IN–
5 GND
6 TXD OUT+
7 TXD OUT–
8 RXD OUT+
9 RXD OUT–
Using the VISCA RS-422 connector plug
1 Insert a wire (AW G Nos. 28 to 18)
into the desired wire opening on the supplied VISCA RS-422 connector plug, and tighten the screw for that wire using a flat-head screwdriver.
Flat-head screwdriver
2 Insert the VISCA RS-422 connector
plug into the VISCA RS-422 connector on the rear of the camera.
12
3
4
56
78
9
Notes
• In order to stabilize the voltage level of the signal, connect both ends to GND.
• Do not make a VISCA RS-232C connection when there is already an existing VISCA RS-422 connection.
56 Specifications
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
