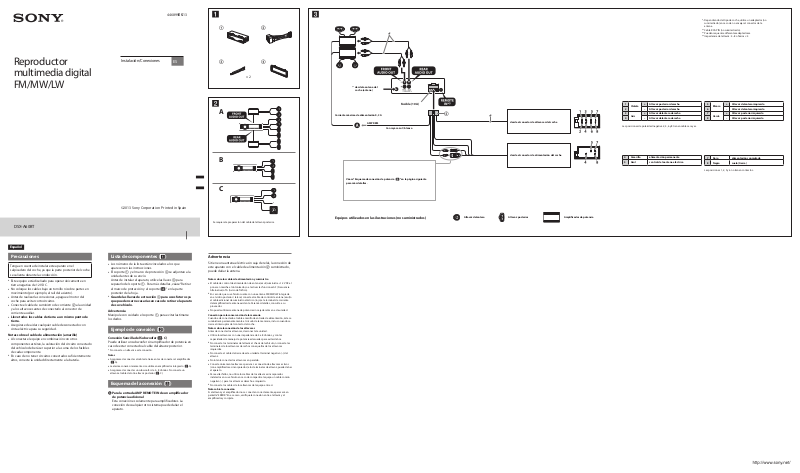

Sony DSX-A60BT Users guide [es]
446899ES13
*1 Dependiendo del tipo de coche, utilice un adaptador (no
suministrado) en caso de no encajar el conector de la
antena.
2
*
Cable RCA PIN (no suministrado).
2
*
*3 Pueden requerirse diferentes adaptadores.
4
*
Impedancia del altavoz: 4 – 8 ohmios × 4
Reproductor
multimedia digital
FM/MW/LW
Instalación/Conexiones
ES
× 2
A
B
C
*1 desde la antena del
coche (antena)
Corriente máxima de alimentación 0,3 A
AMP REM
Con rayas azul / blanco
Véase “Esquema de conexión de potencia ()” en la página siguiente
para más detalles.
Fusible (10 A)
1
2 – Altavoz posterior derecho
4
*
desde el conector de altavoces del coche
desde el conector de alimentación del coche
3
4 – Altavoz delantero derecho
Las posiciones de polaridad negativa 2, 4, 6 y 8 tienen cables a rayas.
4 Amarillo alimentación permanente
5 Azul control de la antena eléctrica
+ Altavoz posterior derecho
Violeta
+ Altavoz delantero derecho
Gris
5
6 – Altavoz delantero izquierdo
7
8 – Altavoz posterior izquierdo
7 Rojo alimentación conmutada
8 Negro suelo (tierra)
Las posiciones 1, 2, 3 y 6 no tienen contactos..
+ Altavoz delantero izquierdo
Blanco
+ Altavoz posterior izquierdo
Verde
DSX-A60BT
Español
Precauciones
Tenga en cuenta de instalar este aparato en el
salpicadero del coche, ya que la parte posterior del coche
se calienta durante la conducción.
•
Éste equipo está diseñado para operar únicamente en
tierra negativa de 12 V DC.
•
No coloque los cables bajo un tornillo ni sobre partes en
movimiento (por ejemplo, el raíl del asiento).
•
Antes de realizar las conexiones, apague el motor del
coche para evitar cortocircuitos.
•
Conecte el cable de suministro de corriente a la unidad
y a los altavoces antes de conectarlo al conector de
corriente auxiliar.
•
Lleve todos los cables de tierra a un mismo punto de
tierra.
•
Asegúrese de aislar cualquier cable desconectado con
cinta eléctrica para su seguridad.
Notas sobre el cable de alimentación (amarillo)
•
Al conectar el equipo en combinación con otros
componentes estéreo, la valoración del circuito conectado
del vehículo deberá ser superior a la suma de los fusibles
de cada componente.
•
En caso de no tener circuitos conectados suficientemente
altos, conecte la unidad directamente a la batería.
©2013 Sony Corporation Printed in Spain
Lista de componentes ( )
•
Los números de la lista están vinculados a los que
aparecen en las instrucciones.
•
El soporte y el marco de protección se adjuntan a la
unidad antes de su envío.
Antes de instalar el aparato, utilice las llaves para
separarlo del soporte . Para más detalles, véase “Retirar
el marco de protección y el soporte ()” en la parte
posterior de la hoja.
•
Guarde las llaves de extracción para usos futuros ya
que pueden ser necesarias en caso de retirar el aparato
de su vehículo.
Advertencia
Manipule con cuidado el soporte , para evitar lastimarse
los dedos.
Ejemplo de conexión ( )
Conexión Sencilla del Subwoofer (-C)
Puede utilizar un subwoofer sin amplificador de potencia en
caso de estar conectado al cable del altavoz posterior.
* No conecte un altavoz a esta conexión.
Notas
•
Asegúrese de conectar el cable de tierra antes de conectar el amplificador
(-A).
•
La alarma sonará únicamente si se utiliza en amplificador integrado (-A).
•
Asegúrese de conectar un subwoofer de 4 - 8 ohmios. No conecte un
altavoz al cable del otro altavoz posterior (-C).
Esquema de la conexión ( )
Para la entrada AMP REMOTE IN de un amplificador
de potencia adicional
Esta conexión es solamente para amplificadores. La
conexión de cualquier otro sistema puede dañar el
aparato.
*
Se requiere la preparación del cable del altavoz posterior.
Advertencia
Si tiene una antena eléctrica sin caja de relés, la conexión de
este aparato con el cable de alimentación suministrado,
puede dañar la antena.
Notas sobre los cables de alimentación y suministro
•
El cable de control de alimentación de antena (azul) suministra +12 V DC al
poner en marcha el sintonizador, o al activar las funciones AF (Frecuencia
Alternativa) o TA (Aviso de Tráfico).
•
En caso de que su vehículo cuente con una antena FM/MW/LW integrada
en el vidrio posterior / lateral, conecte el cable de control de antena (azul) o
el cable adicional de suministro eléctrico (rojo) a la terminal de corriente
del amplificador de antena existente. Para más detalles, consulte a su
proveedor.
•
No puede utilizarse antena de potencia sin caja de relés en esta unidad.
Conexión para la conservación de la memoria
Cuando está conectado el cable amarillo de entrada de alimentación, ésta se
suministrará permanentemente al circuito de la memoria, incluso cuando se
cierra el interruptor del contacto del coche.
Notas sobre la conexión de los altavoces
Antes de conectar los altavoces, desconecte la unidad.
•
Utilice los altavoces con una impedancia de 4 a 8 ohmios, y con las
capacidades de manejo de potencia adecuadas para evitar daños.
•
No conecte los terminales del altavoz al chasis del vehículo, ni conecte las
terminales de los altavoces derechos con aquellos de los altavoces
izquierdos.
•
No conecte el cable de tierra de esta unidad al terminal negativo (–) del
altavoz.
•
No intente conectar los altavoces en paralelo.
•
Conecte únicamente altavoces pasivos. La conexión de altavoces activos
(con amplificadores incorporados) a los terminales de altavoz, puede dañar
el aparato.
•
Para evitar fallos, no utilice los cables de los altavoces incorporados
instalados en su vehículo en caso de compartir el equipo un cable común
negativo (–) para los altavoces derecho e izquierdo.
•
No conecte los cables de los altavoces del equipo entre sí.
Nota sobre la conexión
Si el altavoz y el amplificador no se conectan correctamente, aparecerá en
pantalla “ERROR”. En ese caso, verifique la conexión entre el altavoz y el
amplificador y corríjala.
Equipos utilizados en las ilustraciones (no suministrados)
Altavoz delantero Altavoz posterior Amplificador de potencia
1 3AB
122
182 mm (7 1/4)
Tablero de
instrumentos
OFF
Fusible (10 A)
Conector de alimentación auxiliar
Encare la parte del gancho hacia dentro.
1 32
RojoRojo
4 Amarillo alimentación permanente
7 Rojo alimentación conmutada
Amarillo Amarillo
Enganche
53 mm (2 1/8)
Ganchos de
lengüeta
RojoRojo
Amarillo Amarillo
4 Amarillo alimentación conmutada
7 Rojo alimentación permanente
RojoRojo
el coche sin posición ACC
Amarillo Amarillo
Español
Precauciones
•
Elija el lugar de instalación con cuidado para que el
equipo no interfiera con las operaciones de conducción
normales.
•
Evite instalar el equipo en zonas propensas al polvo, a la
suciedad, a una vibración excesiva o a altas temperaturas,
como en plena luz solar o cerca de los conductos de
calefacción.
•
Utilice únicamente las piezas de montaje proporcionadas
para una instalación segura y protegida.
Reglaje del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°.
Extracción del marco de protección y
el soporte ( )
Antes de instalar el equipo, retire el marco de protección
y el soporte del equipo.
1 Extraiga el marco de protección .
Presione sobre ambos bordes del marco de protección
y, seguidamente, tire de él hacia fuera.
2 Extraiga el soporte .
Inserte a la vez ambas llaves de extraer entre el
aparato y el soporte , hasta que suene un
chasquido.
Tire del soporte hacia abajo, luego tire del aparato
hacia arriba para separarlo.
Ejemplo de montaje ( )
Instalación en el salpicadero
Notas
•
Antes de su instalación, asegúrese de que los anclajes a ambos lados del
soporte estén doblados hacia dentro 2 mm. Si los anclajes están rectos
o doblados hacia fuera, el equipo no se instalará de modo seguro y puede
llegar a salirse (-1).
•
Doble las pestañas hacia fuera para un cierre seguro, en caso de ser
necesario (-2).
•
Asegúrese de que los 4 anclajes del marco de protección están
correctamente encajados en las ranuras del equipo (-3).
Forma de extraer y colocar el panel
frontal ( )
Antes de instalar el aparato, saque el panel frontal.
-A Para separar
Antes de separar el panel frontal, asegúrese de pulsar y
sostener el botón de OFF. Pulse
y tire hacia usted.
-B Para fijar
Una la parte del panel frontal con la parte de la
unidad, como se muestra en la ilustración, y presione el
lateral izquierdo en su posición hasta que encaje.
Advertencia para el caso de que el
conmutador de arranque de su coche
no tenga la posición ACC
Asegúrese de activar la función Auto Off (Apagado
automático). Para más detalles, consulte las Instrucciones de
uso suministradas.
Después de cerrar el aparato, éste se apagará
automáticamente en el plazo de tiempo ajustado, lo cual
previene la descarga de la batería.
Si usted no ha activado la función Auto Off, pulse
sostenidamente (OFF) hasta que desaparezca la
visualización en pantalla, cada vez que apague el motor.
Fuse replacement ( )
Cuando cambie el fusible, asegúrese de usar uno que
corresponda al amperaje de servicio señalado en el fusible
original. Si el fusible se funde, compruebe la conexión de
alimentación y reemplácelo. Si el fusible se vuelve a fundir
después de reemplazarlo, puede ser que exista un mal
funcionamiento interno. En tal caso, consulte al distribuidor
Sony más cercano.
Esquema de conexión de
potencia ( )
El conector de alimentación auxiliar puede variar en función
del tipo de automóvil. Compruebe el esquema del conector
de alimentación auxiliar de su coche, con el fin de
asegurarse de que las conexiones se correspondan
correctamente. Hay tres tipos básicos (-1, -2, -3).
Es posible que tenga que cambiar las posiciones de los
cables rojo y amarillo en el cable de conexión de la
alimentación estereofónica del coche.
Después de haber emparejado correctamente las
correspondientes conexiones con los cables de alimentación
conmutada, conecte el aparato a la alimentación eléctrica
del coche. Si tiene alguna duda o problema para conectar
este aparato, y que no estén explicados en este manual,
consulte por favor al distribuidor de su automóvil.
