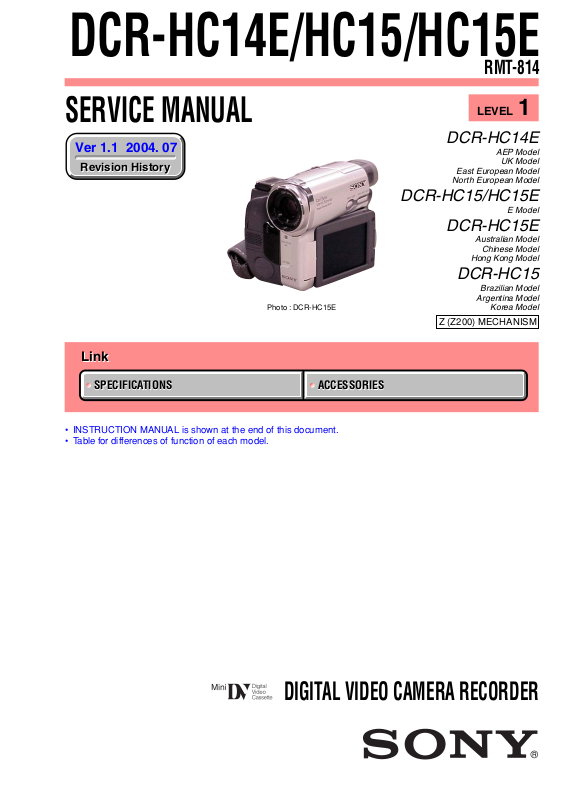

SONY DCR-HC14E, DCR-HC15, DCR-HC15E Service Manual

DCR-HC14E/HC15/HC15E

RMT-814

SERVICE MANUAL

Ver 1.1 2004. 07

Revision History

Revision History

Photo : DCR-HC15E

Link

Link

LEVEL 1

DCR-HC14E

AEP Model

East European Model

North European Model

UK Model

DCR-HC15/HC15E

E Model

DCR-HC15E

Australian Model

Chinese Model

Hong Kong Model

DCR-HC15

Brazilian Model

Argentina Model

Korea Model

Z (Z200) MECHANISM

ACCESSORIESSPECIFICATIONS

ACCESSORIESSPECIFICATIONS

• INSTRUCTION MANUAL is shown at the end of this document.

• Table for differences of function of each model.

DIGITAL VIDEO CAMERA RECORDER

DCR-HC14E/HC15/HC15E

b

SPECIFICATIONS

Video camera
recorder

System

Video recording system

2 rotary heads
Helical scanning system

Audio recording system

Rotary heads, PCM system
Quantization: 12 bits (Fs 32 kHz,
stereo 1, stereo 2), 16 bits
(Fs 48 kHz, stereo)

Video signal

DCR-HC15 :
NTSC color, EIA standards

DCR-HC14E/HC15E :

PAL colour, CCIR standards

Usable cassette

Mini DV cassette with the
mark printed

Tape speed

SP: Approx. 18.81 mm/sec.
LP: Approx. 12.56 mm/sec.

Recording/playback time
(using cassette DVM60)

SP: 1 hour
LP: 1.5 hours

Fastforward/rewind time
(using cassette DVM60)

Approx. 2 min. and 40 seconds

Viewfinder

Electric viewfinder

lack and white

Image device

4.5 mm (1/4 type)
CCD (Charge Coupled Device)
Gross:

DCR-HC15 :
DCR-HC14E/HC15E :
Approx. 800 000 pixels

Effective (moving):
DCR-HC15 :
DCR-HC14E/HC15E :

Approx. 400 000 pixels

Lens

Carl Zeiss Vario-Sonnar
Combined power zoom lens
Filter diameter: 30 mm
(1 3/16 in)
10× (Optical), 640× (Digital)
F = 1.7 – 2.2

Approx. 680 000 pixels

Approx. 340 000 pixels

Focal length

When converted to a 35 mm still
camera :

3.3 – 33 mm (5/32 – 1 5/16 in.)

In CAMERA mode :
42 – 420 mm (1 11/16 – 16 5/8 in.)

Color temperature

AUTO, HOLD, INDOOR (3 200
K), OUTDOOR (5 800 K)

Minimum illumination

5 lx (lux) (F1.7)
0 lx (lux) (in the NightShot mode)*
* Objects unable to be seen due to

the dark can be shot with
infrared lighting.

Input/Output connectors

S video output

4-pin mini DIN
Luminance signal: 1 Vp-p,
75 Ω (ohms), unbalanced
DCR-HC15 :
Chrominance signal: 0.286 Vp-p,
75 Ω (ohms), unbalanced
DCR-HC14E/HC15E :

Chrominance signal: 0.3 Vp-p,
75 Ω (ohms), unbalanced

Audio/Video output

AV MINI JACK, 1 Vp-p,
75 Ω (ohms), unbalanced
327 mV, (at output impedance
more than 47 kΩ (kilohms))
Output impedance with less than

2.2 kΩ (kilohms)/Stereo minijack
(ø 3.5 mm)

DV input
output

4-pin connector

LANC jack

Stereo mini-minijack (ø 2.5 mm)

USB jack

mini-B

MIC jack

Minijack, 0.388 mV low impedance
with 2.5 to 3.0 V DC, output
impedance 6.8 kΩ (kilohms)
(ø 3.5 mm)
Stereo type

(DCR-HC15/HC15E only)

LCD screen


6.2 cm (2.5 type)

Total dot number

123 200 (560 × 220)

General

Power requirements

7.2 V (battery pack)

8.4 V (AC Adaptor)

Average power consumption
(during camera recording when
using the battery pack)

3.3 W

using LCD

2.5 W

using viewfinder

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to + 60°C
(–4°F to + 140°F)

Dimensions (approx.)

71 × 90 × 112 mm
(2 7/8 × 3 5/8 × 4 1/2 in.) (w/h/d)

Mass (approx.)

Main unit only:
520 g (1 lb 2 oz)
Including the rechargeable battery
pack NP-FM30, cassette DVM60
and lens cap:
610 g (1 lb 5 oz)

Supplied accessories

See page 4.

/

AC Adaptor
AC-L15A/L15B

Power requirements

100 – 240 V AC, 50/60 Hz

Current consumption

0.35 – 0.18 A

Power consumption

18 W

Output voltage

DC OUT: 8.4 V, 1.5 A

Operating temperature

0°C to 40°C (32°F to 104°F)

Storage temperature

–20°C to + 60°C
(–4°F to + 140°F)

Dimensions (approx.)

56 × 31 × 100 mm
(2 1/4 × 1 1/4 × 4 in.) (w/h/d)
excluding projecting parts

Mass (approx.)

190 g (6.7 oz) excluding power
cord

Rechargeable
battery pack
NP-FM30

Maximum output voltage

DC 8.4 V

Output voltage

DC 7.2 V

Capacity

5.0 Wh (700 mAh)

Dimensions (approx.)

38.2 × 20.5 × 55.6 mm
(1 9/16 × 13/16 × 2 1/4 in.)
(w/h/d)

Mass (approx.)

65 g (2.3 oz)

Operating temperature

0°C to 40°C (32°F to 104°F)

Type

Lithium ion

Design and specifications are
subject to change without notice.

— 2 —

DCR-HC14E/HC15/HC15E

SAFETY CHECK-OUT

After correcting the original service problem, perform the following
safety checks before releasing the set to the customer.

1. Check the area of your repair for unsoldered or poorly-soldered
connections. Check the entire board surface for solder splashes
and bridges.

2. Check the interboard wiring to ensure that no wires are
"pinched" or contact high-wattage resistors.

3. Look for unauthorized replacement parts, particularly
transistors, that were installed during a previous repair . Point
them out to the customer and recommend their replacement.

SAFETY-RELATED COMPONENT WARNING!!

COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH
MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS
LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE
COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS
APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS
PUBLISHED BY SONY .

CAUTION :

Danger of explosion if battery is incorrectly replaced.
Replace only with the same or equivalent type.

4. Look for parts which, through functioning, show obvious signs
of deterioration. Point them out to the customer and
recommend their replacement.

5. Check the B+ voltage to see it is at the values specified.

6. Flexible Circuit Board Repairing

• Keep the temperature of the soldering iron around 270˚C
during repairing.

• Do not touch the soldering iron on the same conductor of the
circuit board (within 3 times).

• Be careful not to apply force on the conductor when soldering
or unsoldering.

ATTENTION AU COMPOSANT AYANT RAPPORT

À LA SÉCURITÉ!
LES COMPOSANTS IDENTIFÉS P AR UNE MARQUE 0 SUR LES
DIAGRAMMES SCHÉMA TIQUES ET LA LISTE DES PIÈCES SONT
CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT. NE
REMPLACER CES COMPOSANTS QUE PAR DES PIÈSES SONY
DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL OU
DANS LES SUPPÉMENTS PUBLIÉS PAR SONY.

Table for difference of function

Model
Destination

Color System

DCR-HC14E

AEP, UK, EE, NE

PAL
Remote Commander
DV Input

DCR-

HC15

E, BR, AR, KR

NTSC

✕

✕

DCR-

E, AUS, CH, HK

a

HC15E

PAL

a

• Abbreviation
EE : East European model
NE : North European model
AUS : Australian model
HK : Hong Kong model
CH : Chinese model
KR : Korea model
BR : Brazilian model
AR : Argentina model

— 3 —

DCR-HC14E/HC15/HC15E

Checking supplied accessories.

Make sure that the following accessories are supplied with your camcorder.

Power cord (Main lead)(1)
(AUS model)

0

1-696-819-21
Power cord (Main lead)(1)
(AEP, EE, NE,
E:EXCEPT Saudi Arabia
model)

0

1-769-608-11
Power cord (Main lead)(1)
(CH model)

0

1-782-476-13
Power cord (Main lead)(1)
(UK, HK,E:Saudi Arabia
model)

0

1-783-374-11
Power cord (Main lead)(1)
(AR model)

0

1-783-952-21
Power cord (Main lead)(1)
(KR model)

0

1-776-985-11

21-pin adaptor (1)

(AEP, UK, EE, NE model)

1-770-783-21

AC power adaptor (1)
(AC-L15A/L15B)

0

1-477-533-51

Lid Battery
Case

(3-742-854-01)

Wireless Remote Commander (1)
(RMT-814)
1-475-141-61

(HC15E model)

CD-ROM
(Pilote USB SPVD-012) (1)
3-087-821-01

NP-FM30 battery pack (1)

0

A-7096-388-B

Cap String

(3-979-194-12)

Lens cap (1)
X-3952-449-1

Cleaning cloth (1)
3-073-861-01

Shoe cover (1)
3-080-571-01

A/V connecting cable
(1.5m) (1)
1-824-097-11

R6 (size AA) batteries
for the Remote
Commander (2)
(not supplied)

USB cable (1)
1-824-382-21

2-pin conversion adaptor (1)

(E,HK model)

1-569-008-12

Clamp filter (Ferrite core)
(for AC-L15A/L15B)
1-469-241-11
(KR model)

Other accessories

3-087-936-11 MANUAL (PC), INSTRUCTION (ENGLISH)

3-087-936-21 MANUAL (PC), INSTRUCTION (FRENCH)

3-087-936-31 MANUAL (PC), INSTRUCTION (FRENCH)(HC14E:AEP)
3-087-936-41 MANUAL (PC), INSTRUCTION (SPANISH/PORTUGUESE)

3-087-936-51 MANUAL (PC), INSTRUCTION (ITALIAN/GREEK)

3-087-936-61 MANUAL (PC), INSTRUCTION (SWEDISH/RUSSIAN)

3-087-936-71 MANUAL (PC), INSTRUCTION (DANISH/FINNISH)

3-087-936-81 MANUAL (PC), INSTRUCTION (POLISH/CZECH)

3-087-936-91 MANUAL (PC), INSTRUCTION (HUNGARIAN/SLOVAK)

3-087-937-11 MANUAL (PC), INSTRUCTION (ARABIC/PERSIAN)

3-087-937-21 MANUAL (PC), INSTRUCTION (TRADITIONAL CHINESE)

3-087-937-31 MANUAL (PC), INSTRUCTION (SIMPLIFIED CHINESE)

3-087-937-41 MANUAL (PC), INSTRUCTION (KOREAN)(HC15:KR)
3-089-848-11 MANUAL, INSTRUCTION (ENGLISH)(HC15:E)

(HC14E:AEP,UK/HC15:E/HC15E:E,HK,AUS)

(HC14E:AEP/HC15E:E)

(HC14E:AEP/HC15:E,AR)

(HC14E:AEP)

(HC14E:NE/HC15E:E)

(HC14E:NE)

(HC14E:EE)

(HC14E:EE)

(HC15E:E)

(HC15:E/HC15E:HK)

(HC15E:E,CH)

• Abbreviation
EE : East European model
NE : North European model
HK : Hong Kong model
AUS : Australian model

3-089-848-21 MANUAL, INSTRUCTION (SPANISH/PORTUGUESE)

3-089-848-31 MANUAL, INSTRUCTION (TRADITIONAL CHINESE)

3-089-848-41 MANUAL, INSTRUCTION (KOREAN)(HC15:KR)
3-089-850-11 MANUAL, INSTRUCTION (ENGLISH/FRENCH)

3-089-850-21 MANUAL, INSTRUCTION (SPANISH/PORTUGUESE)

3-089-850-31 MANUAL, INSTRUCTION (ITALIAN/GREEK)(HC14E:AEP)
3-089-850-41 MANUAL, INSTRUCTION
3-089-850-51 MANUAL, INSTRUCTION (SWEDISH/RUSSIAN)

3-089-850-61 MANUAL, INSTRUCTION (DANISH/FINNISH)(HC14E:NE)
3-089-850-71 MANUAL, INSTRUCTION (ARABIC/PERSIAN)(HC15E:E)

3-089-850-81 MANUAL, INSTRUCTION (TRADITIONAL CHINESE)

3-089-850-91 MANUAL, INSTRUCTION (SIMPLIFIED CHINESE)

3-089-851-11 MANUAL, INSTRUCTION (POLISH/CZECH)(HC14E:EE)
3-089-851-21 MANUAL, INSTRUCTION (SLOVAK/HUNGARIAN)

Note : The components identified by mark 0 or dotted

line with mark 0 are critical for safety.
Replace only with part number specified.

CH : Chinese model
KR : Korea model
AR : Argentina model

(HC15:E,AR)

(HC14E:AEP,UK/HC15E:E,HK,AUS)

(HC14E:AEP/HC15E:E)

(GERMAN/DUTCH)(HC14E:AEP)

(HC14E:NE/HC15E:E)

(HC15E:HK)

(HC15E:E,CH)

(HC14E:EE)

(HC15:E)

— 4 —

DCR-HC14E/HC15/HC15E

9-876-716-41

Sony EMCS Co.

— 6 —

2004G1600-1

©2004.7

Published by DI Technical Support Section

Camera
Operations Guide

Read this first

Mode d’emploi du
caméscope

Lire ce mode d’emploi en premier

3-089-850-11(1)

GB

FR

© 2004 Sony Corporation

Digital Video Camera Recorder

DCR-HC14E/HC15E

English

Before operating the unit, please read this
manual thoroughly, and retain it for future
reference.

Français

Avant la mise en service de cet appareil, prière
de lire attentivement le mode d’emploi et de le
conserver pour toute référence future.

Welcome!

Congratulations on your purchase of this Sony
Handycam. With your Handycam you can
capture life’s precious moments with superior
picture and sound quality.
Your Handycam is loaded with advanced
features, but at the same time it is very easy to
use. You will soon be producing home video that
you can enjoy for years to come.

To prevent fire or shock hazard, do not expose
the unit to rain or moisture.

To avoid electrical shock, do not open the
cabinet.
Refer servicing to qualified personnel only.

NOTICE ON THE SUPPLIED AC
POWER ADAPTOR FOR CUSTOMERS
IN THE UNITED KINGDOM

A moulded plug complying with BS1363 is fitted to
this equipment for your safety and convenience.

Should the fuse in the plug supplied need to be
replaced, a fuse of the same rating as the
supplied one and approved by ASTA or BSI to
BS1362 (i.e., marked with or mark) must be
used.

If the plug supplied with this equipment has a
detachable fuse cover, be sure to attach the fuse
cover after you change the fuse. Never use the
plug without the fuse cover. If you should lose
the fuse cover, please contact your nearest Sony
service station.

For the customers in Europe
ATTENTION

The electromagnetic fields at the specific
frequencies may influence the picture and sound
of this camcorder.

WARNING

Bienvenue!

Nous vous félicitons pour l’achat de ce
caméscope Handycam de Sony. Avec votre
Handycam, vous pouvez saisir les moments
précieux de la vie avec une qualité d’image et de
son exceptionnelle.
Votre Handycam présente de nombreuses
fonctions élaborées, très faciles à utiliser. Vous
parviendrez rapidement à réaliser des films
vidéo que vous regarderez avec plaisir pendant
de longues années.

AVERTISSEMENT

Pour éviter tout risque d’incendie ou
d’électrocution, n’exposez pas cet appareil à la
pluie ni à l’humidité.

Pour éviter tout risque d’électrocution,
n’ouvrez pas le châssis de l’appareil.
Confiez l’entretien exclusivement à un
personnel qualifié.

Pour notre clientéle en Europe
ATTENTION

Les champs électromagnétiques à des fréquences
spécifiques risquent d’altérer l’image et le son de
ce caméscope numérique.

Ce produit a été testé et déclaré conforme aux
limites énoncées dans la Directive EMC relatives
aux câbles de moins de 3 mètres.

Avis

Si de l’électricité statique ou de
l’électromagnétisme interrompt le transfert de
données, redémarrez l’application ou débranchez
et rebranchez le câble USB.

This product has been tested and found
compliant with the limits set out in the EMC
Directive for using connection cables shorter than
3 meters (9.8 feet).

Notice

If static electricity or electromagnetism causes
data transfer to discontinue midway (fail), restart
the application or disconnect and connect the
USB cable again.

2

Checking supplied
accessories

Vérification des
accessoires fournis

Make sure that the following accessories are
supplied with your camcorder.

1

4

9

1 AC-L15A/L15B AC Adaptor (1), Mains

lead (1) (p. 21)

2 NP-FM30 rechargeable battery pack

(1) (p. 20)

3 A/V connecting cable (1) (p. 54)

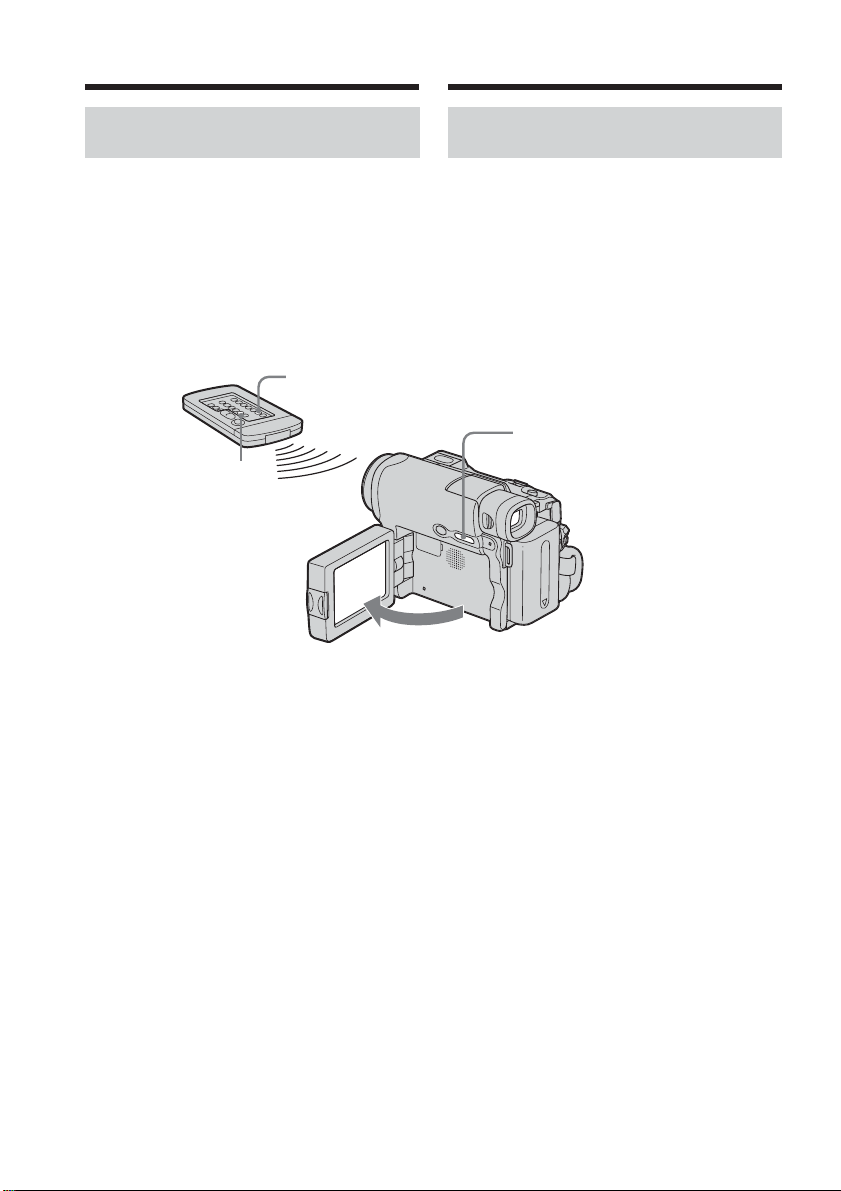

4 Wireless Remote Commander (1)

(DCR-HC15E only, p. 81)

5 R6 (size AA) battery for Remote

Commander (2) (DCR-HC15E only, p.

190)

6 Lens cap (1) (p. 186)
7 Shoe cover (1)
8 USB cable (1)
9 CD-ROM (SPVD-012 USB Driver) (1)
0 Cleaning cloth (1) (p. 174)

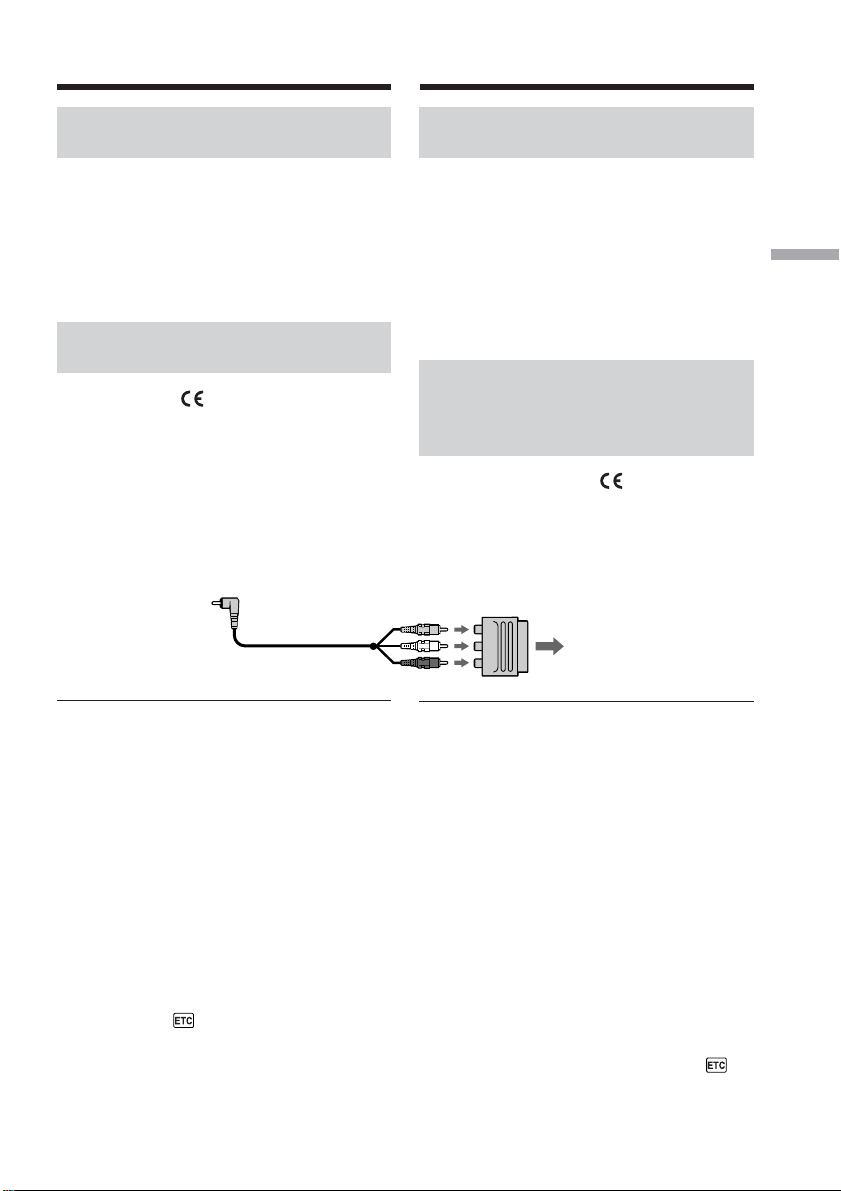

qa 21-pin adaptor* (1) (p. 55)

* The models with mark printed on their

bottom surfaces only.

5627

q;

qa

Assurez-vous que tous les accessoires suivants
sont fournis avec votre caméscope.

3

8

1 Adaptateur secteur AC-L15A/L15B (1)

et cordon d’alimentation (1) (p. 21)

2 Batterie rechargeable NP-FM30 (1)

(p. 20)

3 Cordon de liaison audio et vidéo (1)

(p. 54)

4 Télécommande sans fil (1) (DCR-

HC15E uniquement, p. 81)

5 Piles R6 (AA) pour la télécommande

(2) (DCR-HC15E uniquement, p. 190)

6 Capuchon d’objectif (1) (p. 186)
7 Protège-griffe (1)
8 Câble USB (1)
9 CD-ROM (Pilote USB SPVD-012) (1)
0 Chiffon de nettoyage (1) (p. 174)
qa Adaptateur à 21 broches* (1) (p. 55)

* Modèles comportant le « » imprimé sous

l’appareil uniquement.

Contents of the recording cannot be
compensated if recording or playback is not
made due to a malfunction of the
camcorder, storage media, etc.

Aucune compensation relative au contenu de
l’enregistrement ne sera accordée si
l’enregistrement ou la lecture ne se font pas
en raison d’un mauvais fonctionnement du
caméscope, du support d’enregistrement, etc.

3

English

Main Features

Recording moving pictures
or still images, and playing
them back

Main Features

•Viewing moving pictures recorded on
the tape using the USB cable

•Capturing images on the computer
from your camcorder using the USB
cable

•Recording moving pictures on the
tape (p. 31)

•Playing back the tape (p. 46)

Capturing images on the
computer

Refer also to other operating
instructions supplied with your
camcorder:

•Editing images with your computer
c Computer Applications Guide

4

4

Main Features

Other uses

Functions for adjusting exposure during recording

•Back light (p. 41)

•NightShot (p. 42)

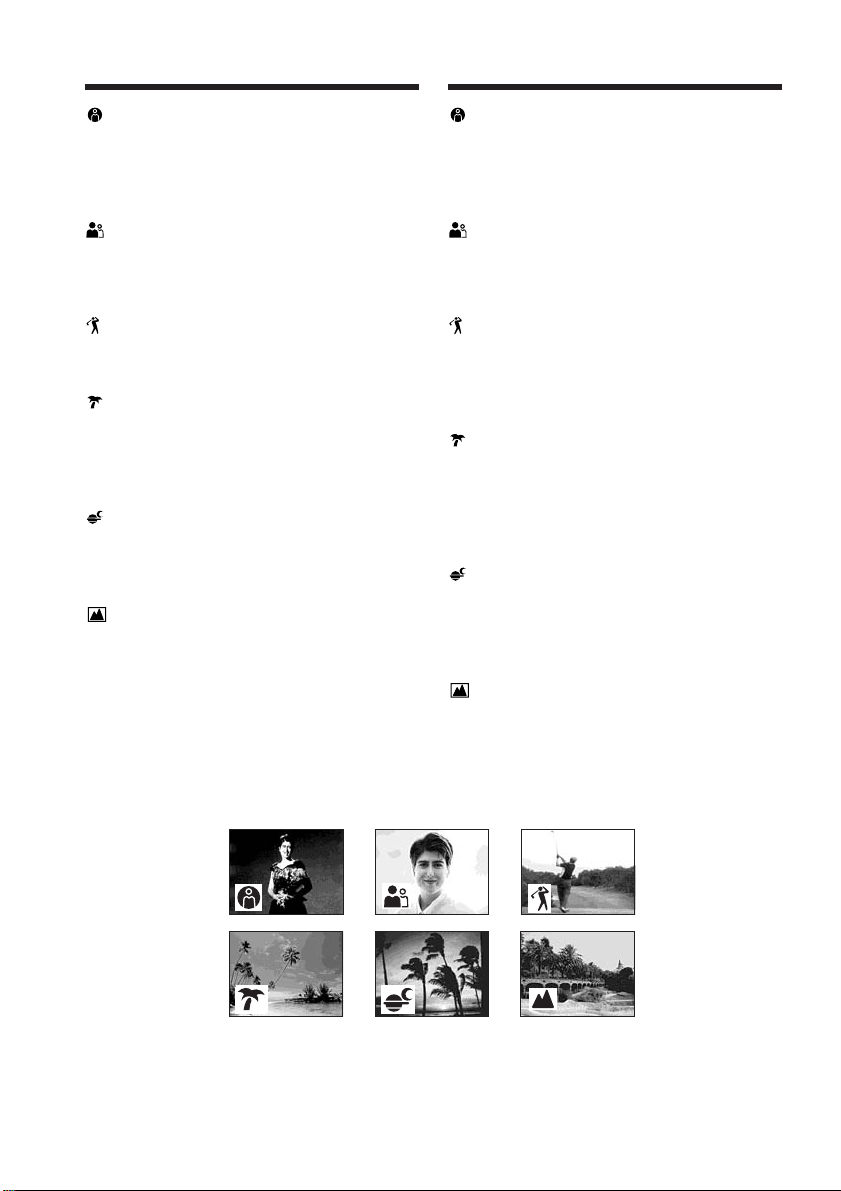

•PROGRAM AE (p. 68)

•Manual exposure (p. 70)

•Flexible Spot Meter (p. 71)

Functions for giving images more impact

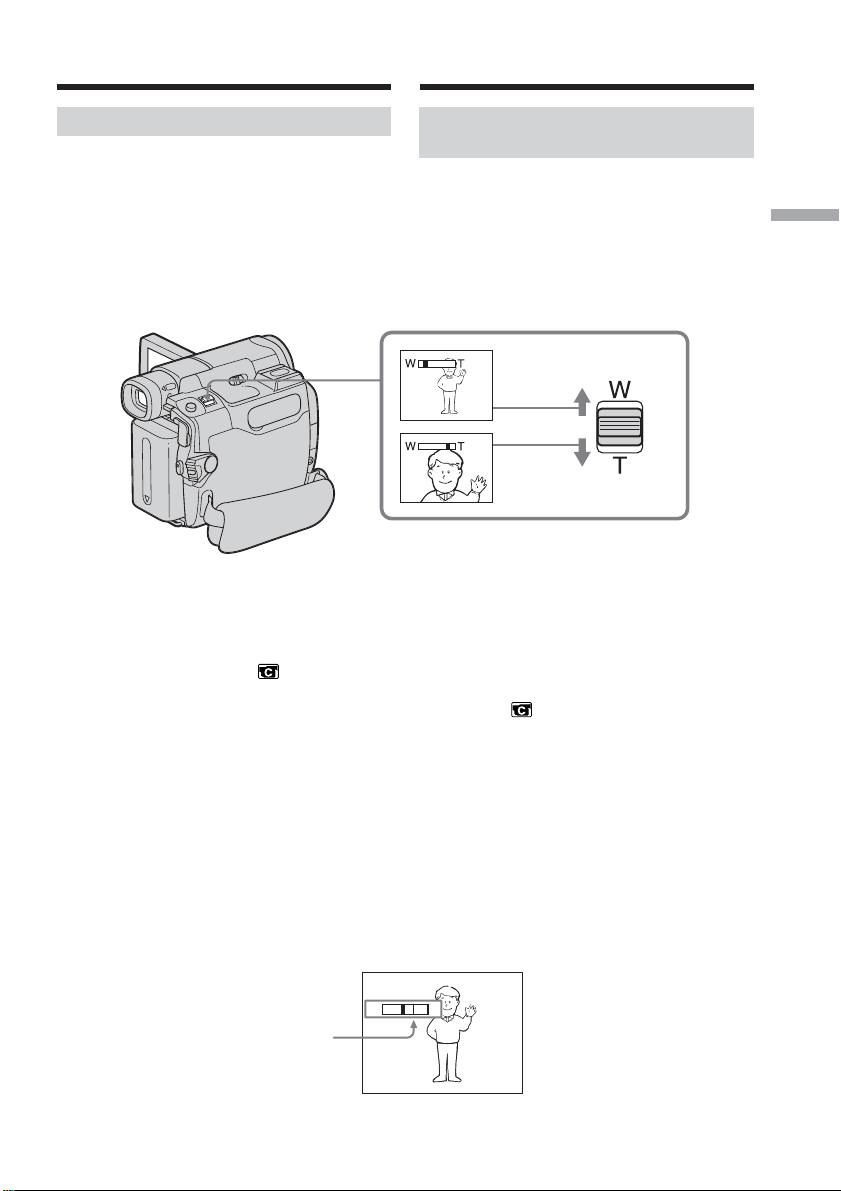

•Digital zoom (p. 39)

The default setting is OFF. (To zoom greater than 10×,
select the digital zoom power in D ZOOM in the menu settings.)

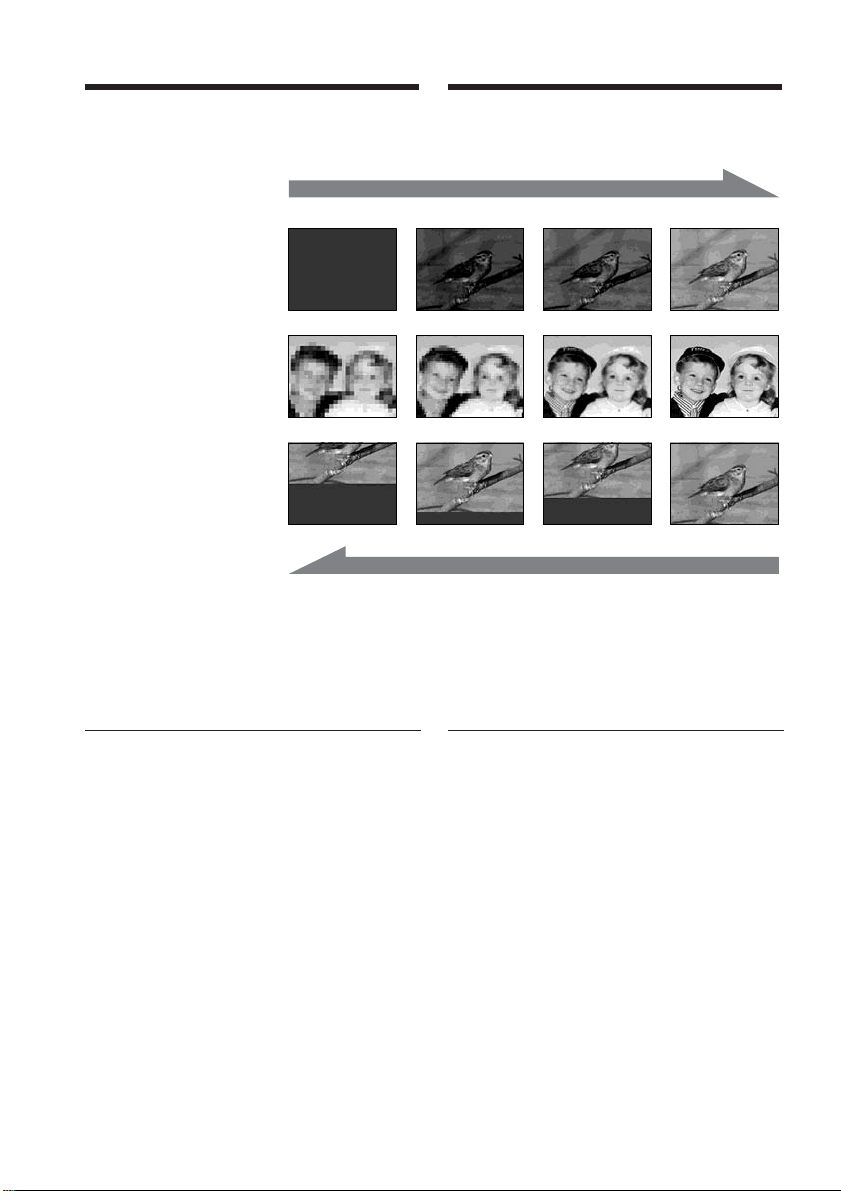

•Fader (p. 64)

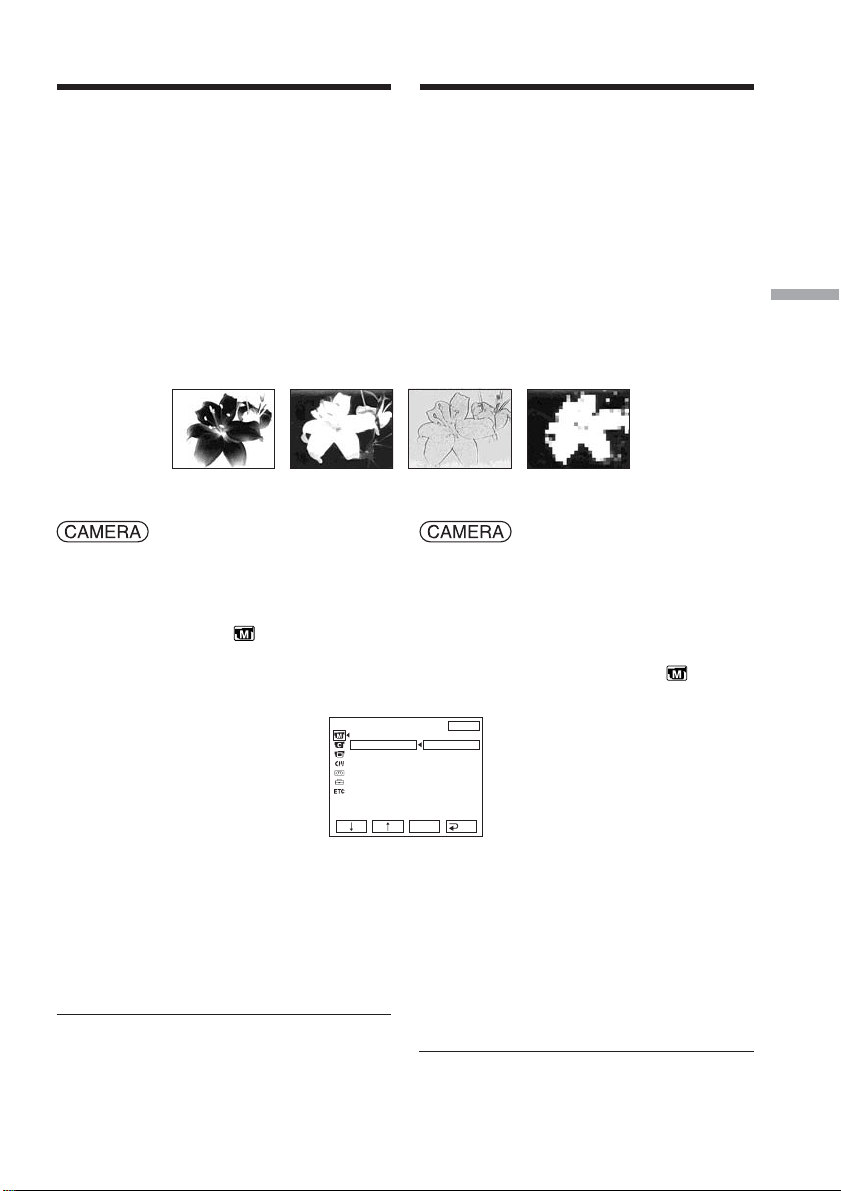

•Picture effect (p. 67, 80)

•Title (p. 116)

Functions for giving a natural appearance to your recordings

•PROGRAM AE (p. 68)
– SPORTS
– LANDSCAPE

•Manual focus (p. 72)

•Spot Focus (p. 74)

Functions for using after recording

•End search/Edit search/Rec Review (p. 44)

•Data code (p. 48)

•Zero set memory* (p. 81)

•Title search* (p. 83)

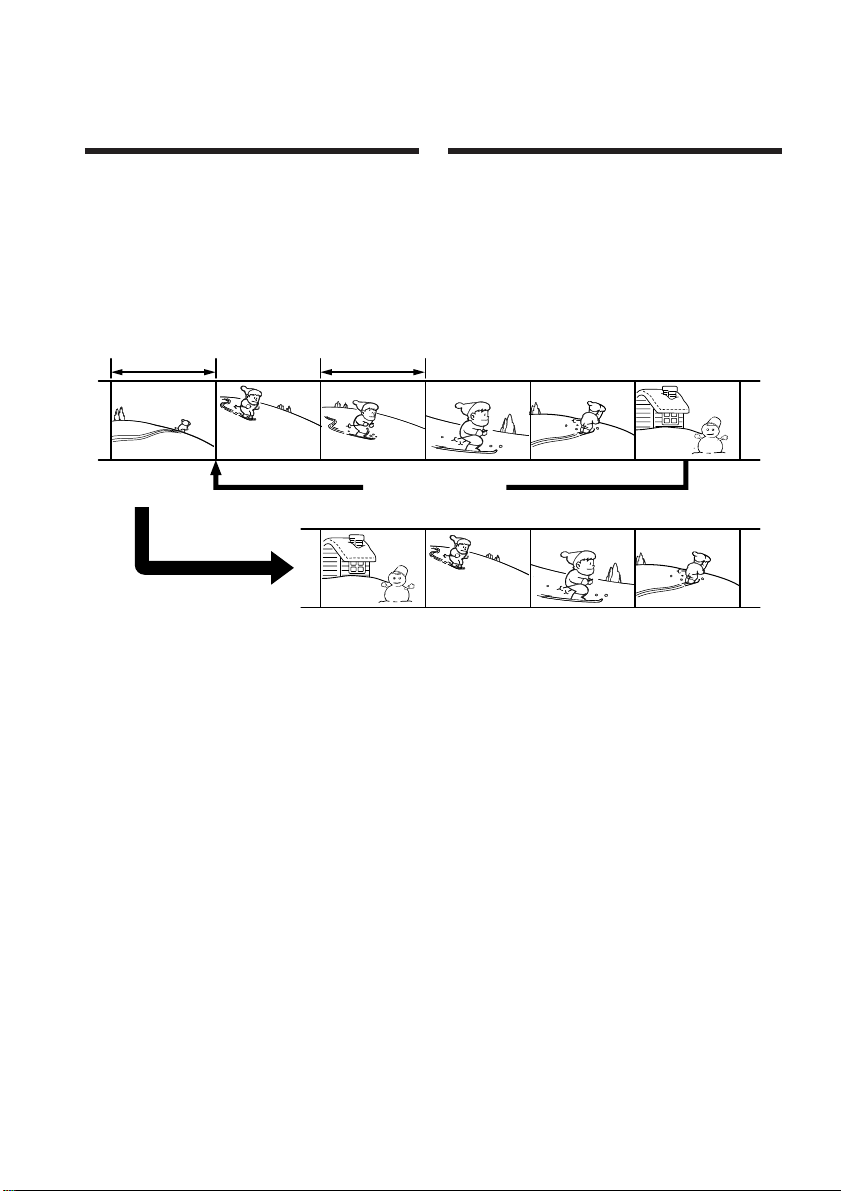

•Digital program editing (p. 94)

Main Features

* DCR-HC15E only

Before you start reading this manual and operating your camcorder, check the
model number by looking at the bottom of your camcorder. The DCR-HC15E is the
model used for illustration purposes. Otherwise, the model name is indicated in
the illustrations. Any differences in operation are clearly indicated in the text, for
example, “DCR-HC15E only.”

5

5

Français

Principales caractéristiques

Enregistrement et lecture
d’images animées ou fixes

Principales caractéristiques

•Visionnage, à l’aide du câble USB,
d’images animées enregistrées sur une
cassette

•Capture d’images sur votre
ordinateur à partir de votre
caméscope à l’aide du câble USB

•Enregistrement d’images animées
sur la cassette (p. 31)

•Lecture de la cassette (p. 46)

Capture d’images sur votre
ordinateur

Reportez-vous également aux autres
modes d’emploi fournis avec le
caméscope :

•Montage d‘images à l‘aide de votre
ordinateur
c Guide d’applications
informatiques

6

6

Principales caractéristiques

Autres fonctions

Fonctions servant au réglage de l’exposition pendant la prise de vue

•Compensation de contre-jour (p. 41)

•Fonctions NightShot (p. 42)

•PROGRAM AE (p. 68)

•Exposition manuelle (p. 70)

•Spotmètre flexible (p. 71)

Fonctions servant à accroître l’impact des images

•Zoom numérique (p. 39)

Le réglage par défaut est OFF (pour effectuer un zoom supérieur à 10×, sélectionnez la
puissance de zoom numérique dans D ZOOM dans les réglages de menu).

•Transitions en fondu (p. 64)

•Effet d’image (pp. 67 et 80)

•Titre (p. 116)

Fonctions permettant d’obtenir des prises de vue d’aspect plus naturel

•PROGRAM AE (p. 68)
– SPORTS
– LANDSCAPE

•Mise au point manuelle (p. 72)

•Mise au point centrée (p. 74)

Fonctions d’utilisation après la prise de vue

•End search (recherche de fin)/Edit search (recherche pour modification)/Rec Review
(vérification d’enregistrement) (p. 44)

•Code de données (p. 48)

•Mémoire à zéro réglable* (p. 81)

•Recherche par titres* (p. 83)

•Montage numérique de programmes (p. 94)

Principales caractéristiques

* DCR-HC15E uniquement

Avant de lire ce manuel et d’utiliser le caméscope, vérifiez le numéro de modèle
indiqué sous votre caméscope. Les illustrations de ce mode d’emploi représentent
le DCR-HC15E. S’il s’agit d’un autre modèle, son nom est indiqué dans
l’illustration. Toute différence de fonctionnement est clairement signalée dans le
texte, par exemple, « DCR-HC15E uniquement ».

7

7

English

Table of contents

Checking supplied accessories.............. 3

Main Features .......................... 4

Quick Start Guide .................. 12

Getting Started

Using this manual ................................. 16

Step 1 Preparing the power source..... 20

Installing the battery pack............. 20

Charging the battery pack............. 21

Checking status of battery pack –

Battery Info ............................... 24

Connecting to a wall socket .......... 25

Step 2 Setting the date and time ......... 26

Step 3 Using the touch panel ............... 28

Recording – Basics

Recording a picture............................... 31

Shooting backlit subjects

– Back light function................ 41

Shooting in the dark

– NightShot ............................... 42

Checking recordings

– End search/Edit search/Rec

Review ............................................. 44

Playback – Basics

Playing back tape .................................. 46

To display the screen indicators –

Display function ...................... 48

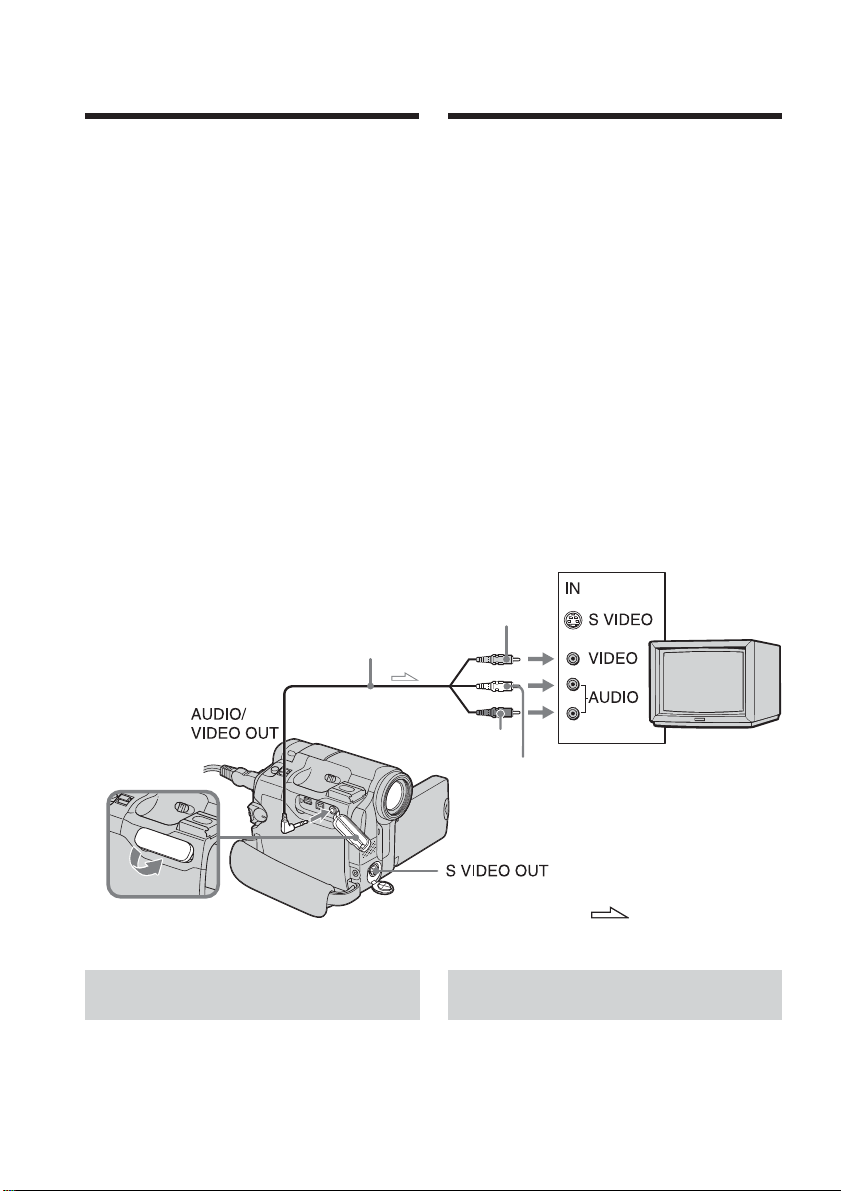

Viewing a recording on TV ................. 54

Advanced Recording Operations

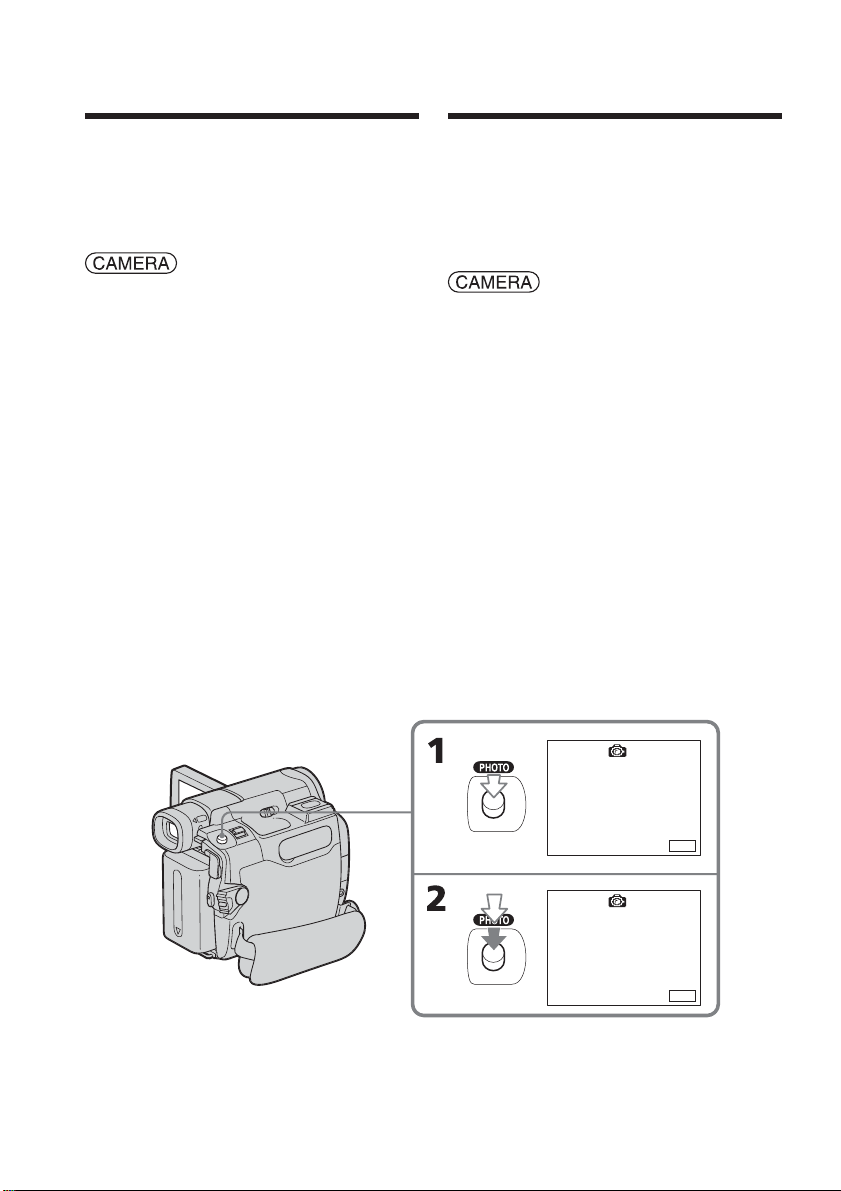

Photo recording ..................................... 56

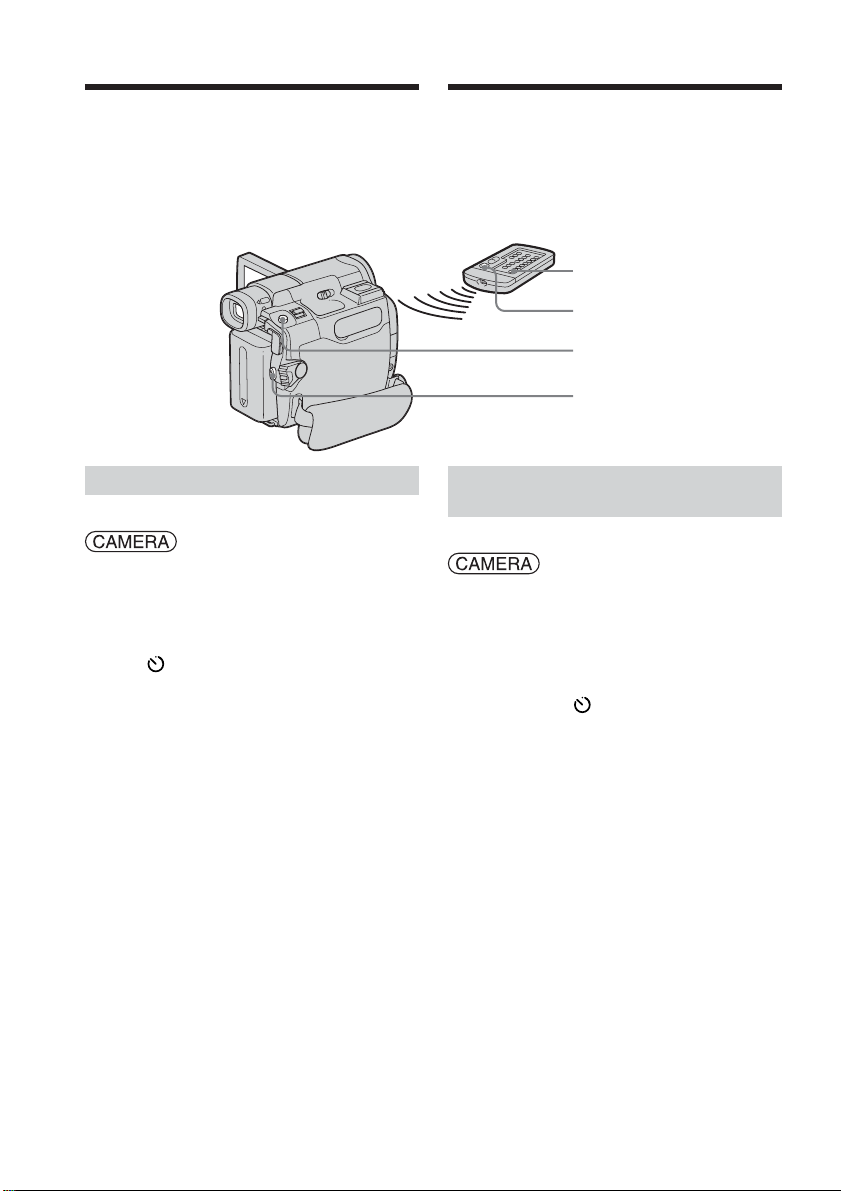

Self-timer recording .............................. 58

Adjusting the white balance

manually .......................................... 60

Using the wide mode ........................... 62

Using the fader function ...................... 64

Using special effects – Picture effect .. 67

Using PROGRAM AE .......................... 68

Adjusting the exposure manually ...... 70

Using spot light-metering function

– Flexible Spot Meter ..................... 71

Focusing manually................................ 72

Using spot focus function

– Spot Focus .................................... 74

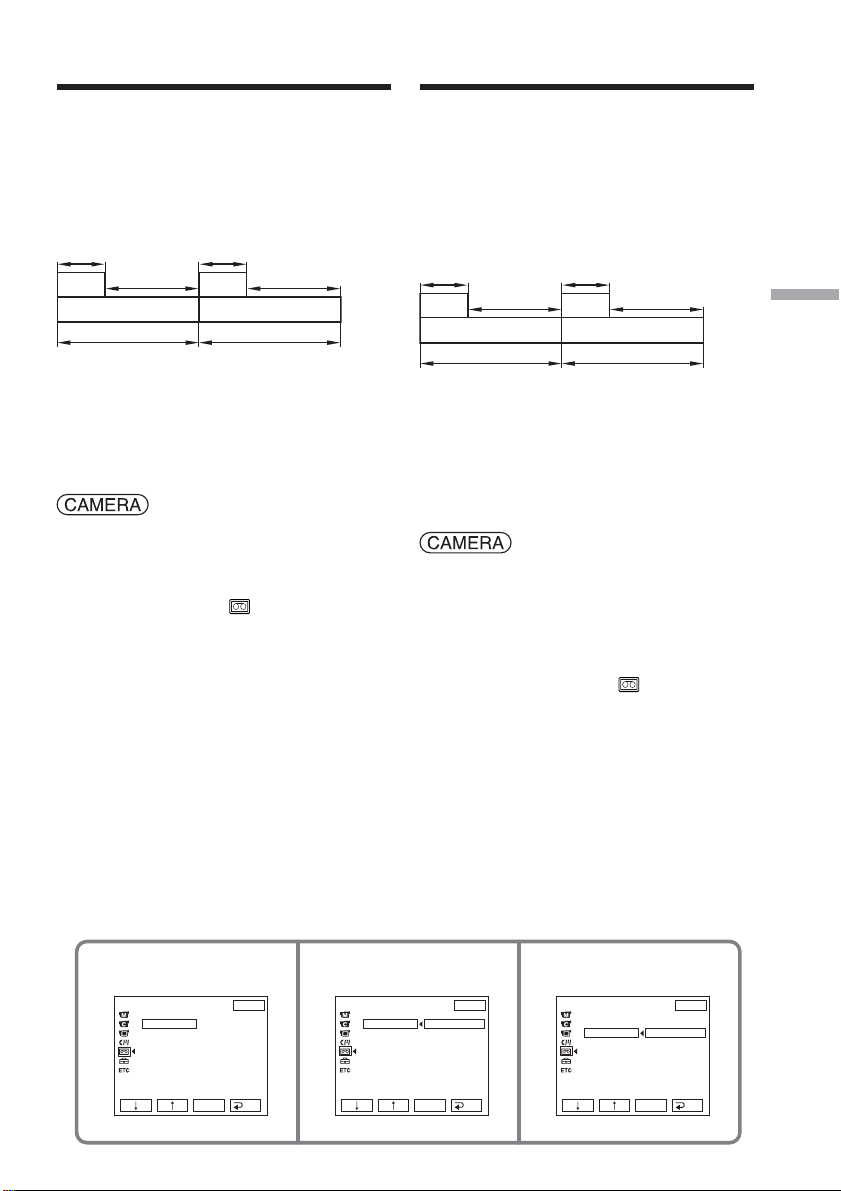

Interval Recording ................................ 75

Frame by frame recording

– Frame recording .......................... 77

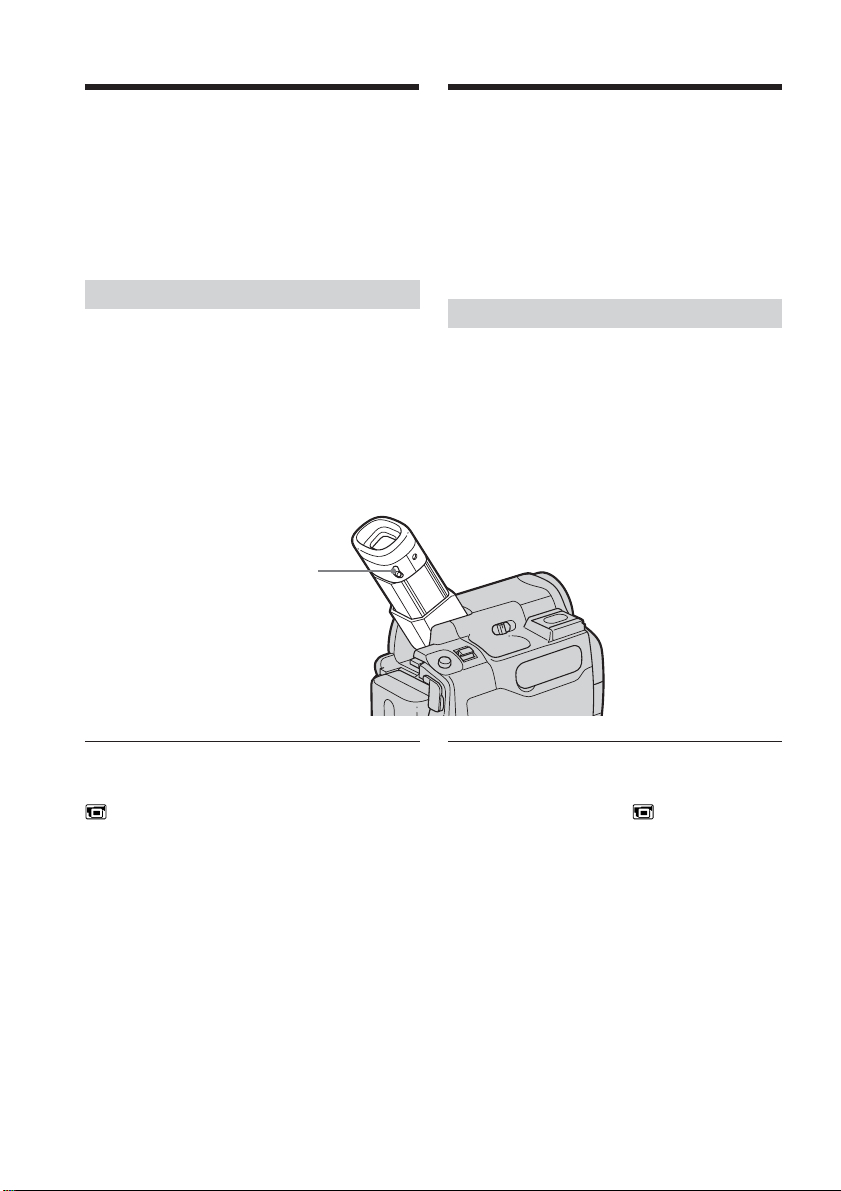

Using the viewfinder ............................ 78

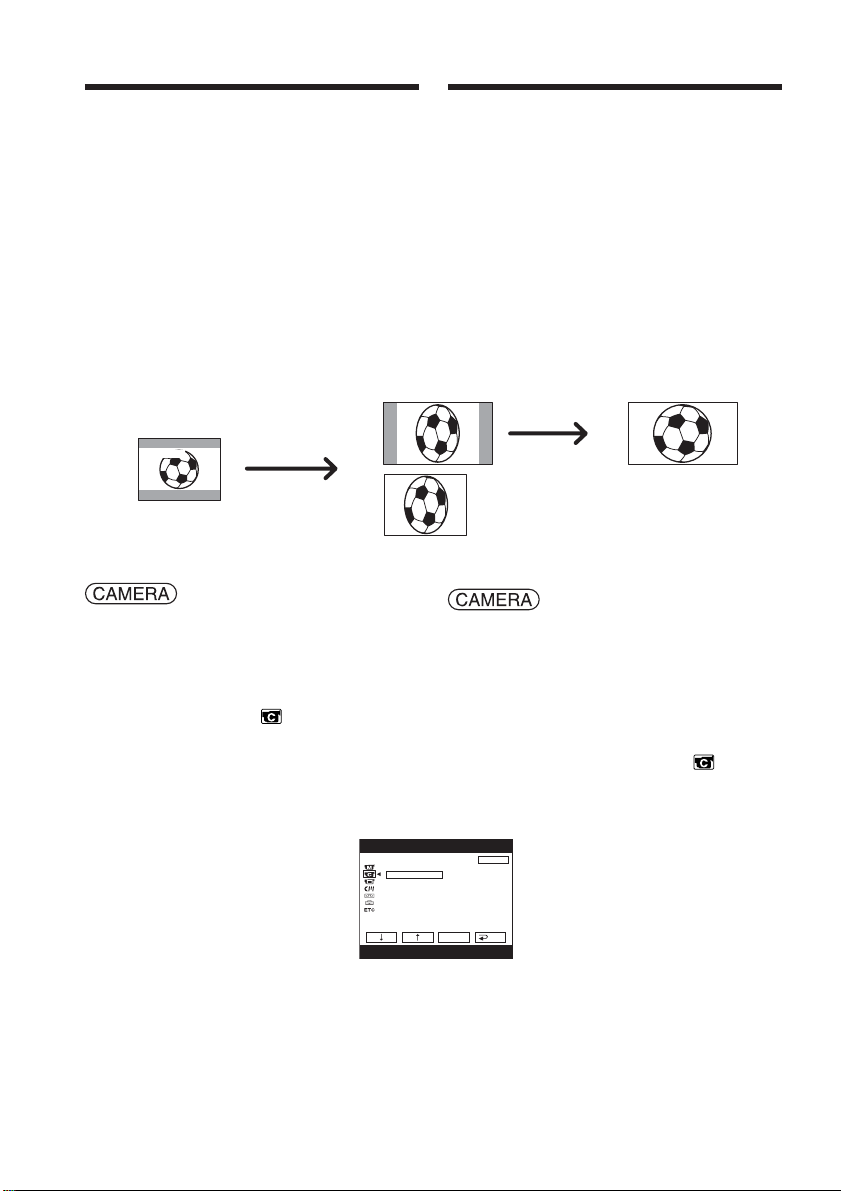

Advanced Playback Operations

Playing back tape with picture

effect ................................................. 80

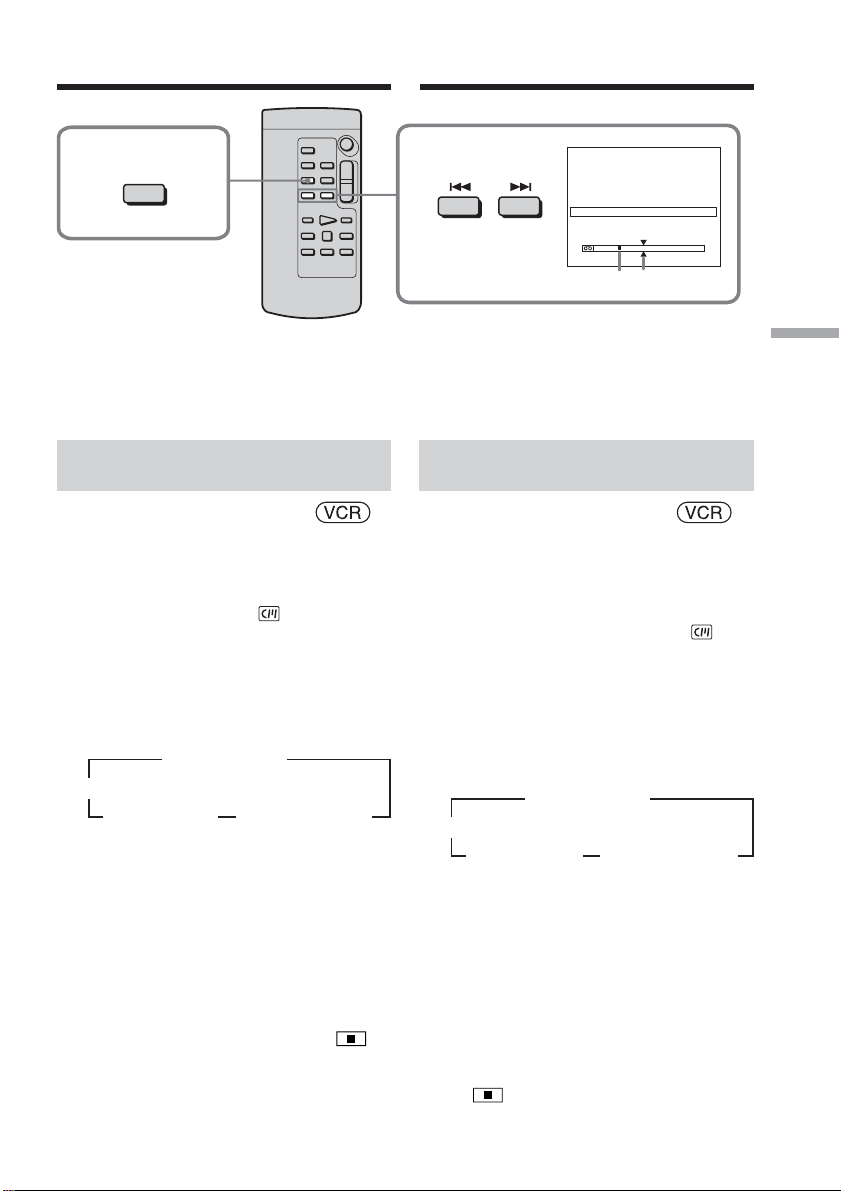

Quickly locating a scene – Zero set

memory (DCR-HC15E only)......... 81

Searching the boundaries of recorded

tape by title – Title search (DCR-

HC15E only) .................................... 83

Searching a recording by date – Date

search (DCR-HC15E only) ............ 85

Searching for a photo

– Photo search/Photo scan (DCR-

HC15E only) .................................... 88

8

Table of contents

Editing

Dubbing tape ......................................... 91

Dubbing only desired scenes

– Digital program editing.............. 94

Recording video or TV programmes

(DCR-HC15E only)....................... 107

Inserting a scene from a VCR – Insert

editing (DCR-HC15E only) ......... 110

Audio dubbing .................................... 112

Superimposing a title on a cassette

with Cassette Memory ................. 116

Making your own titles ...................... 119

Labelling a cassette on a cassette with

Cassette Memory .......................... 121

Erasing all the data in Cassette

Memory ......................................... 123

Customizing Your Camcorder

Changing the menu settings.............. 124

Troubleshooting

Types of trouble and how to correct

trouble ............................................ 142

Self-diagnosis display......................... 148

Warning indicators ............................. 149

Warning messages .............................. 150

Additional Information

Usable cassettes ................................... 160

About the “InfoLITHIUM” battery

pack ................................................ 164

About i.LINK ....................................... 168

Using your camcorder abroad .......... 171

Maintenance information and

precautions .................................... 172

Specifications ....................................... 181

Quick Reference

Identifying parts and controls........... 185

Index ..................................................... 193

Refer also to other operating instructions
supplied with your camcorder:

•Editing images with your computer
c Computer Applications Guide

9

Français

Table des matières

Vérification des accessoires fournis ..... 3

Principales caractéristiques .... 6

Guide de démarrage rapide.. 14

Préparation

Utilisation de ce manuel ...................... 16

Etape 1 Préparation de

l’alimentation .................................. 20

Installation de la batterie ............... 20

Recharge de la batterie .................. 21

Vérification du statut de la batterie

– Informations concernant la

batterie ....................................... 24

Connexion vers une prise

murale ....................................... 25

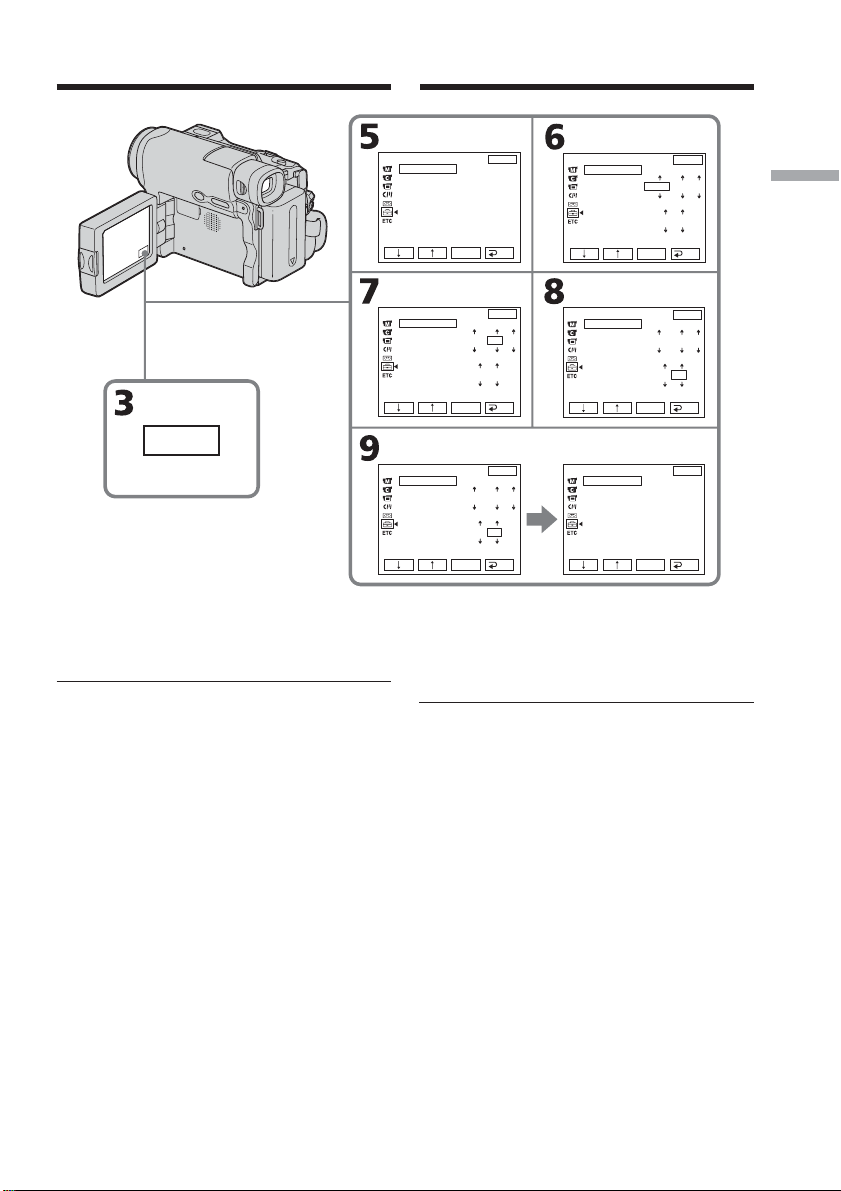

Etape 2 Réglage de la date et de

l’heure .............................................. 26

Etape 3 Utilisation de l’écran tactile ... 28

Enregistrement – Opérations de
base

Enregistrement d’une image ............... 31

Prise de vue de sujets éclairés à

contre-jour – Fonction de
compensation de contre-jour . 41

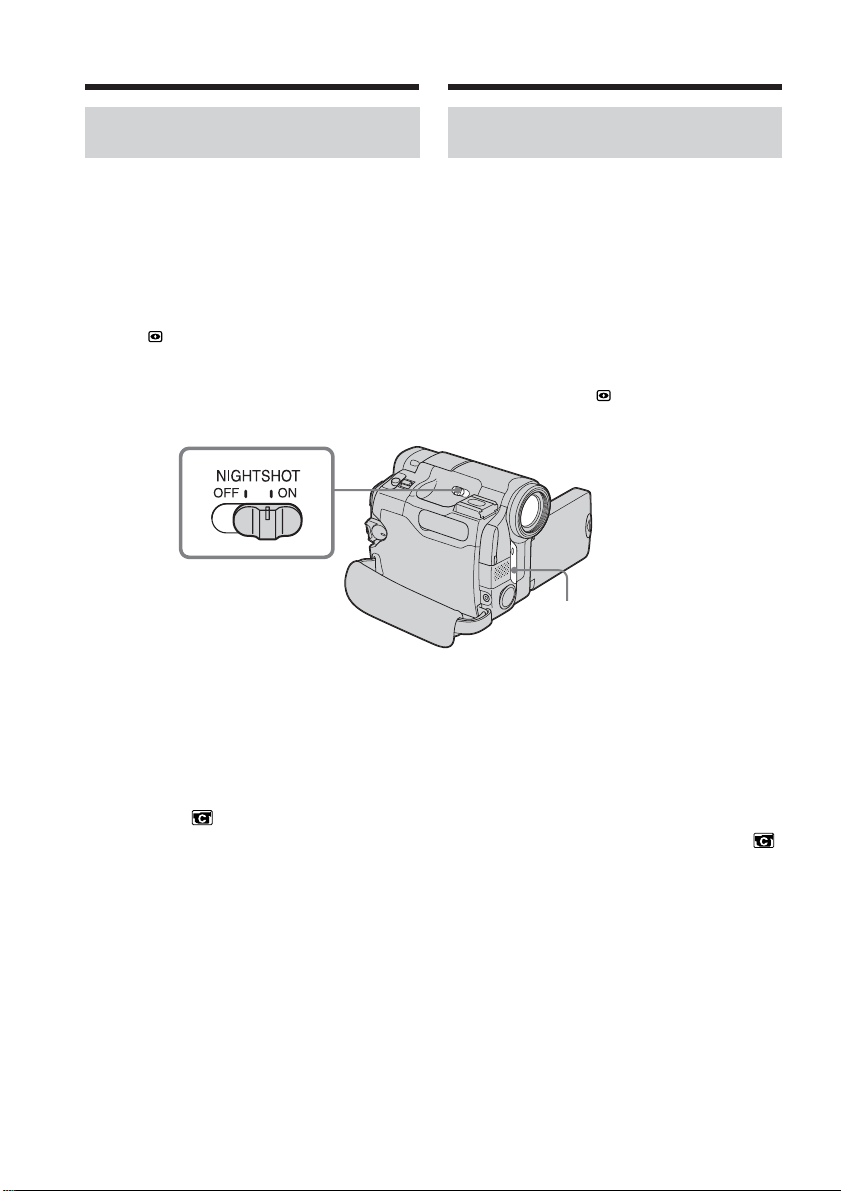

Prise de vue dans l’obscurité

– Fonctions NightShot............. 42

Contrôle de prises de vue

– End search/Edit search/Rec

Review ............................................. 44

Lecture – Opérations de base

Lecture d’une cassette .......................... 46

Pour afficher les indicateurs à

l’écran – Fonction

d’affichage ................................ 48

Visionnage d’un enregistrement

sur un téléviseur ............................. 54

Opérations d’enregistrement
avancées

Enregistrement de photos .................... 56

Prise de vue avec le retardateur.......... 58

Réglage manuel de la balance des

blancs................................................ 60

Utilisation du mode Grand écran ....... 62

Utilisation de la fonction de transitions

en fondu ........................................... 64

Utilisation d’effets spéciaux

– Effets d’image .............................. 67

Utilisation de la fonction PROGRAM

AE ..................................................... 68

Réglage manuel de l’exposition .......... 70

Utilisation de la fonction de mesure de

la lumière du spot – Spotmètre

flexible .............................................. 71

Mise au point manuelle........................ 72

Utilisation de la fonction de mise au

point centrée

– Mise au point centrée.................. 74

Enregistrement par intervalles ............ 75

Enregistrement image par image

– Prise de vue image par image ... 77

Utilisation du viseur ............................. 78

Opérations de lecture avancées

Lecture d’une cassette contenant des

effets d’image .................................. 80

Recherche rapide d’une scène –

Mémoire à zéro réglable (DCR-

HC15E uniquement) ...................... 81

Recherche de fin d’enregistrement à

l’aide des titres – Recherche par

titre (DCR-HC15E uniquement) ... 83
Recherche d’un enregistrement par

date – Recherche par date (DCR-

HC15E uniquement) ...................... 85

Recherche d’une photo – Photo search/

Photo scan (DCR-HC15E

uniquement) .................................... 88

10

Table des matières

Montage

Copie d’une cassette ............................. 91

Copie de scènes précises – Montage

numérique de programmes .......... 94

Enregistrement de vidéos ou de

programmes télévisés (DCR-HC15E

uniquement) .................................. 107

Insertion d’une scène à partir d’un

magnétoscope – Montage par
insertion (DCR-HC15E

uniquement) .................................. 110

Doublage audio ................................... 112

Incrustation d’un titre sur une

cassette dotée d’une mémoire de

cassette ........................................... 116

Création de titres personnalisés........ 119

Création d’une étiquette sur une

cassette dotée d’une mémoire de

cassette ........................................... 121

Suppression de toutes les données

de la mémoire de la cassette ....... 123

Personnalisation de votre
caméscope

Modification des réglages de

menu............................................... 124

Dépannage

Types de problèmes et leurs

solutions......................................... 151

Code d’autodiagnostic ....................... 157

Indicateurs d’avertissement .............. 158

Messages d’avertissement ................. 159

Informations complémentaires

Cassettes utilisables ............................ 160

A propos de la batterie

« InfoLITHIUM » .......................... 164

A propos de i.LINK ............................ 168

Utilisation de votre caméscope à

l’étranger........................................ 171

Précautions et informations relatives à

l’entretien ....................................... 172

Spécifications ....................................... 183

Référence rapide

Identification des composants et des

commandes ................................... 185

Index ..................................................... 194

Reportez-vous également aux autres modes
d’emploi fournis avec le caméscope :

•Montage d‘images à l‘aide de votre
ordinateur
c Guide d’applications informatiques

11

English

Quick Start Guide

Connecting the mains lead (p. 21)

Use the battery pack when using your camcorder outdoors (p. 20).

Open the DC IN
jack cover.

AC Adaptor (supplied)

2

1

3

Quick Start Guide

To eject the cassette

Follow the procedures above, and take out the cassette after the cassette compartment opens
completely in step 2.

Note

Do not press the cassette compartment down forcibly. Doing so may cause a malfunction.

Inserting the cassette

1 Slide OPEN/

ZEJECT in the
direction of the arrow
and open the lid.

2 Push the centre of the

Connect the plug with its v mark facing the
battery.

3 Close the cassette

cassette back to insert
the cassette. Insert the
cassette straight as far
as possible into the
cassette compartment
with the window
facing up.

compartment by
pressing

cassette
compartment.
After the cassette
compartment goes
down completely,
close the lid until it
clicks.

on the

12

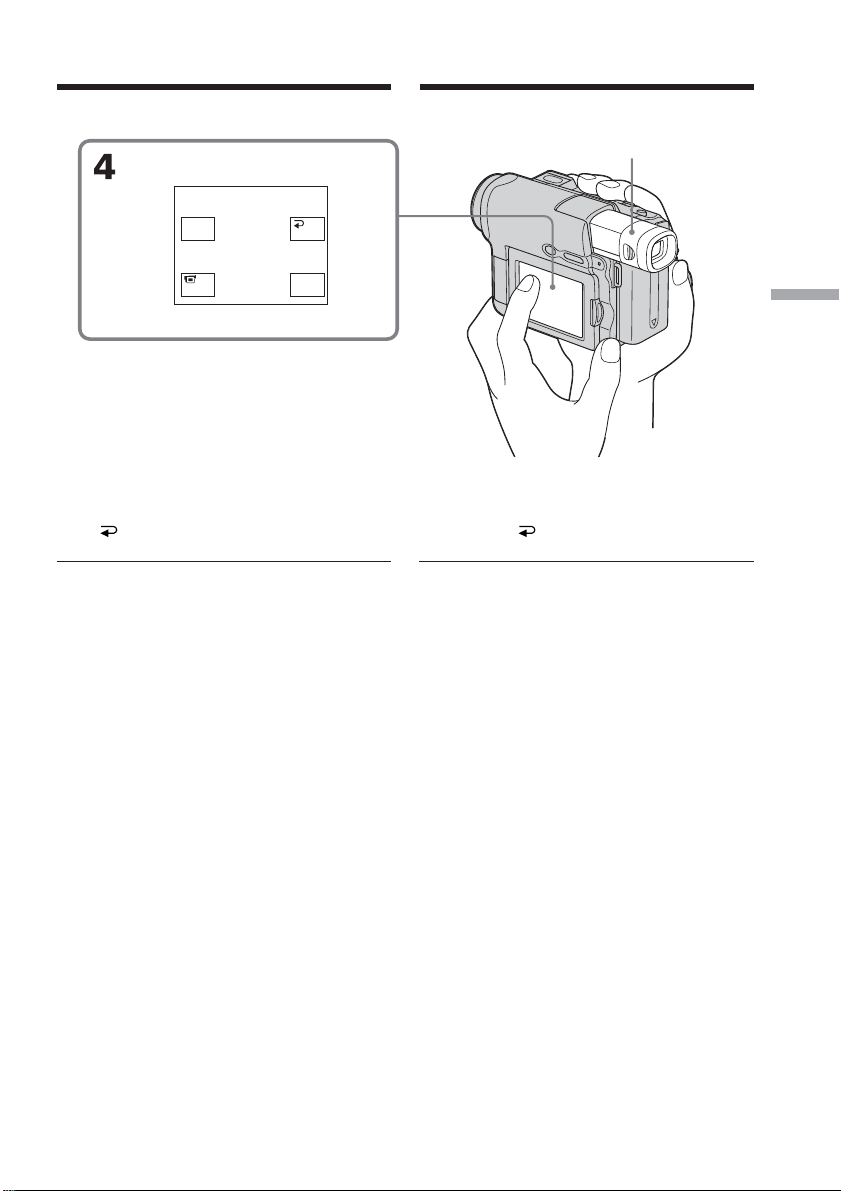

How to hold
your camcorder

Fastening the grip belt

Fasten the grip belt firmly.

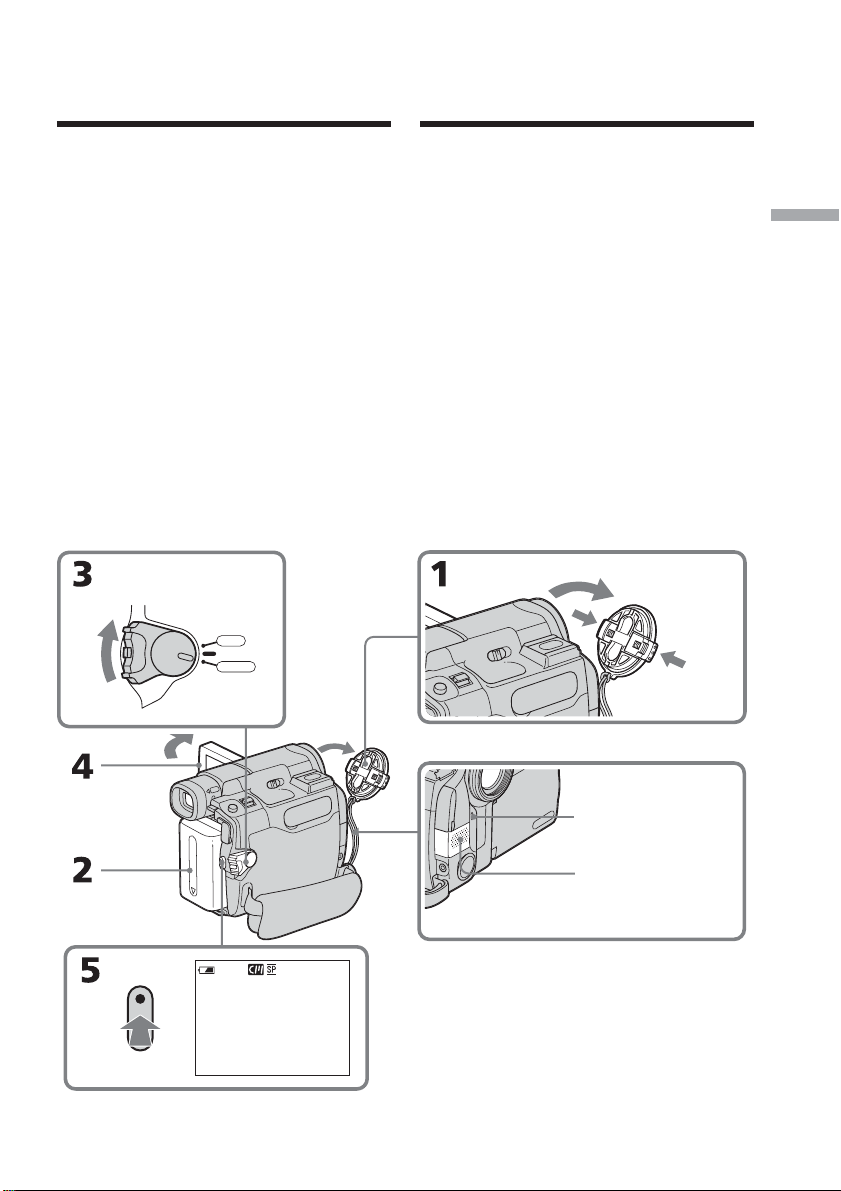

Recording a picture on the tape (p. 31)

1Remove the lens cap (p. 31, 186).

2Set the POWER switch

to CAMERA while
pressing the small
green button.

3Press OPEN

to open the
LCD panel.
The picture
appears on
the screen.

Viewfinder

When the LCD panel is closed,
pull out the viewfinder and
look at the picture in it.
Adjust the viewfinder lens to
your eyesight (p. 38).

When you purchase your camcorder, the clock setting is set to off. If you want to record the date
and time for a picture, set the clock setting before recording (p. 26).

4Press REC START/STOP. Your

camcorder starts recording.
To stop recording, press REC
START/STOP again.

Monitoring the playback picture on the LCD
screen (p. 46)

1Set the POWER

switch to
PLAYER*/VCR**
while pressing the
small green button.

2Press of the touch panel to

rewind the tape.

3Press of the touch panel to

start playback.

Quick Start Guide

Do not pick up your camcorder
by holding parts as illustrated.

Note

When using the touch panel, press
operation buttons lightly with your
finger supporting the LCD panel from
the back side of it. Do not press the
LCD screen with sharp objects.

* DCR-HC14E
** DCR-HC15E

Viewfinder LCD panel Battery pack

13

Français

Guide de démarrage rapide

Raccordement du cordon d’alimentation (p. 21)

Utilisez la batterie lors de l’utilisation du caméscope en extérieur (p. 20).

Ouvrez le cache
de la prise DC IN.

Adaptateur secteur (fourni)

2

1

3

Guide de démarrage rapide

Pour éjecter la cassette

Suivez les procédures ci-dessus et sortez la cassette après la complète ouverture du logement de
cassette à l’étape 2.

Remarque

Ne refermez pas le logement de cassette de force en appuyant dessus. Ceci pourrait entraîner un
problème de fonctionnement.

Insertion de la cassette

1

Faites glisser OPEN/
ZEJECT
sens de la flèche et
ouvrez le couvercle

dans le

.

2

Raccordez la fiche avec le signe v tourné
vers la batterie.

Insérez la cassette en
poussant sur le centre
de la tranche arrière de
la cassette. Insérez la
cassette bien droite
avec sa fenêtre tournée
vers le haut, aussi loin
que possible dans le
logement de cassette

.

3

Fermez le logement de
cassette en appuyant
sur

logement de cassette
Lorsque le logement
de cassette est
complètement abaissé,
fermez le couvercle en
appuyant dessus
jusqu’au déclic

sur le

.

.

14

Comment tenir
votre caméscope

Serrage de la sangle

Serrez bien la sangle.

Enregistrement d’une image sur la cassette (p. 31)

1Retirez le capuchon de l’objectif (pp. 31, 186).

2Réglez le commutateur

POWER sur CAMERA
tout en appuyant sur le
petit bouton vert.

3Appuyez sur

OPEN pour
ouvrir le
panneau LCD.
L’image
s’affiche à
l’écran.

Viseur

Lorsque le panneau LCD est
fermé, déployez le viseur et
regardez l’image qui s’y affiche.
Réglez l’oculaire à votre vue
(p. 38).

Lorsque vous achetez votre caméscope, l’horloge est désactivée. Si vous souhaitez enregistrer la
date et l’heure d’enregistrement d’une image, vous devez régler l’horloge avant d’effectuer la
prise de vue (p. 26).

4Appuyez sur REC START/

STOP. Votre caméscope entame
l’enregistrement.
Pour arrêter l’enregistrement,
appuyez une nouvelle fois sur
REC START/STOP.

Contrôle de l’image en cours de lecture sur l’écran
LCD (p. 46)

1Réglez le

commutateur
POWER sur
PLAYER*/VCR**
tout en appuyant sur
le petit bouton vert.

2Appuyez sur sur l’écran

tactile pour rembobiner la cassette.

3Appuyez sur sur l’écran

tactile pour lancer la lecture.

Guide de démarrage rapide

Ne soulevez pas le caméscope
en le tenant par les parties
indiquées dans les illustrations.

Remarque

Lorsque vous utilisez l’écran tactile,
appuyez légèrement sur les touches de
commande tout en soutenant l’arrière
du panneau LCD avec le doigt.
N’appuyez pas sur l’écran LCD avec un
objet pointu.

* DCR-HC14E
** DCR-HC15E

Viseur Panneau LCD Batterie

15

— Getting Started —

— Préparation —

Using this manual

The instructions in this manual are for the 2
models listed in the table below. Before you
start reading this manual and operating your
camcorder, check the model number by
looking at the bottom of your camcorder. The
DCR-HC15E is the model used for illustration
purposes. Otherwise, the model name is
indicated in the illustrations. Any differences
in operation are clearly indicated in the text,
for example, “DCR-HC15E only.”

As you read through this manual, buttons and
settings on your camcorder are shown in
capital letters.

After “Advanced Recording
Operations” section of this
manual, position of the POWER
switch is shown by the icons
below.

Utilisation de ce manuel

Les instructions contenues dans ce manuel
sont valables pour les 2 modèles indiqués dans
le tableau ci-dessous. Avant de lire ce manuel
et d’utiliser le caméscope, vérifiez le numéro
de modèle indiqué sous votre caméscope. Les
illustrations de ce mode d’emploi représentent
le DCR-HC15E. S’il s’agit d’un autre modèle,
son nom est indiqué dans l’illustration. Toute
différence de fonctionnement est clairement
signalée dans le texte, par exemple, « DCR­HC15E uniquement ».

Dans ce manuel, les touches et les réglages de
votre caméscope sont indiqués en majuscules.

Après la section « Opérations
d’enregistrement avancées » de
ce mode d’emploi, la position du
commutateur POWER est
indiquée par les icônes ci­dessous.

: Set the POWER switch to

PLAYER (DCR-HC14E).

: Set the POWER switch to VCR

(DCR-HC15E).

: Set the POWER switch to

CAMERA.

When you carry out an operation, you can hear
a beep to indicate that the operation is being
carried out.

Types of differences

DCR- HC14E HC15E
Remote Not provided Provided

Commander
DV jack Output only Input/

16

: Réglez le commutateur

POWER sur PLAYER (DCR­HC14E).

: Réglez le commutateur

POWER sur VCR (DCR­HC15E).

: Réglez le commutateur

POWER sur CAMERA.

Chaque opération effectuée est confirmée par
un signal sonore.

Différences entre les modèles

DCR- HC14E HC15E
Télécommande Non fourni Fourni
Prise DV Sortie Entrée/

uniquement sortie

output

Using this manual Utilisation de ce manuel

Note on Cassette Memory

Your camcorder is based on the DV format.
You can use only mini DV cassettes with your
camcorder. We recommend that you use a
cassette with Cassette Memory .

Cassettes with Cassette Memory have the
(Cassette Memory) mark.

Note on TV colour systems

TV colour systems differ depending on the
country/region. To view your recordings on a
TV, you need a PAL system-based TV.

Copyright precautions

Television programmes, films, video tapes,
and other materials may be copyrighted.
Unauthorised recording of such materials may
be contrary to the copyright laws.

Remarque sur la fonction de
mémoire de cassette

Votre caméscope est basé sur le format DV.
Vous pouvez utiliser uniquement des mini
cassettes DV avec votre caméscope. Il est
recommandé d’utiliser des cassettes dotées de
la fonction de mémoire de cassette .

Le logo (mémoire de cassette) est apposé
sur les cassettes dotées de la fonction de
mémoire de cassette.

Remarque sur les systèmes de
télévision couleur

Les systèmes de télévision couleur diffèrent
d’un pays/d’une zone à l’autre. Pour visionner
vos enregistrements sur un téléviseur, il vous
faut un modèle utilisant le système PAL.

Précautions concernant les
droits d’auteur

Les programmes de télévision, les films, les
cassettes vidéo et autres enregistrements
peuvent être protégés par des droits d’auteur ;
leur enregistrement non autorisé peut être
contraire aux lois sur les droits d’auteur.

Getting Started Préparation

17

Using this manual

Utilisation de ce manuel

Note on connecting other
equipment

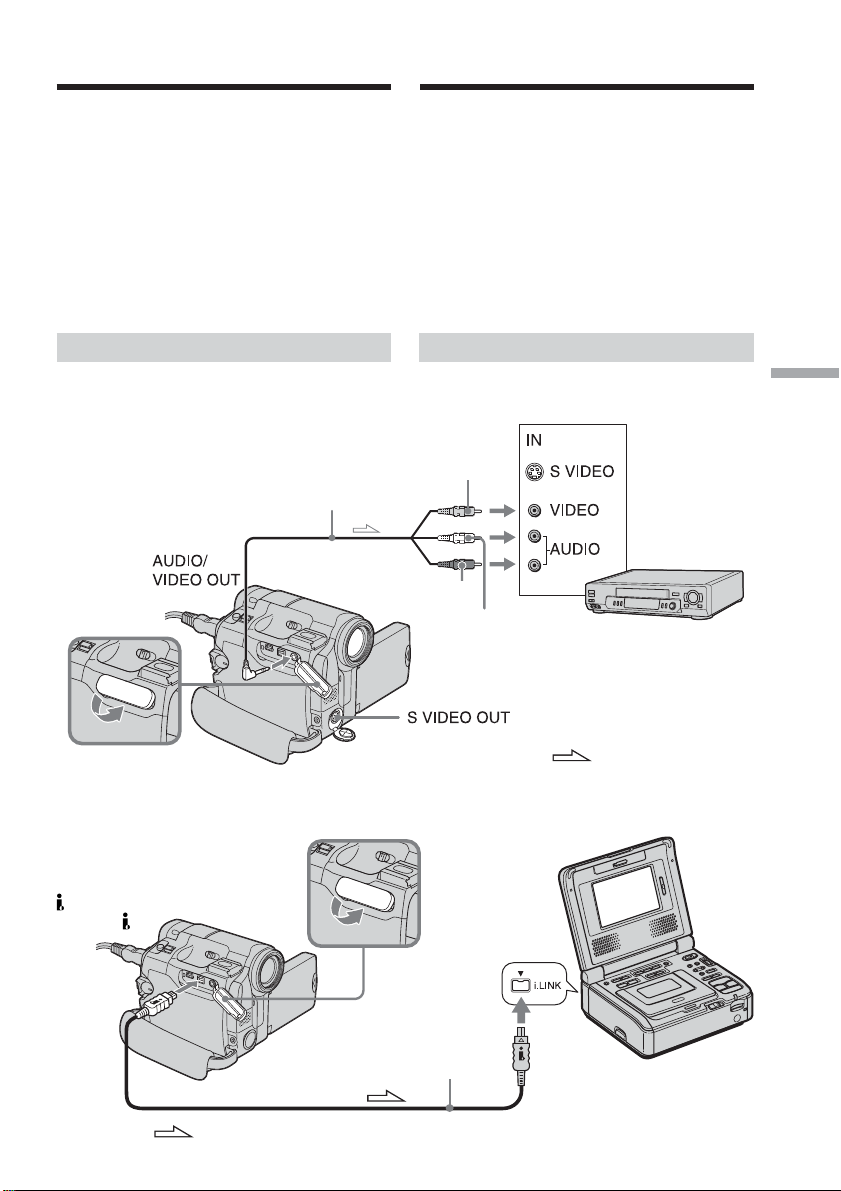

When you connect your camcorder to other
video equipment or a computer using the USB
cable or i.LINK cable, observe the shape of the
jack.
If you forcibly insert the plug, the jack may be
damaged and they may result in a malfunction
of your camcorder.

Precautions on camcorder
care

Lens and LCD screen/finder

•The LCD screen and the finder are

manufactured using extremely high­precision technology, so over 99.99% of
the pixels are operational for effective
use. However, there may be some tiny
black points and/or bright points (white,
red, blue or green in colour) that
constantly appear on the LCD screen and
the finder. These points are normal in the
manufacturing process and do not affect
the recording in any way.

Remarque sur le
raccordement d’autres
appareils

Lors du raccordement de votre caméscope à un
autre appareil vidéo ou à un ordinateur à
l’aide du câble USB ou i.LINK, faites attention
à la forme de la prise.
Si vous insérez de force la fiche, la prise peut
être endommagée et un problème de
fonctionnement peut se produire au niveau de
votre caméscope.

Précautions concernant
l’entretien du caméscope

Objectif et écran LCD et viseur

•L’écran LCD et le viseur sont le produit

d’une technologie de pointe et plus de
99,99 % des pixels sont efficaces.
Cependant, on peut constater de très
petits points noirs et/ou lumineux (blancs,
rouges, bleus ou verts) apparaissant en
permanence sur l’écran LCD et dans le
viseur. Ces points sont normaux et
proviennent du processus de fabrication ;
ils n’affectent en aucun cas la qualité de
l’enregistrement.

18

Using this manual

Utilisation de ce manuel

•Do not let your camcorder get wet. Keep
your camcorder away from rain and sea
water. Letting your camcorder get wet may
cause your camcorder to malfunction.
Sometimes this malfunction cannot be
repaired [a].

•Never leave your camcorder exposed to
temperatures above 60°C (140°F), such as in a
car parked in the sun or under direct sunlight
[b].

•Be careful when placing the camera near a
window or outdoors. Exposing the LCD
screen, the finder or the lens to direct
sunlight for long periods may cause
malfunctions [c].

•Do not directly shoot the sun. Doing so might
cause your camcorder to malfunction. Take
pictures of the sun in low light conditions
such as dusk [d].

[a]

•Tenez le caméscope à l’abri de l’humidité.
Tenez-le à l’abri de la pluie et de l’eau de
mer. Des problèmes de fonctionnement
parfois irréparables peuvent se produire si
votre caméscope est mouillé [a].

•N’exposez jamais votre caméscope à des
températures supérieures à 60 °C comme en
plein soleil ou dans un véhicule garé en plein
soleil [b].

•Prenez des précautions lorsque vous posez
votre caméscope près d’une fenêtre ou en
extérieur. Si l’écran LCD, le viseur ou
l’oculaire sont exposés aux rayons directs du
soleil pendant de longues périodes, des
problèmes de fonctionnement peuvent se
présenter [c].

•Ne filmez pas le soleil directement. Cela
pourrait entraîner un mauvais
fonctionnement de votre caméscope.
Effectuez des prises de vue du soleil dans des
conditions de lumière faible, par exemple au
crépuscule [d].

[b]

Getting Started Préparation

[c]

[d]

19

Step 1 Preparing the
power source

Etape 1 Préparation
de l’alimentation

Installing the battery pack

(1) Lift up the viewfinder.
(2) Slide the battery pack down until it

clicks.

To remove the battery pack

(1) Lift up the viewfinder.
(2) Slide the battery pack out in the

direction of the arrow while pressing
BATT down.

Installation de la batterie

(1) Relevez le viseur.
(2) Faites glisser la batterie vers le bas

jusqu’au déclic.

Pour retirer la batterie

(1) Relevez le viseur.
(2) Sortez la batterie en la faisant glisser

vers l’extérieur dans le sens de la flèche
tout en maintenant BATT enfoncée.

If you use the viewfinder when a large
capacity battery pack is installed

If you install the NP-QM71/QM71D/QM91/
QM91D battery pack on your camcorder,
extend the viewfinder, and lift up the
viewfinder to a comfortable angle.

20

BATT

Si vous utilisez le viseur lorsqu’une batterie
à grande capacité est installée

Si vous installez la batterie NP-QM71/
QM71D/QM91/QM91D sur votre caméscope,
déployez le viseur et relevez-le jusqu’à un
angle de visionnage confortable.

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Charging the battery pack

Use the battery pack after charging it for your
camcorder.
Your camcorder operates only with the
“InfoLITHIUM” battery pack (M series).
See page 164 for details of “InfoLITHIUM”
battery pack.

(1) Install the battery pack on your

camcorder.

(2) Connect the AC Adaptor supplied with

your camcorder to the DC IN jack with
the v mark on the DC plug facing the
battery.

(3) Connect the mains lead to the AC

Adaptor.

(4) Connect the mains lead to a wall socket.
(5) Set the POWER switch to OFF (CHG).

The CHG lamp lights up when charging
begins. After charging is completed, the
CHG lamp goes out (full charge).

Recharge de la batterie

Chargez la batterie avant de l’utiliser sur votre
caméscope.
Votre caméscope ne peut fonctionner qu’avec
une batterie « InfoLITHIUM » (série M).
Reportez-vous à la page 164 pour plus
d’informations sur la batterie « InfoLITHIUM ».

(1) Installez la batterie dans le caméscope.
(2) Raccordez l’adaptateur secteur fourni

avec votre caméscope à la prise DC IN
en vous assurant que la marque v de la
fichede courant continu est tournée vers
la batterie.

(3) Connectez le cordon d’alimentation à

l’adaptateur secteur.

(4) Raccordez le cordon d’alimentation à

une prise de courant.

(5) Réglez le commutateur POWER sur OFF

(CHG).
Le voyant CHG s’allume lorsque la charge
commence. Une fois la charge terminée, le
voyant CHG s’éteint (pleine charge).

Getting Started Préparation

CHG lamp/
Voyant CHG

After charging the battery pack

Disconnect the AC Adaptor from the DC IN
jack on your camcorder.

Après la recharge de la batterie

Débranchez l’adaptateur secteur de la prise DC
IN du caméscope.

21

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Note

Prevent metallic objects from coming into
contact with the metal parts of the DC plug of
the AC Adaptor. This may cause a short­circuit, damaging the AC Adaptor.

When you use the AC Adaptor

Place the AC Adaptor near a wall socket.
While using the AC Adaptor, if any trouble
occurs with this unit, disconnect the plug from
a wall socket as soon as possible to cut off the
power.

Note on the CHG lamp

The CHG lamp flashes in the following cases:
– The battery pack is not properly installed.
– Something is wrong with the battery pack.

Remarque

Empêchez les objets métalliques d’entrer en
contact avec les pièces métalliques de la fiche
de courant continu de l’adaptateur secteur.
Ceci pourrait entraîner un court-circuit et
endommager l’adaptateur secteur.

Lorsque vous utilisez l’adaptateur secteur

Branchez l’adaptateur secteur sur une prise
secteur. En cas de problème avec cet appareil
lors de l’utilisation de l’adaptateur secteur,
débranchez la fiche de la prise secteur aussitôt
pour couper l’alimentation.

Remarque sur le voyant de charge CHG

Le voyant de charge CHG clignote dans les cas
suivants :
– la batterie n’est pas installée correctement ;
– la batterie est défectueuse.

Charging time/Temps de charge

Battery pack/Batterie Full charge/Pleine charge

NP-FM30 (supplied/fournie) 145
NP-FM50 150
NP-QM71/QM71D 260
NP-QM91/QM91D 360

Approximate minutes at 25°C (77°F) to charge
an empty battery pack.
The charging time may increase if the battery’s
temperature is extremely high or low because
of the ambient temperature.

Temps approximatif en minutes nécessaire à la
recharge d’une batterie vide à 25 °C.
Le temps de charge peut augmenter si la
température de la batterie est très élevée ou
très basse en raison de la température
ambiante.

22

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Recording time/Temps d’enregistrement

Battery pack/
Batterie

NP-FM30 (supplied/fournie) 125 65 90 45
NP-FM50 200 105 150 75
NP-QM71/QM71D 485 255 365 190
NP-QM91/QM91D 725 380 550 290

Recording with the

viewfinder/

Enregistrement avec le

viseur

Continuous/ Typical*/ Continuous/ Typical*/

Continu Normal* Continu Normal*

Recording with the LCD

screen/

Enregistrement avec l’écran

LCD

Getting Started Préparation

Approximate minutes when you use a fully
charged battery pack

* Approximate number of minutes when

recording while you repeat recording start/
stop, zooming and turning the power on/off.
The actual battery life may be shorter.

Temps approximatif indiqué en minutes lors
de l’utilisation d’une batterie pleine

* Durée approximative en minutes lors d’un

enregistrement avec marche/arrêt
d’enregistrement, zoom et mise sous et hors
tension répétés. L’autonomie réelle de la
batterie peut être plus courte.

Playing time/Temps de lecture

Battery pack/
Batterie

NP-FM30 (supplied/fourni) 100 150
NP-FM50 165 240
NP-QM71/QM71D 400 580
NP-QM91/QM91D 605 865

Approximate minutes when you use a fully
charged battery pack

Note

Approximate recording time and continuous
playing time at 25°C (77°F). The battery life
will be shorter if you use your camcorder in a
cold environment.

Playing time on
the LCD screen/

Temps de lecture sur

l’écran LCD

Temps approximatif indiqué en minutes lors
de l’utilisation d’une batterie pleine

Remarque

Durée approximative d’enregistrement et de
lecture continue à une température de 25 °C.
L’autonomie de la batterie est raccourcie si
vous utilisez votre caméscope à basse
température.

Playing time with

the LCD panel closed/

Temps de lecture avec
le panneau LCD fermé

23

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

Checking status of battery
pack – Battery Info

(1) Set the POWER switch to OFF (CHG).
(2) Press OPEN to open the LCD panel.
(3) Press DSPL/BATT INFO.

The battery charge level (the percentage
of remaining battery time) and
remaining battery time when using the
LCD screen or viewfinder are displayed
for about 7 seconds.
If you keep pressing DSPL/BATT INFO,
the indicators will be displayed for
about 20 seconds.

Vérification du statut de la
batterie – Informations
concernant la batterie

(1) Réglez le commutateur POWER sur OFF

(CHG).

(2) Appuyez sur OPEN pour ouvrir le

panneau LCD.

(3) Appuyez sur DSPL/BATT INFO.

Le niveau de charge de la batterie
(pourcentage d’autonomie de la
batterie) et l’autonomie de la batterie
lors de l’utilisation de l’écran LCD ou
du viseur sont affichés pendant environ
7 secondes.
Si vous maintenez DSPL/BATT INFO
enfoncé, les indicateurs s’affichent
pendant environ 20 secondes.

[a]

BATTERY INFO

BATTERY CHARGE LEVEL
0% 50%

REC TIME AVAILABLE

LCD SCREEN
VIEWFINDER::72100

100%

min
min

[b]

BATTERY INFO

BATTERY CHARGE LEVEL
0% 50% 100%

REC TIME AVAILABLE

LCD SCREEN
VIEWFINDER::90125

min
min

[a] During charging
[b] Fully charged

Notes

•The BATTERY INFO indicator may not be
displayed in the following cases:
– The battery pack is not installed.
– Something is wrong with the battery pack.
– The battery is exhausted.

•The BATTERY INFO indicator will not
appear when you press DISPLAY on the
Remote Commander when the POWER
switch is set to OFF (CHG) (DCR-HC15E
only).

Battery Info

The number displayed as Battery Info is the
approximate recording time.

24

[a] Pendant la charge
[b] Pleine charge

Remarques

•L’indicateur BATTERY INFO peut ne pas
s’afficher dans les cas suivants :
– la batterie n’est pas installée.
– la batterie est défectueuse.
– la batterie est vide.

•Si le commutateur POWER est réglé sur OFF
(CHG), l’indicateur BATTERY INFO ne
s’affiche pas lorsque vous appuyez sur
DISPLAY sur la télécommande (DCR-HC15E
uniquement).

Informations relatives à la batterie

Le numéro affiché pour les informations
relatives à la batterie indique le temps
approximatif d’enregistrement.

Step 1 Preparing the power
source

Etape 1 Préparation de
l’alimentation

While the remaining battery time is being
calculated

“CALCULATING BATTERY INFO ...” is
displayed.

If you press DSPL/BATT INFO with the LCD
panel closed

The battery information appears on the
viewfinder for about 7 seconds.

Connecting to a wall socket

You can use your camcorder without worrying
about the power shortage.
Connect the AC Adaptor in the same way as
you do when charging the battery pack.

PRECAUTION

The set is not disconnected from the AC power
source (mains) as long as it is connected to the
wall socket, even if the set itself has been
turned off.

Notes

•The AC Adaptor can supply power from a
wall socket even if the battery pack is
attached to your camcorder.

•The DC IN jack has “source priority.” This
means that the battery pack cannot supply
any power if the mains lead is connected to
the DC IN jack, even when the mains lead is
not plugged into a wall socket.

Pendant le calcul de l’autonomie de la
batterie

« CALCULATING BATTERY INFO ... »
s’affiche.

Si vous appuyez sur DSPL/BATT INFO
pendant que le panneau LCD est fermé

Les informations relatives à la batterie
s’affichent dans le viseur pendant environ
7 secondes.

Connexion vers une prise
murale

Vous pouvez utiliser votre caméscope sans
vous soucier d’un manque d’alimentation.
Raccordez l’adaptateur secteur de la même
manière que lors de la charge de la batterie.

PRECAUTIONS

L’appareil n’est pas déconnecté de la source
d’alimentation secteur (courant domestique)
tant qu’il reste branché sur la prise murale,
même si l’appareil proprement dit a été mis
hors tension.

Remarques

•L’adaptateur secteur peut transmettre
l’alimentation d’une prise de courant, même
si la batterie est encore raccordée au
caméscope.

•La prise DC IN a priorité sur les autres
sources d’alimentation. Cela signifie que la
batterie ne peut pas alimenter l’appareil si le
cordon d’alimentation est branché à la prise
DC IN, même si le cordon d’alimentation
n’est pas branché sur une prise secteur.

Getting Started Préparation

25
