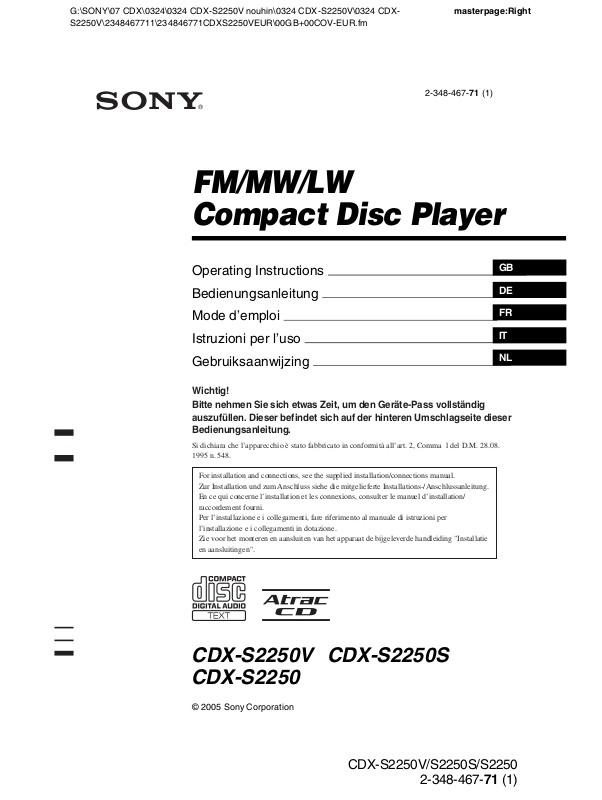

Sony CDX-S2250S, CDX-S2250V, CDX-S2250 Operating Manual

2-348-467-71 (1)

FM/MW/LW
Compact Disc Player

Operating Instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing

Wichtig!
Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig

auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser
Bedienungsanleitung.

Si dichiara che l’apparecchio è stato fabbricato in conformità all’art. 2, Comma l del D.M. 28.08.
1995 n. 548.

For installation and connections, see the supplied installation/connections manual.
Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.
En ce qui concerne l’installation et les connexions, consulter le manuel d’installation/
raccordement fourni.
Per l’installazione e i collegamenti, fare riferimento al manuale di istruzioni per
l’installazione e i collegamenti in dotazione.
Zie voor het monteren en aansluiten van het apparaat de bijgeleverde handleiding "Installatie
en aansluitingen".

GB

DE

FR

IT

NL

CDX-S2250V CDX-S2250S
CDX-S2250

© 2005 Sony Corporation

Welcome !

Thank you for purchasing this Sony Compact
Disc Player. You can enjoy your drive with the
following functions.

• CD playback:
You can play CD-DA (also containing CD
TEXT*), CD-R/CD-RW (MP3 files also
containing Multi Session (
ATRAC CD (ATRAC3 and ATRAC3plus
format (

page 12)).

Type of discs Label on the disc

page 11)) and

Warning if your car’s ignition has no
ACC position

After turning the ignition off, be sure to press
and hold (OFF) on the unit until the display
disappears.
Otherwise, the display does not turn off and
this causes battery drain.

CD-DA

MP3

ATRAC CD

• Radio reception:
– You can store up to 6 stations per band (FM1,

FM2, FM3, MW and LW).

– BTM (Best Tuning Memory) function: the

unit selects strong signal stations and stores
them.

•RDS services:
You can use FM station with Radio Data
System (RDS).

* A CD TEXT disc is a CD-DA that includes

information such as disc, artist and track name.

This label is located on the bottom of the
chassis.

SonicStage and its logo are trademarks of Sony
Corporation.
ATRAC, ATRAC3, ATRAC3plus and their logos
are trademarks of Sony Corporation.

2

Table of Contents

Getting Started

Resetting the unit. . . . . . . . . . . . . . . . . . . . . . . . 4

Setting the clock . . . . . . . . . . . . . . . . . . . . . . . . 4

DEMO mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Detaching the front panel . . . . . . . . . . . . . . . . . 4

Attaching the front panel . . . . . . . . . . . . . . . 4

Location of controls and basic
operations

Main unit . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

CD

Display items . . . . . . . . . . . . . . . . . . . . . . . . 6

Repeat and shuffle play . . . . . . . . . . . . . . . . 6

Radio

Storing and receiving stations . . . . . . . . . . . . . . 6

Storing automatically — BTM . . . . . . . . . . 6

Storing manually . . . . . . . . . . . . . . . . . . . . . 6

Receiving the stored stations . . . . . . . . . . . . 6

Tuning automatically . . . . . . . . . . . . . . . . . . 6

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Setting AF and TA/TP . . . . . . . . . . . . . . . . . 7

Selecting PTY . . . . . . . . . . . . . . . . . . . . . . . 8

Setting CT . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Other functions

Changing the sound settings. . . . . . . . . . . . . . . 8

Adjusting the sound characteristics

— BAL/FAD/SUB . . . . . . . . . . . . . . . . . . . 8

Adjusting the equalizer curve — EQ3 . . . . 8

Adjusting setup items — SET . . . . . . . . . . . . . 9

Using optional remote commander. . . . . . . . . . 9

Card remote commander RM-X114 . . . . . . 9

Rotary commander RM-X4S . . . . . . . . . . 10

(CDX-S2250V only)

Additional Information

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Notes on discs . . . . . . . . . . . . . . . . . . . . . . 11

About MP3 files . . . . . . . . . . . . . . . . . . . . 11

About ATRAC CD . . . . . . . . . . . . . . . . . . 12

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Removing the unit. . . . . . . . . . . . . . . . . . . . . . 13

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . 13

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 14

Error displays/Messages . . . . . . . . . . . . . . 15

3

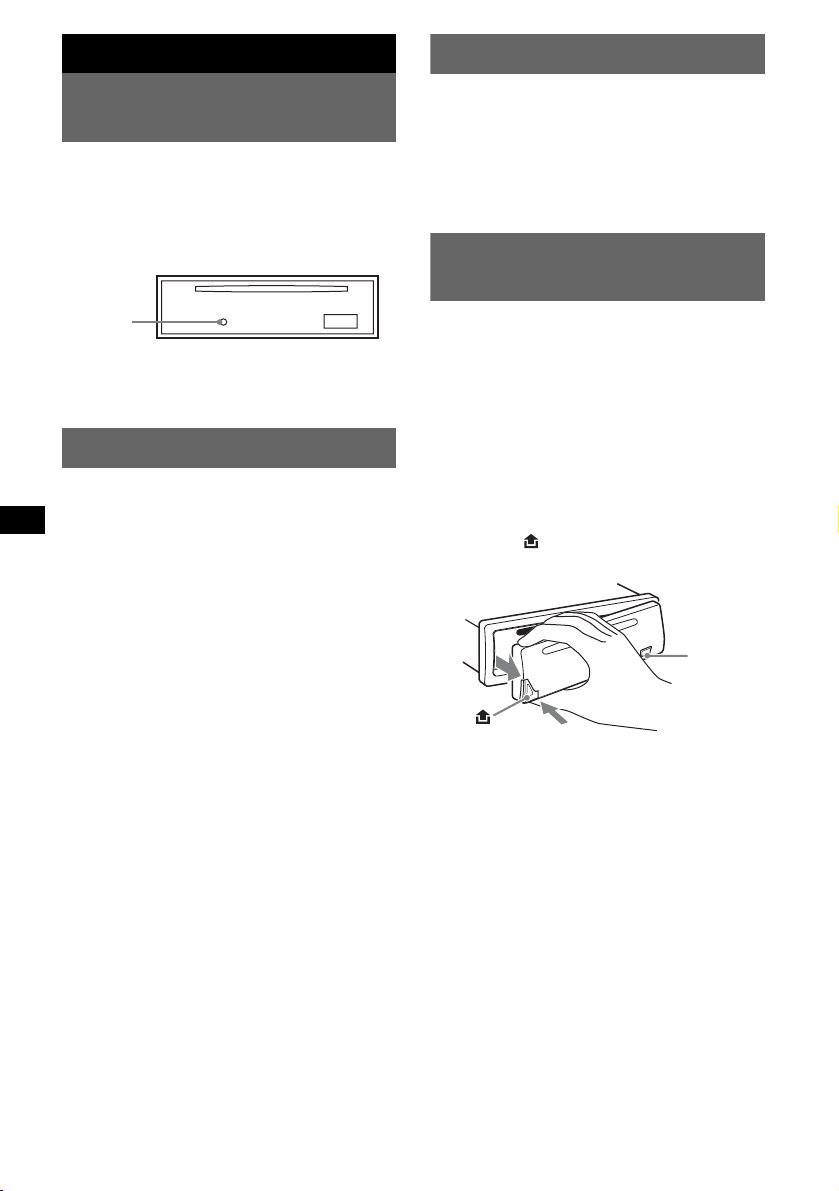

Getting Started

Detaching the front panel

Resetting the unit

Before operating the unit for the first time, or
after replacing the car battery or changing the
connections, you must reset the unit.
Detach the front panel and press the RESET
button with a pointed object, such as a ballpoint
pen.

RESET
button

Note

Pressing the RESET button will erase the clock setting
and some stored contents.

Setting the clock

The clock uses a 24-hour digital indication.

1 Press and hold (SEL).

The setup display appears.

2 Press (SEL) repeatedly until “CLOCK-

ADJ” appears.

3 Press (DSPL).

The hour indication flashes.

4 Press the volume +/– button to set the

hour and minute.

To move the digital indication, press (DSPL).

5 Press (SEL).

The clock starts and the next setup display
appears.

6 Press and hold (SEL).

The setup is complete.

To display the clock, press (DSPL). Press
(DSPL) again to return to the previous display.

Tip

You can set the clock automatically with the RDS

page 8).

feature (

With the card remote commander

In step 2 and 4, to select the item or setting, press M
or m. In step 4, to move the digital indication, press <
or ,.

DEMO mode

You can detach the front panel of this unit to
prevent theft.

Caution alarm

If you turn the ignition switch to the OFF
position without detaching the front panel, the
caution alarm will sound for a few seconds.
The alarm will only sound if the built-in
amplifier is used.

1 Press (OFF).

The unit is turned off.

2 Press , then pull it off towards you.

(OFF)

Notes

• Do not drop or put excessive pressure on the front
panel and display window.

• Do not subject the front panel to heat/high
temperature or moisture. Avoid leaving it in a parked
car or on a dashboard/rear tray.

Tip

When carrying the front panel, use the supplied front
panel case.

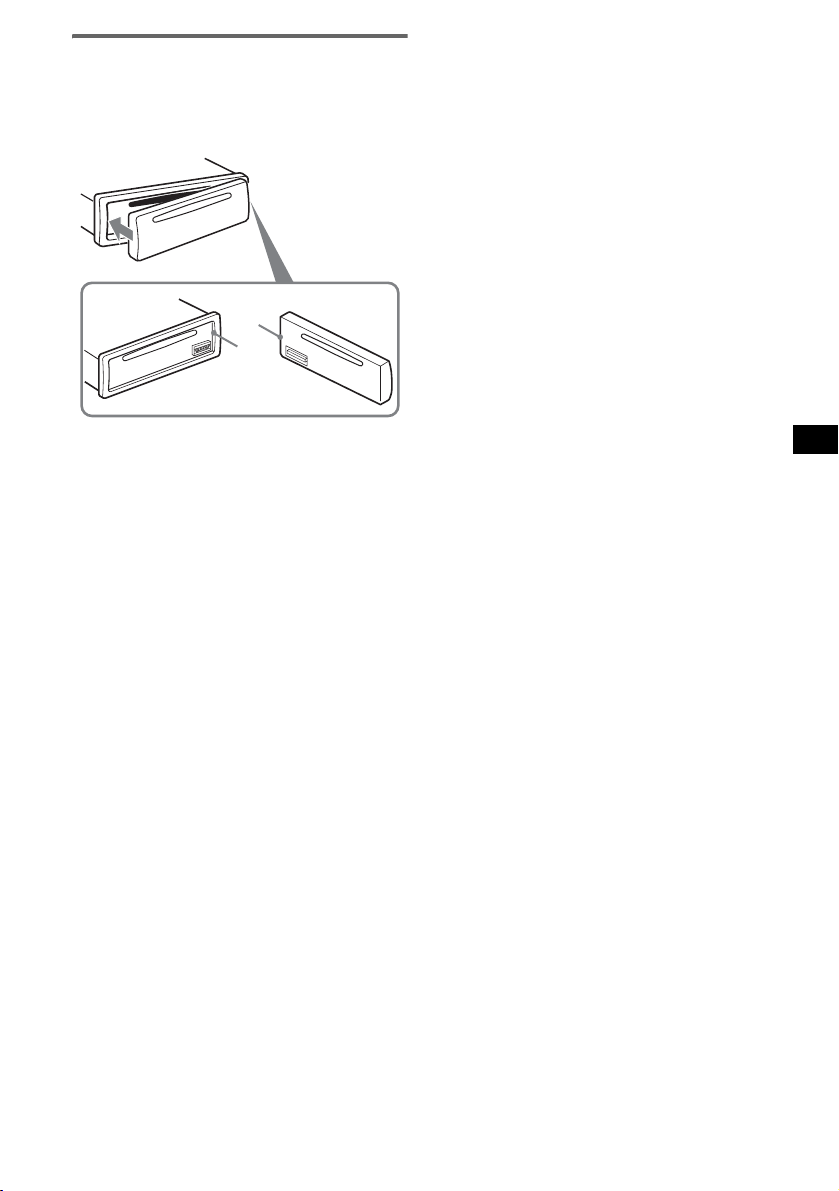

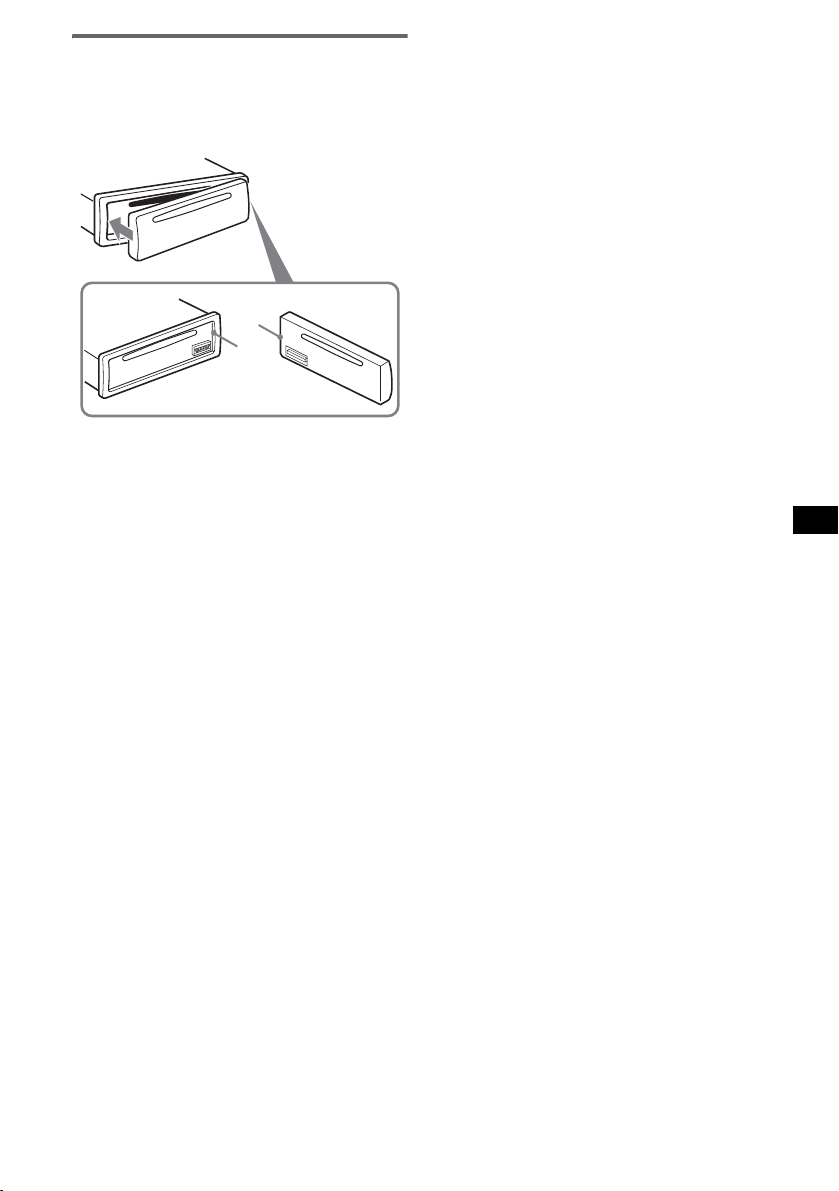

Attaching the front panel

Engage part A of the front panel with part B of
the unit, as illustrated, and push the left side into
position until it clicks.

A

B

When the unit is turned off, the clock is
displayed first, then demonstration (DEMO)
mode starts the demonstration display.

To cancel the DEMO mode, set “DEMO-OFF”
in setup (

page 9) while the unit is turned off.

4

Note

Do not put anything on the inner surface of the front
panel.

Location of controls and basic operations

Main unit

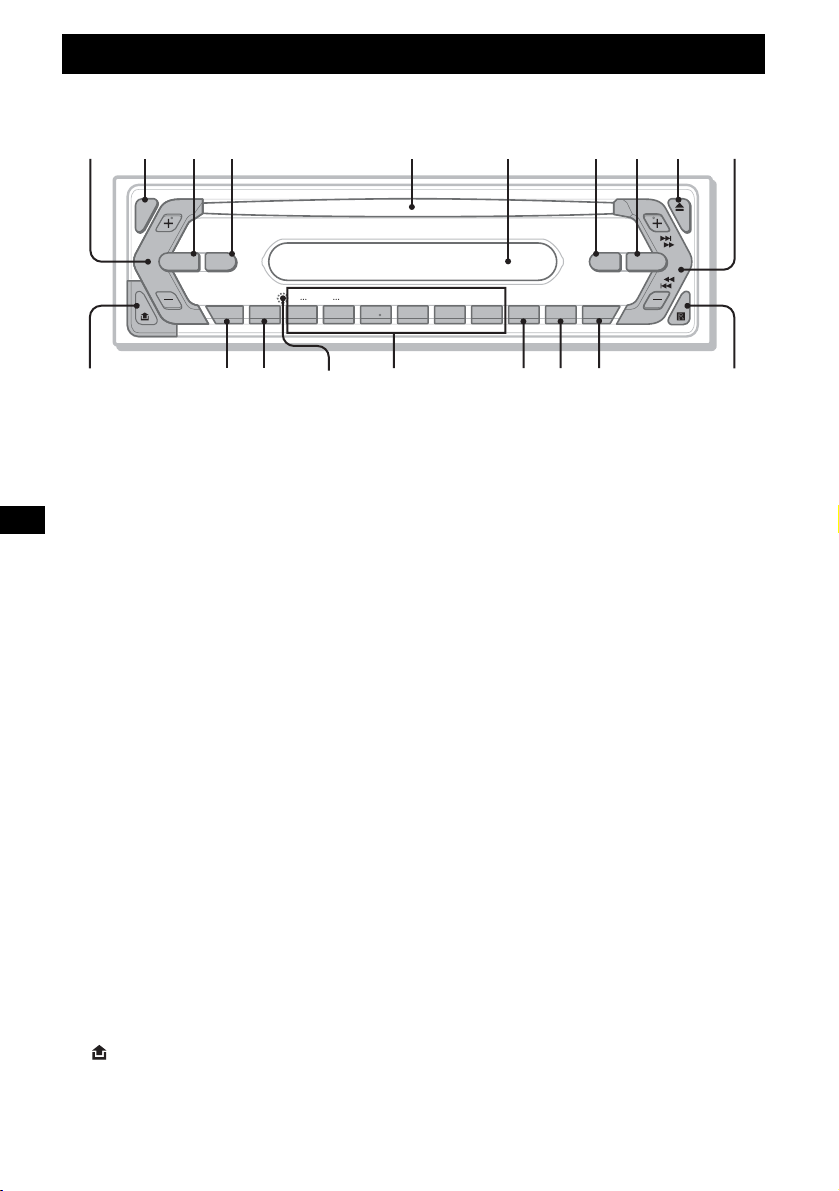

1234 5 6 7890

SEL

SOURCE MODE

BTMDIM SHUFREP

SENS

DSPL

+

GROUP

–

123456

qs qd qf qg qh qj qk

Refer to the pages listed for details.

a Volume +/– button

To adjust volume.

b SEL (select) button 4, 8, 9

To select items.

c SOURCE button

To power on/change the source (Radio/CD).

d MODE button 6

To select the radio band (FM/MW/LW).

e Disc slot

Insert the disc (label side up), playback
starts.

f Display window
g ATT (attenuate) button

To attenuate the sound. To cancel, press
again.

h EQ3 (equalizer) button 8

To select an equalizer type (XPLOD,
VOCAL, CLUB, JAZZ, NEW
CUSTOM or OFF).

i Z (eject) button

To eject the disc.

j SEEK +/– button

Radio:
To tune in stations automatically (press); find
a station manually (press and hold).
CD:
To skip tracks (press); skip tracks
continuously (press, then press again within
about 1 second and hold); fast-forward/
reverse a track (press and hold).

k (front panel release) button 4
l DSPL (display)/DIM (dimmer) button

4, 6, 7

To change display items (press); change the
display brightness (press and hold).

AGE, ROCK,

SEEK

EQ3ATT

AF/TA

PTY OFF

CDX-S2250V
CDX-S2250S
CDX-S2250

qlqa

m SENS/BTM button 6

To improve weak reception: LOCAL/MONO
(press); start the BTM function (press and
hold).

n RESET button (located behind the front

panel)

4

o Number buttons

Radio:
To receive stored stations (press); store
stations (press and hold).
CD:
(1)/(2): GROUP* –/+
To skip groups (press); skip groups
continuously (press and hold).

(3): REP 6
(4): SHUF 6

p PTY (Programme Type) button 8

To s elect PT Y in RDS.

q AF (Alternative Frequencies)/TA

(Traffic Announcement) button

7

To set AF and TA/TP in RDS.

r OFF button

To power off/stop the source.

s Receptor for the card remote

commander 9

* When an MP3/ATRAC CD is played.

5

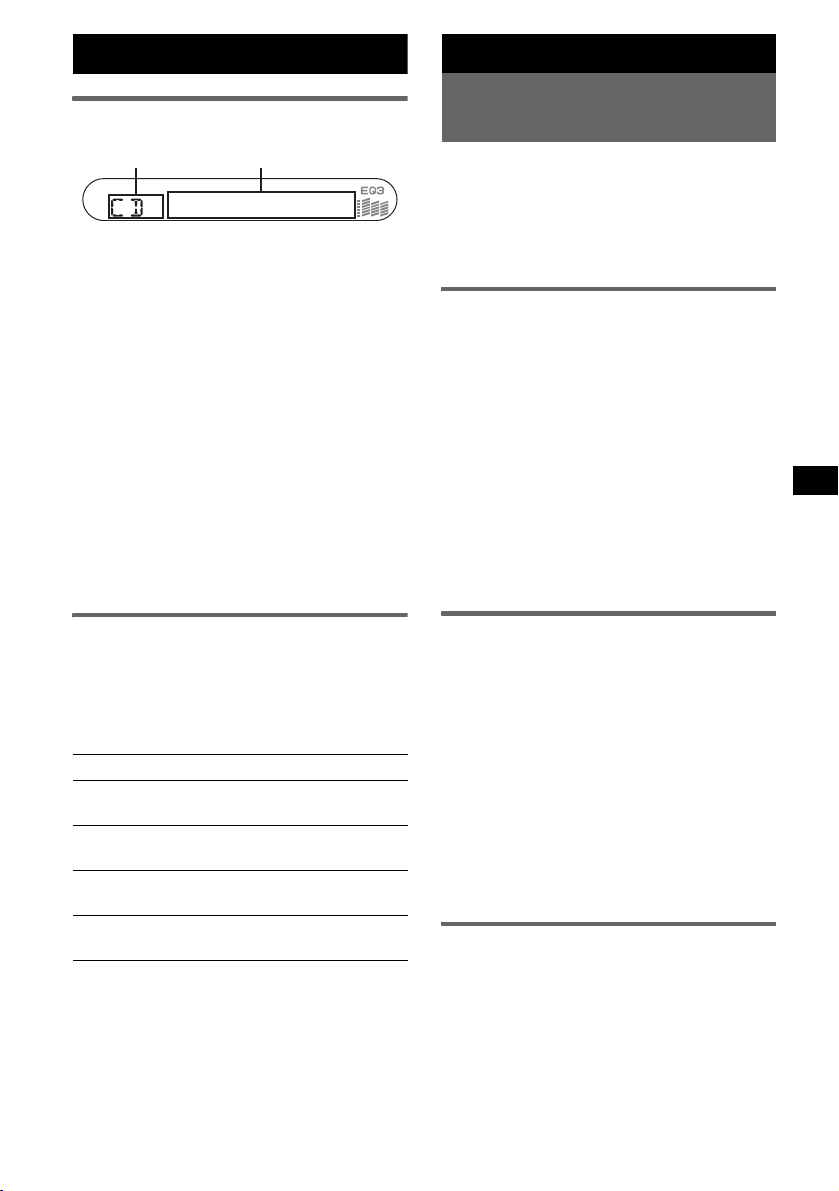

CD

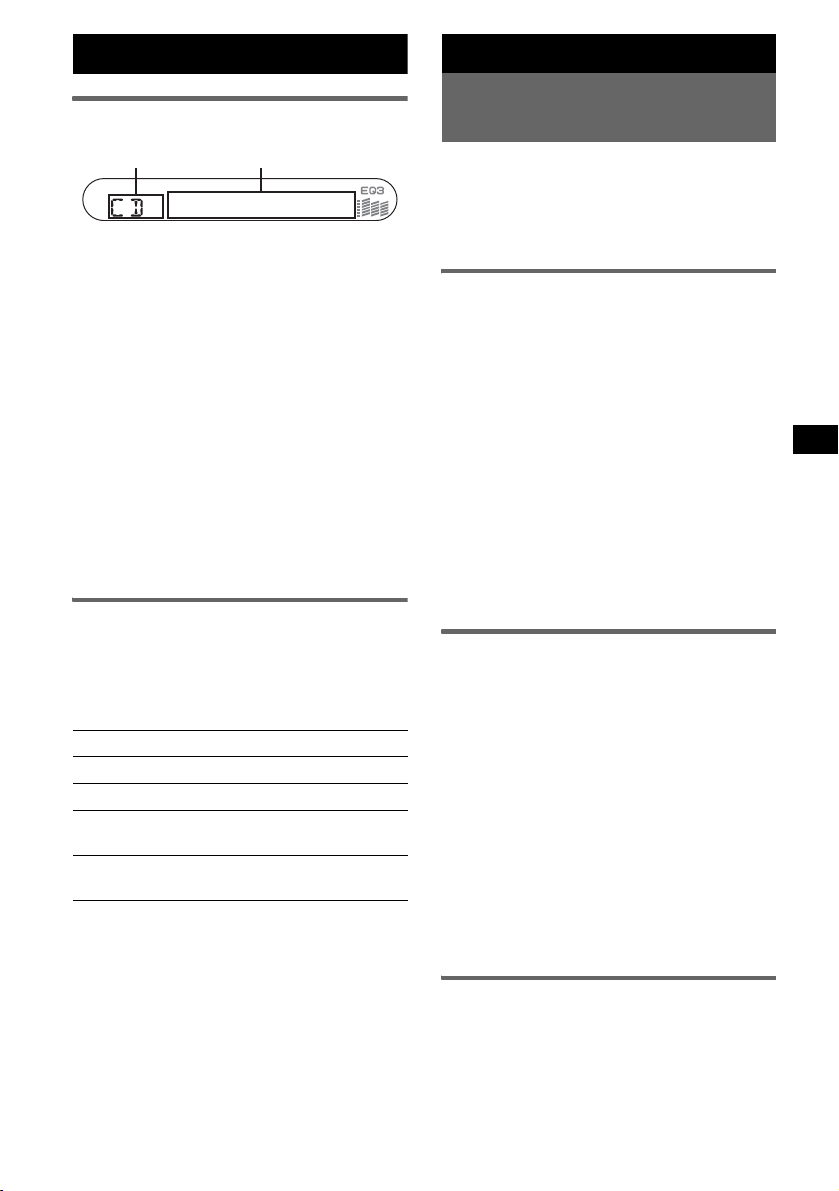

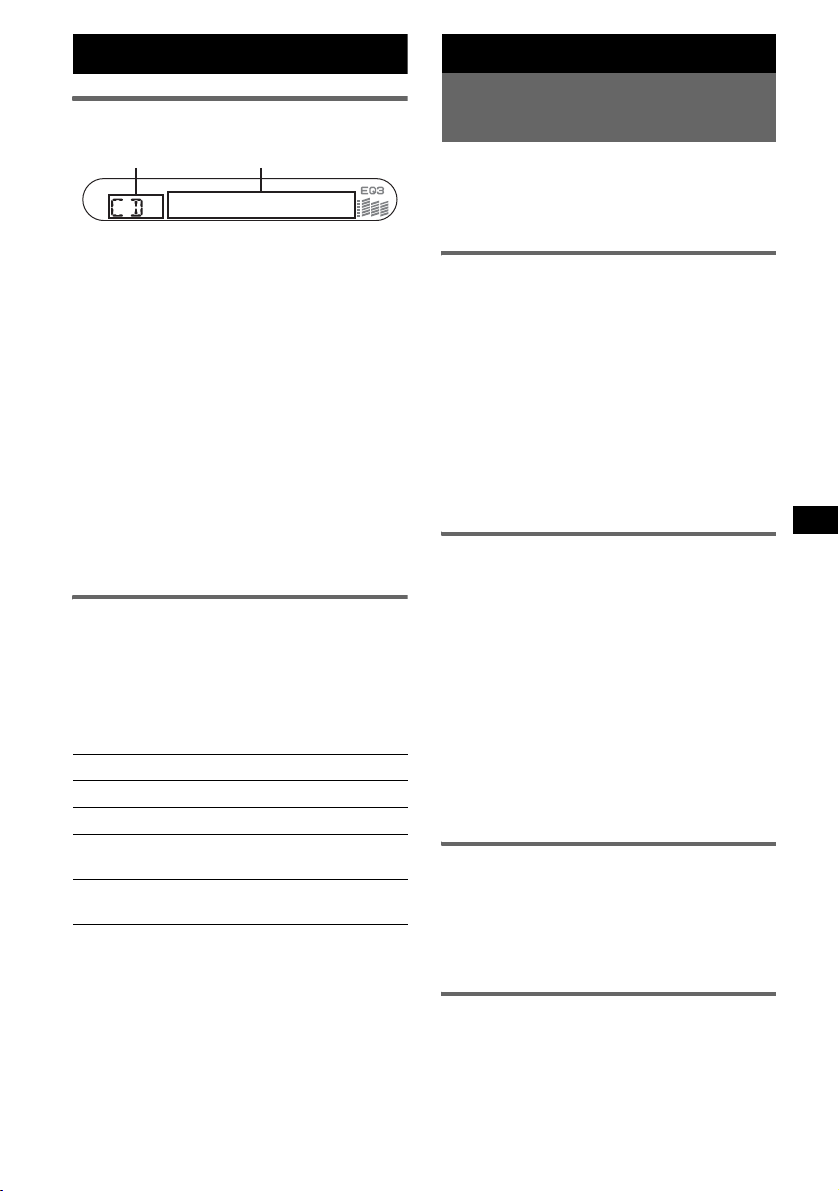

Display items

Radio

Storing and receiving
stations

AB

A Source
B Track number/Elapsed playing time,

Disc/artist name, Group number*
Group name, Track name, Text
information*

*1 Group number is displayed only when the group is

changed.

*2 When playing an MP3, ID3 tag is displayed and

when playing ATRAC CD, text information written
by SonicStage, etc. is displayed.

To change display items B, press (DSPL).

Tip

Displayed item will differ, depending on the disc type
and recorded format. For details on MP3, see
page 11; ATRAC CD, see page 12.

2

, Clock

1

,

Repeat and shuffle play
1 During playback, press (3) (REP) or

(4) (SHUF) repeatedly until the
desired setting appears.

Select To pl a y

REP-TRACK track repeatedly.
REP-GP* group repeatedly.
SHUF-GP* group in random order.
SHUF-DISC disc in random order.

* When an MP3/ATRAC CD is played.

To return to normal play mode, select “REP­OFF” or “SHUF-OFF.”

Caution

When tuning in stations while driving, use Best
Tuning Memory (BTM) to prevent an accident.

Storing automatically — BTM
1 Press (SOURCE) repeatedly until

“TUNER” appears.

To change the band, press (MODE)
repeatedly. You can select from FM1, FM2,
FM3, MW or LW.

2 Press and hold (BTM) until “BTM”

flashes.

The unit stores stations in order of frequency
on the number buttons.
A beep sounds when the setting is stored.

Storing manually
1 While receiving the station that you

want to store, press and hold a
number button ((1) to (6)) until
“MEM” appears.

The number button indication appears in the
display.

Note

If you try to store another station on the same number
button, the previous stored station will be replaced.

Tip

When a RDS station is stored, the AF/TA setting is
also stored (

page 7).

Receiving the stored stations
1 Select the band, then press a number

button ((1) to (6)).

With the card remote commander

To select preset stations, press M or m.

Tuning automatically
1 Select the band, then press (SEEK) +/–

to search for the station.

Scanning stops when the unit receives a
station. Repeat this procedure until the
desired station is received.

6

Tip

If you know the frequency of the station you want to
listen to, press and hold (SEEK)
approximate frequency, then press (SEEK)
repeatedly to fine adjust to the desired frequency
(manual tuning).

+/– to locate the

+/–

Notes

• Depending on the country/region, not all RDS

functions may be available.

• RDS will not work if the signal strength is too weak,

or if the station you are tuned to is not transmitting
RDS data.

RDS

Overview

FM stations with Radio Data System (RDS)
service send inaudible digital information along
with the regular radio programme signal.

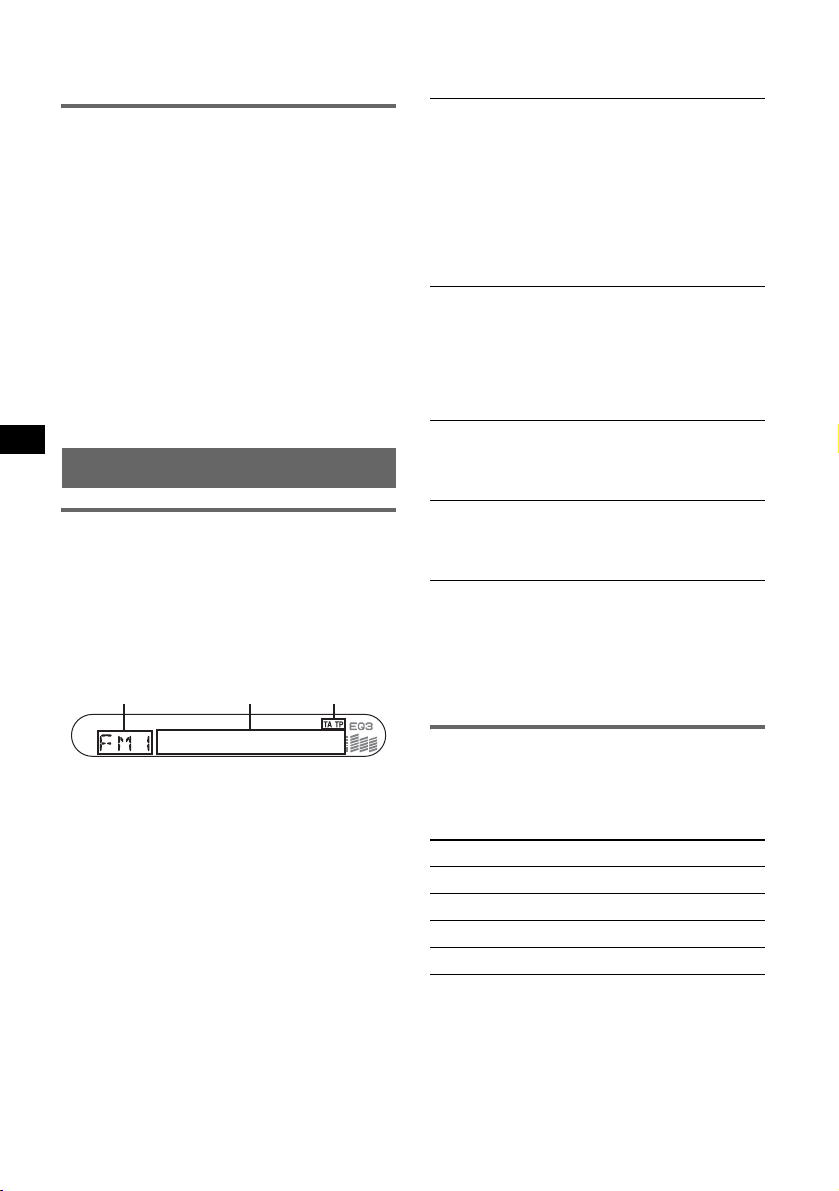

Display items

ABC

A Radio band, Function
B Frequency*

RDS data

C TA/TP*

*1 While receiving the RDS station, “ *” is displayed

on the left of the frequency indication.

*2 “TA” flashes during traffic information. “TP” lights

up while such a station is received.

To change display items B, press (DSPL).

RDS services

This unit automatically provides RDS services as
follows:

AF (Alternative
Frequencies)

TA (Traffic
Announcement)/
TP (Traffic
Programme)

PTY (Programme
Ty pe s)

CT (Clock Time) The CT data from the RDS

1

(Station name), Clock,

2

Selects and retunes the
station with the strongest
signal in a network. By
using this function, you can
continuously listen to the
same programme during a
long-distance drive without
having to retune the same
station manually.

Provides current traffic
information/programmes.
Any information/
programme received, will
interrupt the currently
selected source.

Displays the currently
received programme type.
Also searches your selected
programme type.

transmission sets the clock.

Setting AF and TA/TP
1 Press (AF/TA) repeatedly until the

desired setting appears.

Select To

AF-ON activate AF and deactivate TA.
TA-ON activate TA and deactivate AF.
AF, TA-ON activate both AF and TA.
AF, TA-OFF deactivate both AF and TA.

Storing RDS stations with the AF and
TA setting

You can preset RDS stations along with the AF/
TA setting. If you use the BTM function, only
RDS stations are stored with the same AF/TA
setting.
If you preset manually, you can preset both RDS
and non-RDS stations with the AF/TA setting for
each.

1 Set AF/TA, then store the station with BTM or

manually.

Presetting the volume of traffic
announcements

You can preset the volume level of the traffic
announcements so as to not miss hearing them.

1 Press the volume +/– button repeatedly to

adjust the volume level.

2 Press and hold (AF/TA) until “TA” appears.

Receiving emergency
announcements

With AF or TA on, the emergency
announcements will automatically interrupt the
currently selected source.

Staying with one regional
programme — REG

When the AF function is on: this unit’s factory
setting restricts reception to a specific region, so
you will not be switched to another regional
station with a stronger frequency.

If you leave this regional programme’s reception
area, set “REG-OFF” in setup (

Note

This function does not work in the UK and in some
other areas.

page 9).

continue to next page t

7

Local Link function (UK only)

This function enables you to select other local
stations in the area, even if they are not stored on
your number buttons.

1 During FM reception, press a number button

((1) to (6)) on which a local station is stored.

2 Within 5 seconds, press again a number button

of the local station.
Repeat this procedure until the local station is
received.

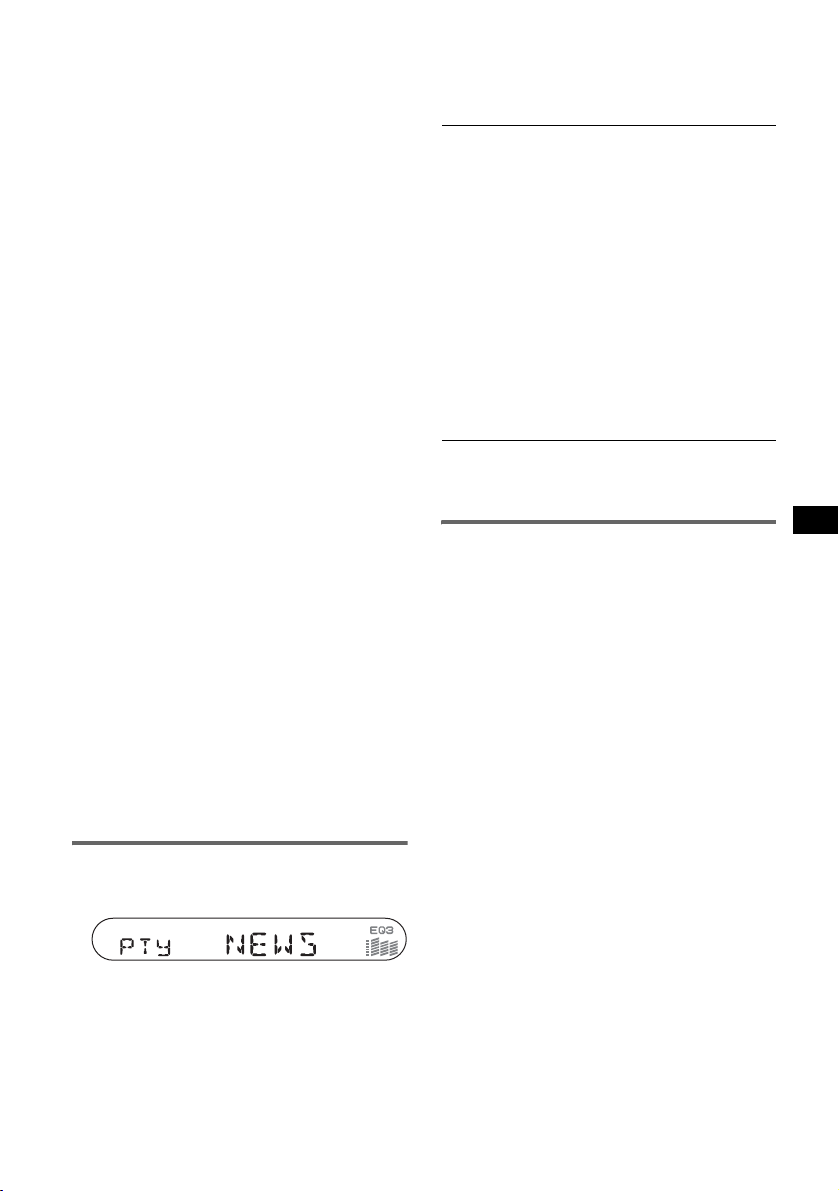

Selecting PTY

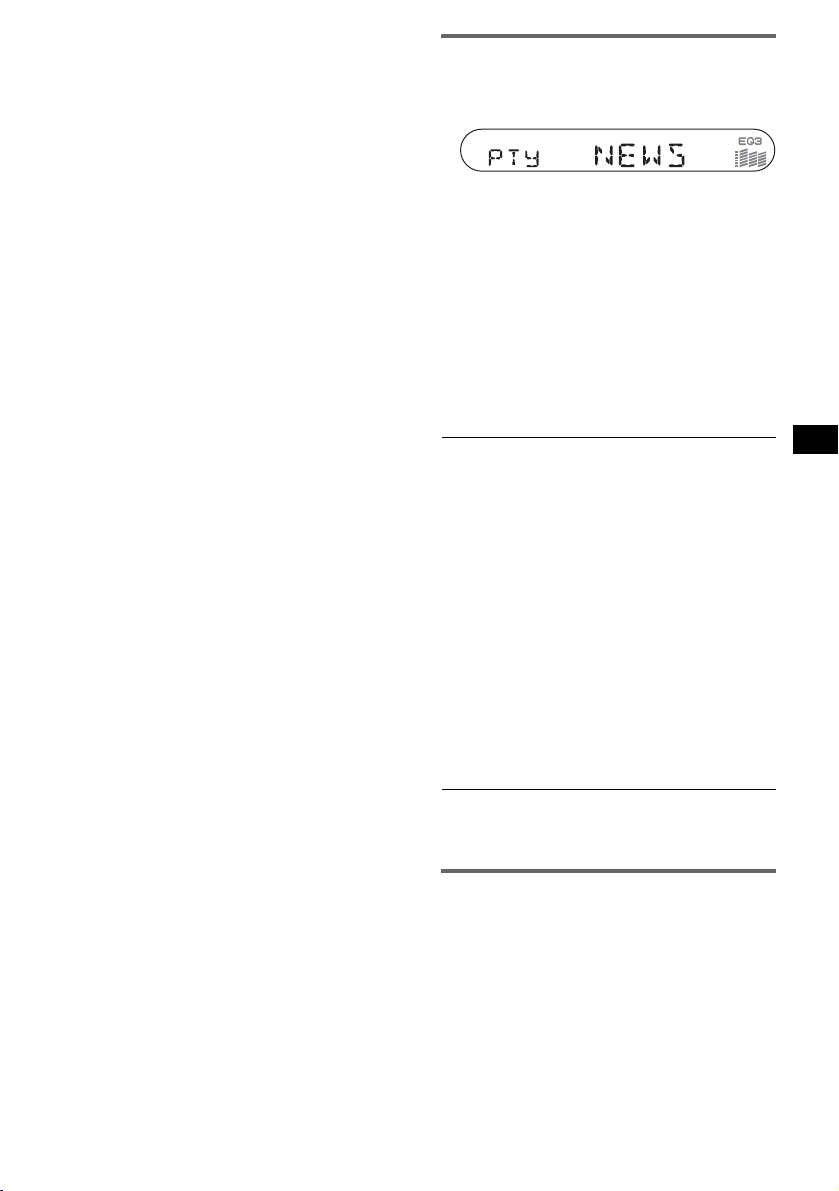

1 Press (PTY) during FM reception.

The current programme type name appears if
the station is transmitting PTY data.

2 Press (PTY) repeatedly until the

desired programme type appears.

3 Press (SEEK) +/–.

The unit starts to search for a station
broadcasting the selected programme type.

With the card remote commander

In step 2, to select the programme type, press M or m.

Type of programmes

NEWS (News), AFFAIRS (Current Affairs),
INFO (Information), SPORT (Sports),
EDUCATE (Education), DRAMA (Drama),
CULTURE (Culture), SCIENCE (Science),
VARIED (Varied), POP
ROCK

M (Rock Music), EASY M (Easy
Listening), LIGHT
CLASSICS (Classical), OTHER
Music Type), WEATHER (Weather),
FINANCE (Finance), CHILDREN (Children’s
Programmes), SOCIAL
RELIGION (Religion), PHONE
TRAVEL (Travel), LEISURE (Leisure), JAZZ
(Jazz Music), COUNTRY (Country Music),
NATION

Music), FOLK
(Documentary)

Note

You cannot use this function in countries/regions
where no PTY data is available.

M (National Music), OLDIES (Oldies

M (Folk Music), DOCUMENT

M (Popular Music),

M (Light Classical),

M (Other

A (Social Affairs),

IN (Phone In),

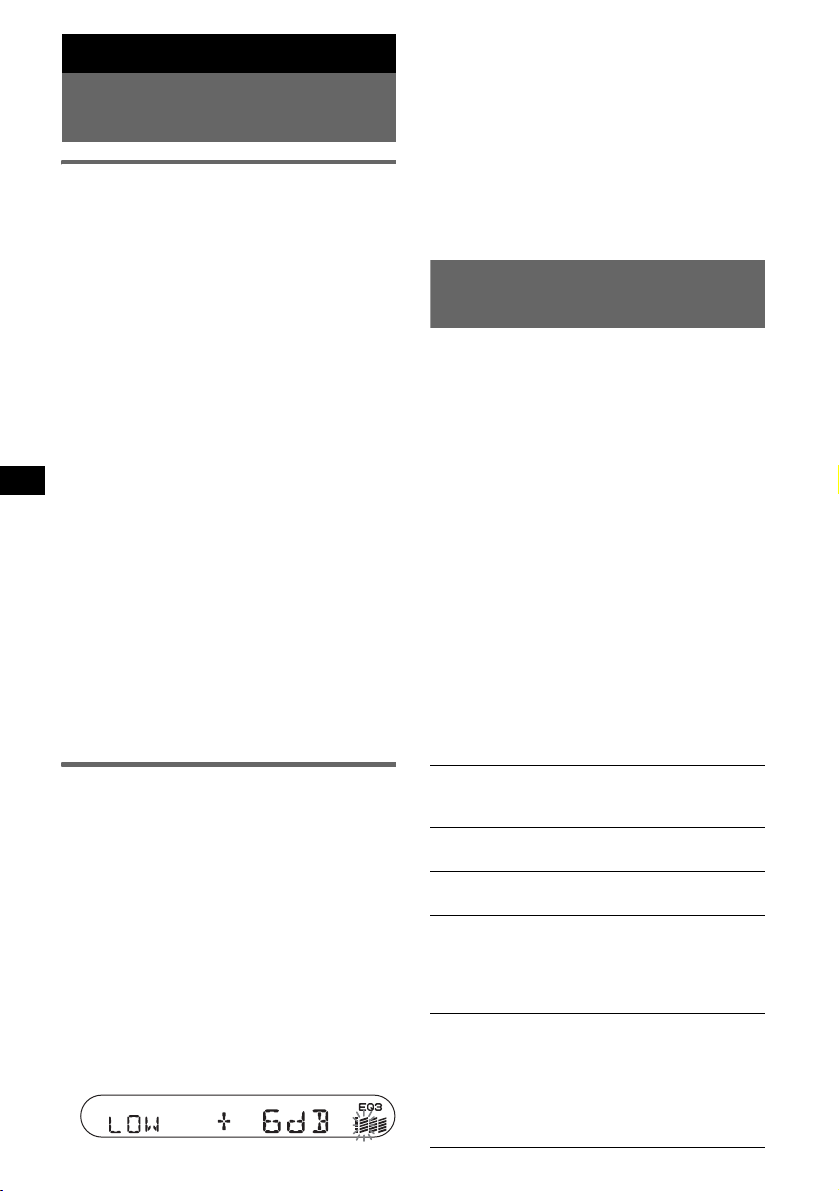

Other functions

Changing the sound
settings

Adjusting the sound
characteristics — BAL/FAD/SUB

You can adjust the balance, fader, and subwoofer
volume.

1 Press (SEL) repeatedly until “BAL,”

“FAD” or “SUB” appears.

The item changes as follows:

LOW*1 t MID*1 t HI*1 t
BAL (left-right) t FAD (front-rear) t
SUB (subwoofer volume)*

*1 When EQ3 is activated (page 8).
*2 When the audio output is set to “SUB” (page 9).

“ATT” is displayed at the lowest setting, and can
be adjusted up to 20 steps.

2 Press the volume +/– button

repeatedly to adjust the selected item.

After 3 seconds, the setting is complete and
the display returns to normal play/reception
mode.

Note

Adjust within 3 seconds of selecting the item.

With the card remote commander

In step 2, to adjust the selected item, press <, M, ,
or m.

Adjusting the equalizer curve
— EQ3

You can adjust and store the equalizer settings
for different tone ranges.

1 Select a source, then press (EQ3)

repeatedly to select the EQ3 type.

2 Press (SEL) repeatedly until “LOW,”

“MID” or “HI” appears.

3 Press the volume +/– button

repeatedly to adjust the selected item.

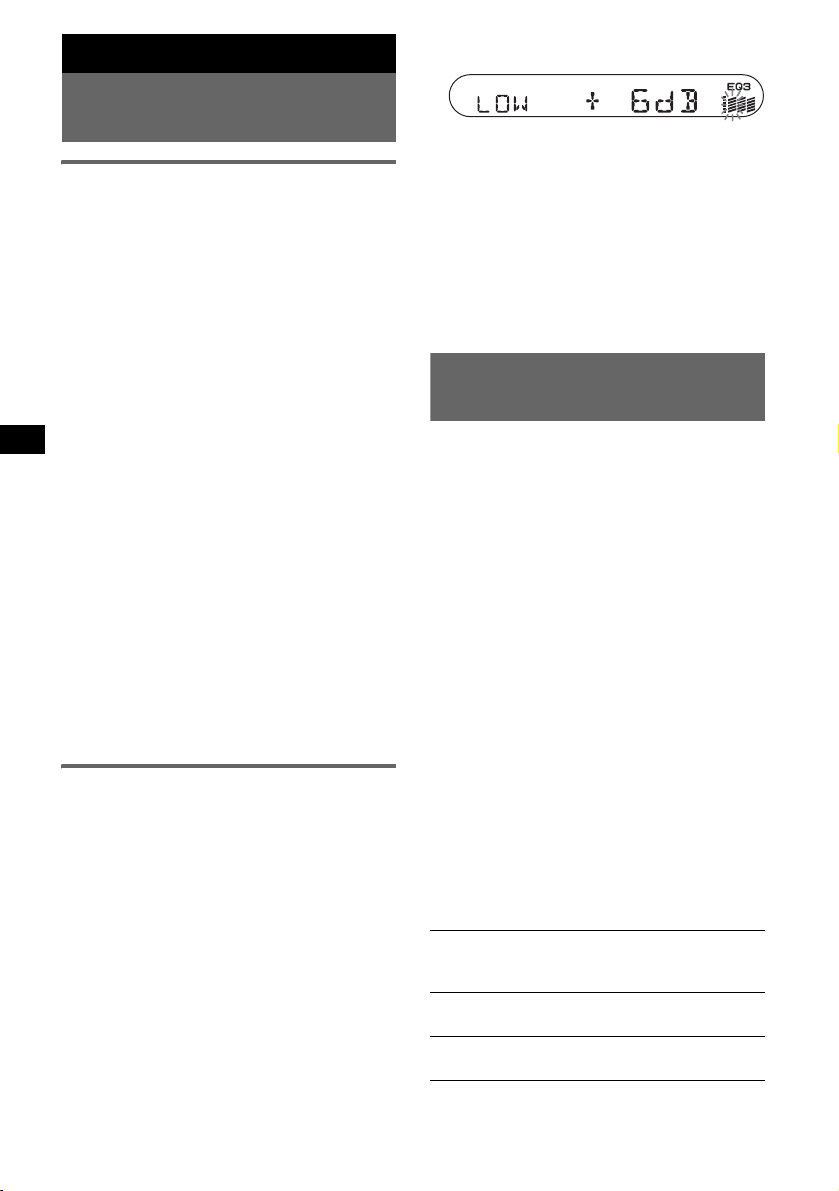

The volume level is adjustable in 1 dB steps,
from –10 dB to +10 dB.

2

Setting CT
1 Set “CT-ON” in setup (page 9).

Notes

• The CT function may not work even though an RDS

station is being received.

• There might be a difference between the time set by

8

the CT function and the actual time.

Repeat steps 2 and 3 to adjust the equalizer
curve.
To restore the factory-set equalizer curve,
press and hold (SEL) before the setting is
complete.
After 3 seconds, the setting is complete and
the display returns to normal play/reception
mode.

With the card remote commander

In step 3, to adjust the selected item, press <, M, ,
or m.

Adjusting setup items
— SET

LPF*3 (Low
Pass Filter)

*1 When the unit is turned off.
*2 When FM is received.
*3 When the audio output is set to “SUB.”

To select the cut-off frequency
“78HZ,” “125HZ” or “OFF”
(

z).

1 Press and hold (SEL).

The setup display appears.

2 Press (SEL) repeatedly until the

desired item appears.

3 Press the volume +/– button to select

the setting (example “ON” or “OFF”).

4 Press and hold (SEL).

The setup is complete and the display returns
to normal play/reception mode.

Note

Displayed items will differ, depending on the source
and setting.

With the card remote commander

In step 2, to select the setup item, press M or m. In
step 3, to select the setting, press < or ,.

The following items can be set (follow the page
reference for details):
“z” indicates the default settings.

CLOCK-ADJ
(Clock Adjust)

CT (Clock
Time)

BEEP To set “BEEP-ON” (

SUB/REAR*

DIM (Dimmer) To change the brightness of the

DEMO*

(Demonstration)
A.SCRL

(Auto Scroll)

2

REG*
(Regional)

(page 4)

To set “CT-ON” or “CT-OFF”
(

z) (page 7, 8).

“BEEP-OFF.”

1

To switch the audio output.
–“SUB” (

z): to output to a

subwoofer.

– “REAR”: to output to a

power amplifier.

display.
– “DIM-ON”: to dim the

display.

– “DIM-OFF” (

deactivate the dimmer.

1

To set “DEMO-ON” (z) or
“DEMO-OFF” (page 4).

To scroll long displayed items
automatically when the group/
track is changed.
– “A.SCRL-ON”: to scroll.
– “A.SCRL-OFF” (

scroll.

To set “REG-ON” (z) or
“REG-OFF” (page 7).

z) or

z): to

z): to not

Using optional remote
commander

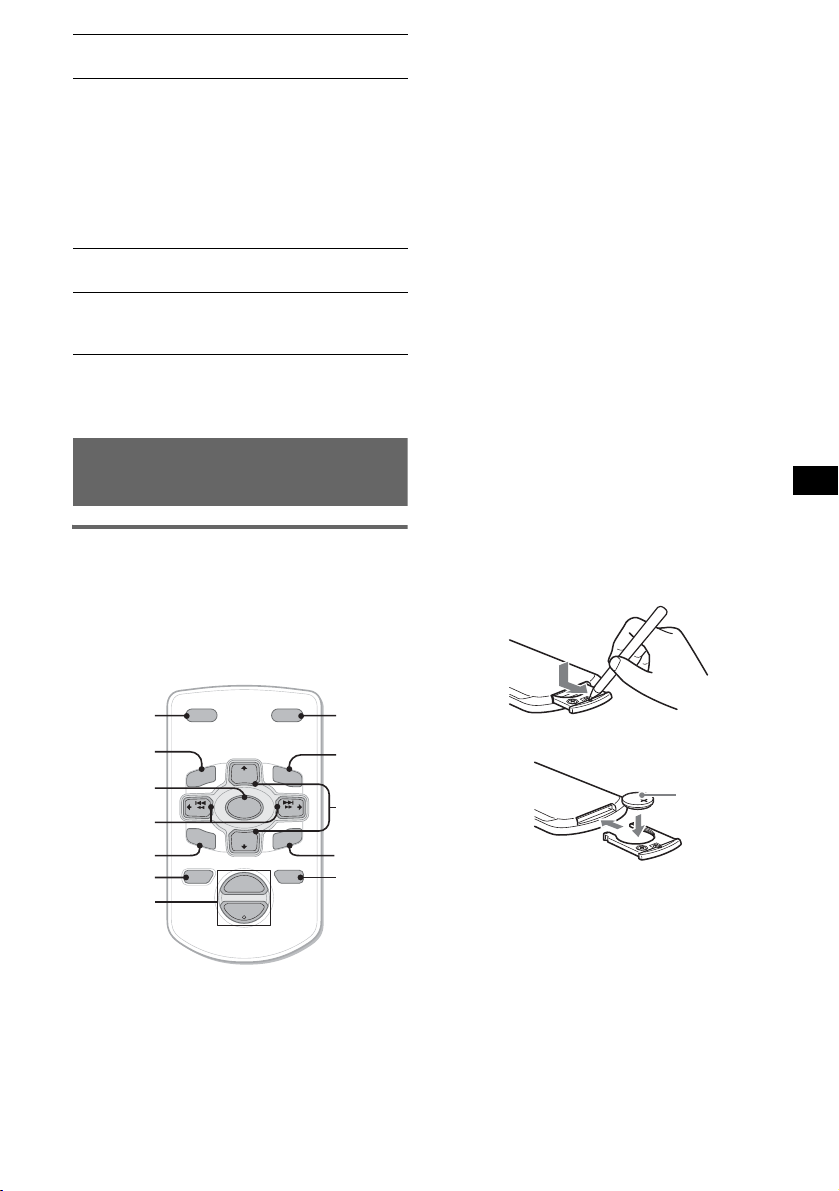

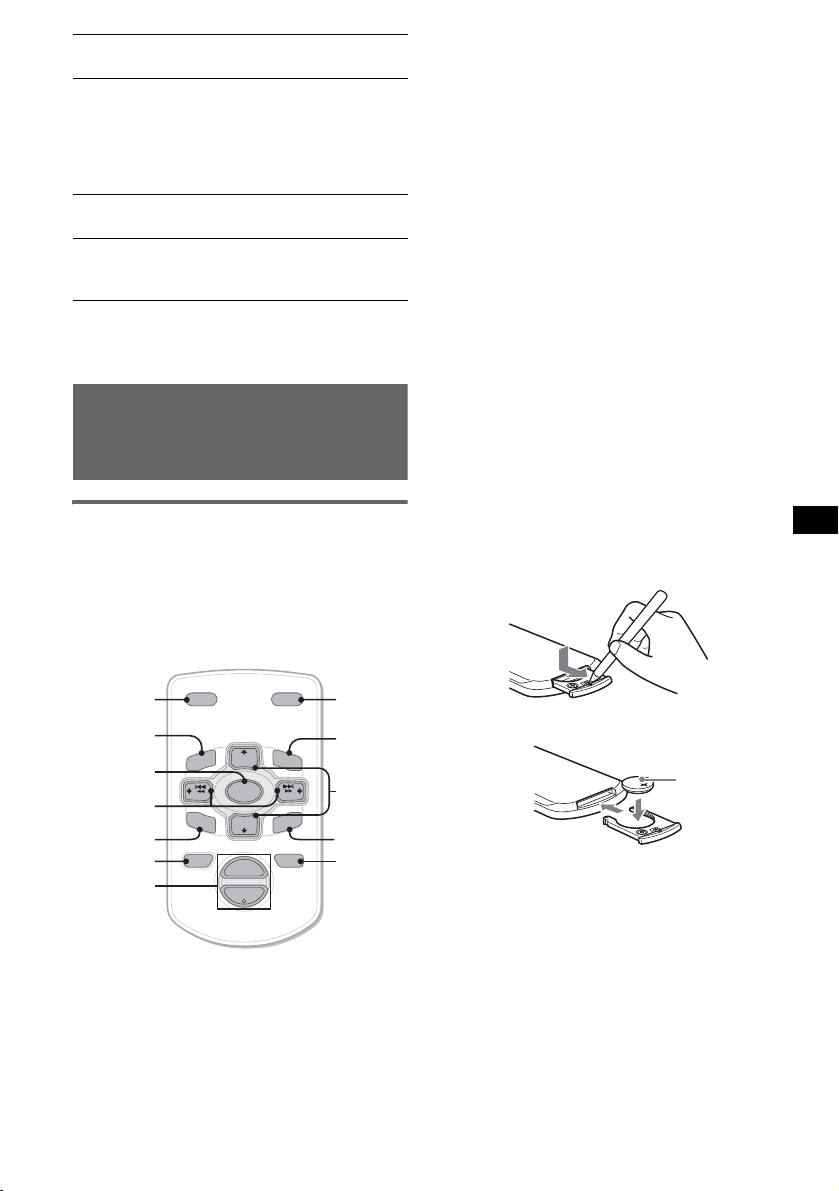

Card remote commander
RM-X114

Location of controls

The corresponding buttons on the card remote
commander control the same functions as those
on this unit.

*

DSPL MODE

+

PRESET

LIST

+

DISC

MENU

SOURCE

–

SEEK

SOUND

DISC

PRESET –

+

VOL

–

–

E

SEEK

N

ATTOFF

MODE

LIST

m/M
(DISC

+

PRESET
+/ –)

R

E

T

ENTER
ATT

continue to next page t

*

*

/

*

DSPL

MENU

SOURCE

</,

(SEEK –/+ )

SOUND

OFF

VOL (+/ –)

The following buttons on the card remote
commander have also different buttons/functions
from the unit.

• </, (SEEK –/+) buttons

To control radio/CD, the same as (SEEK)
+/– on the unit. (For details of other operations,
see “With the card remote commander” on each
pages.)

• SOUND button

The same as (SEL) on the unit.

• M/m (DISC*/PRESET +/–) buttons

To control CD, the same as (1)/(2) –/+ on the
unit. (For details of other operations, see “With
the card remote commander” on each pages.)

* Not available for this unit.

9

Note

If the unit is turned off and the display disappears, it
cannot be operated with the card remote commander
unless (SOURCE) on the unit is pressed, or a disc is
inserted to activate the unit first.

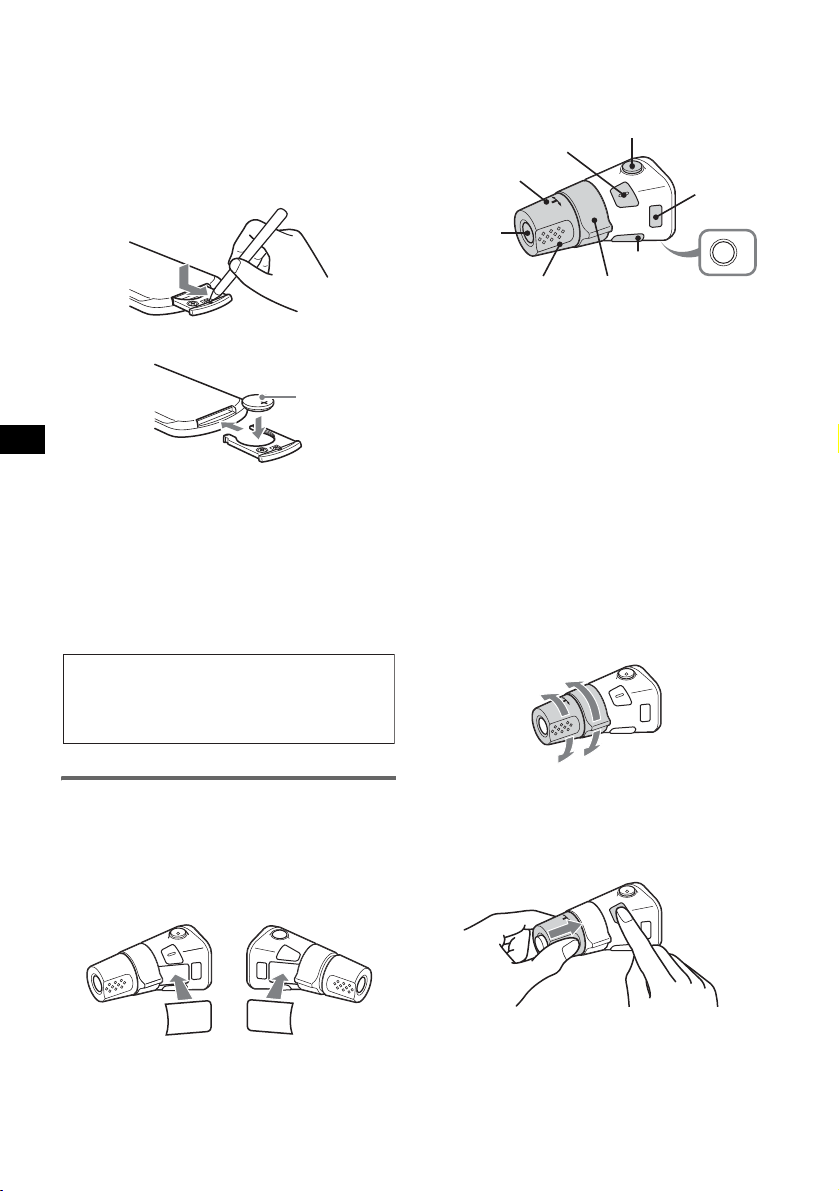

Replacing the lithium battery

Under normal conditions, the battery will last
approximately 1 year. (The service life may be
shorter, depending on the conditions of use.)
When the battery becomes weak, the range of the
card remote commander becomes shorter.
Replace the battery with a new CR2025 lithium
battery. Use of any other battery may present a
risk of fire or explosion.

x

+ side up

Notes on the lithium battery

• Keep the lithium battery out of the reach of children.

Should the battery be swallowed, immediately
consult a doctor.

• Wipe the battery with a dry cloth to assure a good

contact.

• Be sure to observe the correct polarity when

installing the battery.

• Do not hold the battery with metallic tweezers,

otherwise a short-circuit may occur.

WARNING

Battery may explode if mistreated.
Do not recharge, disassemble, or dispose of
in fire.

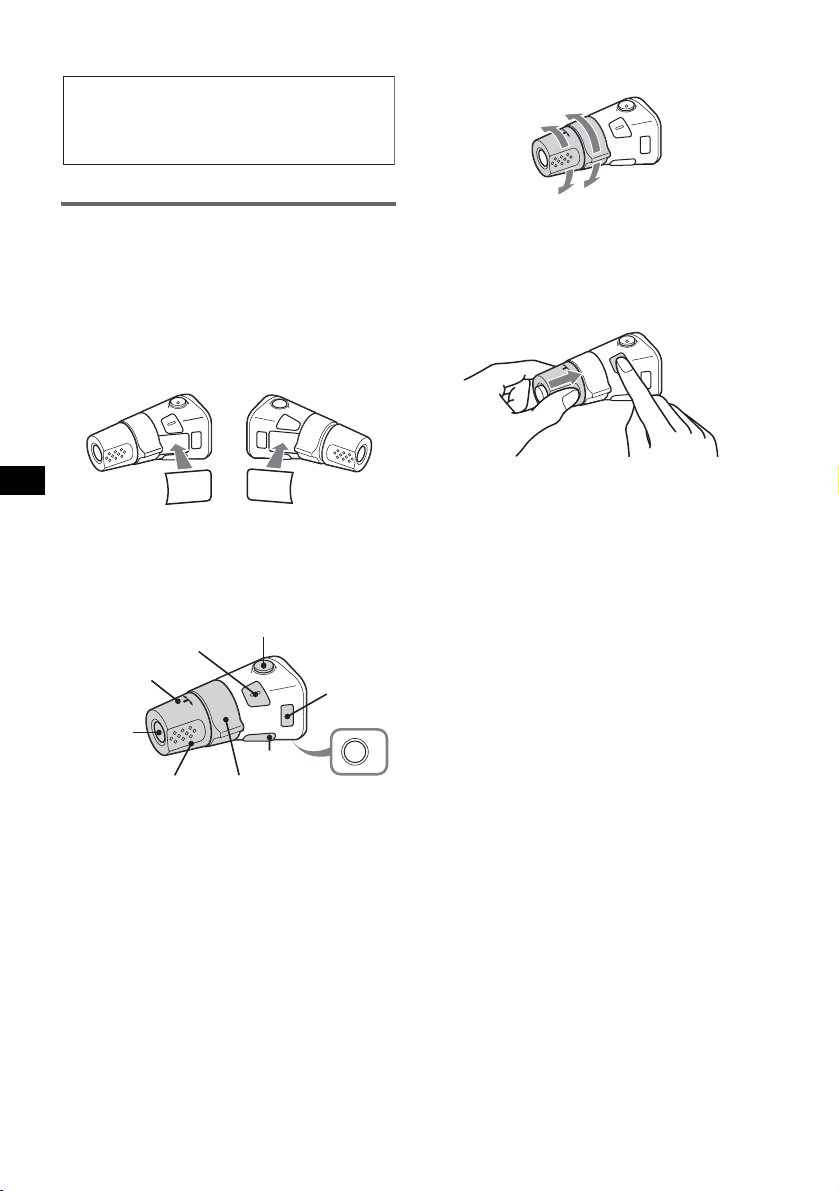

Location of controls

The corresponding buttons on the rotary
commander control the same functions as those
on this unit.

SEL

PRESET

SOURCE

VOL

ATT

DSPL

SEEK/AMS

MODE

OFF

OFF

The following controls on the rotary commander
require a different operation from the unit.

• PRESET control

To select preset stations (push in and rotate).

• VOL control

The same as the volume +/– button on the unit
(rotate).

• SEEK/AMS control

The same as (SEEK) +/– on the unit (rotate, or
rotate and hold).

Changing the operative direction

The operative direction of the controls is factory­set as shown below.

To increase

To decrease

If you need to mount the rotary commander on
the right hand side of the steering column, you
can reverse the operative direction.

1 While pushing the VOL control, press and

hold (SEL).

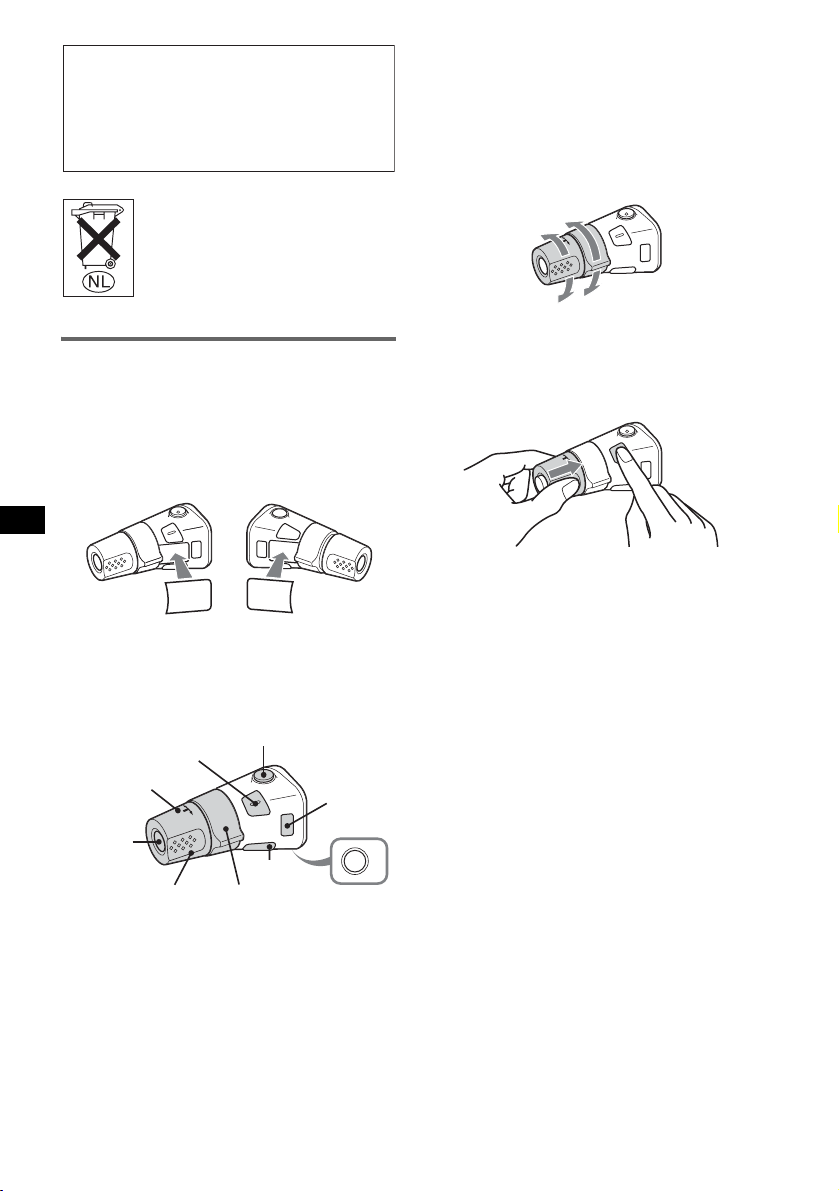

Rotary commander RM-X4S
(CDX-S2250V only)

Attaching the label

Attach the indication label depending on how
you mount the rotary commander.

D

S

P

L

M

O

D

E

S

E

L

10

S

DSPL

L

E
MODE

Additional Information

Precautions

• If your car has been parked in direct sunlight,
allow the unit to cool off before operating it.

• Power aerial will extend automatically while
the unit is operating.

Moisture condensation

On a rainy day or in a very damp area, moisture
condensation may occur inside the lenses and
display of the unit. Should this occur, the unit
will not operate properly. In such a case, remove
the disc and wait for about an hour until the
moisture has evaporated.

To maintain high sound quality

Be careful not to splash juice or other soft drinks
onto the unit or discs.

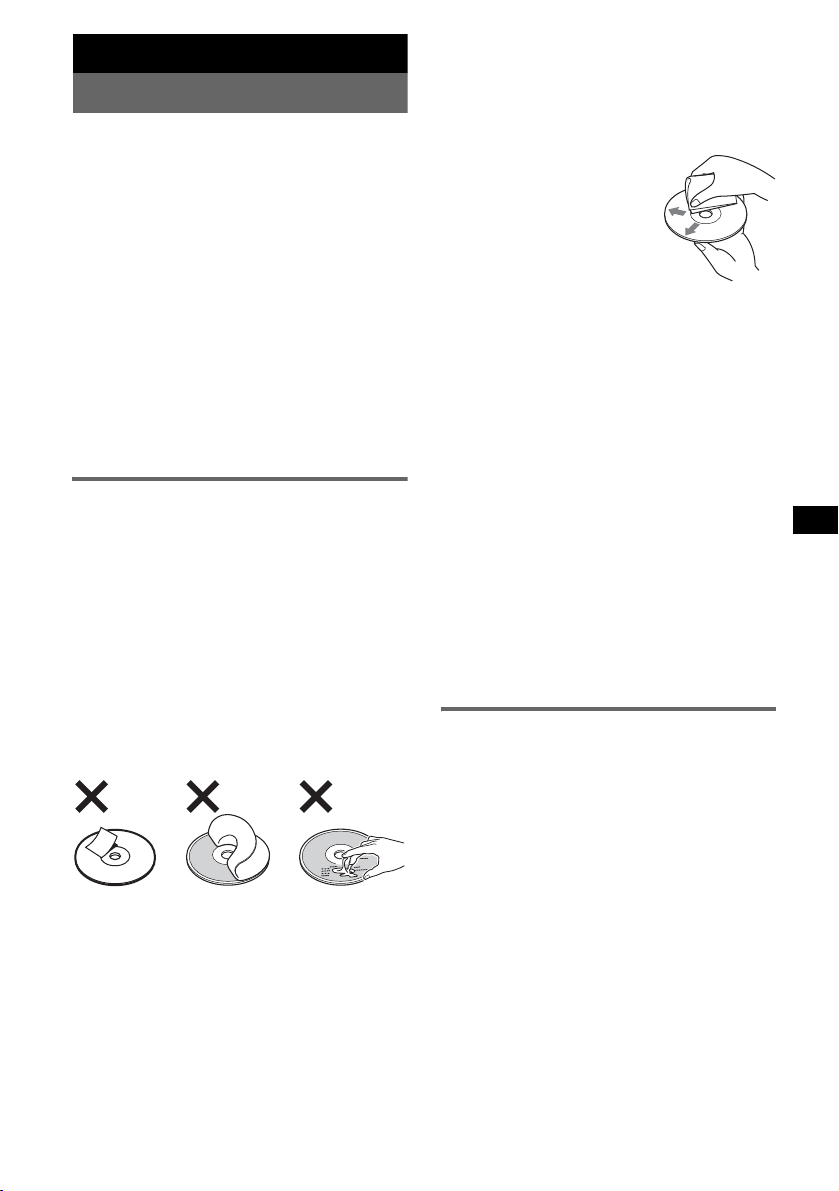

Notes on discs

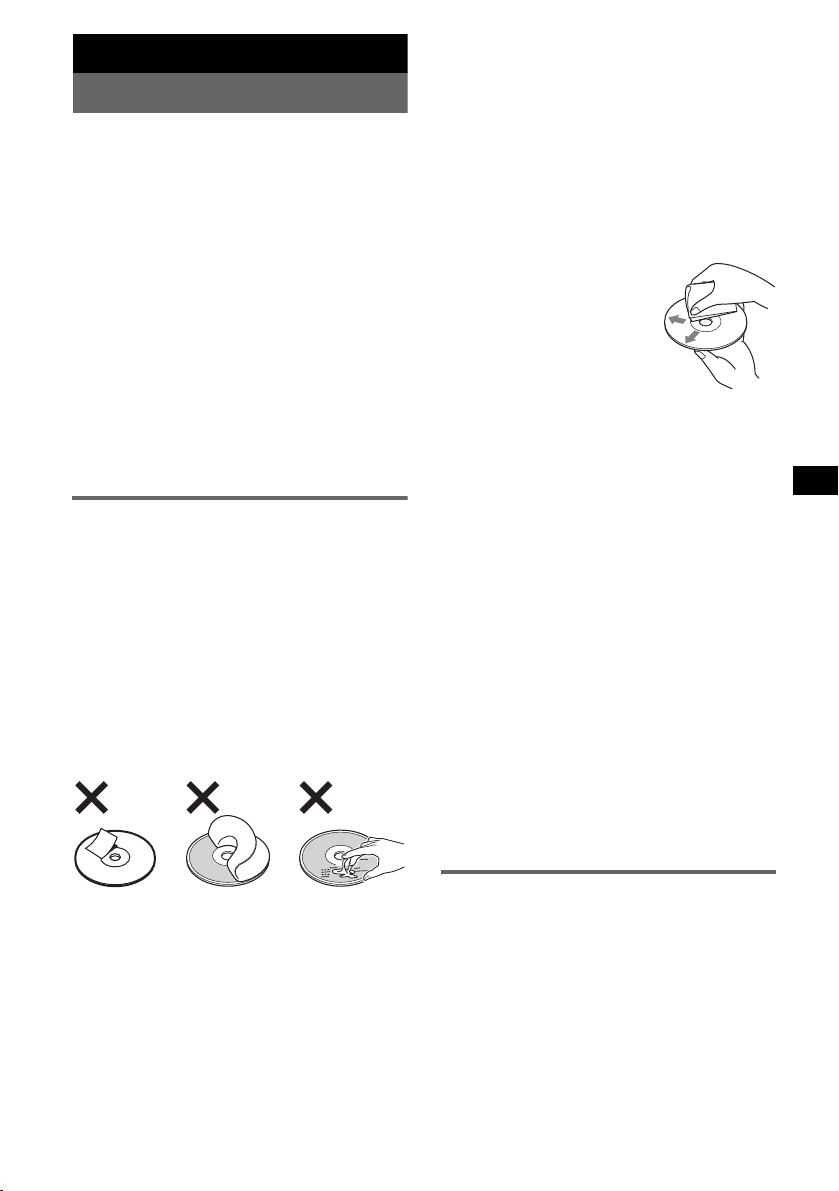

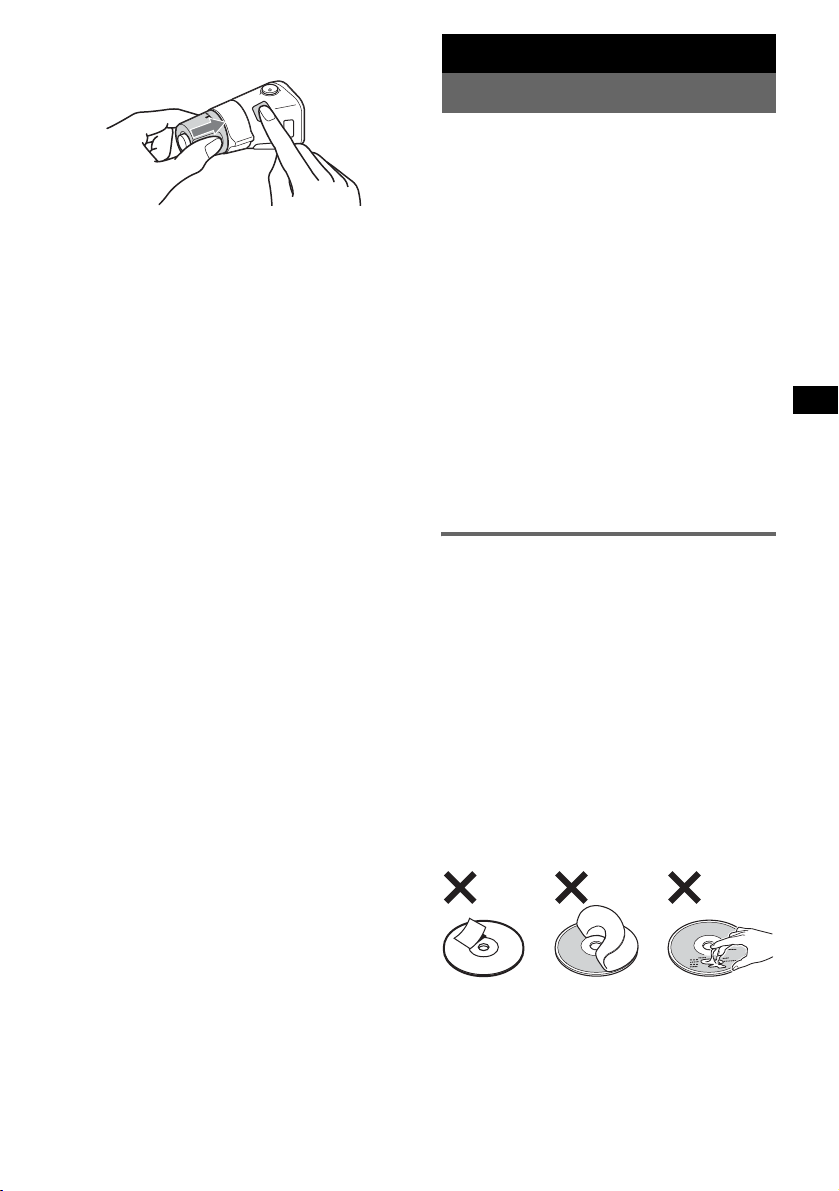

• To keep a disc clean, do not touch its surface.
Handle the disc by its edge.

• Keep your discs in their cases or disc
magazines when not in use.

• Do not subject discs to heat/high temperature.
Avoid leaving them in a parked car or on a
dashboard/rear tray.

• Do not attach labels, or use discs with sticky
ink/residue. Such discs may stop spinning
when used, causing a malfunction, or may ruin
the disc.

• Do not use any discs with labels or stickers
attached.
The following malfunctions may result from
using such discs:
– Inability to eject a disc (due to a label or

sticker peeling off and jamming the eject
mechanism).

– Inability to read audio data correctly (e.g.,

playback skipping, or no playback) due to
heat shrinking of a sticker or label causing a
disc to warp.

• Discs with non-standard shapes (e.g., heart,
square, star) cannot be played on this unit.
Attempting to do so may damage the unit. Do
not use such discs.

• You cannot play 8 cm CDs.

• Before playing, clean the
discs with a commercially
available cleaning cloth. Wipe
each disc from the centre out.
Do not use solvents such as
benzine, thinner,
commercially available
cleaners, or antistatic spray
intended for analogue discs.

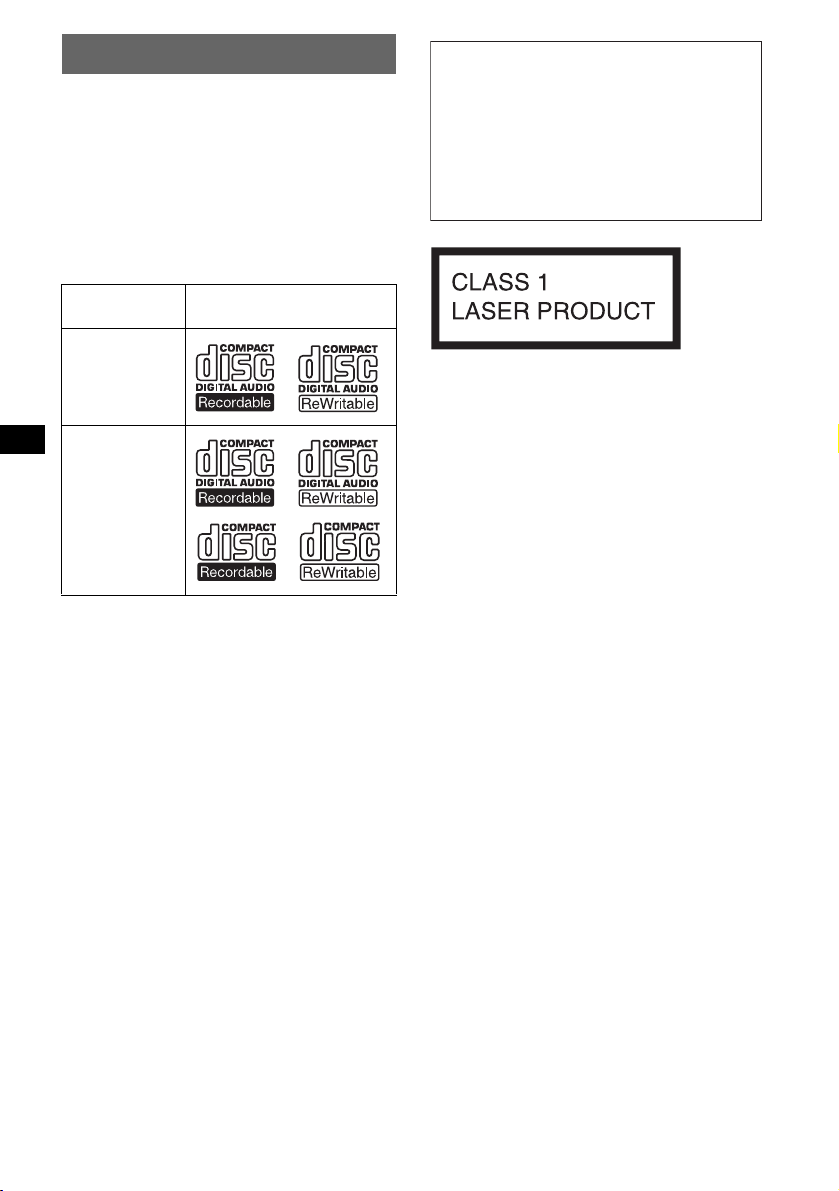

Notes on CD-R/CD-RW discs

• Some CD-Rs/CD-RWs (depending on the
equipment used for its recording or the
condition of the disc) may not play on this unit.

• You cannot play a CD-R/a CD-RW that is not
finalized.

Music discs encoded with copyright
protection technologies

This product is designed to play back discs that
conform to the Compact Disc (CD) standard.
Recently, various music discs encoded with
copyright protection technologies are marketed
by some record companies. Please be aware that
among those discs, there are some that do not
conform to the CD standard and may not be
playable by this product.

About MP3 files

MP3, which stands for MPEG-1 Audio Layer-3,
is a music file compression format standard. It
compresses audio CD data to approximately 1/10
of its original size.

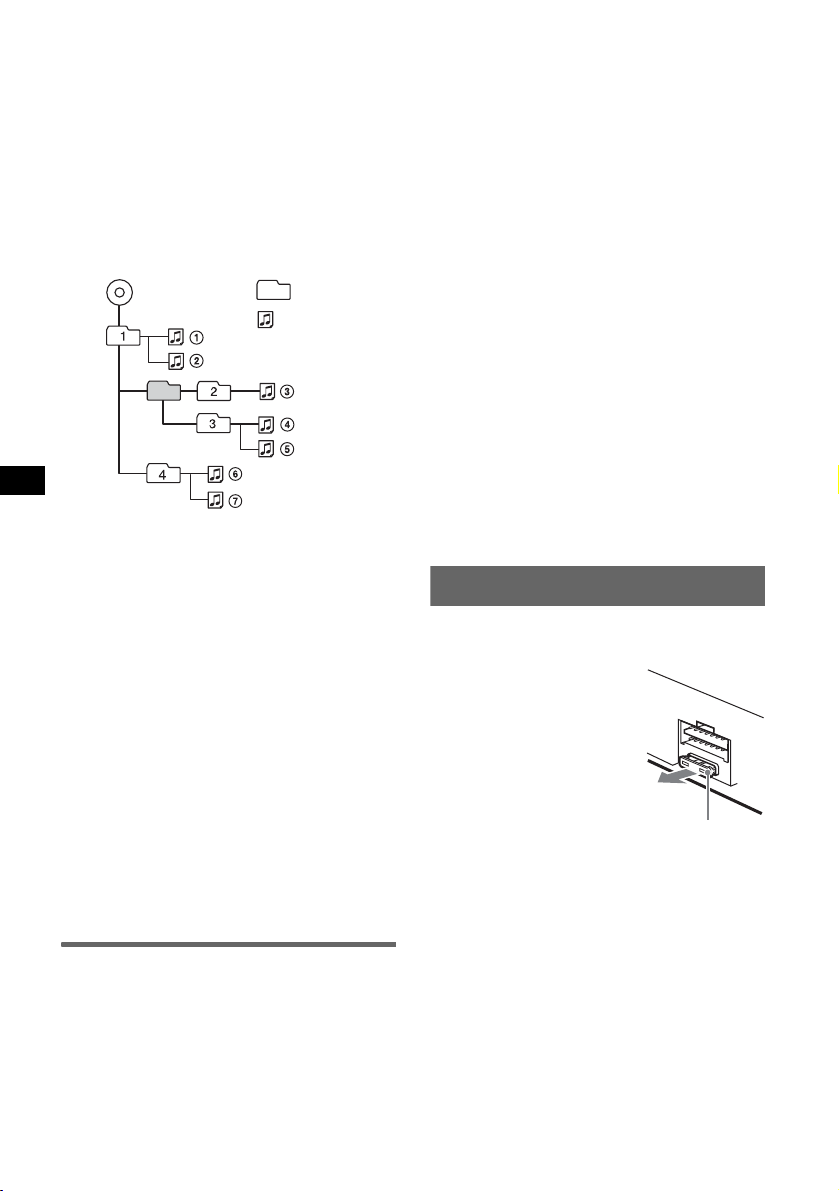

• The unit is compatible with the ISO 9660 level
1/level 2 format, Joliet/Romeo in the expansion
format, ID3 tag version 1.0, 1.1, 2.2, 2.3 and

2.4, and Multi Session.

• The maximum number of:
– folders (groups): 150 (including root and

empty folders).

– MP3 files (tracks) and folders contained in a

disc: 300 (if a folder/file names contain many
characters, this number may become less than

300).

– displayable characters for a folder/file name

is 32 (Joliet), or 32/64 (Romeo); ID3 tag is
15/30 characters (1.0, 1.1, 2.2 and 2.3), or 63/
126 characters (2.4).

continue to next page t

11

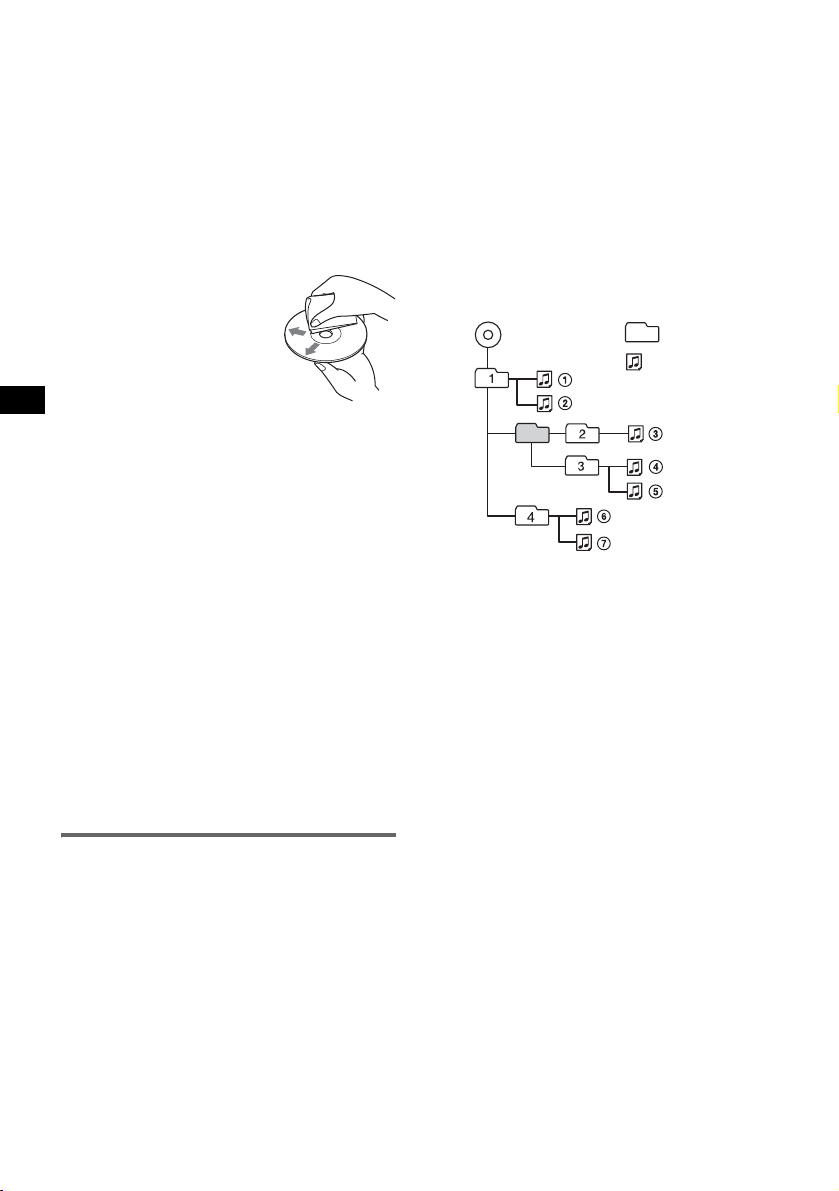

Playback order of MP3 files

MP3

Notes

• Be sure to finalize the disc before using on the unit.

• When naming an MP3 file, be sure to add the file

expansion “.mp3” to the file name.

• If you play a high-bit-rate MP3, such as 320 kbps,
sound may be intermittent.

• During playback of a VBR (variable bit rate) MP3 file
or fast-forward/reverse, elapsed playing time may
not display accurately.

• When the disc is recorded in Multi Session, only the
first track of the first session format is recognized
and played (any other format is skipped). The
priority of the format is CD-DA, ATRAC CD and
MP3.
– When the first track is a CD-DA, only CD-DA of the

first session is played.

– When the first track is not a CD-DA, an ATRAC CD

or MP3 session is played. If the disc has no data in
any of these formats, “NO MUSIC” is displayed.

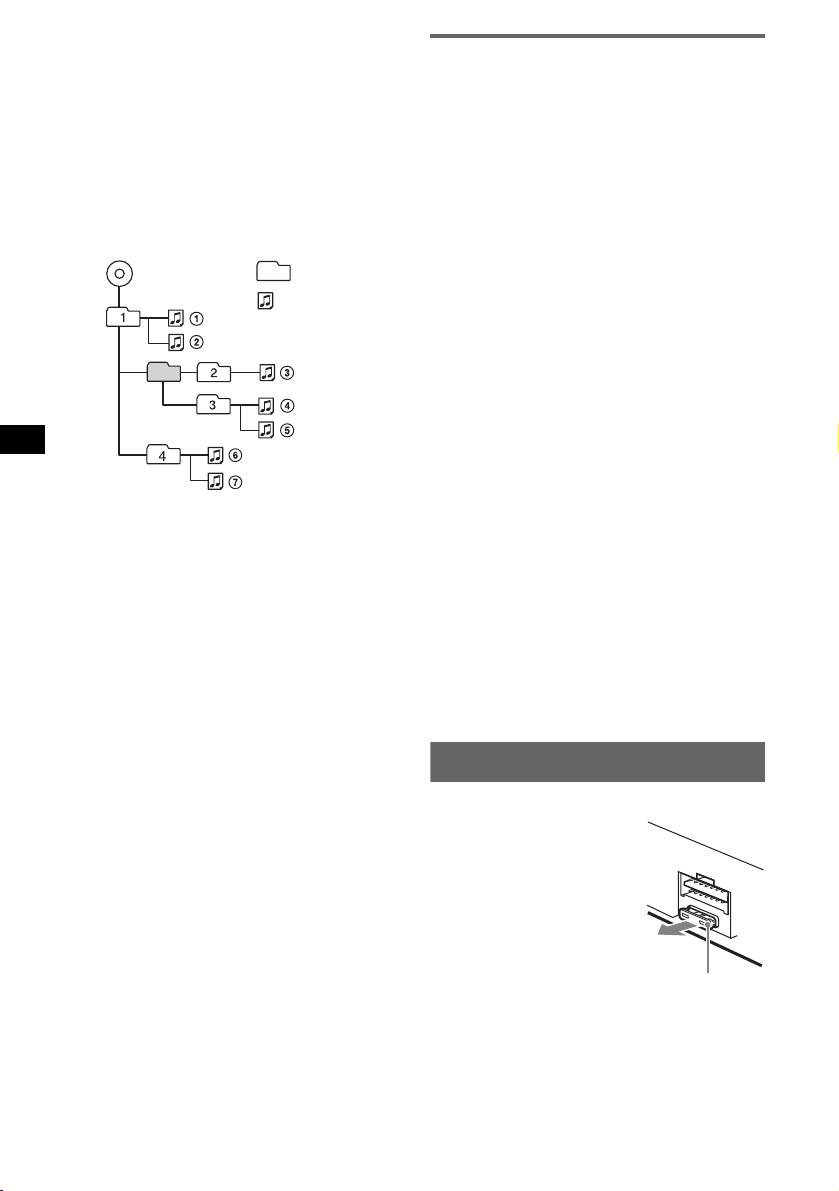

Folder
(group)

MP3 file
(track)

Note

Be sure to create the ATRAC CD using authorized
software, such as SonicStage 2.0 or later, or
SonicStage Simple Burner 1.0 or 1.1, which are
supplied with Sony Network products.

If you have any questions or problems
concerning your unit that are not covered in this
manual, consult your nearest Sony dealer.

Maintenance

Fuse replacement

When replacing the fuse, be
sure to use one matching the
amperage rating stated on the
original fuse. If the fuse
blows, check the power
connection and replace the
fuse. If the fuse blows again
after replacement, there may
be an internal malfunction. In
such a case, consult your
nearest Sony dealer.

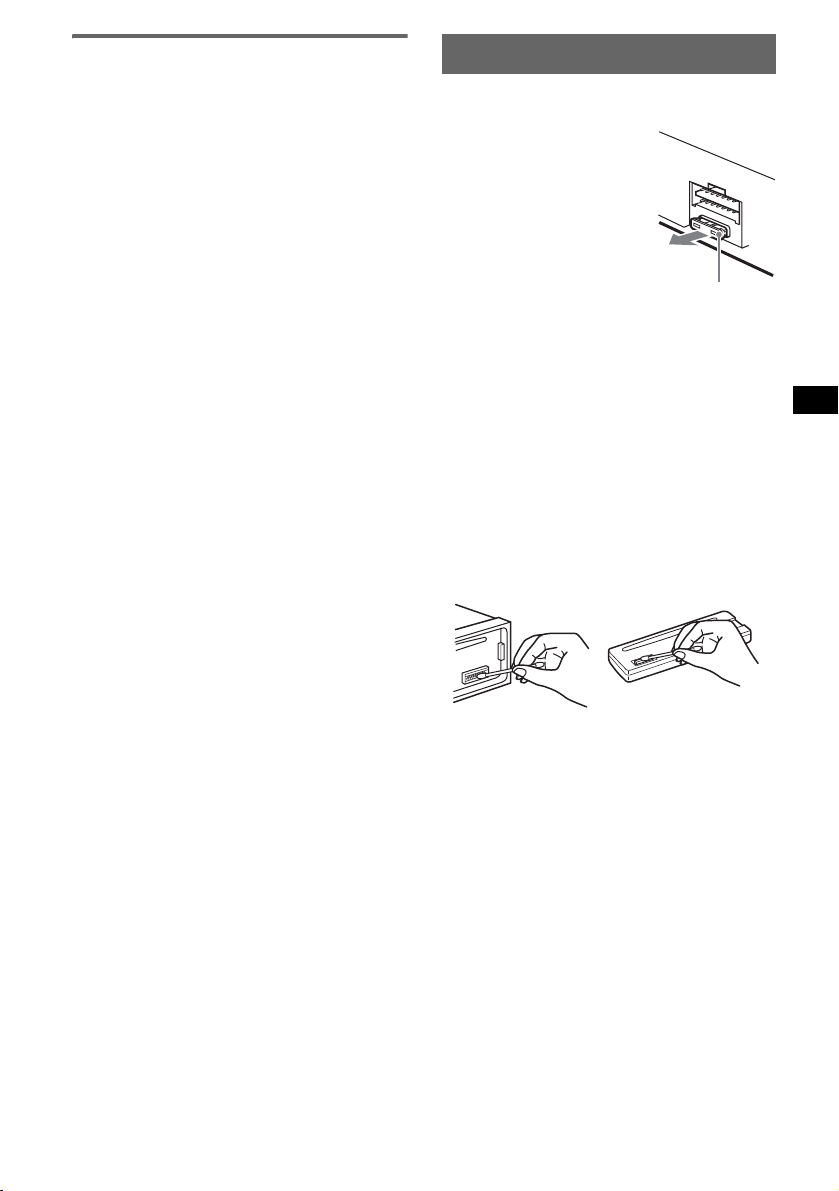

Cleaning the connectors

The unit may not function properly if the
connectors between the unit and the front panel

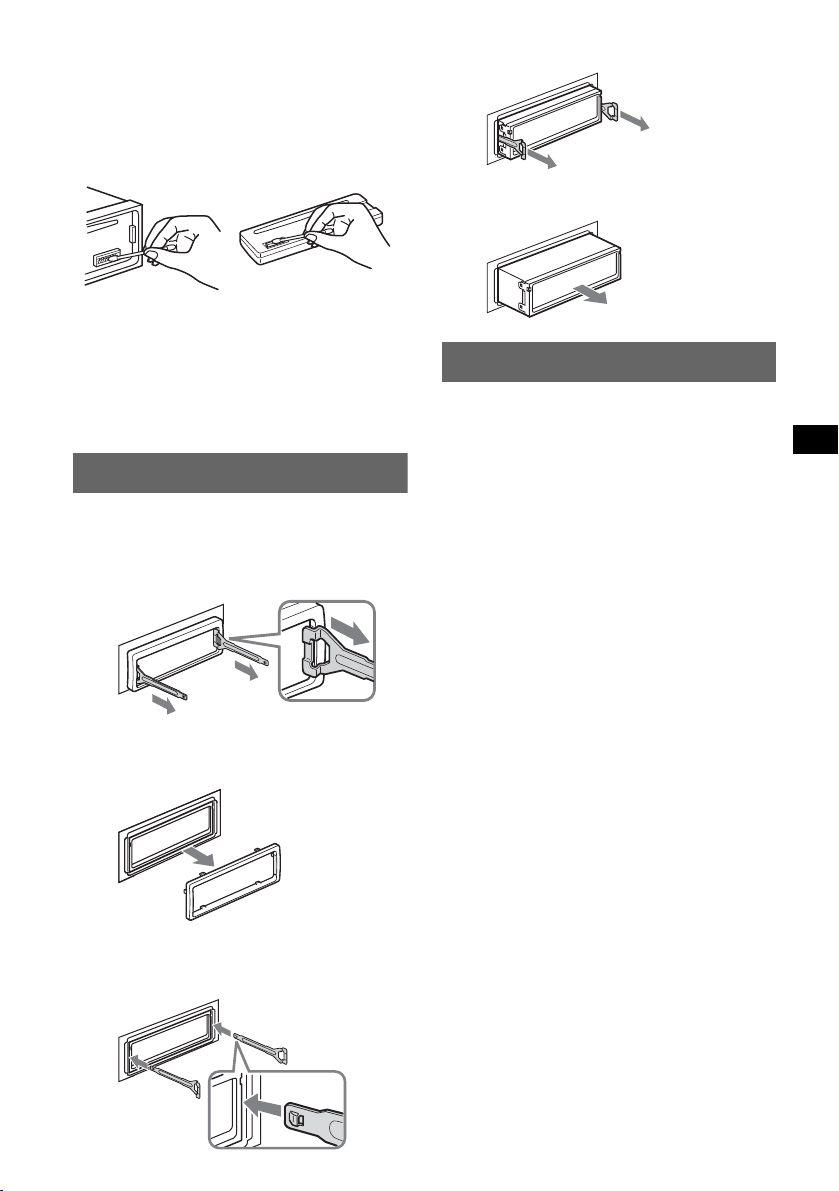

are not clean. In order to prevent this, detach the
front panel (page 4) and clean the connectors
with a cotton swab dipped in alcohol. Do not
apply too much force. Otherwise, the connectors
may be damaged.

Fuse (10A)

About ATRAC CD

ATRAC3plus format

ATRAC3, which stands for Adaptive Transform
Acoustic Coding3, is audio compression
technology. It compresses audio CD data to
approximately 1/10 of its original size.
ATRAC3plus, which is an extended format of
ATRAC3, compresses the audio CD data to
approximately 1/20 of its original size. The unit
accepts both ATRAC3 and ATRAC3plus format.

ATRAC CD

ATRAC CD is recorded audio CD data which is
compressed to ATRAC3 or ATRAC3plus format
using authorized software, such as SonicStage

2.0 or later, or SonicStage Simple Burner.

• The maximum number of:
– folders (groups): 255
– files (tracks): 999

• The characters for a folder/file name and text
information written by SonicStage is displayed.

For details on ATRAC CD, see the SonicStage or
SonicStage Simple Burner manual.

12

Main unit Back of the front panel

Notes

• For safety, turn off the ignition before cleaning the
connectors, and remove the key from the ignition
switch.

• Never touch the connectors directly with your fingers
or with any metal device.

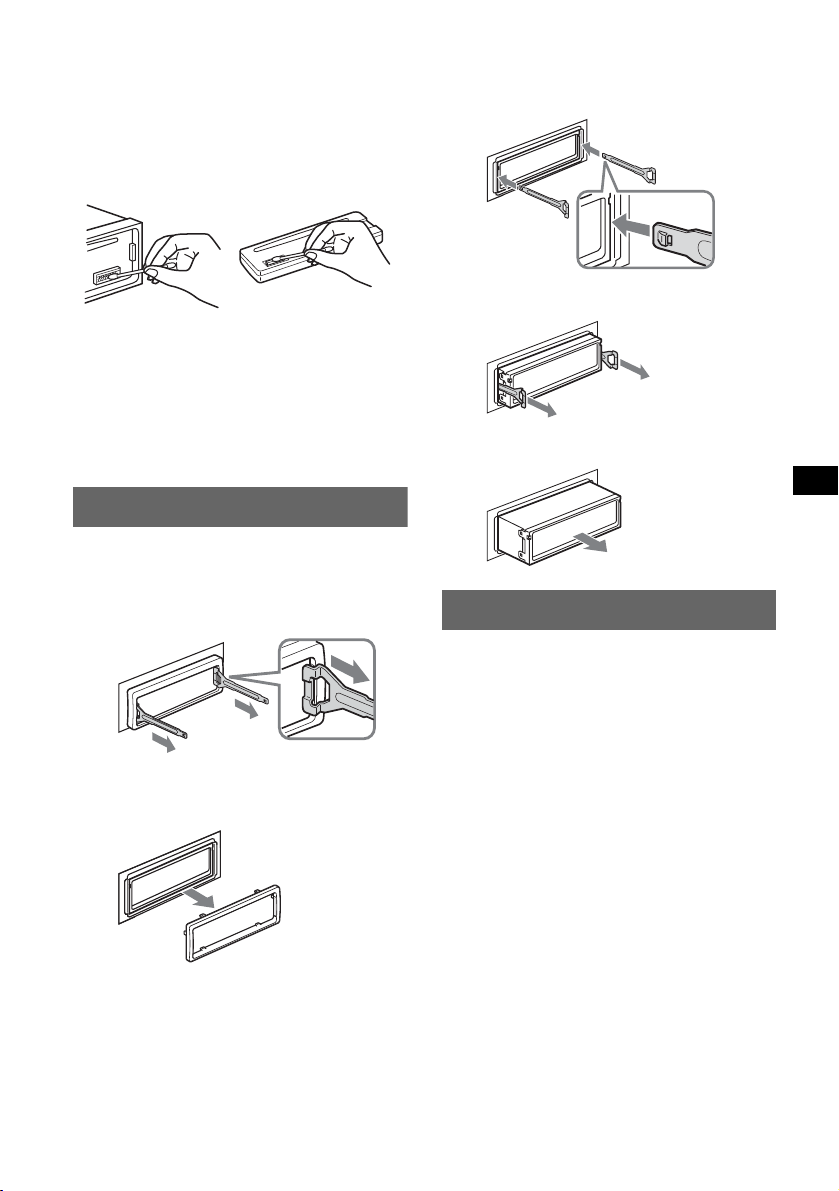

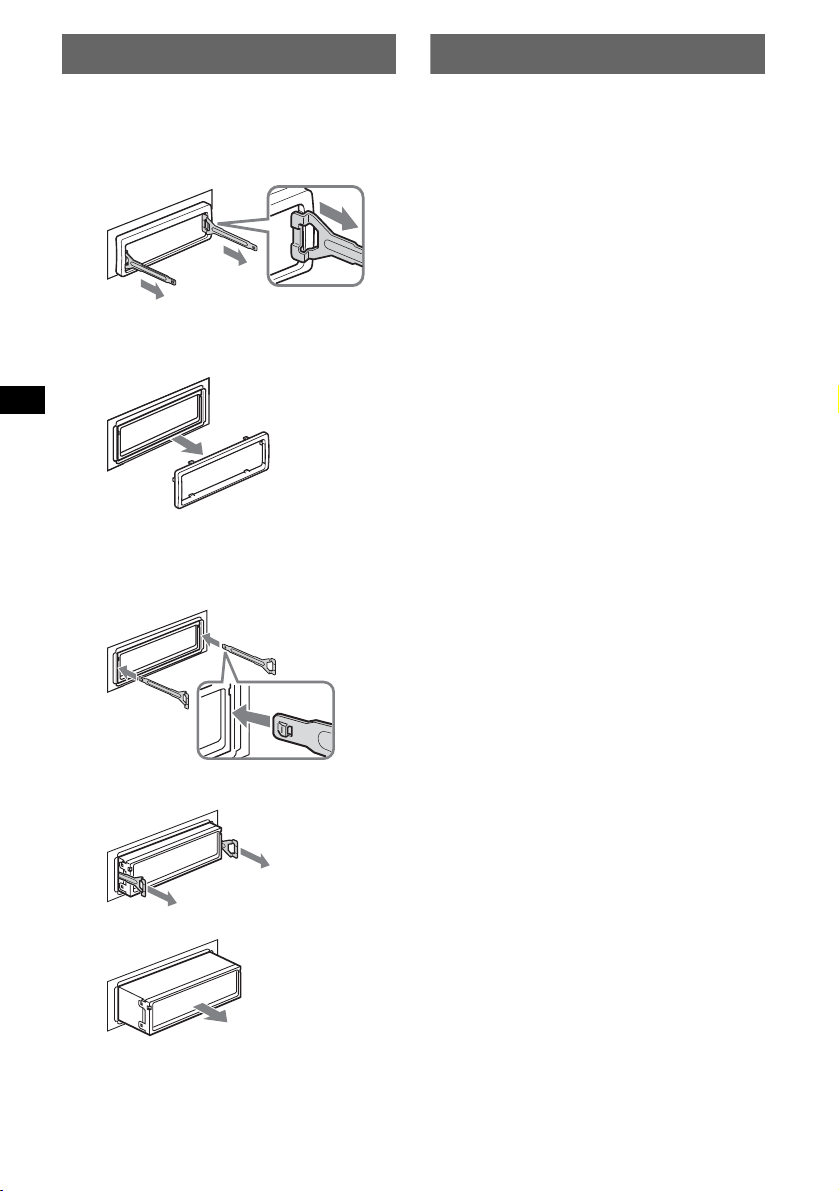

Removing the unit

Specifications

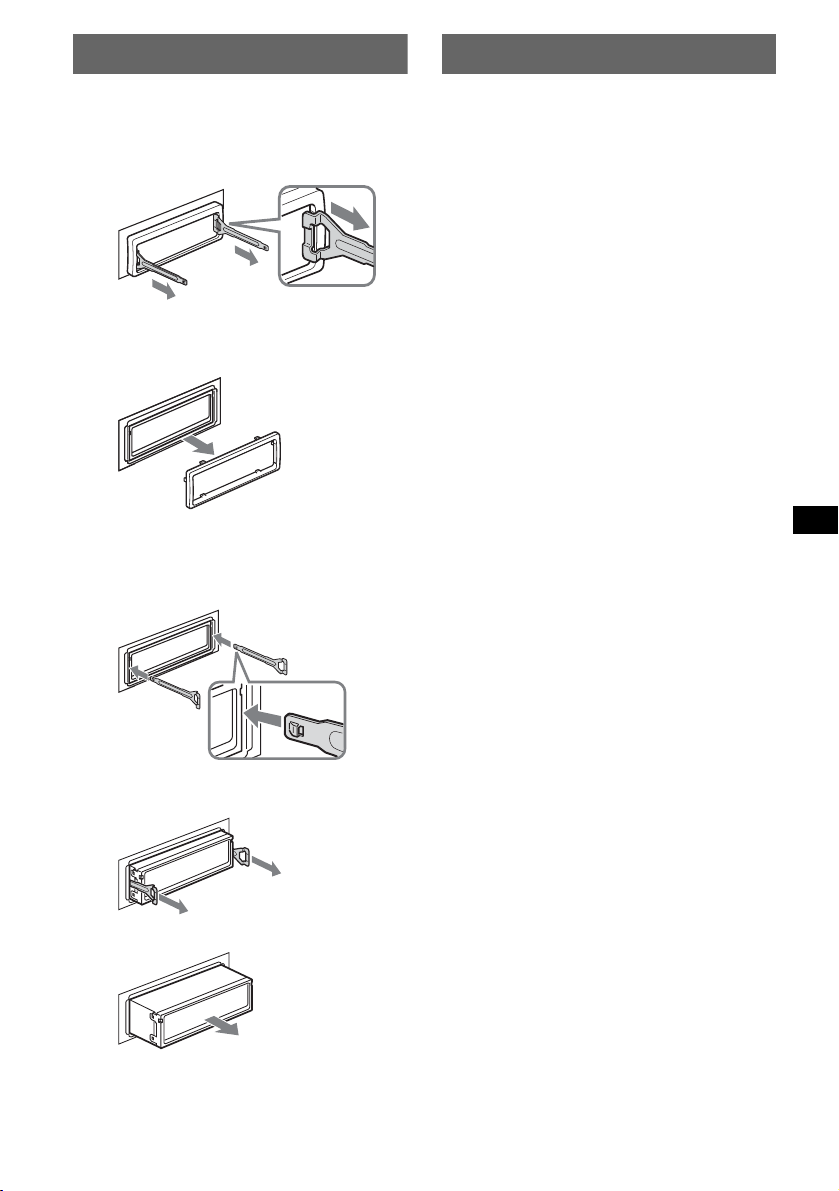

1 Remove the protection collar.

1 Detach the front panel (page 4).
2 Engage the release keys together with the

protection collar.

Orient the release
keys as shown.

3 Pull out the release keys to remove the

protection collar.

2 Remove the unit.

1 Insert both release keys simultaneously

until they click.

Hook facing
inwards.

2 Pull the release keys to unseat the unit.

3 Slide the unit out of the mounting.

CD Player section

Signal-to-noise ratio: 120 dB
Frequency response: 10 – 20,000 Hz
Wow and flutter: Below measurable limit

Tuner section

FM

Tuning range: 87.5 – 108.0 MHz
Aerial terminal: External aerial connector
Intermediate frequency: 10.7 MHz/450 kHz
Usable sensitivity: 9 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio: 67 dB (stereo), 69 dB (mono)
Harmonic distortion at 1 kHz: 0.5 % (stereo),

0.3 % (mono)

Separation: 35 dB at 1 kHz
Frequency response: 30 – 15,000 Hz

MW/LW

Tuning range:

MW: 531 – 1,602 kHz
LW: 153 – 279 kHz

Aerial terminal: External aerial connector
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity: MW: 30 µV, LW: 40 µV

Power amplifier section

Outputs: Speaker outputs (sure seal connectors)
Speaker impedance: 4 – 8 ohms
Maximum power output: 50 W × 4 (at 4 ohms)

General

Outputs:

Audio outputs terminal (sub/rear switchable)
Power aerial relay control terminal
Power amplifier control terminal

Inputs:

Telephone ATT control terminal
Aerial input terminal

Tone controls:

Low: ±10 dB at 60 Hz (XPLOD)
Mid: ±10 dB at 1 kHz (XPLOD)
High: ±10 dB at 10 kHz (XPLOD)

Power requirements: 12 V DC car battery

(negative earth)

Dimensions: Approx. 178 × 50 × 178 mm (w/h/d)
Mounting dimensions: Approx. 182 × 53 × 161 mm

(w/h/d)

Mass: Approx. 1.2 kg
Supplied accessories:

Parts for installation and connections (1 set)
Front panel case (1)

Optional accessories:

Card remote commander: RM-X114
Rotary commander: RM-X4S (CDX-S2250V only)

US and foreign patents licensed from Dolby
Laboratories.

Design and specifications are subject to change
without notice.

continue to next page t

13

• Lead-free solder is used for soldering certain parts.
(more than 80 %)

• Halogenated flame retardants are not used in the
certain printed wiring boards.

• Halogenated flame retardants are not used in
cabinets.

• Packaging cushions do not use polystyrene foam.

Troubleshooting

The following checklist will help you remedy
problems you may encounter with your unit.
Before going through the checklist below, check
the connection and operating procedures.

General

No power is being supplied to the unit.

• Check the connection. If everything is in order,
check the fuse.

• If the unit is turned off and the display
disappears, it cannot be operated with the
remote commander.
t Turn on the unit.

The power aerial does not extend.

The power aerial does not have a relay box.

No sound.

• The volume is too low.

• The ATT function is activated, or the Telephone
ATT function (when the interface cable of a car
telephone is connected to the ATT lead) is
activated.

• The position of the fader control (FAD) is not
set for a 2-speaker system.

No beep sound.

• The beep sound is cancelled (page 9).

• An optional power amplifier is connected and
you are not using the built-in amplifier.

The contents of the memory have been
erased.

• The RESET button has been pressed.
t Store again into the memory.

• The power connecting lead or battery has been
disconnected.

• The power connecting lead is not connected
properly.

Stored stations and correct time are erased.
The fuse has blown.
Makes noise when the position of the
ignition key is switched.

The leads are not matched correctly with the
car’s accessory power connector.

The display disappears from/does not
appear in the display window.

• The dimmer is set “DIM-ON”(page 9).

• The display disappears if you press and hold
(OFF).
tPress and hold (OFF) again until the

display appears.

• The connectors are dirty (page 12).

CD playback

The disc cannot be loaded.

• Another disc is already loaded.

• The disc has been forcibly inserted upside
down or in the wrong way.

The disc does not playback.

• Defective or dirty disc.

• The CD-Rs/CD-RWs are not for audio use
(page 11).

MP3 files cannot be played back.

The disc is not corresponding to the MP3 format
and version (page 11).

MP3 files take longer to play back than
others.

The following discs take a longer time to start
playback.
– a disc recorded with a complicated tree

structure.

– a disc recorded in Multi Session.
– a disc to which data can be added.

The ATRAC CD cannot play.

• The disc is not created by authorized software,
such as SonicStage or SonicStage Simple
Burner.

• Tracks that are not included in the group cannot
be played.

The display items do not scroll.

• For discs with very many characters, those may
not scroll.

• “A.SCRL” is set to off.
tSet “A.SCRL-ON” (page 9).

The sound skips.

• Installation is not correct.
t Install the unit at an angle of less than

45° in a sturdy part of the car.

• Defective or dirty disc.

The operation buttons do not function.
The disc will not eject.

Press the RESET button (page 4).

14

Radio reception

The stations cannot be received.
The sound is hampered by noises.

• Connect a power aerial control lead (blue) or
accessory power supply lead (red) to the power
supply lead of a car’s aerial booster (only when
your car has built-in FM/MW/LW aerial in the
rear/side glass).

• Check the connection of the car aerial.

• The auto aerial will not go up.
tCheck the connection of the power aerial

control lead.

• Check the frequency.

Preset tuning is not possible.

• Store the correct frequency in the memory.

• The broadcast signal is too weak.

Automatic tuning is not possible.

• Setting of the local seek mode is not correct.
tTuning stops too frequently:

Press (SENS) until “LOCAL-ON” appears.

tTuning does not stop at a station:

Press (SENS) repeatedly until “MONO­ON” or “MONO-OFF” (FM), or “LOCAL­OFF” (MW/LW) appears.

• The broadcast signal is too weak.
tPerform manual tuning.

During FM reception, the “ST” indication
flashes.

• Tune in the frequency accurately.

• The broadcast signal is too weak.
tPress (SENS) to set the monaural reception

mode to “MONO-ON.”

An FM programme broadcast in stereo is
heard in monaural.

The unit is in monaural reception mode.
t Press (SENS) until “MONO-OFF” appreas.

RDS

The SEEK starts after a few seconds of
listening.

The station is non-TP or has weak signal.
t Deactivate TA (page 7).

No traffic announcements.

• Activate TA (page 7).

• The station does not broadcast any traffic
announcements despite being TP.
tTune in another station.

PTY displays “- - - - - - - -.”

• The current station is not an RDS station.

• RDS data has not been received.

• The station does not specify the programme
type.

Error displays/Messages

ERROR

• The disc is dirty or inserted upside down.

t Clean or insert the disc correctly.

• The disc cannot play because of some problem.

t Insert another disc.

FAILURE

The speaker/amplifier connection is incorrect.
tSee the supplied installation/connections

manual to check the connection.

L.SEEK +/–

The local seek mode is on during automatic
tuning.

NO AF

There is no alternative frequency for the current
station.
tPress (SEEK) +/– while the station name is

flashing. The unit starts searching for another
frequency with the same PI (Programme
Identification) data (“PI SEEK” appears).

NO ID3

ID3 tag information is not written in the MP3
file.

NO INFO

Text information is not written in the ATRAC3/
ATRAC3plus file.

NO MUSIC

The disc is not a music file.
tInsert a music CD.

NO NAME

A track/group/disc name is not written in the
track.

NO TP

The unit will continue searching for available TP
stations.

OFFSET

There may be an internal malfunction.
tCheck the connection. If the error indication

remains on in the display, consult your
nearest Sony dealer.

READ

The unit is reading all track and group
information on the disc.
tWait until reading is complete and playback

starts automatically. Depending on the disc
structure, it may take more than a minute.

RESET

The unit cannot be operated because of some
problem.
tPress the RESET button (page 4).

continue to next page t

15

“ ” or “ ”

During fast-forward or reverse, you have reached
the beginning or the end of the disc and you
cannot go any further.

“ ”

The character cannot be displayed with the unit.

If these solutions do not help improve the
situation, consult your nearest Sony dealer.
If you take the unit to be repaired because of CD
playback trouble, bring the disc that was used at
the time the problem began.

16

Willkommen!

Danke, dass Sie sich für diesen CD-Player von
Sony entschieden haben. Mit diesem Gerät
stehen Ihnen im Auto die folgenden Funktionen
zur Verfügung.

• CD-Wiedergabe:
Wiedergabe von CD-DAs (auch solche mit CD
TEXT*), CD-Rs/CD-RWs (MP3-Dateien, auch
auf Multisession-CDs (
ATRAC-CDs (ATRAC3- und ATRAC3plus­Format (

Seite 15)).

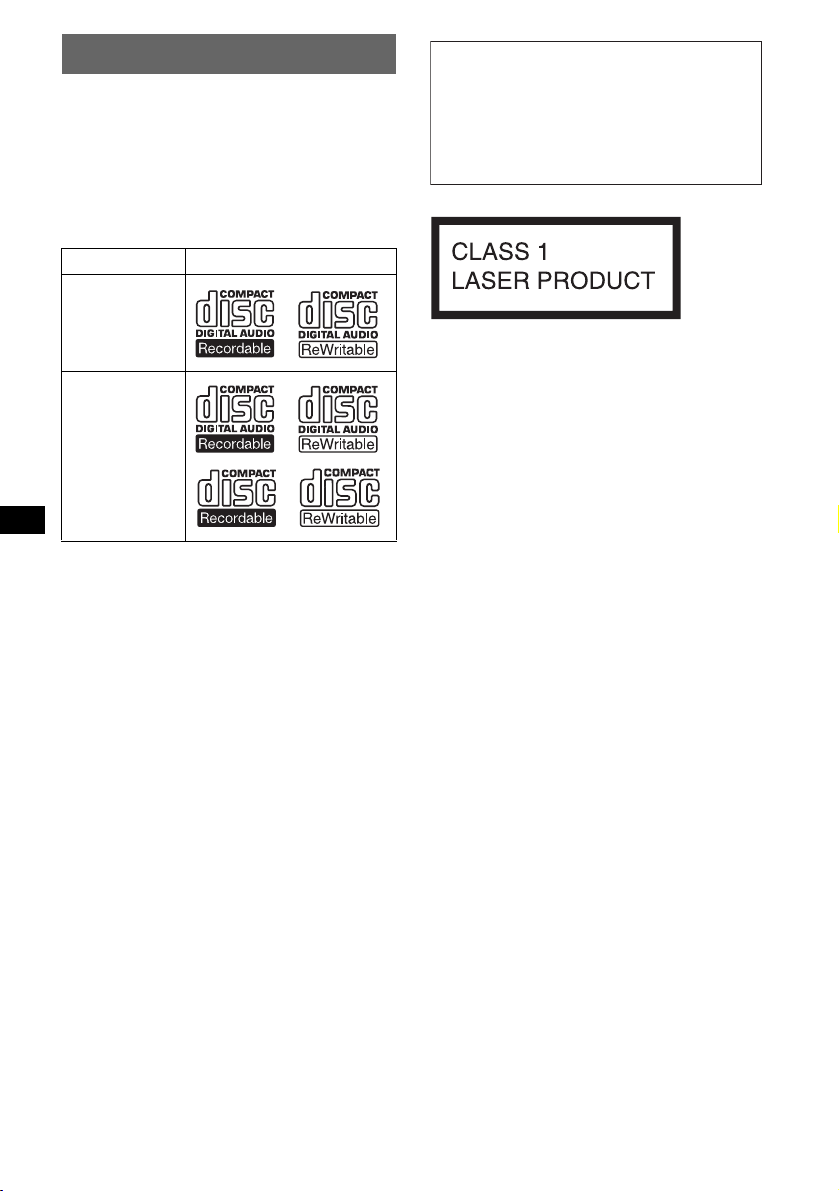

CD-Typ Beschriftung auf der CD

CD-DA

MP3

ATRAC-CD

• Radioempfang:
– Für jeden Frequenzbereich (FM1 (UKW1),

FM2 (UKW2), FM3 (UKW3), MW und LW)
können Sie bis zu 6 Sender speichern.

– BTM-Funktion (Best Tuning Memory -

Speicherbelegungsautomatik): Das Gerät
wählt die Sender mit den stärksten Signalen
aus und speichert diese.

• RDS-Funktionen:
Sie können die RDS-Dienste von UKW­Sendern nutzen, die RDS-Signale (Radio Data
System) ausstrahlen.

* Eine CD mit CD TEXT ist eine CD-DA, die

Informationen wie den Namen der CD, den Namen
des Interpreten und die Namen der Titel enthält.

Seite 14)) sowie

Warnhinweis, wenn die Zündung Ihres
Fahrzeugs nicht über eine
Zubehörposition (ACC oder I) verfügt

Nachdem Sie die Zündung ausgeschaltet
haben, halten Sie am Gerät unbedingt (OFF)
gedrückt, bis die Anzeige ausgeblendet wird.
Andernfalls wird die Anzeige nicht
ausgeschaltet und der Autobatterie wird
Strom entzogen.

Dieses Etikett befindet sich an der Unterseite
des Gehäuses.

SonicStage und das entsprechende Logo sind
Markenzeichen der Sony Corporation.
ATRAC, ATRAC3, ATRAC3plus und die
entsprechenden Logos sind Markenzeichen der
Sony Corporation.

2

Inhalt

Vorbereitungen

Zurücksetzen des Geräts . . . . . . . . . . . . . . . . . . 4

Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . 4

DEMO-Modus. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Abnehmen der Frontplatte. . . . . . . . . . . . . . . . . 4

Anbringen der Frontplatte . . . . . . . . . . . . . . 5

Lage und Funktion der Teile und
Bedienelemente und
Grundfunktionen

Hauptgerät . . . . . . . . . . . . . . . . . . . . . . . . . . 6

CD

Informationen im Display . . . . . . . . . . . . . . 7

Repeat und Shuffle Play . . . . . . . . . . . . . . . 7

Radio

Speichern und Empfangen von Sendern . . . . . . 7

Automatisches Speichern von Sendern

— BTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Manuelles Speichern von Sendern . . . . . . . . 7

Einstellen gespeicherter Sender . . . . . . . . . . 7

Automatisches Einstellen von Sendern . . . . 8

RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Einstellen von AF und TA/TP . . . . . . . . . . . 8

Auswählen des Programmtyps (PTY) . . . . . 9

Einstellen der Uhrzeit (CT) . . . . . . . . . . . . . 9

Weitere Funktionen

Wechseln der Klangeinstellungen . . . . . . . . . 10

Einstellen der Klangeigenschaften

— BAL/FAD/SUB . . . . . . . . . . . . . . . . . . 10

Einstellen der Equalizer-Kurve

— EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Einstellen von Konfigurationsoptionen

— SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Verwenden der gesondert erhältlichen

Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . 11

Kartenfernbedienung RM-X114 . . . . . . . . 11

Joystick RM-X4S. . . . . . . . . . . . . . . . . . . . 12

(nur CDX-S2250V)

Weitere Informationen

Sicherheitsmaßnahmen. . . . . . . . . . . . . . . . . . 13

Hinweise zu CDs . . . . . . . . . . . . . . . . . . . . 13

MP3-Dateien . . . . . . . . . . . . . . . . . . . . . . . 14

ATRAC-CDs . . . . . . . . . . . . . . . . . . . . . . . 15

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Ausbauen des Geräts. . . . . . . . . . . . . . . . . . . . 16

Technische Daten . . . . . . . . . . . . . . . . . . . . . . 16

Störungsbehebung. . . . . . . . . . . . . . . . . . . . . . 17

Fehleranzeigen/Meldungen . . . . . . . . . . . . 18

3

Vorbereitungen

DEMO-Modus

Zurücksetzen des Geräts

Bevor Sie das Gerät zum ersten Mal benutzen
oder wenn Sie die Autobatterie ausgetauscht
oder die Verbindungen gewechselt haben,
müssen Sie das Gerät zurücksetzen.

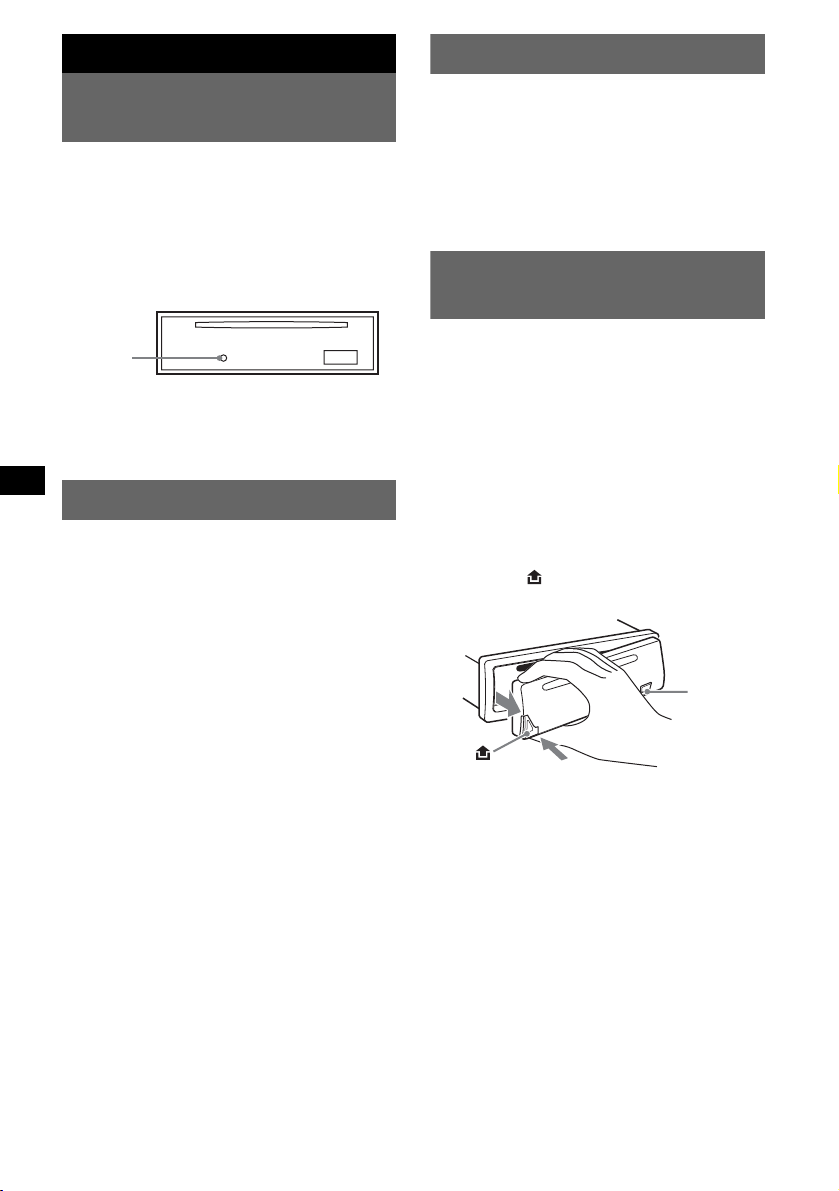

Nehmen Sie die Frontplatte ab und drücken Sie
die Taste RESET mit einem spitzen Gegenstand,
wie z. B. einem Kugelschreiber.

Taste
RESET

Hinweis

Wenn Sie die Taste RESET drücken, werden die
eingestellte Uhrzeit und einige weitere gespeicherte
Einstellungen gelöscht.

Einstellen der Uhr

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format
digital an.

1 Halten Sie (SEL) gedrückt.

Die Einstellanzeige erscheint.

2 Drücken Sie (SEL) so oft, bis „CLOCK-

ADJ“ erscheint.

3 Drücken Sie (DSPL).

Die Stundenanzeige blinkt.

4 Stellen Sie mit der Lautstärketaste +/–

die Stunden und Minuten ein.

Drücken Sie (DSPL), um zur jeweils
nächsten Ziffer in der Digitalanzeige zu
wechseln.

5 Drücken Sie (SEL).

Die Uhr beginnt zu laufen und die nächste
Einstellanzeige erscheint.

6 Halten Sie (SEL) gedrückt.

Der Einstellvorgang ist damit abgeschlossen.

Zum Einblenden der Uhrzeit drücken Sie
(DSPL). Drücken Sie (DSPL) erneut, um zur
normalen Anzeige zurückzuschalten.

Tipp

Mithilfe der RDS-Funktion können Sie die Uhr auch
automatisch einstellen lassen (

Mit der Kartenfernbedienung

Drücken Sie in Schritt 2 und 4 die Taste M bzw. m, um
die Option bzw. die Einstellung auszuwählen. Drücken
Sie in Schritt 4 die Taste < oder ,, um zur jeweils
nächsten Ziffer in der Digitalanzeige zu wechseln.

Seite 9).

Wenn das Gerät ausgeschaltet wird, erscheint
zunächst die Uhrzeit und danach beginnt die
Demo (DEMO-Modus).

Um den DEMO-Modus bei ausgeschaltetem
Gerät zu deaktivieren, stellen Sie bei der
Konfiguration „DEMO-OFF“ (

Seite 11) ein.

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen
wird, können Sie die Frontplatte abnehmen.

Warnton

Wenn Sie den Zündschlüssel in die Position OFF
stellen, ohne die Frontplatte abzunehmen, ertönt
einige Sekunden lang ein Warnton.
Der Warnton wird nur ausgegeben, wenn der
integrierte Verstärker verwendet wird.

1 Drücken Sie (OFF).

Das Gerät schaltet sich aus.

2 Drücken Sie und ziehen Sie die

Frontplatte auf sich zu und heraus.

(OFF)

Hinweise

• Lassen Sie die Frontplatte nicht fallen und drücken
Sie nicht zu stark auf die Frontplatte und das
Display.

• Schützen Sie die Frontplatte vor Hitze bzw. hohen
Temperaturen und vor Feuchtigkeit. Lassen Sie sie
nicht in geparkten Autos, auf dem Armaturenbrett
oder auf der Hutablage liegen.

Tipp

Bewahren Sie die Frontplatte im mitgelieferten
Behälter auf, wenn Sie sie bei sich tragen.

4

Anbringen der Frontplatte

Setzen Sie Teil A der Frontplatte wie abgebildet
an Teil B am Gerät an und drücken Sie dann die
linke Seite hinein, bis sie mit einem Klicken
einrastet.

A

B

Hinweis

Legen Sie auf der Innenseite der Frontplatte nichts ab.

5

Lage und Funktion der Teile und Bedienelemente und
Grundfunktionen

Hauptgerät

1234 5 6 7890

SEL

SOURCE MODE

BTMDIM SHUFREP

–

SENS

DSPL

123456

qs qd qf qg qh qj qk

Näheres finden Sie auf den angegebenen Seiten.

a Lautstärketaste +/–

Einstellen der Lautstärke.

b Taste SEL (Auswählen) 4, 10

Auswählen von Optionen.

c Taste SOURCE

Einschalten/Wechseln der Tonquelle
(Radio/CD).

d Taste MODE 7

Auswählen des Radiofrequenzbereichs
(FM (UKW)/MW/LW).

e CD-Einschub

Legen Sie eine CD mit der beschrifteten
Seite nach oben ein. Die Wiedergabe
beginnt.

f Display
g Taste ATT (Dämpfen des Tons)

Dämpfen des Tons. Zum Beenden der
Funktion drücken Sie die Taste erneut.

h Taste EQ3 (Equalizer) 10

Auswählen eines Equalizer-Typs (XPLOD,
VOCAL, CLUB, JAZZ, NEW AGE, ROCK,
CUSTOM oder OFF).

i Taste Z (Auswerfen)

Auswerfen der CD.

j Taste SEEK +/–

Radio:
Automatisches Einstellen von Sendern
(drücken) bzw. manuelle Sendersuche
(gedrückt halten).
CD:
Überpringen von Titeln (drücken),
Überspringen mehrerer Titel hintereinander
(drücken, dann innerhalb von 1 Sekunde
erneut drücken und gedrückt halten) bzw.
Vorwärts-/Rückwärtssuchen in einem Titel

6

(gedrückt halten).

GROUP

SEEK

EQ3ATT

+

AF/TA

PTY OFF

CDX-S2250V
CDX-S2250S
CDX-S2250

qlqa

k Taste (Lösen der Frontplatte) 4
l Taste DSPL (Anzeige)/DIM (Dimmer)

4, 7, 8

Wechseln der angezeigten Informationen
(drücken) bzw. Ändern der Helligkeit im
Display (gedrückt halten).

m Taste SENS/BTM 7

Verbessern des Empfangs: LOCAL/MONO
(drücken) bzw. Starten der BTM-Funktion
(gedrückt halten).

n Taste RESET (hinter der Frontplatte) 4
o Zahlentasten

Radio:
Einstellen gespeicherter Sender (drücken)
bzw. Speichern von Sendern (gedrückt
halten).
CD:
(1)/(2): GROUP* –/+
Überspringen von Gruppen (drücken) bzw.
Überspringen mehrerer Gruppen
hintereinander (gedrückt halten).

(3): REP 7
(4): SHUF 7

p Taste PTY (Programmtypauswahl) 9

Auswählen von PTY bei einem RDS-Sender.

q Taste AF (Alternativfrequenzen)/TA

(Verkehrsdurchsagen)

8

Einstellen von AF und TA/TP bei einem
RDS-Sender.

r Taste OFF

Ausschalten/Stoppen der Tonquelle.

s Empfänger für die

Kartenfernbedienung

* Bei Wiedergabe einer MP3-Datei/ATRAC-CD.

11

CD

Informationen im Display

Radio

Speichern und Empfangen
von Sendern

AB

A Tonquelle
B Titelnummer/Verstrichene Spieldauer,

CD-/Interpretenname,
Gruppennummer*
Titelname, Textinformationen*
Uhrzeit

*1 Die Gruppennummer wird nur beim Wechseln der

Gruppe angezeigt.

*2 Bei der Wiedergabe einer MP3-Datei wird das ID3-

Tag angezeigt. Bei der Wiedergabe einer ATRAC­CD werden mit SonicStage usw. eingegebene
Textinformationen angezeigt.

Zum Wechseln der angezeigten Informationen
B drücken Sie (DSPL).

Tipp

Je nach CD-Typ und Aufnahmeformat werden
unterschiedliche Informationen angezeigt.
Erläuterungen zu MP3 finden Sie auf
Erläuterungen zu ATRAC-CDs auf Seite 15.

1

, Gruppenname,

2

,

Seite 14,

Repeat und Shuffle Play
1 Drücken Sie während der Wiedergabe

(3) (REP) oder (4) (SHUF) so oft, bis
die gewünschte Einstellung im Display
erscheint.

Einstellung Funktion

REP-TRACK Wiederholtes Wiedergeben

REP-GP* Wiederholtes Wiedergeben

SHUF-GP* Wiedergeben einer Gruppe in

SHUF-DISC Wiedergeben einer CD in

* Bei Wiedergabe einer MP3-Datei/ATRAC-CD.

Wenn Sie wieder in den normalen
Wiedergabemodus schalten möchten, wählen Sie
„REP-OFF“ bzw. „SHUF-OFF“.

eines Titels

einer Gruppe

willkürlicher Reihenfolge

willkürlicher Reihenfolge

Achtung

Wenn Sie während der Fahrt Sender einstellen,
sollten Sie die BTM-Funktion (Best Tuning
Memory - Speicherbelegungsautomatik)
verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von
Sendern — BTM

1 Drücken Sie (SOURCE) so oft, bis

„TUNER“ erscheint.

Zum Wechseln des Frequenzbereichs drücken
Sie mehrmals (MODE). Sie können zwischen
FM1 (UKW1), FM2 (UKW2), FM3
(UKW3), MW und LW wählen.

2 Halten Sie (BTM) gedrückt, bis „BTM“

blinkt.

Das Gerät speichert die Sender in der
Reihenfolge der Frequenzen auf den
Zahlentasten (Stationstasten).
Ein Signalton ist zu hören und die Einstellung
wird gespeichert.

Manuelles Speichern von
Sendern

1 Während der zu speichernde Sender

empfangen wird, halten Sie eine
Stationstaste ((1) bis (6)) gedrückt,
bis „MEM“ erscheint.

Die Stationstastenanzeige erscheint im
Display.

Hinweis

Wenn Sie auf der gleichen Stationstaste einen
anderen Sender speichern, wird der zuvor
gespeicherte Sender ersetzt.

Tipp

Wenn ein RDS-Sender gespeichert wird, wird auch
die AF/TA-Einstellung gespeichert (

Seite 8).

Einstellen gespeicherter Sender
1 Wählen Sie den Frequenzbereich aus

und drücken Sie eine Stationstaste
((1) bis (6)).

Mit der Kartenfernbedienung

Zum Auswählen gespeicherter Sender drücken
Sie M oder m.

Fortsetzung auf der nächsten Seite t

7

Automatisches Einstellen von
Sendern

1 Wählen Sie den Frequenzbereich aus

und starten Sie mit (SEEK)
Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender
empfangen wird. Wiederholen Sie diesen
Vorgang, bis das Gerät den gewünschten
Sender empfängt.

Tipp

Wenn Sie die Frequenz des gewünschten Senders
kennen, halten Sie (SEEK)
Frequenz in etwa erreicht ist, und drücken dann

+/– so oft, bis die gewünschte Frequenz

(SEEK)

genau eingestellt ist (manuelle Sendersuche).

+/– gedrückt, bis die

+/– die

RDS

Übersicht

UKW-Sender, die RDS (Radio Data System)
unterstützen, strahlen zusammen mit den
normalen Radioprogrammsignalen nicht hörbare,
digitale Informationen aus.

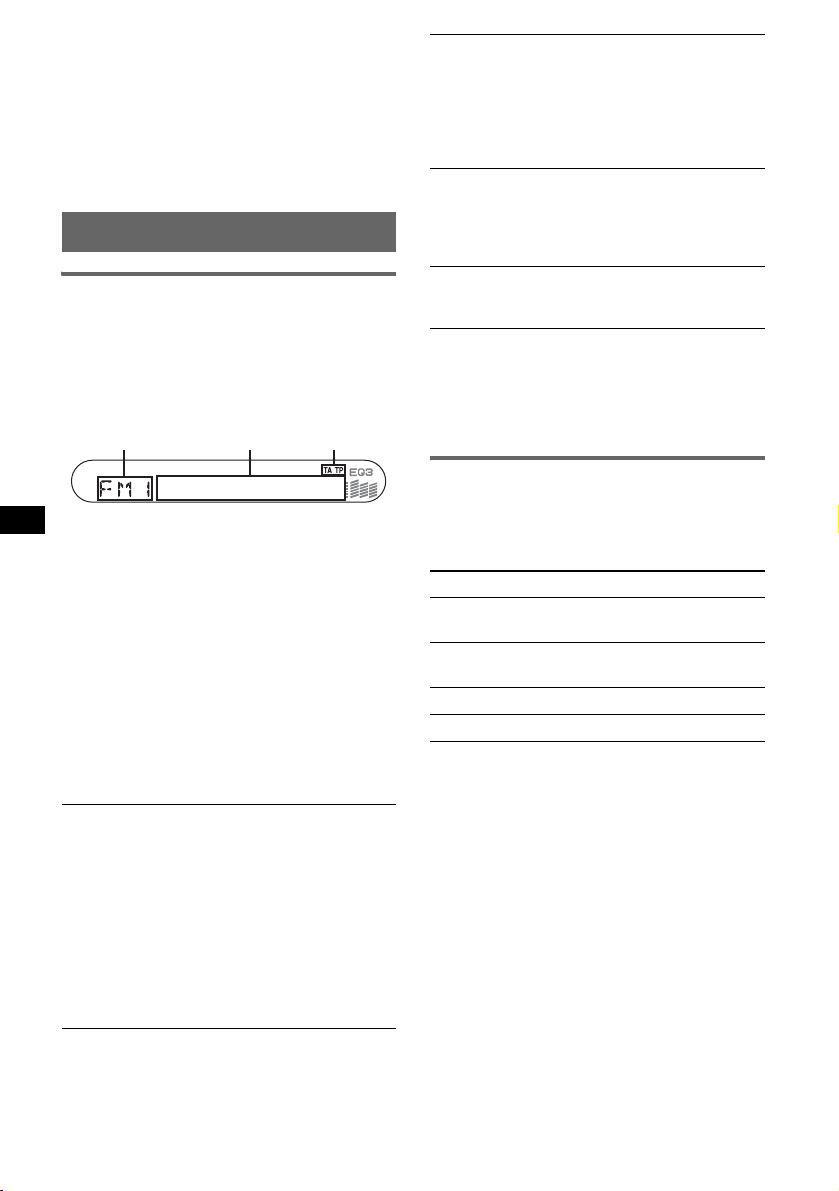

Informationen im Display

ABC

A Radiofrequenzbereich, Funktion
B Frequenz*

RDS-Daten

C TA/TP*

*1 Beim Empfang eines RDS-Senders wird „*“ links

neben der Frequenz angezeigt.

*2 „TA“ blinkt während einer Verkehrsdurchsage. „TP“

leuchtet, wenn ein Sender mit Verkehrsdurchsagen
empfangen wird.

Zum Wechseln der angezeigten Informationen
B drücken Sie (DSPL).

RDS-Funktionen

Mit diesem Gerät stehen folgende RDS­Funktionen automatisch zur Verfügung:

1

(Sendername), Uhrzeit,

2

AF (Alternativ­frequenzen)

In einem Netzwerk wird der
Sender mit den stärksten
Signalen ausgewählt und
neu eingestellt. So können
Sie auch bei einer langen
Fahrt über eine große
Entfernung hinweg
ununterbrochen denselben
Sender empfangen, ohne ihn
manuell neu einstellen zu
müssen.

TA (Verkehrs­durchsagen)/
TP (Verkehrs­funksender)

Aktuelle
Verkehrsinformationen bzw.
Verkehrsfunksender werden
empfangen. Wenn solche
Informationen bzw.
Sendungen empfangen
werden, wird die gerade
ausgewählte Tonquelle
unterbrochen.

PTY (Programm­typen)

Der gerade empfangene
Programmtyp wird
angezeigt. Außerdem kann
nach dem ausgewählten
Programmtyp gesucht
werden.

CT (Uhrzeit) Mit den CT-Daten

(Uhrzeitdaten), die von
RDS-Sendern ausgestrahlt
werden, lässt sich die Uhr
einstellen.

Hinweise

• Je nach Land bzw. Region stehen möglicherweise
nicht alle RDS-Funktionen zur Verfügung.

• Die RDS-Funktion arbeitet möglicherweise nicht,
wenn die Sendesignale zu schwach sind oder wenn
der eingestellte Sender keine RDS-Daten ausstrahlt.

Einstellen von AF und TA/TP
1 Drücken Sie (AF/TA) so oft, bis die

gewünschte Einstellung angezeigt
wird.

Einstellung Funktion

AF-ON AF wird aktiviert und TA wird

TA-ON TA wird aktiviert und AF wird

AF, TA-ON AF und TA werden aktiviert.
AF, TA-OFF AF und TA werden deaktiviert.

deaktiviert.

deaktiviert.

8

Speichern von RDS-Sendern
zusammen mit der AF- und TA­Einstellung

Sie können zusammen mit den RDS-Sendern die
AF/TA-Einstellung speichern. Mit der BTM­Funktion werden nur RDS-Sender mit derselben
AF/TA-Einstellung gespeichert.
Beim manuellen Speichern von Sendern können
Sie RDS- und Nicht-RDS-Sender mit
unterschiedlicher AF/TA-Einstellung speichern.

1 Stellen Sie AF/TA ein und speichern Sie die

Sender dann mit BTM oder manuell ab.

Speichern der Lautstärke von
Verkehrsdurchsagen

Sie können die Lautstärke für die
Verkehrsdurchsagen voreinstellen, so dass Sie sie
nicht überhören.

1 Drücken Sie mehrmals die Lautstärketaste +/–,

um den Lautstärkepegel einzustellen.

2 Halten Sie (AF/TA) gedrückt, bis „TA“

erscheint.

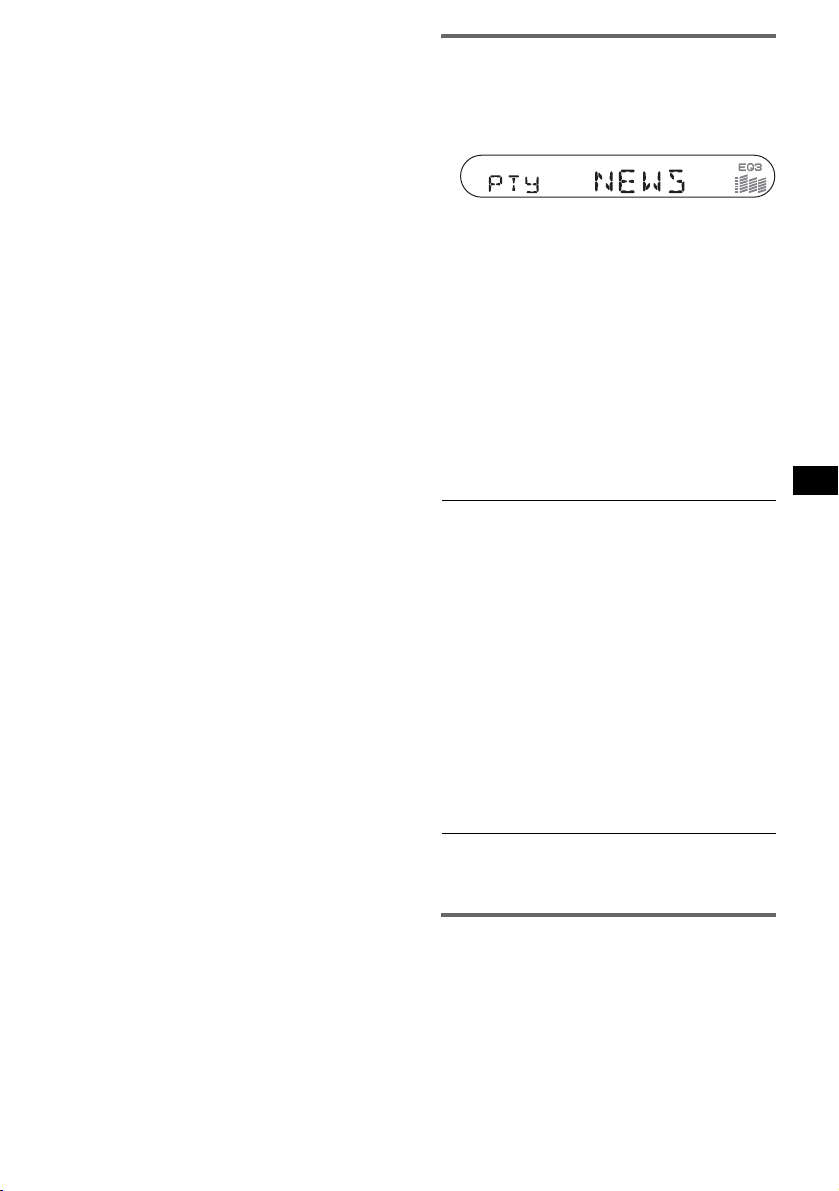

Auswählen des Programmtyps
(PTY)

1 Drücken Sie während des UKW-

Empfangs (PTY).

Der Name des aktuellen Programmtyps
erscheint, wenn der Sender PTY-Daten
ausstrahlt.

2 Drücken Sie (PTY) so oft, bis der

gewünschte Programmtyp angezeigt
wird.

3 Drücken Sie (SEEK) +/–.

Das Gerät beginnt, nach einem Sender zu
suchen, der den ausgewählten Programmtyp
ausstrahlt.

Mit der Kartenfernbedienung

Drücken Sie in Schritt 2 die Taste M bzw. m, um den
Programmtyp auszuwählen.

Empfangen von
Katastrophenwarnungen

Wenn AF oder TA aktiviert ist, unterbrechen
Katastrophenwarnungen automatisch die
ausgewählte Tonquelle.

Unveränderter Empfang eines
Regionalsenders — REG

Wenn die AF-Funktion aktiviert ist: Der
Empfang wird bei diesem Gerät werkseitig auf
die Regionalsender einer bestimmten Region
beschränkt, so dass nicht zu einem anderen
Regionalsender mit einer stärkeren Frequenz
gewechselt wird.

Wenn Sie den Empfangsbereich eines
Regionalprogramms verlassen, stellen Sie bei der
Konfiguration „REG-OFF“ ein (

Hinweis

Diese Funktion steht in Großbritannien und in einigen
anderen Regionen nicht zur Verfügung.

Seite 11).

Lokalsenderfunktion (nur
Großbritannien)

Mithilfe dieser Funktion können Sie andere
Lokalsender auswählen, auch wenn diese zuvor
nicht unter einer Stationstaste gespeichert
wurden.

1 Drücken Sie während des UKW-Empfangs

eine Stationstaste ((1) bis (6)), unter der ein
Lokalsender gespeichert ist.

2 Drücken Sie innerhalb von 5 Sekunden erneut

die Stationstaste des Lokalsenders.
Wiederholen Sie diesen Vorgang, bis das Gerät
den Lokalsender empfängt.

Programmtypen

NEWS (Nachrichten), AFFAIRS (Aktuelles
Zeitgeschehen), INFO (Informationen),
SPORT (Sport), EDUCATE (Erziehung und

Bildung), DRAMA (Hörspiele), CULTURE
(Kultur), SCIENCE (Wissenschaft), VAR IE D
(Verschiedenes), POP

ROCK

M (Rock-Musik), EASY M

(Unterhaltungsmusik), LIGHT
Klassik), CLASSICS (Klassik), OTHER
(Sonstige Musik), WEATHER (Wetter),
FINANCE (Finanzberichte), CHILDREN
(Kinderprogramme), SOCIAL
(Magazinsendungen), RELIGION (Religion),

PHONE

IN (Hörertelefon), TRAVEL

(Reiseinformationen), LEISURE
(Freizeitprogramm), JAZZ (Jazz), COUNTRY
(Country-Musik), NATION

OLDIES (Oldies), FOLK
DOCUMENT (Dokumentarbeiträge)

Hinweis

Sie können diese Funktion in Ländern/Regionen, in
denen keine PTY-Daten zur Verfügung stehen, nicht
verwenden.

M (Pop-Musik),

M (Leichte

M

A

M (Volksmusik),

M (Folk-Musik),

Einstellen der Uhrzeit (CT)
1 Stellen Sie bei der Konfiguration

„CT-ON“ ein (Seite 10).

Hinweise

• Die CT-Funktion steht möglicherweise nicht zur

Verfügung, auch wenn ein RDS-Sender empfangen
wird.

• Die mit der CT-Funktion eingestellte Uhrzeit ist nicht

immer korrekt.

9

Weitere Funktionen

Wechseln der
Klangeinstellungen

Einstellen der Klangeigenschaften
— BAL/FAD/SUB

Sie können die Balance, den Fader und die
Lautstärke des Tiefsttonlautsprechers einstellen.

1 Drücken Sie (SEL) so oft, bis „BAL“,

„FAD“ oder „SUB“ erscheint.

Die Anzeige wechselt folgendermaßen:

LOW*1 t MID*1 t HI*1 t
BAL (links-rechts) t FAD (vorne-hinten)

t SUB (Lautstärke des
Tiefsttonlautsprechers)*

*1 Wenn EQ3 eingeschaltet ist (Seite 10).
*2 Wenn als Audioausgang „SUB“ eingestellt ist

(Seite 11).
„ATT“ wird bei der niedrigsten Einstellung
angezeigt. Die Lautstärke lässt sich in 20
Stufen einstellen.

2

2 Stellen Sie mit der Lautstärketaste +/–

die ausgewählte Option ein.

Nach 3 Sekunden ist die Einstellung
abgeschlossen und im Display erscheint
wieder die Anzeige für den normalen
Wiedergabemodus bzw. Empfangsmodus.

Hinweis

Nachdem Sie eine Klangoption ausgewählt haben,
müssen Sie innerhalb von 3 Sekunden den
Einstellvorgang beginnen.

Mit der Kartenfernbedienung

Drücken Sie in Schritt 2 die Taste <, M, , oder m,
um die ausgewählte Option einzustellen.

Einstellen der Equalizer-Kurve
— EQ3

Sie können die Equalizer-Einstellungen für
verschiedene Frequenzbereiche vornehmen und
speichern.

1 Wählen Sie eine Tonquelle aus und

drücken Sie mehrmals (EQ3), um den
EQ3-Typ auszuwählen.

2 Drücken Sie (SEL) so oft, bis „LOW“,

„MID“ oder „HI“ erscheint.

3 Stellen Sie mit der Lautstärketaste +/–

die ausgewählte Option ein.

10

Die Lautstärke lässt sich in Schritten von
1

dB auf einen Wert zwischen –10 dB und

+10 dB einstellen.

Gehen Sie wie in Schritt 2 und 3 vor, wenn
Sie weitere Frequenzbereiche der Equalizer­Kurve einstellen wollen.
Wenn Sie die werkseitig eingestellte
Equalizer-Kurve wiederherstellen wollen,
halten Sie (SEL) gedrückt, bevor die
Einstellung abgeschlossen ist.
Nach 3 Sekunden ist die Einstellung
abgeschlossen und im Display erscheint
wieder die Anzeige für den normalen
Wiedergabemodus bzw. Empfangsmodus.

Mit der Kartenfernbedienung

Drücken Sie in Schritt 3 die Taste <, M, , oder m,
um die ausgewählte Option einzustellen.

Einstellen von
Konfigurationsoptionen
— SET

1 Halten Sie (SEL) gedrückt.

Die Einstellanzeige erscheint.

2 Drücken Sie (SEL) so oft, bis die

gewünschte Option angezeigt wird.

3 Wählen Sie mit der Lautstärketaste +/–

die Einstellung aus (beispielsweise
„ON“ oder „OFF“).

4 Halten Sie (SEL) gedrückt.

Die Einstellung ist damit abgeschlossen und
im Display erscheint wieder die Anzeige für
den normalen Wiedergabemodus bzw.
Empfangsmodus.

Hinweis

Die angezeigten Optionen unterscheiden sich je nach
Tonquelle und Einstellung.

Mit der Kartenfernbedienung

Drücken Sie in Schritt 2 die Taste M bzw. m, um die
Konfigurationsoption auszuwählen. Drücken Sie in
Schritt 3 die Taste < oder ,, um die Einstellung
auszuwählen.

Folgende Optionen können eingestellt werden
(Einzelheiten finden Sie jeweils auf den
angegebenen Seiten):
„z“ gibt die Standardeinstellung an.

CLOCK-ADJ
(Uhr einstellen)

CT (Uhrzeit) Zum Einstellen von „CT-ON“

(Seite 4)

oder „CT-OFF“ (
(Seite 8, 9).

z)

BEEP Zum Einstellen von „BEEP-

ON“ (

z) oder „BEEP-OFF“.

1

SUB/REAR*

Zum Wechseln des
Audioausgangs.
–„SUB“ (

z): Ausgabe an einen

Tiefsttonlautsprecher.

– „REAR“: Ausgabe an einen

Endverstärker.

DIM (Dimmer) Zum Wechseln der Helligkeit

im Display.
– „DIM-ON“: Das Display

wird dunkler.

– „DIM-OFF“ (

z): Der

Dimmer wird deaktiviert.

1

DEMO*
(Demo-Modus)

Zum Einstellen von „DEMO­ON“ (

z) oder „DEMO-OFF“

(Seite 4).

A.SCRL
(Auto Scroll ­Automatischer
Bildlauf)

Zum Einstellen des
automatischen Bildlaufs für
lange Informationen beim
Wechseln der Gruppe bzw. des
Titels.
– „A.SCRL-ON“: Die

Informationen laufen im
Display durch.

– „A.SCRL-OFF“ (

z): Die

Informationen laufen im
Display nicht durch.

2

REG*
(Regional)

Zum Einstellen von „REG­ON“ (

z) oder „REG-OFF“

(Seite 9).

3

LPF*

(Niedrig-

passfilter)

*1 Bei ausgeschaltetem Gerät.
*2 Wenn ein UKW-Sender empfangen wird.
*3 Wenn als Audioausgang „SUB“ eingestellt ist.

Zum Einstellen der
Grenzfrequenz auf „78HZ“,
„125HZ“ oder „OFF“ (

z).

Verwenden der gesondert
erhältlichen
Fernbedienung

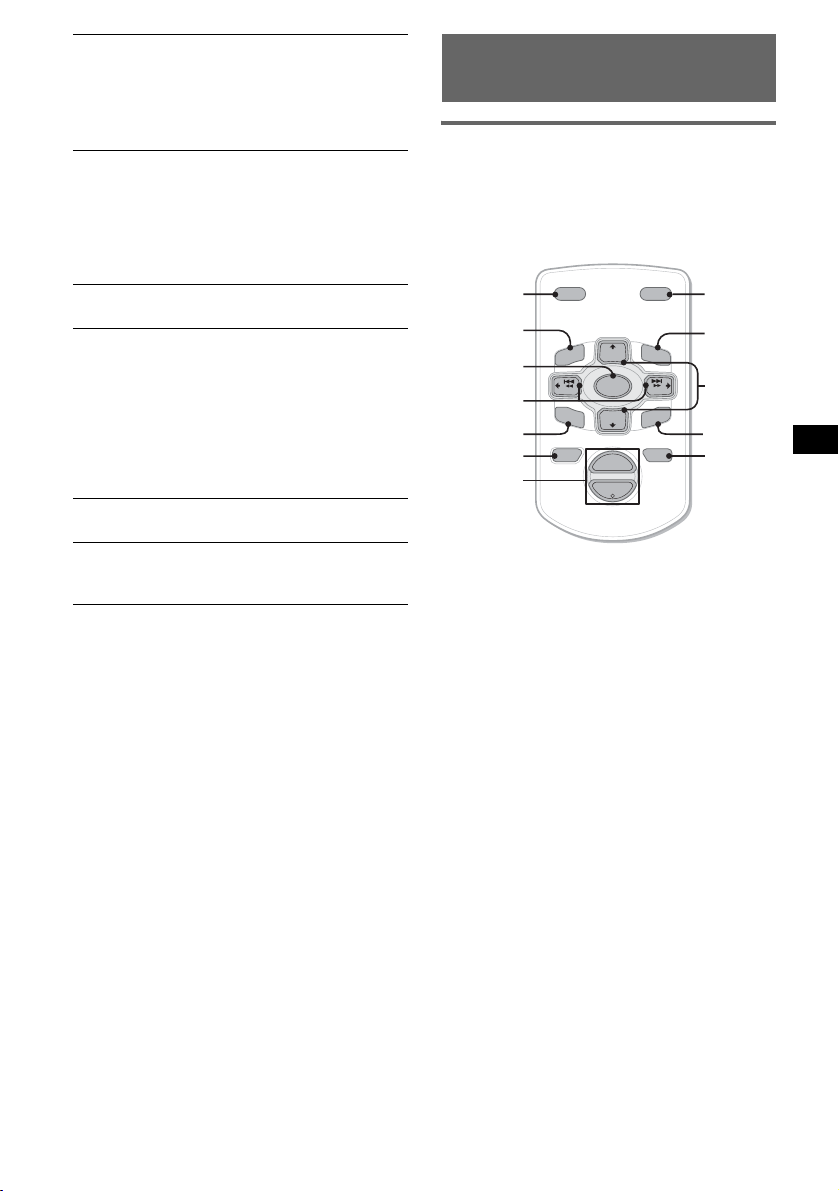

Kartenfernbedienung RM-X114

Lage und Funktion der Teile und
Bedienelemente

Die entsprechenden Tasten auf der
Kartenfernbedienung haben dieselbe Funktion
wie die Tasten an diesem Gerät.

DSPL

MENU

SOURCE

</,

(SEEK –/+ )

SOUND

OFF

VOL (+/ –)

Die folgenden Tasten auf der
Kartenfernbedienung unterscheiden sich
außerdem hinsichtlich ihres Namens und ihrer
Funktion von denen am Gerät.

• Tasten </, (SEEK +/–)

Beim Steuern von Radio- und CD-Funktionen
entsprechen diese Tasten den Tasten

(SEEK)

weiteren Funktionen finden Sie unter „Mit der
Kartenfernbedienung“ auf den entsprechenden
Seiten.

• Taste SOUND

Diese Taste entspricht der Taste (SEL) am
Gerät.

• Tasten M/m (DISC*/PRESET +/–)

Beim Steuern von CD-Funktionen entsprechen
diese Tasten den Tasten (1)/(2) –/+ am Gerät.
Einzelheiten zu weiteren Funktionen finden Sie
unter „Mit der Kartenfernbedienung“ auf den
entsprechenden Seiten.

* Bei diesem Gerät nicht verfügbar.

Hinweis

Wenn Sie das Gerät ausschalten und die Anzeige
ausgeblendet ist, können Sie es nicht mit der
Kartenfernbedienung bedienen. Drücken Sie zunächst
(SOURCE) am Gerät oder legen Sie eine CD ein, um
das Gerät zu aktivieren.

Fortsetzung auf der nächsten Seite t

DSPL MODE

*

MENU

SEEK

SOUND

+

PRESET

LIST

+

DISC

SOURCE

–

DISC

PRESET –

+

SEEK

R

E

–

T

N

E

ATTOFF

+

VOL

–

+/– am Gerät. Einzelheiten zu

MODE

*

LIST

m/M

*

(DISC
PRESET
+/ –)

ENTER
ATT

/

*

11

Austauschen der Lithiumbatterie

Unter normalen Bedingungen hält die Batterie
etwa 1 Jahr. Die Lebensdauer der Batterie kann
je nach Gebrauch des Geräts jedoch auch kürzer
sein. Wenn die Batterie schwächer wird, verkürzt
sich die Reichweite der Kartenfernbedienung.
Tauschen Sie die Batterie gegen eine neue
CR2025-Lithiumbatterie aus. Bei Verwendung
einer anderen Batterie besteht Feuer- oder
Explosionsgefahr.

x

Mit der Seite
+ nach oben

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der
Reichweite von Kindern auf. Sollte eine
Lithiumbatterie verschluckt werden, ist umgehend
ein Arzt aufzusuchen.

• Wischen Sie die Batterie mit einem trockenen Tuch
ab, um einen guten Kontakt zwischen den
Batteriepolen und -anschlüssen sicherzustellen.

• Achten Sie beim Einlegen der Batterie auf die
richtige Polarität.

• Halten Sie die Batterie nicht mit einer Metallpinzette.
Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung
explodieren!
Auf keinen Fall darf sie aufgeladen,
auseinandergenommen oder ins Feuer
geworfen werden.

Joystick RM-X4S
(nur CDX-S2250V)

Anbringen des Aufklebers

Bringen Sie den Aufkleber je nach Montage des
Joysticks an.

D

S

P

L

E

S

MODE

DSPL

Lage und Funktion der
Bedienelemente

Die entsprechenden Tasten auf dem Joystick
haben dieselbe Funktion wie die Tasten an
diesem Gerät.

SEL

PRESET

SOURCE

VOL

SEEK/AMS

Bei den folgenden Bedienelementen am Joystick
ist ein anderes Vorgehen erforderlich als mit den
Tas ten am Ge rät.

• Regler PRESET

Auswählen gespeicherter Sender (drücken und
drehen).

• Regler VOL

Entspricht der Lautstärketaste +/– am Gerät
(drehen).

• Regler SEEK/AMS

Entspricht (SEEK) +/– am Gerät (drehen oder
drehen und in dieser Position halten).

M

O

D

E

S

E

L

ATT

DSPL

L

MODE

OFF

OFF

Entsorgungshinweis: Bitte werfen Sie nur
entladene Batterien in die Sammelboxen beim
Handel oder den Kommunen. Entladen sind
Batterien in der Regel dann, wenn das Gerät
abschaltet und „Batterie leer“ signalisiert oder
nach längerer Gebrauchsdauer der Batterien

nicht mehr einwandfrei funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole
z. B. mit einem Klebestreifen ab oder geben Sie
die Batterien einzeln in einen Plastikbeutel.

12

Wechseln der Drehrichtung

Die Drehrichtung der Regler ist werkseitig wie in
der folgenden Abbildung zu sehen eingestellt.

Erhöhen

Verringern

Wenn Sie den Joystick rechts von der Lenksäule
anbringen, können Sie die Drehrichtung der
Regler ändern.
