3-285-539-21(1)
FM, MW, LW
CD-lejátszó
|
Kezelési útmutató |
|
HU |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A bemutató (DEMO) kijelző kikapcsolásának módjáról a 14. oldalon olvashat.

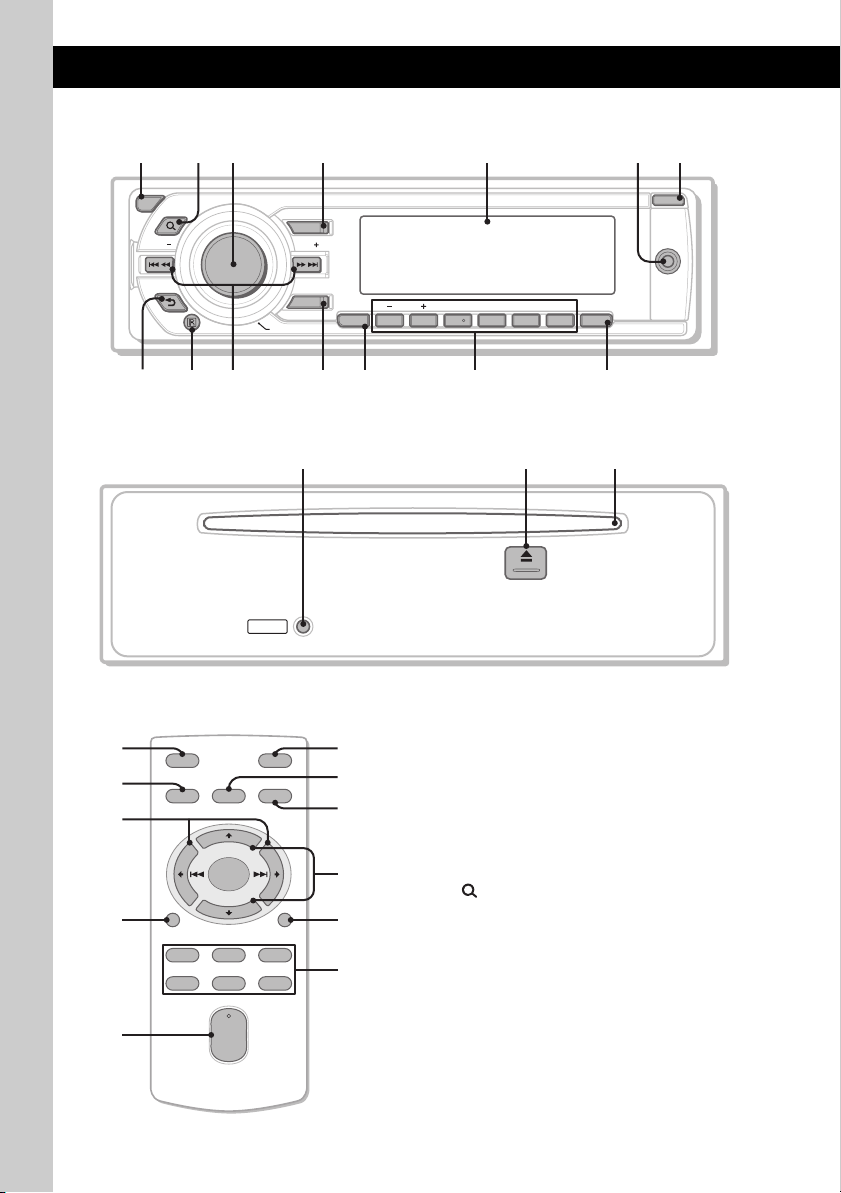

CDX-GT55IP
© 2008 Sony Corporation
3-285-540-21(1)
Üzembe helyezési és csatlakoztatási útmutató
Figyelmeztetés
•Ez a készülék csak 12 V-os, egyenáramú, negatív földelésű üzemeltetésre alkalmas.
•Vigyázzon, hogy a vezetékek ne szoruljanak be csavar alá, és ne akadjanak bele mozgó alkatrészekbe (pl. az ülés csúszósínjébe).
•A csatlakoztatás előtt, a rövidzárlat elkerülése érdekében, kapcsolja ki a jármű gyújtását.
•A külső tápfeszültség bekötése előtt csatlakoztassa a vezetékeket a készülékhez és a hangsugárzókhoz.
•Kösse az összes földvezetéket a közös föld pontra.
•Biztonsági okokból a szabadon maradó vezetékeket szigetelje le szigetelőszalaggal.
Megjegyzések a (sárga) tápvezetékről
•Ha a készüléket más audioeszközzel együtt csatlakoztatja, a jármű felhasznált áramkörének biztosítéka nagyobb értékű legyen, mint a csatlakoztatott készülékek biztosítékainak összesített amperértéke.
•Ha nincs megfelelő ámperértékű biztosítéka a járműnek, akkor a készüléket közvetlenül az akkumulátorhoz kösse.
Az iPod az Egyesült Államokban bejegyzett Apple Inc. védjegye.
Alkatrész lista
•A listában szereplő számozás megfelel az ábrán található számozásnak.
•A rögzítőkeret és a külső védőkeret gyárilag lett összeszerelve a készülékkel. Beszerelés előtt a kioldókulcsok segítségével távolítsa el a rögzítőkeretet és a külső védőkeretet . A részletekről olvassa el „A külső védőkeret és a rögzítőkeret eltávolítása” című részt (4).
•A kioldókulcsokat őrizze meg, mert azokra még szüksége lehet, pl. kiszereléskor.
Figyelem
Kezelje óvatosan a rögzítőkeretet , hogy elkerülje az esetleges ujjsérüléseket.
Reteszelő fülek
Megjegyzés
Beszerelés előtt győződjön meg róla, hogy a rögzítőkeret két oldalán található reteszelő fülek 2 mm-nyire befelé hajoljanak. Amennyiben a reteszelő fülek az oldallap síkjában állnak
vagy kifelé hajlanak, a készüléket nem lehet biztonságosan beszerelni, és előfordulhat, hogy kiesik a helyéből.
Csatlakoztatási ábra
A kiegészítő erősítő AMP REMOTE IN aljzatához
Ez a csatlakozó csak erősítőkhöz használható. Más berendezések csatlakoztatása a készülék meghibésodását idézheti elő.
Az autótelefon csatlakozóvezetékéhez
Figyelmeztetés
Ha a jármű motoros antennája nem rendelkezik csatlakozódobozzal (relével), és azt csatlakoztatja a tápvezetékkel , az antenna meghibásodhat.
Megjegyzések a vezérlőés a tápvezetékekről
●A motoros antenna vezérlő vezetékében (kék) +12 V egyenáram folyik a rádió bekapcsolásakor, illetve ha bekapcsolja az AF (alternatív frekvenciák) vagy a TA (közlekedési hírek) funkciót.
●Ha az Ön járművében beépített FM, MW, LW antenna található a hátsó vagy első szélvédőn, csatlakoztassa a motoros antenna vezérlővezetékét (kék) vagy a kapcsolt tápfeszültség vezetéket (piros) a meglevő antennaerősítő csatlakozóvégződéséhez. A részletekről érdeklődjön a jármű kereskedőjénél.
●Ez a készülék nem használható olyan motoros antennával, mely nem rendelkezik csatlakozódobozzal (relével).
Memória energiaellátás
Ha csatlakoztatja a sárga vezetéket, a memória a jármű gyújtáskapcsolójának kikapcsolt állapotában is kap áramot.
Megjegyzések a hangsugárzók csatlakoztatásáról
●A hangsugárzók csatlakoztatása előtt kapcsolja ki a készüléket.
●A meghibásodások elkerülése érdekében 4–8 Ω impedanciájú, és a terhelhetőségnek megfelelő hangsugárzókat csatlakoztasson.
●Ne kösse össze a hangsugárzó csatlakozóvégződéseit a jármű fém karosszériájával vagy a jobboldali hangsugárzók csatlakozóvégződéseit a baloldali hangsugárzó csatlakozóvégződéseivel.
●Ne kösse össze a készülék földelővezetékét a hangsugárzó negatív (−) pólusú csatlakozóvégződésével.
●Ne próbálja párhuzamosan kötni a hangsugárzókat.
●Kizárólag passzív hangsugárzókat használjon. Ha aktív (saját erősítővel rendelkező) hangsugárzókat csatlakoztat a hangsugárzó csatlakozóvégződésekre, a készülék meghibásodhat.
●A meghibásodások elkerülése érdekében ne használja a beépített vezetékeket, ha a jobbés a baloldali hangsugárzók közös negatív (−) vezetéket használnak.
●Ne kösse össze a készülék hangsugárzóvezetékeit.
Megjegyzés a csatlakoztatásról
●Ha a hangsugárzók csatlakoztatása nem megfelelő, a kijelzőn a „FAILURE” (hiba) üzenet jelenik meg. Ebben az esetben ellenőrizze, hogy a hangsugárzók csatlakoztatása megfelelő-e.
Óvintézkedések
•Kellő figyelemmel válassza ki a beszerelés helyét, hogy a készülék ne okozzon zavart a szokásos vezetési műveletekben.
•Kerülje a készülék poros, szennyezett, erősen rezgő vagy magas hőmérsékletű, közvetlen napfénynek kitett, hőforrásokhoz közeli környezetbe való beszerelését.
•A biztonságos és megbízható beszerelés érdekében csakis a mellékelt szerelési tartozékokat használja.
Csatlakoztatási példa |
|
|
|
A beszerelés szöge |
|
|
|
|
|
A beszerelés szöge ne haladja meg a 45°-ot. |
|
Megjegyzés |
|||||
|
|
A földelővezetéket mindig csatlakoztassa a földelési ponthoz mielőtt az erősítőt csatlakoztatja.
A hangjelzés csak akkor hallható, ha a készülék saját erősítőjét használja.
I
1 |
|
|
|
|
|
× 2
Az ábrákon szereplő (külön megvásárolható) részegységek
Első hangsugárzó |
Erősítő |
Hátsó hangsugárzó |
RM-X4S forgókapcsolós |
|
távvezérlő |
||
|
Aktív mélyhangsugárzó |
iPod |
II
2 A
FRONT
AUDIO OUT
REAR / SUB
AUDIO OUT
B
FRONT
AUDIO OUT
REAR / SUB
AUDIO OUT
* Külön megvásárolható. III
3
*2
*2
*2
FRONT
AUDIO OUT
L
R
* |
1 |
A jármű antennájából |
IN |
AUDIO OUT |
|
|
BUS REAR/SUB FRONT |
REAR / SUB |
Biztosíték |
REMOTE |
AUDIO OUT |
(10 A) |
IN |
Legnagyobb áramfelvétel 0,3 A
A |
AMP REM Kék/fehér csíkos |
|
B |
ATT |
Világoskék |
|
|
A részletekről olvassa el a későbbi oldalakon, a „Tápfeszültség csatlakoztatási ábra” című részt.
IV
*1 Ügyeljen az antenna helyes csatlakoztatására.
Ha a jármű antennája megfelel az ISO (Nemzetközi Szabványosítási Szervezet) előírásainak, a csatlakoztatáshoz használja a mellékelt adaptert. Először a jármű antennáját csatlakoztassa
az adapterhez, majd az adapter másik felét csatlakoztassa a fejegység antenna aljzatához.
*2 (Külön megvásárolható) RCA csatlakozóvezeték. *3 Vezetékkel felfelé helyezze be.
*3
1 |
Lila |
+ |
jobb hátsó hangszóró |
5 |
Fehér |
+ |
bal első hangszóró |
2 |
− |
jobb hátsó hangszóró |
6 |
− |
bal első hangszóró |
||
3 |
Szürke |
+ |
jobb első hangszóró |
7 |
Zöld |
+ |
bal hátsó hangszóró |
4 |
− |
jobb első hangszóró |
8 |
− |
bal hátsó hangszóró |
A 2-es, 4-es, 6-os és 8-as negatív pólusú végződésekhez csíkos vezeték tartozik.
1 3 5 7
A jármű hangszóró csatlakozójából
2 4 6 8
5 7
A jármű tápfeszültség csatlakozójából
|
|
4 |
6 |
8 |
|
|
|
||
4 |
Sárga |
állandó tápfeszültség |
||
5 |
Kék |
motoros antenna vezérlés |
||
6 |
Narancs/fehér |
kapcsolt háttérvilágítás tápfeszültség |
||
7 |
Piros |
kapcsolt tápfeszültség |
||
8 |
Fekete |
|
testelés |

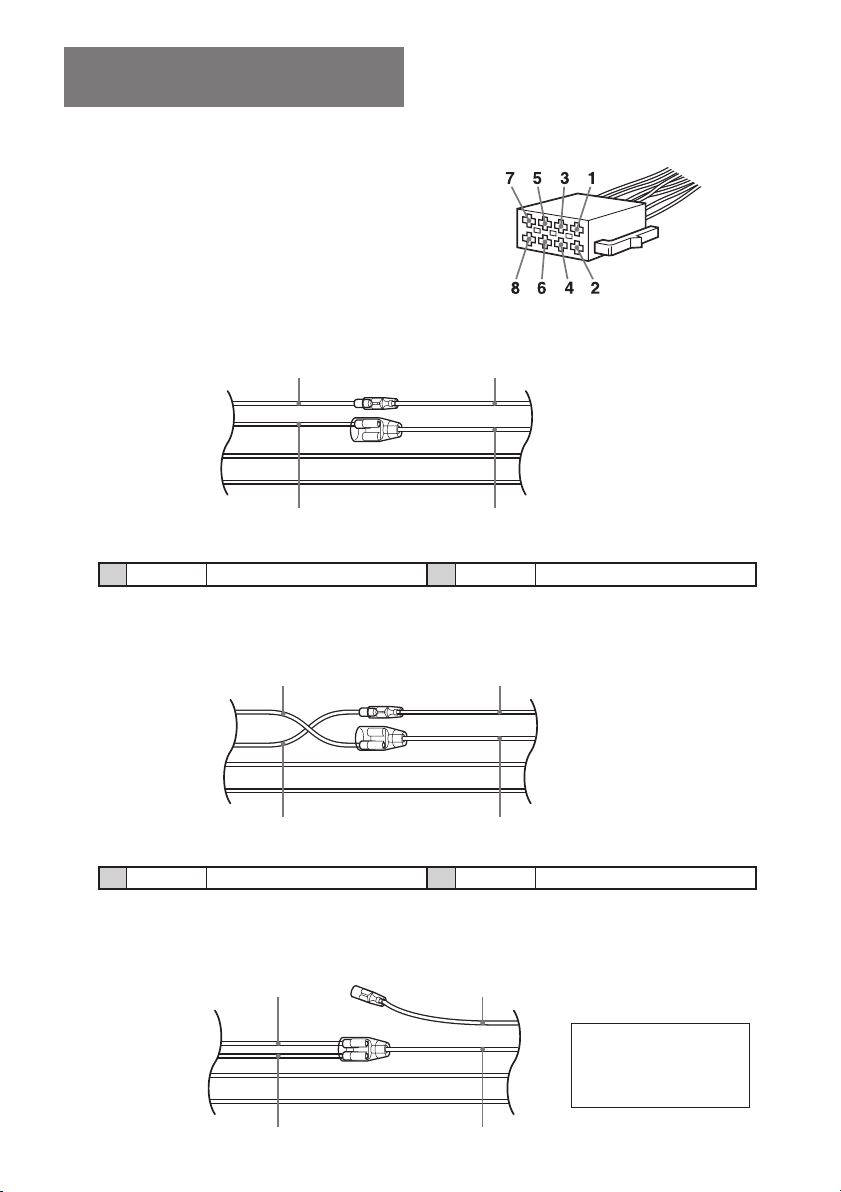

Az 1-es, 2-es és 3-as állásban nincsenek érintkezők.
V
A külsõ védõkeret és a rögzítõkeret eltávolítása
Beszerelés előtt vegye le a rögzítőkeretet és a külső védőkeretet a készülékről.
1Vegye le a külső védőkeretet .
Nyomja meg a védőkeret mindkét oldalát és húzza ki a keretet.
2Vegye ki a rögzítőkeretet .
Tolja be a kioldókulcsokat a készülék és a rögzítőkeret közé kattanásig.
Húzza lefelé a rögzítőkeretet , majd húzza ki belőle a készüléket.
Beépítési példa
5-Beszerelés a műszerfalba
Megjegyzések
●Szükség esetén hajlítsa ki a körmöket, hogy szoros illeszkedést biztosítsanak (5-A-2).
●Győződjön meg róla, hogy külső védőkeret reteszelő füle megfelelően illeszkedik-e a készüléken található mélyedésekbe (5-A-3).
5-B Az iPod elhelyezése
Megjegyzések
●Az iPod elhelyezésekor ügyeljen, hogy az ne zavarja a vezetésben, például a kesztyűtartóban stb. helyezze el.
●A dokkoló csatlakozóvezeték hossza 1,22 m. Az iPod elhelyezésekor ügyeljen, hogy a dokkoló csatlakozóvezeték elérjen az iPodig.
Az előlap helyes levétele és visszahelyezése
A készülék beszerelése előtt vegye le az előlapot.
6-A Leválasztás
Az előlap levétele előtt kapcsolja ki a készüléket az (OFF) gombbal. Nyomja meg az (OPEN) gombot, tolja el jobb felé az előlapot, és húzza ki a bal oldalon.
6-B Visszahelyezés
Az ábrának megfelelően illessze az előlapon találhatónyílást a készüléken található tengelyhez , majd nyomja be a baloldalon.
Figyelem: ha a jármû gyújtáskapcsolóján nincs ACC állás!
Állítson be időértéket az Auto Off funkcióban. A beállításról részletesebben a kezelési útmutató részben olvashat.
Kikapcsolás után a készülék önműködően és teljesen kikapcsol, amikor a beállított idő letelik. Ezzel az akkumulátor kimerülése megelőzhető.
Ha nem állította be az Auto Off funkciót, tartsa nyomva az gombot mindaddig, míg a kijelzés el nem tűnik a kijelzőről.
RESET gomb
Amikor a beszerelés és a kapcsolatok kiépítése megtörtént, nyomja meg a RESET gombot egy golyóstoll hegyével, vagy más hasonló tárggyal, miután az előlapot eltávolította.
VI
4 1
2
A kampók befelé nézzenek.
VII
5 A 1
182 |
mm |
|
53 |
mm |
|
2
Körmök
3
Műszerfal
Motortér
elválasztófal
VIII
B
MENU
6 A
1
2
B
A
B
IX
