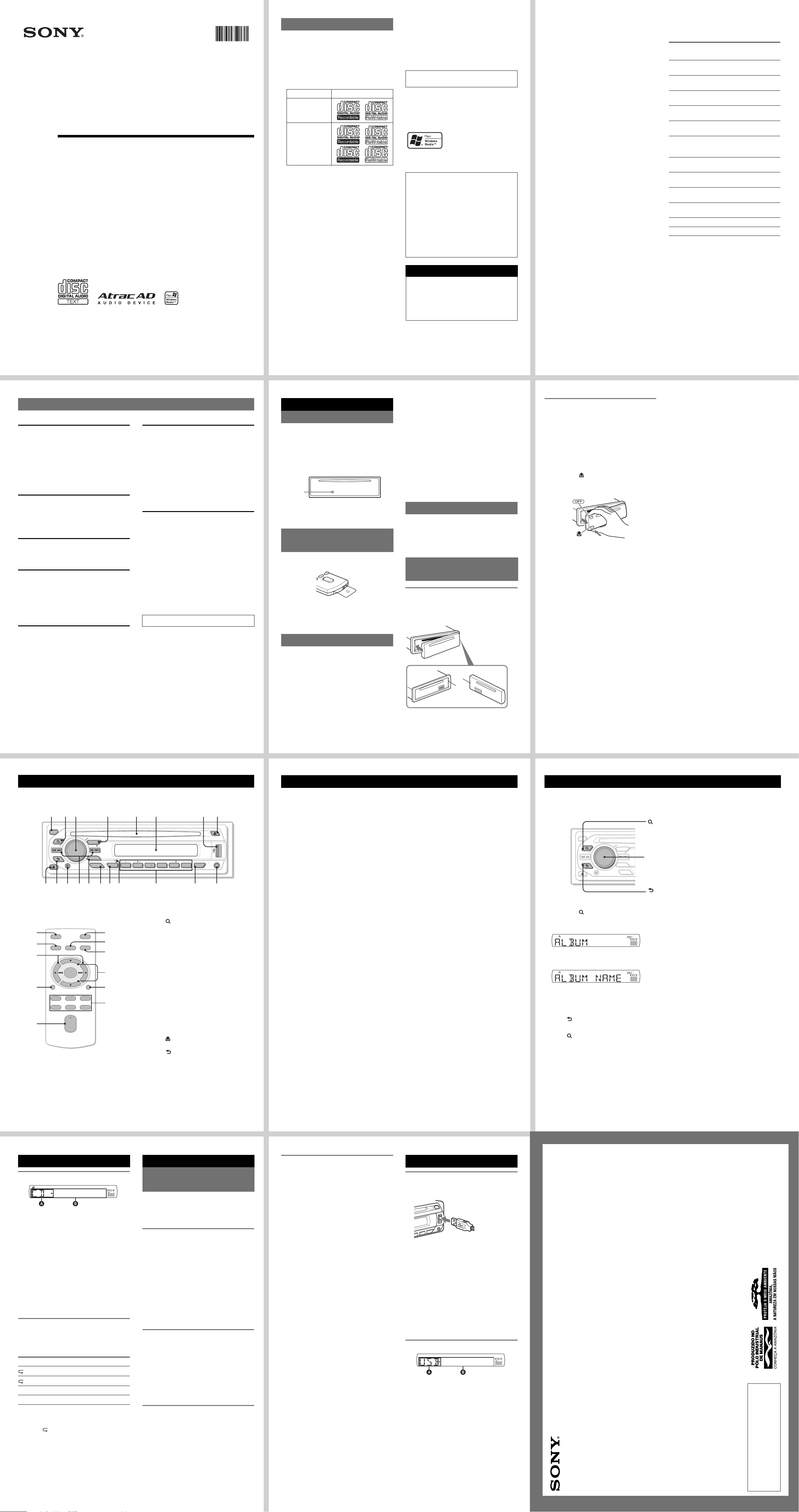

ADVERTÊNCIA
Evite o uso prolongado com volume alto (potência
superior a 85 decibéis), pois isto poderá prejudicar
a sua audição (Lei Federal N° 11.291/06).
Caro(a) consumidor(a)
Maximize o prazer de ouvir a música com este
aparelho lendo estas recomendações que ensinam
você a tirar o máximo proveito do aparelho
quando reproduzir um som a um nível seguro.
Um nível que permite que o som seja alto e claro,
sem distorção e sem causar desconforto e, o
mais importante, de uma forma que proteja a sua
sensibilidade auditiva.
Para estabelecer um nível seguro:
Ajuste o controle de volume a um nível baixo.
Aumente lentamente o som para ouvir clara e
confortavelmente, sem distorções.
Uma vez estabelecido um nível de som
confortável:
Ajuste o controle de volume e deixe-o nesta
posição. O minuto gasto para fazer este ajuste
agora protegerá a sua audição no futuro. Afi nal de
contas, nós queremos que você ouça durante toda
a vida.
Usando sabiamente o seu novo equipamento
de som proporcionará a você uma vida toda de
entretenimento e prazer. A Sony recomenda que
você evite a exposição prolongada a ruídos muito
altos.
•
•
A seguir, incluímos uma tabela com os níveis de
intensidade sonora em decibéis e os exemplos de
situações correspondentes para a sua referência.
Nível de
Decibéis
Exemplos
30
Biblioteca silenciosa, sussurros
leves.
40
Sala de estar, refrigerador, quarto
longe do trânsito.
50
Trânsito leve, conversação normal,
escritório silencioso.
60
Ar condicionado a uma distância de
6 m, máquina de costura.
70
Aspirador de pó, secador de cabelo,
restaurante ruidoso.
80
Tráfego médio de cidade, coletor de
lixo, alarme de despertador a uma
distância de 60 cm.
OS RUÍDOS ABAIXO PODEM SER PERIGOSOS
EM CASO DE EXPOSIÇÃO CONSTANTE
90
Metrô, motocicleta, tráfego de
caminhão, cortador de grama.
100
Caminhão de lixo, serra elétrica,
furadeira pneumática.
120
Show de banda de rock em frente às
caixas acústicas, trovão.
140 Tiro de arma de fogo, avião a jato.
180 Lançamento de foguete.
Informação cedida pela Deafness Research Foundation,
por cortesia.
Nota
Este aparelho destina-se ao uso doméstico e não
profi ssional.
3
Operações Iniciais
Inicializando o aparelho ........................................5
Preparando o controle remoto sem fi o ................... 5
Ajustando o relógio ............................................... 5
Modo Demo ........................................................... 5
Colocando/destacando o painel frontal ................. 5
Colocando o painel frontal ............................... 5
Destacando o painel frontal ............................. 6
Localização dos controles e
operações básicas
Aparelho ..........................................................7
Controle remoto sem fi o RM-X151 .................. 7
Procurando por uma faixa
— Quick-BrowZer ........................................... 9
CD
Itens visualizados ........................................... 10
Reprodução repetida e aleatória .................... 10
Rádio
Memorizando e sintonizando emissoras ............. 10
Memorizando emissoras automaticamente
— BTM .......................................................... 10
Memorizando emissoras manualmente ......... 10
Sintonizando as emissoras memorizadas ....... 10
Sintonizando automaticamente. ..................... 11
Dispositivos USB
Reprodução de dispositivos USB ................... 11
Itens visualizados ........................................... 11
Ouvindo música em um dispositivo de áudio
com Memória Flash ........................................ 13
Ouvindo música em um “Walkman”
(Dispositivo de Áudio ATRAC) .................... 13
Outras funções
Mudando os ajustes de som ................................13
Ajustando as características sonoras .............. 13
— BAL/FAD/SUB ......................................... 13
Ajustando a curva do equalizador
— EQ3 ........................................................... 13
Alterando os itens de ajuste
— SET ................................................................ 14
Utilizando equipamentos opcionais .................... 15
Equipamento de áudio auxiliar ...................... 15
Controle remoto de segurança com fi o
RM-X4S (opcional) ....................................... 15
Informações Adicionais
Precauções ........................................................... 17
Notas sobre discos ......................................... 17
Sobre os dispositivos USB ............................. 18
Seqüência de reprodução dos arquivos
MP3/WMA/AAC (CD-R/RW ou
Memória Flash) .............................................. 18
Sobre os arquivos MP3 .................................. 18
Sobre os arquivos WMA ................................18
Sobre os arquivos AAC .................................. 19
Sobre os arquivos ATRAC ............................. 19
Manutenção .......................................................... 19
Removendo o aparelho ....................................... 20
Especifi cações técnicas ........................................ 20
Guia para solução de problemas .......................... 22
Mensagens e indicações de erro ....................24
4
Operações Iniciais
Inicializando o aparelho
Antes de utilizar o aparelho pela primeira vez ou
após substituir a bateria do automóvel ou mudar
as conexões, você deve inicializar o aparelho.
Remova o painel frontal e pressione a tecla RESET
(localizada na parte frontal do aparelho, com o
painel frontal destacado) utilizando um objeto
pontiagudo como a ponta de uma caneta.
Nota
Ao se pressionar a tecla RESET, o relógio e algumas
funções memorizadas serão apagadas.
Preparando o controle
remoto sem fi o
Antes de utilizar o controle remoto sem fi o pela
primeira vez, remova o fi lme de isolamento.
Informação adicional
Para obter mais detalhes sobre como substituir a
bateria, veja “Substituindo a bateria de lítio do controle
remoto sem fi o” na página 19.
Ajustando o relógio
O relógio utiliza a indicação digital de 12 horas.
1 Mantenha pressionada a tecla de
seleção (PUSH ENTER/SELECT).
A tela de ajuste aparece.
2 Pressione a tecla de seleção (PUSH
ENTER/SELECT) repetidamente até
“CLOCK-ADJ” aparecer.
3 Pressione (SEEK) +.
A indicação de hora pisca.
4 Gire o botão de controle para ajustar a
hora e os minutos.
Para mover a indicação digital, pressione
(SEEK) –/+.
5 Pressione a tecla de seleção (PUSH
ENTER/SELECT).
O ajuste está completo e o relógio começa a
funcionar.
Para visualizar o relógio, pressione (DSPL).
Pressione (DSPL) novamente para retornar à
indicação anterior.
Com o controle remoto sem fi o
Para ajustar a hora e os minutos, pressione M ou m no
passo 4.
Modo Demo
Quando o aparelho é desligado, o relógio aparece
primeiro, em seguida, o modo de demonstração
(DEMO) é iniciado. Para cancelar o modo DEMO,
mude o ajuste para “DEMO-OFF” (página 14)
enquanto o aparelho está desligado.

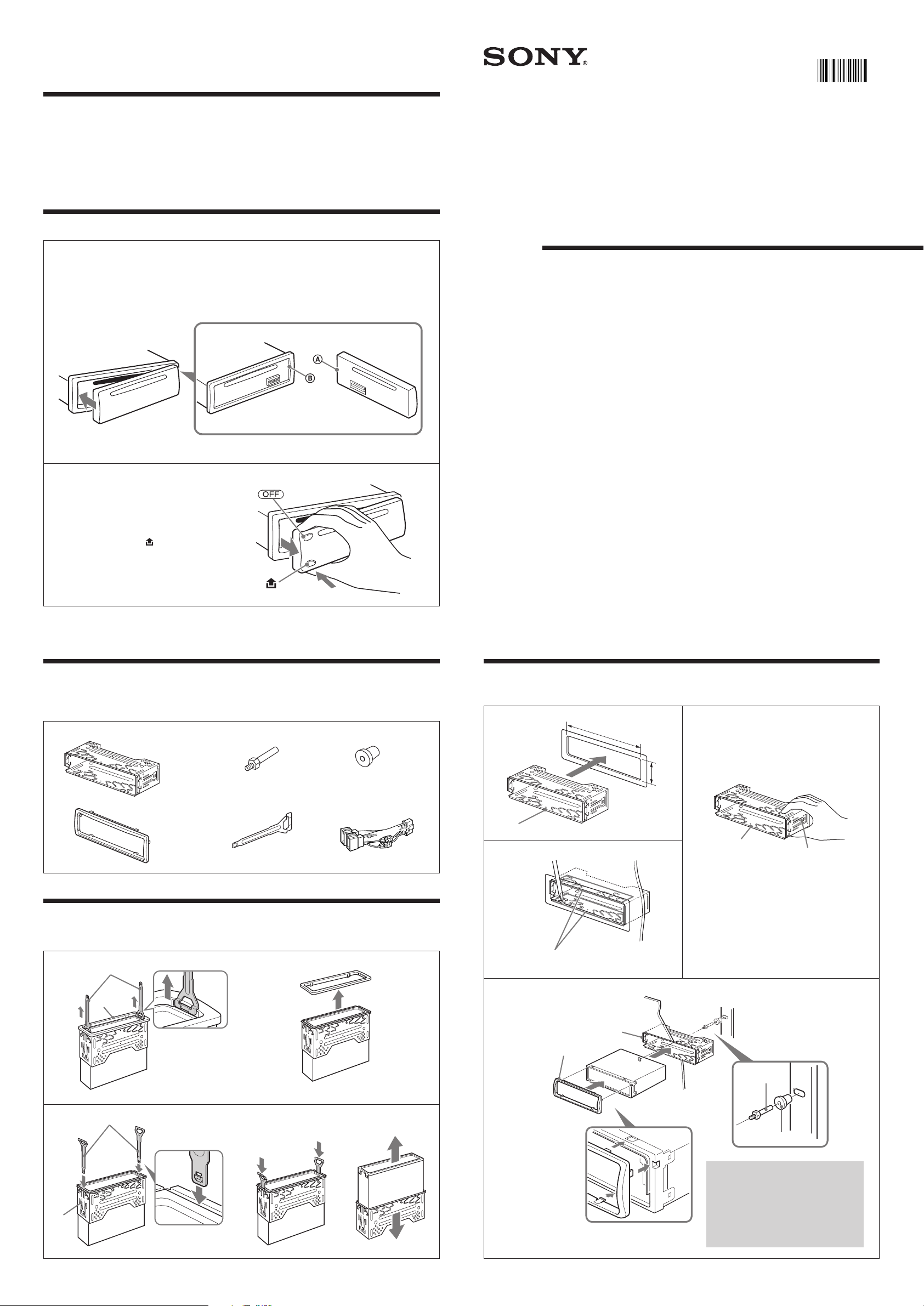

Colocando/destacando o
painel frontal
Colocando o painel frontal
Posicione o lado A do painel frontal no lado B do
aparelho conforme a ilustração e depois empurre
levemente o lado esquerdo até que faça um clique e
encaixe fi rmemente.
Nota
Não coloque nada na superfície interna do painel frontal.
5
Destacando o painel frontal
Você pode destacar o painel frontal do aparelho
para evitar que ele seja roubado.
Alarme de precaução
Se você desligar a chave de ignição sem remover
o painel frontal, o alarme de precaução soará por
alguns segundos. O alarme soará somente quando o
amplifi cador interno estiver sendo utilizado.
1 Pressione (OFF).
O aparelho é desligado.
2 Pressione e deslize o painel frontal
para o lado direito, depois puxe-o pelo
lado esquerdo em sua direção.
Notas
• Não derrube o painel frontal durante sua remoção,
nem exerça muita pressão sobre o painel frontal e o
visor de informações.
• Não exponha o painel frontal ao calor, nem a
temperaturas altas ou muita umidade. Evite deixá-lo no
interior de um automóvel estacionado ao sol, onde pode
ocorrer elevação considerável de temperatura.
• Não desconecte o painel frontal durante a reprodução
de um dispositivo USB, de outra forma os dados do
USB podem ser danifi cados.
6
Controle remoto sem fi o
RM-X151
Esta seção contém instruções sobre a localização
dos controles e as operações básicas. Consulte as
páginas listadas para obter mais detalhes.
Para operar os dispositivos USB, consulte a
página 11.
As teclas correspondentes do controle remoto
sem fi o controlam as mesmas funções que as do
aparelho.
1 Tecla OFF*
Para desligar o aparelho ou parar a fonte de som.
2 Tecla
(BROWSE) página 9
Para ativar o modo Quick-BrowZer.
3 Botão de controle/tecla de seleção (PUSH
ENTER/SELECT) páginas 9, 13
Para ajustar o volume ou selecionar a categoria
de busca (gire); para selecionar itens (pressione
e gire).
4 Tecla SOURCE
Para ligar o aparelho ou mudar a fonte de som
(Rádio/CD/USB/AUX).
5 Compartimento de disco
Insira o disco (com o lado impresso para cima). A
reprodução é iniciada.
6 Visor de informações
7 Terminal USB página 11
Para conectar o dispositivo USB.
8 Tecla Z (ejeção)
Para ejetar o disco.
9 Tecla
(liberação do painel frontal)
página 6
q; Tecla (BACK) página 9
Para retornar à tela anterior.
qa Receptor de controle remoto sem fi o
qs Teclas SEEK –/+
CD/USB:
Para pular faixas (pressione); pular faixas
continuamente (pressione, depois pressione
novamente dentro de 1 segundo mantendo-a
pressionada); retroceder/avançar rapidamente
uma faixa (mantenha-a pressionada).
7
Rádio:
Para sintonizar as emissoras automaticamente
(pressione-a); encontrar uma emissora
manualmente (mantenha-a pressionada).
qd Tecla MODE página 10
Para selecionar a faixa de rádio (FM/AM);
selecionar o modo de reprodução do Dispositivo
de Áudio ATRAC.
qf Tecla EQ3 (equalizador) página 13
Para selecionar um tipo de equalização (XPLOD,
VOCAL, EDGE, CRUISE, SPACE, GRAVITY,
CUSTOM ou OFF).
qg Tecla BTM página 10
Para iniciar a função BTM (mantenha-a
pressionada).
qh Tecla RESET (localizada na parte frontal do
aparelho, com o painel frontal destacado)
página 5
qj Teclas numéricas
CD/USB:
(1)/(2): ALBUM –/+**
Para pular álbuns (pressione); pular álbuns
continuamente (mantenha-a pressionada).
(3): REP página 10
(4): SHUF página 10
(5): DM+ página 2
Para ativar a função DM+, ajuste em
“DM+-ON”. Para cancelar, ajuste em
“DM+-OFF”.
(6): PAUSE
Para efetuar uma pausa na reprodução. Para
cancelar, pressione-a novamente.
Rádio:
Para sintonizar as emissoras memorizadas
(pressione-as); memorizar emissoras
(mantenha-as pressionadas).
qk Tecla DSPL (visor)/SCRL (rolar)
página 10
Para mudar os itens do visor (pressione)/para
visualizar automaticamente os itens da tela
(mantenha-a pressionada).
ql Tomada de entrada AUX página 15
Para conectar um aparelho de áudio portátil.
Seguem abaixo as teclas/funções do controle remoto
sem fi o que são diferentes do aparelho. Remova o
fi lme de isolamento antes da utilização (página 5).
w; Teclas < (.)/, (>)
Para controlar o CD/rádio/USB, da mesma
maneira que (SEEK) –/+ do aparelho.
Ajustes, ajustes do som, etc. podem ser operados
pelas teclas < ,.
wa Tecla DSPL (visor)
Para mudar os itens do visor.
ws Tecla VOL (volume) +/–
Para ajustar o volume.
wd Tecla ATT (atenuar)
Para atenuar o som. Para cancelar, pressione-a
novamente.
wf Tecla SEL (seleção)
O mesmo que a tecla de seleção no aparelho.
Durante o modo Quick-BrowZer, (SEL) (seleção)
estará desativado.
wg Teclas M (+)/m (–)
Para controlar o CD/USB; o mesmo que (1)/(2)
(ALBUM –/+) do aparelho.
Ajustes, ajustes do som, etc. podem ser operados
pelas teclas M m.
wh Tecla SCRL (rolar)
Para visualizar automaticamente os itens da tela.
wj Teclas Numéricas
Para sintonizar emissoras memorizadas
(pressione-as); para memorizar emissoras
(mantenha-as pressionadas).
Notas
• Quando ejetar/inserir um disco, mantenha qualquer
dispositivo USB desconectado para evitar danos no
disco.
• Quando o aparelho está desligado e o visor apagado,
não é possível operar o aparelho com o controle
remoto sem fi o, a menos que (SOURCE) do aparelho
seja pressionada ou um disco seja inserido para ativar
o aparelho primeiro.
Sobre a tampa do USB
Quando não estiver utilizando o terminal USB (7),
utilize a tampa do USB fornecida para evitar que poeira
ou sujeira entrem no terminal. Mantenha a tampa do
USB fora do alcance das crianças para impedir que elas
a engulam acidentalmente.
* Advertência para a instalação em um
automóvel que não possui a posição
ACC (acessórios) na chave de ignição
Certifi que-se de pressionar (OFF) no aparelho
por aproximadamente 2 segundos para desativar
a visualização do relógio após desligar o
automóvel. Caso contrário, a indicação do
relógio não será desativada, podendo descarregar
a bateria do automóvel.
** Quando estiver reproduzindo um arquivo MP3/WMA/
AAC
8 9
CD
Itens visualizados
A Fonte
B Número da faixa/Tempo de reprodução
decorrido, Nome do disco/artista, Número
do álbum*, Nome do álbum, Nome da faixa,
Informação de texto, Relógio
* O número do álbum aparece somente quando o
álbum é modifi cado.
Para mudar os itens visualizados B, pressione
(DSPL).
Informação adicional
Os itens exibidos no visor variam de acordo com o tipo
de disco, formato de gravação e ajustes. Para obter mais
informações sobre os arquivos MP3/WMA/AAC, consulte
as páginas 18 e 19.
Reprodução repetida e aleatória
1 Durante a reprodução, pressione (3)
(REP) ou (4) (SHUF) repetidamente até
aparecer o ajuste desejado.
Selecione Para reproduzir
TRACK
a faixa repetidamente.
ALBUM*
o álbum repetidamente.
SHUF ALBUM*
o álbum em ordem aleatória.
SHUF DISC
o disco em ordem aleatória.
* Quando se reproduz um arquivo MP3/WMA/AAC.
Para retornar ao modo de reprodução normal,
selecione “
OFF” ou “SHUF OFF”.
Rádio
Memorizando e sintonizando
emissoras
Precaução
Para sintonizar emissoras de rádio enquanto dirige
um automóvel, utilize a função BTM (Best Tuning
Memory) para evitar acidentes.
Memorizando emissoras
automaticamente — BTM
1 Pressione (SOURCE) repetidamente até
“TUNER” aparecer.
Para mudar a faixa, pressione (MODE)
repetidamente. Você pode selecionar FM1,
FM2, FM3, AM1 ou AM2.
2 Mantenha pressionada (BTM) até “BTM”
piscar.
O aparelho memoriza as emissoras na ordem
de freqüência nas teclas numéricas. Quando
a memorização termina, o aparelho emite um
bipe.
Memorizando emissoras
manualmente
1 Durante a sintonização da emissora
que deseja memorizar, mantenha
pressionada uma tecla numérica ((1) a
(6)) até “MEM” aparecer.
Nota
Se você memorizar uma nova emissora em uma tecla
numérica ocupada, a emissora anterior será apagada e
substituída pela atual.
Sintonizando as emissoras
memorizadas
1 Selecione a faixa e depois pressione
uma tecla numérica ((1) a (6)).
Com o controle remoto sem fi o
Para sintonizar emissoras memorizadas, pressione M
ou m.
Sintonizando automaticamente
1 Selecione a faixa, depois pressione
(SEEK) –/+ para procurar a emissora.
A procura pára quando o aparelho sintoniza
uma emissora. Repita a operação até que a
emissora desejada seja sintonizada.
Informação adicional
Se souber a freqüência da emissora que deseja ouvir,
mantenha pressionada (SEEK) –/+ para localizar a
freqüência aproximada, depois pressione repetidamente
(SEEK) –/+ para ajustar precisamente a freqüência
desejada (sintonização manual).
Dispositivos USB
Reprodução de dispositivos USB
1 Conecte o dispositivo USB ao terminal
USB.
Se um dispositivo USB já estiver conectado,
pressione (SOURCE) repetidamente até
aparecer “USB” para iniciar a reprodução.
Pressione (OFF) para parar a reprodução.
Notas
• Antes de remover um dispositivo USB, assegure-se
de parar a reprodução. Se você remover o dispositivo
USB durante a reprodução, os dados contidos no
dispositivo USB poderão ser danifi cados.
• Não utilize dispositivos USB muito grandes ou
pesados, pois eles podem cair devido à vibração, bem
como impossibilitar uma conexão fi rme.
• Não remova o painel frontal durante a reprodução do
dispositivo USB, isto pode danifi car os dados do USB
e os alto-falantes não emitirão som.
Itens visualizados
A Dispositivo de Áudio ATRAC: AAD
Memória Flash: USB
B Número da Faixa/Álbum/Artista/Lista de
reprodução/Gênero, Nome da Faixa/Álbum/
Artista/Lista de reprodução/Gênero, Tempo de
reprodução decorrido, Relógio
Para mudar os itens visualizados B, pressione
(DSPL).
Informação adicional
Os itens exibidos no visor variam de acordo com
o formato de gravação e ajustes. Para obter mais
informações sobre os arquivos MP3/WMA/AAC /ATRAC,
consulte as páginas 18 e 19.
Nota
A visualização varia conforme o dispositivo USB com
Memória Flash e Dispositivo de Áudio ATRAC.
Parabéns!
Você acaba de adquirir um auto-rádio FM estéreo/
AM com toca-discos a laser Sony. Desfrute das
várias funções oferecidas pelo aparelho como a
seguir.
• Reprodução de CD
Você pode reproduzir CD-DA (que também
contenha CD TEXT*) e CD-R/CD-RW (arquivos
MP3/WMA/AAC (páginas 18 e 19)).
Tipo de discos Logotipo
CD-DA
MP3
WMA
AAC
• Recepção de rádio
– Você pode armazenar até 6 emissoras de rádio
por faixa (FM1, FM2, FM3, AM1 e AM2).
– BTM (Best Tuning Memory): O aparelho
seleciona as emissoras que emitem sinais fortes e
as armazena na memória.
• Função de Busca
Quick-BrowZer: Você pode procurar uma faixa
em um CD, ou em um dispositivo USB conectado a
este aparelho, de forma rápida e fácil (página 9).
• Ajuste do som
– EQ3 stage2: Você pode selecionar uma das
7 curvas de equalização memorizadas.
– Digital Music Plus (DM+): Melhora o som
comprimido digitalmente, como os arquivos
MP3.
• Operação de um equipamento auxiliar
Dispositivo USB: É possível conectar um
dispositivo USB com Memória Flash ou um
“Walkman” (Dispositivo de Áudio ATRAC) ao
terminal USB frontal. Para obter mais detalhes
sobre os dispositivos que podem ser utilizados,
consulte “Sobre os dispositivos USB (página 18) ou
o endereço de suporte Sony na Web (página 24)”.
• Conexão de um equipamento auxiliar
Um equipamento de áudio portátil pode ser
conectado à tomada de entrada AUX localizada na
parte frontal do aparelho.
*
Disco CD TEXT é um CD-DA que contém informações
como o nome do disco, do artista e da faixa.
Registre o seu produto no site www.sony.com.br em
REGISTRE.
Conheça a linha completa de Car Entertainment
– alto-falantes, amplifi cadores e subwoofers – no site
www.sony.com.br/xplod.

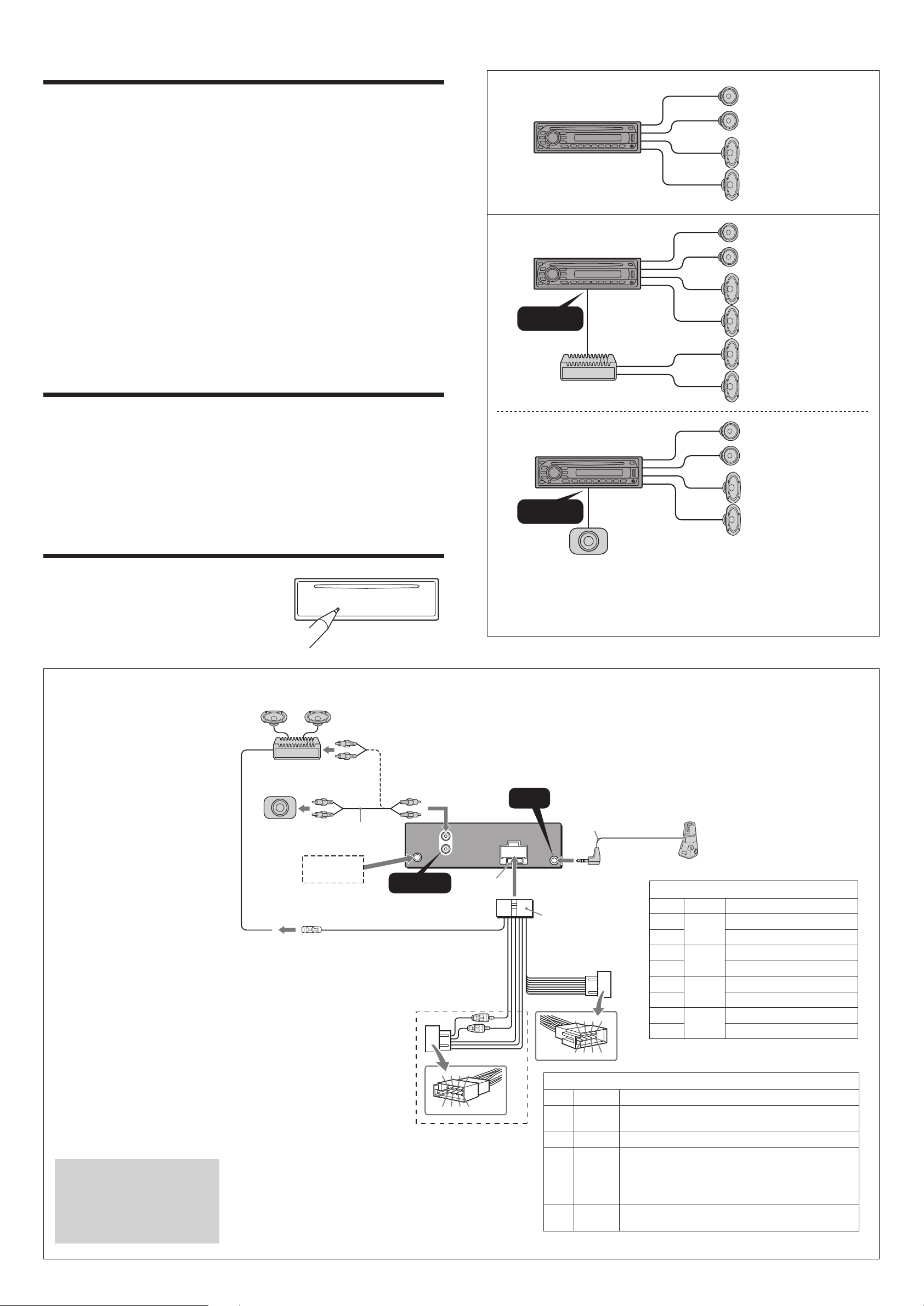

Para a instalação e conexões, veja o Manual de
Instalação/Conexões fornecido.
“ATRAC”, “ATRAC AD”, SonicStage e seus
logotipos são marcas comerciais da Sony Corporation.
“WALKMAN” e o logotipo “WALKMAN” são
marcas registradas da Sony Corporation.
Microsoft, Windows Media e o
logotipo Windows são marcas
registradas ou marcas
comerciais da Microsoft
Corporation nos Estados Unidos da América e/ou
outros países.
Advertência para instalação em um
automóvel que não possui a posição ACC
(acessórios) na chave de ignição
Certifi que-se de ajustar a função A.OFF
(Desligamento automático) (página 14). O
aparelho será desligado completa e
automaticamente no tempo ajustado após ser
desligado, evitando assim que a bateria se
descarregue. Se você não ajustar a função A.OFF
(Desligamento automático), mantenha pressionada
a tecla (OFF) até desativar a visualização da tela
toda vez que desligar o automóvel.
ADVERTÊNCIA
Este aparelho não pode realizar gravações em
CDs (cópias de CDs). O termo “Reprodução”,
quando citado neste manual, signifi ca
exclusivamente a produção de som para que se
possam ouvir as músicas de um CD/RÁDIO ou
de outra fonte sonora conectada ao aparelho.
Índice
10
11
A reprodução é iniciada.
Procurando por uma faixa — Quick-BrowZer
Você pode localizar facilmente uma faixa em um CD ou dispositivo USB (“Walkman”/Dispositivo com
Memória Flash) por categoria.
1 Pressione
(BROWSE).
O modo Quick-BrowZer é ativado e a lista de categorias de busca é exibida.
Os itens exibidos no visor variam de acordo com o tipo de dispositivo ou disco.
2 Gire o botão de controle para selecionar a categoria de busca desejada e depois
pressione-o para confi rmar a seleção.
3 Repita o passo 2 até selecionar a faixa desejada.
A reprodução é iniciada.
Para retornar à tela anterior
Pressione (BACK).
Para sair do modo Quick-BrowZer
Pressione (BROWSE).
Notas
• Quando se ativa o modo Quick-BrowZer, o ajuste de reprodução repetida/aleatória é cancelado.
• Dependendo do dispositivo USB, os itens da tela podem não aparecer corretamente.
• Dependendo do dispositivo USB, é possível que nenhum som seja emitido durante o modo Quick-BrowZer.
(BROWSE):
Para ativar ou sair do modo Quick-BrowZer.
Botão de controle:
Para selecionar um item (gire); para confi rmar
o item (pressione).
(BACK):
Para retornar à tela anterior.
continua na próxima página t
TERMO DE GARANTIA
I-CONTEÚDO E PRAZO DE GARANTIA
1. A Sony Brasil Ltda. garante o produto acima
identifi cado, o qual foi recebido devidamente
lacrado, pelo prazo de 12 (doze) meses,
incluído o da garantia legal (primeiros noventa
dias), contados a partir da aquisição pelo
primeiro consumidor, contra defeitos de
projeto, fabricação, montagem, ou
solidariamente em decorrência de vícios de
qualidade do material, que o torne impróprio
ou inadequado ao consumo a que se destina.
2. A Garantia se faz mediante a exibição deste
termo, bem como da Nota Fiscal
correspondente.
II-EXCLUDENTES DA GARANTIA
1. O presente Termo exclui despesas de
transporte, frete, seguro, constituídos tais itens,
ônus e responsabilidade do consumidor, além
de não cobrir:
a) peças que se desgastam naturalmente com o
uso regular, tais como cabeças gravadora/
reprodutora, cabo de microfone, cabos e
espumas dos fones de ouvido, agulha,
lâmpadas de mostrador, etc. (para linha
áudio, vídeo e TVs com vídeo integrado);
b) bateria de lítio, bateria de hidreto de metal
níquel (Ni-MH), pilhas AA, pilhas AAA;
Modelo: CDX-GT427UX
Unidade comercial: Sony Brasil Ltda.
Rua Inocêncio Tobias, 125 - Bloco A
Barra Funda - São Paulo - SP - CEP 01144-000
Central de Relacionamento: (0XX11) 3677-1080
(http://www.sony.com.br)
c) danos à parte externa do produto (gabinete,
painel, acabamentos, botões, etc.), bem
como peças e acessórios sujeitos à quebra
causada por maus tratos;
d) manuseio inadequado, indevido aos fi ns a
que se destina, em desacordo com as
recomendações do Manual de Instruções.
III-INVALIDADE DA GARANTIA
1. A Garantia fi ca automaticamente invalidada,
se:
a) não for apresentada a Nota Fiscal de venda
no Brasil, ou documento fi scal equivalente,
conjuntamente com o Termo de Garantia;
b) o produto for ligado em rede elétrica fora
dos padrões especifi cados ou sujeita a
fl utuação excessiva de voltagem;
c) o produto tiver seu lacre violado, for aberto
para conserto, manuseado ou tiver o circuito
original alterado por técnico não autorizado
ou não credenciado;
d) o número de série do produto for removido
ou alterado;
e) o produto for utilizado em ambientes
sujeitos a gases corrosivos, umidade
excessiva ou em locais com altas/baixas
temperaturas, poeira, acidez, etc.;
f) o produto sofrer qualquer dano por acidente
(quebra), ou agente da natureza (raio,
enchente, maresia, etc.);
g) o produto for manuseado ou usado em
desacordo com o Manual de Instruções que
o acompanha;
h) qualquer modifi cação for introduzida no
aparelho, não prevista no Manual de
Instruções.
IV-FORMA E LOCAL DE UTILIZAÇÃO
DA GARANTIA
1. Para usufruir desta garantia adicional à legal,
o consumidor deverá utilizar-se de um dos
Postos de Serviço Autorizado Sony, dentre
aqueles que constam na relação que
acompanha o produto.
2. Esta Garantia é válida apenas em território
brasileiro.
3. O transporte do produto ao Posto de Serviço
Autorizado é de responsabilidade do
consumidor.
ATENÇÃO
Este Termo de Garantia só tem validade quando
acompanhado da Nota Fiscal correspondente.
Conserve-os em seu poder.
12
Auto-rádio FM estéreo/AM
com toca-discos a laser
Manual de Instruções
Com relação à instalação e conexões, veja o manual de
instalação/conexões fornecido.
Antes de utilizar o aparelho, leia este manual cuidadosamente
e conserve-o para futuras consultas.
© 2008 Sony Corporation Impresso no Brasil
CDX-GT427UX
Tecla
RESET
Localização dos controles e operações básicas
Aparelho
3-283-436-12(1)
A
B
12 4 5 863
OFF
BROWSE
SEEK
BACK
qa qdq;9 qs qfqg7qh qlqkqj
1
4
OFF
SOURCE
SEL
w;
+
–
wa
ws
DSPL
132
465
VOL
+
–
ATT
MODE
SCRL
PUSH ENTER / SELECT
SOURCE
SEEK
MODE
EQ3
wd
wf
qd
wg
wh
wj
ALBUM
123456
BTM
REP SHUF SCRL
DM
PAUS E
DSPL
AUX
OFF
BROWSE
SEEK
BACK
PUSH ENTER / SELECT
SOURCE
SEEK
MODE
EQ3

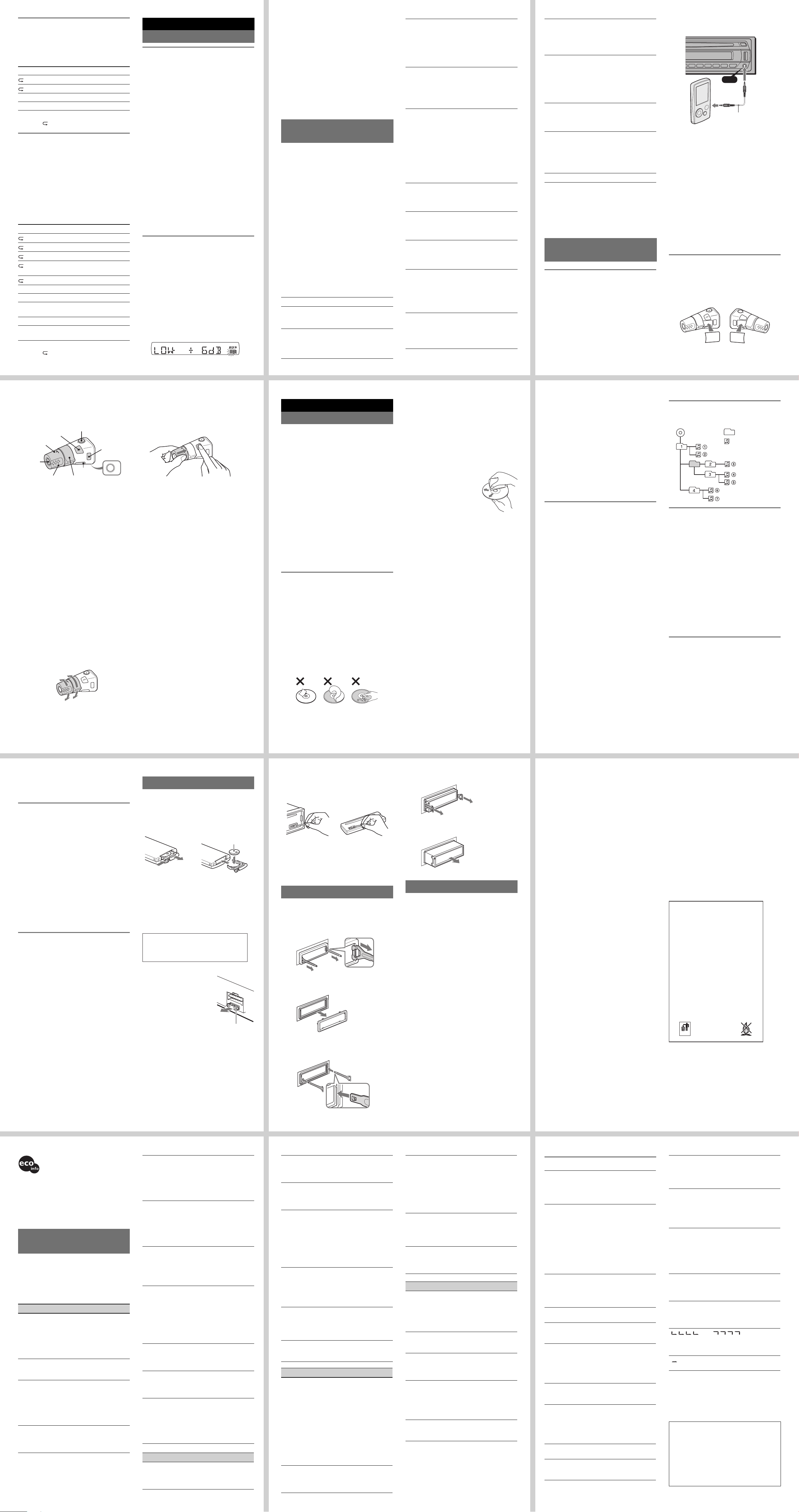

Page 2
Ouvindo música em um dispositivo de
áudio com Memória Flash
Reprodução repetida e aleatória
1 Durante a reprodução, pressione (3) (REP) ou
(4) (SHUF) repetidamente até aparecer o ajuste
desejado.
Selecione Para reproduzir
TRACK
ALBUM
SHUF ALBUM
SHUF DEVICE
a faixa repetidamente.
o álbum repetidamente.
o álbum em ordem aleatória.
o dispositivo em ordem aleatória.
Para retornar ao modo de reprodução normal,
selecione “
OFF” ou “SHUF OFF”.
Ouvindo música em um “Walkman”
(Dispositivo de Áudio ATRAC)
1 Durante a reprodução, pressione
(MODE) repetidamente até aparecer o
ajuste desejado.
O item muda conforme a seguir:
ALBUM t TRACK t GENRE t
PLAYLIST t ARTIST
Reprodução repetida e aleatória
1 Durante a reprodução, pressione (3) (REP) ou
(4) (SHUF) repetidamente até aparecer o ajuste
desejado.
Selecione Para reproduzir
TRACK
ALBUM
ARTIST
PLAYLIST
GENRE
SHUF ALBUM
SHUF ARTIST
SHUF PLAYLIST
SHUF GENRE
SHUF DEVICE
Para retornar ao modo de reprodução normal,
selecione “
a faixa repetidamente.
o álbum repetidamente.
o artista repetidamente.
a lista de reprodução
repetidamente.
o gênero repetidamente.
o álbum em ordem aleatória.
o artista em ordem aleatória.
a lista de reprodução em ordem
aleatória.
o gênero em ordem aleatória.
o dispositivo em ordem
aleatória.
OFF” ou “SHUF OFF”.
Outras funções
Mudando os ajustes de som
Ajustando as características
sonoras — BAL/FAD/SUB
Você pode ajustar o balanço, o efeito fader e o
volume do subwoofer.
1 Pressione a tecla de seleção (PUSH
ENTER/SELECT) repetidamente até
“BAL”, “FAD” ou “SUB” aparecer.
Os itens mudam conforme a seguir:
LOW*1 t MID*1 t HI*1 t BAL (balanço
esquerdo-central-direito (left-center-right)) t
FAD (balanço frontal-central-traseiro (frontcenter-rear)) t SUB (volume do subwoofer)*
t AUX*
*1 Quando EQ3 está ativo (veja abaixo)
*2 Quando a saída de áudio é ajustada em “SUB”
*3
2 Gire o botão de controle para ajustar o
item selecionado.
Depois de aproximadamente 3 segundos, o
ajuste é concluído e o visor retorna para o modo
de sintonização/reprodução normal.
Com o controle remoto sem fi o
Para ajustar o item selecionado, pressione <, M, , ou
m no passo 2.
Ajustando a curva do equalizador
— EQ3
“CUSTOM” de EQ3 permite que você faça um
ajuste personalizado.
1 Selecione uma fonte e depois pressione
(EQ3) repetidamente para selecionar
“CUSTOM”.
2 Pressione a tecla de seleção (PUSH
ENTER/SELECT) repetidamente até
“LOW”, “MID” ou “HI” aparecer.
3 Gire o botão de controle para ajustar o
item selecionado.
O nível de volume pode ser ajustado em passos
de 1 dB, entre –10 dB e +10 dB.
13
3
(página 14).
“ATT” é mostrado no valor mais baixo do ajuste
podendo ser ajustado em até 21 passos.
Quando a fonte AUX está ativa (página 14).
Repita os passos 2 e 3 para ajustar a curva do
equalizador.
Para restaurar o ajuste de fábrica da curva do
equalizador, mantenha pressionada a tecla de
seleção (PUSH ENTER/SELECT) antes que o
ajuste seja concluído.
Após 3 segundos, o ajuste será concluído e
o visor retornará ao modo de sintonização/
reprodução normal.
Informação adicional
Outros tipos de equalizador também podem ser
ajustados.
Com o controle remoto sem fi o
Para ajustar o item selecionado, pressione <, M, , ou
m no passo 3.
A.OFF (Desligamento automático do painel)
Para desligar automaticamente a alimentação do
painel decorrido o período de tempo desejado
quando o aparelho está desligado.
– “A.OFF-NO” (z), “A.OFF-30S (Segundos)”,
“A.OFF-30M (Minutos)” ou “A.OFF-60M
(Minutos)”.
SUB/REAR
1
*
Para mudar a saída de áudio.
– “SUB-OUT” (
z): Para que a saída seja realizada
através do subwoofer.
– “REAR-OUT”: Para que a saída seja realizada
através de um amplifi cador de potência.
LOCAL*
MONO
LPF
B.OUT (Black Out - Escurecimento do painel)
Para desligar a iluminação automaticamente para
2
Alterando os itens de ajuste
— SET
qualquer fonte de som (por exemplo, durante a
reprodução do CD/sintonização de rádio, etc.).
– “B.OUT-ON”
2
*
: Para desligar a iluminação
LOUD
se nenhuma operação for realizada em
1 Mantenha pressionada a tecla de
seleção (PUSH ENTER/SELECT).
A tela de ajuste aparece.
2 Pressione a tecla de seleção (PUSH
ENTER/SELECT) repetidamente até o
item desejado aparecer.
3 Gire o botão de controle para selecionar
o ajuste (ex. “ON” ou “OFF”).
4 Mantenha pressionada a tecla de
seleção (PUSH ENTER/SELECT).
O ajuste está completo e o visor retorna ao
modo de sintonização/reprodução normal.
Nota
Os itens que aparecem no visor variam de acordo com a
fonte de som e ajuste.
Com o controle remoto sem fi o
Para ajustar o item selecionado, pressione < ou ,
no passo 3.
Os seguintes itens podem ser ajustados (consulte a
referência de páginas para obter mais detalhes):
“
z” indica o ajuste de fábrica.
CLOCK-ADJ (Ajuste do relógio) (página 5)
BEEP
Para ativar o bipe, ajuste em “BEEP-ON” (
para desativar, ajuste em “BEEP-OFF”.
AUX-A
1
*
(Áudio AUX)
Para ativar a tela da fonte AUX, ajuste em
“AUX-A-ON” (z), para desativar, ajuste em
“AUX-A-OFF” (página 15).
z),
aproximadamente 5 segundos.
– “B.OUT-OFF” (
z): Para desativar a função
de escurecimento do painel.
Para restabelecer a iluminação, pressione
qualquer tecla do painel frontal.
DEMO (Demonstração)
Para ativar o modo de demonstração, ajuste
em “DEMO-ON” (
z), para desativar, ajuste em
“DEMO-OFF”.
DIM (Atenuador de brilho)
Para mudar o brilho do visor:
– “DIM-ON”: Para atenuar o brilho do visor.
– “DIM-OFF” (
z): Para desativar o atenuador.
ILM (Iluminação)
Para mudar a cor da iluminação das teclas, ajuste
em “ILM-1” (cor vermelha) (
(cor verde).
M.DSPL
3
*
(Motion Display)
Para selecionar o modo Motion Display.
– “M.DSPL-SA” (
z): Para mostrar os padrões
em movimento e o analisador de espectro.
– “M.DSPL-OFF”: Para desativar o Motion
Display.
4
*3 *
A.SCRL
(Visualização automática)
Para visualizar automaticamente os itens longos
quando se muda o disco/álbum/faixa.
– “A.SCRL-ON” (
z): Para visualizar.
– “A.SCRL-OFF”: Para desativar a visualização.
z) ou em “ILM-2”
BTM
*1 Quando o aparelho está desligado.
*2
*3 Quando o aparelho está ligado.
*4 Quando o aparelho está na função “CD” ou “USB”.
*5 O aparelho está na função “FM”.
*6 Quando a saída de áudio está ajustada em “SUB”.
Equipamento de áudio auxiliar
Conectando um equipamento de áudio portátil
opcional à entrada AUX (miniplugue estéreo) do
aparelho e selecionando simplesmente esta fonte,
você poderá ouvir o som desta fonte através dos
alto-falantes do automóvel. Qualquer diferença no
nível de volume entre o aparelho e o equipamento
portátil opcional é ajustável. Siga os procedimentos
a seguir:
Conectando um equipamento de áudio
portátil
1 Desligue o equipamento de áudio portátil.
3 *5
(Modo de busca local)
– “LOCAL-ON”: Para sintonizar somente as
emissoras com sinais fortes.
– “LOCAL-OFF” (
z): Para sintonizar com uma
recepção normal.
5
*3 *
(Modo mono)
Para melhorar a recepção de FM, selecione o
modo de recepção mono.
– “MONO-ON”: Para ouvir um programa de
rádio estéreo em mono.
– “MONO-OFF” (
z): Para ouvir um programa de
rádio estéreo em estéreo.
6
*3 *
(Filtro passa-baixo)
Para selecionar a freqüência de corte do
subwoofer: “LPF OFF” (
z), “LPF125Hz” ou
“LPF 78Hz”.
3
*
(Sonoridade)
Para ouvir claramente com o volume baixo.
– “LOUD-ON”: Para reforçar os graves e os
agudos.
– “LOUD-OFF” (z): Para não reforçar os graves
e os agudos.
5
*3 *
(página 10)
Quando a função Black out (escurecimento) é
ativada, o aparelho não pode ser operado com o
controle remoto sem fi o.
Utilizando equipamentos
opcionais
14
2 Abaixe o volume deste aparelho.
3 Conecte-o ao aparelho.
AUX
AUX
Cabo de conexão*
(não fornecido)
* Certifi que-se de utilizar um plugue reto.
Ajuste do nível de volume
Certifi que-se de ajustar o volume de cada
equipamento de áudio conectado antes de iniciar a
reprodução.
1 Abaixe o volume do aparelho.
2 Pressione (SOURCE) repetidamente até “AUX”
aparecer.
“AUX FRONT IN” aparecerá.
3 Inicie a reprodução do equipamento de áudio
portátil em um nível de volume moderado.
4 Ajuste o nível de volume desejado neste
aparelho.
5 Pressione a tecla de seleção (PUSH ENTER/
SELECT) repetidamente até “AUX” aparecer e
gire o botão de controle de volume para ajustar
o nível do volume (–8 dB a +18 dB).
Controle remoto de segurança com
fi o RM-X4S (opcional)
Colando a etiqueta de indicação
Cole a etiqueta apropriada de acordo com o modo
de montagem do controle remoto de segurança com
fi o. Veja a ilustração abaixo.
MODE
DSPL
SEL
15
SEL
DSPL
MODE
Localização dos controles
As teclas correspondentes do controle remoto de
segurança controlam as mesmas funções que as
teclas deste aparelho.
SEL
PRESET/
DISC
SOURCE
VOL
ATT
DSPL
SEEK/AMS
MODE
OFF
OFF
Os seguintes controles do controle remoto de
segurança com fi o são operados de forma diferente
do aparelho.
•
Tecla ATT (atenuação)
Para atenuar o som. Para cancelar, volte a
pressionar a tecla.
Tecla SEL (seleção)
•
O mesmo que a tecla de seleção (PUSH
ENTER/SELECT) do aparelho. Durante o
modo Quick-BrowZer, (SEL) (selecionar) fi ca
inativa.
Controle PRESET/DISC
•
CD/USB: O mesmo que (1)/(2) (ALBUM –/+)
do aparelho (empurre e gire).
Rádio: Para sintonizar as emissoras
memorizadas (empurre e gire).
Controle VOL (volume)
•
O mesmo que o botão de controle do aparelho
(gire).
Controle SEEK/AMS
•
O mesmo que (SEEK) –/+ do aparelho (gire e
mantenha-o girado sem soltar).
Tecla DSPL (visor)
•
Para mudar os itens do visor.
Mudando a direção de operação
A direção de operação dos controles é ajustada na
fábrica, como ilustrada ao lado.
Para aumentar
Para diminuir
Se precisar montar o controle remoto de segurança
com fi o no lado direito da coluna da direção, você
poderá inverter a direção de operação.
1 Enquanto empurra o controle VOL,
mantenha pressionada (SEL).
16
Informações adicionais
Precauções
Se o automóvel fi car estacionado sob o sol, aguarde
•
o aparelho retornar à temperatura normal antes de
utilizá-lo.
Se o automóvel possuir uma antena elétrica, esta
•
será acionada quando o rádio for ligado.
Condensação de umidade
Em dias chuvosos ou em locais muito úmidos, poderá
ocorrer condensação de umidade no interior da lente
e do visor do aparelho. Se isto ocorrer, o aparelho não
irá operar corretamente. Neste caso, remova o disco
e espere aproximadamente uma hora, com o aparelho
ligado, até que a umidade se evapore.
Para manter a alta qualidade de som
Se você possuir suportes para bebidas próximos ao seu
equipamento de áudio, seja cuidadoso para não deixar
que suco ou outras bebidas sejam derramadas dentro
do aparelho e no CD.
Resíduo de açúcar no aparelho ou no CD pode
contaminar as lentes dentro do aparelho,
comprometendo a qualidade de som ou sua
reprodução.
Notas sobre discos
Para manter um som perfeito, segure o disco pelas
•
bordas.
Para mantê-lo limpo, não toque em sua superfície.
•
Mantenha os discos em suas respectivas caixas ou
•
num porta-CDs quando não estiverem em uso.
Não exponha os discos à luz solar direta ou fontes
•
de calor, como dutos de ar quente. Não deixe os
discos no interior de um automóvel estacionado sob
o sol, onde possa ocorrer uma elevação considerável
de temperatura.
Não cole papel ou fitas adesivas na superfície
•
do disco, nem utilize discos com resíduo de fitas
adesivas ou etiquetas mal coladas. Isto poderá causar
a parada do CD, resultando em funcionamento
inadequado do aparelho ou em danos no seu CD.
O uso de discos com etiquetas ou fitas adesivas
•
poderá causar as seguintes falhas de funcionamento:
– Impossibilidade de se ejetar o disco
(emperramento do mecanismo de ejeção causado
pelo descolamento da etiqueta ou fi ta adesiva).
– Impossibilidade de se ler os dados de áudio
corretamente (por exemplo, interrupção da
reprodução ou simplesmente a reprodução não se
inicia) devido ao calor contrair a fi ta adesiva ou
etiqueta e causar a deformação do disco.
•
Discos com formatos especiais (formato de coração,
disco quadrado, formato de estrela) não podem
ser reproduzidos neste aparelho. Se você tentar
reproduzi-los, o aparelho poderá ser danificado. Não
utilize estes tipos de discos.
•
Não é possível a reprodução de CDs de 8 cm.
•
Antes de reproduzir, limpe o
disco com um pano macio,
passando-o do centro para
as bordas. Não use solventes
como benzina, tíner, limpadores
disponíveis no mercado, nem
sprays antiestáticos destinados
aos discos de vinil.
Notas sobre discos CD-R/CD-RW
•
Dependendo do estado do disco ou do equipamento
utilizado para gravação, alguns CD-Rs/CD-RWs
podem não ser reproduzidos neste aparelho.
•
Não será possível reproduzir um CD-R ou um
CD-RW que não estiver finalizado.
•
O aparelho é compatível com o formato ISO
9660 nível 1/nível 2, Joliet/Romeo no formato de
expansão e Multi Session.
•
O número máximo de:
– pastas (álbuns): 150 (incluindo a pasta raiz e
pastas vazias).
– arquivos (faixas) e pastas contidas em um disco:
300 (se o nome de um arquivo ou pasta possuir
muitos caracteres, esta quantidade poderá ser
inferior a 300).
– caracteres que podem ser visualizados no nome de
uma pasta ou arquivo é 32 (Joliet) ou 64 (Romeo).
•
Quando o disco é gravado em Multi Session,
somente a primeira faixa do formato da primeira
sessão (qualquer outro formato é omitido) é
reconhecida e reproduzida. A prioridade do formato
é CD-DA e de arquivo é MP3/WMA/AAC.
– Quando a primeira faixa é um CD-DA, somente o
CD-DA da primeira sessão é reproduzido.
– Quando a primeira faixa não é um CD-DA, é
reproduzida uma sessão do arquivo MP3/WMA/
AAC. Se o disco não possuir dados em nenhum
destes formatos, a indicação “NO MUSIC”
aparecerá.
17
Discos de áudio com tecnologia de
proteção de direitos autorais
Este aparelho é destinado à reprodução de discos que
obedeçam ao padrão “Compact Disc” (CD).
Algumas gravadoras estão protegendo seus discos de
áudio com tecnologia de proteção de direitos autorais.
Alguns desses discos não estão conforme o padrão CD
e podem não ser reproduzidos neste aparelho.
Nota sobre DualDisc
O DualDisc é um disco de dois lados, que tem dados
de DVD em um lado e dados de áudio digital em
outro lado. Entretanto, como o lado que tem dados
de áudio não obedece ao padrão “Compact Disc”
(CD), a reprodução do DualDisc não é garantida neste
aparelho.
Sobre os dispositivos USB
Os dispositivos USB com Memória Flash e
•
dispositivo de áudio ATRAC compatíveis com o
padrão USB podem ser utilizados. Entretanto, este
aparelho não pode reconhecer os dispositivos USB
através de um HUB USB, e não é compatível com
dispositivos que possuam a função HUB. Para
obter mais informações sobre a compatibilidade do
seu dispositivo USB, visite o site da Sony na web
(página 24).
O codec correspondente difere de acordo com o tipo
•
de dispositivo.
– Memória Flash: MP3/WMA/AAC
– Dispositivo de Áudio ATRAC: ATRAC/MP3/
WMA/AAC
Os arquivos DRM (Digital Rights Management) que
•
não são ATRAC podem não ser reproduzidos.
O número máximo de dados que podem ser
•
visualizados é:
Memória Flash:
– pastas (álbuns): 128, arquivos (faixas) por pasta:
500
Dispositivo de Áudio ATRAC: ATRAC/MP3/
WMA/AAC
– álbuns/artistas/listas de reprodução/gêneros:
65.535, faixas: 65.535
Notas
• Quando utilizar um cabo, utilize o cabo fornecido com
o dispositivo USB conectado.
• Não utilize dispositivos USB que sejam muito grandes
ou pesados e que possam interferir no ato de dirigir.
• Não deixe o dispositivo USB em um carro
estacionado, pois pode resultar em mau
funcionamento.
• O início da reprodução pode levar algum tempo,
dependendo da quantidade de dados gravados.
• É recomendado que se faça uma cópia de segurança
dos dados do dispositivo USB.
Seqüência de reprodução
dos arquivos MP3/WMA/AAC
(CD-R/RW ou Memória Flash)
MP3/WMA/AAC
Pasta (álbum)
Arquivo
MP3/WMA/AAC
(faixa)
Sobre os arquivos MP3
MP3, que é a abreviação de MPEG-1 Audio Layer-3,
•
é um formato padrão de compressão de arquivos de
áudio que comprime os dados de CD de áudio em
aproximadamente 1/10 do seu tamanho original.
As versões 1.0, 1.1, 2.2, 2.3 e 2.4 do indicador ID3
•
aplicam-se somente a MP3. O indicador ID3 pode
ter de 15/30 caracteres (versões 1.0 e 1.1), ou de
63/126 caracteres (versões 2.2, 2.3 e 2.4).
Quando estiver nomeando um arquivo MP3,
•
assegure-se de acrescentar a extensão “.mp3” ao
nome do arquivo.
Durante a reprodução de um arquivo MP3 de
•
VBR (taxa de bits variável) ou ao se avançar e
retroceder rapidamente, o tempo de reprodução
decorrido pode não aparecer corretamente.
Nota
Se você reproduzir um MP3 de alta taxa de bits, como
320 kbps, o som poderá fi car intermitente.
Sobre os arquivos WMA
WMA, que é a abreviação de Windows Media
•
Audio, é outro formato padrão de compressão de
arquivos de música. Este formato comprime os
dados de CD de áudio em aproximadamente 1/22*
do seu tamanho original.
O indicador WMA tem 63 caracteres.
•
Quando estiver nomeando um arquivo WMA,
•
assegure-se de acrescentar a extensão “.wma” ao
nome do arquivo.
Durante a reprodução de um arquivo WMA de VBR
•
(taxa de bits variável) ou ao se avançar/ retroceder
rapidamente, o tempo de reprodução decorrido pode
não aparecer corretamente.
* Somente para 64 kbps
18
Nota
Não é possível reproduzir os arquivos WMA a seguir:
– arquivos com compressão defeituosa.
– arquivos com proteção de direitos autorais.
Sobre os arquivos AAC
AAC, que é a abreviação de Advanced Audio
•
Coding, é um formato padrão de compressão de
arquivos de música. Ele comprime os dados de
CD de áudio em aproximadamente 1/11* do seu
tamanho original.
O indicador AAC tem 126 caracteres.
•
Quando estiver nomeando um arquivo AAC,
•
assegure-se de acrescentar a extensão “.m4a” ao
nome do arquivo.
Durante a reprodução de um arquivo AAC de VBR
•
(taxa de bits variável) ou ao se avançar e retroceder
rapidamente, o tempo de reprodução decorrido pode
não aparecer corretamente.
* Somente para 128 kbps
Nota
A reprodução de arquivos AAC a seguir não é
suportada.
– arquivos com compressão defeituosa.
– arquivos com proteção de direitos autorais.
Sobre os arquivos ATRAC
Formato ATRAC3plus
ATRAC3, que é a abreviação de Adaptive
Transform Acoustic Coding3, é uma tecnologia de
compressão de áudio que comprime os dados de CD
de áudio em aproximadamente 1/10 do seu tamanho
original.
O ATRAC3plus, que é extensão do ATRAC3,
comprime os dados de CD de áudio em
aproximadamente 1/20 do seu tamanho original. O
aparelho aceita tanto o formato ATRAC3 como o
ATRAC3plus. Os caracteres das informações de texto
gravadas pelo SonicStage são visualizados.
Se você tiver dúvidas ou problemas com relação
ao aparelho, não descritos neste manual, consulte o
Serviço Autorizado Sony.
Manutenção
Substituindo a bateria de lítio do
controle remoto sem fi o
Quando a bateria fi car fraca, o alcance do controle
remoto sem fi o diminuirá. Troque a bateria por outra
nova (CR2025). O uso de outro tipo de bateria pode
apresentar risco de fogo ou explosão.
Lado + para cima
2
c
1
Notas sobre a bateria de lítio
Mantenha a bateria de lítio fora do alcance das
•
crianças. Se a bateria for engolida, consulte um
médico imediatamente.
Limpe a bateria com um pano seco para assegurar
•
um bom contato.
Certifi que-se de observar a polaridade correta quando
•
instalar a bateria.
Não segure a bateria com pinças metálicas, caso
•
contrário, pode ocorrer curto-circuito.
CUIDADO
A bateria poderá explodir se for mal utilizada.
Não carregue, desmonte nem jogue a bateria
ao fogo.
Substituição do fusível
Quando for substituir o fusível,
certifi que-se de usar um fusível
que tenha a mesma especifi cação
de corrente que o original. Se
o fusível queimar, verifi que
a conexão da alimentação e
substitua-o. Se o fusível queimar
novamente após sua substituição,
pode ser que haja um problema
interno. Neste caso, entre em contato
com o Serviço Autorizado Sony.
Atenção!
Nunca utilize um fusível cuja corrente exceda a
corrente do fusível fornecido com o aparelho, pois
poderá causar sérios danos ao aparelho.
Limpeza dos conectores
O aparelho pode não funcionar corretamente se
os conectores entre o aparelho e o painel frontal
estiverem sujos. Para evitar este tipo de problema,
destaque o painel frontal (página 6) e limpe os
Fusível (10 A)
conectores com uma haste com algodão levemente
umedecido em álcool, conforme a fi gura a seguir.
Não exerça força excessiva. Caso contrário, os pontos
de conexão poderão ser danifi cados.
Aparelho principal Parte de trás do
Notas
•
Para sua segurança, desligue a ignição antes de
limpar os conectores e retire a chave do contato.
•
Nunca toque nos conectores diretamente com os
dedos ou objetos metálicos.
painel frontal
Removendo o aparelho
1 Remova o ornamento do painel.
1 Destaque o painel frontal (página 6).
2 Encaixe as chaves fornecidas no ornamento
conforme a fi gura abaixo.
3 Puxe as chaves para remover o ornamento
do painel.
2 Remova o aparelho.
1 Insira ambas as chaves simultaneamente até
ouvir um clique.
Coloque a chave
corretamente.
Posicione o
gancho para
dentro.
2 Puxe as chaves para destravar o aparelho.
3 Remova o aparelho deslizando-o para fora
do suporte.
Especifi cações técnicas
Reprodutor de CD
Relação sinal/ruído: 120 dB
Resposta de freqüência: 10 – 20.000 Hz
Wow e fl utter: Abaixo do limite mensurável
Rádio
FM
Faixa de sintonia:
87,5 – 107,9 MHz
Intervalo de sintonia FM: 200 kHz
Terminal de antena: Conector de antena externa
Freqüência intermediária: 10,7 MHz
Sensibilidade útil: 9 dBf
Seletividade: 75 dB a 400 kHz
Relação sinal/ruído: 67 dB (estéreo), 69 dB (mono)
Distorção harmônica a 1 kHz:
0,5 % (estéreo), 0,3 % (mono)
Separação: 35 dB a 1kHz
Resposta de freqüência: 30 – 15.000 Hz
AM
Faixa de sintonia: 530 – 1.710 kHz
Intervalo de sintonia AM: 10 kHz
Terminal de antena: Conector de antena externa
Freqüência intermediária: 450 kHz
Sensibilidade: 30 µV
Reprodutor USB
Interface: USB (velocidade máxima)
Corrente máxima: 500 mA
Amplifi cador
Saídas:
Saídas para alto-falantes
Impedância do alto-falante: 4 – 8 ohms
Saída de potência máxima: 52 W × 4 (a 4 ohms)
Potência de saída RMS: 23,2 W × 4 (a 4 ohms, 1 KHz,
10% THD, CC: 14,4 V, nas quatro saídas
simultaneamente).
Geral
Saídas:
Terminal de saída de áudio (traseira/sub)
Terminal de controle de antena elétrica
Terminal de controle do amplifi cador de potência
Entradas:
Terminal de entrada do controle remoto
Terminal de entrada da antena
Terminal de entrada de áudio AUX (minitomada
estéreo)
Controles de tom:
Baixo: ±10 dB a 60 Hz (XPLOD)
Médio: ±10 dB a 1 kHz (XPLOD)
Alto: ±10 dB a 10 kHz (XPLOD)
Alimentação: 12 V CC bateria de carro (terra negativo)
Dimensões: Aprox. 178 × 50 × 179 mm (LxAxP)
Dimensões de instalação: Aprox. 182 × 53 × 162 mm
(LxAxP)
Peso: Aprox. 1,2 kg
Acessórios fornecidos:
Controle remoto sem fi o: RM-X151
Peças para instalação e conexões (1 jogo)
Acessório opcional:
Controle remoto de segurança com fi o: RM-X4S
O acessório acima pode não estar disponível em algumas
localidades. Entre em contato com um revendedor para mais
informações.
Tecnologia de codifi cação de áudio MPEG Layer 3 e
patentes licenciadas pela Fraunhofer IIS e Thomson.
Este produto está protegido por determinados direitos
de propriedade intelectual da Microsoft Corporation.
O uso ou a distribuição desta tecnologia fora deste
produto são proibidos caso você não possua uma
licença da Microsoft ou de uma subsidiária autorizada
da Microsoft.
Os provedores de conteúdo utilizam a tecnologia de
gerenciamento de direitos digitais para Windows
Media contida neste dispositivo (“WM-DRM”) para
proteger a integridade do seu conteúdo (“Conteúdo
Seguro”), evitando desta forma o uso impróprio de sua
propriedade intelectual, incluindo os direitos autorais.
Este dispositivo utiliza o software WM-DRM para
reproduzir Conteúdo Seguro (“Software WM-DRM”). Se
a segurança do Software WM-DRM deste dispositivo
estiver em risco, os proprietários do Conteúdo Seguro
(“Proprietários do conteúdo seguro”) podem solicitar
que a Microsoft revogue os direitos do Software
WM-DRM para aquisição de novas licenças para
copiar, visualizar e/ou reproduzir o Conteúdo Seguro.
A revogação não afeta a capacidade do Software
WM-DRM de reproduzir um conteúdo não protegido.
Uma lista de Softwares WM-DRM revogados é
enviada ao seu dispositivo quando se realiza o
download de uma licença do Conteúdo Seguro através
da Internet ou de um PC. Em conjunto com esta
licença, a Microsoft pode descarregar também listas de
revogação no seu dispositivo a favor dos Proprietários
do Conteúdo Seguro.
Projeto e especifi cações técnicas sujeitos a alterações
sem prévio aviso.
DESCARTE DE PILHAS E BATERIAS
Após o uso, as pilhas/baterias podem
ser dispostas em lixo doméstico.
Conforme Resolução CONAMA 257/99
Em respeito ao meio ambiente, a Sony
tem como boa prática a coleta de pilhas
e baterias, dando a destinação
adequada das mesmas.
PARA SUA SEGURANÇA,
NÃO AS INCINERE.
Para o encaminhamento de pilhas e
baterias usadas Sony, acesse o site
www.sony.com.br/electronicos/
insr_meioamb-sp_recolhimento.crp
ou entre em contato com a
Central de Relacionamento Sony:
(0xx11) 3677-1080 (São Paulo-SP).
LIXO
DOMÉSTICO
• Na soldagem de certas partes é utilizada solda
sem chumbo.
• Não são utilizados materiais retardadores de
chamas com halogênio em determinadas placas
de circuito impresso.
• Não são utilizados materiais retardadores de
chamas com halogênio em gabinetes.
Guia para solução de
problemas
Este guia o ajudará na resolução da maioria
dos problemas que possam ocorrer com o
aparelho. Antes de verifi car a lista abaixo, veja
os procedimentos de conexão e operação. Se o
problema persistir, mesmo após as verifi cações a
seguir, procure um Serviço Autorizado Sony.
Geral
O aparelho está sem alimentação.
Verifi que as conexões. Se tudo estiver em ordem,
•
verifi que o fusível.
Quando o aparelho está desligado e o visor
•
apagado, não é possível operá-lo com o controle
remoto sem fi o.
t Ligue o aparelho.
A antena elétrica não é ativada
automaticamente.
A antena elétrica não possui a caixa relé.
Nenhum som é emitido.
O volume está muito baixo. Aumente-o.
•
A função ATT está ativa. Cancele-a.
•
O controle fader (FAD) não está ajustado para um
•
sistema de 2 alto-falantes.
t Ajuste-o (balanço dianteiro e traseiro) na
posição central do sistema de 2 alto-falantes.
O bipe não soa.
O som de bipe está desativado (página 14).
•
Um amplifi cador opcional está conectado e você
•
não está utilizando o interno.
19
O conteúdo da memória foi apagado.
A tecla RESET foi pressionada.
•
t Memorize os dados novamente.
O cabo de alimentação ou a bateria foram
•
desconectados.
O cabo de conexão de alimentação não está
•
conectado apropriadamente.
As emissoras memorizadas e a hora correta
foram apagadas.
O fusível está queimado.
Aparecem ruídos quando a posição da chave
de ignição é alterada.
Os cabos não estão conectados corretamente ao cabo
de conexão de alimentação do automóvel.
Durante a reprodução ou sintonização, o
modo de demonstração se inicia.
Se nenhuma operação for realizada em 5 minutos
com o ajuste “DEMO-ON”, o modo de demonstração
será iniciado automaticamente.
t Ajuste em “DEMO-OFF” (página 14).
As informações desaparecem do visor ou não
aparecem.
O atenuador está ajustado em “DIM-ON”
•
(página 14).
A indicação do visor desaparecerá se a tecla (OFF)
•
for mantida pressionada.
t Mantenha pressionada a tecla (OFF) no
aparelho até o visor aparecer.
Os conectores estão sujos (páginas 19 e 20).
•
O desligamento automático não funciona.
O aparelho está ligado. A função de desligamento
automático será ativada após o aparelho ser desligado.
t Desligue o aparelho.
O visor apaga-se enquanto o aparelho está
em reprodução.
A função Black Out (escurecimento do painel) está
ativa (página 14).
Não é possível operar o controle remoto sem
fi o.
Se a função Black Out (escurecimento do painel)
•
estiver ativa (sem iluminação), não será possível
operar o controle remoto sem fi o (página 14).
Verifi que se o fi lme de isolamento foi removido
•
(página 5).
Reprodução de CD
Não é possível inserir um disco.
Outro disco está inserido.
•
O disco foi inserido forçadamente pelo lado
•
contrário ou de maneira inadequada.
22
A reprodução do disco não se inicia.
Disco defeituoso ou disco sujo.
•
Os CD-Rs/CD-RWs não são para o uso de áudio
•
(página 17).
Os arquivos MP3/WMA/AAC não podem ser
reproduzidos.
O disco é incompatível com o formato e versão do
MP3/WMA/AAC (páginas 18 e 19).
Os arquivos MP3/WMA/AAC levam mais
tempo para serem reproduzidos do que
outros.
O início da reprodução dos discos a seguir é mais
demorado.
– um disco gravado com uma estrutura de árvore
complicada.
– um disco gravado em Multi Session.
– um disco ao qual dados podem ser adicionados.
Os itens do visor não podem ser visualizados.
No caso dos discos com muitos caracteres, pode
•
não ser possível visualizar todos os caracteres.
“A.SCRL” está ajustado em “OFF”.
•
t Ajuste em “A.SCRL-ON” (página 14).
t Mantenha pressionada (DSPL) (SCRL).
O som pula.
A instalação não está adequada.
•
t Instale o aparelho em um ângulo menor que 45°
em uma parte dura do automóvel.
Disco sujo ou com defeito.
•
As teclas de operação não funcionam.
Não é possível ejetar o disco.
Pressione a tecla RESET (página 5).
Recepção de rádio
Não é possível sintonizar as emissoras.
Há muito ruído no som.
Conecte o cabo de controle de antena elétrica (azul)
•
ou o cabo de alimentação do acessório fornecido
(vermelho) ao cabo de alimentação do amplifi cador
de antena do automóvel (somente quando o
automóvel possuir uma antena com amplifi cador
FM/AM no vidro lateral/traseiro)
Ve ri fi que a conexão da antena elétrica do
•
automóvel.
A antena elétrica automática não é ativada.
•
t Verifi que a conexão do cabo de controle da
antena elétrica.
Ve ri fi que a freqüência.
•
Não é possível sintonizar as emissoras
memorizadas.
Memorize a freqüência correta.
•
Os sinais das emissoras de rádio estão muito fracos.
•
20
Não é possível utilizar a sintonização
automática.
O ajuste do modo de busca local não está correto.
•
t A sintonização pára com muita freqüência:
Ajuste em “LOCAL-ON” (página 15).
t A sintonização não pára em uma emissora:
Ajuste em “MONO-ON” (página 15).
Os sinais das emissoras de rádio estão muito fracos.
•
t Utilize a sintonização manual.
Durante a recepção de FM, a indicação “ST”
pisca.
Sintonize a emissora com precisão.
•
Os sinais das emissoras de rádio estão muito fracos.
•
t Ajuste em “MONO-ON” (página 15).
Um programa de FM emitido em estéreo é
ouvido em mono.
O aparelho está ajustado no modo de recepção mono.
t Ajuste em “MONO-OFF” (página 15).
Reprodução USB
Não é possível reproduzir itens através de um
HUB USB.
Esta unidade não reconhece dispositivos USB
através de um HUB USB, e também não é
compatível com dispositivos que possuam a
função HUB.
Não é possível reproduzir itens.
O dispositivo USB não está funcionando.
t Conecte-o novamente.
O início da reprodução do dispositivo USB é
mais demorado.
O dispositivo USB contém arquivos com uma
estrutura de árvore mais complicada.
Um bipe soa.
O dispositivo USB foi desconectado durante a
reprodução.
t Antes de desconectar um dispositivo USB,
certifi que-se de parar a reprodução para proteger
os dados.
O som é intermitente.
O som pode ser intermitente em uma taxa de bits alta
acima de 320 kbps.
23
Mensagens e indicações de erro
CHECKING
O aparelho está confi rmando a conexão de um
dispositivo USB.
t Espere até a confi rmação do encerramento da
conexão aparecer.
ERROR
O disco está sujo ou foi inserido ao contrário.
•
t Limpe o disco ou insira-o corretamente.
Foi inserido um disco em branco.
•
O disco não pode ser reproduzido devido a algum
•
problema.
t Insira outro disco.
O dispositivo USB não foi reconhecido
•
automaticamente.
t Reconecte-o novamente.
Pressione Z para remover o disco.
•
FAILURE
A conexão dos alto-falantes/amplifi cadores não está
correta.
t Veja o manual de instalação/conexões deste
modelo e verifi que a conexão.
HUB NO SUPRT
HUB USB não é compatível com este aparelho.
L. SEEK +/–
O modo de busca local está ativo durante a
sintonização automática.
NO DEV (Sem dispositivo)
(SOURCE) foi selecionado sem um dispositivo USB
conectado. Um dispositivo USB ou um cabo USB
foram desconectados durante a reprodução.
t Certifi que-se de conectar um dispositivo USB e
um cabo USB.
NO INFO
Não há informações de texto gravadas nos arquivos
MP3/WMA/AAC.
NO MUSIC
O disco/dispositivo USB não contém um arquivo de
música.
t Insira um CD de música neste aparelho.
t Conecte um dispositivo USB com um arquivo de
música.
NO NAME
Não há nome de disco/álbum/faixa gravado na faixa.
NO TRACK
O item selecionado no dispositivo USB não contém
um álbum/faixa.
21
OFFSET
Pode ter ocorrido um mau funcionamento interno.
t Ve ri fi que a conexão. Se a indicação de erro
permanecer no visor, entre em contato com o
Serviço Autorizado Sony.
OVERLOAD
O dispositivo USB está sobrecarregado.
t Desconecte o dispositivo USB, depois mude a
fonte pressionando (SOURCE).
t Indica que o dispositivo USB não está em ordem
ou um dispositivo não suportado está conectado.
READ
O aparelho está lendo todas as informações de faixas
e álbuns no disco/dispositivo USB.
t Espere até que a leitura termine e a reprodução
inicie-se automaticamente. Dependendo da
estrutura do disco/dispositivo USB, isto pode
demorar mais de um minuto.
RESET
O aparelho não pode ser operado devido a algum
problema.
t Pressione a tecla RESET (página 5).
USB NO SUPRT (USB Não Suportado)
O dispositivo USB conectado não é compatível.
t Conecte um dispositivo USB com Memória Flash
(página 18).
“
Durante a operação de avanço ou retrocesso rápido,
chegou-se ao início ou ao fi m do disco e não é
possível realizar nenhuma operação.
“
”
Não é possível mostrar o caractere com o aparelho.
” ou “ ”
Se as sugestões anteriores não o ajudarem na
solução dos problemas, ou se tiver alguma dúvida,
procure um Serviço Autorizado Sony. Se você
levar o aparelho para conserto devido a problemas
na reprodução de CD, leve também o disco que foi
usado no momento em que ocorreu o problema.
Site da Web para suporte
técnico
Para mais informações sobre o suporte técnico
deste produto, veja o seguinte site:
Clientes da América Latina:
www.sony-latin.com/suporte
http://esupport.sony.com/ES/LA/
24
Page 3
Instalação
Precauções
• Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o
motorista na direção.
• Evite instalar o aparelho em locais sujeitos à poeira, sujeira, vibração excessiva,
infi ltração ou altas temperaturas, como sob a luz direta do sol ou próximo ao ar
quente do aquecedor.
• Utilize somente as peças e acessórios fornecidos para uma instalação segura e fi rme.
Como colocar e destacar o painel frontal
A Para colocar
Alinhe o lado A do painel frontal com o lado B do aparelho, conforme
a ilustração, e empurre o lado esquerdo até que faça um clique e encaixe
fi rmemente.
3-283-437-11(1)
Auto-rádio FM estéreo/AM
com toca-discos a laser
Manual de Instalação/Conexões
B Para destacar
Antes de destacar o painel frontal,
certifi que-se de pressionar (OFF)
para desligar o aparelho. Em
seguida, pressione para destravar
o painel frontal. Depois, puxe-o pelo
lado esquerdo em sua direção.
Peças para instalação e conexões
Os números em círculo estão relacionados com os números citados neste manual.
123
x1 x1
x1
4
x1
5
x2 x1
6
Removendo o ornamento do painel e o suporte de fi xação
Antes de instalar o aparelho, remova o ornamento 4 e o suporte 1.
5
CDX-GT427UX
© 2008 Sony Corporation Impresso no Brasil
Exemplo de montagem
1
1
182 mm
2
Dobre as garras
Cuidado
Manuseie o suporte de fi xação 1
cuidadosamente para evitar machucar
os dedos.
53 mm
1
Cavidade
Nota
Antes de instalar, certifi que-se de que as
cavidades nos lados do suporte 1 estejam
dobradas para dentro 2 mm. Se as cavidades
estiverem retas ou dobradas para fora, o
aparelho não será instalado seguramente.
1
4
5
Direcione a chave
corretamente.
Gancho
c
Posicione o gancho
conforme a fi gura
c
c
3
4
Fixe o ornamento
4 no aparelho,
e depois insira-o
dentro do suporte
1.
Painel
Suporte
1
2
3
Atenção!
Ao instalar o aparelho,
assegure-se de instalar o
pino de fi xação traseiro 2,
como mostra a ilustração em
detalhes. Isto evitará futuros
problemas de leitura do CD.
Page 4
Diagrama das conexões
Conexões
Precauções referentes às conexões
• Este aparelho foi projetado para operar somente em 12V CC com terra negativo.
• Antes de efetuar as conexões, desconecte o terminal terra da bateria do automóvel
para evitar curto-circuito.
• Não coloque os cabos embaixo de parafusos e nem os prenda nas partes móveis do
automóvel (ex. no trilho do assento).
• Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.
• Certifi que-se de conectar o cabo de alimentação vermelho ao terminal positivo de
12 V, que deverá estar energizado com a chave de ignição na posição acessórios.
• Todos os fi os terra devem ser ligados a um único ponto de aterramento.
• Conecte o cabo amarelo a um circuito livre do automóvel de corrente nominal
superior a do fusível do aparelho. Se conectar este aparelho em série com outros
equipamentos estéreo, a corrente nominal do circuito do automóvel, onde os
equipamentos estão conectados, deve ser superior à soma da potência nominal
dos fusíveis dos equipamentos. Se não houver circuitos de automóvel de potência
nominal igual à do fusível do aparelho, conecte o aparelho diretamente à bateria,
porém, é imprescindível intercalar um fusível de amperagem idêntica à do aparelho,
próximo ao terminal positivo da bateria. Se não houver circuitos do automóvel
disponíveis para conectar o aparelho, conecte-o a um circuito de automóvel de
potência nominal superior à do fusível do aparelho, de forma que não desativem
outros circuitos quando o fusível queimar.
• A utilização de instrumentos ópticos com este aparelho pode aumentar o risco de
lesões aos olhos.
• Para sua segurança, certifi que-se de isolar todo o cabo que não for conectado.
Advertência sobre a instalação em um automóvel sem a posição ACC
(acessório) na chave de ignição - Função Power Select
Certifi que-se de ajustar a função A.OFF (Desligamento automático do painel). Para
mais detalhes, veja o manual de instruções.
O aparelho será desligado completa e automaticamente no tempo ajustado após ser
desligado, o que previne o desgaste da bateria.
Se não ajustar a função A.OFF (Desligamento automático do painel), após desligar o
motor, certifi que-se de pressionar (OFF) no aparelho por aproximadamente
2 segundos para desligar a indicação do relógio.
Pressionando (OFF) momentaneamente, a indicação do relógio não será desligada,
podendo com isso, descarregar a bateria.
Exemplo 1
Exemplo 2
A
REAR / SUB
AUDIO OUT
Amplifi cador de potência
(não fornecido)
B
REAR / SUB
AUDIO OUT
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Alto-falantes dianteiros
(não fornecidos)
Alto-falantes traseiros
(não fornecidos)
Tecla RESET
Quando a instalação e a conexão estiverem
terminadas, pressione a tecla RESET com uma
caneta ou um objeto pontiagudo. A tecla RESET
está localizada no centro do aparelho, com o
painel frontal destacado.
Notas sobre o cabo de controle e
alimentação
• O fi o do controle de antena elétrica (azul)
fornece +12 V CC quando o rádio é ligado.
• Se o automóvel possuir uma antena elétrica
de FM/AM, será necessário conectar o cabo
de controle de alimentação da antena (azul)
ao terminal de alimentação da antena.
• A antena elétrica sem a caixa relé não deverá
ser utilizada com este aparelho.
Conexão de proteção da memória
Quando o fi o de alimentação amarelo estiver
conectado a um ponto de tensão permanente
de 12 V, o circuito de memorização estará
sempre alimentado, mesmo quando a chave de
ignição estiver desligada.
Notas sobre a conexão dos alto-falantes
• Antes de conectar os alto-falantes, desligue o
aparelho.
• Utilize alto-falantes com impedância de 4 a
8 ohms, com a potência máxima adequada,
do contrário, os alto-falantes podem ser
danifi cados.
• Não conecte os terminais dos alto-falantes ao
chassis do automóvel e nem o terminal do
alto-falante direito ao esquerdo.
• Não conecte o fi o terra do aparelho ao
terminal negativo (–) do alto-falante.
• Não tente conectar os alto-falantes em
paralelo.
• Não conecte nenhum alto-falante ativo
(com amplifi cador interno) aos terminais do
aparelho, porque podem ser danifi cados.
Portanto, certifi que-se de conectar altofalantes passivos a estes terminais.
• Para evitar um mau funcionamento, não utilize
cabos de alto-falantes embutidos instalados
em seu automóvel se o aparelho compartilha
um cabo negativo (–) comum com os
alto-falantes esquerdo e direito.
• Não interligue os cabos positivos e negativos
de saída para os alto-falantes.
Notas sobre a conexão
Se os alto-falantes e o amplifi cador estiverem
conectados de forma incorreta, “FAILURE”
aparecerá no visor. Neste caso, certifi que-se de
que os alto-falantes e o amplifi cador estejam
conectados corretamente.
Atenção: Dependendo do tipo do
automóvel, no ato da instalação do
aparelho, os conectores A e B (parte em
destaque na fi gura) podem ser cortados
de forma adequada para que a conexão
seja efetuada. Porém, caso ocorra erro de
conexão no ato da instalação do aparelho,
a garantia será invalidada.
Alto-falantes traseiros
Amplificador de potência
Subwoofer
(não fornecido)
(não fornecidos)
(não fornecido)
Cabo com plugue RCA
da antena do
automóvel
AMP REM
(não fornecido)
REAR/SUB
AUDIO OUT
REAR / SUB
AUDIO OUT
Azul com listra branca
Corrente máxima de alimentação 0,3 A
*
BA
135 7
246 8
L
R
Fusível (10 A)
Subwoofer
(não fornecido)
Notas
• Certifi que-se de conectar o fi o terra antes de conectar o amplifi cador.
• Se você conectar um amplifi cador de potência opcional e não utilizar o interno, o alarme fi cará
desativado.
* O AUDIO OUT (saída de áudio) pode ser ajustado
em SUB ou REAR. Veja detalhes no manual de
instruções.
REMOTE
IN
Insira com o
cabo para cima
Controle remoto de
segurança RM-X4S com fio
(não fornecido)
CONECTOR A
6
1357
2468
Pino Cor Conexão
1
Violeta
2 Alto-falante traseiro direito –
3
Cinza
4 Alto-falante dianteiro direito –
5
Branco
6 Alto-falante dianteiro esquerdo –
7
Verde
8 Alto-falante traseiro esquerdo –
Alto-falante traseiro direito +
Alto-falante dianteiro direito +
Alto-falante dianteiro esquerdo +
Alto-falante traseiro esquerdo +
As posições negativas 2, 4, 6 e 8 são listradas.
CONECTOR B
Pino Cor Conexão
4 Amarelo
Para o terminal de alimentação +12V que está energizado permanentemente. Certifi que-se de conectar o cabo preto primeiro.
5 Azul Para a caixa de controle da antena elétrica.
Para o terminal de alimentação de +12V que se energiza quando
a chave de ignição é acionada. Certifi que-se de conectar o cabo
7 Vermelho
preto primeiro. No caso de automóveis sem a posição acessórios
na chave de ignição, ligar este ao terminal +12V energizado
permanentemente.
8 Preto
Para um ponto metálico do automóvel (chassis). Primeiro conecte
o cabo preto, depois o amarelo e o vermelho.
As posições 1, 2, 3 e 6 não têm pinos.
Loading...
