Sony CCD-TR3200E User Manual

3-861-893-13 (1)

Video Camera Recorder

Operating Instructions

Before operating the unit, please read this manual thoroughly, and retain it for future reference.

Инструкция по эксплуатации

Перед эксплуатацией аппарата внимательно прочтите, пожалуйста, данное руководство и сохраняйте его для дальнейших справок.

CCD-TR3200E

English

Русский

Welcome!

Congratulations on your purchase of this Sony Handycam camcorder. With your Handycam you can capture life’s precious moments with superior picture and sound quality. Your Handycam is loaded with advanced features, but at the same time it is very easy to use. You will soon be producing home video that you can enjoy for years to come.

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

NOTICE ON THE SUPPLIED AC POWER ADAPTOR FOR CUSTOMERS IN THE UNITED KINGDOM

A moulded plug complying with BS1363 is fitted to this equipment for your safety and convenience.

Should the fuse in the plug supplied need to be replaced, a 5 AMP fuse approved by ASTA or BSI to BS1362 (i.e., marked with 2 or @ mark) must be used.

Добро пожаловать!

Поздравляем Вас с приобретением данной видеокамеры Handycam фирмы Sony. С помощью Вашей видеокамеры Handycam Вы сможете запечатлеть дорогие Вам мгновения жизни с превосходным качеством изображения и звука. Ваша видеокамера Handycam оснащена усовершенствованными функциями, но в то же время ее очень легко использовать. Вскоре Вы будете создавать семейные видеопрограммы, которыми можете наслаждаться последующие годы.

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения возгорания или опасности электрического удара не выставляйте аппарат на дождь или влагу.

Во избежание поражения электрическим током не открывайте корпус. За обслуживанием обращаться только к квалифицированному обслуживающему персоналу.

If the plug supplied with this equipment has a detachable fuse cover, be sure to attach the fuse cover after you change the fuse. Never use the plug without the fuse cover. If you should lose the fuse cover, please contact your nearest Sony service station.

English

Table of contents

Before you begin

Using this manual................................................... 5

Checking supplied accessories ............................. 6

Getting started

Installing and charging the battery pack ............ 7

Inserting a cassette ............................................... 11

Basic operations

Camera recording ................................................. 12

Using the zoom feature ..................................... 14

Selecting the START/STOP mode .................. 16

Hints for better shooting ..................................... 17

Checking the recorded picture ........................... 19

Connections for playback .................................... 20

Playing back a tape............................................... 22

Advanced operations

Using alternative power sources ........................ 26

Using the mains ................................................. 26

Changing the mode settings ............................... 28

– for camera recording –

Using the FADER function.................................. 33

Photo recording .................................................... 36

Using the wide mode function ........................... 38

Superimposing a still picture on a moving

picture.................................................................. 40

Recording still pictures successively ................. 41

Replacing a brighter portion of a still picture

with a moving picture ....................................... 42

Adding an incidental image to pictures ............ 44

Adding an old movie type atmosphere to

pictures ................................................................ 45

Enjoying picture effect ......................................... 46

Superimposing a title ........................................... 48

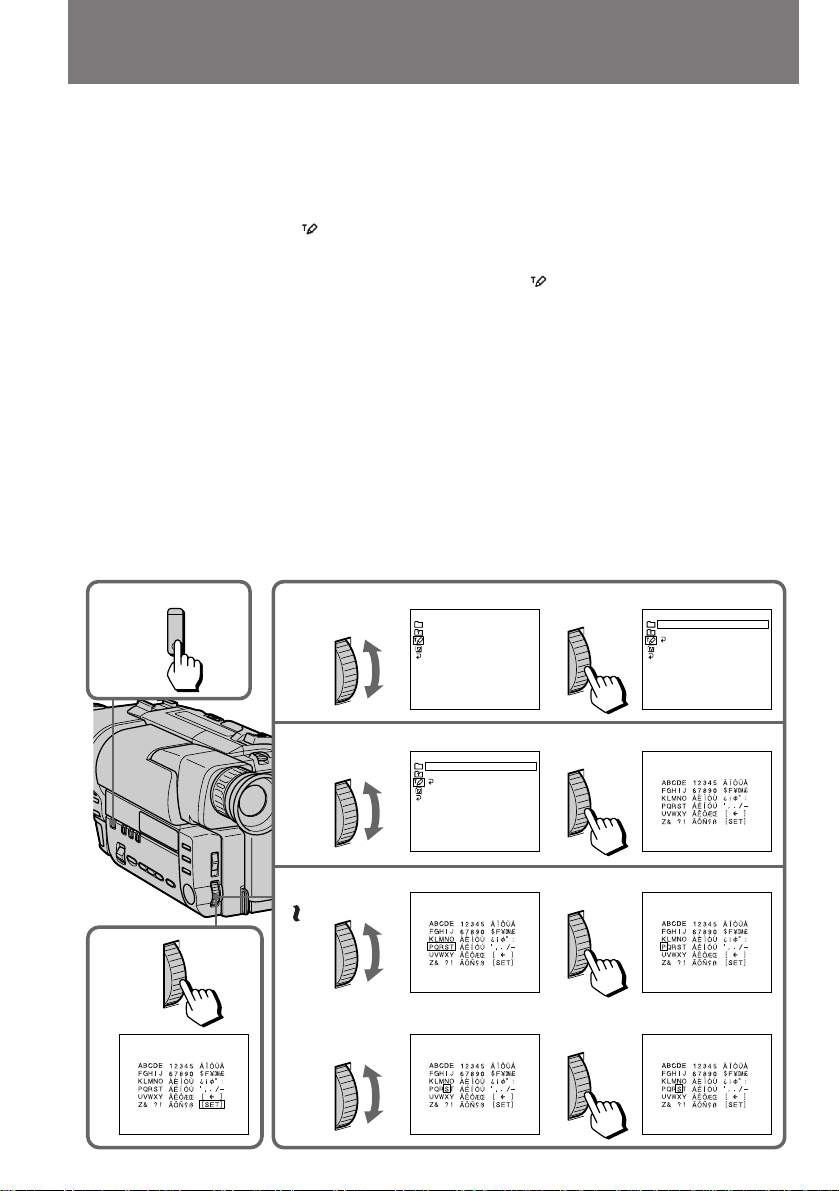

Making your own titles ....................................... 50

Re-recording a picture in the middle of a

recorded tape...................................................... 51

Recording with the date/time ............................ 53

Optimizing the recording condition .................. 54

Releasing the STEADY SHOT function............. 55

– for manual adjustment –

Selecting automatic/manual adjustment

modes ..................................................................... 56

Focusing manually ............................................... 58

Using the PROGRAM AE function .................... 60

About the PROGRAM AE function ................ 60

Using the aperture priority mode ................... 61

Using the shutter priority mode ...................... 62

Using the twilight mode ................................... 64

Using manual mode ............................................. 65

Using slow shutter................................................ 68

Tips for manual adjustment ................................ 69

Shooting with backlighting ................................. 71

Adjusting the brightness of the picture ............. 72

Adjusting the white balance ............................... 73

– for playback/editing –

Enjoying digital effect during playback ............ 77

Searching the boundaries of recorded date ...... 78

Returning to a pre-registered position .............. 80

Locating the marking position............................ 81

Writing the RC Time code on a recorded tape...

Editing onto another tape.................................... 88

Additional information

Changing the lithium battery in the

camcorder ........................................................... 89

Resetting the date and time................................. 91

Simple setting of clock by time difference ........ 92

Usable cassettes and playback modes ............... 93

Tips for using the battery pack ........................... 95

Maintenance information and precautions....... 99

Using your camcorder abroad .......................... 104

Trouble check ...................................................... 105

Self-diagnosis display ........................................ 113

Specifications....................................................... 115

Identifying the parts........................................... 117

Warning indicators ............................................. 126

Index ..................................................................... 127

Русский

Оглавление

Перед началом эксплуатации

Использование данного руководства ........... 5

Проверка прилагаемых принадлежностей... 6

Подготовка к эксплуатации

Установка и зарядка батарейного блока ..... 7

Вставка кассеты ........................................... 11

Основные операции

Запись с помощью видеокамеры ................ 12

Использование функции наезда

видеокамеры .............................................. 14

Выбор режима START/STOP ..................... 16

Советы для лучшей съемки ......................... 17

Проверка записанного изображения .......... 19

Соединения для воспроизведения ............. 20

Воспроизведение ленты .............................. 22

Усовершенствованные операции

Использование альтернативных источников

питания ........................................................ 26

Использование электрической сети ........ 26

Изменение установок режимов ................... 28

- Для записи с помощью видеокамеры -

Использование фунции FADER ................... 33

Запись фотографий ...................................... 36

Использование функции широкоформатного

режима ........................................................ 38

Наложение неподвижного изображения на

движущееся изображение ........................ 40

Последовательная запись неподвижных

изображений ............................................... 41

Замещение более яркой части неподвижного

изображения движущимся

изображением ............................................ 42

Добавление побочного изображения к

основному.................................................... 44

Придание изображению атмосферы

старинного кинофильма ............................ 45

Наслаждение эффектами изображений .... 46

Наложение надписи...................................... 48

Создание Ваших собственных надписей .... 50

Перезапись изображения в середине

записанной ленты ...................................... 51

Запись с датой/временем ............................. 53

Оптимизация состояния записи .................. 54

Отключение функции STEADY SHOT ........ 55

- Для ручной регулировки -

Выбор режимов автоматической/ручной

регулировки ................................................ 57

Ручная фокусировка .................................... 58

Использование функции PROGRAM AE ..... 60

Относительно функции PROGRAM AE .... 60

Использование режима приоритета

апертуры ................................................... 61

Использование режима приоритета

затвора ..................................................... 62

Использование режима сумерек .............. 64

Использование ручного режима .................. 65

Использование медленного затвора .......... 68

Советы по ручной регулировке ................... 69

Съемка с задней подсветкой ...................... 71

Регулировка яркости изображения ............ 72

Регулировка баланса белого ....................... 73

- Для воспроизведения/монтажа -

Наслаждение цифровыми эффектами во

время воспроизведения ............................ 77

Поиск границ записанных дат ..................... 78

Возврат к предварительно

зарегистрированной позиции .................... 80

Нахождение отмеченной позиции ............... 81

Запись временного кода RC на записанной

ленте ............................................................ 86

Монтаж на другую ленту .............................. 88

Дополнительная информация

Замена литиевой батарейки в

видеокамере ............................................... 89

Установка даты и времени .......................... 91

Простая установка часов с помощью

разницы во времени ................................... 92

Используемые кассеты и режимы

воспроизведения ........................................ 93

Советы по использованию батарейного

блока ........................................................... 95

Информация по уходу за аппаратом и

предосторожности ..................................... 99

Использование Вашей видеокамеры за

границей .................................................... 104

Проверка неисправностей ......................... 109

Дисплей самодиагностики ......................... 114

Технические характеристики .................... 116

Опознавание частей ................................... 117

Предупреждающие индикаторы ............... 126

Алфавинтый указатель ........ Задняя обложка

Before you begin

Using this manual

Перед началом эксплуатации

Использование данного руководства

As you read through this manual, buttons and settings on the camcorder are shown in capital letters. e.g. Set the POWER switch to CAMERA. You can hear the beep sound to confirm your operation.

Note on TV colour systems

TV colour systems differ from country to country. To view your recordings on a TV, you need a PAL system-based TV.

Precaution on copyright

Television programmes, films, video tapes, and other materials may be copyrighted. Unauthorized recording of such materials may be contrary to the provision of the copyright laws.

Precautions on camcorder care

•Do not let the camcorder get wet. Keep the camcorder away from rain and sea water. Letting the camcorder get wet may cause the unit to malfunction, and sometimes this malfunction cannot be repaired [a].

•Never leave the camcorder exposed to temperatures above 60°C (140°F ), such as in a car parked in the sun or under direct sunlight [b].

Когда Вы будете читать данное руководство, учитывайте, что кнопки и установки на видеокамере показаны прописными буквами. Прим. Установите выключатель POWER в положение CAMERA. Вы можете слушать зуммерный звуковой сигнал для подтверждения Вашей работы.

Примечание к системам цветного телевидения

Системы цветного телевидения отличаются в зависимости от страны. Для просмотра Ваших записей по телевизору Вам необходимо использовать телевизор, основанный на системе PAL.

Предостережение об авторском праве

Телевизионные программы, кинофильмы, видеоленты и другие материалы могут быть защищены авторским правом. Неправомочная запись таких материалов может противоречить условиям закона об авторском праве.

Предосторожности по уходу за видеокамерой

• Не позволяйте видеокамере делаться влажной. Предохраняйте видеокамеру от дождя или морской воды. Если Вы намочите видеокамеру, то это может вызвать неисправность аппарата, и в некоторых случаях эта неисправность не подлежит ремонту [a].

• Никогда не оставляйте видеокамеру в месте с температурой свыше 60°С (140°F), как например, в автомобиле, остановленном на солнце или под прямыми солнечными лучами [b].

Before you begin Перед началом эксплуатации

[a] [b]

Checking supplied accessories

Проверка прилагаемых принадлежностей

Check that the following accessories are supplied with your camcorder.

456

8 9

1 Wireless Remote Commander (1) (p. 121) 2 AC-L10A/L10B/L10C AC power adaptor (1),

Mains lead (1) (p. 9, 26)

3 NP-F330 Battery pack (1) (p. 8, 26) 4 CR2025 Lithium Battery (1) (p. 89)

The lithium battery is already installed in your camcorder.

5 R6 (size AA) battery for Remote

Commander (2) (p. 122)

6 A/V connecting cable (1) (p. 21) 7 Shoulder strap (1) (p. 123) 8 21 pin adaptor (1) (p. 21) 9 Lens cap (1) (p. 12, 75)

This lens cap is already set on your camcorder.

Проверьте, что следующие принадлежности прилагаются к Вашей видеокамере.

1 Беспроводный пульт дистанционного

управления (1) (стр. 121)

2 Сетевой адаптер перем. тока AC-L10A/

L10B/L10C (1), Cетевой провод (1) (стр. 9,

26)

3 Батарейный блок NP-F330 (1) (стр. 8, 26) 4 Литиевая батарейка CR2025 (1) (стр. 89)

Литиевая батарейка уже установлена в Вашей видеокамере.

5 Батарейка R6 (размером АА) для пульта

дистанционного управления (2) (стр.122)

6 Соединительный кабель аудио/видео

(1) (стр. 21)

7 Плечевой ремень (1) (стр. 123) 8 21-штырьковый адаптер (1) (стр. 21)

9 Крышка объектива (1) (стр. 12, 75)

Эта крышка объектива уже установлена на Вашей видеокамере.

Contents of the recording cannot be compensated if recording or playback is not made due to a malfunction of the camcorder, video tape, etc.

Содержимое записи не может быть компенсировано, если запись или воспроизведение не выполняется вследствие повреждения видеокамеры, видеоленты и т.д.

Getting started

Подготовка к эксплуатации

Installing and charging the battery pack

Before using your camcorder, you first need to install and charge the battery pack. This camcorder operates only with the “InfoLITHIUM” battery pack.

“InfoLITHIUM” is a trademark of Sony

Corporation.

Installing the battery pack

(1)While pressing BATT RELEASE, slide the

battery terminal cover in the direction of the arrow.

(2)Install the battery pack in the direction of the

$ mark on the battery pack. Slide the battery pack down until it catches on the battery release lever and clicks. Attach the battery pack to the camcorder securely.

BATT RELEASE

Уcтaнoвка и зарядка батарейного блока

Перед использованием Вашей видеокамеры Вам нужно сперва зарядить и установить батарейный блок. Данная видеокамера работает только от батарейного блока “InfoLITHIUM”.

“InfoLITHIUM” является товарным знаком корпорации Sony.

Установка батарейного блока

(1)Нажав кнопку BATT RELEASE,

передвиньте крышку полюсов батарейного блока в направлении стрелки.

(2)Установите батарейный блок в

направлении знака $ на батарейном блоке. Двигайте батарейный блок вниз до тех пор, пока он не будет захвачен рычагом освобождения батарейного блока и не защелкнется. Надежно присоедините батарейный блок к видеокамере.

Getting started Подготовка к эксплуатации

Note on the battery pack

Do not carry the camcorder by grasping the battery pack.

Примечание к батарейному блоку

Не носите видеокамеру, держа ее за батарейный блок.

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Charging the battery pack

Charge the battery pack on a flat surface without vibration. The battery pack is charged a little in the factory. (1)Open the DC IN jack cover and connect the

supplied AC power adaptor to the DC IN jack with the plug’s 4 mark up.

(2)Connect the mains lead to the AC power

adaptor.

(3)Connect the mains lead to the mains. (4)Slide the POWER switch to OFF. Remaining

battery time is indicated by the minutes on the display window. Charging begins.

When the remaining battery indicator becomes

ı, normal charge is completed. For full charge, which allows you to use the battery

longer than usual, leave the battery pack attached for about 1 hour after normal charge is completed until FULL appears in the display window. Befor using the camcorder with the battery pack, unplug the AC power adaptor from the DC IN jack of the camcorder. You can also use the battery pack before it is completely charged.

POWER

CAMERA

Зарядка батарейного блока

Заряжайте батарейный блок на плоской поверхности, не подверженной вибрации. Батарейный блок немного заряжен на заводе. (1)Снимите крышку с гнезда DC IN и

подсоедините прилагаемый сетевой адаптер к гнезду DC IN так, чтобы метка 4 на штекере была расположена сверху.

(2)Подсоедините сетевой провод к сетевому

адаптеру переменного тока.

(3)Подсоедините сетевой провод к сети. (4)Передвиньте выключатель POWER

положение OFF. Оставшееся время заряда батарейного блока будет отображаться в минутах в окошке

дисплея. Начнется зарядка. Если индикатор оставшегося заряда батарейного блока будет иметь вид ı, это значит, что завершена нормальная зарядка. Для полной зарядки, которая позволяет Вам использовать батарейный блок дольше, чем обычно, оставьте батарейный блок присоединенным примерно на 1 час после завершенния нормальной зарядки, пока в окошке дисплея не появится индикация FULL. Перед использованием видеокамеры с батарейным блоком отсоедините сетевой адаптер перем. тока от гнезда видеокамеры DC IN. Вы также можете использовать батарейный блок до того, как он полностью зарядится.

OFF

PLAYER

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Notes

•“– – – min” appears in the display window until the camcorder calculates remaining battery time.

•Remaining battery time indication in the display window roughly indicates the recording time. Use it as a guide. It may differ from the actual recording time.

•If there is a slight difference in shape between the plug of mains lead and the terminal of AC power adaptor, it is ignorable for their mutual connection and power supply.

•Be sure to plug the mains lead deeply into the terminal of AC power adaptor so that it is firmly locked. If there is a gap between the plug of mains lead and the terminal of AC power adaptor, it does not affect the efficiency of the AC power adaptor.

Charging time

Battery pack Charging time* (min.)

NP-F330 (supplied) 150 (90) NP-F530/F550 210 (150) NP-F730/F750 300 (240) NP-F930/F950 390 (330)

The time required for a normal charge is indicated in parentheses. * Approximate minutes to charge an empty

battery pack using the supplied AC power adaptor. (Lower temperatures require a longer charging time.)

Примечания

• До того, как видеокамера подсчитает оставшееся время заряда батарейного блока, в окошке дисплея будет высвечиваться индикация “– – – min”.

•Индикация оставшегося времени заряда батарейного блока на дисплее приблизительно показывает время записи. Используйте ее в качестве руководства. Это может отличаться от фактического времени записи.

• Если существует небольшое различие по форме между штепсельным разъемом сетевых проводов и гнездом сетевого адаптера переменного тока, то это не влияет на их взаимное соединение и подачу питания.

• Обязательно вставьте разъем сетевого провода глубоко в гнездо сетевого адаптера переменного тока так, чтобы он был надежно зафиксирован. Если остается зазор между разъемом сетевого провода и гнездом сетевого адаптера переменного тока, то это не влияет на эффективность сетевого адаптера переменного тока.

Время зарядки

Батарейный блок Время зарядки* (мин.)

NP-F330 (прилагается) 150 (90) NP-F530/F550 210 (150) NP-F730/F750 300 (240) NP-F930/F950 390 (330)

Числа в скобках указывают время для нормальной зарядки. * Приблизительное время в минутах для

зарядки полностью разряженного батарейного блока с использованием прилагаемого сетевого адаптера переменного тока. (При более низких температурах потребуется более длительное время зарядки.)

Getting started Подготовка к эксплуатации

Installing and charging the battery pack

Уcтaнoвка и зарядка батарейного блока

Battery life

Battery Continuous Typical pack recording recording

time* time**

NP-F330 (supplied) 100 (90) 50 (45) NP-F530 165 (150) 85 (75) NP-F550 200 (180) 105 (95) NP-F730 335 (300) 175 (155) NP-F750 410 (365) 215 (190) NP-F930 535 (480) 280 (250) NP-F950 630 (570) 330 (300)

Numbers in parentheses indicate the time when you use a normally charged battery. Battery life will be shorter if you use the camcorder in a cold environment. * Approximate continuous recording time at

25°C (77°F).

** Approximate minutes when recording while

you repeat recording start/stop, zooming and turning the power on/off. The actual battery life may be shorter.

Note on remaining battery time indication during recording

Remaining battery time is displayed in the viewfinder. However, the indication may not be displayed properly, depending on using conditions and circumstances.

To remove the battery pack

While pressing BATT RELEASE, slide the battery pack in the direction of the arrow.

Срок службы заряда батарейного блока

Батарейный Время Время блок непрерывной типичной

NP-F330 (прилагается) NP-F530 165 (150) 85 (75) NP-F550 200 (180) 105 (95) NP-F730 335 (300) 175 (155) NP-F750 410 (365) 215 (190) NP-F930 535 (480) 280 (250) NP-F950 630 (570) 330 (300)

Числа в скобках указывают время, когда Вы используете нормально заряженный батарейный блок. Срок службы заряда батарейного блока будет короче, если Вы используете видеокамеру в холодных условиях. * Приблизительное время непрерывной

записи при 25°С (77° F).

** Приблизительное время в минутах при

записи с повторным началом/остановкой записи, режимом готовности, наездом видеокамеры и включением/выключением питания. Фактический срок службы заряда батарейного блока может быть короче.

Примечание к индикации оставшегося времени работы батарейного блока во время записи.

Оставшееся время работы батарейного блока отображается в видоискателе. Однако, индикация может отображаться неправильно в зависимости от условий и обстоятельств использования.

записи* записи**

100 (90) 50 (45)

You can look at the demonstration of the functions available with this camcorder (p. 31).

Для снятия батарейного блока

Нажимая BATT RELEASE, передвиньте батарейный блок в направлении стрелки.

BATT RELEASE

Вы можете просмотреть демонстрацию функций, имеющихся в наличие у данной видеокамеры (стр. 31).

Inserting a cassette

PUSH

Вставка кассеты

Make sure that the power source is installed. When you want to record in the Hi8 system, use Hi8 video cassette H. (1)While pressing the small blue button on the

EJECT switch, slide it in the direction of the arrow. The cassette compartment automatically lifts up and opens.

(2)Insert a cassette with the window facing out. (3)Close the cassette compartment by pressing

the “PUSH” mark on the cassette compartment. The cassette compartment automatically goes down.

1 2

EJECT

Убедитесь, что источник питания установлен. Если Вы хотите выполнить запись в системе Hi8, то используйте Hi8-видеокассету H. (1)Нажимая маленькую синюю кнопку на

выключателе EJECT, сдвиньте его в направлении стрелки. Кассетный отсек автоматически поднимается и открывается.

(2)Вставьте кассету окошком, обращенным

наружу.

(3)Закройте кассетный отсек путем нажатия

знака “PUSH” на кассетном отсеке. Кассетный отсек автоматически опустится вниз.

Getting started Подготовка к эксплуатации

To eject the cassette

While pressing the small blue button on the EJECT switch, slide it in the direction of the arrow.

To prevent accidental erasure

Slide the tab on the cassette to expose the red mark. If you insert the cassette with the red mark exposed and close the cassette compartment, the beeps sound for a while. If you try to record with the red mark exposed, the

and 6 indicators flash, and you cannot record. To re-record on this tape, slide the tab back out covering the red mark.

Для выталкивания кассеты

Нажимая маленькую синюю кнопку на выключателе EJECT, сдвиньте его в направлении стрелки. Кассетный отсек автоматически поднимается и открывается.

Для предотвращения случайного стирания

Сдвиньте лепесток на кассете, чтобы было видно красную метку. Если Вы вставите кассету, на которой видна красная метка, и закроете кассетный отсек, зуммерный сигнал будет звучать в течение некоторого времени. Если Вы попытаетесь выполнить запись с выставленной красной меткой, то индикаторы и 6 будут мигать в видоискателе и Вы не сможете произвести запись. Для выполнения новой записи на такую ленту сдвиньте лепесток назад для закрывания красной метки.

Basic operations

Основные операции

Camera recording

Make sure that the power source is installed and a cassette is inserted and that the START/STOP MODE switch is set to . Before you record one-time events, you may want to make a trial recording to make sure that the camcorder is working correctly. When you use the camcorder for the first time, power on it and reset the date and time to your time before you start recording (p. 91).

(1)Remove the lens cap. (2)While pressing the small green button on the

POWER switch, set it to CAMERA.

(3)Turn STANDBY up to STANDBY. (4)Press START/STOP. The camcorder starts

recording. The “REC” indicator appears. The red lamp lights up in the viewfinder. The camera recording/battery lamp located on the front of the camcorder also lights up.

POWER

CAMERA

OFF

PLAYER

Запись с помощью видеокамеры

Убедитесь, что источник питания установлен,кассета вставлена и переключатель START/STOP MODE установлен в положение . Перед тем как Вы начнете запись одноразовых событий, Вы можете захотеть сделать пробную запись для подтверждения, что видеокамера работает правильно. Если Вы используете видеокамеру в первый раз, то включите ее и установите дату и время на Ваше местное время перед началом записи (стр. 91).

(1)Снимите крышку объектива. (2)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение CAMERA.

(3)Поверните STANDBY вверх в положение

STANDBY.

(4)Нажмите START/STOP. Видеокамера

начинает запись. Появляется индикатор “REC”. В видоискателе загорается красная лампочка. Лампочка записи камерой/батареи, расположенная на передней панели видеокамеры, также будет гореть.

START/STOP

40min

STBY

0:00:00

START/STOP

40min

REC

0:00:01

Camera recording

Запись с помощью видеокамеры

To stop recording momentarily [a]

Press START/STOP again. The “STBY” indicator appears in the viewfinder (Standby mode).

To finish recording [b]

Press START/STOP again. Turn STANDBY down to LOCK and set the POWER switch to OFF. Then, eject the cassette.

[a]

START/STOP

STBY 0:35:20

Note

There is a little wear on the battery pack which is installed with the camcorder. However, for getting remaining battery time indicated correctly, leave the battery pack installed after use.

To focus the viewfinder lens

If you cannot see the indicators in the viewfinder clearly, or after someone else has used the camcorder, focus the viewfinder lens. Turn the viewfinder lens adjustment ring so that the indicators in the viewfinder come into sharp focus.

Для временной остановки записи [a]

Снова нажмите START/STOP. Индикатор “STBY” появляется в видоискателе (режим

готовности).

Для окончания записи [b]

Снова нажмите START/STOP. Поверните STANDBY вниз в положение LOCK и установите выключатель POWER в положение OFF. Затем вытолкните кассету.

[b]

START/STOP

Примечание

Износ батарейного блока, установленного в видеокамере, будет небольшим. Для того, чтобы время оставшегося заряда батарейного блока отображалось точно, оставьте батарейный блок в видеокамере после выполнения записи.

START/STOP

Для фокусировки объектива видоискателя

Если Вы не можете четко видеть индикаторы в видоискателе или после того, как кто-то другой использовал видеокамеру, выполните фокусировку объектива видоискателя. Поверните кольцо регулировки объектива видоискателя так, чтобы индикаторы в видоискателе были четко сфокусированы.

Basic operations Основные операции

Note on Standby mode

If you leave the camcorder in Standby mode for 5 minutes while the cassette is inserted, the camcorder turns off automatically for saving battery power as well as for preventing the battery and tape from wearing down. To resume Standby mode, turn STANDBY down and up again. To start recording, press START/STOP.

Примечание к режиму готовности

Если Вы оставляете видеокамеру в режиме готовности на 5 минут при вставленной кассете, видеокамера выключится автоматически в целях как для экономии заряда батарейного блока, так и для предотвращения износа батарейного блока ленты. Для восстановления режима готовности поверните STANDBY вниз, а затем снова вверх. Для начала записи нажмите START/STOP.

Camera recording

Запись с помощью видеокамеры

Note on recording

When you record from the beginning of a tape, run the tape for about 15 seconds before starting the actual recording. This will ensure that you won’t miss any start-up scenes when you play back the tape.

Notes on the tape counter

•The tape counter indicates the recording or playback time. Use it as a guide. There will be a time lag of several seconds from the actual time. To set the counter to zero, press COUNTER RESET.

•If the tape is recorded in SP and LP modes mixed, the tape counter shows incorrect recording time. When you intend to edit the tape using the tape counter as a guide, record in same (SP or LP) mode.

Note on the beep sound

The beep sounds when you operate the camcorder. Several beeps also sound as a warning of any unusual condition of the camcorder. Note that the beep sound is not recorded on the tape. If you do not want to hear the beep sound, select “OFF” in the menu system.

Using the zoom feature

Zooming is a recording technique that lets you change the size of the subject in the scene. For more professional-looking recordings, use the zoom function sparingly. “T” side: for telephoto (subject appears closer) “W” side: for wide-angle (subject appears farther

away)

Примечание к записи

Когда Вы начинаете запись от начала ленты, перематывайте ленту в течение 15 секунд перед началом фактической записи. Это будет гарантировать, что Вы не пропустите каких-либо начальных фрагментов, когда будете воспроизводить ленту.

Примечания к счетчику ленты

•

Счетчик ленты указывает время записи или воспроизведения. Используйте его в качестве руководства. Существует отставание по времени на несколько секунд от фактического времени. Для установки счетчика на нуль нажмите COUNTER RESET.

•

Если лента записана с чередованием режимов SP и LP, то счетчик ленты будет показывать неправильное время записи. Если Вы намереваетесь производить монтаж ленты с использованием счетчика ленты в качестве указателя, то выполняйте запись в одном и том же режиме (SP или LP).

Примечание к эуммерному звуковому сигналу

Зуммерный сигнал звучит, когда Вы работаете с видеокамерой. Несколько зуммерных сигналов также будет звучать в качестве предупреждения какого-нибудь необычного состояния видеокамеры. Заметьте, что зуммерный сигнал не записывается на ленту. Если Вы не хотите слушать зуммерный сигнал, то выберите “OFF” в системе меню.

Использование функции наезда видеокамеры

Наезд видеокамеры является техническим приемом записи, который позволяет Вам изменять размер объекта в кадре. Для более профессионального вида записей умеренно используйте функцию наезда видеокамеры. Сторона “Т”: для телефото (объект

Сторона “W”: для широкого угла съемки

приближается)

(объект удаляется)

Camera recording

Запись с помощью видеокамеры

Zooming speed (Variable speed zooming)

Move the power zoom lever a little for a slower zoom, move it further for a faster zoom.

When you shoot a subject using a telephoto zoom

If you cannot get a sharp focus while in extreme telephoto zoom, move the power zoom lever to the “W” side until the focus is sharp. You can shoot a subject that is at least about 80 cm (about 2 5/8 feet) away from the lens surface in the telephoto position, or about 1 cm (about 1/2 inch) away in the wide-angle position.

Notes on digital zoom

•More than 21x zoom is performed digitally, and the picture quality deteriorates as you go toward the “T” side. If you do not want to use the digital zoom, set the D ZOOM function to OFF in the menu system.

•The right side [a] of the power zoom indicator shows the digital zooming zone, and the left side [b] shows the optical zooming zone. If you set the D ZOOM function to OFF, the [a] zone disappears.

Скорость наезда видеокамеры (наезд с различной скоростью)

Передвиньте рычаг приводного трансфокатора немного для сравнительно медленного наезда видеокамеры; передвиньте его еще дальше для наезда на высокой скорости.

Когда Вы снимаете объект, используя наезд в режиме телефото

Если Вы не можете получить четкой фокусировки во время крайнего наезда в режиме телефото, перемещайте рычаг приводного трансфокатора в сторону “W” до тех пор, пока Вы не получите четкой фокусировки. Вы можете снимать объект, который по меньшей мере на 80 см удален от поверхности объектива в положении телефото, или удален приблизительно на 1 см в положении широкого угла.

Примечания к цифровому трансфокатору

• Трансфокатор более, чем с 21-кратным увеличением создан в цифровом исполнении, и качество изображения ухудшается по мере Вашего движения в сторону “Т”. Если Вы не хотите использовать цифровой трансфокатор, установите функцию D ZOOM в системе меню на OFF.

• Правая сторона [a] индикатора приводного трансфокатора показывает зону цифровой трансфокации, а левая сторона [b] показывает зону оптической трансфокации. Если Вы установите функцию D ZOOM на OFF, то зона [a] исчезнет.

Basic operations Основные операции

[a][b]

Camera recording

Запись с помощью видеокамеры

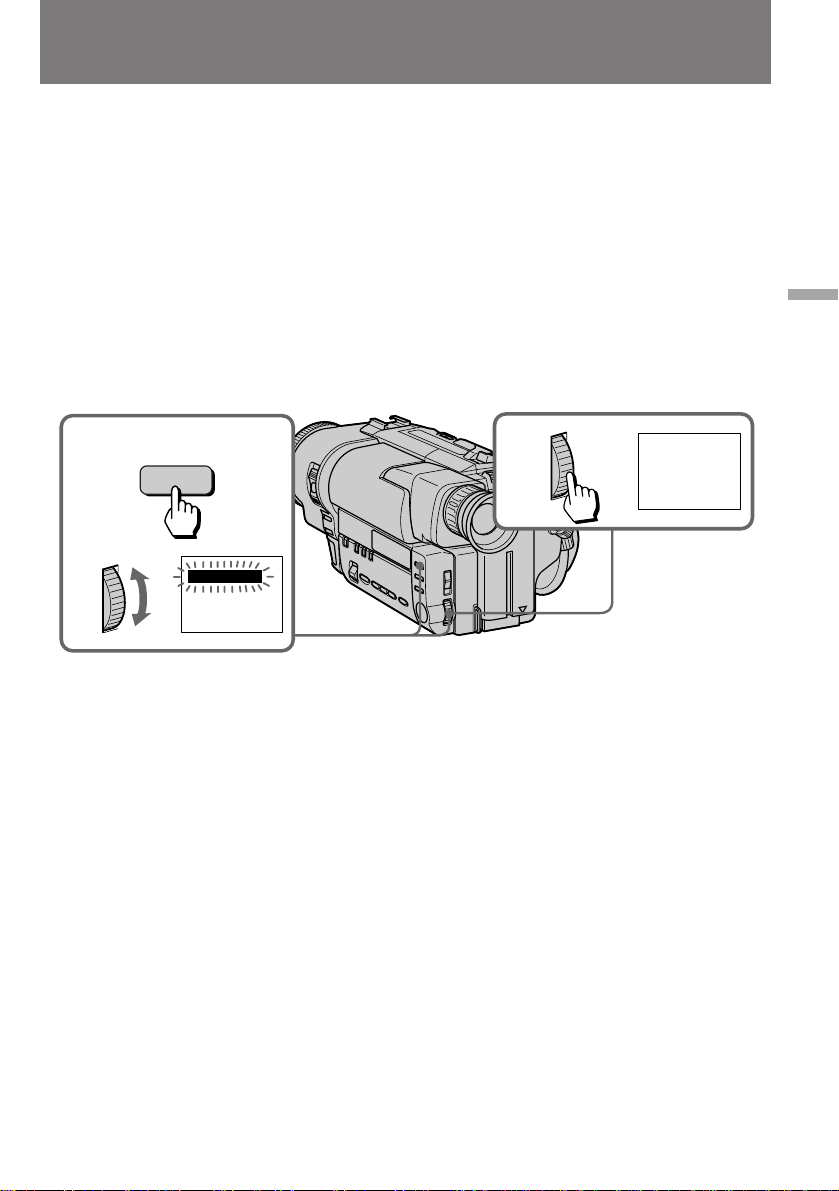

Selecting the START/STOP mode

Your camcorder has three modes. These modes enable you to take a series of quick shots resulting in a lively video. (1)Set START/STOP MODE to the desired

mode.

: Recording starts when you press START/STOP, and stops when you press it again (normal mode). ANTI GROUND SHOOTING : The camcorder records only while you press down START/STOP so that you can avoid recording unnecessary scenes. 5SEC: When you press START/STOP, the camcorder records for 5 seconds and then stops automatically.

(2)Turn STANDBY up to STANDBY and press

START/STOP. Recording starts.

If you selected 5SEC, the tape counter disappears and five dots appear. The dots disappear at a rate of one per second as illustrated below.

START/STOP

5SEC

MODE

ANTI GROUND SHOOTING

Выбор режима START/STOP

Ваша видеокамера имеет три режима. Эти режимы позволяют Вам снять серию коротких кадров, создавая в результате оживленную видеопрограмму. (1)Установите переключатель START/STOP

MODE на желаемый режим.

: Запись начинается когда Вы нажимаете START/STOP и заканчивается, когда Вы нажимаете эту кнопку снова (нормальный режим) ANTI GROUND SHOOTING : Видеокамера производит запись только тогда, когда Вы держите START/STOP в нажатом состоянии, так, что Вы можете избежать записи ненужных сцен. 5SEC: Когда Вы нажимаете START/STOP, видеокамера производит запись в течение 5 секунд, а затем останавливается автоматически.

(2)Поверните STANDBY вверх в положение

STANDBY и нажмите START/STOP. Запись начинается.

Если Вы выбрали 5SEC, счетчик ленты исчезает и появляются пять точек. Точки исчезают со скоростью по одной за секунду, как паказано ниже на рисунке.

START/STOP

To extend the recording time in 5SEC mode

Press START/STOP again before all the dots disappear. Recording continues for about 5 seconds from the moment you press START/ STOP.

Note on START/STOP mode

You cannot use FADER in 5SEC or mode.

STBY

•••••

REC

•••••

REC

•

Для продления времени записи в режиме 5SEC

Нажмите START/STOP снова до того, как все точки исчезнут. Запись продолжается еще в течение 5 секунд с момента нажатия START/ STOP.

Примечание к режиму START/STOP

Вы не можете использовать функцию FADER в режиме 5SEC или .

Hints for better shooting

Советы для лучшей съемки

For hand-held shots, you’ll get better results by holding the camcorder according to the following suggestions:

•Hold the camcorder firmly and secure it with the grip strap so that you can easily manipulate the controls with your thumb [a].

•Place your right elbow against your side.

•Place your left hand under the camcorder to support it. Be sure to not touch the built-in microphone.

•Place your eye firmly against the viewfinder eyecup.

•Use the viewfinder frame as a guide to determine the horizontal plane.

•You can also record in a low position to get an interesting angle. Lift the viewfinder up for recording from a low position [b].

Для кадров при удержании видеокамеры в руках Вы получите лучшие результаты, если будете держать видеокамеру в соответствии со следующими рекомендациями:

• Держите видеокамеру крепко и закрепите ее с помощью ременного захвата так, чтобы Вы легко могли манипулировать регуляторами с помощью большого пальца [a].

• Расположите Ваши локти по бокам от себя.

• Расположите Вашу левую руку под видеокамерой для ее поддержки. Ни в коем случае не трогайте встроенный микрофон.

• Надежно прижмите Ваш глаз к окуляру видоискателя.

• Используйте визирную рамку видоискателя в качестве руководства для определения горизонтального плана.

• Вы также можете записывать из низкого положения для получения интересного угла записи. Поднимите видоискатель вверх для записи из низкого положения [b].

[a] [b]

Basic operations Основные операции

Hints for better shooting

Советы для лучшей съемки

Place the camcorder on a flat surface or use a tripod

Try placing the camcorder on a table top or any other flat surface of suitable height. If you have a tripod for a still camera, you can also use it with the camcorder. When attaching a non-Sony tripod, make sure that the length of the tripod screw is less than 6.5 mm (9/32 inch). Otherwise, you cannot attach the tripod securely and the screw may damage the camcorder.

Cautions on the viewfinder

•Do not pick up the camcorder by the

viewfinder [c].

•Do not place the camcorder so as to point the viewfinder toward the sun. The inside of the viewfinder may be damaged. Be careful when placing the camcorder under sunlight or by a window [d].

[c] [d]

Располагайте видеокамеру на плоской поверхности или используйте треногу

Постарайтесь расположить видеокамеру сверху на столе или любой другой плоской поверхности подходящей высоты. Если у Вас есть тренога для фотоаппарата, Вы также можете использовать ее и для видеокамеры. При прикреплении треноги не фирмы Sony убедитесь, что длина винта треноги менее 6,5 мм. В противном случае винт может повредить внутренние части видеокамеры.

Предосторожности к видоискателю

• Не поднимайте видеокамеру за

видоискатель [c].

• Не распологайте видеокамеру так, чтобы видоискатель был направлен в сторону солнца. Внутренние части видоискателя могут быть повреждены. Будьте осторожны при расположении видеокамеры под солнцем или возле окна [d].

Checking the recorded picture

Проверка записанного изображения

Using EDITSEARCH, you can review the last recorded scene or check the recorded picture in the viewfinder. (1)While pressing the small green button on the

POWER switch, set it to CAMERA.

(2)Turn STANDBY up to STANDBY. (3)Press the – (Œ) side of EDITSEARCH

momentarily; the last few seconds of the recorded portion play back (Rec Review). You can monitor the sound from headphones. Hold down the – side of EDITSEARCH until the camcorder goes back to the scene you want. The last recorded portion is played back. To go forward, hold down the + side (Edit Search).

POWER

CAMERA

OFF

PLAYER

Используя EDITSEARCH, Вы можете пересмотреть последнюю записанную сцену или проверить записанное изображение в видоискателе. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER, установите его в положение CAMERA.

(2)Поверните STANDBY вверх в положение

STANDBY.

(3)На мгновение нажмите сторону – (Œ)

кнопки EDITSEARCH; последние несколько секунд записанной части будут воспроизведены (пересмотр записи). Вы можете контролировать звук через головные телефоны. Держите нажатой сторону – кнопки EDITSEARCH до тех пор, пока видеокамера не вернется к желаемой сцене. Последняя записанная часть будет воспроизведена. Для продвижения вперед держите нажатой сторону + (монтажный поиск).

START/STOP

Basic operations Основные операции

EDITSEARCH

Checking the recorded picture

Проверка записанного изображения

To stop playback

Release EDITSEARCH.

To begin re-recording

Press START/STOP. Re-recording begins from the point you released EDITSEARCH. Provided you do not eject the cassette, the transition between the last scene you recorded and the next scene you record will be smooth.

Для остановки воспроизведения

Отпустите EDITSEARCH.

Снова для начала записи

Нажмите START/STOP. Запись начинается от точки, где Вы отпустили EDITSEARCH. При условии, что Вы не вытолкнете кассету, переход между последней сценой, которую Вы записали, и следующей сценой, которую Вы записываете, будет плавным.

Connections for playback

Connect the camcorder to your TV or VCR to watch the playback picture on the TV screen. There are some ways to connect the camcorder to your TV. When monitoring the playback picture by connecting the camcorder to your TV, we recommend you to use the mains for the power source.

Соединения для воспроизведения

Подсоедините видеокамеру к Вашему телевизору или КВМ для просмотра воспроизводимого изображения на экране телевизора. Существует несколько способов подсоединения видеокамеры к Вашему телевизору. При просмотре воспроизводимого изображения путем подсоединения видеокамеры к Вашему телевизору мы рекомендуем Вам использовать электрическую сеть в качестве источника питания.

Connections for playback

Соединения для воспроизведения

Connecting directly to a TV/VCR with Video/Audio input jacks

When connecting the A/V connecting cable, make sure you connect the plug to jacks of the same colour. Open the jack cover. With using the supplied A/ V connecting cable, connect the camcorder to the LINE IN inputs on the TV or VCR connected to the TV. Set the TV/VCR selector on the TV to VCR. When connecting to the VCR, set the input selector on the VCR to LINE.

If your TV or VCR has an S video jack, connect using the S video cable (not supplied) [a] to obtain a high quality picture . If you are going to connect the camcorder using the S video cable (not supplied) [a], you do not need to connect the yellow (video) plug of the A/V connecting cable [b].

S VIDEO

[a]

VIDEO

[b]

AUDIO

Подсоединение прямо к телевизору/КВМ с входными гнездами аудио/видео

При подсоединении соединительного кабеля аудио/видео убедитесь, что Вы подсоединяете штекеры к гнездам одинакового цвета. Откройте крышку гнезда. Подсоедините видеокамеру к входам LINE IN на телевизоре или на подсоединенном к телевизору КВМ с использованием прилагаемого соединительного кабеля аудио/видео. Установите селектор TV/VCR на телевизоре в положение VCR. При подсоединении к КВМ установите селектор входных сигналов на КВМ в положение LINE.

Если Ваш КВМ или телевизор имеет гнездо S-видео, подсоедините с помощью кабеля Sвидеосигналов (не прилагается) [a] для получения высокого качества изображения. Если Вы подсоединяете видеокамеру с использованием кабеля S-видеосигналов (не прилагается) [a], Вам не нужно подсоединять желтый (видео) разъем соединительного кабеля аудио/видео [b].

(not supplied)/

(не прилагается)

(not supplied)/

S VIDEO VIDEO AUDIO

Basic operations Основные операции

: Signal flow/ Передача сигнала

If your TV or VCR is a monaural type

Connect only the white plug for audio on both the camcorder and the TV or the VCR. With this connection, the sound is monaural even in stereo model.

If your TV/VCR has a 21-pin connector (EUROCONNECTOR)

Use the supplied 21-pin adaptor.

To connect to a TV or VCR without Video/ Audio input jacks

Use an RFU adaptor (not supplied).

Если Ваш телевизор или КВМ монофонического типа

Подсоедините только белый разъем для аудиосигналов и к видеомагнитофону и к КВМ или телевизору. При таком соединении звук будет монофоническом , даже если для стереофонической модели видеокамеры.

Ecли в Baшем TB/КВМ имеется 21штырьковый разъем (EUROCONNECTOR)

Используйте прилагаемый 21-штырьковый адаптер.

Для подсоединения к телевизор или КВМ без входных гнезд аудио/видео

Используйте ВЧ-адаптер (не прилагается).

Playing back a tape

Воспроизведение ленты

You can monitor the playback picture in the viewfinder. You can also monitor the picture on a TV screen, after connecting the camcorder to a TV or VCR. (1)While pressing the small green button on the

POWER switch, set it to PLAYER. The video control buttons light up.

(2)Insert the recorded tape with the window

facing out.

(3)Press 0 to rewind the tape. (4)Press ( to start playback.

POWER

CAMERA

OFF

PLAYER

Вы можете просматривать воспроизводимое изображение в видоискателе. Вы также можете просматривать изображение на экране телевизора после подсоединения видеокамеры к телевизору или КВМ. (1)Нажимая маленькую зеленую кнопку на

выключателе POWER , установите его в положение или PLAYER. Высветятся рабочие кнопки видеокамеры.

(2)Вставьте записанную ленту окошком,

обращенным наружу.

(3)Нажмите 0 для ускоренной перемотки

ленты назад.

(4)Нажмите ( для начала воспроизведения.

REW

PLAY

To stop playback, press p. To rewind the tape, press 0. To fast-forward the tape rapidly, press ).

PLAYREW

STOP

PAUSEPSLOW

DISPLAY

Для остановки воспроизведения нажмите

Для ускоренной перемотки ленты назад

нажмите 0.

Для ускоренной перемотки ленты вперед

нажмите ).

& × 2

Playing back a tape

Воспроизведение ленты

Using the remote commander

You can control playback using the supplied Remote Commander. Before using the Remote Commander, insert the R6 (size AA) batteries.

To display the viewfinder screen indicators on the TV

Press DISPLAY on the Remote Commander. To erase the indicators, press DISPLAY again.

Using headphones

Connect headphones (not supplied) to the 2 jack.

Various playback modes

You can enjoy pictures in the viewfinder during still, slow and picture search.

To view a still picture (playback pause)

Press P during playback. To resume playback, press P or (.

To locate a scene (picture search)

Keep pressing 0 or ) during playback. To resume normal playback, release the button.

To monitor the high-speed picture while advancing the tape or rewinding (skip scan)

Keep pressing 0 while rewinding or ) while advancing the tape. To resume normal playback, press (.

To view the picture at 1/5 speed (slow playback)

Press & on the Remote Commander during playback. To resume normal playback, press (. If slow playback lasts for about 1 minute, it shifts to normal speed automatically.

Использование пульта дистанционного управления

Вы можете управлять воспроизведением с помощью прилагаемого пульта дистанц– ионного управления. Перед использованием пульта дистанционного управления вставьте в него батарейки R6 (размером АА).

Для отображения индикаторов видоискателя на экране телевизора

Нажмите DISPLAY на пульте дистанционного управления. Для стирания индикаторов снова нажмите DISPLAY.

Использование головных телефонов

Подсоедините головные телефоны (не прилагаются) к гнезду 2.

Различные режимы воспроизведения

Вы можете наслаждаться изображением при просмотре стоп-кадра, замедленного воспроизведения и поиска изображения.

Для просмотра неподвижного изображения (пауза воспроизведения)

Нажмите P во время воспроизведения. Для восстановления воспроизведения нажмите P или (.

Для обнаружения фрагмента (поиск изображения)

Держите нажатой кнопку 0 или ) во время воспроизведения. Для восстановления нормального воспроизведения отпустите кнопку.

Для контроля изображения на высокой скорости во время ускоренной перемотки ленты вперед или назад (поиск методом прогона)

Держите нажатой кнопку 0 во время перемотки ленты назад или кнопку ) во время перемотки ленты вперед. Для восстановления нормального воспроизведения нажмите (.

Для просмотра изображения на 1/5 скорости (замедленное воспроизведение)

Нажмите & на пульте дистанционного управления во время воспроизведения. Для восстановления нормального воспроизведения нажмите (. Если замедленное воспроизведение продолжается приблизительно в течение 1 минуты, аппарат переключится на нормальную скорость автоматически.

Basic operations Основные операции

Playing back a tape

Воспроизведение ленты

To view the picture at double speed

For double speed playback in the reverse direction, press '/<, then press x2 on the Remote Commander during playback. For double speed playback in the forward direction, press >/7, then press x2 during playback. To resume normal playback, press (.

To view the picture frame-by-frame

Press '/< or >/7 on the Remote Commander in playback pause mode. If you keep pressing the button, you can view the picture at 1/25 speed. To resume normal playback, press (.

To change the playback direction

Press '/< on the Remote Commander for reverse direction or >/7 on the Remote Commander for forward direction during playback. To resume normal playback, press ( .

To select the playback sound

Change the “HiFi SOUND” mode setting in the menu system.

Notes on playback

•Noise may appear when you use the still/ slow/picture search function to play back the tape recorded in LP mode.

•Streaks appear and the sound is muted in the various playback modes.

•When playback pause mode lasts for 5 minutes, the camcorder automatically enters stop mode.

•Horizontal noise appears at the centre or top and bottom of the screen when you play back a tape in reverse. This is normal.

Displaying the date or time when you recorded - Data Code function

Even if you did not record the date or time when you were recording, you can display the date or time when you recorded (Data Code) on the TV during playback or editing. The Data Code is also displayed in the viewfinder and the display window.

Для просмотра изображения с удвоенной скоростью

Для удвоения скорости воспроизведения в обратном направлении нажмите '/<, а затем нажмите х2 на пульте дистанционного управления во время воспроизведения. Для удвоения скорости воспроизведения в направлении вперед нажмите >/7, а затем нажмите х2 во время воспроизведения. Для восстановления нормального

воспроизведения нажмите (.

Для покадрового просмотра изображения

Нажмите '/< или >/7 на пульте дистанционного управления в режиме паузы воспроизведения. Если Вы будете держать кнопку нажатой, то Вы можете просматривать изображение на 1/25 скорости. Для восстановления нормального воспроизведения нажмите (.

Для изменения направления воспроизведения

Нажмите '/< на пульте дистанционного управления для выбора обратного направления или >/7 на пульте дистанционного управления для выбора направления вперед во время воспроизведения. Для восстановления нормального воспроизведения нажмите (.

Для выбора воспроизводимого звука

Измените установку “HiFi SOUND” в системе меню.

Примечания к воспроизведению

• Если Вы используете функцию стоп-кадра/ замедленного воспроизведения/поиска изображения для воспроизведения ленты, записанной в режиме LP, то могут появиться помехи.

• “Тянучки” появляются и звук будет приглу– шен в различных режимах воспроизедения.

• Если режим паузы воспроизведения продо– лжается в течение 5 минут, видеокамера автоматически войдет в режим останова.

• Горизонтальные помехи появляются в центре или сниз и сверху экрана, когда Вы воспроизводите ленту в обратном направлении. Это является нормальным.

Отображение даты или времени Вашей записи - функция кода данных

Даже если Вы не записали дату или время, когда Вы выполняли запись, Вы можете отобразить дату или время, когда выполнялась запись (код данных), на экране телевизора во время воспроизведения или монтажа. Код данных также отображается в видоискателе и окошке дисплея.

Playing back a tape

Воспроизведение ленты

To display the date or time when you recorded

Press DATE or TIME on the camcorder. To make the date or time disappear, press it again. To display the date and time when you recorded, press TIME (or DATE) after pressing DATE (or TIME). To make the date and time disappear, press DATE and TIME again.

To display simultaneously the date and time when you recorded

Press DATA CODE on the Remote Commander. To make the date and time disappear, press it again.

DATA CODE

4 7 1998 10:13:02

DATE TIME

Для отображения даты или времени Вашей записи

Нажмите DATE или TIME на видеокамере. Для того, чтобы дата или время исчезли, снова нажмите эту кнопку. Для отображения даты и времени выполнения записи нажмите TIME (или DATE) после нажатия DATE (или TIME). Для того, чтобы дата и время исчезли снова нажмите DATE и TIME.

Для одновременного отображения даты и времени Вашей записи

Нажмите DATA CODE на пульте дистанционного управленя. Для того, чтобы дата и время исчезли, снова нажмите эту кнопку.

4 7 1998

10:13:02

Basic operations Основные операции

When bars (––:––:––) appear

•A blank portion of the tape is being played back.

•The tape was recorded by a camcorder without the Data Code function.

•The tape was recorded by a camcorder without having date and time set.

•The tape is unreadable due to tape damage or noise.

•The tape is being played back in variable speed (Slow, Playback, etc).

•An index signal is marked, the RC time code is written, or PCM after recording is made on the tape.

Когда появляются черточки (––:– –:––)

• Воспроизводится незаписанная часть ленты.

• Лента была записана на видеокамере без функции кода данных.

• Лента была записана на видеокамере без установки даты и времени.

• Лента не может быть воспроизведена из-за повреждения ленты или помех.

• Лента воспроизводится с различной скоростью (замедленное воспроизведение и т.д.).

• Был отмечен индексный сигнал, записан временной код RC или РСМ после выполнения записи на ленте.

Advanced operations

Using alternative power sources

Усовершенствованные операции

Использование альтернативных источников питания

You can choose any of the following power sources for your camcorder: battery pack, the mains, alkaline batteries and 12/24 V car battery. Choose the appropriate power source depending on where you want to use your camcorder.

Place Power source Accessory to be

Indoors

Outdoors

In the car

Notes on power sources

•Disconnecting the power source or removing the battery pack during recording or playback may damage the inserted tape.

•The DC IN jack has power source priority. This means that the battery pack cannot supply any power if the mains lead is connected to the DC IN jack, even when the mains lead is not plugged into the mains.

Mains

Battery pack

LR6 (size AA) Alkaline battery

12 V or 24 V car battery

used

Supplied AC power adaptor

Battery pack NPF330 (supplied), NP-F530, NP-F550, NP-F730, NP-F750, NP-F930, NP-F950

Battery case EBP-L7

Sony car battery charger DC-V515A

Using the mains

(1)Open the DC IN jack cover, and connect the

AC power adaptor to the DC IN jack on the camcorder.

(2)Connect the mains lead to the AC power

adaptor.

(3)Connect the mains lead to the mains.

Вы можете выбрать любой из следующих источников питания для Вашей видеокамеры: батарейный блок, электрическую сеть, щелочные батарейки и 12/24 В автомобильный аккумулятор. Выберите подходящий источник питания в зависимости от того, где Вы хотите использовать Вашу видеокамеру.

Место Источник Используемые

В помещении

На улице

В автомобиле

Примечания по источникам питания

•Отсоединение источника питания или

снятие батарейного блока во время записи или воспроизведения может повредить вставленную ленту.

• Гнездо DC IN имеет приоритет источника питания. Это означает, что батарейный блок не может подавать питание, если провод электропитания подсоединен к гнезду DC IN, даже если провод электропитания не подключен к электросети.

питания принадлежности

Электрическая сеть

Батарейный блок

LR6 (размер АА) Щелочная батарейка

12 В или 24 В автомобильный аккумулятор

Прилагаемый сетевой адаптер перем. тока

Батарейный блок NP-F330 (прилагается), NPF530, NP-F550, NP-F730, NP-F750, NP-F930, NP-F950

Батарейная камера EBP-L7

Зарядный выпрямитель автомобильного аккумулятора DC-V515A

Использование электрической сети

(1)Снимите крышку с гнезда DC IN и

подсоедините сетевой адаптер переменного тока к гнезду DC IN на видеокамере.

(2)Подсоедините сетевой провод к сетевому

адаптеру переменного тока.

(3)Подсоедините сетевой провод к сети.

2, 3

Using alternative power sources

Использование альтернативных источников питания

WARNING

The mains lead must only be changed at a qualified service shop.

PRECAUTION

The set is not disconnected from the AC power source (mains) as long as it is connected to the mains, even if the set itself has been turned off.

Note

Keep the AC power adaptor away from the camcorder if the picture is disturbed.

Using a car battery

Use Sony DC-V515A car battery charger (not supplied). Connect the car battery cord to the cigarette lighter socket of a car (12 V or 24 V). Refer to the operating instructions of your car battery charger.

To remove the car battery charger

The car battery charger is removed in the same way as the battery pack.

This mark indicates that this product is a genuine accessory for

Sony video products. When purchasing Sony video products, Sony recommends that you purchase accessories with this “GENUINE VIDEO ACCESSORIES” mark.

ПРЕДУПРЕЖДЕНИЕ

Сетевой провод должен быть заменен только в мастерской квалифицированного обслуживания.

ПРЕДОСТЕРЕЖЕНИЕ

Аппарат не отключается от источника питания перем. тока (электрической сети) до тех пор, пока он подключен к электрической сети, даже если сам аппарат выключен.

Примечание

Держите сетевой адаптер переменного тока подальше от видеокамеры, если изображение содержит помехи.

Использование автомобильного аккумулятора

Используйте зарядный выпрямитель автомобильного аккумулятора Sony DCV515A (не прилагается). Подсоедините шнур автомобильного аккумулятора к гнезду сигаретного прикуривателя автомобиля (12 В или 24 В). Обратитесь к инструкции по эксплуатации Вашего автомобильного зарядного выпрямителя.

Для снятия зарядного выпрямителя автомобильного аккумулятора

Зарядный выпрямитель автомобильного аккумулятора снимается таким же образом, как и батарейный блок.

Advanced operations Усовершенствованные операции

Настоящий знак указывает, что данная продукция является подлинной принадлежностью

видеопродукции Sony. Если Вы покупаете видеопродукцию Sony, то мы рекомендуем, чтобы Вы покупали принадлежности, помеченные знаком “GENUINE VIDEO ACCESSORIES”.

Changing the mode settings

Изменение установок режимов

You can change the mode settings in the menu system to further enjoy the features and functions of the camcorder.

(1)Press MENU to display the menu. (2)Turn the control dial to select the desired icon

in the left side of the menu, then press the dial.

(3)Turn the control dial to select the desired

item, then press the dial.

(4)Turn the control dial to select the desired

mode, and press the dial. If you want to change the other modes, repeat steps 3 and 4. If you want to change the other items, select

RETURN and press the dial, then repeat

steps from 2 to 4.

(5)Press MENU or select icon to erase the

menu display.

CAMERA

CAMERA SET

D ZOOM 16 : 9WIDE STEADYSHOT WIND AE SHIFT PHOTO

[MENU] : END

PLAYER

PLAYER SET

H i F i SOUND EDIT TBC DNR NTSC PB

[MENU] : END

Вы можете изменять установки режимов в системе меню для большего наслаждения особенностями и функциями видеокамеры.

(1)Нажмите MENU для отображения меню. (2)Поверните регулировочный диск выбора

пиктограммы с левой стороны меню, а затем нажмите диск.

(3)Поверните регулировочный диск для

выбора желаемой установки, а затем нажмите диск.

(4)Поверните регулировочный диск для

выбора желаемого режима, а затем нажмите диск. Если Вы хотите изменить другие режимы, повторите пункты 3 и 4. Если Вы хотите изменить другие установки выберите RETURN и нажмите диск, а затем повторите пункты 2 – 4.

(5)Нажмите MENU или выберите

пиктограмму для стирания дисплея меню.

CAMERA SET

D ZOOM 16 : 9WIDE

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR RETURN

0 HR

OTHERS

WORLD TIME BEEP

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR RETURN

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR RETURN

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR RETURN

OTHERS

WORLD TIME BEEP COMMANDER REC LAMP INDICATOR RETURN

ON OFF

OFF

0 HR

Changing the mode settings

Изменение установок режимов

Note on changing the mode setting

Menu items differ depending on the setting of the POWER switch to PLAYER or CAMERA.

Selecting the mode setting of each item

Items for both CAMERA and PLAYER modes

Ò REMAIN* <AUTO/ON>

•Select AUTO when you want to display the remaining tape bar

•for about 8 seconds after the camcorder is turned on and calculates the remainder of the tape.

•for about 8 seconds after a cassette is inserted and the camcorder calculates the remainder of the tape.

•for about 8 seconds after ( is pressed in PLAYER mode.

•for about 8 seconds after DISPLAY on the Remote Commander is pressed to display the screen indicators.

•for the period of tape rewinding, forwarding or picture search in PLAYER mode.

•Select ON to always display the remaining tape indicator.

COUNTER* <NORMAL/TIME CODE>

•Normally select NORMAL.

•In PLAYER mode, select TIME CODE to display the RC time code in order to edit more precisely or to check the total time of the recorded part from the beginning of the tape. The RC time code indicates “hours, minutes, seconds, frames” in the form of “0:00:00:00”. However, “frames” is not indicated in CAMERA mode.

LTR SIZE* <NORMAL/2x>

•Normally select NORMAL.

•Select 2x to display selected menu item by twice size of normal.

BEEP* <ON/OFF>

•Select ON so that beeps sound when you start/ stop recording, etc.

•Select OFF when you do not want to hear the beep sound.

Примечание к изменению установок режимов

Установки меню отличаются в зависимости от нахождения выключателя POWER в положении PLAYER или CAMERA.

Выбор режима каждой установки

Установки для режимов и CAMERA и PLAYER

Ò REMAIN* <AUTO/ON>

• Выберите AUTO, если Вы хотите отобразить шкалу оставшейся ленты

• приблизительно через 8 секунд после включения видеокамеры и вычисления остатка ленты.

• приблизительно через 8 секунд после установки кассеты и вычисления остатка ленты.

• приблизительно через 8 секунд после нажатия кнопки ( в режиме PLAYER.

• приблизительно через 8 секунд после нажатия кнопки DISPLAY для отображения экранных индикаций.

• на период ускоренной перемотки ленты назад или вперед в режиме PLAYER.

• Выберите ON для постоянного отображения индикатора оставшейся ленты.

COUNTER* <NORMAL/TIME CODE>

• Обычно выбирайте NORMAL.

• В режиме PLAYER выберите TIME CODE для отображения временного кода RC в целях выполнения более точного монтажа или для проверки общего времени записанной части от начала ленты. Временной код RC указывает “часы, минуты, секунды, кадры, в форме “0:00:00:00”. Однако, “кадры” не будут показаны в режиме CAMERA.

LTR SIZE* <NORMAL/2x>

• Обычно выбирайте NORMAL.

• Выберите 2х для отображения выбранной установки меню в два раз больше нормального размера.

BEEP* <ON/OFF>

• Выберите ON, чтобы зуммерные сигналы звучали, когда Вы начинаете/ останавливаете запись и т.д.

• Выберите OFF, если Вы не хотите слышать зуммерный звуковой сигнал.

Advanced operations Усовершенствованные операции

Changing the mode settings

Изменение установок режимов

COMMANDER <ON/OFF>

•Select ON when using the supplied Remote Commander for the camcorder.

•Select OFF when not using the Remote Commander.

INDICATOR* <BL ON/BL OFF>

•Select BL ON to light up the display window.

•Select BL OFF to turn off the back light of display window.

When you use the AC power adaptor as a power source, this item is not displayed in the menu.

Items for CAMERA mode only

D ZOOM* <ON/OFF>

•Select ON to activate digital zooming.

•Select OFF to not use the digital zoom. The camcorder goes back to 21x zoom.

16:9WIDE* <OFF/CINEMA/16:9FULL>

•Normally select OFF.

•Select CINEMA to record in CINEMA mode.

•Select 16:9FULL to record in 16:9FULL mode.

STEADYSHOT* <ON/OFF>

•Normally select ON.

•Select OFF to release the Steady Shot function.

WIND <ON/OFF>

•Select ON to reduce wind noise when recording in strong wind.

•Normally select OFF.

AE SHIFT*

Select this item to adjust the brightness of the picture.

PHOTO* <NORMAL/FADE/SHUTTER>

•Normally select NORMAL.

•Select FADE to activate the Fade Photo function.

•Select SHUTTER to activate the Shutter Photo function.

REC MODE* <SP/LP>

•Select SP when recording in SP (standard play) mode.

•Select LP when recording in LP (long play) mode.

When a tape recorded on this camcorder in LP mode is played back on other types of 8mm camcorders or VCRs, the playback quality may not be as good as that on this camcorder.

COMMANDER <ON/OFF>

• Выбирайте ON при использовании прилагаемого к видеокамере пульта дистанционного управления.

• Выберите OFF, если пульт дистанционного управления не используется.

INDICATOR* <BL ON/BL OFF>

• Выберите BL ON для подсвечивания окошка дисплея.

• Выберите BL OFF для выключения задней подсветки окошка дисплея.

Когда Вы используете сетевой адаптер переменного тока, данная установка не отображается в меню.

Установки только для режима CAMERA

D ZOOM * <ON/OFF>

• Выберите ON для активизации цифровой трансфокации.

• Выберите OFF при неиспользовании цифровой трансфокации. Видеокамера возвращается к 21-кратной трансфокации.

16:9WIDE* <OFF/CINEMA/16:9FULL>

• Обычно выбирайте OFF.

• Выберите CINEMA для записи в режиме CINEMA.

• Выберите 16:9FULL для записи в режиме 16:9FULL.

STEADYSHOT* <ON/OFF>

• Обычно выбирайте ON.

• Выбирайте OFF для отключения функции устойчивой съемки.

WIND <ON/OFF>

• Выберите ON для уменьшения шума ветра при записи на сильном ветру.

• Обычно выбирайте OFF.

AE SHIFT*

Выберите данную установку для регулировки яркости изображения.

PHOTO* <NORMAL/FADE/SHUTTER>

• Обычно выбирайте NORMAL.

• Выберите FADE для активизации функции введения/выведения изоббоажения.

• Выберите SHUTTER для активизации функции затвора.

REC MODE* <SP/LP>

• Выберите SP при записи в режиме SP (стандартного воспроизведения).

• Выберите LP при записи в режиме LP (удлиненного воспроизведения).

Когда лента, записанная на данной видеокамере в режиме LP, воспроизводится на других типах 8 мм видеокамер или КВМ, качество воспроизведения может быть не таким хорошим, как при воспроизведении на данной видеокамере.
