Sony BDP-S300 User Manual [hu]

3-214-800-11(1)

TM

HU

Feleslegessé vált elektromos és elektronikus készülékek hulladékként
való eltávolítása (Használható az Európai Unió és egyéb európai országok

szelektív hulladékgyűjtési rendszereiben)

Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartá-

si hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhe-

lyen adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az
emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes
módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék

újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi

hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.

A Sony készülékekre és szolgáltatásokra vonatkozó hasznos tudnivalókat, ötleteket és egyéb



információkat az alábbi honlapon találhat: www.sony-europe.com/myproduct

Printed in Czech Republic (EU)

3-214-800-11(1)

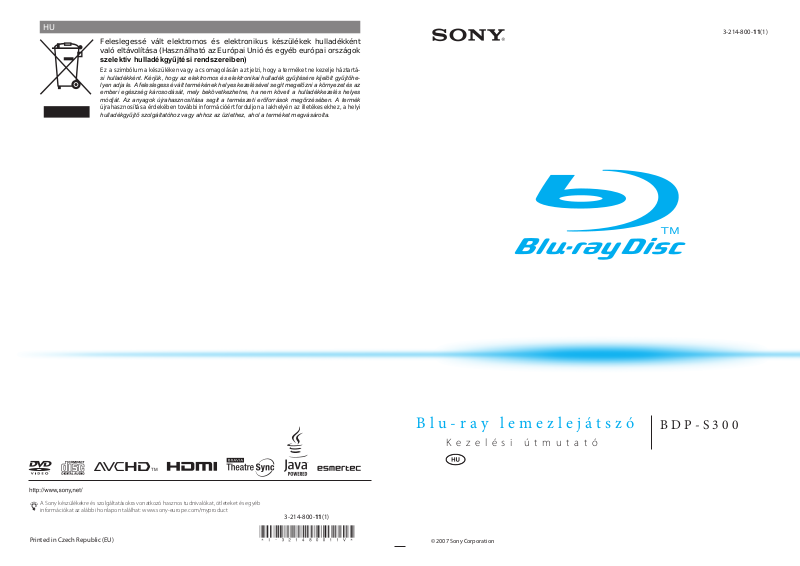

B l u - r a y l e m e z l e j á t s z ó

K e z e l é s i ú t m u t a t ó

© 2007 Sony Corporation

B D P - S 3 0 0

Megjegyzések a HDMI aljzathoz történő csatlakoztatással kapcsolatban

H

D

M

I

O

U

T

H

D

M

I

O

U

T

Kérjük, vegye gyelembe az alábbi előírásokat, mert a helytelenül végrehajtott műveletsor a HDMI aljzat és a csatlakozódugasz sérülését okozhatja.

•

A megfelelő helyzetben illessze a HDMI dugaszt a lejátszó hátoldalán lévő HDMI OUT aljzathoz. Ügyeljen arra, hogy a dugaszt ne fordítva vagy ferdén csatlakoztassa (lásd az A ábrát).

• A lejátszó elmozdítása előtt húzza ki a HDMI-vezetéket (lásd a B ábrát).

• Ha a lejátszót állványba (tv-szekrénybe) helyezi, és csatlakoztatja a HDMI-vezetéket, ne gyakroljon túlzott nyomást az állvány hátoldalára, mert a HDMI aljzat vagy a HDMI-vezeték
megsérülhet.

A

B

3-215-662-21(2)

Fontos megjegyzés: a lejátszó kezdeti elindítása

A lejátszó legelső elindításakor a bekapcsolás és a gyorsbeállítási funkció elindulása nagyjából 90 másodpercet vesz igénybe.
A kezdeti elindítás elvégzése után a lejátszó a későbbiekben gyorsabban indul el.

3-219-672-11(1)

FIGYELEM!

A tűzveszély és az áramütés elkerülése
érdekében ne tegye ki a készüléket
csapadék, nedvesség hatásának.
Az áramütés elkerülése érdekében ne
bontsa meg a burkolatot. A készülék
javítását bízza szakemberre.
A hálózati csatlakozóvezetéket kizárólag
szakszervizben cserélhetik.

Az elemeket vagy az elemekkel ellátott
eszközt ne helyezze el olyan helyen, ahol
sugárzó hőnek van kitéve, például a
napfény vagy tűz.

VIGYÁZAT!

Ha ezt a berendezést egy másik optikai
készülékkel együtt használja, növekszik
a szem veszélyeztetettsége. Mivel ez a
Blu-ray lemezlejátszó olyan
lézersugárral működik, amely veszélyes
lehet az emberi szemre, soha ne szerelje
szét a készüléket.
A javítást bízza szakemberre.

Feleslegessé vált elektromos és elektronikus
készülékek hulladékként való eltávolítása
(Használható az Európai Unió és egyéb európai
országok szelektív hulladékgyűjtési rendszereiben)
Ez a szimbólum a készüléken vagy a csomagolásán
azt jelzi, hogy a terméket ne kezelje háztartási
hulladékként. Kérjük, hogy az elektromos és
elektronikai hulladék gyűjtésére kijelölt
gyűjtőhelyen adja le. A felesl egessé vált termékének
helyes kezelésével segít megelőzni a környezet és az
emberi egészség károsodását, mely
bekövetkezhetne, ha nem követi a hulladékkezelés
helyes módját. Az anyagok újrahasznosítása segít a
természeti erőforrások megőrzésében. A termék
újrahasznosítása érdekében további információért
forduljon a lakhelyén az illetékesekhez, a helyi
hulladékgyűjtő szolgáltatóhoz vagy ahhoz az
üzlethez, ahol a terméket megvásárolta.

Ezt a terméket a Sony Corporation
(Japán, Tokió, 1-7-1 Konan, Minato-ku)
gyártotta. A termékbiztonsággal és az
EMC irányelvekkel kapcsolatban a Sony
Deutschland GmbH (Németország,
70327 Stuttgart, Hedelfinger Strasse 61.)
a jogosult képviselő. Kérjük, bármely
szervizeléssel vagy garanciával
kapcsolatos ügyben, a különálló szerviz­vagy garanciadokumentumokban
megadott címekhez forduljon.

Megjegyzések a
lemezekhez

• A lemez tisztán tartása érdekében,
mindig a szélénél fogja meg azt. Soha
ne érintse meg a felületét.

• Ne tegye ki a lemezeket közvetlen
napsugárzásnak vagy hőnek (mint
például hőlégbefúvó), és ne hagyja
napon parkoló járműben, mert a jármű
belső terének hőmérséklete jelentősen
megnőhet.

• Használat után helyezze a lemezt a
tokjába.

• Lejátszás előtt egy tisztítókendővel
tisztítsa meg a lemezt. A törlést
középről kifelé haladva hajtsa végre.

Ez a jelölés a készülékházban, a
lézervédő burkolaton található.

E készülék besorolása CLASS 1 LASER
(1. osztályú lézerberendezés). A CLASS
1 LASER PRODUCT jelölés a készülék
hátoldalán található.

Óvintézkedések

Biztonság

• Ez a készülék 220–240 V-os, 50/60
Hz-es hálózati feszültséggel üzemel.
Ellenőrizze, hogy a helyi elektromos
hálózat feszültsége megfelel-e ennek.

• A tűzeset és az áramütés elkerülése
érdekében soha ne tegyen folyadékkal
teli edényt, pl. virágvázát a készülékre.

Elhelyezés

• A készülék kizárólag vízszintes
helyzetben üzemeltethető.
Elhelyezéskor erre különös figyelmet
fordítson.

• A készüléket és a lemezeket tartsa
távol az erős mágnessel rendelkező
berendezésektől, (pl. mikrohullámú
sütő, nagyméretű hangsugárzók stb.).

• A készülékre ne helyezzen nehéz
tárgyakat.

• Ne helyezze a készüléket zárt térbe, pl.
szekrénybe vagy hasonló helyre.

• Úgy helyezze el a készüléket, hogy
üzemzavar esetén azonnal ki tudja
húzni a hálózati vezetéket a hálózati
aljzatból.

• A tisztításhoz soha ne használjon
oldószereket, benzint, hígítót, vagy a
kereskedelemben kapható lemez vagy
lencsetisztítókat. Az antisztatizáló szer
csak analóg (hang) lemezekhez
használható.

• Ha a lemez feliratát nyomtatóval
készítette el, várja meg, amíg a tinta
megszárad.

2

Óvintézkedések

Biztonság

Ha bármilyen szilárd anyag vagy
folyadék kerül a készülék belsejébe,
húzza ki a hálózati csatlakozóvezetéket,
és a további használat előtt forduljon
szakemberhez.

A lemezek tisztítása, lemez-,
lencsetisztítók

Ne használja a szaküzletekben kapható
tisztítólemezt vagy lemez-,
lencsetisztítót (nedves vagy szóró típus).
Ellenkező esetben a készülék
meghibásodhat.

Alkatrészek cseréje

A készülék javítása esetén a cserélt
alkatrészeket összegyűjthetik
újrafelhasználás vagy újrahasznosítás
céljából.

Az energiaellátásról

• A készülék mindaddig feszültség alatt
áll, amíg a hálózati aljzathoz van
csatlakoztatva, még akkor is, ha a
készülék ki van kapcsolva.

• Ha hosszú ideig nem használja
készülékét, húzza ki a hálózati
csatlakozót a hálózati aljzatból. Mindig
a csatlakozódugaszt, és soha ne a
vezetéket fogja meg.

Elhelyezés

• Úgy helyezze el a készüléket, hogy a
levegő szabadon áramolhasson
körülötte, máskülönben túlmelegedhet.

• Ne helyezze a készüléket puha
felületre, pl. takaróra, amely
eltakarhatja a szellőzőnyílásokat.

• Kerülje az alábbi elhelyezéseket:
fűtőtestek közelében illetve olyan
helyen, ahol közvetlen napfénynek,
túlzott pornak vagy ütődésnek van
kitéve.

Csatlakoztatás

• Ha a készüléket hideg helyről meleg
helyre viszi, vagy rendkívül nyirkos
helyen tárolja, pára csapódhat le a
lencsékre, a lejátszó belsejében. A
készülék megfelelő működése ilyenkor
nem garantált. Ha páralecsapódás
fordul elő, vegye ki a lemezt és hagyja
bekapcsolva a lejátszót kb. fél óráig,
amíg a nedvesség elpárolog.

• A készülék szállítása előtt vegye ki a
lemezt a lejátszóból. Ha ezt nem teszi
meg, a készülék megsérülhet.

FONTOS TUDNIVALÓ!

Figyelem! Az Ön által megvásárolt
készülék gyakorlatilag korlátlan ideig
képes egy állóképet vagy egy
menüképernyőt a tv-képernyőn
megjeleníteni. Ha egy állóképet vagy
egy menüképernyőt hosszabb ideig a
tv-képernyőn hagy, a tv-képernyő
maradandó károsodást szenvedhet.
Fokozottan érvényes ez a
plazmaképernyőkre és a kivetítős tv­készülékekre.

Ha a készülékkel kapcsolatban
bármilyen kérdése vagy problémája
merül fel, keresse fel a vásárlás helyét.

Hangerõ

A nagyon halk vagy műsor nélküli
részeken ne hangosítsa fel túlságosan a
készüléket. Ellenkező esetben a túl
hangos részleteknél a hangsugárzók
károsodhatnak.

Tisztítás

Kímélő tisztítószerrel enyhén
megnedvesített puha ruhával törölje le a
készülék burkolatát és kezelőszerveit. A
tisztításhoz soha ne használjon
súrolószert, súrolószivacsot, benzint
vagy alkoholt.

3

Tartalomjegyzék

FIGYELEM! .............................................................2

Megjegyzések a lemezekhez .............................2

Óvintézkedések ....................................................3

Tartalomjegyzék ................................................... 4

Néhány szó az útmutatóról .................................. 5

Ezzel a készülékkel az alábbi lemezeket és

fájlokat lehet lejátszani .................................5

Példák olyan lemezekre, melyeket a készülék nem

tud lejátszani .................................................. 6

Tudnivalók az AVCHD-formátumban felvett

lemezek lejátszásához ...................................6

BD, DVD régiókód ...............................................7

Megjegyzés a BD-, DVD-lemezek lejátszásához 7

Szerzői jogok .......................................................7

Főbb jellemzők .....................................................7

Kezdeti lépések

1. lépés: a tartozékok ..........................................9

2. lépés: a video-, HDMI-vezetékek
csatlakoztatása

A Csatlakoztatás videobemenethez .................10

B Csatlakoztatás S VIDEO bemenethez ..........10

C Csatlakoztatás komponens videobemenethez

B/CB, PR/CR) ..........................................10

(Y, P

D Csatlakoztatás HDMI bemenethez ...............11

Néhány szó a „BRAVIA” szinkronizált vezérlésről

(csak HDMI csatlakoztatás esetén) ..............11

3. lépés: az audiovezetékek
csatlakoztatása

A

Csatlakoztatás a tv-készülékhez ..............13

B

Csatlakoztatás sztereó erősítőhöz

(rádióerősítőhöz) és 2 hangsugárzóhoz .......13

C

Csatlakoztatás Dolby Surround (Pro Logic)
dekóderrel és 3–6 hangsugárzóval rendelkező

AV-erősítőhöz (rádióerősítőhöz) ..................14

D-1

Csatlakoztatás 5.1-csatornás bemenettel és
6 hangsugárzóval rendelkező AV-erősítőhöz

(rádióerősítőhöz) ..........................................14

D-2

Csatlakoztatás digitális bemenettel és 6
hangsugárzóval rendelkező AV-erősítőhöz

(rádióerősítőhöz) ..........................................15

D-3

Csatlakoztatás HDMI bemenettel és 8
hangsugárzóval rendelkező AV-erősítőhöz

(rádióerősítőhöz) ..........................................15

4. lépés: a hálózati vezeték
csatlakoztatása

5. lépés: a távvezérlő előkészítése ................16

Ha a tv-készüléket a mellékelt távvezérlővel

szeretné működtetni .....................................17

6. lépés: gyorsbeállítás ....................................18

7. lépés: egyéb beállítások ..............................19

Alapmûveletek

Lemez lejátszása ................................................20

Útmutató a kijelzésekhez .................................22

Karakterek beírása ............................................23

Útmutató a távvezérlő használatához ..........24

Változatos lejátszási módok ..............................25

Keresés a távvezérlő használatával .................. 26

.............................................10

.............................................12

.............................................16

A lemezinformációk ellenőrzése ....................26

Az alacsony hangerejű részek

érthetőségének fokozása (Audio DRC)

A képjellemzők beállítása ................................28

A képjellemzők részletes beállítása és tárolása 28

Egy lemez zárolása (szülői felügyelet) .........29

A jelszó beállítása, megváltoztatása ..................29

A szülői felügyelet beállítása DVD VIDEO

lemezeknél ...................................................30

A szülői felügyelet beállítása BD-ROM lemezeknél

Videofájlok lejátszása

Az összes tétel megjelenítése ........................32

Tétel lejátszása ..................................................33

Böngészés műfaj, gyorslista vagy mappa

szerint

..............................................................34

Tétel keresése .....................................................34

Programozott lejátszás (gyorslista) ..............35

Zeneszámok lejátszása

Az összes előadó megtekintése ....................36

Zeneszám lejátszása .........................................37

Böngészés előadó, album, műfaj, gyorslista

vagy mappa szerint

......................................38

Zeneszám keresése ...........................................38

Programozott lejátszás (gyorslista) ..............39

Fényképek megtekintése

Az összes mappa megtekintése ....................40

Diavetítés indítása .............................................41

Böngészés dátum, gyorslista vagy mappa

szerint

..............................................................42

Fénykép keresése ..............................................42

Programozott diavetítés (gyorslista) ............43

A lejátszó beállításainak
módosítása

Az alapbeállítások menüje ...............................44

Képbeállítás (Video Setup) ..............................45

Hangbeállítás (Audio Setup) ...........................47

A nyelv beállítása ...............................................49

Szülői felügyelet .................................................50

Hangsugárzók .....................................................51

Egyéb beállítások ...............................................52

A lejátszó beállításainak törlése ....................53

További információk

Hibaelhárítás .......................................................54

Öndiagnózis kijelzés .........................................57

Részegységek és kezelőszervek ...................58

Előlap .................................................................58

Előlapi kijelző .....................................................59

Hátoldal ..............................................................59

Fogalom magyarázat .........................................60

Minőségtanúsítás ...............................................61

Választható nyelvek listája ..............................62

Országok, régiók listája a szülői felügyelet
funkcióhoz

Tárgymutató ........................................................63

...........................................................63

..27

30

4

Néhány szó az útmutatóról

Az útmutatóban feltüntetett kezelőszervek a távvezérlő
kezelőszerveire vonatkoznak. A funkciók a készülék azonos
elnevezésű kezelőszerveivel is működtethetők.
A kezelési útmutatóban az alábbi ikonokat használjuk:

Ikon Jelentés

BD

DVD

DATA DV D

CD

* Az MP3 (MPEG-1 Audio Layer III) az ISO (International

Organization for Standardization), IEC (International Electrotechnical
Commission) által definiált MPEG formátum, mely az audio adatok
tömörítésére szolgál.

Megjegyzés

Ebben az útmutatóban megjelenített menüképernyők nem feltétlenül
egyeznek meg a tv-készüléke képernyőjén láthatóakkal.

Ez a szimbólum a BD-ROM lemezekre
(beleértve a DL lemezeket is) vonatkozó
funkciókat jelöli.

Ez a szimbólum a DVD VIDEO,
DVD+RW, DVD+R (+VR formátumú)
vagy a DVD-R, DVD-RW (videó
formátumú) lemezekre (beleértve a 8 cm­es lemezeket is) vonatkozó funkciókat
jelöli.

Ez a szimbólum a DATA DVD (MPEG-2
PS mozgóképfájlokat, MP3*
zeneszámokat és JPEG képfájlokat
tartalmazó DVD+RW, DVD+R, DVD­RW, DVD-R) lemezekre vonatkozó
funkciókat jelöli.

Ez a szimbólum a zenei CD-lemezekre,
illetve a zenei CD formátumban felvett
CD-R, CD-RW lemezekre vonatkozó
funkciókat jelöli.

Ezzel a készülékkel az
alábbi lemezeket és
fájlokat lehet lejátszani

Lemezformátum

Blu-ray lemez

DVD VIDEO

DVD-RW/-R

DVD+RW/+R

CD

A „Blu-ray Disc” védett márkanév.
A „Blu-ray Disc”, „DVD+RW”, „DVD-RW”, „DVD+R”,
„DVD-R”, „DVD VIDEO” és „CD” védett márkanevek.

Támogatott fájlformátumok (csak DATA DVD)

Ebben az útmutatóban a DVD+RW, DVD-RW, DVD+R, DVD­R lemezeket „DATA DVD” lemeznek nevezzük, ha az
lejátszható fájlokat tartalmaz. A készülék az alábbi
formátumokat támogatja:

• MPEG-2 PS mozgóképfájlok,

• MP3 zenei fájlok,

• JPEG* képfájlok.

* Az UDF (Universal Disk Format) szabványnak megfelelő JPEG

fájlok.

Megjegyzés a BD-ROM lemezek
kompatibilitásához

Ez a lejátszó csak a BD-ROM Profile 1 formátumú lemezeket
támogatja. Ennél újabb verziójú, illetve nem BD-ROM típusú
lemezek lejátszása nem garantálható. Mivel a Blu-ray lemezek
műszaki szabványa jelenleg van kialakulóban, előfordulhat,
hogy a készülék nem minden verziót és lemeztípust képes
lejátszani.
A kimenő hang formátuma a műsorforrástól, a csatlakoztatott
kimenettől és a kiválasztott audio beállításoktól függ. A
részleteket lásd 48. oldalon.

,folytatódik

5

Példák olyan lemezekre, melyeket a

Tudnivalók az AVCHD-formátumban

készülék nem tud lejátszani

A készülék nem tudja lejátszani az alábbi lemezeket:

• BD-RE, BD-R lemezek,

• tokkal ellátott BD-lemezek,

• VR formátumú DVD-RW, DVD-R lemezek,

• DVD-RAM lemezek,

• HD DVD lemezek,

• DVD Audio lemezek,

• DATA CD lemezek (zenei CD-től eltérő formátumú CD-R,
CD-RW lemezek),

• PHOTO CD formátumú CD-ROM lemezek,

• CD-Extra lemezek adatsávjai,

• VCD, Super VCD lemezek,

• Super Audio CD lemezek HD rétege.

A készülék szintén nem tudja lejátszani az alábbi típusú
lemezeket:

• eltérő régiókóddal ellátott BD-ROM, DVD VIDEO lemezek,

• nem hagyományos (például szögletes vagy szív alakú)
lemezek,

• olyan lemez, melyre címkét vagy matricát ragasztottak,

• olyan lemez, melyről a celofán vagy egyéb csomagolóanyagot
nem távolították el megfelelően.

Megjegyzés

• Megjegyzés a DVD+RW, DVD+R, DVD-RW, DVD-R vagy CD-R,
CD-RW lemezekhez

Lehetnek olyan DVD+RW, DVD+R, DVD-RW, DVD-R vagy
CD-R, CD-RW lemezek, melyek – a lemez állapotától, a
felvétel minőségétől illetve a felvevő berendezés
sajátosságaitól függően – nem játszhatók le ezzel a lejátszóval.
Ugyanígy nem játszhatók le azok a DVD-lemezek, melyeken a
véglegesítés (lezárás) nem történt meg megfelelően. További
információkért olvassa el a felvevő berendezés kezelési
utasítását. Lehetnek olyan, megfelelően lezárt DVD+RW,
DVD+R lemezek, melyeknél egyes lejátszási funkciók nem
működnek. Ilyen esetben a lemezt normál üzemmódban kell
lejátszani.

• Másolásvédelemmel ellátott zenei lemezek

Ez a készülék a Compact Disc (CD) szabványnak megfelelő
lemezek lejátszására képes. Napjainkban egyre több
lemeztársaság másolásvédelemmel ellátott zenei CD­lemezeket hoz forgalomba. Kérjük, ne feledje, hogy ezek
között lehetnek olyanok is, melyek nem felelnek meg a CD­szabványnak, ezért ezzel a készülékkel nem lehet lejátszani.

• DualDisc (kettős formátumú) lemezek

A DualDisc olyan kétoldalas lemez, melynek egyik oldalán
DVD-műsor, a másikon pedig digitális audioprogram
található.
Mivel a hanganyagot tartalmazó oldal nem felel meg a
Compact Disc (CD) szabványnak, az ilyen lemezek lejátszása
nem garantálható.

• Megjegyzés a kétrétegű DVD-lemezekhez

A rétegváltás helyén rövid kép- és hangkimaradás léphet fel.

felvett lemezek lejátszásához

Ez a lejátszó az AVCHD-formátumú lemezek lejátszására
képes.

TM

Mit kell tudni az AVCHD-formátumról?

Az AVCHD egy nagyfelbontású digitális kamkorder formátum,
mely hatékony adattömörítő technológia segítségével DVD­lemezre rögzíti az SD (normál felbontású) és HD
(nagyfelbontású) jeleket, az 1080i*
megfelelően. Az MPEG-4 AVC/H.264 eljárás a képadatok, a
Dolby Digital vagy lineáris PCM rendszer a hangadatok
tömörítésére szolgál. Az MPEG-4 AVC/H.264 a hagyományos
eljárásokhoz képest nagyobb hatékonysággal képes a képadatok
tömörítésére. Az MPEG-4 AVC/H.264 lehetővé teszi a digitális
kamkorderrel rögzített nagyfelbontású (HD) videojelek felírását
DVD-lemezre, mintha azok normál felbontású (SD)
televíziójelek lennének.

Az „AVCHD” és az AVCHD logo a Matsushita Electric Industrial Co.
Ltd. és a Sony Corporation védjegye.

1

*

Nagyfelbontású szabvány, mely 1080 soros tényleges letapogatást és
sorváltásos képmegjelenítő rendszert alkalmaz.

2

*

Nagyfelbontású szabvány, mely 720 soros tényleges letapogatást és
progresszív képmegjelenítő rendszert alkalmaz.

Megjegyzés

• Lehetnek olyan AVCHD formátumú lemezek, melyeket a felvételi
állapotuk miatt nem lehet lejátszani.

• Nem játszhatók le azok az AVCHD formátumú lemezek, melyeken a
lezárás nem történt meg megfelelően.

1

vagy a 720p*2 szabványnak

6

BD, DVD régiókód

Az Ön lejátszójának hátoldalán egy régiókód található, és a készülék
csak olyan BD-ROM, DVD VIDEO lemezeket játszik le, amelyeken
ezzel azonos régiókód van feltüntetve. A régiókód a szerzői jogok
védelmét szolgálja.

Fõbb jellemzõk

ALL

Az szimbólummal ellátott DVD VIDEO lemezek szintén
lejátszhatók ezzel a készülékkel.

Lehetnek olyan BD-ROM, DVD VIDEO lemezek, amelyeken nincs
feltüntetve régiókód, de a területi eltérés miatt a BD-ROM, DVD
VIDEO lejátszása nem engedélyezett.

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

AC IN

HDMI
OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

PB/CB

PR/CR

S VIDEO

L

R

AUDIO

OUT

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

Megjegyzés a BD-, DVD-lemezek
lejátszásához

Bizonyos BD-, DVD-lemezek esetében előfordulhat, hogy a
műsor gyártója néhány lejátszási műveletet rögzített a lemezen.
Mivel ez a készülék a BD-, DVD-lemezeket a gyártó eredeti,
lemezen elhelyezett utasításai alapján játssza le, előfordulhat,
hogy egyes funkciók nem állnak rendelkezésre. Lásd a BD-,
DVD-lemezekhez mellékelt utasítást.

Szerzõi jogok

Ez a készülék olyan másolásvédelmi technológiával van ellátva,
amely az Egyesült Államok szabadalmi oltalma alatt áll, illetve
egyéb szellemi tulajdont képez. Ezt a másolásvédelmi
technológiát csak a Macrovision engedélyével és kizárólag
otthoni vagy kisebb csoportos szórakoztatási célokra szabad
felhasználni, hacsak a Macrovision másképpen nem
rendelkezik. Feltörése és visszafejtése tilos!

Élvezze a nagyfelbontású (HD) hang- és képlejátszást, és e Blu­ray lemezlejátszó nagyszerű fájlkezelő funkcióját.

BD-ROM lejátszás

A BD-ROM a nagyfelbontású videó korszak legújabb optikai
lemezformátuma. Hatalmas, 25–50 GB-os tárterületének (mely
ötször több, mint a DVD-lemezeké) és nagysebességű
adatátvitelének (amely akár az 54 Mbps-ot is elérheti)
köszönhetően ez a formátum nem csupán kivételes HD
képminőséget*

1 *2

, hanem gazdag kiegészítő tartalmat, akár 8­csatornás HD hangzást és interaktív vezérlést is kínál, egyetlen
lemezen.

*1A HD minőség teljes kihasználásához megfelelő HD kijelző

szükséges.

2

*

Lehetnek olyan lemezek, melyek műsora csak HDMI
csatlakoztatáson keresztül jeleníthető meg.

24p True Cinema (mozihû lejátszás)

A mozifilmeket rögzítő filmkamerák másodpercenként 24
képkockát rögzítenek. Mivel a hagyományos tv-készülékek (a
képcsövesek és a síkképernyősek egyaránt) 1/60-ad vagy 1/50­ed másodpercenként jelenítenek meg fél- illetve egészképeket, a
24 képkockás képváltás egyenetlen lejátszást eredményezhet.
Ha a lejátszót 24p kompatibilis tv-készülékhez csatlakoztatja, a
képmegjelenítés 1/24-ed másodperces gyakorisággal történik –
ami megegyezik az eredeti filmfelvétellel, ennek köszönhetően
kivételes élethűséggel adva vissza a mozifilmeket.

HDMI vezérlés („BRAVIA” Theatre Sync
funkció)

A „BRAVIA” Theatre Sync funkció rendkívüli módon
leegyszerűsíti a lejátszóhoz külön megvásárolható HDMI­vezetékkel csatlakoztatott, a HDMI vezérléssel kompatibilis
Sony készülékek működtetését.

BD-J alkalmazás

A BD-ROM formátum támogatja a Java-alapú interaktív
alkalmazásokat. A „BD-J” rendszer a tartalomszolgáltatók
számára csaknem korlátlan funkcionalitást kínál interaktív BD­ROM lemezek létrehozásakor.*

A Java és minden Java-alapú alkalmazás márkaneve és logoja a
Sun Microsystems, Inc. védjegye vagy bejegyzett védjegye az
Egyesült Államokban és egyéb országokban.
Az Esmertec és a Jbed az Esmertec AG védjegye vagy
bejegyzett védjegye.
© 2000–2007 Esmertec AG

* Ez a lejátszó nem támogatja a letölthető BD-J tartalmakat.

Tömörítetlen többcsatornás lineáris PCM
formátum támogatása

A kompatibilis AV-erősítővel együtt használva ez a lejátszó akár
8-csatornás lineáris PCM térhangzású hangkimenet előállítására
is képes.* Nem kompatibilis erősítő használata esetén a lejátszó

5.1-csatornás, kiváló minőségű térhangzású hangot továbbít az

5.1CH OUTPUT aljzaton keresztül.

* Ne feledje, hogy a DIGITAL OUT (COAXIAL vagy OPTICAL)

aljzaton nem jelennek meg a 8-csatornás jelek. Olyan HDMI-vezetékre
és HDMI kompatibilis készülékre van szükség, mely támogatja a 8­csatornás jeleket.

,folytatódik

7

AVCHD formátumú lemezek lejátszása

A lejátszó támogatja az AVCHD formátumú fájlokat, azaz az
AVCHD formátummal kompatibilis kamkorderekkel készített
nagyfelbontású felvételeket. Személyes emlékeit leheletfinom
HD minőségben elevenítheti fel a képernyőn.

HDMI (High-Definition Multimedia Interface)
digitális csatlakozó

Ha HDMI-vezetékkel egy HDMI lejátszásra képes
képmegjelenítőhöz csatlakoztatja, ez a lejátszó SD-től HD-ig
terjedő képfelbontással és többcsatornás hanggal, digitális
formában, minőségromlás nélkül képes visszaadni az eredeti
műsort.
A HDMI szabvány támogatja a HDCP (nagy sávszélességű
digitális tartalomvédelem) rendszert, mely egy olyan
másolásvédelmi technológia, amely a digitális videojelek
tömörítési eljárását is magában foglalja.

A felvett fájlok könyvtárba rendezése (csak
JPEG képfájlok, MP3 zeneszámok és MPEG-2
PS mozgóképfájlok esetén)

A külső DVD-eszközzel felvett DATA DVD lemezekre
kidolgozott funkció segítségével a lejátszó külön film, zene,
fénykép böngészővel könnyíti meg a fájlok rendezését, keresését
és lejátszását, sőt, a fényképek diavetítés formájában is
megtekinthetők.

8

1. lépés: a tartozékok

Kezdeti lépések

A lejátszó csatlakoztatásához és
beállításához kövesse az 1–7. lépéseket.
Az aljzatok és kezelőszervek nevét lásd a

„Részegységek és kezelőszervek” című
fejezetben (58. oldal).

Megjegyzés

• A zavaró elektromos zajok kiküszöbölése érdekében
ügyeljen a csatlakozódugaszok szoros csatlakoztatására.

• Olvassa el a csatlakoztatni kívánt készülékek kezelési
útmutatóját is.

• Ezt a lejátszót nem lehet olyan tv-készülékhez
csatlakoztatni, amely nem rendelkezik videó bemeneti
aljzattal.

• Csatlakoztatás előtt húzza ki a csatlakoztatni kívánt
készülékek hálózati vezetékét.

• Ne gyakoroljon túl nagy nyomást a csatlakozóvezetékekre.
Ha az állvány stb. falához hozzápréseli, a vezeték
megsérülhet.

Ellenőrizze, hogy a készülékkel az alábbi tartozékokat
megkapta-e:

• videovezeték (RCA × 1) (1 db),

• sztereó audiovezeték (RCA × 2) (1 db),

• hálózati vezeték (1 db),

• távvezérlő (1 db),

• AA (R6) típusú elemek (2 db),

• GNU felhasználói szerződés (csak angolul) (1 db).

Kezdeti lépések

• 1. lépés: a tartozékok . . . . . . . . . . . . . . . . . . . . .9

• 2. lépés: a video-, HDMI-vezetékek

csatlakoztatása . . . . . . . . . . . . . . . . . . . . . .10

• 3. lépés: az audiovezetékek csatlakoztatása . . .12

• 4. lépés: a hálózati vezeték csatlakoztatása . . .16

• 5. lépés: a távvezérlõ elõkészítése . . . . . . . . . .16

• 6. lépés: gyorsbeállítás . . . . . . . . . . . . . . . . . .18

• 7. lépés: egyéb beállítások . . . . . . . . . . . . . . . .19

9

2. lépés: a video-, HDMI­vezetékek csatlakoztatása

B Csatlakoztatás S VIDEO
bemenethez

A csatlakoztatáshoz használjon külön megvásárolható S­videovezetéket. Magasabb képminőséget élvezhet.

Videovezeték segítségével csatlakoztassa a lejátszót tv­készülékhez, kivetítőhöz vagy AV-erősítőhöz (rádióerősítőhöz).
A tv-készülék, kivetítő vagy AV-erősítő (rádióerősítő) bemeneti
aljzatainak típusától függően válassza ki a megfelelő
csatlakoztatási módot (A–D).
Ha az 1080p formátumú progresszív jeleket a kompatibilis tv­készüléken, kivetítőn vagy HDMI aljzattal rendelkező
monitoron szeretné megjeleníteni, a D mintázatot kell
választania. Ha 480p, 576p, 720p progresszív jeleket vagy 1080i
sorváltásos jeleket szeretne a videó aljzattal rendelkező
kompatibilis eszközön megjeleníteni, válassza a C mintázatot.

A Csatlakoztatás videobemenethez

Csatlakoztassa a mellékelt videovezetéket (sárga) a sárga
(videó) aljzathoz. Ebben az esetben hagyományos képminőséget
élvezhet.

Blu-ray lemezlejátszó

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

PB/CB

PR/CR

S VIDEO

VIDEO

OUT

VIDEO

AC IN

a VIDEO OUT aljzathoz

HDMI
OUT

(sárga)

S VIDEO

(sárga)

Videovezeték (tartozék)

: jeláramlás iránya

Tv-készülék, kivetítő vagy
AV-erősítő (rádióerősítő)

Csatlakoztatás hagyományos 4:3 képarányú tv­készülékhez

A lejátszott lemeztől függően előfordulhat, hogy a kép nem tölti
ki megfelelően a tv-képernyőt. A képarány megváltoztatásáról
olvassa el a 45. oldalon leírtakat.

L

R

AUDIO

OUT

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

INPUT

VIDEO

L

AUDIO

R

Blu-ray lemezlejátszó

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

AC IN

HDMI
OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

P

B

/

C

B

P

R

/

C

R

S VIDEO

L

R

AUDIO

OUT

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

az S VIDEO aljzathoz

VIDEO

OUT

VIDEO

S-videovezeték (külön megvásárolható)

S VIDEO

INPUT

S VIDEO

Tv-készülék, kivetítő vagy

: jeláramlás iránya

AV-erősítő (rádióerősítő)

C Csatlakoztatás komponens

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

P

B

/

C

B

P

R

/

C

R

S VIDEO

B/CB, PR/CR)

Blu-ray lemezlejátszó

5.1CH OUTPUT

AUDIO

OUT

FRONT REAR CENTER

L

L

R

R

WOOFER

(zöld)

(kék)

(piros)

COMPONENT

VIDEO IN

Y

PB/CB

PR/CR

videobemenethez (Y, P

Csatlakoztassa a külső készüléket a COMPONENT VIDEO
OUT aljzatokhoz egy külön megvásárolható komponens
videovezetékkel vagy három azonos típusú és hosszúságú
videovezetékkel. Ez a csatlakoztatási mód elsőrendű
színvisszaadást és kiváló képminőséget kínál. Részese lehet a
480p, 576p, 720p progresszív vagy az 1080i sorváltásos jelek
nyújtotta finom képminőség élményének is, ha kompatibilis tv­készüléket, kivetítőt vagy AV-erősítőt (rádióerősítőt)
csatlakoztat.

AC IN

COMPONENT

VIDEO OUT

Y

P

B

/

C

B

P

R

/

C

R

HDMI
OUT

a COMPONENT
VIDEO OUT aljzathoz

(zöld)

(kék)

(piros)

Megjegyzés

Ne csatlakoztassa ezt a lejátszót egy videomagnón keresztül a tv­készülékhez. Ha a lejátszó műsorát egy videomagnón keresztül juttatja a
tv-készülékre, a tv-képernyőn megjelenő műsor zajos lehet. Ha a tv­készülék csupán egyetlen audio-, videobemenettel rendelkezik, a
lejátszót ahhoz kell csatlakoztatni.

Videoamagnó

Blu-ray lemezlejátszó

Csatlakoztassa
közvetlenül

Tv-készülék

10

Komponens videovezeték
(külön megvásárolható)

: jeláramlás iránya

Tv-készülék, kivetítő vagy
AV-erősítő (rádióerősítő)

D Csatlakoztatás HDMI bemenethez

Használjon tanúsítvánnyal ellátott, külön megvásárolható Sony
HDMI-vezetéket, így kiváló minőségű digitális képet és hangot
élvezhet a HDMI OUT aljzaton keresztül.

576p, 1080i vagy a lejátszó legjobb kimeneti képminőségét biztosító
1080p jelek nyújtotta élménynek is, ha kompatibilis tv-készüléket,
kivetítőt vagy AV-erősítőt (rádióerősítőt) csatlakoztat

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

VIDEO

P

B

/

C

HDMI
OUT

B

P

R

/

C

R

S VIDEO

HDMI

OUT

AC IN

a HDMI OUT aljzathoz

HDMI-vezeték (külön
megvásárolható)

HDMI IN

Ez a Blu-ray lemezlejátszó High-Definition Multimedia
Interface (HDMI™) technológiát alkalmaz. A HDMI név, a
HDMI-logo és a High-Definition Multimedia Interface a HDMI
Licensing LLC. védjegye és bejegyzett védjegye.

Megjegyzések a HDMI OUT aljzat
csatlakoztatásával kapcsolatban

Kérjük, vegye figyelembe az alábbi előírásokat, mert a
szakszerűtlen műveletsor a HDMI OUT aljzat és a
csatlakozódugasz sérülését okozhatja.

• A megfelelő helyzetben illessze a HDMI dugaszt a lejátszó
hátoldalán lévő HDMI OUT aljzathoz. Ügyeljen arra, hogy a
dugaszt ne fordítva vagy ferdén csatlakoztassa.

Részese lehet a 480p,

Blu-ray lemezlejátszó

5.1CH OUTPUT

AUDIO

OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

FRONT REAR CENTER

L

L

R

R

Tv-készülék, kivetítő
vagy AV-erősítő
(rádióerősítő

.

WOOFER

)

A HDMI jelzõrõl

Bekapcsolás után az előlapi HD jelző világít, ha a készülék 720p,
1080i, 1080p videojeleket továbbít. A HDMI jelző világít, ha
egy HDMI eszközt csatlakoztat.

Megjegyzés

• Felhívjuk a vásárlók figyelmét, hogy nem minden nagyfelbontású tv­készülék kompatibilis teljes mértékben ezzel a lejátszóval, ezért
előfordulhat, hogy a képminőség nem kifogástalan. Ha a probléma a
480p, 576p, 720p, 1080p progresszív jelek megjelenítésével van,
javasoljuk, hogy váltson egy normál felbontású kimenőaljzatra. Ha a
Sony tv-készülékek és e 480p, 576p, 720p, 1080p rendszerű Blu-ray
lemezlejátszó kompatibilitásáról szeretne többet megtudni, lépjen
kapcsolatba az ügyfélszolgálatunkkal.

• Ha a kép nem tiszta, nem természetes vagy nem felel meg az
elvárásainak, válasszon egy másik képfelbontást a VIDEO FORMAT
gombbal (46. oldal).

• Csak olyan HDMI-vezetéket használjon, melyen megtalálható a
HDMI-logo.

Néhány szó a „BRAVIA” szinkronizált
vezérlésrõl (csak HDMI csatlakoztatás
esetén)

Ha egy külön megvásárolható HDMI-vezetékkel olyan Sony
készüléket csatlakoztat a lejátszóhoz, amely kompatibilis a
HDMI vezérléssel, a működtetés az alábbi módon
egyszerűsödik:

• Egy gombnyomásos lejátszás (21. oldal)
Ha megnyomja a H gombot, a lejátszó és a tv-készülék, AV-
rádióerősítő önműködően bekapcsol, és a tv-készülék, AV­rádióerősítő a lejátszó számára fenntartott programhelyre
kapcsol. A lejátszás önműködően elindul.

Rendszer kikapcsolás

•
Ha a tv-készülék távvezérlőjének üzemi kapcsolójával
kikapcsolja a tv-készüléket, a HDMI vezérléssel kompatibilis
készülékek is önműködően kikapcsolnak.

Mielõtt használni kezdené a „BRAVIA” Theatre
Sync funkciót

Válassza ki a „HDMI Control” menüpont „On” beállítását az
„Options” menüben (52. oldal

).

Kezdeti lépések

HDMI

OUT

HDMI

OUT

• A lejátszó elmozdítása előtt húzza ki a HDMI-vezetéket.

• Ha a lejátszót állványba (tv-szekrénybe) helyezi, és
csatlakoztatja a HDMI-vezetéket, ne gyakoroljon túlzott
nyomást az állvány hátoldalára, mert a HDMI OUT aljzat vagy
a HDMI-vezeték megsérülhet.

• Csatlakoztatáskor vagy kihúzáskor ne csavarja a HDMI
dugaszt, mert az megsérülhet.

Megjegyzés

A csatlakoztatott készülék típusától függően elképzelhető, hogy a HDMI
vezérlés nem működik. Olvassa el a külső készülék kezelési útmutatóját

.

11

3. lépés: az audioveze­tékek csatlakoztatása

Válassza ki a hangrendszernek legmegfelelőbb csatlakoztatási

. Olvassa el a csatlakoztatni kívánt készülék kezelési

módot

útmutatóját is.

Csatlakoztatás Elrendezés

A

Tv-készülék

B

Sztereó erősítő (rádióerősítő) és
két hangsugárzó

Megjegyzések a HDMI OUT aljzattal
kapcsolatban

• A lejátszót HDMI-vezetékkel az alábbiak szerint
csatlakoztathatja egy AV-erősítőhöz (rádióerősítőhöz).
–Csatlakoztassa az AV-erősítőt (rádióerősítőt) a tv-

készülékhez a HDMI-vezetékkel.

–Csatlakoztassa a lejátszót a tv-készülékhez a HDMI-

vezetéktől különböző videovezetékkel (komponens
videovezeték, S-videovezeték, vagy videovezeték).

• A megfelelő helyzetben illessze a HDMI dugaszt a lejátszó
hátoldalán lévő HDMI OUT aljzathoz. A HDMI-vezetéket ne
hajlítsa meg, és ne gyakoroljon rá nyomást.

• Ha egy másik készüléket csatlakoztat a HDMI OUT aljzathoz,
módosítsa az „Audio Setup” menüpont „Audio (HDMI)”
paraméterének beállítását az új készüléknek megfelelően (47.
oldal). A lejátszó akár 5 készülékre is képes tárolni a HDMI
beállításokat.

• A Dolby Digital és a DTS jelfolyamon (5.1 csatornától egészen
a 96 kHz-es, 16, 20, 24 bites jelekig) kívül, a HDMI
csatlakoztatás kompatibilis a 2-csatornás PCM (48–192 kHz,
16, 20, 24 bit) és a 6–8-csatornás lineáris PCM jelekkel.

Megjegyzés

Ha olyan készüléket csatlakoztat, mely nem képes fogadni a kiválasztott
jeltípust, olyan hangos zaj hallható a hangsugárzókból, mely károsíthatja
a hallását vagy a hangsugárzókat. Az is előfordulhat, hogy a hang
egyáltalán nem lesz hallható.

C

AV-erősítő (rádióerősítő)

1

Dolby*
dekóderrel és 3–6
hangsugárzóval

• Térhangzás: Dolby Surround (Pro

AV-erősítő (rádióerősítő) 5.1
csatorna bemenettel és 6
hangsugárzóval

• Térhangzás: Dolby Digital (5.1

AV-erősítő (rádióerősítő)
digitális bemenettel, Dolby
Digital vagy DTS*
6 hangsugárzóval

• Térhangzás: Dolby Digital (5.1

AV-erősítő (rádióerősítő) HDMI
bemenettel és 8 hangsugárzóval

• Térhangzás: 8-csatornás lineáris

Surround (Pro Logic)

Logic)

D-1

csatorna), DTS (5.1 csatorna)

D-2

2

dekóderrel és

csatorna), DTS (5.1 csatorna)

D-3

PCM

*1A készülék gyártása a Dolby Laboratories engedélyével történt. A

„Dolby”, a „Pro Logic” és a dupla D szimbólum a Dolby Laboratories
hivatalos védjegye.

2

*

A „DTS” és a „DTS Digital Surround” a DTS Inc. bejegyzett
védjegye.

12

A

Csatlakoztatás a tv-készülékhez

Ennél a csatlakoztatási módnál a tv-készülék hangsugárzói
állítják elő a hangot.

B

Csatlakoztatás sztereó erõsítõhöz

(rádióerõsítõhöz) és 2 hangsugárzóhoz

Ha a sztereó erősítő (rádióerősítő) csak bal és jobb
hangbemenettel rendelkezik, alkalmazza a csatlakoztatást.
Ha a sztereó erősítő (rádióerősítő) digitális bemenettel is
rendelkezik, alkalmazza a csatlakoztatást.

B-2

B-1

Kezdeti lépések

AC IN

tv-készülék

INPUT

VIDEO

L

AUDIO

R

: jeláramlás iránya

HDMI
OUT

(fehér)

(piros)

Blu-ray lemezlejátszó

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

VIDEO

PB/CB

PR/CR

S VIDEO

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

AUDIO

OUT

L

R

az AUDIO OUT L/R
aljzathoz

(fehér)

(piros)

sztereó audiovezeték
(tartozék)

5.1CH OUTPUT

FRONT REAR CENTER

L

R

Blu-ray lemezlejátszó

COMPONENT
VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

AC IN

WOOFER

AUDIO

OUT

L

R

B-2 B-1

HDMI
OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

PB/CB

PR/CR

S VIDEO

a DIGITAL OUT
(COAXIAL vagy

AUDIO

L

R

OUT

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

AUDIO

OUT

L

R

az AUDIO OUT
L/R aljzathoz

OPTICAL) aljzathoz

optikai digitális
vezeték (külön
megvásárolható)

koaxiális digitális
vezeték (külön
megvásárolható)

vagy

(piros)(fehér)

sztereó
audiovezeték
(tartozék)

(fehér) (piros)

a koaxiális vagy az
optikai bemenethez

az audio­bemenethez

[hangsugárzók]

első (bal)

első (jobb)

: jeláramlás iránya

sztereó erősítő (rádióerősítő)

,folytatódik

13

C

Csatlakoztatás Dolby Surround

D-1

Csatlakoztatás 5.1-csatornás
(Pro Logic) dekóderrel és 3–6 hang­sugárzóval rendelkezõ AV-erõsítõhöz
(rádióerõsítõhöz)

Ha az AV-erősítő (rádióerősítő) csak bal és jobb hangbemenettel
rendelkezik, alkalmazza a csatlakoztatást. Ha az erősítő
(rádióerősítő) digitális bemenettel is rendelkezik, alkalmazza a

C-2

csatlakoztatást.
A térhangzás csak abban az esetben állítható elő, ha Dolby
Surround rendszerű vagy többcsatornás (Dolby Digital vagy
DTS) hangot tartalmazó lemezt játszik le.

AC IN

C-2 C-1

a DIGITAL OUT
(COAXIAL vagy
OPTICAL) aljzathoz

optikai digitális
vezeték (külön
megvásárolható)

koaxiális digitális
vezeték (külön
megvásárolható)

C-1

HDMI
OUT

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

vagy

Blu-ray lemezlejátszó

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

PB/CB

PR/CR

S VIDEO

5.1CH OUTPUT

AUDIO

OUT

FRONT REAR CENTER

L

L

R

R

WOOFER

AUDIO

OUT

L

R

az AUDIO OUT
L/R aljzathoz

(piros)(fehér)

sztereó
audiovezeték
(tartozék)

bemenettel és 6 hangsugárzóval
rendelkezõ AV-erõsítõhöz
(rádióerõsítõhöz)

Ha az AV-erősítő (rádióerősítő) 5.1-csatornás bemenettel
rendelkezik, alkalmazza a csatlakoztatást.

AC IN

D-1

az 5.1CH
OUTPUT
aljzathoz

sztereó
audiovezeték
(egy db
tartozék)

D-1

VIDEO

OUT

VIDEO

HDMI
OUT

S VIDEO

5.1CH OUTPUT

FRONT REAR CENTER

L

R

Blu-ray lemezlejátszó

COMPONENT

PB/CB

PR/CR

VIDEO OUT

Y

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

WOOFER

AUDIO

OUT

L

R

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

mono audio­vezeték (külön
megvásárolható

)

(piros)(fehér)

a koaxiális vagy az
optikai bemenethez

az audio­bemenethez

[hangsugárzók][hangsugárzók]

AV-erősítő (rádió­erősítő) dekóderrel

hátsó (bal)

hátsó (jobb)

mélysugárzó

középső

első (jobb)

első (bal)

hátsó (mono)

: jeláramlás iránya

z Hasznos tudnivaló

A hangsugárzók megfelelő elhelyezéséhez olvassa el a csatlakoztatott
készülék kezelési útmutatóját.

Megjegyzés

6 hangsugárzó csatlakoztatása esetén a fenti „hátsó (mono)”
hangsugárzóra nincs szükség.

az audio­bemenethez

[hangsugárzók][hangsugárzók]

AV-erősítő
(rádióerősítő) 5.1­csatornás bemenettel

hátsó (bal)

hátsó (jobb)

középső

első (jobb)

mélysugárzó első (bal)

: jeláramlás iránya

z Hasznos tudnivaló

A hangsugárzók megfelelő elhelyezéséhez olvassa el a csatlakoztatott
készülék kezelési útmutatóját.

14

D-2

N

Csatlakoztatás digitális beme-

D-3

Csatlakoztatás HDMI bemenettel
nettel és 6 hangsugárzóval rendelkezõ
AV-erõsítõhöz (rádióerõsítõhöz)

Ha az AV-erősítő (rádióerősítő) Dolby Digital vagy DTS
dekóderét szeretné használni, a külső készüléket a digitális
bemenethez kell csatlakoztatni . Sokkal valóságosabb
hangélményben lehet része.

AC IN

HDMI

OUT

D-2

HDMI

OUT

a HDMI OUT
aljzathoz

HDMI-vezeték (külön
megvásárolható)

vagy

D-2

COMPONENT

VIDEO OUT
VIDEO
OUT

Y

VIDEO

PB/CB

PR/CR

S VIDEO

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

Blu-ray lemezlejátszó

5.1CH OUTPUT

AUDIO

OUT

L

R

FRONT REAR CENTER

L

R

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

a DIGITAL OUT
(COAXIAL
vagy OPTICAL)
aljzathoz

koaxiális digitális

vagy

vezeték (külön
megvásárolható

optikai digitális
vezeték (külön
megvásárolható)

WOOFER

és 8 hangsugárzóval rendelkezõ AV­erõsítõhöz (rádióerõsítõhöz)

Ha az AV-erősítő (rádióerősítő) képes 8-csatornás lineáris PCM
jelek fogadására a HDMI bemeneten keresztül, a térhangzás
élményében lehet része a csatlakoztatás alkalmazásával.

AC IN

a HDMI OUT
aljzathoz

HDMI-vezeték (külön
megvásárolható)

D-3

Blu-ray lemezlejátszó

COMPONENT

VIDEO OUT

VIDEO

OUT

Y

DIGITAL OUT

VIDEO

PCM/DTS/DOLBY DIGITAL

COAXIAL OPTICAL

HDMI
OUT

PB/CB

PR/CR

S VIDEO

L

R

AUDIO
OUT

5.1CH OUTPUT

FRONT REAR CENTER

L

R

WOOFER

D-3

HDMI

OUT

Kezdeti lépések

a HDMI
bemenethez

[hangsugárzók]

AV-erősítő

a koaxiális vagy az
optikai bemenethez

[hangsugárzók]

(rádióerősítő)
dekóderrel

hátsó (bal)

hátsó (jobb

)

mélysugárzó

első (bal)

középső

első (jobb)

: jeláramlás iránya

z Hasznos tudnivaló

A hangsugárzók megfelelő elhelyezéséhez olvassa el a csatlakoztatott
készülék kezelési útmutatóját.

a HDMI
bemenethez

[hangsugárzók][hangsugárzók]

AV-erősítő (rádió­erősítő) 8-csatornás
kimenettel

hátsó1 (bal)

hátsó1 (jobb

)

hátsó2 (jobb)

hátsó2 (bal)

mélysugárzó

első (bal)

középső

első (jobb)

z Hasznos tudnivaló

A hangsugárzók megfelelő elhelyezéséhez olvassa el a csatlakoztatott
készülék kezelési útmutatóját.

Megjegyzés

em minden HDMI kompatibilis AV-erősítő (rádióerősítő) képes 8­csatornás lineáris PCM jelek fogadására. Olvassa el a csatlakoztatott
AV-erősítőhöz (rádióerősítőhöz) mellékelt kezelési útmutatót is.

15

4. lépés: a hálózati vezeték

5. lépés: a távvezérlõ

csatlakoztatása

Miután minden más csatlakoztatással elkészült, csatlakoztassa a
mellékelt hálózati vezetéket a lejátszó AC IN aljzatához.

csatlakoztassa a lejátszó és a tv-készülék hálózati vezetékét a
hálózati aljzathoz

.

AC IN

az AC IN aljzathoz

a hálózati aljzathoz

Ezután

elõkészítése

A készülék a mellékelt távvezérlővel is működtethető. Helyezzen be
két AA (R6) típusú elemet a távvezérlőbe, ügyelve a helyes 3 és #
polaritásra. Ha a távvezérlőt használja, fordítsa azt a készülék
távvezérlés érzékelője irányába

Megjegyzés

• Ne hagyja a távvezérlőt szélsőségesen meleg vagy nedves helyen.

• Különösen az elemek cseréjénél ügyeljen arra, hogy semmilyen tárgy
ne kerülhessen a távvezérlő belsejébe.

• Ne tegye ki a készülék távvezérlés-érzékelőjét közvetlen napfény vagy
erős fényforrás hatásának, mert ez hibás működést okozhat.

• Ha hosszabb ideig nem használja a távvezérlőt, vegye ki belőle az
elemeket, így elkerülheti a kifolyó elektrolit és a korrózió okozta
meghibásodásokat.

(58. oldal).

16

Ha a tv-készüléket a mellékelt
távvezérlõvel szeretné mûködtetni

A mellékelt távvezérlővel beállíthatja a Sony tv-készülék
hangerejét, kiválaszthatja a bemenetet, illetve ki- és
bekapcsolhatja azt.

TV

TV \/1

Szám­gombok

%

2 +/

–

DISPLAYDIMMER

123

456

7809

CLEAR

AUDIO SUBTITLE

RED

GREEN

YELLOW

SYSTEM
MENU

RETURN

PLAY MODE

PROG

VIDEO

FORMAT

ANGLE

BLUE

TOP

MENU

POP UP/

MENU

t

PROG +/

–

Más gyártmányú tv-készülék vezérlése

A mellékelt távvezérlővel beállíthatja a nem Sony gyártmányú
tv-készülék hangerejét, kiválaszthatja a bemenetet, illetve ki- és
bekapcsolhatja azt.

Ha az Ön készülékének gyártmánya szerepel az alábbi listában,
állítsa be a megfelelő gyártói kódot.

1 Tartsa nyomva a TV [/1 gombot, és a

számgombokkal írja be a tv-készülék gyártói
kódját (lásd a táblázatot).

2 Engedje el a TV [/1 gombot.

A vezérelhetõ tv-készülékek kódszámai

Ha az adott gyártmány sorában több kódszám is szerepel, pró­bálja ki egymás után mindet, amíg a megfelelőt meg nem találja.

Gyártmány Kódszám

Sony 01 (alapérték)

Aiwa 01

Grundig 11

Hitachi 23, 24, 72

Loewe 06, 45

Nokia 15, 16, 69, 73

Panasonic 17, 49

Philips 06, 07, 08, 23, 45, 72

Saba 12, 13, 36, 43, 74, 75

Samsung 06, 22, 23, 71, 72

Sanyo 25

Sharp 29

Telefunken 12, 13, 36, 43, 74, 75

Thomson 12, 13, 43, 74, 75

Toshiba 38

LG 06

JVC 33

Kezdeti lépések

Gombnyomás Művelet

TV [/1 A tv-készülék be- vagy kikapcsolása.

–

2 +/

A tv-készülék hangerejének beállítása.

t A bemenet kiválasztása a tv-készüléken

(tv-készülék vagy a lejátszó).

–

PROG +/

A programhely kiválasztása a tv­készüléken.

% Némítás (csak Sony tv-készüléknél).

A távvezérlõ visszaállítása a gyári állapotba

1 Vegye ki az elemeket a távvezérlőből.
2 Az 1-es, 2-es és 3-as számgombot nyomva tartva

helyezze be az elemeket.

3 Várjon néhány másodpercet.

Megjegyzés

A csatlakoztatott tv-készülék típusától függően előfordulhat, hogy a
távvezérlő egyes gombjaival a tv-készülék nem vezérelhető.

17
