Admin- und Installationsanleitung

v1.04

Snom M700, Snom M300

Basisstationen

Admin- und Installationsanleitung M700, M300

INHALTSVERZEICHNIS

Wichtige Hinweise ............................................................................................................6

Bestimmungsgemäße Verwendung .................................................................................... 6

Sicherheitshinweise ...............................................................................................................6

Reinigung .................................................................................................................................8

Entsorgung ...............................................................................................................................8

Normkonformität .................................................................................................................... 9

M700 .................................................................................................................................................................... 9

M300 .................................................................................................................................................................... 9

Einleitung ........................................................................................................................ 10

Aufstellung und Anschließen ........................................................................................ 11

M700 .......................................................................................................................................11

Stromversorgung ............................................................................................................................................11

Aufstellung ........................................................................................................................................................ 11

Stehende Aufstellung ........................................................................................................................ 11

Befestigung an Decke oder Wand ...................................................................................................12

Benutzeroberﬂäche des Gerätes ..................................................................................................................15

LED-Statusanzeige ............................................................................................................................ 15

Reset-Taste .......................................................................................................................................... 15

M300..........................................................................................................................................16

Installation ........................................................................................................................................................ 16

Aufstellung auf ebener Oberﬂäche ................................................................................................16

Wandbefestigung ................................................................................................................................16

Benutzeroberﬂäche des Gerätes ..................................................................................................................18

LED-Statusanzeige ............................................................................................................................ 18

Reset-Taste ....................................................................................................................................................... 18

Konﬁguration .................................................................................................................. 19

Vorbereitende Maßnahmen ................................................................................................19

Die IP-Adresse der Basisstation ﬁnden ......................................................................................................19

Den Webbrowser des Gerätes önen .......................................................................................................... 20

Anfangseinstellungen ..........................................................................................................21

Server ................................................................................................................................................................ 21

Sprache, Land, Zeit/Datum ............................................................................................................................ 21

Nebenstellen - M700 ....................................................................................................................................... 22

Nebenstellen einrichten - M700 ...................................................................................................... 22

Mobilteil am M700 registrieren - Methode 1 ................................................................................23

Mobilteil am M700 registrieren - Methode 2 ................................................................................24

M700 Notfall-Alarm-Einstellungen .................................................................................................26

Mobilteil und/oder SIP Registrierung am M700 deregisterieren (abmelden)/löschen ........ 27

v1.04

Admin- und Installationsanleitung M700, M300

Nebenstellen - M300 ....................................................................................................................................... 28

Nebenstelle und Mobilteil einrichten - M300 ................................................................................28

Mehrere Mobilteile für Nebenstelle auswählen ........................................................................... 31

M300 Notfall-Alarm-Einstellungen .................................................................................................31

M300 - Mobilteil löschen M300 ....................................................................................................... 32

M300 - Nebenstelle löschen ............................................................................................................ 32

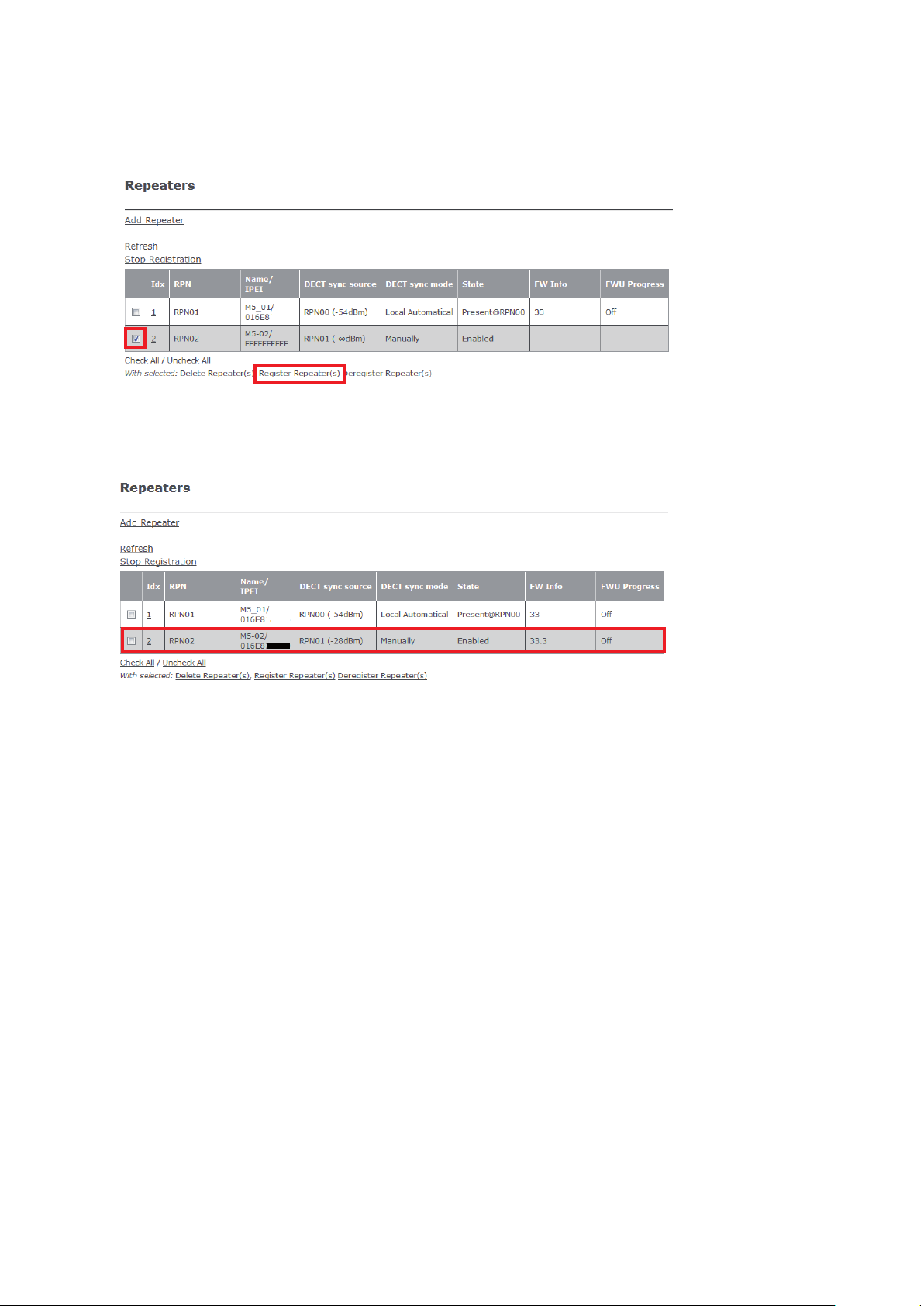

M5 Repeater registrieren ............................................................................................................................... 33

Automatische Registrierung ............................................................................................................ 33

Manuelle Registrierung ....................................................................................................................35

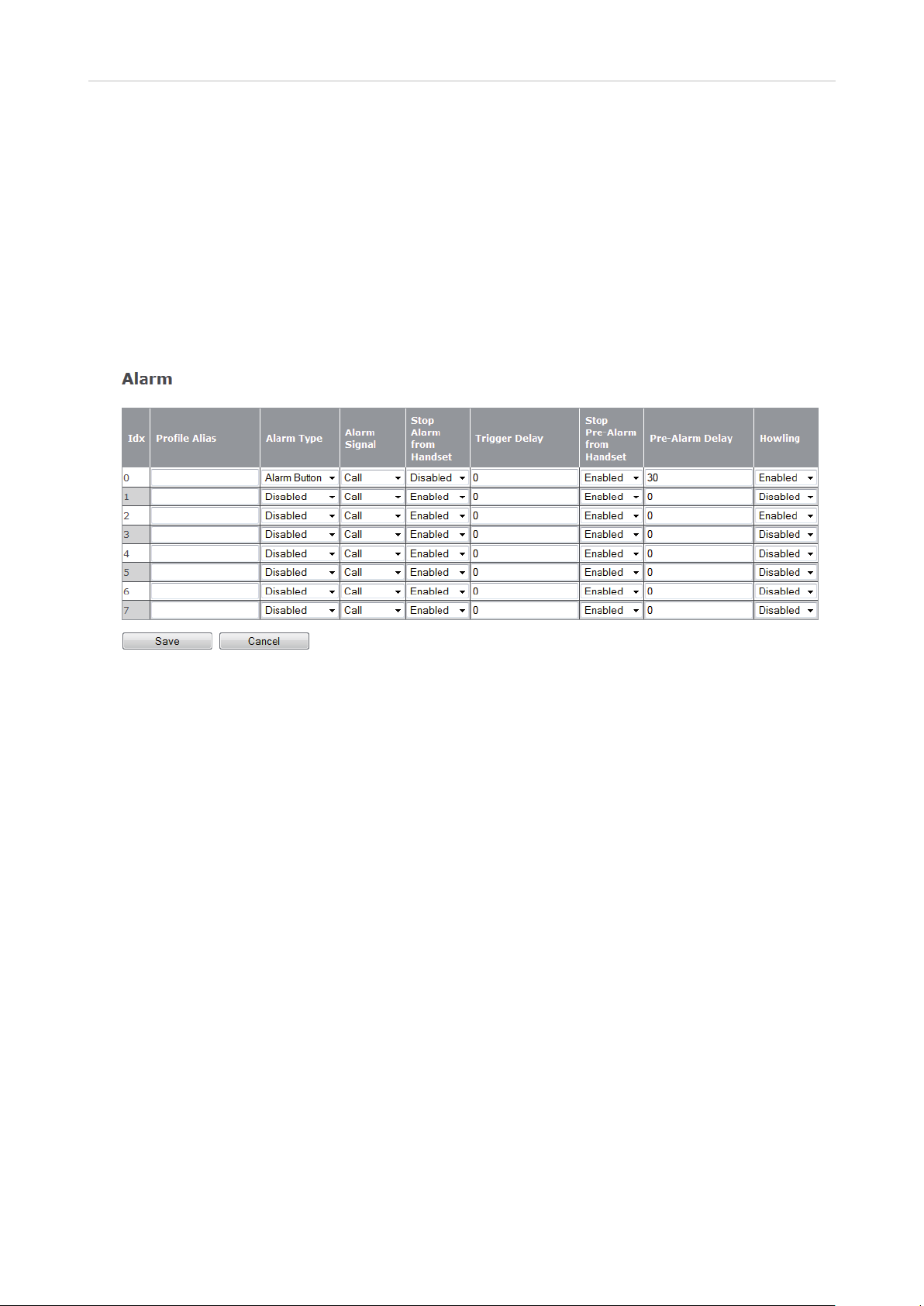

Notfall-Alarm .........................................................................................................................37

Globales Telefonbuch .................................................................................................... 38

Lokales Telefonbuch ............................................................................................................ 38

Erstellen der Telefonliste ............................................................................................................................... 38

Telefonliste herunterladen ............................................................................................................................41

LDAP ........................................................................................................................................42

Firmware-Update ........................................................................................................... 43

Zu beachtende Hinweise .....................................................................................................43

Manuelles Update .................................................................................................................44

Über den Snom Update Server ..................................................................................................................... 44

Über einen eigenen Server ............................................................................................................................ 44

Herunterladen der Update-Dateien auf eigenen Server ............................................................ 44

Herunterladen auf die Basisstation und Übermittlung an schnurlose Geräte .......................45

Die Basisstation aktualisieren ......................................................................................................... 46

Registrierte Mobilteile aktualisieren .............................................................................................. 46

Updates provisionieren .......................................................................................................46

Einstellungen Weboberﬂäche ....................................................................................... 47

Home/Status .........................................................................................................................47

Benutzer .................................................................................................................................48

M700 .................................................................................................................................................................... 48

Einstellungen Benutzer-Seite .......................................................................................................... 49

Einstellungen Seite "Benutzer hinzufügen"/"Benutzer bearbeiten" ........................................ 49

Mobilteileinstellungen .......................................................................................................................51

M300 .................................................................................................................................................................. 53

Einstellungen auf Seite Benutzer und Mobilteile ......................................................................... 53

Benutzer hinzufügen/bearbeiten .................................................................................................... 53

Einstellungen Mobilteil ......................................................................................................................55

Server .....................................................................................................................................56

Netzwerk ................................................................................................................................61

Management ..........................................................................................................................63

Firmware-Aktualisierung ....................................................................................................65

Zeiteinstellungen ..................................................................................................................66

Ländereinstellungen ............................................................................................................68

Netzwerksicherheit ..............................................................................................................69

v1.04

Admin- und Installationsanleitung M700, M300

Globales Telefonbuch ...........................................................................................................71

Mehrzelle ...............................................................................................................................73

Repeater .................................................................................................................................78

Notfall .....................................................................................................................................79

Statistik ...................................................................................................................................80

Konﬁguration .........................................................................................................................82

Syslog .....................................................................................................................................82

SIP Log ....................................................................................................................................82

v1.04

Admin- und Installationsanleitung M700, M300 Copyright, Markenrechte, Haftung, GNU

Copyright, Markenrechte, Haftung, GNU Public Licence

Snom sowie die Namen der Snom-Produkte und die Snom-Logos sind gesetzlich geschützte Marken der Snom Technology AG. Alle anderen Produkt- und Firmennamen sind Marken der jeweiligen Inhaber.

Produktspeziﬁkationen können ohne Vorankündigung geändert werden.

Snom Technology AG behält sich jederzeit das Recht auf Überarbeitung und Änderung dieses Dokumentes vor, ohne verpﬂichtet zu sein, die vorgenommenen Änderungen anzukündigen oder mitzuteilen.

Texte, Bilder, Graﬁken und deren Anordnung in diesem Dokument unterliegen weltweit dem Schutz des Urheberrechts und anderen Schutzgesetzen. Ihre Verwendung, Reproduktion oder Weitergabe ohne ausdrückliche schriftliche Zustimmung der Snom Technology AG können sowohl straf- als auch zivilrechtlich verfolgt werden.

Insoweit dieses Dokument auf der Webseite der Snom Technology AG zum Download bereitgestellt wird, erteilt die Snom Technology AG die Erlaubnis, es für den vorgesehen Zweck der Benutzung als Bedienungsanleitung herunterzuladen und auszudrucken. Kein Teil dieses Dokumentes darf ohne Snoms vorherige schriftliche Zustimmung verändert oder für kommerzielle Zwecke verwendet werden.

Trotz der angewandten Sorgfalt bei der Zusammenstellung und Präsentation der Informationen in diesem Dokument können sich Daten zwischenzeitlich geändert haben. Daher übernimmt Snom keine Gewähr für die Richtigkeit, Vollständigkeit oder Aktualität der zur Verfügung gestellten Informationen. Jegliche Haftung für Schäden ist ausgeschlossen, sofern diese nicht auf Vorsatz oder grober Fahrlässigkeit auf seiten von Snom beruhen oder sofern keine Haftung aufgrund zwingender gesetzlicher Bestimmungen eintritt.

v1.04

Admin- und Installationsanleitung M700, M300 Wichtige Hinweise

Wichtige Hinweise

Bestimmungsgemäße Verwendung

Dieses Produkt ist für die Verwendung mit einem Telefon der Snom M-Reihe bestimmt. Jegliche anderweitige Verwendung ist nicht bestimmungsgemäß. Jegliche Änderung am oder im Gerät, die nicht in der Bedienungsanleitung beschrieben wird, ist ebenfalls keine bestimmungsgemäße Verwendung.

Sicherheitshinweise

Lesen Sie bitte vor Inbetriebnahme die Sicherheitshinweise und diese Anleitung zu Aufstellung und Bedienung des Gerätes. Bewahren Sie diese Anleitung auf und geben Sie das Gerät nicht ohne sie an Dritte weiter. Beachten Sie bitte auch die Hinweise zur Entsorgung des Gerätes.

• Vermeiden Sie es, das/die Kabel so zu legen, dass Personen darüber stolpern könnten. Setzen Sie das/die Kabel keinem mechanischem Druck aus, um mögliche Schäden zu vermeiden. Falls das Stromkabel (M300) beschädigt wird, trennen Sie das Produkt von der Stromzufuhr und wenden Sie sich an qualiﬁziertes Servicepersonal.

• Das Produkt ist nur für den Gebrauch in Innenräumen bestimmt. Nicht für den Außenbetrieb geeignet!

• Das Produkt ist für den Betrieb bei Temperaturen zwischen -10°C und + 50°C geeignet..

• Stellen Sie das Produkt nicht in Räumen mit hoher Luftfeuchtigkeit wie z.B. Badezimmern, Waschküchen, feuchten Kellerräumen auf. Tauchen Sie das Produkt nicht in Wasser und gießen Sie keine Flüssigkeiten auf oder in das Gerät.

• Stellen Sie das Produkt nicht in explosionsgefährdeten Umgebungen (z.B. Lackiereien) auf. Benutzen Sie das Produkt nicht, wenn Sie Gas oder andere möglicherweise explosionsgefährliche Dämpfe riechen.

• Der Betrieb von DECT-Geräten kann unter Umständen die Funktionalität von nicht ausreichend abgeschirmten medizinischen Geräten stören. Beachten Sie bitte die technischen Konsequenzen, wenn Sie das Gerät z.B. in einer Arztpraxis installieren möchten.

• Stellen Sie das Produkt nicht in der Nähe von Klimageräten oder den Auslassen von zentralen Klimaanlagen, Radiatoren, in sehr staubigen Umgebungen oder an Orten, an denen es dem direkten Sonnenlicht ausgesetzt ist.

• Metalloberﬂächen, Elektroleitungen und Wasserrohre können das Empfangs- und Sendesignal verschlechtern. Stellen Sie das Produkt nicht an oder auf Metalloberﬂächen auf und halten Sie einen Mindestabstand von 20 cm zu Elektroleitungen und Wasserleitungen ein.

• Halten Sie beim Aufstellen/Anbringen der Basis einen Abstand von 100 cm zu Mensch und Tier ein.

Wenn Sie einen Herzschrittmacher tragen

• Implantierte medizinische Geräte (z.B. Herzschrittmacher): Benutzen Sie das Produkt nur, wenn die Herstelleranweisungen des medizinischen Gerätes ausdrücklich die Benutzung von DECTGeräten erlaubt.

v1.04

Admin- und Installationsanleitung M700, M300 Wichtige Hinweise

• Beachten Sie auch die zusätzlichen Sicherheitshinweise "Implantierte medizinische Geräte" (s.u.).

• Èmpfohlener Mindestabstand: 100 cm.

Zusätzliche Sicherheitshinweise

Kleinkinder

Das Gerät und sein Zubehör können Kleinteile enthalten. Halten Sie diese außerhalb der Reichweite von kleinen Kindern.

Betriebsumgebung

Vergessen Sie nicht, die in bestimmten Bereichen gültigen besonderen Vorschriften zu beachten und immer dann das Gerät auszuschalten, wenn sein Einsatz verboten ist oder wenn es durch das Gerät zu Störungen kommen oder Gefahr entstehen kann. Halten Sie das Gerät stets in seiner vorgesehenen Bedienungsposition. Bringen Sie keine Kreditkarten oder andere magnetische Datenträger in die Nähe des Geräts, da auf diesen enthaltene Daten hierdurch gelöscht werden können.

Medizinische Geräte

Der Betrieb von Funkgeräten kann unter Umständen die Funktionalität von nicht ausreichend abgeschirmten medizinischen Geräten stören. Wenden Sie sich an einen Arzt oder den Hersteller des medizinischen Geräts, um festzustellen, ob diese ausreichend gegen externe Hochfrequenzemissionen abgeschirmt sind oder wenn Sie Fragen zu anderen Themen haben. Schalten Sie Ihr Gerät in Gesundheitseinrichtungen aus, wenn Sie durch in diesen Bereichen aufgestellte Vorschriften dazu aufgefordert werden. Krankenhäuser oder Gesundheitseinrichtungen können unter Umständen Geräte verwenden, die auf externe Hochfrequenzemissionen sensibel reagieren können.

Implantierte medizinische Geräte

Hersteller medizinsicher Geräte empfehlen einen Mindestabstand von 100 Zentimetern zwischen Funkgeräten und implantierten medizinischen Geräten wie z. B. Herzschrittmachern oder implantierten Cardiovertern/Deﬁbrillatoren, um eine mögliche Störung des medizinischen Geräts zu vermeiden. Personen, die Geräte dieser Art verwenden:

• müssen immer einen Abstand von 20 Zentimetern zwischen medizinischem Gerät und Funkgerät einhalten, wenn das Funkgerät eingeschaltet ist;

• dürfen das Funkgerät nicht in der Brusttasche aufbewahren,

• müssen das Gerät an das dem medizinischen Gerät entferntere Ohr halten, um die Gefahr möglicher Störungen zu verringern,

• müssen ihr Funkgerät umgehend ausschalten, wenn sie Grund zu der Vermutung haben, dass es zu einer Störung gekommen ist,

• müssen die Anweisungen des medizinischen Geräteherstellers lesen und befolgen.

Wenn Sie Fragen hinsichtlich der Verwendung des Telefons zusammen mit einem implantierten medizinischen Gerät haben, wenden Sie sich an Ihren Arzt.

v1.04

Admin- und Installationsanleitung M700, M300 Wichtige Hinweise

SELV (Safety Extra Low Voltage)-Einhaltung

Die Eingangs-/Ausgangsverbindungen halten die SELV-Richtlinien für Kleinspannungsgeräte ein.

Explosionsgefährdete Orte

Schalten Sie Ihr Gerät an Orten mit einer explosionsgefährdeten Atmosphäre aus und handeln Sie entsprechend den Schildern und Anweisungen. An solchen Orten kann ein Funke eine Explosion auslösen oder einen Brand mit körperlichen Schäden oder Todesfolge auslösen. Schalten Sie das Gerät an Tankstellen und in der Nähe von Benzinpumpen aus. Beachten Sie die Einschränkungen in Bezug auf den Einsatz von Funkgeräten in Kraftstodepots, -lagern und in Verkaufsbereichen, chemischen Anlagen oder Sprenggebieten. Orte, an denen Explosionsgefahr besteht, sind zwar häuAbb, aber nicht immer deutlich gekennzeichnet. Hierzu gehören beispielsweise das Unterdeck auf Schien, Umgebungen von Leitungen und Tanks, in denen sich Chemikalien beﬁnden, Fahrzeuge, die mit Flüssiggas betrieben werden, sowie Orte, an denen sich Chemikalien oder Partikel wie Getreidestaub, Staub oder Metallpulver in der Luft beﬁnden.

Empﬁndliche elektronische Geräte

Nach dem gegenwärtigen Stand der Forschung beeinträchtigen DECT-Telefone elektronische Geräte nicht. Sie sollten trotzdem Vorsicht walten lassen, wenn Sie DECT-Telefone in unmittelbarer Nähe socher Geräte wie z.B. Laborausrüstungen betreiben wollen. Halten Sie immer, auch im StandbyBetrieb, einen Mindestabstand von 10 cm ein.

Überspannungsschutz

Es wird empfohlen, ein Überspannungsschutzgerät zwischen Steckdose und diesem Gerät zu schalten, um Schäden, die durch Blitzschlag oder andere Arten von Überspannungen entstehen können, zu verhindern.

Reinigung

Benutzen Sie ein antistatisches Tuch. Benutzen Sie kein Wasser und keine Reinigungsﬂüssigkeiten; sie könnten die Oberﬂäche oder die Elektronik von Basistation, Ladegerät und Mobilteil beschädigen.

Entsorgung

Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden.

Wenn Sie nicht wissen, wo Sie Ihr Altgerät entsorgen können, wenden Sie sich bitte an Ihre Kommune, Ihren örtlichen Müllentsorger oder Ihren Fachhändler.

Für Länder außerhalb der Europäischen Gemeinschaft

Bitte beachten Sie bei der Entsorgung elektrischer und elektronischer Produkte in Ländern außerhalb der Europäischen Gemeinschaft (EG) die örtlichen Gesetze und Richtlinien. Für weitere Informationen wenden Sie sich bitte an Ihre örtlichen Behörden.

v1.04

Admin- und Installationsanleitung M700, M300 Wichtige Hinweise

Normkonformität

Dieses Gerät entspricht den grundlegenden Gesundheits-, Sicherheitsund Umweltanforderungen aller relevanten europäischen Richtlinien. Die Konformitätserklärung kann bei Snom (Anschrift siehe S. 4) angefordert werden.

Die eigenmächtige Önung des Geräts sowie Änderungen und Modiﬁzierungen am Gerät führen zum Erlöschen der Herstellergarantie und können darüberhinaus zum Erlöschen der Zulassung führen. Wenden Sie sich bei Betriebsstörungen oder Defekten an authorisiertes Servicepersonal, an Ihren Verkäufer oder an Snom.

Die Konformitätserklärung kann hier angefordert werden: Snom Technology AG

Wittestr. 30G 13509 Berlin

M700

• Sicherheit: IEC 60950-1:2005

• Anschluss: RJ45 (8P8C)

• Power over Ethernet (PoE): IEEE 802.3af, Klasse 2

M300

• Sicherheit: IEC 60950-1:2005

• Ethernet-Anschluss: RJ45 (8P8C)

• Stromversorgung: Netzteil Ten Pao, Modell Nr. S003GV0500060, Eingangsspannung 100-240

VAC, Ausgangsspannung 5V DC 600 mA, Hohlstecker (DC-Stecker)

v1.04

Admin- und Installationsanleitung M700, M300 Einleitung

Einleitung

In einer typischen Telefonie-Einrichtung ist die Basisstation der M-Serie mit dem lokalen Netzwerk (LAN) verbunden, welches wiederum mit einer Telefonanlage oder einem VoIP- bzw. IP-ServiceProvider verbunden ist. Die Basisstation wandelt das IP-Protokoll in das DECT-Protokoll um und leitet Telefonanrufe an und von den Mobilgeräten weiter.

Um die DECT-Telefone der M-Serie verwenden zu können, muss die Basisstation mit Ihrem LAN verbunden und die Mobilteile müssen an der Basisstation registriert sein. Diese Anleitung beschreibt die manuelle Konﬁguration von einer Basisstation.

◦ Informationen zum Multizellbetrieb (nur M700) ﬁnden Sie im "Multicell Deployment Guide

Snom 700" auf http://wiki.snom.com/Snom_M700/Documentation.

◦ Informationen zur Provisionierung ﬁnden Sie hier: "Provisioning Guide M700 and M300 Base

Stations" auf http://wiki.snom.com/Snom_M700/Documentation.

Konﬁguration und Management der Basisstationen der M-Serie entsprechen den meisten der bei Snom verwendeten Konﬁgurations- und Managementdateien. Wir empfehlen einen lokalen HTTP/ HTTPS-Server für Firmware-Updates, zentrale Verwaltung von Einstellungen und Hosting von Firmwaredateien für Basisstationen, Mobilteile und Repeater. Die Updates von Mobilteilen und Repeatern erfolgen per Funk von der Basisstation.

Normalerweise erfolgt die Initialisierung der Basisstation völlig automatisch über DHCP. Falls die Basisstation im Subnetz keinen DHCP-Server ﬁndet, können Sie sie manuell über ihren Webbrowser einrichten. Sie mässen zumindest die IP-Adress, die Netzmaske, das IP-Gateway und den DNSServer eintragen. Weitere ggﬂs. erforderliche Angaben hängen von den Vorgaben Ihres VoIP- bzw. IP-Service-Provider oder Ihres lokalen Netzwerks ab; bitte erkundigen Sie sich danach bei Ihrem Provider und/oder Ihrem Netzwerk-Administrator.

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Aufstellung und Anschließen

M700

Stromversorgung

Stromversorgung und Netzwerkanbindung des M700 erfolgen über PoE (Power over Ethernet). Das PoE-Kabel wird an die RJ45-Buchse an der Rückseite des Gerätes angeschlossen (siehe Abb. 1, unten). Es gibt keine Anschlussmöglichkeit für ein Netzteil.

Hinweis: Falls Ihr Netzwerk kein PoE anbietet, können Sie zur Stromversorgung einen PoE-Injektor als Midspan-Gerät dazwischenschalten.

Aufstellung

Das M700 wird mit befestigtem Fuß zur Aufstellung auf Schreibtisch, Regal, Fußboden usw. ausgeliefert. Ohne den Fuß kann es an der Wand oder unter der Decke befestigt werden.

Hinweis: Zur Deckenbefestigung wird die separat erhältliche Deckenhalterung, Produktnummer 00003933, benötigt. Sie kann auch verwendet werden, um das Gerät anstelle der Aufhängung an Schrauben oder Haken sicher an die Wand zu schrauben.

Stehende Aufstellung

1. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse an der Rückseite des Gerätes (s. Abb. 1).

2. Legen Sie das Kabel in den Kabelkanal.

Löcher zur Wandaufhängung

ResetTaste

: Löcher für

die Deckenhalterung

v1.04

Abb. 1

Kabelkanal

Fuß

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Befestigung an Decke oder Wand

Das M700 kann an der Decke oder an der Wand befestigt werden.

Vor der Befestigung an Decke oder Wand müssen Sie den Fuß abmontieren und das Ethernetkabel in mit dem Gerät verbinden.

1. Drücken Sie die Lasche (Abb. 2, Pfeil 1) am Fuß nach innen und ziehen Sie gleichzeitig den Fuß vom Gehäuse weg (Pfeil 2).

Abb. 2 Abb. 3

2. Stecken Sie den Stecker des Ethernet-Kabels in die RJ45-Buchse an der Rückseite des Gerätes (Abb. 3, oben).

3. Fixieren Sie das Kabel in der Kabelführung (Abb. 3).

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Wandbefestigung

An der Rückseite des M700 beﬁnden sich zwei Löcher (siehe Abb. 1 auf Seite 13), die benutzt werden können, um das Gerät an zwei Schrauben oder Haken an die Wand zu hängen.

Hinweis: Schrauben/Haken und Dübel sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben oder Haken und Dübel, die für Ihre Wände geeignet sind.

Die separat erhältliche Deckenhalterung, Art.-Nr. 00003933, kann verwendet werden, um das M700 fest an die Wand zu schrauben.

ø max: 9 mm

(0.354") ø min: 6 mm (0.236")

Distance to wall Abstand zur Wand Distance au mur Distanza dalla parete Distancia a la pared Distância à parede

∼ 4 mm (0.157")

ø max

4,5 mm (0.177")

Abb. 4

1. Markieren Sie die Mittelpunkte der beiden Löcher auf der Wand. Die Mittelpunkte sollten waagerecht 60 mm voneinander entfernt sein.

2. Bohren Sie die Löcher und setzen Sie die Dübel ein.

3. Schrauben Sie die Schrauben ein (Schraubengröße und Befestigung siehe Abb. 4).

4. Hängen Sie die das Gerät mit den beiden Löchern oben an der Rückseite des Gerätes (siehe Abb. 1 auf Seite 11) auf die Schrauben.

5. Ziehen Sie das Gerät vorsichtig nach unten, bis die Schrauben einrasten.

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Befestigung an der Decke

Hinweis: Verwenden Sie immer die separat erhältliche Deckenhalterung, Art.-Nr. 00003933, um das M700 an der Decke zu befestigen.

Versuchen Sie nicht, das Gerät ohne die Halterung an der Decke zu befestigen. Das Gerät wird herunterfallen!

1. Schrauben Sie die Deckenhalterung mit den in ihrem Lieferumfang enthaltenen vier Dübeln und Schrauben an die Decke.

2. Nehmen Sie den Fuß des M700 ab (siehe Abb. 2 auf Seite 11).

3. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse an der Rückseite des Gerätes und ﬁxieren Sie das Kabel in der Kabelführung (siehe Abb. 3 auf Seite 11).

4. Positionieren Sie das M700 so unter der Halterung, dass sich die drei mit

bezeichneten Löcher/Aussparungen (siehe Abb. 1 auf Seite 11) unmittelbar unter den drei Haken an der Deckenhalterung beﬁnden.

5. Drücken Sie das M700 nach oben, sodass sich die Haken in den Löchern beﬁnden.

6. Schieben Sie das M700 in Richtung des in Abb. 5 mit

bezeichneten, rechtwinkligen "Fußes" der Deckenhalterung, bis die beiden Nasen unten am M700 (siehe Abb. 3 auf Seite 12) aus den beiden mittleren Löchern des "Fußes" hervorschauen und das M700 hörbar an der Deckenhalterung einrastet.

Abb. 5

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Holes for wall mounting

: Holes for

ceiling plate

Benutzeroberﬂäche des Gerätes

Status LED

Abb. 6

LED-Statusanzeige

Vorn am Gerät beﬁndet sich eine mehrfarbige LED-Anzeige, die den derzeitigen Betriebszustand des Gerätes anzeigt (Abb. 6). Nachdem das PoE-Kabel (bzw. das Kabel des PoE-Injektors, falls PoE nicht verfügbar ist) mit dem Gerät verbunden wurde, beginnen die orangefarbenen LEDs der LED-Anzeige zu blinken. Sobald die LED-Anzeige grün leuchtet, ist das Gerät mit dem Netzwerk verbunden und betriebsbereit.

LED-Farbe Betriebszustand

Konstantes Grün Betriebsbereit Orange, blinkend Gerät fährt hoch Rot, blinkend Anbindung an das Netzwerk oder Registrierung fehlgeschlagen Aus Keine Stromversorgung Grün, schnell blinkend Software-Update ist im Gange

Reset-Taste

Die Reset-Taste an der Rückseite (Abb. 1 auf Seite 11) dient dem Zurücksetzen des Gerätes in den Auslieferungszustand. Um das Zurücksetzen einzuleiten, drücken Sie ca. 10 Sekunden lang mit einem Gegenstand wie dem Ende einer Büroklammer auf die Taste.

Reset key

Abb. 7

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

M300

Die Stromversorgung erfolgt über das mitgelieferte Netzteil.

Installation

Das M300 kann auf den Schreibtisch, ein Regalbrett oder eine andere ebene Oberﬂäche gestellt oder an die Wand gehängt werden.

Aufstellung auf ebener Oberﬂäche

1. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse an der Rückseite des Gerätes (Abb. 1).

2. Verbinden Sie den Hohlstecker (DC-Stecker) des Netzteils mit der 5V DC-Buchse an der Rückseite des Gerätes (Abb. 1).

Ethernet 5 V DC

Reset

Neustart-Taste

Abb. 1

Wandbefestigung

Zur Wandbefestigung wird das M300 einfach auf zwei geeignete Schrauben oder Haken gehängt.

Hinweis: Schrauben/Haken und Dübel sind nicht im Lieferumfang enthalten. Verwenden Sie Schrauben oder Haken und Dübel, die für Ihre Wände geeignet sind.

Löcher für die

Wandbefestigung

98 mm

ø max: 8.8 mm (0.35") ø min: 6.8 mm (0.27")

Distance to wall Abstand zur Wand Distance au mur Distanza dalla parete Distancia a la pared Distância à parede

Abb. 2 Abb. 3

v1.04

∼ 4 mm (0.16")

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

1. Markieren Sie die Mittelpunkte der beiden Löcher auf der Wand. Die Mittelpunkte sollten waagerecht 98 mm voneinander entfernt sein (Abb. 2, oben).

Hinweis: Wenn das Gerät an die Wand gehängt wird, beﬁnden sich die Buchsen für den Anschluss von Ethernet-Kabel und Netzteil unten am Gerät (Abb. 4). Wir empfehlen daher, das Gerät oberhalb des Ethernet-Anschlusses und der elektrischen Wandsteckdose anzubringen.

Abb. 4

2. Bohren Sie die Löcher und setzen Sie die Dübel ein.

3. Schrauben Sie die Schrauben ein (Schraubengröße und Befestigung siehe Abb. 3, oben).

4. Hängen Sie die beiden Löcher (siehe Abb. 2, oben) an der Rückseite des Gerätes so auf die Schrauben, dass die LED des Gerätes nach oben zeigt und die Anschlüsse unten sind.

5. Ziehen Sie das Gerät vorsichtig nach unten, bis die Schrauben einrasten.

6. Verbinden Sie das Ethernet-Kabel mit der RJ45-Buchse unten am Gerät.

7. Verbinden Sie den Hohlstecker des Netzteils mit der 5V DC-Buchse unten am Gerät.

v1.04

Admin- und Installationsanleitung M700, M300 Aufstellen und Anschließen

Benutzeroberﬂäche des Gerätes

Status LED

Abb. 1

LED-Statusanzeige

Vorne am oder oben auf dem Gerät, je nachdem ob das Gerät an der Wand hängt oder auf einer ebenen Fläche steht, beﬁndet sich die mehrfarbige LED-Anzeige (Abb. 1). Nachdem das Gerät an die Stromversorgung und das Netzwerk angeschlossen wurde, beginnen die orangefarbenen LEDs zu blinken. Sobald die Anzeige zu konstantem Grün wechselt, steht die Netzwerkverbindung, und das Gerät ist betriebsbereit.

LED-Farbe Betriebszustand

Konstantes Grün Betriebsbereit Orange, blinkend Gerät fährt hoch (bootet) Rot, blinkend Anbindung an das Netzwerk oder Registrierung fehlgeschlagen Aus Keine Stromversorgung Grün, schnell blinkend Software-Update ist im Gange

Reset-Taste

Die Reset-Taste an der Rückseite/Unterseite des Gerätes (siehe Abb. 2) wird zum Zurücksetzen des Gerätes in den Auslieferungszustand verwendet. Um das Gerät zurückzusetzen, drücken Sie ca. 10 Sekunden lang mit dem Fingernagel oder einem Gegenstand wie einer Büroklammer auf die Taste.

Reset

Abb. 2

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Konfiguration

Um die DECT-Telefone der M-Serie benutzen zu können, muss die Basisstation mit der Telefonanlage in Ihrem Netzwerk oder bei Ihrem IP-Provider verbunden und die Mobilteile müssen an der Basisstation registriert sein.

Informationen über die Provisionierungs-Einstellungen ﬁnden Sie im "Provisioning Guide M700 and M300 Base Stations" auf http://wiki.snom.com/Snom_M700/Documentation. Informationen über den Multizell-Betrieb (nur M700) ﬁnden Sie im "Multicell Deployment Guide Snom 700" auf http://wiki.snom.com/Snom_M700/Documentation.

Die Basisstationen der M-Serie folgen den meisten Einstellungs- und Managementschemas von Snom. Für Firmware-Updates, zentrales Einstellungsmanagement und Hosting von Firmwaredateien für Basisstationen, Mobilteile und Repeater empfehlen wir einen lokalen HTTP/HTTPS-Server. Die Mobilteile und Repeater erhalten Updates über Funk von der Basisstation.

Vorbereitende Maßnahmen

In den meisten Fällen erfolgt die Initialisierung Ihres Telefons automatisch. Falls das Telefon keinen DHCP-Server im Subnetz entdeckt, können Sie es manuell in seinem Webbrowser einrichten. Sie werden zumindest die IP-Addresse, den IP-Gateway und den DNS Server eingeben müssen. Falls Ihr IP-Provider oder Ihr Netzwerk weitere Daten benötigen, fragen Sie Ihren Provider oder Ihren Netzwerk-Administrator danach.

Die IP-Adresse der Basisstation ﬁnden

Sie können dazu ein beliebiges M65-, M85- oder M25-Mobilteil verwenden, das sich in der Nähe der Basisstation beﬁndet. Das Mobilteil muss nicht an der Basisstation registriert sein.

1. Verbinden Sie die Basisstation mit Ihrem Netzwerk und warten Sie, bis die LEDs auf Grün geschaltet haben.

2. Drücken Sie auf die Menütaste M25. Auf dem Display erscheint das Hauptmenü (Abb. 1).

des M65/M85 oder auf die Mitte der Navigationstaste beim

Abb. 1 Abb. 2

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

3. Geben Sie auf der Tastatur *47* (Sternchen 47 Sternchen) ein. Der Bildschirm IP Suche önet sich (Abb. 2). Falls Ihr Mobilteil mehr als eine Basisstation gefunden hat, sehen Sie sich die MACAdresse auf dem Typenschild an der Rückseite Ihrer Basisstation an und wählen Sie auf dem Display des Mobilteils mit der Navigationstaste das entsprechende Gerät aus.

Den Webbrowser des Gerätes önen

1. Önen Sie auf Ihrem PC einen Browser. Geben Sie "http://" und die IP-Adresse des Telefons in die Addresszeile ein, z.B. http://192.168.10.115, und drücken Sie auf die ENTER-Taste. Das Authentiﬁzierungsfenster önet sich.

2. Geben Sie den Usernamen und das Passwort ein. Die Voreinstellung für beide ist admin:

Voreingestellter user name: admin Voreingestelltes password: admin

Abb. 3

3. Klicken Sie auf OK, um Ihre Eingabe zu bestätigen.

Die Seite Home/Status önet sich, auf der sich die Systeminformationen beﬁnden. Das vertikale Menü an der linken Seite des Fensters sieht immer gleich aus, egal welches Fenster gerade oen ist. Klicken Sie auf einen Menüpunkt, um das dazugehörige Fenster zu önen.

Abb. 4

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Anfangseinstellungen

Server

Während der Initialisierung werden die Voreinstellungen automatisch übernommen. Die Beschreibung der Einstellungen ﬁnden Sie im Abschnitt "Server" auf Seite 56.

Sprache, Land, Zeit/Datum

Die Seite Länder-Einstellungen enthält Pull-Down-Menüs, aus denen Sie Ihr Land und, falls vorhanden, ein Bundesland oder eine Region in diesem Land auswählen können sowie die Sprache, in der die Seiten des Webbrowsers der Basisstation dargestellt werden sollen.

Außerdem gibt es zwei Kontrollkästchen für die Einstellungen Zeitzone des Landes/der Region nutzen und Sommerzeit des Landes/der Region nutzen. Per Voreinstellung sind beide angekreuzt, d.h. ausgewählt. Dies bedeutet, dass Zeitzonen- und Sommerzeiteinstellungen des ausgewählten Landes und ggﬂs. des Bundeslandes oder der Region automatisch übernommen werden.

Land, Region und Sprache auswählen

1. Wählen Sie Ihr Land aus dem Pull-Down-Menü. Wenn Sie ein Land wie z.B. die USA oder Australien ausgewählt haben, in denen es mehrere

Zeitzonen gibt, ist das Pull-Down-Menü mit den jeweiligen Bundesländern oder Regionen verfügbar. Für Länder mit einer einzigen Zeitzone gibt es dieses Untermenü nicht.

2. Wählen Sie die Sprache für die Webbrowser-Seiten des Gerätes aus. Die Voreinstellung ist Englisch. Die Sprache kann unabhängig vom ausgewählten Land eingestellt werden.

3. Wenn Sie eine andere Zeitzone als die des in Schritt 1 eingestellten Landes einstellen wollen, klicken Sie auf das markierte Kontrollkästchen von Zeitzone des Landes/der Region nutzen, um das Häkchen zu entfernen und die automatische Einstellung auszuschalten.

Wenn Sie die Sommerzeit nicht verwenden wollen, klicken Sie auf das Kontrollkästchen von Sommerzeit des Landes/der Region nutzen, um das Häkchen zu entfernen.

Hinweis: Das Anklicken der Kontrollkästchen auf der Seite Länder-Einstellungen führt zum Setzen und Entfernen der Häkchen sowohl auf dieser Seite als auch auf der Seite Zeiteinstellungen.

Wenn die jeweilige automatische Einstellung entfernt wird, können die Einstellungen von Zeitzone bzw. Sommerzeit manuell auf der Seite Zeiteinstellungen vorgenommen werden.

4. Klicken Sie auf Speichern.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Nebenstellen - M700

Um ein Mobilteil verwenden zu können, muss dafür auf der Basisstation eine Nebenstelle eingerichtet sein und das Mobilteil für diese Nebenstelle an der Basisstation registriert werden; es gibt zwei Methoden zur Registrierung. Die Nebenstellen (oder Accounts/Konten), die in der deutschen Sprachversion Benutzer genannt werden, entsprechen den "Identitäten", die Sie von den schnurgebundenen Snom-Telefonen her kennen.

Hinweis:

◦ Eine Nebenstelle/Identität kann nur von einem Mobilteil in Ihrer DECT-Anlage registriert

werden, egal ob es sich um ein System mit einer einzelnen Basisstation oder um ein Multizellsystem mit mehreren Basisstationen handelt. Versuchen Sie nicht, mehr als ein Mobilteil für eine Nebenstelle/Identität zu registrieren.

◦ Auf jedem Mobilteil können Sie nur eine Nebenstelle/Identität pro SIP-Server einrichten,

egal ob es sich um Server in Ihrem lokalen Netzwerk oder um externe Server z.B. bei einem IP-Provider handelt.

Nebenstellen einrichten - M700

1. Klicken Sie links im Menü auf Benutzer, um die Seite zu önen.

Abb. 1

2. Klicken Sie auf Benutzer hinzufügen. Je nach den Anforderungen Ihrer Telefonanlage können die erforderlichen Angaben unter-

schiedlich sein. Erforderlich sind in jedem Fall die Auswahl des Mobilteils (New Handset oder Handset Idx 1, 2, 3 usw.), SIP Benutzer (Nummer der Nebenstelle) und die Auswahl des SIPServers, auf dem diese Nebenstelle eingerichtet ist. Die übrigen Einstellungen hängen von den Erfordernissen Ihrer Telefonanlage oder IP-Providers ab und können, falls nicht erforderlich, leer bleiben. Bitte fragen Sie Ihren IT-Administrator oder IP-Provider. Erforderliche Einstellungen:

a. Mobilteil. Die Voreinstellung ist New Handset (neues Mobilteil). Im Pull-Down-Menü können Sie

eine bereits existierende Mobilteil-Idx auswählen.

Geben Sie die Nummer der Nebenstel

le in das Textfeld von SIP Benutzer ein.

Hinweis: Ist die Nummer der Nebenstelle auch die Nummer der Mailbox dieser Nebenstelle, tragen Sie sie in das Textfeld von Fernabfragenummer

Name für die Mailbox konﬁguriert wurde, auch in das Textfeld von

, und, falls kein

MWI Nummer ein.

Wenn zum Abhören der Mailbox eine PIN erforderlich ist, geben Sie sie in das Textfeld von PIN ein.

Hinweis: Diese PIN erhalten Sie von Ihrem IT-Administrator oder IP-Provider. Es handelt sich nicht um die PIN des Mobilteils, die erforderlich ist, um das Mobilteil zurückzusetzen und/oder von der Basisstation abzumelden, und es handelt sich auch nicht um den Zugangscode (ACCode), den Sie eingeben müssen, um das Mobilteil an der Basisstation anzumelden.

c. Wählen Sie den

v1.04

Server im Pull-Down-Menü von Server aus.

Admin- und Installationsanleitung M700, M300 Konﬁguration

d. Klicken Sie auf Speichern.

Abb. 2

Mobilteil am M700 registrieren - Methode 1

1. Nachdem Sie die Nebenstelle - wie im vorhergehenden Abschnitt beschrieben - eingerichtet haben, klicken Sie in der Tabelle auf der Seite Benutzer auf die Reihe von großen Fs in der Spalte IPEI.

Abb. 3

2. Geben Sie im Mobilteil-Fenster die IPEI des Mobilteils ein.

Abb. 4 Abb. 5

Hinweis: Um die IPEI (International Portable Equipment Identiﬁer) zu ﬁnden, önen Sie das Menü Einstellungen des Mobilteils, wählen Sie Status aus und scrollen Sie zum Telefon Status hinunter, an dessen Ende Sie die IPEI ﬁnden. Die IPEI besteht aus einer Reihenfolge von 10 Zeichen, die Ziern oder Großbuchstaben sein können. Die Doppelpunkte, die die Zeichen in Zweiergruppen aufteilen, lassen Sie weg.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

3. Klicken Sie auf Speichern. In der Tabelle auf der Benutzer-Seite sehen Sie, dass die IPEI in die

Spalte IPEI eingetragen wurde.

4. Klicken Sie auf das Kästchen links von der Idx und dann auf Mobilteil(e) anmelden.

Abb. 6

5. Klicken Sie auf das Kästchen links von der VoIP Idx und dann auf Starten Sie SIP Registrie- rung(en).

Abb. 7

Das Mobilteil wird für die Nutzung der Nebenstelle registriert.

Hinweis: Zur Verwendung des Mobilteils ist es außerdem erforderlich, es über das MobilteilMenü (Einstellungen -> Verbindung -> Registrieren) an der Basisstation anzumelden. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des Mobilteils.

Abb. 8

6. Richten Sie für jedes weitere Mobilteil eine Nebenstelle ein (siehe "Nebenstellen einrichten

- M700" auf Seite 22) und wiederholen Sie die Schritte 1 bis 5 zu seiner Registrierung und Anmeldung.

Mobilteil am M700 registrieren - Methode 2

Für diese Methode müssen Sie alle Mobilteile in Reichweite haben. Richten Sie alle benötigten Nebenstellen ein, wie vorstehend im Abschnitt "Nebenstellen einrichten - M700" auf Seite 22 beschrieben. Dann gehen Sie für jedes Mobilteil wie nachfolgend beschrieben vor:

1. In der Tabelle auf der Benutzer-Seite klicken Sie auf das Kästchen links von der Idx und dann auf

Mobilteil(e) anmelden.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Abb. 9

2. Im Mobilteil önen Sie das Menü Verbindung (Abb. 10).

Abb. 10 Abb. 11 Abb. 12 Abb. 13

3. Wählen Sie Registrieren aus (Abb. 11).

4. M65/M85: Wählen Sie ein Feld aus, dass das Wort Leer enthält (Abb. 12).

Hinweis: Felder, die nicht das Wort Leer enthalten, d.h., keine oder eine andere Bezeichnung enthalten, sind bereits mit einer Registrierung belegt. Wenn Sie eines dieser Felder auswählen, werden Sie gefragt, ob Sie die bestehende Registrierung überschreiben wollen.

Das M25 unterstützt nur eine Registrierung und zeigt diesen Bildschirm nicht.

5. Geben Sie den Zugangscode (AC - access code) ein.

6. In der Tabelle auf der Benutzer-Seite klicken Sie auf das Kästchen links von der VoIP Idx und dann auf SIP Registrierung(en) starten.

Abb. 14

Nachdem die Einstellungen gespeichert wurden, sehen Sie, dass die IPEI des Mobilteils in die Tabelle eingetragen wurde. Dies bedeutet, dass das Mobilteil für die Nutzung der Nebenstelle registriert ist.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Abb. 15

7. Wiederholen Sie die Schritte 1 - 6 für alle Nebenstellen.

M700 Notfall-Alarm-Einstellungen

Wenn Notfall-Alarm-Einstellungen verfügbar sind, können Sie für jedes an der Basisstation registrierte Mobilteil eines der konﬁgurierten Proﬁle auswählen. Notfall-Alarm-Einstellungen: "Notfall-Alarm" auf Seite 37.

Hinweis: Die Mehrzahl der Einstellungsmöglichkeiten sind nur beim M85 verfügbar. Beim M65 (Voreinstellung) ist es möglich, durch längeres Drücken der OK-/BestätigenTaste am Ruhebildschirm die auf der Basisstation eingestellte Notfall-Alarm-Nummer anzurufen. Beim M25 gibt es keinen Notfall-Alarm.

Abb. 16

1. Önen Sie die Benutzer-Seite und klicken Sie auf die IPEI des Mobilteils (Abb. 15).

2. Wählen Sie im Pull-Down-Menü von Alarm Line die Nebenstelle des Mobilteils aus (Abb. 16).

3. Geben Sie im Textfeld von Alarm Number die Telefonnummer ein, die im Notfall angerufen werden soll.

4. Wählen Sie eines der konﬁgurierten Alarm Proﬁle aus, indem Sie das Kästchen am Ende der Zeile anklicken.

5. Klicken Sie auf Speichern.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Mobilteil und/oder SIP Registrierung am M700 deregisterieren (abmelden)/löschen

Abb. 17

• Um ein Mobilteil abzumelden, klicken Sie auf das Kästchen links von der Idx und auf den Link Mobilteil(e) abmelden.

• Um das Mobilteil aus der Tabelle zu löschen, klicken Sie auf das Kästchen links von der Idx und auf den Link Benutzer löschen.

• Um eine SIP-Registrierung, d.h., eine Nebenstelle, zu löschen, klicken Sie auf das Kästchen links von der VoIP Idx und auf den Link SIP Benutzer löschen.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Nebenstellen - M300

Um ein Mobilteil benutzen zu können, muss dafür auf der Basisstation eine Nebenstelle eingerichtet werden und das Mobilteil für diese Nebenstelle an der Basisstation registriert werden; dazu gibt es zwei Methoden. Die Nebenstellen (oder Accounts/Konten), die in der deutschen Sprachversion Benutzer genannt werden, entsprechen den "Identitäten", die Sie von den schnurgebundenen SnomTelefonen her kennen.

Hinweis: Eine Nebenstelle/Identität kann nur von einem Mobilteil in Ihrer DECT-Anlage registriert werden. Sie haben anschließend jedoch die Möglichkeit, mehrere Mobilteile für die Nebenstelle auszuwählen.

Klicken Sie auf Benutzer, um die Seite Benutzer und Mobilteile zu önen. Nach dem Önen ist die Seite Benutzer sichtbar (Abb. 1), zu erkennen an der größeren Schrift des Wortes. Klicken Sie auf den Link Mobilteil, um stattdessen diese Seite anzuzeigen (Abb. 2).

Abb. 1

Abb. 2

Nebenstelle und Mobilteil einrichten - M300

1. Klicken Sie auf der Seite Benutzer auf Benutzer hinzufügen (=Nebenstelle hinzufügen) (Abb. 1). Die Seite Benutzer hinzufügen önet sich (Abb. 3).

Je nach den Anforderungen Ihrer Telefonanlage können die erforderlichen Angaben unterschiedlich sein. Erforderlich sind in jedem Fall die Eingabe der Nebenstellennummer (SIP Benutzer) und die Auswahl des Servers, auf dem diese Nebenstelle eingerichtet ist. Die übrigen Einstellungen hängen von den Erfordernissen Ihrer Telefonanlage oder Ihres IP-Providers ab und können leer bleiben, falls nicht erforderlich. Bitte fragen Sie Ihren IT-Administrator oder IPProvider. Erforderliche Einstellungen:

a. Geben Sie die Nummer der Nebenstelle im Textfeld von SIP Benutzer ein. b. Wenn es in Ihrem Netzwerk mehr als einen SIP-Server gibt, wählen Sie den gewünschten aus

dem Pull-Down-Menü von Server aus, falls erforderlich.

c. In der Tabelle Mobilteil(e) auswählen klicken Sie auf das Kästchen links in der Zeile Add

Mobilteil hinzufügen.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Abb. 3

Angezeigte

Seite

Klicken, um Seite

anzuzeigen

Abb. 4

Klicken, um Seite

anzuzeigen

Angezeigte

Seite

d. Klicken Sie auf Speichern.

2. Auf der Seite Benutzer klicken Sie auf die Reihe von großen Fs in der Spalte IPEI (Abb. 5).

Abb. 5

3. Geben Sie die IPEI des Mobilteils ein (Abb. 7).

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Abb. 6 Abb. 7

Hinweis: Um die IPEI (International Portable Equipment Identiﬁer) zu ﬁnden, önen Sie das Menü Einstellungen des Mobilteils, wählen Sie Status aus und scrollen Sie zum Telefon Status hinunter, an dessen Ende Sie die IPEI ﬁnden. Die IPEI besteht aus einer Reihe von 10 Zeichen, die Ziern oder Großbuchstaben sein können. Die Doppelpunkte, die die Zeichen in Zweiergruppen aufteilen, lassen Sie weg.

4. Klicken Sie auf Speichern.

5. In der Tabelle auf der Seite Benutzer sehen Sie jetzt, dass die IPEI in die Spalte IPEI eingetragen wurde (Abb. 8). Klicken Sie auf das Kästchen links von der Idx und auf Starten Sie SIP Registrierung(en).

Abb. 8

Wenn die Registrierung erfolgreich war, sehen Sie in der Spalte Status den Eintrag SIP registriert (Abb. 9).

Abb. 9

Hinweis: Um das Mobilteil benutzen zu können, müssen Sie außerdem das Mobilteil von dessen Menü Verbindung über Registrieren an das Basis anmelden. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung des Mobilteils.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Mehrere Mobilteile für Nebenstelle auswählen

1. Önen Sie die Seite Benutzer und klicken Sie auf die Nebenstelle.

Abb. 10

Die Seite Benutzer bearbeiten der ausgewählten Nebenstelle önet sich. Die markierten Kontrollkästchen in der Tabelle Mobilteil(e) auswählen zeigen an, welches Mobilteil bzw. welche Mobilteile die Nebenstelle benutzen.

Abb. 11

2. Klicken Sie auf die Kontrollkästchen der zusätzlichen Mobilteile, die die Nebenstelle benutzen sollen, z.B. eingehende Anrufe annehmen usw.

Abb. 12

3. Klicken Sie auf Speichern. Das Mobilteil bzw. die Mobilteile wurde(n) dem IPEI-Feld der Nebenstelle auf der Seite Benutzer hinzugefügt.

Abb. 13

M300 Notfall-Alarm-Einstellungen

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

1. Önen Sie die Seite Extensions and Handsets und klicken Sie auf Mobilteil (siehe Abb. 2 auf Seite

28) und danach auf die IPEI des Mobilteils.

2. Wählen Sie im Pull-Down-Menü von Alarm Line die Nebenstelle des Mobilteils aus.

Abb. 10

3. Geben Sie im Textfeld von Alarm Number die Telefonnummer ein, die im Notfall angerufen werden soll.

4. Wählen Sie eines der konﬁgurierten Alarm Proﬁles aus, indem Sie das Kästchen am Ende der Zeile anklicken (Abb. 10).

5. Klicken Sie auf Speichern.

M300 - Mobilteil löschen M300

1. Önen Sie die Seite Mobilteil.

2. Klicken Sie auf das Kästchen links von der Idx und auf Mobilteil(e) abmelden.

M300 - Nebenstelle löschen

1. Önen Sie die Seite Benutzer.

2. Klicken Sie auf das Kästchen links von der Idx und auf Benutzer löschen.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

M5 Repeater registrieren

An eine Basisstation können bis zu drei M5 Repeater angeschlossen werden. In einem System mit einer einzelnen Basisstation ist diese immer die DECT Synchronisierungsquelle mit der RPN00 (Radio Fixed Part Number); die Repeater erhalten die Nummern RPN01, RPN02 und RPN03. Im Multizellsystem können Sie die RPNs der Basisstationen und Repeater auf der Seite Mehrzelle der Weboberﬂäche der Basisstationen nachsehen.

Es gibt zwei DECT Syncmodi, Manuell und Automatisch lokal. Der automatische Syncmodus wird für Repeater empfohlen, die direkt an der Basisstation oder - im Multizellsystem - direkt an der primären oder einer Basisstation der zweiten Ebene registriert sind. Wenn Repeater kaskadiert, d.h., an andere Repeater, angeschlossen werden, muss der manuelle Syncmodus verwendet werden.

Hinweis: Falls Sie den Zugangscode (access code = AC) für die Registrierung von Mobilteilen an der Basisstation geändert haben, müssen Sie ihn wieder zur Standardeinstellung 0000 ändern, um Repeater registrieren zu können.

Automatische Registrierung

Wenn diese Methode angewandt wird, sucht der Repeater das stärkste Signal von einer Basisstation, und die Basisstation wird ihm automatisch eine RPN zuweisen. Diese Methode wird für die Registrierung von Repeatern direkt an der Basisstation empfohlen.

1. Önen Sie die Seite Repeater.

Abb. 1

2. Klicken Sie auf Repeater hinzufügen (Abb. 1).

3. Geben Sie einen Namen für den Repeater ein, z. B. eine fortlaufende Nummer oder seinen Aufstellort (Abb. 2). Dieser Name erscheint in der Spalte Name/IPEI auf der Repeater-Seite (Abb.

3); wenn Sie keinen Namen eingeben, erscheint dort die IPEI.

Abb. 2

4. Wählen Sie aus dem Pull-Down-Menü von DECT Syncmodus die Einstellung Automatisch lokal aus.

5. Klicken Sie auf Speichern.

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Abb. 3

6. Schließen Sie den Repeater an das Stromnetz an.

7. Drücken Sie ca. zwei Sekunden lang auf die Reset-Taste auf der Rückseite des Repeaters, bis seine LED kurz rot auﬂeuchtet und dann grün blinkt (jeweils zweimal kurzes Blinken der grünen LED).

Reset-Taste

Abb. 4

8. Klicken Sie jetzt auf der Repeater-Seite auf das Kästchen links von der Idx und dann auf Repeater registrieren.

Abb. 5

Wenn die Registrierung erfolgreich war, sehen Sie auf der Repeater-Seite die RPNs von Repeater und DECT Synchronisierungsquelle, die IPEI des Repeaters und den Status "Enabled".

Abb. 6

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Manuelle Registrierung

Diese Methode muss verwendet werden, wenn Repeater kaskadiert, d.h., an andere Repeater angeschlossen werden. Die RPN des Repeaters und die der DECT Synchronisierungsquelle müssen manuell aus dem jeweiligen Pull-Down-Menü ausgewählt werden.

1. Önen Sie die Repeater-Seite (Abb. 6, oben).

2. Klicken Sie auf Repeater hinzufügen.

3. Geben Sie einen Namen für den Repeater ein, z. B. eine fortlaufende Nummer oder seinen Aufstellort. Dieser Name erscheint in der Spalte Name/IPEI auf der Repeater-Seite); wenn Sie keinen Namen eingeben, erscheint dort die IPEI.

Abb. 7

4. Wählen Sie aus dem Pull-Down-Menü von DECT Syncmodus die Einstellung Manuell aus (Abb. 7).

5. Wählen Sie aus dem Pull-Down-Menü von DECT Sync Source eine RPN aus. Im folgenden Beispiel (Abb. 8) soll die DECT Sync-Quelle des zweiten Repeaters der erste Repeater aus Abb. 6, oben, sein; deshalb wird RPN01 ausgewählt.

Abb. 8

6. Wählen Sie aus dem Pull-Down-Menü von RPN die RPN aus, die der zweite Repeater erhalten soll.

Abb. 9

7. Klicken Sie auf Speichern.

8. Schließen Sie den Repeater an das Stromnetz an.

9. Drücken Sie ca. zwei Sekunden lang auf die Reset-Taste (siehe Abb. 4 oben) auf der Rückseite des Repeaters, bis seine LED kurz rot auﬂeuchtet und dann grün blinkt (jeweils zweimal kurzes Blinken der grünen LED).

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

10. Klicken Sie jetzt auf der Repeater-Seite auf das Kästchen links von der Idx und dann auf Repeater registrieren.

Abb. 10

Wenn die Registrierung erfolgreich war, sehen Sie auf der Repeater-Seite die RPNs von Repeater und DECT Synchronisierungsquelle, die IPEI des Repeaters und den Status "Enabled".

Abb. 11

v1.04

Admin- und Installationsanleitung M700, M300 Konﬁguration

Notfall-Alarm

Ab Firmware v3.24 B0007. Es können sieben Proﬁle für den Notfallalarm konﬁguriert werden. Nach der Konﬁguration kann jedes Proﬁl für jedes an der Basisstation registrierte Mobilteil, das mit der Notfall-Alarmfunktion ausgerüstet ist, auf der Benutzer-Seite der Basisstation individuell ausgewählt werden.

Hinweis: Alle Einstellungen des Notfall-Alarms sind nur auf dem M85 verfügbar. Beim M65 kann man mit den werkseitigen Standardeinstellungen einen Notfallanruf bei der einstellbaren Telefonnummer auslösen. Beim M25 gibt es keinen Notfall-Alarm.

• Alarmtyp. Wählen Sie im Pull-Down-Menü Notfalltaste aus, um den Notfall-Alarm zu aktivieren. Voreinstellung: Deaktiviert.

• Alarmsignal. Anruf ist voreingestellt und darf nicht geändert werden. Wird die Alarmtaste auf dem Mobilteil gedrückt, wählt das Mobilteil die in seiner Alarmkonﬁgurierung eingestellte Telefonnummer (siehe "M300 Notfall-Alarm-Einstellungen" auf Seite 31 bzw. "M300 NotfallAlarm-Einstellungen" auf Seite 31).

Die nachstehenden Einstellungen können nur auf dem M85 geändert werden. Auf das M65 wirken sich Änderungen nicht aus; es verwendet immer die Standardvoreinstellungen.

• Alarm vom Mobilteil beenden. Diese Einstellung legt fest, ob ein Alarm am Mobilteil abgebrochen werden kann oder nicht. Voreinstellung: Aktiviert.

• Auslösezeit (Sek.). Geben Sie die Anzahl der Sekunden ein, die das Mobilteil nach dem Drücken auf die Notfalltaste wartet, bevor es die Notfallnummer wählt, oder, falls die Vorwarnung aktiviert ist, bevor die Vorwarnzeit ausgelöst wird. Voreinstellung: 0.

• Vorwarnung vom Mobilteil beenden. Diese Einstellung legt fest, ob die Vorwarnung am Mobilteil abgebrochen werden kann oder nicht. Voreinstellung: Aktiviert.

• Vorwarnzeit (Sek.). Geben Sie die Anzahl der Sekunden ein, die das Mobilteil nach dem Drücken auf die Notfalltaste wartet, bevor es die Notfallnummer wählt. Auf dem Display sehen Sie die Nachricht "Vorwarnung aktiviert" und der Notfallklingelton - falls eingestellt - wird abgespielt. Voreinstellung: 0.

• Hinweiston (nur M85). Diese Einstellung legt fest, ob das Mobilteil einen Hinweiston ertönen lässt, während es die Notfallnummer wählt. Voreinstellung: Deaktiviert.

v1.04

Admin- und Installationsanleitung M700, M300 Globales Telefonbuch

Globales Telefonbuch

Alle an derselben Basisstation oder in derselben Multizellinstallation registrierten Mobilteile können auf das globale Telefonbuch zugreifen. Das globale Telefonbuch kann aus einer auf die Basisstation/ Multizellinstallation heruntergeladenen Telefonliste oder einer externen Quelle wie z.B. dem LDAPRegister eines Unternehmens bestehen. Es ist nicht möglich, die heruntergeladene oder auf einer externen Quelle zur Verfügung gestellten Liste auf der Weboberﬂäche der Basisstation oder auf einem Mobilteil zu bearbeiten.

Abb. 28

Lokales Telefonbuch

The lokale Telefonbuch ist eine Telefonliste, die auf die Basisstation bzw. auf die primäre Basisstation eines Multizellsystems heruntergeladen wird.

Hinweis: Es ist nicht möglich, die Liste auf der Weboberﬂäche der Basisstation oder auf einem Mobilteil zu bearbeiten.

Wenn Sie bestehende Einträge bearbeiten oder löschen und neue Einträge hinzufügen möchten, müssen Sie das in der Ursprungsdatei tun und die geänderte Datei auf die Basisstation herunterladen. Die auf der Basisstation gespeicherte wird komplett überschrieben.

Erstellen der Telefonliste

Die lokale Telefonliste muss eines der beiden nachfolgend beschriebenen Formate verwenden. Wenn es für jeden Namen auf der Liste nur eine Telefonnummer gibt, können Sie den Listentyp 1 verwenden. Falls einige Einträge mehr als eine Nummer aufweisen sollen, müssen Sie Listentyp 2 verwenden.

Listentyp 1

Diese Liste ist eine Textdatei mit komma-separierten Werten. Jeder Eintrag besteht aus einem Namen und einer Telefonnummer. Speichern Sie die Datei auf Ihrem PC oder auf einem Server als Textdatei (*.txt).

Gültige Werte:

v1.04

Admin- und Installationsanleitung M700, M300 Globales Telefonbuch

• Name: Erlaubt sind bis zu 23 Zeichen.

◦ Das Komma (,) ist nicht erlaubt, weil es zur Separierung des Namens und der Nummer dient.

Einträge mit mehr als einem Komma werden nicht gespeichert; ein Hinweis auf die Löschung erfolgt nicht.

◦ Enthält ein Name mehr als 23 Zeichen, werden die überzähligen abgeschnitten.

• Nummer: Erlaubt sind bis zu 21 Ziern.

◦ Gültige Zeichen: Die Ziern 0 bis 9 und das Symbol +. Sie können Klammern () für die

Vorwahlnummer und/oder Leerstellen verwenden, um Nummern in Abschnitte aufzuteilen, aber sie werden auf dem Mobilteil nicht angezeigt.

◦ Nummern mit mehr als 21 Zeichen werden ohne Hinweis gelöscht.

Beispiele für gültige Einträge:

Mark,9345 Jack,+493011111111 Kurt Maier (Snom),8745 Mary Miller,9856 Miller Mary,9856 Dr. Smith,(917)5550145 Dr. Smith,917 555 0145 Tim Meier,(040)111111111

Beispiele für ungültige Einträge, die ohne Hinweis gelöscht werden:

Dr. Smith,917-5550145 (Bindestrich in der Nummer nicht erlaubt) Jack,030-11111111 (Bindestrich in der Nummer nicht erlaubt) Miller,Mary,9856 (Komma zwischen Vor- und Nachnamen ist nicht erlaubt)

Listentyp 2

Diese Liste verwendet die Formate von XML-Elementen. Jeder Eintrag besteht aus einem Namen und bis zu drei Telefonnummern. Gibt es weniger als drei Nummern für einen Namen, löschen Sie die nicht benötigten Elemente nicht, sondern lassen Sie das Wertefeld leer. Speichern Sie die Datei auf Ihrem PC oder auf einem Server entweder als Typ "alle Dateien" (*.*) oder als Textdatei (*.txt).

Sie können bis zu drei Telefonnummern pro Namen eingeben. Gibt es für einen Eintrag mehr als eine Nummer, wird sie auf dem Mobilteil durch Drücken auf die rechte Navigationstaste gewählt.

• Telephone. Dieser Eintrag wird vom Mobilteil mit dem Symbol

(zuhause) angezeigt. Wenn keine "oce"- oder "mobile"-Nummern konﬁguriert sind, zeigt das Mobilteil diese Nummer an, sobald ein Name ausgewählt wurde.

• Oce. Dieser Eintrag wird vom Mobilteil mit dem Symbol

(Arbeit) angezeigt. Falls konﬁguriert,

zeigt das Mobilteil diese Nummer an, sobald ein Name ausgewählt wurde.

• Mobile. Dieser Eintrag wird vom Mobilteil mit dem Symbol

(Handy) angezeigt. Falls konﬁguriert und wenn keine Oce-Nummer konﬁguriert wurde, zeigt das Mobilteil diese Nummer an, sobald ein Name ausgewählt wurde.

v1.04

Hinweis: Geben Sie die Nummer mit allen benötigten Vorwahlnummern (Länder-/ Ortsvorwahl, Zentrale, Vermittlung, etc.) ein. Erlaubt sind nur die Ziern 0 bis 9. Verwenden Sie keine Leerstellen, Klammern oder andere Zeichen.

Admin- und Installationsanleitung M700, M300 Globales Telefonbuch

Vorgeschriebene Elemente:

Die Einrückungen im folgenden Beispiel, einer Telefonliste mit fünf Namen, dienen lediglich der besseren Übersicht.

<IPPhoneDirectory> <DirectoryEntry> <Name>Name1</Name> <Telephone>Telefonnummer1</Telephone> <Oce>Arbeit/Nummer1</Oce>-> <Mobile>Handynummer1</Mobile> </DirectoryEntry> <DirectoryEntry> <Name>Name2</Name> <Telephone></Telephone> <Oce>Arbeit/Nummer2</Oce> <Mobile></Mobile> </DirectoryEntry> <DirectoryEntry> <Name>Name3</Name> <Telephone>Telefonnummer3</Telephone> <Oce> Arbeit/Nummer3 </Oce> <Mobile></Mobile> </DirectoryEntry> <DirectoryEntry> <Name>Name4</Name> <Telephone>Telefonnummer4</Telephone> <Oce></Oce> <Mobile> Handynummer4</Mobile> </DirectoryEntry> <DirectoryEntry> <Name>Name5</Name> <Telephone>Telefonnummer5</Telephone> <Oce></Oce> <Mobile> </Mobile>> </DirectoryEntry> </IPPhoneDirectory>

Im Mobilteil nach dem Auswählen

des Namens angezeigte Nummer

Nummer "Oce" (Arbeit)"

Keine "Oce"-Nummer konﬁguriert, die Handynummer wird angezeigt

Keine "Oce"- oder Handynummer konﬁguriert, die "Telephone"-Nummer wird angezeigt

v1.04

Admin- und Installationsanleitung M700, M300 Globales Telefonbuch

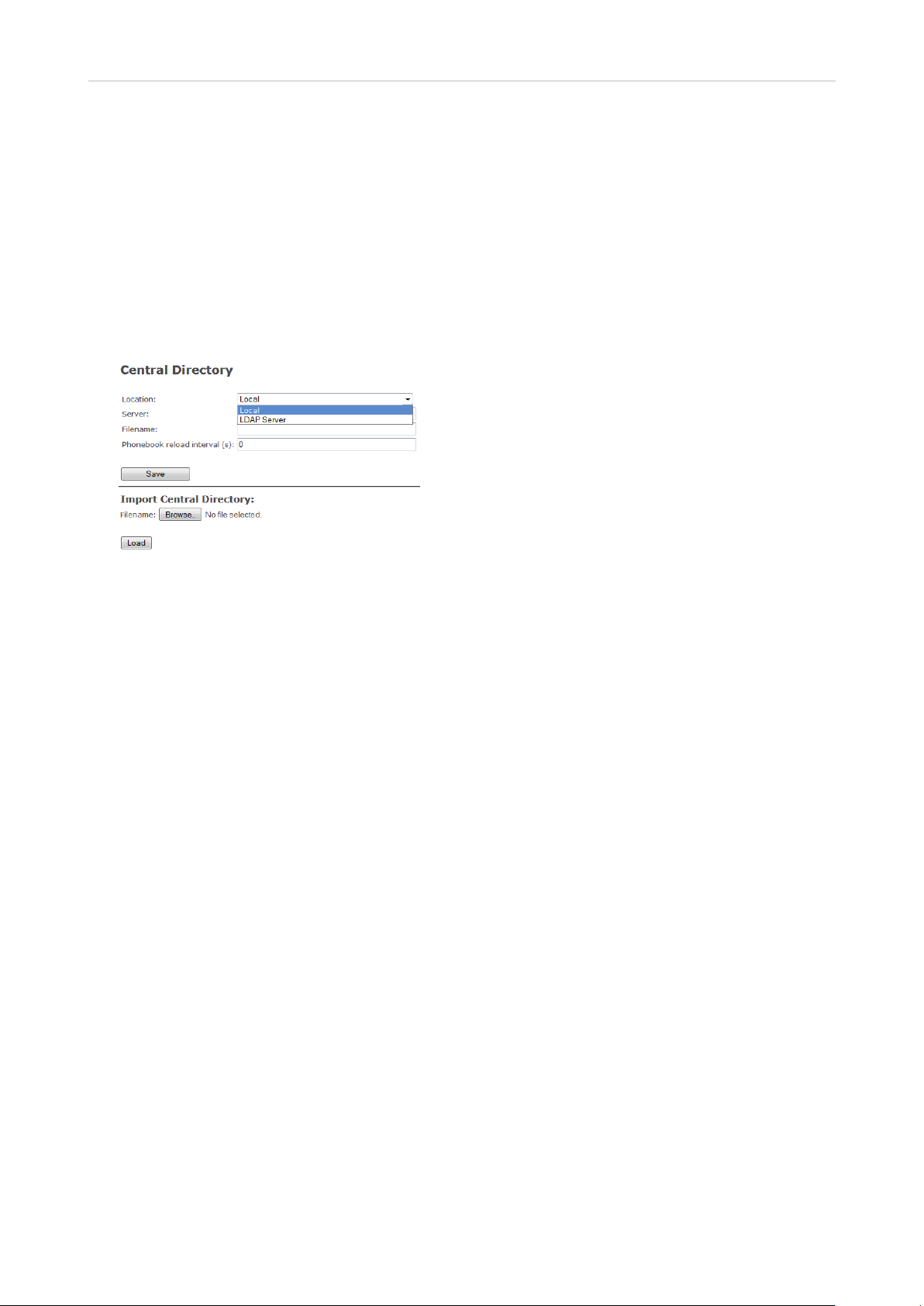

Telefonliste herunterladen

1. Nachdem Sie die Telefonliste - wie im Abschnitt "Erstellen der Telefonliste" beschrieben - erstellt und gespeichert haben, klicken Sie auf Browse (Abb. 29) und wählen Sie die auf PC oder Server gespeicherte Datei aus (Abb. 30). Der Name der Datei wird rechts neben der Browse-Schaltﬂäche angezeigt (Abb. 31).

Abb. 29 Abb. 30

Abb. 31

2. Klicken Sie auf Laden (Abb. 31).

3. Starten Sie die Basisstation neu.

Nach dem Herunterladen der Datei wird ihr Name nicht mehr auf der Seite Globales Telefonbuch angezeigt. Den Inhalt der importierten Datei können Sie auf den registrierten Mobilteilen, nicht jedoch auf der Basisstation sehen.

v1.04

Admin- und Installationsanleitung M700, M300 Globales Telefonbuch

LDAP

Wählen Sie auf der Seite Globales Telefonbuch im Pull-Down-Menü von Standort den Eintrag LDAP aus (siehe Abb. 1 auf Seite 38), um das Menü für die LDAP-Einstellungen zu önen (Abb. 32). Nehmen Sie die für Ihren LDAP-Server erforderlichen Einstellungen vor (z.B. Abb. 33). Nach dem Speichern kann ein Neustart erforderlich sein, damit die Änderung wirksam wird.

Abb. 32 Abb. 33

Einstellungen:

• Server: IP-Adresse des LDAP-Servers.

• Port: Der Server-Port für LDAP.

• Sbase: Diese Einstellung legt die LDAP-Suchbasis (den "Distinguished Name", d.h., den LDAPObjektnamen bzw. LDAP-Pfad) fest, die der Lage des Objektes im Verzeichnis entspricht, wo die LDAP-Suche beginnen soll. Die Kriterien hängen von der Konﬁguration des LDAP-Servers ab.

• LDAP Filter: Der LDAP-Namensﬁlter ist das Suchkriterium für die Namensuche. Das Format entspricht den String-Formaten der RFC 2254. Die Voreinstellung ist "leer". (&(telephoneNumber=*)(sn=%))

• Bind: Legt den Usernamen für den LDAP-Server fest, wenn sich das Mobilteil mit dem Server verbindet. Falls der Server anonyme Bindungen zulässt, können Sie das Textfeld leer lassen.

• Password: Legt das Passwort für den LDAP-Server fest, wenn sich das Mobilteil mit dem Server verbindet. Falls der Server anonyme Bindungen zulässt, können Sie das Textfeld leer lassen.

• Identitätseinstellungen für die Mobilteile.

◦ Name: Wählen Sie das LDAP-Namensattribut aus dem Pull-Down-Menü aus. Zur Auswahl

stehen "cn" (common name, allgemeiner Name) und "sn+givenName" (Nachname Vorname). Die Voreinstellung ist "cn".

◦ Attribute der LDAP-Nummern: Die Attribute "telephoneNumber" (Telefonnummer), "mobile"

(Mobiltelefon) und "homephone" (zuhause) sind voreingestellt.

v1.04

Admin- und Installationsanleitung M700, M300 Firmware-Update

Firmware-Update

Vor der Inbetriebnahme der Basisstation(en) sollten Sie ein Update auf die neueste Release-Version der Firmware vornehmen. Bitte sehen Sie auf www.snom.com nach, ob es eine neue Version gibt.

Sie können entweder Snom's Update-Server verwenden oder die Dateien auf Ihren eigenen Server herunterladen und das Update von dort vornehmen.

Hinweis: Wir empfehlen, die Basisstation(en) und die angeschlossenen Mobilteile mit derselben Firmware-Version zu betreiben.

Obwohl es möglich ist, die Firmware eines Systems während des laufenden Betriebes zu aktualisieren, können wir nicht garantieren, dass es nicht zu einer Betriebsunterbrechung kommt. Wir empfehlen daher, Aktualisierungen dann vorzunehmen, wenn sich das gesamte System im Ruhezustand beﬁndet oder wenn nur wenige Gespräche geführt werden.

Zu beachtende Hinweise

• Im Durchschnitt dauert es 10 bis 15 Minuten, um die Firmwaredatei an die Mobilteile zu übertragen, aber es kann - abhängig vom Beschäftigungsstatus der Basis - bis zu 60 Minuten dauern (Gespräche haben Vorrang).

• Wenn mit einem Mobilteil telefoniert wird, wird die Übertragung vorübergehend ausgesetzt. Sie wird fortgesetzt, sobald sich das Mobilteil wieder im Ruhezustand beﬁndet.

• Nachdem die Firmware vollständig übertragen wurde, dauert das Update jedes Mobilteils ca. eine Minute.

• Das M700 kann bis zu 10, das M300 bis zu 5 schnurlose Geräte gleichzeitig aktualisieren. Ist eine größere Anzahl von Geräten an der Basis registriert, werden sie nacheinander aktualisiert. Hinweis: Die Basisstation wählt die Reihenfolge der Geräte zufällig aus. Es ist nicht möglich, für einzelne Geräte Prioritäten zu setzen.

• Die Aktualisierungen der Repeater beginnen automatisch, sobald es keine aktuellen Gespräche gibt, und dauern ca. eine Minute. Während der Aktualisierung ist der Repeater nicht zu erreichen.

• Multizellinstallationen.

◦ Das M700 aktualisiert alle Mobilteile in Reichweite, d.h., auch die, die an anderen

Basisstationen registriert sind.

◦ Wenn ein Mobilteil aus dem Funkbereich einer Basisstation in den einer anderen bewegt wird,

wird das Update fortgesetzt, solange ausreichende Kapazitäten zur Verfügung stehen.

◦ Wenn eine Multizellinstallation durch Firmware-Übertragungen ausgelastet ist, kann es

vorkommen, dass Übergabe/Roaming fehlschlagen und dass Anrufe abgebrochen werden.

◦ Wenn eine Firmware-Aktualisierung auf einer Basisstation initiiert wird, werden alle

Basisstationen Aktualisierungen durchführen.

v1.04

Admin- und Installationsanleitung M700, M300 Firmware-Update

Manuelles Update

Manuelle Aktualisierungen werden in mehreren Schritten durchgeführt. Zunächst werden die Dateien für die registrierten schnurlosen Geräte auf die Basisstation heruntergeladen. Anschließend werden sie von der Basisstation an die Geräte übermittelt. Dann erfolgt die Aktualisierung der Basisstation. Die Aktualisierung der Mobilteile beginnt, sobald sie in die Ladestation gestellt werden.

Über den Snom Update Server

Auf http://wiki.snom.com/FAQ/snom_M/update_using_dect_snom_com ﬁnden Sie die Beschreibung, wie Sie Snoms Update Server verwenden sowie die aktuellen Firmwaredateien zum Download.

Über einen eigenen Server

Bevor Sie mit der Aktualisierung beginnen, müssen Sie alle benötigten Dateien herunterladen und sie in Ordnern entsprechend dem nachfolgenden Schema abspeichern.

Geben Sie den Update-Ordnern keine anderen Namen; die Basisstation sucht Ordner, die dem Namensschema der M-Serie entsprechen. Alle Produktnamen der M-Serie beginnen mit einem großen M, gefolgt von ein bis drei Ziern. Dementsprechend beginnen die Namen der Firmwaredateien ebenfalls mit einem großen M, dem ein bis drei Ziern folgen, z.B., M700, M65, M5. Auf den Produktnamen folgt ein Unterstrich _ und auf diesen wiederum ein kleines v und die dreizirige Firmwareversion mit einer vorangestellten Null, z.B., 0324, 0355 etc.

Beispiele:

◦ Die Update-Dateien für die Aktualisierung des M700 zur Version 355 müssen

M700_v0355.fwu heißen.

◦ Die Update-Dateien für die Aktualisierung des M65 zur Version 355 müssen

M65_v0355.fwu heißen.

Herunterladen der Update-Dateien auf eigenen Server

1. Richten Sie für jedes Produkt der M-Serie einen Ordner auf Ihrem HTTP-Server ein.

v1.04

Hinweis: Beachten Sie bitte die Großschreibung des Buchstabens M, wenn Sie einen HTTP Server mit Linux/Unix-Betriebssystem verwenden. Die Bezeichnungen aller Produkte der M-Serie beginnen mit einem großen M. Die Bezeichnungen der Ordner müssen ebenfalls mit einem großen M beginnen, also z.B. M700, M65, M5. Ordner, deren Namen mit einem kleinen "m" beginnen, z. B. m700, m65, m5, werden nicht erkannt und Aktualisierungen nicht durchgeführt.

Admin- und Installationsanleitung M700, M300 Firmware-Update

2. Laden Sie die Firmware-Datei jedes Produktes, das Sie aktualisieren wollen, in den jeweiligen Ordner. Die Ordner können mehrere Firmwareversionen enthalten; es ist daher nicht erforderlich, vor der Speicherung ältere Firmwareversionen aus dem Ordner zu löschen.

Herunterladen auf die Basisstation und Übermittlung an schnurlose Geräte

1. Önen Sie die Weboberﬂäche der Basisstation und klicken Sie links im Menü auf Firmware Aktualisierung.

2. Im Abschnitt Firmwareupdate Einstellungen geben Sie im Textfeld von Adresse des Firmwareupdate Servers dessen Adresse ein.

3. Entsprechend den Anforderungen Ihres Systems geben Sie im Textfeld von Firmwareverzeichnis entweder den Firmwarepfad ein oder lassen Sie das Feld leer.

4. Im Abschnitt Typ werden alle schnurlosen Gerätetypen aufgeführt, die jeweils an der Basisstation registriert sind, z.B. M65, M25, M5. Ist gerade kein Gerät eines Typs registriert (d.h., betriebsbereit oder in Betrieb) erscheint der entsprechende Gerätetyp nicht. Geben Sie die dreistellige Version der Firmware, z.B. 355, in das Textfeld des jeweiligen schnurlosen Produktes ein.

5. Klicken Sie auf Speichern/Aktualisierung starten. Die Basisstation lädt die Firmware herunter und überträgt sie an die schnurlosen Geräte. Auf der Seite Benutzer können Sie den Fortschritt der Aktualisierung verfolgen.

a. Mobilteile führen die Aktualisierung erst durch, wenn sie das nächste Mal in die Ladestation

gestellt werden. Hinweis: Die Übertragung der Firmware zum Mobilteil dauert durchschnittlich 10 - 15

Minuten, aber es kann bis zu 60 Minuten dauern, wenn das Netzwerk stark ausgelastet ist (Anrufe haben Vorrang).

Die Übertragung wird unterbrochen, wenn das Mobilteil benutzt wird, und fortgesetzt, sobald das Mobilteil wieder in den Ruhemodus schaltet.

v1.04

Admin- und Installationsanleitung M700, M300 Firmware-Update

Fortschritt in %; LED des Mobilteils blinkt rot.

Die Firmware wurde übertragen und wird überprüft (Fortschritt in %).

Die Übertragung wurde abgeschlossen; die Aktualisierung beginnt, sobald das Mobilteil in die Ladeschale gestellt wird.

b. Repeater führen die Aktualisierung durch, sobald es gerade keine aktiven Gespräche im

System gibt.

Die Basisstation aktualisieren

6. Im Abschnitt Basisstationen aktualisieren klicken Sie auf einen der Radio Buttons. Die Voreinstellung ist Nur diese Basisstation aktualisieren.

7. Geben sie die dreistellige Firmware-Version, z.B. 355, zu der die Firmware aktualisiert werden soll, in das Textfeld von Benötigte Version ein.

8. Klicken Sie auf Speichern/Aktualisierug starten.

Registrierte Mobilteile aktualisieren

Sie haben - wie vorstehend in Schritt 4 und 5 beschrieben - die Firmware an die an der Basisstation registrierten Mobilteile übertragen. Um die Aktualisierung zu starten, ist es erforderlich, jedes Mobilteil in die Ladeschale zu stellen; die Aktualisierung dauert ca. eine Minute.

9. Stellen Sie das Mobilteil in die Ladeschale. Die LED beginnt, schnell zu blinken, zuerst grün, dann rot.

Nach erfolgter Aktualisierung schaltet sich das Mobilteil wieder ein; auf der Benutzerseite sehen Sie die neue Firmwareversion und die Information, dass die Aktualisierung abgeschlossen wurde.

Updates provisionieren

Die Provisionierung wird im Provisioning Guide M700, M300 beschrieben. Sie ﬁnden ihn hier: http://

wiki.snom.com/Snom_M700/Documentation.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellungen Weboberfläche

Home/Status

Die Seite Home/Status enthält die Aufstellung des aktuellen Status und der aktuellen Einstellungen der Basisstation und der dort registrierten Mobilteile und Repeater sowie die Schaltﬂächen für Neustart und Erzwundener Neustart.

Abb. 34

Beschreibung der Einstellungen auf dieser Seite:

• Systeminformationen: Multizellstatus der Basisstation (deaktiviert, primäre Basisstation in einer Multizellinstallation, sekundäre Basisstation in einer Multizellinstallation)

Abb. 35

• Telefontyp: IP DECT

• Systemtyp: Kundenspeziﬁsche Konﬁguration, falls zutreend. Voreinstellung: Standard-SIPKonﬁguration (RFC 3261)

• Frequenzband: Abhängig vom Aufstellort (EU, US, LATAM)

• Aktuelle Lokalzeit: Datum und Uhrzeit gem. eingestellter Ortszeit

• Betriebszeit: Zähler - Zeitspanne seit letztem Neustart der Basisstation

• RFPI Nummer: Die Radio Fixed Part Identity (RFPI) ist ein eindeutiger Kennzeichner, den die Basisstation in regelmäßigen Abständen sendet.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

• MAC Adresse: Die "Media Access Control"-Adresse (MAC-Adresse) ist ein eindeutiger Kennzeichner, der vom Hersteller vergeben wird.

• IP Adresse: Die IP-Adresse, die die Basisstation im Netzwerk erhielt.

• Firmwareversion: Bestehend aus Versionsnummer, z.B. 03.55, und Branch, z.B. B0021.

• Firmware URL: Die Adresse des Servers, von dem die Firmware heruntergeladen werden kann.

• Basisstationen Status: "Aktiv" oder "In Ruhe"

• SIP Identitätsstatus auf dieser Basisstation. Zeigt an, welche an der Basis registrierten Mobilteile gerade eingeschaltet sind.

Hinweis: Ausgeschaltete Mobilteile werden hier nicht angezeigt. Sie sind weiterhin auf der Seite Benutzer zu sehen; welche Nachricht in diesem Fall zu sehen ist, hängt von Ihrer Telefonanlage ab.

• Schaltﬂäche Neustart: Durch Klicken auf diese Schaltﬂäche wird ein Neustart eingeleitet, sobald sich die Basisstation im Ruhezustand beﬁndet, d.h., sobald es weder aktive Anrufe noch andere Aktivitäten der Mobilteile oder Firmwareaktualisierungen gibt.

• Schaltﬂäche Erzwungener Neustart: Durch Klicken auf diese Schaltﬂäche wird ein sofortiger Neustart eingeleitet; aktive Anrufe, Firmwareaktualisierungen oder Telefonbuchsuchen am Mobilteil werden abgebrochen.

Abb. 36

Benutzer

M700

Die Tabelle zeigt den Status der konﬁgurierten Nebenstellen und Mobilteile an. Durch Anklicken der Kontrollkästchen und Schaltﬂächen werden die ausgewählten Nebenstellen und Mobilteile anund abgemeldet bzw. registriert und deregistriert. Die Konﬁguration wird auf den untergeordneten Seiten Benutzer hinzufügen, Benutzer bearbeiten und Mobilteil vorgenommen. Einrichtung von Nebenstellen und Registrierung von Mobilteilen für Nebenstellen: Siehe "Benutzer" auf Seite 48 .

Hinweis:

◦ Eine Nebenstelle/Identität kann nur an ein Mobilteil vergeben werden, unabhängig davon, ob

Sie eine Basisstation als einzelnes Gerät oder in einer Multizellinstallation betreiben.

◦ Jedes Mobilteil unterstützt nur eine Nebenstelle/Identität pro SIP-Server, unabhängig davon,

ob sich die Server in Ihrem Netzwerk beﬁnden oder extern bei einem IP-Provider.

Abb. 1

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellungen Benutzer-Seite

Einstellung Beschreibung

Idx Mobilteil-Index. Die Mobilteile werden von der Basisstation fortlaufend

nummeriert. Mit Kontrollkästchen zur Markierung für die Registrierung an und für die Abmeldung und Löschung von der Basisstation.

IPEI Die "International Portable Equipment Identiﬁer" (IPEI) für DECT-Mobilteile

ist eine weltweit eindeutige Gerätenummer. Sie besteht aus der Kennung des Herstellers, dem "Equipment Manufacturer's Code" (EMC), und einer vom Hersteller vergebenen Seriennummer, der "Portable Serial Number" (PSN).

Mobilteil Status Vorhanden, Verbindung getrennt, lokalisiert, deaktiviert, aktiviert.

Vorhanden@RPNxx: Das Mobilteil ist an der Basisstation mit Nummer RPNxx (Radio Fixed Part Number) angemeldet.

Verbindung getrennt: Das Mobilteil ist ausgeschaltet. Lokalisiert: Das Mobilteil ist für eine bestimmte Basisstation konﬁguriert,

konnte sich dort aber nicht anmelden, z.B. weil die Basisstation ausgeschaltet ist.

Deaktiviert: Das Mobilteil wurde für eine bestimmte Zeitspanne nicht benutzt. Aktiviert: Die Registrierung für das Mobilteil wurde eingerichtet, aber das

Mobilteil hat sich noch nicht registriert. . Mobilteil Typ Firmwareinfo Mobilteilmodell (z.B. M65) und dessen Firmwareversion (z.B. 355.21) Fortschritt des

Firmwareupdates

VoIP Idx Index der konﬁgurierten Nebenstellen. Sie werden von der Basisstation

SIP Benutzer Die Nebenstellennummer, die auch auf dem Display des Mobilteils angezeigt

Displayinformation Optional, z.B. Name des Benutzers. Falls eingegeben, wird der Name des

Server Der Server, der auf der Seite Benutzer hinzufügen bzw. Benutzer bearbeiten

Server Alias Das Server-Alias, falls ein Alias auf der Seite Server eingetragen wurde. Status In diesem Feld sehen Sie, ob Mobilteil und Nebenstelle "SIP-registriert" sind.

Während eines Updates der Firmware wird in diesem Feld dessen Fortschritt

angezeigt.

Aus: Kein Update im Gang

Initialisierung: Update eingeleitet

x%: Fortschritt des Updates in Prozent

Veriﬁzierung x%: Schreiben des Updates beendet, Fortschritt der Veriﬁzierung

in Prozent

Warte auf Ladesc hale: Die Firmware wurde an das Mobilteil übertragen;

die Aktualisierung beginnt, sobald das Mobilteil in die Ladeschale gestellt wird.

Conn. term. wait: Die Firmware wurde an den Repeater übertragen; die

Aktualisierung beginnt, sobald keine aktuellen Gespräche stattﬁnden.

Abgeschlossen: Die Firmware von Mobilteil/Repeater wurde aktualisiert.

Fehler: Update nicht möglich (Datei nicht gefunden, Datei ungültig usw.)

fortlaufend nummeriert. Mit Kontrollkästchen zur Markierung der Nebenstelle

für SIP-Registrierung und Deregistrierung.

wird.

Benutzers o.ä. auf dem Display angezeigt.

ausgewählt wurde.

Wenn das Feld leer ist, ist das nicht der Fall.

Einstellungen Seite "Benutzer hinzufügen"/"Benutzer bearbeiten"

Diese beiden Seiten enthalten die gleichen Einstellungen und dienen der Einrichtung neuer bzw. der Bearbeitung bestehender Nebenstellen. Die Einstellungen Mobilteil, SIP Benutzer und Server sind

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

immer erforderlich. Die übrigen Einstellungen hängen von den Erfordernissen der Telefonanlage oder des IP-Providers ab und können leer bleiben, falls nicht erforderlich oder gewünscht.

• Um die Seite Benutzer hinzufügen zu önen, klicken Sie auf Benutzer hinzufügen (Abb. 2).

• Um die Seite Benutzer bearbeiten zu önen, klicken Sie auf die Nummer in der Spalte SIP Benutzer (Abb. 2).

Abb. 2

Abb. 3

Beschreibung der Einstellungen auf den Seiten Benutzer hinzufügen bzw. Benutzer bearbeiten:

Einstellung Beschreibung

Line name Falls erforderlich/gewünscht. Bestimmt die Bezeichnung der Leitung

für diese Nebenstelle auf dem Mobilteil. Wird verwendet, wenn für ausgehende Anrufe eine Leitung ausgewählt werden muss.

Mobilteil Wählen Sie "New Handset" (neues Mobilteil) oder eins der fortlaufend

nummerierten Mobilteile (Handset IDX: 1, 2 usw.) aus dem Pull-DownMenü.

SIP Benutzer Die Nebenstelle oder der SIP-Benutzername, die/der in der Telefonanlage

oder auf dem SIP-Server konﬁguriert wurde. SIP Benutzername Falls erforderlich Kennwort Falls erforderlich Displayinformation Falls erforderlich oder gewünscht

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

PIN Es handelt sich hierbei um die PIN für den Zugri auf die Mailbox/

den Anrufbeantworter, falls auf Telefonanlage bzw. beim IP-Provider

vorhanden und/oder falls erforderlich.

Achtung: Dies ist weder der Zugangscode (Access Code (AC)) zur

Registrierung des Mobilteils an der Basisstation noch die PIN zum

Zurücksetzen des Mobilteils oder zur Deregistrierung von der

Basisstation. MWI Nummer Falls Mailbox/Anrufbeantworter in Telefonanlage oder beim IP-Provider

zur Verfügung gestellt. Name des Benutzers oder Mailboxnummer, falls

kein Text in Textfeld eingegeben wird. Fernabfragenummer Nebenstellennummer der Mailbox, falls Mailbox/Anrufbeantworter in

Telefonanlage oder beim IP-Provider zur Verfügung gestellt. Oft dieselbe

Nummer wie im Feld SIP Benutzer.

Nachrichten abrufen: Ca. 3 Sekunden lang auf Taste "1" drücken. Server Wählen Sie einen der Server aus dem Pull-Down-Menü. Anklopfen Funktion Anklopunktion ein- und ausschalten. Voreinstellung: Aktiviert (ein). BroadWorks Shared Call

Appearance BroadWorks Feature Event

Package

Sofortige Umleitung Ein/aus. Alle eingehenden Anrufe zu dieser Nebenstelle werden sofort an

Verzögerte Umleitung Ein/aus. Alle eingehenden Anrufe zu dieser Nebenstelle werden nach

Umleitung bei Besetzt Ein/aus. Wenn die Nebenstelle besetzt ist , werden alle eingehenden

Ein/aus. Voreinstellung: Deaktiviert (aus). Geteilte Leitung - nur für

Broadsoft-Applikationen.

Ein/aus. Voreinstellung: Deaktiviert (aus). Nur für Broadsoft-

Applikationen. Falls aktiviert, meldet sich die Nebenstelle für das

Broadsoft Application Server Feature Event Package an und ist bereit

zum Empfang von SIP Notify mit Status für die Broadsoft Serverdienste

"bitte nicht stören (DND)" und "Rufumleitung (call forwarding)" (immer

(always), bei Besetzt (busy), nach Zeitablauf (verzögerte Umleitung (no

answer)).

die im Textfeld eingegebene Telefonnummer umgeleitet. Hinweis: Diese

Einstellung (sowohl die Nummer als auch die Aktivierung/Deaktivierung)

kann an dem für die Nebenstelle registrierten Mobilteil geändert werden.

Voreinstellung: Leeres Texfeld, Status aus (deaktiviert)

Ablauf der im Sekundenfeld eingegebenen Sekundenanzahl an die

im Textfeld eingegebene Telefonnummer umgeleitet. Hinweis: Diese

Einstellung (Nummer, Sekundenzahl, Aktivierung/Deaktivierung) kann an

dem für die Nebenstelle registrierten Mobilteil geändert werden.

Voreinstellung: Leeres Texfeld, Status aus (deaktiviert)

Anrufe an die im Textfeld eingegebene Telefonnummer umgeleitet.

Hinweis: Diese Einstellung (sowohl die Nummer als auch die

Aktivierung/Deaktivierung) kann an dem für die Nebenstelle registrierten

Mobilteil geändert werden.

Voreinstellung: Leeres Texfeld, Status aus (deaktiviert)

Mobilteileinstellungen

Klicken Sie auf die IPEI oder den Platzhalter FFFF, um die Seite zu önen. Wenn Sie auf die IPEI eines eingetragenen Mobilteils klicken, wird das Mobilteilmodell (M65, M85 oder M25) der Seitenüberschrift hinzugefügt (Abb. 5).

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Abb. 4

Abb. 5 Abb. 6

Beschreibung der Einstellungen auf der Seite Mobilteil:

Einstellung Beschreibung

Location / Ort In einer Mehrzellinstallation können Sie im Pull-Down-Menü eine bestimmte

Basisstation auswählen, falls mehrere verfügbar sind. Voreinstellung: Beliebig

IPEI

Zugangscode Dies ist die Nummer (Access Code - AC) zur Registrierung des Mobilteils

Alarm Line Nur M85/M65. Dies ist the Nummer der Nebenstelle, für die das Mobilteil

Alarm Number Nur M85/M65. Dies ist die Nummer, die das Mobilteil anruft, wenn der

Alarm Proﬁles (Konﬁgurationen für Notfalltaste auf M65 und M85; beim M25 nicht verfügbar)) Proﬁle Falls auf der Notfall-Seite ein Alarmproﬁl konﬁguriert und ein Proﬁlname

Alarmtyp Falls auf der Notfall-Seite ein Alarmproﬁl konﬁguriert wurde, steht hier

Die IPEI ﬁnden Sie im Menü Einstellungen Status. Scrollen Sie zur IPEI am Ende des Telefonstatus hinunter. Die IPEI besteht aus einer Reihe von 10 Dezimalzahlen und Großbuchstaben. Falls Sie die IPEI manuell eintragen wollen, lassen Sie die Doppelpunkte zwischen den Zeichen weg.

an der Basisstation. Die Voreinstellung ist 0000 (4 x Null). Achtung: Dies ist weder die PIN zum Abrufen der Mailbox/Anrufbeantworter noch die PIN zum Zurücksetzen des Mobilteils oder zur Deregistrierung von der Basisstation (Voreinstellung ebenfalls 0000).

registriert ist. Voreinstellung: Aus (No Alarm Line Selected).

Notalarm betätigt wird.

eingegeben wurde, wird er in Klammern hinter der fortlaufenden Nummer des Proﬁls angezeigt (z.B. Proﬁle 0 (Shop)). Zur Auswahl klicken Sie auf das Kontrollkästchen einer konﬁgurierten Notfalltaste.

Notfalltaste.

des Mobilteils, Einstellung

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Lokales Telefonbuch importieren

Dies sind die individuellen, nur auf Ihrem Mobilteil gespeicherten Kontakte, die sich im Menü Kontakte beﬁnden.

Hinweis: Bitte nicht mit dem "lokalen" Telefonbuch verwechseln, das auf der Seite Globales Telefonbuch mit der Standort-Einstellung "Lokal" in der Basisstation gespeichert wird und

allen an der Basisstation registrierten Mobilteilen im Menü Globales Telefonbuch Verfügung steht (siehe "Lokales Telefonbuch" auf Seite 38).

Klicken Sie auf Browse. Wählen Sie die Datei im Verzeichnis Ihres PC aus und klicken Sie auf Laden. Für die Datei gelten die gleiche Formate wie für das lokale Globale Telefonbuch (siehe "Erstellen der Telefonliste" auf Seite 38).

Lokales Telefonbuch exportieren

zur

Dies sind die individuellen, nur auf Ihrem Mobilteil gespeicherten Kontakte, die sich im Menü Kontakte beﬁnden. Sie werden als komma-separierte Werte (csv) auf Ihren PC exportiert.

M300

Einstellungen auf Seite Benutzer und Mobilteile

Die Schriftgröße zeigt an, ob gerade die Einstellungen von Benutzer (d.h., Nebenstelle) oder von Mobilteil angezeigt werden.

• Die Einstellungen der Nebenstellen werden angezeigt:

Einstellung Beschreibung

Idx Mobilteil-Index. Die Mobilteile werden von der Basisstation fortlaufend

nummeriert. Mit Kontrollkästchen zur Markierung für die Registrierung an und für die Abmeldung und Löschung von der Basisstation.

SIP Benutzer Die Nebenstelle oder der SIP-Benutzername, die/der in der Telefonanlage oder

auf dem SIP-Server konﬁguriert wurde.

Displayinformation Optional, z.B. Name des Benutzers. Falls eingegeben, wird der Name des

Benutzers o.ä. auf dem Display angezeigt.

Server Der Server, der auf der Seite Benutzer hinzufügen bzw. Benutzer bearbeiten

ausgewählt wurde.

Server Alias Der Server Alias, falls ein Alias auf der Seite Server eingetragen wurde.

Status In diesem Feld sehen Sie, ob Mobilteil und Nebenstelle "SIP-registriert" sind.

Wenn das Feld leer ist, ist das nicht der Fall.

IPEI Die "International Portable Equipment Identiﬁer" (IPEI) für DECT-Mobilteile

Benutzer hinzufügen/bearbeiten

Diese beiden Seiten enthalten die gleichen Einstellungen und dienen der Einrichtung neuer bzw. der Bearbeitung bestehender Nebenstellen. Die Einstellungen Mobilteil, SIP Benutzer und Server sind

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

immer erforderlich. Die übrigen Einstellungen hängen von den Erfordernissen der Telefonanlage oder des IP-Providers ab und können leer bleiben, falls nicht erforderlich oder gewünscht.

• Um die Seite Benutzer hinzufügen zu önen, klicken Sie auf Benutzer hinzufügen.

• Um die Seite Benutzer bearbeiten zu önen, klicken Sie auf die Nummer in der Spalte SIP Benutzer.

Beschreibung der Einstellungen auf den Seiten Benutzer hinzufügen bzw. Benutzer bearbeiten:

Einstellung Beschreibung

SIP Benutzer Die Nebenstelle oder der SIP-Benutzername, die/der in der Telefonanlage oder

auf dem SIP-Server konﬁguriert wurde. SIP Benutzername Falls erforderlich Kennwort Falls erforderlich Displayinformation Optional, z.B. Name des Benutzers. Falls eingegeben, wird der Name des

Benutzers o.ä. auf dem Display angezeigt. PIN

MWI Nummer Falls Mailbox/Anrufbeantworter in Telefonanlage oder beim IP-Provider zur

Fernabfragenummer Nebenstellennummer der Mailbox, falls Mailbox/Anrufbeantworter in

Server Wählen Sie einen Server aus dem Pull-Down-Menü aus. Anklopfen Funktion Anklopunktion ein- und ausschalten. Voreinstellung: Aktiviert (ein). Sofortige Umleitung Ein/aus. Alle eingehenden Anrufe zu dieser Nebenstelle werden sofort an

Verzögerte Umleitung Ein/aus. Alle eingehenden Anrufe zu dieser Nebenstelle werden nach Ablauf

Umleitung bei Besetzt Ein/aus. Wenn die Nebenstelle besetzt ist , werden alle eingehenden Anrufe

Tabelle Mobilteil(e) auswählen Idx Klicken Sie auf das/die Kontrollkästchen, um "Mobilteil hinzufügen" oder eine

Es handelt sich hierbei um die PIN für den Zugri auf Mailbox/

Anrufbeantworter, falls auf Telefonanlage bzw. beim IP-Provider vorhanden

und/oder falls erforderlich.

Achtung: Dies ist weder der Zugangscode (Access Code (AC)) zur Registrierung

des Mobilteils an der Basisstation noch die PIN zum Zurücksetzen des

Mobilteils oder zur Deregistrierung von der Basisstation.

Verfügung gestellt. Name des Benutzers oder Mailboxnummer, falls Textfeld

leer.

Telefonanlage oder beim IP-Provider zur Verfügung gestellt. Oft dieselbe

Nummer wie im Feld SIP Benutzer.

Nachrichten abrufen: Ca. 3 Sekunden lang auf Taste "1" drücken.

die im Textfeld eingegebene Telefonnummer umgeleitet. Hinweis: Diese

Einstellung (sowohl die Nummer als auch die Aktivierung/Deaktivierung) kann

an dem für die Nebenstelle registrierten Mobilteil geändert werden.

Voreinstellung: Leeres Texfeld, Status aus (deaktiviert)

der im Sekundenfeld eingegebenen Sekundenanzahl an die im Textfeld

eingegebene Telefonnummer umgeleitet. Hinweis: Diese Einstellung (Nummer,

Sekundenzahl, Aktivierung/Deaktivierung) kann an dem für die Nebenstelle

registrierten Mobilteil geändert werden.

Voreinstellung: Leeres Textfeld (Funktion ausgeschaltet/deaktiviert)

an die im Textfeld eingegebene Telefonnummer umgeleitet. Hinweis: Diese

Einstellung (sowohl die Nummer als auch die Aktivierung/Deaktivierung)kann

an dem für die Nebenstelle registrierten Mobilteil geändert werden.

Voreinstellung: Leeres Texfeld, Status aus (deaktiviert)

oder mehrere der vorhandenen Mobilteil-Idx auszuwählen.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

IPEI Die "International Portable Equipment Identiﬁer" (IPEI) für DECT-Mobilteile

ist eine weltweit eindeutige Gerätenummer. Sie besteht aus der Kennung

des Herstellers, dem "Equipment Manufacturer's Code" (EMC), und einer vom

Hersteller vergebenen Seriennummer, der "Portable Serial Number" (PSN).

• Die Einstellungen der Mobilteile werden angezeigt:

Einstellung Beschreibung

Idx Mobilteil-Index. Die Mobilteile werden von der Basisstation fortlaufend

nummeriert. Mit Kontrollkästchen zur Markierung für die Registrierung an und für die Abmeldung und Löschung von der Basisstation.

IPEI Die "International Portable Equipment Identiﬁer" (IPEI) für DECT-Mobilteile

Mobilteil Status Angabe des aktuellen Status des jeweiligen Mobilteils im Netzwerk:

Vor handen@RPNxx: Das Mobilteil ist an der Basisstation mit Nummer RPNxx

(Radio Fixed Part Number) angemeldet.

Verbindung getrennt: Das Mobilteil ist ausgeschaltet. Lok alisiert: Das Mobilteil ist für eine bestimmte Basisstation konﬁguriert,

konnte sich dort aber nicht anmelden, z.B. weil die Basisstation ausgeschaltet ist.

Dea ktiviert: Das Mobilteil wurde für eine bestimmte Zeitspanne nicht benutzt. Akt iviert: Die Registrierung für das Mobilteil wurde eingerichtet, aber das

Mobilteil hat sich noch nicht registriert. Mobilteil Typ Firmwareinfo Mobilteilmodell (z.B. M65) und dessen Firmwareversion (z.B. 355.21) Fortschritt des

Firmwareupdates

SIP Benutzer Die Nebenstelle, für die das Mobilteil registriert ist.

Während eines Updates der Firmware wird in diesem Feld dessen Fortschritt angezeigt.

Aus: Kein Update im Gang Initialisierung: Update eingeleitet x%: Fortschritt des Updates in Prozent Veriﬁ zierung x%: Schreiben des Updates beendet, Fortschritt der Veriﬁzierung

in Prozent

Wart e auf Ladeschale: Die Firmware wurde an das Mobilteil übertragen; die

Aktualisierung beginnt, sobald das Mobilteil in die Ladeschale gestellt wird.

Conn . term. wait: Die Firmware wurde an den Repeater übertragen; die

Aktualisierung beginnt, sobald keine aktuellen Gespräche stattﬁnden.

Abgeschlossen: Die Firmware von Mobilteil/Repeater wurde aktualisiert. Fehler: Update nicht möglich (Datei nicht gefunden, Datei ungültig usw.)

Einstellungen Mobilteil

Klicken Sie auf Mobilteil hinzufügen, um die Seite Mobilteil zu önen; das Textfeld von "IPEI" enthält den Platzhalter FFFF. Wenn Sie auf die IPEI eines Mobilteils klicken, önet sich die Seite Mobilteil mit den Einstellungen dieses Mobilteils; das Textfeld von "IPEI" enthält die zehnstellige Zeichenkette der IPEI, bestehend aus Ziern und Großbuchstaben.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

IPEI Die "International Portable Equipment Identiﬁer" (IPEI) für DECT-Mobilteile

Zugangscode Dies ist die Nummer (Access Code (AC)) zur Registrierung des Mobilteils

an der Basisstation. Die Voreinstellung ist 0000 (4 x Null). Achtung: Dies ist weder die PIN zum Abrufen von Mailbox/Anrufbeantworter noch die PIN zum Zurücksetzen des Mobilteils oder zur Deregistrierung von der Basisstation (Voreinstellung ebenfalls 0000).

Alarm Line Nur M85/M65. Dies ist the Nummer der Nebenstelle, für die das Mobilteil

registriert ist. Voreinstellung: Aus (No Alarm Line Selected).

Alarm Number Nur M85/M65. Dies ist die Nummer, die das Mobilteil anruft, wenn der Notalarm

betätigt wird.

Alarm Proﬁles (Konﬁgurationen für Notfalltaste auf M65 und M85; beim M25 nicht verfügbar). Weitere Informationen: siehe "Notfall-Alarm" auf Seite 37 und "Notfall" auf Seite 79.

Proﬁle Falls auf der Notfall-Seite ein Alarmproﬁl konﬁguriert und ein Proﬁlname

Alarmtyp Falls auf der Notfall-Seite ein Alarmproﬁl konﬁguriert wurde, steht hier

Notfalltaste.

Lokales Telefonbuch importieren

Dies sind die individuellen, nur auf Ihrem Mobilteil gespeicherten Kontakte, die sich im Menü Kontakte beﬁnden.

Hinweis: Bitte nicht mit dem "lokalen" Telefonbuch verwechseln, das auf der Seite Globales Telefonbuch mit der Standort-Einstellung "Lokal" in der Basisstation gespeichert wird und

allen an der Basisstation registrierten Mobilteilen im Menü Globales Telefonbuch Verfügung steht (siehe "Lokales Telefonbuch" auf Seite 38).

Lokales Telefonbuch exportieren

Dies sind die individuellen, nur auf Ihrem Mobilteil gespeicherten Kontakte, die sich im Menü Kontakte beﬁnden. Sie werden als komma-separierte Werte (csv) auf Ihren PC exportiert.

zur

Server

Auf dieser Seite können Sie SIP/NAT-Server hinzufügen und entfernen, den Server (Registrar) auswählen, an dem sich die Basisstation registrieren soll, und die Voreinstellungen ändern.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

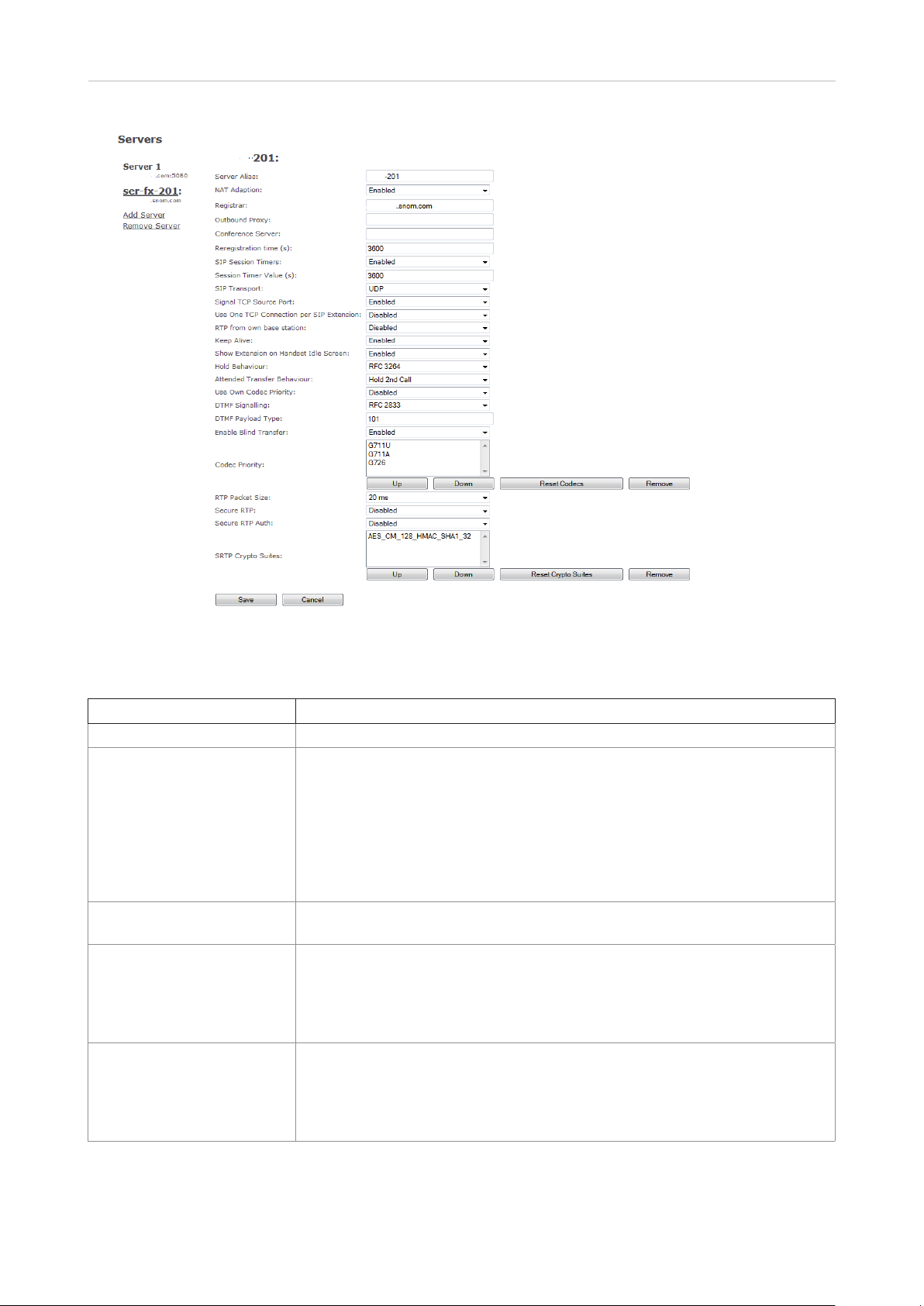

Abb. 43

Beschreibung der Einstellungen:

Einstellung Beschreibung

Server Alias Server-Alias. Voreinstellung: Leer. NAT Unterstützung Voreinstellung: Deaktiviert. Alle SIP-Messages gehen direkt zum NAT-Gateway.

HINWEIS: Aktiviert: Erhält die Basisstation eine SIP-Antwort auf eine REGISTER-

Anfrage mit einem “Via”-Header, der den Parameter “received” enthält (z.B.: Via: SIP/2.0/UDP 10.1.1.1:4540;received=68.44.20.1), passt sie ihre Kontaktinformation an die IP-Adresse von "received" an und sendet eine weitere REGISTER-Anfrage mit der aktualisierten Kontaktinformation. Deaktiviert: Die Basisstation ignoriert den Parameter "received".

Registrar DNS- oder IP-Adresse des SIP Serverproxys. Die Angabe der Portnummer ist

optional.

Ausgehender Proxyserver DNS- oder IP-Adresse des Session Border Controllers oder ausgehende

Proxyadresse des SIP-Servers. Stellen Sie den Outbound Proxy auf Adresse und Port des privaten NAT-Gateways ein, sodass SIP Messages über dieses Gateway gesendet werden. Format: addr:port Voreinstellung: Leer

Konferenzserver Nur für Broadsoft-Konferenzserver: Wenn Sie in das Textfeld die IP-

Adresse des Servers eingeben, wird durch Drücken auf die KonferenzFunktionstaste des Mobilteils während eines Gesprächs eine Verbindung zum Konferenzserver etabliert. Bleibt das Textfeld leer, wird durch das Drücken die 3-Wege-Konferenz des Systems eingerichtet.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Reregistrierungszeit (s) Der “expires”-Wert in SIP REGISTER-Anfragen. Dieser Wert gibt an, wie lange

die jetzige SIP-Registrierung gültig bleibt, d.h., der eingestellte Zeitraum in Sekunden zwischen SIP-Registrierungen des SIP-Accounts. Gültige Werte: Maximal 65636 Sekunden. Wir raten von Werten von weniger als 60 Sekunden ab. Voreinstellung: 3600

SIP Session Timers RFC 4028. Der Wert für den SIP-Session-Timer ist die maximale Zeit zwischen

“Keep-Alives”, d.h. Session-Refresh-Signalen. Wurde bei Ablauf der Zeit kein Signal empfangen, wird der Anruf beendet. Voreinstellung: Aktiviert.

Session Timer Wert (s) Voreinstellung: 1800 Sekunden.

Gültige Werte: Minimum 90 Sekunden, Maximum 65636 Sekunden.

Ist die Einstellung deaktiviert, wird kein Session-Timer verwendet. SIP Transport Voreinstellung: UDP. Andere Optionen: TCP, TLS 1.0 Signal TCP Source Port Wenn in der Einstellung "SIP Transport" TCP oder TLS ausgewählt wurde,

wird für jede SIP-Nebenstelle eine TCP- bzw. TLS-Verbindung eingerichtet.

Der Ursprungsport der Verbindung wird vom TCP-Stack bestimmt; der lokale

SIP-Portparameter wird nicht verwendet. Diese Einstellung legt fest, ob der

verwendete Ursprungsport in den SIP Messages eindeutig angesprochen

werden soll.

Voreinstellung: Aktiviert. Use one TCP connection per

SIP extension

RTP from own base station Wenn deaktiviert, werden die RTP-Daten von der Basisstation übertragen,

Automatische Verbindungsprüfung (Keepalive)

Durchwahl auf Mobilteil Display anzeigen (im Idle Zustand)

Verhalten beibehalten Bestimmt das Verhalten der "Halten"-Funktion des Mobilteils. Die verfügbaren

Wenn als SIP Transport TCP oder TLS eingestellt ist, können Sie hier

auswählen, ob die Basisstation eine TCL bzw. TLS-Verbindung für jede SIP-

Nebenstelle oder eine TCL bzw. TLS-Verbindung für alle SIP-Nebenstellen

einrichten soll. Hinweis: Falls TLS verwendet wird und der SIP-Server Client-

Authentiﬁzierung, d.h., ein Client-Zertiﬁkat, verlangt, muss diese Einstellung

deaktiviert sein.

Einstellungen:

• Deaktiviert (eine TCL bzw. TLS-Verbindung für alle SIP-Nebenstellen)

• Aktiviert (eine TCL bzw. TLS-Verbindung für jede SIP-Nebenstelle)

Voreinstellung: Deaktiviert

in deren Frequenzbereich sich das Mobilteil gerade beﬁndet. Wenn aktiviert,

werden die RTP-Daten immer von der Basisstation übertragen, an der das

Mobilteil registriert ist.

Voreinstellung: Aktiviert

Voreinstellung: Aktiviert. Wenn diese Einstellung aktiviert ist, werden

Keepalive-Nachrichten alle 30 Sekunden an den Port des Registrars/Proxys

geschickt, damit der Port oen und das Telefon erreichbar bleibt.

Voreinstellung: Aktiviert. Wenn aktiviert, wird die Nummer der Nebenstelle auf

dem Display des Mobilteils angezeigt, wenn das Mobilteil sich im Ruhezustand

beﬁndet.

Optionen sind:

RFC 3264: Halten wird gem. RFC 3264 signalisiert, d.h. der Teil des Session

Description Protokolls (SDP) mit den Verbindungsinformationen enthält die IP-

Adresse des Endgerätes und das Direction Attribute verlangt, je nach Kontext,

sendonly, recvonly oder inactive Datenströme.

RFC 2543: Die "alte" Art, einen gehaltenen Anruf zu signalisieren. Der Teil des

Session Description Protokolls (SDP) mit den Verbindungsinformationen wird

auf 0.0.0.0 eingestellt und das Direction Attribute verlangt, je nach Kontext,

sendonly, recvonly oder inactive Datenströme.

Voreinstellung: RFC 3264.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Attended Transfer Behavior (Weiterleitung mit Ankündigung)

Eigene Codec-Priorität verwenden

DTMF Signalisierung Diese Einstellung legt fest, wie die Dezimalzahlen sowie die Sternchen-und

DTMF Payload Type Diese Einstellung legt den Wert für den DTMF-Datentyp fest (RFC2833).

Auswertung Caller ID (Datenfeld)

Verbindung ohne Rückfrage aktivieren

Codec Priorität Diese Einstellung legt die Codec-Prioritäten für Audiokomprimierung und

RTP Paketgröße Diese Einstellung legt die bevorzugte RTP-Paketgröße für RTP-

Sicheres RTP Wenn diese Einstellung aktiviert ist, wird RTP mit dem bei der Anrufeinrichtung

Je nachdem, ob die Telefonanlage verlangt, dass der Anruf aktiv (d.h. nicht auf

Halten) sein muss, bevor REFER geschickt wird, legt diese Einstellung fest,

ob der zweite Anruf auf Halten gesetzt wird, wenn die "Übergabe"-Taste des

Mobilteils betätigt wird.

Einstellung "Hold 2nd Call" (Anruf halten): Setzt den Anruf auf Halten, bevor

REFER geschickt wird

Einstellung "Do Not Hold 2nd Call" (Anruf nicht halten): REFER wird geschickt,

ohne den Anruf auf Halten zu setzen.

Voreinstellung: Hold 2nd Call

Diese Einstellung legt fest, ob die Codec-Priorität der Basisstation (Einstellung

aktiviert) oder die des eingehenden Anrufs (Einstellung deaktiviert) verwendet

wird.

Voreinstellung: Deaktiviert

Rautetasten (‘*’, ‘#’) in Töne mit Sprachcharakteristiken umgewandelt werden.

SIP INFO: Der Wert (d.h., die Taste, auf die gedrückt wurde) wird als SIP-

Datenpaket geschickt.

RFC 2833: Der DTMF-Ton wird "analysiert" und als Wert in einem RTP-Paket

verschickt.

Beide: SIP INFO und RFC 2833

Voreinstellung: RFC 2833

Voreinstellung: 101

SIP-Informationsfeld für Caller ID. Optionen:

PAI - FROM

FROM

ALERT_INFO - PAI - FROM

Weiterleitung ohne Rückfrage. Diese Einstellung bestimmt, ob die

Weiterleitung ohne Rückfrage möglich (aktiviert) ist oder nicht.

Voreinstellung: Aktiviert

-übertragung fest. Wenn die Priotitätsreihenfolge mit den Hoch/Runter-Tasten

geändert wurden, klicken Sie anschließend auf Codecs zurücksetzen.

Hinweis: Bei einer Multizellinstallation müssen Sie außerdem auf der Seite

Mehrzelle auf die Schaltﬂäche Neustart Kette klicken, um die Mobilteile zu

aktualisieren.

Optionen: G.722; G.711A-law, �-law; G.726

Hinweis:

Wenn G.722 in der Liste steht, ist der Codec-Aushandlungs-Algorithmus

aktiviert. Dadurch wird die für die Einrichtung der Mobilteile benötigte Zeit

etwas länger als ohne G.722.

Wenn G.722 an oberster Stelle der Prioritätenreihenfolge steht, wird die

Anzahl der gleichzeitigen Anrufe pro Basisstation von 10 (8) auf 4 reduziert.

Paketverhandlungen fest.

Voreinstellung: 20 ms

über das SDP-Protokoll ausgehandelten Key verschlüsselt (AES-128).

Voreinstellung: Deaktiviert.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Sicheres RTP Auth Wenn diese Einstellung aktiviert ist, benutzt sicheres RTP (SRTP) die

Authentiﬁzierung der RTP-Pakete.

Hinweis: Bei aktivierter SRTP-Authentiﬁzierung sind maximal 4 gleichzeitige

Gespräche pro Basissstation möglich, sowohl im Einzelbetrieb als auch in

einer Multizellinstallation.

Voreinstellung: Deaktiviert. SRTP Crypto Suites Unterstützte SRTP Crypto Suite: AES_CM_128_HMA_SHA1_32

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Netzwerk

Einstellung Beschreibung

IP-Einstellungen

DHCP/Statische IP-Adresse Ermöglicht Protokolländerungen zum Empfang von dynamischen IP-

Adressen. When DHCP eingestellt ist, sind die übrigen IP-Einstellungen und

-Optionen nicht verfügbar. DHCP: IP-Adressen werden automatisch aus dem Pool verfügbarer IP-

Adressen zugeteilt.

Statisc he IP: IP-Adressen werden vom Netzwerkadministrator manuell

zugeteilt.

Voreinstellung: DHCP.

IP-Adresse Nur bei Einstellung "Statische IP-Adresse" verfügbar. In diesem Fall geben Sie

hier die statische IP-Adresse ein.

Subnetzmaske Nur bei Einstellung "Statische IP-Adresse" verfügbar. In diesem Fall geben Sie

hier die Subnetzmaske ein.

Standard-Gateway Nur bei Einstellung "Statische IP-Adresse" verfügbar. In diesem Fall geben Sie

hier die IP-Adresse Ihres Routers ein. DNS (Primär) DNS (Sekundär) VLAN-Einstellungen Die VLAN-Einstellungen werden in Netzwerken mit separaten virtuellen

ID 12-Bit-Kennzeichnung des 802.1q-VLANs. Erlaubte Werte: Positive ganze

Benutzerpriorität 3-Bit-Wert zur Festlegung der Benutzerpriorität, Werte von 0 ("best eort"

Synchronisation Wenn diese Einstellung aktiviert ist, wird die VLAN-ID automatisch zwischen

DHCP-Optionen

Plug-n-play Wenn diese Einstellung aktiviert ist, wird die DHCP Option 66 verwendet, um

NAT-Einstellungen

STUN-Server nutzen Voreinstellung: Deaktiviert. Wählen Sie "Aktiviert", um STUN zu verwenden. STUN-Server Erlaubte Werte: IPv4-Werte oder URL. STUN-Bindungszeit festlegen Voreinstellung: Deaktiviert. STUN-Bindungszeit schützen Zeit in Sekunden. Erlaubte Werte: Positive ganze Zahlen.

Nur bei Einstellung "Statische IP-Adresse" verfügbar. In diesem Fall geben Sie

hier die Adresse des DNS-Servers des Internet-Providers ein.

LANs (VLAN) für Sprach- und Datenverkehr verwendet. In diesen Netzwerken

kann die Basisstation Sprachdateien, die sie in einem "Sprach-VLAN" unter

Verwendung der IEEE 802.1q-Speziﬁkation generiert, mit speziellen VLAN-

Markierungen versehen.

Zahlen von 0 bis 4094. Die Voreinstellung 0 wird verwendet, um "priority

frames" (priorisierte Frames) zu identiﬁzieren; die Einstellung 4095 (z.B. FFF)

ist reserviert. Bei Voreinstellung 0 wird weder VLAN-Tagging noch VLAN-

Suche über DHCP ausgeführt.

Voreinstellung: 0.

- best-/schnellstmögliche Übermittlung) und 1 bis 7 (niedrigste bis höchste

Priorität). Die Werte können dazu benutzt werden, verschiedene Klassen von

Datenverkehr (Sprache, Video, Daten usw.) zu priorisieren.

Voreinstellung: 0

den Basisstationen in der Multizell-Kette synchronisiert. Während der

Synchronisation werden sie automatisch neu gestartet.

Voreinstellung: Deaktiviert.

automatisch die IP-Adresse von der Telefonanlage an die Basisstation zu

übertragen.

Voreinstellung: Deaktiviert.

Voreinstellung: 80.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

RPORT einschalten Voreinstellung: Deaktiviert. Wählen Sie "Aktiviert", um RPORT in SIP-Messages

zu verwenden. Automatische Verbindungs-

prüfung (Keep-Alive-Zeit)

SIP/RTP-Einstellungen

Andere SIP-Ports wählen Wenn diese Einstellung deaktiviert ist, legt sie den Ursprungsort fest, der vom

RTP Collision Detection Aktiviert: Wenn zwei Quellen dieselbe SSRC-Identiﬁzierung haben, wird der

Lokaler SIP-Port Port für die SIP-Signalisierung.

SIP ToS/Qos Auf beiden IP-Layern von "Type of Service" (ToS)-Bytes basierende IP-Priorität

RTP-Port Der erste RTP-Port für RTP-Streaming.

Umfang der RTP-Ports Die Anzahl der Ports, die für RTP-Audiostreaming genutzt werden können.

RTP TOS/QoS Priorität des RTP-Verkehrs basierend auf dem ToS-Byte des IP-Layers. In

SIP Registrierungs-Modus Statisch oder Plug-and-Play.

Die zeitlichen Abstände in Sekunden, in denen die Basisstation ein Keep-

Alive-Signal an den SIP-Server überträgt, um die NAT-Bindungen aufrecht zu

erhalten. Erlaubte Werte: Positive ganze Zahlen.

Voreinstellung: 90.

System für die SIP-Signalisierung verwendet wird.

Wenn diese Einstellung aktiviert ist, legt sie den Ursprungsort fest, der vom

ersten User Agent (UA) verwendet wird. Die folgenden UAs erhalten die

folgenden Ports.

Voreinstellung: Deaktiviert.

zweite RTP verworfen.

Deaktiviert: SSRC-Identiﬁzierung wird nicht geprüft; alle Quellen werden

akzeptiziert.

Voreinstellung: Aktiviert.

Erlaubter Wert und Voreinstellung: 5060.

des Signalisierungsverkehrs zur Verbindungssteuerung. In paketbasierten

Netzwerken wird ToS "Quality of Service" (QoS) genannt.

Erlaubte Werte: Positive ganze Zahlen; die Voreinstellung ist 0x68.

Erlaubter Wert und Voreinstellung: 50004 (abhängig von der Anlage).

Erlaubte Werte: Positive ganze Zahlen; die Voreinstellung ist 40.

paketbasierten Netzwerken wird ToS "Quality of Service" (QoS) genannt.

Details siehe RFC 1349. Das"cost"-Bit wird nicht unterstützt.

• Bit 7..5 legt die Rangfolge fest

• Bit 4..2 legt den Type of Service (ToS) fest

• Bit 1..0 wird ignoriert

Erlaubte Werte: Voreinstellung 5060.

Voreinstellung: Plug-n-Play

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Management

Auf dieser Seite der Weboberﬂäche der Basisstation werden Einstellungen für HTTP, das Herunterladen der Konﬁguration, Textmessaging und System- und SIP-Logs festgelegt.

Einstellung Beschreibung

Name der Basisstation Dieser Name erscheint im Kopf der Weboberﬂäche der Basisstation und

als ihr Name in der Basisstationen-Gruppe und in der DECT-Kette eines

Multizellsystems.

Voreinstellung: Der Name des Modells, d.h. M700 bzw. M300. Wenn Sie mehr

als eine Basisstation betreiben, ist es empfehlenswert, ihnen eindeutige

Bezeichnungen wie z.B. M700-01, M700-02, M700-Rm12 o.ä. zu geben.

Maximale Anzahl von Zeichen: 35 Einstellungen

HTTP Management Benutzername

HTTP Management Kennwort Passwort für den Zugri auf den Konﬁgurationsserver. Die HTTP-Client-

Automatisches Präﬁx aktivieren

Maximale Anzahl Ziern für interne Nummern festlegen

Präﬁx für ausgehende Rufe festlegen

Konﬁguration

Erlaubte Werte: 8-Bit-String

Authentiﬁzierung besteht aus dem HTTP Management Benutzernamen und

diesem Passwort.

Erlaubte Werte: 8-Bit-String

Deaktiviert: Es wird keine automatische Präﬁx-Nummer hinzugefügt.

Akt iviert: Die Basisstation fügt die in der Einstellung Präﬁx für ausgehende

Rufe festlegen angegebene Nummer vor der gewählten Nummer ein.

Akt iviert, * und # ausschließen: Ermöglicht die Erkennung von * oder # als

erstem Zeichen einer auf dem Mobilteil eingegebenen Nummer. In diesem Fall fügt die Basisstation vor der gewählten Nummer keine 0 hinzu. Beispiele:

◦ 1: Gewählte Nummer *1234 - > an die Telefonanlage übermittelte

Nummer *1234

◦ 2: Gewählte Nummer #1234 - > an die Telefonanlage übermittelte

Nummer #1234

◦ 3: Gewählte Nummer 1234 - > an die Telefonanlage übermittelte

Nummer 01234

Voreinstellung: Deaktiviert.

Diese Einstellung dient der Erkennung interner Nummern. Internen Nummern

werden keine Präﬁx-Nummern hinzugefügt.

Voreinstellung: 0.

Präﬁx-Nummer, die bei Aktivierung der Einstellung "Automatisches Präﬁx

aktivieren" vor der eingegebenen Nummer hinzugefügt wird.

Erlaubte Werte: 1 bis 9999.

Voreinstellung: Leer.

Adresse des Konﬁgurationsservers

Dateiname Voreinstellung: Leer.

Text Messaging

Text Messaging Dea ktiviert/aktiviert: Messaging über Server, falls von externem Dienstleister

v1.04

DNS oder IP-Adresse des Servers, von dem sich die Basisstation die

Konﬁgurationsdatei holt.

Erlaubte Werte: IP-Adresse oder URL.

Voreinstellung: Leer.

bereitgestellt.

Akt iviert ohne Server: Èrmöglicht es Mobilteilen, Nachrichten an andere

Mobilteile zu senden, die diese Funktion unterstützen.

Voreinstellung: Deaktiviert.

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Text Messaging & Alarm Server

Text Messaging Port Portnummer des Messageservers.

Text Messaging automatische Verbindungsprüfung keepalive (m)

Text Messaging Response (s) Zeitspanne in Sekunden von Response-Timeouts.

Text Messaging TTL Text Messaging Time-to-Live (TTL) in Sekunden.

Syslog/SIP Log

Upload der SIP Logdatei Wenn diese Einstellung aktiviert ist, werden niederstuﬁge SIP Debug-

SIP Log Serveradresse Erlaubte Werte: IP-Adresse oder URL

Syslog Level Aus: Daten werden nicht auf dem Syslog-Server gespeichert.

Syslog Server IP Adresse Erlaubte Werte: IP-Adresse oder URL.

Syslog Server Port Portnummer des Syslog-Servers.

Erlaubte Werte: IP-Adresse oder URL.

Voreinstellung: Leer.

Voreinstellung: 1300.

Zeitspanne in Minuten zwischen Keep-Alive-Messages.

Erlaubte Werte: Positive ganze Zahlen.

Voreinstellung: 30.

Erlaubte Werte: Positive ganze Zahlen.

Voreinstellung: 30.

Erlaubte Werte: Positive ganze Zahlen.

Voreinstellung: 0.

Messages (Nachrichten zur Fehlersuche) im folgenden Format auf dem

Server gespeichert: <MAC_address><Time_Stamp>SIP.log

Voreinstellung: Deaktiviert.

Voreinstellung: Leer.

Stan dardbetrieb: Normale Betriebsereignisse (ein- und ausgehende

Anrufe, Registrierung von Mobilteilen, DECT-Ortung, wegen Besetzt abgewiesene Anrufe) sowie kritische Systemfehler und allgemeine Systeminformationen werden gespeichert.

Syst emanalyse: Zusätzlich zu den Daten des Standardbetriebs werden

Mobilteil-Roaming und Firmware-Aktualisierungsstatusse von Mobilteilen gespeichert.

Deb ug: Von Snom für die Fehlersuche verwendet. Sollte im normalen Betrieb

nicht eingestellt werden.

Voreinstellung: Standardbetrieb.

Voreinstellung: 0.

Voreinstellung: 514.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Firmware-Aktualisierung

Einstellung Beschreibung

Adresse des Firmwareupdate Servers

Firmwareverzeichnis Falls erforderlich: Angabe des Verzeichnisses auf dem Server bzw. des

Typ Alle Mobilteil- und Repeatertypen (d.h. M65, M85, M25, M5), die an der

IP-Adresse oder DNS der Quelle für die Aktualisierung.

Erlaubte Werte: IP-Adresse oder URL. Hinweis: Darf nicht mit Schrägstrich /

enden.

Beispiele: http://dect.snom.com, 10.10.104.41

Voreinstellung: Leer.

Pfades zum Verzeichnis, in dem sich die Aktualisierungsdateien beﬁnden.

Hinweis: Muss mit Schrägstrich / beginnen.

Beispiel: /M700_v0355.fwu

Voreinstellung: Leer.

Basisstation registriert wurden, auch wenn gerade keine Gerät des jeweiligen

Typus eingeschaltet ist. Benötigte Version

(Mobilteile und Repeater)

Benötigte Version (Basisstation)

Benötigter "Branch" Z.B. B21, falls erforderlich. Nur diese Basisstation

aktualisieren / Alle Basisstationen aktualisieren

Firmwareversion, zu der der jeweilige Mobilteil- und/oder Repeatertypus

aktualisiert werden soll. Hinweis: Der Wert 0 deaktiviert die Aktualisierung für

Mobilteile und Repeater.

Erlaubte Werte: 8-Bit-String

Beispiel: 355

Voreinstellung: 0.

Firmwareversion, zu der die Basisstation aktualisiert werden soll.

Erlaubte Werte: 8-Bit-String

Beispiel:355

Voreinstellung: Leer.

Nur M700. In einem Multizellsystem klicken Sie auf den jeweiligen

Radiobutton, je nachdem, ob Sie nur die Firmware der Basisstation, auf deren

Weboberﬂäche Sie sich beﬁnden, oder die Firmware von allen Basisstation im

System aktualisieren wollen.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Zeiteinstellungen

Die Angabe des Zeitservers ist im Multizellsystem unbedingt erforderlich, da er zur Datensynchronisation benötigt wird. Er wird außerdem in den Debug- und SIP-Logs und zur Festlegung benötigt, wann nach der Verfügbarkeit neuer Konﬁgurations- und Firmwaredateien gesucht wird.

Hinweis: Multizellsysteme funktionieren ohne konﬁgurierten Zeitserver nicht. Wenn die Zeitservereinstellung geändert wird, muss das System neu gestartet werden.

Klicken Sie auf die Schaltﬂäche Speichern und Neustart. Je nachdem, wieviele Basisstationen im System zusammengeschlossen sind, kann es bis zu 15 Minuten dauern, bis alle synchronisiert sind.

Die Einstellung eines Zeitservers ist für Basisstationen im Einzelbetrieb optional. Siehe auch "Sprache, Land, Zeit/Datum" auf Seite 21.

Einstellung Beschreibung

Zeitserver IP-Adresse oder DNS des NTP-Servers.

Erlaubte Werte: IP-Adresse (nur IPv4) oder URL. Voreinstellung: Leer.

NTP-Übertragung erlauben Anklicken, um den eingetragenen Zeitserver zu verwenden.

Voreinstellung: Angeklickt (aktiviert).

Aktualisierungsintervall (h) Zeitspanne in Stunden zwischen den Zeitaktualisierungen .

Erlaubte Werte: Positive ganze Zahlen. Voreinstellung: 1.

Zeitzone des Landes/der Region benutzen

Zeitzone Wählen Sie die Zeitzone (UTC +/-) aus dem Pull-Down-Menü.

Sommerzeit des Landes/der Region benutzen

Wenn das Kästchen angeklickt ist, wird die auf der Seite Ländereinstellungen ausgewählte Zeitzone verwendet. Wenn nicht, kann die Zeitzone (UTC +/-) aus dem Pull-Down-Menü auf der Seite Zeiteinstellungen gewählt werden.

Hinweis: Werden die Kästchen von Zeitzone des Landes/ der Region benutzen und Sommerzeit des Landes/ der Region benutzen auf der Seite Ländereinstellungen

an- oder ausgeklickt, werden die Einstellungen sowohl auf der Seite Zeiteinstellungen als auch auf der Seite

Ländereinstellungen aktiviert bzw. deaktiviert.

Voreinstellung: Angeklickt (aktiviert).

Voreinstellung: Angeklickt (aktiviert). Diese Einstellung ist nicht verfügbar, wenn die Einstellung Zeitzone des Landes/der Region benutzen angeklickt ist.

Wenn das Kästchen angeklickt ist, wird die auf der Seite Ländereinstellungen ausgewählte Sommerzeit verwendet.

Hinweis: Werden die Kästchen von Zeitzone des Landes/ der Region benutzen und Sommerzeit des Landes/ der Region benutzen auf der Seite Ländereinstellungen

an- oder ausgeklickt, werden die Einstellungen sowohl auf der Seite Zeiteinstellungen als auch auf der Seite

Ländereinstellungen aktiviert bzw. deaktiviert.

Voreinstellung: Angeklickt (aktiviert).

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Die folgenden Einstellungen sind deaktiviert, wenn Sommerzeit des Landes/der Region benutzen angeklickt ist. Wenn nicht, kann die Sommerzeit auf dieser Seite manuell konﬁguriert werden

Sommerzeit Wählen Sie deaktiviert, aktiviert oder automatisch aus dem Pull-Down-Menü.

Aktiviert: Die Sommerzeit beginnt/endet sofort, keine der folgenden

Einstellungen ist verfügbar

Deaktivier t: Keine der folgenden Einstellungen ist verfügbar, Sommerzeit

wird nicht angewendet.

Automatis ch: Die Sommerzeit beginnt und endet automatisch am

eingestellten Datum zur eingestellten Uhrzeit.

Voreinstellung: Automatisch

Sommerzeit an Tag gebunden Monat und Datum benutzen: Wenn Sie ein Datum eingeben wollen. Ist diese

Einstellung ausgewählt, sind die Textfelder von "Sommerzeit beginnt am (Datum)", "Sommerzeit beginnt um (Uhrzeit)", "Sommerzeit endet am (Datum)" und "Sommerzeit endet um (Uhrzeit) " verfügbar. Monat und Wochentag benutzen: Wenn Sie einen Wochentag eingeben wollen. Ist diese Einstellung ausgewählt, sind die Textfelder von "Wochentag, an dem die Sommerzeit beginnt", "Sommerzeit beginnt am", "Sommerzeit beginnt um (Uhrzeit)", "Wochentag, an dem die Sommerzeit endet", "Sommerzeit endet am" und "Sommerzeit endet um (Uhrzeit)" verfügbar.

Sommerzeit beginnt im Monat

Sommerzeit beginnt am (Datum)

Sommerzeit beginnt um (Uhrzeit)

Wochentag, an dem die Sommerzeit beginnt

Sommerzeit beginnt am Wenn "Sommerzeit an Tag gebunden" auf "Monat und Wochentag benutzen"

Sommerzeit endet im Monat Wählen Sie den Monat aus dem Pull-Down-Menü.

Sommerzeit endet am (Datum)

Sommerzeit endet um (Uhrzeit)

Wochentag, an dem die Sommerzeit endet

Sommerzeit endet am Wenn "Sommerzeit an Tag gebunden" eingestellt ist auf "Monat und Wochen-

Wählen Sie den Monat aus dem Pull-Down-Menü. Voreinstellung: März

Wenn "Sommerzeit an Tag gebunden" auf "Monat und Datum benutzen" eingestellt ist, geben Sie im Textfeld den Tag ein.

Erlaubte Werte: Positive ganze Zahlen 1-31. Voreinstellung: 0

Geben Sie im Textfeld die Uhrzeit ein. Erlaubte Werte: Positive ganze Zahlen 0 - 23. Voreinstellung: 2

Wenn "Sommerzeit an Tag gebunden" auf "Monat und Wochentag benutzen" eingestellt ist, wählen Sie den Wochentag aus dem Pull-Down-Menü. Voreinstellung: Sonntag

eingestellt ist, wählen Sie die Woche des Monats aus dem Pull-Down-Menü.

Optionen: Erster, letzter, zweiter, vorletzter, dritter (z.B. Sonntag) im Monat Voreinstellung: Letzter im Monat (d.h. Wochentag in der letzten Woche des

Monats)

Voreinstellung: Oktober Wenn "Sommerzeit an Tag gebunden" auf "Monat und Datum benutzen"

eingestellt ist, geben Sie im Textfeld den Tag ein.

Erlaubte Werte: Positive ganze Zahlen 1-31. Voreinstellung: 0

Geben Sie im Textfeld die Uhrzeit ein. Erlaubte Werte: Positive ganze Zahlen 0 - 23. Voreinstellung: 2

Wenn "Sommerzeit an Tag gebunden" auf "Monat und Wochentag benutzen" eingestellt ist, wählen Sie den Wochentag aus dem Pull-Down-Menü. Voreinstellung: Sonntag

tag benutzen", wählen Sie die Woche des Monats aus dem Pull-Down-Menü.

Optionen: Erster, letzter, zweiter, vorletzter, dritter (z.B. Sonntag) im Monat Voreinstellung: Letzter im Monat (d.h. Wochentag in der letzten Woche des

Monats)

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Ländereinstellungen

Einstellung Beschreibung

Land auswählen Die Auswahl des Landes legt fest, welche In-Band-Töne die Basisstation

verwendet (Freizeichen, Freiton, Besetzt, Anklopfen). Wählen Sie ein Land aus

dem Pull-Down-Menü. Bundesland/Region Dieses Pull-Down-Menü ist verfügbar, wenn das eingestellte Land mehr als

eine Zeitzone hat, wie z.B. die USA oder Australien. Wählen Sie in diesem Fall

ein Bundesland oder eine Region aus dem Pull-Down-Menü. Sprache wählen Die Sprache für die Weboberﬂäche der Basisstation kann unabhängig vom

eingestellten Land eingestellt werden. Wählen Sie eine Sprache aus dem Pull-

Down-Menü.

Voreinstellung: Die Verkehrssprache des eingestellten Landes. Zeitzone des Landes/der

Region nutzen

Sommerzeit des Landes/der Region nutzen

Notizen Nur für Länder wie die USA und Brasilien, in denen einzelne Gebiete andere

Wenn das Kästchen angeklickt ist, verwendet die Basisstation die Zeitzone

des ausgewählen Landes/der ausgewählten Region. Wenn das Kästchen

nicht angeklickt ist, kann die Zeitzone manuell aus dem Pull-Down-Menü auf

der Seite Zeiteinstellungen ausgewählt werden.

Hinweis: Wird das Kästchen von Zeitzone des Landes/ der Region benutzen an- oder ausgeklickt, werden die

Einstellungen sowohl auf dieser Seite als auch auf der Seite

Zeiteinstellungen aktiviert bzw. deaktiviert.

Voreinstellung: Angeklickt (aktiviert).

Wenn das Kästchen angeklickt ist, verwendet die Basisstation die Sommerzeit

des ausgewählen Landes/der ausgewählten Region.

Hinweis: Wird das Kästchen von Sommerzeit des Landes/ der Region benutzen an- oder ausgeklickt, werden die

Einstellungen sowohl auf dieser Seite als auch auf der Seite

Zeiteinstellungen aktiviert bzw. deaktiviert.

Voreinstellung: Angeklickt (aktiviert).

Zeiteinstellungen anwenden als die der Zeitzone, in der sie sich beﬁnden. In

diesem Fall werden hier die Ausnahmen aufgeführt.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Netzwerksicherheit

Über diese Seite werden Trusted Certiﬁcates (vertrauenswürdige Zertiﬁkate) und SIP-ClientZertiﬁkate auf die Basisstation heruntergeladen und von der Basisstation gelöscht. Sie können außerdem die Benutzung des integrierten sicheren Webservers (HTTPS) auswählen und das Passwort zum Önen der Weboberﬂäche ändern.

HINWEIS: SIP- und RTP-Sicherheit hängen vom Server ab.

Certiﬁcates (Zertiﬁkate)

Einstellung Beschreibung

Idx Indexnummer.

Voreinstellung: Vorgegeben. Issued to (ausgestellt für) IP-Adresse oder Organisation/Unternehmen. Diese Angabe ist Teil der

Zertiﬁkatsdatei.

Voreinstellung: Leer Issued to (ausgestellt für) Organisation/Unternehmen /Abteilung. Diese Angabe ist Teil der

Zertiﬁkatsdatei.

Voreinstellung: Leer Valid until (gültig bis) Datum Zeit Jahr. Diese Angaben sind ebenfalls Teil der Zertiﬁkatsdatei.

Voreinstellung: Leer Use only trusted certiﬁcates

(nur vertrauenswürdige Zertiﬁkate verwenden)

Sie können im Pull-Down-Menü festlegen, dass nur vertrauenswürdige

Zertiﬁkate verwendet werden dürfen.

Voreinstellung: Deaktiviert.

Import trusted certiﬁcates (vertrauenswürdige Zertiﬁkate importieren)

Das unterstützte Format ist die DER-verschlüsselte Binärdatei X.509 (.cer).

1. Klicken Sie auf die Schaltﬂäche Browse und wählen Sie die Datei auf Ihrem PC oder Server aus. Der Name der ausgewählten Datei erscheint rechts neben der Browse-Schaltﬂäche.

2. Klicken Sie auf Load. Das Zertiﬁkat wird geladen.

SIP Client Certiﬁcates

Einstellung Beschreibung

Idx Indexnummer.

Voreinstellung: Vorgegeben.

Issued to (ausgestellt für) IP-Adresse oder Organisation/Unternehmen. Diese Angabe ist Teil der

Zertiﬁkatsdatei. Voreinstellung: Leer

Issued to (ausgestellt für) Organisation/Unternehmen /Abteilung. Diese Angabe ist Teil der

Zertiﬁkatsdatei. Voreinstellung: Leer

Valid until (gültig bis) Datum Zeit Jahr. Diese Angaben sind ebenfalls Teil der Zertiﬁkatsdatei.

Voreinstellung: Leer

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Import SIP Client Certiﬁcate and Key Pair (SIP Client Certiﬁcate und Schlüsselpaar importieren)

Das unterstützte Format ist die DER-verschlüsselte Binärdatei X.509 (.cer); die Schlüssel müssen eine unverschlüsselte PKCS#8 Binärdatei (.key) sein.

Hinweis: Client Certiﬁcate und Schlüsselpaar müssen gleichzeitig heruntergeladen

werden.

1. Klicken Sie auf die Schaltﬂäche Browse und wählen Sie beide Dateien auf Ihrem PC oder Server aus.

Der Name der ausgewählten Datei erscheint rechts neben der Browse-Schaltﬂäche.

2. Klicken Sie auf Load. Zertiﬁkat und Schlüsselpaar werden geladen.

Kennwort

Einstellung Beschreibung

Benutzername Jedes erlaubte Zeichen, bis zu 15.

Voreinstellung: admin

Aktuelles Kennwort Jedes erlaubte Zeichen.

Voreinstellung: admin

Neues Kennwort Jedes erlaubte Zeichen, bis zu 15.

Voreinstellung: Leer Kennwort bestätigen Wiederholung des neuen Kennwortes, um Tippfehler auszuschließen Erlaubte Zeichen: 0-9, a-z, A-Z, @/|<>-_:.!?*+#

Secure web server (sicherer Webserver)

Einstellung Beschreibung

HTTPS Aktivieren Sie im Pull-Down-Menü den integrierten HTTPS-Server und klicken

Sie auf Speichern.

Voreinstellung: Deaktiviert.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Globales Telefonbuch

Auf das globale Telefonbuch können alle an derselben Basisstation oder in derselben Multizellinstallation registrierten Mobilteil zugreifen. Es kann sich dabei um eine Telefonliste, die auf die Basisstation heruntergeladen wird, oder um eine externe Quelle wie ein LDAP-Verzeichnis handeln.

Hinweis: Sie können entweder eine heruntergeladene Telefonliste oder eine externe Quelle nutzen, aber nicht beide gleichzeitig.

Informationen über die Erstellung und das Herunterladen von Dateien ﬁnden Sie im Abschnitt "Lokales Telefonbuch" auf Seite 38, Informationen über die Verwendung von LDAP im Abschnitt "LDAP" auf Seite 42.

Einstellung Beschreibung

Standort Wählen Sie Lokal oder LDAP Server aus dem Pull-Down-Menü.

Voreinstellung: Lokal

Bei Einstellung Globales Telefonbuch (ausgewählte Einstellung: "lokal"): Standort Die Einstellung Lokal muss ausgewählt sein.

Hinweis: Die Einstellungen Server, Dateiname und Ladeintervall des Telefonbuchs werden nur dann verwendet, wenn sich die Datei auf einem Server beﬁnden, d.h. nicht auf dem PC, auf dem Sie die Einstellungen der Weboberﬂäche vornehmen. Geben Sie die Daten ein und klicken Sie auf Speichern.

Server Geben Sie IP-Adresse und Pfad zur Telefonlistendatei, die heruntergeladen

werden soll, ein.

Voreinstellung: Leer Dateiname Geben Sie den Namen Telefonlistendatei ein.

Voreinstellung: Leer Ladeintervall des

Telefonbuchs (s)

Bei Einstellung LDAP Globales Telefonbuch (ausgewählte Einstellung: "LDAP Server") Globales Telefonbuch

Standort Server IP-Adresse oder URL des LDAP-Servers Port Serverport für LDAP

Sbase Diese Einstellung gibt die LDAP-Suchbasis (den deﬁnierten Namen

LDAP Filter Der LDAP-Namensﬁlter ist das Suchkriterium für die Namensuche. Das

Bind Legt den Usernamen für die Anmeldung am LDAP-Servers fest, wenn sich

Password Legt das Passwort für die Anmeldung am LDAP-Server fest. Wenn der Server

Geben Sie den Ladeintervall in Sekunden ein. Damit die Basisstation nicht

überlastet wird, empfehlen wir, längere Intervalle einzustellen oder die

automatische Erneuerung auszuschalten.

Voreinstellung: 0 (Telefonliste wird nicht automatisch neu geladen)

Die Einstellung LDAP server muss ausgewählt sein.

("distinguished name") des Suchbasisobjekts) an, die dem Speicherort

im Verzeichnis entspricht, wo die LDAP-Suche gestartet werden soll. Die

Suchkriterien sind von der Konﬁguration des LDAP-Servers abhängig.

Format des Suchﬁlters ist konform mit den Standard-Zeichenketten von

LDAP-Suchﬁltern (RFC 2254).

Voreinstellung: Leer

das Mobilteil mit dem Server verbindet. Wenn der Server anonyme Bindungen

zulässt, können Sie diese Einstellung leer lassen.

anonyme Bindungen zulässt, können Sie diese Einstellung leer lassen.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Virtual Lists Falls der LDAP-Server keine Ergebnispaginierung und -sortierung (VLV-

Erweiterung) unterstützt, wählen Sie "disabled" (deaktiviert) aus dem Pull-

Down-Menü.

Voreinstellung: Enabled (aktiviert). Mobilteil Identität Name Wählen sie cn oder sn+given name aus dem Pull-Down-Menü.

Voreinstellung: cn Arbeit Geben Sie ein LDAP-Nummernattribut ein.

Voreinstellung: telephoneNumber Privat Geben Sie ein LDAP-Nummernattribut ein.

Voreinstellung: homephone Mobil Geben Sie ein LDAP-Nummernattribut ein.

Voreinstellung: mobile

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Mehrzelle

Auf allen Basisstationen in einem Multizellsystem müssen dieselbe Firmwareversion laufen. Wir empfehlen, vor Beginn der Multizellinstallation alle Basisstationen zur neuesten Firmwareversion zu aktualisieren und neu zu starten.

• Setzen Sie die sekundären Basisstationen auf die Voreinstellungen zurück und ändern Sie dann auf der Seite Netzwerk die "Plug-n-Play"-Einstellung der DHCP Optionen zu "Deaktiviert".

• Nehmen Sie alle Einstellungen wie z.B. Servereinrichtung, Einrichtung von Nebenstellen, Registrierung von Mobilteilen, usw., nur auf der primären Basisstation vor.

• Hinweis: Für Multizellinstallation ist die Einrichtung eines Zeitservers auf der Seite Zeiteinstellungen zwingend erforderlich!

Einstellung Beschreibung

Einstellungen für diese Basisstation

Mehrzellensystem Wählen Sie "Aktiviert" oder "Deaktiviert" aus dem Pull-Down-Menü.

Voreinstellung: Deaktiviert.

Mehrzellen ID Alle Basisstationen in einem Multizellsystem müssen dieselbe Mehrzellen-ID

haben.

• Hinweis 1: Die Mehrzellen-ID wird als SIP-Nebenstelle 512 zur Identiﬁzierung von verschiedenen DECT-Ketten im selben Netzwerk geführt. Das bedeutet, dass die Nebenstelle 512 nicht an Mobilteile vergeben oder für Anrufe verwendet werden kann. Die Bestimmung einer anderen Mehrzellen-ID ist möglich, aber nur über Provisionierung (gültige Werte: bis zu 5 ganze Zahlen).

• Hinweis 2: Es kann im Netzwerk mehrere Multizellsysteme geben. Erlaubt sind bis zu 24 Ebenen von DECT-Ketten.

Voreinstellung: 512

Synchronisationszeit (s) Legt die Zeit in Sekunden fest, wann die Basisstationen in einem

Multizellsystem synchronisiert werden. Wenn in diesem Zeitraum keine Keep-Alive-Pakete empfangen werden, wird die betroene Basisstation im Multizellsystem als "unerreichbar" behandelt. Voreinstellung: 60 Sekunden

Datensynchronisation Wählen Sie "Multicast oder Peer-to-Peer" aus dem Pull-Down-Menü. Multicast

verwendet UDP. Der Multicastport (Bereich 49200 - 49999) und die IP-Adresse (Bereich 224.1.0.0-225.1.0.0) werden aus der Mehrzellen-ID errechnet. Voreinstellung: Multicast

Primär Datensynchronisation IPIP-Adresse der Basisstation, die die Datensynchronisation durchführt.

• Bei Einstellung "Multicast" ist diese Einstellung deaktiviert; die IP-Adresse wird automatisch ausgewählt.

• Bei Einstellung "Peer-to-Peer" muss die IP-Adresse eingegeben werden. Der voreingestellte Wert ist 0.0.0.0..

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

Mehrzellendiagnose 224.1.0.0-225.1.0.0)

• Keine: Diagnose deaktiviert.

• Datensynchronisation: Schreibt Header-Information von allen

empfangenen und gesendeten Paketen zur Verwendung bei der Fehlerdiagnose.

Hinweis: Diese Option sollte nur für kurze Zeit zur Fehlerdiagnose eingesetzt werden, da sie große Mengen an

Syslog-Signalisierung generiert.

• Auto tree: Schreibt Statusse und Daten zur Konﬁguration des DECT-

Baumes.

• Beide: "Datensynchronisation" und "Auto Tree" sind beide aktiviert.

Hinweis: Diese Option sollte nur zur Fehlerdiagnose und

niemals während des normalen Betriebs eingesetzt werden

Voreinstellung: Keine

DECT Systemeinstellungen

RFPI System Die RFPI der Basisstation wird automatisch eingetragen. Synchronisation des DECT

Baumes automatisch konﬁgurieren

Ermöglicht es dem System, Multizell-Kette/-Baum automatisch zu synchronisieren. Diese Einstellung muss aktiviert sein, wenn eine sekundäre Basisstation bei einem Ausfall der primären Basisstation deren Funktionen übernehmen soll. Voreinstellung: Aktiviert.

Multi Primary Erstellung erlauben

Diese Einstellung ermöglicht den Betrieb von zwei oder mehr primären Basisstationen im selben System und wird bei Installationen mit mehreren Standorten verwendet. Die primären Basisstationen werden nicht synchronisiert, und es ist keine Übergabe/kein Übergang von Mobilteilen

möglich.

Hinweis: Die Einstellung Synchronisation des DECT Baumes automatisch konﬁgurieren muss aktiviert sein.

Voreinstellung: Deaktiviert.

Autom. Multi Primary Erstellung

Verfügbar, wenn die Einstellung Multi Primary Erstellung erlauben aktiviert ist. Diese Einstellung ermöglicht es dem Multizellsystem, eine zweite Zelle zu generieren, wenn eine Basisstation und die Funkverbindung zwischen einzelnen Teilen des Systems ausfällt. Wenn die fehlfunktionierende Basisstation wieder ins System eingebunden wird, muss es neu gestartet werden.

Voreinstellung: Deaktiviert.

Basisstation Einstellung

Max. Anzahl von SIP Accounts vor der Verteilung der Last

Die maximale Anzahl von Mobilteilen, die sich an einer bestimmten Basisstation registrieren dürfen, bevor die überzähligen auf andere Basisstationen verteilt werden. Die Einstellung kann dazu verwendet werden, die Verteilung der Mobilteilen auf die von ihnen feststellbaren Basisstationen zu optimieren.

Hinweis: In einem Multizellsystem kann jede Basisstation maximal acht gleichzeitige Anrufe verarbeiten.

Erlaubte Eingabe: Positive ganze Zahlen (z.B. 8)

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

SIP Serverunterstützung für mehrfache Anmeldungen pro Benutzerkonto

Systemkombination (Anzahl der Basisstationen / Repeater pro Basisstation)

Basisstationen Gruppe

ID Die ID der Basisstation in der Kette. Wird automatisch und fortlaufend

RPN Die Radio Fixed Part Number (RPN) ist eine 8-Bit DECT-Zellenidentiﬁkation, die

Version Firmware-Version der Basisstation.

MAC Adresse Die "Media Access Control"-Adresse (MAC-Adresse) ist ein eindeutiger

IP-Adresse Die IP-Adresse, die der Basisstation vom Netzwerk zugeteilt wurde. IP Status Status der Basisstationen im Netzwerk.

Wählen Sie eine der folgenden Optionen aus dem Pull-Down-Menü. Deaktiviert: (Für Server, die beim Roaming von Mobilteilen die Verlagerung von SIP-Registrierungen von Basisstation zu Basisstation nicht unterstützen.) Die SIP-Registrierung des Mobilteils bleibt auf der ursprünglichen Basisstation, wenn das Mobilteil in den Funkbereich einer anderen Basisstation wechselt (Roaming). Das Mobilteil wird auf der zweiten Basisstation nicht registriert. Aktiviert: Wenn ein Mobilteil in den Funkbereich einer anderen Basisstation wechselt (Roaming), wird es auf der zweiten Basisstation registriert und von der ursprünglichen Basisstation deregistriert. Voreinstellung: Deaktiviert.

Drei Einstellungen sind verfügbar.

Hinweis: Diese Konﬁguration kann nach der Einrichtung des

Multizellsystems nicht geändert werden. 50/3: 50 Basisstationen und 3 Repeater 127/1: 127 Basisstationen und 1 Repeater 254/0: 254 Basisstationen und 0 Repeater

vergeben, wenn der Kette neue Basisstationen hinzugefügt werden. Mit Auswahlkästchen zur Entfernung aus der DECT-Kette. Erlaubte Ausgabe: Positive ganze Zahlen.

vom Installer vergeben wird. Die zugeteilte RPN muss innerhalb des Systems eindeutig sein.

Erlaubte Ausgabe: 0 bis 255 (DEC) oder 0x00 bis 0xFF (HEX)

Erlaubte Ausgabe: Positive ganze Zahlen mit Punkt (z.B. 355.21).

Kennzeichner, der vom Hersteller vergeben wird. Ist auf dem Typenschild des Gerätes und auf der Home/Status-Seite der Weboberﬂäche der Basisstation angegeben.

Diese Basisstation: Zeigt an, dass Sie die Weboberﬂäche dieser Basisstation vor sich haben.

Verbunden: Die Basisstation ist im Netzwerk und verbunden. Verbindung verloren: Die Verbindung zur Basisstation ist unterbrochen.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

DECT Synchronisierungsquelle

DECT Eigenschaften DECT-Verbindungsstatus der Basisstation zum Multizellnetzwerk.

Name der Basisstation Der Name, den die Basisstation in den Management-Einstellungen erhielt

Das Pull-Down-Menü enthält die RPNs von allen zur Zeit verbundenen Basisstationen. In Klammern () folgt jeweils die Stärke der von der jeweiligen Basisstation empfangenen Signale (Radio Signal Strength Indicators (RSSI)) in dBm, wie gemessen von der Basisstation, deren Weboberﬂäche Sie betrachten. Die maximale Anzahl von Multizell-Kettenebenen ist 12.

• Wenn die DECT-Systemeinstellung Synchronisation des DECT Baumes

automatisch konﬁgurieren aktiviert ist, wird der Synchronisierungsbaum automatisch generiert.

• Wenn die Einstellung deaktiviert ist, muss der Synchronisierungsbaum

manuell konﬁguriert werden. Dazu wählen Sie im Pull-Down-Menü jeder Basisstation deren Synchronisierungsquelle aus.

Die jeweils angezeigte Option ist die aktuell genutzte Synchronisierungsquelle. Wenn Sie eine andere Quelle auswählen, muss die Kette neu gestartet werden. Verfügbare Optionen:

Als primäre Basisstation nutzen: Diese Option wird angezeigt, wenn die

Basisstation aktuell die primäre Basisstation der DECT-Kette ist. Wählen Sie die Option aus dem Pull-Down-Menü einer sekundären Basisstation, um diese als primäre Basisstation auszuwählen.

Pri mär:RPNxx (-xxdBm): Diese Option wird angezeigt, wenn die

Basisstation aktuell eine sekundäre Basisstation auf Ebene 1 ist, deren Synchronisierungsquelle die primäre Basisstation ist. Beispiel: Primär:RPN00 (-72dBm).

Ebe nex:RPNxx (-xxdBm): Diese Option wird angezeigt, wenn die Basisstation

aktuell eine sekundäre Basisstation ist, deren Synchronisierungsquelle eine andere sekundäre Basisstation ist. Beispiel: Ebene1:RPN04 (-68dBm).

(jed e) RPN: Diese Option wird angezeigt, wenn die Basisstation aktuell nicht

mit einer anderen Basisstation synchronisiert wird.

Mögliche Ausgabe(n):

• Primär: Primäre Basisstation, mit der alle anderen Geräte in der Kette

synchronisiert werden.

• Verfügbar: Die Basisstation ist aktuell synchronisiert und verfügbar.

• Searching (suchend): Die Basisstation sucht gerade eine

Synchronisierungsquelle.

• Free Running (nicht registriert): Eine bisher verfügbare Basisstation, die

plötzlich die Synchronisierung zur primären Basisstation verloren hat.

• Zelle ist leer: Keine Verbindungsinformation zur Basisstation vorhanden.

• Assisted lock: Die Basisstation hat die Verbindung zur DECT-Synchroni-

sierungsquelle verloren und synchronisiert über die Ethernetverbindung.

• Sync. Lost: Das Mobilteil hat eine aktive DECT-Verbindung zur Basisstation,

aber die Basisstation hat die Verbindung zur DECT-Synchronisierungsquelle verloren. Die Basisstation arbeitet weiter, solange der Anruf aktiv ist, und schaltet anschließend in den Suchmodus.

und der im Kopf der Weboberﬂäche der Basisstation und als ihr Name in der Basisstationen-Gruppe und in der DECT-Kette eines Multizellsystems erscheint.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstellung Beschreibung

DECT Kette Primäry oder Ebene 1 - 12 Die DECT-Kette (auch DECT-Baum genannt) ist die graﬁsche Darstellung der

Ebenen und Verbindungen der synchronisierten Basisstationen und Repeater, die in der Tabelle "Basisstationen Gruppe" aufgelistet sind.

Schaltﬂäche "DECT Kette neu starten"

Schaltﬂäche "Neustart der DECT Kette erzwingen"

Schaltﬂäche "DECT Baum neu konﬁgurieren"

Die Kette wird neu gestartet, sobald keine aktiven Anrufe im System sind.

Die Kette wird sofort neu gestartet; aktive Anrufe im System werden abgebrochen.

DECT-Kette wird neu konﬁguriert

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Repeater

Informationen über die Aufstellung und Registrierung von Repeatern ﬁnden Sie im Kapitel "M5 Repeater registrieren" auf Seite 33.

Einstellung Beschreibung

Idx Fortlaufende Nummerierung der Repeater durch die Basisstation. Mit

Auswahlkästchen zur Registrierung und Deregistrierung und zur Entfernung aus der DECT-Kette. Erlaubte Ausgabe: Positive ganze Zahlen.

RPN • Wird bei der automatischen Registrierung von der Basisstation vergeben.

• Wird bei der manuellen Registrierung von kaskadierten Repeatern aus

dem Pull-Down-Menü ausgewählt.

Name/IPEI Der Name, der dem Repeater während der Registrierung gegeben wurde, und

seine IPEI oder seine IPEI, falls kein Name eingegeben wurde.

DECT Synchronisierungsquelle

DECT Syncmodus Der Synchronisierungsmodus, der bei der Registrierung für den Repeater

Status Aktiviert: Der Repeater wurde an der Basisstation registriert.

Firmwareinfo Firmwareversion Fortschritt der

Firmwareupdates

• Wird bei der automatischen Registrierung von der Basisstation vergeben.

• Wird bei der manuellen Registrierung von kaskadierten Repeatern aus

dem Pull-Down-Menü ausgewählt.

eingestellt wurde. Folgende Optionen gibt es: Aut omatisch lokal: Diese Option wird empfohlen, wenn Repeater direkt an der

Basisstation oder - im Multizellsystem - direkt an der primären oder einer sekundären Basisstation in der DECT-Kette registriert werden.

Man uell: Erforderlich, wenn die DECT Synchronisierungsquelle des Repeaters

ein anderer Repeater ist.

Present@ RPNxx: Der Repeater mit der DECT Synchronisierungsquelle RPNxx

(Basisstation oder ein anderer Repeater) ist mit der Basisstation verbunden.

Aktualisierungsstatus:

Aus: Es ﬁndet aktuell keine Aktualisierung statt. Initializing: Die Aktualisierung wurde eingeleitet. X%: Fortschritt der Aktualisierung in Prozent. Verif yingX%: Schreiben der Aktualisierung vollendet, Forschritt der

Validierung in Prozent.

"Con n. term. wait” (Repeater): Aktualisierung abgeschlossen; der Repeater

wird neu gestartet, sobald keine aktiven Anrufe im System sind.

Complete HS/repeater: Aktualisierung vollendet. Error : Keine Aktualisierung möglich (Datei nicht gefunden, Datei ungültig

usw.)

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Notfall

Informationen zur Konﬁgurierung von Notfalleinstellungen und deren Auswahl für individuelle M85und M65-Mobilteile ﬁnden Sie im Kapitel "Notfall-Alarm" auf Seite 37.

Die Liste auf der Seite Notfall enthält die verfügbaren Notfall-Alarmproﬁle, die für M85- und M65Mobilteile konﬁguriert werden können. Die konﬁgurierten Proﬁle werden für jedes Mobilteil auf dessen Mobilteil-Seite ausgewählt. Informationen dazu ﬁnden Sie im Abschnitt "M700 Notfall-AlarmEinstellungen" auf Seite 26 bzw. "M300 Notfall-Alarm-Einstellungen" auf Seite 31.

Einstellung Beschreibung

Idx Konﬁgurierte Proﬁle werden fortlaufend nummeriert. Proﬁlname Optional: Sie können jedem konﬁgurierten Proﬁl einen Namen geben. In der

Liste der Notfallproﬁle auf der Seite "Mobilteil" erscheint dieser Name in Klammern hinter der fortlaufenden Nummer des Proﬁls.

Alarmtyp Wählen Sie Notfall-Taste aus dem Pull-Down-Menü, um den Notfallalarm zu

aktivieren. Voreinstellung: Deaktiviert.

Alarmsignal Die Einstellung Anruf ist zwingend erforderlich. Wird die Alarmtaste auf dem

Mobilteil gedrückt, wählt das Mobilteil die in seiner Alarmkonﬁgurierung eingestellte Telefonnummer.

Voreinstellung: Anruf.

Einstellungen nur für M85. Auf das M65 wirken sich Änderungen nicht aus, es verwendet immer die

Standardvoreinstellungen. Alarm vom Mobilteil beenden Diese Einstellung legt fest, ob ein Alarm am Mobilteil abgebrochen werden

kann oder nicht. Voreinstellung: Aktiviert.

Auslösezeit (Sek.) Die Anzahl der Sekunden, die das Mobilteil nach dem Drücken auf die

Notfalltaste wartet, bevor es die Notfallnummer wählt, oder, falls die Vorwarnung aktiviert ist, bevor die Vorwarnzeit ausgelöst wird.

Voreinstellung: 0.

Vorwarnung vom Mobilteil beenden

Vorwarnzeit Die Anzahl der Sekunden, die das Mobilteil nach dem Drücken auf die

Hinweiston Nur M85: Diese Einstellung legt fest, ob das Mobilteil einen lauten Hinweiston

Diese Einstellung legt fest, ob die Vorwarnung am Mobilteil abgebrochen werden kann oder nicht.

Voreinstellung: Aktiviert.

Notfalltaste wartet, bevor es die Notfallnummer wählt. Auf dem Display erscheint die Nachricht "Vorwarnung aktiviert" und - falls eingestellt - wird der Notfallklingelton abgespielt. Voreinstellung: 0.

ertönen lässt, während es die Notfallnummer wählt. Voreinstellung: Aktiviert.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Statistik

Die Seite Statistik hat vier nachgeordnete Seiten: System, Anrufe, Repeater, DECT. Die angezeigte Seite beim Önen von Statistik ist "System", zu erkennen an der größeren Schrift (Abb. 1). Klicken Sie auf einen der anderen Links, um die jeweilige nachgeordnete Seite auf dem Bildschirm anzuzeigen (Abb. 2). Klicken Sie auf die Schaltﬂäche Export, um alle Daten, d.h., auch die auf den nicht angezeigten Seiten, als komma-separierte Datei (.csv) zu exportieren; klicken Sie auf Löschen, um alle Daten, d.h., auch die auf den nicht angezeigten Seiten, zu löschen.

Abb. 1 Abb. 2

Einstelllung Beschreibung

System

Name der Basisstation IP-Addresse und - falls konﬁguriert - der Name, der der Basisstation in den

Management-Einstellungen gegeben wurde.

Betrieb/Dauer Betrieb: Seit dem letzten Neustart vergangene Zeit

Dauer: Seit dem letzten Zurücksetzen der Statistik oder der letzten

Firmwareaktualisierung vergangene Zeit

Besetzt Anzahl der Anrufe, bei denen die Basisstation besetzt war

Besetzt Dauer Die Gesamtzeitdauer, die die Basisstation besetzt war (8 oder mehr aktive

Gespräche)

SIP-Fehler Anzahl der fehlgeschlagenen SIP-Registrierungen Mobilteil entfernt Anzahl der Fälle, in denen Mobilteile als "entfernt" markiert wurden Suche Anzahl der Fälle, in denen die Basisstation ihre Synchronisierungsquelle

suchte

Nicht in Mehrzelle registriert Anzahl der Fälle, in denen die Basisstation nicht im Multizellsystem registriert

war

DECT-Quelle geändert Anzahl der Fälle, in denen die Basisstation ihre Synchronisierungsquelle

änderte

Anrufe

Name der Basisstation IP-Addresse und - falls konﬁguriert - der Name, der der Basisstation in den

Management-Einstellungen gegeben wurde.

Betrieb/Dauer Betrieb: Seit dem letzten Neustart vergangene Zeit.

Dauer: Seit dem letzten Zurücksetzen der Statistik oder der letzten

Firmwareaktualisierung vergangene Zeit.

Zähler Anzahl der Anrufe auf der Basisstation. Abgebrochen Anzahl der aktiven Anrufe, die abgebrochen wurden, z.B., weil sich das

Mobilteil außerhalb des Funkbereiches befand, etc. Ein entsprechender Eintrag erfolgt im Syslog.

Keine Reaktion Anzahl der aktiven Anrufe, die nicht angenommen wurden, z.B., weil sich

das Mobilteil außerhalb des Funkbereiches befand, etc. Ein entsprechender Eintrag erfolgt im Syslog.

Dauer Die Gesamtzeit, in der es auf der Basisstation aktive Anrufe gab.

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Einstelllung Beschreibung

Aktiv Die gesamte Anzahl der aktiven Gespräche auf der Basisstation (DECT- und

nicht-DECT-Gespräche). Bis zu 30 aktive Gespräche sind pro Basisstation möglich.

Max aktiv Die höchste Anzahl von gleichzeitigen Anrufen. Codec Logging und Zähler der bei jedem Anruf verwendeten Codecs. Handover erfolgreich Anzahl der erfolgreichen Handover von Basisstation zu Basisstation Handover Fehler Anzahl der fehlgeschlagenen Handover Audio wird nicht erkannt Anzahl der Vorfälle

Repeater

Idx/Name Fortlaufende Nummer und - falls konﬁguriert - der Name, der dem Repeater

auf der Repeater-Seite gegeben wurde.

Betrieb Gesamtbetriebsdauer seit dem letzten Neustart oder Zurücksetzen. Besetzt Anzahl der Fälle, in denen der Repeater besetzt war. Besetzt Dauer Die Gesamtzeitdauer, während der der Repeater besetzt war (5 oder mehr

aktive Gespräche).

Max aktiv Die höchste Anzahl von gleichzeitigen aktiven Gesprächen. Suche Anzahl der Fälle, in denen der Repeater seine Synchronisierungsquelle

suchte.

Erholung Wenn der Repeater den Kontakt zu seiner Synchronisierungsquelle verloren

hat, sucht er die Verbindung zu einer anderen Basisstation oder einem anderen Repeater. When the repeater has lost its sync source, it will attempt to lock onto another base station or repeater. Die Statistik weist Recovery Mode (Rettungsmodus) aus.

DECT-Quelle geändert Anzahl der Fälle, in denen der Repeater seine Synchronisierungsquelle

änderte.

Breitband Anzahl der Breitbandanrufe auf den Repeatern Schmalband Anzahl der Schmalbandanrufe auf den Repeatern

DECT

Slot 0 - 11 12 Zeitslots für die Audioübermittlung Frequency 0 - 9

v1.04

Admin- und Installationsanleitung M700, M300 Einstellungen Weboberﬂäche

Konﬁguration

Auf dieser Seite sehen Sie die aktuellen Einstellungen der Basisstation. Sie können in eine Datei kopiert, aber nicht editiert werden. Um eine neue Konﬁguration zu laden, klicken Sie auf Browse und wählen Sie die Datei aus; klicken Sie dann auf Laden. Um die Einstellungen zu exportieren, klicken Sie auf Export.

Informationen zur Provisionierung der Konﬁguration ﬁnden Sie im "Provisioning Guide M700, M300" at http://wiki.snom.com/Snom_M700/Documentation.

Syslog

Auf dieser Seite ﬁnden Sie die Echtzeitanzeige der Systemnachrichten der Basisstation. Die Nachrichten, die hier gezeigt werden, hängen von den Einstellungen ab, die dafür auf der Seite Management konﬁguriert wurden. Um die Aufzeichnungen in eine Datei zu speichern, verwenden Sie die Kopieren-und-Einfügen-Funktion des Betriebssystems Ihres PCs. Wenn Sie das Betriebssystem Windows verwenden, drücken Sie auf Strg+S, wählen im sich önenden Fenster einen Speicherort und Dateityp aus, geben der Datei einen Namen und klicken auf Speichern.

SIP Log

Diese Seite enthält die SIP-Protokolle, die während des Betriebes der Basisstation bzw. des Multizellsystems aufgezeichnet werden. Um die Aufzeichnungen in eine Datei zu speichern, verwenden Sie die Kopieren-und-Einfügen-Funktion des Betriebssystemes Ihres PCs. Wenn Sie das Betriebssystem Windows verwenden, drücken Sie auf Strg+S, wählen im sich önenden Fenster einen Speicherort und Dateityp aus, geben der Datei einen Namen und klicken auf Speichern.

v1.04

SNOM M700, M300 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

INHALTSVERZEICHNIS

Copyright, Markenrechte, Haftung, GNU Public Licence

Wichtige Hinweise

Bestimmungsgemäße Verwendung

Sicherheitshinweise

Reinigung

Entsorgung

Normkonformität

M700

M300

Einleitung

Aufstellung und Anschließen

M700

Stromversorgung

Aufstellung

Stehende Aufstellung

Befestigung an Decke oder Wand

LED-Statusanzeige

Reset-Taste

M300

Installation

Wandbefestigung

LED-Statusanzeige

Reset-Taste

Konfiguration

Vorbereitende Maßnahmen

Anfangseinstellungen

Server

Sprache, Land, Zeit/Datum

Nebenstellen - M700

Nebenstellen einrichten - M700

Mobilteil am M700 registrieren - Methode 1

Mobilteil am M700 registrieren - Methode 2

M700 Notfall-Alarm-Einstellungen

Mobilteil und/oder SIP Registrierung am M700 deregisterieren (abmelden)/löschen

Nebenstellen - M300

Nebenstelle und Mobilteil einrichten - M300

Mehrere Mobilteile für Nebenstelle auswählen

M300 Notfall-Alarm-Einstellungen

M300 - Mobilteil löschen M300

M300 - Nebenstelle löschen

M5 Repeater registrieren

Automatische Registrierung

Manuelle Registrierung

Notfall-Alarm

Globales Telefonbuch

Lokales Telefonbuch

Erstellen der Telefonliste

Telefonliste herunterladen

LDAP

Firmware-Update

Zu beachtende Hinweise

Manuelles Update

Über den Snom Update Server

Über einen eigenen Server

Herunterladen der Update-Dateien auf eigenen Server

Herunterladen auf die Basisstation und Übermittlung an schnurlose Geräte

Die Basisstation aktualisieren

Registrierte Mobilteile aktualisieren

Updates provisionieren

Einstellungen Weboberfläche

Home/Status

Benutzer

M700

Einstellungen Benutzer-Seite

Einstellungen Seite "Benutzer hinzufügen"/"Benutzer bearbeiten"

Mobilteileinstellungen

M300

Einstellungen auf Seite Benutzer und Mobilteile

Benutzer hinzufügen/bearbeiten

Einstellungen Mobilteil

Server

Netzwerk

Management

Firmware-Aktualisierung

Zeiteinstellungen
