Graseby 3500
Anästhesie-Spritzenpumpe
mit optionellem TCI-System
Ersatzteilliste
Ausgabedatum: August 2003
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 2
Anästhesie-Spritzenpumpe
mit optionellem TCI-System
Graseby 3500
Ersatzteilliste (Stand: August 2003)
Tabelle 1 zu Bild 1
Detail Beschreibung
Graseby Spritzenpumpe 3500TCI
Modell 3500 ohne TCI
1 Oberes Gehäuseteil (Kit) bestehend aus:
- Spritzengrößensensorhebel
- Spritzenhalteklemme
2 Unteres Gehäuseteil (Kit) 0132-0104-A 105,00
3 Folientastatur mit TCI Disoprifusor
ohne TCI
4 Aufkleber ‚Kurzgebrauchsanweisung‘ 0138-0045 13,00
4a Gummifüße 0126-0028 1,90 2 Stück notwendig
5 Aufkleber ‚Kurzgebrauchsanweisung 3500
TCI‘
6 Gehäuseschraube Kreuzschlitz 5001-0345 0,55 6 Schrauben notwendig
7 Motor-/Getriebeeinheit 3500 0138-0026 210,00
8 Antriebsspindeleinheit siehe Bild 4
9 Verschlußdruckerkennungseinheit 0131-0067 33,00
10 Führungsrohr Spritzenantrieb 0127-0047 43,00
11 Spritzenkolbenführung siehe Bild 2
12 Signalfahne ‚Spritze fast leer‘ 0131-0122 7,50 Kit (für N-Pumpe alt und neu)
Signalfahne ‚Spritze fast leer‘ P-Version
Signalfahne ‚Spritze fast leer‘ P-Version
13 Spritzenhalteklemme 0131-0149 23,00
14a Spritzengrößensensorfeder 5752-0039 6,50
14b Clip Spire Type 11560-11 5050-0430 0,90
14c Halteblech f. Spritzengrößens. 0128-0048 13,50
15a Hauptplatine 3500 TCI 0138-0010 880,00 (beinhaltet 15c)
15b Hauptplatine 3500 ohne TCI 0138-0028 599,00
15c Display Platine 2432-7010 225,00
16 Netzteilplatine 0130-0013 379,00
17 nicht verfügbar
18 Statussensorplatine 0128-0090 102,00 siehe Bild 5
Artikel –
Nummer
0138-0707
0138-0722
0138-0141
0137-0025-A
0131-0149
0138-0096-A
0138-0053-A
0138-0097 15,50
0131-0041
0131-0121
Preis in
EURO
99,50
10,50
23,00
120,00
95,50
3,75
3,75
*
Nicht im Bild, alte Version
Nicht im Bild, neue Version
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 3
19 Spritzengrößenerkennungseinheit 0130-0017 67,00
20 nicht verfügbar
21 Stangenbefestigung rotierend 0131-0083 118,00 siehe Bild 3
22a Signalfahne 0127-0019 5,00
22b Lagerschild Vierkantwelle 0127-0052-F 12,50
23 Netzeingangskabel 0053-0646 29,50
24 Netzteilzuleitung 0053-0658 8,50
25 Cyclon Batterie 3420-2120 19,50 3 Stück notwendig
26 Zugentlastung Netzkabel 0127-0043 2,50
27 Versorgungskabel 0053-0680 15,00
28 Gebrauchsanweisung 3500 TCI 0138-0112-B 13,00
- Technisches Service Manual 00SM-0138 90,00 nicht im Bild zu sehen
- Spritzengrößensensor Einstellkit 0131-0202 340,00 nicht im Bild zu sehen
- PC-Anschlußkabel 0053-0704-A 65,00 nicht im Bild zu sehen
- Perfusorumbausatz 0131-0048 38,00 siehe Bild 7
- TCI Modul 0138-0024 600,00 nicht im Bild zu sehen
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 4
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 5
Tabelle 2 zu Bild 2
Detail Beschreibung
Artikel -
Nummer
Preis in
EURO
Spritzenkolbenführung
1 Gehäuse mit Rohr (Antriebsklemme) 0127-0044-F 45,00
2a Klemmverriegelungszunge 0127-0036 2,00
2b Feder f. Verriegelungszunge 5752-0027 4,50
2c Sicherungsknopf 0127-0037-C 1,50
2d Konische Feder 0127-0100 7,50
2e Klemmabdeckplatte 0127-0045 5,50
3 Mutterschloßhebel 0132-0042 37,00
4 Spritzengrößensensor Mod. Kit. 0137-0025-A 10,50
5 Druckfeder LC-032C-7-MW 5752-0010 4,00
6 Spirol Pin Type 2x12mm MDK 5028-2016 0,50
7 Gelenkkörper 0127-0026 6,50
8 Screw M4x16 C/SK SLT 5065-4500 0,75
9 Screw M3x6 C/SK M/C ST 5065-3160 0,75
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 6
Tabelle 3 zu Bild 3
Detail Beschreibung
Gerätehalterung (Pole clamp assembly) /
rotierend
Artikel -
Nummer
0131-0083 118,00
Preis in
EURO
1 Bodenbefestigungsplatte 0131-0074 27,50
2 Positionierring 0127-0064 25,00
3 Handgriff 0127-0060 5,50
4 Sprengring 5030-5710 0,75
5 Außensprengring 5030-4010 0,75
6 Splint (3x26) 5028-3408 0,75
7 Andruckplattenumbausatz bestehend aus: 0131-0052 17,50
- Abschlusskappe 0127-0076 2,50
- Abstandshalter 0131-0064 3,50
- Abschlusshülse 0131-0063 5,50
- Schraube M3x12 5000-6445 0,95
- Schraube groß
8 Grundkörper 0128-0134 110,00
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 7
Tabelle 4 zu Bild 4
Detail Beschreibung
Artikel -
Nummer
Preis in
Antriebsspindeleinheit
1 Antriebsspindel 0132-0024 53,00
2 Madenschraube 5008-2975 0,75
3 Justiermutter f. Abschaltdruck 0132-0057 17,50
4 Feder, Abschaltdruckerkennung 5752-0077 1,50
5 Unterlegscheiben 5708-1020 17,50
6 Gleitlager, PEM-PAB-312 5708-1010 5,50
7 Antriebsspindelkupplung 0127-0074-D 6,50
EURO
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 8

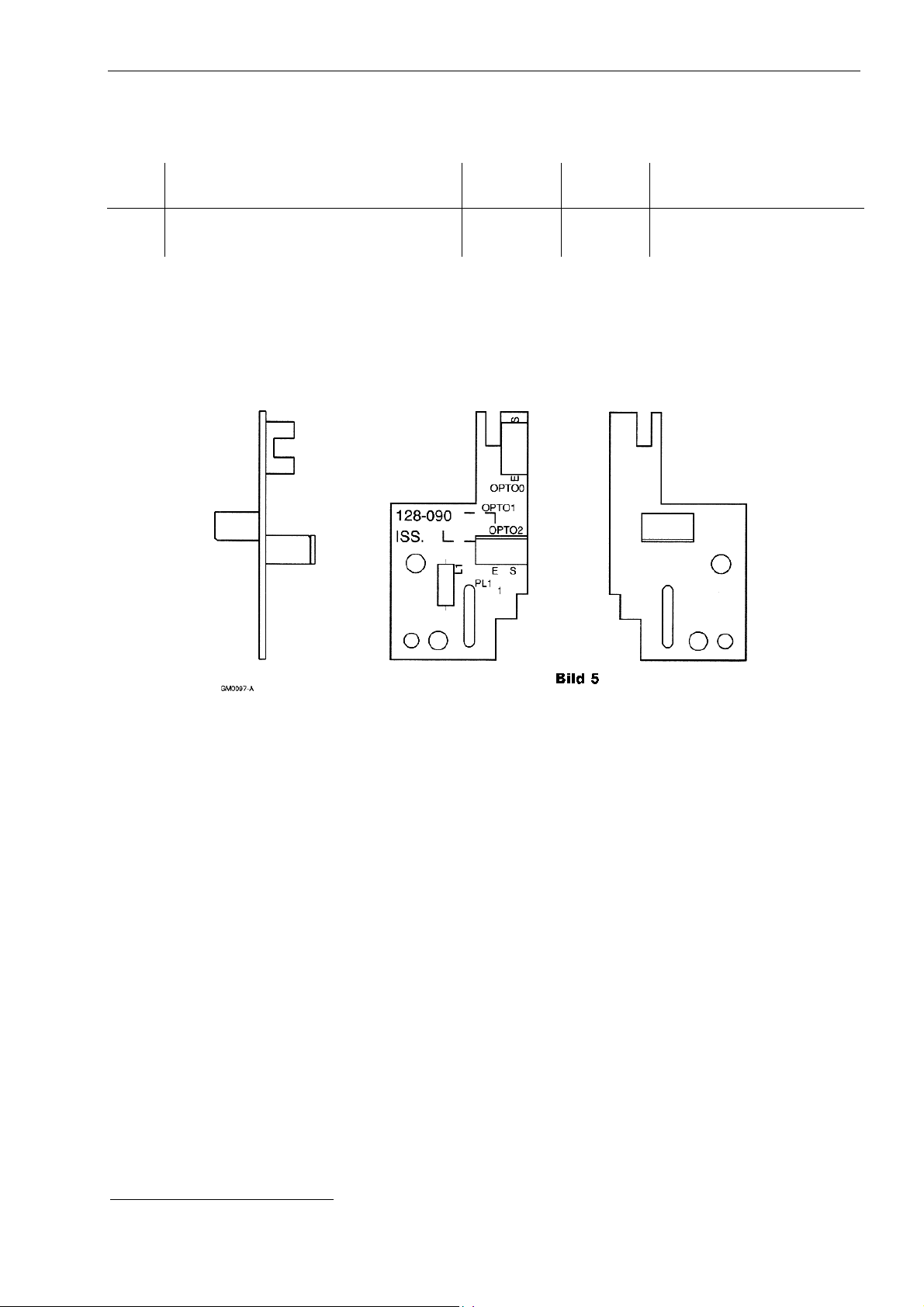

Tabelle 5 zu Bild 5
Detail Beschreibung
Statussensorplatine 0128-0090 102,00
Artikel -
Nummer
Preis in
EURO
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 9

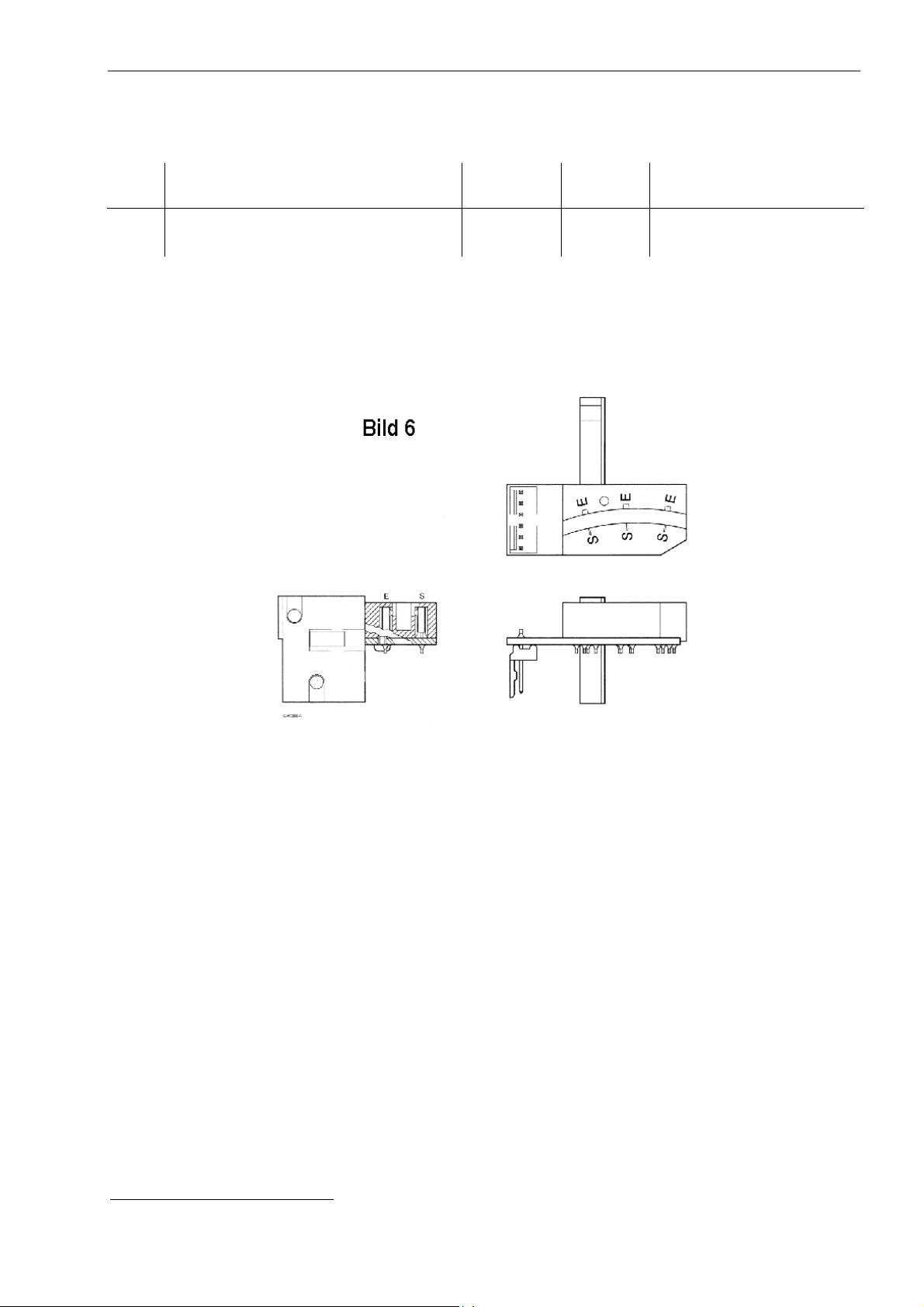

Tabelle 6 zu Bild 6
Detail Beschreibung
Spritzengrößenerkennungseinheit 0130-0017 67,00
Artikel -
Nummer
Preis in
EURO
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
Smiths Medical Preisliste Graseby 3500 / Ausgabe 3 Seite 10

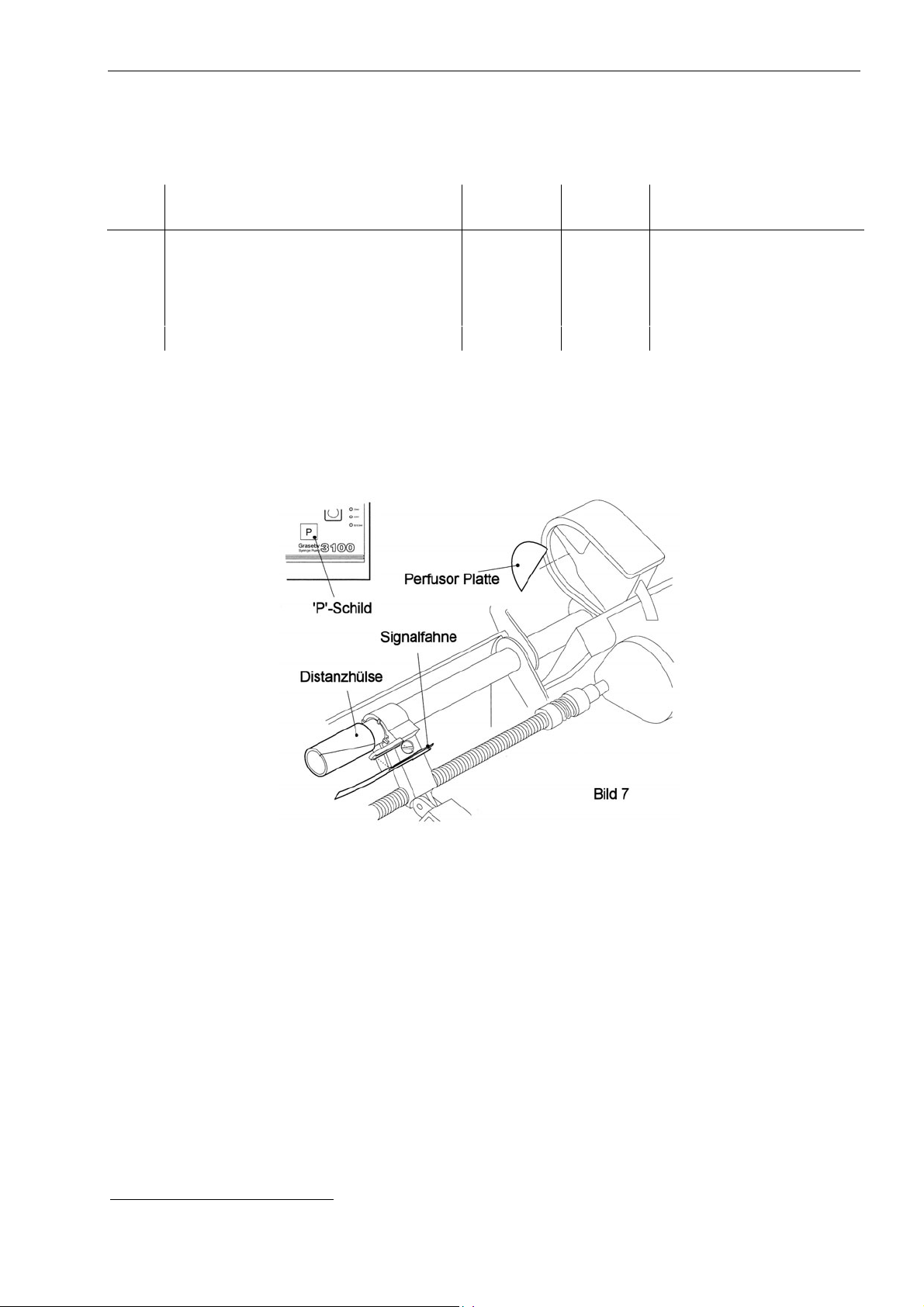

Tabelle 7 zu Bild 7
Detail Beschreibung
Artikel -
Nummer
- Perfusor-Umbausatz bestehend aus: 0131-0048 38,00
- Perfusor Platte 0131-0073 16,50
- Distanzhülse 0131-0051 9,50
- ‚P‘-Schild 0131-0065 6,00
- Signalfahne ‚Spritze fast leer‘ P-Version 0131-0121 3,75
Preis in
EURO
*
Bemerkung
*
Alle Preise zzgl. MwSt.
Irrtümer und Änderungen vorbehalten.
