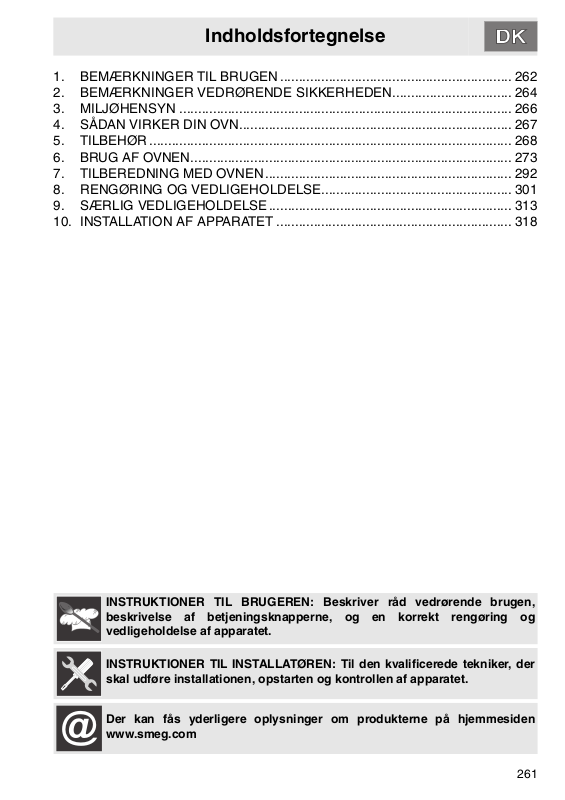

Indholdsfortegnelse
@
1. BEMÆRKNINGER TIL BRUGEN .............................................................. 262
2. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN................................ 264
3. MILJØHENSYN ......................................................................................... 266
4. SÅDAN VIRKER DIN OVN......................................................................... 267
5. TILBEHØR ................................................................................................. 268
6. BRUG AF OVNEN...................................................................................... 273
7. TILBEREDNING MED OVNEN.................................................................. 292
8. RENGØRING OG VEDLIGEHOLDELSE................................................... 301
9. SÆRLIG VEDLIGEHOLDELSE ................................................................. 313
10. INSTALLATION AF APPARATET ............................................................... 318
INSTRUKTIONER TIL BRUGEREN: Beskriver råd vedrørende brugen,
beskrivelse af betjeningsknapperne, og en korrekt rengøring og
vedligeholdelse af apparatet.
INSTRUKTIONER TIL INSTALLATØREN: Til den kvalificerede tekniker, der
skal udføre installationen, opstarten og kontrollen af apparatet.
Der kan fås yderligere oplysninger om produkterne på hjemmesiden
www.smeg.com
261
Generelle bemærkninger
1. BEMÆRKNINGER TIL BRUGEN
DENNE MANUAL UDGØR EN INTEGRERET DEL AF APPARATET. DEN SKAL
OPBEVARES I SIN HELHED OG PÅ ET LET TILGÆNGELIGT STED UNDER HELE
APPARATETS LEVETID.
DET ER AF AFGØRENDE BETYDNING, AT DENNE MANUAL LÆSES NØJE, OG AT
ALLE ANVISNINGERNE I DEN FØLGES, FØR APPARATET TAGES I BRUG.
INSTALLATION SKAL FORETAGES AF FAGUDDANNEDE PERSONER OG I
OVERENSSTEMMELSE MED GÆLDENDE REGLER. DETTE APPARAT ER BYGGET
TIL BRUG I PRIVATE HJEM, OG ER I OVERENSSTEMMELSE MED DE P.T.
GÆLDENDE EU-DIREKTIVER. APPARATET ER BEREGNET TIL FØLGENDE
ANVENDELSE: TILBEREDNING AF FØDEVARER; ENHVER ANDEN BRUG ANSES
FOR UKORREKT.
FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR, HVIS APPARATET BRUGES
TIL ANDRE FORMÅL END DE ANGIVNE.
BRUG ALDRIG DETTE APPARAT TIL OPVARMNING AF RUM.
DETTE APPARAT ER MÆRKET I OVERENSSTEMMELSE MED DET EUROPÆISKE
DIREKTIV 2002/96/EF OM ELEKTRISKE OG ELEKTRONISKE APPARATER (WASTE
ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).
DETTE DIREKTIV DEFINERER STANDARDERNE FOR INDSAMLING OG
GENANVENDELSE AF KASSEREDE APPARATER, SOM ER GÆLDENDE I HELE DEN
EUROPÆISKE UNION.
BLOKER IKKE ÅBNINGERNE, VENTILATIONS- OG UDLUFTNINGSSPALTERNE.
262
LÆN ELLER SÆT DIG IKKE PÅ APPARATETS ÅBNE LÅGE.
IDENTIFIKATIONSSKILTET INDEHOLDENDE DE TEKNISKE DATA, SERIENUMMER
OG MÆRKNING ER PLACERET SYNLIGT PÅ APPARATET.
SKILTET MÅ ALDRIG FJERNES.
FØR APPARATET SÆTTES I FUNKTION ER DET NØDVENDIGT AT FJERNE
BESKYTTELSESFILMEN, SOM FINDES PÅ INDER- OG YDERSIDEN.
VÆR OPMÆRKSOM PÅ AT DER IKKE SIDDER FASTKLEMTE GENSTANDE I OVNENS
LÅGE.
APPARATET BLIVER MEGET VARMT UNDER BRUG. DET ANBEFALES STÆRKT
ALTID AT ANVENDE GRILLHANDSKER VED BRUG.
Generelle bemærkninger
DET ER VIGTIGT AT UNDGÅ AT BRUGE STÅLSVAMPE OG SKRABERE,
FOR IKKE AT BESKADIGE OVERFLADERNE.
BRUG ALMINDELIGE PRODUKTER, SOM IKKE RIDSER, OG BRUG
EVENTUELT REDSKABER AF TRÆ ELLER PLASTIC. SKYL GRUNDIGT OG
TØR EFTER MED EN BLØD KLUD ELLER ET VASKESKIND.
UNDGÅ AT LADE MADRESTER, SOM INDEHOLDER SUKKER (F. EKS.
MARMELADE) TØRRE I OVNEN. HVIS DE TØRRER OVER LÆNGERE TID,
KAN DE ØDELÆGGE EMALJEN INDVENDIGT I OVNEN.
ANVEND IKKE KØKKENGREJ ELLER BEHOLDERE, SOM ER LAVET AF
PLASTICMATERIALER. DE HØJE TEMPERATURER SOM NÅS INDE I OVNEN KAN
SMELTE DETTE MATERIALE OG FORÅRSAGE SKADER PÅ APPARATET.
ANVEND IKKE LUKKEDE DÅSER OG BEHOLDERE I APPARATET. UNDER
TILBEREDNING KAN DER SKABES OVERTRYK INDE I BEHOLDERNE, MED FARE
FOR EKSPLOSION.
EFTERLAD IKKE APPARATET UDEN OPSYN UNDER TILBEREDELSER, DER KAN
AFGIVE FEDT ELLER OLIE.
FEDT OG OLIE KAN ANTÆNDES.
UNDER TILBEREDNINGEN MÅ BUNDEN I OVNEN IKKE DÆKKES MED STANNIOL,
OG DER MÅ HELLER IKKE SÆTTES GRYDER ELLER BRADEPANDER I BUNDEN.
DETTE ER FOR AT UNDGÅ AT SKADE DEN EMALJEREDE OVERFLADE.
HVIS OVERFLADERNE UNDER TILBEREDNINGEN STADIG ER MEGET VARME, MÅ
MAN IKKE HÆLDE VAND DIREKTE PÅ BRADEPANDERNE. DAMPEN FRA VANDET
KAN FORÅRSAGE ALVORLIGE SKOLDNINGER OG SKADER PÅ
EMALJEOVERFLADERNE.
ALLE TILBEREDNINGER SKAL UDFØRES MED LUKKET OVNLÅGE.
263
Generelle bemærkninger
2. BEMÆRKNINGER VEDRØRENDE SIKKERHEDEN
SE ANVISNINGERNE OM INSTALLATION VEDRØRENDE SIKKERHEDSSTANDARDER
FOR ELEKTRISKE APPARATER OG GASAPPARATER OG VENTILATION.
AF HENSYN TIL BRUGERENS SIKKERHED ER DET VEDTAGET VED LOV, AT
INSTALLATION AF OG SERVICE PÅ ALLE ELEKTRISKE APPARATER SKAL
FORETAGES AF FAGUDDANNEDE PERSONER I OVERENSSTEMMELSE MED
GÆLDENDE STANDARDER.
VORES GODKENDTE INSTALLATØRER SIKRER, AT ARBEJDET UDFØRES
TILFREDSSTILLENDE.
GAS- ELLER EL-APPARATER SKAL ALTID KOBLES FRA AF KOMPETENTE
PERSONER.
FØR APPARATET SLUTTES TIL DET ELEKTRISKE NET SKAL MAN KONTROLLERE,
AT DATA ANGIVET PÅ TYPESKILTET SVARER TIL NETTETS.
MAN SKAL SIKRE SIG, AT STRØMMEN ER SLUKKET PÅ STIKKONTAKTEN FØR
APPARATET INSTALLERES, ELLER VEDLIGEHOLDES.
STIKKET SOM SKAL TILSLUTTES STRØMFORSYNINGSKABLET OG DEN
TILHØRENDE STIKKONTAKT SKAL VÆRE AF SAMME TYPE OG I
OVERENSSTEMMELSE MED GÆLDENDE NORMER.
STIKKONTAKTEN SKAL VÆRE TILGÆNGELIG, NÅR APPARATET ER BYGGET IND I
KØKKENELEMENTET.
TAG ALDRIG STIKKET UD VED AT TRÆKKE I KABLET.
SÅFREMT STRØMFORSYNINGSLEDNINGEN ER BESKADIGET, SKAL MAN
OMGÅENDE KONTAKTE DEN TEKNISKE KUNDESERVICE, SOM SØRGER FOR AT FÅ
DEN UDSKIFTET.
264
JORDTILSLUTNING ER ET KRAV I HENHOLD TIL SIKKERHEDSSTANDARDERNE
FOR DET ELEKTRISKE ANLÆG.
LIGE EFTER INSTALLATIONEN SKAL DER FORETAGES EN HURTIG AFPRØVNING
EFTER ANVISNINGERNE, SOM FINDES LÆNGERE FREMME. HVIS APPARATET
IKKE VIRKER, SKAL DET KOBLES FRA EL-FORSYNINGEN OG DER SKAL RETTES
HENVENDELSE TIL DET NÆRMESTE KUNDESERVICECENTER.
FORSØG ALDRIG SELV AT REPARERE APPARATET.
SÆT ALDRIG BRÆNDBARE GENSTANDE I OVNEN: HVIS OVNEN VED ET UHELD
BLIVER TÆNDT, KAN DER OPSTÅ BRAND.
UNDER BRUGEN BLIVER OVNEN MEGET VARM. UNDGÅ AT RØRE VED
VARMEELEMENTERNE INDE I OVNEN.
DETTE APPARAT MÅ IKKE BRUGES AF PERSONER MED NEDSAT FYSISK OG
PSYKISK FUNKTIONSEVNE (HELLER IKKE BØRN), ELLER UDEN ERFARING I BRUG
AF ELEKTRISKE APPARATER, MED MINDRE DE HJÆLPES ELLER VEJLEDES AF EN
VOKSEN, SOM ER ANSVARLIG FOR DERES SIKKERHED.
Generelle bemærkninger
LAD IKKE BØRN NÆRME SIG APPARATET UNDER BRUG ELLER BRUGE DET TIL
LEG.
INDSÆT IKKE SPIDSE METALGENSTANDE (BESTIK ELLER VÆRKTØJ) I
APPARATETS ÅBNINGER.
ANVEND IKKE DAMPSTRÅLER TIL AT RENGØRE APPARATET.
DAMPEN KAN RAMME DE ELEKTRISKE DELE, BESKADIGE DEM, OG MEDFØRE
KORTSLUTNINGER.
DER MÅ IKKE FORETAGES ÆNDRINGER PÅ DETTE APPARAT.
ANVEND IKKE SPRAYPRODUKTER I NÆRHEDEN AF HUSHOLDNINGSAPPARATET,
NÅR DET ER I DRIFT.
ANVEND IKKE SPRAYPRODUKTER MENS PRODUKTET STADIG ER VARMT.
Fabrikanten fralægger sig ethvert ansvar for skader på personer eller ting, som er
forårsaget af manglende overholdelse af ovenstående forskrifter, eller som er
forårsaget af manipulering selv af en enkelt del på apparatet, samt brug af uoriginale
reservedele.
265
Bemærkninger om bortskaffelse
3. MILJØHENSYN
3.1 Vores miljøhensyn
I overensstemmelse med Direktiverne 2002/95/EF, 2002/96/EF, 2003/108/EF
vedrørende reduktion af brugen af farlige stoffer i elektriske og elektroniske
apparater, samt bortskaffelsen af affaldet, angiver symbolet med den
overstregede affaldsspand på apparatet, at produktet når det smides væk, skal
indsamles adskilt fra andet affald. Brugeren skal derfor sørge for, at apparatet
efter endt brug bringes til en genbrugsplads, som er specialiseret i sortering af
elektrisk og elektronisk affald, eller tilbagelevere det til forhandleren ved køb af
et nyt tilsvarende apparat. Korrekt affaldssortering så apparatets dele
efterfølgende kan genanvendes, og miljørigtig behandling og bortskaffelse, er
med til at forhindre mulige miljø- og sundhedsskadelige påvirkninger, og det
gavner genanvendelsen af de materialer, apparatet består af. Uretmæssig
bortskaffelse af produktet fra brugerens side medfører bødestraf.
Produktet indeholder ikke stoffer i en sådan mængde, at de betragtes som
sundheds- og miljøskadelige, ifølge gældende europæiske direktiver.
3.2 Dine miljøhensyn
Til emballering af vore produkter anvendes materialer, som ikke forurener, og de
er derfor miljømæssigt bæredygtige og kan genanvendes. Vi beder dig sørge
for, at emballagen bliver bortskaffet på korrekt vis. Indhent information hos
forhandleren eller de respektive organisationer i dit lokalområde om adresser på
centre, som er specialiserede i indsamling, genanvendelse og bortskaffelse.
Efterlad ikke emballagen eller dele af den uden opsyn. Den udgør en
potentiel fare, da især børn som kommer i kontakt med emballagen, kan
risikere at blive kvalt i den.
Også dit gamle apparat skal bortskaffes korrekt.
Vigtigt: Aflever apparatet til et firma i området, som er autoriseret til indsamling
af elektriske husholdningsmaskiner, som ikke bruges mere. Korrekt
bortskaffelse sikrer genanvendelse af værdifuldt materiale.
Før apparatet bortskaffes, er det vigtigt at tage lågen af og lade pladerne sidde,
som da det var i brug, således at børn under leg ikke kan komme til at sidde fast
inde i ovnen. Desuden skal kablet til det elektriske net skæres over og fjernes
sammen med stikket.
266
Instruktioner til brugeren
4. SÅDAN VIRKER DIN OVN
Betjeningspanel
Øvre beskyttelse
Ovnlys
Støtterammer til riste og plader
Selvrensende sidepaneler (kun
på nogle modeller)
Indsats til grillspyd (kun på
nogle modeller)
Ovnventilator
Nederste bund (kun på nogle
modeller)
Leje til pizzaplade eller låg (kun
på nogle modeller)
267
Instruktioner til brugeren
5. TILBEHØR
BEMÆRK:
Rist: Anvendes til placering af beholdere med
mad, som skal tilberedes i ovnen.
Bradepanderist: Bruges oven på
bradepanden, og anvendes ved tilberedning af
mad, som kan dryppe.
Bradepande: Anvendes til opsamling af fedt fra
mad på risten.
Dyb bradepande: Anvendes til bagning af
kager, pizzaer og desserter tilberedt i ovn.
Ved nogle modeller følger ikke alt tilbehør med.
268
Håndtag: Bruges til at trække varme riste og
plader ud.
Forkromet ramme til grillspyd: Benyttes som
støtte til grillspyddets stang.
Instruktioner til brugeren
Spydstang til grill: Bruges til stegning af
kylling og alle de madvarer, som kræver en
ensartet stegning på hele overfladen.
Pizzaplade: Udviklet specifikt til bagning af
pizza og lignende produkter.
Pizzapalet: Nyttig til nem indsættelse af
pizzaen på den tilhørende plade.
Låg til pizzaplade: Anvendes til at overdække
pizzapladen, når den ikke er i brug.
Tilbehøret til ovnen kan komme i kontakt med fødevarer. Det er fremstillet af
materialer, som er i overensstemmelse med direktivet EØF 89/109 af 21/12/88
og D.L. 108 af 25/01/92.
• Tilbehør som kan bestilles:
Via de autoriserede kundeservicecentre er det muligt at bestille det originale
tilbehør, som leveres sammen med ovnen, eller ekstraudstyr.
• Brug kun originalt SMEG tilbehør.
269
Instruktioner til brugeren
5.1 Brug af rist eller bradepande
Ristene eller bradepanderne er forsynet med
en mekanisk sikkerhedslås, som forhindrer at
de trækkes ud ved et uheld. For en korrekt
indsættelse af risten eller bradepanden skal
man kontrollere at låsen er vendt nedad (som
vist på figuren ved siden af).
For udtrækning skal man løfte risten eller
bradepanden let fortil.
Den mekaniske lås (eller kantliste, hvor
monteret) skal altid være vendt mod den
bagerste del af ovnen.
Indsæt ristene og bradepanderne helt i ovnen, indtil de standser.
5.2 Anvendelse af støtteristen
Støtteristen indsættes indeni bradepanden
(som vist på figuren).
På denne måde er det muligt at tilberede mad
og opsamle fedtet, mens man adskiller det fra
maden, som er under tilberedning.
270
5.3 Brug af håndtagene
Håndtagene anvendes til at trække varme
bradepander eller riste ud af ovnen.
Brug tilbehøret som vist på figurerne ved siden af.
Instruktioner til brugeren
5.4 Brug af grillspyddet
Ved tilberedning med grillspyd skal man
anbringe den frokromede ramme på tredje rille
(se 6.2.1 Pladeriller). Når den forkromede
ramme er indsat, skal den profilerede del
vende udad (som vist på figuren).
Forbered derefter grillspyddet med maden, ved
at bruge de medfølgende clip-gafler.
For en lettere bevægelse af grillspyddet med
maden, skal man skrue det medfølgende
håndtag på.
Efter at grillspyddet er gjort klar med maden
skal det anbringes på skinnens ramme, som
vist på figuren.
Indsæt stangen i ovnen (detalje B) således at
den kobles til grillspyddets motor.
Sørg for at palen hviler korrekt på skinnens
ramme (detalje A).
271
Instruktioner til brugeren
5.5 Brug af pizzapladen (kun på nogle modeller)
Når ovnen er kold fjernes det runde låg (som
vist på figuren), og pizzapladen sættes i.
Vær opmærksom på at pladen indsættes
korrekt i det tilhørende leje.
Under tilberedningen skal man følge
indikationerne for brug af opskrifter (se 6.12
Valg af en opskrift).
Pizzapladen må ikke bruges på anden måde end den beskrevne (f. eks. må den
ikke bruges på gas- eller glaskeramiske kogeplader eller i ovne, som ikke er
udstyret til formålet).
Såfremt pizzaen skal forsynes med olie bør dette først ske, efter at den er blevet
taget ud af ovnen, da oliepletter kan ødelægge pladens udseende og funktion.
På modeller hvor den er inkluderet, skal pizzapladens bund dækkes med det
tilhørende medfølgende låg, når pladen ikke bruges.
272
5.6 Brug af pizzapaletten (kun på nogle modeller)
Hold altid på palettens håndtag i træ eller
plastik og sæt maden ind/tag maden ud af
ovnen.
Det anbefales at strø let over ståloverfladen
med mel, for at lette bevægeligheden af friske
produkter, som godt kan hænge fast i stålet,
fordi de er fugtige.
Instruktioner til brugeren
6. BRUG AF OVNEN
6.1 Inden apparatet anvendes
• Skal man fjerne eventuelle mærkater (undtaget skiltet med tekniske data) fra
bageplader, bradepander eller fra ovnrummet.
• Fjern eventuel beskyttelsesfilm indvendigt eller udvendigt på apparatet,
inklusiv på tilbehøret, såsom bageplader, bradepander, pizzapladen eller fra
låget i bunden.
• Inden apparatet anvendes første gang skal alt tilbehør fjernes fra
ovnrummet, og vaskes som angivet i kapitel “8. RENGØRING OG
VEDLIGEHOLDELSE”.
Opvarm ovnen i tom tilstand på maksimal temperatur, for at fjerne
eventuelle rester fra fabrikationen, som kan give maden en ubehagelig lugt.
6.2 Generel beskrivelse
6.2.1 Pladeriller
Ovnen har 5 riller til placering af plader og riste i
forskellige højde. Indsætningshøjderne skal læses
nedefra og opefter (se figuren).
(Ved brug af opskrifter vises den anbefalede rille til
den valgte opskrift på displayet).
6.2.2 Afkølingsventilation
Apparatet er forsynet med et afkølingssystem, som
starter når ovnen tages i brug. Ventilatoren skaber et
normalt luft-flow, som ledes ud over døren, og som
kan fortsætte sin funktion i kort tid efter at ovnen er
slukket.
273
Instruktioner til brugeren
6.2.3 Indvendigt ovnlys
Ovnlysene tændes når døren åbnes, eller man
vælger en vilkårlig funktion, bortset fra , fra
og fra
Når ovnen står på ON er det muligt at tænde og
slukke ovnlysene ved kort at trykke på knappen .
(hvis funktionen findes på ovnen).
ON-OFF område
6.3 Generelle bemærkninger og råd om brug af ovnen
Al tilberedning skal foregå med lukket ovnlåge.
Under bagning/stegning må ovnens bund ikke dækkes med sølvpapir eller
stanniol, og der må ikke stilles gryder eller fade på bunden, for ikke at beskadige
emaljelaget. Hvis der skal bruges bagepapir, skal det placeres på en sådan
måde, at det ikke hindrer cirkulationen af varm luft inde i ovnen.
For at opnå optimal tilberedning anbefaler vi, at
beholdere med mad stilles midt på risten.
274
Instruktioner til brugeren
For at undgå at få eventuel damp fra ovnen i
ansigtet, når ovnlågen åbnes, bør den åbnes af
to omgange: Hold døren halvåben (ca. 5cm) i
ca. 4-5 sekunder, og åbn den herefter helt. Hvis
det er nødvendigt at tilføje noget til maden, som
bliver tilberedt, skal ovnlågen åbnes i så kort tid
som muligt for at undgå, at temperaturen inde i
ovnen falder så meget, at maden ikke tilberedes
korrekt.
Når tilberedningen er færdig anbefaler vi, at den varme mad ikke bliver stående
inde i ovnen for længe, for at undgå dannelse af kondens på ovnlågens rude.
275
Instruktioner til brugeren
ECO
6.4 Beskrivelse af kommandoerne på frontpanelet
Alle betjeningstaster på apparatet er samlet på det berøringsfølsomme
frontpanel.
Temperaturområde ON-OFF område
Via dette berøringsfølsomme
område er det muligt at:
Indstille klokkeslæt, vælge en
temperatur, vælge varighed af
tilberedningen, og indstille
programmerede tilberedninger.
Mulige valg af
funktion
(Kun på pyrolytisk selvrensende modeller)
(Kun på multifunktionsmodeller)
Ved hjælp af dette
berøringsfølsomme område er
det muligt at få adgang til
ovnens tre funktionstilstande,
eller at vælge en
tilberedningsfunktion eller
opskrift.
Mulige valg af
opskrift
Viser den indstillede
eller forindstillede
tilberedningstemperatur
for den valgte funktion
eller opskrift
276
Viser den aktuelle tid. Hvis en
programmeret tilberedning
aktiveres, slukkes displayet
automatisk.
Under programmerede
tilberedninger vises den
resterende
tilberedningstid eller
tidspunktet for endt
tilberedning.
Instruktioner til brugeren
Tænding af symbolerne ved siden af displayet indikerer:
Ovnen er i
tilberedningsfunktion.
Låsemekanisme for
utilsigtet betjening er
slået til (se 6.8
Låsemekanisme for
utilsigtet betjening)
At låsemekanismen til
lågen slås til (kun på
pyrolytiske modeller). På
multifunktionsmodeller er
dette symbol erstattet af
som indikerer at show
room funktionaliteten er
slået til (se 6.15 Sekundær
menu).
Ændring af parametre i
forhold til
tilberedningsopskrifterne.
Anbefalet rillenummer
på baggrund af den
valgte opskrift.
Hvis det blinker indikerer
det indstilling af tiden, og
hvis det lyser konstant
angiver det visningen.
Timer med minuttæller er
aktiveret.
Anbefalet rillenummer på
baggrund af den valgte
opskrift.
Tidsbestemt tilberedning
med forskudt aktivering er
aktiv.
Tidsbestemt tilberedning er
aktiveret.
277
Instruktioner til brugeren
6.5 Driftstilstande
Denne ovn har tre driftstilstande som kan aktiveres ved hjælp af symbolet .
STAND-BY position: Apparatet
viser den aktuelle tid (opnås så
snart klokkeslættet er bekræftet).
ON position: I stand-by position
trykkes en enkelt gang på
symbolet .
De berøringsfølsomme områder
lyser op for at indikere, at det nu
er muligt at vælge en
tilberedningsfunktion eller en
opskrift.
Hvis der efter 20 sekunder ikke
vælges en funktion, bringes
ovnen automatisk til STAND-BY
position.
278
OFF position: I ON position
holdes symbolet nede indtil
det slukkes. Nu forbliver kun
symbolet tændt.
6.6 Første gang ovnen bruges
Første gang ovnen bruges, eller efter en strømafbrydelse, vises på det centrale
display symbolet som blinker. For at kunne bruge ovnen, er det
nødvendigt at indstille det aktuelle klokkeslæt.
Instruktioner til brugeren
6.7 Indstilling af den aktuelle tid
Tryk på symbolerne eller for at reducere
eller forøge den viste tid.
Hold symbolet nede for at gå hurtigt frem.
Temperaturområde
Nogle sekunder efter det seneste tryk bliver
visningen af tid konstant, og de to punkter som
adskiller timer fra minutter blinker for at vise, at
tællingen starter.
Det kan vise sig nødvendigt at ændre den aktuelle
tid, f. eks. grundet sommer- eller vintertid. Med
udgangspunkt i stand-by positionen (se afsnit “6.5
Driftstilstande”) holdes symbolerne eller
nede for at gå til funktionaliteten for indstilling af tid,
og for at forøge eller reducere værdien.
Temperaturområde
6.8 Låsemekanisme for utilsigtet betjening
Denne låsemekansime er nyttig ved forebyggelse af enhver utilsigtet berøring
med de berøringsfølsomme områder. Den aktiveres når der er gået 30
sekunder fra seneste tryk på et vilkårligt symbol, og i en hvilken som helst
driftstilstand.
Når displayet aktiveres vises symbolet .
For at kunne slå betjeningerne til, når den er aktiv, skal man holde et vilkårligt
symbol nede, indtil et kort lydsignal aktiveres. Hvis trykket holdes længere end
indikeret, betragter apparatet oplåsningen som en utilsigtet kommando, og
ignorerer den, ved at udsende et lydsignal af længere varighed.
Såfremt oplåsningsproceduren er foregået korrekt, slukkes symbolet og
der udsendes et bekræftende lydsignal, for at indikere at kommandoerne nu er
tilgængelige.
279
Instruktioner til brugeren
6.9 Valg af en tilberedningsfunktion
Det er kun muligt at vælge en tilberedningsfunktion i
ON-stadiet, ved ganske enkelt at trykke på
symbolerne eller .
Den valgte funktion lyser op, og den forindstillede
tilberedningstemperatur vises på displayet.
Når den ønskede funktion er indstillet, begynder
tilberedningen til den forindstillede temperatur, og
symbolet tændes. Tilberedningen følger efter
forvarmning, som gør ovnen i stand til at nå
tilberedningstemperaturen hurtigere. Denne fase
angives ved at symbolet blinker. Efter
forvarmning holder symbolet op med at blinke
og lyser konstant, og der aktiveres et lydsignal som
angiver at maden kan sættes ind i ovnen.
På pyrolytiske modeller er de specielle funktioner til optøning og hævning samlet
i den samme funktion ved symbolet .
Se “7.4 Hævnings- og optøningsfunktion” for yderligere detaljer.
Det er til enhver tid muligt at afbryde en tilberedning ved at trykke ned i mindst
to sekunder på knappen .
ON-OFF område
280
6.9.1 Ændring af forindstillet temperatur. Den forindstillede temperatur kan til hver funktion
ændres efter brugerens ønske.
På et hvilket som helst tidspunkt under
tilberedningen kan man trykke på symbolerne
eller for at forøge eller reducere
tilberedningstemperaturen med 5 grader ad gangen.
(Hold symbolerne trykket nede for at opnå en
hurtigere forøgelse eller reducering).
Temperaturområde
Instruktioner til brugeren
6.10 Brug af minuttælleren
Vigtigt: Minuttælleren afbryder ikke tilberedningen. Den gør kun brugeren opmærksom på,
at det indstillede antal minutter er gået.
Timeren med minuttæller kan aktiveres når
apparatet står på STAND-BY og ON position. Tryk
på symbolet . På displayet vises de faste tal
og symbolet som blinker.
Temperaturområde
Tryk på knapperne eller for at indstille
minutterne fra (00:01 til 03:59).
Nogle sekunder efter den ønskede tid er valgt vil
symbolet holde op med at blinke og i stedet lyse
Temperaturområde
konstant. Fra dette øjeblik begynder nedtællingen.
Det er nu muligt at vælge den ønskede funktion til
tilberedningen og vente på, at lydsignalet gør
brugeren opmærksom på, at tiden er gået.
Tryk på symbolet for at slukke lydsignalet
(symbolet blinker). Det er herefter muligt at
vælge yderligere tid ved at trykke på symbolerne
Temperaturområde
eller .
Hvis minuttælleren er indstillet i STAND-BY funktion, vil nedtællingen blive annulleret, når
ovnen aktiveres i ON-funktion (valg af en tilberedning).
281
Instruktioner til brugeren
6.10.1 Ændring af indstillede data
Når nedtællingen er begyndt trykkes på symbolet
. Symbolet begynder at blinke.
Tryk på symbolerne eller for at ændre den
indstillede varighed. Nogle sekunder efter seneste
ændring vil symbolet holde op med at blinke og
nedtællingen starter igen med den nye værdi.
Ændring af tilberedningsfunktionen annullerer ikke den tidligere indstillede
nedtælling.
6.11 Programmeret tilberedning
6.11.1 Tilberedning med timer
Med tilberedning med timer menes den funktion, som gør det muligt at starte og
afslutte en tilberedning efter et bestemt tidsrum, som brugeren har indstillet,
hvorefter ovnen automatisk slukker.
Vælg en funktion som beskrevet i afsnit 6.9 Valg af
en tilberedningsfunktion.
Temperaturområde
282
Tryk på symbolet to gange. På displayet vises
tallene og symbolet blinker.
Tryk på symbolerne eller for at indstille
tilberedningsminutterne fra 00:01 til 12:59 (hold
symbolerne nede for at opnå en hurtigere forøgelse
eller reducering).
Et par sekunder efter valget af den ønskede tid vil
symbolet holde op med at blinke, og fra dette
øjeblik begynder tilberedningen med timer.
Temperaturområde
Temperaturområde
Instruktioner til brugeren
Ved endt tilberedning vises teksten STOP.
Tilberedningen afbrydes og et lydsignal starter, som
kan deaktiveres ved at trykke på symbolet .
Det er desuden muligt at vælge en anden
tilberedningstemperatur i tilberedning med timer ved
at trykke på symbolerne eller i området for
temperaturvalg.
For at forlænge tilberedning i manuel funktion (i det
tilfælde at maden ikke er tilberedt nok), skal man
igen trykke på symbolet . Ovnen genoptager sin
normale funktion med de tidligere valgte
tilberedningsindstillinger.
For helt at slukke for ovnen skal man trykke på
symbolet i 2 sekunder.
Temperaturområde
Temperaturområde
ON-OFF område
Ændring af indstillede data
Når tilberedningen med timer er begyndt, er det
muligt at ændre varigheden af denne.
Når symbolet lyser konstant og ovnen er i
tilberedningsfasen, skal man trykke på symbolet
.
Temperaturområde
Symbolet begynder at blinke, og ved at trykke
på symbolerne eller er det muligt at ændre
den tidligere indstillede tilberedningsvarighed.
Temperaturområde
Ændring af tilberedningsfunktionen annullerer ikke den tidligere indstillede
nedtælling.
283
Instruktioner til brugeren
6.11.2 Programmeret tilberedning
Med programmeret tilberedning menes den funktion, som gør det muligt at
afslutte en tilberedning på et bestemt tidspunkt, som brugeren har indstillet,
hvorefter ovnen automatisk slukker.
Vælg en funktion som beskrevet i afsnit “6.9 Valg af
en tilberedningsfunktion”.
Tryk på symbolet to gange. På displayet vises
tallene og symbolet blinker.
Tryk på symbolerne eller for at indstille
tilberedningsminutterne fra 00:01 til 12:59 (hold
symbolerne nede for at opnå en hurtigere forøgelse
eller reducering).
Nogle sekunder efter valget af den ønskede
varighed, vil symbolet holde op med at blinke,
og fra det øjeblik er muligt at trykke på symbolet
for at indstille tidspunktet for afslutning af
tilberedningen.
Af sikkerhedsmæssige årsager skal man ved indstilling af programmeret
tilberedning først programmere en tilberedningsvarighed, og dernæst
tidspunktet for afslutning af tilberedningen. Det er ikke muligt kun at indstille
tidspunktet for afslutning af tilberedningen, uden også at indstille varigheden.
Nu vises symbolet og tidspunktet for afslutning
af tilberedningen. For ændring af værdien trykkes på
symbolerne eller .
Temperaturområde
Temperaturområde
Temperaturområde
Temperaturområde
284
Nogle sekunder efter det seneste tryk holder
symbolerne - op med at blinke, og fra det
øjeblik afventer ovnen tidspunktet for aktivering af
tilberedningen.
Mens ovnen afventer aktivering er det ikke muligt at
vælge en anden tilberedningsfunktion.
Instruktioner til brugeren
Ved endt tilberedning vises teksten STOP,
tilberedningen afbrydes, og et lydsignal aktiveres.
Lydsignalet kan deaktiveres ved at trykke på .
Det er desuden muligt at vælge en anden
tilberedningstemperatur i tilberedning med timer ved
at trykke på symbolerne eller i området for
temperaturvalg.
For at forlænge tilberedning i manuel funktion (i det
tilfælde at maden ikke er tilberedt nok), skal man
trykke på symbolet . Ovnen genoptager sin
normale funktion med de tidligere valgte
tilberedningsindstillinger.
For helt at slukke for ovnen og annullere en
programmeret tilberedning skal man trykke på
symbolet i 2 sekunder.
Ændring af indstillede data
Når symbolerne og lyser konstant, skal
man trykke på symbolet . Symbolet
begynder at blinke, og ved at trykke på symbolerne
eller er det muligt at ændre den indstillede
varighed.
Temperaturområde
Temperaturområde
Temperaturområde
Tryk igen på symbolet . Symbolet slukkes,
symbolet begynder at blinke, og tidspunktet for
afslutning af tilberedningen vises. Ved hjælp af
symbolerne eller er det muligt at
fremskynde eller forskyde tidspunktet for afslutning
af tilberedningen.
Nogle sekunder efter den seneste ændring vises
symbolerne og konstant, og den
programmerede tilberedning genoptages med de
nye indstillinger.
Når tilberedningen er programmeret, og før denne aktiveres, forbliver symbolet for
den valgte funktion eller opskrift tændt, sammen med symbolerne , .
285
Instruktioner til brugeren
6.12 Valg af en opskrift
Ovnen er forsynet med forindstillede opskrifter og
1 valgfri opskrift.
En opskrift er en sammensætning af forindstillet funktion, temperatur,
tilberedningsvarighed og rilleplacering af retten.
Det er kun muligt at vælge en tilberedningsfunktion i
ON-stadiet, ved ganske enkelt at trykke på
symbolerne eller .
ON-OFF område
Den valgte opskrift lyser op i displayet.
Tilberedningen vil aktiveres med de forindstillede
parametre (symbolerne er tændte). Når
den forindstillede temperatur opnås udsendes en
sekvens af lydsignaler, og displayet og
temperaturvælgerknappen begynder at blinke for at
vise at det nu er muligt at sætte maden ind i ovnen.
Ovnen opretholder temperaturen indvendigt og
forbliver i denne tilstand, indtil et af de tre symboler i
området for valg af temperatur ( , eller )
aktiveres for at starte tilberedningen.
Fra dette øjeblik starter tilberedningstiden som er
angivet i tabellen “6.13 Tabel over prædefinerede
opskrifter”. For helt at slukke for ovnen skal man trykke
286
på symbolet i 2 sekunder.
6.12.1 Ændring af indstillede data
Under tilberedning med en opskrift er det muligt at
ændre den forindstillede temperatur ved at trykke på
symbolerne eller .
For at ændre varigheden trykkes på symbolet
og efterfølgende symbolerne eller .
Temperaturområde
Ændringer af indstillede data skal foretages mens begge symboler ,
er tændte og stabile.
Instruktioner til brugeren
6.12.2 Programmeret tilberedning med opskrift
Efter valg af den ønskede opskrift er det muligt at
indstille programmeret tilberedning ved ganske
enkelt at trykke på symbolet inden inden for 5
sekunder.
Nu vises symbolet og tidspunktet for afslutning
af tilberedningen. For ændring af værdien trykkes på
symbolerne eller .
Nogle sekunder efter det seneste tryk holder
symbolerne - op med at blinke, og fra det
øjeblik afventer ovnen tidspunktet for aktivering af
tilberedningen.
For helt at slukke for ovnen og annullere en
programmeret tilberedning skal man trykke på
symbolet i 2 sekunder.
6.13 Permanent ændring af en opskrift
Temperaturområde
Temperaturområde
Ovnen er forsynet med forindstillede opskrifter og
med en valgfri opskrift angivet med symbolet .
For permanent ændring eller indstilling af en opskrift:
I ON position vælges den opskrift der skal ændres,
ved at trykke på symbolerne eller .
Inden for 5 sekunder holdes symbolet nede i
mindst 2 sekunder. Symbolet blinker for at
indikere aktivering af ændringen af den valgte opskrift.
Ved at trykke på knapperne eller er det
muligt at ændre opskriftens tilberedningsfunktion.
ON-OFF område
Temperaturområde
Temperaturområde
287
Instruktioner til brugeren
Tryk på symbolet for at bekræfte ændringen, og
gå videre til ændring af temperatur.
Ved at trykke på knapperne eller er det nu
muligt at ændre opskriftens tilberedningstemperatur.
Tryk på symbolet for at bekræfte ændringen og
gå videre til ændring af tilberedningsvarigheden.
Tryk på symbolerne eller for at ændre
opskriftens tilberedningsvarighed.
Temperaturområde
Temperaturområde
Temperaturområde
Temperaturområde
288
Tryk på symbolet for at bekræfte ændringen, og
gå videre til ændring af den anbefalede
rilleplacering.
Tryk på symbolerne eller for at ændre
opskriftens anbefalede rilleplacering.
Tryk på symbolet for at afslutte
ændringsproceduren. Symbolet holder op med
at blinke.
Temperaturområde
Temperaturområde
Temperaturområde
Instruktioner til brugeren
6.14 Tabel over prædefinerede opskrifter:
Klasse Type Antal Temp.
(°C)
Oksekød Roastbeef
0.7 Kg 200 30
1 Kg 200 40
1.5 Kg 200 65
Svin Steg
0.5 Kg 180 50
1 Kg 190 80
1.5 Kg 180 110
Kylling Stegt kylling
0.5 Kg 190 40
1 Kg 200 60
2 Kg 180 90
Lam Dyrekølle
1.0 Kg 190 65
1.5 Kg 190 90
Fisk Indbagt
0.7 Kg 200 35
havbars
1.0 Kg 200 45
Grøntsager
Fyldte
peberfrugter
1 Kg 170 45
1.5 Kg 160 50
Tilberednings-
varighed
(min)
Funkt. Rille
2 Kg 160 60
Pizza
Tærte Æbletærte
Småkager
*På modeller til bagning af pizza (forsynet med pizzaplade) reduceres
tilberedningstiden på pladen med 4 minutter.
Lukket pizza
(på bageplade)
1 pizza 280 8*
8
personer
180 60
Citronsmåkager 1 plade 180 18
289
Instruktioner til brugeren
Tilberedningstiderne beskrevet i tabellen refererer til den mad som er indikeret i
opskriften; de er vejledende, og kan variere alt efter vægt.
Tabellen angiver de data som er installeret fra fabrikken. Ønsker du at vende
tilbage til en opskrifts oprindelige indstillinger efter en ændring, skal du blot
indstille de viste data fra tabellen.
Hvis funktionen for begrænset effekt er aktiveret (se 6.15 Sekundær menu) kan
tilberedningstiderne variere fra de angivne.
Det anbefales ikke at anvende den programmerede tilberedningsfunktion ved
tilberedninger som kræver en forvarmet ovn, som f. eks. pizza og kager.
6.15 Sekundær menu
Ovnen er forsynet med en gemt undermenu, som giver brugeren mulighed for
at:
• Aktivere eller deaktivere børnesikringen
• Aktivere eller deaktivere Show Room
funktionaliteten (som deaktiverer alle
opvarmningsfunktioner, og kun sætter
kontrolpanelet i funktion).
• Aktivere eller deaktivere laveffekt-funktionen
290
Med ovnen på OFF drejes og holdes symbolerne
nede samtidigt ved begge kommandoerne
(temperaturområde og ON-OFF område) i mindst 5
sekunder.
Ved at trykke på symbolerne eller er det
muligt at ændre indstillingstilstanden (ON/OFF eller
HI/LO).
Tryk på symbolet for at gå til den næste
indstilling.
Temperaturområde
Temperaturområde
Instruktioner til brugeren
6.15.1 Børnesikringsfunktion
Ved at aktivere denne funktion efter to minutters
funktion, og uden afbrydelser fra brugerens side,
blokeres betjeningsknapperne automatisk, og
symbolet tændes.
For at frakoble låsemekanismen midlertidigt under
en tilberedning skal man holde
temperaturvælgerknappen nede i 5 sekunder. Efter
to minutter fra seneste indstilling aktiveres
låsemekanismen på ny.
Såfremt der bliver trykket på symbolerne i området som er berøringsfølsomt,
vises meddelelsen "BLOC" i to sekunder.
6.15.2 Show room funktionalitet (kun ved udstilling)
Ved aktivering af denne funktionalitet deaktiverer
ovnen alle opvarmningselementer, men opretholder
aktivering af betjeningspanelet (på enkelte modeller
vises desuden symbolet ). For at anvende ovnen
som normalt, skal denne funktion indstilles på OFF.
Temperaturområde
6.15.3 Laveffekt-funktion
Ved aktivering af denne funktion begrænser ovnen
den anvendte effekt.
Po: HI ; normal effekt
Po: LO ; lav effekt
Ved aktivering af lav effekt kan tilberedningstiderne blive forlænget.
291
Instruktioner til brugeren
7. TILBEREDNING MED OVNEN
ØKO:
Kombinationen af grillen og den nederste modstand og
blæseren er særlig egnet til tilberedning af små mængder mad,
med lavt energiforbrug.
STATISK:
Varmen som både kommer fra oven og fra neden, gør dette
system ideelt til tilberedning af særlige typer mad. Traditionel
tilberedning, også kaldet statisk eller termostrålende, er
velegnet til lave én enkelt ret ad gangen. Ideel til alle typer steg,
brød, tærter og især velegnet til fede typer kød, som gås og and.
GRILL:
Varmen som kommer fra grill-modstanden, gør det muligt at
opnå virkelig gode resultater ved tilberedning af kød, som skal
grilles, især kød som er af medium tykkelse eller tyndt, i
kombination med grillspyddet (hvor dette er inkluderet), og giver
efter endt tilberedning kødet en ensartet, gylden farve. Ideel til
pølser, spareribs, bacon. Denne funktion gør det muligt at grille
store mængder mad, især kød, på en ensartet måde.
GRILLSPYD: (kun på pyrolytiske modeller)
Grillspyddet virker sammen med grill-modstanden og giver
maden en perfekt gylden farve.
292
STATISK VENTILERET:
Funktionen af ventilatoren sammen med traditionel tilberedning
sikrer ensartede tilberedninger, selv ved mere komplicerede
opskrifter. Ideel til småkager og kager, som kan tilberedes
samtidigt på flere niveauer.
(For tilberedninger på flere niveauer anbefales det at anvende
2. og 4. rille).
VENTILERET GRILL:
Luften som produceres af ventilatoren gør den kraftige
varmebølge fra grillen blidere, og gør det muligt at grille selv
tykke produkter på optimal vis. Ideel til store udskæringer af kød
(f. eks. svineforskank).
Instruktioner til brugeren
VENTILERET BUNDVARME:
Kombinationen af ventilatoren og kun den nederste modstand
gør det muligt afkorte tilberedningen. Dette system anbefales til
sterilisering eller til færdiggørelse af tilberedning af madvarer,
som allerede er tilberedt tilstrækkeligt på overfladen, men ikke
indvendigt, og som derfor har brug for en moderat overvarme.
Ideel til alle typer mad.
På pyrolytiske modeller er de specielle funktioner til optøning og hævning
samlet i denne samme funktion (Se “7.4 Hævnings- og optøningsfunktion” for
yderligere detaljer).
CIRKULATION:
Ved at kombinere blæseren og cirkulationsmodstanden
(indbygget i ovnens bagvæg), er det muligt at tilberede mad på
flere plader, hvis den skal tilberedes ved samme temperatur og
måde. Cirkulation af varm luft sikrer en øjeblikkelig og ensartet
varmefordeling. Det er f. eks. muligt samtidigt at tilberede fisk,
grønstager og småkager (på flere riller), uden at smag og duft
blandes
(For tilberedninger på flere niveauer anbefales det at anvende 2. og 4. rille).
TURBO:
Kombinationen af ventileret og traditionel tilberedning gør det
muligt, særlig hurtigt og effektivt at tilberede forskellig mad på
flere bageplader, uden sammenblanding af duft og smag.
Ideel til store mængder mad, som kræver kraftig tilberedning.
(For tilberedninger på flere niveauer anbefales det at anvende
2. og 4. rille).
OPTØNING: (kun på multifunktionsmodeller)
Hurtig optøning lettes ved aktivering af den tilhørende blæser og
den øvre modstand, da disse sikrer en ensartet fordeling af luft
ved lave temperaturer inde i ovnen.
HÆVNING: (kun på multifunktionsmodeller)
Hævningen fremmes af overvarmen, og gør det muligt at sætte
alle typer dej til hævning, idet der sikres et optimalt resultat på
kort tid.
293
Instruktioner til brugeren
7.1 Råd og forholdsregler ved tilberedning
7.1.1 Generelle råd
Det anbefales at maden sættes ind efter forvarmning af ovnen. Sæt derfor
først maden ind i ovnen, når symbolet på displayet holder op med at blinke
og der har lydt et bip som bekræfter at den indstillede temperatur er nået.
Ved tilberedning af mad på flere niveauer anbefaler vi at bruge ventilationen for
at opnå ensartet tilberedning af maden på alle pladerne.
Det gælder generelt, at det ikke er muligt at afkorte tilberedningstiden ved at
hæve temperaturerne (maden kan være meget bagt/stegt udenpå og for lidt
indvendigt).
Under tilberedning af kager eller grøntsager kan der opstå dannelser af store
mængder kondens på ruden. For at undgå dette skal ovnlågen åbnes meget
forsigtigt et par gange under tilberedningen.
7.1.2 Råd om tilberedning af kød
Tilberedningstiden, især af kød, varierer afhængigt af kødets tykkelse, kvalitet
og af personlig smag.
294
Vi anbefaler at bruge et stegetermometer under tilberedning af steg eller ganske
enkelt at trykke på stegen med en ske. Hvis den er fast, er den færdig, ellers
skal den steges nogle flere minutter.
7.1.3 Råd om tilberedning af kager og småkager
Det er bedst at bruge mørke metalbageforme ved bagning af kager, da disse
opsuger varmen bedre.
Temperaturen og tilberedningens varighed afhænger af dejens kvalitet og
konsistens.
Kontrollér om kagen er bagt indvendigt: Ved endt bagning stikkes en tandstik
ned i kagens højeste punkt. Hvis der ikke sidder dej på tandstikkeren, er kagen
bagt.
Hvis kagen falder sammen, når den tages ud af ovnen, skal temperaturen ved
næste bagning sænkes med ca. 10°C og der skal evt. vælges en længere
bagetid.
7.1.4 Råd om optøning og hævning
Vi anbefaler at man placerer de madvarer, som skal tøs op, i en beholder uden
låg på ovnens første rille.
Instruktioner til brugeren
Maden skal optøs uden indpakning.
Placer maden som skal optøs jævnt, og undgå at stille produkter oven på
hinanden.
Ved optøning af kød anbefaler vi at bruge en rist på anden rille, hvor maden
anbringes, og en bageplade på første rille. På denne måde kommer maden ikke
i kontakt med den optøede væske.
De mest følsomme dele kan dækkes af sølvpapir.
For at opnå en bedre hævning anbefaler vi, at der placeres en beholder med
vand i bunden af ovnen.
7.1.5 Råd om tilberedning med grill og ventileret grill
Med grillfunktionen kan stegning af kød foretages også ved indsættelse i
kold ovn. Det anbefales at forvarme ovnen, hvis man ønsker at ændre
tilberedningens effekt.
Ved ventileret grillfunktion anbefales det derimod at forvarme ovnen inden
stegningen.
Hvis laveffekt-funktionen er indstillet (se 6.15.3 Laveffekt-funktion) anbefales
det at begrænse fordelingen af madvarer midt på risten.
7.2 For energibesparelse
For at spare på energien under brugen af ovnen er det muligt at benytte sig af
de følgende forholdsregler:
• Stands tilberedningen nogle minutter før den normalt anvendte tid.
Tilberedningen fortsætter i de resterende minutter med varmen, som er
akkumuleret indvendigt i ovnen.
• Åbn ovnlågen så lidt som muligt, så du undgår at varmen slipper ud.
• Sluk det indvendige ovnlys under tilberedningen (Se 6.2.3 Indvendigt
ovnlys).
• Sluk ovnen helt, når den ikke er i brug, ved at sætte den på OFF (Se 6.5
Driftstilstande).
• Anvend ØKO-funktionen, som er velegnet til tilberedning af små mængder
mad.
• Aktiver laveffekt-funktionen (Se 6.15.3 Laveffekt-funktion)
• Hold ovnen konstant ren indvendigt.
295
Instruktioner til brugeren
7.3 Tilberedningstabel
RETTER FUNKTION
HOVEDRETTER
LASAGNE Statisk
OVNBAGT PASTA Statisk
KØD
KALVESTEG Statisk ventileret
SVINEKAM Statisk ventileret
SVINEBOV Turbo
KANINSTEG Cirkulerende
KALKUNFILET Statisk ventileret
NAKKESTEG Turbo
STEGT KYLLING Turbo
KØD SOM SKAL GRILLES
SVINEKOTELET Ventileret grill
SVINEFILET
OKSEFILET
LEVERSNITZLER Ventileret grill
PØLSER Ventileret grill
FRIKADELLER
KØD PÅ SPID
KYLLING Grillspyd
296
-
-
-
Grill
Grill
Grill
Instruktioner til brugeren
SKINNEPOSITION
FRA NEDEN
1 220 - 230 40 - 50
1220 - 230 40
2 180 - 190 70 - 80
2 180 - 190 70 - 80
2 180 - 190 90 - 100
2 180 - 190 70 - 80
2 180 - 190 110 - 120
2 180 - 190 190 - 210
2 190 - 200 60 - 70
TEMPERATUR
°C
TID I MINUTTER
1. SIDE 2. SIDE
4 250 - 280 7 - 9 5 - 7
3 250 - 280 9 - 11 5 - 9
3 250 - 280 9 - 11 9 - 11
4 250 - 280 2 - 3 2 - 3
3 250 - 280 7 - 9 5 - 6
3 250 - 280 7 - 9 5 - 6
På spyd 250 - 280 60 - 70
297
Instruktioner til brugeren
RETTER FUNKTION
FISK
LAKSEØRRED Ventileret bundvarme
PIZZA Statisk ventileret
BRØD Cirkulerende
FOCACCIA Tu rb o
KAGER
KRANSE Statisk ventileret
FRUGT- OG MARMELADETÆRTE Statisk ventileret
MØRDEJ Cirkulerende
FYLDTE TORTELLINI Turbo
SANDKAGE Statisk ventileret
VANDBAKKELSER Turbo
LAGKAGEBUNDE Cirkulerende
RISKAGE Turbo
BRIOCHE Cirkulerende
Tiderne angivet i de følgende tabeller indeholder ikke forvarmningstid og er
vejledende. Forvarm ovnen og stil maden ind i ovnen når symbolet forbliver
tændt.
298
Instruktioner til brugeren
SKINNEPOSITION
FRA NEDEN
2 160 - 170 35 - 40
1 250 - 280 6 -10
2 190 - 200 25 -30
2 180 - 190 15 -20
2 160 55 - 60
2 160 30 - 35
2 160 - 170 20 - 25
2 160 20 - 25
2 160 55 - 60
2 150 - 160 40 - 50
TEMPERATUR
°C
TID I MINUTTER
2 150 - 160 45 - 50
2 160 40 - 50
2 160 25 - 30
299
Instruktioner til brugeren
7.4 Hævnings- og optøningsfunktion
På pyrolytiske modeller er de specielle funktioner til
optøning og hævning samlet i den samme funktion
angivet med symbolet .
Valget af temperatur bestemmer om man udfører
optøning eller hævning på baggrund af
nedenstående tabel.
Temperatur
(°C)
30 Optøning 1
40 Hævning 1
Funktion Skinneposition
Tid i minutter
fra neden
Afhængig af
mængden
300
Instruktioner til brugeren
8. RENGØRING OG VEDLIGEHOLDELSE
ANVEND IKKE DAMPSTRÅLE TIL RENGØRING AF APPARATET.
Det anbefales at anvende rengøringsmidler som er distribueret af fabrikanten.
På ståldele, eller dele som er overfladebehandlet med metalfinish (f. eks.
anodiseringer, forniklinger, og forkromninger) må ikke anvendes produkter som
indeholder klor, ammoniak eller blegemiddel.
8.1 Rengøring af rustfrit stål
For at vedligeholde rustfrit stål skal det renses regelmæssigt hver gang ovnen er
blevet brugt, men først efter den er blevet afkølet.
8.2 Almindelig daglig rengøring
For at rense og bevare overfladerne i rustfrit stål, skal der altid og kun bruges
særlige produkter, som ikke indeholder slibemidler eller syreholdige midler med
klor.
Anvendelse: Hæld produktet på en fugtig klud og tør overfladerne af, skyl
omhyggeligt, og tør efter med en blød klud eller med en mikrofiberklud.
8.3 Pletter fra mad eller rester
Det er vigtigt at undgå at bruge skuresvampe i stål eller skrabere, der
ridser, for ikke at beskadige overfladerne.
Brug almindelige produkter, som ikke ridser, og brug eventuelt
redskaber af træ eller plastic. Skyl grundigt, og tør efter med en blød
klud eller med en mikrofiberklud.
Undgå at lade madrester, som indeholder sukker (f. eks. marmelade)
tørre i ovnen. Hvis de tørrer over længere tid, kan de ødelægge
emaljen indvendigt i ovnen.
8.4 Rengøring af ovnlågens rude
Ruden bør altid holdes ren. Brug sugende køkkenrulle; hvis snavset sidder godt
fast vaskes ruden med en fugtig svamp og almindeligt rengøringsmiddel.
Brug ikke slibende eller ætsende stoffer til rengøring af ruderne i lågen (f. eks.
produkter i pulverform, pletfjernere og metalsvampe).
Brug ikke materialer som er ru eller slibende, eller skarpe metalskrabere til
rengøring af ovnlågens glasrude, da disse kan ridse overfladen.
301
Instruktioner til brugeren
8.5 Indvendig rengøring af ovnen
For at vedligeholde ovnen, bør den rengøres regelmæssigt, efter at den er kølet
af.
• Tag alle løse dele ud af ovnen.
• Rens ovnristene med varmt vand og rengøringsmidler uden slibemiddel, skyl
og tør dem.
• For at lette rengøringen er det muligt at fjerne ovnlågen (se afsnit “9.2
Afmontering af ovnlågen”).
302
Ovnen bør tændes i maksimalt ca. 15/20 minutter efter den er blevet renset med
særlige produkter, således at rester inde i ovnen afbrændes.
Kun på modeller med pizza-funktion skal følgende gøres, før ovnen renses:
Fjern låget og efterfølgende den
bund, som det er placeret på.
Bunden skal løftes få mm opad og
derefter tages ud.
Instruktioner til brugeren
Løft det yderste af den nederste
modstand nogle centimeter op, og
rengør bunden.
Sæt bunden til pizzapladen på
plads igen, ved at skubbe den
indtil den når det bagerste af
ovnen, og sæt den ned så pladen
sættes fast på modstanden på
samme bund.
Efter rengøringen bør de fugtige dele tørres grundigt.
8.5.1 Afmontering af skinnernes rammer
Afmontering af skinnernes rammer
gør det muligt at rengøre ovnens
sider på en nemmere måde, og er
desuden et indgreb som skal
udføres hver gang man anvender
automatisk rengøring (kun på
enkelte modeller).
• For at afmontere skinnernes
rammer trækkes rammen mod
det indvendige af ovnen, så
den kobles fra fæstningen A,
derefter trækkes den ud af
lejerne bag på B.
• Ved endt rengøring gentages
de ovenfor beskrevne
handlinger for genmontering af
rammen.
303
Instruktioner til brugeren
8.6 Rengøring af pizzapladen
Pizzapladen, (findes kun på nogle modeller), skal vaskes separat, ifølge
nedenstående forholdsregler:
Pyrolytiske modeller: Lad pizzastenen være i ovnen og aktiver
pyrolysefunktionen. Til sidst, når stenen er afkølet så meget at den er lunken,
skal den tørres med en fugtig mikrofiberklud, for at fjerne evt. rester.
Multifunktionsmodeller: Stenen skal rengøres hver gang den har været brugt.
Man bør ikke foretage en ny opvarmning, hvis der er skorper på den.
For rengøring hældes 50 cl eddike på pladen. Lad det virke i 10 minutter, og
fjern det herefter ved at gnide med en metalsvamp eller skuresvamp.
Skyl med vand, og lad den tørre.
• Før rengøringen skal fastbrændt snavs på stenen fjernes med en
metalspatel eller skraber til rengøring af glaskeramiske kogeplader.
• For optimal rengøring skal stenen være lunken, alternativt bør den vaskes
med varmt vand.
• Brug skuresvampe af metal eller skurende scotch-brite, dyppet i citron eller
eddike.
• Brug ikke rengøringsmidler.
• Stenen må ikke vaskes i opvaskemaskinen.
• Lad ikke stenen ligge i blød.
• Den fugtige sten må ikke bruges før 8 timer efter rengøringen har fundet
sted.
• Efter nogen tid kan stenen få ridser i overfladen. Disse skyldes blot den
normale udvidelse som sker på emaljen, som stenen er belagt med, ved
høje temperaturer.
304
Instruktioner til brugeren
8.7 Pyrolyse: Automatisk, selvrensende rengøring af ovnen (kun
på nogle modeller)
Pyrolyse er en metode til automatisk rengøring ved høj temperatur, som gør, at
snavs opløses. Med denne metode er det særlig nemt at rense ovnen
indvendigt.
Under den første automatiske rengøring kan der opstå ubehagelig lugt pga.
normal fordampning af olieholdige stoffer fra fabrikationen. Dette er helt normalt,
og lugten vil forsvinde efter første rengøringscyklus.
Før rengøringscyklussen startes skal det sikres, at der ikke er mad eller rester
fra spildt mad fra tidligere tilberedning.
Under den pyrolytiske cyklus forhindrer en låseanordning på lågen ethvert
forsøg på åbning af ovnen.
HVIS OVNEN ER INSTALLERET UNDER EN KOGEPLADE, BØR MAN SIKRE SIG, AT
BRÆNDERE ELLER ELEKTRISKE KOGEPLADER PÅ KOGETOPPEN FORBLIVER
SLUKKET UNDER RENGØRINGSCYKLUSSEN.
8.7.1 Før den automatiske rengøringscyklus startes
Der kan foretages pyrolyse på et hvilket som helst tidspunkt om dagen eller om
natten (hvis man ønsker at udnytte de særlige takster for brug af elektricitet om
natten).
• Fjern alt tilbehør indvendigt i ovnen,
og den øverste beskyttelse inklusiv
den øvre beskyttelse.
305
Instruktioner til brugeren
• Fjern skinnernes rammer, se “8.5.1
Afmontering af skinnernes rammer”.
• Ved endt rengøringscyklus, og når
ovnen er afkølet, indsættes rammerne
ved at gentage de tidligere udførte
handlinger i omvendt rækkefølge.
• Man bør sikre sig, at ovnlågen er helt
lukket.
For ikke at beskadige den indvendige rude, anbefales det stærkt at rengøre
den ifølge de almindelige rengøringsanvisninger, før den automatiske
rengøringscyklus startes, (se 8.4 Rengøring af ovnlågens rude).
Ved mere vanskeligt snavs låses lågen med de medfølgende stifter, og ruden
afmonteres. Spray med et produkt til rengøring af ovne på ruden (vær
opmærksom på anvisningerne på produktet); lad det virke i 60 minutter, skyl
herefter, og tør ruden med køkkenrulle eller en mikrofiberklud. Efter afslutning af
disse indgreb sættes ruden på plads i lågen, og de låsende stifter fjernes.
306
Der henvises til det følgende skema for indstilling af rengøringscyklussens
varighed:
RENGØRINGENS
VARIGHED
Under den automatiske rengøringscyklus producerer ventilatorerne en mere
intens lyd som skyldes en højere ventilationshastighed; det er en helt normal
funktion som sørger for en bedre varmefordeling.
Ved afsluttet pyrolyse fortsætter ventilationen automatisk så længe det er
nødvendigt for at undgå overophedning af ovnens vægge og front.
Hvis resultatet af pyrolysen ved minimumsvarighed ikke er tilfredsstillende,
anbefales det at indstille en længere tid for de næste pyrolysecyklusser.
LIDT SNAVSET MIDDEL
SNAVSET
120 MIN. 150 MIN. 180 MIN.
MEGET SNAVSET
Instruktioner til brugeren
8.7.2 Indstilling af rengøringscyklus
I ON funktion (se 6.5 Driftstilstande), vælges ved
hjælp af symbolerne eller en af de to
rengøringscyklusser mellem og
For at starte rengøringscyklussen (Pyrolyse) skal
man trykke på symbolet . Nu tændes symbolet
for at indikere at det er muligt at indstille
cyklussens varighed.
Tryk på symbolerne eller for at forøge eller
reducere cyklussens varighed mellem et minimum
på 2 timer og et maksimum på 3 timer og 00 minutter
(bortset fra cyklussen hvor varigheden er
fastsat til en værdi af 2 timer).
På displayet vises meddelelsen “Piro” for at indikere
at ovnen udfører rengøringen.
Der vises desuden den resterende tid indtil
afslutning af rengøringscyklussen.
Efter to minutter fra starten af rengøringscyklussen
(Pyrolyse) aktiveres en låsemekanisme som
forhindrer, at lågen åbnes. Når denne blokering
aktiveres, vises det med symbolet .
Ved endt rengøringscyklus forbliver låsemekanismen
aktiv indtil ovnens indvendige temperatur har opnået
en sikkerhedsgrænse. Når ovnen er afkølet
opsamles resterne fra den automatiske rengøring
med en fugtig mikrofiberklud.
Temperaturområde
Temperaturområde
Temperaturområde
307
Instruktioner til brugeren
For at vælge en forskudt rengøringscyklusoskal
man, når den ønskede varighed er valgt, trykke på
symbolet . På displayet vises symbolet
sammen med den aktuelle tid.
Tryk på symbolerne eller for at forøge eller
reducere tidspunktet for hvornår du ønsker at starte
funktionen.
Nogle sekunder efter den ønskede varighed er valgt
forbliver symbolerne og tændt og fra det
øjeblik venter ovnen på at nå det indstillede tidspunkt
for start af rengøringscyklussen.
Det er ikke muligt at vælge nogen funktioner, når lågens låsemekanisme er
koblet til. Vent på at symbolet slukkes.
Skulle det vise sig nødvendigt at afbryde rengøringsfunktionen skal ovnen
slukkes helt, ved at man trykker på symbolet i 2 sekunder.
Temperaturområde
Temperaturområde
308
Instruktioner til brugeren
8.8 VAPOR CLEAN: Assisteret rengøring af ovnen (kun på nogle
modeller)
VAPOR CLEAN er en hjælpeforanstaltning til rengøring som letter afrensning af
snavs. Med denne metode er det særlig nemt at rense ovnen indvendigt. De
snavsede rester blødgøres af varmen og vanddampen, hvilket letter den
efterfølgende afrensning.
Før den assisterede rengøringscyklus startes skal det sikres, at der ikke findes
mad eller rester fra spildt mad fra en tidligere tilberedning.
Udfør kun indgreb i forhold til assisteret rengøring ved kold ovn.
8.8.1 Før den assisterede rengøringscyklus startes
• Fjern alt tilbehør indvendigt i ovnen.
Den øverste beskyttelse kan beholdes
indvendigt i ovnen.
PÅ MULTIFUNKTIONSMODELLER
• Hæld ca. 40 cl vand i bunden af ovnen
(som vist på figuren). Sørg for at det
ikke løber ud over fordybningen.
309
Instruktioner til brugeren
PÅ MODELLER MED PIZZA-FUNKTION
• Fjern eventuelt tilbehør. Det anbefales
at man, for at spare energi, fjerner
pizzapladen og sætter låget på plads
på det tilhørende leje.
• Placer en bradepande i bunden af
ovnen som vist på figuren.
• Hæld ca. 40 cl vand på bradepanden.
Sørg for at det ikke løber ud over
fordybningen.
• Spray en opløsning af vand og
opvaskemiddel indvendigt i ovnen ved
hjælp af en forstøver. Ret strålen mod
sidevæggene, loftet, bunden og
afskærmningen (ved siden af angives
med de farvede områder hvor det er
muligt at spraye med opløsningen).
310
Overdriv ikke fordelingen af opløsningen af vand og opvaskemiddel. Det
anbefales at udføre maksimalt 20 tryk.
• Luk lågen og gå videre med indstillingen af assisteret rengøring.
Instruktioner til brugeren
8.8.2 Indstilling af assisteret rengøringscyklus
Den assisterede rengøringscyklus kan kun startes ved kold ovn. Såfremt den
aktiveres når ovnen stadig er varm indeni, vises meddelelsen STOP på
displayet.
Når ovnen står på ON (se “6.5 Driftstilstande”),
drejes ON/OFF-knappen til højre eller venstre for at
vælge rengøringscyklussen VAPOR CLEAN .
ON-OFF område
For at tænde for rengøringscyklussen (VAPOR CLEAN)
skal man trykke på temperaturvælgerknappen. Nu lyser
symbolet for at indikere at rengøringsfasen er i
gang.
På displayet vises temperaturen ved hvilken rengøringscyklussen udføres, og
den resterende tid.
Parametre såsom varighed og temperatur kan ikke ændres.
Temperaturområde
311
Instruktioner til brugeren
8.8.3 Afslutning af assisteret rengøringscyklus
Det vand som er tilbage efter endt assisteret rengøringscyklus må ikke
efterlades i ovnen i længere tid (f. eks. om natten).
Det anbefales at anvende handsker under disse indgreb.
Ved endt rengøringscyklus skal man åbne lågen og tørre henover det mindre
vanskelige snavs med en mikrofiberklud, mens man ved mere genstridige
skorper bør anvende en slibefri svamp med messingtråde (det anbefales at
afmontere lågen for at lette adgangen til de mere snævre dele). Tør ovnen efter
med en mikrofiberklud.
Hvis VAPOR CLEAN cyklussen aktiveres efter tilberedninger med meget fedt,
kan det efter endt rengøringscyklus være nødvendigt at anvende et produkt til
rengøring af ovne for nemmere at fjerne snavset.
For en bedre hygiejne og for at undgå at madvarerne får en ubehagelig lugt
anbefales det at udføre en tørring af ovnen med en ventilationsfunktion på
160°C i ca. 10 minutter. For indstilling af funktionen, se “6.9 Valg af en
tilberedningsfunktion”.
312
Instruktioner til brugeren
9. SÆRLIG VEDLIGEHOLDELSE
Med jævne mellemrum har ovnen brug for småvedligholdelse eller udskiftning af
dele, som bliver slidt, som f. eks. tætningslister, pærer osv. Herunder gives
særlige oplysninger om dette.
Før hvert indgreb som kræver adgang til dele under spænding, skal
apparatet kobles fra strømforsyningen.
9.1 Udskiftning af pæren til ovnlyset
Såfremt det bliver nødvendigt at udskifte
en pære, fordi den er slidt eller brændt,
afmonteres skinnernes rammer, se “8.5.1
Afmontering af skinnernes rammer”.
Herefter fjernes lampens låg ved hjælp af
et værktøj (f. eks. en skruetrækker).
Fjern pæren ved at skrue den af som
angivet.
Kun på enkelte modeller: Pærerne er af
typen halogen, og derfor skal man ikke
røre dem direkte med fingrene, men
anvende isolerende beskyttelse.
Udskift pæren med en lignende pære
(40W). Genmonter låget korrekt og lad
formpresningen på det indvendige glas
vende ned mod lågen.
Tryk låget i bund, så det slutter helt tæt til fatningen.
313
Instruktioner til brugeren
9.2 Afmontering af ovnlågen
9.2.1 Med stifter
Åbn lågen helt.
Indsæt de to små stifter i hullerne angivet
A på de to hængsler bag på, indtil de
kobles sammen.
Hold på lågen på begge sider med begge
hænder, løft den opad i en vinkel på ca.
30°, og træk den ud.
314
For genmontering af lågen indsættes
hængslerne i de tilhørende åbninger på
ovnen, mens man sikrer sig at lejerne C
tilsluttes helt til åbningerne. Lågen
sænkes nedad, og når den er på plads
fjernes de små stifter fra hullerne i
hængslerne.
Instruktioner til brugeren
9.3 Afmontering af tætningslisten
Kun ved multifunktionsmodeller:
For en grundig rengøringen af ovnen, kan
tætningslisten på ovnlågen tages af.
På alle fire sider findes kroge, som
fæstner den til ovnens kant. Træk udad på
kanterne af tætningslisten for at trække
krogene ud.
9.4 Afmontering af den indvendige rude
Ruden bør altid holdes ren. For at lette rengøringen, er det muligt at tage lågen
af (se “9.2 Afmontering af ovnlågen”) og placere den på et klæde; eller at åbne
den og blokere hængslerne, så ruderne kan afmonteres.
Ruderne i lågen kan afmonteres helt, som beskrevet i det efterfølgende.
Vigtigt: Før ruderne tages ud skal mindst ét af hængslerne i lågen blokeres i
åben position, som beskrevet i afsnittene “9.2 Afmontering af ovnlågen”. Dette
kan vise sig at blive nødvendigt igen, når ruderne tages ud, hvis lågens
blokering går løs ved et uheld.
315
Instruktioner til brugeren
Afmontering af den indvendige rude:
• Den indvendige rude tages af ved at den
trækkes forsigtigt opad på den bagerste
del, mens man følger bevægelsen angivet
med pilene (1).
• Efterfølgende trækkes opad på den
forreste del af ruden (2).
• På denne måde løsnes de fire stifter, som
sidder på ruden, fra deres lejer på
ovnlågen.
Afmontering af mellemglassene:
(pyrolytiske modeller)
• På pyrolytiske modeller findes to
mellemglas som er sammenkoblet ved
hjælp af 4 små blokke. Tag
mellemglassene af ved at løfte dem opad.
(multifunktionsmodeller)
• På multifunktionsmodeller kan der findes
en mellemrude. I så tilfælde afmonteres
den ved at man løfter den opad.
316
Rengøring:
• Nu er det muligt at rense den udvendige
rude og ruderne som blev afmonteret før.
Brug sugende køkkenrulle. Hvis snavset
på ruderne sidder godt fast, skal disse
renses med en fugtig svamp og et neutralt
rengøringsmiddel.
Genmontering af ruderne:
• Indsæt ruderne igen i omvendt
rækkefølge i forhold til afmonteringen.
• Indsæt den indvendige rude igen og
forsøg at centrere og sætte de fire tapper,
som sidder på ruden, ned i deres lejer på
ovnlågen, ved hjælp af et let tryk.
Instruktioner til brugeren
9.5 Hvad bør man gøre hvis...
Ovnens display er
fuldstændig slukket
Ovnen bliver ikke varm • Kontrollér om funktionen “show room” er
Tilberedningstiderne er
højere end dem, som er
angivet i tabellen.
Efter den automatiske
rengøringscyklus “pyrolyse”
(kun på nogle modeller) er
det ikke muligt at vælge en
funktion.
På displayet står ERR 4
(kun på pyrolytisk
selvrensende modeller)
Hvis lågen åbnes under en
ventileret funktion, vil
blæseren stoppe.
• Kontroller netforsyningen.
• Kontrollér om en eventuel flerpolet afbryder
oven på ovnens strømforsyningslinje står på
“On”.
indstillet. For yderligere detaljer, se afsnit “6.15
Sekundær menu”.
• Kontrollér om funktionen“PO” er indstillet. For
yderligere detajler, se “6.15 Sekundær menu”.
• Kontroller om dørlåsen er koblet fra. Hvis ikke,
er ovnen forsynet med en beskyttelse, som ikke
gør det muligt at vælge en funktion, sålænge
ovnlåsen er aktiv. Det skyldes, at der inde i
ovnen stadig er høje temperaturer, som ikke gør
nogen tilberedning mulig.
• Ovnlåsen har ikke hægtet sig korrekt på døren,
hvilket kan skyldes, at lågen er blevet åbnet ved
en fejltagelse under aktivering af funktionen.
Sluk og tænd ovnen og vent et par minutter, før
en rengøringscyklus vælges igen.
• Dette er ikke en fejl, produktet fungerer som det
skal. Det nyttigt, når man skal kigge til maden
under tilberedningen, for at undgå, at store
mængder varme slipper ud af ovnen. Når døren
lukkes vil ventilatoren starte sin funktion igen.
Hvis problemet ikke er blevet løst eller hvis der er andre typer fejl, bør man
kontakte kundeservice i området.
317
Instruktioner til installatøren
10.INSTALLATION AF APPARATET
10.1 Elektrisk tilslutning
Identifikationsskiltet med tekniske data, serienummeret og mærkningen er
synligt placeret på ovnen.
Skiltet må aldrig fjernes.
Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det
elektriske anlæg.
Hvis der anvendes fast tilslutning, skal der på forsyningslinjen til anlægget
anbringes en flerpolet afbryder med en minimum kontaktafstand på 3 mm eller
mere, som skal være let tilgængelig og i nærheden af apparatet.
Hvis der bruges en tilslutning med stik og kontakt, skal man kontrollere, at disse
er af samme type. Undgå brug af stikomformere, adaptere eller stikdåser med
flere stik, da disse kan forårsage overophedning og anordningerne kan smelte.
Funktion ved 220-240 V~: Anvend et trepolet stik
af typen H05V2V2-F (kabel på 3 x 1.5mm
Enden, som skal kobles til apparatet, skal have en
jordledning (gul og grøn), som er mindst 20 mm længere.
2
).
318
BEMÆRK: Værdierne angivet ovenfor refererer til tværsnittet på den indvendige
ledning.
Instruktioner til installatøren
10.2 Udskiftning af kablet
Såfremt forsyningskablet skal udskiftes,
skal den bagerste skærm fjernes, ved at
afdreje skruerne for at få adgang til
klemkassen.
Udskift kablet. Kablets tværsnit må ikke
være under 1,5mm² (3 x 1,5).
Man skal sikre sig at kablerne (på ovnen
eller evt. kogepladen) følger en optimal
rute, så man undgår enhver kontakt med
ovnen.
BEMÆRK: Spændingsmomentet på skruerne på forsyningskablerne på
klemkassen skal være lig med 1,5 - 2 Nm.
319
Instruktioner til installatøren
10.3 Indsætning af bøsninger til fastgøring
For at fastgøre ovnen korrekt til
køkkenelementet indsættes de
medfølgende bøsninger på fronten,
(som vist på figuren).
Efterfølgende, når ovnen er placeret i
indbygningen, fastgøres den til
køkkenelementet med skruerne.
Bøsningen tillader en hældning af
skruen på ca. 30°.
Efter ovnen er fastgjort dækkes
bøsningen med de medfølgende
propper.
320
Instruktioner til installatøren
10.4 Placering af ovnen
Brug ikke lågen til at løfte ovnen ind i køkkenelementet. Pres ikke for hårdt på
den åbne låge.
Det anbefales at installere ovnen med hjælp fra en anden person.
Den base som ovnen hviler på skal være hel, som vist på de følgende figurer.
Ovnen er udviklet til indbygning i
et hvilket som helst materiale, så
længe det er varmeresistent.
Figuren ved siden af viser ovnens
indikative pladsbehov.
Ved placering under
bordplader skal man overholde
målene angivet i afsnit “10.4.1
Placering under køkkenborde”.
Ved placering i søjle skal man
overholde målene angivet i afsnit
“10.4.2 Placering i søjle”, og tage
højde for at køkkenelementet
øverst/bagerst skal have en
åbning med en dybde på ca. 3540 mm.
Ved installationer under bordplader skal man sikre sig at den bagerste/nederste
del af køkkenelementet er udstyret med en åbning på ca. 60 mm (som vist på de
efterfølgende figurer).
For placering og fastgøring af en eventuel kogeplade, henvises til
instruktionerne som er vedlagt for denne type apparat.
321
Instruktioner til installatøren
583-585
490-500
560
60
35-40
583-585
560
914775169/ A
10.4.1 Placering under køkkenborde
10.4.2 Placering i søjle
322
Loading...
