Περιεχόµενα
1. ΕΓΚΑΤΑΣΤΑΣΗ _____________________________________________________________________ 2
2. ΣΥΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ______________________________________________________________ 5
3. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΧΕΙΡΙΣΤΗΡΙΩΝ ______________________________________________________ 5
4. ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ________________________________________________________ 6
Ο∆ΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ: αυτές προορίζονται για καταρτισµένο τεχνικό, ο οποίος πρέπει να
εγκαταστήσει τη συσκευή, να την θέσει σε λειτουργία και να πραγµατοποιήσει µια δοκιµή επιθεώρησης.
Όψη του απορροφητήρα- σχέδιο 1 -
1. Πίνακας ελέγχου
2. Φως εργασίας
3. Τηλεσκοπική διακοσµητική καµινάδα
4. Έξοδος (µόνο για την έκδοση µε φίλτρο -Κ)
5. Μεταλλικά φίλτρα λίπους
Χρήση: ∆ύο συστήµατα είναι διαθέσιµα
Με εξαγωγή
Οι ατµοί και οι οσµές εξάγονται µέσω ενός σωλήνα που τοποθετείται
απορροφητήρα. Η διάµετρος του σωλήνα πρέπει να είναι ίση µε αυτήν του δαχτυλιδιού σύνδεσης. Στην οριζόντια διάταξη
του αγωγού πρέπει να δίνουµε ελαφριά κλίση (περίπου 10°) και να τον κατευθύνουµε προς τα πάνω για να εξάγει τον
αέρα πιο εύκολα από το
σωλήνα που χρησιµοποιούµε και να τοποθετείτε παλλόµενη περσίδα (όχι σταθερή). Να αποφεύγονται οι συστολές για να
την ένωση διαφορετικής διαµέτρου σωληνώσεων.
Προσοχή!
Εάν ο απορροφητήρας παρέχεται µε το φίλτρο άνθρακα
Έκδοση µε χρήση φίλτρων άνθρακα(K)
Ο αέρας φιλτράρεται µέσω ενός φίλτρου άνθρακα (για την εγκατάστασή του δείτε την παράγραφο "φίλτρο άνθρακα") και
διανέµεται εκ νέου στο δωµάτιο µέσω του αεραγωγού της διακοσµητικής καµινάδας.
Προσοχή!
Εάν ο απορροφητήρας δεν
παραγγελθεί και να τοποθετηθεί.
Αυτή η έκδοση χρησιµοποιείται όταν δεν υπάρχει δυνατότητα χρήσης αγωγού εξαγωγής ή όταν είναι αδύνατο να
εγκατασταθεί ένας.
Ο∆ΗΓΙΕΣ ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ: αυτές περιέχουν συµβουλές χρήσεως, περιγραφή των χειριστηρίων και των
σωστών διαδικασιών για την συντήρηση της συσκευής.
στο δαχτυλίδι σύνδεσης επάνω από τον
δωµάτιο. Στον εξωτερικό τοίχο η τρύπα, στην έξοδο του σωλήνα, να είναι ∅ 15cm ανάλογη µε το
τοποθετηµένο από το εργοστάσιο, πρέπει να αφαιρεθεί.
παρέχεται µε το φίλτρο άνθρακα τοποθετηµένο από το εργοστάσιο, πρέπει να

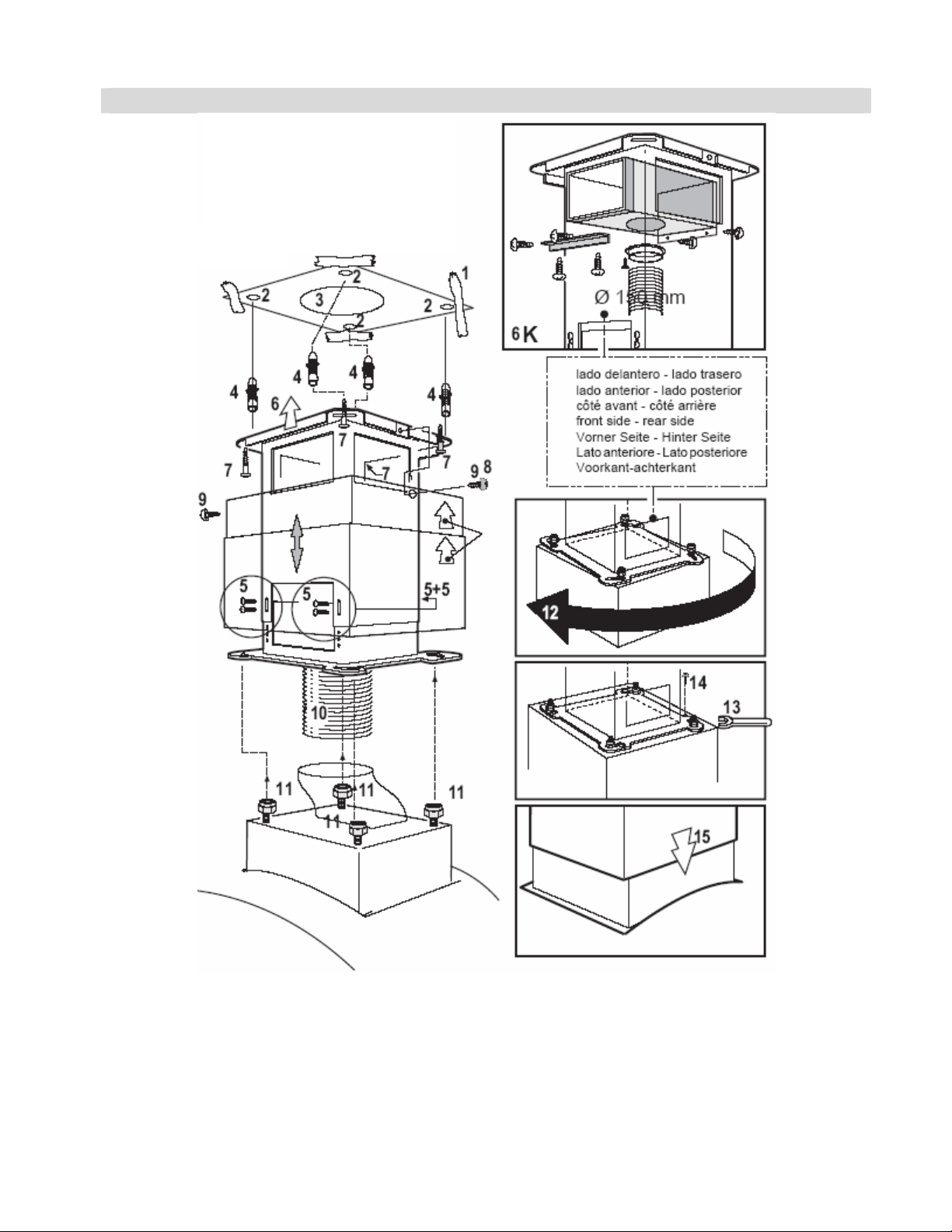

Εγκατάσταση
Πρόβλεψη σωστής τοποθέτησης
Η εντεταλµένη λειτουργία ενός απορροφητήρα είναι η εξαγωγή των οσµών και µερικώς των ατµών που παράγονται κατά
τη διάρκεια του µαγειρέµατος . Η αποδοτική του λειτουργία εξαρτάται από αρκετούς παράγοντες που πρέπει να τους
λαµβάνεται σοβαρά υπόψη σας. Καταρχάς το µέγεθος του χώρου που
απορρόφησης του απορροφητήρα. Πρέπει µέσα σε µία ώρα ο απορροφητήρας να επιτυγχάνει το λιγότερο 8
ανακυκλώσεις αέρα.
Άλλο ένα στοιχείο που πρέπει να λαµβάνεται υπόψη σας είναι η θέση τοποθέτησης. Το µήκος του σωλήνα
εξαγωγής και η διάµετρος του επηρεάζουν σηµαντικά την
απόδοση.
θα εγκατασταθεί προσδιορίζει και την δυνατότητα
Smeg SpA – Petco S.A. 2
Εγκατάσταση
Εµείς συνιστούµε:
την χρήση αγωγών 150mm για αποδόσεις άνω των 600m
να ακολουθείται η πιο οµαλή (χωρίς στροφές 90
στα οριζόντια διαστήµατα ο σωλήνας εξόδου να είναι ελαφρά κεκλιµένος προς τα πάνω.
στον εξωτερικό τοίχο η τρύπα, στην έξοδο του σωλήνα, να είναι ∅ 15cm ανάλογη µε το σωλήνα που
χρησιµοποιούµε και να τοποθετείτε παλλόµενη περσίδα (όχι σταθερή).
να αποφεύγονται οι συστολές για να την ένωση διαφορετικής διαµέτρου σωληνώσεων.
Όταν εγκαθίσταται, η απόσταση µεταξύ του απορροφητήρα και των εστιών πρέπει να είναι περισσότερο από 60 εκατ.
από τους ηλεκτρικές εστίες ή 70 εκατ. επάνω από τους εστίες αερίου ή µικτές εστίες.
ο
) και σύντοµη διαδροµή.
3
/h.
Smeg SpA – Petco S.A. 3
Εγκατάσταση
Ηλεκτρική σύνδεση
Η τάση πρέπει να αντιστοιχεί στην τάση που υποδεικνύεται στην ετικέτα που τοποθετείται µέσα στον απορροφητήρα. Εάν
ο απορροφητήρας εάν εγκατεστηµένος µε φις, συνδέστε τον µε µια πρίζα µε εύκολη πρόσβαση. Εάν δεν παρέχεται φις
και πραγµατοποιηθεί άµεση σύνδεση µε τις ηλεκτρολογικές εγκαταστάσεις, παρεµβάλλετε έναν
άνοιγµα επαφών περισσότερο από 3 χιλ. (και πάλι µε εύκολη πρόσβαση).
µία διπολική ασφάλεια µε
Smeg SpA – Petco S.A. 4
Συστάσεις Ασφαλείας
— Αυτή η συσκευή σχεδιάζεται για χρήση από τους ενηλίκους. Τα παιδιά δεν πρέπει να έχουν την άδεια για να πειράξουν
τα χειριστήρια ή να παίξουν µε τη συσκευή.
— Ο απορροφητήρας δεν πρέπει να συνδεθεί µε αγωγούς εξαγωγής προϊόντων καύσης άλλων συσκευών που
λειτουργούν µε πηγές ενέργειας εκτός από την
— Όταν ο απορροφητήρας χρησιµοποιείται συγχρόνως µε άλλες συσκευές καύσης πετρελαίου, αερίου (εκτός από
ηλεκτρικές), πρέπει να ληφθούν µέτρα για έναν επαρκή ανεφοδιασµό του αέρα.
— Κανένα τρόφιµο δεν πρέπει να µαγειρευτεί µε χρήση γυµνής φλόγας (flambé) κάτω από τον απορροφητήρα. Η χρήση
µιας µη προστατευµένης φλόγας
µην χρησιµοποιήσετε ποτέ µια ανοικτή φλόγα κάτω από τον απορροφητήρα. Κατά το τηγάνισµα των τροφίµων, µην
αφήστε ποτέ το τηγάνι χωρίς επιτήρηση καθώς µπορεί να προκληθεί πυρκαγιά.
— Παρακαλώ, τηρήστε τις διατάξεις των επίσηµων
— Οι κατασκευαστές αρνούνται να δεχτούν οποιαδήποτε ευθύνη για ζηµία στον απορροφητήρα ή εκδήλωσης πυρκαγιάς
λόγω της µη τήρησης των ανωτέρω οδηγιών.
είναι επικίνδυνη για τα φίλτρα και θα µπορούσε να προκαλέσει πυρκαγιά. Εποµένως,
ηλεκτρική ενέργεια (καυστήρες, λέβητες κ.α.).
οδηγιών σχετικά µε το ζήτηµα της απαλλαγής καπνών.
Περιγραφή των χειριστηρίων
Χρήση του απορροφητήρα
— Στον απορροφητήρα παρέχεται ένα µοτέρ µε διάφορες ταχύτητες. Για την καλύτερη απόδοση, συστήνουµε τις χαµηλές
ταχύτητες σε κανονικούς όρους µαγειρέµατος και τις υψηλές ταχύτητες σε ιδιαίτερες περιπτώσεις ισχυρής
συγκέντρωσης οσµών και ατµού.
— Συστήνουµε την χρήση του απορροφητήρα λίγα λεπτά πριν το µαγείρεµα και µερικά µετά το τέλος του, έως ότου
αποβληθούν όλες οι µυρωδιές.
Ηλεκτρονικός πίνακας ελέγχου
1 – Επιλογέας απενεργοποίησης µοτέρ
2 – Επιλογέας ενεργοποίησης µοτέρ και επιλογής ταχύτητας 1 - 2 - 3 - 1 - 2 -. .. .
3 – Λυχνία LED 1
4 – Λυχνία LED 2
αναβοσβήνει - δείτε τις οδηγίες για το πώς καθαρίζετε το φίλτρο λίπους).
5 - Λυχνία LED 3
- δείτε τις οδηγίες για την αντικατάσταση των ενεργών φίλτρων άνθρακα).
Προειδοποίηση!
Η λυχνία LED κορεσµού ενεργών φίλτρων άνθρακα δεν είναι ενεργοποιηµένη. Προκειµένου να ενεργοποιηθεί ο
δείκτης κορεσµού φίλτρων άνθρακα, πιέστε τα κουµπιά 2 και
λυχνία LED 4 θα αναβοσβήνει, και αφότου έχουν περάσει τα 3 δευτερόλεπτα, θα αναβοσβήνει και η λυχνία LED 5,
δείχνοντας ότι το σύστηµα ελέγχου κορεσµού φίλτρων άνθρακα είναι ενεργό. Για να σβήσει το σύστηµα, ξαναπιέστε
τα ίδια δύο πλήκτρα: µετά από 3 δευτερόλεπτα η λυχνία LED 5 θα σβήσει
6 - Λυχνία LED εντατικής ταχύτητας
7 - Επιλογέας εντατικής ταχύτητας
Αυτή η ταχύτητα πρέπει να χρησιµοποιηθεί όταν η συγκέντρωση καπνών ή οσµών από το µαγείρεµα είναι ιδιαίτερα
ισχυρή (παραδείγµατος χάριν κατά το τηγάνισµα, το µαγείρεµα ψαριών κ.λ.π.). Η εντατική
για περίπου 5 λεπτά και θα επιστρέψει έπειτα αυτόµατα στην ταχύτητα που είχατε θέσει προηγουµένως (1, 2 ή 3), ή
σβήνει εάν καµία ταχύτητα δεν είχε επιλεχθεί. Για να κλείσετε τη γρήγορη ταχύτητα, πριν από το τέλος των 5 λεπτών,
πιέστε το κουµπί 1 ή το κουµπί 2
8 - Πλήκτρο απενεργοποίησης λαµπτήρων
9 - Πλήκτρο ενεργοποίησης λαµπτήρων
Εάν ο απορροφητήρας αποτυγχάνει να λειτουργεί σωστά, αποσυνδέστε τον από την παροχή ηλεκτρικού ρεύµατος
για σχεδόν 5 δευτερόλεπτα µε την εξαγωγή του φις. Κατόπιν επανατοποθετήστε το φις και προσπαθήστε πάλι πριν
καλέσετε την υπηρεσία τεχνικής βοήθειας.
ης
ταχύτητας
ης
ταχύτητας και κορεσµού µεταλλικών φίλτρων λίπους (στην τελευταία περίπτωση, η λυχνία LED θα
ης
ταχύτητας και κορεσµού φίλτρων άνθρακα (στην τελευταία περίπτωση, η λυχνία LED θα αναβοσβήνει
7 ταυτόχρονα για 3 δευτερόλεπτα. Αρχικά, µόνο η
και ο µηχανισµός θα απενεργοποιηθεί.
.
ταχύτητα θα ενεργοποιηθεί
Smeg SpA – Petco S.A. 5
Καθαρισµός και συντήρηση
Συντήρηση
Πριν εκτελέσετε οποιαδήποτε λειτουργία συντήρησης, αποµονώστε τον απορροφητήρα από το ρεύµα. Εάν η συσκευή
έχει συνδεθεί µέσω ενός φις, πρέπει να αφαιρεθεί από την υποδοχή. Αλλιώς απενεργοποιήστε την ασφάλεια.
Μεταλλικό φίλτρο λίπους
Το φίλτρο λιπών χρησιµεύει για να παγιδέψει τα µόρια του λίπους. Το φίλτρο λίπους διαρκεί
πλυθεί είτε µε το χέρι είτε στο πλυντήριο πιάτων (65°C) µε κατάλληλα απορρυπαντικά. Όταν πλένεται σε ένα πλυντήριο
πιάτων, το φίλτρο λίπους µπορεί να αποχρωµατίσει ελαφρώς, αλλά αυτό δεν έχει επιπτώσεις στην ικανότητα
φιλτραρίσµατός του. Τα µεταλλικά φίλτρα λίπους πρέπει να πλυθούν τουλάχιστον µ
όποτε η λυχνία LED 4 δείχνει για τον κορεσµό του φίλτρου (βλ. τη σελίδα 5). Η λυχνία LED σας προειδοποιεί ότι τα
µεταλλικά φίλτρα λίπους πρέπει να καθαριστούν. Γενικά, πρέπει να καθαριστούν µετά από 40 ώρες χρήσης. Μόλις
καθαριστούν, πιέστε το κουµπί 1 για περίπου 3 δευτερόλεπτα έως
σβήσει.
Για να αφαιρέσετε το φίλτρο λίπους:
1. Αποσυνδέστε τον απορροφητήρα από το ρεύµα.
2. α - πιέστε προς το κέντρο (σχέδιο 2)
β - τραβήξτε τα φίλτρα προς τα κάτω.
Αφήστε το φίλτρο να στεγνώσει καλά πριν το επανατοποθετήσετε.
Πραγµατοποιήστε τα
επανατοποθέτησή του.
Φίλτρο άνθρακα
Αυτό το φίλτρο διαλύει τις οσµές του µαγειρέµατος. Το φίλτρο άνθρακα δεν πρέπει ποτέ να πλυθεί. Το φίλτρο άνθρακα
πρέπει να αντικατασταθεί κάθε 4 µήνες κάτω από κανονική χρήση και οπωσδήποτε όποτε η λυχνία LED 5 δείχνει τον
κορεσµό του φίλτρου (βλ. τη σελίδα 5). Η λυχνία LED σας προειδοποιεί ότι το φίλτρο άνθρακα πρέπει να
αντικατασταθεί. Αυτό πρέπει να γίνει µετά από περίπου 160 ώρες χρήσης. Μόλις αντικαταστήσετε το φίλτρο άνθρακα,
πιέστε το κουµπί 1 για περίπου 3 δευτερόλεπτα έως ότου ακούτε το ακουστικό σήµα. Η λυχνία LED 5 θα
Για να εγκαταστήσετε το φίλτρο άνθρακα - σχέδιο 3:
1. Αποσυνδέστε τον απορροφητήρα από το ρεύµα.
2. Αφαιρέστε τα µεταλλικά φίλτρα λίπους.
3. Εγκαταστήστε το φίλτρο άνθρακα και ασφαλίστε το µε στο σώµα του απορροφητήρα
µε τις δύο παρεχόµενες βίδες.
4. Βάλτε τα µεταλλικά φίλτρα λίπους πίσω στη θέση
Για να αντικαταστήσει το φίλτρο άνθρακα - σχέδιο 3:
1. Αποσυνδέστε τον απορροφητήρα από το ρεύµα.
2. Αφαιρέστε τα µεταλλικά φίλτρα λίπους.
3. Αφαιρέστε το παλαιό φίλτρο άνθρακα και αντικαταστήστε το.
4. Βάλτε τα µεταλλικά φίλτρα λίπους πίσω στη θέση τους.
Καθαρισµός
Για να καθαρίσετε εξωτερικά χρησιµοποιείστε ένα υγρό ύφασ
απορρυπαντικά ή το ειδικό καθαριστικό της Smeg για τα ανοξείδωτα. Μην χρησιµοποιήσετε ποτέ προϊόντα που
περιέχουν λειαντικές ουσίες. Σκουπίστε τον ανοξείδωτο χάλυβα προς την ίδια κατεύθυνση µε το βούρτσισµα για να
αποφύγετε τις γρατσουνιές. Καθαρίστε την εξωτερική επιφάνεια του
Προσοχή
Η αποτυχία να ακολουθηθούν οι κανόνες για τη συσκευή και τα φίλτρα µπορεί να προκαλέσει πυρκαγιά. Εποµένως,
συστήνουµε αυτές τις οδηγίες.
Αντικατάσταση του λαµπτήρα
α) Αποσυνδέστε τον απορροφητήρα από την ηλεκτρική ενέργεια.
β) Ξεβιδώστε το κάλυµµα (σχέδιο 4).
γ) Αντικαταστήστε
αλόγονου µέγιστο 20Watt.
δ) Βιδώστε το κάλυµµα.
ε) Πριν καλέσετε την υπηρεσία επισκευής επειδή δεν ανάβει το φως,
σιγουρευτείτε ότι οι λαµπτήρες είναι βιδωµένοι καλά.
ανωτέρω βήµατα στην αντίστροφη σειρά για την
τους.
τον χαλασµένο λαµπτήρα µε έναν νέο λαµπτήρα
ότου ακούτε το ακουστικό σήµα : η λυχνία LED 4 θα
µα εµποτισµένο µε οινόπνευµα ή ουδέτερα υγρά
απορροφητήρα σχεδόν µία φορά κάθε 10 ηµέρες.
ία φορά το µήνα και οπωσδήποτε
για πάντα και πρέπει να
σβήσει.
Smeg SpA – Petco S.A. 6
