Gebrauchsanweisung
Wäschetrockner
Wir danken Ihnen für Ihr Vertrauen beim Kauf unseres Wäschetrockners und gratulieren Ihnen zu
Ihrer Entscheidung.
Der Wäschetrockner ist zum Trocknen von Wäsche im Haushalt bestimmt.
Im Wäschetrockner getrocknete Wäsche ist schnell trocken, weich und geschmeidig und erleidet
beim Trocknen keine Formveränderung.
Unsere Produkte sind umweltfreundlich, einige Werkstoffe werden wiederverwertet, andere
entsorgt bzw. fachgerecht vernichtet. Damit Ihr Gerät nicht die Umwelt belastet, übergeben Sie es
bitte, nach dem es ausgedient hat, einem autorisierten Entsorgungsunternehmen.
Das Gerät ist ausschließlich für den Gebrauch im Haushalt bestimmt. Falls das Gerät für
berufl iche, erwerbliche und professionelle bzw. für Zwecke verwendet wird, welche die übliche
Verwendung im Haushalt überschreiten, oder wenn das Gerät von einer Person verwendet wird,
welche nicht mit dem Verbraucher identisch ist, ist die Garantiefrist so lang, wie der kürzeste
Garantiezeitraum, der durch die gültige Gesetzgebung bestimmt ist.
236155
Beschreibung des Wäschetrockners ...........................3
Hinweise .......................................................................... 4
Aufstellung und Anschluß .............................................5
Betrieb ............................................................................. 8
Tipps zum Trocknen und sparsamen Gebrauch des 11
Wäschetrockners.......................................................... 11
Reinigung und Instandhaltung ....................................12
Störungen ......................................................................14
Tabellen .........................................................................15
2
Beschreibung des Wäschetrockners
1. Frontblende
2. Einstellknopf für die Trocknungszeit
3. Kondenswasserbehälter
4. Tür
5. Wasserkondensator
Technische Daten
(modellabhängig)
Gerätemaße (BxTxH): 600 mm x 600 mm x 850 mm
Gewicht des Geräts (netto): Ablufttrockner 33 kg,
Kondensationstrockner 38 kg (40 kg (modellabhängig))
Nennspannung: 230 V, 50 Hz
Anschlußleistung: 2800 W / 2500 W (modellabhängig)
Max. Füllung: 6 kg / 7 kg
Anschluß: Steckdose (230 V, 50 Hz, min. 16 A)
Sicherung: 16 A
Heizelement: 2500 W / 2300 W (modellabhängig)
Das Typenschild mit allen Gerätedaten ist unter dem Türrahmen
befestigt.
6. Entlüftungsöffnungen
7. Kühlluftöffnung
8. Gerätefüße
9. Blende (modellabhängig)
236155
3
Hinweise
• Trocknen Sie im Wäschetrockner nur Wäsche, die mit Wasser gewaschen wurde. Wäsche,
die mit entzündlichen Reinigungsmitteln gewaschen oder gereinigt wurde (z.B. Benzin,
Trichloräthylen u.ä..), darf im Wäschetrockner nicht getrocknet werden, da es zu einer Explosion
kommen kann.
• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.
Kindern oder Haustieren das Betreten der Trommel des Wäschetrockners unmöglich machen.
• Bevor Sie das ausgediente Gerät entfernen, sorgen Sie dafür, daß das Anschlußkabel
abgeschnitten und die Türverriegelung beschädigt wird, damit sich die Gerätetür nicht schließen
läßt (Sicherheit für Kinder).
• Den Kondensator nach dem Reinigen unbedingt in den Abluftkanal einsetzen. Der Betrieb des
Trockners ohne Kondensator oder mit einem beschädigten Kondensator ist gefährlich und kann
einen Brand verursachen.
• Die Hinterwand des Geräts kann heiß sein (nur beiKondensationstrocknern) - Achtung
Verbrennungsgefahr.
• Reinigen Sie den Flusensieb nach jedem Trocknungsvorgang. Wenn Sie den Flusensieb
herausgenommen haben, müssen Sie diesen vor dem neuen Trocknungsvorgang unbedingt
wieder einsetzen.
• Nach dem Gebrauch den Wäschetrockner immer abschalten (den Zeitvorwahlknopf (A) auf die
Position “0” stellen) und den Stecker des Anschlußkabels aus der Steckdose herausziehen.
• Vor dem Herausziehen des Kondenswasserbehälters die Tür des Wäschetrockners schließen.
• Überlassen Sie Eingriffe und Reparaturen des Wäschetrockners nur einem autorisierten
Elektrofachmann. Durch eine unfachmännische Reparatur können Unfälle oder Betriebsstörungen
verursacht werden. Rufen Sie den zuständigen Kundendienst an (siehe anbeiliegendes
Verzeichnis der Kundendienste).
• Das Typenschild mit allen Grunddaten befi ndet sich unter dem Türrahmen.
• Der Raum muß gut belüftet sein, die Umgebungsluft darf keine Staubteilchen enthalten.
• Es muss eine ausveichende Belüftung vorhanden sein um den Rückfl uss von Gasen in den
Raum zu vermeiden, die aus Geräten stammen, die andere Brennstoffe verbrennen einschlisslich
offener Feuer.
• Die Garantie schließt Verbrauchsmaterial (Glühbirnen), geringe Farbabweichungen, vergrößerte
Geräuschentwicklung, welche Folge von Alterung ist und auf die Funktionalität des Geräts keinen
Einfl uß nimmt, sowie Schönheitsfehler an Bauteilen, welche auf die Funktionalität und Sicherheit
des Geräts keinen Einfl uß nehmen, aus.
• Das Gerät wurde gemäß den vorgeschriebenen Sicherheitsnormen hergestellt. Trotzdem
sollen Personen mit verminderten physischen, psychischen oder lokomotorischen Fähigkeiten
und Personen mit mangelhaften Erfahrungen oder Kentnissen das Gerät nur unter Aufsicht
verwenden. Dieselbe Empfehlung gilt hinsichtlich des Gebrauchs des Geräts seitens
minderjähriger Personen.
Um Brandgefahr vorzubeugen muß Folgendes beachtet werden:
• Wäsche, die nicht gewaschen wurde, darf im Wäschetrockner nicht getrocknet werden.
• Mit Speiseöl, Aceton, Alkohol, Erdölderivaten, Fleckenentferner, Terpentin, Wachs und
Wachsentfernungsmittel befl eckte Wäsche muß vor dem Trocknen im Wäschetrockner zuerst
in der Waschmaschine mit heißem Wasser und einer zusätzlichen Menge des Waschmittels
236155
gewaschen werden.
4
• Wäsche, die Latex enthält, Dusch- und Badekappen, Gummiteile und Wäsche oder Überzüge aus
Schaumgummi dürfen im Wäschetrockner nicht getrocknet werden.
• Weichspüler und ähnliche Produkte gemäß den Anweisungen des Herstellers verwenden.
• Am Ende des Trocknungszyklus folgt eine Kühlungsphase, die verhindern soll, dass die Wäsche
solchen Temperaturen ausgesetzt werden, die für sie schädlich sein könnten.
Bevor Sie das Gerät an das Stromversorgungsnetz anschließen, lesen Sie bitte genau
die Gebrauchsanweisung durch. Die Beseitigung der Störung bzw. Reklamation, die
wegen unsachgemäßen Anschlusses oder Gebrauchs des Geräts entstanden ist, ist
nicht Gegenstand der Garantie.
Den Riemen nur von durch einen Fachmann des Kundendienstes auswechhsein lassen.
Er wird einen Originalersatzteil, der Bezeichnung OPTIBELT EPH 1906 104265 hat,
einbauen, OPTIBELT 8 EPH 1941 hat, einbauen 160165 (modellabhängig).
Dieses Produkt darf am Ende seiner Lebensdauer nich über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das
Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das
Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der
Wiederverwendung, der stoffl ichen Verwertung oder anderen Formen der Verwertung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte
erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Der Trocknungszyklus darf nie vor dem Ende unterbrochen werden, außer im Falle,
dass die Wäschestücke rasch aus der Trommel genommen und ausgebreitet werden,
wodurch eine Ableitung der Wärme in die Umgebung gewährleistet wird.
Aufstellung und Anschluß
Entsorgung der
Entsorgung der
Verpackung
Verpackung
Auswahl des
Auswahl des
Aufstellungsortes
Aufstellungsortes
• Zum Verpacken der Produkte werden umweltfreundliche
Verpackungsmaterialien verwendet, die ohne Gefahren für
die Umwelt wiederverwertet, entsorgt oder vernichtet werden
können.
• Zu diesem Zweck sind die Verpackungsmaterialien
entsprechend gekennzeichnet.
Passen Sie bitte auf, daß Sie das Gehäuse des Geräts
beim Auspacken nicht mit einem spitzen Gegenstand
beschädigen.
Lassen Sie vor dem Anschluß das Gerät stehen, bis es
sich auf Zimmertemperatur erwärmt hat (mindestens 2
Stunden abwarten).
Die Entlüftungsschlitze und die Öffnung an der vorderen bzw.
hinteren Gerätewand des Wäschetrockners müssen freigehalten
werden.
236155
5

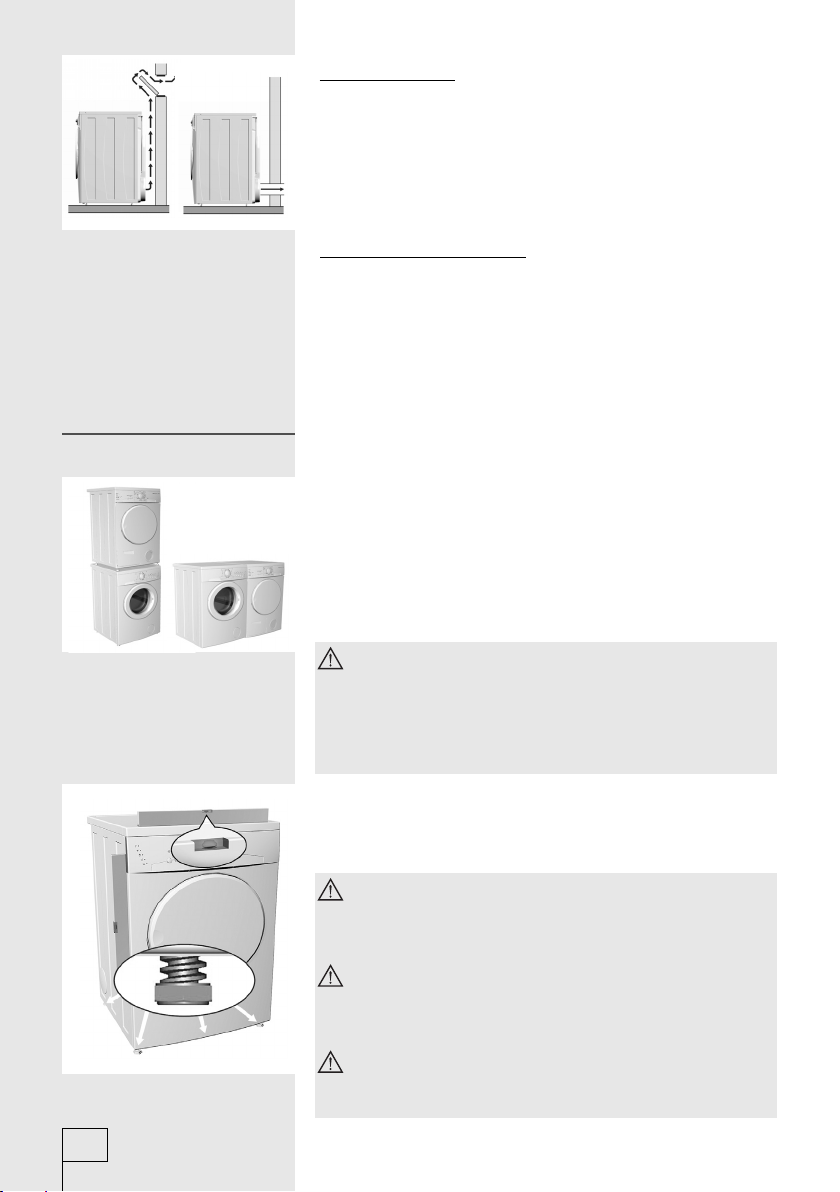

A - Ablufttrockner
• Stellen Sie das Gerät in einem gut belüfteten Raum mit einem
Fenster oder eingebautem Ventilator auf.
• Montieren Sie das Abluftrohr auf die zu diesem Zweck
vorbereitete Öffnung.
• Die Abluft darf nicht in ein Abzugsrohr eingeleitet werden, das
für Abgase von Geräten verwendet wird die gas oder andere
Brennstoffe verbrennen.
B - Kondensationstrockner
• Stellen Sie das Gerät nicht in einem Raum auf, in welchem
Frostgefahr besteht.
• Der Raum, in welchem der Wäschetrockner aufgestellt ist,
soll entsprechend belüftet sein, mit einer Raumtemperatur
zwischen 0°C und 25°C, da gefrorenes Wasser im
Kondenswasserbehälter und in der Pumpe den
Wäschetrockner beschädigen kann.
AufstellungAufstellung
236155
• Das Gerät kann alleinstehend oder auf eine Waschmaschine
mit gleichen Maßen aufgestellt werden - Mindestbreite 517
mm, Tiefe 476 mm (Vakuumfüße gegen Verrutschen des
Wäschetrockners sind beigelegt). Die Oberfl äche, auf welche
der Trockner aufgestellt wird, muß rein und eben sein, die
Abdeckung der Waschmaschine muß aus Holz oder Metall
sein. Als Option ist eine Zierleiste Kundendienst erhältlich, mit
welcher der Spalt zwischen beiden Geräten verdeckt werden
kann.
Das Gerät darf nicht hinter einer abschließbaren Tür,
einer Schiebetür oder einer Tür, die das Scharnier
auf der dem Gerät gegenüberliegenden Seite hat,
aufgestellt werden.
Stellen Sie das Gerät so auf, daß die Tür des
Wäschetrockners ungehindert geöffnet werden kann.
• Richten Sie den Wäschetrockner durch Drehen der
verstellbaren Gerätefüße, die eine Ausrichtung von +/- 1 cm
ermöglichen, in die waagrechte Stellung aus.
Vibrationen, Verrücken des Geräts im Raum und
laute Betriebsgeräusche wegen unsachgemäßen
Ausrichtens der einstellbaren Gerätefüße, sind nicht
Gegenstand der Garantie.
Der Boden, auf dem das Gerät steht, muß eine
Betonunterlage besitzen, trocken und sauber sein, da
im Gegenfall das Gerät verrutschen kann. Reinigen Sie
auch die verstellbaren Gerätefüße.
Stellen Sie den Wäschetrockner nicht auf einen
Langhaarteppich, weil dadurch die Luftzirkulation
behindert wird.
6

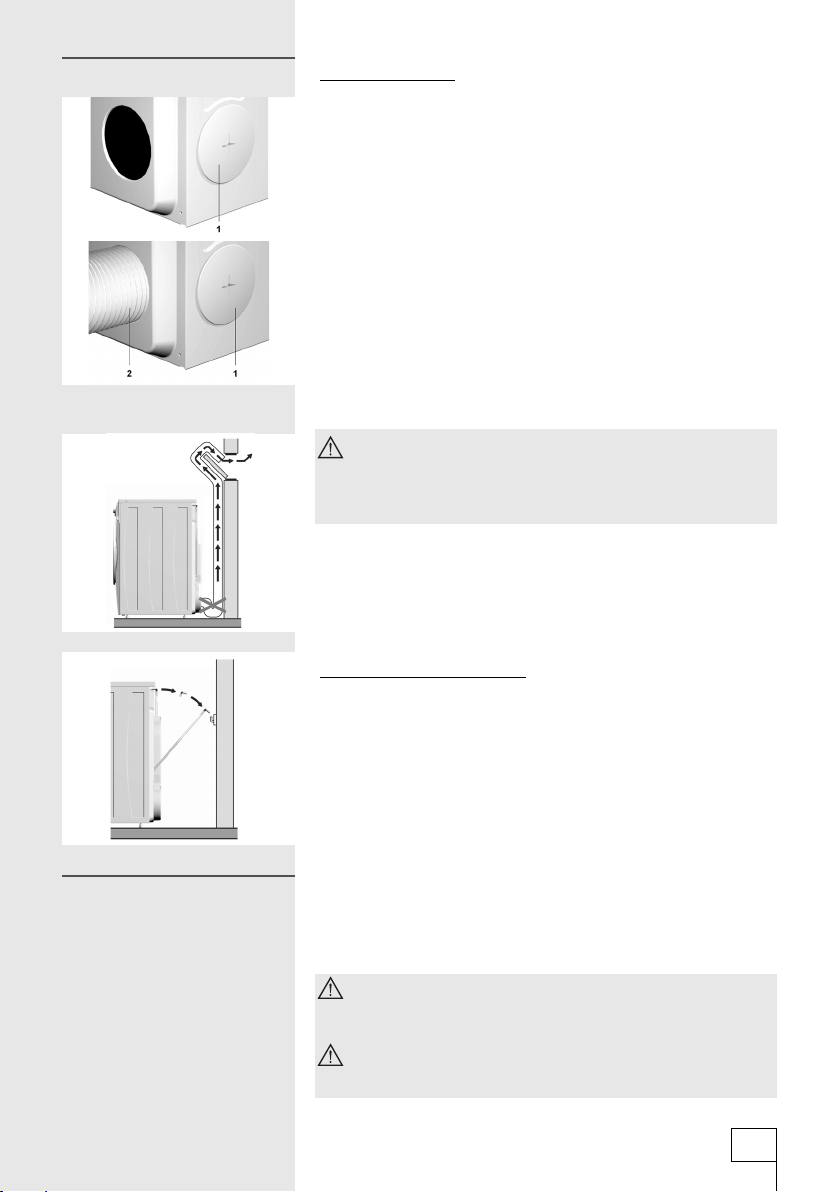

Ableitung der feuchten Luft
Ableitung der feuchten Luft
1 Verschlußdeckel
1 Verschlußdeckel
2 Abluftrohr
2 Abluftrohr
A - Ablufttrockner
• Das Gerät verfügt über zwei Öffnungen zur Ableitung der
feuchten Luft, eine davon ist mit einem Deckel verschlossen, in
die zweite wird das Abluftrohr eingeschraubt.
Der Abstand zwischen dem Wäschetrockner und der
Ableitöffnung (Luftkanal, Fenster) darf nicht größer
als 2 m sein, sonst kann es zur Ansammlung von
Kondenswasser im Abluftrohr kommen.
Anschluß an
Anschluß an
das elektrische
das elektrische
Versorgungsnetz
Versorgungsnetz
B - Kondensationstrockner
• Die Feuchtigkeit aus der Wäsche wird im Wasserkondensator
abgesondert und im Kondenswasserbehälter gesammelt bzw.
wird das Rohr direkt in die Abfl ußöffnung verlegt (der Abfl uß
darf nicht höher sein als 800 mm).
• Das Kontroll-Lämpchen weist darauf hin, daß das
Kondenswassergefäß voll ist und daß es nach jedem
Trockenvorgang ausgeleert werden muß.
• Verbinden Sie Ihren Wäschetrockner mittels Anschlußkabel
und Wandstecker mit dem elektrischen Versorgungsnetz.
• Die vorgeschriebene Spannung und andere Daten sind aus
dem Typenschild unter dem Türrahmen ersichtlich.
Der Wandstecker muß frei zugänglich sein und
über einen Erdungskontakt verfügen (unter
Berücksichtigung der gültigen Vorschriften).
Ein beschädigtes Anschlußkabel darf nur von einem
Elektrofachmann ausgetauscht werden.
236155
7

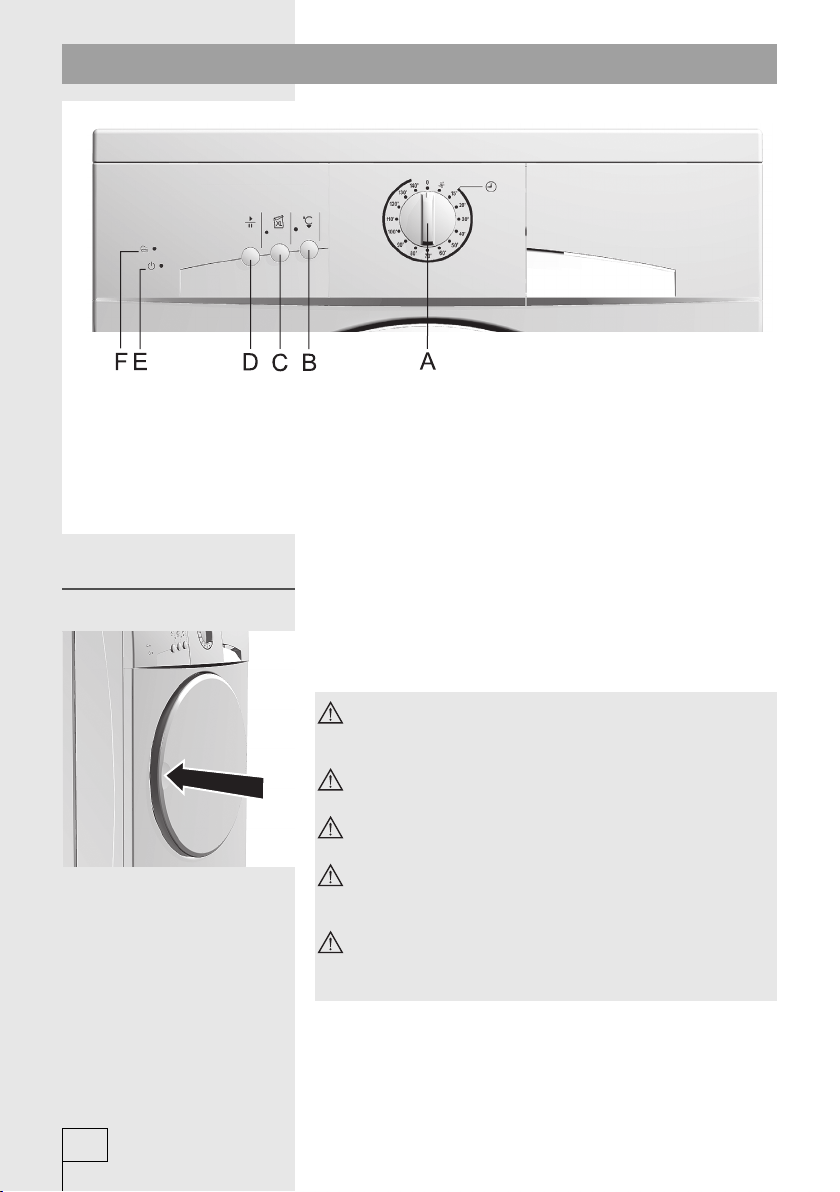

Betrieb
A - Einstellknopf für die Trocknungszeit
B - Taste für die Temperaturabsenkung
C - Taste XL-Programm
D - START/PAUSE-Taste
E - LED Ein/Aus
F - LED Fuselsieb reinigen/ LED Kondenswasserbehälter voll
TrocknungsvorgangTrocknungsvorgang
236155
8
- Öffnen Sie die Tür Ihres Wäschetrockners durch Drücken
auf die linke Türseite in Richtung Gerät (überprüfen Sie, ob
die Trommel leer ist).
- Sortieren Sie die Wäsche nach Gewebeart.
Knöpfen Sie alle Knöpfe zu, schließen Sie alle
Reißverschlüsse, binden Sie alle Bänder zu und
stülpen Sie die Taschen nach außen.
Geben Sie sehr empfi ndliche Wäsche in einen
Textilsack.
Wir empfehlen Ihnen, jeweils größere und kleinere
Wäschestücke gleichzeitig zu trocknen.
Legen Sie keine ungeschleuderte Wäsche in den
Wäschetrockner (min. 800 U/Min. - für pfl egeleichte
Wäsche).
Beachten Sie die Symbole auf den Etiketten der
Wäschestücke (s. Tabelle auf der letzten Seite der
Gebrauchsanweisung).
- Legen Sie die Wäsche in die Trommel (überzeugen Sie
sich vorher, daß die Trommel leer ist).
- Schließen Sie die Tür des Wäschetrockners.
Betrieb des
Betrieb des
Wäschetrockners
Wäschetrockners
- Wählen Sie die Trocknungszeit
• Wählen Sie durch Drehen des Knopfes (A) die gewünschte
Trocknungszeit hinsichtlich der Menge und der Wäscheart,
sowie der Schleuderdrehzahl der Waschmaschine (siehe
Tabelle der Programme). Der Einstellknopf kann in beide
Richtungen gedreht werden. Sie können eine Trocknungszeit
von 15 bis 140 Min. wählen, während der Einstellung blinkt
die LED (E). Während der letzten 10 Min. der gewählten
Trocknungszeit wird die Wäsche gekühlt (das Heizelement ist
abgeschaltet).
• Sie können auch ein Belüftungsprogramm wählen, das
20 Minuten dauert (
Heizelement abgeschaltet.
). Bei diesem Programm ist das
- Auswahl von Zusatzfunktionen
Wählen Sie Zusatzfunktionen vor dem Drücken der Taste START
(D).
Temperaturabsenkung
Durch Drücken der Taste (B) wird die Trocknungstemperatur
abgesenkt; die LED über der Taste leuchtet auf; die
Trocknungszeit wird verlängert.
Wir empfehlen Ihnen, die Temperaturabsenkung beim Trocknen
von empfi ndlicher Wäsche einzuschalten.
Nach Beendigung der Trocknung stellt sich die
Funktion auf die höhere Anfangstemperatur zurück.
TrocknenTrocknen
XL-Programm
Durch Drücken der Taste (C) können Sie das XL-Programm
einschalten (das Indikatorlämpchen oberhalb der Taste leuchtet).
Mit dieser Funktion wird das Ineinanderschlingen von größeren
Wäschestücken während des Trocknungsvorgangs vermieden.
• Drücken Sie die Taste START/PAUSE (D) - ddie LED E
leuchtet; der Wäschetrockner beginnt (nach 2 Sekunden) mit
dem Betrieb.
• 10 Minuten vor Beendigung des. Trocknungsvorgangs beginnt
die Kühlungsphase der Wäsche (das Heizelement schaltet ab);
was dazu beiträgt, daß die Wäsche nicht zerknittert.
• Nach Beendigung des Kühlvorgangs schaltet sich für 1 Stunde
das Knitterschutzprogramm ein (zeitweiliges Drehen der
Trommel); die LED (E) blinkt.
• Wenn Sie die Tür des Wäschetrockners öffnen, wird das
Knitterschutzprogramm unterbrochen.
236155
9
- Ende des Trocknungsvorgangs
Nach Beendigung des Trocknungsvorgangs blinkt die
ED (E), was bedeutet, daß das Trockungsprogramm
beendet ist. Die LED (F) leuchtet und zeigt an, daß
beim Ablufttrockner der Flusensieb gereinigt werden
muß, beim Kondensationstrockner muß der Flusensieb
gereinigt und der Kondenswasserbehälter entleert
werden.
• Öffnen Sie die Tür Ihres Wäschetrockners durch Drücken der
linken Türseite in Richtung Gerät.
• Nehmen Sie die getrocknete Wäsche aus der Trommel.
• Den Wäschetrockner durch Drehen des Knopfes (A) auf die
Position “0” abschalten.
• Reinigen Sie den Flusensieb (siehe Kapitel Reinigung und
Instandhaltung).
• Schließen Sie die Tür des Wäschetrockners.
• Entleeren Sie den Kondenswasserbehälter (gilt nur für
Kondensationstrockner - siehe Kapitel Reinigung) und setzen
Sie ihn wieder ein.
• Unterbrechen Sie die Stromzufuhr, indem Sie den Stecker des
Anschlußkabels aus der Steckdose ziehen.
UnterbrechungenUnterbrechungen
236155
10
• Vom Benutzer
Wenn Sie den Trocknungsvorgang vorzeitig beenden,
seien Sie beim Herausnehmen der Wäsche aus dem
Wäschetrockner vorsichtig, weil die Wäsche heiß sein
kann!
Unterbrechung mit der Taste START/PAUSE
Falls Sie während des Trocknungsvorgangs die Taste
START/PAUSE (D) drücken, wird das Trocknungsprogramm
unterbrochen, bei erneutem Drücken der Taste wird das
Programm dort fortgesetzt, wo es unterbrochen wurde.
Änderung des Programms oder der Funktionen
Wenn Sie die Trocknungszeit oder zusätzliche Funktionen
während des Trockungsprogramms ändern möchten, können Sie
das tun, indem Sie:
• Drehen Sie den Knebel (A) auf die Position „0“ (ca. 1 Sekunde
lang). Stellen Sie die neue Trocknungszeit bzw. zusätzliche
Funktionen ein und bestätigen Sie mit der Taste START/
PAUSE (D) die neue Einstellung.
Tür offen
Wenn Sie während des Trocknungsvorgangs die Gerätetür
aufmachen, wird der Trocknungsvorgang unterbrochen
(schnelles Blinken der LED E). Wenn Sie die Tür schließen und
die Taste START/PAUSE (D) drücken, wird das Trocknen an der
Stelle fortgesetzt, an der es unterbrochen wurde.
• Stromausfall
Falls es während des Betriebs des Wäschetrockners zu
Stromausfall kommen sollte, ist es notwendig die gewünschte
Trocknungszeit und die Zusatzfunktionen erneut einzustellen
(die LED E leuchtet).
• Voller Kondenswasserbehälter
Beim Kondensationstrockner leuchten die LED (E) und
(F), wenn der Kondenswasserbehälter voll ist und das
Trocknungsprogramm stoppt. Nach Entleerung des
Kondenswasserbehälters, den Trocknungsvorgang durch
Drücken der Taste START/PAUSE (D) fortsetzen.
Tipps zum Trocknen und sparsamen Gebrauch des
Wäschetrockners
• Der Trocknungsvorgang ist am sparsamsten, wenn Sie die vom Hersteller empfohlene
Wäschemenge trocknen (siehe Programmtabelle).
• Wir raten auch vom Trocknen besonders empfi ndlicher Gewebe (Wolle, Seide), die eingehen
oder ihre Form verlieren können, ab.
• Die Verwendung von Weichspüler ist beim Waschen nicht notwendig, weil die Wäsche nach dem
Trocknen im Wäschetrockner weich und geschmeidig ist.
• Die Trocknungszeit wird kürzer und der Stromverbrauch niedriger, wenn die Wäsche vor dem
Trocknen entsprechend geschleudert wird; (min. 1000 U/Min.)
• Durch die geeignete Auswahl der Trocknungszeit können Sie eine übermäßige Trocknung der
Wäsche und damit auch mühsames Bügeln vermeiden.
• Durch regelmäßiges Reinigen des Flusensiebs wird eine optimalne Trocknungszeit und
minimaler Energieverbrauch gewährleistet.
11
236155
Reinigung und Instandhaltung
Flusensieb reinigenFlusensieb reinigen
Reinigung des
Reinigung des
kondensationstrockners
kondensationstrockners
• Reinigen Sie den Flusensieb, der sich im Innenteil der
Gerätetür befi ndet, nach jedem Trocknungsvorgang.
• Heben Sie die Abdeckung des Flusensiebs an (Abb.).
• Ziehen Sie mit der Hand über den Flusensieb, um Faserreste
und Fusel zu entfernen. Schließen Sie wieder die Abdeckung.
• Reinigen Sie nach Bedarf auch das Filtergehäuse und die
Türdichtung.
Reinigen des Filters auf der unteren Seite der Türöffnung
(nur bei einigen Modellen)
Reinigen Sie den Filter auf der unteren Seite der Türöffnung mit
einem feuchten Tuch oder mit der feuchten Hand, bevor Sie die
Wäsche aus dem Trockner herausnehmen.
Falls der Flusensieb so verstopft ist, daß er ausgespült werden
muß, ziehen Sie ihn aus der Lagerung (Abb.), spülen Sie ihn
unter fl ießendem Wasser ab und trocknen Sie ihn. Passen Sie
dabei auf, daß der Flusensieb in seine Lagerung einschnappt
und schließen Sie erst dann die Abdeckung.
Wenn Sie den Flusensieb nicht regelmäßig reinigen,
wird die Luftzirkulation verringert und dadurch
die Trocknungszeit verlängert, es kann auch zur
Beschädigung des Trockners wegen Überhitzung
kommen.
Leeren Sie den Kondenswasserbehälter aus
und reinigen Sie von Zeit zu Zeit auch den
Wasserkondensator.
236155
Entleeren des Kondenswasserbehälters
Nach jedem Trocknungsvorgang den Kondenswasserbehälter
entleeren: den Kondenswasserbehälter herausziehen, zum
einfacheren Ausleeren des Kondenswassers die Hülse
herausziehen, das Wasser entleeren und den Behälter wieder in
den Trockner einsetzen.
Das Wasser aus dem Kondenswasserbehälter ist zum
Trinken nicht geeignet! Gut gefi ltert kann es jedoch
zum Bügeln verwendet werden.
Vor dem Reinigen muß das Gerät unbedingt vom
elektrischen Strom getrennt werden (ziehen Sie das
Anschlußkabel aus der Steckdose oder stellen Sie den
Zeitvorwahlknopf auf die Position “0”).
• Reinigen Sie das Gehäuse des Wäschetrockners mit einem
weichen Tuch und einem milden Reinigungsmittel.
12
Reinigung des Wasserkondensators
Reinigen Sie den Wasserkondensator drei- bis viermal im Jahr,
bei sehr häufi gem Gebrauch des Wäschetrockners auch öfter.
Beim Reinigen kann etwas Wasser aus dem Kondensator
fl ießen, deswegen ist es empfehlenswert, wenn Sie ein Tuch
unter den Kondensator stellen.
• Öffnen Sie den Außendeckel des Kondensators, indem Sie
diesen am Handgriff auf der linken Seite halten und ihn
herunterziehen.
• Entfernen Sie den Innendeckel, indem Sie den Griff senkrecht
nach unten drehen, den Deckel zu sich neigen und abziehen.
• Drehen Sie den Verriegelungszapfen auf dem Kondensator
nach oben und ziehen Sie den Kondensator mit dem Griff
(Handgriff) heraus.
• Spülen Sie den Kondensator auf beiden Seiten mit lauwarmem
Wasser aus und lassen Sie ihn gut abtropfen.
• Bevor Sie ihn wieder in seine Lagerung zurückstellen,
reinigen Sie noch ggf. den Lüftungskanal, in welchem sich der
Kondensator befi ndet, sowie die Dichtung am Innendeckel.
• Befestigen Sie den Kondensator wieder mit dem
Verriegelungszapfen.
• Setzen Sie den Innendeckel so ein, daß er gut aufl iegt und
fi xieren Sie ihn mit dem Handgriff.
• Schieben Sie den Außendeckel nach oben zum Gerät, bis er
einschnappt.
Nach fünf Trocknungsgängen ist es notwendig:
• die Filter an der Innenseite der Gerätetür und an der unteren
Seite der Innenseite der Gerätetür zu entfernen, zu reinigen/
waschen und danach wieder einzusetzen,
• den Kondensator zu entfernen, reinigen/waschen und danach
wieder einzusetzen,
• den Raum, in welchem der Kondensator eingesetzt wird, mit
einem feuchten Tuch zu reinigen,
• den Raum hinter dem Kondensatorraum gründlich mit einem
feuchten Tuch zu reinigen (greifen Sie mit der Hand tief in die
Kondensatorraum-Öffnung, bis Sie zur Rückwand gelangen!),
• mit einem feuchten Tuch alle Dichtungen und Dichtfl ächen des
Kondensators, des Gehäuses des Kondensators, sowie der
Tür des Kondensators z reinigen.
Reinigung des
Reinigung des
Ablufttrockners
Ablufttrockners
• Von Zeit zu Zeit muß das Innere des Luftzuleitungs- und des
Luftableitungsrohres gereinigt (abgesaugt) in werden.
236155
13
Störungen
Wegen Störungen aus der Umgebung (z.B. elektrische
Installationen), kann es zu verschiedenen Fehlermeldungen
kommen. In diesem Falle:
- das Gerät abschalten und ein paar Sekunden abwarten,
- schalten Sie das Gerät ein und wiederholen Sie den
Trocknungsvorgang.
Falls sich der Fehler wiederholt, den Kundendienst anrufen.
Die Garantie schließt Fehler, welche Folge von Störungen aus
der Umgebung sind (Blitzschlag, mangelhafte Elektroinstallation,
Naturkatastrophen) nicht ein.
Störung Überprüfen Sie:
Das Gerät funktioniert
nicht:
In der Steckdose ist
Spannung,
jedoch dreht sich die
Trommel nicht:
Die Wäsche ist nicht
trocken:
Das Gerät kondensiert
nur sehr wenig:
Ungleichmäßig
getrocknete Wäsche:
Das Gerät signalisiert durch blinkende LED Fehler oder Betriebsstörungen.
Notieren Sie die Anzahl der Blinkzeichen, die auf eine Störung hinweisen, schalten sie das Gerät
ab und rufen Sie den nächstgelegnen Kundendienst an.
• ob Spannung in der Steckdose vorhanden bzw. ob die Sicherung
intakt ist,
• ob der Stecker des Anschlußkabels richtig in der Steckdose sitzt.
• ob die Tür geschlossen ist (drücken Sie diese in Richtung des
Geräts),
• ob das Programm gemäß der Gebrauchsanleitung gestartet wurde,
• ob der Kondenswasserbehälter voll ist (nur beim
Kondensationstrockner) das Signallämpchen blinkt,
• ob die entsprechende Trocknungszeit eingestellt ist.
• ob der Fuselfi lter sauber ist,
• ob der Kondensator gereinigt wurde (nur beim
Kondensationstrockner),
• ob der Raum ausreichend belüftet ist,
• ob eine zu große Wäschemenge getrocknet wird,
• ob das Abluftrohr zu lang ist (nur beim Ablufttrockner) - max. 2 m,
• ob in den Wäschetrockner zu wenig geschleuderte Wäsche
eingelegt, bzw. ob die entsprechende Trocknungszeit eingestellt
wurde,
• ob sich der Wäschetrockner in einem zu warmen Raum befi ndet
(über 25°C, gilt für den Kondensationstrockner).
• ob das Gerät in einem zu warmen Raum aufgestellt ist,
• ob der Kondensator gereinigt wurde.
• ob eine zu große Wäschemenge getrocknet wird,
• ob Wäschestücke aus verschiedenartigen Fasern getrocknet
werden (nur Wäschestücke von ähnlicher Faserart aussuchen).
Die Beseitigung des Schadens bzw. der Reklamation, die wegen eines unfachmännischen
Anschlusses entstanden ist, ist nicht Gegenstand der Reklamation. Die Reparaturkosten trägt der
Benutzer.
236155
14
Tabellen
Tabelle:
Trocknungszeiten
Wäscheart
Max. Füllung
6kg 7kg 6kg 7kg 6kg 7kg 6kg 7kg 6kg 7kg
Koch/Buntwäsche
Pfl egeleichte
Wäsche
Feinwäsche
üften Lüften der
67
3 3,5
2,5 3
Trocknungsgrad
schrank-
trocken
bügelfeuch
schrank-
trocken
bügelfeuch
schrank-
trocken
trockenen
Wäsche
{ möglich z obligatorisch
* Energieeffi zienzklasse B
Zusatz-
funktionen
1200 U/min 800 U/min
Abluft - Tr. Kond. Tr. Abluft - Tr. Kond. Tr.
Temperatur-
absenkung
Abschalten
der Heizelementes
{{
{{
{{
{{
z{
- - 20 min.
85 98 95/90* 110/100* 105 140 120/110* 130/120*
75 89 85/80* 100/90* 95 110 100/90* 117/105*
1000 U/min 800 U/min
35 40 55/50* 60/55* 45 50 65/60* 70/65*
30 35 45/40* 50/45* 35 40 50/45* 55/50*
30 35 50/45* 55/50* 40 42 60/55* 65/60*
Schleuderdrehzahlen
Trocknungszeit in Min.
Bemerkung:
Die oben engeführten Trocknungszeiten beziehen sich auf
Wäsche, die mit den angegebenen Schleuderdrehzahlen
geschleudert wurde. Beim Schleudern mit höheren/niedrigeren
Schleuderdrehzahlen werden die Trocknungszeiten
entsprechend verkürzt bzw. verlängert. Beim Trocknen dickerer
Wäschestücke muß die Trocknungszeit verlängert werden.
Bei der Auswahl der XL-Funktion wird die Trocknungszeit
verlängert.
15
236155
Tabelle der
Verbrauchswerte
Zur einfacheren Vorstellung sind in der Tabelle Werte für 6/7 kg
Testwäsche angegeben (gemessen gemäß Standard EN61121)
bei verschiedenen Schleuderdrehzahlen der Endschleuder in der
Waschmaschine (Programm schranktrocken).
U./min. Restfeuchtigkeit Trocknungszeit in Min. Stromverbrauch in kWh
L % Abluft-
trockner
6 kg 7 kg 6 kg 7 kg 6 kg 7 kg 6 kg 7 kg 6 kg 7 kg
800 4,2 4,9 70 110 130 120/110* 140/120* 4,0 4,6 4,4/4,1* 5,1/5,0*
1000 3,4 4,0 58 92 104 100/100* 117/110* 3,3 3,8 3,7/3,3* 4,2/3,9*
1200 3,3 3,8 55 85 98 95/90* 110/100* 3,1 3,6 3,4/3,1* 3,9/3,7*
1400 3,0 3,5 50 75 89 85/80* 100/90* 2,8 3,2 3,1/2,9* 3,6/3,4*
1600 2,6 3,1 44 68 77 74/70* 88/80* 2,5 2,9 2,7/2,6* 3,2/3,0*
Kondensations-
trockner
Abluft-
trockner
Kondensations-
trockner
* Energieeffi zienzklasse B
Die gemessenen Werte können wegen Abweichungen in der Art
und Menge der Wäsche, der Schleuderdrehzahl, Schwankungen
des elektrischen Stroms, Temperatur und Feuchtigkeit der
Umgebung von den angegebenen Werten abweichen.
Tabelle der
Textilsymbole
Trocknen
Trocknen im Wäschetrockner zulässig
Schleudern, auf Wäscheleine hängen und trocknen
lassen
Nicht schleudern, naß aufhängen und trocknen lassen
Schleudern, auf eine Unterlage legen und trocknen
lassen
Trocknen im Wäschetrockner nicht zulässig
Trocknen bei normaler Umgebungstemperatur
Trocknen mit Temperaturabsenkung
Wir behalten uns das Recht zu eventuellen Änderungen und Fehlern in
der Gebrauchsanweisung vor.
SP PG1 OEM 236155/de (10-08)
Loading...
