Inhaltsverzeichnis
DE
1 Hinweise 154
1.1 Allgemeine Sicherheitshinweise 154
1.2 Haftung des Herstellers 159
1.3 Zweck des Gerätes 159
1.4 Typenschild 159
1.5 Dieses Bedienungshandbuch 159
1.6 Entsorgung 159
1.7 Wie man dieses Bedienungshandbuch lesen muss 160
2 Beschreibung 161
2.1 Allgemeine Beschreibung 161
2.2 Kochfeld 162
2.3 Bedienblende 163
2.4 Weitere Teile 164
2.5 Verfügbares Zubehör 164
3 Gebrauch 166
3.1 So können Sie Energie sparen 167
3.2 Gebrauch der Zubehörteile 168
3.3 Gebrauch des Kochfeldes 171
3.4 Gebrauch des Stauraums 176
3.5 Gebrauch des Backofens 176
3.6 Ratschläge zum Garen 178
3.7 Programmieruhr 180
4 Reinigung und Wartung 185
4.1 Reinigung des Kochfeldes 186
4.2 Reinigung der Backofentür 187
4.3 Reinigung des Backraums 189
4.4 Vapor Clean 191
4.5 Außergewöhnliche Wartung 193
5 Installation 195
5.1 Positionierung 195
5.2 Elektrischer Anschluss 200
5.3 Für den Installateur 202
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
Wir empfehlen Ihnen, dieses Bedienungshandbuch sorgfältig durchzulesen. Hier finden Sie
wichtige Hinweise, um die Ästhetik und Funktionalität Ihres Gerätes erhalten zu können.
Weitere Informationen zu den Produkten finden Sie auf der Internetseite www.smeg.com.
153
Hinweise
1 Hinweise
1.1 Allgemeine
Sicherheitshinweise
Personenschäden
• Das Gerät und seine
zugänglichen Teile erhitzen sich
stark während des Gebrauchs.
Die Heizelemente während des
Betriebs nicht berühren.
• Während des Verstellens
von Speisen im Innern des
Backraums die Hände mit
Wärmeschutzhandschuhen
schützen.
• Niemals versuchen, eine Flamme
oder einen Brand mit Wasser zu
löschen. Das Gerät ausschalten
und die Flamme mit einem Deckel
oder einer Löschdecke abdecken.
• Dieses Gerät darf von Kindern ab
8 Jahren sowie von Personen mit
eingeschränkten körperlichen,
sensorischen oder geistigen
Fähigkeiten oder Personen
verwendet werden, die keine
Erfahrung im Umgang mit
Elektrogeräten haben, sofern
diese von Erwachsenen, die für
ihre Sicherheit verantwortlich sind,
angewiesen oder beaufsichtigt
werden.
• Kinder dürfen nicht mit dem Gerät
spielen.
• Kinder unter 8 Jahren dürfen sich
nicht in der Nähe des Gerätes
aufhalten, wenn sie nicht
beaufsichtigt werden.
• Während des Betriebs Kinder
unter 8 Jahren nicht in der Nähe
des Gerätes lassen.
• Die Reinigung und Wartung dürfen
nicht durch unbeaufsichtigte
Kinder erfolgen.
• Denken Sie daran, dass die
Kochzonen sich sehr schnell
erwärmen. Das Erwärmen von
leeren Töpfen vermeiden.
Überhitzungsgefahr.
• Fette und Öle können Feuer
fangen, wenn sie überhitzt
werden. Sich während der
Zubereitung von öl- oder
fetthaltigen Speisen nicht
entfernen. Brennende Öle oder
Fette niemals mit Wasser löschen.
Den Deckel auf den Topf setzen
und die entsprechende Kochzone
ausschalten.
• Der Garvorgang muss immer
überwacht werden. Ein kurzer
Garvorgang muss immer und
ständig überwacht werden.
• Während des Betriebs keine
Gegenstände aus Metall wie
Geschirr oder Besteck auf das
Kochfeld legen, denn sie könnten
sich überhitzen.
154
Hinweise
DE
• Keine spitzen Gegenstände aus
Metall (Besteck oder
Küchenhelfer) in die Öffnungen
einführen.
• Kein Wasser direkt auf die heißen
Fettpfannen gießen.
• Die Backofentür während des
Garvorgangs geschlossen halten.
• Wenn Speisen bearbeitet werden
müssen oder am Ende des
Garvorgangs, die Tür einige
Sekunden lang 5 cm geöffnet
halten, den Dampf austreten
lassen, dann die Tür komplett
öffnen.
• Den Stauraum (wo vorhanden)
nicht öffnen, solange der
Backofen eingeschaltet und noch
heiß ist.
• Nach der Verwendung des Ofens
können die Gegenstände im
Inneren des Stauraums sehr heiß
sein.
• ENTZÜNDBARE MATERIALIEN
NICHT IM STAURAUM
(SOFERN VORHANDEN) ODER
IN DER NÄHE DES GERÄTES
VERWENDEN ODER
AUFBEWAHREN.
• KEINE SPRAYDOSEN IN DER
NÄHE DIESES GERÄTES
VERWENDEN, WÄHREND
DIESES IN BETRIEB IST.
• Das Gerät nach dem Gebrauch
ausschalten.
• KEINE VERÄNDERUNGEN AN
DIESEM GERÄT VORNEHMEN.
• Vor jedem Eingriff auf das Gerät
(Installation, Wartung, Aufstellung
oder Versetzung) müssen immer
persönliche Schutzausrüstungen
griffbereit sein.
• Vor jedem Eingriff auf das Gerät
den Hauptstromschalter
ausschalten.
• Die Installation und die
Wartungseingriffe müssen von
qualifiziertem Fachpersonal und
unter Berücksichtigung der
geltenden Normen
vorgenommen werden.
• Niemals versuchen, das Gerät
ohne den Eingriff eines
qualifizierten Technikers zu
reparieren.
• Den Stecker niemals durch Ziehen
am Kabel vom Stromnetz trennen.
• Ist das Netzkabel beschädigt,
muss unverzüglich der technische
Kundendienst kontaktiert werden,
der dasselbe austauschen wird.
155
Hinweise
Schäden am Gerät
• Keine scheuernden oder ätzenden
Reinigungsmittel für die Reinigung
der Teile aus Glas verwenden (z.B.
Scheuerpulver, Fleckenentferner
oder Metallschwämme).
• Eventuell Kochbesteck aus Holz
oder Kunststoff verwenden.
• Roste und Backbleche müssen in
die seitlichen Schienen bis zum
vollständigen Einrasten eingefügt
werden. Die mechanischen
Sicherheitssperren vermeiden ein
ungewolltes Herausziehen und
müssen immer nach unten und zur
Rückseite des Backraums gerichtet
sein.
• Es ist verboten, sich auf das Gerät
zu setzen.
• Das Gerät nicht mit einem
Dampfstrahl reinigen.
• Öffnungen, Lüftungsschlitze und
Wärmeauslasse nicht abdecken.
• Das Gerät während
Garvorgängen, bei denen Fette
oder Öle freigegeben werden
können, nicht unbeaufsichtigt
lassen, da sich diese durch
Überhitzung entzünden können.
Besonders vorsichtig vorgehen.
• Keine Gegenstände auf den
Kochflächen zurücklassen.
• DIESES GERÄT DARF NICHT
ALS RAUMHEIZER BENUTZT
WERDEN.
• Keine Spray-Produkte in der Nähe
des Backofens verwenden.
• Kein Geschirr oder Behälter aus
Plastik zum Garen von Speisen
verwenden.
• Keine geschlossenen Dosen oder
Behälter in den Backraum
einführen.
• Bei der Verwendung des
Backofens alle nicht verwendeten
Backbleche und Roste aus dem
Backraum entfernen.
• Den Backofenboden nicht mit
Alufolie oder Stanniolpapier
abdecken.
• Keine Töpfe oder Backbleche
direkt auf den Backofenboden
stellen.
• Bei Verwendung von Backpapier
darauf achten, dass dieses die
Zirkulation der Heißluft im Inneren
des Backofens nicht behindert.
• Keine Töpfe oder Backbleche
direkt auf die Innenverglasung der
Backofentür stellen.
• Die Kochgefäße oder Grillpfannen
müssen sich innerhalb des Umrisses
des Kochfeldes befinden.
• Alle Kochgefäße müssen einen
flachen und ebenen Boden
aufweisen.
156
Hinweise
DE
• Bei Überlaufen des Inhalts muss
die Flüssigkeit unverzüglich vom
Kochfeld entfernt werden.
• Darauf achten, dass keine
säurehaltigen Substanzen wie
Zitronensaft oder Essig auf das
Kochfeld fallen.
• Keine leeren Töpfe oder Pfannen
auf die eingeschalteten
Kochzonen stellen.
• Bei Rissen, Sprüngen oder
Brüchen des
Glaskeramikkochfeldes, ist das
Gerät sofort auszuschalten. Sofort
die Stromzufuhr unterbrechen und
sich an den technischen
Kundendienst wenden.
• Personen mit Herzschrittmachern
oder ähnlichen Geräten sollten
sich vergewissern, dass die
Funktionsweise dieser Geräte vom
Induktionsfeld nicht beeinträchtigt
wird (Frequenzbereich zwischen
20 und 50 kHz).
• Gemäß den Richtlinien zur
elektromagnetischen
Verträglichkeit gehört das
Kochfeld mit elektromagnetischer
Induktion der Gruppe 2 und der
Klasse B an (DIN EN 55011).
• Das Gerät nicht mit einem
Dampfstrahl reinigen.
• Keine rauen oder scheuernden
Materialien bzw. scharfkantigen
Metallschaber verwenden.
• Bei der Reinigung von Stahlteilen
oder Metallflächen (z.B. eloxierte,
mit Nickel behandelte oder
verchromte Flächen) keine chlor-,
ammoniak- oder
bleichmittelhaltigen Produkte
verwenden.
• Keine scheuernden oder ätzenden
Reinigungsmittel für die Reinigung
der Teile aus Glas verwenden
(z.B. Scheuerpulver,
Fleckenentferner oder
Metallschwämme).
• Die abnehmbaren Teile wie
Gitterroste, Kronenbrenner und
Brennerdeckel nicht im
Geschirrspüler spülen.
• Die offene Tür beim Einschieben
des Geräts in den Schrank nicht
als Hubvorrichtung verwenden.
• Keinen übermäßigen Druck auf
die offene Tür des Geräts
ausüben.
• Den Griff nicht zum Anheben oder
Versetzen dieses Gerätes
verwenden.
157
Hinweise
Installation
•DIESES GERÄT DARF NICHT
AUF BOOTEN ODER IN
WOHNWAGEN INSTALLIERT
WERDEN.
• Das Gerät darf nicht auf einem
Sockel installiert werden.
• Das Gerät mithilfe einer anderen
Person in den Schrank
einschieben.
• Um mögliche Überhitzungen zu
vermeiden, darf das Gerät nicht
hinter einer dekorativen Tür oder
einer Platte installiert werden.
• Der Stromanschluss darf nur von
zugelassenem technischem
Personal ausgeführt werden.
• Der Erdungsanschluss ist
obligatorisch und ist unter
Einhaltung der Sicherheitsnormen
für elektrische Anlagen
vorzunehmen.
• Nur Kabel verwenden, die gegen
eine Temperatur von mindestens
90 °C beständig sind.
• Das Anziehmoment der
Schrauben der Speiseleitungen
der Klemmleiste muss 1,5 - 2 Nm
entsprechen.
Für dieses Gerät
• Die Herde nach dem Gebrauch
ausschalten. Sich niemals nur auf
den Topfdetektor verlassen.
• Kinder sind immer zu
beaufsichtigen, da sie die Anzeige
der Restwärme nur schwer sehen
können. Nach der Verwendung
bleiben die Kochzonen eine
gewisse Zeit lang sehr heiß, auch,
wenn sie abgeschaltet sind.
Verhindern, dass Kinder mit dem
Kochfeld in Kontakt kommen.
• Die Oberfläche aus Glaskeramik
ist schlagfest. Jedoch keine festen
oder harten Gegenstände auf die
Kochfläche fallen lassen, denn
dies könnte bei spitzen
Gegenstände zum Bruch der
Oberfläche führen.
• Das Kochfeld aus Glaskeramik
darf nicht als Abstellfläche benutzt
werden.
• Vor dem Austausch der Lampe
sicherstellen, dass das Gerät
ausgeschaltet ist.
• Man darf sich nicht an die offene
Tür anlehnen oder sich darauf
setzen.
• Sicherstellen, dass keine
Gegenstände in der Tür stecken
bleiben.
158
Hinweise
DE
1.2 Haftung des Herstellers
Der Hersteller haftet nicht für
Personen- und Sachschäden, die auf
die folgenden Ursachen
zurückzuführen sind:
• die zweckwidrige Verwendung
des Gerätes;
• die Nichtbeachtung der
Vorschriften dieses
Bedienungshandbuches;
• unbefugte Änderungen auch nur
einzelner Gerätekomponenten;
• die Verwendung von nicht
originalen Ersatzteilen.
1.3 Zweck des Gerätes
• Das Gerät ist zum Garen von
Speisen in Privathaushalten
bestimmt. Jeder andere Gebrauch
wird als zweckwidrig angesehen.
• Das Gerät ist nicht für den Betrieb
mit externen Zeitschaltuhren oder
mit Fernbedienungssystemen
vorgesehen.
1.4 Typenschild
Das Typenschild enthält technische
Daten sowie die Seriennummer und
das Prüfzeichen. Das am Gehäuse
angebrachte Typenschild nicht
entfernen.
1.5 Dieses Bedienungshandbuch
Das vorliegende
Bedienungshandbuch ist ein fester
Bestandteil des Gerätes und ist
deshalb für die ganze Lebensdauer
des Gerätes sorgfältig und in
Reichweite aufzubewahren.
Dieses Bedienungshandbuch vor der
Benutzung des Gerätes sorgfältig
durchlesen.
1.6 Entsorgung
Dieses Gerät muss getrennt
von anderen Abfällen entsorgt
werden (Richtlinien 2002/
95/EG, 2002/96/EG, 2003/
108/EG). Dieses Gerät enthält,
gemäß der gültigen europäischen
Richtlinien, keine nennenswerte
Menge an gesundheits- und
umweltschädlichen Stoffen.
Um das Gerät zu entsorgen:
• Das Netzkabel abschneiden und
es zusammen mit dem Stecker
entfernen.
Elektrische Spannung
Stromschlaggefahr
• Die Hauptstromversorgung
unterbrechen.
• Das Netzkabel von der
elektrischen Anlage trennen.
159
Hinweise
• Das Gerät bei geeigneten
Sammelstellen für elektrische und
elektronische Abfälle abgeben,
oder es beim Kauf eines
gleichwertigen Gerätes im
Verhältnis eins zu eins an den
Händler zurückgeben.
Die Verpackung unserer Produkte
besteht aus recyclingfähigem und
umweltfreundlichem Material.
• Die Verpackungsmaterialien bei
geeigneten Sammelstellen
abgeben.
Verpackungen aus Plastik
Erstickungsgefahr
• Die Verpackung oder Teile davon
nicht unbeaufsichtigt lassen.
• Vermeiden, dass Kinder mit den
Plastikbeuteln der Verpackung
spielen.
1.7 Wie man dieses
Bedienungshandbuch lesen muss
In diesem Bedienungshandbuch werden
die folgenden Konventionen verwendet:
Hinweise
Allgemeine Informationen über
dieses Bedienungshandbuch, die
Sicherheit und die Entsorgung.
Beschreibung
Beschreibung des Gerätes und der
Zubehörteile.
Gebrauch
Informationen über den Gebrauch
des Gerätes und der Zubehörteile.
Reinigung und Wartung
Anweisungen zur richtigen
Reinigung und Wartung des
Gerätes.
Installation
Informationen für den qualifizierten
Techniker: Installation, Inbetriebsetzung
und Abnahmeprüfung.
160
Sicherheitshinweise
Information
Empfehlung
1. Reihenfolge der Bedienungsanweisungen.
• Einzelne Bedienungsanweisung.
DE
2 Beschreibung
2.1 Allgemeine Beschreibung
Beschreibung
1 Aufsatz
2 Kochfeld
3 Bedienblende
4 Lampe
5 Dichtung
6 Tür
7 Kühlgebläse
8 Stauraum
Schiene des Halterahmens für
Roste/Backbleche
161
2.2 Kochfeld
Beschreibung
Zone Außendurchmesser (mm)
1 145
2 180
3 210
4 270
Maximale L
eistungsaufnahme (W)*
1400 2200
1850 3000
2300 3700
2600 3700
Leistungsaufnahme bei
Booster-Funktion (W)*
* die Leistungsangaben sind nur Richtwerte und können je nach verwendetem Kochgefäß oder je
nach ausgewählten Einstellungen variieren.
Vorteile des Induktionskochens
• Energieeinsparung im Vergleich zum
traditionellen elektrischen Garvorgang
Das Kochfeld ist mit einem
Induktionsgenerator ausgestattet.
Jeder Generator unter der
Kochfläche aus Glaskeramik
erzeugt ein elektromagnetisches
Wechselfeld, das Hitze direkt im
Boden des Topfes erzeugt. In der
Induktionskochzone wird die
Wärme nicht mehr übertragen,
sondern direkt von den
Induktionsströmen im Inneren des
Kochgefäßes erzeugt.
dank der direkten Energieübertragung

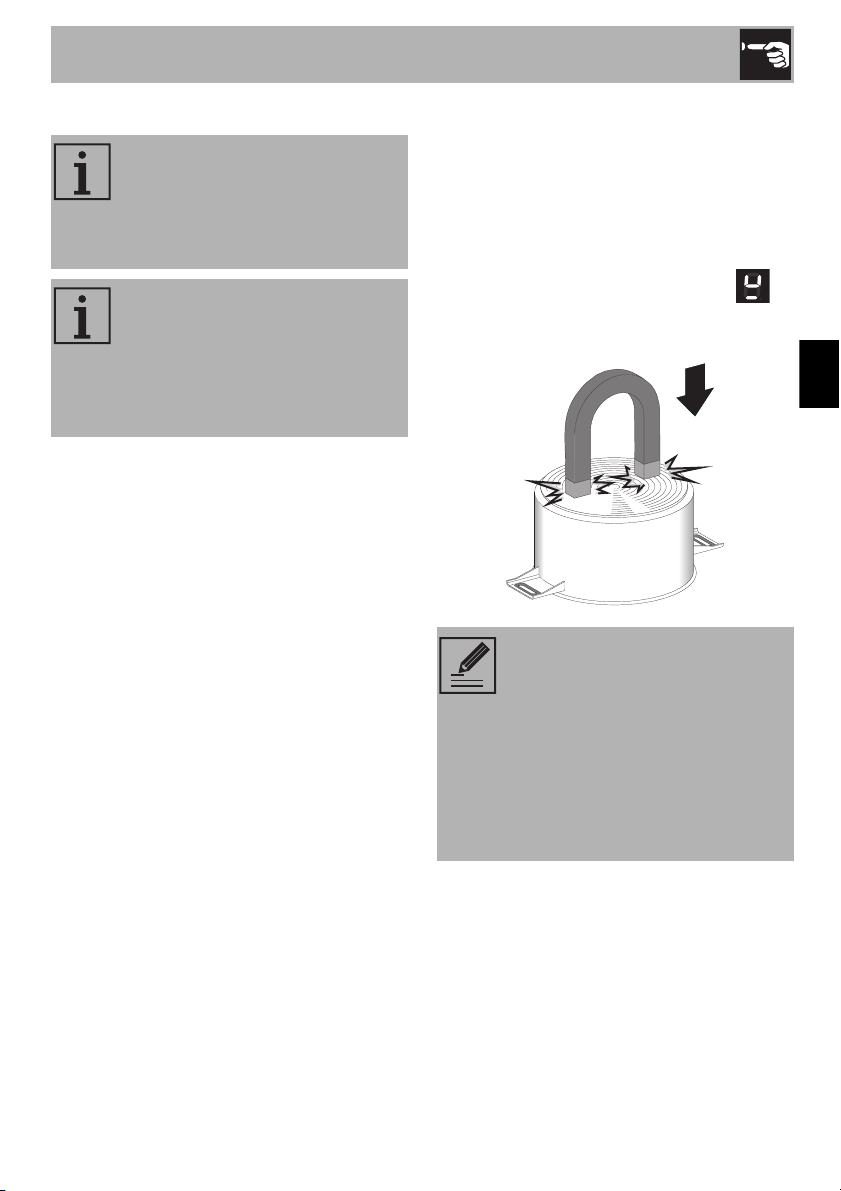

auf den Topf (es ist besonderes
Kochgeschirr aus speziellem,
magnetisierbarem Material erforderlich).
• Mehr Sicherheit, da die Energie nur auf
das auf dem Kochfeld stehende
Kochgefäß übertragen wird.
• Hohe Energieausbeute bei der
Übertragung von der
Induktionskochzone auf den Topfboden.
• Schnelle Erwärmung.
• Geringere Verbrennungsgefahr, da die
Kochfläche nur am Topfboden erwärmt
wird; übergekochte Speisen brennen
nicht an.
162
DE
2.3 Bedienblende
Beschreibung
1 Knebel der Kochzonen des Kochfeldes
Mit diesen Drehknebeln kann man alle
Kochzonen des Induktionskochfeldes
bedienen.
Die Drehknebel drücken und im
Uhrzeigersinn drehen, um die
Betriebsleistung der Platte im Bereich
zwischen der Mindestleistung 1 und der
Höchstleistung 9 einzustellen.

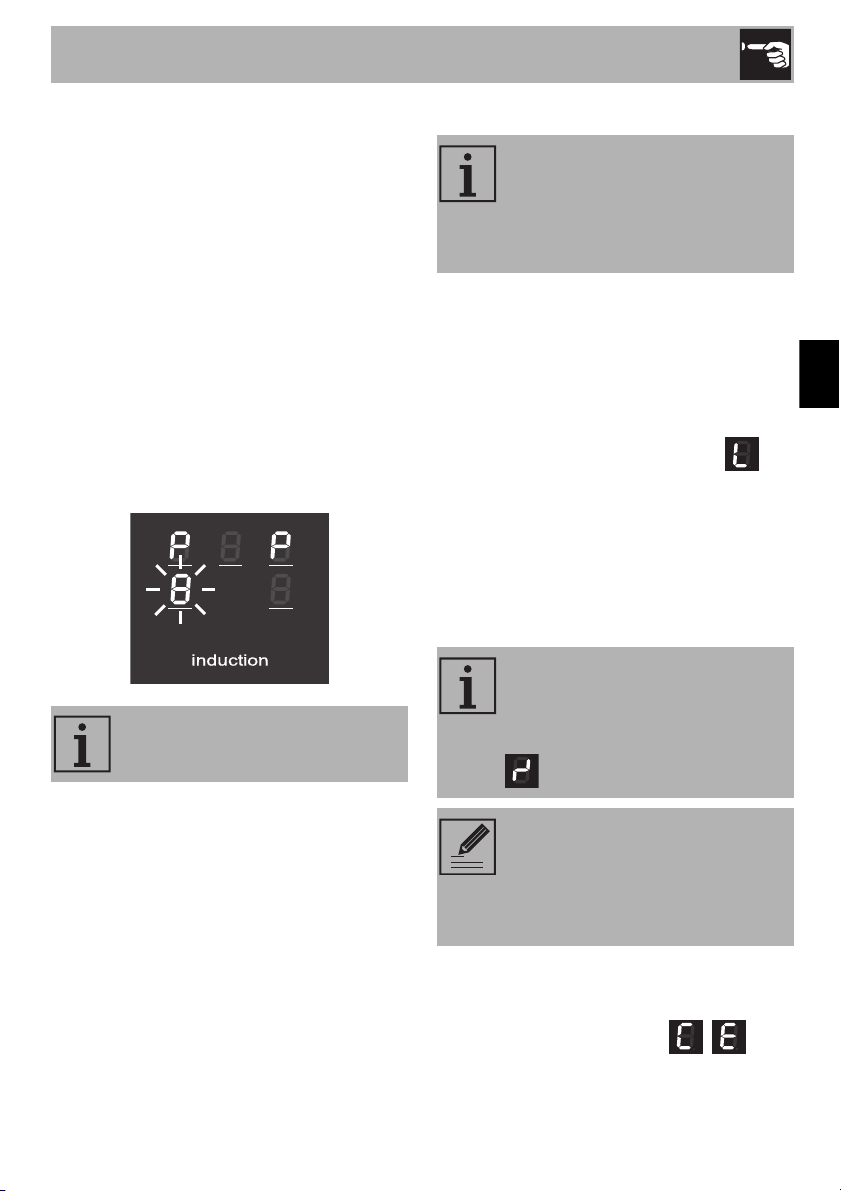

Die Arbeitsleistung wird vom Display auf
dem Kochfeld angezeigt.
2 Kontrolllampe
Das Aufleuchten dieser Kontrolllampe zeigt
an, dass sich der Ofen in der Vorheizphase
befindet. Sobald die gewünschte Temperatur
erreicht ist, schaltet sich die Kontrolllampe
aus. Das regelmäßige Blinklicht bedeutet,
dass die eingestellte Temperatur im Backraum
konstant gehalten wird.
3 Temperaturknebel
Mit diesem Drehknebel kann die
Gartemperatur ausgewählt werden.
Den Drehknebel im Uhrzeigersinn auf den
gewünschten Wert zwischen Minimum und
Maximum drehen.

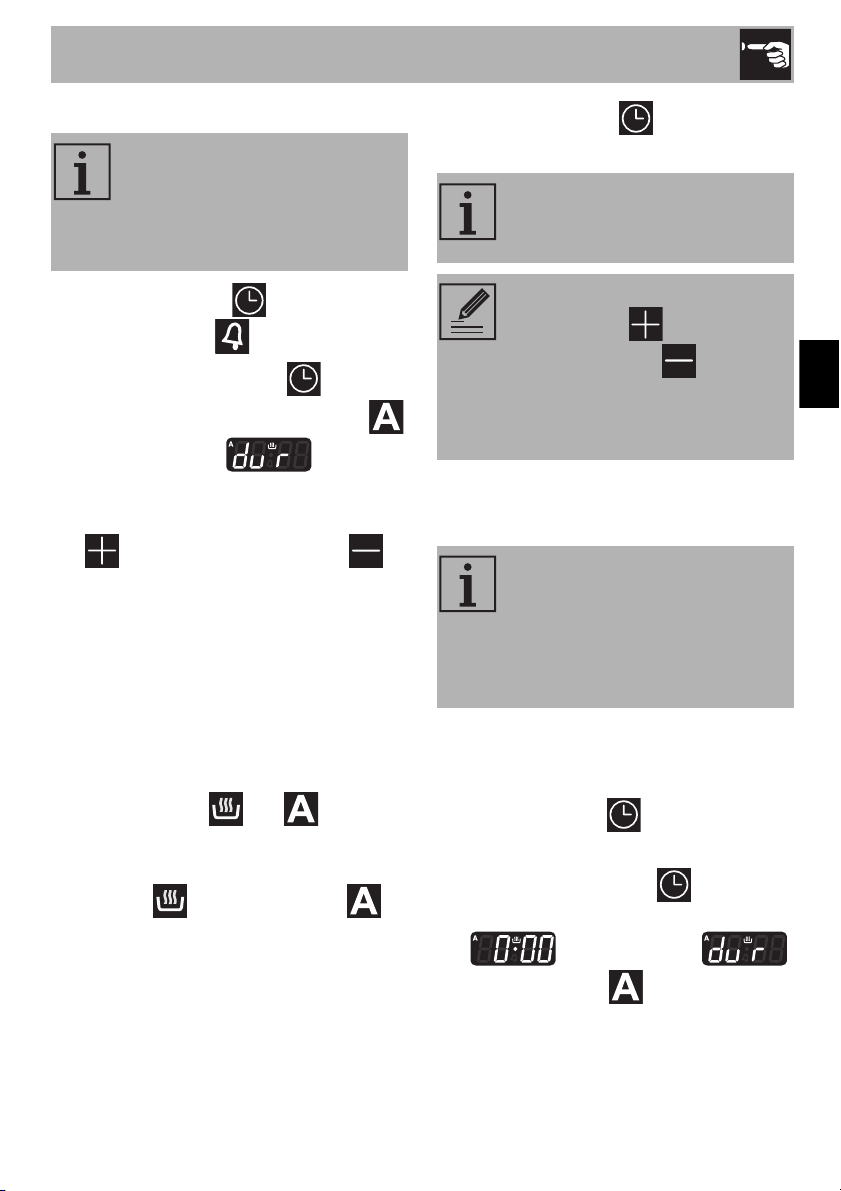

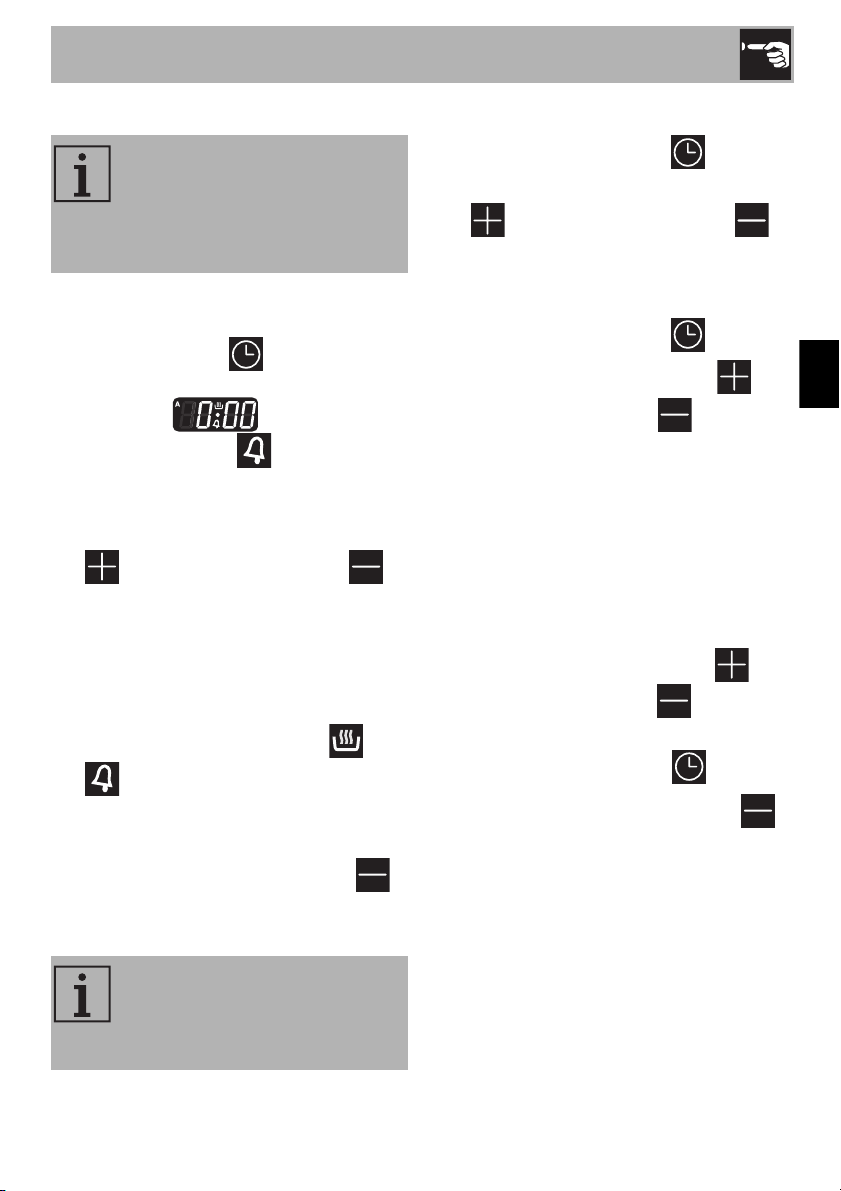

4 Programmieruhr
Zur Anzeige der aktuellen Uhrzeit, zur
Einstellung von programmierten
Garvorgängen und des Minutenzählers.
5 Funktionsknebel
Die verschiedenen Funktionen des
Backofens sind den unterschiedlichen
Garungen angepasst. Nach Wahl der
gewünschten Funktion die Gartemperatur
mit dem Temperaturknebel einstellen.
163
Beschreibung
2.4 Weitere Teile
Schienen zur Positionierung
Das Gerät verfügt über Schienen zur
Positionierung von Backblechen und Rosten
auf unterschiedlicher Höhe. Die Einsatzstufen
sind von unten nach oben ausgerichtet (siehe
2.1 Allgemeine Beschreibung).
Backofenbeleuchtung
Die Innenbeleuchtung des Gerätes setzt
sich in Betrieb:
• wenn die Tür geöffnet wird;
• wenn eine beliebige Funktion, mit
Ausnahme der Funktionen
ausgewählt wird.
Lüfter
Der Lüfter kühlt den Ofen ab und setzt sich
während des Garvorgangs in Betrieb.
Die Funktionsweise des Lüfters erzeugt
einen normalen Luftstrom, der aus dem
hinteren Teil des Gerätes austritt und über
einen kurzen Zeitraum auch nach dem
Ausschalten des Gerätes andauern kann.
2.5 Verfügbares Zubehör
Rost
Zur Ablage von Kochgefäßen mit den zu
garenden Speisen.
Rost für Backblech
Er kann zum Garen von Speisen, die
tropfen können, über dem Backblech
angeordnet werden.
164
Backblech
Öffnungen, Lüftungsschlitze und
Wärmeauslasse nicht abdecken.
Zum Auffangen des Fetts von Speisen, die
sich auf dem darüber liegenden Rost
befinden.
Beschreibung
DE
Tiefes Backblech
Zum Auffangen des Fetts von Speisen, die
sich auf dem darüber liegenden Rost
befinden, und zum Backen von Kuchen,
Gebäck, usw.
Drehspieß
Zum Braten von Hähnchen und allen
Speisen, die ein einheitliches Garen auf der
ganzen Oberfläche erfordern.
Selbstreinigende Platten (nur bei einigen
Modellen)
Zur Absorption von kleinen fettigen
Rückständen.
Bei einigen Modellen sind nicht
alle Zubehörteile im Lieferumfang
enthalten.
Das Serienzubehör, das mit den
Lebensmitteln in Berührung
kommen kann, ist aus Materialien
gefertigt, die den einschlägigen
gesetzlichen Bestimmungen
entsprechen.
Das Standard- oder
Optionalzubehör kann bei
zugelassenen Kundendienststellen
bestellt werden. Nur Originalzubehör
des Herstellers verwenden.
165
Gebrauch
3 Gebrauch
Hinweise
Hohe Temperatur im Inneren des
Ofens während des Betriebs
Verbrennungsgefahr
• Die Backofentür während des
Garvorgangs geschlossen halten.
• Während des Verstellens von Speisen im
Inneren des Backraums die Hände mit
Wärmeschutzhandschuhen schützen.
• Die Heizelemente im Inneren des
Gerätes nicht berühren.
• Kein Wasser direkt auf die heißen
Fettpfannen gießen.
• Während des Betriebs Kinder unter 8
Jahren nicht in der Nähe des Gerätes
lassen.
• Wenn Speisen bearbeitet werden
müssen oder am Ende des
Garvorgangs, die Tür einige Sekunden
lang 5 cm geöffnet halten, den Dampf
austreten lassen, dann die Tür komplett
öffnen.
• Fette und Öle können sich wegen einer
Überhitzung entzünden. Besonders
vorsichtig vorgehen.
Hohe Temperatur im Inneren des
Stauraums
Verbrennungsgefahr
• Den Stauraum nicht öffnen, solange der
Backofen eingeschaltet und noch heiß ist.
• Nach der Verwendung des Backofens
können die Gegenstände im Inneren
des Stauraums sehr heiß sein.
Unsachgemäßer Gebrauch
Gefahr von Schäden an den
Oberflächen
• Den Backofenboden nicht mit Alufolie
oder Stanniolpapier abdecken.
• Bei Verwendung von Backpapier darauf
achten, dass dieses die Zirkulation der
Heißluft im Inneren des Backraums nicht
behindert.
• Keine Töpfe oder Backbleche direkt auf
den Backofenboden stellen.
• Keine Töpfe oder Backbleche direkt auf
die Innenverglasung der Backofentür
stellen.
• Kein Wasser direkt auf die heißen
Fettpfannen gießen.
• Die Kochgefäße oder Grillpfannen
müssen sich innerhalb des Umrisses des
Kochfeldes befinden.
• Alle Kochgefäße müssen einen flachen
und ebenen Boden aufweisen.
• Bei Überlaufen des Inhalts muss die
Flüssigkeit unverzüglich vom Kochfeld
entfernt werden.
• Töpfe, die keinen vollkommen glatten
und ebenen Boden aufweisen, nicht auf
das Kochfeld stellen.
• Unbedingt vermeiden, dass feste und
schwere Gegenstände auf das Kochfeld
fallen.
• Bei Rissen oder Sprüngen das Gerät
sofort ausschalten, den Stromstecker
herausziehen und unverzüglich den
Kundendienst kontaktieren.
• Das Kochfeld nicht als Ablage
benutzen.
166
Gebrauch
DE
Hohe Temperatur im Inneren des
Stauraums während des
Gebrauchs
Brand- oder Explosionsgefahr
• Keine Spray-Produkte in der Nähe des
Geräts verwenden.
• Keine brennbaren Materialien in der
Nähe des Backofens oder des
Stauraums aufbewahren bzw. benutzen.
• Kein Geschirr oder Behälter aus Plastik
zum Garen von Speisen verwenden.
• Keine geschlossenen Dosen oder
Behälter in den Backraum einführen.
• Das Gerät während der Garvorgänge,
die Fette oder Öle abgeben können,
nicht unbeaufsichtigt lassen.
• Bei der Verwendung des Backofens alle
nicht verwendeten Backbleche und
Roste aus dem Backraum entfernen.
Erster Gebrauch
1. Eventuelle Schutzfolien auf den
Außenflächen oder im Inneren des
Gerätes einschließlich des Zubehörs
entfernen.
2. Eventuelle Etiketten (mit Ausnahme des
Schildes mit den technischen Daten)
von den Zubehörteilen oder im Ofen
selbst entfernen.
3. Alle Zubehörteile des Gerätes
entfernen und waschen (siehe 4
Reinigung und Wartung).
Glaskeramikkochfeld
5. Einen mit Wasser gefüllten Topf auf
jede der vorderen Kochzonen stellen
und mindestens 30 Minuten lang bei
Höchsttemperatur eingeschaltet lassen.
6. Nach 30 Minuten die vorderen
Kochzonen ausschalten und den
Vorgang bei den hinteren und der
eventuell zentralen Kochzone
wiederholen.
7. Wenn, nach Ausführung dieser
Vorgänge, die Bedienvorrichtungen
nicht korrekt funktionieren, könnte es
erforderlich sein, diese Vorgänge zu
verlängern, bis die gesamte
Feuchtigkeit verdampft ist.
3.1 So können Sie Energie sparen
• Das Gerät nur Vorheizen, wenn dies im
Rezept verlangt wird.
• Fall auf den Verpackungen keine
anderen Angaben stehen, sollten
tiefgefrorene Lebensmittel vor dem
Einführen in den Backraum aufgetaut
werden.
• Bei mehrern Backgängen ist es
empfehlenswert, die Lebensmittel
hintereinander zu garen, um die Wärme
zu optimieren.
• Vorzugsweise dunkle Formen aus Metall
verwenden, da sie zu einer besseren
Wärmeaufnahme beitragen.
Backraum
4. Das noch leere Gerät auf die höchste
Temperatur aufheizen, um eventuelle
Rückstände des Herstellungsprozesses
zu beseitigen.
167
Gebrauch
• Bei der Verwendung des Backofens alle
nicht verwendeten Backbleche und
Roste aus dem Backraum entfernen.
• Den Garvorgang einige Minuten vor der
normal dafür vorgesehenen Zeit
abschalten. Die im Ofeninneren
angesammelte Hitze lässt die Speisen für
die restlichen Minuten weitergaren.
• Die Ofentür so wenig wie möglich
öffnen, um Wärmeverluste zu vermeiden.
• Den Backraum immer sehr sauber halten.
3.2 Gebrauch der Zubehörteile
Rost für Backblech
Der Rost für Backblech wird in das
Backblech eingesetzt. Auf diese Weise
kann das Fett getrennt von den zu
garenden Speisen aufgefangen werden.
Roste und Backbleche
Roste und Backbleche müssen in die
seitlichen Schienen bis zum Anschlag
eingesetzt werden.
Die mechanischen Sicherheitssperren
vermeiden ein ungewolltes Herausziehen
des Rostes und müssen immer nach unten
und zur Rückseite des Backraums gerichtet
sein.
Die Roste und Backbleche bis zum
Anschlag in den Backraum
einschieben.
Die Backbleche vor dem
ersten Gebrauch reinigen, um
eventuelle Rückstände des
Herstellungsprozesses zu beseitigen.
168
Gebrauch
DE
Drehspieß
1. Die 4 mitgelieferten Buchsen in die
4 Lochwinkel des tiefen Backbleches
einsetzen und mithilfe eines Werkzeugs
(zum Beispiel eines Schraubenziehers)
an die Nutmuttern festschrauben.
2. Die Drehspießhalterungen gemäß der
unteren Abbildung in die Buchsen
setzen.
3. Das Grillgut unter Benutzung der
beigefügten Klemmgabeln auf den
Drehspieß stecken. Die Klemmgabeln
können mit den Befestigungsschrauben
blockiert werden.
4. Nach Aufstecken des Grillguts auf
den Drehspieß, muss dieser auf die
entsprechenden Halterungen
aufgesetzt werden. Die Spitze des
Drehspießes bis zum Anschlag in den
Sitz der Vorrichtung einsetzen, die sich
auf der linken Halterung befindet.
169
Gebrauch
5. Das Backblech in die erste Schiene des
Rahmens einfügen (siehe „Allgemeine
Beschreibung“).
6. Die Stabspitze in den Sitz des
Drehspießmotors einsetzen, der sich
auf der linken Seite der Rückwand des
Backraums befindet.
7. Zur Aktivierung des Drehspießes den
Funktionsknebel auf die Position
drehen und mittels Temperaturknebel
eine Gartemperatur einstellen.
Es empfiehlt sich, ein wenig
Wasser auf das Backblech zu
geben, um die Entstehung von
Rauch zu verhindern.
8. Am Ende des Garvorganges das Blech
mit dem Drehspieß herausziehen.
9. Um den Drehspieß bequem zu
handhaben, muss der entsprechende,
beigefügte Griff angeschraubt werden.
170
Diese Vorgänge müssen bei
ausgeschaltetem, kaltem Ofen
ausgeführt werden.
Gebrauch
DE
3.3 Gebrauch des Kochfeldes
Während des ersten Anschlusses
an das Stromnetz wird eine
automatische Kontrolle durchgeführt,
bei der alle Kontrolllampen einige
Sekunden lang aufleuchten.
Nach dem Gebrauch die
verwendeten Kochplatten
ausschalten, dazu den
entsprechenden Drehknebel auf
Position O drehen. Sich niemals
nur auf den Topfdetektor verlassen.
Alle Bedien- und Kontrollvorrichtungen des
Gerätes befinden sich auf der
Bedienblende. Bei jedem Drehknebel ist die
dazugehörende Kochzone angegeben.
Den Drehknebel zum Einstellen der
Heizleistung im Uhrzeigersinn auf den
gewünschten Wert drehen.
Für das Induktionskochen geeignete
Kochgefäße
Die Kochgefäße, die auf dem
Induktionsfeld benutzt werden sollen,
müssen aus Metall und magnetisch sein,
der Boden muss einen ausreichenden
Durchmesser aufweisen.
Geeignete Kochgefäße:
• Kochgefäße aus emailliertem Stahl mit
dickem Boden.
• Kochgefäße aus Gusseisen mit
emailliertem Boden.
• Kochgefäße aus mehrschichtigem
Edelstahl, rostfreiem ferritischem Stahl
und Aluminium mit Spezialboden
Ungeeignete Kochgefäße:
• Kochgefäße aus Kupfer, Edelstahl,
Aluminium, feuerfestem Glas, Holz,
Keramik und Ton.
Um zu überprüfen, ob der Topf geeignet ist,
einfach einen Magneten an den Boden
annähern: Falls er angezogen wird, ist der
Topf für das Induktionskochen geeignet.
Falls kein Magnet vorhanden ist, etwas
Wasser in das Kochgefäß geben und
dieses auf eine Kochzone stellen. Die
Kochplatte einschalten. Das Symbol
auf dem Display zeigt an, dass der
verwendete Topf ungeeignet ist.
Es dürfen nur Töpfe mit einem
flachen, für Induktionsplatten
geeignetem Boden verwendet
werden. Die Verwendung von
Töpfen mit unregelmäßigem
Boden kann die Effizienz des
Heizsystems beeinträchtigen und
die Erfassung des Topfes auf der
Kochplatte verhindern.
171
Gebrauch
Topferkennung
Sollte sich in einer Kochzone kein Topf
befinden oder der Topf zu klein sein, wird
keine Energie übertragen und auf dem
Display erscheint das Symbol .
Wenn sich auf der Kochzone ein
geeigneter Topf befindet, ermittelt das
Erkennungssystem dessen Vorhandensein
und schaltet die Zone mit der Leistung, die
mit dem Drehknebel eingestellt wurde, ein.
Die Übertragung der Energie wird auch
unterbrochen, wenn der Topf von der
Kochzone entfernt wird (auf dem Display
erscheint das Symbol ).
Sollte die Funktion zur Topferkennung
aktiviert werden, obwohl die Töpfe kleine
Abmessungen haben oder Pfannen auf der
Kochzone stehen, wird nur die notwendige
Energie übertragen.
Grenzen der Topferkennung: Der
Mindestdurchmesser des Topfbodens ist
durch einen kleineren Innenkreis auf der
Kochzone gekennzeichnet. Töpfe mit
kleineren Durchmessern könnten nicht
erfasst werden und der Induktor könnte
deshalb nicht aktiviert werden.
Begrenzung der Gardauer
Das Kochfeld verfügt über eine
automatische Vorrichtung zur Begrenzung
der Betriebsdauer.
Sofern die Einstellungen der Kochzone
nicht abgeändert werden, ist die maximale
Betriebsdauer einer jeden Kochzone von
der ausgewählten Leistungsstufe abhängig.
Wenn die automatische Vorrichtung zur
Begrenzung der Betriebsdauer aktiviert
wird, schaltet sich die Kochzone aus, ein
kurzer Signalton ertönt und solange die
Kochzone noch warm ist, erscheint im
Display die Anzeige .
Eingestellte
Leistungsstufe
1 8
26
3 - 4 5
54
6 - 7 - 8 - 9 1 ½
Maximale Dauer des
Garvorgangs in
Stunden
Überhitzungsschutz
Wird das Kochfeld über längere Zeit bei
voller Leistung benutzt, kann die Elektronik
bei hoher Raumtemperatur Schwierigkeiten
beim Abkühlen haben.
Um zu vermeiden, dass die Elektronik zu
hohe Temperaturen erreicht, wird die Leistung
der Kochzone automatisch reduziert.
172
Gebrauch
DE
Ratschläge zur Energieeinsparung
• Der Durchmesser des Topfbodens muss
dem Durchmesser der Kochzone
entsprechen.
• Beim Kauf eines neuen Topfes
kontrollieren, ob sich der Durchmesser
auf den Boden oder den oberen Rand
des Kochgefäßes bezieht, denn Letzterer
ist fast immer größer als der
Bodendurchmesser.
• Wenn Gerichte mit langen Garzeiten
zubereitet werden sollen, kann man
durch die Verwendung eines
Dampfkochtopfes Zeit und Energie
sparen und gleichzeitig die in den
Lebensmitteln enthaltenen Vitamine
erhalten.
• Sicherstellen, dass ausreichend
Flüssigkeit im Dampfkochtopf ist, denn
ein Überhitzen aufgrund fehlender
Flüssigkeit könnte Topf und Kochzone
beschädigen.
• Bedecken Sie die Töpfe möglichst mit
einem passenden Deckel.
• Einen Topf wählen, dessen Größe der
Menge des Kochguts entspricht. Ein
großer, aber halbleerer Topf bedeutet
Energieverschwendung.
Werden Kochfeld und Ofen
gleichzeitig verwendet, kann unter
bestimmten Bedingungen die
Leistungsobergrenze der
Stromversorgungsanlage
überschritten werden.
Leistungsstufen
Die Leistung der Kochzone kann auf
verschiedene Stufen eingestellt werden. In
der Tabelle finden Sie die Angaben für die
unterschiedlichen Zubereitungsarten.
Leistungsstufen Geeignet für:
0OFF - Stellung
UTemperatur halten
1 - 2
3 - 4 Garvorgang
5 - 6
7 - 8 Braten, mit Mehl anbraten
9Braten
P *
* Siehe Booster-Funktion
Kochen kleiner Speisemen-
gen (niedrigste Leistung)
Kochen großer Speisemengen,
Braten größerer Stücke
Braten/Schmoren, Kochen
(höchste Leistung)
Restwärme
Unsachgemäßer Gebrauch
Verbrennungsgefahr
• Kinder sind immer zu beaufsichtigen,
da sie die Anzeige der Restwärme nur
schwer sehen können. Nach der
Verwendung bleiben die Kochzonen
eine gewisse Zeit lang sehr heiß, auch
wenn sie abgeschaltet sind. Verhindern
Sie, dass Kinder sie mit den Händen
anfassen.
Solange die Kochzone nach dem
Abschalten noch warm ist, wird auf dem
Display das entsprechende Symbol
angezeigt. Sobald die Temperatur unter
60 °C liegt, erlischt das Symbol.
173
Gebrauch
Heizbeschleuniger
Jede Kochzone verfügt über einen
Heizbeschleuniger, der deren
Erwärmung mit Höchstleistung für
einen zur eingestellten Leistung
proportionalen Zeitintervall
ermöglicht.
Diese Funktion ermöglicht, die ausgewählte
Leistung in geringstmöglicher Zeit zu
erreichen.
1. Den Drehknebel gegen den
Uhrzeigersinn auf die Position A drehen
und ihn dann loslassen. Im Display
erscheint das Symbol .
2. Innerhalb von 3 Sekunden die
gewünschte Heizleistung auswählen
(1...8). Die ausgewählte Leistung und
das Symbol leuchten
abwechselnd auf dem Display auf.
Die Heizleistung kann jederzeit erhöht
werden. Das Zeitintervall für die
„Höchstleistung“ wird automatisch angepasst.
Nach Ablauf der Beschleunigungszeit
bleibt die zuvor ausgewählte Leistungsstufe
eingestellt.
Wenn die Heizleistung durch
Drehen des Drehknebels gegen
den Uhrzeigersinn reduziert wird,
schaltet sich der Heizbeschleuniger
automatisch aus.
Temperatur halten
Mit dieser Funktion können fertig
zubereitete Speisen warm
gehalten werden.
Zum Aktivieren der Funktion „Temperatur
halten“:
• Den Drehknebel der gewünschten
Kochzone drehen, bis am
entsprechenden Display das Symbol
eingeblendet wird.
Booster-Funktion
Mit der Booster-Funktion kann eine
Kochzone maximal 5 Minuten mit
Höchstleistung betrieben werden.
Diese Funktion ermöglicht zum
Beispiel, eine große
Wassermenge schnell zum
Kochen zu bringen oder Fleisch
bei starker Flamme anzubraten.
• Den Drehknebel im Uhrzeigersinn
drehen, 2 Sekunden in Position P halten
und dann loslassen.
Im Display erscheint das Symbol .
Nach 5 Minuten schaltet sich die Booster-
Funktion automatisch aus und der
Kochvorgang wird auf Stufe 9 fortgesetzt
(nur in den Zonen 2 und 3).
Die Booster-Funktion ist der
Funktion Heizbeschleuniger
gegenüber vorrangig.
174
Gebrauch
DE
Leistungssteuerung
Das Kochfeld verfügt über ein spezielles
Modul zur Leistungssteuerung, das den
Stromverbrauch reduziert bzw. optimiert.
Wenn die Summe der eingestellten
Leistungsstufen die zulässige Höchstleistung
überschreitet, steuert die Platine die
Leistungsabgabe der Kochplatten automatisch.
Das Modul versucht, die Höchstleistungen
beizubehalten. Auf dem Display werden
die von der automatischen
Leistungssteuerung eingestellten
Wärmeleistungen angezeigt.
Wenn eine Leistungsanzeige blinkt, bedeutet
es, dass diese automatisch durch das Modul
zur Leistungssteuerung reduziert wird
Die Priorität gilt der letzten
eingestellten Kochzone.
.
Bediensperre
Die Bediensperre ist eine
Vorrichtung, die das Gerät vor
nicht gewolltem oder
unsachgemäßem Gebrauch
schützt.
1. Wenn alle Kochzonen ausgeschaltet
sind, die beiden Drehknebel der
vorderen und hinteren linken Kochzone
gleichzeitig gegen den Uhrzeigersinn
(Position A) drehen.
2. Die Drehknebel so lange in dieser
Position halten, bis das Symbol auf
den Displays angezeigt wird.
3. Anschließend die Drehknebel
loslassen.
Um die Bediensperre aufzuheben, die
oben beschriebenen Schritte in
umgekehrter Reihenfolge ausführen.
Wenn die Drehknebel länger als
30 Sekunden in Position A
gehalten wurden, erscheint auf
dem Display die Fehlermeldung
Nach einer längeren
Stromunterbrechung deaktiviert
sich die Bediensperre. Für diesen
Fall, die Sperre wie oben
beschrieben aktivieren.
Fehlercodes
Wenn auf dem Display einer der folgenden
Fehlercodes angezeigt wird , muss
der technische Kundendienst kontaktiert
werden.
175
Gebrauch
3.4 Gebrauch des Stauraums
Im unteren Teil des Herdes befindet sich der
Stauraum. Um Zugriff zum Stauraum zu
haben, den Griff zu sich ziehen. Im
Stauraum können die für den Gebrauch
des Gerätes notwendige Töpfe oder
Metallgegenstände verstaut werden.
3.5 Gebrauch des Backofens
Einschalten des Backofens
Um den Backofen einzuschalten:
1. Die Garfunktion mit dem
Funktionsknebel wählen.
2. Die Temperatur mit dem
Temperaturknebel wählen.
Sicherstellen, dass die
Programmieruhr das Symbol
Gardauer anzeigt,
andernfalls kann der Backofen
nicht eingeschaltet werden.
Die Taste drücken, um die
Programmieruhr zurückzusetzen.
Liste der Funktionen
Statisch
Die Wärme kommt gleichzeitig von
oben und von unten, weshalb sich
dieser Vorgang für das Garen von
Speisen besonderer Art eignet. Der
traditionelle Garvorgang, auch als
statisches Backen bekannt, eignet
sich zum Garen von jeweils nur
einem Gericht. Er ist ideal für alle
Bratenarten, Brot, gefüllte Torten
und ist außerdem besonders für fette
Fleischarten wie Ente oder Gans
geeignet.
Unterhitze + Umluft
Die Kombination aus Lüfter und nur
Unterhitze ermöglicht den
Garvorgang zu beschleunigen.
Dieses System wird empfohlen, um
zu sterilisieren oder um
oberflächlich bereits gut
durchgebackene, aber innen noch
rohe Speisen, die deshalb eine
mäßige von oben stammende
Wärme verlangen, fertig zu backen.
Ideal für alle Speisearten.
Bei den Pyrolysemodellen werden
die Sonderfunktionen Auftauen und
Aufgehen des Teigs von demselben
Symbol dargestellt.
Grill + Drehspieß
Der Drehspieß ist gemeinsam mit
der mittleren Grillheizung in Betrieb
und ermöglicht eine perfekte
Bräunung der Speisen.
176
Gebrauch
DE
Grill
Die von der Grillheizung
stammende Wärme ermöglicht,
besonders bei mittleren bis dünnen
Fleischstücken, ausgezeichnet zu
grillen. Zusammen mit dem
Drehspieß (wo vorgesehen)
ermöglicht er am Ende des
Grillvorgangs den Speisen eine
gleichmäßige Bräunung zu
verleihen. Ideal für Würstchen,
Rippchen und Speck. Diese Funktion
erlaubt ein gleichmäßiges Grillen
von großen Speisemengen,
besonders Fleisch.
Grill + Umluft
Die vom Lüfter produzierte Luft
mildert den starken, vom Grill
erzeugten Hitzestrom und
ermöglicht so, auch dickere Speisen
optimal zu grillen. Ideal für große
Fleischstücke (z.B. Schweinshaxe).
Statisch + Umluft
Der Betrieb des Lüfters in
Verbindung mit dem traditionellen
Garvorgang versichert auch bei
komplizierten Rezepten ein
gleichmäßiges Backen. Ideal für
Kekse, Kuchen und Torten, die auch
gleichzeitig auf mehreren Ebenen
gebacken werden können. (Bei
Garvorgängen auf mehreren
Ebenen wird die Anordnung auf der
2. und der 4. Schiene empfohlen).
Heißluft + Umluft
Die Kombination aus Lüfter und
Heißluftbeheizung (im hinteren Teil
des Backraums eingebaut)
ermöglicht das Garen von
verschiedenen Speisen auf mehreren
Stufen, insofern sie die gleichen
Temperaturen und die gleiche
Backart erfordern. Die Zirkulation der
heißen Luft gewährleistet eine
sofortige und gleichmäßige
Verteilung der Hitze. Zum Beispiel
können gleichzeitig (und auf
verschiedenen Ebenen) Fisch,
Gemüse und Kekse gebacken
werden, ohne dass sich Gerüche
und Geschmack vermischen.
Unterhitze
Die Wärme kommt nur von unten und
ermöglicht so, Speisen fertig zu
backen, die eine höhere Temperatur
auf der unteren Seite erfordern, ohne
sie weiter anzubraten. Ideal für süßes
oder salziges Gebäck,
Mürbeteigkuchen und Pizzen.
Schnelles Auftauen
Das schnelle Auftauen wird von der
Aktivierung des dafür vorgesehenen
Lüfters begünstigt, der eine
gleichmäßige Verteilung der Luft
bei Raumtemperatur im Backraum
gewährleistet. Ideal für alle
Speisearten.
177
Gebrauch
Eco
Diese Funktion eignet sich
insbesondere für Garvorgänge auf
einer einzigen Schienenhöhe und
verbraucht wenig Strom.
Sie eignet sich für alle Lebensmittel,
außer für Produkte, die eine hohe
Feuchte erzeugen (z. B. Gemüse).
Um eine maximale Stromeinsparung
zu erzielen und die Garzeit zu
verringern, empfiehlt es sich, die
Speisen in den nicht vorgeheizten
Backraum einzufügen.
Das Öffnen der Tür während eines
Garvorgangs in der ECO-Funktion
sollte vermieden werden.
Bei der ECO-Funktion ist die
Garzeit (und ein eventuelles
Vorheizen) länger.
Bei der ECO-Funktion handelt
es sich um eine schonende
Garfunktion mit Temperaturen
unter 210 °C. Für höhere
Gartemperaturen sollten andere
Backofenfunktionen gewählt
werden.
Vap or Cl ea n
Diese Funktion erleichtert die
Reinigung dank der Verwendung
von Dampf, der aus einer kleinen
Menge Wasser erzeugt wird, das
man in die dafür vorgesehene
Vertiefung auf dem Backofenboden
gießen muss.
3.6 Ratschläge zum Garen
Allgemeine Ratschläge
• Eine Umluftfunktion verwenden, um ein
gleichmäßiges Garen auf allen Stufen zu
erhalten.
• Die Garzeiten können nicht verkürzt
werden, indem die Temperatur erhöht
wird (die Speisen würden außen zu stark
und innen zu wenig gegart werden).
Ratschläge zum Garen von Fleisch
• Die Garzeiten hängen von der Dicke
und der Qualität der Speisen sowie vom
individuellen Geschmack ab.
• Bei der Zubereitung von Braten ein
Fleischthermometer verwenden oder
einfach mit einem Löffel auf den Braten
drücken. Wenn er nachgibt und wieder
zurückfedert, ist er fertig, andernfalls
muss er noch einige Minuten gebraten
werden.
Ratschläge für Garvorgänge mit Grill
und Grill + Umluft
• Das zu grillende Fleisch kann auch in
den kalten Ofen geschoben werden.
Das Vorheizen wird empfohlen, sofern
der Gar-Effekt verändert werden soll.
• Bei der Funktion Grill + Umluft wird das
Vorheizen des Backofens vor dem
Grillvorgang empfohlen.
• Es empfiehlt sich, die Speisen in der
Mitte des Rostes anzuordnen.
178
Gebrauch
DE
• Bei der Funktion Grill empfiehlt es sich,
den Temperaturknebel auf den höchsten
Wert auf das Symbol zu drehen, um
den Garvorgang zu optimieren.
•Die Speisen sind vor dem Garen zu
würzen. Dies gilt auch für das Bestreichen
mit Öl oder zerlassener Butter.
• Das Backblech auf die erste Schiene von
unten verwenden, um die Flüssigkeiten
auffangen zu können, die sich während
des Grillvorgangs bilden könnten.
Ratschläge zum Backen von Kuchen und
Keksen
• Vorzugsweise dunkle Formen aus Metall
verwenden, da sie zu einer besseren
Wärmeaufnahme beitragen.
• Die Temperatur und die Gardauer
hängen von der Qualität und der
Beschaffenheit des Teigs ab.
• Überprüfen, ob das Gebäck innen
ausreichend durchgebacken ist: Am
Ende des Garvorgangs einen
Zahnstocher in den höchsten Punkt des
Gebäckes stecken. Wenn der Teig nicht
am Zahnstocher kleben bleibt, ist der
Kuchen fertig.
• Wenn der Kuchen zusammenfällt, sobald
er aus dem Ofen genommen wird, muss
beim nächsten Backen die eingestellte
Temperatur um ungefähr 10 °C gesenkt
und eventuell eine längere Garzeit
gewählt werden.
• Während des Garvorgangs von
Gebäck oder Gemüse kann es zu einer
übermäßigen Kondensatbildung auf der
Glasscheibe kommen. Um dieses
Phänomen zu vermeiden, die Tür
während des Garvorgangs einige Male
sehr vorsichtig öffnen.
Ratschläge für das Auftauen und
Aufgehen
• Die tiefgefrorenen Speisen ohne ihre
Verpackung in einem Behälter ohne
Deckel auf die erste Schiene des
Backraums stellen.
• Die Speisen nicht übereinander legen.
• Beim Auftauen von Fleisch wird
empfohlen, die Speisen auf einen Rost
auf die zweite Schiene zu legen und ein
Backblech auf die erste Schiene zu
schieben. Auf diese Weise kommen die
Speisen nicht mit der beim Auftauen
entstehenden Flüssigkeit in Kontakt.
• Die empfindlichsten Stücke können mit
Alufolie bedeckt werden.
• Zur Gewährleistung des guten
Aufgehens empfiehlt es sich, einen
Behälter mit Wasser auf den Boden des
Backraums zu stellen.
So können Sie Energie sparen
• Den Garvorgang einige Minuten vor der
normal dafür vorgesehenen Zeit
abschalten. Die im Ofeninneren
angesammelte Hitze lässt die Speisen für
die restlichen Minuten weitergaren.
• Die Ofentür so wenig wie möglich
öffnen, um Wärmeverluste zu vermeiden.
• Das Innere des Gerätes immer sauber
halten.
179
Gebrauch
3.7 Programmieruhr
Taste zur Wertverminderung
Taste der Uhr
Taste zur Werterhöhung
Sicherstellen, dass die
Programmieruhr das Symbol
Gardauer anzeigt,
andernfalls kann der Backofen
nicht eingeschaltet werden.
Die Taste drücken, um die
Programmieruhr zurückzusetzen.
Einstellung der Uhrzeit
Bei nicht eingestellter Uhrzeit kann
der Backofen nicht eingeschaltet
werden.
Beim ersten Gebrauch oder nach einem
Stromausfall erscheinen auf dem Display
die blinkenden Ziffern .
1. Die Taste der Uhr zwei Sekunden
lang gedrückt halten. Der Punkt
zwischen den Stunden und den
Minuten blinkt.
2. Mit den Tasten zur Werterhöhung
und zur Wertverminderung kann
die Uhrzeit eingestellt werden. Die
Taste gedrückt halten, um schnell
durchzulaufen.
3. 7 Sekunden lang abwarten. Der Punkt
zwischen den Stunden und den
Minuten hört auf zu blinken.
4. Das Symbol auf dem Display zeigt
an, dass das Gerät bereit ist, das
Garen anzufangen.
180
Zur Änderung der Uhrzeit die
Tasten zur Werterhöhung und
zur Wertverminderung zwei
Sekunden lang gedrückt halten
und dann die Uhrzeit einstellen.
Gebrauch
DE
Zeitgesteuerter Garvorgang
Der zeitgesteuerte Garvorgang
ermöglicht einen Garvorgang zu
starten und nach einer vom
Benutzer eingestellten Gardauer
wieder zu beenden.
1. Die Taste der Uhr gedrückt halten,
bis das Symbol erscheint.
2. Erneut die Taste der Uhr drücken.
Im Display erscheinen das Symbol
und die Anzeige
abwechselnd zur aktuellen Uhrzeit.
3. Mithilfe der Tasten zur Werterhöhung
und zur Wertverminderung
die gewünschten Garminuten
einstellen.
4. Eine Garfunktion und -temperatur
wählen.
5. Etwa 5 Sekunden lang warten, ohne
weitere Tasten zu drücken, um die
Funktion zu aktivieren. Das Display
zeigt die aktuelle Uhrzeit zusammen mit
den Symbolen und an.
Die Heizelemente werden am Ende des
Garvorgangs deaktiviert. Im Display erlischt
das Symbol , blinkt das Symbol
und ein akustisches Signal wird
ausgegeben.
6. Eine beliebige Taste der
Programmieruhr drücken, um das
akustische Signal zu unterbrechen.
7. Die Taste der Uhr drücken, um die
Programmieruhr zurückzusetzen.
Es ist nicht möglich, eine Gardauer
von mehr als 10 Stunden
einzustellen.
Gleichzeitig die Tasten zur
Werterhöhung und zur
Wertverminderung gedrückt
halten, um die eingestellte
Programmierung zu löschen, und
den Ofen manuell auszuschalten.
Programmierter Garvorgang
Der programmierte Garvorgang
ermöglicht einen Garvorgang zu
einer bestimmten Uhrzeit zu starten
und nach einer vom Benutzer
eingestellten Garzeit wieder zu
beenden.
1. Eine Gardauer wie im vorherigen
Abschnitt Zeitgesteuerter Garvorgang
beschrieben einstellen.
2. Die Taste Menü 2 Sekunden lang
gedrückt halten.
3. Erneut die Taste Menü drücken. Im
Display erscheinen die Ziffern
und die Anzeige
und das Symbol blinkt (zum
Beispiel: die aktuelle Uhrzeit ist 17:30
Uhr)
181
Gebrauch
4. Die Taste oder drücken, um
die gewünschten Minuten einzustellen.
(zum Beispiel 1 Stunde)
5. Die Taste Menü drücken. Das
Display zeigt die Anzeige
abwechselnd mit der Summe der
aktuellen Uhrzeit und der
voreingestellten Gardauer an (zum
Beispiel ist die Garzeitende 18:30 Uhr)
6. Mit den Tasten oder die
Uhrzeit für das Ende des Garvorgangs
einstellen. (zum Beispiel auf 19:30 Uhr)
Es muss berücksichtigt werden,
dass der Garzeit einige Minuten
für das Vorheizen des Backofens
hinzugefügt werden müssen.
7. Etwa sieben Sekunden lang warten,
ohne weitere Tasten zu drücken, um die
Funktion zu aktivieren. Im Display
erscheint die aktuelle Uhrzeit und die
Symbole und schalten sich
aus, während die Kontrolllampe
aufleuchtet.
8. Die Garfunktion und -temperatur
wählen.
9. Die Heizelemente werden am Ende
des Garvorgangs deaktiviert. Auf dem
Display erlischt das Symbol , das
10. Den Funktions- und Temperaturknebel
wieder auf 0 stellen.
11. Eine beliebige Taste der
Programmieruhr drücken, um das
akustische Signal zu unterbrechen.
12. Die Tasten und gleichzeitig
drücken, um die eingestellten
Programmierungen auf Null zu setzten.
Es ist nicht möglich, eine Gardauer
von mehr als 10 Stunden
einzustellen.
Es ist nicht möglich,
programmierten Garvorgänge von
mehr als 24 Stunden einzustellen.
Um nach der Einstellung die
verbleibende Garzeit anzuzeigen,
die Taste 2 Sekunden lang
gedrückt halten. Erneut die Taste
Menü drücken. Im Display
erscheinen abwechselnd die
Anzeige und die
verbleibende Garzeit.
Symbol blinkt auf und es ertönt ein
akustisches Signal.
182
Gebrauch
DE
Minutenzähler
Der Minutenzähler unterbricht den
Garvorgang nicht, sondern macht
den Benutzer nur darauf
aufmerksam, dass die eingestellten
Minuten abgelaufen sind.
Der Minutenzähler kann zu jedem
beliebigen Zeitpunkt aktiviert werden.
1. Die Taste der Uhr einige Sekunden
lang gedrückt halten. Das Display zeigt
die Ziffern und das
blinkende Symbol an, das sich
zwischen den Stunden und den
Minuten befindet.
2. Mithilfe der Tasten zur Werterhöhung
und zur Wertverminderung
die gewünschten Minuten einstellen.
3. 5 Sekunden lang warten, ohne weitere
Tasten zu drücken, um die Einstellung
des Minutenzählers zu beenden. Das
Display zeigt die aktuelle Uhrzeit
zusammen mit den Symbolen und
an.
Ein akustisches Signal wird am Ende der
eingestellten Zeit ausgegeben.
4. Die Taste zur Wertverminderung
drücken, um das akustische Signal zu
deaktivieren.
Änderung der eingestellten Werte
1. Erneut die Taste der Uhr drücken.
2. Mithilfe der Tasten zur Werterhöhung
und zur Wertverminderung
die gewünschten Minuten einstellen.
Löschung der eingestellten Daten
1. Erneut die Taste der Uhr drücken.
2. Die Tasten zur Werterhöhung und
zur Wertverminderung gleichzeitig
gedrückt halten.
3. Anschließend muss der Backofen
manuell ausgeschaltet werden, falls ein
Garvorgang in Betrieb ist.
Auswahl des akustischen Signalgebers
Der Signalgeber kann auf 3 verschiedene
Stufen eingestellt werden.
1. Die Tasten zur Werterhöhung und
zur Wertverminderung gleichzeitig
gedrückt halten.
2. Erneut die Taste der Uhr drücken.
3. Die Taste zur Wertverminderung
drücken, um ein anderes akustisches
Signal zu wählen.
Der Minutenzähler kann zwischen
1 Minute und eine Maximum von
23 Stunden und 59 Minuten
eingestellt werden.
183
Tabelle der Garvorgänge
Gebrauch
Schienen-
position von
unten
Temperatur
(°C)
180 - 190.
180 - 190.
180 - 190.
Zeit (Minuten)
70 - 80. .
70 - 80.
110 - 120.
1. Seite 2. Seite
Gerichte
Lasagne
Nudeln überbacken
Kalbsbraten
Schweinelende
Bratwurst
Roastbeef
Gebratenes Kaninchen
Truthahnbrustfilet
Schweinenacken im Ofen
Brathähnchen
Schweinekotelett
Rippchen
Schweinebauch
Schweinefilet
Rinderfilet
Lachsforelle
Seeteufel
Steinbutt
Pizza
Brot
Focaccia
Rührteigkuchen
Marmeladenmürbeteigkuchen
Ricotta-Kuchen
Gefüllte Tortellini
Paradiestorte
Windbeutel
Biskuitgebäck
Reistorte
Brioches
Gewicht
(Kg)
3 - 4. Statisch. 1. 220 - 230. 45 - 50.
3 - 4. Statisch. 1. 220 - 230. 45 - 50.
2. Turbo-Heißluft/Statisch+Umluft. 2. 180 - 190. 90 - 100.
2. Turbo-Heißluft/Statisch+Umluft. 2.
1,5. Grill + Umluft. 4. MAX. 15.
1. Turbo-Heißluft/Statisch+Umluft. 2. 200. 40 - 45.
1,5. Heißluft. 2.
3. Turbo-Heißluft/Statisch+Umluft. 2.
2 - 3. Turbo-Heißluft/Statisch+Umluft. 2. 180 - 190. 170 - 180.
1,2. Turbo-Heißluft/Statisch+Umluft. 2. 180 - 190. 65 - 70.
1,5. Grill + Umluft. 4. MAX. 15. 5.
1,5. Grill + Umluft. 4. MAX. 10. 10.
0,7. Grill. 5. MAX. 7. 8.
1,5. Grill + Umluft. 4. MAX. 10. 5.
1. Grill. 5. MAX. 10. 7.
1,2. Turbo-Heißluft/Statisch+Umluft. 2. 150 - 160. 35 - 40.
1,5. Turbo-Heißluft/Statisch+Umluft. 2. 160. 60 - 65.
1,5. Turbo-Heißluft/Statisch+Umluft. . 2. 160. 45 - 50.
1. Turbo-Heißluft/Statisch+Umluft. 2. MAX. 8 - 9.
1. Heißluft. 2. 190 - 200. 25 - 30.
1. Turbo-Heißluft/Statisch+Umluft. 2. 180 - 190. 20 - 25.
1. Heißluft. 2. 160. 55 - 60.
1. Heißluft. 2. 160. 35 - 40.
1. Heißluft. 2. 160 - 170. 55 - 60.
1. Turbo-Heißluft/Heißluft. 2. 160. 20 - 25.
1,2. Heißluft. 2. 160. 55 - 60.
1,2. Turbo-Heißluft/Heißluft. 2. 180. 80 - 90.
1. Heißluft. 2. 150 - 160. 55 - 60.
1. Turbo-Heißluft/Heißluft. 2. 160. 55 - 60.
0,6. Heißluft. 2. 160. 30 - 35.
Funktion
.
.
.
.
Die in der Tabelle angeführten Zeiten verstehen sich ohne die Vorheizzeiten und sind nur Richtwerte.
184
Reinigung und Wartung
DE
4 Reinigung und Wartung
Hinweise
Unsachgemäßer Gebrauch
Gefahr von Schäden an den
Oberflächen
• Das Gerät nicht mit einem Dampfstrahl
reinigen.
• Bei der Reinigung von Stahlteilen oder
Metallflächen (z.B. eloxierte, mit Nickel
behandelte oder verchromte Flächen)
keine chlor-, ammoniak- oder
bleichmittelhaltigen Produkte
verwenden.
• Keine scheuernden oder ätzenden
Reinigungsmittel für die Reinigung
der Teile aus Glas verwenden
(z.B. Scheuerpulver, Fleckenentferner
oder Metallschwämme).
• Keine rauen oder scheuernden
Materialien bzw. scharfkantigen
Metallschaber verwenden.
• Die abnehmbaren Teile wie Gitterroste,
Kronenbrenner und Brennerdeckel nicht
im Geschirrspüler spülen.
• Beim Kochen keinen Zucker oder
zuckerhaltige Lebensmittel auf das
Kochfeld schütten oder Materialien
oder Substanzen darauf ablegen, die
schmelzen könnten (Plastik oder
Alufolien). Falls dies geschehen sollte,
schalten Sie das Kochfeld sofort aus und
reinigen Sie es bei noch lauwarmer
Platte mit dem mitgelieferten Schaber.
Für die Reinigung werden die vom
Hersteller vertriebenen Produkte
empfohlen.
Reinigung der Oberflächen
Um die Oberflächen in bestem Zustand zu
erhalten, sollten sie, nach Auskühlung, nach
jedem Gebrauch regelmäßig gereinigt
werden.
Tägliche Reinigung
Immer nur spezifische und nicht scheuernde
Produkte verwenden, die keine
säurehaltigen Substanzen auf Chlorbasis
enthalten.
Das Produkt auf einen feuchten Lappen
geben und auf die Flächen auftragen.
Sorgfältig abspülen und mit einem weichen
Lappen oder einem Mikrofasertuch
abtrocknen.
Flecken oder Speiserückstände
Auf keinen Fall Putzschwämme aus Metall
oder scharfe Schaber verwenden, da sie
die Oberflächen beschädigen können.
Normale und nicht scheuernde
Reinigungsprodukte und gegebenenfalls
Materialien aus Holz oder Kunststoff
verwenden. Sorgfältig abspülen und mit
einem weichen Lappen oder einem
Mikrofasertuch abtrocknen.
Keine Speisereste auf Zuckerbasis im Ofen
trocknen lassen (z. B. Marmelade), da sie
die emaillierte Beschichtung im Inneren des
Gerätes beschädigen können.
Das Gerät nach der Reinigung
sorgfältig abtrocknen, damit die
korrekte Funktionstätigkeit
gewährleistet und ein unschönes
Aussehen durch Wasser- oder
Reinigungsmittelrückstände
vermieden wird.
185
Reinigung und Wartung
4.1 Reinigung des Kochfeldes
Reinigung des Glaskeramikkochfeldes
Eventuelle helle Spuren, die durch den
Gebrauch von Töpfen mit Aluminiumboden
verursacht werden, können mithilfe eines mit
Essig angefeuchteten Lappens entfernt
werden.
Etwaige Verkrustungen nach dem
Garvorgang mit dem mitgelieferten
Schaber entfernen, mit Wasser nachspülen
und mit einem sauberen Lappen trocknen.
Durch den konstanten Gebrauch des
Schabers kann die Verwendung von
chemischen Produkten für die tägliche
Reinigung des Kochfeldes wesentlich
eingeschränkt werden.
Sandkörnchen, die vielleicht beim Säubern
von Salat oder Kartoffeln auf das Kochfeld
gefallen sind, könnten dieses zerkratzen,
wenn die Töpfe verschoben werden.
Daher gegebenenfalls die Körnchen sofort
vom Kochfeld entfernen.
Farbliche Veränderungen haben keine
Auswirkungen auf die Funktionstüchtigkeit
und Widerstandsfähigkeit des Glases.
Dabei handelt es sich nicht um
Materialveränderungen des Kochfeldes,
sondern lediglich um Rückstände, die nicht
entfernt wurden und daher verkohlt sind.
Es können sich auch glänzende Stellen
bilden, die auf die Reibung der Topfböden
und die Verwendung nicht geeigneter
Reinigungsmittel zurückzuführen sind. Es ist
schwierig, die Verunreinigungen mit einem
üblichen Reinigungsmittel zu entfernen. Es
kann nötig sein, den Reinigungsvorgang
mehrmals zu wiederholen. Die Verwendung
aggressiver Reinigungsmittel oder die
Reibung der Topfböden können im Laufe
der Zeit das Dekor auf dem Kochfeld
abreiben und zur Fleckenbildung beitragen.
186
Wöchentliche Reinigung
Das Kochfeld ein Mal pro Woche mit einem
handelsüblichen Reinigungsmittel für
Glaskeramik reinigen und pflegen. Dabei
immer die Herstellerhinweise beachten. Das in
diesen Produkten enthaltene Silikon bildet
einen flüssigkeits- und schmutzabweisenden
Schutzfilm. Alle Flecken bleiben auf dem
Schutzfilm und können daher leicht entfernt
werden. Die Oberfläche anschließend mit
einem sauberen Tuch trocken wischen. Darauf
achten, dass keine Reinigungsmittelreste auf
der Kochfläche zurückbleiben, denn sie
könnten bei Erwärmung aggressiv wirken und
die Oberfläche angreifen.
Drehknebel
Bei der Reinigung der Drehknebel
keine aggressiven, alkoholhaltige
Produkte oder Produkte für die
Reinigung von Edelstahl und Glas
verwenden, da sie unwiderrufliche
Schäden verursachen könnten.
Die Drehknebel müssen mit einem weichen,
in lauwarmem Wasser angefeuchteten
Lappen gereinigt und sorgfältig
abgetrocknet werden. Sie können aus ihren
Halterungen gezogen werden.
Reinigung und Wartung
DE
4.2 Reinigung der Backofentür
Ausbau der Backofentür
Die Backofentür kann ausgebaut und auf
ein Tuch gestellt werden, um die Reinigung
zu erleichtern.
Für den Ausbau der Tür wie folgt vorgehen:
1. Die Tür komplett öffnen und die Zapfen in
die Löcher der Scharniere einfügen, die
in der Abbildung angezeigt sind.
2. Fassen Sie die Tür an beiden Seiten und
mit beiden Händen in der Nähe der
Scharniere, heben Sie sie bei einem
Winkel von etwa 30° an und ziehen Sie
sie heraus.
3. Zum Wiedereinsetzen der Tür müssen
die Scharniere in die dafür
vorgesehenen Schlitze am Backofen
eingefügt werden, wobei sichergestellt
werden muss, dass die Aussparungen A
fest auf den Schlitzen aufliegen. Die Tür
senken und, sobald sie in die richtige
Position gebracht wurde, die Zapfen aus
den Scharnieröffnungen herausziehen.
Reinigung der Türverglasung
Es empfiehlt sich, die Türverglasung stets
sauber zu halten. Saugfähiges
Küchenpapier verwenden. Hartnäckiger
Schmutz kann mit einem feuchten
Schwamm und einem handelsüblichen
Reiniger entfernt werden.
187
Reinigung und Wartung

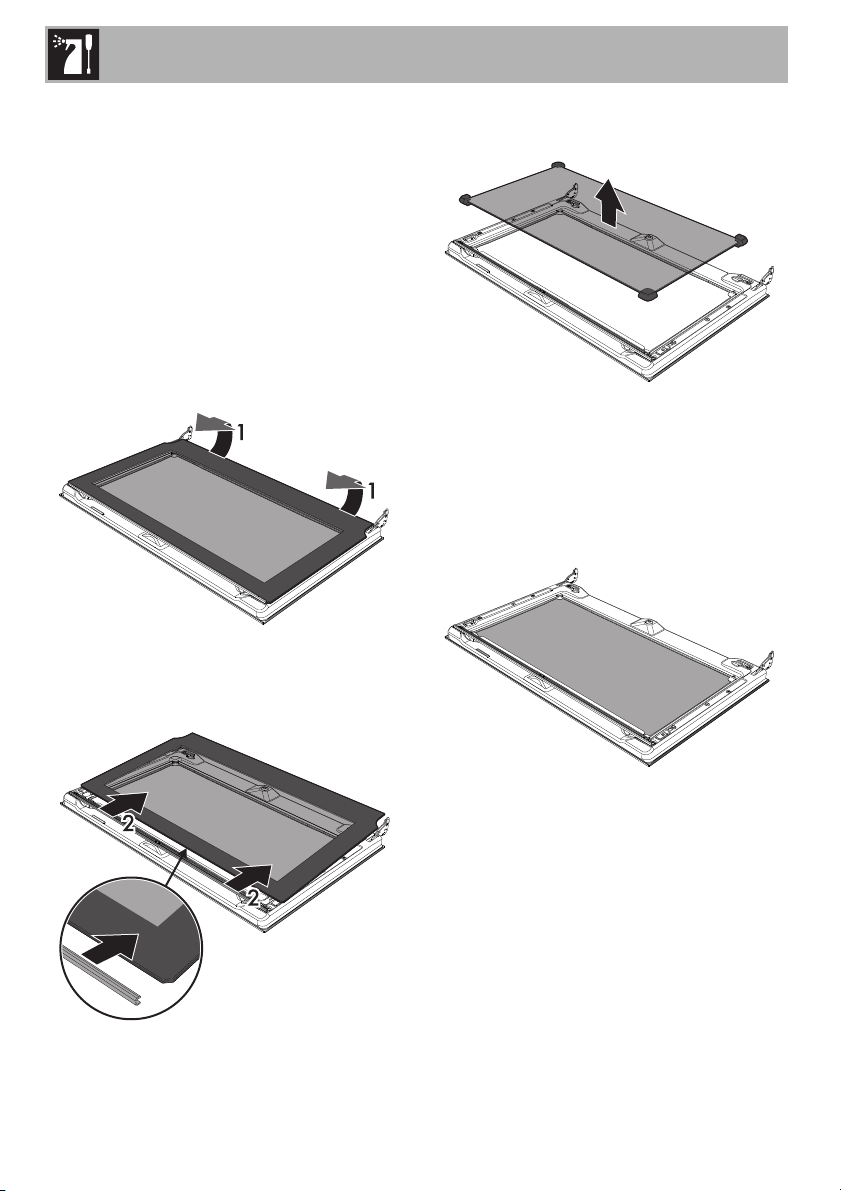

Ausbau der Innenverglasung
Die Glasscheiben, aus denen die Tür
besteht, können komplett entfernt werden,
um die Reinigung zu erleichtern.
1. Die Tür öffnen.
2. Die Sperrhaken in die Löcher der
Scharniere einfügen, um ein ungewolltes
Schließen der Tür zu verhindern.
3. Die Innenverglasung vorsichtig nach
oben zum hinteren Zeil in Pfeilrichtung
(1) ziehen.
4. Die Innenscheibe aus der vorderen Leiste
(2) herausziehen, um sie von der Tür zu
lösen.
5. Die Zwischenverglasung durch Anheben
entfernen.
6. Die äußere Glasscheibe und die zuvor
ausgebauten Glasscheiben reinigen.
Saugfähiges Küchenpapier verwenden.
Hartnäckiger Schmutz kann mit einem
feuchten Schwamm und einem neutralen
Reiniger entfernt werden.
188
7. Am Ende des Reinigungsvorgangs die
mittlere Glasscheibe erneut in die
entsprechende Aufnahme in der Tür
einsetzen.
8. Zum erneuten Einsetzen der
Innenscheibe den oberen Teil in die
Türleiste einfügen und die 2 hinteren
Stifte mittels leichtem Druck in ihre
Aufnahme einrasten.
Reinigung und Wartung
DE
4.3 Reinigung des Backraums
Der Backraum wird optimal erhalten, wenn
er bei abgekühltem Gerät regelmäßig
gereinigt wird.
Vermeiden, dass Speisereste im Inneren des
Backraums antrocknen, da diese die
emaillierte Beschichtung beschädigen
können.
Alle abnehmbaren Teile vor der Reinigung
herausnehmen.
Zur Erleichterung der Reinigung sollten
folgende Teile ausgebaut werden:
•die Tür
• die Halterahmen für Roste/Backbleche
• die Dichtung.
Es empfiehlt sich, den Backofen
bei der Verwendung von
Spezialprodukten ungefähr 15 bis
20 Minuten bei Höchsttemperatur
in Betrieb zu lassen, um eventuelle
Rückstände zu beseitigen.
Ausbau der Halterahmen für
Roste/Backbleche
Das Entfernen der Halterahmen für
Roste/Backbleche erleichtert die Reinigung
der Seitenflächen noch mehr.
Für den Ausbau der Halterahmen für
Roste/Backbleche:
• Den Rahmen zum Ofeninneren ziehen,
so dass er sich aus der Einrastvorrichtung
A löst. Anschließend den Rahmen aus
den auf der Rückseite befindlichen
Aufnahmen B herausziehen.
• Nach Abschluss der Reinigung, die
zuvor beschriebenen Vorgänge
wiederholen, um die Halterahmen für
Roste/Backbleche erneut einzusetzen.
189
Reinigung und Wartung
Ausbau der selbstreinigenden Platten
und der Halterahmen für Roste/
Backbleche (nur bei einigen Modellen)
Das Entfernen der selbstreinigenden
seitlichen Platten und der Halterahmen für
Roste/Backbleche erleichtert die Reinigung
der Seitenflächen noch mehr.
Zum Ausbau der selbstreinigenden
seitlichen Platten und der Halterahmen für
Roste/Backbleche:
•
Den Rahmen zum Ofeninneren ziehen, so
A
dass er sich aus der Einrastvorrichtung
löst. Anschließend den Rahmen aus den
auf der Rückseite befindlichen Aufnahmen
B
herausziehen. Die selbstreinigende
seitliche Platte ist im Halterahmen für
Roste/Backbleche eingehakt
Achten Sie darauf, dass sich
während des Ausbaus die
selbstreinigende Platte nicht aus
Versehen aus dem Halterahmen für
Roste/Backbleche hakt, um
eventuelle Schäden an den
Oberflächen zu vermeiden.
.
Regeneration der selbstreinigenden
Platten (Katalysezyklus) (nur bei einigen
Modellen)
Der Regenerationszyklus der
selbstreinigenden Platten ist eine
Reinigungsmethode mittels Erhitzung, die
sich für das Entfernen von kleinen fettigen
und nicht süßen und klebrigen Rückständen
eignet.
1. Zuerst den Boden und dann die
Oberseite mit einem mit Wasser und
einem neutralen Geschirrspülmittel
getränkten Mikrofasertuch reinigen.
Gründlich nachspülen.
2. Einen Regenerationszyklus einstellen
und dabei eine Umluftfunktion bei
maximaler Temperatur eine Stunde
lang laufen lassen.
3. Bei besonders schmutzigen Platten
diese nach dem Regenerationszyklus
aus dem Ofen herausnehmen und sie
mit einem neutralen Geschirrspülmittel
reinigen. Sie gründlich nachspülen und
trocknen.
4. Die Wände erneut einsetzen und eine
einstündige Umluftfunktion bei 180 °C
aktivieren, so dass die Wände gut
trocknen.
Es empfiehlt sich, den
Regenerationszyklus der
selbstreinigenden Platten alle
15 Tage auszuführen.
• Nach Abschluss der Reinigung, die
zuvor beschriebenen Vorgänge
wiederholen, um die selbstreinigenden
seitlichen Platten und die Halterahmen für
Roste/Backbleche erneut einzusetzen.
190
Reinigung und Wartung
DE
4.4 Vapor Clean
Vapor Clean ist ein unterstützter
Reinigungsvorgang, der das
Entfernen von Schmutz erleichtert.
Dank dieses Vorgangs kann der
Backraum extrem einfach gereinigt
werden. Die Schmutzreste werden
durch die Wärme und den
Wasserdampf aufgeweicht und
können somit leichter entfernt
werden.
Unsachgemäßer Gebrauch
Gefahr von Schäden an den
Oberflächen
• Alle übergelaufenen Speisen oder Reste
von vorherigen Garvorgängen
entfernen.
• Die Vorgänge der unterstützten
Reinigung dürfen ausschließlich bei
kaltem Ofen ausgeführt werden.
• Etwa 40 cl Wasser in das Backblech
gießen. Darauf achten, dass das Wasser
nicht aus der Vertiefung herausfließt.
• Mittels eines Zerstäubers eine Lösung
aus Wasser und Spülmittel in den
Backraum sprühen. Den Zerstäuber auf
die Seitenwände, die Oberseite, den
Boden und die Umlenkplatte richten.
Vorhergehende Eingriffe
Vor dem Einschalten des Vapor Clean
Reinigungszyklus:
• Alle Zubehörteile im Inneren des
Backraums ausbauen.
• Die Tür schließen.
Es wird empfohlen, nicht mehr als
20 Mal zu sprühen.
191
Reinigung und Wartung
Einstellung des Vapor Clean
1. Den Funktionsknebel auf das Symbol
und den Temperaturknebel auf das
Symbol drehen.
2. Mittels der Programmieruhr eine
Gardauer von 18 Minuten einstellen.
Der Reinigungszyklus Vapor Clean startet
einige Sekunden nach der letzten
Betätigung der Tasten der Programmieruhr.
3. Am Ende des Reinigungszyklus Vapor
Clean schaltet der Minutenzähler die
Heizelemente des Backofens aus. Der
Signalgeber ertönt und die Nummern
auf dem Zifferblatt der Programmieruhr
blinken.
Ende des Vapor Clean Reinigungszyklus
4. Die Tür öffnen und mit einem
Mikrofasertuch den weniger
hartnäckigen Schmutz entfernen.
5. Bei Verkrustungen einen kratzfesten
Schwamm aus Messingfaser
verwenden.
6. Ein für Backöfen geeignetes
Reinigungsmittel verwenden, um fettige
Rückstände zu entfernen.
7. Das restliche Wasser im Inneren des
Backraums entfernen.
Für eine bessere Hygiene und um zu
vermeiden, dass die Speisen einen
unangenehmen Geruch annehmen, wird
empfohlen, den Backraum mittels einer
Umluftfunktion bei 160 °C circa
10 Minuten trocknen zu lassen.
Es empfiehlt sich, während dieser
Vorgänge Gummihandschuhe zu
tragen.
192
Die Ofentür kann ausgebaut
werden, um die manuelle
Reinigung der schwer
erreichbaren Teile zu erleichtern.
Reinigung und Wartung
DE
4.5 Außergewöhnliche Wartung
Auswechseln der Backofenlampe
Teile unter elektrischer Spannung
Stromschlaggefahr
• Die Stromzufuhr des Gerätes
unterbrechen.
Der Backraum ist mit einer Lampe
von 40W ausgestattet.
1. Alle Zubehörteile im Inneren des
Backraums ausbauen.
2. Die Halterahmen für Roste/Backbleche
ausbauen.
3. Die Abdeckung der Lampe mit einem
Werkzeug (z.B. mit einem
Schraubenzieher) entfernen.
Es muss darauf geachtet werden,
die Beschichtung der
Backraumwand nicht zu
verkratzen.
4. Die Lampe ausschrauben und
entfernen.
Die Halogenlampe darf nicht
direkt mit bloßen Fingern berührt
werden, sondern nur mithilfe einer
Isolierabdeckung.
5. Die neue Lampe einsetzen.
6. Die Abdeckung erneut aufsetzen. Die
geformte Seite des Glaselements (A)
zur Ofentür ausrichten.
7. Die Abdeckung fest andrücken, so dass
sie fest an der Lampenfassung anhaftet.
193
Reinigung und Wartung

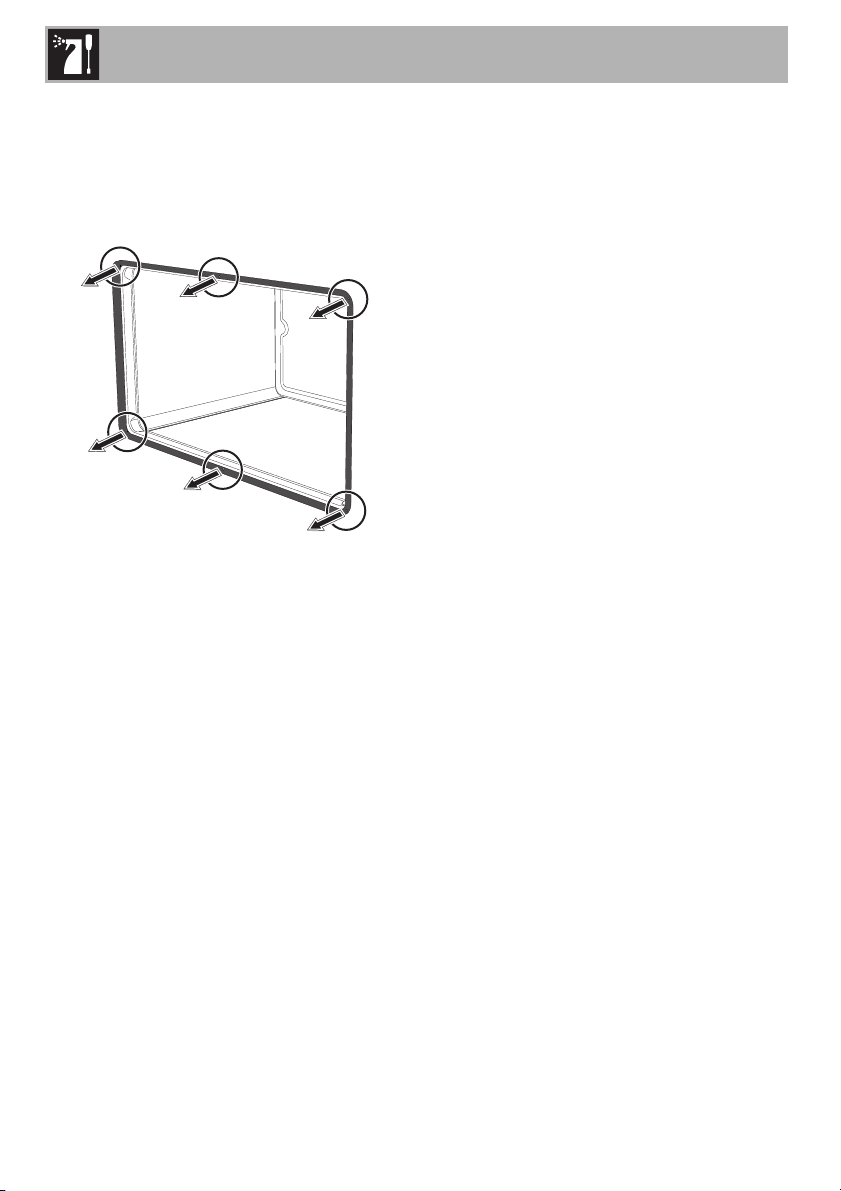

Ein- und Ausbau der Dichtung
Zum Ausbau der Dichtung:
• Die an den 4 Ecken und in der Mitte
angeordneten Haken lösen und die
Dichtung nach außen hin ziehen.
Zum Einsetzen der Dichtung:
• Die an den 4 Ecken und in der Mitte
der Dichtung angeordneten Haken
einsetzen.
Ratschläge zur Wartung der Dichtung
Die Dichtung muss weich und elastisch sein.
• Zur Reinigung der Dichtung nicht
scheuernde Schwämme und lauwarmes
Wasser benutzen.
194
Installation
DE
5 Installation

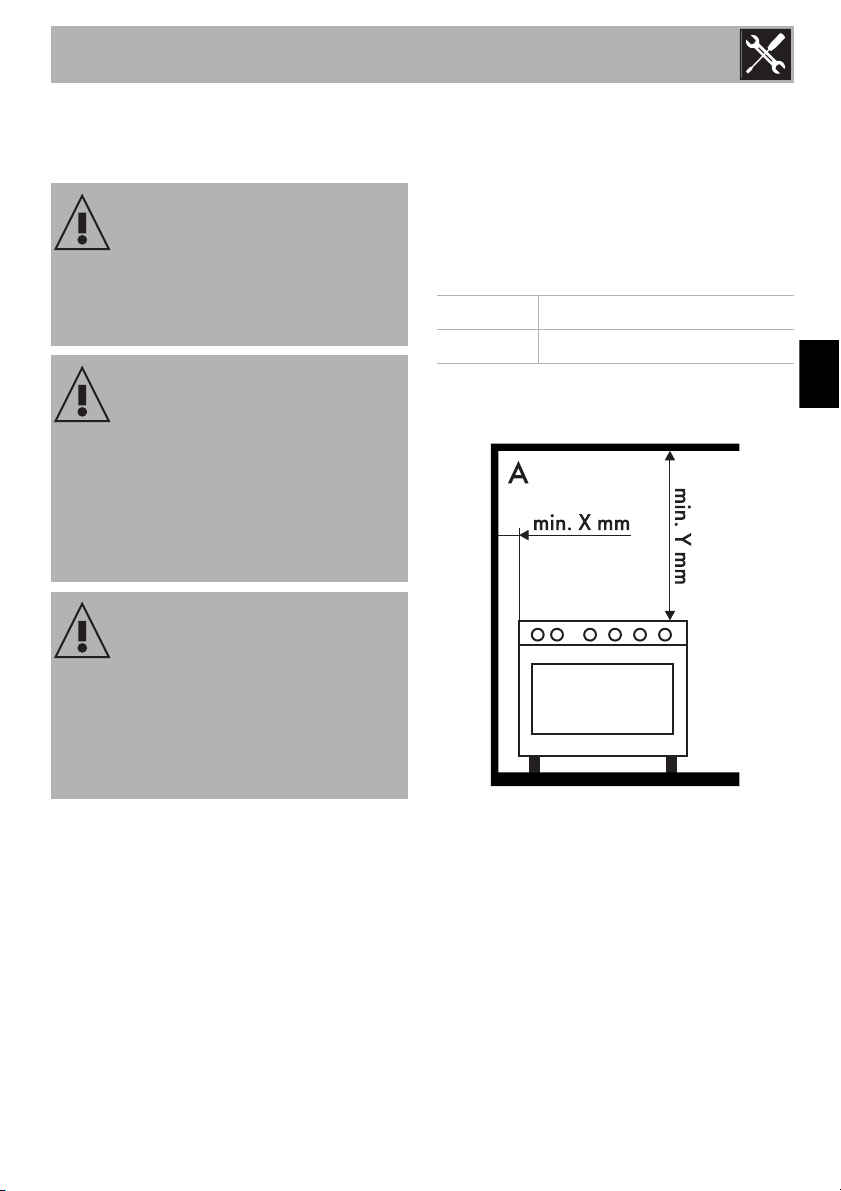

5.1 Positionierung
Schweres Gerät
Gefahr von Verletzungen durch
Quetschung
• Das Gerät mithilfe einer anderen Person
in den Schrank einschieben.
Druck auf die offene Tür
Gefahr von Schäden am Gerät
• Die offene Tür beim Einschieben des
Geräts in den Schrank nicht als
Hubvorrichtung verwenden.
• Keinen übermäßigen Druck auf die
offene Tür des Geräts ausüben.
Entwicklung von Wärme während
des Gerätebetriebs
Brandgefahr
Hängeschränke, die über der Arbeitsfläche
angeordnet sind, müssen zu derselben
einen Abstand von mindestens Y mm
aufweisen. Wenn eine Dunstabzugshaube
über dem Kochfeld installiert wird, sich an
die Gebrauchsanweisungen der
Dunstabzugshaube halten, um den
korrekten Abstand einzuhalten.
X 150 mm
Y 750 mm
Je nach Art der Installation gehört das
Gerät zur Klasse:
• Furnierungen, Klebstoffe oder
Kunststoffverkleidungen der
angrenzenden Möbel müssen
hitzebeständig sein (mindestens 90 °C).
Dieses Gerät kann an Wänden, von denen
eine die Höhe der Arbeitsplatte
überschreitet, mit einem Mindestabstand
von X zur Geräteseite aufgestellt werden.
Siehe Abbildungen „A” und „C” für die
jeweilige Installationsklasse.
A - Klasse 1
(Freistehendes Gerät)
195
B - Klasse 2 Unterklasse 1
(Einbaugerät)
Installation
Abmessungen des Gerätes
1
Mindestabstand zu den Seitenwänden
oder anderen entzündbaren Materialien.
2
Mindestbreite des Gerätes (=A).
A 900 mm
B 600 mm
1
C
min. 150 mm
D 900 - 915 mm
H 750 mm
I 450 mm
2
L
900 mm
196
C - Klasse 2 Unterklasse 1
(Einbaugerät)
Das Gerät muss von einem
qualifizierten Fachtechniker nach
den geltenden Normen installiert
werden.
Installation
DE
Abmessungen des Gerätes:
Positionierung der Elektroanschlüss (mm)
A 124
B 38
F min. 70 - max. 110
H 809
L 898
Positionierung und Nivellierung
Schweres Gerät
Gefahr von Schäden am Gerät
• Zuerst die vorderen und anschließend
die hinteren Füße festschrauben.
• Nach der Ausführung des Gas- und
Stromanschlusses, die vier mitgelieferten
Füße am Gerät festschrauben.
E = Elektrischer Anschluss
Zur Erzielung einer ausreichenden Stabilität
muss das Gerät eine perfekte Ebnung
aufweisen:
• Dazu den Fuß im unteren Bereich so
lange ein- bzw. ausdrehen, bis alle
Gerätefüße eine feste Bodenhaftung
haben.
197
Installation

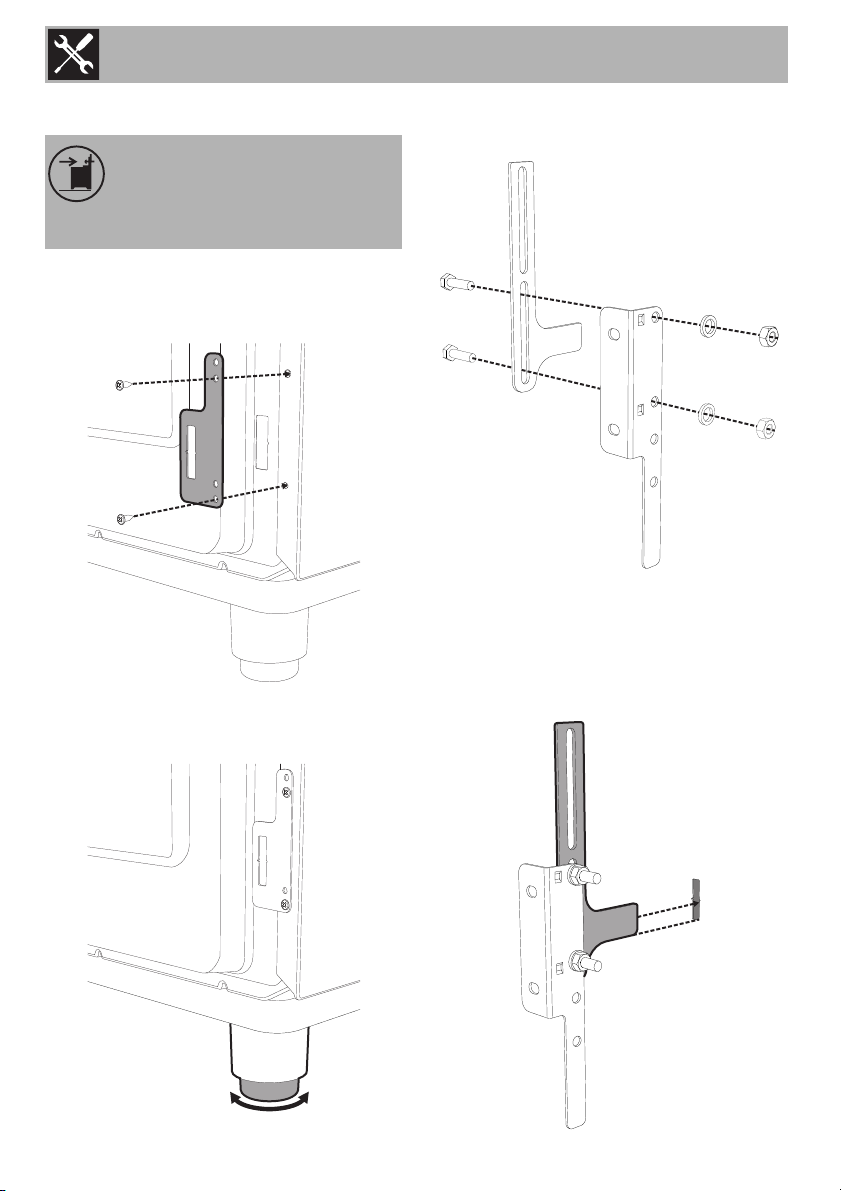

Wandbefestigung
Um ein Umkippen des Gerätes zu
vermeiden, müssen die
Stützvorrichtungen installiert
werden.
1. Die Befestigungsplatte für die Fixierung
an der Mauer an der Rückseite des
Gerätes anschrauben.
3. Den Befestigungsbügel
zusammensetzen.
4. Die Hakenbasis des
Befestigungsbügels auf die Schnittbasis
der Befestigungsplatte für die Fixierung
an der Mauer ausrichten.
2. Die Höhe der 4 Stützfüße regulieren.
198
Installation
DE

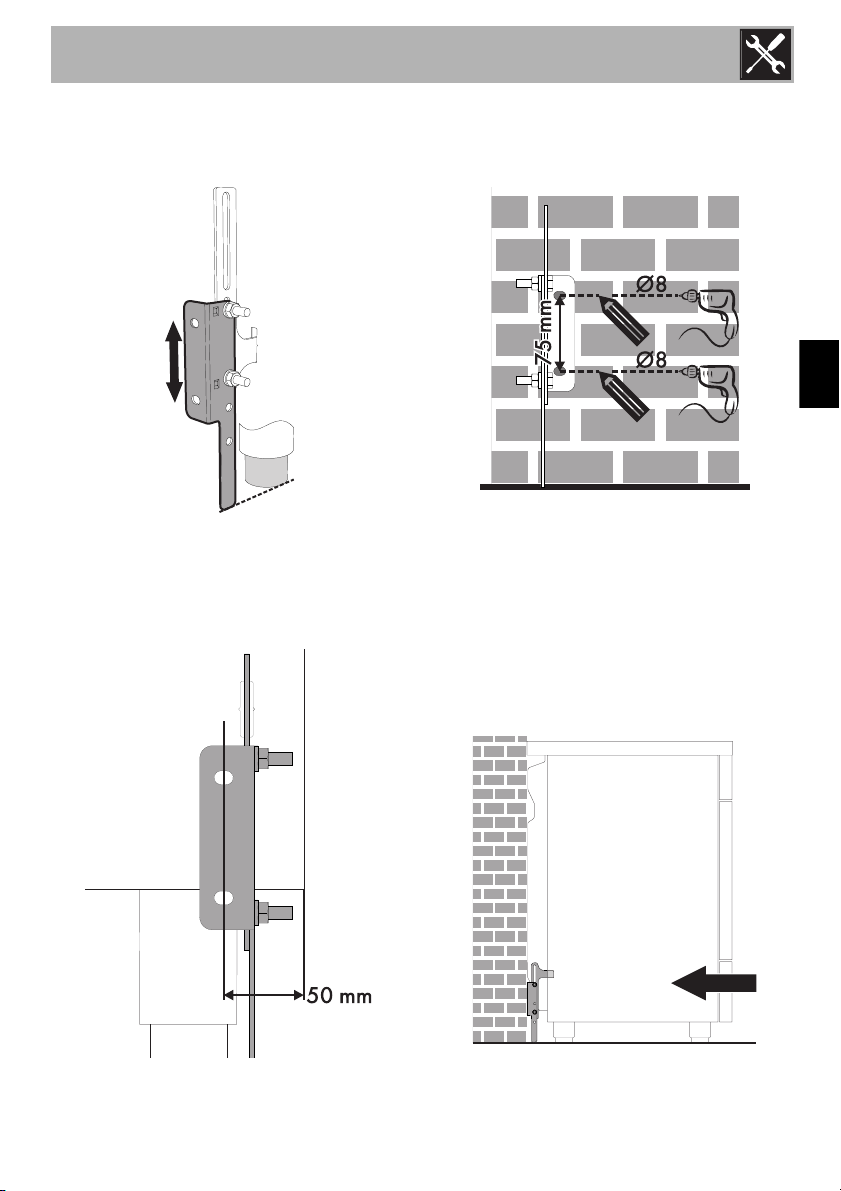

5. Die Basis des Befestigungsbügels bis
zum Boden ausrichten und die
Befestigungsschrauben anziehen.
6. Einen Abstand von 50 mm zwischen
der Geräteseite und den Löchern des
Bügels einhalten.
7. Den Bügel an die Wand versetzen und
die Position der in die Mauer zu
bohrenden Löcher markieren.
8. Nach der Bohrung der Löcher den
Bügel mittels Dübel und Schrauben an
der Wand befestigen.
9. Den Herd an die Wand schieben und
den Bügel gleichzeitig in die an der
Rückseite des Gerätes befestigte Platte
einfügen.
199
Installation
Montage der Aufkantung
Die mitgelieferte Aufkantung ist
fester Bestandteil des Produktes
und muss vor der Installation am
Gerät befestigt werden.
Die Aufkantung muss immer korrekt auf dem
Gerät positioniert und befestigt sein.
1. Die 4 Schrauben (A) auf der Rückseite
des Kochfelds mithilfe eines
Schraubenziehers lösen (2 auf jeder
Seite).
2. Die Aufkantung auf die Platte
positionieren.
3. Die Öffnungen der Aufkantung (B)
müssen mit den Schrauben (A)
übereinstimmen.
5.2 Elektrischer Anschluss
Elektrische Spannung
Stromschlaggefahr
• Der Stromanschluss darf nur von
zugelassenem technischem Personal
ausgeführt werden.
• Individuelle Schutzvorrichtungen
bereitstellen.
• Der Erdungsanschluss ist obligatorisch
und ist unter Einhaltung der
Sicherheitsnormen für elektrische
Anlagen vorzunehmen.
• Die Hauptstromversorgung
unterbrechen.
• Den Stecker niemals durch Ziehen am
Kabel vom Stromnetz trennen.
• Nur Kabel verwenden, die gegen eine
Temperatur von mindestens 90 °C
beständig sind.
• Das Anziehmoment der Schrauben der
Speiseleitungen der Klemmleiste muss
1,5-2 Nm entsprechen.
4. Die Aufkantung mithilfe der 4 vorher
gelösten Schrauben an der Platte
befestigen.
200
Allgemeine Informationen
Sicherstellen, dass die Eigenschaften des
Stromnetzes für die Daten auf dem
Typenschild geeignt sind.
Das Typenschild mit den technischen Daten,
der Seriennummer und dem Prüfzeichen
befindet sich gut sichtbar am Gerät.
Das Typenschild auf keinen Fall entfernen.
Für den Erdungsanschluss ein Kabel
benutzen, das mindestens 20mm länger als
die anderen Kabel ist.
Installation
DE
Das Gerät kann in den folgenden
Betriebsarten funktionieren:
• 220-240 V 2~
Dreipoliges Kabel 3 x 10 mm².
• 3220-240 V 3~
Vierpoliges Kabel 4 x 4 mm².
• 220-240 V 1N~
Dreipoliges Kabel 3 x 10 mm².
• 380-415 V 2N~
Vierpoliges Kabel 4 x 4 mm².
• 380-415 V 3N~
Die Speisekabel weisen
Ausmessungen unter Beachtung
des Gleichzeitigkeitsfaktors auf
(in Übereinstimmung mit der Norm
DIN EN 60335-2-6).
Ersatz-Bügelbolzen
Für eine sachgemäße Befestigung des
Kabels muss bei einem zwei- oder
dreiphasigen Anschluss der eingebaute
Bügelbolzen durch den in der Lieferung
enthaltenen ersetzt werden.
Fixer Anschluss
An der Speiseleitung einen allpoligen
Trennschalter gemäß der
Installationsrichtlinien vorsehen.
Der Trennschalter muss sich an einer gut
erreichbaren Stelle in Gerätenähe
befinden.
Anschluss über Stecker und Steckdose
Fünfpoliges Kabel 5 x 2,5 mm².
Die angeführten Werte beziehen
sich auf den Querschnitt des
Innenleiters.
Beim Anschluss sicherstellen, dass der
Stecker und die Steckdose der gleichen
Ausführung sind.
Keine Reduzierstecker, Adapter oder
Shunts verwenden, da diese Erhitzungen
oder Verbrennungen erzeugen können.
201
Zugriff auf das Klemmenbrett
Installation
Um das Stromkabel anzuschließen, ist ein
Zugriff auf das Klemmenbrett an der
hinteren Schutzabdeckung erforderlich:
1. Die Schrauben entfernen, die die Tür
am hinteren Schutzgehäuse befestigen.
2. Die Tür leicht drehen und aus der
Aufnahme bauen.
3. Das Stromkabel installieren.
Die Schraube des Kabelhalters
lockern, bevor man das
Stromkabel installiert.
4. Am Ende die Tür wieder am hinteren
Gehäuse anbringen und mit den zuvor
entfernten Schrauben befestigen.
5.3 Für den Installateur
• Der Stecker muss nach der Installation
immer zugänglich sein. Das Stromkabel
niemals biegen oder einklemmen.
• Das Gerät muss gemäß den
Installationsplänen installiert werden.
• Bei nicht korrekt funktionierendem
Gerät und nach Durchführung aller
erforderlichen Überprüfungen muss
das für Ihr Gebiet zuständige
Kundendienstzentrum kontaktiert werden.
• Nach sachgemäßer Installation des
Gerätes, sollte der Benutzer über die
korrekte Funktionsweise belehrt werden.
202
