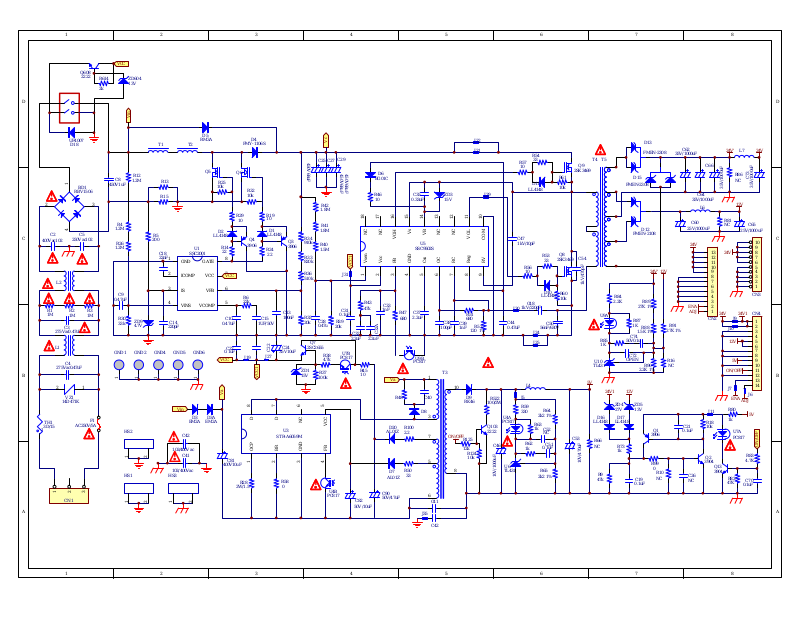

Skyworth 168P-P55TTK-00 Schematic

7654321

8

R614

2k

3

R3
1M

F1

VCC

ZD604
13V

Vin

R12

C8

1.2M

450V1uF

R4

1.2M

R26

1.2M

C9

0.47uF

R30

ZD9

33k

4.7V

GND11GND21GND4

1

HS2

1

HS1

1

T1 T2

R13

R15

R5
200

C18
22nF

2

2

1

GND

2

ICOMP

3

IS

VINS4VCOMP

C14

220pF

GND51GND6

1

Vin

C42

102/400Vac

C41

102/400Vac

HS3

1

U1

SSC2001

D3

EM2A

2

D5

RM3A

GATE

Q5

VCC

VFB

D3A

EM2A

R25

10k

D2

LL4148

R14

22

8

7

VCC

6

5

C10

0.47uF

C22

0.1uF

VCC

Va

C81

400V10uF

Q6

R29

10

R28

2W/1.5

D4

FMY-1106S

R32
10k

Q4

3906

R6
22k

J19

8

D

OCP

1

C15

1UF/50V

J27

VCC1

R19
10

D1

LL4148

R24

22

C22

Q3
3906

C13
100nF

C24

35V10uF

7

D

U3

STR-A6059M

BR

2

R58
0

6

3

ZD1
15V

NC

GND

450V68uF

R34

910k

R33
820k

R36
510k

R35
20k

2SC2655

D

ZD3
15V

12NC13VB14

NC

10

ON/OFF

8

J22

J21

J29

10

11

VGL

COM

9

R51
680

C39

R52

1nF

120 1%

D9

R522

RK46

100/2W

Q103
2222

R125

C46

12k

R124
10k

10V/1000uF

U4A
PC817

U6

TL431

C44

0.47uF

C47
1kV/10pF

J30

R57

10

R56

10

C48

1kV/220pF

L4

J5

R59
330

R62
1k

R54
33

D11

LL4148

J24

J25

R63
1k

R53

33

D10

LL4148

C50

56nF/630V

R64

2k2 1%

C52

NC

C51

0.1uF

R65

2k2 1%

R61

10k

Q8

2SK3469

R60
10k

Q9

2SK3469

C54

C53

10V/470uF

1kV/470pF

5V

T4 T5

U10

TL431

D16

LL4148

R66
NC

R9
47k

U9A

R85
1K

2.2K

24V1

R84

ZD4
27V

D17

LL4148

R73
1k

D15

FMEN-2308

FMEN-2108

27K 1%

R87
1K

1.5K 1%

C74

50V0.1u

C72

OPEN

2.2K 1%

12V

ZD5
13V

C19

0.1uF

D13

FMEN-2308

D12

24V'

R89

R88

R90

Q1

3906

R99

0

C62

35V/1000uF

C66

C64

35V/1000uF

L6

C60

25V/1000uF

24V

12V

ENA

ADJ

C21

0.1uF

CN2

J11

R18
10k

Q2

3904

C26
NC

R91

27K 1%

R16
NC

R10
NC

35V/1000uF

R81

NC

24V

13
12
11
10
9
8
7
6
5
4
3
2
1

24V

Q13
3904

L7

24V' 24V

R86

C73

NC

35V/1000uF

12V

C65

25V/1000uF

CN3

24V1

CN4

J9

J10

12V

5V

ON/OFF

J7

J6

ENA

ADJ

R80

5V

1k

U7A
PC817

R83

4.7K

R82

C70

47K

0.1uF

C
10
9

8
7
6
5
4
3
2
1

1
2
3
4
5
6
7
8
9
10
11

B

12
13
14

ON/OFF

A

Vc

C29

C25

C27

450V68uF

450V68uF

R42

1.8M

R41

1.8M

R40

1.5M

J31

C31

0.1uF

R39

C28

0.47u

20k

Q7

U7B

R38

PC817

4.7k

R37

100k

5

VCC

FB

4

U4B

PC817

D6

EG01C

R46
10

17NC18

NC

Vsen1Vcc2FB3GND4Css5OC6RC7Reg8RV

VCC1

R43
47k

C32A

C32

2.2uF

2.2uF

R45

10

50V/47uF

C82

50V/10uF

16

VGH

C33
1nF

R47
680

Va

R48 C40

D20

AL01Z

D7

AL01Z

C90

R100

2.2

R50

33

15

C35

0.33uF

Vs

2.2uF

U5

SSC9502S

C37

U9B

PC817

D8

J35

C38

100pF

T3

1

3

7

5

6

C41

C42

Q608

2222

D

UF4007

D18

1

BD1

RBV1506

2

4

C5

C2

C

B

A

400Vac102

R1
1M

TH1

t

3D/15

250Vac102

L2

R2
1M

C3

275Vac0.47uF

L1

C4

275Vac0.47uF

VZ1

14D471K

1

2

CN1

12

AC250V/5A

3

1 2 3 4 5 6 78

创维 55 寸超薄 LED 电视通用电源维修手册

8.1 综要概述。

1．此液晶电源输入电压范围为 AC110～240，输出电压情况为 5V／0.5A、24V/7A、

12V/3A 三组直流电源.具体的电源规格描述如附件一。

2．此电源采用 Sanken 公司的待机芯片 STR-A6059M、PFC 控制芯片 SSC2001S 与

主芯片 SSC9512S，主芯片为半桥谐振控制芯片。

8.2 各电路的组成部份。

本电源板电路大致由四大部分组成。

1．市电输入电路与整流滤波电路，由电感、电容组成的低通滤波器组成。

2．PFC（功率因数校正）校正电路，由 Sanken 控制芯片 SSC2001S 组成。

3．控制电路。这部份电路由两部份组成。

Ａ：副电源（+5 待机开关稳压电路）；由 Sanken 公司的 STR-A6059M 组成，此电

路为反激式电路，STR-A6159M 集成了开关管 MOSFET 管，为集成块。

Ｂ： +24V、12V 主开关稳压电路，由 Sanken 芯片 SSC9512S 控制两个开关管，与

它控制的开关管组成了半桥谐振式电路。

　　4．各控制电路输出侧整流稳压电路，输出整流电路由二极管组成的半波整流电路。

各电路的方块图

1 2 3 4

A

B

C

D

4321

D

C

B

A

+

滤 波 储 能 电 容

EMI 滤 波 器

大 电 容

AC 整 流 电 路

PFC 电 感

主 电 路 变 换 器

输 出 整 流 电 路

主 电 路 控 制 电 路

反 馈 电 路

待 机 变 换 器

输 出 整 流 电 路

待 机 控 制 电 路

反 馈 电 路

开 机 与 待 机 的

控 制 电 路

控 制 主 电 路 控 制 电 路

PFC 控 制 电 路

控 制 P FC控 制 电 路

主 板 与 背 光 源

主 板 上 的 待 机 控 制 芯 片

输 出 电 压 为 1: 24V

2:12V

输 出 电 压 为 5 V／ 0.5 A

待 机 与 开 机 控 制 信 号

市 电 输 入

　　　　　　　 图 8-1 电源方框图

8.3 各电路分述。

8.3.1：EMI 防护与滤波电路

交流输入与 EMI 滤波电路。基本工作过程为，市电经由 C4、L1、C3、C2、C5、C6

、L2、BD1 等组成的整流滤波电路后转变成脉动直流.

C4、L1、C3、C2、C5、C6、L2 等组成的整流滤波电路主要是防止外界的杂讯信号对电源

的干扰以及电源的开关杂讯对电网产生的干扰。此部份电路的作用就是我们熟称为的 EMI

抑制电路。

　　　　　　　　　　　　　　　图 8-4 EMI 滤波

8.3.2：经整流后的脉动电压分别送入后面两路独立的开关稳压电源

一路给待机控制电路。

一路给主电路，其中主电路需经 PFC 电路．PFC 电路是将整流后的脉动电压转换

380-400V 的直流电压。主电路将 380 Ｖ-400 Ｖ的直流电压变换成主板各种需求的电压。

1、待机电路

此待机芯片为 Sanken 公司的 STR-A6059M，它是一个集成块，里面集成了控制芯

片与开关管。它的外形　图如图 8-5 所示。

图8-5

待机电路由待机控制芯片 U3（A6059M）与 T3 以及 D9 等元器件组成一个反激式电

路，此电路输出一个稳定的 5V 电压。它能够带动一个 0.5A 的负载。

交流输入的电压经过桥堆整流后再经 D3/D3A 隔离，经 C81 储能，经变压器 T3 到

U3 里面的开关管，从而形成一个开关回路。与输出整流电路构成一个反激式电源电路。此反

激式电路输出一个稳定的 5V 电压　，此 5V 电压主要给 LCD 主机上的待机 CPU 供电。使

整机处于待命状态中。在该电源中，U3 为一集成有开关管的脉宽调制稳压模块。

此待机芯片为 Sanken 公司的芯片，里面集成了控制电路与开关管。此芯片最大功率可

做到 14 Ｗ。内部方框图如图 8-6。

图8-6 STR6059M内部方框图

每个脚的功能如下。

） Pin1 脚 OCP 脚，即芯片的功率检测脚。此脚大于 1 Ｖ的电压时，芯片保护动作

1

启动。

） Pin2 脚为芯片的启动脚。

2

） Pin3 脚为芯片的接地脚。

3

） Pin4 脚为反馈脚，将输出的电流情况通过此脚反馈给芯片，从而去控制开关

4

管的导通时间，来达到输出电流变化时达到输出电压恒定的作用，即不管

　 输出负载怎么变化，输出电压始终会保持一个恒定的电压范围，从而达到稳

　 压作用。在线路图中通过光电耦合器传递给反馈脚。如线路图中的 U3。

） Pin5 脚为 Vcc 脚，此脚为芯片的能源供应脚。

5

） Pin6 脚为空脚

6

） Pin7 脚与 Pin8 脚为芯片的高压输入脚。

7

2．主电源电路：

主电路由 PFC 电路（U1 与 T1 等组成 PFC）与半桥谐振变换器（U5 与 T4、T5 组成半

桥电路）两部份构成. 由 PFC 电路（是一个升压电路）输出后的稳压的 380V-400 Ｖ的直

流电压送至（由 U5/T4/T5 组成的）半桥式开关稳压电源，经变压器 T4/T5 后输出稳定的

+24V／7A 和+12V／3A 两组电压。

A: PFC 电路

此有源ＰＦＣ的控制芯片为 Sanken 公司的 SSC2001S，它是电流连续模式的 PFC 控

制芯片,采用平均电流控制模式。

8

1

图 8-7 SSC2001S 外形图

　　　　　　　　　　图 8-8 ，SSC2001S 内部方框图

　具体脚位功能如下

1）Pin1 脚为芯片的接地脚

2）Pin2 脚为芯片的电流放大器输出脚，Icomp 端子电压与 IC 内部的 Ramp 波形进行

比较，将输入电流控制为正弦波形。

3）Pin3 脚为过电流检测信号输入端子，此引脚具有过电流保护以及电感电流检测功能。

） Pin4 脚为低输入电压检测端子，只有当此引脚高于 1V，芯片才能正常动作。通过分

4

压电阻设置此引脚电压。

5）Pin5 脚为误差放大器相位校正端子。此引脚具有误差放大器相位校正、Soft start 以

及高速负载相应功能。

） Pin6 脚为输出电压控制信号输入端子，具有输出定电压控制、输出过电压控制以及输

6

出开环控制功能。此引脚正常工作为 3.5V， 当输 出电 压上 升使 此 引 脚 电 压 超 过

3.745V，芯片将逐个脉冲关断。当输出开环时，此脚电压低于 0.55V 时，振荡停止，

变成待机模式。

7）Pin7 为 Vcc 端子，为芯片提供电源。

8）Pin8 为门极驱动输出端子，高电平时 10.5V，低电平时 0.4V，可以直接驱动外围

电路。

：主 芯 片 采用 Sanken 的 SSC9512S， 电 流 共 振 型 SMZ(Soft-switched Multi-

B

resonant Zero Current switch)电源控制芯片，控制器 SSC9512S 简介：

SSC9512S 是由 Sanken 公司开发的一款高性能 SMZ 的电流模式控制器，专为离线和

DC-DC 变换器应用而设计。它属于电流型单端 PFM 调制器，具有管脚数量少、外围电路简

单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥

有自动调节死区时间、共振偏离检测和众多保护功能，所以，为设计人员提供只需最少的外

部元件就能获得成本效益高的解决方案，在实际中得到广泛的应用。

SSC9512S 有以下性能特点：

） 内置 Soft Start 功能，电源起动时减小功率管 MOSFET 管的应力并防止共振偏

1

离发生。

） 死区时间自动调整功能。

2

） 丰富的保护功能，输入欠电压保护、输出过压保护、过电流保护、过负载保护以及

3

过热保护等。

） 无负载或轻负载时，二次侧光耦电流增大，由芯片 FB 端流出的电流增大，通过

4

芯片内部的频率控制，实现定电压控制，输出稳定。

） 具有三阶段过电流检测功能。当输出过负载或者输出短路等异常状态发生时，过

5

电流保护动作，开关频率上升，有效控制输出功率，使系统更稳定，可靠。

） 共振偏离检测功能，LLC 共振电源最容易发生共振偏离，使损耗增大且半桥开关

6

管损坏。SSC9512S 具有此功能，有效提高系统安全性。

下面我们就来详细的了解 SSC9512S 这个芯片的功能，各引脚的作用以及外围电路主要参

数。

各引脚功能说明

引脚1：Vsen ----- 输入电压检测端子

该脚位采用的关键参数为分压电阻，由于高压至 Pin1 脚间存在高电压，选择高阻值耐电蚀

性电阻，对地电容选择 0.01uF/50V。

引脚 2：Vcc----控制器电源输入端子

该脚位采用的关键参数为对地滤波电解电容 10uF/50V 和贴片电容 0.1uF(104)/50V

引脚 3：FB-----定电压控制以及过负载检测端子

该脚采用的关键参数为对地电容 0.001uF/50V，与光耦串联电阻为 680 欧，过负载保护

用电阻电容分别为 47k 和 4.7uF/35V。

引脚 4：GND-----控制部分接地端子

该脚位该脚位为芯片控制部分接地脚。

引脚 5：Css-----Soft Start 端子

该脚位采用的关键参数为对地电容为 2.2uF/35V。

引脚 6：OC------过电流检测端子

该脚位采用的关键参数为对地电阻 100pF/50V，与 pin7 脚间电阻为 680 欧。

引脚 7：RC------共振电流检测端子

该脚位采用的关键参数为对地电阻 150 欧，对地电容 0.001uF/50V。

引脚 8：REG-----门极驱动电路用电源端子

该脚位采用的关键参数为对地电阻为 0.47uF/50V，与 Pin14 脚 VB 通过二极管 EG01C 与

10 欧电阻相连。

引脚 9：RV-----电压共振检测端子

该脚位采用的关键参数为与 Pin15 脚 VB 间相连的电容 10pF/1kV。

引脚 10：COM-----功率部分接地端子

该脚位为芯片功率部分接地脚。

引脚 11：VGL-----下管驱动信号脚（低端门极驱动输出）

该脚位采用的关键参数为下管门极驱动电阻，输出脉冲信号控制主开关的导通关断。

引脚 12：NC-----空脚位

引脚 13：NC-----空脚位

引脚 14：VB-----上管门极驱动电源供应端子

该脚 位 采 用 的关 键 参 数 为与 Pin15 脚 VB 间连 接的 电 容 0.33uF/50V 和 稳 压二 极 管

ZD15V。

引脚 15：Vs-----上下管中点输出电压即高端门极驱动浮动地

该脚位为自举电路浮动地，与上下管中间点相连。

引脚 16：VGH----上管驱动信号脚（高端门极驱动输出）

该脚位采用的关键参数为上管门极驱动电阻，输出脉冲信号控制主开关的导通关断。

引脚 17：NC-----空脚位

引脚 18：NC-----空脚位

部分引脚功能具体描述如下：

GND: 信号地

COM: 功率地

FB：反馈电压输入端。用于提供 PFM 调节信息，PFM 的频率变化就是由它控制。

OC：电流检测端。当该电压达到一个阀值时芯片会停止输出，从而实现过载保护。

Vcc：电源供电端。

Css：除 Soft start 功能外，还具有外部锁定功能，当此端子超过 7.8V 后，电源进入锁定

状态。

RC：共振偏离检测端子，检测门槛值为+-0.155V。

SSC9512S 内部结构与工作原理简介

图 8-9 SSC9512S 内部结构图

1)振荡器

SSC9512S 的 PFM 工作频率范围为 28.3kHz~300kHz。其工作频率是在变化的，

通过软启动端（Css）外接一个对地电容的设置，起动时频率为 300kHz，并且当出现

过负载状态后，通过 Css 端子放电，提高工作频率，有效抑制输出功率。当负载变轻时

反馈端 FB 端子流出电流增大，频率提高，使输出电压稳定；当负载变重时，反之。由

于工作频率设计在共振频率附近，频率变化范围较小。

在本设计中，将 SSC9512S 的 PFM 频率设置在 50～100kHz 的某一数值。

2）输出部分

SSC9512S 的 VGL（11 脚）和 VGH（16 脚）分别为低端门极驱动输出脚和高端

门极驱动输出脚，它们是单图腾柱输出级，专门设计用来直接驱动功率 MOSTFET 的，

具有降低热损耗、提高效率和增强可靠性的作用。通过控制准谐振开关和 PWM 脉冲的上

升与下降时间，可以有效的减少开关噪声，提高电源的 EMI,并提供稳定的 MOSFET 管

Gate 极驱动。

3）MOSFET 的导通与关断

SSC9512S 作为电流模式控制器工作，当峰值电感电流通过 OC 端电压检测达到

内部比较器基准电压时对应的驱动输出关断。而驱动输出导通通过检测 RV 端子电压决

定。

当下管关断且电压共振结束后，RV 端子电压上升至 6.5V 后跌落至 4.9V，此时上管导

通；

相反，当上管关断后且电压共振结束后，RV 端子电压下降至 0V 后回升至 1.77V，此时

下管导通。

4）上管自举电路

SSC9512S 启动时 REG 输出一个 10.5V 的稳定电压，当下管导通时此电压给与

VB 端子相连的电容 C35(0.33uF/50V)供电，当下管关断后且电压共振结束后， VGH

能提供足够的电压使上管导通，进行有效的自举。

8.4 整体的各电路的描述以及各电路之间的相互关系

1．工作过程：

只要我们接上电源插座，待机电路将开始工作。待机电路工作的目的是给主板中的待机

芯片供电，以及遥控接受器供电。同时还给电源本身的变换器的控制芯片供电。

其主电路受控于待机控制信号，由主板中的待机控制芯片发出控制信号，来控制主电

源控制芯片的Ｖ cc，即芯片的工作电压，用以达到控制主电压的有无。

当遥控接受到开机信号后，由主板待机 CPU 给输出一个开机的高电平，此高电平将使

Q13 导通，经光耦 U7A,使 Q7 导通．从而为 U1,U5 提供工作电压，使它们开始工作。U1

工作，将经过升压二极管 D4 输出一个稳定的 380 Ｖ-400 Ｖ的直流电压，此电压给半桥变

换器，半桥变换器再将此电压变换成一个稳定的 24 Ｖ．12V 输出电压．

1、待机控制过程为：

A：本电源由 T604，IC608，IC602，IC604，D618 等组成一个简单的反激电路，

此电路将市电经整流后的电压转换成一个稳定的+5V 输出电压. 此电压只要将交流电源接

上就应有输出，它主要给主板中的 CPU 提供一个工作电压，使它维持在工作状态，以便接

受遥控开关机信号。

B：控制方式：本电源为高电平控制方式，即高电平时输出+24V 与+12V，低电平时

不输出电压，它主要控制 IC607 与 IC609 的 VCC 电压（IC 的工作电压）。

控制过程，当 CPU 接到一个开机信号时将输出一个高电平到 Q605 的基极，此电压使

Q605 饱和导通，经 IC601，使 Q605 导通，从而 IC609 与 IC607 开始工作，于是将提

供一个+24V 与+12V 的输出电压。

　　当 IC601 工作后，IC609 输入的电压是一个稳定的 380-400 Ｖ的电压.

以上为整个控制过程。

8.5 维修记要与案例

1．修理前先目测，细观察整个不良板有无烧器件，损坏器件、元器件虚漏焊等现象.

然后进行如下的几个流程开始检修。

　　A：有无 5V 待机输出。

　　B：有无待机控制电平，待机控制电平需要高于 2.0V。

　　C：有无+12V，+24V 输出。

2. 检修流程示意图

　　Ａ：无+5V 输出

无+5 输出

是否有输入电压过来，检查　C312 上

是否有 130V-300V 的直流电压

无 有

检查输入通道。使输

入通道保持通畅

　　　　　　　　　　无　　　　　　　　　　　 有

更 换 控 制 芯 片

A6159M

检查控制芯片周围的元器件是否有

短路，开路现象，虚焊情况

更换损坏元器件

　Ｂ：输入+5 Ｖ电压异常。电压异常包括电压偏低与偏高。

输出+5 Ｖ电压异常

检查 U6 处即Ｒ 64 与Ｒ 65
交接点是否在正常电压 2.45
Ｖ电压至 2.55 Ｖ电压之间

　　　　　　　　　不正常 　　　　　　　正常

检 查 分 压 电 阻 Ｒ 64 与 Ｒ

65 是否短路，开路，虚焊。

U6 是否损坏

Ｃ：有正常的输出 5 Ｖ电压，但没有输出+12 Ｖ与+24 Ｖ电压。

待机 5 Ｖ输出正常，但没有正常输出 +12 Ｖ

与+24 Ｖ

检查光电耦合器 U4 是否损
坏，检查 从光耦到 芯片Ｆ Ｂ
反馈回路是否通畅。

检查有没有待机控制电平过来，待机电平为高电平启动，启动电压为 3.0 Ｖ

　 无　　　　　　　　　　　　　　　　　　　 有

　 检 查 待 机 控制 电

平线路

检测芯片 U1 与 U5　的ＶＣＣ
是否有电压，电压范围为 16 Ｖ­18 Ｖ之间，如果电压正常则需
要检测各芯片的外围元器件，或
者芯片已损坏.

检测 Q7 上是否有电压，电压范围是 16-24

Ｖ之间

　　　　　　　　　有 无

检测保护电路是否动作，用以判定
是否 保 护 电 路 引 起 ， 可 以将 U7 的
PIN3 脚与 PIN4 脚短路，如将此脚短
路则Ｑ 7 的发射集上有电压输出。
