Page 1

维修手册
客户
机种名
销售地区
SKYWORTH
请以实物为准
19L12IW
中国大陆
LCD TV
首次发布日期: 06/2008
Page 2

目录
1. 安全与注意事项 ------------------------------------------------------------------ 03
2. 技术规格 ------------------------------------------------------------------------ 05
3. 操作说明及工厂模式调整 ---------------------------------------------------------- 06
4. 故障处理流程 -------------------------------------------------------------------- 18
5. PCB 分布图 ---------------------------------------------------------------------- 23

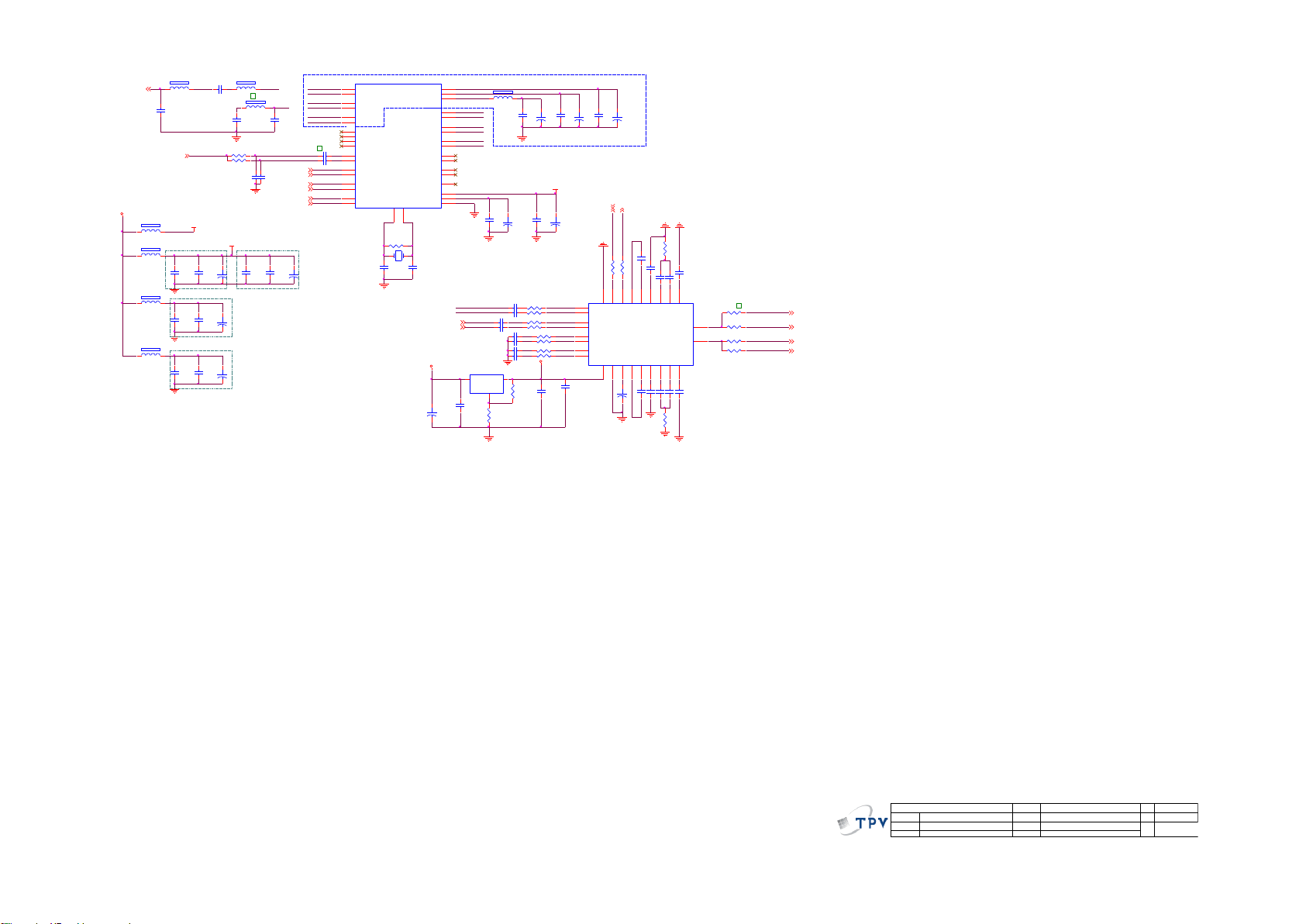

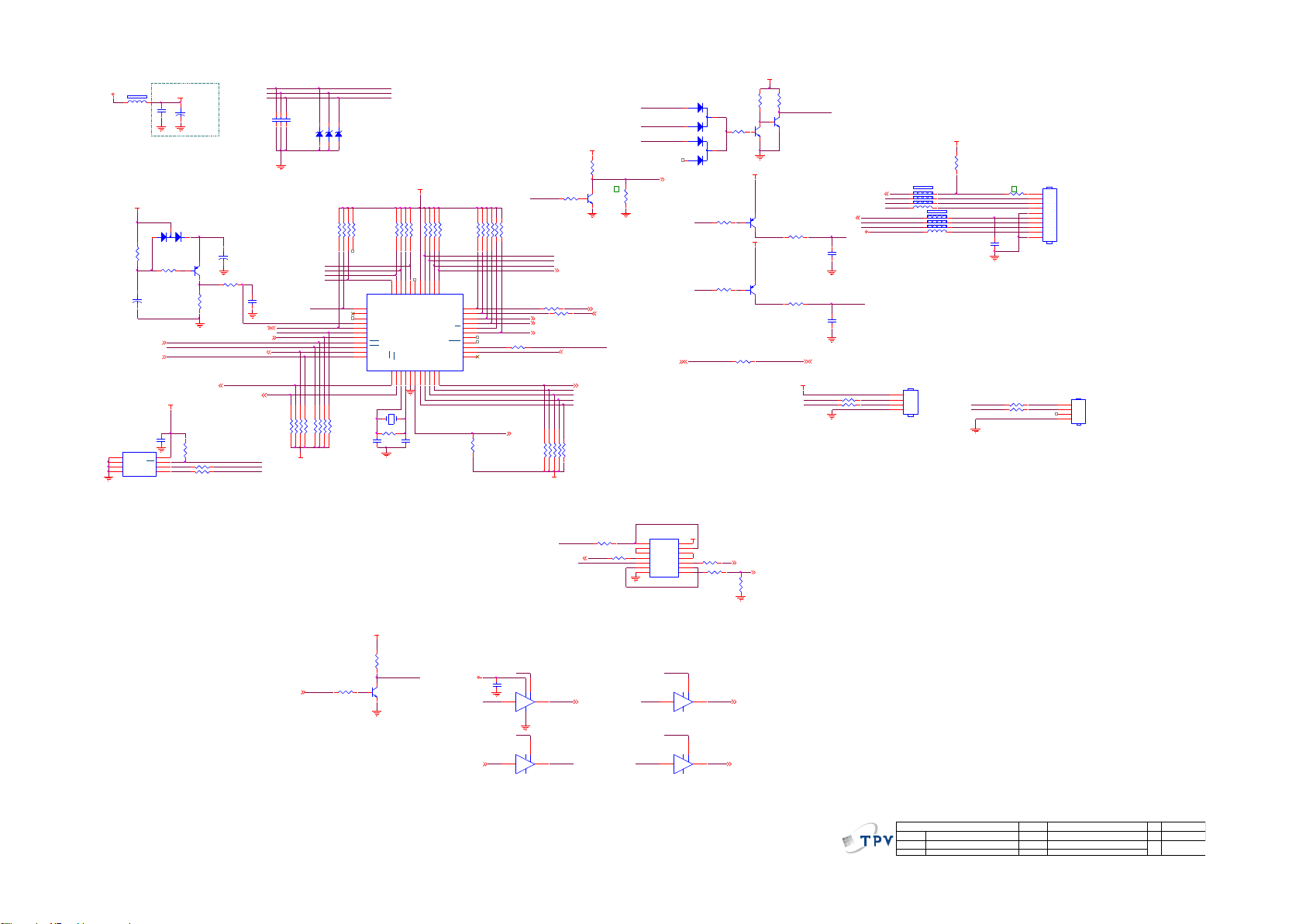

6. 线路图 -------------------------------------------------------------------------- 28

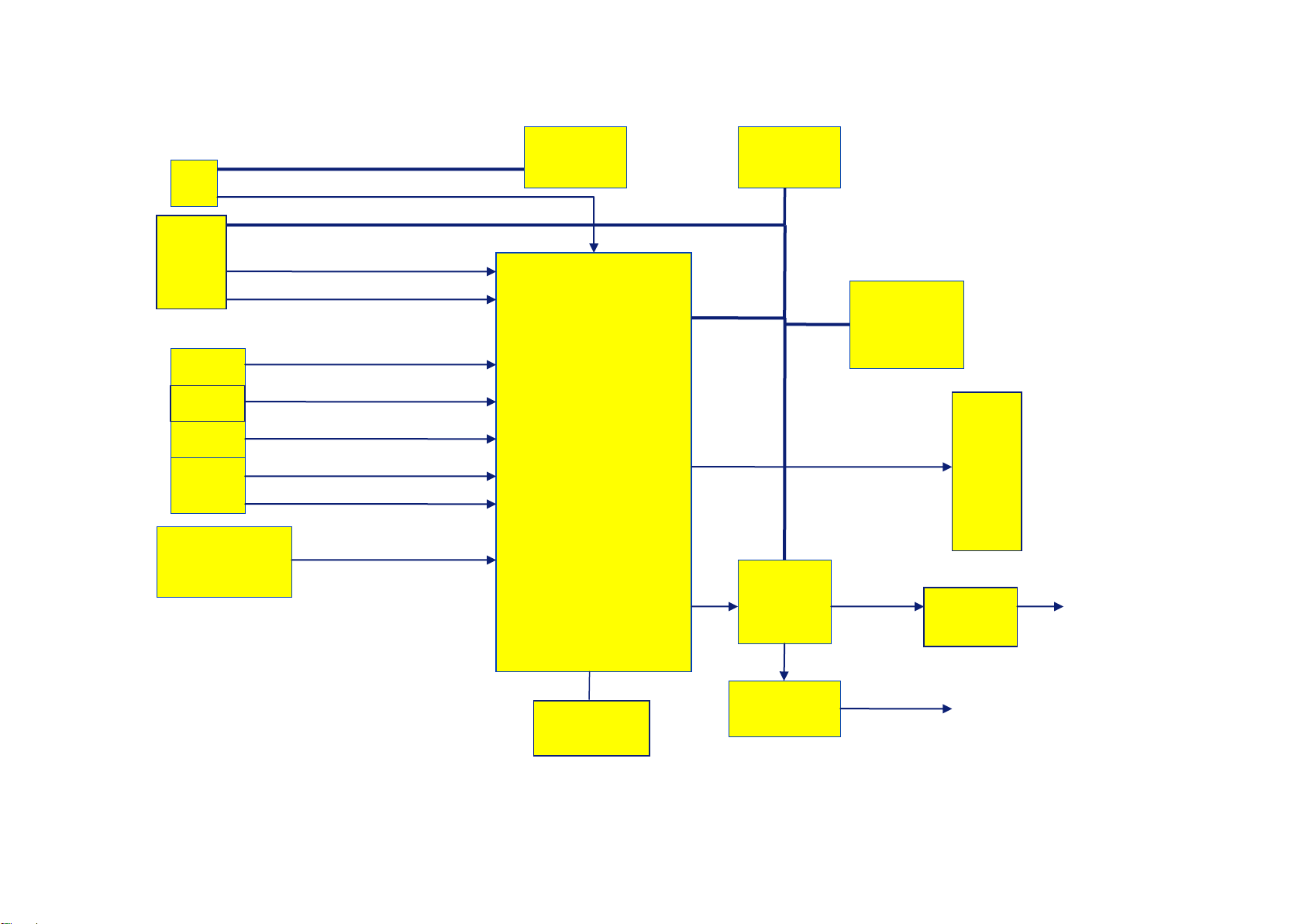

7. 电气方框图 ---------------------------------------------------------------------- 41

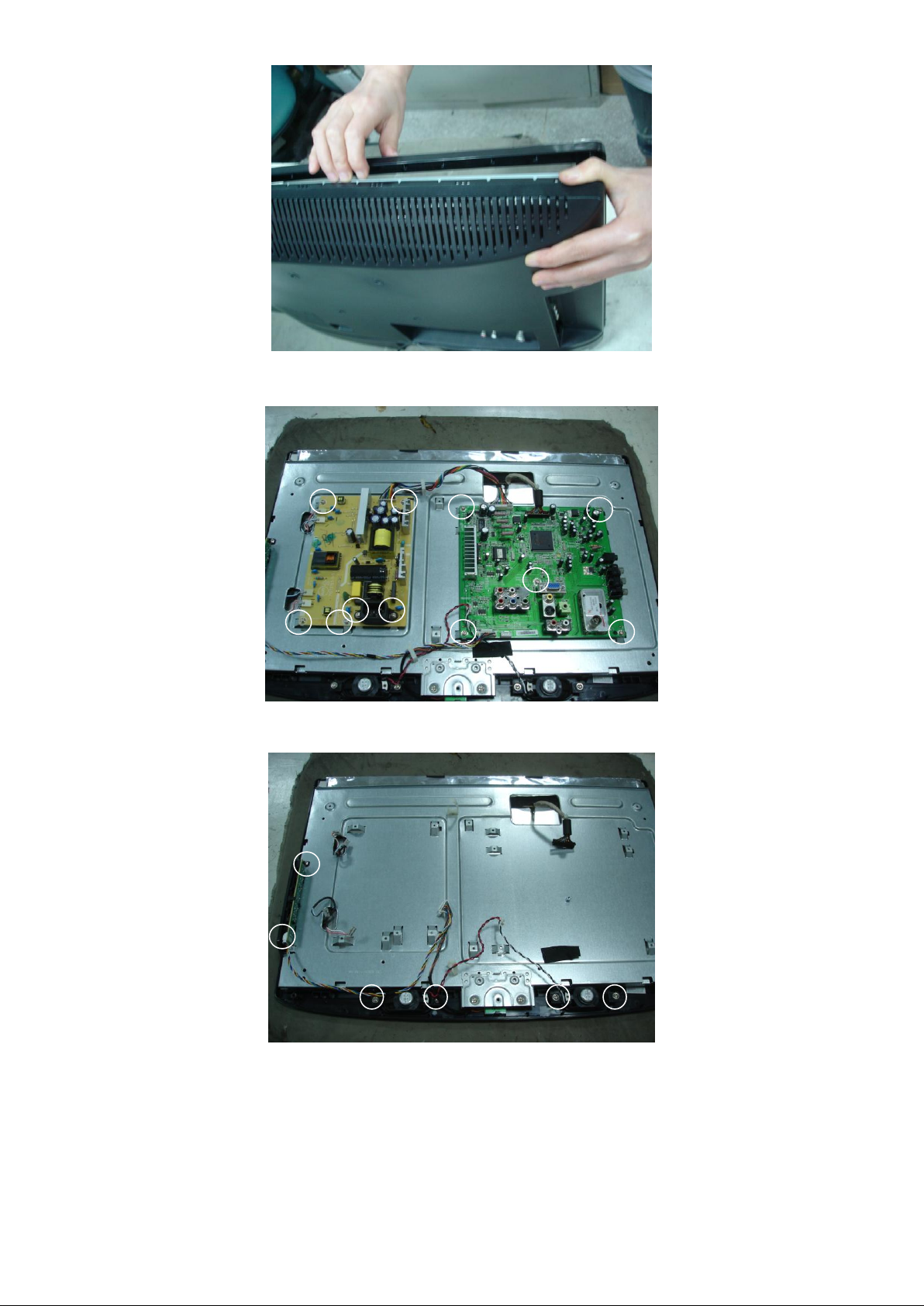

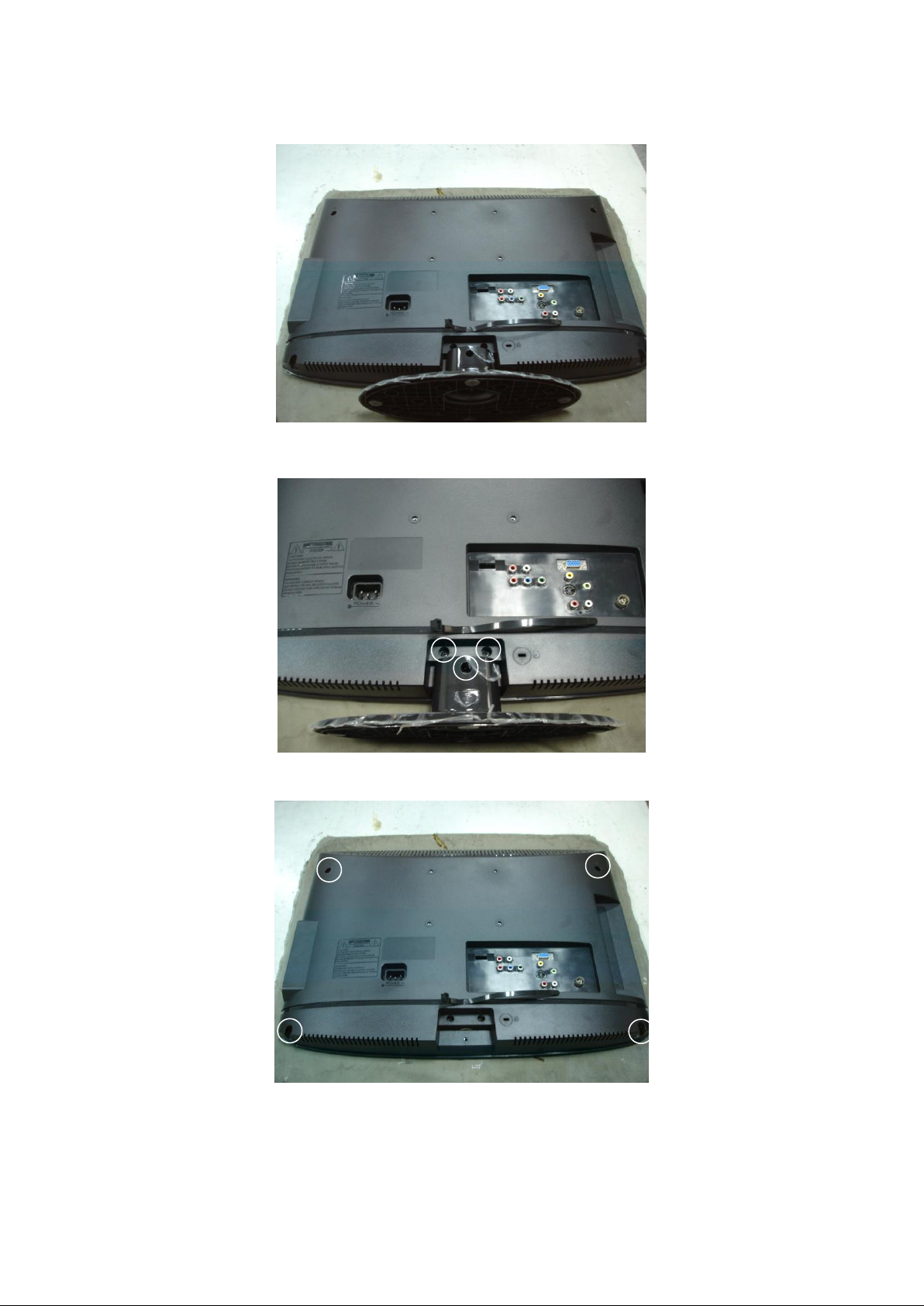

8. 拆卸流程图 ---------------------------------------------------------------------- 42

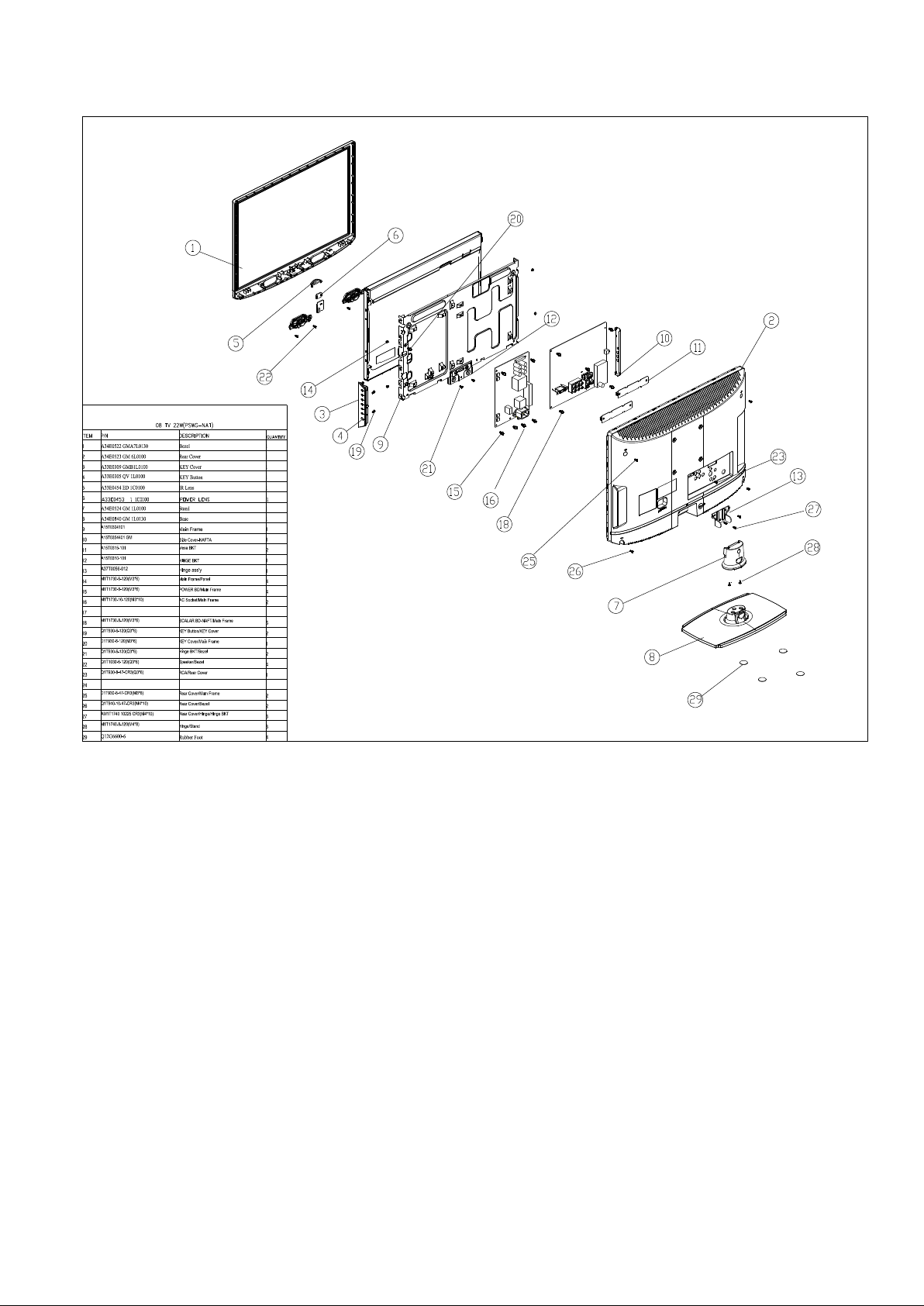

9. 爆炸图 -------------------------------------------------------------------------- 45
10. BOM ---------------------------------------------------------------------------- 46
Page 3

1. 安全与注意事项
为了您的安全
在操作本电视之前,请先仔细阅读本手册,并将本手册保存起来以备将来参考。
重要安全说明
操作设备之前应阅读
1. 阅读这些说明。
2. 遵守这些说明。
3. 注意所有警告信息。
4. 按照所有说明进行操作。
5. 不要在靠近水的地方使用本设备。
6. 只使用干布进行清洁。
7. 不要堵塞任何通风孔,按照制造商说明进行安装。
8. 不要安装在电暖器、散热器、炉子或其它散热设备(包括扩音器)等热源附近。
9. 请务必使用正负极或接地类型的插头,正负极插头带有宽窄两个插脚,接地类型插头带有两个插脚和第
三个接地针脚,宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时,请找电
工换一个新的插座。
10. 电源线不可被踩到或挤压,特别是在插头、连接插座及设备的出口位置。
11. 只使用制造商指定的附件。
12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时,应小
心移动推车/设备的组合,以避免因翻倒而造成伤害。
13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型,请向经销商或当
地电力公司咨询。
14. 在雷雨期间或长时间不使用时,请拔下电视的电源插头。
15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时,如电源线或插头损坏,电视内溅入了液体
或异物,电视遭到了雨淋或受潮,不能正常作业,或已经摔坏,则需要进行维修。
16. 本产品可能包含有铅或汞元素,处理这些材料要考虑环境因素。要了解处理或回收的信息,请与当地有
关部门或电子工业联盟(Electronic Industries Alliance)联系:www.eiae.org 。
17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修:
A. 电源线或插头损坏。
B. 电视内溅入了异物或液体。
C. 电视遭到雨淋。
D. 电视疑似不正常或性能发生明显变化。
E. 电视摔坏或外壳损坏。
Page 4

倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。
请不要在机壳的前面或顶部用强力来检查这些设计标准,这样做可能会使电视翻倒。
另外,不要将电子设备/玩具放在机壳上,以免对自己或孩子造成伤害。这些对象可能会意外从电
视机上掉下来,从而造成产品损坏或人身伤害。
18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时,必须遵循制造商的建议。
19. 电力线路 – 室外天线应远离电力线路。
20. 室外天线接地 – 如果外部天线连接到接收器,确定该天线系统已接地,可以提供保护,能防止电涌和
静电聚集。
National Electric Code 的 810 节, ANSI/NFPA No. 70-1984 提供了以下方面的信息:线网正确接
地,天线引入线到天线放电装置的支撑结构接地,接地接头的大小,天线充电装置的位置,接地电极的
连接,以及接地电极的要求。请参阅下图。
按照国家电力法规天线接地的实例
CATV 系统安装者注意:CATV 系统安装者应注意 NEC 的第 820-40 条款,它规定了正确接地的原则,特
别是规定了电缆接地应连接到建筑物的接地系统,并且尽可能靠近天线接入点。
将电源插头连接到墙上插座,请确保电视有电源输入!
21. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。
Page 5

2. 技术规格
Page 6

3. 操作说明及工厂模式调整
使用遥控器说明
Page 7

菜单功能
菜单功能
1. 按菜单按钮可以显示菜单。
2. 使用左或右键可以选择所要调整之菜单选项,游标所在位置为选中项。
3. 使用上或下键可以进入子菜单表,或启用或调整所选择之功能,光标所在位置为调整状态。
4. 按菜单按钮可以离开菜单。
信号源菜单
1. 按信源按钮进入信源菜单,包括TV、CVBS-1、CVBS-2、S-VIDEO、COMPONENT、PC.
2. 按菜单按钮进入主菜单,调节项目包括:图像设定、声音设定、高级设定、电视设定、系统设定。请见
以下详述:
电视模式可调节项目包括:图像、声音、高级、电视、系统。
CVBS-1、CVBS-2、S-VIDEO、COMPONENT输入时可调节项目包括:图像、声音、高级、系统。
PC模式时可调节项目包括:图像、声音、PC、系统。
图像设置
1. 预设: 使用者可选择个人设定、鲜艳、标准、柔和等模式,若使用者选择个人以外之选项,则亮度、对
比度、色饱和度、色调、锐利度不可调。
3. 亮度:调节画面亮度,一般与对比度配合使用,调整范围是0 到100。
Page 8

2. 对比度:调节画面的黑白层次,适当的对比度可使画面清晰明亮,调整范围是0 到100。
4. 色饱和度:调节色彩的鲜艳度、饱和度,调整范围是0 到100。(PC模式无该选项)
5. 色调(NTSC 制式可调节):调节画面的色调,达到颜色正常、调整范围是0 到100。(COMPONENT、PC模式
无该选项)
6. 锐利度:调节画面清晰度,调整范围是0 到100。(PC模式无该选项)
7. 色温:此选项为用户提供三种色温选项:正常、暖色、冷色、PC 模式下多“个人设定”选项,可调节R、
G、B三色。
8. 复位:恢复图像设定下各选型的默认值,预设恢复成个人设定模式,色温恢复成正常模式。
声音设置
1. 预设:可选择个人设定、对白、音乐与剧场(默认值为个人设定),当使用者选择除个人设定以外之选
项,低音、高音和平衡不可调。
2. 低音:调整低频声音输出的大小,调整范围是+10 到-10。
3. 高音:调整高频声音输出的大小,调整范围是+10 到-10。
4. 平衡:调整左右声道声音输出的大小,调整范围是+10 到-10。
5. 音效: 用于显示丽音状态,有单声道、立体声、语言Ⅰ、语言Ⅱ等几种模式(只有电视模式下才有此选
项)。
6. 复位: 恢复声音设定下各选项的默认值,预设恢复成个人设定模式。
高级设定
Page 9

PC模式无高级设定:
1. 噪点消减: 可以选择关闭、低、正常、高四种选项,画面出现严重噪点时选择消除噪点的高低,高低选
择请用户根据实际画面判定,建议有轻微噪点时无需使用。
2. 高级对比度:可以选择关闭、演示、开启三种选项,选择演示项,整个屏幕会以中央为线等分为两种画
面,一边为高级对比度关闭的效果,另一边为开启的效果,高级对比度打开以后用于增强颜色饱和度,提
升色彩效果。
3. 画面比例:调整画面比例,可切换wide、normal、14:9 zoom、16:9 zoom-up、cinema六种模式(component
模式下只有wide、normal、zoom、cinema四种模式)。
4. 复位:用于恢复高级设定下各功能的默认值。
电视设定
以下菜单只有在电视模式才出现:
1. 自动搜台: 用于给用户自动搜索并存储节目功能,按“菜单”键可以退出自动搜台模式。
2. 手动搜台: 按左右按钮进入子菜单。
频道号:显示目前正在收看的频道。
频道名称:显示当前电视频道名。
频率:显示目前收看频道的频率。
手动微调方法:按上下键选择频率选项,频率选项变为黄色,然后通过左右键调整频率或直接按遥控器
上的数字键输入固定频率来选择您需要收看的节目。
半自动搜台方法:当按住左或右键3秒以上时,会进入半自动搜台状态,当搜索到有信号的节目时自动退出
半自动搜台并将当前节目存储与当前节目号中。
彩色制式:用于选择电视广播系统,可 选择自动、PAL、NTSC。
声音制式:用于选择电视广播系统的声音制式,可选择D/K、I、M&BG。中国大陆大部分地区为D/K制式。
微调:对频道频率进行微调,微调范围:-50~50.
AFC:可以被设定为开和关,当设定为开时,电视会对电视信号自动侦测,在一定频率范围内当信号有偏移
时会自动调整频道到正确位置。
保存:保存手动搜台的各个设定值。
Page 10

3.频道列表:按左右按钮进入子菜单,可以按照菜单最下方的指示,编辑搜索到的电视节目频道信息,包括
删除、跳过、且换功能。
系统设定
1.菜单语言:选择菜单显示语言,包括简体中文、英文,默认值是简体中文。
2.菜单显示时间:有10、20、30、40、50、60s的时间可供选择,来设置菜单的显示时间。
3.睡眠时间:选择打开或关闭时待机功能,如果打开,时间可以选择15分钟到120分钟。(PC模式无该项功
能)
4.菜单透明度:调整菜单透明度,调整范围是0到15.
5.复位:可以将系统设定内容恢复为出厂预设值。
6.系统重置:可以将各个调整项目设定内容恢复为出厂预设值。
Page 11

PC 设定
以下菜单只有在PC模式下出现
1. 自动调节:PC画面调整到最佳位置。
2. 水平位置,垂直位置:调整范围-50~50,手动调整PC画面位置,改变画面水平及垂直位置。
3. 时钟,相位:调整范围-50~50,手动调整PC画面。
4. 复位:用于恢复PC设定下各功能的默认值。
Page 12

控制面板
电源: 按此键可以打开或使电视进入待机状态,如果电视处在待机状态,则前面的指示灯会亮起红色。
信号源: 按此键可以显示信源。
菜单: 按此键可以进入或退出菜单。
频道: 在屏幕出现菜单时,按这两个键可以选择所要执行选项,在屏幕无OSD 菜单时,为TV 模式时可以换
台。
音量: 在屏幕出现菜单时,可选择子项,在屏幕无OSD 菜单时,可调整音量大小。
Page 13

主机背板信源接口
有多种信号源设备可以连接到您的电视,下面的连接图显示了如何进行连接。
友情提示:
如果您要把电视机挂在墙上,所有的连接线都必须先插入电视机的接口。
每当将外部设备与电视机连接时,都请确保已将电视机的电源关闭。
连接外部设备时,请将电缆与之颜色相同的连接端子相连接。
(1) 天线输入:
将天线接头插入电视机的天线插孔,本接口为75Ω 同轴电缆输入。
(2) 视频1/S 端子1 输入:
将视频信号或S 端子连接线连接到适当的外部设备(如DVD、激光影碟机、录像机或摄像机)。
音频输入:将音频线连接到电视背面的音频信号源,并将另一端连接到AV 视听设备上对应的音频输出连接
器。
友情提示:S 端子1 音频与视频1 音频共享。
(3) 视频/音频输出:
视频输出:把视频信号源连接至其它电视机的视频输入埠。
音频输出:把音频信号源连接至其它电视机的音频输入埠。
友情提示:当前播放的信源为电视、视频时,输出端支持影像和音频输出。
(4) 分量信号输入:
Page 14

将分量信号连接线连接到适当的外部设备(如DVD、激光影碟机、录像机或摄像机)。
(5) 耳机输出:
可以将耳机连接到电视机耳机输出端,连接后,内置喇叭就不会出现伴音。
电脑输入与电脑音频输入:
将电脑主机的信号用VGA 信号线连接到电视后面的电脑输入接口本机输入。使用电脑音频连接线接到电视
的电脑音频输入,另一接线接至电脑主机音频线接口。
注意:当电脑无信号时,本机在60 秒后自动转入待机状态。
外部设备
录像机
如何连接
1. 将天线连接到录像机(VCR)的 RF IN 接头。
2. 将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线连接到视
频AV 输入端,则在从录像机中播放时会取得更好的影音画质。
如果您的录像机配有 S-VHS 视频插孔:为获得更好的画面质量,请将 S-VIDEO 电缆连接到电视的 S-VIDEO
输入端。S-VIDEO 不提供音频,所以必须通过音频线才能提供声音(AV 与S-VIDEO 共用一个音频输入)。
看录像机节目
1. 如果您使用连接TV,请选择电视频道自动搜索。
2. 如果您使用连接AV,请选择视频AV 输入。
3. 把录像带放入录像机,按播放按钮。
相机、摄影机和游戏机 „
如何连接
1. 将相机、摄影机或游戏机等连接到接头音频和视频。
2. 通过在 S-VIDEO 和音频连接 S-VHS 电缆,可以使摄影机获得更佳的画面质量。
如何使用
1. 选择视频 AV 或 S-VIDEO 输入。
2. 打开外部 AV 设备。
警告:如果您发现屏幕上画面滚动、颜色不正确,或没有颜色,没有画面或几种情况都有,请检查一下连
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。
DVD播放机
如何连接
1. 将三条单独的分量信号线连接到DVD 播放机的分量信号 Y、 Pb/ Cb 和Pr/ Cr 接头,另一端连接到电
视上的 分量信号Y、Pb 和 Pr 接头上。
2. 将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号 音频输入接头。
如何使用
Page 15

1. 选择分量信号输入。
2. 打开 DVD 播放机。
数字机顶盒
请将机顶盒连接到分量信号输入接头。
1. 将三条单独的分量信号线连接到数字电视/机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头,另一端连接
到电视上的 分量信号Y、Pb 和 Pr 接头上。
2. 将音频线 连接到数字电视/机顶盒的音频接头和电视上的音频接头。
如何使用
1. 选择分量信号输入。
2. 打开数字电视机顶盒。
警告:如果您发现屏幕上画面滚动、颜色不正确,或没有颜色,没有画面或几种情况都有,请检查一下连
接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。
耳机
1. 将耳机插头插入到耳机输出插孔, 插入耳机后会中断扬声器声音输出。
2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。
3. 按音量键调整音量大小。
遥控器:
1. 卸下电池槽的护盖,将附带的 2 节电池插入(类型 AAA 7 号 1.5V),插入时,请按遥控器正负极提示操
作。
2. 请将遥控器对准主机前壳上的遥控接收窗,若主机与遥控器之间有障碍物,遥控可能会失灵。
Page 16

工厂模式调整
PC,CVBS,S-Video,Component
进行白平衡调整之前,大约需要有2小时的时间来对机器进行预热。
进行白平衡调整之前,请先对彩色分析仪Ca210进行设置。
Channel 1为北美向系列机种使用通道。
表1 白平衡调整Source及色温标准
整个白平衡调整的操作过程如下:
先按菜单健,出现主菜单,再依次按数字键 1 9 9 9,就会出现工厂OSD菜单,即进入工厂模式。
如图1所示(类似图片):
图1 工厂OSD菜单
1. 在工厂OSD菜单中选择“Source”来选择不同Source色温调整(PC/AV/S-Video/component等);
2. 选择好Source,选择工厂菜单的“Color Temp”选择调整相应Source的色温选项,如图2所示:
R、G、B R, G, B 增益调整;
图 2
Page 17

注意:
1) 所有Source调整WARM,COOL,NORMAL,其中PC timing 为137(1024*768 60hz),AV timing 为303 (NTSC
制式),YPbPr timing 为311(576I)
HDMI timing 为 350 (1080I)。
2) 在所有色温调整之前,请先做PC(timing137,pat185)和 YPbPr(timing311,pat185)的Auto Color。
备注:YPbPr 需要接三个线,做彩阶的 YPbPr 100IRE。
3) 此机种一般情况下无需调整 W/B,只需要做 Auto Color 动作即可。
Page 18

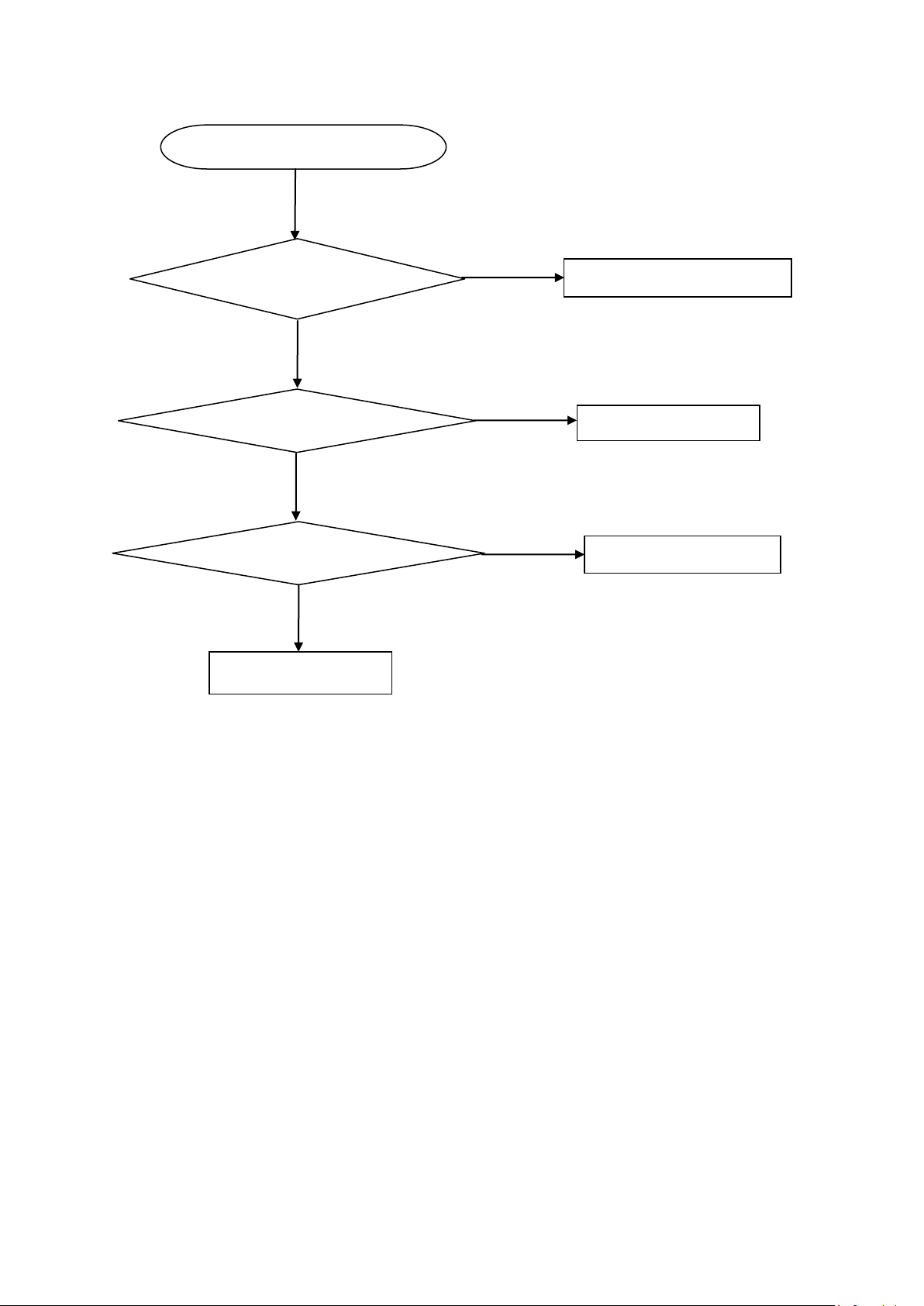

4. 故障处理流程
4.1 死机 (LED 灯不亮)
Page 19

4.2 无画 (LED 橙色)
4.3 无显示(LED 绿灯)
Page 20

4.4 画异
Page 21

4.5 无声
Page 22

4.6 按键板
Page 23

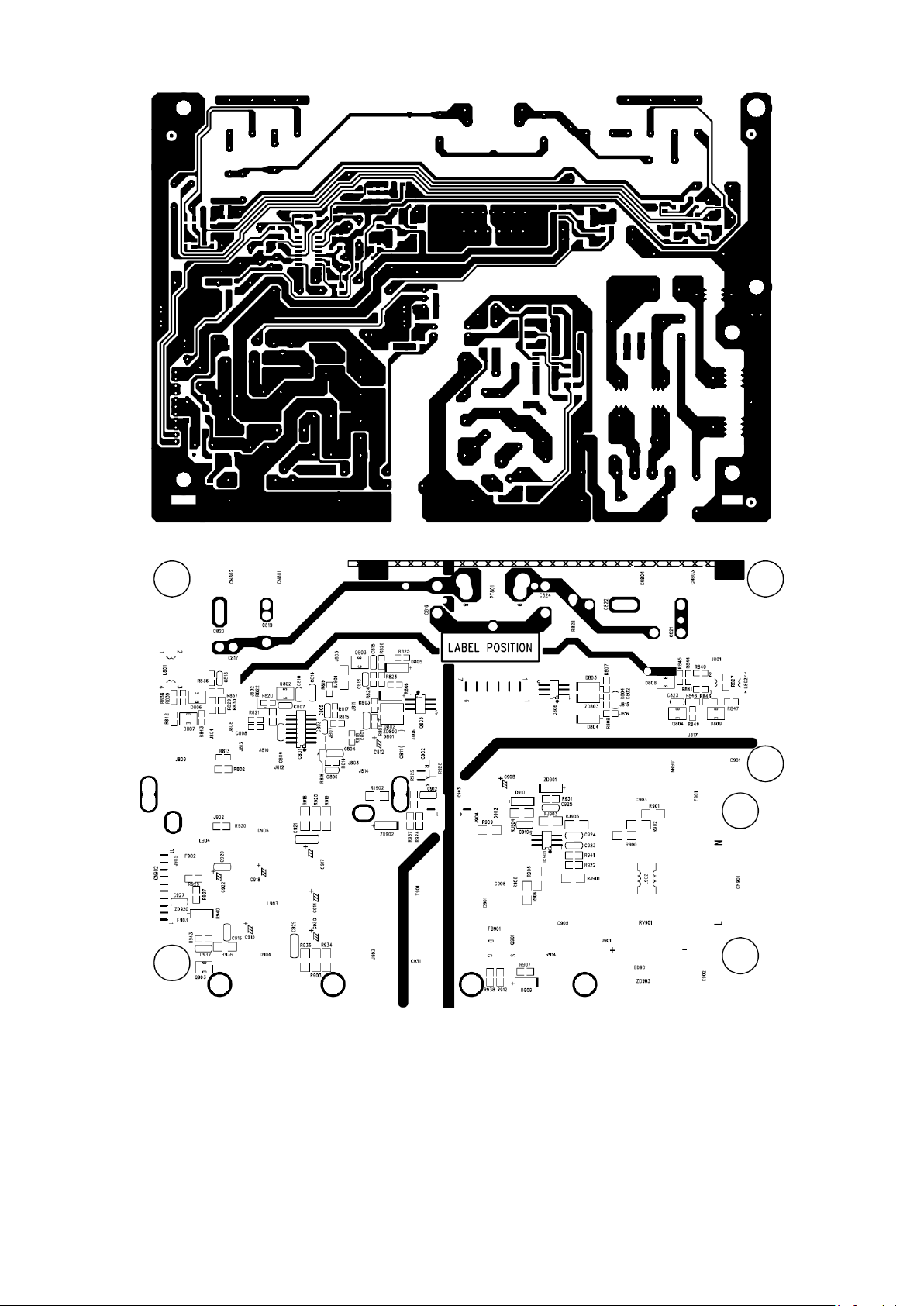

5. PCB 分布图

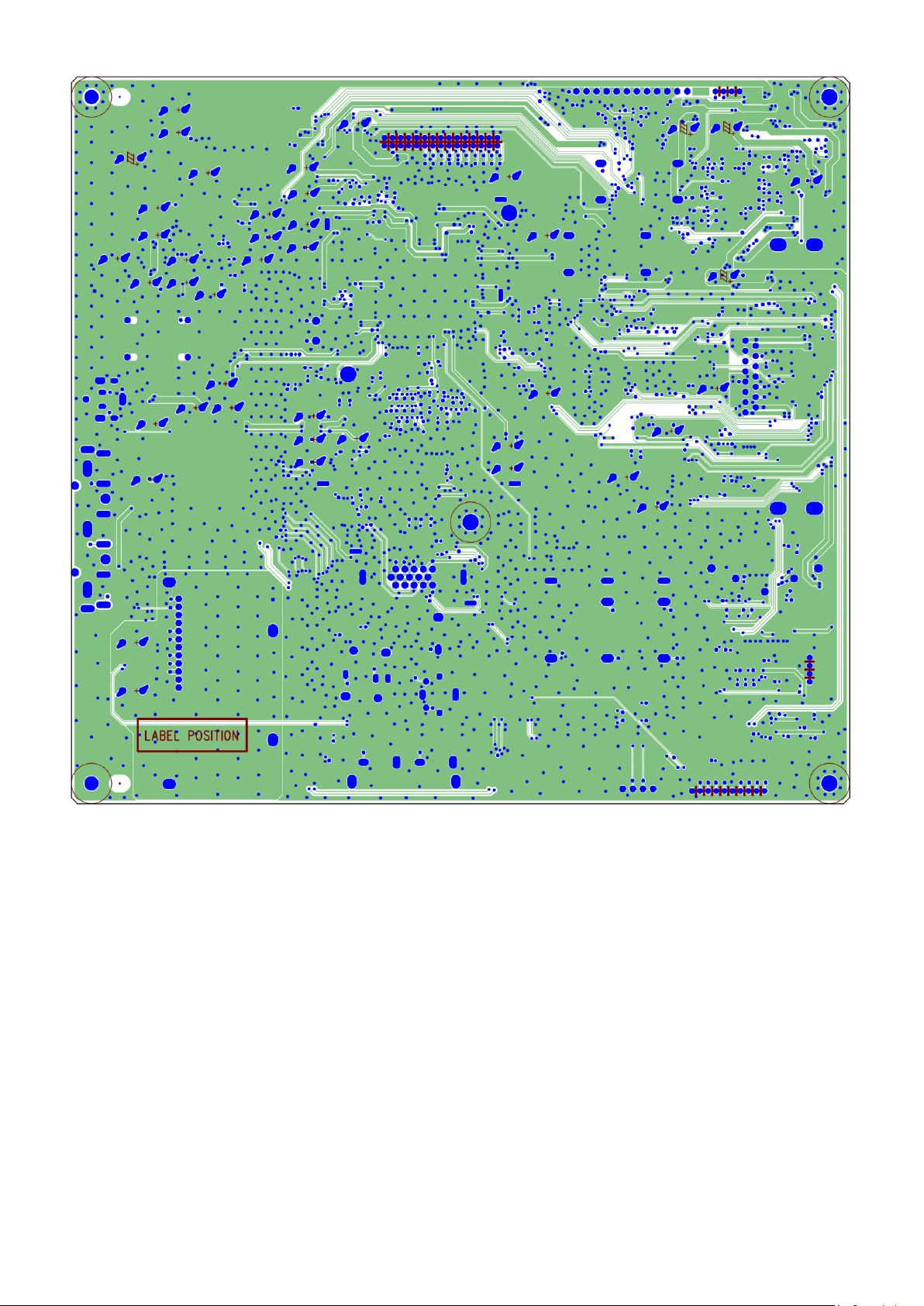

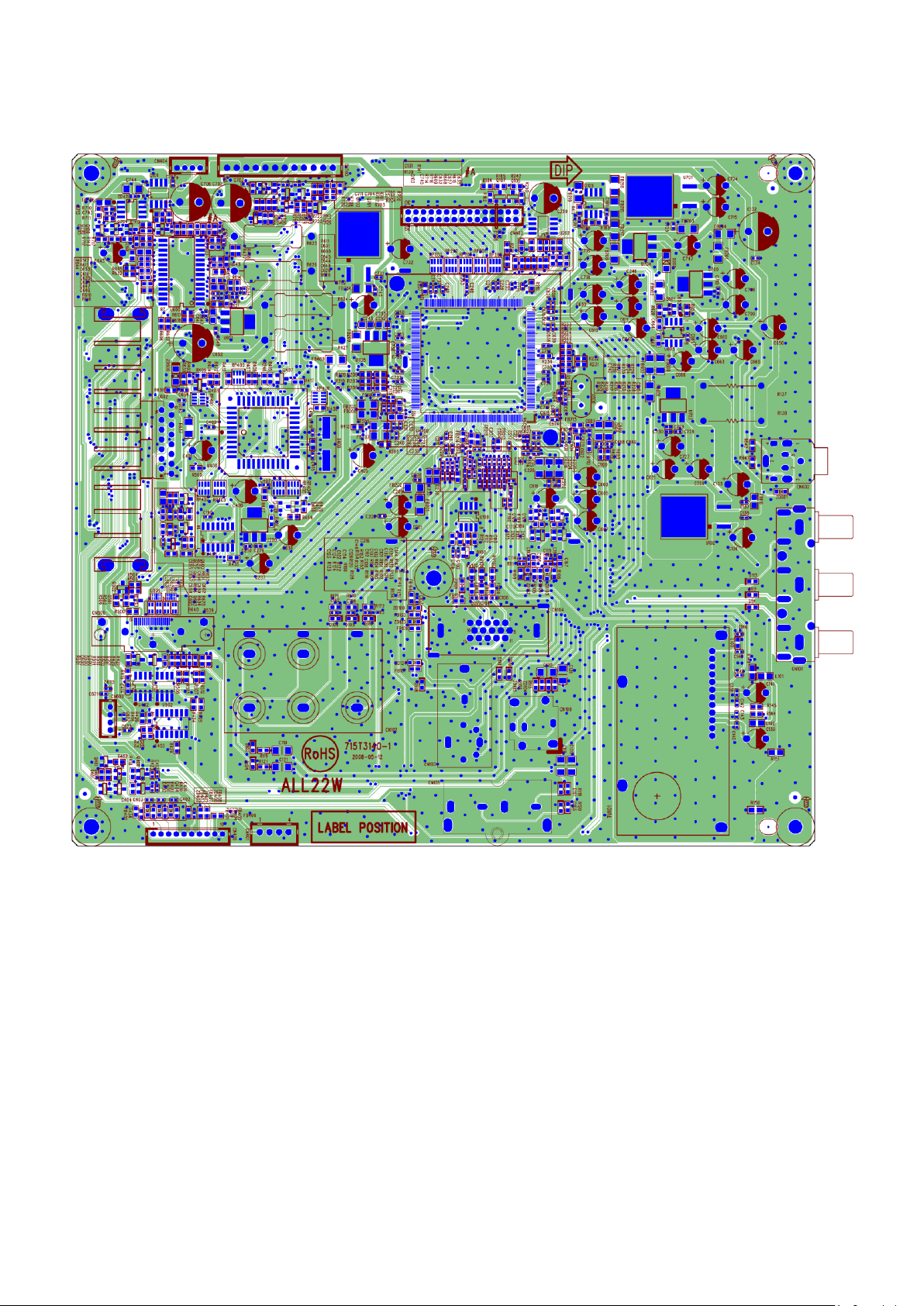

5.1 主板
Page 24
Page 25

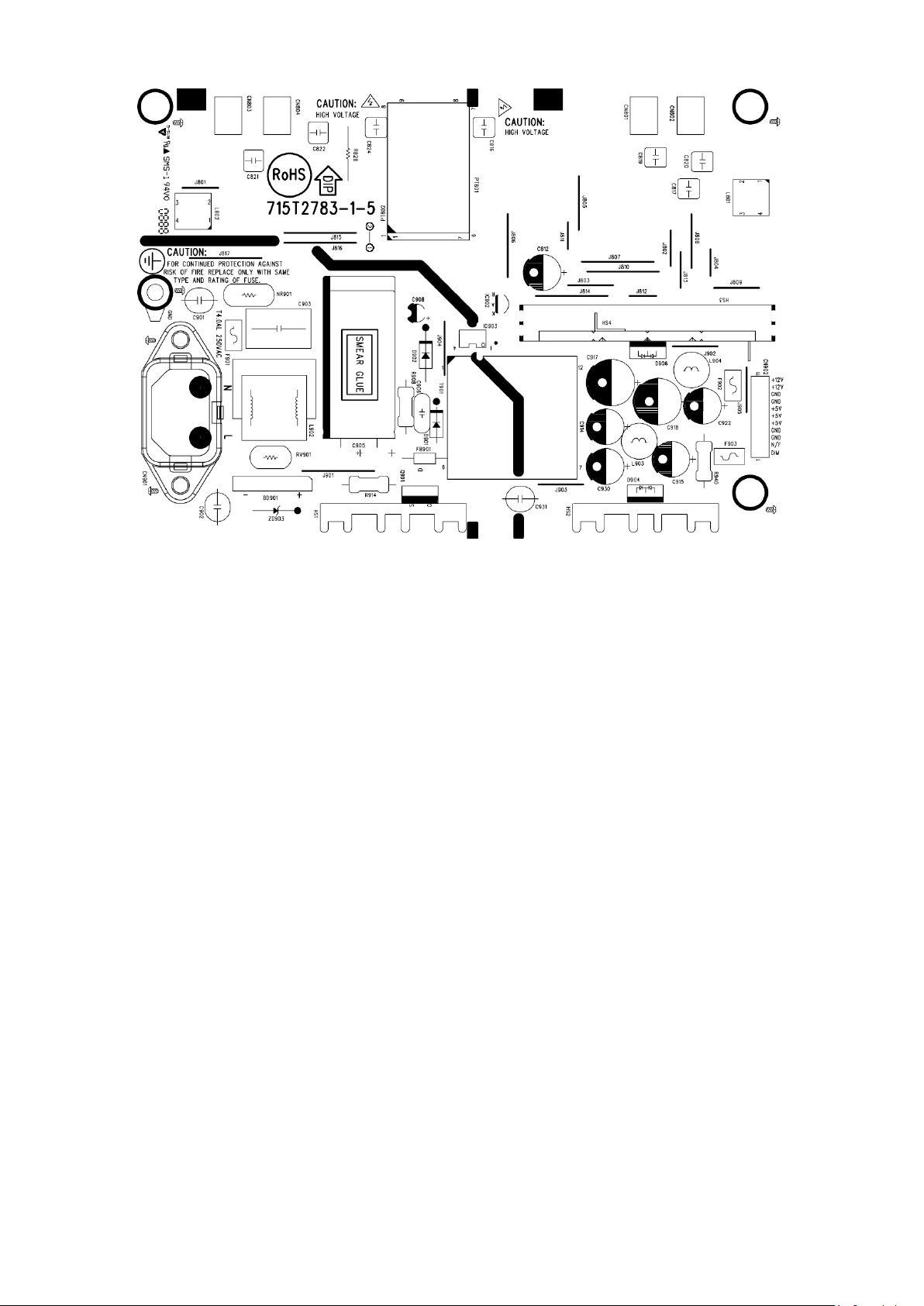

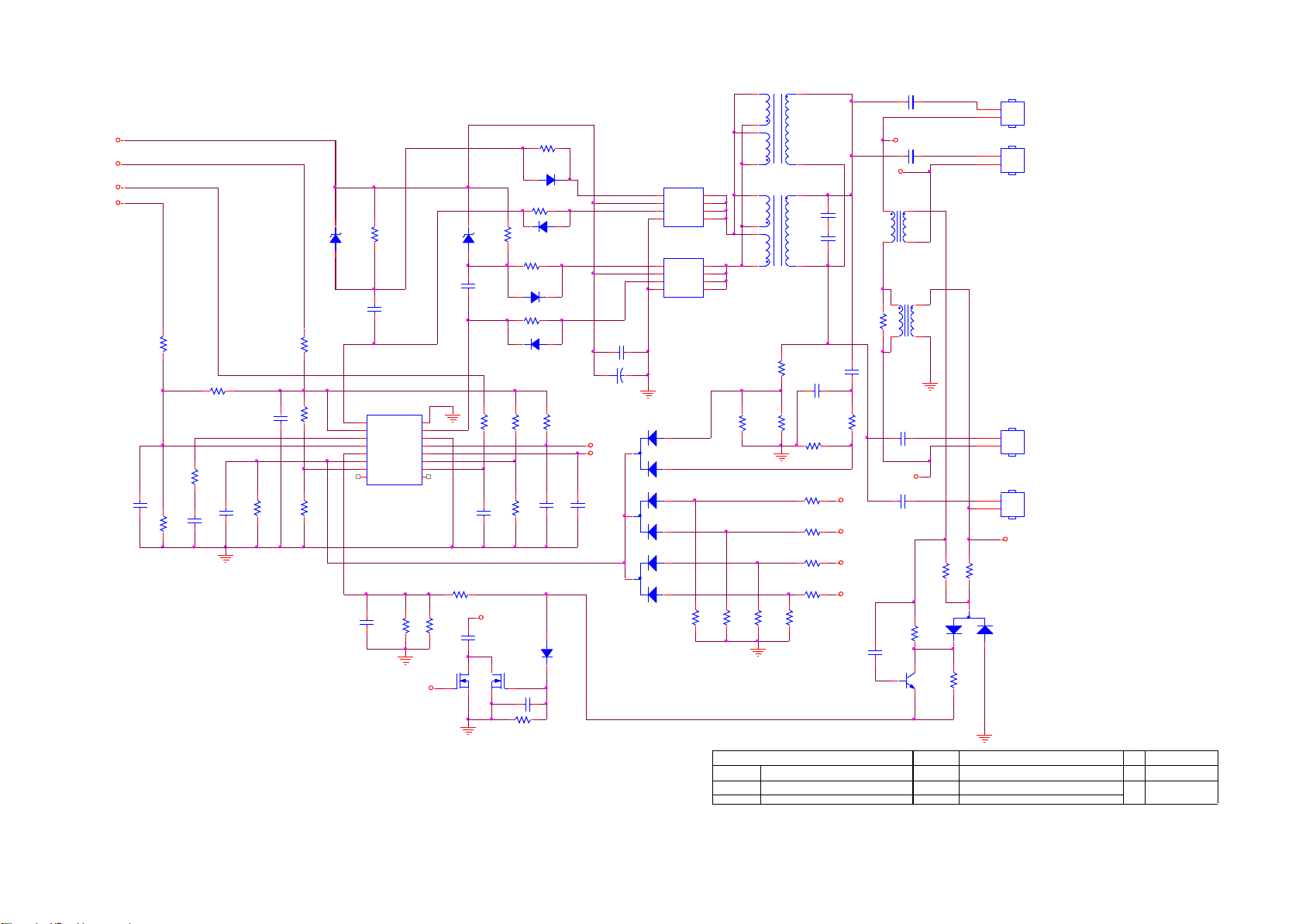

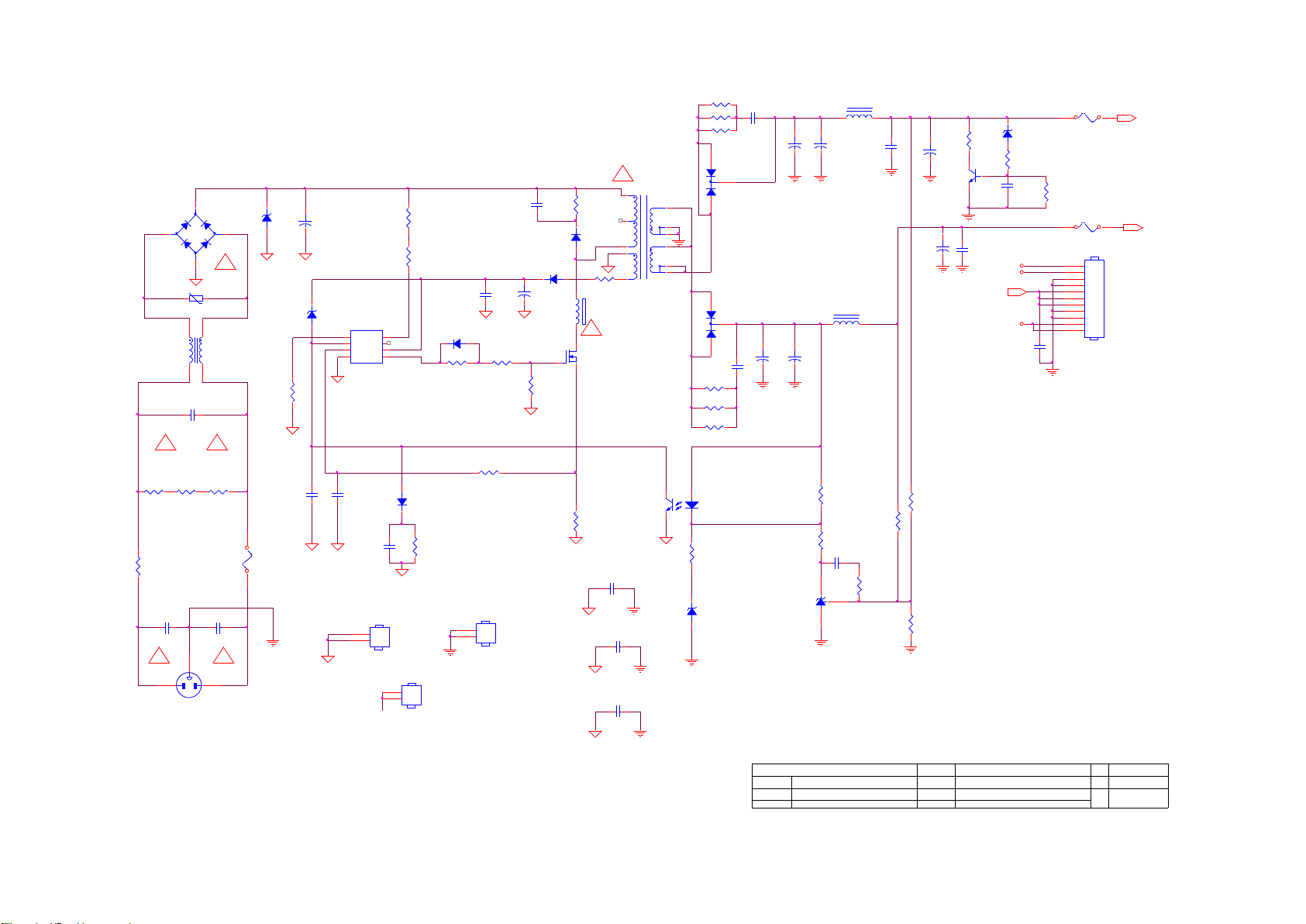

6.2 电源板
Page 26
Page 27

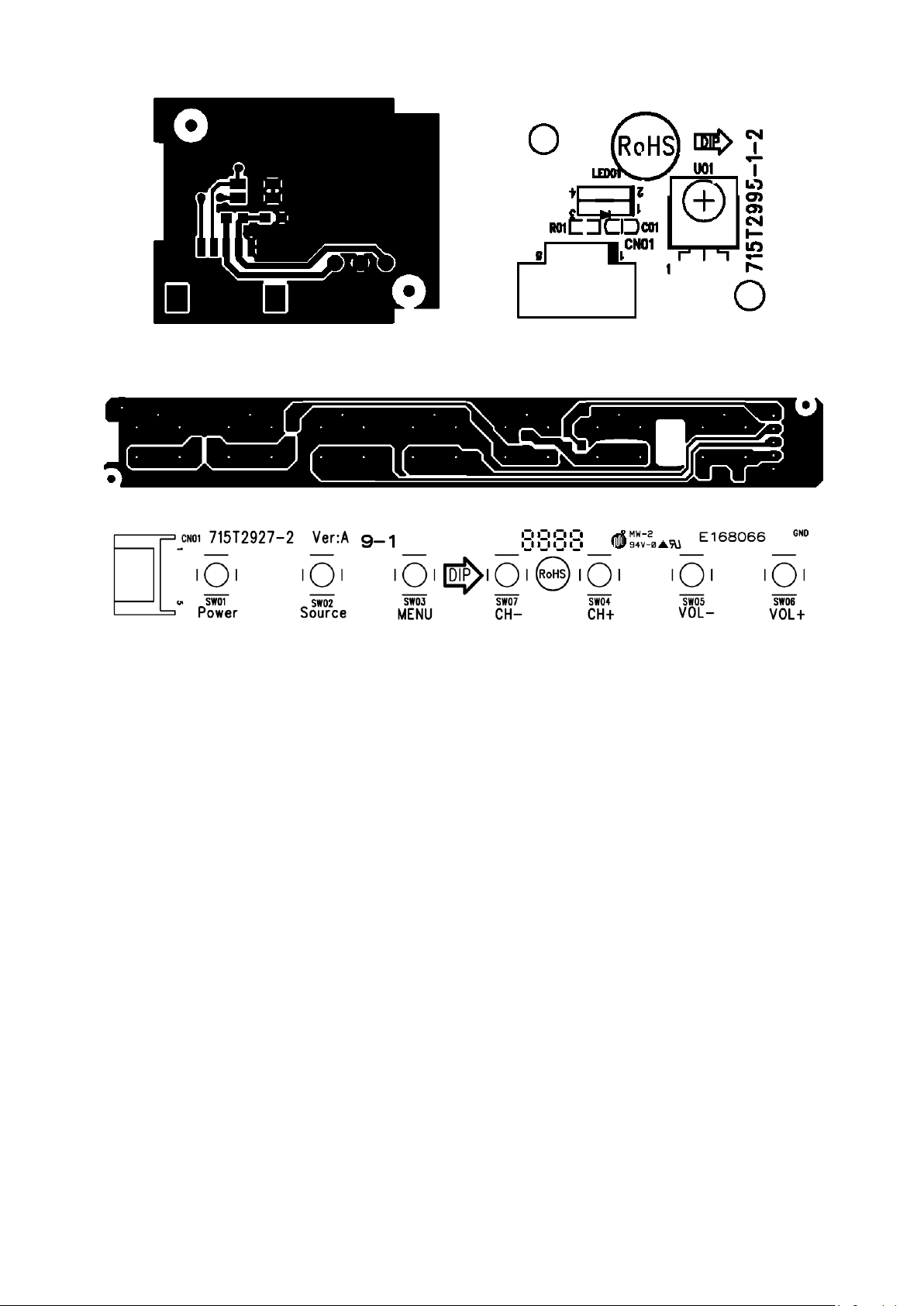

6.3 IR 板
6.4 按键板
Page 28

OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
2 15Monday, May 26, 2008
715T3140 1
<称爹>
01)VGA_INPUT
1
6
2
7
3
8
4
9
5
11
12
13
14
15
10
17 16
CN104
DB15
B_GND
G_GND
B_GND
VGA_R
VGA_B
VGA_SDA
VGA_SCL
R_GND
G_GND
VGA_H
VGA_V
VGA_H
VGA_V
VGA_V
VGA_H
C126
10uF/25V
C104
NC
12
RV100
PESD0603-140
1 2
ZD101
UDZS5. 6B
3
1
2
D124
BAT54S
R103
2.2K OHM 1/ 10W
1 2
C108
1000pF
R113
4.7K OHM 1/10W
C107
0.047UF 25V
1 2
FB107 120 OHM
1 2
ZD103
UDZS5. 6B
C112
NC
R101
100 OHM 1/16W
R107
100 OHM 1/16W
12
RV102
PESD0603-140
R125
4.7K OHM 1/10W
C105
NC
R175
100K OHM 1/10W
R114
33 OHM 1/16W
1 2
FB105 120 OHM
1
23
Q108
PMBS3906
1 2
FB103 120 OHM
R111
33 OHM 1/16W
C170
0.47uF/25V
12
ZD123
UDZS5. 6B
1 2
ZD102
UDZS5. 6B
C103
NC
C106
NC
1 2
ZD124
UDZS5. 6B
R187
470K OHM 1/10W
3
1
2
D123
BAT54S
C111
33PF 50V
C110
33PF 50V
C109
33PF 50V
R105
75 OHM 1/16W
1 2
ZD104
VPORT0603100KV05
C125
10uF/25V
1 2
FB106 120 OHM
C100
33PF 50V
1
23
Q109
PMBS3906
1 2
FB108 120 OHM
R102
75 OHM 1/16W
C168
0.47UF 25V
C101
0.047UF 25V
R112
4.7K OHM 1/10W
R108
75 OHM 1/16W
C115
33PF 50V
R106
2.2K OHM 1/ 10W
1 2
ZD105
VPORT0603100KV05
C167
0.47uF
R189
180K OHM 1/10W
1
2
3
CN100
PHONEJAC K
PHONEJAC K
C114
33PF 50V
12
RV101
PESD0603-140
R110
100 OHM 1/16W
C113
1uF/25V
A0
1
A1
2
A2
3
VSS4SDA
5
SCL
6
WP
7
VCC
8
U100
M24C02-WMN6TP
1 2
ZD100
UDZS5. 6B
C102
0.047UF 25V
1 2
FB104 120 OHM
3
1
2
D100
BAT54C
1 2
FB109 120 OHM
C169
0.47uF/25V
R190
180K OHM 1/10W
R104
100 OHM 1/16W
AGND
AGND
AGND
MCU5V
VGA_5V_S
AGND AGND
AGNDAGND
AGND
AGND
AGNDAGND
AGND
AGND
AGND
AGND
R_M2 3
AGND
AGND
MCU5V
AGND
MCU5V
MCU5V
B_M2 3
G_M2 3
VS_M2 3
HS_M2 3
SOG_VGA_M2 3
VGA INTERFACE
SYNC _DETECT 7
RS_TXD 7
RS_RXD
7
PC_R 4
PC_L 4
FOR VGA DDC
Near to HX6203(UH1)
R_GND
VGA_SCL
VGA_SDA
VGA_5V
1 2
FB102
60 OHM
1 2
FB101
60 OHM
1 2
FB100
60 OHM
VGA_G
VGA_R
R_GND
VGA_G
VGA_B
B_GND
VGA_R
AUDIO_P_L
AUDIO_P_R
R100
33K OHM 1/10W
VGA_B
VGA_G
VGA_5V
R115
33K OHM 1/10W

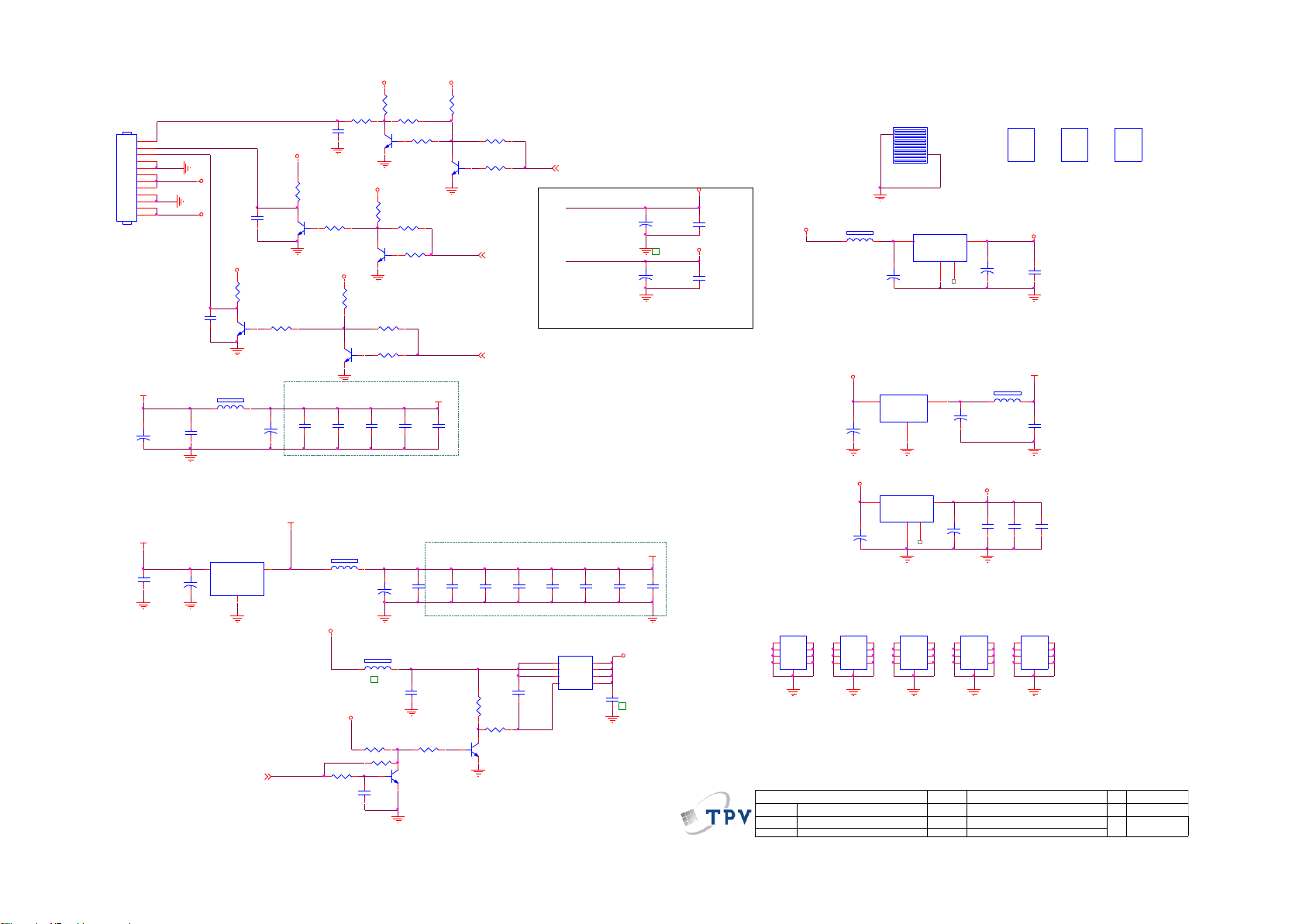

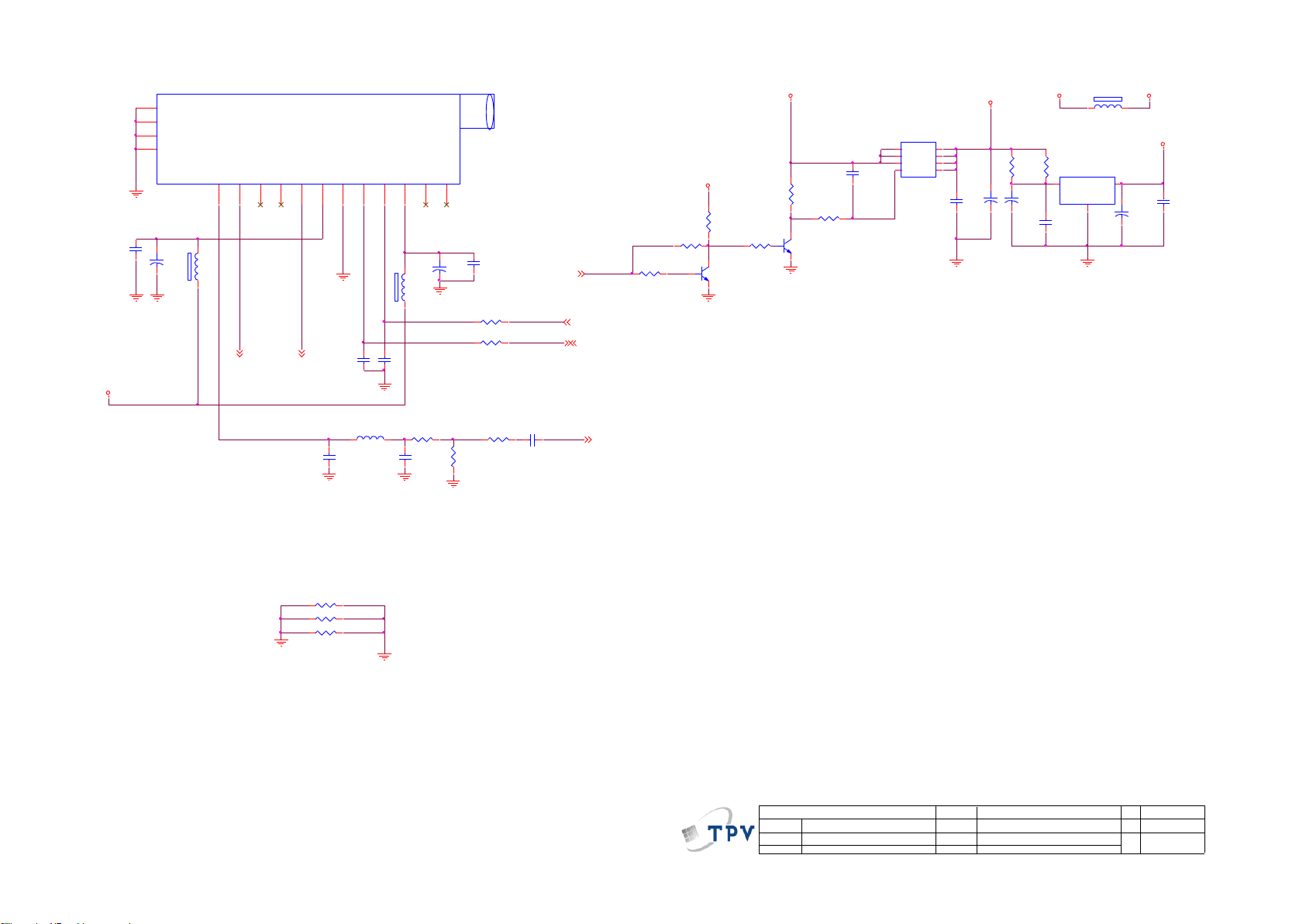

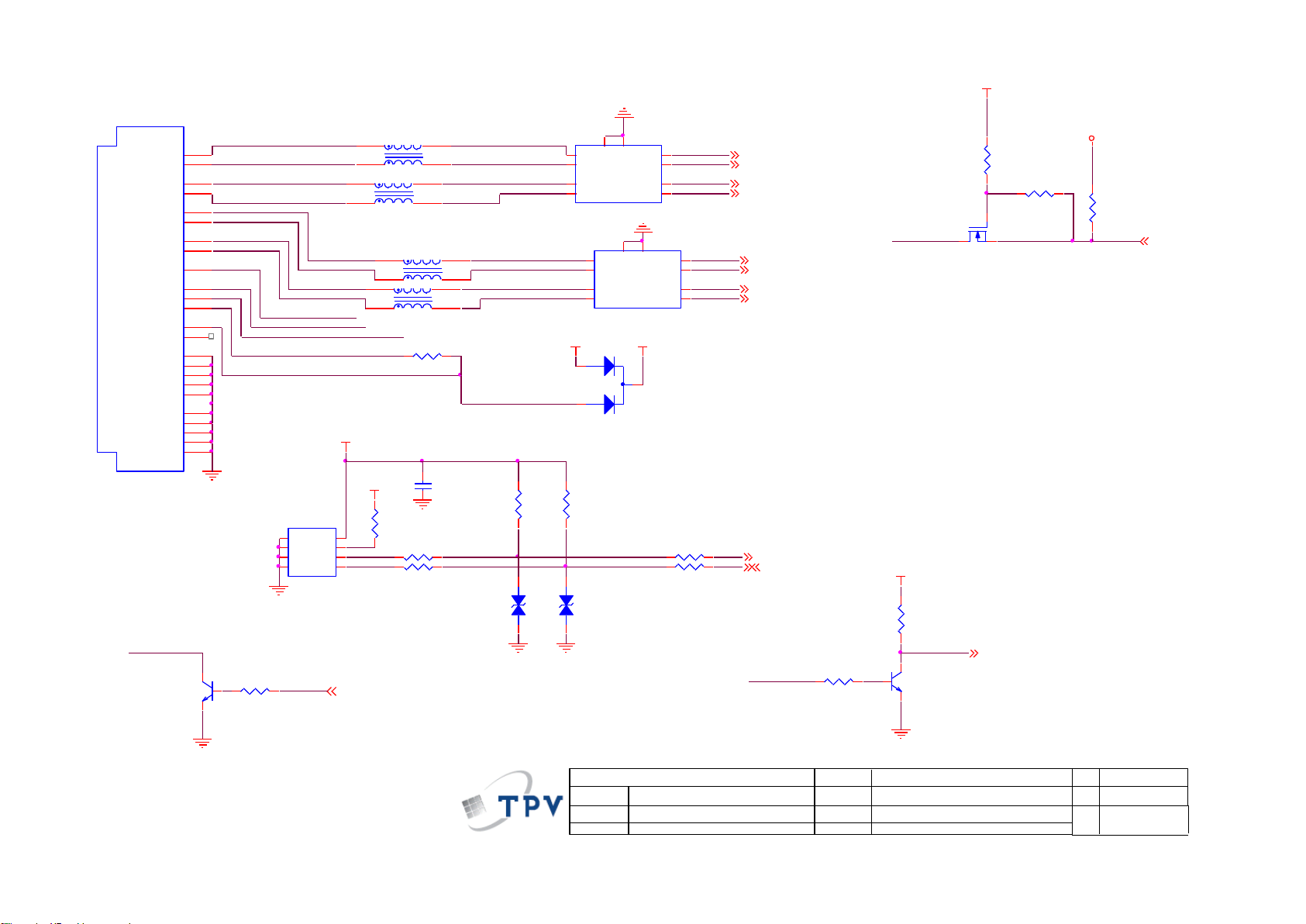

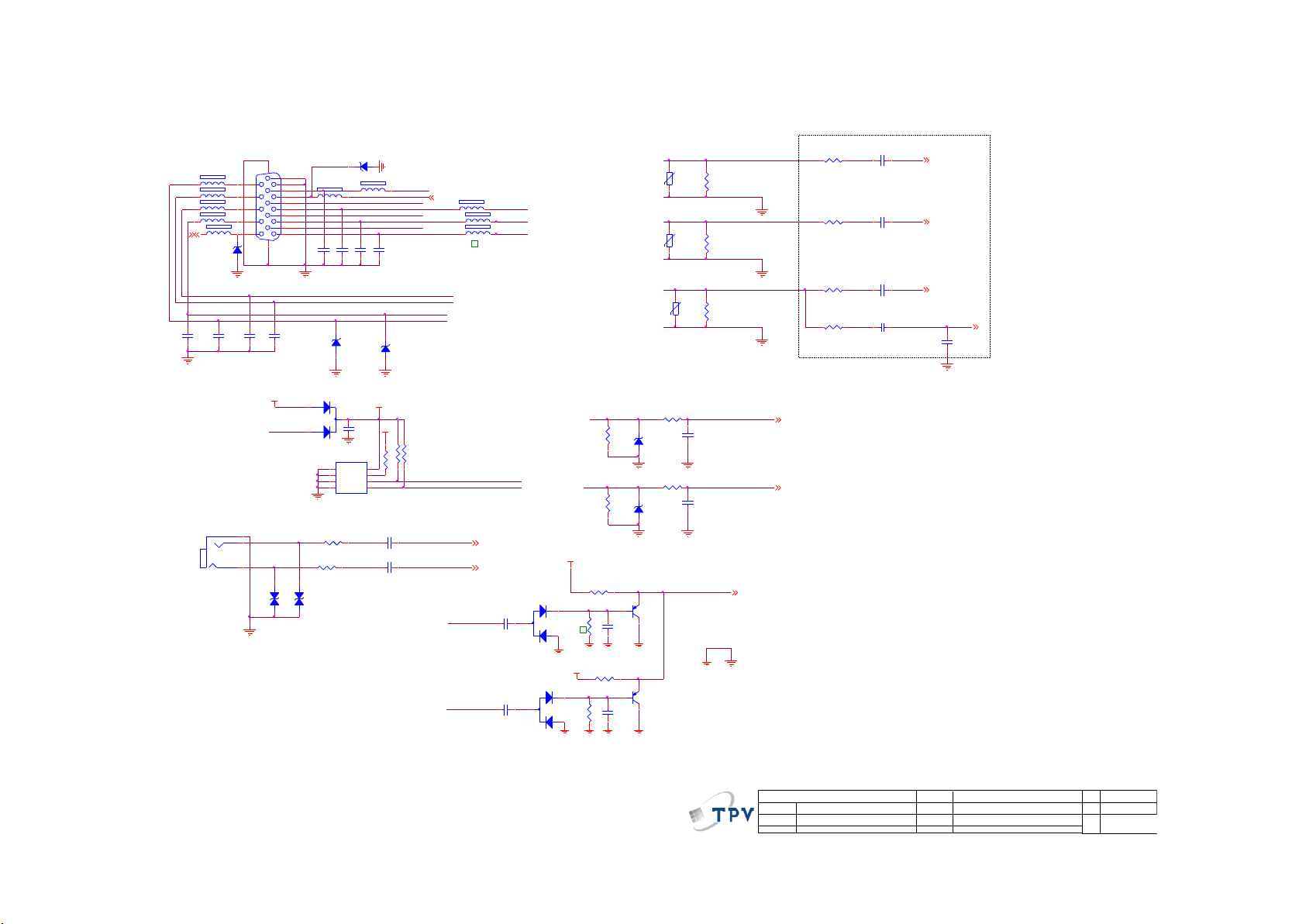

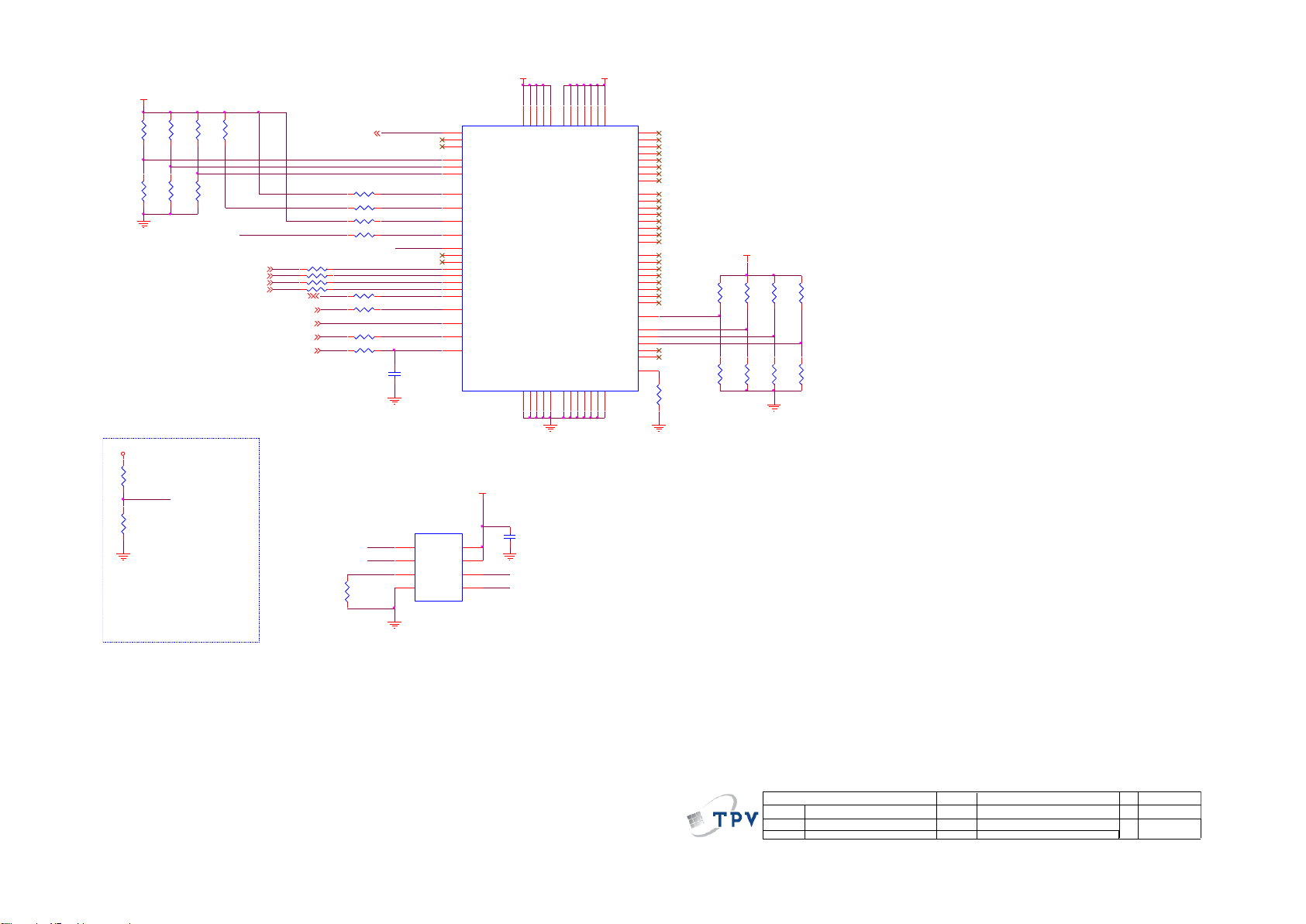

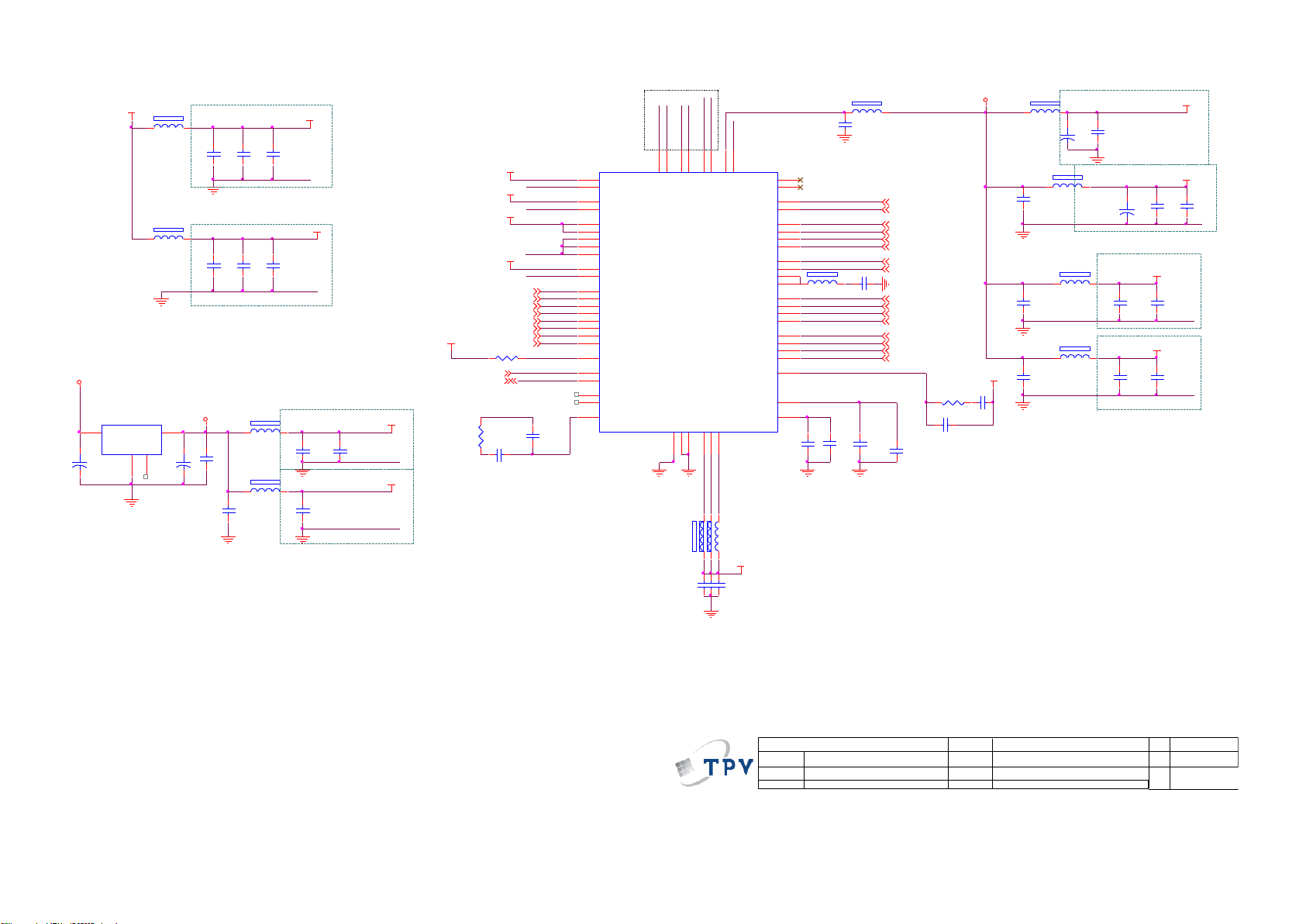

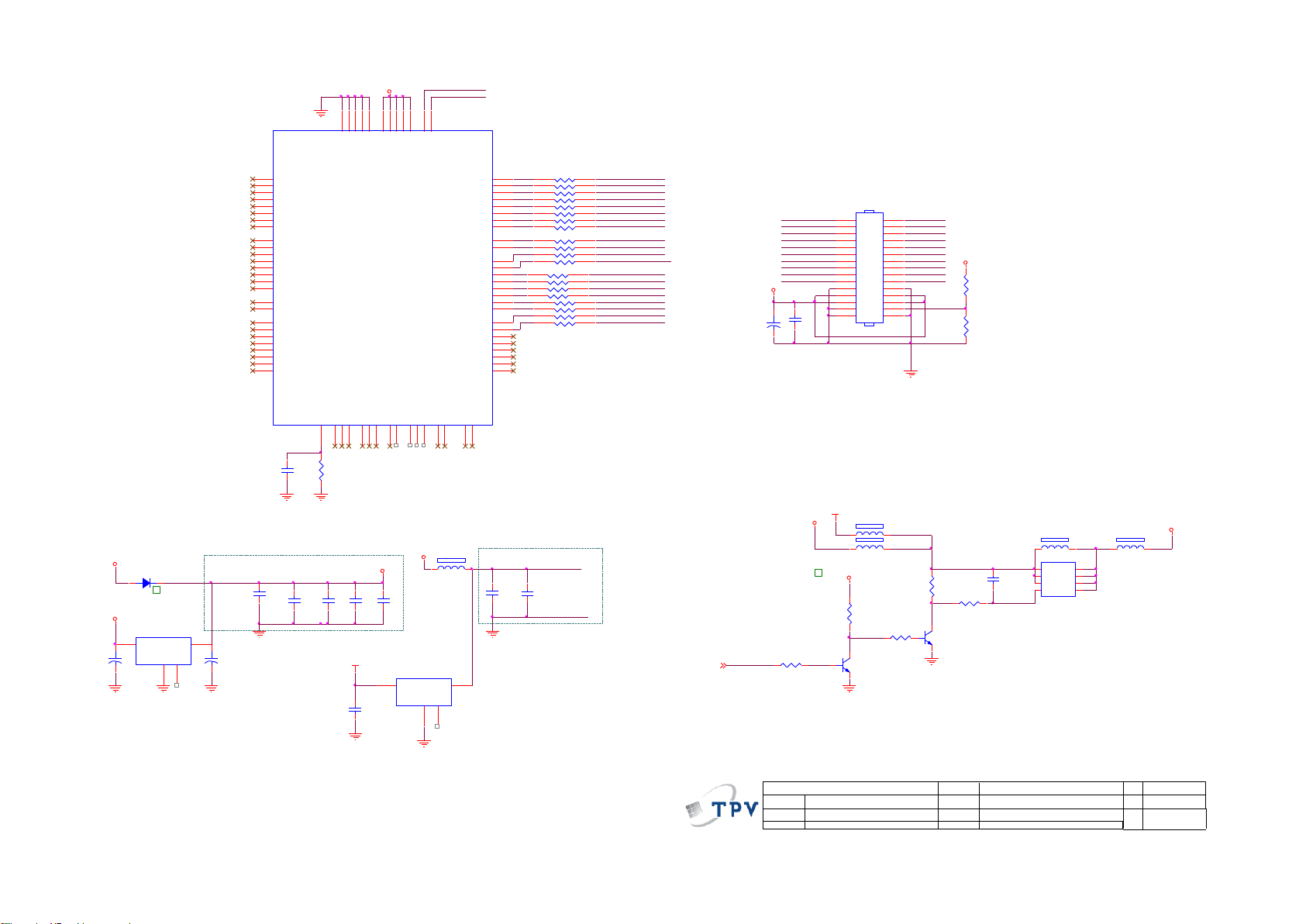

6.线路图
主板
Page 29

AV1/L
AV1/R
HD/L
Y
AGND
AGND
R600
27K OHM 1/10W
R601
27K OHM 1/10W
PB
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
3 15Monday, May 26, 2008
715T3140 1
<称爹>

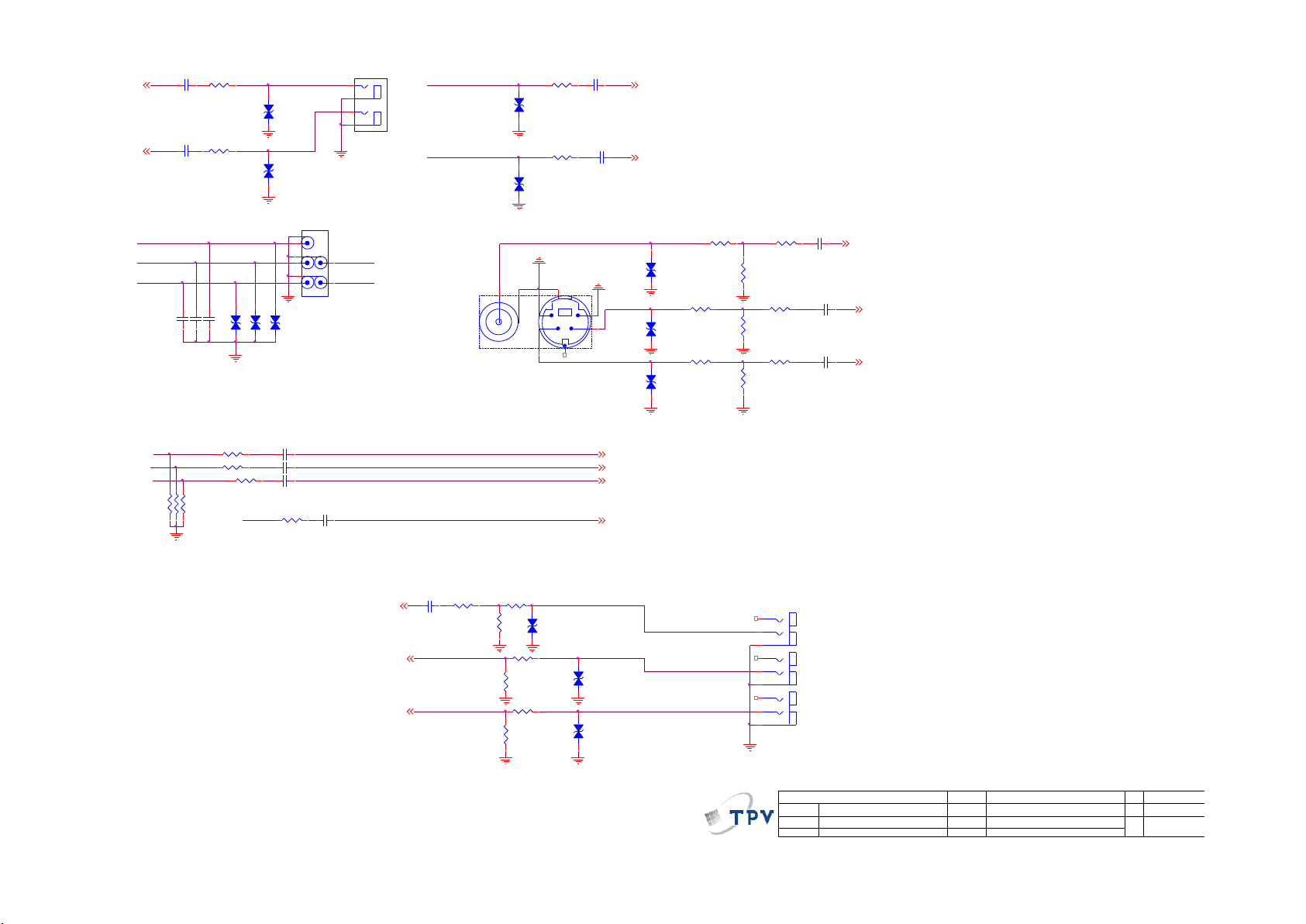

02)VIDEO_IO
1
2
3
4
5
6
7
8
9
JACK
CN101
PR
AGND
HD/R
12
D111
VPORT0603100KV05
AGND
12
D112
VPORT0603100KV05
AV2_R4
AV2_L4
AGND
AGND
AGND
R152
43 OHM +-5% 1/16W
AGND
12
D113
VPORT0603100KV05
C148
0.047UF 25V
R153
33 OHM 1/16W
R154
100 OHM 1/16W
Video2
3
AGND
AV2
R644
33K OHM 1/10W
R643
33K OHM 1/10W
12
D107
VPORT0603100KV05
R130
43 OHM +-5% 1/16W
R119
33K OHM 1/10W
12
D110
VPORT0603100KV05
AGND
12
D103
VPORT0603100KV05
C124
0.047UF 25V
C129
0.047UF 25V
R170
75 OHM 1/10W
2
1
4
3
CN105
JACK
R166
100 OHM 1/10W
12
D105
VPORT0603100KV05
C130
0.047UF 25V
R171
75 OHM 1/10W
12
D104
VPORT0603100KV05
C163
33pF
R132
100 OHM 1/16W
R124
100 OHM 1/16W
R135
100 OHM 1/16W
1
2
3
4 5
6
7 8
CN102
JACK
12
D106
VPORT0603100KV05
R123
100 OHM 1/16W
C128
0.047UF 25V
12
D108
VPORT0603100KV05
AGND
R172
75 OHM 1/10W
12
D109
VPORT0603100KV05
R128
33 OHM 1/16W
R133
43 OHM +-5% 1/16W
R131
33 OHM 1/16W
C154
1000pF
R134
33 OHM 1/16W
C156
33pF
C122
0.047UF 25V
R129
100 OHM 1/16W
AGND
R136
43 OHM +-5% 1/16W
C123
0.047UF 25V
C162
33pF
C118
10uF/25V
C120
10uF/25V
C119
10uF/25V
1 3
4
2
8
5
6
7
CN103
JACK
C121
10uF/25V
R122
100 OHM 1/16W
12
D101
VPORT0603100KV05
12
D102
VPORT0603100KV05
AGND
AGND
AGND
S-Video_C 3
AGND
Video1 3
S-Video_Y 3
AV1_L4 HD_L 4
AV1_R4
HD_R 4
HD_PR 3
HD_Y 3
HD_SOY 3
HD_PB 3
Y
R121
33K OHM 1/10W
SVIDEO_C
SVIDEO_Y
AGND
AGND
AV1
AV1
AGND
AGND
AGND
HD/R
HD/L
AGND
AGND
PB
Y
PR
R118
33K OHM 1/10W
R120
33K OHM 1/10W
Page 30

VSSA_DV
PLL POWER
+
C209
10uF/16V
+
C201
10uF/16V
DDCSCL_M2
DDCSDA_M2
C227,R203,C226要靠近UH200
C229
0.1uF25V
C238
4.7uF
C227
0.01UF 50V
C211
100pF
1 2
FB205
300 OHM
C235
4.7uFC232
0.1uF25V
C224
0.1uF25V
1 2
FB200
300 OHM
+
C237
10uF/16V
C223
0.1uF25V
C233
4.7uF
C217
0.1uF25V
C234
0.1uF25V
C210
0.1uF25V
C206
0.1uF25V
C208
0.1uF25V
1 2
FB202
300 OHM
C207
100pFC200
0.1uF25V
M1 register and setting path:
SYS_PW = 0 : Normal
SYS_PW = 1 : ISP HDCP
C230
0.1uF25V
C226
0.1uF50V
C202
0.1uF25V
C214
100pF
C240
0.1uF25V
1 2
FB203
300 OHM
C219
0.1uF25V
1 2
FB201
300 OHM
R204
3.3K OHM 1/16W
VREF
VDDA_DV(3. 3V)
196
VDDA_DV(3. 3V)
202
VSSA_DV
199
VSSA_DV
205
VSSA_DV
208
VDDP_DV(3. 3V)
194
VSSP_DV
193
VCCP(1.8V)
188
GNDP
189
RX0P
201
RX0N
200
RX1P
204
RX1N
203
RX2P
207
RX2N
206
RXCKP
198
RXCKN
197
REXT
195
DDCSCL
187
DDCSDA
186
MSCL
184
MSDA
183
EXTCAP
191
VDDA_AD(3.3V)
220
VDDA_AD(3.3V)
231
VDDA_AD(3.3V)
225
VSSA_AD
226
VSSA_AD
236
VSSA_AD
215
BVDDA_VD(3.3V)
209
BVSSA_VD
212
PVCCG(1.8V)
190
PGND
192
VDDP_AD(3.3V)
241
VDDD_AD(3.3V)
237
VSSD_AD
240
VSSP_AD
243
VDDDP_AD(3.3V)
245
VSSDP_AD
244
VSYNC
239
HSYNC
238
AI11(RIN 1)
216
AI21(GIN1)
217
AI31(BIN1)
218
AI41(YI N1)
219
AI12(RIN 2)
221
AI22(GIN2)
222
AI32(BIN2)
223
AI42(YI N2)
224
AI13(RIN 3)
227
AI23(GIN3)
228
AI33(BIN3)
229
AI43(YI N3)
230
AI14(RIN 4)
232
AI24(GIN4)
233
AI34(BIN4)
234
AI44(YI N4)
235
FILT
242
VREF(1.25V)
214
VMIDS(0.5v )
213
AOUT1
211
AOUT2
210
HDMI/DVI
- RGB/YPbPr/Video -
Analog Input / Output
UH200A
HX6203-A
C239
0.1uF25V
1 2
FB214 300 OHM
VSS
1
VOUT
2
VIN
3
4
4
U200
AP1117E33LA
C218
0.1uF25V
C228
0.47uF
1 2
FB207
300 OHM
1 2
FB204
300 OHM
1 2
FB216
300 OHM
C212
0.1uF25V
1 2
FB213 300 OHM
C213
0.1uF25V
C2030.1uF25V
C2040.1uF25V
C2050.1uF25V
C225
100pF
+
C236
10uF/16V
C220
0.1uF25V
1 2
FB206
300 OHM
R203
1.6KOHM +-5% 1/16W
R202
390 OHM 1% 1/10W
VMID
C231
0.1uF25V
1 2
FB212 300 OHM
VDDA_DV
VCCP_HD MI
PVCCG
VDDP_DV
VDDA_DV
A_1.8
VDDA_AD
VCCP_HD MI
PVCCG
VDDP_AD
BVDDA
VDDA_AD
VDDDP
VDDP_DV
V33ADC
VDDA_DV
V3D3_M1_HDMI
5VS
VDDP_AD
AGND
AGND
AGND
AGNDAGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
DDCSDA_M29
RX1+9
C216
0.1uF25V
RX0-9
RX2+9
1 2
FB208
300 OHM
RXC+9
AGND
RX1-9
RX2-9
RX0+9
RXC-9
VS_M2 1
DDCSCL_M29
HS_M2 1
HD_PR 2
SOG_VGA_M2 1
R_M2 1
B_M2 1
Video1 2
G_M2 1
S-Video_Y 2
TV_CVBS 11
S-Video_C 2
HD_Y 2
HD_SOY 2
HD_PB 2
KEY1 7
PVCCG
VSSP_DV
VSSA_DV
VDDA_DV
GNDP_HDMI
VCCP_HD MI
PGNDG
VDDP_DV
Video2 2
AGND
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
1A
Custom
4 15Monday, May 26, 2008
715T3140 1
<称爹>
03)HX6203_AD_ INPU T
AGND
DVI/HDMI 1.8V POWER 20mA
CLOSE
PIN188
CLOSE
PIN190 PVCCG
VCCP_HD MI
PGNDG
GNDP_HDMI
M1 register and setting path:
SYS_PW = 0 : Normal
SYS_PW = 1 : ISP HDCP
VCCP_HD MI
VDDP_AD
PVCCG
EXTCAP
VDDP_AD
VSSP_AD
VSSDP
VDDDP
BVDDA
BVSSA
ADC PLL 3.3V
VSSDP
BVSSA
ADC POWER 3.3V 500mA
CLOSE
PIN220,231,225,237
CLOSE PIN245
CLOSE PIN241,242
CLOSE PIN209
VSSP_AD
AGND
FILT
2007-10-31
REXT
CLOSE PIN194
CLOSE
PIN196,202
HDMI POWER 3V3 100mA
VSSP_DV
Page 31

C620
0.1uF25V
1 2
FB601
300 OHM
C608 10uF/25V
R605
5.6K OHM 1/10W
C647
0.1uF
0.1uF
C604
0.1uF25V
R622
5.6K OHM 1/10W
C617
33PF 50V
VDDA_SIF
246
VDDD_SIF
253
VSSA_SIF
247
VSSD_SIF
256
SIFP
251
SIFN
252
I2SCKI
39
I2SDTI
41
AUIR1
45
AUIL1
44
AUIR2
47
AUIL2
46
AUIR3
49
AUIL3
48
AUIR4
51
AUIL4
50
VSSD_AU
64
VDDA_AU
58
VDDD_AU
63
VSSA_AU
59
AUOL3
57
AUOR3
56
AUOL2
55
AUOR2
54
AUOL1
53
AUOR1
52
SPDIF
65
VCM
62
VRN
61
VRP
60
VREFN
250
VCMG
249
VREFP
248
I2SREFCK
38
XTAL_IN
254
XTAL_OUT
255
I2SWSI
40
. Audio
Analog
I2S / SPDIF
SIF MUX
In / Out
24.576MHz
UH200C
HX6203-A
C618
100pF
1 2
FB600
300 OHM
R615
330 OHM 1/10W
C602
0.1uF25V
C614
33PF 50V
C638
100pF
R604
1M OHM 1/10W
C6360.1uF25V
C601
0.1uF25V
1 2
FB603
300 OHM
C639
0.1uF25V
SIF1+
AGND
2
BIN_L
19
BIN_R
21
BOUT_L
20
BOUT_R
22
CLK
27
DATA
26
DGND
25
LIN
17
LIN1
16
LIN2
15
LIN3
14
LIN4
13
LOUT
18
LOUT_L
12
LOUT_R
7
OUT_L
24
OUT_R
23
REF28RIN
5
RIN1
11
RIN2
10
RIN3
9
RIN4
8
ROUT
6
TREB_L
3
TREB_R
4
VDD
1
U600
PT2314
C634
0.1uF25V
1 2
FB710
300 OHM
C635
0.1uF25V
1 2
FB711
0 OHM
C645
0.1uF
0.1uF
C624
0.1uF
0.1uF
C609 10uF/25V
R618
1K OHM 1/10W
C649
0.1uF25V
R613
1K OHM 1/10W
C6230. 1uF
0.1uF
C610
0.1uF25V
C600
0.1uF25V
C625
0.1uF
0.1uF
C612
0.1uF25V
X600
24.576MHz
C644
2.2uF/16V
C629
0.1uF25V
C746
NC
C628
100pF
C641
0.1UF16V
C632
1uF/25V
C615
0.1uF25V
C6370.1uF25V
R606
0 OHM 1/10W
C627
1uF/25V
C6460. 1uF
0.1uF
+
C643
22uF/16V
C6192.2uF/16V
R617
330 OHM 1/10W R619
330 OHM 1/10W
R607
0 OHM 1/10W
R610
100 OHM 1/10W
C606
0.1uF25V
R616
100 OHM 1/10W
C626
2700PF 50V
VRP
VRP
VDD_AUD
AGND
VDD_SIF
AGND
AGND
AGNDAGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND AGND
AGND
AGND
AGND
9VDD
AGND
TUNER_SIF11
+12VA
M_SDA7,11
S_SCL_PT2314 7
HP_L 8
HP_R 8
AUDIO_L 8
AUDIO_R 8
AV1_L2
AV1_R2
HD_L2
HD_R2
TUNER_MONO11
SIF1-
AGND
C674
0.1uF25V
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics C o . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
1A
A2
5 15Monday, May 26, 2008
715T3140 1
<称爹>
04)HX6203_Audio
2007-11-14
SIF1-
AV2_R2
AV2_L2
R620
220 OHM 1/10W
VIN
3
ADJ
1
VOUT
2
U601
AZ1117H-ADJ-E1
R621
1.2K OHM 1/10W
AUD 3.3V 200mA
CLOSE PIN246 CLOSE PIN253
20mA
CLOSE PIN58
CLOSE PIN63
VDDD_AU
VDDA_AU
R603
33K OHM 1/10W
VSS_SIF
VSSD_AU
VSSA_AU
+
C640
10uF/16V
+
C630
10uF/16V
+
C616
10uF/16V
+
C621
10uF/16V
PC_R1
PC_L1
R602
33K OHM 1/10W
C631
1uF/25V
R612
2.4K OHM 1/10W
R611
2.4K OHM 1/10W
C633
1uF/25V
+
C611
10uF/16V
+
C603
10uF/16V
+
C605
10uF/16V
+
C613
10uF/16V
1 2
FB712
300 OHM
+
C607
10uF/16V
1 2
FB713
300 OHM
9VDD
AUDIO_R
VREFN
AOUT1_L
AOUT1_R
HP_R
HP_L
TV_SIFR
XTAL_O
XTAL_IN
C668NC
C669NC
VCM
VRN
VCMG
VSSA_AU
VDD_SIF
VSS_SIF
SIF1-
VSSD_AU
AOUT1_L
VREFPVDD_SIF
VDDD_AU
AOUT1_R
SIF1+
VDDA_AU
C6482700PF 50V
VSS_SIF
1 2
FB602
300 OHM
R614
330 OHM 1/10W
VRP
C642
10uF/16V
C622
100pF
R609
2.4K OHM 1/10W
R6082.4K OHM 1/10W
AUDIO_L
+
C650
100uF/25V
Page 32

DBUS7
BUSTYPE_R
TSTMD1
TSTMD3
IRDAT
SPI_FLASHM_WE
RST_N
TSTMD2
R213
4.7K OHM 1/10W
R232
NC
R211
NC
R223
NC
R206
4.7K OHM 1/10W
CE#
1
SO
2
WP#
3
VSS4SI
5
SCK
6
HOLD#
7
VDD
8
U202
M25P40-VMN6TP/X
R247 22 OHM 1/10W
R218 0 OHM 1/10W
R225
NC
R208
4.7K OHM 1/10W
C215
1UF/25V
R226
0 OHM 1/10W
R724
4.7K OHM 1/10W
R227
NC
R233
NC
R210
NC
C242
1uF/25V
PWMB
176
PWMC
177
PWMD
179
TSTMD1
180
TSTMD2
181
TSTMD3/PD
182
BUSTYP
67
ALE
71
RDZ
72
WRZ
73
DBUS0
76
DBUS1
77
DBUS2
78
DBUS3
79
DBUS4
80
DBUS5
82
DBUS6
83
DBUS7/SD A
84
SCL/CS
85
INTO_N
70
IRDAT
68
RST_N
66
VCC3IO(3. 3V)5VCC3IO(3. 3V)25VCC3IO(3. 3V)69VCC3IO(3. 3V)
160
VCC3IO(3. 3V)
178
VCCK(1.8V)20VCCK(1.8V)43VCCK(1.8V)87VCCK(1.8V)75VCCK(1.8V)
117
VCCK(1.8V)
149
VCCK(1.8V)
165
GNDIO
185
GNDIO
170
GNDIO81GNDIO34GNDIO14GNDK
166
GNDK
150
GNDK
116
GNDK86GNDK74GNDK42GNDK
19
P_A0
1
P_A1
2
P_A2
3
P_A3
4
P_A4
6
P_A5
7
P_A6
8
P_A7
9
P_B0
10
P_B1
11
P_B2
12
P_B3
13
P_B4
15
P_B5
16
P_B6
17
P_B7
18
P_C0
21
P_C1
22
P_C2
23
P_C3
24
P_C4
26
P_C5
27
P_C6
28
P_C7
29
SYNC 1
31
SYNC 2
32
SYNC 3
33
SYNC 5
36
CLK_B
37
CLK_A
30
SYNC 4
35
TTL Input
PWM Output, Direct Bus, I2C Control & MISC
UH200B
HX6203-A
R234
1K OHM 1/10W
R212
4.7K OHM 1/10W
R217 68 OHM 1/10W
R229
22 OHM 1/10W
R207
4.7K OHM 1/10W
R220 68 OHM 1/10W
R216
4.7K OHM 1/10W
R222
NC
R231
NC
R228
NC
R209
NC
R224
NC
R221
0 OHM 1/10W
R245 22 OHM 1/10W
R235
4.7K OHM 1/10W
R219 68 OHM 1/10W
R230
1K OHM 1/10W
AGND
5VS
3.3V
VCCK
VCC3IO
VCC3IO
AGND
AGND
VCC3IO
AGND AGND
AGND
AGNDAGND
S_SDA7
S_SCL7
RESET#7
INTO_N7
IR_DATA7
SCK7
SO7
CE7
SI7
BL_ADJ10
Power On latch the DBUS0 value
for support HDCP Key from :
Use Pull-High to 8051 firmware
Use Pull-Low external key ROM
Use 1K for avoid MCU pull high
4.7K resistor effect.
INTO_N
DBUS0
DBUS3_1
DBUS4_1
DBUS5_1
DBUS6_1
DBUS0
SPI_FLASHM_WE
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Elect ronics C o . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
1A
A3
6 15Monday, May 26, 2008
715T3140 1
<称爹>
05)HX6203_CTRLBUS
SI
SCK
SO
CE
Page 33

TX1AN
TX1AP
1
2
3
4
8
7
6
5
RP205
1
2
3
4
8
7
6
5
RP200
1
2
3
4
8
7
6
5
RP201
1
2
3
4
8
7
6
5
RP202
1
2
3
4
8
7
6
5
RP203
CANCEL FB210,CA:C747 U704,D200
5VS
+
C246
10uF/16V
+
C747
10uF/16V
VCCLVP
GNDLVP
AGND
C252
10uF/10V
AGND
TX2BN
TX2BP
TXCKBN
TXCKBP
TX3BN
TX3AP
D200
NC(1N4148)
PANEL POWER
1>OFF ;
0>ON
VSS
1
VOUT
2
VIN
3
4
4
U705
NC
3.3V
C243
NC
AGND
AGND
TX3AN
TX2AN
TX2AP
TXCKAN
TXCKAP
AGND
TX0BP
TX3AP
TX0AP
TXCKAP
TX2AP
TX1AP
TX3BP
TXCKBP
TX2BP
TX1BP
R242
NC
TX3BP
TX1AN
+
C259
470uF/16V
R250
NC
2
4
6
8
10
12
14
16
18
20
22
24
26
28
30
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
CN402
CONN
C258
0.1uF25V
PANEL_VCC
5VS
TX1BN
TX3AN
TX2AN
TX3BN
TX2BN
TX0BN
TXCKBN
TXCKAN
TX0AN
TX1BN
TX1BP
TX0BN
Q107
PMBS3904
TX0BP
C250
0.1uF25V
R183
22K OHM 1/10W
R186
4.7K OHM 1/10W
C253
0.1uF25V
R182
4.7K OHM 1/10W
R237
13K OHM 1/10W
1 2
FB218
300 OHM
C248
0.1uF25V
VSS
1
VOUT
2
VIN
3
4
4
U704
AP1117E25LA
1 2
FB217
NC
C245
NC
R184
4.7K OHM 1/10W
Q106
PMBS3904
C249
0.1uF25V
VCCLVP(1.8V)
101
GNDLVP
102
VCCLV(3.3V)
148
VCCLV(3.3V)
114
VCCLV(3.3V)
132
VCCLV(3.3V)
100
VCCLV(3.3V)
88
GNDLV
131
GNDLV
147
GNDLV
115
GNDLV
103
GNDLV
89
FRSR0P/ LVB3P/EB7/F1POL20
90
FRSR0N /LVB3N/EB6/F1BITST
91
FRSR1P/ LVBCKP/EB5/F1CLK
92
FRSR1N /LVBCKN/EB4/F1RSR2
93
FRSR2P/ LVB2P/EB3/F1RSR1
94
FRSR2N /LVB2N/EB2/F1RSR0
95
FRSR3P/ LVB1P/EB1/F1RSG2
96
FRSR3N /LVB1N/EB0/F1RSG1
97
FRSCLKP/ LVB0P
98
FRSCLKN /LVB0N
99
FRSG0P/LVA3P/ EG7/F1RSG0
104
FRSG0N/ LVA3N/EG6/F2RSB2
105
FRSG1P/LVAC KP/EG5/F1RSB1
106
FRSG1N/ LVACKN/EG4/F1RSB0
107
FRSG2P/LVA2P/ EG3/F2RSB0
108
FRSG2N/ LVA2N/EG2/F2RSB1
109
FRSG3P/LVA1P/ EG1/F2RSB2
110
FRSG3N/ LVA1N/EG0/F2RSG0
111
FRSB0P/LVA0P/ ER7/F2RSG1
112
FRSB0N/ LVA0N/ER6/F2RSG2
113
FRSB1P/ER 5/F2RSR0
118
FRSB1N/ ER4/F2RSR1
119
FRSB2P/ER 3/F2RSR2
120
FRSB2N/ ER2/F2CLK
121
FRSB3P/ER 1/F2BITST
122
FRSB3N/ ER0/F2POL20
123
BRSB3N/OR 0/B2POL20
156
BRSB3P/OR1/ B2BITST
155
BRSB2N/OR 2/B2CLK
154
BRSB2P/OR3/ B2RSR2
153
BRSB1N/OR 4/B2RSR1
152
BRSB1P/OR5/ B2RSR0
151
BRSB0N/OR 6/B2RSG2
146
BRSB0P/OR7/ B2RSG1
145
BRSG3N/OG0/ B2RSG0
144
BRSG3P/OG1/B2R SB2
143
BRSG2N/OG2/ B2RSB1
142
BRSG2P/OG3/B2R SB0
141
BRSG1N/OG4/ B1RSB0
140
BRSG1P/OG5/B1R SB1
139
BRSG0N/OG6/ B1RSB2
138
BRSG0P/OG7/B1R SG0
137
BRSCLKN
136
BRSCLKP
135
BRSR3N/ OB0/B1RSG1
134
BRSR3P/OB1/ B1RSG2
133
BRSR2N/ OB2/B1RSR0
130
BRSR2P/OB3/ B1RSR1
129
BRSR1N/ OB4/B1RSR2
128
BRSR1P/OB5/ B1CLK
127
BRSR0N/ OB6/B1BITST
126
BRSR0P/OB7/ B1POL20
125
BSTH1
157
BSTH2
158
BTP
159
FSTH1
161
FSTH2
162
FTP
163
POL/CLK
164
STV1
167
CPV
168
STV2
169
OEV
171
UDC/ VS
175
RLC
174
GVOF/HS
173
GVON/DEN
172
PI
124
RSDS/Turbo RSDS/TTL/
LVDS/CMDI MUX I/O
UH200D
HX6203-A
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
Q105
AO4411
1 2
FB219
300 OHM
C166
0.1UF16V
1 2
FB215
NC
C251
0.1uF25V
C247
0.1uF25V
R185
4.7K OHM 1/10W
VCCLV
VCCLV
VCCK
AGND
VDD_AUD
AGND AGND
AGNDAGND
PANEL_VCC
3.3V
AGND
AGND
5Vstb
5Vstb
PANEL_PW7
GNDLVP
VCCLVP
1 2
FB209
300 OHM
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics C o . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
7 15Monday, May 26, 2008
715T3140 1
<称爹>
06)HX6203_PANEL INTERF ACE
CLOSE
PIN101
LVDS_PLL 20mA
CLOSE
PIN88,100,114,132,148
TX0AP
TX0AN
AGND
Page 34

OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Vict ory Electronics C o . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A2
8 15Monday, May 26, 2008
715T3140 1
<称爹>
07)MCU
LED_GR
SPI_MUX
ISP_EN#
LED_OR
R434
100 OHM 1/10W
SPI_CS#
K3
S_SDA
S_SCL
Power
CH Up
CH Down
K3
K4
K7
SPI_SDI
SPI_MUX_1
IR_DATA
RS_TXD TXD
RXDRS_RXD
EPROM_WE
M_SCL
M_SDA
RESET#_R
RESET#_R
SPI_MUX
SPI_MUX
M_SDA
M_SCL
MCU5V
K7
SPI_CS#
SPI_SDO
SPI_MUX
Power sel
M_SCL1
R410
4.7K OHM 1/16W
K4
CLOSE
PIN44
R426
22 OHM 1/10W
M_SDA
SPI_SDI
LED_GR
R409
4.7K OHM 1/10W
R414
NC
1 2 F B404 300 OHM
1
23
Q408
PMBS3906
IR_DATA
12 11
13
U405D
74HC126D
R403
10K OHM 1/10W
C410
100pF
R435
10K OHM 1/10W
1 2
ZD400UDZS5.6B
R417
4.7K OHM 1/10W
P1.5
7
P1.6
8
P1.7
9
RST
10
RXD,P3.0
11
P4.3
12
TXD,P3.1
13
INT0,P3.2
14
INT1,P3.3
15
T0,P3.4
16
T1,P3.5
17
P1.46P1.35P1.2
4
P1.1,T2EX
3
P1.0,T2
2
P4.2
1
VDD
44
P0.0,AD043P0.1,AD142P0.2,AD241P0.3,AD3
40
P0.4,AD4
39
P0.5,AD5
38
P0.6,AD6
37
P0.7,AD7
36
EA
35
P4.1
34
ALE
33
PSEN
32
P2.7,A15
31
P2.6,A14
30
P2.5,A13
29
P3.6,WR18P3.7,RD19XTAL220XTAL121VSS22P4.023P2.0,A824P2.1,A925P2.2,A1026P2.3,A1127P2.4,A12
28
U400
W79E632X40PX
R429
22 OHM 1/10W
AGND
C404
0.1UF16V
R413
0 OHM 1/10W
123
4
876
5
RP404
1
2
3
4
CN404
NC
R420
0 OHM 1/10W
INTO_N
1
2
3
4
CN401
NC
LED_OR LED_ORANGE
R402
10K OHM 1/10W
123
4
876
5
RP405
R424
75 OHM 1/10W
1
2 3
Q403
PMBS3904
3
1
2
D402
BAT54C
C414
1uF/25V
R428
22 OHM 1/10W
C412
100pF
R401
10K OHM 1/10W
1 2
X400
22.1184MHz
1
2
3
4
5
6
7
8
9
10
CN400
CONN
123
4
876
5
RP402
R438
10K OHM 1/10W
R419
1M OHM 1/10W
1 2 FB402300 OH M
1
2 3
Q401
PMBS3904
C402
0.1UF16V
VSS
4
VCC
8
SDA
5
SCL
6
E0
1
E1
2
E2
3
WC
7
U402
M24C32-WMN6TP
1 2
FB400
300 OHM
123
4
876
5
RP403
R411
10K OHM 1/10W
1 2 F B405 300 OHM
1
23
Q404
PMBS3906
R246 22 OHM 1/10W
R422
0 OHM 1/10W
C416
20PF50V
R418
4.7K OHM 1/10W
R405
10K OHM 1/10W
1 2 F B401 300 OHM
R404
1.8K OHM 1/10W
1 2 FB408300 OH M
R436
0 OHM 1/10W
C409
100pF
RS-232
R423
4.7K OHM 1/16W
123
4
876
5
RP406
10KOHM +-5% 1/16W
1 2
ZD401UDZS5.6B
RS_TXD
123
4
876
5
RP400
R415
4.7K OHM 1/10W
R437
0 OHM 1/10W
1
2 3
Q402
PMBS3904
+
C401
100uF/16V
1
2 3
Q407
PMBS3904
3
1
2
D401
BAT54C
R406
NC
C160
0.1uF25V
2 3
1
U405A
74HC126D
R416
4.7K OHM 1/10W
1 2 FB403300 OH M
1 2
ZD402UDZS5.6B
123
4
876
5
RP401
R407
10K OHM 1/10W
R412
NC
5 6
4
U405B
74HC126D
1 2 F B406 300 OHM
ISP_EN#
R425
75 OHM 1/10W
C403
0.1UF16V
LED_GREEN
A1
1
Y1
2
A2
3
Y2
4
A3
5
Y3
6
GND7Y4
8
A4
9
Y5
10
A5
11
Y6
12
A6
13
VCC
14
U403
MM74HC14MX
C400
0.1uF25V
1 2 FB407300 OH M
R432
22 OHM 1/10W
R421
0 OHM 1/10W
9 8
10
U405C
74HC126D
C415
20PF50V
R408
NC
MCU5V
MCU5V
MCU5V
5Vstb
MCU5V
AGND AGND
K4
AGND
AGNDAGND
K3
AGND
K7
AGND
AGND
MCU5V
MCU5V
AGND
VCC3IO
AGND
AGND
AGND
MCU5V
MCU5V
MCU5V
AGND
AGND
AGND
AGND
AGND
AGND
MCU5V
MCU5V
3.3V
AGND
MCU5V
K7
HDMI_5V9
S_SDA 5
SPI_MUX
HDMI_HOTPLUG9
INTO_N5
ON_PBACK 10
CEC 9
RESET# 5
IR_DATA5
TUNER_ON 10, 11
HEADPHONE 8
PS_ON/OFF10
AMP_MUTE 8
MUTE_HPHONE 8
M_SDA4,11
AMP_STB 8
SI 5
SCK 5
CE 5
S_SCL_PT23144
SO5
S_SCL_tuner
11
SPI_MUX_15
S_SCL5
RS_TXD
1
SYNC_D ETECT 1
RS_RXD
1
PANEL_PW
6
SPI_MUX_1
7
KEY1
M_SCL M_SCL1
LED_GREEN
SPI_SCK
RS_RXD
2007-10-31
SYS_RST
+
C405
47UF/16V
+
C406
10uF/16V
R427
100Ω 1/10W
C407
100pF
1
3 2
Q400
3906
R431
10KΩ 1/10W
R430
10KΩ 1/10W
3
1 2
D403
BAV99
R459
1KΩ 1/10W
K3
K4
HDMI_5V
LED_ORANGE
MCU5V
SPI_SDO
EPROM_WE
Master IIC
SPI_SCK
Page 35

AUDIO_L
AUDIO_R
MUTE_EAR
HP_LO
HP_RO
HP_R
HP_L
MUTE_EAR
C670 C672C671 C 673
AGND
R623
6.8 OHM 3W
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronic s Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
9 15Monday, May 26, 2008
715T3140 1
<称爹>

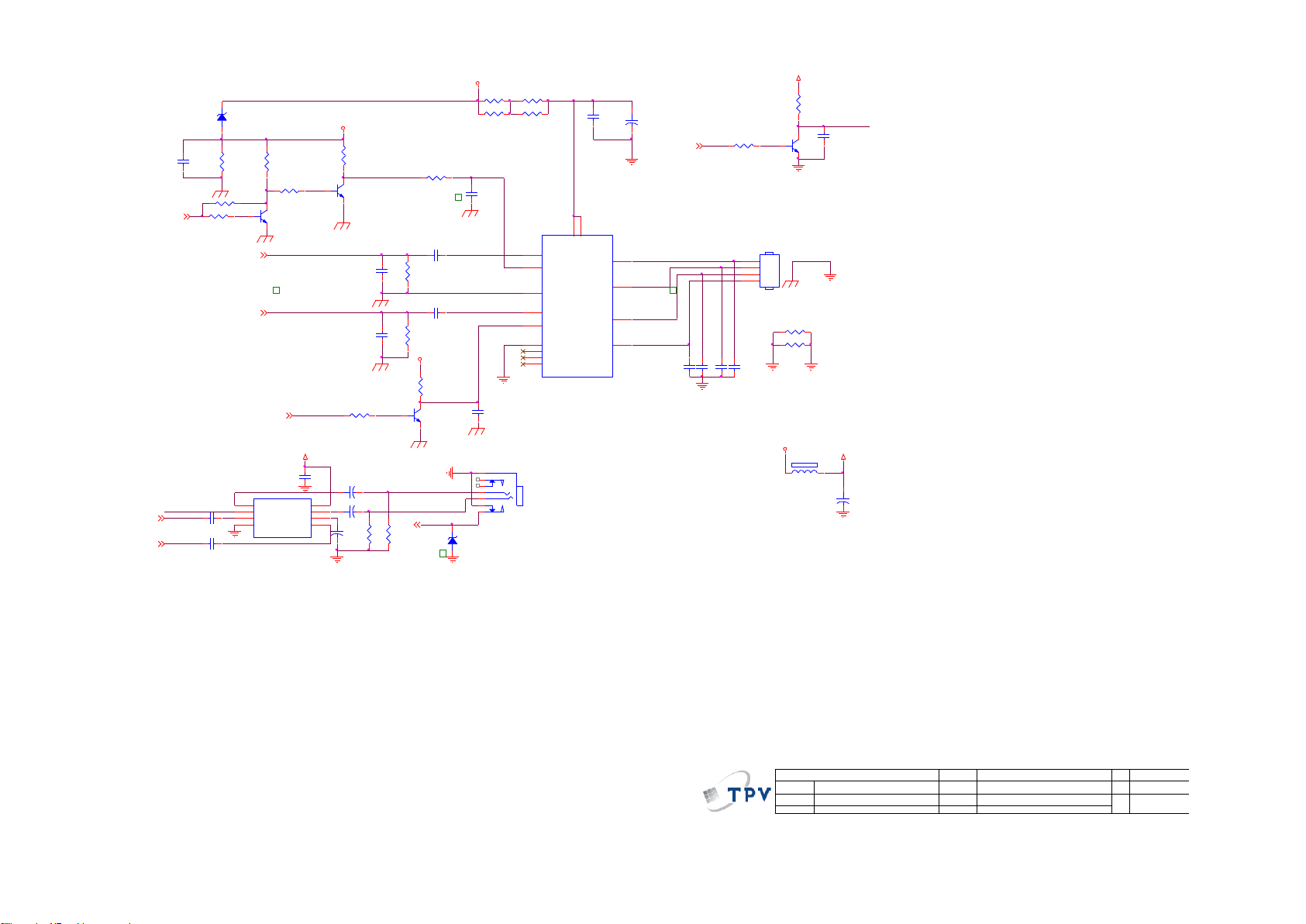

08)AudioAMP
R624
6.8 OHM 3W
C658
1uF/16V
C657
1uF/16V
+
C652
1000uF/25V
R642
4.7K OHM 1/10W
C660
1uF
C659
0.01uF
+
C665 100uF/16V
R629
47K OHM 1/10W
1 2
FB604
300 OHM
R637
0 OHM 1/4W
R638
0 OHM 1/10W
C655
1uF/25V
Q600
PMBS3904
R631
47K OHM 1/10W
Q602
PMBS3904
R633
10K OHM 1/10W
R635
10K OHM 1/10W
R634
100K OHM 1/10W
R632
10K OHM 1/10W
C651
0.1uF25V
C664
1uF/25V
C654
0.1UF16V
R636
10K OHM 1/10W
C661
0.1UF16V
R625
47K OHM 1/10W
C653
1uF
Q603
PMBS3904
C656
0.01uF
+
C666
47uF/16V
OUT1
1
MUTE
2
IN1
3
GND4IN2
5
BIAS
6
OUT2
7
VDD
8
U603
PT2309
Q601
PMBS3904
R639
47K OHM 1/10W
+
C662 100uF/16V
C667
1uF/25V
R641
4.7K OHM 1/10W
IN1
4
IN2
12
ST_BY
7
S_GND
9
PW_GND
8
NC
5
NC
10
NC
11
OUT1+
1
OUT1-
2
OUT2+
15
OUT2-
14
VCC3VCC
13
MUTE
6
U602
TDA7297SA
R630
4.7K OHM 1/10W
R640
10K OHM 1/10W
R628
10K OHM 1/10W
+
C663
100uF/16V
R675
NC
1
7
6
2
3
4
5
CN602
PHONEJAC K
1
2
3
4
CN600
CONN
R626
6.8 OHM 3W
V_PHONE
AGND
5VM
V_PHONE
5VM
AGND
PW_GND
PW_GND
AGND
V_PHONE
PW_GND
+12V
5VS
AGND
AGND
AGND
AGND
AGND
AMP_MUTE7
MUTE_HPHONE7
AMP_STB7
HEADPHON E7
HP_L4
HP_R4
R627
6.8 OHM 3W
1 2
ZD601
UDZS5. 6B
AGND
AUDIO_L4
AUDIO_R4
1 2
ZD600
RLZ6.8C
Page 36

AGND
RX2+
HDMI_CEC
RX2+
RX2RX1+
RX1-
RX0+
RX0-
HPD
3
1
2
D500
NC
C500
NC
RXC+
R510
NC
R514
NC
R502
NC
R504
NC
1 2
D501
NC
R513
NC
R503
NC
A0
1
A1
2
A2
3
VSS4SDA
5
SCL
6
WP
7
VCC
8
U502
NC
1
2 3
Q500
NC
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
OUT4
6
OUT3
7
GND
8
OUT2
9
OUT1
10
U501
NC
R511
NC
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
1A
A4
10 15Monday, May 26, 2008
715T3140 1
<称爹>
09)HDMI
Q501
NC
R512
NC
1
2 3
Q502
NC
R505
NC
R508
NC
R500
NC
R506
NC
R501
NC
R507
NC
IN1
1
IN2
2
GND
3
IN3
4
IN4
5
OUT4
6
OUT3
7
GND
8
OUT2
9
OUT1
10
U500 NC
1 2
D502
NC
HMDI_5V
HMDI_5V
V3D3_M1_HDMI
MCU5V
MCU5V
AGND
HMDI_5V
AGND
AGND
AGND AGND
AGND
HDMI_HOTPLUG 7
AGND
AGND
HDMI_5V 7
DDCSCL_M2 3
DDCSDA_M2 3
CEC 7
RX2- 3
RXC+ 3
RXC- 3
RX1- 3
RX0+ 3
RX2+ 3
RX1+ 3
RXC-
RX0- 3
MCU5V
TMDSD0+
7
TMDSD0-
9
TMDSD1+
4
TMDSD1-
6
TMDSD2+
1
TMDSD2-
3
SCL
15
DSHLD1
5
VCC5
18
CSHLD0
11
HPD
19
NC
14
DSHLD0
2
CEC
13
SDA
16
DDC_GND
17
DSHLD2
8
TMDSC+
10
TMDSC-
12
SHLD1
20
SHLD2
21
SHLD3
22
SHLD4
23
SHLD5
24
CN500
NC
1
2
4
3
L500 NC
1
2
4
3
L502 NC
1
2
4
3
L503
NC
1
2
4
3
L501 NC
HDMI_5VIN
HPD
HDMI_SDA_I
HDMI_SCL_I
RX1+
RX1-
HDMI_SCL_I
HDMI_5VIN
HDMI_CEC
RX0+
RX0-
RXC-
RX2-
HDMI_SDA_I
RXC+
Page 37

+
C715
10uF/16V
1
1
2
2
3
3
445
5
6
6
7
7
8
8
9
9
V2
JGK
R708
1K OHM 1/10W
+
C727
10uF/16V
R713
4.7K OHM 1/10W
Q707
NC
+
C733
10uF/16V
R720
0 OHM 1/10W
Q705
PMBS3904
C735
0.1uF25V
R705
NC
C723
0.1uF25V
VSS
1
VOUT
2
VIN
3
4
4
U703
AP1117E33LA
+
C709
10uF/16V
R710
10K OHM 1/10W
C728
0.1uF25V
C704
NC
HS1
NU,H S-46*43-A
Q701
NC
C741
0.1uF25V
+
C724
10uF/16V
VIN
3
ADJ
1
VOUT
2
U701
AIC1084-33PM
1
1
2
2
3
3
445
5
6
6
7
7
8
8
9
9
V1
JGK
1 2
FB700
300 OHM
C742
0.1UF16V
C719
0.1uF25V
Photo point
PH3
1 2
FB701
300 OHM
C710
0.1uF25V
C731
0.1uF25V C738
0.1uF25V
R725
0 OHM 1/10W
1 2
FB703
300 OHM
R712
10K OHM 1/10W
+
C732
100uF/16V
OUT
2
IN
3
GND
1
U702
AIC1084-18PM
C700
NC
Q703
PMBS3904
R703
NC
R701
NC
R714
4.7K OHM 1/10W
R719
NC
C711
0.1UF16V
C730
0.1uF25V
C721
0.1uF25V
R722
NC
1 2
FB706
120 OHM
C734
0.1uF25V
+
C706
470UF25V
C744
10uF/16V
C739
0.1uF25V
R709
4.7K OHM 1/10W
1
1
2
2
3
3
445
5
6
6
7
7
8
8
9
9
V4
JGK
Q708
NC
C717
0.1uF25V
R723
NC
R707
NC
R702
NC
R704
0 OHM 1/10W
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
Q704
AO4411
1
1
2
2
3
3
445
5
6
6
7
7
8
8
9
9
V3
JGK
C740
0.1uF25V
R711
22K OHM 1/10W
C725
0.1uF25V
C743
0.1UF16V
C736
0.1uF25V
C722
0.1uF25V
C737
0.1uF25V
5Vstb
+
C726
10uF/16V
C703
0.1UF16V
1 2
FB704
300 OHM
Q700
NC
R700
0 OHM 1/10W
1
1
2
2
3
3
445
5
6
6
7
7
8
8
9
9
V5
JGK
Q702
NC
+
C708
10uF/16V
C745
0.1UF16V
C729
0.1uF25V
Q706
PMBS3904
R718
NC
Photo point
PH1
1
2
3
4
5
6
7
8
9
10
11
12
CN700
CONN
R716
NC
C720
0.1uF25V
R706
NC
R721
NC
VSS
1
VOUT
2
VIN
3
4
4
U700
AP1117E33LA
Photo point
PH2
C707
0.1uF25V
V33ADC
VCC3IO
VDD_AUD
VCCK
A_1.8
5Vstb
3.3V
5Vstb
+12V
+12V
5Vstb
5Vstb
5VS
5VS
AGND
5VS
AGND AGND AGND
AGNDAGND
AGND
AGND AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
AGND
5Vstb
3.3V
5VS
5Vstb
AGND
AGND
AGND
AGNDAGND AGNDAGNDAGND
5Vstb
AGND
AGND
5Vstb
AGND
3.3V
BL_ADJ 5
AGND
ON_PBACK 7
PS_ON/OFF7
TUNER_ON 7,11
5Vstb
VCC3IO
CLOSE
PIN5,25,69,160,178
CLOSE
PIN20,43,87,75,117,149,165
VCCK
VCCK 800mA
VCC3IO 50mA
+
C716
10uF/16V
+
C718
10uF/16V
2007-11-15
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Elect ronics Co . , Lt d. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
11 15Monday, May 26, 2008
715T3140 1
<称爹>
10)POWER
如
PANEL-VCC为3.3V时,Q401改为AO4403
+
C702
470UF16V
+12V
5Vstb
Page 38

L100
0R
R151
0 OHM 1/8W
R139
4.7K OHM 1/10W
L102
NC
+
C139
NC
C145
NC
C135
0.1UF16V
R141
220K OHM 1/10W
+
C132
470uF/25V
Q102
PMBS3904
C137
0.1UF16V
R147
100 OHM 1/16W
+
C133
100uF/25V
R148
43 OHM +-5% 1/16W
R717
NC
1
ADJ/GN D
OUTPUT
2
INPUT
3
U102
AZ1117D-5.0-E1
S
1
S
2
S
3
G
4
D
8
D
7
D
6
D
5
Q101
AO4411
R149
0 OHM 1/8W
C131
220NF25V
R150
0 OHM 1/8W
+
C136
100uF/16V
C140
NC
+
C141
100uF/16V
C146
NC
C144
0.047uF
R143
4.7K OHM 1/10W
1 2
FB110
NC
Q100
PMBS3904
R142
4.7K OHM 1/10W
R140
4.7K OHM 1/10W
C138
0.1UF16V L101
300 OHM
C134
0.1uF25V
Tuner_GND
Tuner_GND
+12V
Tuner_GND
TUNER_VCC
Tuner_GND
Tuner_GNDTuner_GND
5Vstb
Tuner_GND
AGND
AGND
AGND
TUNER_VCC
AGND
+12VA
AGND
AGND
AGND
5VS
AGND
TUNER_SIF
4
TUNER_VCC
M_SDA 4,7
S_SCL_tuner 7
TV_CVBS 3
TUNER_MONO
4
TUNER_ON7,10
R146
75 OHM 1/16W
BT3SCL4SDA
5
SIF8AGC
9
IF
2
AFT
10
NC
1
AS
6
CVBS
12
BP
7
TH1
16
TH2
15
TH3
14
TH4
13
Audio
11
ANT IN
TU101
TM18-C2212VH
R144
200 OHM 1/10W
R145
200 OHM 1/10W
TUNER_ON
C142
56pF
R137
39 OHM 1/2W
R138
22 OHM 1/2W
C143
56pF
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹 1A
A3
12 15Monday, May 26, 2008
715T3140 1
<称爹>
11)TUNER
Page 39

电源板
+12V
C931
0.001uF/250V
IC903
PC123X2YFZOF
12
43
HS1
HEAT SINK(Q901)
1
2
ZD902
NC
R937
NC
C923
470pF/25V
CN902
CONN
1
2
3
4
5
6
7
8
9
10
11
FG
C920
0.1uF
ZD920
RLZ13B
C932
0.001uF
D906
SP20150R
1
2
3
L903
3.5uH
D904
SP10100
1
2
3
FB901
JUMP
12
R902
680K OHM 1/4W
R938
10K 1/8W
R928
0OHM 1/8W
ZD903
NC
1 2
R924
NC
R903
100 OHM 1/4W
+12V
C921
0.001uF
+
C922
470uF/25V
D909
LL4148
VAR901
NC
CN901
SOCKET
12
3
R935
100 OHM 1/4W
+
C918
1000uF25V
FG
C925
NC
Q901
STP10NK70ZFP
C919
100N 50V
+
C930
1000uF M 16V
R914
0.39 OHM +-5% 2W S
F901
FUSE
C907
NC
C916
0.1uF
R900
680K OHM 1/4W
R905
8.2K OHM 1/ 4W
C901
0.001uF/250V
!
D902
FR103
+5V
DIM
R909
3.3 OHM 1/ 4W
D910
NC
R936
1K 1/4W
ZD901
NC
1 2
R929
33K OHM 1% 1/ 8W
+
C915
470uF/16V
R920
100 OHM 1/4W
+
C905
120uF450V
R912
22 OHM 1/8W
C906
2200pF
NR901
NTCR
IC901
LD7575A
1
2
3
4 5
6
7
8
RT
COMP
CS
GNDOUT
VCC
NC
HV
HS3
HEAT SINK(D 906)
1
2
C912
0.022uF/25V
R904
8.2K OHM 1/ 4W
R941
100K OHM 1% 1/ 8W
R930
2.43KOHM +-1% 1/8W
+
C917
1000uF25V
FG
+
C914
1000uF M 16V
T901
POWER X'FMR
4
8
5
6
2
3
11
10
12
9
7
R934
100 OHM 1/4W
R925
150R 1/8W
C929
0.001uF
80TL19T 33 S
C903
0.47uF/275V
R922
200 OHM 1/8W
+5V
!
C902
0.001uF/250V
R907
10 OHM 1/8W
!
HS2
HEAT SINK (D904)
1
2
F902
JUMP
4.0A/250V
!
-
+
BD901
GBU408
2
1
3
4
*2
C924
220pF
R908
100K OHM 2W
!
!
F903
JUMP
IC902
KIA431
1B
A3
2 3Thursday, February 28, 2008
<称爹>
02.POWER
PWTV7941MYD1
715T2783 1 5
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
C927
0.1uF
D901
FR107
L904
3.5uH
L902
L
1
4
2
3
Q903
PMBS3904
!
R931
NC
ON/OFF
C900
NC
R919
100 OHM 1/4W
R943
470 OHM +-5% 1/4W
R901
680KOHM +-5% 1/4W
R927
3.6K OHM 1% 1/8W
+
C908
22uF/50V
R940
150 OHM 2W
R918
100 OHM 1/4W
Page 40

R807 100R 1/10W 5%
D802
R821
1M 1/10W 5%
C806
1uF/16V
5V
R848
NC
C816
27pF/6KV
D801
R808 100R 1/10W 5%
D809
BAV99
3
1
2
LV1
R817
1M 1/10W 5%
R828
6.2M OHM 1/2W
R804 5K1 1/10W
C820
56pF3KV
C802
0.047uF
CN801
CONN
1
2
R824
6.2K 1/10W
R803
5K1 1/10W
R813
470K 1/10W 5%
CN804
CONN
1
2
C814
390P 50V
C817
2pF/6KV
R847
NC
R845
10K 1/10W 5%
20".22W
ㄏノ
R842
10K 1/10W 5%
Q806
AM4502C-T1-PF
1
2
3
4
8
7
6
5
S
G
S
G
D
D
D
D
Q805
AM4502C-T1-PF
1
2
3
4
8
7
6
5
S
G
S
G
D
D
D
D
R819
100K 1/10W 5%
R823
390R 1/10W 1%
C813
33NF 50V
D805
C803
NC C807
0.01uF
R826
1M 1/10W 5%
Q802
RK7002
D808
BAV70
3
1
2
R839 1M 1/10W 5%
ZD803
RLZ5.6B
1 2
L801
L
124
3
LV1
D803
R818
75K 1/10W 5%
ZD802
RLZ5.6B
1 2
LV2
R849
0R05 1/10W 5%
SST
LV3
PT802
NC
6
2
9
5
1
8
C808
180K 1/10W
R846
0R05 1/10W 5%
D804
R827
NC
LV4
LV3
CN802
CONN
1
2
R816
10K 1/10W 5%
D807
BAV70
3
1
2
CT
D806
BAV70
3
1
2
R837
6K8 1/10W
C810
0.047uF
1B
B
1 3Thursday, February 28, 2008
<称爹>
03.INVERTER
PWTV7941MYD1
715T2783 1 5
OEM MODEL Size
Rev
Date
Sheet of
TPV MODEL
PCB NAME
称爹
T P V ( Top Victory Electronics Co . , Ltd. )
Key Component
絬 隔 瓜 絪 腹
R840 1M 1/10W 5%
R815
NC
R822
20K OHM 1% 1/8W
LV4
R805
100R 1/10W 5%
C809
560pF50V
C804
2.2uF/16V
R814
NC
R829
6K8 1/8W
C823
NC
C811
0.1uF
ON/OFF
C818
220pF
+12V
LV2
IC801
OZ9938GN
1
2
3
4
5
6
7
8 9
10
11
12
13
14
15
16
DRV1
VDDA
TIMER
DIM
ISEN
VSEN
OVPT
NC1 NC2
ENA
LCT
SSTCMP
CT
GNDA
DRV2
PGND
R844
10K 1/10W 5%
C819
56pF3KV
R830
NC
CN803
CONN
1
2
R836
51K 1/10W 5%
R841 1M 1/10W 5%
CT
C821
56pF3KV
L802
L
124
3
C801
0.047uF
R802
22R 1/8W
PT801
POWER X'FMR
5
91
8
2
6
Q803
RK7002
C805
0.01uF
+
C812
1000uF 25V
R820
10K 1/10W 5%
R825
510R 1/10W
R806 100R 1/10W 5%
R843
10K 1/10W 5%
C815
0.047uF
C824
27pF/6KV
Q804
NC
R838 1M 1/10W 5%
DIM
SST
C822
56pF3KV
Page 41

7.电气方框图
VIDEO
DECODER
&
AUDIO DECODER
&
SCALER
HX6203
UH200
Page 42

8. 拆卸流程图
1.将 TV 放置于干净的平台上,panel 面朝下,注意不要被尖锐物品刮伤.
2.拆除底座,螺丝处如箭头所示。
4.拆卸后壳。
Page 43

5.拆卸主板,电源板。
6.拆卸按键板、IR 板及喇叭。
7.拆卸前框。
Page 44

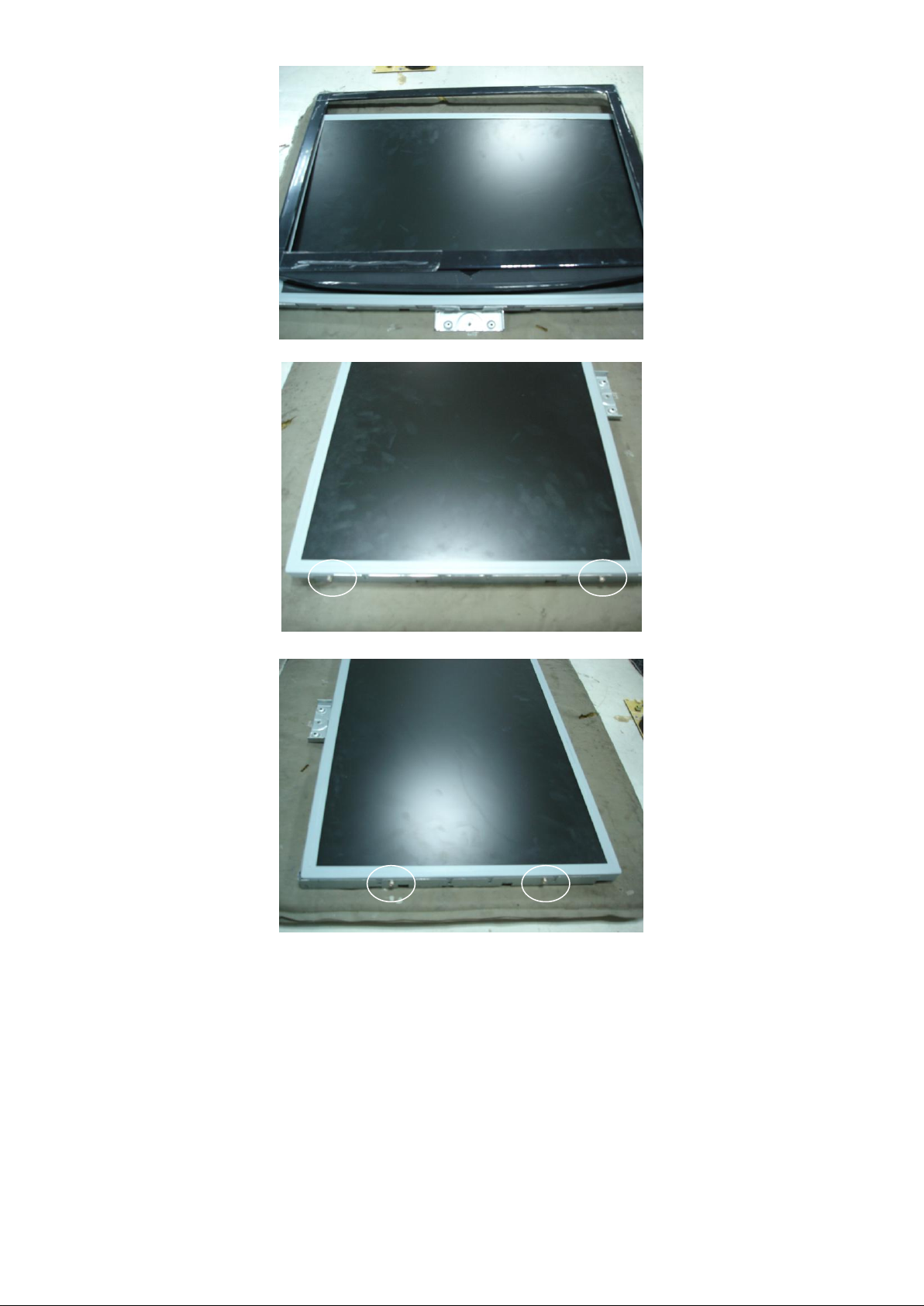

8.拆除 panel 上的铁架。
Page 45

9.爆炸图
Page 46

10. BOM
SPK 8 OHM 3W 25X80mm KUAIDA
WIRE HARNESS 10P(DF11)-5P+5P(1253HA)
Remote control For 19"Skyworth
PANEL TPM190A1-L0A C1C FQ TPV
E1982ANDWJSWNN
Page 47
Page 48

CONN W TO B 12P*2 P*2.0 4504-2
PHONE JACK 3.5mm 3P V/A GREEN
D-SUB 15PIN VERTICAL CONNECTOR
XAT024576FK1H-3OHX AT-49 24.576MHZ
TUNER TMI8-C22I2VH CHANGHONG
Page 49

8 OHM 4A NTCR BY THINKING
Y1.CAP.001UF 250VAC MURATA
IND FILTER 200mH+-25% DADON
IND FILTER 200mH+-25% DADON
AC SOCKET 3PIN + 2 SCREW Hole V/T
wire harness 11P(SAN)-12P(PLUG) 220MM
Page 50
Page 51
Page 52

RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 100KOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 180 KOHM +-5% 1/10W
RST CHIPR 390 OHM +-1% 1/10W
RST CHIPR 470 KOHM +-5% 1/10W
RST CHIPR 510 OHM +-5% 1/10W
RST CHIPR 5.1 KOHM +-5% 1/10W
RST CHIPR 5.1 KOHM +-5% 1/10W
RST CHIPR 51 KOHM +-5% 1/10W
RST CHIPR 6.8KOHM +-5% 1/10W
RST CHIPR 75 KOHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/8W
RST CHIPR 10 OHM +-5% 1/8W
RST CHIPR 100 KOHM +-1% 1/8W
RST CHIPR 10 KOHM +-5% 1/8W
RST CHIPR 150 OHM +-5% 1/8W
RST CHIPR 20KOHM +-1% 1/8W
RST CHIPR 200 OHM +-5% 1/8W
Page 53

RST CHIPR 22 OHM +-5% 1/8W
RST CHIPR 22 OHM +-5% 1/8W
RST CHIPR 2.43 KOHM +-1% 1/8W
RST CHIPR 33 KOHM +-1% 1/8W
RST CHIPR 3.6 KOHM +-1% 1/8W
RST CHIPR 470 OHM +-5% 1/8W
RST CHIPR 6.8 KOHM +-5% 1/8W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 100 OHM +-5% 1/4W
RST CHIPR 1 KOHM +-5% 1/4W
RST CHIPR 3.3 OHM +-5% 1/4W
RST CHIPR 680KOHM +-5% 1/4W
RST CHIPR 680KOHM +-5% 1/4W
RST CHIPR 680KOHM +-5% 1/4W
RST CHIPR 8.2 KOHM +-5% 1/4W
RST CHIPR 8.2 KOHM +-5% 1/4W
Page 54

CHIP 0.022UF 25V X7R 0805
MLCC 0805 CAP 390PF J 50V NPO
CHIP 0805 470PF J 25V NPO
CAP CHIP 0805 560PF G 50V NPO
RST CHIPR 1KOHM +-5% 1/4W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 150 KOHM +-5% 1/10W
RST CHIPR 22 KOHM +-1% 1/10W
RST CHIPR 3.3 KOHM +-1% 1/10W
RST CHIPR 6.8 KOHM +-1% 1/10W
MLCC 0603 0.1UF K 16V X7R
Page 55

056T1125170
X(AACDH1M19NQ3)
056T1133527
ST(AACDH1M19FQ3)
Page 56

RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 100 OHM +-5% 1/16W
RST CHIPR 1.6K OHM 1/16W +-5%
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 33 OHM +-5% 1/16W
RST CHIPR 3.3KOHM +-5% 1/16W
RST CHIPR 43 OHM 1/16W +-5%
RST CHIPR 43 OHM 1/16W +-5%
RST CHIPR 43 OHM 1/16W +-5%
RST CHIPR 43 OHM 1/16W +-5%
Page 57

RST CHIPR 43 OHM 1/16W +-5%
RST CHIPR 4.7KOHM +-5% 1/16W
RST CHIPR 4.7KOHM +-5% 1/16W
RST CHIPR 75 OHM +-5% 1/16W
RST CHIPR 75 OHM +-5% 1/16W
RST CHIPR 75 OHM +-5% 1/16W
RST CHIPR 75 OHM +-5% 1/16W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 100 OHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 1KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
Page 58

RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 10KOHM +-5% 1/10W
RST CHIPR 100KOHM +-5% 1/10W
RST CHIPR 100KOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1MOHM +-5% 1/10W
RST CHIPR 1.2 KOHM +-5% 1/10W
RST CHIPR 13 KOHM +-5% 1/10W
RST CHIPR 180 KOHM +-5% 1/10W
RST CHIPR 180 KOHM +-5% 1/10W
RST CHIPR 200 OHM +-5% 1/10W
RST CHIPR 200 OHM +-5% 1/10W
Page 59

RST CHIPR 220 KOHM +-5% 1/10W
RST CHIPR 2.4 KOHM +-5% 1/10W
RST CHIPR 2.4 KOHM +-5% 1/10W
RST CHIPR 2.4 KOHM +-5% 1/10W
RST CHIPR 2.4 KOHM +-5% 1/10W
RST CHIPR 27 KOHM +-5% 1/10W
RST CHIPR 27 KOHM +-5% 1/10W
RST CHIPR 330 OHM +-5% 1/10W
RST CHIPR 330 OHM +-5% 1/10W
RST CHIPR 330 OHM +-5% 1/10W
RST CHIPR 330 OHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 33 KOHM +-5% 1/10W
RST CHIPR 390 OHM +-1% 1/10W
Page 60

RST CHIPR 470 KOHM +-5% 1/10W
RST CHIPR 5.6 KOHM +-5% 1/10W
RST CHIPR 5.6 KOHM +-5% 1/10W
RST CHIPR 68 OHM +-5% 1/10W
RST CHIPR 68 OHM +-5% 1/10W
RST CHIPR 68 OHM +-5% 1/10W
RST CHIPR 75 OHM +-5% 1/10W
RST CHIPR 75 OHM +-5% 1/10W
RST CHIPR 75 OHM +-5% 1/10W
RST CHIPR 75 OHM +-5% 1/10W
RST CHIPR 75 OHM +-5% 1/10W
RST CHIPR 0 OHM +-5% 1/8W
RST CHIPR 0 OHM +-5% 1/8W
Page 61

RST CHIPR 0 OHM +-5% 1/8W
RST CHIPR 0 OHM +-5% 1/4W
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF 16V X7R
CAP CHIP 0402 0.1UF Z 25V Y5V
CAP CHIP 0402 0.1UF Z 25V Y5V
CAP CHIP 0402 0.1UF Z 25V Y5V
CAP CHIP 0402 0.1UF Z 25V Y5V
Page 62

CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
Page 63

CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
CAP CHIP 0402 2700pF 50V X7R
Page 64

CAP CHIP 0402 2700pF 50V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 0.047UF 25V X7R
CAP CHIP 0402 680P 50V X7R +/-10%
CAP CHIP 0402 680P 50V X7R +/-10%
CAP CHIP 0402 680P 50V X7R +/-10%
CAP CHIP 0402 680P 50V X7R +/-10%
Page 65

CHIP 0.22UF +-10% 16V X7R
MLCC 0603 0.47UF Z 25V Y5V
MLCC 0805 4.7UF Z 16V Y5V
MLCC 0805 4.7UF Z 16V Y5V
MLCC 0805 4.7UF Z 16V Y5V
Page 66

CHIP BEAD Array 1206 120ohm+-25% 0.15A
CHIP BEAD Array 1206 120ohm+-25% 0.15A
CHIP BEAD Array 1206 120ohm+-25% 0.15A
CHIP BEAD Array 1206 120ohm+-25% 0.15A
CHIP BEAD Array 1206 120ohm+-25% 0.15A
Page 67
Page 68

XTL NXE22.1184AC18F HC-49/U-S SMD
DIODE RLZ6.8C TE-11 500mW/6.8V LL-34
EYELET(2.0) FOR ITEM CN901(AC SOCKET)
RST MOFR 100KOHM +-5% 2WS
RST MOFR 150 OHM +-5% 2WS
RST MOFR 0.39 OHM +-5% 2WS
RST MGFR 6.2MOHM +-5% 1/2W
Page 69
