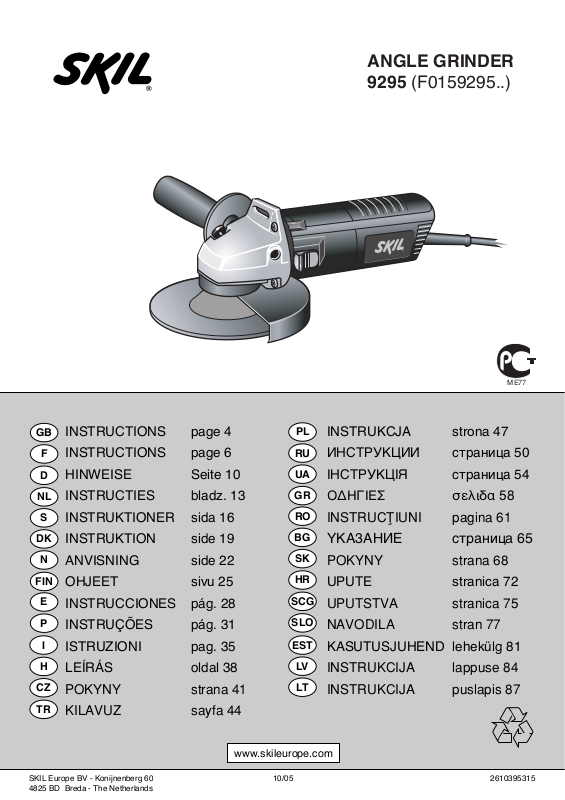

SKIL 9295 User Manual

ANGLE GRINDER 9295 (F0159295..)

SKIL Europe BV - Konijnenberg 60 10/05 2610395315 4825 BD Breda - The Netherlands

www.skileurope.com

INSTRUCTIONS page 4 INSTRUCTIONS page 6 HINWEISE Seite 10 INSTRUCTIES bladz. 13 INSTRUKTIONER sida 16 INSTRUKTION side 19 ANVISNING side 22 OHJEET sivu 25 INSTRUCCIONES pág. 28 INSTRUÇÕES pág. 31 ISTRUZIONI pag. 35 LEÍRÁS oldal 38

POKYNY strana 41

KILAVUZ sayfa 44

INSTRUKCJA strona 47

ИНСТРУКЦИИ страница 50

ІНСТРУКЦІЯ страница 54

O∆ΗΓΙΕΣ σελιδα 58

INSTRUCØIUNI pagina 61

YKA3AНИЕ страница 65

POKYNY strana 68

UPUTE stranica 72

UPUTSTVA stranica 75 NAVODILA stran 77

KASUTUSJUHEND lehekülg 81

INSTRUKCIJA lappuse 84 INSTRUKCIJA puslapis 87

FIN

GR RO

SCG

SLO

EST

ME77

9295

900 W 1,6 kg

11000

125 mm

MAX.

22mm

J (not included)

6b 6c

SKIL Nr. 2610377712

ACCESSORIES

Ø 125 mm

SKIL Nr. 2610377713

Ø 125 mm

SKIL Nr. 2610388766

Clic flange

30°-40°

! always mount backing pad when using sanding

accessories

! never use a grinding/cutting disc without the label

(“blotter”) which is glued onto it

● Auxiliary handle 5

! disconnect the plug

- screw auxiliary handle E on the right or the left of the tool (depending on the work to be carried out)

● Protective guard

! disconnect the plug

- open protective guard F by loosening screw

- place protective guard F on the spindle collar of the tool head and turn it to the required position (depending on the work to be carried out)

- fasten protective guard F by tightening screw

! ensure that the closed side of the protective guard

always points to the operator

● Before using the tool

- ensure that accessory is correctly mounted and firmly tightened

- check if accessory runs freely by turning it by hand

- test-run tool for at least 30 seconds at highest no-load speed in a safe position

- stop immediately in case of considerable vibration or other defects and check tool to determine the cause

● On/off locking switch H 6

- switch on tool 6a

! be aware of the sudden impact when the tool is

switched on

! before the accessory reaches the workpiece, the

tool should run at full speed

- lock switch 6b

- unlock switch/switch off tool 6c

! before switching off the tool, you should lift it

from the workpiece

! the accessory continues to rotate for a short time

after the tool has been switched off

● Electronic soft-start

Ensures reaching the maximum speed smoothly without a sudden impact when tool is switched on

● Electronic constant speed

Keeps the speed at a constant level as the load increases

● Grinding 7

- move the tool back and forth with moderate pressure

! never use a cutting disc for side grinding

● Cutting 8

- do not tilt the tool while cutting

- always move the tool in same direction as arrow on tool head, in order to prevent the tool from being pushed out of the cut in an uncontrolled manner

- do not apply pressure on the tool; let the speed of the cutting disc do the work

- the working speed of the cutting disc depends on the material to be cut

- do not brake cutting discs with side pressure

● Holding and guiding the tool

- always hold the tool firmly with both hands, so you will have full control of the tool at all times

- provide for a secure stance

- pay attention to the direction of rotation; always hold the tool so, that sparks and grinding/cutting dust fly away from the body

- keep ventilation slots clear and uncovered

APPLICATION ADVICE

● Instead of flange B 4 the ”CLIC” quick-clamping flange

J 4 (SKIL accessory 2610388766) can be used; grinding/cutting discs can then be mounted without the use of accessory keys

GUARANTEE / ENVIRONMENT

● Always keep tool and cord clean (especially the

ventilation slots)

! do not attempt to clean ventilation slots by

inserting pointed objects through openings

! disconnect the plug before cleaning

● This SKIL product is guaranteed in accordance with

statutory/country-specific regulations; damage due to normal wear and tear, overload or improper handling will be excluded from the guarantee

● In case of a complaint, send the tool undismantled

together with proof of purchase to your dealer or the nearest SKIL service station (addresses as well as the service diagram of the tool are listed on www.skileurope.com)

● Do not dispose of electric tools, accessories and

packaging together with household waste material

(only for EU countries)

- in observance of European Directive 2002/96/EC on waste of electric and electronic equipment and its implementation in accordance with national law, electric tools that have reached the end of their life must be collected separately and returned to an environmentally compatible recycling facility

- symbol 9 will remind you of this when the need for disposing occurs

Meuleuse d’angle 9295 INTRODUCTION

● Cet outil sert au meulage, au tronçonnage et à

l'ébarbage de pièces en métal et en pierre sans utiliser de l'eau; combiné avec des accessoires spécifiques, cet outil peut également servir au brossage et au ponçage

● Lisez et conservez ce manuel d’instruction 2

SPECIFICATIONS TECHNIQUES 1 SECURITE

INSTRUCTIONS GENERALES DE SECURITE ATTENTION! Lisez toutes les instructions. Le non-

respect des instructions indiquées ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. La notion d’«outil électroportatif» mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement).

1) PLACE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé.

Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents.

b) N’utilisez pas l’appareil dans un environnement

présentant des risques d’explosion et où se trouvent des liquides, des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincelles risquant d’enflammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés

durant l’utilisation de l’outil électroportatif.

En cas d’inattention vous risquez de perdre le contrôle sur l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE a) La fiche de secteur de l’outil électroportatif doit être

appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des appareils avec mise à la terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises

à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique

au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à

l’humidité. La pénétration d’eau dans un outil électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles

prévues, n’utilisez pas le câble pour porter l’appareil ou pour l’accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l’appareil en rotation.

Un câble endommagé ou torsadé augmente le risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à

l’extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour les applications extérieures réduit le risque d’un choc électrique.

3) SECURITE DES PERSONNES a) Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon en utilisant l’outil électroportatif. N’utilisez pas l’appareil lorsque vous êtes fatigué ou après avoir consommé de l’alcool, des drogues ou avoir pris des médicaments. Un moment d’inattention

lors de l’utilisation de l’appareil peut entraîner de graves blessures sur les personnes.

b) Portez des équipements de protection. Portez toujours

des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.

c) Evitez une mise en service par mégarde. Assurez-

vous que l’interrupteur est effectivement en position d’arrêt avant de retirer la fiche de la prise de courant.

Le fait de porter l’appareil avec le doigt sur l’interrupteur ou de brancher l’appareil sur la source de courant lorsque l’interrupteur est en position de fonctionnement, peut entraîner des accidents.

d) Enlevez tout outil de réglage ou toute clé avant de

mettre l’appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder

toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l’appareil dans des situations inattendues.

f) Portez des vêtements appropriés. Ne portez pas de

vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l’appareil en rotation. Des vêtements amples, des bijoux ou des

cheveux longs peuvent être happés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu’ils sont correctement utilisés. L’utilisation de tels dispositifs

réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil

électroportatif approprié au travail à effectuer. Avec

l’outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.

b) N’utilisez pas un outil électroportatif dont

l’interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c) Retirez la fiche de la prise de courant avant

d’effectuer des réglages sur l’appareil, de changer les accessoires, ou de ranger l’appareil. Cette mesure

de précaution empêche une mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors de

portée des enfants. Ne permettez pas l’utilisation de l’appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n’ont pas lu ces instructions. Les outils électroportatifs sont dangereux

lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs. Vérifiez que

les parties en mouvement fonctionnent correctement et qu’elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l’appareil s’en trouve entravé. Faites réparer les parties endommagées avant d’utiliser l’appareil. De

nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
