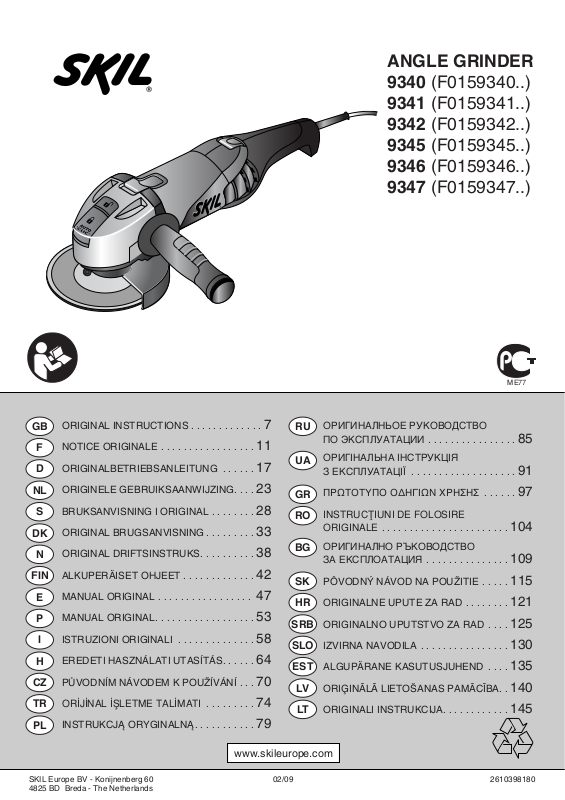

Skil 9346, 9341, 9342, 9345, 9340 User Manual [es, fi, uk]

ANGLE GRINDER
9340 (F0159340..)
9341 (F0159341..)
9342 (F0159342..)
9345 (F0159345..)
9346 (F0159346..)
9347 (F0159347..)

SKIL Europe BV - Konijnenberg 60 02/09 2610398180
4825 BD Breda - The Netherlands

www.skileurope.com

ORIGINAL INSTRUCTIONS . . . . . . . . . . . . . 7

NOTICE ORIGINALE . . . . . . . . . . . . . . . . . 11

ORIGINALBETRIEBSANLEITUNG . . . . . .

17

ORIGINELE GEBRUIKSAANWIJZING. . . . 23

BRUKSANVISNING I ORIGINAL . . . . . . . . 28

ORIGINAL BRUGSANVISNING . . . . . . . . . 33

ORIGINAL DRIFTSINSTRUKS. . . . . . . . . .

38

ALKUPERÄISET OHJEET . . . . . . . . . . . . . 42

MANUAL ORIGINAL . . . . . . . . . . . . . . . . . 47

MANUAL ORIGINAL. . . . . . . . . . . . . . . . . . 53

ISTRUZIONI ORIGINALI . . . . . . . . . . . . . . 58

EREDETI HASZNÁLATI UTASÍTÁS. . . . . . 64

PÒVODNÍM NÁVODEM K POUÎÍVÁNÍ . . . 70

OR‹J‹NAL ‹fiLETME TAL‹MATI . . . . . . . . . 74

INSTRUKCJÑ ORYGINALNÑ. . . . . . . . . . . 79

ОРИГИНАЛНЬОЕ РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ . . . . . . . . . . . . . . . .

85

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

З ЕКСПЛУАТАЦІЇ . . . . . . . . . . . . . . . . . . .

91

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ . . . . . . 97

INSTRUCØIUNI DE FOLOSIRE

ORIGINALE . . . . . . . . . . . . . . . . . . . . . . .

104

ОРИГИНАЛНО РЪКОВОДСТВО

ЗА ЕКСПЛОАТАЦИЯ . . . . . . . . . . . . . . .

109

PÔVODN¯ NÁVOD NA POUÎITIE . . . . . 115

ORIGINALNE UPUTE ZA RAD . . . . . . . . 121

ORIGINALNO UPUTSTVO ZA RAD . . . . 125

IZVIRNA NAVODILA . . . . . . . . . . . . . . . . 130

ALGUPÄRANE KASUTUSJUHEND . . . . 135

ORI˛INÅLÅ LIETO·ANAS PAMÅC±BA. . 140

ORIGINALI INSTRUKCIJA. . . . . . . . . . . . 145

GB

F

D

NL

S

DK

N

FIN

E

P

I

H

CZ

TR

PL

RU

UA

GR

RO

BG

SK

HR

SRB

SLO

EST

LV

LT

ME77

2

1

9340

M14

9341

M14

9342

M14

9345

M14

9346

M14

9347

M14

800

Watt

850

Watt

900

Watt

800

Watt

2,4 kg

EPTA 01/2003

2,4 kg

EPTA 01/2003

2,4 kg

EPTA 01/2003

2,4 kg

EPTA 01/2003

11500

11500

11500

11500

MAX.

115 mm

MAX.

115 mm

MAX.

115 mm

MAX.

125 mm

MAX.

22 mm

MAX.

22 mm

MAX.

22 mm

MAX.

22 mm

850

Watt

900

Watt

2,4 kg

EPTA 01/2003

2,4 kg

EPTA 01/2003

11500

11500

MAX.

125 mm

MAX.

125 mm

MAX.

22 mm

MAX.

22 mm

3

2

3 4

JK

M

E

D

L

A

G

F

H

B

C

H

B

4

7

6598

G

L

5

6

@ #

!0

ACCESSORIES SKIL nr.

115 mm 2610399438

125 mm 2610399439

2610388766

• Jyrsintä !

- älä kallista työkalua jyrsittäessa

- liikuta työkalua aina samaan suuntaan työkalun pään
nuolen mukaisesti niin että estetään työkalun
työntyminen pois jyrsinnästä kontrolloimattomaan
tapaan

- älä kohdista työkaluun painetta; anna jyrsintälevyn
nopeuden tehdä työ

- jyrsintälevyn työskentelynopeus riippuu jyrsittävästä
materiaalista

- älä jarruta jyrsintälevyjä sivulta kohdistuvalla paineella

• Koneen pitäminen ja ohjaaminen

! pidä työkalusta kiinni aina työskentelyn aikana

harmaan värisestä kädensija(oi)sta @

- pidä työkalusta aina kiinni molemmin käsin niin että
pystyt kontrolloimaan työkalua koko ajan

- kiinnitä huomiota pyörinnän suuntaan; käsittele
työkalua aina niin että kipinät ja hionta/jyrsintäpöly
lentää pois sinusta

- varmista tukeva asento

- pidä ilmanvaihto-aukkoja M 2 peittämättöminä

VINKKEJÄ

• Laipan B 2 sijasta voidaan käyttää “CLIC”-
pikakiristyslaippaa (SKIL varuste 2610388766); hionta/
jyrsintälevyt voidaan kiinnittää varusteavaimia käyttämättä

• Lisävinkkejä on tarjolla web-osoitteessa
www.skileurope.com

• Tärinätaso

Tämän ohjekirjan takana mainittu tärinäsäteilytaso

(merkitty asteriskilla) on mitattu standardin EN 60745
mukaisen standarditestin mukaisesti; sitä voidaan
käyttää verrattaessa yhtä laitetta toiseen sekä
alustavana tärinälle altistumisen arviona käytettäessä
laitetta manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä
merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla
huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja
järjestämällä työmenetelmät

HOITO / HUOLTO

• Pidä työkalu ja johto puhtaina (varmista erityisesti
ilmanvaihtoreiät puhtaus)

! älä yritä puhdistaa laitetta terävillä esineillä

ilmanvaihtoreiät kautta

! irrota liitosjohto aina puhdistuksen ajaksi

pistorasiasta

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja
koestusmenettelystä huolimatta esiintyy vikaa, tulee
korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat
tarjolla web-osoitteessa www.skileurope.com)
ostotodiste mukaan liitettynä

YMPÄRISTÖNSUOJELU

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta
tavallisen kotitalousjätteen mukana (koskee vain

EU-maita)

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2002/96/ETY ja sen maakohtaisten
sovellusten mukaisesti käytetyt sähkötyökalut on
toimitettava ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen kierrätykseen

- symboli # muistuttaa tästä, kun käytöstä poisto

tulee ajankohtaiseksi

E

Amoladora angular 9340/9341/9342
9345/9346/9347

INTRODUCCIÓN

• Esta herramienta ha sido diseñada para amolar, tronzar
y desbarbar materiales de metal y piedra sin necesidad
de utilizar agua; con los accesorios apropiados, también
se puede utilizar la herramienta para cepillar y lijar

• El tronzado con discos de cortar abrasivos sólo se
puede realizar cuando se utiliza un protector de
tronzado (disponible como un accesorio adicional
SKIL 2610399438/2610399439)

• Lea y conserve este manual de instrucciones 3

CARACTERISTICAS TECNICAS 1
ELEMENTOS DE LA HERRAMIENTA 2

A Eje
B Brida de sujeción
C Llave accesoria
D Botón de bloqueo del eje
E Botón de desbloqueo
F Empuñadura auxiliar
G Protector de seguridad
H Brida de montaje
J Interruptor de encendido/apagado de bloqueo
K Interruptor segundo de encendido/apagado de bloqueo
L Tornillo de protector de seguridad
M Ranuras de ventilación

SEGURIDAD

INSTRUCCIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea íntegramente estas advertencias

de peligro e instrucciones. En caso de no atenerse a las

advertencias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incendio y/o
lesión grave. Guardar todas las advertencias de peligro
e instrucciones para futuras consultas. El término
“herramienta eléctrica” empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas
eléctricas accionadas por acumulador (o sea, sin cable de
red).

47

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo.

El desorden o una iluminación defi ciente en las áreas de
trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren
combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que
pueden llegar a infl amar los materiales en polvo o
vapores.

c) Mantenga alejados a los niños y otras personas de

su área de trabajo al emplear la herramienta
eléctrica. Una distracción le puede hacer perder el

control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA
a) El enchufe de la herramienta debe corresponder a la

toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas dotadas con una toma
de tierra. Los enchufes sin modifi car adecuados a las

respectivas tomas de corriente reducen el riesgo de una
descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a

tierra como tuberías, radiadores, cocinas y
refrigeradores. El riesgo a quedar expuesto a una

descarga eléctrica es mayor si su cuerpo tiene contacto
con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o

a condiciones de humedad. Existe el peligro de recibir
una descarga eléctrica si penetran líquidos en la
herramienta.

d) No utilice el cable de red para transportar o colgar

la herramienta, ni tire de él para sacar el enchufe de
la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o
piezas móviles. Los cables de red dañados o

enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación
homologados para su uso en exteriores.

La utilización de un cable de prolongación adecuado
para su uso en exteriores reduce el riesgo de una
descarga eléctrica.

f) Si el funcionamiento de una herramienta eléctrica

en un lugar húmedo fuese inevitable, utilice un
cortacircuito de fuga a tierra. El uso de un

cortacircuito de fuga a tierra reduce el riesgo de
descarga eléctrica.

3) SEGURIDAD DE PERSONAS
a) Esté atento y emplee la herramienta con prudencia.

No utilice la herramienta eléctrica si estuviese
cansado, ni bajo los efectos de alcohol, drogas o
medicamentos. El no estar atento durante el uso de

una herramienta eléctrica puede provocarle serias
lesiones.

b) Utilice un equipo de protección personal y en todo

caso unas gafas de protección. El riesgo a lesionarse
se reduce considerablemente si, dependiendo del tipo y
la aplicación de la herramienta eléctrica empleada, se
utiliza un equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con suela
antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada
antes de conectarla a la toma de corriente y/o al
montar el acumulador, al recogerla, y al
transportarla. Si transporta la herramienta eléctrica

sujetándola por el interruptor de conexión/desconexión,
o si introduce el enchufe en la toma de corriente con la
herramienta eléctrica conectada, ello puede dar lugar a
un accidente.

d) Retire las herramientas de ajuste o llaves fijas

antes de conectar la herramienta eléctrica.
Una herramienta o llave colocada en una pieza
rotativa puede producir lesiones graves al
accionar la herramienta eléctrica.

e) Sea precavido. Trabaje sobre una base firme y

mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en
caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada.

No utilice vestimenta amplia ni joyas. Mantenga su
pelo, vestimenta y guantes alejados de las piezas
móviles. La vestimenta suelta, las joyas y el pelo largo

se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de

aspiración o captación de polvo, asegúrese que
éstos estén montados y que sean utilizados
correctamente. El empleo de estos equipos reduce los

riesgos derivados del polvo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS
ELÉCTRICAS

a) No sobrecargue la herramienta. Use la herramienta

prevista para el trabajo a realizar. Con la herramienta

adecuada podrá trabajar mejor y con mayor seguridad
dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor

defectuoso. Las herramientas que no se puedan
conectar o desconectar son peligrosas y deben
repararse.

c) Saque el enchufe de la red y/o desmonte el

acumulador antes de realizar un ajuste en la
herramienta eléctrica, cambiar de accesorio o al
guardar la herramienta eléctrica.

Esta medida preventiva reduce el riesgo de
conectar accidentalmente la herramienta.

d) Guarde las herramientas fuera del alcance de los

niños y de las personas que no estén familiarizadas
con su uso. Las herramientas utilizadas por personas

inexpertas son peligrosas.

e) Cuide sus herramientas con esmero. Controle si

funcionan correctamente, sin atascarse, las partes
móviles de la herramienta, y si existen partes rotas o
deterioradas que pudieran afectar al funcionamiento
de la herramienta. Si la herramienta eléctrica
estuviese defectuosa haga repararla antes de volver
a utilizarla. Muchos de los accidentes se deben a

herramientas con un mantenimiento defi ciente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan guiar y
controlar mejor.

48

g) Utilice herramientas eléctricas, accesorios, útiles,

etc. de acuerdo con estas instrucciones, teniendo
en cuenta las condiciones de trabajo y la tarea a
realizar. El uso de herramientas eléctricas para trabajos

diferentes de aquellos para los que han sido
concebidas puede resultar peligroso.

5) SERVICIO
a) Únicamente haga reparar su herramienta eléctrica

por un profesional, empleando exclusivamente
piezas de repuesto originales. Solamente así se

mantiene la seguridad de la herramienta eléctrica.

INSTRUCCIONES DE SEGURIDAD PARA
AMOLADORAS ANGULARES

1) INSTRUCCIONES DE SEGURIDAD PARA TODOS
LOS TRABAJOS

a) Esta herramienta eléctrica ha sido concebida para

amolar, lijar, trabajar con cepillos de alambre, y
tronzar. Observe todas las advertencias de peligro,
instrucciones, ilustraciones y especificaciones
técnicas que se suministran con la herramienta
eléctrica. En caso de no atenerse a las instrucciones

siguientes, ello puede provocar una electrocución,
incendio y/o lesiones serias.

b) No emplee accesorios diferentes de aquellos que el

fabricante haya previsto o recomendado
especialmente para esta herramienta eléctrica.

El mero hecho de que sea acoplable un accesorio a su
herramienta eléctrica no implica que su utilización
resulte segura.

c) Las revoluciones admisibles del útil deberán ser

como mínimo iguales a las revoluciones máximas
indicadas en la herramienta eléctrica. Aquellos

accesorios que giren a unas revoluciones mayores a las
admisibles pueden llegar a romperse.

d) El diámetro exterior y el grosor del útil deberán

corresponder con las medidas indicadas para su
herramienta eléctrica. Los útiles de dimensiones

incorrectas no pueden protegerse ni controlarse con
sufi ciente seguridad.

e) Los orificios de los discos amoladores, bridas,

platos lijadores u otros útiles deberán alojar
exactamente sobre el husillo de su herramienta
eléctrica. Los útiles que no ajusten correctamente

sobre el husillo de la herramienta eléctrica, al girar
descentrados, generan unas vibraciones excesivas y
pueden hacerle perder el control sobre el aparato.

f) No use útiles dañados. Antes de cada uso

inspeccione el estado de los útiles con el fin de
detectar, p. ej. , si están desportillados o fisurados
los útiles de amolar, si está agrietado o muy
desgastado el plato lijador, o si las púas de los
cepillos de alambre están flojas o rotas. Si se le cae
la herramienta eléctrica o el útil, inspeccione si han
sufrido algún daño o monte otro útil en correctas
condiciones. Una vez controlado y montado el útil
sitúese Vd. y las personas circundantes fuera del
plano de rotación del útil y deje funcionar la
herramienta eléctrica en vacío, a las revoluciones
máximas, durante un minuto. Por lo regular, aquellos

útiles que estén dañados suelen romperse al realizar
esta comprobación.

g) Utilice un equipo de protección personal 4.

Dependiendo del trabajo a realizar use una careta,
una protección para los ojos, o unas gafas de
protección. Dependiendo del trabajo a realizar,
emplee una mascarilla antipolvo, protectores
auditivos, guantes de protección o un mandil
especial adecuado para protegerle de los pequeños
fragmentos que pudieran salir proyectados.

Las gafas de protección deberán ser indicadas para
protegerle de los fragmentos que pudieran salir
despedidos al trabajar. La mascarilla antipolvo o
respiratoria deberá ser apta para fi ltrar las partículas
producidas al trabajar. La exposición prolongada al
ruido puede provocarle sordera.

h) Cuide que las personas en las inmediaciones se

mantengan a suficiente distancia de la zona de
trabajo. Toda persona que acceda a la zona de
trabajo deberá utilizar un equipo de protección
personal. Podrían ser lesionadas, incluso fuera del área

de trabajo inmediato, al salir proyectados fragmentos
de la pieza de trabajo o del útil.

i) Únicamente sujete el aparato por las empuñaduras

aisladas al realizar trabajos en los que el útil pueda
tocar conductores eléctricos ocultos o el propio
cable del aparato. El contacto con conductores

portadores de tensión puede hacer que las partes
metálicas del aparato le provoquen una descarga
eléctrica.

j) Mantenga el cable de red alejado del útil en

funcionamiento. En caso de que Vd. pierda el control
sobre la herramienta eléctrica puede llegar a cortarse o
enredarse el cable de red con el útil y lesionarle su
mano o brazo.

k) Jamás deposite la herramienta eléctrica antes de

que el útil se haya detenido por completo. El útil en
funcionamiento puede llegar a tocar la base de apoyo y
hacerle perder el control sobre la herramienta eléctrica.

l) No deje funcionar la herramienta eléctrica mientras

la transporta. El útil en funcionamiento podría
lesionarle al engancharse accidentalmente con su
vestimenta o pelo.

m) Limpie periódicamente las rejillas de refrigeración

de su herramienta eléctrica. El ventilador del motor
aspira polvo hacia el interior de la carcasa, y en caso de
una acumulación fuerte de polvo metálico ello le puede
provocar una descarga eléctrica.

n) No utilice la herramienta eléctrica cerca de

materiales combustibles. Las chispas producidas al
trabajar pueden llegar a incendiar estos materiales.

o) No emplee útiles que requieran ser refrigerados con

líquidos. La aplicación de agua u otros refrigerantes
líquidos puede comportar una descarga eléctrica.

2) CAUSAS DEL RECHAZO Y ADVERTENCIAS AL
RESPECTO

• El rechazo es un reacción brusca que se produce al
atascarse o engancharse el útil, como un disco de
amolar, plato lijador, cepillo de alambre, etc.
Al atascarse o engancharse el útil en funcionamiento,
éste es frenado bruscamente. Ello puede hacerle perder
el control sobre la herramienta eléctrica y hacer que
ésta salga impulsada en dirección opuesta al sentido de
giro que tenía el útil.

49

• En el caso de que, p. ej., un disco amolador se atasque
o bloquee en la pieza de trabajo, puede suceder que el
canto del útil que penetra en el material se enganche,
provocando la rotura del útil o el rechazo del aparato.
Según el sentido de giro y la posición del útil en el
momento de bloquearse puede que éste resulte
despedido hacia, o en sentido opuesto al usuario.
En estos casos puede suceder que el útil incluso llegue
a romperse.

• El rechazo es ocasionado por la aplicación o
manejo incorrecto de la herramienta eléctrica.
Es posible evitarlo ateniéndose a las medidas
preventivas que a continuación se detallan.

a) Sujete con firmeza la herramienta eléctrica y

mantenga su cuerpo y brazos en una posición
propicia para resistir las fuerzas de reacción.
Si forma parte del aparato, utilice siempre la
empuñadura adicional para poder soportar mejor
las fuerzas derivadas del rechazo y los pares de
reacción en la puesta en marcha. El usuario puede

controlar la fuerza de rechazo y de reacción si toma
unas medidas preventivas oportunas.

b) Jamás aproxime su mano al útil en funcionamiento.

En caso de un rechazo el útil podría lesionarle la mano.

c) No se sitúe dentro del área hacia el que se movería

la herramienta eléctrica al ser rechazada. Al resultar
rechazada la herramienta eléctrica saldrá despedida
desde el punto de bloqueo en dirección opuesta al
sentido de giro del útil.

d) Tenga especial precaución al trabajar esquinas,

cantos afilados, etc. Evite que el útil de amolar
rebote contra la pieza de trabajo o que se atasque.

En las esquinas, cantos afi lados, o al rebotar, el útil en
funcionamiento tiende a atascarse. Ello puede hacerle
perder el control o causar un rechazo del útil.

e) No utilice hojas de sierra para madera ni otros útiles

dentados. Estos útiles son propensos al rechazo y
pueden hacerle perder el control sobre la herramienta
eléctrica.

3) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS
PARA OPERACIONES DE AMOLADO Y TRONZADO

a) Use exclusivamente útiles homologados para su

herramienta eléctrica en combinación con la
caperuza protectora prevista. Los útiles que no fueron

diseñados para esta herramienta eléctrica pueden
quedar insufi cientemente protegidos y suponen un
riesgo.

b) La caperuza protectora deberá montarse

firmemente en la herramienta eléctrica cuidando
que quede orientada ofreciendo una seguridad
máxima, o sea, cubriendo al máximo la parte del útil
a la que queda expuesta el usuario. La misión de la

caperuza protectora es proteger al usuario de los
fragmentos que puedan desprenderse del útil y del
contacto accidental con éste.

c) Solamente emplee el útil para aquellos trabajos para

los que fue concebido. Por ejemplo, no emplee las
caras de los discos tronzadores para amolar. En los
útiles de tronzar el arranque de material se lleva a cabo
con los bordes del disco. Si estos útiles son sometidos
a un esfuerzo lateral ello puede provocar su rotura.

d) Siempre use para el útil seleccionado una brida en

perfecto estado con las dimensiones y forma
correctas. Una brida adecuada soporta

convenientemente el útil reduciendo así el peligro de
rotura. Las bridas para discos tronzadores pueden ser
diferentes de aquellas para los discos de amolar.

e) No intente aprovechar los discos amoladores de

otras herramientas eléctricas más grandes aunque
cuyo diámetro exterior se haya reducido
suficientemente por el desgaste. Los discos

amoladores destinados para herramientas eléctricas
grandes no son aptos para soportar las velocidades
periféricas más altas a las que trabajan las herramientas
eléctricas más pequeñas y pueden llegar a romperse.

4) INSTRUCCIONES DE SEGURIDAD ADICIONALES
ESPECÍFICAS PARA EL TRONZADO

a) Evite que se bloquee el disco tronzador y una

presión de aplicación excesiva. No intente realizar
cortes demasiado profundos. Al solicitar en exceso el

disco tronzador éste es más propenso a ladearse,
bloquearse, a ser rechazado o a romperse.

b) No se coloque delante o detrás del disco tronzador

en funcionamiento, alineado con la trayectoria del
corte. Mientras que al cortar, el disco tronzador es

guiado en sentido opuesto a su cuerpo, en caso de un
rechazo el disco tronzador y la herramienta eléctrica
son impulsados directamente contra Vd.

c) Si el disco tronzador se bloquea, o si tuviese que

interrumpir su trabajo, desconecte la herramienta
eléctrica y manténgala en esa posición, sin moverla,
hasta que el disco tronzador se haya detenido por
completo. Jamás intente sacar el disco tronzador en
marcha de la ranura de corte, ya que ello podría
provocar un rechazo. Investigue y subsane la causa

del bloqueo.

d) No intente proseguir el corte con el disco tronzador

insertado en la ranura de corte. Una vez fuera,
conecte la herramienta eléctrica y espere a que el
disco tronzador haya alcanzado las revoluciones
máximas y aproxímelo entonces con cautela a la
ranura de corte. En caso contrario el disco tronzador

podría bloquearse, salirse de la ranura de corte,
o resultar rechazado.

e) Soporte las planchas u otras piezas de trabajo

grandes para reducir el riesgo de bloqueo o rechazo
del disco tronzador. Las piezas de trabajo extensas

tienden a combarse por su propio peso. La pieza de
trabajo deberá apoyarse desde abajo a ambos lados
tanto cerca de la línea de corte como a sus extremos.

f) Proceda con especial cautela al realizar recortes

“por inmersión” en paredes o superficies similares.

El disco tronzador puede ser rechazado al tocar
tuberías de gas o agua, conductores eléctricos, u otros
objetos.

5) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS
PARA TRABAJOS CON HOJAS LIJADORAS

a) No use hojas lijadoras más grandes que el soporte,

ateniéndose para ello a las dimensiones que el
fabricante recomienda. Las hojas lijadoras de un

diámetro mayor que el plato lijador pueden provocar un
accidente, fi surarse, o provocar un rechazo.

50

6) INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS
PARA EL TRABAJO CON CEPILLOS DE ALAMBRE

a) Considere que las púas de los cepillos de alambre

pueden desprenderse también durante un uso
normal. No fuerce las púas ejerciendo una fuerza de
aplicación excesiva. Las púas desprendidas pueden

traspasar muy fácilmente tela delgada y/o la piel.

b) En caso de recomendarse el uso de una caperuza

protectora, evite que el cepillo de alambre alcance a
rozar contra la caperuza protectora. Los cepillos de

plato y de vaso pueden aumentar su diámetro por
efecto de la presión de aplicación y de la fuerza
centrífuga.

GENERAL

• Utilice esta herramienta sólo para amolar/tronzar en
seco

• Utilice únicamente las bridas que se entregan con esta
herramienta

• Esta herramienta no debe utilizarse por personas
menores de 16 años

• Desenchufar siempre la herramienta antes de
realizar cualquier ajuste o cambiar algún accesorio

ACCESORIOS

• Cuando monte/utilice accesorios distintos de la marca
SKIL, respete las instrucciones del fabricante

• Nunca utilice reductores o adaptadores para ajustar
agujeros más grandes que los discos de amolar/tronzar

• Nunca utilice accesorios con un agujero “ciego”
roscado inferior a M14 x 21 mm

USO EXTERIOR

• Conecte la herramienta mediante un interruptor (FI) a
una corriente de disparo de 30 mA como máximo

ANTES DE UTILIZAR LA HERRAMIENTA

• Antes de utilizar la herramienta por primera vez, es
recomendable saber cierta información práctica

• No trabaje materiales que contengan amianto
(el amianto es cancerígeno)

• Utilice aparatos de detección adecuados para

localizar posibles conductores o tuberías ocultas, o
consulte a su compañía abastecedora (el contacto

con conductores eléctricos puede provocar una
descarga eléctrica e incluso un incendio; al dañar una
tubería de gas puede producirse una explosión; la
perforación de una tubería de agua pueden causar
daños materiales o una descarga eléctrica)

• El polvo del material, como por ejemplo la pintura que
contiene plomo, algunas especies de madera, minerales
y metal podrían ser dañinos (el contacto o inhalación
del polvo podría producir reacciones alérgicas y/o
transtornos respiratorios al operador u otras personas
cerca); utilice una máscara contra el polvo y trabaje

con un dispositivo de extracción de polvo cuando lo
conecte

• Ciertos tipos de polvo están catalogados como
cancerígenos (por ejemplo el polvo de roble y de haya)
especialmente junto con aditivos para el
acondicionamiento de la madera; utilice una máscara

y trabaje con un dispositivo de extracción de polvo
cuando lo conecte

• Siga la normativa nacional en cuanto a extracción de
polvo, en función de los materiales que vayan a ser
utilizados

• Tenga cuidado cuando tronze sotobosque,
especialmente en muros de soporte (las aberturas de
los muros de soporte están sujetas a regulaciones
específi cas de cada país; estas regulaciones deben
respetarse bajo cualquier circunstancia)

• Si la pieza sobre la que está trabajando se moviera,
sujétela

• No sujete la herramienta a un banco

• Utilice cables de extensión seguros y completamente
desenrollados con una capacidad de 16 amperios

DURANTE EL USO DE LA HERRAMIENTA

• Los picos de intensidad durante la conmutación causan
un descenso transitorio de la tensión; si las condiciones
en la red fuesen desfavorables, ello puede llegar a
afectar a otros aparatos (con impedancias de red
inferiores a 0,104 + j0,065 ohmios es muy improbable
que se produzcan perturbaciones); si usted necesita
alguna aclaración, contacte con su proveedor de
energía eléctrica

• Si mientras trabaja, el cable sufre algún desperfecto o
corte, no lo toque; desconecte inmediatamente el
enchufe; nunca utilice la herramienta con un cable
dañado

• En el caso de que se produjera un mal funcionamiento
eléctrico o mecánico, apague inmediatamente la
herramienta y desconecte el enchufe

• En caso de producirse un corte de corriente o cuando
el enchufe se desconecta accidentalmente, desbloquee
el interruptor de encendido/apagado J 2 de manera
inmediata con el fi n de prevenir que se vuelva a poner
en marcha de manera descontrolada

DESPUÉS DE UTILIZAR LA HERRAMIENTA

• Después de apagar la herramienta, nunca detenga la
rotación del accesorio ejerciendo una fuerza lateral
contra él

USO

• Montaje de accesorios 5

! desenchufar la herramienta

- limpie el eje A y todas las piezas que vaya a montar

- oprima el botón del bloqueo del eje D

- apriete la brida de sujeción B con la llave C

! si el eje A esté bloqueado, el interruptor J/K no

podrá ser activado

- pulse el botón E para desbloquear el eje A

- para desmontar los accesorios, proceda de modo

inverso

! las muelas de amolar/tronzar se calientan en

exceso durante su uso; no las toque hasta que se
hayan enfriado

! monte siempre una almohadilla de apoyo cuando

utilice accesorios de lijado

! nunca utilice un disco de amolar/tronzar sin la

etiqueta, que se encuentra pegada sobre el disco

• Montaje de la empuñadura auxiliar F 6

! desenchufar la herramienta

• Desmontaje/montage/regulación del protector de
seguridad G 7

! desconecte el enchufe

- abra el protector de seguridad G afl ojando el tornillo L

51

- coloque el protector de seguridad G en la abrazadera
del cabezal de la herramienta y gírelo hasta la
posición requerida (según el trabajo que vaya a llevar
a cabo)

! asegúrese de que la parte cerrada del protector

de seguridad siempre está orientada hacia el
operador

- sujete el protector de seguridad G apretando el
tornillo L

• Antes de utilizar la herramienta

- asegúrese de que el accesorio esté correctamente
montado y fi rmemente apretado

- compruebe que el accesorio se mueve libremente al
girarlo con la mano

- pruebe la herramienta al dejarla funcionar en una
posicíon segura durante al menos 30 segundos a la
máxima velocidad en vacío

- deténgala inmediatamente en caso de vibraciones
considerables u otros defectos, y examine la
herramienta para determinar su posible causa

• Conexión/desconexión (dos posiciones del interruptor
de bloqueo) 8

! tenga cuidado con la reacción súbita de la

herramienta, al conectarla

! antes de trabajar sobre una pieza, la herramienta

debera alcanzar su velocidad máxima

! antes de desactivar la herramienta, debe retirarla

de la pieza de trabajo

! después de haber apagado la herramienta el

accesorio continuará girando durante un corte
período de tiempo

• Dos posiciones de la mano 9

• Amolar 0

- mueva la herramienta hacia delante y atrás

ejerciendo una presión moderada

! nunca utilice una muela tronzadora para amolar

lateralmenteg

• Tronzar !

- no incline la herramienta al tronzar

- mueva siempre la herramienta en la dirección de la

fl echa situada sobre el cabezal de la herramienta
para prevenir que empuje la herramienta fuera del
corte de una forma descontrolada

- no presione la herramienta; deje que la velocidad de

la muela tronzadora haga el trabajo

- la velocidad de trabajo de la muela tronzadora

depende del material que esté cortando

- no frene las muelas tronzadoras ejerciendo presión

lateral

• Sujección y manejo de la herramienta

! durante el trabajo, sujete siempre la herramienta

por la(s) zona(s) de empuñadura de color gris @

- sujete siempre fi rmemente la herramienta con ambas

manos para tener el control todo el tiempo

- preste atención a la dirección de rotación; sostenga

siempre la herramienta de modo que las chispas y el
polvo procedentes de la herramienta salten lejos del
cuerpo

- adopte una postura segura

- mantenga las ranuras de ventilación M 2

descubiertas

CONSEJOS DE APLICACIÓN

• En lugar de la brida B 2, puede utilizar la brida de
sujeción rápida “CLIC” (accesorio SKIL 2610388766);
entonces, podrá montar las muelas de amolar/tronzar
sin utilizar llaves accesorias

• Para más consejos vea www.skileurope.com

• Nivel de vibración

El nivel de emisión de vibraciones indicado en la parte

posterior de este manual de instrucciones (mediante un
asterisco) ha sido medido según una prueba estándar
proporcionada en EN 60745; puede utilizarse para
comparar una herramienta con otra y como valoración
preliminar de la exposición a las vibraciones al utilizar la
herramienta con las aplicaciones mencionadas

- al utilizarla para distintas aplicaciones o con

accesorios diferentes o con un mantenimiento
defi ciente, podría aumentar de forma notable el nivel
de exposición

- en las ocasiones en que se apaga la herramienta o

cuando está funcionando pero no está realizando
ningún trabajo, se podría reducir el nivel de
exposición de forma importante

! protéjase contra los efectos de la vibración

realizando el mantenimiento de la herramienta y
sus accesorios, manteniendo sus manos
calientes y organizando sus patrones de trabajo

MANTENIMIENTO / SERVICIO

• Mantenga limpio el cable eléctrico y la herramienta
(sobre todo las ranuras de ventilación)

! no intentar limpiar insertando objetos

puntiagudos a travès de las ranuras de
ventilación

! desenchufar la herramienta antes de limpiar

• Si a pesar de los esmerados procesos de fabricación y
control, la herramienta llegase a averiarse, la reparación
deberá encargarse a un servicio técnico autorizado para
herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una

prueba de su compra a su distribuidor o a la estación
de servicio más cercana de SKIL (los nombres así
como el despiece de piezas de la herramienta fi guran
en www.skileurope.com)

AMBIENTE

• No deseche las herramientas eléctricas, los
accesorios y embalajes junto con los residuos
domésticos (sólo para países de la Unión Europea)

- de conformidad con la Directiva Europea 2002/96/CE

sobre residuos de aparatos eléctricos y electrónicos
y su aplicación de acuerdo con la legislación
nacional, las herramientas eléctricas cuya vida útil
haya llegado a su fi n se deberán recoger por
separado y trasladar a una planta de reciclaje que
cumpla con las exigencias ecológicas

- símbolo # llamará su atención en caso de necesidad

de tirarlas

52

CE DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with the following

GB

standards or standardized documents: EN 60 745, EN 55 014, in accordance with the provisions of the directives 2006/95/EC,
2004/108/EC, 98/37/EC (until Dec. 28, 2009), 2006/42/EC (from Dec. 29, 2009 on).
NOISE/VIBRATION Measured in accordance with EN 60 745 the sound pressure level of this tool is 90 dB(A), the sound power level
101 dB(A) (standard deviation: 3 dB) and the vibration ✱ m/s

Technical file at: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE DÉCLARATION DE CONFORMITÉ Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec

F

les normes ou documents normalisés suivants: EN 60 745, EN 55 014, conforme aux réglementations 2006/95/CE, 2004/108/CE,
98/37/CE (jusqu’au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
BRUIT/VIBRATION Mesuré selon EN 60 745 le niveau de la pression sonore de cet outil est 90 dB(A), le niveau de la puissance
sonore 101 dB(A) (déviation standard: 3 dB) et la vibration ✱ m/s

Dossier technique auprès de: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder

D

normativen Dokumenten übereinstimmt: EN 60 745, EN 55 014, gemäß den Bestimmungen der Richtlinien 2006/95/EG,
2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
GERÄUSCH/VIBRATION Gemessen gemäß EN 60 745 beträgt der Schalldruckpegel dieses Gerätes 90 dB(A), der Schal­leistungspegel 101 dB(A) (Standard- abweichung: 3 dB) und die Vibration ✱ m/s

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE CONFORMITEITSVERKLARING Wij verklaren, dat dit product voldoet aan de volgende normen of normatieve documenten:

NL

EN 60 745, EN 55 014, overeenkomstig de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (tot 28-12-2009),
2006/42/EG (vanaf 29-12-2009).
GELUID/VIBRATIE Gemeten volgens EN 60 745 bedraagt het geluidsdrukniveau van deze machine 90 dB(A), het geluids­vermogen-niveau 101 dB(A) (standaard deviatie: 3 dB) en de vibratie ✱ m/s

Technisch dossier bij: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITETSFÖRKLARING Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och

S

dokument: EN 60 745, EN 55 014, enl. bestämmelser och riktlinjema 2006/95/EG, 2004/108/EG, 98/37/EG (till 28.12.2009),
2006/42/EG (from 29.12.2009).
LJUD/VIBRATION Ljudtrycksnivån som uppmätts enligt EN 60 745 är på denna maskin 90 dB(A), ljudeffektnivån 101 dB(A)
(standard deviation: 3 dB) och vibration ✱ m/s

Teknisk tillverkningsdokumentation finns hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE KONFORMITETSERKLÆRING Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende

DK

normer eller normative dokumenter: EN 60 745, EN 55 014, i henhold til bestem melserne i direktiverne 2006/95/EF, 2004/108/EF,
98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).
STØJ/VIBRATION Måles efter EN 60 745 er lydtrykniveau af dette værktøj 90 dB(A), lydeffektniveau 101 dB(A)
(standard deviation: 3 dB) og vibrationsniveauet ✱ m/s
Teknisk dossier hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

(hand-arm metod).

2

(hand-arm method).

2

(méthode main-bras).

2

(hånd-arm metoden).

2

(Hand-Arm Methode).

2

(hand-arm methode).

CE SAMSVARSERKLÆRING Vi erklærer at det er under vårt ansvar at dette produkt er i samsvar med følgende standarder eller

N

standard- dokumenter: EN 60 745, EN 55 014, i samsvar med reguleringer 2006/95/EF, 2004/108/EF, 98/37/EF (frem til 28.12.2009),
2006/42/EF (fra 29.12.2009).
STØY/VIBRASJON Målt ifølge EN 60 745 er lydtrykknivået av dette verktøyet 90 dB(A), lydstyrkenivået 101 dB(A) (standard
deviasjon: 3 dB) og vibrasjonsnivået ✱ m/s

Tekniske underlag hos: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE TODISTUS STANDARDINMUKAISUUDESTA Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen

FIN

standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 60 745, EN 55 014, seuraavien sääntöjen mukaisesti 2006/95/EY,
2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen).
MELU/TÄRINÄ Mitattuna EN 60 745 mukaan työkalun melutaso on 90 dB(A), yleensä työkalun äänen voimakkuus on 101 dB(A)
(keskihajonta: 3 dB) ja tärinän voimakkuus ✱ m/s

Tekninen tiedosto kohdasta: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad

E

con las normas o documentos normalizados siguientes: EN 60 745, EN 55 014, de acuerdo con las regulaciones 2006/95/CE,
2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).
RUIDOS/VIBRACIONES Medido según EN 60 745 el nivel de la presión acústica de esta herramienta se eleva a 90 dB(A),
el nivel de la potencia acústica 101 dB(A) (desviación estándar: 3 dB) y la vibración a ✱ m/s
Expediente técnico en: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

(hånd-arm metode).

2

(käsi-käsivarsi metodi).

2

(método brazo-mano).

09 SKIL Europe BV A. v.d. Kloot

151

CE DECLARAÇÃO DE CONFIRMIDADE Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as

P

seguintes normas ou documentos normativos: EN 60 745, EN 55 014, conforme as disposições das directivas 2006/95/CE,
2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
RUÍDO/VIBRAÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é 90 dB(A), o nível de potência
acústica 101 dB(A) (espaço de erro: 3 dB) e a vibração ✱ m/s

Processo técnico em: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE DICHIARAZIONE DI CONFORMITÀ Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è

I

conforme alle seguenti normative e ai relativi documenti: EN 60 745, EN 55 014 in base alle prescrizioni delle direttive 2006/95/EG,
2004/108/EG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).
RUMOROSITÀ/VIBRAZIONE Misurato in conformità al EN 60 745 il livello di pressione acustica di questo utensile è 90 dB(A),
il livello di potenza acustica 101 dB(A) (deviazione standard: 3 dB) e la vibrazione ✱ m/s
Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE MINÖSÉGI TANUSÍTVÁNY Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy

H

kötelezö hatósági elöírásoknak megfelel: EN 60 745, EN 55 014, a 2006/95/EK, 2004/108/EK, 98/37/EK (2009.12.28-ig),
2006/42/EK (2009.12.29-től kezdve) elöírásoknak megfelelöen.

ZAJ/REZGÉS Az EN 60 745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 90 dB(A), hangteljesítmény szintje
101 dB(A) (normál eltérés: 3 dB) a rezgésszám ✱ m/s

A műszaki dokumentáció a következő helyen található: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE STRVZUJÍCÍ PROHLÁŠENÍ Potvrzujeme na odpovědnost, že tento výrobek odpovídá následujícím normám nebo normativním

CZ

podkladům: EN 60 745, EN 55 014, podle ustanovení směrnic 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES
(od 29.12.2009).
HLUČNOSTI/VIBRACÍ Měřeno podle EN 60 745 činí tlak hlukové vlny tohoto přístroje 90 dB(A), dávka hlučnosti 101 dB(A)
(standardní odchylka: 3 dB) a vibrací ✱ m/s
Technická dokumentace u: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE STANDARDIZASYON BEYANI Yeğane sorumlu olarak, bu ürünün aşağıdaki standartlara veya standart belgelerine uygun

TR

olduğunu beyan ederiz: EN 60 745, EN 55 014, yönetmeliği hükümleri uyarınca 2006/95/EG, 2004/108/EG, 98/37/EG
(28.12.2009 tarihine kadar), 2006/42/EG (29.12.2009 tarihinden itibaren).
GÜRÜLTÜ/TİTREŞIM Ölçülen EN 60 745 göre ses basıncı bu makinanın seviyesi 90 dB(A), çalışma sırasındaki gürültü 101 dB(A)
(standart sapma: 3 dB) ve titreflim ✱ m/s

Teknik belgelerin bulunduğu merkez: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

OŚWIADCZENIE ZGODNOŚCI CE Niniejszym oświadczamy ponosząc osobistą odpowiedzialność, że produkt wykonany jest

PL

zgodnie z następującymi normami i dokumentami normalizującymi: EN 60 745, EN 55 014, z godnie z wytycznymi 2006/95/EU,
2004/108/EU, 98/37/EU (do 28.12.2009), 2006/42/EU (od 29.12.2009).

HAŁASU/WIBRACJE Pomiarów dokonano zgodnie z normą EN 60 745 ciśnienie akustyczne narzędzia wynosi 90 dB(A),
poziom mocy akustycznej 101 dB(A) (poziom odchylenie: 3 dB) zaś wibracje ✱ m/s

Dokumentacja techniczna: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

(metoda ruka-paže).

2

(el-kol metodu).

2

(método braço-mão).

2

(kézre-ható érték).

2

(metodo mano-braccio).

2

(metoda dłoń-ręka).

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ Мы с полной ответственностыо заявляем, что это изделие соответствует следующим

RU

стандартам или станда ртизованным документам: EN 60 745, EN 55 014, в соответсувии с инструкциями 2006/95/EC,
2004/108/EC, 98/37/EC (до 28.12.2009), 2006/42/EC (начиная с 29.12.2009).
ШУМНОСТИ/ВИБРАЦИИ При измерении в соответствии co стандартoм EN 60 745 уровень звукового давления для этого
инструмента составляет 90 дБ (A), уровeнь звуковой мощности - 101 дБ (A) (стандартное отклонение: 3 dB) и вибрации -

2

✱ м/с

(по методу для рук).

Техническая документация у: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE ВІДПОВІДНІСТЬ Ми заявляємо, що відповідність даного продукту наступним стандартам і регулюючим документам

UA

повністю нашою відповідальністю: EN 60 745, EN 55 014, відповідно до положень директив 2006/95/EG, 2004/108/EG,
98/37/EG до 28.12.2009 p.), 2006/42/EG (після 29.12.2009 p.).
ШУМ/ВІБРАЦІЯ Зміряний відповідно до EN 60 745 рівень тиску звуку даного інструменту 90 дБ(А), потужність звуку
101 дБ(А) (стандартне відхилення: 3 дБ) i вібрація ✱ м/с
Технічні документи в: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE ∆ΗΛΩΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ ∆ηλώνουYε υπευθύνως τι το προϊν αυτ είναι κατασκευασYένο σύYφωνα Yε τους εξής

GR

κανονισYούς ή κατασκευαστικές συστάσεις: EN 60 745, EN 55 014, κατά τις διατάξεις των κανονισYών της Κοινής Αγοράς
2006/95/EK, 2004/108/EK, 98/37/EK (έως 28.12.2009), 2006/42/EK (απ 29.12.2009).
ΘΟΡΥΒΟ/ΚΡΑ∆ΑΣΜΟΥΣ ΜετρηYένη σύµφωνα Yε EN 60 745 η στάθYη ακουστικής πίεσης αυτού του εργαλείου ανέρχεται
σε 90 dB(A), η στάθYη ηχητικής ισχύοςσ σε 101 dB (κοινή απκλιση: 3 dB) και ο κραδασµς σε ✱ m/s
βραχίονα).
Τεχνικς φακελος απ: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

(ручна методика).

2

(Yεθοδος χειρς/

09 SKIL Europe BV A. v.d. Kloot

152

DECLARAŢIE DE CONFORMITATE CE Declarăm pe proprie răspundere că acest product este conform cu următoarele standarde

RO

sau documente standardizate: EN 60 745, EN 55 014, în conformitate cu regulile 2006/95/CE, 2004/108/CE, 98/37/CE (până la

28.12.2009), 2006/42/CE (începând cu 29.12.2009).
ZGOMOT/VIBRAŢII Măsurat în conformitate cu EN 60 745 nivelul de presiune a sunetului generat de acest instrument este de
90 dB(A), nivelul de putere a sunetului 101 dB(A) (abaterea standard: 3 dB) iar nivelul vibraţiilor ✱ m/s
Documentaţie tehnicå la: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE ДЕKЛАPAЦИЯ ЗA CБOTВETCTBИE Декларираме на изцяло наша отговорност, че това изделие е съобразено със

BG

следните стандарти или стандартизирани документи: EN 60 745, EN 55 014, в съответствие с нормативната уредба на
2006/95/EG, 2004/108/EG, 98/37/EG (до 28.12.2009), 2006/42/EG (от 29.12.2009).
ШУМ/ВИБPAЦИИ Измерено в съответствие с EN 60 745 нивото на звуково налягане на този инструмент е 90 dB(A),
нивото на звукова мощност е 101 dB(A) (стандартно отклонение: 3 dB) а вибрациите са ✱ m/s
Подробни технически описания при: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE PREHLÁSENIE O ZHODE Výhradne na našu vlastnú zodpovednosť prehlasujeme, že tento výrobok zodpovedá nasledujúcim

SK

normám alebo normovaným dokumentom: EN 60 745, EN 55 014, v súlade s predpismi 2006/95/EG, 2004/108/EG, 98/37/EG
(do 28.12.2009), 2006/42/EG (od 29.12.2009).
HLUKU/VIBRÁCIÁCH Merané podľa EN 60 745 je úroveň akustického tlaku tohto nástroja 90 dB(A), úroveň akustického výkonu
je 101 dB(A) (štandardná odchýlka: 3 dB) a vibrácie sú ✱ m/s

Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE IZJAVA O USKLA ĐENOSTI Izjavljujemo uz punu odgovornost da je ovaj proizvod usklađen sa slijedećim normama i

HR

normativnim dokumentima: EN 60 745, EN 55 014, prema odredbama smjernica 2006/95/EG, 2004/108/EG, 98/37/EG
(do 28.12.2009), 2006/42/EG (od 29.12.2009).

BUCI/VIBRACIJAMA Mjereno prema EN 60 745 prag zvučnog tlaka ovog električnog alata iznosi 90 dB(A), jakost zvuka
101 dB(A) (standardna devijacija: 3 dB) a vibracija ✱ m/s

Tehnička dokumentacija se može dobiti kod: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE IZJAVA O USKLA ĐENOSTI Pod punom odgovornošću izjavljujemo da je ovaj proizvod usklađen sa sledećim standardima ili

SRB

standardizovanim dokumentima: EN 60 745, EN 55 014, u skladu sa odredbama smernica 2006/95/EG, 2004/108/EG, 98/37/EG
(do 28.12.2009), 2006/42/EG (od 29.12.2009).
BUKA/VIBRACIJE Mereno u skladu sa EN 60 745 nivo pritiska zvuka ovog alata iznosi 90 dB(A), jačina zvuka 101 dB(A) (normalno
odstupanje: 3 dB) a vibracija ✱ m/s

Tehnička dokumentacija kod: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

IZJAVA O USTREZNOSTI CE Odgovorno izjavljamo, da je ta izdelek v skladu z naslednjimi standardi ali standardnimi dokumenti:

SLO

EN 60 745, EN 55 014, v skladu s predpisi navodil 2006/95/ES, 2004/108/ES, 98/37/ES (do 28.12.2009), 2006/42/ES
(od 29.12.2009).
HRUP/VIBRACIJA Izmerjeno v skladu s predpisom EN 60 745 je raven zvočnega pritiska za to orodje 90 dB(A), jakosti zvoka
101 dB(A) (standarden odmik: 3 dB) in vibracija ✱ m/s
Tehnična dokumentacija se nahaja pri: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

(mereno metodom na šaci-ruci).

2

(metóda ruka - paža).

2

(postupkom na šaci-ruci).

2

(metoda ‘dlan-roka’).

2

(metoda mînă - braţ).

2

(метод ръка-рамо).

CE VASTAVUSDEKLARATSIOON Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või normdokumentidele:

EST

EN 60 745, EN 55 014 vastavalt direktiivide 2006/95/EÜ, 2004/108/EÜ, 98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ (alates 29.12.2009)
nõuetele.
MÜRA/VIBRATSIOON Vastavalt kooskõlas normiga EN 60 745 läbi viidud mõõtmistele on antud seadme helirõhk 90 dB(A),
helitugevus 101 dB(A) (standardkõrvalekalle: 3 dB) ja vibratsioon ✱ m/s

Tehniline toimik saadaval aadressil: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE DEKLARĀCIJA PAR ATBILSTĪBU STANDARTIEM Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai

LV

standartizācijas dokumentiem EN 60 745, EN 55 014 un ir saskaņā ar direktīvām 2006/95/EK, 2004/108/EK, 98/37/EK
(līdz 28.12.2009) un 2006/42/EK (no 29.12.2009).
TROKSNIS/VIBRĀCIJA Saskaņā ar standartu EN 60 745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir
90 dB(A), skaņas jaudas līmenis ir 101 dB (A) (pie tipiskās izkliedes: 3 dB) un vibrācijas paātrinājums ir ✱ m/s

Tehniskā lieta no: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

CE ATITIKTIES DEKLARACIJA Mes atsakingai pareiškiame, kad šis gaminys atitinka tokius standartus ir normatyvinius

LT

dokumentus: EN 60 745, EN 55 014 pagal reglamentų 2006/95/EB, 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB
(nuo 2009-12-29) nuostatas.
TRIUKŠMINGUMAS/VIBRACIJA Šio prietaiso triukšmingumas buvo išmatuotas pagal EN 60 745 reikalavimus keliamo triukšmo
garso slėgio lygis siekia 90 dB(A), akustinio galingumo lygis 101 dB(A) (standartinis nuokrypis: 3 dB) ir vibracijos pagreitis rankos
plaštakos srityje tipiniu atveju yra mažesnis, kaip ✱ m/s
Techninė byla laikoma: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

2

.

2

(käe-randme-meetod).

2

(roku-delnu metode).

09 SKIL Europe BV A. v.d. Kloot

153

154

123

While surface grinding While sanding Uncertainty (K)

! Other applications (such as cutting-off or wire brushing) may have different vibration

values

Pendant le meulage Pendant le ponçage Incertitude (K)

! Des autres applications (comme tronçonner ou travailler avec brosses métalliques)

peuvent entraîner des valeurs de vibration différentes

Beim Oberflächenschleifen Beim Schleifen Unsicherheit (K)

! Andere Anwendungen (z.B. Trennen oder Bürsten) können andere Vibrationswerte

aufweisen

Tijdens het slijpen Tijdens het schuren Onzekerheid (K)

! Andere toepassingen (zoals doorslijpen of werken met draadborstels) kunnen andere

vibratie-waarden opleveren

Ved smärgling ytor Ved slipning Onoggrannhet (K)

! Andra applikationer (såsom kapning eller borstning) där kan vibrationsvärdena

Ved overfladeslibning Ved pudsning Usikkerhed (K)

! Andre applikationer (som f.eks. skæring eller arbejding med trådbørster) kan have

anderledes vibrations værdier

Under sliping flater Under pussing Usikkerhet (K)

! Ved andre applikasjoner (som kapping og børsting) kan vibrasjonsverdiene variere

Pintahionnassa Hionnassa Epävarmuus (K)

! Muissa toiminnoissa (kuten katkaisussa ja teräsharjalla puhditettaessa) voi syntyä

erilaista tärinää

Durante la amoladura Durante el lijado Incertidumbre (K)
de las superficies

! Otras aplicaciones (tales como tronzar o trabajar con cepillos de alambre) pueden tener

diferentes valores de vibración

Durante o rebarbe das superfícies Durante a lixagem Incerteza (K)

! Outras aplicações (tais como cortar o trabalhar com escovas de arame) podem ter

diferentes valores de vibração

Durante la smerigliatura Durante la levigatura Incertezza (K)
della superficie

! Altre applicazioni (come il taglio o la spazzolatura) possono avere differenti valori di

vibrazione

Felületcsiszolás közben Csiszolás közben Szórás (K)

! Más felhasználásoknál (mint pl. vágás vagy csiszoló kefével történŒ csiszolás)

lehetséges más vibrációs érték

Pfii brou‰ení Pfii smirkování Nepfiesnost (K)

! Ostatní aplikace (jako napfi. vyfiezávání nebo odrezování) mohou udávat jiné hodnoty

vibrací

CZ

H

I

P

E

FIN

N

DK

S

NL

D

F

GB

✱

9340/9341/9342/9345/9346/9347

1 10 m/s

2

2 5,5 m/s

2

3 1,5 m/s

2

155

123

Yüzey tafllama esnas›nda Z›mparalama esnas›nda Tolerans (K)

! Farkl› uygulamalarda (kesme veya metal f›rçalama) farkl› titreflim seviyeleri oluflabilir

W czasie Êcierania powierzchni W czasie szlifowania B∏àd pomiaru (K)

! Inne zastosowania (np. ci´cie lub szczotkowanie) mogà powodowaç inne wartoÊci wibracji

Пpи шлифовке поверхности Пpи зачистке Недостоверность (K)

! Вибрационное значение может отличаться при других использованиях (например,

при резании или работе с проволочной щеткой)

Під час шліфування поверхні Під час шліфування Похибка (K)

! При іншому застосуванні (наприклад, обрізання або зачищення дротів) показники

вібрації можуть змінюватись

Κατά τα τρχισµα µια επιφάνεια Κατά τη λείανση Ανασφάλεια (K)

! Άλλες εφαρµογές (πως κοπή ή εργασίες µε συρµατοβουρτσες) µπορεί να έχουν

διαφορετικές τιµές κραδασµών

În timpul polizårii suprafeøei În timpul µlefurii Incertitudine (K)

! Alte aplicaøii (de ex: tåierea cablurilor sub formå de månunchi de fire) pot avea alte valori

ale nivelului de vibraøii

Докато шлайфате повърхности Докато почистванате Неопределеност (K)

! При други приложения (като рязане например или почистване с телени четки)

може да имат различно ниво на вибрации

Pri brúsení povrchu Pri brúsení NepresnosÈ (K)

! Ostatné aplikácie (ako napr. vyrezávanie alebo odhrdzovanie) môÏu udávaÈ iné hodnoty

vibrácií

Prilikom bru‰enja Prilikom pjeskarenja Nesigurnost (K)

! Ostale primjene (kao rezanje ili ãetkanje) mogu imati drugaãije vrijednosti vibracija

Tokom povr‰inskog bru‰enja Tokom suvo bru‰enja Nesigurnost (K)

! Druge aplikacije (seãenje ili bru‰enje Ïiãanom ãetkom) mogu imati razliãite vrednosti

intenziteta vibracija

Med bru‰enjem povr‰ine Med bru‰enjem Netoãnost (K)

! Ostali naãini uporabe (kot na primer rezanje ali uporaba Ïiãnih ‰ãetk) imajo lahko

razliãne vrednosti vibracij

Pinda lihvimisel Lõikamisel Mõõtemääramatus (K)

! Teised kasutusviisid (nagu lõikamine ja harjadega pinna puhastamine) võivad tekitada

erineva tugevusega vibratsiooni

Sl¥pïjot virsmas Grie‰ajot Izkliede (K)

! Citiem pielietojuma veidiem (piemïram, grie‰anai vai apstrÇdei ar stiep∫u suku)

vibrÇcijas paÇtrinÇjuma vïrt¥bas var at‰˙irties

·lifavimo pavir‰ius ·lifuojant Paklaida (K)

! Kitais naudojimo atvejais (pjaustant ar ‰veiãiant vieliniu ‰epeãiu) vibracijos lygis gali

bti kitoks, nei nurodytas

LT

LV

EST

SLO

SRB

HR

SK

BG

RO

GR

UA

RU

PL

TR

✱

9340/9341/9342/9345/9346/9347

1 10 m/s

2

2 5,5 m/s

2

3 1,5 m/s

2
